Velleman K8048 User guide [de]

Anzahl der Lötpunkte: 274
Schwierigkeitsgrad: Anfänger 1o 2o 3þ 4o 5 þ Experte

PIC® Programmer und Experimentierkasten

K8048

Geeignet zum Programmieren von
FLASH PIC

Basic programming knowledge

G

ILLUSTRIERTE BAUANLEITUNG H8048IP-1

Mikrocontrollers von

-

™

Microchip

is required.

®

1

Dieses Gerät ist konform mit Teil 15 der FCC Normen, unter der Bedingung, dass
es in Übereinstimmung mit dieser mitgelieferten Bauanleitung zusammengesetzt
wurde. Für den Betrieb gelten die folgenden Bedingungen (1) das Gerät darf
keine schädliche Interferenz verursachen, und (2) der Betrieb darf nicht durch
ungewünschte Interferenz beeinflusst werden.

Mehr Informationen über FCC auf http://www.fcc.gov

FR Vous trouverez la traduction de cette notice sur le CD, avec d'autres informations
NL Vertaling van deze handleiding, als ook meer gegevens kan men terugvinden op de CD.
UK The translation of this manual and all other information can be found on the CD.
D Dieübersetzung dieser anleitung und alle anderen Informationen finden Sie auf der CD.
S Svensk Bruksanvisning och annan information finns på medföljande CD.
SF Tämän käyttöohjeen sekä muun informaation suomenkielinen käännös on oheisella CD:llä.
I La traduzione di questo manuale e tutte le informazioni concernenti l'unità possono essere trovate sul CD.
DK Oversættelsen af denne manual, samt alle øvrige informationer vedrørende enhederne, kan findes på CD'en.
SP La traducción de este manual de instrucciones y toda otra información sobre los dispositivos se encuentran en el CD
P A tradução deste Manual e toda a informação referente às unidades pode ser encontrada no CD

2

Eigenschaften und Spezifikationen

Eigenschaften:

þ Geeignet zum Programmieren von FLASH PIC ™-Mikrocontrollers von Microchip®
þ 4 verschiedene, 300 mil. IC-Fassungen für 8-, 14-, 18 und 28-polige PICs
þ Test-Tasten und Led-Anzeigen um Bildungsexperimente u.a. mithilfe der mitgelieferten

Programmabeispiele anzustellen.

þ Einfach an einen Computer anzuschließen mittels eines seriellen Anschlusses.
þ Der Flash Mikrocontroller (PIC16F627), der bis zu 1000x umprogrammiert werden kann und womit Sie

nach Herzenslust experimentieren können, ist im Lieferumfang enthalten.

þ Die Software zum Kompilieren und Programmieren Ihres Quellcodes wird auch mitgeliefert.

Spezifikationen:

Ÿ Spannungsversorgung: 12 oder 15V DC, min. 300mA, nicht-stabilisierter Adapter: (PS1205 / PS1208/

PS1508 (230Vac) (PS1208USA (115Vac))

Ÿ Unterstützt die folgenden FLASH Mikrocontrollers:

PIC12F629,PIC12F675,PIC16F83,PIC16F84(A), PIC16F871, PIC16F872,PIC16F873,PIC16F874,PIC16F876,
PIC16F627(A), PIC16F628(A),PICF630, ….*

Ÿ Abmessungen: 145mm x 100mm

MINIMALE SYSTEMANFORDERUNGEN

Ú IBM-kompatibler PC, Pentium oder höher
Ú Windows™ 5/98/ME/NT/2000/XP
Ú CDROM
Ú Einem unbenutzten, seriellen RS232-Port

3

Tip

0.000

1. Montage (das Überschlagen dieses Teils führt zu Problemen!)

Lesen Sie sorgfältig diese Anleitungen, sie werden Ihnen helfen, dieses Projekt erfolgreich zu beenden.

1.1 Achten Sie darauf, dass Sie die richtigen Werkzeuge benutzen:

• Lötkolben guter Qualität (25-40W) mit einer feinen Spitze.

• Streifen Sie den Lötkolben regelmäßig an einem feuchten Tuch oder Schwamm ab um ihn sauber zu halten; bringen Sie zunächst

Lötzinn an der Spitze an damit sie nass wird. Dieses Verfahren wird 'thinning' genannt und wird die Spitze schützen und ermöglicht
Ihnen, gute Verbindungen zu machen. Wenn Lötzinn von der Spitze tropft, soll der Lötkolben geputzt werden.

• Dünnes Lötzinn mit Harz-Kern. Benutzen Sie kein Flussmittel oder Fett.

• Seitenschneider um überschüssiges Kabel abzuschneiden. Um Verletzungen zu vermeiden wenn Sie

das Kabel schneiden, halten Sie das Kabel fest damit es nicht in die Augen fliegen kann.

• Nadelzange um Leitungen zu biegen oder Komponenten an der richtigen Stelle zu halten.

• Kleine Klinge und Phillips-Schraubendreher. Ein Basissatz ist ausreichend.

Für manche Projekte ist ein elementares Multimeter erforderlich oder könnte es praktisch sein.

1.2 Hinweise für die Montage :

⇒ Vergewissern Sie sich, dass der Schwierigkeitsgrad des Bausatzes Ihrer Sachkenntnis entspricht; so vermeiden Sie Enttäuschungen.
⇒ Befolgen Sie sorgfältig die Anleitungen. Achten Sie darauf, dass Sie alle Schritte gelesen haben und auch völlig verstehen bevor Sie die

Handlung ausführen. Führen Sie alles in der Reihenfolge, so wie es in dieser Anleitung beschrieben ist, aus.

⇒ Bringen Sie alle Teile auf der Leiterplatte, so wie es auf den Abbildungen angegeben ist, an.

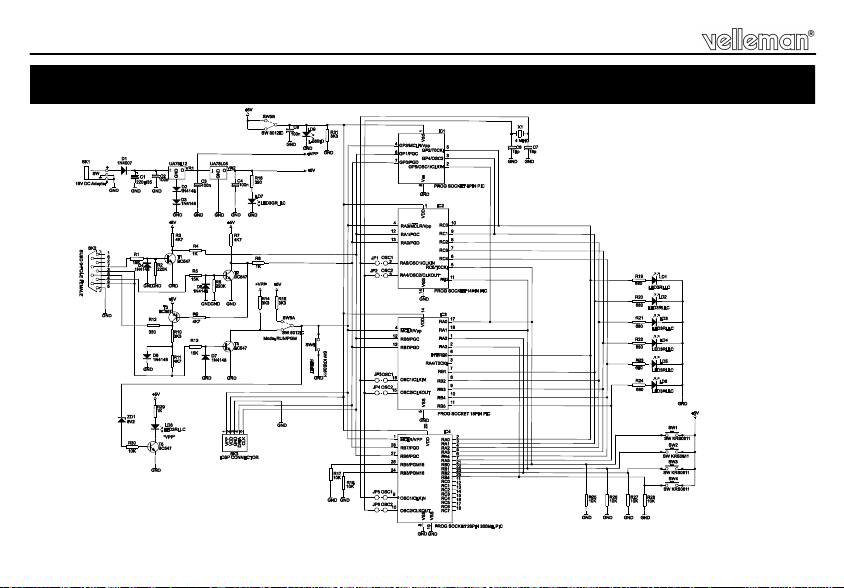

⇒ Werte im Diagramm des Stromkreises könnten abweichen.
⇒ Die Werte in dieser Bauanleitung sind korrekt*
⇒ Verwenden Sie die Ankreuzfelder um Ihre Fortschritte anzustreichen.
⇒ Bitte lesen Sie auch die mitgelieferte Information in Bezug auf Sicherheit und Kundenbetreuung

* Typographische Ungenauigkeiten ausgeschlossen. Suchen Sie immer nach den letzten Aktualisierungen der Bauanleitung; sie

werden als 'HINWEIS' auf einem separaten Faltblatt angegeben.
