VEGA VEGABAR 61 User Manual [ru]

Руководство по эксплуатации

p

VEGABAR 61

Profibus PA

Содержание

Содержание

данном руководстве

1 О

1.1 Функция . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1.2 Назначение. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1.3 Используемые символы . . . . . . . . . . . . . . . . . . . . .

2 В целях безопасности

2.1 Требования к персоналу. . . . . . . . . . . . . . . . . . . . .

2.2 Надлежащее применение . . . . . . . . . . . . . . . . . . . .

2.3 Неправильное применение . . . . . . . . . . . . . . . . . . .

2.4 Общие указания по безопасности . . . . . . . . . . . ..

2.5 Обозначения и рекомендации по безопасности . . .

2.6 Соответствие требованиям по электромагнитной

совместимости . . . . . . . . . . . . . . . . . . . . . . . . . . ..

2.7 Исполнение Рекомендаций NAMUR . . . . . . . . . . ..

2.8 Указания по безопасности для зон Ex . . . . . . . . . .

2.9 Безопасность для применения на кислороде . . . . .

2.10 Экологическая безопасность . . . . . . . . . . . . . . . ..

3 Описание

3.1 Комплектность . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3.2 Принцип работы . . . . . . . . . . . . . . . . . . . . . . . . . . .

3.3 Настройка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3.4 Упаковка, транспортировка и хранение . . . . . . . . .

4 Монтаж

4.1 Общие указания . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.2 Порядок монтажа . . . . . . . . . . . . . . . . . . . . . . . . . .

4.3 Порядок монтажа с трубчатой диафрагмой . . . . . .

4.4 Порядок монтажа выносного корпуса . . . . . . . . . .

4
4
4

5
5
5
5
6

6
6
6
7
7

8

9
10
10

12
14
15
15

5 Подключение к источнику питания

5.1 Подготовка к подключению . . . . . . . . . . . . . . . . ..

5.2 Порядок подключения . . . . . . . . . . . . . . . . . . . . . .

5.3 Схема подключения (однокамерный корпус) . . . ..

5.4 Схема подключения (двухкамерный корпус) . . . . .

5.5 Схема подключения (двухкамерный корпус Ex-d)..

5.6 Схема подключения - исполнение IP 66/IP 68, 1 bar.

5.7 Схема подключения выносного корпуса при

исполнении IP 68 . . . . . . . . . . . . . . . . . . . . . . . . ..

5.8 Фаза включения . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 Настройка с помощью модуля индикации и настройки

PLICSCOM

6.1 Краткое описание. . . . . . . . . . . . . . . . . . . . . . . . . .

6.2 Установка модуля индикации и настройки. . . . . . .

6.3 Система настройки . . . . . . . . . . . . . . . . . . . . . . . . .

6.4 Порядок пуска в эксплуатацию . . . . . . . . . . . . . . .

6.5 Схема меню . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6.6 Сохранение данных параметрирования . . . . . . . ..

2 VE

17
18
21
22
25
26

27
30

31
31
33
34
45
47

GABAR 61 • Profibus PA

28251-RU-090227

Содержание

7 Пуск

в эксплуатацию с помощью PACTware и другого

программного обеспечения для настройки

7.1 Подключение ПК через VEGACONNECT . . . . . . . .

7.2 Параметрирование в PACTware . . . . . . . . . . . . . . .

7.3 Параметрирование с помощью PDM. . . . . . . . . . ..

7.4 Сохранение данных параметрирования . . . . . . . ..

8 Обслуживание и устранение неисправностей

8.1 Обслуживание . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8.2 Устранение неисправностей . . . . . . . . . . . . . . . . . .

8.3 Замена блока электроники. . . . . . . . . . . . . . . . . . .

8.4 Обновление ПО . . . . . . . . . . . . . . . . . . . . . . . . . . .

8.5 Ремонт прибора . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 Демонтаж

9.1 Порядок демонтажа . . . . . . . . . . . . . . . . . . . . . . . .

9.2 Утилизация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 Приложение

10.1 Технические данные. . . . . . . . . . . . . . . . . . . . . . . .

10.2 Данные для Profibus PA . . . . . . . . . . . . . . . . . . . . .

10.3 Размеры . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

48
49
49
49

50
50
52
52
53

54
54

55
65
71

Дополнительная документация

Информация:

нительная документация включается в комплект поставки

Допол
в зависимости от исполнения прибора. См. гл. "Описание".

Руководства для принадлежностей и запасных частей

Рекомендация:

обеспечения безопасной эксплуатации устройства предла-

Для
гаются различные принадлежности и запасные части с соответ­ствующей документацией:

l 32036 - Приварные штуцеры и уплотнения
l 27720 - Выносной индикатор VEGADIS 61
l 34296 - Защитный колпак
l 30175 - Блок электроники VEGABAR серии 50 и 60

28251-RU-090227

VEGABAR 61 • Profibus PA 3

данном руководстве

1 О

данном руководстве

1 О

1.1 Функция

Данное руководство содержит всю необходимую информацию
для монтажа, подключения и пуска в эксплуатацию, а также
обслуживания и устранения неисправностей. Перед пуском
устройства в эксплуатацию ознакомьтесь с изложенными здесь
инструкциями. Руководство по эксплуатации должно храниться в
непосредственной близости от места эксплуатации устройства и
быть доступно в любой момент.

1.2 Назначение

Данное руководство предназначено для обученного персонала.
При работе персонал должен иметь и исполнять изложенные
здесь инструкции.

1.3 Используемые символы

Информация, пр

Символ обозначает дополнительную полезную информацию

Осторожно: Нес
привести к неисправности или сбою в работе.
Предупреждение: Несоблюдение данной инструкции может
нанести вред персоналу и/или привести к повреждению прибора.
Опасность: Несоблюдение данной инструкции может привести к
серьезному травмированию персонала и/или разрушению при­бора.

Применение во взрывоопасных зонах

л обозначает специальные инструкции п о применению во

Симво
взрывоопасных зонах.

l Список

Ненумерованный список не подразумевает определенного по­рядка действий.

имечания, рекомендации

облюдение данной инструкции может

à Действие

Стрелка

1 Порядок действий

Нумерованный список подразумевает определенный порядок
действий.

обозначает отдельное действие.

28251-RU-090227

4 VE

GABAR 61 • Profibus PA

целях безопасности

2 В

целях безопасности

2 В

2.1 Требования к персоналу

Данное руководство предназначено только для обученного и
допущенного к работе с прибором персонала.

При работе с устройством требуется всегда иметь необходимые
средства индивидуальной защиты.

2.2 Надлежащее применение

Преобразователь давления VEGABAR 61 предназначен для
измерения избыточного давления, абсолютного давления или
вакуума.

Характеристику области применения см. в гл. "Описание".

Эксплуатационная безопасность устройства обеспечивается
только при надлежащем применении в соответствии с данными,
содержащимися в руководстве по эксплуатации и имеющихся
дополнительных инструкциях.

В целях безопасности и соблюдения гарантийных обязательств
любое вмешательство, помимо мер, описанных в данном руко­водстве, может осуществляться только персоналом изготовите­ля. Самовольные переделки или изменения категорически
запрещены.

2.3 Неправильное применение

Не соответствующее назначению применение прибора является
потенциальным источником опасности и может привести, на­пример, к переполнению емкости или повреждению компонентов
установки из-за неправильного монтажа или настройки.

2.4 Общие указания по безопасности

Устройство соответствует современным техническим требова­ниям и нормам безопасности. При эксплуатации необходимо
строго соблюдать все установленные требования к монтажу и
нормы техники безопасности, а также изложенные в данном
руководстве рекомендации по безопасности.

Устройство разрешается эксплуатировать только в исправном и
технически безопасном состоянии. Ответственность за безава­рийную эксплуатацию лежит на лице, эксплуатирующем устрой­ство.

Лицо, эксплуатирующее устройство, также несет ответствен­ность за соответствие техники безопасности действующим и
вновь устанавливаемым нормам в течение всего срока эксплуа­тации.

28251-RU-090227

VEGABAR 61 • Profibus PA 5

целях безопасности

2 В

2.5 О

бозначения и рекомендации по безопас-

ности

Следует соблюдать нанесенные на устройство обозначения и
рекомендации по безопасности.

2.6 Соответствие требованиям по электромаг-

нитной совместимости

Данное устройство выполняет требования норм по электромаг­нитной совместимости, что подтверждено соответствующим
испытанием и нанесением знака CE. Заявление о соответствии
CE см. в разделе загрузок на сайте

2.7 Исп

В отношении совместимости, в том числе и для компонентов
индикации и настройки, исполняется Рекомендация NAMUR
NE 53. Устройства VEGA совместимы "снизу вверх" и "сверху
вниз":

l Программное обеспечение датчика с DTM-VEGABAR 61

l DTM-VEGABAR 61 с программным обеспечением PACTware
l Модуль индикации и настройки с программным обеспече-

Базовая установка датчика осуществима независимо от версии
ПО. Набор функций зависит от имеющейся версии ПО отдельных
компонентов.

Версию ПО VEGABAR 61 можно определить следующим образ­ом:

l через PACTware
l по типовой табличке электроники
l через модуль индикации и настройки

Архив всех версий ПО можно найти на нашем сайте
com. Дл
тронной почте рекомендуется зарегистрироваться на нашем
сайте.

олнение Рекомендаций NAMUR

HART, PA или FF

нием датчика

я получения информации об обновлениях ПО по элек-

www.vega.com.

www.vega.

2.8 Указания по безопасности для зон Ex

Для применения во взрывоопасных зонах следует соблюдать
соответствующие требования и разрешения и исполнять указа­ния по безопасности для применения Ex, которые являются
составной частью данного руководства по эксплуатации и
прилагаются к нему для каждого поставляемого устройства с
разрешением Ex.

6 VE

28251-RU-090227

GABAR 61 • Profibus PA

целях безопасности

2 В

2.9 Бе

зопасность для применения на

кислороде

В отношении приборов, предназначенных для применения на
кислороде, следует учитывать особые указания в гл. "Хранение и

транспортировка", "Монтаж" и "Технические данные", п."Рабочие
условия", а также исполнять установленные нормы и требования.

2.10 Экологическая безопасность

Защита окружающей среды является одной из наших важнейших
задач. Принятая на нашем предприятии система экологического
контроля сертифицирована в соответствии с DIN EN ISO 14001 и
обеспечивает постоянное совершенствование комплекса мер по
защите окружающей среды.

Защите окружающей среды будет способствовать соблюдение
рекомендаций, изложенных в следующих разделах данного
руководства:

l Глава "Упаковка, транспортировка и хранение"
l Глава "Утилизация"

28251-RU-090227

VEGABAR 61 • Profibus PA 7

3

2

1

3 О

писание

Комплект поставки

Составные части

3 Опис

ание

3.1 Комплектность

В комплект поставки входят:

l Преобразователь давления VEGABAR 61
l Документация

- Данное руководство по эксплуатации

- Свидетельство о проверке преобразователя давления

- Указания по безопасности для зон Ex или прочая

документация

- Руководство по эксплуатации 27835 "Модуль индикации и

настройки PLICSCOM" (вариант)

- Инструкция 31708 "Модуль индикации и настройки с

подогревом" (вариант)

- Инструкция "Штекерный разъем для датчиков непре-

рывного измерения" (вариант)

VEGABAR 61 состоит из следующих частей:

l Присоединение с измерительной ячейкой
l Корпус с блоком электроники (вариант - с разъемом)
l Крышка корпуса, вариант - с модулем индикации и настройки

Компоненты прибора могут иметь различное исполнение.

Типовой шильдик

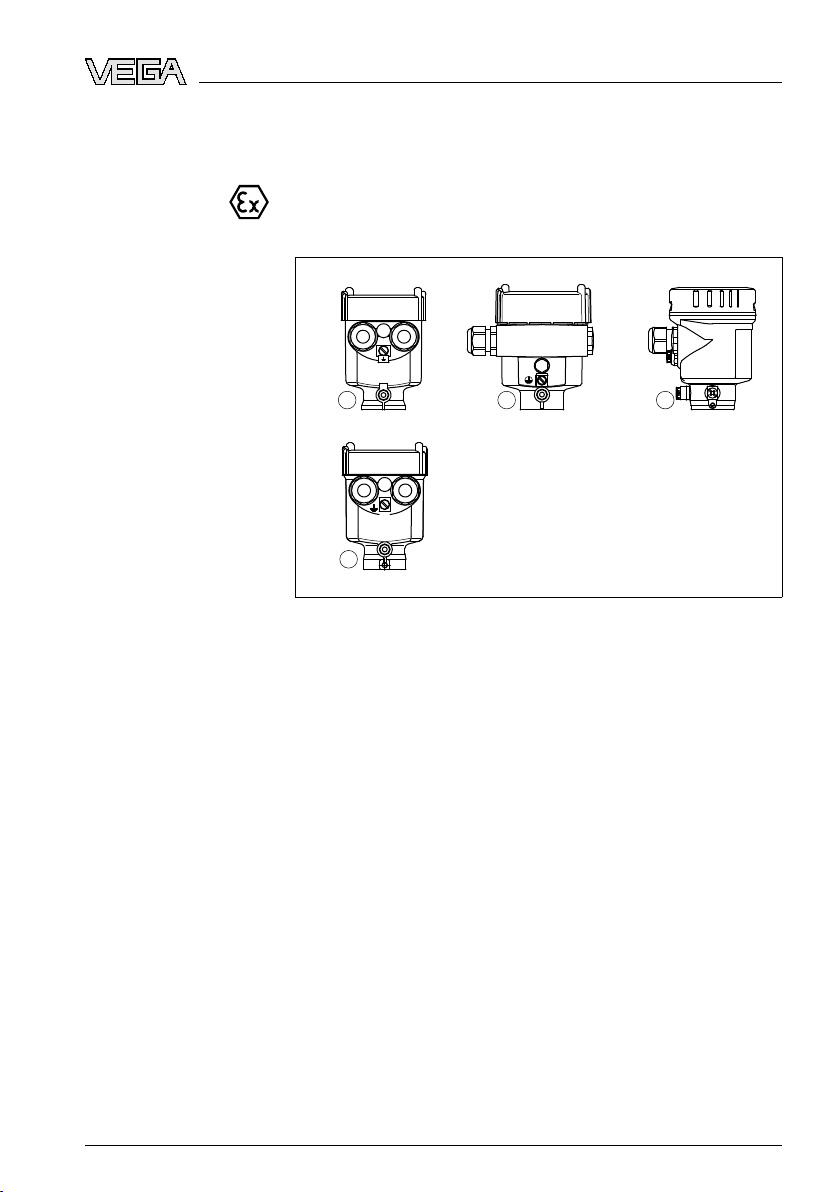

Рис. 1: VEGABAR 61 с
пластиковым корпусом

1 Крышка корпуса с установленным под ней модулем индикации и

настройки (вариант)

2 Корпус с блоком электроники
3 Присоединение с измерительной ячейкой

Типовой шильдик содержит важные данные для идентификации
и применения прибора:

l Тип устройства

фланцевым присоединением DN 50 PN 40 и

8 VE

28251-RU-090227

GABAR 61 • Profibus PA

3 Опис

ание

Дополнительная та­бличка "Без масла и
жира, для применения
на кислороде"

Область применения

Принцип действия

l Код
l Технические данные: диапазон измерения, давление про-

прибора

цесса, температура процесса, сигнальный выход, питание,
климатическое исполнение, класс защиты

l Номер заказа
l Числовые коды документации
l Серийный номер

На сайте

www.vega.co

m через меню "VEGA Tools" и "serial number

search" по серийному номеру можно узнать спецификацию
устройства при его поставке. Серийный номер также находится
внутри устройства.

Устройства в исполнении "Без масла и жира, для применения на
кислороде" имеют дополнительную табличку с указанием об
очищенных от масла и жира частях устройства.

3.2 Принцип работы

Преобразователь давления VEGABAR 61 с изолирующей диа­фрагмой предназначен для применения на агрессивных и
горячих жидкостях.

Для измерительных диапазонов до 60 бар чувствительным
элементом является измерительная ячейка CERTEC
керамической мембраной. Под действием гидростатического
давления продукта или рабочего давления на металлическую
мембрану и систему с заполняющей жидкостью изменяется
емкость измерительной ячейки. Это изменение преобразуется в
соответствующий выходной сигнал.

1)

Для измерительных диапазонов от 100 бар чувствительным
элементом является тензорезистор на задней стороне рабочей
мембраны. Под действием рабочего давления изменяется со­противление резистора, и это изменение преобразуется в
соответствующий выходной сигнал.

®

с прочной

Питание и связь с ши­ной

Питание осуществляется через соединитель шинных сегментов
Profibus DP/PA или через карту VEGALOG 571 EP. Двухпровод­ный кабель, соотв. Спецификации Profibus, служит для подачи
питания и цифровой передачи сигнала нескольких датчиков.
Профиль устройства VEGABAR 61 соответствует версии 3.0
Спецификации профиля.

GSD/EDD

Файлы GSD (файл исходных данных устройства) и растровые
файлы, необходимые для проектирования сети Profibus-DP-(PA),
можно скачать с домашней страницы фирмы VEGA (
com через

1)

меню "Services - Downloads - Software - Profibus"). Там

Система с заполняющей жидкостью защищает датчик от агрессивных
сред и высоких температур. При соответствующем материале
мембраны и подходящей заполняющей жидкости система устойчива к
температурам до 400°C (752 °F).

www.vega.

28251-RU-090227

VEGABAR 61 • Profibus PA 9

3 О

писание

же имеются соответствующие сертификаты. Дл
полного набора функций датчика в среде PDM дополнительно
требуется файл EDD (описание устройства), который загру­жается с указанной страницы. Соответствующие файлы также
можно заказать на CD (код заказа "DRIVER.S").

Питание подсветки модуля индикации и настройки осуще­ствляется от датчика. Для этого необходим определенный
уровень рабочего напряжения.

Напряжение питания см. в гл. "Технические данные".

Дополнительная функция подогрева модуля требует отдельного
питания (см. Инструкцию "Модуль индикации и настройки с

подогревом)".

Данная функция не поддерживается для приборов во взрывоза­щищенном исполнении.

я получения

3.3 Настройка

Настройка VEGABAR 61 выполняется:

l посредством модуля индикации и настройки
l с помощью персонального компьютера с программным обес-

печением для настройки, соответствующим стандарту FDT/
DTM, например PACTware, и подходящим VEGA-DTM

l с помощью программы настройки PDM

Введенные параметры обычно сохраняются в памяти датчика
VEGABAR 61, при настройке с помощью модуля индикации и
настройки или ПК и PACTware можно также сохранить пара­метры в памяти модуля или компьютера.

3.4 Упаковка, транспортировка и хранение

Упаковка

10 VE

Прибор поставляется в упаковке, обеспечивающей его защиту во
время транспортировки. Соответствие упаковки обычным
транспортным требованиям проверено по DIN EN 24180.

Упаковка прибора в стандартном исполнении состоит из эко­логически чистого и поддающегося переработке картона. Для
упаковки приборов в специальном исполнении также приме­няются пенополиэтилен и полиэтиленовая пленка, которые
можно утилизировать на специальных перерабатывающих пред­приятиях.

Приборы для применения на кислороде запаяны в полиэтилено­вую пленку и снабжены наклейкой с предупреждением "Oxygene!
Use no Oil" ("Кислород! Не использовать масло!"). Эту пленку
разрешается удалять только непосредственно перед монтажом
прибора! См. указания в гл. "Монтаж".

28251-RU-090227

GABAR 61 • Profibus PA

3 Опис

ание

Транспортировка

Осмотр после транс­портировки

Хранение

Температура хранения
и транспортировки

Транспортировка должна выполняться в соответствии с указа-

и на транспортной упаковке. Несоблюдение таких указаний

ниям
может привести к повреждению прибора.

При получении доставленное оборудование должно быть неза­медлительно проверено в отношении комплектности и отсут­ствия транспортных повреждений. Установленные транспортные
повреждения и скрытые недостатки должны быть соответ­ствующим образом оформлены.

До монтажа упаковки должны храниться в закрытом виде и с
учетом имеющейся маркировки складирования и хранения.

Если нет иных указаний, необходимо соблюдать следующие
условия хранения:

l Не хранить на открытом воздухе
l Хранить в сухом месте при отсутствии пыли
l Не подвергать воздействию агрессивных сред
l Защитить от солнечных лучей
l Избегать механических ударов

l Температура хранения и транспортировки: см. "Приложение -

Технические данные - Окружающие условия"

l Относительная влажность 20 … 85 %

28251-RU-090227

VEGABAR 61 • Profibus PA 11

4 Мон

таж

Соответствие усло­виям применения

Защита мем­браны

Монтажное положение

Наружная влага

4 Монт

аж

4.1 Общие указания

Части устройства, контактирующие с измеряемой средой, а
именно: чувствительный элемент, уплотнение и присоединение ­должны быть применимы при данных условиях процесса. Необ­ходимо учитывать давление процесса, температуру процесса и
химические свойства среды.

Соответствующие данные см. в гл. "Технические данные" или на
типовом шильдике.

Осторожно!

Посл

е удаления защиты нельзя надавливать на мембрану.

Монтажное положение прибора должно быть удобным для
монтажа и подключения, а также доступным для установки
модуля индикации и настройки. Корпус прибора можно повер­нуть без инструмента на 330°. Модуль индикации и настройки
также можно установить в одном из четырех положений со
сдвигом на 90°.

Использовать рекомендуемый кабель (см. "Подключение к
источнику питания") и туго затянуть кабельный ввод.

Для защиты устройства от попадания влаги рекомендуется
соединительный кабель перед кабельным вводом направить
вниз, чтобы влага от дождя или конденсата могла с него стекать.
Данные рекомендации применимы при монтаже на открытом
воздухе, в помещениях с повышенной влажностью (например
там, где осуществляется очистка), а также на емкостях с
охлаждением или подогревом.

Рис. 2: Меры

12 VE

против попадания влаги

28251-RU-090227

GABAR 61 • Profibus PA

2

1

2

2

2

1

1

1

4 Мон

таж

Вентиляция

Вентиляция измерительной ячейки или электроники измери-

й ячейки осуществляется через фильтр в цоколе корпуса

тельно
электроники. Вентиляция корпуса электроники обеспечивается
посредством фильтра, расположенного рядом с кабельными
вводами.

Рис. 3: Расположение
1 Фильтр для вентиляции корпуса электроники

2 Фильтр для вентиляции измерительной ячейки или электроники

измерительной ячейки

Информация:

время эксплуатации необходимо следить, чтобы на фильтрах

Во
не было загрязняющих отложений. Для очистки фильтров нельзя
применять высокое давление.

фильтров

У приборов в климатическои исполнении IP 66/IP 68, 1 bar
вентиляция осуществляется через капилляр в закрепленном
кабеле. Фильтры заменены заглушками.

Пределы температуры

Часто при высоких температурах процесса температура окру­жающей среды оказывается также повышенной. Верхняя гра­ница температуры окружающей среды корпуса электроники и
соединительного кабеля, указанная в п. "Технические данные",
не должна превышаться.

28251-RU-090227

VEGABAR 61 • Profibus PA 13

1

2

4 Мон

таж

Применение на
кислороде

Приварные штуцеры

Уплотнение/монтаж с
резьбовым присоеди­нением

Уплотнение/монтаж с
фланцевым присоеди­нением

Рис. 4: Температурный
1 Температура процесса

2 Температура окружающей среды

Опасность!

Полиэт

иленовую пленку, в которую запаян датчик в исполнении
"Без масла и жира, для применения на кислороде" можно
снимать только непосредственно перед монтажом прибора.
После удаления защиты на присоединении становится виден
знак "O₂". Следует исключить попадание масла, жира или грязи
на прибор. Взрывоопасно!

диапазон

4.2 Порядок монтажа

Для монтажа VEGABAR 61 необходим приварной штуцер.
Соответствующие принадлежности см. в Инструкции

"Приварные штуцеры и уплотнения".

Для резьбового присоединения 1½ NPT в качестве уплотнения
использовать тефлон, пеньку или другой стойкий уплотнитель­ный материал.

à С помощью подходящего гаечного ключа и шестигранника на

присоединении ввернуть VEGABAR 61 в приварной штуцер.
Размер ключа - см. п. "Размер ы".

Внимание!

ввертывании запрещается держать прибор за корпус! В

При
противном случае может быть повреждена вращательная меха­ника корпуса.

Фланцевое присоединение по DIN/ANSI уплотнить стойким к
измеряемой среде материалом и закрепить VEGABAR 61 под­ходящими болтами.

28251-RU-090227

14 VE

GABAR 61 • Profibus PA

4 Мон

таж

Уплотнение/Монтаж с
гигиеническим присо­единением

Применять только подходящее для данного присоединения

ение. См. Инструкцию "Приварные штуцеры и уплотне-

уплотн

ния".

4.3 Порядок монтажа с трубчатой диафрагмой

Система изолирующей диафрагмы подвергнута старению при
80 °C и 18 bar. Нулевая точка установлена при 22 °C ±2 °C и
моменте затяжки 275 Нм. Монтажное положение: трубчатая
диафрагма - горизонтальное, VEGABAR 61 - вертикальное.

Для установки выполнить следующее:

1 VEGABAR 61 с трубчатой диафрагмой расположить на месте

монтажа

2 Постепенно затянуть резьбовые соединения попеременно

справа и слева

3 При этом следует удерживать VEGABAR 61, чтобы не

произошло поворота относительно определенного монтаж­ного положения

Осторожно!

Посл

е монтажа трубчатая диафрагма не должна подвергаться

длительным скручивающим нагрузкам

4 После монтажа проверьте токовый сигнал. Он должен быть в

пределах от 3,9 до 4,1 mA. При отклонении значения
полностью ослабьте резьбовые соединения и снова выпол­ните монтаж.

Информация:

льшим увеличением или уменьшением момента затяжки

Небо
можно установить токовый сигнал точно на 20 mA.

4.4 Порядок монтажа выносного корпуса

Монтаж на стене

28251-RU-090227

VEGABAR 61 • Profibus PA 15

1 Обозначить отверстия в соответствии со следующей схемой.
2 Монтажную пластину закрепить на стене с помощью 4

винтов.

90 mm (3.54")

R 3,5 mm

(0.14")

3mm

(0.12")

70 mm (2.76")

8 mm

(0.32")

93 mm (3.66")

110 mm (4.33")

4 Мон

таж

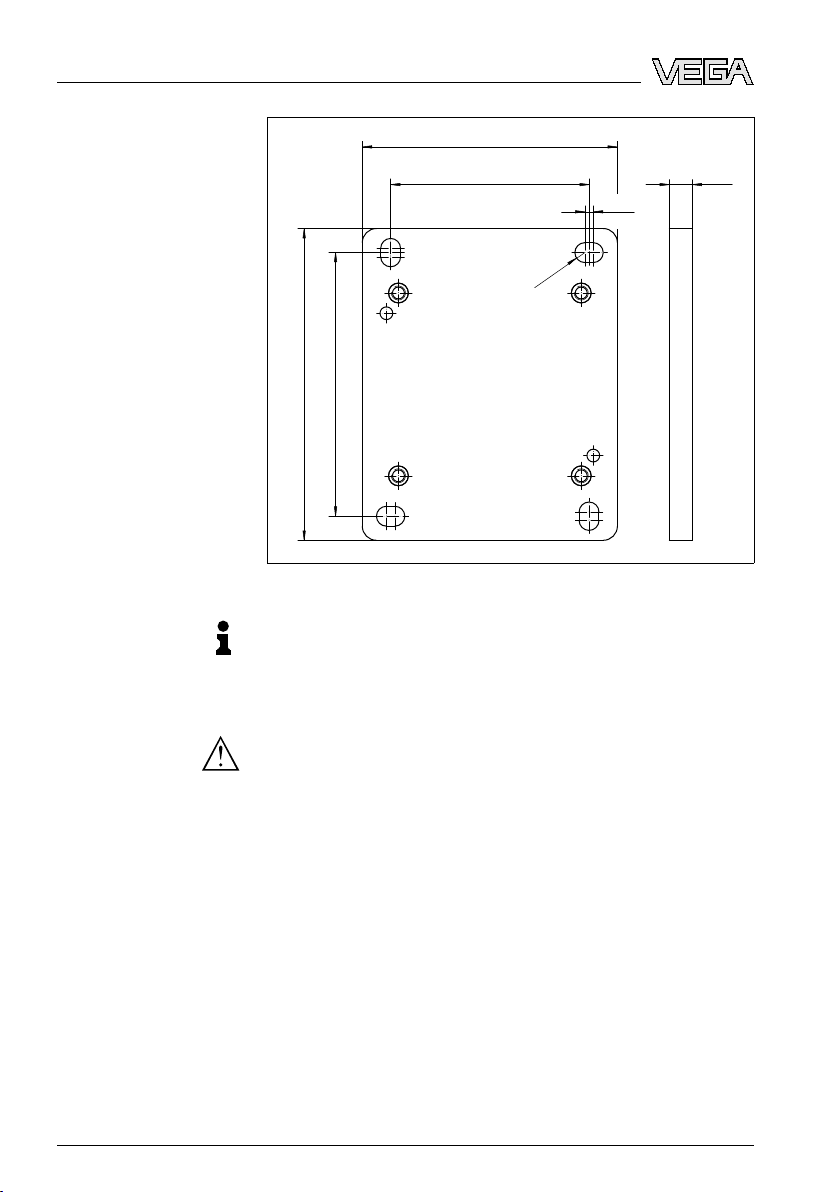

Рис. 5: Схема

отверстий - пластина для монтажа на стене

Рекомендация:

Пласт

ину нужно монтировать таким образом, чтобы кабельный

ввод на цоколе корпуса смотрел вниз. Цоколь корпуса можно
повернуть на монтажной пластине на 180°.

Внимание!

т затяжки четырех крепежных винтов цоколя корпуса не

Момен
должен превышать 5 Нм. В противном случае может быть
повреждена монтажная пластина.

16 VE

28251-RU-090227

GABAR 61 • Profibus PA

ключение к источнику питания

5 Под

Техника безопасности

Указания по
безопасности
для зон Ex

Напряжение питания

Соединительный ка­бель

5 Под

ключение к источнику питания

5.1 Подготовка к подключению

Основные указания по безопасности:

l Подключать только при отсутствии напряжения
l Если вероятны перенапряжения, установить защиту от

перенапряжений соотв. Спецификации Profibus.

Рекомендация:

Реком

ендуется устройство защиты от перенапряжений VEGA

B63-32.

Для применения во взрывоопасных зонах должны соблюдаться
соотве

тствующие нормы и условия сертификатов соответствия и

утверждения типа датчиков и источников питания.

Питание подается через соединитель шинных сегментов Profibus
DP/PA или входную карту VEGALOG 571 EP. Диапазон напря-
жения питания зависит от исполнения прибора.

Напряжение питания см. в гл. "Технические данные".

Подключение выполняется с помощью экранированного кабеля в
соответствии со спецификацией Profibus. Подача питания и
передача цифрового сигнала осуществляются по одному и тому
же двухпроводному соединительному кабелю.

Использовать кабель круглого сечения. Внешний диаметр кабеля
5 … 9 мм (0.2 … 0.35 in) обеспечивает эффект уплотнения
кабельного ввода. При применении кабеля другого сечения или
диаметра необходимо заменить уплотнение кабельного ввода
или использовать подходящий кабельный ввод.

Подключение осуществляется в соответствии со спецификацией
Profibus. В частности, необходимо предусмотреть соответствую-
щую оконечную нагрузку шины.

Кабельный ввод ½ NPT

28251-RU-090227

VEGABAR 61 • Profibus PA 17

Исполнение прибора с кабельным вводом ½ NPT и пластиковым
корпусом имеет металлическую резьбовую вставку ½".

Осторожно!

ьный ввод NPT или стальная трубка должны вворачиваться

Кабел
в резьбовую вставку без смазки. Обычные смазки могут
содержать присадки, разъедающие место соединения между
резьбовой вставкой и пластиковым корпусом, что приводит к
нарушению прочности соединения и герметичности корпуса.

дключение к источнику питания

5 По

Экранирование кабеля
и заземление

Соединитель­ный кабель
для зон Ex

В системах с выравниванием потенциалов кабельный экран на

ике питания, в соединительной коробке и на датчике

источн
нужно соединить непосредственно с потенциалом "земли". Для
этого в самом датчике экран должен быть подключен непосред­ственно к внутренней клемме заземления. Клемма заземления
на внутренней стороне корпуса должна быть низкоомно связана
с выравниванием потенциалов.

В системах без выравнивания потенциалов кабельный экран на
источнике питания и на датчике подключается непосредственно
к потенциалу "земли". В соединительной коробке и Т-распреде­лителе экран короткого кабеля, идущего к датчику, не должен
быть связан ни с потенциалом "земли", ни с другим экраном.
Кабельные экраны к источнику питания и к следующему
распределителю должны быть связаны между собой и через
керамический конденсатор (напр., 1 нФ, 1500 В) соединены с
потенциалом "земли". Тем самым подавляются низкочастотные
уравнительные токи, но сохраняется защитный эффект против
высокочастотных помех.

Для применения во взрывоопасных зонах общая емкость кабеля и
всех

конденсаторов не должна превышать 10 нФ.

Для применения во взрывоопасных зонах соединительный
кабе

ль должен отвечать соответствующим требованиям. Сле­дует исключить возможность уравнительных токов в кабельном
экране. При заземлении с обеих сторон это достигается за счет
применения конденсатора или отдельного уравнителя потен­циалов.

5.2 Порядок подключения

Одно-/двухкамерный
корпус

18 VE

Выполнить следующее:

1 Отвинтить крышку корпуса.
2 Снять модуль индикации и настройки, если он установлен,

повернув его слегка влево.

3 Ослабить гайку кабельного ввода.
4 Удалить примерно 10 см обкладки кабеля, концы проводов

зачистить примерно на 1 см.
5 Вставить кабель в датчик через кабельный ввод.
6 Открыть контакты, приподняв рычажки отверткой (см. рис.

ниже).
7 Провода вставить в открытые контакты в соответствии со

схемой подключения.
8 Закрыть контакты, нажав на рычажки, при этом должен быть

слышен щелчок пружины контакта.

28251-RU-090227

GABAR 61 • Profibus PA

ключение к источнику питания

5 Под

9 Слегк

а потянув за провода, проверить надежность их

закрепления в контактах

10 Экран подключить к внутренней клемме заземления, а

внешнюю клемму заземления соединить с уравнителем
потенциалов.

11 Туго затянуть гайку кабельного ввода. Уплотнительное

кольцо должно полностью облегать кабель.

12 Завинтить крышку корпуса.

Электрическое подключение выполнено.

к источнику питания: шаги 6 и 7

Исполнение IP 68 с
выносным корпусом

Рис. 6: Подключение

Выполнить следующее:

1 Торцовым шестигранным ключом (размер 4) ослабить четыре

винта на цоколе корпуса

28251-RU-090227

VEGABAR 61 • Profibus PA 19

3

2

1

дключение к источнику питания

5 По

2 Снят

Рис. 7: Компоненты
1 Винты

2 Пластина для монтажа на стене
3 Кабельный ввод

3 Соединительный кабель вставить в кабельный ввод на

ь монтажную пластину с цоколя корпуса

выносного корпуса для датчиков plics

цоколе корпуса.

2)

®

Информация:

ьный ввод можно монтировать в любой из трех позиций со

Кабел
смещением на 90°. Просто вставить кабельный ввод вместо
заглушки в подходящее резьбовое отверстие.

4 Провода подключить в соответствии с нумерацией, показан-

ной в п."Одно-/двухкамерный корпус"
5 Экран подключить к внутренней клемме заземления, а

внешнюю клемму заземления сверху на корпусе соединить с

уравнителем потенциалов.
6 Туго затянуть гайку кабельного ввода. Уплотнительное

кольцо должно полностью облегать кабель.
7 Снова надеть монтажную пластину и затянуть винты.

Электрическое подключение в выносном корпусе выполнено.

2)

Соединительный кабель поставляется с завода в готовом виде. При

20 VE

необходимости кабель можно укоротить до желаемой длины, при

этом нужно чисто обрезать капилляр компенсации давления. Удалить

примерно 5 см обкладки кабеля, провода зачистить примерно на 1 см.

На укороченном кабеле нужно снова закрепить типовую табличку.

28251-RU-090227

GABAR 61 • Profibus PA

1 2

4

3

Обзор корпусов

ключение к источнику питания

5 Под

хема подключения (однокамерный

5.3 С

корпус)

Рисунки и схемы ниже действительны для приборов без взрыво-

защиты, а также для приборов в искробезопасном исполнении

(Ex ia).

Рис. 8: Однокамерный

1 Пластик

2 Алюминий

3 Нержавеющая сталь

4 Литая нержавеющая сталь

28251-RU-090227

VEGABAR 61 • Profibus PA 21

корпус из различных материалов

I²C

Display

1 2 5 6 7 8

3

4

1

2

I2C

Display

1

1 2 5

6 7 8

дключение к источнику питания

5 По

Отсек электроники и
подключения

Схема подключения

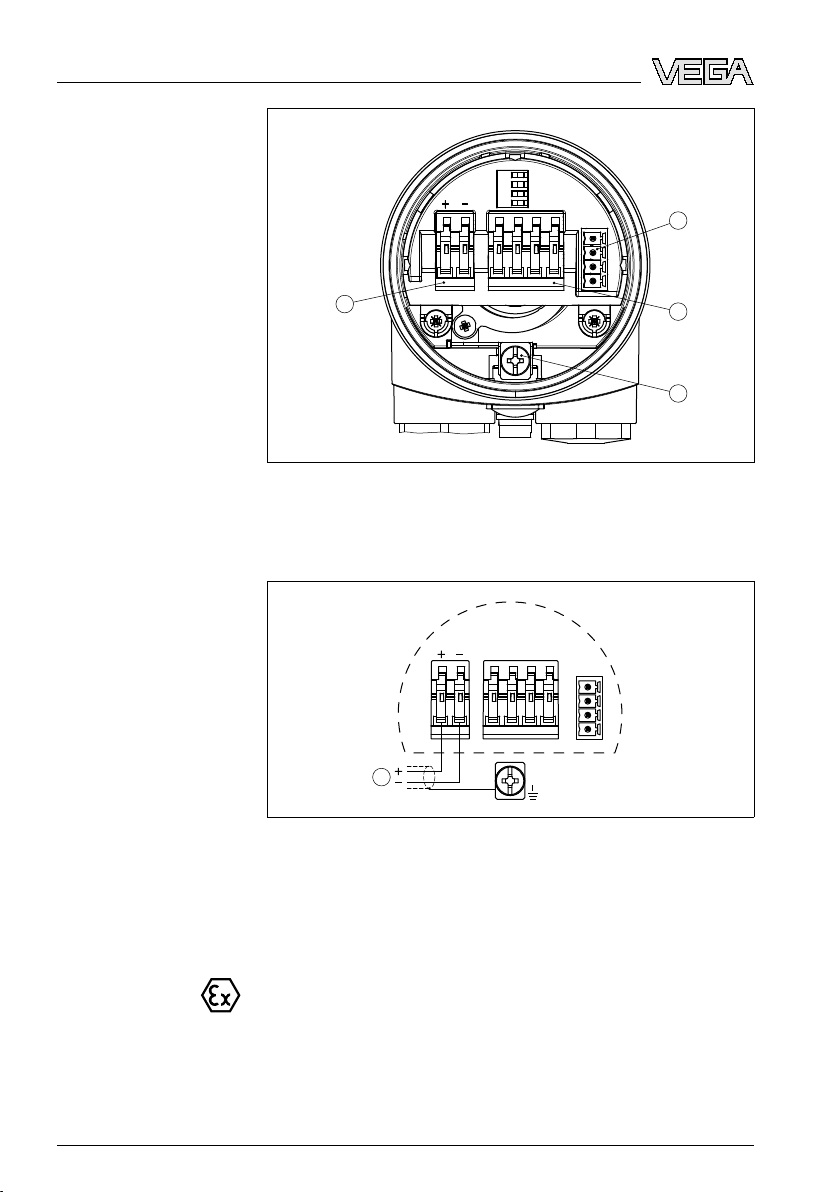

Рис. 9: Отсек
1 Разъем для VEGACONNECT (интерфейс I²C)

2 Подпружиненные контакты для подключения индикатора VEGADIS 61
3 Клемма заземления для подключения экрана кабеля
4 Подпружиненные контакты для источника питания

Рис. 10: Схема
1 Питание/Выход сигнала

электроники и подключения в однокамерном корпусе

подключения (однокамерный корпус)

5.4 Схема подключения (двухкамерный

корпус)

Рисунки и схемы ниже действительны для приборов без взрыво-

ты, а также для приборов в искробезопасном исполнении

защи

(Ex ia).

28251-RU-090227

22 VE

GABAR 61 • Profibus PA

1

2

3

4

6

5

1

3

2

Display

1 2 5 6 7 8

I²C

Обзор корпусов

ключение к источнику питания

5 Под

Отсек электроники

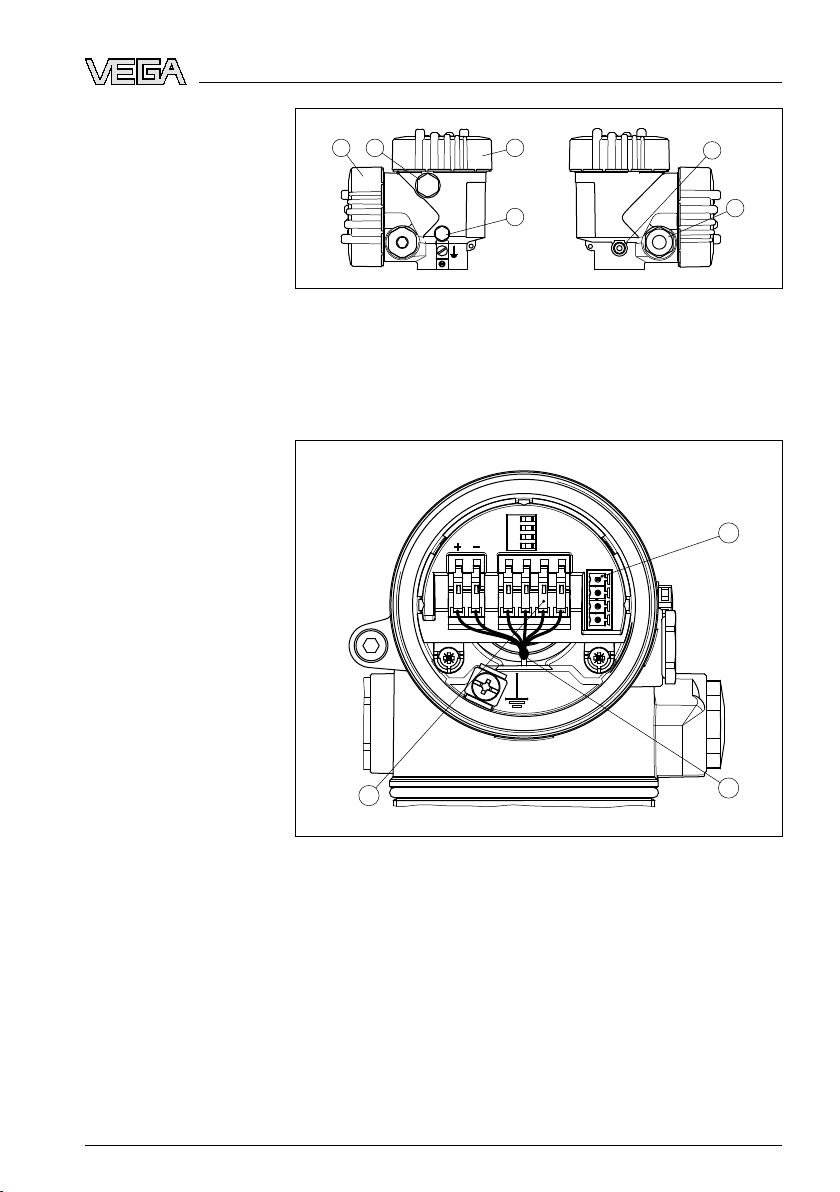

Рис. 11: Двухкамерный

1 Крышка отсека подключения

2 Заглушка или разъем M12 x 1 для VEGADIS 61 (вариант)

3 Крышка отсека электроники

4 Фильтр для выравнивания давления в корпусе электроники

5 Фильтр для компенсации давления на измерительную ячейку

6 Кабельный ввод или штекерный разъем

Рис. 12: Отсек

1 Разъем для VEGACONNECT (интерфейс I²C)

2 Внутреннее соединение с отсеком подключения

3 Контакты для подключения VEGADIS 61

корпус

электроники в двухкамерном корпусе

28251-RU-090227

VEGABAR 61 • Profibus PA 23

3

1

2

Display

1 2

I²C

I2C

1

1 2

дключение к источнику питания

5 По

Отсек подключения

Схема подключения

Рис. 13: Отсек
1 Разъем для VEGACONNECT (интерфейс I²C)

2 Клемма заземления для подключения экрана кабеля
3 Подпружиненные контакты для источника питания

Рис. 14: Схема
1 Питание/Выход сигнала

подключения (двухкамерный корпус)

подключения (двухкамерный корпус)

28251-RU-090227

24 VE

GABAR 61 • Profibus PA

1 2 3

4

5

1

3

2

Display

1 2 5 6 7 8

I²C

Обзор корпусов

ключение к источнику питания

5 Под

хема подключения (двухкамерный корпус

5.5 С

Ex-d)

Отсек электроники

Рис. 15: Двухкамерный

1 Крышка отсека подключения

2 Заглушка или разъем M12 x 1 для VEGADIS 61 (вариант)

3 Крышка отсека электроники

4 Фильтр для компенсации давления

5 Кабельный ввод

Рис. 16: Отсек

1 Разъем для VEGACONNECT (интерфейс I²C)

2 Внутреннее соединение с отсеком подключения

3 Контакты для подключения VEGADIS 61

корпус

электроники в двухкамерном корпусе

28251-RU-090227

VEGABAR 61 • Profibus PA 25

1

2

1 2

1

1 2

дключение к источнику питания

5 По

Отсек подключения

Схема подключения

Рис. 17: Отсек
1 Контакты для подключения питания и экрана кабеля

2 Клемма заземления для подключения экрана кабеля

Рис. 18: Схема
1 Питание/Выход сигнала

подключения (двухкамерный корпус Ex-d)

подключения (двухкамерный корпус Ex-d)

5.6 Схема подключения - исполнение IP 66/

IP 68, 1 bar

Данное исполнение возможно только для устройств с измери­тельными диапазонами абсолютного давления.

28251-RU-090227

26 VE

GABAR 61 • Profibus PA

+

-

1

2

Назначение проводов
соединительного кабе­ля

ключение к источнику питания

5 Под

Общий вид

Рис. 19: Назначение

1 Коричневый (+) и голубой (-) - к источнику питания или устройству

формирования сигнала

2 Экранирование

проводов соединительного кабеля

5.7 Схема подключения выносного корпуса
при исполнении IP 68

Рис. 20: VEGABAR 61 в
осевым выводом кабеля и выносным корпусом

исполнении IP 68, 25 bar, без взрывозащиты, с

28251-RU-090227

VEGABAR 61 • Profibus PA 27

5 6 7 81 2

Display

I²C

4

5

1

2

3

дключение к источнику питания

5 По

Отсек электроники и
подключения

Рис. 21: Отсек
1 Разъем для VEGACONNECT (интерфейс I²C)

2 Подпружиненные контакты для подключения индикатора VEGADIS 61
3 Кабельный ввод к VEGABAR
4 Клемма заземления для подключения экрана кабеля
5 Подпружиненные контакты для источника питания

электроники и подключения

28 VE

28251-RU-090227

GABAR 61 • Profibus PA

1 2 3 4

6

3

4

1

2

5

I2C

Display

1

1 2 5

6 7 8

Клеммный отсек в цо­коле корпуса

ключение к источнику питания

5 Под

Рис. 22: Подключение
1 Коричневый

2 Голубой
3 Желтый
4 Белый
5 Экранирование
6 Капилляр для выравнивания давления

датчика в цоколе корпуса

Схема подключения
выносной электроники

Рис. 23: Схема
1 Питание

подключения выносной электроники

28251-RU-090227

VEGABAR 61 • Profibus PA 29

дключение к источнику питания

5 По

Фаза включения

5.8 Фа

за включения

После подключения VEGABAR 61 к источнику питания или после
восстановления напряжения в течение прибл. 30 сек. выпол­няется самопроверка прибора и происходит следующее:

l Внутренняя проверка электроники
l индикация типа устройства, версии ПО и тега (обозначения)

датчика

l кратковременное обращение байта состояния в значение

неисправности.

Затем отображается текущее измеренное значение и выдается
соответствующий цифровой сигнал.

3)

3)

Значения соответствуют текущему уровню и уже выполненным
установкам, например заводской установке.

30 VE

28251-RU-090227

GABAR 61 • Profibus PA

ройка с помощью модуля индикации и настройки PLICSCOM

6 Наст

Назначение/конфигу­рация

Установка/снятие мо­дуля индикации и на­стройки

6 Нас

тройка с помощью модуля индикации

и настройки PLICSCOM

6.1 Краткое описание

Модуль индикации и настройки предназначен для индикации
измеренных значений, настройки и диагностики. Модуль может
быть установлен в следующих устройствах:

®

l Любой датчик семейства plics

однокамерном корпусе либо в двухкамерном корпусе в
отсеке электроники или в отсеке подключения)

l Выносной блок индикации и настройки VEGADIS 61

Аппаратные версии модуля индикации и настройки …- 01 или
выше, а также версии электроники датчика …- 03 или выше
обеспечивают функцию подсветки дисплея модуля, которая
активируется через операционное меню. Версия обозначена на
типовом шильдике модуля индикации и настройки и на блоке
электроники датчика.

Примечание:

Подро

бное описание порядка настройки см. в Руководстве по

эксплуатации "Модуля индикации и настройки".

6.2 Установка модуля индикации и настройки

Модуль индикации и настройки можно установить на датчике и
снять с него в любой момент. Для этого не нужно отключать
питание.

Выполнить следующее:

1 Отвинтить крышку корпуса.
2 Установить модуль индикации и настройки в желаемое

положение на электронике (возможны четыре положения со
сдвигом на 90°).

3 Установить модуль индикации и настройки на электронике и

слегка повернуть вправо до щелчка.

4 Туго завинтить крышку корпуса со смотровым окошком.

Для демонтажа выполнить описанные выше действия в обратном
порядке.

Питание модуля индикации и настройки осуществляется от
датчика.

(модуль устанавливается в

28251-RU-090227

VEGABAR 61 • Profibus PA 31

6 Настр

ойка с помощью модуля индикации и настройки PLICSCOM

Рис. 24: Установка

модуля индикации и настройки

Примечание:

При

использовании установленного в устройстве модуля инди­кации и настройки для местной индикации требуется более
высокая крышка корпуса со смотровым окошком.

28251-RU-090227

32 VE

GABAR 61 • Profibus PA

1.1

2

3

1

ройка с помощью модуля индикации и настройки PLICSCOM

6 Наст

истема настройки

6.3 С

Функции клавиш

Система настройки

Рис. 25: Элементы
1 ЖК-дисплей

2 Индикация номера пункта меню
3 Клавиши настройки

l Клавиша [OK]:

- переход к просмотру меню

- подтверждение выбора меню

- редактирование параметра

индикации и настройки

- сохранение значения

l Клав

иша [->

- смена меню

- перемещение по списку

]:

- выбор позиции для редактирования

l Клавиша [+

]:

- изменение значения параметра

l Клавиша [ESC]:

- отмена ввода

- возврат в прежнее меню

Прибор

настраивается с помощью четырех клавиш и дисплея

модуля индикации и настройки. Функции клавиш показаны на
рисунке выше. Через 10 минут после последнего нажатия любой
клавиши автоматически происходит возврат к отображению
измеренных значений. Введенные значения, не подтвержденные
нажатием [OK], будут потеряны.

28251-RU-090227

VEGABAR 61 • Profibus PA 33

6 Настр

ойка с помощью модуля индикации и настройки PLICSCOM

Установка адресов

Измерение уровня или
давления

Параметриро­вание для из­мерения уров­ня

6.4 По

Перед параметрированием датчиков Profibus PA сначала необ­ходимо осуществить установку адресов (см. инструкцию к
модулю индикации и настройки либо онлайновую справку

PACTware или DTM).

VEGABAR 61 применим как для измерения уровня, так и для

измерения давления. Заводская установка прибора соответ­ствует измерению уровня. Переключение установки осуще­ствляется в операционном меню.

В описанной ниже процедуре настройки следует использовать
пункты, соответствующие применению (измерение уровня или
измерение давления).

Измерение уровня

Для пуска VEGABAR 61 в эксплуатацию необходимо выполнить
следующие установки:

1 Выбор единиц измерения/единиц плотности
2 Коррекция положения
3 Установка Min.
4 Установка Max.

В меню "Единицы измерения" выбираются физические единицы,
в которых должна выполняться установка, например: mbar, bar,

psi…

Коррекция положения компенсирует влияние монтажного по­ложения датчика или статического давления среды на измере­ние, но не действует на значения установки.

рядок пуска в эксплуатацию

Информация:

приборов с заводской установкой по заказной специфика-

Для
ции выполнение шагов 1, 3 и 4 не требуется!

Такие данные указываются на типовой табличке датчика и
отображаются в меню установки Min./Max.

Установку с помощью модуля индикации и настройки можно
выполнять без заполнения емкости и без давления, а также до
монтажа прибора на месте применения.

В меню установки Min/Max дополнительно показывается текущее
измеренное значение.

Выбор единиц измере­ния

34 VE

Через данное меню выбираются единицы для установки диапа­зона измерения, а также единицы для индикации температуры.

28251-RU-090227

GABAR 61 • Profibus PA

ройка с помощью модуля индикации и настройки PLICSCOM

6 Наст

Для выбора единиц измерения (нап
mbar) выполнить следующее:

ример переключения с bar на

4)

1 Нажатием [OK] перейти от индикации измеренного значения

в главное меню.

▶

Базовая установка
Дисплей
Диагностика
Сервис
Инфо

2 С помощью [OK] подтвердить меню "Базовая установка",

после чего на дисплее откроется меню "Единицы измерения".

Единицы
Единицы установки

bar

▼

Единицы температуры

°C

▼

3 Активировать меню нажатием [OK] и с помощью [->] выбрать

желаемые "Единицы измерения".

4 Активировать меню нажатием [OK] и с помощью [->] выбрать

желаемые единицы (например mbar).

5 Подтвердить нажатием [OK] и с помощью [->] перейти к

коррекции положения.

Переключение единиц измерения с bar на mbar выполнено.

Информация:

переключении на установку в единицах высоты (например, с

При
bar на m) нужно дополнительно ввести значение плотности.

Выполнить следующее:

1 Нажатием [OK] перейти от индикации измеренного значения

в главное меню.

2 С помощью [OK] подтвердить меню "Базовая установка",

после чего на дисплее откроется меню "Единицы установки".

3 Активировать меню нажатием [OK] и с помощью [->] выбрать

желаемые единицы (например m).

4 Подтвердить нажатием [OK], после чего появится подменю

"Единицы плотности".

Единицы установки

Единицы плотности

▶

kg/dm³
pcf

4)

Возможны следующие единицы: mbar, bar, psi, Pa, kPa, MPa, inHg,
mmHg, inH

O, mmH2O.

2

28251-RU-090227

VEGABAR 61 • Profibus PA 35

P

6 Настр

ойка с помощью модуля индикации и настройки PLICSCOM

помощью [->] выбрать желаемые единицы (напр., kg/dm³) и

5 С

подтвердить клавишей [OK], после чего появится подменю

"Плотность".

Единицы установки

Плотность

0001000
kg/dm³

6 С помощью [->] и [+] ввести желаемое значение плотности,

подтвердить нажатием [OK] и с помощью [->] перейти к
коррекции положения.

Переключение единиц измерения с bar на m выполнено.

Для выбора единиц температуры выполнить следующее:

à Активировать меню нажатием [OK] и с помощью [->] выбрать

желаемые "Единицы температуры".

à Активировать меню нажатием [OK] и с помощью [->] выбрать

желаемые единицы (например °F).

à Подтвердить нажатием [OK].

Переключение единиц температуры с °C на °F выполнено.

5)

Коррекция положения

Установка Min.

Выполнить следующее:

1 В меню "Коррекция положения" клавишей [OK] активировать

редактирование значения смещения.

Коррекция положения
Смещение

=
+0000 mbar

53 mbar

2 Клавишей [->] выбрать значение, например: принять текущее

измеренное значение.

Коррекция положения
Текущее измер. знач.
принять?

▶

Принять
Редактировать

3 Подтвердить нажатием [OK] и с помощью [->] перейти к

установке Min.(zero).

Выполнить следующее:

1 В меню "Установка Min" клавишей [OK] активировать ре-

дактирование значения %.

5)

Можно выбрать: °C, °F.

28251-RU-090227

36 VE

GABAR 61 • Profibus PA

ройка с помощью модуля индикации и настройки PLICSCOM

6 Наст

Установка Min

+000.0 %

=

+0000.0 mbar

0000.0 mbar

2 С помощью [+] и [->] установить желаемое процентное

значение.

3 Подтвердить нажатием [OK] и установить желаемое значе-

ние mbar.

4 С помощью [+] и [->] установить желаемое значение mbar.
5 Подтвердить нажатием [OK] и с помощью [->] перейти к

установке Max.

Установка Min выполнена.

Информация:

При

задании установки с заполнением емкости можно просто
ввести отображенное на дисплее текущее измеренное значение.
Если при этом интервал установки будет превышен, на дисплее
появится сообщение "Не соблюдено предельное значение".
Можно отменить ввод нажатием [ESC] либо принять показанное
предельное значение клавишей [OK].

Установка Max.

Выполнить следующее:

1 В меню "Установка Max" клавишей [OK] активировать

редактирование значения %.

Установка Max

+100.0 %

=

+1000.0 mbar

0000.0 mbar

Информация:

ние, показанное для 100 %, соответствует номинальному

Давле
измерительному диапазону датчика (в примере выше: 1 bar =

1000 mbar).

2 С помощью [+] и [->] установить желаемое процентное

значение.

3 Подтвердить нажатием [OK] и установить желаемое значе-

ние mbar.

4 С помощью [+] и [->] установить желаемое значение mbar.
5 Подтвердить нажатием [OK] и с помощью [ESC] вернуться в

главное меню.

Установка Max выполнена.

28251-RU-090227

VEGABAR 61 • Profibus PA 37

6 Настр

Параметриро­вание для из­мерения да­вления

ойка с помощью модуля индикации и настройки PLICSCOM

Информация:

задании установки с заполнением емкости можно просто

При
ввести отображенное на дисплее текущее измеренное значение.
Если при этом интервал установки будет превышен, на дисплее
появится сообщение "Не соблюдено предельное значение".
Можно отменить ввод нажатием [ESC] либо принять показанное
предельное значение клавишей [OK].

Измерение давления

Для пуска VEGABAR 61 в эксплуатацию необходимо выполнить
следующие установки:

1 Выбор применения для измерения давления
2 Выбор единиц установки
3 Коррекция положения
4 Установка нуля
5 Установка диапазона

В меню "Единицы измерения" выбираются физические единицы,
в которых должна выполняться установка, например: mbar, bar,

psi…

Коррекция положения компенсирует влияние монтажного по­ложения датчика или статического давления среды на измере­ние, но не действует на значения установки.

В меню "Нуль" и "Диапазон" устанавливаются начальное и
конечное значения измерительного диапазона датчика.

Информация:

приборов с заводской установкой по заказной специфика-

Для
ции выполнение шагов 1, 3 и 4 не требуется!

Такие данные указываются на типовой табличке датчика и
отображаются в меню установки нуля и диапазона.

Установку с помощью модуля индикации и настройки можно
выполнять без заполнения емкости и без давления, а также до
монтажа прибора на месте применения.

В меню установки нуля/диапазона дополнительно показывается
текущее измеренное значение.

Выбор применения
для измерения давле­ния

38 VE

Заводская установка применения VEGABAR 61 соответствует
измерению уровня. Для переключения применения на измерение
давления выполнить следующее:

1 Нажатием [OK] перейти от индикации измеренного значения

в главное меню.

2 С помощью [->] выбрать "Сервис" и подтвердить нажатием

[OK].

28251-RU-090227

GABAR 61 • Profibus PA

Выбор единиц измере­ния

ройка с помощью модуля индикации и настройки PLICSCOM

6 Наст

Базовая установка
Дисплей
Диагностика

▶

Сервис
Инфо

3 С помощью [->] выбрать "Применение" и подтвердить

нажатием [OK].

Внимание!

Предуп

реждение: "Выход может измениться".

4 С помощью [->] выбрать "OK" и подтвердить нажатием [OK].
5 В списке выбрать "Давление" и подтвердить нажатием [OK].

Через данное меню выбираются единицы для установки диапа­зона измерения, а также единицы для индикации температуры.

Для выбора единиц измерения (например переключения с bar на
mbar) выполнить следующее:

6)

1 Нажатием [OK] перейти от индикации измеренного значения

в главное меню.

▶

Базовая установка
Дисплей
Диагностика
Сервис
Инфо

2 С помощью [OK] подтвердить меню "Базовая установка",

после чего на дисплее откроется меню "Единицы измерения".

Единицы
Единицы установки

bar

▼

Единицы температуры

°C

▼

3 Активировать меню нажатием [OK] и с помощью [->] выбрать

желаемые "Единицы измерения".

4 Активировать меню нажатием [OK] и с помощью [->] выбрать

желаемые единицы (например mbar).

5 Подтвердить нажатием [OK] и с помощью [->] перейти к

коррекции положения.

Переключение единиц измерения с bar на mbar выполнено.

Для выбора единиц температуры выполнить следующее:

à Активировать меню нажатием [OK] и с помощью [->] выбрать

желаемые "Единицы температуры".

6)

Возможны следующие единицы: mbar, bar, psi, Pa, kPa, MPa, inHg,
mmHg, inH

7)

Можно выбрать: °C, °F.

O, mmH2O.

2

28251-RU-090227

VEGABAR 61 • Profibus PA 39

7)

P

P

6 Настр

ойка с помощью модуля индикации и настройки PLICSCOM

Коррекция положения

Установка нуля

à Актив

ировать меню нажатием [OK] и с помощью [->] выбрать

желаемые единицы (например °F).

à Подтвердить нажатием [OK].

Переключение единиц температуры с °C на °F выполнено.

Выполнить следующее:

1 В меню "Коррекция положения" клавишей [OK] активировать

редактирование значения смещения.

Коррекция положения
Смещение

=
+0000 mbar

53 mbar

2 Клавишей [->] выбрать значение, например: принять текущее

измеренное значение.

Коррекция положения
Текущее измер. знач.
принять?

▶

Принять
Редактировать

3 Подтвердить нажатием [OK] и с помощью [->] перейти к

установке Min.(zero).

Выполнить следующее:

1 В меню "Нуль" клавишей [OK] активировать редактирование

значения mbar.

Установка нуля

000.0 %

=

+0000.0 mbar

0000.0 mbar

2 С помощью [+] и [->] установить желаемое значение mbar.
3 Подтвердить нажатием [OK] и с помощью [->] перейти к

установке диапазона.

Установка нуля выполнена.

Информация:

новка нуля сдвигает значение установки диапазона. Изме-

Уста
рительный интервал, т.е. разность значений установки нуля и
диапазона, не изменяется.

40 VE

28251-RU-090227

GABAR 61 • Profibus PA

P

ройка с помощью модуля индикации и настройки PLICSCOM

6 Наст

Информация:

задании установки с давлением можно просто ввести

При
отображенное на дисплее текущее измеренное значение. Если
при этом интервал установки будет превышен, на дисплее
появится сообщение "Не соблюдено предельное значение".
Можно отменить ввод нажатием [ESC] либо принять показанное
предельное значение клавишей [OK].

Установка диапазона

Кривая линеаризации

Выполнить следующее:

1 В меню "Диапазон" клавишей [OK] активировать редактиро-

вание значения mbar.

Установка диапазона

100.0 %

=

+1000.0 mbar

0000.0 mbar

Информация:

Давле

ние, показанное для 100 %, соответствует номинальному

измерительному диапазону датчика (в примере выше: 1 bar =

1000 mbar).

2 С помощью [+] и [->] установить желаемое значение mbar.
3 Подтвердить нажатием [OK] и с помощью [ESC] вернуться в

главное меню.

Установка диапазона выполнена.

Информация:

задании установки с давлением можно просто ввести

При
отображенное на дисплее текущее измеренное значение. Если
при этом интервал установки будет превышен, на дисплее
появится сообщение "Не соблюдено предельное значение".
Можно отменить ввод нажатием [ESC] либо принять показанное
предельное значение клавишей [OK].

Линеаризация необходима в том случае, когда требуется инди­кация или вывод измеренных значений в единицах объема, а
объем емкости изменяется нелинейно по отношению к уровню ее
заполнения, например когда емкость горизонтальная цилиндри­ческая или сферическая. Для таких типов емкостей заданы
кривые линеаризации, представляющие отношение между уров­нем заполнения в процентах и объемом емкости. При активиро­вании соответствующей кривой линеаризации на дисплей вы­водятся правильные процентные значения объема. Для
отображения объема не в процентах, а, например, в литрах или
килограммах, можно дополнительно в меню "Дисплей" задать
пересчет.

28251-RU-090227

VEGABAR 61 • Profibus PA 41

6 Настр

ойка с помощью модуля индикации и настройки PLICSCOM

линейная

После ввода необходимых параметров сохранить установку и с
помощью клавиши [->] перейти к следующему пункту меню.

Осторожно!

При

применении VEGABAR 61 в системе защиты от пере-

полнения по WHG необходимо учитывать следующее:

При выборе какой-либо кривой линеаризации измерительный
сигнал не будет линейно пропорционален уровню заполнения.
Это следует учитывать при установке точек переключения на
сигнализаторе предельного уровня.

Копировать данные
датчика

Эта функция позволяет считывать данные из датчика и записы­вать данные в датчик через модуль индикации и настройки. См.

"Руководство по эксплуатации модуля индикации и настройки".

С помощью этой функции можно считывать и записывать
следующие данные:

l Представление измереннного значения
l Установка
l Демпфирование
l Кривая линеаризации
l ТЕГ датчика
l Отображаемое значение
l Единицы пересчета (Единицы Out-Scale)
l Позиции после запятой (в пересчете)
l Пересчет PA/Out-Scale 4 значения
l Единицы установки
l Язык

Не будут считываться или записываться релевантные для без­опасности данные:

l Адрес датчика
l PIN
l Применение

Копировать данные
датчика

Копировать данные
датчика?

28251-RU-090227

42 VE

GABAR 61 • Profibus PA

ройка с помощью модуля индикации и настройки PLICSCOM

6 Наст

Сброс

Базовая установка

выполнении "Сброса" значения параметров датчика восста-

При
навливаются в соответствии со следующей таблицей:

Группа меню Функция Значение сброса

Базовая установка Адрес датчика 126

Единицы установки bar

Единицы температуры °C

Установка нуля/Min. Начало измерительного

Установка диапазона/Max Конец измерительного диапазона

Плотность 1 kg/l

Единицы плотности kg/l

Демпфирование 0 s

Линеаризация линейная

ТЕГ датчика Датчик

Дисплей Отображаемое значение PA-Out

Сервис Доп. значение PA Secondary Value 1

Единицы Out-Scale Объем/l

Пересчет 0.00 до 100.0

Десятичная запятая 8888.8

диапазона

При выполнении "Сброса" значения следующих пунктов меню не
сбрасываются:

Группа меню Функция Значение сброса

Базовая установка Коррекция положения Не сбрасывается

Дисплей Подсветка Не сбрасывается

Сервис Язык Не сбрасывается

Применение Не сбрасывается

8)

Заводская установка

Выполняется такой же сброс, как при базовой установке, а
также восстанавливаются значения по умолчанию для спе­циальных параметров.

9)

Пиковые значения

Минимальное и максимальное значения расстояния сбрасы­ваются до текущего значения.

8)

Базовая установка датчика.

9)

Специальные параметры - это параметры, которые устанавливаются
на сервисном уровне с помощью программного обеспечения PACT-

ware.

28251-RU-090227

VEGABAR 61 • Profibus PA 43

6 Настр

ойка с помощью модуля индикации и настройки PLICSCOM

Дополнительные на­стройки

Дополнительные возможности настройки и диагностики, нап
мер: пересчет отображаемых значений, моделирование или
запись и воспроизведение трендов, - показаны на представлен­ной далее схеме меню. Подробное описание меню приведено в
Руководстве по эксплуатации "Модуля индикации и настройки".

ри-

44 VE

28251-RU-090227

GABAR 61 • Profibus PA

Базовая установка

P

▶

Базовая установка
Дисплей
Диагностика
Сервис
Инфо

1

ройка с помощью модуля индикации и настройки PLICSCOM

6 Наст

хема меню

6.5 С

Информация:

Меню, показанные в светлых блоках, доступны в зависимости от
исполнения прибора и выбранного применения.

Адрес датчика

126

Установка Max

100.00 %

=

100.00 mbar

0.0 mbar

Дисплей

Базовая установка

▶

Дисплей
Диагностика
Сервис
Инфо

Отображаемое значение

PA-Out

Диагностика

Базовая установка
Дисплей

▶

Диагностика
Сервис
Инфо

1.1

1.4

2.1

2

3

Единицы
Единицы установки

bar

▼

Единицы температуры

°C

▼

Демпфирование

0 s

Подсветка

Выключена

▼

1.1

1.5

2.4

Коррекция положения
Смещение

=

0.2 mbar
0000 mbar

Кривая линеаризации

линейный

▼

1.2

1.6

Установка Min

000.0 %

=

0.0 mbar

0.0 mbar

ТЕГ датчика

Датчик

1.3

1.7

Пиковые значения

p-min.: -5.8 mbar
p-max.: 167.5 mbar

T-min.: -12.5 °C
T-max.: +85.5 °C

3.1

Статус устр ойства

OK

3.2

Кривая тренда

Запустить кривую тренда?

3.3.1

28251-RU-090227

VEGABAR 61 • Profibus PA 45

6 Настр

Сервис

Базовая установка
Дисплей
Диагностика

▶

Сервис
Инфо

ойка с помощью модуля индикации и настройки PLICSCOM

4

Доп. значение PA

Secondary Value 1

Сброс

Выбрать сброс

Применение

Уровень

Инфо

Базовая установка
Дисплей
Диагностика
Сервис

▶

Инфо

Тип устройства

Серийный номер

12345678

4.1

4.3

▼

4.9

Единицы Out-Scale

Объем

l

Язык

Deutsch

4.2

4.6

PA-Out-Scale

100.00 lin %
= 0.0 l

0.00 lin %
= 100.0 l

Копировать данные датчика

Копировать данные

датчика?

4.3

4.7

Моделирование

Начать моделирование

▼

PIN

Активировать сейчас?

4.2

4.8

▼

5

5.1

Дата изготовления

21. Январь 2009
Версия ПО

3.50

5.2

Последнее изменение через
ПК

21. Январь 2009

5.3

Особенности датчика

Показать сейчас?

5.4

46 VE

28251-RU-090227

GABAR 61 • Profibus PA

ройка с помощью модуля индикации и настройки PLICSCOM

6 Наст

охранение данных параметрирования

6.6 С

В целях повторного использования и настройки рекомендуется
записать данные установки, например, в этом руководстве по
эксплуатации, а также сохранить их в архиве.

При наличии модуля индикации и настройки данные установки
VEGABAR 61 можно считывать из датчика и сохранять их в
модуле (см. Руководство по эксплуатации "Модуль индикации и
настройки", меню "Копировать данные датчика"). Данные долго­временно сохраняются в модуле, в том числе при отсутствии
питания датчика.

При замене датчика модуль индикации и настройки устанавли­вается на новом датчике, и сохраненные в модуле настройки
данные установки записываются в новый датчик также через
меню "Копировать данные датчика".

28251-RU-090227

VEGABAR 61 • Profibus PA 47

3

1

2

1

2

3

4

OPEN

TWIST

USB

LOCK

ск в эксплуатацию с помощью PACTware и другого программного

7 Пу
обеспечения для настройки

Внутреннее подключе­ние через интерфейс

I²C

7 Пус

к в эксплуатацию с помощью
PACTware и другого программного
обеспечения для настройки

7.1 Подключение ПК через VEGACONNECT

Рис. 26: Подключение
1 Кабель USB к ПК

2 VEGACONNECT
3 Датчик

ПК прямо к датчику через VEGACONNECT

Внешнее подключение
через интерфейс I²C

Рис. 27: Подключение
1 Интерфейс шины I²C (Com.) на датчике

2 Соединительный кабель I²C интерфейсного адаптера VEGACONNECT
3 VEGACONNECT
4 Кабель USB к ПК

48 VE

через соединительный кабель I²C

28251-RU-090227

GABAR 61 • Profibus PA

7 Пуск

в экс плуатацию с помощью PACTware и другого программного

Требуемые компоненты:

l VEGAB
l ПК с PACTware и подходящим VEGA-DTM
l VEGACONNECT
l Источник питания или устройство формирования сигнала

AR 61

обеспечения для настройки

7.2 Параметрирование в PACTware

Параметрирование с помощью "Коллекции DTM/PACTware" опи­сано в соответствующем руководстве, которое поставляется
вместе с CD, а также может быть загружено с нашей домашней
страницы. Подробную информацию см. также в онлайновой
справке PACTware и VEGA-DTM.

Примечание:

Для

параметрирования VEGABAR 61 необходима текущая вер-

сия Коллекции DTM.

Текущие версии VEGA-DTM в виде Коллекции DTM поста­вляются на CD вместе с текущей версией PACTware. Коллекцию
DTM в базовой версии вместе с PACTware мо жно также
бесплатно скачать через Интернет.

Загрузка осуществляется с сайта

"Downloads" - "Software".

www.vega.com чере

з меню

7.3 Параметрирование с помощью PDM

В текущих версиях программного обеспечения PDM имеются
описания устройств в виде EDD для датчиков VEGA. При
использовании предыдущих версий программного обеспечения
PDM такие описания устройств можно бесплатно загрузить
через Интернет.

Загрузка осуществляется с сайта

"Downloads" - "Software".

www.vega.com чере

з меню

7.4 Сохранение данных параметрирования

Рекомендуется записать или сохранить данные параметрирова­ния датчика для дальнейшего использования или настройки.

Лицензированная профессиональная версия Коллекции VEGA
DTM и PACTware обеспечивает возможности сохранения и
печати проектов.

28251-RU-090227

VEGABAR 61 • Profibus PA 49

бслуживание и устранение неисправностей

8 О

Обслуживание

Очистка

Меры по устранению
неисправностей

Причины отказов

Устранение неисправ­ностей

8 Обс

луживание и устранение

неисправностей

8.1 Обслуживание

При использовании по назначению и нормальной эксплуатации
особое обслуживание не требуется.

Налипание продукта на мембрану датчика может повлиять на
результат измерения. В зависимости от датчика и условий
применения, следует принять соответствующие меры для пред­упреждения сильного налипания, а особенно затвердевания
продукта на мембране.

В подобных случаях датчик необходимо очищать. При этом
следует проверить стойкость материалов к очистке (см. спра­вочник стойкости в разделе "Services" на "
Различ

ные условия применения VEGABAR 61 требуют различных

способов очистки. Проконсультируйтесь у представителя VEGA.

8.2 Устранение неисправностей

Лицо, эксплуатирующее устройство, должно принять соответ­ствующие меры для устранения возникших неисправностей.

Работа устройства характеризуется высокой надежностью. Од­нако возможны отказы, источником которых может стать:

l Датчик
l Технологический процесс
l Питание
l Формирование сигнала

В случае отказа сначала необходимо проверить выходной
сигнал, а также сообщения об ошибках на модуле индикации и
настройки. Более широкие возможности диагностики имеются
при использовании ПК с PACTware и подходящим DTM. В
большинстве случаев это позволяет установить и устранить
причину отказа.

www.vega.com").

24-часовая сервисная
горячая линия

Проверка Profibus PA

50 VE

При необходимости консультаций можно обратиться на сервис­ную горячую линию VEGA по тел.[phone].

Горячая линия работает круглосуточно семь дней в неделю.
Консультации даются на английском языке. Консультации бес­платные (без учета платы за телефонный звонок).

? Отказ сегмента при подключении следующего устройства

l Превышено макс. значение тока питания от соединителя

сегментов

à Измерить потребление тока, уменьшить сегмент

28251-RU-090227

GABAR 61 • Profibus PA

луживание и устранение неисправностей

8 Обс

? Невер

ное представление измеренного значения в Simatic S5

l Simatic S5 не может интерпретировать числовой формат

IEEE измеренного значения

à Установить модуль преобразования от Siemens

? В Simatic S7 измеренное значение всегда представлено как 0

l В ПЛК совместимо загружены только четыре байта

à Использовать функциональный модуль SFC 14 для обес-

печения возможности совместимой загрузки 5 байтов

? Измеренное значение на модуле индикации и настройки не

соответствует значению на ПЛК

l Меню "Дисплей - Отображ. значение" не установлено на

"PA-Out"

à Проверить значения и, при необходимости, исправить

? Отсутствует связь между ПЛК и сетью PA

l Параметры шины и скорость передачи, зависящие от

соединителя сегментов, установлены неверно

à Проверить данные и, при необходимости, исправить

? Прибор не появляется при установлении связи

l Обращенная поляризация кабеля Profibus DP

à Проверить соединительную линию и, при необходимости,

исправить

l Неверная оконечная нагрузка

à Проверить оконечную нагрузку в начале и в конце шины

и, при необходимости, исправить в соотв. со специфика­цией

l Прибор не подключен к сегменту, адрес присвоен

дважды

à Проверить и, при необходимости, исправить

При применении во взрывоопасных зонах следует учитывать

ования к межкомпонентным соединениям искробезопасных

треб
цепей.

Сообщения об ошиб­ках на модуле инд ика­ции и настройки

? E013

l Отсутствует измеренное значение

à Заменить устройство или отправить его на ремонт

10)

? E017

l Диапазон установки слишком маленький

à Повторить установку с измененными значениями

10)

Сообщение об ошибке может также появиться, если давление выше
номинального измерительного диапазона

28251-RU-090227

VEGABAR 61 • Profibus PA 51

бслуживание и устранение неисправностей

8 О

6

? E03

l Отсутствует исполнимое ПО датчика

à Выполнить обновление ПО или отправить устройство на

ремонт

? E041

l Аппаратная ошибка, дефект электроники

à Заменить устройство или отправить его на ремонт

? E113

l Коммуникационный конфликт

à Заменить устройство или отправить его на ремонт

Действия после устра­нения неисправностей

После устранения неисправности, если это необходимо в связи с
причиной неисправности и принятыми мерами по ее устранению,
повторно выполнить действия, описанные в гл. "Пуск в эксплуа-

тацию".

8.3 Замена блока электроники

Дефектный блок электроники может быть заменен самим
пользователем на блок электроники идентичного типа. Сменный
блок электроники можно заказать у представителя фирмы

VEGA.

Заказать запасной блок электроники можно с указанием или
без указания серийного номера. При заказе запасного блока

электроники с указанием серийного номера электроника будет
содержать спецификационные данные устройства, например
параметры заводской настройки, материал уплотнения и т. д.
Блок электроники, заказанный без указания серийного номера,
таких данных не содержит.

Серийный номер находится на типовой табличке VEGABAR 61.

8.4 Обновление ПО

Для обновления ПО необходимо следующее:

l Датчик
l Питание
l VEGACONNECT
l ПК с ПО PACTware
l Файл с актуальным ПО датчика

28251-RU-090227

52 VE

GABAR 61 • Profibus PA

луживание и устранение неисправностей

8 Обс

Загрузка ПО датчика
на ПК

Подготовка к обновле­нию

Загрузка ПО в датчик

На сайте "www.vega.com/dow

nloads" зайти в "Software". В меню

"plics-devices and sensors" выбрать соответствующую серию
устройства. Правой кнопкой мыши через "Save target as"
сохранить zip-файл, например, на Рабочем столе своего компь­ютера. Распаковать файлы из архива, например, на Рабочем
столе.

Подключить датчик к питанию и установить связь между ПК и
датчиком через VEGACONNECT. Запустить PACTware и устано­вить соединение с датчиком, например, через Помощника
проекта VEGA. Закрыть окно параметров датчика, если оно
открыто.

В меню PACTware выбрать "Данные устройства",
"Дополнительные функции" и "Обновить ПО устройства".

PACTware проверяет текущую версию аппаратного и программ-
ного обеспечения датчика и отображает эти данные. Процесс
длится прибл. 60 сек.

Нажать кнопку "Обновить ПО" и и для запуска обновления
выбрать hex-файл из загруженного ранее и распакованного
архива. Остальные файлы будут установлены автоматически. В
зависимости от датчика, данный процесс может длиться прибл.
1 час.

8.5 Ремонт прибора

При необходимости ремонта сделать следующее:

С нашей страницы в Интернете

www.vega.com чере

"Downloads - Formulare und Zertifikate - Reparaturformular" загру-
зить формуляр возврата (23 KB).

Заполнение такого формуляра позволит быстро и без дополни­тельных запросов произвести ремонт.

l Распечатать и заполнить бланк для каждого прибора
l Прибор очистить и упаковать для транспортировки
l Заполненный формуляр и имеющиеся данные безопасности

прикрепить снаружи на упаковку

l Узнать адрес отправки у нашего регионального представи-

теля. Имя нашего представителя в Вашем регионе можно
найти на сайте

www.vega.com в

разделе: "Unternehmen -

VEGA weltweit"

з меню

28251-RU-090227

VEGABAR 61 • Profibus PA 53

9 Дем

онтаж

9 Демо

нтаж

9.1 Порядок демонтажа

Внимание!

При наличии опасных рабочих условий (емкость под давлением,
высокая температура, агрессивный или ядовитый продукт и т.п.)
демонтаж следует выполнять с соблюдением соответствующих
норм техники безопасности.

Выполнить действия, описанные в п. "Монтаж" и "Подключение к
источнику питания", в обратном порядке.

9.2 Утилизация

Устройство состоит из перерабатываемых материалов. Кон­струкция позволяет легко отделить электронный блок.

Директива WEEE 2002/96/EG

Данное устройство не подлежит действию Директивы WEEE
2002/96/EG и соответствующих национальных законов. Для
утилизации устройство следует направлять прямо на специали­зированное предприятие, минуя коммунальные пункты сбора
мусора, которые, в соответствии с Директивой WEEE, могут
использоваться только для утилизации продуктов личного по­требления.

Утилизация в соответствии с установленными требованиями
исключает негативные последствия для человека и окружающей
среды и позволяет повторно использовать ценные материалы.

Материалы: см. п. "Технические данные"

При невозможности утилизировать устройство самостоятельно,
обращайтесь к изготовителю.

54 VE

28251-RU-090227

GABAR 61 • Profibus PA

10 При

ложение

10 При

ложение

10.1 Технические данные

Общие данные

Тип давления Избыточное или абсолютное

Принцип измерения Ячейка керамическая емкостная или тензо-

Коммуникационный интерфейс Шина I²C

Материалы и вес

Материал 316L соответствует нержавеющим сталям 1.4404 или 1.4435

Контактирующие с продуктом материалы

- Присоединение 316L

- Мембрана 316L, Hastelloy C276, Hastelloy C2, тантал,

Не контактирующие с продуктом материалы

- Корпус электроники Пластик PBT (полиэстер), литой под давлением

- Выносной корпус электроники Пластик PBT (полиэстер)

- Цоколь, пластина для монтажа вы-

носного корпуса электроники на сте­не

- Уплотнение между цоколем корпуса и
монтажной пластиной

- Уплотнительное кольцо крышки кор­пуса

- Смотровое окошко в крышке корпуса
для модуля индикации и настройки

- Клемма заземления 316Ti/316L

- Соединительный кабель между дат-

чиком IP 68 и выносным корпусом
электроники

- Держатель для крепления типовой
таблички на кабеле при исполнении

IP 68

Вес прибл. 0,8 … 8 кг (1.764 … 17.64 lbs), в зависимости от

метрическая (в зависимости от диапазона
измерения), с изолирующей диафрагмой

титан, PTFE на 316Ti, 316L с золотым покры­тием, Hastelloy C4

алюминий с порошковым покрытием, 316L

Пластик PBT (полиэстер)

TPE (несъемное)

NBR (корпус из нерж. стали), силикон (корпус

из алюминия/пластика)
Поликарбонат (внесен в список UL-746-C)

PUR, FEP, PE

Твердый полиэтилен

типа присоединения

Выходные величины

Выходной сигнал Цифровой выходной сигнал, формат по

28251-RU-090227

VEGABAR 61 • Profibus PA 55

IEEE-754

90 %

100 %

10 %

t

t

T

A

t

t

S

2

1

10 При

ложение

Адрес датчика 126 (заво

дская установка)

Значение тока 10 mA, ±0.5 mA

Динамическая характеристика выхода

Время запуска прибл. 10 s

Рис. 28: Скачкообразное
нарастания t

1 Параметр процесса
2 Выходной сигнал

и время реакции на скачок t

A

изменение параметров процесса, время нечувствительности tT, время

S

Время нечувствительности ≤ 150 ms
Время нарастания сигнала ≤ 100 ms (10 … 90 %)
Время реакции на скачок ≤ 250 ms (ti: 0 s, 10 … 90 %)

К этому нужно добавить время реакции изолирующей диафрагмы. Оно варьируется в
пределах от < 1 s для исполнений с компактной диафрагмой до нескольких секунд для
исполнений с капиллярами.

Пример: Фланцевая изолирующая диафрагма DN 80, силиконовое заполняющее масло KN

2.2, длина капилляра 10 м, диапазон измерения 1 bar

Температура процесса Время реакции

40 °C прибл. 2 s

20 °C прибл. 3 s

-20 °C прибл. 11 s

Демпфирование (63 % входной величины) 0 … 999 s, устанавливаемое

Входные величины

Установка

28251-RU-090227

56 VE

GABAR 61 • Profibus PA

10 При

ложение

Диапазон установки Min./M

ax. относительно номинального диапазона:

- Процентное значение -10 … 110 %

- Значение давления -20 … 120 %

Диапазон установки нуля/диапазона относительно номинального диапазона:

- Нуль -20 … +95 %

- Диапазон -120 … +120 %

11)

- Разность между нулем и диапазоном max. 120 % номинального диапазона

Диапазон установки для измерительных диапазонов от 100 bar, относительно номиналь­ного диапазона измерения:

- Нуль/Min. -5 … +95 %

- диапазон/Max. -5 … +105 %

Рекомендуемое макс. изменение номи-

10 : 1 (без ограничения)

нального диапазона

Номинальные диапазоны и стойкость к перегрузкам

Номинальный диапазон измерения Стойкость к перегруз-

Избыточное давление

0 … 0,4 bar/0 … 40 kPa 30 bar/3000 kPa -0,8 bar/-80 kPa

0 … 1 bar/0 … 100 kPa 35 bar/3500 kPa -1 bar/-100 kPa

0 … 2,5 bar/0 … 250 kPa 50 bar/5000 kPa -1 bar/-100 kPa

0 … 100 bar/0 … 10 MPa 200 bar/20000 kPa -1 bar/-100 kPa

0 … 250 bar/0 … 25 MPa 500 bar/50 MPa -1 bar/-100 kPa

0 … 400 bar/0 … 40 MPa 800 bar/80 MPa -1 bar/-100 kPa

0 … 5 bar/0 … 500 kPa 65 bar/6500 kPa -1 bar/-100 kPa

0 … 10 bar/0 … 1000 kPa 90 bar/9000 kPa -1 bar/-100 kPa

0 … 25 bar/0 … 2500 kPa 130 bar/13000 kPa -1 bar/-100 kPa

0 … 60 bar/0 … 6000 kPa 200 bar/20000 kPa -1 bar/-100 kPa

-1 … 0 bar/-100 … 0 kPa 35 bar/3500 kPa -1 bar/-100 kPa

-1 … 1,5 bar/-100 … 150 kPa 50 bar/5000 kPa -1 bar/-100 kPa

-1 … 5 bar/-100 … 500 kPa 65 bar/6500 kPa -1 bar/-100 kPa

-1 … 10 bar/-100 … 1000 kPa 90 bar/9000 kPa -1 bar/-100 kPa

-1 … 25 bar/-100 … 2500 kPa 130 bar/13000 kPa -1 bar/-100 kPa

-1 … 60 bar/-100 … 6000 kPa 200 bar/20000 kPa -1 bar/-100 kPa

-0,2 … 0,2 bar/-20 … 20 kPa 30 bar/3000 kPa -1 bar/-100 kPa

-0,5 … 0,5 bar/-50 … 50 kPa 35 bar/3500 kPa -1 bar/-100 kPa

0 … 2,5 bar/0 … 250 kPa 50 bar/5000 kPa -1 bar/-100 kPa

Абсолютное давление

0 … 1 bar/0 … 100 kPa 35 bar/3500 kPa

0 … 2,5 bar/0 … 250 kPa 50 bar/5000 kPa

11)

Значения меньше -1 бар установить невозможно.

кам (макс. давление)

Стойкость к перегруз­кам (мин. давление)

0 bar abs.

0 bar abs.

28251-RU-090227

VEGABAR 61 • Profibus PA 57

10 При

ложение

Номинальный диапазон измерения Стойкость

кам (макс. давление)

0 … 5 bar/0 … 500 kPa 65 bar/6500 kPa

0 … 10 bar/0 … 1000 kPa 90 bar/9000 kPa

0 … 25 bar/0 … 2500 kPa 130 bar/13000 kPa

0 … 60 bar/0 … 6000 kPa 200 bar/20000 kPa

0 … 100 bar/0 … 10 MPa 200 bar/20000 kPa

0 … 400 bar/0 … 40 MPa 800 bar/80000 kPa

к перегруз-

Стойкость к перегруз­кам (мин. давление)

0 bar abs.

0 bar abs.

0 bar abs.

0 bar abs.

0 bar abs.

0 bar abs.

Эталонные условия и влияющие величины (соотв. DIN EN 60770-1)

Базовые условия по DIN EN 61298-1

- Температура +18 … +30 °C (+64 … +86 °F)

- Относительная влажность 45 … 75 %

- Давление воздуха 860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)

Определение характеристики Установка граничной точки по IEC 61298-2

Характеристика линейная

Базовое монтажное положение Вертикальное, мембрана смотрит вниз

Влияние монтажного положения В зависимости от исполнения изолирующей

диафрагмы

Погрешность измерения определяется по методу граничной точки соотв. IEC 60770

12)

Действительно для цифровых выходов (HART, Profibus PA, Foundation Fieldbus), а также
для аналогового токового выхода 4 … 20 mA относительно установленного диапазона
измерения. Изменение диапазона - Turn down (TD) - это отношение номинального
диапазона измерения к установленному диапазону измерения.

Погрешность измерения

- Turn down 1 : 1 до 5 : 1 < 0,1 %

- Turn down > 5 : 1 < 0,02 % x TD

Погрешность измерения при диапазоне измерения абсолютного давления 0,1 bar

- Turn down 1 : 1 до 5 : 1 < 0,25 %

- Turn down > 5 : 1 < 0,05 % x TD

Влияние температуры измеряемой или окружающей среды

Действительно для устройств с цифровым выходом (HART, Profibus PA, Foundation
Fieldbus), а также с аналоговым токовым выходом 4 … 20 mA относительно устано-

вленного диапазона измерения. Изменение диапазона: Turn down (TD) = номинальный
диапазон измерения/установленный диапазон измерения.

12)

Включая нелинейность, гистерезис и неповторяемость.

58 VE

GABAR 61 • Profibus PA

28251-RU-090227

10 При

ложение

Термическое изменение нулевого сигнала, норм

- В компенсированном температурном

альная температура 20 °C (68 °F):

< 0,05 %/10 K x TD

диапазоне 0 … +100 °C (+32 … +212 °F)

- Вне пределов компенсированного

тип. < 0,05 %/10 K x TD

температурного диапазона

Действительно дополнительно для устройств с аналоговым токовым выходом 4 … 20 mA
относительно установленного диапазона измерения.

Термическое изменение токового выхода < 0,15 % при -40 … +80 °C (-40 … +176 °F)

Долгосрочная стабильность (по DIN 16086, DINV 19259-1 и IEC 60770-1)

Действительно для цифровых выходов (HART, Profibus PA, Foundation Fieldbus), а также
для аналогового токового выхода 4 … 20 mA относительно установленного диапазона
измерения. Изменение диапазона: Turn down (TD) = номинальный диапазон измерения/
установленный диапазон измерения.

Долгосрочное смещение нулевого сигна-ла< (0,1 % x TD)/год

Окружающие условия

Температура окружающей среды, хранения и транспортировки

- Стандартное исполнение -40 … +80 °C (-40 … +176 °F)

- Исполнение для применения на ки-

слороде

13)

- Исполнение IP 66/IP 68, 1 bar и IP 68, с

-40 … +60 °C (-40 … +140 °F)

-20 … +60 °C (-4 … +140 °F)

соединительным кабелем PE

- Исполнение IP 66/IP 68, 1 bar и IP 68, с

-20 … +80 °C (-4 … +176 °F)

соединительным кабелем PUR

Доп. температурное влияние через изолирующую диафрагму

Приведены ориентировочные данные для мембраны из нержавеющей стали 316L и
силиконового масла в качестве заполняющей жидкости. Действительные значения
зависят от диаметра, материала и толщины мембраны, а также от заполняющей жидкости.
Такие данные предоставляются по запросу.

Температурный коэффициент мембраны в mbar/10 K (в зависимости от размеров фланца)

- Фланец DN 25 PN 40, форма C,

4,8

DIN 2501

- Фланец DN 40 PN 40, форма C,

1

DIN 2501

- Фланец DN 50 PN 40, форма C,

2

DIN 2501

- Фланец DN 50 PN 40 с тубусом 50 мм 1,9

- Фланец DN 50 PN 40 с тубусом 100 мм 1,9

- Фланец DN 50 PN 40 с тубусом 200 мм 2,1

13)

до 60 °C (140 °F).

28251-RU-090227

VEGABAR 61 • Profibus PA 59

10 При

ложение

- Флан

ец DN 80 PN 40, форма C,

0,4

DIN 2501

- Фланец 1" 150 lbs RF ANSI B16,5; с

1,8

тубусом 2", 3"

- Фланец 2" 150 lbs RF ANSI B16,5; с

2

тубусом 2"

Температурный коэффициент охлаждаю-

0,1 … 1,5

щего элемента (в зависимости от ø
мембраны)

Температурный коэффициент капилляра

0,1 … 15

длиной 1 м (в зависимости от ø мембра­ны)

Рабочие условия

Здесь даются обзорные данные по ступени давления и температуре измеряемого
продукта. В каждом случае действительны данные, указанные на типовой табличке
датчика.

Температура измеряемой среды в зависимости от заполняющей жидкости (температура:

p

>1 bar/14.5 psi/p

abs

<1 bar/14.5 psi)

abs

14)

- Силиконовое масло KN2.2 -40 … +150 °C/-40 … +150 °C
(-40 … +302 °F/-40 … +302 °F)

- Силиконовое масло KN2.2 и охла-

ждающий элемент или капилляр

-40 … +200 °C/-40 … +150 °C
(-40 … +392 °F/-40 … +302 °F)

- Растительное масло -10 … +130 °C/-10 … +130 °C (14 … +266 °F/
14 … +266 °F)

- Вода и глицерин -10 … +120 °C (+14 … +248 °F)

- Высокотемпературное масло KN3.2 и

охлаждающий элемент

- Высокотемпературное масло KN3.2 и

охлаждающий элемент 300 мм или

-10 … +200 °C/-10 … +200 °C (+14 … +392 °F/
+14 … +392 °F)

-10 … +400 °C/-10 … +200 °C (+14 … +752 °F/
+14 … +392 °F)

капилляр

- Галоидуглерод.масло KN21 -40 … +150 °C/-40 … +80 °C
(-40 … +302 °F/-40 … +176 °F)

- Галоидоуглеродное масло KN21 для

применения на кислороде

-40 … +60 °C/-40 … +60 °C
(-40 … +140 °F/-40 … +140 °F)

- Несиликоновая жидкость KN70 -40 … +70 °C (-40 … +158 °F), нет вакуума

- Мед. белое масло KN62 (FDA) -15 … +150 °C/-15 … +150 °C (+5 … +302 °F/

+10 … +302 °F)

- Мед. белое масло KN62 (FDA) и

охлаждающий элемент

-15 … +200 °C/-15 … +150 °C (+5 … +392 °F/
+10 … +302 °F)

14)

Исполнение для применения на кислороде: до 60 °C (140 °F).

60 VE

28251-RU-090227

GABAR 61 • Profibus PA

10 При

ложение

- Мед. бел

ое масло KN62 (FDA) и

температурный адаптер 300 мм

- Медицинское белое масло KN62

(FDA) и капилляр 3 m

-15 … +250 °C/-15 … +170 °C (+5 … +482 °F/
+10 … +338 °F)

-15 … +250 °C/-15 … +170 °C (+5 … +482 °F/
+10 … +338 °F)

Устойчивость к вибрации Механические колебания с 4 g и 5 … 100 Гц
Устойчивость к удару Ускорение 100 г/6 мс

16)

Электромеханические данные - Исполнение IP 66/IP 67

Кабельный ввод/Разъем

17)

- Однокамерный корпус l 1 x кабельный ввод M20 x 1,5 (кабель-ø
5 … 9 мм), 1 x заглушка M20 x 1,5

или:

l 1 x колпачок ½ NPT, 1 x заглушка ½ NPT

или:

l 1 x разъем (в зависимости от исполнения),

1 x заглушка M20 x 1,5

или:

l 2 x заглушки M20 x 1,5

- Двухкамерный корпус l 1 x кабельный ввод M20 x 1,5 (кабель:

ø 5 … 9 мм), 1 x заглушка M20 x 1,5; разъем
M12 x 1 для VEGADIS 61 (вариант)

или:

l 1 x колпачок ½ NPT, 1 x заглушка ½ NPT,

разъем M12 x 1 для VEGADIS 61 (вариант)

или:

l 1 x разъем (в зависимости от исполнения),

1 x заглушка M20 x 1,5; разъем M12 x 1 для
VEGADIS 61 (вариант)

или:

l 2 x заглушки M20 x 1,5; разъем M12 x 1 для

VEGADIS 61 (вариант)

Пружинные контакты для провода сече­нием

< 2,5 mm² (AWG 14)

15)

15)

Проверено в соотв. с Директивами Немецкого ллойда,
Характеристика 2.

16)

Проверено по EN 60068-2-27.

17)

В зависимости от исполнения: M12 x 1, по DIN 43650, Harting, 7/8" FF.

28251-RU-090227

VEGABAR 61 • Profibus PA 61

10 При

ложение

Электромеханические данные - ис

полнение IP 66/IP 68 (1 bar)

Кабельный ввод

- Однокамерный корпус l 1 x IP 68-кабельный ввод M20 x 1,5; 1 x
заглушка M20 x 1,5

или:

l 1 x колпачок ½ NPT, 1 x заглушка ½ NPT

- Двухкамерный корпус l 1 x IP 68-кабельный ввод M20 x 1,5; 1 x
заглушка M20 x 1,5; разъем M12 x 1 для
VEGADIS 61 (вариант)

или:

l 1 x колпачок ½ NPT, 1 x заглушка ½ NPT,

разъем M12 x 1 для VEGADIS 61 (вариант)

Соединительный кабель

- Комплектность Четыре провода, несущий трос, капилляр для

- Сечение провода 0,5 мм² (AWG 20)

- Сопротивление провода < 0,036 Ω/m (0.011 Ω/ft)

- Прочность при растяжении > 1200 N (270 pounds force)

- Стандартная длина 5 m (16.4 ft)

- Макс. длина 1000 m (3281 ft)

- Мин. радиус изгиба при 25 °C/77 °F 25 mm (0.985 in)

- Диаметр прибл. 8 mm (0.315 in)

- Цвет (стандартный, PE) Черный

- Цвет (стандартный, PUR) Голубой

- Цвет (исполнение Ex) Голубой

выравнивания давления, экранирующая оплет­ка, металлическая фольга, оболочка

Электромеханические данные - исполнение IP 68

Кабельный ввод/Разъем

18)

- Выносной корпус l 1 x кабельный ввод M20 x 1,5 (кабель-ø
5 … 9 мм), 1 x заглушка M20 x 1,5

или:

l 1 x разъем (в зависимости от исполнения),

1 x заглушка M20 x 1,5

Пружинные контакты для провода сече­нием до

18)

В зависимости от исполнения: M12 x 1, по DIN 43650, Harting, 7/8" FF.

62 VE

2,5 мм² (AWG 14)

GABAR 61 • Profibus PA

28251-RU-090227

10 При

ложение

Соединительный кабель между устройством IP 68 и

выносным корпусом:

- Комплектность Четыре провода, несущий трос, капилляр для
выравнивания давления, экранирующая оплет­ка, металлическая фольга, оболочка

- Сечение провода 0,5 мм² (AWG 20)

- Сопротивление провода < 0,036 Ω/m (0.011 Ω/ft)

- Стандартная длина 5 m (16.40 ft)

- Макс. длина 180 m (590.5 ft)

- Мин. радиус изгиба при 25 °C/77 °F 25 mm (0.985 in)

- Диаметр прибл. 8 mm (0.315 in)

- Цвет (стандартный, PE) Черный

- Цвет (стандартный, PUR) Голубой

- Цвет (исполнение Ex) Голубой

Модуль индикации и настройки

Питание и передача данных через датчик

Индикатор Жидкокристаллический точечно-матричный

дисплей

Элементы настройки 4 клавиши

Уровень защиты

- не установлен в датчике IP 20

- установлен в датчике без крышки IP 40

Материалы

- Корпус ABS

- Смотровое окошко Полиэстровая пленка

Питание

Напряжение питания

- без взрывозащиты 9 … 32 V DC

- EEx ia 9 … 24 V DC

- EEx-d 9 … 32 V DC

Напряжение питания при подсветке модуля индикации и настройки

- без взрывозащиты 12 … 32 V DC

- EEx ia 12 … 24 V DC

- EEx ia 12 … 32 V DC

19)

Для приборов с разрешением StEx, WHG, FM или CSA, а также для
применения на судах данная функция в текущем исполнении не
поддерживается.

20)

Диапазон измерения от 100 бар, 13 … 32 V DC.

21)

Диапазон измерения от 100 бар, 13 … 32 V DC.

22)

Диапазон измерения от 100 бар, 13 … 32 V DC.

20)

21)

22)

19)

28251-RU-090227

VEGABAR 61 • Profibus PA 63

10 При

ложение

Источник питания/мак

с. число датчиков

- Соединитель шинных сегментов DP/PAмакс. 32 (макс. 10 при Ex)

- Карта VEGALOG 571 EP макс. 15 (макс. 10 при Ex)

Защита

Уровень защиты

- Стандартный корпус IP 66/IP 67

- Корпус из алюминия или нерж. стали

IP 68 (1 bar)

23)

24)

(вариант)

- Датчик в исполнении IP 68 IP 68

- Выносной корпус IP 65

Категория перенапряжений III

Класс защиты II

Разрешения

Устройства с разрешениями на применение, в зависимости от исполнения, могут иметь
отличающиеся технические данные.

Для таких устройств следует учитывать соответствующую документацию, поставляемую
вместе с устройством. Данную документацию также можно скачать с сайта

www.vega.co

через "VEGA Tools" и "serial number search" либо через "Downloads" и "Approvals".

m

23)

Датчики с измерительным диапазоном на избыточное давление могут
при погружении, например, в воду перестать воспринимать давление
окружающей среды. Это может привести к искажению измеренных
значений.

24)

Только для устройств с измерительным диапазоном абсолютного
давления.

64 VE

28251-RU-090227

GABAR 61 • Profibus PA

10 При

ложение

10.2 Д

Файл исходных данных устройства

Файл исходных данных устройства (GSD) содержит характеристики устройства Profibus PA.
К таким характеристикам относятся, например, допустимые значения скорости передачи
данных, а также диагностические значения и формат измеренных значений, выдаваемых
устройством PA.

Для проектирования сети Profibus имеется также растровый файл. Этот файл устанавли­вается автоматически вместе с привязкой файла GSD. Растровый файл служит для
символического отображения устройства PA в программе конфигурирования.

Идентификационный номер

Каждое устройство Profibus получает от Организации пользователей Profibus (PNO) одно­значный идентификационный номер (ID-номер). Этот ID-номер содержится также в имени
соответствующего файла GSD. Уровнемеру VEGABAR 61 присвоен ID-номер 0 x 076F(hex), и
ему соответствует файл GSD BR__076F.GSD. Дополнительно к файлу GSD со специфика­цией устройства определенного производителя PNO предоставляет также общий файл GSD
со спецификацией профиля. Для VEGABAR 61 используется общий файл GSD PA139701.
GSD. При использовании общего файла GSD необходимо с помощью соответствующего
драйвера устройства DTM перенастроить датчик на идентификационный номер по специ­фикации профиля. По умолчанию датчик работает с ID-номером по спецификации произ­водителя.

анные для Profibus PA

Примечание:

При

использовании файла GSD со спецификацией профиля на
ПЛК будет перенесено как значение PA-OUT, так и значение
температуры (см. блок-схему "Циклическая передача данных").

Циклическая передача данных

Во время работы Мастер класса 1 (напр., ПЛК) циклически считывает данные измерений из
датчика. На представленной ниже блок-схеме видно, к каким данным имеет доступ
контроллер.

28251-RU-090227

VEGABAR 61 • Profibus PA 65

bar

% Lin%

Min-Max

adjustment

Linearization

PROFIBUS PA-output

Primary

Value

Secondary

Value 1

Secondary

Value 2

Target

Mode

Failure

mode

AlarmsScaling

Source for

scaling

t

i

Damping

Sensor

characteristics

PA -Out

TB

FB

Select additional cyclic

value

Sensor mounting

correction

PROFIBUS PA-output

Ta rget

Mode

Failure

mode

AlarmsScaling

Source for

scaling

t

i

Damping

Sensor

characteristics

PA -Out

˚C

TB

FB 2

10 При

ложение

Рис. 29: VEGABAR 61: Блок-схема

Рис. 30: VEGABAR 61: Блок-схема

Модули датчиков PA

Для циклической передачи данных VEGABAR 61 имеет следующие модули:

66 VE

со значением AI (PA-OUT) и дополнительным циключеским значением

со значением температуры

GABAR 61 • Profibus PA

28251-RU-090227

Byte-No.

1 2 3 4 5 6 7 8 9 10 11 12 13 14

15

Format

Value

IEEE-754-

Flieskommazahl

PA -OUT

(FB1)

Status

Status

(FB1)

IEEE-754-

Flieskommazahl

Temperature

(FB2)

IEEE-754-

Flieskommazahl

Additional Cyclic

Value

Status

Status

(FB2)

Status

Status

ложение

10 При

l AI (PA-OUT)

- Значе

l Температура

ние PA-OUT функц

ионального блока FB1 после пересчета

- Значение PA-OUT функционального блока FB2 после пересчета

l Additional Cyclic Value

- Дополнительное циклическое значение (зависит

l Free Place

от источника)

- Данный модуль применяется, если какое-либо значение не должно использоваться в

блоке данных, передаваемом при циклическом обмене (например, замещение темпера­туры и дополнительного циклического значения)

Активными могут быть максимум три модуля. С помощью ПО для конфигурирования мастера
Profibus посредством этих модулей можно определить структуру передаваемых циклически
блоков данных. Порядок такого определения зависит от используемого ПО для конфигури­рования.

Рекомендация:

Модули

l короткую - для мастеров Profibus, которые поддерживают

l длинную - для мастеров Profibus, которые поддерживают

имеют две версии:

только какой-либо байт "формата идентификатора", напри­мер Allen Bradley

только данный байт "формата идентификатора", например

Siemens S7-300/400

Примеры структуры передаваемого блока данных

Далее представлены примеры того, как можно комбинировать модули и как структурируется
соответствующий передаваемый блок данных.

Пример 1 (стандартная установка) со значением давления, значением температуры и
дополнительным циклическим значением:

l AI (PA-OUT)
l Температура
l Additional Cyclic Value

Рис. 31: Структура

передаваемого блока данных (Пример 1)

Пример 2 со значением давления, значением температуры, без дополнительного цикличе­ского значения:

l AI (PA-OUT)

28251-RU-090227

VEGABAR 61 • Profibus PA 67

Byte-No.

1 2 3 4 5 6 7 8 9 10

Format

Value

IEEE-754-

Flieskommazahl

PA -OUT

(FB1)

Status

Status

(FB1)

IEEE-754-

Flieskommazahl

Temperature

(FB2)

Status

Status
(FB2)

Byte-No.

1 2 3 4 5 6 7 8 9 10

Status

Status

Status

Status

(FB1)

IEEE-754-

Floating point value

PA -OUT

(FB1)

IEEE-754-

Floating point value

Additional Cyclic

Value

Format

Value

Byte4

Byte3

Byte2

Byte1

Byte0

Status Value (IEEE-754)

10 При

ложение

l Температу
l Free Place

Рис. 32: Структура

ра

передаваемого блока данных (Пример 2)

Пример 3 со значением давления и дополнительным циклическим значением, без значения
температуры:

l AI (PA-OUT)
l Free Place
l Additional Cyclic Value

Рис. 33: Структура

передаваемого блока данных (Пример 3)

Формат данных выходного сигнала

Рис. 34: Формат

данных выходного сигнала

Байт состояния соответствует "Профилю Profibus PA для устройств технологического
контроля" 3.0. Состояние "Измеренное значение ОК" кодируется как 80 (шестнадцатиричное)

(Bit7 = 1, Bit6 … 0 = 0)

Измеренное значение передается как 32-битовое число с плавающей запятой в формате

IEEE-754.

68 VE

GABAR 61 • Profibus PA

28251-RU-090227

Byte n

Byte n+1

Bit

7

VZ

Exponent

Bit

6
2

Bit

5
2

Bit

4
2

Bit

3
2

Bit

2
2

Bit

1
2

Bit

0
2

Bit

7
2

Bit

6
2

Bit

5
2

Bit

4
2

Bit

3
2

Bit

2
2

Bit

1
2

Bit

0
2

Sign

Bit

Significant

7

6

543

2 10-1

-2-3-4-5-6 -7

Byte n+2

Byte n+3

Bit

7
2

Significant

Bit

6
2

Bit

5
2

Bit

4
2

Bit

3
2

Bit

2
2

Bit

1
2

Bit

0
2

Bit

7
2

Bit

6
2

Bit

5
2

Bit

4
2

Bit

3
2

Bit

2
2

Bit

1
2

Bit

0
2

Significant

-9

-10

-11

-12

-13

-14 -15

-16

-17

-18

-19

-20

-21

-22

-23

-8

Value = (-1)

VZ

2

(Exponent - 127)

(1 + Significant)

10 При

ложение

28251-RU-090227

Рис. 35: Формат

данных измеренного значения

Кодирование байта состояния через выходное значение PA

Код со­стояния

0x00 bad - non-specific Активен Flash-Update

0x04 bad - configuration error l Ошибка установки

0x0C bad - sensor failure l Аппаратная ошибка

0x10 bad - sensor failure l Ошибка получения измеренного значения

0 x 1f bad - out of service constant Включен режим "Out of Service"

0 x 44 uncertain - last unstable value Замещающее значение безаварийного отказа (Failsafe-Mode =

0 x 48 uncertain substitute set l Включить моделирование

0 x 4c uncertain - initial value Замещающее значение безаварийного отказа (Failsafe-Mode =

0 x 51 uncertain - sensor; conversion

0 x 52 uncertain - sensor; conversion

0 x 80 good (non-cascade) - OK OK

0 x 84 good (non-cascade) - active

0 x 89 good (non-cascade) - active

VEGABAR 61 • Profibus PA 69

Описание по норме Profibus Возможные причины

l Ошибка конфигурации PV-Scale (слишком малый интервал

PV)

l Несоответствие единиц измерения
l Ошибка в таблице линеаризации

l Ошибка преобразователя
l Ошибка импульса утечки
l Ошибка триггера

l Ошибка измерения температуры

"Last value" и уже есть достоверное измеренное значение
после включения)

l Замещающее значение безаварийного отказа (Failsafe-

Mode = "Fsafe value")

"Last valid value" и еще нет достоверного измеренного
значения после включения)

not accurate - low limited

not accurate - high limited

block alarm

advisory alarm - low limited

Значение датчика < нижнего предела

Значение датчика > верхнего предела

Static revision (FB, TB) changed (активно в течение 10 сек.
после того, как был записан параметр статической категории)

Lo-Alarm

10 При

ложение

Код со­стояния

0 x 8a good (non-cascade) - active

0 x 8d good (non-cascade) - active

0 x 8e good (non-cascade) - active

Описание

advisory alarm - high limited

critical alarm - low limited

critical alarm - high limited

по норме Profibus Возможные причины

Hi-Alarm

Lo-Lo-Alarm

Hi-Hi-Alarm

70 VE

28251-RU-090227

GABAR 61 • Profibus PA

~ 69 mm

(2.72")

ø 77 mm

(3.03")

112 mm (4

13

/

32

")

M20x1,5/
½ NPT

~ 69 mm

(2.72")

ø 77 mm

(3.03")

117 mm (4.61")

M20x1,5/
½ NPT

~ 87 mm (3.43")

M16x1,5

ø 84 mm

(3.31")

120 mm (4.72")

M20x1,5/
½ NPT

~ 116 mm (4.57")

ø 84 mm (3.31")

116 mm (4.57")

M20x1,5M20x1,5/

½ NPT

~ 59 mm

(2.32")

ø 80 mm

(3.15")

112 mm (4.41")

M20x1,5/
½ NPT

1

3

4

5

2

10 При

ложение

10.3 Раз

меры

Корпус в исполнении IP 66/IP 67

Рис. 36: Корпуса
на 9 мм/0.35 in)

1 Пластиковый корпус
2 Корпус из нержавеющей стали
3 Литой корпус из нержавеющей стали
4 Алюминиевый двухкамерный корпус
5 Алюминиевый корпус

28251-RU-090227

VEGABAR 61 • Profibus PA 71

в исполнении IP 66/IP 67 (с установленным модулем индикации и настройки корпус выше

117 mm (4.61")

120 mm (4.72")

~ 103 mm

(4.06")

~ 105 mm (4.13")

ø 77 mm

(3.03")

116 mm (4.57")

~ 150 mm (5.91")

ø 84 mm (3.31")

ø 84 mm

(3.31")

~ 93 mm

(3.66")

ø 80 mm

(3.15")

112 mm (4.41")

M20x1,5/
½ NPT

M20x1,5

M20x1,5/
½ NPT

M16x1,5

4

2 3

M20x1,5M20x1,5

1

10 При

ложение

Корпус в исполнении IP 66/IP 68 (1 ba

Рис. 37: Корпуса
выше на 9 мм/0.35 in)

1 Корпус из нержавеющей стали
2 Литой корпус из нержавеющей стали
3 Алюминиевый двухкамерный корпус
4 Алюминиевый корпус

в исполнении IP 66/IP 68, 1 bar (с установленным модулем индикации и настройки корпус

r)

72 VE

28251-RU-090227

GABAR 61 • Profibus PA

1

2

65 mm

(2 9/16")

68 mm

(2

43

/

64

")

92 mm

(3

5

/

8

")

42mm

(1 21/32")

40mm

(1 37/64")

90 mm (3 35/64")

110 mm (4 21/64")

~ 66 mm (2 19/32")

59 mm (2

21

/

64

")

10 При

ложение

Исполнение IP 68 с

выносным корпусом

Рис. 38: Исполнение IP 68 с
1 Вывод кабеля боковой

2 Вывод кабеля осевой

выносным корпусом

28251-RU-090227

VEGABAR 61 • Profibus PA 73

122mm (4

51

/

64

")

122mm (4

51

/

64

")

51mm

(2

1

/

64

")

3

5

/

8

"

7

1

/

2

"

1/

8

"

1/

8

"

4xø

5/

8

"

4xø

5/

8

"

4

3

/

4

"

6“ 5“

3

/

4

"

2“

1/

8

"

4xø

5

/

8

"3

7

/

8

"

3

/

4

"

3

5

/

8

"

1/

8

"

4xø

5

/

8

"4

3

/

4

"

3

/

4

"

3

/

4

"

7

1

/

2

"

1/

8

"

4xø

5/

8

"6“ 5“

3

/

4

"

6"

5"

6"

DN PN D k

b

FR 25 40 115 18 85

FB 40 40 150 18 110
FC 50 40 165 20 125

d2

4xø14

4xø18
4xø18

d4

68

88

102

f

2

3
3

FK 80 40 200 24 160 8xø18 138 3

FD 50 40 165 20 125

FG 50 40 165 20 125
FH 80 40 200 24 160

4xø18

4xø18
8xø18

102

102
138

3

3
3

RL

-

-

-

100

50

200

-

d5

-

-

-

76

48,3

48,3

-

dM

-

ED 20 40 105 18 75 4xø14 58 2 - - -

EG 32 40 140 18 100 4xø18 78 2 - - -

-

-

72

FU 80 40 200 24 160 8xø18 138 3 200 76 72

F1 1" 150

FJ 80 40 200 24 160 8xø18 138 3 50 76 72

- - -

F5 2" 150

" lbs D b k d2 d4 f RL d5 dM

- - -

F7 2" 150

2" 1,9" -

FS 3" 150

- - -

FQ 3" 150

6" 2,9" -

47

FE 50 40 165 20 125 4xø18 102 3 100 48,3 47

47

-

EE 100 40 235 24 190 8xø22 162 3 100 76 72

d2

d4

k
D

f

b

ED, FR, EG, FB, FC,

FH, F1, F5, FS, EE

d5

RL

FD, FE, FG, FJ, FK

F7, FU, FQ

3

3

1

2

10 При

ложение

VEGABAR 61 во

фланцевом исполнении

Рис. 39: VEGABAR 61 во
1 Фланцевое присоединение по DIN 2501

2 Фланцевое присоединение по ANSI B16,5
3 Диаметр мембраны

74 VE

фланцевом исполнении

28251-RU-090227

GABAR 61 • Profibus PA

3

5

/

8

"

7

1

/

2

"

1/

8

"

1/

8

"

4xø

5/

8

"

4xø

5/

8

"

4

3

/

4

"

6 6

3

/

4

"

3

7

/

8

"

2

9

/

32

"

2

43

/

64

"

3

15

/

32

"

4

1

/

64

"

4

1

/

64

" 1

29

/

32

" 1

31

/

32

"

3

15

/

16

"

7

7

/

8

"

3

15

/

16

"

1

31

/

32

"

1

27

/

32

"

1

27

/

32

"

1

27

/

32

"

1

29

/

32

"

1

29

/

32

"

2

63

/

64

" 2

53

/

64

"

2

53

/

64

"

2

53

/

64

"

2

63

/

64

"

4

1

/

64

"

4

1

/

64

"

5

7

/

16

"

5

7

/

16

"

5

7

/

16

"

5

7

/

16

"

3

5

/

64

"

1/

8

"

5/

64

"

5/

64

"

5/

64

"

1/

8

"

1

/

8

"

1/

8

"

1/

8

"

1/

8

"

1/

8

"

1/

8

"

1/

8

"

4xø

5/

8

"

4xø

35/

64

"

4xø

35/

64

"

4xø

45

/

64

"

4xø

45

/

64

"

4xø

45

/

64

"

4xø

45

/

64

"

4xø

45

/

64

"

4xø

45

/

64

"

8xø

45

/

64

"

8xø

45/

64

"

8xø

45/

64

"

3

7

/

8

"

2

61

/

64

"

4

21

/

64

"

4

59

/

64

"

4

59

/

64

"

4

59

/

64

"

4

59

/

64

"

6

19

/

64

"

6

19

/

64

"

6

19

/

64

"

3

15

/

16

"

3

11

/

32

"

3

/

4

"

3

5

/

8

"

1/

8

"

4xø

5/

8

"4

3

/

4

"

3

/

4

"

3

/

4

"

7

1

/

2

"

1/

8

"

4xø

5/

8

"6 6

3

/

4

"

4

9

/

64

"

4

17

/

32

"

5

33

/

64

"

5

29

/

32

"

6

1

/

2

"

6

1

/

2

"

6

1

/

2

"

6

1

/

2

"

7

7

/

8

"

7

7

/

8

"

7

7

/

8

"

45

/

64

"

45

/

64

"

45

/

64

"

45

/

64

"

25

/

32

"

25

/

32

"

25

/

32

"

15

/

16

"

15

/

16

"

15

/

16

"

25

/

32

"

6"

5

"

6"

DN PN D k b

FR 25 40

FB 40 40

FC 50 40

d2 d4 f

FK 80 40

1

/

8

"

8xø

45/

64

"6

19

/

64

"7

7

/

8

" 7

7

/

8

" 2

63

/

64

"

15

/

16

"

80 40

FD 50 40

FG 50 40

FH 80 40

RL

-

-

-

-

d5

-

-

-

-

dM

-

ED 20 40 - - -

EG 32 40 - - -

-

-

FU

F1 1" 150

FJ 80 40

- - -

F5 2" 150

" lbs D b k d2 d4 f RL d5 dM

- - -

F7 2" 150

2" 1,9" -

FS 3" 150

- - -

FQ 3" 150

6" 2,9" -

FE 50 40

-

6

3

/

8

"

1/

8

"

8

xø

55

/

64

"7

31

/

64

"9

1

/

4

"

15

/

16

"

EE 100 40 - - -

d2

d4

k
D

f

b

ED, FR, EG, FB, FC,

FH, F1, F5, FS, EE

d5

RL

FD, FE, FG, FJ, FK

F7, FU, FQ

122mm (4

51

/

64

")

122mm (4

51

/

64

")

5

1mm

(2

1

/

64

")

3

1

2

3

10 При

ложение

VEGABAR 61 во

28251-RU-090227

Рис. 40: VEGABAR 61 во
1 Фланцевое присоединение по DIN 2501

2 Фланцевое присоединение по ANSI B16,5
3 Диаметр мембраны

VEGABAR 61 • Profibus PA 75

фланцевом исполнении

фланцевом исполнении

4

31

/

64

" 1

13

/

16

" 1

1

/

32

"

5

33

/

64

" 2

3

/

64

" 1

17

/

64

"

6

9

/

64

" 2

3

/

4

" 1

31

/

32

"

DNmmPN G1 D2L2

RT 25 40 Rd52x1,6

Rd58x1,6

Rd78x1,6

G1
Rd52x1,6

Rd58x1,6

Rd78x1,6

114 46Mb26

RQ 32 40 140 52 32

RW 50 25 156 70 50

DN

inch

PN dD
RH 25 40
RH 32 40
RH 50 25

Mb

2

23

/

64

"1

1

/

8

"2

31

/

64

"

DN PN D LMb

RA

25 6... 400

DN

mm

inch

PN D LMb

RA 25 6…400 63 28,5 60

6

9

/

64

" 2

33

/

64

" 2

7

/

32

" 2

13

/

64

" 2

61

/

64

" 1

57

/

64

"

DNmmPN L dD

RH 2“ 40 156 64 56,3

D2D1

56 75Mb48

DN

inch

PN L dD

RH 2“ 40

D2D1 Mb

106 mm (4 11/64")

3

2

D

Mb

L

D

d

Mb

D2

D1

L

Mb

D2

L2

g

G1

1

106 mm (4 11/64")

106 mm (4 11/64")

10 При

ложение

VEGABAR 61 с

трубчатой изолирующей диафрагмой 1

Рис. 41: VEGABAR 61 с
1 Трубчатая изолирующая диафрагма для монтажа между фланцами, тип конструкции - ячейка

2 Трубчатая изолирующая диафрагма с Tri-Clamp

трубчатой изолирующей диафрагмой

76 VE

GABAR 61 • Profibus PA

28251-RU-090227

4

31

/

64

" 5

3

/

64

" 1

1

/

32

"

6

9

/

64

" 6

11

/

16

" 1

31

/

32

"

6

17

/

32

" 7

11

/

64

" 3

3

/

16

"

DNmmPN G1 LGL

RE 25 40 Rd52x

1

/

6

Rd78x

1

/

6

Rd110x

1

/

4

G1

Rd52x

1

/

6

Rd78x

1

/

6

Rd110x

1

/

4

114 128Mb26

RP 50 25 140 170 50

RO 80 25 156 182 81

DN

inch

PN LGD
RH 25 40
RH 50 25
RH 80 25

Mb

4

3

/

32

"

25

/

64

"

DNmmPN G1 MbL
RK
RS

10 40

RD44x

1

/

6

RD28x

1

/

8

RD28x

1

/

8

RD44x

1

/

6

104
104

10

20 40 20

DN

inch

PN

G1 dD

RK 10 40

4

3

/

32

"

25

/

32

"RS 20

40

106 mm (4

11

/

64

")

1

Mb

L

G1

LG

2

106 mm (4 11/64")

L

10 При

ложение

VEGABAR 61 с

трубчатой изолирующей диафрагмой 2

Рис. 42: VEGABAR 61 с

трубчатой изолирующей диафрагмой

1 Трубчатая диафрагма с резьбовым штуцером по DIN 11851
2 Трубчатая диафрагма с резьбовым штуцером по DIN 11864-1

28251-RU-090227

VEGABAR 61 • Profibus PA 77

128 mm

(5

3

/

64

")

M55x2

ø 56mm

(2

13

/

64

")

ø 44,5mm

(3

3

/

4

")

~ 132 mm

(5

13

/

64

")

ø 38,5 mm

(1

33

/

64

")

10 При

ложение

VEGABAR 61 с

трубчатой изолирующей диафрагмой 3

Рис. 43: VEGABAR 61 с

трубчатой изолирующей диафрагмой - ECO

78 VE

28251-RU-090227

GABAR 61 • Profibus PA

RV

115 mm (4

17

/

32

")

ø 78 mm

(3 5/64")

10 При

ложение

VEGABAR 61 с

гигиеническим присоединением

Рис. 44: VEGABAR 61 - RV = накидная

гайка соотв. DIN 11851

28251-RU-090227

VEGABAR 61 • Profibus PA 79

135 mm (5

5

/

16

")

100 mm (3

15

/

16

")

b

4

17

/

32

"

45

/

64

" 2

43

/

64

"

5

29

/

32

"

45

/

64

" 3

15

/

32

"

6

1

/

2

"

25

/

32

" 4

1

/

64

"

DNmmPN

bD

ZA 25 40

115 18d468

ZB 40 40

150 18 88

ZC 50 40

165 20 102

d2k

85 14

110 18

125 18

ZD 80 40

200 24 138

160 18

DN

inch

PN

bD
ZA 25 40
ZB 40 40

ZC 50 40

d4

3

11

/

32

"

35

/

64

"

4

21

/

64

"

45

/

64

"

4

59

/

64

"

45

/

64

"

7

7

/

8

"

15

/

16

" 5

7

/

16

"

ZD 80

40

6

19

/

64

"

45

/

64

"

d2k

d4

d2

k

D

10 При

ложение

VEGABAR 61 с

изолирующей диафрагмой - ячейкой

Рис. 45: VEGABAR 61 - ZA = Изолирующая
ячейка DN 40/PN 16, ZC = Изолирующая диафрагма-ячейка DN 50/PN 16, ZD = Изолирующая диафрагма­ячейка DN 80/PN 16

80 VE

диафрагма-ячейка DN 25/PN 16, ZB = Изолирующая диафрагма-

GABAR 61 • Profibus PA

28251-RU-090227

SW32

SW41

SW55

SW55

G¾B

G1B

1½”NPTG1½B

ø 22 mm

(0.87")

ø 32 mm

(1.26")

20 mm

(0.79")

~105 mm

(4.13")

~105 mm

(4.72")

~105 mm

(4.13")

~120 mm

(4.72")

ø 25 mm

(0.98")

ø 39 mm

(1.54")

28 mm

(1.1")

ø 40 mm

(1.58")

ø 60 mm

(2.36")

30 mm

(1.18")

ø 40 mm

(1.58")

ø 60 mm

(2.36")

30 mm

(1.18")

GB

GC

GD/GF GN

SW 41 mm

G1B

76 mm

(2.99")

28 mm

(1.1")

GE

ø 30 mm

(1.18")

10 При

ложение

VEGABAR 61 - резь

бовое исполнение

исполнение

Рис. 46: VEGABAR 61 - резьбовое

28251-RU-090227

VEGABAR 61 • Profibus PA 81

SW27

G1A

ø 26 mm

(1

1

/

32

")

L

10 При

ложение

VEGABAR 61 с

Рис. 47: VEGABAR 61 с

резьбовым присоединением и температурным адаптером

резьбовым присоединением и температурным адаптером. Длина адаптера зависит

от температурной ступени, напр.: L = 152 мм (6 in) при 200 °C (392 °F)

82 VE

28251-RU-090227

GABAR 61 • Profibus PA

10 При

ложение

10.4 Защ

ита прав на интеллектуальную собственность

10.5 Товарный знак

VEGA product lines are global protected by industrial property rights.
Further information see http://www.vega.com.

Only in U.S.A.: Further information see patent label at the sensor
housing.

VEGA Produktfamilien sind weltweit geschützt durch gewerbliche
Schutzrechte.

Nähere Informationen unter http://www.vega.com.

Les lignes de produits VEGA sont globalement protégées par des
droits de propriété intellectuelle. Pour plus d'informations, on pourra
se référer au site http://www.vega.com.

VEGA lineas de productos están protegidas por los derechos en el
campo de la propiedad industrial. Para mayor información revise la
pagina web http://www.vega.com.

Линии продукции фирмы ВЕГА защищаются по всему миру
правами на интеллектуальную собственность. Дальнейшую
информацию смотрите на сайте http://www.vega.com.

VEGA系列产品在全球享有知识产权保护。
进一步信息请参见网站<http://www.vega.com>。

Все используемые фирменные знаки, а также торговые и
фирменные имена являются собственностью их законного вла­дельца/автора.

28251-RU-090227

VEGABAR 61 • Profibus PA 83

VEGA Grieshaber KG

ISO 9001

Am Hohenstein 113
77761 Schiltach

Germany
Phone [phone]
Fax [phone]
E-mail: [e-mail]

www.vega.com

Дата печати:

Вся приведенная здесь информация о комплектности поставки,

применении

и условиях эксплуатации датчиков и систем обработки

сигнала соответствует фактическим данным

на момент.

© VEGA Grieshaber KG, Schiltach/Germany 2009

Возможны изменения технических данных 28251-RU-090227
