GUIDE D’INSTALLATION & D’UTILISATION
Lave-Linge
Chère Cliente, Cher Client,
Vous venez d’acquérir un lave-linge VEDETTE et nous vous en remercions.
Fort de toute cette expérience que nous avons accumulée au fil des années, nous avons conçu cet appareil pour vous faciliter la vie en vous apportant performances, simplicité d’utilisation et qualité.
Vous trouverez également dans la gamme des produits VEDETTE, un vaste choix de sèche-linge, de lave-vaisselle, de cuisinières, de réfrigérateurs et congélateurs que vous pourrez coordonner à votre nouveau lave-linge VEDETTE.
Bien entendu, dans un souci permanent de satisfaire le mieux possible vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livret).
Et retrouvez-vous aussi sur notre site www.vedette.com sur lequel vous trouverez tous nos produits, ainsi que des informations utiles et complémentaires.
VEDETTE mérite votre confiance
Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.
Important :
Avant de mettre votre appareil en route, veuillez lire attentivement ce guide d’installation et d’utilisation afin de vous familiariser plus rapidement avec son fonctionnement.
2
lave-lingesommaire
|
AVERTISSEMENTS |
4 |
|
||
|
||
|
||
|
||
|
SPÉCIFICATIONS |
5 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
INSTALLATION ET MONTAGE |
6 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
UTILISATION DE L’APPAREIL |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ET CONSEILS PRATIQUES |
10 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
MAINTENANCE |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ET ENTRETIEN DE L’APPAREIL |
20 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
SÉCURITÉ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ET RÉSOLUTION DE PROBLÈMES |
22 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
AVERTISSEMENTS SUR |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
L’ENVIRONNEMENT |
25 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
merci pour votre confiance
La nouvelle ligne de lave-linge a été conçue pour rendre la vie plus simple.
NOUS PENSONS TOUJOURS A VOTRE CONFORT
Hublot de grande taille.
Ouverture maximale.
•Conçu plus haut que l’axe habituel et avec le tambour incliné pour une ergonomie maximale.
•Son ouverture maximale permet de charger le linge avec une plus grande facilité.
Accès facile au filtre.
• Permettant un entretien simple.
NOUS PENSONS TOUJOURS A
L’ECONOMIE
8 kg de capacité.
•Ce qui permet de faire moins de lavages et par conséquent des économies.
Temps de lavage réduit.
•La réduction de la durée des programmes de lavage permet d’avoir plus de temps libre.
Départ différé.
• Pour profiter des tarifs électriques.
NOUS PENSONS TOUJOURS A
L’INNOVATION
Écrans LCD.
•Qui vous permettent d’être informés en permanence du programme de lavage et de sa durée.

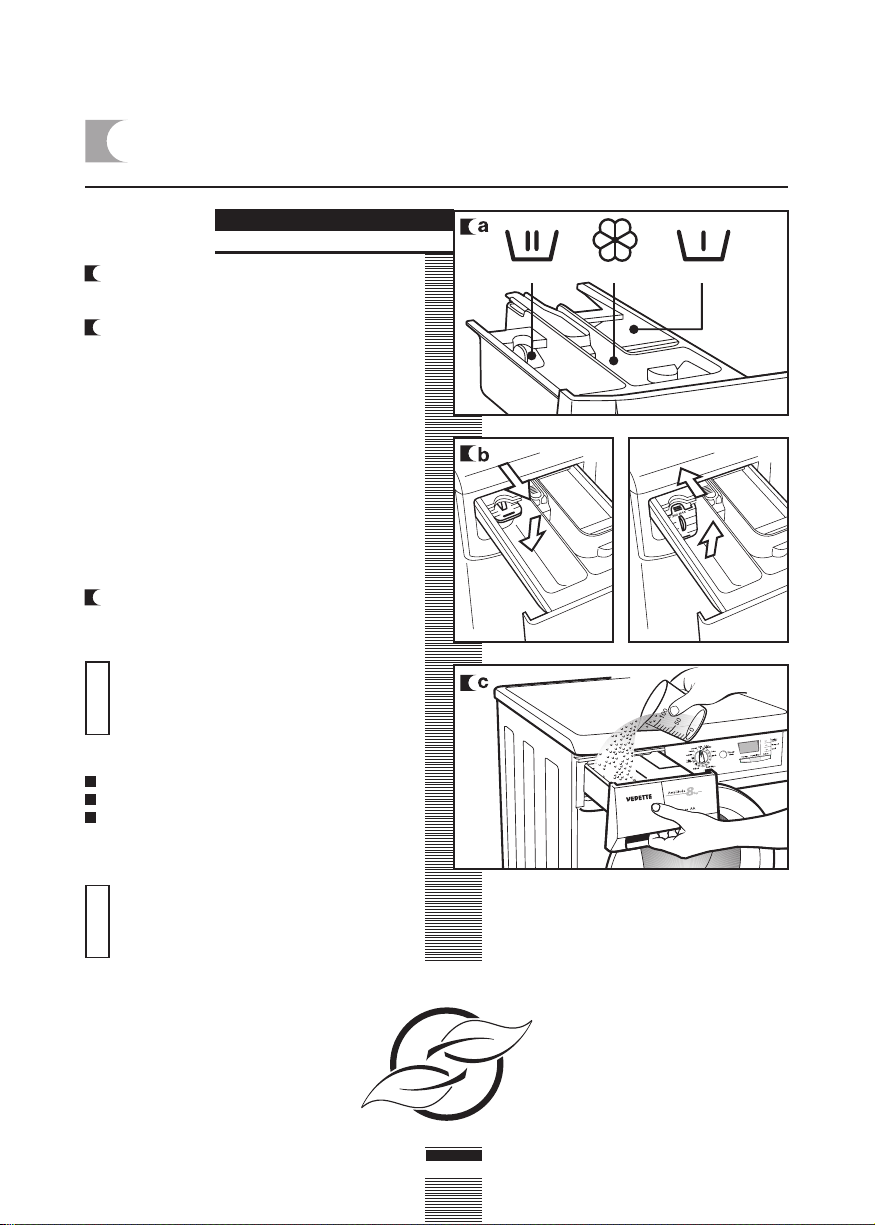

Bac à lessive conçu pour offrir une commodité maximale.
•Extraction aisée pour le nettoyage.
•Possibilité d’utiliser de la lessive liquide.
avertissements
Afin d’éviter les risques d’incendie, de décharges électriques, de dommages corporels ou tout autre dommage lors de l’utilisation de votre lave-linge, prenez les précautions suivantes :
Ce lave-linge est accompagné d’une notice comportant des instructions de fonctionnement, d’entretien et d’installation. Lire toutes les instructions avant d’utiliser le lave-linge.
Ne pas laver d’articles qui auraient été préalablement nettoyés, lavés, trempés ou traités avec de l’essence, des dissolvants pour nettoyage à sec, d’autres substances inflammables ou explosives produisant des vapeurs qui peuvent devenir très inflammables ou exploser.
N’ajoutez pas à l’eau de lavage de l’essence, de dissolvants pour nettoyage à sec, d’autres substances inflammables ou explosives produisant des vapeurs qui peuvent devenir très inflammables ou exploser.
Ne pas réparer ou remplacer d’élément du lave-linge ni essayer aucun type d’intervention à moins que les instructions d’entretien de la notice ne le recommandent.
Ne pas monter sur la machine ni s’appuyer sur la porte ouverte du hublot.
Ne pas utiliser de rallonge ou d’adaptateur pour raccorder le lave-linge au réseau électrique.
La machine doit être seulement utilisée dans le cadre pour lequel elle a été conçue.
Suivre les instructions de lavage recommandées par le fabricant du vêtement à laver.
Ne mettre le lave-linge en marche qu’après s’être assuré :
•Qu’il a été installé conformément aux instructions d’installation.
•Que tous les raccordements aux réseaux de l’eau, des eaux usées, électriques et à la terre ont été réalisés conformément aux normes locales et/ou autres normes en vigueur.
4
lave-lingespécifications
Top
Bac à produits
Tuyau de vidange
Tambour de lavage en acier inoxydable
Pieds de mise à
niveau
Cordon d’alimentation électrique

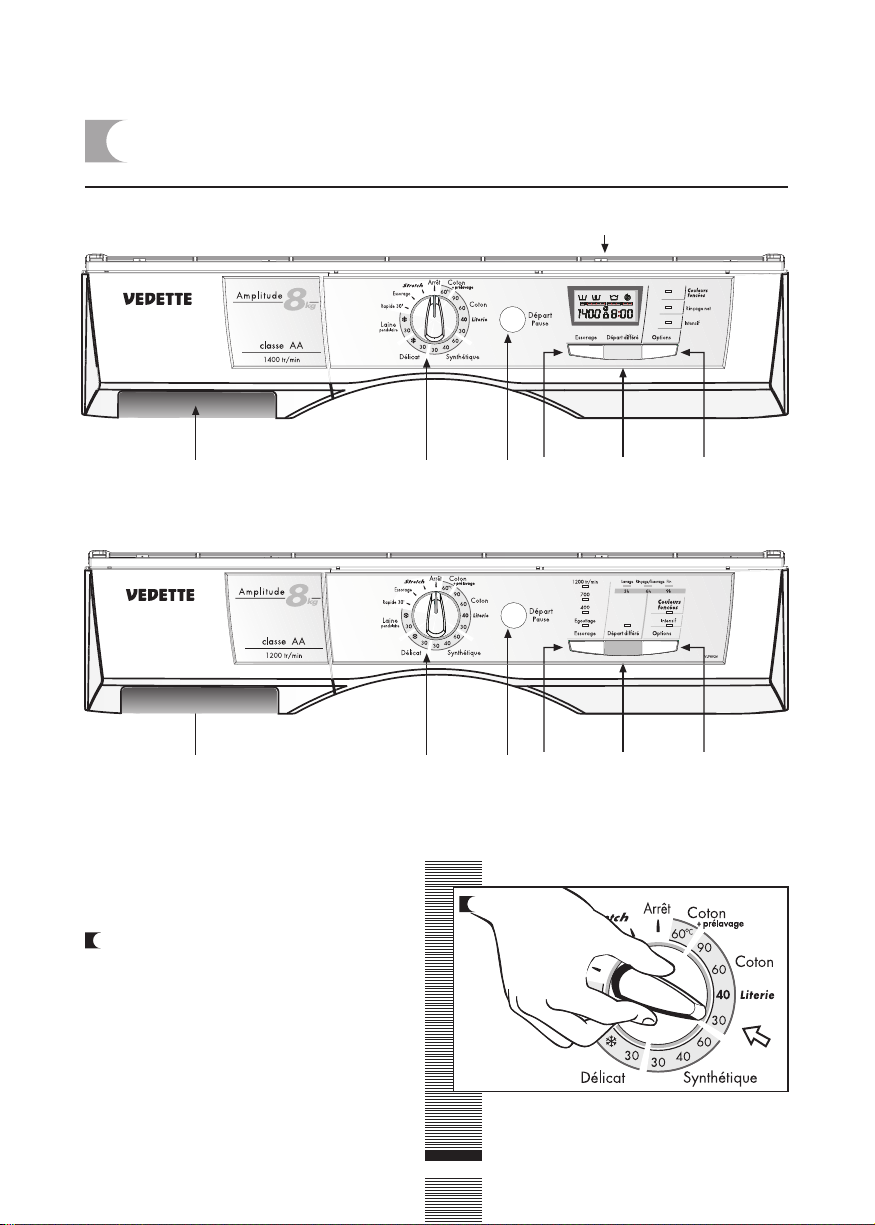

Bandeau de commande
Hublot
Filtre
Socle
ACCESSOIRES SITUÉS
À L’INTÉRIEUR DU TAMBOUR
Clé fixe
Cache-orifices postérieurs |
Crosse de vidange |
Tuyau d’arrivée d’eau |
|
|
|
|
|
|
|
|
|
5
laveinstallation-lingeet montage
1 DÉBALLAGE ET DÉBLOCAGE DU LAVE-LINGE
DÉBALLAGE
a Retirer la base, les protège-coins et le couvercle.
DÉBLOCAGE
a A l’arrière du lave-linge se trouvent les 3 vis de blocage.
b Avec la clé fournie, dévissez les 3 vis et retirez-les complètement ainsi que la rondelle métallique et les tubes noirs en caoutchouc et en plastique formant le système de blocage.
c Placez les 3 cache-orifices en plastique fournis dans les trous laissés par les vis de blocage.
Important
Conserver les vis de blocage pour un futur déplacement.
6
2 RACCORDEMENT À L’ARRIVÉE D’EAU
ET AU RÉSEAU DE VIDANGE
installation et montage
RACCORDEMENT À
L’ARRIVÉE D’EAU
A l’intérieur du tambour, vous trouverez le tuyau d’arrivée d’eau :
a Raccordez l’extrémité coudée du tuyau à l’entrée filetée de l’électrovanne située sur la partie arrière de l’appareil.
b
Important
Raccordez l’autre extrémité du tuyau à la prise d’eau. Une fois cette opération réalisée, serrez bien l’écrou de raccordement.
Il est important que le coude de tuyau de vidange soit bien fixé à la sortie pour éviter qu’il tombe et provoque un risque d’inondation.
Si votre lave-linge admet une prise d’eau chaude, raccordez le tuyau ayant un filet rouge au robinet d’eau chaude et à l’électrovanne ayant un filtre de couleur rouge.
Le lave-linge devra être raccordé au réseau d’arrivée d’eau avec des tuyaux d’alimentation neufs fournis avec l’appareil. Les tuyaux d’arrivée d’eau ayant déjà servi ne devront pas être utilisés.
Afin que le lave-linge fonctionne correctement, la pression du réseau de l’eau devra être comprise entre 0,05 et 1MPa (0,5 et 10 Kgr/cm2).
RACCORDEMENT AU
RÉSEAU DE VIDANGE
a Il est recommandé de disposer d’une sortie fixe de vidange située à une distance du sol de 50 à 70 cm.
Evitez que le tuyau de vidange soit trop serré, présente des plis ou des étranglements; pour cela, utilisez le coude fourni.
7
3MISE À NIVEAU DU LAVE-LINGE ET BRANCHEMENT AU RESEAU ÉLECTRIQUE
MISE À NIVEAU
|
a Premièrement, nous vous |
|
|
recommandons de placer et |
|
|
mettre à niveau les pieds arrières. |
|
|
Lorsqu’ils sont bien placés, fixez |
|
|
avec force le contre-écrou |
|
Important |
métallique sur la partie supérieure. |
|
b Placez le lave-linge dans la niche. |
||
|
||
|
Le fait d’humidifier le sol vous |
|
|
aidera à faire glisser le lave-linge |
|
|
jusqu’à sa position définitive. |
|
|
c Enfin, mettez à niveau et fixez les |
|
|
pieds avants de la même manière |
|
|
que ceux de l’arrière. |
|
|
Conservez la clé fournie, vous |
|
|
pourrez à nouveau en avoir besoin. |
BRANCHEMENT ÉLECTRIQUE
Consultez les données de la plaque des caractéristiques située sur le hublot du lavelinge avant de procéder aux branchements électriques. Vérifiez que la tension qui arrive à la base de la prise correspond à celle qui apparaît sur la plaque.
Ne retirez pas la plaque des caractéristiques, les données qu’elle comporte sont importantes.
Important |
Le lave-linge doit être branché sur une |
|
prise de courant avec mise à la terre |
||
|
||
|
réglementaire. |
|
|
L’installation électrique, la fiche, la prise |
|
|
de courant, les fusibles ou l’interrupteur |
|
|
automatique et le compteur doivent être |
|
|
prévus pour la puissance maximale |
|
|
||
|
indiquée sur la plaque des caractéristiques. |
|
|
Ne pas introduire la fiche du lave-linge |
|
|
dans la prise de courant avec les mains |
|
|
mouillées ou humides. |
Pour retirer le câble de la prise de courant, tirer sur le corps de la fiche.
Si le câble d’alimentation est endommagé, il doit être remplacé par un câble ou un ensemble spécialement fourni par le fabricant ou son service après-vente.
Sur les lave-linges encastrés, la fiche de la prise de courant devra être accessible après l’installation.
8
4 NETTOYAGE PRÉALABLE
NETTOYAGE PRÉALABLE
Une fois le lave-linge correctement installé, nous vous conseillons de le nettoyer préalablement.
Ceci permet de vérifier l’installation, les raccordements et la vidange ainsi que d’effectuer le nettoyage complet de l’intérieur avant de lancer un programme de lavage. (Voir les instructions d’utilisation sur les pages suivantes).
a |
b |
a Sélectionner le programme coton à 60°C.
b Appuyez sur la touche Départ/Pause.
Dèpar
Pause
9
