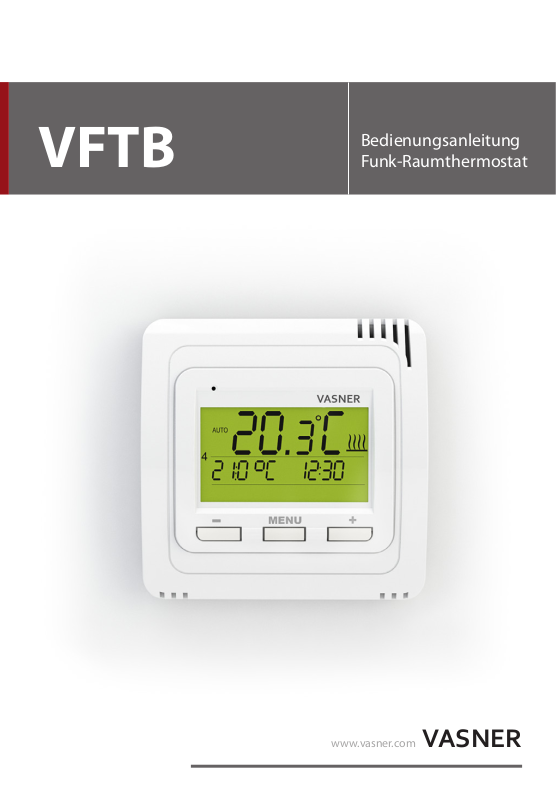

VFTB
Bedienungsanleitung Funk-Raumthermostat
www.vasner.com
VASNER
Inhalt
Installation ...............................................................4
Bedienung (Übersicht) .........................................5
Uhrzeiteinstellung ................................................. 6
Verbindung ..............................................................7
Empfänger löschen ............................................... 9
Solltemperatur, Programm schnell
Beispiel an der Einstellung
VASNER
Installation
A B
Nehmen Sie die vordere Abdeckung des Gehäuses ab.
C D
Befestigen Sie die Rückseite des Gehäuses an der Wand.
Legen Sie 2 x 1.5 V AAA Mikrobatterien ein.
Stecken Sie die vordere Abdeckung auf die Rückseite des Gehäuses.
Freistehende Montage:
 2
!
AAA
 1
 2
Vermeiden Sie Standorte wie z.B. Fens­tersimse, Fernseher, PCs oder Geräte mit Wärme-/ Kälteabstrahlung.
AAA
 1
Schieben Sie den Thermostat auf den Ständer und befestigen ihn durch Verdrehen.
4
Verwenden Sie bitte immer alkalische Batterien 2 x 1.5 V, Typ AAA!
!
(keine wieder auadbaren Batterien).
VASNER
Bedienung (Übersicht)
+
MENU
Betriebsarten: OFF, Programmieren, Automatik, Handbetrieb, Ruhestellung während der Ferien
Aktueller Wochentag
Soll-Temperatur
Frostschutztem­peratur 3°C
Ist-Temperatur Symbol Heizung ein
-
MENU
Funktionen der Betätigungstasten
MENU
-
+
1. Druck
Das Drücken auf eine beliebige Taste aktiviert die An­zeigebeleuchtung und damit auch das Display.
Anzeige für Tastensperre
Uhrzeit Signalausstrahlung
+
Batterien sind schwach
VASNER
2. Druck
kurzes Drücken auf MENU-Taste = ENTER (Bestätigung)
langes Drücken auf MENU-Taste (ca. 2 s) = Schritt zurück
5
Uhrzeiteinstellung
A
Grundanzeige
MENU
-
2x
+
MENU
D
MENU
-
Stundenanzeige blinkt.
Mit / können
Sie die Stunden einstellen.
+
Es erscheint AUTO
B
ggf. MANU
MENU
-
Mit Taste nden Sie
„CLOC Modus“.
+
E F
MENU
-
Die Einstellung bestätigen
Sie mit 1x
MENU
+
.
C
MENU
-
Bestätigen Sie mit 1x
Stellen Sie jeweils Minuten und Sekunden sowie Tag, Monat und Jahr schrittweise auf die gleiche Weise ein. Jede Einstellung wird mit der
MENU
Taste
+
MENU
bestätigt.
.
G
Um auf die Grundanzeige zurückzukehren, halten Sie die Taste
6
MENU
.
VASNER
Verbindung
A
Grundanzeige
MENU
-
MENU
2x
+
Es erscheint AUTO
B C
ggf. MANU
MENU
-
Mit Taste nden Sie
„COnSt Menü“.
+
D
MENU
-
Auf dem Display erscheint tESt 1-
E
Drücken Sie auf dem Empfänger* kurz die Funktionstaste für ca. 1s.
+
MENU
-
Drücken Sie 3x auf
+
MENU
.
Empfänger VUP

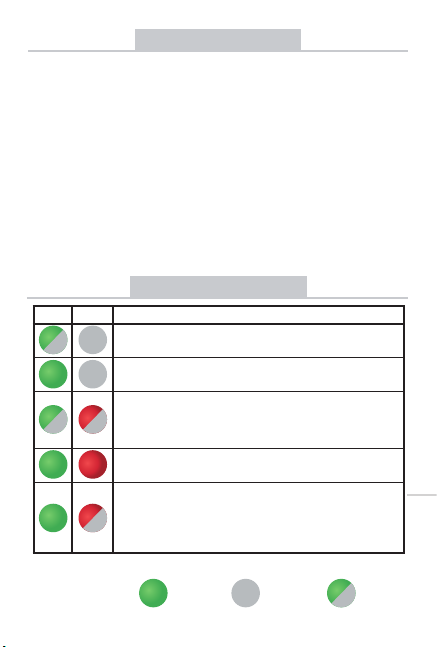

Nach erfolgtem Drücken der Funk­tionstaste beginnen beide Dioden abwechselnd zu blinken.
VASNER
* der Empfänger muss gemäß Schaltplan verdrahtet sein, siehe Anleitungen für jeweilige Empfänger und unter Spannung stehen (grüne LED blinkt)
LED1 LED2
Empfänger
Zwischensteckdose VAP
7
F
G
Empfänger
LED1 LED2
MENU
-
Drücken Sie auf die Taste, wodurch das Signal zum Empfänger gesendet
wird.
+
H
Wollen Sie den
2. Empfänger
mit diesem Sender aktivieren?
JA
Drücken Sie 1 x auf die Taste und auf dem Display
erscheint „tESt 2-“.
Auf dem zweiten Empfänger drücken Sie kurz die Funkti­onstaste für ca. 1s., wodurch beide Dioden abwechselnd zu blinken beginnen.
MENU
-
Am Empfänger leuchten gleichzeitig beide LEDs mehrmals auf und es kommt zum mehrmaligen Ein- und Ausschalten des Ausgangsrelais. Auf dem Display erscheint mehrmals abwech­selnd „test On / test O“. Warten Sie ca. 10s, bis die Synchronisierung abgeschlossen ist.
SOMIT IST DER 1. EMPFÄNGER AKTIVIERT.
NEIN
Halten Sie die Taste 2 x lang gedrückt, Grundanzeige zurückzukehren.
MENU
-
MENU
+
-
um auf die
MENU
+
+
Drücken Sie auf die Taste, wodurch das Signal zum zweiten Empfänger gesendet wird.
Um zur Grundanzeige zurückzukehren, halten Sie die Taste
Erscheint auf dem Display die Aufschrift Ertr (Kommunikationsfehler), wurde der Lernprozess nicht richtig durchgeführt und der ganze Vorgang muss noch einmal wiederholt werden.
!
8
MENU
.
VASNER
Empfänger löschen
Es können nur alle Empfänger gleichzeitig gelöscht werden.
i
Beim Verwenden von mehreren Empfängern können einzelne Empfänger nicht gelöscht werden.
Grundanzeige
A B C
MENU
-
2x
Es erscheint tESt 1A
D E
MENU
-
Drücken Sie 9x auf .
+
MENU
+
Es erscheint AUTO
ggf. MANU
MENU
MENU
Taste.
+
+
-
Mit Taste nden Sie
„COnSt Menü.
Es erscheint tESt dEL
-
Drücken Sie auf die
MENU
-
Drücken Sie 3x auf
Auf dem Display
erscheint tESt 1-.
Somit sind die Empfänger
vom Thermostat gelöscht.
+
MENU
.
VASNER
9
Programmierung
A B C
Grundanzeige
MENU
-
MENU
2x
+
D
MENU
-
Auf dem Display blinkt P1
(=erstes Wochenprogramm*).
Drücken Sie 1x auf
+
MENU
.
Es erscheint AUTO
ggf. MANU
MENU
-
+
Mit Taste nden Sie
„PROG Menü“.
E
MENU
-
Auf der rechten Seite blinkt 1 (= Montag).Mit der Taste /
wählen Sie die zu programmierenden Tage.
Nach erfolgter Wahl drücken Sie 1x auf
+
F
Soll-Temperatur
2 3 4 5
U1
U2
MENU
-
Drücken Sie 1x auf
+
MENU
1= Montag
2= Dienstag
. . .
6 = Samstag
7= Sonntag
12345 = Mo-Fr
67 = Sa-So
1234567 = ganze Woche
MENU
.
G
Stellen Sie die Einschaltzeit ein für diese Temperatur mit Hilfe der / Tasten.
.
MENU
-
+
Auf dem Display erscheint
U1 (1. Temperaturänderung).
Stellen Sie die Temperatur mit den
Tasten / ein und bestäti-
gen Sie mit der Taste
10
* Es können bis zu 7 Wochenprogramme eingestellt werden.
MENU
Zeit
2 3 4 5
MENU
-
+
Bestätigen Sie mit der Taste
VASNER
MENU
H I
Auf dem Display erscheint
U2 (2. Temperaturänderung).
2 3 4 5
U1
Soll-Temp.
U2
Stellen Sie die Einschaltzeit ein für diese Temperatur mit Hilfe der / Tasten.
2 3 4 5
MENU
-
+
Stellen Sie die Temperatur mit den
Tasten / ein und bestäti-
gen Sie mit der Taste
MENU
.
Zeit
MENU
-
Bestätigen Sie mit der Taste
+
MENU
Auf dem Display blinkt nun U3 für die Einstellung der dritten Temperaturänderung. Benutzen Sie die gleiche Methode wie bei der Einstellung der vorherigen Temperaturänderungen. Auf diese Weise können bis zu sechs Temperaturänderungen pro Tag eingestellt werden.
Nach der Einstellung halten Sie die Taste 1 x lang gedrückt
zur Auswahl von weiteren Tagen
MENU
oder drücken Sie auf die Taste 3 x lang
Damit der Thermostat gemäß dem eingestellten Programm arbeitet kann, muss die Be-
i
triebsart AUTO aktiviert sein.
um auf die Grundanzeige zurückzukehren.
MENU
Die Einstellung der Betriebsarten nden Sie auf Seite 12.
MENU
-
+
.

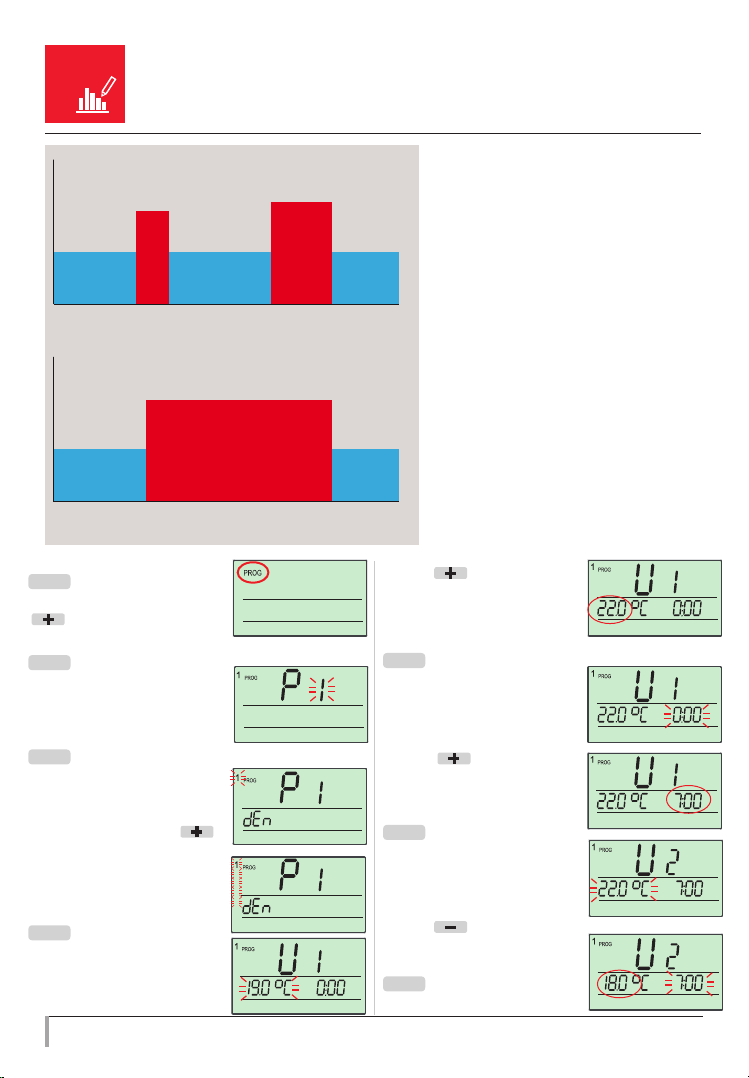

Ein Beispiel für das Einstellen des Wochenprogramms nden Sie auf Seite 20.
i
VASNER
11
Betriebsarten
AUTO
MENU
-
+
MANU OFF
Der Thermostat arbeitet gemäß dem voreingestellten Wochenprogramm, wenn die Betriebsart AUTO ausgewählt wurde.
BETRIEBSART VERÄNDERN
A B
Grundanzeige
MENU
-
+
MENU
-
+
Der Thermostat arbeitet gemäß der von Ihnen eingestellten Temperatur, bis Sie diese Temperatur ändern.
MENU
-
MENU
-
Der Thermostat ist ausgeschaltet.
Wir empfehlen, die Be-
i
triebsart OFF außerhalb der Heizperiode zu verwenden.
Der Frostschutz (3 °C) ist
i
immer aktiv.
+
+
12
2x
MENU
Mit den / Tasten können Sie die gewünschte Betriebs-
MENU
-
MENU
-
+
+
art AUTO oder MANU
oder OFF auswählen.
Ihre entsprechende Aus­wahl bestätigen Sie mit der
MENU
Taste
.
VASNER
Ruhestellung während des Urlaubs
Der Thermostat sorgt bis zum eingestellten Datum und der Zeit für die gewünschte Temperatur.
A
Grundanzeige
B
Es erscheint
AUTO, ggf. MANU
C
MENU
-
2x
D
MENU
-
Stellen Sie mit den /
Tasten die gewünschte
Temperatur für die Urlaubszeit
ein und bestätigen Sie 1x mit
MENU
+
MENU
E
+
.
G H
Nach erfolgter Einstellung drücken Sie die Taste 3 x lang um auf die zurückzukehren.
Grundanzeige
MENU
VASNER
MENU
-
Mit Taste nden Sie
AUTO, ggf. MANU .
MENU
-
Geben Sie mit den /
Tasten die Stunde Ihres Urlaub-
sende ein und bestätigen Sie 1x
mit
-
Auf dem Display wird das Urlaub­sende (Datum) angezeigt!
MENU
MENU
+
+
.
+
MENU
-
Drücken Sie 1x auf
+
MENU
.
F
Geben Sie außerdem Minute, Tag, Monat und Jahr Ihres Ur-
laubsende ein und bestätigen
jede Einstellung mit der Taste
MENU
.
i
Wenn der Zeitpunkt des voreingestellten Urlaub­sendes erreicht ist, geht der Thermostat in die zuletzt voreingestellte Betriebsart AUTO, MANU über.
i
Die Deaktivierung der Be­triebsart Urlaub erfolgt durch die Auswahl einer anderen Betriebsart AUTO, MANU, OFF (siehe S. 12).
13
Einstellen der Konstanten
Graphische Darstellung der Konstanten:
Const
A
Grundanzeige
-
1. Korrektur der gemessenen
D
1. 2. 3. 4.
KORREKTUR
DER GEMESSE
NEN TEMP.
MENU
MENU
2x
„GEÖFFNETES
+
Temperatur (-5°C bis +5°C)
MENU
-
+
FUNKTION
FENSTER”
B C
Mit Taste nden Sie
VERBINDUNG
MIT DEM
EMPFÄNGER
Es erscheint
AUTO, ggf. MANU
MENU
MENU
-
-
„COnSt“.
AUF WERKSEINSTEL
+
+
i
Dieser Konstant dient zum manuellen Abgleich von Abweichungen zwischen tatsächlicher und gemessener Raum­temperatur. (Dies kann bei ungünstiger Positionierung des Raumthermostats vorkommen).
FIRMWAREVER
SION/
ZURÜCKSETZEN
LUNG
-
Drücken Sie 1x auf
MENU
+
MENU
.
Mit den Tasten /
stellen Sie den entspre-
chenden Wert ein, den
Sie dann mit Taste
bestätigen.
14
MENÜ
VASNER
E
2. Funktion „GEÖFFNETES FENSTER”
MENU
-
+
i
Sollte sich die Raumtemperatur innerhalb von 2 Minuten um ca. 1-2°C ändern, so schaltet der Thermostat die Heizungen aus und spart dadurch Energie.
Der Thermostat kehrt in den normalen Betrieb zurück, sobald die Temperatur wieder ansteigt.
Für die Aktivierung der Funktion
wählen Sie mit den / Tasten
das Symbol „y” und für die Deakti-
vierung der Funktion wählen Sie das
Bestätigen Sie mit Hilfe der Taste
F
siehe Seite 7. Bestätigen Sie mit Hilfe der Taste
G
Symbol „–”.
MENU
.
3. Verbindung mit dem Empfänger
MENU
.
4. Firmware Version/
Zurücksetzen auf Werkseinstellung
i
Unter Constant 4 werden Informationen zur Firmware-
MENU
-
Wenn Sie die Taste länger gedrückt
halten (mehr als ca. 3 s), erscheint auf dem Dis-
play die Anzeige RESET und der Thermostat
wird auf seine Werkseinstellung zurückgesetzt!
Sämtliche Programmierungen gehen
hierdurch verloren!
+
!
Die Aktivierung dieser Funktion wird durch die Anzeige OPEN angezeigt.
Version angezeigt.
VASNER
15
°
Solltemp., Programm schnell
C
verändern, Verbrauch
In der aktiven Betriebsart AUTO
A
Grundanzeige
B C
D
E
16
MENU
-
2x Taste
oder
2x Taste
MENU
-
Betriebsstunden des Heizungssystems
MENU
-
+
Die Solltemperatur beginnt zu
blinken. Über die Taste
oder kann die Solltempe-
ratur geändert werden.
Mit den Tasten oder
kann ein anderes Pro-
gramm aktiviert werden.
Langes Drücken
+
Bestätigen und Rückkehr Kurzes Drücken
Betriebsstunden Auslesen
Langes Drücken
= Rückkehr
Der Zähler kann durch Be-
+
i
tätigung der Taste, die Sie für 3 s halten, auf Null gestellt werden.
MENU
MENU
+
MENU
MENU
=
=
MENU
+
Langes Drücken Bestätigen und Rückkehr
Kurzes Drücken
Aktivieren eines anderen Programms
Änderungen der Solltempe­ratur im Modus AUTO bleiben
!
nur bis zur nächsten einge­stellten Programmänderung erhalten.
-
-
i
MENU
-
Beispiel:
= 117 Stunden und 8 Minuten
+
MENU
MENU
=
=
VASNER
In der aktiven Betriebsart MANU
A
Grundanzeige
B C
-
2x Taste
2x Taste
Betriebsstunden
D
des Heizungssystems
-
MENU
oder
MENU
+
Die Solltemperatur beginnt zu
blinken. Über die Taste
oder kann die Solltempe-
ratur geändert werden.
Langes Drücken
= Rückkehr
Der Zähler kann durch Be-
+
i
tätigung der Taste, die Sie für 3 s halten, auf Null gestellt werden.
MENU
-
MENU
+
Langes Drücken Bestätigen und Rückkehr
Kurzes Drücken
Betriebsstunden Auslesen
i
MENU
-
Beispiel:
= 117 Stunden und 8 Minuten
MENU
MENU
+
=
=
17
VASNER
Batterien austauschen
A
MENU
-
Schwache Batterien wer­den mit dem Symbol
angezeigt.
+
C
AAA
Legen Sie 2 x neue 1.5 V AAA Mikrobatterien ein.
Verwenden Sie bitte immer alkalische Batterien 2 x 1.5 V, Typ AAA!
!
(keine wieder auadbaren Batterien).
AAA
B
Nehmen Sie die vordere Abdeckung des Gehäuses ab.
D
Stecken Sie die vordere Abdeckung auf die Gehäuserückseite
 1
 2
18
VASNER
Ertr
Fehlermeldung
= Verbindungsfehler.
Die Nummer hinter Ertr gibt an, welcher Empfänger nicht in der Lage ist zu kommunizieren. (Ertr2 bedeutet, dass der 2. Empfän­ger nicht kommuniziert)
MENU
-
+
Möglichkeiten der Fehlerbeseitigung:
A. Kam es zu einem Fehler beim Aktivieren des Empfängers mit dem Sender, wiederholen Sie den Aktivierungsvorgang - siehe Seite 7.
B. Der Fehler trat während des normalen Betriebs nach einer gewissen Einsatzdauer auf:
Überprüfen Sie, ob der Thermostat nicht schwache Batterien mit dem Symbol anzeigt.
Wenn JA, ersetzen Sie diese Batterien durch neue Batterien. Wenn NEIN, prüfen Sie ob LED1 (grün) am Empfänger blinkt oder leuchtet.
Wenn sie blinkt, dann wurde der Empfängercode gelöscht und es muss ein Lern­prozess durchgeführt werden - siehe Seite 7.
Wenn die LED1 leuchtet, nehmen Sie die Batterien für 2 Minuten aus dem Ther­mostat heraus und trennen Sie den Empfänger von der Netzversorgung eben­falls für einen Zeitraum von 2 Minuten. Danach legen Sie die Batterien wieder ein und schließen Sie den Empfänger an die Netzversorgung an. Innerhalb kurzer Zeit sollte eine automatische Kopplung erfolgen.
Tipps
Außerhalb der Heizperiode ist es empfehlenswert, die Betriebsart OFF zu aktivieren - siehe Seite
12.
Es ist nicht empfehlenswert, die Batterien aus dem Thermostat zu entfernen und den Empfänger gleichzeitig unter Spannung zu lassen, da in diesem Fall der Empfänger nach einer gewissen Zeit in die Betriebsart 2 min EIN, 8 min AUS - ohne Rücksicht auf die aktuelle Temperatur schaltet.
Es ist ebenso nicht empfehlenswert, den Empfänger für einen langen Zeitraum ohne Spannung zu lassen, da der Thermostat in diesem Fall damit beginnt, ein Suchsignal zu senden, welches ein schnelles Entladen der Batterien verursacht.
gleichzeitiges Drücken der Tasten gleichzeitiges Drücken der Tasten
MENU
und der Taste (in der Grundanzeige)= Tastensperre
MENU
und der Taste (in der Grundanzeige)=Tastenfreigabe
VASNER
19
Beispiel an der Einstellung des Wochenprogramms
Temp. (°C)
22°C
18°C 18°C
7:00U18:30
Temp. (°C)
18°C
7:00 U1
Mo-Fr
U2
Sa-So
Drücken Sie 2x auf Taste
MENU
und wählen Sie PROG
Modus mit dem aus.
Drücken Sie 1 x auf Taste
MENU
Auf dem Display blinkt P1 (=erstes Wochenprogramm).
Drücken Sie 1 x auf Taste
MENU
Auf dem Display blinkt eine kleine 1 (= Montag)
Drücken Sie 7x auf Taste Auf dem Display blinkt nun
1,2,3,4,5 (= Montag bis Freitag).
Drücken Sie 1 x auf Taste
MENU
.
Auf dem Display erscheint
U1 (1. Temperaturänderung)
und 19°C blinkt.
20
23°C
2 3 4 5
2 3 4 5
23°C
16:00U321:00
U4-U6
21:00 U2-U6
18°C
Std.
18°C
Std.
Mit der Taste können Sie die Temperatur von 22 °C einstellen.
Drücken Sie 1 x auf Taste
MENU
.
Auf dem Display blinkt nun Uhrzeit 0:00.
Mit der Taste können Sie 7:00 einstellen.
Drücken Sie 1 x auf Taste
MENU
.
Auf dem Display erscheint
U2 (2. Temperaturänderung)
und 22 °C blinkt.
Mit der Taste können Sie 18°C einstellen. Drücken Sie 1x auf Taste
MENÜ
.Auf dem Display blinkt
nun die Uhrzeit 7:00.
2 3 4 5
2 3 4 5
2 3 4 5
2
3
4
5
2
3
4
5
VASNER
Mit Hilfe der Taste stellen Sie 8:30 ein.
Drücken Sie 1x auf Taste
MENU
.
2 3 4 5
Auf dem Display erscheint U3 und 18°C blinkt. Mit der Taste können Sie 23°C einstellen. Drücken Sie 1x auf Taste
MENU
. Auf dem Display
2 3 4 5
blinkt nun die Uhrzeit 8:30. Mit Hilfe der Taste kön­nen Sie 16:00 einstellen. Drücken Sie 1 x auf Taste
MENU
.
Auf dem Display erscheint U4 und 23 °C blinkt. Mit der Taste können Sie
2 3 4 5
18°C einstellen. Drücken Sie 1 x auf Taste
MENU
.
Mit der Taste können Sie 21:00 einstellen. Drücken Sie 1 x auf Taste
MENU
.
Auf dem Display erscheint
2 3 4 5
U5. U5 belassen wir unverän­dert. Drücken Sie 2 x auf
MENU
Taste Auf dem Display erscheint U6.
U6 belassen wir unverän-
.
2 3 4 5
dert. Drücken Sie 2 x auf
MENU
Taste
.
Auf dem Display erscheint U1. Somit ist Montag bis Freitag eingestellt. Drücken Sie 1 x lange auf die Taste
Auf dem Display beginnt nun 1,2,3,4,5 (Montag bis Freitag) zu blinken.
MENU
.
2 3 4 5
Drücken Sie 1 x auf Taste
MENÜ
.
Auf dem Display erscheint U1 (1. Tempera- turänderung) und 19°C blinkt.
Mit der Taste können Sie 23°C einstellen. Drücken Sie 1 x auf Taste
MENÜ
.
6 7
Auf dem Display blinkt nun die Uhrzeit 0:00. Mit Hilfe der Taste können Sie auf 7:00 einstellen.
Drücken Sie 1 x auf Taste
MENU
.
Auf dem Display erscheint U2 (2. Tempera- turänderung) und 23°C blinkt.
Mit der Taste können Sie 18°C einstellen. Drücken Sie 1 x auf Taste
MENU
.
6 7
Auf dem Display blinkt nun die Uhrzeit 7:00. Mit Hilfe der Taste können Sie 21:00 einstellen.
Drücken Sie 1 x auf Taste
MENU
.
Auf dem Display erscheint U3. U3 belassen wir unverändert. Drücken Sie 2 x auf Taste
MENU
.
Auf dem Display erscheint U4. U4 belassen wir unverändert. Drücken Sie 2 x auf Taste
MENU
.
Auf dem Display erscheint U5. U5 belassen wir unverändert. Drücken Sie 2 x auf Taste
MENU
.
Auf dem Display erscheint U6. U6 belassen wir unverändert. Drücken Sie 2x auf Taste
MENU
.
Auf dem Display erscheint wieder U1. Somit ist Samstag bis Sonntag eingestellt.
Drücken Sie 3 x lang auf die Taste
MENU
um auf
die Grundanzeige zurückzukehren.
Drücken Sie 1 x auf Taste
.
Auf dem Display blinkt nun
6,7 (Samstag bis Sonntag).
6 7
Anmerkung: Auch Sa, So können Sie im Programm 1 einstellen. P1 muss unverändert belassen werden.
VASNER
21
Betriebsart
Taste
Betriebsart
Taste
Betriebsart
MENU
AUTO
Taste
Nach dem
Druck
oder
MANU
Solltemperatur
verändern
schnell
OFF
Navigationskarte
Grundanzeige
Nach dem Druck
SEINSTELLUNG
verändern
schnell
Betriebsstunden des
Heizungssystems
Taste
MENU
Taste
Betriebsart
Programm
MENU
nur im AUTO
Taste
AUTO/MANU
URLAUB
Taste
RESET AUF WERK
FIRMWAREVER
einstellen
SION/
4.
VERBINDING
EMPFÄNGER
MIT DEM
Taste
3.
„GEÖFFNETES
FUNKTION
FENSTER”
Taste
2.
DER GEMESSE
KORREKTUR
NEN TEMP.
Taste
1.
Uhreit
CLOC
Taste
Programmie-
PROG
rung
Taste
Einstellen der
Konstanten
COnSt
22
VASNER
Versorgung 2 x1.5 V AAA alkal. Batterie Kommunikationsart bidirektional Vf-Leistung < 10 mW Frequenz 433.92 MHz Hysterese 0.2°C Anzahl der Temperaturän­derungen Minimale Programmierzeit 10 Minuten Temperatureinstellung nach 0.5°C Temperaturbereich 5 bis 39°C (frostfrei min. 3°C) Minimaler Anzeigesprung 0.1°C Messgenauigkeit ± 0.5°C Batterielebensdauer Heizungssaison Schutzklasse IP20 Arbeitstemperatur 0°C bis +40°C
TECHNISCHE PARAMETER
6 Temperaturänderungen pro Tag
Hiermit erklärt VASNER, dass der Funkanlagentyp 2016VFTB der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.vasner.com Erstellt: den 02.08.2017
VASNER Germany / Europe
Tel.: +49 (0)5246 - 93 55 625 Fax: +49 (0)5246 - 93 55 619
Mail: info@vasner.com Web: www.vasner.com
VASNER is a brand of MankeTech GmbH.
KONFORMITÄTSERKLÄRUNG
VASNER
VASNER
Pb
LEAD FREE
Im Einklang mit RoHS
Funk-Thermostatempfänger
Unterputz VUP
Drahtloser Unterputzempfänger zur Schaltung von elektrischen Heizungen & Infrarotheizungen
• Schaltung der Stromverbraucher auf Basis der voreingestellten Solltemperatur im Thermostatsender
• Bidirektionale Radiokommunikation auf 433,92MHz
• Sender zur Steuerung des Emfängers ist der Raumthermostat VASNER VFTB
Bedienungsanleitung
VASNER
www.vasner.com
Version 11.02
MONTAGE
L
250 V/ 50 Hz
Der VUP dient zum Ein- und Ausschalten der Heizung in der Verbindung mit dem Raumthermostat VFTB. Großer Vorteil ist die Montage direkt innerhalb einer Installationsdose.
FUNKTIONSTASTE ( R ) : KURZES DRÜCKEN (ca.1,5 s)
- Erlernen des Codes.
LANGES DRÜCKEN (ca. 5 s)
- RESET (der Code wird vom Speicher gelöscht – grüne und
Leitungsschema:
rote Diode blinken gleichzeitig).
N
max.
16 A
L
N
Die Montage darf nur durch sachkundiges Personal / Elektriker
vorgenommen werden! Die Montage ist nur im spannungslosen Zustand
zulässig!
INBETRIEBNAHME
1. Schalten Sie die Hauptsicherung aus.
2. Schliessen Sie den Empfänger nach dem Leitungsschema an.
3. Schalten Sie jetzt die Hauptsicherung ein. Auf dem Empfänger
blinkt eine grüne Diode, wodurch der Empfänger zur weiteren Einstellung bereit ist.
4. Drücken Sie kurz für ca. 1,5 s die FUNKTIONSTASTE;
grüne und rote Diode blinken abwechselnd.
5. Auf dem Raumthermostat (Sender) drücken Sie die Taste für das Senden des Codes (siehe Anleitung zu VASNER VFTB), um das Schaltelement zu aktivieren.
6. Beim richtigen Erlernen des Codes blinken grüne und rote Diode gleichzeitig.
INDIKATIONSDIODEN
LED 1 LED 2 FUNKTION
Speicher ist leer, Code wurde nicht erlernt
Code wurde erlernt
BLINKEN ABWECHSELND=Modus für Erlernen vom Code BLINKEN GLEICHZEITIG= Code wurde erlernt BLINKEN GLEICHZEITIG FÜR LANGE ZEIT= Code
wurde gelöscht
Relais wurde eingeschaltet
STÖRUNG (sollte innerhalb von 6 Stunden kein Signal vom Empfänger empfangen werden, schaltet sich die Anlage für 2 Min. in den Modus EIN und für 8 Min. in den Modus AUS). LED-Diode 2 blinkt nur in dem Fall, dass das Relais eingeschaltet ist, d. h. für 2 Min.
ERKLÄRUNGEN:
LEUCHTET
LEUCHTET NICHT
BLINKT
Der VUP ist zur Schaltung von Infrarotheizungen, Handtuchtrocknern, elektrischen Heizkörpern usw. geeignet. Der VUP schaltet aufgrund vom
Sender übermittelten Daten den angeschlossenen Verbraucher aus und ein. Nur für Innenräume geeignet. VUP sind nicht in die Nähe von Kraftfeldern anzubringen.
TECHNISCHE DATEN
Einspeisung 230 V/ 50 Hz
Kommunikationstyp Bidirektional
Frequenz 433,92 MHz
Empfindlichkeit < - 92 dBm
Reichweite 150 m (im Freien), 20 m (in Gebäuden)
Ausgang Relais, max.16A/ 250 VAC
Schutzklasse IP20 und höher, nach der Montage
Arbeitstemperatur 0°C bis +40°C
Abmessungen (LxBxH) 49,5 mm x 45,5 mm x 26 mm
Hiermit erklären wir, VASNER, dass das Produkt VUP allen grundlegenden Anforderungen und weiteren entsprechenden Bestimmungen der Richtlinie 1999/5/ES entspricht. Ausgestellt: am 02.08.2017
KONFORMITÄTSERKLÄRUNG
VASNER
Tel.: +49 (0)5246-93 55 625 Mail: info@vasner.com
VASNER ist eine Marke der MankeTech GmbH, Stahlstr. 27, 33415 Verl, Germany
Pb
LEAD FREE
Im Einklang mit RoHS
www.vasner.com
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
