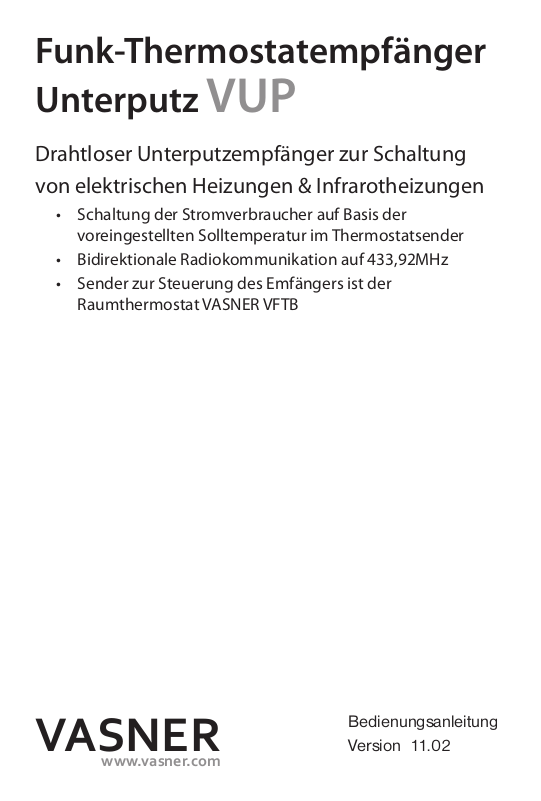

Page 1
Funk-Thermostatempfänger
Unterputz VUP
Drahtloser Unterputzempfänger zur Schaltung
von elektrischen Heizungen & Infrarotheizungen
• Schaltung der Stromverbraucher auf Basis der
voreingestellten Solltemperatur im Thermostatsender
• Bidirektionale Radiokommunikation auf 433,92MHz
• Sender zur Steuerung des Emfängers ist der
Raumthermostat VASNER VFTB
Bedienungsanleitung
VASNER
www.vasner.com
Version 11.02
Page 2
MONTAGE
L
250 V/ 50 Hz
Der VUP dient zum Ein- und Ausschalten der Heizung in der
Verbindung mit dem Raumthermostat VFTB. Großer Vorteil
ist die Montage direkt innerhalb einer Installationsdose.
FUNKTIONSTASTE ( R ) :
KURZES DRÜCKEN (ca.1,5 s)
- Erlernen des Codes.
LANGES DRÜCKEN (ca. 5 s)
- RESET (der Code wird vom
Speicher gelöscht – grüne und
Leitungsschema:
rote Diode blinken gleichzeitig).
N
max.
16 A
L
N
Die Montage darf nur durch sachkundiges Personal / Elektriker
vorgenommen werden! Die Montage ist nur im spannungslosen Zustand
zulässig!
Page 3
INBETRIEBNAHME
1. Schalten Sie die Hauptsicherung aus.
2. Schliessen Sie den Empfänger nach dem Leitungsschema an.
3. Schalten Sie jetzt die Hauptsicherung ein. Auf dem Empfänger
blinkt eine grüne Diode, wodurch der Empfänger zur
weiteren Einstellung bereit ist.
4. Drücken Sie kurz für ca. 1,5 s die FUNKTIONSTASTE;
grüne und rote Diode blinken abwechselnd.
5. Auf dem Raumthermostat (Sender) drücken Sie die Taste für
das Senden des Codes (siehe Anleitung zu VASNER VFTB), um
das Schaltelement zu aktivieren.
6. Beim richtigen Erlernen des Codes blinken grüne und rote
Diode gleichzeitig.

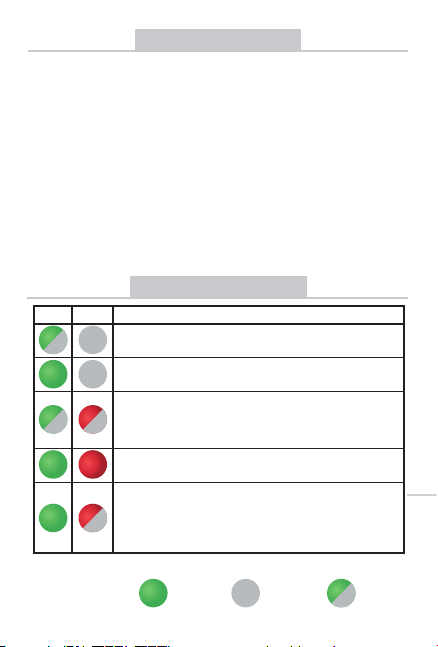

INDIKATIONSDIODEN
LED 1 LED 2 FUNKTION
Speicher ist leer, Code wurde nicht erlernt
Code wurde erlernt
BLINKEN ABWECHSELND=Modus für Erlernen vom Code
BLINKEN GLEICHZEITIG= Code wurde erlernt
BLINKEN GLEICHZEITIG FÜR LANGE ZEIT= Code
wurde gelöscht
Relais wurde eingeschaltet
STÖRUNG (sollte innerhalb von 6 Stunden kein Signal vom
Empfänger empfangen werden, schaltet sich die Anlage
für 2 Min. in den Modus EIN und für 8 Min. in den Modus
AUS). LED-Diode 2 blinkt nur in dem Fall, dass das Relais
eingeschaltet ist, d. h. für 2 Min.
ERKLÄRUNGEN:
LEUCHTET
LEUCHTET
NICHT
BLINKT
Page 4
Der VUP ist zur Schaltung von Infrarotheizungen, Handtuchtrocknern,
elektrischen Heizkörpern usw. geeignet. Der VUP schaltet aufgrund vom
Sender übermittelten Daten den angeschlossenen Verbraucher aus und ein.
Nur für Innenräume geeignet. VUP sind nicht in die Nähe von Kraftfeldern
anzubringen.
TECHNISCHE DATEN
Einspeisung 230 V/ 50 Hz
Kommunikationstyp Bidirektional
Frequenz 433,92 MHz
Empfindlichkeit < - 92 dBm
Reichweite 150 m (im Freien), 20 m (in Gebäuden)
Ausgang Relais, max.16A/ 250 VAC
Schutzklasse IP20 und höher, nach der Montage
Arbeitstemperatur 0°C bis +40°C
Abmessungen (LxBxH) 49,5 mm x 45,5 mm x 26 mm
Hiermit erklären wir, VASNER, dass das Produkt VUP allen grundlegenden
Anforderungen und weiteren entsprechenden Bestimmungen der Richtlinie
1999/5/ES entspricht. Ausgestellt: am 02.08.2017
KONFORMITÄTSERKLÄRUNG
VASNER
Tel.: +49 (0)5246-93 55 625
Mail: [email protected]
VASNER ist eine Marke der MankeTech
GmbH, Stahlstr. 27, 33415 Verl, Germany
Pb
LEAD FREE
Im Einklang mit RoHS
www.vasner.com
