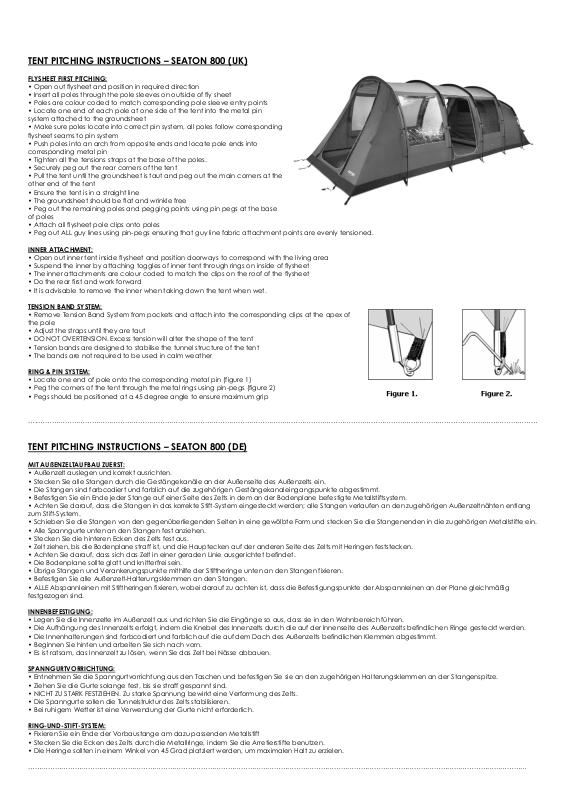

TENT PITCHING INSTRUCTIONS – SEATON 800 (UK)

FLYSHEET FIRST PITCHING:

• Open out flysheet and position in required direction

• Insert all poles through the pole sleeves on outside of fly sheet

• Poles are colour coded to match corresponding pole sleeve entry points

• Locate one end of each pole at one side of the tent into the metal pin

system attached to the groundsheet

• Make sure poles locate into correct pin system, all poles follow corresponding

flysheet seams to pin system

• Push poles into an arch from opposite ends and locate pole ends into
corresponding metal pin

• Tighten all the tensions straps at the base of the poles.

• Securely peg out the rear corners of the tent

• Pull the tent until the groundsheet is taut and peg out the main corners at the

other end of the tent

• Ensure the tent is in a straight line

• The groundsheet should be flat and wrinkle free

• Peg out the remaining poles and pegging points using pin pegs at the base

of poles

• Attach all flysheet pole clips onto poles

• Peg out ALL guy lines using pin-pegs ensuring that guy line fabric attachment points are evenly tensioned.

INNER ATTACHMENT:

• Open out inner tent inside flysheet and position doorways to correspond with the living area

• Suspend the inner by attaching toggles of inner tent through rings on inside of flysheet

• The inner attachments are colour coded to match the clips on the roof of the flysheet

• Do the rear first and work forward

• It is advisable to remove the inner when taking down the tent when wet.

TENSION BAND SYSTEM:

• Remove Tension Band System from pockets and attach into the corresponding clips at the apex of

the pole

• Adjust the straps until they are taut

• DO NOT OVERTENSION. Excess tension will alter the shape of the tent

• Tension bands are designed to stabilise the tunnel structure of the tent

• The bands are not required to be used in calm weather

RING & PIN SYSTEM:

• Locate one end of pole onto the corresponding metal pin (figure 1)

• Peg the corners of the tent through the metal rings using pin-pegs (figure 2)

• Pegs should be positioned at a 45 degree angle to ensure maximum grip

…..………………………………………………………………………………………………………………………………………………………………………………………………………

TENT PITCHING INSTRUCTIONS – SEATON 800 (DE)

MIT AUßENZELTAUFBAU ZUERST:

• Außenzelt auslegen und korrekt ausrichten.

• Stecken Sie alle Stangen durch die Gestängekanäle an der Außenseite des Außenzelts ein.

• Die Stangen sind farbcodiert und farblich auf die zugehörigen Gestängekanaleingangspunkte abgestimmt.

• Befestigen Sie ein Ende jeder Stange auf einer Seite des Zelts in dem an der Bodenplane befestigte Metallstiftsystem.

• Achten Sie darauf, dass die Stangen in das korrekte Stift-System eingesteckt werden; alle Stangen verlaufen an den zugehörigen Außenzeltnähten entlang

zum Stift-System.

• Schieben Sie die Stangen von den gegenüberliegenden Seiten in eine gewölbte Form und stecken Sie die Stangenenden in die zugehörigen Metallstifte ein.

• Alle Spanngurte unten an den Stangen fest anziehen.

• Stecken Sie die hinteren Ecken des Zelts fest aus.

• Zelt ziehen, bis die Bodenplane straff ist, und die Hauptecken auf der anderen Seite des Zelts mit Heringen feststecken.

• Achten Sie darauf, dass sich das Zelt in einer geraden Linie ausgerichtet befindet.

• Die Bodenplane sollte glatt und knitterfrei sein.

• Übrige Stangen und Verankerungspunkte mithilfe der Stiftheringe unten an den Stangen fixieren.

• Befestigen Sie alle Außenzelt-Halterungsklemmen an den Stangen.

• ALLE Abspannleinen mit Stiftheringen fixieren, wobei darauf zu achten ist, dass die Befestigungspunkte der Abspannleinen an der Plane gleichmäßig

festgezogen sind.

INNENBEFESTIGUNG:

• Legen Sie die Innenzelte im Außenzelt aus und richten Sie die Eingänge so aus, dass sie in den Wohnbereich führen.

• Die Aufhängung des Innenzelts erfolgt, indem die Knebel des Innenzelts durch die auf der Innenseite des Außenzelts befindlich en Ringe gesteckt werden.

• Die Innenhalterungen sind farbcodiert und farblich auf die auf dem Dach des Außenzelts befindlichen Klemmen abgestimmt.

• Beginnen Sie hinten und arbeiten Sie sich nach vorn.

• Es ist ratsam, das Innenzelt zu lösen, wenn Sie das Zelt bei Nässe abbauen.

SPANNGURTVORRICHTUNG:

• Entnehmen Sie die Spanngurtvorrichtung aus den Taschen und befestigen Sie sie an den zugehörigen Halterungsklemmen an der S tangenspitze.

• Ziehen Sie die Gurte solange fest, bis sie straff gespannt sind.

• NICHT ZU STARK FESTZIEHEN. Zu starke Spannung bewirkt eine Verformung des Zelts.

• Die Spanngurte sollen die Tunnelstruktur des Zelts stabilisieren.

• Bei ruhigem Wetter ist eine Verwendung der Gurte nicht erforderlich.

RING-UND-STIFT-SYSTEM:

• Fixieren Sie ein Ende der Vorbaustange am dazu passenden Metallstift

• Stecken Sie die Ecken des Zelts durch die Metallringe, indem Sie die Arretierstifte benutzen.

• Die Heringe sollten in einem Winkel von 45 Grad platziert werden, um maximalen Halt zu erzielen.

………………………………………………………………………………………………………………………………………………………………………………………………………

TENT PITCHING INSTRUCTIONS – SEATON 800 (FR)

MONTAGE EN COMMENÇANT PAR LE DOUBLE TOIT:

• Déferler le double toit et orienter dans le sens requis

• Passer tous les mâts par les manches à l'extérieur du double toit

• Les mâts et les entrées de manche qui leur correspondent sont codifiés par couleurs

• Situer un bout de chaque mât dans l'œillet du tapis de sol sur la longueur d'un côté de la tente

• S'assurer que les mâts joignent à la cheville correspondante, tous les mâts suivent les coutures du double toit

• Rapprocher les bouts de chaque mât pour former un arc et situer les bouts dans les chevilles correspondantes

• Reserrer toutes les sangles de tension en bas de chaque mât

• Attacher et sécuriser les coins arrière de la tente

• Tirer la tente pour tensionner le tapis de sol, et en piqueter les coins principaux de l'autre côté de la tente

• S'assurer que la tente soit montée en ligne droite

• Le tapis de sol devrait être à plat et sans plis

• Planter le reste des piquets, en utilisant les points de piquetage en bas des mâts

• Attacher aux mâts tous les crochets des mâts du double toit

• Planter tous les cordes d'ancrage avec des piquets, en s'assurant que les points d'attache soient sous tension égale

ATTACHER LA TENTE ANTÉRIEURE:

• Déferler la tente intérieure sous le double toit et orienter les portes selon le compartiment

• Faire pendre la tente intérieure en attachant les crochets de celle-ci aux anneaux intérieurs du double toit

• Les attaches intérieures sont codifiées par couleurs pour faciliter les connections du double toit

• Commencer par derrière et travailler vers l'avant

• Il est recommandé de retirer l'intérieur, en cas d'humidité, lorsque l'on démonte la tente.

ENSEMBLE DES SANGLES DE TENSION:

• Sortir de la poche l'ensemble des sangles de tension et les attacher en haut du mât selon les correspondances

• Les sangles se feront ajuster jusqu'à devenir raides

• Les sangles se feront ajuster jusqu'à devenir raides

• Les sangles de tension sont conçues pour stabiliser la structure en tunnel

• Les sangles ne sont pas à utiliser hors des intempéries

SYSTÈME DE FIXATION RING & PIN:

• Placer une extrémité de l'arceau de la porche sur la cheville de métal

• Fixer les coins de la tente aux anneaux de métal, à l'aide de chevilles de fixation

• Les piquets doivent se planter à un angle de 45 degrés pour le maximum de prise

………………………………………………………………………………………………………………………………………………………………………………………………………

TENT PITCHING INSTRUCTIONS – SEATON 800 (IT)

PRIMO MONTAGGIO DEL TELO ESTERNO:

• Aprire il telo esterno e posizionarlo nella direzione richiesta

• Inserire tutti i paletti dentro i manicotti presenti sull'esterno del telo esterno

• I paletti sono codificati a seconda del colore in modo da far combaciare i corrispondenti punti d'entrata dei manicotti del paletto

• Fissare una estremità di ciascun paletto che si trova su un lato della tenda dentro il sistema a perno di metallo attaccato al telo impermeabile

• Assicurarsi che i paletti siano fissati al corretto sistema a perno e che tutti i paletti seguano le cuciture del telo esterno corr ispondenti al sistema a perno

• Spingere i paletti in modo da formare un arco dalle estremità opposte e fissare le estremità dei paletti al corrispondente perno metallico

• Tirare le cinghie da tensione alla base dei paletti

• Fissare saldamente gli angoli posteriori della tenda

• Tirare la tenda finché il telo impermeabile sia teso e picchettare gli angoli principali dall'altra parte della tenda

• Assicurarsi che la tenda sia in linea retta

• Il telo impermeabile dovrebbe essere piatto e privo di grinze

• Picchettare i rimanenti paletti e punti di aggancio usando i picchetti di fissaggio alla base dei paletti

• Attaccare tutte le clip dei paletti del telo esterno ai paletti

• Picchettare TUTTI gli stralli usando i picchetti di fissaggio e assicurandosi che i punti di aggancio in tessuto degli stralli siano uniformemente sottoposti a

tensione

FISSAGGIO INTERNO:

• Aprire le tende interne all'interno del telo esterno e posizionare le entrate in modo da farle corrispondere con la zona giorno

• Appendere l'interno fissando le olivette della tenda interna mediante gli anelli all'interno del telo esterno

• I fissaggi interni sono codificati a seconda del colore in modo da abbinarsi alle clip sul tetto del telo esterno

• Iniziare con la parte posteriore e poi procedere verso quella anteriore

• È consigliabile rimuovere l'interno se umido quando si smonta la tenda.

SISTEMA TBS:

• Rimuovere il sistema TBS dalle tasche e attaccarlo alle corrispondenti clip sulla sommità del paletto

• Aggiustare le cinghie fino a quando non siano tese

• NON SOTTOPORRE AD ECCESSIVA TENSIONE. Una tensione eccessiva altera la forma della tenda

• Le cinghie a tensione sono progettate per stabilizzare la struttura a tunnel della tenda

• Non è necessario utilizzare le cinghie con condizioni meteorologiche serene

SISTEMA ANELLO CON PALETTO:

• Collocare il palo terminale del portico in corrispondenza della relativa punta metallica

• Fissare gli angoli della tenda attraverso gli anelli metallici usando i paletti.

• I picchetti devono essere posizionati a 45 gradi per assicurare la massima presa

………………………………………………………………………………………………………………………………………………………………………………………………………
