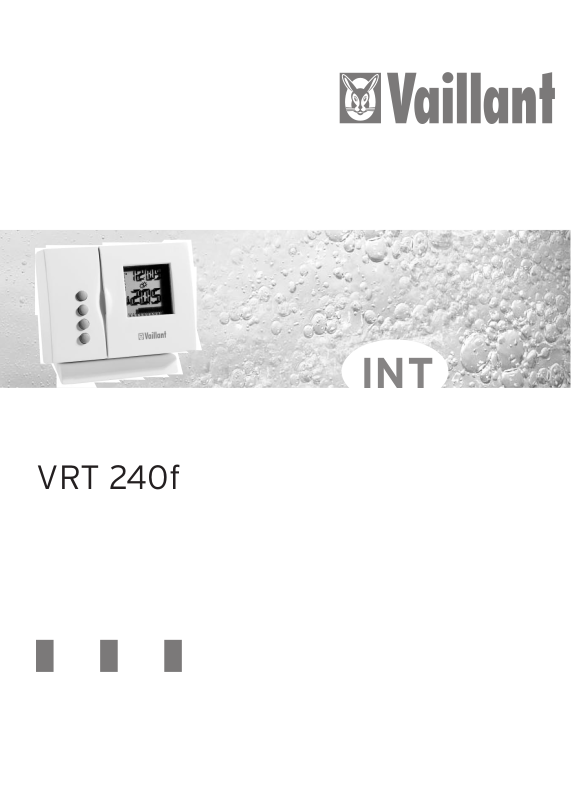

Vaillant VRT 240f Operating & Installation Manual [en, tr, it, es, de +8]

VRT 240f

INT

VRT 240f

2

DE Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

GB Operating . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Installation . . . . . . . . . . . . . . . . . . . . . . . . . .13

FR Notice d’utilisation . . . . . . . . . . . . . . . . . . .16

Notice de montage . . . . . . . . . . . . . . . . . . .19

ES Instrucciones de Uso . . . . . . . . . . . . . . . . .22

Instalación . . . . . . . . . . . . . . . . . . . . . . . . . .25

IT Uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Installazione . . . . . . . . . . . . . . . . . . . . . . . . .31

NL Bediening . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Installatie . . . . . . . . . . . . . . . . . . . . . . . . . . .37

DK Betjening . . . . . . . . . . . . . . . . . . . . . . . . . . .40

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

PL Obsługa . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

Montaż . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

HU Kezelés . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

Szerelés . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

CZ Návod k obsluze . . . . . . . . . . . . . . . . . . . . .58

Návod k montáži . . . . . . . . . . . . . . . . . . . . .61

RO Exploatare . . . . . . . . . . . . . . . . . . . . . . . . . .64

Instalare . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

HR Rukovanje . . . . . . . . . . . . . . . . . . . . . . . . . .70

Montaža . . . . . . . . . . . . . . . . . . . . . . . . . . . .73

SK Obsluha . . . . . . . . . . . . . . . . . . . . . . . . . . . .76

Montáž . . . . . . . . . . . . . . . . . . . . . . . . . . . . .79

TR Kullanma kılavuzu . . . . . . . . . . . . . . . . . . . .82

Montaj kılavuzu . . . . . . . . . . . . . . . . . . . . . .85

VRT 240f

3

VRC-VCC

OK

+

_

PC

°C

0 2 4 8 10 12 14 16 18 20 22 246

1
2
3
4
5
6
7

+

0 2 4 8 10 12 14 16 18 20 22 24

6

°C

Bedienung

Lassen Sie in dem Zimmer, indem sich Ihr Raum­temperaturregler befindet, stets alle Heizkörper­ventile voll geöffnet.

Bedienelemente

Betriebsart wählen
OK Wert bestätigen, weiterblättern
+ Wert erhöhen

- Wert verringern

Tagtemperatur einstellen/wählen

Absenktemperatur einstellen/wählen
P Heizzeiten programmieren

Uhrzeit und Wochentag einstellen
C Zurück springen/Wert rücksetzen

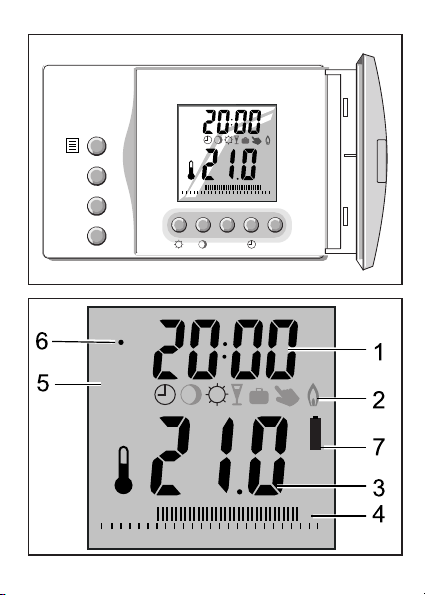

Display Übersicht

1 Aktuelle Uhrzeit
2 Symbole

Die Raumtemperatur wird vom eingegebe­nen Programm geregelt.

- Absenkzeit

- Heizzeit
Ständige Regelung der Raumtemperatur
entsprechend der Absenktemperatur.
Ständige Regelung der Raumtemperatur
entsprechend der Tagtemperatur.

VRT 240f

4

DE

VRT 240f

5

Partyfunktion: Bis zur nächsten Absenkzeit
wird die Raumtemperatur entsprechend der
Tagtemperatur geregelt.
Ferienprogramm: Für die Dauer Ihres
Urlaubs wird die Raumtemperatur entspre­chend der eingestellten Temperatur gere­gelt.
Kurzfristige Temperaturveränderung

Wärmeanforderung an das Heizgerät
3 Aktuelle Temperatur
4 Balkenanzeige (II= Heizzeit ein)
5 Wochentage

(1 = Mo, 2 = Di, 3 = Mi, 4 = Do, 5 = Fr, 6 = Sa, 7 = So)

6 Markierung des aktuellen Wochentags
7 Batterie (blinkend = Batterie wechseln)

Restlaufzeit ca. 4 Wochen)

Gefahr der Überhitzung des Raumes! Bei
erschöpfter Batterie arbeitet das Heizgerät
mit max. Vorlauftemperatur (Frostschutz).

Beschreibung des Gerätes

Der VRT 240f ist ein Raumtemperaturregler mit
Wochen-Heizprogramm. Er verfügt über 2
Grundprogramme P1 und P2, ein veränderbares
Blockprogramm P3 und ein individuell einstellbares
Programm Pi.

DE

Seite

Betriebsart wählen . . . . . . . . . . . . . . . . . . . . . . . . .88

Urlaubsfunktion aktivieren . . . . . . . . . . . . . . . . . .90

Temperatur kurzfristig verstellen . . . . . . . . . . . . .92

Tagtemperatur eistellen . . . . . . . . . . . . . . . . . . . .94

Absenktemperatur einstellen . . . . . . . . . . . . . . . .94

Uhrzeit und Wochentag einstellen . . . . . . . . . . . .96

Grundprogramm auswählen . . . . . . . . . . . . . . . . .98

Programm P3 und Pi einstellen . . . . . . . . . . . . .100

Batterie ersetzen . . . . . . . . . . . . . . . . . . . . . . . . . .102

Schalten über Telefonfernkontakt . . . . . . . . . . .104

Einstellung der Programme Werks-

Heizzeiten seitig

P1 6:00-22:00 Uhr Mo-Fr

P2 7:30-22:30 Uhr Sa

P3 einstellbar (für mehrere Tage wählbar) So

7:30-22:30 Uhr

Pi einstellbar (für jeden Tag individuell)

VRT 240f

6

DE

VRT 240f

7

Montage

Installation des Reglers, Funkempfängers

Dieses Gerät darf nur von einem anerkannten
Fachmann geöffnet und gemäß den Abbildungen
der Seiten 106 bis 109 installiert werden. Dabei
sind die bestehenden Sicherheitsvorschriften zu
beachten.

Lebensgefahr durch Stromschlag an span­nungsführenden Anschlüssen. Vor
Arbeiten am Gerät die Stromzufuhr
abschalten und vor Wiedereinschalten
sichern.

Für Schäden, die durch Nichtbeachtung dieser
Anleitung, insbesondere durch Fehlverdrahtung
oder mechanische Beschädigung entstehen, über­nehmen wir keine Haftung.

Betrieb des Funkempfängers

Der Funkempfänger ist mit drei Leuchtdioden zur
Statusanzeige ausgestattet.
OK LED leuchtet - Betrieb in Ordnung

LED aus - Fehler im Betrieb
LED leuchtet - Wärmeanforderung

(Heizung an)

LED blinkt - Wärmeanforderung (Handbetrieb)
LED aus - keine Wärmeanforderung

(Heizung aus)

DE

LED blinkt kurz auf -

Empfang eines Funktelegramms

Bei Störungen kann mit dem Taster von
Automatik- auf Handbetrieb umgeschaltet werden.
Durch wiederholtes Drücken des Tasters kann die
Heizung ein- bzw. ausgeschaltet werden. Die
gewählte Betriebsart (Heizung EIN oder AUS)
bleibt erhalten bis das nächste Funksignal empfan­gen wird.

Telefonfernschalter (TEL) anschließen

Der Schaltausgang des Telefonfernschalters wird
an der Klemme TEL des Reglers angeschlossen
(siehe Abbildung Seite 108).

Lebensgefahr durch Stromschlag an span­nungsführenden Anschlüssen.
Bei Anschluß des Telefonfernschalters ist

der Regler an der Wand zu montieren.

Bitte beachten Sie die Installationsanleitung des
Telefonfernschalters.

VRT 240f

8

DE

VRT 240f

9

Technische Daten

DE

Gerätebezeichnung

VRT 240f

Sender Empfänger

Betriebsspannung 2x1,5 V 230 V~

(AAA)

Stromaufnahme <40 µA < 3mA
max. Kontaktbelastung - 5 A/250 V~

cos ϕ=1

Gangreserve Uhr 0,5 h
Lebensdauer Batterie ca. 1,5

(ALKALINE) Jahre

Tagtemperaturbereich 5 ... 30°C
Absenktemperaturbereich 5 ... 20°C
Schaltdifferenz 1K
Anschlussleitungen 3x0,75 mm

2

Schutzart IP 30 IP 40
Schutzklasse III II
Betriebstemperatur + 5 ... + 50 °C
Zul. Lagertemperatur - 20 ... + 65 °C
Abmessungen (BxHxT) mm 111x81x33 170x50x28
Eingang TEL aktiv 230 V~
Sendeleistung 0,5 mW
Übertragungsfrequenz 868 MHZ
Reichweite: Freifeld > 100 m
Gebäude ca. 25 m

1 Operating

Ensure that all the regulating valves are fully
opened on the radiators located in the same room
as the room-temperature control device.

Operating elements

Choose operating mode
OK Confirm a value, continue
+ Raise a value

- Reduce a value

Adjust/Choose day temperature

Adjust/Choose night temperature
P Set heating periods

Set date and time
C Undo / return

Display, Overview

1 Actual time
2 Symbols

The room temperature is controlled by the
pre-set program.

- “Reduce“ setting

- Heating setting
The room temperature is permanently con­trolled according to the reduced (night)
temperature.
The room temperature is permanently con­trolled according to the day temperature.

VRT 240f

10

GB

VRT 240f

11

Override mode: The room temperature is
controlled according to the day temperature
until the next reduce setting.
Holiday program: during the holidays the
room temperature is controlled according to
the adjusted reduced temperature.
Temporarely change of the temperature
Heating demand to the boiler

3 Actual temperature
4 Heating indicator (I = Heating period)
5 Weekdays (1 = mon., 2 = tue., 3 = wed., 4 = thu.,

5 = fri., 6 = sat., 7 = sun.)
6 Marking of the actual weekday
7 Battery VRT 240 only (flashing = change batte-

ries, remaining time 4 weeks)

There is a danger of overheating the room.
If the batteries are running down the boiler
operates with maximum advanced flow tem­perature (frost override).

Device description

VRT 240f is a 7day programmable roomthermos­tat. They can be connected with all Vaillant boilers
and outside boilers with 230 V thermostat input.
The thermostat has 2 basic programs P1 and P2, an
adjustable Program P3 and an individual pro­gramm Pi.

GB

VRT 240f

12

GB

page

Choose the operating mode . . . . . . . . . . . . . . . . .88

Activate the holiday program . . . . . . . . . . . . . . . .90

Change the temperatur temporarely . . . . . . . . .92

Adjust the day temperature . . . . . . . . . . . . . . . . .94

Adjust the night temperature . . . . . . . . . . . . . . . .94

Set the date and time . . . . . . . . . . . . . . . . . . . . . .96

Choose a program . . . . . . . . . . . . . . . . . . . . . . . . .98

Set program P3 or Pi . . . . . . . . . . . . . . . . . . . . . .100

Change the batteries . . . . . . . . . . . . . . . . . . . . . .102

Connect with remote-control switch . . . . . . . .104

Setting of the programs Pre-set

Heating periods values

P1 6:00-22:00 Mo-Fr

P2 7: 30-22:30 Sa

P3 adjustable (for several days) Su

Pi adjustable (separate for each day)

VRT 240f

13

2 Installation

This system MUST be fitted by a qualified and
approved installation engineer, proceeding as
shown in the illustrations on pages 106 to 109. The
relevant safety guidelines should be followed at all
times.

There is a danger of fatal injury from tou­ching live components. Always shut off
the power supply to the system (and
ensure it cannot be reconnected) BEFORE
carrying out installation or maintenance
work.

Note that we will accept no liability whatsoever for
injury or damage resulting from failure to observe
these instructions. This condition applies especially
to incorrect wiring and/or defective mechanical
installation.

Function of the receiver

The receiver is equiped with three indicator lights.
The lights indicate the following operating states:
OK Indicator light ON - receiver in operation

Indicator light OFF - receiver fails to operate

GB

Indicator light ON - Heating demand (boiler
is in operation)
Indicator light flashing - Heating demand
manual operation
Indicator light OFF - No Heating demand
(boiler is out of operation)
Short flash of the indicator light­receive a radiogram

In case of an interference, the operation can be
switched from automatical into manual operation,
please press the button . For changing the
operation mode of the boiler (ON or OFF), press
the button again.
Until the next signal is received from the room ter­mostat, the boiler remains in operation (not cur­rently available in the WC).

Connect a remote-control switch

The remote-control switch output is connected on
terminal TEL (see page 108).
Please note the installations instructions of the
remote-control switch.

There is a danger of fatal injury from tou­ching live components. Install the roomt­hermostat on the wall before connecting

the remote control switch.

VRT 240f

14

GB

VRT 240f

15

Technical specifications

GB

Device typ VRT 240f

Transmitter Receiver

Operating voltage 2x1,5 V 230 V~

(AAA)

Power consumption <400µA < 3mA
Max. contact load - 5 A/250 V~

cos ϕ=1

Power reserve 0,5 h
battery duration of life (years) ca. 1,5
Day temperature range 5 ... 30°C
Night temperature range 5 ... 20°C
Switching difference 1K
Connection leads 3x0,75 mm

2

Protection rating IP 30 IP 40
Protection classification III II
Operating temperature + 5 ... + 50 °C
Permitted storage temp. - 20 ... + 65 °C
Dimensions WxHxD 111x81x33 170x50x28
Input terminal TEL-5 active 230 V~

Transmitting power 0,5 mW
Transmitter frequency 868 MHZ
Range: open-air > 100 m
inside ca. 25 m

Utilisation

Laissez toujours tous les robinets des radiateurs
complètement ouverts dans la pièce où se trouve
votre thermostat d’ambiance.

Organes de commande

Sélectionner le mode de fonctionnement
OK Confirmer la valeur, avancer dans le programme
+ Augmenter la valeur

- Réduire la valeur

Régler Choisir la température jour

Régler Choisir la température nocturne
P Programmer les heures de chauffage

Régler les heures et jours de semaine
C Revenir en arrière/Restituer la valeur

Vue d’ensemble de l’écran

1 Heure actuelle
2 Symboles

La température ambiante est régulée par le
programme sélectionné.

- Période d’abaissement

- Période de chauffe
Régulation permanente de la température
ambiante en fonction de la température d’a­baissement.
Régulation permanente de la température
ambiante en fonction de la température jour

VRT 240f

16

FR

VRT 240f

17

Fonction party : la température
ambiante est réglée en fonction de la
température jour jusqu’à la prochaine péri­ode d’abaissement.
Programme congés : la température ambi­ante est réglée en fonction de la températu­re demandée pour la durée de vos vacan­ces.
Brève modification de température
Demande chauffage à l’appareil

3Temperature actuelle
4 Affichage barres (II= Période de chauffe)e)
5 Jour de la semaine (1 = lu., 2 = ma., 3 = me.,

4 = je., 5 = ve., 6 = sa., 7 = di.)
6 Marquage du jour en cours de la semaine
7 Piles: Seulement pour les VRT 240 (clignote-

ment = piles à changer, temps de fonctionne-

ment restant: 4 semaines)

Danger de surchauffe de la pièce: en cas de
pile usée, la chaudière fonctionne avec une
température de maximale de départ (pour
éviter le gel).

Description de l’appareil

Le VRT 240f est un thermostat d’ambiance avec pro­grammation hebdomadaire du chauffage.
Le thermostat dispose de 2 programmes de base P1
et P2, d’un programme bloc modifiable P3 et d’un
programme individuel réglable Pi.

FR

Seite

Choix du mode de fonctionnement . . . . . . . . . . .88

Activer la fonction congés . . . . . . . . . . . . . . . . . .90

Brève modification de la température . . . . . . . . .92

Réglage de la température jour . . . . . . . . . . . . . .94

Réglage de la température d’abaissement . . . . .94

Réglage jour et heure . . . . . . . . . . . . . . . . . . . . . .96

Choix du programme de base . . . . . . . . . . . . . . . .98

Réglage des programmes P3 et Pi . . . . . . . . . . .100

Remplacement Piles . . . . . . . . . . . . . . . . . . . . . . .102

Enclenchement par téléphone . . . . . . . . . . . . . .104

VRT 240f

18

FR

Réglage des programmes Réglés

périodes de chauffe d’usine

P1 6:00-22:00 heures du lu au ve

P2 7:30-22:30 heures sa

P3 réglable (pour plusieurs jours au choix) di

Pi réglable

(pour chaque jour individuellement)

VRT 240f

19

Montage

Installation du thermostat d’ambiance, du
récepteur à distance

Cet appareil ne peut être ouvert et installé que par
un professionnel qualifié conformément aux sché­mas des pages 106 à 109 . Il convient, à cet effet de
respecter les consignes de sécurité existantes.

Danger d’électrocution sur les raccorde­ments conducteurs de courant. Avant les
travaux sur l’appareil, couper l’alimentati­on secteur et mettre des coupe-circuits
avant la remise en marche.

Nous ne sommes pas responsables des dommages
pouvant découler du non-respect de ce mode
d’emploi, des câblages défectueux ou détériorati­ons mécaniques.

FR

Fonctionnement du récepteur téléphonique

Le récepteur téléphonique est muni de 3 diodes
pour afficher l’état.
OK LED allumé – fonctionnement OK

LED éteint – Problème au niveau du fonc­tionnement
LED allumé – Demande chauffage (chauffa­ge allumé)
LED clignote brièvement - Réception d’un

télégramme à distance
En cas de problème, on peut passer d’automatique
à manuel grâce à la touche .
Le chauffage reste enclenché jusqu’à la prochaine
réception du signal à distance.

Raccordement du commutateur téléphonique à
distance

Le commutateur est raccordé sur les bornes 5 et
TEL de la régulation (voir schéma page 108)
Merci de suivre la notice d’installation du commu­tateur téléphonique.

VRT 240f

20

FR

VRT 240f

21

Données techniques

FR

Type d’appareil

VRT 240f

Transmetteur Récepteur

Tension de 2x1,5 V 230 V~
fonctionnement (AAA)
Durabilité <400µA < 3mA
Densité max. du charge - 5 A/250 V~

cos ϕ=1

Réserve de marche 0,5 h
Durabilité des pilles (annés) ca. 1,5
Plage de température jour 5 ... 30°C
Temp. d’abaissement 5 ... 20°C
Différence de commutation 1K
Câbles de raccordement 3x0,75 mm

2

Type de protection IP 30 IP 40
Classe de protection III II
Temp. de fonctionnement + 5 ... + 50 °C
Temp. stockage admise. - 20 ... + 65 °C
Dimensions 111x81x33 170x50x28
Input terminal TEL-5 active 230 V~
Puissance d’émission 0,5 mW
Fréquence de transmission 868 MHZ
Rendement à l’extérieur > 100 m
au bâtiment env. 25 m

Instrucciones de Uso

Mantenga totalmente abiertas las válvulas de los
radiadores en la habitación dónde se encuentra el
termostato.

Elementos de Mando

Selección Modo de Funcionamiento
OK Confirmación de dato
+ Avanzar

- Retroceder

Selección de Temperatura Diurna

Selección de Temperatura Nocturna/ Descenso
P Programación de Calefacción

Ajuste de Hora y Día
C Corrección de dato

Vista general del Display

1 Hora actual
2 Símbolos

La temperatura de ambiente es regulada

según el programa seleccionado.

- Tiempo Temp. Nocturna/ descenso

- Tiempo de Calefaccón

La temperatura ambiente de la habitación

es regulada según la temperatura nocturna

o de descenso..
La temperatyra ambiente es regulada
según la temperatura diurna seleccionada.

VRT 240f

22

ES

VRT 240f

23

Función Festivo: En el tiempo de
temperatura de descenso la temperatura
ambiente es regulada por la temperatura
diurna seleccionada.
Programa Vacaciones: La temperatura
ambiente es regulada durante sus vacacio­nes según se haya programado.
Cambio de temperatura a corto plazo

Demanda de calor al aparato de calefacción
3 Temperatura actual
4 Indicación programación (I= Calefacción

conectada )

5 Día de la semana

(1 = Lunes , 2 = Martes , 3 = Miércoles ,
4 = Jueves , 5 = Viernes , 6 = Sábado , 7 = Domingo)

6 Marca del día actual
7 Pila (parpadeando = cambiar las pilas)

Descripción del aparato

El VRT 240f es un termostato de ambiente
con programación de calefacción semanal digital.
Se puede usar con todas las calderas murales de
Vaillant (excepto el VHR de Holanda), las calderas
de pie Vaillant y aparatos de otras marcas con
conexión para 220V.
El cronotermostato tiene 2 programas bases P1 y
P2, un programa bloque P3 que se cambiar y un
programa Pi que se puede graduarindividualmente.

ES

Página

Selección Modo de Funcionamiento . . . . . . . . . 88

Activación Programa de Vacaciones. . . . . . . . . 90

Cambio de temperatura a corto plazo . . . . . . . 92

Seleccción de Temperatura Diurna . . . . . . . . . . 94

Selección de Temperatura Nocturna/

Descenso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Ajuste de la hora y el día de la semana . . . . . . 96

Elección de Programa. . . . . . . . . . . . . . . . . . . . . 98

Ajuste de los programas P3 y Pi . . . . . . . . . . . 100

Cambio de pilas . . . . . . . . . . . . . . . . . . . . . . . . . 102

Conmutación mediante conexión telefónica. . 104

VRT 240f

24

ES

Ajuste de los Programas Ajuste de

Tiempos de Calefacción fábrica

P1 6:00-22:00 h Lu-Vi

P2 7:30-22:30 h Sa

P3 ajustable (para varios días según elec.) Do

Pi ajustable

(para cada día individualemente)

VRT 240f

25

Instalación

Instalación del cronotermostato,
y del receptor de radio

Este aparato sólo puede ser manipulado por un
instalador especializado según los pasos indicados
de la página 106 hasta la 109. Prestar atención a
las advertencias de seguridad.

Peligro de daños físicos por contacto eléc­trico las conexiones con tensión.Antes de
empezar la manipulación del aparato
interrumpir la corriente eléctrica y com­probar el aparato antes de conectarla.

No asumimos ninguna responsabilidad por daños
producidos por la no observación de las instruccio­nes y medidas de seguridad indicadas en este
manual.

ES

Funcionamiento del receptor de radio

El receptor de radio tiene tres indicadores
luminosos para la indicación de estado.
OK LED iluminado - Funcionamiento correcto

LED apagado - Anomalía en funcionamiento

LED iluminado -

Demanda de calor (Calefacción encendida)

LED se ilumina un momento -

Recibe señal de radio

Si se produce alguna anomalía se puede pasar del
modo automático a manual usando el .
La calderaa seguirá en funcionamiento hasta que
reciba la siguiente señal de radio.

Instalación del receptor telefónico (opcional)

El receptor telefónico se conecta en las clemas de
conexión 5 y TEL del cronotermostato.
(ver dibujo de la página 108).
Siga las instrucciones de instalación del receptor
telefónico.

VRT 240f

26

ES

VRT 240f

27

Datos Técnicos

ES

Descripción del aparato

VRT 240f
Transmisor Receptor

Tensión de trabajo

2x1,5 V 230 V~
(AAA)

Consumo de Corriente

<400µA < 3mA

Carga màxima de contacto

- 5 A/250 V~

cos ϕ=1

Reserva de funcionamiento

0,5 h
Duración de las pilas (Años) aprox. 1,5
Rangode temperatura diurna

5 ... 30°C
Rangode temperaturas de descenso

5 ... 20°C
Diferencia de conmutación

1K
Cables de conexión

3x0,75 mm

2

Tipo de protección

IP 30 IP 40
Clase de protección

III II
Temperatura de trabajo

+ 5 ... + 50 °C
Temperatura de almacenaje adm.

- 20 ... + 65 °C

Dimensiones

111x81x33 170x50x28
Entrada TEL-Clema 5 act.:

230 V~
Potencia del transmisor

0,5 mW
Frecuencia de transmisión

868 MHZ
Alcance: sin obstáculos

> 100 m
En edificio

ca. 25 m

Uso

Lasciate completamente aperte tutte le valvole dei
caloriferi nella stanza in cui si trova il termostato.

Elementi d'uso

delete modo operativo
OK conferma del valore
+ aumentare il valore

- diminuire il valore

impostazione temperatura diurna

impostazione temperatura di abassamento la

temperatura attenuata
P impostazione dei periodi di riscaldamento

impostazione ora e giorno della settimana
C annulla

Visualizzazione sul display

1 ora attuale
2 simboli

la temperatura ambiente viene regolata da
un programma orario prestabilito

- periodo di attenuazione

- periodo di riscaldamento
regolazione continua della temperatura
ambiente attenuata
regolazione continua della temperatura
ambiente diurna

VRT 240f

28

IT

VRT 240f

29

funzione party: fino al successivo
periodo di attenuazione, la temperatura
ambiente viene regolata secondo l'imposta­zione diurna
programma ferie: per la durata della vostra
assenza, la temperatura ambiente viene
regolata secondo l'impostazione preferita
modifica immediata temperatura

accensione bruciatore
3 temperatura attuale
4 barra di segnalazione (I: periodo riscaldamento

attivato)

5 giorni della settimana

(1= Lu, 2= Ma, 3= Me, 4= Gio,

5= Ve; 6= Sa, 7= Do)

6 indicazione dell'attuale giorno della settimana
7 Batterie (blinkend = Batterie wechseln)

Restlaufzeit ca. 4 Wochen)

Gefahr der Überhitzung des Raumes! Bei
erschöpfter Batterie arbeitet das Heizgerät
mit max. Vorlauftemperatur (Frostschutz).

Descrizione del prodotto

Il VRT 240f è un termostato ambiente con pro­gramma settimanale di riscaldamento. E' installabi­le su tutte le caldaie Vaillant murali ed a basamen­to, nonché sulle caldaie della concorrenza aventi
morsetti di allacciamento a 230 V.
Il termostato è disponibile con due programmi
base P1 e P2, un programma modificabile a blocchi
P3 ed un programma individuale regolabile Pi.

IT

Pagina

Impostazione del modo operativo . . . . . . . . . . . 88

Impostazione programma vacanze . . . . . . . . . . 90

Modifica temporanea temp. ambiente . . . . . . . . 92

Impostazione della temperatura diurna . . . . . . 94

Impostazione della temperatura di

abassamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Impostazione ora e giorno della settimana . . . 96

Scelta del programma di base . . . . . . . . . . . . . . 98

Impostazione dei programmi P3 e Pi. . . . . . . . 100

Sostituzione delle batterie . . . . . . . . . . . . . . . . . 102

Inserire il comando telefonico a distanza . . . . 104

VRT 240f

30

IT

Impostazione dei programmi Giorni

Periodi di riscaldemento attivati

P1 6:00-22:00 Uhr lun.-ven.

P2 7:30-22:30 Uhr sab.

P3 Regolabile (ripetibile per più giorni) dom.

Pi Regolabile (per ogni singolo giorno)

VRT 240f

31

Installazione

Installazione del termostato e del
ricevitore ad onde radio

Questi apparecchi devono essere aperti ed installa­ti da un tecnico qualificato, secondo le figure da
pag. 106 a pag. 109. Osservare le seguenti prescri­zioni di sicurezza.

Pericolo di folgorazioni a causa di tensio­ne presente nei cavi elettrici.
Prima di operare sull'apparecchio togliere
la tensione ed assicurarsi che alla fine dei
lavori venga riattivata.

Non rispondiamo dei danni causati dalla non osser­vanza di queste istruzioni.

IT

Funzionamento del ricevitore ad onde radio

Il ricevitore è dotato di 3 diodi luminosi che seg­nalano lo stato di funzionamento.
OK LED lampeggia - funzionamento regolare

LED spento - anomalia nel funzionamento

LED lampeggia -

richiesta di calore (riscaldamento attivato)

LED lampeggia brevemente -

ricezione di un segnale radio.

In caso di anomalie si può passare dal funzio­namento automatico a quello manuale usando il
tasto . Il riscaldamento rimane inserito finchè
non viene ricevuto un altro segnale radio.

Collegare il comando telefonico a distanza

L’eventuale installazione di un comando telefonico
a distanza va effettuata come in figura pag. 108.
Per l'installazione e l'uso del comando telefonico a
distanza, osservare le istruzioni ad esso allegate.

VRT 240f

32

IT

Parametri

VRT 240f
Trasmet-

titore Ricevitore

Tensione di funzionamento 2x1,5 V 230 V~

(AAA)

Corrente di inserimento <400µA < 3mA
Carcio dei contatti mass- 5 A/250 V~

cos ϕ=1

Riserva di caricia 0,5 h
Durata batterie (anni) ca. 1,5
Campo temperatura diurna 5 ... 30°C
Campo temperatura attenuata 5 ... 20°C
Differenza d'inserimento 1K
Cavi di collegamento 3x0,75 mm

2

Grado di protezione IP 30 IP 40
Classe di protezione III II
Temperatura di funzionamento + 5 ... + 50 °C
Temperatura di stoccaggio ammessa - 20 ... + 65 °C
Dimensioni mm 111x81x33 170x50x28
Ingresso TEL - Morsetto 5 aktiv: 230 V~
Potenza segnale 0,5 mW
Frequenza di trasmissione 868 MHZ
Portata del segnale: campo libero > 100 m
in casa ca. 25 m

VRT 240f

33

Dati Tecnici

IT

Bediening

Zorg er voor dat in de ruimte waar de VRT 240f is
gemonteerd altijd de radiatorkranen volledig zijn
geopend.

Bedieningselementen

Bedrijfsfunctie kiezen

OK Waarde bevestigen, doorbladeren
+ Waarde verhogen

- Waarde verlagen

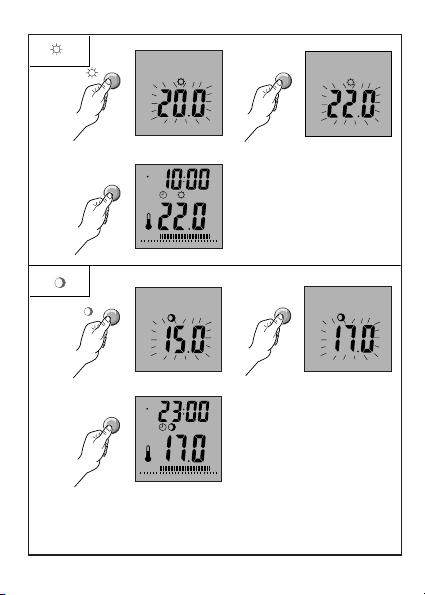

Dagtemperatuur instellen/kiezen
Verlagingstemperatuur instellen/kiezen

P Verwarmingsperioden programmeren

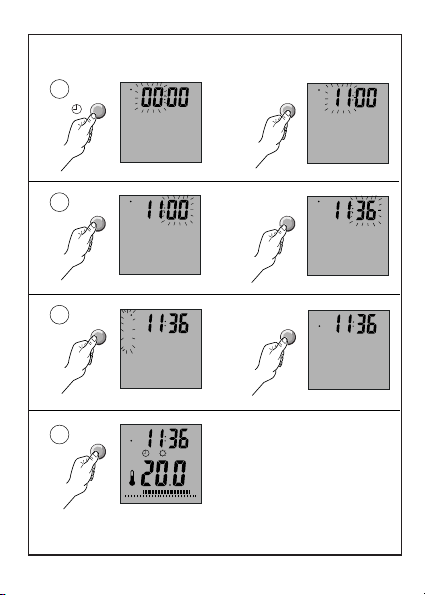

Tijd en dag instellen

C Terugstappen/waarde corrigeren

Displayoverzicht

1 1 Actuele tijd
2 Symbolen

Automatisch volgens geprogrammeerde
perioden

- Verlagingsperiode

- Verwarmingsperiode
Constante regeling volgens de ingestelde
verlagingstemperatuur.
Constante regeling volgens de ingestelde
dagtemperatuur.

VRT 240f

34

NL

VRT 240f

35

Partyfunctie: tot de eerstvolgende verla­gingsperiode wordt de temperatuur volgens
de ingestelde dagtemperatuur geregeld.
Vakantieprogramma: gedurende uw vakan­tie wordt de kamertemperatuur volgens de
ingestelde temperatuur geregeld.

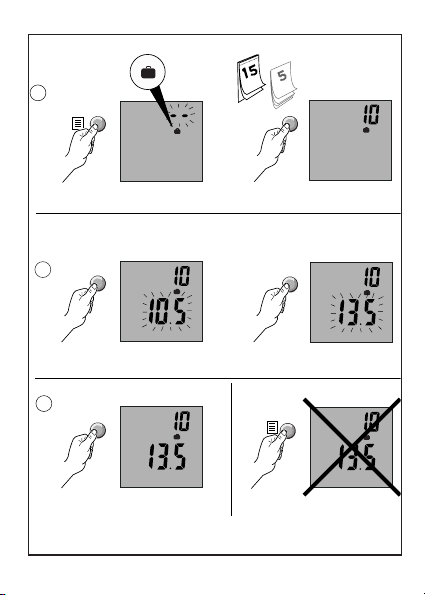

Kortstondige temperatuurwijziging

Warmtevraag aan het CV-toestel

3 Actuele kamertemperatuur
4 Balkenaanwijzing (I = verwarming aan)
5 Dag van de week (1 = ma, 2 = di, 3 = wo, 4 = do,

5 = vr, 6 = za, 7 = zo)
6 Markering van de actuele dag van de week
7 Batterij, alleen bij VRT 240 (knippert = batte-

rij vervangen, resterende looptijd is ca. 4

weken)

LET OP! Gevaar voor oververhitting van de
woning. Bij totaal uitgeputte batterijen wordt
het verwarmingstoestel ingeschakeld (vorst­beveiliging).

Productomschrijving

De VRT 240f is een draadloze aan/uit regelaar met
een zeven dagen programmeerbare schakelklok voor
de besturing van een CV-toestel.
De regelaar beschikt over twee basisprogramma’s P1
en P2, een aan te passen blokprogramma P3 en een
individueel instelbaar programma Pi.

NL

Bediening Pagina

Bedrijfsfunctie kiezen . . . . . . . . . . . . . . . . . . . . . . . .8

Vakantieprogramma activeren . . . . . . . . . . . . . . .10

Kamertemperatuur kortstondig wijzigen . . . . . . .12

Dagtemperatuur instellen . . . . . . . . . . . . . . . . . . .14

Verlagingstemperatuur instellen . . . . . . . . . . . . . .16

Tijd en dag van de week instellen . . . . . . . . . . . . .18

Basisprogramma’s kiezen . . . . . . . . . . . . . . . . . . .20

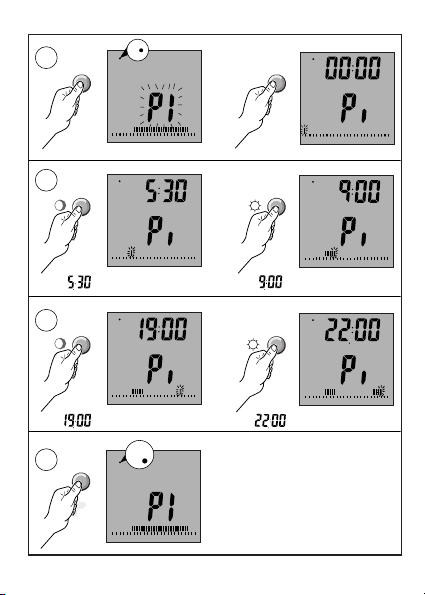

Programma’s P3 en Pi instellen . . . . . . . . . . . . . .22

Batterij vervangen . . . . . . . . . . . . . . . . . . . . . . . . .24

Inschakelen op afstand via de telefoon . . . . . . . .26

VRT 240f

36

NL

Geprogrammeerde Dagen van
verwarmingsperioden de week

P1 6:00-22:00 uur Ma - Vrij

P2 7:30-22:30 uur Za
P3 Instelbaar

(voor meerdere dagen toepasbaar) Zo

Pi Instelbaar (voor elke dag individueel)

VRT 240f

37

Installatie

Montage van de regelaar en de ontvanger

Dit product mag alleen door een deskundige instal­lateur worden geopend en volgens de afbeeldingen
van pagina 106 tot 109 worden gemonteerd.
Hiervoor moeten de bestaande veiligheidsvoor­schriften in acht worden genomen.

Levensgevaar door elektrocutie van onder
spanning staande delen.
Bij werkzaamheden aan het toestel altijd
de stroomtoevoer afsluiten en beveiligen
tegen ongeoorloofd/per ongeluk weer
inschakelen.

Voor schade die voortvloeid uit het niet opvolgen
van de aanwijzingen uit deze handleiding en in het
bijzonder schade ontstaan door het fout aansluiten
van de bedrading of mechanische beschadiging
zijn wij niet aansprakelijk.

NL

Functie van de ontvanger

De ontvanger is voorzien van drie LED lichtdioden
welke de status aangeven.
OK LED brand = functie in orde

LED brand niet = storing
LED brand = warmtevraag (verwarming aan)

LED licht kort op = ontvangst v an het

regelaarsignaal
Bij een storing kan met de toets van automa­tisch naar handbediening worden omgeschakeld.
Het verwarmingstoestel blijft ingeschakeld tot het
eerstvolgende signaal van de regelaar wordt ont­vangen.

Telefoonafstandsbediening aansluiten
(n.v.t. in NL)

De schakeluitgang van de telefoon afstandbedie­ning wordt aangesloten aan de klemmen 5 en TEL
van de regelaar (zie afbeelding pagina 108).
Volg de aanwijzingen op uit de installatiehandlei­ding van de telefoonafstandsbediening.

VRT 240f

38

NL

VRT 240f

39

Technische gegevens

NL

Productbenaming

VRT 240f
Zender Ontvanger

Bedrijfsspanning regelaar / 2x1,5 V 230 V~
ontvanger (AAA)
Opgenomen vermogen <400µA < 3mA
Max. contactbelasting - 5 A/250 V~

cos ϕ=1

Gangreserve 0,5 h

Levensduur van de batterij (jaar)

ca. 1,5
Instelbereik dagtemperatuur 5 ... 30°C
Verlagingstemperatuur 5 ... 20°C
Schakelverschil 1K
Aansluitleidingen 3x0,75 mm

2

Beschermingssoort IP 30 IP 40
Beschermingsklasse III II
Bedrijfstemperatuur + 5 ... + 50 °C
Max. toelaatbare - 20 ... + 65 °C
opslagtemperatuur
Afmetingen (lxbxd) 111x81x33 170x50x28

Ingang TEL - klem 5 actief: 230 V~
Zendvermogen 0,5 mW
Overdrachtfrequentie 868 MHZ
Reikweite: in het vrije veld > 100 m
in gebouwen ca. 25 m

Betjening

Alle radiatortermostater i rummet, hvor rumter­mostaten befinder sig, skal være helt åbne hele
tiden.

Betjeningselementer

Valg af driftsart
OK Acceptér værdi, bladre videre
+ Forhøje værdi

- Reducere værdi

Indstilling/valg af dagtemperatur

Indstilling/valg af nattemperatur
P Programmering af opvarmningsperioder

Indstilling af klokkeslæt/ugedag
C Skridt tilbage/annullér værdi

Display oversigt

1 Aktuelt klokkeslæt
2 Symboler

Rumtemperaturen styres af et program.

- Nattemperatur/natsænkning.

- Dagtemperatur
Rumtemperaturen styres af den indstillede
nattemperatur.
Rumtemperaturen styres af den indstillede
dagtemperatur

VRT 240f

40

DK

VRT 240f

41

Party-funktion: Indtil næste sænk­ningsperiode (nattemperatur) styres rum­temperaturen efter dagtemperatur.
Ferie-program: Rumtemperaturen styres af
den indstillede temperatur i ferie-perioden
Midlertidig ændring af temperatur

Varmekrav fra gaskedlen
3 Aktuel dagtemperatur
4 Bjælkevisning (I = varmeperiode til)
5 Ugedage

(1 = ma, 2 = ti, 3 = ons, 4 = tor, 5 = fre,

6 = lø, 7 = sø)

6 Markering af aktuel ugedag
7 Batteri (kun VRT 240) (blinker = tid til batte-

riskift, resttid ca. 4 uger)

Fare for overophedning af rummet! Ved lavt
batteri arbejder gaskedlen med maks. frem­løbstemperatur (frostsikring).

Beskrivelse af rumtermostaten

VRT 240f rumtermostat med ugeprogram har to
grundprogrammer P1 og P2, et regulerbart blok­program P3 og et individuelt regulerbart program
Pi.

DK

Side

Valg af driftsart . . . . . . . . . . . . . . . . . . . . . . . . . 88

Aktivering af feriedrift. . . . . . . . . . . . . . . . . . . . 90

Midlertidig ændring af temperatur . . . . . . . . . . 92

Indstilling af dagtemperatur . . . . . . . . . . . . . . . 94

Indstilling af nattemperatur. . . . . . . . . . . . . . . . 94

Indstilling af klokkeslæt og ugedag . . . . . . . . . 96

Valg af program . . . . . . . . . . . . . . . . . . . . . . . . . 98

Indstilling af program P3 og Pi . . . . . . . . . . . . 100

Batteriskifte . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

Styring via telefon. . . . . . . . . . . . . . . . . . . . . . . 104

VRT 240f

42

DK

Indstilling af programmerne Fabriks-

Varmeperioder indstilling

P1 6:00-22:00 Ma-fr

P2 7:30-22:30 Lø

P3 Regulerbar (kan vælges for flere dage) Sø

Pi

Regulerbar (individuelt for hver dag)

VRT 240f

43

Montage

Installation af rumtermostaten, funkmodtageren

Nærværende rumtermostat må kun åbnes af en
autoriseret installatør, som installerer den i hen­hold til skitserne på side 106 til 109. Herved skal de
gældende sikkerhedsregler overholdes.

Livsfare på grund af elektriske stød på
spændingsførende tilslutninger. Før der
udføres arbejde på anlægget, skal strøm­men slås fra og sikres mod genindkobling.

Vaillant påtager sig ikke ansvaret for skader, der
opstår ved at nærværende vejledning ikke følges;
dette gælder især forkert el-installation eller be­skadigelse af mekanikken.

Tilslutning af telefonstyring

Telefonstyringen tilsluttes på klemmen TEL på
styringen (se side 100/101). Installationen foretages
som beskrevet i den tilhørende vejledning.

DK

Funkmodtagerens drift

Funkmodtageren er udstyret med tre lysdioder til
statusvisning.
OK LED lyser - Fejlfri drift

LED slukket - Fejl i driften

LED lyser -

Varmekrav (centralvarme i drift)

LED blinker - Varmekrav (manuel)

LED blinker - Intet varmekrav (centralvarme

slukket)

LED blinker en kort overgang -

Modtager radiosignal

Ved fejl kan man skifte fra automatik til manuel
betjening ved at trykke på tast . Ved at trykke
på tasten flere gange kan centralvarmen tændes
hhv. slukkes igen. Den valgte driftsart (centralvar­me til eller fra) forbliver i drift, indtil næste radio­signal modtages.

Tilslutning af telefonstyring

Telefonstyringen tilsluttes på klemme TEL på sty­ringen (på side 108).

Fare for elektrisk stød på strømførende
ledninger. Ved tilslutning som telefonsty­ring, skal den monteres på væggen.

Installationen foretages som beskrevet i den til­hørende vejledning.

VRT 240f

44

DK

Apparattype

VRT 240f
rumter- funkmod-

mostaten tageren

Driftsspænding 2x1,5 V 230 V~

(AAA)

Strømforbrug <400µA < 3mA
Maks. kontaktbelastning - 5 A/250 V~

cos ϕ=1

Gangreserve 0,5 h
Batteriholdbarhed (år) (Alkaline) ca. 1,5

Dagtemperatur-område 5 ... 30°C
Nattemperatur-område 5 ... 20°C
Kontaktdifference 1K
Tilslutningsledninger 3x0,75 mm

2

Beskyttelsesgrad IP 30 IP 40
Beskyttelsesklasse III II
Driftstemperatur + 5 ... + 50 °C
Tilladt opbevaringstemperatur

- 20 ... + 65 °C

Mål mm 111x81x33 170x50x28

Klemme TEL aktiv

230 V~
Sendestyrke 0,5 mW
Overførselsfrekvens 868 MHZ
Rækkevidde: I det fri > 100 m
I bygningen ca. 25 m

VRT 240f

45

Tekniske data

DK

Obsługa

W pokoju, w którym znajduje się regulator tempe­ratury, wszystkie zawory termostatyczne na grzej­nikach powinny być całkowicie otwarte.

Elementy obsługi

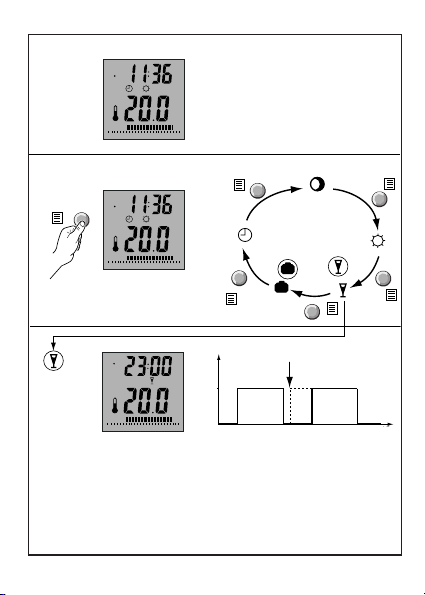

Wybór rodzaju pracy

OK Zatwierdzenie wartości, przejście dalej
+ Podwyższenie wartości

- Obniżenie wartości

Nastawienie / wybór temperatury dziennej
Nastawienie / wybór temperatury obniżonej

P Programowanie okresów grzewczych

Nastawienie czasu zegara i dnia tygodnia

C Krok do tyłu / powrót do poprzedniej wartości

Wskażniki na wyświetlaczu

1 Aktualny czas zegara
2 Symbole:

Temperatura pomieszczenia regulowana jest
przez ustawiony program

- Temperatura pomieszczenia

obniżona

- Temperatura pomieszczenia dzienna
Obniżona temperatura pomieszczenia na
stałe
Dzienna temperatura pomieszczenia na
stałe

VRT 240f

46

PL

VRT 240f

47

Funkcja "Party": podwyższenie
temperatury pomieszczenia najbliższego
okresu temperatury obniżonej
Program wakacyjny: W okresie urlopu tem­peratura pomieszczenia będzie regulowana
odpowiednio do zadanej wartości

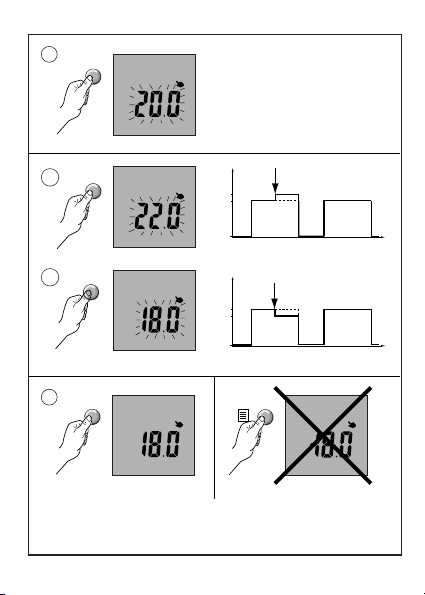

Krótkotrwała zmiana temperatury
Żądanie ciepła przez obieg grzewczy C.O.

3 Aktualna temperatura pomieszczenia
4 Wskażnik kreskowy (I = przedział grzania)
5 Dni tygodnia

(1=poniedziałek, 2=wtorek, 3=środa, 4=czwartek,
5=piątek, 6=sobota, 7=niedziela)

6 Wskazanie aktualnego dnia tygodnia
7 Stan baterii (miganie = wymienić baterie)

Opis regulatora

VRT 240f jest regulatorem temperatury pomiesz­czenia z programem tygodniowym. Może być zain­stalowany do wszystkich wiszących kotłów central­nego ogrzewania firmy Vaillant i kotłów innych pro­ducentów. Napięcie zasilania 220-230 V.
Regulator posiada dwa podstawowe, stałe pro­gramy P1 i P2, program ustawialny, blokowy P3 i
program ustawialny na każdy dzień tygodnia Pi.

PL

Seite

Wybór trybu pracy...................................................88

Aktywacja funkcji urlopowej..................................90

Krótkotrwałe przestawienie temperatury...........92

Ustawienie temperatury dziennej ........................94

Ustawienie temperatury obniżonej ......................94

Ustawienie godziny i dnia tygodnia. ....................96

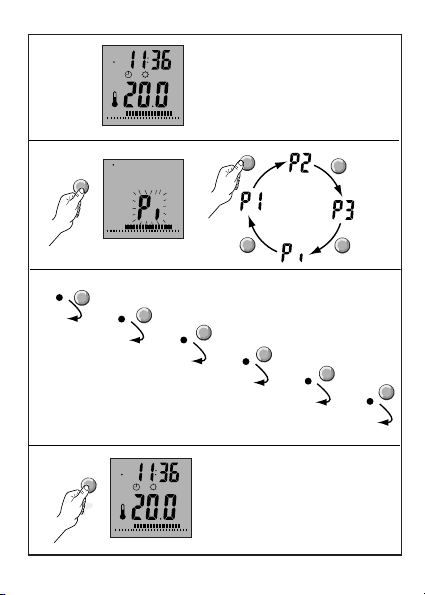

Wybór programu podstawowego..........................98

Ustawienie programów P3 i Pi.............................100

Wymiana baterii.......................................................102

Przełączenie przez telefon....................................104

VRT 240f

48

PL

Programy Okresy

Czas grzania

P1 6:00-22:00 Po-Pt

P2 7:30-22:30 So

P3 ustawialny (dla kilku dni) Ni

Pi

ustawialny (indywidualnie dla każdego dnia)

VRT 240f

49

Montaż regulatora

Regulator może być otwierany i instalowny (zgod­nie z rysunkami na stronach 106 do 109), tylko
przez firmowego lub autoryzowanego serwisanta
firmy Vaillant. Należy przestrzegać zasady bezpie­czeństwa.

Niebezpieczeństwo dla życia przez
porażenie pradem. Przed przystąpieniem
do pracy odłączyć prąd elektryczny od
urządzenia i zabezpieczyć przed przypad­kowym włączeniem.

Za szkody powstałe w wyniku nie przestrzegania
zasad podanych w niniejszej instrukcji, złych
połączeń elektrycznych lub mechanicznych uszko­dzeń, firma Vaillant nie ponosi odpowiedzialności.

PL

Praca odbiornika radiowego

O pracy odbiornika radiowego informują trzy diody:

OK Dioda świeci - prawidłowa praca

Dioda nie świeci - nieprawidłowa praca
Dioda świeci -

Żądanie parcy na C.O.
Dioda miaga ­Odbiór telegramu radiowego

W przypadku zakłóceń, przyciskiem można
przełączyć z trybu automatycznago na tryb stero­wania ręcznego. Ogrzewania pozostaje wówczas
włączone do czasu odbioru kolejnego sygnału
radiowego.

Podłączenie zdalnego przełącznika telefoniczne­go

Zdalny przełącznik telefoniczny jest podłączony do
zacisku 5 i TEL regulatora (patrz rysunek na stro­nie 108). Należy przestrzegać zasady podane w
instrukcji instalacyjnej zdalnego przełącznika tele­fonicznego.

VRT 240f

50

PL

VRT 240f

51

Techniczne dane

PL

Parametry urządzenia

VRT 240f

Nadajnik Odbiornik

Napięcie zasilania

2x1,5 V 230 V~
(AAA)

Pobór prądu

<400µA < 3mA

Maks, obciążenie styków

- 5 A/250 V~

cos ϕ=1

Rezerwa zasilania

0,5 h

Żywotność baterii

ca. 1,5

Zakres temperatury dziennej

5 ... 30°C

Zakres temperatury obniżonej

5 ... 20°C

Histereza

1K

Połączenie elektryczne

3x0,75 mm

2

Stopień ochrony

IP 30 IP 40

Klasa ochrony

III II

Temperatura pracy

+ 5 ... + 50 °C

Zakrestemperaturyprzechowywania

- 20 ... + 65 °C

Wymiary mm

111x81x33 170x50x28

Podłączenie TEL 5

230 V~

Moc nadajnika

0,5 mW

Pasmo częstotliwości

868 MHZ

Zasięg: w terenie otwartym

> 100 m

w budynku

ca. 25 m

Kezelés

Abban a helyiségben, ahol a szobahőmérséklet­szabályozó található, mindig tartsa nyitva az
összes fűtőtest szelepét.

Kezelőelemek

Üzemmódkapcsoló

OK Érték elfogadása, továbblapozás
+ Érték növelése

- Érték csökkentése

Nappali hőmérséklet beállítása/választása
Csökkentett hőmérséklet beállítása/választása

P Fűtésidők programozása

Pontos idő és hét napjának beállítása

C Vissza lépés / érték törlése

Kijelző

1 Aktuális időpont
2 Szimbólumok

A szobahőmérsékletet a megadott program
szabályozza.

- Csökkentett hőmérséklet ideje

- Fűtés ideje

Szobahőmérséklet folyamatos szabályozása
a csökkentett hőmérsékletnek megfelelően
Szobahőmérséklet folyamatos szabályozása
a nappali hőmérsékletnek megfelelően

VRT 240f

52

HU

VRT 240f

53

Party-funkció: a következő csök­kentési időig a szobahőmérsékletet a rend­szer a nappali hőmérsékletnek megfelelően
szabályozza
Szabadság-program: szabadsága idején a
rendszer a szobahőmérsékletet a beállított
hőmérsékletnek megfelelően szabályozza
Rövid idejű hőmérsékletváltozás
Fűtési hőigény

3 Aktuális hőmérséklet
4 Sávkijelzés (I = fűtési idő be kapcsolva)
5 Hét napjai

(1 = hétfő, 2 = kedd, 3 = szerda, 4 = csütörtök,
5 = péntek, 6 = szombat, 7 = vasárnap)

6 Aktuális nap megjelölése
7 Elem (villog = elemcsere szükséges)

Figyelem ‘Ha az elem kimerúlt, a
fűtőkészülék max. előremenő hőmérséklettel
üzemel (fagyveszély állapotnak megfelelően),
így a helyiség túlfűtése lehetséges.

Készülékleírás

A VRT 240f heti fűtési programot tartalmazó
szobahőmérséklet-szabályozó.
A szabályozó két alapprogrammal (P1 és P2), egy
módosítható P3 tömbprogrammal és egy egyénileg
beállítható Pi programmal rendelkezik.

HU

Seite

Üzemmód kiválasztása. . . . . . . . . . . . . . . . . . . . 88

Szabadság-funkciók aktiválása . . . . . . . . . . . . . 90

Hőmérséklet módosítása rövid időre . . . . . . . . 92

Nappali hőmérséklet beállítása . . . . . . . . . . . . . 94

"Csökkentett hőmérséklet" beállítása . . . . . . . 94

A pontos idő és hét napjának beállítása. . . . . . 96

Program kiválasztása . . . . . . . . . . . . . . . . . . . . . 98

P3 és Pi program beállítása . . . . . . . . . . . . . . . 100

Elemcsere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

Telefoni átkapcsolás . . . . . . . . . . . . . . . . . . . . . 104

VRT 240f

54

HU

Programbeállítás Gyári

Fűtésidők beállítás

P1 6:00-22:00 hétfő-péntek

P2 7:30-22:30 szombat

P3 beállítható (több napra választható) vasárnap

Pi

beállítható (bármely napra egyénileg)

VRT 240f

55

Szerelés

A szabályozó és a rádióvevő telepítése

A készüléket csak szakember nyithatja ki és szerel­heti fel a 106 - 109 oldalak ábrái szerint. Ennek
során be kell tartani az érvényes biztonsági
előírásokat.

A feszültség alatt álló csatlakozó érintése
életveszélyes. A készüléken végzett
munka előtt kapcsoljuk le az áramellátást,
és zárjuk az újrabekapcsolástól
lehetőségét.

Az ezen útmutató figyelmen kívül hagyása, de
különösen a hibás kábelezés vagy mechanikai
sérülés miatt fellépő károkért felelősséget nem
vállalunk.

HU

A rádióvevő üzemeltetése

A rádióvevő működését három LED jelzi.

OK LED világít - üzem rendben

LED nem vílágít - üzemzavar
LED világít - hőigény (fűtés bekapcsol)
LED illog - hőigény (kézi üzem)
LED nem vílágít - nincs hőigény (fűtés

kikapcsol)
LED röviden felvillan ­rádiótávirat vétele

Üzemzavar esetén a gombbal automatikus
üzemről kézi üzemmódra lehet váltani. A nyomó­gomb ismételt lenyomásával a fűtés be- ill. kikapc­solható. Az így kiválasztott üzemmód érvényben
marad a következő rádiótávirat vételéig.

Telefontávkapcsoló bekötése

A telefontávkapcsoló kimenetét a szabályozó TEL
sorkapocs pontjára kell bekötni (lásd az ábrát a

108. oldalon).

A feszültség alatt álló csatlakozó érintése
életveszélyes! A telefontávkapcsoló
bekötése estén a szabályozót a falra
kell szerelni.

Kérjük, a telefontávkapcsoló szerelési útmutatóját
is vegye figyelembe.

VRT 240f

56

HU

VRT 240f

57

Műszaki adatok

HU

Készülék típusa

VRT 240f
Adóegység Vevőegység

Űzemi feszültség

2x1,5 V 230 V~
(AAA)

Áramfelvétel

<400µA < 3mA

Max. terhelés

- 5 A/250 V~

cos ϕ=1

Menettartealék (óra)

0,5 h

Elem élettartama (év)

ca. 1,5

Nappali hőmérséklet tartománya

5 ... 30°C

Csökkentett hőmérséklet tartománya

5 ... 20°C

Arányos sági tartomány

1K

Kapcsolási különbség

3x0,75 mm

2

Védettség jellege

IP 30 IP 40

Védettségi osztály

III II

Működési hőmérséklet

+ 5 ... + 50 °C

Tárolási hőmérséklet

- 20 ... + 65 °C

Méretek

111x81x33 170x50x28

Telefonérintkcezó TEL 5

230 V~

Adó teljesítménye

0,5 mW

Átviteli frekvencia

868 MHZ

Hatótávolság: Szabad területen

> 100 m

Épületen belül

ca. 25 m

Návod k obsluze

V místnosti, kde se nachází prostorový regulátor
teploty, nechte trvale otevřené ventily topných
těles.

Ovládací prvky

volba druhu provozu

OK potvrzení hodnoty, procházení
+ zvýšení hodnoty

- snížení hodnoty

nastavení/volba denní teploty
nastavení/volba snížené teploty

P programování intervalů topení

nastavení denního času a dne v týdnu

C návrat/vymazání hodnoty

Přehled údajů na displeji

1 aktuální denní čas
2 symboly

regulace teploty místnosti podle zadaného
programu

- interval topení za snížené teploty

- interval topení

trvalá regulace teploty místnosti na
sníženou teplotu
trvalá regulace teploty místnosti podle
denní teploty.

VRT 240f

58

CZ

VRT 240f

59

funkce "Party": až do dalšího
intervalu topení za snížené teploty se teplo­ta místnosti reguluje podle denní teploty
funkce "Dovolená": po dobu trvání dovolené
se teplota místnosti reguluje podle nasta­vené teploty
krátkodobá změna teplota
kotel dostal požadavek na vytápění

3 aktuální teplota
4 řádkový ukazatel (I = začátek intervalu topení)
5 dny v týdnu

(1 = pondělí, 2 = úterý, 3 = středa, 4 = čtvrtek,
5 = pátek, 6 = sobota, 7 = neděle)

6 označení aktuálního dne v týdnu
7 Baterie pouze u provedení VRT 240 baterie

bliká = vyměnit baterii (zbývající čas pro pro­voz cca 4 týdny)

Nebezpečí přetápění místností. Při vybitých
bateriích topí kotel na max. teplotu topné
vody (ochrana proti zamrznutí).

Popis přístroje

VRT 240f je bezdrátový prostorový regulátor teplo­ty místnosti s týdenním časovým programem.
Regulátor disponuje 2 základními programy P1 a
P2, měnitelným blokovým programem P3 a indivi­duálně nastavitelným programem Pi.

CZ

Strana

Volba druhu provozu . . . . . . . . . . . . . . . . . . . . . 88

Aktivace funkce "dovolená". . . . . . . . . . . . . . . . 90

Krátkodobá změna teploty . . . . . . . . . . . . . . . . . 92

Nastavení denní teploty . . . . . . . . . . . . . . . . . . . 94

Nastavení snížené teploty . . . . . . . . . . . . . . . . . 94

Nastavení denního času a dne v týdnu. . . . . . . 96

Výběr základního programu . . . . . . . . . . . . . . . 98

Nastavení programu P3 a Pi. . . . . . . . . . . . . . . 100

Výměna baterie VRT 240 . . . . . . . . . . . . . . . . . 102

Spínání pomocí telefonního kontaktu . . . . . . . 104

VRT 240f

60

CZ

Nastavení programů z výroby

intervaly topení

P1 6:00-22:00 po-pá

P2 7:30-22:30 so

P3 nastavitelný (možnost volby několika dní) ne

Pi

nastavitelný (individuálně na každý den)

VRT 240f

61

Návod k montáž

Instalace regulátoru

Tento přístroj smí otevřít a podle obrázků na
straně 106 až 109 instalovat pouze odborník s
příslušným oprávněním. Musí přitom dodržovat exi­stující bezpečnostní předpisy

Na vodivých kontaktech může při
zasažení elektrickým proudem dojít k
ohrožení života. Před jakoukoliv manipu­lací s přístrojem je třeba vypnout přívod
proudu a zajistit jej před nechtěným zap­nutím.

Za škody, které by byly způsobeny nedodržením
pokynů z tohoto návodu, zvláště při nesprávném
propojení nebo při mechanickém poškození,
nepřebíráme záruku.

CZ

Provoz rádiového přijímače

Rádiový přijímač je vybaven třemi světelnými
diodami, které signalizují jeho provozní stav.

OK LED svítí - provoz v pořádku

LED zhasnutá - porucha provozu
LED svítí -

požadavek na vytápění (topení se zapne)
LED krátce blikne ­příjem rádiového signálu

Při poruchách lze tlačítkem přepojit druh pro­vozu z automatického na ruční. Topení zůstane
zapnuté až do příjmu dalšího rádiového signálu.

Připojení dálkového telefonního spínače

Dálkový telefonní spínač se připojí na svorky 5 a
TEL na regulátoru (viz obrázek na straně 108).
Řiďte se návodem k instalaci dálkového tele­fonního spínače.

VRT 240f

62

CZ

VRT 240f

63

Technické údaje

CZ

Označení přistroje

VRT 240f
Vysílač Přijímač

Napětí 2x1,5 V 230 V~

(AAA)

Příkon <400µA < 3mA
Max. zatížení kontaktů - 5 A/250 V~

cos ϕ=1

Rezerva chodu 0,5 h
Životnost alkalických baterií (roky) cca. 1,5
Rozsah denní teploty 5 ... 30°C
Rozsah snížené teploty 5 ... 20°C
Diference spínání 1K
Přívodní vedení 3x0,75 mm

2

Druh ochrany IP 30 IP 40
Třída ochrany III II
Provozní teplota + 5 ... + 50 °C
Přípustnáteplota skladování - 20 ... + 65 °C
Rozměry 111x81x33 170x50x28
Vstup TEL aktivní: 230 V~
Vysílací výkon 0,5 mW
Přenosová frekvence 868 MHZ
Dosah: volný prostor > 100 m
v budově cca. 25 m

Exploatare

În camera în care amplasaţi termostatul deschideţi
toate robinetele termostatate.

Elemente de comandă

selectare regim de funcţionare

OK confirmare valori, derulare meniu
+ mărire valori

- micşorare valori

reglare/alegere temperatură de zi
reglare/alegere temperatură de noapte

P programare timpi de încălzire

reglare oră şi zi a săptâmânii

C revenire/resetare valoare

Privire de ansamblu asupra pupitrului de
comandă

1 Ora actuală
2 Simbol

Termostatul va funcţiona după următorul
program.

- Temperatură de noapte

- Temperatură de zi (încălzire).

O reglare continuă a temperaturii de cameră,
corespunzătoare programului de diminuare.
O reglare continuă a temperaturii de cameră,
corespunzătoare programului de zi.

VRT 240f

64

RO

VRT 240f

65

Funcţie party: până la primul pro­gram de noapte, termostatul va funcţiona
pe temperatura de zi.
Program de vacan tă: puteţi regla tempera­tura pe durata întregului concediu.
Scurtă modificare a temperaturii.
Necesar de căldură.

3 Temperatura actuală
4 LED-uri indicatoare (I = pornire încălzire)
5 Zi săptămână

(1 = luni, 2 = marţi, 3 = miercuri, 4 = joi, 5 = vineri,
6 = sâmbătă, 7 = duminică)

6 Indică ziua actuală a săptămânii
7 Baterie (în cazul în care clipeşte înseamnă că

bateria trebuie schimbată Timp rămas de
funcţionare circa 4 săptămâni).

Pericol privind supraîncălzirea camerei! Cănd
bateria este terminată, aparatul lucrează pe
temperatură maximă pe tur (protecţie la îng­het).

Descriere aparat

VRT 240f este un termostat de cameră cu progra­mare săptămânală.
Regulatorul dispune de 2 programe de bază P1 şi
P2, un program bloc ce poate fi modificat P3 şi un
program individual Pi.

RO

Pagină

Selectarea regimului de funcţionare. . . . . . . . . 88

Activarea funcţiei concediu . . . . . . . . . . . . . . . . 90

Scurtă modificare a temperaturii . . . . . . . . . . . 92

Reglarea temperaturii de zi . . . . . . . . . . . . . . . . 94

Reglarea temperaturii de noapte . . . . . . . . . . . 94

Reglarea orei şi a zilei . . . . . . . . . . . . . . . . . . . . 96

Selectarea programelor de bază . . . . . . . . . . . . 98

Modificarea programelor P3 şi Pi. . . . . . . . . . . 100

Schimbarea bateriei. . . . . . . . . . . . . . . . . . . . . . 102

Cuplarea prin intermediul telefonului . . . . . . . 104

VRT 240f

66

RO

Reglarea programelor Reglare

Timpi de încălzire din fabrică

P1 6:00-22:00 Lu-Vi

P2 7:30-22:30 Să
P3 reglabil (pentru mai multe zile ale

săptămânii) Du

Pi

reglabil (individual pentru fiecare zi

a săptămânii)

VRT 240f

67

Instalare

Montarea regulatorului şi a receptorului

Aparatul poate fi deschis şi montat conform
instrucţiunilor de la pag. 106 - 108, numai de către
persoane autorizate. În acest sens trebuiesc
urmărite cu atenţie instrucţiunile de siguranţă.

Lucraţi cu grijă la elementele sub tensiu­ne ale aparatului. Înainte de orice inter­venţie la aparat, deconectaţi-l de la
reţeaua de curent, iar la repornire asigu­raţi-vă că totul este în ordine.

Pentru defecţiuni rezultate în urma nerespectării
acestor instrucţiuni (de ex. racorduri greşite, ori
deteriorări mecanice) nu ne asumăm nici o răspun­dere.

RO

Funcţionarea receptorului

Receptorul posedă 3 LED-uri pentru codurile de
stare

OK este aprins - funcţionare corectă

este stins - eroare în funcţionare
este aprins -

necesar de căldură (circuitul de încălzire
este pornit)
clipeşte scurt ­receptorul primeşte semnal

În cazul unei erori, prin acţionarea tastei , se
poate trece din regimul automat în cel manual.
Circuitul de încălzire rămâne cuplat până la un nou
semnal primit de receptor.

Racord telefonic

Racordul telefonic se realizează la clema TEL a
regulatorului (vezi fig. de la pag. 108).
Parcurgeţi şi instrucţiunile de instalare ale aparatu­lui telefonic.

VRT 240f

68

RO

VRT 240f

69

Date tehnice

RO

Descriere aparat

VRT 240f
emitător receptor

Tensiune de lucru

2x1,5 V 230 V~
(AAA)

Consum de curent

<400µA < 3mA

Sarcină maximă pt. contact

- 5 A/250 V~

cos ϕ=1

Rezervă de timp

0,5 h

Timp de funcţionare baterie alcalină

(ani)

circa 1,5

Domeniu pt. temperatura de zi

5 ... 30°C

Domeniu pt. temperatura de noapte

5 ... 20°C

Diferenţă de cuplare

1K

Cablu de racord

3x0,75 mm

2

Tip siguranţă

IP 30 IP 40

Clasă de protecţie

III II

Temperatură de lucru

+ 5 ... + 50 °C

Temp. de depozitare admisă

- 20 ... + 65 °C

Dimensiuni

111x81x33 170x50x28

Intrare TEL - clema 5 activ:

230 V~

Putere de transfer

0,5 mW

Frecvenţă de transmisie

868 MHZ

Rază de acţiune în câmp deschis

> 100 m

În interiorul clădirii

25 m

Rukovanje

U prostoriji u kojoj se nalazi regulator temperature
uvijek ostavite potpuno otvorene sve ventile na
radijatorima.

Elementi za rukovanje

odabrati način rada

OK vrijednost potvrditi, listati dalje
+ vrijednost povećati

- vrijednost smanjiti

podesiti / odabrati dnevnu temperaturu
podesiti / odabrati sniženu temperaturu

P programirati vremena grijanja

podesiti vrijeme i dan u tjednu

C vratiti se natrag / resetirati vrijednost

Pregled prikaza na displeju

1 aktualno vrijeme
2 simboli

sobna temperatura se regulira preko unese­nog programa

- vrijeme snižene temperature

- vrijeme grijanja

stalno reguliranje temperature u prostorija­ma prema sniženoj temperaturi
stalno reguliranje temperature u prostorija­ma prema dnevnoj temperaturi

VRT 240f

70

HR

VRT 240f

71

funkcija "party": do slijedećeg vre­mena snižene temperature će se tempera­tura u prostorijama regulirati prema dnev­noj temperaturi
program godišnjeg odmora: tijekom
godišnjeg odmora će se temperatura u pro­storijama regulirati prema podešenoj tem­peraturi
kratkotrajna promjena temperature
poreba za toplinom

3 aktualna temperatura
4 linijski prikaz (I = vrijeme grijanja uključeno)
5 dani u tjednu

(1=po, 2=ut, 3=sr, 4=če, 5=pe, 6=su,

7=ne)

6 oznaka aktualnog dana u tjednu
7 Baterija samo kod VRT 240 (trepće = bateriju

treba izmijeniti)

Opasnost od pregrijavanja prostorije! Pri sla­boj bateriji za grijanje radi s maks. tempera­turomu u polaznom vodu (zaštita od smrza­vanja).

Opis uređaja

VRT 240f je regulator temperature u prostorijama
s tjednim programom grijanja.
Regulator raspolaže s 2 osnovna programa - P1 i
P2, jednim promjenjivim blok programom P3 te
jednim individualno podesivim programom Pi.

HR

Stranica

Odabrati način rada . . . . . . . . . . . . . . . . . . . . . . 88

Aktivirati funkciju godišnjeg odmora . . . . . . . . 90

Kratkotrajno promijeniti temperaturu. . . . . . . . 92

Podesiti dnevnu temperaturu . . . . . . . . . . . . . . 94

Podesiti sniženu temperaturu . . . . . . . . . . . . . . 94

Podesiti vrijeme i dan u tjednu . . . . . . . . . . . . . 96

Odabrati osnovni program . . . . . . . . . . . . . . . . . 98

Podesiti program P3 i Pi . . . . . . . . . . . . . . . . . . 100

Zamijeniti bateriju . . . . . . . . . . . . . . . . . . . . . . . 102

Upravljanje preko daljinske telefonske

sklopke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

VRT 240f

72

HR

Einstellung der Programme Werks-

Heizzeiten seitig

P1 6:00-22:00 sati pon-pet

P2 7:30-22:30 sati sub

P3 namjestiv (mogućnost odabira za više dana) ned

Pi

namjestiv (individualno za svaki dan)

VRT 240f

73

Montaža

Instaliranje regulatora

Uređaj smije otvoriti i prema slikama na stranicama
od 106 do 109 instalirati samo ovlašteni stručnjak.
Pritom se treba pridržavati postojećih propisa o
sigurnosti.

Opasnost po život uslijed strujnog udara
iz priključaka koji su pod naponom. Prije
radova na uređaju treba isključiti dovod
struje i osigurati se da ne dođe do ponov­nog uključivanja.

Ne preuzimamo odgovornost za štete koje bi
nastale uslijed nepridržavanja ovih uputa, a posebi­ce za one nastale uslijed pogrešnog ožičenja ili
mehaničkog oštećenja.

DCF-prijemnik

DCF-prijemnik je opremljen s tri žaruljice (LED) za
prikaz statusa.

OK žaruljica upaljena - prijemnik radi uredno

žaruljica ugašena - smetnje u radu

HR

žaruljica upaljena ­potreba za toplinom (grijanje uključeno)
žaruljica trepće - potreba za toplinom
(ručno)

žaruljica ugašena - grijanje isključeno
žaruljica se kratko pali -

prijem radiosignala.

U slučaju smetnja se tipkom može izvršiti pre­bacivanje s automatskog na ručni pogon.
Ponovním pritiskom na tipku grijanje se može
uključiti ili isključiti. Izabrani režim rada (grijanje
UKLJ. ili ISKLJ.) ostaje vrijediti do prijema slje­dećeg radio signala. ž.

Priključivanje daljinske telefonske sklopke

Daljinska telefonska sklopka se priključuje na stez­aljku regulatora TEL (vidi sluku na stranici 180).

Opasnost po život od strujnog udara na
priključcima pod naponom. Ukoliko se pri­ključuje daljinska telefonska sklopka,
regulator treba montirati na zid.

Pridržavajte se uputa za instaliranje daljinske tele­fonske sklopke.

VRT 240f

74

HR

VRT 240f

75

Tehnički podaci

HR

Oznaka uređaja

VRT 240f
Sender Empfänger

Pogonski napon

2x1,5 V 230 V~
(AAA)

Primljena struja

<400µA < 3mA

Maks. opterećenje kontakta

- 5 A/250 V~

cos ϕ=1

Hodna reserva

0,5 h

Lebensdauer Batterie (Jahre)

ca. 1,5

Područje dnevne temperature

5 ... 30°C

Područje noćne temperature

5 ... 20°C

Uklopna razlika

1K

Priključni vodovi

3x0,75 mm

2

Vrsta zaštite

IP 30 IP 40

Klasa zaštite

III II

Pogonska temperatura

+ 5 ... + 50 °C

Dozvoljena temperatura skladištenja

- 20 ... + 65 °C

Dimenzije

111x81x33 170x50x28

Eingang TEL-Kl. 5 aktiv

230 V~

Sendeleistung

0,5 mW

Übertragungsfrequenz

868 MHZ

Reichweite: Freifeld

> 100 m

Gebäude

ca. 25 m

Obsluha

V miestnosti, v ktorej sa nachádza regulátor
vnútornej teploty nechajte, vždy na vykurovacích
telesách otvorené všetky ventily.

Obslužné prvky

Voľba prevádzkového režimu

OK Potvrdenie hodnoty, d’alšie listovanie
+ Zvýšenie hodnoty

- Zníženie hodnoty

Nastavenie / voľba dennej teploty
Nastavenie / voľba zníženej teploty

P Programovanie vykurovacích dôb

nastavenie dňa v týždni a času

C Krok späť / návrat hodnoty

Prehľad symbolov displeja

1 Aktuálny čas
2 Symboly

Teplota v miestnosti sa riadi zadaným pro­gramom.

- Znížená teplota

- Doba vykurovania

Stála regulácia teploty v miestnosti v závis­losti od zníženej teploty.
Stála regulácia teploty v miestnosti v závis­losti od dennej teploty.

VRT 240f

76

SK

VRT 240f

77

Funkcia "Party": až k nasledujúce­mu času zníženia sa teplota v miestnosti
reguluje v závislosti od dennej teploty
Dovolenkový program: Počas trvania Vašej
dovolenky sa teplota v miestnosti riadi
adekvátne nastavenou teplotou.
Krátkodobá zmena teploty
Požiadavka tepla na vykurovacie zariadenie

3 Aktuálna teplota
4 Zobrazenie kurzora (I = Čas vykurovania zap-

nutý)

5 Dni v týždni

(1 = Pondelok, 2 = Utorok, 3 = Streda, 4 = Štvrtok,
5 = Piatok, 6 = Sobota, 7 = Nedeľa)

6 Označenie aktuálneho dňa v týždni
7 Batéria (blikajúci symbol = batériu vymeniť)

Popis zariadenia

VRT 230/VRT 240 je regulátor vnútornej teploty s
týždenným vykurovacím programom. Je možné ho
použiť pre všetky nástenné vykurovacie zariadenia
Vaillant (okrem VHR NL), vykurovací kotol Vaillant
a cudzie zariadenia s rozhraním 230 V.
Regulátor disponuje dvoma základnými programa­mi P1 a P2, premenlivým blokovým programom P3
a individuálne nastaviteľným programom Pi.

SK

Strana

Voľba typu prevádzkového . . . . . . . . . . . . . . . . 88

Krátkodobé prestavenie teploty . . . . . . . . . . . . 90

Aktivácia dovolenkovej funkcie . . . . . . . . . . . . . 92

Nastavenie dennej teploty . . . . . . . . . . . . . . . . 94

Nastavenie zníženej teploty . . . . . . . . . . . . . . . 94

Nastavenie dňa v týždni a času . . . . . . . . . . . . 96

Výber základného programu . . . . . . . . . . . . . . 98

Nastavenie programu P3 a . . . . . . . . . . . . . . . 100

Výmena batérií VRT 240. . . . . . . . . . . . . . . . . . 102

Zapnutie prostredníctvom telefonického

kontaktu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

VRT 240f

78

SK

Nastavenie programov vo výr.

Vykurovacie doby závode

P1 6:00-22:00 hod. Po-Pi

P2 7:30-22:30 hod. So

P3 nastaviteľné (voliteľné pre viac dní) Ne

Pi

nastaviteľné (individuálne pre každý deň)

VRT 240f

79

Montáž

Inštalácia regulátora

Toto zariadenie smie otvoriť len vyškolený
odborník a inštalovanť v súlade s vyobrazeniami
na stranách 106 až 109. Pritom je potrebné
dodržiavať nasledujúce bezpečnostné predpisy

Ohrozenie života úderom elektrického
prúdu na prívodných častiach vedúcich
elektrické napätie. Pred prácami na zaria­dení je potrebné odpojiť ho od prívodu
elektrickej energie a zaistiť pred opäto­vným zapnutím.

Za škody vzniknuté v dôsledku nerešpektovania
tohto návodu, zvlášť v dôsledku nesprávneho pri­pojenia vodičov alebo mechanického poškodenia,
nepreberáme žiadnu záruku.

Prevádzka s rádiovým prijímačom

Rádiový prijímača iskry je vybavený troma svete­lnými diódami.

OK Kontrolka LED svieti - prevádzka v poriadku

Kontrolka LED nesvieti - Chyba v prevádzke

SK

Kontrolka LED svieti ­tepelná požiadavka (vykurovanie zapnuté)
Kontrolka LED bliká - tepelná požiadavka
(manuálna prevádzka)
Kontrolka LED nesvieti - žiadna tepelná
požiadavka (vykurovanie vypnuté)
Kontrolka LED bliká ­príjem rádiotelegramu

Pri poruchách je možné klávesnicou prepínať
z automatického do manuálneho režimu.
Opakovaným stláčaním tlačidla môže byť vykuro­vanie zapnuté/vypnuté. Vykurovanie ostane zap­nuté dovtedy, pokiaľ nebude prijatý nasledujúci
rádiový signál.

Pripojenie telefónneho diaľkového spínača

Telefonický diaľkový spínač sa pripojí na svorky 5 a
TEL regulátora (pozri vyobrazenie na strane 108 ).

Nebezpečie úrazu spôsobené elektrickým
prúdom na odkrytých svorkách!

Rešpektujte prosím návod na inštaláciu telefón­neho diaľkového spínača.

VRT 240f

80

SK

VRT 240f

81

Technické údaje

SK

Označenie zariadenia

VRT 240f
vysielač prijímač

Prevádzkové napätie 2x1,5 V 230 V~

(AAA)

Odber prúdu <400µA < 3mA
Zaťaženie max - 5 A/250 V~

cos ϕ=1

Rezerva chodu 0,5 h

Životnosť batérie (roky) ca. 1,5

Rozsah dennej teploty 5 ... 30°C
Rozsah zníženej teploty 5 ... 20°C
Diferencia zapojenia 1K
Prípojné vedenia 3x0,75 mm

2

Spôsob ochrany IP 30 IP 40
Trieda ochrany III II
Prevádzková teplota + 5 ... + 50 °C
Príp. teplota skladovania - 20 ... + 65 °C

Rozmery 111x81x33 170x50x28
Vstup TEL aktívny: 230 V~
Výkon vysielania 0,5 mW
Prenosová frekvencia 868 MHZ
Dosah: voľný priestor > 100 m
V budove ca. 25 m

Kullanım

Oda termostatınızın bulunduğu odadaki radyatör
vanalarını daima sonuna kadar açık tutunuz.

Kumanda elemanları

İşletme türü seçimi

OK Seçilen değeri onaylama, devam etme
+ Değeri yükseltme

- Değeri azaltma

Gündüz konumu sıcaklık ayarı / seçimi
Gece konumu sıcaklık ayarı / seçimi

P Isıtma zamanlarını programlama

Aktüel saat ve gün ayarı

C Geri dönüş/değeri silmek

Ekran, genel görünüm

1 Aktüel saat
2 Semboller

Oda sıcaklığı ayarlanmış bir programa göre
düzenlenir.

- Program-gece konumunda

- Program-gündüz konumunda

Oda sıcaklığının, sürekli olarak seçilen gece
konumu sıcaklığına göre ayarlanması
Oda sıcaklığının, sürekli olarak seçilen gün­düz konumu sıcaklığına göre ayarlanması

VRT 240f

82

TR

VRT 240f

83

Parti fonksiyonu: Bir sonraki gece
konumu zamanına kadar, oda sıcaklığı seçi­len gündüz konumu sıcaklığına göre ayarl­anmaktadır.
Tatil programı:Tatiliniz boyunca oda
sıcaklığınız, seçtiğiniz sıcaklıklara göre ayar­lanacaktır.
Kısa süre için sıcaklık değiştirilmesi
Kalorifer konumunda ısı talebi

3 Aktüel oda sıcaklığı
4 Gösterge (I=Program ısıtma zamanı başlangıcı)
5 Günler

1=Pazartesi 2=Salı 3=Çarşamba 4=Perşembe 5=Cuma
6=Cumartesi 7=Pazar

6 Aktüel günü gösteren işaret
7 Pil ( yanıp sönüyor= pil değişimi gerekli)

Oda sÝcaklÝğÝnÝn aşÝrÝ yükselme tehlikesi!
ZayÝf pil ile kullanÝmlarda cihaz maksimum
kalorifer gidiş suyu sÝcaklÝğÝna göre çalÝşmak­tadÝr (Donmaya karşÝ koruma).

Cihazın tarifi

VRT 240f cihazı haftalık programlı bir oda termos­tatıdır.
Bu oda termostatı P1 ve P2 olmak üzere 2 ana
programa sahiptir. Ayrıca değiştirilebilen bir blok
program P3 ve isteğe bağlı ayarlanabilen program
Pi mevcuttur.

TR

Sayfa

İşletme türü seçimi. . . . . . . . . . . . . . . . . . . . . . . 88

Tatil fonksiyonunu çalıştırma. . . . . . . . . . . . . . . 90

Kısa süre için sıcaklık değiştirilmesi . . . . . . . . . 92

Gündüz konumu sıcaklığının ayarlanması. . . . . 94

Gece konumu sıcaklığının ayarlanması . . . . . . . 94

Aktüel saat ve günün ayarlanması . . . . . . . . . . 96

Ana program seçimi . . . . . . . . . . . . . . . . . . . . . . 98

P3 ve Pi programlarının ayarlanması . . . . . . . 100

Pil değişimi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

Telefon bağlantısıyla kumanda. . . . . . . . . . . . . 104

VRT 240f

84

TR

Programların ayarlanması Fabri-

Isıtma saatleri kasyon

P1 Saat 6:00-22:00 Pzt.-Cu.
P2 Saat 7:30-22:30 Cts

P3

Ayarlanabilir (birden fazla gün için aynı

program zamanları) Pz.

Pi

Ayarlanabilir (kullanıcı isteğine bağlı

olarak her gün için ayrı program zamanları)

VRT 240f

85

Montaj

Uzaktan kumandalı oda termostatının montajı

Bu cihaz sadece Vaillant teknik servis elemanları
tarafından çalıştırılabilir ve 106 - 109 sayfalardaki
şekillerde gösterilen talimatlara uymak suretiyle
Vaillant yetkili satıcıları tarafından monte edilebilir.
Bu işlemler sırasında emniyet talimatlarına dikkat
edilmelidir.

Elektrik gerilimi yüklü bağlantılardan elek­trik çarpması sonucu hayati tehlike mev­cuttur. Cihaz üzerinde çalışmaya başlama­dan önce elektrik girişini kesiniz ve tekrar
açılmamasını emniyet altına alınız.

Bu montaj kılavuzundaki talimatlara uyulmaması
nedeniyle oluşabilecek, özellikle hatalı kablo
bağlantısından veya mekanik arızalardan meydana
gelebilecek, hasarlar için sorumluluk üstlenme­mekteyiz.

Sinyal alıcısının çalışması

Sinyal alıcısı üzerinde, çalışma konumlarını göste­ren 3 adet LED mevcuttur.

OK LED yanıyor - Normal çalışma

LED sönük - Arıza

TR

LED yanıyor - Isı talebi (Kalorifer konumu
devrede)
LED yanıp-sönüyor - Isı talebi (manuel
konumda)
LED sönük - Isı talebi yok (kalorifer devre
dÝşÝ)
LED kÝsa süre yanÝp-sönüyor - uzaktan
kumanda cihazından sinyal algılanıyor.

Arıza durumlarında tuşuna basarak otomatik
çalışma konumundan manuel çalışma konumuna
geçilebilmektedir. Bu durumda bir sonraki ısı talebi
sinyali algılanana kadar kalorifer konumu devrede
kalmaktadır.

Telefonla uzaktan kumanda bağlantısı

Telefonla uzaktan kumanda cihazı oda termostatı
üzerindeki TEL klemensine bağlanacaktır (bkz.
Şekil Sayfa 108).

Elektrik gerilimi yüklü bağlantÝlardan elek­trik çarpmasÝ sonucu hayati tehlike mev­cuttur. Telefonla uzaktan kumanda cihazÝ
bağlantÝsÝnda oda termostatÝ duvara
monte edilmelidir.

Telefonla uzaktan kumanda cihazÝnÝn montaj
kÝlavuzundaki talimatlara dikkat ediniz.

VRT 240f

86

TR

VRT 240f

87

Teknik veriler

TR

Cihaz tipi

VRT 240f

Verici Alıcı

İşletme gerilimi

2x1,5 V 230 V~
(AAA)

Çekilen akım

<400µA < 3mA

Max. kontak yükü

- 5 A/250 V~

cos ϕ=1

Çalışma rezervi (saat)

0,5 h

Dayanma süresi pil (alkali) yakl.

1,5

yıl

Gündüz konumu sıcaklık ayar aralığı

5 ... 30°C

Gece konumu sıcaklık ayar aralığı

5 ... 20°C

Devreye girme sıcaklık farkı

1K

Bağlantı kabloları

3x0,75 mm

2

Koruma türü

IP 30 IP 40

Koruma sınıfı

III II

İşletme sıcaklığı

+ 5 ... + 50 °C

Müsaade edilen depolama sıcaklığı

- 20 ... + 65 °C

Ölçüleri

111x81x33 170x50x28

Giriş TEL aktif 230 V~
Verici gücü

0,5 mW

Transmisyon frekansı

868 MHZ

Etki mesafesi: açık alan

> 100 m

Bina içinde yakl.

25 m

VRT 240f

88

°C

0 2 4 8 10 12 14 16 18 20 22 24

1
2
3
4
5
6
7

6

°C

0 2 4 8 10 12 14 16 18 20 22 24

1
2
3
4
5
6
7

6

01218246

20

°C

0 2 4 8 10 12 14 16 18 20 22 24

1
2
3
4
5
6
7

6

1218 246

12

°C

15

VRT 240f

89

DE Betriebsart wählen
GB Choose the operating mode
FR Choix du mode de fonctionnement
ES Selección del Modo de Funcionamiento
IT Impostazione del il modo operativo
NL Bedrijfsfunctie kiezen
DK Valg af driftsart
PL Wybór trybu pracy
HU Üzemmód kiválasztása
CZ Volba druhu provozu
RO Selectarea regimului de funcţionare
HR Odabrati način rada
SK Voľba prevádzkového režimu
TR İşletme türü seçimi

VRT 240f

90

°C

°C

OK

+

_

OK

+

_

°C

OK

+

°C

+

4x

1

2

3

VRT 240f

91

DE Urlaubsfunktion aktivieren
GB Activate the holiday program
FR Activer la fonction congés
ES Activación del Programa de Vacaciones
IT Impostazione programma vacanze
NL Vakantieprogramma activeren
DK Aktivering af feriedrift
PL Aktywacja funkcji urlopowej
HU Szabadság-funkciók aktiválása
CZ Aktivace funkce "dovolená"
RO Activarea funcţiei concediu
HR Aktivirati funkciju godišnjeg odmora
SK Aktivácia dovolenkovej funkcie
TR Tatil fonksiyonunu çalıştırma

VRT 240f

92

-

+

_

+

_

OK

_

°C

°C

°C

012186

20

22

18

20

°C

15

0121806

°C

012186

15

0121806

°C



1

2a

3

2b

_

°C

VRT 240f

93

DE Temperatur kurzfristig verstellen
GB Temporary change of temperature setting
FR Brève modification de la température
ES Cambio de la temperatura a corto plazo
IT Modifica temporanea temp. ambiente
NL Kamertemperatuur kortstondig wijzigen
DK Midlertidig ændring af temperatur
PL Krótkotrwałe przestawienie temperatury
HU Hőmérséklet módosítása rövid időre
CZ Krátkodobá změna teploty
RO Scurtă modificare a temperaturii
HR Kratkotrajno promijeniti temperaturu
SK Krátkodobé prestavenie teploty
TR Kısa süre için sıcaklık değiştirilmesi

VRT 240f

94

+

OK

°C

+

OK

°C

°C

°C

°C

0 2 4 8 10 12 14 16 18 20 22 24

1
2
3
4
5
6
7

6

°C

°C

°C

0 2 4 8 10 12 14 16 18 20 22 24

1
2
3
4
5
6
7

6

VRT 240f

95

DE Tag-/Absenktemperatur einstellen
GB Adjust the day / night temperature

FR Réglage température jour / d’abaissement
ES Selección de Temperatura Diurna / Selección

de Temperatura Nocturna o de Descenso

IT Impostazione della temperatura diurna /

di abassamento

NL Dagtemperatuur /

Verlagingstemperatuur instellen

DK Indstilling af dagtemperatur / nattemperatur
PL Ustawienie temperatury dziennej / obniżonej
HU Nappali hőmérséklet beállítása

Csökkentett hőmérséklet beállítása

CZ Nastavení denní / snížené teploty
RO Reglarea temperaturii de zi / de noapte
HR Podesiti dnevnu / sniženu temperaturu
SK Nastavenie dennej / zníženej teploty
TR Gündüz konumu / Gece konumu sıcaklığının

ayarlanması

VRT 240f

96

+

OK

+

OK

+

+

OK

+

+

1
2
3
4
5
6
7

1
2
3
4
5
6
7

°C

0 2 4 8 10 12 14 16 18 20 22 24

1
2
3
4
5
6
7

6

1
2
3
4
5
6
7

1
2
3
4
5
6
7

1
2
3
4
5
6
7

1
2
3
4
5
6
7

1

2

3

4

VRT 240f

97

DE Uhrzeit und Wochentag einstellen
GB Set the date and time
FR Réglage heure et jour
ES Ajuste de la hora y del día de la semana
IT Impostazione ora e giorno della settimana
NL Tijd en dag van de week instellen
DK Indstilling af klokkeslæt og ugedag
PL Ustawienie godziny i dnia tygodnia
HU A pontos idő és hét napjának beállítása
CZ Nastavení denního času a dne v týdnu
RO Reglarea orei şi a zilei săptămânii
HR Podesiti vrijeme i dan u tjednu
SK Nastavenie dňa v týždni a času
TR Aktüel saat ve günün ayarlanması

VRT 240f

98

P

OK

+

+

+

+

+

OK

OK

OK

OK

OK

OK

0 2 4 8 10 12 14 16 18 20 22 24

1
2
3
4
5
6
7

6

°C

0 2 4 8 10 12 14 16 18 20 22 24

1
2
3
4
5
6
7

6

°C

0 2 4 8 10 12 14 16 18 20 22 24

1
2
3
4
5
6
7

6

1
2
3
4
5
6
7

1
2
3
4
5
6
7

1
2
3
4
5
6
7

1
2
3
4
5
6
7

1
2
3
4
5
6
7

1
2
3
4
5
6
7

VRT 240f

99

DE Programm auswählen
GB Choose a program
FR Choix du programme
ES Elección de programa
IT Scelta del programma
NL Programma’s kiezen
DK Valg af program
PL Wybór programu podstawowego
HU Program kiválasztása
CZ Výběr základního programu
RO Selectarea programului de bază
HR Odabrati program
SK Výber základného programu
TR Ana program seçimi

VRT 240f

100

P

+

_

OK

+

0 2 4 8 10 12 14 16 18 20 22 24

1
2
3
4
5
6
7

6

0 2 4 8 10 12 14 16 18 20 22 24

1
2
3
4
5
6
7

6

0 2 4 8 10 12 14 16 18 20 22 24

1
2
3
4
5
6
7

6

0 2 4 8 10 12 14 16 18 20 22 24

1
2
3
4
5
6
7

6

3x

=11x

=7x

0 2 4 8 10 12 14 16 18 20 22 24

1
2
3
4
5
6
7

6

0 2 4 8 10 12 14 16 18 20 22 24

1
2
3
4
5
6
7

6

=20x =6x

0 2 4 8 10 12 14 16 18 20 22 24

1
2
3
4
5
6
7

6

1

1
2

1

2

3

4
