VRT 230/VRT 240

2

DE Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

GB Operating . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

FR Notice d’utilisation . . . . . . . . . . . . . . . . . . .14

Notice de montage . . . . . . . . . . . . . . . . . . .17

ES Instrucciones de Uso . . . . . . . . . . . . . . . . . .19

Montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

IT Uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Installazione . . . . . . . . . . . . . . . . . . . . . . . .27

NL Bediening . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

DK Betjening . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

PL Obsługa . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

Montaż . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

HU Kezelés . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

Szerelés . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

CZ

Návod k obsluze . . . . . . . . . . . . . . . . . . . .49

Návod k montáži . . . . . . . . . . . . . . . . . . . .52

RO Exploatare . . . . . . . . . . . . . . . . . . . . . . . . . .54

Instalare . . . . . . . . . . . . . . . . . . . . . . . . . . . .57

HR Rukovanje . . . . . . . . . . . . . . . . . . . . . . . . . .59

Montaža . . . . . . . . . . . . . . . . . . . . . . . . . . . .62

SK Obsluha . . . . . . . . . . . . . . . . . . . . . . . . . . . .64

Montáž . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

TR Kullanım kÝlavuzu . . . . . . . . . . . . . . . . . . . .69

Montaj kÝlavuzu . . . . . . . . . . . . . . . . . . . . . .72

RUS

Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . .74

Монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . .77

VRT 230/VRT 240

3

VRC-VCC

OK

+

_

°C

0 2 4 8 10 12 14 16 18 20 22 24

1
2
3
4
5
6
7

6

1
2
3
4
5
6
7

0 2 4 8 10 12 14 16 18 20 22 24

6

+

°C

Bedienung

Lassen Sie in dem Zimmer, indem sich Ihr Raum­temperaturregler befindet, stets alle Heizkörper­ventile voll geöffnet.

Bedienelemente

Betriebsart wählen
OK Wert bestätigen, weiterblättern
+ Wert erhöhen

- Wert verringern

Tagtemperatur einstellen/wählen

Absenktemperatur einstellen/wählen
P Heizzeiten programmieren

Uhrzeit und Wochentag einstellen
C Wert rücksetzen/Zurück springen

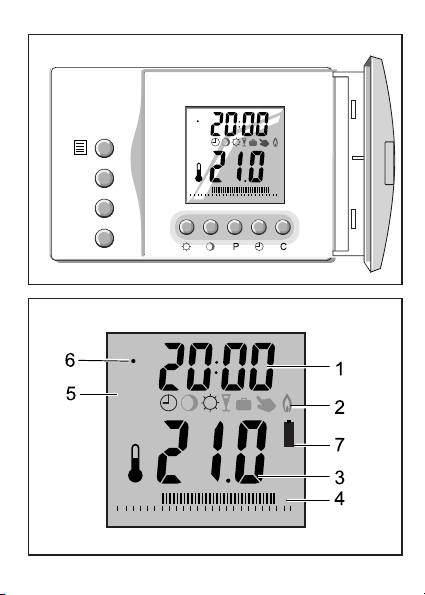

Display Übersicht

1 Aktuelle Uhrzeit
2 Symbole

Die Raumtemperatur wird vom eingegebe­nen Programm geregelt.

- Absenkzeit

- Heizzeit
Ständige Regelung der Raumtemperatur
entsprechend der Absenktemperatur.
Ständige Regelung der Raumtemperatur
entsprechend der Tagtemperatur.

VRT 230/VRT 240

4

DE

VRT 230/VRT 240

5

Partyfunktion: Bis zum Beginn der nächsten
Heizzeit wird die Raumtemperatur entspre­chend der Tagtemperatur geregelt.
Ferienprogramm: Für die Dauer Ihres
Urlaubs wird die Raumtemperatur entspre­chend der eingestellten Temperatur gere­gelt.
Kurzfristige Temperaturveränderung

Wärmeanforderung an das Heizgerät
3 Aktuelle Temperatur
4 Balkenanzeige (II= Heizzeit ein)
5 Wochentage

(1 = Mo, 2 = Di, 3 = Mi, 4 = Do, 5 = Fr, 6 = Sa, 7 = So)

6 Markierung des aktuellen Wochentags

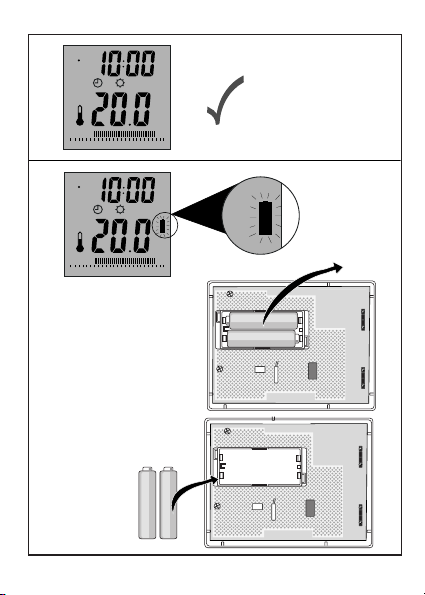

7 Batterie nur bei VRT 240

(blinkend = Batterie wechseln, Restlaufzeit ca. 4 Wochen)

Gefahr der Überhitzung des Raumes! Bei
erschöpfter Batterie arbeitet das Heizgerät
mit max. Vorlauftemperatur (Frostschutz).

Beschreibung des Gerätes

Der VRT 230/240 ist ein Raumtemperaturregler
mit Wochen-Heizprogramm.
Er verfügt über 2 Grundprogramme P1 und P2, ein
veränderbares Blockprogramm P3 und ein indivi­duell einstellbares Programm Pi.

DE

VRT 230/VRT 240

6

DE

Seite

Betriebsart wählen . . . . . . . . . . . . . . . . . . . . . . . . .80

Urlaubsfunktions aktivieren . . . . . . . . . . . . . . . . .82

Temperatur kurzfristig verstellen . . . . . . . . . . . .84

Tagtemperatur eistellen . . . . . . . . . . . . . . . . . . . .86

Absenktemperatur einstellen . . . . . . . . . . . . . . . .86

Uhrzeit und Wochentag einstellen . . . . . . . . . . . .88

Grundprogramm auswählen . . . . . . . . . . . . . . . . .90

Programm P3 und Pi einstellen . . . . . . . . . . . . . .92

Batterie ersetzen . . . . . . . . . . . . . . . . . . . . . . . . . .94

Schalten über Telefonfernkontakt . . . . . . . . . . . .96

Einstellung der Programme Werks-

Heizzeiten seitig

P1 6:00-22:00 Uhr Mo-Fr

P2 7:30-22:30 Uhr Sa

P3 einstellbar (für mehrere Tage wählbar) So

7:30-22:30 Uhr

Pi einstellbar (für jeden Tag individuell)

VRT 230/VRT 240

7

Montage

Installation des Reglers

Dieses Gerät darf nur von einem anerkannten
Fachmann geöffnet und gemäß den Abbildungen
der Seiten 98 bis 101 installiert werden. Dabei sind
die bestehenden Sicherheitsvorschriften zu beach­ten.

Lebensgefahr durch Stromschlag an span­nungsführenden Anschlüssen. Vor
Arbeiten am Gerät die Stromzufuhr
abschalten und vor Wiedereinschalten
sichern.

Für Schäden, die durch Nichtbeachtung dieser
Anleitung, insbesondere durch Fehlverdrahtung
oder mechanische Beschädigung entstehen, über­nehmen wir keine Haftung.

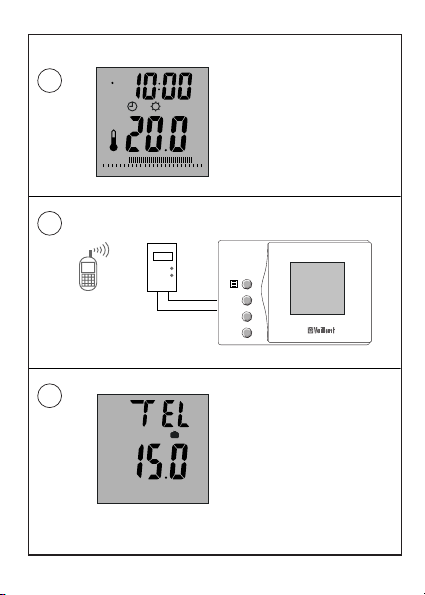

Telefonfernschalter (TEL) anschließen

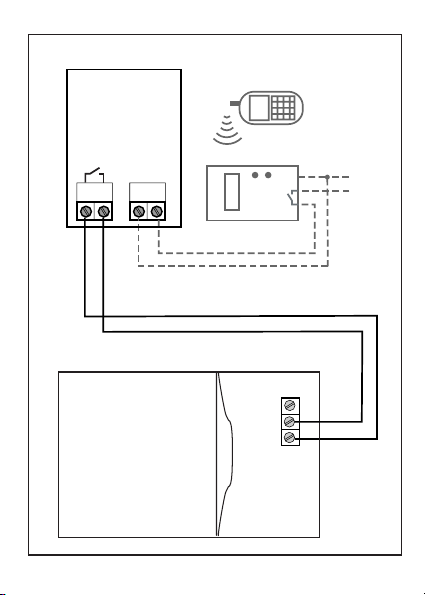

Der Schaltausgang des Telefonfernschalters wird
an der Klemme TEL des Reglers angeschlossen
(siehe Abbildungen Seiten 100 und 101).
Bitte beachten Sie die Installationsanleitung des
Telefonfernschalters.

DE

VRT 230/VRT 240

8

Technische Daten

DE

Gerätebezeichnung VRT 230 VRT 240

Betriebsspannung 230 V~ 2x1,5 V

(AAA-LR03)

Stromaufnahme < 3 mA < 40 µA
Lebensdauer ca. 1,5 Jahre

Batterie - Alkaline)

Gangreserve Uhr 0,5 h 0,5 h
max. Kontaktbelastung 5 A/250 V~ cos ϕ=1

Tagtemperaturbereich 5 ... 30°C
Absenktemperaturbereich 5 ... 20°C
Schaltdifferenz <_ 1K
Anschlussleitungen 3x0,75 mm22x0,75mm

2

Schutzart IP 30 IP 30
Schutzklasse II III
Betriebstemperatur + 5 ... + 50 °C
Zul. Lagertemperatur - 20 ... + 65 °C

Abmessungen 111 x 81 x 33 mm
Eingang TEL aktiv 230 V~

VRT 230/VRT 240

9

GB

1 Operating

Ensure that all the regulating valves are fully
opened on the radiators located in the same room
as the room-temperature control device.

Operating elements

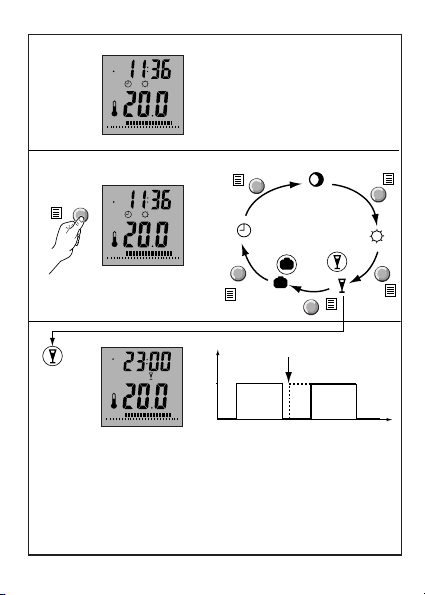

Choose operating mode
OK Confirm value, continue
+ Raise value

- Reduce value

Adjust/Choose day temperature

Adjust/Choose night temperature
P Set heating periods

Set date and time
C Undo, return

Display, Overview

1 Actual time
2 Symbols

The room temperature is controlled by the
pre-set program.

- “Reduce“ setting

- Heating setting
The room temperature is permanently con­trolled according to the reduced (night)
temperature.
The room temperature is permanently con­trolled according to the day temperature.

VRT 230/VRT 240

10

Override mode: The room temperature is
controlled according to the day temperature
until the next reduce setting.
Holiday program: during the holidays the
room temperature is controlled according to
reduced the adjusted temperature.
Temporarely change of the temperature
Heating demand to the boiler

3 Actual temperature
4 Heating indicator (I = Heating period on)
5 Weekdays (1 = mon., 2 = tue., 3 = wed.,

4 = thur., 5 = fri., 6 = sat., 7 = sun.)
6 Marking of the actual weekday
7 Battery VRT 240 only (flashing = change batte-

ries, remaining time 4 weeks)

There is a danger of overheating the room.
If the batteries are running down the boiler
operates with maximum advanced flow tem­perature (frost override).

Device description

VRT 240/VRT 230 are 7 day programmable room­thermostats.
The thermostat has 2 basic programs P1 and P2, an
adjustable Program P3 and an individual pro­gramm Pi.

GB

VRT 230/VRT 240

11

page

Choose the operating mode . . . . . . . . . . . . . . . . .80

Activate the holiday program . . . . . . . . . . . . . . . .82

Change the temperatur temporarely . . . . . . . . .84

Adjust the day temperature . . . . . . . . . . . . . . . . .86

Adjust the night temperature . . . . . . . . . . . . . . . .86

Set the date and time . . . . . . . . . . . . . . . . . . . . . .88

Choose a program . . . . . . . . . . . . . . . . . . . . . . . . .90

Set program P3 or Pi . . . . . . . . . . . . . . . . . . . . . . .92

Change the batteries VRT 240 . . . . . . . . . . . . . . .94

Connect with remote-control switch . . . . . . . . .96

Setting of the programs Pre-set

Heating periods values

P1 6:00-22:00 Mo-Fr

P2 7:30-22:30 Sa

P3 adjustable (for several days) Su

Pi adjustable (separate for each day)

GB

VRT 230/VRT 240

12

2 Installation

This system MUST be fitted by a qualified and
approved installation engineer, proceeding as
shown in the illustrations on pages 98 to 101. The
relevant safety guidelines should be followed at all
times.

There is a danger of fatal injury from tou­ching live components. Always shut off

the power supply to the system (and
ensure it cannot be reconnected) BEFORE
carrying out installation or maintenance
work.

Note that we will accept no liability whatsoever for
injury or damage resulting from failure to observe
these instructions. This condition applies especially
to incorrect wiring and/or defective mechanical
installation.

Connect a remote-control switch (not currently
available in the UK)

The remote-control switch output is connected on
terminal TEL (see page 100/101).
Please note the installations instructions of the
remote-control switch.

GB

Technical specifications

Device type

Operating voltage

Power consumption
battery duration of life
Power reserve
Max. contact load
Day temperature range
Night temperature range
Switching difference
Connection leads
Protection rating
Protection classification
Operating temperature
Permitted storage
temperature
Dimensions WxHxD

Input terminal TEL-5 230 V~ active

VRT 230 VRT 240

230 V~ 2x1,5 V

(AAA-LR03)

< 5mA < 400µA

1,5 years

0,5 h 0,5 h
5 A/250 V~ cos ϕ=1
5 ... 30°C
5 ... 20°C
<_ 1K
3x0,75 mm22x0,75mm

2

IP 30 IP 30
II III
+ 5 ... + 50 °C

- 20 ... + 65 °C

111 x 81 x 33 mm

VRT 230/VRT 240

13

GB

VRT 230/VRT 240

14

Utilisation

Laissez toujours tous les robinets des radiateurs
complètement ouverts dans la pièce où se trouve
votre thermostat d’ambiance.

Organes de commande

Sélectionner le mode de fonctionnement
OK Confirmer la valeur, avancer dans le programme
+ Augmenter la valeur

- Réduire la valeur

Régler/Choisir la température jour

Régler/Choisir la température nocturne
P Programmer les heures de chauffage

Régler les heures et jours de semaine
C Revenir en arrière/Restituer la valeur

Vue d’ensemble de l’écran

1 Heure actuelle
2 Symboles

La température ambiante est régulée par le
programme sélectionné.

- Période d’abaissement

- Période de chauffe
Régulation permanente de la température
ambiante en fonction de la température d’a­baissement.
Régulation permanente de la température
ambiante en fonction de la température jour

FR

VRT 230/VRT 240

15

Fonction party : la température
ambiante est réglée en fonction de la
température jour jusqu’à la prochaine péri­ode d’abaissement.
Programme congés : la température ambi­ante est réglée en fonction de la températu­re demandée pour la durée de vos vacan­ces.
Brève modification de température
Demande chauffage à l’appareil

3Temperature actuelle
4 Affichage barres (II= Période de chauffe)e)
5 Jour de la semaine (1 = lu, 2 = ma, 3 = me,

4 = je, 5 = ve, 6 = sa, 7 = di)
6 Marquage du jour en cours de la semaine
7 Piles: Seulement pour les VRT 240 (clignote-

ment = piles à changer, temps de fonctionne-

ment restant: 4 semaines)

Danger de surchauffe de la pièce: en cas de
pile usée, la chaudière fonctionne avec une
température de maximale de départ (pour
éviter le gel).

Description de l’appareil

Les VRT 230 et VRT 240 sont des thermostats d’am­biance avec programmation hebdomadaire du chauf­fage.
Ils disposent de 2 programmes de base P1 et P2, d’un
programme bloc modifiable P3 et d’un programme
individuel réglable Pi.

FR

VRT 230/VRT 240

16

page

Choix du mode de fonctionnement . . . . . . . . . . .80

Activer la fonction congés . . . . . . . . . . . . . . . . . .82

Brève modification de la température . . . . . . . .84

Réglage de la température jour . . . . . . . . . . . . . .86

Réglage de la température d’abaissement . . . . .86

Réglage jour et heure . . . . . . . . . . . . . . . . . . . . . .88

Choix du programme de base . . . . . . . . . . . . . . .90

Réglage des programmes P3 et Pi . . . . . . . . . . . .92

Remplacement piles . . . . . . . . . . . . . . . . . . . . . . . .94

Enclenchement par téléphone . . . . . . . . . . . . . . .96

Réglage des programmes Réglés

périodes de chauffe d’usine

P1 6:00-22:00 heures du lu au ve

P2 7:30-22:30 heures sa

P3 réglable (pour plusieurs jours au choix) di

Pi réglable

(pour chaque jour individuellement)

FR

VRT 230/VRT 240

17

Montage

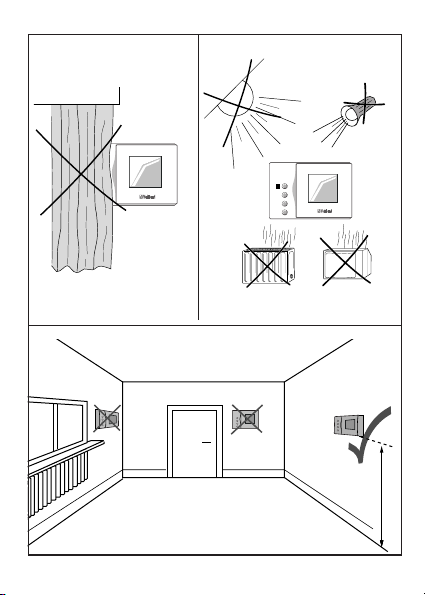

Installation du thermostat d’ambiance

Cet appareil ne peut être ouvert et installé que par

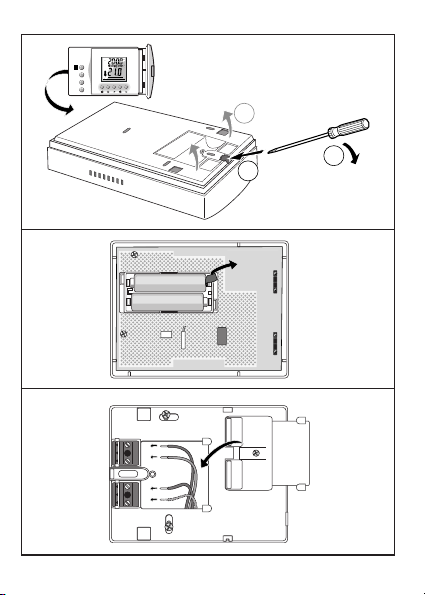

un professionnel qualifié conformément aux sché­mas des pages 98 à 101 . Il convient, à cet effet de
respecter les consignes de sécurité existantes.

Danger d’électrocution sur les raccorde­ments conducteurs de courant. Avant les
travaux sur l’appareil, couper l’alimentati­on secteur et mettre des coupe-circuits
avant la remise en marche.

Nous ne sommes pas responsables des dommages
pouvant découler du non-respect de ce mode
d’emploi, des câblages défectueux ou détériorati­ons mécaniques.

Raccordement du commutateur téléphonique à
distance

Le commutateur est raccordé sur les bornes TEL
de la régulation (voir schéma pages 100 et 101)
Merci de suivre la notice d’installation du commu­tateur téléphonique.

FR

VRT 230/VRT 240

18

Données techniques

Type d’appareil

Tension de
fonctionnement
Puissance absorbée
Durabilité des piles (env.)
(Piles Alkaline) Réserve de marche
Densité max. du charge
Plage de température jour
Plage de température
d’abaissement
Plage proportionnelle
Câbles de raccordement
Type de protection
Classe de protection
Temp. de fonctionnement
Temp. stockage admise
Dimensions

Entrée bornes TEL activée

FR

VRT 230 VRT 240

230 V~ 2x1,5 V

(AAA-LR03)

< 5mA < 400µA

1,5 années

0,5 h 0,5 h
5 A/250 V~ cos ϕ=1
5 ... 30°C
5 ... 20°C

<_ 1K
3x0,75 mm22x0,75mm

2

IP 30 IP 30
II III
+ 5 ... + 50 °C

- 20 ... + 65 °C
111 x 81 x 33 mm

230 V~

VRT 230/VRT 240

19

Instrucciones de Uso

En la habitación en la que se encuentre su ter­mostato, hay que dejar siempre completamente
abiertas todas las válvulas del radiador

Elementos de mando

Seleccionar modo de funcionamiento
OK Confirmar valor, pasar página
+ Aumentar valor

- Disminuir valor

Ajustar/seleccionar temperatura diurna

Ajustar/seleccionar descenso temperatura
P Programar períodos calentamiento

Ajustar hora + día semana
C Retroceder/ restaurar valor

Vista general del Display

1 Hora actual
2 Símbolos

La temperatura ambiente es regulada por el
programa vigente

- período de descenso / nocturna

- período de calefacción
Regulación constante de la temperatura
ambiente, de acuerdo con el descenso de
temperatura.
Regulación constante de la temperatura
ambiente, según la temperatura diurna.

ES

Función para guateque: hasta el próximo
período de descenso, la temperatura es
regulada de acuerdo con la temp. diurna.
Programa para vacaciones: Mientras duren
sus vacaciones,la temp. ambiental será regu­lada según la temp. prefijada de antemano.
Variación de la temperatura a corto plazo

Solicitud de calor al aparato de calefacción
3 Temperatura actual
4 Indicación de barra (I = tiempo de calentamien-

to, conectado)

5 Día de la semana:

(1= lunes, 2= martes, 3= miércoles, 4 = jueves, 5 =
viernes, 6 = sábado, 7 = domingo)

6 Señalización del día de la semana actual
7 Baterías (si parpadea, cambiar baterías)

Descripción del aparato

El VRT 230 y 240 yon cronotermostatos de
ambiente, con programación semanal digital de
calefacción. Puede utilizarse para todos los apara­tos murales de Vaillant, en las calderas de pie de
Vaillant y aparatos de otras marcas con conexión a
220 V. El regulador dispone de 2 programas
básicos, el P1 y el P2, de un programa de bloque
susceptible de ser variado P3 y de un programa Pi
ajustable individualmente.

VRT 230/VRT 240

20

ES

VRT 230/VRT 240

21

Página

Seleccionar modo de funcionamiento . . . . . . . . .80

Activar funcionamiento en vacaciones . . . . . . . .82

Variar temperatura a corto plazo . . . . . . . . . . . .84

Ajustar la temperatura diurna . . . . . . . . . . . . . . .86

Ajustar el descenso de temperatura . . . . . . . . .86

Ajustar la hora y el día de la semana . . . . . . . . .88

Seleccionar el programa básico . . . . . . . . . . . . . .90

Ajustar programa P3 y Pi . . . . . . . . . . . . . . . . . . .92

Cambiar baterías . . . . . . . . . . . . . . . . . . . . . . . . . .94

Conmutación mediante conexión telefónica . . .96

ES

Ajuste de los programas De

Períodos de calefacción fábrica

P1 De 6:00-22:00 horas Lun-Vie

P2 De 7:30-22:30 horas Sábado

P3 Ajustable (seleccionable para varios días) Domingo

Pi

Ajustable (para cada día en particular)

Montaje

Instalación del regulador

Este aparato sólo puede ser abierto e instalado
según las figuras de la Página 98 a la Página 101
por un especialista cualificado. Para ello, habrán de
tenerse en cuenta las normas de seguridad vigen­tes.

Peligro de da ños físicos por contacto
eléctrico en las conexiones sometidas a

tension.
Antes de manipular el aparato, desconec­tar la alimentación eléctrica y, antes de
reconectar la corriente.

No asumimos responsabilidad civil alguna por
daños que puedan surgir por la inobservancia de
las presentes instrucciones, en especial, por el
cableado defectuoso, ni por desperfectos mecáni­cos que puedan surgir.

Conectar teleinterruptor telefónico

El telefónico se conecta a los receptor bornes 5 y
TEL del cronotermostato (ver Figura, Página
100/101).
Siga las instrucciones de la instalación del receptor
telefónico.

VRT 230/VRT 240

22

ES

VRT 230/VRT 240

23

Caracterisicas técnicas

ES

Denominación
del aparato

VRT 230 VRT 240

Tensión de trabajo 230 V~ 2x1,5 V

(AAA-LR03)

Alimentación < 5mA < 400µA
Duración de las pilas 1,5 años
Reserva de funcionamiento 0,5 h 0,5 h
Carga máxima de contacto 5 A/250 V~ cos ϕ=1
Gama de temperaturas diurnas 5 ... 30°C
Gama de descensos de temp. 5 ... 20°C
Diferencia de conexión <_ 1K
Cables de conexión 3x0,75 mm22x0,75mm

2

Tipo de protección IP 30 IP 30
Clase de protectión II III
Temperatura de servicio + 5 ... + 50 °C
Temp. de almacenaje admisible - 20 ... + 65 °C

Dimensiones 111 x 81 x 33 mm
Receptor telefónico act.: 230 V~

Uso

Lasciate completamente aperte tutte le valvole dei
caloriferi nella stanza in cui si trova il termostato.

Elementi d'uso

impostazione del modo operativo
OK conferm del valore, continuare a sfogliare
+ aumentare il valore

- diminuire il valore

impostazione della temperatura ambiente

diurna

impostazionedella temperaturadi abassamento
P impostazione dei periodi di riscaldamento

impostazione ora e giorno della settimana
C cancella indietro/ristabilire valori

Visualizzazione sul display

1 ora attuale
2 simboli

la temperatura ambiente viene regolata da
un programma orario prestabilito

- periodo di attenuazione

- periodo di riscaldamento
regolazione continua della temperatura
ambiente attenuata
regolazione continua della temperatura
ambiente diurna

VRT 230/VRT 240

24

IT

VRT 230/VRT 240

25

funzione party: fino al successivo periodo di
attenuazione, la temperatura ambiente
viene regolata secondo l'impostazione diur­na
programma ferie: per la durata della vostra
assenza, la temperatura ambiente viene
regolata secondo l'impostazione preferita
modifica immediata temperatura

accensione bruciatore
3 temperatura attuale
4 barra di segnalazione (I: periodo riscaldamento

attivato)
5 giorni della settimana
6 indicazione dell'attuale giorno della settimana
7 batterie

(lampeggiante: cambiare le batterie VRT 240)

Descrizione del prodotto

Il VRT 230/VRT 240 è un termostato ambiente con
programma settimanale di riscaldamento.
Il termostato è disponibile con due programmi
base P1 e P2, un programma modificabile a blocchi
P3 ed un programma individuale regolabile Pi.

IT

Pagina

impostazione del modo operativo . . . . . . . . . . .80

impostazione programma vacanze . . . . . . . . . . .82

modifica temporanea temp. ambiente . . . . . . . .84

impostazione della temperatura diurna . . . . . .86

impostazione della temperatura attenuata . . .86
impostazione ora e giorno della settimana . . .88

scelta del programma di base . . . . . . . . . . . . . . .90

impostazione dei programmi P3 e Pi . . . . . . . . .92

sostituzione delle batterie (VRT 240) . . . . . . . .94

inserire il comando telefonico a distanza . . . . .96

VRT 230/VRT 240

26

IT

Impostazione dei programmi Giorni

Periodi di riscaldamento attivati

P1 6:00-22:00r lun-ven

P2 7:30-22:30 sab

P3 Regolabile (ripetibile per più giorni) dom

Pi Regolabile (per ogni singolo giorno)

VRT 230/VRT 240

27

Installazione

Installazione del termostato

Questi apparecchi devono essere aperti ed installa­ti da un tecnico qualificato, secondo le figure da
pag. 98 a pag. 101. Osservare le seguenti prescrizi­oni di sicurezza.

Pericolo di folgorazioni a causa di tensio­ne presente nei cavi elettrici.
Prima di operare sull'apparecchio togliere
la tensione ed assicurarsi che alla fine dei
lavori venga riattivata.

Non rispondiamo dei danni causati dalla non osser­vanza di queste istruzioni.

Comando telefonico a distanza

L’eventuale installazione di un comando telefonico
a distanza va effettuata come in figura pag.
100/101). Per l’installazione e l’uso del comando
telefonico a distanza, osservare le istruzioni ad
esso allegate.

IT

Dati Tecnici

VRT 230/VRT 240

28

IT

Parametri VRT 230 VRT 240

Tensione di funzionamento 230 V~ 2x1,5 V

(AAA-LR03)

Corrente di inserimento < 5mA < 400µA
Durata batterie 1,5 anni
Riserva di carica 0,5 h 0,5 h
Carcio dei contatti 5 A/250 V~ cos ϕ=1
Campo temperatura diurna 5 ... 30°C
Campo temperatura attenuata 5 ... 20°C
Differenza d'inserimento <_ 1K
Cavi di collegamento 3x0,75 mm22x0,75mm

2

Grado di protezione IP 30 IP 30
Classe di protezione II III
Temperatura di funzionamento + 5 ... + 50 °C
Temp. di stoccaggio ammessa - 20 ... + 65 °C

Dimensioni 111 x 81 x 33 mm
Eingang morsetti 5 e TEL aktiv 230 V~

VRT 230/VRT 240

29

Bediening

Zorg er voor dat in de ruimte waar de klokther­mostaat is gemonteerd altijd de radiatorkranen
volledig zijn geopend.

Bedieningselementen

Bedrijfsfunctie kiezen
OK Waarde bevestigen, doorbladeren

+ Waarde verhogen

- Waarde verlagen

Dagtemperatuur instellen/kiezen

Verlagingstemperatuur instellen/kiezen

P Verwarmingsperioden programmeren

Tijd en dag instellen
C Terugstappen/waarde corrigeren

Displayoverzicht

1 1 Actuele tijd
2 Symbolen

Automatisch volgens geprogrammeerde
perioden

-

Verlagingsperiode

- Verwarmingsperiode

Constante regeling volgens de ingestelde
verlagingstemperatuur.
Constante regeling volgens de ingestelde­dagtemperatuur.

NL

Partyfunctie: tot de eerstvolgende verla­gingsperiode wordt de temperatuur volgens
de ingestelde dagtemperatuur geregeld.
Vakantieprogramma: gedurende uw vakan­tie wordt de kamertemperatuur volgens de
ingestelde temperatuur geregeld.
Kortstondige temperatuurwijziging

Warmtevraag aan het CV-toestel
3 Actuele kamertemperatuur
4 Balkenaanwijzing (I = verwarming aan)
5 Dag van de week (1 = ma, 2 = di, 3 = wo, 4 = do,

5=vr, 6=za, 7=zo)
6 Markering van de actuele dag van de week
7 Batterij, alleen bij VRT 240 (knippert = batte-

rij vervangen, resterende looptijd is ca. 4

weken)

LET OP! Gevaar voor oververhitting van de
woning. Bij totaal uitgeputte batterijen wordt
het verwarmingstoestel ingeschakeld (vorst­beveiliging).

Productomschrijving

De VRT 230 en de VRT 240 zijn aan/uit thermosta­ten met een zeven dagen programmeerbare schakel­klok voor de besturing van een CV-toestel.
De regelaars beschikken over twee vast ingestelde
basisprogramma’s P1 en P2, een aan te passen
blokprogramma P3 en een individueel instelbaar
programma Pi.

VRT 230/VRT 240

30

NL

VRT 230/VRT 240

31

Bediening Pagina

Bedrijfsfunctie kiezen . . . . . . . . . . . . . . . . . . . . . .80

Vakantieprogramma activeren . . . . . . . . . . . . . . .82

Kamertemperatuur kortstondig wijzigen . . . . . .84

Dagtemperatuur instellen . . . . . . . . . . . . . . . . . . .86

Verlagingstemperatuur instellen . . . . . . . . . . . . .86

Tijd en dag van de week instellen . . . . . . . . . . . .88

Basisprogramma’s kiezen . . . . . . . . . . . . . . . . . . .90

Programma’s P3 en Pi instellen . . . . . . . . . . . . . .92

Batterij vervangen . . . . . . . . . . . . . . . . . . . . . . . . .94

Inschakelen op afstand via de telefoon . . . . . . . .96

NL

Geprogrammeerde Dagen van

verwarmingsperioden de week

P1 6:00-22:00 uur Ma - Vrij

P2 7:30-22:30 uur Za
P3 Instelbaar

(voor meerdere dagen toepasbaar) Zo

Pi Instelbaar (voor elke dag individueel)

Installatie

Montage van de regelaar en de ontvanger

Dit product mag alleen door een deskundige instal­lateur worden geopend en volgens de afbeeldingen
van pagina 98 tot 101 worden gemonteerd.
Hiervoor moeten de bestaande veiligheidsvoor­schriften in acht worden genomen.

Levensgevaar door elektrocutie van onder
spanning staande delen.

Bij werkzaamheden aan het toestel altijd
de stroomtoevoer afsluiten en beveiligen
tegen ongeoorloofd/per ongeluk weer
inschakelen.

Voor schade die voortvloeid uit het niet opvolgen
van de aanwijzingen uit deze handleiding en in het
bijzonder schade ontstaan door het fout aansluiten
van de bedrading of mechanische beschadiging
zijn wij niet aansprakelijk.

Telefoonafstandsbediening aansluiten (n.v.t. in NL)

De schakeluitgang van de telefoon afstandbedie­ning wordt aangesloten aan de klemmen 5 en TEL
van de regelaar (zie afbeelding pagina 100/101).

VRT 230/VRT 240

32

NL

Technische gegevens

Productbenaming

Bedrijfsspanning
regelaar
Opgenomen vermogen
Batterij levensduur
Gangreserve
Max. contactbelasting
Instelbereik dagtemperatuur
Instelbereik
verlagingstemperatuur
Schakelverschil
Doorsnede van de
aansluitleidingen
Beschermingsklasse
Bedrijfstemperatuur
Max. toelaatbare
opslagtemperatuur
Afmetingen (lxbxd)

Telefooningang actief

VRT 230 VRT 240

230 V~ 2x1,5 V

(AAA-LR03)

< 5mA < 400µA

1,5 jaar

0,5 h 0,5 h
5 A/250 V~ cos ϕ=1
5 ... 30°C
5 ... 20°C

<_ 1K
3x0,75 mm22x0,75mm

2

IP 30 IP 30
II III
+ 5 ... + 50 °C

- 20 ... + 65 °C

111 x 81 x 33 mm
230 V~

VRT 230/VRT 240

33

NL

Betjening

Alle radiatortermostater i rummet, hvor rumter­mostaten befinder sig, skal være helt åbne hele
tiden.

Betjeningselementer

Valg af driftsart
OK Acceptér værdi, bladre videre
+ Forhøje værdi

- Reducere værdi

Indstilling/valg af dagtemperatur

Indstilling/valg af nattemperatur
P Programmering af opvarmningsperioder

Indstilling af klokkeslæt/ugedag
C Skridt tilbage/annullér værdi

Display oversigt

1 Aktuelt klokkeslæt
2 Symboler

Rumtemperaturen styres af et program.

- Nattemperatur/natsænkning.

- Dagtemperatur.
Rumtemperaturen styres af den indstillede
nattemperatur.
Rumtemperaturen styres af den indstillede
dagtemperatur.

VRT 230/VRT 240

34

DK

VRT 230/VRT 240

35

Party-funktion: Indtil næste sænk­ningsperiode (nattemperatur) styres rum­temperaturen efter dagtemperatur
Ferie-program: Rumtemperaturen styres af
den indstillede temperatur i ferie-perioden
Midlertidig ændring af temperatur

Varmekrav fra gaskedlen
3 Aktuel dagtemperatur
4 Bjælkevisning (II= varmeperiode til)
5 Ugedage

(1 = ma, 2 = ti, 3 = ons, 4 = to, 5 = fre, 6 = lø, 7 = sø)

6 Markering af aktuel ugedag
7 Batteri (kun VRT 240) (blinker = tid til batte-

riskift, resttid ca. 4 uger)

Fare for overophedning af rummet! Ved lavt
batteri arbejder gaskedlen med maks. frem­løbstemperatur (frostsikring).

Beskrivelse af rumtermostaten

VRT 230 / VRT 240 rumtermostat med ugepro­gram har to grundprogrammer P1 og P2, et regu­lerbart blokprogram P3 og et individuelt reguler­bart program Pi.

DK

Side

Valg af driftsart . . . . . . . . . . . . . . . . . . . . . . . . . . .80

Aktivering af feriedrift . . . . . . . . . . . . . . . . . . . . .82

Midlertidig ændring af temperatur . . . . . . . . . .84

Indstilling af dagtemperatur . . . . . . . . . . . . . . . .86

Indstilling af nattemperatur . . . . . . . . . . . . . . . .86

Indstilling af klokkeslæt og ugedag . . . . . . . . . .88

Valg af program . . . . . . . . . . . . . . . . . . . . . . . . . . .90

Indstilling af program P3 og Pi . . . . . . . . . . . . . .92

Batteriskifte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .94

Styring via telefon . . . . . . . . . . . . . . . . . . . . . . . . .96

VRT 230/VRT 240

36

DK

Indstilling af programmerne

Fabriks-

Varmeperioder

indstilling

P1 6:00-22:00 Ma-fr

P2 7:30-22:30 Lø

P3 Regulerbar (kan vælges for flere dage) Sø

Pi

Regulerbar (individuelt for hver dag)

VRT 230/VRT 240

37

Montage

Installation af rumtermostaten, funkmodtageren

Nærværende rumtermostat må kun åbnes af en
autoriseret installatør, som installerer den i hen­hold til skitserne på side 98 til 101. Herved skal de
gældende sikkerhedsregler overholdes.

Livsfare på grund af elektriske stød på
spændingsførende tilslutninger. Før der
udføres arbejde på anlægget, skal strøm­men slås fra og sikres mod genindkobling.

Vaillant påtager sig ikke ansvaret for skader, der
opstår ved at nærværende vejledning ikke følges;
dette gælder især forkert el-installation eller be­skadigelse af mekanikken.

Tilslutning af telefonstyring

Telefonstyringen tilsluttes på klemmerne 5 og TEL
på styringen (på side 100/101). Installationen fore­tages som beskrevet i den tilhørende vejledning.

DK

Tekniske data

VRT 230/VRT 240

38

DK

Apparattype VRT 230 VRT 240

Driftsspænding 230 V~ 2x1,5 V

(AAA-LR03)

Strømforbrug < 5mA < 400µA
Batteriholdbarhed (Alkaline)

1,5 år

Gangreserve 0,5 h 0,5 h
Maks. kontaktbelastning 5 A/250 V~ cos ϕ=1
Dagtemperatur-område 5 ... 30°C
Nattemperatur-område 5 ... 20°C
Kontaktdifference <_ 1K
Tilslutningsledninger 3x0,75 mm22x0,75mm

2

Beskyttelsesgrad IP 30 IP 30
Beskyttelsesklasse II III
Driftstemperatur + 5 ... + 50 °C
Tilladt opbevaringstemp. - 20 ... + 65 °C

Mål 111 x 81 x 33 mm
Klemme TEL aktiv 230 V~

VRT 230/VRT 240

39

Obsługa

W pokoju, w którym znajduje się regulator tempe­ratury, wszystkie zawory termostatyczne na grzej­nikach powinny być całkowicie otwarte.

Elementy obsługi

Wybór rodzaju pracy

OK Zatwierdzenie wartości, przejście dalej
+ Podwyższenie wartości

- Obniżenie wartości

Nastawienie / wybór temperatury dziennej
Nastawienie / wybór temperatury obniżonej

P Programowanie okresów grzewczych

Nastawienie czasu zegara i dnia tygodnia

C Krok do tyłu / powrót do poprzedniej wartości

Wskaźniki na wyświetlaczu

1 Aktualny czas zegara
2 Symbole:

Temperatura pomieszczenia regulowana jest

przez ustawiony program

- Temp. pomieszczenia obniżona

- Temp. pomieszczenia dzienna

Obniżona temperatura pomieszczenia na

stałe

Dzienna temperatura pomieszczenia na

stałe

PL

Funkcja "Party": podwyższenie temperatury
pomieszczenia najbliższego okresu tempe­ratury obniżonej
Program wakacyjny: W okresie urlopu tem­peratura pomieszczenia będzie regulowana
odpowiednio do zadanej wartości
Krótkotrwała zmiana temperatury
Żądanie ciepła przez obieg grzewczy C.O.

3 Aktualna temperatura pomieszczenia
4 Wskaźnik kreskowy (I = przedział grzania)
5 Dni tygodnia

(1=poniedziałek, 2=wtorek, 3=środa, 4=czwartek,
5=piątek, 6=sobota, 7=niedziela)

6 Wskazanie aktualnego dnia tygodnia
7 Stan baterii (miganie = wymienić baterie)

Opis regulatora

VRT 230 / VRT 240 jest regulatorem temperatury
pomieszczenia z programem tygodniowym. Może
być zainstalowany do wszystkich wiszących kotłów
centralnego ogrzewania firmy Vaillant i kotłów
innych producentów. Napięcie zasilania 220-230 V.
Regulator posiada dwa podstawowe, stałe pro­gramy P1 i P2, program ustawialny, blokowy P3 i
program ustawialny na każdy dzień tygodnia Pi.

VRT 230/VRT 240

40

PL

VRT 230/VRT 240

41

Seite

Wybór trybu pracy . . . . . . . . . . . . . . . . . . . . . . . .80

Aktywacja funkcji urlopowej . . . . . . . . . . . . . . . .82

Krótkotrwałe przestawienie temperatury . . . . .84

Ustawienie temperatury dziennej . . . . . . . . . . .86

Ustawienie temperatury obniżonej . . . . . . . . . .86

Ustawienie godziny i dnia tygodnia . . . . . . . . . .88

Wybór programu podstawowego . . . . . . . . . . . .90

Ustawienie programów P3 i Pi . . . . . . . . . . . . . . .92

Wymiana baterii (VRT 240) . . . . . . . . . . . . . . . . .94

Przełączenie przez telefon . . . . . . . . . . . . . . . . . .96

PL

Programy Okresy

Czas grzania

P1 6:00-22:00 Po-Pt

P2 7:30-22:30 So

P3 ustawialny

(dla kilku dni)

Ni

Pi ustawialny

(indywidualnie dla każdego dnia)

Montaż

Montaż regulatora

Regulator może być otwierany i instalowny (zgod­nie z rysunkami na stronach 98 do 101), tylko przez
firmowego lub autoryzowanego serwisanta firmy
Vaillant. Należy przestrzegać zasady
bezpieczeństwa.

Niebezpieczeństwo dla życia przez
porażenie pradem. Przed przystąpieniem

do pracy odłączyć prąd elektryczny od
urządzenia i zabezpieczyć przed przypad­kowym włączeniem.

Za szkody powstałe w wyniku nie przestrzegania
zasad podanych w niniejszej instrukcji, złych
połączeń elektrycznych lub mechanicznych uszko­dzeń, firma Vaillant nie ponosi odpowiedzialności.

Podłączenie zdalnego przełącznika
telefonicznego

Zdalny przełącznik telefoniczny jest podłączony do
zacisku 5 i TEL regulatora (patrz rysunek na stro­nie 100/101). Należy przestrzegać zasady podane w
instrukcji instalacyjnej zdalnego przełącznika tele­fonicznego.

VRT 230/VRT 240

42

PL

VRT 230/VRT 240

43

Techniczne dane

PL

Parametry urządzenia VRT 230 VRT 240

Napięcie zasilania

230 V~ 2x1,5 V

(AAA-LR03)

Pobór prądu

< 5mA < 400µA

Lebensdauer (Batterie)

1,5 Jahre

Rezerwa zasilania

0,5 h 0,5 h

Maks, obciążenie styków

5 A/250 V~ cos ϕ=1

Zakres temperatury dziennej

5 ... 30°C

Zakres temperatury obniżonej

5 ... 20°C

Histereza

<_ 1K

Połączenie elektryczne

3x0,75 mm22x0,75mm

2

Stopień ochrony

IP 30 IP 30

Klasa ochrony

II III

Temperatura pracy

+ 5 ... + 50 °C

Zakres temp. przechowywania

- 20 ... + 65 °C

Wymiary

111 x 81 x 33 mm

Podłączenie tel.: TEF-5

aktiv 230 V~

Kezelés

Abban a helyiségben, ahol a szobahőmérséklet­szabályozó található, mindig tartsa nyitva az
összes fűtőtest szelepét.

Kezelőelemek

Üzemmódkapcsoló

OK Érték elfogadása, továbblapozás
+ Érték növelése

- Érték csökkentése

Nappali hőmérséklet beállítása/választása
Csökkentett hőmérséklet beállítása/választása

P Fűtésidők programozása

Pontos idő és hét napjának beállítása

C Visszalépés / érték törlése

Kijelző

1 Aktuális időpont
2 Szimbólumok

A szobahőmérsékletet a megadott program
szabályozza.

- Csökkentett hőmérséklet ideje

- Fűtés ideje

Szobahőmérséklet folyamatos szabályozása
a csökkentett hőmérsékletnek megfelelően
Szobahőmérséklet folyamatos szabályozása
a nappali hőmérsékletnek megfelelően

VRT 230/VRT 240

44

HU

VRT 230/VRT 240

45

Party-funkció: a következő csökkentési időig

a szobahőmérsékletet a rendszer a nappali
hőmérsékletnek megfelelően szabályozza
Szabadság-program: szabadsága idején a
rendszer a szobahőmérsékletet a beállított
hőmérsékletnek megfelelően szabályozza
Rövid idejű hőmérsékletváltozás
F^utési hőigény

3 Aktuális hőmérséklet
4 Sávkijelzés (I = fűtési idő bekapcsolva)
5 Hét napjai

(1 = hétfő, 2 = kedd, 3 = szerda,

4 = csütörtök, 5 = péntek, 6 = szombat, 7 = vasárnap)

6 Aktuális nap megjelölése
7 Elem (villog = elemcsere szükséges)

Figyelem ‘Ha az elem kimerúlt, a
fűtőkészülék max. előremenő hőmérséklettel
üzemel (fagyveszély állapotnak megfelelően),
így a helyiség túlfűtése lehetséges.

Készülékleírás

A VRT 230 / VRT 240 heti fűtési programot tartal­mazó szobahőmérséklet-szabályozó.
A szabályozó két alapprogrammal (P1 és P2), egy
módosítható P3 tömbprogrammal és egy egyénileg
beállítható Pi programmal rendelkezik.

HU

oldalt

Üzemmód kiválasztása . . . . . . . . . . . . . . . . . . . . .80

Szabadság-funkciók aktiválása . . . . . . . . . . . . . .82

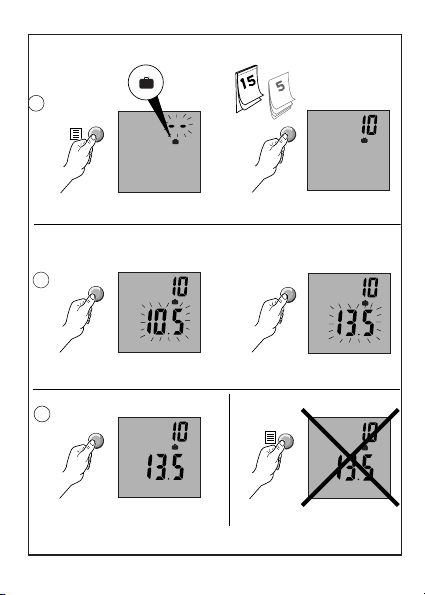

Hőmérséklet módosítása rövid időre . . . . . . . . .84

Nappali hőmérséklet beállítása . . . . . . . . . . . . . .86

Csökkentett hőmérséklet beállítása . . . . . . . . . .86

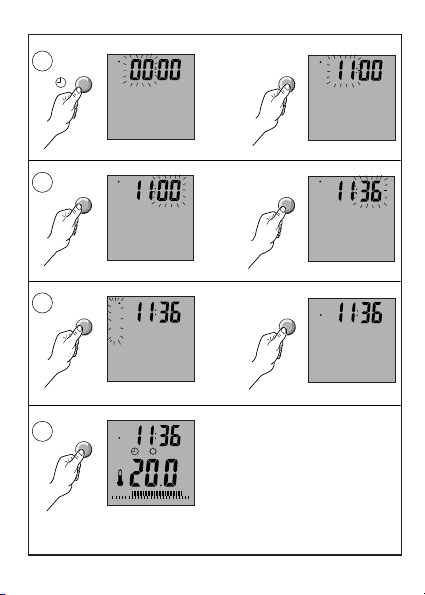

A pontos idő és hét napjának beállítása . . . . . .88

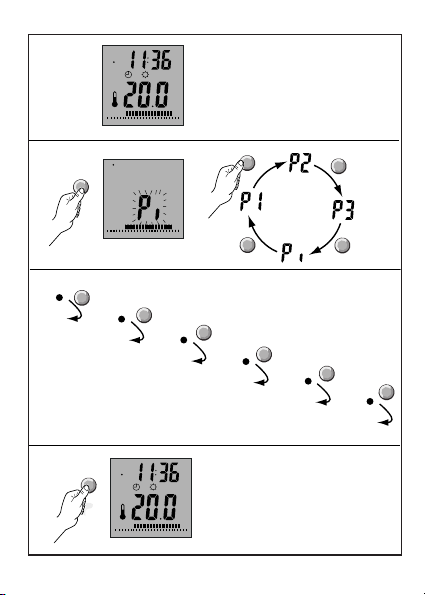

Program kiválasztása . . . . . . . . . . . . . . . . . . . . . .90

P3 és Pi program beállítása . . . . . . . . . . . . . . . . .92

Elemcsere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .94

Telefoni átkapcsolás . . . . . . . . . . . . . . . . . . . . . . .96

VRT 230/VRT 240

46

HU

Programbeállítás

Gyári

Fűtésidők

beállítás

P1 6:00-22:00 héttö-péntek

P2 7:30-22:30 szombat

P3 beállítható

(több napra választható)

vasárnap

Pi beállítható

(bármely napra egyénileg)

VRT 230/VRT 240

47

Szerelés

A szabályozó telepítése

A készüléket csak szakember nyithatja ki és szerel­heti fel a 98 - 101 oldalak ábrái szerint. Ennek során
be kell tartani az érvényes biztonsági előírásokat.

A feszültség alatt álló csatlakozó érintése
életveszélyes. A készüléken végzett
munka előtt kapcsoljuk le az áramellátást,
és zárjuk ki az újrabekapcsolás
lehetőségét.

Az ezen útmutató figyelmen kívül hagyása, de
különösen a hibás kábelezés vagy mechanikai
sérülés miatt fellépő kártért felelősséget nem
vállalunk.

Telefontávkapcsoló bekötése

A telefontávkapcsoló kimenetét a szabályozó TEL
sorkapocs pontjára kell kötni.
Kérjük, a telefontávkapcsoló szerelési útmutatóját
is vegye figyelembe.

HU

Műszaki adatok

VRT 230/VRT 240

48

HU

Készülék típusa VRT 230 VRT 240

Üzem feszültség

230 V~ 2x1,5 V

(AAA-LR03)

Áramfelvétel

< 5mA < 400µA

Elem élettartama

1,5 év

Menettartalék (óra)

0,5 h 0,5 h

Max. terhelés

5 A/250 V~ cos ϕ=1

Nappali hőmérséklet tartománya

5 ... 30°C

Csökkentett hőmérséklet tartom.

5 ... 20°C

Kapcsolási különbség

<_ 1K

Csatlakozó vezeték

3x0,75 mm22x0,75mm

2

Védettség

IP 30 IP 30

Védettségi osztály

II III

Működési hőmérséklet

+ 5 ... + 50 °C

Tárolási hőmérséklet

- 20 ... + 65 °C

Méretek

111 x 81 x 33 mm

Telefonérintkező

aktiv 230 V~

Arányos tartomány

VRT 230/VRT 240

49

Návod k obsluze

V místnosti, kde se nachází prostorový regulátor
teploty, nechte trvale otevřené ventily topných
těles.

Ovládací prvky

volba druhu provozu
OK potvrzení hodnoty, procházení
+ zvýšení hodnoty

- snížení hodnoty

nastavení/volba denní teploty

nastavení/volba snížené teploty
P programování intervalů topení

nastavení denního času a dne v týdnu
C návrat/vymazání hodnoty

Přehled údajů na displeji

1 aktuální denní čas
2 symboly

regulace teploty místnosti podle zadaného
programu

- interval topení za snížené teploty

- interval topení
trvalá regulace teploty místnosti na
sníženou teplotu
trvalá regulace teploty místnosti podle
denní teploty

CZ

funkce "Party": až do dalšího intervalu
topení za snížené teploty se teplota místno­sti reguluje podle denní teploty
funkce "Dovolená": po dobu trvání dovolené
se teplota místnosti reguluje podle nasta­vené teploty
krátkodobá změna teplota
kotel dostal požadavek na vytápěni

3 aktuální teplota
4 řadkový ukazatel (I = začátek intervalu topení)
5 dny v týdnu (1 = pondělí, 2 = úterý, 3 = středa,

4 = čtvrtek, 5 = pátek, 6 = sobota, 7 = neděle)

6 označení aktuálního dne v týdnu
7 Baterie pouze u provedení VRT 240 baterie

bliká = vyměnit baterii (zbývající čas pro pro­voz cca 4 týdny)

Nebezpečí přetápění místností. Při vybitých
bateriích topí kotel na max. teplotu topné
vody (ochrana proti zamrznutí).

Popis přístroje

VRT 230/240 je prostorový regulátor teploty míst­nosti s týdenním časovým programem.
Regulátor disponuje 2 základními programy P1 a
P2, měnitelným blokovým programem P3 a indivi­duálně nastavitelným programem Pi.

VRT 230/VRT 240

50

CZ

Strana

Volba druhu provozu . . . . . . . . . . . . . . . . . . . . . .80

Aktivace funkce "dovolená" . . . . . . . . . . . . . . . . .82

Krátkodobá změna teploty . . . . . . . . . . . . . . . . .84

Nastavení denní teploty . . . . . . . . . . . . . . . . . . . .86

Nastavení snížené teploty . . . . . . . . . . . . . . . . . .86

Nastavení denního času a dne v týdnu . . . . . . .88

Výběr základního programu . . . . . . . . . . . . . . . .90

Nastavení programu P3 a Pi . . . . . . . . . . . . . . . .92

Výměna baterie VRT 240 . . . . . . . . . . . . . . . . . .94

Spínání pomocí telefonního kontaktu . . . . . . . .96

Nastavení programů z

intervaly topení výroby

P1 6:00-22:00 hod po-pá

P2 7:30-22:30 hod so

P3 nastavitelný

(možnost volby několika dní)

ne

Pi nastavitelný

(individuálně na každý den)

VRT 230/VRT 240

51

CZ

Návod k montáž

Instalace regulátoru

Tento přístroj smí otevřít a podle obrázků na
straně 98 až 101 instalovat pouze odborník s
příslušným oprávněním. Musí přitom dodržovat exi­stující bezpečnostní předpisy.

Na vodivých kontaktech může při
zasažení elektrickým proudem dojít k

ohrožení života. Před jakoukoliv manipu­lací s přístrojem je třeba vypnout přívod
proudu a zajistit jej před nechtěným zap­nutím.

Za škody, které by byly způsobeny nedodržením
pokynů z tohoto návodu, zvláště při nesprávném
propojení nebo při mechanickém poškození,
nepřebíráme záruku.

Připojení dálkového telefonního spínače

Dálkový telefonní spínač se připojí na svorky 5 a
TEL na regulátoru (viz obrázek na straně 100/101).
Řiďte se návodem k instalaci dálkového tele­fonního spínače.

VRT 230/VRT 240

52

CZ

VRT 230/VRT 240

53

Technické údaje

CZ

Označení přístroje VRT 230 VRT 240

Napětí

230 V~ 2x1,5 V

(AAA-LR03)

Příkon

< 5mA < 400µA

Přibližná životnost alkalických baterií

1,5 roku

Reserva chodu

0,5 h 0,5 h

Max. zatížení kontaktů

5 A/250 V~ cos ϕ=1

Rozsah denní teploty

5 ... 30°C

Rozsah snížené teploty

5 ... 20°C

Diference spínání

<_ 1K

Přívodní vedení

3x0,75 mm22x0,75mm

2

Druh ochrany

IP 30 IP 30

Třída ochrany

II III

Provozní teplota

+ 5 ... + 50 °C

Přípustná teplota skladování

- 20 ... + 65 °C

Rozměry

111 x 81 x 33 mm

Vstup telefonního spínače

aktivní 230 V~

Exploatare

În camera în care amplasaţi termostatul deschideţi
toate robinetele termostatate.

Elemente de comandă

selectare regim de funcţionare

OK confirmare valori, derulare meniu
+ mărire valori

- micşorare valori

reglare/alegere temperatură de zi
reglare/alegere temperatură de noapte

P programare timpi de încălzire

reglare oră şi zi a săptămânii

C revenire/resetare valoare

Privire de ansamblu asupra pupitrului de
comandă

1 Ora actuală
2 Simbol

Termostatul va funcţiona după următorul
program.

- Temperatură de noapte

- Temperatură de zi (încălzire).

O reglare continuăa temperaturii de cameră,

corespunzătoare programului de diminuare.
O reglare continuă a temperaturii de
cameră, corespunzătoare programului de zi.

VRT 230/VRT 240

54

RO

VRT 230/VRT 240

55

Funcţie party: până la primul program de
noapte, termostatul va funcţiona pe tempe­ratura de zi.
Program de vacanţă: puteţi regla tempera­tura pe durata întregului concediu.
Scurtă modificare a temperaturii.
Necesar de căldură.

3 Temperatura actuală
4 LED-uri indicatoare (I = pornire încălzire)
5 Zi săptămână

(1 = luni, 2 = marţi, 3 = miercuri,

4 = joi, 5 = vineri, 6 = sâmbătă, 7 = duminică)

6 Indică ziua actuală a săptămânii
7 Baterie (în cazul în care clipeşte înseamnă că

bateria trebuie schimbată Timp rămas de
funcţionare circa 4 săptămâni).

Pericol privind supraîncălzirea camerei! Cănd
bateria este terminată, aparatul lucrează pe
temperatură maximă pe tur (protecţie la îng­het).

Descriere aparat

VRT 230/VRT 240 este un termostat de cameră cu
programare săptămânală.
Regulatorul dispune de 2 programe de bază P1 şi
P2, un program bloc ce poate fi modificat P3 şi un
program individual Pi.

RO

Pagină

Selectarea regimului de funcţionare . . . . . . . . .80

Activarea funcţiei concediu . . . . . . . . . . . . . . . . .82

Scurtă modificare a temperaturii . . . . . . . . . . . .84

Reglarea temperaturii de zi . . . . . . . . . . . . . . . . .86

Reglarea temperaturii de noapte . . . . . . . . . . . .86

Reglarea orei şi a zilei . . . . . . . . . . . . . . . . . . . . .88

Selectarea programelor de bază . . . . . . . . . . . .90

Modificarea programelor P3 şi Pi . . . . . . . . . . . .92

Schimbarea bateriei VRT 240 . . . . . . . . . . . . . . .94

Cuplarea prin intermediul telefonului . . . . . . . .96

VRT 230/VRT 240

56

RO

Reglarea programelor

Reglare

Timpi de încălzire

din fabrică

P1 6:00-22:00 Lu-Vi

P2 7:30-22:30 Sâ

P3 reglabil

(pentru mai multe zile ale săptămânii)

Du

Pi reglabil

(individual pentru fiecare zi a săptămânii)

VRT 230/VRT 240

57

Instalare

Montarea regulatorului

Aparatul poate fi deschis şi montat conform
instrucţiunilor de la pag. 98 - 101, numai de către
persoane autorizate. În acest sens trebuiesc
urmărite cu atenţie instrucţiunile de siguranţă.

Lucraţi cu grijă la elementele sub tensiu­ne ale aparatului. Înainte de orice inter­venţie la aparat, deconectaţi-l de la
reţeaua de curent, iar la repornire asigu­raţi-vă că totul este în ordine.

Pentru defecţiuni rezultate în urma nerespectării
acestor instrucţiuni (de ex. racorduri greşite, ori
deteriorări mecanice) nu ne asumăm nici o răspun­dere.

Racord telefonic

Racordul telefonic se realizează la clema TEL a
regulatorului (vezi fig. de la pag. 100/101).
Parcurgeţi şi instrucţiunile de instalare ale aparatu­lui telefonic.

RO

Date tehnice

VRT 230/VRT 240

58

RO

Descriere aparat VRT 230 VRT 240

Tensiune de lucru

230 V~ 2x1,5 V

(AAA-LR03)

Consum de curent

< 5mA < 400µA

Timp de funcţionare baterie alcalină

1,5 ani

Reservă de timp

0,5 h 0,5 h

Sarcină maximă pt. contact

5 A/250 V~ cos ϕ=1

Domeniu pt. temperatură de zi

5 ... 30°C

Domeniu pt. temp. de noapte

5 ... 20°C

Diferenţă de cuplare

<_ 1K

Cablu de racord

3x0,75 mm22x0,75mm

2

Tip siguranţă

IP 30 IP 30

Clasă de protecţie

II III

Temperatură de lucru

+ 5 ... + 50 °C

Temp. de depozitare admisă

- 20 ... + 65 °C

Dimensiuni

111 x 81 x 33 mm

Intrare TEL

aktivă 230 V~

VRT 230/VRT 240

59

Rukovanje

U prostoriji u kojoj se nalazi regulator temperature
uvijek ostavite potpuno otvorene sve ventile na
radijatorima.

Elementi za rukovanje

Bodabrati način rada
OK vrijednost potvrditi, listati dalje
+ vrijednost povećati

- vrijednost smanjiti

podesiti / odabrati dnevnu temperaturu

podesiti / odabrati sniženu temperaturu
P programirati vremena grijanja

podesiti vrijeme i dan u tjednu
C vratiti se natrag / resetirati vrijednost

Pregled prikaza na displeju

1 aktualno vrijeme
2 simboli

sobna temperatura se regulira preko unese­nog programa

- vrijeme snižene temperature

- vrijeme grijanja

stalno reguliranje temperature u prostorija-

ma prema sniženoj temperaturi
stalno reguliranje temperature u prostorija­ma prema dnevnoj temperaturi

HR

funkcija "party": do slijedećeg vremena
snižene temperature će se temperatura u
prostorijama regulirati prema dnevnoj tem­peraturi
program godišnjeg odmora: tijekom godišn­jeg odmora će se temperatura u prostorija­ma regulirati prema podešenoj temperaturi
kratkotrajna promjena temperature
poreba za toplinom

3 aktualna temperatura
4 linijski prikaz (I = vrijeme grijanja uključeno)
5 dani u tjednu

(1=po, 2=ut, 3=sr, 4=če, 5=pe, 6=su, 7=ne)

6 oznaka aktualnog dana u tjednu
7 Baterija samo kod VRT 240 (trepće = bateriju

treba izmijeniti)

Opasnost od pregrijavanja prostorije! Pri sla­boj bateriji uređaj za grijanje radi s maks.
temperaturomu u polaznom vodu (zaštita od
smrzavanja).

Opis uređaja

VRT 230 / VRT 240 je regulator temperature u
prostorijama s tjednim programom grijanja.
Regulator raspolaže s 2 osnovna programa - P1 i
P2, jednim promjenjivim blok programom P3 te
jednim individualno podesivim programom Pi.

VRT 230/VRT 240

60

HR

VRT 230/VRT 240

61

Stranica

Odabrati način rada . . . . . . . . . . . . . . . . . . . . . . .80

Aktivirati funkciju godišnjeg odmora . . . . . . . . .82

Kratkotrajno promijeniti temperaturu . . . . . . . .84

Podesiti dnevnu temperaturu . . . . . . . . . . . . . . .86

Podesiti sniženu temperaturu . . . . . . . . . . . . . . .86

Podesiti vrijeme i dan u tjednu . . . . . . . . . . . . . .88

Odabrati osnovni program . . . . . . . . . . . . . . . . . .90

Podesiti program P3 i Pi . . . . . . . . . . . . . . . . . . . .92

Zamijeniti bateriju VRT 240 . . . . . . . . . . . . . . . .94

Upravljanje preko daljinske telefonske sklopke 96

HR

Pregled vremenskih programa Tvornička

vremena grijanja podeš.

P1 6:00-22:00 sati pon-pet

P2 7:30-22:30 sati sub

P3 namjestiv

(mogućnost odabira za više dana)

ned

Pi

namjestiv

(individualno za svaki dan)

Montaža

Instaliranje regulatora

Uređaj smije otvoriti i prema slikama na stranicama
od 98 do 101 instalirati samo ovlašteni stručnjak.
Pritom se treba pridržavati postojećih propisa o
sigurnosti.

Opasnost po život uslijed strujnog udara
iz priključaka koji su pod naponom. Prije

radova na uređaju treba isključiti dovod
struje i osigurati se da ne dođe do ponov­nog uključivanja.

Ne preuzimamo odgovornost za štete koje bi
nastale uslijed nepridržavanja ovih uputa, a posebi­ce za one nastale uslijed pogrešnog ožičenja ili
mehaničkog oštećenja.

Priključivanje daljinske telefonske sklopke

Daljinska telefonska sklopka se priključuje na stez­aljke regulatora 5 i TEL (vidi sliku na stranici
100/101).
Pridržavajte se uputa za instaliranje daljinske tele­fonske sklopke.

VRT 230/VRT 240

62

HR

VRT 230/VRT 240

63

Tehnički podaci

HR

Oznaka uređaja VRT 230 VRT 240

Pogonski napon

230 V~ 2x1,5 V

(AAA-LR03)

Primljena struja

< 5mA < 400µA

Trainost baterije

1,5 Jahre

Rezerva hoda sata

0,5 h 0,5 h

Max. opterećenje kontakta

5 A/250 V~ cos ϕ=1

Područje dnevne temperature

5 ... 30°C

Područje noćne temperature

5 ... 20°C

Uklopna razlika

<_ 1K

Priključni vodovi

3x0,75 mm22x0,75mm

2

Vrsta zaštite

IP 30 IP 30

Klasa zaštite

II III

Pogonska temperatura

+ 5 ... + 50 °C

Dozvoljena temperatura skladištenja

- 20 ... + 65 °C

Dimenzije

111 x 81 x 33 mm

Ulaz telefon

aktiv 230 V~

Obsluha

V miestnosti, v ktorej sa nachádza regulátor
vnútornej teploty nechajte, vždy na vykurovacích
telesách otvorené všetky ventily.

Obslužné prvky

Voľba prevádzkového režimu

OK Potvrdenie hodnoty, d’alšie listovanie
+ Zvýsenie hodnoty

- Zniýenie hodnoty

Nastavenie / voľba dennej teploty
Nastavenie / voľba zníženej teploty

P Programovanie vykurovacích dôb

Nastavenie dňa v týždni a času

C Krok späť / návrat hodnoty

Prehľad symbolov displeja

1 Aktuálny čas
2 Symboly

Teplota v miestnosti sa riadi zadaným pro­gramom.

- Znížená teplota

- Doba vykurovania

Stála regulácia teploty v miestnosti v závis­losti od zníženej teploty.
Stála regulácia teploty v miestnosti v závis­losti od dennej teploty.

VRT 230/VRT 240

64

SK

VRT 230/VRT 240

65

Funkcia "Party": až k nasledujúcemu času
zníženia sa teplota v miestnosti reguluje v
závislosti od dennej teploty.
Dovolenkový program: Počas trvania Vašej
dovolenky sa teplota v miestnosti riadi
adekvátne nastavenou teplotou.
Krátkodobá zmena teploty.
Požiadavka tepla na vykurovacie zariadenie

3 Aktuálna teplota
4 Zobrazenie kurzora

( I = Čas vykurovania zapnutý)

5 Dni v týždni

(1 = Pondelok, 2 = Utorok, 3 = Streda, 4 = Štvrtok, 5 =
Piatok, 6 = Sobota, 7 = Nedeľa)

6 Označenie aktuálneho dňa v týždni
7 Batéria (blikajúci symbol = batériu vymeniť)

Popis zariadenia

VRT 230/VRT 240 je regulátor vnútornej teploty s
týždenným vykurovacím programom. Je možné ho
použiť pre všetky nástenné vykurovacie zariadenia
Vaillant (okrem VHR NL), vykurovací kotol Vaillant
a cudzie zariadenia s rozhraním 230 V.
Regulátor disponuje dvoma základnými programa­mi P1 a P2, premenlivým blokovým programom P3
a individuálne nastaviteľným programom Pi.

SK

Strana

Voľba typu prevádzky . . . . . . . . . . . . . . . . . . . . . .80

Krátkodobé prestavenie teploty . . . . . . . . . . . . .82

Aktivácia dovolenkovej funkcie . . . . . . . . . . . . . .84

Nastavenie dennej teploty . . . . . . . . . . . . . . . . . .86

Nastavenie zníženej teploty . . . . . . . . . . . . . . . .86

Nastavenie dňa v týždni a času . . . . . . . . . . . . .88

Výber základného programu . . . . . . . . . . . . . . . .90

Nastavenie programu P3 a . . . . . . . . . . . . . . . . . .92

Výmena batérií VRT 240 . . . . . . . . . . . . . . . . . . .94

Zapnutie prostredníctvom telefonického

kontaktu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .96

VRT 230/VRT 240

66

SK

Nastavenie programov vo výr.

Vykurovacie doby závode

P1 6:00-22:00 hod. Po - Pi

P2 7:30-22:30 hod. So

P3 nastaviteľné

(voliteľné pre viac dní)

Ne

Pi nastaviteľné

(individuálne pre každý deň)

VRT 230/VRT 240

67

Montáž

Inštalácia regulátora

Toto zariadenie smie otvoriť len vyškolený
odborník a inštalovanť v súlade s vyobrazeniami
na stranách 98 až 101. Pritom je potrebné
dodržiavať nasledujúce bezpečnostné predpisy.

Ohrozenie života úderom elektrického
prúdu na prívodných častiach vedúcich
elektrické napätie. Pred prácami na zaria­dení je potrebné odpojiť ho od prívodu
elektrickej energie a zaistiť pred opäto­vným zapnutím.

Za škody vzniknuté v dôsledku nerešpektovania
tohto návodu, zvlášť v dôsledku nesprávneho pri­pojenia vodičov alebo mechanického poškodenia,
nepreberáme žiadnu záruku.

Pripojenie telefónneho diaľkového spínača

Telefonický diaľkový spínač sa pripojí na svorky 5 a
TEL regulátora (pozri vyobrazenie na strane
100/101 ).
Rešpektujte prosím návod na inštaláciu telefón­neho diaľkového spínača.

SK

Technické údaje

VRT 230/VRT 240

68

SK

Označenie zariadenia VRT 230 VRT 240

Prevádzkové napätie

230 V~ 2x1,5 V

(AAA-LR03)

Odber prúdu

< 5mA < 400µA

Životnos

ť (batéria) 1,5 roka

Rezerva chodu

0,5 h 0,5 h

Zaťaženie max

5 A/250 V~ cos ϕ=1

Rozsah dennej teploty

5 ... 30°C

Rozsah zníženej teploty

5 ... 20°C

Diferencia zapojenia

<_ 1K

Prípojné vedenia

3x0,75 mm22x0,75mm

2

Spôsob ochrany

IP 30 IP 30

Trieda ochrany

II III

Prevádzková teplota

+ 5 ... + 50 °C

Príp. teplota skladovania

- 20 ... + 65 °C

Rozmery

111 x 81 x 33 mm

Vstup Tel

aktívny 230 V~

VRT 230/VRT 240

69

Kullanım kılavuzu

Oda termostatınızın bulunduğu odadaki bütün
radyatör vanalarını daima sonuna kadar açık tutun­uz.

Kumanda elemanları

Işletme türü seçimi

OK Seçilen değeri onaylama, devam etme
+ Değeri yükseltme

- Değeri azaltma

Gündüz konumu sÝcaklÝk ayarÝ / seçimi
Gece konumu sÝcaklÝk ayarÝ / seçimi

P Isıtma zamanlarÝnÝ programlama

Aktüel saat ve gün ayarÝ

C Geri dönüş/değeri silmek

Ekran genel görünüm

1 Aktüel saat
2 Semboller

Oda sıcaklığı, ayarlanmış bir programa göre
düzenlenir

- Program - gece konumunda

- Program - gündüz konumunda

Oda sıcaklığının sürekli olarak seçilen gece
konumu sÝcaklÝğÝna göre ayarlanmasÝ
Oda sıcaklığının sürekli olarak seçilen gün­düz konumu sÝcaklÝğÝna göre ayarlanmasÝ

TR

Parti fonksiyonu: Oda sıcaklığı bir sonraki
gece konumu zamanÝna kadar, seçilen gün­düz konumu sıcaklığına göre ayarlanmak­tadır.
Tatiliniz boyunca oda sıcaklığı, seçtiğiniz
sÝcaklÝklara göre ayarlanacaktÝr.
Kısa süre için sıcaklık değiştirilmesi.
Kalorifer konumunda ÝsÝ talebi

3 Aktüel oda sÝcaklÝğÝ
4 Gösterge (I = Program ÝsÝtma zamanÝ

başlangÝcÝ)

5 Günler

(1 = Pazartesi, 2 = Salı, 3 = Çarşamba, 4 = Perşembe,
5 = Cuma, 6 = Cumartesi, 7 = Pazar)

6 Aktüel günü göstergesi
7 Pil (yanÝp sönüyor = pil değişimi gerekli

Oda sÝcaklÝğÝnÝn aşÝrÝ yükselme tehlikesi!
ZayÝf pil ile kullanÝmlarda cihaz maksimum
kalorifer gidiş suyu sÝcaklÝğÝna göre çalÝşmak­tadÝr (Donmaya karşÝ koruma).

Cihazın tarifi

VRT 230/240 cihazÝ haftalÝk programlÝ bir oda ter­mostatÝdÝr.
Bu oda termostati P1 ve P2 olmak üzere 2 ana
programa sahiptir. AyrÝca değiştirilebilen bir blok
program P3 ve isteğe bağlÝ ayarlanabilen program
Pi mevcuttur.

VRT 230/VRT 240

70

TR

VRT 230/VRT 240

71

Sayfa

İşletme türü seçimi . . . . . . . . . . . . . . . . . . . . . . . . 80

Tatil fonksiyonunu çalÝştÝrma . . . . . . . . . . . . . . . .82

Kısa bir

süre için sÝcaklÝk değiştirilmesi

. . . . . . . 84

Gündüz konumu sıcaklığının ayarlanması . . . . .86

Gece konumu sÝcaklÝğÝnÝn ayarlanmasÝ . . . . . . .86

Aktüel saat ve günün ayarlanmasÝ . . . . . . . . . . .88

Ana program seçimi . . . . . . . . . . . . . . . . . . . . . . .90

P3 ve Pi programlarının ayarlanması . . . . . . . . .92

Pil değişimi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .94

Telefon bağlantÝsÝyla kumanda . . . . . . . . . . . . . .96

TR

Programların ayarlanması Fabrikasyon

Isıtma saatleri

P1 Saat 6:00-22:00 Pzt.-Cu

P2 Saat 7:30-22:30 Cts
P3 ayarlanabilir

(birden fazla gün için

ayni program zamanlarÝ)

Pz.

Pi ayarlanabilir

(kullanÝcÝ isteğine bağlÝ

olarak her gün için ayrÝ program zamanlarÝ)

Montaj kılavuzu

Termostatın, radyo alıcısının montajı

Bu cihaz sadece Vaillant teknik servis elemanlarÝ
tarafÝndan çalÝştÝrÝlabilir ve 98-101 sayfalardaki
şekillerde gösterilen talimatlara uymak suretiyle
Vaillant yetkili satÝcÝlarÝ tarafÝndan monte edilebilir.
Bu işlemler sÝrasÝnda emniyet talimatlarÝna dikkat
edilmelidir.

Elektrik gerilimi yüklü bağlantÝlardan elek-

trik çarpmasÝ sonucu hayati tehlike mev-

cuttur. Cihaz üzerinde çalÝşmaya başlama­dan önce elektrik girişini kesiniz ve tekrar
açÝlmamasÝnÝ emniyet altÝna alÝnÝz.

Telefonla uzaktan kumanda bağlantÝsÝ

Telefonla uzaktan kumanda cihazÝnÝn oda termost­atÝna TEL klemensi üzerinden bağlanmalÝdÝr.
Telefonla uzaktan kumanda cihazÝnÝn montaj
kÝlavuzundaki talimatlara dikkat ediniz.

VRT 230/VRT 240

72

TR

VRT 230/VRT 240

73

Teknik veriler

TR

Tipi VRT 230 VRT 240

Oşletme gerilimi

230 V~ 2x1,5 V

(AAA-LR03)

Çekilen akım

< 5mA < 400µA

Dayanma süresi (alkali pil)

1,5 Jahre

ÇalÝşma rezervi (saat)

0,5 h 0,5 h

Max. kontak yükü

5 A/250 V~ cos ϕ=1

Gündüz konumu sÝcaklÝk ayar aralÝğÝ

5 ... 30°C

Gece konumu sÝcaklÝk ayar aralÝğÝ

5 ... 20°C

Devreye girme sÝcaklÝk farkÝ

<_ 1K

BağlantÝ kablolarÝ

3x0,75 mm22x0,75mm

2

Koruma türü

IP 30 IP 30

Koruma sınıfı

II III

İşletme sÝcaklÝğÝ

+ 5 ... + 50 °C

Müsaade edilen depolama sÝcaklÝğÝ

- 20 ... + 65 °C

Ölçüleri

111 x 81 x 33 mm

TEL Giriş

aktiv 230 V~

Эксплуатация

В помещении, где находится комнатный термостат,
должны быть полностью открыты или сняты все
термостатические вентили на отопительных приборах.

Кнопки на панели управления

Выбор режима работы

OK Сохранить данные, пролистать меню
+ Увеличение значения

- Уменьшение значения

Выбор / установка дневной температуры помещения
Выбор / установка ночной температуры помещения

P Задание отрезков времени для программы

Установка времени и дня недели

C Возврат назад / отказ от изменения

Элементы дисплея

1 Текущее время
2 Символы

Температура помещения изменяется по заданной
программе.

- Ночной режим

- Дневной режим

Постоянное поддержание заданной ночной
температуры
Постоянное поддержание заданной дневной
температуры

VRT 230/VRT 240

74

RUS

VRT 230/VRT 240

75

Функция "Встреча": До следующего интервала
отопления с ночной температурой помещения
поддерживается дневная температура.
Программа "Отпуск": Во время Вашего отпуска
поддерживается специально заданная для этого
температура помещения.
Кратковременное изменение температуры
Передаётся запрос теплоты на котёл

3 Фактическая температура
4 Столбчатый индикатор (I=дневной режим)
5 Дни недели

(1=Пн, 2=Вт, 3=Ср, 4=Чт, 5=Пт, 6=Сб, 7=Вс)

6 Указатель текущего дня недели
7 Батарейка только у VRT 240. (Символ

мигает=замените батарейку. Её хватит ещё
примерно на 4 недели.)

Описание прибора

VRT 230/VRT 240 является комнатным термостатом с
недельным программированием.
Регулятор имеет 2 основных программы P1 и P2,
изменяемую блок-программу P3 и индивидуально
задаваемую программу Pi.

RUS

Страница

Выбор режима работы . . . . . . . . . . . . . . . . . . . . . . .80

Включение программы "Отпуск" . . . . . . . . . . . . . . .82

Tратковременная перестановка температуры . . . .84

Установка дневной температуры . . . . . . . . . . . . . .86

Установка ночной температуры . . . . . . . . . . . . . . . .86

Установка времени и дня недели . . . . . . . . . . . . . . .88

Выбор основной программы . . . . . . . . . . . . . . . . . .90

Задание программ P3 и Pi . . . . . . . . . . . . . . . . . . .92

Замена элементов питания VRT 240 . . . . . . . . . . . .94

Управление через телефонный контактор . . . . . . . .96

VRT 230/VRT 240

76

RUS

Установки отрезков программы

Станд.

Временные отрезки

значение

P1 6:00-22:00 час Пн-Пт

P2 7:30-22:30 час Сб

P3 Изменяемая

(для нескольких дней)

Вс

Pi

Изменяемая

(для каждого дня отдельно)

VRT 230/VRT 240

77

Монтаж

Монтаж комнатного термостата

Этот прибор должен открываться и монтироваться только
лицензированным специалистом в соответствии с
рисунками на стр.98...101. При этом должны
соблюдаться действующие местные нормы и
предписания, касающиеся монтажа и эксплуатации
электрооборудования.

Опасность поражения электротоком при
прикосновении к токоведущим частям!
Перед началом работ отключите
установку от электросети и защитите её
от несанкционированного включения.

За повреждения и ущерб, вызванные несоблюдением
данной инструкции, в том числе из-за ошибочного
подключения и механических повреждений, завод­из"отовитель ответственности не несёт.

Подключение телефонного контактора

Выход телефонного контактора подключается к клемме
TEL термостата (См. рис. на стр. 100/101). Просьба
соблюдать инструкции по монтажу телефонного
контактора.

RUS

Технические данные

Обозначение прибора VRT 230 VRT 240

Напряжение питания

230 В~ 2x1,5 В

(AAA-LR03)

Ток контактов

< 5mA < 400µA

Срок службы батареек

1,5 года

Запас чхода

0,5

ч

0,5

ч

Максимальный ток контактов:

5 A/250 В~ cos ϕ=1

Диапазон дневных температур помещения

5 ... 30°C

Диапазон ночных температур помещения

5 ... 20°C

Зона нечувствительности

<_ 1K

Подключаемые проводники

3x0,75 mm22x0,75mm

2

Вид защиты

IP 30 IP 30

Класс защиты

II III

Температура эксплуатации

+ 5 ... + 50 °C

Допустимая температура хранения

- 20 ... + 65 °C

Размеры

111 x 81 x 33 mm

Вход для телефонного контактора

Сигнал 230 В

~

VRT 230/VRT 240

78

RUS

VRT 230/VRT 240

79

VRT 230/VRT 240

80

1
2
3
4
5
6
7

0 2 4 8 1012 1416 1820 2224

6

1
2
3
4
5
6
7

0 2 4 8 1012 1416 1820 2224

6

°C

°C

1
2
3
4
5
6
7

0 2 4 8 1012 1416 1820 2224

6

°C

20

°C

15

01218246

12

1218 246

VRT 230/VRT 240

81

DE Betriebsart wählen
GB Choose the operating mode
FR Choix du mode de fonctionnement
ES Seleccionar modo de funcionamiento
IT Impostazione del modo operativo
NL Bedrijfsfunctie kiezen
DK Valg af driftsart
PL Wybór trybu pracy
HU Üzemmód kiválasztása
CZ Volba druhu provozu
RO Selectarea regimului de funcţionare
HR Odabrati način rada
SK Voľba prevádzkového režimu
TR Işletme türü seçimi
RUS Выбор режима работы

VRT 230/VRT 240

82

1

4x

OK

+

_

2

OK

°C

+

_

°C

3

OK

+

°C

+

°C

VRT 230/VRT 240

83

DE Urlaubsfunktion aktivieren
GB Activate the holiday program
FR Activer la fonction congés
ES Activar funcionamiento en vacaciones
IT Impostazione programma vacanze
NL Vakantieprogramma activeren
DK Aktivering af feriedrift
PL Aktywacja funkcji urlopowej
HU Szabadság-funkciók aktiválása
CZ Aktivace funkce "dovolená"
RO Activarea funcţiei concediu
HR Aktivirati funkciju godišnjeg odmora
SK Aktivácia dovolenkovej funkcie
TR Tatil foksiyonunu çalÝştÝrma
RUS Включение программы "Отпуск"

VRT 230/VRT 240

84

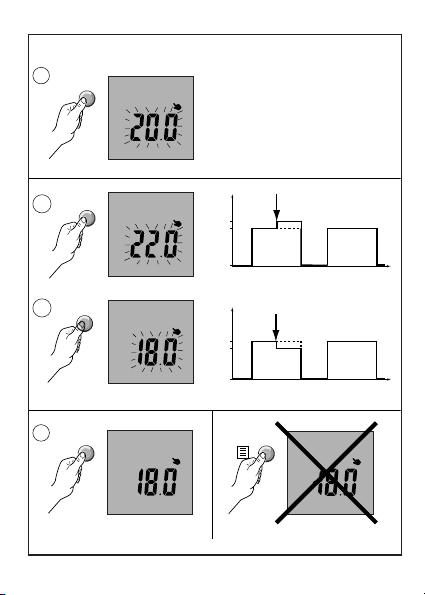

1

+

_

°C

2a

+

_

2b



-

°C

22
20

°C

15

012186

°C

20

18

°C

15

012186

0121806

0121806

3

OK

_

°C

_

°C

VRT 230/VRT 240

85

DE Temperatur kurzfristig verstellen
GB Temporary change of temperature setting
FR Brève modification de la température
ES Variar temperatura a corto plazo
IT Modifica temporanea temp. ambiente
NL Kamertemperatuur kortstondig wijzigen
DK Midlertidig ændring af temperatur
PL Krótkotrwałe przestawienie temperatury
HU Hőmérséklet módosítása rövid időre
CZ Krátkodobá změna teploty
RO Scurtă modificare a temperaturii
HR Kratkotrajno promijeniti temperaturu
SK Krátkodobé prestavenie teploty
TR Kısa bir süre için sıcaklık değiştirilmesi
RUS Кратковременная перестановка температуры

VRT 230/VRT 240

86

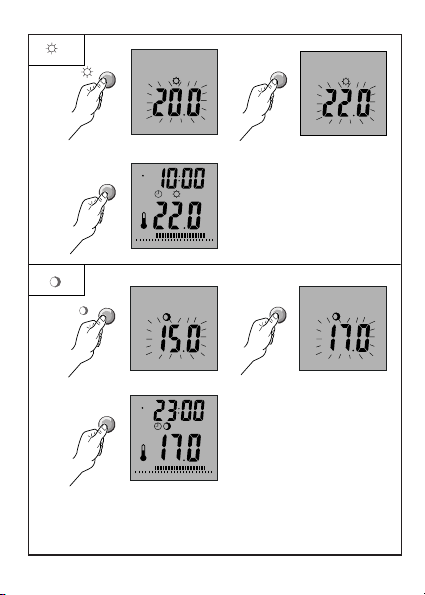

°C

+

°C

1
2
3
4
5

OK

6
7

°C

°C

0 2 4 8 10 12 14 16 1820 22 24

6

°C

+

°C

OK

1
2
3
4
5
6
7

0 2 4 8 10 12 14 16 1820 22 24

6

°C

°C

VRT 230/VRT 240

87

DE Tag-/Absenktemperatur einstellen
GB Adjust the day / night temperature
FR Réglage température jour / d’abaissement
ES Ajustar temperatura diurna / descenso

de temperatura

IT Impostazione della temperatura

diurna/attenuata

NL Dagtemperatuur /

Verlagingstemperatuur instellen

DK Indstilling af dagtemperatur/nattemperatur
PL Ustawienie temperatury dziennej/obniżonej
HU Nappali hőmérséklet beállítása

"Csökkentett hőmérséklet" beállítása

CZ Nastavení denní / snížené teploty
RO Reglarea temperaturii de zi / de noapte
HR Podesiti dnevnu / sniženu temperaturu
SK Nastavenie dennej / zníženej teploty
TR Gündüz sıcaklığının ayarlanması

Gece sıcaklığının ayarlanması

RUS Установка дневной / ночной температуры

помещения

VRT 230/VRT 240

88

1

1
2
3
4
5
6
7

1
2
3
4
5

+

6
7

2

1
2
3
4
5

OK

6
7

+

3

1
2
3
4
5

OK

6
7

+

1

OK

+

2
3
4
5
6
7

0 2 4 8 10 12 14 16 1820 22 24

6

°C

4

1
2
3
4
5

+

6
7

1
2
3
4
5

+

6
7

VRT 230/VRT 240

89

DE Uhrzeit und Wochentag einstellen
GB Set the date and time
FR Réglage heure et jour
ES Ajustar el tiempo horario y el día de la

semana

IT Impostazione ora e giorno della settimana
NL Tijd en dag van de week instellen
DK Indstilling af klokkeslæt og ugedag
PL Ustawienie godziny i dnia tygodnia
HU A pontos idő és hét napjának beállítása
CZ Nastavení denního času a dne v týdnu
RO Reglarea orei şi a zilei săptămânii
HR Podesiti vrijeme i dan u tjednu
SK Nastavenie dňa v týždni a času
TR Saatin ve haftanın gününün ayarlanması
RUS Установка времени и дня недели

VRT 230/VRT 240

90

1
2
3
4
5
6
7

0 2 4 8 1012 1416 1820 2224

6

°C

1
2
3
4
5

P

6
7

0 2 4 8 1012 1416 1820 2224

6

OK

1
2
3
4
5
6
7

OK

+

OK

1
2
3
4
5
6
7

1
2
3
4
5
6
7

0 2 4 8 1012 1416 1820 2224

6

1
2
3
4
5
6
7

+

+

1

OK

2

OK

3
4
5
6
7

°C

+

+

1
2
3
4
5
6
7

OK

1
2
3
4

OK

5
6
7

VRT 230/VRT 240

91

DE Programm auswählen
GB Choose a program
FR Choix du programme
ES Seleccionar programa
IT Scelta del programma
NL Programma’s kiezen
DK Valg af program
PL Wybór programu podstawowego
HU Program kiválasztása
CZ Výběr základního programu
RO Selectarea programului de bază
HR Odabrati program
SK Výber základného programu
TR Programın seçilmesi
RUS Выбор программы

VRT 230/VRT 240

92

1

P

1
2
3
4
5
6
7

0 2 4 8 10 12 14 16 18 20 22 24

6

3x

1

+

_

1
2
3
4
5
6
7

0 2 4 8 10 12 14 16 18 20 22 24

6

2

1
2
3
4
5
6
7

0 2 4 8 10 12 14 16 18 20 22 24

6

=11x

3

1
2
3
4
5
6
7

0 2 4 8 10 12 14 16 18 20 22 24

6

=20x =6x

1

1
2

4

OK

+

2

3
4
5
6
7

0 2 4 8 10 12 14 16 18 20 22 24

6

1
2
3
4
5
6
7

0 2 4 8 10 12 14 16 18 20 22 24

6

=7x

1
2
3
4
5
6
7

0 2 4 8 10 12 14 16 18 20 22 24

6

VRT 230/VRT 240

93

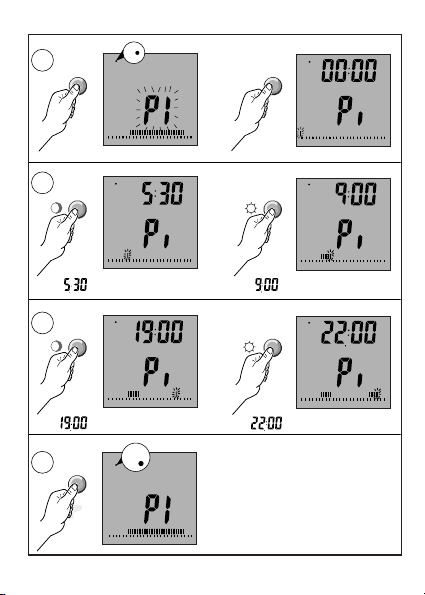

DE Programm P3 und Pi einstellen
GB Set program P3 or Pi
FR Réglage Programmes P3 et Pi
ES Ajustar programa P3 y Pi
IT Impostazione dei programmi P3 e Pi
NL Programma’s P3 en Pi instellen
DK Indstilling af program P3 og Pi
PL Ustawienie programów P3 i Pi
HU P3 és Pi program beállítása
CZ Nastavení programu P3 a Pi
RO Modificarea programelor P3 şi Pi
HR Podesiti program P3 i Pi
SK Nastavenie programu P3 a Pi
TR P3 ve Pi programlarının ayarlanması
RUS Задание программ P1 и Pi

VRT 230/VRT 240

94

1

+

2
3
4
5
6
7

0 2 4 8 10 12 14 16 18 20 22 24

6

1
2
3
4
5
6
7

0 2 4 8 10 12 14 16 18 20 22 24

6

2 x AAA
 LR03

°C

+

°C

+

+

+

+

VRT 230/VRT 240

95

DE VRT 240 Batterie ersetzen
GB VRT 240 Change batteries
FR VRT 240 Remplacement piles
ES VRT 240 Cambiar baterías
IT VRT 240 Sostituzione delle batterie
NL VRT 240 Batterij vervangen
DK VRT 240 Batteriskifte
PL VRT 240 Wymiana baterii
HU VRT 240 Elemcsere
CZ VRT 240 Výměna baterie
RO VRT 240 Schimbarea bateriei
HR VRT 240 Zamijeniti bateriju
SK VRT 240 Výmena batérií
TR VRT 240 Pil değişimi
RUS VRT 240 Замена элементов питания

VRT 230/VRT 240

96

1

1

2
3
4
5
6
7

°C

0 2 4 8 10 12 14 16 18 20 22 24

6

2

OK

+

_

VRC-VCC

3

°C

VRT 230/VRT 240

97

DE Schalten über Telefonkontakt
GB Connect with remote-control switch

(not currently available in the UK)

FR Enclenchement par téléphone
ES Conectar por contacto telefónico
IT Inserire il comando telefonico a distanza
NL Inschakelen op afstand via de telefoon
DK Styring via telefon
PL Przełączenie przez telefon
HU Telefoni átkapcsolás
CZ Spínání pomocí telefonního kontaktu
RO Cuplarea prin intermediul telefonului
HR Upravljanje preko daljinske telefonske

sklopke

SK Zapnutie prostredníctvom telefonického

kontaktu

TR Telefon bağlantÝsÝ ile kumanda
RUS Управление через телефонный контактор

VRT 230/VRT 240

98

VRC-VCC

OK

+

_

VRC-VCC

OK

+

_

1,5 m

VRT 230/VRT 240

99

1
2
3
4
5
6
7

OK

°C

0 24 81012 141618 2022 24

6

+

_

VRC-VCC

3

1

2

+

+

3

4

5

TEL

VRT 230/VRT 240

100

240

VRT

˜

4

3

5

TEL

N
L

230 V

345
