Page 1
Pentru utilizator
Instrucţiuni de exploatare
Instrucţiuni de exploatare
Emitent / Producător
Vaillant GmbH
Berghauser Str. 40 D-42859 Remscheid
Tel. +49 21 91 18‑0 Fax +49 21 91 18‑2810
[email protected] www.vaillant.de
ecoTEC pure
VUW 236/7-2 (H-INT II)
VUW 286/7-2 (H-INT II)
RO
Page 2
Cuprins
Cuprins
1 Securitate ..................................... 3
1.1 Indicaţii de atenţionare
referitoare la acţiune ...................... 3
1.2 Utilizarea conform destinaţiei......... 3
1.3 Indicaţii de siguranţă generale....... 4
2 Indicaţii privind documentaţia....... 7
2.1 Respectarea documentaţiei
conexe ........................................... 7
2.2 Păstrarea documentaţiei................ 7
2.3 Valabilitatea instrucţiunilor............. 7
3 Descrierea produsului .................. 7
3.1 Construcţia produsului................... 7
3.2 Elemente de control....................... 7
3.3 Descrierea display-ului .................. 8
3.4 Datele de pe plăcuţa de timbru...... 8
3.5 Numărul serial................................ 9
3.6 Caracteristica CE........................... 9
4 Funcţionarea ................................ 9
4.1 Conceptul de comandă.................. 9
4.2 Deschiderea dispozitivelor de
blocare ......................................... 10
4.3 Pornirea produsului...................... 11
4.4 Setarea temperaturii pe turul de
încălzire ....................................... 11
4.5 Setarea temperaturii apei
calde ............................................ 11
4.6 Dezactivarea funcţiilor
produsului .................................... 12
4.7 Asigurarea presiunii corecte
de umplere în circuitul de
încălzire ....................................... 12
4.8 Comutarea produsului în
regimul Standby........................... 13
4.9 Protejarea instalaţiei de
încălzire contra îngheţului............ 13
5 Remedierea avariilor.................. 14
5.1 Recunoaşterea şi remedierea
erorilor.......................................... 14
5.2 Afişajul codurilor de statut............ 14
6 Îngrijirea şi întreţinerea .............. 14
6.1 Întreţinere..................................... 14
6.2 Îngrijirea aparatului...................... 14
6.3 Citirea mesajelor de
întreţinere..................................... 14
6.4 Verificarea conductei de
scurgere a condensului şi
pâlniei de scurgere ...................... 14
7 Scoaterea din funcţiune ............. 15
7.1 Scoaterea temporară din
funcţiune a produsului.................. 15
7.2 Scoaterea definitivă din
funcţiune a produsului.................. 15
8 Reciclarea şi salubrizarea.......... 15
9 Garanţia şi serviciul de
asistenţă tehnică ........................ 15
9.1 Garanţia ....................................... 15
9.2 Serviciul de asistenţă tehnică ...... 15
Anexă ................................................... 16
A Vedere de ansamblu asupra
nivelului de utilizator................... 16
B Coduri de statut – vedere de
ansamblu ................................... 16
C Remedierea defecţiunilor şi
erorilor........................................ 17
C.1 Remedierea defecţiunilor............. 17
C.2 Remedierea avariilor.................... 18
2 Instrucţiuni de exploatare ecoTEC pure 0020231724_00
Page 3
Securitate
1
1 Securitate
1.1 Indicaţii de atenţionare referitoare la acţiune
Clasificarea indicaţiilor de
atenţionare referitoare la acţiune
Indicaţiile de atenţionare referitoare la acţiune sunt clasificate
în felul următor cu semne de
atenţionare şi cuvinte de semnal referitor la gravitatea pericolului posibil:
Semne de atenţionare şi cuvinte de semnal
Pericol!
Viaţa pusă nemijlocit în
pericol sau pericol de vătămări grave
Pericol!
Pericol de electrocutare
Atenţionare!
Pericol de accidentări
uşoare ale persoanelor
Precauţie!
Risc de pagube materiale
sau poluare
1.2 Utilizarea conform destinaţiei
La utilizarea improprie sau neconformă cu destinaţia pot rezulta pericole pentru sănătatea
şi viaţa utilizatorilor sau a terţilor
resp. deteriorări ale aparatului şi
alte pagube materiale.
Produsul este prevăzut ca generator de căldură pentru instalaţii de încălzire închise şi
pentru prepararea apei calde.
Utilizarea corespunzătoare conţine:
– observarea instrucţiunilor de
utilizare alăturate ale produsului, cât şi ale tuturor componentelor instalaţiei
– respectarea tuturor condiţiilor
de inspecţie şi întreţinere prezentate în instrucţiuni.
Acest produs poate fi utilizat de
copii peste 8 ani şi de persoanele cu capacităţi fizice, senzoriale sau mentale reduse sau
de către cele cu lipsă de experienţă şi cunoştinţe dacă sunt
supravegheate sau dacă au
fost instruite referitor la utilizarea sigură a produsului şi la pericolele astfel rezultate. Este
interzis jocul copiilor cu aparatul. Curăţarea şi întreţinerea
realizată de utilizator nu pot fi
realizate de către copii fără supraveghere.
O altă utilizare decât cea descrisă în instrucţiunile prezente
sau o utilizare care o depăşeşte
pe cea descrisă aici este neconformă cu destinaţia. Neconformă cu destinaţia este şi orice
utilizare comercială şi industrială directă.
0020231724_00 ecoTEC pure Instrucţiuni de exploatare 3
Page 4
1
Securitate
Atenţie!
Este interzisă orice utilizare ce
nu este conformă cu destinaţia.
1.3 Indicaţii de siguranţă generale
1.3.1 Pericol de comandă
eronată
Prin comanda eronată puteţi să
vă puneţi în pericol pe dumneavoastră şi pe cei din jur şi să
provocaţi pagube materiale.
▶ Citiţi cu atenţie instrucţiunile
prezente şi toate documentele complementare, în special capitolul "Securitatea" şi
indicaţiile de atenţionare.
▶ Efectuaţi numai operaţiunile
cuprinse în aceste Instrucţiuni
de utilizare.
1.3.2 Pericol de moarte cauzat
de scăpările de gaz
La miros de gaz în clădiri:
▶ Evitaţi încăperile cu miros de
gaz.
▶ Dacă este posibil, deschideţi
larg uşile şi ferestrele şi asiguraţi ventilaţia.
▶ Evitaţi utilizarea flăcării des-
chise (de ex. brichetă, chibrituri).
▶ Nu fumaţi.
▶ Nu acţionaţi întrerupătoare
electrice, fişe de reţea, sone-
rii, telefoane şi alte instalaţii
de telefonie din clădire.
▶ Închideţi dispozitivul de închi-
dere al contorului de gaz sau
principalul dispozitiv de închidere.
▶ Dacă este posibil, închideţi
robinetul de gaz la produs.
▶ Atenţionaţi locatarii casei prin
strigare sau ciocnire.
▶ Părăsiţi imediat clădirea şi
împiedicaţi accesul terţilor.
▶ Alarmaţi poliţia şi pompierii
de îndată ce vă aflaţi în afara
clădirii.
▶ Informaţi serviciul de inter-
venţie al societăţii furnizoare
de gaz de la o linie telefonică
aflată în afara clădirii.
1.3.3 Pericol de moarte cauzat de tubulatura blocată sau neetanşă a gazelor arse
La miros de gaze arse în clădiri:
▶ Deschideţi larg toate uşile şi
ferestrele accesibile şi asiguraţi ventilaţia.
▶ Opriţi produsul.
▶ Informaţi un specialist.
1.3.4 Pericol de moarte cauzat de scurgerea gazelor de ardere
Dacă utilizaţi produsul cu un
sifon de condens gol, atunci
sunt posibile scăpări ale gazelor
de ardere în aerul încăperii.
4 Instrucţiuni de exploatare ecoTEC pure 0020231724_00
Page 5
Securitate
1
▶ Asiguraţi-vă de faptul că sifo-
nul de condens este umplut
permanent pentru funcţionarea produsului.
1.3.5 Pericol de moarte cauzat de substanţe explozive şi inflamabile
▶ Nu folosiţi sau depozitaţi ma-
teriale explozive sau inflamabile (de ex. benzină, hârtie,
vopsele) în camera tehnică a
centralei.
1.3.6 Pericol de moarte în caz de modificări aduse produsului sau împrejurimii produsului
▶ Este interzisă îndepărtarea,
şuntarea sau blocarea dispozitivelor de siguranţă.
▶ Nu manipulaţi dispozitivele de
siguranţă.
▶ Nu distrugeţi sau îndepărtaţi
plombele subansamblurilor.
▶ Nu efectuaţi modificări:
– asupra produsului
– asupra conductelor de ali-
mentare cu gaz, alimentare
cu aer, apă şi curent electric
– asupra întregii instalaţii de
gaze arse
– asupra întregului sistem de
scurgere a condensului
– la supapa de siguranţă
– la conductele de scurgere
– asupra caracteristicilor con-
structive, care pot avea influenţă asupra siguranţei în
exploatare a produsului
1.3.7 Pericol de intoxicare cauzat de alimentarea insuficientă cu aer de ardere
Condiţii: Funcţionarea în funcţie de aerul din cameră
▶ Asiguraţi o alimentare sufi-
cientă cu aer de ardere.
1.3.8 Risc de producere a unor pagube de coroziune cauzate de aerul de ardere şi din încăpere neadecvat
Spray-urile, solvenţii, produsele
de curăţare cu clor, vopselele,
adezivii, compuşi de amoniac,
pulberile şi alţi factori similari
pot cauza corodarea produsului
şi a tubulaturii de aer/gaze de
ardere.
▶ Asiguraţi-vă de faptul că aerul
de ardere este în permanenţă
lipsit de fluor, clor, sulf, praf
etc.
▶ Asiguraţi-vă de faptul că nu
se depozitează materiale
chimice la locul de instalare.
0020231724_00 ecoTEC pure Instrucţiuni de exploatare 5
Page 6
1
Securitate
1.3.9 Pericol de pagube materiale cauzate de îngheţ
▶ Asiguraţi-vă de faptul că in-
stalaţia de încălzire rămâne în
funcţiune la îngheţ şi că toate
camerele sunt incalzite suficient.
▶ Dacă nu puteţi asigura func-
ţionarea, atunci solicitaţi unui
instalator să golească instalaţia de încălzire.
1.3.10 Pericol de accidentare
şi pericol de pagube
materiale prin
întreţinerea şi reparaţia
necorespunzătoare sau
neglijentă.
▶ Nu încercaţi niciodată să
efectuaţi prin mijloace proprii lucrări de întreţinere sau
reparare asupra produsului
dumneavoastră.
▶ Solicitaţi remedierea de ur-
genţă a avariilor şi pagubelor
de către un specialist.
▶ Respectaţi intervalele de în-
treţinere prestabilite.
6 Instrucţiuni de exploatare ecoTEC pure 0020231724_00
Page 7
Indicaţii privind documentaţia 2
3
2
1
3
4
6
5
7
1 2
2 Indicaţii privind
documentaţia
2.1 Respectarea documentaţiei conexe
▶ Respectaţi obligatoriu toate instrucţiu-
nile de exploatare alăturate componentelor instalaţiei.
2.2 Păstrarea documentaţiei
▶ Păstraţi atât aceste instrucţiuni, cât şi
toate documentaţiile conexe pentru
utilizare viitoare.
2.3 Valabilitatea instrucţiunilor
Aceste instrucţiuni sunt valabile exclusiv
pentru:
Produs - număr articol
ecoTEC pure VUW 236/7-
2 (H-INT II)
VUW 286/7-
2 (H-INT II)
0010019976
0010019988

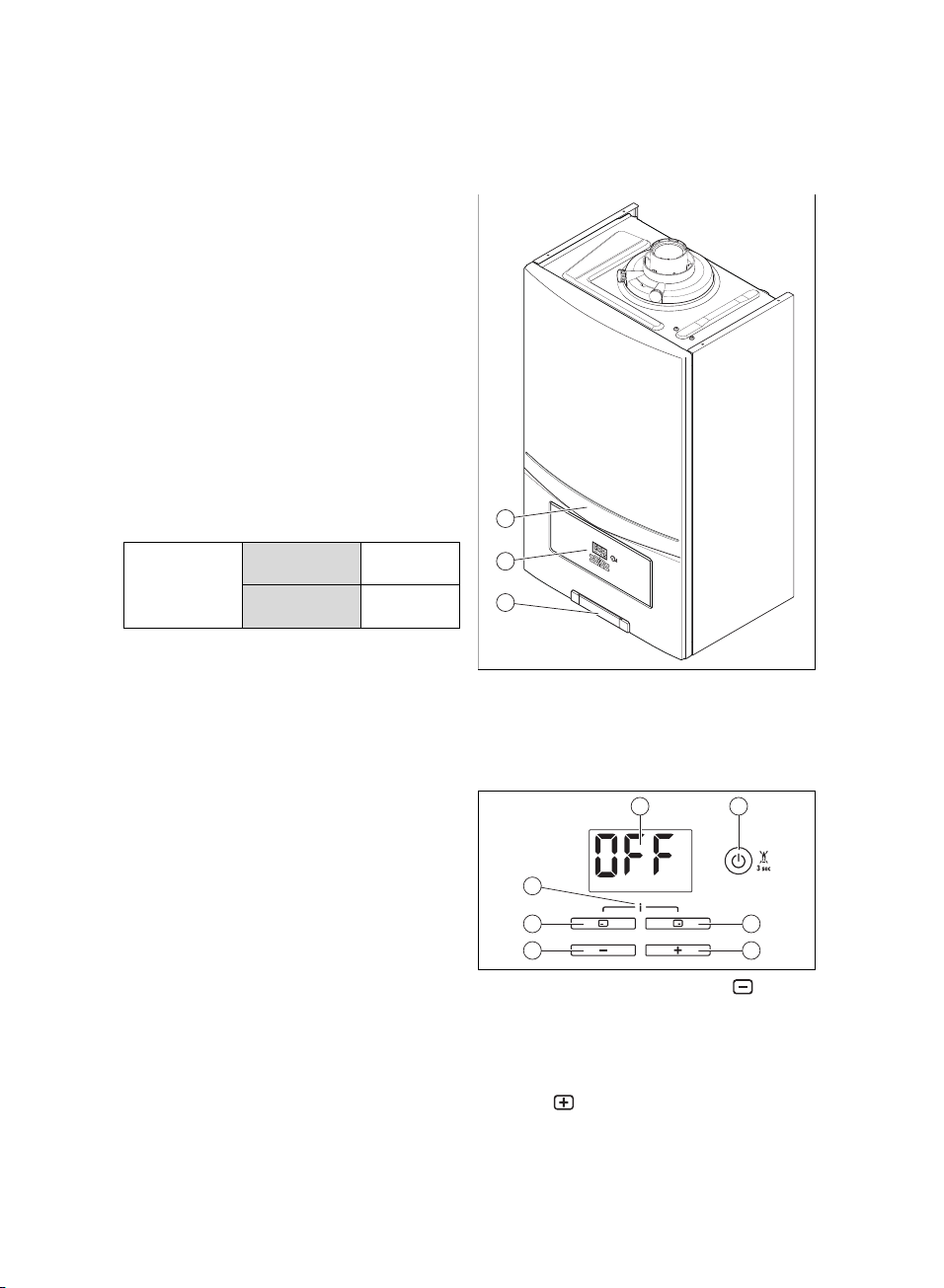

3 Descrierea produsului
3.1 Construcţia produsului
1 Produs
2 Elemente de
control
3 Panou cu numă-
rul serial pe partea posterioară
3.2 Elemente de control
1 Display
2 Întrerupător
resp. tasta de
deparazitare
3 Tasta dreapta,
de alegere
4
0020231724_00 ecoTEC pure Instrucţiuni de exploatare 7
Tasta
5
Tasta
6 Tasta stânga, de
alegere
7 Acces la meniu
pentru informaţii
suplimentare/
nivelul pentru
specialişti
Page 8
3 Descrierea produsului
1
2
3
S.XX

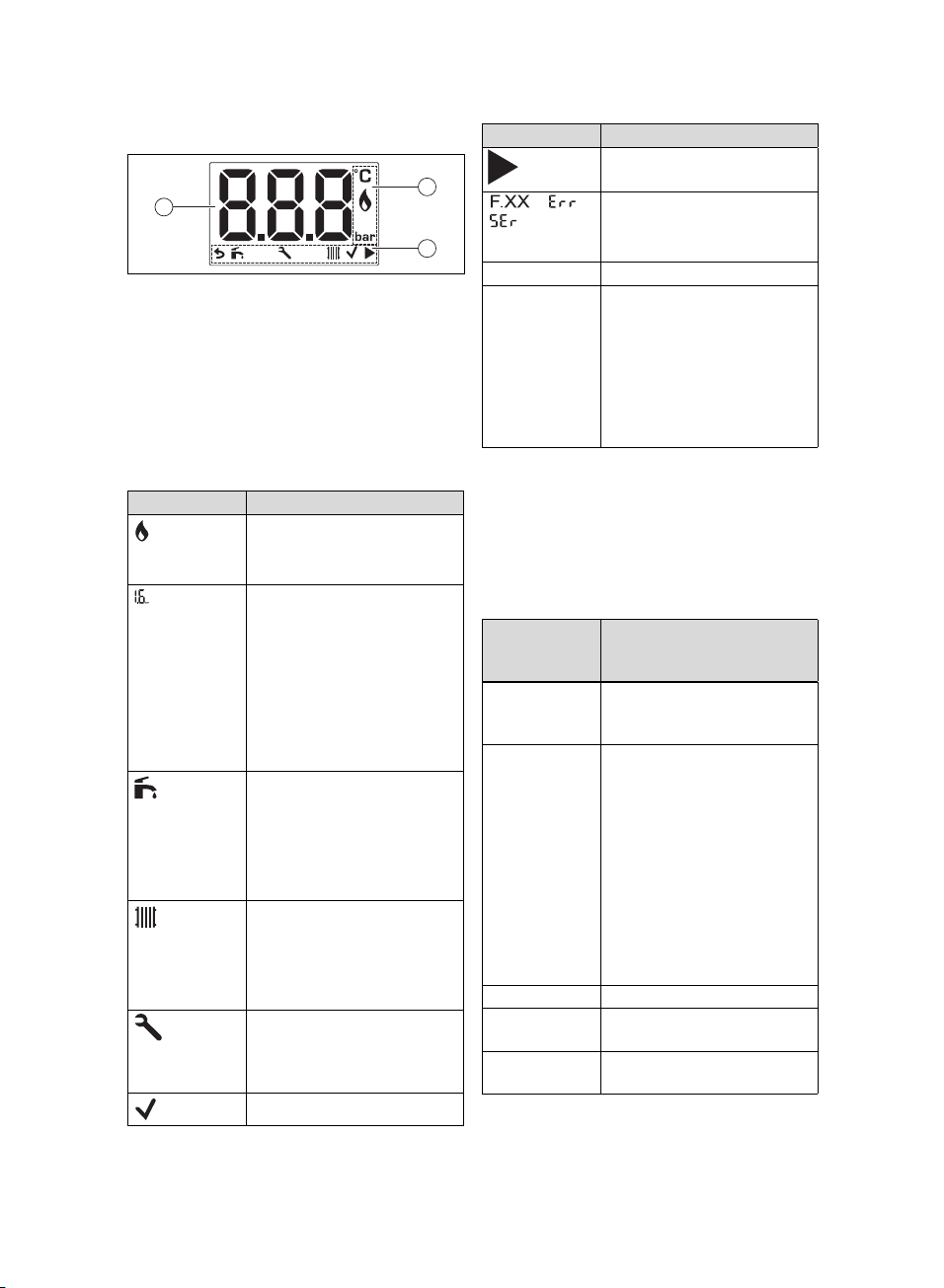

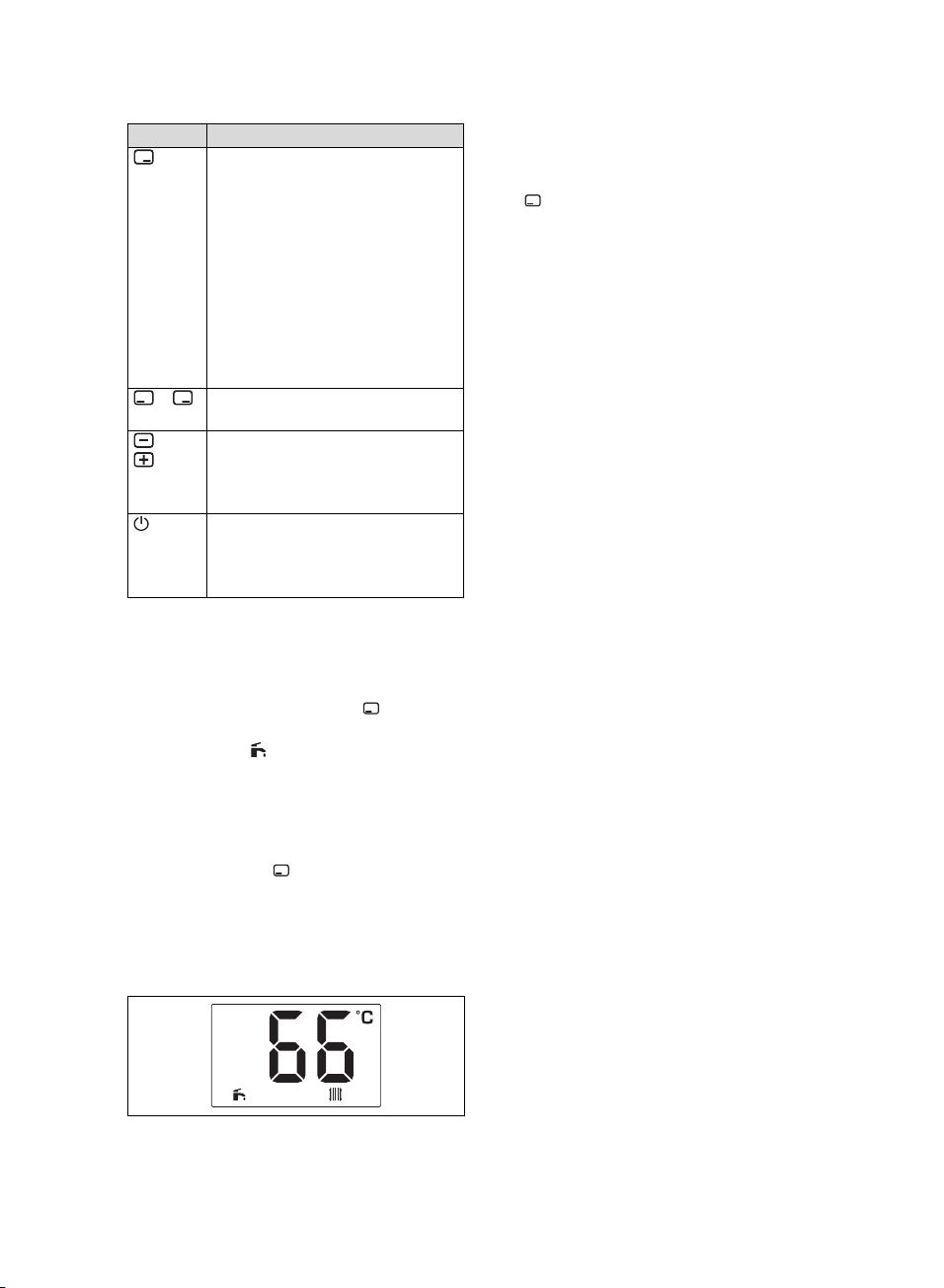

3.3 Descrierea display-ului
1 Informaţii privind
funcţionarea
2 Mod de funcţio-
nare, alegerea
şi confirmarea
modului de funcţionare
Simbol Semnificaţie
3 Afişajul tempe-
raturii actuale pe
turul de încălzire, a presiunii
de umplere a instalaţiei de încălzire, a modului
de funcţionare
sau a unui cod
de eroare
Funcţionarea arzătorului
conform destinaţiei
– Arzător pornit
Presiunea de umplere a in-
stalaţiei de încălzire
– permanent pornit: presiu-
nea de umplere în intervalul admis
– intermitent: presiunea de
umplere în afara intervalului admis, funcţia de aerisire activată
Regimul de apă caldă menajeră
– aprins permanent: apă
caldă activată
– intermitent: arzător pornit
în regimul de consum
Regimul de încălzire
– permanent pornit: regimul
de încălzire activat
– intermitent: arzător pornit
în regimul de încălzire
Întreţinere necesară
Informaţii referitoare la mesajele de întreţinere în caz
de erori
Pentru setare confirmată
Simbol Semnificaţie
Parcurgerea diferitelor meniuri
/ /
OFF – Regimul de încălzire este
Eroare în produs
– Apare în locul afişajului
principal.
Cod de statut
oprit (mod vară)
– Regimul de pregătire a
apei calde este oprit (produs cu prepararea apei
calde integrată)
– Apare dacă produsul co-
mută în regimul standby.
3.4 Datele de pe plăcuţa de timbru
Plăcuţa cu date constructive este ataşată
din fabrică pe partea inferioară a produsului.
Plăcuţa cu date constructive indică ţara în
care trebuie instalat produsul.
Datele de pe
plăcuţa de
timbru
Tehnica condensaţiei
Numărul serial Serveşte la controlul calităţii;
... ecoTEC ... Denumirea produsului
II2H3P / I2E /
I3P...
Tip: Xx3(x) Racorduri admise pentru
Semnificaţie
Randamentul cazanului de
încălzire conform Directivei
92/42/CEE
3. până la 4. cifre = anul de
fabricaţie
Serveşte la controlul calităţii; 5. până la 6. cifre = săptămâna de fabricaţie
Folosit pentru identificare; 7.
până la 16. cifre = numărul
de articol al produsului
Serveşte la controlul calităţii;
17. până la 20. cifre = locaţia de producţie
Tipul de gaz admis
gaze de combustie
8 Instrucţiuni de exploatare ecoTEC pure 0020231724_00
Page 9
Funcţionarea 4
Datele de pe
plăcuţa de
timbru
2H / 2E / 3P /
2L...
Tmax Temperatură max. pe tur
PMS Presiunea maximă a apei în
NOx Clasa NOX a produsului
V
Hz
W Consumul max. de putere
IP Clasa de protecţie
Cod (DSN) Cod specific de produs
Q
n Sarcină nominală în regimul
P
n Intervalul nominal al puterii
P
nc Intervalul nominal al puterii
Q
nw Sarcină nominală în regimul
P
nw Intervalul nominal al puterii
D Debit specific
PMW
Semnificaţie
Tipul de gaz şi presiunea de
alimentare cu gaz setate din
fabrică
regimul de încălzire
Conexiune electrică
electrică
Regimul de încălzire
de încălzire
termice în regimul de încălzire
termice în regimul de încălzire (tehnica condensaţiei)
Prepararea apei calde menajere
de pregătire a apei calde
termice în regimul de pregătire a apei calde
Presiunea maximă a apei în
regimul de pregătire a apei
calde
Cod de bare cu număr serial
3.5 Numărul serial
Numărul serial se află pe partea posterioară a plăcuţei din plastic din partea de jos
a panoului frontal, precum şi pe plăcuţa de
timbru.
3.6 Caracteristica CE
Prin caracteristica CE se certifică faptul că
produsele îndeplinesc cerinţele de bază
ale directivelor în vigoare conform plăcuţei
cu date constructive.
Declaraţia de conformitate poate fi consultată la producător.
4 Funcţionarea
4.1 Conceptul de comandă
Dacă activaţi produsul sau acţionaţi o
tastă, se activează display-ul. Acum puteţi
efectua setările, apăsând din nou tastele.
Dacă dezactivaţi produsul prin intermediul
butonului de Pornire/Oprire, display-ul se
stinge (funcţia anti-îngheţ este activă cât
timp se asigură alimentarea cu energie
electrică).
Tastă Semnificaţie
– Reglarea temperaturii apei
calde
– Întreruperea modificării unei va-
lori reglate sau activarea unui
mod de funcţionare
– Accesarea unui nivel de ale-
gere superior în meniu
Indicaţie
Verificaţi dacă produsul corespunde grupei de gaz la locul de
instalare.
0020231724_00 ecoTEC pure Instrucţiuni de exploatare 9
Page 10
4 Funcţionarea
Tastă Semnificaţie
– Reglarea temperaturii pe turul
de încălzire, presiunea de umplere a instalaţiei de încălzire
sau activarea regimului de încălzire
– Confirmarea unei valori reglate
sau activarea unui mod de
funcţionare
– Accesarea unui nivel de ale-
gere inferior în meniu
– Citiţi presiunea instalaţiei (apă-
saţi de 2 ori)
– Accesarea funcţiilor suplimen-
+
sau
tare
– Navigarea între intrările indivi-
duale din meniu
– Creşterea sau reducerea valorii
de reglare selectate
– Tasta de pornire şi oprire (apă-
sarea tastei < 3 s)
– Tastă de reset (apăsarea tas-
tei > 3 s)
Cele două taste de alegere au o aşa-numită funcţie de tastă soft, adică funcţia
poate fi comutată.
Dacă, de ex., apăsaţi tasta de selecţie din
stânga de pe afişajul de bază , funcţia
actuală se schimbă din nou din (temperatură apă caldă) .
Valorile reglabile sunt afişate întotdeauna
intermitent.
Trebuie să confirmaţi întotdeauna modificarea unei valori. În acest fel noul reglaj
este memorat. Cu puteţi anula oricând
un proces. Dacă nu apăsaţi o tastă mai
mult de 15 minute, display-ul revine la afişajul principal.
4.1.1 Afişajul de bază
Afişajul de bază prezintă starea actuală a
produsului.
Pentru a reveni la afişajul de bază, apăsaţi
tasta . Dacă nu apăsaţi nicio tastă timp
de trei minute, display-ul se întunecă şi
revine automat la afişajul de bază.
Dacă există un mesaj de eroare, atunci
codul de eroare este prezentat în afişajul
de bază.
Funcţiile disponibile variază în funcţie de
următoarele condiţii:
– la produs este sau nu conectat un ter-
mostat de cameră
– la produs este sau nu conectat un boiler
pentru apă caldă menajeră cu senzor de
temperatură
4.1.2 Domeniile de comandă
Produsul are două domenii de comandă:
– Nivelul de utilizator afişează cele mai
importante informaţii şi oferă posibilităţi
de reglare, care nu necesită cunoştinţe
preliminare speciale.
– Pentru nivelul pentru specialişti (acces
pentru tehnicieni) sunt necesare cunoştinţe speciale. De aceea este protejat cu
un cod de acces.
Vedere de ansamblu asupra nivelului de
utilizator (→ pagina 16)
4.2 Deschiderea dispozitivelor de blocare
1. Solicitaţi persoana competentă care a
instalat produsul să vă explice poziţia
şi manevrarea dispozitivelor de blocare.
2. Deschideţi robinetul de blocare a gazu-
lui instalat la locaţie.
3. Deschideţi robinetul de blocare a gazu-
lui, care se află direct sub produs sau
în imediata apropiere.
4. Deschideţi robinetele de întreţinere în
turul şi returul instalaţiei de încălzire.
5. Deschideţi robinetul de încărcare cu
apă rece.
10 Instrucţiuni de exploatare ecoTEC pure 0020231724_00
Page 11
Funcţionarea 4

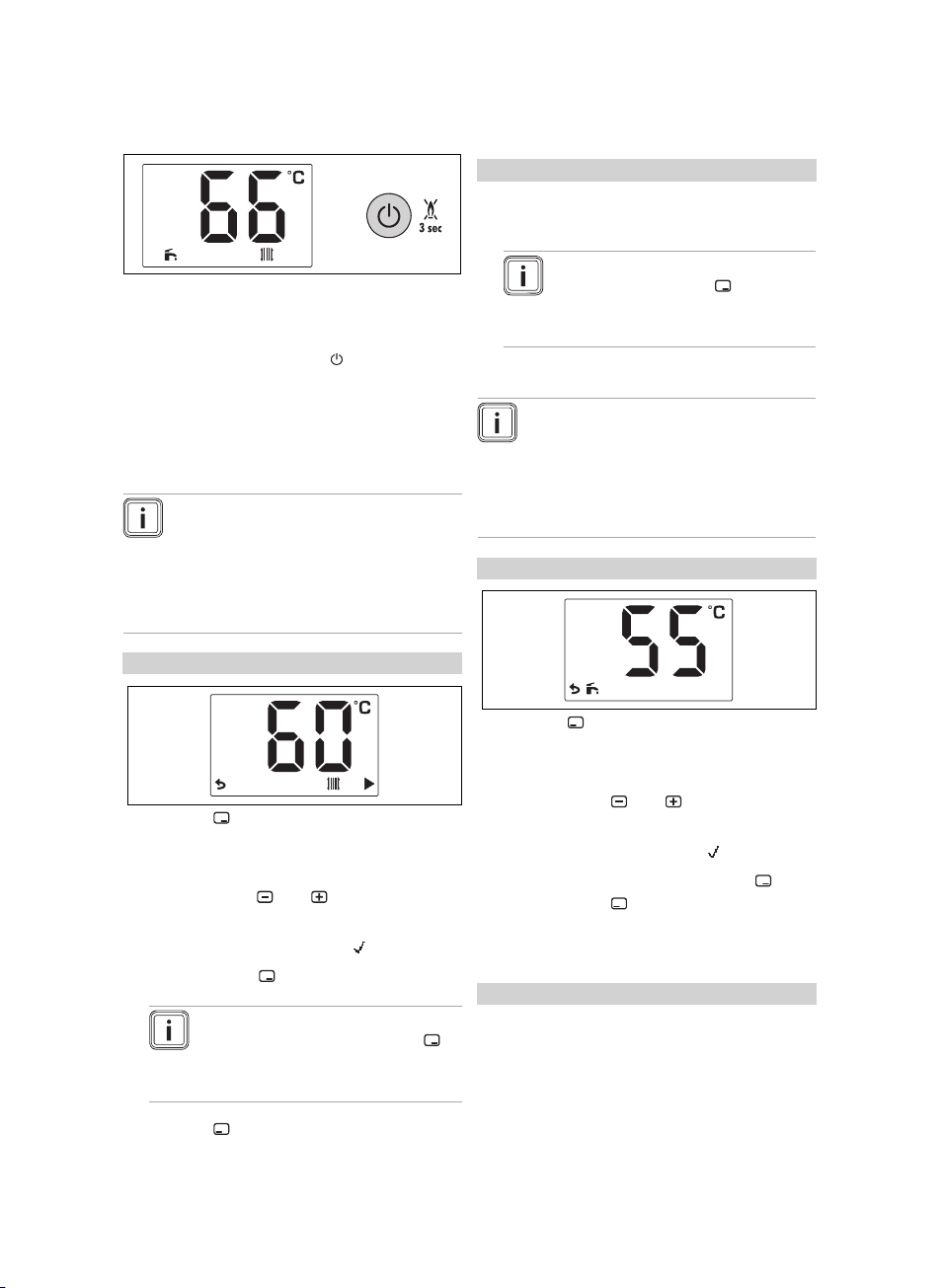

4.3 Pornirea produsului
1. Puneţi în funcţiune produsul atunci
când capacul este închis etanş.
2. Dacă display-ul este oprit, apăsaţi mai
puţin de 3 secunde pe .
◁ Pe display se prezintă afişajul de
bază.
4.4 Setarea temperaturii pe turul de
încălzire
Indicaţie
Dacă termostatul de cameră este
conectat la produs, temperatura
apei calde şi temperatura pe turul
de încălzire nu sunt reglabile prin
interfaţa utilizatorului.
Condiţii: Temperatura este controlată de produs
◁ Se afişează afişajul de bază.
Condiţii: Setarea temperaturii de la regulator
▶ Nu puteţi seta temperatura pe turul de
încălzire.
Indicaţie
Dacă apăsaţi tasta , pe
display se afişează presiunea
de încălzire a instalaţiei.
4.5 Setarea temperaturii apei calde
Indicaţie
Dacă termostatul de cameră este
conectat la produs, temperatura
apei calde şi temperatura pe turul
de încălzire nu sunt reglabile prin
interfaţa utilizatorului.
Condiţii: Temperatura este controlată de produs
▶ Apăsaţi .
◁ Acum temperatura apei calde este
afişată intermitent pe display.
▶ Apăsaţi tasta sau pentru reglarea
▶ Apăsaţi .
◁ Pe display este afişată intermitent
temperatura pe turul de încălzire.
▶ Apăsaţi tasta sau pentru reglarea
temperaturii.
◁ Pe display se afişează .
▶ Confirmaţi cu .
Indicaţie
Dacă apăsaţi din nou tasta ,
pe display se afişează presiunea de încălzire a instalaţiei.
temperaturii.
◁ Pe display se afişează .
▶ Pentru confirmare apăsaţi tasta .
▶ Apăsaţi tasta .
◁ Display-ul comută pe afişajul princi-
pal.
Condiţii: Setarea temperaturii de la regulator
▶ Setaţi temperatura apei calde de la re-
gulator. Consultaţi instrucţiunile pentru
regulator.
▶ Apăsaţi .
0020231724_00 ecoTEC pure Instrucţiuni de exploatare 11
Page 12
4 Funcţionarea
4.6 Dezactivarea funcţiilor produsului
4.6.1 Oprirea regimului de încălzire
(mod vară)
Condiţii: Temperatura este controlată de produs
▶ Apăsaţi .
◁ Pe display este afişată intermitent
temperatura pe turul de încălzire.
▶ Apăsaţi şi menţineţi apăsat până
când pe display se afişează OFF.
◁ Pe display se afişează .
▶ Confirmaţi cu .
◁ Regimul de încălzire este oprit.
▶ Apăsaţi .
◁ Display-ul comută pe afişajul princi-
pal.
Condiţii: Setarea temperaturii de la regulator
▶ Nu puteţi dezactiva modul de încălzire
al produsului. Consultaţi instrucţiunile
pentru regulator.
4.6.2 Oprirea regimului de pregătire a
apei calde
Condiţii: Temperatură reglabilă de la produs sau de
la termostatul de cameră
▶ Apăsaţi .
◁ Acum temperatura apei calde este
afişată intermitent pe display.
▶ Apăsaţi şi menţineţi apăsat până
când pe display se afişează OFF.
◁ Pe display se afişează .
▶ Pentru confirmare, apăsaţi .
◁ Prepararea apei calde este oprită.
▶ Apăsaţi .
◁ Display-ul comută pe afişajul princi-
pal.
4.7 Asigurarea presiunii corecte de umplere în circuitul de încălzire
4.7.1 Controlarea presiunii instalaţiei
Indicaţie
Produsul dumneavoastră dispune
de un senzor de presiune şi de un
afişaj digital al presiunii.
Dacă nu se atinge presiunea necesară a instalaţiei (sub 0,05 MPa
(0,5 bari)), produsul comută pe
defecţiune. Dacă instalaţia de încălzire se întinde peste mai multe
etaje, atunci poate fi necesară o
presiune mai mare a instalaţiei.
Consultaţi-vă specialistul pentru
aceasta.
1. Apăsaţi de două ori .
◁ Pe display se afişează presiunea
actuală a instalaţiei.
2. Verificaţi presiunea instalaţiei pe
display.
1 / 2
Presiunea instalaţiei: 0,08 … 0,2 MPa
(0,80 … 2,0 bar)
Presiunea instalaţiei se află în intervalul de presiune prevăzut.
2 / 2
Presiunea instalaţiei: < 0,08 MPa
(< 0,80 bar)
▶ Umpleţi instalaţia de încălzire.
(→ pagina 13)
◁ Dacă aţi atins un interval de pre-
siune suficient, atunci afişajul dispare după 20 de secunde.
12 Instrucţiuni de exploatare ecoTEC pure 0020231724_00
Page 13
Funcţionarea 4
1

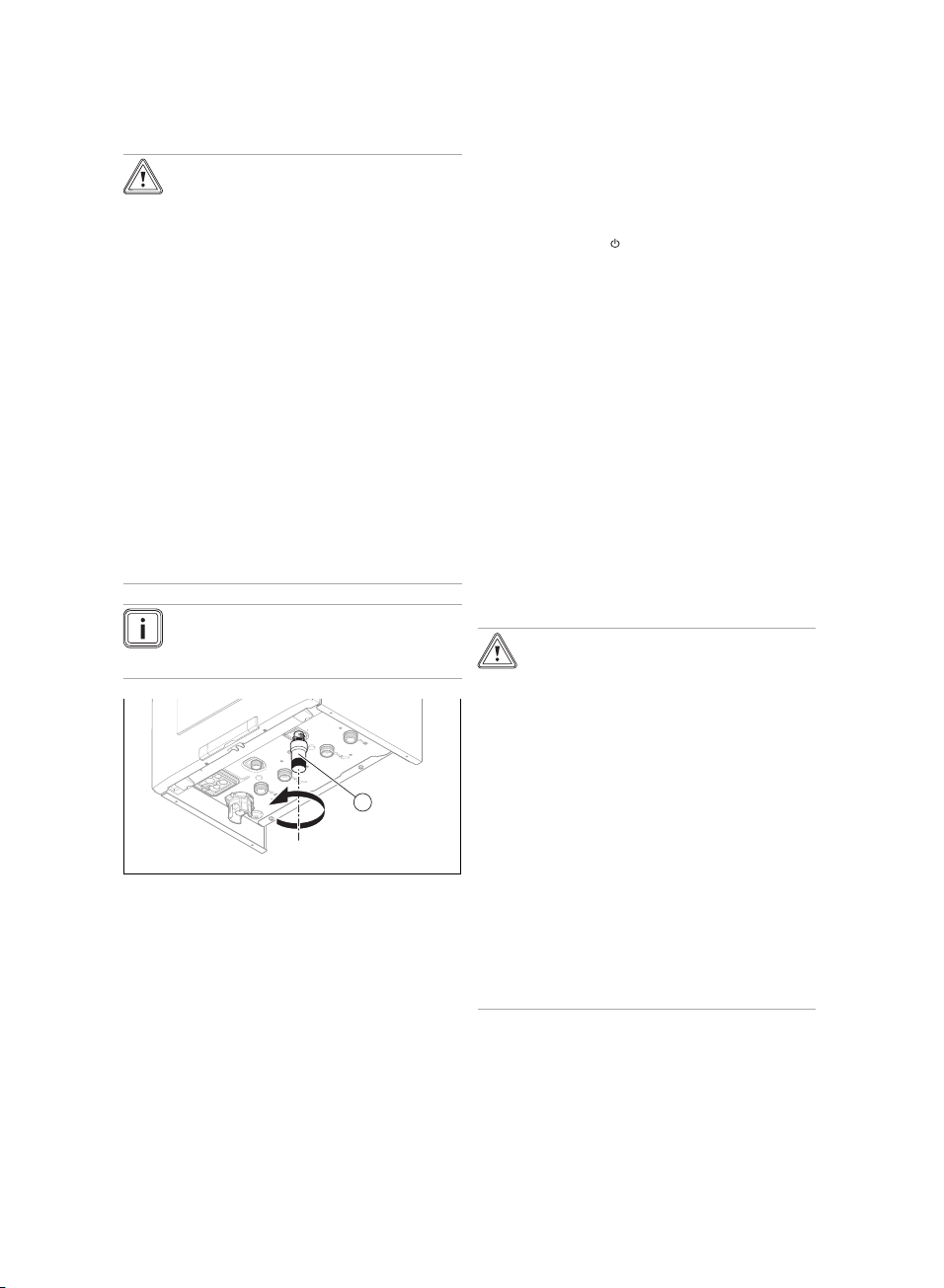

4.7.2 Umplerea instalaţiei de încălzire Precauţie!
Riscul producerii de pagube
materiale cauzate de apa fierbinte cu conţinut ridicat de
calcar, puternic corozivă sau
cu substanţe chimice!
Apa din reţea neadecvată deteriorează garniturile şi membranele, înfundă subansamblurile
produsului şi instalaţiei de încălzire prin care trece apa şi
produce zgomote.
▶ Umpleţi instalaţia de încălzire
numai cu apă fierbinte adecvată.
▶ În caz de incertitudine, con-
sultaţi-vă specialistul.
Indicaţie
Instalatorul este responsabil cu
prima umplere.
1. Deschideţi toate ventilele radiatorului
(ventile cu termostat) ale instalaţiei de
încălzire.
2. Deschideţi încet robinetul albastru de
la dispozitivul de completare (1) de sub
produs şi reumpleţi cu apă, până se
atinge presiunea necesară a instalaţiei.
3. Aerisiţi toate radiatoarele.
4. Verificaţi presiunea instalaţiei pe
display. (→ pagina 12)
5. Dacă este cazul, completaţi cu apă.
6. Închideţi robinetul albastru de la dispozitivul de completare (1).
4.8 Comutarea produsului în
regimul Standby
▶ Apăsaţi tasta mai puţin de 3 se-
cunde.
◁ La terminarea operaţiunii curente,
display-ul afişează OFF şi se închide.
◁ Este activat regimul Standby al pro-
dusului.
◁ Este activată funcţia de protecţie
contra îngheţului a produsului.
◁ Alimentarea principală cu energie
electrică nu se întrerupe. Produsul
este alimentat în continuare cu tensiune.
4.9 Protejarea instalaţiei de
încălzire contra îngheţului
4.9.1 Funcţia de protecţie antiîngheţ
Precauţie!
Riscul producerii de pagube
materiale cauzate de îngheţ!
Nu poate fi asigurat debitul prin
întreaga instalaţie de încălzire
cu funcţia de protecţie antiîngheţ astfel încât se produce îngheţul pieselor din instalaţia de
încălzire şi pot fi deteriorate.
▶ Pe durata unei perioade de
îngheţ şi dacă nu sunteţi prezent, asiguraţi-vă că instalaţia de încălzire rămâne în
funcţiune şi că toate încăperile sunt încălzite suficient.
Pentru ca dispozitivele de protecţie contra
îngheţului să rămână active este necesar
să porniţi şi să opriţi produsul dumneavoastră prin regulator, în cazul în care este
instalat un regulator.
0020231724_00 ecoTEC pure Instrucţiuni de exploatare 13
Page 14
5 Remedierea avariilor
Dacă temperatura pe turul de încălzire
scade sub 5 °C cu întrerupătorul pornit,
atunci se porneşte centrala şi încălzeşte
apa circulată atât pe partea de încălzire,
cât şi pe partea apei calde menajere (dacă
există) la aprox. 30 °C.
4.9.2 Golirea instalaţiei de încălzire
La timpi de deconectare foarte îndelungaţi,
protecţia contra îngheţului poate asigurată
prin golirea completă a instalaţiei de încălzire şi a produsului.
▶ Adresaţi-vă unui specialist pentru
aceasta.
5 Remedierea avariilor
5.1 Recunoaşterea şi remedierea erorilor
▶ Dacă apar defecţiuni sau mesaje de
eroare (F.XX), procedaţi conform tabelului anexat.
▶ Dacă produsul nu funcţionează la pa-
rametri normali, trebuie sa va adresați
persoana competenta.
5.2 Afişajul codurilor de statut
1. Apăsaţi simultan şi .
◁ Pe ecran se afişează S.XX, urmat
de temperatura pe turul de încălzire
şi presiunea interioară a instalaţiei.
2. Căutaţi semnificaţia codurilor de stare.
Coduri de statut – vedere de ansamblu
(→ pagina 16)
3. Apăsaţi .
◁ Display-ul comută pe afişajul princi-
pal.
6 Îngrijirea şi întreţinerea
6.1 Întreţinere
Pentru o funcţionare în siguranţă, fiabilitate şi durată de serviciu îndelungată, sunt
necesare o inspecţie anuală şi o întreţinere la doi ani, efectuate de un instalator.
În funcţie de rezultatele inspecţiei poate fi
necesară o întreţinere mai din timp.
6.2 Îngrijirea aparatului Precauţie!
Pericol de pagube materiale
cauzate de produse de curăţare neadecvate!
▶ Nu folosiţi spray-uri, materi-
ale abrazive, detergenţi sau
produse de curăţare cu solvenţi sau clor.
▶ Curăţaţi carcasa cu o cârpă umedă şi
puţin săpun fără solvenţi.
6.3 Citirea mesajelor de întreţinere
Dacă pe display este afişat simbolul ,
este necesară efectuarea unei întreţineri a
produsului.
Produsul nu se află în modul de eroare, ci
funcţionează în continuare.
▶ Adresaţi-vă unui specialist pentru
aceasta.
▶ Dacă presiunea apei se afişează inter-
mitent simultan, atunci completaţi numai
cu apă fierbinte.
6.4 Verificarea conductei de
scurgere a condensului şi
pâlniei de scurgere
Conducta de scurgere a condensatului şi
pâlnia de golire trebuie să fie permanent
deschise.
▶ Controlaţi regulat conducta de scurgere
a condensului şi pâlnia de golire pentru
deficienţe, în special pentru dopuri.
14 Instrucţiuni de exploatare ecoTEC pure 0020231724_00
Page 15
Scoaterea din funcţiune
7
În conducta de scurgere a condensului şi
în pâlnia de golire nu trebuie să se vadă
sau să se simtă obstacole.
▶ Dacă depistaţi deficienţe, atunci soli-
citaţi remedierea acestora de către un
instalator.
7 Scoaterea din funcţiune
7.1 Scoaterea temporară din funcţiune a produsului
Precauţie!
Riscul producerii de pagube
materiale cauzate de îngheţ!
Dispozitivele de protecţie contra îngheţului şi de monitorizare sunt active numai dacă nu
există o separare de la reţeaua
electrică, produsul se porneşte
de la întrerupător, iar robinetul
de gaz este deschis.
▶ Scoateţi temporar produsul
din funcţiune numai dacă nu
se aşteaptă îngheţul.
▶ Apăsaţi întrerupătorul.
◁ Se stinge display-ul.
▶ În cazul unei scoateri îndelungate din
funcţiune (de ex. concediu), trebuie să
închideţi robinetul de blocare a gazului
şi să închideţi suplimentar robinetul de
apă rece în cazul produselor mixte.
7.2 Scoaterea definitivă din funcţiune a produsului
▶ Produsul se scoate definitiv din func-
ţiune de către un instalatori.
8 Reciclarea şi salubrizarea
▶ Permiteţi salubrizarea ambalajului să fie
realizată de specialistul care a instalat
produsul.
Dacă produsul este marcat cu simbo-
lul acesta:
▶ În cazul acesta, nu salubrizaţi produsul
în gunoiul menajer.
▶ În loc de aceasta, predaţi produsul unui
loc de colectare pentru aparate uzate
electrice sau electronice.
Dacă produsul conţine baterii marcate
cu simbolul acesta, atunci ele conţin substanţe toxice sau poluante.
▶ În cazul acesta, salubrizaţi bateriile la
un loc de colectare pentru baterii.
9 Garanţia şi serviciul de
asistenţă tehnică
9.1 Garanţia
Garanţia aparatului este de doi ani în condiţiile prevăzute in certificatul de garanţie.
Piesele de schimb se asigură de către producator/furnizor pe o perioadă de minim
10 ani, contra cost (în afara perioadei de
garantie). Defecţiunile cauzate de utilizare
incorecta sau cele provocate în urma demontării produsului de către o persoană
neautorizată nu fac obiectul acordării garanţiei.
9.2 Serviciul de asistenţă tehnică
Vaillant Group România
Str. Nicolae Caramfil 75, sector 1
014142 Bucureşti
România
E-Mail: [email protected]
Internet: http://www.vaillant.com.ro
0020231724_00 ecoTEC pure Instrucţiuni de exploatare 15
Page 16
Anexă
Anexă
A Vedere de ansamblu asupra nivelului de utiliza-
tor
Nivel de setare Valori Pas, alegere, explicaţie Setare din
min. max.
Regimul de pregătire a apei calde (produs cu sistem integrat de preparare a apei calde sau cu
boiler de apă caldă ataşat, cu senzor de temperatură)
Temperatura apei calde
menajere
Regimul de încălzire
Temperatura pe turul de
încălzire
valoare actuală
35 ℃ 60 ℃
valoare actuală
10 ℃ 80 ℃
< 35 = OFF OFF
< 10 = OFF
Încălzire în pardoseală = 35-50
Radiator = 35-80
Indicaţie
Intervalul de temperatură peste
75 °C poate fii reglat numai de către
un instalator.
fabrică
OFF
B Coduri de statut – vedere de ansamblu
Indicaţie
Deoarece tabelul cu coduri este folosit pentru diferite produse, este posibil să nu
fie vizibile unele coduri la produsul respectiv.
Codurile care nu sunt reprezentate aici se pot vedea în instrucţiunile de instalare.
Cod de statut Semnificaţie
Afişaje în regimul de încălzire
S.00 Regimul de încălzire: fără cerinţă
S.02 Regimul de încălzire: pornirea pompei
S.03 Regimul de încălzire: aprinderea arzătorului
S.04 Regimul de încălzire: arzător pornit
S.06 Regimul de încălzire: postventilaţie
S.07 Regimul de încălzire: post circulaţia pompelor
S.08 Regimul de încălzire: deconectarea temporară după procesul de încălzire
Afişaje în regimul de apă caldă menajeră
S.10 Regimul de pregătire a apei calde: cerinţă
S.14 Regimul de pregătire a apei calde: arzător pornit
Afişaj în funcţionarea de confort cu începerea încălzirii sau regimul de pregătire a apei calde cu
S.20 Regimul de pregătire a apei calde: cerinţă
boiler
16 Instrucţiuni de exploatare ecoTEC pure 0020231724_00
Page 17
Cod de statut Semnificaţie
S.22 Regimul de pregătire a apei calde: pornirea pompei
S.24 Regimul de pregătire a apei calde: arzător pornit
Alte afişaje
S.31 Fără cerinţă de încălzire: mod vară, regulator eBUS, timp de aşteptare
S.34 Protecţia contra îngheţului activă
S.46 Modul de protecţie: sarcina minimă
C Remedierea defecţiunilor şi erorilor
C.1 Remedierea defecţiunilor
Avarie cauză posibilă Măsură
Presiunea instalaţiei
se afişează intermitent
pe display
Produsul nu funcţionează (lipsă de
apă caldă, încălzirea
rămâne rece)
Prepararea apei calde
este fără erori; încălzirea nu funcţionează
Presiunea instalaţiei
este prea mică: < 0,08
MPa (< 0,80 bari). Deficit de apă în instalaţia de încălzire.
Presiunea instalaţiei
este prea mare: > 0,3
MPa (> 3 bari).
Robinetul de blocare
a gazului instalat la
locaţie resp. robinetul
de blocare a gazului la
produs este închis.
Robinetul de apă rece
este închis.
Produsul este oprit. ▶ Porniţi produsul. (→ pagina 11)
Temperatura pe turul
încălzirii/temperatura
apei calde este reglată
prea mică şi/sau este
oprit regimul de încălzire/prepararea apei
calde.
Aer în instalaţia de
încălzire.
Regulatorul extern nu
este reglat corect.
▶ Umpleţi instalaţia de încălzire.
(→ pagina 13)
▶ Aşteptaţi până când excesul de agent ter-
mic curge prin supapa de siguranţă.
▶ Deschideţi ambele robinete de blocare a
gazului.
▶ Deschideţi robinetul de încărcare cu apă
rece.
1. Setaţi temperatura pe turul de încălzire.
2. Reglaţi temperatura apei calde menajere.
▶ Solicitaţi aerisirea instalaţiei de încălzire de
către un instalator.
▶ Reglaţi corect regulatorul extern (→Instruc-
ţiuni de utilizare a regulatorului).
Anexă
0020231724_00 ecoTEC pure Instrucţiuni de exploatare 17
Page 18
Anexă
C.2 Remedierea avariilor
Mesaj cauză posibilă Măsură
F.28 Aprindere fără
succes
Produsul a comutat
pe avarie după trei
încercări de aprindere
fără succes.
1. Verificaţi dacă este deschis robinetul de
2. Apăsaţi tasta de reset mai mult de 3 se-
3. Dacă nu puteţi remedia avaria de aprin-
blocare a gazului.
cunde.
dere printr-o încercare de deparazitare,
atunci adresaţi-vă unui instalator.
18 Instrucţiuni de exploatare ecoTEC pure 0020231724_00
Page 19
Page 20
0020231724_00 10.08.2016
furnizor
Vaillant Group România
Str. Nicolae Caramfil 75, sector 1 014142 Bucureşti
Tel. 021 2098888 Fax. 021 2322275
[email protected] www.vaillant.com.ro
© Aceste instrucţiuni, sau părţi din acestea, sunt protejate prin drepturi de autor şi pot fi multiplicate sau distribuite numai cu acordul scris al producătorului.
Ne rezervăm dreptul asupra modificărilor tehnice ulterioare.
Loading...
