10/100 Mbps Network Card Installation

Before you begin

Before you begin, we recommend you uninstall or disable any other Network Interface Cards
(NICs) you have in your system. Refer to your old NIC’s documentation for removal instructions.

Note: Your model number is 7900. It is important that you have your serial number

written down before you install the 10/100 Mbps Network Card. You can find your serial
number next to the LEDs on the outside of the bracket of the 10/100 Mbps Network Card
and on the side of the package. If you ever need to call our Technical Support
department, you will need this number to receive assistance.

Model Number Product ID Serial Number

7900 USR997900

Note: Touch an unpainted metal area of your computer’s case to ground yourself. This will

protect your equipment from electrostatic discharge.

Note: During the Installation procedure, you may be prompted for your Windows

Operating System CD-ROM. Make sure you have that available in case you need it.

Installation Procedure

Step 1. Install the 10/100 Mbps Network Card

All Users:

Make sure that your computer is shut down. Turn off
your computer and all peripheral devices. Unplug your
computer and remove the cover from your computer.
Remove the screw (if equipped) and the expansion slot
cover from a free PCI slot. Insert the 10/100 Mbps
Network Card completely into the PCI slot. If equipped,
secure the 10/100 Mbps Network Card with the slot
screw. After you have secured the 10/100 Mbps
Network Card, replace the cover and turn your PC on.

1

Step 2. Install the driver

To install the necessary driver for the 10/100 Mbps Network Card, refer to the section for your spe­cific operating system. Windows NT, 2000, and XP users must be in administrator mode to prop­erly add any new hardware.

Windows 98 Users:

When Windows detects the new hardware, click Next. Select Search for the best driver for your
device (Recommended) and click Next. Insert the Installation CD-ROM into your CD-ROM drive.

Select Specify a location, type D:\ and click Next. If your CD-ROM drive uses a different letter,
type that letter in place of “D.” When Windows locates the correct driver, click Next.

After the driver installation is complete, remove the Installation CD-ROM from your CD-ROM drive,
click Finish, and then click Yes to restart your computer. When the computer restarts, the installa­tion procedure will be complete.

Windows NT Users:

Click Windows Start, Settings, and then Control Panel. Double-click Network and click the Adapt­ers tab. Click the Add button and then click the Have Disk button. Insert the Installation CD-ROM
into your CD-ROM drive. Type D:\WinNT40 and click OK. If your CD-ROM drive uses a different let­ter, type that letter in place of “D.” When prompted, select the USR 10/100 Mbps Network Card
and click OK.

When the Speed/Duplex mode window appears, select (1) Auto and click OK. When the Input Net­work Address window appears, click Skip. When the Input Tx Early Threshold window appears,
click Skip and then click Close. Remove the Installation CD-ROM from your CD-ROM drive. You will
then be prompted for the TCP/IP properties. Select the USR 10/100 Mbps Network Card from the
adapter pulldown menu.

Assuming you are connected to a network, if you know your IP settings, select Use the following
IP address and enter the information in the appropriate fields. Click OK. If you do not know your
IP settings, select Obtain an IP address from a DHCP server and click OK. Follow the on-screen
instructions. Apply any service packs or hotfixes before you reboot. Click Ye s to restart your com­puter.

Windows Me Users:

When Windows starts, it will detect the new hardware. Select Specify the location of the driver
(Advanced) and click Next. Select Search for the best driver for your device (Recommended) and

then select Specify a location. Insert the Installation CD-ROM into your CD-ROM drive. Type D:\
and click Next. If your CD-ROM drive uses a different letter, type that letter in place of “D.” Follow
the on-screen instructions. When Windows locates the correct driver, select The updated soft-
ware (Recommended) and click Next. Click Next again and Windows will finish installing the
driver.

After the driver installation is complete, remove the Installation CD-ROM from your CD-ROM drive,
click Finish, and then click Yes to restart your computer. When the computer restarts, the installa­tion procedure will be complete.

2

Windows 2000 Users:

Windows 2000 will install the NIC using an existing generic driver. You will now need to update
the driver so that the NIC is using the correct one. Click Windows Start, Settings, and then Con-
trol Panel. Double-click System, click the Hardware tab, and then click Device Manager. Double­click Network Adapters and then double-click the Realtek Ethernet Adapter in the list.

Click the Driver tab, click Update Driver, and then click Next. Select Search for a suitable driver
for my device (Recommended) and click Next. Select only Specify a location and click Next.
Insert the Installation CD-ROM into your CD-ROM drive. Type D:\ and click OK. If your CD-ROM
drive uses a different letter, type that letter in place of “D.” When Windows locates the correct
driver, click Next.*

After the driver installation is complete, remove the Installation CD-ROM from your CD-ROM drive
and click Finish. You may then be prompted to restart your computer. If you are, click Ye s and
your computer will restart to complete the installation procedure.

Windows XP Users:

Windows XP will install the NIC using an existing generic driver. You will now need to update the
driver so that the NIC is using the correct one. Click Windows Start, Settings, and then Control
Panel. Click Switch to Classic View and then double-click System. Click the Hardware tab and
then click Device Manager. Double-click Network Adapters and then double-click the Realtek
Ethernet Adapter.

Click the Driver tab, click Update Driver, and then click Next. Select Search for a suitable driver

for my device (Recommended) and click Next. Select Install from a list or specific location
(Advanced) and click Next. Insert the Installation CD-ROM into your CD-ROM drive. Select Don’t
search. I will choose the driver to install and click Next. Click Have Disk, type D:\WinXP and then
click OK. If your CD-ROM drive uses a different letter, type that letter in place of “D.” Select U.S.
Robotics 10/100 PCI NIC TX and click Next. When the Windows Logo testing screen appears, click
Continue Anyway.* After the driver installation is complete, click Finish to complete the installa-

tion procedure

Windows 95, UNIX, Linux, and DOS Users:

The Installation CD-ROM includes the drivers for your operating system. On the Installation CD­ROM, check for an existing folder or look on the root directory for the driver that applies to your
operating system.

*You may receive a “Digital Signature Not Found” or “Windows Logo testing” screen. Click Yes or Continue Any-
way. U.S. Robotics has thoroughly tested this driver in conjunction with the supported hardware and has veri­fied compatibility with Windows 2000, Me, and XP. Because U.S. Robotics wants its customers to take full
advantage of the network card’s functionality, it has made the drivers available.

3

Remote LAN Wakeup

Remote LAN Wakeup capability is a key feature of a centrally managed PC environment. This tech­nology enables networked PCs to be "woken up" from a sleep or powered-off state so they can
be managed from a central location, at any time of the day or night.

To employ Remote LAN Wakeup, four elements are required:

• Desktop management software that can send a "wake-up" packet to a PC.

• A Wake-On-LAN enabled PC motherboard that can supply low-level auxiliary power to a net­work card when the PC is powered off.

• A Wake-On-LAN network card that can recognise a wake-up packet and signal the PC to
power up.

• The Wake-On-LAN cable must be connected to the 10/100 Mbps Network Card and to the
motherboard of your computer.

A Wake-On-LAN enabled PC is never completely powered off; it maintains a low-level auxiliary
power supply to the motherboard. The 3-wire Wake-On-LAN cable provides one line for the net­work card auxiliary power and one line for the card wake-up signal; the other line is a ground.
Even if the PC is powered off, the network card is always active and monitoring the network. When
a wake-up packet is detected, the card signals the motherboard to power up the PC. With the PC
powered on, maintenance and other support tasks can be performed.

Register your 10/100 Mbps Network Card

You can register your 10/100 Mbps Network Card online at www.usr.com/productreg

4

Troubleshooting

Check the following troubleshooting items before contacting the U.S. Robotics Technical Support
department.

I am experiencing compatibility problems between my computer and the 10/
100 Mbps Network Card.

Check with your computer’s documentation to make sure that your computer’s BIOS supports the
following:

• PCI Local Bus Specification v2.0 or later.

• An enabled bus-master slot and not a slave PCI slot.

• A PCI slot that is configured to support INTA.

• A PCI slot that is configured for level-triggered interrupts instead of edge-triggered interrupts.

Note: Consult your computer’s documentation, contact the dealer who sold you your

computer, or contact your computer’s manufacturer for instructions on making changes
to your BIOS settings.

My computer is not recognising my 10/100 Mbps Network Card.

If your computer cannot find the U.S. Robotics 10/100 Mbps Network Card or the network driver
does not install correctly, check the following:

Possible Solution:

Make sure the adapter is securely seated in the PCI slot. Check for any hardware problems, such
as physical damage to the card’s edge connector. Try the card in another PCI bus-master slot. If
this fails, test another U.S. Robotics 10/100 Mbps Network Card that is known to operate cor­rectly.

Possible Solution:

Check to see if there is a resource conflict in the PCI configuration.

Possible Solution:

If there are other network adapters in the computer, they may be causing conflict. Remove or dis­able all other adapters from the computer and test the U.S. Robotics 10/100 Mbps Network Card
separately.

Possible Solution:

Check for a defective computer or PCI bus by trying the adapter in another computer that is
known to operate correctly.

I am unable to access the network or the Internet.

There may be a network or Internet connection problem if the LED on the card’s bracket does not
illuminate or if you cannot access any network or Internet resources from the computer. Check
the following items:

5

Possible Solution:

Make sure you are using Category 5 cable for 100 Mbps connections, and that the length of any
cable does not exceed 100 m (328 ft). Inspect all network cables and connections. Make sure the
network cable is securely attached to the card’s connector.

Possible Solution:

Make sure the correct network card driver is installed for your operating system. If necessary, try
uninstalling and then reinstalling the driver.

Possible Solution:

If the network card’s speed or duplex mode has been configured manually, make sure it matches
that of the attached network device port. It is recommended to set the card to auto-negotiation
when installing the network driver.

Possible Solution:

The port on the network device that the card is attached to may be defective. Try using another
port on the device.

Possible Solution:

If you cannot access a Windows or NetWare service on the network, check that you have enabled
and configured the service correctly. If you cannot connect to a particular server, be sure that you
have access rights and a valid ID and password.

Possible Solution:

If you cannot access the Internet, check your network settings and verify that TCP/IP is installed
and properly configured.

Possible Solution:

Some network devices require a crossover ethernet cable to be used. Check the documentation of
your network devices to verify what type of ethernet cable must be used.

Support Resources

Are you still having problems?

If you have not fixed your problem after trying the suggestions in the “Troubleshooting” section,
you can receive additional help via one of these convenient resources:

1.) Go to the Support section of the U.S Robotics Web site at www.usr.com

Many of the most common difficulties users experience have been addressed in the FAQ and
Troubleshooting Web pages for your specific product. The model number of the 10/100 Mbps Net­work Card is 7900. You will need to know this to obtain information on the U.S. Robotics Web site.

2.) Call the dealer who sold you this product

The dealer may be able to troubleshoot the problem over the phone or may request that you
bring the network card back to the store for service.

6

3.) Call the U.S. Robotics Technical support department

Technical questions about U.S. Robotics network cards can also be answered by technical sup­port specialists. Refer to the table on the following page for the appropriate support number in
your area.

Country Voice Online Support Hours

United States [phone] http://www.usr.com/emailsupport 9:00 A.M. - 5:00 P.M., M-F CST
Canada [phone] http://www.usr.com/emailsupport 9:00 A.M. - 5:00 P.M., M-F CST
Argentina AT&T Direct + [phone] [e-mail] 9:00 A.M. – 5:00 P.M., M-F CST
Brazil AT&T Direct + [phone] [e-mail] 9:00 A.M. – 5:00 P.M., M-F CST
México AT&T Direct + [phone] [e-mail] 9:00 A.M. – 5:00 P.M., M-F CST
Chile AT&T Direct + [phone] [e-mail] 9:00 A.M. – 5:00 P.M., M-F CST
Colômbia AT&T Direct + [phone] [e-mail] 9:00 A.M. – 5:00 P.M., M-F CST
Costa Rica AT&T Direct + [phone] [e-mail] 9:00 A.M. – 5:00 P.M., M-F CST
Peru AT&T Direct + [phone] [e-mail] 9:00 A.M. – 5:00 P.M., M-F CST
Puerto Rico AT&T Direct + [phone] [e-mail] 9:00 A.M. – 5:00 P.M., M-F CST
Venezuela AT&T Direct + [phone] [e-mail] 9:00 A.M. – 5:00 P.M., M-F CST
China 10800 650 0217 [e-mail] 9:00A.M.–5:00P.M.M-F
Hong Kong 800 908 425 [e-mail] 9:00A.M.–5:00P.M.M-F
India - Delhi 2 628 4118 & 2 628 4119 [e-mail] 9:00A.M.–5:00P.M.M-F
India - Hyderabad 40 6261600/01/02/03 [e-mail] 9:00A.M.–5:00P.M.M-F
India - Calcutta 33 216 1800/01 [e-mail] 9:00A.M.–5:00P.M.M-F
India - Chennai 44 851 5273/74 [e-mail] 9:00A.M.–5:00P.M.M-F
India - Bombay 22 28248088/53 [e-mail] 9:00A.M.–5:00P.M.M-F
India - Bangalore 80 2380303/04 [e-mail] 9:00A.M.–5:00P.M.M-F
Indonesia 001 803 6310011 [e-mail] 9:00A.M.–5:00P.M.M-F
Japan 00531 63 0007 [e-mail] 9:00A.M.–5:00P.M.M-F
Korea 00798 6310025 [e-mail] 9:00A.M.–5:00P.M.M-F
Malaysia 1800 808514 [e-mail] 9:00A.M.–5:00P.M.M-F
Philippines 1800 18888426 [e-mail] 9:00A.M.–5:00P.M.M-F
Singapore 800 6363037 [e-mail] 9:00A.M.–5:00P.M.M-F
South Korea 00798 6310025 [e-mail] 9:00A.M.–5:00P.M.M-F
Taiwan 00806 31335 [e-mail] 9:00A.M.–5:00P.M.M-F
Thailand 001 800 631 0009 [e-mail] 9:00A.M.–5:00P.M.M-F
Australia 1800 125030 [e-mail] 9:00A.M.–5:00P.M.,M-F
New Zealand 0800 449535 [e-mail] 9:00A.M.–5:00P.M.,M-F
Austria 07 110 900 116 [e-mail] 8:00A.M.–6:00P.M.,M-F
Belgium (Flemish) [phone] [e-mail] 9:00A.M.–6:00P.M.,M-F
Belgium (French) [phone] [e-mail] 9:00A.M.–6:00P.M.,M-F
Denmark [phone] [e-mail] 9:00A.M.–5:00P.M.,M-F
Finland [phone] [e-mail] 10:00A.M.–6:00P.M.,M-F
France 082 507 0693 [e-mail] 9:00A.M.–6:00P.M.,M-F
Germany/Hungary 01805671548 [e-mail] 8:00A.M.–6:00P.M.,M-F
Ireland [phone] [e-mail] 9:00A.M.–6:00P.M.,M-F
Israel [phone] [e-mail] 9:00A.M.–5:30pm,M-F
Italy 848 80 9903 [e-mail] 9:00A.M.–6:00P.M.,M-F
Luxembourg [phone] [e-mail] 9:00A.M.–6:00P.M.,M-F
Middle East/Africa [phone] [e-mail] 9:00A.M.–6:00P.M.,M-F
Netherlands 0900 20 25 857 [e-mail] 9:00A.M.–6:00P.M.,M-F
Norway [phone] [e-mail] 9:00A.M.–5:00P.M.,M-F
Poland [e-mail] 8:00A.M.–6:00P.M.,M-F
Portugal [phone] [e-mail] 9:00A.M.–5:00P.M.,M-F
Spain 902 117 964 [e-mail] 9:00A.M.–5:00P.M.,M-F
Sweden [phone] [e-mail] 8:00A.M.–5:00P.M.,M-F
Switzerland +0848 840 200 [e-mail] 8:00A.M.–6:00P.M.,M-F
UK 0870 844 4546 [e-mail] 9:00A.M.–5:30P.M.,M-F

For current support contact information, go to the following Web site:

http://www.usr.com

7

Regulatory Approvals

FCC Declaration of Conformity

U.S. Robotics Corporation
935 National Parkway
Schaumburg, Il 60173
U.S.A.
declares that this product conforms to the FCC’s specifications:
Part 15,Class B:
Operation is subject to the following conditions:

1.this device may not cause harmful electromagnetic interference.

2.this device must accept any interference received including interference that may cause undesired operations.

This equipment uses the following USOC jacks:RJ-45

Radio and Television Interference:

This equipment generates, uses, and can radiate radio frequency energy. If this equipment is not installed and used in accordance
with the manufacturer’s instructions, it may cause interference to radio and television communications. The 10/100 Mbps Net­work Card has been tested and found to comply with the limits for a Class B computing device in accordance with the specifica­tions in Part 15 of FCC rules, which are designed to provide reasonable protection against such interference in a residential
installation.
Caution to the User:
The user is cautioned that any changes or modifications not expressly approved by the party responsible for compliance could
void the user’s authority to operate the equipment.

UL Listing/CUL Listing

This information technology equipment is UL-Listed and CUL-Listed for use with UL-Listed personal computers that have installa­tion instructions detailing user installation of card accessories.

IMPORTANT: This product is intended only for connection to internal networks and is not intended for connection to telecommuni­cations circuits of any kind.

Industry Canada Statement

This digital apparatus does not exceed the Class B limits for radio noise emissions from digital apparatus set out in the interfer­ence-causing equipment standard entitled Digital Apparatus, ICES-003 of Industry Canada.

«AVIS :Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de classe B
prescrites dans la norme sur le matériel brouilleur:
“Appareils Numériques”, NMB-003 édictée par l ’Industrie Canada. Centre de guarantie et de service après-vente:
U.S. Robotics
Unit-100 13751 Mayfield Pl.
Richmond, B.C.Canada V6V 2G9

CE Declaration of Conformity

We, U.S. Robotics Corporation of 935 National Parkway, Schaumburg, Illinois, 60173-5157, USA, declare under our sole responsi­bility that the U.S. Robotics 10/100 Mbps Network Card to which this declaration relates is in conformity with the following stan­dards and/or other normative documents:
EN60950
EN55022
EN55024

We hereby declare that this product is in compliance to all the essential requirements of Directive 1999/5/EC. The conformity
assessment procedure referred to in Article 10(3) and detailed in Annex II of Directive 1999/5/EC has been followed.

Manufacturer's Disclaimer Statement

The information in this document is subject to change without notice and does not represent a commitment on the part of the ven­dor. No warranty or representation, either expressed or implied, is made with respect to the quality, accuracy, or fitness for any
particular purpose of this document. The manufacturer reserves the right to make changes to the content of this document and/or
the products associated with it at any time without obligation to notify any person or organization of such changes. In no event
will the manufacturer be liable for direct, indirect, special, incidental, or consequential damages arising out of the use or inability
to use this product or documentation, even if advised of the possibility of such damages.

U.S. Robotics Corporation Limited Warranty

HARDWARE: U.S. Robotics warrants to the end user (“Customer”) that this hardware product will be free from defects in work­manship and materials, under normal use and service, for the following length of time from the date of purchase from U.S. Robot-

8

ics or its authorised reseller:

Two (2) years

U.S. Robotics’s sole obligation under this express warranty shall be, at U.S. Robotics’s option and expense, to repair the defective
product or part, deliver to Customer an equivalent product or part to replace the defective item, or if neither of the two foregoing
options is reasonably available, U.S. Robotics may, in its sole discretion, refund to Customer the purchase price paid for the defec­tive product. All products that are replaced will become the property of U.S. Robotics. Replacement products may be new or recon­ditioned. U.S. Robotics warrants any replaced or repaired product or part for ninety (90) days from shipment, or the remainder of
the initial warranty period, whichever is longer.

SOFTWARE: U.S. Robotics warrants to Customer that each software program licensed from it will perform in substantial conform­ance to its program specifications, for a period of ninety (90) days from the date of purchase from U.S. Robotics or its authorised
reseller. U.S. Robotics warrants the media containing software against failure during the warranty period. No updates are pro­vided. U.S. Robotics’s sole obligation under this express warranty shall be, at U.S. Robotics’s option and expense, to refund the
purchase price paid by Customer for any defective software product, or to replace any defective media with software which sub­stantially conforms to applicable U.S. Robotics published specifications. Customer assumes responsibility for the selection of the
appropriate applications program and associated reference materials. U.S. Robotics makes no warranty or representation that its
software products will meet Customer’s requirements or work in combination with any hardware or applications software prod­ucts provided by third parties, that the operation of the software products will be uninterrupted or error free, or that all defects in
the software products will be corrected. For any third-party products listed in the U.S. Robotics software product documentation
or specifications as being compatible, U.S. Robotics will make reasonable efforts to provide compatibility, except where the non­compatibility is caused by a “bug” or defect in the third party’s product or from use of the software product not in accordance with
U.S. Robotics/’s published specifications or User Guide.
THIS U.S. ROBOTICS PRODUCT MAY INCLUDE OR BE BUNDLED WITH THIRD-PARTY SOFTWARE, THE USE OF WHICH IS GOVERNED
BY A SEPARATE END-USER LICENSE AGREEMENT. THIS U.S. ROBOTICS WARRANTY DOES NOT APPLY TO SUCH THIRD-PARTY SOFT­WARE. FOR THE APPLICABLE WARRANTY, PLEASE REFER TO THE END-USER LICENSE AGREEMENT GOVERNING THE USE OF SUCH
SOFTWARE.

OBTAINING WARRANTY SERVICE: Customer must contact a U.S. Robotics Corporate Service Center or an Authorized U.S. Robotics
Service Center within the applicable warranty period to obtain warranty service authorization. Dated proof of purchase from U.S.
Robotics or its authorised reseller may be required. Products returned to U.S. Robotics’s Corporate Service Center must be pre­authorised by U.S. Robotics with a Service Repair Order (SRO) number marked on the outside of the package, and sent prepaid
and packaged appropriately for safe shipment, and it is recommended that they be insured or sent by a method that provides for
tracking of the package. The repaired or replaced item will be shipped to Customer, at U.S. Robotic’s expense, not later than thirty
(30) days after U.S. Robotics receives the defective product. Return the product to:

In The United States:

USR-Walnut
528 Spanish Lane
Walnut, CA 91789

In Europe:

FRS Europe BV.
Draaibrugweg 2
1332 AC Almere

The Netherlands

In Canada:

U.S. Robotics

Unit-100, 13751 Mayfield Pl.

Richmond, B.C. Canada V6V 2G9

U.S. Robotics shall not be responsible for any software, firmware, information, or memory data of Customer contained in, stored
on, or integrated with any products returned to U.S. Robotics for repair, whether under warranty or not.

WARRANTIES EXCLUSIVE: IF A U.S. ROBOTICS PRODUCT DOES NOT OPERATE AS WARRANTED ABOVE, CUSTOMER’S SOLE REM­EDY FOR BREACH OF THAT WARRANTY SHALL BE REPAIR, REPLACEMENT, OR REFUND OF THE PURCHASE PRICE PAID, AT U.S.
ROBOTICS’S OPTION. TO THE FULL EXTENT ALLOWED BY LAW, THE FOREGOING WARRANTIES AND REMEDIES ARE EXCLUSIVE
AND ARE IN LIEU OF ALL OTHER WARRANTIES, TERMS, OR CONDITIONS, EXPRESS OR IMPLIED, EITHER IN FACT OR BY OPERA­TION OF LAW, STATUTORY OR OTHERWISE, INCLUDING WARRANTIES, TERMS, OR CONDITIONS OF MERCHANTABILITY, FITNESS
FOR A PARTICULAR PURPOSE, SATISFACTORY QUALITY, CORRESPONDENCE WITH DESCRIPTION, AND NON-INFRINGEMENT, ALL
OF WHICH ARE EXPRESSLY DISCLAIMED. U.S. ROBOTICS NEITHER ASSUMES NOR AUTHORIZES ANY OTHER PERSON TO ASSUME
FOR IT ANY OTHER LIABILITY IN CONNECTION WITH THE SALE, INSTALLATION, MAINTENANCE OR USE OF ITS PRODUCTS. U.S.

9

ROBOTICS SHALL NOT BE LIABLE UNDER THIS WARRANTY IF ITS TESTING AND EXAMINATION DISCLOSE THAT THE ALLEGED
DEFECT OR MALFUNCTION IN THE PRODUCT DOES NOT EXIST OR WAS CAUSED BY CUSTOMER’S OR ANY THIRD PERSON’S MIS­USE, NEGLECT, IMPROPER INSTALLATION OR TESTING, UNAUTHORIZED ATTEMPTS TO OPEN, REPAIR OR MODIFY THE PRODUCT,
OR ANY OTHER CAUSE BEYOND THE RANGE OF THE INTENDED USE, OR BY ACCIDENT, FIRE, LIGHTNING, OTHER HAZARDS, OR
ACTS OF GOD.

LIMITATION OF LIABILITY: TO THE FULL EXTENT ALLOWED BY LAW, U.S. ROBOTICS ALSO EXCLUDES FOR ITSELF AND ITS SUPPLI­ERS ANY LIABILITY, WHETHER BASED IN CONTRACT OR TORT (INCLUDING NEGLIGENCE), FOR INCIDENTAL, CONSEQUENTIAL,
INDIRECT, SPECIAL, OR PUNITIVE DAMAGES OF ANY KIND, OR FOR LOSS OF REVENUE OR PROFITS, LOSS OF BUSINESS, LOSS OF
INFORMATION OR DATA, OR OTHER FINANCIAL LOSS ARISING OUT OF OR IN CONNECTION WITH THE SALE, INSTALLATION, MAIN­TENANCE, USE, PERFORMANCE, FAILURE, OR INTERRUPTION OF ITS PRODUCTS, EVEN IF U.S. ROBOTICS OR ITS AUTHORIZED
RESELLER HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES, AND LIMITS ITS LIABILITY TO REPAIR, REPLACEMENT, OR
REFUND OF THE PURCHASE PRICE PAID, AT U.S. ROBOTICS’S OPTION. THIS DISCLAIMER OF LIABILITY FOR DAMAGES WILL NOT BE
AFFECTED IF ANY REMEDY PROVIDED HEREIN SHALL FAIL OF ITS ESSENTIAL PURPOSE.

DISCLAIMER: Some countries, states, or provinces do not allow the exclusion or limitation of implied warranties or the limitation
of incidental or consequential damages for certain products supplied to consumers, or the limitation of liability for personal injury,
so the above limitations and exclusions may be limited in their application to you. When the implied warranties are not allowed to
be excluded in their entirety, they will be limited to the duration of the applicable written warranty. This warranty gives you spe­cific legal rights which may vary depending on local law.

GOVERNING LAW: This Limited Warranty shall be governed by the laws of the State of Illinois, U.S.A. excluding its conflicts of laws
principles and excluding the United Nations Convention on Contracts for the International Sale of Goods.

This document contains materials protected by copyright. All rights are reserved. No part of this manual may be reproduced or
transmitted in any form, by any means or for any purpose without expressed written consent of its authors. Product names
appearing in this document are mentioned for identification purchases only. All trademarks, product names or brand names
appearing in this document are registered property of their respective owners.

10

Installation de la carte réseau 10/100 Mbps

Network Card

Avant de commencer

Avant de commencer, nous vous conseillons de désinstaller ou de désactiver les autres cartes
d'interface réseau présentes sur votre système. Reportez-vous à leur documentation respective
pour savoir comment procéder.

Remarque : votre numéro de modèle est 7900. Nous vous recommandons fortement de

noter votre numéro de série avant d'installer la carte réseau 10/100 Mbps Network Card.
Vous trouverez ce numéro à côté des voyants situés sur la face extérieure du support de
la carte réseau 10/100 Mbps Network Card, et sur le côté de l'emballage. Si vous avez
besoin d'appeler notre service d'assistance technique, vous aurez besoin de ce numéro.

Numéro de modèle ID de produit Numéro de série

7900 USR997900

Remarque : touchez une zone métallique sans peinture du boîtier de votre ordinateur afin

de vous décharger de toute électricité statique. Vous protégerez ainsi votre équipement
des décharges électrostatiques.

Remarque : lors de la procédure d'installation, votre CD-ROM de système d'exploitation

Windows peut vous être demandé. Assurez-vous de l'avoir sous la main.

Procédure d'installation

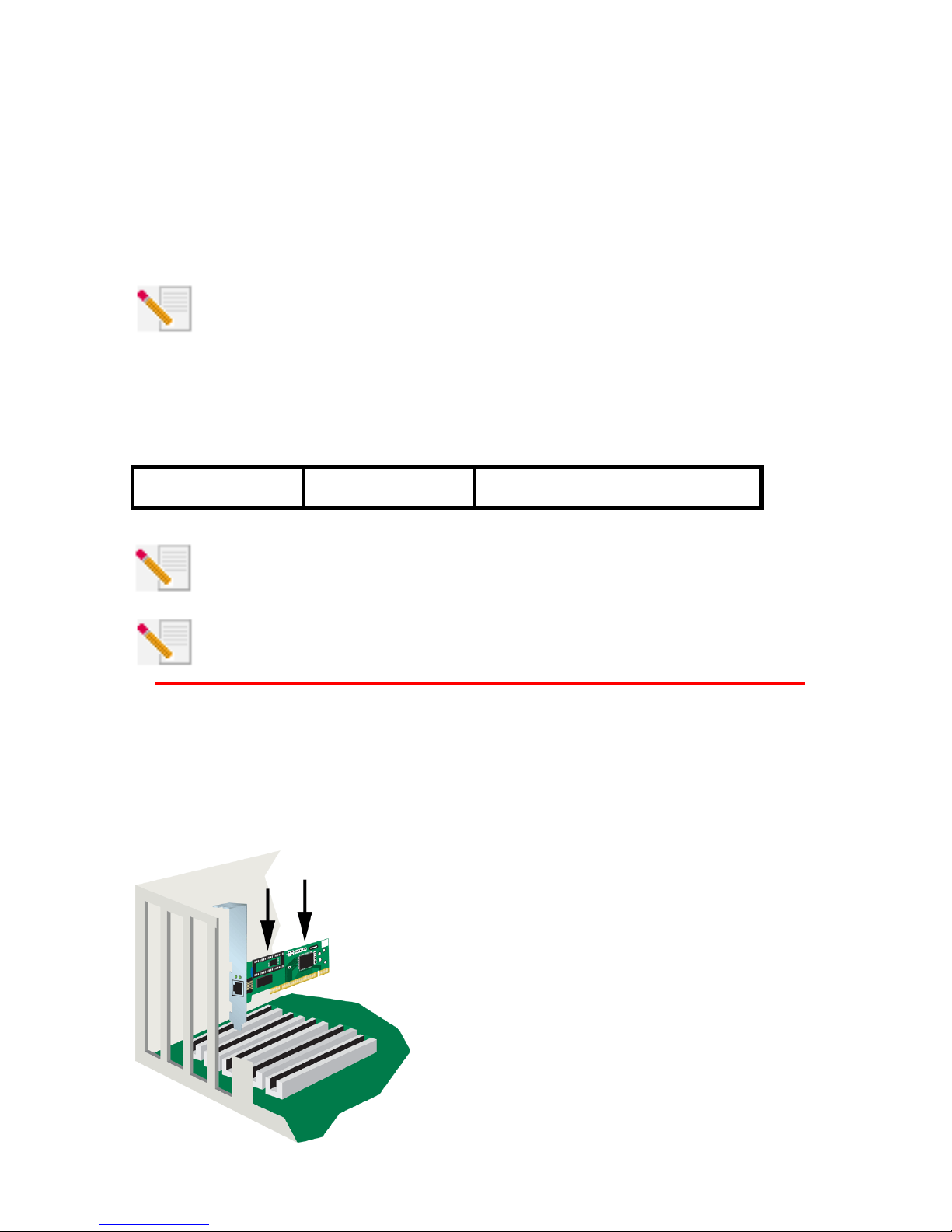

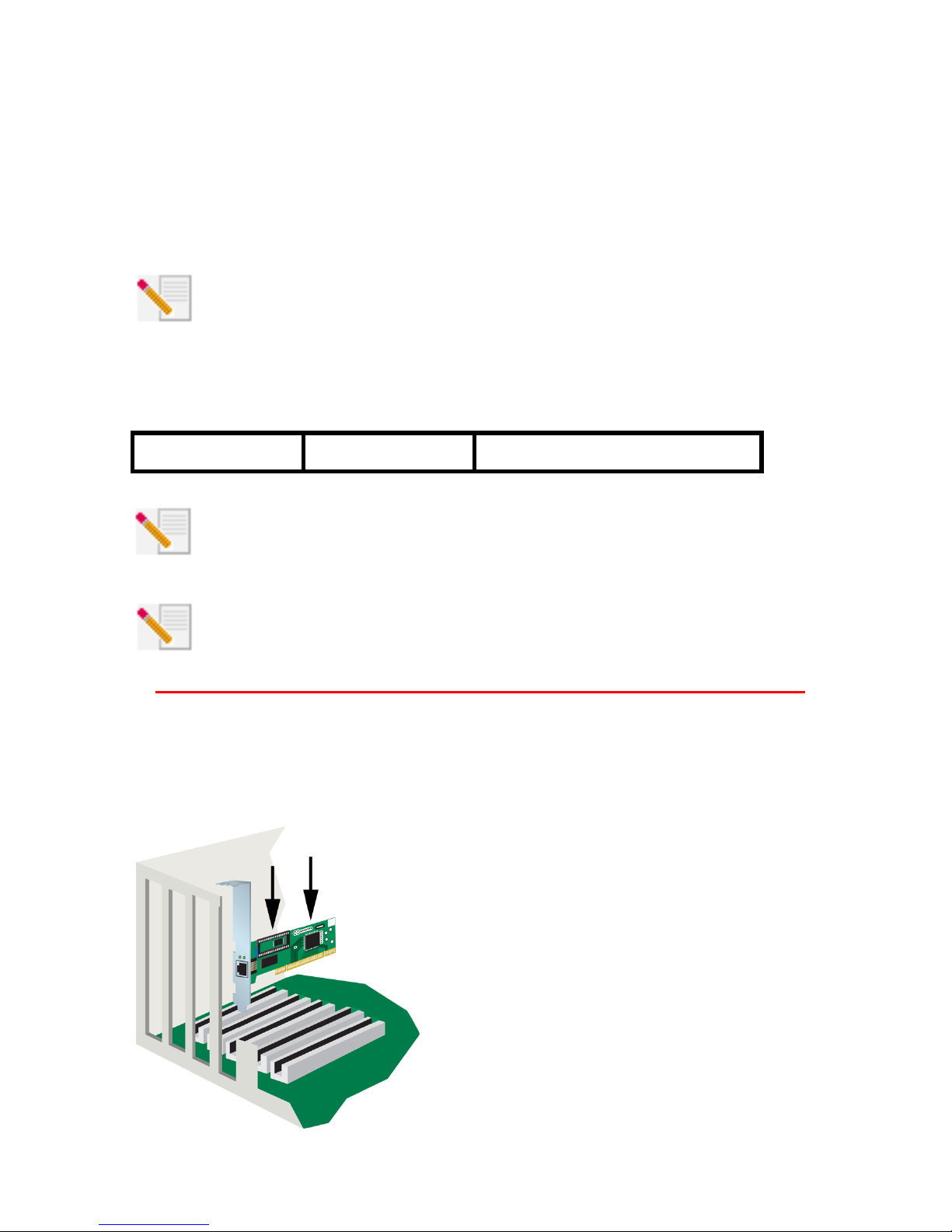

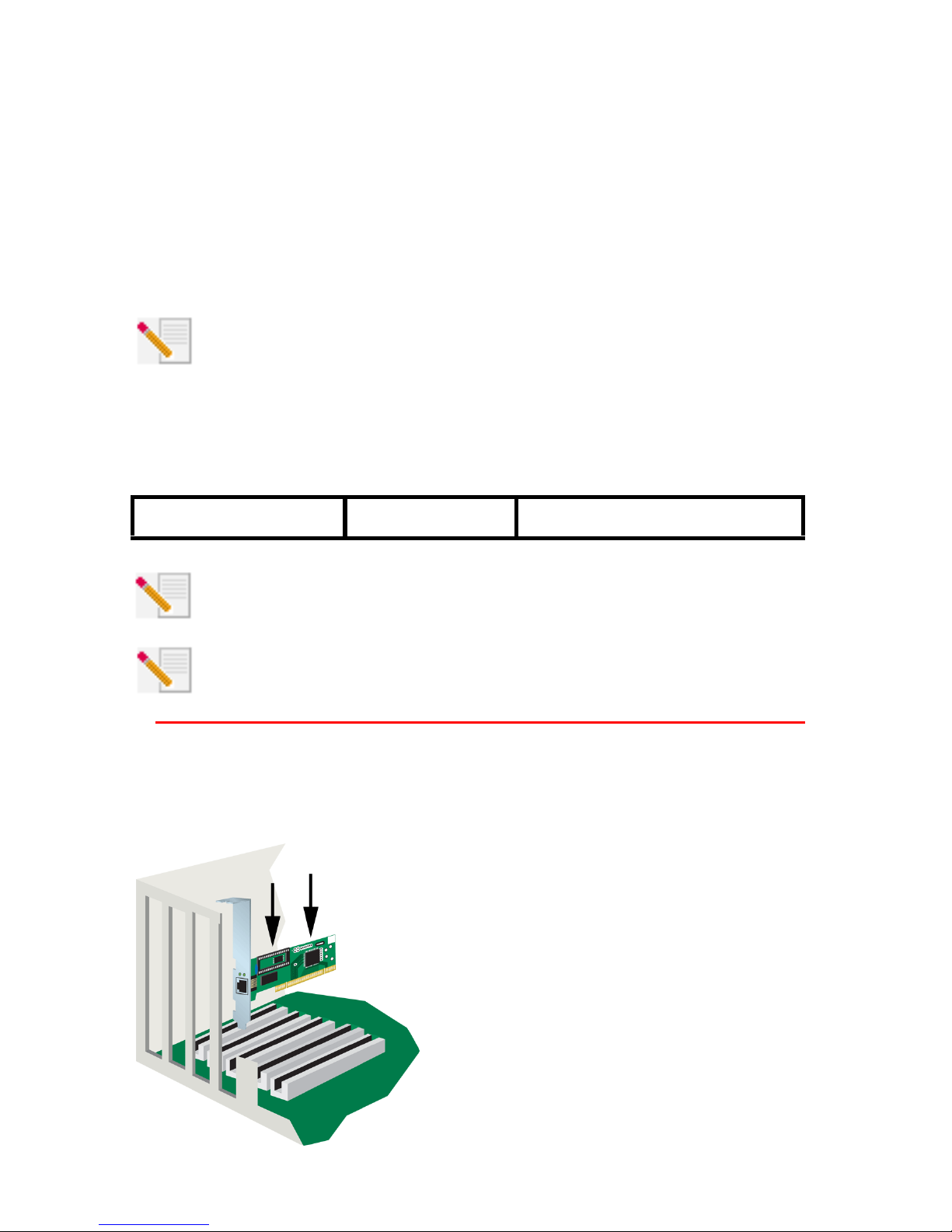

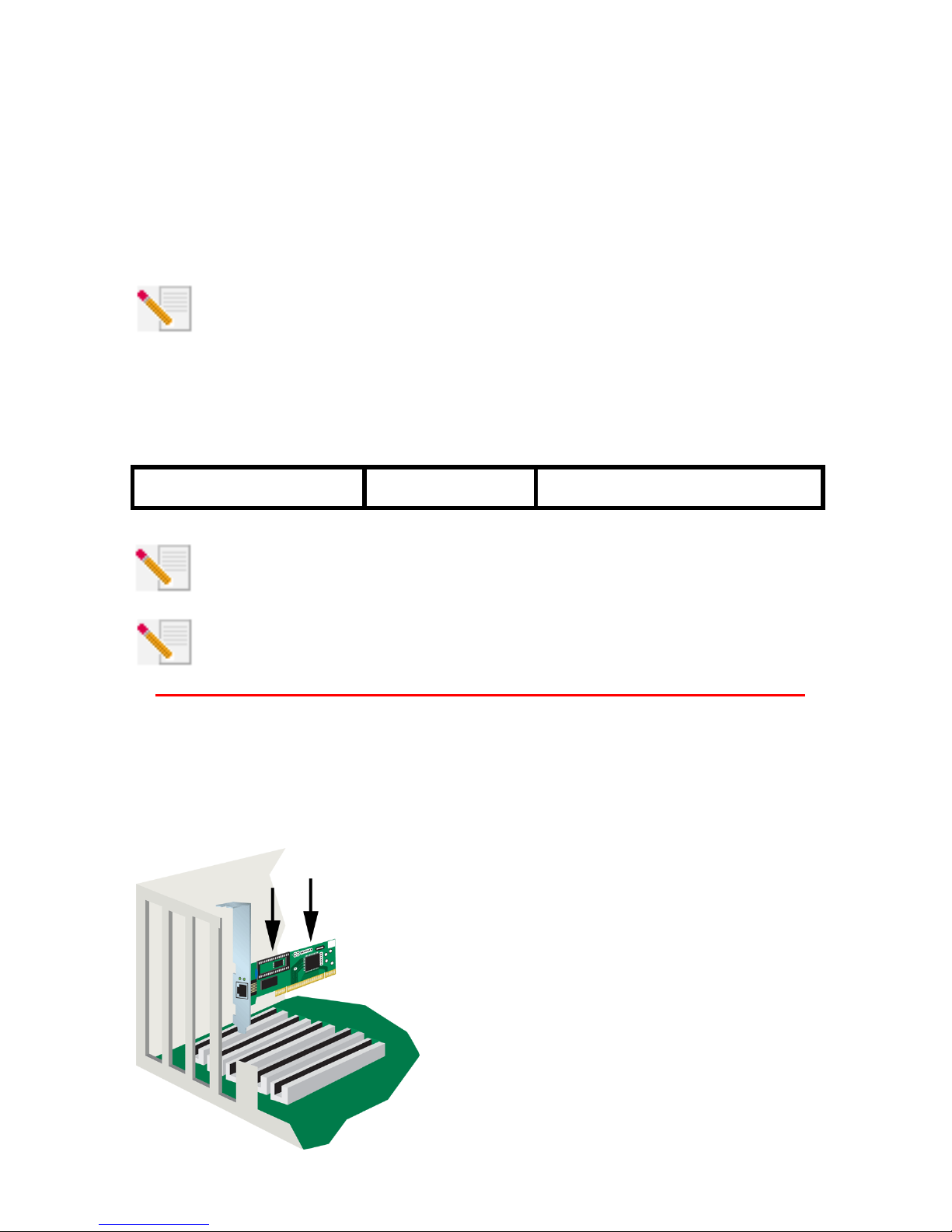

Etape 1. Installation de la carte réseau 10/100 Mbps Network Card

A l'attention de tous les utilisateurs :

Assurez-vous que votre ordinateur est éteint. Mettez
votre ordinateur ainsi que tous les périphériques hors
tension puis débranchez l'ordinateur et retirez le
couvercle du boîtier de l'ordinateur. Retirez la
vis (s'il y a lieu) et le cache du bloc d'extension d'un
emplacement PCI libre. Insérez fermement la carte
réseau 10/100 Mbps Network Card dans l'emplacement
PCI et remettez la vis (si vous en aviez retiré une). Une
fois la carte réseau en place, remettez le cache et
allumez votre PC.

11

Etape 2. Installation du pilote

Reportez-vous à la section concernant votre système d'exploitation pour savoir comment
installer le pilote nécessaire à la carte réseau 10/100 Mbps Network Card. Les utilisateurs
de Windows NT, 2000 et XP doivent se trouver en mode administrateur pour pouvoir ajouter
correctement de nouveaux périphériques.

Utilisateurs de Windows 98 :

Une fois que Windows a détecté le nouveau matériel, cliquez sur Suivant. Sélectionnez
Rechercher le meilleur pilote pour votre périphérique (Recommandé) et cliquez sur
Suivant. Insérez le CD-ROM d'installation dans votre lecteur CD-ROM. Sélectionnez Définir
un emplacement, tapez D:\ puis cliquez sur Suivant. Si la lettre correspondant à votre

lecteur CD-ROM n'est pas « D », tapez la lettre appropriée. Lorsque Windows a trouvé
le bon pilote, cliquez sur Suivant.

Lorsque l'installation du pilote est terminée, retirez le CD-ROM d'installation de votre
lecteur CD-ROM, cliquez sur Te rm in e r, puis sur Oui pour redémarrer votre ordinateur.
La procédure d'installation est terminée.

Utilisateurs de Windows NT :

Cliquez sur le bouton Démarrer de Windows puis sur Paramètres et enfin sur Panneau de
configuration. Double-cliquez sur Réseau et cliquez sur l'onglet Carte. Cliquez sur le bouton
Ajouter puis sur le bouton Disquette fournie. Insérez le CD-ROM d'installation dans votre

lecteur CD-ROM. Tapez D:\WinNT40 et cliquez sur OK. Si la lettre correspondant à votre
lecteur CD-ROM n'est pas « D », tapez la lettre appropriée. A l'invite, sélectionnez la carte
réseau USR 10/100 Mbps Network Card, puis cliquez sur OK.

Lorsque la fenêtre sur la vitesse et le mode duplex apparaît, sélectionnez (1) Auto et cliquez
sur OK. Dans la fenêtre Input Network Address (Entrée de l'adresse réseau), cliquez sur Skip
(Ignorer). Dans la fenêtre Input Tx Early Threshold (Entrée du premier seuil de transmission),
cliquez sur Skip (Ignorer), puis sur Close (Fermer). Retirez le CD-ROM d'installation de votre
lecteur CD-ROM. On vous demandera ensuite de spécifier les propriétés TCP/IP. Sélectionnez
la carte réseau USR 10/100 Mbps Network Card dans le menu déroulant.

En supposant que vous soyez connecté à un réseau, sélectionnez Utiliser l'adresse IP
suivante et saisissez les renseignements dans les champs appropriés. Cliquez sur OK.
Si vous ne connaissez pas vos paramètres IP, sélectionnez Obtenir une adresse IP par un
serveur DHCP et cliquez sur OK. Suivez les instructions à l'écran. Appliquez les service packs
ou corrections de programme nécessaires avant de redémarrer l'ordinateur. Cliquez sur

Oui pour redémarrer l'ordinateur.

Utilisateurs de Windows Me :

Windows détectera le nouveau matériel au démarrage. Sélectionnez Spécifier l'emplacement
du pilote (Avancé) et cliquez sur Suivant. Sélectionnez Rechercher le meilleur pilote pour votre
périphérique (Recommandé), puis Définir un emplacement. Insérez le CD-ROM d'installation

dans votre lecteur CD-ROM. Tapez D:\ et cliquez sur Suivant. Si la lettre correspondant à votre
lecteur CD-ROM n'est pas « D », tapez la lettre appropriée. Suivez les instructions à l'écran. Une
fois que Windows a repéré le bon pilote, sélectionnez Le logiciel mis à jour (Recommandé) et
cliquez sur Suivant. Cliquez encore une fois sur Suivant, et Windows terminera l'installation du
pilote.

Lorsque l'installation du pilote est terminée, retirez le CD-ROM d'installation de votre lecteur
CD-ROM, cliquez sur Te rm in e r, puis sur Oui pour redémarrer votre ordinateur. La procédure
d'installation est terminée.

12

Utilisateurs de Windows 2000 :

Windows 2000 utilisera un pilote générique existant pour installer la carte d'interface réseau.
Vous devrez mettre à jour le pilote afin que la carte d'interface réseau puisse utiliser le bon
pilote. Cliquez sur Démarrer, Paramètres et enfin sur Panneau de configuration. Double-cliquez
sur Système, cliquez sur l'onglet Matériel, puis sur Gestionnaire de périphériques. Double­cliquez sur Cartes réseau, puis double-cliquez sur Realtek Ethernet Adapter dans la liste.

Cliquez sur l'onglet Pilote, Mettre à jour le pilote et enfin sur Suivant. Sélectionnez Rechercher
un pilote approprié pour mon périphérique (Recommandé) et cliquez sur Suivant. Sélectionnez
uniquement Définir un emplacement et cliquez sur Suivant. Insérez le CD-ROM d'installation
dans votre lecteur CD-ROM. Tapez D:\ et cliquez sur OK. Si la lettre correspondant à votre lecteur
CD-ROM n'est pas « D », tapez la lettre appropriée. Lorsque Windows a trouvé le bon pilote,
cliquez sur Suivant.*

Lorsque l'installation du pilote est terminée, retirez le CD-ROM d'installation de votre lecteur
CD-ROM, puis cliquez sur Te rm in e r. Il vous faudra peut-être redémarrer votre ordinateur. Dans
ce cas, cliquez sur Oui pour achever la procédure d'installation.

Utilisateurs de Windows XP :

Windows XP utilisera un pilote générique existant pour installer la carte d'interface réseau. Vous
devrez mettre à jour le pilote afin que la carte d'interface réseau puisse utiliser le bon pilote.
Cliquez sur Démarrer, Paramètres et enfin sur Panneau de configuration. Cliquez sur Basculer
vers l'affichage classique, puis double-cliquez sur Système. Cliquez sur l'onglet Matériel, puis
sur Gestionnaire de périphériques. Double-cliquez sur Cartes réseau, puis double-cliquez sur
Realtek Ethernet Adapter dans la liste.

Cliquez sur l'onglet Pilote puis sur Mettre à jour le pilote et enfin sur Suivant. Sélectionnez
Rechercher un pilote approprié pour mon périphérique (Recommandé) et cliquez sur Suivant.
Sélectionnez Installer à partir d'une liste ou emplacement spécifié (Avancé) et cliquez sur

Suivant. Insérez le CD-ROM d'installation dans votre lecteur CD-ROM. Sélectionnez Ne pas
rechercher, je vais choisir le pilote à installer et cliquez sur Suivant. Cliquez sur Disquette
fournie, tapez D:\WinXP et cliquez sur OK. Si la lettre correspondant à votre lecteur CD-ROM

n'est pas « D », tapez la lettre appropriée. Sélectionnez U.S. Robotics 10/100 PCI NIC TX,
puis cliquez sur Suivant. Lorsque l'écran de test avec le logo Windows apparaît, cliquez sur
Continuer.* Lorsque l'installation du pilote est terminée, cliquez sur Te r mi n er pour mettre fin
à la procédure d'installation

Utilisateurs de Windows 95, UNIX, Linux et DOS :

Le CD-ROM d'installation contient les pilotes correspondant à votre système d'exploitation. Sur
le CD-ROM d'installation, recherchez un dossier existant ou repérez dans le répertoire racine le
pilote correspondant à votre système d'exploitation.

*Il se peut que le message « Impossible de trouver la signature numérique » ou l'écran de test affichant le logo
Windows apparaisse. Cliquez sur Oui ou sur Continuer. U.S. Robotics a procédé à des tests complets sur les
équipements pris en charge et s'est assuré de la compatibilité avec Windows 2000, Me et XP. Les pilotes sont
disponibles pour que les clients de U.S. Robotics puissent tirer pleinement parti des fonctionnalités de la carte
réseau.

13

Remote LAN Wakeup

La fonctionnalité Remote LAN Wakeup est un élément clé d'un environnement informatique dont
l'administration a été centralisée. Cette technologie permet de « réveiller » des PC en réseau
lorsqu'ils sont en veille ou hors tension, puis de les administrer à partir d'un site central, à
n'importe quel moment.

Pour utiliser la fonction Remote LAN Wakeup, vous devez disposer de quatre éléments
indispensables :

• Un logiciel de gestion capable d'envoyer un paquet de « réveil » aux PC.

• Une carte mère compatible Wake-On-LAN, capable de fournir une alimentation auxiliaire de
bas niveau à une carte réseau lorsque le PC est éteint.

• Une carte réseau Wake-On-LAN capable de reconnaître un paquet de réveil et d'envoyer un
signal de mise sous tension au PC.

• Le câble Wake-On-LAN doit être connecté à la carte réseau 10/100 Mbps Network Card et à
la carte mère de votre ordinateur.

Un PC disposant de la capacité Wake-On-LAN n'est jamais totalement éteint car il maintient une
alimentation auxiliaire de bas niveau pour la carte mère. Le câble Wake-On-LAN compte 3 fils : un
pour l'alimentation auxiliaire de la carte réseau, un pour le signal de réveil et le dernier pour la
mise à la terre. Même si le PC est éteint, la carte réseau reste active et continue de surveiller le
réseau. Lorsqu'un paquet de réveil est détecté, la carte indique à la carte mère d'allumer le PC, ce
qui permet d'effectuer des tâches de maintenance ou d'assistance.

Enregistrement de votre carte réseau 10/100 Mbps Network
Card

Vous pouvez enregistrer votre carte réseau 10/100 Mbps Network Card en ligne, à l'adresse

www.usr.com/productreg

14

Dépannage

Avant de contacter le service d'assistance technique de U.S. Robotics, veuillez prendre
connaissance des indications suivantes.

Je constate des problèmes de compatibilité entre mon ordinateur et ma
carte réseau 10/100 Mbps Network Card.

Consultez la documentation relative à votre ordinateur et assurez-vous que le BIOS de votre
ordinateur répond aux critères suivants :

• Norme de bus local PCI v2.0 ou ultérieure.

• Emplacement PCI maître actif et non esclave.

• Emplacement PCI configuré de façon à prendre en charge INTA.

• Emplacement PCI configuré pour des interruptions déclenchées par niveau et non par front

d'impulsion.

Remarque : consultez la documentation de votre ordinateur, contactez votre revendeur

ou le fabricant de votre ordinateur afin d'obtenir des instructions qui vous permettront
de modifier vos paramètres BIOS.

Mon ordinateur ne reconnaît pas ma carte réseau 10/100 Mbps Network
Card.

Si votre ordinateur ne reconnaît pas la carte réseau U.S. Robotics 10/100 Network Card ou que le
pilote réseau ne s'installe pas correctement, essayez d'appliquer les solutions suivantes :

Solution possible :

Assurez-vous que l'adaptateur est bien en place dans l'emplacement PCI et que votre matériel
n'est pas endommagé (en particulier le connecteur de la carte). Essayez de placer la carte dans
un autre emplacement maître PCI. Si l'ordinateur ne détecte toujours pas la carte, munissez-vous
d'une carte U.S. Robotics 10/100 Network Card qui, à votre connaissance, fonctionne
parfaitement et procédez au test.

Solution possible :

Assurez-vous qu'il n'y a pas de conflit de ressource au sein de la configuration PCI.

Solution possible :

Si votre ordinateur comporte d'autres adaptateurs, des conflits peuvent se produire. Retirez ou
désactivez tous les autres adaptateurs de votre ordinateur et testez la carte U.S. Robotics 10/100
Network Card séparément.

Solution possible :

Assurez-vous qu'aucun bus PCI et qu'aucun ordinateur n'est défectueux en essayant
l'adaptateur sur un autre ordinateur en parfait état de fonctionnement.

Je n'arrive pas à accéder au réseau et à l'Internet.

Il existe peut-être un problème de connexion Internet ou réseau si le voyant du support de la
carte ne s'allume pas ou si vous ne pouvez accéder à aucune ressource réseau ou Internet à
partir de l'ordinateur. Appliquez les solutions suivantes :

15

Solution possible :

Assurez-vous que vous utilisez un câble de catégorie 5 pour les connexions à 100 Mbits/s et
que la longueur du câble n'excède pas 100 m. Inspectez tous les câbles et toutes les connexions
réseau. Assurez-vous que le câble réseau est bien branché au connecteur de la carte.

Solution possible :

Assurez-vous que vous avez installé le pilote de la carte réseau correspondant à votre système
d'exploitation. Si cela s'avère nécessaire, désinstallez, puis réinstallez le pilote.

Solution possible :

Si le mode duplex ou la vitesse de la carte réseau doivent être configurés manuellement, assurez­vous que les paramètres correspondent à ceux du port du périphérique réseau connecté. Nous
vous recommandons de régler la carte sur auto-négociation lorsque vous installez le pilote
réseau.

Solution possible :

Il est possible que le port du périphérique réseau auquel est connectée la carte soit défectueux.
Essayez d'utiliser un autre port.

Solution possible :

Si vous ne pouvez pas accéder aux services Windows ou NetWare sur le réseau, vérifiez que
vous avez activé et configuré correctement le service. Si vous n'arrivez pas à vous connecter
à un serveur en particulier, assurez-vous que vous disposez bien des droits d'accès, d'un nom
d'utilisateur valide et d'un mot de passe.

Solution possible :

Si vous n'arrivez pas à accéder à Internet, vérifiez vos paramètres réseaux et vérifiez que TCP/IP
est installé et correctement configuré.

Solution possible :

Certains périphériques réseau nécessitent l'utilisation d'un câble Ethernet croisé. Consultez la
documentation accompagnant vos périphériques réseau pour connaître le type de câble Ethernet
dont ils ont besoin.

Assistance

Vos problèmes ne sont toujours pas résolus ?

Si votre problème n'est toujours pas réglé malgré les suggestions indiquées dans la section
« Dépannage », vous pouvez obtenir des renseignements supplémentaires en consultant les
ressources suivantes :

1) Allez à la section Support du site Web de U.S. Robotics à l'adresse www.usr.com.

Vous trouverez la réponse à la plupart des problèmes rencontrés par les utilisateurs dans les
pages Web FAQ et Dépannage consacrées à votre produit. Le numéro de modèle de la carte
réseau 10/100 Mbps Network Card est 7900. Vous en aurez besoin pour obtenir des informations
sur le site Web de U.S. Robotics.

2) Appelez le détaillant qui vous a vendu la carte réseau.

Il pourra peut-être déterminer l'origine du dysfonctionnement par téléphone et vous demandera
éventuellement de rapporter la carte réseau au magasin pour la faire réparer.

16
