Us robotics USR9108 Quick Installation Guide

Wireless MAXg ADSL Gateway

Quick Installation Guide

Guide d'installation rapide

Installationsanleitung

Guida all'installazione rapida

Guía breve de instalación

Beknopte installatiegids

Kurulum Kõlavuzu

rev 1.6 07/06

R24.0547.00

Wireless MAXg ADSL Gateway Installation ..............................3

Installation de la passerelle Wireless MAXg ADSL Gateway ... 19

Installation des Wireless MAXg ADSL Gateways ......................35

Installazione di Wireless MAXg ADSL Gateway ........................51

Instalación de Wireless MAXg ADSL Gateway ..........................67

Installatie van de Wireless MAXg ADSL Gateway .....................83

Wireless MAXg ADSL Gateway Kurulumu .................................99

Wireless MAXg ADSL Gateway Installation

Thank you for purchasing the U.S. Robotics Wireless MAXg ADSL Gateway.

For current product support and contact information, go to the following Web site:

http://www.usr.com/support

NOTE: It is important that you have your serial number written down for future

reference. If you ever need to call our technical support department, you will need this number to receive assistance. You can find your 12-character serial number on a bar code sticker located on the bottom of the gateway and also on the box. You will also need your model number. It is noted below.

Write your serial number in the space provided below.

9108

Serial Number Model Number

What You Need Before You Begin

You will need active ADSL and Internet service from your local telephone company or Internet Service Provider (ISP) before you try to go on the Internet. You may also need the following from your ISP:

• VPI/VCI values

• ADSL standard (modulation)

• Encapsulation mode

• Authentication (PAP or CHAP) for PPP connections

• Your user name and password, if they were assigned by your ISP.

Gateway Installation

Step 1. Connect Microfilter (if included or required by your ISP)

A microfilter removes interference between voice and DSL signals. Your ISP will determine if a microfilter is necessary. If a microfilter was not included with the gateway, you may want to ask your ISP if you need to purchase one or more.

To install a microfilter, plug each device (phone, fax machine, or other telephony device) into the microfilter, and then plug the microfilter into the telephone wall jack. Do not install

a microfilter on the cable that connects your ADSL gateway to the telephone jack unless your microfilter has a connection for both the gateway and the phone.

Step 2. Connect the Antenna and Cables

To configure the gateway, you will initially use the supplied yellow Ethernet cable to connect it to the computer. You can set up a wireless connection later in the installation process, once the gateway is communicating with the Internet.

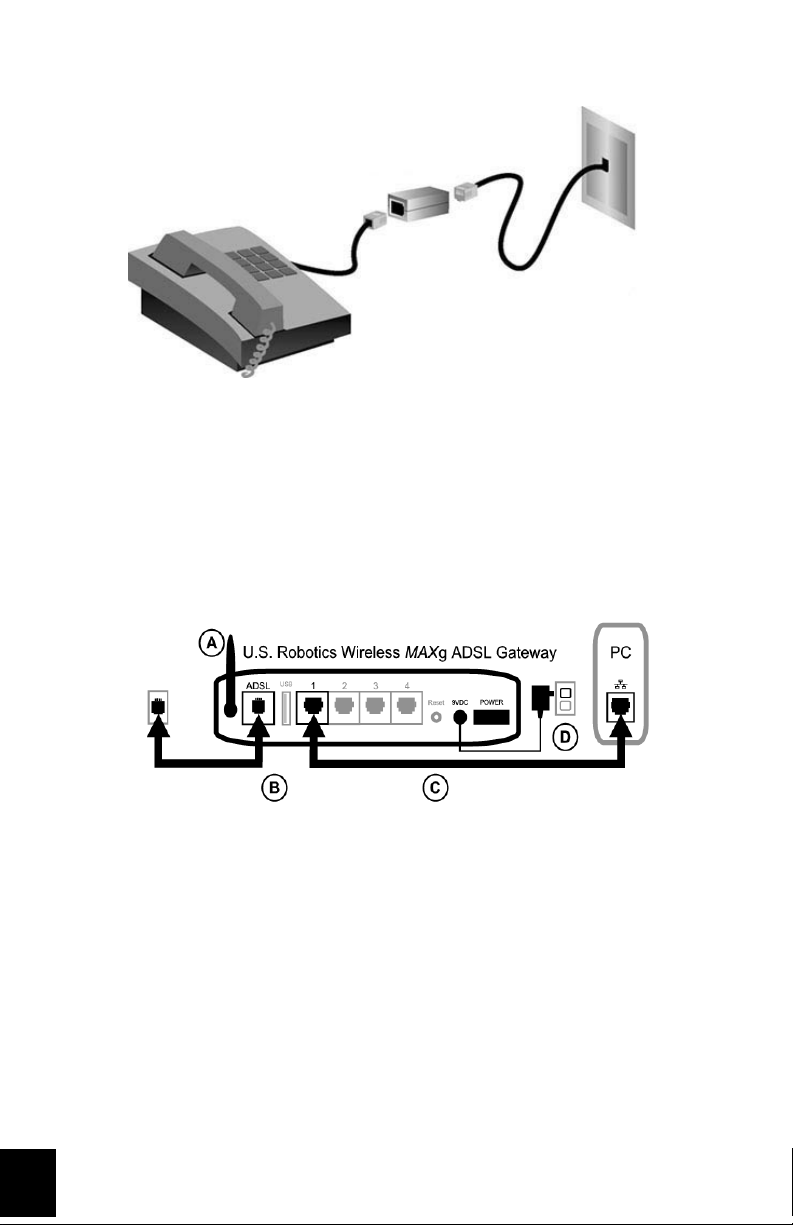

This diagram shows you how the devices will be connected when the installation is complete:

To make the needed connections, follow these steps:

A. Attach the antenna to the back of the gateway.

B. Connect one end of the grey telephone cable to the telephone port on the back of

your gateway (labelled ADSL). Connect the other end to the telephone wall jack.

C. Connect the yellow Ethernet cable. Although you can connect up to four systems this

way, you should connect additional devices only after the initial setup is complete. Insert one end of the Ethernet cable into one of the ports on the back of the gateway (labelled 1, 2, 3, and 4). Connect the other end to the Ethernet port on your computer’s network interface card.

D. Plug the AC power adapter into the 9VDC jack on the back of your gateway. Then

plug the AC power adapter into a standard wall outlet. If the LED on the front panel is not lighted, press the Power switch on the back of the gateway.

The gateway starts up after you turn on the power. This may take one to two minutes.

E. See if the and any of the indicator LEDs are lighted. If they are not, see the

troubleshooting section later in this guide.

Step 3. Install EasyConfigurator

1. Insert the U.S. Robotics installation CD-ROM into your computer’s CD-ROM drive. The installation should start automatically. This process may take a few moments.

If the installation does not start automatically, you can start it manually.

Windows users: Click Start and then Run, then type D:\setup.exe in the dialogue box and click OK. (If your CD drive uses a different letter, type that letter in place of D.)

Macintosh users: Open the CD-ROM and double click on either MacOS X Install or MacOS Classic Install (depending on which operating system your computer uses).

Linux users: Open the CD-ROM, browse to \platforms\linux, and double-click on install.bin.

2. Select your preferred language and click OK.

3. If you are using Windows, the installer runs a qualification test to verify that your system meets the minimum requirements for installation. When done, a Results screen displays green flags next to system components that meet requirements and red flags next to any that do not. If your system passes the qualification, click Next. If any of your system components do not meet the requirements, click View Report to identify them.

Setup now installs the EasyConfigurator.

Step 4. Configure the Gateway with EasyConfigurator

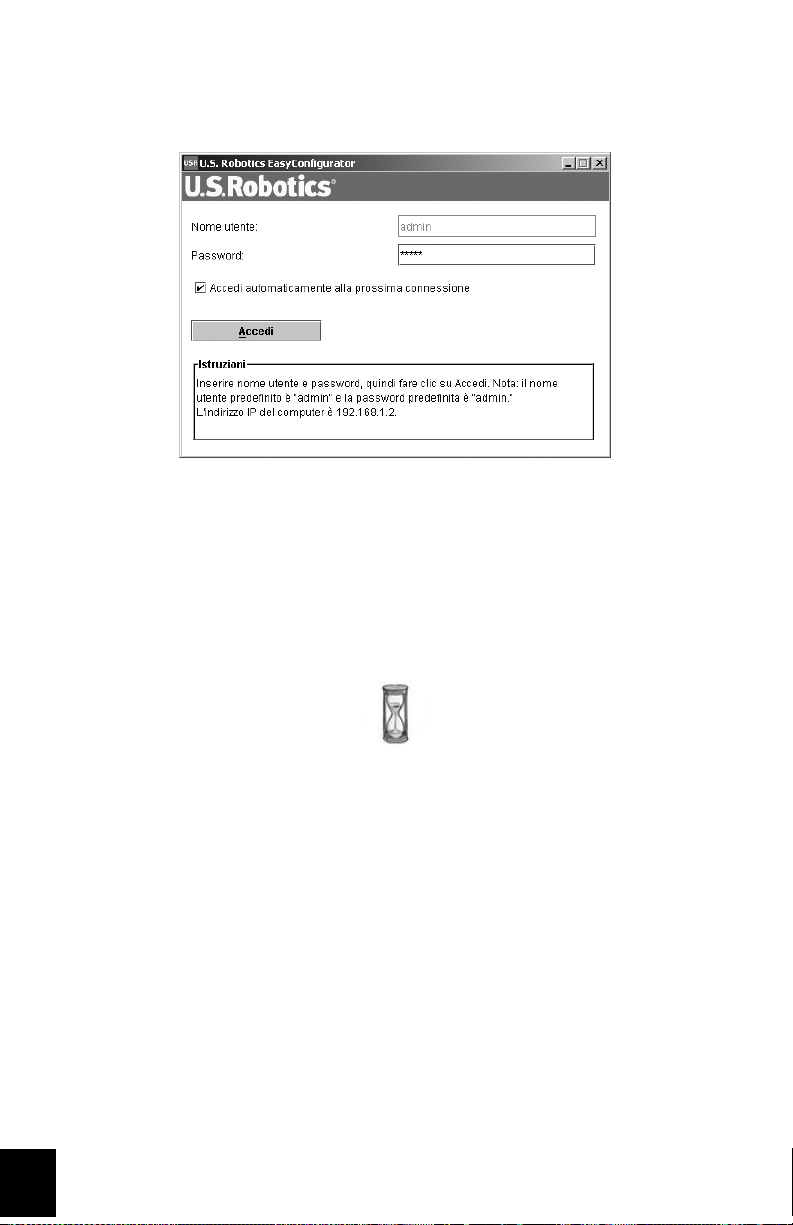

1. This is the EasyConfigurator login window:

If EasyConfigurator does not start up automatically, you can open it yourself.

Windows users: Click Start and select Programs and U.S. Robotics EasyConfigurator.

Macintosh and Linux users: Double-click on the EasyConfigurator icon on the desktop.

The user name and password are already entered for you. Click Log In and wait a few moments.

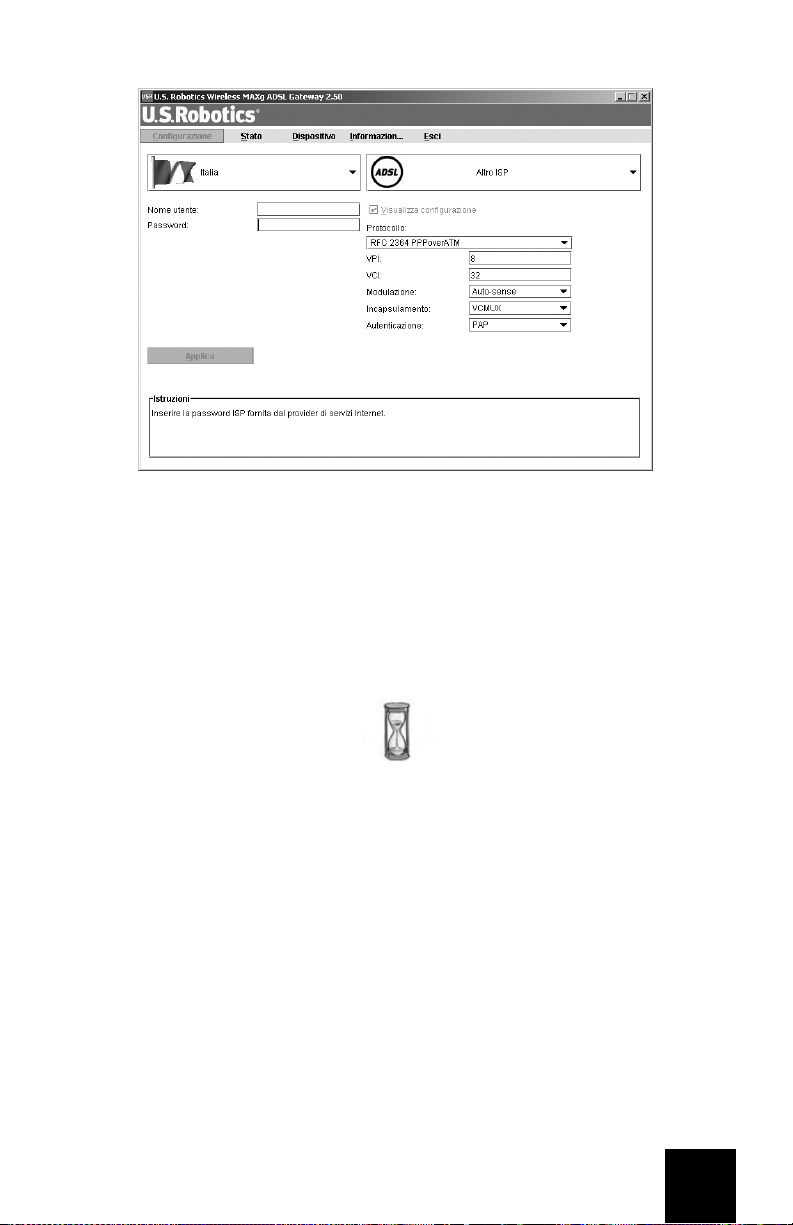

2. This window appears after you log in:

Select your country and your Internet Service Provider (ISP) from the drop-down lists. If your country or ISP does not appear in the list, select Other and manually enter the settings provided by your ISP.

You may need to enter your ISP-supplied user name and password after making your selections. Click Apply to continue.

3. EasyConfigurator now configures your gateway based on your ISP selection or manually-entered settings.

At this point, the system attempts to access the Internet. This may take a few minutes, until the following status page appears.

If the status is CONNECTED TO THE INTERNET, you have successfully configured your Internet connection. If it does not say CONNECTED TO THE INTERNET, go to the Troubleshooting section of this installation guide.

Step 5. Set Up the Wireless Configuration

In wireless communications, devices communicate with each other via radio waves rather than cables. The gateway can communicate wirelessly with any device that has a wireless network adapter that meets wireless networking standards.

To set up wireless communications, click Status at the top of the screen (if it is not already open). Then click Configure Wireless. This opens your Web browser to a page for setting

up security on your wireless network. U.S. Robotics strongly recommends that you secure your network as directed on this page.

Follow the on-screen instructions to configure security, and click Apply when done. The status page of the gateway’s Web user interface automatically appears after you do this.

Your wireless network is now secure. You may close your Web browser and EasyConfigurator.

You can now start up a Web browser. We suggest that you register your product and test your connection by going to the following Web site:

www.usr.com/productreg

See the User Guide on the U.S. Robotics installation CD-ROM to learn about the gateway’s advanced features.

You can use the gateway’s Web user interface to enable or disable wireless communications and to set the network name, broadcast status, and security options. The Web user interface is the main tool for configuring and using the gateway.

Status LEDs

The gateway has several LEDs on its front. The LED conditions listed below indicate the operational status of the gateway.

Solid The gateway is powered on. Off The gateway is powered off. Solid A wireless device is connected to the gateway.

Flashing

Off No wireless client is connected to the gateway. Solid The gateway is connected to the Internet. Flashing The gateway is exchanging data with the Internet.

Off

Solid An ADSL link is established. Flashing The gateway is attempting to create an ADSL link. Off There is no current ADSL connection.

Solid

Flashing

(1-4)

Off

Solid

Flashing The gateway and printer are exchanging data.

Off

The gateway and computer are exchanging data over a wireless connection.

There is no active ADSL connection or the device is in ADSL bridge mode. For information on bridge mode, see the User Guide on the installation CD.

There is a physical connection between the gateway and the computer through the corresponding Ethernet port (note the port numbers above the LEDs).

The gateway and computer are exchanging data through an Ethernet port.

There is no physical connection between the gateway and the computer through the Ethernet port.

A printer is linked to the gateway. See the User Guide on the U.S. Robotics installation CD-ROM for information on using a printer with the gateway.

NOTE: Do not connect any device other than a self- powered printer to the USB port. The USB connector can only be loaded a maximum of 0.11A. Overloaded operation is hazardous.

There is no printer connected to the gateway’s USB port.

Gateway Back

ADSL Digital subscriber line RJ-11 service jack USB Port that accepts a USB cable to a printer. 1 - 4 Ethernet ports 1 - 4 Reset A recessed button that resets the gateway (see note below) 9VDC Input jack that accepts a cable from supplied power adapter Power Rocker switch that turns the gateway on and off

NOTE: To reset the gateway, insert a pin or paper clip to briefly push the Reset

button. If you want to reset the gateway, do not press this button for more than 5 seconds, as this resets the gateway’s configuration to the factory defaults.

Troubleshooting

To help diagnose a problem, first use the following troubleshooting checklist.

1. Confirm that you are using the AC power adapter that came with your gateway

and that it is connected to the gateway and to an active wall outlet. Make sure the Power switch is switched to the on position. The LED should be lighted.

2. Confirm that you have securely connected the telephone cable to the telephone

wall jack and to the gateway. The LED should be lighted if you have ordered and correctly configured DSL.

3. If you are using a wired connection from the computer to the gateway, confirm

that you have secured the Ethernet cable(s) to the computer’s network interface card and to the Ethernet port(s) on the gateway (labelled 1, 2, 3, or 4). The

corresponding LED should be lighted on the front of the gateway.

For more information on the LEDs, see the Status LEDs section earler in this document.

Opening the Web user interface

The Web user interface will be your main tool for configuring, troubleshooting and monitoring the gateway. Follow this procedure to access it.

1. Start a Web browser.

2. Open the page http://192.168.1.1

3. A login window should appear:

The default user name and password are already filled in. Click OK.

4. The Web user interface opens with a status page.

If you cannot access the Internet...

A number of devices have to work together for your computer to access the Internet.

NOTE: For completeness, the following drawing shows both wired and wireless connections between your computer and your U.S. Robotics Wireless MAXg ADSL Gateway. You’ll normally use only one type of connection on each computer.

A. Your computer connects to your Wireless MAXg ADSL Gateway via a wireless or wired connection.

B. The gateway connects to your Internet Service Provider (ISP) via ADSL over the phone network.

The first step in solving the problem is to diagnose the cause. There are a number of places where the connection from your computer to the Internet might fail.

Windows users: You can check your connections automatically with the included utility program.

1. Use Windows Explorer to navigate to the Troubleshooting folder on your U.S. Robotics installation CD-ROM (for example, D:\Troubleshooting, if your CD drive is labeled D:).

2. Double-click on Troubleshoot_Connection.

This utility program tests your connections and, if there is a problem, tells you where it is.

Step 1: Can your computer connect to your Wireless MAXg ADSL Gateway?

Open a Web browser to the gateway’s address: http://192.168.1.1 (Please note that if you’ve modified the gateway’s LAN IP address, you must use the new one.)

If the gateway’s Web user interface appears, go to Step 3. Otherwise, the gateway may need to be restarted:

1. With a thin tool such as a paper clip, briefly press the Reset button on the back of the gateway.

2. Wait one or two minutes as the gateway restarts.

If you use a wired connection:

If you use a cable connection between your computer and the gateway, ensure that one end of the Ethernet cable is connected to your computer’s LAN port and the other end is connected to one of the Ethernet ports on the gateway. Also check that the corresponding LED is lighted.

In the unlikely event that your computer is using a static IP address, either re-configure your computer to use a dynamic IP address or ensure that its static IP address is in the same network as the ADSL Gateway. (That means that the IP address has the format

192.168.1.x where x can be any number between 2 and 254, inclusive.)

Now, please restart your computer. It will attempt to connect to the gateway. Proceed to

Step 2.

If you use a wireless connection:

1. Ensure that your computer is close enough to your gateway to receive a wireless signal and that there is nothing interfering with the signal, such as a microwave oven or a concrete wall.

If your gateway broadcasts its network name, you can use your computer’s wireless utility to scan for it. (This is typically called a “site survey.”) If the utility cannot detect the gateway, it may be a signal problem.

2. Ensure that the computer’s wireless utility is using the correct network name and security settings for your gateway.

Settings such as network name, security method (WPA, WEP, etc.), and security keys must all match. So if your gateway is using WPA encryption, each wireless card or adapter must support WPA encryption. If you are using a wireless PC card, PCI adapter, or USB adapter that does not support WPA encryption, you will not be able to connect to the gateway unless you use WEP encryption instead. Please refer to the configuration section of the User Guide on the U.S. Robotics installation CD-ROM for information on changing the security settings.

3. If you have enabled MAC filtering on the gateway, is this computer permitted to connect to your gateway?

Please note that MAC filtering refers to specific wireless adapters. If you use MAC filtering and have added a new wireless adapter to the network, you must add the MAC address of the new wireless adapter to the gateway.

NOTE: If you need to modify the ADSL Gateway’s settings, you’ll need a computer with a wired connection to the gateway in order to access it.

If these steps fail to establish a wireless connection, please try a wired connection between your computer and your gateway. Connect the yellow Ethernet cable to your computer’s LAN port and to a LAN port on the gateway. Then ensure that the corresponding LAN port LED is lighted. Then please restart your computer.

Step 2: Is your Wireless MAXg ADSL Gateway responding?

Open your Web browser to the gateway’s address: http://192.168.1.1

NOTE: If you can open the gateway’s Web user interface with a wired connection but not

with a wireless connection, the problem is with the wireless connection. Please see the documentation for your wireless adapter.

If the gateway’s Web user interface appears, please go to Step 3.

If the gateway’s Web user interface doesn’t appear, the gateway may need to be restored to the default factory settings. (Please note that you will lose all of your gateway’s custom settings and will need to set it up again as if you were installing it for the first time. If you’ve made a backup of the settings, you will be able to restore them. Please see the User Guide on the U.S. Robotics installation CD-ROM for more information.)

1. With a thin tool, such as a paper clip, press the Reset button on the back of the gateway for at least five seconds.

2. Wait about one or two minutes as the gateway restarts.

3. Please restart your computer so that it will connect to the gateway.

4. Try to access the gateway’s Web address at http://192.168.1.1

If the gateway’s Web user interface still does not appear, the gateway may have failed. Please contact U.S. Robotics Customer Support. See the contact information later in this document.

If the gateway’s Web user interface appears, please continue to Step 3.

Step 3: Can your Wireless MAXg ADSL Gateway connect to the Internet?

If you have a connection between your computer and your gateway, it’s likely that the gateway is not connected to the Internet.

1. Close your Web browser and run EasyConfigurator.

Windows users:

Press Start, then select Programs and U.S. Robotics EasyConfigurator.

Macintosh and Linux users:

Double-click the EasyConfigurator icon on the desktop.

2. Click Status at the top of the page, and check the value of the Status field.

Sample image of a gateway connected to the Internet:

Sample image of a gateway not connected to the Internet:

If the status is CONNECTED or CONNECTED TO THE INTERNET but you still cannot access the Internet, please contact your ISP for assistance.

Otherwise, you need to configure your ADSL connection. Please click Configuration at the top of the EasyConfigurator window and refer to the instructions earlier in this document (see Step 4. Configure the Gateway with EasyConfigurator) for how to configure your ADSL connection.

Technical Support

• Many of the most common difficulties users experience have been addressed in

the FAQ and troubleshooting Web pages for your specific product. For current product support and contact information, go to the U.S. Robotics Web site at:

http://www.usr.com/support

• Look in the User Guide on the U.S. Robotics installation CD-ROM -- more

advanced configuration and troubleshooting information is available there.

• Contact the U.S. Robotics Technical Support Department.

Getting Support

NOTE: Your model number is 9108. You can find your serial number on the label of the Wireless MAXg ADSL

Gateway and on the side of the package.

1. You can submit your technical support question using an online form at http://www.usrcom/emailsupport

2. You can also call the U.S. Robotics Technical Support department.

Country Voice Online Support Hours

United States & Canada (888) 216-2850 http://www.usr.com/emailsupport 9:00 A.M. - 5:00 P.M. Central, M-F Austria 07 110 900 116 http://www.usr.com/emailsupport/de 9:00 –17:00, M-F Belgium (Flemish) +32 (0)70 233 545 http://www.usr.com/emailsupport/ea 9:00 –17:00, M-F Belgium (French) +32 (0)70 233 546 http://www.usr.com/emailsupport/ea 9:00 –17:00, M-F Denmark +45 7010 4030 http://www.usr.com/emailsupport/uk 9:00 –17:00, M-F Finland +358 98 171 0015 http://www.usr.com/emailsupport/ea 9:00 –17:00, M-F France 082 507 0693 http://www.usr.com/emailsupport/fr 9:00 –17:00, M-F Germany 01805671548 http://www.usr.com/emailsupport/de 9:00 –17:00, M-F Hungary 01805671548 http://www.usr.com/emailsupport/hu 9:00 –17:00, M-F Ireland +44 870 844 4546 http://www.usr.com/emailsupport/uk 9:00 –17:00, M-F Italy 848 80 9903 http://www.usr.com/emailsupport/ it 9:00 –17:00, M-F Luxembourg +352 342 080 8318 http://www.usr.com/emailsupport/bn 9:00 –17:00, M-F Middle East/Africa +44 870 844 4546 http://www.usr.com/emailsupport/me 9:00 –17:00, M-F Netherlands 09 00 20 25 857 http://www.usr.com/emailsupport/e a 9:00 –17:00, M -F Norway +47 23 50 0097 http://www.usr.com/emailsupport/ea 9:00 –17:00, M-F Poland http://www.usr.com/emailsupport/pl Portugal +351 (0)21 415 4034 http://www.usr.com/emailsupport/pt 9:00 –17:00, M-F Spain 90 2 117 964 http://www.usr.com/emailsupport/e s 9:00 –17:00, M-F Sweden +46 (0) 77 128 1020 http://www.usr.com/emailsupport/ea 9:00 –17:00, M-F Switzerland +0848 840 200 http://www.usr.com/emailsupport/de 9:00 –17:00, M-F UK 0870 844 4546 http://www.usr.com/emailsupport/uk 9:00 –17:00, M-F

For current support contact information, go to the following Web site: http://www.usr.com/support

Regulatory and warranty information are located in the User Guide on the U.S. Robotics installation CD-ROM.

Installation de la passerelle Wireless MAXg ADSL Gateway

Nous vous remercions d'avoir choisi la passerelle U.S. Robotics Wireless MAXg ADSL Gateway.

Pour obtenir de l'aide sur ce produit ou nous contacter, visitez le site Web suivant :

http://www.usr.com/support

REMARQUE : nous vous recommandons vivement de noter votre numéro de série

afin de pouvoir vous y référer par la suite. Vous en aurez besoin si vous devez appeler notre service d'assistance technique. Vous trouverez ce numéro de série de 12 caractères sur l'étiquette de code-barre figurant sous la passerelle et sur la boîte. Vous aurez également besoin de votre numéro de modèle, indiqué cidessous.

Inscrivez votre numéro de série dans l'espace ci-dessous.

9108

Numéro de série Numéro de modèle

Ce qu'il vous faut avant de commencer

Avant d'essayer de vous connecter, vous devez posséder les éléments suivants :

• Un accès ADSL et Internet actif, proposé par votre opérateur téléphonique local

ou votre fournisseur d'accès Internet (FAI).

Vous devez également obtenir les informations suivantes auprès de votre FAI :

• Valeurs VPI/VCI

•Norme ADSL (modulation)

• Mode d'encapsulage

• Authentification (PAP ou CHAP) pour connexions PPP

• Votre nom d'utilisateur et votre mot de passe, si votre FAI vous en a attribués

Installation de la passerelle

Etape 1. Connexion du microfiltre (si votre FAI l'exige ou s'il est fourni)

Un microfiltre empêche les interférences entre le téléphone et les signaux DSL. Votre FAI déterminera si un microfiltre est nécessaire. Si aucun microfiltre n'est fourni avec la passerelle, demandez à votre FAI si vous devez en acheter un ou plusieurs. Pour installer le microfiltre, branchez chaque appareil (téléphone, fax ou autres) au microfiltre, puis branchez ce dernier à la prise téléphonique murale. N'installez pas de

microfiltre sur le câble reliant votre passerelle ADSL à la prise téléphonique, à moins que le microfiltre ne dispose d'une prise pour la passerelle et pour le téléphone.

Etape 2. Branchement de l'antenne et des câbles

Pour configurer la passerelle, vous devez d'abord la connecter à votre ordinateur au moyen du câble Ethernet jaune fourni. Vous pouvez installer une connexion sans fil plus tard au cours de la procédure, une fois que la communication entre la passerelle et Internet a été établie.

Le schéma ci-dessous vous montre toutes les connexions entre les périphériques une fois l'installation terminée.

Pour effectuer les connexions requises, procédez comme suit :

A. Branchez l'antenne à l'arrière de la passerelle.

B. Branchez une extrémité du cordon téléphonique gris au port téléphonique « ADSL »

situé à l'arrière de votre passerelle. Branchez l'autre extrémité à la prise téléphonique murale.

C. Branchez le câble Ethernet jaune. Même s'il est possible de connecter jusqu'à quatre

systèmes de cette manière, nous vous conseillons de ne connecter les périphériques supplémentaires qu'une fois l'installation initiale terminée. Branchez une extrémité du câble Ethernet à l'un des ports (1, 2, 3 et 4) situés à l'arrière de la passerelle. Branchez l'autre extrémité au port Ethernet de la carte d'interface réseau de votre ordinateur.

D. Branchez une extrémité de l'adaptateur secteur AC dans la prise 9VDC à l'arrière de

votre passerelle et l'autre extrémité sur une prise murale standard. Si le voyant DEL

situé à l'avant de la passerelle est éteint, appuyez sur l'interrupteur Power à

l'arrière de la passerelle.

Une fois allumée, la passerelle démarre. Cela peut prendre une à deux minutes.

E. Vérifiez si le voyant DEL et l'un des voyants DEL sont allumés. Si ce n'est pas

le cas, reportez-vous à la section Dépannage de ce guide.

Etape 3. Installation d'EasyConfigurator

1. Insérez le CD-ROM d'installation U.S. Robotics dans le lecteur CD-ROM de votre ordinateur. L'installation devrait se lancer automatiquement. Cette opération peut durer quelques instants.

Si l'installation ne se fait pas automatiquement, vous pouvez la lancer manuellement.

Utilisateurs de Windows : cliquez sur Démarrer puis sur Exécuter. Ensuite, tapez D:\setup.exe dans la boîte de dialogue et cliquez sur OK. Si la lettre correspondant à votre lecteur CD n'est pas D, entrez la lettre appropriée.

Utilisateurs de Macintosh : ouvrez le CD-ROM et double-cliquez soit sur Installation Mac OS X soit sur Installation classique Mac OS, selon votre système

d'exploitation.

Utilisateurs de Linux : ouvrez le CD-ROM, allez à \platforms\linux et double-cliquez sur install.bin.

2. Sélectionnez votre langue et cliquez sur OK.

3. Si vous utilisez Windows, le programme d'installation exécute un test de qualification pour vérifier que votre système répond à la configuration minimale requise. Une fois le test terminé, un écran Résultats affichera un drapeau vert à côté des éléments qui remplissent les conditions et un drapeau rouge à côté de ceux qui ne les remplissent pas. Si votre système a réussi le test de qualification, cliquez sur Suivant. Si l'un ou plusieurs des éléments de votre système ne remplissent pas les conditions, cliquez sur Afficher le rapport pour les identifier.

Le programme installe EasyConfigurator.

Etape 4. Configuration de la passerelle avec EasyConfigurator

1. Voici la fenêtre de connexion EasyConfigurator.

Si EasyConfigurator ne démarre pas automatiquement, vous pouvez l'ouvrir manuellement. Utilisateurs de Windows : cliquez sur Démarrer, puis sélectionnez Programmes et U.S. Robotics EasyConfigurator. Utilisateurs de Macintosh et de Linux : double-cliquez sur l'icône EasyConfigurator située sur le bureau.

Le nom d'utilisateur et le mot de passe sont déjà entrés. Cliquez sur Connexion et attendez quelques instants.

2. La fenêtre ci-dessous s'affiche une fois la connexion établie.

Sélectionnez votre pays et votre fournisseur d'accès Internet (FAI) dans les listes déroulantes. Si votre pays ou votre FAI n'apparaissent pas dans les listes, sélectionnez Autre et saisissez les paramètres fournis par votre FAI.

Après la saisie, vous devrez entrer le nom d'utilisateur et le mot de passe attribués par votre FAI. Cliquez sur Appliquer pour continuer.

3. EasyConfigurator configure votre passerelle en fonction des paramètres entrés.

Le système essaye ensuite de se connecter à Internet. Cela peut prendre quelques minutes, jusqu'à ce que la page de statut ci-dessous s'affiche.

Si le statut Connecté à Internet s'affiche, vous avez correctement configuré votre connexion Internet. Si le statut Connecté à Internet ne s'affiche pas, reportez-vous à la section Dépannage de ce guide d'installation.

Etape 5. Configuration sans fil

Dans les communications sans fil, les périphériques communiquent par ondes radio et non via des câbles. La passerelle peut communiquer avec tout périphérique qui possède une carte réseau sans fil conforme aux normes de mise en réseau.

Pour configurer des communications sans fil, cliquez sur Statut en haut de l'écran, si celuici n'est pas déjà ouvert. Ensuite, cliquez sur Configuration sans fil. Une page concernant la configuration de la sécurité sur votre réseau sans fil s'ouvre dans votre navigateur Web.

U.S. Robotics vous conseille vivement de suivre les informations contenues sur cette page pour sécuriser votre réseau.

Suivez les instructions à l'écran pour configurer les paramètres de sécurité, puis cliquez sur Appliquer une fois la procédure terminée. La page de statut de l'interface utilisateur Web de la passerelle s'affiche alors automatiquement.

Votre connexion sans fil est désormais sécurisée. Vous pouvez fermer votre navigateur Web et EasyConfigurator.

A présent, lancez un navigateur Web. Nous vous conseillons d'enregistrer votre produit et de tester votre connexion en visitant le site Web suivant :

www.usr.com/productreg

Pour plus d'informations sur les fonctions avancées de la passerelle, reportez-vous au guide de l'utilisateur sur le CD-ROM d'installation U.S. Robotics.

Vous pouvez utiliser l'interface utilisateur Web de la passerelle pour activer ou désactiver les communications sans fil ainsi que pour configurer le nom du réseau, l'état de la

diffusion et les options de sécurité. L'interface utilisateur Web est l'outil principal pour configurer et utiliser la passerelle.

Voyants DEL de statut

Plusieurs voyants DEL sont situés à l'avant de la passerelle. Le tableau ci-dessous indique l'état de fonctionnement de la passerelle selon le statut des voyants DEL.

Allumé La passerelle est sous tension. Eteint La passerelle est hors tension. Allumé Un périphérique sans fil est connecté à la passerelle.

Clignotant

Eteint Aucun client sans fil n'est connecté à la passerelle. Allumé La passerelle est connectée à Internet. Clignotant La passerelle échange des données avec Internet.

Eteint

Allumé Une connexion ADSL est établie. Clignotant La passerelle essaye d'établir une connexion ADSL. Eteint Aucune connexion ADSL n'est en cours.

Allumé

Clignotant

(1-4)

Eteint

Allumé

Clignotant La passerelle et l'imprimante échangent des données. Eteint Aucune imprimante n'est connectée au port USB de la passerelle.

La passerelle et l'ordinateur échangent des données via une connexion sans fil.

Aucune connexion ADSL active n'est établie ou le périphérique est en mode pont ADSL. Pour plus d'informations sur ce mode, consultez le guide de l'utilisateur sur le CD-ROM d'installation.

Une connexion physique est établie entre la passerelle et l'ordinateur via le port Ethernet correspondant (reportez-vous aux numéros des ports au-dessus des voyants DEL).

La passerelle et l'ordinateur échangent des données via un port Ethernet.

Aucune connexion physique n'est établie entre la passerelle et l'ordinateur via le port Ethernet.

Une imprimante est connectée à la passerelle. Pour plus d'informations sur l'utilisation d'une imprimante avec la passerelle, reportez-vous au guide de l'utilisateur sur le CD-ROM d'installation U.S. Robotics.

Attention : Le connecteur USB peut avoir une charge maximale de 0.11A. Toute opération de surcharge peut causer des risques.

Arrière de la passerelle

ADSL Prise RJ-11 pour service DSL (Digital Subscriber Line)

USB

1 - 4 Ports Ethernet 1 - 4 Reset Un bouton renfoncé qui réinitialise la passerelle (voir remarque ci-dessous)

9VDC

Power Interrupteur à bascule permettant d'allumer et d'éteindre la passerelle

Port permettant de brancher un câble USB pour relier la passerelle à une imprimante

Prise permettant de brancher un câble pour relier la passerelle à l'adaptateur secteur fourni

REMARQUE : pour réinitialiser la passerelle, enfoncez le bouton Reset (Réinitialiser) à l'aide d'une épingle ou d'un trombone. Pour réinitialiser la passerelle, appuyez brièvement sur ce bouton. Si vous appuyez dessus pendant plus de 5 secondes, les paramètres par défaut seront rétablis.

Dépannage

Pour déterminer la nature d'un problème et le résoudre plus facilement, commencez par consulter la liste de dépannage ci-dessous.

1. Vérifiez que vous utilisez l'adaptateur secteur AC fourni avec votre passerelle et

qu'il est correctement branché à votre passerelle et à une prise murale active. Vérifiez que l'interrupteur Power est en position allumée. Le voyant DEL doit

être allumé.

2. Vérifiez que vous avez correctement branché le cordon téléphonique à la prise

téléphonique murale et à la passerelle. Si vous avez correctement configuré la connexion DSL, le voyant DEL s'allume.

3. Si l'ordinateur est relié à la passerelle via une connexion câblée, assurez-vous

que le ou les câble(s) Ethernet sont correctement branchés à la carte d'interface réseau et au(x) port(s) Ethernet de la passerelle (1, 2, 3 ou 4). Le voyant DEL

correspondant situé à l'avant de la passerelle doit être allumé.

Pour plus d'informations sur les voyants DEL, consultez la section Voyants DEL de statut de ce document.

Accès à l'interface utilisateur Web

L'interface utilisateur Web est votre principal outil de configuration, de dépannage et de contrôle de la passerelle. Pour accéder à l'interface, procédez comme suit :

1. Lancez un navigateur Web.

2. Ouvrez la page http://192.168.1.1

3. La page de connexion ci-dessous devrait s'afficher.

Le nom d'utilisateur et le mot de passe par défaut sont déjà entrés. Cliquez sur OK.

+ 90 hidden pages
