ULTIMATE SPEED 270075 Operation Manual

IAN 270075

CAR BATTERY CHARGER ULGD 3.8 A1

CAR BATTERY CHARGER

Translation of original operation manual

POLNILNIK ZA AKUMULATORJE
MOTORNIH VOZIL

Prevod originalnega navodila za uporabo

AKKUMULÁTORTÖLTŐ

Az originál használati utasítás fordítása

PROSTOWNIK AUTOMATYCZNY
DO SAMOCHODÓW

Tłumaczenie oryginalnej instrukcji obsługi

KFZ-BATTERIELADEGERÄT

Originalbetriebsanleitung

NABÍJAČKA AUTOBATÉRIÍ

Preklad originálneho návodu na obsluhu

GB Translation of original operation manual Page 1
PL Tłumaczenie oryginalnej instrukcji obsługi Strona 9
HU Az originál használati utasítás fordítása Oldal 17
SI Prevod originalnega navodila za uporabo Stran 25
SK Preklad originálneho návodu na obsluhu Strana 33
DE / AT / CH Originalbetriebsanleitung Seite 41

Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of
the device.

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi
funkcjami urządzenia.

Olvasás előtt kattintson az ábrát tartalmazó oldalra és végezetül ismerje meg a készülék mindegyik
funkcióját.

Pred branjem odprite stran s slikami in se nato seznanite z vsemi funkcijami naprave.

Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.

A

B

C

1

ULGD 3.8 A1

GB

Contents

Introduction ............................................................2

Intended use ........................................................................2

Scope of delivery ....................................................................2

Parts description .....................................................................2

Technical Data ......................................................................2

Safety ................................................................ 2

Safety instructions ....................................................................2

Operation .............................................................4

Before use .........................................................................4

Connecting .........................................................................4

Disconnect .........................................................................4

Measuring STANDBY / Battery voltage ...................................................5

Revitalising .........................................................................5

Program selection ....................................................................5

Program 1 „6 V“ (7,3 V / 0,8 A) ........................................................5

Program 2

„12 V“ (14,4 V / 0,8 A) .................................................5

Program 3

„12 V“ (14,4 V / 3,8 A) .................................................6

Program 4

„12 V“ (14,7 V / 3,8 A) ..................................................6

Retention charge ....................................................................6

Appliance protection function ..........................................................6

Maintenance and care ................................................... 6

Warranty .............................................................. 6

Service ................................................................ 7

Importer .............................................................. 7

Disposal ...............................................................7

Translation of the original Conformity Declaration ............................7

2

ULGD 3.8 A1

GB

CAR BATTERY CHARGER
ULGD3.8A1

Introduction

We congratulate you on the purchase of

your new device. You have chosen a high

quality product.
The instructions for use are part of the product.
They contain important information concerning
safety, use and disposal. Before using the product,
please familiarise yourself with all of the safety
information and instructions for use. Only use the
unit as described and for the specified applica­tions. If you pass the product on to anyone else,
please ensure that you also pass on all the
documentation with it.

Intended use

The Ultimate Speed ULGD3.8A1 is a multi-stage
car battery charger that is suitable for charging
and trickle charging up of 6V or 12V lead-acid
batteries (batteries) with electrolyte solution (WET),
electrolyte absorbent mats (AGM) or gel electrolyte
(GEL).

This appliance is not suitable for charging lithium-ion
batteries. The is not intended for commercial use
and is for indoor use only.

The manufacturer accepts no responsibility for
damage(s) arising out of usage contrary to the
instructions specified below.

Scope of delivery

1 Car battery charger ULGD 3.8 A1
2 Clamps (1 red, 1 black)
1 Instructions for use

Parts description

See Figure A:

12 V / 0.8 A (Program 2)
12 V / 3.8 A (Program 3)
12 V / 3.8 A (Program 4)
6 V / 0.8 A (Program 1)
LED reverse connection
LED stand-by
Charge display

Condition display
Voltage display
Program selection button (MODE)

See Figure B:

Charger
Fastening eyelets
Mains lead
Positive pole clamp (red)
Negative pole clamp (black)
Positive pole connector cable (red) inc. lug
Negative pole connector cable (black) inc. lug

Technical Data

Input voltage: 220 - 240 V ∼ 50/60 Hz
Power consumption: 60 W
Output voltage: 6 V

/ 12 V
Output power: 0.8 A / 3.8 A
Fuse (internal): 2 A

T2A

Environmental
temperature: 0°C bis 40°C

Protection rating: IP 65
Protection class: II /

Battery types: 6 V lead acid battery

1.2 Ah - 14 Ah
12 V Lead acid battery

1.2 Ah - 120 Ah

Safety

Safety instructions

This charger is suitable for indoor
use only.

■ This appliance may be used by chil-

dren aged 8 over and by persons
with reduced physical, sensory or
mental capabilities or lack of expe­rience and knowledge, provided
that they are under supervision
or have been told how to use the

3

ULGD 3.8 A1

GB

appliance safely and are aware of
the potential risks. Children must not
use the appliance as a plaything.
Cleaning and user maintenance
tasks may not be carried out by
children unless they are supervised.

■ Do not use the charger for charging

non-rechargeable batteries.

■ Do not use the charger for charging

lithium-ion batteries.

■ Place the removed battery in a well-

ventilated location during charging.

■ The automatic mode of operation

and usage restrictions are explained
below in these operating instruc­tions.

DANGER OF ELECTRIC SHOCK!

■ Do not operate the appliance with

a damaged cable, supply cord or
mains plug. A damaged power cord
causes danger to life by electric shock.

■ If the supply cord is damaged, it must

be replaced by the manufacturer, its
service agent or similarly qualified
persons in order to avoid a hazard.

■ Before connecting to the power,

ensure that the power connection is
earthed, is 230 V ∼ 50 Hz, and is
16 A fused and equipped with an
RCCB switch (residual current circuit
breaker) in accordance with the cur­rent regulations!

■ Disconnect the charger from the grid,

before you make or break connec­tions to the battery.

■ Always connect the positive termi-

nal clamp (red)

first.

■ The negative terminal clamp (black)

must be connected to the chassis
at least 10 cm away from the bat­tery and the fuel line.

■ Now connect the charger to the

power supply.

■ After charging, disconnect the

charger from the grid. Only after this
remove the clamp from the body­work. Following this, remove the
clamp from the battery.

DANGER OF EXPLOSION

AND FIRE HAZARD!

Protect yourself from a highly explo­sive hydrogen-oxygen reaction!

■ Ensure that during charge and

charge retention procedures, there
are no naked lights (flames, cinders
or sparks)!

■ Ensure that the plus cable does not

come into contact with fuel lines
(e.g. petrol pipe)!

■ Ensure that there is no possibility of

ignition of explosive or flammable
substances, such as petrol or sol­vents, while using charger!

■ Ensure that there is adequate venti-

lation during charging.

4

ULGD 3.8 A1

GB

DANGER OF CHEMICAL

BURNS!

■ Wear protective glasses! Wear

protective gloves! If eyes or skin has
come into contact with battery acid,
rinse the affected body region off
with a large amount of clean water
and consult a doctor straight away!

■ Avoid causing a short circuit when

connecting the charger to the bat­tery. Connect the negative pole
connector cable only to the nega­tive battery or to the body work.
Connect the positive pole connector
cable only to the plus pole of the
battery!

■ Do not place the charger close to fire,

heat or to places with long-term expo­sure to temperatures over 50 °C!

■ Ensure that no fuel lines,electric

cables, hydraulic or water pipes
are damaged by the screws during
assembly of the charger!

■ Do not cover the charger with any

objects!

■ Protect the electrical contact sur-

faces of the battery from short
circuiting!

■ Only use the charger for charging

and for charge retention of 6 V / 12
V lead batteries.
Do not charge frozen batteries.

Operation

Before use

♦ Before connecting the charger, the operating

instructions must be observed.

♦ Furthermore, the instructions of the vehicle man-

ufacturer regarding a permanently connected
vehicle battery must be observed. Secure the
vehicle, switch off the ignition.

♦ Clean the battery poles. Take care that while doing

so, your eyes do not come into contact with the dirt.

♦ Ensure sufficient ventilation.

Connecting

NOTES

► There are two options for connecting the charger.

Connect the negative terminal connecting cable
(black) either directly to the negative terminal of
the battery or to the bodywork. Please also bear
in mind the vehicle manufacturer’s instructions.

♦ Before starting the charging or trickle charging

procedure on a permanently installed battery in
a vehicle, first disconnect the negative terminal
connecting cable (black) of the vehicle from the
negative terminal of the battery. The negative
terminal of the battery is usually connected to
the vehicle’s coachwork.

♦ Connect the positive pole clamp (red)

of the

charger to the positive pole of the battery.

♦ Connect the negative pole clamp (black)

to the

negative pole of the battery or to the bodywork.

♦ Connect the mains cable of the charger to

the mains socket.

♦ The battery voltage display shows the cur-

rent battery voltage.

♦ Should the connection of the clamps be swapped,

the LED „reverse connection“

lights up.

Disconnect

♦ Disconnect the appliance from the mains supply.
♦ Remove the negative pole clamp (black)

from the negative pole of the battery or from the
bodywork.

♦ Remove the positive pole clamp (red) from

the positive pole of the battery.

5

ULGD 3.8 A1

GB

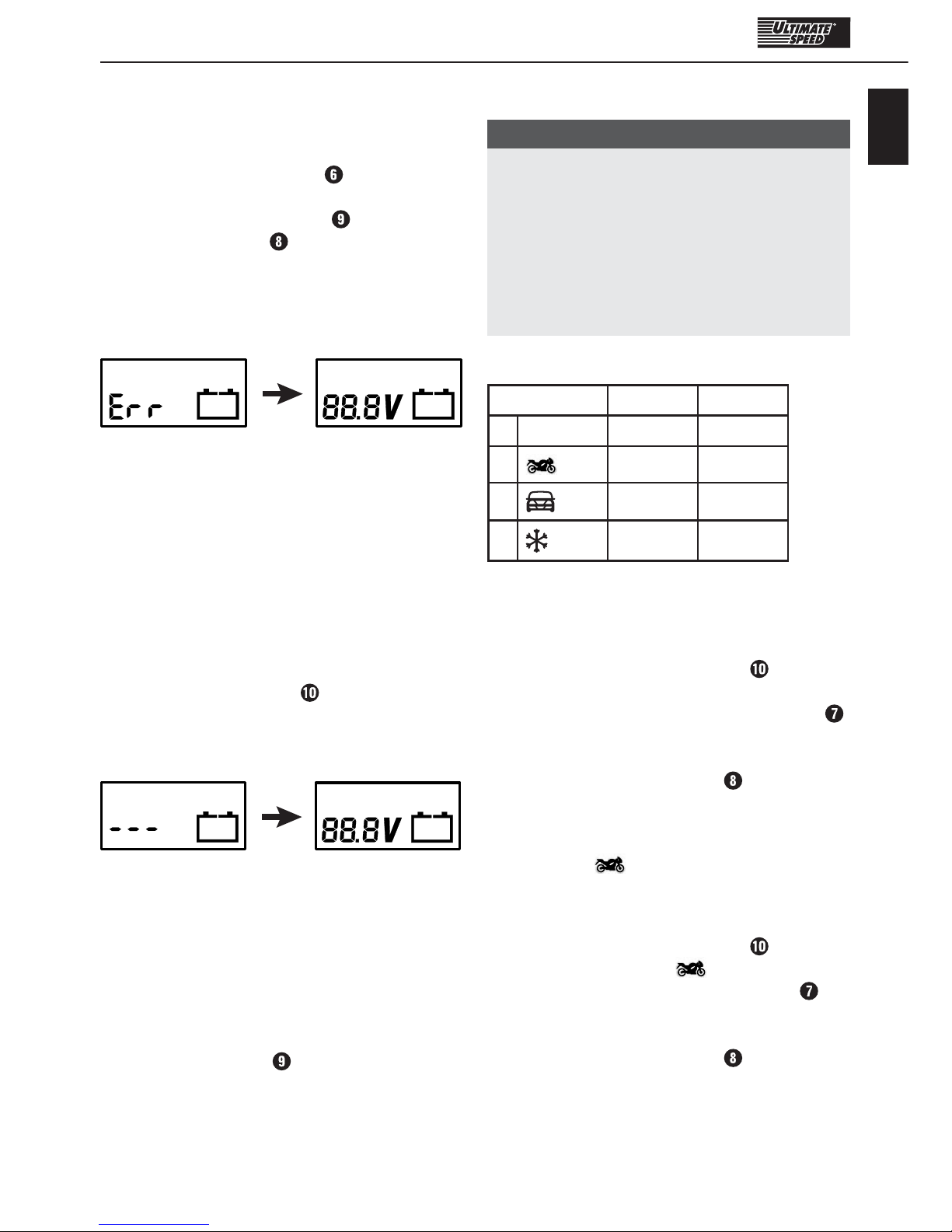

Measuring STANDBY /
Battery voltage

After connection to the grid, the appliance is on
STANDBY. The standby display lights up. When
the clamps are connected, the battery voltage is
shown in the LCD (voltage display

). The segments

of the condition display

are empty.

If the voltage is below 3.8 V or above 15 V, the
battery will not be charged. The display briefly
shows the error message „Err“.
The appliance goes on standby.

6 V battery:

If the voltage range of the battery is measured
as between 3.7–7.3 V, only program 1 can be
selected.

12 V batteries:

If a battery is recognised in the critical voltage
range of between 7.3–10.5 V, the appliance
checks whether a fully charged 6 V battery, or a
discharged 12 V battery is present. After pressing
the program selection button

to select a program,
the appliance carries out a control measurement
for about 90 sec.
The display shows:

If after about 90 sec. between 7.3–7.5 V are
detected, the 12 V battery is defective.

The appliance goes on standby.

Revitalising

If after about 90 sec. between 7.5–10.5 V are
detected, a 12 V battery is present.

Charging starts with a pulse charge for revitalis­ing. The voltage display flashes. Once 10.5 V
are reached, the appliance switches to the other
charge steps.
Revitalising is the same for all the 12 V charge
programmes.

Program selection

NOTES

► If a battery is detected in the voltage range of

between 3.7–7.3 V, the programmes 2–3–4
can not be selected. The charging process takes
place automatically. Depending on the selected
program, the characteristic charge curve is
monitored for voltage, time and temperature.
Included are the diagnostics program, revitalis­ing mode and retention charge.

(See principle representation program 3 Fig. C)

Program max. (V) max. (A)

1 6 V 7,3 V 0,8 A
2

*

14,4 V 0,8 A

3

*

14,4 V 3,8 A

4

*

14,7 V 3,8 A

Program 1 „6 V“ (7,3 V / 0,8 A)

For charging 6 V batteries with a capacity of less
than 14 Ah.

♦ Press the program selection button

, to select
program 1. The symbol „6 V“ is displayed on
the LCD. During charging, the charge display
flashes and shows the progress of the charge
procedure (1–4 bars). When the battery is fully
charged, the condition display shows 4 bars.
The flashing stops and the appliance automati­cally switches to retention charge.

Program 2 „12 V“ (14,4 V / 0,8 A)

For charging 12 V batteries with a capacity of less
than 14 Ah.

♦ Press the program selection button

, to select
program 2. The symbol is displayed on the
LCD. During charging, the charge display
flashes and shows the progress of the charge
procedure (1–4 bars). When the battery is fully
charged, the condition display

shows 4 bars.
The flashing stops and the appliance automati­cally switches to retention charge.

6

ULGD 3.8 A1

GB

Program 3 „12 V“ (14,4 V / 3,8 A)

For charging 12 V batteries with a capacity of
between 14 Ah–120 Ah.

♦ Press the program selection button

, to select
program 3. The symbol is displayed on the
LCD. During charging, the charge display
flashes and shows the progress of the charge
procedure (1–4 bars). When the battery is fully
charged, the condition display shows 4 bars.
The flashing stops and the appliance automatically
switches to retention charge.

Program 4 „12 V“ (14,7 V / 3,8 A)

For charging 12 V batteries with a capacity of
between 14 Ah–120 Ah under cold conditions or
for charging AGM batteries.

♦ Press the program selection button

, to select

program 4.

NOTE

► This program may start with a minute delay.

The symbol

is displayed on the LCD.
During charging, the charge display
flashes and shows the progress of the charge
procedure (1–4 bars). When the battery is
fully charged, the condition display

shows

4 bars. The flashing stops and the appliance
automatically switches to retention charge.

Retention charge

As described under programmes, this appliance
features the automatic retention charge. Depending
on the voltage drop of the battery, caused by
selfdischarge, the appliance reacts with different
charge currents.
The battery can remain connected to the charger
for longer periods of time.

Appliance protection function

The charger switches the electronics off and switches
the system instantly to the basic setting, as soon as
there is an abnormal situation, such as short circuit,
critical voltage drop during charging, broken circuit
or swapped connection of the connector clamps is
detected.
Should the appliance become too hot during charg­ing, the output current is automatically reduced. This
protects the appliance from damage.

Maintenance and care

WARNING! Before you carry out any

work on the battery charger always
pull the mains plug out of the mains
socket.

The appliance is maintenance-free.

♦ Do not under any circumstances use solvents or

other aggressive cleaning agents.

♦ Clean the plastic surfaces of the device with a

dry cloth.

Warranty

The warranty for this appliance is for 3 years
from the date of purchase. The appliance has
been manufactured with care and meticulously
examined before delivery. Please retain your
receipt as proof of purchase. In the event of
a warranty claim, please make contact by
telephone with our Service Department. Only
in this way can a post-free despatch for your
goods be assured.

The warranty covers only claims for material and
manufacturing defects, but not for transport dam­age, for wearing parts or for damage to fragile
components, e.g. buttons or batteries. This product
is for private use only and is not intended for com­mercial use. The warranty is void in the case of
abusive and improper handling, use of force and
internal tampering not carried out by our author­ized service branch. Your statutory rights are not
restricted in any way by this warranty. The warranty
period will not be extended by repairs made under
warranty. This applies also to replaced and repaired
parts. Any damage and defects extant on purchase
must be reported immediately after unpacking the
appliance, at the latest, two days after the purchase
date. Repairs made after the expiration of the war­ranty period are subject to payment.

7

ULGD 3.8 A1

GB

Service

Service Great Britain

Tel.: [phone] (£ 0.10/Min.)
E-Mail: [e-mail]

IAN 270075

Hotline availability:
Monday to Friday 08:00 - 20:00 (CET)

Importer

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com

Disposal

The packaging is made from environ-

mentally friendly material and can be
disposed of at your local recycling plant.

Do not dispose of power tools in

your normal domestic waste!

European Directive 2012/19/EU requires that
worn-out power tools are collected separately and
fed into an environmentally compatible recycling
process.

Your local community or municipal authorities
can provide information on how to dispose of the
worn-out appliance.

Translation of the original
Conformity Declaration

We, KOMPERNASS HANDELS GMBH, Custodian
of Documents: Mr. Semi Uguzlu, BURGSTR. 21,
44867 BOCHUM, GERMANY, hereby declare
that this product complies with the following
standards, normative documents and the EC
directives:

EU Low Voltage Regulations
(2006 / 95 / EC)

EMC (Electromagnetic Compatibility)
(2004 / 108 / EC)

RoHS Directive
(2011 / 65 / EU)

Related harmonised standards:

EN 60335-2-29/A2:2010
EN 60335-1:2012
EN 62233:2008

EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997+A1:2001+A2:2008
EN 61000-3-2:2006+A1:2009+A2:2009
EN 61000-3-3:2013

Type designation of machine:

Car battery charger ULGD 3.8 A1

Year of manufacture: 09 - 2015

Serial number: IAN 270075

Bochum, 05/03/2015

Semi Uguzlu

- Quality Manager -

Subject to technical changes in the course of
further developments.

8

ULGD 3.8 A1

9

ULGD 3.8 A1

PL

Spis treści

Wstęp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Użytkowanie zgodne z przeznaczeniem .................................................10

Zakres dostawy ....................................................................10

Opis części ........................................................................10

Dane techniczne ....................................................................10

Bezpieczeństwo .......................................................11

Wskazówki bezpieczeństwa ..........................................................11

Obsługa ..............................................................12

Przed uruchomieniem ................................................................12

Podłączenie .......................................................................13

Odłączanie .......................................................................13

STANDBY / Pomiar napięcia akumulatora ...............................................13

Regeneracja .......................................................................13

Wybieranie programów ..............................................................14

Program 1 „6 V“ (7,3 V / 0,8 A) .......................................................14

Program 2

„12 V“ (14,4 V / 0,8 A) ................................................14

Program 3

„12 V“ (14,4 V / 3,8 A) ................................................14

Program 4

„12 V“ (14,7 V / 3,8 A) .................................................14

Ładowanie podtrzymujące ............................................................15

Funkcja ochronna urządzenia .........................................................15

Konserwacja i czyszczenie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Gwarancja ...........................................................15

Serwis ...............................................................15

Importer .............................................................16

Utylizacja ............................................................ 16

Tłumaczenie oryginalnej deklaracji zgodności ..............................16

10

ULGD 3.8 A1

PL

PROSTOWNIK AUTOMATYCZNY
DO SAMOCHODÓW
ULGD3.8A1

Wstęp

Gratulujemy zakupu nowego urządzenia.

Wybrany produkt charakteryzuje się wy-

soką jakością.
Instrukcja obsługi stanowi część niniejszego pro­duktu. Zawiera ona ważne informacje na temat
bezpieczeństwa, użytkowania i utylizacji. Przed
rozpoczęciem użytkowania produktu należy zapo­znać się ze wszystkimi informacjami dotyczącymi
obsługi i bezpieczeństwa.
Produkt należy użytkować wyłącznie zgodnie z
zamieszczonym tu opisem oraz w podanym
zakresie zastosowań. W przypadku przekazania
urządzenia innej osobie należy dołączyć również
instrukcję obsługi.

Użytkowanie zgodne
z przeznaczeniem

Urządzenie Ultimate Speed ULGD3.8 A1 to wie­lostopniowy prostownik samochodowy, służący do
ładowania i ładowania podtrzymującego akumula­torów ołowiowych 6V lub 12V z roztworem elek­trolitu (WET), z matami pochłaniającymi elektrolit
(AGM) lub z elektrolitem żelowym (ŻEL).

Urządzenie nie jest przystosowane do ładowania
akumulatorów litowych! Urządzenie nie jest
przeznaczone do użytku komercyjnego i może
być stosowane tylko w pomieszczeniach.

Producent nie ponosi żadnej odpowiedzialności
za szkody powstałe w wyniku użycia urządzenia
w sposób niezgodny z jego przeznaczeniem.

Zakres dostawy

1 Prostownik automatyczny
do samochodów ULGD 3.8 A1

2 Zaciski połączeniowe (1 czerwony, 1 czarny)
1 Instrukcja obsługi

Opis części

Patrz ilustracja A:

12 V / 0,8 A (Program 2)
12 V / 3,8 A (Program 3)
12 V / 3,8 A (Program 4)
6 V / 0,8 A (Program 1)
Dioda zamiany biegunów
Dioda trybu czuwania STANDBY
Wskaźnik ładowania
Wskaźnik stanu
Wskaźnik napięcia
Przycisk wyboru programu (MODE)

Patrz ilustracja B:

Ładowarka
Otwory montażowe
Przewód sieciowy
Zacisk połączeniowy dodatni „plus” (czerwony)
Zacisk połączeniowy ujemny „minus” (czarny)
Kabel przyłączeniowy bieguna dodatniego „+“

(czerwony), z zaciskiem pierścieniowym

Kabel przyłączeniowy bieguna ujemnego „-“

(czarny), z zaciskiem pierścieniowym

Dane techniczne

Napięcie wejściowe: 220 - 240 V ∼ 50/60 Hz
Pobór mocy: 60 W
Napięcie wyjściowe: 6 V / 12 V
Prąd wyjściowy: 0,8 A / 3,8 A
Bezpiecznik (w środku): 2 A

T2A

Temperatura otoczenia: 0°C do 40°C
Stopień ochrony

obudowy: IP 65
Klasa ochrony: II /
Rodzaje akumulatorów: Akumulatory kwasowo-

ołowiowe 6 V
1,2 Ah - 14 Ah

Akumulatory kwasowo-

ołowiowe 12 V
1,2 Ah - 120 Ah

11

ULGD 3.8 A1

PL

Bezpieczeństwo

Wskazówki bezpieczeństwa

Prostownik nadaje się tylko do
użytku w pomieszczeniach za­mkniętych.

■ To urządzenie może być używa-

ne przez dzieci od 8 roku życia
oraz przez osoby o zmniejszonych
zdolnościach fizycznych, senso­rycznych lub umysłowych lub też
osoby nieposiadające odpowied­niego doświadczenia i/lub wiedzy,
wyłącznie pod nadzorem lub po
przeszkoleniu w zakresie bezpiecz­nego używania urządzenia oraz
potencjalnych zagrożeń. Dzieci
nie mogą bawić się urządzeniem.
Czyszczenia i konserwacji nie mogą
wykonywać dzieci bez nadzoru.

■ Nie używać prostownika do ładowa-

nia baterii jednorazowego użytku.

■ Nie używać prostownika do łado-

wania i konserwacji akumulatorów
litowo-jonowych.

■ Wymontowany akumulator na czas

ładowania ustawić w dobrze wen­tylowanym miejscu.

■ Działanie automatyczne oraz ograni-

czenia zastosowania są wyjaśnione
w dalszej części tej instrukcji obsługi.

NIEBEZPIECZEŃSTWO

PORAŻENIA PRĄDEM!

■ Nie używać urządzenia z uszkodzo-

nym kablem, kablem sieciowym lub
wtyczką. Uszkodzone kable sieciowe

mogą stanowić śmiertelne niebezpie­czeństwo w czasie użytkowania.

■ W przypadku uszkodzenia kabla

zasilającego należy zlecić jego
wymianę producentowi, w punkcie
serwisowym lub osobie posiada­jącej odpowiednie kwalifikacje.
Dzięki temu unikniemy poważnych
zagrożeń.

■ Przed podłączeniem do zasilania

elektrycznego upewnić się, czy
instalacja elektryczna jest zasilana
prądem o napięciu 230V ~ 50Hz
oraz czy posiada prawidłowo
uziemiony przewód neutralny,
bezpiecznik 16A oraz wyłącznik
różnicowo-prądowy!

■ Przed podłączeniem lub odłącze-

niem prostownika od akumulatora
należy odłączyć prostownik od sieci.

■ Zawsze podłączaj zacisk bieguna

dodatniego (czerwony) jako
pierwszy.

■ Zaciskbieguna ujemnego (czarny)

musi zostać podłączony do karoserii
w odległości co najmniej 10 cm od
akumulatora i przewodu paliwowego.

■ Teraz podłącz prostownik do sieci

zasilającej.

■ Po naładowaniu akumulatora

odłączyć prostownik od zasilania.
Dopiero po tym odłączyć zacisk
od karoserii. Następnie odłączyć
zacisk od akumulatora.

12

ULGD 3.8 A1

PL

NIEBEZPIECZEŃSTWO

WYBUCHU I POŻARU!

Należy zastosować środki ochrony
przed silnie wybuchowym gazem
piorunującym!

■ Upewnić się, czy podczas łado-

wania i konserwacji akumulatorów
nie ma w pobliżu otwartych źródeł
światła (płomień, żar lub iskry)!

■ Upewnić się, czy kabel przyłącze-

niowy bieguna dodatniego nie styka
się z przewodem paliwowym (np.
przewodem benzyny)!

■ Upewnić się, czy w czasie użytkowania

urządzenia nie ma niebezpieczeń­stwa zapłonu substancji wybucho­wych lub palnych, np. benzyny lub
rozpuszczalników!

■ W czasie ładowania zadbać o

dostateczną wentylację.

NIEBEZPIECZEŃSTWO POPA-

RZENIA

■ Nosić okulary ochronne! Nosić

rękawice ochronne! W wypadku
przedostania się kwasu na skórę
lub w okolicę oka, spłukać podraż­nione miejsce pod bieżącą, czystą
wodą, a następnie niezwłocznie
udać się do lekarza!

■ Podczas podłączania prostownika

do akumulatora należy unikać zwar­cia elektrycznego. Kabel przyłącze­niowy bieguna ujemnego podłączać
zawsze do bieguna ujemnego
akumulatora lub do karoserii. Kabel

przyłączeniowy bieguna dodatnie­go podłączać wyłącznie do biegu­na dodatniego akumulatora!

■ Nie stawiać prostownika w pobliżu

ognia, gorąca ani źródeł ciepła
przekraczających przez dłuższy
czas temperaturę 50°C!

■ W czasie montowania prostownika

nie uszkodzić śrubami przewodów
paliwowych, elektrycznych, hamulco­wych, hydraulicznych ani wodnych!

■ Nie wolno przykrywać prostownika

żadnymi przedmiotami!

■ Chronić styki elektryczne akumula-

tora przed zwarciem!

■ Prostownik stosować wyłącznie do

ładowania i konserwacji nieuszko­dzonych akumulatorów ołowiowych
6 V / 12 V! Nie wolno ładować
zamarzniętych akumulatorów.

Obsługa

Przed uruchomieniem

♦ Przed podłączeniem prostownika należy

postępować zgodnie z instrukcją obsługi
akumulatora.

♦ Ponadto należy przestrzegać przepisów produ-

centa pojazdu, gdy akumulator jest podłączony
na stałe w pojeździe. Zabezpieczyć pojazd,
wyłączyć zapłon.

♦ Oczyścić bieguny akumulatora. Uważać, aby

nie doszło do zanieczyszczenia oczu.

♦ Zapewnić dostateczne przewietrzanie pomiesz-

czenia.

13

ULGD 3.8 A1

PL

Podłączenie

WSKAZÓWKA

► Istnieją dwie możliwości podłączenia

ładowarki. Minusowy przewód przyłącze­niowy (czarny) podłączyć bezpośrednio
do bieguna ujemnego akumulatora lub do
karoserii. Ponadto należy przestrzegać
przepisów producenta pojazdu.

♦ Przed ładowaniem i konserwacją akumulatora

przyłączonego cały czas do instalacji elektrycz­nej samochodu należy najpierw odłączyć kabel
przyłączeniowy bieguna ujemnego (czarny)
samochodu od bieguna ujemnego akumulatora.
Biegun ujemny akumulatora jest z reguły połą­czony z nadwoziem samochodu.

♦ Podłączyć zacisk przyłączeniowy bieguna

dodatniego (czerwony)

prostownika do

dodatniego bieguna akumulatora.

♦ Podłączyć zacisk przyłączeniowy bieguna ujemne-

go (czarny)

do ujemnego bieguna akumulatora.

lub do karoserii.

♦ Podłączyć kabel zasilający

prostownika do

gniazda zasilania.

♦ Wskaźnik napięcia akumulatora

wskazuje

aktualne napięcie akumulatora.

♦ W przypadku odwrotnego podłączenia zaci-

sków wyjściowych zapali się dioda zamiany
biegunów

.

Odłączanie

♦ Odłączyć urządzenie z zasilania.
♦ Zdjąć zacisk przyłączeniowy bieguna ujemnego

(czarny) z ujemnego bieguna akumulatora

lub do karoserii.

♦ Zdjąć zacisk przyłączeniowy bieguna dodat-

niego

(czerwony) z dodatniego bieguna

akumulatora.

STANDBY / Pomiar napięcia
akumulatora

Po podłączeniu zasilania urządzenie przełącza się
na tryb STANDBY. Wskaźnik trybu Standby
świeci się. Po podłączeniu zacisków połączenio­wych napięcie akumulatora wyświetlane jest na
wyświetlaczu LCD (wskaźnik napięcia ).
Segmenty wskaźnika stanu są puste.

Gdy zmierzone napięcie ma wartość poniżej
3,8 V lub powyżej 15 V, akumulator nie będzie
ładowany. Na wyświetlaczu pojawi się krótki
komunikat „Err”. Urządzenie przełącza się na
tryb czuwania - Standby.

Akumulator 6 V:

Gdy pomiar wykaże napięcie akumulatora w
zakresie 3,7 - 7,3 V, wtedy można wybrać
wyłącznie program 1.

Akumulatory 12 V:

Gdy rozpoznany zostanie akumulator w krytycznym
zakresie napięcia od 7,3–10,5 V, urządzenie
sprawdza , czy jest to w pełni naładowany akumu­lator 6 V, czy też rozładowany akumulator 12 V.
Nacisnąć przycisk wyboru programu

, aby wybrać
dany program. Urządzenie wykona pomiar kontrolny,
trwający ok. 90 sek. Na wyświetlaczu pojawia się:

Gdy po ok. 90 sek. zostanie rozpoznane napięcie
w zakresie 7,3–7,5 V, oznacza to uszkodzenie
akumulatora 12 V.

Urządzenie przełącza się na tryb czuwania ­Standby.

Regeneracja

Gdy po ok. 90 sek. rozpoznane zostanie napięcie
w zakresie 7,5–10,5 V, oznacza to obecność
akumulatora 12 V. Proces ładowania rozpoczyna
się w trybie pulsacyjnym służącym do regeneracji
akumulatora.

Wskaźnik napięcia

miga. Po osiągnięciu 10,5 V
urządzenie przełącza się na kolejne etapy łado­wania. Regeneracja jest identyczna w przypadku
wszystkich programów ładowania 12 V.

14

ULGD 3.8 A1

PL

Wybieranie programów

WSKAZÓWKA

► Jeśli rozpoznany zostanie akumulator w

zakresie napięcia 3,7–7,3 V, nie można
wybrać programy 2–3–4. Kolejne etapy
ładowania następują automatycznie. W
zależności od wybranego programu charak­terystyka ładowania jest monitorowana w
zakresie napięcia, czasu i temperatury. Z pro­gramem diagnostycznym, trybem regeneracji
i ładowaniem podtrzymującym.

(patrz ilustracja poglądowa programu 3 rys. C).

Program maks. (V) maks. (A)

1 6 V 7,3 V 0,8 A
2

*

14,4 V 0,8 A

3

*

14,4 V 3,8 A

4

*

14,7 V 3,8 A

Program 1 „6 V“ (7,3 V / 0,8 A)

Do ładowania akumulatorów 6 V o pojemności
poniżej 14 Ah.

♦ Nacisnąć przycisk wyboru programu

, by wy­brać program 1. Na wyświetlaczu LCD pojawia
się symbol „6 V“. Podczas ładowania wskaźnik
ładowania miga i wskazuje, na ile zaawan­sowany jest postęp ładowania (słupki 1–4).
Gdy akumulator zostanie w pełni naładowany,
wskaźnik naładowania wskaże 4 słupki.
Miganie ustępuje i urządzenie przełącza się
automatycznie na tryb podtrzymywania.

Program 2 „12 V“ (14,4 V / 0,8 A)

Do ładowania akumulatorów 12 V o pojemności
poniżej 14 Ah.

♦ Nacisnąć przycisk wyboru programu

, by wy­brać program 2. Na wyświetlaczu LCD pojawia
się symbol . Podczas ładowania wskaźnik
ładowania miga i wskazuje, na ile zaawan­sowany jest postęp ładowania (słupki 1–4).
Gdy akumulator zostanie w pełni naładowany,
wskaźnik naładowania wskaże 4 słupki.
Miganie ustępuje i urządzenie przełącza się
automatycznie na tryb podtrzymywania.

Program 3 „12 V“ (14,4 V / 3,8 A)

Do ładowania akumulatorów 12 V o pojemności
14 Ah –120 Ah.

♦ Nacisnąć przycisk wyboru programu

, by wy­brać program 3. Na wyświetlaczu LCD pojawia
się symbol . Podczas ładowania wskaźnik
ładowania miga i wskazuje, na ile zaawan­sowany jest postęp ładowania (słupki 1–4).
Gdy akumulator zostanie w pełni naładowany,
wskaźnik naładowania wskaże 4 słupki.
Miganie ustępuje i urządzenie przełącza się
automatycznie na tryb podtrzymywania.

Program 4 „12 V“ (14,7 V / 3,8 A)

Do ładowania akumulatorów 12 V o pojemności
14 Ah –120 Ah w warunkach niskich temperatur
lub do ładowania akumulatorów AGM.

♦ Nacisnąć przycisk wyboru programu

, by
wybrać program 4.

WSKAZÓWKA

► Program ten może się niekiedy uruchamiać

z niewielkim opóźnieniem. Na wyświetla­czu LCD pojawia się symbol

. Podczas
ładowania wskaźnik ładowania miga i
wskazuje, na ile zaawansowany jest postęp
ładowania (słupki 1–4). Gdy akumulator zo­stanie w pełni naładowany, wskaźnik nałado­wania wskaże 4 słupki. Miganie ustępuje
i urządzenie przełącza się automatycznie na
tryb podtrzymywania.

15

ULGD 3.8 A1

PL

Ładowanie podtrzymujące

Jak opisano w akapicie „Programy” urządzenie
posiada funkcję automatycznego ładowania
podtrzymującego. W zależności od spadku
napięcia akumulatora - wskutek samorozładowania

- prostownik reaguje różnym prądem ładowania.
Akumulator można pozostawić podłączony do
ładowarki przez dłuższy czas.

Funkcja ochronna urządzenia

Jeśli dojdzie do wystąpienia sytuacji awaryjnej, na
przykład zwarcie, spadek napięcia akumulatora
poniżej 7,5 V, otwarty obwód elektryczny lub
odwrotne przyłączenie zacisków wyjściowych,
prostownik wyłącza układ elektroniczny i przełą­cza system do ustawień wyjściowych, chroniąc się
w ten sposób przed możliwym uszkodzeniem.
Jeśli urządzenie w trakcie ładowania nadmiernie
się nagrzewa, następuje automatyczne obniżenie
mocy wyjściowej. Mechanizm ten chroni urządzenie
przed uszkodzeniem.

Konserwacja i czyszczenie

OSTRZEŻENIE! Przed przystąpieniem

do jakichkolwiek prac przy prostow­niku należy wyjąć wtyk z gniazda
zasilania.

Urządzenie jest bezobsługowe.

♦ W żadnym wypadku nie wolno stosować

rozpuszczalników ani innych żrących środków
czyszczących.

♦ Powierzchnie urządzenia wykonane z tworzy-

wa sztucznego czyścić suchą szmatką.

Gwarancja

Urządzenie objęte jest trzyletnią gwarancją,
licząc od daty zakupu. Urządzenie zostało
przed dostarczeniem starannie wyproduko­wane i poddane skrupulatnej kontroli.
Paragon należy zachować jako dowód zaku­pu. W przypadku konieczności przeprowa­dzenia naprawy gwarancyjnej należy skon­taktować się telefonicznie z najbliższym
punktem serwisowym. Tylko w ten sposób
można zagwarantować bezpłatną wysyłkę
zakupionego produktu.

Gwarancja obejmuje wyłącznie wady materia­łowe i fabryczne, nie obejmuje natomiast szkód
transportowych, części ulegających zużyciu ani
uszkodzeń części łatwo łamliwych, np. wyłącznika
lub akumulatorów. Produkt przeznaczony jest wy­łącznie do użytku domowego, a nie do zastosowań
przemysłowych i profesjonalnych.
Niewłaściwe użytkowanie urządzenia, używanie
go w sposób niezgodny z jego przeznaczeniem,
użycie siły lub ingerencja w urządzenie, dokony­wana poza naszymi autoryzowanymi punktami
serwisowymi powodują utratę gwarancji. Niniejsza
gwarancja nie ogranicza ustawowych praw nabyw­cy urządzenia. Wykonanie usługi gwarancyjnej nie
przedłuża okresu gwarancji. Dotyczy to również
części wymienionych i naprawionych. Wszelkie
szkody i wady wykryte w chwili zakupu należy
zgłosić bezpośrednio po rozpakowaniu urządzenia,
nie później niż po upływie dwóch dni od daty
zakupu. Po upływie okresu gwarancji wszelkie
naprawy będą wykonywane odpłatnie.

Serwis

Serwis Polska

Tel.: [phone]
E-Mail: [e-mail]

IAN 270075

Czas pracy infolinii: od poniedziałku do piątku,
w godzinach 08:00 - 20:00 czasu środkowoeuro­pejskiego

16

ULGD 3.8 A1

PL

Importer

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com

Utylizacja

Opakowanie urządzenia jest wykonane

z materiałów przyjaznych dla środowiska
naturalnego, które można utylizować za
pośrednictwem lokalnych zakładów
recyklingu odpadów.

Urządzeń elektrycznych nie wolno

wyrzucać razem zodpadami
domowymi!

Zgodnie z dyrektywą europejską 2012/19/EU
zużyte elektronarzędzia należy zbierać oddzielnie
i poddawać procesowi odzysku z poszanowaniem
zasad ochrony środowiska naturalnego.

O informacje na temat możliwości utylizacji wysłu­żonego urządzenia pytaj w najbliższym urzędzie
gminy lub miasta.

Tłumaczenie oryginalnej
deklaracji zgodności

My, KOMPERNASS HANDELS GMBH, osoba
odpowiedzialna za sporządzenie dokumentacji:
Pan Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM,
NIEMCY, oświadczamy niniejszym, że produkt ten
jest zgodny z następującymi normami, dokumentami
normatywnymi oraz dyrektywami WE:

Dyrektywa niskonapięciowa WE
(2006 / 95 / EC)

Dyrektywa w sprawie kompatybilności
elektromagnetycznej
(2004 / 108 / EC)

Dyrektywa w sprawie stosowania substancji
szkodliwych dla zdrowia
(2011 / 65 / EU)

Zastosowane zharmonizowane normy

EN 60335-2-29/A2:2010
EN 60335-1:2012
EN 62233:2008

EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997+A1:2001+A2:2008
EN 61000-3-2:2006+A1:2009+A2:2009
EN 61000-3-3:2013

Oznaczenie typu maszyny:

Prostownik automatyczny do samochodów
ULGD3.8A1

Rok produkcji: 09 - 2015

Numer seryjny: IAN 270075

Bochum, 2015-03-05

Semi Uguzlu

- Kierownik ds. Zarządzania Jakością -

Zastrzegamy sobie prawo do wprowadzania zmian
technicznych w ramach procesu udoskonalania
urządzenia.

17

ULGD 3.8 A1

HU

Tartalomjegyzék

Bevezető .............................................................18

Rendeltetésszerű használat ...........................................................18

A csomag tartalma ..................................................................18

Tartozékok leírása ..................................................................18

Műszaki adatok ....................................................................18

Biztonság .............................................................18

Biztonsági utasítások ................................................................18

Használat ............................................................20

Üzembe helyezés előtt ...............................................................20

Csatlakoztatás .....................................................................20

Leválasztás ........................................................................21

KÉSZENLÉT / akkumulátor feszültségmérése ..............................................21

Regenerálás .......................................................................21

Program kiválasztása ................................................................21

1. program „6 V“ (7,3 V / 0,8 A) ......................................................21

2. program

„12 V“ (14,4 V / 0,8 A) ................................................22

3. program

„12 V“ (14,4 V / 3,8 A) ................................................22

4. program

„12 V“ (14,7 V / 3,8 A) .................................................22

Fenntartó töltés .....................................................................22

Készülékvédelmi funkció ..............................................................22

Karbantartás és tisztítás ................................................ 22

Garancia .............................................................23

Szerviz ...............................................................23

Gyártja ..............................................................23

Ártalmatlanítás ........................................................23

Az eredeti megfelelőségi nyilatkozat fordítása .............................24

18

ULGD 3.8 A1

HU

AKKUMULÁTORTÖLTŐ
ULGD 3.8 A1

Bevezető

Gratulálunk új készüléke megvásárlásá-

hoz. Vásárlásával kiváló minőségű termék

mellett döntött.
A használati útmutató a termék része. Fontos tud­nivalókat tartalmaz a biztonságra, használatra és
ártalmatlanításra vonatkozóan. A termék haszná­lata előtt ismerkedjen meg valamennyi használati
útmutatóval és biztonsági figyelmeztetéssel. Csak
a leírtak szerint és a megadott célokra használja
a készüléket. A készülék harmadik személynek
történő továbbadása esetén adja át a készülékhez
tartozó valamennyi leírást is.

Rendeltetésszerű használat

Az Ultimate Speed ULGD3.8A1 elektrolit-oldatos
(WET), elektrolitot elnyelő szövetes (AGM) vagy
zselé-elektrolitos (GEL) technológiát használó
6V- vagy 12V ólomakkumulátorok (akkuk) teljes
feltöltésére és fenntartó töltésére alkalmas többfo­kozatú gépjárműakkumulátor-töltő készülék.

A készülék nem alkalmas lítium-ionos akkumulátorok
töltésére! A készülék kizárólag beltérben használ­ható és nem használható üzleti célra.

A nem rendeltetésszerű használatból eredő károkért
a gyártó nem vállal felelősséget.

A csomag tartalma

1 Akkumulátortöltő ULGD3.8A1
2 csatlakozósaru (1 piros, 1 fekete)
1 használati útmutató

Tartozékok leírása

Lásd az A ábrát:

12 V / 0,8 A (2. program)
12 V / 3,8 A (3. program)
12 V / 3,8 A (4. program)
6 V / 0,8 A (1. program)
LED pólusfelcserélés-védő
Készenlét-jelző LED
Töltésjelző

Állapotjelző
Feszültségjelző
Programválasztó gomb (MODE)

Lásd a B ábrát:

Töltő
Rögzítő furatok
Hálózati kábel
Plusz pólusú csatlakozósaru (vörös)
Mínusz pólusú csatlakozósaru (fekete)
Plusz pólusú csatlakozókábel (vörös),

gyűrűsaruval

Mínusz pólusú csatlakozókábel (fekete),

gyűrűsaruval

Műszaki adatok

Bemeneti feszültség: 220 - 240 V ∼ 50/60 Hz
Teljesítményfelvétel: 60 W
Kimeneti feszültség: 6 V

/ 12 V
Kimeneti áramerősség: 0,8 A / 3,8 A
Biztosíték (belső): 2 A

T2A

Környezeti hőmérséklet: 0°C és 40°C között
Készülékház

védelmének fajtája: IP 65
Védelmi osztály: II /
Akkumulátor-típusok: 6 V ólom-savas

akkumulátor
1,2 Ah - 14 Ah

12 V ólom-savas akkumulátor

1,2 Ah - 120 Ah

Biztonság

Biztonsági utasítások

A töltőkészülék kizárólag

beltéri használatra alkalmas.

■ A készüléket 8 éves kor alatti

gyermekek és csökkent fizikai, ér­zékszervi vagy mentális képességű
vagy tapasztalattal, illetve tudással
nem rendelkező személyek csak fel­ügyelet mellett használhatják, vagy
ha felvilágosították őket a készülék

19

ULGD 3.8 A1

HU

biztonságos használatáról és megér­tették az ebből eredő veszélyeket.
Gyermekek nem játszhatnak a
készülékkel. Tisztítást és a felhasz­náló által végzendő karbantartást
felügyelet nélküli gyermekek nem
végezhetnek.

■ A töltőkészüléket ne használja nem

tölthető elemek töltésére.

■ A töltőkészüléket ne használja líti-

um-ion akkumulátorok töltésére.

■ A kiszerelt akkumulátort töltés köz-

ben jól szellőző helyen kell tartani.

■ Az automatikus működést, valamint

a felhasználási korlátozásokat
a kezelési útmutató alábbi része
részletezi.

ÁRAMÜTÉSVESZÉLY!

■ Ne használja a készüléket sérült

kábellel, hálózati kábellel vagy
hálózati csatlakozóval. A sérült há­lózati kábel az áramütés veszélye
miatt életveszélyes.

■ A veszélyek elkerülése érdekében a

sérült csatlakozóvezetéket a gyár­tónak, a gyártó vevőszolgálatának
vagy hasonló szakképzett személy­nek kell kicserélnie.

■ A hálózathoz való csatlakoztatás előtt

ellenőrizze, hogy a hálózati áram
előírásszerűen 230V ∼ 50 Hz-es,
földelt nullás vezetővel, 16A-es
biztosítékkal és FI-kapcsolóval (áram
védőkapcsolóval) van ellátva.

■ Az akkumulátor csatlakoztatását,

illetve leválasztását megelőzően a
töltőkészüléket le kell választani az
elektromos hálózatról.

■ Először mindig a pozitív pólus csat-

lakozókapcsát (vörös) csatlakoz­tassa.

■ A negatív pólus csatlakozókapcsát

(fekete) az akkumulátortól és a
benzinvezetéktől számítva legalább
10 cm távolságra a karosszériához
kell csatlakoztatni.

■ A töltőkészüléket most csatlakoztas-

sa a tápellátó hálózatra.

■ Töltést követően a töltőkészüléket

válassza le a tápellátó hálózatról.
Csak ezt követően távolítsa el a
csatlakozósarut a karosszériáról.
Ezt követően távolítsa el a csatlako­zósarut az akkumulátorról.

ROBBANÁS- ÉS TŰZVESZÉLY!

Védekezzen a rendkívül robbanásve­szélyes durranógáz-reakciótól!

■ Ügyeljen arra, hogy töltéskor és

fenntartó töltéskor ne legyen nyílt tűz
(láng, parázs vagy szikra)!

■ Győződjön meg arról, hogy a

pozitív pólusú csatlakozókábel nem
érintkezik üzemanyagvezetékkel (pl.
benzinvezetékkel)!

■ Győződjön meg arról, hogy

robbanásveszélyes és gyúlékony
anyagok - pl. benzin vagy oldó­szerek - a töltőkészülék használata
során nem gyulladhatnak meg!

20

ULGD 3.8 A1

HU

■ A töltés közben gondoskodjon meg-

felelő szellőzésről.

MARÁSVESZÉLY

■ Viseljen védőszemüveget! Viseljen vé-

dőkesztyűt! Ha akkumulátorsav került
a szemébe vagy a bőrére, öblítse le
az érintett testrészt folyó, tiszta vízzel
és azonnal forduljon orvoshoz!

■ A készülék akkumulátorra való

csatlakoztatásakor kerülje a rövid­zárlatot. A negatív pólusú csatlako­zókábelt kizárólag az akkumulátor
negatív pólusához, ill. a karosszériá­hoz csatlakoztassa. A pozitív pólusú
csatlakozókábelt kizárólag az akku­mulátor pozitív pólusához kösse!

■ Ne helyezze a töltőkészüléket tűz

és hőforrás közelébe vagy tartósan
50°C feletti hőmérsékletű helyre!

■ A töltőkészülék be-, illetve kiszere-

lése során ne sértse meg a csava­rokkal az üzemanyag-, elektromos,
fék-, hidraulika és vízvezetékeket!

■ Ne tegyen a töltőre semmiféle tárgyat!

■ Az akkumulátor elektromos érintkezé-

seit védje a rövidzárlattal szemben!

■ A töltőkészülék kizárólag sértetlen

6 V /12 V ólom-akkumulátorok
töltésére használható. Befagyott
akkumulátort nem szabad tölteni.

Használat

Üzembe helyezés előtt

♦ A töltőkészülék csatlakoztatása előtt olvassa

el figyelmesen az akkumulátor használati
útmutatóját.

♦ Az állandóan járműre csatlakoztatott akkumulá-

tor töltésénél figyelembe kell venni a járműgyártó
előírásait is. Biztosítsa a gépjárművet, kapcsolja
ki a gyújtást.

♦ Tisztítsa meg az akkumulátor-pólusokat. Ügyeljen

arra, hogy közben ne kerüljön szennyező anyag
a szemébe.

♦ Gondoskodjon megfelelő szellőzésről.

Csatlakoztatás

TUDNIVALÓ

► A töltőkészüléket kétféle módon csatlakoztathat-

ja. A negatív pólusú csatlakozókábelt (fekete)
közvetlenül az akkumulátor negatív pólusához,
vagy a karosszériához csatlakoztassa. Vegye
figyelembe a járműgyártó utasításait.

♦ Az állandóan a járműre csatlakoztatott akku-

mulátor feltöltésének, illetve fenntartó töltésének
megkezdése előtt, válassza le először a jármű
negatív pólusú (fekete) csatlakozókábelét az
akkumulátor negatív pólusáról. Az akkumulátor
negatív pólusa általában a jármű karosszériájával
van összekötve.

♦ Csatlakoztassa a töltőkészülék pozitív csatla-

kozósaruját (vörös)

az akkumulátor pozitív

pólusához.

♦ Csatlakoztassa a negatív csatlakozósarut (feke-

te)

az akkumulátor negatív pólusához, illetve

a karosszériához.

♦ Csatlakoztassa a töltőkészülék hálózati kábe-

lét

a hálózati aljzatba.

♦ Az akkumulátor feszültségkijelzője

az akku-

mulátor aktuális feszültségét mutatja.

♦ A kimeneti kapcsok fordított csatlakoztatása

esetén világít a pólus-felcserélés ellen védő
LED

.

21

ULGD 3.8 A1

HU

Leválasztás

♦ Válassza le a készüléket az elektromos háló-

zatról.

♦ Válassza le a negatív pólusú csatlakozósarut

(fekete)

az akkumulátor negatív pólusáról,

illetve a karosszériához.

♦ Válassza le a pozitív csatlakozósarut (vörös)

az akkumulátor pozitív pólusáról.

KÉSZENLÉT / akkumulátor
feszültségmérése

Az elektromos hálózatra való csatlakoztatást köve­tően a készülék KÉSZENLÉT üzembe kerül. Világít
a készenlét-kijelző . Csatlakoztatott csatlakozó­saruknál az akkumulátor-feszültség az LCD kijelzőn
(feszültség-kijelző ) jelenik meg. Az állapotkijel­ző szegmensei üresek.

Az akkumulátort a készülék nem tölti abban az
esetben, ha a mért feszültség nem éri el a 3,8 V
értéket, illetve meghaladja a 15 V értéket.
A kijelzőn az „Err“ üzenet jelenik meg.
A készülék készenléti állapotra kapcsol.

6 V akkumulátor:

Amennyiben a mérés szerint az akkumulátor fe­szültsége a 3,7–7,3 V tartományba esik, úgy csak
az 1. program választható.

12 V akkumulátor:

Amennyiben kritikus, vagyis 7,3–10,5 V feszültség­tartományba tartozó akkumulátort érzékel a készülék,
úgy megvizsgálja, hogy teljesen feltöltött 6 V akku­mulátorról, vagy lemerült 12 V akkumulátorról van-e
szó. Program-választáshoz nyomja meg a program­választó gombot

. A készülék kb. 90 másodpercig

ellenőrző mérést végez. A kijelzőn ez jelenik meg:

Amennyiben kb. 90 másodpercen keresztül a ké­szülék 7,3–7,5 V feszültséget érzékel, úgy a 12 V
akkumulátor meghibásodott.

A készülék készenléti állapotra kapcsol.

Regenerálás

Amennyiben kb. 90 másodpercen keresztül a ké­szülék 7,3–7,5 V feszültséget érzékel, úgy 12 V
akkumulátorról van szó. A regeneráló töltés impul­zus-töltéssel kezdődik.

A feszültség-kijelző

villog. A 10,5 V érték elérését
követően a készülék átkapcsol egy további töltési
fokozatra. A regenerálás minden 12 V töltési
programnál azonos.

Program kiválasztása

TUDNIVALÓ

► A 3,7–7,3 V feszültségű akkumulátorokhoz

a 2–3–4 program nem választható. A töltés
automatikusan folytatódik. A választott
programtól függően a töltési jelleggörbe
feszültség-, idő- és hőmérséklet-felügyelt.
Diagnosztikai programmal, regenerációs
üzemmóddal és fenntartó töltéssel.

(az elv bemutatását lásd: 3. program, C ábra).

Program max. (V) max. (A)

1 6 V 7,3 V 0,8 A
2

*

14,4 V 0,8 A

3

*

14,4 V 3,8 A

4

*

14,7 V 3,8 A

1. program „6 V“ (7,3 V / 0,8 A)

6 V-os akkumulátorok 14 Ah-nál kisebb kapacitású
töltésére használható.

♦ Az 1. program kiválasztásához, nyomja meg a

programválasztó gombot

. Az LCD-kijelzőn
megjelenik a „6 V“ szimbólum. A töltés során
villog a töltésjelző és mutatja a töltési
folyamat előrehaladását (1–4 oszlop). Ha az
akkumulátor teljesen fel van töltve, az állapot­jelzőn 4 oszlop látható. Megáll a villogás,
és a készülék automatikusan fenntartó töltésre
kapcsol.

22

ULGD 3.8 A1

HU

2. program „12 V“ (14,4 V / 0,8 A)

12 V-os akkumulátorok 14 Ah-nál kisebb kapacitású
töltésére használható.

♦ A 2. program kiválasztásához, nyomja meg a

programválasztó gombot

. Az LCD-kijelzőn
megjelenik a szimbólum. A töltés során vil­log a töltésjelző és mutatja a töltési folyamat
előrehaladását (1–4 oszlop). Ha az akkumulá­tor teljesen fel van töltve, az állapotjelzőn 4
oszlop látható. Megáll a villogás, és a készülék
automatikusan fenntartó töltésre kapcsol.

3. program „12 V“ (14,4 V / 3,8 A)

12 V-os akkumulátorok 14 Ah–120 Ah kapacitású
töltéséhez.

♦ Az 3. program kiválasztásához nyomja meg a

programválasztó gombot

. Az LCD-kijelzőn
megjelenik a szimbólum. A töltés során vil­log a töltésjelző és mutatja a töltési folyamat
előrehaladását (1–4 oszlop). Ha az akkumulá­tor teljesen fel van töltve, az állapotjelzőn 4
oszlop látható. Megáll a villogás, és a készülék
automatikusan fenntartó töltésre kapcsol.

4. program „12 V“ (14,7 V / 3,8 A)

12 V-os akkumulátorok 14 Ah–120 Ah kapacitású
töltéséhez, hideg időben, illetve AGM-akkumulátorok
töltéséhez.

♦ Az 4. program kiválasztásához nyomja meg

a programválasztó gombot

.

TUDNIVALÓ

► A program adott esetben csekély késleltetéssel

indul. Az LCD-kijelzőn megjelenik a

szim­bólum. A töltés során villog a töltésjelző
és mutatja a töltési folyamat előrehaladását
(1–4 oszlop). Ha az akkumulátor teljesen
fel van töltve, az állapotjelzőn 4 oszlop
látható. Megáll a villogás, és a készülék
automatikusan fenntartó töltésre kapcsol.

Fenntartó töltés

A programoknál leírtaknak megfelelően, a készülék
automatikus fenntartó töltési funkcióval rendelkezik.
Az akkumulátor - önkisülés miatti - feszültségesését
az akkumulátor különféle töltőárammal reagálja le.
Az akkumulátor hosszabb időn keresztül a
töltőkészüléken maradhat.

Készülékvédelmi funkció

Rövidzárlathoz, töltés közbeni kritikus feszültség­csökkenéshez, nyitott áramkörhöz vagy a kimeneti
kapcsok fordított csatlakoztatásához hasonló
szokatlan helyzet előfordulása esetén a töltőkészü­lék elektronikája kikapcsol és az esetleges károk
megelőzése érdekében a rendszer közvetlenül
alaphelyzetbe áll.
Ha a készülék töltés közben túlságosan felforróso­dik, akkor a kimeneti teljesítmény automatikusan
csökken. Ez védi a készüléket a károktól.

Karbantartás és tisztítás

FIGYELMEZTETÉS! Az akkumulátor-

töltő-készüléken szükségessé váló
munka megkezdése előtt a húzza
ki a hálózati csatlakozót a hálózati
aljzatból.

A készüléket nem kell karbantartani.

♦ Semmiképpen ne használjon oldószert vagy

más erős hatású tisztítószert.

♦ A készülék műanyag felületeit száraz kendővel

tisztítsa meg.

23

ULGD 3.8 A1

HU

Garancia

A készülékre a vásárlás napjától számított 3
év garanciát vállalunk. A készüléket gondo­san gyártottuk, és szállítás előtt lelkiismere­tesen ellenőriztük. Kérjük, hogy a vásárlás
igazolására őrizze meg a pénztári blokkot.
Kérjük, hogy garanciaigény esetén telefonon
forduljon ügyfélszolgálatához. Csak ebben
az esetben garantálhatjuk, hogy díjmentesen
tudja beküldeni az árut.

A garancia csak anyag- és gyártási hibára vonat­kozik, nem pedig szállítási kárra, kopásra vagy
törékeny részek (pl. kapcsoló vagy elem) sérülé­sére. A termék kizárólag magánhasználatra, nem
ipari felhasználásra készült. A garancia érvényét
veszti visszaélésszerű vagy szakszerűtlen kezelés,
erőszak alkalmazása vagy olyan beavatkozások
esetén, amelyeket általunk nem engedélyezett
szervizben végeztek el. Az Ön törvényben előírt
jogait ez a garancia nem korlátozza.
A garancia ideje nem hosszabbodik meg a
jótállással. Ez a cserélt és javított alkatrészekre is
vonatkozik. Az esetlegesen már a vételkor meglévő
károkat és hiányokat a kicsomagolás után azonnal,
de legkésőbb 2 nappal a vásárlás napja után
jelezni kell. A garanciaidő lejárta után esedékes
javítások díjkötelesek.

Szerviz

Szerviz Magyarország

Tel.: [phone]
E-Mail: [e-mail]

IAN 270075

Az ügyfélszolgálati forródrót elérhetősége:

hétfőtől péntekig 8.00 és 20.00 óra között (közép­európai idő szerint)

Gyártja

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com

Ártalmatlanítás

A csomagolás környezetbarát anyagokból

van, amelyeket a helyi hulladékhasznosí­tónál adhat le.

Ne dobjon elektromos kéziszerszá-

mot a háztartási hulladékba!

A 2012/19/EU európai irányelv értelmében az
elektromos kéziszerszámokat elkülönítve kell gyűjte­ni és környezetbarát módon kell újrahasznosítani.

Az elhasználódott készülék ártalmatlanításának
lehetőségeiről tájékozódjon a helyi vagy városi
önkormányzatnál.

24

ULGD 3.8 A1

HU

Az eredeti megfelelőségi
nyilatkozat fordítása

Mi, a KOMPERNASS HANDELS GMBH, a
dokumentáció felelőse: Semi Uguzlu, BURGSTR. 21,
44867 BOCHUM, NÉMETORSZÁG, ezennel
igazoljuk, hogy ez a termék megfelel az alábbi
szabványoknak, normatív dokumentumoknak és
EK-irányelveknek:

EK alacsony-feszültségi irányelv
(2006 / 95 / EC)

Elektromágneses összeférhetőség
(2004 / 108 / EC)

RoHS irányelv
(2011 / 65 / EU)

Alkalmazott harmonizált szabványok

EN 60335-2-29/A2:2010
EN 60335-1:2012
EN 62233:2008

EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997+A1:2001+A2:2008
EN 61000-3-2:2006+A1:2009+A2:2009
EN 61000-3-3:2013

A gép típusmegjelölése:

Akkumulátortöltő ULGD3.8A1

Gyártási év: 2015 - 09

Sorozatszám: IAN 270075

Bochum, 2015.03.05.

Semi Uguzlu

- minőségbiztosítási vezető -

A továbbfejlesztés érdekében fenntartjuk a műszaki
változtatások jogát.

25

ULGD 3.8 A1

SI

Kazalo

Uvod ................................................................26

Predvidena uporaba. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Vsebina kompleta ...................................................................26

Opis delov ........................................................................26

Tehnični podatki ....................................................................26

Varna uporaba ........................................................26

Varnostni napotki ...................................................................26

Uporaba .............................................................28

Pred prvo uporabo ..................................................................28

Priključitev .........................................................................28

Ločitev. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

STANDBY/merjenje napetosti akumulatorja ..............................................29

Oživitev ..........................................................................29

Izbira programov ...................................................................29

Program 1 "6 V" (7,3 V/0,8 A) ........................................................29

Program 2

"12 V" (14,4 V/0,8 A) ..................................................29

Program 3

"12 V" (14,4 V/3,8 A) ..................................................30

Program 4

"12 V" (14,7 V/3,8 A) ...................................................30

Ohranjanje napolnjenosti .............................................................30

Funkcija zaščite naprav ..............................................................30

Vzdrževanje in čiščenje .................................................30

Garancija ............................................................. 30

Proizvajalec ..........................................................31

Servis ................................................................31

Garancijski list ........................................................31

Odstranjevanje med odpadke ...........................................31

Prevod izvirne izjave o skladnosti ........................................32

26

ULGD 3.8 A1

SI

POLNILNIK ZA AKUMULA­TORJE MOTORNIH VOZIL

ULGD3.8A1
Uvod

Iskrene čestitke ob nakupu vaše nove

naprave. Odločili ste se za kakovosten

izdelek.
Navodila za uporabo so sestavni del tega izdelka.
Vsebujejo pomembne napotke za varnost, uporabo
in odstranjevanje naprave med odpadke. Preden
začnete izdelek uporabljati, se seznanite z vsemi
napotki o njegovi uporabi in varnosti. Izdelek upo­rabljajte le tako, kot je opisano v navodilih, in samo
za navedena področja uporabe. Ob predaji izdelka
tretji osebi zraven priložite vso dokumentacijo.

Predvidena uporaba

Ultimate Speed ULGD3.8A1 je večstopenjski polnilnik
akumulatorjev vozil, ki je primeren za polnjenje in
ohranjanje napolnjenosti svinčevih 6-voltnih ali
12-voltnih akumulatorjev z elektrolitsko raztopino
(WET), s stekleno volno, prepojeno z elektrolitom
(AGM), ali z elektrolitom v obliki gela (GEL).

Naprava ni primerna za polnjenje litij-ionskih
akumulatorjev! Naprava ni predvidena za
poslovno uporabo in je namenjena samo za
uporabo v notranjih prostorih.

Proizvajalec ne prevzema nobene odgovornosti
za škodo, nastalo zaradi nepredvidene uporabe.

Vsebina kompleta

1 polnilnik za akumulatorje motornih

vozil ULGD 3.8 A1
2 priključni sponki (1 rdeča, 1 črna)
1 navodila za uporabo

Opis delov

Glejte sliko A:

12V / 0,8A (program 2)
12V / 3,8A (program 3)
12V / 3,8 A (program 4)
6 V / 0,8A (program 1)
LED za napako polov
LED za pripravljenost
prikaz polnjenja

prikaz stanja
prikaz napetosti
tipka za izbiro programa (MODE)

Glejte sliko B:

polnilnik
pritrdilne luknje
električni kabel
priključna sponka pozitivnega pola (rdeča)
priključna sponka negativnega pola (črna)
priključni kabel pozitivnega pola (rdeč),

vklj. z obročnim čevljem

priključni kabel negativnega pola (črn),

vklj. z obročnim čevljem

Tehnični podatki

Vhodna napetost: 220 - 240 V ∼ 50/60 Hz
Vhodna moč: 60 W
Izhodna napetost: 6V

/ 12V

Izhodni tok: 0,8A / 3,8A
Varovalka (notranja): 2 A

T2A

Temperatura okolice: 0–40 °C
Vrsta zaščite ohišja: IP 65
Razred zaščite: II/
Tipi akumulatorjev: 6-voltni akumulator svinec-kislina

1,2 –14Ah

12-voltni akumulator svinec-kislina

1,2 –120Ah

Varna uporaba

Varnostni napotki

Polnilnik je primeren samo za
uporabo v notranjih prostorih.

■ Otroci od 8. leta starosti naprej in

osebe z zmanjšanimi fizičnimi, za­znavnimi ali duševnimi sposobnost­mi ali s pomanjkljivimi izkušnjami in
znanjem smejo to napravo upora­bljajo le, če jih pri tem nekdo nadzo-

27

ULGD 3.8 A1

SI

ruje ali jih je poučil o varni uporabi
naprave in so razumeli nevarnosti,
ki izhajajo iz uporabe naprave.
Otroci se z napravo ne smejo igrati.
Otroci tudi ne smejo naprave čistiti
ali vzdrževati kot uporabniki, če pri
tem niso pod nadzorom.

■ Polnilnika ne uporabljajte za pol-

njenje akumulatorjev, ki se jih ne da
polniti.

■ Polnilnika ne uporabljajte za polnje-

nje litij-ionskih akumulatorjev.

■ Odstranjeni akumulator med polnje-

njem postavite na dobro prezračeno
površino.

■ Samodejni način učinkovanja in

omejitve pri uporabi so razloženi
spodaj v teh navodilih za uporabo.

NEVARNOST ELEKTRIČNEGA

UDARA!

■ Naprave ne uporabljajte s poškodo-

vanim kablom, električnim kablom
ali električnim vtičem. Poškodovani
električni kabli pomenijo smrtno
nevarnost električnega udara.

■ Če je električni priključni kabel pri

tej napravi poškodovan, ga mora
zamenjati proizvajalec, njegova ser­visna služba ali podobno uspo­sobljena oseba, da ne pride do
nevarnosti.

■ Pred priključkom na omrežni vir

električnega toka preverite, ali ima
električni tok po predpisih 230V ~
50Hz in ali so prisotni ozemljeni

ničelni vod, 16-amperska varovalka
ter FI-zaščitno stikalo (zaščitno
stikalo za okvarne tokove).

■ Preden ustvarite ali ločite povezave

z akumulatorjem, ločite polnilnik od
električnega omrežja.

■ Vedno najprej priključite priključno

sponko pozitivnega pola (rdečo) .

■ Priključno sponko negativnega pola

(črno) je treba priključiti na karo­serijo oddaljeno najmanj 10 cm od
akumulatorja in napeljave bencina.

■ Sedaj polnilnik priključite na napajal-

no omrežje.

■ Po koncu polnjenja polnilnik ločite

od napajalnega omrežja. Šele
potem odstranite priključno sponko
s karoserije. Na koncu odstranite še
priključno sponko z akumulatorja.

NEVARNOST EKSPLOZIJE IN

POŽARA!

Zaščitite se pred zelo eksplozivno
reakcijo pokalnega plina!

■ Zagotovite, da pri postopku polnje-

nja in ohranjanja napolnjenosti ni
prisoten odprt vir svetlobe (plameni,
žerjavica ali iskre)!

■ Zagotovite, da priključni kabel za

pozitivni pol ni v stiku z napeljavo za
gorivo (npr. za bencin)!

■ Zagotovite, da se eksplozivne ali gor-

ljive snovi, npr. bencin ali topila, pri
uporabi polnilnika ne morejo vneti!

28

ULGD 3.8 A1

SI

■ Med polnjenjem poskrbite za zado-

stno zračenje.

NEVARNOST OPEKLIN

■ Nosite zaščitna očala! Nosite zašči-

tne rokavice! Če pridejo vaše oči ali
koža v stik z akumulatorsko kislino,
prizadeto območje izperite z veliko
tekoče, čiste vode in pojdite takoj k
zdravniku!

■ Ob priključitvi polnilnika na aku-

mulator se izogibajte električnemu
kratkemu stiku. Priključni kabel za
negativni pol priključite izključno
na negativni pol akumulatorja oz.
na karoserijo. Priključni kabel za
pozitivni pol priključite izključno na
pozitivni pol akumulatorja!

■ Polnilnika ne postavite blizu ognja,

vročine ter dolgotrajnih temperatur­nih vplivov nad 50°C!

■ Pri vgradnji polnilnika z vijaki ne

poškodujte napeljav za gorivo,
elektriko, zavore, hidravliko ali vodo!

■ Polnilnika ne prekrivajte s predmeti!

■ Električne kontaktne površine

akumulatorja zaščitite pred kratkim
stikom!

■ Polnilnik uporabljajte izključno za

polnjenje in ohranjanje napolnjeno­sti nepoškodovanih svinčevih 6- ali
12-voltnih akumulatorjev. Zamr­znjenih akumulatorjev ni dovoljeno
polniti.

Uporaba

Pred prvo uporabo

♦ Pred priključitvijo polnilnika je treba prebrati

navodila za uporabo akumulatorja.

♦ Poleg tega je treba upoštevati predpise proizva-

jalca vozila za akumulator, ki je trajno priključen
v vozilu. Vozilo zavarujte in izklopite vžig.

♦ Očistite akumulatorske pole. Pazite, da pri tem

ne pride do stika oči z umazanijo.

♦ Poskrbite za zadostno zračenje.

Priključitev

NAPOTEK

► Za povezovanje polnilnika imate dve možnosti

priključitve. Priključni kabel za negativni pol
(črni) priključite neposredno na negativni pol
akumulatorja ali na karoserijo. Upoštevajte tudi
navodila proizvajalca vozila.

♦ Pred postopkom polnjenja in ohranjanja na-

polnjenosti v primeru akumulatorja, ki je trajno
priključen v vozilu, najprej odstranite priključni
kabel za negativni pol (črni) vozila z negativnega
pola akumulatorja. Negativni pol akumulatorja je
praviloma povezan s karoserijo vozila.

♦ Pripnite priključno sponko pozitivnega pola (rde-

čo)

polnilnika na pozitivni pol akumulatorja.

♦ Pripnite priključno sponko negativnega pola

(črno) na negativni pol akumulatorja ali na
karoserijo.

♦ Priključite električni kabel

polnilnika na

vtičnico.

♦ Prikaz napetosti akumulatorja prikazuje

trenutno napetost akumulatorja.

♦ Pri napačni priključitvi izhodnih sponk sveti LED

za napako polov .

Ločitev

♦ Napravo ločite od omrežnega toka.
♦ Ločite priključno sponko negativnega pola

(črno)

od negativnega pola akumulatorja ali

na karoserijo.

♦ Ločite priključno sponko pozitivnega pola

(rdečo)

od pozitivnega pola akumulatorja.

29

ULGD 3.8 A1

SI

STANDBY/merjenje napetosti
akumulatorja

Po priključitvi na električno napajanje je naprava
v stanju pripravljenosti (STANDBY). Prikaz stanja
pripravljenosti sveti. Če so priključne sponke
priključene, se napetost akumulatorja prikaže na
tekočekristalnem zaslonu (prikaz napetosti

).

Segmenti prikaza stanja

so prazni.

Če je izmerjena napetost pod 3,8V oz. nad
15V, se akumulator ne bo polnil. Na zaslonu
se na kratko pojavi sporočilo o napaki "Err".
Naprava se preklopi v stanje pripravljenosti.

6-voltni akumulator:

Če naj se meri akumulator s področjem napetosti
3,7–7,3V, je mogoče izbrati le program1.

12-voltni akumulatorji:

Če naprava prepozna akumulator s kritičnim
področjem napetosti 7,3–10,5V, naprava preveri,
ali je priključena na povsem napolnjen 6-voltni
akumulator ali na izpraznjen 12-voltni akumulator.
Pritisnite tipko za izbiro programa

, da izberete
program. Naprava izvede kontrolno meritev v roku
pribl. 90 sekund. Na zaslonu se pojavi:

Če naprava po pribl. 90 sekundah izmeri napetost
med 7,3 in 7,5V, je 12-voltni akumulator okvarjen.

Naprava se preklopi v stanje pripravljenosti.

Oživitev

Če naprava po pribl. 90 sekundah izmeri napetost
med 7,5 in 10,5V, je priključen 12-voltni akumulator.
Postopek oživitve se začne s pulznim delovanjem
za oživitev.

Prikaz napetosti utripa. Ko je doseženo 10,5V,
se naprava preklopi na naslednje stopnje. Oživitev
je enaka pri vseh 12-voltnih programih polnjenja.

Izbira programov

NAPOTEK

► Če naprava prepozna akumulator s področjem

napetosti 3,7–7,3V, ni mogoče izbrati progra­me 2–3–4. Polnjenje napreduje samodejno.
Odvisno od izbranega programa se pri ka­rakteristiki polnjenja nadzorujejo napetost, čas
in temperatura. Z diagnostičnim programom,
načinom oživitve in ohranjanjem napolnjenosti.

(glejte prikaz delovanja programa 3 na sliki C)

Program največ (V) največ (A)

1 6 V 7,3 V 0,8 A
2

*

14,4 V 0,8 A

3

*

14,4 V 3,8 A

4

*

14,7 V 3,8 A

Program 1 "6 V" (7,3 V/0,8 A)

Za polnjenje 6-voltnih akumulatorjev s kapaciteto,
manjšo od 14Ah.

♦ Pritisnite tipko za izbiro programa

, da izberete
program 1. Na tekočekristalnem zaslonu se
pojavi simbol "6 V". Med postopkom polnjenja
utripa prikaz polnjenja in prikazuje napredek
postopka polnjenja (1–4 stolpci). Ko je akumu­lator do konca napolnjen, ima prikaz stanja
4 stolpce. Utripanje se zaustavi in naprava se
samodejno preklopi v ohranjanje napolnjenosti.

Program 2 "12 V" (14,4 V/0,8 A)

Za polnjenje 12-voltnih akumulatorjev s kapaciteto,
manjšo od 14Ah.

♦ Pritisnite tipko za izbiro programa

, da izberete
program 2. Na tekočekristalnem zaslonu se
pojavi simbol

. Med postopkom polnjenja

utripa prikaz polnjenja

in prikazuje napredek
postopka polnjenja (1–4 stolpci). Ko je akumu­lator do konca napolnjen, ima prikaz stanja
4 stolpce. Utripanje se zaustavi in naprava se
samodejno preklopi v ohranjanje napolnjenosti.

30

ULGD 3.8 A1

SI

Program 3 "12 V" (14,4 V/3,8 A)

Za polnjenje 12-voltnih akumulatorjev s kapaciteto,
manjšo od 14–120Ah.

♦ Pritisnite tipko za izbiro programa

, da izberete
program 3. Na tekočekristalnem zaslonu se
pojavi simbol

. Med postopkom polnjenja
utripa prikaz polnjenja in prikazuje napredek
postopka polnjenja (1–4 stolpci). Ko je akumu­lator do konca napolnjen, ima prikaz stanja
4 stolpce. Utripanje se zaustavi in naprava se
samodejno preklopi v ohranjanje napolnjenosti.

Program 4 "12 V" (14,7 V/3,8 A)

Za polnjenje 12-voltnih akumulatorjev s kapaciteto
14 –120Ah pod hladnimi pogoji ali za polnjenje
akumulatorjev AGM.

♦ Pritisnite tipko za izbiro programa

, da izberete

program 4.

NAPOTEK

► Ta program se bo morda zagnal z manjšo

zakasnitvijo. Na tekočekristalnem zaslonu se
pojavi simbol

. Med postopkom polnjenja

utripa prikaz polnjenja in prikazuje napre­dek postopka polnjenja (1–4 stolpci). Ko je
akumulator do konca napolnjen, ima prikaz
stanja 4 stolpce. Utripanje se zaustavi in
naprava se samodejno preklopi v ohranjanje
napolnjenosti.

Ohranjanje napolnjenosti

Kot je opisano v razdelku Programi, ima naprava
samodejno ohranjanje napolnjenosti. Odvisno od
upada napetosti akumulatorja – zaradi samodejne­ga praznjenja – se polnilnik odzove z različnim
polnilnim tokom. Akumulator lahko ostane priključen
na polnilnik dlje časa.

Funkcija zaščite naprav

Kadar pride do izjemnih situacij, kot je kratek stik,
kritični upad napetosti med postopkom polnjenja,
ločen tokokrog ali zamenjana priključka izhodnih
sponk, polnilnik akumulatorjev izklopi elektroniko in
sistem neposredno prestavi nazaj v osnovni položaj,
da prepreči škodo. Če bi se naprava med postop­kom polnjenja pregrela, se izhodna moč samodejno
zniža. To napravo ščiti pred poškodbami.

Vzdrževanje in čiščenje

OPOZORILO! Pred začetkom del na

polnilniku akumulatorjev električni
vtič vedno potegnite iz vtičnice.

Naprava ne potrebuje vzdrževanja.

♦ Nikakor ne uporabljajte topil ali drugih agresiv-

nih čistil.

♦ Plastične površine naprave očistite s suho krpo.

Garancija

Ta naprava ima 3 leta garancije od datuma
nakupa. Naprava je bila skrbno izdelana in
pred odpremo natančno preverjena. Prosimo,
da blagajniški račun shranite kot dokazilo o
nakupu. V primeru uveljavljanja garancije po
telefonu pokličite servisno službo. Samo tako
je zagotovljeno brezplačno pošiljanje vašega
izdelka.

Garancija velja le za napake pri materialu ali
proizvodnji, ne pa tudi za poškodbe pri prevozu,
potrošne dele ali poškodbe lomljivih delov, npr. sti­kal ali akumulatorjev. Izdelek je namenjen izključno
za zasebno in ne poslovno uporabo. V primeru
zlorabe ali nepravilne uporabe, uporabe sile in pri
posegih, ki jih ni izvedel pooblaščeni servis, garan­cija preneha veljati. Garancija ne omejuje vaših
zakonskih pravic. Jamstvo ne podaljša garancijske
dobe. To velja tudi za zamenjane in popravljene
dele. Morebitne poškodbe in pomanjkljivosti,
prisotne že ob nakupu, je treba sporočiti takoj po
razpakiranju, najpozneje pa dva dni po datumu
nakupa. Popravila, potrebna po poteku garancijske
dobe, je treba plačati.

31

ULGD 3.8 A1

SI

Proizvajalec

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com

Servis

Servis Slovenija

Tel.: [phone]
E-Mail: [e-mail]

IAN 270075

Dosegljivost telefonske službe za stranke:

Od ponedeljka do petka od 8:00 do 20:00 (po
srednjeevropskem času)

Garancijski list

1. S tem garancijskim listom jamčimo
Kompernass Handels GmbH, da bo izdelek v
garancijskem roku ob normalni in pravilni uporabi
brezhibno deloval in se zavezujemo, da bomo
ob izpolnjenih spodaj navedenih pogojih odpravili
morebitne pomanjkljivosti in okvare zaradi napak
v materialu ali izdelavi oz. po svoji presoji izdelek
zamenjali ali vrnili kupnino.

2. Garancija je veljavna na ozemlju Republike
Slovenije.

3. Garancijski rok za proizvod je 3 leta od dneva
nabave.

4. Kupec je dolžan okvaro javiti pooblaščenemu
servisu oz. se informirati o nadaljnjih postopkih
na zgoraj navedeni telefonski številki. Svetujemo
vam, da pred tem natančno preberete navodila
o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblaščenemu servisu predložiti
garancijski list in račun, kot potrdilo in dokazilo o
nakupu.

6. V primeru, da proizvod popravlja nepooblaščeni
servis ali oseba, kupec ne more uveljavljati
zahtevkov iz te garancije.

7. Vzroki za okvaro oz. nedelovanje izdelka
morajo biti lastnosti stvari same, in ne vzroki,
ki so zunaj proizvajalčeve oz. prodajalčeve
sfere. Kupec ne more uveljavljati zahtevkov iz
te garancije, če se ni držal priloženih navodil
za sestavo in uporabo izdelka ali, če je izdelek
kakorkoli spremenjen ali nepravilno vzdrževan.

8. Jamčimo servisiranje in rezervne dele za mini­malno dobo, ki je zahtevana s strani zakonodaje.

9. Obrabni deli oz. potrošni material so izvzeti iz
garancije.

10. Vsi potrebni podatki za uveljavljanje garancije
se nahajajo na dveh ločenih dokumentih
(garancijski list, račun).

11. Ta garancija proizvajalca ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti proda­jalca za napake na blagu.

Prodajalec:

Lidl d.o.o.k.d., Pod lipami 1, SI-1218 Komenda

Odstranjevanje med odpadke

Embalaža je iz okolju prijaznih materialov

in jo lahko oddate na lokalnih zbirališčih
reciklažnih odpadkov.

Električnih orodij ne odvrzite med

gospodinjske odpadke!

V skladu z evropsko direktivo 2012/19/EU je
treba rabljena električna orodja zbirati ločeno in jih
oddati za ekološko primerno predelavo.

O možnostih za odstranitev neuporabne naprave
povprašajte pri svoji občinski ali mestni upravi.

32

ULGD 3.8 A1

SI

Prevod izvirne izjave
o skladnosti

Mi, KOMPERNASS HANDELS GMBH, in
odgovorna oseba za dokumentacijo: gospod
Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM,
NEMČIJA, izjavljamo, da je ta izdelek skladen
z naslednjimi standardi, normativnimi dokumenti
in direktivami EC:

Nizkonapetostna direktiva
(2006/95/EC)

Direktiva o elektromagnetni združljivosti
(2004/108/EC)

Direktiva RoHS
(2011/65/EU)

Uporabljeni harmonizirani standardi

EN 60335-2-29/A2:2010
EN 60335-1:2012
EN 62233:2008

EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997+A1:2001+A2:2008
EN 61000-3-2:2006+A1:2009+A2:2009
EN 61000-3-3:2013

Oznaka tipa stroja:

Polnilnik za akumulatorje motornih vozil ULGD3.8A1

Leto izdelave: 09 – 2015

Serijska številka: IAN 270075

Bochum, 5. 3. 2015

Semi Uguzlu
– vodja kakovosti –

Pridržujemo si tehnične spremembe v smislu
razvoja.

33

ULGD 3.8 A1

SK

Obsah

Úvod ................................................................34

Používanie vsúlade surčením .........................................................34

Rozsah dodávky ....................................................................34

Popis dielov .......................................................................34

Technické údaje ....................................................................34

Bezpečnosť ...........................................................34

Bezpečnostné upozornenia ...........................................................34

Obsluha ..............................................................36

Pred uvedením do prevádzky ..........................................................36

Zapojenie .........................................................................36

Odpojenie ........................................................................36

Pohotovostný režim (STANDBY)/meranie napätia batérie ....................................37

Oživenie ..........................................................................37

Voľba programov ...................................................................37

Program 1 „6 V“ (7,3V/0,8A) ........................................................37

Program 2

„12V“ (14,4 V/0,8A) .................................................37

Program 3

„12V“ (14,4 V/3,8 A) .................................................38

Program 4

„12V“ (14,7 V/3,8 A) ..................................................38

Udržiavacie dobíjanie ...............................................................38

Ochrana zariadenia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

Údržba ačistenie ......................................................38

Záruka ............................................................... 38

Servis ................................................................39

Dovozca ..............................................................39

Likvidácia ............................................................39

Originálne vyhlásenie o zhode ...........................................39

34

ULGD 3.8 A1

SK

NABÍJAČKA AUTOBATÉRIÍ
ULGD3.8A1

Úvod

Srdečne vám gratulujeme ku kúpe tohto

nového zariadenia. Touto kúpou ste sa

rozhodli pre vysokokvalitný výrobok.
Návod na obsluhu je súčasťou tohto výrobku.
Obsahuje dôležité upozornenia týkajúce sa bez­pečnosti, používania alikvidácie. Pred používaním
výrobku sa oboznámte sovšetkými pokynmi na
obsluhu abezpečnostnými upozorneniami. Výro­bok používajte iba podľa popisu a vuvedených
oblastiach použitia. Pri postúpení výrobku tretej
osobe jej sním odovzdajte aj všetky podklady.

Používanie vsúlade surčením

Ultimate Speed ULGD3.8A1 je viacstupňová
nabíjačka batérií motorových vozidiel, ktorá je
vhodná na nabíjanie a udržiavacie nabíjanie
olovených akumulátorov (batérií) s napätím 6V
alebo 12V, s elektrolytom (WET), so sklolamináto­vými absorbérmi, ktoré viažu elektrolyty (AGM)
alebo s gélovým elektrolytom (GEL).

Zariadenie nie je vhodné na nabíjanie lítium-ióno­vých akumulátorov! Zariadenie nie je určené na
komerčné použitie a je určené len na používanie
v interiéri.

Za škody vzniknuté používaním, ktoré je v rozpore
surčením, výrobca nepreberá žiadnu záruku.

Rozsah dodávky

1 nabíjačka autobatérií ULGD3.8A1
2 pripojovacie svorky (1 červená, 1 čierna)
1 návod na obsluhu

Popis dielov

Pozri obrázok A:

12V/0,8A (program 2)
12V/3,8 A (program 3)
12V/3,8 A (program 4)
6 V/0,8A (program 1)
LED prepólovania
LED pohotovostného režimu (Standby)

ukazovateľ nabíjania
ukazovateľ stavu
ukazovateľ napätia
prepínač programov (MODE)

Pozri obrázok B:

nabíjačka
upevňovacie otvory
sieťový kábel
pripojovacia svorka kladného pólu (červená)
pripojovacia svorka záporného pólu (čierna)
pripojovací kábel kladného pólu (červený),

vr. káblovej koncovky

pripojovací kábel záporného pólu (čierny),

vr. káblovej koncovky

Technické údaje

Vstupné napätie: 220 ‒ 240 V ∼ 50/60 Hz
Príkon: 60 W
Výstupné napätie: 6 V

/ 12 V
Výstupný prúd: 0,8 A / 3,8 A
Poistka (vnútorná): 2 A

T2A

Teplota okolia: 0°C až 40°C
Typ ochrany telesa: IP 65
Trieda ochrany: II /
Typy batérií: 6 V oloveno-kyselinová

batéria 1,2 Ah ‒ 14 Ah

12 V oloveno-kyselinová

batéria 1,2 Ah ‒ 120 Ah

Bezpečnosť

Bezpečnostné upozornenia

Nabíjačka je určená len na pre­vádzku v interiéri.

■ Toto zariadenie môžu používať deti

staršie ako 8 rokov, ako aj osoby
sozníženými fyzickými, zmyslovými
alebo mentálnymi schopnosťami
alebo nedostatkom skúseností
avedomostí, ak sú pod dohľadom

35

ULGD 3.8 A1

SK

alebo boli o bezpečnom používaní
zariadenia poučené apochopili
z toho vyplývajúce nebezpečen­stvá. Deti sa so zariadením nesmú
hrať. Deti nesmú vykonávať čiste­nie anipoužívateľskú údržbu bez
dohľadu.

■ Nepoužívajte nabíjačku na nabíjanie

nenabíjateľných batérií.

■ Nepoužívajte nabíjačku na nabíja-

nie lítium-iónových akumulátorov.

■ Postavte vymontovanú batériu

počas nabíjania na dobre vetrané
miesto.

■ Automatický spôsob činnosti ako aj

obmedzenia používania sú násled­ne vysvetlené v tomto návode na
obsluhu.

NEBEZPEČENSTVO ZÁSAHU

ELEKTRICKÝM PRÚDOM!

■ Nepoužívajte zariadenie s poško-

deným káblom, sieťovým káblom
alebo sieťovou zástrčkou. Poškodené
sieťové káble znamenajú ohrozenie
života zásahom elektrickým prúdom.

■ Ak sa pripojovací sieťový kábel tohto

zariadenia poškodí, musí ho vymeniť
výrobca alebo jeho zákaznícky servis
alebo obdobne kvalifikovaná osoba,
aby ste zabránili nebezpečenstvu.

■ Pred zapojením do elektrickej siete

skontrolujte vybavenie elektrickej
prípojky 230V ∼ 50Hz uzemne­ným nulovým vodičom, poistkou

16A a FI chráničom (ochranný
vypínač proti chybnému prúdu).

■ Pred pripájaním alebo odpájaním

spojení k batérii odpojte nabíjačku
od siete.

■ Vždy najskôr zapojte pripojovaciu

svorku kladného pólu (červená) .

■ Pripojovaciu svorku záporného pólu

(čierna) musíte pripojiť na karo­sériu do vzdialenosti min. 10cm od
batérie a benzínového potrubia.

■ Až potom zapojte nabíjačku do

napájacej siete.

■ Po nabíjaní odpojte nabíjačku od

napájacej siete. Až potom odpojte
pripojovaciu svorku z karosérie. Ná­sledne odpojte pripojovaciu svorku
z batérie.

NEBEZPEČENSTVO VÝBUCHU

A POŽIARU!

Chráňte sa pred vysoko výbušnou
reakciou výbušného plynu!

■ Zabezpečte, aby pri nabíjaní a

udržiavacom nabíjaní nebol žiadny
otvorený oheň (plamene, žeravé
uhlíky alebo iskry)!

■ Skontrolujte, či pripojovací kábel

kladného pólu nemá žiaden kontakt
s palivovým potrubím (napr. benzí­nové potrubie)!

■ Zabezpečte, aby pri používaní

nabíjačky nemohlo dôjsť kvzniete­niu horľavých látok napr. benzínu
alebo rozpúšťadiel!

36

ULGD 3.8 A1

SK

■ Počas nabíjania zabezpečte dosta-

točné vetranie.

NEBEZPEČENSTVO POLEPTANIA

■ Noste ochranné okuliare! Noste

ochranné rukavice! Ak elektrolyt
vnikne do očí alebo sa dostane na
pokožku, vypláchnite postihnuté
časti tela veľkým množstvom tečú­cej, čistej vody a okamžite vyhľa­dajte lekára!

■ Zabráňte vzniku elektrického skratu

pri pripájaní nabíjačky na batériu.
Pripojte pripojovací kábel zápor­ného pólu výlučne na záporný pól
batérie, príp. na karosériu! Pripojte
pripojovací kábel kladného pólu
výlučne na kladný pól batérie!

■ Nepoužívajte nabíjačku v blízkosti

ohňa, zdrojov sálavého tepla a pri
dlhodobých teplotách vyšších ako
50°C!

■ Pri montáži nabíjačky nepoškoďte

žiadne palivové vedenia, elektrické
vedenia, brzdové vedenia, vedenia
hydrauliky alebo vody skrutkami!

■ Nezakrývajte nabíjačku žiadnymi

predmetmi!

■ Chráňte elektrické kontakty batérie

pred skratom!

■ Nabíjačku používajte výlučne na

nabíjanie a udržiavacie dobíjanie
nepoškodených 6V / 12V olove­ných batérií. Zamrznuté batérie sa
nesmú nabíjať.

Obsluha

Pred uvedením do prevádzky

♦ Pred pripojením nabíjačky sa oboznámte s ob-

sahom návodu na obsluhu a dodržiavajte ho.

♦ V prípade batérie trvalo zabudovanej vo vozidle

dodržiavajte aj predpisy výrobcu vozidla.
Zaistite vozidlo, vypnite zapaľovanie.

♦ Vyčistite póly batérie. Dbajte na to, aby sa do

vašich očí nedostali nečistoty.

♦ Zabezpečte dostatočné vetranie.

Zapojenie

UPOZORNENIE

► Sú dve možnosti pripojenia nabíjačky. Pripo-

jovací kábel záporného pólu (čierny) zapojte
buď priamo na záporný pól batérie, alebo
na karosériu. Dodržiavajte tiež predpisy
výrobcu vozidla.

♦ Pred nabíjaním alebo udržiavacím nabíjaním

batérie trvale zabudovanej vo vozidle odpojte
najprv pripojovací kábel záporného pólu (čierny)
vozidla od záporného pólu batérie.
Záporný pól batérie je spravidla spojený
s karosériou vozidla.

♦ Pripojovaciu svorku kladného pólu (červený)

nabíjačky zapojte na kladný pól batérie.

♦ Pripojovaciu svorku záporného pólu (čierny)

zapojte na záporný pól batérie, resp. na
karosériu.

♦ Zapojte sieťový kábel

nabíjačky do zásuvky.

♦ Ukazovateľ napätia batérie

zobrazuje aktu-

álne napätie batérie.

♦ Pri opačnom zapojení pripojovacích svoriek sa

rozsvieti LED prepólovania

.

Odpojenie

♦ Odpojte zariadenie od siete.
♦ Odpojte pripojovaciu svorku záporného pólu

(čierny)

od záporného pólu batérie, resp. od

karosérie.

♦ Odpojte pripojovaciu svorku kladného pólu

(červený)

od kladného pólu batérie.

37

ULGD 3.8 A1

SK

Pohotovostný režim (STANDBY)/
meranie napätia batérie

Po pripojení na napájanie je zariadenie v pohoto­vostnom režime (STANDBY). Ukazovateľ pohoto­vostného režimu (Standby) svieti. Po pripojení
pripojovacích svoriek sa na LC displeji (ukazovateľ
napätia

) zobrazí napätie batérie. Segmenty

ukazovateľa stavu

sú vypnuté.

Pri nameranom napätí nižšom ako 3,8V alebo
vyššom ako 15V sa batéria nenabíja. Na displeji
sa nakrátko zobrazí chybové hlásenie „Err“.
Zariadenie sa prepne do pohotovostného režimu
(Standby).

Batéria 6V:

Pri nameraní napätia batérie v rozsahu 3,7 –
7,3V je dostupný iba program 1.

Batérie 12V:

Pri rozpoznaní batérie v kritickom napäťovom
rozsahu 7,3 – 10,5V zariadenie preverí, či ide
o nabitú batériu 6V alebo o vybitú batériu 12V.
Na výber programu stlačte prepínač programov

.
Zariadenie vykonáva 90sek. kontrolné meranie.
Na displeji sa zobrazí:

Ak sa po ca. 90sek. zistí napätie 7,3 – 7,5V, ide
o chybnú batériu 12V.

Zariadenie sa prepne do pohotovostného režimu
(Standby).

Oživenie

Ak sa po ca. 90sek. zistí napätie 7,5 – 10,5V,
ide o batériu 12V. Nabíjanie začne pulzovým
režimom na oživenie.

Ukazovateľ napätia bliká. Po dosiahnutí napätia
10,5V sa zariadenie prepne na nasledujúce
nabíjacie stupne. Oživenie je identické pri všetkých
programoch nabíjania 12V.

Voľba programov

UPOZORNENIE

► Pri nameraní napätia batérie v rozsahu 3,7 –

7,3V nie sú programy 2 – 3 – 4 dostupné.
Nabíjanie prebieha automaticky. V závislosti
od zvoleného programu sa pre nabíjaciu cha­rakteristiku monitoruje napätie, čas a teplota.
Pomocou diagnostického programu, oživova­cieho režimu a udržiavacieho nabíjania.

(Pozri zobrazenie princípu programu 3, obr. C).

Program max. (V) max. (A)

1 6 V 7,3 V 0,8 A
2

*

14,4 V 0,8 A

3

*

14,4 V 3,8 A

4

*

14,7 V 3,8 A

Program 1 „6 V“
(7,3V/0,8A)

Na nabíjanie batérií 6V s kapacitou nižšou ako
14Ah.

♦ Na výber programu 1 stlačte prepínač progra-

mov

. Na LC displeji sa zobrazí symbol „6 V“.
Počas nabíjania ukazovateľ nabíjania bliká
a signalizuje progres procesu nabíjania (1 – 4
paličky). Po úplnom nabití batérie zobrazí uka­zovateľ nabíjania 4 stĺpce. Blikanie ustane
a zariadenie sa automaticky prepne do režimu
udržiavacieho nabíjania.

Program 2 „12V“
(14,4 V/0,8A)

Na nabíjanie batérií 12 V s kapacitou nižšou ako
14Ah.

♦ Na výber programu 2 stlačte prepínač progra-

mov

. Na LC displeji sa zobrazí symbol .
Počas nabíjania ukazovateľ nabíjania bliká
a signalizuje progres procesu nabíjania (1 – 4
stĺpce). Po úplnom nabití batérie zobrazí uka­zovateľ nabíjania 4 stĺpce. Blikanie ustane
a zariadenie sa automaticky prepne do režimu
udržiavacieho nabíjania.

38

ULGD 3.8 A1

SK

Program 3 „12V“
(14,4 V/3,8 A)

Na nabíjanie batérií 12V s kapacitou 14Ah –
120Ah.

♦ Na výber programu 3 stlačte prepínač progra-

mov

. Na LC displeji sa zobrazí symbol .
Počas nabíjania ukazovateľ nabíjania bliká
a signalizuje progres procesu nabíjania (1 – 4
stĺpce). Po úplnom nabití batérie zobrazí uka­zovateľ nabíjania 4 stĺpce. Blikanie ustane
a zariadenie sa automaticky prepne do režimu
udržiavacieho nabíjania.

Program 4 „12V“
(14,7 V/3,8 A)

Na nabíjanie batérií 12V s kapacitou 14Ah –
120Ah v chladnom prostredí alebo na nabíjanie
batérií AGM.

♦ Na výber programu 4 stlačte prepínač progra-

mov

.

UPOZORNENIE

► Tento program sa príp. spustí s krátkym ones-

korením. Na LC displeji sa zobrazí symbol

. Počas nabíjania ukazovateľ nabíjania
bliká a signalizuje progres procesu nabíja­nia (1 – 4 stĺpce). Po úplnom nabití batérie
zobrazí ukazovateľ nabíjania 4 stĺpce.
Blikanie ustane a zariadenie sa automaticky
prepne do režimu udržiavacieho nabíjania.

Udržiavacie dobíjanie

Ako uvádzajú opisy programov, disponuje zariade­nie automatickým udržiavacím nabíjaním.
V závislosti od poklesu napätia batérie – spôsobený
samovybíjaním – reaguje nabíjačka rôznymi inten­zitami nabíjacieho prúdu. Batéria môže zostať
pripojená na nabíjačku počas dlhšieho času.

Ochrana zariadenia

Hneď ako sa vyskytne mimoriadna situácia, ako je
napr. skrat, pokles napätia počas nabíjania, rozpo­jený obvod alebo prepólovanie svoriek, elektronika
vypne nabíjačku a systém prejde hneď späť do
základného stavu, aby sa zabránilo škodám.
Ak sa zariadenie počas nabíjania príliš zohreje,
automaticky sa zníži výstupný výkon. Toto chráni
zariadenie proti poškodeniu.

Údržba ačistenie

VÝSTRAHA! Pred vykonávaním prác

na nabíjačke batérií vždy vytiahnite
sieťovú zástrčku zo zásuvky.

Toto zariadenie si nevyžaduje údržbu.

♦ Nepoužívajte v žiadnom prípade rozpúšťadlá

alebo iné agresívne čistiace prostriedky.

♦ Vyčistite plastové povrchy zariadenia suchou

handrou.

Záruka

Na toto zariadenie poskytujeme záruku
3 roky od dátumu kúpy. Zariadenie bolo
starostlivo vyrobené apred expedíciou
dôkladne preskúšané. Pokladničný blok si
uschovajte ako doklad ozakúpení. Vprípade
uplatneniazáruky telefonicky kontaktujte váš
servis. Len tak sadá zabezpečiť bezplatné
odoslanie vášho tovaru.

Zárukasa vzťahujelen nachyby materiálu avýroby,
nie naškody spôsobené prepravou, opotrebením
ani napoškodeniakrehkých častí, ako sú spínače
alebo akumulátory. Výrobok je určený len nasú­kromné anie nakomerčné použitie. Zárukastrá­caplatnosť pri nesprávnom aneodbornom zaob­chádzaní, pri použití násiliaapri zásahoch, ktoré
neboli vykonané naším autorizovaným servisom.
Vaše práva vyplývajúce zo zákona nie sú touto
zárukou obmedzené. Záručné plnenie nepredlžuje
záručnú dobu. To platí tiež pre náhradné aopra­vené diely. Prípadné chyby anedostatky zistené
už pri zakúpení musíte nahlásiť ihneď po vybalení,
najneskôr však do dvoch dní od dátumu zakúpe­nia. Po uplynutí záručnej lehoty podliehajú opravy
poplatkom.

39

ULGD 3.8 A1

SK

Servis

Servis Slovensko

Tel. [phone]
E-Mail: [e-mail]

IAN 270075

Dostupnosť poradenskej linky:

pondelok až piatok od 8:00 hod. – 20:00 hod.
(SEČ).

Dovozca

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com

Likvidácia

Obal sa skladá zekologických materiá-

lov, ktoré môžete zlikvidovať v miestnych
zberných surovinách.

Elektrické nástroje neodhadzujte do

komunálneho odpadu!

V súlade s európskou smernicou 2012/19/EU
sa opotrebované elektrické nástroje musia zbierať
oddelene a odovzdať za účelom ekologickej
recyklácie.

Informácie o možnostiach likvidácie nepotrebného
prístroja dostanete na miestnej alebo mestskej
správe.

Originálne vyhlásenie o zhode

Spoločnosť KOMPERNASS HANDELS GMBH,
zodpovedný za dokumentáciu: pán Semi Uguzlu,
BURGSTR. 21, 44867 BOCHUM, GERMANY
vyhlasujeme, že tento výrobok je vsúlade snasle­dovnými normami, normatívnymi dokumentmi a
smernicami ES:

SmernicaES o nízkom napätí
(2006/95/EC)

Elektromagnetická kompatibilita
(2004/108/EC)

Smernica RoHS
(2011/65/EU)

Aplikované harmonizované normy

STN EN60335-2-29/A2:2010
STNEN60335-1:2012
STNEN62233:2008

EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997+A1:2001+A2:2008
EN 61000-3-2:2006+A1:2009+A2:2009
STN EN61000-3-3:2013

Typové označenie stroja:

Nabíjačka autobatérií ULGD3.8A1

Rok výroby: 09 ‒ 2015

Sériové číslo: IAN 270075

Bochum, 05.03.2015

Semi Uguzlu

- Manažér kvality -

Technické zmeny vzmysle ďalšieho vývoja sú
vyhradené.

40

ULGD 3.8 A1

41

ULGD 3.8 A1

DE
AT

CH

Inhaltsverzeichnis

Einleitung .............................................................42

Bestimmungsgemäßer Gebrauch .......................................................42

Lieferumfang .......................................................................42

Teilebeschreibung ...................................................................42

Technische Daten ...................................................................42

Sicherheit .............................................................42

Sicherheitshinweise ..................................................................42

Bedienung ............................................................44

Vor der Inbetriebnahme ..............................................................44

Anschließen .......................................................................44

Trennen ...........................................................................45

STANDBY / Batteriespannung messen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Wiederbelebung ...................................................................45

Programme auswählen ...............................................................45

Programm 1 „6 V“ (7,3 V / 0,8 A) .....................................................45

Programm 2

„12 V“ (14,4 V / 0,8 A) ...............................................46

Programm 3

„12 V“ (14,4 V / 3,8 A) ...............................................46

Programm 4

„12 V“ (14,7 V / 3,8 A) ................................................46

Erhaltungsladung ...................................................................46

Geräteschutzfunktion ................................................................46

Wartung und Reinigung .................................................46

Garantie .............................................................47

Service ...............................................................47

Importeur ............................................................47

Entsorgung ...........................................................47

Original-Konformitätserklärung ..........................................48

42

ULGD 3.8 A1

DE
AT

CH

KFZ-BATTERIELADEGERÄT
ULGD3.8A1

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres

neuen Gerätes. Sie haben sich damit für

ein hochwertiges Produkt entschieden.
Die Bedienungsanleitung ist Teil dieses Produkts.
Sie enthält wichtige Hinweise für Sicherheit, Gebrauch
und Entsorgung. Machen Sie sich vor der Benutzung
des Produkts mit allen Bedien- und Sicherheitshin­weisen vertraut. Benutzen Sie das Produkt nur wie
beschrieben und für die angegebenen Einsatzberei­che. Händigen Sie alle Unterlagen bei Weitergabe
des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Das Ultimate Speed ULGD3.8A1 ist ein mehrstufi­ges Kfz-Batterieladegerät, dass zur Aufladung und
Erhaltungsladung von 6V- oder 12V-Blei-Akkus
(Batterien) mit Elektrolyt-Lösung (WET), mit Elektrolyt
absorbierenden Matten (AGM) oder mit gelförmigem
Elektrolyt (GEL) geeignet ist.

Das Gerät ist nicht zur Aufladung von Lithium­Ionen-Akkus geeignet! Das Gerät ist nicht für den
gewerblichen Einsatz und nur zur Verwendung in
Innenräumen bestimmt.

Für aus bestimmungswidriger Verwendung entstandene
Schäden übernimmt der Hersteller keine Haftung.

Lieferumfang

1 Kfz-Batterieladegerät ULGD3.8A1
2 Anschlussklemmen (1 rot, 1 schwarz)
1 Bedienungsanleitung

Teilebeschreibung

Siehe Abbildung A:

12 V / 0,8 A (Programm 2)
12 V / 3,8 A (Programm 3)
12 V / 3,8 A (Programm 4)
6 V / 0,8 A (Programm 1)
LED-Verpolung
Stand-By-LED
Ladeanzeige

Zustandsanzeige
Spannungsanzeige
Programmwahltaste (MODE)

Siehe Abbildung B:

Ladegerät
Befestigungsbohrungen
Netzkabel
Pluspol-Anschlussklemme (rot)
Minuspol-Anschlussklemme (schwarz)
Pluspol-Anschlusskabel (rot), inkl. Ringschuh
Minuspol-Anschlusskabel (schwarz),

inkl. Ringschuh

Technische Daten

Eingangsspannung: 220 - 240 V ∼ 50/60 Hz
Leistungsaufnahme: 60 W
Ausgangsspannung: 6 V

/ 12 V

Ausgangsstrom: 0,8 A / 3,8 A
Sicherung (innen): 2 A

T2A

Umgebungstemperatur: 0°C bis 40°C
Gehäuseschutzart: IP 65
Schutzklasse: II /

Batterietypen: 6 V-Blei-Säure-Batterie
1,2 Ah - 14 Ah
12 V-Blei-Säure-Batterie
1,2 Ah - 120 Ah

Sicherheit

Sicherheitshinweise

Das Ladegerät ist nur für den Be-

trieb im Innenbereich geeignet.

■ Dieses Gerät kann von Kindern ab

8 Jahren und darüber sowie von
Personen mit verringerten physi­schen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfah­rung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüg-

43

ULGD 3.8 A1

DE
AT

CH

lich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und
die daraus resultierenden Gefah­ren verstehen. Kinder dürfen nicht
mit dem Gerät spielen. Reinigung
und Benutzer-Wartung dürfen nicht
von Kindern ohne Beaufsichtigung
durchgeführt werden.

■ Verwenden Sie das Ladegerät nicht

zum Laden von nicht wiederauflad­baren Batterien.

■ Verwenden Sie das Ladegerät nicht

zum Laden von Lithium-Ionen-Akkus.

■ Stellen Sie die ausgebaute Batterie

während des Ladevorgangs auf
eine gut belüftete Fläche.

■ Die automatische Wirkungsweise so-

wie Einschränkungen in der Anwen­dung werden nachstehend in dieser
Bedienungsanleitung erklärt.

STROMSCHLAGGEFAHR!

■ Betreiben Sie das Gerät nicht mit

beschädigtem Kabel, Netzkabel
oder Netzstecker. Beschädigte Netz­kabel bedeuten Lebensgefahr durch
elektrischen Schlag.

■ Wenn die Netzanschlussleitung die-

ses Gerätes beschädigt wird, muss
sie durch den Hersteller oder seinen
Kundendienst oder eine ähnlich
qualifizierte Person ersetzt werden,
um Gefährdungen zu vermeiden.

■ Stellen Sie vor dem Netzstroman-

schluss sicher, dass der Netzstrom
vorschriftsmäßig mit 230V ∼ 50Hz,

geerdetem Nullleiter, einer 16A­Sicherung und einem FI-Schalter
(Fehlerstromschutzschalter) ausge­stattet ist.

■ Trennen Sie das Ladegerät vom

Netz, bevor Sie Verbindungen zur
Batterie schließen oder öffnen.

■ Schließen Sie immer die Plus-Pol-

Anschlussklemme (rot) zuerst an.

■ Die Minus-Pol-Anschlussklemme

(schwarz) muss mindestens 10
cm entfernt von der Batterie und
der Benzinleitung an die Karosserie
angeschlossen werden.

■ Schließen Sie jetzt das Ladegerät

an das Versorgungsnetz an.

■ Trennen Sie das Ladegerät nach

dem Laden vom Versorgungsnetz.
Entfernen Sie erst danach die An­schlussklemme von der Karosserie.
Entfernen Sie im Anschluss daran die
Anschlussklemme von der Batterie.

EXPLOSIONS- UND BRANDGE-

FAHR!

Schützen Sie sich vor einer hochexplo­siven Knallgasreaktion!

■ Stellen Sie sicher, dass beim Aufla-

de- und Erhaltungsladevorgang kein
offenes Licht (Flammen, Glut oder
Funken) vorhanden ist!

■ Stellen Sie sicher, dass das Plus-Pol-

Anschlusskabel keinen Kontakt zu
einer Treibstoffleitung
(z. B. Benzinleitung) hat!

44

ULGD 3.8 A1

DE
AT

CH

■ Stellen Sie sicher, dass explosive

oder brennbare Stoffe, z.B. Benzin
oder Lösungsmittel, beim Gebrauch
des Ladegerätes nicht entzündet
werden können!

■ Sorgen Sie für eine ausreichende

Belüftung während des Ladens.

VERÄTZUNGSGEFAHR

■ Tragen Sie eine Schutzbrille! Tragen

Sie Schutz handschuhe! Wenn Augen
oder Haut mit Batteriesäure in Kontakt
geraten sind, spülen Sie die betroffe­ne Körperregion mit viel fließendem,
klarem Wasser ab und suchen Sie
umgehend einen Arzt auf!

■ Vermeiden Sie einen elektrischen

Kurzschluss beim Anschluss des La­degerätes an die Batterie. Schließen
Sie das Minus-Pol-Anschlusskabel
ausschließlich an den Minuspol
der Batterie bzw. an die Karosserie
an. Schließen Sie das Plus-Pol-An­schlusskabel ausschließlich an den
Pluspol der Batterie an!

■ Setzen Sie das Ladegerät nicht der

Nähe von Feuer, Hitze und lang
andauernder Temperatureinwirkung
über 50°C aus!

■ Beschädigen Sie bei der Montage

des Ladegerätes keine Leitungen für
Treibstoff, Elektrizität, Bremsanlagen,
Hydraulik oder Wasser mit Schrauben!

■ Decken Sie das Ladegerät nicht mit

Gegenständen ab!

■ Schützen Sie die Elektrokontaktflä-

chen der Batterie vor Kurzschluss!

■ Verwenden Sie das Ladegerät

ausschließlich zum Auflade- und
Erhaltungsladevorgang von unbe­schädigten 6V- / 12V-Blei-Batterien.
Eingefrorene Batterien dürfen nicht
geladen werden.

Bedienung

Vor der Inbetriebnahme

♦ Vor dem Anschluss des Ladegerätes ist die

Bedienungsanleitung der Batterie zu beachten.

♦ Weiterhin sind die Vorschriften des Fahrzeug-

herstellers bei einer ständig im Fahrzeug ange­schlossenen Batterie zu beachten. Sichern Sie
das Kfz, schalten Sie die Zündung aus.

♦ Reinigen Sie die Batteriepole. Achten Sie darauf,

dass Ihre Augen dabei nicht mit dem Schmutz in
Kontakt kommen.

♦ Sorgen Sie für eine ausreichende Belüftung.

Anschließen

HINWEIS

► Es gibt zwei Anschlussmöglichkeiten das

Ladegerät zu verbinden. Entweder das
Minus-Pol-Anschlusskabel (schwarz) direkt an
den Minuspol der Batterie oder an die Karos­serie anschließen. Beachten Sie weiterhin die
Vorschriften des Fahrzeugherstellers.

♦ Trennen Sie vor dem Auflade- und Erhaltungslade-

vorgang, bei einer ständig im Fahrzeug angeschlos­senen Batterie, zuerst das Minus- Pol-Anschlusskabel
(schwarz) des Fahrzeugs vom Minus-Pol der
Batterie. Der Minus-Pol der Batterie ist in der Regel
mit der Karosserie des Fahrzeugs verbunden.

♦ Klemmen Sie die Pluspol-Anschlussklemme (rot)

des Ladegeräts an den Pluspol der Batterie.

♦ Klemmen Sie die Minuspol-Anschlussklemme

(schwarz)

an den Minuspol der Batterie bzw.

an die Karosserie.

♦ Schließen Sie das Netzkabel

des Ladegeräts

an die Steckdose an.

45

ULGD 3.8 A1

DE
AT

CH

♦ Die Batteriespannungsanzeige zeigt die

aktuelle Spannung der Batterie an.

♦ Bei umgekehrtem Anschluss der Ausgangsklem-

men leuchtet die LED-Verpolung

.

Trennen

♦ Trennen Sie das Gerät vom Netzstrom.
♦ Nehmen Sie die Minuspol-Anschlussklemme

(schwarz)

vom Minuspol der Batterie bzw.

von der Karosserie.

♦ Nehmen Sie die Pluspol-Anschlussklemme (rot)

vom Pluspol der Batterie.

STANDBY / Batteriespannung
messen

Nach Anschluss an die Stromversorgung ist das
Gerät im STANDBY-Betrieb. Die Standby-Anzeige

leuchtet. Bei angeschlossenen Anschlussklem­men wird die Batteriespannung im LC-Display
(Spannungsanzeige ) angezeigt. Die Segmente
der Zustandsanzeige sind leer.

Liegt die gemessene Spannung unter 3,8 V bzw.
über 15 V wird die Batterie nicht geladen. Im
Display erscheint kurz die Fehlermeldung „Err“.
Das Gerät schaltet auf Standby.

6 V-Batterie:

Wird eine Batterie im Spannungsbereich von 3,7–
7,3 V gemessen, ist nur das Programm 1 wählbar.

12 V-Batterien:

Wird eine Batterie im kritischen Spannungsbereich
von 7,3–10,5 V erkannt, prüft das Gerät ob eine
voll geladene 6 V-Batterie oder eine entladene
12 V-Batterie vorliegt. Drücken Sie die Programm­wahltaste

, um ein Programm zu wählen. Das
Gerät führt eine Kontrollmessung für ca. 90 Sek.
durch. Im Display wird angezeigt:

Werden nach ca. 90 Sek. zwischen 7,3–7,5 V
erkannt, ist die 12 V-Batterie defekt.

Das Gerät schaltet auf Standby.

Wiederbelebung

Werden nach ca. 90 Sek. zwischen 7,5–10,5 V er­kannt, liegt eine 12 V-Batterie vor. Der Ladeprozess
beginnt mit dem Pulsbetrieb zur Wiederbelebung.

Die Spannungsanzeige

blinkt. Sind 10,5 V er­reicht, schaltet das Gerät in die weiteren Ladestufen.
Die Wiederbelebung ist identisch bei allen 12 V
Ladeprogrammen.

Programme auswählen

HINWEIS

► Wird eine Batterie im Spannungsbereich

von 3,7–7,3 V erkannt, sind die Programme
2–3–4 nicht anwählbar. Der Ladefortschritt
erfolgt automatisch. Abhängig vom gewähl­ten Programm ist die Ladekennlinie Span­nungs-, Zeit-, und Temperaturüberwacht. Mit
Diagnoseprogramm, Wiederbelebungsmodus
und Erhaltungsladung.

(siehe Prinzipdarstellung Programm 3 Abb C).

Programm max. (V) max. (A)

1 6 V 7,3 V 0,8 A
2

*

14,4 V 0,8 A

3

*

14,4 V 3,8 A

4

*

14,7 V 3,8 A

Programm 1 „6 V“ (7,3 V / 0,8 A)

Zum Laden von 6 V-Batterien mit einer Kapazität
geringer als 14 Ah.

♦ Drücken Sie die Programmwahltaste

, um
Programm 1 auszuwählen. Das Symbol „6 V“
wird im LC-Display angezeigt. Während des
Ladevorgangs blinkt die Ladeanzeige und
zeigt, wie weit der Ladevorgang fortgeschritten
ist (1–4 Balken). Wenn die Batterie voll geladen
ist, zeigt die Zustandsanzeige 4 Balken. Das
Blinken stoppt und das Gerät schaltet automa­tisch in die Erhaltungsladung.

46

ULGD 3.8 A1

DE
AT

CH

Programm 2 „12 V“
(14,4 V / 0,8 A)

Zum Laden von 12 V-Batterien mit einer Kapazität
geringer als 14 Ah.

♦ Drücken Sie die Programmwahltaste

, um
Programm 2 zu wählen. Das Symbol wird
im LC-Display angezeigt. Während des Lade­vorgangs blinkt die Ladeanzeige und zeigt,
wie weit der Ladevorgang fortgeschritten ist
(1–4 Balken). Wenn die Batterie voll geladen
ist, zeigt die Zustandsanzeige 4 Balken. Das
Blinken stoppt und das Gerät schaltet automa­tisch in die Erhaltungsladung.

Programm 3 „12 V“
(14,4 V / 3,8 A)

Zum Laden von 12 V-Batterien mit einer Kapazität
von 14 Ah–120 Ah.

♦ Drücken Sie die Programmwahltaste

, um
Programm 3 auszuwählen. Das Symbol
wird im LC-Display angezeigt. Während des
Ladevorgangs blinkt die Ladeanzeige und
zeigt, wie weit der Ladevorgang fortgeschritten
ist (1–4 Balken). Wenn die Batterie voll gela­den ist, zeigt die Zustandsanzeige 4 Balken.
Das Blinken stoppt und das Gerät schaltet
automatisch in die Erhaltungsladung.

Programm 4 „12 V“
(14,7 V / 3,8 A)

Zum Laden von 12 V-Batterien mit einer Kapazität
von 14 Ah–120 Ah unter kalten Bedingungen
oder zum Laden von AGM-Batterien.

♦ Drücken Sie die Programmwahltaste

, um
Programm 4 auszuwählen.

HINWEIS

► Dieses Programm startet ggf. mit einer

geringen Zeitverzögerung. Das Symbol
wird im LC-Display angezeigt. Während des
Ladevorgangs blinkt die Ladeanzeige und
zeigt, wie weit der Ladevorgang fortgeschritten
ist (1–4 Balken). Wenn die Batterie voll
geladen ist, zeigt die Zustandsanzeige
4 Balken. Das Blinken stoppt und das Gerät
schaltet automatisch in die Erhaltungsladung.

Erhaltungsladung

Wie unter Programme beschrieben verfügt das
Gerät über eine automatische Erhaltungsladung.
Abhängig vom Spannungsabfall der Batterie –durch
Selbstentladung – reagiert das Ladegerät mit unter­schiedlichem Ladestrom. Die Batterie kann über längere
Zeit an das Ladegerät angeschlossen bleiben.

Geräteschutzfunktion

Sobald eine abweichende Situation wie Kurz­schluss, kritischer Spannungsabfall während des La­devorgangs, offener Stromkreis oder umgekehrter
Anschluss der Ausgangsklemmen auftritt, schaltet
das Batterieladegerät die Elektronik aus und
stellt das System unmittelbar in die Grundstellung
zurück, um Schäden zu vermeiden.
Sollte das Gerät während des Ladevorgangs zu
heiß werden, wird automatisch die Ausgangs­leistung verringert. Dies schützt das Gerät vor
Beschädigung.

Wartung und Reinigung

WARNUNG! Ziehen Sie den Netz-

stecker immer aus der Steckdose,
bevor Sie Arbeiten am Batterielade­gerät durchführen.

Das Gerät ist wartungsfrei.

♦ Verwenden Sie keinesfalls Lösungsmittel oder

andere aggressive Reinigungsmittel.

♦ Reinigen Sie die Kunststoffoberflächen des

Gerätes mit einem trockenen Tuch.

47

ULGD 3.8 A1

DE
AT

CH

Garantie

Sie erhalten auf dieses Gerät 3 Jahre Garantie
ab Kaufdatum. Das Gerät wurde sorgfältig
produziert und vor Anlieferung gewissenhaft
geprüft. Bitte bewahren Sie den Kassenbon als
Nachweis für den Kauf auf. Bitte setzen Sie sich
im Garantiefall mit Ihrer Servicestelle telefonisch
in Verbindung. Nur so kann eine kostenlose
Einsendung Ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder
Fabrikationsfehler, nicht aber für Transportschä­den, Verschleißteile oder für Beschädigungen an
zerbrech lichen Teilen, z. B. Schalter oder Akkus.
Das Produkt ist lediglich für den privaten und nicht
für den gewerblichen Gebrauch bestimmt. Bei
missbräuchlicher und unsachgemäßer Behandlung,
Gewaltanwendung und bei Eingriffen, die nicht
von unserer autorisierten Service-Niederlassung
vorgenommen wurden, erlischt die Garantie. Ihre
gesetzlichen Rechte werden durch diese Garantie
nicht eingeschränkt. Die Garantiezeit wird durch
die Gewährleistung nicht verlängert. Dies gilt auch
für ersetzte und reparierte Teile. Eventuell schon
beim Kauf vorhandene Schäden und Mängel müs­sen sofort nach dem Auspacken gemeldet werden,
spätestens aber zwei Tage nach Kaufdatum. Nach
Ablauf der Garantiezeit anfallende Reparaturen
sind kostenpflichtig.

Service

Service Deutschland

Tel.: [phone] (Kostenfrei aus dem
dt. Festnetz/Mobilfunknetz)
E-Mail: [e-mail]

IAN 270075

Service Österreich

Tel.: [phone] (0,15 EUR/Min.)
E-Mail: [e-mail]

IAN 270075

Service Schweiz

Tel.: [phone] (0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: [e-mail]

IAN 270075

Erreichbarkeit Hotline:

Montag bis Freitag von 8:00 Uhr – 20:00 Uhr (MEZ)

Importeur

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com

Entsorgung

Die Verpackung besteht aus umweltfreund-

lichen Materialien, die Sie über die örtlichen
Recyclingstellen entsorgen können.

Werfen Sie Elektrowerkzeuge nicht

in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU
müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten Wiederver­wertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten
Gerätes erfahren Sie bei Ihrer Gemeinde- oder
Stadtverwaltung.

48

ULGD 3.8 A1

DE
AT

CH

Original­Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumen­tenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21,
44867 BOCHUM, DEUTSCHLAND, erklären hiermit,
dass dieses Produkt mit den folgenden Normen,
normativen Dokumenten und EG-Richtlinien
übereinstimmt:

EG-Niederspannungsrichtlinie
(2006 / 95 / EC)

Elektromagnetische Verträglichkeit
(2004 / 108 / EC)

RoHS Richtlinie
(2011 / 65 / EU)

angewandte harmonisierte Normen

EN 60335-2-29/A2:2010
EN 60335-1:2012
EN 62233:2008

EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997+A1:2001+A2:2008
EN 61000-3-2:2006+A1:2009+A2:2009
EN 61000-3-3:2013

Typbezeichnung der Maschine:

KFZ-Batterieladegerät ULGD 3.8 A1

Herstellungsjahr: 09 - 2015

Seriennummer: IAN 270075

Bochum, 05.03.2015

Semi Uguzlu

- Qualitätsmanager -

Technische Änderungen im Sinne der Weiterent­wicklung sind vorbehalten.

IAN 270075

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21
44867 BOCHUM
DEUTSCHLAND / GERMANY
www.kompernass.com

Last Information Update · Stan informacji · Információk állása
Stanje informacij · Stav informácií · Stand der Informationen:
03 / 2015 · Ident.-No.: ULGD3.8A1-032015-1
