User Guide

Elo Entuitive 1525C and 1725C Desktop

Touchmonitors

Revision A

P/N 0085 43

ET1525C Series Mode ls ET1725C Series Mode ls

Elo TouchSystems, Inc.

1-800-ELO-TOUCH

www.elotouch.com

No part of this publication may be reproduced, transmitted, transcribed, stored in a retrieval system, or translated into any language or computer language, in any form or by any means, including, but not limited to, electronic, magnetic, optical, chemical, manual, or otherwise without prior written permission of Elo TouchSystems.

Disclaimer

The information in this document is subject to change without notice. Elo TouchSystems makes no representations or warranties with respect to the contents hereof, and specifically disclaims any implied warranties of merchantability or fitness for a particular purpose. Elo TouchSystems reserves the right to revise this publication and to make changes from time to time in the content hereof without obligation of Elo TouchSystems to notify any person of such revisions or changes.

Trademark Acknowledgments

IntelliTouch, SecureTouch, AccuTouch, Entuitive, and MonitorMouse are trademarks of Elo TouchSystems, Inc.

Other product names mentioned herein may be trademarks or registered trademarks of their respective companies. Elo TouchSystems claims no interest in trademarks other than its own.

Table of Contents

Chapter 1

Introduction 1

Precautions . . . . . . . . . . . . . . . . . . . . 1

About the Product . . . . . . . . . . . . . . . . . 1

Chapter 2

Installation and Setup 3

Unpacking Your Touchmonitor . . . . . . . . . . 3

Getting Started . . . . . . . . . . . . . . . . . . 4

Installing the Base . . . . . . . . . . . . . . . 4

Selecting a Suitable Location . . . . . . . . . 4

Connecting Your Touchmonitor . . . . . . . . . . 5

Installing the Driver Software . . . . . . . . . . . 8

Installing the Serial Touch Driver for Windows

2000, Me, 95/98 and NT 4.0 . . . . . . . . . 9

Installing the USB Touch Driver for Windows

2000, Windows Me and Windows 98 . . . . . 9

Chapter 3

Operation 11

About Touchmonitor Adjustments . . . . . . . . 11

Touchmonitor Controls . . . . . . . . . . . . . 12

Using the On Screen Display (OSD) . . . . . 12

Brightness. . . . . . . . . . . . . . . . . 13

Contrast . . . . . . . . . . . . . . . . . . 13

OSD Adjustments . . . . . . . . . . . . . . 14

Appendix C

Technical Specifications 27

Touchmonitor Specifications . . . . . . . . . . 27

Signal PINOUT for 15" and 17" Monitors . . 31

Power Consumption . . . . . . . . . . . . . . 32

Preset Timing Table. . . . . . . . . . . . . . . 33

Warranty 35

Index 37

Chapter 4

Troubleshooting 17

Monitor Warning Messages . . . . . . . . . 18

Appendix A

Touch Technology 19

Touchscreens: An Overview. . . . . . . . . . . 19

IntelliTouch Touchscreens . . . . . . . . . . . . 20

AccuTouch Touchscreens . . . . . . . . . . . . 21

Appendix B

Touchmonitor Safety 23

Care and Handling of Your Touchmonitor . . . . 24

Regulatory Information 25

iii

Congratulations on your purchase of an Elo TouchSystems Entuitive touchmonitor. Your new high-resolution touchmonitor combines the reliable performance of Elo’s touch technology with the latest advances in CRT display design. This combination of features creates a natural flow of information between a user and the touchmonitor.

Precautions

C HAPTER

HAPTER

NTRODUCTION

Follow all warnings, precautions and maintenance as recommended in this user’s manual to maximize the life of your unit. See Appendix B for more information on touchmonitor safety.

About the Product

Your CRT touchmonitor is a color display with the following features:

• 13.8-inch viewable image microprocessor-based display for 15-inch monitor and 15.7-inch viewable image microprocessor-based display for 17-inch monitor.

• Supports a widerange of screen refresh rates with flicker-free picture quality.

• Plug and Play functionality automatically adjusts the monitor to its optimum performance.

• VESA DPMS (Display Power Management Signaling).

• VESA DDC1/2B compatibility.

• Patented touch technology from Elo TouchSystems.

• RS-232 or Universal Serial Bus (USB) touch interface.

1-1

1-2 Elo Entuitive Touchmonitor User Guide

HAPTER

NSTALLATION AND

This chapter discusses how to install your CRT touchmonitor and how to install Elo TouchSystems driver software.

Unpacking Your Touchmonitor

Check that the following 7 items are present and in good condition:

Elo QuickStart

C HAPTER

ETUP

CRT Display with attached Video Cable

USB touchscreen cable

Software

User’s Guide, Quick Start Guide, and TouchTools CD-ROM

Serial touchscreen cable

User Guide

Base

Monitor power cable

2-3

Getting Started

Installing the Base

• Carefully turn the touchmonitor upside-down.

• Place the base against the bottom of the monitor so that the base fasteners are

aligned with appropriate slots.

• Push the base towards the front of the monitor until the latch locks into position.

• Carefully turn the touchmonitor right-side up.

Selecting a Suitable Location

• Place the monitor at least 12 inches from other electrical or heat-emitting equipment and allow at least 4 inches on each side for ventilation.

• Place the monitor in a position where no light shines or is reflected directly on the screen.

• To reduce eye strain, avoid installing the display unit against a bright background such as a window.

• Position the monitor so the top of the screen is no higher than eye level.

• Position the monitor directly in front of you at a comfortable reading

distance.

2-4 Elo Entuitive Touchmonitor User Guide

Connecting Your Touchmonitor

Your touchmonitor comes with one of the following touchscreen connector cables: Serial (RS-232) or USB cable (for Windows 98 and Windows 2000 systems only).

MPORTANT

Before connecting the cables to your touchmonitor and PC, be sure that the computer and touchmonitor are turned off.

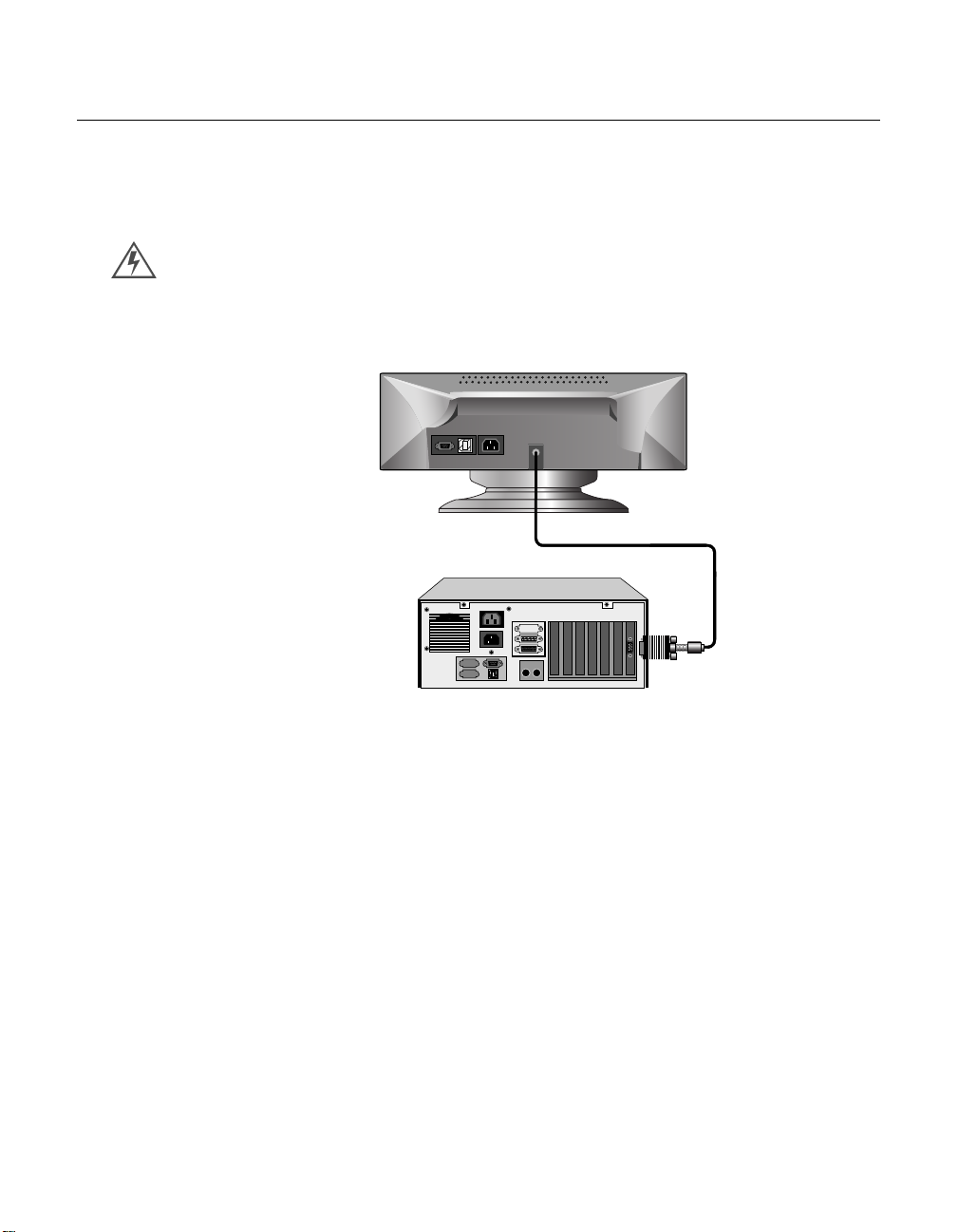

Tethered video cable

1 Connect the video cable to the video connector on your PC. Secure the cable

to your PC by turning the screws on the connector.

2-5

Power cable

Tethered video cable

2 Connect the power cable to the AC connector on your touchmonitor. To

protect your equipment against risk of damage from electrical surges in the power line, plug the touchmonitor’s power cord into a surge protector, and then connect the surge protector to a grounded (three-pronged) AC electrical outlet.

2-6 Elo Entuitive Touchmonitor User Guide

Power cable

Tethered video cable

Serial touchscreen cable

Power cable

USB touchscreen cable

Tethered video cable

3 Connect the touchscreen cable. Determine if you have RS-232 or USB.

Connect one end to the appropriate port on the back of your PC. Connect the other end of the cable to the touchscreen connector on your touchmonitor. The touchscreen cable connectors should fit snugly into the connectors on your touchmonitor and PC.

2-7

4 Power on your monitor using the Soft power switch and check that the power

LED is on, then power on your PC. If not, repeat steps 2, 3, and 4, or refer to Chapter 4, Troubleshooting.

5 After a brief pause the picture should appear. If necessary, adjust the front

panel controls according to your personal preference (see Chapter 3).

6 Insert the Elo TouchTools CD-ROM in your computer’s CD-ROM drive to

install the appropriate touchscreen driver software. Follow the directions starting on the next page to install the driver software.

Installing the Driver Software

Elo TouchSystems provides driver software that allows your touchmonitor to work with your computer. Drivers are located on the enclosed CD-ROM for the following operating systems:

• Windows 2000

• Windows Me

• Windows 98

Power LED Soft Power Switch

• Windows 95

• Windows NT 4.0

Additional drivers and driver information for other operating systems (including MS DOS, Windows 3.x, OS/2, Macintosh and Linux) are available on the Elo TouchSystems web site at www.elotouch.com.

2-8 Elo Entuitive Touchmonitor User Guide

Your Elo touchmonitor is plug-and-play compliant. Information on the video capabilities of your touchmonitor is sent to your video display adapter when Windows starts. If Windows detects your touchmonitor, follow the instructions on the screen to install a generic plug-and-play monitor.

Refer to the appropriate following section for driver installation instructions.

Installing the Serial Touch Driver for Windows 2000, Me, 95/98 and NT 4.0

OTE

For Windows 2000 and NT 4.0 you must have administrator access rights to install the driver.

1 Insert the Elo CD-ROM in your computer’s CD-ROM drive.

If the AutoStart feature for your CD-ROM drive is active, the system automatically detects the CD and starts the setup program.

2 Follow the directions on the screen to complete the driver setup for your

version of Windows.

If the AutoStart feature is not active:

1 Click Start > Run. 2 Click the Browse button to locate the EloCd.exe program on the CD-ROM. 3 Click Open, then OK to run EloCd.exe. 4 Follow the directions on the screen to complete the driver setup for your

version of Windows.

Installing the USB Touch Driver for Windows 2000, Windows Me and Windows 98

1 Insert the Elo CD-ROM in your computer’s CD-ROM drive.

If Windows 98, Windows Me or Windows 2000 starts the Add New Hardware Wizard:

2 Choose Next. Select “Search for the best driver for your device

(Recommended)” and choose Next.

3 When a list of search locations is displayed, place a checkmark on “Specify a

location” and use Browse to select the \EloUSB directory on the Elo CD-ROM.

2-9

4 Choose Next. Once the Elo TouchSystems USB touchscreen driver has been

detected, choose Next again.

5 You will see several files being copied. Insert your Windows 98 CD if

prompted. Choose Finish.

If Windows 98, Windows Me or Windows 2000 does not start the Add New Hardware Wizard:

OTE

For Windows 2000 you must have administrator access rights to install the driver.

1 Insert the Elo CD-ROM in your computer’s CD-ROM drive. 2 If the AutoStart feature for your CD-ROM drive is active, the system

automatically detects the CD and starts the setup program.

3 Follow the directions on the screen to complete the driver setup for your

version of Windows.

If the AutoStart feature is not active:

version of Windows.

2-10 Elo Entuitive Touchmonitor User Guide

About Touchmonitor Adjustments

By design, your Elo Entuitive touchmonitor should not require any adjustments. The factory settings will give you optimum video results with most standard PC video display adapters.

However, after connecting your touchmonitor you can further optimize the settings to meet your requirements by following the directions in this chapter.

C HAPTER

HAPTER

PERATION

MPORTANT

All adjustments you make to the controls are automatically memorized, so you do not need to reset your choices every time you unplug your touchmonitor or power it off and on. If there is a power failure your touchmonitor settings will not default to the factory specifications.

Do not remove the CRT touchmonitor cover. The touchmonitor uses high voltages, and the metal edges inside the touchmonitor cover are sharp. Removing the touchmonitor cover voids the warranty.

3-11

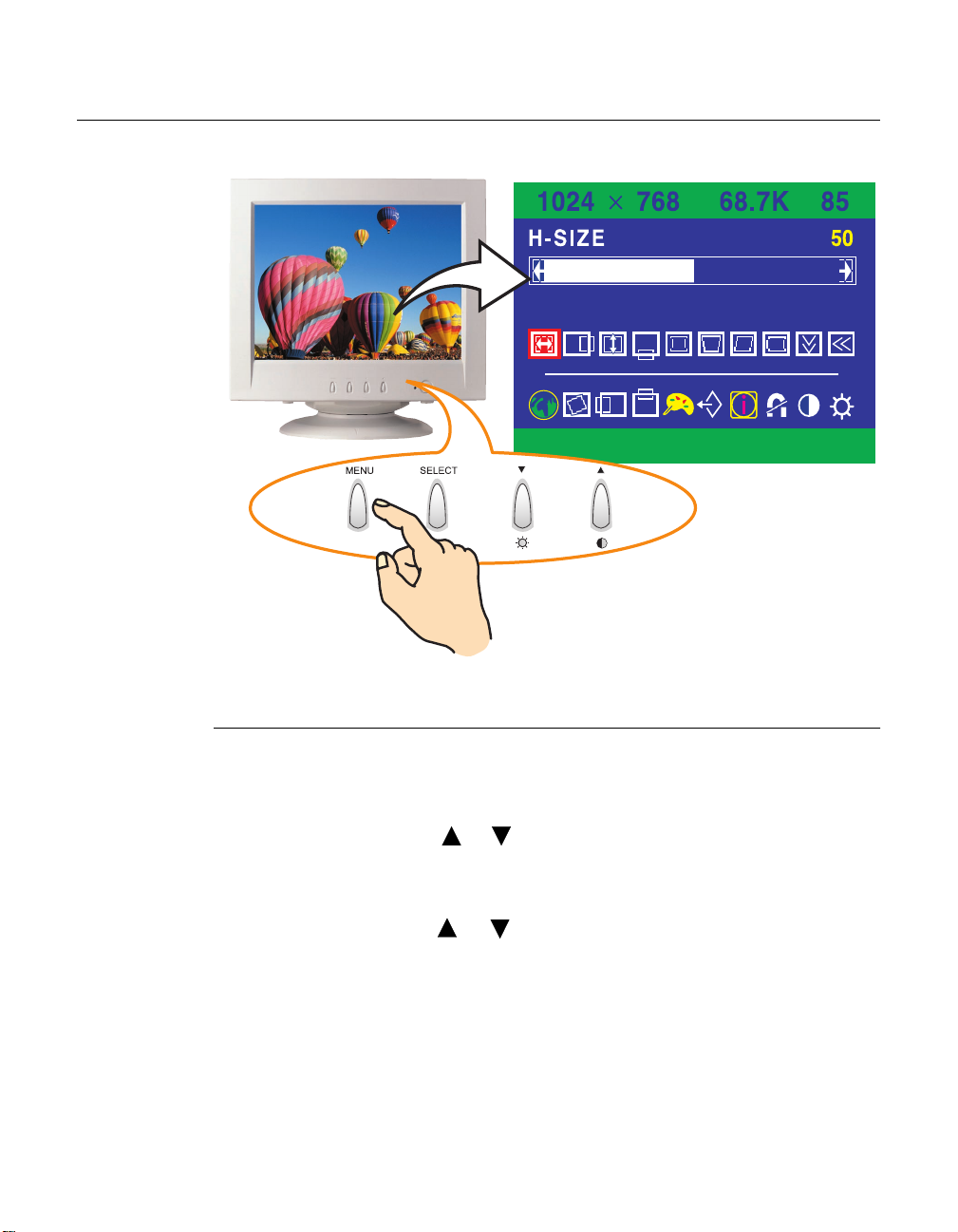

Touchmonitor Controls

You can adjust the screen display by using the buttons located below the screen.

Using the On Screen Display (OSD)

1 Push the MENU button to access the OSD. The resolution and frequency are

displayed at the top of the menu for your information.

2 Push the or button to choose the item you want to adjust. The selected

item is highlighted.

3 Push the SELECT button to adjust the highlighted item. 4 Push the or button to adjust the selection. 5 Push the SELECT button to return to the previous menu if you are in a

submenu. The display unit automatically saves the new settings in 3 to 4 seconds after

your last adjustments and the menu disappears. You can also push the MENU button to make the menu disappear.

3-12 Elo Entuitive Touchmonitor User Guide

Brightness

Use the button to select the brightness adjustment. Adjust with or button.

Contrast

Use the button to select the brightness adjustment. Adjust with or button.

3-13

OSD Adjustments

H. Size Adjusts the horizontal size of the entire screen image.

H. Position

V. Size

V. Position

Pincushion

Trapezoid

Parallel

Pin Balance

V. Moire

H. Moire

Adjusts the horizontal position of the entire screen image.

Adjusts the vertical size of the entire screen image.

Adjusts the vertical position of the entire screen image.

If the vertical sides of the picture curve in or bulge out, you can correct the distortion by using the pincushion adjustment.

If the picture is wider at the top or at the bottom, you can correct the distortion by using the trapezoid adjustment.

If the sides of the screen image are tilted, you can correct the distortion by using the parallel adjustment.

If the sides of the picture are bowed to the right or the left, you can correct the pin cushion balance by using this adjustment.

Clears vertical moire if a series of concentric circles or arcs appear on your screen.

Clears horizontal moire if a series of concentric circles or arcs appear on your screen.

You can select the language in which adjustment menus are

Language

Rotation

OSD H. Position

OSD V. Position

3-14 Elo Entuitive Touchmonitor User Guide

displayed. The following languages are available; English, German, French, Italian, Spanish, Swedish, Finnish, Danish, and Portuguese.

If the entire screen image is tilted, you can correct the distortion by using the rotation adjustment.

Adjusts the OSD menu’s horizontal position on the screen.

Adjusts the OSD menu’s vertical position on the screen.

Color Control

Recall

Color temperature affects the tint of the image. With lower color temperature the image turns reddish and with higher temperatures bluish.

There are three color setting available: 9300K, 6500K, or USER. With the USER setting you can set individual values for red, green, and blue.

If you operate your display unit in a factory preset mode, this function deletes adjustments you made for size, position and shape, and restores the properties which have been set in the factory. If you operate your display unit in user mode, this function has no effect except that the contrast will be reset to the maximum value and the brightness to the cut-off level.

Information

Degauss

Brightness

Contrast

OTE

Moire is an interface pattern that makes the screen seem to have faint lines. A picture that is rastered or consists of small repeating figures is sensitive to moire interference. Strong colors are also liable to intensify moire. The moire pattern on the screen does not affect the printout of the image.

Information shows horizontal and vertical sync polarity of current timing set.

External magnetic fields may cause distortion or discoloration in the picture. Demagnetizing takes place automatically when the display unit is switched on, and the unit normally maintains faultless color purity during operation.

If you have tilted, swiveled or moved the display unit, you can perform demagnetization. During the process the picture is distorted for a few seconds. After demagnetization, the color impurities have disappeared if caused by stray magnetic fields.

Do not use the degauss feature more than once every half hour or the degauss function will not work.

Adjusts the brightness of the screen.

Adjusts the contrast of the screen.

3-15

3-16 Elo Entuitive Touchmonitor User Guide

C HAPTER

HAPTER

ROUBLESHOOTING

Problem Suggestion (s)

No picture. Your touchmonitor may not be getting power.

Make certain that your power strip is plugged into the wall socket and that the PC and touchmonitor are plugged in and powered on.

Test the power supply by trying different cables or a different wall outlet, or by plugging another appliance into the outlet.

The touchmonitor might be in standby mode. Push one of the keyboard keys. Check that the keyboard is properly connected to the computer.

Ensure that your computer and video card are properly configured (consult the video card documentation).

Touchmonitor does not enter power management mode.

Screen flickers The screen may seem to flicker when the refresh

Color defects If your color is not uniform, degauss the

Picture appears to be ghosting. Make certain there is a good connection between

Picture is not centered. Read about adjusting your touchmonitor picture

Picture appears “washed out”. Readjust your brightness and contrast settings.

The video signal from the computer does not comply with VESA DPMS standard. Either the computer or the graphics adapter is not using the VESA DPMS power management function.

rate is less than 75Hz. See the list of recommended modes in Appendix C, page 27.

touchmonitor as described in Chapter 3, page 15, and make sure that the touchmonitor is at least 12 inches from any other electrical equipment.

the touchmonitor and the computer.

and make the appropriate adjustments.

4-17

Problem Suggestion (s)

Picture not present or severely distorted.

Duplicated images A problem with your graphics adapter or

Touch doesn’t work. Check to make sure the touchscreen cable is

Verify that your video display adapter settings are formatted for the correct resolution and vertical refresh rates.

touchmonitor. Contact your service representative.

securely attached at both ends.

Monitor Warning Messages

Message Suggestion

Error message: OUT OF RANGE The graphics adapter is set for a refresh rate or a

Self diagnostics message: NO SIGNAL This message indicates that the signal is missing or

line frequency that is too high. Select another display mode with lower frequencies as directed by your video card vendor.

faulty. Check that the signal cable connector is properly connected and that the connection pins are not bent or damaged. If the connector is loose, tighten the connector screws. Check that the PC is powered on.

4-18 Elo Entuitive Touchmonitor User Guide

Touchscreens: An Overview

Typically, users communicate with computers by using a mouse, a keyboard, or a combination of the two. Users who are not keyboard-literate or mouse-savvy can become frustrated with how long human-to-computer interactions take.

Computer literacy is learned. This is complicated by the fact that using a keyboard or a mouse is neither intuitive nor natural for most people. Touchscreens cut out the learning curve by eliminating keyboard/mouse intermediaries and allowing a natural flow of information to develop between a user and a computer.

HAPTER

OUCH

A PPENDIX

ECHNOLOGY

When a user wants to access information or perform a function on a computer with a touchscreen installed, a touch quickly and accurately does the job that once required complicated keyboard interactions or precise mouse movements.

A frustrating experience with a computer during a transaction can create dissatisfaction for your customer. Touchscreens help eliminate unpleasant transactions by creating a natural flow of information that enhances your product or service. Touchscreens speed up user/computer interactions. People get what they want faster and are more satisfied with the process.

A-19

IntelliTouch Touchscreens

IntelliTouch uses Elo’s patented surface wave technology to provide superior image clarity, stable drift-free operation, and a durable surface that is unaffected by scratches. With IntelliTouch you get fast, accurate response to soft stylus stimulation (finger, gloved hand, pencil eraser) that is also sensitive to pressure.

For example, a customer in a department store could scroll through a product catalog by increasing or decreasing pressure on an icon. IntelliTouch’s pressure sensitivity increases the intuitive nature of a user/touchscreen interaction by allowing for increased selectivity.

An IntelliTouch touchscreen is a great choice for point-of-information or public access applications such as the following:

• Point-of-information kiosks

• Vending

• Electronic catalogs

• In-store locators

• Gaming and lottery

• Banking/financial transactions

• Ticket sales

• Interactive education

• Multimedia demonstrations

A-20 Elo Entuitive Touchmonitor User Guide

AccuTouch Touchscreens

Elo’s patented five-wire resistive technology makes AccuTouch products unmatched for durability and accuracy. Touch an AccuTouch screen with a finger, gloved hand, stylus, fingernail, or even a credit card, and you’ll receive a fast, accurate response—every time. The surface of an AccuTouch touchscreen is scratch-resistant and can withstand spills and other types of wear and tear that often occur in heavy-usage environments.

An AccuTouch touchscreen is best used for clerk- or employee-activated applications such as:

• Industrial process control

• Medical equipment

• Point-of-sale terminals

• Transportation

A-21

A-22 Elo Entuitive Touchmonitor User Guide

A PPENDIX

HAPTER

OUCHMONITOR

This manual contains information that is important for the proper setup and maintenance of your touchmonitor. Before setting up and powering on your new touchmonitor, read through this manual, especially Chapter 2, Installation and Setup, and Chapter 3, Operation.

1 To reduce the risk of electric shock, follow all safety notices and never open

the touchmonitor case.

2 Your new touchmonitor is equipped with a three-wire, grounding power

cord. The power cord plug will only fit into a three-pronged safety ground outlet. Do not attempt to fit the plug into an outlet that has not been configured for this purpose. Do not use a damaged power cord. Use only the power cord that comes with your Elo TouchSystems touchmonitor. Use of an unauthorized power cord may invalidate your warranty.

AFETY

3 The slots located on the sides and top of the touchmonitor case are for

ventilation. Do not block or insert anything to the ventilation slots.

4 It is important that your touchmonitor remains dry. Do not pour liquid into or

onto your touchmonitor. If your touchmonitor becomes wet do not attempt to repair it yourself.

B-23

Care and Handling of Your Touchmonitor

The following tips will help keep your Elo Entuitive touchmonitor functioning at the optimal level.

• To avoid risk of electric shock, do not disassemble the display unit cabinet. The unit is not user serviceable. Remember to unplug the display unit from the power outlet before cleaning.

• Do not use alcohol (methyl, ethyl or isopropyl) or any strong dissolvent. Do not use thinner or benzene, abrasive cleaners or compressed air.

• To clean display unit cabinet, use a cloth lightly dampened with a mild detergent.

• Avoid getting liquids inside your touchmonitor. If liquid does get inside, have a qualified service technician check it before you power it on again.

• Do not wipe the screen with a cloth or sponge that could scratch the surface.

• During transportation of the monitor, the swivel base must be removed.

B-24 Elo Entuitive Touchmonitor User Guide

HAPTER

EGULATORY INFORMATION

Electrical Safety Information

A) Compliance is required with respect to the voltage, frequency, and current requirements indicated on the manufacturer’s label. Connection to a different power source than those specified herein will likely result in improper operation or damage to the equipment, or may pose a fire hazard if the limitations are exceeded.

B) There are no operator serviceable parts inside this equipment. This equipment generates hazardous voltages that constitute a safety hazard. Service should be provided only by a qualified service technician.

C) This equipment is provided with a detachable power cord that has an integral safety ground wire and three-prong connector intended for connection to a grounded safety outlet.

1) Do not substitute the cord with any cord other than the provided approved type. Under no circumstances use an adapter plug to connect to a two-wire outlet, as this will defeat the continuity of the grounding wire.

2) This equipment requires the use of the ground wire as a part of its safety certification. Modification or misuse can provide a shock hazard that can result in serious injury or death.

3) If there are any questions about the installation prior to connecting the equipment to mains power, contact a qualified electrician or the manufacturer.

Emissions and Immunity Information

A) Notice to Users in the United States: This equipment has been tested and found to comply with Part 15 Class B of FCC Rules for digital devices. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy, and if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.

B) Notice to Users in Canada: This equipment has been tested and found to comply with Class B radio noise emission limits as established by the Radio Interference Regulations of Industrie Canada for digital devices.

C) Notice to Users in the European Union: This equipment has been tested and found to comply with the Class B requirements of CE marking for Information Technology Equipment as required by: Low Voltage Directive 73/23/ECC and standard EN 60950; EMC Directive 89/336/ECC, and per standard EN 55022.

D) General Information to All Users: This equipment generates, uses, and can radiate radio frequency energy. If not installed and used according to this manual, the equipment may cause interference with radio and television communications. There is, however, no guarantee that interference will not occur in any particular installation due to site-specific factors.

1) In order to meet emission and immunity requirements, the user must observe the following:

a) Use only the provided I/O cables to connect this digital device with any computer.

b) To ensure compliance, use only the provided manufacturer-approved line cord.

c) The user is cautioned that changes or modifications to the equipment not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.

2) If this equipment appears to cause interference with radio or television reception, or any other device:

a) Verify as an emission source by turning the equipment off and on.

b) If you determine that this equipment is causing the interference, try to correct the interference by using one or more of the following measures:

i) Move the digital device away from the affected receiver.

ii) Reposition (turn) the digital device with respect to the affected receiver.

iii) Reorient the affected receiver’s antenna.

iv) Plug the digital device into a different AC outlet so the digital device and the receiver are on different branch circuits.

v) Disconnect and remove any I/O cables that the digital device does not use. (Unterminated I/O cables are a potential source of high RF emission levels.)

vi) Plug the digital device into only a grounded outlet receptacle. Do not use AC adapter plugs. (Removing or cutting the line cord ground may increase RF emission levels and may also present a lethal shock hazard to the user.)

If you need additional help, consult your dealer, manufacturer, or an experienced radio or television technician

26 Elo Entuitive Touchmonitor User Guide

DHHS

HAPTER

ECHNICAL

OTE

All specifications are subject to change.

Touchmonitor Specifications

17" Monitor 15" Monitor

A PPENDIX

PECIFICATIONS

Picture Tube

Maximum Resolution

Deflection Frequency

Maximum Video Input Bandwidth

Display Area*

Input Signal

Input Voltage

Display Colors*

Power Consumption

Power Management

P l u g a n d P l a y Compatibility

*Dependent on video controller/card used.

17” (15.7” diagonal viewable image), 0.27mm dot pitch, anti-static, anti-glare, and TCO treatment coated.

1280 x 1024 @ 60Hz 1280 x 1024 @ 60Hz

Horizontal: 30-70 kHz Vertical: 50-150 Hz 108 MHz 108 MHz

Factory Setting: approx. 305 mm x 229 mm R.G.B. Analog, 15 pin D-sub R.G.B. Analog, 15 pin D-sub 100-240 VAC 1.5A 100-240 VAC 1.3A Analog input; unlimited colors Analog input; unlimited colors 80 watts 75 watts

Compliant with EPA/Energy Star, NUTEK/ TCO VESA DPMS signaling method.

Compliant with VESA DDC 1/2B standards. Compliant with VESA DDC 1/ 2B

15” (13.8” diagonal viewable image), 0.28mm dot pitch, anti-static, anti-glare, and multiple layer coating.

Horizontal: 30-70 kHz Vertical: 50-150 Hz

Factory Setting: approx. 260 mm x 195 mm

Compliant with EPA/Energy Star, VESA DPMS signaling method.

standards.

C-27

17" Monitor 15" Monitor

CRT Life

On-Screen Adjustments

Safety Regulations

EMI

Ergonomics

Monitor Dimensions

Net Weight (without touchscreen)

Ambient Temperature

Humidity

Average operational CRT life is 12,000 hours to half brightness.

H/V POSITION, H/V SIZE, PINCUSHION, TRAPEZIOD, PARALLEL, PIN BALANCE, H/V MOIRE, LANGUAGES, ROTATION, OSD H/V POSITION, COLOR CONTROL, RECALL, INFORMATION, DEGAUSS, BRIGHTNESS, CONTRAST

UL, cUL, DHHS, TÜVGS UL, cUL, DHHS, TÜVGS

TCO95, FCC Class B, (FCC Class A for models without touch controllers), CE

ZH1/618:10.80; DIN EN 2941-3:1993 ISO/DIS 9241-7,-8:1986; Anti-glare screens:

Part 7 class 1. Clear screens: Part 7 class 3. 404mm (W) x 408mm (H) x 420mm (D) 360 mm (W) x 377mm (H) x 392mm (D)

13.7kg unpacked, 16.7kg packed 11.7kg unpacked, 13.5kg packed

Operating: 0°C - 40°C Storage: -20°C - 65°C Operating: 20%-95% Storage: 10%-95%

Average operational CRT life is 12,000 hours to half brightness.

H/V POSITION, H/V SIZE, PINCUSHION, TRAPEZIOD, PARALLEL, PIN BALANCE, H/V MOIRE, LANGUAGES, ROTATION, OSD H/V POSITION, COLOR CONTROL, RECALL, INFORMATION, DEGAUSS, BRIGHTNESS, CONTRAST

FCC Class B, (FCC Class A for models without touch controllers), CE, TCO95

ZH1/618:10.80; DIN EN 2941-3:1993 ISO/DIS 9241-7,-8:1986; Anti-glare

screens: Part 7 class 1. Clear screens: Part 7 class 3.

Operating: 0°C - 40°C Storage: -20°C - 65°C Operating: 20%-95% Storage: 10%-95%

Table C.1

C-28 Elo Entuitive Touchmonitor User Guide

IntelliTouch Touchmonitor Specifications

Mechanical

Positional Accuracy Standard deviation of error is less than 0.080 in. (2.03 mm). Equates to less

Touchpoint Density More than 100,000 touchpoints/in Touch Activation Force Typically less than 3 ounces (85 grams). Surface Durability Surface durability is that of glass, Mohs’ hardness rating of 7. Expected Life

Performance

Sealing Unit is sealed to protect against splashed liquids, dirt, and dust. See IntelliTouch

than ±1%.

No known wear-out mechanism, as there are no layers, coatings, or moving parts. IntelliTouch technology has been operationally tested to more than 50 million touches in one location without failure, using a stylus similar to a finger.

Product Manual for details.

(15,500 touchpoints/cm2).

Optical

Light Transmission (per ASTM D1003)

Visual Resolution All measurements made using USAF 1951 Resolution Chart, under 30X

Gloss (per ASTM D2457 using a 60-degree gloss meter)

90%

magnification, with test unit located approximately 1.5 in (38 mm) from surface of resolution chart. Clear surface: Excellent, with no noticeable degradation. Antiglare surface: 6:1 minimum.

Clear surface: N/A Antiglare surface: Curved: 60 ± 20 gloss units or 75 ± 15 gloss units.

Environmental

Chemical Resistance The active area of the touchscreen is resistant to all chemicals that do not affect

glass, such as: Acetone

Toluene Methyl ethyl ketone Isopropyl alcohol Methyl alcohol Ethyl acetate Ammonia-based glass cleaners Gasoline Kerosene Vinegar

Electrostatic Protection (per EN 61 000-4-2, 1995)

Meets Level 4 (15 kV air/8 kV contact discharges).

C-29

Table C.2

AccuTouch Touchmonitor Specifications

Mechanical

Construction Top: Polyester with outside hard-surface coating with clear or antiglare finish.

Inside: Transparent conductive coating. Bottom: Glass substrate with uniform resistive coating. Top and bottom layers

separated by Elo-patented separator dots.

Positional Accuracy Standard deviation of error is less than 0.080 in. (2.03 mm). This equates to less

than ±1%. Touchpoint Density More than 100,000 touchpoints/in² (15,500 touchpoints/cm²). Touch Activation Force Typically less than 4 ounces (113 grams). Surface Durability Meets Taber Abrasion Test (ASTM D1044), CS-10F wheel, 500 g. Meets pencil

hardness 3H. Expected Life Performance AccuTouch technology has been operationally tested to greater than 35 million

touches in one location without failure, using a stylus similar to a finger.

Optical

Light Transmission (per ASTM D1003)

Visual Resolution All measurements made using USAF 1951 Resolution Chart, under 30 X

Haze (per ASTM D1003) Clear surface: Less than 1.5%.

Gloss (per ASTM D2457) Clear surface: N/A

Environmental

Typically 75% at 550-nm wavelength (visible light spectrum).

magnification, with test unit located approximately 1.5 in. (38 mm) from surface

of resolution chart.

Clear surface: N/A

Antiglare surface: 6:1 minimum.

Antiglare surface: Less than 15%.

Antiglare surface: 90 ± 20 gloss units tested on a hard-coated front surface.

Chemical Resistance The active area of the touchscreen is resistant to the following chemicals when

C-30 Elo Entuitive Touchmonitor User Guide

exposed for a period of one hour at a temperature of 21°C:

Acetone

Methylene chloride

Methyl ethyl ketone

Isopropyl alcohol

Hexane

Turpentine

Mineral spirits

Unleaded gasoline

Diesel fuel

Motor oil

Transmission fluid

Antifreeze

Signal PINOUT for 15" and 17" Monitors

12345

7 6810 9

1113 1215 14

PIN Number Signal

1Red video 2 Green video 3Blue video 4Ground 5 *VGA card detection (GND) 6 Red return 7 Green return 8 Blue return 9+5 V 10 Sync return 11 Ground 12 SDA (Serial Data) 13 Horizontal Sync 14 Vertical Sync 15 SCL (Serial Clock)

*Pin 5, self-test pin shall be grounded when signal connector is plugged in.

C-31

Power Consumption

The touchmonitor comes with a power-saving feature that controls its power consumption. This feature complies with both the EPA’s Energy Star requirements and European NUTEK/TCO’s power management guidelines. It also conforms to the Display Power Management System (DPMS) power-down signaling method approved by the Video Electronics Standard Association (VESA).

Mode LED

Normal Green 75 Standby Green/Orange blinking (1 sec.) 15 Suspend Green/Orange blinking (0.5 sec.) 15 Off Orange 5 Soft Power Switch Off Not illuminated 4 Unplugged Not illuminated 0

Mode LED

Normal Green 90 Standby Green/Orange blinking (1 sec.) 15 Suspend Green/Orange blinking (0.5 sec.) 15 Off Orange 5 Soft Power Switch Off Not illuminated 4 Unplugged Not illuminated 0

15" Monitor

Power consumption (W)

17" Monitor

Power consumption (W)

OTE

The power button does not disconnect the display unit from the mains. The only way to isolate the display unit completely from the mains supply is to unplug the mains cable.

C-32 Elo Entuitive Touchmonitor User Guide

Preset Timing Table

Your Elo Entuitive touchmonitor has 8 preset timing modes. The following are modes preset as factory defaults:

No. Resolution

1 720x400 31.5 kHz 70 Hz 2 640x480 43.3 kHz 85 Hz 3 640x480 50.6 kHz 100 Hz 4 800x600 46.9 kHz 75 Hz 5 800x600* 53.7 kHz 85 Hz 6 800x600 63.9 kHz 100 Hz 7 1024x768 60.0 kHz 75 Hz 8 1024x768* 68.7 kHz 85 Hz

*Recommended primary mode

Horizontal Frequency

Refresh Rate

C-33

C-34 Elo Entuitive Touchmonitor User Guide

HAPTER

ARRANTY

Except as otherwise stated herein or in an order acknowledgment delivered to Buyer, Seller warrants to Buyer that the Product shall be free of defects in materials and workmanship. See relevant specification sheet for touchmonitors.

Seller makes no warranty regarding the model life of monitors. Seller’s suppliers may at any time and from time to time make changes in the monitors delivered as Products or components.

Buyer shall notify Seller in writing promptly (and in no case later than thirty [30] days after discovery) of the failure of any Product to conform to the warranty set forth above; shall describe in commercially reasonable detail in such notice the symptoms associated with such failure; and shall provide to Seller the opportunity to inspect such Products as installed, if possible. The notice must be received by Seller during the Warranty Period for such product, unless otherwise directed in writing by the Seller. Within thirty (30) days after submitting such notice, Buyer shall package the allegedly defective Product in its original shipping carton(s) or a functional equivalent and shall ship to Seller at Buyer’s expense and risk.

Within a reasonable time after receipt of the allegedly defective Product and verification by Seller that the Product fails to meet the warranty set forth above, Seller shall correct such failure by, at Seller’s options, either (i) modifying or repairing the Product or (ii) replacing the Product. Such modification, repair, or replacement and the return shipment of the Product with minimum insurance to Buyer shall be at Seller’s expense. Buyer shall bear the risk of loss or damage in transit, and may insure the Product. Buyer shall reimburse Seller for transportation cost incurred for Product returned but not found by Seller to be defective. Modification or repair of Products may, at Seller’s option, take place either at Seller’s facilities or at Buyer’s premises. If Seller is unable to modify, repair, or replace a Product to conform to the warranty set forth above, then Seller shall, at Seller’s option, either refund to Buyer or credit to Buyer’s account the purchase price of the Product less depreciation calculated on a straight-line basis over Seller’s stated Warranty Period.

THESE REMEDIES SHALL BE THE BUYER’S EXCLUSIVE REMEDIES FOR BREACH OF WARRANTY. EXCEPT FOR THE EXPRESS WARRANTY SET FORTH ABOVE, SELLER GRANTS NO OTHER WARRANTIES, EXPRESS OR IMPLIED BY STATUTE OR OTHERWISE, REGARDING THE PRODUCTS, THEIR FITNESS FOR ANY PURPOSE, THEIR QUALITY, THEIR MERCHANTABILITY, THEIR NONINFRINGEMENT, OR OTHERWISE. NO EMPLOYEE OF SELLER OR ANY OTHER PARTY IS AUTHORIZED TO MAKE ANY WARRANTY FOR THE GOODS

OTHER THAN THE WARRANTY SET FORTH HEREIN. SELLER’S LIABILITY UNDER THE WARRANTY SHALL BE LIMITED TO A REFUND OF THE PURCHASE PRICE OF THE PRODUCT. IN NO EVENT SHALL SELLER BE LIABLE FOR THE COST OF PROCUREMENT OR INSTALLATION OF SUBSTITUTE GOODS BY BUYER OR FOR ANY SPECIAL, CONSEQUENTIAL, INDIRECT, OR INCIDENTAL DAMAGES.

Buyer assumes the risk and agrees to indemnify Seller against and hold Seller harmless from all liability relating to (i) assessing the suitability for Buyer’s intended use of the Products and of any system design or drawing and (ii) determining the compliance of Buyer’s use of the Products with applicable laws, regulations, codes, and standards. Buyer retains and accepts full responsibility for all warranty and other claims relating to or arising from Buyer’s products, which include or incorporate Products or components manufactured or supplied by Seller. Buyer is solely responsible for any and all representations and warranties regarding the Products made or authorized by Buyer. Buyer will indemnify Seller and hold Seller harmless from any liability, claims, loss, cost, or expenses (including reasonable attorney’s fees) attributable to Buyer’s products or representations or warranties concerning same.

Elo TouchSystems (800) 356-8682 or (650) 361-2507 · Fax (650) 361-5579 · www.elotouch.com

Users should independently evaluate the suitability of the product for their application.

36 Elo Entuitive Touchmonitor User Guide

INDEX

About the Product, 1 About Touchmonitor Adjustments, 11 AccuTouch Touchmonitor Specifications, 30 AccuTouch Touchscreens, 21 Ambient Temperature, 28

Brightness, 15

Care and Handling of Your Touchmonitor, 24 Chemical Resistance, 29, 30 Color Control, 15 Connecting Your Touchmonitor, 5 Construction, 30 Contrast, 15 CRT Life, 28

Deflection Frequency, 27 Display Area, 27 Display Colors, 27

Electrical Safety Information, 25 Electrostatic Protection, 29 EMI, 28 Emissions and Immunity Information, 25 Ergonomics, 28 Expected Life Performance, 29, 30

Getting Started, 4 Gloss, 29, 30

Haze, 30 Horizontal Moire, 14 Horizontal Position, 14 Horizontal Size, 14 Humidity, 28

Input Signal, 27 Input Voltage, 27 Installing the Base, 4 Installing the Driver Software, 8 Installing the Serial Touch Driver for Windows 2000, Me,

95/98 and NT 4.0, 9

Installing the USB Touch Driver for Windows 2000,

Windows Me and Windows 98, 9 IntelliTouch Touchmonitor Specifications, 28 IntelliTouch Touchscreens, 20

Language, 14 Light Transmission, 29, 30

Maximum Resolution, 27 Maximum Video Input Bandwidth, 27 Monitor Dimensions, 28 Monitor Warning Messages, 18

Net Weight, 28

On-Screen Adjustments, 28 Operation, 11 OSD Adjustments, 14 OSD Horizontal Position, 14 OSD Vertical Position, 14

Parallel, 14 Picture Tube, 27 Pin Balance, 14 Pincushion, 14 Plug and Play Compatibility, 27 Positional Accuracy, 29, 30 Power Consumption, 27, 32 Power Management, 27 Precautions, 1 Preset Modes, 32 Preset Timing Table, 33

Information, 15

Recall, 15

Index-37

Regulatory Information, 25 Rotation, 14

Safety Regulations, 28 Sealing, 29 Selecting a Suitable Location, 4 Signal PINOUT for 15” and 17” Monitors, 31 Solutions to Common Problems, 17 Surface Durability, 29, 30

Technical Specifications, 27 Touch Activation Force, 29, 30 Touchmonitor Controls, 12 Touchmonitor Safety, 23 Touchmonitor Specifications, 27 Touchpoint Density, 29, 30

Touchscreens

An Overview, 19 Trapezoid, 14 Troubleshooting, 17

Unpacking Your Touchmonitor, 3 Using the On Screen Display (OSD), 12

Vertical Moire, 14 Vertical Position, 14 Vertical Size, 14 Visual Resolution, 29, 30

Warranty, 35

Index-38

Guide d’utilisation

Moniteurs tactiles Elo Entuitive 1525C et 1725C

bureautiqu e

Révision A

P/N 0085 43

Modèles de série ET1525C Modèles de série ET1725C

Elo TouchSystems, Inc.

Tel +33 (0) 1 56 93 35 60

www.elotouch.com

Toute reproduction, transcription, transmission, stockage dans un système de recherche ou traduction dans une autre langue, sous quelque forme et par quelque moyen que ce soit, y compris, mais sans s'y limiter, par des moyens électroniques, magnétiques, optiques, chimiques, manuels ou autres, sont strictement interdits sauf autorisation expresse de Elo TouchSystems.

Exonération

Les informations contenues dans ce document sont susceptibles d'être modifiées sans préavis. Elo TouchSystems ne fait aucune déclaration et ne donne aucune garantie concernant le contenu de la présente, et exclut expressément toute garantie implicite de la qualité marchande ou d'aptitude à une fin particulière. Elo TouchSystems se réserve le droit de réviser cette publication et d'en modifier de temps à autre le contenu sans obligation de prévenir qui que ce soit.

Marques de commerce

IntelliTouch, SecureTouch, AccuTouch, Entuitive et MonitorMouse sont des marques de commerce de Elo TouchSystems, Inc.

Les autres noms de produits cités ici sont des marques de commerce ou des marques déposées de leurs propriétares respectifs. Elo TouchSystems renonce à tout intérêt pour les marques ne lui appartenant pas.

Table des matières

Chapitre 1

Introduction 1

Précautions . . . . . . . . . . . . . . . . . . . . 1

A propos du produit . . . . . . . . . . . . . . . 1

Chapitre 2

Installation et configuration 3

Déballage du moniteur tactile . . . . . . . . . . . 3

Mise en route . . . . . . . . . . . . . . . . . . 4

Installation du socle . . . . . . . . . . . . . . 4

Sélection d'un emplacement convenable . . . 4

Connexion de l'écran tactile . . . . . . . . . . . 5

Installation du pilote . . . . . . . . . . . . . . . 8

Installation du pilote Serial Touch pour Windows

2000, Me, 95/98 et NT 4.0 . . . . . . . . . . 9

Installation du pilote USB Touch Driver pour

Windows 2000, Me et Windows 98 . . . . 10

Annexe C

Fiche technique 29

Spécifications de l’écran tactile . . . . . . . . 29

Consommation électrique . . . . . . . . . . . . 34

Tableau des synchronisations préréglées . . . 35

Garantie 37 Index 39

Chapitre 3

Fonctionnement 11

A propos des réglages de l'écran tactile . . . . 11

Commandes de l'écran tactile 12

Utilisation de l'affichage à l'écran (OSD) . . . 12

Luminosité . . . . . . . . . . . . . . . . 13

Contraste . . . . . . . . . . . . . . . . . 13

Réglages OSD . . . . . . . . . . . . . . . 14

Configuration du signal de sortie des écrans de

15" et de 17" . . . . . . . . . . . . . . . . 33

Chapitre 4

Dépannage 17

Messages d’avertissement de moniteur . . . 18

Annexe A

Technologie tactile 19

Ecrans tactiles : Aperçu . . . . . . . . . . . . . 19

Ecrans tactiles IntelliTouch . . . . . . . . . . . 20

Ecrans tactiles AccuTouch . . . . . . . . . . . 21

Annexe B

Consignes de sécurité à propos de l'écran

tactile 23

Entretien et manipulation de votre écran tactile . 24

Réglementation 25

iii

Félicitations pour avoir acheté un écran tactile Elo TouchSystems Entuitive. Votre nouvel écran tactile de haute résolution associe les performances fiables de la technologie tactile de Elo aux technologies de pointe en matière de conception d'affichage CTR. Cette combinaison de fonctions assure un flux naturel d'informations entre l'utilisateur et l'écran tactile.

Précautions

C HAPITRE

HAPITRE

NTRODUCTION

Pour optimiser la durée utile de votre unité, observez tous les avertissements, précautions et directives d'entretien figurant dans ce guide de l'utilisateur. Consultez l'Annexe B pour plus d'informations relatives à la sécurité de l'écran tactile.

A propos du produit

Votre écran tactile CRT est un affichage couleur doté des fonctions suivantes :

• Affichage basé microprocesseur d'une surface utile de 13,8 pouces pour écran de 15 pouces et affichage basé microprocesseur d'une surface utile de 15,7 pouces -pour écran de 17 pouces.

• Autorise une gamme étendue de fréquences de rafraîchissement avec une qualité d'image libre de scintillement.

• La fonction Plug and Play règle automatiquement l'écran pour en optimiser le

rendement.

• VESA DPMS (Display Power Management Signaling).

1-1

• Compatibilité VESA DDC1/2B.

• Technologie tactile brevetée de Elo TouchSystems.

• Interface tactile RS-232 ou Universal Serial Bus (USB).

1-2 Elo Entuitive Touchmonitor Guide de l’utilisateur

Elo QuickStart

User Guide

Software

HAPITRE

NSTALLATION ET CONFIGURATION

Ce chapitre explique comment installer votre moniteur tactile CRT et comment installer le pilote d’imprimante Elo TouchSystems.

Déballage du moniteur tactile

Vérifiez que les 7 éléments suivants sont présents et en bon état.

C HAPITRE

Câble d'alimentation du moniteur

Ecran CRT avec socle Câble vidéo

Câble USB pour écran tactile

CD-ROM du Guide de l'utilisateur, du Guide de démarrage rapide et de TouchTools

fixé

Câble série pour écran tactile

2-3

Mise en route

Installation du socle

• Retournez délicatement l'écran tactile.

• Placez le socle contre le dessous du moniteur de sorte que les fixations du socle soient alignées avec les fentes correspondantes.

• Enfoncez le socle vers l'avant du moniteur jusqu'à ce que le loquet

s'enclenche.

• Ramenez délicatement à l'endroit l'écran tactile.

Sélection d'un emplacement convenable

• Placez le moniteur à au moins 12 pouces de tout autre équipement électrique ou émetteur de chaleur et prévoyez un dégagement de 4 pouces de chaque côté pour assurer une aération adéquate.

• Placez le moniteur de sorte qu'aucune lumière ne soit projetée ou ne soit réfléchie directement à l'écran.

• Pour réduire la fatigue oculaire, évitez d'installer l'unité d'affichage contre un arrière-plan trop éclairé, une fenêtre par exemple.

• Positionnez le moniteur de sorte que le sommet de l'écran ne soit pas plus haut que le niveau des yeux.

• Placez le moniteur directement devant vous à une distance de lecture confortable.

2-4 Elo Entuitive Touchmonitor Guide de l’utilisateur

Connexion de l'écran tactile

Votre écran tactile est fourni avec l'un des câbles de connexion suivants : Série (RS-232) ou câble USB (pour systèmes tournant sous Windows 98 et Windows 2000 seulement).

MPORTANT

Avant de brancher les câbles à votre écran tactile et PC, assurez-vous que l'ordinateur et l'écran tactile sont tous deux éteints.

1 Branchez le câble vidéo au connecteur vidéo de votre PC. Fixez le câble à

votre PC en tournant les vis du connecteur.

Câble vidéo fixe

2-5

Câble d'alimentation

Câble vidéo fixe

2 Branchez le câble d'alimentation au connecteur CA de votre écran tactile.

Pour protéger votre équipement contre le risque de surtension de la ligne électrique, branchez le cordon d'alimentation de l'écran tactile dans un parasurtenseur et branchez ce dernier dans une prise électrique CA triphasée mise à la terre.

2-6 Elo Entuitive Touchmonitor Guide de l’utilisateur

Câble d'alimentation

Câble bideó fixe

Câble d'éciantactile senie

Câble bideó fixe

Câble d'éciantactile USB

3 Branchez le câble de l'écran tactile. Vérifiez si vous avez une connexion RS-

232 ou USB. Connectez une extrémité au port approprié au dos de votre PC. Connectez l'autre extrémité du câble au connecteur de l'écran tactile. Les connecteurs du câble devraient s'adapter parfaitement dans les connecteurs de l'écran tactile et du PC.

2-7

4 Allumez le moniteur en utilisateur le commutateur d’alimentation logiciel et

vérifiez que la LED d'alimentation est allumée, puis allumez votre PC. Sinon, répétez les étapes 2, 3 et 4, ou consultez le chapitre 4, Dépannage

5 Une image devrait s'afficher sous peu. Au besoin, réglez les commandes du

panneau avant selon vos préférences (voyez le chapitre 3).

6 Insérez le CD-ROM Elo TouchTools dans le lecteur de CD-ROM de votre

ordinateur pour installer le pilote d'écran tactile approprié. Observez les directives commençant à la page suivante pour installer le pilote.

Installation du pilote

Elo TouchSystems fournit le pilote qui permet à votre écran tactile de communiquer avec votre ordinateur. Vous trouverez dans le CD-ROM fourni les pilotes pour les systèmes d'exploitation suivants :

• Windows 2000

• Windows 98

• Windows 95

LED d’alimentation

Commutateur d’alimentation logiciel

• Windows NT 4.0

Des pilotes et des informations supplémentaires pour d'autres systèmes d'exploitation (notamment MS DOS, Windows 3.x, OS/2, Macintosh et Linux) sont disponibles sur le site web Elo TouchSystems à www.elotouch.com.

2-8 Elo Entuitive Touchmonitor Guide de l’utilisateur

EMARQUE

Votre écran tactile Elo est conforme plug-and-play. Au démarrage de Windows, des informations sur les capacités vidéo de votre écran tactile sont transmises à votre adaptateur d'affichage vidéo. Si Windows détecte votre écran tactile, suivez les directives à l'écran pour installer un moniteur plug-and-play générique.

Reportez-vous à la section suivante appropriée pour des directives d'installation du pilote.

Installation du pilote Serial Touch pour Windows 2000, Me, 95/98 et NT 4.0

Pour Windows 2000 et NT 4.0, vous devez disposer de droits d'accès administrateur pour installer le pilote.

1 Insérez le CD-ROM Elo dans le lecteur CD-ROM de votre ordinateur.

Si la fonction de démarrage automatique pour votre CD-ROM est activée, le système détecte automatiquement le CD et lance le programme d'installation.

2 Suivez les directives à l'écran pour terminer l'installation du pilote pour votre

version de Windows.

Si la fonction de démarrage automatique n'est pas activée :

1 Cliquez sur Démarrer > Exécuter. 2 Cliquez sur le bouton Parcourir pour trouver le programme EloCd.exe sur le

CD-ROM.

3 Cliquez sur Ouvrir, puis sur OK pour exécuter EloCd.exe. 4 Suivez les directives à l'écran pour terminer l'installation du pilote pour votre

version de Windows.

2-9

EMARQUE

Installation du pilote USB Touch Driver pour Windows 2000, Me et Windows 98

1 Insérez le CD-ROM Elo dans le lecteur CD-ROM de votre ordinateur.

Si Windows 98 ou Windows 2000 lance l'assistant Ajout de nouveau matériel:

2 Sélectionnez Suivant. Sélectionnez "Rechercher le meilleur pilote pour votre

périphérique (Recommandé)" et choisissez Suivant.

3 Lorsqu'une liste d'emplacements de recherche s'affiche, cochez l'option

"Définir un emplacement" et utilisez Parcourir pour sélectionner le répertoire \EloUSB sur le CD-ROM Elo.

4 Sélectionnez Suivant. Après la détection du pilote USB Elo TouchSystems,

sélectionnez Suivant de nouveau.

5 Vous verrez la copie en cours de plusieurs fichiers. Insérez votre CD

Windows 98 si cela vous est demandé. Sélectionnez Terminer.

Si Windows 98 ou Windows 2000 ne lance pas l'Assistant Ajout de nouveau matériel :

Pour Windows 2000, vous devez disposer de droits d'accès administrateur pour installer le pilote.

1 Insérez le CD-ROM Elo dans le lecteur CD-ROM de votre ordinateur.

Si la fonction de démarrage automatique pour votre CD-ROM est activée, le système détecte automatiquement le CD et lance le programme d'installation.

2 Suivez les directives à l'écran pour terminer l'installation du pilote pour votre

version de Windows.

Si la fonction de démarrage automatique n'est pas activée :

1 Cliquez sur Démarrer > Exécuter. 2 Cliquez sur le bouton Parcourir pour trouver le programme EloCd.exe sur le

CD-ROM.

3 Cliquez sur Ouvrir, puis sur OK pour exécuter EloCd.exe. 4 Suivez les directives à l'écran pour terminer l'installation du pilote pour votre

version de Windows.

2-10 Elo Entuitive Touchmonitor Guide de l’utilisateur

HAPTER

A propos des réglages de l'écran tactile

De par sa conception, l'écran tactile Elo Entuitive ne nécessite en principe aucun réglage additionnel. Les réglages usine optimisent les performances vidéo avec la plupart des adaptateurs d'affichage vidéo PC standard.

Toutefois, après avoir connecté votre écran tactile, vous pouvez affiner les réglages selon vos besoins particuliers en suivant les directives de ce chapitre.

C HAPITRE

ONCTIONNEMENT

MPORTANT

Toutes les commandes que vous réglez sont automatiquement mémorisées, ce qui vous évite de devoir reconfigurer vos sélections chaque fois que vous débranchez ou rallumez votre écran tactile. En cas de panne de courant, vos réglages d'écran tactile ne seront pas restaurés à leurs réglages usine.

Ne retirez pas le couvercle de l'écran tactile CRT. L'écran tactile utilise de hautes tensions, et les bords métalliques à l'intérieur du couvercle sont tranchants. La dépose du couvercle de l'écran tactile annule la garantie.

3-11

Commandes de l'écran tactile

Vous pouvez régler l'affichage au moyen des boutons situés sous l'écran.

Utilisation de l'affichage à l'écran (OSD)

1 Appuyez sur le bouton MENU pour accéder à l'affichage à l'écran (OSD). À

titre d'information, la résolution et la fréquence sont affichées en haut du menu.

2 Appuyez sur le bouton ou pour choisir l'élément à régler. L'élément

sélectionné est mis en surbrillance.

3 Appuyez sur le bouton SELECT pour régler l'option mise en surbrillance. 4 Appuyez sur le bouton ou pour régler la sélection. 5 Appuyez sur le bouton SELECT pour revenir au menu précédent si vous êtes

dans un sous-menu.

L'unité d'affichage sauvegarde automatiquement les nouveaux paramètres 3 ou 4 secondes après le dernier réglage et le menu disparaît. Vous pouvez aussi appuyer sur le bouton MENU pour faire disparaître le menu.

3-12 Elo Entuitive Touchmonitor Guide de l’utilisateur

Luminosité

Utilisez le bouton pour sélectionner la luminosité. Réglez avec le bouton ou .

Contraste

Utilisez le bouton pour sélectionner la luminosité. Réglez avec le bouton ou .

3-13

Réglages OSD

Taille H.

Position H.

Ajuste la taille horizontale de l'image entière à l'écran.

Ajuste la position horizontale de l'image entière à l'écran.

Taille V. Ajuste la taille verticale de l'image entière à l'écran.

Position V. Ajuste la position verticale de l'image entière à l'écran.

Effet de coussin

Trapèze

Parallélogramme

Effet de voile

Moiré V.

Si les bords verticaux de l'écran sont courbés vers l'intérieur ou l'extérieur, vous pouvez les redresser en utilisant ce réglage.

Si l'image est plus large en haut qu'en bas de l'écran, vous pouvez corriger la distorsion en utilisant ce réglage.

Si les côtés de l'écran penchent à gauche ou à droite, vous pouvez corriger la distorsion en utilisant ce réglage.

Si les côtés de l'écran sont courbés vers la droite ou la gauche, vous pouvez les redresser en utilisant ce réglage.

Elimine l'effet de moiré vertical si une série de cercles ou d'arcs concentriques apparaissent à l'écran.

Moiré H.

Langue

Rotation

Position H. OSD

Position V. OSD

3-14 Elo Entuitive Touchmonitor Guide de l’utilisateur

Elimine l'effet de moiré horizontal si une série de cercles ou d'arcs concentriques apparaissent à l'écran.

Vous pouvez sélectionner la langue d'affichage des menus. Les langues suivantes sont disponibles; anglais, allemand, français, italien, espagnol, suédois, finlandais, danois et portugais.

Si l'image entière penche à gauche ou à droite, vous pouvez corriger la distorsion en utilisant ce réglage.

Ajuste la position horizontale du menu d'affichage à l'écran (OSD).

Ajuste la position verticale du menu de l'affichage à l'écran (OSD).

Contrôle des couleurs

Rappel

La température de la couleur affecte la teinte de l'image. L'image est plus rougeâtre avec une température de couleur plus basse et plus bleuâtre avec une température plus élevée.

Vous pouvez choisir parmi trois réglages des couleurs : 9300K, 6500K ou UTILISATEUR. Avec le réglage UTILISATEUR, vous pouvez définir des valeurs individuelles pour rouge, vert et bleu.

Si vous utilisez votre unité d'affichage en mode de préréglage usine, cette fonction efface les réglages appliqués pour la taille, la position et la forme et restaure les propriétés paramétrées en usine. Si vous utilisez l'unité d'affichage en mode utilisateur, cette fonction est sans effet sauf que le contraste sera restauré à la valeur maximale et la luminosité au niveau intermédiaire.

Information

Démagnétisation

Luminosité

L'information affiche le mode d'affichage courant.

Des champs magnétiques peuvent déformer ou décolorer l'image. La fonction de démagnétisation intervient aussitôt que l'unité d'affichage est allumée et l'unité conserve généralement la pureté des couleurs en cours de fonctionnement.

Si vous avez incliné, pivoté ou déplacé l'unité d'affichage, vous pouvez lancer la commande de démagnétisation. Au cours de ce processus, l'image se déforme pendant quelques secondes. Après la démagnétisation, les impuretés chromatiques disparaissent si elles avaient été causées par des champs magnétiques parasites.

N’utilisez pas la fonction de démagnétisation plus d'une fois à toutes les demi- heures, sinon la fonction sera sans effet.

Règle la luminosité de l'écran.

Règle le contraste de l'écran.

Contraste

Remarque : Moiré est un motif d'interface caractérisé par des lignes pâles à l'écran. Une image qui est tramée ou qui comporte des petites figures en série est sensible au moirage. Des couleurs intenses peuvent aussi aggraver le moirage. Le moirage à l'écran n'a aucun effet sur les travaux d'impression.

3-15

3-16 Elo Entuitive Touchmonitor Guide de l’utilisateur

C HAPITRE

HAPTER

ÉPANNAGE

Problème Suggestion (s)

Pas d’image. Il se peut que votre écran tactile ne soit pas sous tension.

L'écran tactile n'entre pas en mode de gestion de l'alimentation.

L'écran scintille L'écran peut scintiller lorsque le taux de rafraîchissement

Défauts des couleurs Si votre couleur n'est pas uniforme, démagnétisez l'écran

Image fantôme. Vérifiez la connexion du câble entre l'écran tactile et

L'image n'est pas centrée. Lisez les directives sur le réglage de l'écran tactile et

L'image paraît «délavée».Réglez les commandes de luminosité et de contraste.

Assurez-vous que la barre d'alimentation est branchée dans la prise murale et que le PC et l'écran tactile sont branchés et sous tension.

Testez l'alimentation en essayant différents câbles ou une autre prise murale ou en branchant un autre appareil dans la prise.

Il se peut que l'écran tactile soit en mode d'attente. Appuyez sur une touche du clavier. Assurez-vous que le clavier est connecté correctement à l'ordinateur.

Assurez-vous que l'ordinateur et la carte vidéo sont configurés correctement (consultez la documentation de la carte vidéo).

Le signal vidéo de l'ordinateur n'est pas conforme à la norme VESA DPMS. L'ordinateur ou l'adaptateur graphique n'utilise pas la fonction de gestion de l'alimentation VESA DPMS.

est inférieur à 75 Hz. Consultez la liste des modes recommandés à l'annexe C, page 29.

tactile tel que décrit dans le chapitre 3, page 15, et assurez-vous que l'écran tactile est à une distance d'au moins 12 pouces de tout autre équipement électrique.

l'ordinateur.

effectuez les réglages appropriés.

4-17

Problème Suggestion (s)

L'image est absente ou très déformée.

Dédoublement d'images. Il y a un problème au niveau de l'adaptateur graphique ou

La fonction tactile ne fonctionne pas.

Vérifiez que les réglages de l'adaptateur d'affichage vidéo sont définis en fonction de la résolution et des taux de rafraîchissement appropriés.

de l'écran tactile. Contactez votre représentant de service. Assurez-vous que le câble de l'écran tactile est bien fixé

aux deux extrémités.

Messages d’avertissement de moniteur

Message Suggestion

Message d'erreur : HORS GAMME

Message d'autodiagnostic : PAS DE SIGNAL

L'adaptateur graphique est réglé pour un taux de rafraîchissement ou une fréquence de ligne qui est trop élevée. Sélectionnez un autre mode d'affichage avec des fréquences plus basses conformément aux directives du fournisseur de la carte vidéo.

Ce message indique que le signal est manquant ou défectueux. Vérifiez que le connecteur du câble de signalisation est bien raccordé et que les broches de connexion ne sont pas tordues ou endommagées. Si le connecteur est trop lâche, serrez les vis du connecteur. Assurez-vous que le PC est sous tension.

4-18 Elo Entuitive Touchmonitor Guide de l’utilisateur

Ecrans tactiles : Aperçu

En général, l'utilisateur communique avec l'ordinateur par le biais d'une souris, d'un clavier ou d'une combinaison des deux. Les utilisateurs qui ne sont pas passés maîtres dans la manipulation du clavier ou de la souris ressentent souvent une certaine frustration due aux délais d'interaction avec l'ordinateur.

L’utilisation d’un ordinateur re quièrt un apprentissage. Le problème est d'autant plus compliqué par le fait que ni le clavier ni la souris sont intuitifs ou naturels pour la majorité des gens. Les écrans tactiles éliminent cette courbe d'apprentissage en supprimant les intermédiaires que sont le clavier et la souris et en permettant un flux d'informations naturel entre l'utilisateur et l'ordinateur.

A NNEXE

HAPTER

ECHNOLOGIE TACTILE

Lorsque qu'un utilisateur souhaite obtenir de l'information ou exécuter une fonction sur un ordinateur doté d'un écran tactile, une touche suffit pour exécuter avec efficacité une opération qui autrefois demandait des saisies compliquées au clavier ou des manipulations précises de la souris.

Une expérience frustrante avec un ordinateur au cours d'une transaction peut créer un mécontentement chez votre client. Les écrans tactiles peuvent éliminer les transactions déplaisantes en créant un flux naturel d'informations qui met en valeur votre produit et votre service. Les écrans tactiles accélèrent les interactions entre utilisateur/ordinateur. Les gens obtiennent ce qu'ils veulent plus rapidement et sont plus satisfaits avec ce mode d'emploi.

A-19

Ecrans tactiles IntelliTouch

IntelliTouch intègre la technologie à onde de surface brevetée de Elo pour fournir une clarté image supérieure, un fonctionnement stable exempt de dérivation et une surface durable résistant aux égratignures. Avec IntelliTouch, vous obtenez une réponse rapide sur contact avec un stylet souple (doigt, main gantée, gomme à effacer d'un crayon); IntelliTouch est aussi sensible à la pression.

Par exemple, un client en magasin peut faire défiler un catalogue de produits en augmentant ou en diminuant la pression appliquée sur une icône. La sensibilité à la pression de IntelliTouch augmente la nature intuitive de l'interaction entre utilisateur/écran tactile en permettant une sélectivité accrue.

L'écran tactile IntelliTouch est un choix qui s'impose pour les applications point-de-vente ou pour les applications d'accès public suivantes :

• Kiosques de renseignements

• Distributeurs

• Catalogues électroniques

• Localisateurs en magasin

• Jeux et loteries

• Transactions bancaires/financières

• Vente de billets

• Education interactive

• Démonstrations multimédias

A-20 Elo Entuitive Touchmonitor Guide de l’utilisateur

Ecrans tactiles AccuTouch

Grâce à la technologie résistive à cinq fils brevetée de Elo, les produits AccuTouch sont inégalés en termes de durabilité et de précision. Touchez à un écran AccuTouch avec le doigt, une main gantée, un stylet, un ongle ou même une carte de crédit et vous obtiendrez une réponse rapide et précise—chaque fois. La surface de l'écran tactile AccuTouch est résistante aux égratignures et est à l'épreuve de déversements et autres types d'usure associés à un environnement à usage intensif.

Un écran AccuTouch est idéal pour les préposés - ou les applications nécessitant une intervention humaine directe :

• Processus de gestion industriels

• Equipement médical

• Terminaux de point de vente

• Transport

A-21

A-22 Elo Entuitive Touchmonitor Guide de l’utilisateur

A NNEXE

HAPTER

ONSIGNES DE SÉCURITÉ À PROPOS DE

’

ÉCRAN TACTILE

Ce manuel contient des informations importantes sur la configuration et l'entretien appropriés de votre écran tactile. Avant d'installer et de mettre sous tension votre nouvel écran tactile, lisez ce manuel, en particulier le chapitre 2, Installation et configuration, et le chapitre 3, Fonctionnement.

1 Pour réduire le risque de choc électrique, observez toutes les consignes de

sécurité et n'ouvrez jamais le boîtier de l'écran tactile.

2 Votre nouvel écran tactile est équipé d'un cordon d'alimentation à trois

broches mis à la terre. La fiche du cordon d'alimentation est conçue uniquement pour une prise de courant triphasée mise à la terre. Ne tentez pas d'insérer la fiche dans une prise de courant qui n'a pas été conçue pour accueillir le type de fiche en question. N'utilisez pas un cordon d'alimentation endommagé. Utilisez seulement le cordon d'alimentation fourni avec votre écran tactile Elo TouchSystems. L'utilisation d'un cordon d'alimentation non autorisé peut annuler votre garantie.

3 Les fentes d'aération sont situées sur les côtés et le dessus du boîtier de

l'écran tactile. N'obstruez pas les fentes d'aération et n'y insérez aucun objet.

4 Il est important que votre écran tactile reste au sec. Ne déversez pas de

liquide sur votre écran tactile. Si votre écran venait à être mouillé, n'essayez pas de le réparer vous-même.

B-23

Entretien et manipulation de votre écran tactile

Les conseils suivants vous aideront à conserver votre écran tactile Elo Entuitive en état de marche optimal.

• Pour éviter le risque de choc électrique, ne démontez pas le boîtier de l'unité d'affichage. L'unité ne contient aucune pièce pouvant être remplacée par l'utilisateur. N'oubliez pas de débrancher l'unité d'affichage du secteur avant le nettoyage.

• N'utilisez pas d'alcool (méthylique, éthylique or isopropylique) ou autre dissolvant puissant. N'utilisez pas de diluant ou du benzène, des nettoyants abrasifs ou de l'air comprimé.

• Pour nettoyer le boîtier de l'unité d'affichage, utilisez un chiffon légèrement imbibé d'un détergent doux.

• Evitez de déverser du liquide à l'intérieur de l'écran tactile. Si du liquide s'est déversé à l'intérieur, faites vérifier l'appareil par un technicien qualifié avant de le mettre sous tension.

• N'essuyez pas l'écran avec un chiffon ou une éponge susceptibles d'égratigner la surface.

• Au cours du transport du moniteur, le socle doit être enlevé.

B-24 Elo Entuitive Touchmonitor Guide de l’utilisateur

HAPTER

ÉGLEMENTATION

Consignes de sécurité en matière d'électricité

A) L'utilisateur doit se conformer aux exigences en matière de tension, de fréquence et de courant spécifiées sur l'étiquette du fabricant. La connexion à une source d'alimentation autre que celles spécifiées dans la présente peut provoquer la défaillance et l'endommagement de l'équipement ou peut poser un risque de feu en cas de dépassement des limites.

B) Cet équipement ne contient aucune pièce pouvant être remplacée par l'opérateur. Cet équipement produit des tensions dangereuses qui constituent un risque d'accident. Les travaux d'entretien doivent être confiés uniquement à un technicien qualifié.

C) Cet équipement est fourni avec un cordon d'alimentation détachable équipé d'un fil de terre intégré et d'une fiche à trois broches qui se branche sur un secteur mis à la terre.

1) Ne substituez pas le cordon avec un cordon autre que le type fourni approuvé. N'utilisez en aucun cas une fiche d'adaptateur pour connecter dans une prise double, car cela élimine la continuité du fil de terre.

2) Dans le cadre de sa certification de sécurité, cet équipement nécessite l'emploi d'un fil de terre. Toute modification ou mauvaise utilisation peut provoquer un choc électrique pouvant causer des blessures graves ou la mort.

3) Si vous avez des questions à propos de l'installation avant de connecter l'équipement au secteur, contactez un électricien qualifié ou le fabricant.

Emissions et immunité

A) Avis aux utilisateurs américains : Cet équipement a été testé et déclaré conforme aux limites des appareils numériques selon la partie 15 classe B des règlements de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut irradier de l'énergie radioélectrique et, s'il n'est pas installé et utilisé selon les directives, peut provoquer des interférences nuisibles aux communications radio.

B) Avis aux utilisateurs canadiens : Cet équipement a été testé et est déclaré conforme aux limites sur les émissions radioélectriques régissant les appareils numériques telles que spécifiées par le Règlement sur le matériel brouilleur d'Industrie Canada.

C) Avis aux utilisateurs de l'Union européenne : Cet équipement a été testé et est déclaré conforme aux exigences de marque CE pour le matériel de technologie de l'information telles que requises par : Directive de faible tension 73/23/ECC et norme EN 60950; Directive EMC 89/336/ECC et selon la norme EN 55022.

D) Information générale à l'intention de tous les utilisateurs : Cet équipement génère, utilise et peut irradier de l'énergie radioélectrique. S'il n'est pas installé et utilisé selon les directives de ce manuel, l'équipement peut provoquer des interférences nuisibles aux communications radio et télévision. Il n'est cependant pas garanti qu'aucune interférence ne se produira dans une installation spécifique en raison de facteurs propres au site en question.

1) Pour se conformer aux exigences sur les émissions radioélectriques, l'utilisateur doit adopter les mesures suivantes :

a) Utiliser uniquement les câbles E/S fournis pour relier l'appareil numérique à un ordinateur.

b) Pour assurer la conformité, utiliser uniquement le cordon d'alimentation fourni et approuvé par le fabricant.

c) Tout changement ou toute modification n'étant pas expressément approuvée par la partie se portant garante de la conformité est susceptible d'annuler le droit de l'utilisateur à faire fonctionner l'équipement.

2) Si cet équipement semble perturber les réceptions de télévision ou de radio ou de tout autre appareil :

a) Vérifiez si votre appareil est la source de la perturbation en l'éteignant puis en le rallumant.

b) Si vous déterminez que c'est cet équipement qui est à l'origine de l'interférence, vous pouvez essayer de supprimer l'interférence en adoptant l'une ou plusieurs des mesures suivantes :

i) Eloignez l'appareil numérique du récepteur touché.

ii) Réorientez (tournez) l'appareil numérique par rapport au récep- teur touché.

iii) Réorientez l'antenne du récepteur touché.

iv) Branchez l'appareil numérique dans un secteur différent n'appartenant pas au circuit auquel le récepteur est connecté.

v) Déconnectez et retirez les câbles E/S que l'appareil numérique n'utilise pas. (Des câbles E/S sans terminaison sont une source potentielle de niveaux d'émissions radioélectriques élevés.)

vi) Branchez l'appareil numérique dans une prise de courant mise à la terre. N'utilisez pas des fiches d'adaptateur CA. (Le retrait ou la coupure du fil de terre peut augmenter les niveaux d'émissions radioélectriques et peut aussi poser un risque de choc électrique fatal.)

Si vous avez besoin d'aide, consultez votre revendeur, fabricant ou technicien radio/télévision expérimenté.

26 Elo Entuitive Touchmonitor Guide de l’utilisateur

DHHS

28 Elo Entuitive Touchmonitor Guide de l’utilisateur

EMARQUE

Spécifications de l’écran tactile

Tube-image

Résolution maximum

Fréquence de déviation

Largeur de bande d’entrée vidéo maximum

Zone d’affichage*

Signal d’entrée

Tension d’entrée

Couleurs d’affichage*

Consommation électrique

Gestion de l'alimentation

Tout e s l e s spécifications sont sous réserve de modifications.

Ecran de 17" Ecran de 15"

Tube-image 17" (surface utile de 15,7" en diagonale), pas de masque de 0,27 mm, antistatique, antireflet et revêtement TCO.

1280 x 1024 @ 60 Hz 1280 x 1024 @ 60 Hz

Horizontale : 30-70 kHz Verticale : 50-150 Hz 108 MHz 108 MHz

Réglage en usine : environ 305 mm x 229 mm RVB analogique, D-sub à 15 broches RVB analogique, D-sub à 15 broches 100-240 V CA 1,5A 100-240 V CA 1,3A Entrée analogique, couleurs illimitées Entrée analogique, couleurs illimitées

80 watts 75 watts

Conforme au programme Energy Star de l’EPA et aux méthodes de signalisation NUTEK/TCO et DPMS VESA.

A NNEXE

HAPTER

ICHE TECHNIQUE

15" (surface utile de 13,8" en diagonale), pas de masque de 0,28 mm, antistatique, antireflet et revêtement à plusieurs couches.

Horizontale : 30-70 kHz Verticale : 50-150 Hz

Réglage en usine : environ 260 mm x 195 mm

Conforme au programme Energy Star de l’EPA et à la méthode de signalisation VESA DPMS.

C-29

Compatibilité Plug and Play

Durée de vie du CRT

Réglages à l’écran

Règlements de sécurité

EMI

Ergonomie

Dimensions du moniteur

Poids net (sans écran tactile)

Température ambiante

Humidité

Ecran de 17" Ecran de 15"

Conforme aux normes VESA DDC 1/ 2B Conforme aux normes VESA DDC 1/ 2B

La durée de vie opérationnelle du CRT est de 12 000 heures jusqu’à la demiluminosité.

POSITION H/V, TAILLE H/V, EFFET DE COUSSIN, TRAPEZE, PARALLELOGRAMME, EFFET DE VOILE, MOIRE.H/V, LANGUES, ROTATION, POSITION H/V OSD, CONTROLE DES COULEURS, RAPPEL, INFORMATION, DEMAGNETISATION, LUMINOSITE, CONTRASTE

UL, cUL, DHHS, TÜVGS UL, cUL, DHHS, TÜVGS

TCO95, FCC Classe B, (FCC Classe A pour les modèles sans contrôleurs tactiles), CE

ZH1/618:10.80; DIN EN 2941-3:1993 ISO/DIS 9241-7,-8:1986; Écrans

antireflet : Partie 7, classe 1. Écrans sans revêtement antireflet : Partie

7, classe 3. 404mm (L) x 408mm (H) x 420mm (P) 360 mm (L) x 377 mm (H) x 392mm (P)

13,7kg déballé, 16,7kg emballé 11,7 kg déballé, 13,5 kg emballé

En fonctionnement : 0°C - 40°C En entreposage: -20°C - 65°C En fonctionnement : 20%-95% En entreposage : 10%-95%

La durée de vie opérationnelle du CRT est de 12 000 heures jusqu’à la demiluminosité.

FCC Classe B, (FCC Classe A pour les modèles sans contrôleurs tactiles), CE, TCO95

ZH1/618:10.80; DIN EN 2941-3:1993 ISO/DIS 9241-7,-8:1986; Écrans

antireflet : Partie 7, classe 1. Écrans sans revêtement antireflet : Partie

7, classe 3.

En fonctionnement : 0°C - 40°C En entreposage : -20°C - 65°C En fonctionnement : 20%-95% En entreposage : 10%-95%

*Dépend du contrôleur vidéo ou de la carte utilisée

C-30 Elo Entuitive Touchmonitor Guide de l’utilisateur

Table C.1

Spécifications de l’écran tactile IntelliTouch

Mécaniques

Précision du positionnement L’écart-type de l’erreur est de moins de 0,080 po (2,03 mm) Cela équivaut

Densité des points de contact Plus de 100 000 points de contact/po Force d’activation tactile Normalement moins de 3 oz (85 grammes). Durabilité de la surface La durabilité de la surface est celle du verre, évaluation de la dureté Mohs

Durée de vie prévue Aucun mécanisme n'est sujet à usure du fait qu'il n’y a pas de couche, de

Etanchéité L’unité est scellée pour protéger contre les éclaboussures, la saleté et la

à moins de ±1%.

de 7.

revêtement ou de pièce mobile. La technologie IntelliTouch a été mise à l’épreuve en raison de plus de 50 millions de contacts au même endroit sans panne avec un stylet semblable à un doigt.

poussière. Pour plus d'informations, consultez le manuel IntelliTouch.

(15 500 points de contact/cm2).

Eléments optiques

Transmission de la lumière (ASTM D1003)

Résolution visuelle Toutes les mesures utilisent le tableau de résolution USAF 1951 sous un

Brillant (ASTM D2457 en utilisant un diffusiomètre à 60 degrés)

90%

grossissement de 30X, l’unité mise à l’essai se trouvant à environ 1,5 po (38 mm) de la surface du tableau de résolution. Surface sans revêtement : Excellente, sans dégradation apparente. Surface antireflet : 6:1 minimum.

Surface sans revêtement : S/O Surface antireflet : Courbée : 60 ± 20 unités de brillant ou 75 ± 15 unités de

brillant.

Environnementales

Résistance chimique La surface active de l’écran tactile résiste à tous les produits chimiques sans

effet sur le verre, tels que : Acétone

Toluène Méthyléthylcétone Alcool isopropylique Méthanol Acétate éthylique Nettoyeurs de verre à base d’ammoniaque Essence Kérosène Vinaigre

Protection électrostatique (EN 61 000-4-2, 1995)

Conforme au niveau 4 (décharges de contact de 15 kV air/8 kV).

C-31

Table C.2

Spécifications de l’écran tactile AccuTouch

Mécaniques

Construction Dessus : Polyester avec revêtement dur extérieur clair ou antireflet

Intérieur : Revêtement conducteur transparent Dessous : Substrat en verre avec revêtement résistant uniforme. Les couches

supérieure et inférieure sont séparées par des points séparateurs Elo brevetés.

Précision du positionnement

Densité des points de contact

Force d’activation tactile Normalement moins de 4 oz (113 grammes). Durabilité de la surface Satisfait à l’essai d’abrasion Taber (ASTM D1044), roue

Durée de vie prévue La technologie AccuTouch a été mise à l’épreuve en raison de plus de 35

L’écart-type de l’erreur est de moins de 0,080 po (2,03 mm) Cela équivaut à moins de ±1%.

Plus de 100 000 points de contact/po² (15 500 points de contact/cm²).

CS-10F, 500 g. Satisfait à la dureté de crayon 3H.

millions de contacts au même endroit sans panne avec un stylet semblable à un doigt.

Eléments optiques

Transmission de la lumière (ASTM D1003)

Résolution visuelle Toutes les mesures utilisent le tableau de résolution USAF 1951 sous un

Voile (ASTM D1003) Surface sans revêtement : Moins de 1,5%.

Brillant (ASTM D2457) Surface sans revêtement : S/O

Normalement 75 % à une longueur d’onde de 550 nm (spectre de la lumière visible).

grossissement de 30X, l’unité mise à l’essai se trouvant à environ 1,5 po (38 mm) de la surface du tableau de résolution.

Surface sans revêtement : S/O Surface antireflet : 6:1 minimum.

Surface antireflet : Moins de 15 %.

Surface antireflet : 90 ± 20 unités de brillant mises à l’épreuve sur une surface frontale à revêtement dur.

Environnement

Résistance chimique La surface active de l’écran tactile résiste aux produits chimiques suivants

pendant une heure à 21°C : Acétone Chlorure de méthylène Méthyléthylcétone Alcool isopropylique Hexane Térébenthine Alcool minéral Essence sans plomb Diesel Huile à moteur Liquide de transmission Antigel

C-32 Elo Entuitive Touchmonitor Guide de l’utilisateur

Configuration du signal de sortie des écrans de 15" et de 17"

12345

7 6810 9

1113 1215 14

Numéro de broche Signal

Vidéo rouge Vidéo vert Vidéo bleu terre Dé tection carte VGA (GND) Retour rouge Retour vert Retour bleu +5 V Retour sync terre SDA (données série) Sync horizontal Sync vertical SCL (norloge série)

*Broche 5, la broche autotest doit être mise à la terre lorsque le connecteur de signalisation est branché.

C-33

Consommation électrique

L’écran tactile intègre une fonction d'économie d'énergie lui permettant de réguler sa consommation en électricité. Elle est conforme au programme Energy Star de l’EPA et aux directives NUTEK/TCO européennes en matière de rendement énergétique. Elle se conforme également à la méthode de signalisation d'extinction de Display Power Management System (DPMS) approuvée par la Video Electronics Standard Association (VESA)

Mode DEL

Normal Vert 75 En attente Clignotement vert/orange (1 sec.) 15 Suspendu Clignotement vert/orange (0,5 sec.) 15 Hors circuit Orange 5 Arrêt commutateur

logiciel Débranché Non illuminé 0

Mode LED

Normal Vert 90 En attente Clignotement vert/orange (1 sec.) 15 Suspendu Clignotement vert/orange (0,5 sec.) 15 Hors circuit Orange 5 Arrêt commutateur

logiciel Débranché Non illuminé 0

Non illuminé 4

Consommation électrique (W)

MPORTANT

C-34 Elo Entuitive Touchmonitor Guide de l’utilisateur

Le bouton d'alimentation ne débranche pas l’écran de l’alimentation principale. La seule façon d’isoler complètement l’écran est de débrancher le câble de l’alimentation principale.

Tableau des synchronisations préréglées

Votre écran tactile Elo Entuitive a huit modes de synchronisation préréglés configurés en usine. Les modes suivantes ont été préréglés en usine :

Fréquence

No. Résolution

1 720x400 31,5 kHz 70 Hz 2 640x480 43,3 kHz 85 Hz 3 640x480 50,6 kHz 100 Hz 4 800x600 46,9 kHz 75 Hz 5 800x600* 53,7 kHz 85 Hz 6 800x600 63,9 kHz 100 Hz 7 1024x768 60,0 kHz 75 Hz 8 1024x768* 68,7 kHz 85 Hz

*Mode primaire recommandé

horizontale

Fréquence de rafraîchissement

C-35

C-36 Elo Entuitive Touchmonitor Guide de l’utilisateur

HAPTER

ARANTIE

Sauf dispositions contraires dans la présente ou dans un récépissé de commande remis à l'Acheteur, le Vendeur garantit à l'Acheteur que le produit sera exempt de défaut de maté-riaux et de fabrication. Voir la fiche technique correspondante pour les écrans tactiles

Le Vendeur ne donne aucune garantie concernant la durée de vie des moniteurs. Les fournisseurs du Vendeur peuvent de temps à autre apporter des modifications aux moniteurs livrés comme Produits ou composants.

En cas de défectuosité du Produit, l'Acheteur devra envoyer au Vendeur un avis écrit dans les plus brefs délais (trente [30] jours maximum après la découverte du défaut); décrire en termes détaillés et commercialement raisonnables les symptômes associés à la défectuosité constatée; et donner au Vendeur la possibilité d'inspecter le(s) Produit(s) installé(s), dans la mesure du possible. Cet avis devra parvenir au Vendeur pendant la période de garantie du produit concerné, sauf indications contraires stipulées par celui-ci. Dans un délai de trente (30) jours après envoi de cet avis, l'Acheteur devra emballer le Produit présumé défectueux dans son emballage d'ori-gine ou un équivalent fonctionnel et l'expédier au Vendeur à ses frais et à ses risques.

Dans un délai raisonnable suivant la réception du Produit présumé défectueux et après vér-ification par le Vendeur que le Produit n'est pas conforme aux termes de la garantie susmentionnés, le Vendeur s'engage à corriger le problème, à son choix, soit en (i) modifiant ou réparant le Produit (ii) soit en le remplaçant. Les frais de modifications, de réparations ou de remplacement et de réexpédition du Produit, accompagnée d'une assurance minimum, seront pris en charge par le Vendeur. Le risque de perte ou de dommage au cours du transport sera supporté par l'Acheteur qui peut, s'il le souhaite, assurer le Produit. S'il s'avère que le Produit retourné n'est pas défectueux, l'Acheteur sera tenu de rembourser les frais de transport au Vendeur. Les modifications ou réparations pourront, au choix du Vendeur, être effectuées chez celui-ci ou chez l'Acheteur. Si le Vendeur ne peut modifier, réparer ou remplacer un Produit défectueux, il devra soit rembourser l'Acheteur, soit créditer son compte du montant correspondant au prix d'achat du Produit, moins la dépréciation calculée selon la méthode de l'amortissement constant pendant la durée de la garantie spécifiée par le Vendeur.

CECI CONSTITUE LE RECOURS EXCLUSIF DE L’ACHETEUR EN CAS DE VIOLATION DE LA GARANTIE. A L’EXCEPTION DE LA GARANTIE EXPLICITE SUSMENTIONNEE, LE VENDEUR NE DONNE AUCUNE AUTRE GARAN-TIE, EXPRESSE OU IMPLICITE, STATUTAIRE OU AUTRE, CONCERNANT LES PRODUITS, LEUR APTITUDE A UNE FIN PARTICULIERE, LEUR QUALITE, LEUR QUALITE MARCHANDE, LEUR CONFORMITE A LA PRESENTE OU AUTRE. AUCUN EMPLOYE DU VENDEUR NI AUCUNE AUTRE PARTIE NE SONT AUTORISES A DONNER DE GARANTIE POUR LES MARCHANDISES

AUTRE QUE LA GARANTIE STIPULEE DANS LA PRESENTE. LA RESPONSA-BILITE DU VENDEUR EN VERTU DE LA PRESENTE SERA LIMITEE AU REMBOURSEMENT DU PRIX D’ACHAT DU PRODUIT. EN AUCUN CAS LE VENDEUR NE POURRA ETRE TENU RESPONSABLE DU COUT D’ACQUISITION OU D’INSTAL-LATION DE PRODUITS DE REMPLACEMENT PAR L’ACHETEUR OU DE DOMMAGES SPECIAUX, INDIRECTS, OU ACCESSOIRES.

L'Acheteur assume les risques et périls et accepte d'indemniser et de tenir le Vendeur à couvert contre toute demande de dommages et intérêts liée à (i) l'évaluation du caractère adéquat des Produits pour l'application de l'Acheteur et de la conception ou du dessin des systèmes et (ii) à la vérification de la confor-mité de l'utilisation des Produits par l'Acheteur avec les lois, règ-lements, codes, et normes applicables. L'Acheteur conserve et accepte l'entière responsabilité des réclamations au titre de la garantie et autres, découlant des produits de l'Acheteur, dont les Produits ou composants fabriqués ou fournis par le Vendeur. L'Acheteur est seul responsable des déclarations et garanties concernant les Produits fabriqués ou autorisés par l'Acheteur. L'Acheteur s'engage à indemniser et à tenir le Vendeur couvert en cas de demande en dommages-intérêts, de réclamations, de perte, coût ou honoraires (y compris des frais d'avocat raisonnables) imputables aux produits, aux décla-rations ou aux garanties de l'Acheteur concernant ceux-ci.

Elo TouchSystems Tel +33 (0)1 56 93 35 60 · www.elotouch.com Les utilisateurs doivent faire évaluer le caractère adéquat du produit pour leur

appli-cation par un expert indépendant.

38 Elo Entuitive Touchmonitor Guide de l’utilisateur

Index

A propos des réglages de l'écran tactile 11 A propos du produit 1

Brillant 31, 32

Commandes de l'écran tactile 12 Compabilité Plug and Play 30 Configuration du signal des écrans de 15" et de 17" 33 Connexion de l'écran tactile 5 Consignes de sécurité à propos de l'écran tactile 23 Consignes de sécurité en matière d'électricité 25 Consommation électrique 29, 34 Construction 32 Contraste 15 Contrôle des couleurs 15 Couleurs d’affichage 29

Déballage du moniteur tactile 3 Densité du point de contact 31, 32 Dépannage 17 Dimensions du moniteur 30 Durabilité de la surface 31, 32 Durée de vie du CRT 30 Durée de vie prévue 31, 32

Ecrans tactiles :

Aperçu19 Ecrans tactiles AccuTouch 21 Ecrans tactiles IntelliTouch 20 Effet de coussin 14 Effet de voile 14 EMI 30 Emissions et immunité 25 Entretien et manipulation de votre écran tactile 24 Ergonomie 30 Etanchéité 31

Fiche technique 29 Fonctionnement 11 Force d’activation tactile 31, 32

Fréquence de déviation 29

Garantie 37 Gestion de l'alimentation 29

Humidité 30

Information 15 Installation 3 Installation du pilote 8 Installation du pilote Serial Touch pour Windows 2000, Me,

95/98 et NT 4.0 9

Installation du pilote USB Touch Driver pour Windows

2000, Me et Windows 98 10 Installation du socle 4 Introduction 1

Langue 14 Largeur de bande d’entrée vidéo maximum 29 Luminosité 15

Messages d'avertissement de moniteur 18 Mise en route 4 Modes préréglés34 Moiré H. 14 Moiré V. 14

Parallélogramme 14 Poids net 30 Position H. 14 Position H. OSD 14 Position V. 14 Précautions 1 Précision du positionnement 31, 32 Protection électrostatique 31

Rappel 15 Réglages à l’écran 30 Réglages OSD 14

Index-39

Réglementation 25 Règlements de sécurité 30 Résistance chimique 31, 32 Résolution maximum 29 Résolution optique 31, 32 Rotation 14

Sélection d'un emplacement convenable 4 Signal d’entrée29 Solutions aux problèmes courants 17 Spécifications de l’écran tactile 29 Spécifications de l’écran tactile AccuTouch 32 Spécifications de l’écran tactile IntelliTouch 31

Taille V. 14 Technologie tactile 19 Température ambiante 30 Tension d’entrée29 Transmission de la lumière 31, 32 Trapèze 14 Tube-image 29

Utilisation de l'affichage à l'écran (OSD) 12

Voile 32

Tableau des synchronisations préréglées 35 Taille H. 14

Zone d’affichage 29

Index-40

Gebrauchsanweisung

Elo Entuitive 1525C und 1725C Tischmonitore

Revision A

Teilenr. 0085 43

Modelle der Serie ET1525C Modelle der Serie ET1725C

Elo TouchSystems, Inc.

1-800-ELOTOUCH www.elotouch.com

Diese Publikation darf ohne vorherige schriftliche Genehmigung von Elo TouchSystems weder ganz noch teilweise in irgendeiner Weise einschließlich elektronischer, magnetischer, optischer, chemischer, manueller oder sonstiger Form reproduziert, übertragen, überspielt, auf einem Speichersystem gespeichert oder in eine andere Sprache oder Computersprache übersetzt werden.

Haftungsausschluß

Die in diesem Dokument enthaltenen Informationen können jederzeit ohne Vorankündigung geändert werden. Elo TouchSystems macht keinerlei Zusicherungen und übernimmt keine Gewährleistung im Zusammenhang mit dem Inhalt dieser Dokumentation und lehnt jegliche Garantie für die Eignung für den gewöhnlichen Gebrauch oder für einen bestimmten Zweck ab. Elo TouchSystems behält sich das Recht vor, diese Publikation zu überarbeiten und von Zeit zu Zeit Änderungen am Inhalt vorzunehmen, wobei Elo TouchSystems keinerlei Verpflichtung hat, irgend jemanden von einer derartigen Überarbeitung oder Änderung in Kenntnis zu setzen.

Markenhinweis

IntelliTouch, SecureTouch, AccuTouch, Entuitive und MonitorMouse sind Marken von Elo TouchSystems, Inc.

Andere in dieser Dokumentation erwähnte Produktnamen können Warenzeichen oder eingetragene Warenzeichen des jeweiligen Unternehmens sein. Die Rechte von Elo TouchSystems beschränken sich ausschließlich auf die eigenen Warenzeichen.

Inhaltsverzeichnis

Kapitel 1

Einführung 1

Vorsichtsmaßnahmen . . . . . . . . . . . . . . . 1

Wissenswertes über das Produkt . . . . . . . . . 1

Kapitel 2

Installation und Einrichtung 3

Auspacken des Touchmonitors . . . . . . . . . . 3

Erste Schritte . . . . . . . . . . . . . . . . . . . 4

Installation des Sockels . . . . . . . . . . . . 4

Auswahl eines geeigneten Standortes . . . . . 4

Anschließen des Touchmonitors . . . . . . . . . 5

Installation der Treibersoftware . . . . . . . . . . 9

Installation des seriellen Tastbildschirmtreibers

für Windows 2000, Me, 95/98 und NT 4.0 . 10

Installation des USB-Tastbildschirmtreibers für

Windows 2000, Windows Me und

Windows 98 . . . . . . . . . . . . . . . . 10

Kapitel 3

Betrieb 13

Wissenswertes über Touchmonitor-

Einstellungen . . . . . . . . . . . . . . . . . 13

Bedienelemente des Touchmonitors . . . . . . 14

Verwendung der Bildschirmanzeige . . . . . 14

Helligkeit . . . . . . . . . . . . . . . . . 15

Kontrast . . . . . . . . . . . . . . . . . . 15

Einstellung der Bildschirmanzeige . . . . . . 16

Informationen zu Vorschriften 25

Anhang C

Technische Daten 29

Technische Daten des Touchmonitors . . . . . 29

Signalstiftbelegung für 15-Zoll- und 17-Zoll-

Monitore . . . . . . . . . . . . . . . . . . 33

Stromverbrauch. . . . . . . . . . . . . . . . . 34

Voreingestellte Taktgebung . . . . . . . . . . . 37

Garantie 39 Index 41

Kapitel 4

Fehlerbehebung 19

Monitor-Warnmeldungen . . . . . . . . . . . 20

Anhang A

Tasttechnik 21

Tastbildschirme: Überblick. . . . . . . . . . . . 21

IntelliTouch-Tastbildschirme . . . . . . . . . . . 22

AccuTouch-Tastbildschirme . . . . . . . . . . . 22

Anhang B

Sicherheitshinweise zum

Touchmonitor 23

Pflege und Handhabung des Touchmonitors . . 24

iii

Herzlichen Glückwunsch zum Kauf eines Entuitive-Touchmonitors von Elo TouchSystems. Der neue hochauflösende Touchmonitor verbindet die zuverlässige Tasttechnik von Elo mit modernster Bildschirmgerät-Technologie. Diese Kombination ermöglicht einen natürlichen Informationsfluß zwischen dem Benutzer und dem Touchmonitor.

Vorsichtsmaßnahmen

K APITEL

HAPITRE

INFÜHRUNG

Befolgen Sie alle in diesem Handbuch enthaltenen Warnhinweise, Vorsichtsmaßnahmen und Wartungsempfehlungen, um eine möglichst lange Lebensdauer des Geräts zu gewährleisten. Weitere Sicherheitshinweise zum Touchmonitor finden Sie in Anhang B.

Wissenswertes über das Produkt

Der Farb-Touchmonitor weist folgende Leistungsmerkmale auf:

• Mikroprozessorgestützte sichtbare 13,8-Zoll-Bildschirmdiagonale für 15- Zoll-Montior und mikroprozessorgestützte sichtbare 15,7-ZollBildschirmdiagonale für 17-Zoll-Montior.

• Unterstützt eine Vielzahl von Bildwiederholfrequenzen bei flimmerfreier Bildqualität.

• Wird betriebsfertig geliefert und stellt sich automatisch zur Erzielung der optimalen Monitorleistung ein.

• VESA DPMS (Stromsparfunktion).

1-1

• VESA DDC1/2B-kompatibel.

• Patentierte Tasttechnik von Elo TouchSystems.

• RS-232- oder USB-Tastschnittstelle (serieller Universalbus).

1-2 Elo Entuitive Touchmonitor Gebrauchsanweisung

Elo QuickStart

User Guide

Software

HAPITRE

NSTALLATION UND

In diesem Kapitel wird die Installation des Touchmonitors und der Elo TouchSystems-Treibersoftware beschrieben.

Auspacken des Touchmonitors

Überprüfen Sie, ob die folgenden 7 Bestandteile im Lieferumfang enthalten und in einwandfreiem Zustand sind:

K APITEL

INRICHTUNG

Touchmonitor mit Videokabel

USB-Touchmonitorkabel

Benutzerhandbuch, Kurzanleitungen und TouchTools-CD-ROM

Netzkabel des Monitors

Standfu

ODER

Serielles Touchmonitorkabel

2-3

Tyco Elo Entuitive 1525C, Elo Entuitive 1725C User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
