Snelstartgids
MANCHESTER Series
MC12- P
Full Size 12" Point Source Asymmetrical Element for Install and Touring
MC12-P-SB
Swivel Bracket for MC12-P Loudspeakers
MC12- P-YB
Yoke Bracket for MC12-P Loudspeakers
Stand Adapter for Turbosound Yoke Brackets to 35mm Speaker Stands
TQ-FB
Fly Bar for TQ and MC12-P Series Loudspeakers
V 0.0
2 MANCHESTER Series Snelstartgids 3
Belangrijke veiligheidsvoorschriften
1. Lees deze voorschriften.
2. Bewaar deze voorschriften.
3. Neem alle waarschuwingen in acht.
4. Volg alle voorschriften op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Reinig het uitsluitend met een droge doek.
7. Let erop geen van de ventilatie-openingen
te bedekken. Plaats en installeer het volgens de voor- schriften van de fabrikant.
8. Het apparaat mag niet worden geplaatst in de buurt van radiatoren, warmte-uitlaten, kachels of andere zaken (ook versterkers) die warmte afgeven.
9. Gebruik uitsluitend door de producent gespeci- ceerd toebehoren c.q. onderdelen.
10. Gebruik het apparaat uitsluitend in combinatie met de wagen, het statief, de driepoot, de beugel of tafel die door de producent is aangegeven, of die in combinatie met het
apparaat wordt verkocht. Bij gebruik van een wagen dient men voorzichtig te zijn bij het verrijden van de combinatie wagen/apparaat en letsel door vallen te voorkomen.
11. Correcte afvoer van dit product: dit symbool geeft aan dat u dit product op grond van de AEEA-richtlijn (2012/19/EU) en de nationale wetgeving van uw land niet met het gewone huishoudelijke afval mag
weggooien. Dit product moet na aoop van de nuttige levensduur naar een ociële inzamelpost voor afgedankte elektrische en elektronische apparatuur (AEEA) worden gebracht, zodat het kan worden gerecycleerd. Vanwege de potentieel gevaarlijke stoen die in elektrische en elektronische apparatuur kunnen voorkomen, kan een onjuiste afvoer van afval van het onderhavige type een negatieve invloed op het milieu en de menselijke gezondheid hebben. Een juiste afvoer van dit product is echter niet alleen beter voor het milieu en de gezondheid, maar draagt tevens bij aan een doelmatiger gebruik van de natuurlijke hulpbronnen. Voor meer informatie over de plaatsen waar u uw afgedankte apparatuur kunt inleveren, kunt u contact opnemen met uw gemeente of de plaatselijke reinigingsdienst.
12. Installeer niet in een kleine ruimte, zoals een boekenkast of iets dergelijks.
13. Plaats geen open vlammen, zoals brandende kaarsen, op het apparaat.
WETTELIJKE ONTKENNING
Music Tribe aanvaardt geen aansprakelijkheid voor enig verlies dat kan worden geleden door een persoon die geheel of gedeeltelijk vertrouwt op enige beschrijving, foto of verklaring hierin. Technische specicaties, verschijningen en andere informatie kunnen zonder voorafgaande kennisgeving worden gewijzigd. Alle handelsmerken zijn eigendom van hun respectievelijke eigenaren. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones en Coolaudio zijn handelsmerken of gedeponeerde handelsmerken van Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2023 Alle rechten voorbehouden.
BEPERKTE GARANTIE
Voor de toepasselijke garantievoorwaarden en aanvullende informatie met betrekking tot de beperkte garantie van Music Tribe, zie de volledige details online op community.musictribe.com/pages/ support#warranty.
Welkom
Bedankt voor het kiezen van een Turbosound luidsprekerproduct voor uw toepassing. Als u meer informatie wilt over dit of een ander product, bezoek dan onze website op turbosound.com
De luidspreker uitpakken
Controleer de unit na het uitpakken zorgvuldig op beschadigingen. Stel uw leverancier onmiddellijk op de hoogte als er schade wordt gevonden. U, de geadresseerde, moet een claim indienen. Bewaar alle verpakkingen voor toekomstige retourzending.
Over deze snelstartgids
Deze snelstartgids beschrijf t details van de MC12-P luidspreker en toont verschillende opties zoals de TQ-FB y bar, MC12-P-YB jukbeugel, MC12-P-SB zwenkbeugel en SA-35 stangmontagebeugel, gereed voor ophanging of paalmontage. Deze instructies mogen alleen met deze componenten worden gebruikt.
De optionele riggingcomponenten (TQ-FB y bar, MC12-P-YB jukbeugel, MC12-P-SB zwenkbeugel, SA-35 stangmontagebeugel) mogen alleen worden gebruikt in combinatie met Turbosound MC12-P luidsprekers zoals beschreven in deze snelstartgids.
De instructies tonen geen details van externe hijsapparatuur en bevatten geen details van veilige hijsprocedures of installatie.
Het bezit van deze instructies en procedures impliceert geen toestemming voor het gebruik ervan.
Algemene veiligheid
Het gebruik van uw product als onderdeel van een hangend systeem kan, indien het onjuist en ondeskundig wordt geïnstalleerd, personen blootstellen aan ernstige gezondheidsrisico's en kan zelfs overlijden tot gevolg hebben. Zorg er bovendien voor dat elektrische, mechanische en akoestische overwegingen worden besproken met (door de plaatselijke, provinciale of nationale autoriteiten) gekwaliceerd en gecerticeerd personeel, alvorens tot installatie over te gaan.
Installatie en conguratie mogen uitsluitend worden uitgevoerd door gekwaliceerd en bevoegd personeel met inachtneming van de in uw land geldende plaatselijke, provinciale en andere veiligheidsvoorschrif ten. Neem contact op met uw dealer voordat u het systeem installeert als er onderdelen of componenten ontbreken.
Het is de verantwoordelijkheid van de persoon die de montage installeert om ervoor te zorgen dat de ophang-/bevestigingspunten geschikt zijn voor het beoogde gebruik.
We raden u ook aan Turbosound-training in te plannen met onze verkooppartners en het applicatieteam.
Apparatuur die wordt gebruikt om aan te sluiten op het turbosound riggingsysteem moet correct zijn beoordeeld en moet voldoen aan de plaatselijke, provinciale en andere veiligheidsvoorschriften. Gebruik Turbosound rigging niet met andere soorten of merken luidsprekers. Deze praktijk kan de veiligheidsnormen in gevaar brengen en Music Tribe Global Brands Ltd is niet verantwoordelijk voor schade of letsel dat op deze manier wordt veroorzaakt. Modiceer de accessoires niet en gebruik ze niet op een andere manier dan beschreven in deze snelstartgids. Riggingcomponenten die als onderdeel van een complete assemblage worden geleverd zijn niet uitwisselbaar en mogen niet worden verwisseld met de onderdelen van een andere assemblage.
Lassen of andere middelen om riggingcomponenten permanent aan elkaar of aan bevestigingspunten van de kast te bevestigen, zijn niet toegestaan. Riggingcomponenten of samenstellingen mogen alleen worden bevestigd aan luidsprekerkasten van Turbosound met behulp van de bevestigingspunten aan de kast.
Music Tribe Global Brands Ltd aanvaardt geen aansprakelijkheid voor schade of persoonlijk letsel als gevolg van onjuist gebruik, installatie of werking van het product. Ermoeten regelmatig controles worden uitgevoerd door gekwaliceerd per soneel om te waarborgen dat het systeem veilig en stabiel blijft. Controleer of er geen menselijk verkeer onder het produc t plaatsvindt op de plek waar het is opgehangen. Hang het product niet op plaatsen die toegankelijk zijn of worden gebruikt door het publiek.
Raadpleeg voorafgaand aan de installatie altijd de foutmeldingen en waarschuwingen in de EASE Focus 3 modelingsoftware .
Secundaire beveiligingen
Alle luidsprekers die worden gebruikt in theaters, studio's of andere plaatsen waar werk en amusement plaatsvindt, dienen naast de primaire middelen voor ophanging te worden voorzien van een onafhankelijke, goedgekeurde en veilig bevestigde secundaire veiligheidsvoorziening. Als secundaire beveiliging mogen alleen staalkabels of stalen kettingen met een goedgekeurd construc tie- en draagvermogen worden gebruikt. Met kunststof beklede staalkabels mogen niet als secundaire beveiliging worden gebruikt.
De secundaire veiligheidsophanging moet onafhankelijk zijn van de primaire ophangpunten en het totale systeemgewicht kunnen dragen. De ex tra beveiligingsapparatuur dient zodanig te worden gemonteerd dat de luidspreker zonder vallen of slingeren door de beveiligingsapparatuur wordt opgevangen als de primaire ophanging het begeeft.
Operationele veiligheid
De procedures vereisen het gebruik van twee of meer gemachtigde personen.
Maak een liftplan: voordat een lift plaatsvindt, moet u een liftplan opstellen waarin de exacte stappen en procedures worden beschreven die zullen worden uitgevoerd.
Het plan moet worden gedeeld met alle assistenten en deelnemers aan de lift, zodat iedereen zijn verantwoordelijkheden begrijpt.
Volg alle instructies op de betreende instructielabels van de riggingcomponenten en luidsprekers.
Zorg er bij het gebruik van kettingtakels voor dat er zich niemand direct onder of in de buurt van de luidsprekers bevindt.
Let tijdens de montage op het mogelijke risico van beknelling.
Draag geschikte beschermende kleding.
4 MANCHESTER Series Snelstartgids 5
MC12-P in Processed Passive Mode
MC12-P in Bi-Amp Mode
Veiligheidsinspecties
Inspecteer de onderdelen en kasten van het riggingsysteem zorgvuldig op defecten of tekenen van schade voordat u doorgaat met het monteren van de te vliegen array. Indien onderdelen beschadigd of verdacht zijn, of indien er enige twijfel bestaat over de goede werking en veiligheid van de onderdelen, deze NIET GEBRUIKEN en onmiddellijk buiten gebruik stellen.
Systeemvereisten
De MC12-P is een bi-amp 3-weg luidspreker met een passief netwerk dat wordt gebruikt op de midden- en hoge frequentiebanden, en vereist 2 kanalen van versterker en DSP in bi-amp-modus. Hij is ook overschakelbaar naar volledig passieve modus die 1 kanaal van versterker en DSP vereist.
Alle luidsprekers uit de Manchester-serie gebruiken uitsluitend Lake-presets via Lab Gruppen PLM+ en D-serie L-platformen. Er worden geen andere versterkers en DSP-platforms ondersteund.
De Manchester-serie heeft een krachtige maar toch eenvoudige preset-strategie met behulp van de nieuwste functionaliteit van LAKE-sof tware (behandeld verderop in deze snelstartgids).
Preset-gegevens vindt u via de LAKE LOAD-bibliotheek of kunnen worden gedownload van www.turbosound.com
Aanbevolen Lab Gruppen PLM+ modellen voor touring-toepassingen zijn de PLM12k44 en PLM20k44.
Voor installaties met Lab Gruppen D-serie L-modellen gebruikt u de Lab Gruppen ‘CAFE’-software - beschikbaar voor download op www.labgruppen.com - om de optimale versterkerconguratie voor uw systeem te bepalen.
Vereisten voor systeembekabeling
Om te voorkomen dat er vermogen van de versterker wordt verspild, moet u een heavy duty-luidsprekerkabel gebruiken met een minimale draaddikte van 2,5mm² (14 AWG), en bij voorkeur 4 mm² (12 AWG) voor langere trajecten of wanneer de totale ingangsimpedantie van de kast minder dan 8 ohm is. Houd bij extreme kabellengtes rekening met kabelimpedantie en weerstandsverliezen. Let altijd op de juiste polariteit.
Processed Passive modus
Opmerking: Aangezien de MC12-P-kast in de modus Processed Passive bedraad is (1+/- = LF en 2+/- = link), kan de uitgangspatching worden geselecteerd uit een
van de 4 opties (1, 2, 3, 4 +/-) van de Lab Gruppen PLM+ versterker.
Afhankelijk van hoe de andere kanalen worden gebruikt (bijvoorbeeld in een stereosysteem met twee MS12-P en twee MS121 subwoofers) kan het nuttig zijn om “NL4 tot 2-NL2 breakout splitterkabels” te gebruiken, zoals weergegeven in het onderstaande voorbeeld.
Het NL4-einde maakt gebruik van pin 1 +/- en pin 2 +/- en beide NL2-einden moeten worden bedraad pin 1 +/-
Opmerking: gebruik in dit geval niet de voorste ingang van de subwoofer, omdat deze pin 2 +/- gebruikt die op de woofer is aangesloten.)
Verplaats de schakelaar op het achterpaneel naar de stand PASSIVE.
LAB GRUPPEN PLM + Series Amplier outputs congured in LAKE software on Pins 1+/- and 2 +/-
Pins 1+/- and 2 +/­Used
Pins 1+/­Used
Pins 1+/­Used
Switch in PASSIVE position
Gebruik originele NEUTRIX SPEAKON-CONNECTORS voor een betrouwbare werking.
Bevestig en ondersteun de luidsprekerkabels van uw versterkers naar de luidsprekerkasten, zodat er geen signicant extra gewicht of zijdelingse kracht op de array wordt uitgeoefend door de ingangsbekabeling. Ingangskabels of verbindingskabels mogen nooit worden gebruikt om de array te kantelen of op welke manier dan ook voor rigging worden gebruikt.
Bi-amp-modus
Opmerking: Aangezien de MC12-P-kast in BI-AMP-modus bedraad is (1+/- = LF en 2+/- = MHF), is het zinvol om een van beide te gebruiken (LF: 1 +/- HF: 2 +/- )
of(LF: 3 +/- HF 4+/-) voor de uitgangspatching vanaf de Lab Gruppen PLM+ versterker
Verplaats de schakelaar op het achterpaneel naar de BI-AMP-positie
LAB GRUPPEN PLM + Series Amplier outputs congured in LAKE software on Pins 1+/- and 2 +/-
NL4 - NL4 four-conductor cable with standard wiring (1+/- to 1+/- and 2+/- to 2+/-)
Switch in BI-AMP position
Pins 1+/­Used
Pins 1+/­Used
Switch in PASSIVE position
6 MANCHESTER Series Snelstartgids 7
BI-AMP, Input Low +
1+
Amplier Channel 1
Amplier Channel 2
+
1+
Full Range Input -
Full Range Input +
+
Aansluitingen
Let op: Het is verplicht om de ociële fabriek Lake-preset te gebruiken. Doet u dit niet, dan zullen de MC12-P passieve crossover en transducers defect raken. Erworden geen andere DSP's of versterkers van derden ondersteund.
Mode BackPane l and Front Panel Connector InternalSchematic
MC12-P Bi-Amp Mo de
1+
NL4
1-
Input/
2+
Link
2-
2-
1+
NL4
1-
Input/
2+
Link
2-
1+
NL4
1-
Input/
2+
Link
2-
NL4 Input/ Link
1+ 1­2+ 2-
2-
MC12-P Proces sed Passive Mode
BI-AMP, Input Low -
BI-AMP, Input High +
BI-AMP, Input High -
1-
2+
1-
2+
Rigging en akoestische simulatiesoftware
De MC12-P heeft 3 belangrijke riggingaccessoires: de TQ-FB (y bar), de MC12-YB (jukbeugel ) en de MC12-SB (zwenkbeugel ) voldoen aan de BGV-C1 riggingnormen.
De MC12-P is geen arrayable product, maar het wordt ondersteund in Ease Focus 3 voor stand alone-gebruik, met subwoofers uit de Manchester-serie of als ll- of vertragingsluidspreker als onderdeel van grotere Manchester-seriesystemen.
EASE Focus 3 is een akoestisch simulatieprogramma, verkrijgbaar als gratis download op https://www.afmg.eu/en/ease-focus
LF 1
-
+
MHF
-
LF 1
-
+
MHF
-
8 MANCHESTER Series Snelstartgids 9

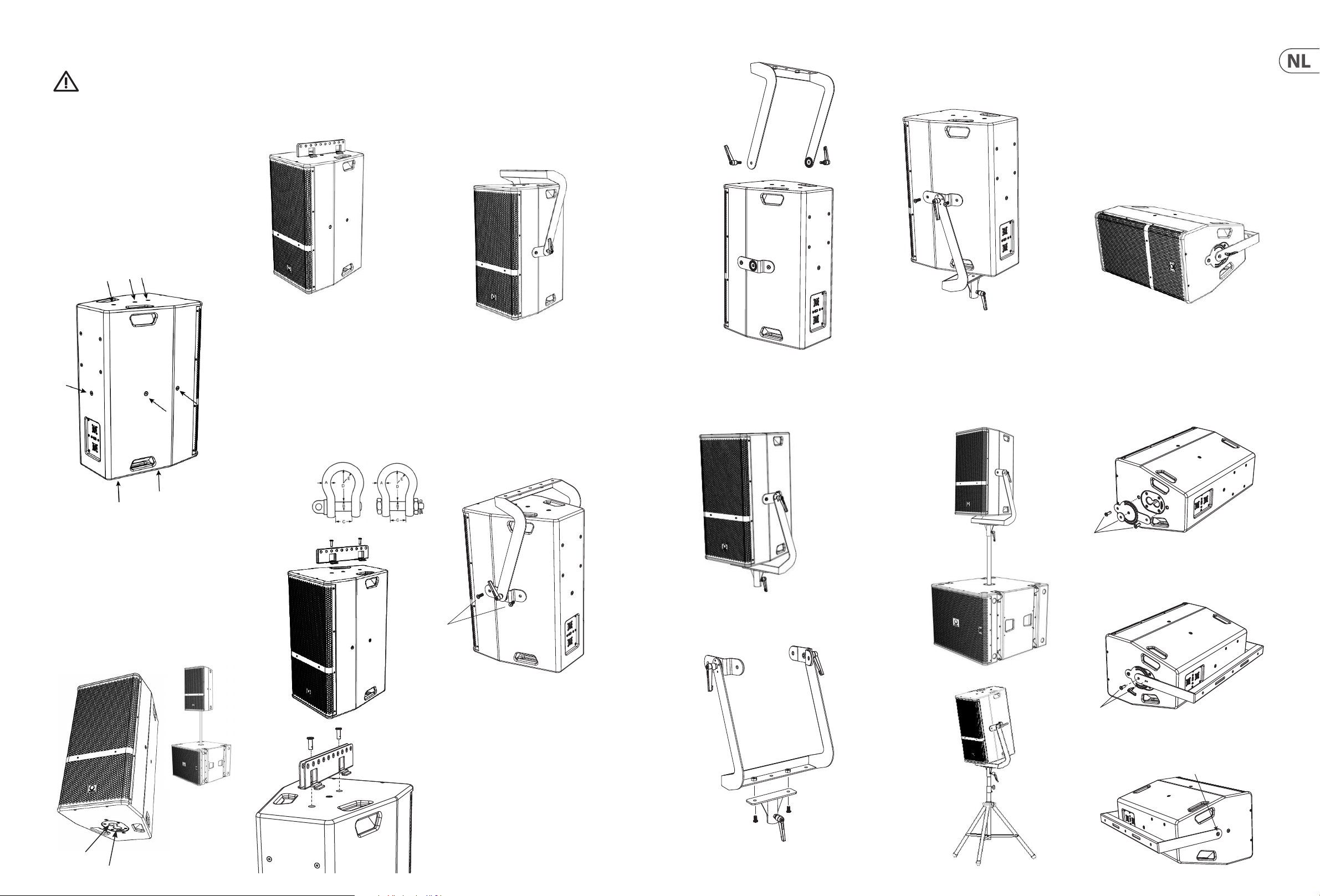

MC12-P installatie
Veiligheidswaarschuwing:
Alleen bevoegd en gecerticeerd personeel mag hangende conguraties ontwerpen en installeren. Onjuiste installatie kan leiden tot overlijden of permanente verwondingen.
Het gebruik van een secundaire veiligheid is een verplichte veiligheidseis.
De veelzijdige MC12-P heeft integrale stangmontagegaten, en heeft tien M10 montagegaten met gemonteerde inbusbouten.
De optionele accessoires maken het mogelijk om de MC12-P in een aantal verschillende conguraties temonteren.
M10 Montagegaten met bouten
Stangmontage
Er zijn twee 35 mm gaten voor stangmontage, één in verticale positie en één met de MC12-P naar voren gekanteld. De MC12-P kan met een stang op een MS121 subwoofer of op een geschikt statief worden gemonteerd.
Wij adviseren een 35 mm stang met een M20­schroefdraad aan de onderkant. Dit type zorgt voor meer veiligheid en kan in de bovenste houder van de MS121 subwoofer worden geschroefd.
Fly bar TQ-FB
Met de optionele TQ-FB y bar kan de luidsprekerkast gevlogen worden. Hij heeft tien bevestigingspunten voor het bevestigen van schakels en wordt vastgeschroefd aan de bovenkant van de MC12-P.
De y bar past aan de bovenkant van de MC12-P luidspreker met behulp van twee van de bestaande M10 bouten, zoals afgebeeld. Draai beide bouten stevig aan.
De y bar heeft gaten met een diameter van 10x 12,5mm die worden gebruikt als bevestigingspunten voor het bevestigen van schakels. Door de ruimte tussen elke rail van de TQ-FB kan een standaard 1 ton boegsluiting worden gebruikt om de MC12-P op te pakken.
Beide schakeltypen werken:
W.L.L = 1 Ton A= 10 mm B= 11 mm C= 17 mm D= 36.5 mm
Jukbeugel MC12-P-YB
Met de optionele MC12-P-YB jukbeugel kan de MC12-P gevlogen worden met behulp van geschikte haakklemmen of koppelingen om vervolgens aan een gevlogen truss te bevestigen. De ratelhendels zijn aan beide kanten zijn om de luidsprekers nauwkeurig te kantelen en vast te zet ten.
De jukbeugel past aan de zijkanten van de MC12-P luidspreker, met behulp van de bestaande M10 montagebouten, twee per zijde. Zorg dat de jukbeugel is uitgelijnd zoals weergegeven.
Draai beide bouten aan elke kant stevig aan. De kanteling van de luidspreker kan nauwkeurig worden ingesteld nadat de ratelhendels aan beide kanten zijn losgekoppeld en de luidspreker in de gewenste hoek is gekanteld. Draai vervolgens de hendels aan om de luidspreker op zijn plaats te houden.
Stangmontage SA-35
Met de optionele SA-35-beugel kan de jukbeugel de MC12-P op een 35 mm stangbevestiging of statief ondersteunen.
De SA-35-beugel wordt met twee bouten aan de MC12-P-YB-jukbeugel bevestigd.
De MC12-P-YB met SA-35 kan dan zoals voorheen op de luidspreker worden bevestigd. Merk op dat de uitlijning is zoals weergegeven.
Het geheel kan dan worden bevestigd aan een 35 mm stang die aan een MS121 subwoofer is bevestigd, of aan een geschikt statief. Draai de SA-35 ratelhendel aan om de montage aan de stang of het statief vast te zetten. Stel de kanteling van de luidspreker naar wens in en draai de hendels aan beide kanten aan.
Zwenkbeugel MC12-P-SB
Met de optionele MC12-P-SB zwenkbeugel kan de MC12-P horizontaal aan het plafond of aan de muur worden gemonteerd of aan de truss worden gemonteerd met behulp van geschikte haakklemmen. De hoek van de luidspreker kan nauwkeurig worden ingesteld en op zijn plaats worden geklemd. Twee concentrische rijen gaten zorgen voor een breed bereik voor hoekverstelling en de luidspreker wordt op zijn plaats gehouden met een klem/handgreepschroef.
Als de zwenkbeugel aan een plafond of ander oppervlak moet worden vastgeschroefd, zet dan eerst de beugel vast.
Begin om de MC12-P-SB te bevestigen met het bevestigen van de grote plaat aan de onderkant van de luidspreker, met behulp van de bestaande M10-bouten. Deze bedekt de gaten voor de stangmontage, zoals weergegeven.
Centreer de grote sluitring en voeg vervolgens de zwenkbeugel toe en zet deze vast met de middenbout. Stel de luidspreker in op de gewenste hoek en plaats en draai de handgreepschroef vast.
Als de jukbeugel aan een plafond of ander oppervlak moet worden vastgeschroefd, zet dan eerst de jukbeugel vast.
Bevestig vervolgens de zijsteunen aan beide zijden van de luidspreker, til de luidspreker op en bevestig deze aan de jukbeugel met de scharnierhendels. Stelde hoek van de luidspreker in en draai de hendels vast.
Bevestig het andere uiteinde van de zwenkbeugel met de bestaande M10 montagebout zoals afgebeeld. Daar is ook een grote ring.
10 MANCHESTER Series Snelstartgids 11
40 degrees
Hoornrotatie
De MF/HF hoornassemblage is asymmetrisch en heeft een horizontale balkbreedte van 40 graden aan de bovenkant en een balkbreedte van 100 graden aan de onderkant. (Dit is de standaard uitlijning van de fabriek wanneer de MC12-P verticaal is gemonteerd.)
De hoornassemblage kan worden verwijderd en opnieuw worden geïnstalleerd in een andere richting om de gewenste conguraties en dekking aan te passen. De hoorn is aan de voorzijde gemarkeerd met de bundelbreedtehoeken.
Verwijder de vier bouten aan de achterkant van deluidspreker.
Trek de hoornconstructie voorzichtig naar voren, net genoeg om de assemblage in de gewenste richting te kunnen draaien. (Dit voorbeeld is overdreven.)
Als de luidspreker in liggende modus wordt gebruikt, draai de hoorn dan zo, dat de 40-gradenmarkering zich bovenaan bevindt. (Dit is een t ypisch voorbeeld van de noodzaak van hoornrotatie.)
Lake Preset Overlays en toepassingsopmerkingen
Alle luidsprekers uit de Manchester-serie gebruiken uitsluitend Lake XP-presets via Lab Gruppen PLM+ en D-serie L-platformen. Er worden geen andere versterkers en DSP-platforms ondersteund.
De Manchester-serie heeft een krachtige maar toch eenvoudige preset-strategie met behulp van de nieuwste functionaliteit van Lake-sof tware, samen met nieuwe akoestische compensatie-overlays voor de lengte van de array en de benodigde worpafstanden.
Preset-data vindt u via de Lake Load-bibliotheek of kunnen worden gedownload van www.turbosound.com
MV212, MV212-XV, MV210-HC en MC12-P luidsprekers hebben elk individuele Bi-AMP FIR-presets: full range met of zonder MS subwoofers.
De MC12-P heeft ook presets voor bi-amp-modus (2 kanaals DSP/AMP) en passieve modus (1-kanaals DSP/AMP).
LET OP: Combineer MV212 / MV212XV / MV210-HC / MC12-P luidsprekers niet op dezelfde versterker / DSP-schakeling. Het niet opvolgen van deze instructies kan leiden tot schade aan de apparatuur.
LET OP: Controleer het patchen van de uitgang goed.
MV212, MV212-XV, MV210-HC, MC12-P en MS subwoofer-modules zijn gebaseerd op de XP module van Lake sof tware.
Deze snelstartgids verwijst naar REV2.1 XP-presets.
LET OP: REV1.1 (oudere ‘FIR3way’-modules) EN REV2.1 XP-modules ZIJN NIET COMPATIBEL IN HETZELFDE SYSTEEM.
Lake-software V7.0.7 of hoger moet worden gebruikt.
LakeXP signal ow:
100 degrees
Verwijder de 14 bouten en verwijder het voorste rooster. (Merk op dat er 2 bouten in de voorkant van het rooster zitten, naast de boven-, onder-enzijkanten.)
Verwijder de bouten in alle hoeken van de hoorn.
Installeer de hoorn opnieuw met de 4 bouten aan de voorkant en 4 aan de achterkant. Zorg dat de bedrading intact is en niet bekneld raakt.
De download van de Lake Controller omvat de Lake Controller bedieningshandleiding, wat een volledige tutorial is van de Lake Controller en compatibele hardware, zoals PLM+ serie versterkers
In deze snelstartgids richten we ons op de workow van de Turbosound Manchester-serie en presetstrategie, en gaan we uit van basiskennis van de Lake Controller.
Installeer het rooster opnieuw en zet het vast met alle bouten. (Noteer dat de luidspreker is gewijzigd.)
12 MANCHESTER Series Snelstartgids 13
DESCRIPTION OVER LAY
1.1: Frame (versterker) bevindt zich op de pagina Mainworkspace
Hier zien we een standaard PLM12k44 frame zonder DSP presetmodules geladen.
Zo laadt u een module uit de Lake Load-bibliotheek:
Klik met de linkermuisknop op Module A in de lijst.
Module A is nu geel omlijnd en de knoppen onder in de workspace tonen verschillende module-opties. Deknop Modules wordt daar ook gemarkeerd.
DESCRIPTION OVER LAY
Er verschijnen nu mappen, waaruit u kunt kiezen waar u de module (presets) wilt oproepen.
Dubbelklik op de map “Lake Load Library 5.5”.
Navigeer met de pijltoetsen >> << onderaan om de map “Suitable for Turbosound Loudspeakers” tevinden en dubbelklik erop om deze te openen.
Een module laden:
Klik op de knop ‘Module Store/Recall’.
Navigeer nu opnieuw met >> << om de map "Manchester REV2.1 XP" te vinden en dubbelklik erop om deze te openen.
LET OP: Open de map "Manchester" niet, omdat deze oudere REV1.1 FIR3way-modules bevat die in oktober 2022 zijn vervangen door REV2.1 XP. Merk op dat deze snelstartgids alleen verwijst naar de REV2.1 XP-module.
14 MANCHESTER Series Snelstartgids 15
DESCRIPTION OVER LAY
Er verschijnen drie mappen. Dubbelklik op "Modules"
LET OP: Open "Array Size Comp" of "Distance EQ" niet. Dit zijn EQ-overlays voor de andere luidsprekers in de Manchester-serie.
De beschikbare modulemappen worden weergegeven.
De Manchester MC12-P heeft twee opties: PASSIVE en BI-AMP
DESCRIPTION OVER LAY
Uitgangsconguratie:
Nu kunt u de DSP-module-uitgang aansluiten op de versterkeruitgangen van het frame
Voor de full range ‘PASSIVE’ modus (zoals hier getoond) willen we full range naar de pinnen
1. De patch wordt in gele vakjes met rode tekst weergegeven
Voor de ‘BI-AMP’ modus willen we Low naar de pinnen 1 en high naar de pinnen 2. De patch wordt in gele vakjes met rode tekst weergegeven
Als u klaar bent met de juiste uitgangpatch, druk dan op enter om de uitgangconguratie te sluiten
Opmerking: u krijgt toegang tot het scherm zodra u hetzelfde proces doorloopt om andere vooraf ingestelde modules in de vrije C & D-modules te laden of u doet dit via de optieknop IO
Nu kunt u zien dat de voorgeprogrammeerde module wordt teruggeroepen en in de A/B-hardwaremodules wordt geladen
Klik met de linkermuisknop op een van de twee om meer details over de module-instelling weer te geven. Dit voorbeeld geeft de optie PASSIVE weer.
TIP: Lees de informatie!
Door te dubbelklikken op de gewenste map ‘modules’ opent u de vooringestelde module in de gemarkeerde module van het frame (versterker)
Opmerking: In de 2-weg ‘BI-AMP’-modus zijn 2 kanalen DSP en Amplier (versterker) vereist
Druk op ‘YES’ om door te gaan - de geselecteerde vooringestelde module is geladen!
In de 1-weg ‘PASSIVE’-modus (full range) is slechts 1 kanaal DSP en Amplier (versterker) vereist
16 MANCHESTER Series Snelstartgids 17
EQ STRATEGY ILLUSTRATION
De MC12-P heeft een 3-band EQ (BLEQ) als insert op beide opties van de module (1W PASSIVE en 2W BI-A MP)
De BLEQ fungeert als niveauregelaar voor LF/MF/ HF en de 3 centrale frequenties van de BLEQ hebben betrekking op de crossover-punten van de LF/MF/HF
De niveauregelaar voor de LF en MHF is uitgeschakeld om een optimale faserespons te behouden. Daarom wordt gebruikers de BLEQ geboden om de tonale balans van het systeem aan te passen, samen met PEQ-overlay en groupoverlay (afhankelijk van het systeemontwerp)
Voorbeelden van BLEQ-gebruik
3-band EQ
1 dB verzwakking in LF
1 dB versterking in HF
EQ STRATEGY ILLUSTRATION
3-band EQ
1 dB versterking in HF
NB: In een andere overlay ziet u alle wijzigingen die zijn aangebracht in de 3-band EQ (BLEQ) – dit voorbeeld toont een 3dB-boost in LF, in de PEQ1-overlay
3-band EQ
3 dB versterking in LF
Dit voorbeeld geeft het EQ-punt weer dat in de BLEQ is gemaakt
18 MANCHESTER Series Snelstartgids 19
SUBWOOFER TIMEALIGNMENT ILLUSTRATION OVER LAY
De MS121 subwoofer-presets gebruiken all-pass
1. Subs areforward
lters om de initiële tijduitlijning in te stellen (ervan uitgaande dat de fronten van de kasten in lijn staan), dit vermindert de systeemlatentie aanzienlijk.
Bijvoorbeeld: Als de fronten van de MC12-P en MS121 zijn uitgelijnd, moet in beide presets de vertraging worden ingesteld op de standaardwaarde, die 0 ms bedraagt.
Het is echter niet altijd mogelijk om de gevlogen luidsprekers en de op de vloer gestapelde baskasten in het verticale vlak uit te lijnen.
Delay adjustment of subwoofers
1. In dit voorbeeld staan de MS121 subs ‘voor’ de MC12-P, zodat de MS121 subs moeten wordenvertraagd.
2. In dit voorbeeld staat de gevlogen MC12-P ‘voor’
2. Flown MC12-P isforward
de op de vloer gestapelde MS121 subs, zodat de MC12-P moet worden vertraagd.
Dimensions MC12-P
460mm [18.11"]
SIDE
358mm [14.09"]
700mm [27.56"]
15°mm
FRONT TOP
BOTTOM
Hoe vindt u de juiste vertragingstijd om de gevlogen luidsprekers uit te lijnen met de op de vloer gestapelde baskasten?
Enige basiskennis van vertragingseenheden kan een acceptabel resultaat opleveren door de afstand tussen de fronten van de gevlogen luidspreker en de voorkant van de gestapelde opstelling te meten. Vergeet niet dat u binnen de Lake-software de vertragingseenheid kunt kiezen; ms, m of feet.
1 ms (milliseconden) = 0,343 m (meter) = 1,125 ft (voet)
Verdere jnafstemming kan worden uitgevoerd met behulp van een van de vele standaard meetsoftwaresystemen, referentiemicrofoons en geluidskaarten. Lake software biedt integratie voor veel van deze softwaresystemen, en meer informatie is te vinden op w ww.labgruppen.com
Delay adjustment of MC12-P
BACK
MC12-P-SB
335mm [13.19"]
432.5mm [17.03"]
LEFT
RIGHT
50mm [1.97"]
FRONT
(Grille removed for clarity)
722mm [28.43"]
580mm [22.83"]
Ø12mm [Ø0.47"] x3 Holes
BOTTOM
FRONT
MC12-P-YB
432.75mm [17.04"]
459.75mm [18.1"]
RIGHT
LEFT
388mm [15.28"]
320mm [12.6"]
150mm [5.91"]
TOP
FRONT
Ø12mm [Ø0.47"] (x3 Holes)
M10x1.5 (x2 Holes)
Afstand (tijd) is het verschil dat moet worden toegevoegd aan de gevlogen array voor uitlijning op het luisterpunt
TQ-FB
60mm [2.36"]
74mm [2.91"]
320mm [12.6"]
TOP
LEFT
M10x1.5 Bolts (x2)
FRONT
SA-35
200mm [7.87"]
52mm [2.05"]
165.77mm [6.53"]
BOTTOM
M10x1.5 Bolts (x2)
FRONT
150mm [5.91"]
SIDE
BACK
20 MANCHESTER Series Snelstartgids 21
Specicaties
MC12-P
System
Frequency response (-3 dB)
Frequency response (-10 dB) Nominal dispersion 40-100 degrees as ymmetrical (H) x 30 degree s (V)
Power handling (IEC)
Sensitivity
Maximum SPL 138 dB (passive mode) /140 dB (bi-amp mode) ³
Impedance
Crossover type Externalbi-amp and internal passive
Components
IP Rating 54
UV Rating 6
Enclosure
Connectors 2 x speakON NLT4MPSTX
Wiring
1
1
1 x 1.4" (35 mm) e xit, large format dual compressiondriver
Bi-amp mode: Pins 1+ / 1- LF, pins 2+ / 2-HF
Passive mode: Pins 1+ / 1- input, pins 2+ / 2-link
55 Hz - 20kHz 39 Hz - 20kHz
LF: 500 W continuous
MHF: 190 W continuous
FR: 690 W continuous
LF: 101 dB (1 W @ 1 m) ²
MHF: 114.5 dB (1 W @ 1 m) ²
LF: 8Ω / MHF: 12Ω
FR: 8Ω
1 x 12" (315 mm) LFdriver
Ander Belangrijke Informatie
Belangrijke informatie
1. Registreer online. Registreer uw nieuwe
Music Tribe-apparatuur direct nadat u deze hebt gekocht door naar musictribe.com te gaan. Door uw aankoop te registreren via ons eenvoudige online formulier, kunnen wij uw reparatieclaims sneller en eciënter verwerken. Lees ook de voorwaarden van onze garantie, indien van toepassing.
2. Storing. Mocht uw door Music Tribe geautoriseerde wederverkoper niet bij u in de buurt zijn gevestigd, dan kunt u contact opnemen met de door Music Tribe Authorized Fulller voor uw land vermeld onder “Support” op musictribe.com. Als uw land niet in de lijst staat, controleer dan of uw probleem kan worden opgelost door onze "Online Support", die u ook kunt vinden onder "Support" op musictribe.com. U kunt ook een online garantieclaim indienen op musictribe.com VOORDAT u het product retourneert.
3. Stroomaansluitingen. Voordat u het apparaat op een stopcontact aansluit, moet u ervoor zorgen dat u de juiste netspanning voor uw specieke model gebruikt. Defecte zekeringen moeten zonder uitzondering worden vervangen door zekeringen van hetzelfde type en dezelfde waarde.
Dimensions H x W x D 700 x 358 x 460 mm (27.6 x 24 x 18.1")
Net weight 28.5 kg (62.8lbs)
Construction
Finish Polyurethane black, with custom colour s onrequest
Grille Powder coated per foratedsteel
Flying hardware
Accessories
Yoke Bracket MC12- P-YB Pole Mount Bracket SA-35 Swivel Bracket MC12-P -SB Fly Bar TQ-FB
Notes 1. Average over st ated bandwidth. M easured at 1 metre o naxis.
2. SPL level at 1 m und er free eld condi tions, using pink no ise with crest f actor 4, with ded icatedpre-se t.
3. Average Peak lev el over overlap bandwi dth. Measured at 1 me tre on axis with de dicatedpre-s et.
4. Peak level at 1 m un der half space condi tions using pink noi se with crest fa ctor 4, with dedic atedpre-set. Ease Data c an be downloaded f rom www.turbo sound.com
15 mm (enclosure) and 18 mm (front) marine birch plywood, vented
and internallybraced
Integral suspension system and M10 x 12 points
with dedic ated yoke, swivel and y-bar accessories
Loading...
