Truma LevelControl
Gebrauchsanweisung Seite 2
Im Fahrzeug mitzuführen!
Truma LevelControl
Inhaltsverzeichnis
Verwendete Symbole ..........................................................2
Geräteübersicht ....................................................................2
Bestimmungsgemäße Verwendung .................................3
Sicherheitshinweise ............................................................3
Wichtige Hinweise ..............................................................3
Funktionsbeschreibung ......................................................3
Inbetriebnahme vorbereiten ..............................................4
Truma LevelControl mit Truma iNet Box verbinden ......4
Truma LevelControl an Gasflasche befestigen ...............4
Magnetfolie LevelControl ...................................................7
Gasflasche wechseln ..........................................................7
Gasflaschenfüllstand abrufen ............................................8
Restlaufzeit ...........................................................................8
Gerät zurücksetzen ..............................................................8
Zusätzlicher Truma LevelControl ......................................8
Truma LevelControl von Truma iNet Box trennen ..........8
Batteriewechsel ...................................................................9
Reinigung ..............................................................................9
Reparatur ...............................................................................9
Entsorgung ............................................................................9
Zubehör ..................................................................................9
Technische Daten ................................................................10

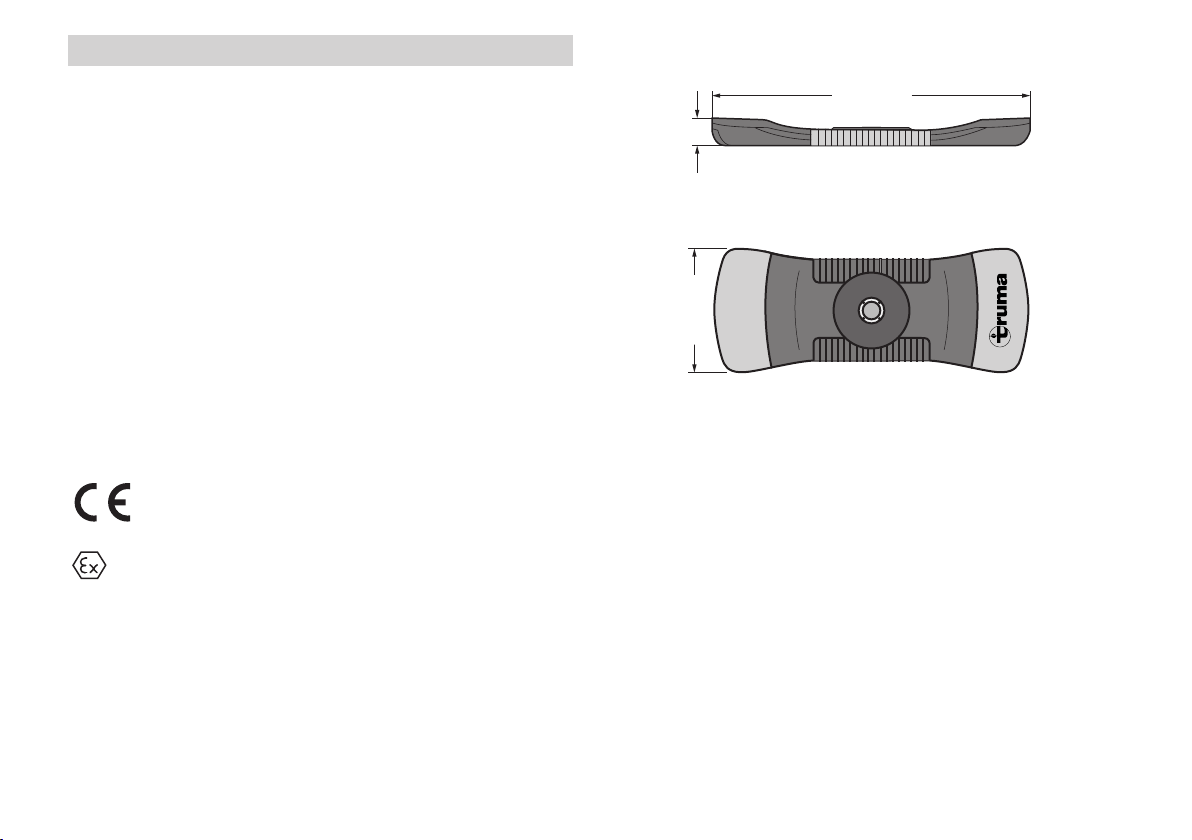

Abmessungen .....................................................................10
EU-Konformitätserklärung ............................................... 11
Fehlersuchanleitung .......................................................... 12
Verwendete Symbole
Symbol weist auf mögliche Gefahren hin.
Hinweis mit Informationen und Tipps.
Geräteübersicht
LevelControl
2
1
3
4
Bild 1
1 Koppelkissen
2 Status-LED
3 Batteriedeckel
4 Schraube Batteriefach
5 Taste
6 Typenschild
5
6
2
Bestimmungsgemäße Verwendung
Truma LevelControl ist ein digitales Gas-Füllstandsmessgerät
für stehende (Propan / Butan – LPG) Stahl- oder Aluminiumgasflaschen mit einem Durchmesser von 200 bis 350 mm.
Das Gerät wurde für die Verwendung in Gaskästen von Motorcaravans (Fahrzeugklasse M1) und Caravans (Fahrzeugklasse O) konstruiert. Eine andere, darüber hinausgehende
Verwendung ist nicht bestimmungsgemäß.
Sicherheitshinweise
– Gefahr durch magnetische Felder.
Personen mit aktiven Herzrhythmusimplantaten müssen
einen Sicherheitsabstand von 30 cm zwischen Gerät und
Implantat einhalten.
– Truma LevelControl nur in technisch einwandfreiem Zustand
betreiben.
– Betreiben Sie den Truma LevelControl nur mit der zugelasse-
nen Betriebsspannung.
– Störungen sofort beheben lassen. Störungen nur selbst
beheben, wenn die Behebung in der Fehlersuchanleitung
dieser Gebrauchsanweisung beschrieben ist.
– Einen defekten Truma LevelControl nur durch den Hersteller
oder dessen Service instand setzen lassen.
– Verwenden Sie das Gerät nicht, wenn das Gehäuse beschä-
digt ist oder Flüssigkeiten hineingelaufen sind.
– Keine Veränderungen an dem Truma LevelControl vorneh-
men. Änderungen oder Modifikationen an diesem Gerät,
die nicht ausdrücklich von der für Konformität zuständigen
Stelle genehmigt wurden, können zum Erlöschen der Betriebserlaubnis für das Gerät führen.
Wichtige Hinweise
Der Truma LevelControl ist nicht für Kunststoff-Gasflaschen,
befüllbare Tank-Gasflaschen, Gastanks oder Butan-Gaskartuschen (Campingaz) geeignet.
Verschmutzte oder verrostete Gasflaschen sind tendenziell
schlecht zu vermessen. Beeinträchtigungen entstehen z. B.
auch:
– durch eine nicht sichtbare Roststelle im Inneren der
Gasflasche
– durch einen sehr dicken Farbauftrag außen an der Gasflasche
– durch (vereistes) Kondenswasser außen an der Gasflasche
– durch verbeulte oder stark zerkratzte Gasflaschen
Eine Reinigung, bzw. die Messung an einer anderen Stelle
innerhalb des Gasflaschenbodens führt hier meist zum Erfolg.
(siehe „Truma LevelControl an Gasflasche befestigen“)
Es wird eine Truma iNet Box benötigt, um den
Truma LevelControl verwenden zu können.
Funktionsbeschreibung
Der Truma LevelControl wird mit Magneten oder einem Spannblech unter Gasflaschen befestigt und misst mit einem Ultraschallsignal die Füllhöhe der Flüssiggasphase. Aus der Füllhöhe
wird der Gasflaschenfüllstand berechnet. Der aktuelle Gasflaschenfüllstand kann mit der Truma App ausgelesen werden.
3
Inbetriebnahme vorbereiten
Truma App auf mobilem Endgerät installieren
Truma App aus dem Apple AppStore oder Google PlayStore
auf das mobile Endgerät laden.
Die Bluetooth Reichweite beträgt ca. 10m. Die Reichweite kann je nach Einbaulage variieren.
Truma App starten. Menüpunkt „Einstellungen“ -> „Gerätemanager“ -> „Bluetoothgeräte verwalten“ -> „Geräte suchen“ auswählen.
Truma App auf mobilem Endgerät installieren.
Gegebenenfalls muss eine installierte Truma App durch
ein Update aktualisiert werden.
Für die weitere Installation den Hinweisen in der Truma App
oder den nachfolgenden Anweisungen folgen.
Soll die Truma App auf mehreren mobilen Endgeräten betrieben werden, müssen diese Schritte für jedes mobile Endgerät
wiederholt werden.
Zur ordnungsgemäßen Funktion der Fernansteuerung
mittels SMS ist es notwendig, dass die Standard SMSApp ihres mobilen Endgeräts ihre Rufnummer als Absender führt und den Text nicht manipuliert. Keinesfalls dürfen
„WebSMS Connectoren“ verwendet werden.
Endgerät mit Truma iNet Box verbinden
Siehe Gebrauchsanweisung Truma iNet Box.
Truma LevelControl mit Truma iNet Box
verbinden
Batterien in Truma LevelControl einsetzen. (siehe
„Batteriewechsel“)
Sicherstellen das eine Verbindung zwischen mobilem Endgerät
und Truma iNet Box via Bluetooth vorhanden ist.
4
Am Truma LevelControl Taste (5) kurz drücken. Status LED (2)
blinkt bis zu 2 Minuten.
Truma LevelControl aus der Liste der gefundenen Geräte auswählen. Anweisungen der Truma App folgen.
Status LED (2) erlischt nach erfolgreichem
Verbindungsaufbau.
Es ist möglich bis zu zwei Truma LevelControl parallel zu
verwenden. (siehe „Zusätzlicher Truma LevelControl“)

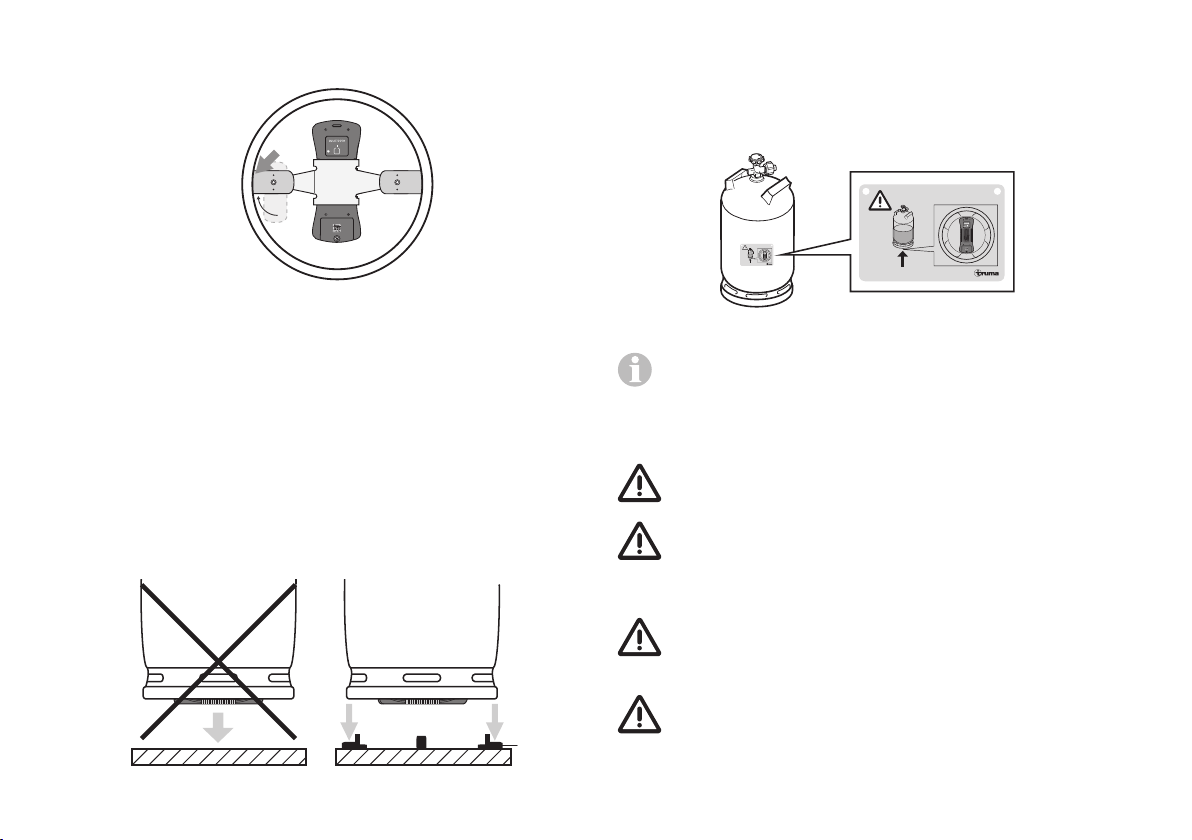

Truma LevelControl an Gasflasche
befestigen
Truma LevelControl nicht entlang des Gasflaschen-
bodens ziehen, dadurch kann das Koppelkissen
(1) beschädigt werden. Für eine Neupositionierung,
Truma LevelControl senkrecht von der Flasche abnehmen und
an neuer Position anbringen.
Um die Befestigung des Truma LevelControl zu er-
leichtern, empfiehlt es sich die Gasflasche aus dem
Gasflaschenkasten zu nehmen und zu kippen oder seitlich
hinzulegen.
Das Koppelkissen (1) muss auf der Gasflaschenoberfläche
aufliegen. Ist dies aufgrund von Vertiefungen oder Abflachungen im Bereich der Gasflaschenbodenmitte oder einer starken
Verschmutzung (z. B. Rost) nicht möglich, Truma LevelControl
so weit wie nötig von der Mitte entfernt anbringen, um den
6
vollständigen Kontakt zwischen Gasflasche und Koppelkissen(1) zu gewährleisten.
1 1
Bild 2
Stahl-Gasflaschen
Schnittgefahr! Schutzhandschuhe (nach EN 388 mit
Kennziffer 3221) für die Befestigung des Spannblech
verwenden.
Truma LevelControl nicht entlang des Gasflaschenbo-
dens ziehen, dadurch kann das Koppelkissen (1) beschädigt werden. Während der Befestigung des Spannblech
darauf achten, dass der Truma LevelControl nicht entlang des
Flaschenboden verschoben wird.

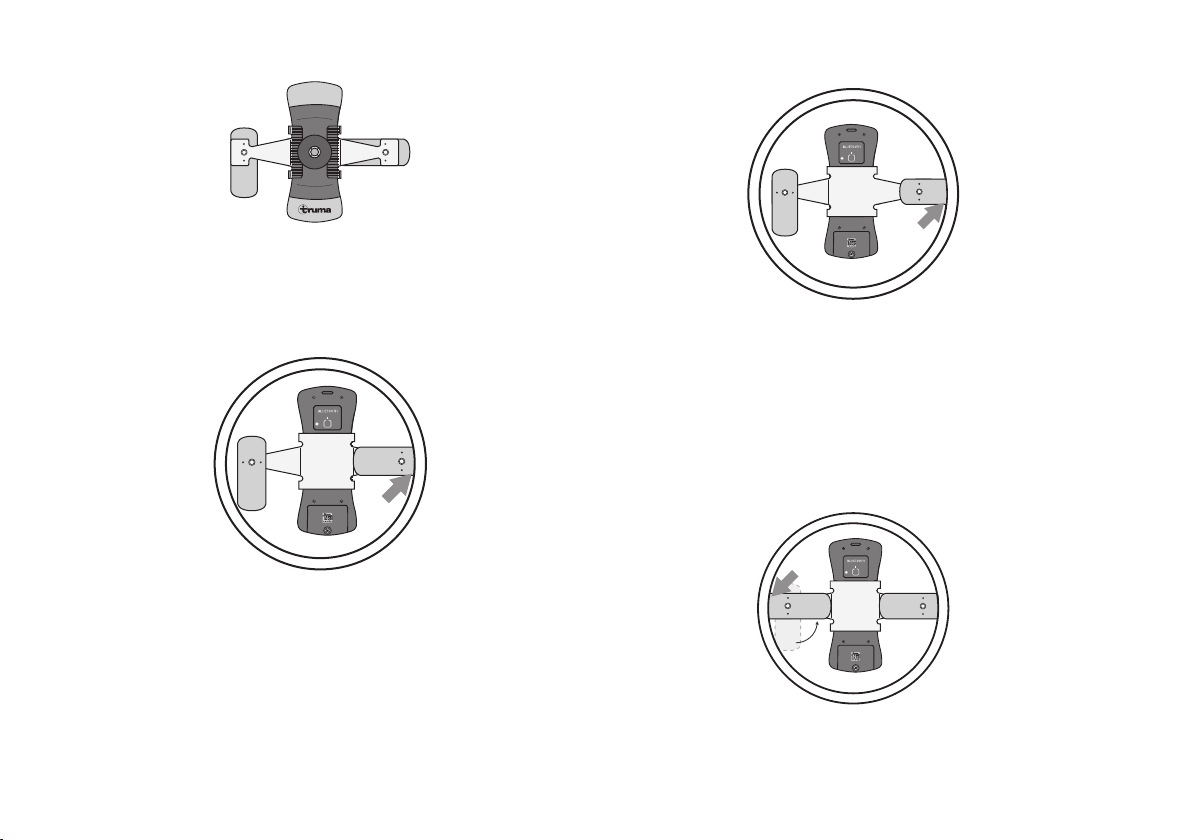

Spannblech je nach Gasflaschengröße auf Variante A oder B
einstellen. Das Schwenkblech (6) um 90° drehen und einrasten
lassen. Für Variante B zusätzlich Schwenkblech (7) um 180° drehen und einrasten lassen.
Wird der Truma LevelControl nicht durch die Magneten
an der Gasflasche gehalten, die Schritte unter „Alumini-
umgasflaschen“ durchführen.
Truma LevelControl mit dem Koppelkissen(1) mittig an den Gasflaschenboden anbringen.
90°
Bild 3
Aluminium-Gasflaschen
Für die Befestigung wird das separat erhältliche Spannblech
benötigt (siehe „Zubehör“)
Variante A
Bild 4
Variante B
6
7
Bild 5
5
