Control Panel CP V
Gebrauchsanweisung Seite 2
Einbauanweisung Seite 3
Operating instructions
Installation instructions Page 5
Mode d‘emploi Page 6
Instructions de montage Page 7
Istruzioni per l‘uso Pagina 8
Istruzioni di montaggio Pagina 9
Page 4
Gebruiksaanwijzing Pagina 10
Inbouwhandleiding Pagina 11
Brugsanvisning Side 12
Monteringsanvisning Side 13
Instrucciones de uso Página 14
Instrucciones de montaje Página 15
Bruksanvisning Sida 16
Monteringsanvisning Sida 17
Page 2
Control Panel CP V
Gebrauchsanweisung
Vor Anschluss und Inbetriebnahme des Gerätes unbedingt die Einbau- und Gebrauchsanweisung lesen!
Verwendete Symbole
Symbol weist auf mögliche Gefahren hin.
Sicherheitshinweise
Beim Gebrauch von elektrischen Geräten sind zum
Schutz vor elektrischem Schlag, Verletzung und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu
beachten. Lesen und beachten Sie diese Hinweise, bevor Sie
das Gerät benutzen.
Aufstellen
Achten Sie darauf, dass die Geräte sicher aufgestellt werden
und nicht herabfallen oder umstürzen können. Legen Sie
Leitungen stets so, dass keine Stolpergefahr entsteht. Setzen
Sie Elektrogeräte nicht dem Regen aus. Betreiben Sie Elektrogeräte nicht in feuchter oder nasser Umgebung. Betreiben Sie
Elektrogeräte nicht in der Nähe von brennbaren Flüssigkeiten
oder Gasen. Stellen Sie Ihre elektrischen Geräte so auf, dass
Kinder keinen Zugriff darauf haben.
Funktionsbeschreibung
CP V
14,0
13,5
13,0
12,5
12,0
11,5
11,0
_
<
10,5
Made in Germany
1 Anzeige (dreifarbige LED-Kette – grün, gelb, rot)
2 Schalter zur Abfrage der Batteriespannung
I = Batterie I
II = Batterie II
Volt
I
Battery
Ausschalten
Schalter (2) in Mittelstellung.
1
II
2
Schutz vor elektrischem Schlag
Betreiben Sie nur Geräte deren Gehäuse und Leitungen unbeschädigt sind. Achten Sie auf sichere Verlegung der Kabel.
Ziehen Sie nicht an den Kabeln.
Gebrauch
Benutzen Sie keine elektrischen Geräte entgegen dem, vom
Hersteller angegebenen Verwendungszweck.
Instandsetzung
Nehmen Sie keine Instandsetzungsarbeiten oder Veränderungen am Gerät vor. Wenden Sie sich an Ihren Händler oder
an den Truma Service (siehe Serviceheft oder www.truma.com).
Zubehör
Benutzen Sie nur Zubehörteile und Zusatzgeräte die vom
Hersteller geliefert oder empfohlen werden.
Verwendungszweck
Batterie-Kontrolltafel zur Spannungsmessung (Test) von zwei
12 V Batterien, einer Starter- (Batterie I) oder Versorgungsbatterie (Batterie II). Die Anzeige erfolgt über eine dreifarbige
LED-Kette.
Das Gerät ist für den Einbau in Caravans, Motorcaravans und
Boote bestimmt.
Wartung
Reinigen Sie das Panel mit einem trockenen, fusselfreien Tuch.
Entsorgung
Das Gerät ist gemäß den administrativen Bestimmungen
des jeweiligen Verwendungslandes zu entsorgen. Nationale
Vorschriften und Gesetzte ( in Deutschland ist die z. B. die
Altfahrzeug-Verordnung) müssen beachtet werden.
Technische Daten
Betriebsspannung
Gleichspannung 10,8 – 16 V
Umgebungstemperatur
-20 °C bis +35 °C
Verpolungsschutz
Frontplatte
Aluminium
Breite
100 mm
Höhe
80 mm
Tiefe
20 mm
Gewicht
100 g
Technische Änderungen vorbehalten!
2
Page 3

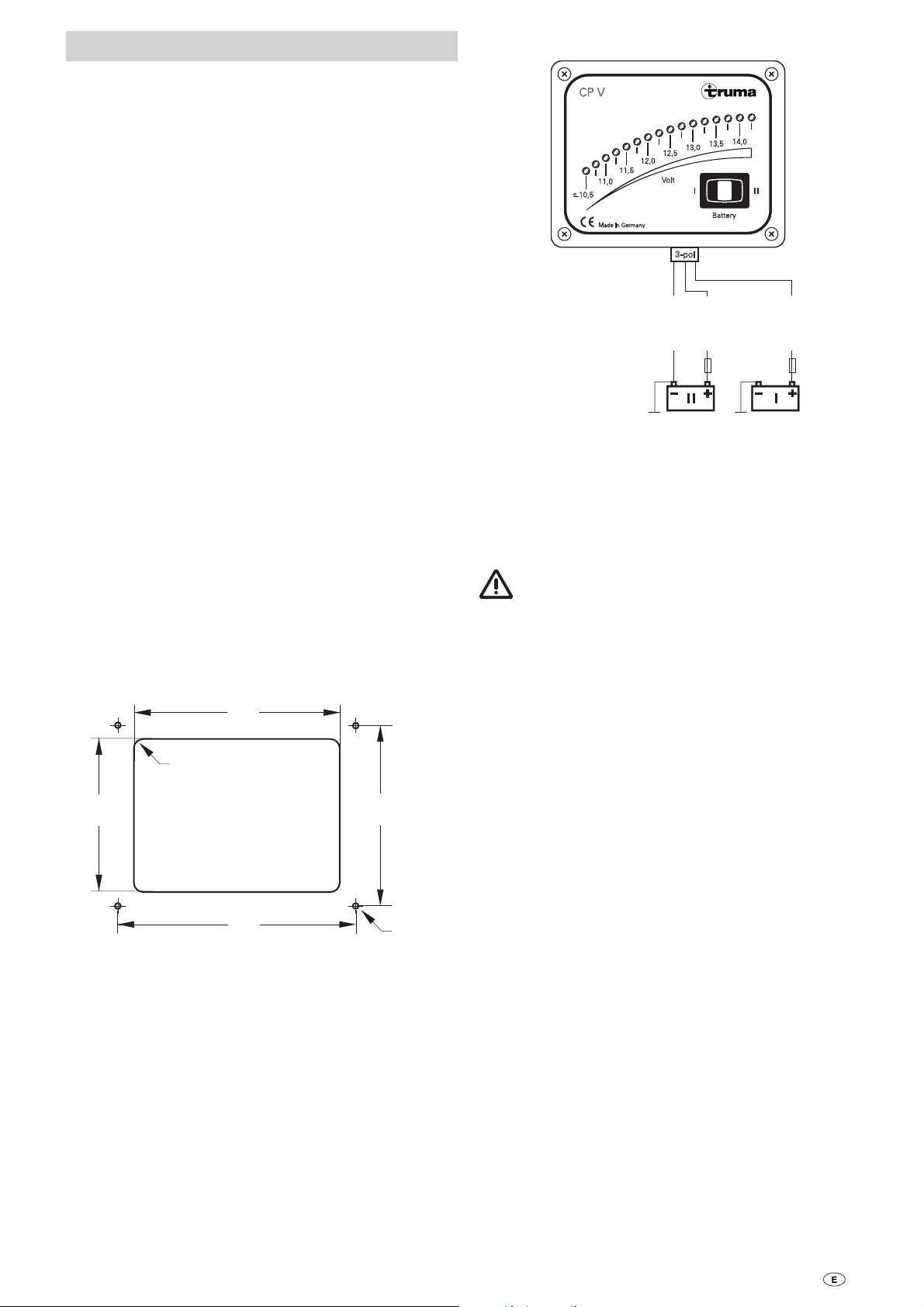

Einbauanweisung
Anschlussplan
Sicherheitshinweise
Die Montage und der Anschluss von elektrischen Geräten
muss grundsätzlich durch geeignetes Fachpersonal erfolgen!
Stellen Sie sicher, dass die Stromzufuhr getrennt ist! Netzstecker ziehen!
Benutzen Sie zum Anschluss des Gerätes nur die mitgelieferten
Teile sowie die vorgeschriebenen Leitungsquerschnitte und
Sicherungen!
Benutzen Sie nur geeignetes und einwandfreies Werkzeug.
Schließen Sie das Gerät nur gemäß des mitgelieferten Anschlussplanes an!
Einbau
Der Einbau in Fahrzeuge muss den technischen und administrativen Bestimmungen des jeweiligen Verwendungslandes
entsprechen (z. B. EN 1648). Nationale Vorschriften und Regelungen müssen beachtet werden.
In anderen Ländern sind die jeweils gültigen Vorschriften zu
beachten.
Den im Umkarton befindlichen Beipack (Zubehör) entnehmen
und auf Vollständigkeit prüfen:
1 Gebrauchs- und Einbauanweisung
4 Befestigungsschrauben
1 Messkabelsatz für zwei Batterien, 5 m lang
Das Panel an einer vor Feuchtigkeit und Nässe geschützten
Stelle einbauen.
Einbauöffnung für das Gerät herstellen.
CP V
14,0
13,5
13,0
12,5
12,0
11,5
_
<
10,5
11,0
Made in Germany
Volt
3-pol
0,25 mm² BU
I
Battery
0,25 mm² RD
2A
II
0,25 mm² PK
2A
BU = blau
RD = rot
PK = rosa
Die Sicherungen müssen nahe den Pluspolen der Batterien
angebracht werden.
Anschluss
Vor dem Anschließen oder Trennen von Leitungen
sind die Versorgungsleitungen von Batterie und Netz
zu trennen! Nur vorgeschriebene Leitungsquerschnitte und
Sicherungsstärken verwenden!
Das Messkabel an den Batterien gemäß Anschlussplan
–
anschließen.
59
Maße in mm.
R 4
80
88
68
Ø 1,5
Den 3-poligen Stecker des Messkabels am Gerät einstecken.
–
Das Gerät mit den mitgelieferten Schrauben befestigen.
–
3
Page 4
Control Panel CP V
Operating instructions
Please be sure to read the instructions for installation
and use before attempting to connect and use this
device!
Symbols used
Symbol indicates a possible hazard.
Safety instructions
To protect you from electrical shocks, injury or burns
the following basic safety principles must be observed
when using electrical devices. Please read and follow these
instructions before using the device.
Installation
Ensure that the devices are positioned safely and cannot fall
down or over. Always position the cables to ensure they do
not pose a tripping hazard. Do not expose electrical devices to
rain. Do not operate electrical devices in damp or wet environments. Do not operate electrical devices close to flammable
liquids or gases. Position the devices so that they are out of
the reach of children.
Protection against an electrical shock
Only operate devices whose casings and cables are undamaged. Ensure the cables are installed safely. Do not pull on the
cables.
Use
Do not use electrical devices for purposes other than those
stated by the manufacturer.

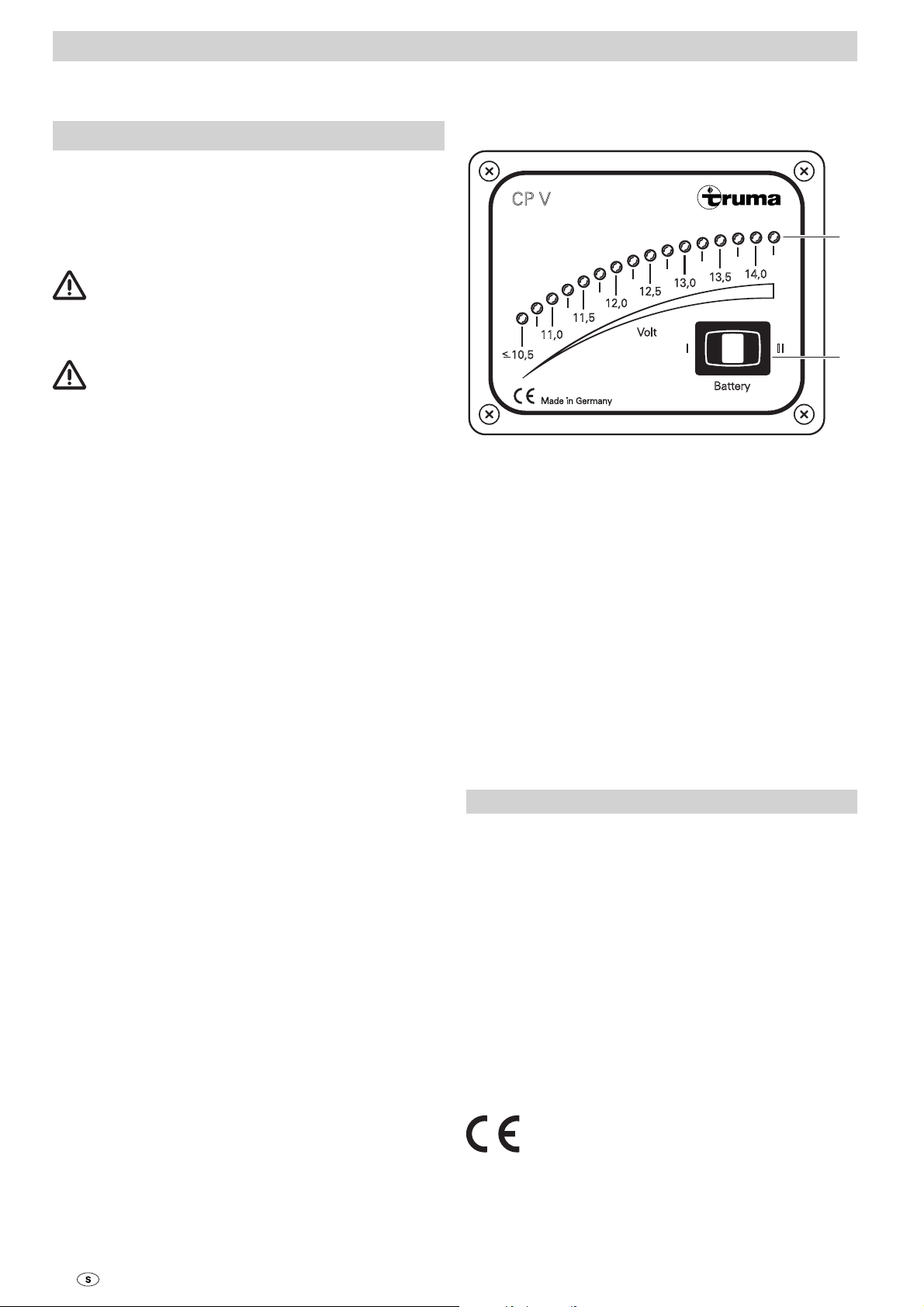

Function description
CP V
14,0
13,5
13,0
12,5
12,0
11,5
11,0
_
<
10,5
Made in Germany
1 Display (three-color LED-chain – green, yellow, red)
2 Switch to query the battery voltage
I = Battery I
II = Battery II
Volt
I
Battery
II
Switching off
Switch (2) in middle position.
Maintenance
Clean the panel with a dry and fluff-free cloth.
Disposal
1
2
Repairs
Do not repair or modify the device. Please contact your dealer
or the Truma Service (see service manual or www.truma.com).
Accessories
Only use accessories and additional devices that are supplied
or recommended by the manufacturer.
Intended use
Battery control panel for measuring the voltage (test) of two
12 V batteries, a starter (battery I) or a supply battery (battery II).
The display comprises a three-color LED chain.
The device is designed for installation in caravans, campers
and boats.
The device must be disposed of in line with the administrative
regulations of the respective land in which it is used.
National regulations and laws (in Germany, for example,
the Altfahrzeug-Verordnung [old vehicle directive]) must be
observed.
Technical Data
Operational voltage
Direct voltage 10,8 – 16 V
Ambient temperature
-20 °C up to +35 °C
Reverse voltage protection
Front plate
Aluminum
Width
100 mm
Height
80 mm
Depth
20 mm
Weight
100 g
The right to effect technical modifications is reserved!
4
Page 5

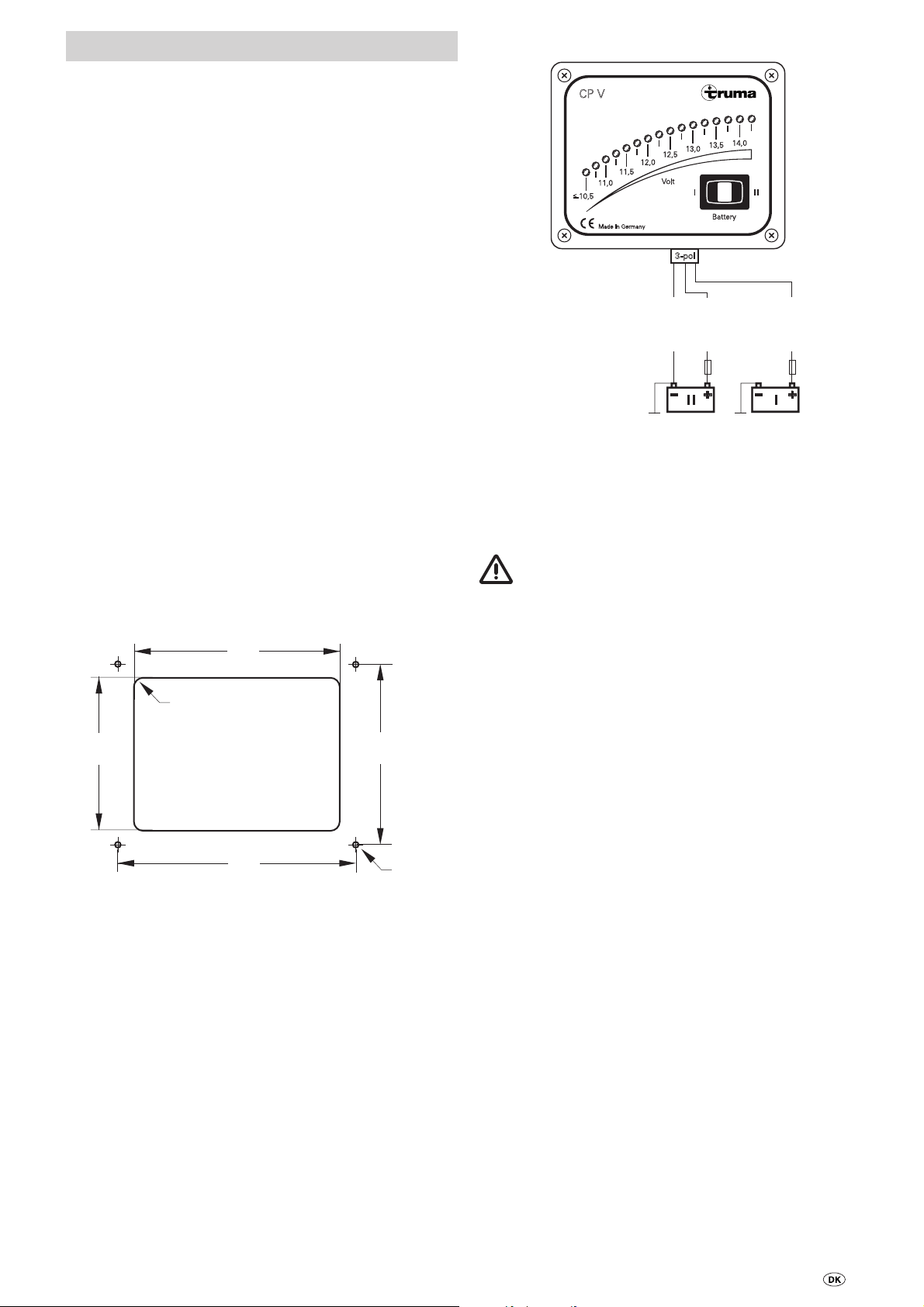

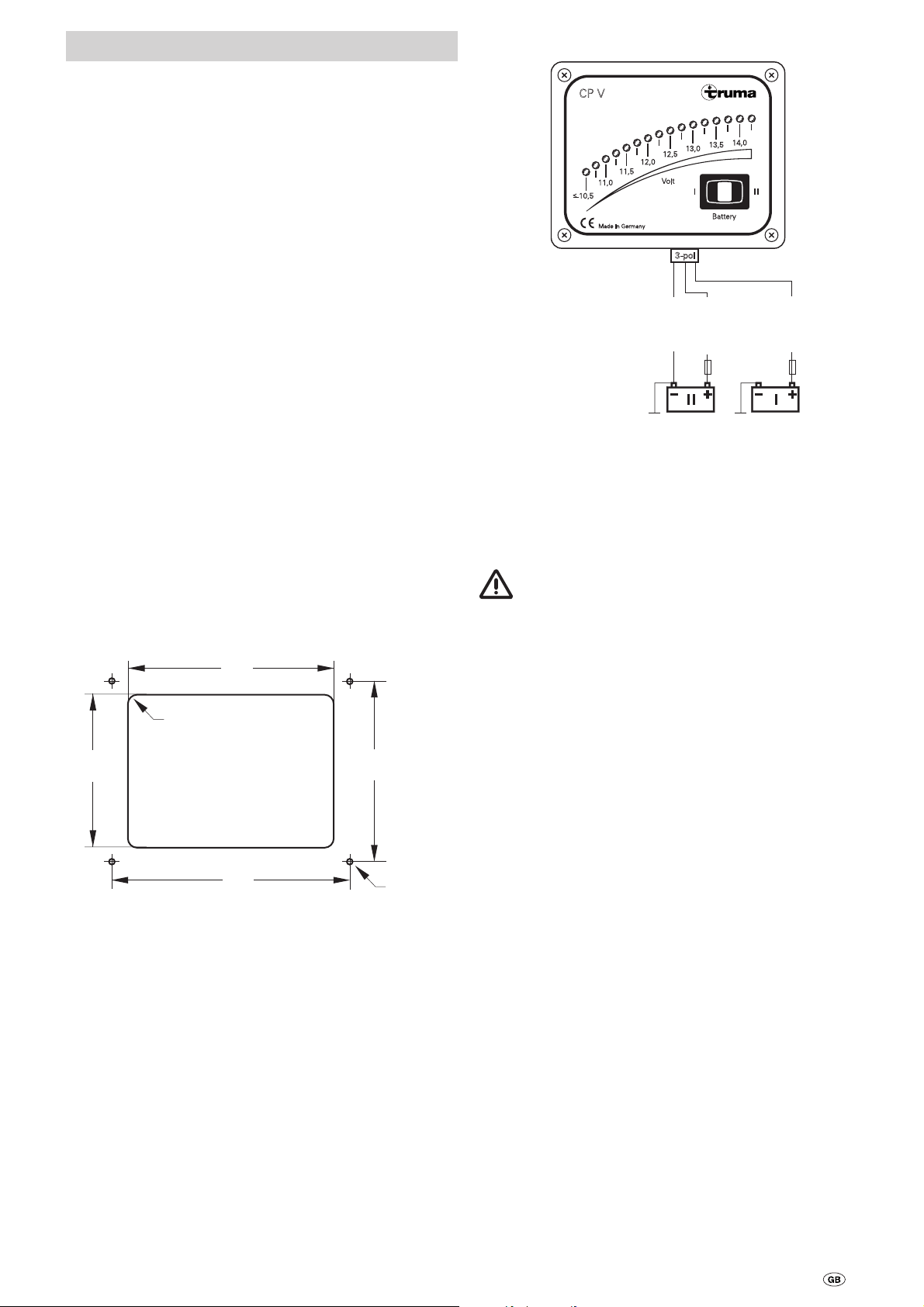

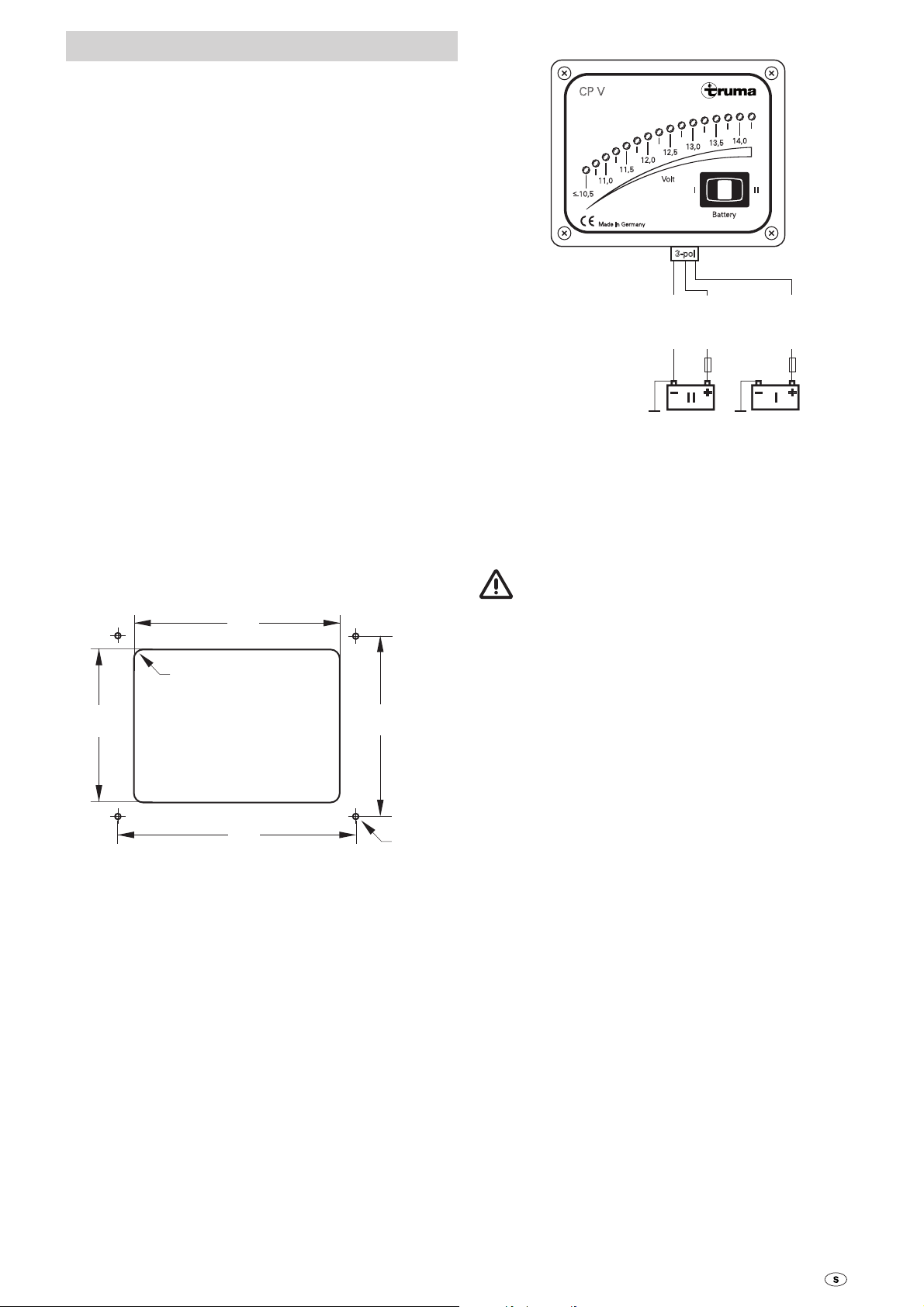

Installation instructions
Wiring diagram
Safety instructions
Only qualified technicians may assemble and connect electrical devices!
Ensure that the power supply has been disconnected! Disconnect the mains plug!
Only use the supplied parts and the specified cable cross-sections and fuses to connect the device!
Only use suitable and fully functional tools.
Only wire the device as specified in the supplied wiring
diagram!
Installation
Installation in vehicles must accord with the technical and
administrative provisions of the individual country of use
(e.g. EN 1648). The national legislation and regulations must
be observed.
In other countries always observe the respectively valid
regulations.
Remove the equipment pack (accessories) and check it is
complete:
CP V
14,0
13,5
13,0
12,5
12,0
11,5
_
<
10,5
11,0
Made in Germany
Volt
3-pol
0.25mm² BU
I
0.25mm² RD
2A
II
Battery
0.25mm² PK
2A
BU = blue
RD = red
PK = pink
The fuses must be attached close to the positive terminals of
the batteries.
1 Instructions for installation and use
4 Mounting screws
1 Measuring cable set for two batteries, 5 m long
Install the panel in a place that is protected from damp and wet.
Prepare an installation opening for the device.
80
R 4
59
88
68
Dia 1.5
All dimensions in mm.
Connection
Before connecting or disconnecting the cables, the
supply lines to the battery and mains supply must be
disconnected! Only use the specified cable cross-sections and
fuses of the correct strength!
Connect the measuring cable to the batteries according to
–
the wiring diagram.
Insert the 3-pin plug of the measuring cable to the device.
–
Attach the device with the supplied screws.
–
5
Page 6
Control Panel CP V
Mode d’emploi
Veuillez impérativement lire les instructions de montage
et d’utilisation avant de brancher et de mettre en service l’appareil !
Symboles utilisés
Ce symbole indique des risques possibles.
Consignes de sécurité
Lors de l‘utilisation d‘appareils électriques, les consignes
de sécurité de base suivantes doivent être respectées
afin d‘éviter tout risque d‘électrocution, de blessure et d‘incendie. Veuillez lire et respecter ces consignes avant d‘utiliser
l‘appareil.
Installation
Veillez à ce que les appareils soient installés de manière sûre
et ne puissent pas tomber ou se renverser. Posez toujours les
câbles de manière à éviter tout risque de trébuchement. N‘exposez pas les appareils électriques à la pluie. N‘utilisez pas
les appareils électriques dans un environnement humide ou
mouillé. N‘utilisez pas les appareils électriques à proximité de
liquides ou de gaz inflammables. Installez vos appareils électriques hors de portée des enfants.
Description du fonctionnement
CP V
14,0
13,5
13,0
12,5
12,0
11,5
11,0
_
<
10,5
Made in Germany
1 Affichage (chaîne de LED tricolore – vert, jaune, rouge)
2 Commutateur pour la consultation de la tension de batterie
I = batterie I
II = batterie II
Volt
I
Battery
II
Déconnexion
Commutateur (2) en position médiane.
1
2
Protection contre les risques d‘électrocution
Utilisez uniquement des appareils dont le boîtier et les câbles
sont en parfait état. Veillez à ce que les câbles soient correctement posés. Ne tirez pas sur les câbles.
Utilisation
N‘utilisez pas les appareils électriques à d‘autres fins que celles indiquées par le fabricant.
Réparation
N‘effectuez aucune réparation ou modification sur l‘appareil.
Contactez votre revendeur ou le service Truma (voir carnet
d‘entretien ou www.truma.com).
Accessoires
Utilisez uniquement des accessoires fournis ou recommandés
par le fabricant.
Utilisation
Panneau de contrôle de batterie pour la mesure de la tension
(test) de deux batteries 12 V, une batterie de démarrage (batterie I) ou une batterie d‘alimentation (batterie II). L‘affichage
s‘effectue par l‘intermédiaire d‘une chaîne de LED tricolore.
Cet appareil est conçu pour le montage dans les caravanes,
les caravanes à moteur et les bateaux.
Entretien
Nettoyez le Panel avec un chiffon sec, sans peluches.
Élimination
L‘appareil doit être éliminé conformément aux règles administratives du pays d‘utilisation. Les prescriptions et lois nationales
doivent être respectées (en Allemagne, il s’agit par exemple du
décret sur les véhicules hors d’usage).
Caractéristiques techniques
Tension de service
Tension continue 10,8 – 16 V
Température ambiante
-20 °C jusqu‘à +35 °C
Protection contre l‘inversion de polarité
Platine avant
aluminium
Largeur
100 mm
Hauteur
80 mm
Profondeur
20 mm
Poids
100 g
Sous réserve de modifications techniques !
6
Page 7
Instructions de montage
Schéma de câblage
Consignes de sécurité
Le montage et le raccordement d‘appareils électriques doivent
toujours être réalisés par du personnel qualifié !
Veillez à ce que l‘alimentation électrique soit coupée ! Retirez
la fiche d‘alimentation !
Pour le raccordement de l‘appareil, utilisez uniquement les
pièces fournies ainsi que les diamètres de câble et les fusibles
indiqués !
Utilisez uniquement des outils adaptés et en parfait état de
fonctionnement.
Branchez impérativement l‘appareil en respectant le schéma
de câblage fourni !
Insertion
Le montage dans les véhicules doit répondre aux dispositions
techniques et administratives définies par les pays dans lesquels les appareils sont utilisés (par ex. norme EN 1648). Les
prescriptions et les réglementations nationales doivent être
respectées.
Dans les autres pays, observer les consignes en vigueur.
Sortez les pièces (accessoires) fournies dans le carton d‘emballage et vérifiez si elles sont au complet :
CP V
14,0
13,5
13,0
12,5
12,0
11,5
_
<
10,5
11,0
Made in Germany
Volt
3-pol
0,25 mm² BU
I
Battery
0,25 mm² RD
2A
II
0,25 mm² PK
2A
BU = bleu
RD = rouge
PK = rose
Les fusibles doivent être installés à proximité des pôles positifs
des batteries.
Branchement
1 Mode d’emploi et instructions de montage
4 Vis de fixation
1 Jeu de câbles de mesure pour deux batteries, 5 m de long
Insérer le Panel à un endroit protégé de l‘humidité et de l‘eau.
Élaborer une ouverture d‘insertion pour l‘appareil.
80
R 4
59
88
68
Ø 1,5
Toutes les dimensions sont en mm.
Avant de brancher ou de débrancher des câbles, les câ-
bles d‘alimentation doivent être coupés de la batterie et
du réseau ! Utilisez uniquement les diamètres de câble et les
puissances de fusible indiqués !
Raccorder le câble de mesure aux batteries conformément
–
au schéma de câblage.
Insérer le connecteur à 3 pôles du câble de mesure dans
–
l‘appareil.
Fixer l‘appareil à l‘aide des vis fournies.
–
7
Page 8
Control Panel CP V
Istruzioni per l’uso
Prima dell‘allacciamento e della messa in funzione
dell‘apparecchio, leggere attentamente le istruzioni
per il montaggio e l‘uso.
Simboli utilizzati
Il simbolo richiama l‘attenzione su possibili pericoli.
Indicazioni di sicurezza
Durante l‘utilizzo di apparecchiature elettriche è as-
solutamente necessario osservare le seguenti misure
di sicurezza per evitare scosse elettriche, infortuni e rischi
d‘incendio. Leggere e osservare queste istruzioni prima di
utilizzare l‘apparecchio.
Installazione
Prestare attenzione che gli apparecchi vengano installati correttamente e senza il rischio di cadute o rovesciamenti. Posare
tutti i cavi in maniera tale che non sussista alcun pericolo di inciampo. Non esporre le apparecchiature elettriche alla pioggia.
Non utilizzare le apparecchiature elettriche in ambienti umidi o
bagnati. Inoltre non utilizzarli nelle vicinanze di liquidi o gas infiammabili. Installare le vostre apparecchiature elettriche fuori
dalla portata dei bambini.

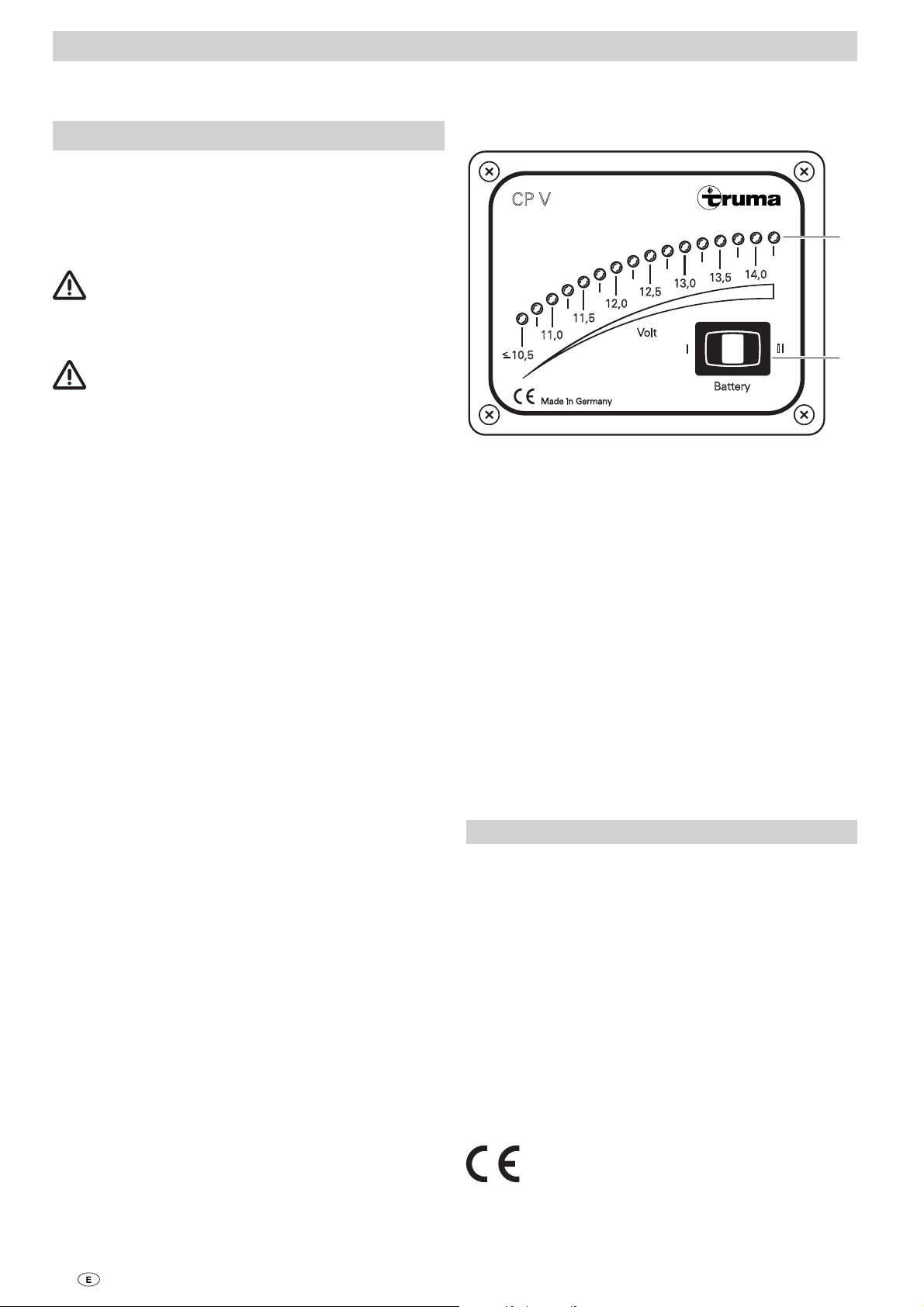

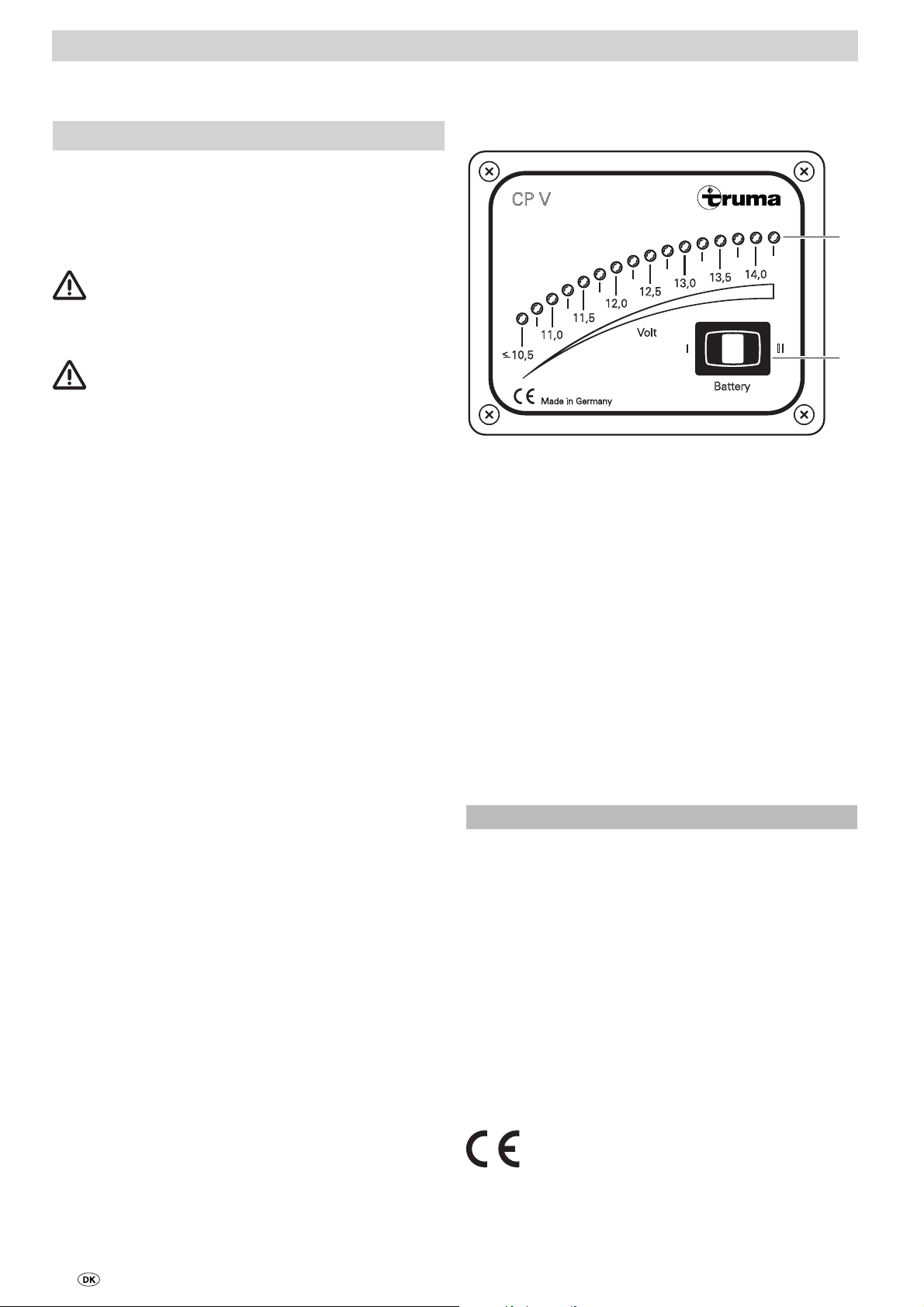

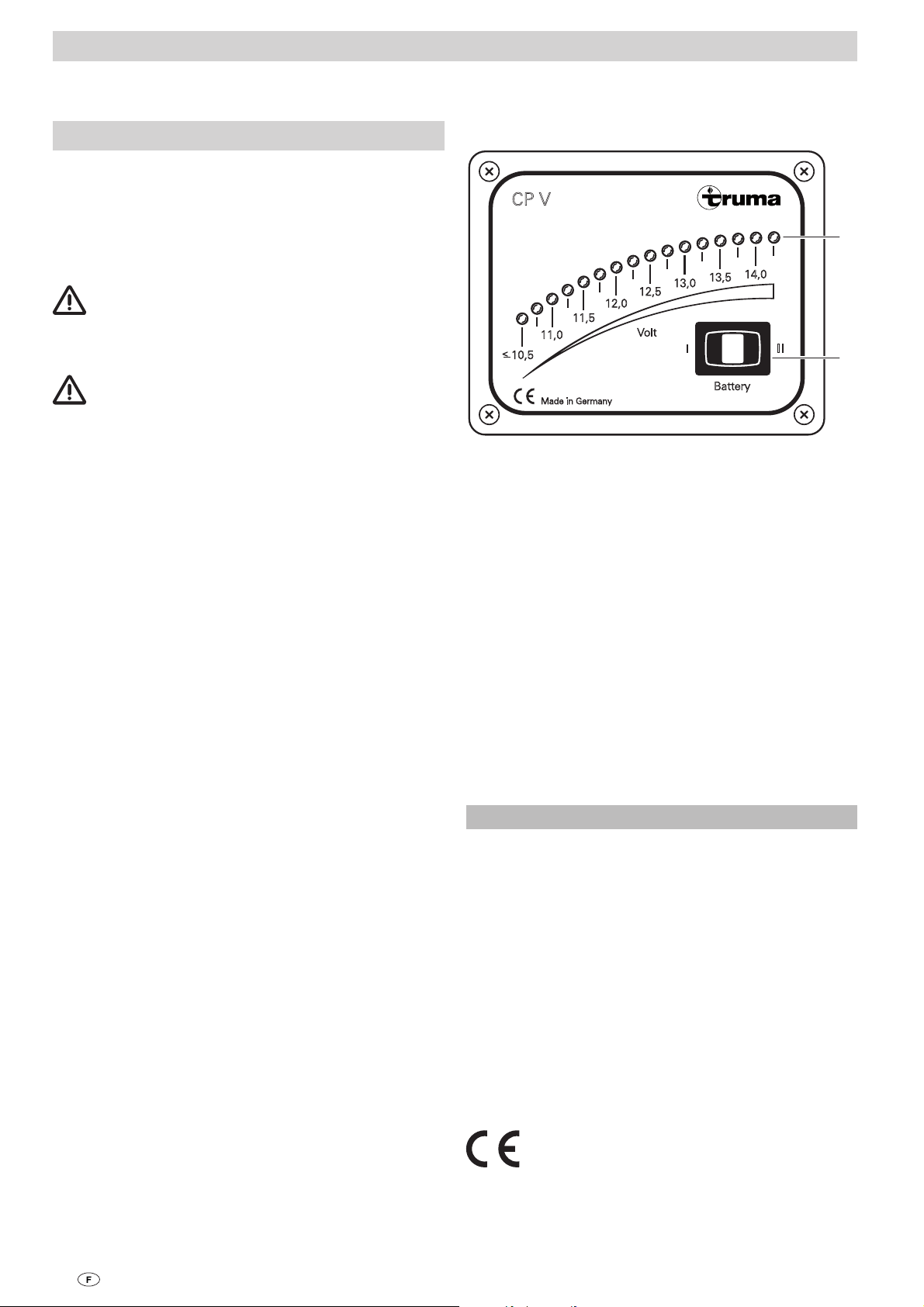

Descrizione del funzionamento
CP V
14,0
13,5
13,0
12,5
12,0
11,5
11,0
_
<
10,5
Made in Germany
1 Visualizzazione (catena LED tricolore – verde, giallo, rosso)
2 Interruttore per l‘indicazione della tensione batteria
I = Batteria I
II = Batterie II
Volt
I
Battery
II
Spegnimento
Interruttore (2) in posizione centrale.
1
2
Protezione da scosse elettriche
Utilizzare soltanto apparecchiature le cui scatole e condutture
siano completamente integre. Prestare attenzione alla posa
sicura dei cavi. Non tirare mai i cavi.
Utilizzo
Non utilizzare apparecchiature elettriche per scopi diversi da
quelli indicati dal produttore.
Riparazione
Non eseguire lavori di riparazione o modifiche all‘apparecchio.
Rivolgersi al rivenditore di fiducia o al servizio d‘assistenza
Truma (vedi libretto d‘assistenza o www.truma.com).
Accessori
Utilizzare soltanto accessori e apparecchiature supplementari
forniti o raccomandati dal produttore.
Scopo d’impiego
Batteria quadro di controllo per la misurazione della tensione
(Test) da due batterie 12 V, una batteria starter (batteria I) o
batteria d‘alimentazione (batteria II). La visualizzaizone ha luogo mediante una catena LED a tre colori.
L‘apparecchio è adatto all‘impiego in caravan, motocaravan
e barche.
Manutenzione
Pulire il pannello con un panno asciutto e antipilling.
Smaltimento
L‘apparecchio deve essere smaltito secondo le disposizioni
amministrative del rispettivo paese d‘utilizzo. Rispettare le leggi e le normative nazionali (in Germania, ad esempio, la legge
sulla rottamazione di veicoli usati).
Dati tecnici
Tensione d'esercizio
Tensione continua da 10,8 – 16 V
Temperatura ambiente
-20 °C fino a +35 °C
Protezione poli
Piastra frontale
Alluminio
Larghezza
100 mm
Altezza
80 mm
Profondità
20 mm
Peso
100 g
Il produttore si riserva la facoltà di apportare modifiche
tecniche!
8
Page 9
Istruzioni di montaggio
Schema dei collegamenti
Indicazioni di sicurezza
Il montaggio e collegamento di apparecchiature elettriche
deve essere effettuato esclusivamente da personale elettrico
competente!
Assicurarsi che l‘alimentazione di corrente sia disinserita!
Estrarre la spina elettrica!
Per il collegamento dell‘apparecchio utilizzare soltanto le parti
fornite nonché le sezioni dei cavi e fusibili prescritti!
Utilizzare soltanto strumenti idonei e ineccepibili.
Collegare l‘apparecchio soltanto secondo lo schema dei collegamenti fornito con lo stesso!
Montaggio
L‘installazione nei veicoli deve essere conforme alle norme
tecniche e amministrative del rispettivo paese di utilizzo (ad
es. EN 1648). Devono essere osservati i regolamenti e le
disposizioni nazionali.
In altri paesi rispettare le norme ivi vigenti.
Prelevare la confezione supplementare contenuta nella scatola
(accessori) e controllare la sua integrità:
CP V
14,0
13,5
13,0
12,5
12,0
11,5
_
<
10,5
11,0
Made in Germany
Volt
3-pol
0,25 mm² BU
I
Battery
0,25 mm² RD
2A
II
0,25 mm² PK
2A
BU = blu
RD = rosso
PK = rosa
I fusibile devono essere applicati vicino ai poli positivi delle
batterie.
1 Istruzione per l‘uso e di montaggio
4 Viti di fissaggio
1 Kit cavi per misurazioni per due batterie, 5 m di lunghezza
Montare il pannello in un luogo asciutto e protetto dall‘umidità.
Provvedere all‘apertura per il montaggio dell‘apparecchio.
80
R 4
59
88
68
Ø 1,5
Tutte le misure sono espresse in mm.
Collegamento
Prima del collegamento o distacco dei cavi, è necessario
scollegare prima i cavi di alimentazione della batteria e
della rete! Utilizzare soltanto sezioni di cavi e fusibili prescritti!
Collegare il cavo per misurazioni alle batterie secondo lo
–
schema dei collegamenti.
Inserire la presa tripolare del cavo per misurazioni
–
nell‘apparecchio.
L‘apparecchio deve essere fissato con le viti fornite.
–
9
Page 10
Control Panel CP V
Gebruiksaanwijzing
Voor de aansluiting en inbedrijfstelling van het toestel
absoluut de montagevoorschriften en gebruiksaanwijzing lezen!
Gebruikte symbolen
Symbool wijst op mogelijke gevaren.
Veiligheidsinstructies
Bij het gebruik van elektrische toestellen dienen als
beveiliging tegen elektrische schokken, letsels en
brandgevaar de volgende fundamentele veiligheidsmaatregelen in acht genomen te worden. Lees deze instructies en
neem de instructies in acht, voor u het toestel gebruikt.
Opstellen
Zorg ervoor, dat de toestellen veilig opgesteld worden en niet
kunnen neervallen of omvallen. Leg leidingen altijd zodanig,
dat er geen struikelgevaar ontstaat. Stel elektrische toestellen
niet bloot aan regen. Gebruik geen elektrische toestellen in
een vochtige of natte omgeving. Gebruik elektrische toestellen
niet in de omgeving van brandbare vloeistoffen of gassen. Stel
uw elektrische toestellen zo op, dat kinderen er geen toegang
toe hebben.
Functiebeschrijving
CP V
14,0
13,5
13,0
12,5
12,0
11,5
11,0
_
<
10,5
Made in Germany
1 Weergave (driekleurige LED-ketting – groen, geel, rood)
2 Schakelaar voor opvraging van de batterijspanning
I = batterij I
II = batterij II
Volt
I
Battery
II
Uitschakelen
Schakelaar (2) in middenpositie.
1
2
Bescherming tegen elektrische schokken
Gebruik alleen toestellen, waarvan de behuizing en de leidingen onbeschadigd zijn. Zorg ervoor dat de kabels veilig gelegd
worden. Trek niet aan de kabels.
Gebruik
Gebruik geen elektrische toestellen voor andere doeleinden
dan het door de producent opgegeven gebruiksdoel.
Herstellingen
Voer geen herstellingen of veranderingen uit aan het toestel!
Wend u tot uw verkoper of tot de Truma Service (zie servicemap of www.truma.com).
Toebehoren
Gebruik alleen toebehoren en hulpstukken die door de producent zijn goedgekeurd of aanbevolen.
Gebruiksdoel
Batterij-controlepaneel voor de spanningsmeting (test) van
twee 12 V batterijen, van een starter- (batterij I) of toevoerbatterij (batterij II). De weergave gebeurt via een driekleurige
LED-ketting.
Het apparaat is bestemd voor montage in caravans, campers
en boten.
Onderhoud
Reinig het paneel met een droge, pluisvrije doek.
Verwijdering
Het toestel moet volgens de administratieve bepalingen van
het respectievelijke land van gebruik verwijderd worden.
Nationale voorschriften en wetten (in Duitsland is dit bijv. de
Altfahrzeug-Verordnung) moeten in acht worden genomen.
Technische gegevens
Bedrijfsspanning
Gelijkspanning 10,8 – 16 V
Omgevingstemperatuur
-20 °C tot +35 °C
Ompoolbeveiliging
Frontpaneel
aluminium
Breedte
100 mm
Hoogte
80 mm
Diepte
20 mm
Gewicht
100 g
10
Technische wijzigingen voorbehouden!
Page 11
Inbouwhandleiding
Installatieschema
Veiligheidsinstructies
De montage en de aansluiting van elektrische apparaten moet
in principe door geschoold personeel uitgevoerd worden!
Zorg er voor, dat de stroomtoevoer afgekoppeld is! Stekker
uittrekken!
Gebruik voor de aansluiting van het toestel alleen de meegeleverde delen alsook de voorgeschreven leidingdoorsneden en
zekeringen!
Gebruik alleen geschikt en onberispelijk gereedschap.
Sluit het toestel alleen conform het meegeleverde installatieschema aan!
Montage
De inbouw in voertuigen moet voldoen aan de technische
en administratieve bepalingen van het betreffende land van
gebruik (b.v. EN 1648). Nationale voorschriften en regelingen
moeten in acht genomen worden.
In andere landen dienen de aldaar geldende voorschriften te
worden opgevolgd.
De onderdelen (toebehoren) die zich in het verpakkingskarton
bevinden uitpakken en op volledigheid controleren:
1 Gebruiksaanwijzing en inbouwhandleiding
4 Bevestigingsschroeven
1 Meetkabelset voor twee batterijen, 5 m lang
Het paneel op een vochtvrije, droge plaats monteren.
CP V
14,0
13,5
13,0
12,5
12,0
11,5
_
<
10,5
11,0
Made in Germany
Volt
3-pol
0,25 mm² BU
I
Battery
0,25 mm² RD
2A
II
0,25 mm² PK
2A
BU = blauw
RD = rood
PK = roze
De zekeringen moeten nabij de pluspolen van de batterijen
aangebracht worden.
Aansluiting
Voor het aansluiten of onderbreken van leidingen
moeten de toevoerleidingen van accu en stroomnet
losgekoppeld worden! Gebruik uitsluitend de voorgeschreven
leidingdoorsneden en zekeringsterktes!
Montageopening voor het apparaat maken.
80
R 4
59
88
Alle afmetingen in mm.
68
Ø 1,5
De meetkabel aan de batterijen volgens het schakelschema
–
aansluiten.
De 3-polige stekker van de meetkabel op het apparaat
–
insteken.
Het apparaat met de bijgeleverde schroeven bevestigen.
–
11
Page 12
Control Panel CP V
Brugsanvisning
Læs absolut indbygnings- og brugsanvisningen inden
tilslutning og ibrugtagning af udstyret!
Anvendte symboler
Symbol henviser til mulige farer.
Sikkerhedsanvisninger
Ved brug af elektriske apparater skal man til beskyttelse
mod elektrisk stød, kvæstelser og brandfare være opmærksom på følgende principielle sikkerhedsforanstaltninger.
Læs og overhold disse henvisninger, inden du benytter
apparatet.
Opstilling
Vær opmærksom på, at apparaterne bliver opstillet sikkert
og at de ikke kan falde ned eller vælte. Læg altid ledningerne
således, at de ikke udgør en snublerisiko. Udsæt ikke el-apparater for regn. Brug ikke el-apparater i fugtige eller våde
omgivelser. Brug ikke el-apparater i nærheden af brandbare
væsker eller gasser. Opstil dine el-apparater således, at de er
utilgængelige for børn.
Beskyttelse mod elektrisk stød
Brug kun apparater, hvis huse og ledninger er ubeskadigede.
Vær opmærksom på en sikker udlægning af kablerne. Træk
ikke i kablerne.
Brug
Benyt ikke elektriske apparatet modstridende det af producenten oplyste anvendelsesformål.
Funktionsbeskrivelse
CP V
14,0
13,5
13,0
12,5
12,0
11,5
11,0
_
<
10,5
Made in Germany
1 Indikation (trefarvet LED-kæde – grøn, gul, rød)
2 Kontakt til forespørgsel om batterispænding
I = batteri I
II = batteri II
Volt
I
Battery
Sluk
Kontakt (2) i midterstilling.
Vedligeholdelse
Rengør panelet med en tør, fnugfri klud.
Bortskaffelse
1
II
2
Istandsættelse
Foretag ingen istandsættelsesarbejder eller ændringer på apparatet. Henvend dig til din forhandler eller til Truma Service
(se servicehæfte eller www.truma.com).
Tilbehør
Benyt kun reserve- og tilbehørsdele, der bliver leveret og anbefalet af producenten.
Anvendelse
Batterikontrolpanel til spændingsmåling (test) af to 12 V batterier, et starter- (batteri I) eller forsyningsbatteri (batteri II).
Indikationen foregår via en trefarvet LED-kæde.
Udstyret er beregnet til montage i campingvogne, autocampere og både.
Apparatet skal bortskaffes i overensstemmelse med de administrative bestemmelse i det pågældende anvendelsesland. De
nationale forskrifter og love (i Tyskland f.eks. bestemmelserne
om udrangerede køretøjer) skal overholdes.
Tekniske data
Driftsspænding
Jævnspænding 10,8 – 16 V
Omgivelsestemperatur
-20 °C til +35 °C
Polaritetsbeskyttelse
Frontplade
aluminium
Bredde
100 mm
Højde
80 mm
Dybde
20 mm
Vægt
100 g
12
Ret til tekniske ændringer forbeholdes!
Page 13
Monteringsanvisning
Tilslutningsplan
Sikkerhedsanvisninger
Montering og tilslutning af elektriske apparater bør principielt
foretages af kvalificeret fagpersonale!
Sørg for, at strømtilførslen er afbrudt! Træk netstikket ud!
Benyt kun de medfølgende dele samt de forskrevne ledningsdiametre og sikringer til tilslutning af apparatet!
Benyt kun egnet og upåklageligt værktøj.
Tilslut kun apparatet iht. den medfølgende tilslutningsplan!
Montage
Monteringen i køretøjer skal være i overensstemmelse med
de tekniske og administrative bestemmelser i det pågældende
anvendelsesland (f. eks. EN 1648). De nationale forskrifter og
direktiver skal overholdes.
I andre lande skal de til enhver tid gældende bestemmelser
overholdes.
Tag tilbehøret ud af emballagen og kontrollér om det er
fuldstændigt:
1 brugs- og monteringsanvisning
4 montageskruer
1 målekabelsæt til to batterier, 5 m lang
Montér panelet på et sted, hvor det ikke er udsat for fugt
og væde.
CP V
14,0
13,5
13,0
12,5
12,0
11,5
_
<
10,5
11,0
Made in Germany
Volt
3-pol
0,25 mm² BU
I
Battery
0,25 mm² RD
2A
II
0,25 mm² PK
2A
BU = blå
RD = rød
PK = rosa
Sikringerne skal anbringes i nærheden af batteriernes pluspoler.
Tilslutning
Inden tilslutning eller adskillelse af ledninger skal forsyningsledninger fra batteri og net adskilles! Anvend kun
forskrevne ledningsdiametre og sikringsstyrker!
Fremstil en montageåbning til udstyret.
80
R 4
59
88
Alle mål i mm.
68
Ø 1,5
Tilslut målekablet til batterierne iht. tilslutningsplanen.
–
Tilslut målekablets 3-polede stik til udstyret.
–
Montér udstyret med de medfølgende skruer.
–
13
Page 14
Control Panel CP V
Instrucciones de uso
Antes de conectar y poner en funcionamiento el equipo,
es imperativo leer el manual de montaje y de uso!
Símbolos utilizados
El símbolo indica posibles peligros.
Instrucciones de seguridad
Al emplear equipos eléctricos, hay que respetar las
siguientes medidas fundamentales de seguridad para
protegerse de electrocución, lesiones y del peligro de incendio. Lea y respete estas instrucciones antes de usar el equipo.
Colocación
Fíjese en que los equipos tengan una colocación segura y no
se puedan caer ni volcar. Coloque los cables de forma que no
supongan ningún riesgo de tropezar. No exponga los equipos
eléctricos a la lluvia. No haga funcionar los equipos eléctricos
en ambientes húmedos o entornos mojados. No haga funcionar los equipos eléctricos cerca de líquidos o gases inflamables. Coloque sus equipos eléctricos de forma que los niños
no tengan acceso a los mismos.
Descripción del funcionamiento
CP V
14,0
13,5
13,0
12,5
12,0
11,5
11,0
_
<
10,5
Made in Germany
1 Indicador (cadena de LEDs de tres colores:
verde, amarillo, rojo)
2 Conmutador para consultar la tensión de la batería
I = Batería I
II = Batería II
Volt
I
Battery
II
Desconexión
1
2
Protección contra electrocución
Haga funcionar exclusivamente los equipos con carcasa y
cables en perfecto estado. Preste atención a que los cables
estén tendidos de forma segura. No tire nunca de los cables.
Uso
No utilice ningún equipo eléctrico para fines distintos del indicado por el fabricante.
Reparación
No efectúe ningún trabajo de reparación ni cambios en el
equipo. Diríjase para ello al concesionario o al servicio técnico
de Truma (ver el cuaderno de asistencia o www.truma.com).
Accesorios
Utilice sólo los accesorios y equipos complementarios suministrados o recomendados por el fabricante.
Fines de uso
Panel de control para medir (prueba) la tensión de dos baterías
de 12 V, una batería de arranque (batería I) o una batería de
alimentación (batería II). Se señala a través de una cadena de
LEDs de tres colores.
Este aparato está destinado a ser instalado en caravanas,
caravanas a motor y barcas.
Colocar el conmutador (2) a la posición central.
Mantenimiento
Limpie el panel con un paño seco sin borrón.
Evacuación
El aparato debe evacuarse según las disposiciones administrativas del país, donde se use. Deben respetarse la normativa y
las leyes nacionales (en Alemania es, p. ej., el decreto de vehículos retirados de la circulación).
Características técnicas
Tensión de servicio
Tensión continua 10,8 – 16 V
Temperatura ambiente
-20 °C hasta +35 °C
Protección contra inversión de polos
Placa delantera
Aluminio
Ancho
100 mm
Altura
80 mm
Profundidad
20 mm
Peso
100 g
14
¡Modificaciones técnicas reservadas!
Page 15
Instrucciones de montaje
Diagrama de conexiones
Instrucciones de seguridad
El montaje y la conexión de los equipos eléctricos la deben
realizar en un principio personal técnico adecuado.
Cerciórese de que esté desconectada la alimentación de
corriente. Extraiga el enchufe de corriente.
Para conectar el equipo, emplee exclusivamente las piezas
suministradas y las secciones transversales para cable y los
fusibles prescritos.
Utilice sólo herramientas adecuadas y en perfecto estado.
Conecte el equipo sólo conforme al diagrama de conexiones
suministrado.
Instalación
El montaje en vehículos debe satisfacer las normativas
técnicas y administrativas del país donde se emplea el equipo
(p. ej. EN 1648). Se deben respetar las normativas y regulaciones nacionales.
En otros países se deberán observar las disposiciones
vigentes existentes a este respecto.
Extraiga el paquete adicional (accesorios) que se encuentra
en el embalaje de cartón, y compruebe que estén presentes
todos los componentes:
CP V
14,0
13,5
13,0
12,5
12,0
11,5
_
<
10,5
11,0
Made in Germany
Volt
3-pol
0,25 mm² BU
I
Battery
0,25 mm² RD
2A
II
0,25 mm² PK
2A
BU = azul
RD = rojo
PK = rosa
Los fusibles deben colocarse cerca de los polos positivos de
las baterías.
Conexión
1 manual de uso y de instalación
4 tornillos de fijación
1 juego de cables de medición para dos baterías
(5 m de largo)
Instalar el panel en un lugar protegido de la humedad y del agua.
Realizar una abertura de instalación para el aparato.
80
R 4
59
88
68
Ø 1,5
Todas las medidas en mm.
Antes de conectar o desconectar los cables, hay que
desconectar los cables de alimentación de la batería y la
corriente. Utilice sólo las secciones transversales de cables y
las capacidades de fusibles indicadas.
Conectar el cable de medición a las baterías según el
–
diagrama de conexiones.
Insertar el enchufe de 3 polos del cable de medición al
–
aparato.
Fijar el aparato con los tornillos suministrados.
–
15
Page 16
Control Panel CP V
Bruksanvisning
Före anslutning och igångsättningen av produkten måste monterings- och bruksanvisningen läsas igenom!
Använda symboler
Symbolen hänvisar till möjliga faror.
Säkerhetshänvisningar
Vid användning av elektriska apparater skall följande
grundläggande säkerhetsåtgärder beaktas som skydd
mot elektriska stötar, skador och bränder. Läs igenom och följ
dessa hänvisningar innan Du börjar använda apparaten.
Placering
Kontrollera att apparaten placeras på ett säkert sätt och inte
kan falla ned eller tippa omkull. Placera alltid kablarna så att
de inte utgör någon snubbelrisk. Utsätt inte elektriska apparater för regn. Använd inte elektriska apparater i fuktig eller våt
miljö. Använd inte elektriska apparater i närheten av brännbara
vätskor eller gaser. Placera elektriska apparater så att de är
oåtkomliga för barn.
Skydd mot elektriska stötar
Använd endast apparater med oskadat hölje och oskadade
kablar. Kontrollera att kablarna placeras på ett säkert sätt. Dra
aldrig i själva kabeln.
Funktionsbeskrivning
CP V
14,0
13,5
13,0
12,5
12,0
11,5
11,0
_
<
10,5
Made in Germany
1 Indikering (trefärgad LED-sekvens – grönt, gult, rött)
2 Omkopplare för avfrågning av batterispänningen
I = Batteri I
II = Batteri II
Volt
I
Battery
II
Avstängning
Omkopplare (2) i mittposition.
Underhåll
1
2
Användning
Använd inte elektriska apparater på ett sätt som inte motsvarar
det av tillverkaren angivna ändamålet.
Reparationer
Utför inga som helst reparationer eller ändringar av enheten.
Kontakta återförsäljaren eller Truma service (se serviceboken
eller www.truma.com).
Tillbehör
Använd endast tillbehörsdelar och tilläggsutrustning som levereras eller rekommenderas av tillverkaren.
Anwändingsändamål
Batterikontrollpanel för spänningsmätning (test) av två 12 V
batterier, ett startmotor- (batteri I) eller försörjningsbatteri
(batteri II). Indikeringen sker med en trefärgad LED-sekvens.
Enheten är avsedd att användas i husvagnar och husbilar.
Rengör panelen med en torr, luddfri trasa.
Avfallshantering
Enheten skall avfallshanteras enligt myndigheternas föreskrifter i det land där den används. Nationella föreskrifter och lagar
måste följas (i Tyskland t.ex. lagen om skrotning av fordon).
Tekniska data
Driftsspänning
Likspänning 10,8 – 16 V
Omgivningstemperatur
-20 °C bis +35 °C
Polomkastningsskydd
Frontplatta
aluminium
Bredd
100 mm
Höjd
80 mm
Djup
20 mm
Vikt
100 g
16
Förbehåll för tekniska ändringar!
Page 17
Monteringsanvisning

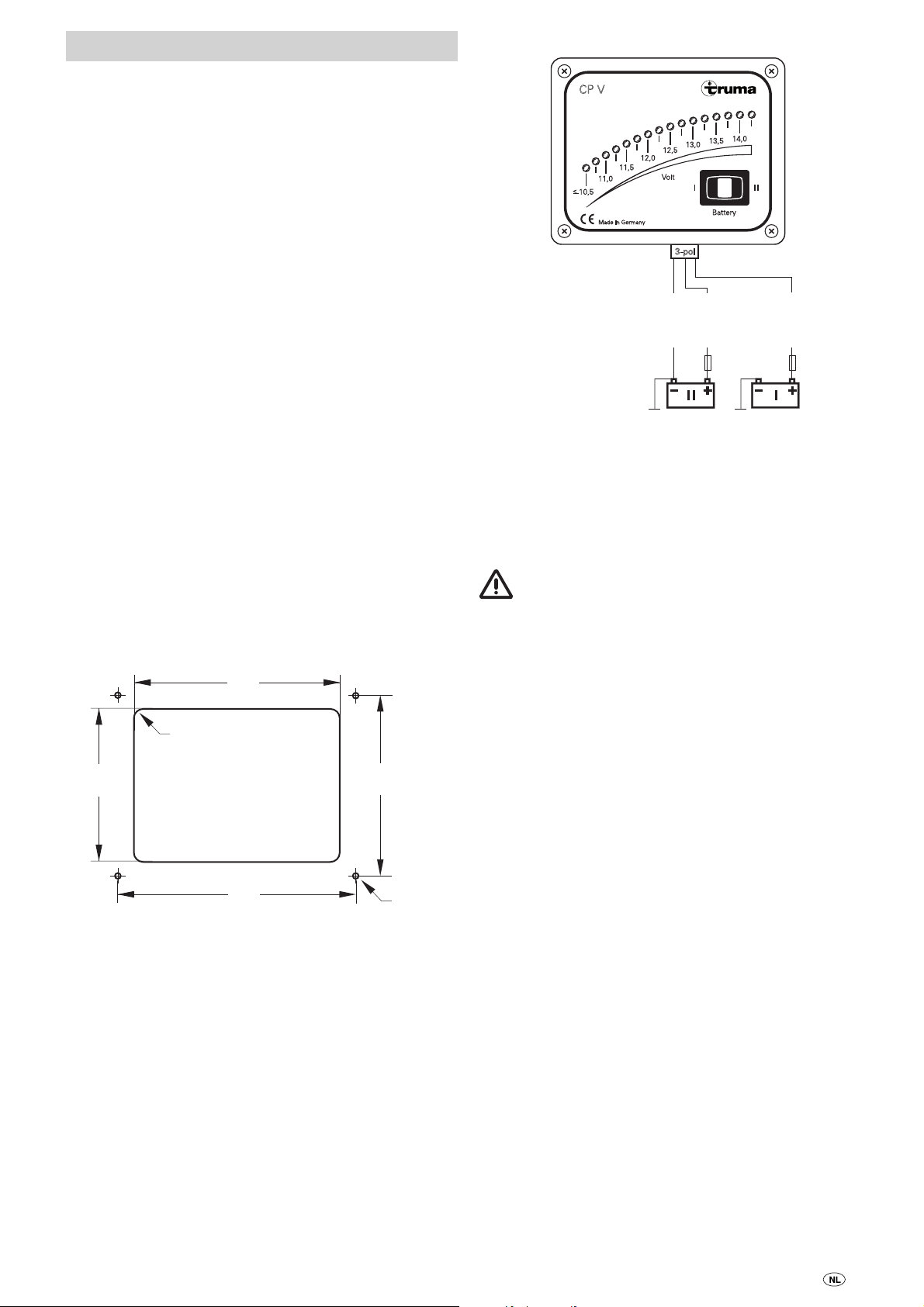

Anslutningsschema
Säkerhetshänvisningar
Monteringen och anslutningen av elektriska apparater skall i
princip göras av behörig personal!
Kontrollera att strömtillförseln är frånskild! Dra ut nätkontakten!
För att ansluta enheten: använd endast medlevererade delar
samt föreskrivna kabeldiameter och säkringar!
Använd endast lämpliga, felfria verktyg.
Anslut enheten endast enligt medlevererade
anslutningsschema!
Inmontering
Monteringen i fordon måste uppfylla gällande tekniska och
administrativa bestämmelser i respektive användningsland
(t.ex. EN 1648). Nationella föreskrifter och regler skall beaktas.
I övriga länder ska gällande bestämmelser följas.
Ta ur tillbehören ur kartongen och kontrollera att de är
kompletta:
1 bruks- och monteringsanvisning
4 fästskruvar
1 mätkabelsats för två batterier, 5 m lång
Placera panelen på ett ställe som är skyddat mot fukt och väta.
Skapa en monteringsöppning för enheten.
80
CP V
14,0
13,5
13,0
12,5
12,0
11,5
_
<
10,5
11,0
Made in Germany
Volt
3-pol
0,25 mm² BU
I
Battery
0,25 mm² RD
2A
II
0,25 mm² PK
2A
BU = blått
RD = rött
PK = rosa
Säkringarna måste placeras i närheten av batteriernas
pluspoler.
Anslutning
Före anslutning eller frånskiljning av ledningar måste
försörjningsledningarna för batteri och nät frånskiljas! Använd endast föreskrivna ledningsdiametrar och
säkringsdimensioner!
59
Alla mått i mm.
R 4
88
68
Ø 1,5
Anslut mätkabeln till batterierna enligt anslutningsschemat.
–
Sätt i mätkabelns 3-poliga stickkontakt på enheten.
–
Fäst enheten med de medlevererade skruvarna.
–
17
Page 18
Page 19
Page 20
In Deutschland ist bei Störungen grundsätzlich
das Truma Servicezentrum zu benachrichtigen; in
anderen Ländern stehen die jeweiligen Servicepartner zur Verfügung (siehe Truma Serviceheft
oder www.truma.com).
In Duitsland moet bij storingen in principe het
Truma servicecentrum worden gewaarschuwd; in
andere landen staan de bestaande servicepartners
tot uw beschikking (zie Truma Serviceblad of
www.truma.com).
Für eine rasche Bearbeitung halten Sie bitte Gerätetyp
und Fabriknummer (siehe Typenschild) bereit.
In Germany, always notify the Truma Service Centre
if problems are encountered; in other countries the
relevant service partners should be contacted (see
Truma Service Booklet or www.truma.com).
Having the equipment model and the serial number
ready (see type plate) will speed up processing.
En Allemagne, toujours appeler le centre de SAV Truma
en cas de dysfonctionnement. Dans les autres pays, les
partenaires de service après-vente correspondants se
tiennent à disposition (voir livret de service Truma ou
www.truma.com).
Pour un traitement rapide de votre demande, veuillez
tenir prêts le type d’appareil et le numéro de fabrication
(voir plaque signalétique).
In Germania, in caso di guasti occorre rivolgersi, in
linea di principio, al centro di assistenza Truma; negli
altri paesi, sono disponibili i rispettivi partner per l’assistenza (v. opuscolo centri di assistenza Truma o il sito
www.truma.com).
Affinché la richiesta possa essere elaborata rapidamente, tenere a portata di mano il modello dell’apparecchio
e il numero di matricola (v. targa dati).
Voor een snelle bediening dient u apparaattype en
fabrieksnummer (zie typeplaat) gereed te houden.
I tilfælde af fejl skal man i Tyskland principielt kontakte
Trumas serviceafdeling. I andre lande kontaktes de
pågældende servicepartnere (se Trumas servicehæfte
eller på www.truma.com).
Hav apparattype og serienummer (se typeskiltet) klar
for hurtig behandling.
Para las averías ocurridas en Alemania se tiene que
avisar por principio a la Central de servicio Truma; en
otros países están a disposición los correspondientes
socios de servicio (véase cuaderno de servicio Truma o
www.truma.com).
Para un procesamiento rápido, tenga preparado el
tipo de aparato y el número de fábrica (véase placa
de características).
I Tyskland skall som huvudregel Truma servicecenter
kontaktas vid fel. I andra länder kontaktas respektive
servicepartner (se Truma servicehäfte eller
www.truma.com).
För snabb handläggning bör du ha aggregatets typ och
serienummer (se typskylten) till hands.
Fo ©
C11000-85800 · 00 · 10/2011 ·
Truma Gerätetechnik
GmbH & Co. KG
Wernher-von-Braun-Straße 12
85640 Putzbrunn
Deutschland
Service
Telefon +49 (0)89 4617-2142
Telefax +49 (0)89 4617-2159
[email protected]
www.truma.com
Loading...
