Тахеометр Trimble

серии SPS

Руководство пользователя

Версия 07.00

Артикул 57332002

Апрель 2009 г.

Офис корпорации

N 324

Trimble Navigation Limited 645 North Mary Avenue PO Box 3642 Sunnyvale, CA 94085 USA

www.trimble.com

Контактная информация

Trimble Navigation Limited Engineering and Construction Division

5475 Kellenburger Road Dayton, Ohio 45424-1099 USA

800-538-7800 (бесплатный звонок в США)

Тел.: +1-937-245-5600 Факс: +1-937-233-9004

www.trimble.com

Авторское право и товарные знаки

Autolock, TSC2, Tracklight, Trimble и логотип Globe & Triangle являются товарными знаками Trimble Navigation Limited, зарегистрированными в

агентстве по патентам и товарным знакам в США и других странах. Microsoft и Windows являются зарегистрированными товарными знаками или товарными знаками корпорации Microsoft в США и (или) других странах. Magdrive является товарным знаком.

Словесный знак Bluetooth и логотипы являются собственностью Bluetooth SIG, Inc. и любое использование данных знаков компанией Trimble Navigation Limited лицензировано.

Все прочие товарные знаки являются собственностью соответствующих владельцев.

Данное устройство защищено следующими патентами: CH 465584, CH 466800, CH 885399,

DE 69005105, DE 69005106, DE 69706653.3, EPO 465584, EPO 466800, EPO 885399, J 2846950, J 3039801, SE 0203830-5, SE 524329, SE 524655, SE 8901219-9, SE 8901221-5, US 5229828, US 5313409 и US 6115112. Патентные заявки.

Информация о выпуске

Это выпуск руководства пользователя тахеометра Trimble сери SPS версии 07.00 от апреля 2009 г.,

артикул 57332002. Руководство относится к тахеометру Trimble серии SPS.

Приведенными ниже ограниченными гарантиями обеспечиваются Возможно существование прав, различающихся в разных странах (юрисдикциях).

Информация о гарантии на продукт

Для получения информации о применимой к продукту гарантии см. гарантийный талон, поставляемый с продуктом, или обратитесь к поставщику продукции Trimble.

определенные юридические права.

Регистрация

Для получения информации об обновлениях и новых продуктах обратитесь к местному поставщику продукции или посетите веб

www.trimble.com/register. После регистрации можно

выбрать необходимые информационные бюллетени, информацию об обновлениях и новых продуктах.

Уведомле ния

Дополнительная принадлежность устройства, BTмодуль, артикул, содержит устройство Bluetooth идентификатором: QD ID B010797

Австралия и Новая Зеландия

Данный продукт соответствует нормативным требованиям Австралийского департамента связи (ACA) EMC, тем самым соответствуя требования знака C-Tick для торговли в пределах Австралии и Новой Зеландии.

Канада

Данное цифровое устройство класса B соответствует канадским требованиям ICES-003

Данное цифровое устройство не превышает пределов излучения радиопомех от цифровых устройств, установленных для устройств класса B положениями Канады.

Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites applicables aux appareils numériques de Classe B prescrites dans le règlement sur le brouillage radioélectrique édicté par le Ministère des Communications du Canada.

Данное изделие предназначено для работы с антенной с максимальным усилением 2,0 дБi. Использование антенн с большим усилением строго запрещено положениями Министерства промышленности Канады. Требуемое сопротивление антенны составляет 50 Ом. Для снижения возможных радиопомех, создаваемых для других пользователей, следует выбирать тип и усиление антенны изотропно-излучаемая мощность (EIRP) не превышала уровень, необходимый для успешного обмена данными. На эксплуатацию устройства распространяются два следующих условия: (1) данное устройство не должно вызывать помех и (2) данное устройство должно принимать любые помехи, включая помехи, которые могут привести к нарушению работы устройства.

Боковая крышка радиомодема с частотой 2,4 ГГц, артикул: 58050019, 58010012 и 58021007, содержит радиомодуль с ИС: 4492A-2410G

Дополнительная принадлежность изделия, BTмодуль, артикул, содержит радиомодуль с ИС:

5325A-090103S

Европа

Данное изделие проверено и признано соответствующим ограничениям на цифровые устройства Класса B, согласно Директиве Европейского Союза 89/336/EEC по ЭМС, и, таким образом, удовлетворяет требованиям

по радиопомехам министерства связи

таким образом, чтобы эквивалентная

-сайт

знака CE для торговли в пределах Европейской экономической зоны (EEA). Данные требования разработаны для обеспечения приемлемой защиты от вредных помех при эксплуатации оборудования в жилых и производственных помещениях.

Дополнительная принадлежность, BTмодуль, артикул, содержит радиомодуль, соответствующий требованиям директивы

R&TTED 1999/5/EC. Устройства с артикулами

58052019, 58012012 и 58022019 содержат радиомодуль, соответствующий требованиям директивы R&TTED 1999/5/EC, и предназначены для использования только во Франции.

Устройства с артикулами

8050019, 58010012 и 58021019 содержат

радиомодуль, соответствующий требованиям директивы R&TTED 1999/5/EC, и предназначены для использования во всех странах-членах Европейского Союза за исключением Франции.

Подробная информация о соответствии применимым требованиям приведена в официальном Заявлении о соответствии стандартам, зарегистриованном в комп ании Trimble.

Для получения инструкций и более подробной информации по сайт www.trimble.com/ev.shtml.

Переработка в Европе. Для получения информации о переработке отходов электрического и электронного оборудования и продуктов Trimble, работающих от электросети (WEEE) следует обратиться по тел.: +31 497 53 24 30 и спросить «партнера по WEEE». Или отправить письменный запрос на инструкции по переработке по адресу:

Trimble Europe BV c/o Menlo Worldwide Logistics Meerheide 45 5521 DZ Eersel, NL

Япония

Боковая крышка радиомодема с частотой 2,4 ГГц, артикул: 58010012, содержит радиомодуль с сертификатом № 005NYCA0416.

США

Заявление об устройствах класса B. Ув е д ом л е н и е для пользователей. Данный прибор проверен и признан соответствующим ограничениям на цифровые устройства Класса B, согласно Части 15 правил FCC. Эти ограничения разработаны для обеспечения приемлемой защиты от недопустимых помех при установке в жилых помещениях. Данный прибор генерирует, использует и излучает энергию и при установке и эксплуатации с нарушением инструкций может создавать помехи для радиосвязи. Однако нельзя гарантировать, что в отдельных случаях при правильной установке не

переработке продукта посетите веб-

радиочастотную

возникнет помех. Если данный прибор стал причиной помех для приема радио- или телевизионных сигналов, что можно определить путем включения и выключения прибора, пользователю следует устранить перечисленных ниже способов.

– Изменить ориентацию или местоположение

приемной антенны.

– Увеличить расстояние между прибором и

приемником.

– Подключить прибор к розетке в цепи, отличной от

той, к которой подключен приемник.

– Обратиться за помощью к продавцу прибора или

опытному специалисту по теле- и радиотехнике.

Изменения и модификации, явно производителем или держателем патента на данное оборудование, могут привести к аннулированию права на эксплуатацию оборудования в соответствии с правилами Федеральной комиссией по связи правительства США. Используемую с данным передатчиком антенну необходимо устанавливать на расстоянии не менее 20 см от людей, а также запрещается ее совместное размещение и работа с

антенной или передатчиком.

другой Уст р о й с т ва с артикулами: 58050019, 58010012 и

58021019 содержат радиомодуль с идентификатором FCC: HSW- 2410G

Дополнительная принадлежность изделия, BTмодуль, артикул, содержит радиомодуль с идентификатором FCC: PVH090103S

Тайвань

Требования к переработке батарей Данное изделие содержит съемную литиево-

ионную батарею. В соответствии с тайваньскими нормативными требованиям использованные батареи необходимо перерабатывать.

помехи одним из

не утвержденные

Важная информация 2

Безопасность лазера

Перед началом эксплуатации инструмента тщательно изучите данное руководство пользователя, а также убедитесь в соблюдении всех требований к оборудованию и технике безопасности на рабочем месте.

Данное оборудование проверено и признано соответствующим требованиям IEC 60825-1 от 1 января 2001 г., 21 CFR 1040.10 и 1040.11, за исключением отклонений в соответствии с Уве до м л е н и е м о лазере № 50 от 23 июля 2001 г.

Предупреждение. Использование средств управления или выполнение

действий, отличных от описанных в настоящем документе, может стать причиной опасного воздействия диода или лазерного излучения. Руководствуйтесь здравым смыслом и соблюдайте осторожность, аналогично обращению с источниками яркого света, например, солнечным светом, электродуговой сваркой и лампами накаливания. НЕ смотрите в апертуру лазера при включенном лазере. получения более подробной информации о безопасном использовании лазеров см. стандарт IEC 60825 от 1 января 2001 г.

Запросы

По всем вопросам относительно безопасности лазера обращайтесь по адресу:

Trimble Navigation Limited

5475 Kellenburger Road

Dayton, OH USA 45424-1099

Руководителю службы безопасности лазеров, отдел контроля качества Тел.: (937) 233-8921 доб. 824 или (800) 538-7800 Факс: (937) 233-9661

Для

Руководство пользователя тахеометра Trimble серии SPS v

Trimble серии SPS DR 300+

Тахеометр Trimble серии SPS DR 300+ является УСТРОЙСТВОМ С ЛАЗЕРОМ КЛАССА 2.

В инструменте имеются источники видимого и невидимого лазерного излучения.

• Лазерный диод для функции измерения расстояния работает на длине волны

870 нм (инфракрасный, невидимый свет), с расходимостью пучка 0,4 x 0,8 мрад и выходной мощностью <0,48 мВт, ЛАЗЕР КЛАССА 1.

• Лазерный диод для функции лазерного указателя работает на длине волны 630 –

680 нм (видимый свет), с расходимостью пучка 0,3 мрад и выходной мощностью <0,8 мВт, лазерный луч расположен соосно со зрительной трубой. Данный режим предусмотрен для устройств с ЛАЗЕРОМ КЛАССА 2.

• Лазерный диод для функции измерения расстояния в режиме призмы и в

безотражательном режиме DR работает на длине волны 870 нм (инфракрасный, невидимый свет), с расходимостью пучка 0,4 x 0,8 мрад и выходной мощностью

<0,48 мВт. Данный режим предусмотрен для устройств с ЛАЗЕРОМ КЛАССА 1.

• Дополнительно лазерный диод для функции Autolock работает на длине волны

785 нм (инфракрасный, невидимый свет), с расходимостью пучка 38,5 мрад и

выходной мощностью <0,35 мВт, лазерный луч расположен соосно со зрительной трубой. Данный режим предусмотрен для устройств с ЛАЗЕРОМ КЛАССА 1.

При работе в режиме призмы с функцией Autolock и (или) с измерением расстояния допустимое излучение

не превышает пределов, установленных для ЛАЗЕРА КЛАССА

vi Руководство пользователя тахеометра Trimble серии SPS

Идентификатор цели Trimble

Идентификатор цели Trimble является УСТРОЙСТВОМ С ЛАЗЕРОМ КЛАССА 1

Отражатель Trimble MT900

Отражатель Trimble MT900 является УСТРОЙСТВОМ С ЛАЗЕРОМ КЛАССА 1

Отражатель Trimble MultiTrack

Отражатель Trimble MultiTrack является УСТРОЙСТВОМ С ЛАЗЕРОМ КЛАССА 1

Руководство пользователя тахеометра Trimble серии SPS vii

Техника безопасности при работе с батареями

Предупреждение. Не повреждайте аккумуляторную литиево-ионную батарею.

Поврежденная батарея может вызвать взрыв или пожар и привести к травме и (или) материальному ущербу. Для предотвращения травм и повреждений соблюдайте приведенные ниже меры. – Не используйте и не заряжайте батарею с признаками повреждения. К признакам повреждениямогут относиться обесцвечивание, деформация или утечка электролита – Не помещайте батарею в огонь, не подвергайте ее воздействию высокой температуры и прямых солнечных лучей. – Не погружайте батарею в воду. – Не используйте и не храните батарею в автомобиле в жаркую погоду. – Не роняйте и не пробивайте батарею. – Не вскрывайте батарею и не замыкайте ее контакты.

Предупреждение. Не дотрагивайтесь до аккумуляторной литиево-ионной

батареи с признаками протечки. Внутри батареи находится едкая жидкость, контакт с которой может причинить травму и (или) материальный ущерб. Для предотвращения травм и повреждений соблюдайте приведенные ниже меры.

– При протекании батареи избегайте контакта с электролитом батареи. – Если электролит из батареи попал в водой и обратитесь за медицинской помощью. Не трите глаза! – При попадании электролита из батареи на кожу или одежду немедленно смойте его чистой водой.

батареи.

глаза, немедленно промойте их чистой

Предупреждение. Заряжайте и используйте аккумуляторную литиево-ионную

батарею только в соответствии с инструкциями. Зарядка и использование батареи с неразрешенным оборудованием может вызвать взрыв или пожар и привести к травме и (или) ущербу имущества. Для предотвращения травм и повреждений соблюдайте приведенные ниже меры.

– Не используйте и не заряжайте батарею с признаками протечки. – Заряжайте литиево-ионную батарею только в предназначенных для этого устройствах Trimble. Соблюдайте все инструкции, поставляемые вместе с зарядным устройством. – При перегреве или появлении дыма следует прекратить зарядку батареи. – Используйте батарею только с указанными для использования приборами Trimble. – Используйте батарею только по прямому назначению и в соответствии

с документацией устройства.

viii Руководство пользователя тахеометра Trimble серии SPS

повреждения или

Информация об охране окружающей среды 2.1

УВЕДОМЛЕНИЕ ДЛЯ КЛИЕНТОВ TRIMBLE ИЗ ЕВРОПЕЙСКОГО СОЮЗА Компания Trimble представляет новую программу по

переработке для клиентов из Европейского Союза. Компания Trimble осознает важность сокращения воздействия своих изделий на окружающую среду. Компания стремится удовлетворить ваши потребности не только при покупке и использовании наших продуктов, но и при их утилизации. Вот почему Trimble активно добивается и продолжит использования материалов, безопасных для окружающей среды во всех своей продукции, и учредила удобную и безопасную для окружающей среды программу по переработке.

Как только компания Trimble сможет предоставить дополнительные мощности по переработке, на нашей вебстранице с инструкциями по переработке будет размещена информация об их местоположении, а также контактная информация.

получения инструкций и более подробной информации по переработке продукции

Для посетите веб-сайт:

www.trimble.com/environment/summary.html

Переработка в Европе. Для переработки продуктов Trimble WEEE Позвоните по тел.: +31 497 53 2430 и обратитесь к «партнеру по WEEE»

или отправьте письменный запрос на инструкции по переработке по адресу:

Trimble Europe BV c/o Menlo Worldwide Logistics Meerheide 45 5521 DZ Eersel, NL

добиваться расширенного

Руководство пользователя тахеометра Trimble серии SPS ix

x Руководство пользователя тахеометра Trimble серии SPS

Заявление о соответствии стандартам

Тахеометр Trimble серии SPS

Руководство пользователя тахеометра Trimble серии SPS xi

Принадлежности для тахеометра Trimble серии SPS

Rev.A

Trimble AB Telephone No: +46 8 622 1000 Org.No: 556550-9782

Box 64, Rinkebyvägen 17 Telefax: +46 8 753 2464 VAT.No: SE556550978201

SE-182 11 Danderyd, Sweden www.trimble.com

EC-Declaration of Conformity

to the Essential Requirements of the applicable

Directives, 89/336/EC including amendments by

the CE marking Directive, 93/68/EEC

Product: Trimble USB to RS232 converters

Types / Models Part Numbers

USB to RS232 Adaptor 53001007, 53001021 Cable H6 USB to DB9 RS232 53002007, 53002021 Cable 1.5m H6 USB to LEMO7M RS232 53004007, 53004021

Manufacturer:

Trimble AB

P.O. Box 64 SE-182 11 Danderyd Sweden

This declaration is based on the full compliance of the products with the following European harmonized standards:

EMC: EN 61000-6-2:2001

EN 61000-4-2 (1995) + A1 (1998) + A2 (2001) EN 61000-4-3 (1996) + A1 (1998) + A2 (2001)

EN 61000-6-3:2001

CISPR 22 (1997), Class B

As manufacturer, we declare under our sole responsibility that the equipment follows the provisions of the Directive stated above.

Danderyd 2006-06-14

..........

Original signed

.............

Martin Holmgren

R&D Manager

xii Руководство пользователя тахеометра Trimble серии SPS

Идентификатор цели Trimble

EC-Declaration of Conformity

to the Essential Requirements of the applicable

including amendments by the CE marking Directive, 93/68/EEC

Product: Accessories – Trimble S6 Series

Directives, 89/336/EC and 73/23/EEC

Types / Models Part Numbers

Target ID 58314001, 58314019

Rev.A

Manufacturer:

SE-182 11 Danderyd Sweden

This declaration is based on the full compliance of the products with the following European harmonized standards:

EMC: EN 61000-6-2:2001

EN 61000-6-3:2001

Electrical Safety: EN 61010-1:2001

Laser Safety: EN 60825-1:1994 + A1 (2002) + A2 (2001)

As manufacturer, we declare under our sole responsibility that the equipment follows the provisions of the Directive stated above.

Danderyd 2007-02-08

Trimble AB Telephone No: +46 8 622 1000 Org.No: 556550-9782

Box 64, Rinkebyvägen 17 Telefax: +46 8 753 2464 VAT.No: SE556550978201

SE-182 11 Danderyd, Sweden www.trimble.com

Trimble AB

P.O. Box 64

EN 61000-4-2 (1995) + A1 (1998) + A2 (2001) EN 61000-4-3 (1996) + A1 (1998) + A2 (2001)

CISPR 22 (1997), Class B

Original signed

.........................................................

Martin Holmgren

Engineering Manager

Руководство пользователя тахеометра Trimble серии SPS xiii

Радиомодем Trimble, 2,4 ГГц

Trimble AB Telephone No: +46 8 622 1000 Org.No: 556550-9782

Box 64, Rinkebyvägen 17 Telefax: +46 8 753 2464 VAT.No: SE556550978201

SE-182 11 Danderyd, Sweden www.trimble.com

EC-Declaration of Conformity

to the Essential Requirements of the applicable

R&TTE Directive, 1999/5/EC, Annex IV

Product: 2.4 GHz radio

Types / Models Part Numbers

Robotic holder Global 58021019 Robotic holder France 58022019 Radio side cover 2.4GHz Global 58010019 Radio side cover 2.4GHz France 58012019 External radio 2.4GHz Global 58050019 External radio 2.4GHz France 58052019 Radio cover Trimble VX Global 58010011 Radio cover Trimble VX France 58012011 Radio cover SPS-series Global 58010012 Radio cover SPS-series France 58012012

Manufacturer: Trimble AB

P.O. Box 64 SE-182 11 Danderyd Sweden

The product complies with the essential requirements of the R&TTE Directive, 1999/5/EC, as shown in the Technical Construction File TCF/2007-01-15_RA_Am.1 certified by the Notified Body 0413, reference number 608185.

Technical references

Article 3.1(a) Health 1999/519/EC

Article 3.1(a) El. Safety EN 61010-1:2001

Article 3.1(b) EMC EN 301 489-17

Article 3.2 Radio ETS 300 328-2 V1.6.1

EMCD EMC EN 61000-6-2:2001

0413

As manufacturer, we declare under our sole responsibility that the equipment follows the provisions of the Directive stated above.

Danderyd 2007-02-06

Original signed

.........................................................

Martin Holmgren

Engineering Manager

xiv Руководство пользователя тахеометра Trimble серии SPS

BT-модуль Trimble

EC-Declaration of Conformity

to the Essential Requirements of the applicable

including amendments by the CE marking Directive, 93/68/EEC

Product: Panel BT Attachment

R&TTE Directive, 1999/5/EC, Annex III

Types / Models Part Numbers

Panel BT Attachment, (Yellow) 58240001 Panel BT Attachment, (Grey) 58240012

Manufacturer: Trimble AB

SE-182 11 Danderyd Sweden

This declaration is based on the full compliance of the products in accordance with European harmonized standards.

Technical references:

s manufacturer, we declare under our sole responsibility that the equipment follows the provisions of

A the Directive stated above.

anderyd 2006-11-21

Trimble AB Telephone No: +46 8 622 1000 Org.No: 556550 -9782

Box 64, Rinkebyvägen 17 Telefax: +46 8 753 2464 VAT.No: SE556550978201

SE-182 11 Danderyd, Sweden www.trimble.com

P.O. Box 64

Article 3.1(a) Health 1999/519/EC Article 3.1(a) El. Safety EN 61010-1 (2001) Article 3.1(b) EMC EN 301 489-17 V1.2.1 (2002-08) Article 3.2 Radio ETS 300 328 V1.6.1 (2004-11) EMCD EMC EN 61000-6-2 (2001)

Original signed

................ ..............

...........................

Martin Holmgren

R&D Manager

Руководство пользователя тахеометра Trimble серии SPS xv

Отражатель Trimble MultiTrack

Trimble AB Telephone No: +46 8 622 1000 Org.No: 556550-9782

Box 64, Rinkebyvägen 17 Telefax: +46 8 753 2464 VAT.No: SE556550978201

SE-182 11 Danderyd, Sweden www.trimble.com

EC-Declaration of Conformity

to the Essential Requirements of the applicable

Directives, 89/336/EC and 73/23/EEC

including amendments by the CE marking Directive, 93/68/EEC

Product: Accessories – Trimble S6 Series

Types/Models Part Numbers

Trimble MultiTrack target 58003013

Manufacturer:

Trimble AB

Box 64, Rinkebyvägen 17 SE-182 11 Danderyd Sweden

This declaration is based on the full compliance of the products with the following European harmonized standards:

EMC: EN 61326 (1997) + A1 (1998) + A2 (2001) + A3 (2003) with requirements

according to table 4 and table A1 regarding the following tests:

Radiated emission, CISPR 16-1 Class B equipment

Electrostatic discharge immunity (ESD), EN 61000-4-2 Contact discharge ±4 kV; Air discharge ±8 kV

Radiated immunity, EN 61000-4-3 Test level 10 V/m in the frequency range 80 – 1000 MHz

Laser Safety: EN 60825-1:1994 + A1 (2002) + A2 (2001)

As manufacturer, we declare under our sole responsibility that the equipment follows the provisions of the Directives stated above.

Danderyd 2007-05-30

Original signed

.........................................................

Martin Holmgren

Engineering Manager

xvi Руководство пользователя тахеометра Trimble серии SPS

Содержание

Информация об охране окружающей среды . . . . . . . . . . . . . . . . ix

1 Введение

Приветствие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Соответствующая информация . . . . . . . . . . . . . . . . . . . . . . 2

Техническая поддержка . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Ваши замечания. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Регистрация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2 Проверка, уход и обслуживание

Проверка контейнера . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Футляр инструмента. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Хранение ремней для переноски . . . . . . . . . . . . . . . . . 6

Футляр для принадлежностей комплекта питания. . . . . . . . . . . . . . 8

Футляр для принадлежностей комплекта Robotic . . . . . . . . . . . . . . 9

Футляр для принадлежностей комплекта для полигонометрии . . . . . . .10

Крепление футляра для принадлежностей к футляру инструмента . . . 11

Уход и обслуживание . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Очистка. . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Удаление влаги . . . . . . . . . . . . . . . . . . . . . . . . 12

Транспортировка инструмента. . . . . . . . . . . . . . . . . . . . . . .13

Обслуживание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

3 Начало работы

Батарея . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Батарея: информация о технике безопасности и охране

окружающей среды . . . . . . . . . . . . . . . . . . . . . 16

Зарядка литиево-ионной батареи . . . . . . . . . . . . . . . . . 17

Кондиционирование батареи. . . . . . . . . . . . . . . . . . . 18

Состояние индикаторов зарядного устройства . . . . . . . . . . . 20

Уст ан о в к а внутренней батареи . . . . . . . . . . . . . . . . . . 21

Адаптер Trimble для нескольких батарей . . . . . . . . . . . . . . 22

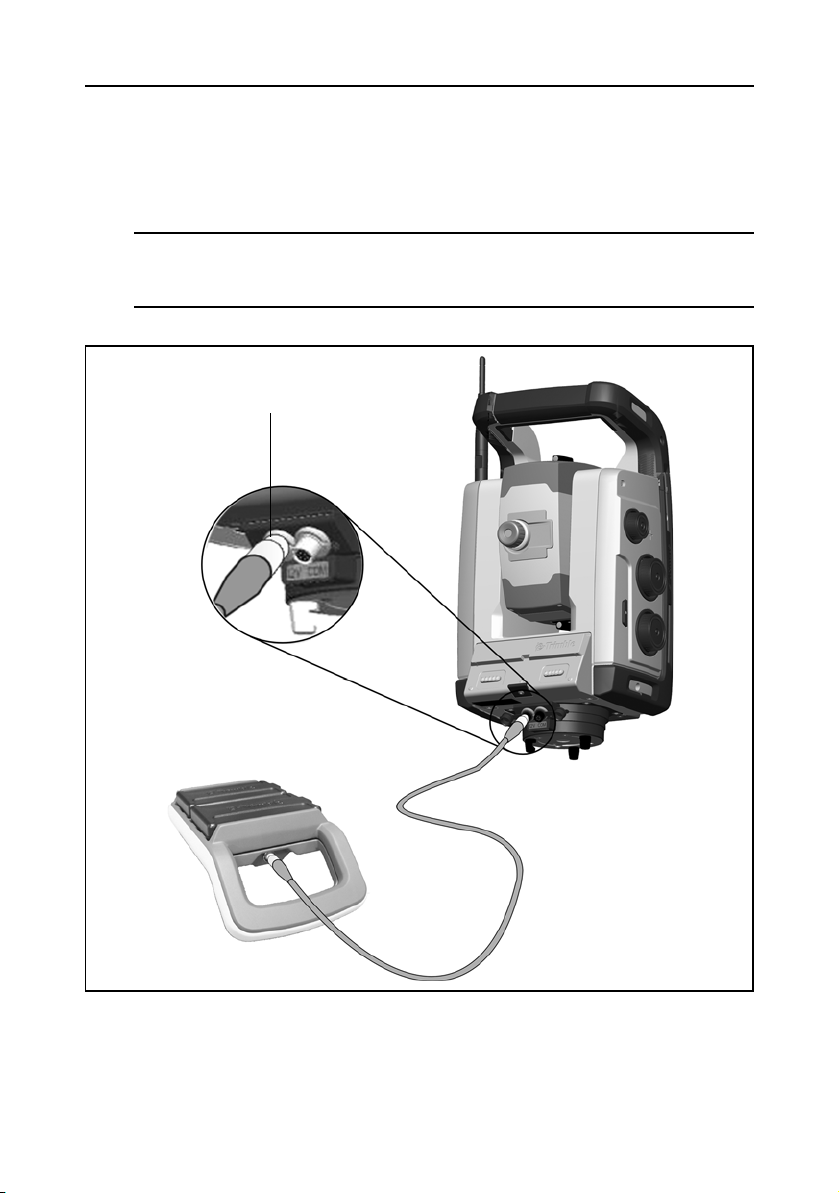

Подключение адаптера Trimble для нескольких батарей . . . . . . . 23

Описание инструмента . . . . . . . . . . . . . . . . . . . . . . . . . .25

Кнопка питания . . . . . . . . . . . . . . . . . . . . . . . . 26

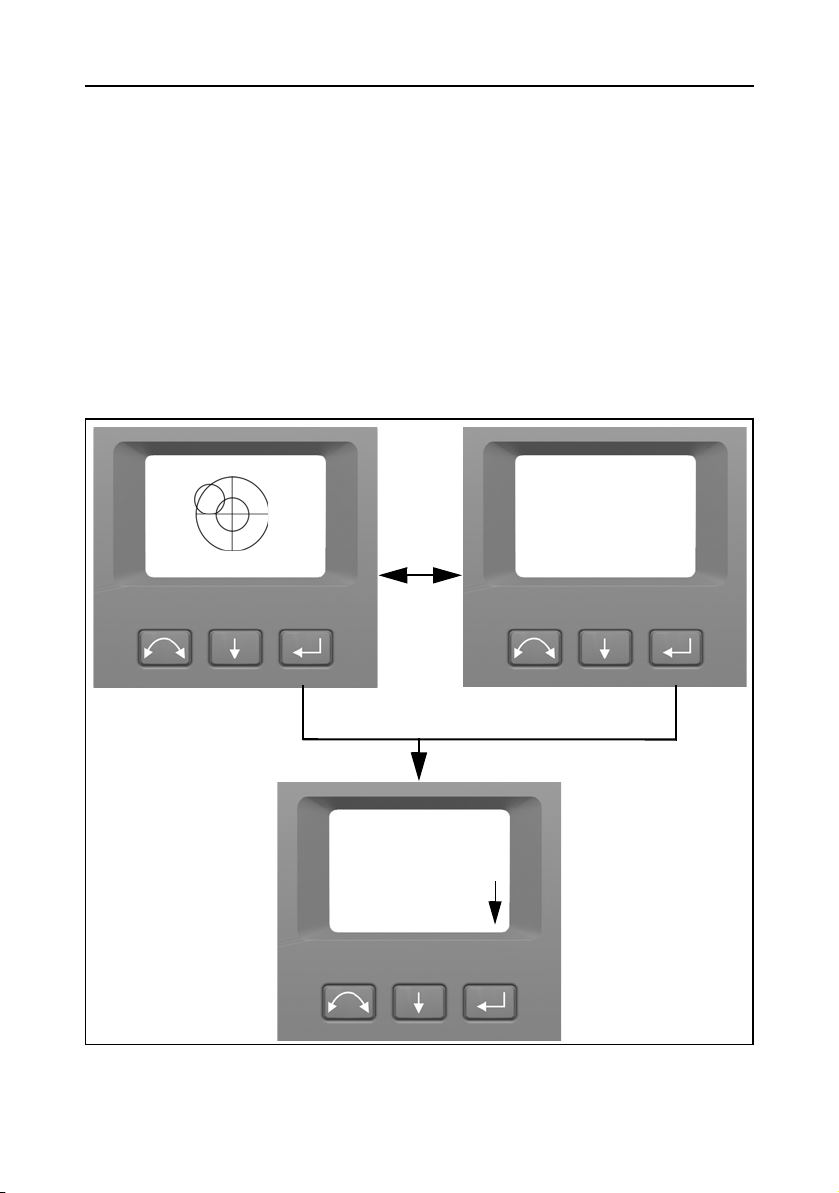

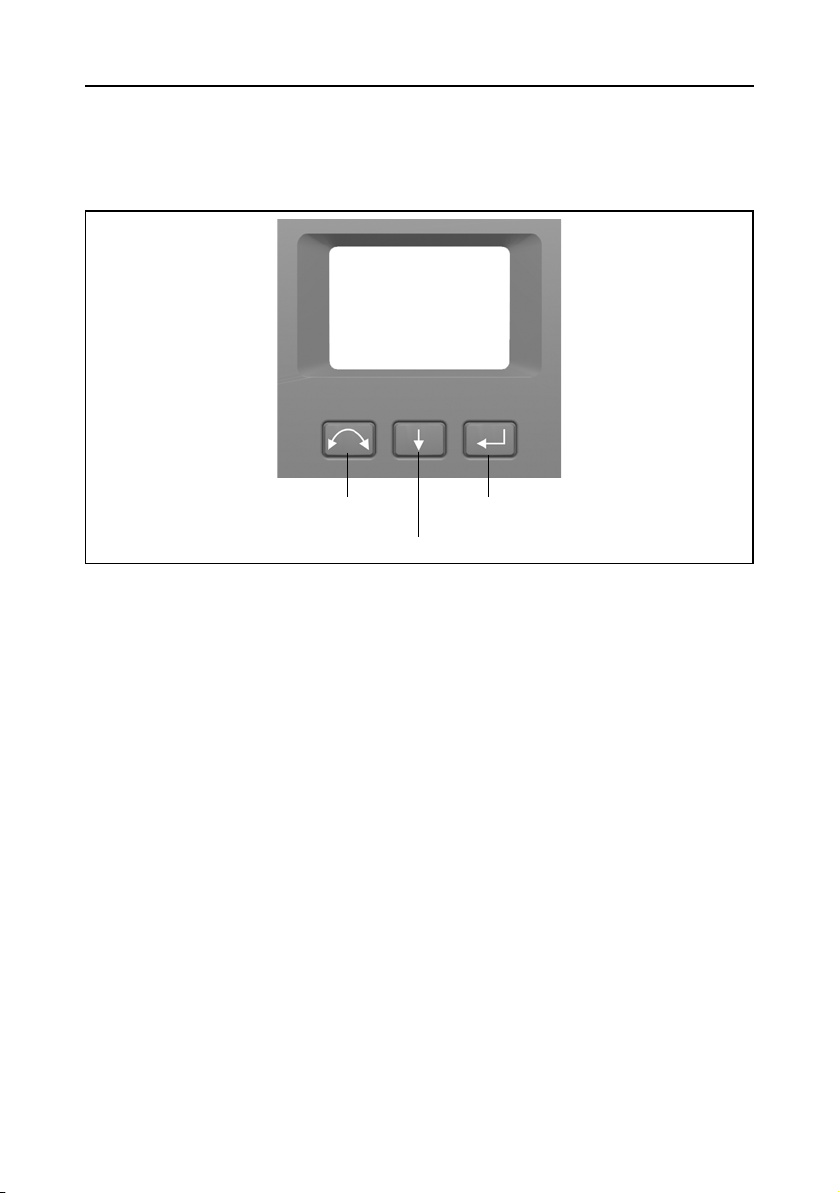

Дисплей круга 2 . . . . . . . . . . . . . . . . . . . . . . . . 27

Оптический центрир . . . . . . . . . . . . . . . . . . . . . . 29

Ручка . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Информация о лазере и светодиоде . . . . . . . . . . . . . . . . . . . .32

Руководство пользователя тахеометра Trimble серии SPS 1

4 Уст ановк а

Уст ан о в к а . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

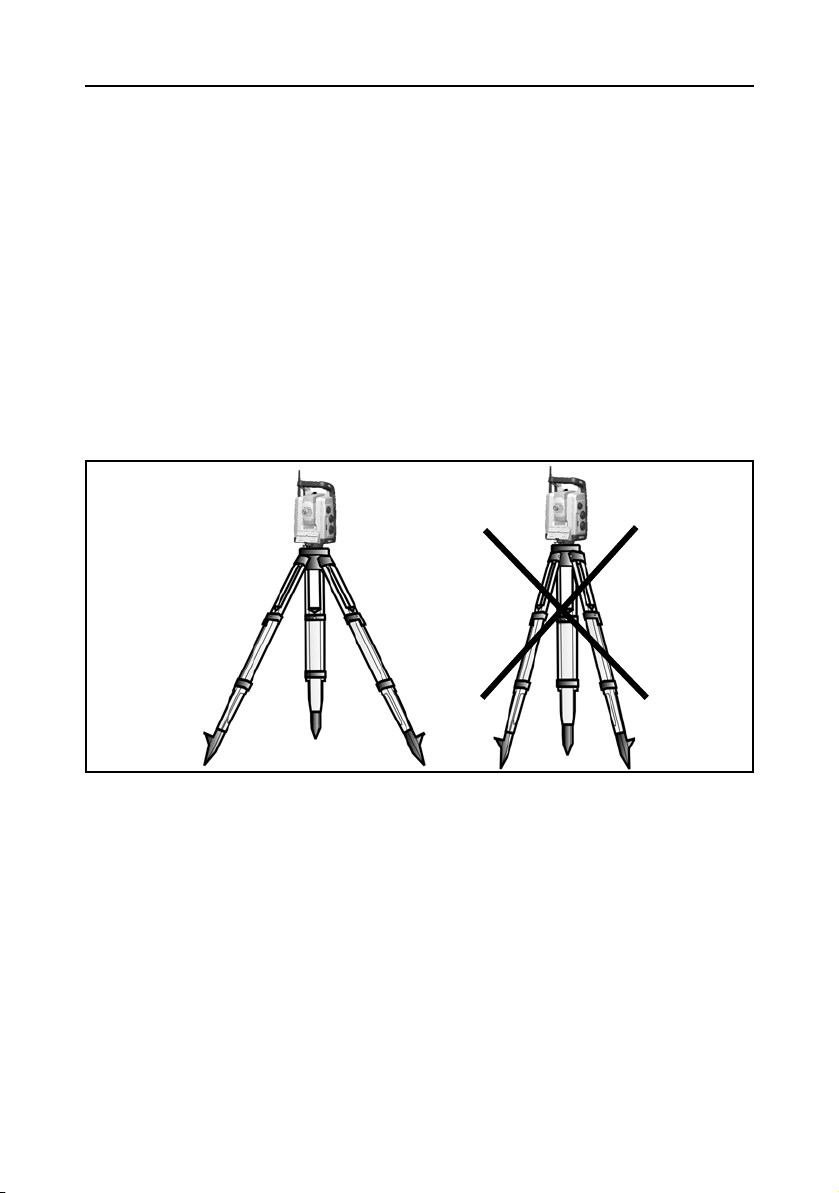

Устойчивость установки . . . . . . . . . . . . . . . . . . . . 36

Стабильность измерений . . . . . . . . . . . . . . . . . . . . 37

Включение инструмента. . . . . . . . . . . . . . . . . . . . . . . . . . 37

Нивелирование . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

Настройка инструмента . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Настройки радиомодема . . . . . . . . . . . . . . . . . . . . 43

Настройки Bluetooth®. . . . . . . . . . . . . . . . . . . . . . 48

Меню юстировки. . . . . . . . . . . . . . . . . . . . . . . . 50

Сведения о версии встроенного ПО . . . . . . . . . . . . . . . . 63

Сведения об обслуживании . . . . . . . . . . . . . . . . . . . 63

Выбор языка. . . . . . . . . . . . . . . . . . . . . . . . . . 64

Выход из меню . . . . . . . . . . . . . . . . . . . . . . . . 64

Лазерный указатель . . . . . . . . . . . . . . . . . . . . . . . . . . . .65

Совмещение лазерного указателя . . . . . . . . . . . . . . . . . 65

Юстировка лазерного луча . . . . . . . . . . . . . . . . . . . . 66

Измерение высоты инструмента . . . . . . . . . . . . . . . . . . . . . .69

Юстировка оптического центрира . . . . . . . . . . . . . . . . . . . . .71

Контрольный список перед началом измерений . . . . . . . . . . . . . .73

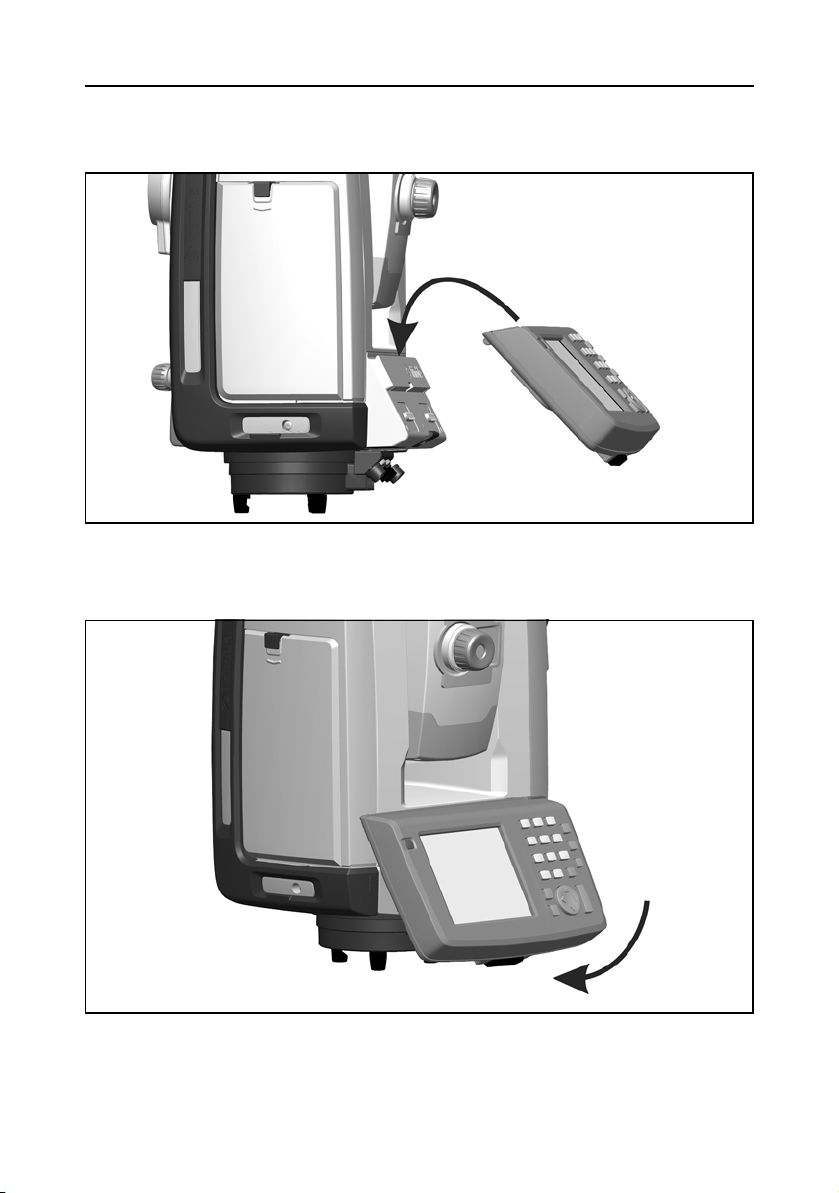

Крепление контроллера Trim ble CU, крышки лицевой

Отсоединение контроллера Trimble CU, крышки лицевой панели . . . . . .75

Подключение TSC2 . . . . . . . . . . . . . . . . . . . . . . . . . . . .76

Сервопривод и режим Autolock . . . . . . . . . . . . . . . . . . 76

Режим Robotic . . . . . . . . . . . . . . . . . . . . . . . . . 78

Подъем инструмента . . . . . . . . . . . . . . . . . . . . . . . . . . .79

панели . . . . . . . . 73

5 Способы работы инструмента

Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82

Обычные измерения с использованием сервопривода . . . . . . . . . . . .82

Измерения в режиме Autolock . . . . . . . . . . . . . . . . . . . . . . .83

Измерения в режиме Robotic . . . . . . . . . . . . . . . . . . . . . . . .83

Контрол ь машин и управление машинами . . . . . . . . . . . . . . . . .83

Функция Advance Tracking Sensor (ATS) . . . . . . . . . . . . . . 84

6 Технологи я инструмента

Технология трехмерного позиционирования . . . . . . . . . . . . . . . .86

Коррекция неточного нивелирования . . . . . . . . . . . . . . . 86

Коррекция коллимационных ошибок . . . . . . . . . . . . . . . 86

Коррекция наклона горизонтальной оси вращения . . . . . . . . . . 88

Уср е д н ен и е измерений для сокращения ошибок визирования . . . . . 89

Технология измерения расстояний . . . . . . . . . . . . . . . . . . . . .89

DR 300+ . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

Расходимость луча . . . . . . . . . . . . . . . . . . . . . . . 91

2 Руководство пользователя тахеометра Trimble серии SPS

Сервер траектории . . . . . . . . . . . . . . . . . . . . . . . . . . . .92

Створоуказатель Tracklight . . . . . . . . . . . . . . . . . . . . . . . .93

Сервотехнология . . . . . . . . . . . . . . . . . . . . . . . . . . . . .94

Сервопривод позиционирования . . . . . . . . . . . . . . . . . 95

Сервопривод фокусировки. . . . . . . . . . . . . . . . . . . . 96

Упр а в л е н и е питанием . . . . . . . . . . . . . . . . . . . . . . . . . . .97

Автономный режим . . . . . . . . . . . . . . . . . . . . . . 97

Инструмент с подключенным контроллером Trimble CU . . . . . . . 98

Источник питания. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

Внутренний источник питания . . . . . . . . . . . . . . . . . . 99

Внешний источник питания . . . . . . . . . . . . . . . . . . 100

Зарядка батареи . . . . . . . . . . . . . . . . . . . . . . . 101

Сообщение о низком уровне заряда батареи . . . . . . . . . . . 102

Внешний порт обмена данными . . . . . . . . . . . . . . . . . . . . . 102

7 Принадлежности и аксессуары

Autolock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

Наведение . . . . . . . . . . . . . . . . . . . . . . . . . 106

Проверка наведения . . . . . . . . . . . . . . . . . . . . . 106

Стандартная веха Trimble . . . . . . . . . . . . . . . . . . . . . . . . 107

Идентификатор цели Trimble. . . . . . . . . . . . . . . . . . . . . . . 107

Отражатель МT900 . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

Распределительная коробка . . . . . . . . . . . . . . . . . . . . . . . 112

Отражатель Trimble MultiTrack . . . . . . . . . . . . . . . . . . . . . 113

Внешний вид . . . . . . . . . . . . . . . . . . . . . . . . 113

Измерения . . . . . . . . . . . . . . . . . . . . . . . . . 114

Уст ан о в к а и извлечение батареи . . . . . . . . . . . . . . . . 114

Измерение высоты отражателя задней точки . . . . . . . . . . . . . . . 116

Держатель Trimble Robotic . . . . . . . . . . . . . . . . . . . . . . . 118

Управление питанием . . . . . . . . . . . . . . . . . . . . . 119

Уст ан о в к а батареи . . . . . . . . . . . . . . . . . . . . . . 121

Извлечение батареи . . . . . . . . . . . . . . . . . . . . . 122

Подключение контроллера Trimble CU . . . . . . . . . . . . . 123

Отключение контроллера Trimble CU . . . . . . . . . . . . . . 124

Уст ан о в к а держателя Trimble Robotic на веху . . . . . . . . . . . 125

Отсоединение держателя Trimble Robotic от вехи . . . . . . . . . 126

Радиомодем. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127

Встроенный радиомодем . . . . . . . . . . . . . . . . . . . 127

Внешний радиомодем, 2,4 ГГц . . . . . . . . . . . . . . . . . 128

Уст ан о в к а

Извлечение батареи . . . . . . . . . . . . . . . . . . . . . 130

Комплект удлинителя антенны радиомодема . . . . . . . . . . . . . . . 131

Съемная ручка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132

батареи . . . . . . . . . . . . . . . . . . . . . . 129

Руководство пользователя тахеометра Trimble серии SPS 3

4 Руководство пользователя тахеометра Trimble серии SPS

ГЛАВА

Введение 1

Данная глава содержит следующие разделы

Q Приветствие

Q Соответствующая информация

Q Техническая поддержка

Q Ваши замечания

Q Регистрация

Руководство пользователя тахеометра Trimble серии SPS 1

1 Введение

Приветствие 1.1

Представляем руководство пользователя тахеометра Trimble SPS. В данном руководстве приводятся инструкции по настройке и эксплуатации тахеометра Trimble серии SPS. Даже если вы ранее использовали оптический тахеометр, Trimble рекомендует уделить некоторое время чтению данного руководства и ознакомлению со специальными функциями данного продукта.

Соответствующая информация 1.2

Более подробную информацию о данном продукте можно получить на нашем вебсайте по адресу:

www.trimble.com

Техническая поддержка 1.3

При возникновении проблемы и отсутствии необходимой информации в документации к устройству, следует обратиться к местному поставщику. Или выполните одно из приведенных ниже действий.

• Запросите техническую поддержку при помощи веб-сайта Trimble по адресу

www.trimble.com/support/support.htm

• Отправьте сообщение электронной почты по адресу trimble_support@trimble.com

Ваши замечания 1.4

Замечания по сопроводительной документации помогают улучшить каждую следующую ее редакцию.

Присылайте свои замечания по адресу ReaderFeedback@trimble.com .

Регистрация 1.5

Зарегистрируйтесь на веб-сайте Trimble для получения информации об обновлениях и новых продуктах.

www.trimble.com/register

2 Руководство пользователя тахеометра Trimb le серии SPS

ГЛАВА

Проверка, уход и обслуживание 2

В данной главе приводится описание

Q Проверка контейнера

Q Футляр инструмента

Q Футляр для принадлежностей комплекта питания

Q Футляр для принадлежностей комплекта Robotic

Q Футляр для принадлежностей комплекта для полигонометрии

Q Уход и обслуживание

Q Транспортировка инструмента

Q Обслуживание

Руководство пользователя тахеометра Trimble серии SPS 3

2 Проверка, уход и обслуживание

Проверка контейнера 2.1

Проверьте транспортировочный контейнер. В случае поступления контейнера в неудовлетворительном состоянии проведите осмотр оборудования на предмет видимых повреждений. При обнаружении повреждений необходимо немедленно уведомить об этом компанию-перевозчика и торгового представителя Trimble. Сохраните контейнер и упаковочный материал для осмотра компанией-перевозчиком.

Футляр инструмента 2.2

При распаковке инструмента проверьте наличие всех заказанных предметов. Ниже приведен пример расположения всех деталей в футляре инструмента. См. рис.2.1.

Рис. 2.1. Расположение деталей в футляре инструмента

4 Руководство пользователя тахеометра Trimb le серии SPS

Проверка, уход и обслуживание 2

Примечание. * Не входит в комплект поставки.

Примечание. Некоторые предметы, показанные на figure 2.1, являются

дополнительными; не все предметы входят в комплект поставки инструмента; некоторые предметы поставляются в компл ектах принадлежностей.

Предмет Описание

1 Тахе омет р Trimble SPS

2 Контроллер Trimble CU**

3 Торцовый ключ

4 Внутренние батареи (2 шт.)**

5 USB-кабель для USB-накопителя или карты памяти

CF**

6 Призма на 360° с удлинителем вехи**

7 Непромокаемый чехол

8 Карта памяти**

9 Адаптер удлинителя вехи**

10 Инструменты для идентификатора цели (2 шт.)**

11 Инструмент для ручки (звездообразный ключ T30)

12 Инструменты для трегера и оптического центрира

13 Ключи для футляра инструмента

14 Измеритель высоты инструмента**

15 Компакт-диск с руководством пользователя

тахеометра Trimble серии SPS

16 Руководство по началу работы и справочная

карточка

Непромокаемый чехол для объектива (не показан на рисунке)

Крышка для держателя контроллера, закрепленная на инструменте (не показана на рисунке)

(2 шт.)

** Не входит в стандартный комплект поставки

Внимание. При перевозке инструмента убедитесь, что контроллер Trimble CU не

подключен к инструменту. Во избежание повреждения инструмента храните контроллер Trimble CU в специальном отделении транспортировочного контейнера. См. Рис. 2.1.

Руководство пользователя тахеометра Trimble серии SPS 5

2 Проверка, уход и обслуживание

Отделение ремней для

Замок крышки отделения

переноски

Хранение ремней для переноски 22.1

При использовании ремней для переноски их можно хранить в отделении для ремней футляра инструмента.

Совет. В отделение для ремней следует сначала положить поясные ремни, а

затем заплечные ремни.

Порядок извлечения и использования ремней для переноски

1. Нажмите на замок крышки отделения и откройте отделение для ремней. См.

рис.2.2

Рис. 2.2. Футляр инструмента с ремнями для переноски в отделении

2. Достаньте ремни из отделения. Ремни уже закреплены на футляре инструмента.

См. рис.2.3

6 Руководство пользователя тахеометра Trimb le серии SPS

Проверка, уход и обслуживание 2

Рис. 2.3. Регулировка ремней для переноски

3. Закройте крышку отделения, убедившись, что ремни для переноски не зажаты. См.

рис.2.4

Рис. 2.4. Футляр инструмента с ремнями для переноски, готовыми к использованию

Руководство пользователя тахеометра Trimble серии SPS 7

2 Проверка, уход и обслуживание

Футляр для принадлежностей комплекта питания

2.1

Рис. 2.5. Футляр для принадлежностей комплекта питания. На рисунке показан

пример расположения деталей в футляре.

Деталь Описание

1 Источник питания зарядного устройства

2 Набор адаптеров источника питания

3 Батареи (комплект питания из 3 батарей для роботизированного

инструмента) (комплект питания из 2 батарей для инструмента с сервоприводом и функцией Autolock)

4 Кабель питания

5 Зарядное устройство

6 Кабель питания внешней батареи

7 Ключи футляра для принадлежностей (2 шт.)

8 Адаптер для нескольких батарей (прилагается только к комплекту

питания роботизированного

8 Руководство пользователя тахеометра Trimb le серии SPS

инструмента)

Проверка, уход и обслуживание 2

Футляр для принадлежностей комплекта Robotic

Рис. 2.6. Содержимое футляра для принадлежностей комплекта Robotic

Деталь Описание

1 Усовершенствованный держатель Trimble

2 Батареи типа AA (2 шт.)**

3 Батарея

4 Memory stick** (не входит в комплект поставки)

5 Кабель USB для USB-накопителей и карт памяти CF (входит в комплект

6 Адаптер вехи

7 Адаптер стандартной вехи

8 Ключи футляра для принадлежностей (2 шт.)

9 Реме нь для переноски

10 Адаптер удлинителя вехи

11 Призма на 360° с удлинителем вехи и идентификатором цели Target ID

12 Инструменты

** Не входит в стандартный комплект поставки

контроллера)

или MultiTrack Target

для идентификатора цели (2 шт.)

Руководство пользователя тахеометра Trimble серии SPS 9

2.2

2 Проверка, уход и обслуживание

543

Футляр для принадлежностей комплекта для полигонометрии 2.3

Рис. 2.7. Содержимое футляра для принадлежностей комплекта отражателя

задней точки

Деталь Описание

1 Трегер

2 Ключи футляра для принадлежностей (2 шт.)

3 Основание призмы с уровнем и оптическим отвесом

4 Призма

5 Визирный отражатель

10 Руководство пользователя тахеометра Trimble серии SPS

Проверка, уход и обслуживание 2

Ремни для крепления футляра для принадлежностей к футляру инструмента

Крепление футляра для принадлежностей к футляру инструмента 23.1

Футляр для принадлежностей можно закрепить на футляре для инструмента сверху для транспортировки на участок работ. Используйте ремни (не входят в комплект поставки), как показано на рис.2.8.

Рис. 2.8. Футляр для принадлежностей, закрепленный наверху футляра для

инструмента

Руководство пользователя тахеометра Trimble серии SPS 11

2 Проверка, уход и обслуживание

Уход и обслуживание 2.4

Предупреждение. Не снимайте крышку с инструмента. Конструкция тахеометра

Trimble SPS способна выдержать обычные электромагнитные помехи окружающей среды, однако в инструменте содержатся контуры, чувствительные к статическому электричеству. Если крышка инструмента будет открыта неавторизованным персоналом, функциональность устройства не гарантируется, а гарантия аннулируется.

Тахеометр Trimble SPS протестирован и способен выдержать полевые условия работы, однако, как и любой точный инструмент, требует ухода и обслуживания. Для получения наилучших результатов выполняйте перечисленные ниже меры предосторожности.

• Не допускайте ударов инструмента и небрежного обращения с ним.

• Храните объективы и отражатели в чистоте. Для чистки оптического оборудования

используйте только бумагу для объективов и другие специализированные материалы.

• Храните инструмент в защищенном месте в вертикальном положении,

предпочтительно в футляре для инструмента.

• Не переносите инструмент, закрепленный на трегере. Это может привести к

повреждению винтов трегера.

• Не переносите инструмент за корпус зрительной трубы. Пользуйтесь ручкой.

• При необходимости максимально точных измерений убедитесь, что инструмент

адаптировался к температуре окружающей среды. Значительные перепады температуры окружающей среды могут повлиять на точность измерений инструмента.

Очистка 24.1

Внимание. Запрещается использовать сильные моющие средства, такие как

бензин и растворители, для очистки инструмента и футляра инструмента.

Соблюдайте осторожность при очистке инструмента, особенно при удалении песка и пыли с объектива и отражателей. Запрещается использовать грубую или грязную ткань и жесткую бумагу. Компания Trimble рекомендует использовать антистатическую бумагу для объективов, ватный тампон или кисточку для объективов.

Удаление влаги 24.2

При использовании инструмента во влажную погоду следует занести инструмент внутрь помещения и достать из футляра. Дайте инструменту просохнуть естественным путем. При формировании конденсата на объективе позвольте влаге испариться естественным путем. Оставьте переносной футляр открытым, чтобы влага испарилась.

12 Руководство пользователя тахеометра Trimble серии SPS

Проверка, уход и обслуживание 2

Транспортировка инструмента 2.5

Всегда транспортируйте инструмент в закрытом футляре. В случае длительной перевозки инструмент следует транспортировать в футляре и в оригинальном транспортировочном контейнере.

Внимание. При перевозке инструмента убедитесь, что контроллер Trimble CU не

подключен к инструменту. Храните контроллер Trimble CU в специальном отделении транспортировочного контейнера во избежание повреждений инструмента. См. Рис. 2.1.

Обслуживание 2.6

Примечание. В тахеометре Trimble SPS нет деталей, предназначенных для обслуживания пользователем.

Компания Trimble рекомендует обращаться в авторизованную компанией Trimble сервисную мастерскую для проведения обслуживания и калибровки. Это необходимо для обеспечения результатов с заявленной точностью позиционирования.

При отправке инструмента в сервисный центр четко напишите имя отправителя и получателя на футляре инструмента. При необходимости ремонта вложите записку в футляр инструмента. В записке необходимо четко описать неполадки и признаки, а также указать, что необходим ремонт.

Руководство пользователя тахеометра Trimble серии SPS 13

2 Проверка, уход и обслуживание

14 Руководство пользователя тахеометра Trimble серии SPS

ГЛАВА

Начало работы 3

Данная глава содержит следующие разделы

Q Батарея

Q Описание инструмента

Q Информация о лазере и светодиоде

Руководство пользователя тахеометра Trimble серии SPS 15

3 Начало работы

Батарея 3.1

Перед зарядкой или началом использования батареи необходимо ознакомиться с информацией о батарее, касающейся техники безопасности и охраны окружающей среды.

Батарея: информация о технике безопасности и охране окружающей среды

Предупреждение. Не повреждайте аккумуляторную литиево-ионную батарею.

Поврежденная батарея может вызвать взрыв или пожар и привести к травме и (или) материальному ущербу. Для предотвращения травм и повреждений: – Не используйте и не заряжайте батарею с признаками повреждения. К признакам повреждения могут относиться обесцвечивание, деформация или утечка электролита из батареи. – Не

помещайте батарею в огонь, не подвергайте ее воздействию высокой температуры и прямых солнечных лучей. – Не погружайте батарею в воду. – Не используйте и не храните батарею в автомобиле в жаркую погоду. – Не роняйте и не пробивайте батарею. – Не вскрывайте батарею и не замыкайте ее контакты.

Предупреждение. Не дотрагивайтесь до аккумуляторной литиево-ионной

– При протекании батареи избегайте контакта с жидкостью батареи. – Если жидкость из батареи попала в глаза, немедленно промойте их чистой водой и обратитесь за медицинской помощью. Не трите глаза! – Если жидкость (электролит) из батареи попала на кожу или одежду незамедлительно смойте ее чистой водой.

31.1

16 Руководство пользователя тахеометра Trimble серии SPS

Начало работы 3

Предупреждение. Заряжайте и используйте аккумуляторную литиево-ионную

– Не используйте и не заряжайте батарею с признаками повреждения или протечки. – Заряжайте устройствах Trimble.

Соблюдайте все инструкции, поставляемые вместе с зарядным устройством для батареи. – При перегреве или появлении дыма следует прекратить зарядку батареи. – Используйте батарею только с указанными для использования приборами Trimble. – Используйте батарею только по прямому назначению и в соответствии

с документацией устройства.

Утилизация

литиево-ионную батарею только в предназначенных для этого

• Разрядите батарею перед утилизацией.

• Утилизируйте батарею в соответствии с правилами охраны окружающей среды,

согласно местным и национальным требованиям, см. также Информация об охране окружающей среды, стр. ix.

Зарядка литиево-ионной батареи 31.2

Батарея поставляется частично заряженной. Перед первым использованием полностью зарядите батарею.

• Для зарядки батареи используйте только зарядное устройство, рекомендованное

Trimble для зарядки литиево-ионных батарей.

• Зарядите батарею перед использованием тахеометра, если оборудование хранилось

более шести месяцев.

Зарядное устройство работает при температуре от 0 до 40 °C (32 – 104 °F). Зарядка батареи при температуре от 0 до 5 °C (32 – 41 °F) займет больше времени, чем при комнатной температуре.

Внимание. Убедитесь в наличии беспрепятственного доступа к вентиляционным

отверстиям с задней стороны зарядного устройства. Нижняя часть зарядного устройства нагревается во время зарядки.

Руководство пользователя тахеометра Trimble серии SPS 17

3 Начало работы

Блок питания

Через специальный переходник к местной

Вход напряжения постоянного

электросети

тока

Рис. 3.9. Зарядное устройство

Зарядка батареи:

1. Убедитесь, что вентиляционные отверстия на задней стороне зарядного устройства

не заблокированы.

2. Поместите зарядное устройство на твердую, плоскую и ровную поверхность,

чтобы обеспечить поток воздуха под зарядным устройством.

3. Для подачи питания на зарядное устройство используйте сетевой блок питания.

Зарядное устройство сканирует отсеки для батареи. На сканируемом отсеке мигает зеленый индикатор.

4. Поместите батарею в один из отсеков. Описание сигналов светодиодных

индикаторов см. на стр. 20.

5. Зарядка батареи занимает приблизительно 3 часа при комнатной температуре. При

зарядке нескольких батарей в батарейном отсеке батареи будут заряжаться последовательно слева направо.

Оставьте сильно разряженную батарею или батарею после замыкания на ночь в зарядном устройстве, чтобы попытаться восстановить батарею. Замкнутая батарея обычно восстанавливается после сканирования отсека. Если желтый индикатор выключен, батарея восстановлена

. Если желтый индикатор продолжает светиться,

батарея более непригодна к использованию и ее необходимо заменить.

Кондиционирование батареи 30.1

Зарядите батарею, как описано выше. Убедит е сь, что вентиляционные отверстия с задней стороны зарядного устройства не заблокированы, а зарядное устройство находится на плоской и ровной поверхности.

При мигании желтого индикатора отсека необходимо кондиционировать батарею, находящуюся в данном отсеке.

18 Руководство пользователя тахеометра Trimble серии SPS

Начало работы 3

Кнопка кондиционирования

Батарея, прошедшая 20 последовательных неполных циклов зарядки-разрядки, требует кондиционирования и вызовет срабатывание индикатора, сигнализирующего о необходимости кондиционирования. Полный цикл зарядки-разрядки определяется как цикл, при котором используется более 90% емкости батареи. Для батареи требуется кондиционирование в случае ошибочных показаний индикатора заряда (счетчика емкости) в батарее более чем на 8%. Батарею все еще безопасно индикатор заряда может выдавать неточные показания, что может сократить срок службы батареи в полевых условиях.

Использование всей емкости батареи перед зарядкой приведет к сбросу индикатора. Зарядное устройство также может выполнить цикл кондиционирования.

Кондиционирование батареи:

1. Нажмите кнопку кондиционирования на задней панели зарядного устройства.

Загорятся желтые индикаторы, а все зеленые индикаторы начнут мигать. Отпустите кнопку кондиционирования. См. рис.3.10

В режиме кондиционирования зарядное устройство разряжает батарею, для которой требуется кондиционирование, а затем заряжает ее.

Кондиционирование одной батареи занимает около 24 часов. Кондиционирование пяти батарей занимает около 60 часов. Компания Trimble рекомендует выполнять кондиционирование батареи или батарей в выходные дни.

Внимание. Нижняя часть зарядного устройства нагревается во время

кондиционирования. Не дотрагивайтесь до нижней панели.

использовать, но

2. При повторном нажатии кнопки кондиционирования во время кондиционирования

произойдет отмена кондиционирования. Для получения необходимого результата цикл кондиционирования должен быть непрерывным.

Рис. 3.10. Кнопка кондиционирования на зарядном устройстве

Руководство пользователя тахеометра Trimble серии SPS 19

3 Начало работы

Состояние индикаторов зарядного устройства 30.1

Состояние Желтый

индикатор

Батарея не определяется (или батарея неисправна)

Батарея определена (зарядка не начинается)

Кондиционирование не требуется

Требуетс я кондиционирование

Идет зарядка

Кондиционирование не требуется

Требуетс я кондиционирование

Идет кондиционирование ВКЛЮЧЕН МИГАЕТ

Кондиционирование выполнено (батарея полностью заряжена)

Батарея полностью заряжена

Кондиционирование не требуется

Требуетс я кондиционирование

ВКЛЮЧЕН ВЫКЛЮЧЕН

ВЫКЛЮЧЕН ВЫКЛЮЧЕН

МИГАЕТ ВЫКЛЮЧЕН

ВЫКЛЮЧЕН МИГАЕТ

МИГАЕТ МИГАЕТ

ВКЛЮЧЕН ВКЛЮЧЕН

ВЫКЛЮЧЕН ВКЛЮЧЕН

МИГАЕТ ВКЛЮЧЕН

Зеленый индикатор

Для получения более подробной информации об индикаторах заряда батареи см. также Внутренний источник питания, стр. 99

20 Руководство пользователя тахеометра Trimble серии SPS

Начало работы 3

Нажмите

Откройте

Установка внутренней батареи 30.2

Внутренняя батарея тахеометра Trimble SPS устанавливается в батарейный отсек с боковой стороны инструмента. Эту батарею можно легко извлечь и заменить. Уст ан ов ка батареи

1. Откройте крышку батарейного отсека

2. Уст а н о ви т е батарею в батарейный отсек контактами вверх. См. рис.3.11

Рис. 3.11. Извлечение и замена внутренней батареи

Руководство пользователя тахеометра Trimble серии SPS 21

3 Начало работы

Крючок Разъем

Батареи

Держатель батареи

Адаптер Trimble для нескольких батарей 30.1

Предупреждение. Используйте только батареи и кабель указанных типов с

адаптером для нескольких батарей. Используйте адаптер только для подачи питания на указанные продукты Trimble. Никогда не пытайтесь зарядить батареи, пока они находятся в адаптере. Соблюдайте все предупреждения, указанные в разделе руководства «Батареи».

Адаптер для нескольких батарей – это адаптер внешней батареи, который вмещает и соединяет до трех батарей тахеометра Trimble серии SPS. Адаптер оснащен крючком, с помощью которого его можно прикреплять к штативу. См. рис.3.12

Рис. 3.12. Адаптер для нескольких батарей

22 Руководство пользователя тахеометра Trimble серии SPS

Начало работы 3

Разъем питания (+12 В)

Подключение адаптера Trimble для нескольких батарей 30.2

Адаптер Trimble для нескольких батарей можно подключать к тахеометру Trimble серии SPS с помощью стандартного кабеля для батареи Trimble с 6-контактным разъемом Hirose. См. рис.3.13

Внимание. Используйте только серые кабели Trimble с 6-контактными разъемами

Hirose при подключении кабеля к инструменту и адаптеру для нескольких батарей.

Рис. 3.13. Подключение адаптера для нескольких батарей

Руководство пользователя тахеометра Trimble серии SPS 23

3 Начало работы

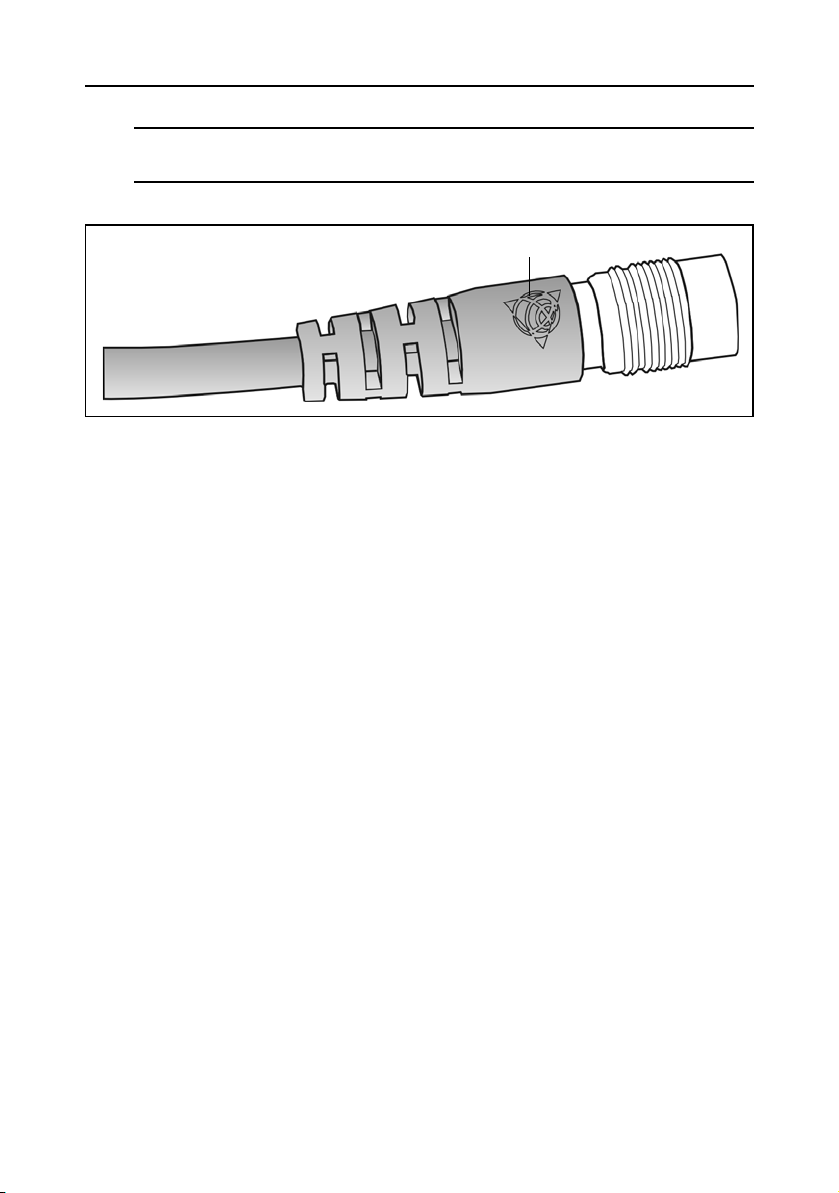

Логотип Trimble

Совет. При подключении кабеля к инструменту располагайте разъем таким

образом, чтобы логотип Trimble был расположен сверху.

24 Руководство пользователя тахеометра Trimble серии SPS

Начало работы 3

Крепление панели

Ручка сервопривода фокусировки

Ручка сервопривода вертикального

Ручка сервопривода горизонтального

Разъем связи (COM)

Нижняя отметк а

Визир грубой

Окуляр

Визир

высоты инструмента

Съемная

Отметка высоты

Разъем питания (+12 В)

ручка

Кнопка питания и запуска

управления

Trimble CU

грубой наводки

перемещения

инструмента

наводки

Описание инструмента 3.1

В данном разделе приводится описание органов управления инструмента. Trimble рекомендует уделить некоторое время ознакомлению с названиями и расположением органов управления. См.рис. 3.14 и рис.3.15

Рис. 3.14. Trimble SPS Series Total Station, вид со стороны оператора

Руководство пользователя тахеометра Trimble серии SPS 25

3 Начало работы

Разъе м

Оптический

Дисплей круга 2

Клавиатура

Отсек для

антенны

внутренней

Винты съемной ручки

Коаксиальная оптика для измерений трехмерного позиционирован ия, системы слежения и указателя с видимым лазерным указателем

Оптика для

Tracklight

центрир

круга 2

батареи

радиомодема

Рис. 3.15. Тахеометр

Кнопка питания 31.1

Когда к инструменту не подключен контроллер Trimble CU, кнопка питания служит для инициализации инструмента. Индикатор на кнопке питания указывает на включение инструмента. Постоянное свечение индикатора указывает на режим работы, а мигающий индикатор указывает на режим ожидания.

26 Руководство пользователя тахеометра Trimble серии SPS

Trimble серии SPS, вид спереди

Начало работы 3

Смена круга Ввод

Прокрутка

Дисплей круга 2 31.2

Дисплей круга 2 – это графический дисплей со встроенной подсветкой и тремя кнопками управления. См. рис.3.16

Рис. 3.16. Клавиатура и дисплей круга 2

Если на кнопке доступна вторая функция, в нижней части дисплея отображается значок. Для получения доступа ко второй функции нажмите и удерживайте соответствующую кнопку.

При подключении к инструменту контроллера Trimble CU программное обеспечение панели управляет дисплеем круга 2 и клавиатурой и определяет доступность вторичных функций. Более подробную информацию о том, как программное обеспечение управляет дисплеем

Когда к инструменту не подключен контроллер Trimble CU и включение инструмента происходит с помощью кнопки питания, на дисплее круга 2 отображается окно электронного нивелирования. См. рис.3.17

круга 2, см. в документации полевого ПО.

Руководство пользователя тахеометра Trimble серии SPS 27

3 Начало работы

1:250

Настройка

Выход

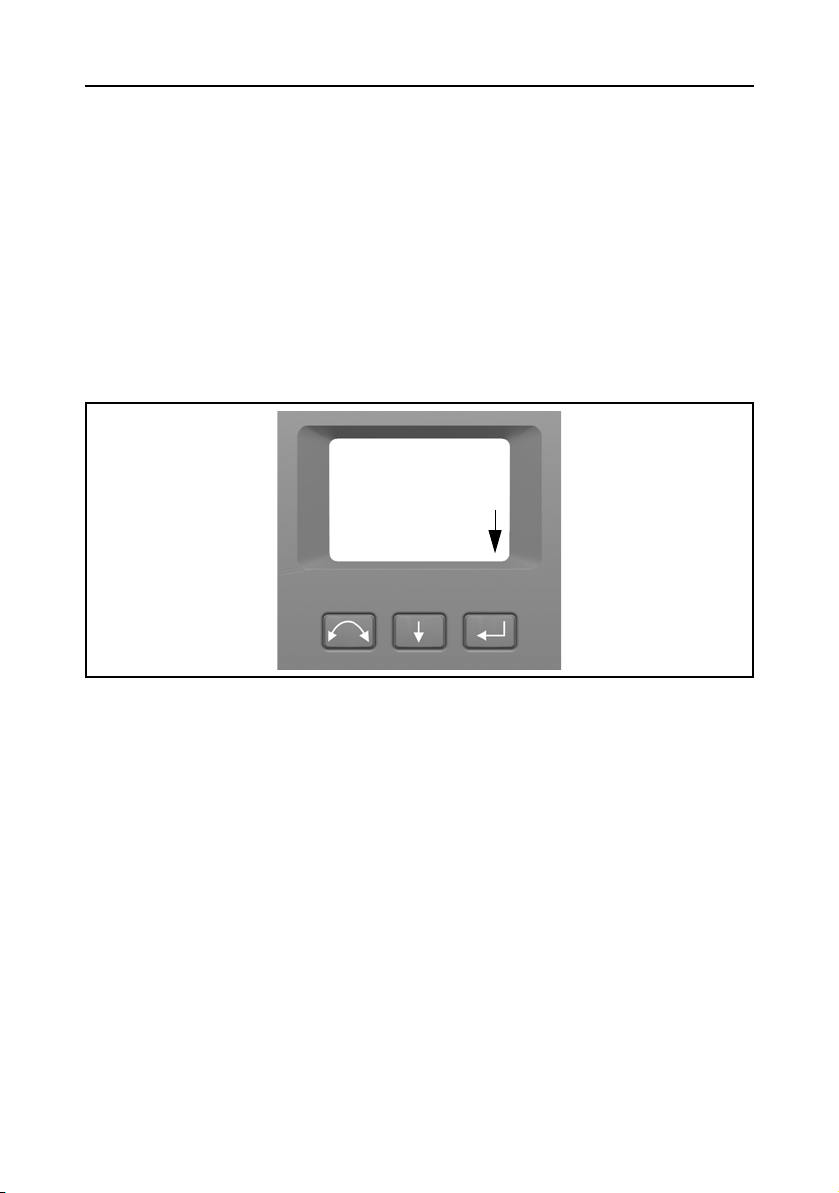

Рис. 3.17. Окно электронного горизонтирования на дисплее круга 2

См. Настройка инструмента на стр. 44 для получения сведений о доступе к меню компенсатора и меню настройки инструмента с дисплея круга 2 и клавиатуры.

28 Руководство пользователя тахеометра Trimble серии SPS

Начало работы 3

Оптический центрир 31.3

Инструмент оснащен oптическим центриром с двукратным увеличением и дальностью фокусировки от 0,5 м до бесконечности. Инструмент можно расположить с точностью 0,5 мм при высоте в 1,5 м над точкой стояния.

Рис. 3.18. Оптический центрир

Как показано на рис. 3.18:

• Для фокусировки визирных нитей поверните окуляр.

• Для фокусировки оптического центрира на землю задвиньте или выдвиньте

оптический центрир.

См. Юстировка оптического центрира на стр. 71 для получения более подробной информации о настройке оптического центрира.

Руководство пользователя тахеометра Trimble серии SPS 29

3 Начало работы

2 винта под звездообразный ключ Т30

Ручка 31.4

Ручка тахеометра Trimble серии SPS отсоединяется для измерения в ограниченном пространстве или в тех случаях, когда она преграждает линию визирования.

Ручка инструмента расположена таким образом, чтобы не препятствовать измерениям при круге 1, не ограничивать выравнивание по вертикали позади и над маркером или визирование по вертикальной оси, см. также Съемная ручка, стр. 146:

Ручку можно снять

1. Открутите два винта под звездообразный ключ, крепящих ручку к инструменту с

помощью звездообразного ключа T30.

2. Сдвиньте ручку горизонтально с передней части инструмента. См.рис. 3.19 и

рис.3.20

следующим образом:

Рис. 3.19. Отсоединение ручки инструмента

30 Руководство пользователя тахеометра Trimble серии SPS

Начало работы 3

Рис. 3.20. Отсоединение ручки инструмента

Прикрепление ручки: Для прикрепления ручки выполните приведенную выше процедуру в обратной

последовательности.

Внимание. Перед тем как поднимать инструмент убедитесь в том, что ручка

надежно прикреплена.

Руководство пользователя тахеометра Trimble серии SPS 31

3 Начало работы

Апертура лазерного указателя и системы слежения

для измерения расстояния

Апертура

Tracklight

Информация о лазере и светодиоде 3.1

Более подробную информацию См. Безопасность лазера на стр. v.

Тахеометр Trimble серии SPS DR 300+

Тахеометр Trimble серииSPS DR 300+ проверен и соответствует требованиям к лазерным устройствам Класса 1 и Класса 2, см. рис. 3.21.

Рис. 3.21. Trimble SPSSeries DR 300+ Total Station

Ннаклейка предупреждения о лазерном указателе находится в верхней части дальномера. См. рис.3.22

32 Руководство пользователя тахеометра Trimble серии SPS

Начало работы 3

Наклейка предупреждения

о лазере

Рис. 3.22. Расположение предупреждающей наклейки о лазерном указателе на

тахеометре Trimble серии SPS DR 300+

На рис. 3.23 показана наклейка предупреждения о лазерном указателе.

Рис. 3.23. Наклейка предупреждения о лазерном указателе

Руководство пользователя тахеометра Trimble серии SPS 33

3 Начало работы

34 Руководство пользователя тахеометра Trimble серии SPS

ГЛАВА

Установка 4

Данная глава содержит следующие разделы

Q Уста н о вк а

Q Включение инструмента

Q Нивелирование

Q Настройка инструмента

Q Лазерный указатель

Q Измерение высоты инструмента

Q Контрольный список перед началом измерений

Q Крепление контроллера Trimble CU, крышки лицевой панели

Q Отсоединение контроллера Trimble CU, крышки лицевой панели

Q Подключение TSC2

Q Подъем инструмента

Руководство пользователя тахеометра Trimble серии SPS 35

4 Уст а новка

Установка 4.1

Настройка инструмента с надлежащей стабильностью измерений увеличивает точность результатов измерений и позволяет полностью использовать точность измерения тахеометра Trimble серии SPS.

Устойчивость установки 41.1

При установке инструмента примите во внимание приведенные ниже рекомендации.

1. Широко расставьте ножки штатива для увеличения устойчивости установки. При

установке одной ножки штатива, например, на асфальт, а двух других на землю, устойчивость будет обеспечена в том случае, если ножки штатива достаточно широко расставлены. При невозможности широко расставить ножки штатива в связи с препятствиями можно уменьшить высоту штатива для увеличения устойчивости.

Рис. 4.24. Правильная установка инструмента

2. Во избежание люфта убедитесь, что затянуты все винты на штативе и (или)

трегере.

3. Можно использовать любой высококачественный штатив и трегер. Тем не менее,

компания Trimble рекомендует использовать головки штатива, выполненные из стали, алюминия или подобных материалов. Не рекомендуется использовать головки штатива, выполненные из стекловолокна или других композитных материалов.

См. Сервотехнология на стр. 94 для получения более подробной информации.

36 Руководство пользователя тахеометра Trimble серии SPS

Устано в к а 4

Ожидание соединения...

Канал 8 Идент. сети 10

Стабильность измерений 40.1

Учтите, что инструменту требуется достаточно продолжительный период времени для адаптации к температуре окружающей среды. Для высокоточных измерений используется следующее правило: разность температур в градусах Цельсия (°C) x 2 = время в минутах, требуемое для адаптации инструмента к новой температуре.

Избегайте визирования через поля с сильной тепловой рефракцией при солнечном свете, например в полдень.

Включение инструмента 4.1

Примечание. Перед выполнением какой-либо из приведенных ниже инструкций установите инструмент в положение круга 2, т.е. окуляр зрительной трубы, клавиатура круга 2 и дисплей должны быть направлены на вас.

Доступ к различным меню дисплея круга 2, описанным в данном разделе, можно получить только при отсутствии контроллера Trimble CU, поэтому отсоедините контроллер перед включением инструмента.

Включите инструмент, нажав кнопку запуска (питания).

После включения инструмента на дисплее круга 2 отображается меню режима выбора. Если ни одна из кнопок не нажата в течение 10 с, инструмент возвращается к окну

Ожидание соединения, в котором отображаются выбранный Канал и Идентификатор сети радиомодема

Чтобы перейти к настройке и уровню, нажмите A для прокрутки к пункту

Настройка/Уровень и затем нажмите C.

Руководство пользователя тахеометра Trimble серии SPS 37

4 Уст а новка

-Режим выбора-

>>Настройка/Уровень

1:250

Настройка

Выход

Ожидание соединения...

Время

Позиц. участка Упр. маш. Trimble

- Настройка -

Настр. ра д и о м о д е м а Настр. Bluetooth

Выход (к уровню)

Юстировка

Канал 8 Идент. сети 10

Версия встр. ПО

ожидания 10 с

В данном меню можно установить дистанционные режимы работы «Позиционирование участка» или «Управлен и е машинами Trimble».

Если инструмент находится в режиме ожидания позиционирования участка или управления машинами, можно изменить выбранный режим работы, вернувшись к инструменту, нажав кнопку запуска (питания) и выбрав необходимый режим работы, т.е. изменить режим позиционирования участка на режим управления

Trimble.

Режим позиционирования участка: В данном режиме инструмент работает с меньшей скоростью обновления данных и не

совсем оптимизирован для приложений динамического позиционирования. Этот режим подходит для неподвижных измерений, пеших измерений, измерений с использованием транспортного средства или измерений в безотражательном режиме

DR.

38 Руководство пользователя тахеометра Trimble серии SPS

машинами

Устано в к а 4

Режим управления машинами Trimble: Этот режим характеризуется полной синхронизацией угловых и линейных измерений,

незначительной задержкой данных и хорошим управлением. Шум радиомодема почти полностью устранен. Сочетание всех этих функций обеспечивает более точное измерение до быстродвижущихся целей. В этом режиме функции поиска также оптимизированы для предсказания траектории и повторного захвата цели во время движения

. В режиме ожидания инструмент также может быть настроен с помощью программы SCS900 для последовательного сканирования нескольких радиоканалов и адресов таким образом, чтобы инструмент можно было использовать для обслуживания нескольких машин по запросу, работающих на разных каналах. Инструменты SPS730 и SPS930, оснащенные дополнительной функцией Advanced AT S , при работе в режиме управления машинами обладают преимуществом, состоящим в

возможности работы радиомодема в сети, предоставляя, таким образом, одной машине возможность работать с 5 инструментами, каждый из которых использует один и тот же радиоканал и идентификатор сети. Режим управления машинами необходимо использовать для всех работ по управлению машинами и для работы с SCS900 в режиме транспортного средства.

Примечание. SCS900 позволяет пользователю установить ряд пользователей в списке, хранящемся в памяти инструмента. Для каждого пользователя в списке назначается собственный радиоканал и идентификатор сети. Находясь в режиме ожидания управления машинами, инструмент будет последовательно сканировать радиоканалы и адреса каждого пользователя в списке и, дополнительно, последнего пользователя режима позиционирования участка с целью обеспечения доступа для любого пользователя. После

установки пользователем соединения с инструментом все другие пользователи блокируются до тех пор, пока инструмент не освобождается активным пользователем.

Текущий режим работы можно прервать, вернувшись к инструменту и нажав кнопку запуска (питания). Этот процесс прервет использование инструмента активным пользователем и обеспечит доступ к инструменту. Trimble настоятельно рекомендует использовать данный процесс только в случае

крайней необходимости, чтобы не

прервать работы по управлению машинами на проекте. Чтобы переключить инструмент в режим позиционирования участка, нажмите A для

прокрутки к пункту

Позиционирование участка и затем нажмите C.

Руководство пользователя тахеометра Trimble серии SPS 39

4 Уст а новка

-Режим выбора-

Настройка/Уровень

Ожидание соединения...

>>Позиц. участка

Упр. маш. Trimble

Канал 8 Идент. сети 10

-Режим выбора-

Настройка/Уровень

Ожидание соединения...

Позиц. участка

>>Упр. маш. Trimble

Канал 8 Идент. сети 10

После выбора инструмент перейдет в режим ожидания, для возврата к меню режима выбора нажмите кнопку запуска (питания).

Теперь инструмент настроен для позиционирования участка с радиомодемом, установленным в качестве базовой станции.

Чтобы переключить инструмент в режим управления машинами Trimble, нажмите A для прокрутки к пункту

Управление машинами Trimble и затем нажмите C.

Теперь инструмент настроен для управления машинами Trimble с радиомодемом, установленным в качестве удаленной станции.

Примечание. При отсутствии выбора в течение 10 с инструмент переходит в режим ожидания. Для возврата к меню

Примечание. При отсутствии выбора будет использоваться последний выделенный режим.

40 Руководство пользователя тахеометра Trimble серии SPS

режима выбора нажмите кнопку запуска (питания).

Устано в к а 4

X:0.0054 Y:0.0145

Длительное

нажатие

- Настройка -

Настр. радиомодема

Версия встр. ПО

Настр. Bluetooth

Выход (к уровню)

Юстировка

1:250

Настройка

Выход

1:250

Настройка

Выход

Нивелирование 4.2

После выбора меню Настройка/Уровень на дисплее круга 2 отобразится электронный пузырек уровня для нивелирования. При подключении контроллера Trimble CU программа контроллера управляет дисплеем круга 2. На Рис. 4.25 показан процесс нивелирования.

Для переключения между графическим или цифровым дисплеем удерживайте нажатой кнопку A.

Для изменения чувствительности (масштаба) графического дисплея нажмите кнопку

Для подтверждения и входа

Примечание. В связи с использованием высокоскоростного сервопривода необходимо использовать высококачественный штатив и трегер.

в меню Настройка нажмите кнопку C.

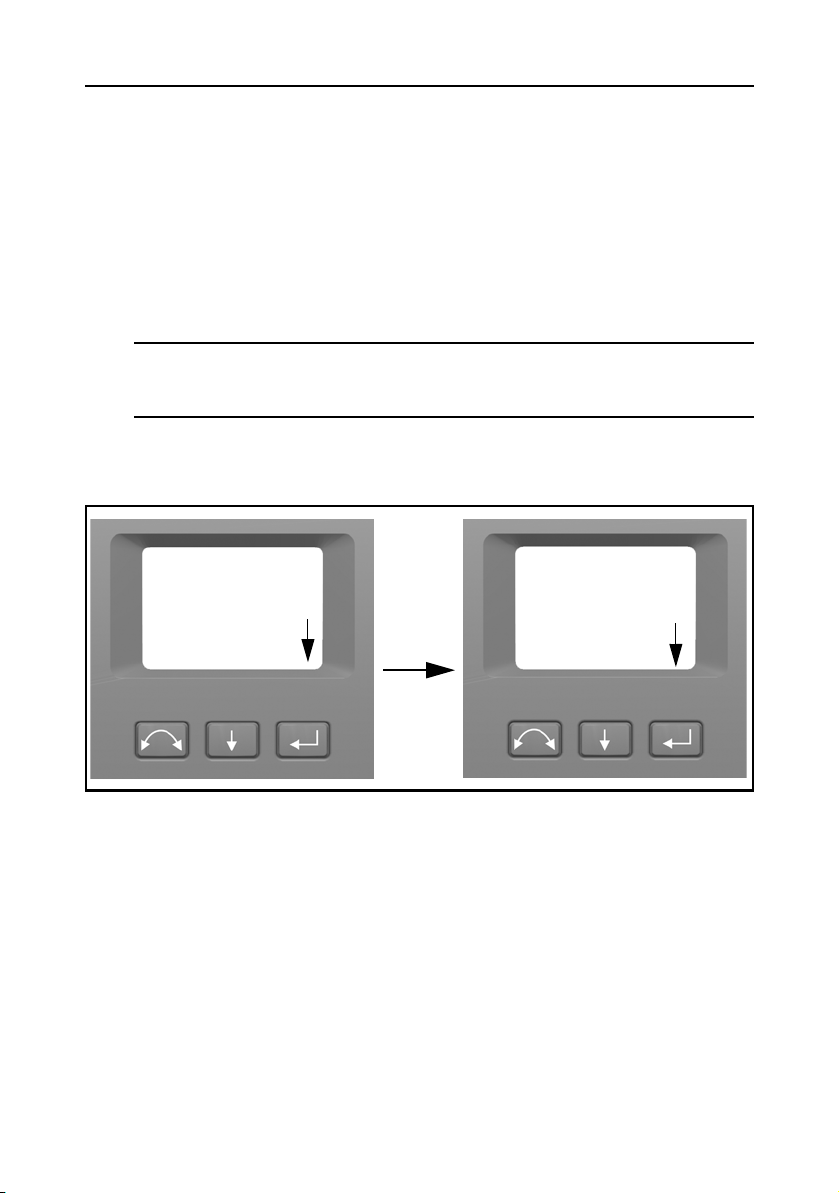

Рис. 4.25. Процесс нивелирования

Руководство пользователя тахеометра Trimble серии SPS 41

4 Уст а новка

- Настройка -

Настр. радиомодема Настр. Bluetooth

Выход (к уровню)

Версия встр. ПО

Юстировка

Примечание. Если инструмент простаивает более 300 с (5 мин), он переходит в режим ожидания. См. Управление питанием на стр. 101

Настройка инструмента 4.3

С помощью дисплея круга 2 можно получить доступ к целому ряду функций и процедур инструмента без подключения контроллера Trimble CU.

В окне нивелирования выберите

Настройка.

Примечание. Невозможно получить доступ к меню настройки без нивелирования инструмента.

Настройка, нажав кнопку C, и отобразится меню

Меню инструмента Настройка имеет следующую структуру:

• Выход (к уровню)

• Настройки радиомодема. См. стр. 43.

• Настройки Bluetooth

• Юстировка. См. стр. 50.

– Назад – Калибровка компенсатора. См. стр. 50. – Коллимация ГУ / ВУ и горизонтальной оси вращения трубы. См. стр. 53. – Коллимация устройства слежения. См. стр. 59. – Включение / выключение лазерного указателя. См. стр. 60.

• Сведения о версии встроенного ПО. См. стр. 63.

• Настройки языка

42 Руководство пользователя тахеометра Trimble серии SPS

Устано в к а 4

-Настр. радиомодема-

Уст ан. радиоканала Уст ан. идент. сети

Назад...

- Настройка -

Настр. радиомодема Уст р-во Bluetooth

Выход (к уровню)

Версия встр. ПО

Юстировка

Настройки радиомодема 43.1

В меню Настройки радиомодема можно установить радиоканал и номер идентификатора сети.

Примечание. Радиоканал и идентификатор сети для использования контроля и управления машинами необходимо установить с помощью программы Trimble SCS900. Это невозможно сделать на дисплее круга 2.

Уст ановк а радиоканала

1. Нажмите A для прокрутки к пункту Настройки радиомодема, затем

нажмите C.

2. Нажмите A для прокрутки к пункту Уста новк а радиоканала, затем нажмите

3. Чтобы изменить номер радиоканала, нажмите A для выбора Далее, затем

нажмите C для изменения номера радиоканала на дисплее.

Примечание. Кратковременное нажатие кнопки ввода приведет к возрастанию номера радиоканала с шагом 1, а нажатие и удерживание кнопки ввода приведет к возрастанию номера радиоканала с шагом 10.

Руководство пользователя тахеометра Trimble серии SPS 43

4 Уст а новка

Уст ано вка радиоканала

Канал: 1

далее установить

Уст ано вка радиоканала

Канал: 8

далее установить

Например,

кратко-

нажатий

временных

4. При нахождении необходимого номера канала нажмите A, чтобы выбрать

Уста новить, затем нажмите C для сохранения этого номера канала. После

этого вы возвратитесь к меню

Настройки радиомодема.

44 Руководство пользователя тахеометра Trimble серии SPS

Устано в к а 4

Уст ано в ка радиоканала

Канал: 8

далее установить

Сохранение параметров радиомодема

-Настр.и радиомодема-

Уст. радиоканала Уст. идент. сети

Назад…

5. Если вы хотите отменить действие, нажмите A для выбора Отмена, затем

нажмите C для возврата к меню

6. Чтобы вернуться к меню Настройка, нажмите A для прокрутки к пункту

Настройки радиомодема.

Назад, затем нажмите C.

Любая комбинация канала и идентификатора сети неповторима, тем не менее старайтесь держать каждую систему SPS на отдельном канале во избежание конфликта.

Примечание. Инструмент и машина или инструмент и веха Robotic должны иметь один и тот же радиоканал и идентификатор сети для обмена данными через радиомодем.

Руководство пользователя тахеометра Trimble серии SPS 45

4 Уст а новка

-Настр. радиомодема-

Уст ан. радиоканала Уст ан. идент. сети

Назад...

- Настройка -

Настр. радиомодема Настр. Bluetooth

Выход (к уровню)

Версия встр. ПО

Юстировка

Уст ан. идент. сети

Идент. сети: 100

далее установить

Уст ан. идент. сети

далее установить

Например,

длительное

кратковр.

нажатие

Идент. сети: 100

нажатий

Уст ановк а идентификатора сети

1. Нажмите A для прокрутки к пункту Настройки радиомодема, затем

нажмите C.

2. Нажмите A для прокрутки к пункту Установк а идентификатора сети,

затем нажмите C.

3. Для изменения номера идентификатора сети нажмите A, чтобы выбрать Далее,

затем нажмите C для изменения номера канала на дисплее.

Примечание. Кратковременное нажатие кнопки ввода приведет к возрастанию номера идентификатора сети с шагом 1, а нажатие и удерживание кнопки ввода приведет к возрастанию номера идентификатора сети с шагом 10.

Диапазон идентификатора сети 0 – 255

46 Руководство пользователя тахеометра Trimble серии SPS

Устано в к а 4

Уст ан. идент. сети

Идент. сети: 115

далее установить

Сохранение параметров радиомодема

-Настр. радиомодема-

Уст ан. радиоканала Уст ан. идент. сети

Назад…

4. При нахождении необходимого номера идентификатора сети нажмите A, чтобы

выбрать идентификатора сети. После этого вы возвратитесь к меню

радиомодема

Установить, затем нажмите C для сохранения этого номера

Настройки

5. Если вы хотите отменить действие, нажмите A, чтобы выбрать Отмена, затем

нажмите C для возврата к меню

6. Чтобы вернуться к меню Настройка, нажмите A для прокрутки к пункту

Настройки радиомодема.

Назад, затем нажмите C.

Любая комбинация радиоканала и идентификатора сети неповторима, тем не менее старайтесь держать каждую систему SPS на отдельном канале во избежание конфликта.

Руководство пользователя тахеометра Trimble серии SPS 47

4 Уст а новка

- Настройка -

Настр. радиомодема

Настр. Bluetooth

Выход (к уровню)

Уст р. Bluetooth выкл.

Уст ан. реж.: выкл.

далее установить

Версия встр. ПО

Юстировка

Настройки Bluetooth

Все тахеометры Trimble серии SPS оснащены интерфейсом беспроводной связи Bluetooth для работы без использования кабелей и подключения к внешнему

контроллеру при работе в режимах Servo, Autolock или безотражательном режиме DR. Антенна Bluetooth расположена прямо под крепежной планкой контроллера в положении круга 1. Для облегчения обмена данными между контроллером TSC2 или планшетным компьютером и тахеометром Trimble серии SPS сначала активируйте в инструменте приведенным ниже указаниям.

1. Нажмите A для прокрутки к пункту Настройки Bluetooth, затем нажмите

функцию беспроводной связи Bluetooth. Это выполняется согласно

Внимание. Перед включением устройства Bluetooth убедитесь, что использование технологии беспроводной связи Bluetooth разрешено нормативными документами той страны, где производятся работы.

40.1

48 Руководство пользователя тахеометра Trimble серии SPS

Устано в к а 4

Уст р. Bluetooth вкл.

Уст ан. реж.: вкл.

далее установить

Уст р. Bluetooth выкл.

Уст ан. реж.: выкл.

далее установить

Уст р. Bluetooth вкл.

Уст ан. реж.: вкл.

далее установить

- Настройка -

Настр. радиомодема Настр. Bluetooth

Выход (к уровню)

Версия встр. ПО

Юстировка

2. Для изменения настроек Bluetooth нажмите A, чтобы выбрать Далее, затем

нажмите C для выбора вкл. или выкл.

3. При нахождении необходимой настройки нажмите A, чтобы выбрать

Уста новить, затем нажмите C для сохранения этой настройки. После этого вы

вернетесь к меню настройки.

4. Если вы хотите отменить действие, нажмите A, чтобы выбрать Отмена, затем

нажмите C для возврата к меню настройки.

Примечание. При поставке устройство Bluetooth по умолчанию выключено. Любое изменение данной настройки, сделанное оператором, станет настройкой по умолчанию до повторного изменения.

Примечание. Для снижения потребляемой мощности и увеличения времени работы Trimbl e рекомендует выключать устройство Bluetooth при простое.

Руководство пользователя тахеометра Trimble серии SPS 49

4 Уст а новка

-Юстировка-

Коллим. устр. слеж.

Коллим. ГУ / ВУ

Калибр. компенс.

Лазерный указатель

Назад...

- Настройка -

Настр. радиомодема Настр. Bluetooth

Выход (к уровню)

Версия встр. ПО

Юстировка

Меню юстировки 40.1

В меню Юстировка содержатся все процедуры коллимации и калибровки инструмента.

• Нажмите A для прокрутки к пункту Юстировка, затем нажмите C.

Калибровка компенсатора

Все тахеометры семейства SPS оснащены двухосевым компенсатором. Компенсатор активен при включении инструмента. Компенсатор необходимо периодически калибровать для юстировки любых незначительных изменений в инструменте, вызванных обычным износом, транспортировкой или перепадами температуры.

Для калибровки компенсатора инструмент должен быть хорошо сбалансирован. После калибровки датчик компенсатора автоматически отрегулирует и компенсирует изменения

баланса, вызванные креплением контроллера Trimble CU или отсутствием

внутренней батареи. Меры снижения дисбаланса инструмента

• Не устанавливайте контроллер Trimble CU на инструмент.

• В батарейном отсеке должна быть внутренняя батарея.

• К инструменту должна быть прикреплена ручка.

• Инструмент автоматически установит зрительную трубу и дальномер в

необходимое положение для обеспечения наилучшего баланса.

Запуск калибровки компенсатора

1. Выполните нивелирование инструмента. Инструмент автоматически проверит

положение компенсатора перед началом калибровки.

2. Нажмите A для прокрутки к пункту Калибровка компенсатора, затем

нажмите C.

3. Следуйте указаниям на дисплее. Рис.4.26.

50 Руководство пользователя тахеометра Trimble серии SPS

Устано в к а 4

Примечание. Компания Tri mble рекомендует регулярно выполнять калибровку компенсатора, особенно в случае больших перепадов температуры, а также при необходимости выполнения высокоточных измерений.

Примечание. При выполнении калибровки компенсатора Tri mble рекомендует выполнить коллимацию ГУ / ВУ и устройства слежения. При выполнении калибровки компенсатора ранее сохраненные значения ощибок коллимации ГУ / ВУ и устройства слежения перестают действовать, поэтому настоятельно

рекомендуется

выполнять эти поверки каждый раз при калибровке компенсатора.

Процесс калибровки заключается в автоматическом считывании инструментом значений компенсатора в ряде предустановленных положений при полном вращении инструмента. Потребуется примерно одна минута для завершения данного процесса. Во время калибровки инструмент должен находиться на устойчивом основании и не подвергаться воздействию вибрации и пользователя.

Руководство пользователя тахеометра Trimble серии SPS 51

4 Уст а новка

Убедитесь в установке ручки инструмента.

Убедитесь в отсутствии контроллера.

Балансировка…Компенсирование…

Компенсация выполнена.

-Юстировка-

Коллим. устр. слеж.

Коллим. ГУ / ВУ

Калибр. компенс.

Лазерный указатель

Назад…

Рис. 4.26. Процедура калибровки компенсатора

52 Руководство пользователя тахеометра Trimble серии SPS

Устано в к а 4

Коллимация ГУ / ВУ и наклон горизонтальной оси вращения трубы

В тахеометре Trimble серии SPS используются точные угловые и линейные измерения для определения трехмерных координат измеряемой точки. Конструкция инструмента облегчает возможность измерения всех точек при одиночном наведении на цель в положении круга 1. Все электронные тахеометры подвержены влиянию коллимационных ошибок в системах измерения горизонтального и вертикального угла, а также ошибок вызванных отсутствием прямого угла между осью зрительной трубы и отвесной линией инструмента.

Чтобы компенсировать данные ошибки, процедура коллимации позволяет оператору точно определить текущие ошибки в инструменте и записать ошибки в качестве поправок, которые будут применяться ко всем измерениям при одиночном наведении на цель. Таким образом, тахеометры 3D-координаты:

Коллимационные ошибки и наклон горизонтальной оси вращения трубы изменяются со временем, а наиболее распространенные изменения вызваны следующими факторами:

Trimble серии SPS всегда обеспечивают точные

• износом при эксплуатации;

• ударам и и толчками при транспортировке;

• сильными перепадами температуры.

Trimble рекомендует регулярно выполнять проверку коллимации ГУ / ВУ и наклона горизонтальной оси вращения трубы в следующих случаях:

• после любой длительной бесконтрольной транспортировки инструмента

(например, после обслуживания или транспортировки на новое место);

• после любого случайного удара или падения;

• каждый раз, когда перепад температуры составляет более 10°C (18°F);

• каждый раз, когда изменение высоты над уровнем моря составляет более 500 м

(1640 футов);

• каждый раз при необходимости получения высокоточных координат;

• периодически на постоянной основе (ежемесячно, еженедельно и т.д.);

• каждый раз при калибровке компенсатора.

Trimble также рекомендует оператору записывать дату и значения измерений, чтобы

можно было легко обнаружить любые значительные изменения. Значительные изменения могут указать на необходимость выполнения проверки в авторизованном сервисном центре.

Руководство пользователя тахеометра Trimble серии SPS 53

4 Уст а новка

ГУ: 0.0010 ВУ: 0.0012

Отмена

-Текущие значения-

Продолжить

-Юстировка-

Коллим. устр. слеж.

Коллим. ГУ / ВУ

Калибр. компенс.

Лазерный указатель

Назад…

При выполнении поверок коллимационной ошибки с использованием контроллера Trimble CU и программы SCS900 Trimble рекомендует пользователю заполнять форму Site and Work (Участок и работы) в системе SCS900, особенно для отслеживания

процесса калибровки инструмента. SCS900 сохраняет новые значения коллимации и наклона горизонтальной оси вращения трубы в открытом рабочем задании. Ведение журнала регистрации всех поверок инструмента облегчает процессы обеспечения и контроля

качества в течение всего срока службы инструмента.

Поверка коллимации ГУ / ВУ инструмента и наклона горизонтальной оси вращения трубы – это процесс, состоящий из двух этапов.

Значения поправок на горизонтальную и вертикальную коллимацию и наклон горизонтальной оси вращения трубы измеряются и записываются на заводе.

При любой калибровке выполняется несколько визирований при двух

кругах, чтобы убедиться в том, что любые незначительные ошибки наведения могут быть устранены при точном определении значений текущих коллимационной ошибки.

У нового инструмента значения должны быть близки к нулю, но со временем они изменяются. В инструменте допускается максимальное значение 0,05 град (0,045 градуса) в значениях ГУ, ВУ и наклона горизонтальной оси вращения

трубы. При превышении данных значений необходимо провести обслуживание инструмента для устранения механической проблемы.

1. Нажмите A для прокрутки к пункту Коллимация ГУ / ВУ, затем нажмите C.

Отобразятся текущие значения коллимации.

2. Нажмите A для прокрутки к одному из следующих пунктов:

– Продолжить. Затем нажмите C для продолжения поверки коллимации ГУ /

ВУ.

–

Отмена. Затем нажмите C для возврата к меню Юстировка.

54 Руководство пользователя тахеометра Trimble серии SPS

При выборе пункта «Продолжить»:

Наведение на цель

Новое наблюд. Смена круга

Набл. при круге 1: 0

Новое наблюд. Смена круга

Набл. при круге 2: 0

3. Нажмите A для прокрутки к одному из следующих пунктов:

–

Новое наблюдение. Затем нажмите C для продолжения поверки

коллимации ГУ / ВУ.

– Смена круга. Затем нажмите C для изменения между кругом 1 и кругом 2.

–

Отмена. Затем нажмите C для возврата к меню Юстировка.

При выборе пункта «Новое наблюдение»:

a. Точ н о наведите инструмент при круге 2 на точку рядом с горизонтом при макс.

угле ± 5 град (± 4,5 градусов) к горизонтали и с минимальным расстоянием 100 м (328 футов).

b. Нажмите A для прокрутки к Новое наблюдение. Затем нажмите C для

измерения и записи наведения.

c. Выполните повторное визирование на ту же самую точку и повторно нажмите

кнопку ввода. Повторите этот процесс как минимум для 3 визирований при круге 2.

d. Нажмите A для прокрутки к пункту Смена круга. Затем нажмите C для

изменения на круг 1.

e. Точ н о наведите инструмент на ту же самую точку, которая использовалась в

измерении при круге 2.

f. Нажмите A для прокрутки к пункту Новое наблюдение. Затем нажмите

C для измерения и записи наведения.

g. Выполните повторное визирование на ту же самую точку и повторно нажмите

кнопку ввода. Повторите этот процесс столько же раз, как и при круге 2.

Устано в к а 4

Руководство пользователя тахеометра Trimble серии SPS 55

4 Уст а новка

Набл. при круге 1: 5

Новое наблюд. Смена круга

Набл. при круге 2: 5

ГУ: 0.0010 ВУ: 0.0012

-Тек ущи е значения-

Коллим. гор. оси

Сохранить поправку

Поскольку наблюдения выполняются на первом круге (при круге 1 или круге 2), угловые значения сохраняются и показания счетчика увеличиваются. Когда на каждом круге было сделано одно или более наблюдений и число наблюдений на каждом круге одинаково, программа вычисляет и отображает новые значения вертикальной и горизонтальной коллимации.

4. Нажмите A для прокрутки к одному из следующих пунктов:

– Коллимация горизонтальной оси. Затем нажмите C, чтобы

продолжить коллимацию горизонтальной оси вращения.

–

Сохранить поправку. Затем нажмите C, чтобы принять и сохранить

новые значения коллимации.

– Отмена. Затем нажмите C для возврата к меню Юстировка.

Выберите Коллимация горизонтальной оси, чтобы продолжить коллимацию наклона горизонтальной оси вращения.

5. Нажмите A для прокрутки к пункту Коллимация горизонтальной оси.

Затем нажмите C для продолжения поверки наклона горизонтальной оси вращения трубы.

56 Руководство пользователя тахеометра Trimble серии SPS

Устано в к а 4

Наведение на цель

Новое наблюд. Смена круга

ГУ: 0.0010 ВУ: 0.0012

-Текущие значения-

Коллим. гор. оси

Сохр. поправку

Набл. при круге 1: 0

Новое наблюд. Смена круга

Набл. при круге 2: 0

Набл. при круге 1: 5

Новое наблюд. Смена круга

Набл. при круге 2: 5

6. Нажмите A для прокрутки к одному из следующих пунктов:

–

Новое наблюдение. Затем нажмите C для продолжения проверки

наклона горизонтальной оси вращения.

Смена круга. Затем нажмите C для смены круга.

–

Отмена. Затем нажмите C для возврата к меню юстировки.

При выборе пункта

Новое наблюдение отобразится число наблюдений при

каждом круге.

a. Точ н о наведите инструмент при круге 2 на точку, расположенную, по крайней

мере, на 15 град (13,5 градуса) выше или ниже точки, где была выполнена коллимация при минимальном расстоянии 30 м (66 футов).

b. Нажмите C для измерения и записи значений углов. c. Нажмите A для прокрутки к пункту Смена круга. Затем нажмите C для

смены круга.

Руководство пользователя тахеометра Trimble серии SPS 57

4 Уст а новка

Гориз. ось вр.: 0.0003

Отмена

-Текущие значения-

Сохранить поправку

-Юстировка-

Коллим. устр. слеж.

Коллим. ГУ / ВУ

Калибр. компенс.

Лазерный указатель

Назад…

d. Точно наведите инструмент на точку. e. Нажмите C для измерения и записи значений углов.

Поскольку наблюдения выполняются на первом круге (при круге 1 или круге 2), угловые значения сохраняются и показания счетчика наблюдений увеличиваются. Когда на каждом круге было сделано одно или несколько наблюдений и число наблюдений на каждом круге одинаково, программа вычисляет и отображает новое значение наклона горизонтальной

7. Нажмите A для прокрутки к одному из следующих пунктов:

–

Сохранить поправку. Затем нажмите C, чтобы принять новое значение

оси вращения трубы.

наклона горизонтальной оси. Отобразится меню Юстировка.

– Отмена. Затем нажмите C для возврата к меню Юстировка.

Примечание. Инструмент не позволит выполнить проверку наклона горизонтальной оси вращения, если она выполняется на точке с углом менее 15 град (13,5 градуса) от точки выполнения поверки коллимации. Точность определения наклона горизонтальной оси улучшится с более острым углом по направлению к измеряемой точке. Минимальное расстояние для измерения наклона горизонтальной оси составляет 30 м (66 футов).

Примечание. Если значение поправки на наклон горизонтальной оси превышает 0,05 град (0,045 градуса), на дисплее отобразится сообщение «Отказ. Измерить

снова?»

. Нажмите «Да» и затем повторите процедуру измерения. Если значение больше 0,05 град (0,045 градуса) и вы выбираете «Нет» при сообщении о повторном измерении, в инструменте используется сохраненное ранее значение поправки. Если значение больше 0,05 град (0,045 градуса), то необходимо выполнить юстировку механической части инструмента в ближайшем авторизованном сервисном центре

Trimbl e.

58 Руководство пользователя тахеометра Trimble серии SPS

Устано в к а 4

ГУ: 0.0010 ВУ: 0.0012

Отмена

-Тек ущи е значения-

Продолжить

-Юстировка-

Коллим. устр. слеж.

Коллим. ГУ / ВУ

Калибр. компенс.

Лазерный указатель

Назад…

Коллимация устройства слежения (только на инструментах с функцией Autolock)

Устройство слежения инструмента расположено на одной оси с перекрестием визирных нитей инструмента. По этой причине необходимо регулярно выполнять проверку коллимации устройства слежения (в таких же условиях, что и проверку коллимации ГУ / ВУ), чтобы удостовериться в том, что любое незначительное несовмещение компенсировано.

Выполните поверку на таком же расстоянии, на котором вы будете работать, но не менее 100 м. Цель-призма должна быть неподвижна во время поверки (Trimble рекомендует использовать штатив или бипод для крепления цели) и должна находиться на линии прямой видимости без препятствий в виде движущихся транспортных средств. Инструмент калибруется точно по точке в центре

цели по горизонтальной и вертикальной осям. Калибровка используется для коррекции координат любых точек, измеренных с помощью функции Autolock. Измеренные значения калибровки сохраняются и используются до тех пор, пока не будут определен новый набор значений калибровки.

Примечание. Регулировка между двумя оптическими осями, т.е. зрительной трубой и устройством слежения, может различаться. См.

1. Нажмите A для прокрутки к пункту Коллимация устройства слежения,

Наведение на стр. 113

затем нажмите C.

2. Точно наведите инструмент на призму.

3. Нажмите A для прокрутки к пункту Новое наблюдение, затем нажмите C.

Руководство пользователя тахеометра Trimble серии SPS 59

4 Уст а новка

Наведение на цель

Новое наблюд. Смена круга

ГУ: 0.0010 ВУ: 0.0012

Отмена

-Тек ущи е значения-

Сохранить поправку

4. Инструмент автоматически выполнит измерение до цели при двух кругах, а затем

отобразит текущие значения.

5. Нажмите A для прокрутки к одному из следующих пунктов:

–

Сохранить поправку. Затем нажмите C для сохранения значений

поправок.

– Отмена. Затем нажмите C для возврата к меню Юстировка.

6. После сохранения значения поправок в инструменте отобразится меню

Юстировка.

Лазерный указатель

Лазерный указатель – это видимый лазерный луч, который излучается из зрительной трубы вдоль линии визирования. Лазер используется для визуального указания точки измерения и особенно полезен при использовании электронного дальномера с функцией безотражательного измерения (DR) для измерения. Лазерный указатель четко виден в области тени, внутри сооружений и тоннелей, а также ночью, однако трудно различим для человеческого глаза при ярком солнечном свете.

Приведенные ниже средства управления позволяют включить и выключить лазерный указатель.

Примечание. Лазерный указатель механически совмещен с визирными нитями зрительной трубы. Для лазерного указателя может потребоваться периодическая юстировка с целью поддержания надлежащего совмещения для проведения измерений. Для выполнения юстировки лазерный указатель необходимо включить, см. стр. 4-65

он

60 Руководство пользователя тахеометра Trimble серии SPS

Устано в к а 4

Уст ан. лаз. указателя

Уст ан. реж.: Выкл.

-Юстировка-

Коллим. устр. слеж.

Коллимация ГУ / ВУ

Калибр. компенс.

Лазерный указатель

Назад…

Далее Уст ано вить

Уст ан. лаз. указателя

Уст ан. реж.: Вкл.

Далее Уст ано вить

Уст ан. лаз.о указателя

Уст ан. реж.: Выкл.

Далее Уст ано в ить

1. Нажмите A для прокрутки к пункту Лазерный указатель, затем нажмите

2. Для изменения настроек лазерного указателя нажмите A, чтобы выбрать Далее,

затем нажмите C, чтобы выбрать Вкл. или Выкл.

Руководство пользователя тахеометра Trimble серии SPS 61

4 Уст а новка

Уст ан. лаз. указателя

Уст ан. реж.: выкл.

Далее Уст а нов и т ь

-Юстировка-

Коллим. устр. слеж.

Коллим. ГУ / ВУ

Калибр. компенс.

Лазерный указатель

Назад…

-Настройка-

-Юстировка-

Коллим. устр. слеж.

Коллим. ГУ / ВУ

Калибр. компенс.

Лазерный указатель

Назад...

Настр. радиомодема Уст р-во Bluetooth Юстировка... Версия встр. ПО

Свед. об. обслуж.

3. При нахождении необходимой настройки нажмите A, чтобы выбрать

Уста новить, затем нажмите C для сохранения этой настройки. После этого вы

вернетесь к меню Юстировка.

4. Если вы хотите отменить действие, нажмите A, чтобы выбрать Отмена, затем

нажмите C для возврата к меню Юстировка. Можно выполнить юстировку луча указателя при включенном лазерном указателе,

для получения дополнительной информации см. Лазерный указатель, стр. 65.

1. Чтобы вернуться к меню Настройка, нажмите A для прокрутки к пункту

Назад…, затем нажмите C.

62 Руководство пользователя тахеометра Trimble серии SPS

Устано в к а 4

версия: RX.X.X

-Настройка-

Настр. радиомодема Уст р-во Bluetooth Юстировка... Версия встр. ПО

Выход (к уровню)

Дата след. обсл.

-Настройка-

Уст р-во Bluetooth Юстировка... Версия встр. ПО Свед. об. обслуж.

2008-10-17

или через 242 ч

Настр. радиомодема

Сведения о версии встроенного ПО 40.1

1. Нажмите A для прокрутки к пункту Версия встроенного ПО, затем нажмите

C. На экране отобразится версия встроенного ПО инструмента. Программа

автоматически возвратится к меню

Настройка.

Сведения об обслуживании 40.1

В меню Свед. об. обслуж. можно просмотреть дату следующего рекомендованного обслуживания или количество часов эксплуатации, оставшихся до рекомендованного обслуживания.

1. Нажмите A для прокрутки к пункту Свед. об обслуж. и затем нажмите C.

Сведения об обслуживании инструмента отобразятся на экране. Программа автоматически вернется к меню

Настройка.

Руководство пользователя тахеометра Trimble серии SPS 63

4 Уст а новка

-Настройка-

Юстировка Версия встр. ПО

Выбор языка

- Меню языка -

Язык: РУС

отмена далее установить

Свед. об. обслуж.

Уст р-во Bluetooth

-Настройка-

Настр. радиомодема Настр. Bluetooth

Выход (к уровню)

Юстировка

1:250

Настр.

Выход

Версия встр. ПО

Выбор языка 40.1

В меню Выбор языка можно выбрать язык для дисплея круга 2.

1. Нажмите A для прокрутки к пункту Выбор языка, затем нажмите C.

2. Нажмите A для прокрутки списка доступных языков.

3. Нажмите C для установки языка.

Выход из меню 40.1

1. Для выхода из меню Настройка нажмите A для прокрутки к пункту Выход (к

уровню)

и затем нажмите C. Отобразится окно электронного уровня.

Примечание. При простое более 300 с (5 мин) во время любой из приведенных выше процедур инструмент переходит в режим ожидания.

64 Руководство пользователя тахеометра Trimble серии SPS

Устано в к а 4

Лазерный указатель 4.1

В тахеометре Trimble серии SPS DR 300+ красный лазерный луч используется только в качестве лазерного указателя. Лазерный указатель расположен на одной оси с линией визирования зрительной трубы. При надлежащей юстировке инструмента красный лазерный луч указателя совпадает с линией визирования. Внешние воздействия, такие как удары или большие перепады температур, могут привести к смещению оси красного лазерного

Совмещение лазерного указателя 41.1

Внимание. Наблюдение за лазерным пятном на юстировочной цели через

зрительную трубу не причинит вреда здоровью. Не пытайтесь проводить юстировку с помощью призмы, поскольку отраженный от призмы свет может ослепить глаза.

Внимание. Не используйте лазерный указатель для помощи при поиске призм,

поскольку отраженный свет может ослепить глаза. Отраженный свет не повредит зрение, но может вызвать неприятные ощущения.

Во избежание ошибочного наведения при использовании лазерного указателя используйте входящую в комплект юстировочную цель для регулярной проверки совмещения лазера и перед выполнением высокоточных измерений расстояния.

1. Уст а н о ви т е юстировочную цель на расстоянии 25 – 50 м, направив ее на

инструмент.

2. Активируйте функцию лазерного указателя для включения красного лазерного

луча.

3. Наведите инструмент на центр пластины цели и проверьте положение красного

лазерного пятна по отношению к перекрестию визирных нитей зрительной трубы.

4. Если красное лазерное пятно лежит вне перекрестия визирных нитей, регулируйте

направление луча до тех пор, пока он не совпадет с перекрестием визирных нитей, См.Рис. 4.27.

луча указателя относительно линии визирования.

Руководство пользователя тахеометра Trimble серии SPS 65

4 Уст а новка

Юстировочный порт вертикального

Юстировочный порт

указателя

горизонтального указателя

Рис. 4.27. Юстировочная цель для DR 300+

Юстировка лазерного луча 40.1

1. Извлеките две заглушки из юстировочных портов в верхней части корпуса

зрительной трубы. Рис.4.28

Рис. 4.28. Юстировочные порты лазерного указателя

66 Руководство пользователя тахеометра Trimble серии SPS

Устано в к а 4

По часовой стрелке = Вниз

Против часовой стрелки = Вверх

2. Для корректировки вертикального положения лазерного пятна вставьте

шестигранный ключ в юстировочный порт вертикального указателя и поверните, как показано на рис. 4.29.

Рис. 4.29. Юстировка вертикального положения

Руководство пользователя тахеометра Trimble серии SPS 67

4 Уст а новка

По часовой

Против часовой стрелки = Вправо

стрелке = Влево

3. Для корректировки горизонтального положения лазерного пятна вставьте

шестигранный ключ в юстировочный порт горизонтального указателя и поверните, как показано на Рис.4.30.

Рис. 4.30. Юстировка горизонтального положения

4. Проверьте совмещение лазерного пятна и перекрестия визирных нитей. Во время

процедуры юстировки удерживайте зрительную трубу в направлении юстировочной цели. Юстировочные винты сильно затянуты, потому что они самоблокирующиеся. Винты затянутся автоматически после юстировки.

5. Уст а н о ви т е заглушки на место в отверстия юстировочных портов. Убедитесь, что

заглушки установлены соответствующим образом для обеспечения надлежащей герметичности крышки.

Внимание. Для предохранения от влаги и пыли убедитесь в надлежащей установке заглушек в юстировочные порты.

68 Руководство пользователя тахеометра Trimble серии SPS

Устано в к а 4

Верхняя

Нижняя

Верхняя кромка нижней отметки

отметка

Измерение высоты инструмента 4.1

На боковой стороне инструмента есть две отметки для измерения. Верхняя отметка соответствует горизонтальной оси вращения инструмента. Нижняя отметка находится на 0,158 м (0,518 фута) ниже верхней отметки. Измеряйте нижнюю отметку до верхней кромки отметки. Рис.4.31

Рис. 4.31. Отметки высоты инструмента

При подключении контроллера Trimble CU или TSC2 с работающей , например, Trimble SCS900, в программе имеются дополнительные функции, которые сокращают

измерение нижней отметки инструмента до требуемой вертикальной отметки высоты инструмента до горизонтальной оси вращения, См.Рис. 4.32. и следующий параграф.

Руководство пользователя тахеометра Trimble серии SPS 69

4 Уст а новка

0,158 м

Hm Hc Ih

(0,518 фута)

Ih 0 158, Hm20091,2–+=

Рис. 4.32. Измерение высоты инструмента

В значение измеренного расстояния (Hm) вносится поправка на наклон измерения для получения значения вертикального измерения до нижней отметки (Hc). Константа от нижней отметки до верхней отметки (0,158 м (0,518 фута)) добавляется к значению Hc для получения высоты инструмента по вертикали от точки стояния до горизонтальной оси (Ih). Для получения более подробной информации см. документацию SCS900.

Или для получения

точных измерений до верхней отметки (Ih) можно вручную измерить расстояние уклона от точки стояния до нижней отметки (Hm). Для вычисления итоговой высоты инструмента (Ih) подставьте значение измеренного расстояния уклона (Hm) в приведенную ниже формулу.

70 Руководство пользователя тахеометра Trimble серии SPS

Устано в к а 4

Юстировка оптического центрира 4.2

1. Уст а н о ви т е инструмент и выполните его нивелирование над точкой стояния так,

чтобы высота штатива составляла 1,5 м (± 0,1 м) (4,920 фута (± 0,328 фута)). Рис.4.33

2. Отметьте положение внутреннего круга оптического центрира по отношению к

точке стояния.

3. Поверните инструмент на 200 град (180 градусов).

4. Отметьте положение внутреннего круга оптического центрира по отношению к

точке стояния. Если внутренний круг визирных нитей оптического центрира перемещается по отношению к точке стояния, необходимо выполнить юстировку положения визирных нитей центрира.

5. Отъюстируйте половину ошибки четырьмя регулировочными винтами на

оптическом центрире.

6. Поверните инструмент на 200 град (180 градусов).

7. При отсутствии движения между внутренним кругом визирных нитей оптического

центрира по отношению к точке стояния дальнейшая юстировка не требуется.

Внимание. При юстировке оптического центрира четырьмя регулировочными

винтами важно, чтобы винты были правильно отрегулированы. При регулировке одного винта противоположный винт должен регулироваться в равной степени в обратном направлении для поддержания надлежащего напряжения оптики. Не перетяните винты, это может вызвать повреждение оптики.

Руководство пользователя тахеометра Trimble серии SPS 71

4 Уст а новка

4 регулировочных винта

Точ к а стояния

сетки нитей оптического центрира

Рис. 4.33. Юстировка оптического центрира

72 Руководство пользователя тахеометра Trimble серии SPS

Устано в к а 4

Контрольный список перед началом измерений 4.1

Перед началом измерения или разбивки проверьте следующие пункты:

• Чистота объектива

• Надлежащее нивелирование инструмента

• Выбор надлежащего радиоканала (только для измерений в режиме Robotic)

• Измерение высоты инструмента

• Достаточное время для адаптации инструмента к температуре окружающей среды,

см. стр.37

Крепление контроллера Trimble CU, крышки лицевой панели

Тахеометр Trimble серии SPS поставляется с крышкой для держателя контроллера. Крышка для держателя контроллера крепится к инструменту так же, как и конт роллер

Trimble CU.

Примечание. Крышка крепления контроллера не является необходимой деталью для эксплуатации инструмента или защиты его от влаги, она предназначена исключительно для поддержания чистоты контактов от пыли и грязи. Пользователям с контроллером TCS 2 необходимо постоянно использовать крышку для крепления контроллера с целью защиты контактов.

или контролл ером планшетного типа,

4.2

Руководство пользователя тахеометра Trimble серии SPS 73

4 Уст а новка

(((( ЩЕЛЧОК ))))

1. Пропустите верхнюю часть контроллера Trimble CU через верхнюю кромку

крепления контроллера. Рис.4.34

Рис. 4.34. Крепление контроллера Trimble CU к инструменту

2. Прижмайте нижнюю часть контроллера Trimble CU к креплению кнтроллера, пока

он не встанет на место со щелчком, Рис.4.35

Рис. 4.35. Устано в к а контроллера Trimble CU

74 Руководство пользователя тахеометра Trimble серии SPS

Устано в к а 4

Нажмите для

разблокирования

Отсоединение контроллера Trimble CU, крышки лицевой панели 4.1

Тахеометр Trimble серии SPS поставляется с крышкой для держателя контроллера. Крышка для держателя контроллера отсоединяется от инструмента так же, как и контроллер Trimble CU.

Внимание. При отсоединении контроллера Trimble CU от инструмента

рекомендуется переключить контроллер в режим ожидания. Отсоединение контроллера Trimble CU от инструмента в режиме работы не вызовет повреждения оборудования, но сохраняемые или записываемые файлы могут быть повреждены или потеряны при отсоединении контроллера.

1. Нажмите кнопку блокировки в нижней части контроллера Trimble CU, Рис. 4.36 (1)

2. Снимите нижнюю часть контроллера Trimble CU с инструмента, Рис. 4.36 (2)

Рис. 4.36. Отсоединение контроллера Trimble CU

3. Снимите верхнюю часть контроллера Trimble CU с верхней кромки крепления

контроллера и снимите контроллер с инструмента, Рис.4.37

Рис. 4.37. Отсоединение контроллера Trimble CU

Руководство пользователя тахеометра Trimble серии SPS 75

4 Уст а новка

COM-порт

USB-порт

TSC2

или

Подключение TSC2 4.1

TSC2 может использоваться в качестве контроллера для тахеометра Trimble серии SPS.

Сервопривод и режим Autolock 41.1

Контроллер TSC2 можно подключать к тахеометру Trimble серии SPS с помощью кабеля или посредством беспроводного интерфейса Bluetooth®.

Подключение посредством кабеля

TSC2 подключается от COM-порта тахеометра Trimble серии SPS к разъему USB на контроллере TSC2 с помощью кабеля, артикул 73840001.

Рис. 4.38. TSC2 подключается к тахеометру Trimble серии SPS с помощью кабеля

76 Руководство пользователя тахеометра Trimble серии SPS

для измерений в режиме Servo и Autolock.

Устано в к а 4

TSC2

Подключение с помощью беспроводной технологии Bluetooth

Внимание. Перед включением устройства Bluetooth убедитесь, что

использование технологии беспроводной связи Bluetooth разрешено нормативными документами той страны, где производятся работы.

TSC2 оснащен встроенным интерфейсом беспроводной связи Bluetooth.

Рис. 4.39. TSC2 подключается к тахеометру Trimble серии SPS с помощью

интерфейса беспроводной связи Bluetooth для измерений в режимах Servo и Autolock.

Руководство пользователя тахеометра Trimble серии SPS 77

4 Уст а новка

TSC2

Режим Robotic 41.2

TSC2 подключается к инструменту напрямую посредством встроенного радиомодема.

Рис. 4.40. TSC2 подключается к тахеометру Trimble серии SPS с помощью

78 Руководство пользователя тахеометра Trimble серии SPS

встроенного радиомодема для измерений в режиме Robotic.

Устано в к а 4

Подъем инструмента 4.2

Чтобы поднять инструмент, держите его, как показано на Рис. 4.41.

Рис. 4.41. Правильный способ подъема инструмента

Не держитесь за контроллер Trimble CU при подъеме инструмента, поскольку можно случайно нажать кнопку фиксатора, что приведет к падению контроллера Trimble CU, Рис.4.42

Рис. 4.42. Правильный способ подъема инструмента

Руководство пользователя тахеометра Trimble серии SPS 79

4 Уст а новка

80 Руководство пользователя тахеометра Trimble серии SPS

Trimble SPS User Manual
