Trimble Spectra Precision Focus 4W User Manual

Download

Руководство пользователя

Электронный тахеометр

Spectra Precision

Focus® 4W

Версия 1.00 Редакция A Сентябрь 2008

Corporate Office

Декларация о соответствии

Мы, Spectra Precision Limited,

10355 Westmoor Drive

Suite #100 Westminster, CO 800212 United States of America

+1-720-587-4700

с исключительной ответственностью заявляем, что

следующая продукция:

Электронный тахеометр Focus 4

соответствует Части 15 правил ФКС.

При работе прибора существуют два условия:

(1) этот прибор не вызывает излучения вредных

помех

(2) этот прибор может принимать любые помехи,

включая помехи, которые могут привести к

неправильной работе.

Spectra Precision 10355 Westmoor Drive Suite #100 Westminster, CO 80021 USA +1-720-587-4700 телефон 888-477-7516 (Бесплатно в США)

www.spectraprecision.com

Авторские права и торговые марки

Spectra Precision, логотип Spectra Precision, Focus и логотип Focus торговые марки Spectra Precision, зарегистрированные в Бюро патентов и торговых марок США и других стран.

Все прочие торговые марки являются собственностью соответствующих владельцев.

Примечание к изданию

Это Руководство пользователя электронного тахеометра Spectra Precision Focus 4W, дата выпуска Сентябрь 2008 (Редакция A).

Оно применимо к версии 1.0 тахеометра Focus 4W.

Manufacturer

Nikon-Trimble Co., Ltd. Technoport Mituiseimei Bldg. 16-2, Minamikamata 2-chome, Ota-ku Tokyo 144-0035 Japan

Условия гарантии

Услови я гарантии, применимые к данному продукту, приведены в Гарантийном талоне, прилагаемому к продукту. Также вы можете получить информацию у авторизованного дилера Spectra Precision.

Примечания

Устрой с т в о соответствует классу В по FCC 15B. Данный прибор был проверен на соответствие стандарту для

цифровых устройств Класса B, в соответствии с Частью 15 правил Федеральной Комиссии по связи. Эти ограничения предназначены для обеспечения защиты против вредных излучений в жилых помещениях. Это оборудование генерирует, использует, и может излучать энергию в радиочастотном диапазоне и, если оно установлено и используется не в соответствии с инструкциями, это может вызвать вредное воздействие на радиолинии. Нет гарантий, что в отдельных случаях установки помехи не возникнут.

Если устройство вызывает помехи при приеме телевизионных или радио сигналов, что можно определить его включением и выключением, вы можете устранить эти помехи одним из следующих способов:

– Переориентировать или переместить приемную антенну. – Увел и ч ить расстояние между оборудованием и приёмником. – Подключить оборудование к другой цепи питания (розетке),

отличной от той, к которой подключен приемник.

– Проконсультироваться с дилером или опытным радио/

телевизионным техником для получения дополнительной информации.

Увед о мляе м вас, что любые изменения или модификация оборудования без соответствующего разрешения производителя лишают вас права работать с этим оборудованием согласно правил Федеральной Комиссии по связи.

Canada

Эта цифровая аппаратура класса B соответствует всем требованиям по излучению радиочастотного шума, установленным Канадским министерством связи.

Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites applicables aux appareils numériques de Classe B prescrites dans le règlement sur le brouillage radioélectrique édicté par le Ministère des Communications du Canada.

Европа

Этот продукт был протестирован и определено, что он соответствует оборудованию класса В в соответствие с Директивой Европейского Совета 89/336/EEC на EMC, следовательно, удовлетворяет требованиям CE Marking и допущен к продаже внутри Европейской экономической зоны (EEA). Содержит радиочастотный модуль Infeneon PBA 31307. Эти требования разработаны для обеспечения защиты домашнего или комм ерч еского оборудования от возможных помех, возникающих при работе оборудования.

Австралия и Новая Зеландия

Данный продукт соответствует нормативным требованиям, определёнными в положениях об электромагнитной совместимости, установленные ACA (Австралийский Департамент Связи), а также соответствует требованиям маркировки С-Tick и разрешено к продаже в Австралии и Новой Зеландии.

Правила

Этот прибор содержит съемные батареи. Тайваньское законодательство требует, чтобы использованные батареи были переработаны.

Тайваня о переработке батарей

淓揹抮惪夞澗

Примечание для пользователей Европейского Союза

Чтобы получить информацию о переработке и другую подробную информацию, посмотрите:

www.spectraprecision.com/ev.shtm. Для переработки оборудования Trim ble WEEE, позвоните: +31 497

53 2430, и попросите соединить с "WEEE associate", или направьте письменный запрос инструкций по переработке по адресу:

Trimble Europe BV

c/o Menlo Worldwide Logistics

Meerheide 45

5521 DZ Eersel, NL

ПРЕДУПРЕЖДЕНИЕ- Это оборудование сертифицировано в

соответствие с ограничениями класса B для персональных компьютеров и перефирийных устройств, в соответствие с Разделом B Части 15 Правил ФКС. К этому устройству могут быть подсоединены только перефирийные устройства (компьютерные устройства ввода/вывода, терминалы, принтеры и т.д.) сертифицированные в соответствие с ограничениями класса B. Работа с несертифицированным компьютером вызвать помехи приему телевизионных и радиосигналов. Подключение не экранированных интерфейсных кабелей к оборудованию аннулирует сертификацию FCC для данного устройства и может вызвать помехи, уровень которых значительно превышает установленные FCC пределы. Увед ом л яем вас, что любые изменения или модификация оборудования без соответствующего разрешения лишают вас права работать с этим оборудованием.

или перефирийными устройствами может

ii Руководство пользователя электронного тахеометра Spectra Precision Focus 4W

Безопасность

Для обеспечения личной безопасности, внимательно и полностью ознакомьтесь с этим руководством перед использованием электронного тахеометра Spectra

Precision® Focus® 4W.

Хотя продукция Spectra Precision разработана для обеспечения максимальной безопасности при ее использовании, некорректное обращение с приборами или игнорирование инструкции по эксплуатации может привести к травмам персонала или повреждениям оборудования.

Вам также необходимо прочесть руководство к зарядному устройству батарей и документацию к другому оборудованию, которое вы используете совместно с электронным тахеометром Focus 4.

Примечание – Всегда храните это руководство рядом с прибором для быстрого доступа к требуемой информации.

Безопасность при работе с лазером

Focus 4W – это лазерный инструмент Класса 3R в соответствии со стандартом IEC60825-1, Am2 (2001): Безопасность лазерных приборов.

Использование лазерного оборудования класса 3R может представлять опасность.

Для предотвращения опасных ситуаций все пользователи должны неукоснительно выполнять меры предосторожности и контроля, указанные в стандарте IEC60825-1 (2001-08), в частности EN60825-1:1994, A11:1996 и A2:2001, в котором описывается безопасное расстояние, установленное в настоящем Руководстве пользователя.

Примечание. Безопасное

лазерное излучение или энергетическая экспозиция имеет максимально допустимую величину, воздействию которой может подвергаться персонал без угрозы здоровью.

расстояние – это расстояние от лазера, на котором

для

ПРЕДУПРЕЖДЕНИЕ – Лазерное оборудование разрешается устанавливать, настраивать

и эксплуатировать только квалифицированному и подготовленному персоналу.

ПРЕДУПРЕЖДЕНИЕ – Места использования данных лазеров должны быть обозначены

соответствующим предупреждающим знаком о лазернои излучении.

ПРЕДУПРЕЖДЕНИЕ – Необходимо принять меры предосторожности, чтобы люди не

смотрели на лазерный луч непосредственно или без оптического инструмента.

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. iii

Безопасность

ПРЕДУПРЕЖДЕНИЕ – Путь лазерного луча должен проходить значительно выше уровня

глаз, если это возможно.

ПРЕДУПРЕЖДЕНИЕ – Лазерный луч должен прерываться в конце своего полезного пути

и обязательно должен прерываться, если опасный путь луча выходит за пределы (безопасное расстояние*) участка, на котором за наличием и работой персонала ведется наблюдение с целью его защиты от лазерного излучения.

ПРЕДУПРЕЖДЕНИЕ – Когда лазерный прибор не используется он должен храниться в

месте, недоступном для неуполномоченного персонала.

ПРЕДУПРЕЖДЕНИЕ – Запрещается направлять (даже случайно) лазерный луч Класса

3R на зеркальные отражающие поверхности, например призмы, металлические

предметы и окна. Необходимо принять особые меры предосторожности для исключения подобных ситуаций.

ПРЕДУПРЕЖДЕНИЕ – Строительный электронный тахеометр Focus 4W - это лазерный

прибор Класса 3R. Лазерное излучение опасно для ваших глаз и тела. Не направляйте инструмент в лицо или тело людей. Если вы почувствовали себя плохо после попадания на вас лазерного луча немедленно обратитесь за медицинской помощью.

ПРЕДУПРЕЖДЕНИЕ – При использовании в безотражательном режиме строительный

электронный тахеометр Focus 4W является лазерным инструментом Класса 3R. При использовании в режиме призмы строительный электронный тахеометр Focus 4W является лазерным инструментом Класса 1. Не наводите инструметнт на призму в безотражательном режиме.

Характеристики лазерного излучения:

Длина волны Длина волны 870 нм

Длина волныМетод передачи Длина волныИмпульсная последовательность

Длина волныВыходная мощность

Длина волныШирина импульса

Длина волны< 6.4 Вт

Длина волны< 5 нс

iv Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

Соответствие стандартам безопасности:

Complies with 21 CFR 1040, 10 and 1040,11

except for deviations pursuant to Laser Notice No. 50, dated July 26, 2001

MADE IN JAPAN

NIKON-TRIMBLE CO., LTD.

16-2, MINAMIKAMATA 2-CHOME, OTA-KU, TOKYO, JAPAN

CLASS 1 LASER PRODUCT

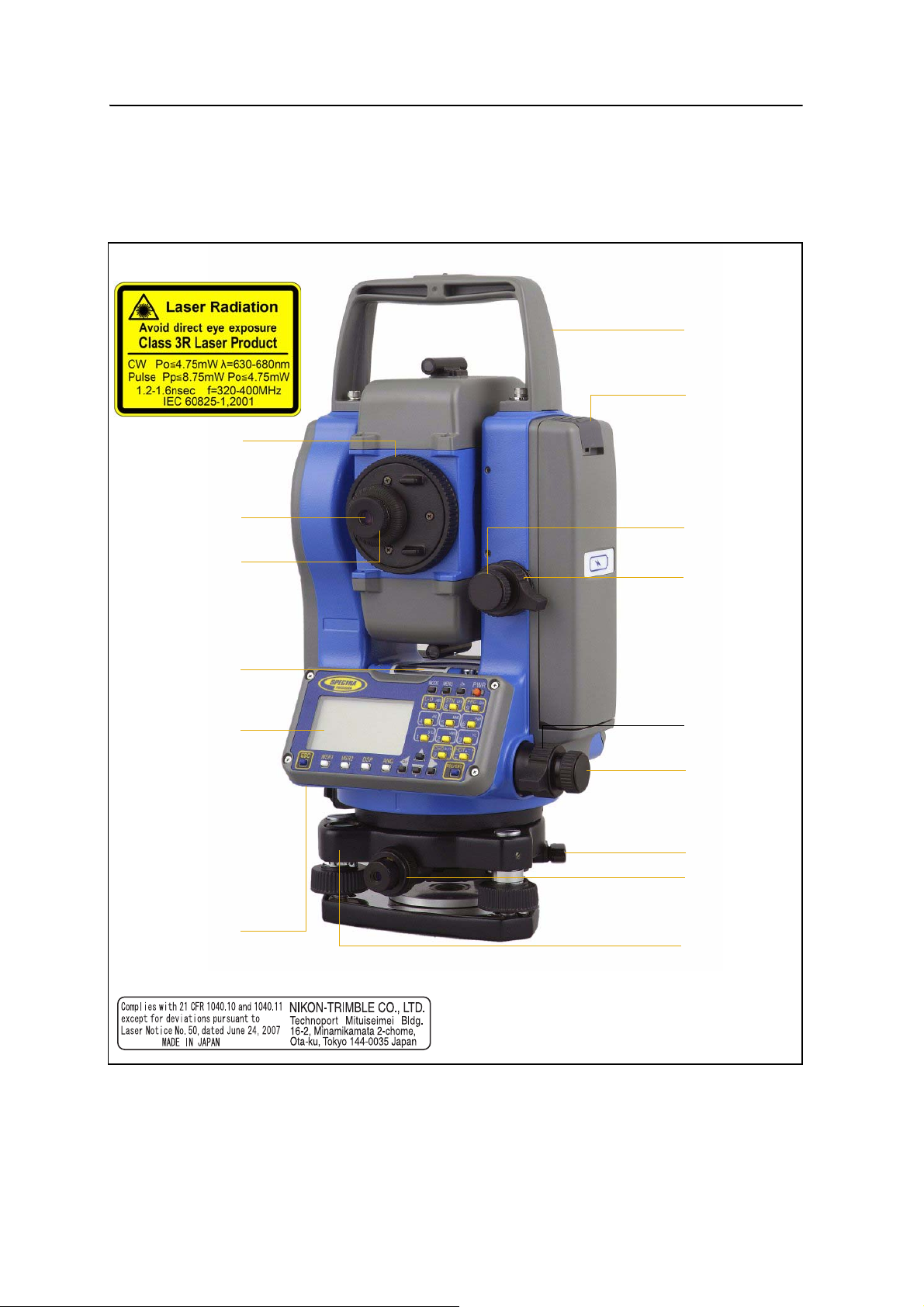

Этикетки

Безопасность

Длина волныEU Длина волныEN60825-1/Am.2:2001 (IEC60825-1/Am.2:2001), class 1

Длина волныUSA Длина волныFDA21CFR Part 1040 Sec.1040.10 and 1040.11

Длина волныExcept for deviations pursuant to Laser Notice No.50, dated

July 26, 2001: class 1

Предупреждения и предостережения

Для отображения информации о безопасности, приняты следующие соглашения:

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. v

Безопасность

ПРЕДУПРЕЖДЕНИЕ – Предупреждение сигнализирует вам о ситуации, которая может

стать причиной смерти или серьезного вреда.

ПРЕДОСТЕРЕЖЕНИЕ – Предостережение сигнализирует вам о ситуации, которая может причинить вред или уничтожение имущества.

Всегда читайте и внимательно следуйте инструкциям. Они содержат важную информацию.

Предупреждения

Предупреждение. Предупреждения, связанные с безопасностью применения лазера, см. в разделе «Безопасность при работе с лазером», стр. iii.

Перед использованием инструмента ознакомьтесь со следующими предупреждениями и всегда следуйте их инструкциям:

ПРЕДУПРЕЖДЕНИЕ – Никогда не смотрите в зрительную трубу на солнце - это может

привести к повреждению глаз.

ПРЕДУПРЕЖДЕНИЕ – В Focus 4Wне предусмотрена взрывозащитная конструкция. Не

используйте инструмент на угольных шахтах, в местах загрязненных угольной пылью или вблизи других горючих веществ.

ПРЕДУПРЕЖДЕНИЕ – Никогда не разбирайте, не изменяйте и не ремонтируйте

инструмент самостоятельно. Это может привести к возгоранию прибора, или вы можете получить электрический удар или ожог.

ПРЕДУПРЕЖДЕНИЕ – Используйте только оригинальное зарядное устройство для

зарядки батареи BC-65. Использование других зарядных устройств, например, Q-7U/E или Q-7C, может привести к возгоранию, пожару, а также повреждению батареи.

ПРЕДУПРЕЖДЕНИЕ – Во время зарядки батареи не накрывайте зарядное устройство

материалом или тканью, это может привести к перегреву. Зарядное устройство должно нормально охлаждаться. Если вы накроете зарядное устройство тканью, это может вызвать его перегрев.

ПРЕДУПРЕЖДЕНИЕ – Не заряжайте батарею в сырых или пыльных местах, на прямом

солнечном свете и близк о от источников тепла. Не заряжайте батарею, если она сырая. Это может привести к удару током, перегреву или возгоранию батареи.

vi Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

Безопасность

ПРЕДУПРЕЖДЕНИЕ – Несмотря на то, что батарея ВС-65 снабжена автоматом

размыкания при коротком замыкании её контактов, необходимо заботиться о том, чтобы не допускать короткого замыкания выводов. Короткое замыкание может вызвать возгорание батареи или привести к ожогу.

ПРЕДУПРЕЖДЕНИЕ – Никогда не нагревайте и не жгите батарею. Это может привести к

утечке химического вещества или повреждению корпуса и стать причиной серьезных повреждений.

ПРЕДУПРЕЖДЕНИЕ – При хранении батареи или зарядного устройства, чтобы избежать

короткого замыкания, изолируйте контакты предохранительной тесьмой. Отсутствие изоляции может привести к короткому замыканию и стать причиной возгорания, ожога или привести к поломке инструмента.

ПРЕДУПРЕЖДЕНИЕ – Батарея ВС-65 сама по себе не является водонепроницаемой. Не

оставляйте батарею влажной после отсоединения её от инструмента. Если вода попадет внутрь батареи, то батарея может загореться.

Предостережения

Перед использованием инструмента ознакомьтесь со следующими предостережениями и всегда следуйте их инструкциям:

ПРЕДОСТЕРЕЖЕНИЕ – Использование органов управления, настройки или выполнение действий не в соответствии с их назначением может вызвать опасное излучение.

ПРЕДОСТЕРЕЖЕНИЕ – Металлические ножки штатива очень острые, вы можете пораниться. Будьте осторожны при переноске и установке штатива.

ПРЕДОСТЕРЕЖЕНИЕ – Проверьте плечевой ремень и его застежку перед переносом штатива или инструмента, закрытого в транспортировочном ящике. Повреждение ремня или не до конца застегнутая пряжка могут стать причиной случайного падения инструмента, что может нанести вред инструменту и вам.

ПРЕДОСТЕРЕЖЕНИЕ – Перед установкой штатива удостоверьтесь, что ножки штатива хорошо закреплены. В противном случае вы по дороге можете поранить руку или ногу острием ножки штатива.

ПРЕДОСТЕРЕЖЕНИЕ – После установки прибора на штатив, крепко затяните становой винт трегера. В противном случае инструмент может упасть и получить повреждения или нанести вред вам.

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. vii

Безопасность

C C

ПРЕДОСТЕРЕЖЕНИЕ – Перед установкой прибора на штатив крепко затяните закрепительные винты на ножках штатива. В противном случае при падении штатива инструмент может получить повреждение или нанести вред вам.

ПРЕДОСТЕРЕЖЕНИЕ – Затяните зажимной винт трегера. Если он недостаточно закреплен, трегер может упасть, когда вы станете поднимать инструмент, что может причинить вред вам или инструменту.

ПРЕДОСТЕРЕЖЕНИЕ – Не складывайте предметы на транспортировочном ящике и не используйте его вместо стула. Пластиковый транспортировочный ящик ненадежен и неустойчив. Вы можете упасть и удариться или предметы могут разбиться.

ПРЕДОСТЕРЕЖЕНИЕ – Внимательно прочитайте инструкцию по эксплуатации зарядного устройства перед его использованием.

ПРЕДОСТЕРЕЖЕНИЕ – Перед упаковкой инструмента убедитесь, что лазер отключен.

ПРЕДОСТЕРЕЖЕНИЕ – Чтобы избежать ошибочных измерений, система инструмента

может прекратить работу при обнаружении сильного электромагнитного поля. Если это произойдет, отключите инструмент и устраните источник электромагнитного излучения. Затем включите инструмент и продолжите работу.

viii Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

Содержание

Безопасность . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iii

Безопасность при работе с лазером . . . . . . . . . . . . . . . . . . . . . . . . . . . . .iii

Характеристики лазерного излучения: . . . . . . . . . . . . . . . . . . . . . . . . iv

Соответствие стандартам безопасности: . . . . . . . . . . . . . . . . . . . . . . . v

Этикетки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . v

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . v

Предупреждения и предостережения . . . . . . . . . . . . . . . . . . . . . . . . . . . . v

Предупреждения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vi

Предостережения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii

1 Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Компоненты системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Уход и хранение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Хранение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Усл о ви я окружающей среды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Очистка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Использование . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Дополнительная информация. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2 Подготовка к работе . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Распаковка и упаковка инструмента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Распаковка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Упаковка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Зарядка и разрядка батареи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Отсоединение батареи BC-65 от инструмента . . . . . . . . . . . . . . . . . . . 10

Присоединение батареи BC-65 к инструменту . . . . . . . . . . . . . . . . . . . 11

Уст а нов к а штатива. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Центрирование. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Центрирование при помощи оптического центрира . . . . . . . . . . . . . . . . 12

Нивелирование инструмента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Фокусировка зрительной трубы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Уст а нов к а режима измерений и подготовка цели. . . . . . . . . . . . . . . . . . . . . 14

Измерения с призменным отражателем . . . . . . . . . . . . . . . . . . . . . . . 15

Измерения в Безотражательном режиме (Марка) . . . . . . . . . . . . . . . . . 16

Просмотр и изменение параметров

Поле цели . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Постоянная призмы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

измерения . . . . . . . . . . . . . . . . . . . . . . 17

3 Начало работы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

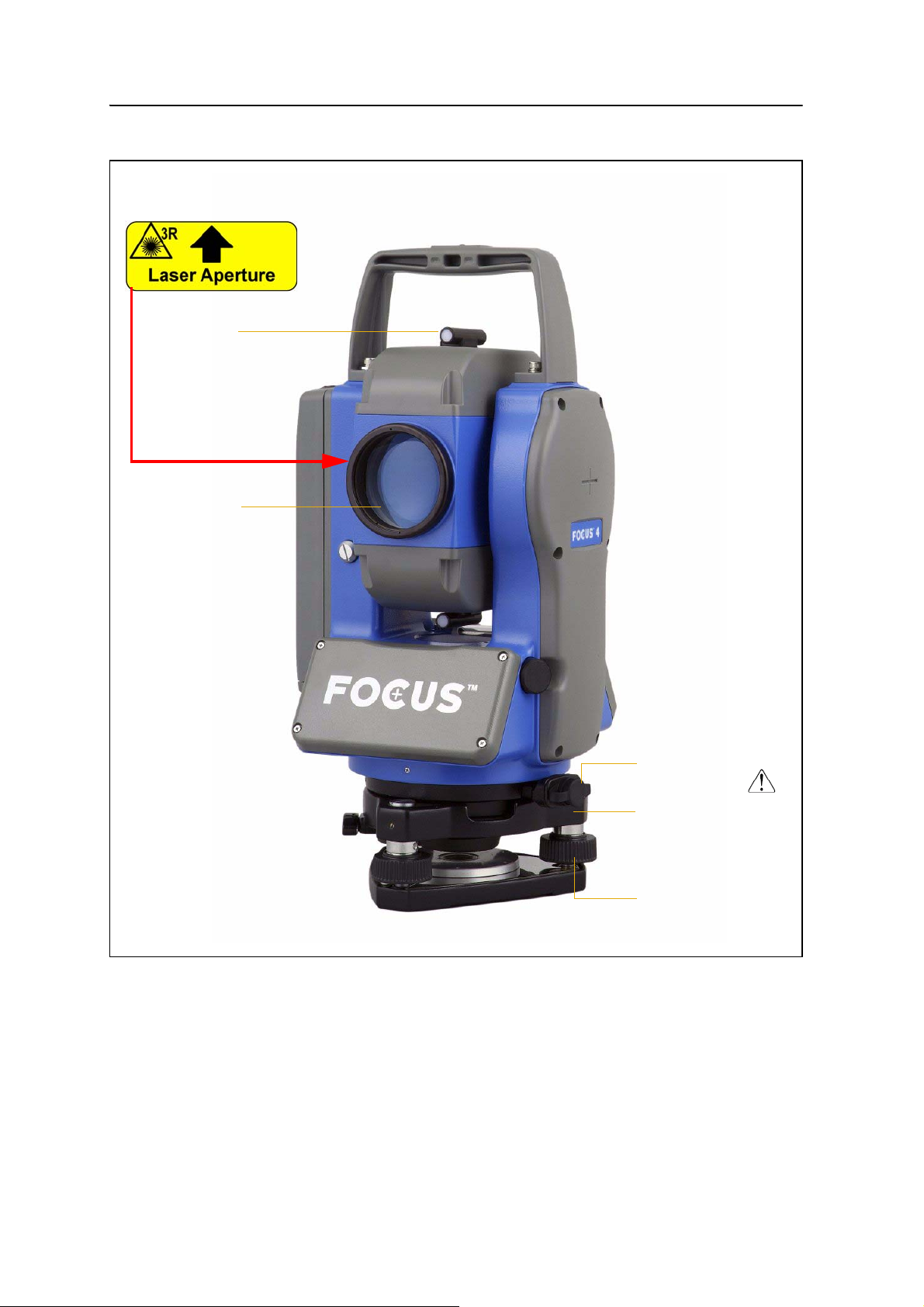

Внешний вид инструмента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

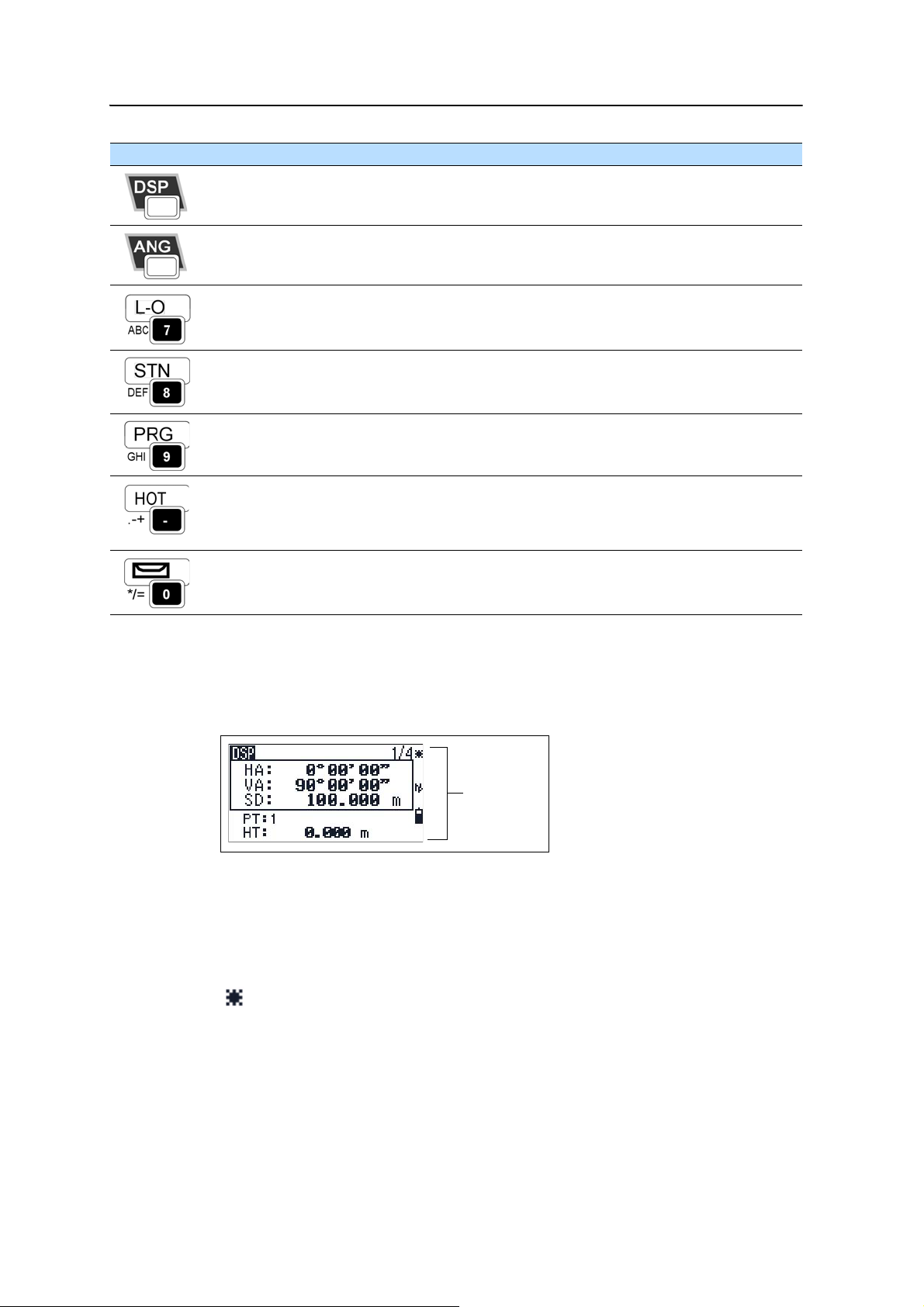

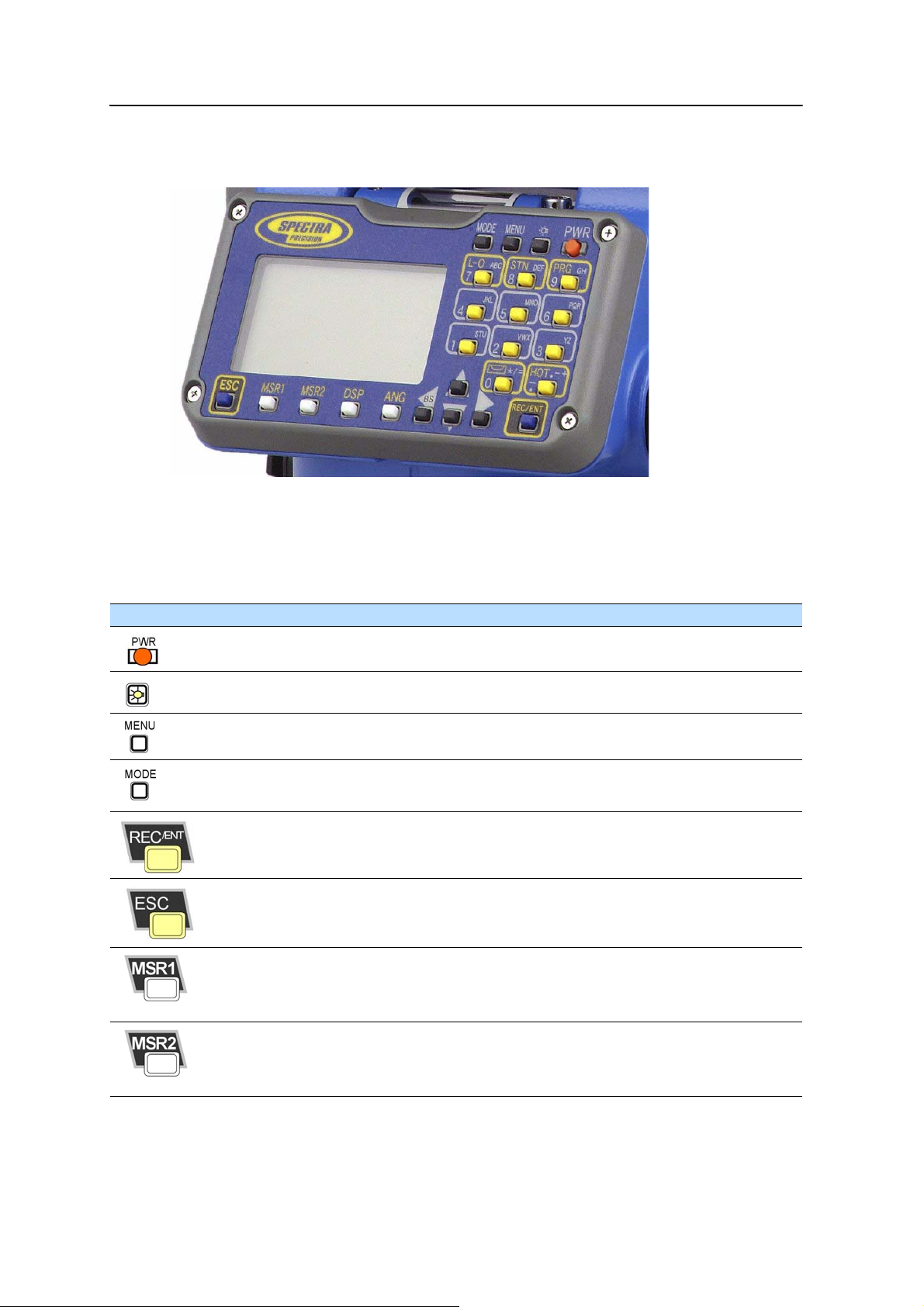

Функции экрана и клавиш . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Клавиатура инструмента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. ix

Содержание

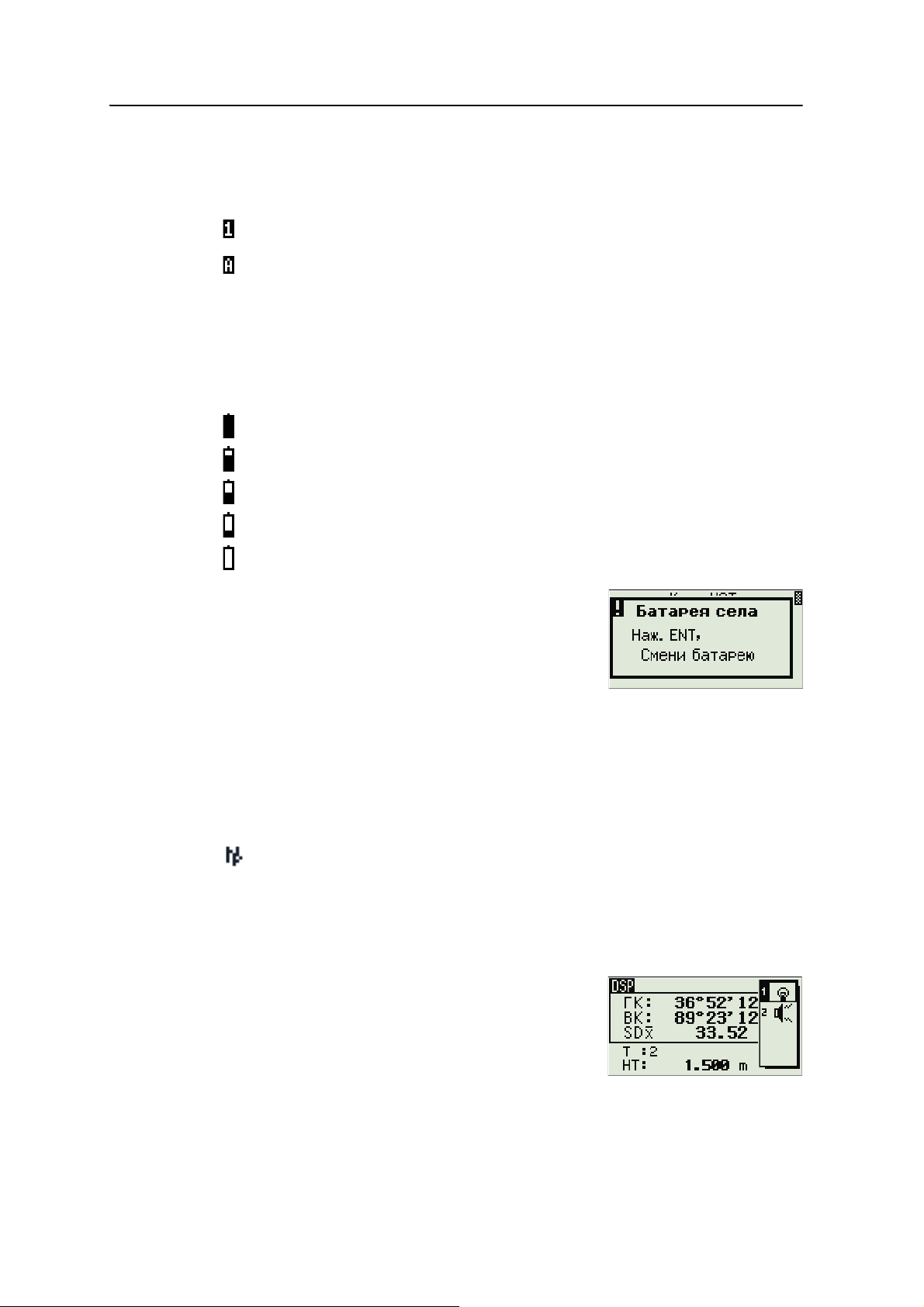

Панель состояния . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

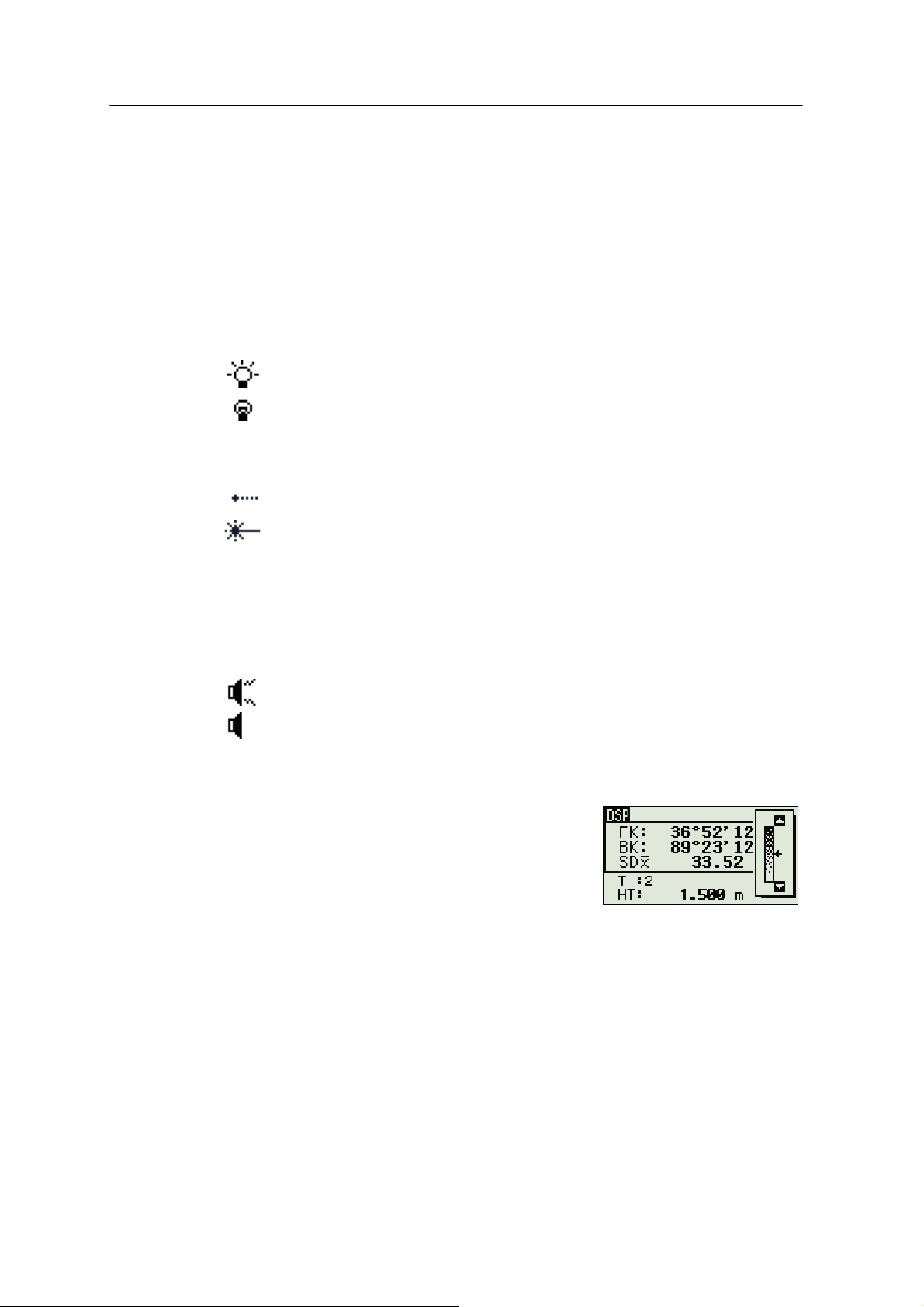

Настройка подсветки и уровней звука. . . . . . . . . . . . . . . . . . . . . . . . 24

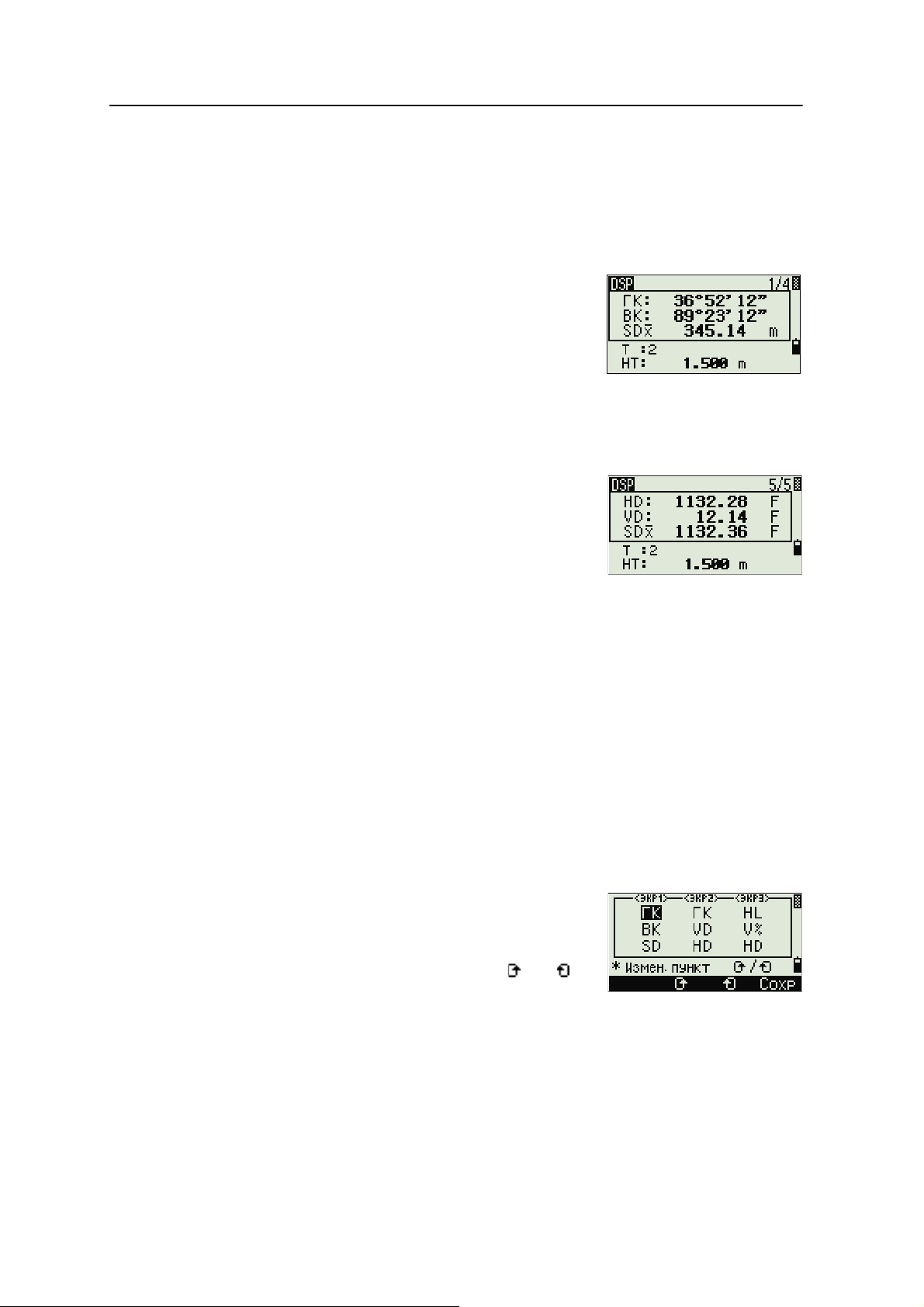

[DSP] клавиша. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

[MODE] клавиша . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

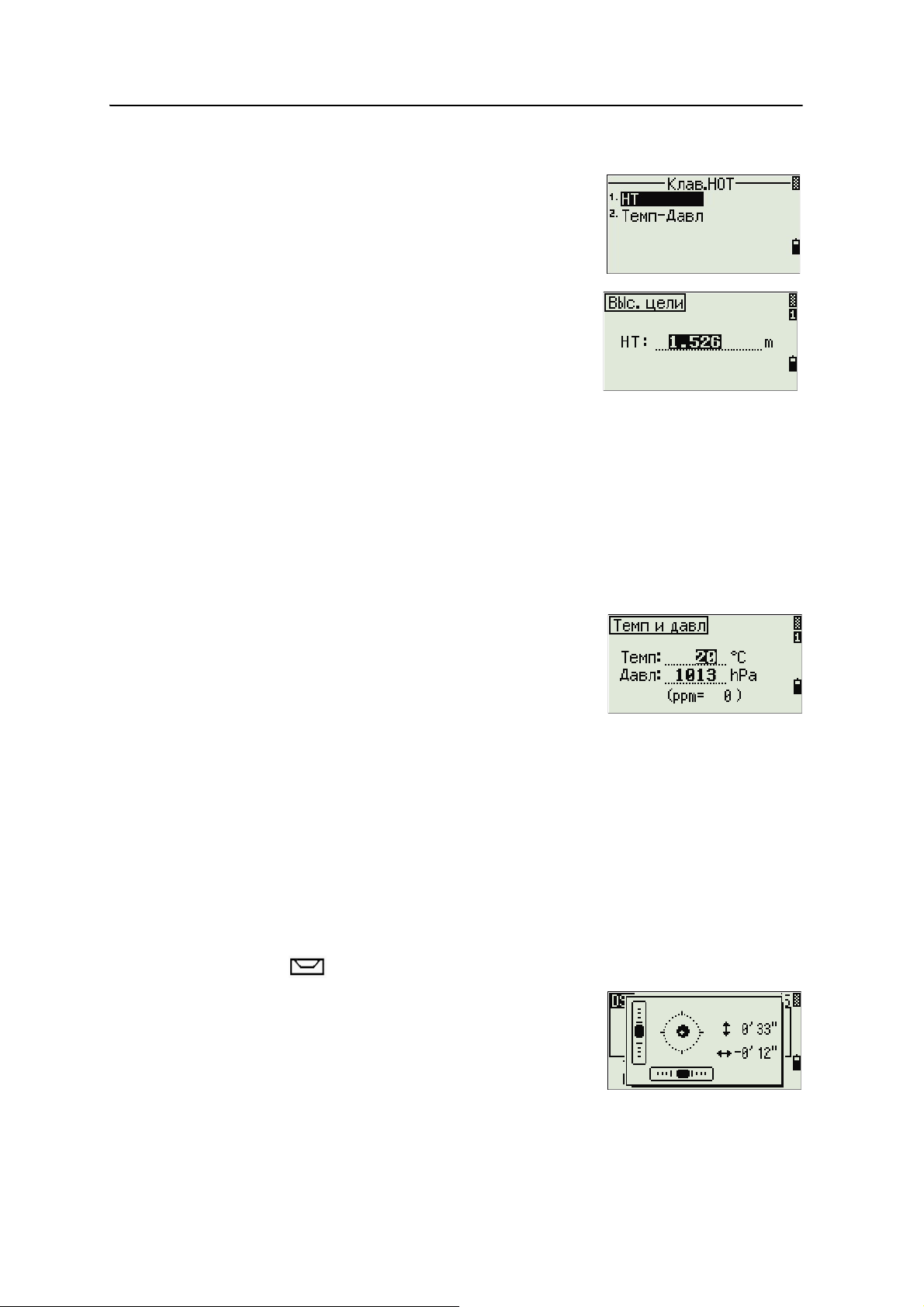

[HOT] клавиша. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Индикатор пузырькового уровня . . . . . . . . . . . . . . . . . . . . . . . . . . 28

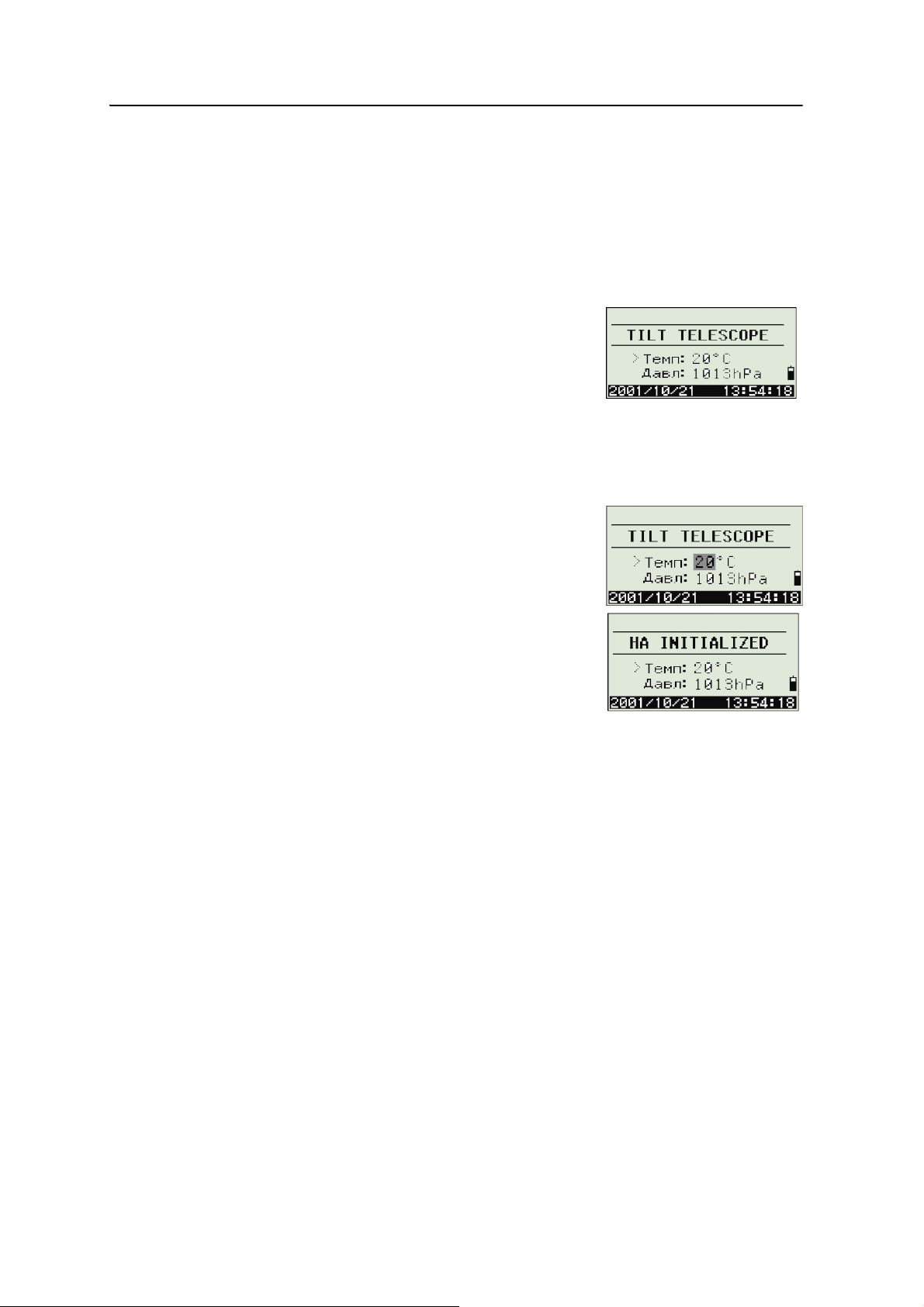

Включение инструмента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Выключение инструмента. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Спящий режим . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Выбор языка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Региональные настройки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Список доступных проектов или данных . . . . . . . . . . . . . . . . . . . . . . . . . 33

Ввод данных . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Ввод имени или номера точки . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

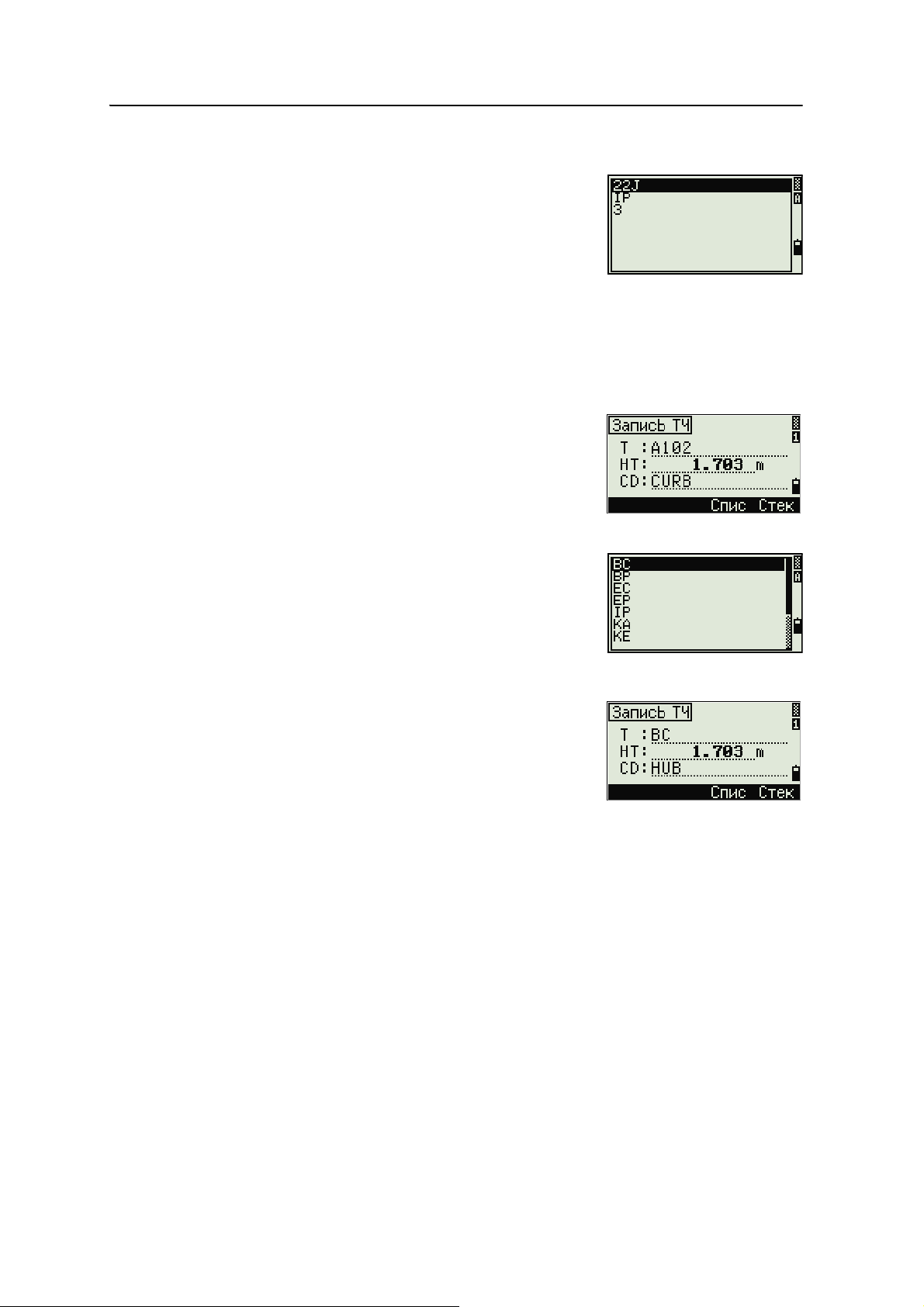

Ввод кода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

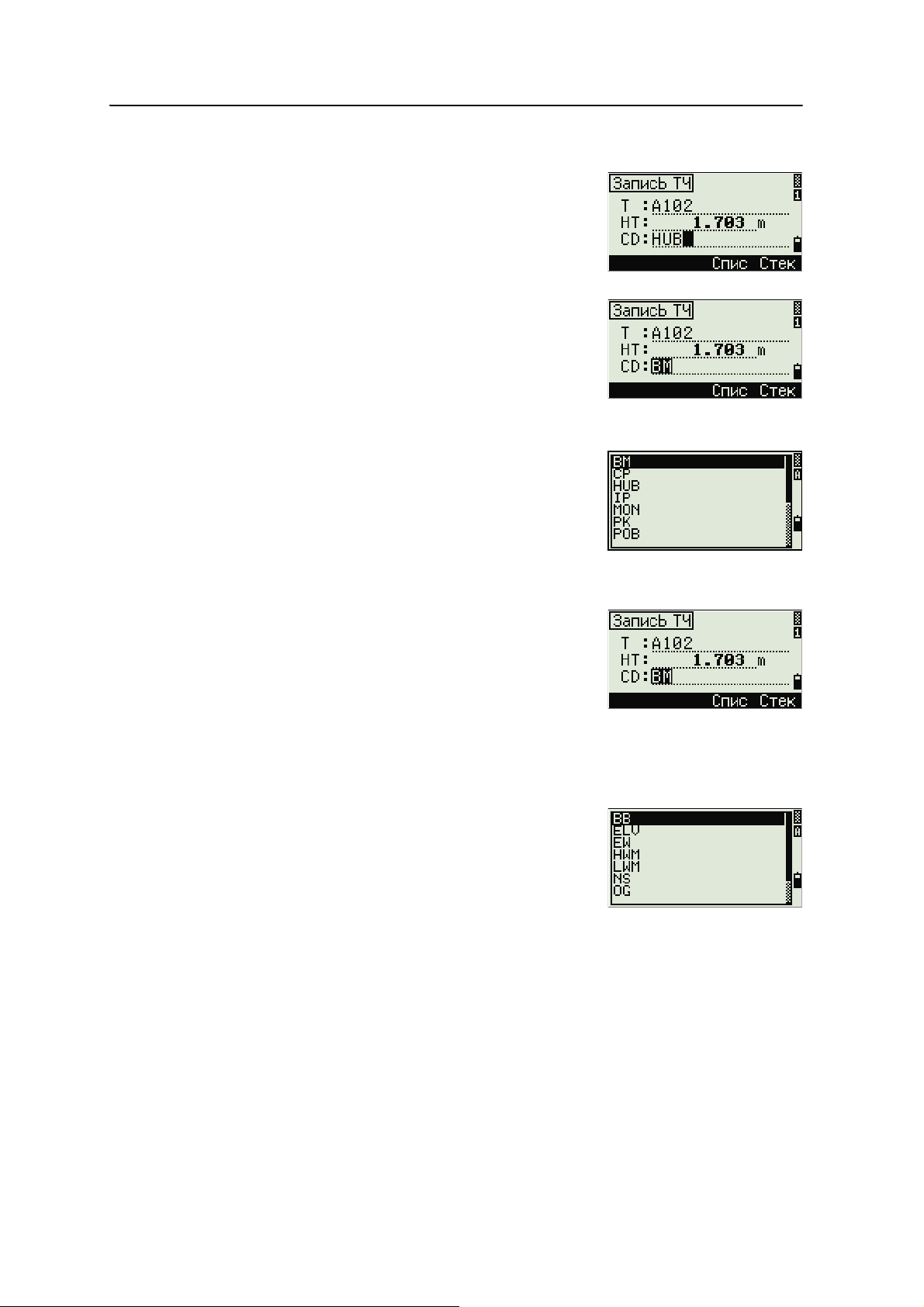

Дополнительные возможности: Поиск кода при помощи первого символа . . 38

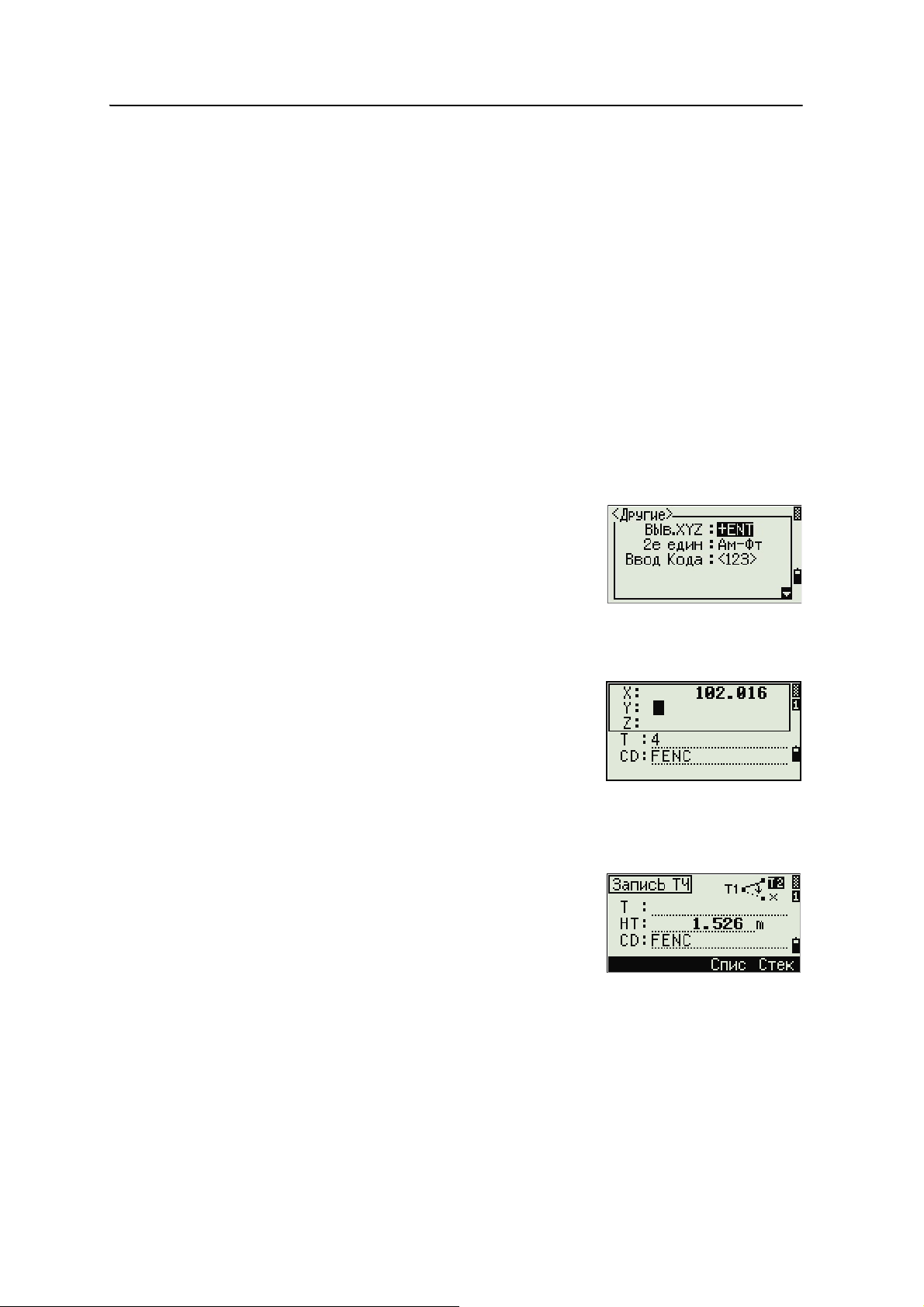

Ввод значений в футах и дюймах . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Создание или открытие проекта . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Создание нового проекта . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Создание контрольного проекта . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Измерение расстояний. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Наведение на призменный отражатель . . . . . . . . . . . . . . . . . . . . . . . 41

Измерение расстояний . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

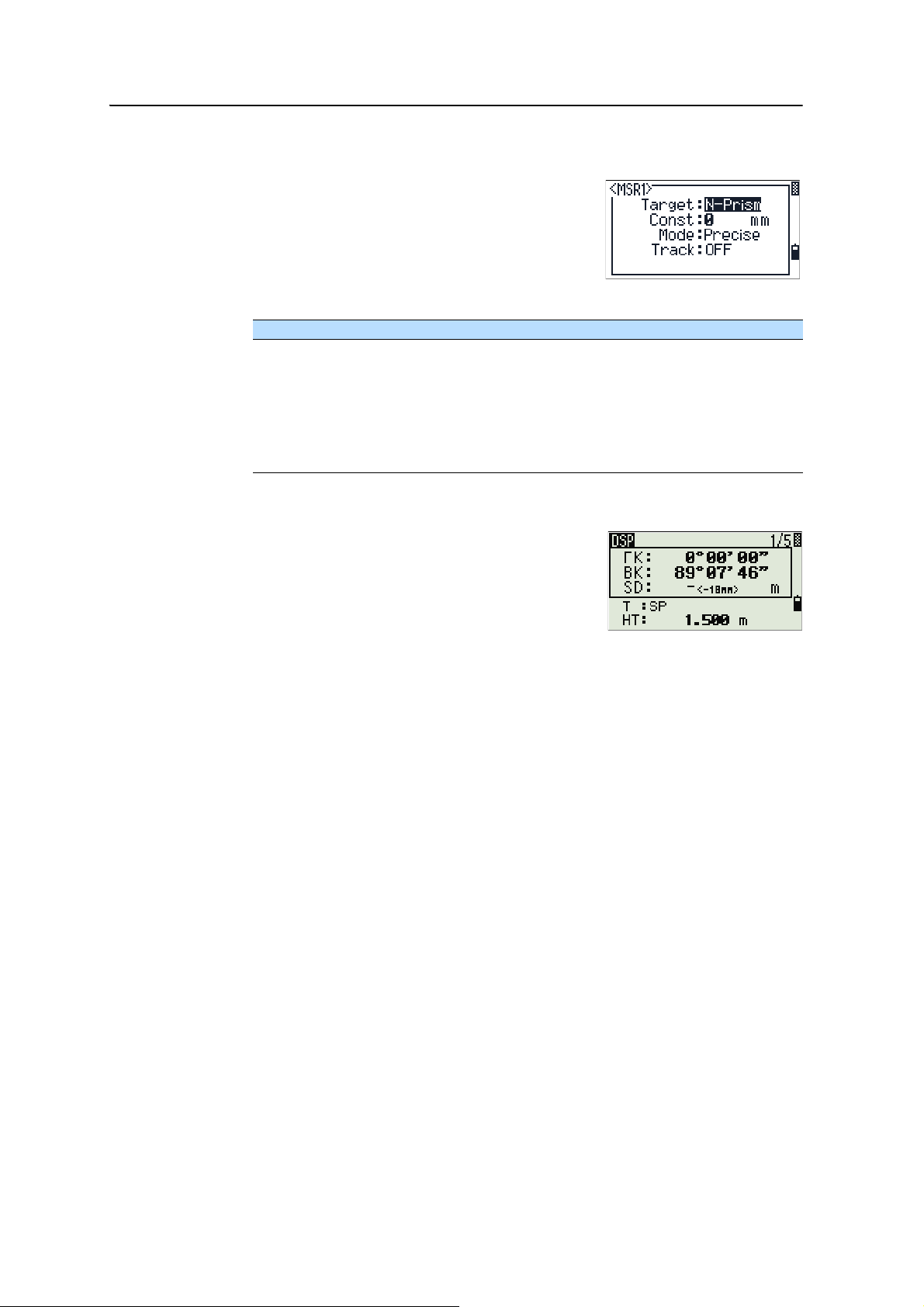

Просмотр и изменение параметров измерения . . . . . . . . . . . . . . . . . . . 42

4 Приложения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Сброс ГК и угловые измерения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Уст ано вка горизонтального угла в 0 . . . . . . . . . . . . . . . . . . . . . . . . . 44

Ввод горизонтального угла . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

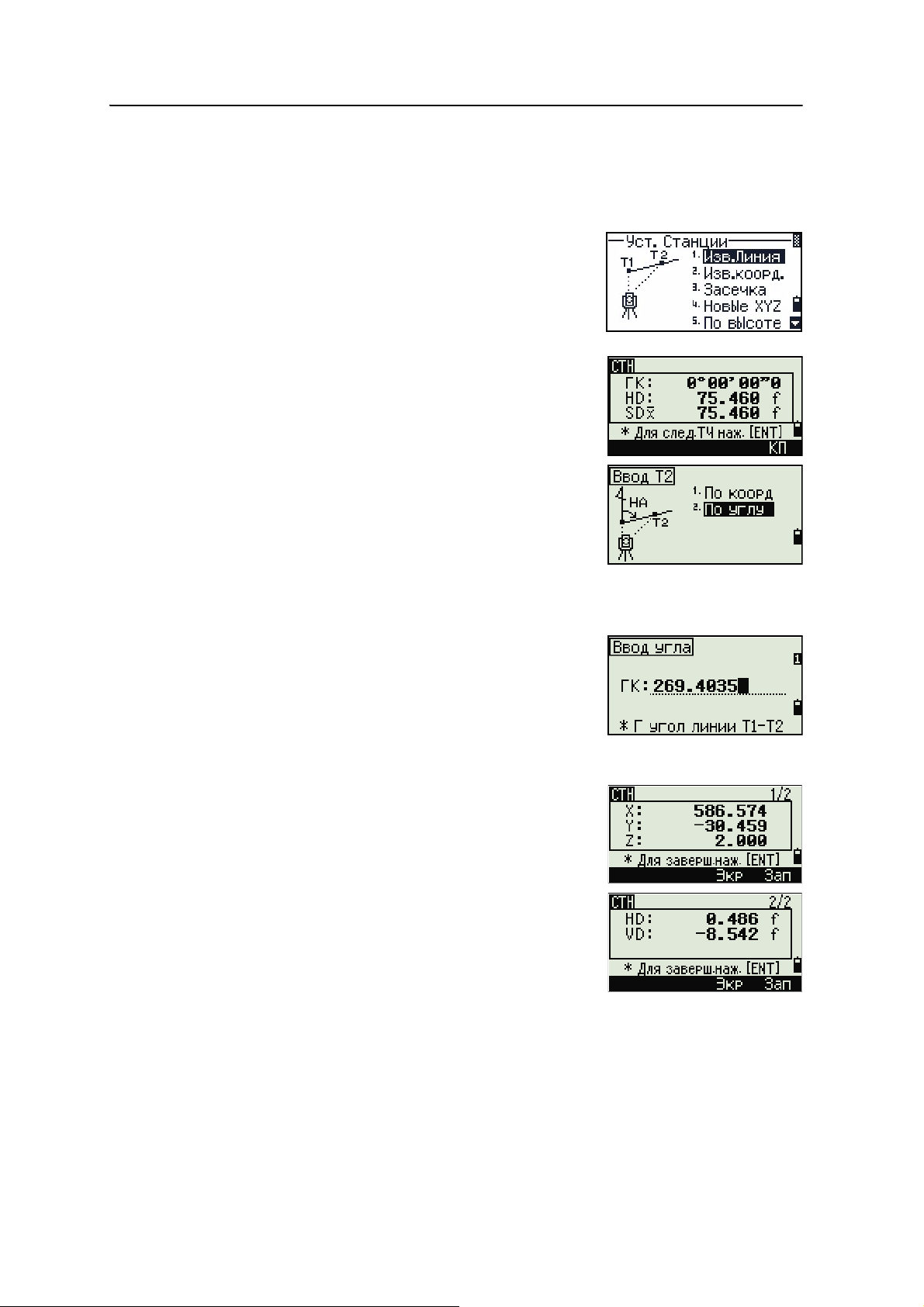

Уст а нов к а станции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Известная линия . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Известные координаты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

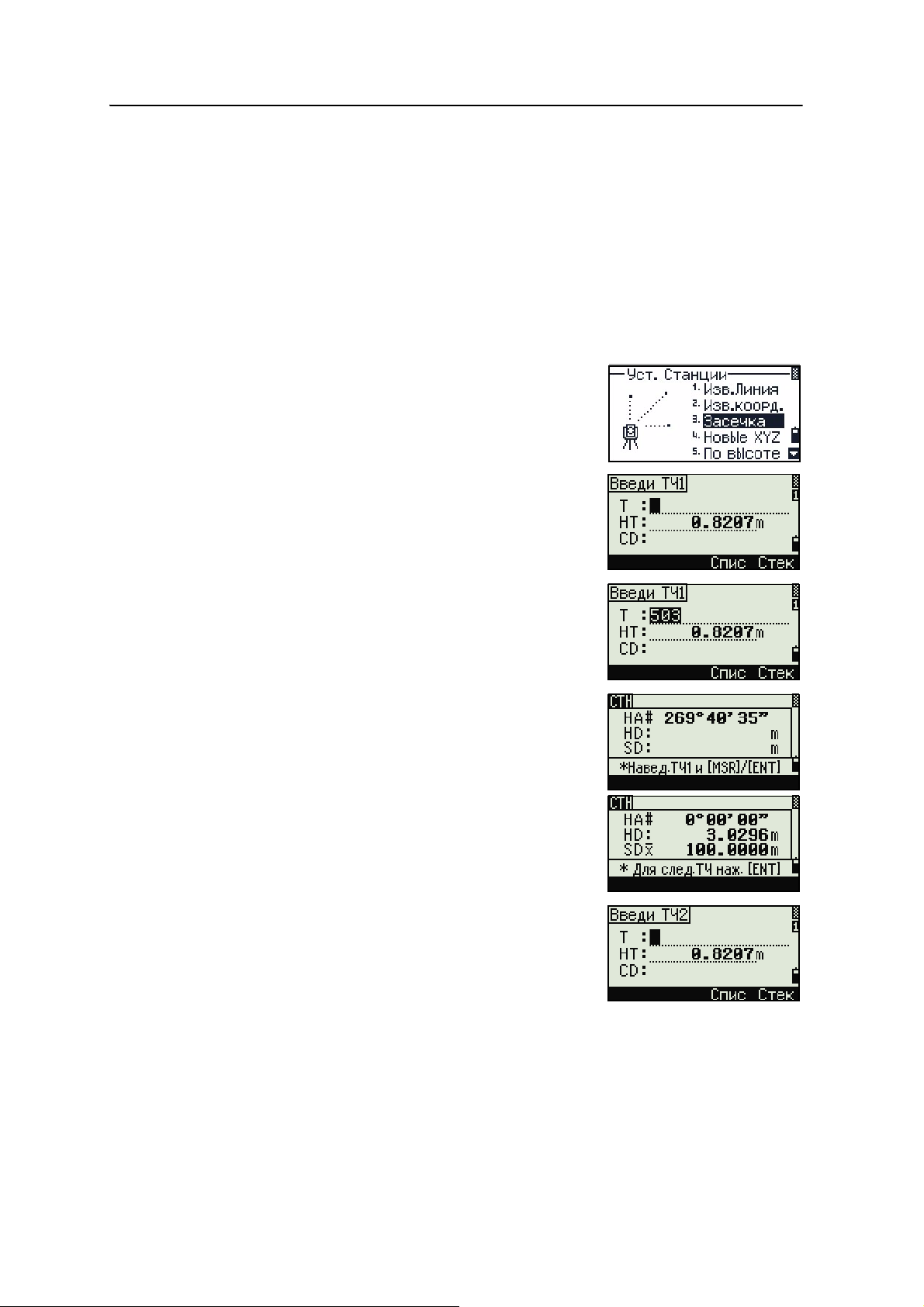

Засечка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Дополнительные возможности: просмотр и удаление измерений засечки . . 51

Новые XYZ координаты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

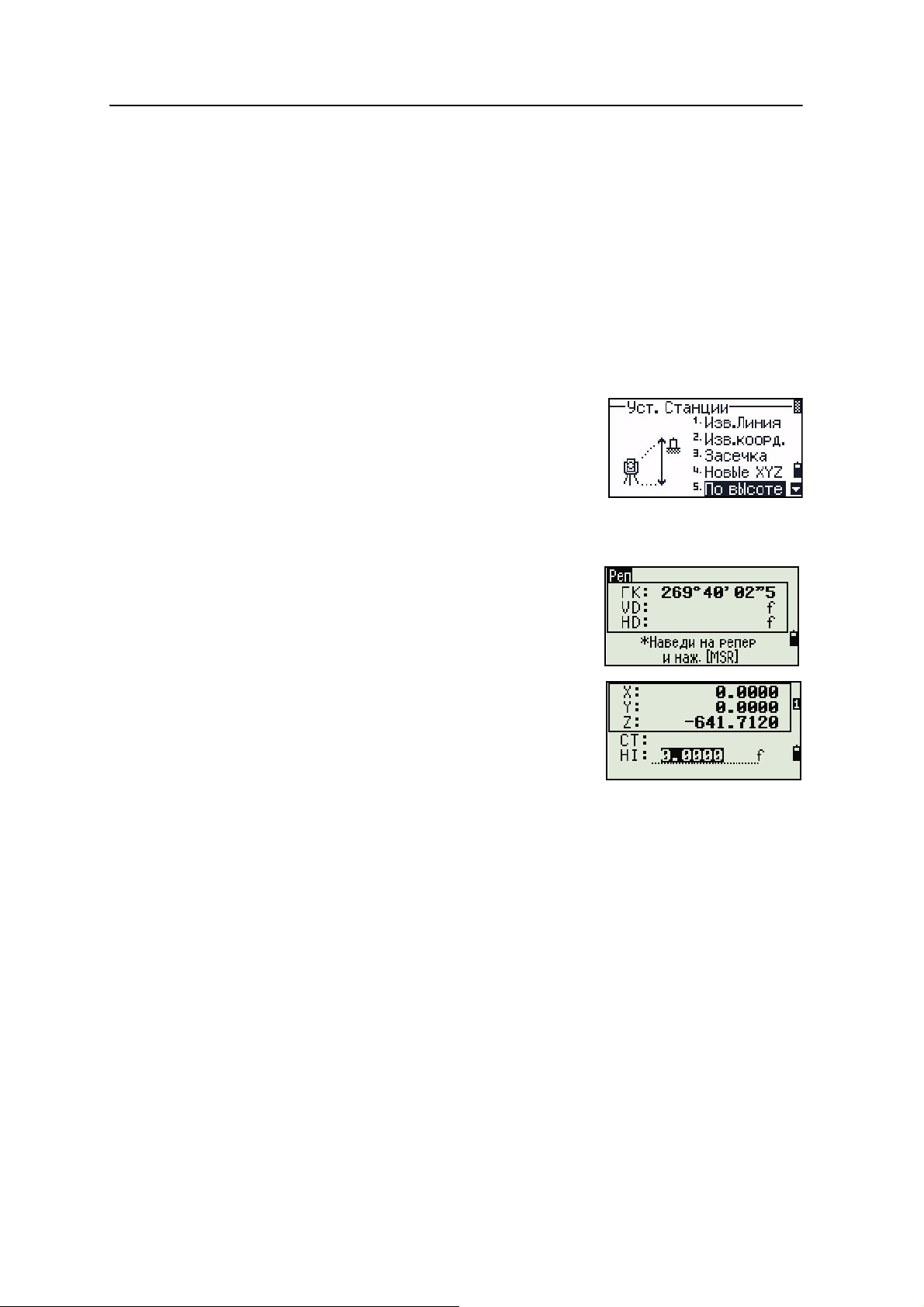

По высоте . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

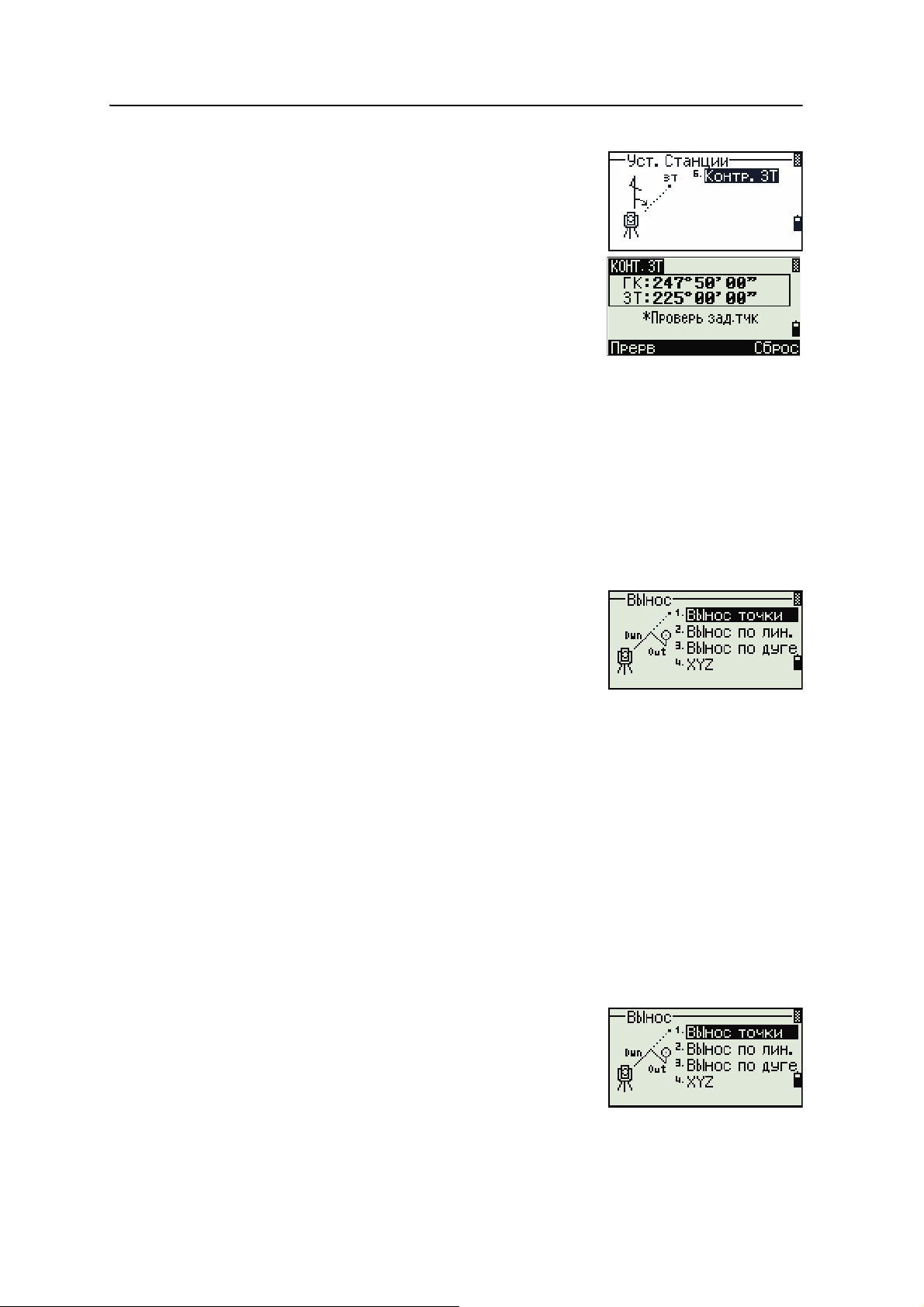

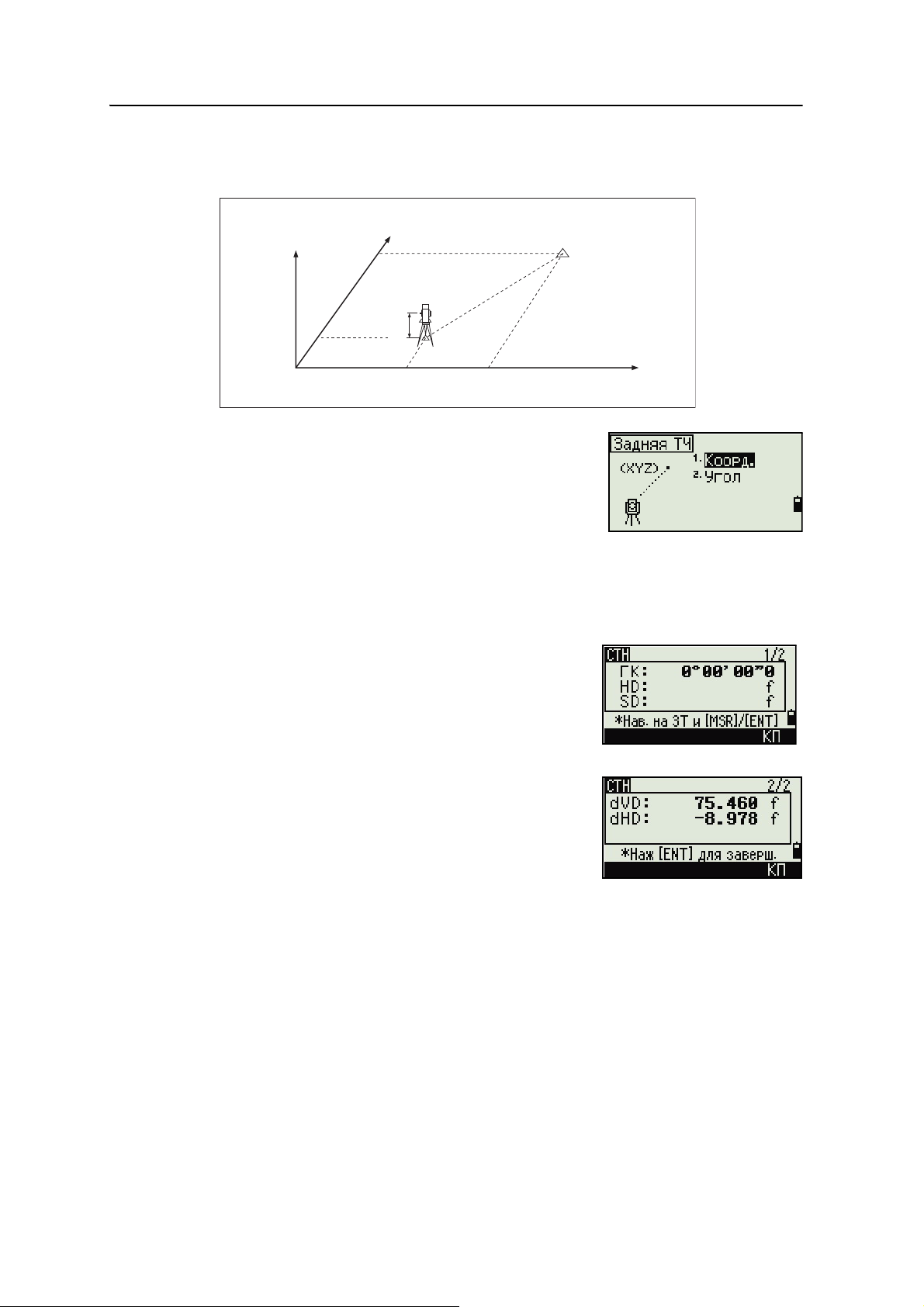

Контроль задней точки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

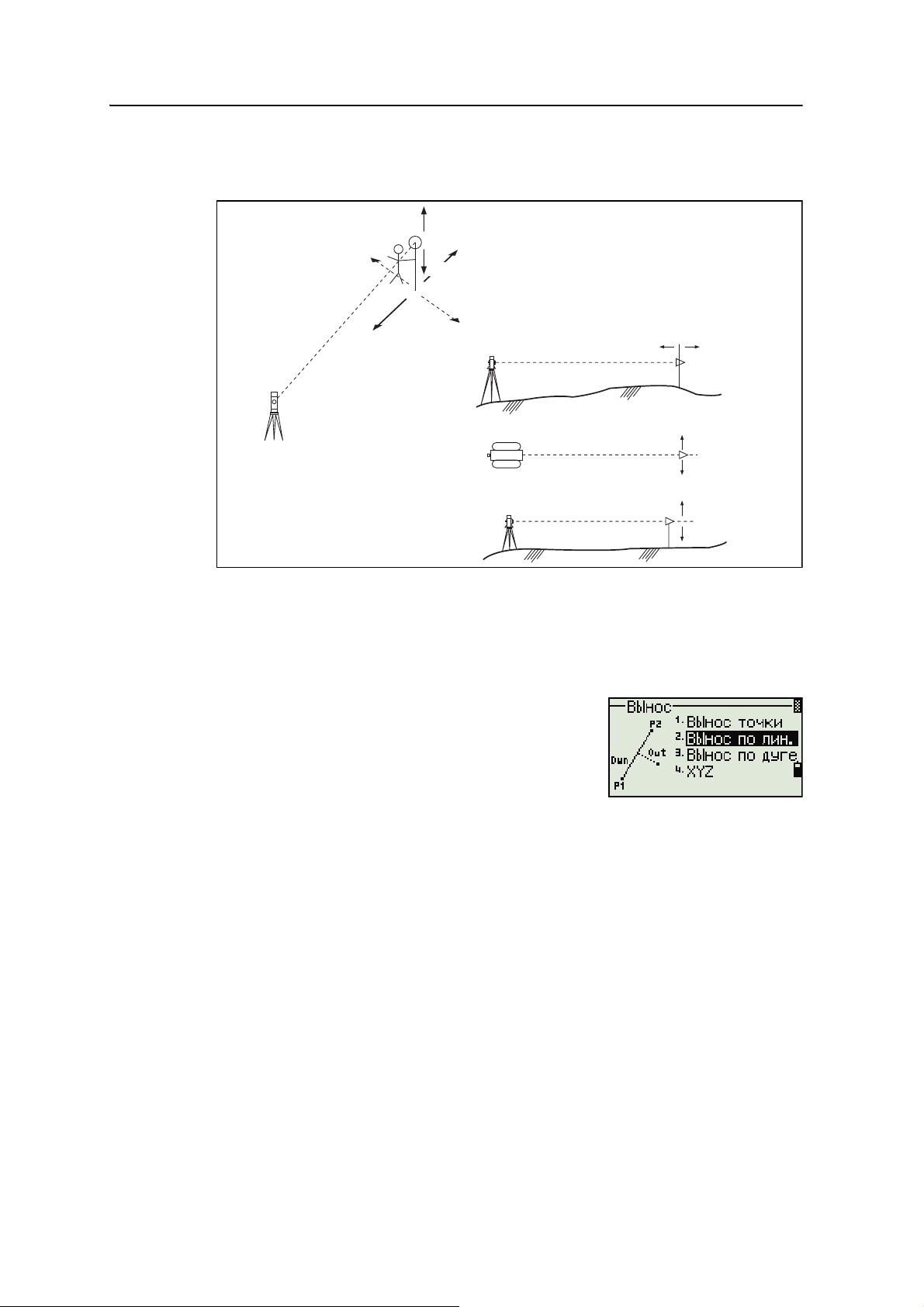

Меню Вынос . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Вынос точки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Вынос линии . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

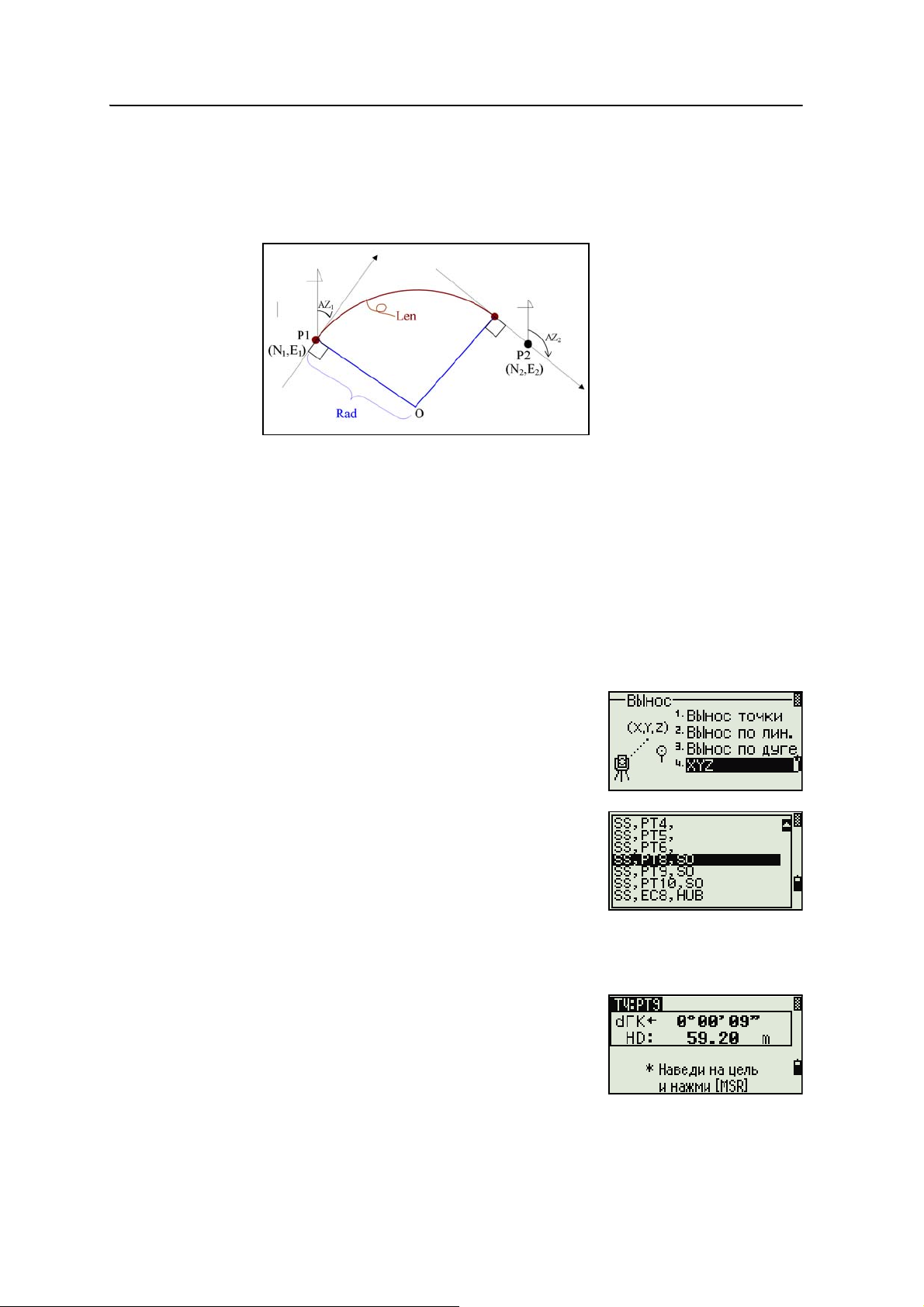

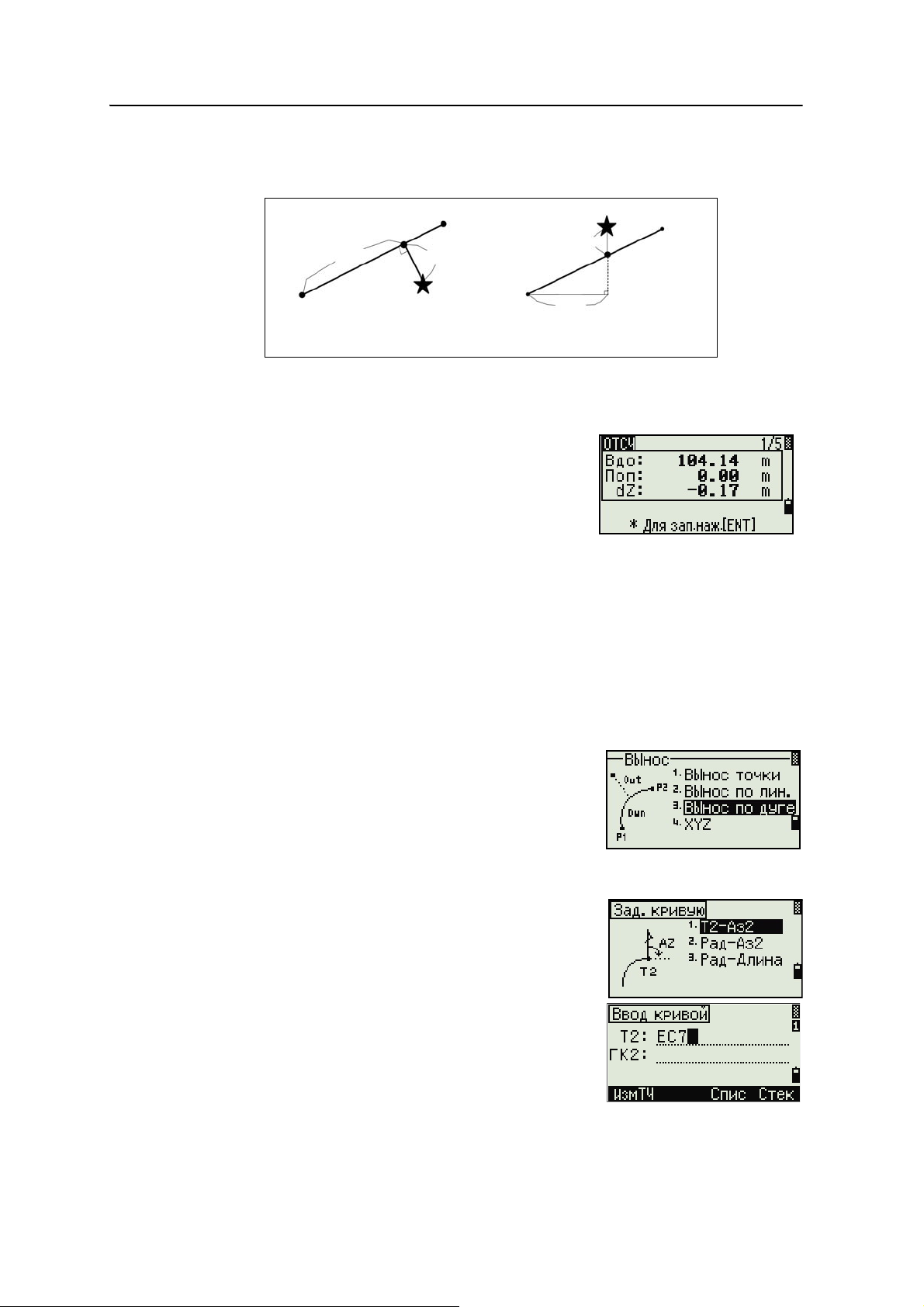

Вынос по дуге . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

XYZ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Дополнительные возможности: Определение списка точек разбивки вводом точек

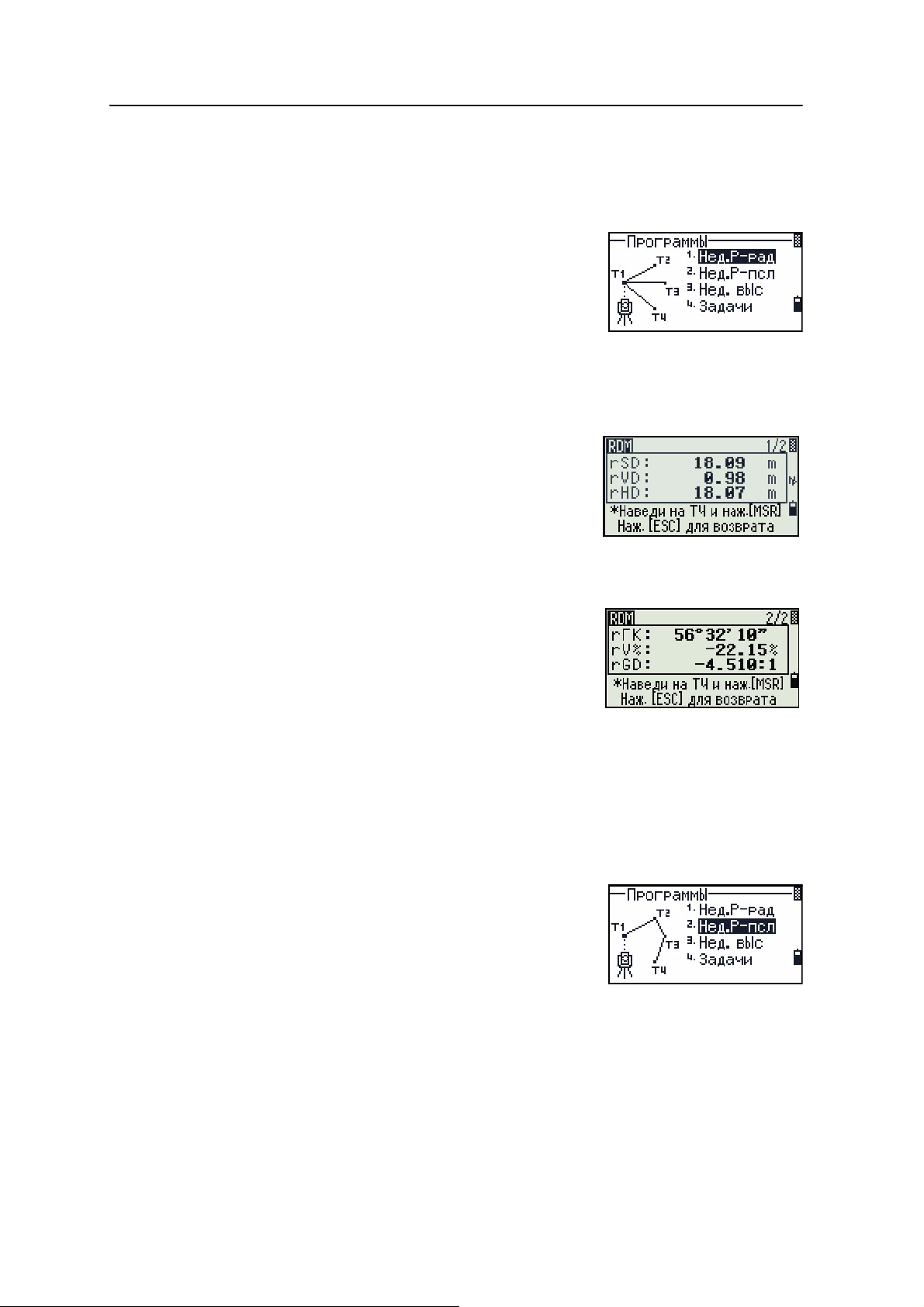

Меню Программы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

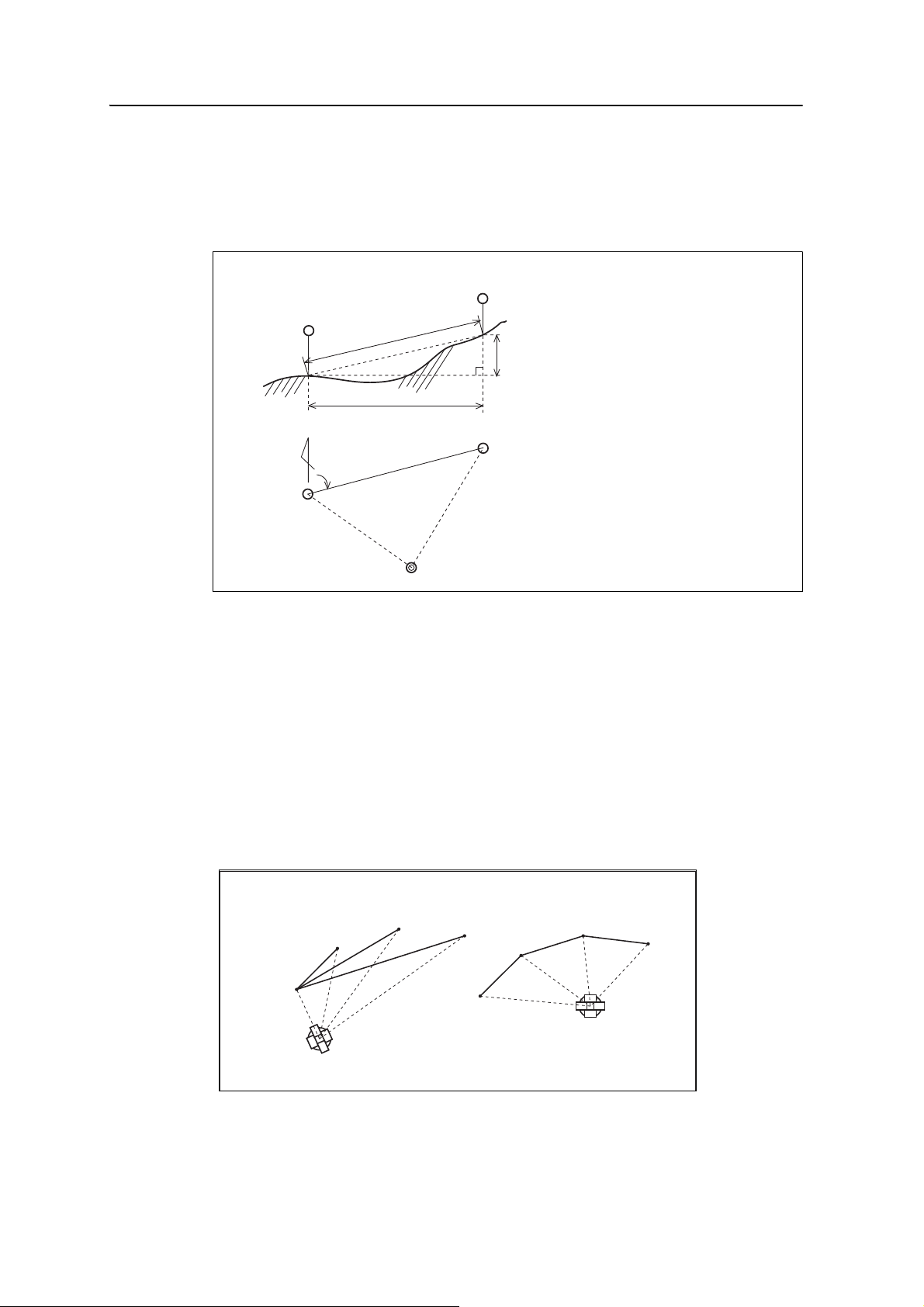

Измерение недоступных расстояний - обзор . . . . . . . . . . . . . . . . . . . . 60

из диапазона . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

x Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

Содержание

НедРаст-рад . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

НедРаст-пос . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Недост. выс . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Задачи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Дополнительные возможности: Ввод диапазона точек . . . . . . . . . . . . . 68

Дополнительные возможности: Ввод смещений угла и расстояния . . . . . . 73

Запись измеренных данных . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Переключение между отображаемыми экранами . . . . . . . . . . . . . . . . . . . . . 75

5 Экранное меню . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

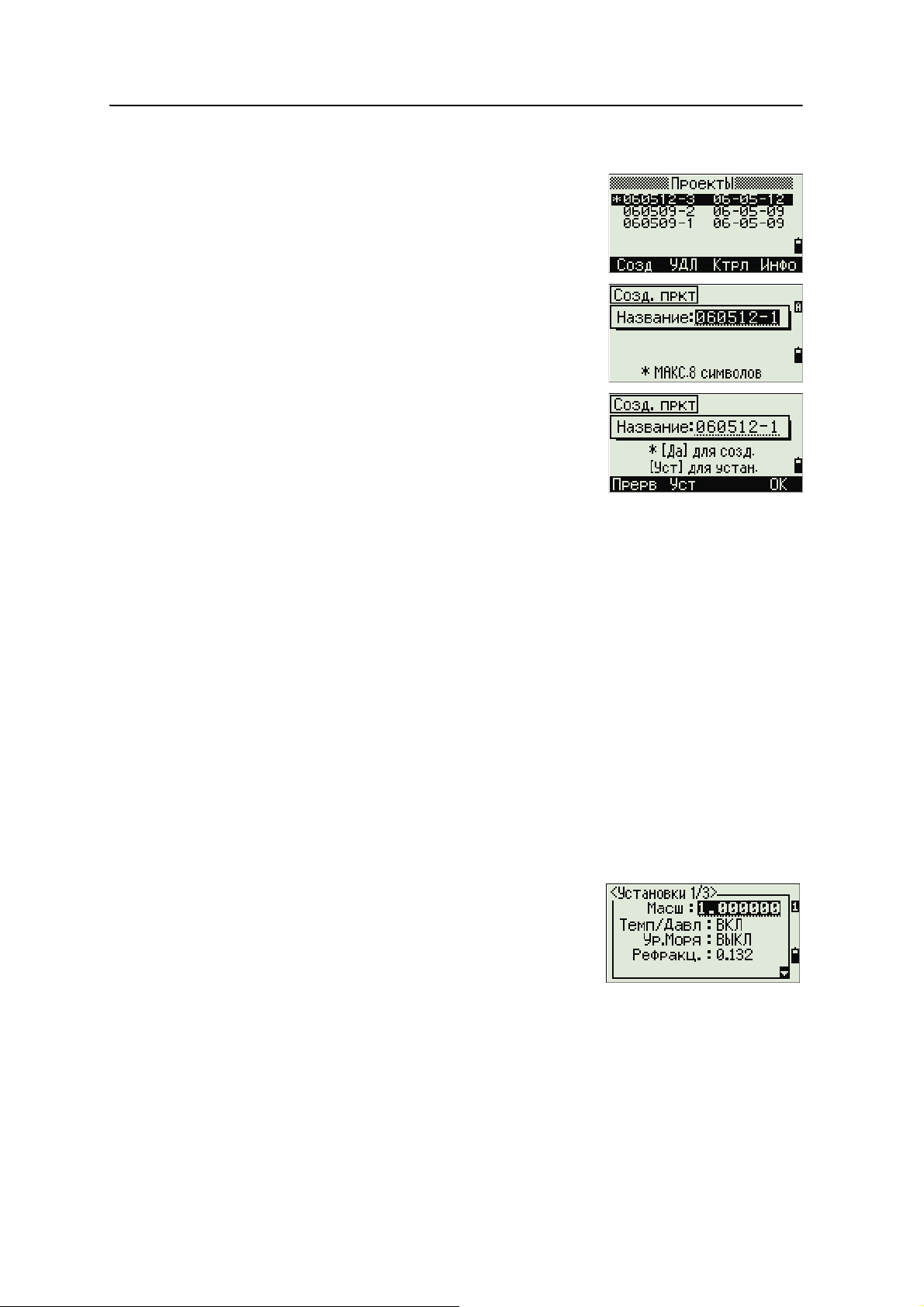

Менеджер проектов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Открытие существующего проекта . . . . . . . . . . . . . . . . . . . . . . . . . 78

Создание нового проекта . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

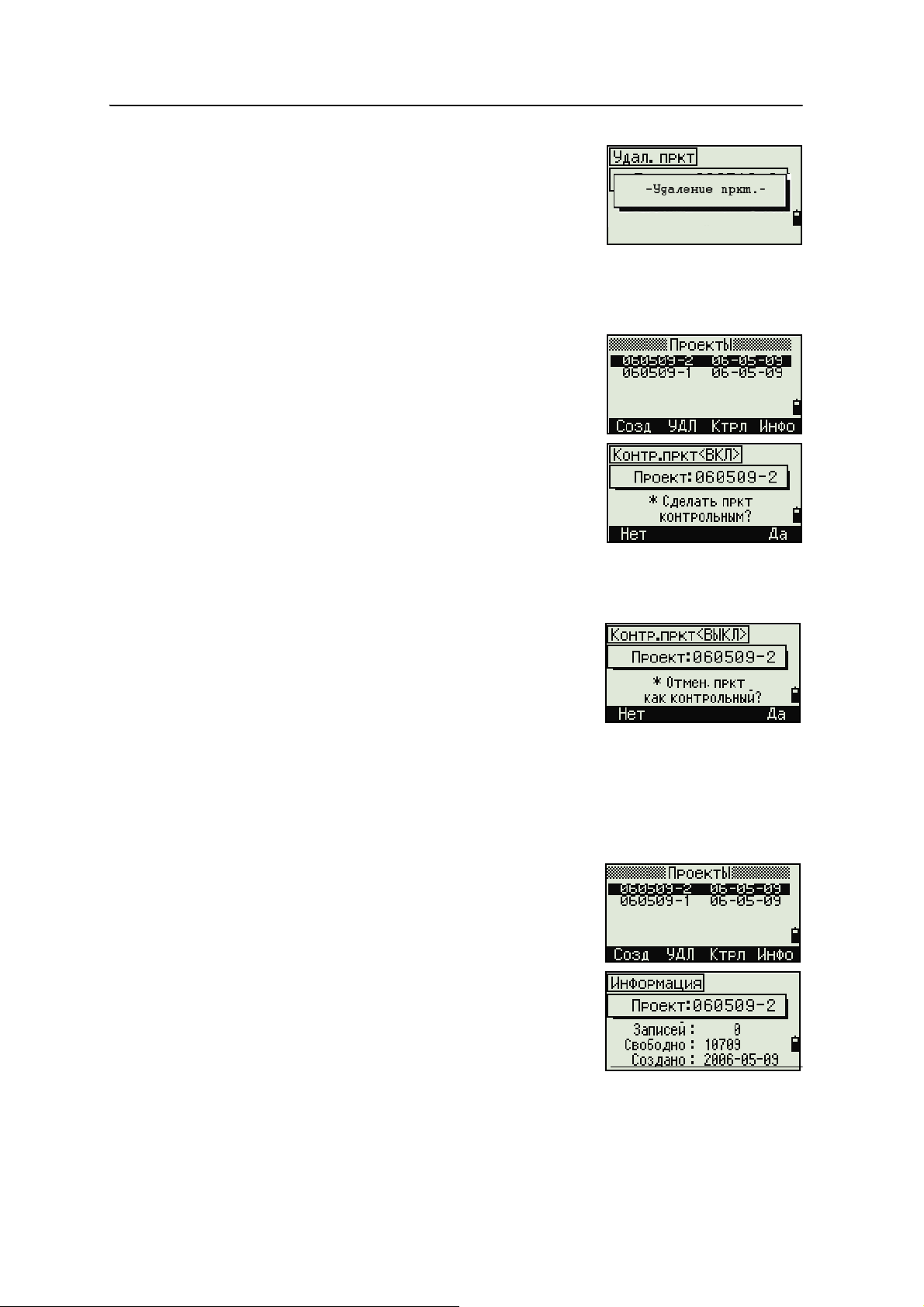

Удаление проекта . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

Настройка контрольного проекта . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Отображение информации о проекте . . . . . . . . . . . . . . . . . . . . . . . . 81

Уст а нов к и. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Угол . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Расстояние. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Координаты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Связь . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Единицы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Экономия энергии. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Запись . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Прочие установки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

Данные . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Просмотр данных координат. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

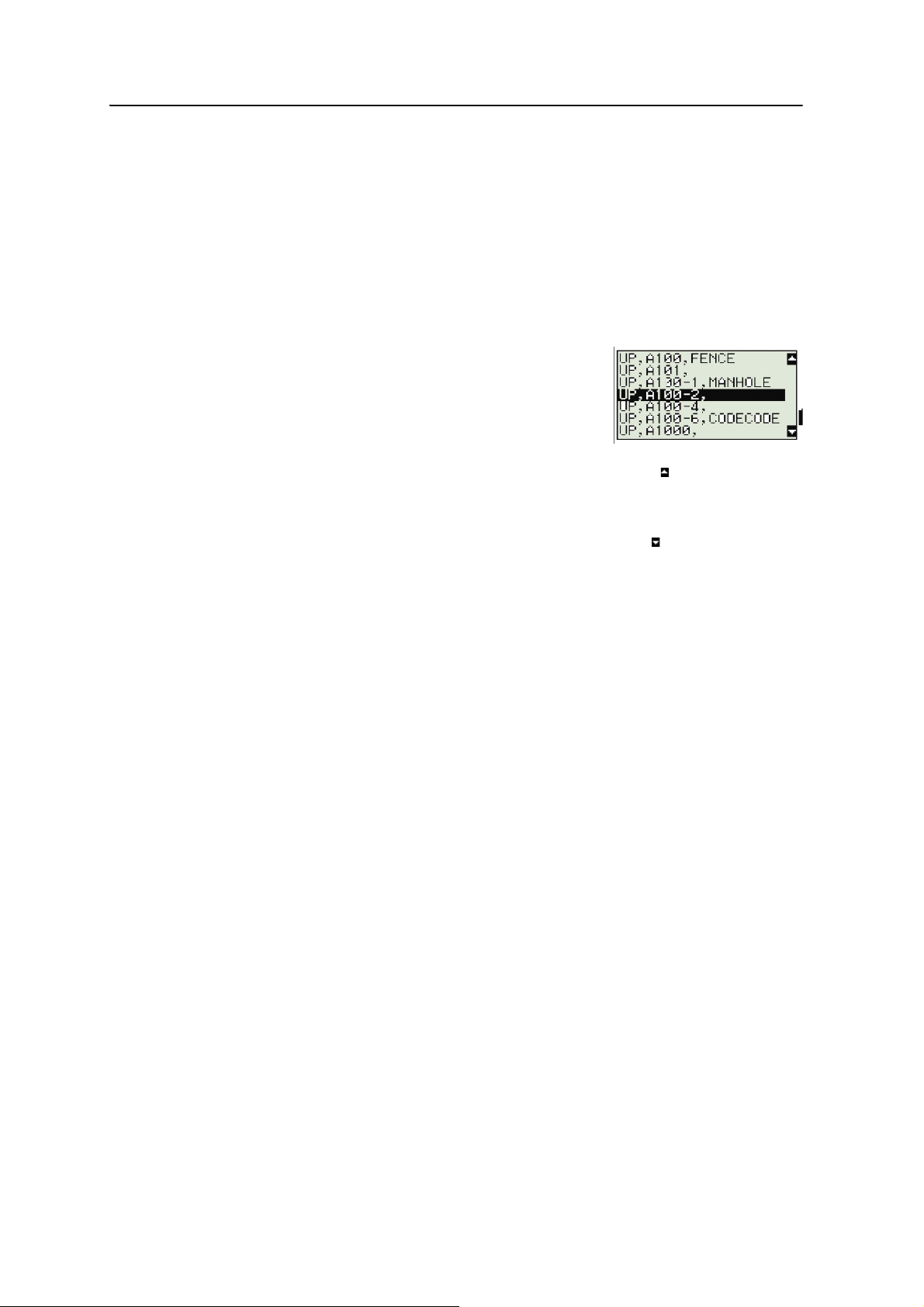

Записи UP, MP, CC, SS, SO и RE . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Удаление записей координат . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Правка записей координат . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

Поиск записей координат. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

Ввод координат . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Связь . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

Выгрузка данных

Загрузка данных координат . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

Дополнительные возможности: Редактирование порядка данных для загрузки . 92

Кнопки быстрого доступа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

Настройки клавиши

Юстировка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Время и дата . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

координат . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

[MSR] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

[DSP] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

6 Поверки и юстировка. . . . . . . . . . . . . . . . . . . . . . . . . . . 97

Цилиндрический уровень . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

Круглый уровень. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

Место нуля вертикального круга и коллимационная ошибка . . . . . . . . . . . . . . 99

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. xi

Содержание

Поверка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

Юстировка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

Постоянная инструмента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

Поверка и юстировка лазерного указателя. . . . . . . . . . . . . . . . . . . . . . . . . 102

Юстировка лазерного указателя . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

A Технические характеристики . . . . . . . . . . . . . . . . . . . . . . 103

Зрительная труба. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

Дальность измерений . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

Точность измерения расстояний . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

Интервалы измерений . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

Угловые измерения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

Одноосевой компенсатор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

Микрометренные винты. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

Трегер. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

Чувствительность уровней . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

Экран и клавиатура . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

Разъемы инструмента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

Батарея BC-65 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

Температурный диапазон . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

Размеры. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .107

Вес . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

Стандартная комплектация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

Разъем для внешних устройств . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

B Передача данных координат . . . . . . . . . . . . . . . . . . . . . . 111

Передача данных координат в электронный тахеометр. . . . . . . . . . . . . . . . . . 112

Настройки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

Формат записи. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

Примеры данных . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

Передача данных координат из электронного тахеометра . . . . . . . . . . . . . . . . 113

Настройки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

Примеры данных . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

C Сообщения об ошибках . . . . . . . . . . . . . . . . . . . . . . . . . 115

Задачи. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

Связь . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

Данные . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

Менеджер проектов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

Вынос . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

Программы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119

Запись данных . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119

Поиск . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120

Настройки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120

Уст а нов к а станции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

Ошибка системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122

xii Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

ГЛАВА

Введение 1

В этой главе:

Q Компоненты системы

Q Уход и хранение

Q Дополнительная информация

Электронный тахеометр Spectra Precision® Focus® 4W использует безотражательную

технологию, позволяя вам выполнять измерения недоступных точек.

Это руководство раскрывает уникальные возможности и функции электронного тахеометра Focus 4W.

Программное обеспечение электронного тахеометра Focus 4W разработано так, чтобы обеспечить легкость обучения с одной моделью инструмента и впоследствии использовать эти знания при переходе к другой модели с небольшим дополнительным обучением.

Внимательно началом работы с прибором. В особенности уделите внимание предупреждениям и предостережениям в разделе Безопасность в начале этого руководства, см. Безопасность,

стр. iii.

Мы приветствуем ваши комментарии и пожелания относительно электронного тахеометра Focus 4W. Вы можете связаться с нами по адресу, указанному в начале этого руководства.

прочтите эту инструкцию перед

Ваши комментарии к документации помогают нам улучшать ее с каждой редакцией. Для того чтобы передать ваши комментарии, отправьте электронное письмо по адресу sales@spectraprecision.com.

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. 1

1 Введение

Зарядное устройство

Диагональный окуляр

Солнечный

Зарядное устройство типа Q-B4U/B4E (с сетевым кабелем)

Внешняя NiCd батарея типа B4E

Кабель для внешней

батареи типа B4-2

Электронный тахеометр

Соединительный кабель

Focus 4W / PC

Персональный компьютер

батареей типа

Focus 4W c NiMH

BC-65

для BC80/65, с сетевым кабелем и адаптаром

фильтр

(9/25 контактов)

Компоненты системы

На рисунке показаны компоненты, используемые с тахеометром Focus 4W.

2 Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

Уход и хранение

Введение 1

ПРЕДОСТЕРЕЖЕНИЕ – Батарея BC-65 содержит никель-марганцевые элементы. При утилизации следуйте рекомендациям по охране окружающей среды, установленным законом и местными законодательными актами.

Focus 4W - точный инструмент, который вы должны хранить, использовать и чистить соответствующим образом.

Хранение

• Не храните Focus 4W в жарких и влажных местах. Батарея должна

хранится в сухом помещении, при температуре ниже 30 °C (86 °F). Высокая температура и чрезмерная влажность могут привести к появлению плесени на линзах и порче электронных микросхем, что ведет к повреждению инструмента.

• При хранении инструмента в районах с экстремально низкими

температурами, оставляйте транспортировочный ящик открытым.

• Если трегер не будет использоваться в течение длительного времени

заблокируйте внизу закрепительный винт трегера и затяните становой винт трегера.

Условия окружающей среды

• Не оставляйте инструмент надолго на солнце или в закрытом нагретом

транспорте. Перегрев неблагоприятно воздействует на его работоспособность.

• Резкое изменение температуры может привести к запотеванию линз и

сильно повлиять на уменьшение дальности действия прибора или стать причиной сбоя в системе электроники. Поступайте следующим образом: внося инструмент в теплое помещение, оставляйте его в закрытом ящике до тех пор, пока его температура не сравняется с комнатной.

• Если Focus 4W был использован при неблагоприятной погоде,

немедленно протрите всю влагу и пыль, высушите его полностью перед укладкой в транспортировочный ящик. Инструмент содержит много чувствительных электронных схем, которые необходимо хорошо предохранять от пыли и влаги. Если пыль и влага попадут в инструмент, то могут произойти серьезные неполадки.

• Транспортировочный ящик разработан водонепроницаемым, но вы не

должны оставлять его под дождем на длительное время. Если нахождение под дождем неизбежно, убедитесь, что транспортировочный ящик расположен надписью Spectra Precision вверх.

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. 3

1 Введение

Крышка сетки нитей

Очистка

Использование

• Не используйте органические растворители (такие как эфир или

растворитель краски) для протирания неметаллических частей инструмента, таких как клавиатура. Не окрашивайте и не подписывайте поверхности. Используйте для протирания этих частей мягкую ткань, слегка смоченную водой или моющим средством.

• Оптические линзы могут быть очищены путем осторожного протирания

мягкой кисточкой или специальной тканью для линз, смоченных спиртом.

• Не затягивайте слишком сильно любые закрепительные винты.

• При работе вертикальные и горизонтальные винты точной настройки и

уровневые винты по возможности необходимо устанавливать к центру их хода, как показано линией на ручке. Для завершения наведения вращайте по часовой стрелке винты точной настройки.

• Основание креста визирных нитей должно быть правильно подогнано. Не

прилагайте чрезмерных усилий к нему, чтобы не нарушить его водонепроницаемость.

• Перед установкой батареи проверьте, что контактные поверхности на

батарее и Focus 4W чистые. Прижимайте батарею к прибору до тех пор, пока она не станет на место (пока кнопка для съема батареи не защелкнется и окажется на уровне верха батареи). Если батарея не будет установлена должным образом, инструмент будет проницаем для воды.

• Нажимайте на колпачок, закрывающий разъем для вывода данных и

подачи внешнего электропитания, до тех пор, пока он не щелкнет и станет на место. Инструмент будет водонепроницаем только если колпачок закрыт правильно.

• Focus 4W не будет водонепроницаем, когда используется разъем для

вывода данных и подачи внешнего электропитания.

• Инструмент может быть поврежден статическим электричеством,

возникшим в теле человека, при разряде через разъем для вывода данных и подачи внешнего электропитания. Перед переноской инструмента прикоснитесь к другому проводящему ток материалу для снятия статического электричества.

4 Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

Дополнительная информация

• Свяжитесь с местным дилером Spectra Precision для получения подробной

информации о соглашении по технической поддержке программного и аппаратного обеспечения и расширенной гарантийной программе аппаратных средств.

• "Учебные курсы Spectra Precision. Посещение учебных курсов поможет

использовать вам электронный тахеометр наиболее продуктивно. Чтобы получить более подробную информацию обратитесь на Интернет-сайт компании Spectra Precision по адресу: www.spectraprecision.com.

• Вы также можете отправить электронное письмо по адресу

support@spectraprecision.com

Введение 1

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. 5

1 Введение

6 Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

ГЛАВА

Подготовка к работе 2

В этой главе:

Q Распаковк а и упаковка

инструмента

Q Зарядка и разрядка батареи

Q Установка штатива

Q Центрирование

Q Нивелировка

Q Наведение

Q Настройка режима измерений и

подготовка цели

Q Просмотр и изменение

параметров инструмента

В этой главе описано как настроить и подготовить Focus 4W к использованию.

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. 7

2 Подготовка к работе

Распаковка и упаковка инструмента

Примечание – Аккуратно переносите Focus 4W, чтобы защитить его от вибраций и ударов.

Распаковка

При распаковке держите прибор за переносную ручку и аккуратно вынимайте из ящика.

Упаковка

Примечание – Храните инструмент с присоединенной батареей.

Для упаковки инструмента обратно в ящик:

1. Уст ано вит е зрительную трубу в горизонтальное положение для Стороны 1.

2. Совместите марку положения хранения ∇

расположенную под батареей на Стороне 1 с соответствующей маркой ∇ на трегере.

3. Слегка затяните зажимные винты.

4. Поместите инструмент в ящик для переноски.

Зарядка и разрядка батареи

Перед зарядкой батареи ознакомьтесь с предупреждениями, предостережениями и замечаниями.

ПРЕДУПРЕЖДЕНИЕ – Используйте только оригинальное зарядное устройство для

ПРЕДУПРЕЖДЕНИЕ – Во время зарядки батареи не накрывайте зарядное устройство

ПРЕДУПРЕЖДЕНИЕ – Не заряжайте батарею в сырых или пыльных местах, на прямом

8 Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

Подготовка к работе 2

Зарядка для

Вентиляция

Сетевой кабель

LED2

LED1

и адаптеры

BC-80/65

Разъемы

К разъему

батареи ВС-65

ПРЕДУПРЕЖДЕНИЕ – Несмотря на то, что батарея ВС-65 снабжена автоматом

ПРЕДУПРЕЖДЕНИЕ – Никогда не нагревайте и не жгите батарею. Это может привести к

утечке химического вещества или повреждению корпуса и стать причиной серьезных повреждений.

ПРЕДУПРЕЖДЕНИЕ – При хранении батареи или зарядного устройства, чтобы избежать

ПРЕДУПРЕЖДЕНИЕ – Батарея ВС-65 сама по себе не является водонепроницаемой. Не

Чтобы зарядить батарею:

1. Вставьте вилку питания в розетку сети переменного тока.

2. Соедините кабель от зарядного устройства с батареей.

Индикаторы заряда (LED1 и LED2) загорятся оранжевым, зарядка начнется автоматически.

После полной зарядки батареи индикатор заряда LED2 станет зеленым.

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. 9

2 Подготовка к работе

Примечание – Заряжайте батарею в помещении при температуре от 0°C до +40°C (между 32 °F и 104 °F). Нормальная зарядка вне этого диапазона

температур невозможна, так как при этом будет срабатывать устройство защиты.

После зарядки батареи не следует заряжать ее повторно, не разрядив ее полностью. Перезарядка полностью заряженной батареи уменьшает ее срок службы.

Для предотвращения неисправностей, держите в чистоте.

Если индикатор заряда LED2 мигает оранжевым и зеленым после начала зарядки, это означает что возникли проблемы с батареей. Не заряжайте и не используйте больше эту батарею и свяжитесь с вашим дилером.

Если при зарядке батареи температура окружающей среды упадет ниже 10°C (50°F), зарядка прекратится. Зарядка возобновится, когда температура повысится до 10°C (50°F).

Если батарея заряжается при нормальной температуре и индикатор зарядки LED2 не гаснет более чем через 3 часа, следовательно, что-то не в порядке с батареей. Не заряжайте и не используйте больше эту батарею и свяжитесь с вашим дилером.

В течении зарядки и разрядки батареи зарядное устройство и сама батарея будут нагреваться. Это нормальное явление.

Если батарея эксплуатируется при температуре меньше чем минус 20°C (4°F) уменьшается ее емкость и соответственно время работы будет ниже, чем при нормальной (комнатной) температуре.

разъем зарядного устройства

снова

Батарея оставленная на длительный период времени без эксплуатации не может быть заряжена снова до ее полной емкости.

Отсоединение батареи BC-65 от инструмента

10 Элек тронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

ПРЕДОСТЕРЕЖЕНИЕ – Избегайте прикосновения к контактам батареи.

1. Если инструмент включен, нажмите кнопку [PWR], чтобы выключить его.

2. Отожмите клавишу в основании батареи так, чтобы батарея перестанет удерживаться ей.

3. Снимите батарею с инструмента.

Присоединение батареи BC-65 к инструменту

Подготовка к работе 2

ПРЕДОСТЕРЕЖЕНИЕ – Устанавливайте батарею аккуратно. Если батарея присоединена не верно, будет нарушена защищенность прибора от воды.

1. Перед присоединением батареи очистите батарейный отсек от пыли и других посторонних частиц.

2. Вставьте две направляющие внизу батареи в отверстия внизу батарейного отсека прибора.

3. Уд е р ж и в ай те инструмент одной рукой и придавите батарею к инструменту другой рукой.

4. Убедитесь, что кнопка держателя батареи зафиксировалась в нормальном положении.

Примечание – Для Focus 4W доступна внешняя батарея в дополнительно приобретаемого аксессуара. При подключенных внешней батарее и присоединенной к инструменту батарее BC-65, инструмент автоматически использует более мощный подключенный источник питания.

Установка штатива

качестве

Примечание – Не переносите инструмент, когда он установлен на штативе.

1. Широко раздвиньте ножки штатива, чтобы инструмент был устойчив.

2. Разместите штатив непосредственно над точкой станции. Для проверки

положения штатива, посмотрите через центральное отверстие площадки штатива.

3. Хорошо вдавите ножки штатива в землю.

4. Выставьте горизонтально верхнюю плоскость площадки штатива.

5. Хорошо затяните зажимные

6. Поставьте инструмент на площадку штатива.

7. Вставьте становой винт штатива в центральное отверстие трегера инструмента.

8. Затяните становой винт штатива.

винты на ножках штатива.

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. 11

2 Подготовка к работе

Центрирование

Когда вы центрируете инструмент, вы выставляете его вертикальную ось так, чтобы она проходила через точку станции. Для центрирования инструмента вы можете использовать оптический центрир или нитяной отвес. Нитяной отвес не входит в комплект и должен быть приобретен отдельно.

Центрирование при помощи оптического центрира

Примечание – Чтобы добиться высокой точности измерений, выполните поверку и юстировку оптического отвеса перед центрированием.

1. После установки инструмента на штатив, посмотрите через оптический центрир и совместите нити с точкой станции. Для этого вращайте подъемные винты, пока центральная марка визирных нитей не будет находиться точно над изображением точки станции.

2. Уд е р ж и в ая платформу штатива

одной рукой,

ослабляйте зажимные винты на ножках штатива и настраивайте длину ножек, пока воздушный пузырек не окажется в центре круглого уровня.

3. Затяните зажимные винты на ножках штатива.

4. Используйте цилиндрический уровень для установки инструмента по

уровню. Смотрите раздел Нивелирование инструмента, стр.13. Посмотрите через оптический центрир и убедитесь, что изображение точки станции находится в центре марки визирных нитей.

5. Если точка станции ушла из центра, сделайте следующее:

– Если точка станции незначительно ушла из центра, ослабьте

становой винт штатива и затем отцентрируйте инструмент на штативе. Используйте только прямое перемещение инструмента к центру. Не вращайте его.

Когда инструмент отцентрирован, снова затяните становой винт.

– Если смещение точки станции велико, повторите процедуру с шага

12 Элек тронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

Нивелирование инструмента

Center

crosshairs

При нивелировании вы делаете вертикальные оси инструмента абсолютно вертикальными.

Для нивелирования используйте цилиндрический уровень.

1. Ослабьте закрепительный винт горизонтального круга.

2. Поверните инструмент так, чтобы ось цилиндрического уровня стала параллельна двум подъемным винтам В и С.

3. Используйте подъемные винты для перемещения пузырька в нуль пункт.

4. Поверните алидаду примерно на 90°.

Подготовка к работе 2

5. Поверните снова переместите пузырек в нуль пункт, вращая подъемный винт А.

6. Повторите шаги с 1 по 5, чтобы привести пузырек в центр в обеих ситуациях.

7. Поверните алидаду на 180°.

8. Если пузырек цилиндрического уровня остается в нуль - пункте,

нивелировка прибора выполнена. Если пузырек уходит из нуль пункта сделайте поверки и

алидаду приблизительно на 90° и

юстировки цилиндрического уровня.

Фокусировка зрительной трубы

ПРЕДУПРЕЖДЕНИЕ – Никогда не смотрите на солнце через зрительную трубу. Так вы

можете нанести вред своему зрению или потерять его.

Когда вы наводите инструмент, вы нацеливаете зрительную трубу на цель, фокусируете изображение цели и совмещаете изображение с пересечением визирных нитей.

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. 13

2 Подготовка к работе

Визи

Кольцо фокусировки трубы

Для наведения инструмента:

1. Настройте визир:

2. Уст ран ите параллакс:

a. Наведите зрительную трубу на светлую

поверхность такую, как небо или лист бумаги.

b. Наблюдая в окуляр, вращайте окулярное

кольцо до тех пор, пока сетка нитей не будет отчетливо видна.

a. Нацельте зрительную трубу на изображение цели. b. Поверните кремальеру до появления сфокусированного изображения

цели

на сетке нитей.

c. Перемещайте ваш глаз вертикально и горизонтально. Смотрите,

переместилось ли изображение цели относительно сетки нитей.

– Если изображение цели не переместилось, значит параллакс

отсутствует.

– Если изображение цели сдвинулось, вращайте кольцо фокусировки

зрительной трубы. Затем повторите действия, начиная с шага 2.

3. Поверните винт точной наводки. Чтобы поместить изображение цели точно в центр перекрестия нитей, поверните винт точной наводки в направлении против часовой стрелки.

Установка режима измерений и подготовка цели

ПРЕДУПРЕЖДЕНИЕ – Электронный тахеометр Focus 4W - это лазерный прибор Класса

3R. Лазерное излучение опасно для ваших глаз и тела. Не направляйте инструмент в лицо или тело людей. Если вы почувствовали себя плохо после попадания на вас лазерного луча немедленно обратитесь за медицинской помощью.

ПРЕДУПРЕЖДЕНИЕ – При использовании в безотражательном режиме электронный

тахеометр Focus 4W - это лазерный прибор Класса 3R. В режиме призмы электронный тахеометр Focus 4W - это лазерный прибор Класса 1. Не наводите инструмент на призму в безотражательном режиме.

ПРЕДУПРЕЖДЕНИЕ – Соблюдайте все предостережения и предупреждения. См. раздел

Безопасность, стр. iii.

Электронный тахеометр Focus 4W имеет два режима измерений: режим с отражателем ( поменять в любое время, для этого надо нажать

14 Элек тронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

Призма) и безотражательный режим (Марка). Эти режимы можно

[MSR1] или [MSR2].

Подготовка к работе 2

Тонкие грани

Отколотый центр

Тол сты е грани

Уст а нов и те режим измерения в зависимости от параметров измеряемой цели, как показано ниже.

Цель Параметры цели Индикатор в панели состояния

Призма, отражательная марка Режим призмы Нет значка

Другое, отражающие материалы

Безотражательный режим

Измерения с призменным отражателем

Поскольку Focus 4W обладает повышенной чувствительностью, многократные отражения от поверхности призмы в некоторых случаях могут быть источником значительного ухудшения точности.

Чтобы сохранить точность ваших измерений:

• Используйте призму с тонкими гранями.

Не используйте призму с трещинами, грязной поверхностью или надколотым центром.

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. 15

2 Подготовка к работе

Не перпендикулярно к оси наведения

Перпендикулярно к

оси наведения

✓

• При измерениях на коротких расстояниях слегка наклоняйте призму, чтобы

• Держите призму ровно на одном месте и не двигайте, когда производите

В режиме с отражателем, чтобы избежать ложных измерений от других объектов (а не от призмы или отражательной марки), не измеряются цели имеющие меньшую отражающую способность чем призма или отражательная марка. Даже если вы начали измерение, измеренные значения не отображаются. Для измерения целей с малой отражающей способностью используйте безотражательный режим.

ненужные отражения от поверхности призмы не попадали на дальномер, как показано ниже.

измерения.

Измерения в Безотражательном режиме (Марка)

Электронный тахеометр Focus 4W позволяет выполнять измерения в безотражательном режиме на расстоянии до 300 м (984 фт).

В следующих случаях измеряемое расстояние может быть короче или интервалы измерений могут быть длиннее:

• Угол лазера мал по отношению к цели

• Поверхность цели влажная

При измерениях на ярком солнечном свете измеряемое расстояние может сократиться. В этом случае попытайтесь затенить цель.

Цели с полностью плоской поверхностью, такие как зеркало, не могут быть измерены если луч и цель не перпендикулярны друг другу.

Убедитесь в отсутствии препятствий между инструментом и целью в момент производства измерений. Если вам необходимо или места, где часто проезжают транспортные средства, сделайте несколько измерений для получения наилучшего результата.

делать измерения вдоль дороги

16 Элек тронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

Подготовка к работе 2

Просмотр и изменение параметров измерения

Нажмите и удерживайте [MSR1] или [MSR2] одну секунду.

• Для перемещения курсора между полями

нажмите

• Для изменения значения в выбранном поле

нажмите

Доступны следующие значения:

Поле Значение

Цель Призма

Пост(постоянная призмы)

Режим Точно

AVE (счетчик осреднений)

[^] или [v].

[<] или [>].

Марка

от -999 мм до 999 мм

Норма

Слежение (непрерывные измерения) ВКЛ.

Слежение (непрерывные измерения) ВЫКЛ.

Поле цели

Если измерение запущено с установленным в поле Цель значением Призма, перед постоянной призмы имеется черта, например "

- 18 мм".

Если измерение запущено с установленным в поле Цель значением Марка, перед постоянной призмы имеется скобка, например "

]18 мм".

Этот символ непрерывно двигается слева направо через поле, в котором отображается постоянная призмы.

Постоянная призмы

В Focus 4W изготовителем установлено значение постоянной призмы по умолчанию равное

Вы можете изменить это значение в соответствие с используемой вами призмой.

После установки инструмента, вы можете включить Focus 4W, изменить настройки и начать работу. Смотрите также стр.19.

-30 мм.

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. 17

2 Подготовка к работе

18 Элек тронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

ГЛАВА

Начало работы 3

В этой главе:

Q Внешний вид инструмента

Q Функции экрана и клавиш

Q Включение инструмента

Q Выключение инструмента

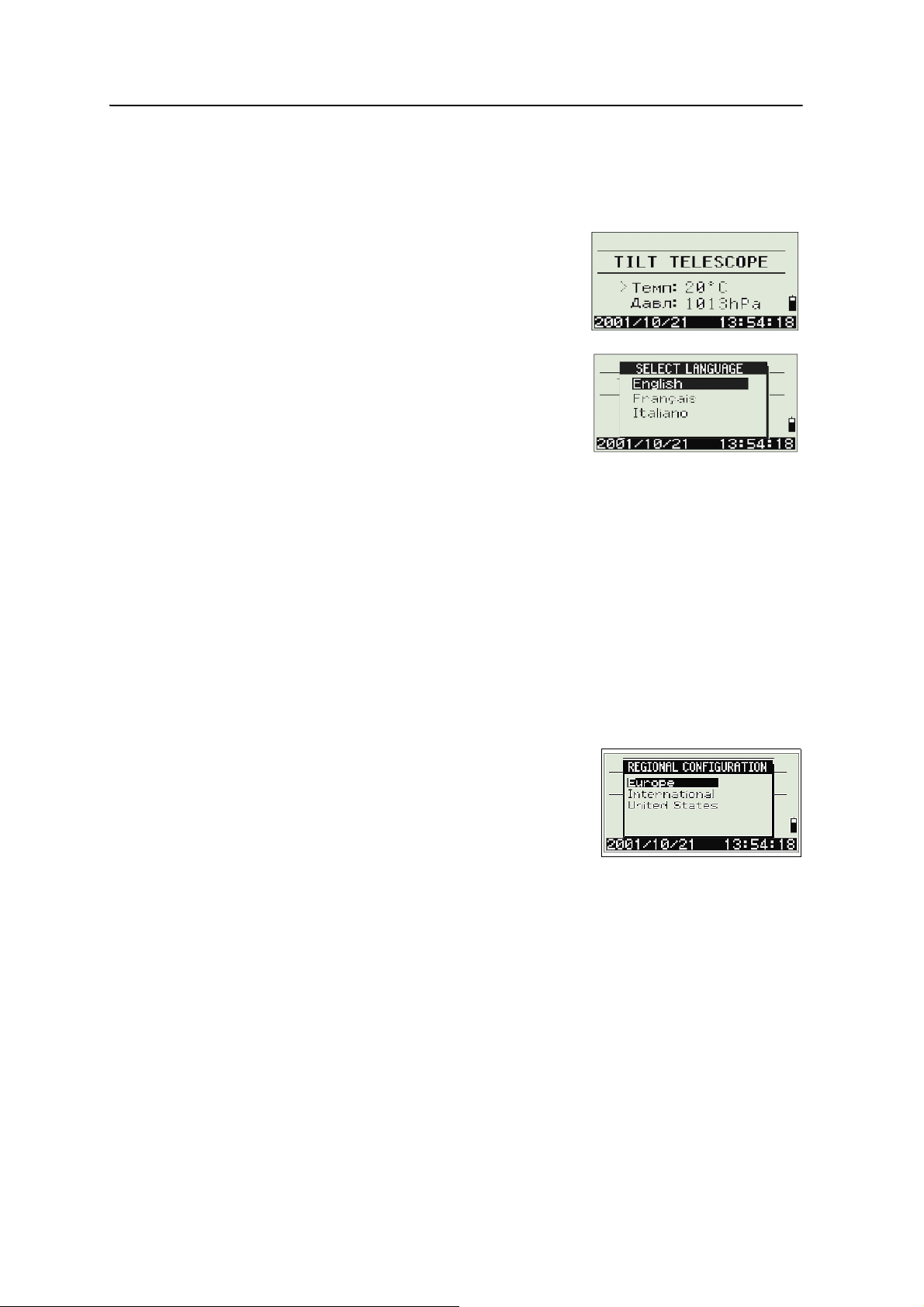

Q Выбор языка

Q Региональные настройки

Q Список доступных проектов или

данных

Q Ввод данных

Q Создание или открытие проекта

Q Измерение расстояний

После настройки инструмента (см. стр.7), вы можете начать работу с электронным тахеометром Focus 4W.

В этой главе описаны основные функции инструмента, порядок его включения и выключения, настройки параметров и работа с проектами.

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. 19

3 Начало работы

Кольцо фокусировки

Цилиндрический

Ручка для

Кнопка

Микрометренный

Зажимной винт

Микрометренный

Зажимной

винт наведения по

зрительной трубы

батареи

переноски

Окуляр

Экран и

клавиатура

винт

Метка лазерной

безопасности,

прикрепленная

внизу клавиатуры

крепления

Зажимной винт

трегера

Круглый уровень

Оптический отвес

Метка лазерной безопасности,

прикрепленная к зрительной трубе

вертикали

горизонтали

уровень

Внешний вид инструмента

Рисунок 3.1 и Рисунок 3.2 показывают внешний вид и основные части Focus

4W.

Рисунок 3.1 Обратная сторона электронного тахеометра Focus 4W

20 Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

Подъемный

Оптический визир

(видоискатель)

винт

Трегер с

отвесом

оптическим

Объектив

Метка лазерной безопасности, прикрепленная к зрительной трубе

ОТСЮДА

ЛАЗЕРНОЕ

ПРОИСХОДИТ

Разъем вывода данных/ подачи внешнего питания

(входное напряжение

ИЗЛУЧЕНИЕ

7.2–11 В)

Начало работы 3

Рисунок 3.2 Передняя сторона электронного тахеометра Focus 4W

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. 21

3 Начало работы

Функции экрана и клавиш

Клавиатура инструмента

Используйте клавиши на клавиатуре Focus 4W для выполнения соответствующих функций:

Клавиша Функция См.

Включение или выключение инструмента. стр.29

Клавиша подсветки. Включает или выключает подсветку. Если подержать клавишу одну секунду, отключается окно с двумя переключателями.

Отображение экрана МЕНЮ. стр.77

Переключение режима ввода клавишей с алфавитно-цифрового на цифровой и наоборот при нажатии этой клавиши в полях Т или CD.

Запись измеренных данных, переход подтверждение и прнятие данных, записанных в режиме ввода.

Возврат к предыдущему экрану.

Удаление ввода в цифровом или в алфавитно-цифровом режиме.

Запуск измерения расстояния, с помощью установленного для клавиши

[MSR1] режима измерения.

Если удерживать больше секунды, показывает параметры режима измерения.

Запуск измерения расстояния, с помощью установленного для клавиши

[MSR2] режима измерения.

Если удерживать больше секунды, показывает параметры режима измерения.

к следующему экрану или

стр.24

стр.27

стр.74

стр.39

22 Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

Начало работы 3

Панель

состояния

Клавиша Функция См.

Перемещение к следующему доступному экрану.

Изменение полей на экранах DSP1, DSP2 и DSP3, если удерживать больше секунды.

Орображение меню Угол. стр.44

стр.26

Отображение меню Вынос.

В числовом режиме ввод 7. В алфавитно числовом режиме ввод А, В, С или

Отображение меню У

В числовом режиме ввод 8. В алфавитно числовом режиме ввод D, E, F или

Отображение меню П

В числовом режиме ввод 9. В алфавитно числовом режиме ввод G, H, I, или

Отображение меню (Клав НОТ), которое включает установки высоты цели и температуры-давления.

В числовом режиме ввод - (минуса). В алфавитно-числовом режиме ввод. (период), - (минуса) или + (плюса).

Отображает индикатор пузырькового уровня.

В числовом режиме ввод 0. В алфавитно-числовом

СТ.СТН.

РОГРАММЫ.

режиме ввод *, /, = или 0.

Панель состояния

Панель состояния появляется справа на каждом экране. Она содержит иконки, которые показывают состояние различных функций системы. .

стр.53

стр.44

стр.52

стр.28

Индикатор лазерного указателя

Значок появляется при включении лазерного указателя или измерении в безотражательном режиме. При отображении этого значка на экране мощность лазерного излучения соответствует классу 3R:

Лазерный указатель включен

Отсутствие значка означает, что лазерный указатель выключен.

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. 23

3 Начало работы

Индикатор режима ввода

Индикатор режима ввода появляется только в том случае, когда вы вводите точки или координаты. Он показывает режим ввода данных:

Индикатор батареи

Индикатор батареи показывает уровень заряда батареи:

Режим ввода чисел. Нажмите клавишу на цифровой панели для ввода числа, напечатанного ниже клавиши.

Режим ввода букв. Нажмите клавишу на цифровой панели для ввода первой буквы, напечатанной ниже клавиши. Часно нажимайте клавишу для перебора всех букв, присвоенных этой клавише.

Например, для ввода буквы О в режиме ввода букв, три раза нажмите

Уровень 4 (полная)

Уровень 3

Уровень 2

Уровень 1

[5].

Низкий уровень

Если уровень заряда батареи критически низкий, появится сообщение.

Режим измерения дальномера

Когда вы выполняете измерения, на экране значком отображается текущий режим измерений.

Когда вы просматриваете данные измерений, значок режима измерений указывает на то, в каком режиме это измерение было выполнено.:

Безотражательный режим

Если значок отсутствует, используется режим измерения с призмой.

Настройка подсветки и уровней звука

Используйте окно с 3 переключателями для включения и выключения подсветки, настройки звука и включения и выключения лазерного указателя инструмента..

24 Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

Начало работы 3

Для доступа к окну с 3 переключателями из любого экрана, нажмите и удерживайте в течение одной секунды клавишу подсветки.

Для установки параметра переключателя, нажмите клавишу, указанную около этого переключателя. Например, для включения или выключения подсветки, нажмите

[1].

По другому, выберите выключатель, который вы хотите установить, нажимая или

[v]. Затем нажмите [ENT] для перебора значений этого переключателя.

[^]

Переключатель 1: Настройка подсветки LCD

Подсветка LCD включена

Подсветка LCD выключена

Переключатель 2: Включение и выключение лазерного указателя

Лазерный указатель включен

Лазерный указатель выключен

Переключатель 3: Включение и выключение звука

Звук включен

Звук выключен

Окно настройки контрастности

Когда появится окно с 3 переключателями, нажмите контрастности. Затем нажмите

[<] или [>] для доступа к окну настройки

[^] или [v] для

изменения уровня контрастности. Стрелка показывает текущий уровень контрастности. Для возврата к окну с 3 переключателями нажмите или

[>].

Когда вы закончите настройку параметров экрана и звука, нажмите

[<]

[ESC] чтобы

закрыть окно с 3 переключателями или окно настройки контрастности.

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. 25

3 Начало работы

[DSP] клавиша

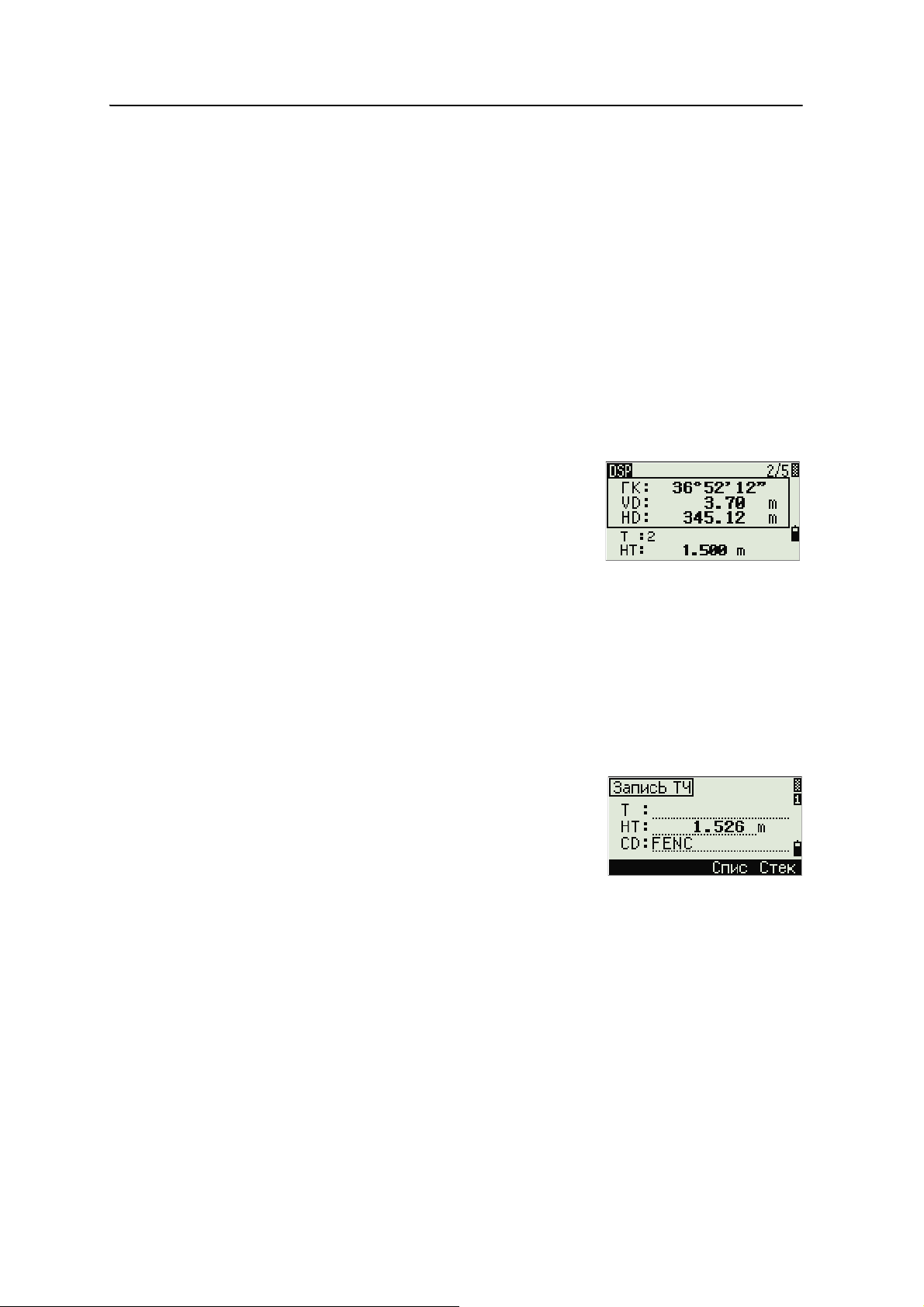

Используйте клавишу [DSP] для изменения текущего отображаемого экрана или для изменения параметров экрана.

Переключение между отображаемыми экранами

Когда для отображения доступны несколько экранов, появляется:

Чтобы перейти к следующему экрану, нажмите [DSP].

• индикатор DSP в верхнем левом углу экрана.

• Индикатор экрана (например, 1/4) появляется в

верхнем правом углу.

Например, если в данный момент отображается второй экран, нажмите

[DSP]

чтобы перейти к третьему экрану. Индикатор экранов изменится с 2/4 на 3/4 Когда установлены вторичные единицы

расстояния, появляется дополнительный экран. Он показывает значения ГК, ВК и SD. Дополнительную информацию вы найдете на

Прочие установки, стр.87.

Минимальной отображаемой величиной для расстояний, измеренных в футах и дюймах является 1/16 дюйма.

Минимальные величины не применяются в поле

. Если действительное значение больше 99999'11"15/16, будет показан символ ` Если действительное значение меньше чем -9999'11''15/16, будет показан символ (жирный треугольник). Он не влияет на вычисления. Для расчетов в любом случае используется точное значение.

Индивидуальный выбор пунктов в основном экране измерений (BMS)

Для выбора пунктов, которые будут отображаться на экранах DSP1, DSP2, и DSP3:

1. Подержите

[DSP] одну секунду.

2. Используйте клавиши курсора

[^], [v], [<], и [>]

для выделения пункта, который вы хотите изменить:

3. Нажмите программную клавишу или , чтобы пролистать список пунктов, которые могут отображаться в данном случае.

Вы можете выбрать следующие пункты HA, AZ, HL, VA, V%, SD, VD,

HD, Z, и (пусто).

4. Чтобы сохранить ваш выбор, нажмите программную клавишу Сохр.

26 Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

Начало работы 3

Иначе, выделите последний пункт для DSP3 и нажмите [ENT]. TЭкраны DSP будут показывать пункты, которые вы выбрали.

За исключением пункта (пусто), вы не можете отображать одинаковые пункты более чем в одной строке одного экрана.

Пункты, отображаемые на экранах DSP1, DSP2, DSP3 и DSP4 также используются в соответствующих экранах разбивки (LO2, LO3, LO4 и

LO5). Вы также можете определить отображение пунктов при разбивке

(выносе).

Символы в заголовках

На

экранах DSP в заголовках строк могут быть использованы следующие

символы :

• Двоеточие (:) показывает, что компенсатор

включен.

• Символ решетки (#) показывает, что

компенсатор выключен.

• Символ подчеркивания (_) после индикатора

ра,jns компенсатора показывает, что применяется поправка на уровень моря или на масштаб.

[MODE] клавиша

Клавиша [MODE] находится в верхнем ряду клавиатуры Focus 4W. Используйте ее, чтобы изменить режим клавиатуры для текущего экрана.

Изменение режима ввода при вводе точек или кодов

Когда курсор находится в поле точки (T) или кода (CD), нажмите [MODE] чтобы изменить режим

ввода с алфавитночислового (A) на числовой (1) и наоборот.

Индикатор ввода на панели состояния покажет текущий режим ввода.

Когда курсор находится в поле высоты (HT), доступен только режим ввода чисел. В этом случае нажатие

[MODE] не как не повлияет на ввод НТ.

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. 27

3 Начало работы

[HOT] клавиша

Меню клавиши HOT доступно из любого экрана наблюдений. Для отображения меню клавиши HOT нажмите

Изменение высоты цели

[HOT].

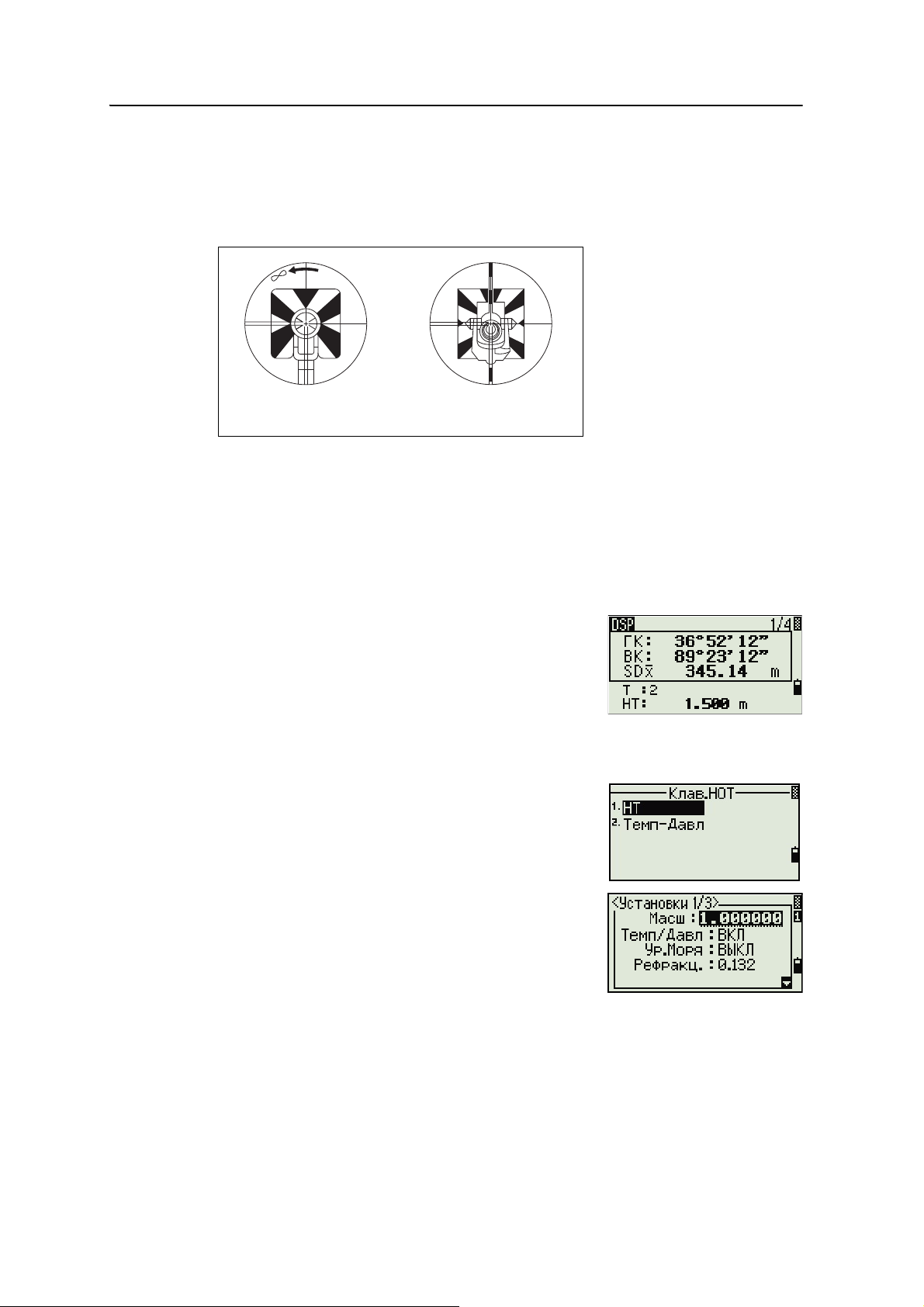

1. Нажмите

[HOT] для отображения меню

Клав.HOT.

2. Сделайте одно из следующего:

– Нажмите [1]. – Выберите HT.

3. Нажмите

[ENT].

4. Введите высоту цели или выберите ее из стека HT.

Примечание – TДля отображения стека HT нажмите программную клавишу Стек. В стеке HT сохраняются последние 20 значений HT.

Установка текущей температуры и давления

1. Нажмите

[HOT] Для отображения меню

Клав.HOT.

2. Сделайте одно из следующего:

– Нажмите [2]. – Выберите Темр и Давл.

3. Нажмите

[ENT].

4. Введите окружающие температуру и давление. Значение ppm обновляется автоматически.

Индикатор пузырькового уровня

Индикатор пузырькового уровня отображается автоматически если нарушен уровень инструмента, когда включен компенсатор.

Для отображения индикатора пузырькового уровня на экране наблюдения, нажмите .

Focus 4W имеет горизонтальную и вертикальную оси настройки. Для включения и выключения компенсаторов уровней нажмите

28 Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

[<] или [>].

Текущие настройки компенсаторов уровней отображаются символами взаголовках (:, #, : и #) после меток поля (таких как HA, VA, SD и HD) на экранах наблюдений. Дополнительная информация приводится в разделе

Символы в заголовках, стр.27.

Включение инструмента

1. Для включения инструмента нажмите [PWR]. Появится стартовый экран. Этот экран показывает текущую температуру, давление, дату и время.

Если вы ввели ваше имя или имя компании в поле Владелец, текст из этого поля появится на стартовом экране. Чтобы заполнить поле Владелец, нажмите выберите Уст а но в / Другие. Дополнительная информация приводится в разделе Прочие установки, стр.87.

2. Чтобы изменить значения давления или температуры нажмите клавиш перемещения курсора к полю, которое вы хотите изменить. Затем нажмите

Начало работы 3

[MENU] и

[^] или [v] tдля

[ENT].

3. Если вы хотите инициализировать горизонтальный угол, поверните алидаду.

Инициализировав при запуске ГК, вы должны поворачивать алидаду для инициализации ГК каждый раз, когда вы включаете Focus 4W. Если вы сделали это, вы можете сохранить фиксированную ориентацию ГК даже если Focus 4W был сдвинут, когда был выключен.

4. Поворачивайте горизонтальную трубу пока она не займет горизонтальное положение при КЛ.

Примечание – Если вы наклоняете зрительную трубу до того как вы повернули алидаду, горизонтальный угол не будет инициализирован, и инструмент использует предыдущий отсчет ГК.

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. 29

3 Начало работы

Выключение инструмента

1. Нажмите [PWR] и затем нажмите [ENT].

2. Сделайте одно из следующего:

Нажмите... Для...

[ENT] снова выключение инструмента

програмную клавишу Перезапуск

програмная клавиша Спящий режим

[ESC]

Спящий режим

TДля перевода инструмента в спящий режим сделайте одно из следующего:

• На экране Press [ENT] → OFF нажмите программную клавишу Спящ режим.

перезагрузки программы и перезапуска инструмента

доступа к Экрану основных измерений (Глав) без открытия проекта

перевод инструмента в режим энергосбережения

прерывание процесса выключения питания и возврат к предыдущему экрану

• Включите настройки энергосбережения. Дополнительная информация

приведена в разделе Экономия энергии, стр.86.

TКогда инструмент находится в спящем режиме, он включится, если случится одно из следующего:

• Вы нажали любую клавишу.

• Инструмент получил команду удаленного контроля.

• Вы повернули алидаду.

• Вы наклонили зрительную трубу.

30 Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

Выбор языка

Тахеометр Focus 4W поддерживает установку нескольких языков интерфейса. Чтобы выбрать один из доступных языков, сделайте одно из следующего:

1. Для выбора другого языка включите инструмент и затем нажмите экране НАКЛ.ЗР.ТРУБЫ.

Появится экран Выбрать язык. Экран показывает все языки, доступные на инструменте. Выбранный в данный момент язык будет подсвечен.

Начало работы 3

[ESC] и [3] на

2. Нажмите

[^] или [v] для выбора требуемого

языка и затем нажмите

3. Инструмент перезагрузится и на экране появится стартовый экран НАКЛ.ЗР.ТРУБЫ на выбранном вами языке.

Региональные настройки

Вы можете быстро настроить электронный тахеометр Focus 4W в соответствие с ранее заданной комбинацией параметров или параметрами региональных настроек по умолчанию. Экран Regional Configuration появляется только после настройки языка интерфейса, перезагрузки инструмента и наклона зрительной трубы.

1. Выполните действия, описанные в разделе Выбор языка, стр.31. После перезагрузки инструмента и наклона

зрительной трубы появится экран РЕГИОН НАСТРОЙКИ.

2. Нажмите параметров региональной настройки и затем нажмите

3. Если вы не хотите менять региональные настройки, нажмите Инструмент продолжит работу в соответствие с ранее установленными параметрами.

[^] или [v] для выбора требуемых

[ENT].

[ESC].

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. 31

3 Начало работы

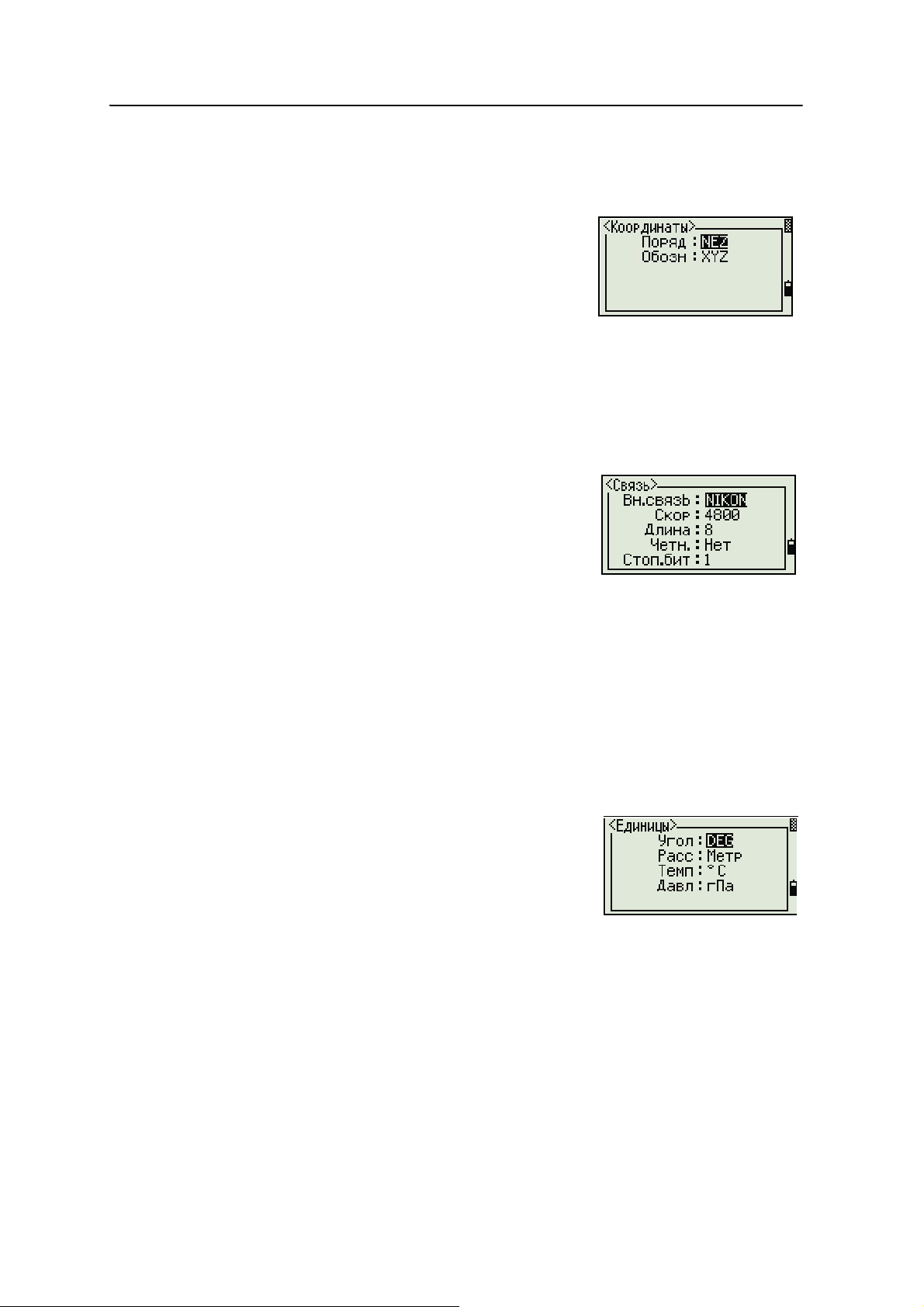

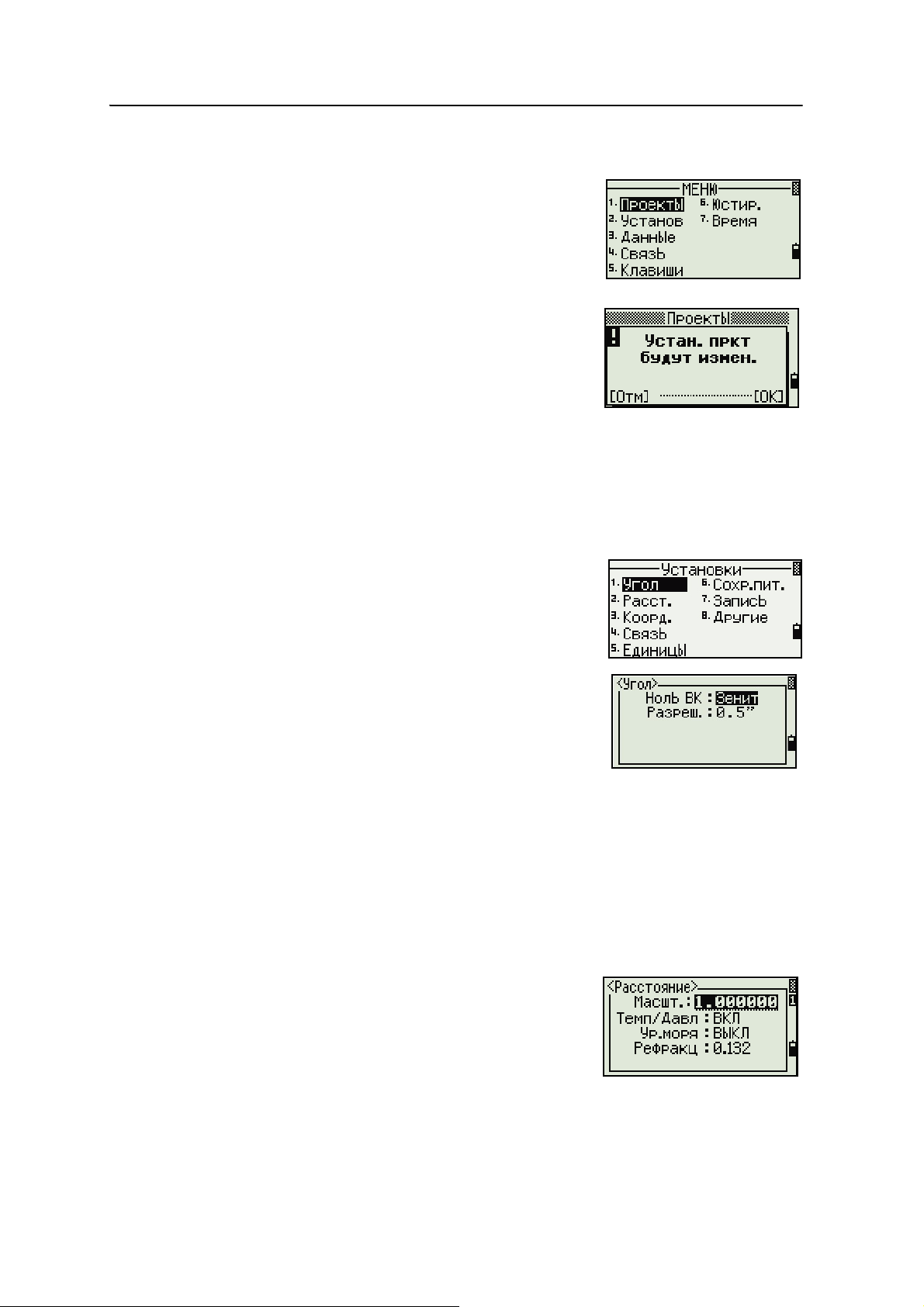

Параметры, которые можно настроить в экране РЕГИОН. НАСТРОЙКИ:

Категория Параметр Европа Международные США

Углы Ноль Зенит Зенит Зенит

Точ но сть 5" 5" 5"

Растояния Масштаб 1.000000 1.000000 1.000000

Поправка на температурудавлен

Поправка уровня моря

Поправка за кривизну и рефракцию

Система координат Порядок ENZ ENZ NEZ

Метка ENZ ENZ NEZ

Энергосбережение Основной блок Выкл Выкл Выкл

Электродальномер 3 минуты 3 минуты 3 минуты

Засыпание 5 минут 5 минут 5 минут

Связь Формат Nikon Nikon Nikon

Скорость передачи 4800 4800 4800

Размер 888

Четность Нет Нет Нет

Стоповых бит 111

Единицы Углы GON DEG DEG

Растояния метры метры футы США

Tемпература °C °C °F

Давление mm Hg mm Hg In Hg

Запись Запись данных Вкл Вкл Вкл

Поле кода Вкл Вкл Вкл

Доб. пост. 1000 1000 1000

Прочие Экран XYZ Быстрый Быстрый Быстрый

2-е единицы Нет Нет Нет

Ввод кода <ABC> <ABC> <ABC>

Вкл Вкл Вкл

Выкл Выкл Выкл

0.132 0.132 0.132

По умолчанию предустановленны параметры конфигурации "Европа". Дополнительную информацию смотрите в разделе Устан о вки , стр.82.

32 Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

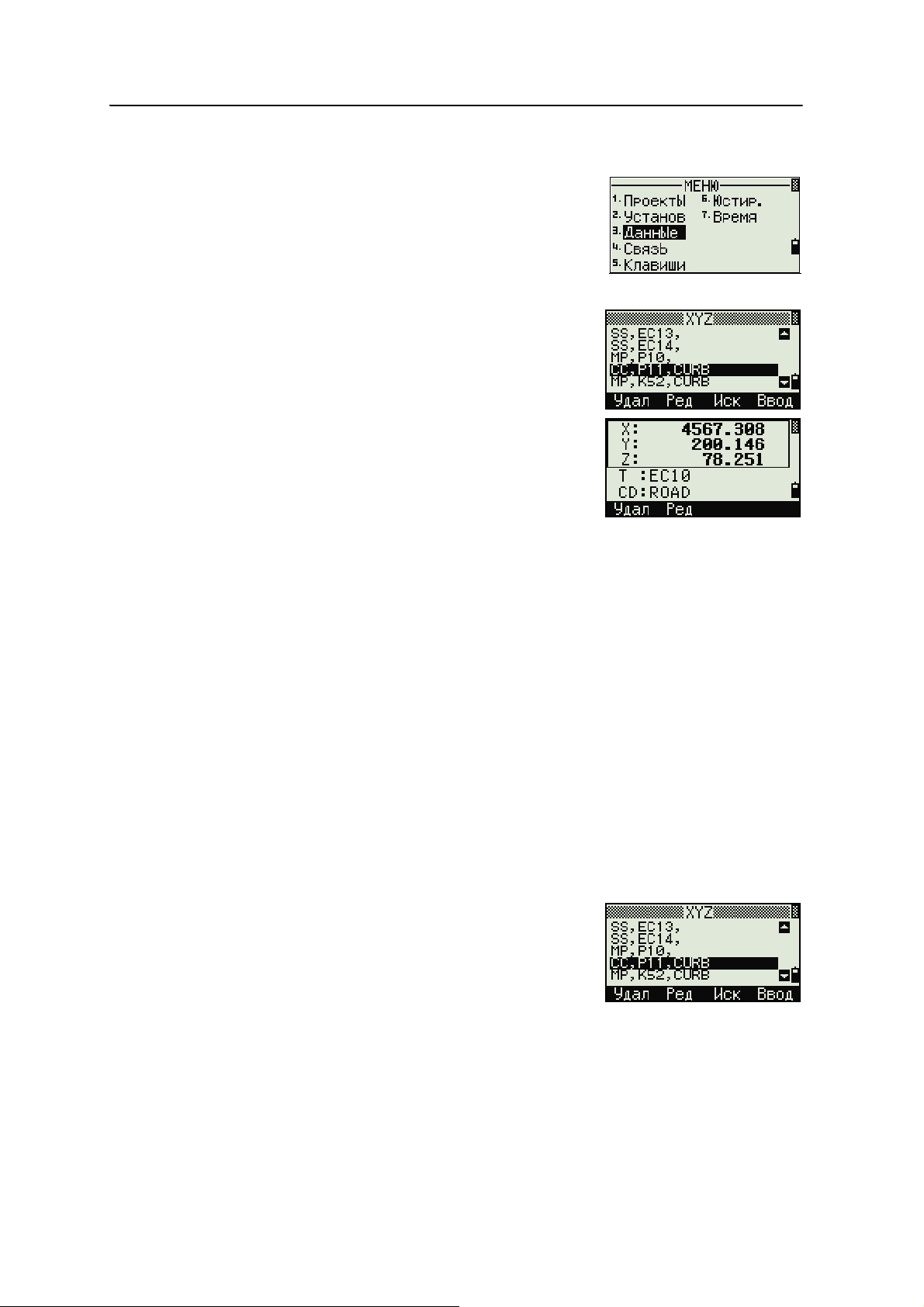

Список доступных проектов или данных

Focus 4W перечисляет доступные проекты или данные, когда вы делаете что-то из следующего:

• просматриваете или редактируете данные (Нажмите [MENU] затем выберите

Данные)

• открываете список кодов, список точек или Менеджер проектов (Нажмите

[MENU] после чего выберите Проекты)

• ищете точки или коды

В текущей позиции курсора символ инвертируется (белый текст на черном фоне).

Начало работы 3

Нажмите

[^] для перемещения курсора на одну строку

вверх или нажмите одну строку вниз.

Если появляется иконка перехода на предыдущую страницу , значит перед текущей страницей имеются еще страницы. Нажмите предыдущую страницу.

Если появляется иконка перехода на следующую страницу , значит после текущей страницей имеются еще страницы. Нажмите следующую страницу.

Чтобы выбрать пункт из списка, переместите курсор на пункт и нажмите

Ввод данных

Вы можете ввести в Focus 4W следующие данные:

• Имя или номер точки, см. стр.33

• Код, см. стр.36

Ввод имени или номера точки

[v] для перемещения курсора на

[<] для перехода на

[>] для перехода на

[ENT].

Для идентификации точек вы можете использовать числовые или алфавитночисловые имена длиной до 20 символов.

В качестве имени по умолчанию для новой точки используется имя последней точки с увеличенным числом. Например, если имя последней точки было A100, имя следующей точки по умолчанию будет A101.

Если последним символом предыдущей точки является буква, имя точки по умолчанию будет аналогично имени последней точки.

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. 33

3 Начало работы

Когда курсор находится в поле T (точка), имеются несколько путей для характеристики точки или для ввода координат. Вы можете:

Ввод существующей точки

Когда вы вводите известное имя или номер точки, координаты этой точки кратко отображаются. Перед появлением следующего экрана или выбором следующего поля подается короткий звуковой сигнал.

Для настройки длительности отображения окна координат, нажмите Уст а нов / Другие. Чтобы окно оставалось открытым, пока вы не нажмете поле Выв.XYZ значение +ENT. Дополнительную информацию можно найти на стр.87.

• Ввести существующую точку, см. стр.34

• Ввести новую точку, см. стр. стр.34

• Нажать [ENT] без имени точки, см. стр.34

• Определить групповой символ, см. стр.35

• Ввести точку посредством записи текущего измерения, см. стр.35

• Ввести точку из стека точек, см. стр.стр.36

• Ввести точку из списка точек, см. стр.стр.36

[MENU] и затем выберите

[ENT] установите в

Ввод новой точки

Когда вы вводите имя или номер новой точки, появляется экран ввода координат. Введите координаты точки в формате NE, NEZ или только высоту (Z).

Чтобы сохранить точку в текущем проекте, нажмите

Нажатие

[ENT] в последней строке (поле CD).

[ENT] без имени точки

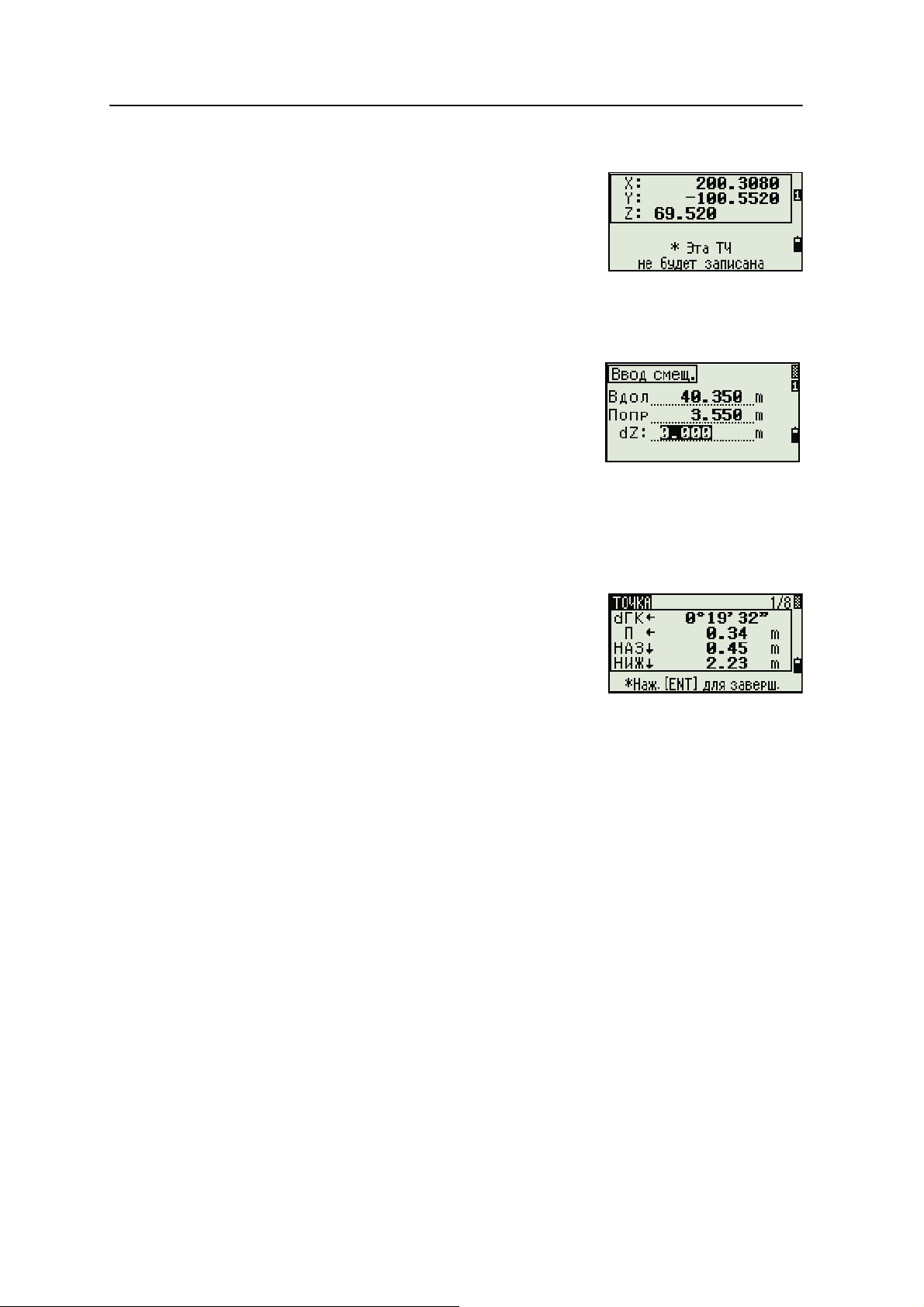

Для использования точки без записи координат, нажмите

[ENT] в поле T без ввода имени точки.

Введенные координаты используются при вычислениях, но они не сохраняются в базе данных. Появится сообщение Эта точка не будет записана.

34 Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

Начало работы 3

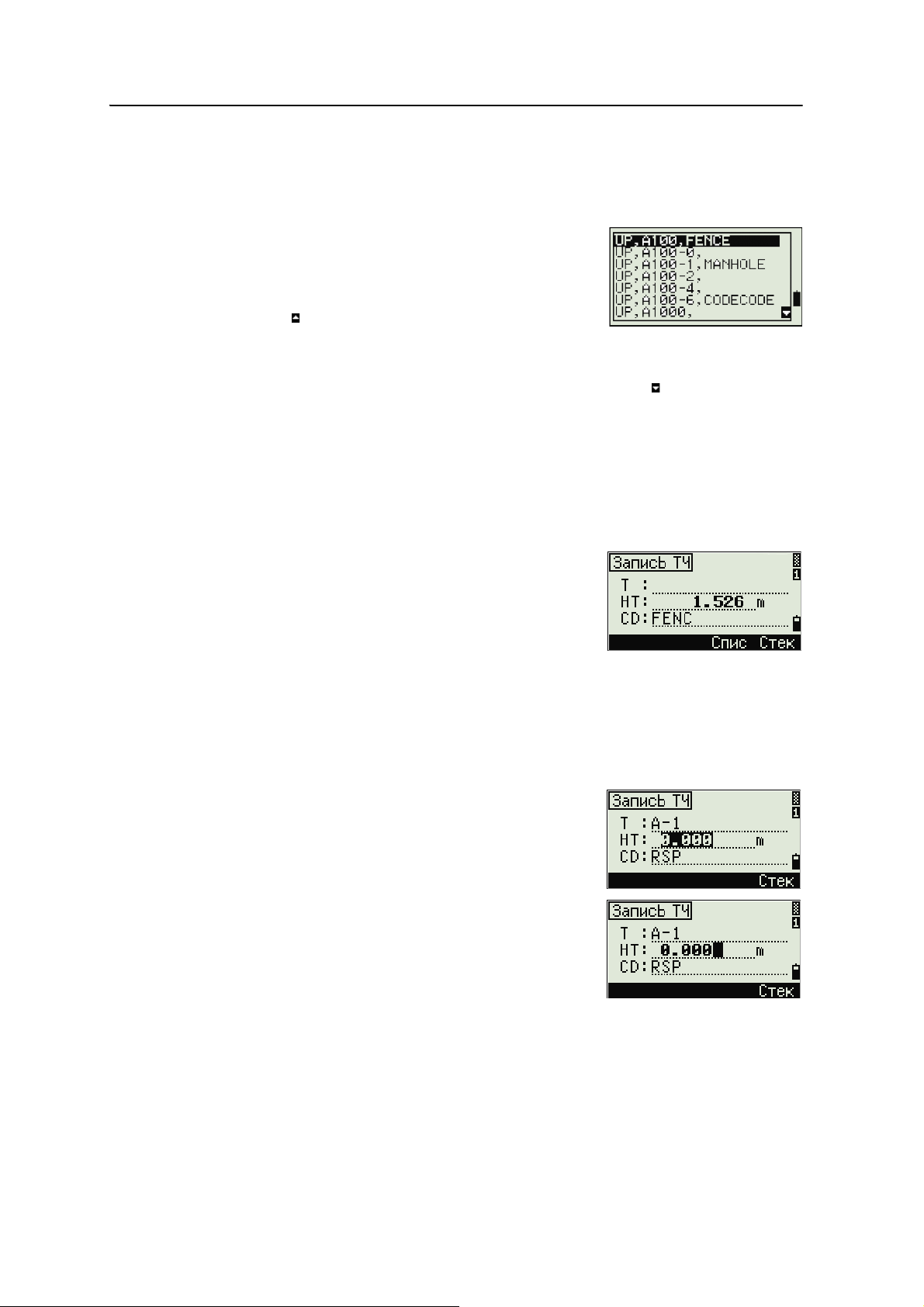

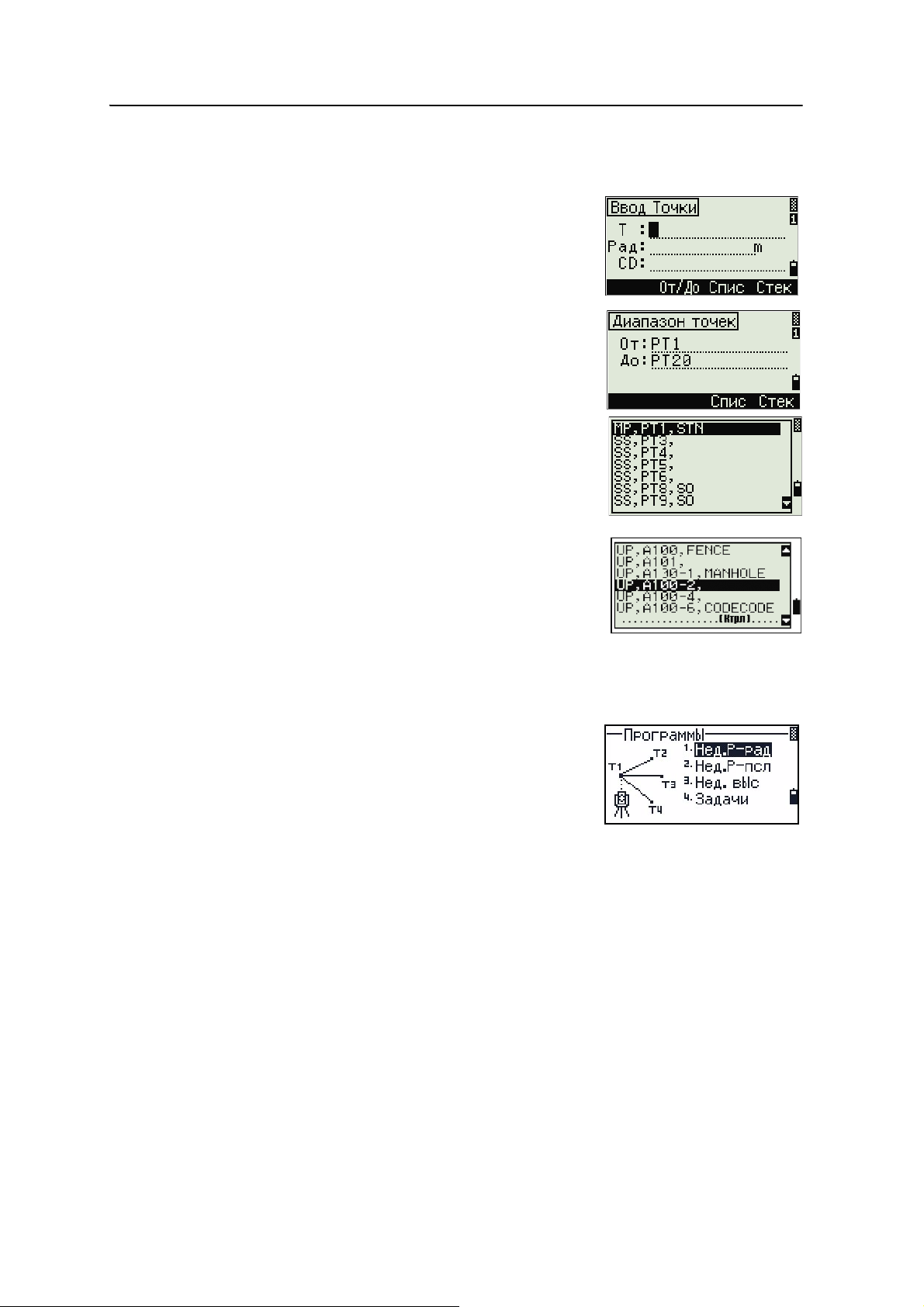

Определение группового символа (*)

Если в имя или код точки вы включаете звездочку (например, A100*), появится список точек, имеющих подобный текст.

Используйте

[^] или [v] чтобы переместить курсор на

точку, которую вы хотите использовать. Затем нажмите

[ENT].

Если появляется иконка перехода на предыдущую страницу , вы можете использовать ее для перехода к предыдущей странице списка. Также можно использовать

[<].

Если появляется иконка перехода на следующую страницу , вы можете использовать ее для перехода к следующей странице списка. Также можно использовать

[>].

Когда вы выбрали точку из списка, отобразятся ее координаты и будет подан звуковой сигнал.

Ввод точки путем записи текущего измерения

1. Нажмите программную клавишу MSR: Появится экран наблюдений.

2. Для запуска измерения нажмите

[MSR2].

[MSR1] или

3. Для изменения высоты цели выберите программную клавишу HT.

4. Когда вы завершили измерение, нажмите

[ENT] для перехода к экрану

записи точки.

5. Введите имя или код точки и нажмите

[ENT].

Когда вы переместите курсор в поле, появится инвертированное изображение текущей величины или величины по умолчанию. (белым текстом на черном поле). Это режим ввода по умолчанию Заменить Все.

Для изменения режима ввода на Overwrite и подсветки первого символа нажмите переместить курсор к концу строки нажмите

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. 35

[>]. Чтобы

[<].

3 Начало работы

Ввод точки из стека точек

Стек точек представляет собой список из имен 20 последних использованных точек, расположенных в хронологическом порядке от последней использованной к первой использованной точке. Для ввода точки из стека точек:

1. Выберите программную клавишу Стек, когда курсор находится в поле PT. Появится стек.

2. Нажмите

[^] или [v] для перемещения курсора к точке, которую вы хотите

использовать.

3. Нажмите

[ENT].

Когда вы вернетесь к экрану ввода точки, имя выбранной точки, увеличенное на единицу, будет введено в поле PT. Например, если вы выбрали точку A101, в поле РТ появится имя A102.

Ввод точки из списка точек

1. Выберите программную клавишу Спис, когда курсор находится в поле PT. Появится список существующих точек.

2. Нажмите

[^] или [v] для перемещения курсора к

точке, которую вы хотите использовать.

3. Нажмите

[ENT].

Когда вы вернетесь к экрану ввода точки, имя выбранной точки будет введено в поле T. При необходимости добавьте число или алфавитный символ.

Ввод кода

В поле CD (код) по умолчанию записывается значение последнего используемого кода. Вы можете использовать другой код на экране ввода точки.

Код может быть числовой или алфавитно-числовой и содержать до 16 символов. Существует несколько путей ввода кода:

• Прямой ввод кода, см. стр.37

• Ввод кода из стека кодов, см. стр.37

• Ввод кода из списка кодов, см. стр.37

36 Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

Прямой ввод кода

1. Чтобы изменить режим ввода на алфавитночисловой или на числовой нажмите

[MODE].

2. Используйте клавиатуру для ввода кода.

Ввод кода из стека кодов

Стек кодов представляет собой список из 20 часто используемых кодов. Когда вы перезагружаете Focus 4W, стек кодов очищается.

Для ввода кода из стека кодов:

1. Выберите программную клавишу Стек, когда курсор находится в поле CD. Появится стек.

Начало работы 3

2. Нажмите

[^] или [v] для перемещения курсора

к коду, который вы хотите использовать.

3. Нажмите

[ENT].

Выбранный код скопируется в поле CD.

Ввод кода из списка кодов

1. Выберите программную клавишу Спис, когда курсор находится в поле CD. Появится список существующих кодов.

2. Для правки списка кодов нажмите

[MENU] и

затем выберите Данные / Список кодов.

3. Нажмите

[^] или [v] чтобы выделить код объекта, который вы хотите

использовать.

4. Нажмите

[ENT].

Слой имеет стрелку в конце метки кода. Если вы выделили слой в списке и нажали

[ENT], отобразятся

коды и слои из этого слоя. Когда вы вернетесь к экрану ввода, выбранный код

будет введен в поле CD.

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. 37

3 Начало работы

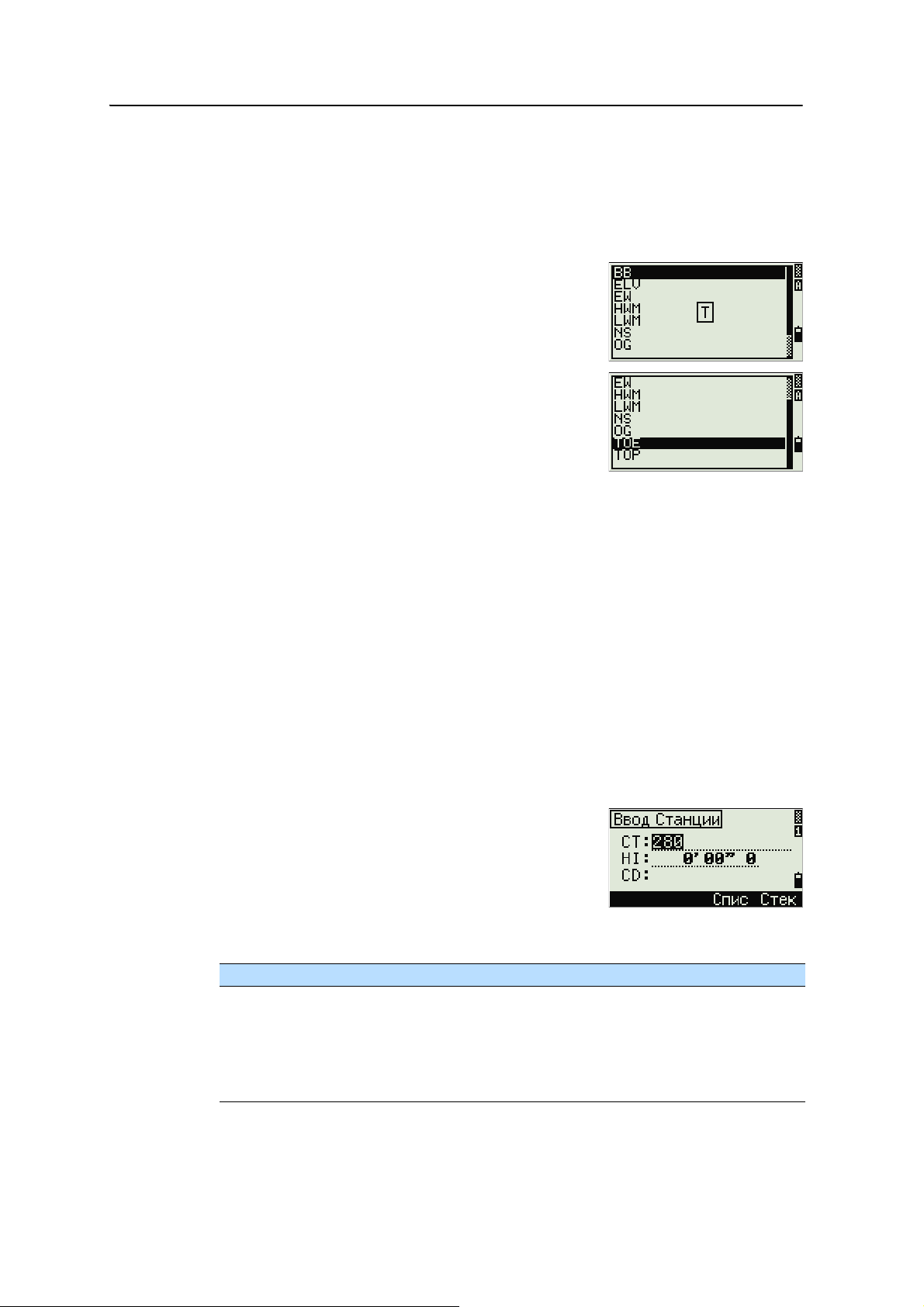

Дополнительные возможности: Поиск кода при помощи первого символа

Пункты показываются в алфавитном порядке. Чтобы быстро найти код в появившемся списке кодов, используйте поиск по первому символу. Например, для просмотра кодов объектов, которые начинаются на букву T, с помощью клавиатуры введите букву T (дважды нажмите

После каждого нажатия клавиши в поле режима ввода отображается выбранная буква. Например, если вы нажали быстро нажали нажимали

После выбора буквы, курсор перемещается к коду объекта, который начинается с этой буквы.

Если с этой буквы не начинается ни один код, курсор перемещается на следующую доступную букву.

Ввод значений в футах и дюймах

[1]).

[1], появится S. Если вы снова

[1] появится T. Если вы больше не

[1] будет выбрана буква T.

Если в качестве единиц расстояния выбраны футы США (US-Ft) или международные футы (I-Ft), вы можете отображать расстояния, HIs, HTs и значения координат в десятичных футах или в футах и дюймах. Дополнительная информация приводится в разделе Единицы, Единицы, стр.85, и Прочие установки, стр.87.

Для ввода величин в футах и дюймах на экране ввода, вводите элементы

разделенные на периоды (.) в следующем формате:

<Футы> [.] <Дюймы> [.] <Числитель> [.] <Знаменатель> [ENT]

(0–11) (0–15) (0–99)

Знаменатель по умолчанию равен 16. Если знаменатель равен 16, вам нет необходимости вводить его, и он не отображается на экране.

Например, если вы вводите

[2] [.] [0] [8] [.] [5] [.] [ENT], значение появляется как 2'08" 5/

(2 фута, 8 и 5/16 дюйма).

Следующий пример показывает, как вводить различные величины:

Для ввода... Нажмите...

65' 5 3/8"

65'

65' 5"

65' 5 3/8"

5 3/8" [0] [.] [5] [.] [3] [.] [8] [ENT] or [0] [.] [5] [.] [6] [ENT]

[6] [5] [.] [5] [.] [3] [.] [8] [ENT]

[6] [5] [ENT]

[6] [5] [.] [5] [ENT]

[6] [5] [.] [5] [.] [6] [ENT]

38 Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

Числитель и знаменатель, которые вы ввели, автоматически преобразуются в ближайшее значение из следующего списка: 0, 1/8, 1/4, 3/8, 1/2, 5/8, 3/4, 7/8,

1/16, 3/16, 5/16, 7/16, 9/16, 11/16, 13/16, 15/16. Если знаменатель равен 16, он не показывается на экране.

Создание или открытие проекта

Для записи данных в Focus 4W вы должны создать или открыть проект.

Примечание – Перед первым использованиемFocus 4W проверьте, что используются необходимые параметры проекта

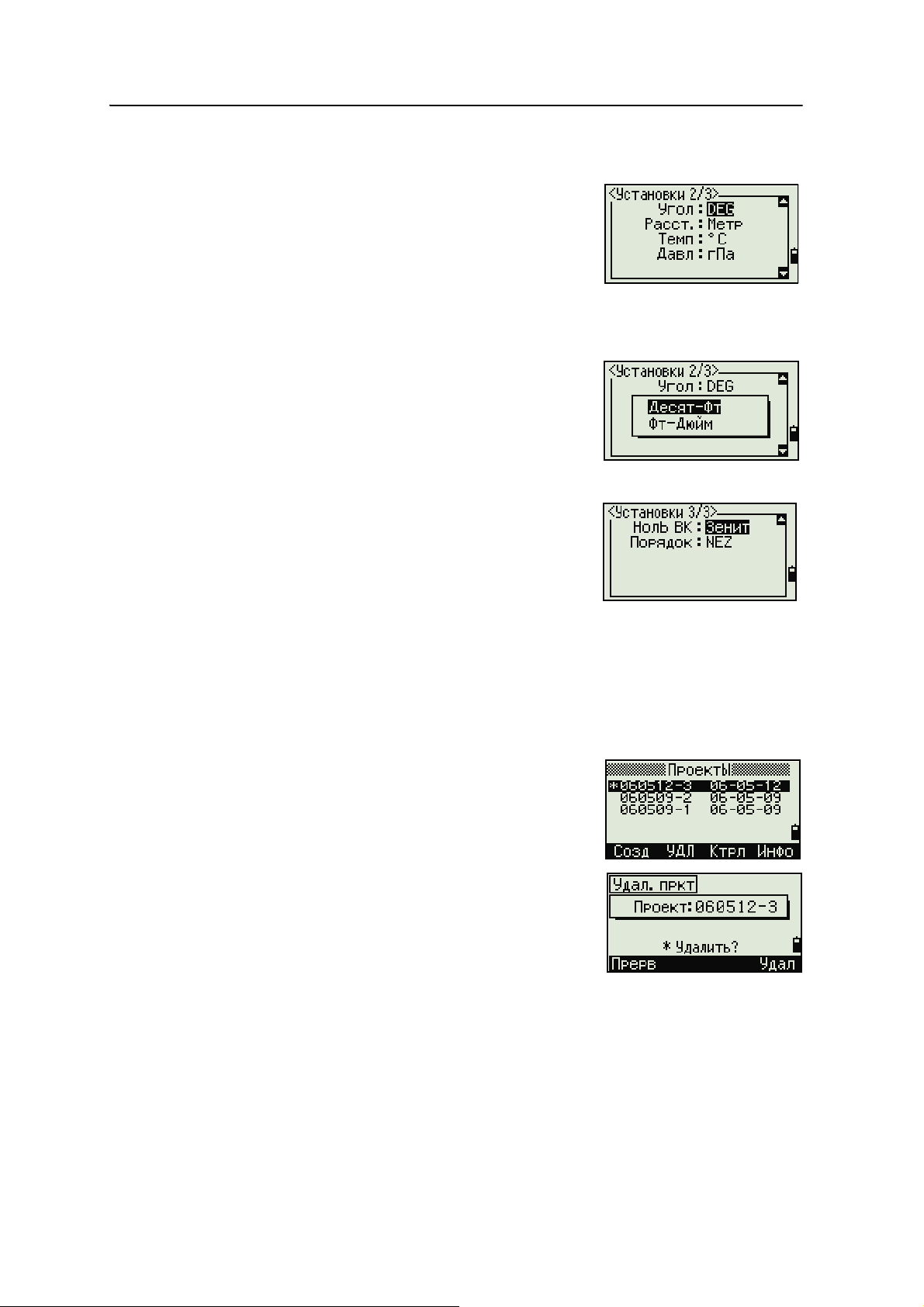

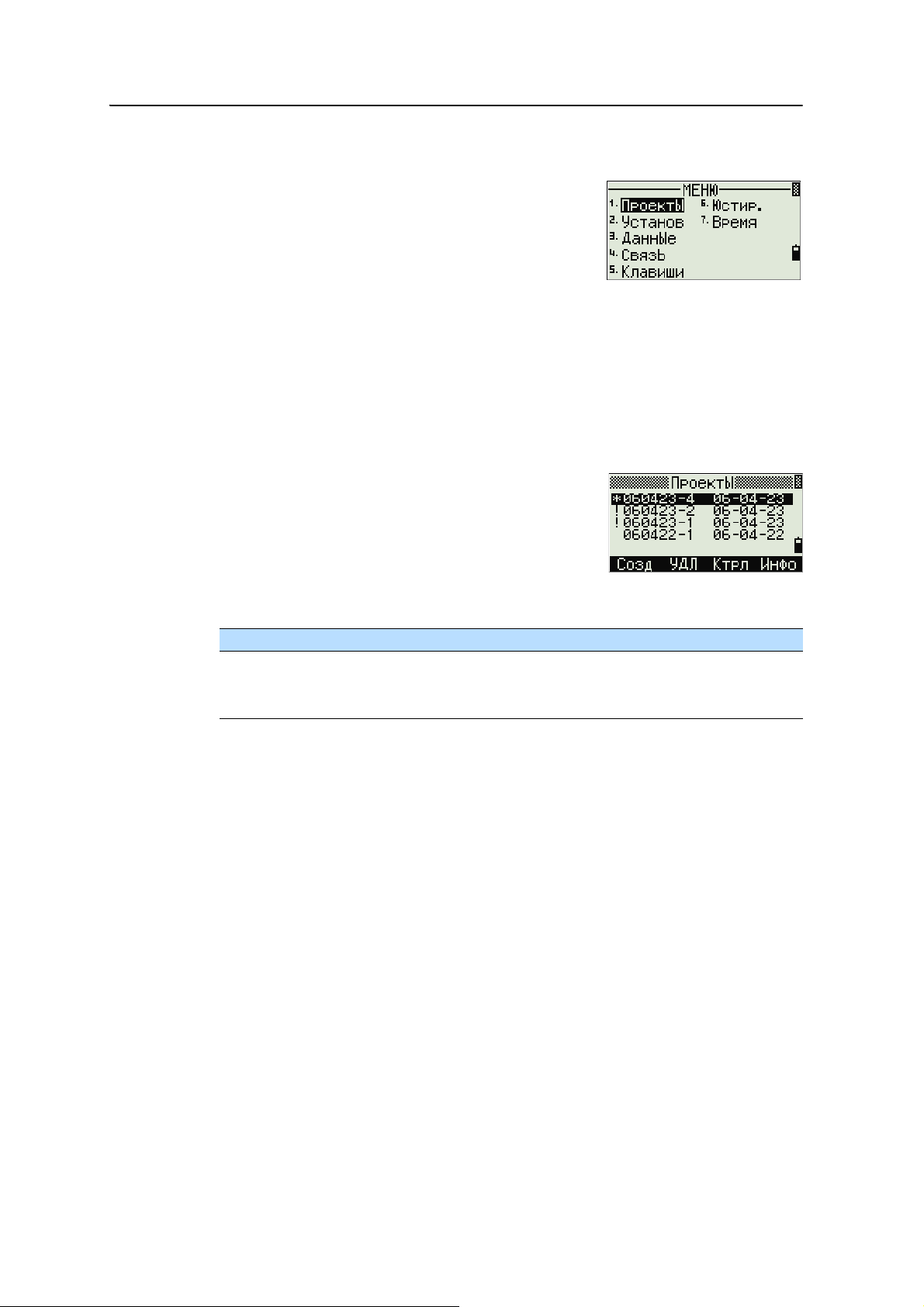

Создание нового проекта

1. Нажмите [MENU]. Появится экран МЕНЮ.

Начало работы 3

2. Нажмите

[1]. Появится Менеджер проектов.

3. Выберите программную клавишу Созд. Появится экран Созд. пркт.

4. Введите имя проекта.

5. Для проверки параметров проекта нажмите

программную клавишу Уст. Вы не можете изменить параметры проекта после того, как вы уже создали проект.

6. Нажмите

[ENT] в последнем поле экрана Уст анов ки. Новый проект будет

создан.

Примечание– Вы можете создать не более 32 проектов.

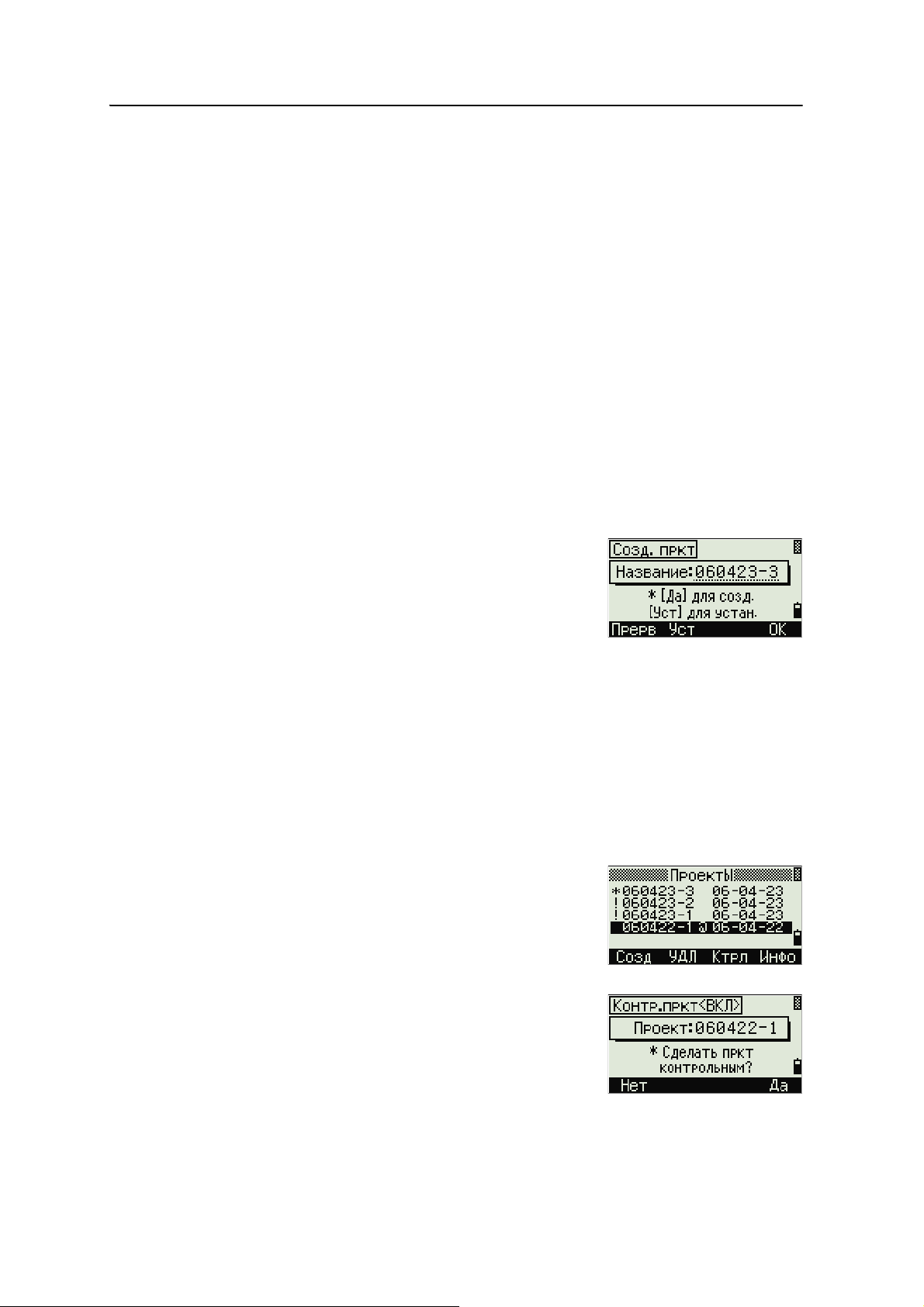

Создание контрольного проекта

Контрольный проект или общий файл сохраняет данные координат, которые используются несколькими полевыми проектами. Для создания контрольного проекта в офисе:

1. Нажмите

2. Нажмите Менеджер проектов.

[MENU]. Появится экран МЕНЮ. [1] или выберите проект. Появится

3. Переместите курсор к проекту, который будет использоваться как контрольный.

4. Выберите программную клавишу

5. Выберите программную клавишу

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. 39

Ктрл.

Да.

3 Начало работы

Когда вы вводите имя или номер точки, система сначала ищет эту точку в текущем проекте. Если точка не будет найдена, поиск автоматически будет продолжен в контрольном проекте. Если эта точка будет найдена в контрольном проекте, она копируется в текущий проект как UP запись.

Измерение расстояний

C C C C

C C

ПРЕДУПРЕЖДЕНИЕ – Никогда не смотрите в зрительную трубу на солнце - это может

привести к повреждению глаз.

ПРЕДУПРЕЖДЕНИЕ – Места использования данных лазеров должны быть обозначены

соответствующим предупреждающим знаком о лазернои излучении.

ПРЕДУПРЕЖДЕНИЕ – Необходимо принять меры предосторожности, чтобы люди не

смотрели на лазерный луч непосредственно или без оптического инструмента.

ПРЕДУПРЕЖДЕНИЕ – Лазерный луч должен прерываться в конце своего полезного пути

и обязательно должен прерываться, если опасный путь луча выходит за пределы (безопасное расстояние*) участка, на котором за наличием и работой персонала ведется наблюдение с целью их защиты от лазерного излучения.

ПРЕДУПРЕЖДЕНИЕ – Путь лазерного луча должен проходить значительно ниже или

выше уровня глаз, если это возможно.

ПРЕДУПРЕЖДЕНИЕ – Запрещается направлять (даже случайно) лазерный луч класса

3R на зеркальные отражающие поверхности, например призмы, металлические

предметы и окна. Необходимо принять особые меры предосторожности для исключения подобных ситуаций.

Примечание. Безопасное расстояние – это расстояние от лазера, на котором лазерное излучение или энергетическая экспозиция имеет максимально допустимую величину, воздействию которой может подвергаться персонал без угрозы здоровью.

40 Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

Начало работы 3

Наведение на одиночную

призму

наклонную призму

Наведение на призменный отражатель

Наводите зрительную трубу пока вы не увидите перекрестие визирных нитей в центре призменного отражателя.

Измерение расстояний

Чтобы измерить расстояние, нажмите [MSR1] или [MSR2] в Основном экране измерений (ГЛАВ) или любом экране наблюдений.

Пока инструмент делает измерение, мелким шрифтом отображается постоянная призмы.

Если счетчик осреднения установлен в 0, измерения делаются непрерывно, до тех пор пока вы не нажмете

[MSR1], [MSR2], или [ESC]. После каждого

измерения величина расстояния обновляется. Если уровень сигнала недостаточен для измерения,

мерцает иконка сигнала. Дополнительная информация есть в разделе Панель состояния, стр.23.

Чтобы изменить высоту цели (HT), температуру или давление нажмите информация есть в разделе Клавиша

[HOT]. Дополнительная

[HOT], стр.28.

Параметры, которые зависят от поправок (поправка за температуру/давление, за уровень моря, за рефракцию и картографическая проекция), включаются в параметры проекта и являются индивидуальными для проекта. Для изменения любого из этих параметров, вы должны создать новый проект. Дополнительная информация приведена в разделах Параметры проекта Параметры проекта, стр.79, и

Уст а нов к и, стр.82.

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя. 41

3 Начало работы

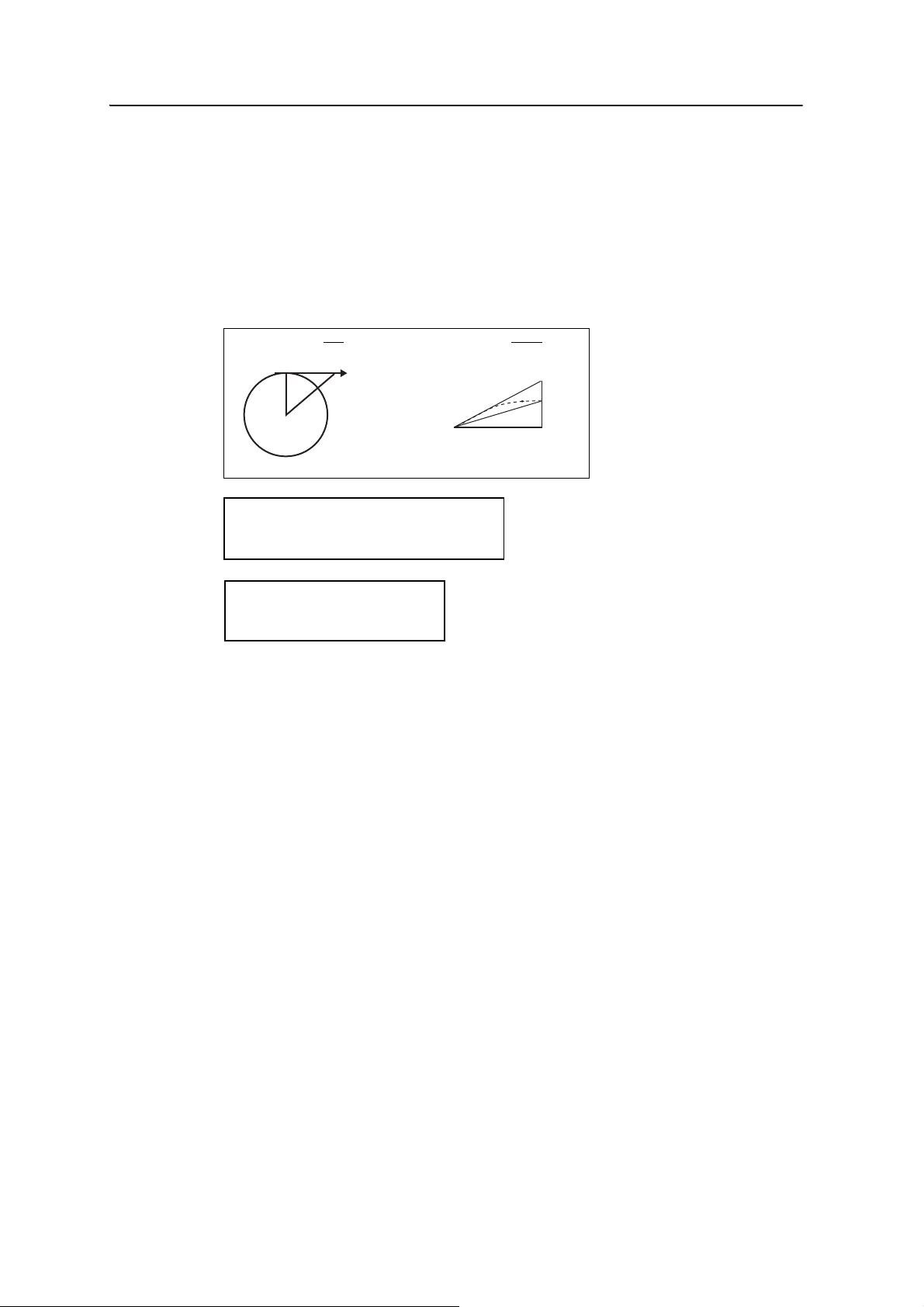

Просмотр и изменение параметров измерения

Поле цели

1. Нажмите и удерживайте [MSR1] или [MSR2] одну секунду.

2. Для перемещения курсора между полями нажмите

[^] или [v].

3. Для изменения значения в выбранном поле нажмите

Поле Значение

Цель Призма

Пост (постоянная призмы) от –999 мм до 999 мм

Режим Точно

AVE (счетчик осреднений) Слежение (непрерывные измерения) Вкл

• Если измерение запущено с установленным в

[<] или [>].

Марка

Норма

Слежение (непрерывные измерения) Выкл

поле Цель значением Призма, перед постоянной призмы имеется черта, например "18 мм".

• Если измерение запущено с установленным в

поле Цель значением Марка, перед постоянной призмы имеется скобка, например "18 мм".

Этот символ непрерывно двигается слева направо через поле, в котором отображается постоянная призмы.

Параметры цели используются Focus 4W чтобы использовать лучшие параметры для исключения циклической ошибки при измерении расстояния. Параметры цели эффективно устраняют множественные переотражения.

42 Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя.

ГЛАВА

Приложения 4

Q Сброс ГК и угловые измерения

Q Установка станции

Q Меню Вынос

Q Меню Программы

Q Запись измеренных данных

Q Переключение между

отображаемыми экранами

В этой главе описываются меню и отображаемые экраны, а так же функции электронного тахеометра Focus 4W. Используйте следующие комбинации клавиш при работе с экранами и функциями прибора:

Для переключения между отображаемыми экранами

Для изменения HT Нажмите

Для записи точек Нажмите [ENT]

Нажмите Дополнительная информация на

Переключение между отображаемыми экранами, стр.75.

[DSP].

[HOT]

Электронный тахеометр Focus 4. Руководство пользователя. 43

4 Приложения

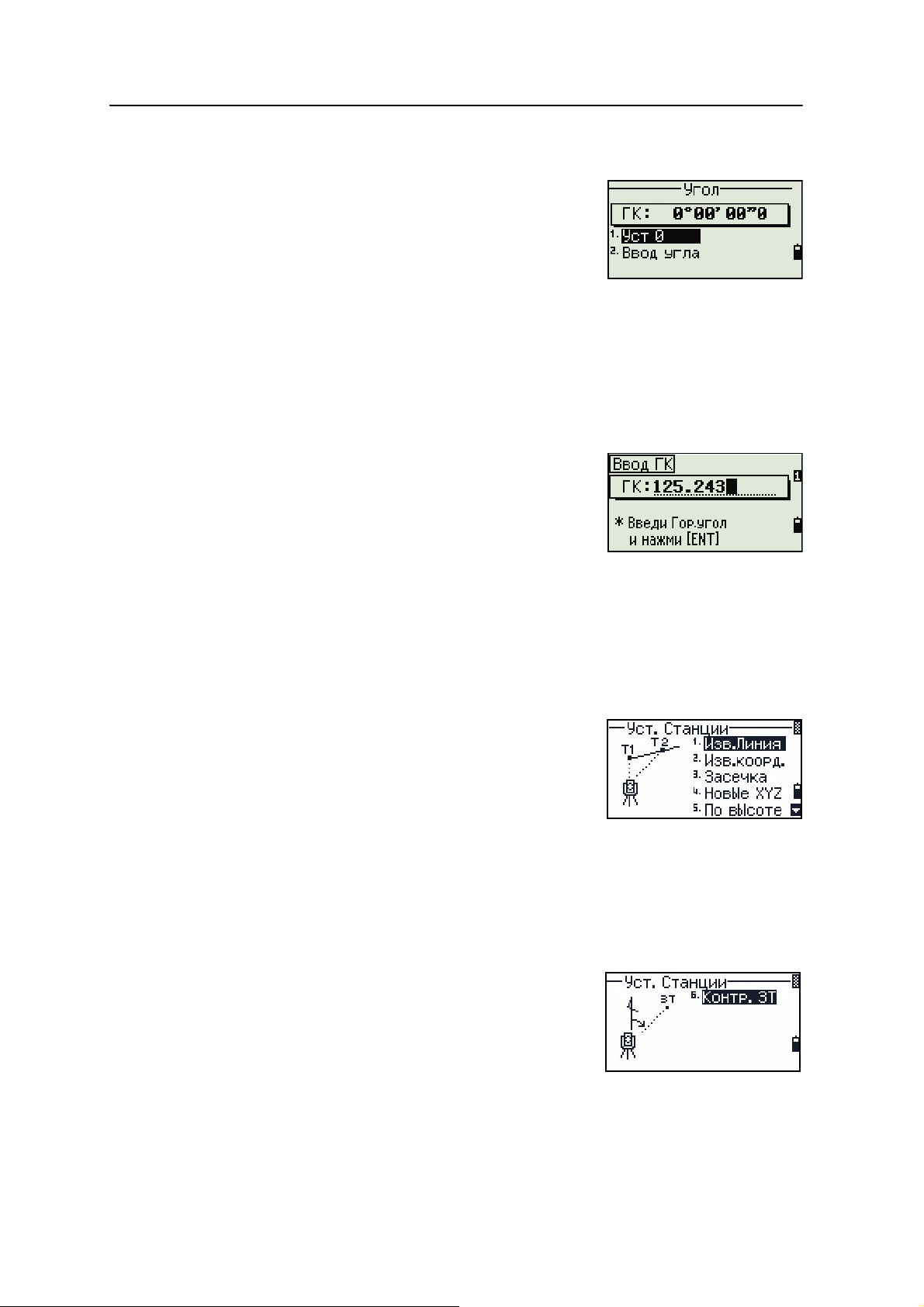

Сброс ГК и угловые измерения

Для доступа к меню Угол нажмите [ANG] в основном экране измерений (BMS). Для выбора команды из меню Угол нажмите соответствующую цифровую клавишу. Иначе, нажмите команды и нажмите

Установка горизонтального угла в 0

Нажмите [1] или выберите Уст 0 в меню Угол. Вы вернетесь в главный экран измерений.

Ввод горизонтального угла

1. Нажмите [2] или выберите Ввод угла в меню Угол . Появится экран Ввод ГК.

2. Используйте цифровые клавиши для ввода горизонтального угла.

[^] или [v] для выделения

[ENT].

3. Нажмите

[ENT].

Для ввода 123°45'50" нажмите Отображаемое значение округляется до минимального большего угла.

Установка станции

Для доступа к меню Уст. СТН нажмите [STN]. Для выбора команды из меню Уст. СТН нажмите

соответствующую цифровую клавишу. Иначе, нажмите нажмите

Последняя использованная функция будет подсвечена.

Возможна установка станции следующими способами:

• Известная линия, стр.45

• Известные координаты, стр.46

• Засечка, стр.48

• Новые XYZ координаты, стр.51

[^] или [v] tдля выделения команды и [ENT].

[1] [2] [3] [.] [4] [5] [5] [0].

• По высоте, стр.52

• Контроль задней точки, стр.52

44 Электронный тахеометр Focus 4. Руководство пользователя.

Известная линия

Выберите эту опцию для обратной засечки по двум точкам вдоль известной линии.

Приложения 4

1. Нажмте

[1] или выберите Изв.линия из меню

Уст. СТН.

2. Введите известную точку P1. Если вы ввели имя новой точки, появится

экран ввода координат. Наведитесь на P1 и нажмите

чтобы сделать измерение. Нажмите

[MSR1] или [MSR2],

[ENT].

3. Выберите, каким образом вы хотите задать известную линию:

– Чтобы задать линию путем ввода

координат точки P2, нажмите

[1] или

выберите По коорд.

– Чтобы определить линию путем ввода азимута, нажмите [2] или

выберите По углу.

a. Если вы выбрали По углу, появится

экран ввода азимута. Введите значение угла и нажмите

[ENT].

Появится экран измерения.

b. Наведитесь на P2 и нажмите

[MSR2], чтобы сделать измерение. Нажмите [ENT].

[MSR1] или

После завершения измерения P2 вычисляются координаты станции.

4. Для записи станции нажмите программную клавишу

[ENT] или

Зап.

5. Чтобы проверить измерение, нажмите программную клавишу Экр. Если вы определили линию путем ввода азимута, отобразятся HD и VD между P1 и P2.

Если вы определили линию путем ввода координат P2, отобразится разность HD (dHD) и VD (dZ) между измеренными вами данными и введенными координатами.

Электронный тахеометр Focus 4. Руководство пользователя. 45

4 Приложения

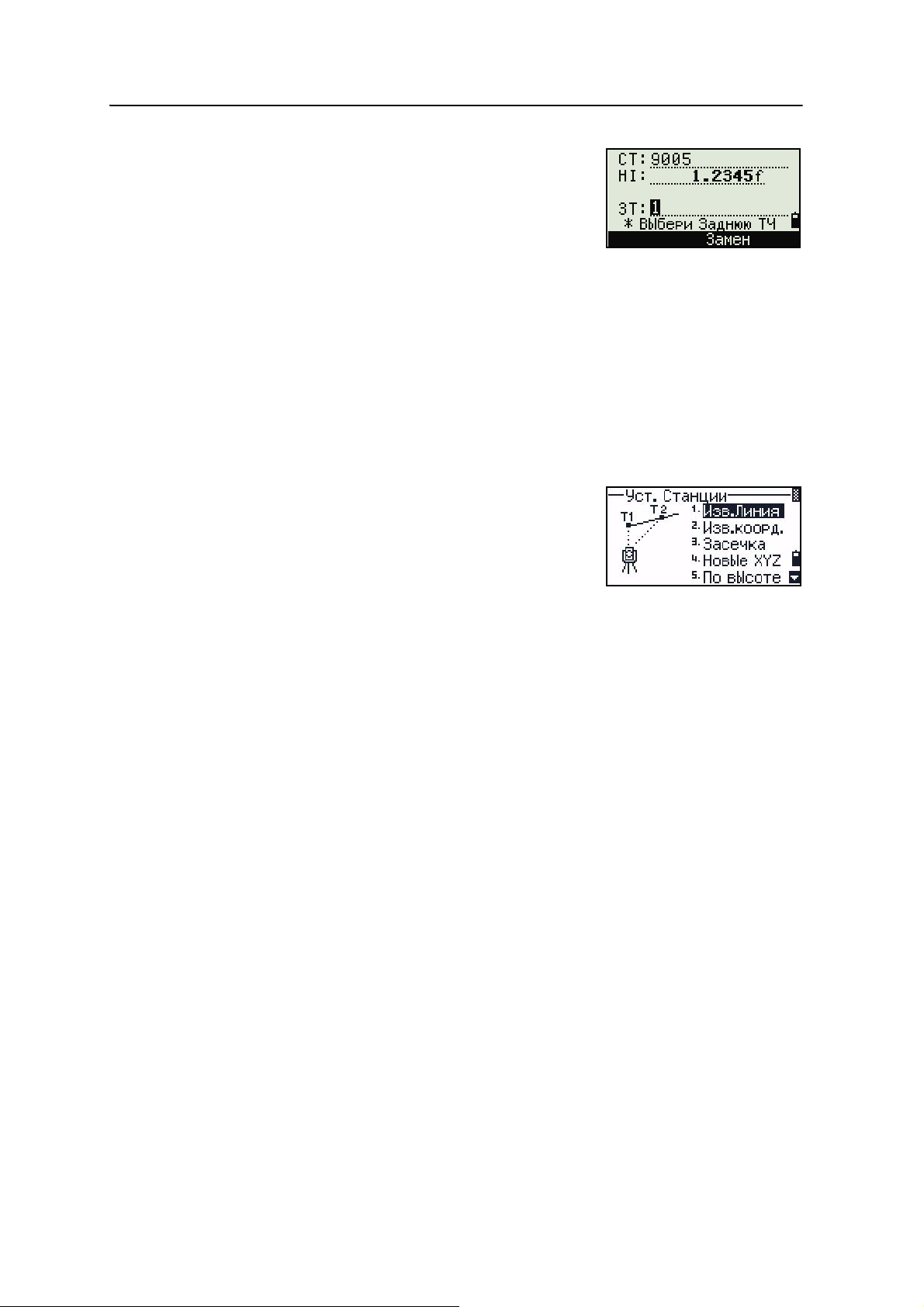

6. Введите имя станции, высоту инструмента (HI) и необходимый код объекта (CD). Имя

по умолчанию определяется именем последней записанной точки PT + 1 или последней записанной станции ST + 1, в зависимости от установки параметра Split ST.

7. За заднюю точку (BS) по умолчанию принимается первая точка (P1). Для изменения выбранной точки выделите поле BS и затем выберите программную клавишу Замени.

8. Чтобы закончить установку

и записать станцию, нажмите [ENT] в поле BS.

Известные координаты

Выберите эту опцию для установки станции с известными координатами или азимутом.

1. Нажмите Уст. СТН.

2. Введите имя или номер точки в поле ST.

– Если введены имя или номер

– Если точка новая, появится экран ввода координат. Введите

– Если определен код точки, он появится в поле CD

3. Введите высоту инструмента в поле HI и затем нажмите

4. На появившемся экране задней точки, выберите метод ввода для определения задней точки:

[2] или выберите Изв.коорд. в меню

существующей точки, отобразятся ее координаты и курсор переместится в поле HI (Высота инструмента).

координаты точки. Нажимайте нажмете

[ENT] в поле CD, будет сохранена новая точка.

[ENT] после каждого поля. Когда вы

[ENT].

– Как навестись на заднюю точку по введенным координатам, читайте

в следующем разделе.

– Как навестись на заднюю точку по введенному углу азимута,

смотрите раздел Наведение на заднюю точку путем ввода азимута,

стр.48.

46 Электронный тахеометр Focus 4. Руководство пользователя.

Наведение на заднюю точку по введенным координатам

Y0 Yb

Задняя точка (Xb, Yb, Zb)

Точ ка станции (Xi, Yi, Zi)

Высота инструмента

1. Для ввода координат задней точки (BS), нажмите

[1] или выберите Коорд. находясь в

экране Задняя ТЧ.

2. Введите имя точки. Если точка существует в проекте, ее координаты будут показаны.

Приложения 4

3. Если вы планируете делать измерение расстояния для BS, введите высоту цели в поле HT.

4. .Наведитесь на BS, и затем нажмите

ГК Азимут, вычисленный по

координатам

[ENT], чтобы завершить установку.

Если делается измерение известных координат BS, нажмите

[DSP] для отображения

экрана QA. Экран QA показывает величины dHD и dVD, которые показывают разницу между измеренным расстоянием и расстоянием посчитанным по известным координатам.

5. Для записи станции нажмите

[ENT].

6. Чтобы закончить установку станции после измерения расстояния, нажмите

[ENT]. Записи ST и F1 сохраняются в текущем проекте.

Электронный тахеометр Focus 4. Руководство пользователя. 47

4 Приложения

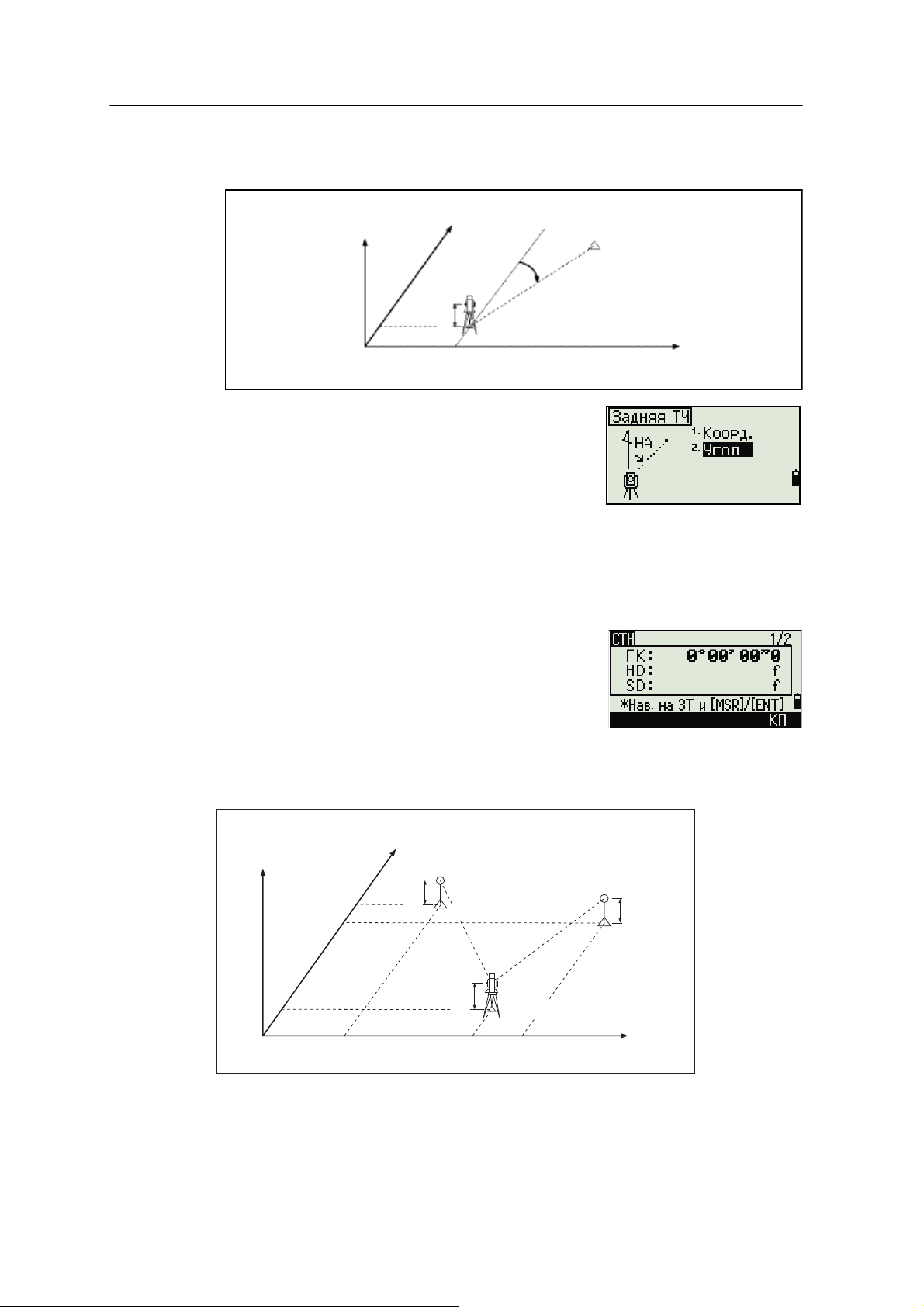

Задняя точка

Азимут

Точ ка станции

(Xi, Yi, Zi)

Высота инструмента

Высота 1

Высота 2

Высота

Станция(Xi, Yi, Zi)

Y1 Y0 Y2

Известная точка1 (X1, Y1, Z1)

Известная точка 2 (X2, Y2, Z2)

инструмента

Наведение на заднюю точку путем ввода азимута

1. Для ввода угла азимута на заднюю точку, нажмите

[2] или выберите Угол находясь в

экране Задняя ТЧ.

2. Если задняя точка BS не имеет имени, нажмите

[ENT] в поле BS.

3. В поле AZ введите угол азимута на заднюю точку BS.

Если вы нажали

[ENT] без ввода значения в поле AZ, азимут автоматически

устанавливается в 0°00'00".

4. Наведитесь на заднюю точку BS и нажмите

[ENT].

Засечка

Для установки станции при помощи обратной засечки используются измерения углов/расстояний на известные точки.

48 Электронный тахеометр Focus 4. Руководство пользователя.

Приложения 4

Вы можете использовать максимум 10 точек для засечки. Можно производить измерения как углов и расстояний, так и только углов. Вычисление производиться автоматически, как только будет сделано необходимое количество измерений.

Можно удалить неправильно сделанные измерений и произвести перерасчет при необходимости. Также вы можете выбрать заднюю точку.

Совет – Если угол между известной точкой 1 и известной точкой 2 (измеренные от точки станции) очень острый или тупой результирующее решение может быть геометрически неверным. Для достижения геометрической правильности выбирайте известные точки (или точку станции) так, чтобы они были разнесены в пространстве.

1. Нажмите клавишу [2] или выберите Засечка в меню Уст а нов ка Станции для входа в меню обратной засечки.

2. Введите имя первой наблюдаемой точки (TЧ1).

3. Введите высоту цели и нажмите

4. Наведитесь на PT1 и нажмите

[ENT].

[MSR1] или [MSR2].

5. Для измерения следующей точки нажмите

[ENT].

6. Введите вторую точку (ТЧ2) и высоту отражателя.

Электронный тахеометр Focus 4. Руководство пользователя. 49

4 Приложения

7. Измерьте вторую точку и нажмите [ENT]. Когда инструмент получит достаточное

количество данных, он вычислит координаты станции.

– Если доступно больше минимального

количества данных, появится экран стандартных отклонений.

– Чтобы увеличить точность засечки

можно выполнить дополнительные измерения. Для этого нажмите на программную кнопку программную кнопку

Доб. Информация о том, как использовать См приведена в разделе Дополнительные

возможности: просмотр и удаление измерений засечки, стр.51.

8. Если результат вас устраивает, нажмите программную кнопку

Зап или [ENT] для записи

станции.

9. Введите высоту инструмента, если это требуется и нажмите

[ENT]. В поле ST по

умолчанию устанавливается значение

"последняя запись PT+1".

10. Имя точки можно изменить, если установить

курсор в поле ST и редактировать или поменять текст.

Совет – Если в поле Разм.СТ вы установили Да, в поле ST по умолчанию появится последний номер ST + 1.

В качестве задней точки по умолчанию будет первая измеренная точка.

11. Чтобы изменить ЗТ, нажмите программную кнопку

Замен.

12. Выберите заднюю точку ЗТ и нажмите клавишу

13. Для завершения засечки нажмите

[ENT].

[ENT] когда

курсор находится в поле ЗТ.

50 Электронный тахеометр Focus 4. Руководство пользователя.

Приложения 4

Совет – Для вычисления засечки должны быть произведены измерения углов минимум на 3 точки или одно угловое измерение и одно измерение расстояния и угла. Высота станции может быть вычислена, если измерялось расстояние. Если расстояние не измерялось, то высота станции рассчитывается с использованием только угловых измерений на точки с известными трехмерными координатами.

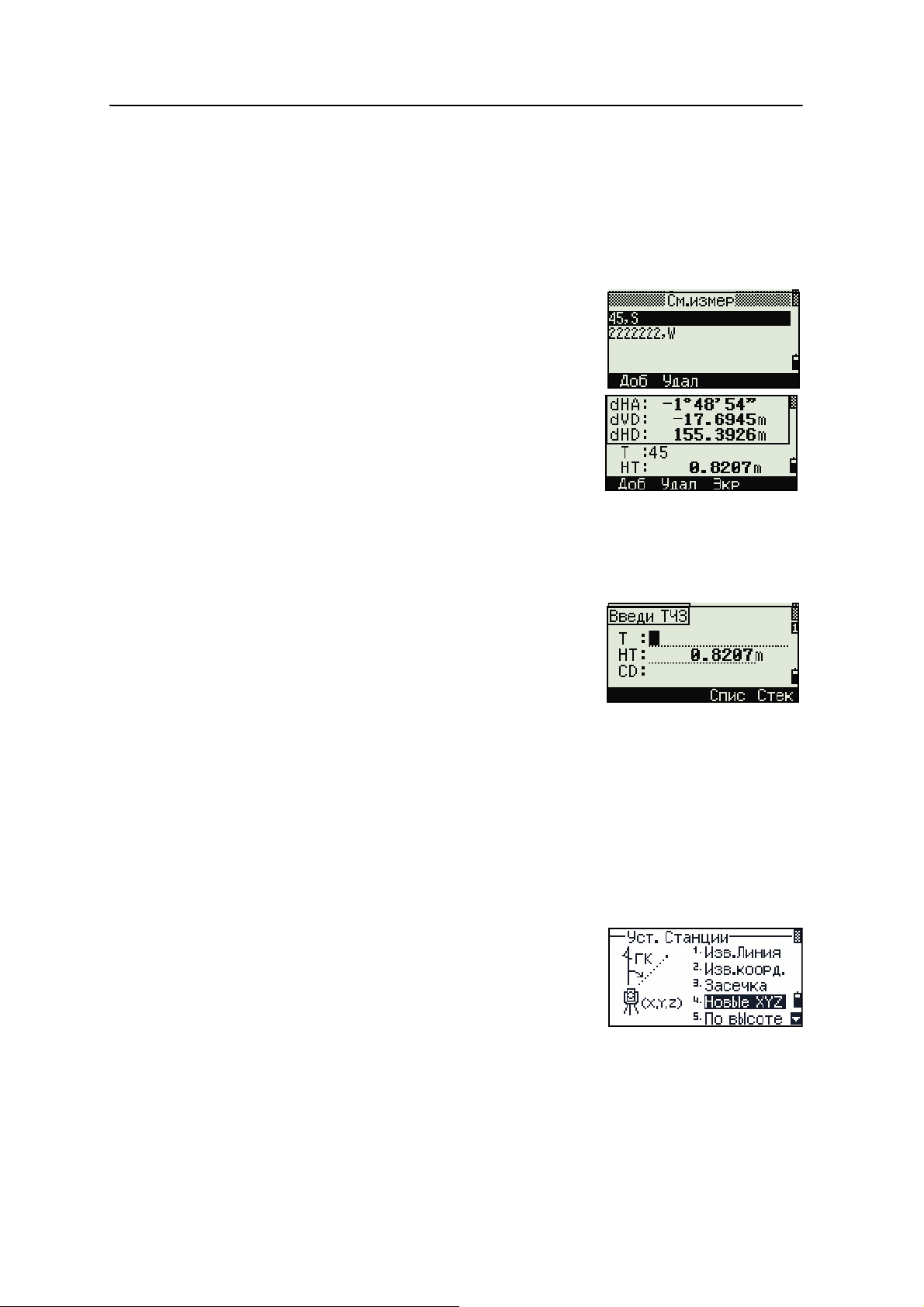

Дополнительные возможности: просмотр и удаление измерений засечки

Нажмите программную клавишу

См в экране

вычисления станции (сигма или координаты) для контроля измерений на каждой точке.

dHA Распределенная ошибка ГК по каждому

направлению

dVD Вертикальная ошибка между измеренным и

вычисленным расстоянием

dHD Ошибка по горизонтальному проложению между

измеренным и вычисленным расстоянием

Если требуется удалить измерение (возможно из-за больших ошибок), установите курсор на ту точку, которую надо удалить, и затем нажмите программную клавишу

Уд а л . После удаления, координаты станции будут

автоматически перевычислены. Чтобы продолжить наблюдения, нажмите

программную клавишу

Доб. Появится экран для

ввода следующей точки.

Новые XYZ координаты

Выбирайте эту опцию для изменения значений XYZ для инструмента. Новые XYZ координаты не сохраняются как запись ST в проекте, таким

образом функция Контр. BS не сможет проверить заднюю точку, если вы ввели станцию при помощи опции Новые XYZ.

Вы можете использовать эту функцию не открывая проект.

1. Нажмите меню Уст. СТН.

Текущее значение XYZ координат инструмента будет показано по умолчанию.

2. Введите новые значения XYZ координат инструмента и нажмите

[3] или выберите Новые XYZ из

[ENT].

Электронный тахеометр Focus 4. Руководство пользователя. 51

4 Приложения

По высоте

3. Сделайте одно из следующего:

– Для сброса горизонтального угла введите значение в поле ГК и затем

нажмите

– Если нет необходимости сброса горизонтального угла, оставьте

пустым поле ГК и нажмите

[ENT].

Появится главный экран.

Выбирайте эту опцию для определения высоты станции.

1. Нажмите

[4] или выберите По высоте из

меню Уст. СТН.

2. Введите точку репера (основного измерения) и нажмите

[ENT]. Точка появится

ненадолго. Затем курсор перейдет в поле

HT.

3. Введите HT и затем нажмите

[ENT].

4. Наведитесь на точку основного измерения и затем нажмите

[MSR1] или [MSR2].

Появятся обновленные координаты станции. Вы можете изменить HI в этом экране.

5. Для записи обновленных координат станции нажмите

[ENT].

Когда установки HI изменены, Z-координата обновляется перед записью станции.

Вы должны завершить установку станции перед использованием функции По высоте.

Контроль задней точки

Используйте эту функцию для проверки и сброса направления на заднюю точку.

Примечание – Перед использованием функции проверки задней точки завершите установку станции.

Эта функция всегда ссылается на заднюю точку от последней записи станции (ST), сохраненной в открытом текущем проекте.

52 Электронный тахеометр Focus 4. Руководство пользователя.

Приложения 4

1. Нажмите [5] или выберите Контр. ЗТ в меню Уст. СТН.

Поле ГК относится к текущей прочтенной величине ГК, а поле BS к задней точке при последней установке станции. Введите координаты станции для наблюдений без записи данных.

2. Сделайте одно из следующего:

– Для сброса горизонтального угла к значению ГК, принятому при

последней установке станции, наведитесь на заднюю точку и затем выберите программную клавишу Сброс или нажмите

– Для отмены процедуры и возврата к главному экрану выберите

программную клавишу Прерв или нажмите

[ESC].

[ENT].

Меню Вынос

Для доступа к меню Вынос, находясь в главном экране, нажмите [L-O].

Для выбора команды в меню Вынос нажмите соответствующую цифровую клавишу. Вы также можете нажать затем нажать

Последняя использованная функция будет подсвечена. При выносе доступно четыре опции:

• Вынос точки, стр.53

• Вынос линии, стр.55

• Вынос по дуге, стр.56

• XYZ, стр.57

Вынос точки

Используйте этот метод для выноса точки, основанный на величине удаления, смещения по перпендикуляру и по высоте от заданной линии.

1. Нажмите Вынос точки из меню Вынос.

[^] или [v] tдля выбора команды и

[ENT].

[1] или выберите

2. Введите первую точку (P1) вдоль линии.

Электронный тахеометр Focus 4. Руководство пользователя. 53

4 Приложения

Иначе, выберите программную клавишу MSR для измерения точки. Если вы нажали

[ENT] без ввода имени точки,

вы можете ввести временные координаты. Временные координаты не записываются в проект.

3. Введите вторую точку (P2) вдоль линии.

4. Введите смещение для линии. Для ввода значения 0.0000 нажмите

Вдол Растояние огт P1 вдоль линии

Попр Растояние по перпендикуляру к

линии

(+) Правая сторона от линии P1

(-) Левая сторона от линии P1

dZ Разница в высоте от линии

[ENT] при пустом поле.

−P2

5. Поворачивайте инструмент, пока dГК не приблизится к значению 0°00'00".

6. Наведитесь на цель и затем нажмите

[MSR1] или [MSR2].

После измерения расстояния, появится разность между измеренной и проектируемой точками.

7. Для сохранения точки как SO запись нажмите

Примечание – Нажмите

[ENT].

[DSP] для переключения

между отображаемыми экранами. Дополнительную информацию можно получить на Переключение между отображаемыми экранами, стр.75.

54 Электронный тахеометр Focus 4. Руководство пользователя.

Приложения 4

Выш.

Вп.

Ниш.

Наз.

Вп.

Выш.

Ниж.

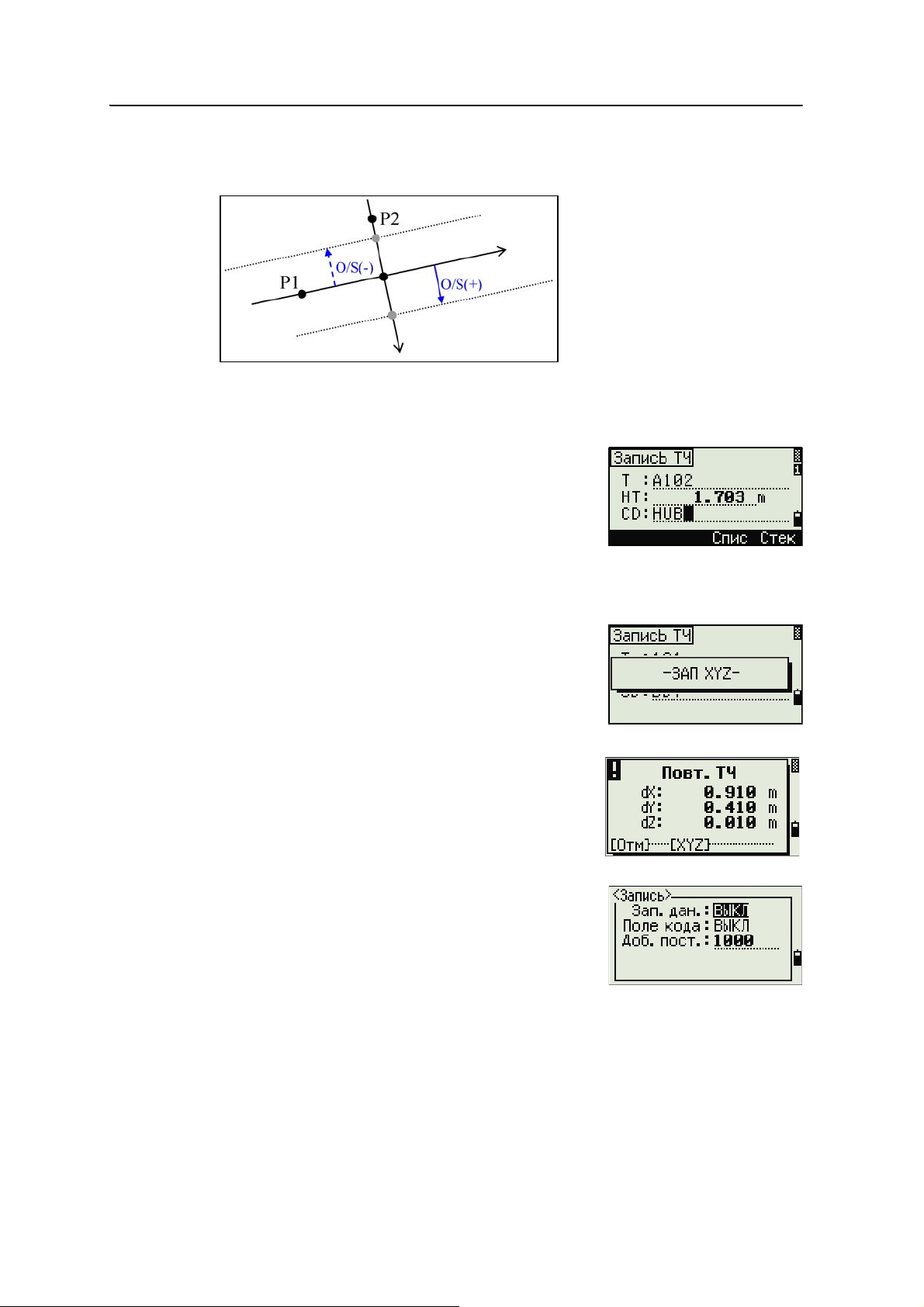

На следующем рисунке показана терминология, используемая, чтобы привести вас к требуемой точке.

Вынос линии

Выберите эту опцию для выноса точек по расстоянию вдоль и смещению поперек определенной линии.

1. Нажмите

[2] или выберите Вынос линии из

меню Вынос.

2. Введите первую точку для опорной линии. Иначе, выберите программную клавишу MSR

для измерения точки. Если вы нажмете

[ESC] на экране Запись ТЧ, измеренная точка

используется, но не записывается в проект.

3. Введите вторую точку для опорной линии.

4. Введите звездочку (например, A*) в поле PT чтобы выполнить поиск по

групповому символу. Появится список точек. Выделите точку в списке и затем нажмите

[ENT].

Электронный тахеометр Focus 4. Руководство пользователя. 55

4 Приложения

Вид в плане Вид со стороны

PT1

PT2

Вдо.

Поп

Призма

PT2

Вдо.

PT1

Следующий рисунок показывает, как определить или ввести положение относительно линии с помощью меню Вынос.

5. Наведитесь на призму или отражающую марку и нажмите

[MSR2].

Вдо Горизонтальное положение от P1 до

измеряемой точки вдоль линии P1-P2

line

Поп Горизонтальное смещение от линии

P1-P2 до измеряемой точкиt

dZ Вертикальное смещение от линии P1-

P2 до измеряемой точки

Примечание – Нажмите

[DSP] для переключения между отображаемыми

экранами. Дополнительную информацию смотрите на Переключение между

отображаемыми экранами, стр.75.

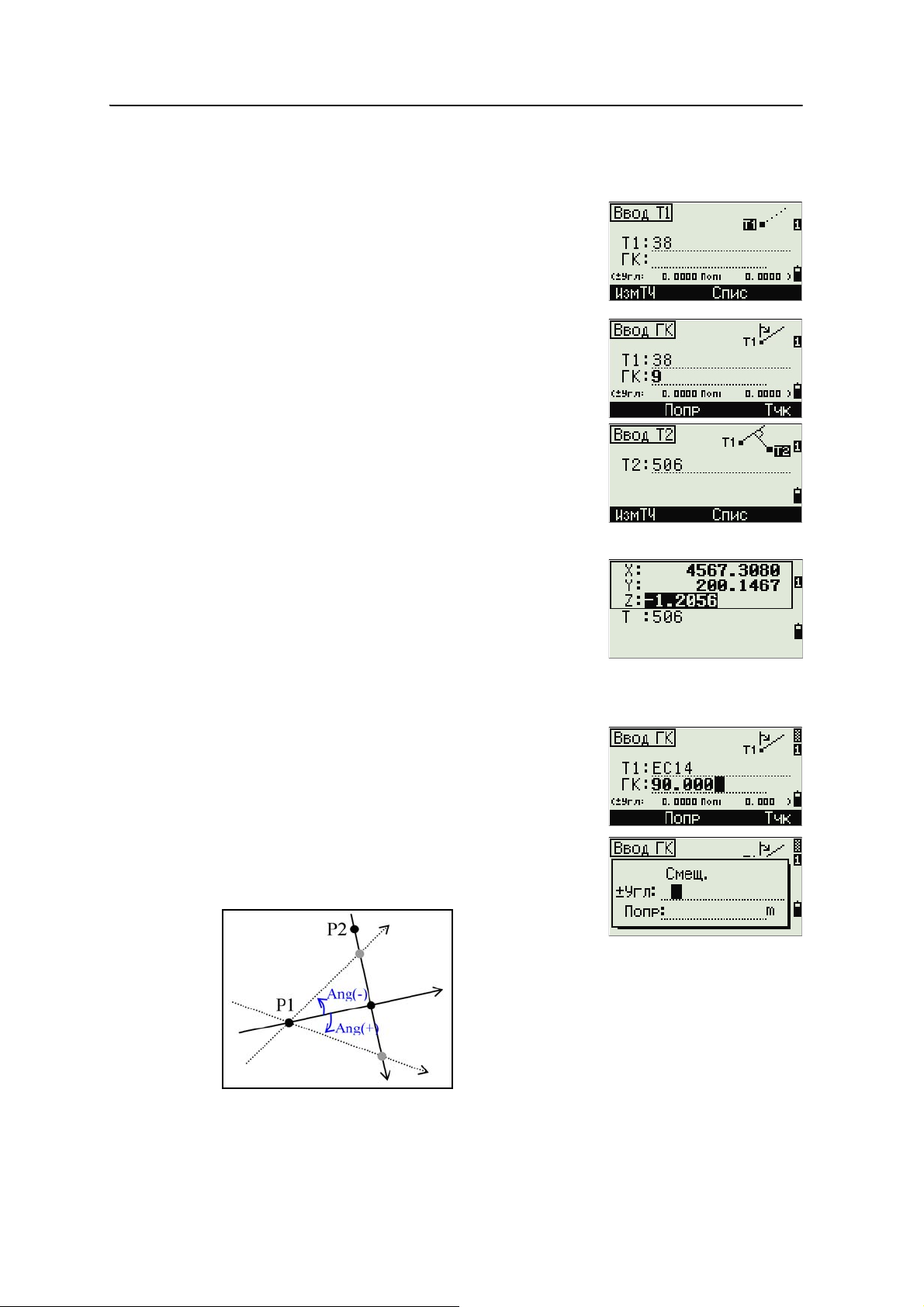

Вынос по дуге

Выберите эту опцию для выноса точек по длине дуги и смещению от дуги.

1. Нажмите меню Вынос.

2. Введите точку начала кривой (Т1) и азимут ее касательной линии (ГК1).

[3] или выберите Вынос по дуге в

[MSR1] или

Для ввода Т1 путем прямого измерения, нажмите программную клавишу

MSR.

3. Выберите метод описания кривой.

P2 может быть любой точкой на касательной линии, которая завершает кривую.

56 Электронный тахеометр Focus 4. Руководство пользователя.

Приложения 4

4. В поле радиуса (Рад) введите положительное значение при направлении кривой по часовой стрелке. Введите отрицательное значение при направлении кривой против часовой стрелки.

После ввода всех значений Focus 4W вычислит кривую. Если длина кривой (Len) слишком велика для окружности с данным радиусом, кривая будет укорочена.

Примечание – Нажмите

[DSP] для переключения между отображаемыми

экранами. Дополнительную информацию смотрите на Переключение между

отображаемыми экранами, стр.75.

XYZ

Выберите эту опцию для определения планируемой точки по координатам.

1. Нажмите Вынос.

2. Сделайте одно из следующего:

– Введите имя точки, которую вы хотите

– Определите точку по коду или радиусу

3. Выделите точку в списке и затем нажмите

[4] или выберите XYZ в меню

определить и затем нажмите

[ENT].

от Focus 4W. Если найдено несколько точек, они будут показаны в списке. Нажмите списке. Используйте к предыдущей странице или

[^] или [v] для перемещения в

[<] для перемещения

[>] для

перемещения к следующей странице.

[ENT].

Будет отображена разность по углу и расстояния до цели.

Электронный тахеометр Focus 4. Руководство пользователя. 57

4 Приложения

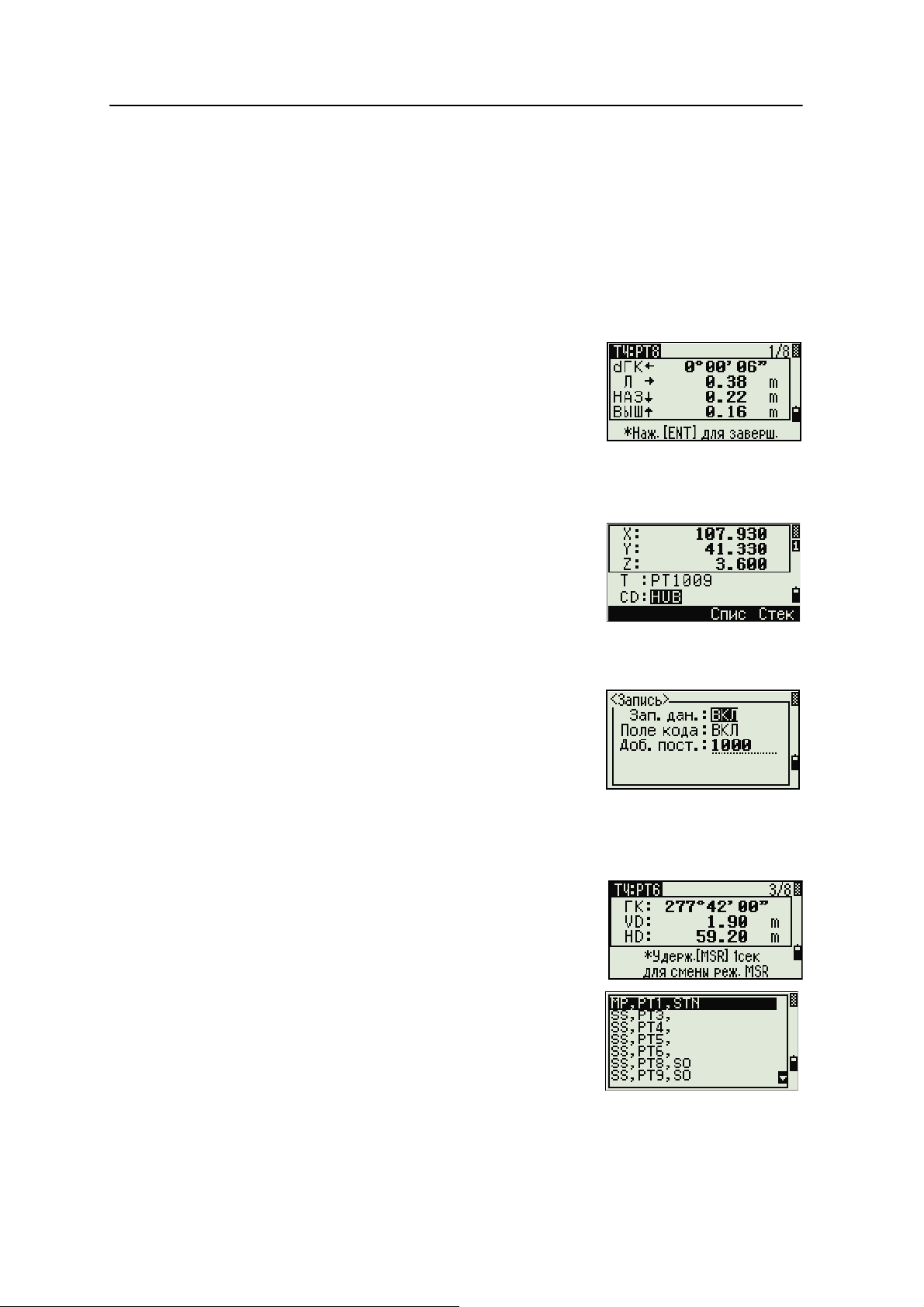

4. Поворачивайте инструмент до тех пор пока значение dГК не станет близким к значению 0°00'00". Нажмите

dГК Разность по горизонтальному углу

до точки цели

HD Расстояние до точки цели

[MSR1] или [MSR2].

5. Попросите реечника стать точно на цели. Когда цель будет установлена в требуемом месте, отображаемая ошибка станет 0.000 м.

dГК Разность по горизонтальному углу до

точки цели

П/ЛВправо/Влево (Поперечная ошибка)

Вп/Наз Вперед/Назад (Продольная ошибка)

Выш/Ниж Выше/Ниже

Когда было сделано измерение, величина Выш/Ниж и Z обновляется при изменении отсчета ВК.

6. Для записи точки нажмите

[ENT]. Поле T по

умолчанию равно T + 1000.

Нажмите

[MENU] и затем выберите Устан. / Запись.

Используйте поле Доб. пост. для определения целого числа, которое добавляется к номеру точки разбивки для создания нового номера для записи точки разбивки. Значение по умолчанию равно

1000. Например, когда вы выносите PT3 с установленным значением Доб. пост. равным 1000, значение по умолчанию в поле SO (запись точки разбивки) будет равно 1003.

После этого прибор перейдет наблюдений. Нажмите

[ESC]. Появится экран

в экран

ввода PT/CD/R. Если вы ввели точку разбивки используя имя точки, значение PT по умолчанию будет следующим PT + 1.

7. Если вы выбрали точку из списка точек, прибор будет переходить к списку, пока не будут выбраны все точки. Нажмите

[ESC] для

возврата к экрану ввода точки.

58 Электронный тахеометр Focus 4. Руководство пользователя.

Приложения 4

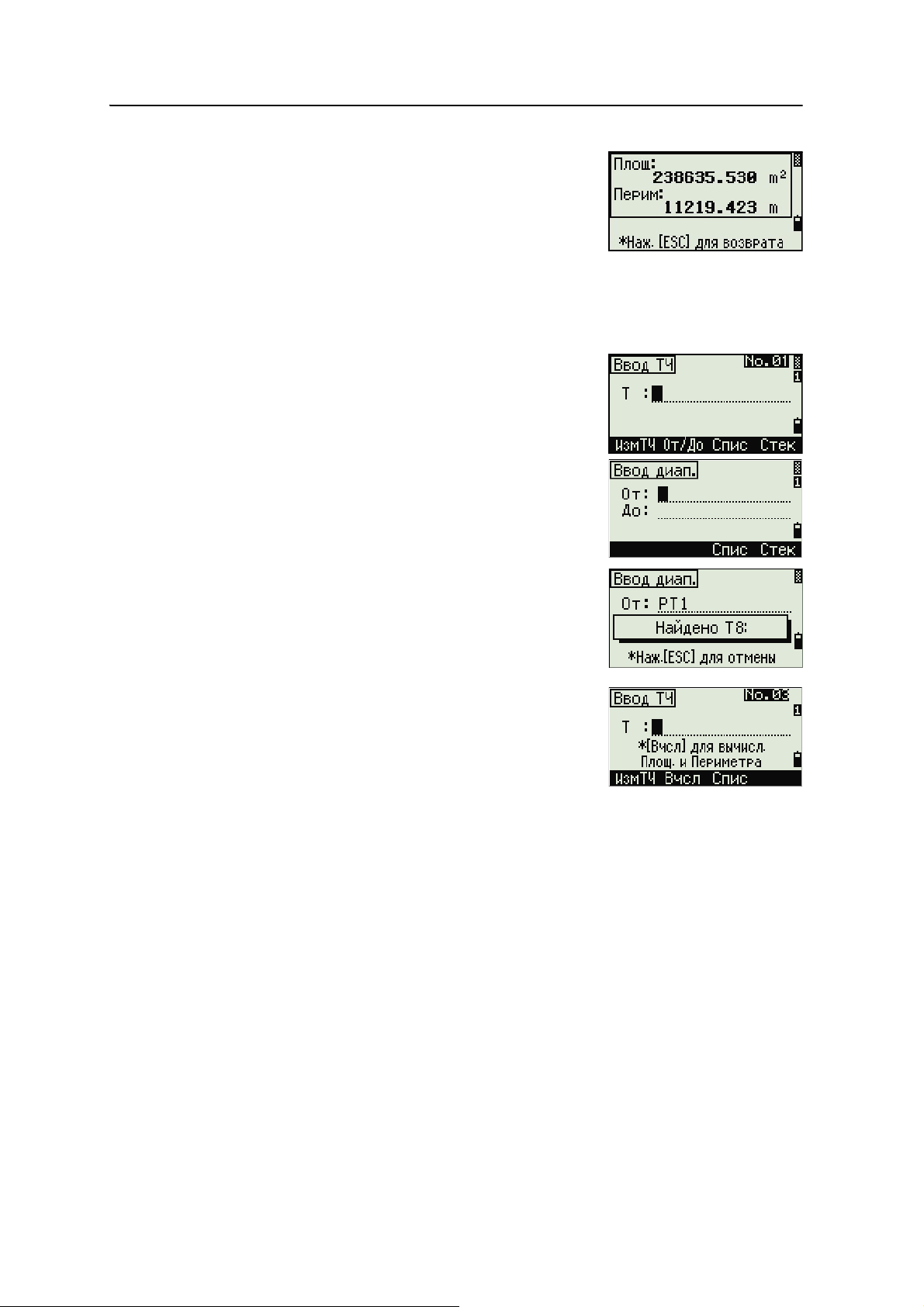

Дополнительные возможности: Определение списка точек разбивки вводом точек из диапазона

1. Выберите программную клавишу

От/До,

когда выбрано поле T.

2. Введите начальную точку (От) и конечную

точку (До). Диапазон между От и До должен быть меньше чем 1001 точка.

– Если существующая точка находится

между От и До, появляется список точек. Для выделения точки в списке нажмите

[^] или [v]. Для перехода к экрану

наблюдения при разбивке нажмите

– Если вы имеете назначенный

[ENT].

контрольный проект, и дополнительные точки найдены в контрольном проекте, программная клавиша Ктрл появится внизу списка.

Меню Программы

Для отображения меню Программы нажмите

[PRG].

Для выбора команды в меню Программы нажмите соответствующую цифровую клавишу. Вы также можете нажать команды и затем нажать

Меню Программы включает следующие пункты:

• НедРаст-рад, стр.61

• НедРаст-пос, стр.61

• Недост. выс, стр.62

• Задачи, стр.62

[^] или [v] для выбора

[ENT].

Электронный тахеометр Focus 4. Руководство пользователя. 59

4 Приложения

Вторая точка наведения

rVD

Вторая точка наведения

Точ к а станции

Первая точка

Направление 0 горизонталього угла

rHA

rSD

rHD

наведения

НедРаст-рад НедРаст-пос

Измерение недоступных расстояний - обзор

Методы измерения недоступных расстояний позволяют измерить горизонтальное проложение, вертикальное расстояние и наклонное расстояние между двумя точками.

rSD Наклонное расстояние между двумя точками

rVD Вертикальное расстояние между двумя точками

rHD Горизонтальное проложение между двумя точками

rV% Уклон в процентах (rVD/rHD) x 100%

rGD Вертикальный уклон (rHD/rVD):1

rAZ Азимут от первой точки на вторую точку

Разница между методами измерения НедРаст-рад и НедРаст-пос

Вычисление НедРаст-рад выполняется относительно первой точки до каждой из последующих. Вычисление НедРаст-пос выполняется последовательно между парами точек.

60 Электронный тахеометр Focus 4. Руководство пользователя.

НедРаст-рад

Используйте эту опцию для измерения расстояния между текущей точкой и первой измеренной точкой.

Приложения 4

1. Нажмите

[1] или выберите НедРаст-рад в

меню Программы.

2. Наведитесь на первую точку и нажмите

[MSR1] или [MSR2].

Появится расстояние от точки станции до первой точки.

3. Наведитесь на вторую точку и нажмите

[MSR1] или [MSR2]. Появится

расстояние между первой и второй точкой.

rSD Наклонное расстояние между

двумя точками

rVD Вертикальное расстояние между

двумя точками

rHD Горизонтальное расстояние между

двумя точками

4. Для изменения отображаемого экрана нажмите

rГК Азимут от первой точки на вторую

точку

rV% Уклон в процентах (rVD/rHD) x

100%

rGD Вертикальный уклон (rHD/rVD):1

[DSP].

5. Нажмите

[ESC] для выхода.

НедРаст-пос

Используйте эту опцию для измерения расстояния между текущей точкой и предыдущей измеренной точкой.

1. Нажмите меню Программы.

2. Выполните те же действия, что и для измерения недоступных расстояний радиальным методом. Дополнительная информация приводится в разделе НедРаст-

рад, стр.61.

[2] или выберите НедРаст-пос в

Электронный тахеометр Focus 4. Руководство пользователя. 61

4 Приложения

Точ ка станции

Точ ка наведения

Произвольная точка

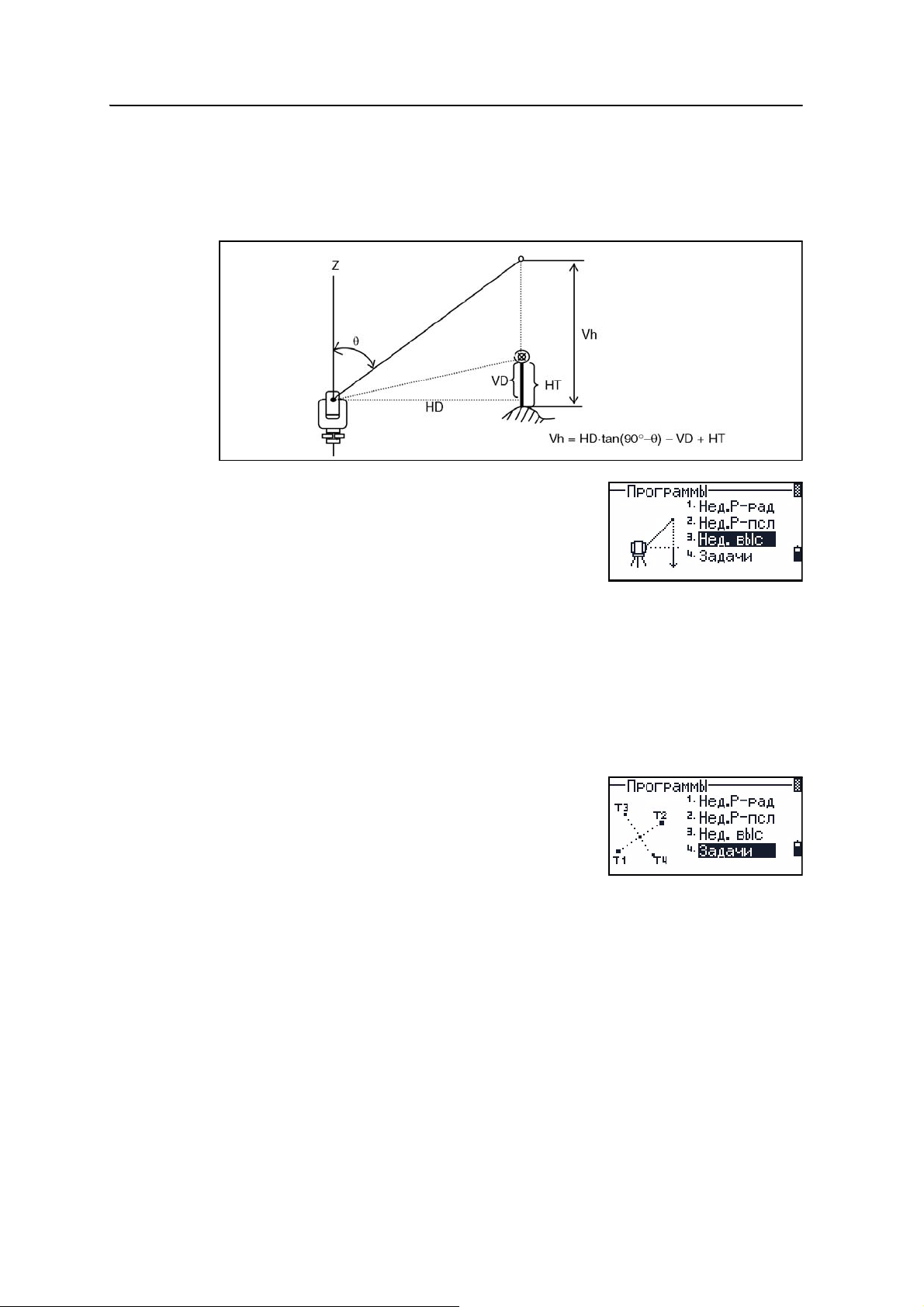

Недост. выс

Используйте эту опцию для измерения недоступной высоты.

Примечание – Призма необходима только на точке наведения (на цели).

1. Нажмите

[3] или выберите Недост. выс в меню

Программы.

2. Введите высоту цели.

3. Наведитесь на точку цели и нажмите

[MSR2].

или

4. Ослабьте вертикальный зажим и затем поверните зрительную трубу на

цель в требуемой точке. Появится разница высот (Vh).

5. Нажмите

[ESC] я завершения процедуры.

Задачи

Используйте функции меню Задачи для выполнения расчетов координатной геометрии

(Cogo).

Чтобы открыть меню Задачи, нажмите Программы.

В меню Задачи имеется пять пунктов

• Обратная задача, стр.63

[MSR1]

[5] в меню

• Ввод, стр.65

• Площ и Перим, стр.67

• Вдоль/Попер, стр.68

• Засечки, стр.70

62 Электронный тахеометр Focus 4. Руководство пользователя.

Приложения 4

Обратная задача

Используйте этот пункт из меню Задачи для расчета угла и расстояния между двумя координатами

Нажмите

[1] или выберите Обр. задача в меню

Задачи. Появится меню обратной задачи.

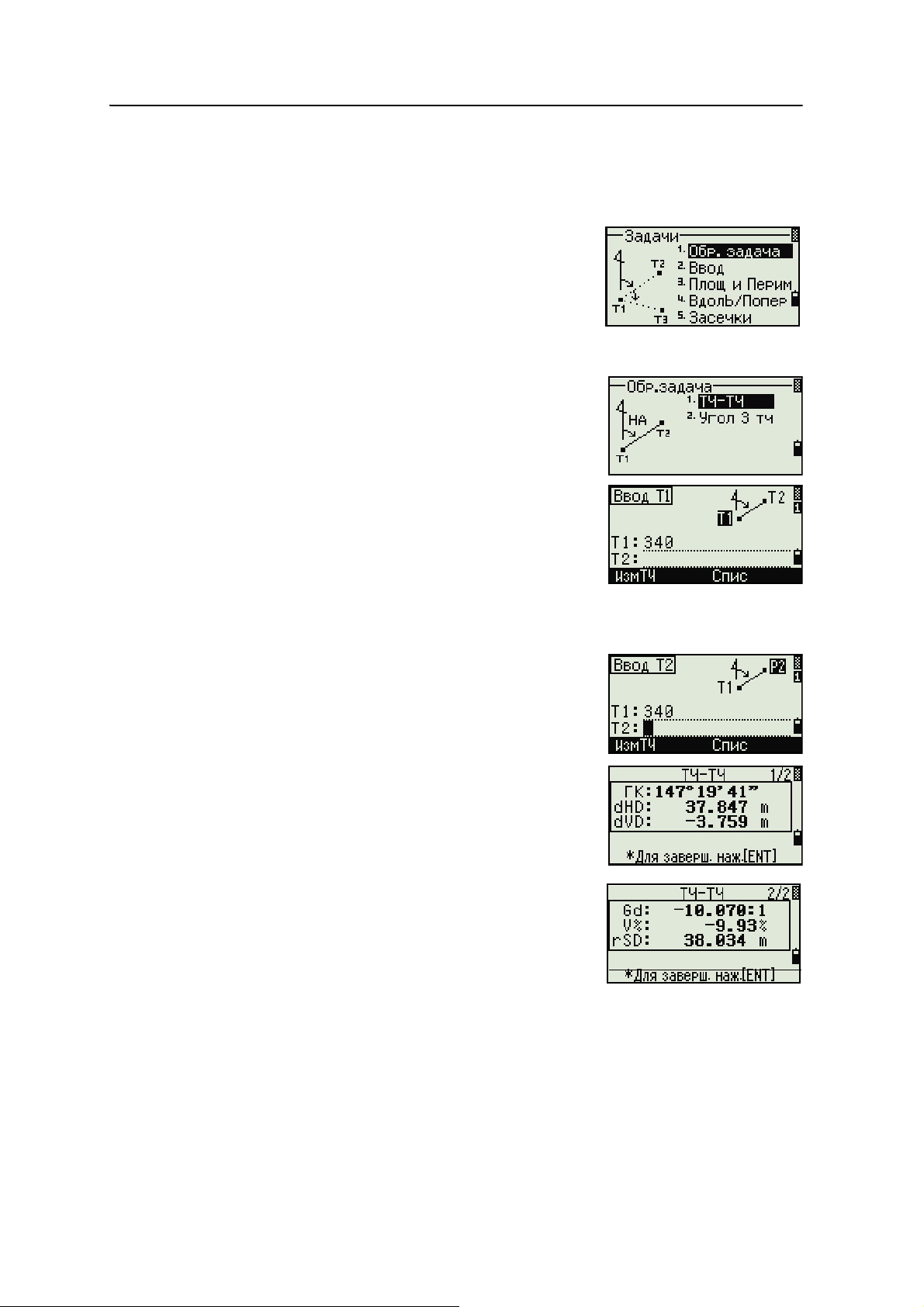

Обратная задача ТЧ-ТЧ

Функция ТЧ-ТЧ рассчитывает расстояние и угол между двумя введенными точками.

Для вычисления обратной задачи PT–PT:

1. Нажмите

[1] или выберите ТЧ-ТЧ в меню Обр.

задача.

2. Введите номер или имя первой точки и затем нажмите

Если вы нажали

[ENT].

[ENT] без ввода имени точки,

появится экран ввода координат, и вы можете ввести координаты. Эти координаты не сохраняются в базе данных. Если вы хотите сохранить точку, выберите новое имя точки.

3. Введите имя/номер второй точки и затем нажмите программную клавишу

[ENT]. При необходимости выберите

ИзмТЧ для измерения

точки на местности, чтобы вы могли использовать ее при расчетах.

На экране появятся азимут, горизонтальное расстояние и вертикальное расстояние от первой точки до второй точки.

4. Сделайте одно из следующего:

– Для возврата к экрану ввода точек

нажмите,

– Для возврата к меню Задачи нажмите

[ENT].

[ESC].

Электронный тахеометр Focus 4. Руководство пользователя. 63

4 Приложения

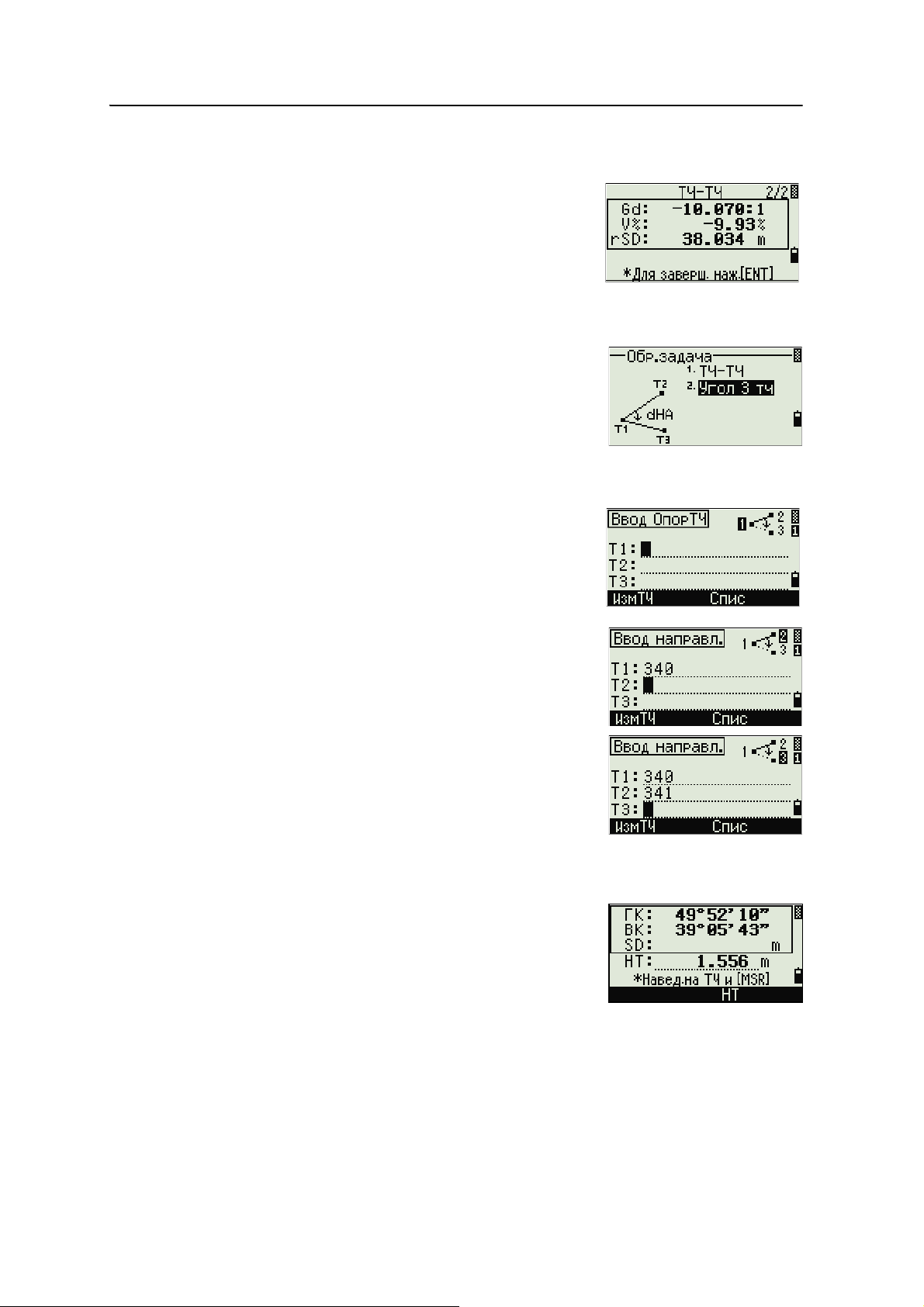

– Для изменения вида отображаемых результатов нажмите [DSP].

Gd Наклон (HD/VD)

V% 100/Gd

rSD Наклонное расстояние от PT1 до

PT2

Уго л 3 тч

Если вы выбрали функцию Угол 3 тч, Focus 4W вычислит угол между двумя линиями, заданными тремя точками.

Для расчета угла по трем точкам:

1. Нажмите

[2] или выберите Угол 3 тч в меню Обр. задача

P1 является базовой точкой. Две линии задаются точками P2 и P3 с общей точкой P1.

2. Введите имя точки P1. Иначе, используйте программную клавишу

ИзмТЧ для измерения

точки.

3. Введите вторую точку (P2) для определения базовой линии, P1–P2. Угол (dГК) измеряется от базовой линии.

4. Введите третью точку (P3) для определения второй линии, P1–P3.

Когда вы нажмете программную клавишу ИзмТЧ, появится временный экран измерения. Наведитесь на цель и нажмите измерение.

После измерения появится экран записи точки. Чтобы сохранить измеренную точку, введите значения T, HT и CD и нажмите

[ENT].

Для использования точки без записи ее нажмите

[ESC].

[MSR1] или [MSR2] чтобы сделать

64 Электронный тахеометр Focus 4. Руководство пользователя.

Приложения 4

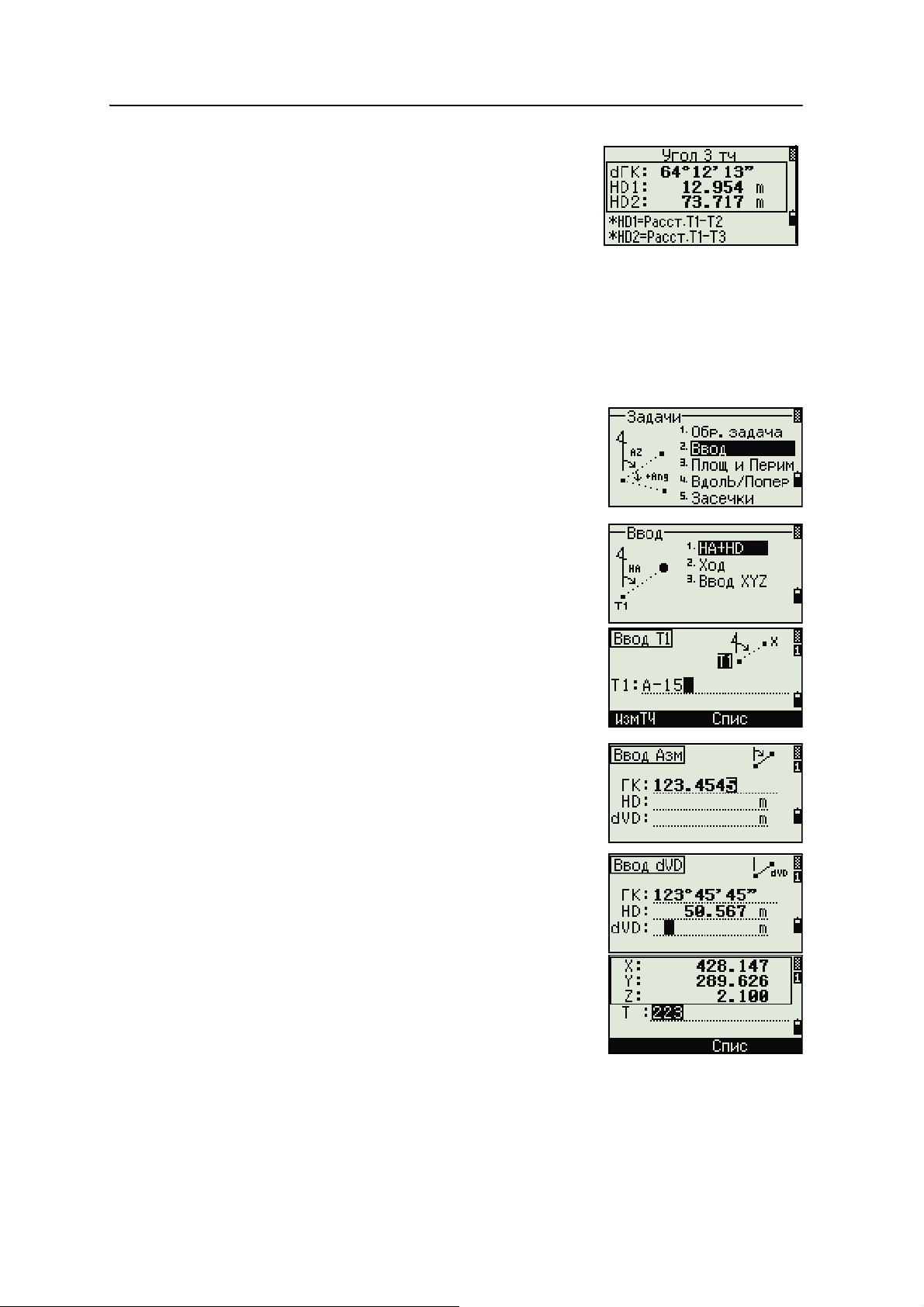

Когда вы ввели все три точки, инструмент вычислит угол и расстояние.

5. Сделайте одно из следующего:

– Для возврата к меню Обр. задача

нажмите

– Для возврата к экрану Ввод опорТЧ нажмите [ESC].

[ENT].

Ввод

Выберите эту функцию в меню Задачи. Используйте этот метод для расчета и ручного ввода координат.

Для входа в меню Ввод нажмите

[2] или выберите

Ввод из меню Задачи. В этом меню имеется три функции для записи новых координат точек.

Азимут и горизонтальное проложение

Для вычисления координат по азимуту и расстоянию от базовой точки (P1), нажмите

[1] или

выберите HA+HD из меню Ввод.

Введите базовую точку P1. Введите имя точки и нажмите

[ENT].

Введите азимут, горизонтальное расстояние и вертикальное расстояние. Затем нажмите

[ENT].

Например, чтобы ввести 123°45'45", наберите

123.4545 и затем нажмите

[ENT].

Если вы не ввели значение в поле dVD, будет использоваться значение 0.0000.

Появляется экран записи точки с рассчитанными координатами. Номер точки T будет равен номеру последней записанной точки + 1. Нажмите

[ENT] для

сохранения точки.

Электронный тахеометр Focus 4. Руководство пользователя. 65

4 Приложения

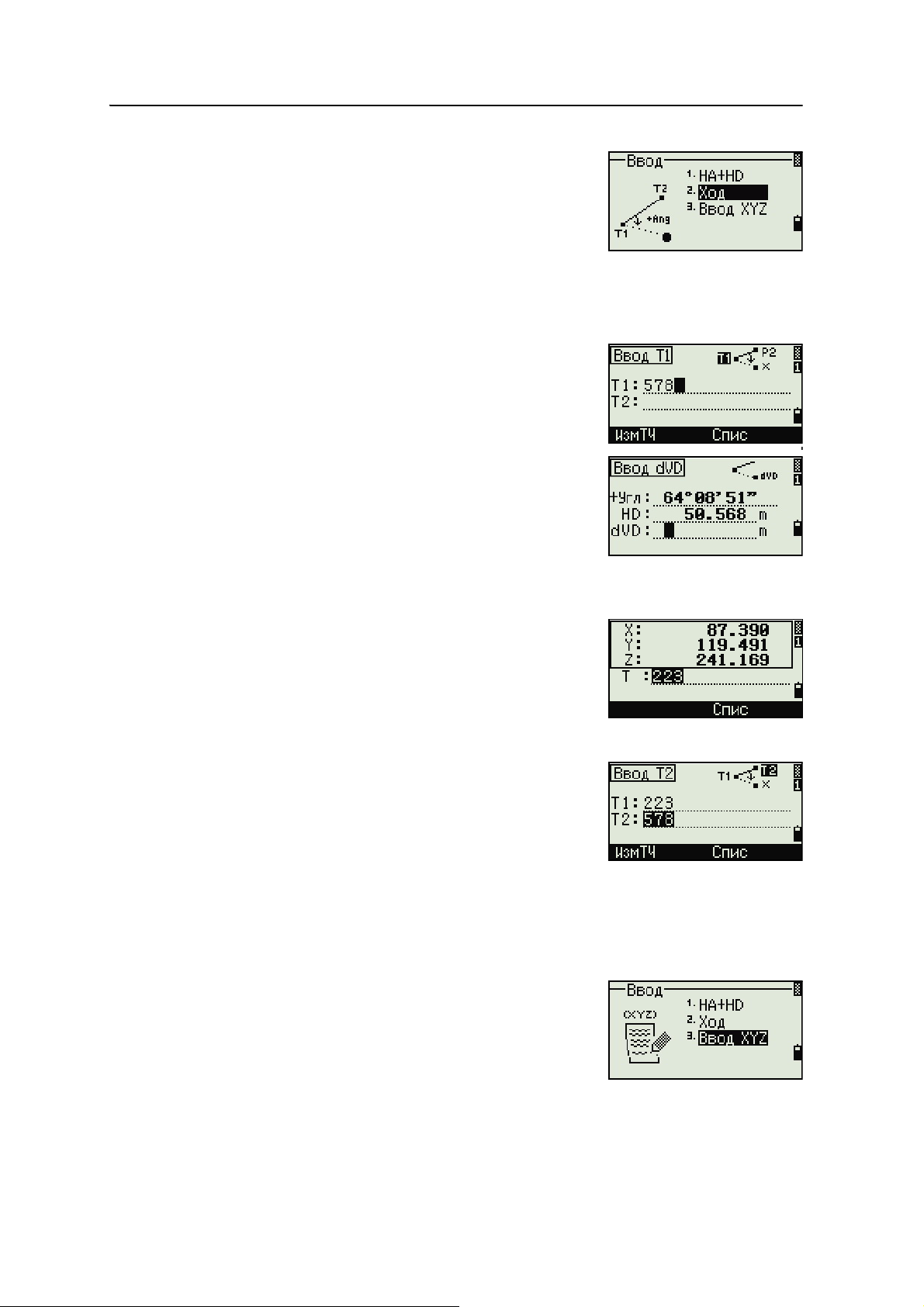

Ход

Для вычисления новой точки, основываясь на двух заданных точках и углу, горизонтальному проложению и вертикальному расстоянию от линии, заданной этими двумя точками, используйте функцию Ход.

Нажмите

[2] или выберите Ход в меню Ввод.

Для ввода P1 и P2, введите имя точки или сделайте измерение.

Введите положительный или отрицательный угол, горизонтальное проложение и вертикальное расстояние от базовой линии, определенной по точкам P1–P2.

Если вы не вводите значение в поле dVD, будет использоваться значение 0.0000.

Когда вы нажмете

[ENT], находясь в поле dVD, будет

вычислена новая точка. Номер точки в поле T по умолчанию будет равен номеру последней записанной точке + 1.

Для записи новой точки и возврата в экран ввода точки нажмите

[ENT].

P1 (базовая точка) по умолчанию будет иметь значение предыдущей записанной точки. P2 по умолчанию соответствует предыдущему значению

P1.

Совет – Для последовательного вычисления новых точек хода вводите +Ang, HD и dVD из предыдущей линии хода. Это наиболее удобный путь для ввода точек хода.

Ввод координат

Для ручного ввода координат XYZ нажмите [3] или выберите Ввод XYZ из меню Ввод.

Номер точки T будет равен номеру последней записанной точки + 1.

66 Электронный тахеометр Focus 4. Руководство пользователя.

Приложения 4

Введите координаты при помощи цифровых клавиш. Для перехода к следующему полю нажмите

[ENT] или [v] в поле.

Чтобы сохранить точку в виде MP записи и вернуться к экрану ввода точки, нажмите

[ENT] в

поле Z. По умолчанию T увеличится к следующему значению.

Вы можете записать данные NE, NEZ или только Z.

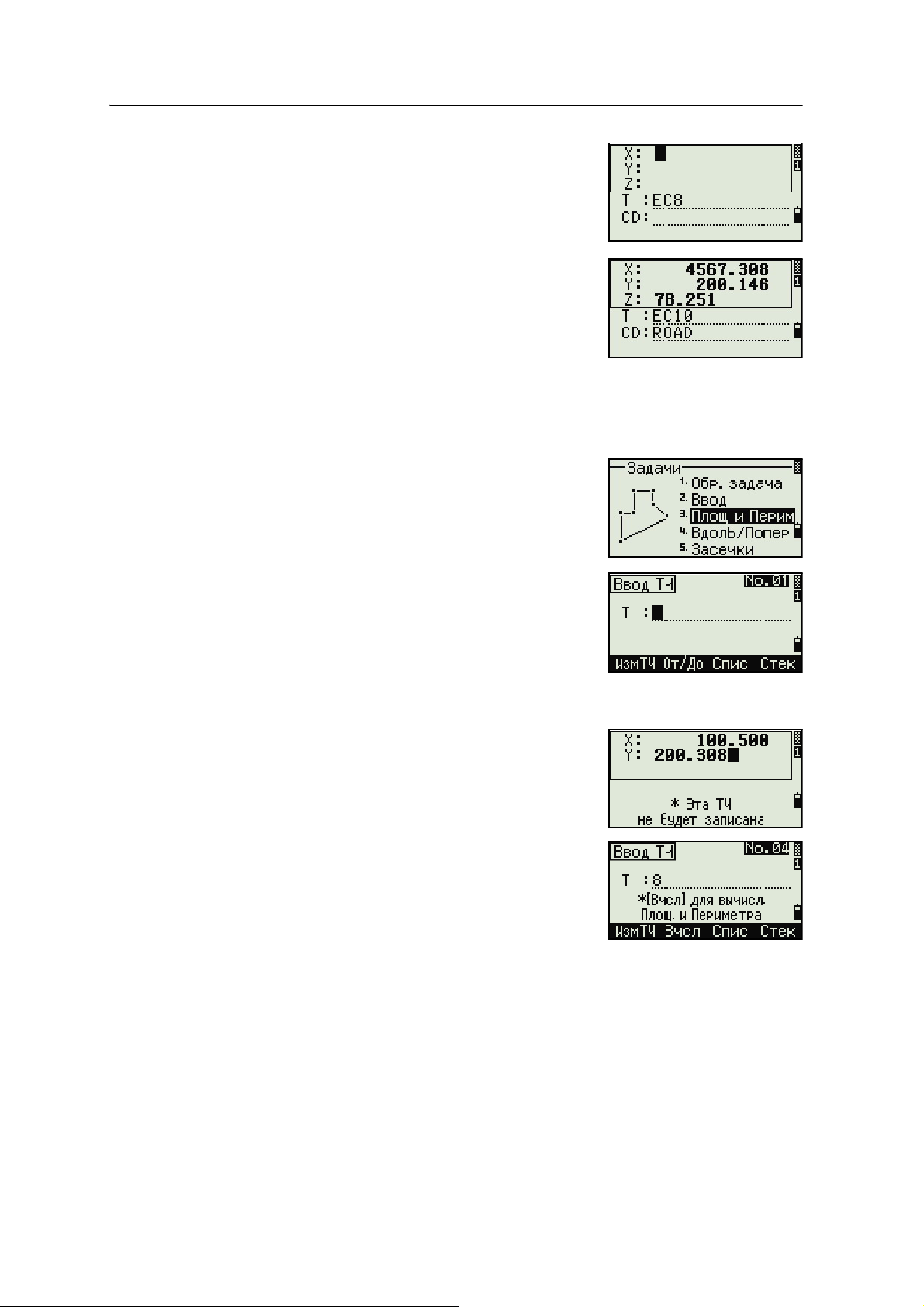

Площ и Перим

Используйте эту опцию из меню Задачи для вычисления площади и периметра. Нажмите

[3] или выберите Площ и Перим в меню

Задачи. Чтобы сделать измерение, введите первую точку и

нажмите

ИзмТЧ.

[ENT], или выберите программную клавишу

Счетчик в правом верхнем углу экрана показывает, сколько точек вы ввели.

Для последовательного ввода номеров точки используйте программную клавишу

От/До.

Дополнительная информация приводится в разделе

Дополнительные возможности: Ввод диапазона точек, стр.68.

Если вы ввели имя новой точки, вы можете ввести новые координаты и записать точку. Если вы не хотите записывать точку, нажмите

[ENT] без записи

значения в поле T. Введенные координаты XY появятся на экране.

Продолжайте вводить точки, пока не введете все поворотные точки участка. Затем нажмите

[v] для

вычисления площади и периметра.

Первая и последняя введенные точки соединяются, чтобы замкнуть участок. Вы должны вводить точки в том порядке, в котором они образуют участок. Вы можете ввести до 99 точек.

Электронный тахеометр Focus 4. Руководство пользователя. 67

4 Приложения

Дополнительные возможности: Ввод диапазона точек

Нажмите [ENT] для завершения функции или нажмите

[ESC] для возврата к предыдущему экрану

не выполняя действия.

Для быстрого ввода диапазона последовательных точек используйте функцию ввода диапазона. Для доступа к этой

функции, выберите программную клавишу

От/До в

экранах ввода No. 01 или No. 02.

Введите имя первой точки в поле От и имя последней точки в поле До. Вы можете включать символы и дефисы в имена точек, но последний символ должен быть цифрой.

Чтобы запустить поиск большего числа точек, нажмите

[ENT] в поле До. Счетчик покажет

количество найденных точек.

Когда поиск завершится, вы вернетесь к экрану Ввод ТЧ.

Выберите программную клавишу

Вчсл, чтобы

посчитать площадь и периметр, или введите имя точки в поле T.

Нажмите

[ESC] для возврата к экрану Ввод ТЧ, в котором появится имя

предыдущей точки.

Примечание – Если вы ищете точку, когда определен контрольный проект, и система не может найти точку в текущем проекте, производится поиск и в контрольном проекте. Если точка найдена в контрольном проекте, она копируется в текущий проект как UP запись. Дополнительную

информацию

можно найти в разделе Настройка контрольного проекта, стр.81.

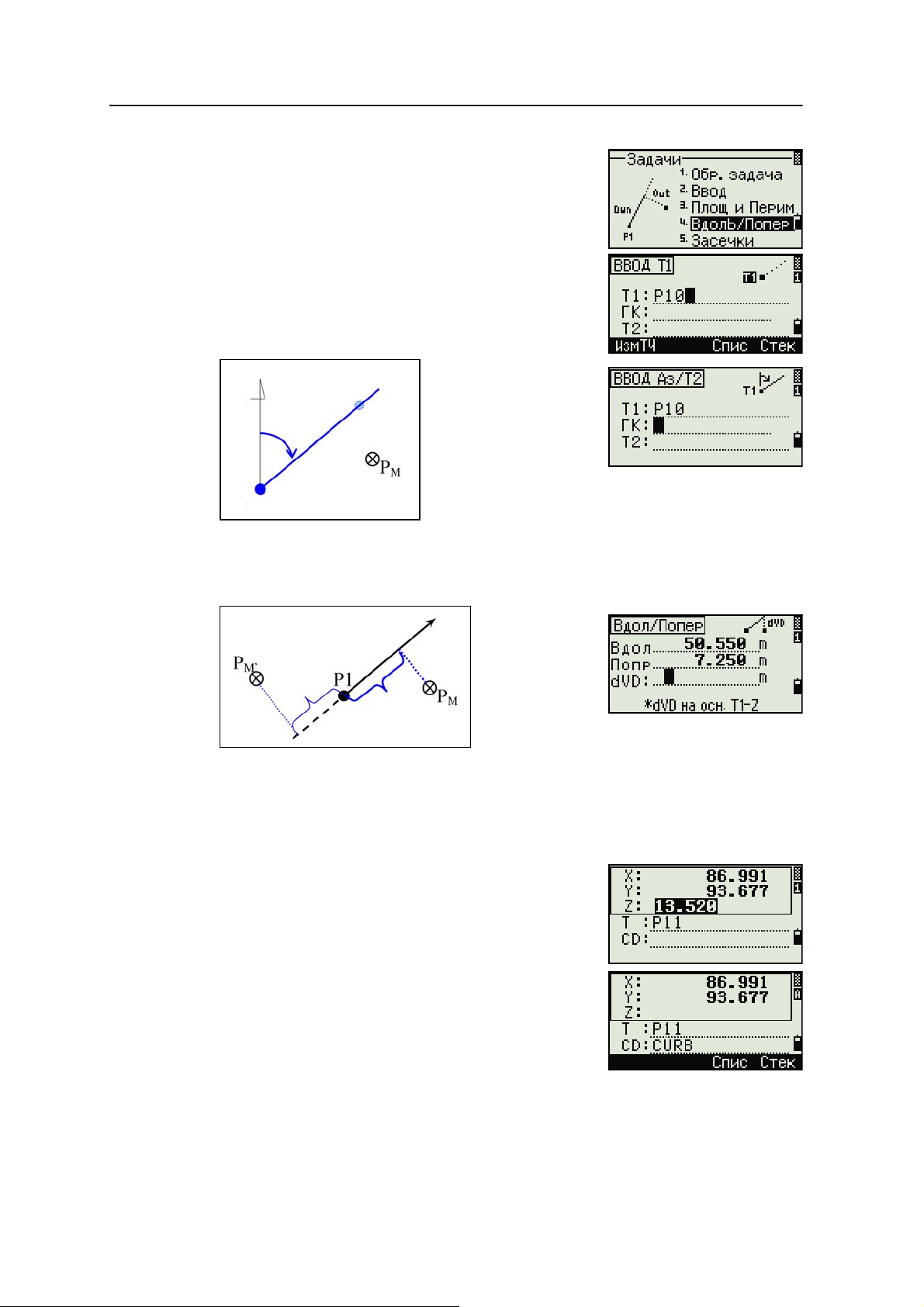

Вдоль/Попер

Используйте эту опцию из меню Задачи для вычисления координат точек на поперечниках от базовой линии.

68 Электронный тахеометр Focus 4. Руководство пользователя.

Нажмите [4] или выберите Вдоль/Попер в меню

Попр.(-)

Вдоль(-)

Попр.(+)

Вдоль(+)

Задачи.

Введите базовую точку (Т1). Определите опорный азимут. Чтобы сделать это,

введите значение в поле ГК или Т2. Т2 является второй точкой линии.

Приложения 4

Введите горизонтальное расстояние вдоль базовой линии (Вдоль), горизонтальное расстояние, перпендикулярное линии (Поперек) и вертикальное расстояние (dVD).

Отрицательное значение в поле Вдол означает противоположное направление вдоль определенной

линии азимута. Отрицательное значение в поле Попр будет для левой стороны линии азимута. Для вычисления координат точки (PM) нажмите

[ENT] в поле dVD. В нем можете изменить

координату Z.

Для записи точки нажмите

[ENT] в поле CD.

Электронный тахеометр Focus 4. Руководство пользователя. 69

4 Приложения

Координаты сохраняются как CC запись.

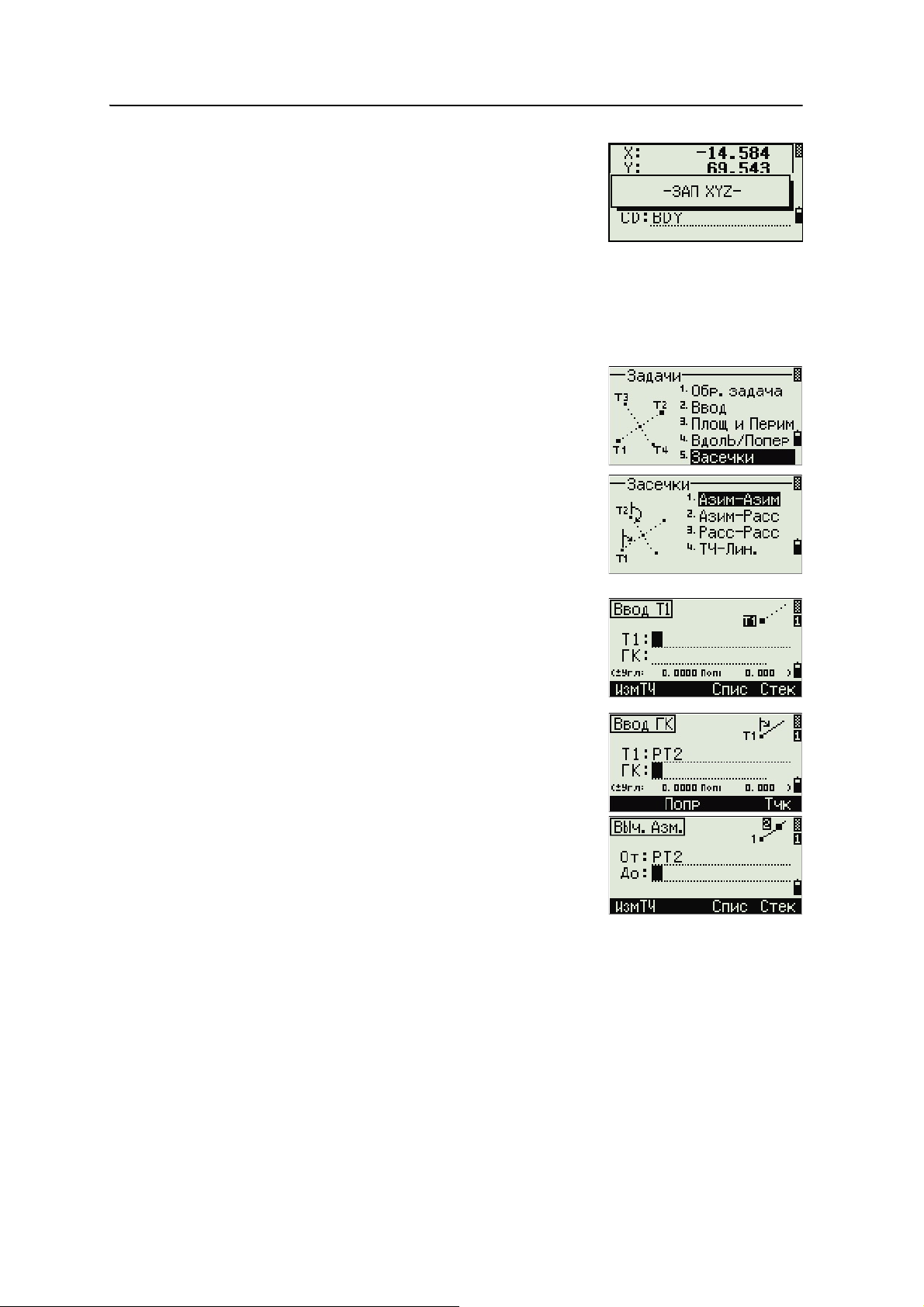

Засечки

Используйте эту опцию в меню Задачи для вычисления координат с помощью функции засечки.

Нажмите

[5] или выберите Засечки в меню Задачи.

Появится меню Задачи. Оно содержит четыре функции для вычисления координат.

Вычисление засечки азимут-азимут

Засечка типа азимут-азимут является точкой пересечения двух линий. Для расчета засечки типа азимут-азимут:

1. Нажмите

[1] или выберите Азим-Азим в меню

Засечки.

2. Введите имя первой точки и нажмите

[ENT].

Иначе, чтобы напрямую измерить точку, выберите программную клавишу

ИзмТЧ.

3. Определите по азимуту первую линию.

4. Чтобы определить линию по двум точкам, выберите программную клавишу

Тчк. В поле

От по умолчанию появится точка P1, но вы можете изменить выбираемую точку. В поле До введите или измерьте вторую точку.

Дополнительную информацию смотрите в разделе Дополнительные возможности: Ввод смещений угла и

расстояния, стр.73.

5. Сделайте одно из следующего:

– Для возврата к предыдущему экрану нажмите [ENT]. Вычисленное

значение появится в поле ГК.

– Для перехода к следующему экрану нажмите [ENT].

70 Электронный тахеометр Focus 4. Руководство пользователя.

6. Определите вторую линию по двум точкам или по P2 и ГК.

7. Для расчета координат точки пересечения нажмите

[ENT] в поле ГК. Вычисленные

координаты появятся на экране. Вы можете ввести координату Z, если это нужно.

8. Введите значения в поле T и в поле CD.

Приложения 4

9. Для записи точки нажмите

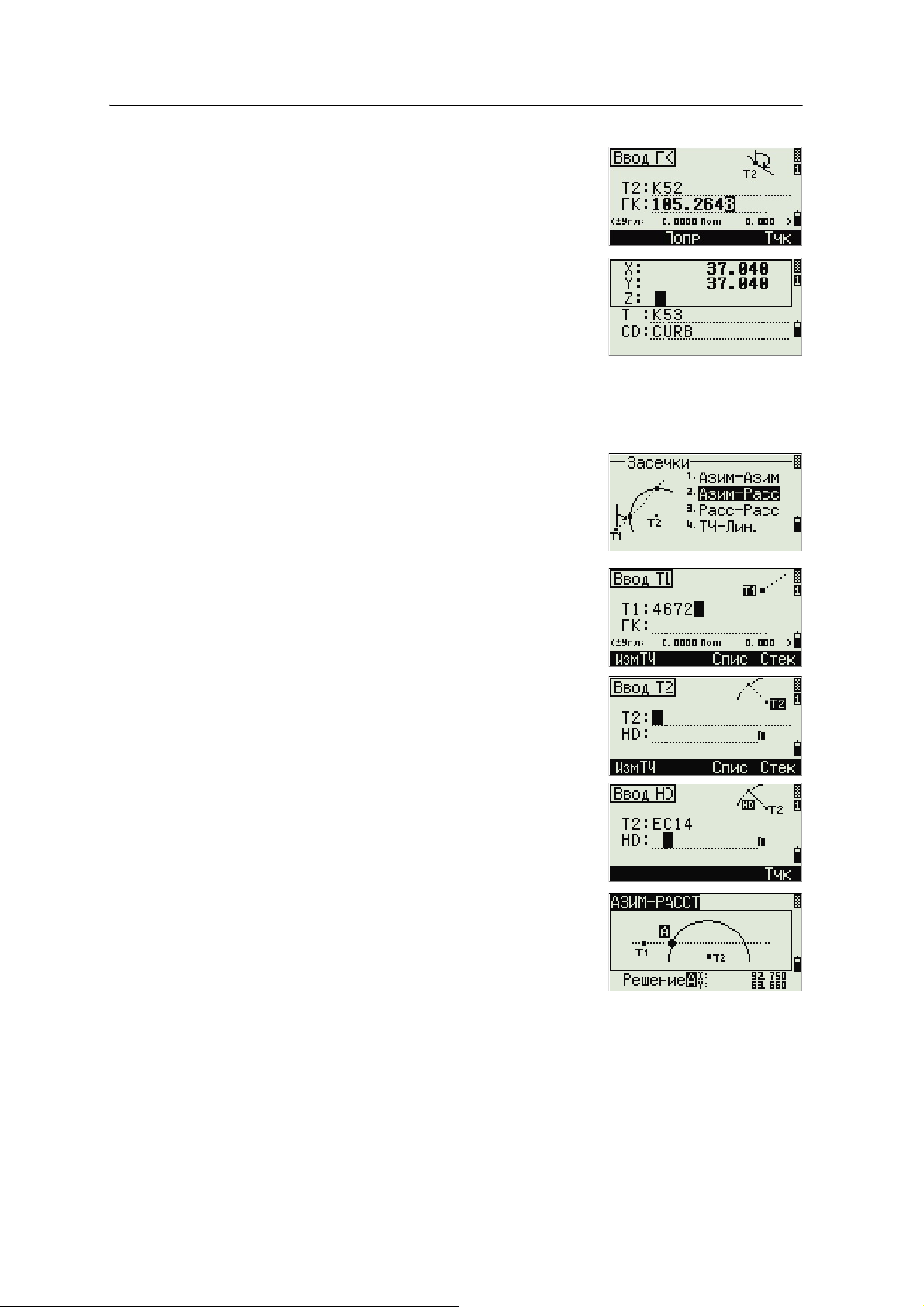

Вычисление засечки типа азимут-расстояние

[ENT].

1. Нажмите [2] или выберите Азим-Расс в меню Засечки. Азим-Расс вычисляет точку пересечения, формируемую одной линией и одним расстоянием (радиусом).

2. .Введите точку на линии. Линия может быть задана двумя точками или точкой и азимутом

3. Введите вторую точку (P2) в качестве центра окружности.

4. Введите расстояние от P2:

– Чтобы определить расстояние по двум

точкам (HD) выберите программную клавишу

Тчк.

– Для расчета координат точки

пересечения нажмите

Электронный тахеометр Focus 4. Руководство пользователя. 71

[ENT] в поле HD.

4 Приложения

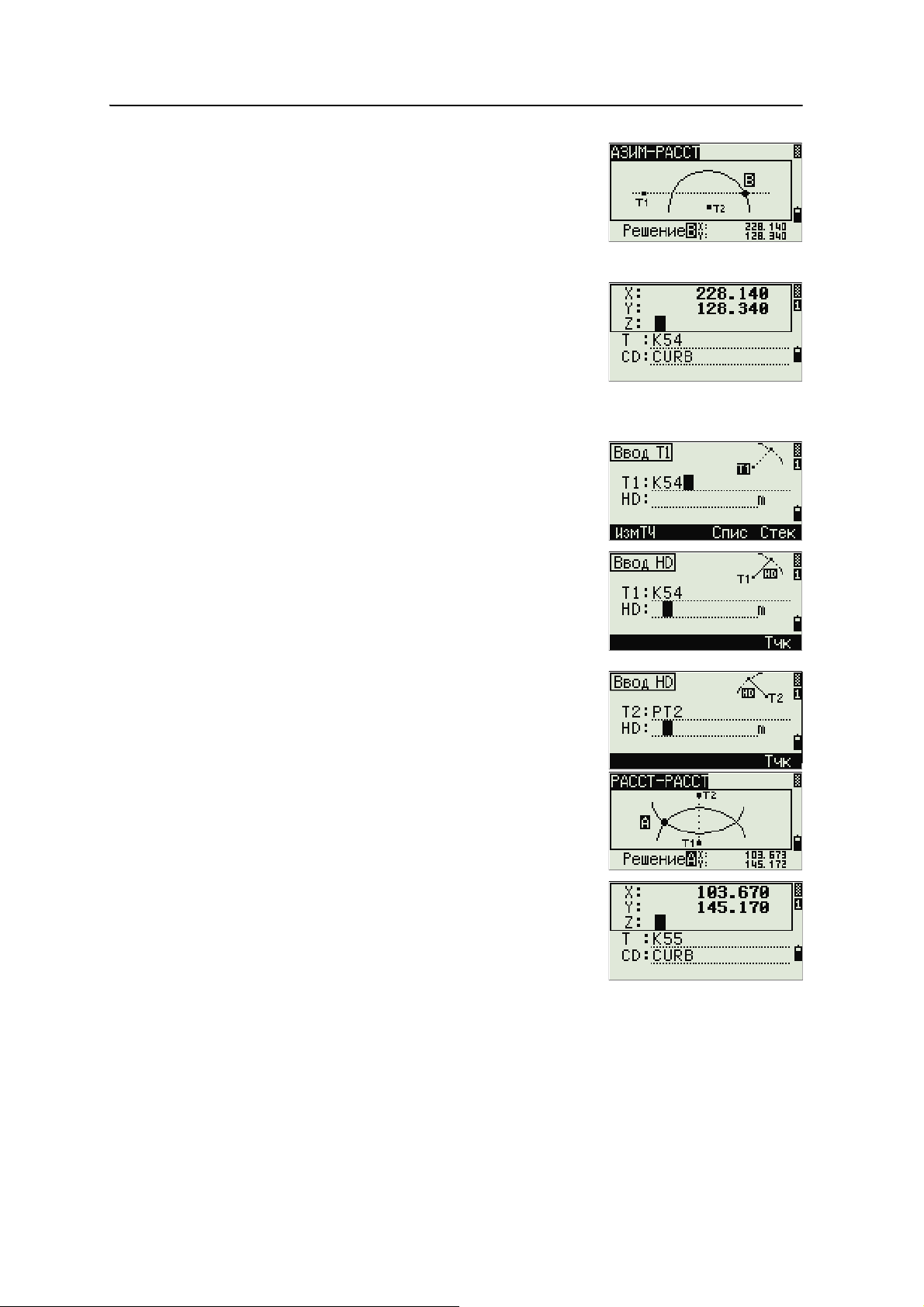

5. Если результатом будут две точки, первое решение будет показано графически относительно линии P1–P2. Для отображения второго решения нажмите

[<] или [>].

6. Для записи точки нажмите

[ENT] когда

появится нужное решение.

7. При необходимости введите координату Z.

8. Для перехода к полям T и CD нажмите

Вычисление засечки типа расстояниерасстояние

[ENT].

1. Нажмите [3] или выберите Расс-Расс в меню Засечки.

2. Введите имя первой точки и нажмите или выберите программную клавишу

[ENT],

ИзмТЧ

для непосредственного измерения точки.

3. Введите расстояние от P1 и нажмите

[ENT].

4. Для определения расстояния (HD) по двум точкам выберите программную клавишу

Тчк.

5. Введите P2 и расстояние от P2 (HD).

6. Для вычисления координат точки пересечения нажмите

7. Нажмите

[<] или [>] для отображения второго

[ENT] в поле HD.

решения.

8. Для записи точки нажмите

[ENT] когда

появится нужное решение.

9. При необходимости введите координаты Z.

10. Нажмите

[ENT] для перехода к полям T и CD.

72 Электронный тахеометр Focus 4. Руководство пользователя.

Вычисление засечки типа точка-линия

1. Нажмите [4] или выберите ТЧ-Лин. в меню Засечки.

Приложения 4

2. Введите имя первой точки и нажмите или выберите программную клавишу

[ENT],

ИзмТЧ

для непосредственного измерения точки.

3. Введите азимут или выберите программную клавишу

Тчк для ввода имени другой точки

на линии.

4. Введите точку, находящуюся перпендикулярно к линии, или выберите программную клавишу

ИзмТЧ для измерения

точки.

5. Для вычисления координат точки пересечения нажмите

[ENT].

Если P1 и P2 являются 3D точками, координата Z точки на перпендикуляре будет посчитана относительно наклона P1–P2.

6. Введите T и CD, затем нажмите

[ENT] для

записи точки.

Дополнительные возможности: Ввод смещений угла и расстояния

Для отображения экрана ввода смещений, выберите программную клавишу

Попр.

В поле Угл введите положительное значение для поворота линии по часовой стрелке и отрицательное - против часовой стрелки.

Электронный тахеометр Focus 4. Руководство пользователя. 73

4 Приложения

В поле Попр введите положительное значение для задания смещения вправо или отрицательное для смещения влево.

Запись измеренных данных

Для записи точек из любого экрана наблюдения нажмите

Номер точки T по умолчанию будет следующим именем T, + 1.

[ENT].

Вы можете ввести имя точки T из списка или стека точек. Дополнительная информация приводится в разделах Ввод точки из

списка точек, стр.36, и Ввод точки из стека точек, стр.36.

Для записи точки нажмите

[ENT] в последнем поле.

Если ГК или ВК сместились после того как вы сделали измерение, но до того, как вы нажали

[ENT],

записанный угол будет углом, показанным в момент нажатия

[ENT]. При записи только угловых

значений, SD всегда записывается как 0.0000 Если имя точки, которую вы хотите записать уже

существует в проекте, появится сообщение об ошибке. В зависимости от типа существующей записи, вы можете перезаписать старые данные на новые. Дополнительную информацию можно найти в разделе Запись данных, стр.119.

Если нет необходимости записывать данные нажмите

[MENU] и установите в Устан ов / Запись

значение Выкл. По умолчанию установлено значение ВЫКЛ.

74 Электронный тахеометр Focus 4. Руководство пользователя.

Переключение между отображаемыми экранами

Нажмите [DSP] для переключения между отображаемыми экранами. Дополнительная информация приводится в разделе [DSP] клавиша, стр.26. Каждый раз, когда вы нажимаете нажимаете

[DSP] на последнем экране, появляется первый экран.

Доступны для отображения следующие строки экрана.

СТРОКА1 СТРОКА2 СТРОКА3 СТРОКА4

dOWN

OUT

СТРОКА5

HD VD SD

X Y

Экран СТРОКА 5 доступен только когда установлены вторые единицы измерения расстояний. Дополнительная информация приводится в разделе

Прочие установки, стр.87.

[DSP], появляется следующий экран. Когда вы

HA VD HD

Приложения 4

Для отображения дуги доступны следующие экраны.

ДУГА1 ДУГА2 ДУГА3 ДУГА4

DWN

OUT

ДУГА5

HD VD SD

X Y Z

VA SD

HA VD HD

Экран ДУГА 5 доступен только когда установлены вторые единицы измерения расстояний. Дополнительная информация приводится в

разделе Прочие

установки, стр.87.

Для отображения плоскости доступны следующие экраны.

PLN1 PLN2 PLN3

DWN

X Y Z

HA VA

Электронный тахеометр Focus 4. Руководство пользователя. 75

4 Приложения

76 Электронный тахеометр Focus 4. Руководство пользователя.

ГЛАВА

Экранное меню 5

В этой главе:

Q Менеджер проектов

Q Установки

Q Данные

Q Связь

Q Кнопки быстрого доступа

Q Юстировка

Q Время и дата

Используйте экран МЕНЮ для доступа к функциям и настройкам.

Нажмите клавишу экрана МЕНЮ.

[MENU] для отображения

Электронный тахеометр Focus 4. Руководство пользователя 77

5 Экранное меню

Менеджер проектов

Используйте менеджер проектов для открытия, создания, удаления и управлениями проектами.

Чтобы открыть Менеджер проектов нажмите

[1] или

выберите Проекты из экрана МЕНЮ. Если в Focus 4W сохранены проекты, появится

список проектов. Он показывает все сохраненные проекты, более новые проекты находятся в верхней части списка. См. раздел Открытие

существующего проекта, стр 78.

Если нет сохраненных проектов, появится экран Создать проект. Смотрите раздел Создание нового проекта, стр 79.

Открытие существующего проекта

Список проектов показывает все проекты, сохраненные в инструменте, в убывающем порядке по дате создания.

Дополнительную информацию о проекте предоставляют следующие символы:

Символ Значение

* Текущий проект

@ Контрольный проект

! Некоторые установки проекта отличаются от текущего проекта

Нажмите [^] для перемещения вверх и проектов. Нажмите

[ENT] чтобы открыть выделенный проект.

[v] для перемещения вниз по списку

Когда вы открыли проект, все настройки проекта автоматически заменяются на те, которые используются в открытом проекте.

78 Электронный тахеометр Focus 4. Руководство пользователя

Создание нового проекта

1. Нажмите программную клавищу Созд в списке проектов.

2. Введите имя проекта, состоящее не более чем из восьми символов. Нажмите

3. Сделайте одно из следующего:

– Для проверки настроек проекта

выберите программную клавишу

– Для создания нового проекта,

использующего настройки текущего проекта нажмите программную клавишу

Экранное меню 5

[ENT].

Уст.

[ENT] или выберите

OK.

Параметры проекта

Параметры проекта отделены от других временных параметров. Параметры проекта устанавливаются при создании проекта и не могут быть

изменены. Это гарантирует, что данные проекта будут правильно храниться в базе данных, и все необходимые поправки будут корректно применяться когда вы сохраняете каждую запись.

Для перемещения между полями нажмите следующему полю, нажмите

[ENT].

Для изменения параметров в выбранном поле нажмите Чтобы подтвердить параметры проекта и создать новый проект, нажмите

[^] или [v]. Иначе, чтобы перейти к

[<] или [>].

[ENT] в

последнем поле.

Экран 1

Мастаб от 0.999600 до 1.000400

Температура /

Давление

Уровень моря ВКЛ / ВЫКЛ

За рефракцию и

кривизну земли

ВКЛ / ВЫКЛ

ВЫКЛ / 0.132 / 0.200

Электронный тахеометр Focus 4. Руководство пользователя 79

5 Экранное меню

Экран 2

Угловые единицы DEG / GON /MIL

Единицы расстояния

Единицы температуры

Единицы давления hPa / mmHg / inHg

Экран 3

Если вы выбрали футы США или международные футы, появится экран дополнительных параметров. Используйте этот экран для определения, в каких единицах отображать величины: в десятичных футах или футах и дюймах.

Ноль ВК Зенит / Гор из он т

Порядок NEZ / ENZ

Метры/Футы США/

Международные футы

°C / °F

Удаление проекта

Примечание – В менеджере проекта нет функции восстановления после удаления. Перед нажатием именно тот проект, который необходимо удалить.

1. В списке проектов выделите проект, который будет удален.

2. Выберите программную клавишу Появится экран подтверждения.

3. Сделайте одно из следующего:

– Для удаления выбранного проекта

нажмите

[ENT] или выберите

программную клавишу

– Для отмены удаления и возврата к предыдущему экрану нажмите

[ESC] или выберите программную клавишу Прерв.

[ENT] или выбором УД Л, убедитесь, что выбран

УДЛ.

Уда л.

80 Электронный тахеометр Focus 4. Руководство пользователя

После удаления проекта появится список проектов.

Настройка контрольного проекта

Контрольный проект имеет тот же формат, что и стандартный проект. Вы можете открывать и изменять его так же, как и любой другой проект, и вы можете использовать его для записи любых данных измерений.

Для присвоения статуса контрольного проекта:

1. Выделите проект, который вы хотите использовать в качестве контрольного.

Экранное меню 5

2. Выберите программную клавишу

Появится подтверждающий экран.

3. Сделайте одно из следующего:

– Чтобы присвоить выбранному проекту

статус контрольного, нажмите выберите программную клавишу

– Чтобы прервать процесс, нажмите [ESC] или выберите программную

клавишу

Нет.

Если контрольный проект уже назначен, вновь назначенный контрольный проект заменит его в качестве контрольного проекта.

Чтобы снять присвоение статуса контрольного проекта, выберите текущий контрольный проект в списке программную клавишу

Ктрл. Затем нажмите [ENT] или выберите

Да.

Отображение информации о проекте

Для отображения информации о проекте, выделите проект и затем выберите программную клавишу

Инфо.

Ктрл.

[ENT] или

Да.

На информационном экране появится число записей в проекте, число свободных записей и дата создания проекта. Поле Свободно показывает, как много точек может быть сохранено в проекте.

Для возврата к списку проектов нажмите любую клавишу.

Электронный тахеометр Focus 4. Руководство пользователя 81

5 Экранное меню

Установки

Используйте меню Устан о вки , чтобы настроить исходные параметры проекта.

Нажмите

[2] или выберите Установ на экране

МЕНЮ.

Некоторые параметры проекта, о которых говорится в следующих разделах, не могут быть изменены в уже созданном проекте. Если вы пытаетесь изменить некоторые из этих установок в открытом проекте, появится предупреждающий экран, который попросит вас создать новый проект с нужными параметрами, или работать с новыми настройками без записи

любых данных. Дополнительная информация приводится в разделе

Настройки, стр 120.

Угол

Для изменения настроек углов нажмите [1] или выберите

Ноль ВК Зенит / Горизонт

Разрешение 1" / 5" / 10"

Угол в меню Ус та н ов.

0.2/ 1/ 2mgon

0.005 / 0.02 / 0.05 mil

Параметр проекта Ноль ВК не может быть изменен в созданном проекте.

Расстояние

Эти параметры не могут быть изменены в уже созданном проекте. Для изменения настроек расстояния нажмите

Уст а нов .

Масштаб Числовое значение в пределах от

0.999600 до 1.000400

Темп/Давл ВКЛ / ВЫКЛ

Ур. моря ВКЛ / ВЫКЛ

Рефракц ВЫКЛ / 0.132 / 0.200

82 Электронный тахеометр Focus 4. Руководство пользователя

[2] или выберите Расст. в меню

Поправки температуры и давления

K275

106 P

10000.0

13.5951 980.665×

---------------------------------------------

⎝⎠

⎛⎞

××

273 T+

---------------------------------------------------------------------------–=

SD' 1

1000000

---------------------+

⎝⎠

⎛⎞

SD×=

HD'

HD R

eZSTN

------------------------=

SD Наклонное расст. (перед настр.)

SD' Наклонное расст. (после настр.)

K Коэффициент компенсации

P Давление (hPa)

T Температура (°C)

Поправка за уровень моря

Экранное меню 5

HD Горизонтальное расст. (перед настр.)

HD' Горизонтальное расст. (после настр.)

STN

Z инструмента

6370 км

Электронный тахеометр Focus 4. Руководство пользователя 83

5 Экранное меню

Ошибка кривизны (A A')

Ошибка рефракции (A A1

Горизонтальное

направление

HD' HD

2VA()sin

-----------------------------------

k 2

---–

⎝⎠

⎛⎞

–=

VD' VD

-----------

1k–()+=

Поправка за кривизну и рефракцию

Поскольку поверхность Земли искривлена, вертикальная разность (VD и Z) для измеряемой точки, отнесенная к горизонтальной плоскости, неизбежно содержит некоторую ошибку. Эта ошибка называется ошибкой кривизны. Также, по причине того, что плотность воздуха, окружающего земную поверхность, уменьшается с увеличением высоты, свет на разной высоте преломляется с различным коэффициентом. Ошибка, изменениями рефракции, называется ошибкой рефракции.

вызванная такими

HD Горизонтальное расст.(измеренное)

HD' Горизонтальное расст.(исправленное)

VD Вертикальное расст. (измеренное)

VD' Вертикальное расст. (исправленное)

SD Наклонное расстояние

VA Вертикальный угол

k Постоянная C&R (0.132 или 0.200)

6370 км

84 Электронный тахеометр Focus 4. Руководство пользователя

Экранное меню 5

Координаты

Нажмите [3] или выберите Коорд. в меню Устан . Появиться меню Координаты.

Порядок NEZ / ENZ

Обозначение XYZ / YXZ / NEZ(ENZ)

Настройки порядка и AZ не могут быть изменены в уже созданном проекте.

Связь

Нажмите [4] или выберите Связь в меню Устан . Появится меню Связь.

Вн. связь NIKON / SET

Скорость (bps) 1200 / 2400 / 4800 / 9600 / 19200 /

38400

Длина 7 / 8

Четность EVEN / ODD / NONE

Стоповых бит 1 / 2

Дополнительная информация приводится в Главе B, Передача данных

координат.

Единицы

Примечание – Параметры Углов, Расстояний, Температуры и Давления не могут быть изменены после создания проекта.

Нажмите

Угол DEG (Градусы)

Расстояние Метры

Температура °C (по Цельсию)

Давление hPa

[5] или выберите Единицы в меню Уст а н. Появится меню Единицы.

GON (GON)

MIL (Mil6400)

Футы США

Международные футы

°F (по Фаренгейту)

mmHg

inHg

Электронный тахеометр Focus 4. Руководство пользователя 85

5 Экранное меню

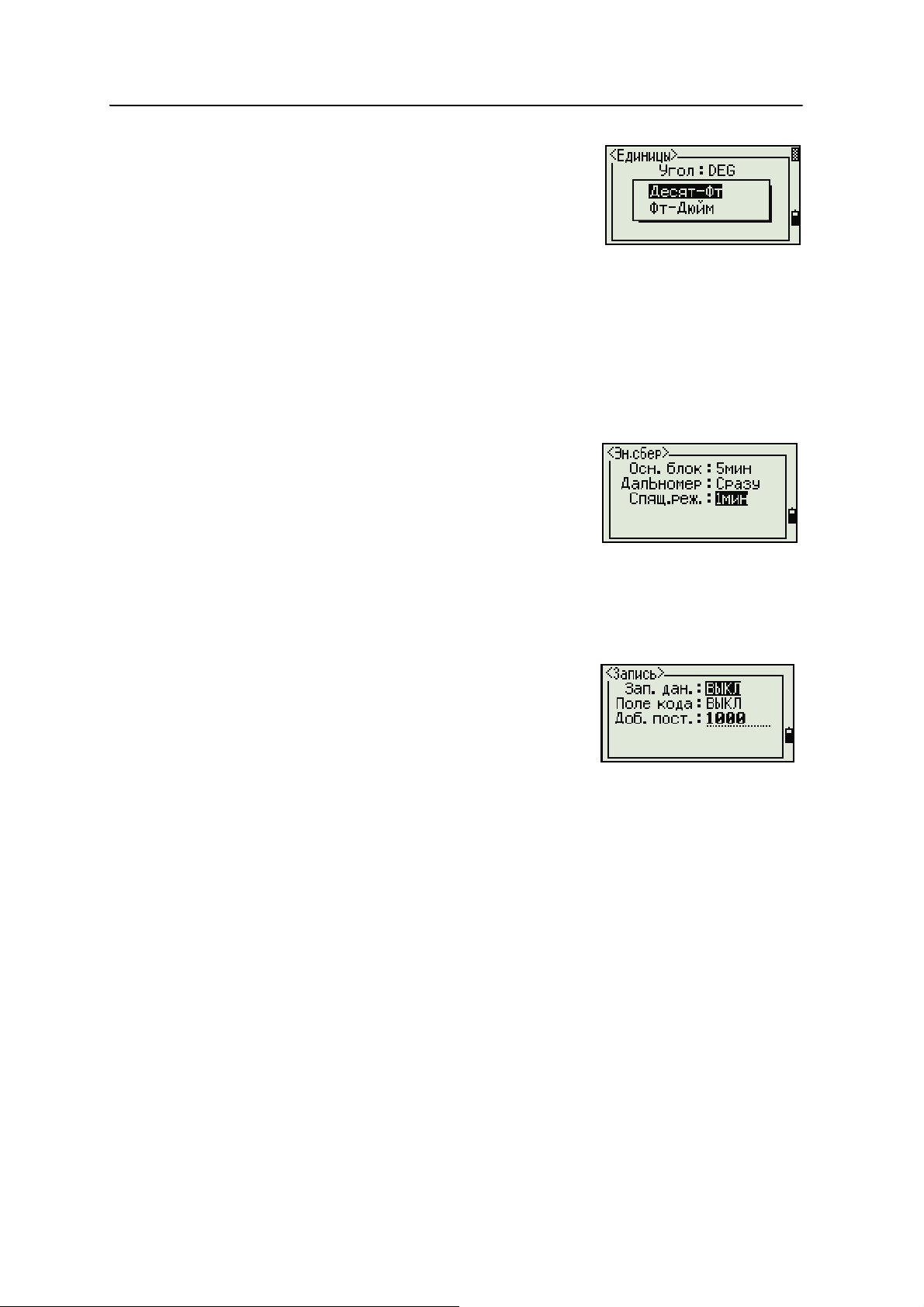

Если вы выбрали международные или американские футы, появится

экран дополнительных установок. Используйте этот экран для определения единиц отображения: в десятичных футах или в футах и дюймах.

Настройки расстояния, угла, температуры и давления в уже созданном проекте не могут быть изменены.

Экономия энергии

Чтобы открыть меню Эн.сбер нажмите [6] или выберите Отключ в меню Уста н .

Основной блок

Дальномер ВЫКЛ / Немедленно / 0.1 мин / 0.5 мин /

Спящ. режим ВЫЛ / 1 мин / 3 мин / 5 мин

ВЫКЛ / 5 мин / 10 мин / 30 мин

3 мин / 10 мин

Запись

Нажмите [7] или выберите Запись в меню Уста н . Появится меню Запись..

Запись данных ВКЛ / ВЫКЛ

Поле кода ВКЛ / ВЫКЛ

Доб. пост. Целое число от 1 до 999999

• Если необходимо записывать данные координат ваших наблюдений,

установите в поле Зап.дан. в ВКЛ.

• Если вы хотите сохранить запись кода объекта когда вы сохраняете данные

координат, установите в этом поле значение ВКЛ. Поле CD появляется на экране Запись ТЧ.

• Это поле по умолчанию устанавливает номер точки для данных координат

наблюдения, когда вы выбрали Вынос / XYZ.

86 Электронный тахеометр Focus 4. Руководство пользователя

Экранное меню 5

Прочие установки

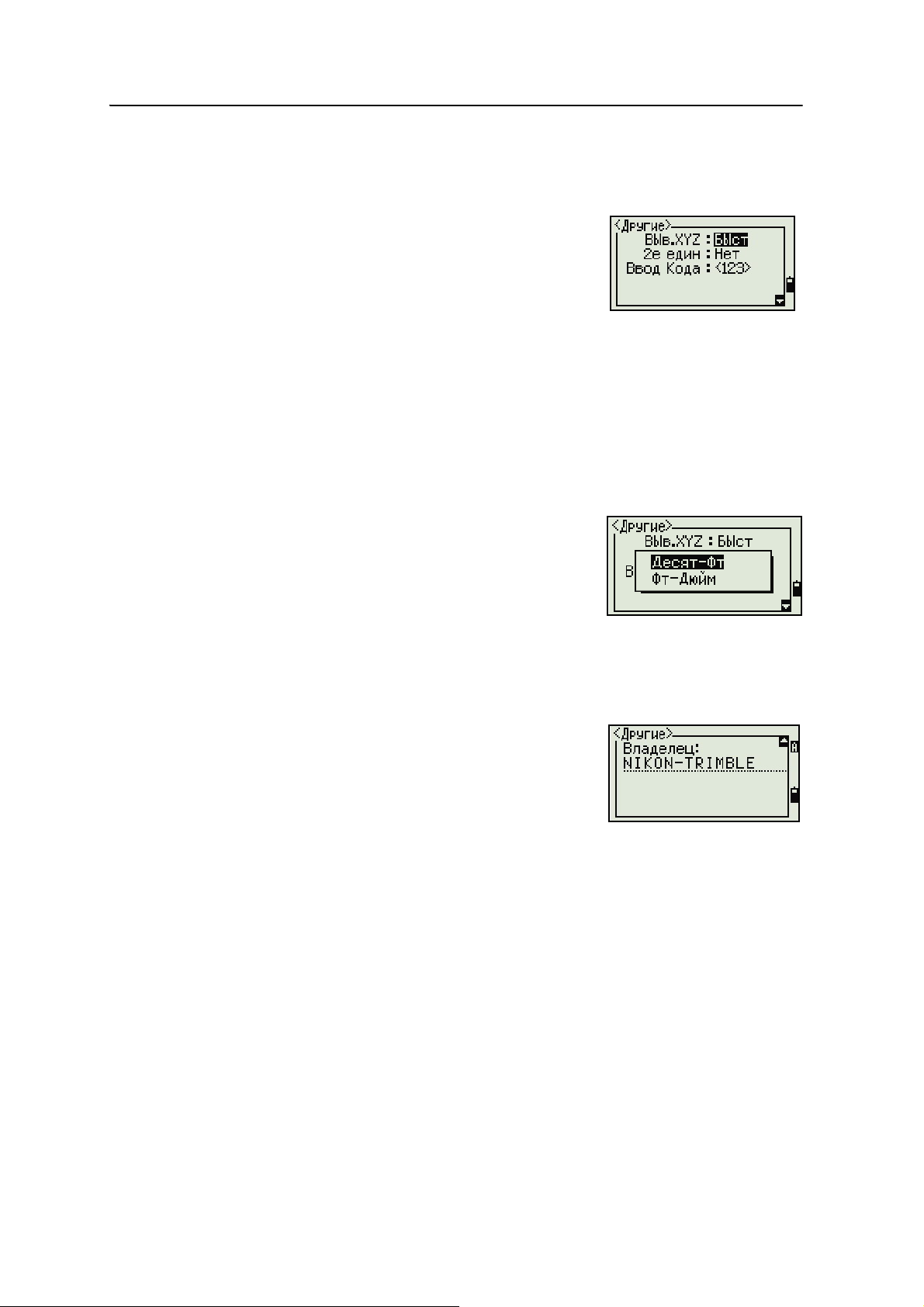

Нажмите [8] или выберите Другие в меню Уст а н. Появится меню Другие.

Вывод XYZ Быстрое / Нормальное / Медленное /

+ ENT

2е единицы Нет / Метры / Футы США /

Международные футы

Ввод кода 123 / ABC

Владелец До 20 символов

Поле Вывод XYZ определяет скорость перехода к следующему экрану после отображения XYZ координат вводимой точки

Когда установлены вторые единицы, в главном экране измерений становится доступен дополнительный экран, экраны плана наблюдений и экран выноса от линии. Дополнительный экран показывает HD, VD и SD (горизонтальное проложение, вертикальное измерения.

Если вы выбрали футы США или международные футы, появится дополнительный экран настроек.

и наклонное расстояние) во вторых единицах

Используйте этот экран, чтобы определить отображение величин в десятичных футах или в футах и дюймах. Поле Ввод кода устанавливает режим ввода по умолчанию, когда появляется поле

CD.

Поле Владелец позволяет вам ввести

ваше имя или имя вашей компании.Если

вы ввели значение в это поле, оно появляется при запуске Focus 4W. Чтобы упростить настройку общих региональных

параметров, вы можете быстро настроить тахеометр Focus 4W на предустановленную комбинацию региональных параметров.

Дополнительная информация имеется в разделе

Региональные настройки, стр 31.

Тахеометр Focus 4W поддерживает несколько языков интерфейса. Дополнительную информацию об изменении

языковых параметров смотрите на

стр.31.

Электронный тахеометр Focus 4. Руководство пользователя 87

5 Экранное меню

Данные

Используйте меню Данные для просмотра или правки записей. Для доступа к нему нажмите [3] в экране МЕНЮ.

Просмотр данных координат

Данные координат появляются в списке, в котором более новые координаты будут вверху. Используйте записям. Используйте по страницам.

[^] или [v] для перемещения по

[<] или [>] для перемещения

Нажмите

[ENT] для просмотра более детальной

информации о выбранной записи.

Заголовок (XYZ, YXZ, NEZ или ENZ) зависит от установки параметра Обозн, которая доступна при нажатии [МЕНЮ] и последующем нажатии

. Дополнительная информация приводиться в разделе Координаты, стр 85.

Коорд

Записи UP, MP, CC, SS, SO и RE

Все записи координат содержат поля PT, CD, X, Y, и Z.

• UP записи это загруженные координаты точки.

• MP это введенные вручную координаты точки.

• CC записи - это точки, вычисленные в программах Задачи.

• RE записи - это точки, вычисленные в программах Известная линия и

Засечка.

Уст ан ов /

Удаление записей координат

1. На экране XYZ используйте [^] или [v] для выделения записи, которую вы хотите удалить. Зачем выберите программную клавишу

2. Появиться экран подтверждения. a. Чтобы удалить выбранную запись, нажмите

b. Для отмены нажмите

88 Электронный тахеометр Focus 4. Руководство пользователя

Уда л.

программную клавишу

[ESC] или выберите программную клавишу Нет.

Да.

[ENT] или выберите

Trimble Spectra Precision Focus 4W User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
