Trimble® S3 Totalstation

Benutzerhandbuch

Artikelnummer 57024010

Version 2.0

Januar 2010

Firmensitz

N 324

Trimble Navigation Limited 645 North Mary Avenue PO Box 3642 Sunnyvale, CA 94085 USA

www.trimble.com

Kontaktinformationen

Trimble Navigation Limited Engineering and Construction Division

5475 Kellenburger Road Dayton, Ohio 45424-1099 USA

800-538-7800 (in den USA gebührenfrei) Tel.: +1-937-245-5600 Fax: +1-937-233-9004

www.trimble.com

Autolock, TSC2, Tracklight, Trimble und das Globus- & Dreieck-Logo sind beim United States Patent and Trademark Office und in anderen Ländern eingetragene Warenzeichen von Trimble Navigation Limited. Microsoft, Windows und ActiveSync sind in den Vereinigten Staaten und/oder in anderen Ländern eingetragene Warenzeichen oder Warenzeichen der Microsoft Corporation. Magdrive ist ein Warenzeichen.

Alle anderen Warenzeichen sind Eigentum der jeweiligen Inhaber.

Dieses Produkt ist durch folgende Patente patentrechtlich geschützt: CH 465584, CH 466800, CH 885399, DE 69005105, DE 69005106, DE 69706653.3, EPO 465584, EPO 466800, EPO 885399, J 2846950, J 3039801, SE 0203830-5, SE 524329, SE 524655, SE 8901219-9, SE 8901221-5, US 5229828, US 5313409, US 6115112, US 7307710, DE 60319016.2, JP 4268135, US 7382444, US 7441340, US 7589313 und D 526588. Weitere Patente sind angemeldet.

Hinweis zu dieser Ausgabe

Dies ist die Ausgabe 2.0 vom Januar 2010 des Trimble S3 Totalstation Benutzerhandbuchs (Artikelnummer

57024010). Es bezieht sich auf die Trimble S3 Totalstation.

Die folgenden Garantieausschlüsse informieren Sie über Ihre gesetzlichen Rechte. Diese Rechte sind abhängig von dem jeweiligen Staat/der jeweiligen Rechtsprechung.

Gewährleistungshinweise zum Produkt

Detaillierte Hinweise zu entsprechenden Gewährleistungsinformationen finden Sie auf der diesem Trimble-Produkt beiliegenden Garantiekarte, oder wenden Sie sich diesbezüglich an Ihren TrimbleHändler.

Registrierung

Wenn Sie Informationen zu Updates und neuen Produkten erhalten möchten, wenden Sie sich an Ihre nächste Trimble-Vertretung oder besuchen die TrimbleWebsite unter www.trimble.com/register. Nach der Registrierung können Sie den Newsletter bestellen, Aktualisierungen herunterladen oder Informationen zu neuen Produkten erhalten.

Hinweise Australien und Neuseeland

Dieses Produkt erfüllt die Vorschriften der EMVRahmenbestimmungen der ACA (Australian Communications Authority) und somit die Bestimmungen des „C“-Zeichens für den Verkauf in Australien und Neuseeland.

Kanada

Dieses digitale Gerät der Klasse B erfüllt die Bestimmungen der kanadischen Norm ICES-003.

Die Emissionen dieses digitalen Geräts liegen innerhalb der Grenzwerte für Funkstörungen, die für digitale Geräte der Klasse B in den „Radio Interference Regulations“ des Canadian Department of Communications festgelegt sind.

Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites applicables aux appareils numériques de Classe B prescrites dans le règlement sur le brouillage radioélectrique édicté par le Ministère des Communications du Canada.

Dieses Gerät wurde für den Betrieb mit einer Antenne mit einem maximalen Antennengewinn von 2,0 dBi konstruiert. Die Verwendung von Antennen mit einem höheren Antennengewinn ist laut Bestimmungen der kanadischen Industrie strengstens verboten. Die erforderliche Antennenimpedanz beträgt 50 Ohm. Um potenzielle Funkinterferenzen für Anwender zu reduzieren, sollten ein Antennentyp und Antennengewinn gewählt werden, deren äquivalente isotrope Abstrahlleistung nur der für die Funkkommunikation benötigten Leistung entspricht. Der Betrieb unterliegt folgenden Bedingungen: (1) Dieses Gerät darf keine Funkstörungen verursachen und muss (2) Störungen akzeptieren, einschließlich solcher Störungen, die zu einem unerwünschten Betrieb des Geräts führen können.

Die Seitenabdeckung mit Funkgerät (2,4 GHz) mit Artikelnr. enthält ein Funkmodul mit dem Identification Code (IC): 4492A-2410G.

Europa

Dieses Produkt wurde getestet und erfüllt die Vorschriften für ein Gerät der Klasse B gemäß der EU-Direktive 2004/108/EC zur elektromagnetischen Verträglichkeit (EMV) und somit die Voraussetzungen für die „CE“-Kennzeichnung und den Verkauf im Europäischen Wirtschaftsraum (EWR). Diese Voraussetzungen haben den Zweck, angemessenen Schutz gegen schädliche Störungen bereitzustellen, wenn die Ausrüstung in Wohngebieten oder in gewerblichen Gebieten betrieben wird.

Hinweise zum Produktrecycling und weitere Informationen finden Sie unter folgender Adresse: www.trimble.com/ev.shtml.

Recycling in Europa: Informationen zum Recycling von elektronischen und elektrischen Trimble-Altgeräten gemäß WEEE-Direktive (Waste Electrical and Electronic Equipment) erhalten Sie unter +31 497 53 24 30, indem Sie nach dem zuständigen „WEEE-Mitarbeiter“ fragen, oder fordern Sie Recyclinghinweise unter folgender Adresse an: Trimble Europe BV c/o Menlo Worldwide Logistics Meerheide 45 5521 DZ Eersel, Niederlande

Japan

Die Seitenabdeckung mit Funkgerät (2,4 GHz) mit Artikelnr. 58123010 enthält ein Funkmodul mit der Zertifikatnummer 005NYCA0416.

USA

Digitales Gerät der Klasse B – Hinweis für Benutzer. Diese Ausrüstung wurde getestet und erfüllt die Beschränkungen für ein digitales Gerät der Klasse B gemäß Abschnitt 15 der FCC-Bestimmungen. Diese Bestimmungen bieten einen angemessenen Schutz vor Funkstörungen beim Betrieb des Geräts in einer Wohngegend. Dieses Gerät erzeugt und nutzt Hochfrequenzenergie und kann diese abstrahlen und den Funkverkehr stören, wenn es nicht ordnungsgemäß installiert und betrieben wird. Es kann jedoch nicht gewährleistet werden, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn diese Ausrüstung schädigende Störungen für Radio- oder Fernsehempfang verursacht, was durch Ein- und Ausschalten der Ausrüstung zu ermitteln ist, wird der Benutzer gebeten, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

– Neuausrichten oder Neupositionieren der

Empfangsantenne

– Erhöhen des Abstands zwischen Ausrüstung und

Empfänger

– Anschließen der Ausrüstung an einen anderen

Stromkreis als der Empfänger

– Unterstützung durch den Händler oder einen

erfahrenen Radio-/Fernsehtechniker einholen

Änderungen und Modifikationen, die nicht ausdrücklich vom Hersteller oder der Genehmigungsstelle genehmigt wurden, können gemäß den Bestimmungen der FCC (Federal Communications Commission) zum Verlust der Betriebserlaubnis für diese Ausrüstung führen. Die für dieses Übertragungsgerät verwendete Antenne darf nicht unmittelbar neben Personen installiert werden (Mindestabstand 20 cm) und darf nicht neben oder in Verbindung mit anderen Antennen oder Übertragungsgeräten betrieben werden.

Die Seitenabdeckung mit Funkgerät (2,4 GHz) mit Artikelnr. 58123010 enthält ein Funkmodul mit der Zertifikatnummer

FCC-ID: HSW- 2410G.

Tai wa n

Die Seitenabdeckung mit Funkgerät (2,4 GHz) mit Artikelnr. 58123010 enthält ein Funkmodul mit der Zertifikatnummer:

CCAB09LP4320T5

Recycling-Anforderungen für Batterien in Taiwan Dieses Produkt enthält einen austauschbaren

Lithium-Ionen-Akku. Verbrauchte Batterien sind gemäß taiwanesischen Bestimmungen zu entsorgen.

Wichtige Informationen 2

Lasersicherheit

Machen Sie sich vor der Verwendung der Trimble S3 Totalstation mit diesem Benutzerhandbuch sowie mit der gesamten Ausrüstung und den Bestimmungen zur Arbeitssicherheit vertraut.

Diese Ausrüstung wurde getestet und erfüllt die Bestimmungen gemäß IEC 60825-1:2007, 21 CFR 1040.10 und 1040.11 (vorbehaltlich der Abweichungen gemäß Laserhinweis Nr. 50 vom 24. Juni 2007).

Warnung – Eine unsachgemäße Handhabung und Anwendung dieses Produkts, die

nicht den Angaben in diesem Handbuch entspricht, kann zur Freisetzung gefährlicher LED- und Laserstrahlung führen. Wie bei allen hellen Lichtquellen wie Sonnenlicht, Lichtbögen beim Elektroschweißen oder Bogenlampen ist entsprechende Vorsicht geboten. Schauen Sie NICHT in den Laserstrahl, wenn der Laser eingeschaltet ist. Weitere Informationen zur Lasersicherheit finden Sie im IEC Standard 60825-1:2007.

Fragen zur Lasersicherheit

Bitte richten Sie alle Fragen zur Lasersicherheit an folgende Anschrift: Trimble Navigation Limited 5475 Kellenburger Road Dayton, OH 45424-1099, USA Attention: Laser Safety Officer, Quality Assurance Group Tel.: +1-937-233-8921, Durchwahl 824, oder +1-800-538-7800 Fax: +1-937-233-9661

Trimble S3 Totalstation – Benutzerhandbuch v

Trimble S3 Servo-Totalstation

Die Trimble S3 Servo-Totalstation ist ein Produkt der Laserklasse 3R:

Die Trimble S3 Servo-Totalstation verfügt über sichtbare Laserquellen: Die Laserdiode für Entfernungsmessungen im reflektorlosen DR-Modus (Direct Reflex) und

für die Laserpointer-Funktion arbeitet mit 660 nm Wellenlänge (sichtbares Licht) und besitzt eine Strahldivergenz von 0,4 x 0,4 mrad sowie eine Ausgangsleistung von <5 mW, wobei der Laserstrahl im Fernrohr koaxial zum Messstrahl angeordnet ist. Diese Laserquelle entspricht der Laserklasse 3R.

Die Laserdiode für Entfernungsmessungen im Prismenmodus arbeitet mit 660 nm Wellenlänge (sichtbares Licht) und besitzt eine Strahldivergenz von 0,4 x 0,4 mrad sowie eine Ausgangsleistung von < 0,017 mW, wobei der Laserstrahl im Fernrohr koaxial zum Messstrahl angeordnet ist. Diese Laserquelle entspricht der Laserklasse 1.

vi Trimble S3 Totalstation – Benutzerhandbuch

Trimble S3 Autolock-/Robotic-Totalstation

Die Trimble S3 Autolock®-/Robotic-Totalstation ist ein Produkt der Laserklasse 3R:

Die Trimble S3 Autolock-/Robotic-Totalstation verfügt über sichtbare und Infrarotlaserquellen:

Die Laserdiode für Entfernungsmessungen im reflektorlosen DR-Modus (Direct Reflex) und für die Laserpointer-Funktion arbeitet mit 660 nm Wellenlänge (sichtbares Licht) und besitzt eine Strahldivergenz von 0,4 x 0,4 mrad sowie eine Ausgangsleistung von <5 mW, wobei der Laserstrahl im Fernrohr koaxial zum Messstrahl angeordnet ist. Diese Laserquelle entspricht der Laserklasse 3R.

Die Laserdiode für die Autolock-Funktion arbeitet mit 785 nm Wellenlänge (Infrarotlicht) und besitzt eine Strahldivergenz von 38,5 mrad sowie eine Ausgangsleistung von < 0,35 mW, wobei der Laserstrahl im Fernrohr koaxial zum Messstrahl angeordnet ist. Diese Laserquelle entspricht der Laserklasse 1.

Trimble S3 Totalstation – Benutzerhandbuch vii

Batteriesicherheit

Warnung – Der Lithium-Ionen-Akku darf nicht beschädigt werden. Ein beschädigter

Akku kann explodieren oder zur Brandentwicklung sowie zu Personen- und/oder Sachschäden führen. Beachten Sie deswegen folgende Richtlinien: – Batterie nicht verwenden oder aufladen, wenn diese offenbar beschädigt ist. Anzeichen für Beschädigungen sind u. a. Verfärbungen, Verformungen und

austretende Batterieflüssigkeit.

– Batterie nicht ins Feuer werfen und keinen hohen Temperaturen oder direktem

Sonnenlicht aussetzen.

– Schützen Sie die Batterie vor Nässe und Feuchtigkeit. Laden Sie keine feuchten oder

nassen Batterien auf.

– Transportieren und lagern Sie die Batterie bei heißem Wetter nicht in geschlossenen

Fahrzeugen. – Lassen Sie die Batterie nicht fallen, und stechen Sie nicht darin ein. – Öffnen Sie die Batterie nicht, und schließen Sie die Batteriekontakte nicht kurz.

Warnung – Aufladbaren Lithium-Ionen-Akku nicht berühren, wenn dieser offenbar

ausläuft. Die Batterieflüssigkeit hat eine ätzende Wirkung. Der Kontakt mit der Batterieflüssigkeit kann zu Sach- oder Personenschäden führen. Beachten Sie deswegen folgende Richtlinien: – Wenn die Batterie beschädigt ist, den Kontakt mit der Batterieflüssigkeit vermeiden. – Falls Batterieflüssigkeit in die Augen gelangt: Spülen Sie die Augen sofort mit klarem

Wasser aus, und suchen Sie einen Arzt auf. Auf keinen Fall die Augen reiben! – Wenn die Batterieflüssigkeit auf die Haut oder Kleidung gelangt, waschen Sie diese

sofort mit klarem Wasser ab.

Warnung – Den Lithium-Ionen-Akku nur streng nach Anleitung aufladen und

verwenden. Ein Aufladen oder Verwenden des Akkus in nicht dafür vorgesehenen Geräten kann zur Explosion oder Brandentwicklung sowie zu Personen- und/oder Geräteschäden führen. Beachten Sie deswegen folgende Richtlinien: – Laden Sie keine beschädigten Batterien auf. – Laden Sie die Lithium-Ionen-Batterie nur in einem von Trimble zugelassenen

Ladegerät auf. Befolgen Sie unbedingt genau die mit dem Ladegerät gelieferte

Anleitung. – Beenden Sie den Ladevorgang, wenn sich die Batterie extrem erhitzt oder

Brandgeruch wahrnehmbar ist. – Verwenden Sie die Batterie nur in der von Trimble zugelassenen Ausrüstung. – Verwenden Sie die Batterie nur in Übereinstimmung mit der Anleitung in der

Produktdokumentation.

viii Trimble S3 Totalstation – Benutzerhandbuch

Umwelt- und Entsorgungsinformationen 2.1

HINWEIS FÜR TRIMBLE-KUNDEN IN DER EUROPÄISCHEN UNION Trimble stellt Kunden in der Europäischen Union ein neues

Recycling-Programm bereit. Wir wissen, wie wichtig es ist, die Umweltauswirkungen unserer Produkte zu minimieren. Wir bemühen uns, Ihren Ansprüchen nicht nur beim Kauf und bei der Verwendung unserer Produkte, sondern auch in Bezug auf eine umweltgerechte Entsorgung gerecht zu werden. Trimble verwendet in allen Produkten in zunehmendem Maße umweltfreundliche Materialen. Wir werden dies auch in Zukunft fortführen und bieten unseren Kunden daher ein bequemes und umweltfreundliches Recycling-Programm an.

Trimble wird die Adressen und die Kontaktinformationen neuer Recycling-Einrichtungen auf der Trimble RecyclingSeite veröffentlichen.

Recycling-Anleitungen und weitere Informationen:

www.trimble.com/environment/summary.html

Recycling in Europa: Informationen zum Recycling von elektrischen und elektronischen Trimble-Altgeräten erhalten Sie unter Tel. +31-497-53-2430 (fragen Sie nach dem „WEEE-Mitarbeiter“), oder richten Sie eine Anfrage bezüglich Recycling-Anleitungen und -Informationen an folgende Anschrift:

Trimble Europe BV c/o Menlo Worldwide Logistics Meerheide 45 5521 DZ Eersel, Niederlande

Trimble S3 Totalstation – Benutzerhandbuch ix

x Trimble S3 Totalstation – Benutzerhandbuch

Konformitätserklärung

Trimble S3 Servo-/Autolock-Totalstation

Trimble S3 Totalstation – Benutzerhandbuch xi

Trimble S3 Robotic-Totalstation

xii Trimble S3 Totalstation – Benutzerhandbuch

Inhalt

Umwelt- und Entsorgungsinformationen . . . . . . . . . . . . . . . . . . . ix

1 Einführung

Willkommen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Zusätzliche Informationen. . . . . . . . . . . . . . . . . . . . . . . . . . 2

Technische Unterstützung . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Ihr Feedback . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Produktregistrierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2 Überprüfen der Ausrüstung, Wartung und Pflege

Überprüfen des Versandkartons . . . . . . . . . . . . . . . . . . . . . . . 4

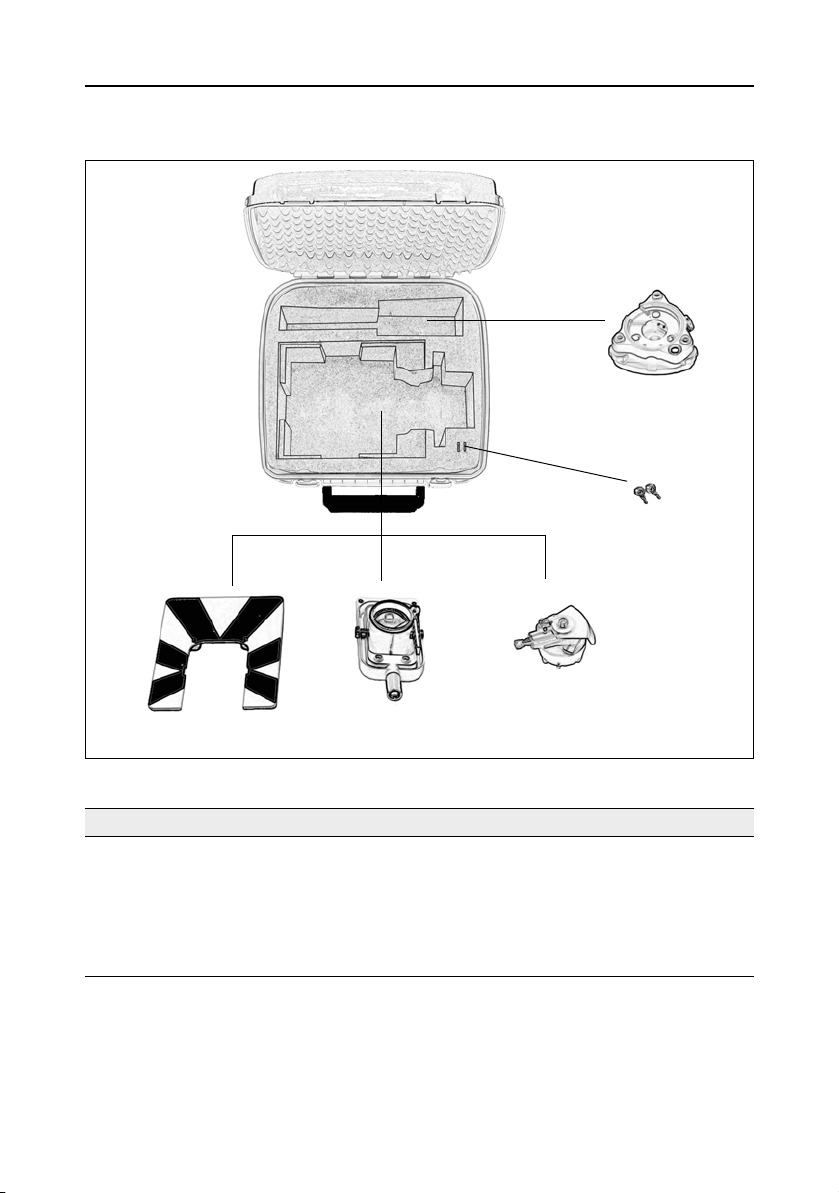

Transportkoffer der Trimble S3 Totalstation . . . . . . . . . . . . . . . . . . 4

Wartung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . 7

Beseitigen von Feuchtigkeit und Kondenswasser . . . . . . . . . . 7

Transport der Trimble S3 Totalstation . . . . . . . . . . . . . . . . . . . . 7

Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

3 Inbetriebnahme

Laser- und LED-Informationen . . . . . . . . . . . . . . . . . . . . . . .10

Trimble S3 Totalstation . . . . . . . . . . . . . . . . . . . . 10

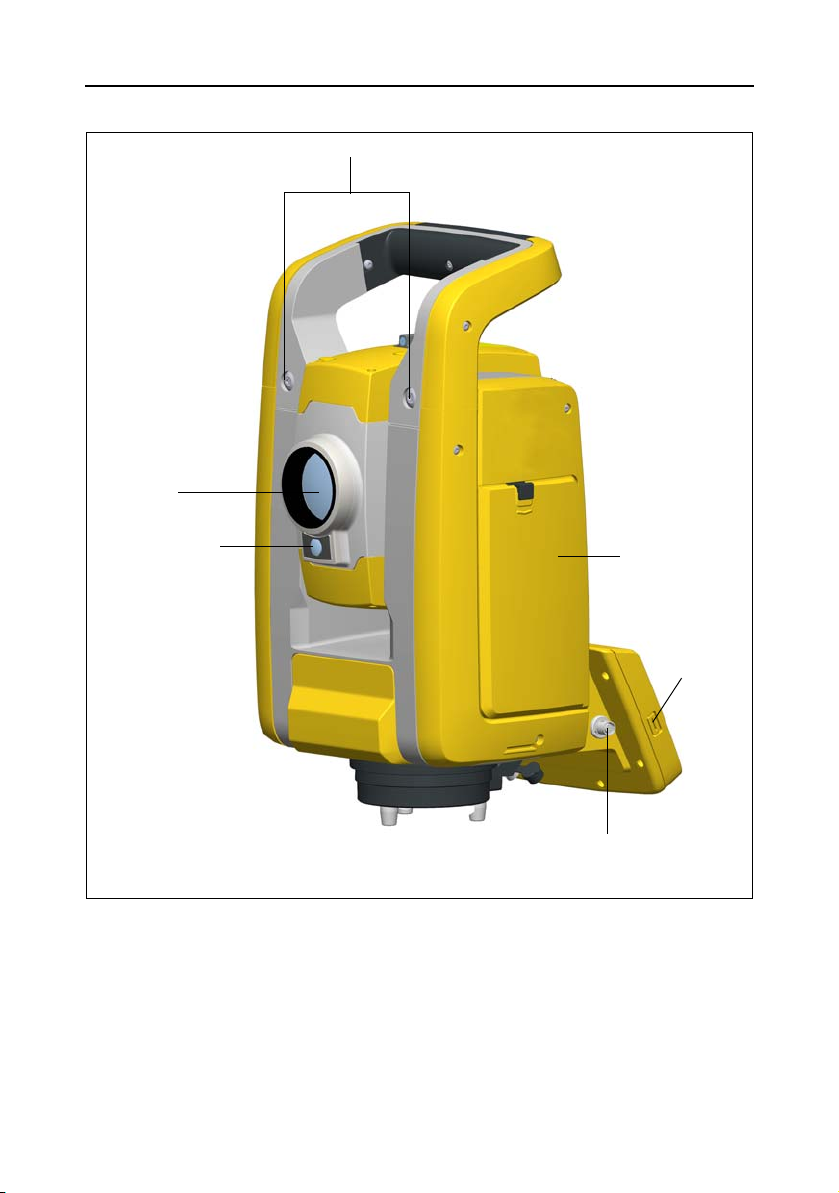

Bedienelemente der Trimble S3 Totalstation . . . . . . . . . . . . . . . . .13

Trimble S3 Robotic-Totalstation . . . . . . . . . . . . . . . . 14

Trimble S3 Servo-/Autolock-Totalstation. . . . . . . . . . . . . 16

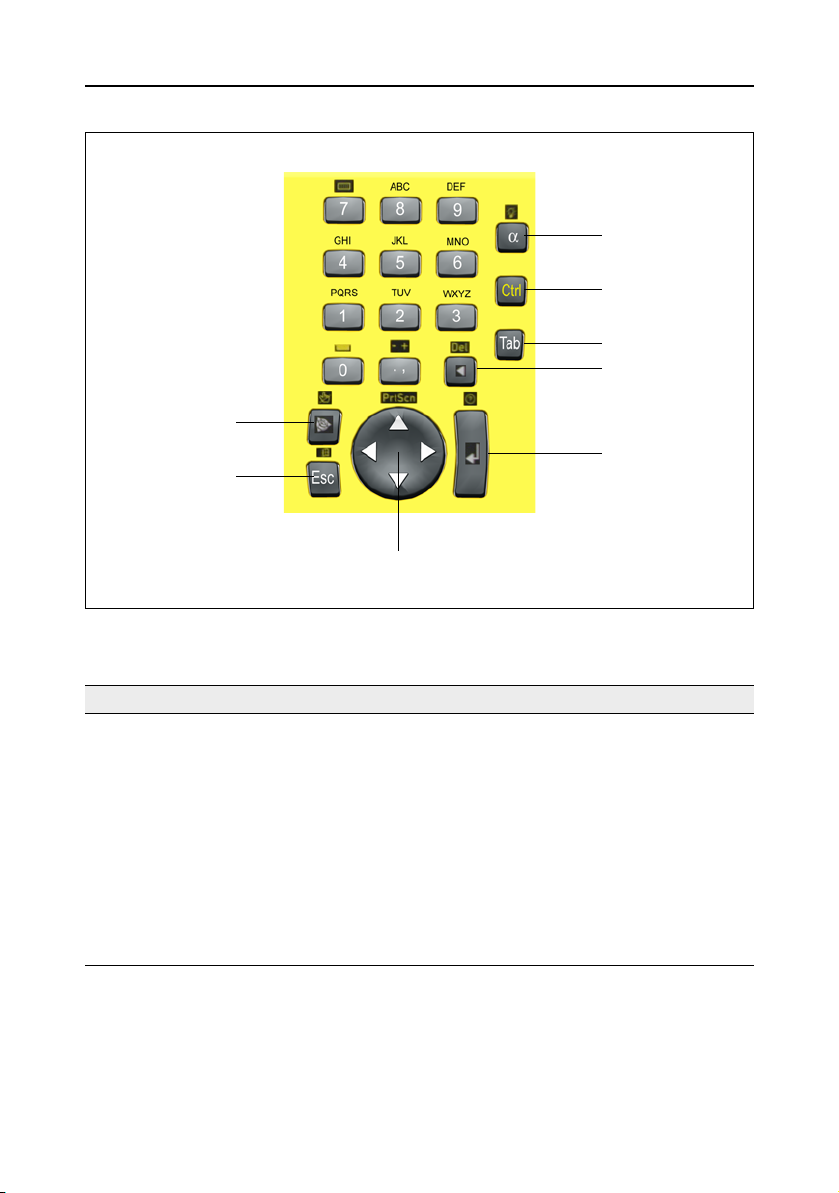

Bedieneinheit der Trimble S3 Servo-/Autolock-Totalstation. . . . . . 18

Batterien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Sicherheits- und Umwelthinweise für Batterien . . . . . . . . . . 21

Aufladen der Lithium-Ionen-Batterie . . . . . . . . . . . . . . 22

Einlegen der internen Batterie . . . . . . . . . . . . . . . . . 22

Trimble Multibatteriehalterung . . . . . . . . . . . . . . . . . 24

Anschließen der Trimble Multibatteriehalterung . . . . . . . . . . 25

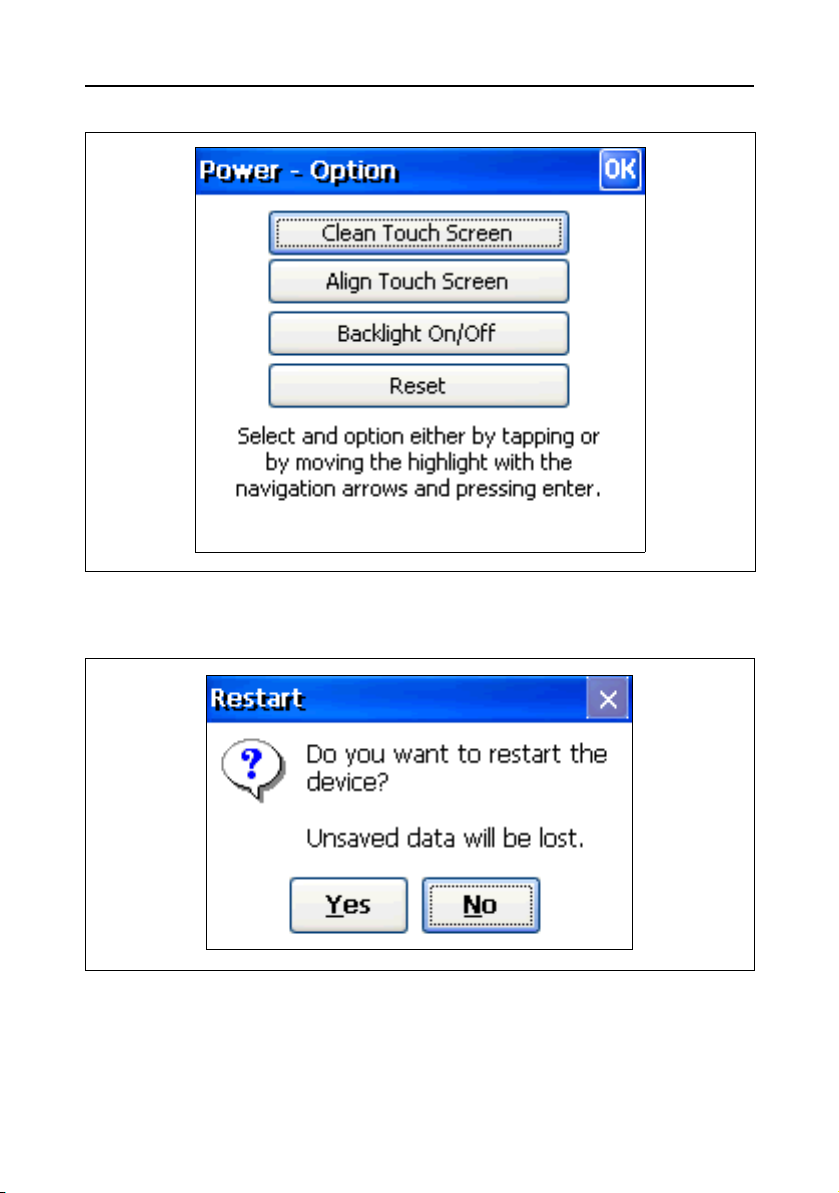

Ein- und Ausschalten des Instruments . . . . . . . . . . . . . . . . . . . .26

Trimble S3 Robotic-Totalstation . . . . . . . . . . . . . . . . 26

Trimble S3 Servo-/Autolock-Totalstation. . . . . . . . . . . . . 26

4 Konfigurieren und Aufstellen des Instruments

Aufstellen des Instruments . . . . . . . . . . . . . . . . . . . . . . . . .30

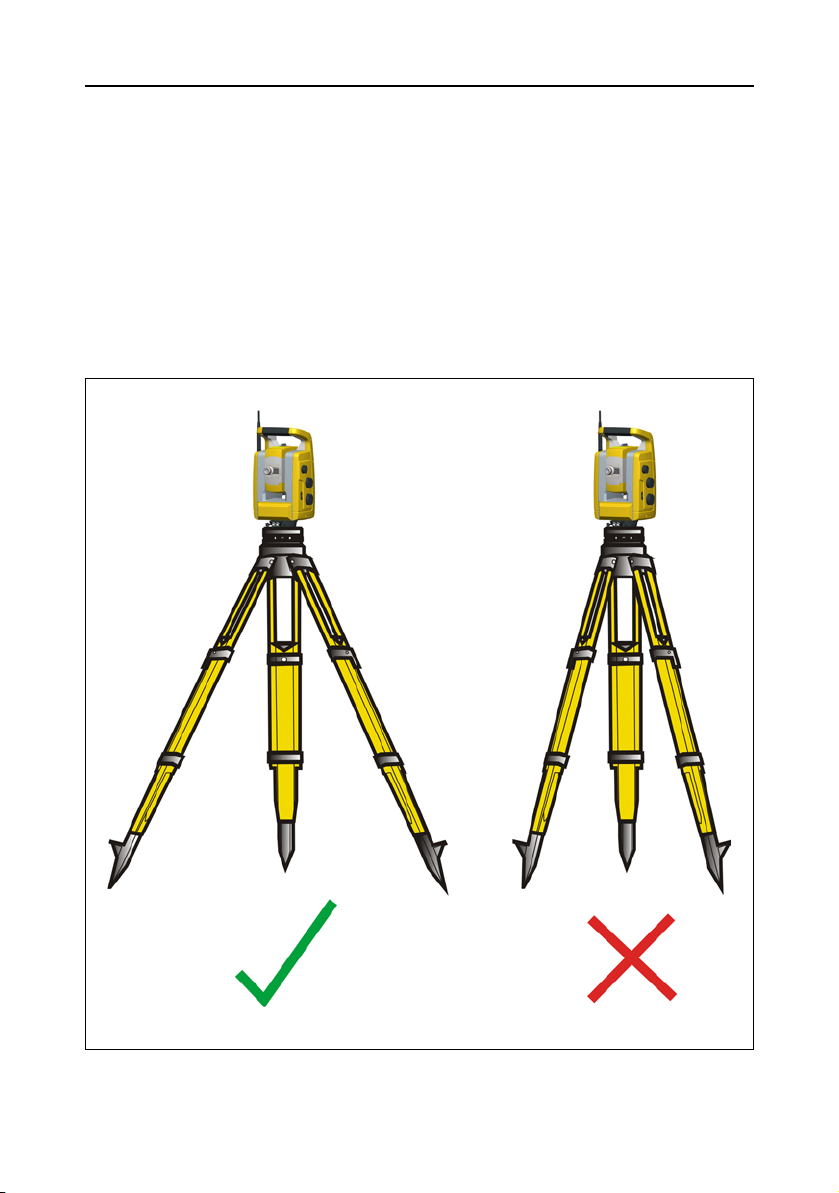

Stabile Aufstellung. . . . . . . . . . . . . . . . . . . . . . 30

Messen bei Umgebungstemperatur . . . . . . . . . . . . . . . 31

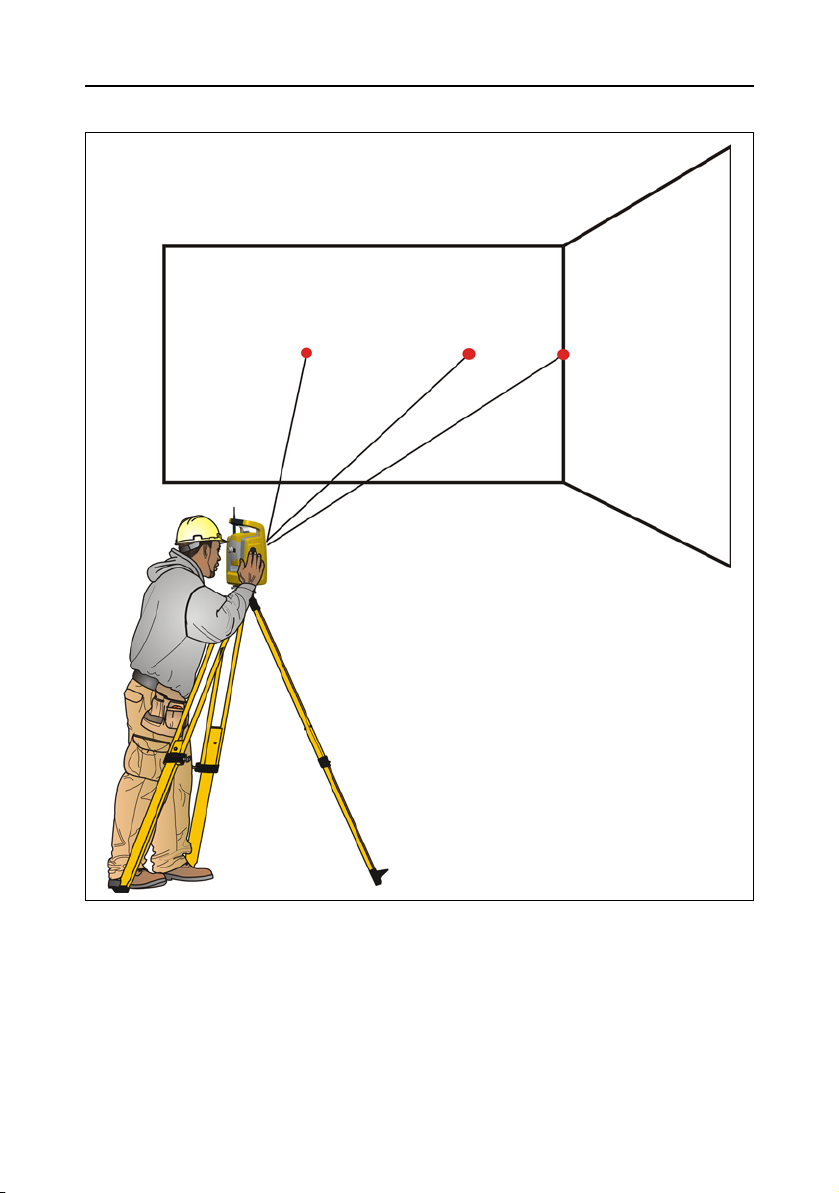

Laserpointer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Überprüfen der Laserpointerjustierung . . . . . . . . . . . . . . 32

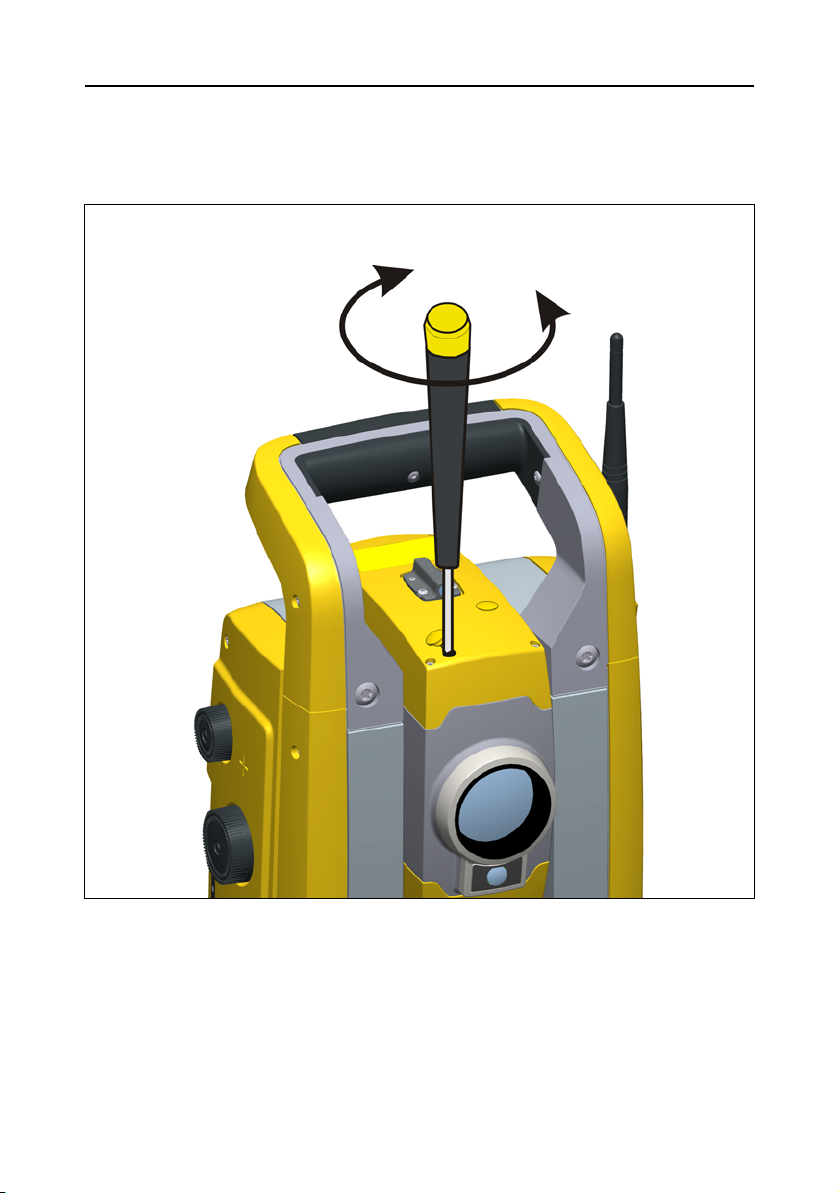

Laserpointer-Justierung . . . . . . . . . . . . . . . . . . . . 34

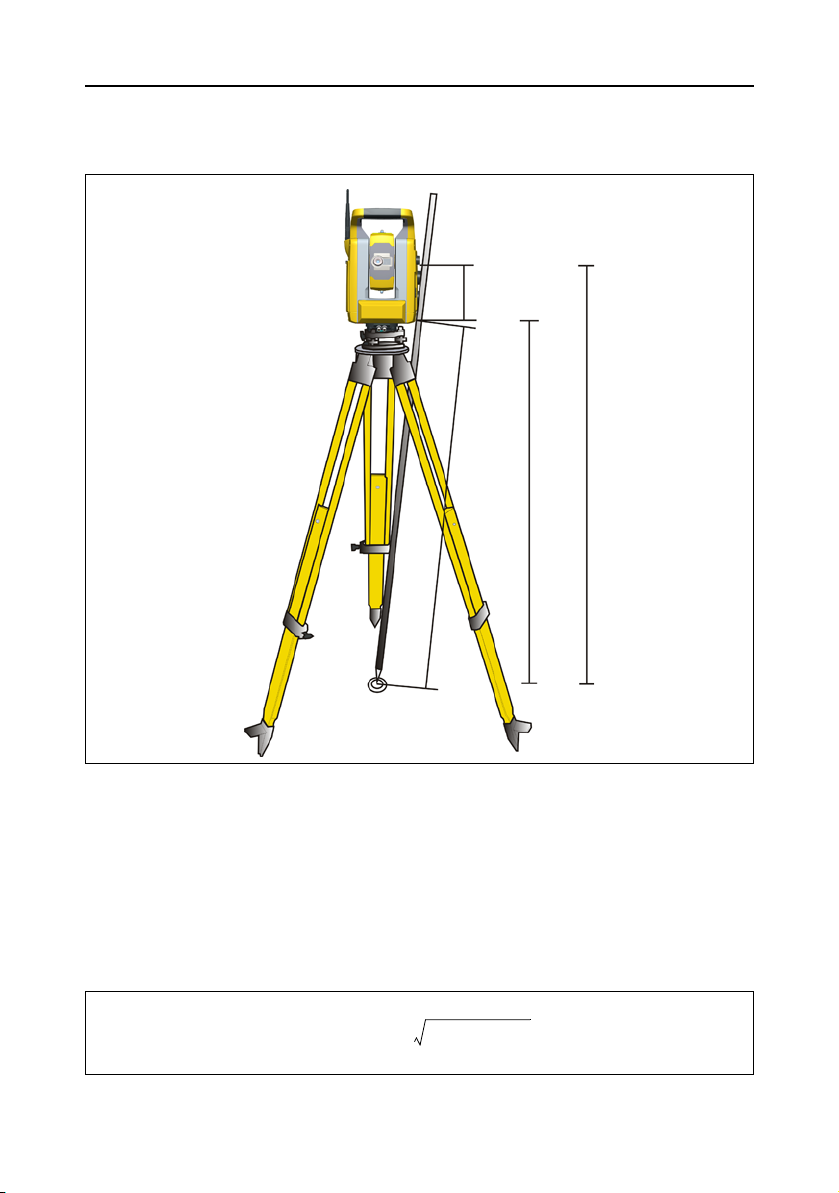

Messen der Instrumenthöhe . . . . . . . . . . . . . . . . . . . . . . . . .37

Anschließen des TSC2-Controllers . . . . . . . . . . . . . . . . . . . . . .39

Trimble S3 Totalstation – Benutzerhandbuch 1

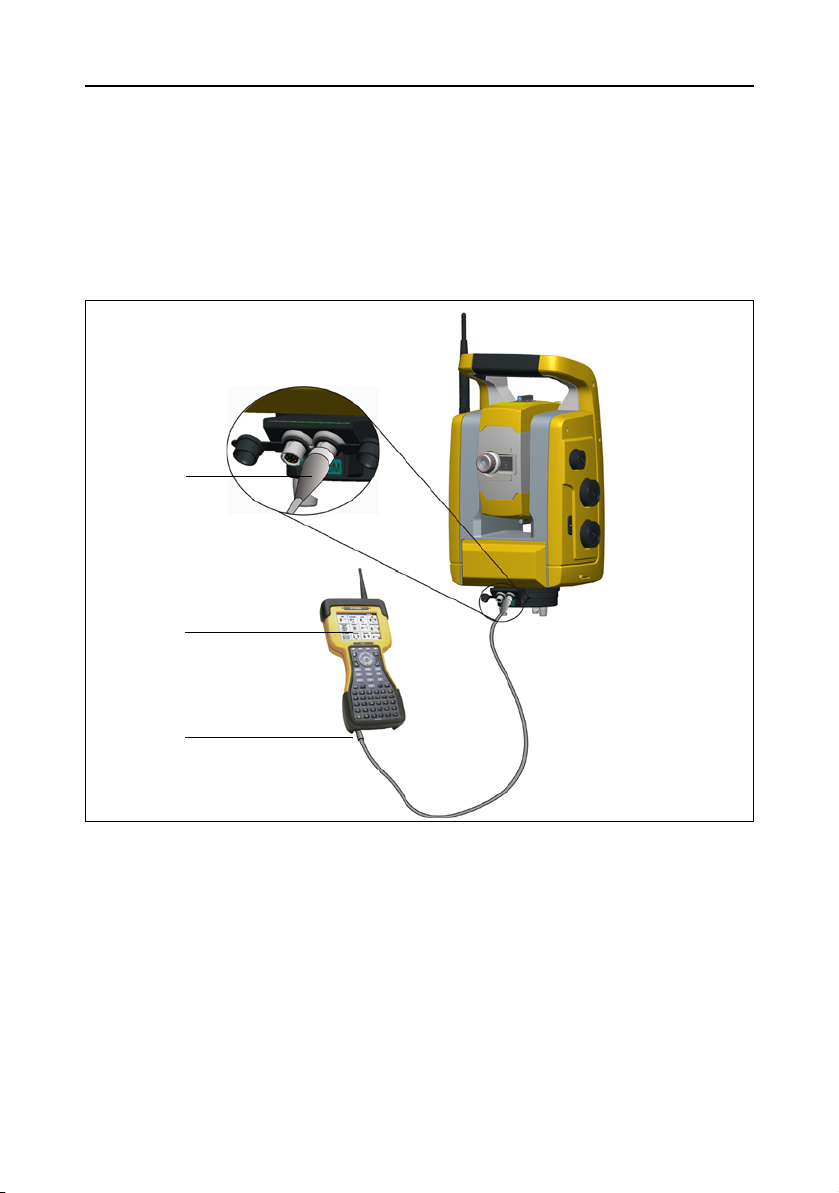

Anschluss über Kabel . . . . . . . . . . . . . . . . . . . . 39

Verbindung im Robotic-Modus . . . . . . . . . . . . . . . . . 40

Anschließen eines USB-Speichers . . . . . . . . . . . . . . . . . . . . . .41

Checkliste vor Messbeginn . . . . . . . . . . . . . . . . . . . . . . . . .42

5 Messtechnologie

Winkelmesssystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

Korrektur von Stehachsneigungen . . . . . . . . . . . . . . . . 44

Zielachs- und Höhenindexfehler . . . . . . . . . . . . . . . . 44

Korrektur des Kippachsfehlers . . . . . . . . . . . . . . . . . 46

Mittelwertbildung zur Reduzierung von Anzielungsfehlern . . . . . . 47

Entfernungsmesssystem . . . . . . . . . . . . . . . . . . . . . . . . . .48

DR (Direct Reflex) . . . . . . . . . . . . . . . . . . . . . . 48

Strahldivergenz . . . . . . . . . . . . . . . . . . . . . . . 49

Tracker-Technologie . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

Anzielung . . . . . . . . . . . . . . . . . . . . . . . . . 53

Überprüfen der Anzielung. . . . . . . . . . . . . . . . . . . 53

Funkgerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

Internes Funkgerät . . . . . . . . . . . . . . . . . . . . . . 54

Tracklight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

Servo-Technologie . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57

Positions-Servo-Feintrieb . . . . . . . . . . . . . . . . . . . 58

Servo-Fokussiertrieb . . . . . . . . . . . . . . . . . . . . . 59

Betriebsarten (Stromversorgung) . . . . . . . . . . . . . . . . . . . . . .60

Trimble S3 Robotic-Totalstation . . . . . . . . . . . . . . . . 60

Trimble S3 Servo-/Autolock-Totalstation. . . . . . . . . . . . . 61

Stromversorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62

Interne Stromversorgung . . . . . . . . . . . . . . . . . . . 62

Externe Stromversorgung . . . . . . . . . . . . . . . . . . . 64

Laden der Batterien . . . . . . . . . . . . . . . . . . . . . 64

Geringe Batteriekapazität . . . . . . . . . . . . . . . . . . . 64

Externe Datenübertragung. . . . . . . . . . . . . . . . . . . . . . . . . .65

Datenübertragungsbuchse (COM) . . . . . . . . . . . . . . . . 65

USB-Anschluss . . . . . . . . . . . . . . . . . . . . . . . 65

Abnehmbarer Tragegriff . . . . . . . . . . . . . . . . . . . . . . . . . .65

6 Optionen und Zubehör

Trimble Standardprismenstab . . . . . . . . . . . . . . . . . . . . . . . .70

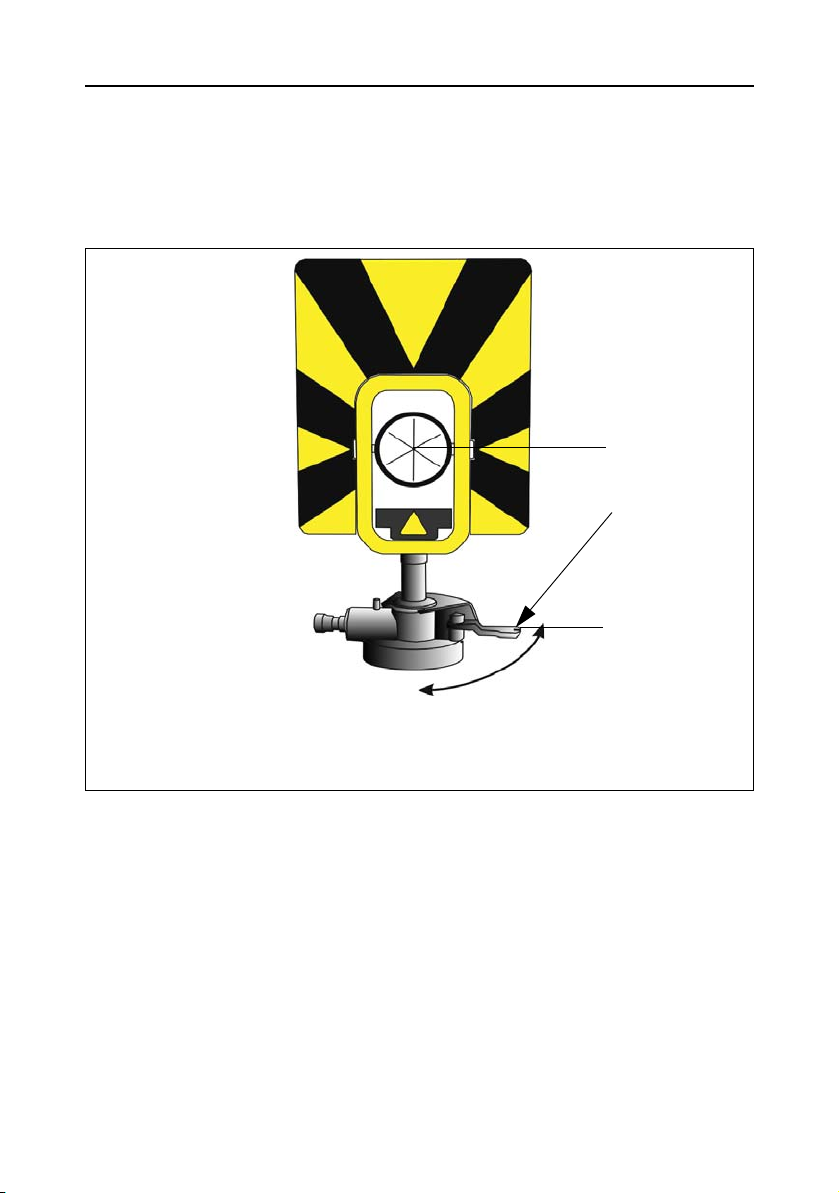

Polygonzugziel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71

Polygonzug-Zubehörkoffer 1 . . . . . . . . . . . . . . . . . . 71

Polygonzug-Zubehörkoffer 2 . . . . . . . . . . . . . . . . . . 73

Messen der Zielhöhe . . . . . . . . . . . . . . . . . . . . . 74

Befestigen des Zubehörkoffers am Koffer der Trimble S3 Totalstation. . 76

Index

2 Trimble S3 Totalstation – Benutzerhandbuch

KAPITEL

Einführung 1

Inhalt dieses Kapitels:

Q Willkommen Q Zusätzliche Informationen Q Technische Unterstützung Q Ihr Feedback Q Produktregistrierung

Trimble S3 Totalstation – Benutzerhandbuch 1

1 Einführung

Willkommen 1.1

Willkommen beim Trimble S3 Totalstation Benutzerhandbuch. In diesem Handbuch wird das Aufstellen und Verwenden der Trimble S3 Totalstation beschrieben. Auch wenn Sie zuvor bereits andere optische Totalstationen verwendet haben, sollten Sie dieses Handbuch lesen, um sich mit den besondern Funktionen dieses Produkts vertraut zu machen.

Die Bezeichnung Trimble S3 Totalstation bezieht sich in diesem Handbuch auf alle drei erhältlichen Modelle. Wenn im Text zwischen den einzelnen Modellen unterschieden werden muss, wird die zutreffende Bezeichnung verwendet (Trimble S3 Servo-, Autolock- bzw. Robotic-Totalstation).

Zusätzliche Informationen 1.2

Zusätzliche Informationen zu diesem Produkt finden Sie auf der Trimble-Homepage unter folgender Adresse:

www.trimble.com

Technische Unterstützung 1.3

Wenn ein Problem auftritt und Sie die benötigten Informationen nicht in der Produktdokumentation finden können, wenden Sie sich an Ihren Trimble-Händler. Sie können auch folgende Optionen nutzen:

• Anfordern technischer Unterstützung über die Trimble-Website unter

www.trimble.com/support/support.htm

• E-Mail an trimble_support@trimble.com

Ihr Feedback 1.4

Ihr Feedback zur Supportdokumentation hilft uns, diese mit jeder Ausgabe zu verbessern. Richten Sie Ihr Feedback bitte per E-Mail an ReaderFeedback@trimble.com.

Produktregistrierung 1.5

Um Informationen über Updates und neue Produkte zu erhalten, registrieren Sie Ihr Produkt auf der Trimble-Website unter folgender Adresse:

www.trimble.com/register

2 Trimble S3 Totalstation – Benutzerhandbuch

KAPITEL

Überprüfen der Ausrüstung, Wartung und Pflege 2

Inhalt dieses Kapitels:

Q Überprüfen des Versandkartons Q Transportkoffer der Trimble S3 Totalstation Q Wartung und Pflege Q Transport der Trimble S3 Totalstation Q Wartung

Trimble S3 Totalstation – Benutzerhandbuch 3

2 Überprüfen der Ausrüstung, Wartung und Pflege

Überprüfen des Versandkartons 2.1

Überprüfen Sie sofort nach Erhalt des Produkts den Versandkarton. Befindet dieser sich in einem schlechten Zustand, überprüfen Sie die Ausrüstung auf sichtbare Schäden. Ist ein Schaden feststellbar, benachrichtigen Sie sofort das Versandunternehmen und Ihren TrimbleVertriebsrepräsentanten. Bewahren Sie den Karton und das Verpackungsmaterial zur Besichtigung durch das Versandunternehmen auf.

Transportkoffer der Trimble S3 Totalstation 2.2

Überprüfen Sie beim Auspacken der Trimble S3 Totalstation, ob alle bestellten Ausrüstungsteile vorhanden sind. Folgende Abbildung zeigt ein Beispiel für die Anordnung der Ausrüstungsteile im Transportkoffer (siehe Abbildung 2.1).

Abb. 2.1 Anordnung der Ausrüstungsteile im Transportkoffer

4 Trimble S3 Totalstation – Benutzerhandbuch

Überprüfen der Ausrüstung, Wartung und Pflege 2

Teil Beschreibung

1 Trimble S3 Totalstation 2 Dreifuß (an der Trimble S3 Totalstation befestigt) 3 Regenschutzhaube 4 Zweifachladegerät, Stromversorgung und Stromkabel 5 Werkzeug für Tragegriff des Instruments 6 Werkzeugsatz für Dreifuß 7 Schlüssel (2) für Transportkoffer 8 CD mit Benutzerhandbuch der Trimble S3 Totalstation 9 Handbuch Inbetriebnahme, Garantieaktivierungskarte,

Aktivierungskarte zur Gewährleistungsverlängerung,

Prüfbescheinigung für die Trimble S3 Totalstation 10 Laserjustiertafel 11 Reflektorfolien 12 USB-Hirose-Kabel, 2,5m 13 Laserjustierschlüssel 14 Regenschutz für Linse

Achtung – Wenn die Trimble S3 Totalstation mit dem optionalem DIN-Dreifußadapter

versehen ist, muss der DIN-Dreifuß entfernt werden, bevor die Totalstation in den Transportkoffer gepackt wird.

Trimble S3 Totalstation – Benutzerhandbuch 5

2 Überprüfen der Ausrüstung, Wartung und Pflege

Wartung und Pflege 2.3

Warnung – Entfernen Sie nicht die Abdeckung der Trimble S3 Totalstation. Die Trimble

S3 Totalstation ist so konstruiert, dass sie normalen elektromagnetischen Störungen standhält. Sie enthält jedoch Schaltkreise, die empfindlich auf elektrostatische Aufladung reagieren, und deshalb darf das Gehäuse des Instruments nur von autorisiertem Personal entfernt werden. Wird diese Vorschrift nicht beachtet, ist die einwandfreie Funktion des Instrumentes nicht gewährleistet und die Gewährleistung verliert ihre Gültigkeit.

Die Trimble S3 Totalstation wurde entwickelt und getestet, um den Anforderungen im täglichen Einsatz gerecht zu werden. Sie erfordert genau wie alle anderen Präzisionsinstrumente eine entsprechenden Pflege und Wartung. Beachten Sie für eine optimale Nutzung der Trimble S3 Totalstation folgende Vorsichtsmaßnahmen:

• Vermeiden Sie schwere Stöße und unvorsichtige Behandlung.

• Halten Sie Linsen und Reflektoren sauber. Verwenden Sie nur Objektivpapier oder zum

Reinigen von optischen Geräten geeignetes Material.

• Wenn die Trimble S3 Totalstation nicht benutzt wird, sollte sie in einer aufrechten

Position an einem sicheren Ort aufbewahrt werden, vorzugsweise im Transportkoffer.

• Die Trimble S3 Totalstation darf nicht mit montiertem Stativ transportiert werden.

Andernfalls können die Dreifußschrauben beschädigt werden.

• Tragen Sie die Trimble S3 Totalstation nicht mit dem Fernrohrtubus, sondern immer am

Handgriff.

• Heben Sie die Trimble S3 Servo-/Autolock-Totalstation nicht an der Bedieneinheit an.

Abb. 2.2 Heben der Trimble S3 Servo-/Autolock-Totalstation

6 Trimble S3 Totalstation – Benutzerhandbuch

Überprüfen der Ausrüstung, Wartung und Pflege 2

• Für Messungen mit bestmöglicher Genauigkeit sollte sich die Temperatur der Trimble S3

Totalstation an die Umgebungstemperatur anpassen. Große Temperaturunterschiede können sich auf die Messgenauigkeit auswirken.

Reinigung 23.1

Achtung – Verwenden Sie zum Reinigen der Trimble S3 Totalstation oder des

Transportkoffers keine scharfen Reinigungsmittel wie Waschbenzin oder Verdünner.

Reinigen Sie die Trimble S3 Totalstation sehr vorsichtig, vor allem wenn Sand und Staub von Linsen und Reflektoren entfernt werden müssen. Verwenden Sie niemals ein grobes verschmutztes Tuch oder hartes Papier. Es wird die Verwendung eines antistatischen Optikputztuchs, eines Baumwolltuchs oder eines Optikpinsels empfohlen.

Beseitigen von Feuchtigkeit und Kondenswasser 23.2

Wenn die Trimble S3 Totalstation bei starker Luftfeuchtigkeit bzw. bei Regen benutzt wurde, muss der Transportkoffer nach der Rückkehr ins Büro geöffnet und die Trimble S3 Totalstation herausgenommen werden. Sie muss dann an einem geeigneten Ort aufgestellt werden, um normal zu trocknen. Es wird empfohlen, Kondenswasser, das sich auf den Linsen gebildet hat, normal verdunsten zu lassen. Lassen Sie den Transportkoffer geöffnet, bis sich die Feuchtigkeit vollständig verflüchtigt hat.

Transport der Trimble S3 Totalstation 2.4

Transportieren Sie die Trimble S3 Totalstation stets im verschlossenen Transportkoffer. Beim Transport über größere Entfernungen sollte die Trimble S3 Totalstation im Transportkoffer und zusätzlich im Originalversandkarton transportiert werden.

Wartung 2.5

Hinweis – Die Trimble S3 Totalstation enthält keine Verschleißteile, und die Wartung darf nur durch autorisiertes Personal erfolgen.

Trimble empfiehlt, die Trimble S3 Totalstation einmal jährlich einer autorisierten TrimbleServicewerkstatt zur Wartung und Kalibrierung zu überlassen. Auf diese Weise wird sichergestellt, dass die erforderlichen Genauigkeiten gewährleistet sind.

Wenn Sie die Trimble S3 Totalstation an eine Servicewerkstatt senden, geben Sie den Namen von Absender und Empfänger deutlich sichtbar auf dem Transportkoffer an. Legen Sie dem Transportkoffer im Reparaturfall eine entsprechende Notiz bei. Beschreiben Sie darin alle aufgetretenen Fehler bzw. Probleme, und geben Sie an, dass eine Reparatur erforderlich ist.

Trimble S3 Totalstation – Benutzerhandbuch 7

2 Überprüfen der Ausrüstung, Wartung und Pflege

8 Trimble S3 Totalstation – Benutzerhandbuch

KAPITEL

Inbetriebnahme 3

Inhalt dieses Kapitels:

Q Laser- und LED-Informationen Q Bedienelemente der Trimble S3 Totalstation Q Batterien Q Ein- und Ausschalten des Instruments

Trimble S3 Totalstation – Benutzerhandbuch 9

3 Inbetriebnahme

Objektivöffnung für Autolock, Laserpointer und Distanzmessung

Austrittsöffnung für Tracklight

Laser- und LED-Informationen 3.1

Weitere Informationen finden Sie unter Lasersicherheit, Seite v.

Trimble S3 Totalstation 31.1

Die Trimble S3 Totalstation (siehe Abbildung 3.3) wurde geprüft und erfüllt die Bestimmungen für Produkte der Laserklasse 3R.

Abb. 3.3 Trimble S3 Totalstation

Das Laser-Sicherheitsschild befindet sich auf der Oberseite des Entfernungsmessers (siehe Abbildung 3.4).

10 Trimble S3 Totalstation – Benutzerhandbuch

Inbetriebnahme 3

Lasersicherheitsschild

Abb. 3.4 Anbringung des Lasersicherheitsschilds an der Trimble S3 Totalstation

Abb. 3.5 Lasersicherheitsschild

Trimble S3 Totalstation – Benutzerhandbuch 11

3 Inbetriebnahme

Sicherheitsschild für Laser

Austrittsöffnung

Abb. 3.6 Anbringung des Sicherheitsschilds für die Laser-Austrittsöffnung an der

Trimble S3 Totalstation

Abb. 3.7 Sicherheitsschild für Laser-Austrittsöffnung

12 Trimble S3 Totalstation – Benutzerhandbuch

Inbetriebnahme 3

Bedienelemente der Trimble S3 Totalstation 3.2

In diesem Abschnitt werden die Bedienelemente der Trimble S3 Totalstation beschrieben. Nehmen Sie sich etwas Zeit, um sich mit den Bezeichnungen und der Anordnung der Bedienelemente vertraut zu machen (zur Trimble S3 Robotic-Totalstation siehe Abbildung 3.8 und Abbildung 3.9, und zur Trimble S3 Servo-/Autolock-Totalstation siehe Abbildung 3.10 und Abbildung 3.11.)

Trimble S3 Totalstation – Benutzerhandbuch 13

3 Inbetriebnahme

Obere Messmarke

ServoFokussiertrieb

Vertikaler Servofeintrieb

Horizontaler Servofeintrieb

Datenübertragungs-

Untere Messmarke

Diopter

für Instrumenten-

Abnehmbarer

Stromversorgungs-

Tragegriff

Okular

Ein-/Aus-Taste / Auslösetaste

anschluss

höhe

Trimble S3 Robotic-Totalstation 32.1

Abb. 3.8 Trimble S3 Robotic-Totalstation aus der Sicht des Bedieners

14 Trimble S3 Totalstation – Benutzerhandbuch

Funkantennen-

Fach für interne

anschluss

Batterie

Schrauben für abnehmbaren Tragegriff

Fernrohr mit koaxialer Optik für Winkelund Distanzmessungen, Tracker und sichtbaren Laserpointer

Austrittsöffnung für Tracklight

Inbetriebnahme 3

Abb. 3.9 Vorderansicht der Trimble S3 Robotic-Totalstation

Trimble S3 Totalstation – Benutzerhandbuch 15

3 Inbetriebnahme

Obere Messmarke

ServoFokussiertrieb

Vertikaler Servofeintrieb

Horizontaler Servofeintrieb

Datenübertragungs-

Untere Messmarke

Diopter

für Instrumenten-

Abnehmbarer

Stromversorgungs -

Tragegriff

Okular

Ein-/Aus-Taste / Auslösetaste

anschluss anschluss

Stift

Bedieneinheit

höhe

Trimble S3 Servo-/Autolock-Totalstation 32.2

Abb. 3.10 Trimble S3 Servo-/Autolock-Totalstation aus der Sicht des Bedieners

16 Trimble S3 Totalstation – Benutzerhandbuch

USB-Anschluss

Fach für interne Batterie

Schrauben für abnehmbaren Tragegriff

Fernrohr mit koaxialer Optik für Winkelund Distanzmessungen, Tracker und sichtbaren Laserpointer

Austrittsöffnung für Tracklight

Lautsprecher

Inbetriebnahme 3

Abb. 3.11 Vorderansicht der Trimble S3 Totalstation

Trimble S3 Totalstation – Benutzerhandbuch 17

3 Inbetriebnahme

Stift

Display und Touchscreen

Tastatur

Bedieneinheit der Trimble S3 Servo-/Autolock-Totalstation 32.3

Die Trimble S3 Servo-/Autolock-Totalstation verfügt über eine fest Bedieneinheit. Die Bedieneinheit mit einem 128 MB Flash-Speicher arbeitet mit Microsoft® Windows® CE.NET.

Abb. 3.12 Bedieneinheit der Trimble S3 Servo-/Autolock-Totalstation

Tastatur

Die Dateneingabe über die Tastatur der Bedieneinheit erfolgt im Wesentlichen wie bei einem Mobiltelefon. Mit der „α“-Taste wechseln Sie zwischen drei verschiedenen Dateneingabemodi: 123, ABC und abc. Durch mehrfaches Drücken auf eine Taste wechseln Sie zwischen den einzelnen Buchstaben dieser Taste.

Die Bedieneinheit bietet die üblichen Microsoft

Windows®-Standardfunktionen wie

Ausschneiden (Ctrl+X), Kopieren (Ctrl+C) und Einfügen (Ctrl+V). Neben den Dateneingabe- und Windows-Standardfunktionen verfügt die Bedieneinheit über

verschiedene Trimble-spezifische Steuerfunktionen. Diese Funktionen sind in der folgenden Tabelle beschrieben.

18 Trimble S3 Totalstation – Benutzerhandbuch

Inbetriebnahme 3

Auswahltaste

Tr im b l e- Ta st e

Escape-Taste

Eingabetaste

Rücktaste

Ta b -Ta s t e

Ctrl-Taste

Alpha-Taste

Abb. 3.13 Tastatur an der Bedieneinheit der Trimble S3 Servo-/Autolock-Totalstation

Taste Steuerfunktion

Ctrl + α Hintergrundbeleuchtung ein- und ausschalten Ctrl + Trimble Touchscreen deaktivieren Ctrl + 7 Touchscreen-Tastatur ein- und ausschalten Ctrl + Eingabetaste Hilfe aufrufen (entspricht der Funktionstaste F1 bei einem Computer) Ctrl + ESC Windows-Taskleiste aufrufen Ctrl +., Symbol „-“ oder „+“ eingeben Ctrl + Rücktaste Löschen Ctrl + Auswahltaste Bildschirmkopie Ctrl + 0 Leerzeichen

Trimble S3 Totalstation – Benutzerhandbuch 19

3 Inbetriebnahme

Display und Touchscreen

Das Display ist sowohl bei direkter Sonneneinstrahlung als auch bei Bewölkung gut ablesbar. Für die Navigation steht ein Touchscreen zur Verfügung. Sie können die Bildschirmelemente mit dem Stift oder mit dem Finger antippen.

Die Displaybeleuchtung ist per Voreinstellung eingeschaltet und kann mit der Tastenkombination Ctrl + α ein- und ausgeschaltet werden. So ändern Sie die Standardeinstellungen der Displaybeleuchtung:

1. Tippen Sie im Startmenü auf „Settings“ / „Control Panel“ / „Display“.

2. Wählen Sie „Display light“, und nehmen Sie die gewünschten Änderungen vor.

3. Tippen Sie auf OK.

Wenn der Touchscreen beim Antippen nicht wunschgemäß reagiert, können Sie ihn wie folgt neu kalibrieren:

1. Tippen Sie im Startmenü auf „Settings“ / „Control Panel“ / „Stylus“.

2. Das Dialogfeld „Stylus Properties“ wird angezeigt.

3. Tippen Sie zum Neukalibrieren auf der Registerkarte „Calibration“ auf „Recalibrate“.

4. Folgen Sie den Anweisungen im Bildschirm.

Um den Touchscreen bei einer Messung zu deaktivieren, verwenden Sie die Tasten [Ctrl] + [Trimble]. Um den Touchscreen wieder zu aktivieren, drücken Sie erneut [Ctrl] + [Trimble].

Einstellen von Uhrzeit und Datum

So stellen Sie Uhrzeit und Datum in der Bedieneinheit richtig ein:

1. Tippen Sie im Startmenü auf „Settings“ / „Control Panel“ / „Date/Time“.

Das Dialogfeld „Date/Time“ wird angezeigt.

2. Ändern Sie Uhrzeit und Datum wie erforderlich.

3. Tippen Sie auf OK, um die neuen Einstellungen zu übernehmen. Drücken Sie auf ESC,

um den Vorgang abzubrechen.

20 Trimble S3 Totalstation – Benutzerhandbuch

Inbetriebnahme 3

Batterien 3.1

Lesen Sie unbedingt die nachfolgenden Sicherheits- und Umwelthinweise, bevor Sie die Batterien verwenden oder aufladen.

Sicherheits- und Umwelthinweise für Batterien 31.1

Warnung – Die wiederaufladbare Lithium-Ionen-Batterie darf nicht beschädigt werden.

Ein beschädigte Batterie kann explodieren oder zur Brandentwicklung sowie zu Personen- und/oder Sachschäden führen. Beachten Sie deswegen folgende Richtlinien: – Batterie nicht verwenden oder aufladen, wenn diese offenbar beschädigt ist.

Anzeichen für Beschädigungen sind u. a. Verfärbungen, Verformungen und austretende Batterieflüssigkeit.

– Batterie nicht ins Feuer werfen und keinen hohen Temperaturen oder direktem

Sonnenlicht aussetzen.

– Schützen Sie die Batterie vor Nässe und Feuchtigkeit. Laden Sie keine feuchten oder

nassen Batterien auf.

– Transportieren und lagern Sie die Batterie bei heißem Wetter nicht in geschlossenen

Fahrzeugen. – Lassen Sie die Batterie nicht fallen und stechen Sie nicht darin ein. – Öffnen Sie die Batterie nicht und schließen Sie die Batteriekontakte nicht kurz.

Warnung – Fassen Sie beschädigte Lithium-Ionen-Akkus nicht an.

Die Batterieflüssigkeit hat eine ätzende Wirkung. Der Kontakt mit der Batterieflüssigkeit kann zu Sach- oder Personenschäden führen. Beachten Sie deswegen folgende Richtlinien: – Wenn die Batterie beschädigt ist, den Kontakt mit der Batterieflüssigkeit vermeiden. – Falls Batterieflüssigkeit in die Augen gelangt, spülen Sie die Augen sofort mit klarem

Wasser aus und suchen Sie einen Arzt auf. Auf keinen Fall die Augen reiben! – Wenn die Batterieflüssigkeit auf die Haut oder Kleidung gelangt, waschen Sie diese

sofort mit klarem Wasser ab.

Trimble S3 Totalstation – Benutzerhandbuch 21

3 Inbetriebnahme

Warnung – Befolgen Sie beim Verwenden und Laden der Lithium-Ionen-Batterie genau

die Anweisungen in diesem Benutzerhandbuch. Unsachgemäße Verwendung sowie unsachgemäßes Aufladen kann Brand-/ Explosionsgefahr oder Sach- und/oder Personenschäden zur Folge haben. Beachten Sie deswegen folgende Richtlinien: – Laden Sie keine beschädigten Batterien auf. – Laden Sie die Lithium-Ionen-Batterie nur in einem von Trimble zugelassenen

Ladegerät auf.

Befolgen Sie genau die Bedienungsanleitung für das Batterieladegerät. – Beenden Sie den Ladevorgang, wenn sich die Batterie extrem erhitzt oder

Brandgeruch wahrnehmbar ist. – Verwenden Sie die Batterie nur in der von Trimble zugelassenen Ausrüstung. – Verwenden Sie die Batterie nur in Übereinstimmung mit der Anleitung in der

Produktdokumentation.

Entsorgung

• Entladen Sie die Batterie, bevor Sie diese entsorgen.

• Beachten Sie bei der Entsorgung die gültigen nationalen/regionalen Entsorgungsvor-

schriften (siehe auch unter Umwelt- und Entsorgungsinformationen, Seite ix).

Aufladen der Lithium-Ionen-Batterie 31.2

Die mitgelieferte Batterie ist nur teilweise aufgeladen. Laden Sie die Batterie vor der ersten Verwendung komplett auf.

• Verwenden Sie zum Aufladen von Lithium-Ionen-Batterien nur ein von Trimble

zugelassenes Ladegerät.

• Laden Sie die Batterie vor der Verwendung der Totalstation auf, wenn die Ausrüstung

länger als 6 Monate gelagert wurde.

Nähere Hinweise finden Sie in der Bedienungsanleitung zum Trimble Zweifachladegerät.

Einlegen der internen Batterie 31.3

Die interne Batterie der Trimble S3 Totalstation wird im Batteriefach an der Geräteseite eingelegt. Sie kann problemlos herausgenommen und ausgetauscht werden. So legen Sie die Batterie ein:

1. Öffnen Sie das Batteriefach.

2. Schieben Sie die Batterie in das Fach. Die Batteriekontakte müssen nach oben zeigen

(siehe Abbildung 3.14).

22 Trimble S3 Totalstation – Benutzerhandbuch

Abb. 3.14 Auswechseln der internen Batterie

Drücken

Öffnen

Inbetriebnahme 3

Trimble S3 Totalstation – Benutzerhandbuch 23

3 Inbetriebnahme

Haken Anschluss

Batterien

Batterieschale

Trimble Multibatteriehalterung 30.1

Warnung – Verwenden Sie nur die vorgeschriebenen Kabel und Batterien für die

Multibatteriehalterung. Nutzen Sie die Halterung nur für die Stromversorgung der vorgeschriebenen Trimble-Produkte. Versuchen Sie nicht, die Batterien zu laden, während sich diese in der Batteriehalterung befinden. Beachten Sie die Warnungen und Sicherheitshinweise im Abschnitt zur Batteriesicherheit in diesem Handbuch.

Die Multibatteriehalterung ist ein externer Adapter für bis zu drei Batterien der Trimble S3 Totalstation. Sie verfügt über einen Haken zur Befestigung an einem Stativ (siehe Abbildung 3.15).

Abb. 3.15 Multibatteriehalterung

24 Trimble S3 Totalstation – Benutzerhandbuch

Inbetriebnahme 3

Stromversorgungsanschluss (+12 V)

Anschließen der Trimble Multibatteriehalterung 30.2

Die Trimble Multibatteriehalterung kann über ein 6-poliges Hirose-Standardbatteriekabel von Trimble an die Trimble S3 Totalstation angeschlossen werden (siehe Abbildung 3.16).

Achtung – Verbinden Sie die Trimble S3 Totalstation und die Multibatteriehalterung nur

mit dem grauen 6-poligen Trimble-Kabel.

Abb. 3.16 Anschließen der Multibatteriehalterung

Trimble S3 Totalstation – Benutzerhandbuch 25

3 Inbetriebnahme

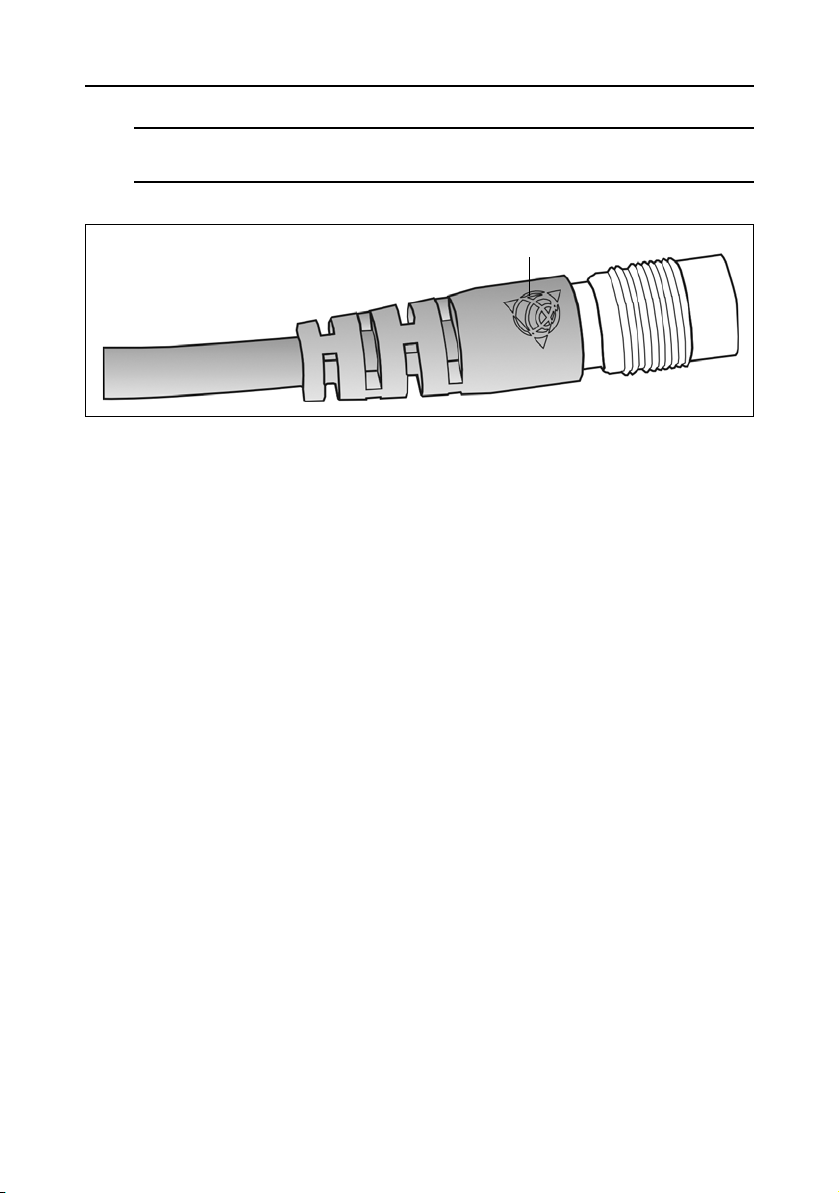

Trimble-Logo

Tipp – Achten Sie beim Anschließen aller Kabel darauf, dass das Trimble-Logo auf

dem Stecker nach oben zeigt.

Ein- und Ausschalten des Instruments 3.1

Das Instrument wird mit der Ein-/Aus-Taste und Auslösetaste ein- und ausgeschaltet, und eine LED in der Taste gibt den Status des Instruments an.

Trimble S3 Robotic-Totalstation 31.1

Instrument einschalten

Drücken Sie die Auslösetaste, um die Trimble S3 Robotic-Totalstation einzuschalten. Die Trimble S3 Robotic-Totalstation kann auch eingeschaltet werden, wenn Sie an der 12 VStromanschlussbuchse eine 12 V-Stromversorgung und an der Datenübertragungsbuchse einen TSC2 (oder einen PC) anschließen.

Die LED leuchtet durchgehend.

Instrument ausschalten

Zum Ausschalten der Trimble S3 Robotic-Totalstation halten Sie die Auslösetaste gedrückt, bis die LED ausgeht.

Die LED hört auf zu leuchten.

Trimble S3 Servo-/Autolock-Totalstation 31.2

Instrument einschalten

Drücken Sie die Auslösetaste, um die Trimble S3 Servo-/Autolock-Totalstation einzuschalten. Die Trimble S3 Servo-/Autolock-Totalstation kann auch eingeschaltet werden, wenn Sie an der 12 V-Stromanschlussbuchse eine 12 V-Stromversorgung und an der Datenübertragungsbuchse einen TSC2 (oder einen PC) anschließen.

Die LED leuchtet durchgehend.

26 Trimble S3 Totalstation – Benutzerhandbuch

Inbetriebnahme 3

Instrument ausschalten

Zum Ausschalten der Trimble S3 Servo-/Autolock-Totalstation drücken Sie die Auslösetaste. Die Fenster „Power Key“ wird auf der Bedieneinheit angezeigt.

Abb. 3.17 Fenster „Power Key“

Zum Ausschalten der Trimble S3 Servo-/Autolock-Totalstation wählen Sie Shutdown.

Standby

Drücken Sie die Auslösetaste, um in den Standby-Modus zu schalten. Das Fenster „Power Key“ wird auf der Bedieneinheit angezeigt. Wählen Sie

Suspend.

Im Standby-Modus blinkt die LED der Auslösetaste einmal alle zwei Sekunden. Das Display ist ausgeschaltet.

Zum Einschalten der Trimble S3 Servo-/Autolock-Totalstation drücken Sie die Auslösetaste. Zum Ausschalten der Trimble S3 Servo-/Autolock-Totalstation halten Sie die Auslösetaste

gedrückt, bis die LED ausgeht.

Instrument neu starten

Zum Neustarten des Instruments drücken Sie die Auslösetaste. Das Fenster „Power Key“ wird auf der Bedieneinheit angezeigt. Wählen Sie

Options.

Das Fenster „Power – Option“ wird angezeigt.

Trimble S3 Totalstation – Benutzerhandbuch 27

3 Inbetriebnahme

Abb. 3.18 Fenster „Power – Option“

Wählen Sie Reset.

Abb. 3.19 Neustarten der Trimble S3 Servo-/Autolock-Totalstation

Wählen Sie Ye s , um die Trimble S3 Servo-/Autolock-Totalstation neu zu starten.

28 Trimble S3 Totalstation – Benutzerhandbuch

KAPITEL

Konfigurieren und Aufstellen des Instruments 4

Inhalt dieses Kapitels:

Q Aufstellen des Instruments Q Laserpointer Q Messen der Instrumenthöhe Q Anschließen des TSC2-Controllers Q Anschließen eines USB-Speichers Q Checkliste vor Messbeginn

Trimble S3 Totalstation – Benutzerhandbuch 29

4 Konfigurieren und Aufstellen des Instruments

Aufstellen des Instruments 4.1

Ein stabiler Aufbau sorgt für präzise Messergebnisse und ermöglicht die volle Nutzung der Messgenauigkeit der Trimble S3 Totalstation.

Stabile Aufstellung 41.1

Beachten Sie beim Aufbauen der Totalstation folgende Punkte:

1. Stellen Sie die Stativbeine weit auseinander, um eine stabile Aufstellung zu gewähr-

leisten. Wenn ein Stativbein beispielsweise auf Asphalt steht und die zwei anderen Beine in erdigem Untergrund eingetreten sind, ist dies eine stabile Aufstellung, sofern die Stativbeine weit genug auseinander gestellt sind. Wenn die Stativbeine nicht weit genug auseinander gestellt werden können (z. B. aufgrund von Hindernissen), können Sie die Stativhöhe verringern, um die Stabilität zu erhöhen.

Abb. 4.20 Richtige Aufstellung

30 Trimble S3 Totalstation – Benutzerhandbuch

Konfigurieren und Aufstellen des Instruments 4

2. Vergewissern Sie sich, dass alle Stativklemmen sicher befestigt und/oder alle

Dreifußschrauben gut angezogen sind, um unerwünschtes Spiel zu verhindern.

3. Verwendet werden können alle hochwertigen Stative und Dreifüße. Sie sollten jedoch

einen Stativkopf aus Stahl, Aluminium oder vergleichbarem Material verwenden. Von Glasfaser-Stativköpfen und Stativköpfen aus anderen Verbundmaterialien wird abgeraten.

Weitere Informationen finden Sie unter Servo-Technologie, Seite 57.

Messen bei Umgebungstemperatur 40.1

Bitte beachten Sie, dass Präzisionsinstrumente immer einige Zeit benötigen, um sich an die Umgebungstemperatur anzupassen. Für Präzisionsmessungen mit höchster Genauigkeit gilt folgende Daumenregel: Temperaturdifferenz in Grad Celsius (°C) x 2 = Zeit in Minuten, die die Trimble S3 Totalstation benötigt, um sich an die Umgebungstemperatur anzupassen.

Vermeiden Sie Messungen über Oberflächen mit starkem Hitzeflimmern, z. B. zur Mittagszeit.

Trimble S3 Totalstation – Benutzerhandbuch 31

4 Konfigurieren und Aufstellen des Instruments

Laserpointer 4.1

Bei der Trimble S3 Totalstation wird für Messungen und als Laserpointer ein roter Laserstrahl verwendet. Dieser Laserstrahl ist koaxial zur Zielachse des Fernrohrs angeordnet. Bei einer exakt justierten Trimble S3 Totalstation fällt der rote Laserpointer mit der visuellen Zielachse zusammen. Äußere Einflüsse wie Stöße und große Temperaturschwankungen können zu einer Verschiebung des roten Laserpointers relativ zur Zielachse führen.

Überprüfen der Laserpointerjustierung 41.1

Achtung – Das Betrachten des Laserpunkts auf der Laserjustiertafel durch das

Fernrohr ist augensicher. Versuchen Sie nicht, die Justierung des Laserpointers mit einem Prisma vorzunehmen. Der reflektierte Lichtstrahl kann stark blenden.

Achtung – Verwenden Sie nicht den Laserpointer als Hilfe bei der Suche nach einem

Prisma. Der reflektierte Lichtstrahl kann blenden. Der reflektierte Lichtstrahl verursacht zwar keine Augenschäden, kann aber für die Augen unangenehm sein.

Zum Vermeiden fehlerhafter Messungen mit dem Laserpointer überprüfen Sie das System in regelmäßigen Abständen mit der mitgelieferten Laserjustiertafel, und führen Sie folgende Schritte aus, bevor Sie Präzisionsmessungen vornehmen:

1. Stellen Sie die Laserjustiertafel in einer Entfernung von 25 bis 50 m so auf, dass sie zur

Trimble S3 Totalstation zeigt (siehe Abb. 4.21).

2. Aktivieren Sie den Laserpointer, um den roten Laserstrahl zu sehen.

3. Zielen Sie mit der Trimble S3 Totalstation auf die Mitte der Laserjustiertafel. Überprüfen

Sie die Position des roten Laserpunkts in Bezug zum Fadenkreuz des Fernrohrs.

4. Befindet sich der rote Laserpunkt außerhalb des Fadenkreuzes, muss der Laserpointer

justiert werden. (Siehe Laserpointer-Justierung auf Seite 34).

32 Trimble S3 Totalstation – Benutzerhandbuch

Abb. 4.21 Laserjustiertafel

Konfigurieren und Aufstellen des Instruments 4

Trimble S3 Totalstation – Benutzerhandbuch 33

4 Konfigurieren und Aufstellen des Instruments

Öffnung für vertikale

Öffnung für horizontale Strahljustierung

Strahljustierung

Laserpointer-Justierung 40.1

In den folgenden Schritten wird das Justieren des Laserpointers beschrieben.

1. Ziehen Sie die Abdeckungen der beiden Justieröffnungen an der Oberseite des

Fernrohrgehäuses ab (siehe Abbildung 4.22).

Abb. 4.22 Öffnungen für die Laserpointer-Strahljustierung

34 Trimble S3 Totalstation – Benutzerhandbuch

Konfigurieren und Aufstellen des Instruments 4

Nach unten

Nach oben (gegen den Uhrzeigersinn)

(im Uhrzeigersinn)

2. Setzen Sie den Inbusschlüssel in die vertikale Justieröffnung, und drehen Sie diesen wie

in Abbildung 4.23 dargestellt, um die vertikale Ausrichtung des Laserpunkts zu korrigieren.

Abb. 4.23 Vertikale Strahljustierung

3. Setzen Sie den Inbusschlüssel in die horizontale Justieröffnung, und drehen Sie diesen

wie in Abbildung 4.24 dargestellt, um die horizontale Ausrichtung des Laserpunkts zu korrigieren.

Trimble S3 Totalstation – Benutzerhandbuch 35

4 Konfigurieren und Aufstellen des Instruments

Links (im Uhrzeigersinn)

Rechts (gegen den Uhrzeigersinn)

Abb. 4.24 Horizontale Strahljustierung

4. Überprüfen Sie, ob der Laserpunkt auf der Justier-Zieltafel mit dem Fadenkreuz überein-

stimmt. Stellen Sie sicher, dass das Fernrohr während des gesamten Justiervorgangs auf die Zieltafel zeigt. Die Justierschrauben haben eine hohe Spannung und sind selbstsichernd. Sie ziehen sich nach dem Justieren automatisch fest.

5. Setzen Sie die Abdeckungen wieder in die Justieröffnungen ein. Vergewissern Sie sich,

dass die Abdeckungen richtig eingesetzt und die Öffnungen vollständig abgedeckt sind.

Achtung – Vergewissern Sie sich, dass die Abdeckungen die Justieröffnungen

vollständig schließen, um das Eindringen von Staub und Feuchtigkeit zu vermeiden.

36 Trimble S3 Totalstation – Benutzerhandbuch

Konfigurieren und Aufstellen des Instruments 4

Obere

Untere

Erhöhte Kante der unteren Messmarke

Messmarke

Messen der Instrumenthöhe 4.1

Zwei Messmarken befinden sich seitlich an der Trimble S3 Totalstation. Die obere Messmarke entspricht der Kippachse der Trimble S3 Totalstation. Die untere Messmarke befindet sich 0,158 m unterhalb der oberen (Kippachs-) Marke. Wenn Sie die untere Messmarke verwenden, messen Sie bis zur erhöhten Kante der unteren Marke (siehe Abbildung 4.25) .

Abb. 4.25 Messmarken für die Messung der Instrumenthöhe

Wenn ein TSC2 mit entsprechender Anwendungssoftware mit dem Instrument verbunden ist, bietet die Software zusätzliche Funktionen, mit der die bis zur unteren Marke gemessene

Trimble S3 Totalstation – Benutzerhandbuch 37

4 Konfigurieren und Aufstellen des Instruments

0,158m

Hm Hc Ih

Ih 0 158, Hm20 091,2–+=

schräge Distanz Hm auf die erforderliche vertikale Instrumenthöhe reduziert werden kann (siehe Abb. 4.26 sowie den nachfolgenden Abschnitt).

Abb. 4.26 Messen der Instrumenthöhe

Die gemessene schräge Distanz (Hm) wird korrigiert, um die vertikale Höhe zur unteren Messmarke (Hc) zu erhalten. Der konstante Abstand von der unteren zur oberen Messmarke (0,158 m) wird zum Wert Hc addiert, um die vertikale Höhe von der Vermarkung bis zur Kippachse des Instruments (Ih) zu erhalten. Weitere Informationen über die Messung der Instrumentenhöhe finden Sie in der Dokumentation der Anwendungssoftware.

Sie können alternativ auch die schräge Distanz vom Boden bis zur unteren Messmarke (Hm) manuell messen, um die genaue Entfernung zur oberen Messmarke (Ih) zu berechnen. Fügen Sie die gemessene schräge Distanz (Hm) in die nachstehende Formel ein, um die Instrumenthöhe (Ih) zu berechnen:

38 Trimble S3 Totalstation – Benutzerhandbuch

Konfigurieren und Aufstellen des Instruments 4

COM-

USB-

TSC2

Buchse

Anschließen des TSC2-Controllers 4.2

Der TSC2 kann für die Trimble S3 Robotic-Totalstation als Controller verwendet werden.

Anschluss über Kabel 42.1

Schließen Sie das Kabel (Artikelnr. 73840001) an die Datenübertragungsbuchse (COM) der Trimble S3 Robotic-Totalstation und den USB-Anschluss des TSC2 an.

Abb. 4.27 Über Kabel an die Trimble S3 Robotic-Totalstation angeschlossener TSC2 für

Messungen im Servo- und Autolock-Betrieb

Trimble S3 Totalstation – Benutzerhandbuch 39

4 Konfigurieren und Aufstellen des Instruments

TSC2

Verbindung im Robotic-Modus 42.2

Der TSC2 wird direkt über das integrierte Funkgerät mit der Trimble S3 Robotic-Totalstation verbunden.

Abb. 4.28 Verbindung zwischen S3 Robotic-Totalstation und TSC2 über das integrierte

40 Trimble S3 Totalstation – Benutzerhandbuch

Funkgerät für Messungen im Robotic-Betrieb

Konfigurieren und Aufstellen des Instruments 4

USBSpeicher

USBBuchse

Hirose-USBAdapterkabel

Anschließen eines USB-Speichers 4.3

Zur Speichererweiterung der Bedieneinheit einer Trimble S3 Servo-/Autolock-Totalstation kann an der USB-Buchse mit einem Adpapterkabel ein USB-Speicher angeschlossen werden.

Abb. 4.29 An die Trimble S3 Servo-/Autolock-Totalstation angeschlossener USB-

Speicher

Trimble S3 Totalstation – Benutzerhandbuch 41

4 Konfigurieren und Aufstellen des Instruments

Checkliste vor Messbeginn 4.4

Überprüfen Sie vor Messbeginn oder vor Absteckungen anhand dieser Checkliste folgende Punkte:

• Ist die Optik sauber?

• Ist die Trimble S3 Totalstation ordnungsgemäß horizontiert?

• Wurden Kollimationskorrekturen bestimmt?

• Wurden die Tracker-Korrekturwerte bestimmt?

• Wurden die Kippachskorrekturen bestimmt?

• Ist der richtige Funkkanal eingestellt? (Nur bei Robotic-Messungen)

• Wurde der Laserpointerstrahl justiert?

• Wurde die Instrumenthöhe bestimmt?

• Hat sich die Trimble S3 Totalstation an die Umgebungstemperatur angepasst (siehe

Seite 31)?

42 Trimble S3 Totalstation – Benutzerhandbuch

KAPITEL

Messtechnologie 5

Inhalt dieses Kapitels:

Q Winkelmesssystem Q Entfernungsmesssystem Q Tr ac ke r -Te c hn ol og ie Q Funkgerät Q Tracklight Q Servo-Technologie Q Betriebsarten (Stromversorgung) Q Stromversorgung Q Externe Datenübertragung Q Abnehmbarer Tragegriff

Trimble S3 Totalstation – Benutzerhandbuch 43

5 Messtechnologie

Winkelmesssystem 5.1

Das Prinzip der Winkelmessung beruht auf einem integrierten Signal, das an zwei gegenüberliegenden Teilkreisstellen abgegriffen und gemittelt wird. Auf diese Weise werden Exzentrizitäten und Teilungsfehler ausgeschlossen.

Darüber hinaus kompensiert das Winkelsystem Folgendes automatisch:

• Stehachsneigungen (restliche Stehachsschiefe)

• Kollimationsfehler (Zielachs- und Höhenindexfehler)

• Kippachsfehler (siehe Seite 46).

Korrektur von Stehachsneigungen 51.1

Die Trimble S3 Totalstation korrigiert automatisch Stehachsneigungen bis zu ±6 ’.

Die Trimble S3 Totalstation warnt den Anwender unverzüglich, wenn Stehachsneigungen von mehr als ±6 ’ (±0,11 gon) auftreten.

Die Anwendungssoftware berechnet und korrigiert den Horizontal- und Vertikalwinkel sowie die Schrägdistanz und wendet sie entsprechend auf alle Messungen an.

Zielachs- und Höhenindexfehler 51.2

Der Zielachsfehler ist die Abweichung der Ziellinienachse vom rechten Winkel zwischen Kippachse und Zielachse.

Der Höhenindexfehler ist der Nullpunktfehler des Vertikalkreises gegenüber der Stehachse. Diese Fehler werden normalerweise durch Winkelbeobachtungen in beiden Fernrohrlagen

eliminiert. Zum Bestimmen des Zielachs- und Höhenindexfehlers ist vor der Messung mit einer Trimble S3 Totalstation ein Kollimationstest durchzuführen. Dabei werden Winkelmessungen in beiden Fernrohrlagen durchgeführt, der Zielachs- und Höhenindexfehler bestimmt und die entsprechenden Korrekturwerte gespeichert. Diese Korrekturwerte werden dann auf alle nachfolgenden Winkelmessungen angewandt. Bei Winkelmessungen in einer Fernrohrlage werden diese Fehler ebenfalls korrigiert. Es ist daher nicht unbedingt erforderlich, Messungen in beiden Fernrohrlagen durchzuführen.

Wann ist eine Justierung (ein Kollimationstest) erforderlich?

• Nach einem heiklen Transport mit extremen mechanischen und thermischen Belastungen

• Wenn die Umgebungstemperatur bei zwei aufeinander folgenden Kollimationsbestim-

mungen um mehr als 10° C voneinander abweicht

• Direkt vor einer Winkelmessung in einer Fernrohrlage mit sehr hohen Genauigkeits-

anforderungen

44 Trimble S3 Totalstation – Benutzerhandbuch

Messtechnologie 5

Tracker-Justierung bei der Trimble S3 Autolock-/Robotic-Totalstation

Die Trimble S3 Autolock-/Robotic-Totalstation kann automatisch ein Prisma erfassen und verfolgen. Da die Trimble S3 Autolock-/Robotic-Totalstation die Anzielung vornimmt, sind die Auswirkungen der Anzielungsfehler aufgrund einer gewissen Fehljustierung des Trackers vergleichbar mit den Auswirkungen bei den oben beschriebenen Zielachs- und Höhenindexfehlern.

Führen Sie eine Tracker-Justierung durch, um diese Fehler zu korrigieren. Bei der TrackerJustierung werden in beiden Fernrohrlagen Winkelbeobachtungen zum Ziel durchgeführt. Die Kollimationsfehler werden berechnet und die entsprechenden Korrekturwerte in der Trimble S3 Autolock-/Robotic-Totalstation gespeichert. Die Tracker-Korrekturwerte werden dann auf alle nachfolgenden Winkelmessungen angewandt. Bei Winkelmessungen in einer Fernrohrlage werden diese Fehler ebenfalls korrigiert. Es ist somit nicht unbedingt erforderlich, Messungen in beiden Fernrohrlagen durchzuführen.

Wann ist eine Tracker-Justierung erforderlich?

• Nach einem heiklen Transport mit extremen mechanischen und thermischen Belastungen

• Wenn die Umgebungstemperatur bei zwei aufeinander folgenden Kollimationsbestim-

mungen um mehr als 10° C voneinander abweicht

• Direkt vor einer Autolock-Winkelmessung in einer Fernrohrlage mit sehr hohen Genau-

igkeitsanforderungen

Trimble S3 Totalstation – Benutzerhandbuch 45

5 Messtechnologie

Kippachsfehler

Korrektur des Kippachsfehlers 51.3

Der Kippachsfehler ist die Abweichung der Fernrohr-Kippachse von der Rechtwinkligkeit zur Stehachse der Trimble S3 Totalstation (siehe Abbildung 5.30).

Abb. 5.30 Kippachsfehler

Bestimmen Sie bei der Trimble S3 Totalstation den Kippachsfehler, bevor Sie mit der Messung beginnen. Dabei werden Winkelmessungen in beiden Fernrohrlagen durchgeführt, der Kippachsfehler berechnet und der entsprechende Korrekturwert in der Trimble S3 Totalstation gespeichert. Dieser Kippachskorrekturwert wird anschließend auf eine Korrektur des Horizontalwinkelwerts angewandt.

Wann ist eine Kippachsjustierung erforderlich?

• Nach einem heiklen Transport mit extremen mechanischen und thermischen Belastungen

• Wenn die Umgebungstemperatur bei zwei aufeinander folgenden Kollimationsbestim-

mungen um mehr als 10° C voneinander abweicht

46 Trimble S3 Totalstation – Benutzerhandbuch

Messtechnologie 5

• Direkt vor einer Winkelmessung in einer Fernrohrlage mit sehr hohen Genauigkeits-

anforderungen, insbesondere wenn die Vertikalwinkel signifikant von der Horizontalebene abweichen

Mittelwertbildung zur Reduzierung von Anzielungsfehlern 51.4

Die Trimble S3 Totalstation reduziert automatisch Anzielungsfehler, die durch ungenaue Ausrichtung der Totalstation auf das Ziel oder durch ein Bewegen des Prismenstabs bei der Messung entstehen. Generell können Sie Anzielungsfehler mit einer der folgenden Methoden auf ein Mindestmaß reduzieren:

• Verwenden Sie Autolock. Wenn Autolock aktiviert ist, erfasst und verfolgt die

Trimble S3 Totalstation das Ziel automatisch. Manuelle Anzielungsfehler werden vermieden.

• Lassen Sie bei der Entfernungsmessung automatisch die Winkelmittelwerte berechnen.

Bei der Messung im Standardmodus dauert eine Entfernungsmessung etwa 1,2 Sekunden. Winkel werden mit einer Rate von 1000 Hz an die Trimble S3 Totalstation ausgegeben und innerhalb dieser 1,2 Sekunden gemittelt. Die Winkelmessung ist ein Mittelwert aus über 1200 Beobachtungen.

• Verwenden Sie die Methoden zur Mittelwertbildung in der Trimble

Anwendungssoftware.

Trimble S3 Totalstation – Benutzerhandbuch 47

5 Messtechnologie

Entfernungsmesssystem 5.2

Die Trimble S3 Totalstation verfügt über einen kombinierten Entfernungsmesser. Dies bedeutet, dass mit der Trimble S3 Totalstation Messungen zu einem Prisma oder zu normalen Oberflächen (im DR-Modus – Direct Reflex) vorgenommen werden können. Das System wird in den folgenden Abschnitten beschrieben.

DR (Direct Reflex) 52.1

Der DR ist ein Entfernungsmesser, der mit der Methode des Phasenvergleichs arbeitet. Der Entfernungsmesser ist koaxial zur Zielachse und sendet einen intensitätsmodulierten optischen Messstrahl aus, der von einem Prisma reflektiert oder von einer natürlichen Oberfläche gestreut wird, auf die der Strahl gerichtet wird. Die Phasendifferenz zwischen gesendetem und empfangenen Licht wird ermittelt und stellt die Entfernung dar.

Im Prismenmodus arbeitet die DR-Messeinheit als schneller und genauer Entfernungsmesser für große Entfernungen. Im reflektorlosen DR-Modus richtet die DR-Messeinheit einen kollimierten sichtbaren roten Laserstrahl auf einen Zielpunkt und berechnet anschließend die Entfernung zwischen gesendetem und empfangenem Licht.

Die Software des DR-Entfernungsmessers erkennt fehlerhafte einzelne Distanzmessungen (wenn ein Objekt, z. B. ein Auto, den Messstrahl passiert) und ignoriert solche Werte beim Berechnen der endgültigen Strecke.

48 Trimble S3 Totalstation – Benutzerhandbuch

Messtechnologie 5

Strahldivergenz 52.2

Mit zunehmender Distanz von der Entfernungsmesseinheit erfolgt eine Aufweitung des Messstrahls. Die Divergenz des Entfernungsmessstrahls führt lediglich zu einem größeren Durchmesser des Messpunkts, nicht zu einer Verringerung der Messpräzision (siehe Abbildung 5.31).

Abb. 5.31 Strahldivergenz

Trimble S3 Totalstation – Benutzerhandbuch 49

5 Messtechnologie

Erforderliche Distanz

Gemessene Distanz

Erforderliche

Distanz

Gemessene Distanz

Ein größerer Durchmesser des Laserpunkts ist bei größeren Entfernungen vorteilhafter, da kleinere Objekte wie Oberleitungen und Antennen erfasst und gemessen werden können. Bei einem kleineren Durchmesser werden diese unter Umständen nicht erfasst. Ein kleinerer Messpunkt bietet bei der Messung enger Ecken und Kanten auf sehr kurze Distanzen Vorteile. Beim Messen zu Ecken oder Kanten entsteht ein Fehlerbereich, der auf die Größe des Abtastbereichs zurückzuführen ist (siehe Abbildung 5.32).

Abb. 5.32 Messen von Ecken und Kanten

Obwohl bestimmte Fehler mit einem kleineren Laserpunktdurchmesser verringert werden, muss dennoch erwähnt werden, dass in diesen Fällen weiterhin Fehler vorhanden sind. Die genaueste Lösung beim Messen von Ecken und Beseitigen von durch Strahldivergenz verursachten Fehlern ist die Verwendung einer Offset-Messung, wie sie in der Anwendungssoftware angeboten wird:

1. Messen Sie zwei Punkte auf einer Gebäudefassade.

2. Zielen Sie mit der Trimble S3 Totalstation die Ecke an, um den korrekten Horizontal- und

Vertikalwinkel zu speichern (siehe Abbildung 5.33).

50 Trimble S3 Totalstation – Benutzerhandbuch

Punkt 1 Punkt 2 Punkt 3

Messtechnologie 5

Abb. 5.33 Offset-Messung

Mit Offset-Messungen können schwierige Punkte mit DR-Instrumenten gemessen und Strahldivergenzfehler kompensiert werden. Weitere Informationen finden Sie in der Dokumentation der Anwendungssoftware.

Trimble S3 Totalstation – Benutzerhandbuch 51

5 Messtechnologie

Tracker-Technologie 5.1

Die Trimble S3 Autolock-/Robotic-Totalstation ist mit Tracker-Technologie ausgestattet, die bei Autolock- und Robotic-Vermessungen eingesetzt wird.

Mit der Tracker-Technologie werden die Servomotoren der TrimbleS3 Autolock-/RoboticTotalstation gesteuert und die Totalstation präzise auf das Ziel ausgerichtet (siehe Abbildung 5.34).

Tipp – Halten Sie die Optik sauber und trocken, um die optimale Leistung der Tracker-

Technologie zu gewährleisten.

Abb. 5.34 Tracker-Funktion der Trimble S3 Autolock-/Robotic-Totalstation

52 Trimble S3 Totalstation – Benutzerhandbuch

Messtechnologie 5

Manuelle Anzielung Autolock

Anzielung 51.1

Die Justierung der beiden optischen Achsen (der Achse des Fernrohrs und des Trackers) kann unterschiedlich sein. Dadurch hat es u. U. den Anschein, dass die Trimble S3 Autolock-/ Robotic-Totalstation bei der Tracker-Verwendung nicht die Prismenmitte anzielt (siehe Abbildung 5.35). Dies ist normal, da beide Achsen ihre eigenen Kollimationswerte haben. Es ist allerdings wichtig, Kollimationstests für beide Achsen durchzuführen.

Abb. 5.35 Unterschied zwischen manueller Anzielung und Autolock

Überprüfen der Anzielung 51.2

Sie können die Qualität der Justierung überprüfen, indem Sie das Prisma mit und ohne Tracker anzielen und die angezeigten Winkelwerte vergleichen:

1. Zielen Sie ein Prisma manuell an, und lesen Sie den Horizontal- und Vertikalwinkel ab.

2. Aktivieren Sie die Tracker-Funktion, lassen Sie dasselbe Prisma von der Trimble S3

Autolock-/Robotic-Totalstation automatisch erfassen, und lesen Sie den Horizontal- und Vertikalwinkel ab.

3. Vergleichen Sie die Winkel von manueller und Tracker-Anzielung.

Wenn der Unterschied der Winkelwerte signifikant ist, sollten Sie eine Zielachsen- und Höhenindexjustierung sowie eine Tracker-Justierung vornehmen.

Trimble S3 Totalstation – Benutzerhandbuch 53

5 Messtechnologie

Funkgerät 5.1

Internes Funkgerät 51.1

Die Trimble S3 Robotic-Totalstation besitzt ein integriertes Funkgerät, das RoboticMessungen unterstützt.

Das interne Funkgerät ist ein 10 mW-Funkgerät und arbeitet auf dem frei zugänglichen Frequenzband von 2,4 GHz. Das Funkgerät arbeitet mit dem Frequenzsprungverfahren, um Funkinterferenzen auf ein Minimum zu beschränken und die Funkkommunikation selbst unter den härtesten HF-Bedingungen aufrecht zu erhalten.

Das Funkgerät der Trimble S3 Robotic-Totalstation hat eine Baudrate von 115200 Bps. Die hohe Baudrate reduziert die Verzögerung bei Messungen. Dadurch wird sichergestellt, dass die Messung am Prismenstab bereits 100 mSek nach dem Auslösen der Messung bei der Trimble S3 Robotic-Totalstation erfolgt.

Zum Aufrechterhalten der Funkverbindung mit der Trimble S3 Robotic-Totalstation muss der Controller am Stab ebenfalls mit einem externen 2,4 GHz-Funkgerät verbunden sein. Der TSC2 ist mit einem integrierten 2,4 GHz-Funkmodul ausgestattet.

54 Trimble S3 Totalstation – Benutzerhandbuch

Messtechnologie 5

Tracklight 5.2

Tracklight® ist eine sichtbare Orientierungshilfe, die dem Halter des Prismenstabs das Einfluchten in die aktuelle Ziellinie der Trimble S3 Totalstation erlaubt. Die TracklightFunktion kann bei Absteckungen in allen Betriebsmodi verwendet werden und ist außerdem im Robotic-Modus sehr hilfreich beim Überprüfen der aktivierten Verfolgungsfunktion der Trimble S3 Totalstation sowie beim Neuerfassen des Ziels, indem man sich in die Ziellinie des Trackers begibt, oder beim Verwenden der Joystick-Fernbedienung im Robotic-Modus. Das Tracklight besteht aus einem zweifarbigen blinkenden Licht, wobei jede Farbe ihren eigenen seitlichen Projektionssektor hat. Befindet sich die Person mit dem Prismenstab zu weit links vom Messstrahl, sieht sie ein blinkendes rotes Licht, steht sie zu weit rechts, ein blinkendes grünes Licht (siehe Abbildung 5.36).

Trimble S3 Totalstation – Benutzerhandbuch 55

5 Messtechnologie

Rotes Licht

Grünes Licht

Abb. 5.36 Tracklight

Tipp – Sie können das Tracklight zum Einfluchten sowie als Orientierungshilfe zum

Suchen von Prismen bei schlechten Lichtverhältnissen bzw. in der Dämmerung verwenden.

Achtung – Verwenden Sie den Laserpointer nicht als Hilfe bei der Suche nach einem

Prisma; der reflektierte Lichtstrahl kann blenden. Der reflektierte Lichtstrahl verursacht zwar keine Augenschäden, kann aber für die Augen unangenehm sein.

56 Trimble S3 Totalstation – Benutzerhandbuch

Messtechnologie 5

Richtig Falsch

Servo-Technologie 5.3

Die Trimble S3 Totalstation ist mit Servomotoren zum Drehen der Totalstation und Fokussieren des Fernrohrs ausgestattet.

Verwenden Sie aufgrund der bei der Trimble S3 Totalstation verwendeten hohen Servogeschwindigkeit unbedingt ein stabiles Stativ und einen stabilen Dreifuß. Stellen Sie das Stativ außerdem so sicher und eben wie möglich auf (siehe Abbildung Abb. 5.37). Wenn das Stativ und/oder der Dreifuß beim Aufbau der Trimble S3 Totalstation instabil sind, versuchen die Servomotoren der Totalstation, dies zu kompensieren und das Instrument kann auf dem Stativ folglich leicht vibrieren. Eine instabile Aufstellung kann die Messgenauigkeit ggf. negativ beeinflussen. Siehe Aufstellen des Instruments auf Seite 30.

Abb. 5.37 Stabile Aufstellung des Stativs

Trimble S3 Totalstation – Benutzerhandbuch 57

5 Messtechnologie

Nach oben Nach unten

Rechts Links

Vertikaler Feintrieb

Horizontaler Feintrieb

Positions-Servo-Feintrieb 53.1

Das Servosystem ist ein elektromagnetisches direktes Magdrive™-Antriebssystem mit hoher Drehgeschwindigkeit und Genauigkeit. Die reibungsfreie Drehung eliminiert die Drehgeräusche und reduziert den Verschleiß. Die horizontale und vertikale Drehung erfolgt über Endlosfeintriebe. Das Servosystem wird bei zahlreichen Vorgängen genutzt, z. B. beim Drehen der horizontalen und vertikalen Feintriebe, für automatische Tests und bei der Kalibrierung oder beim Einsatz der Autolock-Technologie für Robotic-Messungen (siehe Abbildung 5.38).

Hinweis – Wegen der hohen Servogeschwindigkeit ist es wichtig, ein Stativ und einen Dreifuß von hoher Stabilität zu verwenden.

Abb. 5.38 Positions-Servo-Feintrieb

58 Trimble S3 Totalstation – Benutzerhandbuch

Messtechnologie 5

Servo-Fokussiertrieb

∞

Servo-Fokussiertrieb 53.2

Die Trimble S3 Totalstation verfügt über einen Servo-Fokussiertrieb, der sich für die ergonomische Bedienung seitlich an der Totalstation befindet.

Der Fokussiertrieb ist mit einem im Fernrohr integrierten Servomotor verbunden. Wenn Sie den Knopf drehen, bewegt der Servomotor die Fokussierlinse (siehe Abbildung 5.39).

Abb. 5.39 Servo-Fokussiertrieb

Trimble S3 Totalstation – Benutzerhandbuch 59

5 Messtechnologie

Betriebsarten (Stromversorgung) 5.4

Hinsichtlich der Stromversorgung kann die Trimble S3 Totalstation in eine von drei Betriebsarten geschaltet werden:

• Aus

• Ein

• Standby

Trimble S3 Robotic-Totalstation 54.1

Aus

In dieser Betriebsart ist die LED der Auslösetaste aus. Drücken Sie die Auslösetaste, um die Trimble S3 Robotic-Totalstation einzuschalten.

Die Trimble S3 Robotic-Totalstation wird auch eingeschaltet, wenn Sie an der 12 V-Stromanschlussbuchse eine 12 V-Stromversorgung und an der Datenübertragungsbuchse einen TSC2 (oder einen PC) anschließen.

Hinweis – Während des Startvorgangs blinkt die LED der Auslösetaste einmal pro Sekunde.

Ein

In diesem Modus leuchtet die LED der Auslösetaste ständig. Zum Ausschalten der Trimble S3 Robotic-Totalstation halten Sie die Auslösetaste gedrückt,

bis die LED ausgeht. Wenn die Batterie sehr schwach ist (Batteriekapazität unter 2%), schaltet sich die Trimble S3

Robotic-Totalstation automatisch aus.

Standby

Im Standby-Modus blinkt die LED der Auslösetaste einmal alle zwei Sekunden. Drücken Sie die Auslösetaste, um die Trimble S3 Robotic-Totalstation einzuschalten, oder

schalten Sie die Totalstation vom Messpunkt aus über den Controller ein. Zum Ausschalten der Trimble S3 Robotic-Totalstation halten Sie die Auslösetaste gedrückt,

bis die LED ausgeht. Im Standby-Betrieb schaltet sich die Trimble S3 Robotic-Totalstation nach 2 Stunden

automatisch aus.

60 Trimble S3 Totalstation – Benutzerhandbuch

Messtechnologie 5

Trimble S3 Servo-/Autolock-Totalstation 54.2

Aus

In dieser Betriebsart sind die LED der Auslösetaste und das ausgeschaltet. Drücken Sie die Auslösetaste, um die Trimble S3 Servo-/Autolock-Totalstation einzuschal-

ten. Die Trimble S3 Servo-/Autolock-Totalstation wird auch eingeschaltet, wenn Sie an der 12 V-Stromanschlussbuchse eine 12 V-Stromversorgung und an der Datenübertragungsbuchse einen TSC2 (oder einen PC) anschließen.

Hinweis – Während des Startvorgangs blinkt die LED der Auslösetaste einmal pro Sekunde.

Ein

In diesem Modus leuchtet die LED der Auslösetaste ständig. Zum Ausschalten der Trimble S3 Servo-/Autolock-Totalstation drücken Sie die Auslösetaste. Das Fenster „Power Key“ wird auf der Bedieneinheit angezeigt.

Abb. 5.40 Fenster „Power Key“

Zum Ausschalten der Trimble S3 Servo-/Autolock-Totalstation wählen Sie Shutdown. Wählen Sie

Suspend, um in den Standby-Modus zu schalten.

Wenn die Batterie sehr schwach ist (Batteriekapazität unter 2%), schaltet sich die Trimble S3 Servo-/Autolock-Totalstation automatisch aus.

Wenn die Trimble S3 Servo-/Autolock-Totalstation für eine voreingestellte Dauer nicht genutzt wird, schaltet sie automatisch auf Standby. Die Dauer wird im Betriebssystem unter

/settings/control panel/power/power off eingestellt.

Trimble S3 Totalstation – Benutzerhandbuch 61

5 Messtechnologie

Standby

Im Standby-Modus blinkt die LED der Auslösetaste einmal alle zwei Sekunden. Das Display ist ausgeschaltet.

Zum Einschalten der Trimble S3 Servo-/Autolock-Totalstation drücken Sie die Auslösetaste. Zum Ausschalten der Trimble S3 Servo-/Autolock-Totalstation halten Sie die Auslösetaste

gedrückt, bis die LED ausgeht. Im Standby-Betrieb schaltet sich die Trimble S3 Servo/Autolock-Totalstation nach 2 Stunden

automatisch aus.

Stromversorgung 5.5

Die Stromversorgung der Trimble S3 Totalstation bietet größtmögliche Betriebsdauer im Feld. Das Stromversorgungssystem besteht aus einer internen Batterie, einer optionalen externen Stromversorgung mit Batterien sowie dem Trimble-Batterieladegerät.

Interne Stromversorgung 55.1

Die primäre Stromversorgung der Trimble S3 Totalstation erfolgt über eine wiederaufladbare auswechselbare Lithium-Ionen-Batterie. Die im Lieferumfang enthaltene Batterie ist auf die Verwendung mit der Trimble S3 Totalstation abgestimmt und hat folgende Vorteile:

• Batterieladeanzeige zur einfachen Überprüfung der verbleibenden Batteriekapazität

• robustes Design

• nur ein Batterietyp für die Trimble S3 Totalstation und das Zubehör

Die Batterie für die Trimble S3 Totalstation befindet sich seitlich im Batteriefach des Geräts und kann problemlos ausgewechselt werden (siehe Abbildung 5.41).

62 Trimble S3 Totalstation – Benutzerhandbuch

Messtechnologie 5

Drücken

Öffnen

Batterieladeanzeige

Knopf

Abb. 5.41 Auswechseln der internen Batterie

Sie können die Batteriekapazität jederzeit mit Hilfe der integrierten Batterieladeanzeige überprüfen. Drücken Sie hierzu den Knopf neben der Anzeige (siehe Abbildung 5.42).

Abb. 5.42 Interne Batterieladeanzeige und Knopf zum Überprüfen der Restkapazität

Trimble S3 Totalstation – Benutzerhandbuch 63

5 Messtechnologie

Wenn Sie den Knopf drücken, geben die vier LEDs auf der Batterie die Restladung an. Jede LED entspricht einer Kapazität von 25 %. Wenn alle vier LEDs leuchten, ist die Batterie voll aufgeladen. Leuchtet keine LED, muss sie erneut aufgeladen werden.

Wenn der Knopf gedrückt wird und alle LEDs blinken, muss die Batterie im Ladegerät wieder aufgefrischt werden.

Bei einer Batteriekapazität zwischen 0 und 10 % blinkt eine LED. In diesem Fall kann es möglich sein, dass die Trimble S3 Totalstation nicht mehr gestartet werden kann. Startet die Totalstation trotzdem, liegt die Betriebszeit bei 5 bis 15 Minuten.

Die Batterie hat eine Kapazität von 4,4 Ah.

Externe Stromversorgung 55.2

Die beiden Anschlussbuchsen der Trimble S3 Totalstation befinden sich am Gerätesockel: ein Datenübertragungsanschluss und eine Anschlussbuchse zur externen Stromversorgung. Die externe Stromversorgung kann über folgende Optionen erfolgen:

• Multibatteriehalterung

• Autobatterie

Mit der Multibatteriehalterung der Trimble S3 Totalstation können Sie bis zu 3 Batterien der Trimble S3 Totalstation anschließen. Schließen Sie die Multibatteriehalterung nur über das graue 6-polige Trimble-Kabel am Anschluss für die externe Stromversorgung an. Die Multibatteriehalterung für die Trimble S3 Totalstation hat einen Tragegriff und kann auf den Boden gestellt oder am Stativ befestigt werden.

Anstelle der Multibatteriehalterung kann auch eine externe 12 V-Autobatterie verwendet werden. Verwenden Sie hierzu eines der folgenden Kabel:

• 3,0 m-Kabel mit Autobatterieanschluss (Krokodilklemmen) und 6-poligem Hirose-

Stecker

• 3,0m-Kabel mit Zigarettenanzünder und 6-poligem Hirose-Stecker

Achtung – Verbinden Sie die Trimble S3 Totalstation und die Multibatteriehalterung nur

mit dem grauen 6-poligen Trimble-Kabel.

Laden der Batterien 55.3

Nähere Hinweise finden Sie in der Bedienungsanleitung zum Trimble-Ladegerät.

Geringe Batteriekapazität 55.4

Bei geringer Batteriekapazität schaltet sich die Trimble S3 Totalstation ab. Sie müssen nun innerhalb von 2 Stunden die Batterie wechseln, um zu verhindern, dass Instrumentenparameter und -funktionen wie Instrumenthöhe, Zielhöhe, Koordinaten, Orientierung und Zweiachs-

64 Trimble S3 Totalstation – Benutzerhandbuch

Messtechnologie 5

kompensatorwerte verloren gehen. Nach Ablauf der 2 Stunden werden alle genannten Parameter und Funktionen auf die Standardwerte zurückgesetzt.

Hinweis – Die Backupspeicherung der Instrumentenparameter und -funktionen erfolgt nur, wenn im Display Bat Low angezeigt wird. Sie erfolgt nicht, wenn die Batterie während des Betriebs entfernt wird.

Externe Datenübertragung 5.6

Datenübertragungsbuchse (COM) 56.1

Verwenden Sie die Datenübertragungsbuchse (COM) an der Unterseite der Trimble S3 Totalstation für folgende Optionen:

• Kommunikation mit einem Desktopcomputer

• Kommunikation zwischen Controller und Trimble S3 Totalstation

• Installieren von Firmwareupgrades in der Trimble S3 Totalstation

Achtung – Das Instrument für die externe Datenübertragung nur mit einem grauen 6-

poligen Trimble-Kabel anschließen.

USB-Anschluss 56.2

Die USB-Buchse an der Trimble S3 Servo-/Autolock-Totalstation kann wie folgt verwendet werden:

• Kopieren von Daten zwischen Bedieneinheit und Desktopcomputer mit Microsoft

ActiveSync

• Kopieren von Daten zwischen Bedieneinheit und Desktopcomputer und USB-Speicher-

Stick (siehe Seite 4-41)

• Installieren von Anwendungssoftware-Upgrades und Sprachkombinationen.

Abnehmbarer Tragegriff 5.7

Der Tragegriff der Trimble S3 Totalstation kann für Messungen in engen Räumen oder in Situationen, in denen der Griff die Sichtlinie verdeckt, abgenommen werden.

Der Tragegriff ist so an der Trimble S3 Totalstation befestigt, dass er z. B. bei Messungen in Fernrohrlage 1 und auch bei Steilsichtmessungen in einem Schacht oder bei sonstigen vertikalen Objekten nicht im Weg ist. Der Tragegriff kann wie folgt entfernt werden:

Trimble S3 Totalstation – Benutzerhandbuch 65

5 Messtechnologie

2x T30 Torx

1. Lösen Sie mit einem T30-Schlüssel die beiden Torx-Schrauben, mit denen der Tragegriff

an der Trimble S3 Totalstation befestigt ist.

2. Ziehen Sie den Griff horizontal von der Gerätevorderseite ab (siehe Abbildung 5.43 und

Abbildung 5.44).

Abb. 5.43 Lösen des Tragegriffs

66 Trimble S3 Totalstation – Benutzerhandbuch

Messtechnologie 5

Abb. 5.44 Abnehmen des Tragegriffs

Befestigen des Tragegriffs: Schieben Sie den Tragegriff wieder horizontal auf das Instrument, und ziehen Sie die

Schrauben mit dem Schlüssel fest (obige Schritte in umgekehrter Reihenfolge).

Achtung – Vergewissern Sie sich, dass der Tragegriff sicher befestigt ist, bevor Sie die

Trimble S3 Totalstation am Griff anheben.

Trimble S3 Totalstation – Benutzerhandbuch 67

5 Messtechnologie

68 Trimble S3 Totalstation – Benutzerhandbuch

KAPITEL

Optionen und Zubehör 6

Inhalt dieses Kapitels:

Q Trimble Standardprismenstab Q Polygonzugziel

Trimble S3 Totalstation – Benutzerhandbuch 69

6 Optionen und Zubehör

Trimble Standardprismenstab 6.1

Der Trimble Standardprismenstab ist zusammen mit der Trimble S3 Totalstation erhältlich. Er besitzt folgende Merkmale:

• Teilung in Meter und Fuß

• Feste Zielhöhen

• Dosenlibelle

Abb. 6.45 Trimble Standardprismenstab

70 Trimble S3 Totalstation – Benutzerhandbuch

Optionen und Zubehör 6

54 3

Polygonzugziel 6.2

Polygonzug-Zubehörkoffer 1 62.1

Abb. 6.46 Inhalt des Polygonzug-Zubehörkoffers 1

Teil Beschreibung

1Dreifuß 2 Schlüssel für Zubehörkoffer (2x) 3 Prismenhalter mit Libelle und optischem Lot 4Prisma 5 Zieltafel 6 Zusätzliche Zieltafeln (3x)

Trimble S3 Totalstation – Benutzerhandbuch 71

6 Optionen und Zubehör

Polygonzug-Ausrüstung 1

Achten Sie beim Aufbau des Polygonzugziels der Polygonzug-Ausrüstung 1 darauf, dass das Ziel mit dem mitgelieferten Adapter richtig am Prismenhalter befestigt wird.

Abb. 6.47 Aufbau des Polygonzugziels

1. Schrauben Sie den Adapter (2) auf den Prismenhalter (3), und drehen Sie den Adapter

fest.

2. Schrauben Sie das Zielzeichen (1) auf den Prismenhalter (3).

72 Trimble S3 Totalstation – Benutzerhandbuch

Optionen und Zubehör 6

543

Polygonzug-Zubehörkoffer 2 60.1

Abb. 6.48 Inhalt des Polygonzug-Zubehörkoffers 2

Teil Beschreibung

1Dreifuß 2 Schlüssel für Zubehörkoffer (2x) 3 Prismenhalter mit Libelle und optischem Lot 4Prisma 5 Zieltafel

Trimble S3 Totalstation – Benutzerhandbuch 73

6 Optionen und Zubehör

Zielhöhe

Höhen-

Erhöhte Kante der der Höhen-

(Signalhöhe)

messmarke

Messen der Zielhöhe 60.2

Seitlich am Prismenhalter befindet sich eine Höhenmessmarke, die für ein einfacheres Ablesen der Zielhöhe ein- und ausgeschwenkt werden kann. Die Höhenmessmarke befindet sich 0,158 m unterhalb der Zielhöhe (Signalhöhe). Messen Sie bis zur oberen Kante der Messmarke (siehe Abbildung 6.49 ).

Abb. 6.49 Zielhöhenmarken

Wenn ein Controller mit Anwendungssoftware mit dem Instrument verbunden ist, bietet die Software zusätzliche Funktionen, mit denen die bis zur unteren Marke gemessene Höhe auf die erforderliche vertikale Zielhöhe (Signalhöhe, ZH) reduziert werden kann (siehe Abbildung 6.50 und den folgenden Abschnitt).

74 Trimble S3 Totalstation – Benutzerhandbuch

Optionen und Zubehör 6

0,158m

Hm Hc ZH

oder

ZH 0 158, Hm20 091,2–+=

Abb. 6.50 Messen der Zielhöhe

Die gemessene schräge Distanz (Hm) wird korrigiert, um die vertikale Höhe zur unteren Messmarke (Hc) zu erhalten. Der konstante Abstand von der Zielhöhenmessmarke zur Zielhöhe (Signal) (0,158 m) wird zum Wert Hc addiert, um die vertikale Höhe von der Vermarkung bis zur Zielhöhe (ZH) zu erhalten. Weitere Informationen finden Sie in der Dokumentation der Anwendungssoftware.

Sie können alternativ auch die schräge Distanz vom Boden bis zur Messmarke manuell messen, um die genaue Entfernung zu berechnen. Fügen Sie zum Berechnen der Zielhöhe (ZH) die gemessene schräge Distanz (Hm) in die nachstehende Formel ein:

Trimble S3 Totalstation – Benutzerhandbuch 75

6 Optionen und Zubehör

Gurte zur sicheren Befestigung des Zubehörkoffers am Koffer der Trimble S3 Totalstation

Befestigen des Zubehörkoffers am Koffer der Trimble S3 Totalstation 60.3

Sie können den Zubehörkoffer für den Transport zum Messgebiet oben auf dem Koffer der Trimble S3 Totalstation befestigen. Verwenden Sie hierfür die Gurte (nicht enthalten) wie in Abbildung 6.51 dargestellt.

Abb. 6.51 Auf dem Transportkoffer der Trimble S3 Totalstation befestigter Zubehörkoffer

76 Trimble S3 Totalstation – Benutzerhandbuch

Index

Autolock

Anzielung 53 Autolock-Technologie 52 Justierung 45

Batterie schwach (Bat Low) 64 Batterieladegerät 64 Batterien

Batterie laden 22 entsorgen 22 extern 24 externe Batterien

anschließen 25 interne Batterie einlegen 22 Sicherheits- und

Umwelthinweise 21

Bedieneinheit

Display und Touchscreen 20 Tastatur 18

Datenübertragung 65 Displaybeleuchtung 20 DR (Direct Reflex), Laser- und

LED-Informationen 10–11

EU-Direktive 89/336/EC 2 Externe Batterie 24 Externe Stromversorgung

Stromversorgung extern 64

Funkgerät

intern 54

Funkstörungen

Kanada 2

Horizontierfehler

(Stehachskorrektur) 44

Instrument

Instrumenthöhe messen 37–

38 Messmarken 37 Tragegriff abnehmen 65 Tragegriff befestigen 67

Justieren

Laserstrahl 32–36

Justieren des Laserpointers 32–36 Justierung Kippachse 46

Kalibrieren des Touchscreens 20 Kippachsfehler 46 Kollimation

Fehler 44 Justierung 44

Konformitätserklärung

Trimble S3 Robotic-

Totalstation xii

Trimble S3 Servo-/Autolock-

Totalstation xi

Laser- und LED-Informationen

DR (Direct Reflex) 10–11

Laserpointer

Justierung 32–36 Lasersicherheitsschild 10 Laserstrahljustierung 32–36

Multibatteriehalterung 24

Präzisionsmessungen, Hinweise 30

Reinigung 7

Standardprismenstab 70 Stehachskorrektur 44 Strahl

Divergenz 49 Justierung 32–36

Stromversorgung 62

Tracklight 55–56 Tragegriff

Tragegriff abnehmen 65 Tragegriff befestigen 67

Uhrzeit und Datum 20 Umwelt- und

Entsorgungsinformationen

Europäische Union ix

USB-Anschluss 65

Verpackung für den Transport 7

Servo

Fokussiertrieb 59

Horizontal- und

Vertikalposition 58

Sicherheit

Batterie viii

Laser- und LED-

Sicherheit v–vii

Sicherheits- und Umwelthinweise

Batterien 21 Sicherheitsschild

Laser 10

Wartung 7 Wartung und Pflege 6

Ziel

Zielhöhe messen 74–75

Zubehörkoffer

Befestigen am

Transportkoffer 76 Polygonzug (1) 71 Polygonzug (2) 73

Trimble S3 TOTAL STATION 2.00 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Umwelt- und Entsorgungsinformationen 2.1

Einführung 1

Willkommen 1.1

Zusätzliche Informationen 1.2

Technische Unterstützung 1.3

Ihr Feedback 1.4
