Page 1
1
Quick Start guide
Kurzanleitung
Notice d’installation
Quick vejledning
Snabbstartsguide
Pika-aloitusopas
TRIAX TEOC 110
High speed Ethernet over Coax Adapter
Art. No. 310400 - your ultimate connection
Page 2
2
Commencer par raccorder l’adaptateur TEOC 110 au routeur ADSL
Notice d’installation
1.
Raccorder l’adaptateur TEOC 110 à votre
routeur ADSL en utilisant le câble Ethernet
fourni en branchant l’une des sorties Ethernet
disponible de votre modem/routeur ADSL à la
prise Ethernet du TEOC 110.
2.
Raccorder le câble ou le connecteur d’arrivée
du signal d’antenne (depuis la prise d’arrivée
ou le répartiteur) au connecteur marqué ‘RF’ du
TEOC 110.
3.
Raccorder la sortie marquée ‘RF + @’ du TEOC
110 à l’entrée antenne de votre téléviseur.
4.
Enfin brancher la prise jack de l’adaptateur
secteur dans l’entrée d’alimentation du TEOC
110 et ensuite insérer l’adaptateur secteur dans
une prise secteur.
Le signal Ethernet est maintenant modulé
sur le câble coaxial et envoyé vers toutes
les prises TV disponibles et raccordées sur
le même réseau coaxial au sein du domicile
permettant ainsi un accès Ethernet à tout point
de réception sur lequel vous brancherez un
adaptateur TEOC 110. La technologie utilisée
par le TEOC 110 (MoCA®) permet aux signaux
Ethernet de cohabiter avec les signaux TV sur
le même câble coaxial.
Brancher un TEOC 110 additionnel à un
autre point du domicile là où le signal
Ethernet est souhaité
1.
Raccorder un câble coaxial depuis la prise
d’arrivée du signal vers le connecteur marqué
‘RF+@’de l’adaptateur TEOC 110. Puis faire
un rac-cordement entre le connecteur marqué
‘RF’ de l’adaptateur du TEOC 110 et l’entrée
antenne de votre téléviseur.
2.
Brancher le cordon Ethernet fourni entre le
connecteur Ethernet du TEOC 110 et l’appareil
ayant besoin d’une connexion Internet (Smart
TV, Console de jeu, etc.)
3. Enfin brancher la prise jack de l’adaptateur
secteur dans l’entrée d’alimentation du TEOC
110 et ensuite insérer l’adaptateur secteur dans
une prise secteur.
La section ci-dessous vous donnera la
raison de l’information pour laquelle les
voyants lumineux (DEL) présents sur le TEOC
110 doivent ou non être allumés. Une fois
l’adaptateur allumé il va se configurer de
manière autonome. Il n’y a aucun réglage à
effectuer ni sur l’adaptateur TEOC 110, ni sur
votre modem/routeur ADSL.
Voyants lumineux.
Produit en
marche DEL Bleue allumée
Réseau Vert = 100Mbps
Orange = votre adaptateur
est raccordé à une
interface gigabit
Ethernet.
Transmission
MoCA® Orange = deux adaptateurs
TEOC 110 sont appairés.
Les voyants lumineux vont clignoter si les
adaptateurs TEOC 110 sont raccordés à
Internet et communiquent entre-eux.
Remarque:
L’utilisation des adaptateurs TEOC 110 n’est
possible que sur des câbles coaxiaux qui
véhiculent uniquement des signaux terrestres
(DVB-T). Ils ne peuvent pas être utilisés sur des
câbles coaxiaux qui véhi-culent des signaux
satellites (DVB-S) ou des signaux terrestres et
satellite (DVB-S et DVB-T).
Page 3
3
Connecting Triax TEOC 110 to the Broadband / ADSL router
Quick Start guide
1.
Connect the TEOC 110 to the ADSL/
Broadband router using the Ethernet patch
cable supplied. Make a connection between a
free output port on the router and the Ethernet
socket on the TEOC 110.
2.
Make a connection from the aerial outlet to the
connector labelled ‘RF + @’ on the TEOC 110.
3.
Make a connection from the loop out socket
labelled ‘RF’ on the TEOC 110 to the ‘Aerial In’
socket on the back of the TV.
4.
Finally insert the power adapter cable into the
TEOC 110 and switch on at the mains socket.

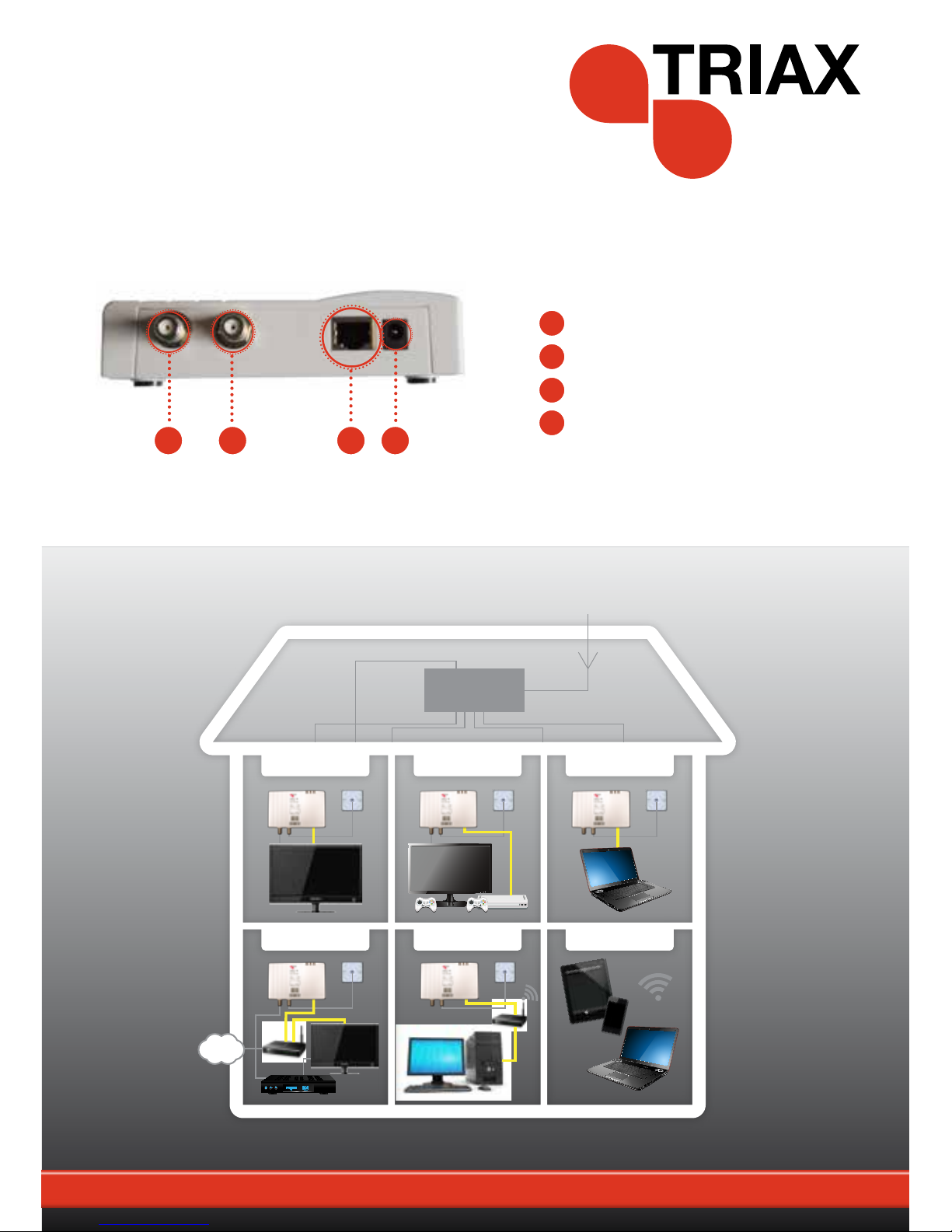

The Ethernet signal is then modulated onto
the coaxial cable and sent to all other TV
outlets around the home. This enables Ethernet
to be received at any other TV aerial point
in the home where a TEOC 110 has been
connected. The technology used in the TEOC
110 (MoCA®) allows the Ethernet signal to use
the same coaxial cable that is delivering the TV
signal to TV outlets.
Connecting additional TEOC 110’s at other
points around the home where an Ethernet
signal is required
1.
Connect an RF cable from the wall outlet or
a coaxial cable to the ‘RF+@’connector of
the TEOC 110. Make a connection from
the ‘RF’ socket on the TEOC 110 to the
‘Aerial In’ socket on the back of the TV.
2.
Connect the Ethernet patch cable supplied
from the TEOC 110 to the Ethernet Device
(Smart TV, Game console, etc.)
3.
Finally plug in the power adapter and switch on
at the mains socket.
See section below regarding indicator lights
for confirmation of connection and operation.
Once the unit is powered up it will self-configure.
There is no requirement to alter settings on the
ADSL router / modem.
Indicator Lights.
Power on Blue
Network Green = 100Mbps,
Orange= connected to a
gigabit Ethernet
device.
MoCA®
transmission Orange = Adapters linked
successfully.
Indicator lights will flash while units are
connecting and handshaking.
Note.
The system using TEOC 110 cannot be used
on Satellite TV systems or any connection
where Satellite signals and Terrestrial TV
(DVB-T / DVB-S) are being combined onto
the same cable.
Page 4
4

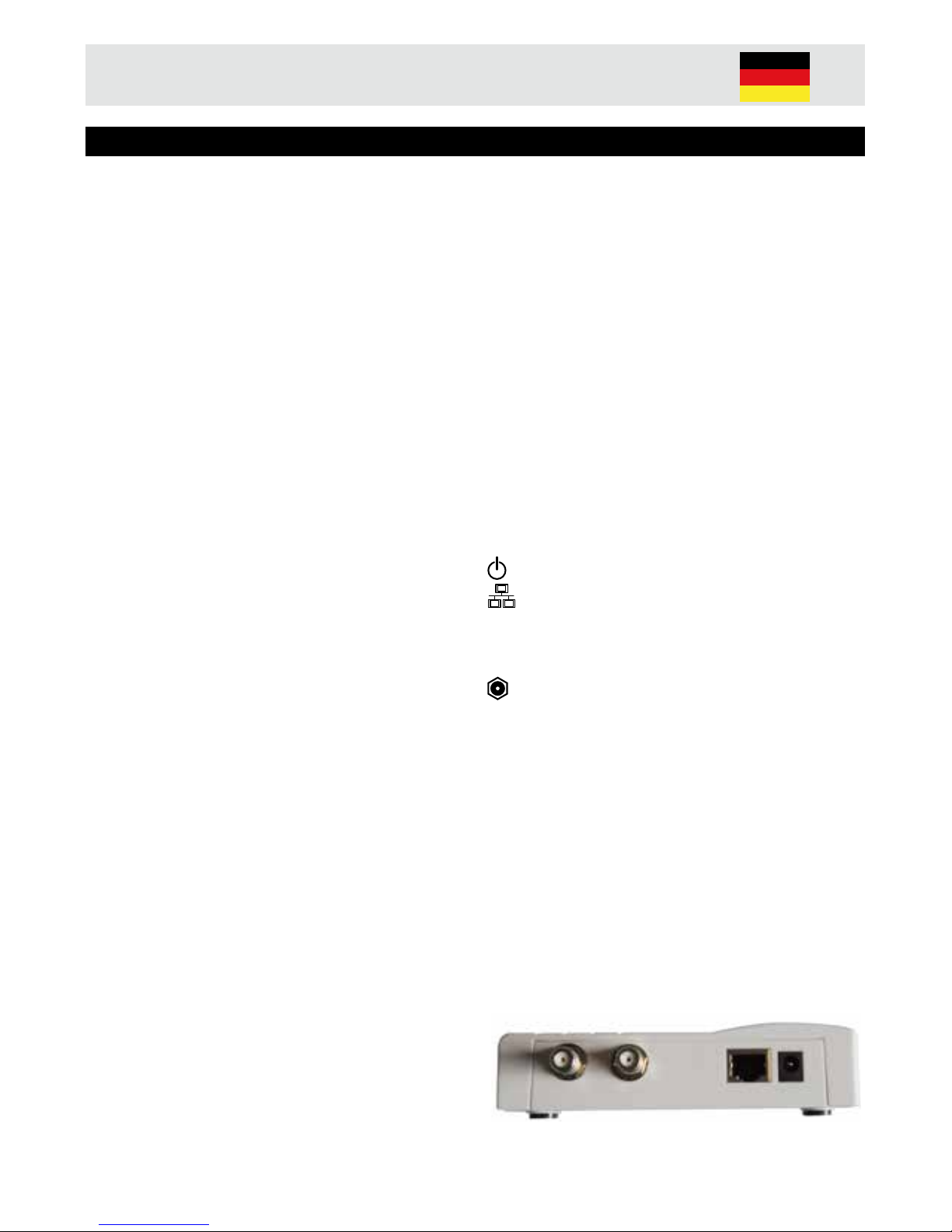

Anschluss des Triax TEOC 110 an einen Breitband / ADSL Router
Kurzanleitung
1.
Verbinden Sie den TEOC 110 mit Ihrem
Breitband / ADSL Router durch das
mitgelieferter Ethernet-Kabel. Verbinden Sie
den Ethernet Anschluss am TEOC 110 mit
einem freien Port an Ihrem Router.
2.
Verbinden Sie den Ausgang Ihres
Antennenanschlusses mit dem ‘RF+@‘
Anschluss am TEOC 110.
3.
Verbinden Sie ‘RF‘ Durschleifausgang des
TEOC 110 mit dem Anten-neneingang an der
Rückseite Ihres TV/Receivers.
4.
Zum Schluss verbinden Sie noch das
Stromkabel mit dem TEOC 110 und den
Stecker mit der Steckdose.
Nun wird das Internet Signal auf das
Koaxialkabel moduliert und im ge-samten
Haus an alle anderen Antennensteckdosen
verteilt. Das Internet-signal kann jetzt an
jeder Antennensteckdose an der ein TEOC
110 mon-tiert ist empfangen werden. Die im
TEOC 110 eingesetzte Technologie (MoCA®)
ermöglicht es, dass Internetsignale das gleiche
Koaxialkabel benutzten welches schon für ihren
TV Empfang installiert ist.
Anschluss von weiteren TEOC 110 an
weitere Orte im Haus an denen Internet
benötigt wird.
1.
Verbinden Sie den Ausgang der
Antennensteckdose durch ein Ko-axialkabel
mit dem Anschluss ‘RF+@’ des TEOC 110.
Nun stellen eine Verbindung zwischen dem
‘RF’ Anschluss am TEOC 110 und dem Antenneneingang Ihres TV Gerätes oder Receivers
her.
2.
Verbinden Sie das mitgelieferte Ethernet-Kabel
vom TEOC 110 mit dem Gerät das ans Internet
angeschlossen werden soll (Smart TV, Hybridreceiver, Spielkonsole, etc.)
3.
Zum Schluss verbinden Sie noch das
Stromkabel mit dem TEOC 110 und den
Stecker mit der Steckdose. Beachten Sie den
Hinweis unten zu den Kontrollleuchten bzgl
Status der Verbindung und Funktionsweise.
Sobald das Gerät mit Strom versorgt ist
führt es eine Selbstinstallation durch. Es ist
deshalb nicht nötig die Einstel-lungen in Ihrem
Breitband / ADSL Router zu verändern
Kontrollleuchten.
Power on Blau
Netzwerk Grün = 100Mbps
Orange = mit einem Gigabit
fähigen Gerät
verbunden.
MoCA®
Übertragung Orange = Die TEOC 110 sind
erfolgreich
verbunden
Die Hinweisleuchten blinken während die
Geräte sich verbinden und koppeln.
Hinweis.
Dieses System mit den TEOC 110 kann nicht
in Verbindung mit einer Satelliten-Anlage oder
einer Anlage die Satelliten und terrestrische
TV- Signale (DVB-S/DVB-T) kombiniert auf
einem Kabel überträgt verwendet werden.
Page 5
5

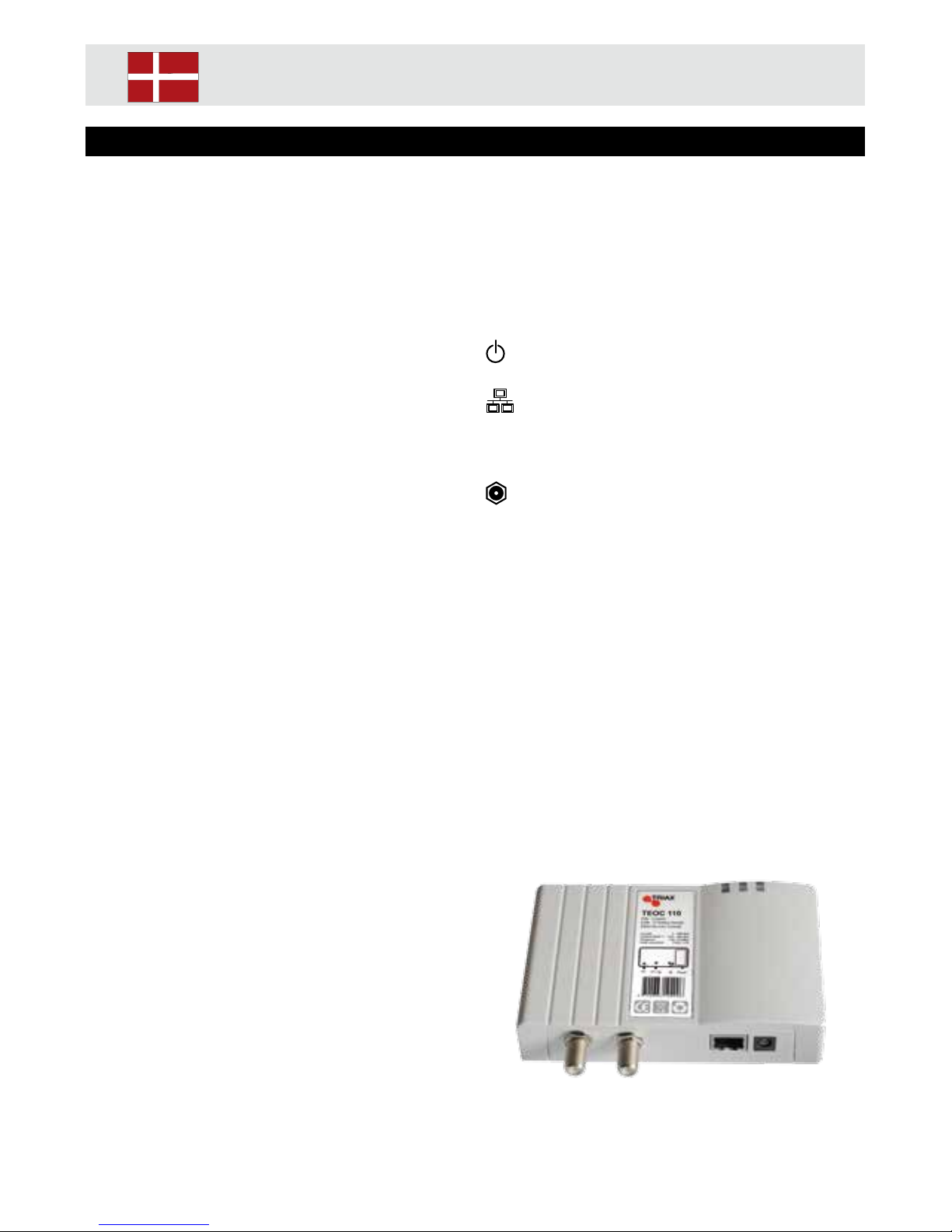

Tilslutning af Triax Teoc 110 til bredbånd / ADSL router
Quick vejledning
1.
Tilslut TEOC 110 til ADSL/bredbånds routeren
via det medfølgende Ethernet patch-kabel,
for at etablere forbindelsen mellem en ledig
udgang på routeren og Ethernet stikket på
TEOC 110.
2.
Tilslut kabel fra vægdåsens TV stik til udgangen
på TEOC 110 mærket “RF + @”.
3.
Etabler en forbindelse fra udgangsstikket på
TEOC 110, mærket “RF” til antenne indgangen
på TV.
4.
Endelig tilsluttes netadaptorens kabel i
TEOC 110 enheden og sættes i stikkontakten.
Ethernet signal bliver nu sendt ud til alle de
øvrige TV vægdåser i hele huset, hvilket gør
det muligt at modtage Ethernet alle de steder,
hvor det er muligt at tilslutte en TEOC 110 til TV
udtaget på vægdåsen.
Tilslutning af flere TEOC 110 i hjemmet i
andre rum
1.
Tilslut et RF- kabel fra vægdåsens TV stik til
“RF + @” stikket på TEOC 110. Tilslut derefter
et RF-kabel fra “RF“ stikket på TEOC 110 til
antenneindgangen på TV.
2.
Tilslut det medfølgende Ethernet- patchkabel fra
TEOC 110 til den enhed, der skal have adgang
til Ethernet ( Smart TV, spillekonsol, osv.)
3.
Endelig tilsluttes netadaptorens kabel i
TEOC 110 enheden og sættes i stikkontakten.
Se afsnittet nedenfor vedrørende lysdioder til
bekræftelse af tilslutning og drift. Når enheden
er startet, vil den konfigurere sig selv. Der
er ikke noget krav om at man skal ændre
indstillingerne på ADSL router / modem.
Indikatoren lyser.
Tænd Blå
Netværk Grøn = 100 Mbps.
Orange = Netværk forbindelse
er oprettet til Gigabit
forbindelse
MoCA®
transmission Orange = Enheden er for bundet med succes.
Indikatorlyset blinker mens enheden søger efter
andre enheder for at få forbindelse med dem.
Bemærk.
TEOC 110 kan ikke anvendes på koaksialkabel
som anvendes til satellit-tv systemer eller
hvor satellitsignaler og jordbaseret tv (DVB-T/
DVB-S) er kombineret på samme kabel.
Page 6
6

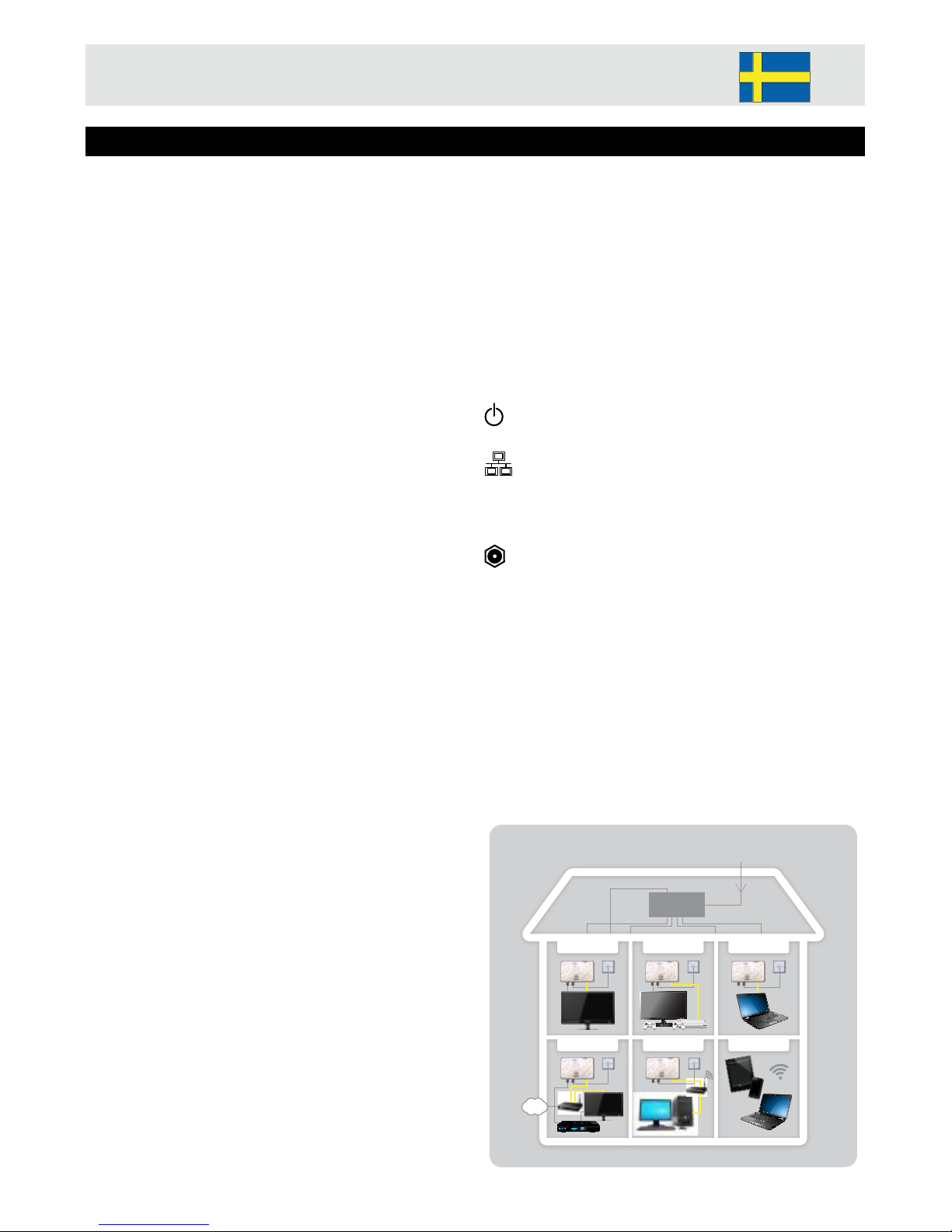

Koppla Triax TEOC 110 till Bredband / ADSL router
Snabbstartsguide
1.
Koppla in TEOC 110 till ADSL/ Bredbandroutern via den medföljande Ethernet patchkabeln, för att upprätta en anslutning mellan en
ledig utgång på routern och Ethernet uttaget på
TEOC 110.
2.
Upprätta en anslutning från antenn-uttaget till
kontakten märkt RF + @ på TEOC 110.
3.
Upprätta en anslutning från genomgångsuttaget märkt ‘RF’ på TEOC 110 till
antenningången på baksidan av TV´n.
4.
Slutligen anslut ström adapter kabeln i TEOC
110 & anslut nätkabeln i nätuttaget.
Ethernet-signalen moduleras nu till koaxialkabeln och skickas nu ut till alla andra
tillgängliga TV-uttag i huset vilket möjliggör att
ta emot Ethernet vid varje punkt där detta uttag
finns & ytterligare TEOC 110 ansluts.
Teknologin som används i TEOC 110 (MoCA®)
möjliggör att använda Ethernet signal i samma
koaxial-kabel som används för att sända TVsignal till TV-uttagen.
Anslut ytterligare TEOC 110 vid andra
punkter i hemmet där Ethernet signal är
önskvärt
1.
Anslut en RF kabel från TV-uttaget till ‘RF+@’
kontakten på TEOC 110. Anslut sedan en
RF kabel från ‘RF’ uttaget på TEOC 110 till
antenningången på baksidan av TV´n.
2.
Anslut den medföljande Ethernet patch-kabeln
från TEOC 110 till den enhet som skall ha
tillgång till Ethernet (Smart TV, Spel-konsol,
etc.)
3.
Slutligen anslut ström adapter kabeln i TEOC
110 & anslut nätkabeln i nätuttaget.
Se avsnittet härunder gällande indikatorlampor
för bekräftelse av anslutning & drift. När
enheten sätts igång, kommer den att
konfigurera sig själv. Där är inga krav på att
ändra inställningar på ADSL router / modemet.
Indikatorlampor.
Ström på Blå
Nätverk Grön = 100Mbps
Orange = ansluten till en
gigabit Ethernetenhet.
MoCA® Orange = TEOC 110
sändning ihopkopplade
framgångsrikt.
Indikatorlamporna kommer att blinka under
tiden som enheterna kopplas ihop.
Anteckning.
Detta system som använder TEOC 110 kan
inte användas med satellit-TV system eller där
satellit-signaler och terrest TV (DVB-T / DVB-S)
kombineras till samma kabel.
BEDROOM 1 BEDROOM 2 BEDROOM 3
FAMILY ROOM STUDY KITCHEN
SMART
TV
SMART
TV
Wi-Fi Extender
Router
SPLITTER /
AMPLIFIER
DTT or
CATV SIGNAL
WWW
Page 7
7

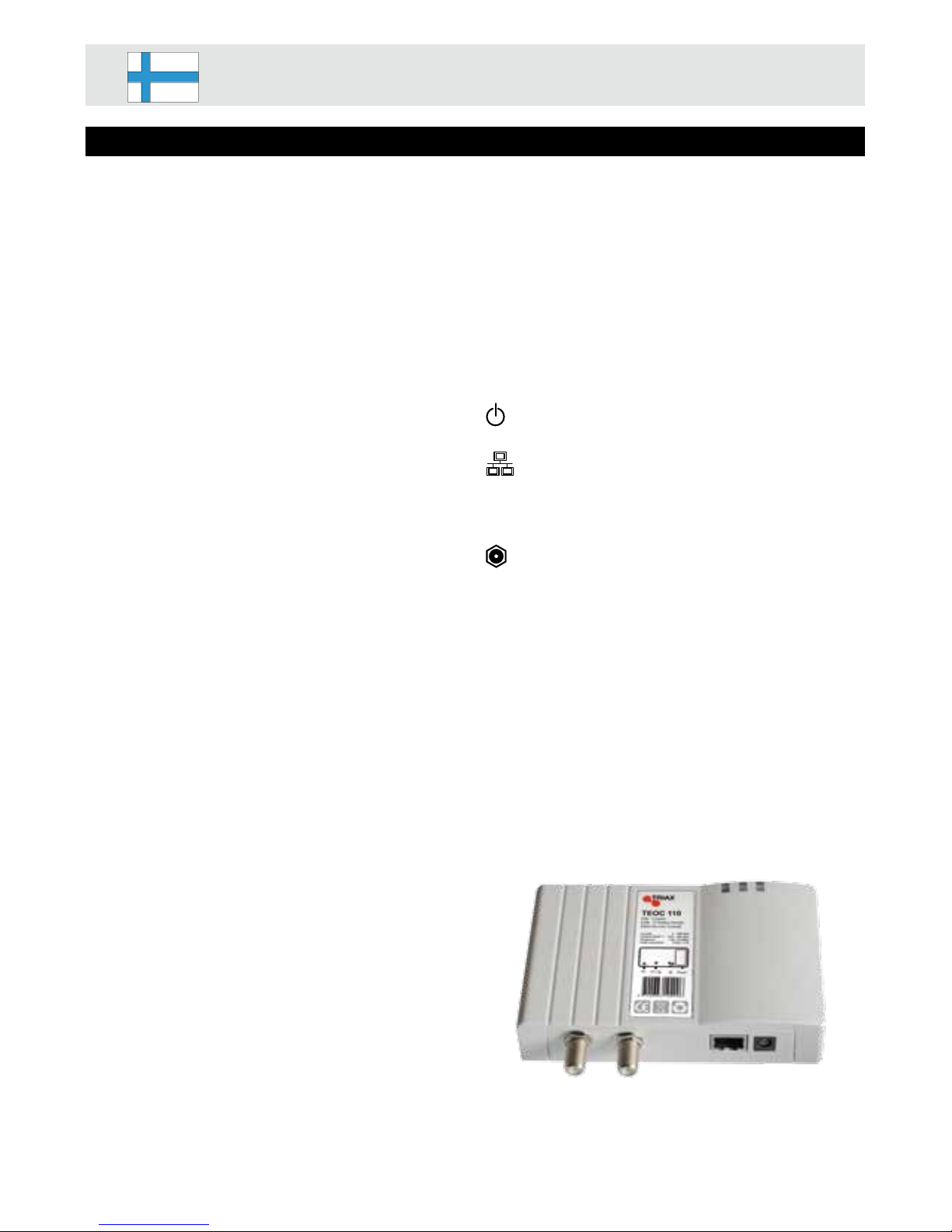

Liitä ensin Triax TEOC 110 laajakaista/ADSL -reitittimeen
Pika-aloitusopas
1.
Liitä TEOC 110 mukana tulevalla Ethernetkytkentäkaapelilla ADSL/laajakaistareitittimeen
kytkemällä sen toinen pää reitittimen
vapaaseen porttiin ja toinen TEOC 110
Ethernet-liitäntään.
2.
Liitä sitten antennikaapeli antennirasiaan ja
TEOC 110 RF + @ liitäntään.
3.
Liitä toinen antennikaapeli TEOC 110:n ´RF´
liitännän ja television väliin.
4.
Liitä lopuksi verkkolaite TEOC 110 :n
DC-liitäntään ja kytke se seinäpistorasiaan.
Kytkennät on nyt tehty ja Ethernet-signaali
moduloidaan koaksiaaliseen antenniverkkoon
ja se on käytettävissä kaikissa huoneiston TVpisteissä, joihin kytketään TEOC 110 -laite.
TEOC 110 (MoCA®) laitteessa käytettävä
teknologia mahdollistaa Ethernet signaalin
siirron samassa kaapelissa yhdessä TVsignaalin kanssa.
Voit lisätä TEOC 110-laitteita ympäri kotia
kaikkiin TV-pisteisiin, joissa tarvitaan
Ethernet-signaalia.
1.
Liitä antennikaapeli antennirasian ja TEOC
110:n ´RF´ liitännän + @ iitännän väliin.
Liitä toinen antennikaapeli TEOC 110:n ´RF´
liitännän ja television väliin.
2.
Liitä mukana tuleva Ethernet-kytkentäkaapeli
TEOC 110:n ja Ethernet-laitteen väliin
(Smart TV, pelikonsoli, jne.)
3.
Liitä lopuksi verkkolaite TEOC 110 :n
DC-liitäntään ja kytke se seinäpistorasiaan.
Alla esitellään laitteen merkkivalot, jotka
ilmaisevat liitännät ja laitteen toiminnan. Kun
laitteeseen kytketään sähköt, se konfiguroi itse
itsensä. ADSL-reitittimen/modeemin asetuksia
ei tarvitse muuttaa.
Merkkivalot.
Laite päällä Sininen
Verkko Vihreä = 100Mbps,
Oranssi = kytketty Gigabit
Ethernet
-laitteeseen.
MoCA® Oranssi = Laitteet linkitetty
siirto onnistuneesti.
Merkkivalot vilkkuvat sen aikaa kun yksiköt
yhdistyvät ja suorittavat kättelyn.
Huom.
TEOC 110-laitteita ei voi käyttää
antenniverkoissa joissa siirretään TV-signaalin
lisäksi satelliittisignaalia IF-taajuuksilla.
Page 8
8
UM TEOC 110 - Vs 3.0 - 03.2014www.triax.dk
Connections
1
2
3
F-connectors for
cable input
F-connectors for
cable and MoCA output
RJ 45 network interface
4
Power connection
1 2 3 4
BEDROOM 1 BEDROOM 2 BEDROOM 3
FAMILY ROOM STUDY KITCHEN
SMART
TV
SMART
TV
Wi-Fi Extender
Router
SPLITTER /
AMPLIFIER
DTT or
CATV SIGNAL
WWW
Loading...
