Trevi IP 360 HD TV User Manual

IP 360 HD TV

TV MULTIBOX

MANUALE UTENTE ITALIANO

USER MANUAL ENGLISH

IP 360 HDTV

2

GUIDA D’USO ITALIANO .................................................................................... pag.2

USER GUIDE ENGLISH ...................................................................................... pag.21

INDICE

1. Prefazione e Avvertenze ....................................................................................... 2

2. Contenuto della confezione .................................................................................. 3

3. Descrizione comandi Unità/ Telecomando ............................................................ 4

4. Operazioni di base/ Installazione .......................................................................... 6

5. Mouse Wireless Ottico ......................................................................................... 7

6. Utilizzo della tastiera virtuale ................................................................................ 8

7. Inserimento di una memoria esterna SD/MMC/MS ............................................... 9

8. Descrizione della pagina principale (Schermata Home).......................................... 9

9. Collegamento alle reti ......................................................................................... 10

10. Navigazione Internet .......................................................................................... 11

11. Gestione delle applicazioni ................................................................................. 11

12. Lettore di le multimediali .................................................................................. 12

13. Impostazioni ...................................................................................................... 14

14. DVB-T ............................................................................................................... 16

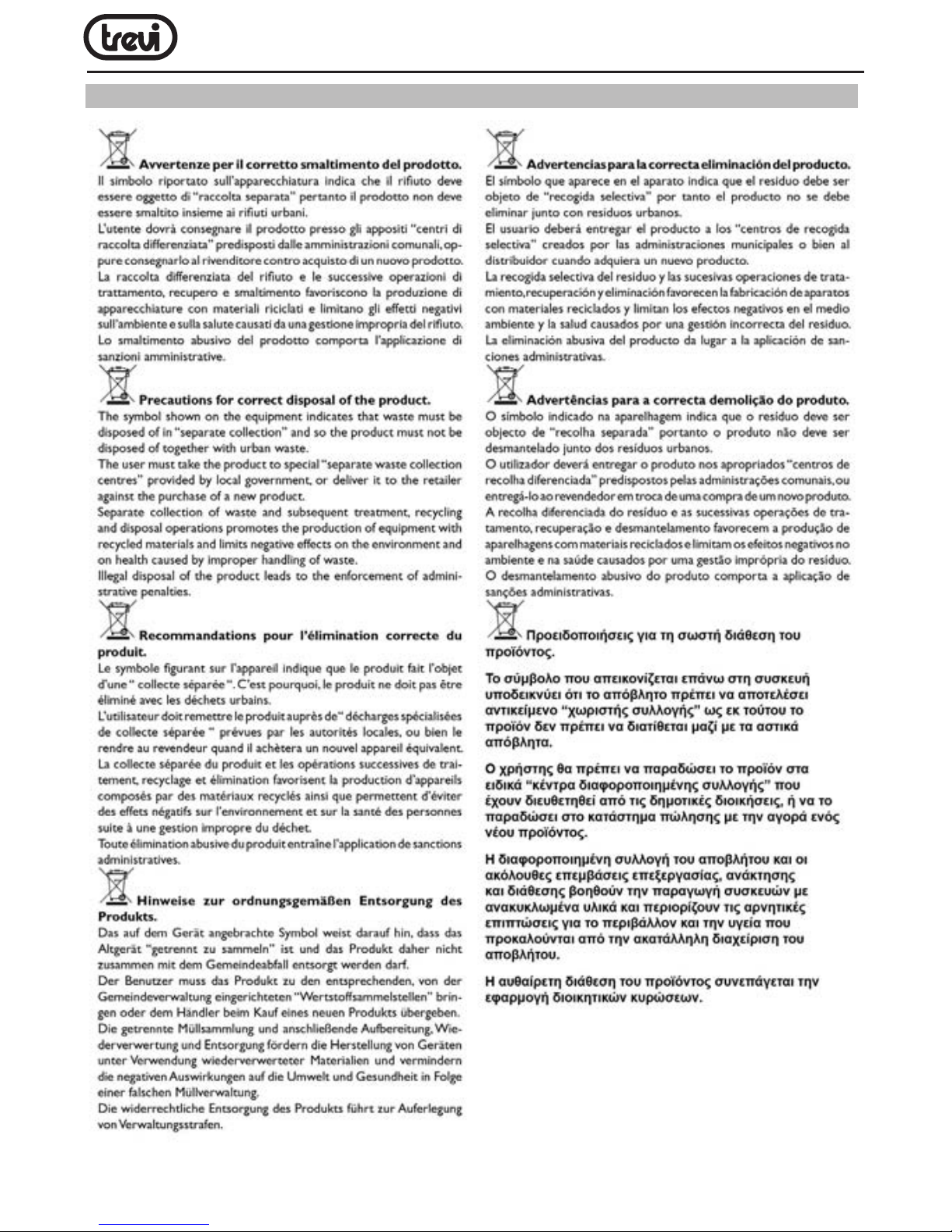

15. Informativa sullo smaltimento del prodotto ......................................................... 20

16. Speciche Tecniche ........................................................................................... 20

1. PREFAZIONE E AVVERTENZE

Grazie per aver acquistato Trevi IP 360 HDTV. Con questo apparecchio multifunzione, potrete
collegarvi liberamente ad Internet, grazie alla connessione Wi-Fi, per accedere a migliaia di
contenuti e scaricare applicazioni utili e divertenti, potrete, inoltre, ricevere i canali DVB-T
free anche in formtao HD e registrarli sulla memoria interna o esterna e visualizzare/ascoltare

tutti i vostri le multimediali (Audio, Video, Immagini).

Prima di utilizzarlo si prega di leggere attentamente il seguente manuale d’uso.

• Non posizionate l’apparecchio su supporti instabili o con forti vibrazioni.

• Non esporre l’unità alla luce diretta del sole o ad altre sorgenti di calore.

• Non utilizzare liquidi vicino o sopra all’unità.

• Non versare liquidi all’interno dell’unità.

• Non utilizzare l’apparecchio in ambienti molto umidi.

• Non tenere l’unità vicino ad apparecchi che creano campi magnetici.

• Non inserire oggetti all’interno dell’unità.

• Posizionate l’apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per

la libera circolazione di aria (almeno 5 cm).

• Non ostruite le feritoie di ventilazione.

• Non scollegate il dispositivo durante la formattazione o il caricamento di le, si potrebbero

3

IP 360 HDTV

produrre errori nel programma.

• Il sistema operativo Android, essendo un sistema open source è in continuo sviluppo
ed è utilizzato in differenti dispositivi, pertanto le parole Telefono, Cellulare, MID o TABLET,

che potrebbero apparire sul display, equivalgono ad indicare “Apparecchio/Dispositivo”.
La scritta “Telefono” o “cellulare”, che potrebbe comparire, non indica che lo stesso

funga da telefono, ma è da intendersi come sinonimo di Apparecchio/Dispositivo.

• Non tentare di aggiornare il sistema operativo con versioni più recenti o versioni differenti,

potreste causare danneggiamenti non riparabili al dispositivo.

• Le impostazioni descritte in questo manuale sono quelle pre denite dell’apparecchio.

• TREVI non è responsabile dei problemi che software di terze parti potrebbero causare

nella velocità e nelle prestazioni dell’apparecchio.

• TREVI non è responsabile dei problemi di incompatibilità o prestazioni dovuti alla modica

da parte dell’utente delle impostazioni di sistema dell’apparecchio.

• TREVI non è responsabile di eventuali “virus” o “danneggiamenti” del software dovuti

alla navigazione internet dell’utente.

• TREVI declina ogni responsabilità sulla violazione delle leggi sul copyright da parte

dell’utente.

• Accertarsi che il prodotto non sia danneggiato, in tal caso rivolgersi al venditore.

• Controllare che siano presenti tutti gli accessori; utilizzare solamente accessori forniti

nella confezione.

• Non aprire l’apparecchio: all’interno non vi sono ne comandi manipolabili dall’utente ne

parti di ricambio. Per tutte le operazioni rivolgersi ad un Centro Assistenza Autorizzato
Trevi.

• Tutti i marchi e diritti d’autore sono proprietà dei rispettivi possessori dei diritti.

2. CONTENUTO DELLA CONFEZIONE:

• Apparecchio.

• Telecomando.

• Mouse ottico.

• Alimentatore AC/DC.

• Manuale Istruzioni.

CURA E MANUTENZIONE

Per la pulizia si consiglia l’uso di un panno morbido, leggermente inumidito. Evitate solventi

o sostanze abrasive.

IMPORTANTE

La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto

funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno

consultare il più vicino Centro Assistenza Trevi autorizzato.

IP 360 HDTV

4

3. DESCRIZIONE COMANDI UNITA’ / TELECOMANDO

1. Ricevitore Telecomando.

2. Tasto Accensione/ Spegnimento.

3. Mini USB Jack OTG: Per collegare il dispositivo al computer.

4.5.6 Prese USB: Per collegare dispositivi esterni USB, come chiavette di memoria, Hard

Disc esterni, Smartphone, Mouse, Tastiere, ecc...

7. Presa di alimentazione DC IN 5V: Collegare l’alimentatore in dotazione.

8. Presa COAXIALE: Per connettere all’apparecchio il vostro sistema Audio surround.

9. Ethernet LAN RJ45: 10/100M Interfaccia Ethernet per connessione alla rete locale.

10. Presa HDMI: Uscita Video per collegamento a HDTV.

11. RF IN: Ingresso presa d’antenna.

12. RF OUT: Uscita antenna da collegare al TV per eventuale Loop.

13. Uscita AV: Uscita segnale video composito (CVBS) e segnale audio L/R (disponibile

solamente con risoluzioni Video 480i or 576i).

14. Lettore Slot di memorie Card: Lettore di card formati SD/MMC/MS 3 in 1.

TELECOMANDO

Installazione batterie:

Rimuovere il coperchio nella parte posteriore del Telecomando, inserire 2 batterie formato
“AAA” facendo attenzione alla polarità indicata e richiudere il coperchio.

5

IP 360 HDTV

1. Comando MUTE, disattivazione audio,
premere nuovamente per riattivarlo.

2. MUSIC: Per Accedere direttamente alla funzione
riproduzione le Audio presenti nella memoria

Interna/Esterna. *Funzione attiva solamente
dalla pagina Home.

3. PICTURE: Per Accedere direttamente alla
funzione riproduzione le Immagini presenti nella

memoria Interna/Esterna.
*Funzione attiva solamente dalla pagina Home.

4. GOTO: Inserire direttamente l’indirizzo del sito

utilizzando la tastiera virtuale.

5. WEB: Per Accedere direttamente al motore

di ricerca.
*Funzione attiva solamente dalla pagina Home.

6. MENU: Fa comparire i Menu che cambiano

a seconda dell’applicazione che si utilizza.

7. Tasti di navigazione/spostamento e
cambio canale in modalitàDVB-T.

8. DEL: Comando cancellazione caratteri

nella digitalizzazione.

9. Avanti/ Indietro veloce durante la funzione
riproduzione Video/Musica.

10. Tasti numerici 0-9: Per richiamo canali o per inserire un valore nel Menu on-screen.

11.

Comando Stop: Per arrestare la lettura dei le incorso.

12. Comando Accensione/ Stand-by: Se durante il normale funzionamento viene
premuto per 5 secondi, l’apparecchio si portera in modalità Stand-by forzatamente,
senza chiedere conferma.

13. VIDEO: Per Accedere direttamente alla funzione riproduzione le Video presenti nella

memoria Interna/Esterna. *Funzione attiva solamente dalla pagina Home.

14. DTV: Per Accedere direttamente alla funzione DVB-T.

15. APP: Per Accedere direttamente all’interfaccia Applicazioni. *Funzione attiva solamente

dalla pagina Home.

16. SETTING: Per Accedere direttamente al menu dove l’utente può congurare le impostazioni.

*Funzione attiva solamente dalla pagina Home.

17. HOME: Per Accedere direttamente alla pagina Home.

18. OK: Tasto conferma.

19. BACK: Per tornare alla pagina precedente.

IP 360 HDTV

6

20 : Vai alla riproduzione precedente/ successiva.

21. Vol+/Vol-: Regolazione volume.

22.

: Pause the current playbak,press again to resume normal play.

4. OPERAZIONI DI BASE / INSTALLAZIONE

Installazione/ Accensione:

• Per accendere il dispositivo, collegare l’alimentatore in dotazione del IP 360 HDTV alla

presa di alimentazione (7) e l’altra estremità alla presa di rete.

• Collegare una estremità del Cavo HDMI all’ IP 360 HDTV tramite la presa (10), collegare

l’altra estremità al vostro TV.

• Premere il tasto di accensione/spegnimento (2) sull’ IP 360 HDTV; il Led di colore Rosso

presente sul tasto diventerà di colore Verde. Accendere il TV.

• Attendere qualche secondo che l’apparecchio carichi il sistema operativo.

ATTENZIONE: L’apparecchio di fabbrica è settato con uscita Video sulla presa HDMI, se

volete utilizzare l’uscita composita (AV, cavo di collegamento non incluso), collegate prima
l’unita ad un TV tramite HDMI e poi dal menu “Impostazioni”/“Display”/“Modalità di Uscita”,
selezionare la risoluzione Video 480i oppure 576i.

Spegnimento:

• Per spegnere il dispositivo premere il tasto di accensione/spegnimento (2) sull’ IP

360 HDTV, il Led Verde diventerà Rosso.

7

IP 360 HDTV

5. MOUSE WIRELESS OTTICO

Il mouse è una periferica di ingresso che consente di controllare il cursore che viene vi­sualizzato sullo schermo graco e di selezionare i comandi dai vari Menù che appaiono sul
Video: a uno spostamento sul piano di appoggio del mouse corrisponde uno spostamento

in tempo reale del cursore sul Video. Il suo utilizzo risulta semplice ed intuitivo e rende
comoda e veloce la navigazione, la selezione e la digitalizzazione.

Prima di utilizzare il Mouse in dotazione seguire attentamente i seguenti passi:

• Estrarre il Mouse dalla scatola e aprire il vano batterie posto nella sua parte inferiore.

• Inserire 2 batteria formato “AAA” rispettando le indicazioni di polarità presenti sul mobile.

• Estrarre dal vano batterie il ricetrasmettitore del Mouse (vedi immagine sotto).

• Richiudere il vano batterie.

• Portare il commutatore di accensione/spegnimento del Mouse (posizionato vicino al

Vano batterie) in posizione ON (acceso).

4

• Inserire il Ricetrasmettitore in una delle prese USB (4) dell’unità (vedi immagine sopra).

• A questo punto potete accendere l’unità e cominciare ad utilizzare il vostro Mouse.

Nota: Per una maggiore durata delle batterie del Mouse ricordarsi, ogni volta che non si
utilizza l’apparecchio, di portare il commutatore di accensione/spegnimento del Mouse
(posizionato vicino al Vano batterie) in posizione OFF (spento).

Il Mouse si controlla nel seguente modo:

• Cliccare una volta con il tasto sinistro: per selezionare o avviare un’applicazione.

• Tenere premuto il tasto sinistro: tenendo premuto per 2 secondi il tasto sinistro del Mouse

compare un Menu “Opzioni” a scomparsa.

INTERRUTTORE
ON/OFF

RICETRASMETTITORE
ESTRAIBILE

IP 360 HDTV

8

• Cliccare due volte: Cliccare rapidamente 2 volte il tasto sinistro per ingrandire o ridurre

la visualizzazione delle pagine Web.

• Trascinare: tenere premuto il tasto sinistro e muovere il Mouse a destra, a sinistra, in

alto o in basso per scorrere nelle varie direzioni.

• Trascinare un elemento: selezionare un elemento e tenete premuto il tasto sinistro per 2

secondi, questo si ingrandirà leggermente, quindi muovete il Mouse tenendo sempre
premuto i tasto sinistro per spostare l’elemento e, raggiunta la posizione desiderata,
sollevare il dito dal tasto.

• Quando guardate un Video o ascoltate la musica potete spostarvi direttamente in un

determinato punto semplicemente portando l’indicatore su un punto della barra di
progressione e cliccando una volta con il tasto sinistro, oppure, una volta premuto il
tasto sinistro, muovere il Mouse e trascinare il cursore della barra di progressione in un
determinato punto.

• Nell’esplorazione delle cartelle (File, Musica, Video, Photo, ecc...), potete premere in

un determinato punto dello schermo e tenere premuto il tasto sinistro e muovere il Mouse
dal basso verso l’alto o viceversa per trascinare e far scorrere la lista delle cartelle.

• Nella navigazione Internet, potete muovervi su o giù all’interno della pagina semplicemente

utilizzando la “Rotella” centrale del Mouse.
Per ingrandire la pagina cliccare velocemente due volte il tasto sinistro del Mouse oppure
utilizzare le icone con le lenti che compaiono in basso a destra dello schermo.

• Premere il tasto destro del Mouse per tornare alla pagina/funzione precedente.

6. UTILIZZO DELLA TASTIERA VIRTUALE

Cliccando o selezionando le nestre di testo sullo schermo apparirà una tastiera virtuale,
con questa potrete inserire indirizzi web o scrivere qualsiasi testo.

9

IP 360 HDTV

7. INSERIMENTO DI UNA MEMORIA ESTERNA SD/MMC/MS

Questo dispositivo è in grado di supportare Memorie esterne grazie alla slot laterale (14)

capace di ospitare memorie esterne di tipo SD, MMC e MS.

• Inserire la scheda tenendo la supercie con i contatti elettrici rivolta verso il basso,
inserirla delicatamente no in fondo.

• Per una rimozione sicura della scheda di memoria andare in IMPOSTAZIONI / MEMORIA

e selezionare SD Card ESTERNA DISINSERITA. Rimuovere la scheda.

Nota: Non inserire o rimuovere la memoria quando l’apparecchio sta leggendo i le o
trasferendo dei dati. Questo potrebbe causare errori. L’inserimento della memoria deve

avvenire solo con IP 360 HDTV spento. Per rimuovere la scheda, utilizzare sempre la
“rimozione sicura”.

8. DESCRIZIONE DELLA PAGINA PRINCIPALE (schermata Home)

Tasto Maiuscole

Numeri e Simboli

Cliccare il comando per passare alla modalità
tastiera numerica

Tasto Cancellazione

Tasto Conferma

Barra Spaziatrice

IP 360 HDTV

10

Questa schermata visualizza tutte le applicazioni che l’apparechhio è in grado di gestire:

Applicazioni, Musica, Immagini, Video, Gestione File, Navigazione (Web), Impostazioni, DVB.

Note:

L’utente può selezionare le applicazioni con i tasti di navigazione e aprirle con il tasto OK

oppure premere i tasti di scelta rapida presenti sul Telecomando.
* Selezionare “Web” per avviare la navigazione in rete,
* Selezionare “Applicazioni” per entrare nella pagina applicazioni,
* Selezionare “Impostazioni” per settare l’apparecchio,

* Selezionare “Video” per riprodurre i le Video,
* Selezionare “Musica” per riprodurre i le Audio,
* Selezionare “Immagini” per riprodurre i le Immagini,
* Selezionare “Gestione File” per cercare o modicare i le,

* Selezionare “DTV” per passare alla visione dei canali TV DVB-T.

9. COLLEGAMENTO ALLE RETI

Wireless e reti

Il collegamento Wi-Fi può essere utilizzato con una connessione Wi-Fi Access Point (AP)

o con una connessione via Cavo tramite presa LAN. Selezionando questa voce si accede
alle impostazioni Wireless e Ethernet. Per accedere alla rete Internet, prima di tutto, occorre

congurare una rete Wireless; per far ciò occorre trovarsi in una zona Wi-Fi.

Nella pagina delle Impostazioni selezionare l’icona “Wireless e reti”

Attivazione/disattivazione Wi-Fi:

• Selezionare il comando “Wi-Fi”, il quadratino a destra verrà segnato con una spunta
verde (il Wi-Fi è attivato).

• Per disattivare, selezionare il comando “Wi-Fi”, al quadratino di destra verrà tolto il

segno di spunta verde.

Ricerca e connessione a una rete Wi-Fi:

• Selezionare il comando “Impostazione Wi-Fi”, l’ IP 360 HDTV attiverà automaticamente

una ricerca delle reti Wi-Fi disponibili e le mostrerà sul TV. Se volete effettuare una nuova
ricerca premere il Tasto Menu (6) sul telecomando e selezionare “Ricerca”.

• Selezionare la rete e, se protetta, inserire la password cliccando la nestra contornata

di arancione e utilizzare la tastiera vir tuale, vedi paragrafo 4. Utilizzo della tastiera virtuale.

• Cliccare il tasto “Connetti” ed attendere che, sotto la scritta Wi-Fi compaia il messaggio

“Connesso a...(nome della rete Wi-Fi)”.

• E’ possibile congurare anche manualmente una rete qualora si conosca l’SSID di rete

semplicemente cliccando sul comando “Aggiungi rete” e inserendo l’indirizzo SSID
tramite la tastiera virtuale.

11

IP 360 HDTV

Collegamento tramite presa LAN:

• Collegare il cavo Lan, proveniente dal vostro modem Router alla presa (9) dell’ IP 360

HDTV. Il dispositivo si imposterà automaticamente e potrete connettervi alla rete senza
effettuare altre impostazioni.

10. NAVIGAZIONE INTERNET

Prima di collegarsi in rete, assicurarsi che il collegamento Wi-Fi o tramite presa LAN sia attivo.

• Nella pagina principale cliccare sull’icona “Web”, selezionare la barra di testo

e comparirà la tastiera virtuale di Android, dove digitare l’indirizzo internet del sito oppure
effettuare una ricerca tramite il motore di ricerca.

Durante la navigazione premere il Tasto Menu (6) sul telecomando per visualizzare i sotto menu:

Il sistema operativo Android 2.3 supporta Adobe ash player 10.2. Questo signica che

potrete visualizzare direttamente i Video all’interno dei siti senza dover scaricare nessuna
applicazione aggiuntiva.

NOTA sulla velocità di navigazione Internet:

• La velocità di navigazione in Internet è strettamente legata alle caratteristiche del prodotto,
alle caratteristiche della rete e del sito visitato, per cui è possibile avere forti rallentamenti
o stop parziali durante la navigazione. Questo non è da considerarsi un difetto dell’unità
ma una situazione temporanea che si può risolvere attendendo o migliorando le condizioni

di rete oppure visitando altri siti.

• Consigliamo di navigare cliccando moderatamente per evitare la congestione del usso

dati e il conseguente rallentamento o blocco del dispositivo.

• Per una “navigazione” più veloce, vi consigliamo di utilizzare il collegamento LAN.

11. GESTIONE DELLE APPLICAZIONI

IP 360 HDTV viene fornito con alcune applicazioni al suo interno, ma è in grado di supportare

anche applicazioni di terze parti.

Installare un’applicazione dal Market Shop:

• Avviare il collegamento alla rete.

• Portarsi sulla pagina delle applicazioni, cliccare sull’icona “Market”, crearsi un account

di posta elettronica su GMAIL.

• Sempre dalla pagina delle applicazioni cliccare sull’icona “Market” e ricercare l’applicazione

desiderata.

IP 360 HDTV

12

• L’applicazione scaricata si auto installerà su IP 360 HDTV e l’icona sarà presente nella

pagina delle applicazioni.

Installare un’applicazione:

• Scaricare il le .apk e copiarlo su una scheda di memoria.

• Inserire la scheda di memoria nella slot (14).

• Selezionare l’icona “Installazione” presente nel Menu delle applicazioni, selezionare e

installare l’applicazione presente sulla memoria esterna.

Note: Assicurarsi che il le .apk sia supportato dal sistema operative Android 2.3 e che
il sufsso sia .apk.

Es: “air_attack_hd_1.apk”.

Disinstallare un’applicazione:

• Dalla pagina principale selezionare “IMPOSTAZIONI” - “APPLICAZIONI” - “GESTISCI

APPLICAZIONI”.

• Selezionare l’applicazione che si vuole disinstallare.

• Cliccare/selezionare il comando “DISINSTALLA” per disinstallare denitivamente

l’applicazione.

12. LETTORE DI FILE MULTIMEDIALI

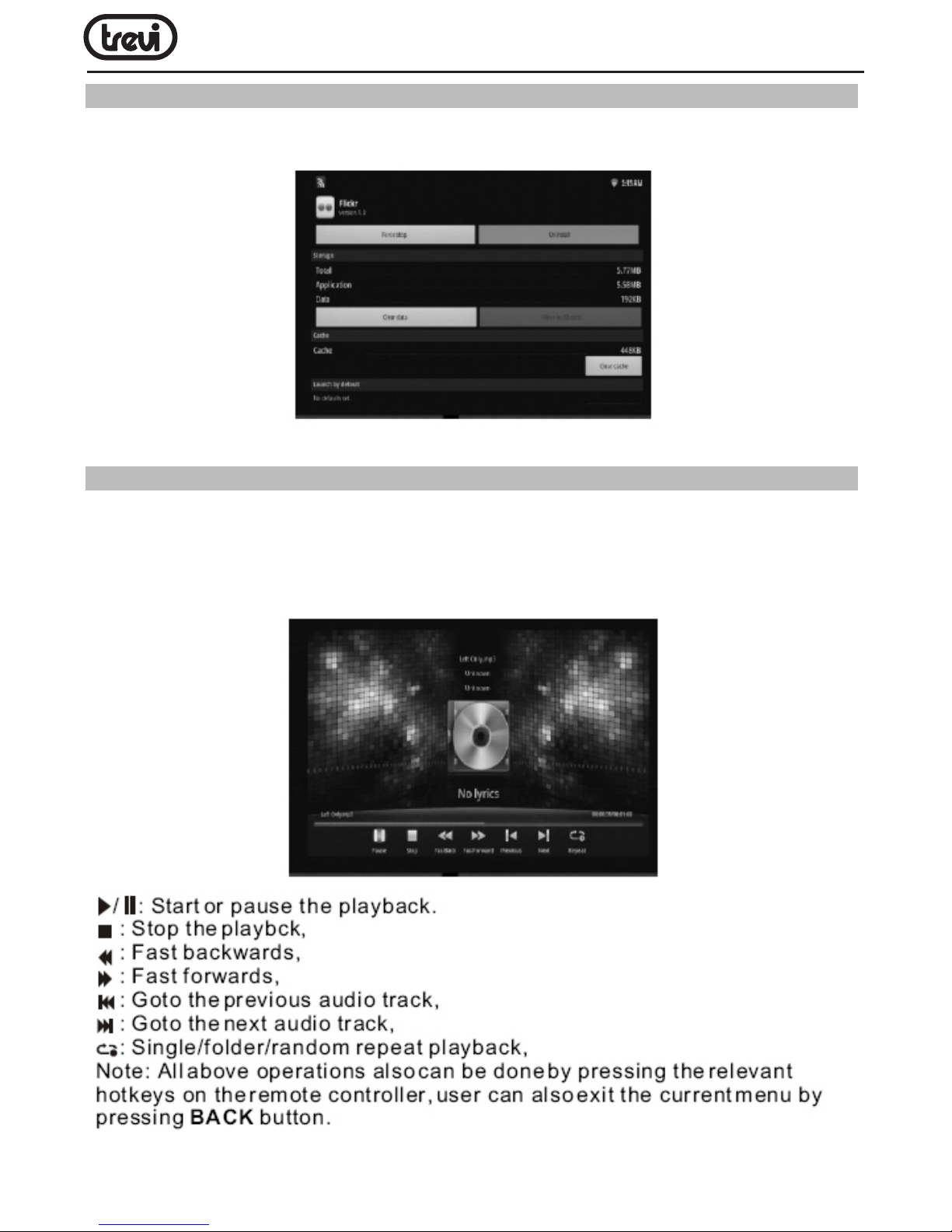

Musica

• Dopo aver caricato la vostra Musica in una Memoria esterna (SD/ MMC/ MS/ USB),

dalla pagina principale selezionare l’icona “Musica” e confermare.

• Selezionare la periferica di archiviazione e il percorso, quindi selezionare e confermare
il le da riprodurre.

• Premere il Tasto Menu (6) sul telecomando per visualizzare in fondo allo schermo la
barra degli strumenti che permette di effettuare le seguenti operazioni:

/ : Inizio o Pausa della riproduzione.
: Stop riproduzione,
