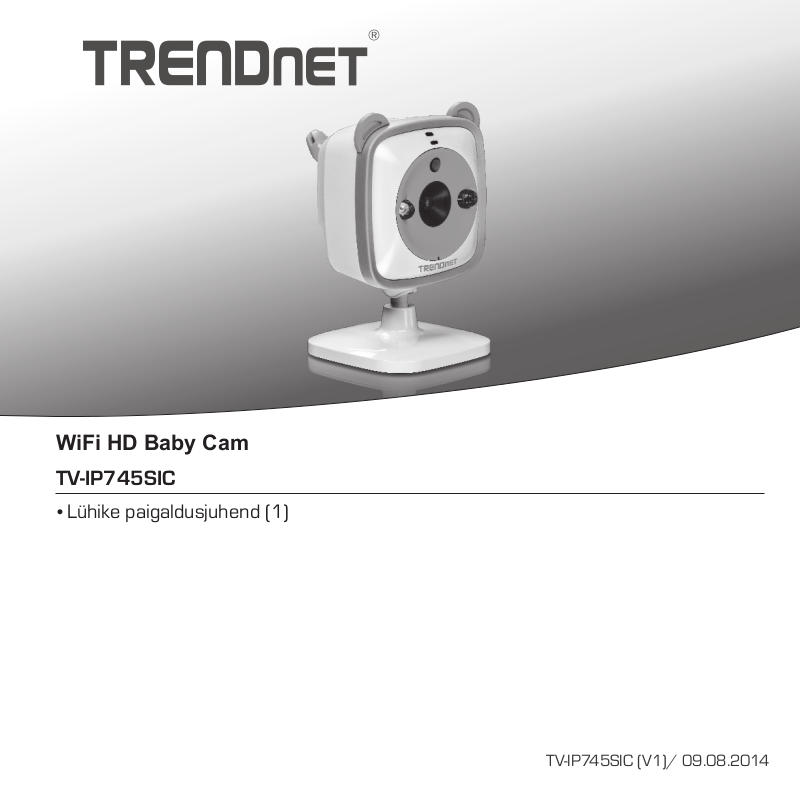

Page 1
WiFi HD Baby Cam
TV-IP745SIC
Ÿ Lühike paigaldusjuhend (1)
TV-IP745SIC (V1)/ 09.08.2014
Page 2
1. Enne alustamist
Eesti
Pakendi sisu
Ÿ TV-IP745SIC
Ÿ Mitmekeelne lühike paigaldusjuhend
Ÿ CD-ROM (Kasutusjuhend)
Ÿ Toiteplokk (5V DC, 1A) (3 m / 10 ft.)
Ÿ Kaamera paigalduskomplekt
Minimaalsed nõuded süsteemile
Ÿ Olemasolevad Wireless N võrgustik
Ÿ Mobiil-seadme (nt nutitelefon, tablett) Android (versioon 2.3 või uuem) või iOS (versioon 6.1 või
uuem)
Ÿ TRENDnet CloudView app installitud mobiilseadme
Video paigaldusjuhend
Kaamera video paigaldusjuhend on ära kirjeldatud CD'l. Palun minge kasutusjuhendite kausta ja
avage VideoInstallationGuide.mp4. Kaamera video paigaldamise juhend on saadaval ka veebis.
Palun külastage https://www.trendnet.com/mobile/743_745SIC.html.
1
Page 3
2. Paigaldamine Apple mobiilseadmesse
1. Puuduta App Store ikooni, et alla laadida ja
installeerida TRENDnet CloudView app. Teise
võimalusena skaneerige QR-koodi, et alla
laadida ja installeerida tasuta TRENDnet
CloudView app.
2. Ühendage toiteadapter TV-IP745SIC ja
ühendage seade vooluvõrku. Oodake 30
sekundit, kuni oranz lamp süttib.
3. Lubage Wi-Fi seaded oma Apple
mobiilseadmele ja ühendage
TRENDnet745'ga.
4. Avage TRENDnet CloudView app ja nõustuge
kasutustingimustega.
5. TRENDnet CloudView app hakkab
automaatselt otsima teie kaamerat. Kui otsing
ei õnnestunud, puudutage skaneerimise ikooni
uuesti.
6. Klõpsake traadita signaali ikooni paremal
kaamera.
2
Eesti
5
6
Page 4
7. Sisesta kaamera vaikimisi kasutajanimi ja
parool admin.
8. Puuduta OK.
Eesti
7
13. App nüüd otsib automaatselt teie traadita
võrgu. Valige oma traadita võrgu.
14. Sisesta Key (traadita parool).
15. Puuduta Salvesta ikoon.
7
15
8
9. Sisestage kergesti meeldejääv kasutajanimi
nagu "lapsetuba".
10. Sisestage uus salasõna on vahemikus 8 ja 16
tähemärki.
11. Sisestage parool uuesti.
12. Puudutage Done pärast olete loonud uue
parooli.
12
9
10
11
14
13
16. Puuduta Close the App (Sulgege App).
3
Page 5
17. Ühendage oma iPhone või iPad teie traadita
ruuter ja taasalustama TRENDnet CloudView
app kinnitada ühenduvus IP kaamera.
Puuduta kaamerat vaadata video.
18. Puudutage Back (Tagasi) ikooni.
20. Puuduta Edit (Muuda) ikooni.
19
Eesti
20
21. Sisestage kergesti meeldejääv nimi kaamerat
(nt lapsetuba).
22. Puuduta Save (Salvesta) ikooni.
22
21
19. Kaamera loendist valige kaamera.
23. Paigaldage kaamera soovitud asukohta.
Enne paigaldamist, veenduge et valitud
asukohas oleks traadita võrgu leviala.
4
Page 6
Märkus: Palun järgige juhiseid, et näha kaamerat mõne muu iPhone või iPad'iga.
24. Ühendage oma iPhone või iPad traadivaba
Eesti
võrku ja käivitage TRENDnet CloudView app.
28. Puudutage OK.
25. TRENDnet CloudView app hakkab
automaatselt otsima teie kaamerat. Kui otsing
ei õnnestunud, puudutage skaneerimise
ikooni uuesti.
27
26. Klõpsake Add (Lisa) ikooni.
25
29. Kaamera loendist valige soovitud kaamera.
30. Puudutage Edit (Muuda) ikooni.
26
27. Sisestage kasutajanimi ja parool, mis on
konfigureeritud kaamerale.
30
27
28
29
5
Page 7
31. Sisestage kaamerale kergesti meeldejääv
nimi (nt lapsetuba).
32. Puudutage Save (Salvesta) ikooni.
32
31
33. Puudutage kaamerat, et kinnitada ühendust.
34. Nüüd saate vaadata oma kaamerat kõikjal
internetiühendustes. Muid paigaldamisi ei ole
vaja teha. Eeldadavasti tuleb teil oodata kuni 5
minutit, kui saate eemalt esmakordselt teie
kaamerale läbi 3G või 4G ühenduse. Video
kuvatakse pärast esimest ühendust
automaatselt. Juhiseid, kuidas lisada
kaamerale läbi 3G või 4G ühendust, vaadake
CloudView kasutusjuhendist, mis asub CD'l.
Eesti
6
Page 8
3. Installeerimine Androidi seadmega
Eesti
1. Puudutage Play Store ikooni, et alla laadida ja
installida TRENDnet CloudView app.
Alternatiivselt võite skaneerida QR-koodi, et
alla laadida ja installeerida tasuta TRENDnet
CloudView app.
2. Ühendage toiteadapter TV-IP745SIC ja ühenda
seade vooluvõrku. Oodake 30 sekundit, kuni
oranz lamp süttib.
3. Lubage Wi-Fi seaded oma Android seadmes ja
ühendage TRENDnet745'ga.
4. Avage TRENDnet CloudView app ja nõustuge
kasutustingimustega.
5. TRENDnet CloudView app hakkab teie
kaamerat otsima automaatselt. Kui otsing ei
õnnestunud, puudutage skaneerimise ikoon
uuesti.
6. Puudutage raadiosignaali ikooni paremal pool
kaamerat.
5
6
7. Sisestage kaamera vaikimisi kasutajanimi
(admin) ja parool (admin).
7
Page 9
8. Puudutage OK.
8
9. Sisestage lihtsalt meeldejääv kasutajanimi,
näiteks "lapsetuba".
10. Sisestage 8 kuni 16 tähemärgi pikkune
parool.
11. Sisestage parool uuesti.
12. Puuduta Salvesta ikoon.
12
13. App otsib nüüd automaatselt teie traadivaba
võrku. Valige oma traadivaba võrk.
7
14. Sisestage Key (traadivabavõrgu võti).
15. Puudutage Save (Salvesta) ikoon.
7
16. Puudutage Close the App (Sulge App).
9
10
11
Eesti
15
14
13
8
Page 10
17. Ühendage oma Android nutitelefon või tablett
oma raadiovõrgus ja taaskäivitage TRENDnet
CloudView app, IP kaameraga ühenduvuse
Eesti
kinnitamiseks.
18. Puudutage Back (tagasi) ikooni.
19. Kaamera loendist valige sobiv kaamera
20. Puudutage Edit (muuda).
21. Sisestage lihtsalt meeldejääv kaamera nimi
(nt lapsetuba).
22. Puudutage Save ikooni.
22
21
23. Paigaldage oma kaamera soovitud asukohta.
Enne paigaldamist veenduge, et traadivaba
võrguühendus leidub valitud asukohas.
19
20
9
Page 11
Märkus: Palun järgige juhiseid, et näha kaamerat teiste android seadmetega.
24. Ühendage teine Android nutitelefon või tablett
28. Puudutage OK.
oma raadiovõrgus ja käivitage TRENDnet
CloudView app.
25. TRENDnet CloudView app hakkab
automaatselt otsima teie kaamerat. Kui otsing
ei õnnestunud, puudutage skaneerimise
ikooni uuesti.
26. Klõpsake ikooni Add.
28
25
29. Video ilmumine, kinnitab ühenduvust
kaameraga.
30. Puuduta Back ikooni.
26
30
27. Sisestage kasutajanimi ja parool, mis on
seadistatud kaamerale.
Eesti
27
27
10
Page 12
31. Kaamera loendist valige kaamera.
32. Puudutage Edit,
Eesti
31
32
33. Sisestage kergesti meeldejääv nimi
kaamerale (nt lapsetuba).
34. Puudutage Save ikooni.
35. Nüüd saate vaadata oma kaamerat kõikjal
internetiühendustes. Muid paigaldamisi ei ole
vaja teha. Eeldadavasti tuleb teil oodata kuni 5
minutit, kui saate eemalt esmakordselt teie
kaamerale läbi 3G või 4G ühenduse. Video
kuvatakse pärast esimest ühendust
automaatselt. Juhiseid, kuidas lisada
kaamerale läbi 3G või 4G ühendust, vaadake
CloudView kasutusjuhendist, mis asub CD'l.
34
33
11
Page 13
4. Vertikaalne pinnapealne paigaldus
1. Tõmmake montaažialus üles, et eemaldada
seda kaamerast.
2. Keerake alust 90 kraadi.
3. Kui kaamera on sisse lülitatud, asetage
kaamera soovitud asukohta ja veenduge, et
soovitud vaatenurk kuvatakse teie mobiili appi.
4. Markeerige kaamera aluse paigalduskoht
seinale.
a. Kruvidega paigalduse võimalus:
(a) Mõõtke ja märkige aluse kruviaukude
asukohad;
(b) puurige augud seina;
(c) sisestage tüüblid aukudesse;
(d) keerake kruvid tüüblitesse.
b. Kleeplindiga paigalduse võimalus:
(a) Eemaldage kleeplindi ühest servast
kaitsekate ribad ja paigaldage kindlalt
kaamerale alusele;
(b) Eemaldage ülejäänud kaitsvad ribad.
5. Paigaldage kaamera soovitud asukohta.
12
