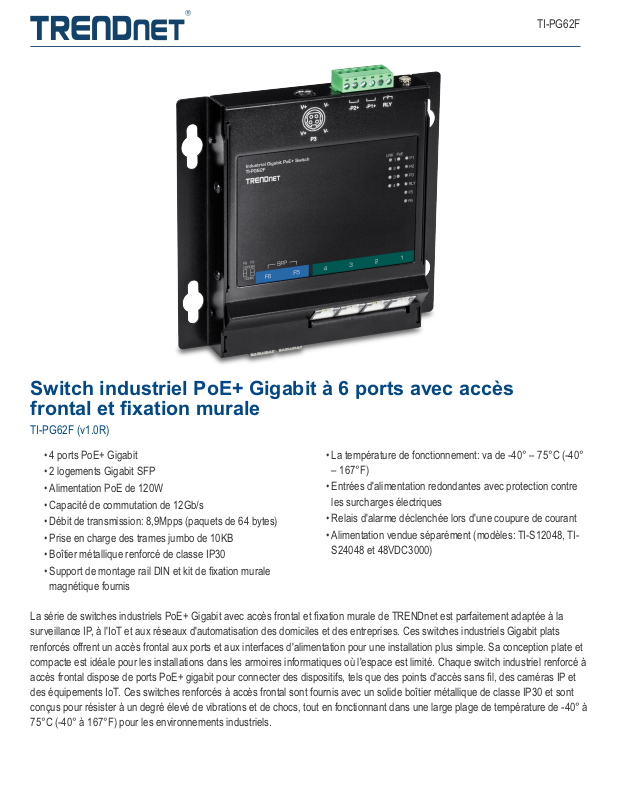

TI-PG62F
Switch industriel PoE+ Gigabit à 6 ports avec accès
frontal et fixation murale
TI-PG62F (v1.0R)
• 4 ports PoE+ Gigabit
• 2 logements Gigabit SFP
• Alimentation PoE de 120W
• Capacité de commutation de 12Gb/s
• Débit de transmission: 8,9Mpps (paquets de 64 bytes)
• Prise en charge des trames jumbo de 10KB
• Boîtier métallique renforcé de classe IP30
• Support de montage rail DIN et kit de fixation murale
magnétique fournis
La série de switches industriels PoE+ Gigabit avec accès frontal et fixation murale de TRENDnet est parfaitement adaptée à la
surveillance IP, à l'IoT et aux réseaux d'automatisation des domiciles et des entreprises. Ces switches industriels Gigabit plats
renforcés offrent un accès frontal aux ports et aux interfaces d'alimentation pour une installation plus simple. Sa conception plate et
compacte est idéale pour les installations dans les armoires informatiques où l'espace est limité. Chaque switch industriel renforcé à
accès frontal dispose de ports PoE+ gigabit pour connecter des dispositifs, tels que des points d'accès sans fil, des caméras IP et
des équipements IoT. Ces switches renforcés à accès frontal sont fournis avec un solide boîtier métallique de classe IP30 et sont
conçus pour résister à un degré élevé de vibrations et de chocs, tout en fonctionnant dans une large plage de température de -40° à
75°C (-40° à 167°F) pour les environnements industriels.
• La température de fonctionnement: va de -40° – 75°C (-40°
– 167°F)
• Entrées d'alimentation redondantes avec protection contre
les surcharges électriques
• Relais d'alarme déclenchée lors d'une coupure de courant
• Alimentation vendue séparément (modèles: TI-S12048, TIS24048 et 48VDC3000)
TI-PG62F
Switch à fixation murale et accès
frontal
Le switch plat à fixation murale permet un
accès frontal aux ports et aux interfaces
d'alimentation pour faciliter l'installation. Sa
conception plate et compacte est idéale pour
les installations dans les armoires
informatiques où l'espace est limité.
SOLUTION RÉSEAUX
Alimentation PoE+
Une capacité d'alimentation PoE de 240W
fournit l'alimentation PoE à partir du switch
industriel renforcé à accès frontal à huit
dispositifs Power over Ethernet.
Conception industrielle renforcée
Equipée d'un boîtier métallique conforme à la
norme IP30, ce switch à accès frontal est
conçu pour résister à un degré élevé de
vibrations et de chocs, tout en fonctionnant
dans une large plage de température de -40° à
75°C (-40° à 167°F) pour les environnements
industriels.
CARACTÉRISTIQUES
TI-PG62F
Ports réseau
4 ports PoE+ Gigabit et 2 logements
SFP Gigabit
Compact
Sa conception plate et compacte est
idéale pour les installations dans les
armoires informatiques où l'espace est
limité.
Alimentation redondante
Les deux entrées d'alimentation
fournissent une alimentation
redondante avec protection contre les
courants de surcharge et un relais
d'alarme de sortie pour indiquer une
panne de l'alimentation. (Alimentation
vendue séparément, modèles: TIS12048, TI-S24048 et 48VDC3000)
Large plage de températures de
fonctionnement
Le boîtier industriel renforcé offre une
large plage de températures de
fonctionnement de -40° – 75°C (-40°
– 167°F) permettant des installations
dans des environnements industriels
avec des conditions extrêmes de
chaleur ou de froid.
Voyants LED
Les voyants LED informent sur l'état
du port et sur l'alimentation
Alimentation PoE
Alimentation PoE+ de 30 W par port
avec une alimentation totale de 120W
Matériel de fixation
Support de montage rail DIN et kit de
fixation murale magnétique fournis
Relais d'alarme
Sortie d'alarme déclenchée par une
coupure de courant de l'alimentation
principale et/ou redondante
Résistance aux chocs et aux
vibrations
Conception renforcée résistant aux
chocs (EN 60068-2-2-27), aux chutes
(EN 60068-2-32) et aux vibrations (EN
60068-2-6) pour environnements
industriels.
Point de mise à la terre
Le point de mise à la terre protège le
matériel des surtensions électriques
externes
Conception du matériel
La conception du matériel, fixable au
mur, permet un accès frontal aux ports
et aux interfaces d'alimentation pour
faciliter l'installation.
Capacité de commutation
Capacité de commutation de 12Gb/s
Trame Jumbo
Envoie des paquets plus volumineux,
ou trames Jumbo (jusqu'à 10 KB),
pour de meilleures performances
Conformité électromagnétique
Conforme aux certifications EMS
industrielles (IEC 61000-4-2) ESD :
Contact : 6kV | Air: 8kV, (IEC
61000-4-4) EFT: Alimentation: 2kV |
Signal: 2kV, (61000-4-5) Surtension:
Alimentation: 2kV | Signal: 2kV
SPÉCIFICATIONS
Normes
• IEEE 802.3
• IEEE 802.3u
• IEEE 802.3ab
• IEEE 802.3z
• IEEE 802.3x
• IEEE 802.3af
• IEEE 802.3at
Interface du périphérique
• 4 ports PoE+ Gigabit
• 2 logements Gigabit SFP (100/1000Base-FX)
• Bornier détachable à 6 broches
• Voyants LED
• Fixation rail DIN
• Fixation murale
• Fixation magnétique
• Point de mise à la terre
Débit de transfert des données
• Ethernet: 10 Mb/s (half duplex), 20 Mb/s (full
duplex)
• Fast Ethernet: 100 Mb/s (half duplex), 200 Mb/
s (full duplex)
• Gigabit: 2000 Mb/s (full duplex)
• SFP: 2000 Mb/s (full duplex)
Performances
• Mémoire tampon RAM: 128 KB
• Matrice de commutation 12 Gb/s
• Tableau des adresses MAC: Entrées de 1K
• Trame Jumbo: 10 KB
• Débit de transmission: 8.9 Mb/s (paquets de 64
octets)
Fonctions spéciales
• Composants trempés conçus pour des
températures extrêmes
• Entrées d'alimentation redondantes
• Adaptateur secteur DIN (vendu séparément
modèle 48VDC3000)
• Protection de décharges électrostatiques
(ESD) de 8kV
• Design discret.
TI-PG62F
Alimentation DC
• Entrée: 48 - 56V DC
• Alimentation électrique compatible: TI-S12048
(vendu séparément)
• Consommation max.: 7.2W (non PoE)
Alimentation (Courant continu)
• Entrée: 100 - 240 V AC, 50/ 60 Hz, 2 A
• Adaptateur secteur compatible: 48VDC3000
(vendus séparément0
• Sortie: 48V DC, 3.34 A 160 W max.
PoE
• Alimentation PoE: Entrée 120W@56V DC
Interrupteur DIP
• DIP 1: OFF (F6 SFP 1000Mb/s par défaut)
• ON (F6 SFP 100Mb/s)
• DIP 2: OFF (F5 SFP 1000Mb/s par défaut)
• ON (F5 SFP 100Mb/s)
Bornier
• Entrées d'alimentation redondantes, relais
d'alarme, 6 broches
• Section: 0,34 mm^ 2 à 2,5 mm^ 2
• Fils massifs (AWG): 12-24/14-22
• Fils torsadés (AWG): 12-24/14-22
• Couple: 5 lb. – In / 0,5 Nm / 0,56 Nm
• Longueur de câble à dénuder: 7 – 8mm
Contact de relai d'alarme
• Sorties de relais avec capacité de transport de
courant de 1A, 24 V DC
• Mode circuit ouvert lorsque deux sources
d'alimentation sont connectées
• Mode court circuit lorsque seule l'une des
sources d'alimentation est connectée
MTBF
• 500.000 heures
Boîtier
• Boîtier métallique IP30
• Fixation rail DIN
• Fixation murale
• Fixation magnétique
• Point de mise à la terre
Température de fonctionnement
• - 40° – 75° C (-40° – 167° F)
Humidité en fonctionnement
• Max. 95% sans condensation
Dimensions
• 150 x 145 x 26.7mm (5.9 x 5.7 x 1.1 pouce)
Poids
• 420 g (14,8 onces)
Certifications
• CE
• FCC
• UL
• Résistance aux chocs (IEC 60068-2-27)
• Résistance aux chutes (IEC 60068-2-32)
• Résistance aux vibrations (IEC 60068-2-6)
• IEC 61000-4-2
• IEC 61000-4-4
• IEC 61000-4-5
Garantie
• 3 ans
Contenu de l'emballage
• TI-PG62F
• Guide d'installation rapide
• Bornier détachable
• Kit de fixation rail DIN, murale et magnétique
Toutes les références au débit ne sont données qu’à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l’apparence réelle du produit peut
différer de celle illustrée ici.
