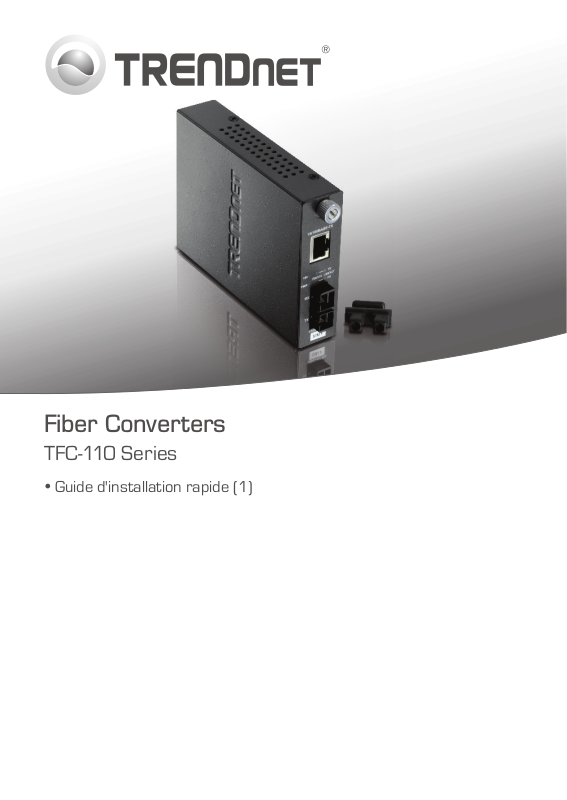

Trendnet TFC-110 Series QUICK INSTALLATION GUIDE

Fiber Converters

TFC-110 Series

ŸGuide d'installation rapide (1)

1. Avant de commencer

Contenu de l'emballage

Convertisseur fibre

Ÿ
ŸGuide d´installation rapide en plusieurs langues
ŸAlimentation

Si tout le contenu ci-dessus sont manquantes, s'il vous plaît contactez votre
revendeur.

Configuration minimale

Ÿ

Un environnement assez frais et sec

ŸUn environnement exempt de toute source de génération de champ

électromagnétique fort (comme les moteurs), de vibration, de poussières et
veillez à ce qu’il ne soit pas directement exposé aux rayons du soleil

ŸChâssis TFC-1600 (non fourni) ou une surface plane pouvant supporter le

poids de du convertisseur fibre

ŸSwitch Ethernet 10/100Mbps
ŸCâbles fibres multi-mode ou monomode
ŸCâble Ethernet RJ-45 Cat.5, 5e ou 6

Équipement optionnel

Ÿ

Un rack standard 19 pouces

ŸChâssis TFC-1600

2. Installation du matériel

Installation de 2 convertisseurs fibre autonomes

1. Branchez un câble Ethernet RJ-45 ente le port Ethernet des convertisseurs

de fibre et le port Ethernet de votre switch (TE100-S24g).

1

2. Branchez le câble fibre aux convertisseurs fibre.

3. Branchez l'adaptateur secteur à l'arrière du convertisseur fibre.

Remarque:

1. Pour leTFC-110MM/MST/MSC/110S15/S15i/S30/S30i/S60/S60i/S10, les
câbles TX et RX doivent être inversés sur la connexion fibre opposée.

2. Le TFC-15MS100 transforme la fibre multi-mode en fibre monomode, il peut
être branché à un switch à l'aide d'une connexion fibre de type SC multi­mode (p. ex. TEG-424WS avec modules fibres) afin d'allonger la distance de
la fibre monomode jusque 15km.

3. Câblage
a. Câble optique multimode: TFC-110MSC, TFC-110MST, TFC-110MM.
b. Câble optique monomode: TFC-110S15, TFC-110S30, TFC-110S60,

TFC-110S100, TFC-110S15i, TFC-110S30i, TFC-110S60i.

c. Câble optique à simple brin por: TFC-110S20D3, TFC-110S20D5,

TFC-110S40D3, TFC-110S40D5.

2

Installation d’un convertisseur fibre dans un châssis

1. Dévissez le cache baie de la baie choisie sur le châssis.

2. Desserrez la vis à molette et enlevez le convertisseur fibre du logement

métallique.

3. Glissez le convertisseur fiber dans un logement disponible et serrez la vis à

molette.

L'installation est maintenant complète.

3
