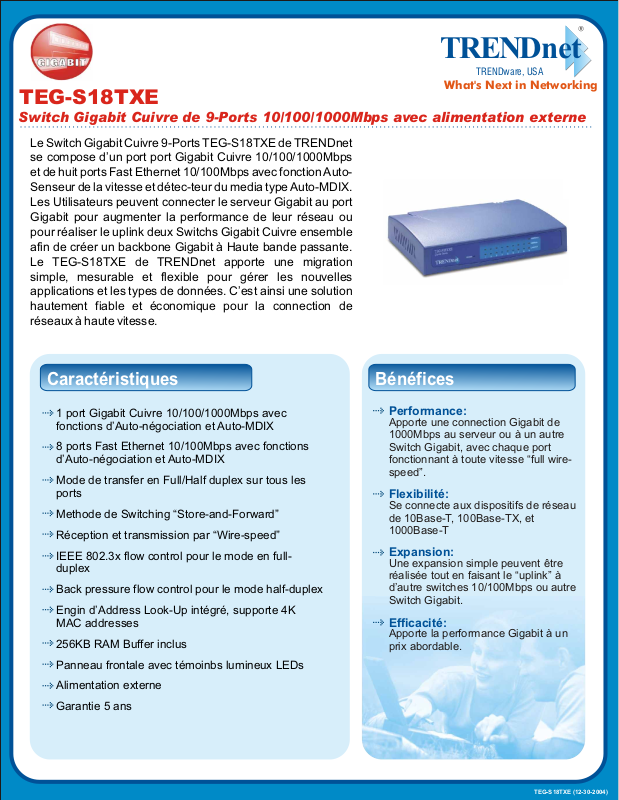

TEG-S18TXE

Switch Gigabit Cuivre de 9-Ports 10/100/1000Mbps avec alimentation externe

Le Switch Gigabit Cuivre 9-Ports TEG-S18TXE de TRENDnet se compose d’un port port Gigabit Cuivre 10/100/1000Mbps et de huit ports Fast Ethernet 10/100Mbps avec fonction AutoSenseur de la vitesse et détec-teur du media type Auto-MDIX. Les Utilisateurs peuvent connecter le serveur Gigabit au port Gigabit pour augmenter la performance de leur réseau ou pour réaliser le uplink deux Switchs Gigabit Cuivre ensemble afin de créer un backbone Gigabit à Haute bande passante. Le TEG-S18TXE de TRENDnet apporte une migration simple, mesurable et flexible pour gérer les nouvelles applications et les types de données. C’est ainsi une solution hautement fiable et économique pour la connection de réseaux à haute vitesse.

1 port Gigabit Cuivre 10/100/1000Mbps avec fonctions d’Auto-négociation et Auto-MDIX

8 ports Fast Ethernet 10/100Mbps avec fonctions d’Auto-négociation et Auto-MDIX

Mode de transfer en Full/Half duplex sur tous les ports

Methode de Switching “Store-and-Forward”

Réception et transmission par “Wire-speed”

IEEE 802.3x flow control pour le mode en fullduplex

Back pressure flow control pour le mode half-duplex

Engin d’Address Look-Up intégré, supporte 4K MAC addresses

256KB RAM Buffer inclus

Panneau frontale avec témoinbs lumineux LEDs

BénéficesCaractéristiques

Performance:

Apporte une connection Gigabit de 1000Mbps au serveur ou à un autre Switch Gigabit, avec chaque port fonctionnant à toute vitesse “full wirespeed”.

Flexibilité:

Se connecte aux dispositifs de réseau de 10Base-T, 100Base-TX, et 1000Base-T

Expansion:

Une expansion simple peuvent être réalisée tout en faisant le “uplink” à d’autre switches 10/100Mbps ou autre Switch Gigabit.

Efficacité:

Apporte la performance Gigabit à un prix abordable.

Alimentation externe

Garantie 5 ans

TEG-S18TXE (12-30-2004)

TEG-S18TXE

Switch Gigabit Cuivre de 9-Ports 10/100/1000Mbps avec alimentation externe

Spécifications

Normes:

• IEEE 802.3 10Base-T Ethernet

• IEEE 802.3u 100Base-TX Fast Ethernet

• IEEE 802.3ab 1000Base-T Gigabit

Ethernet

• IEEE 802.3x Flow Control

Taux de transfert de données:

• Ethernet: 10Mbps (Half-Duplex), 20Mbps

(Full-Duplex),

• Fast Ethernet: 100Mbps (Half-Duplex),

200Mbps (Full-Duplex),

• Gigabit Ethernet: 2000Mbps (Full-Duplex)

Câblage:

• Ethernet: 2-pair UTP/STP Cat. 3, 4, 5, 100

mètres max.

• Fast Ethernet: 2-pair UTP/STP Cat. 5, 100

mètres max.

• Gigabit Ethernet: 4-pair UTP/STP Cat. 5,

100 mètres max.

Protocole:

• CSMA/CD

Topologie:

• Star

Data RAM Buffers:

• 256KB par Device

Table de filtrage d’Adresse:

• 4K entries par device

Témoins lumineux LEDs:

• Si en fonctionnement

• Link/ACT, 100Mbps LEDs pour ports Fast

Ethernet 10/100Mbps

• Link/ACT, 100Mbps, 1000Mbps LED pour

le port Gigabit

Consommation électric:

• 5.7 Watts; 7.5V DC, 1A Adaptateur

Electric

Dimensions:

• 172 x 100 x 34mm (6.8 x 3.9 x 1.3 inch)

Poids:

• 280.6 grams (9.9 Oz)

Températur:

• Opération: 0° ~ 40° C (32° ~ 104° F)

• Stockage: -10° ~ 70° C (14° ~ 158° F)

Humidité:

• Opération: 10% ~ 90 %

• Stockage: 5% ~ 90% for storage (non-condensing)

Certificats:

• FCC Class B, CE mark Class B, VCCI-B

Solution de Réseaux

TW100-S4W1CA

Workstations with

TE100-PCIWN

INTERNET

XDSL/Cable Modem

1000Mbps

100Mbps

06/27/2003

Server with

TEG-PCITX

TEG-S18TXE

TE100-S55Eplus

TE100-PS3plus

e r e

t nv i

s u l p

T N

T P L

2 T P L

T P1 L

s s e l

e r i W

aiy ul Q t

A /

n ic

t e n

S U

e r

w D Na

E R

- 5

Printers

Workstations with

TE100-PCIWN

Pour commander, merci d'appeler au:

1-888-326-6061

Produits en relation

TEG-S18TXE: Switch Gigabit Cuivre de 9-ports 10/100/1000Mbps avec alimentation externe

TEG-PCITX: Adaptateur Ethernet Gigabit Cuivre de 32-Bit PCI 10/100/1000Mbps

TEG-PCITX2: Adaptateur Ethernet Gigabit Cuivre de 64/32-Bit PCI 10/100/1000Mbps

TEG-S40TXE: Switch Gigabit Cuivre de 4-ports 10/100/1000Mbps avec alimentation externe

TEG-S50TXE: Switch Gigabit Cuivre de 5-port 10/100/1000Mbps avec alimentation externe

TEG-S80TXE: Switch Gigabit Cuivre de 8-port 10/100/1000Mbps avec alimentation externe
