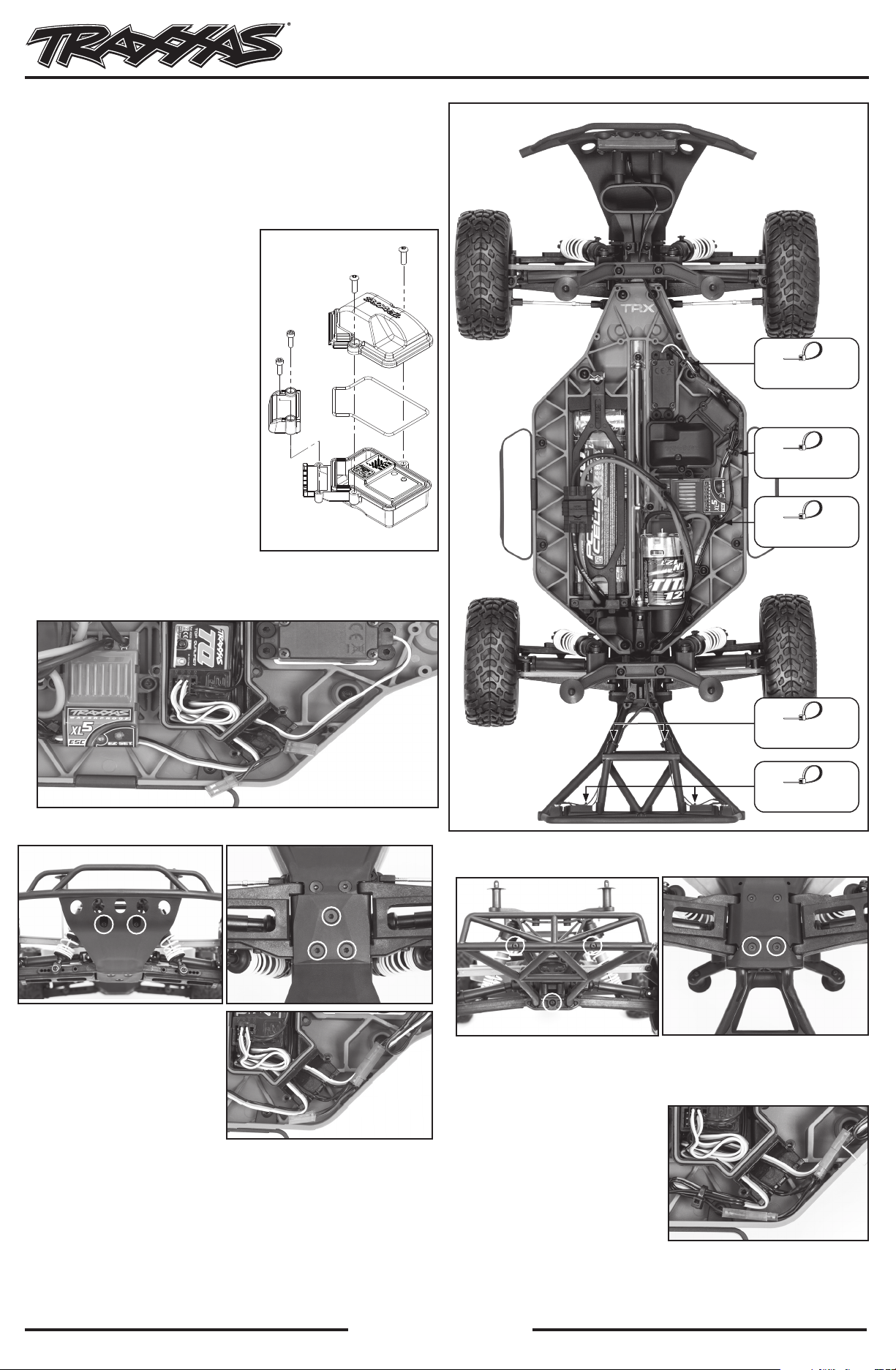

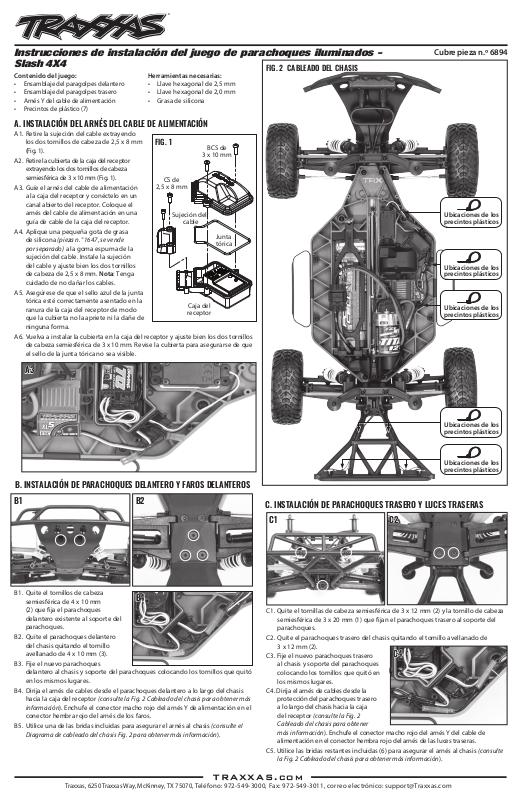

Instrucciones de instalación del juego de parachoques iluminados -
Slash 4X4
Contenido del juego:
• Ensamblaje del paragolpes delantero
• Ensamblaje del paragolpes trasero
• Arnés Y del cable de alimentación
• Precintos de plástico (7)
A. INSTALACIÓN DEL ARNÉS DEL CABLE DE ALIMENTACIÓN
A1. Retire la sujeción del cable extrayendo
los dos tornillos de cabeza de 2,5 x 8mm
(Fig. 1).
A2. Retire la cubierta de la caja del receptor
extrayendo los dos tornillos de cabeza
semiesférica de 3x10mm (Fig. 1).
A3. Guíe el arnés del cable de alimentación
a la caja del receptor y conéctelo en un
canal abierto del receptor. Coloque el
arnés del cable de alimentación en una
guía de cable de la caja del receptor.
A4. Aplique una pequeña gota de grasa
de silicona (pieza n.° 1647, se vende
por separado) a la goma espuma de la
sujeción del cable. Instale la sujeción
del cable y ajuste bien los dos tornillos
de cabeza de 2,5 x 8mm. Nota: Tenga
cuidado de no dañar los cables.
A5. Asegúrese de que el sello azul de la junta
tórica esté correctamente asentado en la
ranura de la caja del receptor de modo
que la cubierta no la apriete ni la dañe de
ninguna forma.
A6. Vuelva a instalar la cubierta en la caja del receptor y ajuste bien los dos tornillos
de cabeza semiesférica de 3x10mm. Revise la cubierta para asegurarse de que
el sello de la junta tórica no sea visible.
Herramientas necesarias:
• Llave hexagonal de 2,5 mm
• Llave hexagonal de 2,0 mm
• Grasa de silicona
FIG. 1
CS de
2,5 x 8 mm
Sujeción del
BCS de
3 x 10 mm
cable
Junta
tórica
Caja del
receptor
FIG. 2 CABLEADO DEL CHASIS
Cubre pieza n.º 6894
Ubicaciones de los
precintos plásticos
Ubicaciones de los
precintos plásticos
Ubicaciones de los
precintos plásticos
B. INSTALACIÓN DE PARACHOQUES DELANTERO Y FAROS DELANTEROS
B1 B2B2
B1. Quite el tornillos de cabeza
semiesférica de 4 x 10mm
(2) que fija el parachoques
delantero existente al soporte del
parachoques.
B2. Quite el parachoques delantero
del chasis quitando el tornillo
avellanado de 4 x 10mm (3).
B3. Fije el nuevo parachoques
delantero al chasis y soporte del parachoques colocando los tornillos que quitó
en los mismos lugares.
B4. Dirija el arnés de cables desde el parachoques delantero a lo largo del chasis
hacia la caja del receptor (consulte la Fig. 2 Cableado del chasis para obtener más
información). Enchufe el conector macho rojo del arnés Y de alimentación en el
conector hembra rojo del arnés de los faros.
B5. Utilice una de las bridas incluidas para asegurar el arnés al chasis (consulte el
Diagrama de cableado del chasis Fig. 2 para obtener más información).
Ubicaciones de los
precintos plásticos
Ubicaciones de los
precintos plásticos
C. INSTALACIÓN DE PARACHOQUES TRASERO Y LUCES TRASERAS
C1 C2C2
C1. Quite el tornillas de cabeza semiesférica de 3 x 12 mm (2) y la tornillo de cabeza
semiesférica de 3 x 20 mm (1) que fijan el parachoques trasero al soporte del
parachoques.
C2. Quite el parachoques trasero del chasis quitando el tornillo avellanado de
3 x 12mm (2).
C3. Fije el nuevo parachoques trasero
al chasis y soporte del parachoques
colocando los tornillos que quitó en
los mismos lugares.
C4. Dirija el arnés de cables desde la
protección del parachoques trasero
a lo largo del chasis hacia la caja
del receptor (consulte la Fig. 2
Cableado del chasis para obtener
más información). Enchufe el conector macho rojo del arnés Y del cable de
alimentación en el conector hembra rojo del arnés de las luces traseras.
C5. Utilice las bridas restantes incluidas (6) para asegurar el arnés al chasis (consulte
la Fig. 2 Cableado del chasis para obtener más información).
C4
Traxxas, 6250 Traxxas Way, McKinney, TX 75070,
TRAXXAS.com
Teléfono: 972-549-3000, Fax: 972-549-3011, correo electrónico: [email protected]
