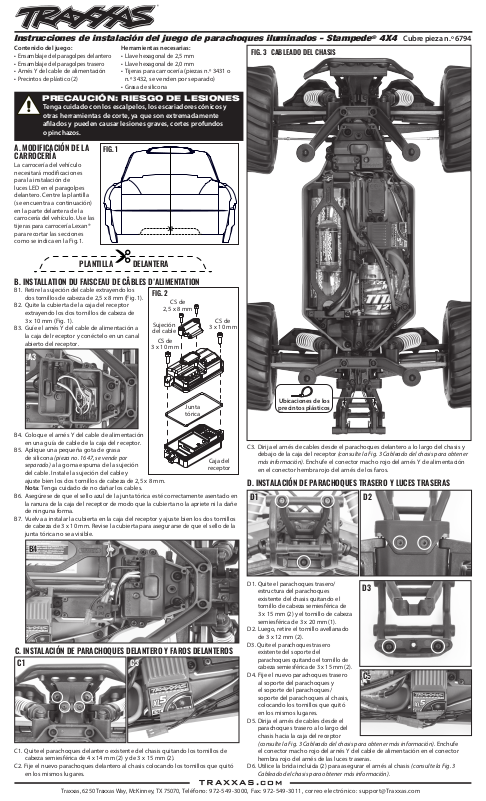

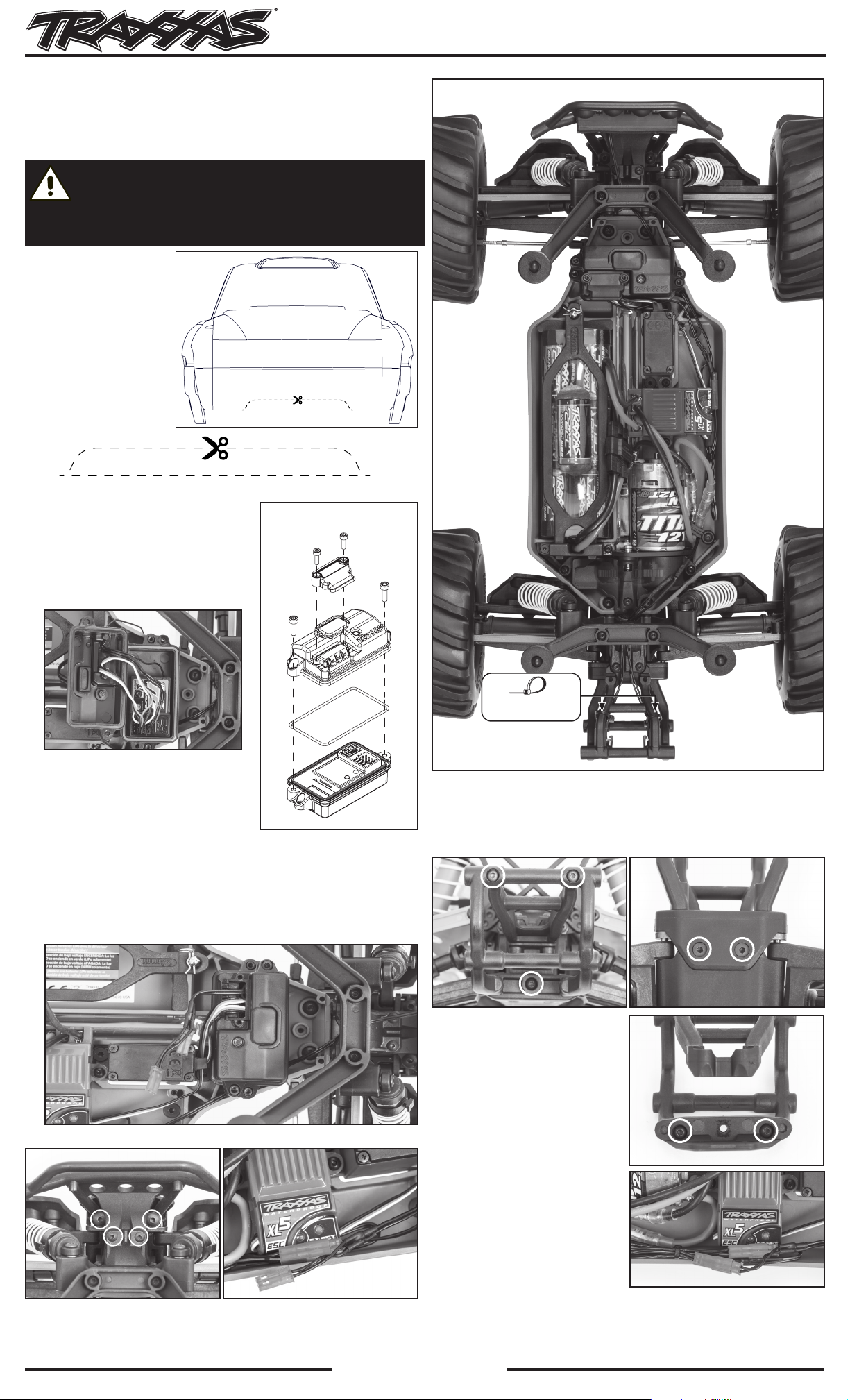

Instrucciones de instalación del juego de parachoques iluminados - Stampede
Contenido del juego:
•
Ensamblaje del paragolpes delantero
•
Ensamblaje del paragolpes trasero
• Arnés Y del cable de alimentación
•
Precintos de plástico
(2)
PRECAUCIÓN: RIESGO DE LESIONES
Tenga cuidado con los escalpelos, los escariadores cónicos y
otras herramientas de corte, ya que son extremadamente
alados y pueden causar lesiones graves, cortes profundos
o pinchazos.
Herramientas necesarias:
• Llave hexagonal de 2,5 mm
• Llave hexagonal de 2,0 mm
• Tijeras para carrocería (piezas n.º 3431 o
n.º 3432, se venden por separado)
• Grasa de silicona
FIG. 3 CABLEADO DEL CHASIS
®
4X4
Cubre pieza n.º 6794
A. MODIFICACIÓN DE LA
FIG. 1
CARROCERÍA
La carrocería del vehículo
necesitará modificaciones
para la instalación de
luces LED en el paragolpes
delantero. Centre la plantilla
(se encuentra a continuación)
en la parte delantera de la
carrocería del vehículo. Use las
tijeras para carrocería Lexan®
para recortar las secciones
como se indica en la Fig.1.
DELANTERAPLANTILLA
B. INSTALLATION DU FAISCEAU DE CÂBLES D’ALIMENTATION
B1. Retire la sujeción del cable extrayendo los
dos tornillos de cabeza de 2,5 x 8mm (Fig. 1).
B2. Quite la cubierta de la caja del receptor
extrayendo los dos tornillos de cabeza de
3 x 10 mm (Fig. 1).
B3. Guíe el arnés Y del cable de alimentación a
la caja del receptor y conéctelo en un canal
abierto del receptor.
FIG. 2
CS de
2,5 x 8 mm
Sujeción
del cable
CS de
3 x 10 mm
A3
CS de
3 x 10 mm
Junta
tórica
B4. Coloque el arnés Y del cable de alimentación
en una guía de cable de la caja del receptor.
B5. Aplique una pequeña gota de grasa
de silicona (pieza no. 1647, se vende por
separado) a la goma espuma de la sujeción
del cable. Instale la sujeción del cable y
ajuste bien los dos tornillos de cabeza de 2,5 x 8mm.
Nota: Tenga cuidado de no dañar los cables.
B6. Asegúrese de que el sello azul de la junta tórica esté correctamente asentado en
la ranura de la caja del receptor de modo que la cubierta no la apriete ni la dañe
de ninguna forma.
B7. Vuelva a instalar la cubierta en la caja del receptor y ajuste bien los dos tornillos
de cabeza de 3x10mm. Revise la cubierta para asegurarse de que el sello de la
junta tórica no sea visible.
Caja del
receptor
C. INSTALACIÓN DE PARACHOQUES DELANTERO Y FAROS DELANTEROS
C3C1
C1. Quite el parachoques delantero existente del chasis quitando los tornillos de
cabeza semiesférica de 4 x 14mm (2) y de 3 x 15 mm (2).
C2. Fije el nuevo parachoques delantero al chasis colocando los tornillos que quitó
en los mismos lugares.
TRAXXAS.com
Traxxas, 6250 Traxxas Way, McKinney, TX 75070,
Teléfono: 972-549-3000, Fax: 972-549-3011, correo electrónico: [email protected]
Ubicaciones de los
precintos plásticos
C3. Dirija el arnés de cables desde el parachoques delantero a lo largo del chasis y
debajo de la caja del receptor (consulte la Fig. 3 Cableado del chasis para obtener
más información). Enchufe el conector macho rojo del arnés Y de alimentación
en el conector hembra rojo del arnés de los faros.
D. INSTALACIÓN DE PARACHOQUES TRASERO Y LUCES TRASERAS
D1 D2
D1. Quite el parachoques trasero/
estructura del parachoques
existente del chasis quitando el
tornillo de cabeza semiesférica de
3 x 15 mm (2) y el tornillo de cabeza
semiesférica de 3 x 20 mm (1).
D2. Luego, retire el tornillo avellanado
de 3 x 12 mm (2).
D3. Quite el parachoques trasero
existente del soporte del
parachoques quitando el tornillo de
cabeza semiesférica de 3 x 15 mm (2).
D4. Fije el nuevo parachoques trasero
al soporte del parachoques y
el soporte del parachoques/
soporte del parachoques al chasis,
colocando los tornillos que quitó
en los mismos lugares.
D5. Dirija el arnés de cables desde el
parachoques trasero a lo largo del
chasis hacia la caja del receptor
(consulte la Fig. 3 Cableado del chasis para obtener más información). Enchufe
el conector macho rojo del arnés Y del cable de alimentación en el conector
hembra rojo del arnés de las luces traseras.
D6. Utilice la brida incluida (2) para asegurar el arnés al chasis (consulte la Fig. 3
Cableado del chasis para obtener más información).
D3
