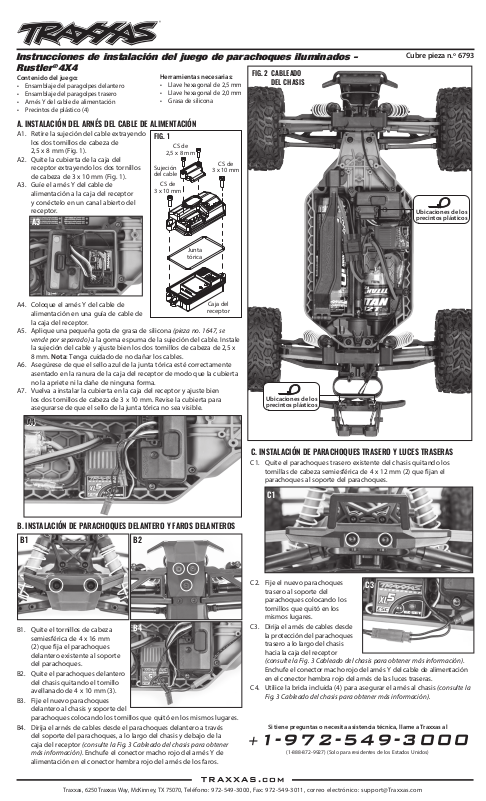

Instrucciones de instalación del juego de parachoques iluminados -
Rustler®4X4
Contenido del juego:
• Ensamblaje del paragolpes delantero
• Ensamblaje del paragolpes trasero
• Arnés Y del cable de alimentación
• Precintos de plástico (4)
A. INSTALACIÓN DEL ARNÉS DEL CABLE DE ALIMENTACIÓN
A1. Retire la sujeción del cable extrayendo
los dos tornillos de cabeza de
2,5 x 8mm (Fig. 1).
A2. Quite la cubierta de la caja del
receptor extrayendo los dos tornillos
de cabeza de 3 x 10 mm (Fig. 1).
A3. Guíe el arnés Y del cable de
alimentación a la caja del receptor
y conéctelo en un canal abierto del
receptor.
A3
Herramientas necesarias:
• Llave hexagonal de 2,5 mm
• Llave hexagonal de 2,0 mm
• Grasa de silicona

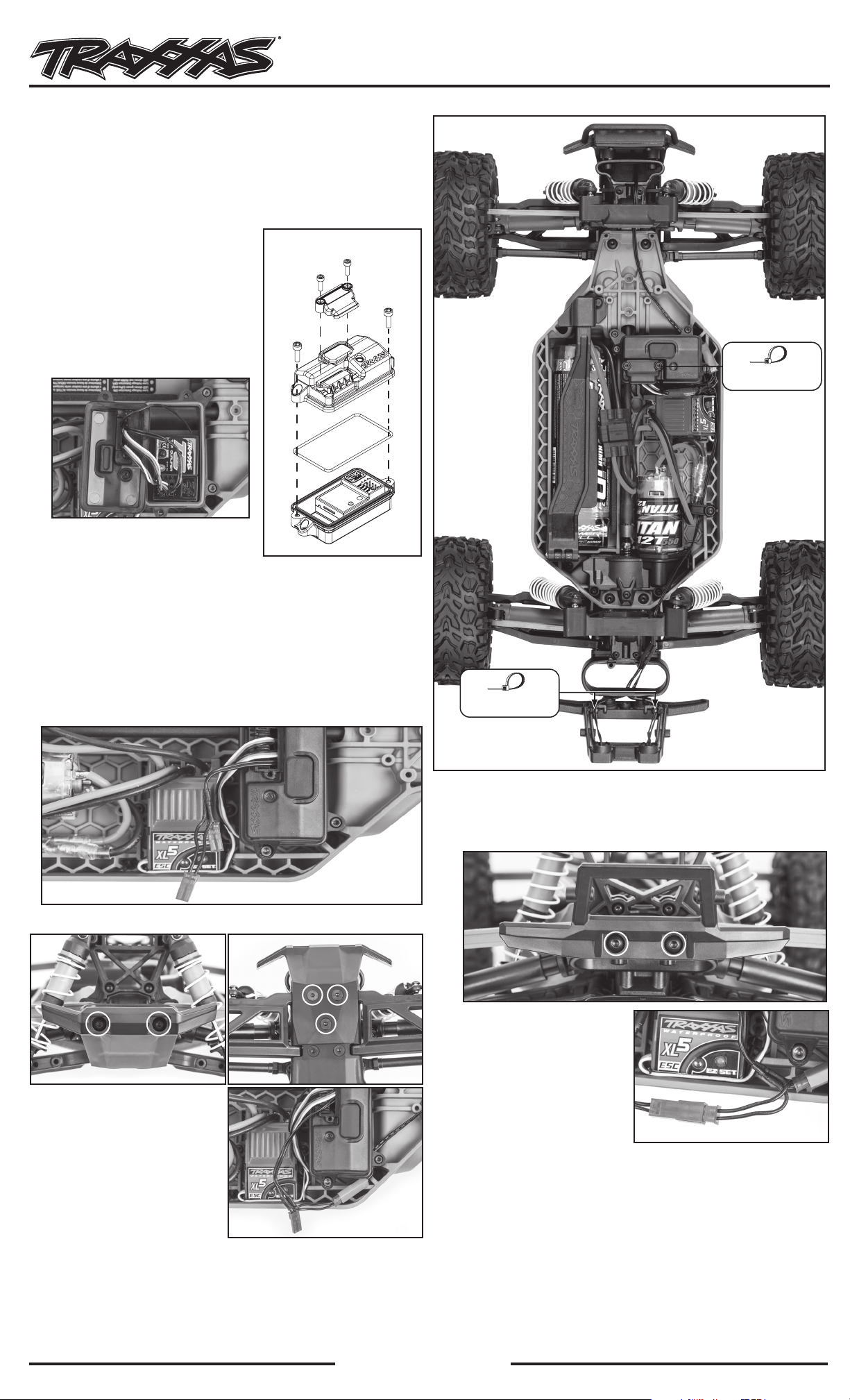

FIG. 1
CS de
2,5 x 8 mm
Sujeción
del cable
CS de
3 x 10 mm
Junta
tórica
CS de
3 x 10 mm
FIG. 2 CABLEADO
DEL CHASIS
Cubre pieza n.º 6793
Ubicaciones de los
precintos plásticos
A4. Coloque el arnés Y del cable de
alimentación en una guía de cable de
la caja del receptor.
A5. Aplique una pequeña gota de grasa de silicona (pieza no. 1647, se
vende por separado) a la goma espuma de la sujeción del cable. Instale
la sujeción del cable y ajuste bien los dos tornillos de cabeza de 2,5 x
8mm. Nota: Tenga cuidado de no dañar los cables.
A6. Asegúrese de que el sello azul de la junta tórica esté correctamente
asentado en la ranura de la caja del receptor de modo que la cubierta
no la apriete ni la dañe de ninguna forma.
A7. Vuelva a instalar la cubierta en la caja del receptor y ajuste bien
los dos tornillos de cabeza de 3x10mm. Revise la cubierta para
asegurarse de que el sello de la junta tórica no sea visible.
Caja del
receptor
B. INSTALACIÓN DE PARACHOQUES DELANTERO Y FAROS DELANTEROS
Ubicaciones de los
precintos plásticos
C. INSTALACIÓN DE PARACHOQUES TRASERO Y LUCES TRASERAS
C1. Quite el parachoques trasero existente del chasis quitando los
tornillas de cabeza semiesférica de 4 x 12 mm (2) que fijan el
parachoques al soporte del parachoques.
C1
B1
B1. Quite el tornillos de cabeza
semiesférica de 4 x 16mm
(2) que fija el parachoques
delantero existente al soporte
del parachoques.
B2. Quite el parachoques delantero
del chasis quitando el tornillo
avellanado de 4 x 10mm (3).
B3. Fije el nuevo parachoques
delantero al chasis y soporte del
parachoques colocando los tornillos que quitó en los mismos lugares.
B4. Dirija el arnés de cables desde el parachoques delantero a través
del soporte del parachoques, a lo largo del chasis y debajo de la
caja del receptor (consulte la Fig. 3 Cableado del chasis para obtener
más información). Enchufe el conector macho rojo del arnés Y de
alimentación en el conector hembra rojo del arnés de los faros.
B2
B4
C2. Fije el nuevo parachoques
trasero al soporte del
parachoques colocando los
tornillos que quitó en los
mismos lugares.
C3.
Dirija el arnés de cables desde
la protección del parachoques
trasero a lo largo del chasis
hacia la caja del receptor
(consulte la Fig. 3 Cableado del chasis para obtener más información).
Enchufe el conector macho rojo del arnés Y del cable de alimentación
en el conector hembra rojo del arnés de las luces traseras.
C4. Utilice la brida incluida (4) para asegurar el arnés al chasis (consulte la
Fig. 3 Cableado del chasis para obtener más información).
Si tiene preguntas o necesita asistencia técnica, llame a Traxxas al
C3
+ 1-972-549-3000
(1-888-872-9927) (Solo para residentes de los Estados Unidos)
Traxxas, 6250 Traxxas Way, McKinney, TX 75070,
TRAXXAS.com
Teléfono: 972-549-3000, Fax: 972-549-3011, correo electrónico: [email protected]
