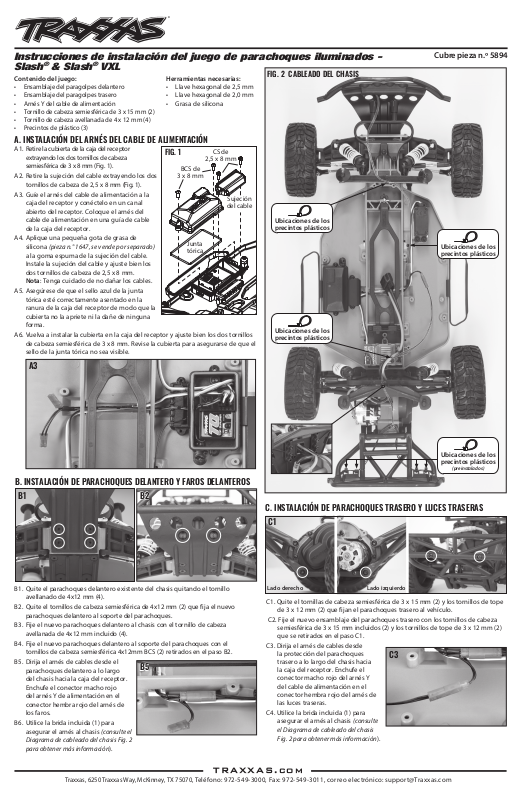

Instrucciones de instalación del juego de parachoques iluminados -
Slash® & Slash
Contenido del juego:
• Ensamblaje del paragolpes delantero
• Ensamblaje del paragolpes trasero
• Arnés Y del cable de alimentación
• Tornillo de cabeza semiesférica de 3 x 15mm (2)
• Tornillo de cabeza avellanada de 4 x 12 mm (4)
• Precintos de plástico (3)
A. INSTALACIÓN DEL ARNÉS DEL CABLE DE ALIMENTACIÓN
A1. Retire la cubierta de la caja del receptor
extrayendo los dos tornillos de cabeza
semiesférica de 3x8mm (Fig. 1).
A2. Retire la sujeción del cable extrayendo los dos
tornillos de cabeza de 2,5 x 8mm (Fig. 1).
A3. Guíe el arnés del cable de alimentación a la
caja del receptor y conéctelo en un canal
abierto del receptor. Coloque el arnés del
cable de alimentación en una guía de cable
de la caja del receptor.
A4. Aplique una pequeña gota de grasa de
silicona (pieza n.° 1647, se vende por separado)
a la goma espuma de la sujeción del cable.
Instale la sujeción del cable y ajuste bien los
dos tornillos de cabeza de 2,5 x 8mm.
Nota: Tenga cuidado de no dañar los cables.
A5. Asegúrese de que el sello azul de la junta
tórica esté correctamente asentado en la
ranura de la caja del receptor de modo que la
cubierta no la apriete ni la dañe de ninguna
forma.
A6. Vuelva a instalar la cubierta en la caja del receptor y ajuste bien los dos tornillos
de cabeza semiesférica de 3x8mm. Revise la cubierta para asegurarse de que el
sello de la junta tórica no sea visible.
®
VXL
Herramientas necesarias:
• Llave hexagonal de 2,5 mm
• Llave hexagonal de 2,0 mm
• Grasa de silicona

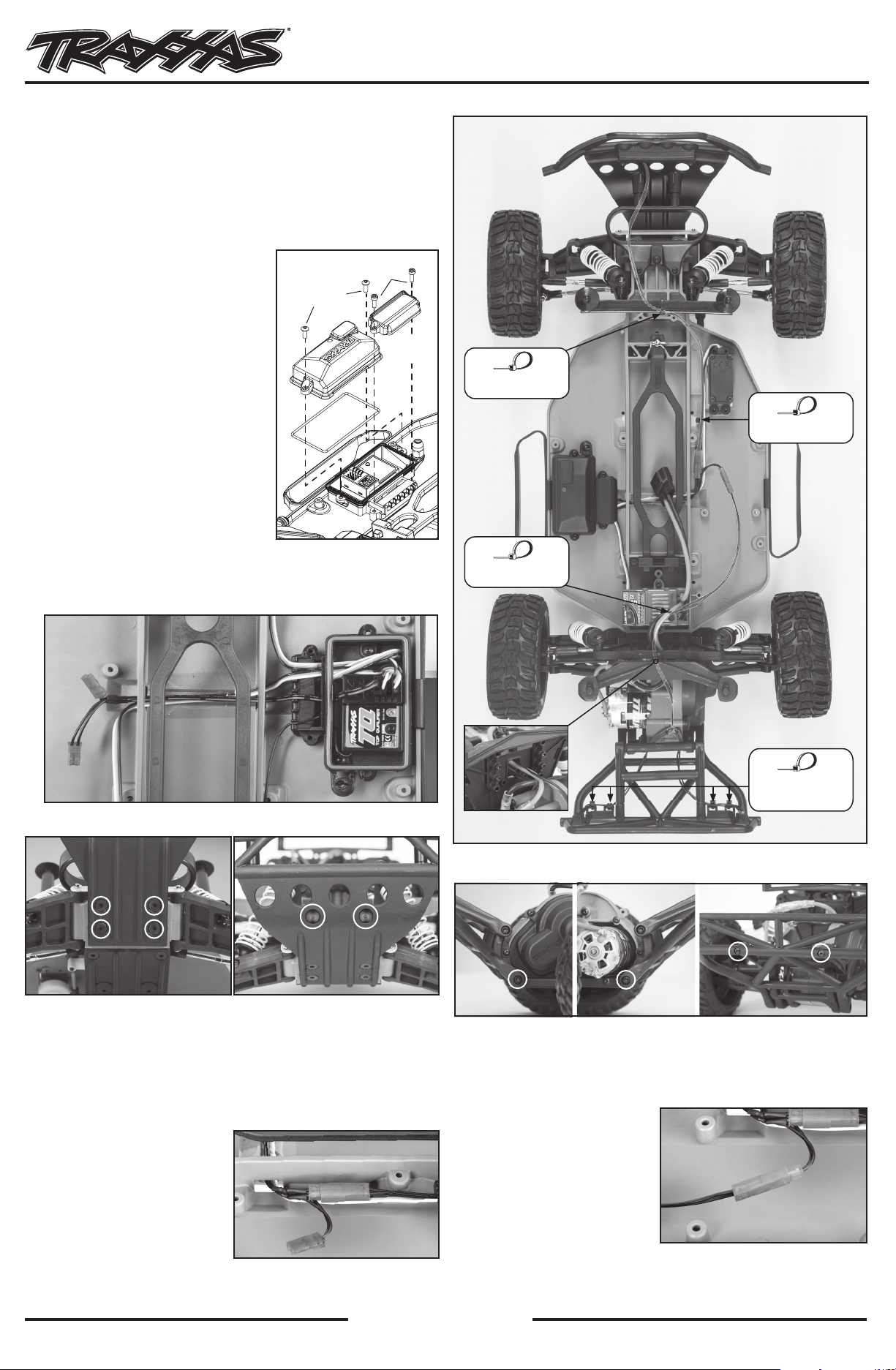

FIG. 1
BCS de
3 x 8 mm
CS de
2,5 x 8 mm
Sujeción
del cable
Junta
tórica
FIG. 2 CABLEADO DEL CHASIS
Ubicaciones de los
precintos plásticos
Ubicaciones de los
precintos plásticos
Cubre pieza n.º 5894
Ubicaciones de los
precintos plásticos
A3
B. INSTALACIÓN DE PARACHOQUES DELANTERO Y FAROS DELANTEROS
B1
B1. Quite el parachoques delantero existente del chasis quitando el tornillo
avellanado de 4x12mm (4).
B2. Quite el tornillos de cabeza semiesférica de 4x12mm (2) que fija el nuevo
parachoques delantero al soporte del parachoques.
B3. Fije el nuevo parachoques delantero al chasis con el tornillo de cabeza
avellanada
B4. Fije el nuevo parachoques delantero al soporte del parachoques con el
tornillos de cabeza semiesférica 4x12mm BCS (2) retirados en el paso B2.
B5. Dirija el arnés de cables desde el
parachoques delantero a lo largo
del chasis hacia la caja del receptor.
Enchufe el conector macho rojo
del arnés Y de alimentación en el
conector hembra rojo del arnés de
los faros.
B6. Utilice la brida incluida (1) para
asegurar el arnés al chasis (consulte el
Diagrama de cableado del chasis Fig. 2
para obtener más información).
de 4x12 mm incluido (4).
Ubicaciones de los
precintos plásticos
(preinstalados)
C. INSTALACIÓN DE PARACHOQUES TRASERO Y LUCES TRASERAS
C1
Lado derecho Lado izquierdo
C1. Quite el tornillas de cabeza semiesférica de 3 x 15 mm (2) y los tornillos de tope
de 3 x 12 mm (2) que fijan el parachoques trasero al vehículo.
C2. Fije el nuevo ensamblaje del parachoques trasero con los tornillos de cabeza
semiesférica de 3 x 15 mm incluidos (2) y los tornillos de tope de 3 x 12 mm (2)
que se retirados en el paso C1.
C3. Dirija el arnés de cables desde
la protección del parachoques
trasero a lo largo del chasis hacia
la caja del receptor. Enchufe el
conector macho rojo del arnés Y
del cable de alimentación en el
conector hembra rojo del arnés de
las luces traseras.
C4. Utilice la brida incluida (1) para
asegurar el arnés al chasis (consulte
el Diagrama de cableado del chasis
Fig. 2 para obtener más información).
C3
Traxxas, 6250 Traxxas Way, McKinney, TX 75070,
TRAXXAS.com
Teléfono: 972-549-3000, Fax: 972-549-3011, correo electrónico: [email protected]
