Беспроводной маршрутизатор серии N с
поддержкой стандартов 3G/4G
843
АВТОРСКОЕ ПРА ВО И ТОРГОВЫЕ МАРКИ
Спецификации могут меняться без уведомления. является
зарегистрированной торговой маркой компании «TP-LINK TECHNOLOGIES CO., LT D».
Прочие бренды и наименования продукции являются торговыми марками или
зарегистрированными торговыми марками их владельцев.
Данное оборудование прошло соответствующие испытания, которые показали, что оно
соответствует требованиям для цифровых устройств класса «B» в соответствии с частью 15
правил FCC. Данные требования были разработаны, чтобы обеспечить оптимальную
защиту от неблагоприятных явлений интерференции при эксплуатации в домашних
условиях. Оборудование генерирует, использует и излучает радиоволны, которые при
неправильной установке и эксплуатации могут вызывать неблагоприятные явления
интерференции для беспроводной передачи данных. Однако нет гарантии, что подобные
явления интерференции не возникнут в отдельных случаях установки. В случае, если
оборудование генерирует помехи, препятствующие нормальному приему радио- или
телесигнала (это можно определить, выключив и включив его), рекомендуется предпринять
следующие действия:
• Изменить положение или передвинуть принимающую антенну.
• Увеличить расстояние между оборудованием и приемником.
• Подключить оборудование и приемник к разным розеткам.
• Обратиться к дилеру или к опытному специалисту по радио- или телевизионному
оборудованию.
Устройство соответствует требованиям части 15 правил FCC. Эксплуатация производится с
учетом следующих двух условий:
1) Устройство не должно вызывать неблагоприятных явлений интерференции.
2) Устройство может работать с любым типом интерференции, включая
интерференцию, которая может вызвать нежелательный режим эксплуатации.
Любые изменения, не одобренные явным образом стороной, отвечающей за соответствие,
могут повлечь за собой отмену права пользователя на эксплуатацию оборудования.
Примечание: Производитель не несет ответственности за интерференцию радио- или
телевизионного сигнала, вызванного несанкционированными изменениями, внесенными в
оборудование. Такие изменения могут повлечь за собой отмену права пользователя на
эксплуатацию оборудования.
Требования FCC по уровню радиоизлучения
Данное устройство отвечает требованиям FCC по уровню радиоизлучения для
неконтролируемой среды. Устройство и его антенна не должны находиться или
эксплуатироваться вместе с другой антенной или передатчиком.
«Для обеспечения соответствия этим требованиям, положения документа применяются
только в отношении мобильных конфигураций. Антенны, применяемые данным
передатчиком, должны быть установлены на расстоянии не менее 20 см от ближайшего
местонахождения людей и не должны находиться рядом или совместно эксплуатироваться
с другой антенной или передатчиком».
Отметка CE
Данное устройство является продуктом класса «B». При эксплуатации в домашних
условиях, данный продукт может вызвать явление интерференции радиосигнала, в этом
случае от пользователя может потребоваться принятие соответствующих мер.
Настоящее устройство предназначено для работы с указанными ниже антеннами с
максимальным коэффициентом усиления 5 дБи. Строго запрещается использовать с
настоящим устройством антенны, которые не указаны в списке или имеют коэффициент
усиления более 5 дБи. Сопротивление антенны должно быть 50 Ом.
Для снижения возможных эфирных помех у других пользователей тип антенны и ее
коэффициент усиления должны быть такими, чтобы мощность эквивалентного изотропного
излучателя не превышала предел, допустимый для бесперебойной связи.
Продукт сертифіковано згідно с правилами системи УкрСЕПРО на відповідність вимогам
нормативних документів та вимогам, що передбачені чинними законодавчими актами
України.
Правила безопасности
Если устройство имеет кнопку включения/выключения питания, то с её помощью можно
быстро отключить питание устройства. Если кнопки питания на устройстве нет,
единственный способ полностью обесточить устройство - отключить адаптер питания от
электросети.
Не разбирайте устройство и не производите его ремонт самостоятельно, в этом случае
компания вправе снять с себя гарантийные обязательства, кроме того, вы
подвергаетесь риску поражения электрическим током.
Не допускайте попадания влаги внутрь устройства.
Устройство предназначено для использования в следующих странах:
AT BG BY CA CZ DE DK EE
ES FI FR GB GR HU IE IT
LT LV MT NL NO PL PT RO
RU SE SK TR UA
ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ
Наследующееоборудование:
TP-LINK TECHNOLOGIES CO., LTD
Описание продукта:
Модель №: TL-MR3220
Торговая марка: TP-LINK
Настоящим со всей ответственностью заявляем, что вышеупомянутые продукты отвечают
всем техническим нормативным документам, действующим в отношении данного продукта
1) Выполните настройку протокола TCP/IP для вашего компьютера. Если вам
необходимы инструкции, как это сделать, смотрите
компьютера.
2) Выполните настройки сети. IP-адрес 192.168.0.xxx (где «ххх» любое число от 2 до
254), маска подсети 255.255.255.0, шлюз 192.168.0.1 (IP-адрес маршрутизатора по
умолчанию)
.
Приложение B: Настройка
3.2 Руководствопобыстройнастройке
При помощи веб-утилиты маршрутизатор легко настроить и управлять им. Веб-утилита
может использоваться в любой ОС Windows, Macintosh или UNIX OS через веб-браузер
(Microsoft Internet Explorer, Mozilla Firefox или Apple Safari).
1. Для доступа к утилите откройте веб-браузер и введите адрес по умолчанию
http://192.168.0.1
в адресной строке браузера.
Рис. 3-1 Вход в маршрутизатор
- 9 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Появится окно входа в систему, аналогичное тому, как представлено на Рис. 3-2. В поле
Пользователь и Пароль введите admin, используя нижний регистр. Затем нажмите
кнопку OK или клавишу Enter.
Рис. 3-2 Вход в систему
Примечание:
Если данное окно не появилось, это означает, что ваш веб-браузер настроен на работу
в режиме прокси. Зайдите в раздел Свойства обозревателя > Подключения >
Настройка параметров локальной сети. В появившемся окне уберите галочку с ячейки
Использовать прокси-сервер для локальных подключений и нажмите OK.
2. После успешного входа в систему выберите меню Быстрая настройка для настройки
маршрутизатора. Нажмите Далее для перехода на следующую страницу.
Рис. 3-3 Быстрая настройка
3. Выберите правильный режим Доступа к Интернет и нажмите Далее. Настройки для
каждого режима одинаковы. Далее все настройки указываются на примере режима
Только3G/4G.
- 10 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Только 3G/4G
В этом режиме маршрутизатор будет пытаться установить только 3G/4G
подключение. Подключение WAN не возможно.
Предпочтительно 3G/4G
В этом режиме маршрутизатор будет устанавливать 3G/4G подключение в
приоритетном порядке. Если подключение по сети 3G/4G установить не удаётся или
3G/4G USB-модем не подключен, но при этом проводное подключение доступно,
Рис. 3-4 Choose Internet Access Mode
маршрутизатор установит проводное подключение. Если маршрутизатор успешно
устанавливает 3G/4G подключение, то установка проводного подключения
прекращается и маршрутизатор сразу переключается на работу в сети 3G/4G.
ПредпочтительноWAN
В этом режиме маршрутизатор будет устанавливать проводное подключение (WAN)
в приоритетном порядке. Если проводное подключение установить не удаётся, а
3G/4G подключение доступно, маршрутизатор будет пытаться установить 3G/4G
подключение. Если у маршрутизатора появляется возможность установить
проводное подключение, то он разорвёт 3G/4G подключение и переключится на
WAN.
Только WAN
В этом режиме маршрутизатор будет пытаться установить только проводное
подключение. 3G/4G подключение невозможно.
4. Появится страница как на Рис. 3-5. Настройте необходимые параметры и нажмите
Далее.
- 11 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Рис. 3-5
Регион – Выберите регион, где Вы используете карту 3G/4G.
Поставщик услуг мобильного Интернет – выберите поставщика Интернет-услуг,
которого Вы используете для 3G/4G подключения. Маршрутизатор автоматически
заполнит поля Номер набора (Dial Number), Имя точки доступа (APN) по умолчанию
указанного поставщика Интернет-услуг. Если Ваш поставщик Интернет-услуг не указан
в списке Поставщик услуг мобильного Интернет, поставьте галочку напротив
Указать вручную Номер набора, APN, имя пользователя и пароль, затем заполните
поля Номер набора и APN вручную.
Тип аутентификации– Некоторые поставщики Интернет-услуг требуют особый тип
аутентификации, уточните эту информацию у вашего поставщика Интернет-услуг или
установите значение Авто (Auto).
Номер набора и APN – Оба эти параметра указываются вручную, после того как
поставлена галочка в поле Указать вручную Номер набора, APN, имя пользователя
и пароль.
Имя пользователя/Пароль – Укажите Имя пользователя и Пароль, предоставленные
вашим поставщиком Интернет-услуг. Эти поля чувствительны к регистру шрифта.
5. Настройте параметры Беспроводного режима на странице как показано на Рис.3-6,
затем нажмите Далее.
- 12 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Рис. 3-6 Быстрая настройка – Беспроводной режим
Беспроводное вещание – Выбрав соответствующий элемент из выпадающего
меню, вы можете включить/выключить функцию.
Имя беспроводной сети – Укажите значение длиной до 32 символов. Всем
беспроводным устройствам сети должно
быть присвоено одно и тот же имя SSID.
Что касается безопасности беспроводной сети, имя SSID по умолчанию
TP-LINK_XXXXXX (XXXXXX – последниешесть уникальных символов
MAC-адреса маршрутизатора). Данное поле является чувствительным к регистру.
Например, TEST и test – это разные значения.
Регион – Выберите соответствующее значение из выпадающего списка. В
данном поле указывается регион, где функция беспроводной передачи данных
может быть использована. Использование данной функции в регионах, не
указанных в списке, может быть незаконным. Если вашей страны или региона нет
в списке, обратитесь за помощью в местное правительственное агентство.
Примечание:
Версия для Северной Америки не имеет опции выбора региона в силу ограничений,
установленных местными законодательными и нормативными документами.
Канал – В этом поле указывается рабочая частота, которая будет использоваться.
Значение по умолчанию Авто, таким образом, точка доступа выберет
подходящий канал автоматически. Менять канал беспроводного подключения не
обязательно, если только не будут обнаружены проблемы с помехами от другой
расположенной вблизи точки доступа.
Режим – Режим беспроводной передачи данных маршрутизатора.
- 13 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Ширина канала – Выберите соответствующее значение из выпадающего списка.
Значение по умолчанию Авто, при котором устройство автоматически регулирует
ширину канала для клиентов.
Защита беспроводного режима – На выбор предлагается несколько опций
защиты.
Отключить защиту – Функция обеспечения безопасности может быть
включена или выключена. При выключенной функции беспроводные станции
могут подключаться к маршрутизатору без применения шифрования.
Настоятельно рекомендуем выбрать одну из опций для обеспечения
безопасности.
WPA-Personal/WPA2-Personal –Защита на основе W PA с использованием
общего ключа.
Пароль – Можно использовать символы формата ASCIIили
Шестнадцатеричные символы
При выборе ASCII, ключ может содержать цифры от 0 до 9 и буквы от A до Z и
его длина должна составлять от 8 до 63 символов.
При выборе Шестнадцатеричный, ключ может состоять из цифр от 0 до 9 и
букв от A до F, а его длина должна быть в пределах от 8 до 64 символов.
Следует иметь в виду, что ключ является чувствительным к регистру. Это
означает, что использование прописных и строчных букв влияет на его
значение. Вам стоит записать где-нибудь ключ и другие настройки защиты
беспроводной передачи данных.
Без изменений – Если вы выберите эту опцию, параметры настройки защиты
беспроводного режима не будут изменены!
Данные настройки являются всего лишь базовыми. Чтобы узнать о дополнительных
настройках, смотрите Раздел 4.6 Беспроводной режим
.
6. Нажмите Завершить или Перезагрузить на странице Завершить.
Если Вы не делаете изменений на странице Беспроводной режим, Вы увидите
страницу Завершение как показано на Рис.3-7. Нажмите кнопку Завершить для
завершения Быстрой настройки.
Рис. 3-7 Быстрая настройка – Завершение
Если на странице Беспроводной режим были сделаны какие-то изменения, Вы
увидите страницу Завершение как показано на Рис.3-8. Нажмите кнопку
Перезагрузить для того, чтобы настройки беспроводного режима вступили в силу,
после чего процесс Быстрой настройки будет завершён.
- 14 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Рис.3-8 Быстрая настройка – Завершение
После перезагрузки, пожалуйста, проверьте, имеется ли у Вас доступ к Интернет на
странице 4.2 Состояние.
- 15 -
TL-MR3220
Беспроводной маршрутизатор серии N с поддержкой стандартов 3G/4G
Глава 4. Настройка маршрутизатора
В этой главе рассказывается обо всех функциях веб-утилиты и способах настройки.
4.1 Вход в систему
После успешного входа в маршрутизатор в левой части веб-утилиты вы увидите пятнадцать
основных меню. В правой части содержатся справочная информация и инструкции.
Ниже приводится подробная информация по всем основным функциям веб-утилиты.
4.2 Состояние
В окне Состояние содержится текущая информация по маршрутизатору. Данная
информация доступна только для чтения.
- 16 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Рис. 4-1 Окно состояния маршрутизатора
4.3 Быстрая настройка
Смотри Раздел 3.2: Руководство по быстрой настройке.
4.4 WPS
В этом разделе содержатся указания, как добавить новое беспроводное устройство к
существующей сети с помощью WPS (Wi-Fi Protected Setup).
a). Выбрав раздел WPS, вы окажетесь в следующем окне (Рис. 4-2 ).
- 17 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Рис. 4-2 WPS
WPS Состояние – Здесь вы можете включить или выключить функцию WPS.
Текущий PIN-код – Здесь отображается текущий PIN-код маршрутизатора. Значение
PIN-кода по умолчанию вы можете найти на наклейке на корпусе или в Руководстве
пользователя.
Восстановить PIN-код – Восстановление значения PIN-кода маршрутизатора,
заданного по умолчанию.
Создать новый PIN-код - Нажмите данную кнопку для получения случайного
значения PIN-кода для вашего маршрутизатора. Создание и использование нового
PIN-кода повышает безопасность вашей сети.
Добавить устройство - Нажмите данную кнопку, чтобы добавить новое устройство к
существующей сети вручную.
b). Чтобы добавить новое устройство:
Если беспроводной адаптер поддерживает Wi-Fi Protected Setup (WPS), вы можете
установить беспроводное подключение между беспроводным адаптером и
маршрутизатором нажатием кнопки – Push Button Configuration (PBC) или при помощи
PIN-кода.
Примечание:
Чтобы создать успешное подключение с помощью WPS, вам также придется произвести
соответствующие настройки нового устройства для WPS.
Настройка нового устройства рассматривается на примере беспроводного адаптера
TP-LINK.
I. Настройка нажатием кнопки
Если беспроводной адаптер поддерживает функцию WPS - Настройка защищённого Wi-Fi
или (QSS) и настройку с помощью нажатия кнопки, Вы можете добавить его в сеть
следующими способами.
- 18 -
TL-MR3220
Беспроводной маршрутизатор серии N с поддержкой стандартов 3G/4G
Способ номер один:
Шаг 1: Нажмите кнопку WPS/RESET на задней панели маршрутизатора, не удерживая её
более 1 секунды.
Рис. 4-3 Добавление нового устройства
Шаг 2: Нажмите кнопку WPS или QSS адаптера и удерживайте её нажатой 2 - 3 секунды.
Шаг 3: Подождите, пока не появится указанное ниже окно. Нажмите Завершить (Finish)
для завершения настройки WPS.
Окно настройки WPS беспроводного адаптера
Способ номер два:
Шаг 1: Нажмите кнопку WPS/RESET на задней панели маршрутизатора.
- 19 -
TL-MR3220
Беспроводной маршрутизатор серии N с поддержкой стандартов 3G/4G
Шаг 2: Длянастройки беспроводного адаптера выберите Нажать кнопку на моей точке
доступа (Pushthe button on myaccess point) в утилитенастройки WPS как показано ниже,
затем нажмите Далее (Next).
Окно настройки WPS беспроводного адаптера
Шаг 3: Подождите, пока не появится указанное ниже окно. Нажмите Завершить (Finish)
для завершения настройки WPS.
Окно настройки WPS беспроводного адаптера
Способ номер три:
Шаг 1: Состояние WPS должно быть Включено, не меняйте его, нажмите кнопку
Добавить устройство –
Рис.4-2, после чего Вы увидите следующую страницу.
- 20 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Рисунок 4-4 Добавить новое устройство
Шаг 2: Выберите Нажмите кнопку нового устройства в течение 2 минут и нажмите
Подключиться.
Шаг 3: Для настройки беспроводного адаптера выберите Нажать кнопку на моей точке
доступа (Push the button on my access point)в утилите настройки WPS как
показано ниже, затем нажмите Далее (Next).
Окно настройки WPS беспроводного адаптера
Шаг 4: Подождите, пока не появится указанное ниже окно. Нажмите Завершить (Finish)
для завершения настройки WPS.
- 21 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Окно настройки WPS беспроводного адаптера
II. С помощью ввода PIN-кода
Если беспроводной адаптер поддерживает функцию WPS (Настройка защищённого Wi-Fi)
или QSS и аутентификацию с помощью PIN-кода, Вы можете добавить его в сеть, введя
PIN-код, следующими способами.
Способ номер один: Ввести PIN-код с маршрутизатора
Шаг 1: Состояние WPS должно быть Включено, не меняйте его, нажмите кнопку Добавить
устройство – после чего Вы увидите следующую страницу.
Шаг 2: Выберите Ввести PIN-код нового устройства ивведите PIN-код беспроводного
адаптера в поле PIN как указано выше, после чего нажмите Подключиться.
Примечание:
PIN-код адаптеравсегда отображается в окненастройки WPS или QSS.

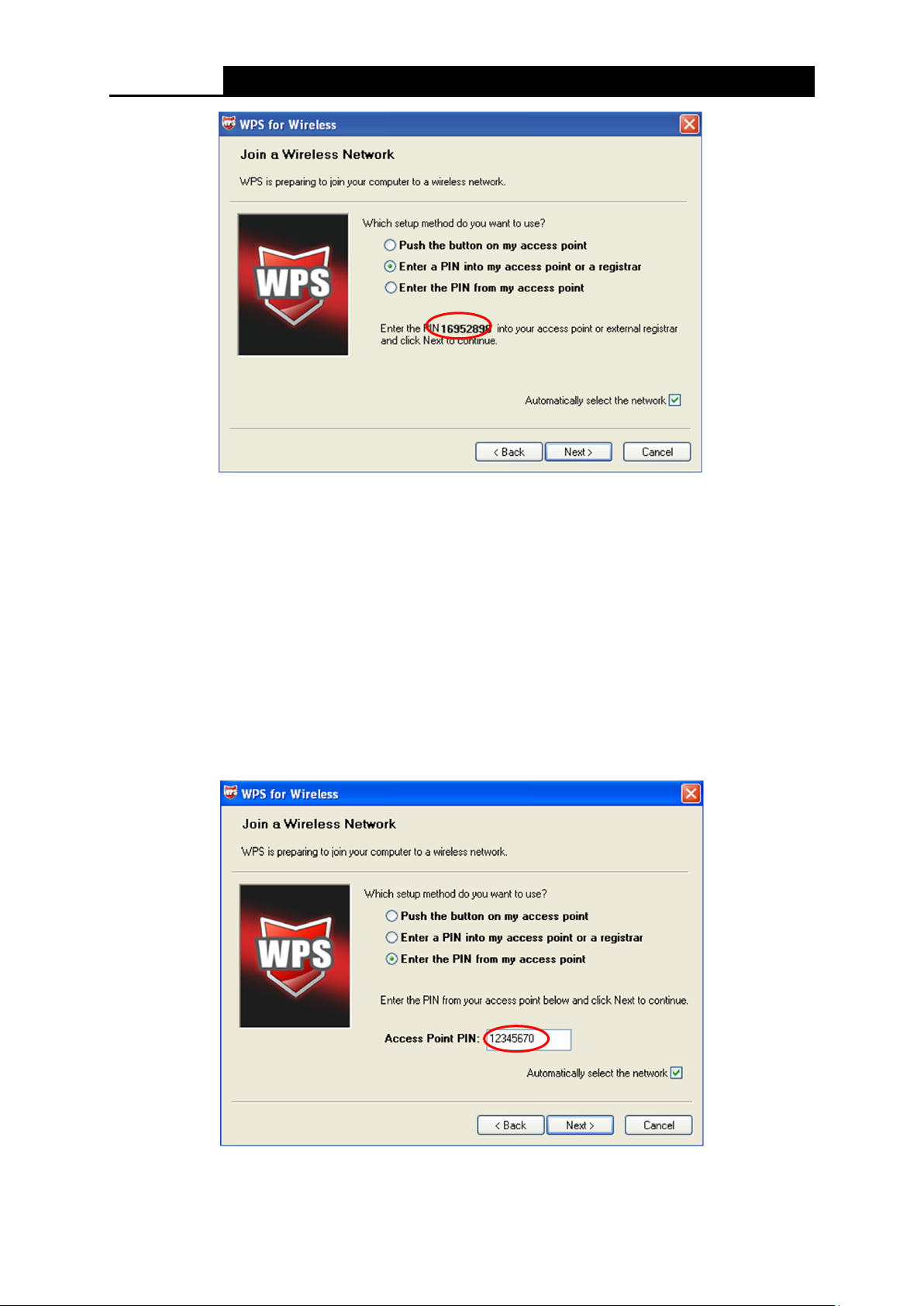

Шаг 3: Для настройки беспроводного адаптера выберите Ввести PIN-код в мою точку
доступа или регистратор (Enter a PIN into my access point or a registrar) в утилите
настройки WPS как показано ниже, затем нажмите Далее (Next).
- 22 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Окно настройки WPS беспроводного адаптера
Примечание:
В данном случае PIN-код адаптера по умолчанию: 16952898 (см. рисунок выше).
Способ номер два: Ввести PIN-код с маршрутизатора
Шаг 1: Возьмите текущий PIN-код маршрутизатора (см.
имеет свой уникальный PIN-код. Возьмём, для примера, PIN-код данного
маршрутизатора: 12345670).
Шаг 2: Для настройки беспроводного адаптера выберите Ввести PIN-код с моей точки
доступа (Enter the PIN from my access point) в утилите настройки WPS как показано
ниже и введите PIN-код маршрутизатора в поле PIN-код точки доступа (Access
Point PIN). Нажмите Далее (Next).
Рис. 4-2) (каждый маршрутизатор
Окно настройки WPS беспроводного адаптера
- 23 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Примечание:
PIN-код маршрутизатора по умолчанию можно найти на наклейке на нижней панели или в
окне настройки WPS (см. Рис. 4-2).
c). После того как устройство будет успешно подключено к сети, Вы попадёте на
следующую страницу.
Примечание:
1) Если устройство было успешно добавлено в сеть, светодиодный индикатор состояния
маршрутизатора будет гореть постоянно.
2) Функция WPS не может быть настроена, если отключена функция беспроводной
передачи данных маршрутизатора. Проверьте, чтобы функция беспроводной передачи
данных маршрутизатора была включена до начала процесса настройки WPS.
4.5 Сеть
Рис. 4-5 Меню Сеть
Меню Сеть содержит шесть разделов (см. Рис. 4-5): Доступ к Интернет, 3G/4G, WAN,
Клонирование МАС-адреса, LAN и IPTV. Выберите нужное меню для настройки
соответствующей функции.
4.5.1 Доступ к Интернет
Зайдите в меню на страницу Сеть → Доступ к Интернет, для настройки режима доступа
(см. Рисунок ниже). Маршрутизатор может работать, используя подключение через порт
WAN или 3G/4G USB-модем, и поддерживает функцию резервирования канала и
автоматического переключения на 3G/4G-подключение, если проводное подключение
через порт WAN становится невозможным.
- 24 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Рисунок 4-6 Доступ к Интернет
Только 3G/4G
В этом режиме маршрутизатор будет пытаться установить только 3G/4G подключение.
Подключение WAN не возможно.
Предпочтительно 3G/4G
В этом режиме маршрутизатор будет устанавливать 3G/4G подключение в
приоритетном порядке;
Если подключение по сети 3G/4G установить не удаётся или 3G/4G USB-модем не
подключен, но при этом проводное подключение доступно, маршрутизатор установит
проводное подключение;
Если маршрутизатор успешно устанавливает 3G/4G подключение, то установка
проводного подключения прекращается и маршрутизатор сразу переключается на
работу в сети 3G/4G.
Предпочтительно WAN
В этом режиме маршрутизатор будет устанавливать проводное подключение (WAN) в
приоритетном порядке;
Если проводное подключение установить не удаётся, а 3G/4G подключение доступно,
маршрутизатор будет пытаться установить 3G/4G подключение;
Если у маршрутизатора появляется возможность установить проводное подключение,
то он разорвёт 3G/4G подключение и переключится на WAN.
Только WAN
В этом режиме маршрутизатор будет пытаться установить только проводное
подключение. 3G/4G подключение не возможно.
Нажмите кнопку Сохранить для сохранения настроек.
Примечание:
1. В режимах Предпочтительно 3G/4G или Предпочтительно WAN, маршрутизатор
устанавливает подключение, разрывает его и переключает текущее подключение
автоматически. Кнопка Подключиться/Отключить (3G/4G, PPPoE, PPTP, L2TP) не
используется, а некоторые прочие параметры не могут быть настроены вручную.
- 25 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
2. Возможность выбора между режимами 3G/4G и WAN доступна только при типе
подключения WAN "Динамический IP-адрес", "Статический IP-адрес" или
"PPPoE/PPPoE Россия".
4.5.2 3G/4G
Зайдите в меню на страницу Сеть → 3G/4G для настройки функции 3G/4G (см. Рисунок
ниже). Для использования функции 3G/4G прежде всего необходимо подключить
USB-модем в порт USB маршрутизатора. Маршрутизатор уже содержит достаточно
информации о 3G/4G USB-модеме. Параметры USB-модема будут настроены
автоматически, если карта поддерживается маршрутизатором. Если подключенный Вами
USB-модемподдерживается маршрутизатором, Вы увидите сообщение “Успешно
определён”в поле 3G/4G USB-Модем (3G/4G USB Modem) (см.
Примечание:
При использовании режима подключения к Интернет Только WAN настройки 3G/4G
недоступны. Для использования 3G/4G-подключения необходимо изменить
соответствующим образом режим доступа к Интернет в соответствии с указаниями раздела
Доступ к Интернет
.

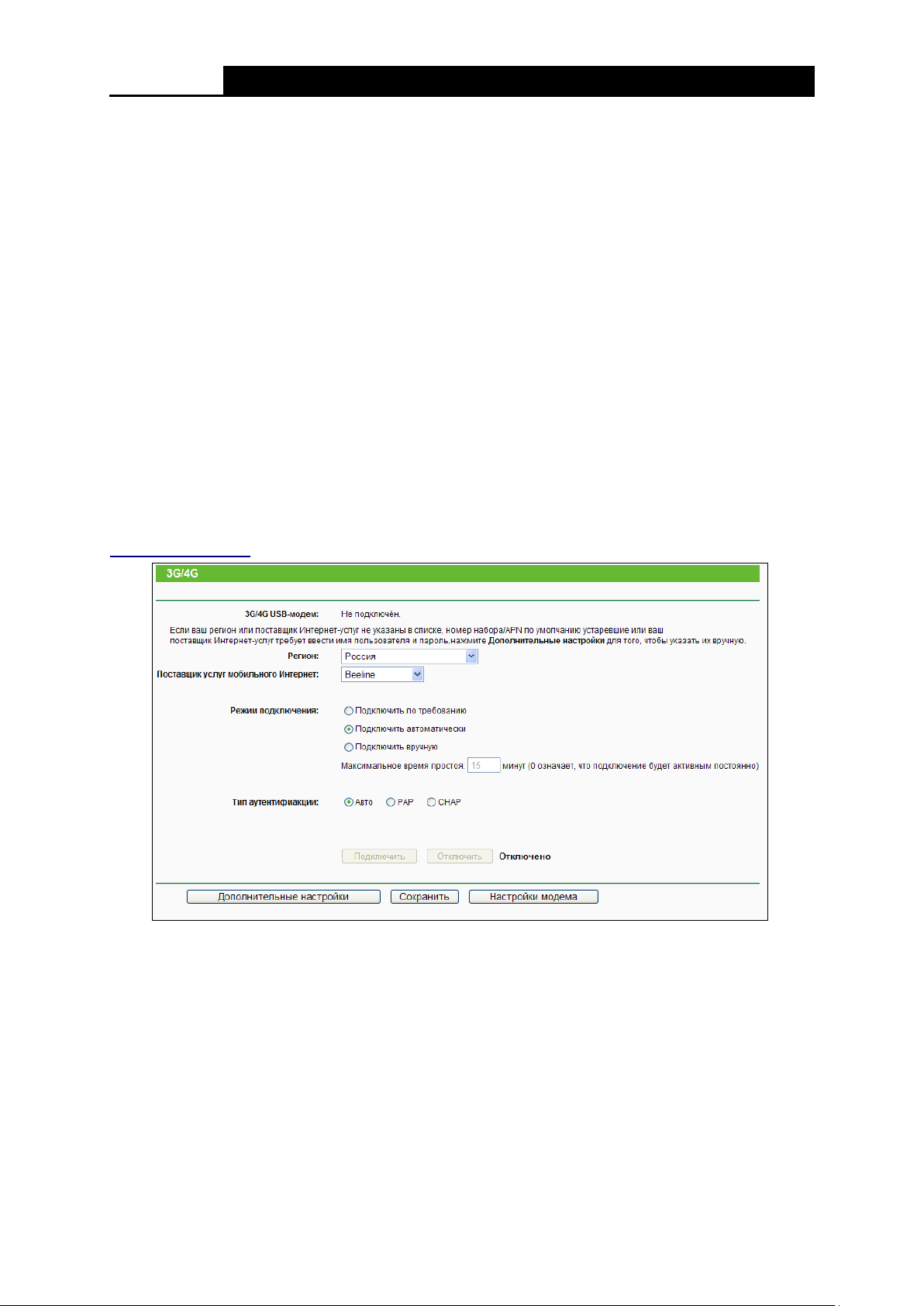

Рис. 4-7).
Рис. 4-7 3G/4G
Регион – Выберите регион, где вы используете карту 3G/4G.
Поставщик услуг мобильного Интернет – выберите поставщика Интернет-услуг,
которого вы используете для 3G/4G подключения. Маршрутизатор покажет Номер
набора, APN (имя точки доступа) указанного поставщика Интернет-услуг.
Подключить по требованию – В настройках маршрутизатора можно указать, чтобы он
автоматически сбрасывал соединение с Интернет через определенный период
времени – Максимальное время простоя. Если такое подключение было разорвано
из-за простоя, функция Подключить по требованию в автоматическом режиме
- 26 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
восстановит его как только Вы обратитесь к Интернет-ресурсу. Если Вы хотите
активировать функцию Подключить по требованию, нажмите соответствующую
радио-кнопку. Если вы хотите, чтобы подключение к Интернет было активным
постоянно, выберите 0 в поле Максимальное время простоя, или укажите время в
минутах, через которое подключение к Интернет будет сброшено автоматически.
Примечание:
Иногда подключение к Интернет не может быть прекращено даже если в поле
Максимальное время простоя указано конкретное значение, т.к. некоторые
приложения постоянно обращаются к Интернет в фоновом режиме.
Подключить автоматически – Маршрутизатор автоматически восстанавливает
подключение, как только оно было сброшено. Чтобы подключить эту функцию выберите
соответствующую радиокнопку.
Подключить вручную– В настройках маршрутизатора можно выбрать
подключение/отключение вручную. После истечения указанного периода
Максимальное время простоя маршрутизатор прекратит подключение к Интернет,
при этом, если вы обратитесь к Интернет-ресурсу снова, подключение не будет
автоматически восстановлено. Чтобы активировать эту функцию, нажмите
соответствующую радиокнопку. Если вы хотите, чтобы подключение к Интернет было
активно все время, укажите 0 в поле Максимальное время простоя. Также можно
указать период времени в минутах, в течение которого подключение к Интернет будет
активным до поступления запроса на новое подключение.
Примечание:
Иногда подключение к Интернет не может быть прекращено даже если в поле
Максимальное время простоя указано конкретное значение, т.к. некоторые
приложения постоянно обращаются к Интернет в фоновом режиме.
Тип аутентификации – Некоторые поставщики Интернет-услуг требуют особый тип
аутентификации, уточните эту информацию у вашего поставщика Интернет-услуг или
установите значение Авто.
Авто – Маршрутизатор свяжется с сервером в режиме динамического согласования,
поэтому Тип аутентификации указывать не нужно. Тип по умолчанию: Авто.
PAP – Протокол простой проверки подлинности. Этот протокол позволяет
маршрутизатору проводить аутентификацию путём отправки имени пользователя и
пароля на сервер удалённого доступа. Выберите этот тип аутентификации, если
этого требует поставщик Интернет-услуг.
CHAP – Алгоритм проверки подлинности, предусматривающий передачу не самого
пароля пользователя, а косвенных сведений о нём. Этот протокол проводит
проверку подлинности периодически. Выберите этот тип аутентификации, если этого
требует поставщик Интернет-услуг.
- 27 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Нажмите Расширенные настройки для осуществления дополнительной настройки (см.
Рис.4-8).
Рис.4-8 Дополнительные настройки 3G/4G
Регион/Поставщик услуг мобильного Интернет – В этих полях будет отображена
информация о регионе и поставщике Интернет-услуг, которые Вы выбрали на
предыдущей странице (см. Рис. 4-7). Если Вы поставите галочку напротив Указать
вручную Номер набора и APN в этих полях не будет указана какая-то конкретная
информация.
Указать вручную Номер набора и APN – Поставив здесь галочку Вы сможете
заполнить поля: Номер набора и APN (имя точки доступа), если Ваш поставщик
Интернет-услуг указан в списке Поставщик услуг мобильного Интернет на
предыдущей странице (Рис. 4-7).
Номер набора – Укажите Номер набора, предоставленный вашим поставщиком
Интернет-услуг.
APN – Введите имя точки доступа, предоставленное Вашим поставщиком
Интернет-услуг.
Имя пользователя/пароль – Укажите Имя пользователя и Пароль, предоставленные
вашим поставщиком Интернет-услуг. Эти поля чувствительны к регистру шрифта.
Размер MTU – Размер MTU (максимальный размер пакета) по умолчанию: 1480 байт,
этого вполне достаточно. В случае с некоторыми поставщиками Интернет-услуг это
значение требуется изменить. Изменение данного параметра осуществляется только,
если этого требует ваш поставщик Интернет-услуг.
Использовать следующие адреса DNS-серверов – Если ваш поставщик
Интернет-услуг предоставляет вам IP-адрес DNS-сервера, поставьте галочку и
заполните нижеследующие поля Предпочитаемый DNS-сервер и Альтернативный
- 28 -
TL-MR3220
Беспроводной маршрутизатор серии N с поддержкой стандартов 3G/4G
DNS-сервер. Альтернативный DNS-сервер указывается по выбору. В противном
случае адреса DNS-серверов будут присвоены динамически вашим поставщиком
DNS-сервера в десятичном формате с разделительными точками, предоставленный
вашим поставщиком Интернет-услуг.
Альтернативный DNS-сервер – (Необязательная настройка) Укажите другой IP-адрес
DNS-сервера в десятичном формате с разделительными точками, предоставленный
вашим поставщиком Интернет-слуг.
Нажмите кнопку Сохранить для сохранения настроек.
Нажмите Назад после завершения настройки.
Нажмите кнопку Настройки модема (см. Рис. 4-7), если Ваш 3G/4G USB-модем не
поддерживается маршрутизатором, после чего Вы попадёте на страницу, указанную ниже
(см. Рис. 4-9). На этой странице можно настроить параметры USB-модема.
Рис. 4-9 Настройки 3G/4G USB-модема
Маршрутизатор уже содержит достаточное количество информации о 3G/4G USB-модеме.
Параметры USB-модема будут настроены автоматически, если карта поддерживается
данным устройством. Если вы вставили карту, а устройство определяет её как
"неизвестную" карту, то Вам будет предложено загрузить файл с настройками.
"Неизвестная" карта может быть определена, если в списке указаны верные параметры.
Рекомендуется делать настройку только в этой ситуации.
Для добавления записи 3G/4G USB-модема.
1. Скачайте последнюю версию файла с настройками 3G/4G USB-модема с нашего сайта
(http://www.tp-link.com
).
2. Нажмите кнопку Добавить (см. Рис. 4-9), после чего Вы попадёте на страницу как
указано ниже (см. Рис. 4-10).
3. Нажмите Обзор... и укажите путь к сохранённому файлу с настройками в строке Файл.
4. Нажмите Загрузить для загрузки файла с настройками.
- 29 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Рис. 4-10 Добавить или изменить запись 3G/4G USB-модема
4.5.3 WAN
Выбрав Сеть - WANвы можете настроить параметры WAN, как показано на рисунке ниже.
Примечание:
Настройка проводного подключения через порт WAN невозможна, если Доступ к Интернет
установлен в режиме только 3G/4G. Пожалуйста, измените настройки как указано в разделе
4.5.1 Доступ к Интернет
WAN.
, если Вы хотите использовать проводное подключение через порт
1. Если поставщик Интернет-услуг обеспечивает DHCP-сервис, выберите
Динамический IP, и маршрутизатор автоматически получит IP-параметры от вашего
поставщика Интернет-услуг. Должно появиться следующее окно (Рис. 4-11):
Рис. 4-11 WAN –Динамический IP
- 30 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
В этом окне показано как параметры WAN, включая IP-адрес, маску подсети, основной
шлюз и так далее, динамически назначаются поставщиком Интернет-услуг. Чтобы
обновить параметры от поставщика Интернет-услуг, необходимо нажать кнопку
Обновить. Чтобы сбросить значения, воспользуйтесь кнопкой Освободить.
РазмерMTU – Обычно значение MTU (максимального размера пакета) для
большинства сетей Ethernet составляет 1500 байт. Рекомендуем не изменять это
значение, если только этого не требует ваш поставщик Интернет-у с л у г.
Если ваш поставщик Интернет-услуг предоставил вам один или два IP-адреса
DNS-серверов, вам следует выбрать Использовать эти DNS-cерверыиввести
Первичный DNS и Вторичный DNS в соответствующие поля. В противном случае
DNS-сервера будут присвоены поставщиком Интернет-услуг динамически
Примечание:
Если после указания адреса DNS-серверов при попытке зайти на сайт у вас возникла
ошибка, это означает, что скорее всего адреса ваших DNS-серверов указаны неверно.
Свяжитесь с вашим поставщиком Интернет-услуг для получения правильных адресов
DNS-серверов.
Имя узла - Данная опция позволяет назначить имя узла маршрутизатора.
Получить IP-адрес с помощью Unicast DHCP – DHCP-сервера некоторых
поставщиков Интернет-услуг не поддерживают приложения широковещательной
передачи. Если у вас не получается получить IP-адрес обычным образом, вы можете
выбрать эту опцию (данная опция используется редко).
Нажмите кнопку Сохранить для сохранения настроек.
2. Если ваш поставщик Интернет-услуг использует статический или фиксированный
IP-адрес, маску подсети, шлюз и определённые параметры DNS, то вам следует
выбрать вариант: Статический IP-адрес. При этом откроется окно, как показано на
Рис. 4-12.
- 31 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Рис. 4-12 WAN -Статический IP-адрес
IP-адрес – Укажите IP-адрес, полученный от поставщика Интернет-услуг, в десятичном
формате с разделительными точками.
Маска подсети – Укажите значение маски подсети, полученное от поставщика
Интернет-услуг в десятичном формате с разделительными точками. Обычно это
255.255.255.0.
Основной шлюз – (Необязательное поле) Укажите IP-адрес шлюза, полученный от
поставщика Интернет-услуг в десятичном формате с разделительными точками.
Размер MTU – Обычно значение MTU (максимальный размер пакета) для большинства
сетей Ethernet составляет 1500 байт. Не рекомендуется изменять это значение, если
только этого не требует поставщик Интернет-ус лу г.
Первичный/Вторичный DNS (Необязательное поле) – Укажите один или два адреса
DNS-серверов, полученные от поставщика Интернет-услуг в десятичном формате с
разделительными точками.
Нажмите кнопку Сохранить для сохранения настроек.
3. Если ваш поставщик Интернет-услуг использует подключение через протокол PPPoE,
то вам следует выбрать вариант: PPPoE/ PPPoE Россия. Здесь требуется указать
следующие параметры (Рис. 4-13):
- 32 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Рис. 4-13 WAN - PPPoE/Россия PPPoE
Имя пользователя/Пароль – Укажите имя пользователя и пароль, полученные от
поставщика Интернет-услуг. Эти поля чувствительны к регистру.
Вторичное подключение – Данная опция доступна только для подключения PPPoE.
Если вы получили от поставщика Интернет-услуг дополнительный тип подключения,
такой как Динамический/Статический IP, для работы с локальной сетью, то необходимо
выбрать поле Динамический/Статический IP, чтобы активировать это подключение.
Отключить – По умолчанию вторичное подключение отключено, так что
используется только подключение PPPoE. Это рекомендуется.
Динамический IP – Чтобы использовать динамический IP-адрес, полученный от
поставщика Интернет-услуг, в качестве вторичного подключения для работы с
Имясети – Укажите значение длиной до 32 символов. Всем беспроводным
устройствам сети должен быть присвоен один и тот же идентификатор SSID. Что
касается безопасности беспроводной сети, идентификатор SSID по умолчанию
TP-LINK_XXXXXX (XXXXXX – последниешесть уникальных символов MAC-адреса
- 42 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
маршрутизатора). Данное поле является чувствительным к регистру. Например, TEST
и test – это РАЗНЫЕ значения.
Регион – Выберите соответствующее значение из выпадающего списка. В данном
поле указывается регион, где функция беспроводной передачи данных может быть
использована. Использование данной функции в регионах, не указанных в списке,
может быть незаконным. Если вашей страны или региона нет в списке, обратитесь за
помощью в местное правительственное агентство.
После того, как регион был выбран, нажмите кнопку Сохранить. В появившемся
информационном окне нажмите кнопку OK.
Информационное окно
Примечание:
Из-за требований местного законодательства у версии для Северной Америки
отсутствует опция выбора региона.
Режим – Выберите соответствующий режим. Значение по умолчанию 11bgn mixed.
Только 11b – Выберите, если все беспроводные клиенты поддерживают стандарт
802.11b.
Только 11g – Выберите, если все беспроводные клиенты поддерживают стандарт
802.11g.
Только 11n - Выберите, если все беспроводные клиенты поддерживают стандарт
802.11n.
11bg смешанный - Выберите, если используете беспроводные клиенты,
поддерживающие стандарты 802.11b and 802.11g.
11bgnсмешанный – Выберите, если используете беспроводные клиенты,
поддерживающие стандарты 802.11b, 11g, и 11n.
Выберите нужный режим беспроводной передачи данных. Если выбран 802.11g, то
только беспроводные станции стандарта 802.11g смогут подключаться к
маршрутизатору. При выборе 802.11n только беспроводные станции стандарта
802.11n смогут подключаться к точке доступа. Настоятельно рекомендуется выбрать
режим 802.11bgn, чтобы все беспроводные станции стандартов 802.11b, 802.11g и
802.11n смогли подключаться к маршрутизатору.
- 43 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Ширина канала – Выберите ширину канала из выпадающего списка. По умолчанию
установлено Автоматически. В этом случае регулировка ширины канала для клиентов
производится автоматически.
Примечание:
Если в поле Режим выбрано Только 11b, Только 11g или 11bg смешанный, поле
Ширина канала станет серого цвета, и в нем появится значение 20Мгц, которое нельзя
будет изменить.
Канал - В данном поле выставляется рабочая частота, которую вы собираетесь
использовать. По умолчанию стоит режим Авто, таким образом, точка доступа
самостоятельно в автоматическом режиме выберет наиболее подходящий канал.
Беспроводной канал следует менять только в том случае, если вы наблюдаете
проблемы, связанные с интерференцией с другой точкой доступа, расположенной
рядом с вашим оборудованием.
Максимальная скорость передачи (Тх) - В данном поле вы можете ограничить
максимальную скорость передачи данных маршрутизатора (Tx).
Включить беспроводное вещание - Беспроводной режим маршрутизатора может
быть включен или отключен для обеспечения беспроводного доступа беспроводных
станций. Беспроводное вещание может быть включено/выключено только с помощью
кнопки WIFI ON/OFF на маршрутизаторе.
Включить широковещание SSID - Когда беспроводные клиенты проводят поиск
беспроводной сети, к которой они хотят подключится, они увидят идентификатор SSID,
посылаемый маршрутизатором. Если вы отметите галочкой ячейку Включить
широковещание SSID, то беспроводной маршрутизатор будет открыто в
широкополосном режиме передавать своё имя (SSID).
Включить WDS – Эта опция включает WDS. С помощью данной функции
маршрутизатор может объединить мостом две и более беспроводные локальные сети.
Если данная ячейка отмечена галочкой, то вам будет необходимо указать ряд
параметров, как показано на рисунке ниже (Рис. 4-17). Проверьте правильность
настроек.
Рис. 4-22
- 44 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
SSID(к которой вы хотите подключиться) – Имя SSID Точки доступа, к которой ваш
маршрутизатор будет подключен в режиме клиента. Вы также можете
воспользоваться функцией поиска для выбора имени SSID, к которому вы хотите
присоединиться.
BSSID (к которой вы хотите подключиться) – Имя BSSID Точки доступа, к которой
ваш маршрутизатор будет подключен в режиме клиента. Вы также можете
воспользоваться функцией поиска для выбора имени BSSID, к которому вы хотите
присоединиться
Поиск – Нажмите данную кнопку для поиска Точек доступа, которые в данном районе
работают на текущей частоте.
Тип ключа – Данную опцию следует настраивать в соответствии с параметрами
безопасности Точки доступа. Настоятельно рекомендуется выставить тип защиты,
соответствующий типу защиты вашей Точки доступа
Индекс WEP - Данная опция используется только в том случае, если в качестве типа
ключа выбрано шифрование WEP (ASCII) или WEP (HEX). Данный параметр
указывает на индекс ключа WEP.
Тип аутентификации - Данная опция используется в том случае, если в качестве
типа ключа выбрано шифрование WEP (ASCII) или WEP (HEX). Данный параметр
указывает на тип аутентификации Корневой Точки доступа.
Пароль - Если Точка доступа вашего маршрутизатора для подключения требует пароль,
вам необходимо ввести пароль в данном поле.
4.6.2 Защита беспроводного режима
Выбрав Беспроводной режим - Защита беспроводного режима, вы можете настроить
параметры безопасности вашей беспроводной сети.
У маршрутизатора имеется пять режимов обеспечения безопасности беспроводного
режима - WEP, WPA/WPA2-Personal, WPA/WPA2-Enterprise.
- 45 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Рис. 4-23 Защита беспроводного режима
Отключить защиту – Если вы не хотите использовать защиту беспроводной сети,
нажмите соответствующую радиокнопку. Настоятельно рекомендуется выбрать один
из имеющихся режимов обеспечения безопасности.
WEP – На основе стандарта IEEE 802.11. При выборе данного поля появится
выделенная красным цветом надпись, как показано на Рис. 4-24.
Рис. 4-24
Тип – Вы можете выбрать тип WEP-защиты из выпадающего списка. Значение по
•
умолчанию Автоматическая. Автоматически выбирается один из вариантов
аутентификации: Общий ключ или Открытая система в зависимости от
возможностей и запроса беспроводной станции.
•Формат ключа WEP- Вы можете выбрать кодировкуASCII или
Шестнадцатеричный формат. Формат ASCII подходит под любую комбинацию
символов клавиатуры в рамках заданной длины. Шестнадцатеричный формат
подходит для любой комбинации шестнадцатеричных символов (0-9, a-f, A-F) в
рамках заданной длины.
- 46 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
•Ключ WEP – Выберите один из четырех ключей и укажите WEP-ключ. Убедитесь в
том, что данные значения одинаковы для всех беспроводных станций сети.
• Тип ключа – Здесь можно указать длину WEP-ключа (64-, 128- или 152-битный).
Значение "Отключено" означает, что запись с WEP-ключом является
недействительной.
64-битный – Вы можете ввести 10 шестнадцатеричных символов (любая
комбинация 0-9, a-f, A-F, нулевой ключ недопустим) или 5 символов в кодировке
ASCII.
128-битный – Вы можете ввести 26 шестнадцатеричных символов (любая
комбинация 0-9, a-f, A-F, нулевой ключ недопустим) или 13 символов в кодировке
ASCII.
152-битный– Вы можете ввести 32 шестнадцатеричных символа(любая комбинация
0-9, a-f, A-F, нулевой ключ недопустим) или 16 символов в кодировке ASCII.
Примечание:
Если Вы не установили ключ, то функция беспроводной защиты будет отключена,
даже если Вы выбрали в качестве Типа Аутентификации Общий ключ.
WPA WPA2 – Enterprise – На основе сервера Radius.
•Версия – здесь из выпадающего списка можно выбрать версию алгоритма
шифрования WPA. Значение по умолчанию Автоматически. Это означает, что
автоматически будет выбран режим WPA (Wi-Fi Protected Access) или WPA2 (WPA
version 2) в зависимости от возможностей беспроводной станции или запроса.
•Шифрование – Здесь можно выбрать значения Автоматически, TKIPили AES.
Примечание:

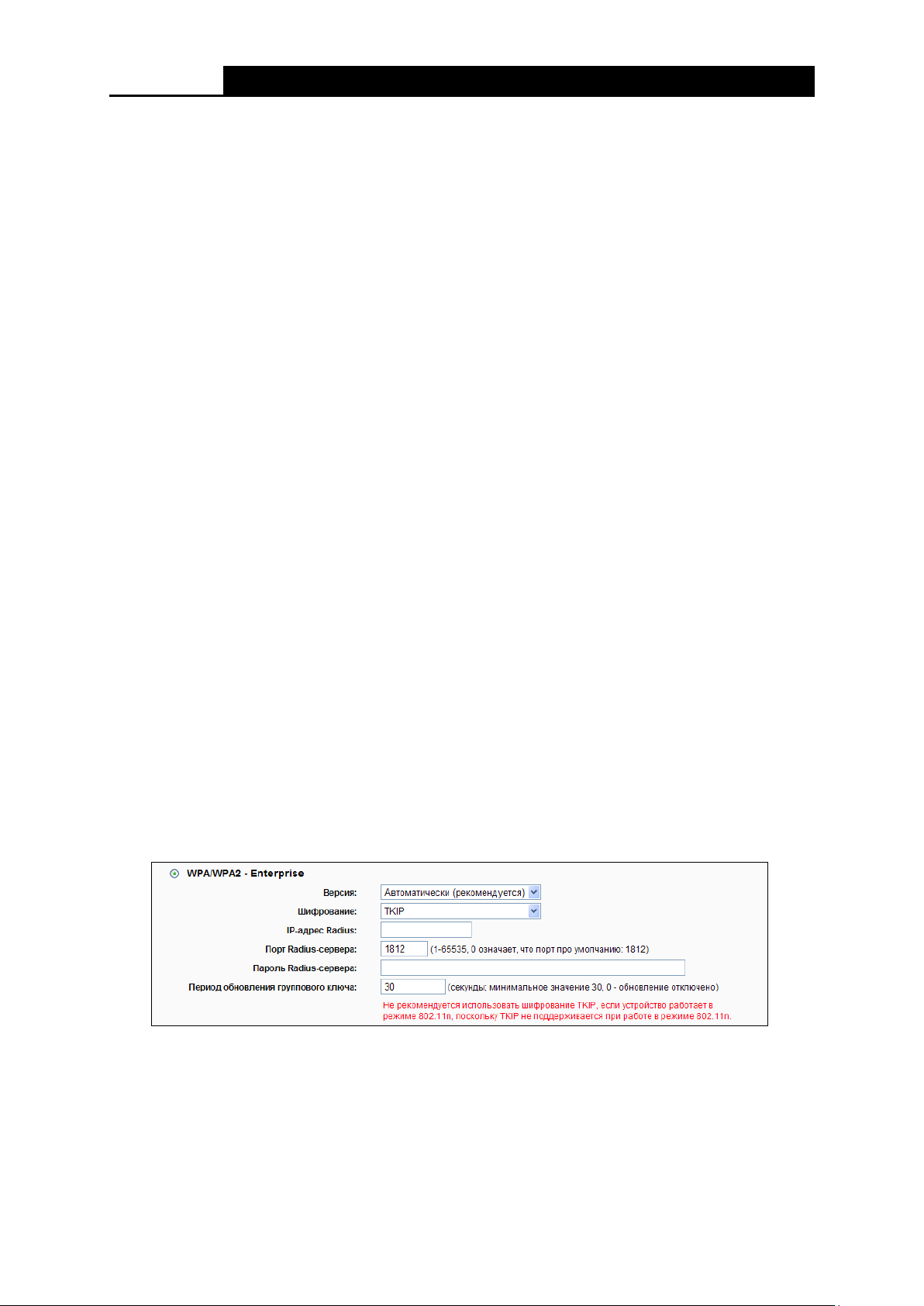

Если вы нажмете радиокнопку W PA/W PA2 – Enterprise и затем выберите
шифрование TKIP, вы увидите выделенную красным цветом надпись, как показано на
Рис. 4-25.
Рис. 4-25
•
IP-адрес Radius - Введите IP-адресRadius-сервера.
• Порт Radius-сервера - Введите порт, который будет использован Radius-сервером.
• Пароль Radius-сервера - Введите пароль для Radius-сервера.
- 47 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
•Период обновления группового ключа - Задайте в секундах интервал обновления
группы ключей. Значение должно равняться 0 или 30 либо выше. Введите 0 для
отключения обновления.
WPA-Personal/WPA2-Personal (рекомендуется) – Это тип аутентификации
WPA/WPA2 на основе совместно используемого пароля.
•Версия – Вы можете выбрать версию алгоритма шифрования WPA-Personal из
выпадающего списка. Значение по умолчанию Автоматически. Это означает, что
автоматически выбирается один из следующих режимов WPA-Personal (общий ключ
WPA) или WPA2-Personal (общий ключ WPA2) в зависимости от возможностей и
запроса беспроводной станции.
• Шифрование - При выборе WPA-Personal или WPA в качестве Типа
аутентификации можно указать одно из следующих значений - Автоматическая,
TKIP или AES в качестве алгоритма шифрования.
Примечание:
При выборе поля W PA-Personal/WPA2-Personal (рекомендуется) и алгоритма
шифрования TKIP появится выделенная красным цветом надпись, как показано на
Рис. 4-26.
Рис. 4-26
•
Пароль– Здесь можно указать пароль длиной от 8 до 63 символов в кодировке ASCII
или от 8 до 64 шестнадцатеричных символов.
•Период обновления группового ключа - Задайте в секундах интервал обновления
группы ключей. Значение должно равняться 0 или 30 либо выше. Введите 0 для
отключения обновления.
Не забудьте нажать кнопку Сохранить для сохранения ваших настроек на данной странице.
4.6.3 Фильтрация MAC-адресов
Выбрав Беспроводной режим - Фильтрация MAC-адресов, вы сможете контролировать
беспроводной доступ, настроив функцию фильтрации по MAC-адресам (Рис. 4-27).
- 48 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Рис. 4-27 Фильтрация MAC-адресов
Чтобы активировать функцию, необходимо выбрать Включить. По умолчанию, установлено
значение Отключена.
MAC-адрес - MAC-адрес беспроводной станции, которая хочет получить доступ.
Состояние - Состояние данной записи, либо Включена, либо Отключена.
Описание - Простое описание данной беспроводной станции.
Чтобы добавить новую запись, нажмите кнопку Добавить новую… Откроется окно
Добавление или Внесение Изменений в Запись Беспроводной Фильтрации по
MAC-адресам (см. Рис. 4-28):
Рис. 4-28 Добавить или изменить запись беспроводной Фильтрация MAC-адресов
Чтобы добавить или изменить запись фильтрации по MAC-адресам, следуйте
представленным ниже инструкциям:
1. Введите соответствующий MAC-адрес в поле MAC-адрес. Формат MAC-адреса
следующий: XX-XX-XX-XX-XX-XX (где X представляет собой любое шестнадцтеричное
число). Например, 00-0A-EB-B0-00-0B.
2. Введите простое описание беспроводной станции в поле Описание. Например,
Беспроводная станция A.
3. В поле Состояние из выпадающего списка выберите значение Включена или
Отключена.
4.Нажмите кнопку Сохранить для сохранения данной записи.
- 49 -
TL-MR3220
Беспроводной маршрутизатор серии N с поддержкой стандартов 3G/4G
Для изменения или удаления существующей записи:
1. Выберите запись и нажмите кнопку Редактировать. Чтобы удалить запись,
воспользуйтесь кнопкой Удалить.
2. Внесите необходимые изменения.
3. Нажмите кнопку Сохранить для сохранения настроек.
Нажав кнопку Включить все, вы сделаете все записи активными.
Нажав кнопку Отключить
Нажав кнопку Удалить все, вы удалите все записи.
Нажав кнопку Следующая,
Нажав кнопку Предыдущая, вы вернетесь в предыдущее окно.
Например: Вы хотите предоставить доступ к маршрутизатору только для беспроводной
станции А с MAC-адресом 00-0A-EB-B0-00-0B и беспроводной станции В с MAC-адресом
00-0A-EB-00-07-5F и запретить доступ к маршрутизатору всем прочим беспроводным
станциям. Для этого в окне Фильтрация МАС-адресов
1. Нажать кнопку Включить, чтобы активировать функцию.
2. Выберите поле “Разрешить доступ станциям, указанным во включенных правилах из
списка” для Правил фильтрации.
3. Удалите или отключите все записи (если таковые имеются).
4. Нажмите кнопку Добавить новую…
1) В поле МАС-адрес введите МАС-адрес
2) В поле Описание укажите беспроводную станцию A/B.
3) В поле Состояние из выпадающего списка выберите значение Включено.
все, вы сделаете все записи неактивными.
вы перейдете в следующее окно.
необходимо сделать следующее:
00-0A-EB-B0-00-0B/00-0A-EB-00-07-5F.
4) Нажмите Сохранить.
5) Нажмите Назад.

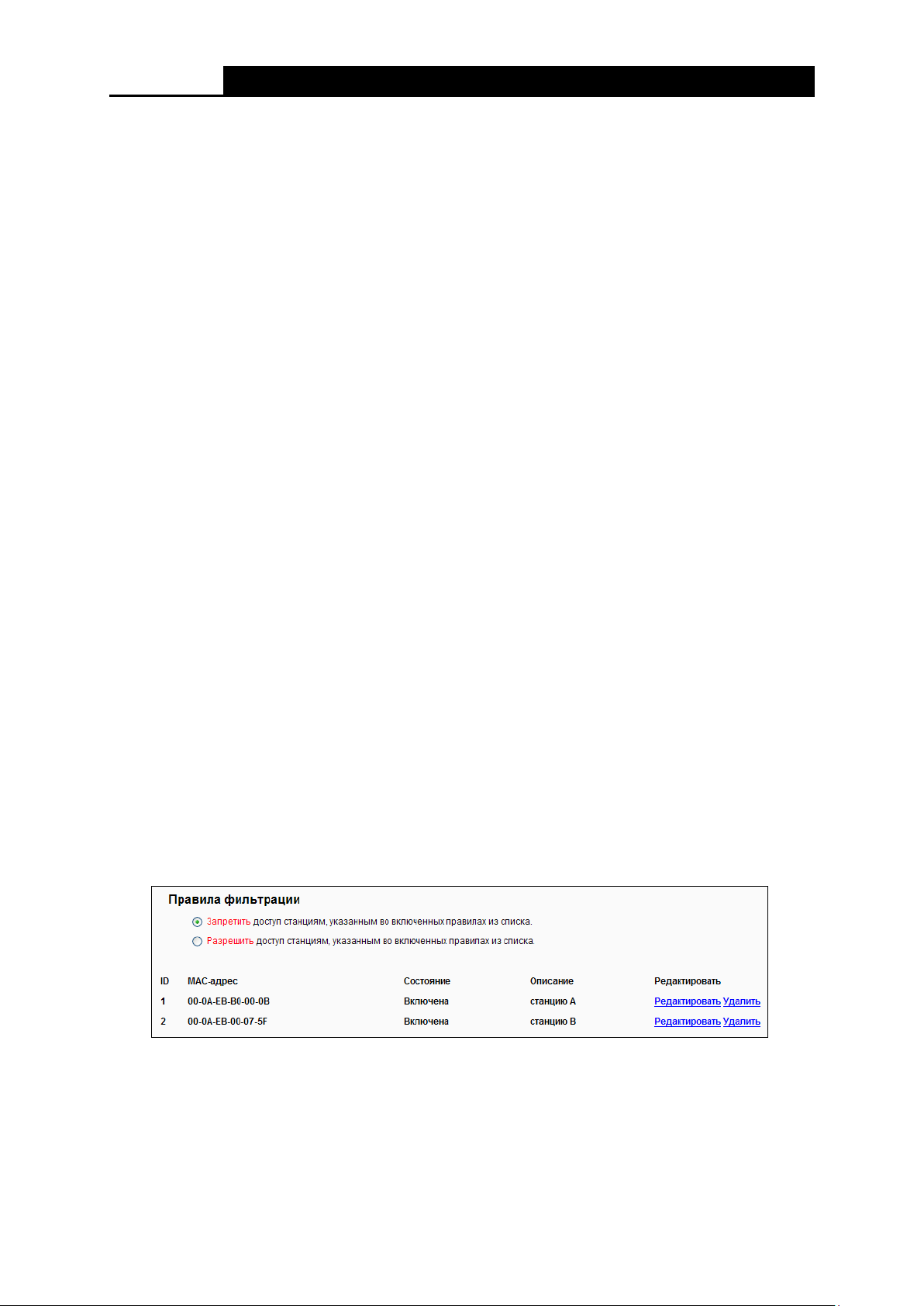

Правила фильтрации должны выглядеть следующим образом:
4.6.4 Расширенные настройки
Выбрав Беспроводной режим - Расширенные настройки, вы можете настроить
расширенные настройки беспроводной сети.
- 50 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Рис. 4-29 Расширенные настройки
Интервал маяка – Сигнальными пакетами называются пакеты, которые
маршрутизатор направляет для синхронизации беспроводной сети. Интервал
сигнального пакета определяет временной интервал отправки сигнальных пакетов.
Вы можете выставить значения в интервале 40-1000 милисекунд. По умолчанию стоит
100.
Порог RTS – Здесь вы можете установить порог RTS (Запрос готовности). Если пакет
больше размера, установленного порогом RTS , то маршрутизатор будет направлять
блоки RTS на определённую принимающую станцию и согласовывать отправку блоков
данных. По умолчанию установлено значение 2346.
Порог фрагментации - Данная величина представляет собой максимальный размер,
после которого пакеты будут подвергаться фрагментации. Установление слишком
низкого порога фрагментации может привести к снижению производительности сети
из-за избыточного количества пакетов. В качестве рекомендованной величины
предлагается 2346; данная величина установлена по умолчанию.
Интервал DTIM - Данная величина определяет интервал отправки Сообщения о
Доставке Трафика (DTIM). Поле DTIM является полем обратного отсчета,
информирующим клиентов следующего окна для прослушивания
широковещательных или многоадресных сообщений. Когда маршрутизатор сохраняет
в буфер широковещательные или многоадресные сообщения для ассоциированных
клиентов, он отправляет следующее DTIM со значением интервала DTIM. Вы можете
выставить значение в диапазоне между 1-255 интервалами сигнального пакета. По
умолчанию установлено значение 1, что означает, что интервал DTIM равен
Интервалу отправки сигнального пакета.
Активировать WMM – Функция WMM обеспечивает первоочередную отправку
сообщений с высоким приоритетом. Настоятельно рекомендуется включить данную
функцию.
- 51 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Активировать Short GI – Данная функция также рекомендована, поскольку позволяет
увеличить пропускную способность за счёт снижения длительности полосы
расфильтровки.
Активировать AP Isolation – Данная функция позволяет изолировать беспроводные
станции сети друг от друга. В этом случае беспроводные устройства будут
взаимодействовать с маршрутизатором и не смогут взаимодействовать друг с другом.
Чтобы активировать функцию изоляции точки доступа, отметьте соответствующую
ячейку. По умолчанию данная функция отключена.
Примечание:
Если параметры настроек на данной странице вам не знакомы, настоятельно
рекомендуется оставить значения, установленные по умолчанию, поскольку неверная
установка параметров может привести к снижению производительности беспроводной
сети.
4.6.5 Статистика беспроводного режима
Выбрав Беспроводной режим - Статистика беспроводного режима, вы можете
просмотреть информацию по MAC-адресу, текущему состоянию, полученным и
отправленным пакетам для каждой подключенной беспроводной станции.

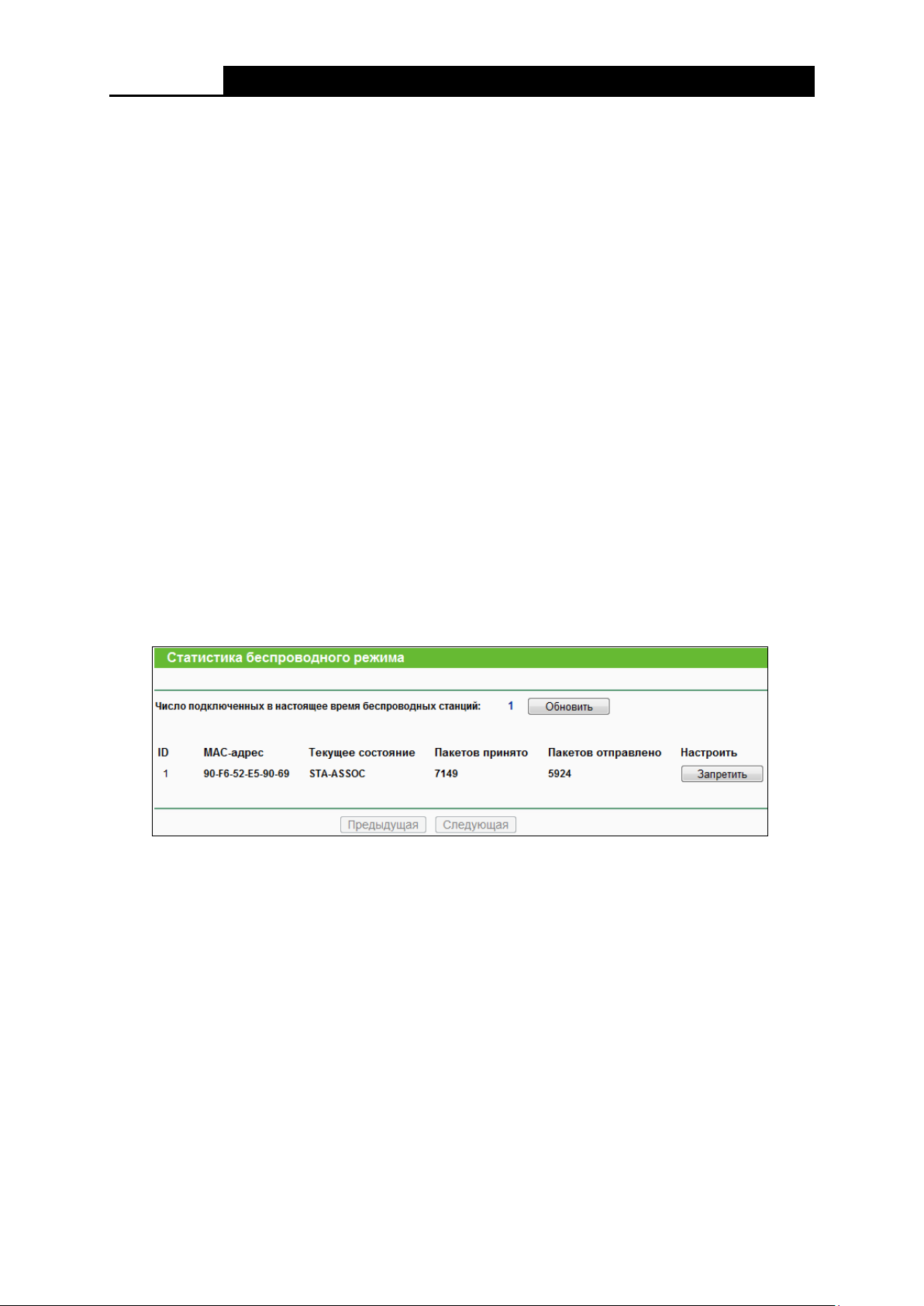

Рис. 4-30 Статистика беспроводного режима
MAC-адрес – MAC-адрес подключенной беспроводной станции
Текущее состояние – Рабочее состояние подключенной беспроводной станции, один
из вариантов: STA-AUTH/STA-ASSOC/STA-JOINED/WPA/WPA-PSK/WPA2/WPA2-PSK/
AP-UP/AP-DOWN/Отключено
Пакетов принято – Количество пакетов, полученных подключенной беспроводной
станцией
Пакетов отправлено- Количество пакетов, отправленных подключенной
беспроводной станцией
Вы не можете вносить изменения в данные, представленные в данном окне. Чтобы
обновить информацию в окне, нажмите кнопку Обновить.
- 52 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Если количество подключенных беспроводных станций в списке выходит за пределы
одной страницы, нажмите кнопку Следующая, чтобы перейти на следующую страницу, и
нажмите кнопку Предыдущая, чтобы перейти на предыдущую страницу.
Примечание:
Эта страница обновляется автоматически каждые 5 секунд.
4.7 DHCP
Рис. 4-31 Меню DHCP
В меню DHCP содержатся три подменю (см. Рис. 4-31) – Настройки DHCP, Список
клиентовDHCP и Резервирование адресов. Выберите одно из них для настройки
соответствующей функции.
4.7.1 Настройки DHCP
Выбрав DHCP - Настройки DHCP, вы можете настроить параметры работы DHCP-сервера
(см. Рис. 4-32). По умолчанию маршрутизатор действует как DHCP-сервер (DHCP - это
протокол динамической конфигурации сетевого узла) и обеспечивает конфигурацию TCP/IP
для всех подключенных к нему компьютеров локальной сети.
Рис. 4-32 Настройки DHCP
DHCP-сервер – Включить или Отключить сервер. Если вы хотите отключить его, в
вашей сети должен быть другой DHCP-сервер, в противном случае вы должны будете
указать IP-адрес компьютера вручную.
Начальный IP-адрес – Укажите IP-адрес, с которого DHCP-сервер будет присваивать
IP-адреса.По умолчанию это 192.168.0.100
- 53 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Состояние - Состояние записи - Включеноили Отключено.
Чтобы зарезервировать IP-адреса необходимо сделать следующее:
1.Нажмите кнопку Добавить новую… . Должно появиться окно, как показано наРис.
4-35.
2. Введите MAC-адрес (в формате XX-XX-XX-XX-XX-XX) и IP-адрес (в десятичном
формате с разделительными точками) компьютера, для которого вы хотите
зарезервировать IP-адрес.
3. Нажмите кнопку Сохранить.
- 55 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Рис. 4-35 Добавить или изменить запись резервирования адреса
Чтобы изменить или удалить имеющуюся запись:
1. Выберите запись и нажмите кнопку Редактировать. Если вы хотите удалить запись,
воспользуйтесь кнопкой Удалить.
2. Внесите необходимые изменения.
3. Нажмите кнопку Сохранить.
Чтобы активировать/деактивировать все записи, воспользуйтесь кнопкой
Включить/Отключить все.
Чтобы удалить все записи, воспользуйтесь кнопкой Удалить все.
Нажав кнопку Следующая, вы перейдете в следующее окно, а выбрав кнопку
Предыдущая, вернетесь в предыдущее окно.
4.8 Переадресация
Рис. 4-36 Меню Переадресация
В меню Переадресация содержатся четыре подменю (см. Рис. 4-36) – Виртуальные серверы, Port Triggering, DNZ и UPnP. Для настройки нужной функции выберите одно из
них.
4.8.1 Виртуальные серверы
Выбрав Переадресация - Виртуальные серверы, вы можете просматривать и
добавлять виртуальные серверы, как показано на Рис. 4-37. Виртуальные серверы могут
быть использованы для настройки общих сервисов вашей локальной сети, таких как DNS,
Email и FTP. Виртуальный сервер определяется как сервисный порт, и все запросы из
Интернет к этому сервису будут перенаправлены на компьютер, обозначенный IP-адресом
сервера. Компьютер, использующий виртуальный сервер, должен располагать
статическим или фиксированным IP-адресом, так как. IP-адрес может меняться в процессе
работы функции DHCP.
- 56 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Рис. 4-37 Виртуальные серверы
Порт сервиса - Количество внешних портов. Вы можете ввести порт сервиса или
диапазон портов сервиса (в формате XXX - YYY, где XXX начальный порт, а YYY
конечный порт).
Внутренний порт - Номер внутреннего сервисного порта компьютера, использующего
сервисное приложение. Вы можете оставить это поле пустым, если Внутренний порт
совпадает с Портом сервиса, или указать номер порта, если Порт сервиса один.
IP-адрес - IP-адрес компьютера, на котором запущено приложение сервиса.
Протокол - Протокол, используемый для данного приложения; либо TCP, UDPили
Все (все протоколы, поддерживаемые Маршрутизатором).
Состояние - Состояние данной записи, ВключеноилиОтключено.
Изменить - Для изменения или удаления текущей записи.
Для настройки записи виртуального сервера:
1. Нажмите кнопку Добавить. Должно открыться окно, как представлено на Рис. 4-38.
2. В списке Стандартный порт сервиса Выберите сервисный порт, который вы хотите
использовать. Если в этом списке отсутствует необходимое наименование, укажите
номер сервисного порта или диапазон портов в поле Порт сервиса.
3. Оставьте поле Внутренний порт пустым, если он совпадает с Портом сервиса, или
укажите конкретный номер порта, если Порт сервиса один.
4. В поле IP-адрес укажите IP-адрес компьютера.
5. Укажите протокол, используемый приложением. Варианты: TCP, UDP или Все.
6. Выберите опцию Включено в выпадающем списке Состояние.
7. Нажмите кнопку Сохранить.
- 57 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Рис. 4-38 Добавить или изменить запись виртуального сервера
Примечание:
Возможна ситуация, когда на вашем компьютере или сервере предлагается более одного
сервиса. В таком случае выберите другой сервис и введите тот же IP-адрес для данного
компьютера или сервера.
Для изменения или удаления существующей записи следует:
1. В столбце Изменить нажмите Редактировать для изменения или Удалить для
удаления.
2. Отредактируйте информацию.
3. Нажмите кнопку Сохранить.
Чтобы включить/отключить все записи, воспользуйтесь кнопкой Включить все/Отключить
все.
Нажмите кнопку Удалить все для удаления всех записей.
Нажмите кнопку Следующая
Предыдущая для возвращения на предыдущую страницу.
Примечание:
Если в качестве сервисного порта виртуального сервера указано значение 80, в окне
Безопасность - Удаленное управление должно быть указано любое значение кроме 80,
например 8080. В противном случае при отключении виртуального сервера может
возникнуть конфликт.
, для перехода на следующую страницу; нажмите кнопку
4.8.2 Port Triggering
Выбрав Переадресация - Port Triggering, вы можете просматривать и вносить изменения
в окне Port Triggering (Рис. 4-39). Некоторые приложения, как например онлайн-игры,
видеоконференции, Интернет-телефония и т.д., требуют наличия параллельных
подключений. Такие приложения не могут работать только с одним маршрутизатором NAT.
Функция запуска портов используется, чтобы некоторые из этих приложений могли работать
с маршрутизатором NAT.
- 58 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Рис. 4-39 Port Triggering
После настройки все происходит следующим образом:
1. Узел локальной сети создает исходящее подключение к внешнему узлу, используя в
качестве порта назначения порт, номер которого указан в поле Запускаемый порт.
2. Маршрутизатор делает запись об этом подключении, открывает входящий порт или
порты, прикрепленные к этой записи в таблице Запуск портов, и связывает их с узлом
локальной сети.
3. В случае необходимости внешний узел может подключаться к узлу локальной сети
через один из портов, указанных в поле Входящие порты.
Триггерпорт - это порт для исходящего трафика. Исходящее подключение через этот
порт активирует данное правило.
Триггер протокол - это протокол, используемый портами запуска. Значения: TCP,
UDP или Все (все протоколы, поддерживаемые маршрутизатором).
Входящие порты - это порт или диапазон портов, используемых удаленной системой
при ответе на исходящий запрос. Запрос через один из данных портов будет
перенаправлен на компьютер, активировавший данное правило. Вы можете указать не
более 5 груп портов (или секций портов). Группы портов разделяются знаком ",".
Например, 2000-2038, 2046, 2050-2051, 2085, 3010-3030.
Входящий протокол - Протокол, используемый для входящего порта. Варианты: TCP,
UDP или ВСЕ (все протоколы, поддерживаемые маршрутизатором).
Состояние - состояние записи. "Включено" означает, что запись активна.
Изменить - изменить или удалить существующую запись.
Общие приложения - часто используемые приложения, содержащиеся в
выпадающем списке в разделе "Входящий протокол".
Чтобы создать новое правило, необходимо.
1. Нажмите кнопку Добавить. Должно открыться окно, как представлено на Рис. 4-40.
2. Из выпадающего списка Общие приложения выберите общее приложение, после
чего поля Триггер порт и Входящий порт будут заполнены автоматически. Если в
поле Общие приложения отсутствует нужное наименование, следует вручную
заполнить поля Триггер порт и Входящие порты.
- 59 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
3.Из выпадающего списка Триггер протокол выберите протокол, используемый для
Триггер порта: TCP, UDP, или Все.
4. Из выпадающего списка Входящий протокол выберите протокол, используемый для
диапазона Входящих портов: TCP, UDP, или Все.
5. В поле Состояние в выпадающем списке выберите значение Включено.
6. Чтобы сохранить новое правило, нажмите кнопку Сохранить.

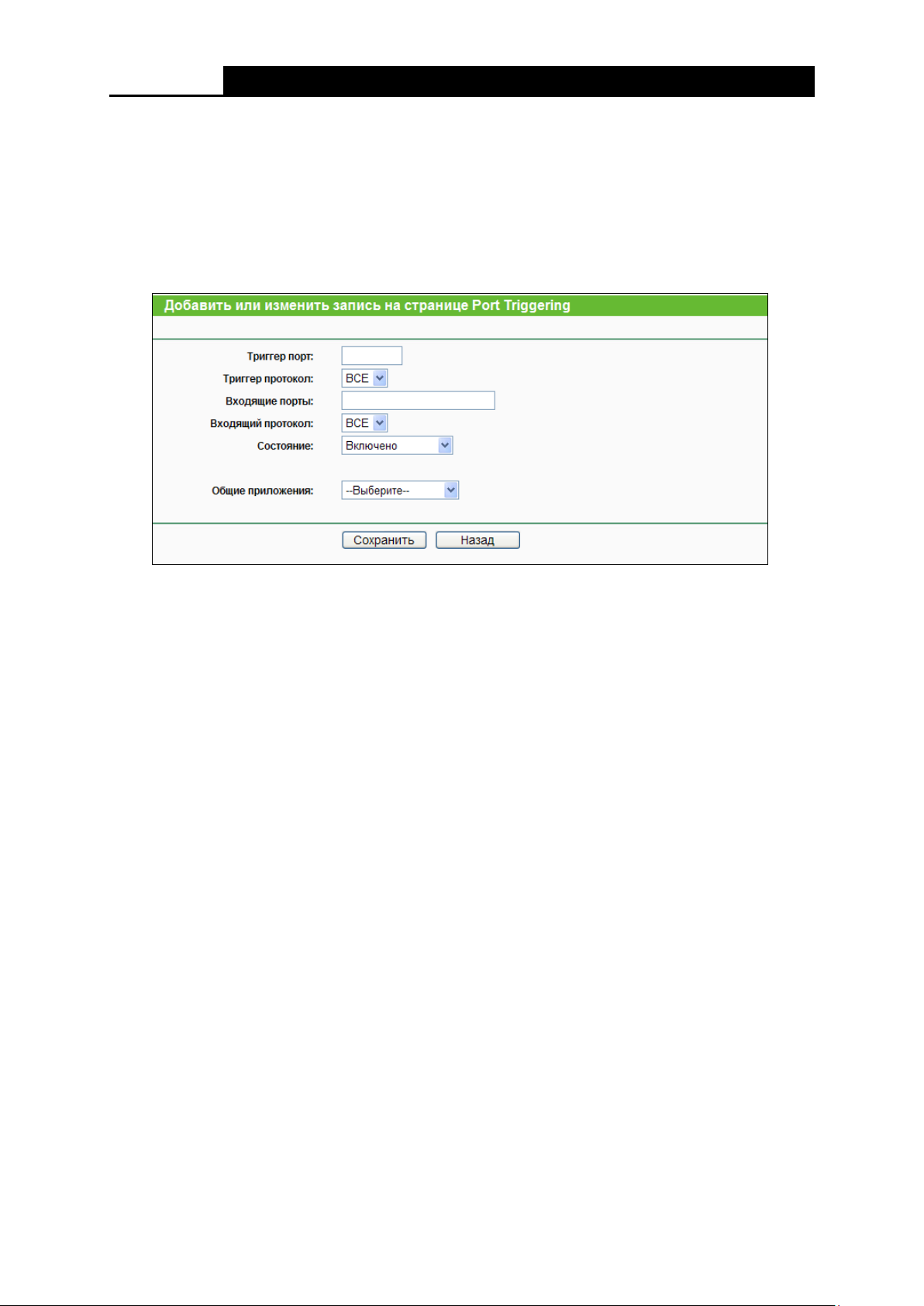

Рис. 4-40 Добавить или изменить запись процедуры запуска портов
Чтобы изменить или удалить существующую запись:
1. В столбце Изменить выберите запись и кликните по кнопке Редактировать для
изменения записи. Если вы хотите удалить запись запись, воспользуйтесь кнопкой
Уда лить.
2. Отредактируйте запись.
3. Нажмите Сохранить.
Нажав кнопку Включить все, вы активируете все записи
Нажав кнопку Отключить все, вы сделаете все записи неактивными.
Нажав кнопку Удалить все, вы удалите все записи.
Примечание:
1. При подключении запуска соответствующие открытые порты будут закрыты.
2. Каждое правило может использоваться только одним узлом локальной сети за раз.
Подключение запуска других узлов локальной сети будет запрещено.
3. Значения, указанные в поле Входящие порты, не должны накладываться.
4.8.3 DMZ
Выбрав Переадресация - DMZ, вы можете просматривать и настраивать параметры узла
DMZ (см.Рис. 4-41). Функция DMZ позволяет создавать особый сетевой сегмент для узла
локальной сети, обращающегося к таким Интернет-ресурсам как онлайн-игры или
- 60 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
видеоконференции. При этом маршрутизатор переадресует пакеты всех сервисов на узел
DMZ. У компьютера, назначенного в качестве узла DMZ, функция клиент DHCP должна
быть отключена, а также ему должен быть присвоен новый статический IP-адрес, так как
его IP-адрес может меняться при использовании функции DHCP.
Рис. 4-41 DMZ
Чтобы назначить компьютер или сервер в качестве сервера DMZ:
1. Нажмите кнопку Включить.
2. Введите IP-адрес компьютера локальной сети, который будет действовать в качестве
узла DMZ, в поле IP-адрес узла DMZ.
3. Нажмите кнопку Сохранить.
Примечание:
После установки параметров узла DMZ, соответствующий межсетевой экран работать не
будет.
4.8.4 UPnP
Выбрав Переадресация → UPnPвы сможете просматривать информацию по протоколу
UPnP (Universal Plug and Play), как показано на Рис. 4-42. Функция позволяет таким
устройствам как компьютеры с подключением к Интернет при необходимости обращаться к
ресурсам локальных узлов. Устройства с поддержкой протокола UPnP могут быть
автоматически обнаружены приложением UPnP-сервиса локальной сети.
Рис. 4-42 UPnP
Текущее состояние UPnP – Включение/Выключение функции при помощи кнопок
Включить и Отключить.
- 61 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Текущий список настроек UPnP – Эта таблица содержит следующую информацию:
•Описание приложения – Описание, полученное от приложения, при
UPnP-запросе.
• Внешний порт – Внешний порт, открываемый маршрутизатором для приложения.
• Протокол – Тип протокола, который маршрутизатор открывает для приложения.
• Внутренний порт – Внутренний порт, который маршрутизатор открывает для
локального узла
•IP-адрес – IP-адрес устройства с поддержкой протокола UPnP, которое в данный
момент обращается к маршрутизатору.
•Состояние – В этом поле отображается информация по состоянию порта.
Значение “Вкл.” означает, что порт все еще активен. В противном случае порт
неактивен.
Кликните по кнопке Обновить, чтобы обновить Текущий список настроек UPnP.
4.9 Безопасность
Рис. 4-43 Меню Безопасность
Меню Безопасность содержит четыре подменю (см. Рис. 4-43) – Настройки базовой
защиты, Расширенные настройки защиты, Локальное управление и Удаленное
управление. Для настройки нужной функции выберите соответствующий раздел.
4.9.1 Настройки базовой защиты
Выбрав Безопасность – Настройки базовой защиты, вы можете выполнить базовые
настройки безопасности (Рис. 4-44).
- 62 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Рис. 4-44 Настройки базовой защиты
Межсетевой экран – Межсетевой экран обеспечивает защиту сети . Здесь вы можете
Порог пакетов UDP-FLOOD(5~3600) - Значение по умолчанию 500. Укажите значение
в пределах 5 ~ 3600. Если текущее значение ниже установленного, маршрутизатор
немедленно активирует функцию блокировки.
Включить фильтрацию от атак TCP-SYN-FLOOD – Включение/Выключение
фильтрации TCP-SYN-FLOOD атак.
Порог пакетов TCP-SYN-FLOOD(5~3600) - Значение по умолчанию 50. Укажите
значение в пределах 5 ~ 3600. Если текущее значение ниже установленного,
маршрутизатор немедленно активирует функцию блокировки.
Игнорировать Ping-пакеты от порта WAN- Включение/Выключение функции
игнорирования Ping-пакетов от порта WAN. По умолчанию функция отключена. При
включенной функции Ping-пакетам из Интернет отказывается в доступе к
маршрутизатору.
Запретить Ping-пакеты от порта LAN - Разрешить/Запретить Ping-пакеты от порта
LAN. По умолчанию функция отключена. При включенной функции Ping-пакетам
отказывается в доступе к маршрутизатору. Функция используется для защиты от
некоторых типов вирусов.
Нажмите кнопку Сохранить, чтобы сохранить сделанные изменения.
Нажав кнопку Список заблокированных DoS-узлов, вы перейдете в таблицу
узлов-источников DoS-атак для проведения операций блокирования.
4.9.3 Локальное управление
Выбрав Безопасность - Локальное управление, вы можете настроить правила
управления в окне, представленном на Рис. 4-46. Функция управления позволяет
блокировать доступ компьютеров локальной сети к маршрутизатору.
- 65 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G

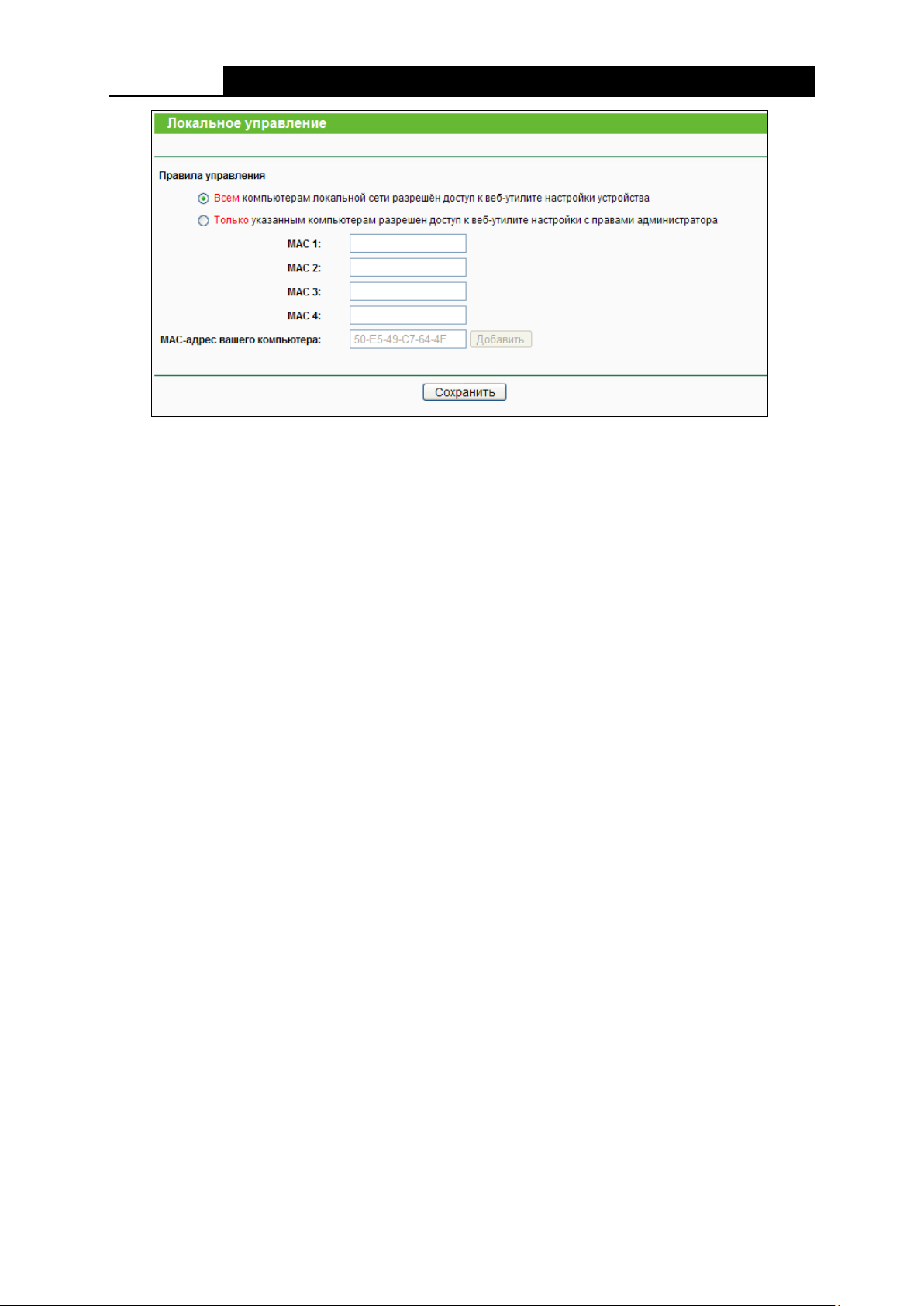

Рис. 4-46 Локальное управление
По умолчанию выбрано Всем компьютерам локальной сети разрешен доступ к
веб-утилите настройки устройства. Если вы хотите разрешить доступ к веб-утилите
только для компьютеров с определенными MAC-адресами, выберите Только указанным в
списке компьютерам разрешен доступ к веб-утилите настройки с правами
администратора и в отдельных полях укажите MAC-адреса. MAC-адрес должен быть в
формате XX-XX-XX-XX-XX-XX (где X - это шестнадцатеричное число). В этом случае только
эти компьютеры будут иметь доступ к веб-утилите, а остальным компьютерам доступ к ней
будет заблокирован.
Нажав кнопку Добавить, вы добавите MAC-адрес в указанный список.
Чтобы сохранить сделанные изменения, воспользуйтесь кнопкой Сохранить.
Примечание:
Если ваш компьютер заблокирован, а вы хотите снова получить доступ к маршрутизатору,
то при помощи иголки нажмите и удерживайте в течение 5 секунд кнопку Сброс (Reset) (в
отверстии), расположенную на задней панели устройства. В этом случае маршрутизатор
вернется к исходным заводским настройкам веб-утилиты.
4.9.4 Удаленноеуправление
Выбрав Безопасность - Удаленное управление, вы можете настроить функцию
удаленного управления, как представлено на Рис. 4-47. Данная функция позволяет
управлять маршрутизатором через Интернет.
- 66 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G

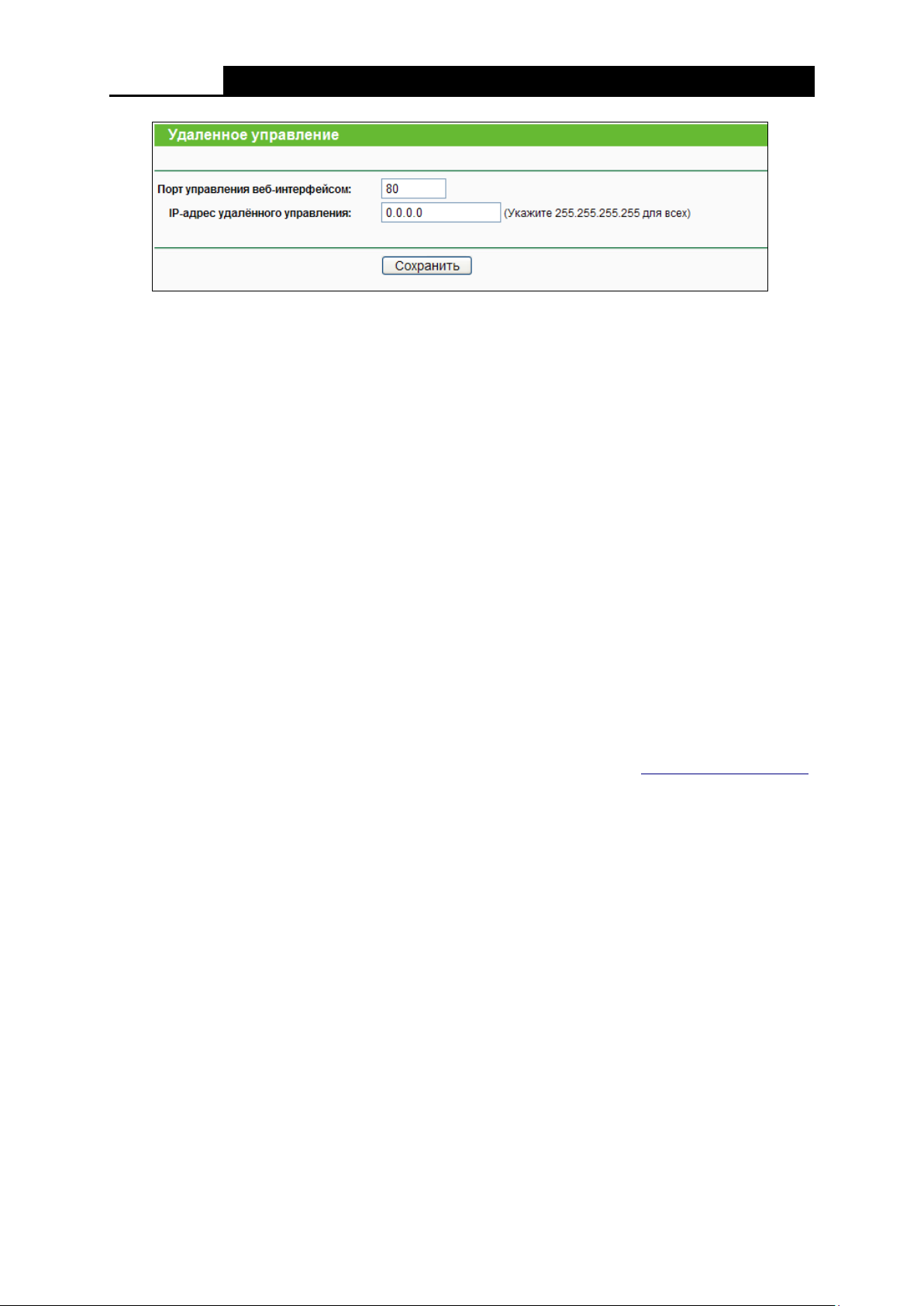

Рис. 4-47 Удаленное управление
Портуправления веб-интерфейсом - Обычно веб-браузером для доступа
используется стандартный порт сервиса HTTP. Для удаленного управления
маршрутизатор использует порт номер 80. Для большей безопасности вы можете
заменить этот номер на другой, указав его в соответствующем поле. Номер порта
должен быть в пределах от 1 до 65534, но не следует указывать номер стандартных
портов сервиса.
IP-адрес удаленного управления - Текущий адрес, который будет использоваться
для доступа к маршрутизатору через Интернет. Функция отключена, если IP-адрес
указан как 0.0.0.0. Чтобы включить ее замените значение 0.0.0.0 на действительный
IP-адрес. Если выбрано значение 255.255.255.255, то все узлы будут иметь доступ к
маршрутизатору через Интернет.
Примечание:
1) Для доступа к маршрутизатору необходимо указать WAN IP-адрес маршрутизатора в
адресной строке Internet Explorer или Navigator, используя для разделения знак
двоеточия, а затем номер порта. Например, если WAN-адрес маршрутизатора
202.96.12.8, а номер порта 8080, необходимо ввести в браузере http://202.96.12.8:8080
После вводится имя пользователя и пароль, чтобы получить доступ веб-утилите
маршрутизатора.
2) При замене пароля следует использовать надежный пароль.
4.10 Родительский контроль
Выбрав меню Родительский контроль, вы можете настроить функцию родительского
контроля, как представлено на Рис. 4-48. Данная функция может быть использована для
контроля доступа ребенка к Интернет-ресурсам или для ограничения доступа персонала к
определенным сайтам, а также определить время работы в сети Интернет.
.
- 67 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Рис. 4-48 Parental Control Settings
Родительский контроль – Чтобы активировать функцию, воспользуйтесь кнопкой
Включить. Чтобы отключить функцию, воспользуйтесь кнопкой Отключить.
MAC-адрес контролирующего компьютера - В данном поле вы можете ввести
MAC-адрес контролирующего компьютера или использовать кнопку Скопировать выше,
которая расположена ниже.
MAC-адрес вашего компьютера - В данном поле отображается MAC-адрес
компьютера, с которого на данный момент производится настройка маршрутизатора.
Если MAC-адрес вашего сетевого адаптера уже зарегистрирован в системе, то можете
нажать кнопку Скопировать выше в поле для копирования MAC-адреса этого сетевого
адаптера в поле MAC-адреса Родительского компьютера, которое расположено выше.
Описание сайта - Описание сайтов, разрешённых для посещения контролируемым
компьютером.
Расписание - Временной отрезок, в течение которого контролируемому компьютеру
разрешён доступ в сеть Интернет. Для более детальной информации, зайдите
Контроль доступа – Расписание.
Изменить - Здесь вы можете редактировать или удалять существующие записи.
Для добавления новой записи необходимо:
1. Нажмите кнопку Добавить, после чего появится окно как на Рис. 4-49.
2. В поле MAC-адрес контролируемого компьютера укажите MAC-адрес контролируемого
компьютера (например, 00-11-22-33-44-AA). Также из выпадающего списка можно
выбрать значение Все адреса в текущей локальной сети.
3. Укажите описание (например, разрешить Google) разрешенного сайта в поле
Описание сайта.
- 68 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
4. Укажите полное доменное имя сайта или ключевые слова доменного имени (например,
google) в поле Разрешенное имя сайта. Любые доменные имена с этими ключевыми
словами (www.google.com, www.google.com.hk
5. Выберите из выпадающего списка Время действия нужное расписание (например,
Расписание_1). Если подходящих расписаний не обнаружено, нажмите кнопку
Расписание для того, чтобы перейти в окно Дополнительные настройки расписания и
создать необходимое расписание.
) будут разрешены.
6. В поле Состояние можно выбрать Включить
включения/выключения записи.
8. Нажмите кнопку Сохранить.
Нажмите кнопку Включить все для включения всех правил в списке.
Нажмите кнопку Отключить все для отключения всех правил в списке.
Нажмите кнопку Удалить все для удаления всех записей в таблице.
Нажмите кнопку Следующая для перехода на следующую страницу, или нажмите кнопку
Предыдущая для возвращения на предыдущую страницу.
илиОтключитьдля
Рис. 4-49 Добавить или изменить запись родительского контроля
Например: Если вы хотите, чтобы компьютер ребёнка с MAC-адресом 00-11-22-33-44-AA
имел доступ к www.google.com по воскресеньям, а компьютер родителей с MAC-адресом
00-11-22-33-44-BB не имел никаких ограничений доступа вообще, то вам следует
произвести настройки в соответствии с представленными ниже инструкциями:
1. Нажмите пункт меню Родительский контроль, расположенный слева, для перехода
на страницу настроек Родительского Контроля. Нажмите Включить и введите
MAC-адрес 00-11-22-33-44-BB в поле для MAC-адреса компьютера родителей.
2. Нажмите Контроль доступа – Расписание слева для перехода на страницу настройки
Расписания. Нажмите кнопку Добавить. для создания нового расписания с Описанием
- 69 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Расписания Schedule_1, ивыберите в качестве дня Воскресенье и времени: Весь
день - 24 часа.
3. Нажмите пункт меню Родительский контроль слева для возвращения на страницу
настройки Родительского контроля:
Нажмите кнопкуДобавить новую….
Введите 00-11-22-33-44-AA в поле MAC-адрес подконтрольного компьютера.
Ведите Разрешить Googleв поле Описание сайта.
Введите www.google.com в полеРазрешенное имя сайта.
Выберите созданное вами расписание Schedule_1 из выпадающего спискаВремя
действия.
В поле Состояние выберите Включить.
4. Нажмите Сохранить для завершения настройки.
Затем после возвращения на страницу настроек Родительского контроля вы увидите
следующий список.(Рис. 4-50).
Рис. 4-50 Настройки родительского контроля
4.11 Контроль доступа
Рис. 4-51 Окно Контроль доступа
В меню Контроль доступа содержатся четыре подменю (см. Рис. 4-51) – Правило, Узел,
Цель и Расписание. Для настройки нужной функции выберите соответствующее меню.
4.11.1 Правило
Выбрав Контроль доступа - Правило, вы можете просматривать и создавать правила
контроля доступа, как показано на Рис. 4-52.
- 70 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Рис. 4-52 Управление правилами контроля доступа
Включить управление контролем доступа к Интернет - Поставьте галочку, при
этом начнет действовать Правило фильтрации, используемое по умолчанию.

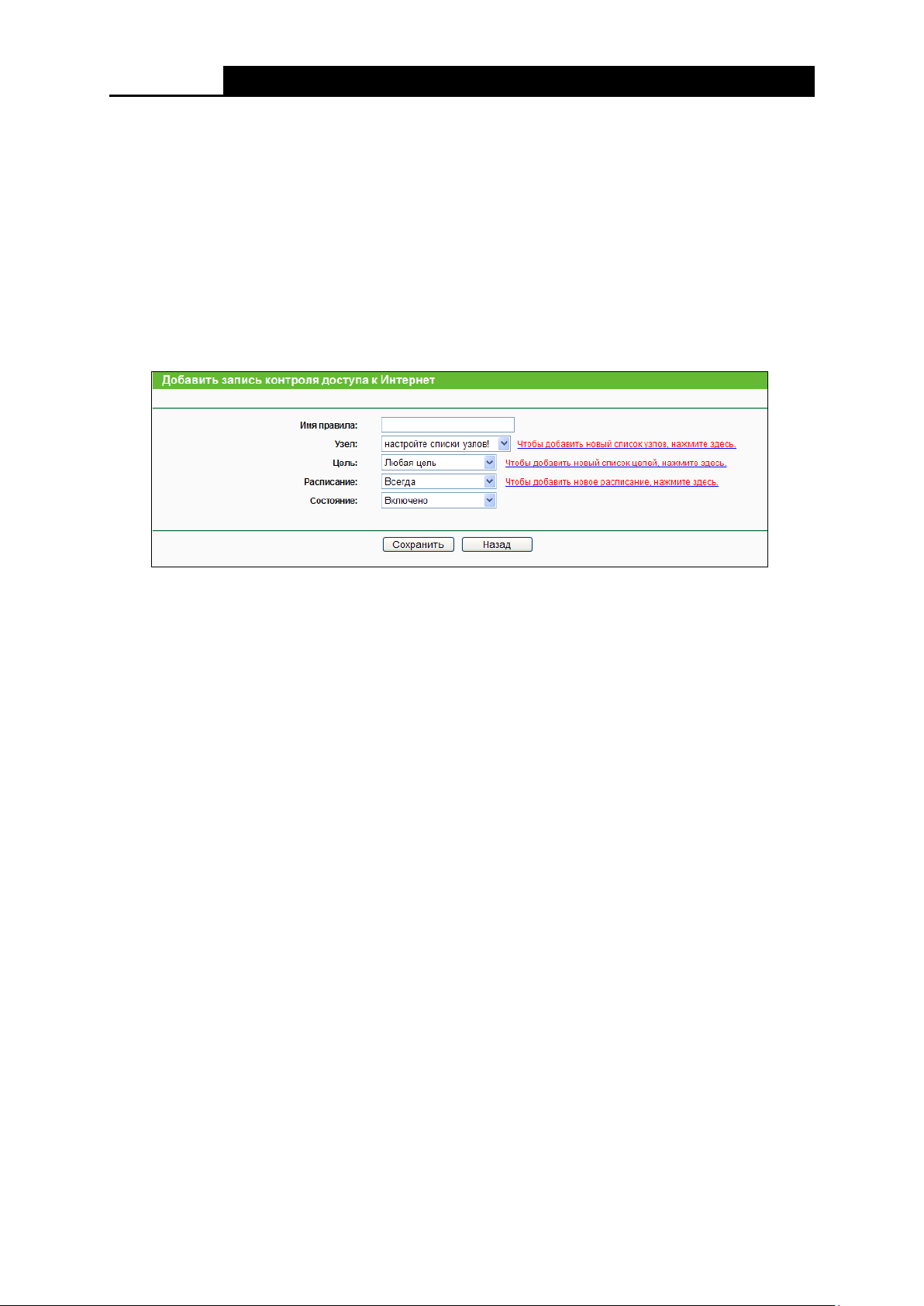

Имя правила - Данное поле содержит имя правила, которое должно быть
уникальными.
Узел - Здесь отображается узел сети, в отношении которого действует указанное

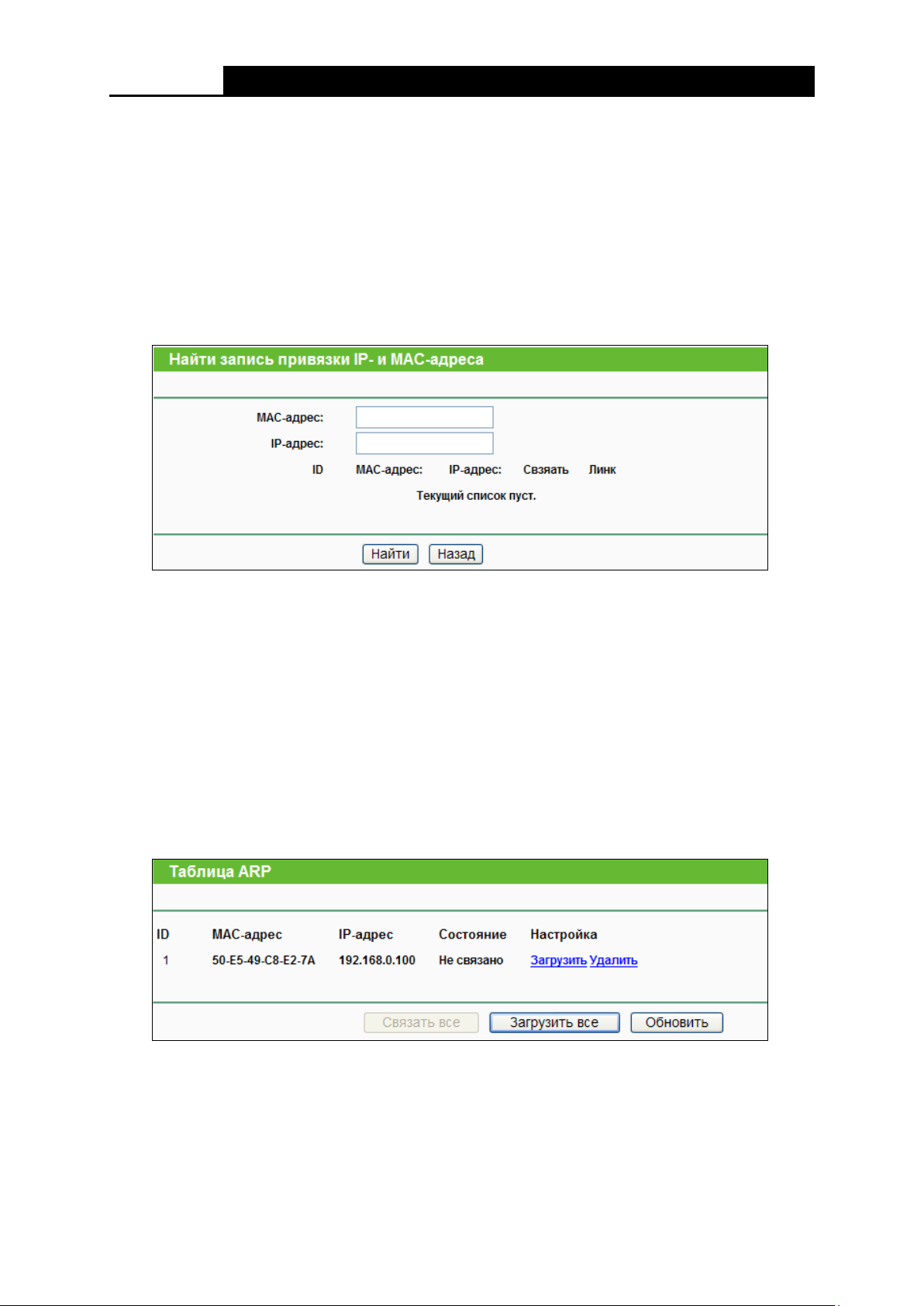

Состояние - Наличие или отсутствие связывания MAC- и IP-адреса.
- 84 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Настройка - Данные кнопки используются для загрузки или удаления элементов
таблицы.
Загрузить - Добавление элемента в таблицу.
Настройка - Удаление элемента из таблицы.
Связать все - Связать все текущие элементы, данная опция доступна, только если
функция связывания по протоколу ARP включена.
Загрузить все - Загрузить все элементы в таблицу.
Чтобы обновить информацию, воспользуйтесь кнопкой Обновить.
Примечание:
Элемент не может быть загружен в таблицу, если его IP-адрес был загружен ранее. В этом
случае система выдаст сообщение об ошибке. Аналогично функция "Загрузить все"
загрузит только те элементы, параметры которых не совпадают с уже имеющимися в
таблице.
4.15 Динамический DNS
При выборе меню Динамический DNS вы можете определять параметры работы функции.
Маршрутизатор поддерживает функцию динамической системы доменных имен (DDNS),
которая делает возможным хостинг сайта, FTP- или почтового сервера с фиксированным
доменным именем (которое вы указываете сами) и динамическим адресом. Это
позволяет вашим друзьям подключаться к вашему серверу, указав доменное имя вне
зависимости от значения IP-адреса. Перед тем как приступить к использованию данной
функции необходимо зарегистрироваться у провайдера сервиса DDNS, например
www.comexe.cn, www.dyndns.org или www.no-ip.com
получите пароль или ключ.
4.15.1 Comexe.cn DDNS
Если в качестве провайдера сервиса DDNS был выбран www.comexe.cn, должно
появиться окно, показанное на Рис. 4-75.
. От поставщика Интернет-услуг вы
- 85 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G

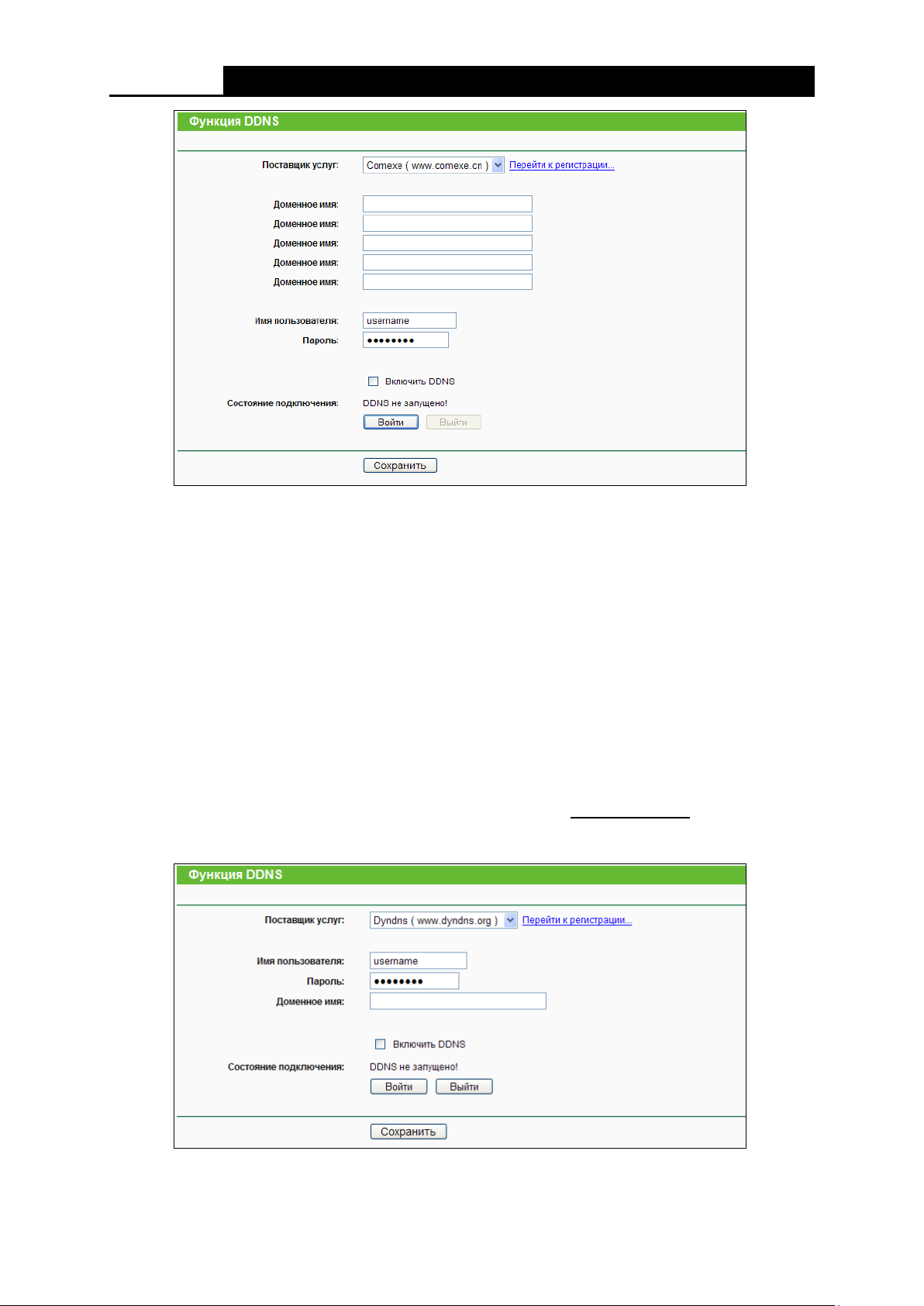

Рис. 4-75 Настройки Comexe.cn DDNS
Для установки параметров DDNS необходимо выполнить следующие действия:
1. Доменное имя введите соответствующее значение, полученное от поставщика
Интернет-услуг.
2. Укажите Имя пользователя учетной записи.
3. Укажите Пароль учетной записи.
4. Нажмите кнопку Войти для входа в систему.
Состояние подключения - Отображается состояние подключения к сервису DDNS.
Нажмите кнопку Выйти, чтобы выйти из системы.
4.15.2 Dyndns.org DDNS
Если в качестве провайдера сервиса DDNS был выбран www.dyndns.org, появится окно
как показано на Рис. 4-76.
Рис. 4-76 Настройки Dyndns.org DDNS
- 86 -
TL-MR3220
Беспроводной маршрутизатор серии N с поддержкой стандартов 3G/4G
Для установки параметров DDNS необходимо выполнить следующие действия:
1. Укажите Имя пользователя учетной записи.
2. Укажите Пароль учетной записи.
3. Укажите Доменное имя, полученное от провайдера сервиса DDNS.
4. Нажмите кнопку Войти для входа в систему.
Состояние подключения - Отображается состояние подключения к сервису DDNS.
Нажмите кнопку Выйти, чтобы выйти из системы.
4.15.3 No-ip.com DDNS
Если в качестве провайдера сервиса DDNS был выбран www.no-ip.com, появится окно
как показано на Рис. 4-77.
Рис. 4-77 Настройки No-ip.com DDNS
Для установки параметров DDNS необходимо выполнить следующие действия:
1. Укажите Имя пользователя учетной записи.
2. Укажите Пароль учетной записи.
3. Укажите Доменное имя, полученное от провайдера сервиса DDNS.
4. Нажмите кнопку Войти, чтобы войти в систему.
Состояние подключения - Отображается состояние подключения к сервису DDNS.
Нажмите кнопку Выйти, чтобы выйти из системы.
- 87 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
4.16 Системные инструменты
Рис. 4-78 Меню Системные инструменты
Меню Системные инструменты содержит следующие подменю – Настройка времени,
Диагностика, Обновление встроенного ПО, Заводские настройки, Резервная копия и
восстановление, Перезагрузка, Пароль, Системный журнал и Статистика. Для
настройки нужной функции выберите соответствующее меню. Ниже приводится подробное
описание по каждого из этих подменю.
4.16.1 Настройка времени
Выбрав меню Системные инструменты → Настройка времени, вы можете настраивать
параметры времени в окне, представленном на рисунке ниже.
Рис. 4-79 Настройка времени
Часовой пояс – Выберите часовой пояс.
Дата – Укажите дату в формате месяц/день/год.
Укажите Времяв формате час/минута/секунда.
- 88 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
NTP-сервер 1/NTP-сервер 2 – Введите адрес или доменное имя NTP-сервера 1или
NTP-сервера 2, после чего маршрутизатор получит параметры времени с NTP-сервера.
Кроме того, для некоторых встроенных NTP-серверов маршрутизатор может получать
значение времени автоматически при подключении к Интернет.
Поставьте галочку в поле Включить летнее время, чтобы включить функцию летнего
времени
Начало – Время, с которого начинается летнее время. Выберите месяц в первом поле,
неделю во втором поле, и время в третьем поле.
Конец – Время, когда заканчивается летнее время. Выберите месяц в первом поле,
неделю во втором поле, и время в третьем поле.
Состояние летнего времени – Отображает состояние, используется ли летнее время
или нет.
Чтобы настроить время в ручном режиме:
1. Выберите часовой пояс.
2. Укажите Дату в формате месяц/день/год.
3. Укажите Время в формате час/минута/секунда.
4. Нажмите кнопку Сохранить.
Чтобы настроить время автоматически:
1. Выберите часовой пояс.
2. Введите адрес или доменное имя NTP-сервера 1 или NTP-сервера 2.
3. Нажмите кнопку Получить время по Гринвичу, чтобы получать системное время
через Интернет при наличии подключения к нему.
Чтобы установить летнее время:
1. Поставьте галочку в ячейку Включить летнее время.
2. Выберите значение Начала летнего периода времени.
3. Выберите значение Конца летнего периода времени.
4. Для сохранения настроек, нажмите кнопку Сохранить.
Примечание:
1. Данная настройка будет использоваться для ряда функций с временным критерием,
например, для межсетевого экрана. Если значение времени не задано, эти функции не
- 89 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
будут работать. Таким образом, является крайне важным указать эти значения сразу
после входа в систему.
2. Настройки времени будут утеряны при выключении маршрутизатора.
3. При соответствующей настройке маршрутизатор будет получать среднее время по
Гринвичу через Интернет в автоматическом режиме.
4. Функция летнего времени вступает в силу одну минуту после ее включения.
4.16.2 Диагностика
Выбрав Системные инструменты → Диагностика, вы можете при помощи функций Ping
и Трассировка проверять работу сети (см. рисунок ниже).

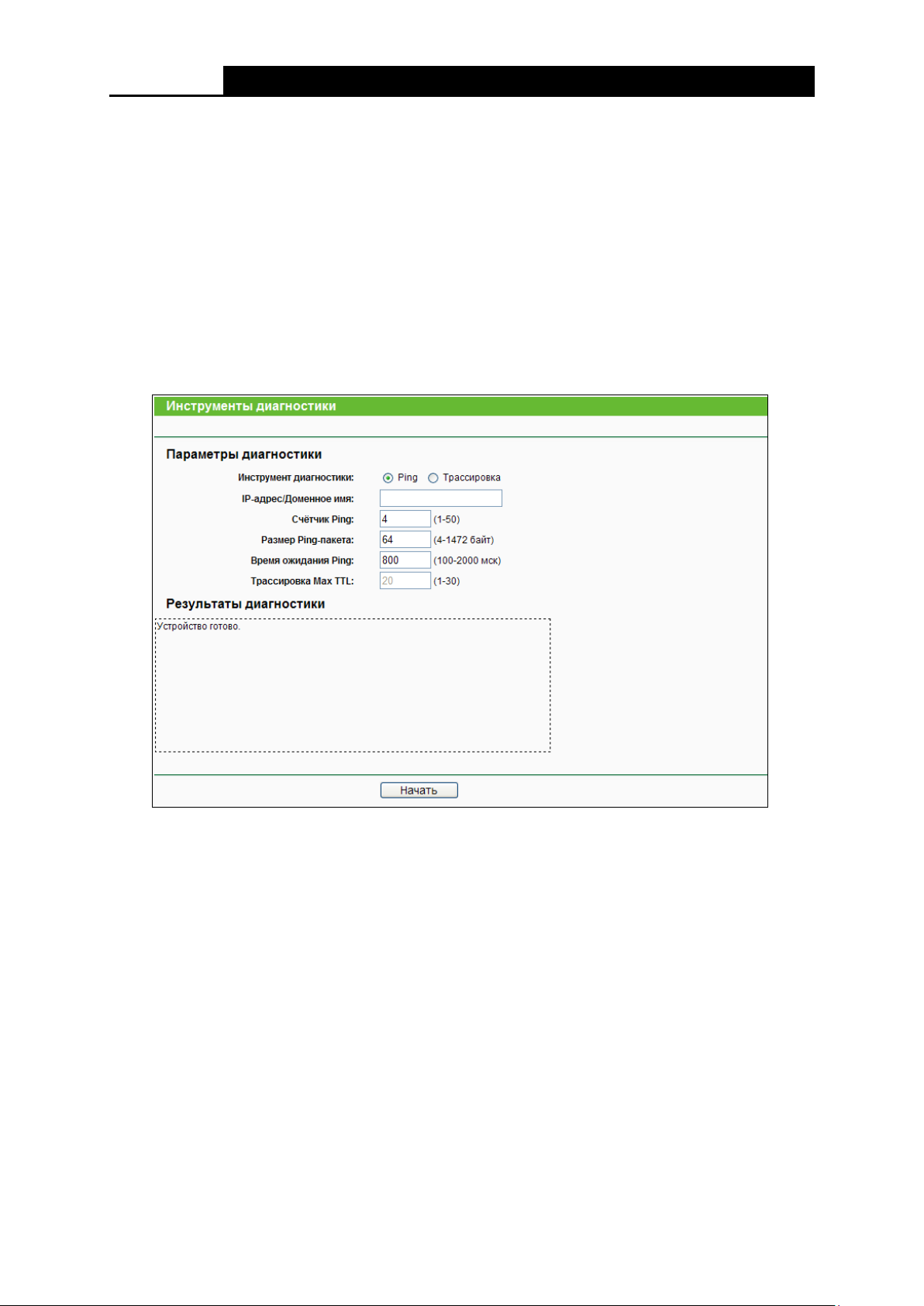

Рис. 4-80 Инструменты диагностики
Инструмент диагностики – Для выбора необходимого инструмента нажмите
соответствующую радиокнопку.
Ping - Этот инструмент устраняет проблемы с подключением, достижимостью и
разрешением имени для конкретного узла или шлюза.
Трассировка – Этот инструмент производит проверку работы подключения.
Примечание:
Вы можете применять инструменты Ping/Трассировка для проверки IP-адреса или
доменного имени. Если проверка инструментами Ping/Трассировка в отношении
IP-адреса прошла успешно, но с доменным именем возникли проблемы, это может
означать проблему с разрешением имен. В этом случае следует убедиться, что
- 90 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
доменное имя, которое вы указываете, является разрешенным, используя для этого
DNS-запросы (Domain Name System – Служба доменных имен).
IP-адрес/ Доменное имя - Укажите IP-адрес или доменное имя компьютера,
подключение которого вы хотите проверить (к примеру http://www.tp-link.com
Счетчик Ping – Показывает число отправленных эхо-запросов.
Размер Ping-пакета – Указывает количество байтов данных к отправке.
Время ожидания Ping – Время ожидания ответа на эхо-запрос. Если в течение
указанного времени нет ответа, то время ожидания соединения превышено.
Трассировка Max TTL – Укажите максимальное количество отскоков (максимальное
значение TTL) на пути поиска конечной точки.
Нажмите кнопку Начать, чтобы начать процедуру диагностики.
В окне Результаты диагностики будут представлены результаты.
Если результат аналогичен результату, представленному на рисунке ниже, с подключением
к Интернет все в порядке.
).
Рис. 4-81 Результаты диагностики
Примечание:
Одновременно инструменты диагностики могут использоваться не более чем одним
пользователем. Параметры "Счётчик Ping", "Размер Ping-пакета" и "Время ожидания Ping"
явлются параметрами функции Ping, а "Макс. Трассировка TTL" параметром функции
Трассировки.
4.16.3 Обновление встроенного ПО
Выбрав Системные инструменты → Обновление встроенного ПО, вы можете обновить
встроенное ПО маршрутизатора (см. рисунок ниже).
- 91 -
TL-MR3220
Беспроводной маршрутизатор серииN с поддержкой стандартов 3G/4G
Рис. 4-82 Обновление встроенного ПО
Версия прошивки – Текущая версия встроенного ПО.
Версия оборудования - Текущая версия аппаратной части. Версия, указанная в
файле обновления, и текущая версия должны совпадать.
Чтобы произвести обновление встроенного ПО маршрутизатора, необходимо
сделать следующее:
1. Скачайте последнюю версию файла обновления с нашего сайта
(http://www.tp-link.com
2. В поле Файл укажите или, нажав кнопку Обзор, выберите путь к файлу встроенного ПО,
сохраненного на вашем компьютере.
3. Нажмите кнопку Обновить.
Примечание:
1) Файлы обновлений находятся на сайте http://www.tp-link.com, откуда их можно скачать.
Следует производить обновления только тогда, когда новая версия содержит
необходимую вам функцию. Однако при возникновении проблем связанных с
маршрутизатором, а не его настройками, следует произвести обновление встроенного
ПО.
2) При обновлении встроенного ПО текущие настройки могут не сохраниться. Поэтому
прежде чем производить обновление, запишите сделанные вами настройки, чтобы их
можно было восстановить.
3) При обновлении прошивки не выключайте маршрутизатор и нажимайте кнопку Reset. В
противном случае устройство может быть повреждено.
).
4) По завершению обновления маршрутизатор автоматически выполнит перезагрузку.
4.16.4 Заводские настройки
Выбрав Системные инструменты → Заводские настройки, вы сможете вернуть
заводские настройки (см. рисунок ниже):
- 92 -
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
