TP-LINK TL-ER5510G User Guide
双核全千兆网吧路由器
TL-ER5510G
用户手册
Rev1.0.0
1910040174
声明
Copyright © 2011 深圳市普联技术有限公司
版权所有，保留所有权利
未经深圳市普联技术有限公司明确书面许可，任何单位或个人不得擅自仿制、复制、誊抄或转译本书部
分或全部内容。不得以任何形式或任何方式（电子、机械、影印、录制或其他可能的方式）进行商品传
播或用于任何商业、赢利目的。
为深圳市普联技术有限公司注册商标。本文档提及的其他所有商标或注册商标，由
各自的所有人拥有。
本手册所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。可随时查阅我们的万维网页
http://www.tp-link.com.cn。除非有特殊约定，本手册仅作为使用指导，本手册中的所有陈述、信息等均
不构成任何形式的担保。
-I-
ഺ
物品清单 .............................................................................................................................1
第 1 章 用户手册简介..........................................................................................................2
1.1 目标读者.................................................................................................................................2
1.2 本书约定.................................................................................................................................2
1.3 章节安排.................................................................................................................................2
第 2 章 产品介绍
2.1 产品描述.................................................................................................................................4
2.2 产品特性.................................................................................................................................5
2.3 产品外观.................................................................................................................................6
2.3.1 前面板........................................................................................................................6
2.3.2 后面板........................................................................................................................7
第 3 章 配置指南
3.1 登录 Web 界面........................................................................................................................8
3.2 Web 界面简介 ........................................................................................................................9
3.2.1 界面总览 ....................................................................................................................9
3.2.2 界面常见按钮及操作 ................................................................................................11
第 4 章 功能设置
4.1 系统维护...............................................................................................................................13
4.1.1 系统状态 ..................................................................................................................13
4.1.2 接口流量 ..................................................................................................................14
4.1.3 日志 .........................................................................................................................14
................................................................................................................4
................................................................................................................8
..............................................................................................................13
4.1.4 时间设置 ..................................................................................................................15
4.2 系统模式...............................................................................................................................17
4.3 接口设置...............................................................................................................................19
4.3.1 WAN 设置 ................................................................................................................19
4.3.2 LAN 设置..................................................................................................................29

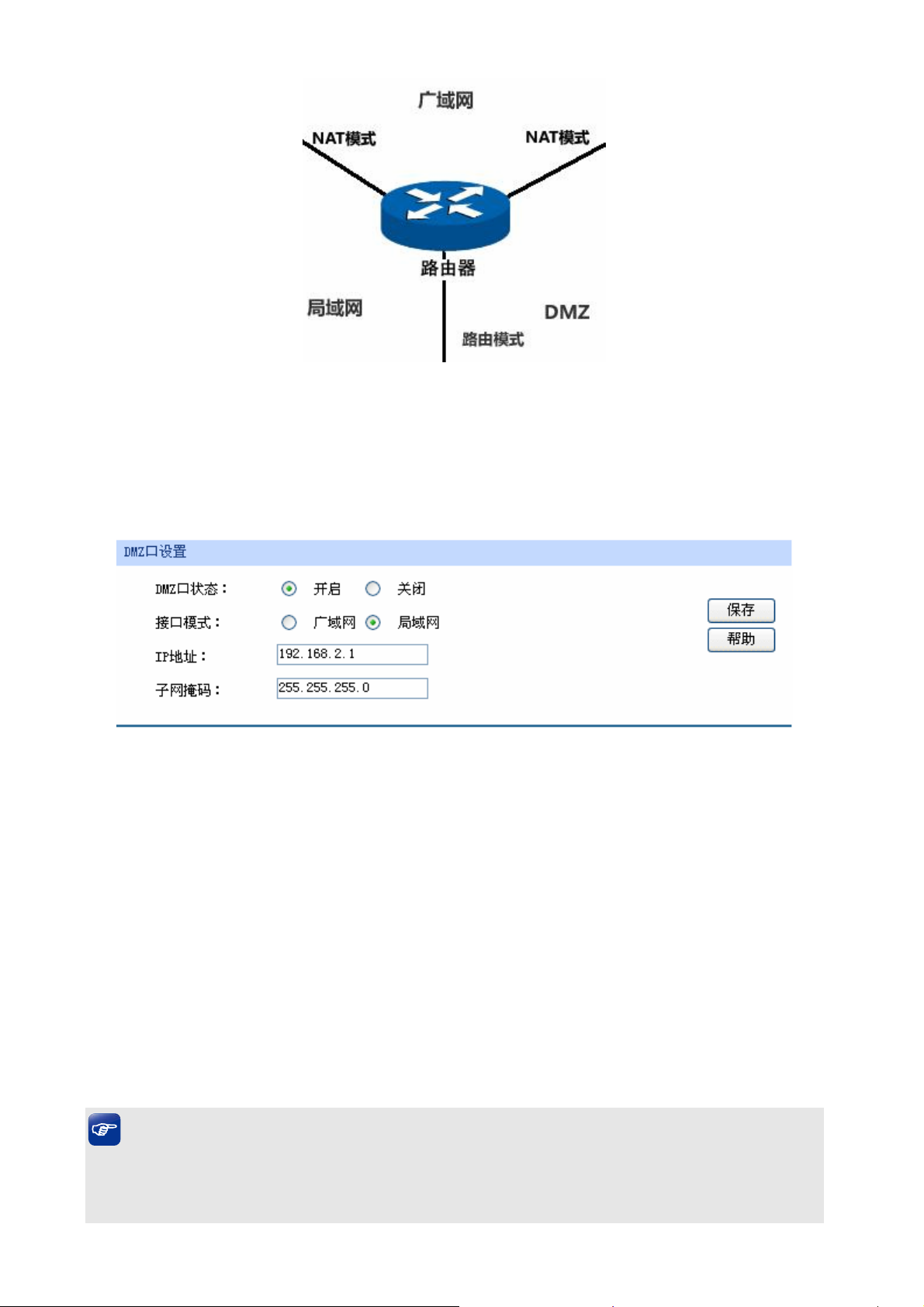

4.3.3 DMZ 设置.................................................................................................................32
4.3.4 MAC 设置.................................................................................................................34
4.4 转发规则...............................................................................................................................35
4.4.1 NAT 映射..................................................................................................................35
4.4.2 多网段 NAT ..............................................................................................................36
4.4.3 虚拟服务器...............................................................................................................39
4.4.4 端口触发 ..................................................................................................................41
4.4.5 ALG 服务 .................................................................................................................43
4.5 安全策略...............................................................................................................................44

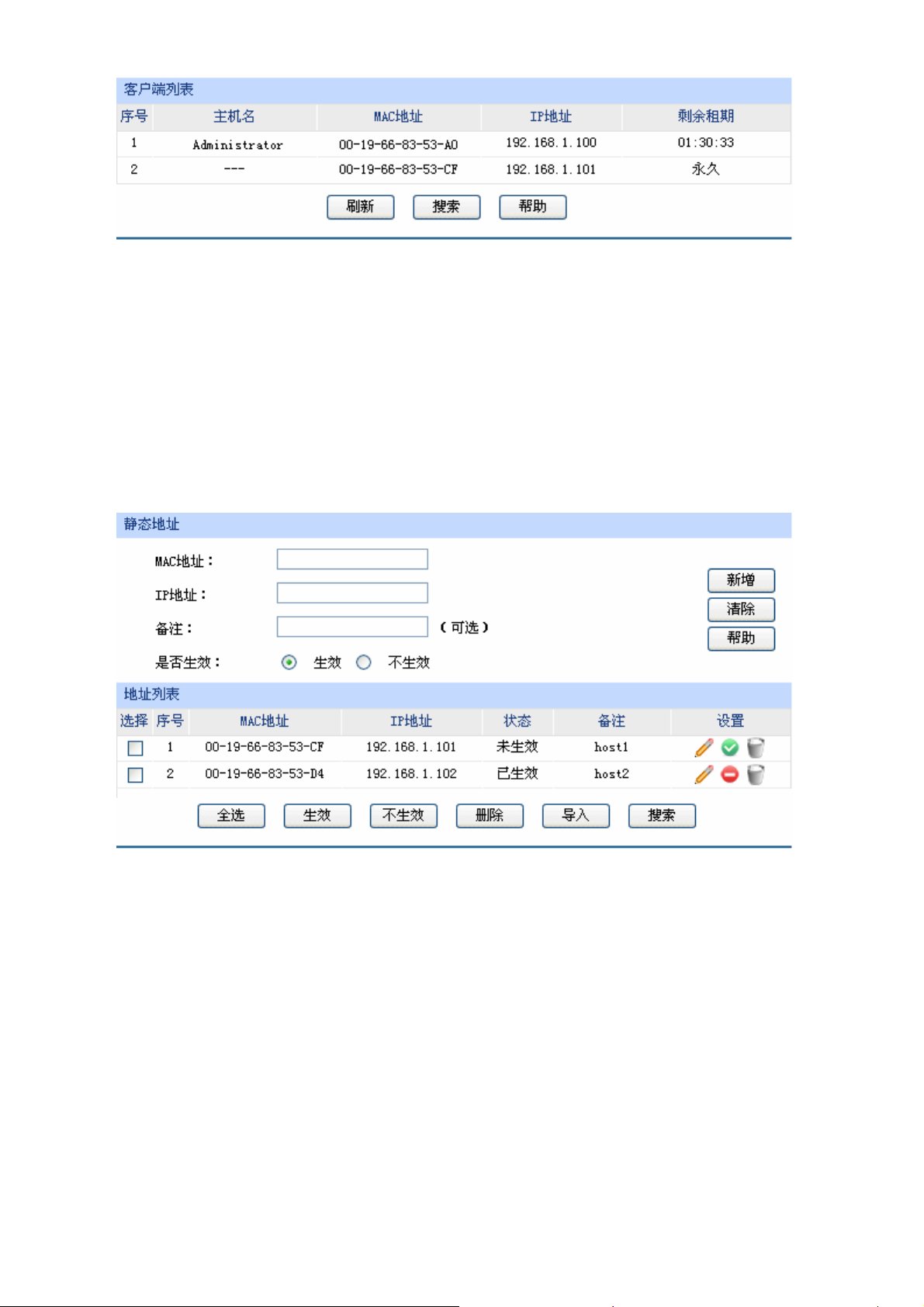

4.5.1 ARP 防护 .................................................................................................................44
4.5.2 访问控制 ..................................................................................................................47
4.5.3 攻击防护 ..................................................................................................................50
-II-

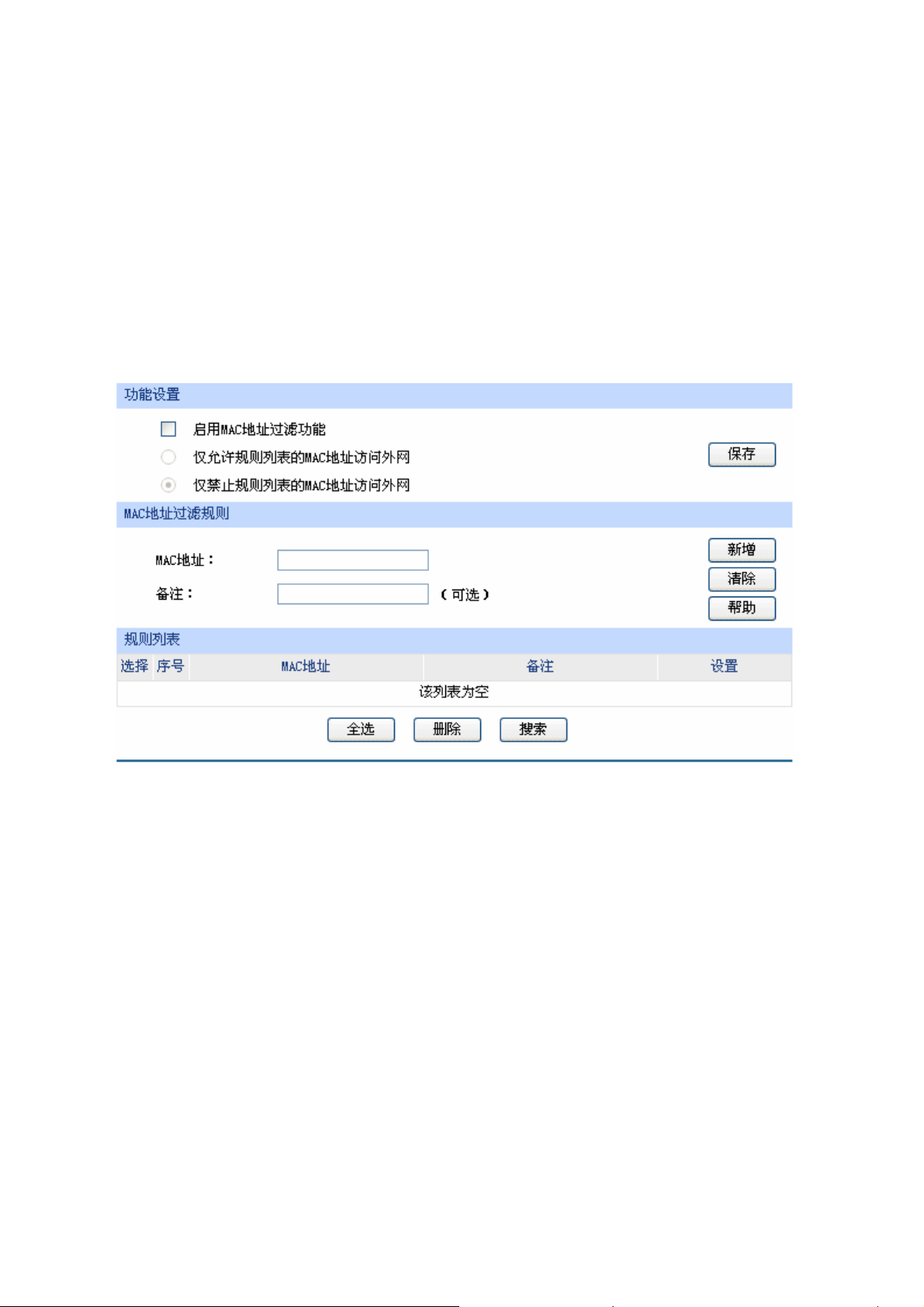

4.5.4 接入过滤 ..................................................................................................................52
4.6 传输控制...............................................................................................................................54
4.6.1 带宽控制 ..................................................................................................................54
4.6.2 连接数限制...............................................................................................................58
4.7 路由设置...............................................................................................................................59

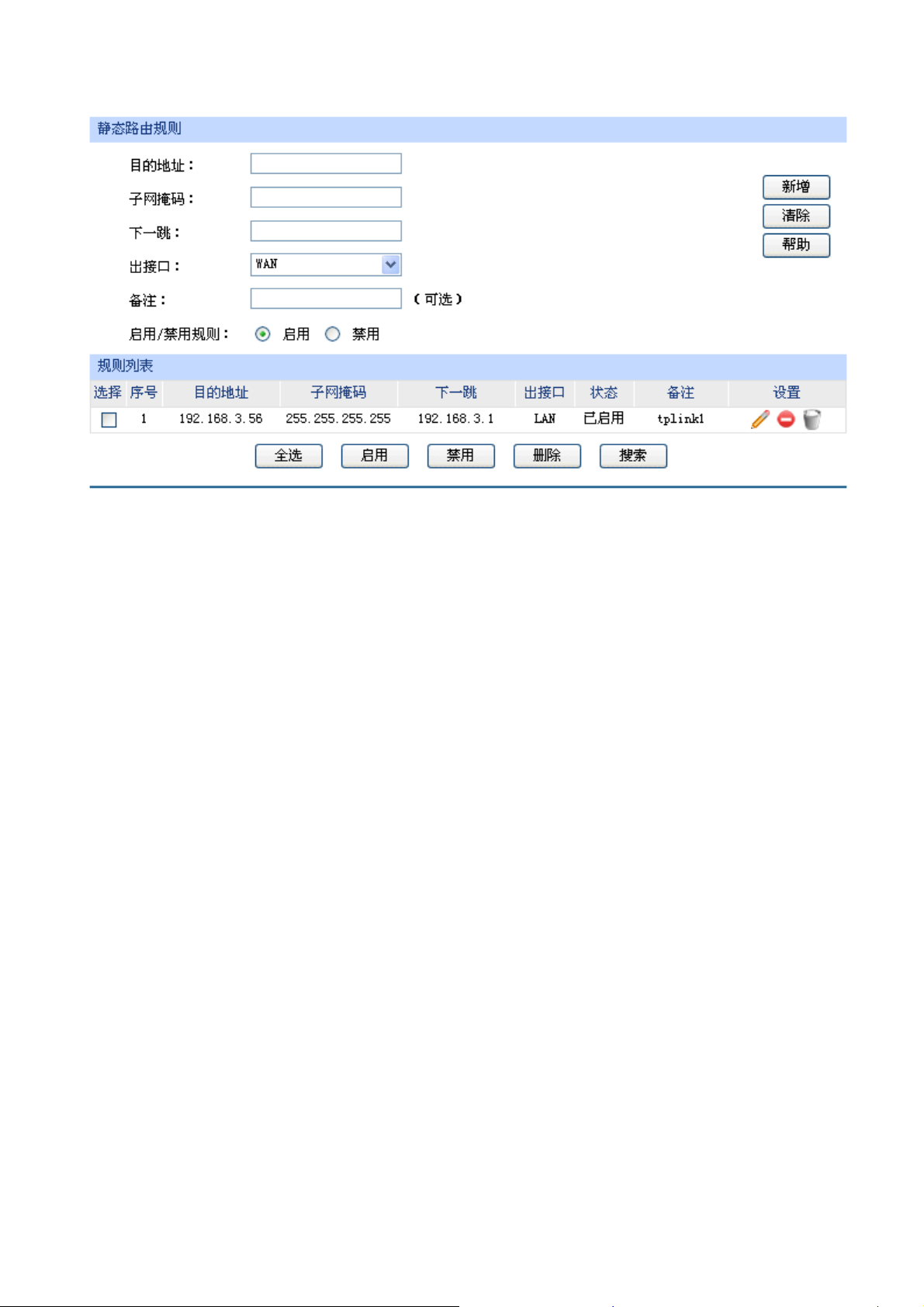

4.7.1 静态路由 ..................................................................................................................59
4.7.2 RIP 服务...................................................................................................................61
4.8 端口设置...............................................................................................................................63
4.8.1 端口统计 ..................................................................................................................63
4.8.2 端口监控 ..................................................................................................................64
4.8.3 端口流量限制 ...........................................................................................................65
4.8.4 端口参数 ..................................................................................................................66
4.8.5 端口状态 ..................................................................................................................67
4.8.6 Port VLAN................................................................................................................67
4.9 系统服务...............................................................................................................................68
4.9.1 UPnP 服务 ...............................................................................................................68
4.9.2 动态 DNS .................................................................................................................69
4.9.3 Web 服务器..............................................................................................................71
4.10 系统工具
4.10.1 设备管理 ..................................................................................................................74
4.10.2 诊断工具 ..................................................................................................................76
4.10.3 流量统计 ..................................................................................................................78
第 5 章 典型配置
5.1 典型配置需求 .......................................................................................................................79
5.2 典型配置方案 .......................................................................................................................79
5.3 典型组网拓扑 .......................................................................................................................80
5.4 典型配置步骤 .......................................................................................................................80
5.4.1 系统模式设置 ...........................................................................................................80
5.4.2 上网方式设置 ...........................................................................................................81
5.4.3 局域网主机 IP 设置 ..................................................................................................81
5.4.4 局域网 ARP 攻击防护设置 .......................................................................................82
5.4.5 广域网 ARP 攻击防护设置 .......................................................................................83
...............................................................................................................................73
..............................................................................................................79
5.4.6 网络攻击防护设置 ....................................................................................................84
5.4.7 带宽控制设置 ...........................................................................................................84
5.4.8 游戏加速设置 ...........................................................................................................86
5.4.9 连接数限制设置........................................................................................................86
5.4.10 端口监控设置 ...........................................................................................................87
第 6 章 命令行简介
6.1 搭建平台...............................................................................................................................88
6.2 界面模式...............................................................................................................................91
6.3 在线帮助...............................................................................................................................92
...........................................................................................................88
-III-
6.4 命令介绍...............................................................................................................................93
6.4.1 接口设置 ..................................................................................................................93
6.4.2 IP MAC 绑定设置 ....................................................................................................93
6.4.3 系统管理 ..................................................................................................................94
6.4.4 用户信息管理 ...........................................................................................................95
6.4.5 历史命令管理 ...........................................................................................................96
6.4.6 退出 CLI ...................................................................................................................97
附录 A 常见问题
附录 B 术语表 ...............................................................................................................100
附录 C 规格参数 ............................................................................................................103
..............................................................................................................98
-IV-
物品清单
请仔细检查包装盒，里面应有以下配件：
¾ 一台 TP-LINK 双核全千兆网吧路由器
¾ 一根 Console 连接线
¾ 一根电源线
¾ 一本安装手册
¾ 一张保修卡
¾ 一张光盘
¾ 两个 L 型支架及其他配件
注意：
如果发现有配件短缺或损坏的情况，请及时与当地经销商联系。
-1-
第1章 用户手册简介
本手册旨在帮助您正确使用本款路由器。内容包含对路由器性能特征的描述以及配置路由器的详细
说明。请在操作前仔细阅读本手册。
1.1 目标读者
本手册的目标读者为熟悉网络基础知识、了解网络术语的技术人员。
1.2 本书约定
在本手册中，
¾ 所提到的“路由器”、“本产品”等名词，如无特别说明，系指 TL-ER5510G 双核全千兆网吧路
由器，下面简称为 TL-ER5510G。
¾ 用 >> 符号表示配置界面的进入顺序。默认为一级菜单 >> 二级菜单 >> 标签页，其中，部分
功能无二级菜单。
¾ 正文中出现的<>尖括号标记文字，表示 Web 界面的按钮名称，如<确定>。
¾ 正文中出现的“”双引号标记文字，表示 Web 界面出现的除按钮外名词，如“ARP 绑定”界
面。
本手册中使用的特殊图标说明如下：
图标 含义
该图标提醒您对设备的某些功能设置引起注意，如果设置错误可能导致数据
注意：
说明：
丢失，设备损坏等不良后果。
该图标表示此部分内容是对相应设置、步骤的补充说明。
1.3 章节安排
第 1 章：用户手册简介。帮助快速掌握本手册的结构、了解本手册的约定，从而更有效地使用本手册。
第 2 章：产品介绍。介绍本产品特性、应用以及外观。
第 3 章：配置指南。指导如何登录 TL-ER5510G 的 Web 管理界面，并简要介绍界面特点。
第 4 章：功能设置。介绍 TL-ER5510G 的所有功能，帮助您更充分地使用本产品。
第 5 章：典型配置。以真实的网吧应用为例，解决实际需求。
第 6 章：命令行简介。介绍路由器 Console 口登录方法及配置中常用的 CLI 命令。
附录 A：常见问题。
-2-
附录 B：术语表。
附录 C：规格参数。
-3-
第2章 产品介绍
2.1 产品描述
TL-ER5510G 是一款双核全千兆网吧路由器，是 TP-LINK 公司专门为大中型网吧、小区、酒店等网
络环境提供高速稳定宽带接入而设计的路由器产品，具有高性能、高稳定、高安全、高灵活等特点。
高性能与高稳定
TL-ER5510G 采用双核 MIPS 64 位网络处理器，主频达 500MHz，搭配容量为 128MB 的 DDRII-533
高速内存，具备强大的数据转发能力。
TL-ER5510G 采用创新导热式自然散热，无风扇静音设计，内置高品质开关电源，外部采用 1U 钢
壳，19 英寸标准机架设计，充分保证整机长时间稳定可靠运行。
高安全
TL-ER5510G 具有强大的攻击防护功能，不仅能够防御来自局域网的病毒攻击、ARP 攻击和欺骗，
还能够防御来自广域网的 ARP 病毒、DoS 等攻击，防止黑客的恶意攻击，保证网吧网络长时间稳定安
全运行。
防局域网攻击：TL-ER5510G 支持对局域网内主机的 IP/MAC 信息绑定功能，能有效防范局域网内的 ARP
攻击；同时支持 GARP 包定时发送机制，有效避免局域网内的 ARP 欺骗，杜绝局域网内的 ARP 病毒攻
击。TL-ER5510G 内置高级防火墙和过滤规则，不仅支持基于 IP、MAC、URL 的过滤规则，用户也可
以根据协议、端口号来自定义病毒类型，对数据包进行双向检测和过滤，防止 Nimda、冲击波、木马等
病毒攻击，为网吧提供可靠的局域网安全保障。
防广域网攻击：TL-ER5510G 支持对连接 WAN 口网关的 IP 与 MAC 信息绑定功能，可防范来自广域网
的 ARP 攻击；并提供扫描类、DoS 类、可疑包类等丰富的攻击防护，能侦测及阻挡 IP 地址欺骗、源路
由攻击、IP/端口扫描、DoS 等来自广域网的网络攻击。多种广域网防攻击功能全面保障网吧网络安全。
高灵活
灵活的带宽管理：TL-ER5510G 支持基于 IP 的带宽管理功能，提供“普通带宽控制”和“智能带宽控
制”两种策略，灵活管控网络带宽；支持游戏优先策略，可分配给游戏独立的带宽，保证游戏的畅通；
支持连接数限制功能，防止 BT、迅雷等 P2P 软件过度占用带宽。
灵活的设备配置管理：TL-ER5510G 支持配置文件导入导出，配置简单，大大缩短配置时间，保证网吧
正常运行；同时采用全中文 Web 管理界面，支持远程管理，支持多种系统检测工具和丰富的日志功能，
设备管理维护灵活；支持 WAN 口、LAN 口和 DMZ 口的 MAC 地址修改，网络组建、设备升级更新灵活
方便。
-4-
2.2 产品特性
硬件特性
¾ 采用双核 64 位网络专用处理器，主频 500MHz；
¾ 配备容量为 128MB 的 DDRII-533 高速内存；
¾ 提供5个10/100/1000M自适应以太网接口；
¾ 提供 1 个硬件 DMZ 接口；
¾ 提供 1 个 Console 口；
¾ 内置高品质开关电源，无风扇静音设计；
¾ 1U 钢壳，可安装于 19 英寸标准机架，工业级设计。
支持协议
¾ 符合 IEEE 802.3、IEEE 802.3u、IEEE 802.3ab 标准；
¾ 支持 TCP/IP，DHCP，ICMP，NAT，NAPT 等协议；
¾ 支持 PPPoE，SNTP，HTTP，DDNS、UPnP，NTP 等协议。
基本功能
¾ 支持静态 IP、动态 IP、PPPoE、L2TP、PPTP 多种接入方式；
¾ 支持虚拟服务器、端口触发、ALG、静态路由、RIP 动态路由等功能；
¾ 内置简单管理交换机，支持 VLAN 设置和端口监控等交换机功能；
¾ 支持 LAN 口、WAN 口以及 DMZ 口的 MAC 地址修改；
¾ 支持配置文件备份与导入；
¾ 支持系统日志、日志服务器、流量统计、系统时间设置等功能；
¾ 支持 Web 和远程管理，全中文配置界面；
¾ 提供诊断工具（Ping、Tracert），支持 WAN 口在线检测功能。
带宽管理
¾ 支持基于 IP 的带宽控制，可限制单机带宽；
¾ 支持连接数设置，可限制单机连接数；
¾ 提供游戏加速功能，保障游戏小包数据的带宽。
-5-
网络安全
¾ 内建防火墙，支持 URL、MAC 地址过滤；
¾ 支持访问控制，可自定义服务类型；
¾ 支持攻击防护功能，可对网络攻击和病毒攻击进行防范；
¾ 支持局域网 IP/MAC 地址绑定，防范局域网 ARP 攻击；
¾ 支持广域网 IP/MAC 地址绑定，防范广域网 ARP 攻击；
¾ 支持定时发送免费 ARP 包功能，防范局域网 ARP 欺骗。
2.3 产品外观
2.3.1 前面板
TL-ER5510G的前面板由 5 个 10/100/1000M接口、1 个Console接口、指示灯和Reset键组成。如图
2-1所示。
图 2-1 TL-ER5510G 前面板示意图
¾ 5 个 10/100/1000Mbps 自适应 RJ45 接口
TL-ER5510G 支持 10Mbps/100Mbps/1000Mbps 带宽的连接设备。每个接口对应一组指示灯，即
Link/Act 和 1000M 指示灯。
¾ 1 个 Console 接口
Console接口位于面板最右边，使用此接口可以对路由器进行命令行配置，详见第 6 章命令行简介。
¾ Reset 键
如果需要将路由器恢复到出厂默认设置，请在路由器通电的情况下，使用尖状物按住路由器前面板
的 Reset 键，等待 3-5 秒后，见到 M1 长亮 2-5 秒，松开按键，待 M1 和 M2 两灯同时快闪约 1 秒，此
时路由器已成功恢复出厂配置。路由器出厂默认管理地址是 192.168.1.1 ，默认用户名/ 密码是
admin/admin。
-6-
¾ 指示灯
指示灯包括电源 PWR 指示灯，系统状态 M1/M2 指示灯，连接状态 Link/Act 指示灯，1000M 速率
指示灯，DMZ 接口状态指示灯。通过指示灯可以监控路由器的工作状态，下表将详细说明指示灯工作状
态：
指示灯 名称 状态描述
PWR 电源指示灯
M1 系统状态指示灯
M2 系统状态指示灯
Link/Act 广域网和局域网状态指示灯
1000M 速率指示灯
DMZ DMZ 接口状态指示灯
2.3.2 后面板
常亮表示系统供电正常
常灭表示电源关闭或电源故障
按下 Reset 键时常亮表示正在恢复出厂配置，与
M2 同时快闪约 1 秒表示恢复出厂配置成功
系统正常工作时常灭，其他状态表示系统异常
系统正常工作时闪烁（1 次/秒），其他状态表示系
统异常
常亮表示相应端口已正常连接
闪烁表示相应端口正在传输数据
常灭表示相应端口未建立连接
常亮表示端口速率为 1000Mbps
常灭表示端口速率为 10/100Mbps 或者未接入设备
常亮表示 DMZ 接口已启用
常灭表示 DMZ 接口已关闭
路由器后面板由电源接口和防雷接地柱组成，如图 2-2所示：
图 2-2 后面板示意图
¾ 电源接口
位于后面板右侧，接入电源需为 100-240V~ 50/60Hz 0.6A 的交流电源。
¾ 防雷接地柱
请使用黄绿双色外皮的铜芯导线接地，以防雷击，具体请参考《设备防雷安装手册》。
注意：
● 请使用原装电源线。
● 电源插座请安装在设备附近便于触及的位置，以方便操作。
-7-
第3章 配置指南
3.1 登录Web界面
第一次登录时，需要确认以下几点：
1) 路由器已正常加电启动，任一 LAN 口已与管理主机相连。
2) 管理主机已正确安装有线网卡及该网卡的驱动程序、并已正确安装 IE 6.0 或以上版本的浏览器。
3) 管理主机 IP 地址已设为与路由器 LAN 口同一网段，即 192.168.1.X（X 为 2 至 254 之间的任
意整数），子网掩码为 255.255.255.0，默认网关为路由器管理地址 192.168.1.1。也可选择“自
动获得 IP 地址”来通过路由器 DHCP 自动分配 IP 地址。
4) 为保证能更好地体验 Web 界面显示效果，建议将显示器的分辨率调整到 1024×768 或以上像
素。
打开IE浏览器，在地址栏输入http://192.168.1.1
路由器登录界面如图 3-1所示。
登录TL-ER5510G的Web管理界面。
图 3-1 路由器登录界面
在此界面输入路由器管理帐号的用户名和密码，出厂缺省值为admin/admin。成功登录后将看到路
由器的系统状态信息，如图 3-2。
-8-
图 3-2 TL-ER5510G 系统状态
3.2 Web界面简介
3.2.1 界面总览
TL-ER5510G路由器典型的Web界面如图 3-3所示。
-9-
图 3-3 典型 Web 界面
在图 3-4 Web界面区域划分中可以看到，左侧为一级、二级菜单栏，右侧上方长条区域为菜单下的
标签页，当一个菜单包含多个标签页时，可以通过点击标签页的标题在同级菜单下切换标签页。右侧标
签页下方区域可分为两部分，条目配置区以及列表管理区。
图 3-4 Web 界面区域划分
-10-
3.2.2 界面常见按钮及操作
¾ 条目配置区常见按钮
按钮 含义
说明：
<修改>按钮只有当编辑列表中的规则/条目时才会出现，取代原本的<新增>按钮。
¾ 列表管理区常见按钮
保存当前配置信息。
新增当前配置信息。
修改并保存编辑后的配置信息。
快速清除当前配置项中已输入的所有信息。
打开当前功能的帮助界面。
按钮 含义
选中当前列表中所有规则/条目。
启用选中的规则/条目，可批量操作。
禁用选中的规则/条目，可批量操作。
使选中的规则/条目生效，可批量操作。
使选中的规则/条目不生效，可批量操作。
删除选中的规则/条目，可批量操作。
刷新列表。
-11-
¾ 列表管理区扩展按钮
列名 选择当前列表中任一表头字段。
内容 输入关键字。
状态 指定搜索范围为“启用”、“禁用”或者任意状态下的规则/条目。
按照指定关键字段搜索相应的规则。
¾ 列表管理区常见操作
按钮 名称 含义
编辑
启用/生效 点击后，修改当前规则/条目状态。该操作不可批量进行。
禁用/不生效 点击后，修改当前规则/条目状态。该操作不可批量进行。
删除 点击后，删除当前规则/条目。该操作不可批量进行。
点击后，需要编辑的规则/条目内容会出现在列表上方的配置管理区，
原<新增>按钮同时变为<修改>按钮。在配置管理区修改当前配置后，
点击<修改>按钮保存生效。该操作不可批量进行。
-12-
第4章 功能设置
4.1 系统维护
系统维护提供路由器系统的最新信息，方便网络管理、故障分析等操作。
4.1.1 系统状态
系统状态界面显示路由器当前硬件和软件版本信息、各接口配置信息以及系统资源使用情况。
界面进入方法：系统维护 >> 系统状态
图 4-1 系统状态界面
-13-
4.1.2 接口流量
接口流量界面显示路由器所有正在工作的接口的数据接收/发送速率，以及 WAN 口的附加信息统计。
界面进入方法：系统维护 >> 接口流量
图 4-2 接口流量界面
接收/发送速率是以千比特每秒为单位进行统计的，通常所说的 1M 带宽即 1024Kbps。接收 /发送总
包数统计的是数据包的总个数。接收/发送总字节数统计的则是所有数据包的总字节数。
WAN 口附加信息则是以数据包为单位进行统计。其中，IP 分片是指接收到的大小超过 WAN 口允
许接收的最大值，需要分片传输的数据包；IP 异常包是指 IP 封装字段非正常的数据包。
4.1.3 日志
可以在日志界面查看路由器系统事件的记录信息。
界面进入方法：系统维护 >> 日志
图 4-3 日志界面
-14-
日志列表中一条日志内容可分为四个部分：
日志配置部分可以对日志系统进行简单的配置。启用自动刷新后，日志列表将每隔 5 秒刷新一次；
选择日志等级可使日志列表中仅列出指定等级的日志记录。
各等级描述：
<0> 致命错误 导致系统不可用的错误，红色显示。
<1> 紧急错误 必须对其采取紧急措施的错误，红色显示。
<2> 严重错误 导致系统处于危险状态的错误，红色显示。
<3> 一般错误 一般性的错误提示，橙色显示。
<4> 警告信息 系统仍然正常运行，但可能存在隐患的提示信息，橙色显示。
<5> 通知信息 正常状态下的重要提示信息。
<6> 消息报告 一般性的提示信息。
<7> 调试信息 调试过程产生的信息。
若需要在某台主机上查看路由器日志信息，请首先在这台主机上安装日志服务器，然后勾选路由器
日志页面上的“发送系统日志”选项，并输入这台主机的 IP 地址。保存设置后路由器将向指定地址发送
系统日志。
4.1.4 时间设置
时间设置界面允许对路由器的系统时间进行设置。若时间设置发生改变，将会影响一些与其相关的
功能，如防火墙规则的生效时间、PPPoE 定时拨号、日志等。
界面进入方法：系统维护 >> 时间设置
-15-
图 4-4 时间设置界面
界面项说明：
¾ 当前时间
此处将显示目前系统时间及时间获取方式信息。如果想对时间进行更改，可以在下方时间设置区
进行改动。
¾ 时间设置
通过网络获取系统时间 若路由器可以访问互联网，可以选择此项进行网络校时。选择时区后点
击<保存>按钮，路由器将会在内置 NTP(Network Time Protocol, 网络
校时协议)服务器地址列表中搜索可用地址，并获取时间。若获取失败，
请手动设置 NTP 服务器地址，由于 NTP 服务器并非固定不变，推荐在
互联网上搜索两个不同的地址，分别填入首选、备用 NTP 服务器输入
框中，设置完毕后点击<保存>按钮，路由器会通过指定的 NTP 服务器
获取网络时间。
手工设置系统时间 若路由器暂时不能访问互联网，可以选择对系统时间进行手动设置，或
者点击<获取管理主机时间>按钮，系统将自动填入当前管理主机时间信
息。最后请注意点击<保存>生效。
-16-
说明
● 如果不能正常使用<获取管理主机时间>功能，需要在主机的防火墙软件中增加 UDP 端口为 123 的
例外条目。
● 断电重启后，断电之前设置的时间将失效，重新变为“通过网络获取时间”，如果未能连网获取时
间，默认将从 2011 年 3 月 1 日 0 时 0 分 0 秒开始计时。
4.2 系统模式
TL-ER5510G 路由器可以工作在 3 种模式下：NAT 模式、路由模式和全模式。
若TL-ER5510G需要作为网关应用在局域网与广域网之间，拓扑如图 4-5，可以将TL-ER5510G系
统模式设为NAT模式；
图 4-5 组网拓扑-NAT 模式
若TL-ER5510G在大型组网内用于连接两个不同区域的网络，这两个区域的主机都必须通过路由规
则进行通信，拓扑如图 4-6，可以将TL-ER5510G系统模式设为路由模式；
图 4-6 组网拓扑-路由模式
-17-

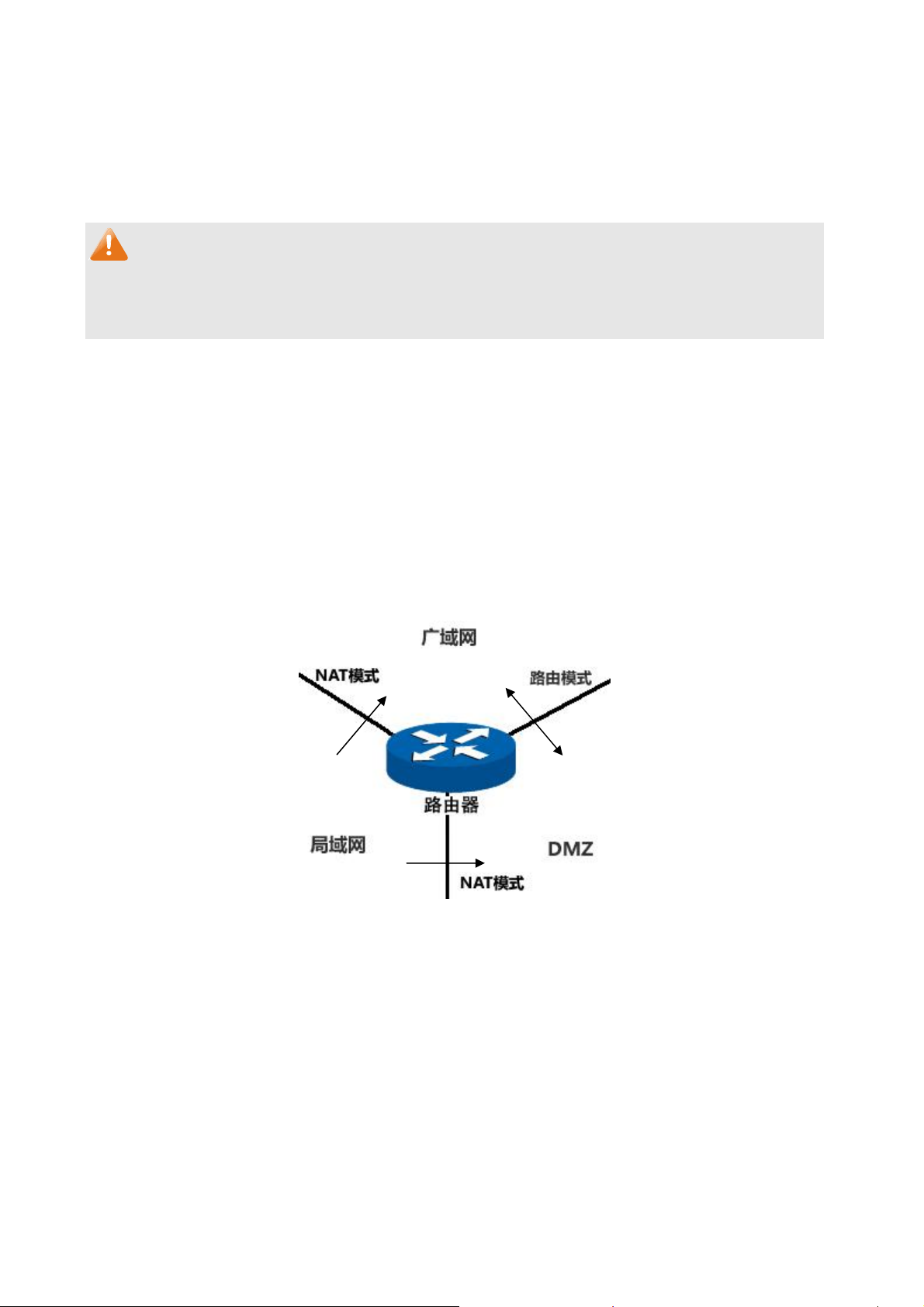

若TL-ER5510G应用于混合的组网拓扑中，如图 4-7，则可以将TL-ER5510G系统模式设为全模式。
图 4-7 组网拓扑-全模式
界面进入方法：系统模式 >> 系统模式

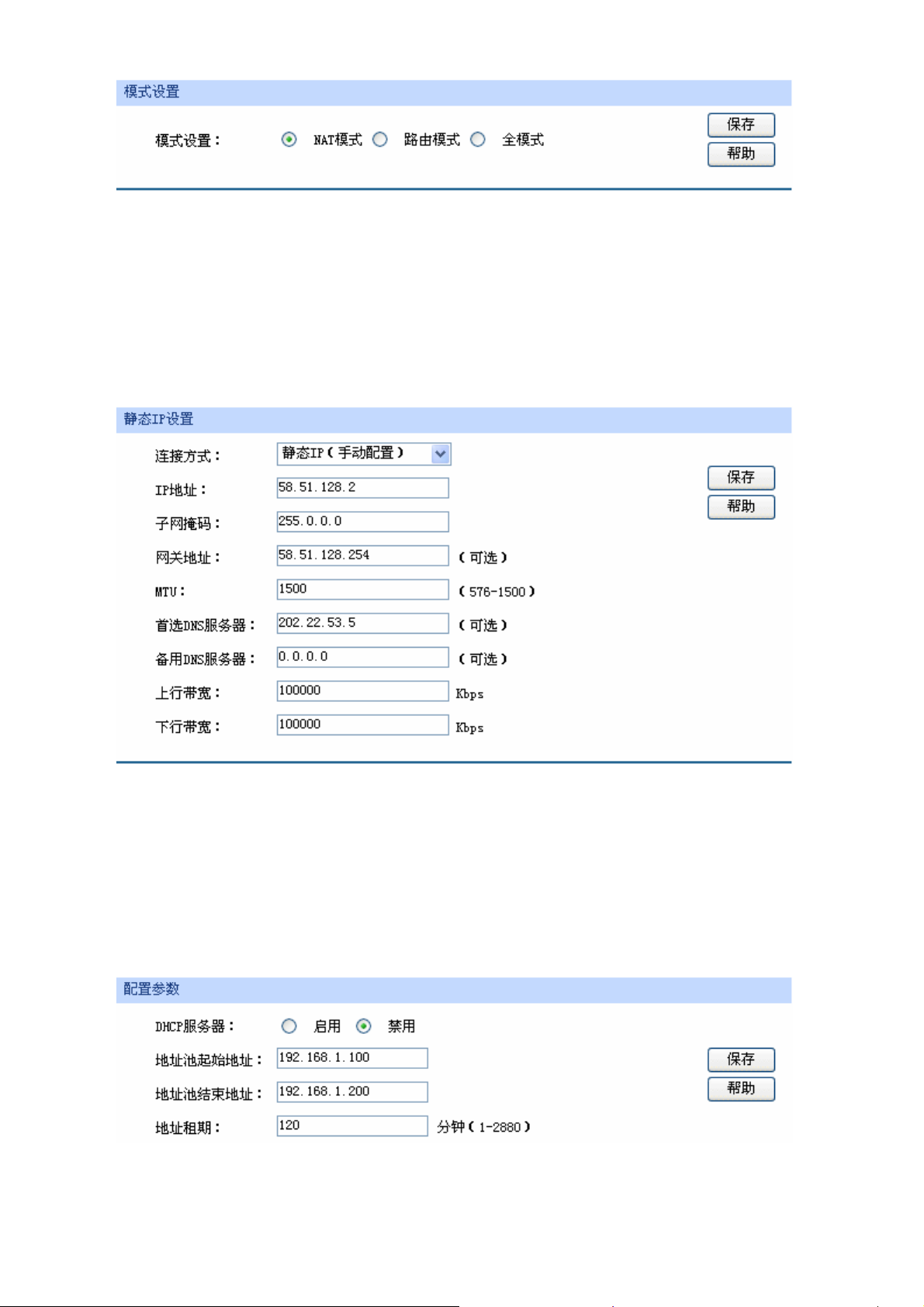

图 4-8 系统模式设置界面
请根据实际网络需要选择路由器的工作模式。
NA 模式。此模式下，由局域网向广域网发送的数据包默认经过
址与局域网接口不在同一网段的数据包均不进行处理。例如，路由器 LAN 口 IP 设置为 192.168.1.1，子
网掩码为 255.255.255.0，LAN 口所处网段为 192.168.1.0/24，此时，路由器收到源地址为 192.168.1.123
的数据包会进行 NAT 转换；但如果收到源地址为 20.31.76.80 的数据包则直接丢弃。
T NAT 转换，但路由器对所有源地
路由模式。此模式下，处于不同网段的主机可以通过相应的路由设置进行通信，但路由器不进行NAT
转换。例如，当路由器DMZ口处于广域网模式时，DMZ区域内主机需要以路由方式访问广域网中的服务
器，若静态路由规则允许，则可正常通信。此时，局域网内的主机不能访问广域网。
说明：
路由模式下，所有转发规则将失效。
-18-
全模式。全模式包含了 NAT 模式及路由模式，此模式下，路由器首先对符合 NAT 转发条件的数据
包进行 NAT 转换；若不符合，则进行静态路由规则匹配，匹配成功的数据包以路由模式进行转发；匹配
失败的数据包直接丢弃。这样，路由器既允许数据包进行 NAT 转换，也不阻隔与接口在不同网段的数据
包。
4.3 接口设置
通过对 TL-ER5510G 各接口的设置，可以帮助您快速连入互联网。
4.3.1 WAN设置
TL-ER5510G 提供五种方式接入广域网：静态 IP、动态 IP、PPPoE、L2TP、PPTP，请根据 ISP(Internet
Service Provider, 网络服务提供商)提供的服务进行选择。
¾ 有线宽频一般使用动态 IP 连接方式；
¾ 光纤接入以及企业、网吧局域网内组网一般使用静态 IP 连接方式；
¾ xDSL 拨号上网则使用 PPPoE 连接方式；
¾ 虚拟专用拨号网络一般使用 L2TP 或 PPTP 连接方式。
说明：
● TL-ER5510G 允许设置多个 WAN 口的 IP 地址为同一个网段，但需保证这些 WAN 口能连通到同一
个网域，比如都连通到因特网或同一个局域网，否则可能会导致通信异常。
● 根据 WAN 口数量的不同，对 WAN 口进行设置的标签页个数也会不同。其他 WAN 口的设置方法请
参考本节。
界面进入方法：接口设置 >> WAN 设置 >> WAN 设置
1) 静态 IP 连接
若 ISP 提供了固定的 IP 地址，请选择静态 IP 手动配置 WAN 口参数。
-19-
界面项说明：
图 4-9 WAN 口设置界面-静态 IP
¾ 静态 IP 设置
连接方式 选择静态 IP 连接方式，进行手动配置。
IP 地址 设置路由器 WAN 口的 IP 地址。
子网掩码 设置路由器 WAN 口的子网掩码。
网关地址 设置网关地址。
MTU
首选 DNS 服务器 设置 DNS(Domain Name Server, 域名解析服务器)地址，一般由 ISP
备用 DNS 服务器 设置备用 DNS 地址，一般由 ISP 提供，允许留空。
上行带宽 设置当前 WAN 接口数据流出的带宽大小。
MTU(Maximum Transmission Unit, 最大传输单元)，可以设置数据包的
最大长度。取值范围是 576-1500 之间的整数，默认值为 1500。若 ISP
未提供 MTU 值，请保持默认值不变。
提供，如果留空，则无法通过域名访问互联网。
下行带宽 设置当前 WAN 接口数据流入的带宽大小。
2) 动态 IP 连接
若 ISP 提供 DHCP 自动分配地址服务，请选择动态 IP 自动获取 WAN 口参数。
-20-
图 4-10 WAN 口设置界面-动态 IP
界面项说明：
¾ 动态 IP 设置
连接方式 选择动态 IP 连接方式。点击<获取>得到 IP 参数，点击<释放>则不再
使用现有 IP 参数。
主机名 输入用于标识路由器的名称。
MTU
手动设置 DNS 服务器 如果需要手动设置 DNS(Domain Name Server, 域名解析服务)地址，
MTU(Maximum Transmission Unit, 最大传输单元)，可以设置数据包的
最大长度。取值范围是 576-1500 之间的整数，默认值为 1500。若 ISP
未提供 MTU 值，请保持默认值不变。
请勾选此项。
首选 DNS 服务器 设置 DNS 地址，一般由 ISP 提供。
备用 DNS 服务器 设置备用 DNS 地址，一般由 ISP 提供，允许留空。
上行带宽 设置当前 WAN 接口数据流出的带宽大小。
下行带宽 设置当前 WAN 接口数据流入的带宽大小。
-21-
¾ 动态 IP 状态
连接状态 显示当前 WAN 口 DHCP 分配状态。
“未启用”表示当前已选择动态 IP 连接方式但未保存生效；
“正在连接”表示当前路由器正在向 ISP 获取 IP 参数；
“已连接”表示路由器已成功获取 IP 参数；
“未连接”表示路由器已发起请求，但未得到响应，请检查连接线路是
否正常，若问题无法解决，请与 ISP 联系。
IP 地址 显示自动获取到的 IP 地址。
子网掩码 显示自动获取到的子网掩码。
网关地址 显示自动获取到的网关地址。
首选 DNS 服务器 显示 DNS 地址。
备用 DNS 服务器 显示备用 DNS 地址。
3) PPPoE 连接
若使用 xDSL/Cable Modem 拨号接入互联网，ISP 会提供上网帐号及密码，请选择 PPPoE 连接方
式。
-22-
图 4-11 WAN 口设置界面-PPPoE
界面项说明：
¾ PPPoE 设置
连接方式 选择 PPPoE。点击<连接>开始拨号并获取 IP 参数，点击<断开>则取
消与互联网的连接同时释放已获取的 IP 参数。
帐号 PPPoE 拨号的用户名，由 ISP 提供。
密码 PPPoE 拨号的密码，由 ISP 提供。
手动连接 用户可在需要上网时手动点击<连接>按钮连入互联网，适合按小时计费
的拨号连接上网方式。
-23-
自动连接 每次接通路由器电源，路由器便自动拨号连入互联网，适合不限时间的
包月计费拨号连接上网方式。
定时连接 设置连接时段，在此时段内路由器如果开启则自动拨号连接，适合用于
需要限时上网的场合。
启用 PPPoE 高级设置 可以在此手动指定 MTU 值、服务名及 DNS(Domain Name Server, 域
名解析服务)地址。如果不清楚这些参数，请勿勾选此项。
MTU
服务名 输入服务名称，由 ISP 提供。
首选 DNS 服务器 设置 DNS 地址，一般由 ISP 提供。
备用 DNS 服务器 设置备用 DNS 地址，一般由 ISP 提供，允许留空。
上行带宽 设置当前 WAN 接口数据流出的带宽大小。
下行带宽 设置当前 WAN 接口数据流入的带宽大小。
¾ PPPoE 状态
连接状态 显示当前 WAN 口 PPPoE 拨号连接状态。
MTU(Maximum Transmission Unit, 最大传输单元)，可以设置数据包的
最大长度。取值范围是 576-1492 之间的整数，默认值为 1480。若 ISP
未提供 MTU 值，请保持默认值不变。
“未启用”表示当前已选择 PPPoE 拨号连接方式但未保存生效；
“正在连接”表示当前路由器正在向 ISP 获取 IP 参数；
“已连接”表示路由器已成功获取 IP 参数；
“未连接”表示路由器已发起请求，但未得到响应，请检查用户名密码
是否正确、连接线路是否正常，若问题无法解决，请与 ISP 联系。
IP 地址 显示通过 PPPoE 拨号后获取到的 IP 地址。
网关地址 显示通过 PPPoE 拨号后获取到的网关地址。
首选 DNS 服务器 显示 DNS 地址。
备用 DNS 服务器 显示备用 DNS 地址。
4) L2TP 连接
若使用虚拟专用拨号接入网络，ISP 会提供上网帐号及密码，请选择 L2TP 连接方式。
-24-
图 4-12 WAN 口设置界面-L2TP
界面项说明：
¾ L2TP 设置
连接方式 选择 L2TP。点击<连接>开始拨号并获取 IP 参数，点击<断开>则取消
与互联网的连接同时释放已获取的 IP 参数。
帐号 L2TP 拨号的用户名，由 ISP 提供。
密码 L2TP 拨号的密码，由 ISP 提供。
服务器 IP L2TP 拨号的服务器的 IP 地址，由 ISP 提供。
-25-
Loading...
