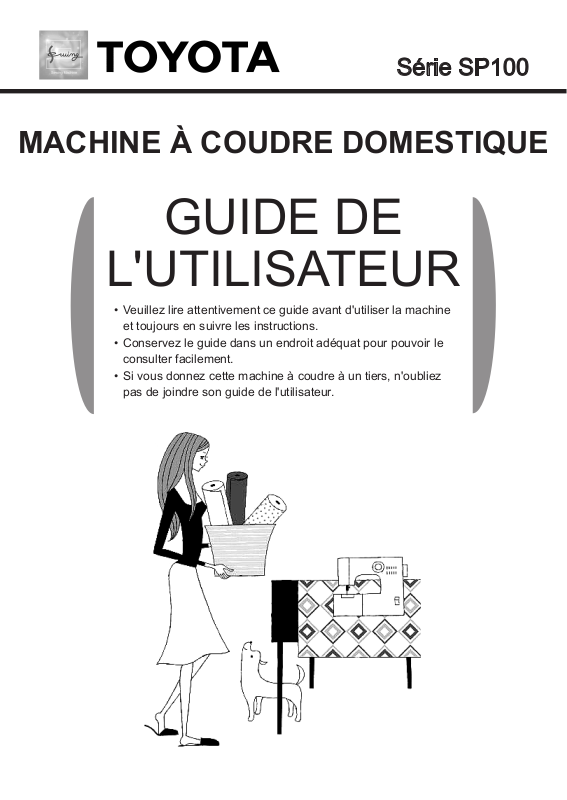

Série SP100
MACHINE À COUDRE DOMESTIQUE
GUIDE DE
L'UTILISATEUR
Veuillez lire attentivement ce guide avant d'utiliser la machine •
et toujours en suivre les instructions.
Conservez le guide dans un endroit adéquat pour pouvoir le •
consulter facilement.
Si vous donnez cette machine à coudre à un tiers, n'oubliez •
pas de joindre son guide de l'utilisateur.
Page 2
Table des matières
Avant l'utilisation (lisez attentivement cette section avant d'utiliser la machine)
1
•
Importantes consignes de sécurité
•
Comment changer la che électrique
•
Nomenclature
•
Nom des pièces et leur fonction
•
Guide d'action rapide
•
Utilisation de la pédale
Préparation du travail de couture
2
•
Branchement de l'alimentation
•
Bobinage de la canette
•
Enlage du l inférieur
•
Enlage du l supérieur
•
Utilisation de l'enleur
•
Tirer le l inférieur
•
Application de chaque type de point
•
Remplacement du pied-de-biche
•
Remplacement de l'aiguille
•
Rapport entre l'aiguille, le l et le tissu et réglage de la
tension du l.................................................................... 27
...................................................................6
......................................................10
.................................................... 11
................................................... 14
.................................................... 16
.................................................. 18
.....................................................20
........................................................... 22
................................... 3
............................... 5
.......................................8
.......................................12
............................... 23
.................................... 24
............................................. 26
3
4
5
Coudre
•
•
•
•
•
•
•
Entretien
•
•
•
•
•
Autres
•
•
Point droit et point arrière
Point zigzag
Réglage de la tension du l
Boutonnière
Surjet
Pose d'une fermeture à glissière
Réalisation d'un ourlet invisible
Entretien des griffes d'entraînement et du crochet
Remplacement de l'ampoule
Réparation des appareils à double isolation
(230 V - 240 V) ...............................................................47
Avis concernant les lampes à incandescence
Dépannage
Recyclage
Caractéristiques
.................................................................... 32
....................................................................34
..............................................................................37
..................................................................... 47
....................................................................... 50
.............................................................. 51
...............................................28
............................................33
.................................... 38
......................................40
......... 42
.......................................... 46
................ 47
2
Page 3
1
Avant l'utilisation
(lisez attentivement cette section avant d'utiliser la machine)
Importantes consignes de sécurité
1
Ces consignes de sécurité ont pour but de prévenir tout danger ou dommage résultant de
l'utilisation incorrecte de la machine. Lisez-les attentivement et respectez-les toujours.
Explication des icônes « Avertissement » et « Attention »
Avertissement
Attention
Explication des symboles
Ne pas toucher.
Actions requises
Avertissement
Une manœuvre incorrecte peut causer la mort ou des
blessures graves.
Une manœuvre incorrecte peut causer des blessures ou
endommager la machine.
Actions interdites
Retirer la fiche électrique de la
prise.
Utiliser une source d'alimentation CA de 220 à 240 V.
Sinon, il y a risque de choc électrique ou d'incendie.
Avant l'utilisation (lisez attentivement cette section avant d'utiliser la machine)
N'endommagez pas, ne modiez pas, ne
pliez pas de façon excessive, ne
secouez pas ou ne tordez pas le câble
d'alimentation électrique.
Sinon, il y a risque d'électrocution ou d'incendie.
Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon
spécial disponible auprès du fabricant ou de son agent de maintenance.
N'utilisez pas la machine à l'extérieur.
Sinon, il y a risque d'électrocution ou d'incendie.
N'utilisez pas la machine dans un endroit où l'on utilise des
produits en aérosol (sprays) ou où l'on administre de l'oxygène.
Ceci pourrait provoquer un incendie.
Ne pas réparer, démonter ni modier sauf si cela est
mentionné dans le guide de l'utilisateur.
Sinon, il y a risque d'électrocution, d'incendie ou de blessures.
3
Page 4
4
Attention
Veillez à bien fermer le cache du logement de la canette avant
d'utiliser la machine.
Sinon vous risquez de vous blesser.
Lorsque vous n'utilisez plus la machine, évitez de la laisser
sur le sol an que personne ne se blesse en marchant
dessus.
Sinon vous risquez de vous blesser.
Avant de changer l'aiguille ou d'enler le l
inférieur ou le l supérieur, éteignez la machine
avec l'interrupteur principal.
Sinon vous risquez de vous blesser.
Ne quittez pas l'aiguille des yeux pendant
l'utilisation de la machine à coudre.
Si l'aiguille se casse, elle peut causer des blessures.
Ne touchez pas les pièces mobiles telles que
l'aiguille, le bras releveur ou le volant.
Sinon vous risquez de vous blesser.
Ne mettez pas votre main ou vos doigts sous
l'aiguille.
Sinon vous risquez de vous blesser.
Les enfants doivent uniquement utiliser la
machine sous la surveillance d'un adulte.
Autrement ils risquent de se blesser.
N'utilisez pas la machine à proximité de jeunes
enfants.
Ils pourraient toucher l'aiguille et se blesser.
Marche Arrêt
Quand vous quittez la machine à coudre après
l'avoir utilisée, éteignez la machine avec
l'interrupteur principal puis débranchez la prise
de la source électrique.
Sinon vous risquez de vous blesser.
Avant d'utiliser la machine, vériez que la vis de xation du
support du pied-de-biche, la vis de xation de l'aiguille et la
vis de la plaque d'aiguille sont bien serrées et que le pied-debiche est correctement placé dans son support.
Sinon vous risquez de vous blesser.
Page 5
1
5
Avant l'utilisation (lisez attentivement cette section avant d'utiliser la machine)
Attention
ROYAUME UNI UNIQUEMENT IMPORTANT À LIRE AVEC SOIN
Ne procédez pas aux opérations suivantes.
Sinon vous risquez de vous blesser.
•
Coudre sans baisser le pied-de-biche.
•
Coudre alors que l'aiguille est mal placée.
•
Utiliser une aiguille courbée.
•
Coudre en secouant le tissu.
•
Tourner la molette de sélection du point en cousant.
Ne pas utiliser sur une surface instable comme un canapé ou
un lit.
Si la machine à coudre venait à tomber, elle pourrait
s'endommager ou vous pourriez vous blesser.
Ne pas laisser tomber ni insérer d'objets dans les ouvertures
telles que celle qui se crée lorsqu'on ouvre le panneau latéral et/
ou l'espace du boîtier extérieur du logement de la canette.
Ceci pourrait provoquer des blessures ou endommager la machine.
Comment changer la che électrique
Avertissement
Les fils de ce cordon d'alimentation portent le code couleur suivant :
BLEU-NEUTRE MARRON-SOUS TENSION (OU ACTIF)
Étant donné que les couleurs du cordon d'alimentation peuvent ne pas correspondre
au code couleur qui identifie les bornes de votre prise murale - VEUILLEZ PROCÉDER
COMME SUIT :
La broche de la prise de terre n'est pas nécessaire. La machine a été conçue avec
une structure à double isolation ; le fil de terre a donc été enlevé de la machine. Le fil
MARRON doit être connecté à la borne marquée L ou A ou de couleur ROUGE. Le fil
BLEU doit être connecté à la borne marquée N ou de couleur NOIRE. Aucun de ces fils
ne doit être raccordé à la borne de terre d'une prise à trois broches.
Pour changer la che électrique ou le cordon, ne pas réparer,
démonter ni modier sauf chez votre revendeur agréé ou
votre centre d'entretien.
Sinon, il y a risque d'électrocution ou d'incendie
Si, pour une raison ou pour une autre, la che électrique de
cette machine venait à être enlevée, la mettre immédiatement
au rebut correctement et ne pas la conserver à un endroit où
elle pourrait être réutilisée par inadvertance.
Sinon, il y a risque d'électrocution ou d'incendie
Page 6
6
Nomenclature
Guide-fil
Bras releveur
Panneau latéral
Ampoule
Table d'extension
(Boîte à accessoires)
Cache du logement
de la canette
Logement de
la canette
Griffes
d'entraînement
Plaque d'aiguille
Guide-fil de
l'aiguille
Vis de fixation de
l'aiguille
Levier de
marche arrière
Molette de
sélection du point
Molette de réglage
de la tension du fil
supérieur
Guide d'action rapide
Enfileur
Support du pied-de-biche
Vis de fixation du support
de pied-de-biche
Ce manuel décrit les procédures
d'utilisation des deux modèles de
machines à coudre.
En règle générale, les descriptions
s'appliquent aux deux modèles ;
toutefois, celles concernant un seul
des deux modèles sont indiquées
comme suit : « XXX15C » ou
« XXX15D/SuperJ15 ».
Pied-de-biche
Porte-bobine
Disponible uniquement sur le *
modèle SuperJ15
Coupe-fil
Disponible *
uniquement sur le
modèle SuperJ15
Page 7
1
7
Avant l'utilisation (lisez attentivement cette section avant d'utiliser la machine)
Modèle XXX15C Modèle XXX15D/SuperJ15
Poignée de transport
Bobineur
Guide du
bobineur
(Insérez la main dans l'interstice pour
transporter la machine à coudre)
Levier de pied-de-biche
Coupe-fil
Volant
Interrupteur
principal
Prise électrique
Boutonnière
vis de réglage
Pédale
Page 8
8
Nom des pièces et leur fonction
Les diverses pièces de la machine à coudre ont les fonctions décrites ci-dessous.
Table d'extension
(Boîte à accessoires)
•
Tirez la table
d'extension (boîte à
accessoires) dans le
sens de la èche.
Levier de pied-de-biche
•
Lors de la couture, abaissez le levier du pied-de-
biche an d'abaisser le pied-de-biche. (Position 1)
•
Lors de l'insertion du tissu, relevez le levier pour
soulever le pied-de-biche. (Position 2)
•
Le pied-de-biche peut être soulevé encore plus haut
en relevant le levier en position 3. Comme le levier
du pied-de-biche ne reste pas dans cette position,
maintenez-le en place quand vous insérez le tissu.
Cette position est utile pour coudre du tissu épais.
Page 9
1
9
Avant l'utilisation (lisez attentivement cette section avant d'utiliser la machine)
Volant
•
Utilisez le volant pour soulever et
abaisser l'aiguille manuellement.
Remarque :
Tournez toujours le volant vers vous
(dans le sens de la èche).
Si vous le tournez dans le sens
contraire, le l pourrait s'emmêler.
Molette de sélection du point
•
Choisissez le point à utiliser.
Tournez la molette de
sélection du point jusqu'à ce
que le point voulu s'aligne
avec la marque située au
dessus de la molette.
Levier de marche arrière
•
Appuyez sur le levier de marche arrière lorsque
vous cousez en marche arrière.
•
Retirez votre doigt du levier de marche arrière
pour revenir en marche avant.
Page 10
Guide d'action rapide
Le guide d'action rapide (situé sous le couvercle de la machine à coudre) offre diverses
descriptions telles que les opérations de base de la machine.
Pour accéder au guide d'action rapide
z
Pour le modèle XXX15C
Soulevez le couvercle pour l'ouvrir.
Guide d'action
rapide
(placé à l'intérieur)
Pour le modèle XXX15D/SuperJ15
Tirez le haut du couvercle vers vous afin de l'ouvrir.
Guide d'action rapide
(placé à l'intérieur)
Remarque :
Ne tirez pas le haut du couvercle trop fort vers le bas, car il risquerait de se •
casser.
Si le couvercle a été retiré de la machine, •
insérez-le dans le logement approprié de la
machine, puis appuyez fermement dessus
jusqu'à ce qu'il se bloque en place.
10
Page 11
Utilisation de la pédale
1
2
Attention
Veillez à bien utiliser l'interrupteur principal pour éteindre la machine
avant de raccorder la pédale.
Sinon vous risquez de vous blesser.
Fonctionnement
1
Avant l'utilisation (lisez attentivement cette section avant d'utiliser la machine)
Appuyez sur le côté
» de l'interrupteur
«
principal pour éteindre
la machine à coudre.
Interrupteur principal
Appuyez sur le côté
« | » de l'interrupteur
principal pour
allumer la machine
à coudre.
Interrupteur principal
Insérez le connecteur du cordon
d'alimentation dans la prise prévue à cet
effet sur la machine.
Connecteur
Appuyez sur la pédale avec
votre pied pour actionner la
machine à coudre.
Plus vous appuyez sur la
pédale, plus la machine va
vite.
Pédale
Relâchez la pédale pour
arrêter la machine.
11
Page 12
2
1
2
Préparation du travail de couture
Branchement de l'alimentation
Avertissement
Ne touchez pas la fiche électrique avec les mains mouillées.
Sinon vous risquez de vous électrocuter.
Branchez ou débranchez la fiche électrique dans la prise
d'alimentation en la tenant.
Dans le cas contraire, vous risquez de l'endommager et de causer un
choc électrique, un incendie ou des blessures.
Attention
Avant de brancher le cordon d'alimentation, éteignez la machine
avec l'interrupteur principal.
Sinon vous risquez de vous blesser.
Préparez la pédale.
Pédale
Interrupteur principal
Fiche
électrique
MARCHE
ARRÊT
Insérez le connecteur du câble d'alimentation
électrique dans la prise prévue à cet effet.
Introduisez la che électrique dans la prise.
Prise électrique
Connecteur
Appuyez sur le côté « | » (marche)
de l'interrupteur principal.
Vous activez l'alimentation
électrique.
12
Page 13
Mémo
13
Page 14
Bobinage de la canette
1
1
2
9
10
8
2
1
Remarque :
Préparez une canette
spécialement
conçue.
Éteignez la
machine à coudre.
Interrupteur principal
Début
Terminé
1
Remettez le bobineur
en place en le faisant
glisser dans le sens de
la flèche.
Remarque
Si le bobineur n'est
pas remis en place,
l'aiguille ne bouge pas
et il est impossible de
coudre.
Tirez le porte-bobine vers le haut.
Positionnez la bobine de l et le
cache-bobine sur le porte-bobine.
Cache-bobine
Bobine de fil
Porte-bobine
Guide-fil ( )
Bobineur
14
2
Enlevez la canette du bobineur et coupez le
fil.
1
Appuyez sur la pédale avec le
pied pour continuer à bobiner la
canette.
2
Quand le bobinage de la canette
commence à ralentir, relâchez la
pédale pour arrêter de bobiner la
canette.
Pédale
Coupez le l qui dépasse au-
dessus du trou de la canette.
Coupez le fil de sorte qu'il *
n'aille pas au-delà du trou
de la canette.
Page 15
7
7 9
1
6
Attention
Pendant que la canette est en train de s'enrouler, ne touchez ni le
bobineur, ni le volant.
Sinon vous risquez de vous blesser.
Tirez le l de la bobine, puis
tenez-le d'une main tout en le
faisant passer autour du guide-
l de l'autre main, comme
illustré.
Guide-fil
Bobineur
(
Maintenez en place
avec le doigt.
Porte-bobine (2)
7 8 10)
Interrupteur
principal (
6)
Passez l'extrémité du l dans
le trou de la canette comme
illustré.
Placez la canette sur le
bobineur de sorte que la
rainure s'aligne avec l'arbre
saillant.
Trou
Bobineur
Faites glisser
le bobineur
dans le sens
de la èche
jusqu'à ce qu'il
se bloque en
place.
2
Préparation du travail de couture
Fil
Rainure
Canette
Arbre
saillant
Allumez la machine.
Interrupteur principal
Pédale (
1
Tout en maintenant
l'extrémité du fil, commencez
à appuyer sur la pédale.
2
Une fois que le fil s'est
enroulé environ 10 fois
autour de la canette, relâchez
la pédale pour arrêter le
bobinage.
)
Pédale
15
Page 16
2
Enlage du l inférieur
1

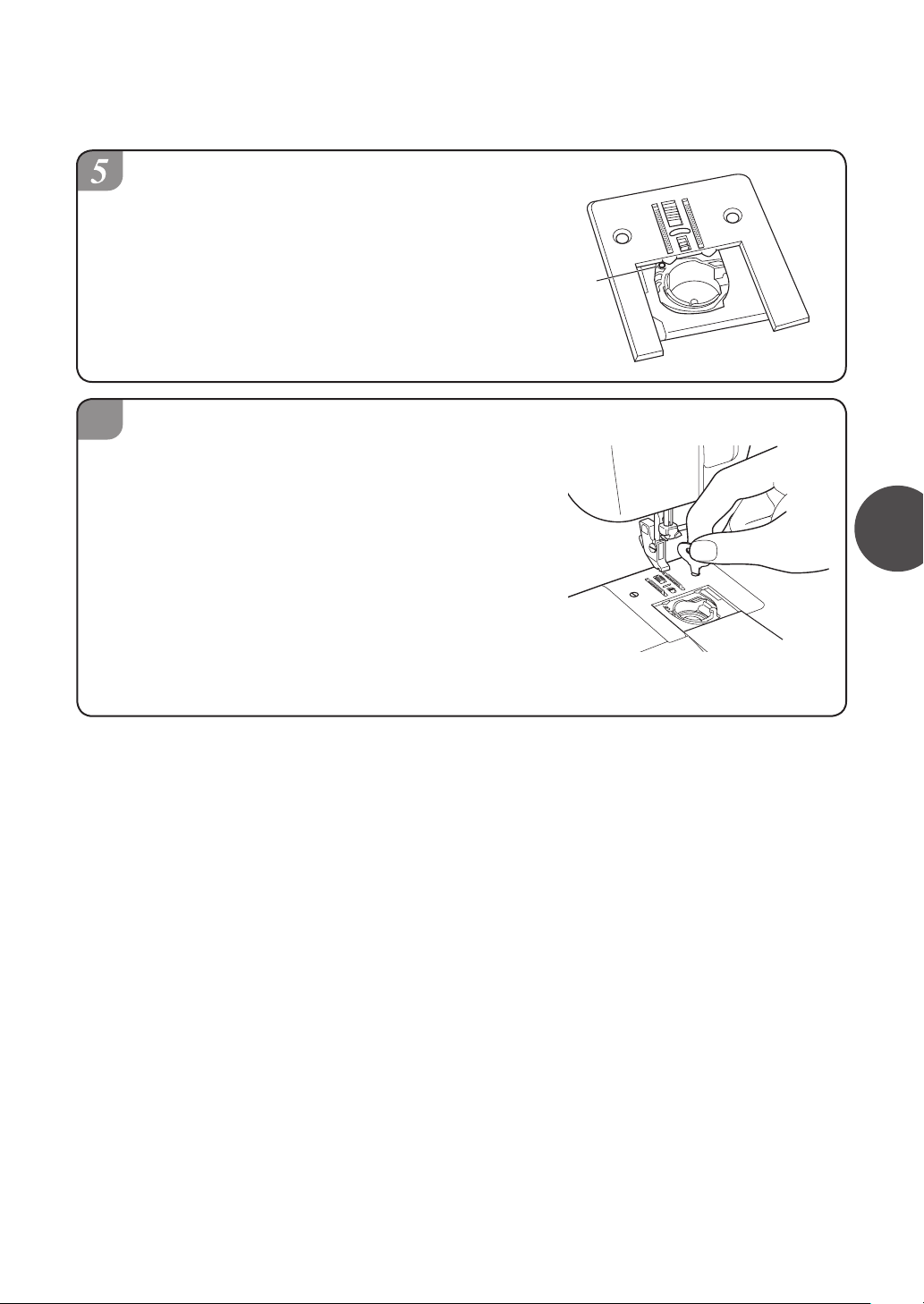

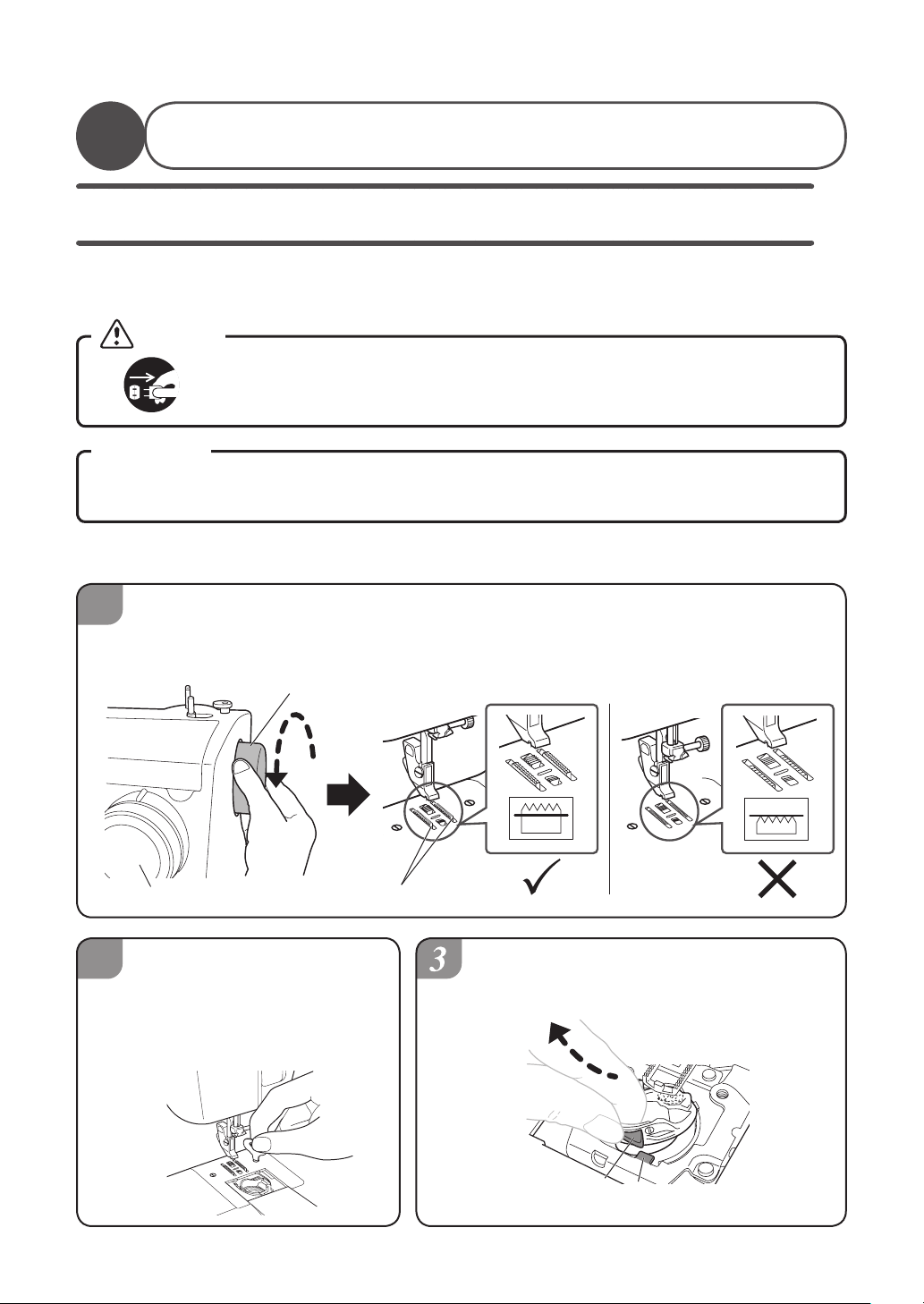

Ouvrez le cache du logement de la canette et insérez la canette dans le logement de la canette.
Si la canette est mal insérée dans le logement de la canette, les points ne seront pas cousus
correctement.
Éteignez la machine à coudre.
Tirez le cache du logement de la
canette vers vous.
Interrupteur principal
Cache du
logement de la
canette

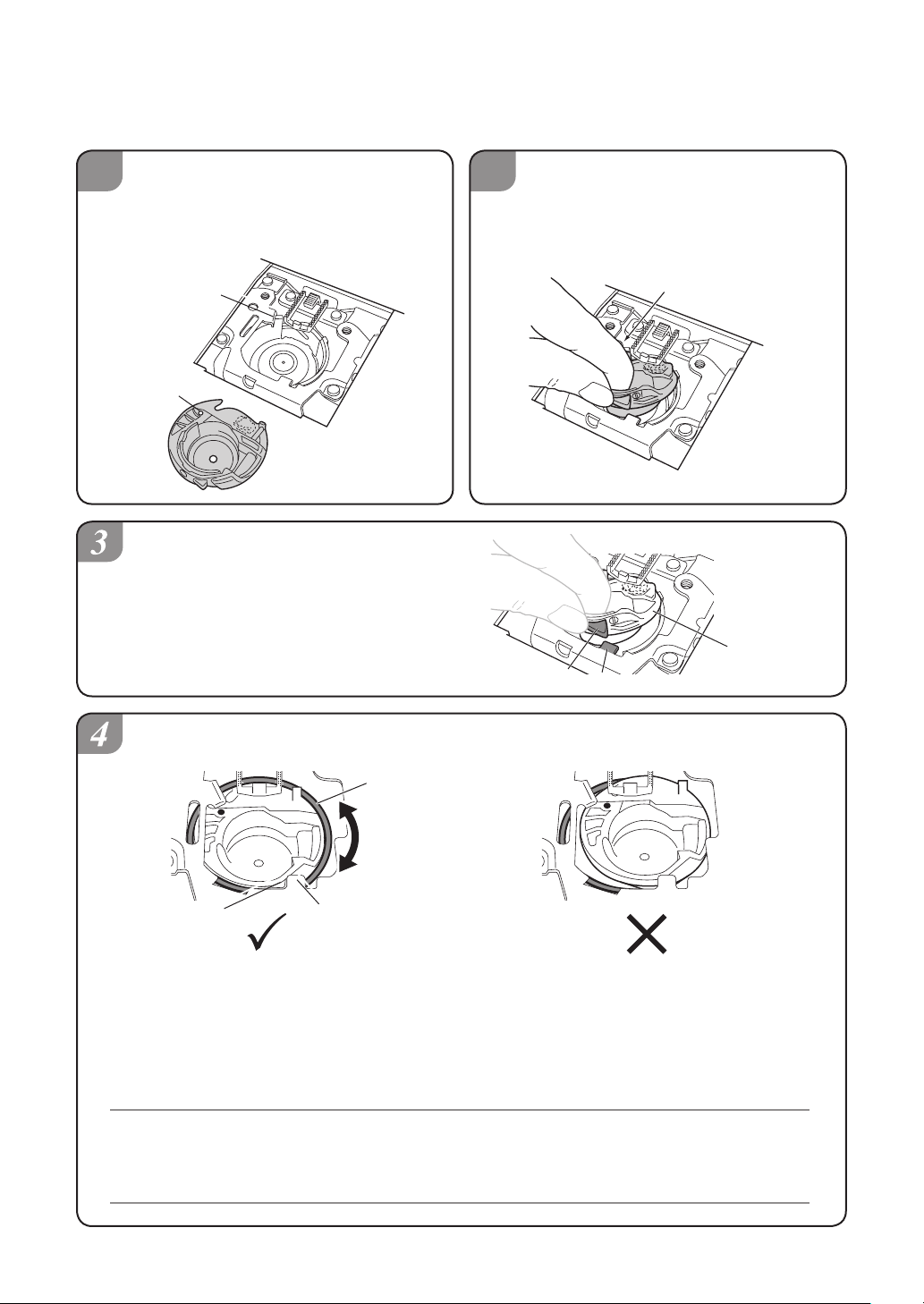

Insérez le logement de la canette en le faisant tourner dans le sens
inverse des aiguilles d'une montre.
Logement de la
canette
16
Canette
Sens de déroulement du fil
Sens inverse des
aiguilles d'une montre
Vérifiez l'orientation de la canette.
Sens des aiguilles
d'une montre
Page 17
6

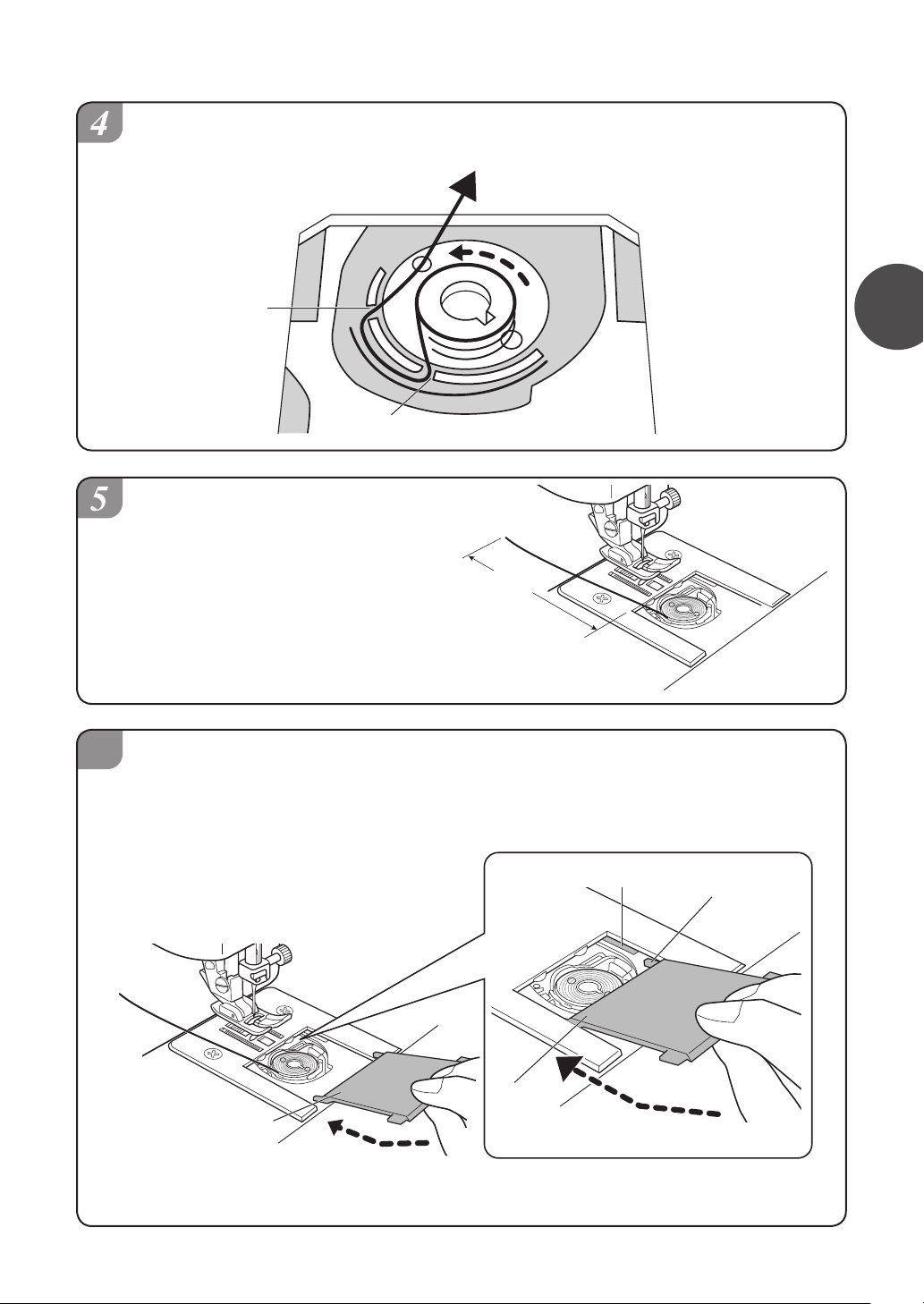

Passez le l par A, puis par B, puis tirez le l vers l'arrière,
comme illustré ci-dessous.
B
A
Tirez environ 15 cm de l vers
l'arrière.
15 cm
Placez les languettes du cache du logement de la canette dans
les rainures de retenue, puis poussez le cache pour le fermer.
2
Préparation du travail de couture
Cache du
logement de la
canette
Rainure
Cache du logement
de la canette
Languette
17
Page 18
18

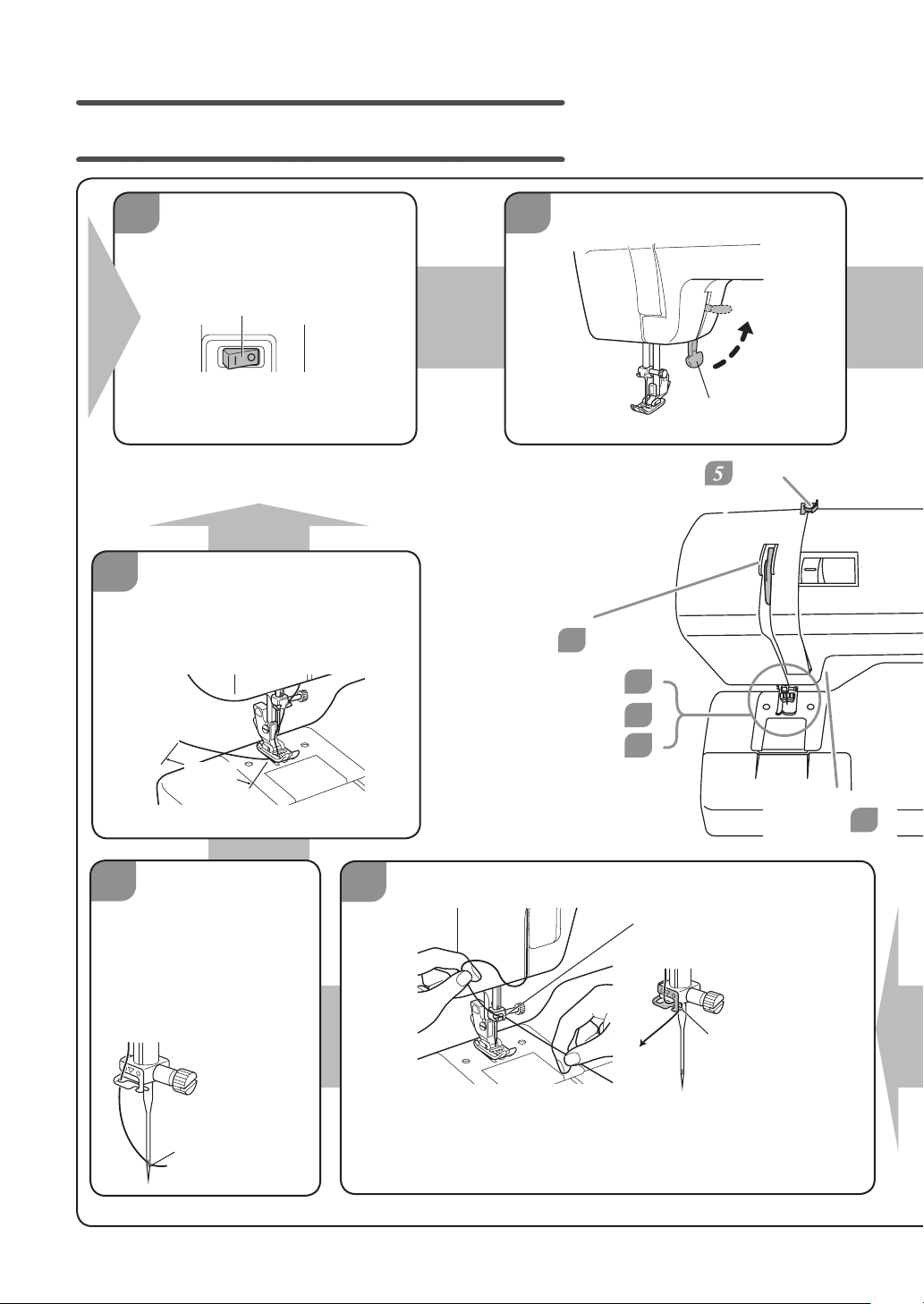

Enlage du l supérieur
1
2
7
9
6
8
9
2
8
Éteignez la
machine à coudre.
Interrupteur principal
Début
Terminé
Faites passer le l par le
pied-de-biche, puis tirez
environ 15 cm de l vers
l'arrière.
Relevez le levier du pied-de-biche.
Guide-fil ( )
Bras releveur
)
(
Guide-fil de l'aiguille (7)
Chas de l'aiguille (
Levier de piedde-biche
)
15 cm
Faites passer le
l dans le chas
de l'aiguille
d'avant en
arrière.
Pour utiliser *
l'enfileur,
reportezvous à la
page 20.
Chas de
l'aiguille
Pied-de-biche (
Faites passer le l par le guide-l de l'aiguille.
Vous pouvez facilement faire passer le l dans
le guide-l de l'aiguille en le tenant de la main
gauche et en l'insérant de la main droite, comme
illustré.
)
Levier de piedde-biche (
Guide-fil de l'aiguille
Guide-fil de
l'aiguille
)

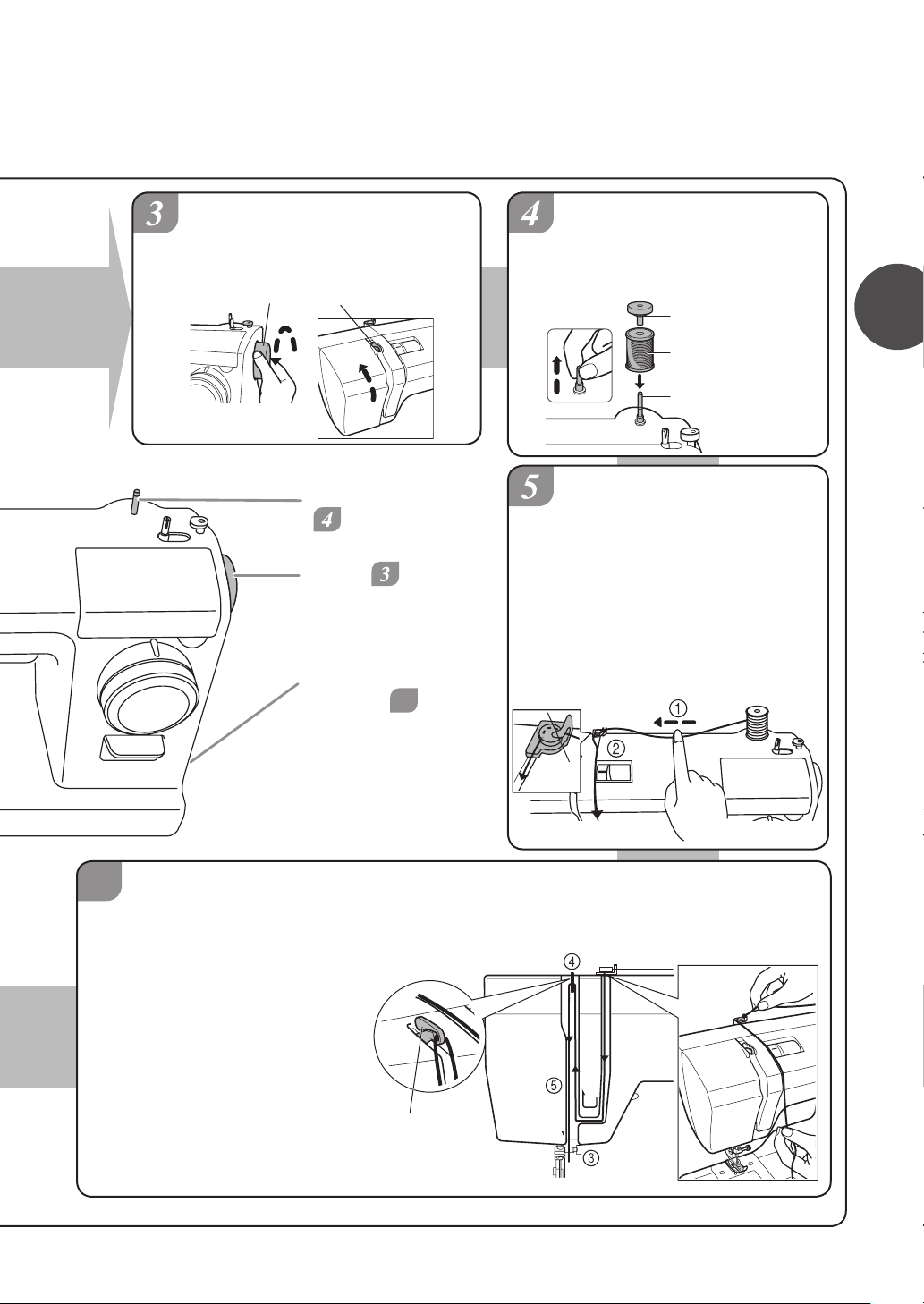

Page 19
2
19
Préparation du travail de couture
6
Tournez le volant vers
1
vous pour soulever le bras
releveur.
Volant
Bras releveur
Tirez le porte-bobine vers
le haut. Positionnez la
bobine de l et le cache-
bobine sur le porte-bobine.
Cache-bobine
Porte-bobine
)
(
Volant (
Interrupteur
principal (
)
Bobine de fil
Porte-bobine
1
Tirez le fil de la bobine
de fil et tenez-le d'une
main.
2
De l'autre main,
passez le fil autour
du guide-fil comme
illustré.
)
Guide-fil
3
Tirez le fil vers le
bas le long de la
rainure, puis tirezle de nouveau
vers le haut.
4
Passez le fil par
le bras releveur
depuis le côté
droit.
5
Tirez le fil vers le
bas le long de la
rainure.
Vérifiez que le
bras releveur
est bien enfilé.
Bras
releveur
Passez le fil dans
l'ordre illustré.
(3 à 5)
Le fil doit être
bien tendu et
bien en place.
Page 20
20
Utilisation de l'enleur
1
2
Disponible uniquement sur le modèle SuperJ15 *
Attention
Avant d'utiliser l'enfileur, éteignez la machine avec l'interrupteur
principal.

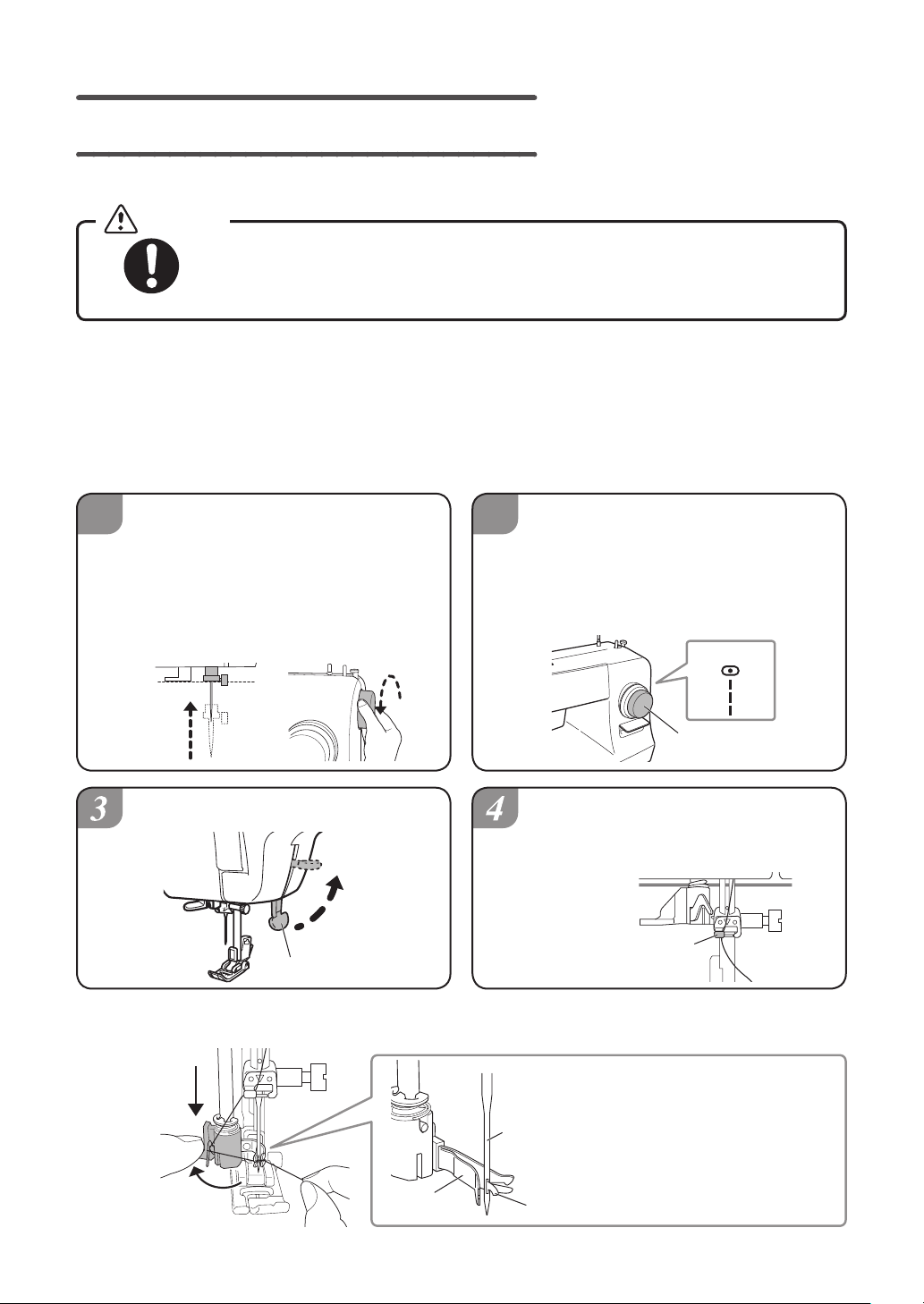

Sinon vous risquez de vous blesser.
Utilisez les aiguilles pour machine à coudre n° 11/75 à 16/100 avec l'enfileur *
(l'aiguille n° 14/90 est fournie lorsque vous achetez la machine à coudre).
L'aiguille ne peut pas être enfilée si le fil est trop épais. Pour plus d'informations
sur les combinaisons aiguille/fil possibles, reportez-vous à la section « Rapport
entre l'aiguille, le fil et le tissu et réglage de la tension du fil » à la page 27.
Préparation de l'enleur
z
z
Tournez le volant vers vous
jusqu'à ce que l'aiguille soit
relevée à son point le plus haut.
Si l'aiguille n'est pas à son point *
le plus haut, elle ne peut pas être
enfilée.
Relevez le levier du pied-de-biche.
Levier de pied-de-biche
Présentation du mécanisme de l'enleur
1
Abaisser
Tournez la molette de sélection du point
et placez-la sur « 7 » (point droit).

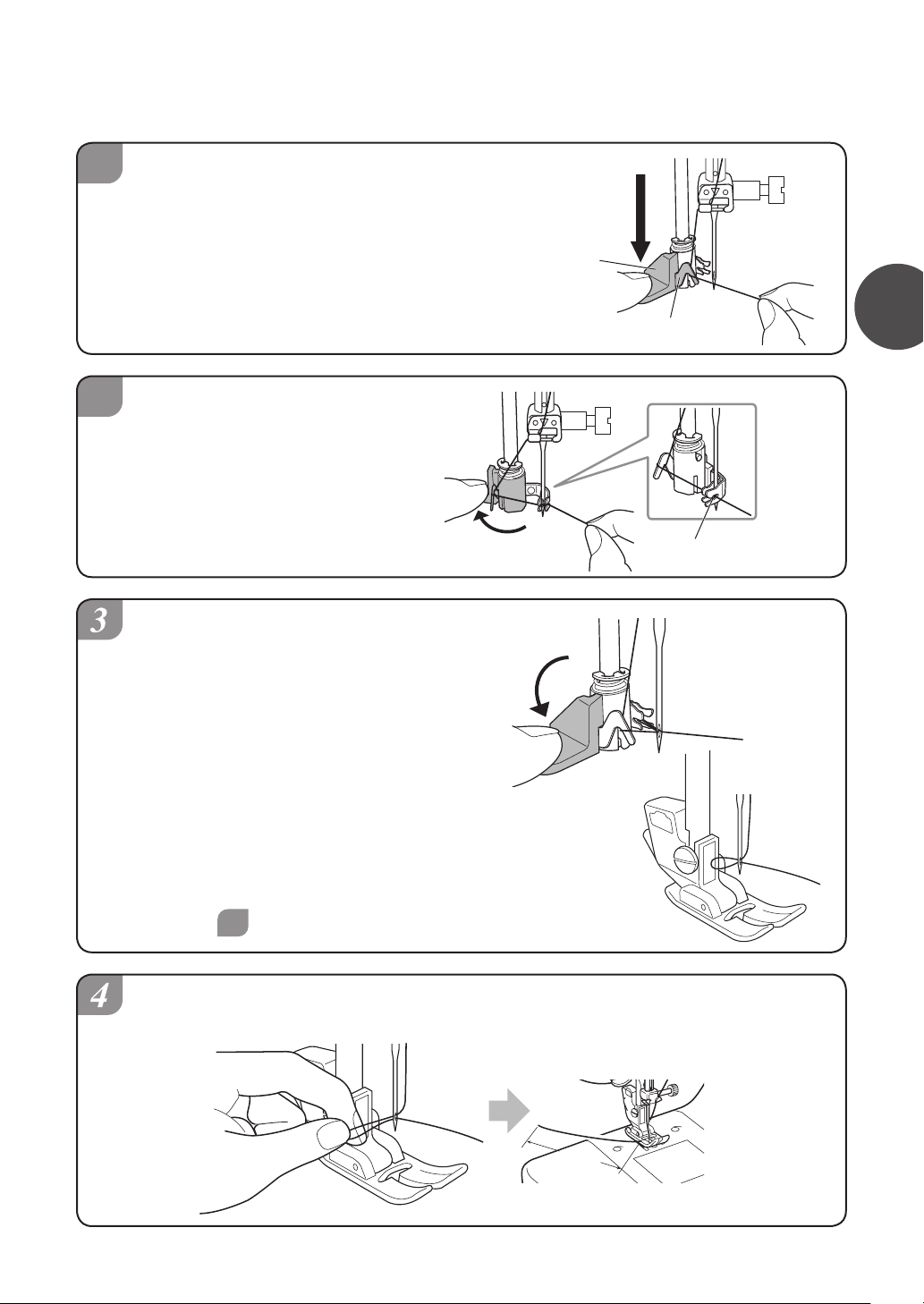

Dans le cas contraire, l'enfileur risque *
de ne pas fonctionner correctement et
l'aiguille risque de ne pas être enfilée.
7
Molette de
sélection du point
Vériez que le l est passé
dans le guide-l de l'aiguille.
Guide-fil de
l'aiguille
Le crochet fait partie du
guide.
Aiguille
Il passe par l'aiguille, attrape
le fil, puis passe le fil dans
l'aiguille.
2
Tourner
Guide
Crochet
Page 21
2
21
Préparation du travail de couture
z
1
2
1
Utilisation de l'enleur
Tout en abaissant
complètement le levier
d'enlage de l'aiguille,
accrochez le l sur le guide,
comme illustré sur le schéma.
Levier d'enfilage
de l'aiguille
Tournez complètement le
levier d'enlage de l'aiguille
vers l'arrière, puis passez le l
dans la fente de l'enleur.
1
Ramenez doucement le levier
d'enfilage de l'aiguille le plus
possible vers vous.
2
Vérifiez que le fil est passé dans
le chas de l'aiguille.
3
Relâchez le levier d'enfilage de
l'aiguille tout en relâchant le bout
du fil.
Si l'aiguille n'est pas enfilée, assurez- *
vous que celle-ci est dans sa
position la plus haute, puis répétez
la procédure en commençant par
l'étape
.
Guide
Fente de l'enfileur

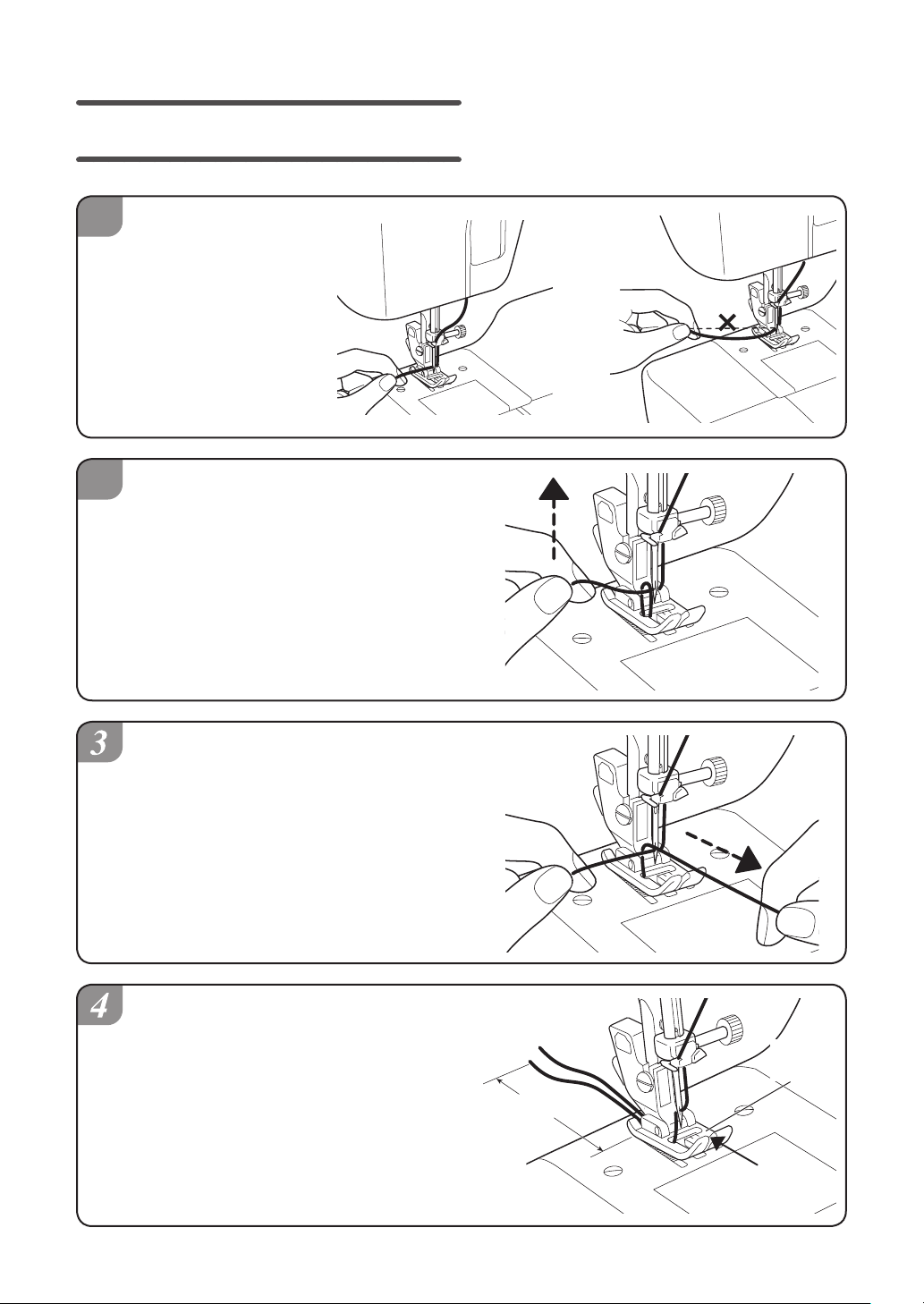

Tirez la boucle formée par le l vers l'arrière de l'aiguille, puis tirez
environ 15 cm de l vers l'arrière.
15 cm
Page 22
22
Tirer le l inférieur
1
2
Relevez le levier
du pied-de-biche.
Tenez sans le
tendre, le l
supérieur de la
main gauche, puis
tournez le volant
vers vous d'un tour
complet.
Tirez légèrement sur le l supérieur
de la main gauche pour soulever le
l inférieur.
Ne tendez pas
complètement le fil.
Faites sortir le l inférieur en le tirant vers
l'avant.
Alignez les deux ls, passez-les
dans la rainure (èche) et sous le
pied-de-biche, puis tirez environ
15 cm de l vers l'arrière.
15 cm
Pied-debiche
Page 23
2
23
Préparation du travail de couture
Application de chaque type de point
Attention
Avant de tourner la molette de sélection du point, éteignez la
machine avec l'interrupteur principal.
Sinon vous risquez de vous blesser.
Attention
Ne tournez pas la molette de sélection du point si l'aiguille est abaissée.
Sinon vous risquez de casser l'aiguille et de vous blesser.

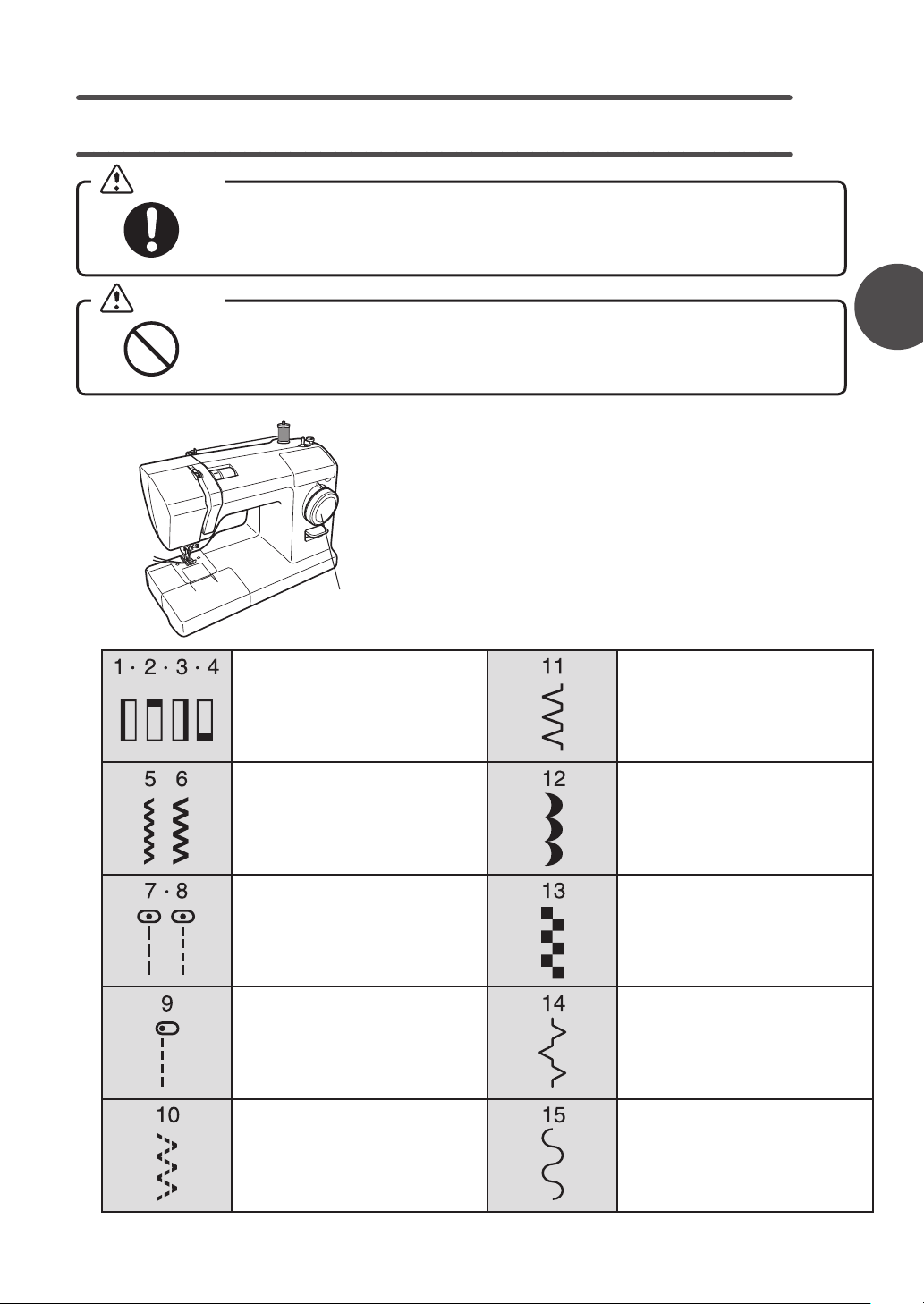

Tournez le volant vers vous pour lever l’aiguille à sa
position la plus haute.
Tournez la molette de sélection du point pour choisir
un point.
Molette de sélection
du point
Boutonnière Couture d'ourlet invisible
Zigzag
Applique
Surjet
Point de feston
Point droit
Couture d'assemblage
Pose d'une fermeture à
glissière
Point droit pour tissu fin
Point de raccommodage
Surjet pour tissu fin
Point dentelé
Point décoratif
Couture de raccord ajourée
Point décoratif
Serpentine
Page 24
24
1
2

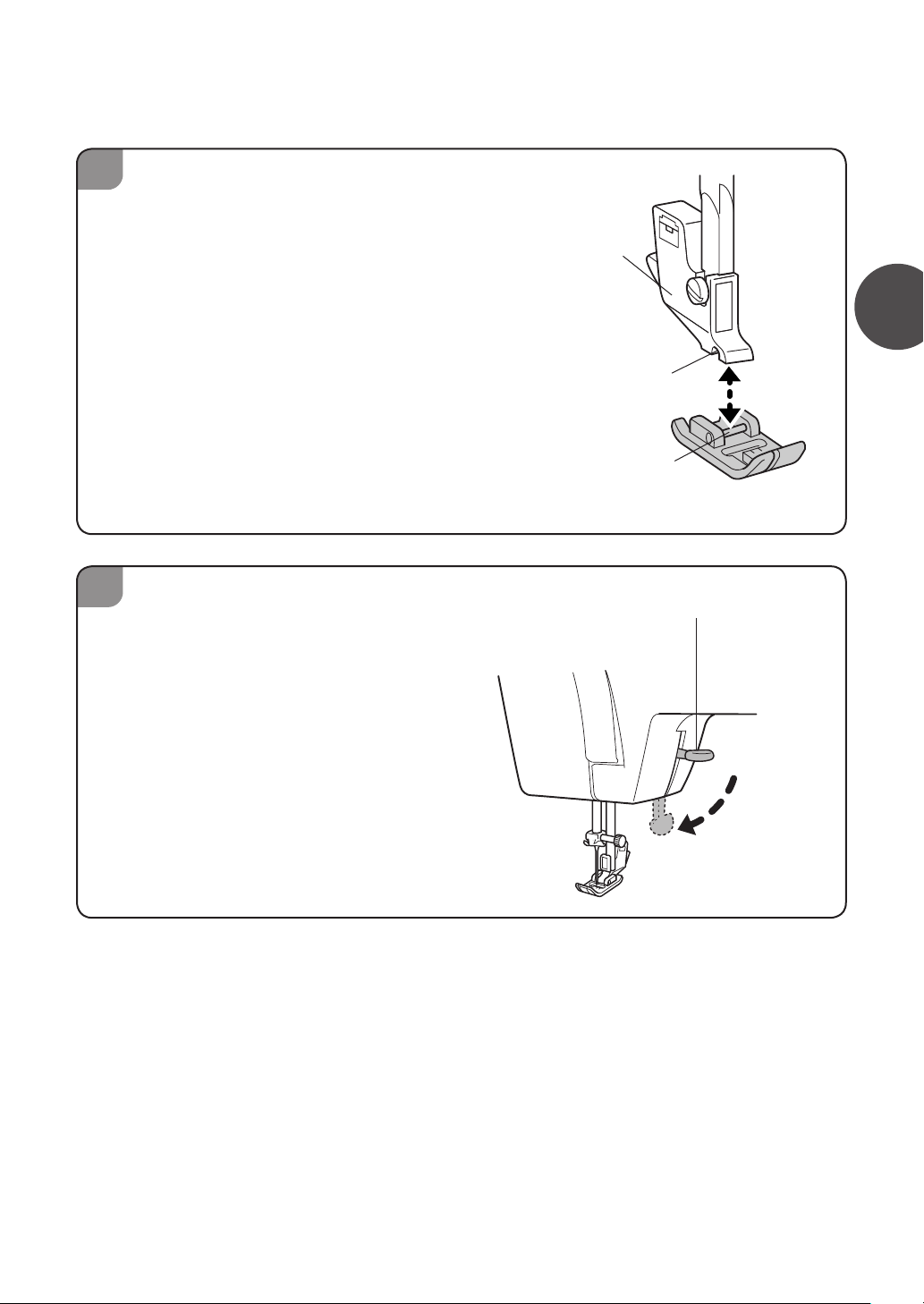

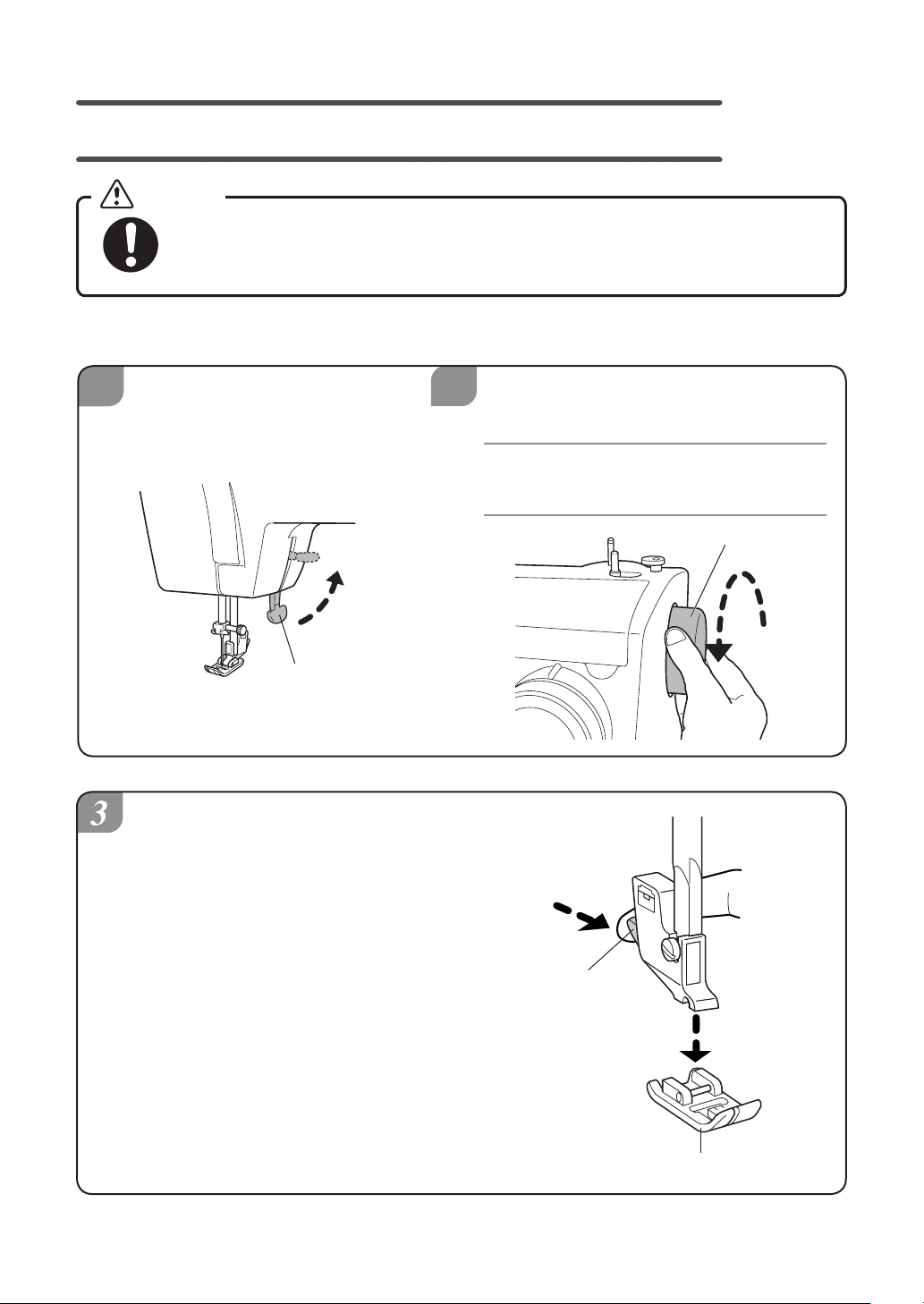

Remplacement du pied-de-biche
Attention
Avant de remplacer le pied-de-biche, éteignez la machine avec
l'interrupteur principal.
Sinon vous risquez de vous blesser.
Démontage
z
Relevez le levier du pied-debiche.
Levier de pied-debiche
Appuyez sur le levier du support
du pied-de-biche dans le sens de
la èche pour détacher le pied-de-
biche.
Tournez le volant vers vous pour
lever l'aiguille.
Remarque :
Ne tournez jamais dans le mauvais
sens.
Volant
Levier du
support du piedde-biche
Pied-de-biche
Page 25
2
25
Préparation du travail de couture
2
z
1
Montage
Placez la goupille du piedde-biche directement sous la
rainure dans le support du piedde-biche.
Support du
pied-de-biche
Abaissez le levier pour xer le
pied-de-biche.
Rainure
Goupille du
pied-de-biche
Levier de
pied-de-biche
Astuce
Pour éviter de perdre le pied-de-biche quand la machine n'est pas utilisée, nous
recommandons d'entreposer la machine avec l'aiguille et le pied-de-biche abaissés.
Page 26
26
2

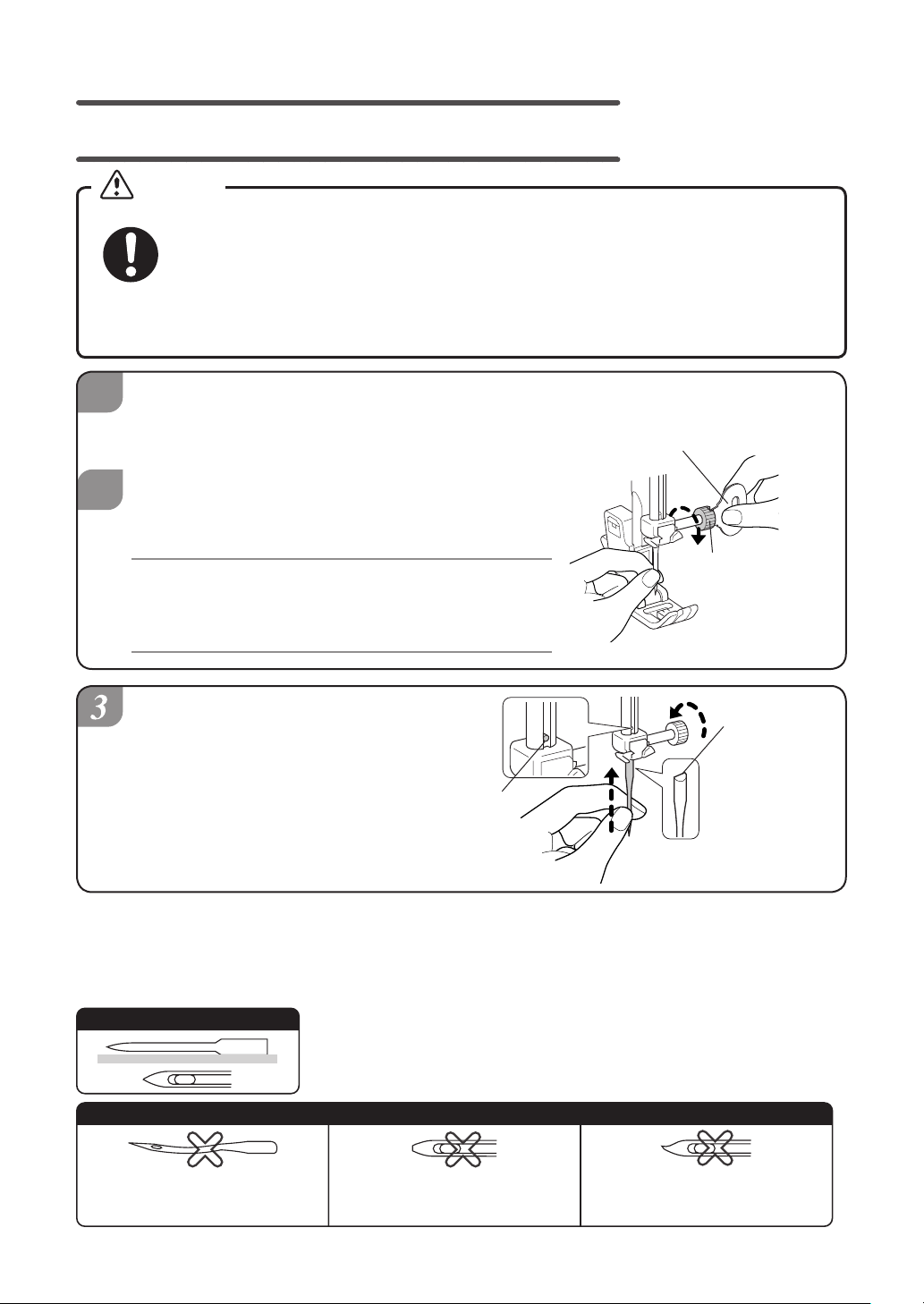

Remplacement de l'aiguille
1
Attention
Avant de remplacer l'aiguille, éteignez la machine avec l'interrupteur
principal.
Sinon vous risquez de vous blesser.
Les aiguilles cassées sont dangereuses. Veillez à les jeter dans un
endroit sûr hors de portée des enfants.
Sinon vous risquez de vous blesser.
Tournez le volant vers vous pour lever la
pointe de l'aiguille plus haut que la plaque
d'aiguille.
Tenez l'aiguille d'une main, desserrez la vis
de xation de l'aiguille avec le tournevis de
la plaque d'aiguille et retirez-la.
Tournevis de la
plaque d'aiguille
Remarque :
Ne retirez pas la vis de fixation de l'aiguille.
Desserrez-la simplement pour retirer
l'aiguille.
Orientez le talon de l'aiguille vers
l'arrière et insérez-la jusqu'à ce
qu'elle vienne toucher la butée.
Serrez fermement la vis de
xation de l'aiguille avec le
tournevis de la plaque d'aiguille.
Choisissez bien votre aiguille
z
Si vous utilisez une aiguille défectueuse, elle réduira non seulement la qualité de la
couture, mais elle pourrait également endommager la plaque ou le crochet ou se casser.
Aiguille en bon état
Si la couture n'est pas bonne ou que le fil se casse, *
essayez de remplacer l'aiguille.
Butée
Vis de fixation
de l'aiguille
Talon
Í
Aiguille défectueuse
Toute l'aiguille est
tordue
La pointe de l'aiguille
est écrasée / usée
La pointe de l'aiguille
est tordue
Page 27
2
27
Préparation du travail de couture
Rapport entre l'aiguille, le l et le tissu
-
2
-
1
-
3
-
1
-
2
-
3
+1
+2
-
1
+
1
-
1
+2
+3
+4
+1
+
3
+
2
+
1

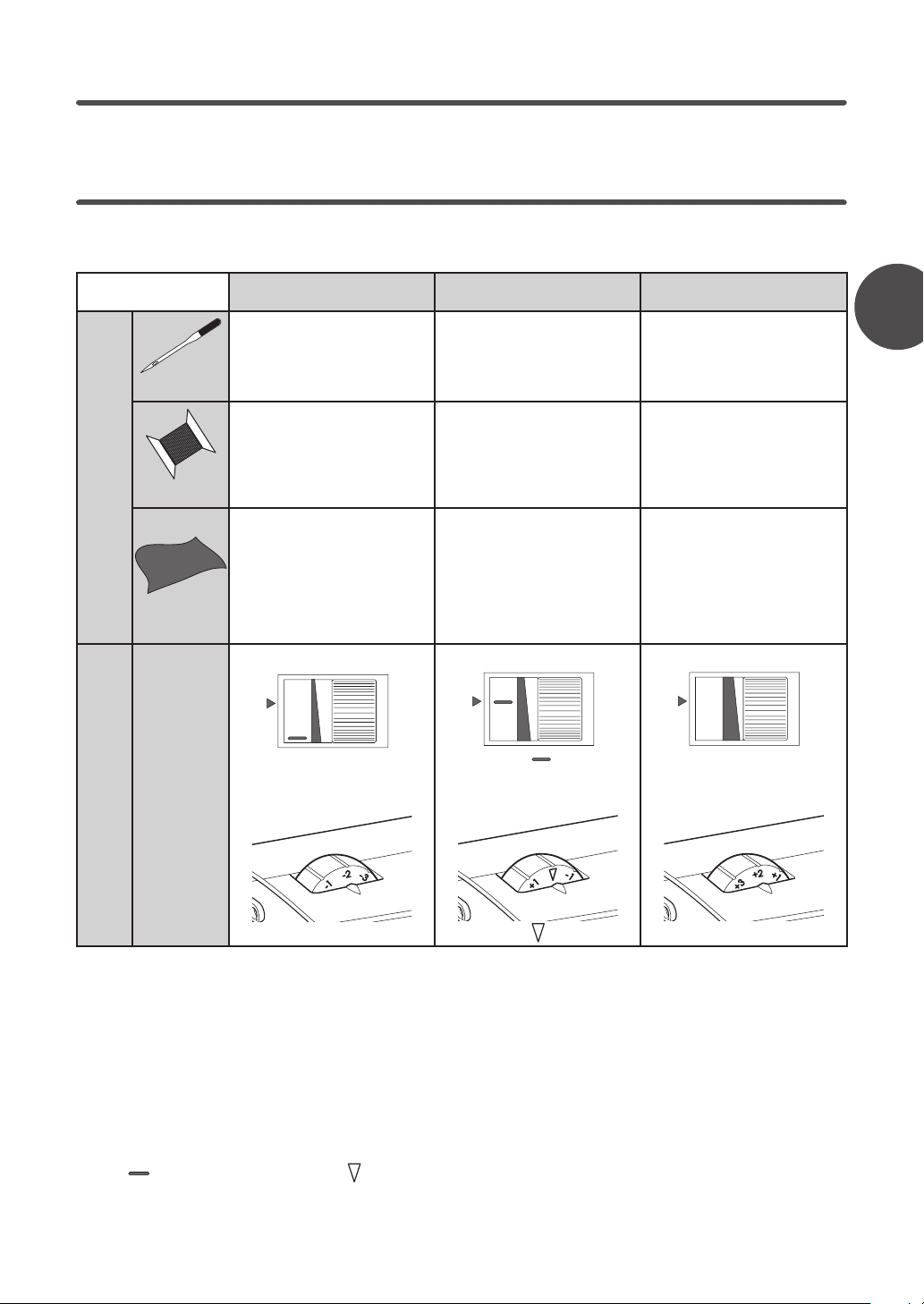

et réglage de la tension du l
La qualité de la finition de la couture sera meilleure si vous adaptez l'aiguille et le fil au
type de tissu. Respectez les instructions du tableau ci-dessous.
Tissus fins Tissus normaux Tissus épais
N° 11/75 N° 14/90 N° 16/100
Aiguille
Polyester n° 90
Coton n° 80 à n° 120
tissu
Fil
Soie n° 80
Doublure normale
Doublure
Crêpe georgette
Rapport entre l'aiguille, le fil et le
Tissu
Linon
Dentelle, etc.
Pour XXX15C
z
Molette
de
réglage
de la
tension
z
-
1 ~ -3
Pour XXX15D/
SuperJ15
du fil
supérieur
Polyester n° 50 à
n°
60
Coton n° 60 à n° 80
Soie n° 50 à n° 80
Tissu principal normal
Tissu large
Denim souple
Satin
Tissu à fil relevé
Vichy, etc.
Polyester n° 30 à
n° 50
Coton n° 40 à n° 50
Soie n° 50
Tentures
Denim
Matelassure
Tissu polaire
Tweed
Feutre, etc.
+1 ~ +3
Tension de référence du fil
-
1 ~ -3
-
1 ~ +3
Utilisez une aiguille à pointe arrondie pour piquer un tissu élastique.•
Lorsque vous achetez d'autres aiguilles que celles fournies avec les accessoires, •
vérifiez qu'elles sont conçues pour des machines à coudre domestiques.
Les fils supérieur et inférieur doivent être de même type.•
Plus le numéro de l'aiguille est élevé, plus l'aiguille est épaisse ; plus le numéro du fil •
est élevé, plus le fil est fin.
En règle générale, réglez la molette de réglage de la tension du fil supérieur sur •
«
» (pour XXX15C) / « » (pour XXX15D/SuperJ15).
Page 28
3
28
2
1
1
978
1
Coudre
Point droit et point arrière
Attention
Ne tirez pas excessivement sur le tissu pendant la couture.
Sinon vous risquez de casser l'aiguille et de vous blesser.

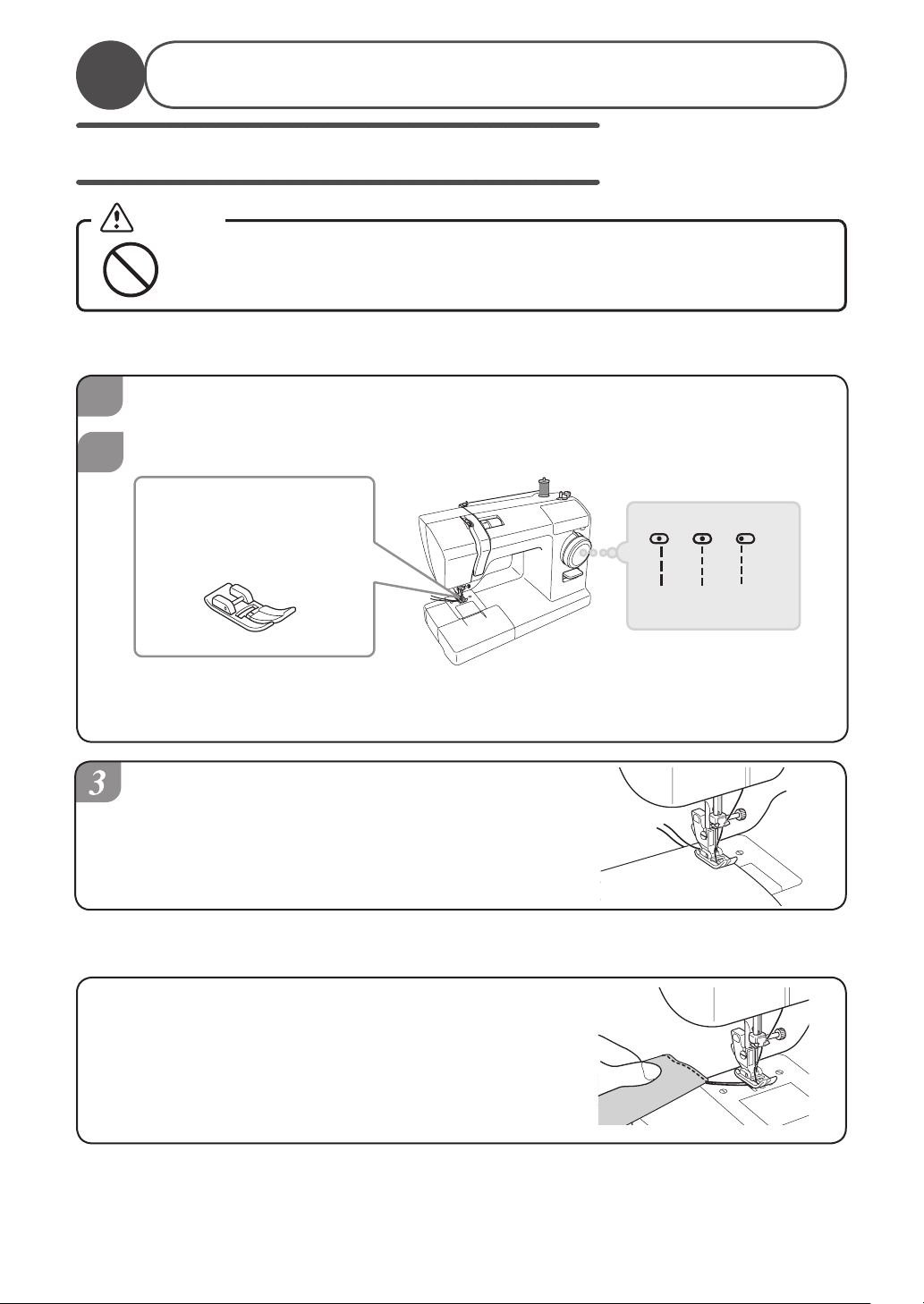

Point droit
z
Tournez le volant vers vous pour lever l'aiguille.
Tournez la molette de sélection du point pour choisir un point.
Pied-de-biche pour zigzag
(fixé d'origine sur la
machine à coudre)
4,0 2,0 2,0 mm
(Pour plus de détails sur la manière de changer le pied-de-biche, reportezvous à la section « Remplacement du pied-de-biche » à la page 24.)
Positionnez le tissu et abaissez le levier du
pied-de-biche.
Appuyez du pied sur la pédale pour
commencer à coudre.
Fin de la couture
z
Une fois la couture terminée, tournez le
volant vers vous jusqu'à ce que l'aiguille soit
relevée à son point le plus haut.
Soulevez le pied-de-biche et sortez le tissu
en le tirant vers l'arrière.
Page 29

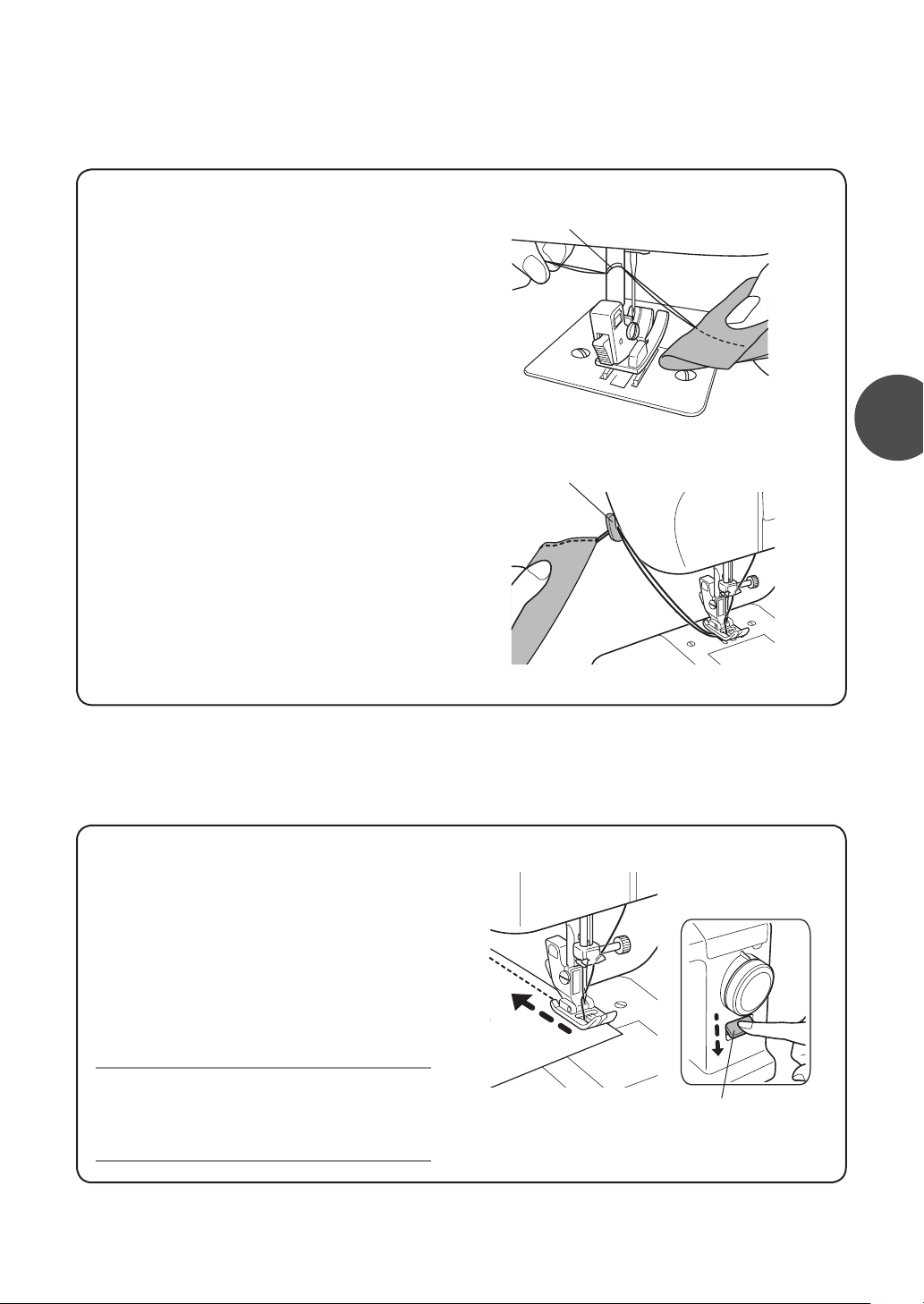

29
3
Coudre
Coupe-l
z
Le point arrière s'effectue en
abaissant le levier de marche
arrière.
Cousez à 1 cm du bord du tissu •
pour que les premiers points ne se
défassent pas au début du travail.
Faites 3 à 4 points arrière à la fin •
de la couture.
Remarque :
Retirez votre doigt du levier de
marche arrière pour revenir en
marche avant.
Point arrière
z
Coupe-fil
Le point arrière est utilisé au début et à la fin de la couture pour empêcher le fil de se
découdre.
Levier de marche
arrière

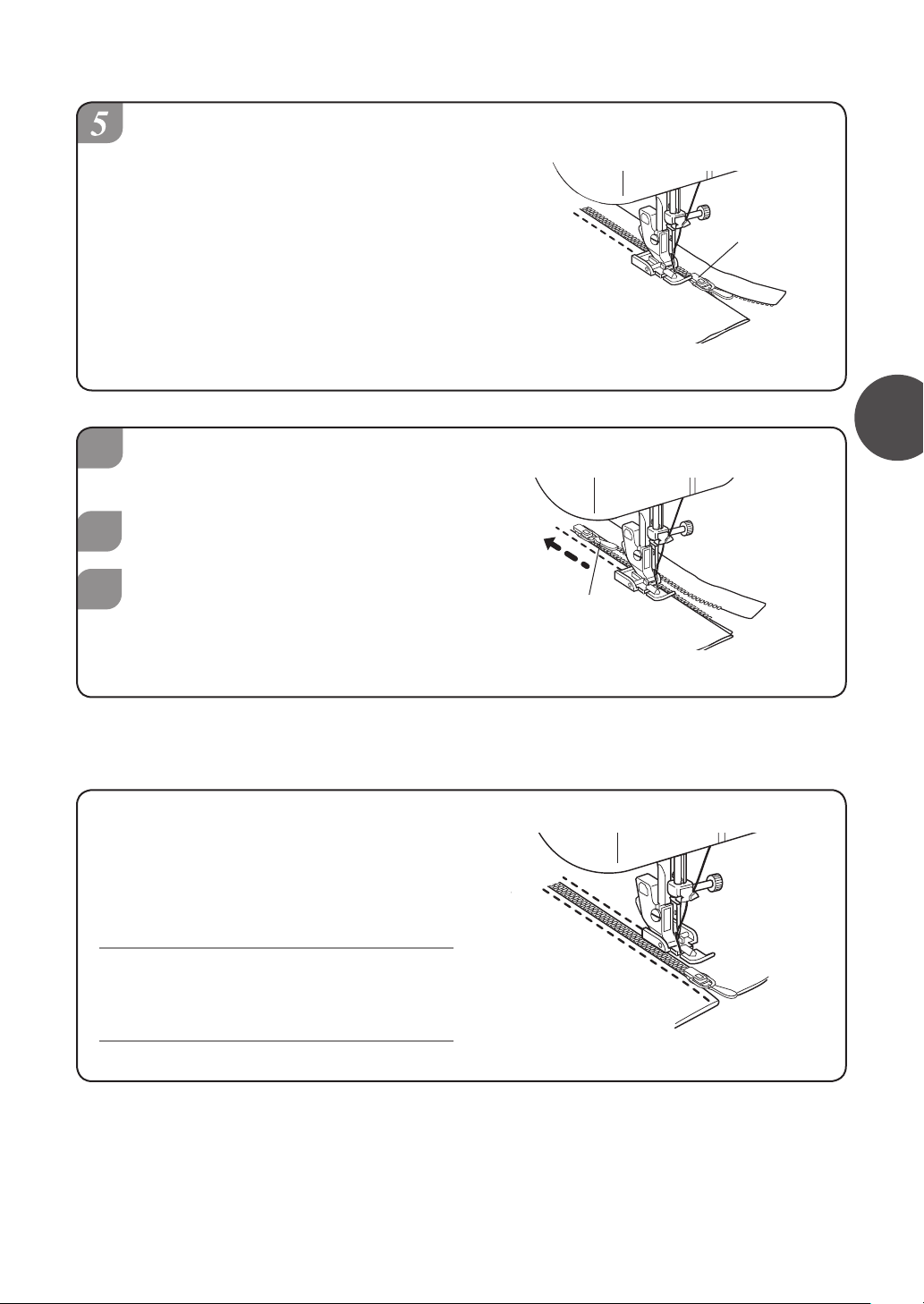

Alignez les deux ls et coupez-les
avec le coupe-l sur la barre de pied-
de-biche.
Pour le modèle XXX15C
Coupe-fil
Alignez les deux ls et coupez-les
avec le coupe l placé sur le nez de
la machine.
Pour le modèle SuperJ15
Page 30
30

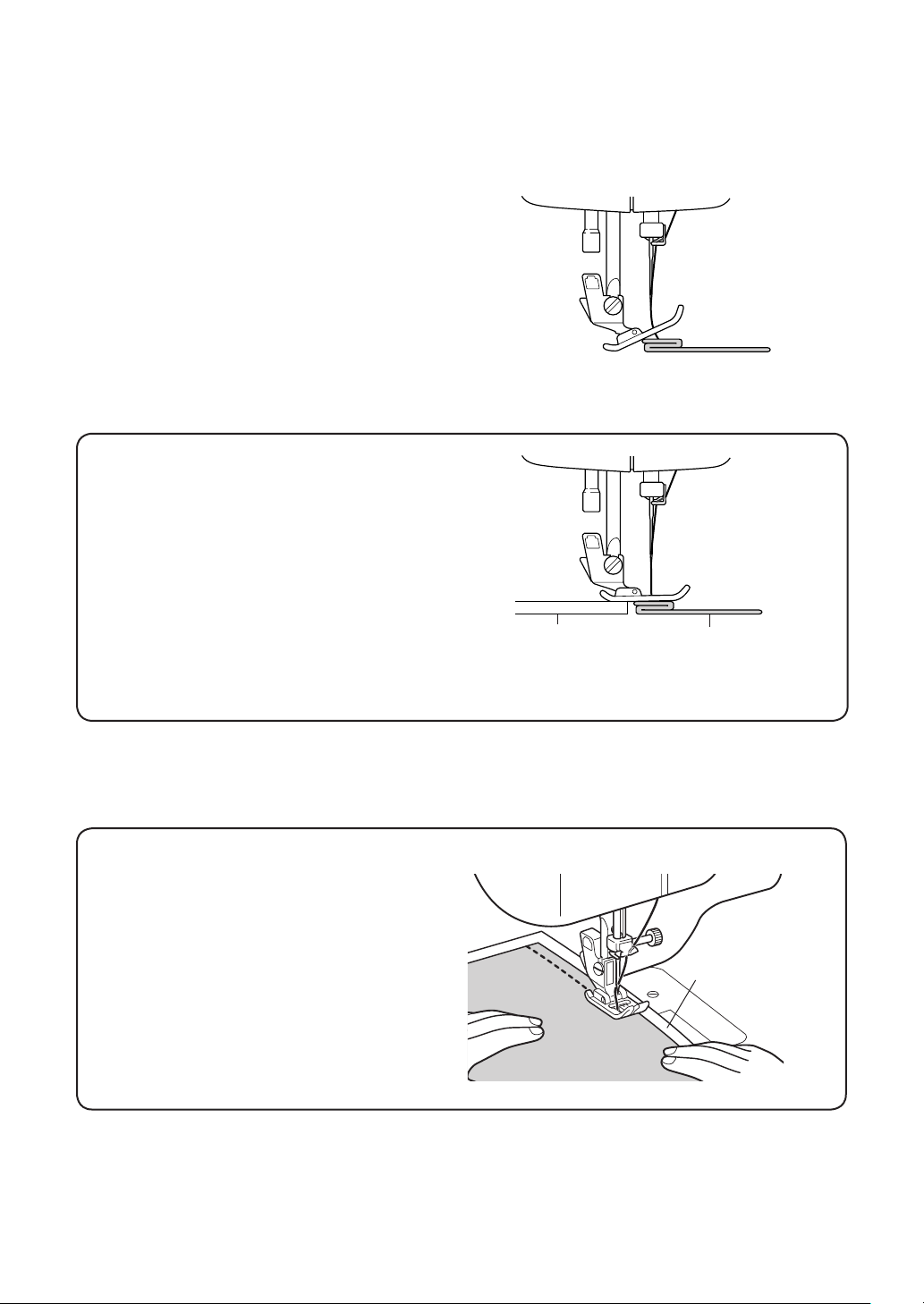

Coudre un tissu épais
z
Quand vous cousez un tissu épais, le
pied-de-biche risque de s'incliner et ne
pas laisser passer le tissu.
Placez du tissu ou du papier épais
de la même épaisseur que le tissu
que vous souhaitez coudre sous le
pied-de-biche. Vous pourrez ainsi
coudre de façon régulière.
Coudre un tissu n
z
Lorsque vous cousez du tissu fin,
il arrive que le tissu se plisse ou ne
soit pas introduit correctement.
Dans ce cas là, vous pourrez coudre
plus facilement si vous placez du
papier fin sous le tissu.
Une fois la couture terminée, retirez
le papier délicatement.
Tissu ou papier
épais
Tissu à coudre
Papier fin
Page 31
31
3
Coudre
z
1
1
1
2

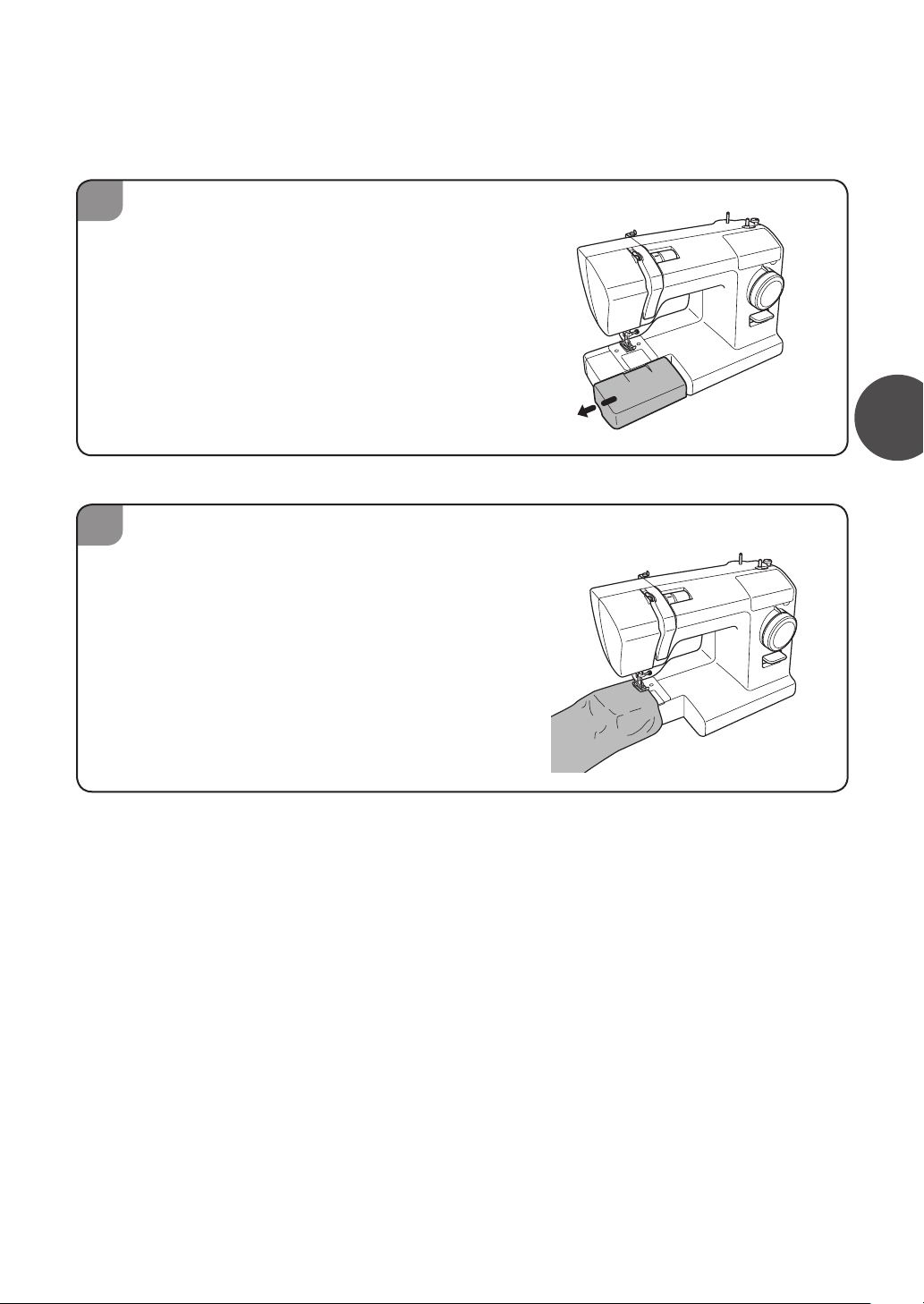

Coudre des pièces de tissu de forme tubulaire
Tirez la table d'extension (boîte à
accessoires) dans le sens de la
èche.
Cousez des pièces de tissu de forme
tubulaire (ex. pantalons ou manches)
en les plaçant sur le bras libre de la
machine comme illustré.
Page 32
32
1
1
2

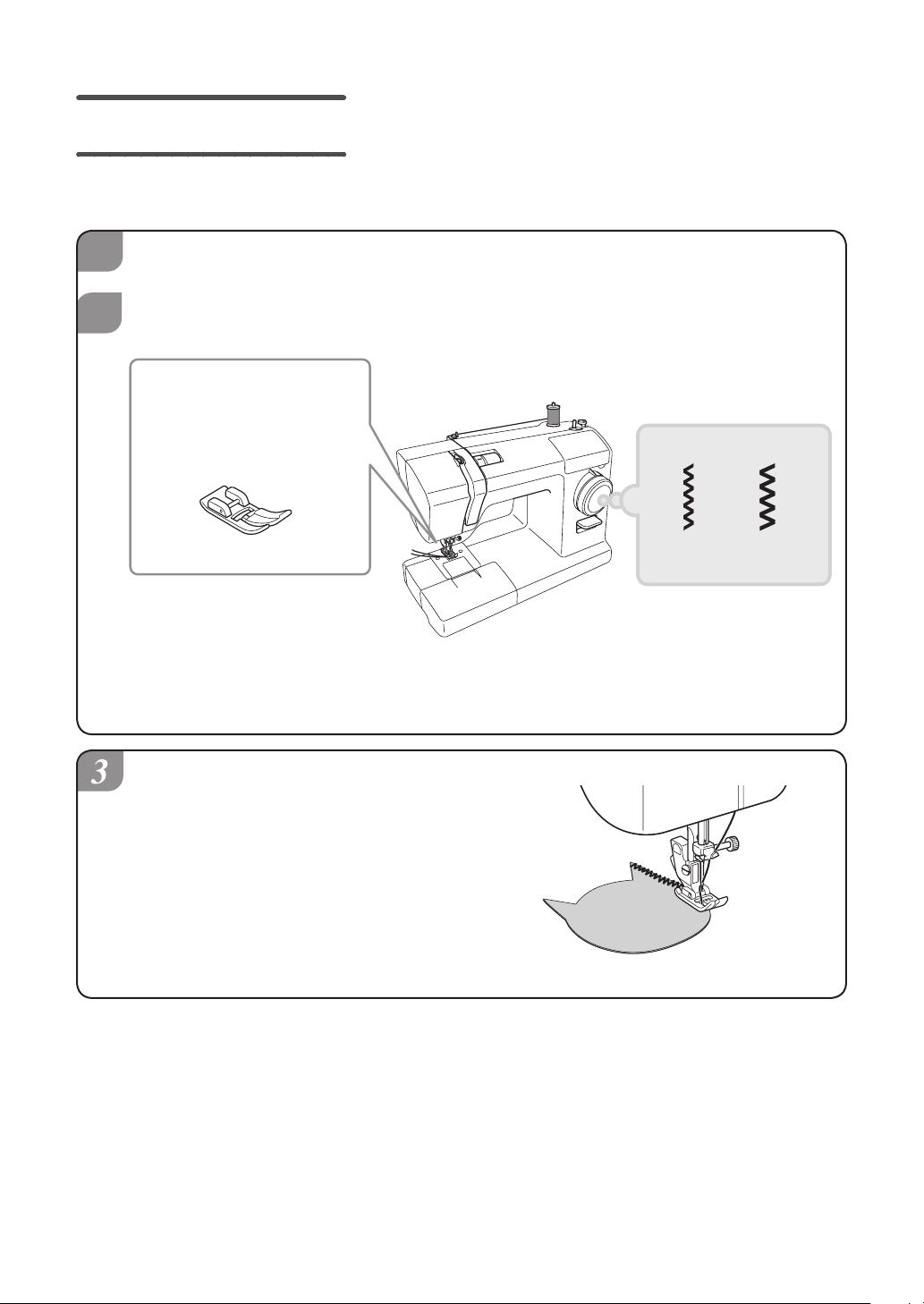

Point zigzag
1
5 6
Le point zigzag s'utilise dans diverses applications, comme l'applique et le surjet.
Tournez le volant vers vous pour lever l'aiguille.
Tournez la molette de sélection du point pour choisir un point.
Pied-de-biche pour zigzag
(fixé d'origine sur la
machine à coudre)
2,5 5,0 mm
(Pour plus de détails sur la manière de changer le pied-de-biche, reportezvous à la section « Remplacement du pied-de-biche » à la page 24.)
Positionnez le tissu et abaissez le piedde-biche.
Appuyez du pied sur la pédale pour
commencer à coudre.
Page 33
33
3
Coudre
Réglage de la tension du l
-
1
-
2
-
3
+
3
+
2
+
1

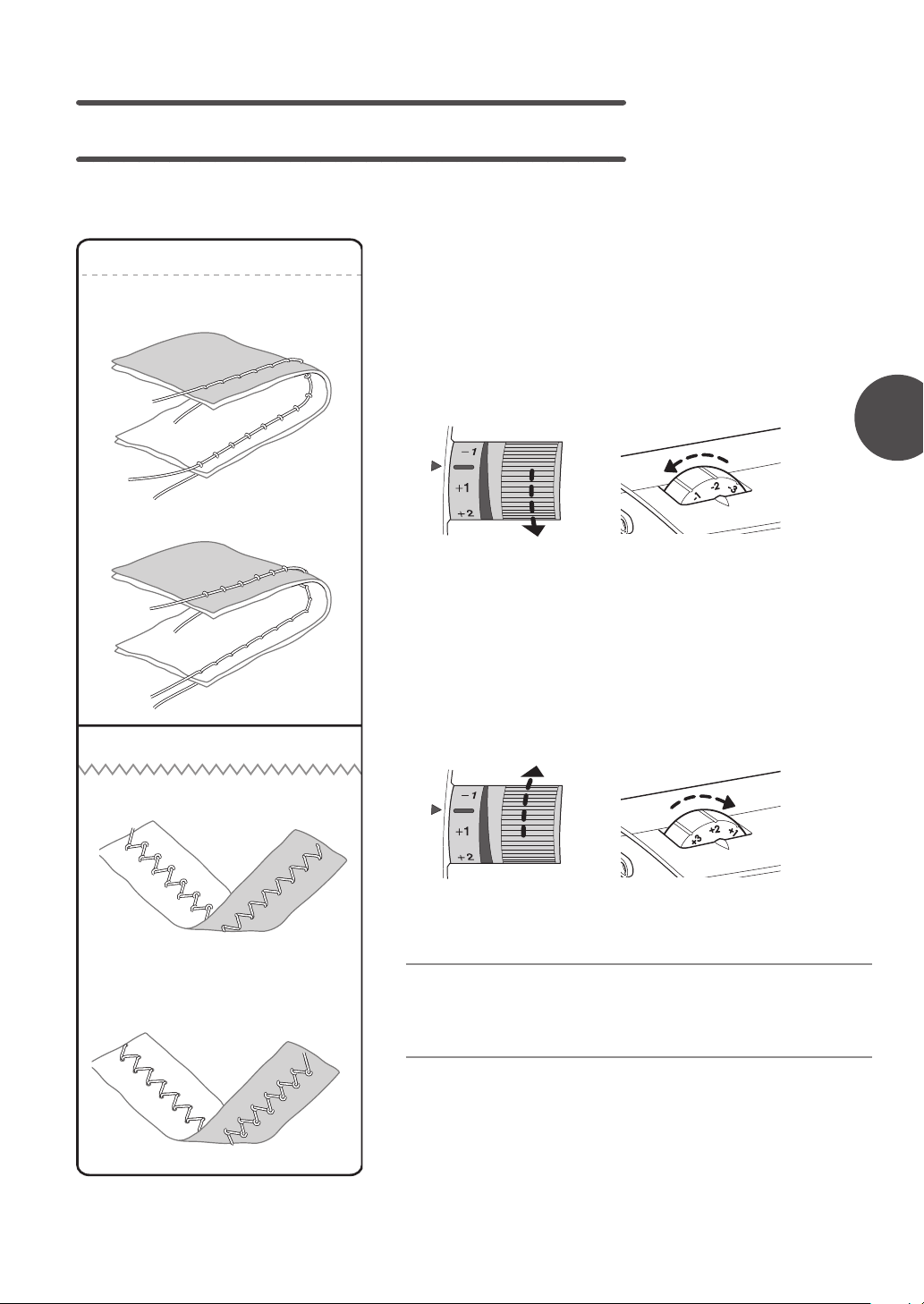

Méthode de réglage de la tension du l supérieur
z
Point droit
Le fil supérieur est trop tendu
Envers
Endroit
Le fil supérieur est lâche
Envers
Endroit
Point zigzag
Le fil supérieur est trop tendu
Endroit
Le fil supérieur est trop tendu•
Modèle XXX15C
Modèle XXX15D/
SuperJ15
Réduisez la tension du fil supérieur.
Le fil supérieur est lâche•
Modèle XXX15C
Modèle XXX15D/
SuperJ15
Le fil supérieur est lâche
Endroit
Envers
Envers
Augmentez la tension du fil supérieur.
Remarque :
Si la tension du fil ne change pas même si vous
réglez la tension du fil supérieur, enfilez de
nouveau les fils supérieur et inférieur.
Page 34
34
1
1234
Boutonnière
1
1
2
1
La boutonnière doit correspondre à la taille du bouton.
Pour les tissus élastiques ou fins, il est conseillé d'utiliser un stabilisateur pour obtenir
une meilleure finition des boutonnières.
Attention
Avant de remplacer le pied-de-biche, éteignez la machine avec
l'interrupteur principal.
Sinon vous risquez de vous blesser.

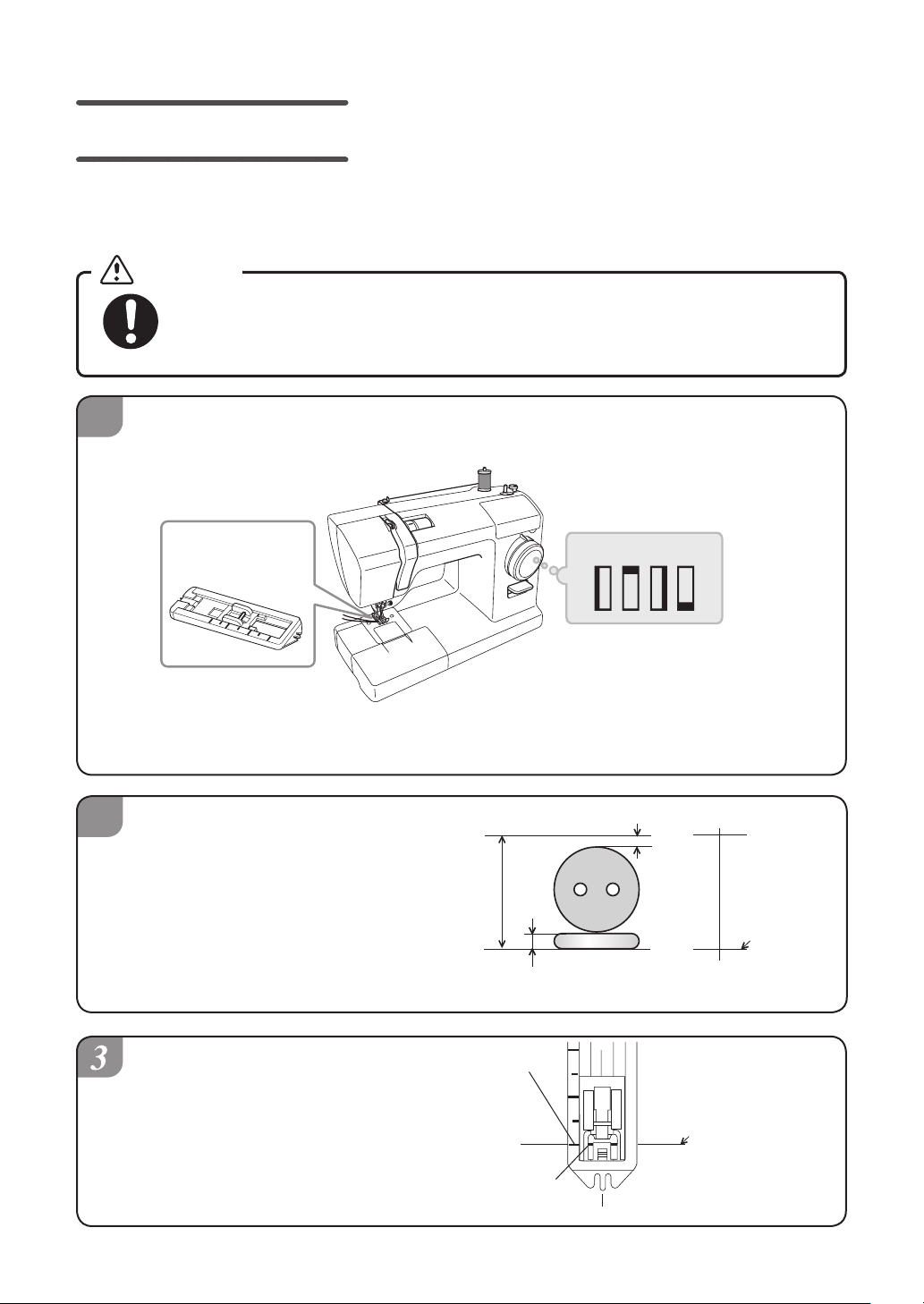

Installez le pied-de-biche pour boutonnière.
Pied-de-biche
pour boutonnière
(Pour plus de détails sur la manière de changer le pied-de-biche, reportezvous à la section « Remplacement du pied-de-biche » à la page 24.)
Marquez la taille de la
boutonnière et tracez des
lignes sur le tissu.
Alignez la ligne séparatrice
du pied-de-biche pour
boutonnière la plus proche
de vous sur la ligne guide
et abaissez le pied-de-biche
jusqu'à la ligne de départ de la
couture sur le tissu.
Taille de la
boutonnière
Épaisseur du bouton
(Diamètre du bouton + épaisseur du bouton + 3 mm)
Ligne séparatrice
Ligne guide
Ligne centrale
Ligne centrale
3 mm
Ligne de
départ de la
couture
Ligne de départ de
la couture
Page 35
35
3
Coudre
7
6

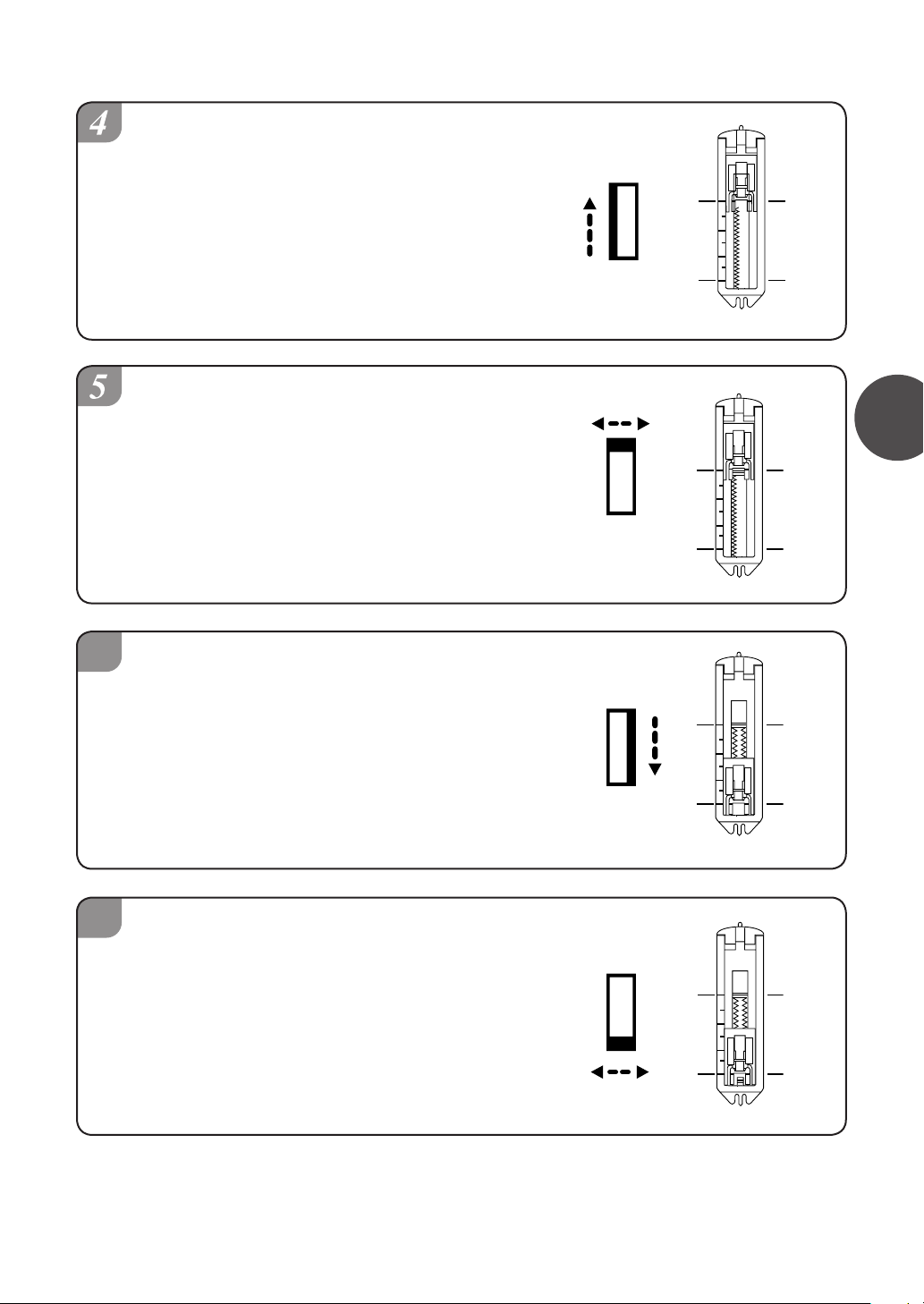

Relevez l'aiguille au maximum, réglez
la molette de sélection du point sur
« 1 », cousez le côté gauche et
arrêtez-vous à la ligne tracée sur le
tissu.
Relevez l'aiguille au maximum, réglez
la molette de sélection du point sur
« 2 » et cousez 5 ou 6 points d'arrêt.
« 2 » et « 4 » sur la molette de
sélection du point utilisent la même
position de molette.
Relevez l'aiguille au maximum, réglez
la molette de sélection du point sur
« 3 », cousez le côté droit et arrêtezvous à la ligne tracée sur le tissu.
Relevez l'aiguille au maximum, réglez
la molette de sélection du point sur
« 4 » et cousez 5 ou 6 points d'arrêt.
Page 36
36
8
Attention
Lorsque vous utilisez le couteau à boutonnière pour ouvrir la boutonnières,
ne tenez pas le tissu juste devant le couteau à boutonnière.
Sinon vous risquez de vous blesser la main.
Utilisez le couteau à boutonnière pour
découper le centre en veillant à ne
pas couper les points.
Remarque :
Si vous placez une épingle dans la
zone d'arrêt, cela vous aidera à ne
pas couper les points d'arrêt avec le
couteau à boutonnière.

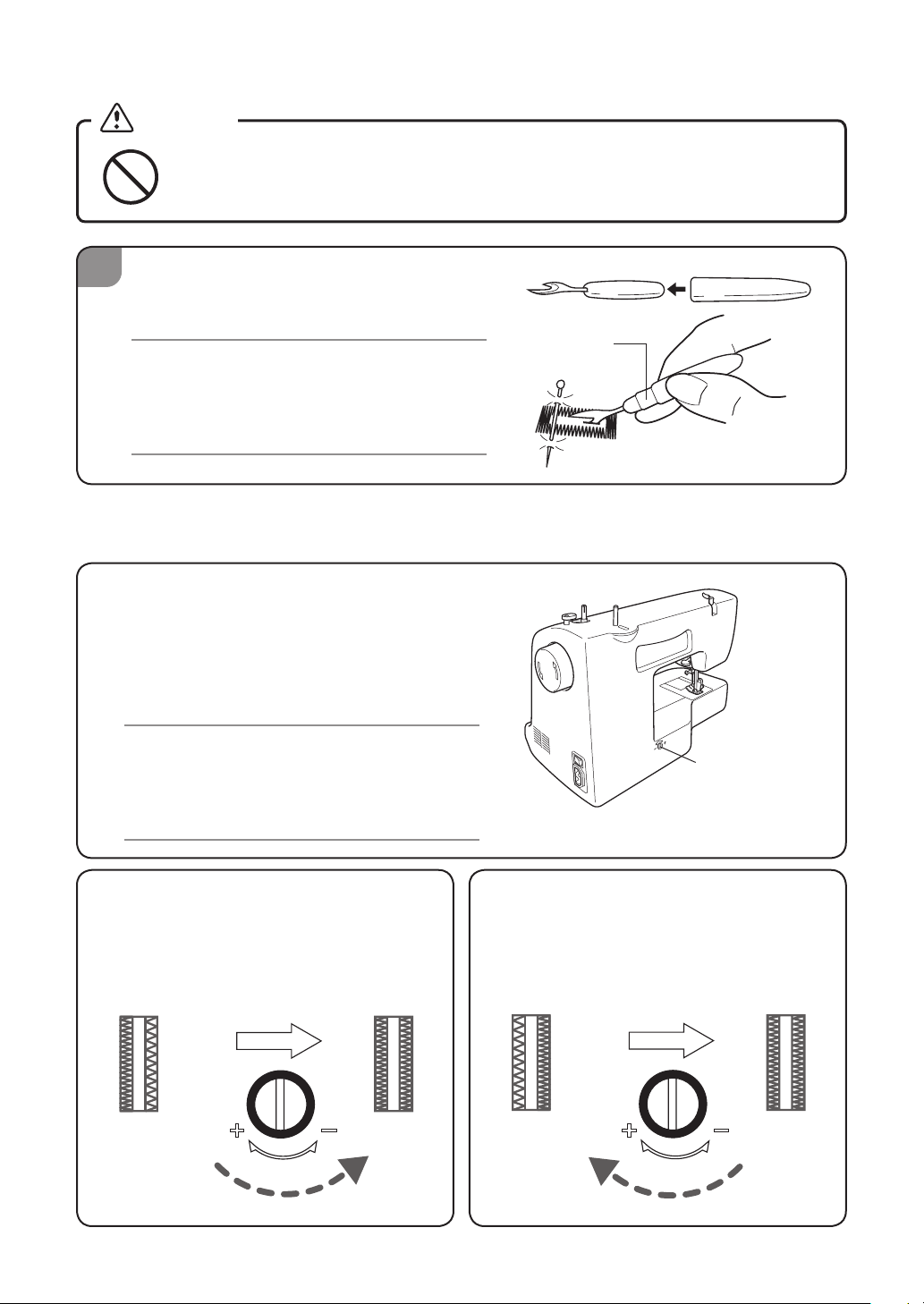

Réglage de la répartition des points de la boutonnière
z
Utilisez la vis de réglage de la boutonnière •
pour régler la répartition des points (arrière).
Couteau à
boutonnière
Réglez en vissant avec un de vos propres •
tournevis - à tête plate.
Ne tournez pas la vis de plus de 90°.•
Remarque :
La position d'origine de la vis
de réglage de la boutonnière
peut varier selon les modèles de
machine.
Si les points sont lâches du côté
droit de la boutonnière, tournez
légèrement dans le sens « - ».
Boutonnière
vis de réglage
Si les points sont lâches du côté
gauche de la boutonnière, tournez
légèrement dans le sens « + ».

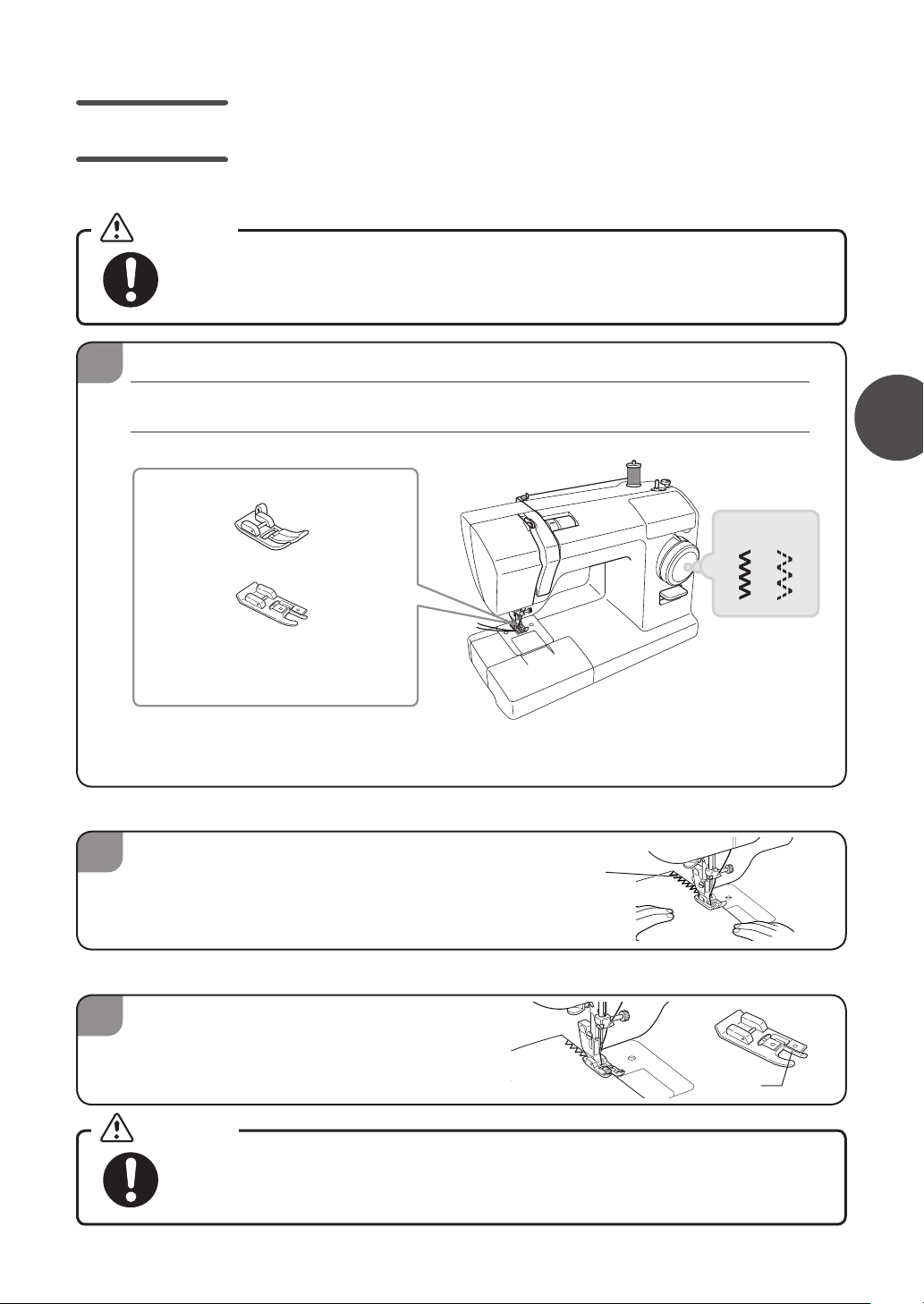

Page 37
37
3
Coudre
1
Surjet
8
8
2
2
610
Il s'agit d'une méthode de couture qui empêche l'effilochage du bord du tissu.
Attention
Avant de remplacer le pied-de-biche, éteignez la machine avec
l'interrupteur principal.
Sinon vous risquez de vous blesser.
Installez le pied-de-biche pour zigzag ou le pied pour surlage.
Remarque :
Choisissez le point n° 10 lorsque vous cousez du tissu fin.
z
z
Pied-de-biche pour zigzag
Pied pour surfilage
Le pied pour surfilage est disponible *
uniquement avec le modèle
SuperJ15EU.
(Pour plus de détails sur la manière de changer le pied-de-biche, reportezvous à la section « Remplacement du pied-de-biche » à la page 24.)
Utilisation du pied-de-biche pour zigzag
Placez le tissu de sorte que
l'aiguille dépasse légèrement
du bord du tissu lorsqu'elle se
déplace vers la droite.
Point d'entrée droit
de l'aiguille
Utilisation du pied pour surlage
Cousez en plaçant le bord du
tissu contre le guide du pied.
Guide
Attention
N'utilisez pas le point numéro 10 avec le pied pour surfilage.
L'aiguille pourrait heurter le pied-de-biche et se casser, voire entraîner des
blessures.
Page 38
38
2
1
78

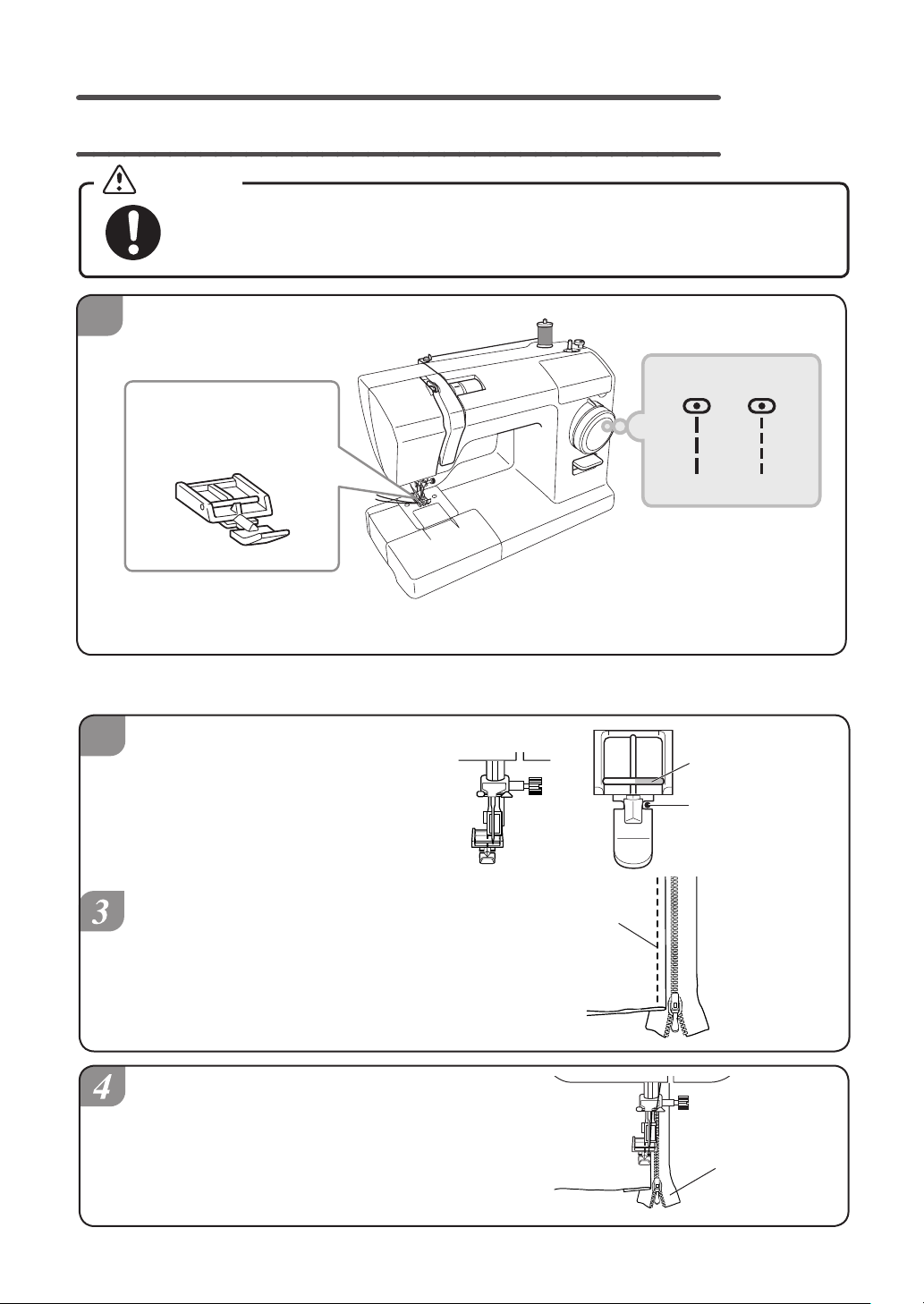

Pose d'une fermeture à glissière
8
8
8
Attention
Avant de remplacer le pied-de-biche, éteignez la machine avec
l'interrupteur principal.
Sinon vous risquez de vous blesser.
Installez le pied-de-biche
pour fermeture à glissière.
Pied-de-biche pour
fermeture à glissière
4,0 2,0 mm
(Pour plus de détails sur la manière de changer le pied-de-biche, reportezvous à la section « Remplacement du pied-de-biche » à la page 24.)
z
Cousez le côté gauche de la fermeture à glissière
Installez la goupille côté droit
du pied-de-biche pour fermeture
à glissière sur le support de
pied-de-biche.
Alignez la fermeture à glissière
et le tissu et faulez les points
d'arrêt.
Placez le tissu de manière à ce
que la fermeture à glissière se
situe à droite du pied-de-biche.
Goupille côté droit
Point d'entrée
de l'aiguille
Point d'arrêt
Fermeture à
glissière
Page 39
39
3
Coudre
8
Cousez jusqu'avant le point de
6
8
7
8
contact entre le pied-de-biche et le
curseur, puis arrêtez la machine à
coudre.
Tournez le volant vers vous pour
abaisser l'aiguille dans le tissu.
Relevez le pied-de-biche.
Déplacez le curseur vers l'arrière du
pied-de-biche et terminez la couture.
Curseur
Curseur
Cousez le côté droit de la fermeture à glissière
z
Relevez le pied-de-biche et placez la
goupille côté gauche.
Cousez le côté droit de la fermeture
à glissière en suivant la même
procédure que pour le côté gauche.
Remarque :
Pour éviter un mauvais alignement
des coutures, cousez dans le même
sens que pour le côté gauche.
Page 40
40
1
2

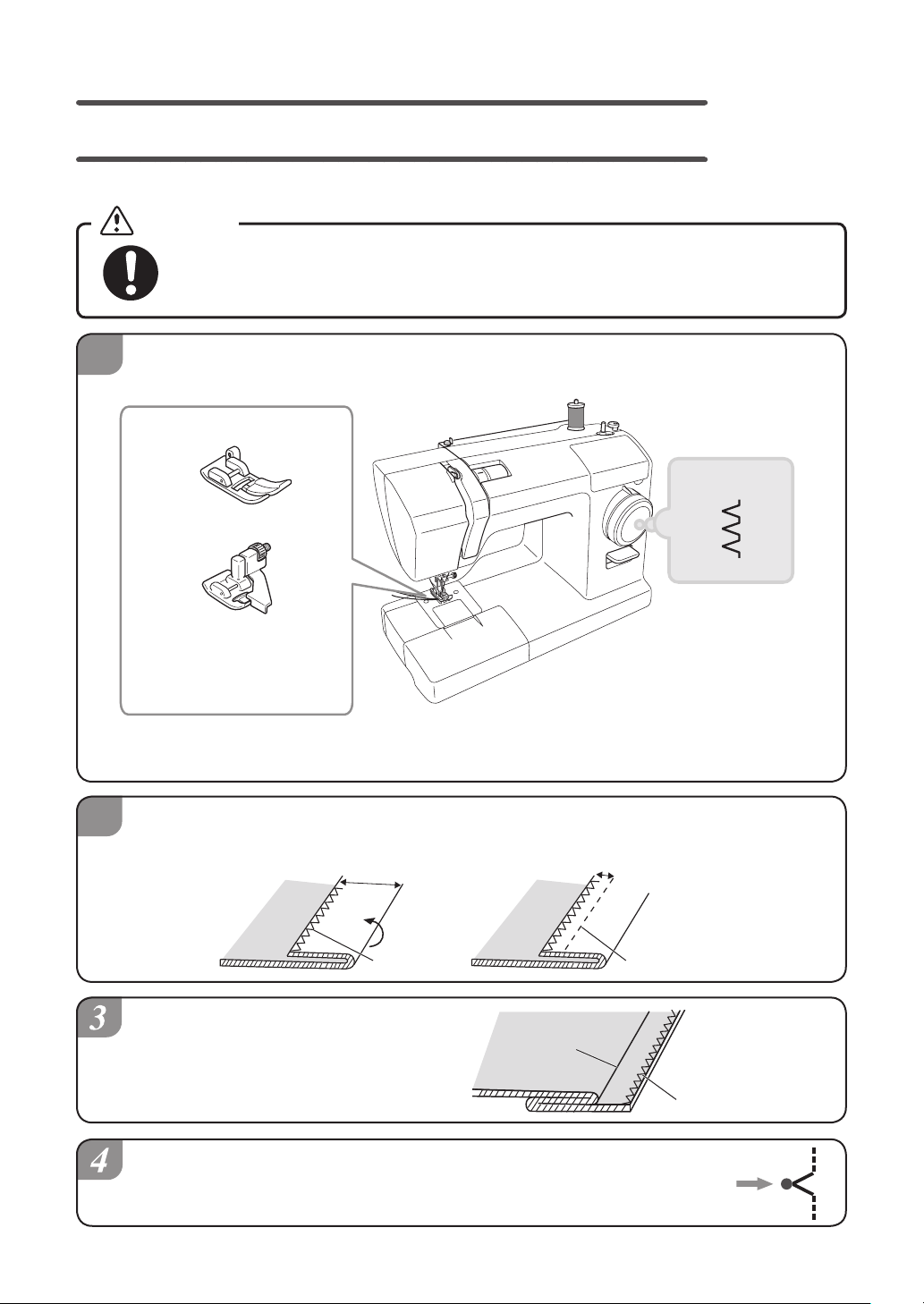

Réalisation d'un ourlet invisible
11
8
Avec cette méthode, le point est invisible sur l'endroit du tissu.
Attention
Avant de remplacer le pied-de-biche, éteignez la machine avec
l'interrupteur principal.
Sinon vous risquez de vous blesser.
Installez le pied-de-biche pour zigzag ou le pied pour ourlets invisibles.
Pied-de-biche pour zigzag
Pied pour ourlets invisibles
Ce dernier est *
disponible uniquement
avec le modèle
SuperJ15EU.
(Pour plus de détails sur la manière de changer le pied-de-biche, reportezvous à la section « Remplacement du pied-de-biche » à la page 24.)
Cousez le surjet le long du bord du tissu, puis pliez le tissu comme illustré.
Faufilez ou faites un pli au fer à repasser à une distance comprise entre 6 et *
8 mm par rapport au bord du tissu.
Envers Envers
Repliez le tissu au niveau du
faulage ou du pli qui a été
repassé de sorte que l'envers
soit orienté vers le haut.
Tournez le volant vers vous jusqu'à ce que
l'aiguille se trouve sur le côté gauche.
Endroit
Surjet
6 à 8 mm
Endroit
Faulage ou pli
Pli
(faulage ou pli)
Envers
Surjet
Aiguille du côté gauche

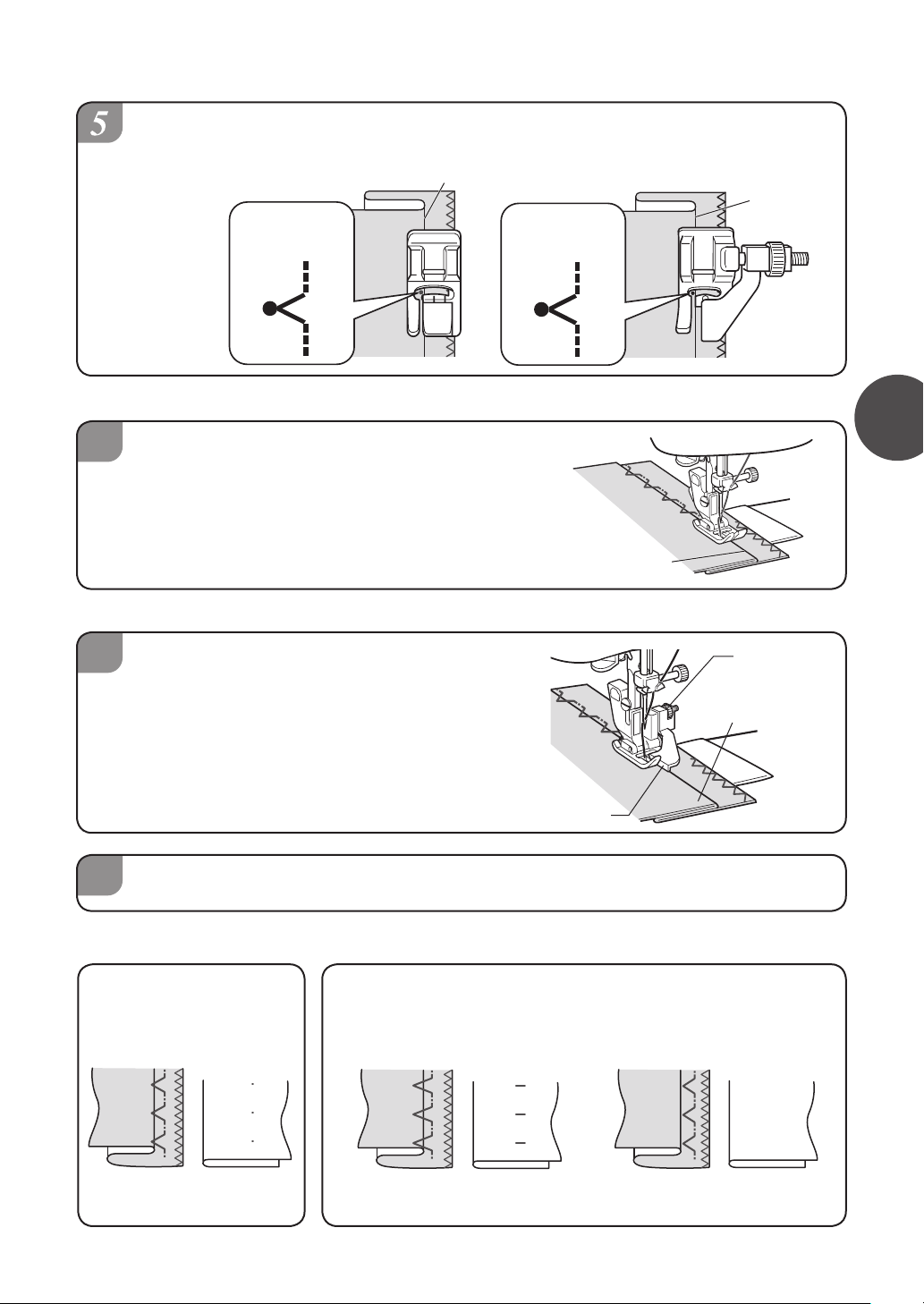

Page 41
41
3
Coudre
6
6
7
Positionnez le tissu de sorte que l'aiguille attrape légèrement le pli.
z
z
Pied-de-biche pour
zigzag
Aiguille du
côté gauche
Pli
Utilisation du pied-de-biche pour zigzag
Abaissez le levier du pied-de-biche et
commencez à coudre. La partie du point
qui attrape le pli sera visible sur l'endroit
du tissu. Cousez de manière régulière de
sorte à ce que les points ne soient ni trop
grands, ni trop petits.
Utilisation du pied pour ourlets invisibles
Abaissez le pied-de-biche, réglez la vis
de sorte que le pli soit aligné sur le guide,
puis cousez avec le pli contre le guide.
Pied pour ourlets
invisibles
Pli
Aiguille du
côté gauche
Pli
Vis de
réglage
Pli
Envers
du tissu
Une fois la couture terminée, retirez le faulage et dépliez le tissu.
Points équilibrés
Petits points régulièrement
répartis sur l'endroit du tissu
Envers Endroit
(Lorsque déplié) Grands points sur l'endroit.
Dépannage
L'aiguille accroche
.
trop sur le pli
Envers Endroit Envers Endroit
Guide
L'aiguille n'accroche
pas le pli
Les coutures d'ourlet invisible
ne passent pas au travers
Page 42
42
4
2
8
1
Entretien
Entretien des griffes d'entraînement et du crochet
Si la machine à coudre est très bruyante ou tourne lentement, ou s'il est possible qu'il y ait des
bouts de fils ou de la poussière dans le crochet ou les griffes d'entraînement, effectuez l'entretien
du crochet et des griffes d'entraînement.
Attention
Avant de nettoyer le crochet, éteignez la machine avec l'interrupteur
principal puis débranchez la prise de la source électrique.
Sinon vous risquez de vous blesser.
Attention
N'utilisez pas de détergent, d'eau de Javel, de benzène ou de chiffons imprégnés de diluant.
Sinon il y a risque de décoloration ou de craquelures.
Nettoyage des griffes d'entraînement et du crochet
z
Enlevez le pied-de-biche et l'aiguille.
Tournez la molette de sélection du point sur « 7 », puis tournez le volant
vers vous pour soulever les griffes d'entraînement.
Volant
Molette de sélection du point
Utilisez le tournevis de
la plaque d'aiguille pour
desserrer les vis de la
plaque d'aiguille, puis
enlevez la plaque d'aiguille.
Griffes d'entraînement
Soulevez le logement de la canette de
sorte que la pièce c passe au-delà de
la pièce d, comme illustré.
c
d
Page 43
43
4
Entretien

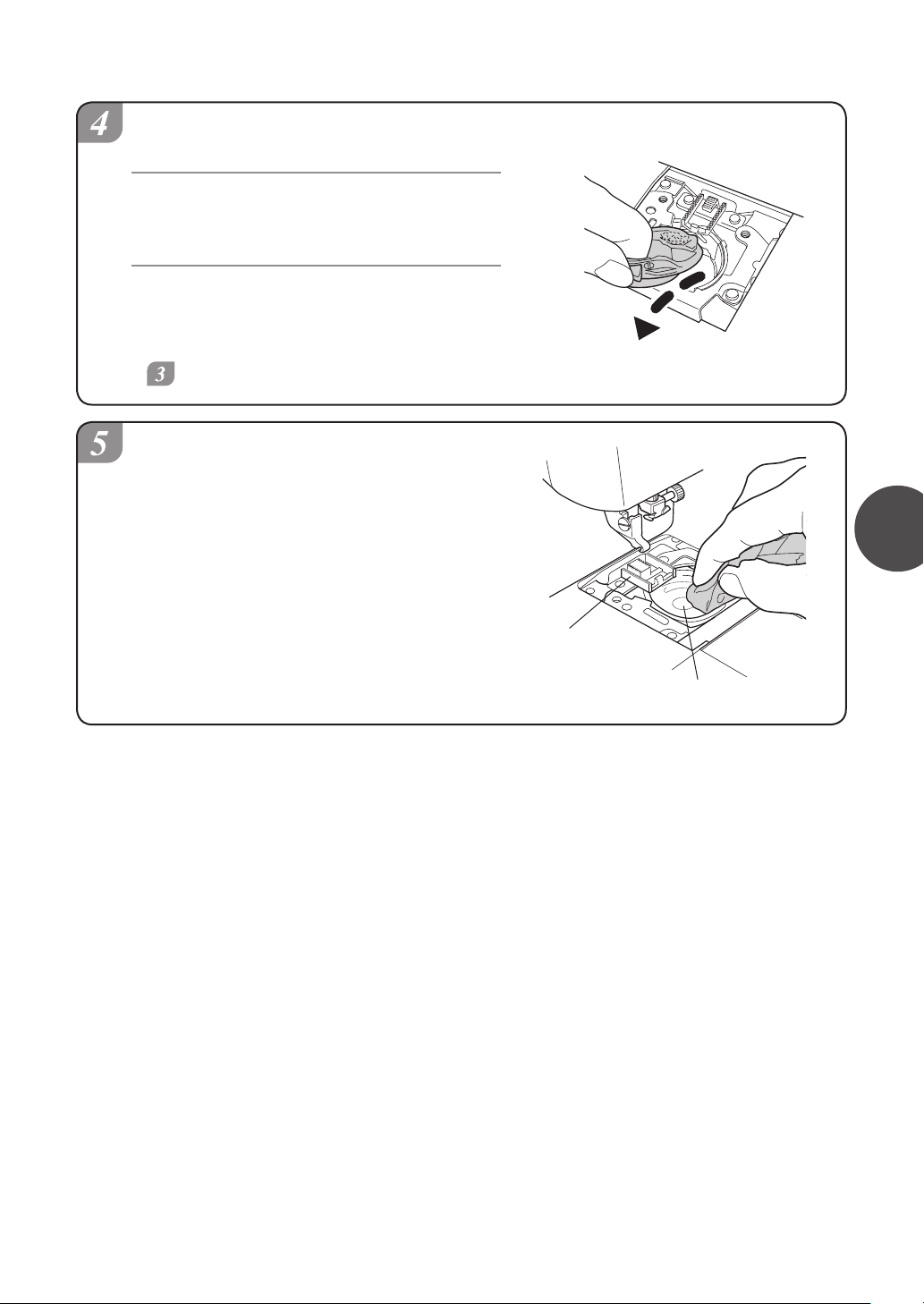

Tirez sur le logement de la canette
dans le sens de la èche pour l'enlever.
Remarque :
Ne tirez pas trop fortement, car ceci
pourrait égratigner le logement de la
canette.
Si vous ne parvenez pas à extraire *
le logement de la canette, répétez la
procédure en commençant par l'étape
.
Enlevez les peluches ou
la poussière des griffes
d'entraînement et du crochet, puis
essuyez-les avec un chiffon doux.
Vous pouvez utiliser un aspirateur
pour enlever les peluches et la
poussière.
Griffes
d'entraînement
Crochet
Page 44
44
zMise en place du logement de la canette
1
2
Positionnez le logement de la
canette de sorte que la pièce a du
logement se trouve en dessous de
la pièce b de la machine à coudre.
b
a
Insérez le côté droit du logement de
la canette dans le crochet de sorte
que la pièce c du logement de la
canette se trouve à gauche de la
pièce d de la machine à coudre.
Inclinez le logement de la canette
vers la gauche et insérez le côté
gauche du logement de la canette
dans le crochet, comme illustré.
Côté gauche du
logement de la canette
Côté droit du
logement de
c
d
la canette
Veillez à ce que le logement de la canette soit entièrement installé dans
le crochet.
Bord du crochet
Veillez à ce que
le logement de
la canette bouge
légèrement dans
le sens de la
c
<Quand il est bien installé>
L'ensemble du logement de la canette •
rentre dans le crochet de telle sorte
que le bord du crochet est visible.
La pièce • c du logement de la canette
est à gauche de la pièce d de la
machine à coudre.
Remarque :
Vérifiez le logement de la canette avec soin car il se peut qu'il soit mal installé,
même si la pièce c du logement de la canette se trouve à gauche de la pièce d
de la machine, comme illustré dans le schéma ci-dessus à droite.
d
flèche.
<Quand il est mal installé>
Le côté droit du logement de la •
canette couvre le bord du crochet
et le logement de la canette est
incliné.
Page 45
45
4
Entretien
Fixez la plaque d'aiguille avec la
6
marque rouge a du logement de la
canette positionnée comme sur le
schéma.
1
Serrez les vis de la plaque d'aiguille.
2
Fixez le pied-de-biche et l'aiguille.
3
Vérifiez que l'aiguille entre correctement
dans l'orifice de la plaque.
Si le logement de la canette n'est pas *
installé correctement, le volant ne tourne
pas facilement. Si ceci se produit, enlevez la
plaque de l'aiguille et le logement de la canette
et remettez-les en place.
a
Page 46
46

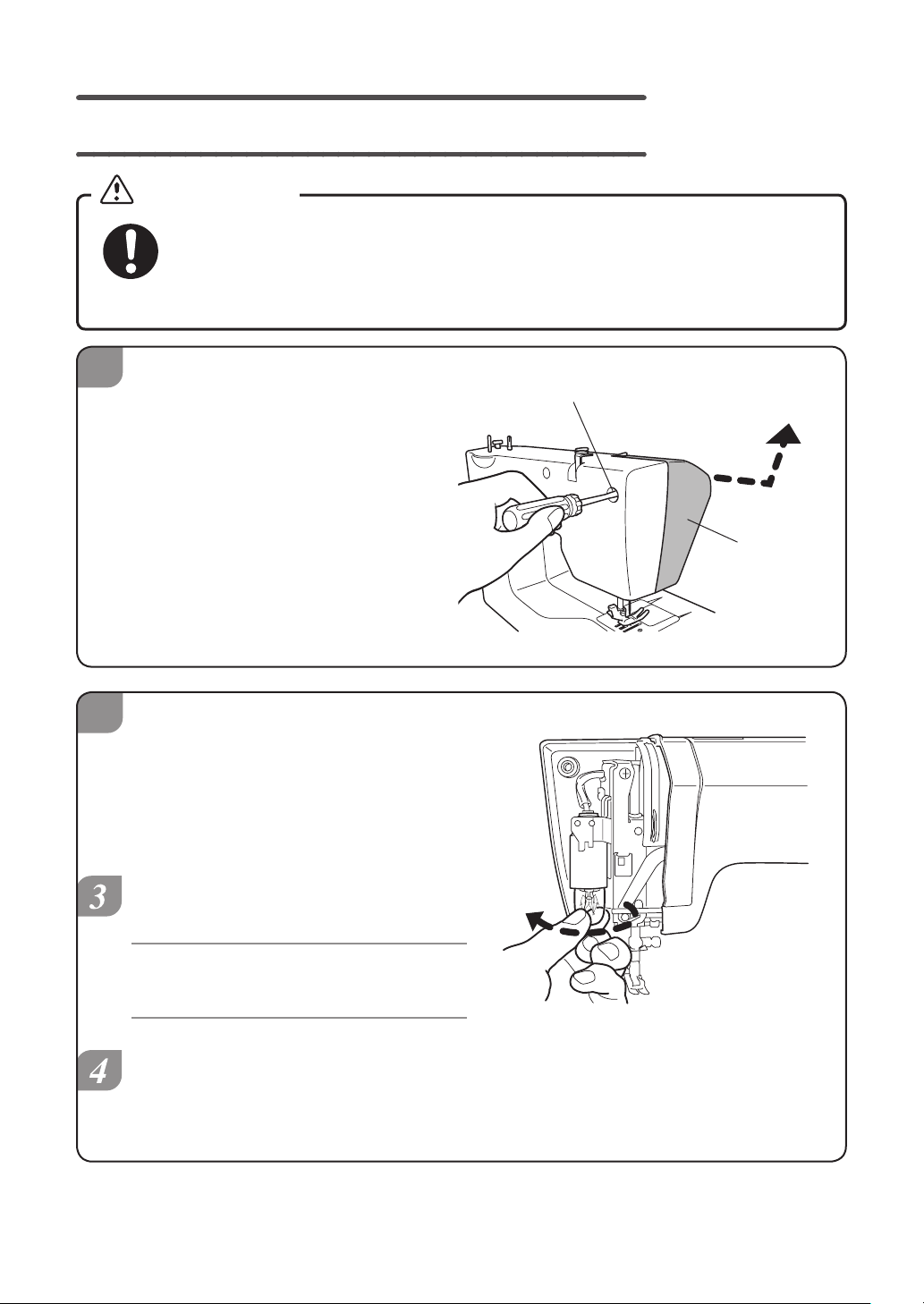

Remplacement de l'ampoule
8
1
8
2
Avertissement
Avant remplacer l'ampoule, éteignez la machine avec l'interrupteur
principal, débranchez la prise de la source électrique, puis attendez
que l'ampoule se refroidisse.
Sinon vous risquez de vous brûler ou de vous électrocuter.
Desserrez la vis avec un
tournevis cruciforme + et
retirez le panneau latéral
dans le sens de la èche.
Tournez l'ampoule dans le sens
contraire des aiguilles d'une montre
comme illustré par la èche et retirez-la.
Vis
Panneau
latéral
Vissez la nouvelle ampoule dans le sens
des aiguilles d'une montre pour l'installer.
Remarque :
Utilisez une ampoule d'une
puissance maximum de 15 W.
Réinstallez toujours le panneau latéral
après avoir remplacé l'ampoule.
Page 47
47
4
Entretien
Réparation des appareils à double isolation (230 V - 240 V)
Sur un appareil à double isolation, il existe deux systèmes d'isolation au lieu d'une
liaison à la terre. Aucune liaison à la terre n'est fournie sur un appareil à double isolation,
et aucune liaison à la terre ne doit être rajoutée. La réparation d'un appareil à double
isolation requiert extrêmement de soin et ne doit être effectuée que par un technicien
qualifié qui connaît bien le système dont il va s'occuper. Les pièces de remplacement
d'un appareil à double isolation doivent être identiques aux pièces présentes dans
l'appareil. Un symbole est marqué sur les appareils à double isolation.
Avis concernant les lampes à incandescence
La lampe à incandescence installée sur notre appareil n'est pas adéquate pour
l'éclairage domestique et elle a été spécifiquement conçue pour l'éclairage de la zone
de couture de la machine à coudre.
Dépannage
Quel est le problème ? Passez les possibilités ci-dessous en revue avant de contacter le
centre de SAV pour réparation.
Problème Cause Solution Page
La machine
ne fonctionne
pas
La machine
est très
bruyante et
très lente
La fiche électrique n’est pas
branchée
L’interrupteur principal a été
éteint
Le fil est emmêlé dans
le crochet ou ce dernier
contient une aiguille cassée
Le bobineur a été déplacé
vers la droite
Des peluches sont coincées
dans le crochet ou les griffes
d'entraînement
Branchez correctement la fiche
électrique
Allumez la machine à coudre 12
Nettoyez le crochet 42
Déplacez-le vers la gauche 14
Retirez les peluches du crochet
ou des griffes d'entraînement
12
42
Page 48
Problème Cause Solution Page
L'aiguille
n'arrête pas
de se casser
Le fil
supérieur
Aiguille mal insérée dans la
machine
La vis de fixation de l'aiguille
est desserrée
L'aiguille est trop fine pour le
tissu
La tension du fil supérieur
est trop grande
Le logement de la canette
n'est pas dans la bonne
position
Le fil est mal enfilé dans la
machine
Le fil est emmêlé dans le
logement de la canette ou le
crochet
La tension du fil supérieur
est trop grande
Insérez l'aiguille correctement 26
Serrez bien la vis 26
Utilisez la taille d'aiguille
adaptée au tissu
Relâchez la tension du fil
supérieur
Corrigez la position du
logement de la canette
Enfilez de nouveau le fil dans
la machine à coudre
27
33
44
16-19
Retirez le fil emmêlé et
nettoyez le pied-de-biche et le
42
crochet
Relâchez la tension du fil
supérieur
33
n'arrête pas
de se casser
L'aiguille est tordue ou la
pointe de l'aiguille présente
Insérez une nouvelle aiguille 26
des ébarbures
L'aiguille est mal insérée Insérez l'aiguille correctement 26
Le fil inférieur
n'arrête pas
de se casser
Le tissu n'est
Le fil est de mauvaise
qualité
Le fil inférieur est mal enfilé
Le pied-de-biche est sale
Utilisez un fil recommandé et
de bonne qualité
Enfilez de nouveau le logement
de la canette
Retirez les peluches du piedde-biche
―
16, 17
42
pas entraîné
dans la
machine
Molette de sélection du point
réglée sur le numéro de
boutonnière « 2 » ou « 4 »
Réglez la molette de sélection
sur le point souhaité
23
L'aiguille est mal insérée Insérez l'aiguille correctement 26
L'aiguille est tordue Utilisez une aiguille droite 26
Points
manquants
L'aiguille et le fil ne sont pas
adaptés au tissu
Enfilage supérieur incorrect
Utilisez une aiguille et un fil
adaptés au tissu
Enfilez de nouveau
correctement le fil supérieur
27
18, 19
48
Page 49
Problème Cause Solution Page
SP100 SERIES / SERIE
max 15W
Total 65W
MODEL / MODELE
220-240V
50Hz
Manufactu rer/ : ZHEJIANG AISIN ELITE
Fabricant M ACHINERY & ELE CTRIC
CO., LTD. P.R.C.
Importer/ : EUROPE S. A.
Importate ur
MADE I N P. R . C. / FABRI QUE A P.R.C.
Designed and engineered by
AISIN SEIKI JAPAN
Le tissu se
plisse
La tension du fil supérieur
est trop grande
Le fil est mal enfilé dans la
machine
L'aiguille est trop épaisse
pour le tissu
Réglez la tension du fil 33
Enfilez de nouveau le fil dans
la machine
Utilisez une aiguille plus fine
adaptée au tissu
16-19
27
L'aiguille est ébarbée Insérez une nouvelle aiguille 26
Le fil inférieur
apparaît sur
le dessus du
tissu
Le fil
supérieur
Le tissu en train d'être cousu
est une étoffe extensible
Enfilage incorrect de la
canette
La tension du fil supérieur
est trop grande
Canette en plastique
incorrecte utilisée ou canette
métallique utilisée
La tension du fil supérieur
est trop faible
Utilisez l'aiguille à pointe
arrondie
Enfilez de nouveau la canette
correctement
27
16, 17
Réglez la tension du fil 33
Utilisez uniquement la canette
TOYOTA indiquée
14
Réglez la tension du fil 33
apparaît sur
l'envers du
tissu
Impossible
d'enfiler
l'aiguille avec
l'enfileur
Enfilage supérieur incorrect
(le fil ne passe par le guide-fil)
La position de l'aiguille est
trop basse
L'aiguille n° 9/65 est utilisée
L'aiguille est mal insérée Insérez l'aiguille correctement 26
L'aiguille est tordue Utilisez une aiguille droite 26
Enfilage incorrect du guidefil de la barre de l'aiguille
Enfilez de nouveau
correctement le fil supérieur
Tournez le volant de sorte que
la ligne soit située en haut
Utilisez des aiguilles 11/75 à
16/100
Enfilez de nouveau
correctement le guide-fil de la
barre de l'aiguille
18, 19
9
27
18
4
Entretien
Si les solutions proposées ci-dessus ne
résolvent pas le problème, contactez le
centre de SAV de la manière indiquée
dans la garantie.
Lorsque vous appelez notre service
après-vente, merci d'indiquer les numéros
de MODÈLE et de SÉRIE inscrits au dos
de votre machine à coudre.
49
Page 50
5
Autres
Recyclage
NE PAS JETER !
UE UNIQUEMENT
Nous sommes engagés envers la protection de l'environnement. Nous nous efforçons de
réduire l'impact négatif de nos pro
nos produits et nos méthodes de production.
Lorsque le moment est venu de vous débarrasser de votre ancien appareil, nous vous
demandons de le faire de la manière la plus respectueuse de l'environnement.
Le symbole d'une poubelle barré se situant au-dessus de et sur la plaque d'identification
de votre machine signifie que ce produit tombe sous l'application de la directive
européenne relative aux déchets des équipements électroniques et électriques
(DEEE) et de la directive relative à la restriction de l'utilisation de certaines substances
dangereuses dans les équipements électriques et électroniques (ROHS). Vous ne
pouvez donc pas jeter cette machine avec d'autres déchets ménagers. Lorsque vous
vous séparez de votre ancienne machine, vous devez vous assurer de le faire dans le
respect de la législation locale et nationale et que celui-ci soit repris sous la Catégorie
2 « Petit électroménager » DEEE. Sachez que vous vous exposez à des poursuites
des autorités locales et nationales en cas de non-respect des règles de recyclage.
Veuillez vous renseigner auprès des autorités nationales ou locales compétentes (ou
sur Internet) afin de trouver quels sont les systèmes de collecte et de recyclage à
votre disposition ainsi que leur emplacement. Si vous achetez directement un nouveau
produit chez nous, nous ferons directement la reprise de votre ancien appareil, et ce,
quelqu'en soit la marque tant qu'il s'agit d'un appareil similaire.
duits sur l'environnement en améliorant continuellement
En tant que personne responsable, vous pouvez avoir un impact positif sur la
réutilisation, le recyclage et les autres formes de récupération des déchets électriques
et électroniques (DEEE). Ceci permettra de réduire l'usage des décharges et de
minimiser l'impact environnemental des produits que vous utilisez.
Les substances dangereuses présentes dans les appareils électriques et électroniques
peuvent avoir un effet néfaste sur la santé et sur l'e
50
nvironnement.
Page 51
Caractéristiques
Série SP100
Modèle XXX15C XXX15D/SuperJ15
Type de crochet Horizontal
Aiguille Aiguille pour machine à coudre
domestique
(HA-1)
Canette Canette en plastique TOYOTA
Longueur de point maximale 4 mm
Largeur de point maximale 5 mm
Position de l'aiguille pour
point droit
Poids de la machine à coudre
(unité principale)
Dimensions de la machine à
coudre
Tension nominale 220 - 240 V
Fréquence nominale 50 Hz
Consommation nominale de
courant
Ampoule 15 W
Position de l'aiguille au centre, position de
l'aiguille à gauche
4,8 kg 4,9 kg
Largeur : 412 mm
Profondeur : 192 mm
Hauteur : 292 mm
65 W
Largeur : 410 mm
Profondeur : 198 mm
Hauteur : 294 mm
5
Autres
51
Page 52
UE UNIQUEMENT
Imported by / Importé par :
Web : www.home-sewing.com
Siège social
TEL : +32 (0) 2 387 1817 FAX : +32 (0) 2 387 1995
Filiale britannique
TEL : +44 (0) 1322 291137 FAX : +44 (0) 1322 279214
Filiale française PARC D’ACTIVITES DU VERT, GALANT, 14 RUE DES OZIERS, BP 90756, 95004, CERGY-POTOSE CEDEX, France
Filiale hollandaise
TEL : +31 (0) 71 5410251 FAX : +31 (0) 71 5413707
Filiale autrichienne
TEL : +43 (0) 1 812 06 33 FAX : +43 (0) 1 812 06 33-11
Avenue de l’Industrie 21, Parc Industriel, 1420 Braine-L’Alleud BELGIQUE
Unit 4, Swan Business Park, Sandpit Road, Dartford, Kent, DA1 5ED RU.
TÉL : +33 (0) 1 34 30 25 00 FAX : +33 (0) 1 34 30 25 01
Energieweg 14, 2382 NJ Zoeterwoude (Rijndijk), PAYS-BAS
Donaufelder Straße 101/5/1, A-1210 Wien, AUTRICHE
Loading...
