1-DIAGRAMA DE BLOCOS ................................................................................................................................................. 3
2-DIAGRAMAS DE CIRCUITOS............................................................................................................................................ 6
3-FORMAS DE ONDA ........................................................................................................................................................ 15
4-LAY-OUT DAS PLACAS DE CIRCUITO IMPRESSO ........................................................................................................... 22
6-LISTA DE COMPONENTES............................................................................................................................................... 28
CUIDADO ! COMPONENTES SENSÍVEIS A DESCARGAS ELETROSTÁTICAS
Alguns semicondutores (estado sólido) podem ser facilmente danificados pela eletricidade estática. Tais
componentes são comumente chamados de “componentes sensíveis eletrostaticamente”
Sensitive Devices - ESD)
campo e
de danos aos componentes causados por eletricidade estática.
1. Mantenha o componente em sua embalagem original até o momento de sua utilização. Se necessário
armazená-lo de outro modo, acondicione-o exclusivamente em material anti-estático.
2. Prepare uma estação de trabalho anti-estática para manuseio da placa montada e/ou componente
ESD
Assegure-se de que não haja qualquer potencial que seja aplicado ao chassi ou circuito bem como
retire a pulseira antes de energizar a unidade sob teste/reparo a fim de evitar riscos de choque elétrico.
3. Use somente ferros-de-soldar com a ponta aterrada para soldar ou retirar componentes sensíveis à
eletrostática.
4. Não utilize produtos químicos cujo propelente usado seja freon. Eles podem gerar cargas elétricas
suficientes para danificar componentes
chips
semicondutores. As técnicas a seguir devem ser utilizadas para ajudar a reduzir a incidência
:
2.1. Disponha de uma manta dissipativa sobre a bancada/mesa de trabalho.
2.2. Providencie uma pulseira para descarga de eletricidade estática disponível no comércio.
Efetue diariamente a aferição da pulseira.
2.3. Aterre ambos, manta e pulseira, a uma malha reconhecidamente aterrada.
2.4. Disponha todo o material necessário ao trabalho sobre a manta; minimize os movimentos.
No momento em que for manusear a placa/componente, coloque a pulseira.
. Exemplos típicos de
ESD’s
IMPORTANTE !
ESD
.
são os circuitos integrados, transistores de efeito de
(Electrostatically
2
1- DIAGRAMA DE BLOCOS
1.1- Aparelho
3
1.2- Circuitos Integrados
4
5
2- DIAGRAMAS DE CIRCUITOS
2.1- Diagrama de circuito da PCI principal (Seção Fonte 1/1)
6
2- DIAGRAMAS DE CIRCUITOS
2.2- Diagrama de circuito da PCI principal (Seção MPEG 1/4)
7
2- DIAGRAMAS DE CIRCUITOS
2.3- Diagrama de circuito da PCI principal (Seção MPEG 2/4)
8
2- DIAGRAMAS DE CIRCUITOS
2.4- Diagrama de circuito da PCI principal (Seção MPEG 3/4)
9
2- DIAGRAMAS DE CIRCUITOS
2.5- Diagrama de circuito da PCI principal
10
2- DIAGRAMAS DE CIRCUITOS

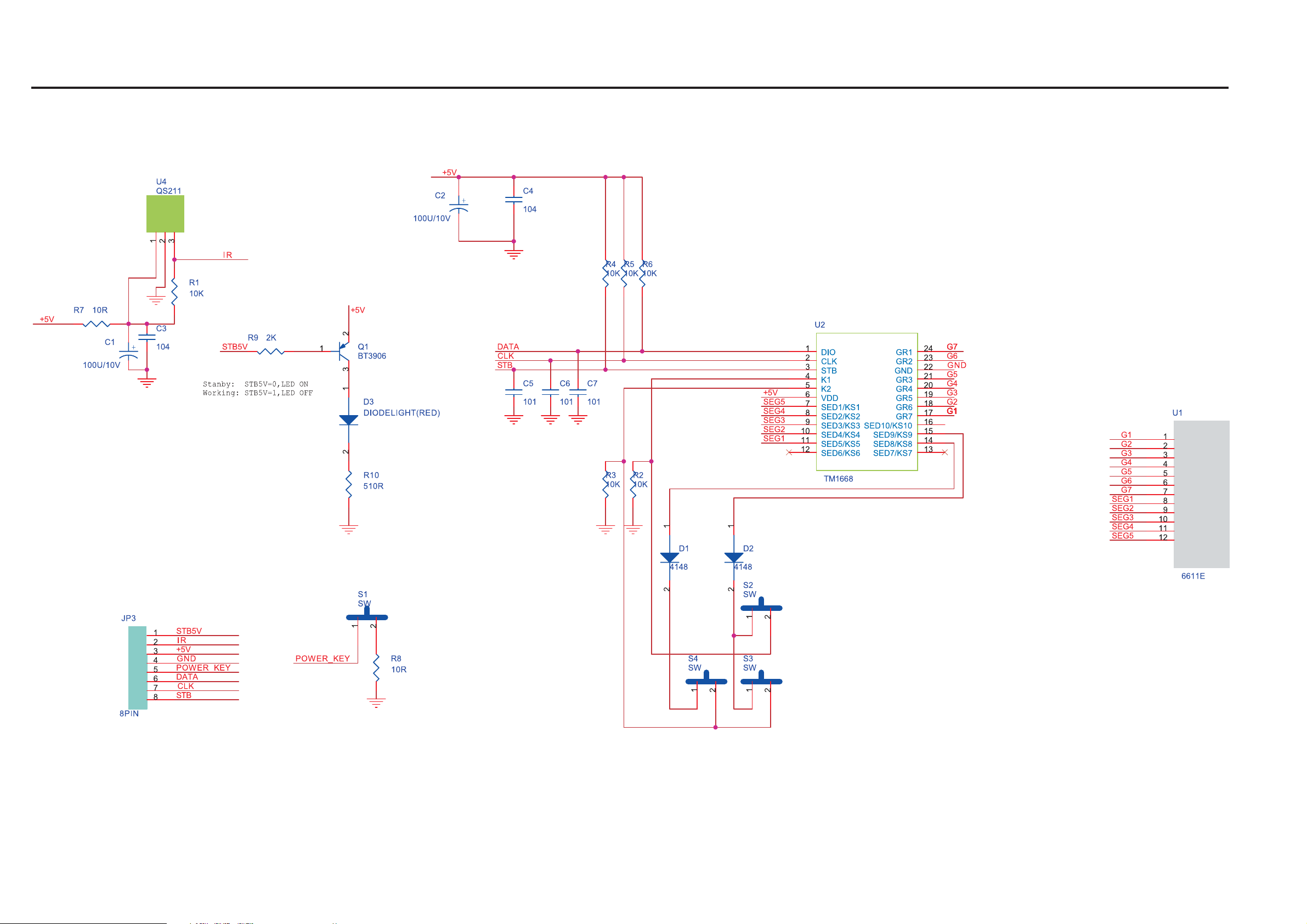

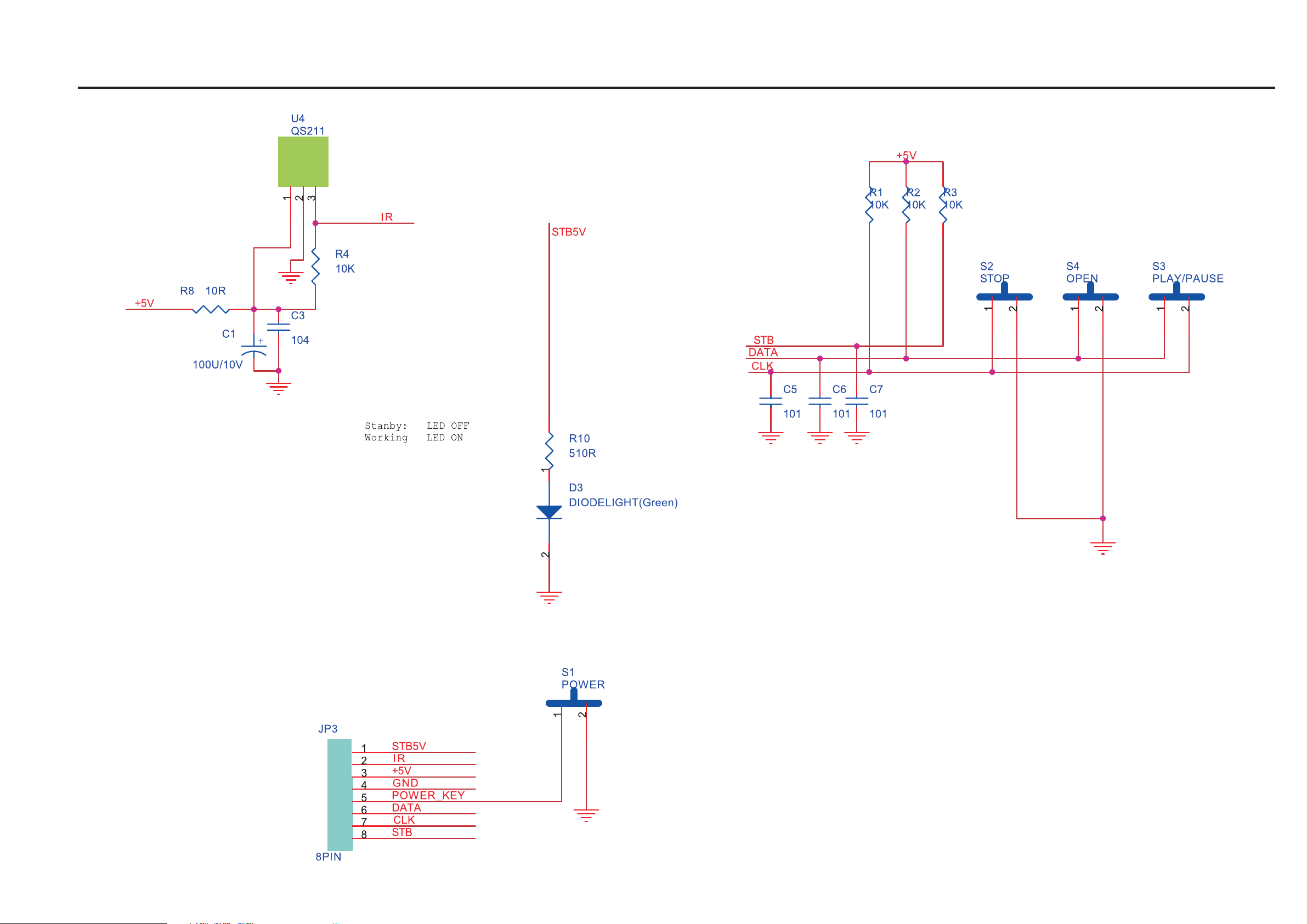

2.6- Diagrama de circuito da PCI Frontal SD5061
11
2- DIAGRAMAS DE CIRCUITOS
2.7- Diagrama de circuito da PCI Frontal SD5091
12
2- DIAGRAMAS DE CIRCUITOS

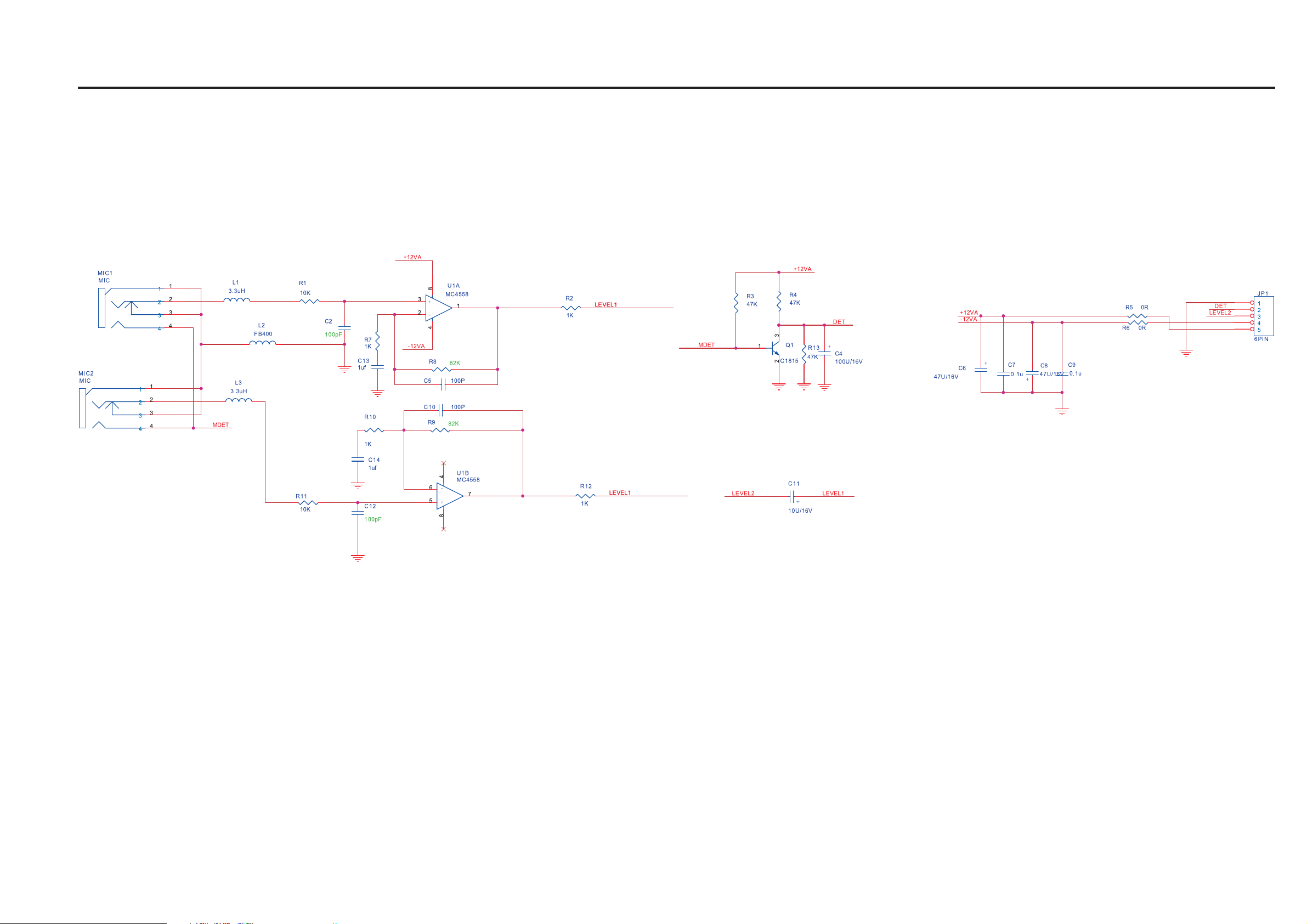

2.8- Diagrama de circuito PCI Karaokê
13
2- DIAGRAMAS DE CIRCUITOS

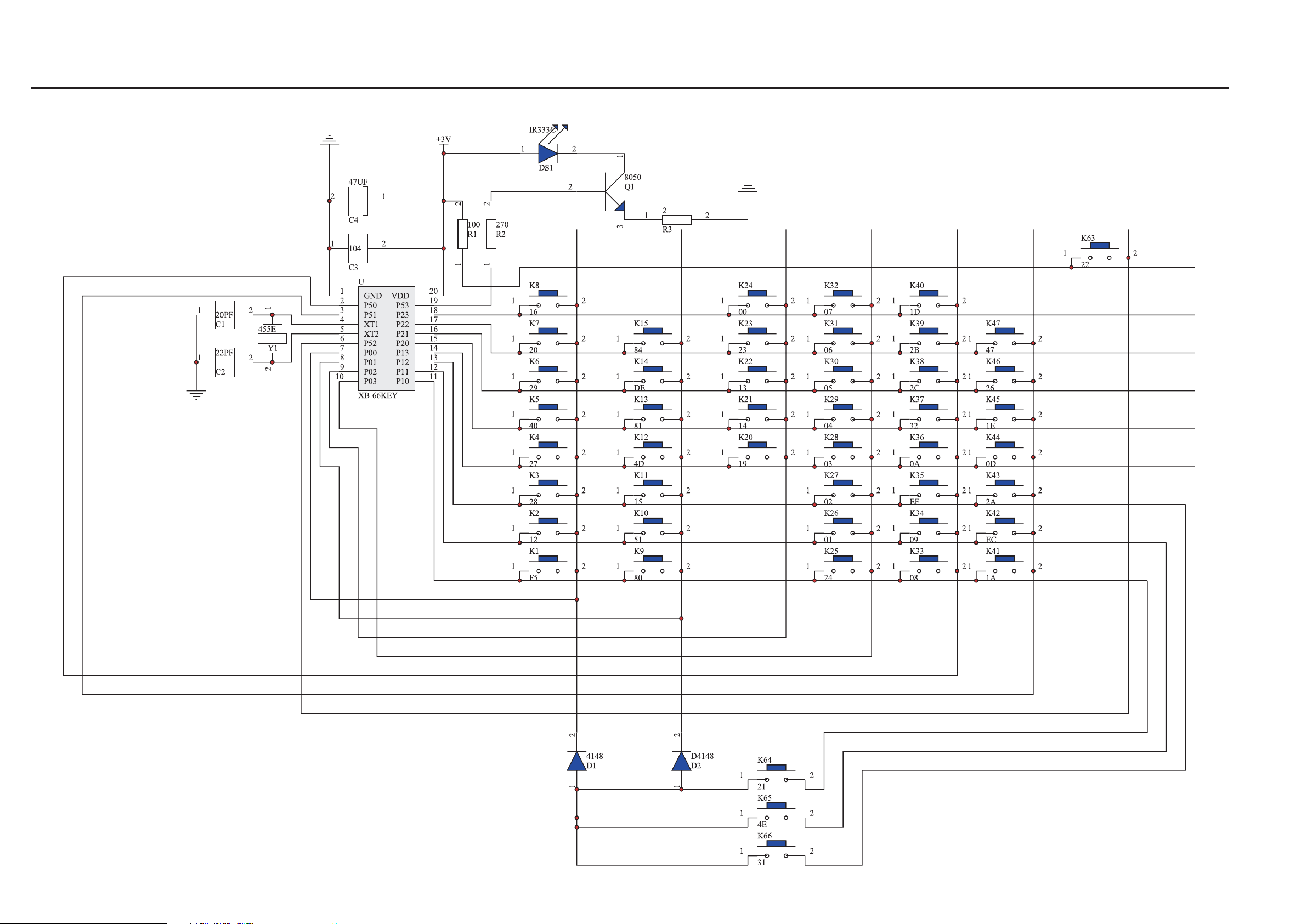

2.9- Diagrama de circuito da PCI Controle Remoto
14
3- FORMAS DE ONDA
PCI Principal (Seção MPEG)

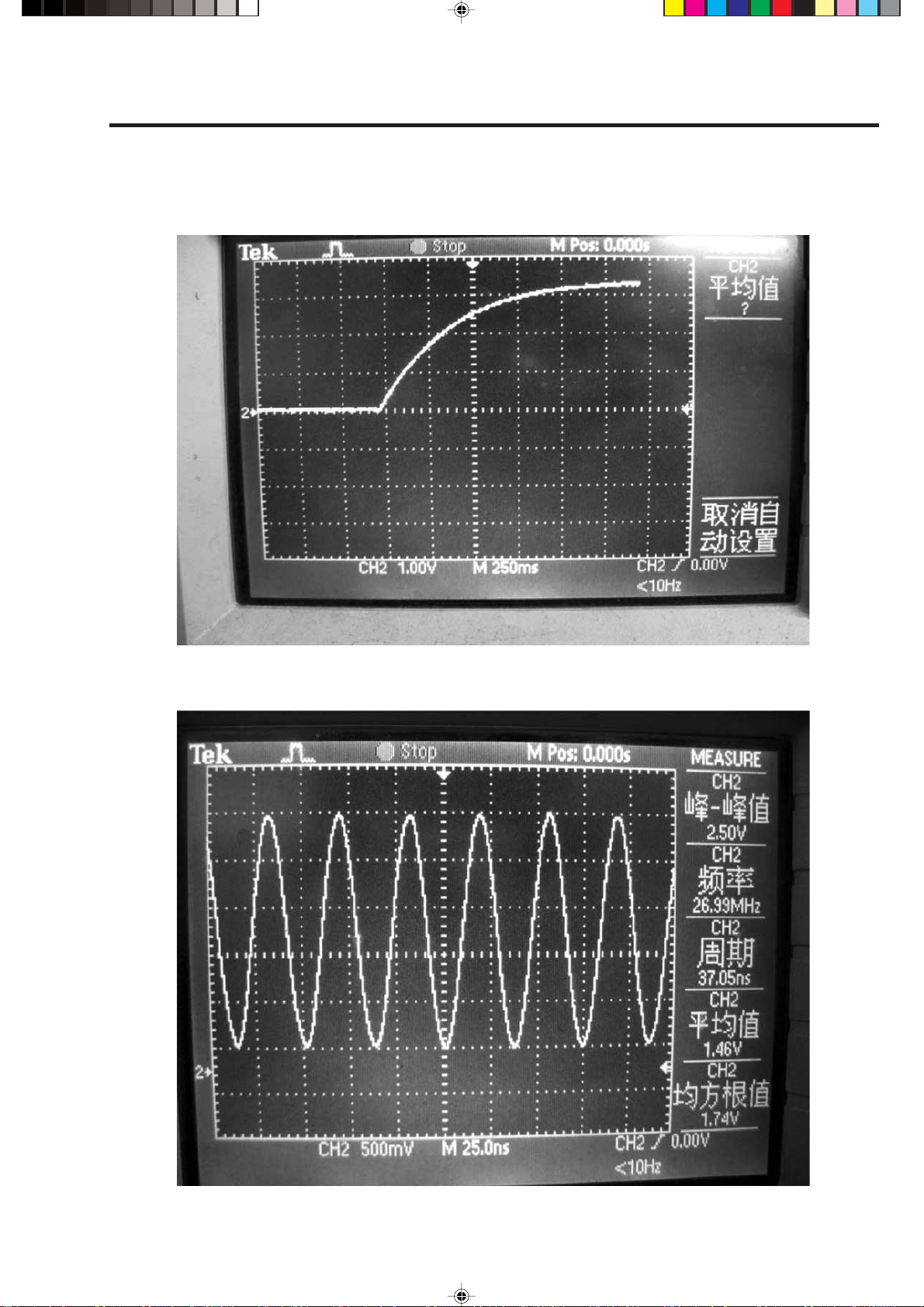

a) Reset Signal (EC13’s PIN1)
b) Crystal Signal (R62’s PIN1)
15

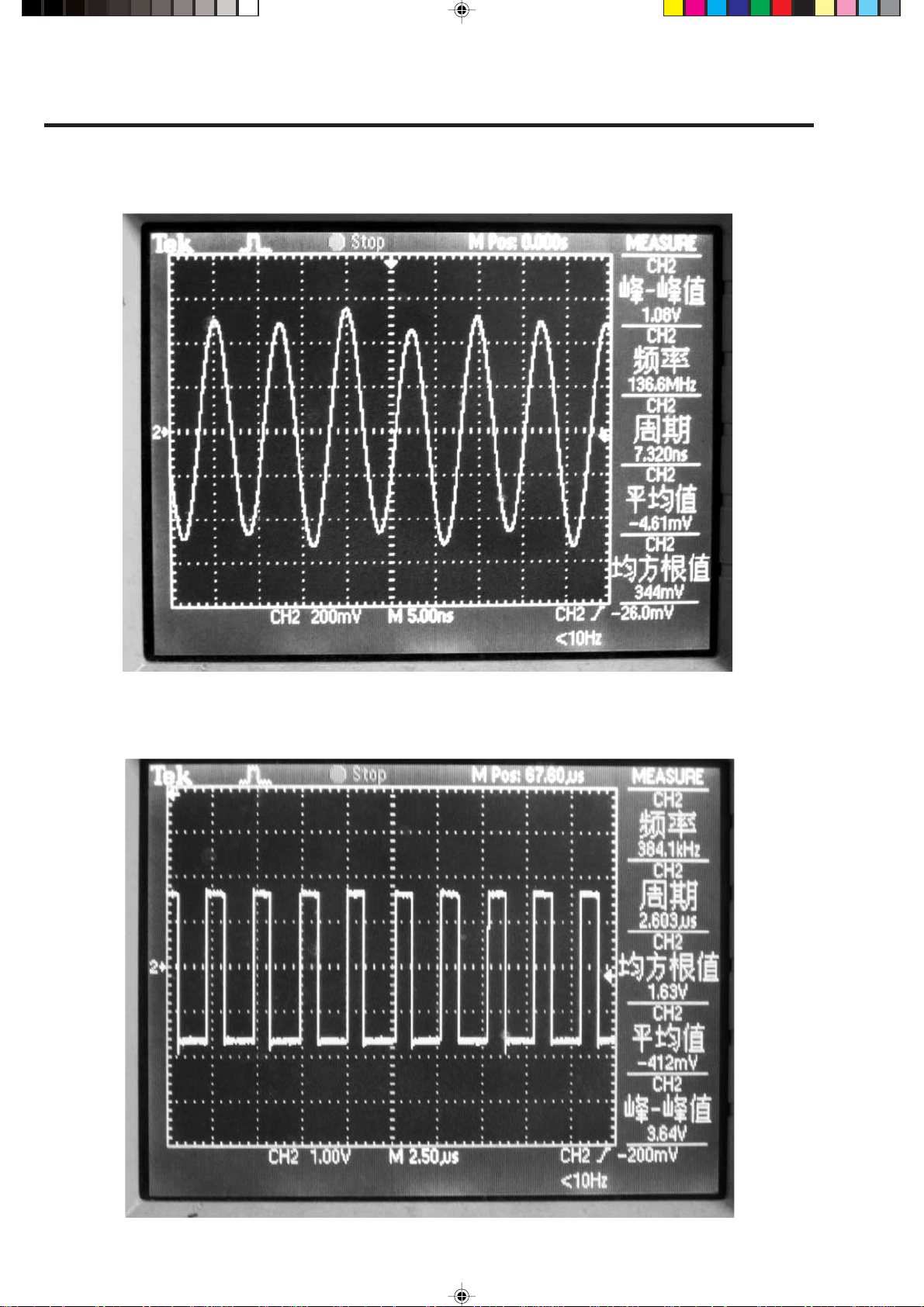

C) SDRAW CLK (R91’s PIN1)

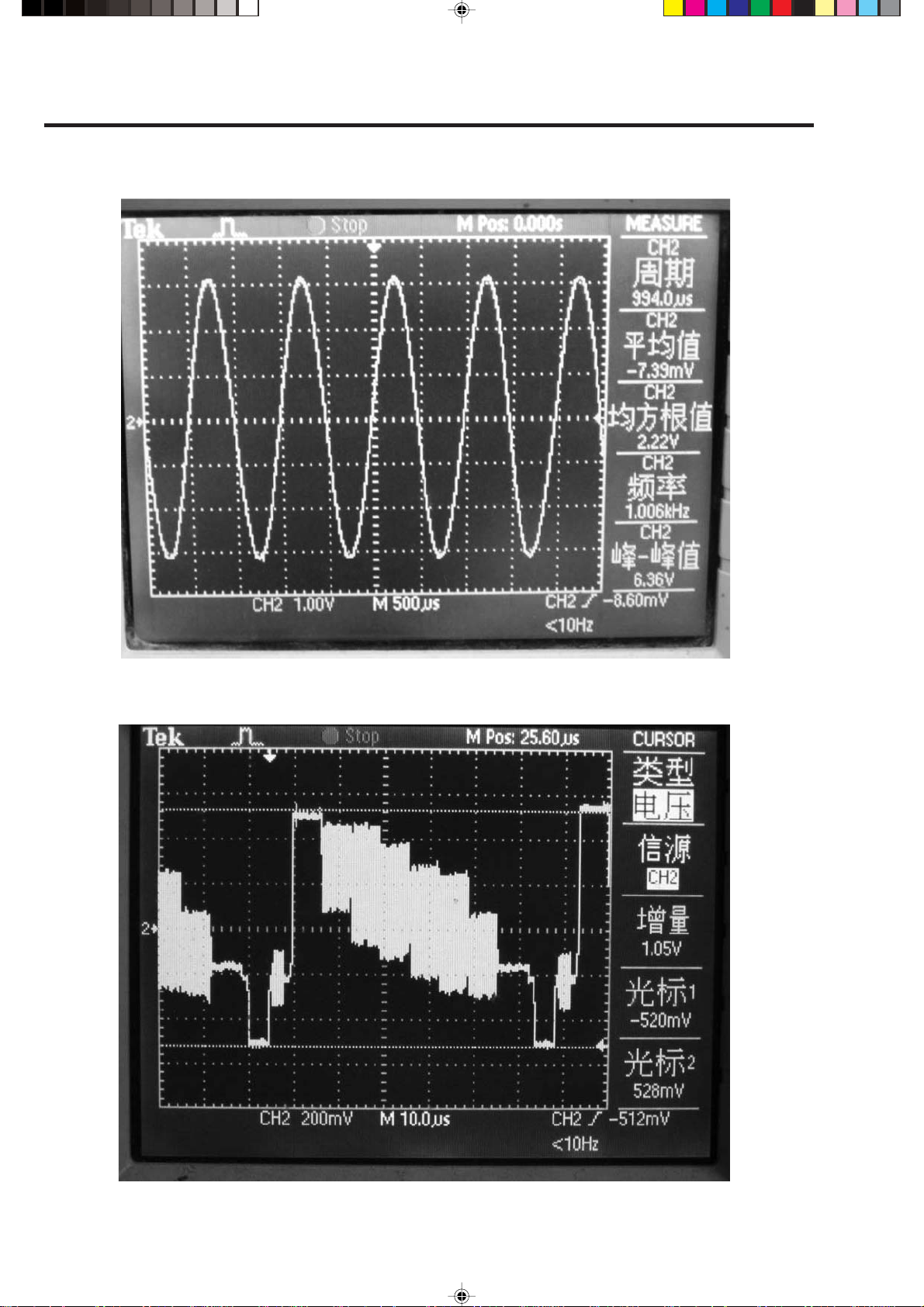

d) AUDIO OUTPUT FORM (1KHZ/0DB)
APWML-APWMR-IS PWM Signal, The reference wave form is as below
16

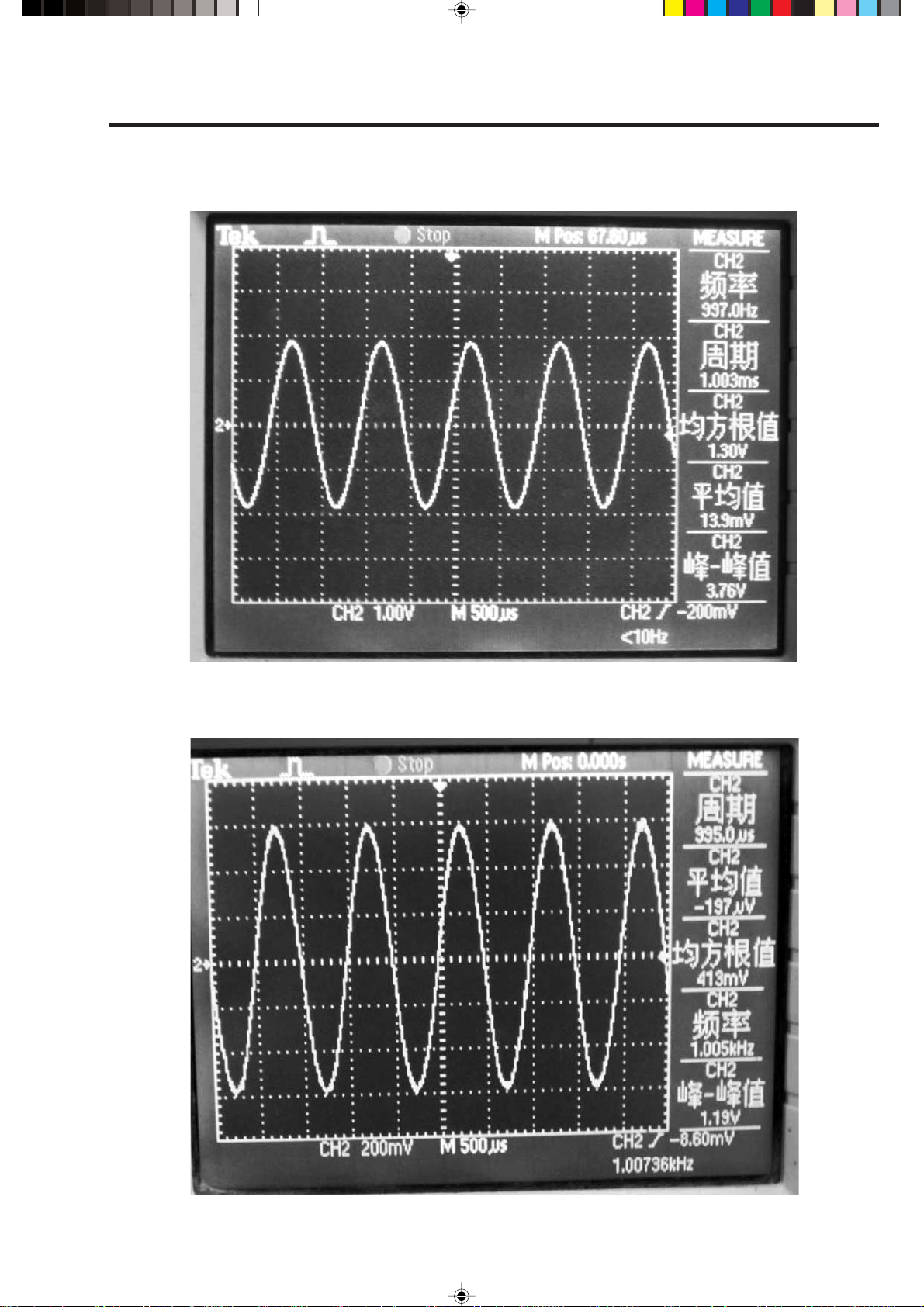

e) LINE OUT (L OR E AUDIO OUTPUT)
f) MIC (MIC PHONE INPUT 20 MVrms 1 KHZ)
MIC INPUT (CN6’s PIN5)
17

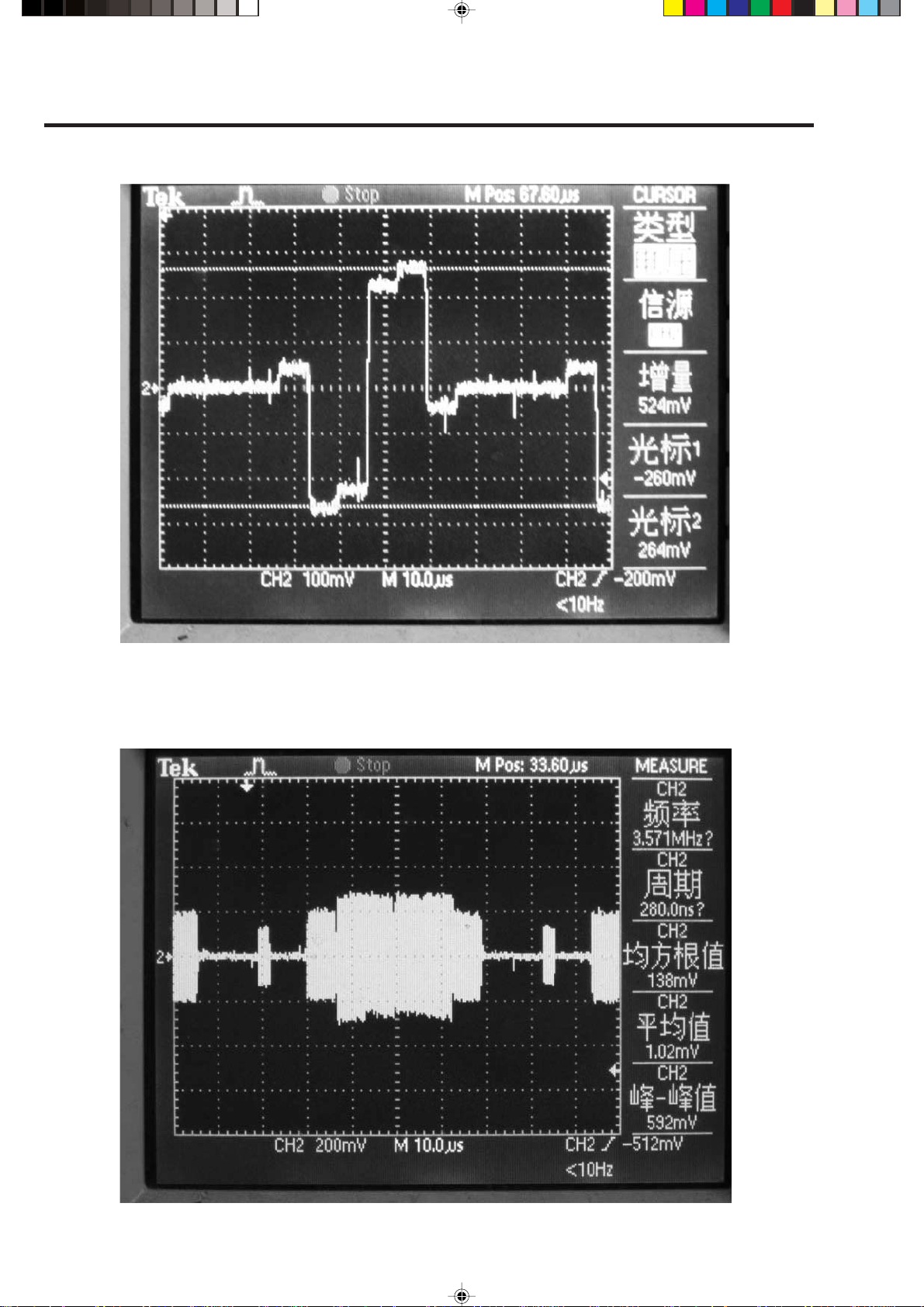

g) LINE OUT (2 CH KARAOKE OUTPUT)
h) VIDEO OUTPUT FORM (COLOR BAR)
CVBS OUTPUT SIGNAL
18

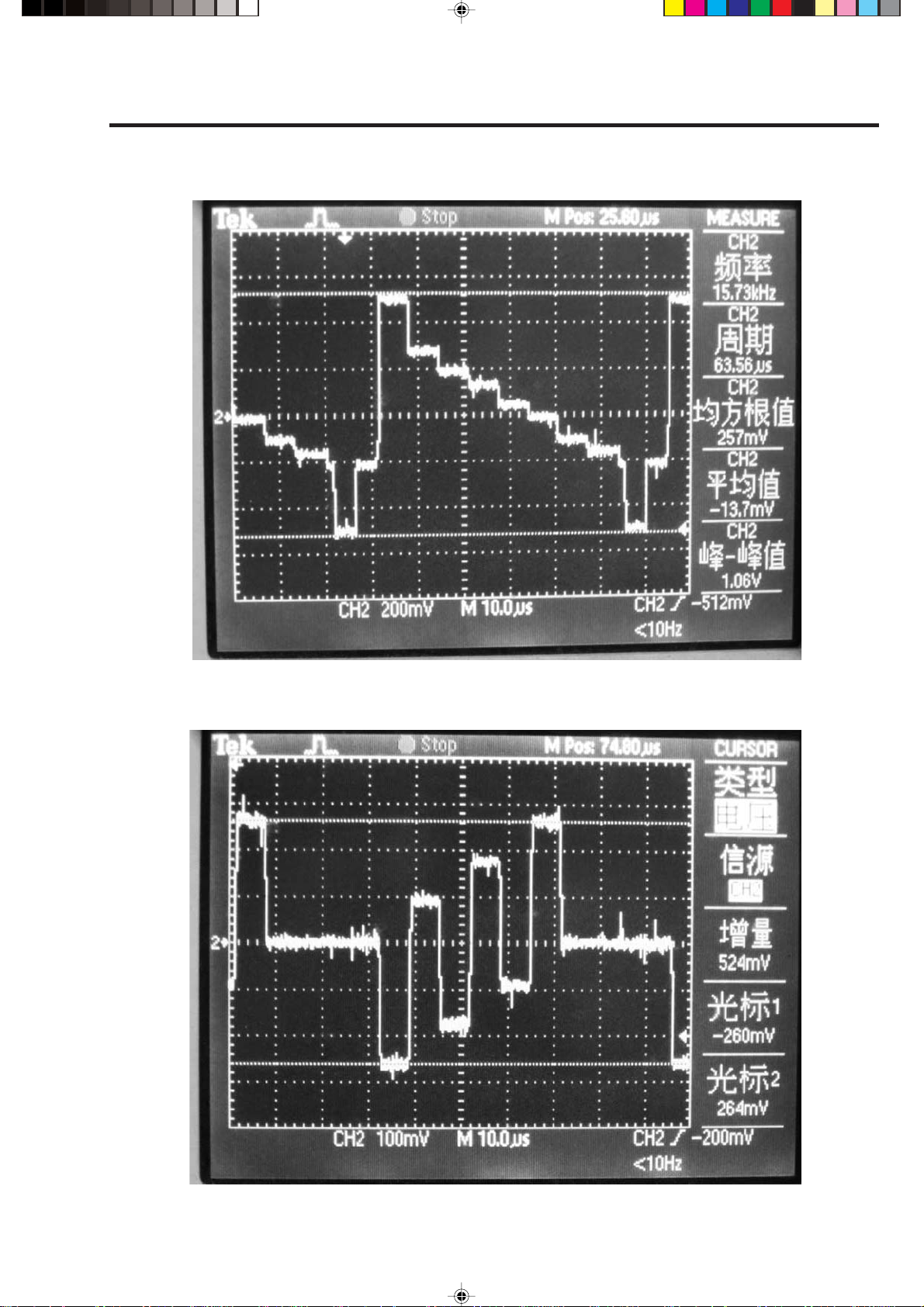

i) Y OUTPUT SIGNAL
j) CB OUTPUT SIGNAL
19
m) CR OUTPUT SIGNAL
n) C OUTPUT SIGNAL
20
PCI Principal (Seção FONTE)

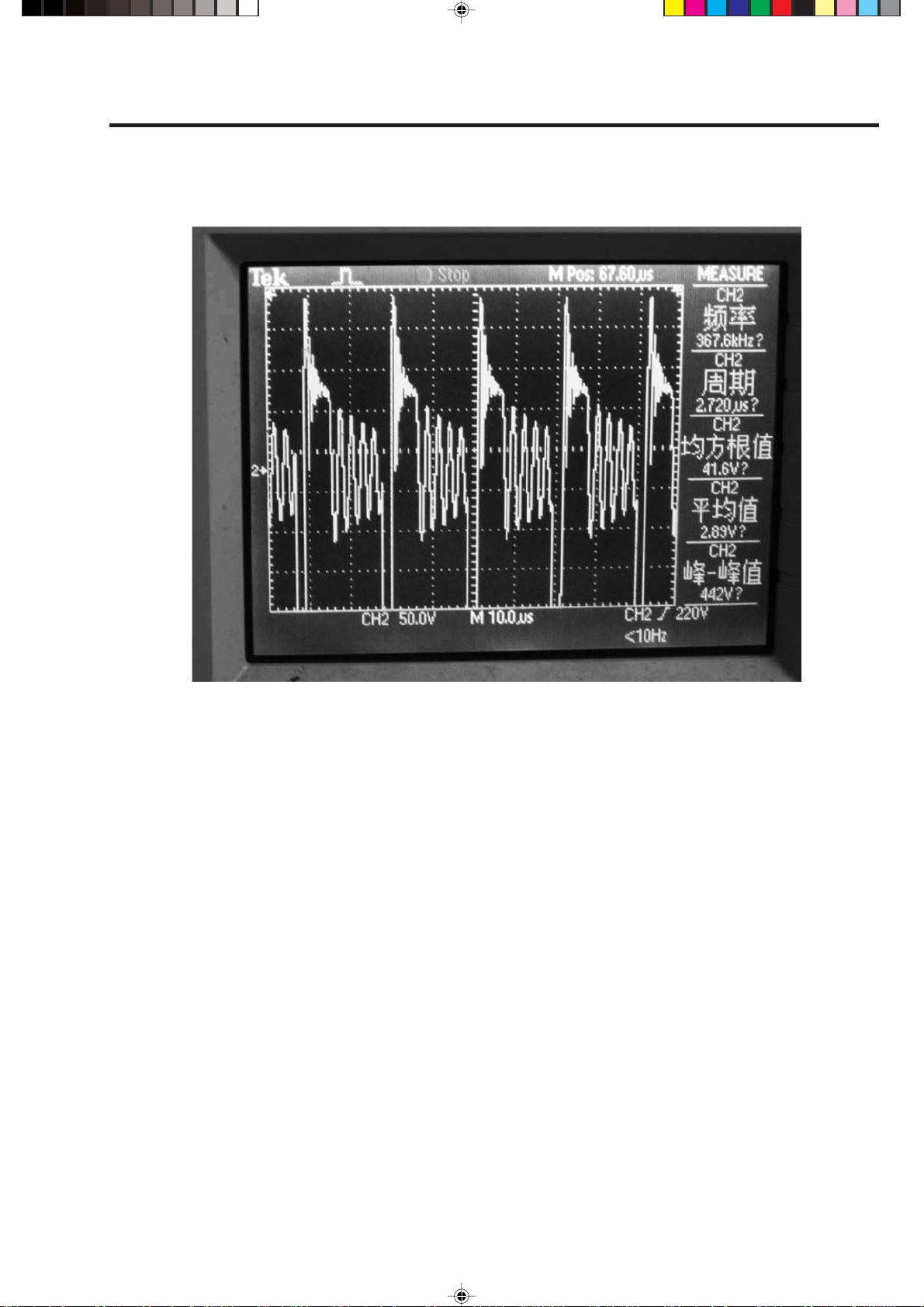

o) Forma de onda do PWM com o DVD em operação. GND no pino 3 do U1 e a ponta
do osciloscópio no Pino 8 do U1
21
4- LAY-OUT DAS PLACAS DE CIRCUITO IMPRESSO

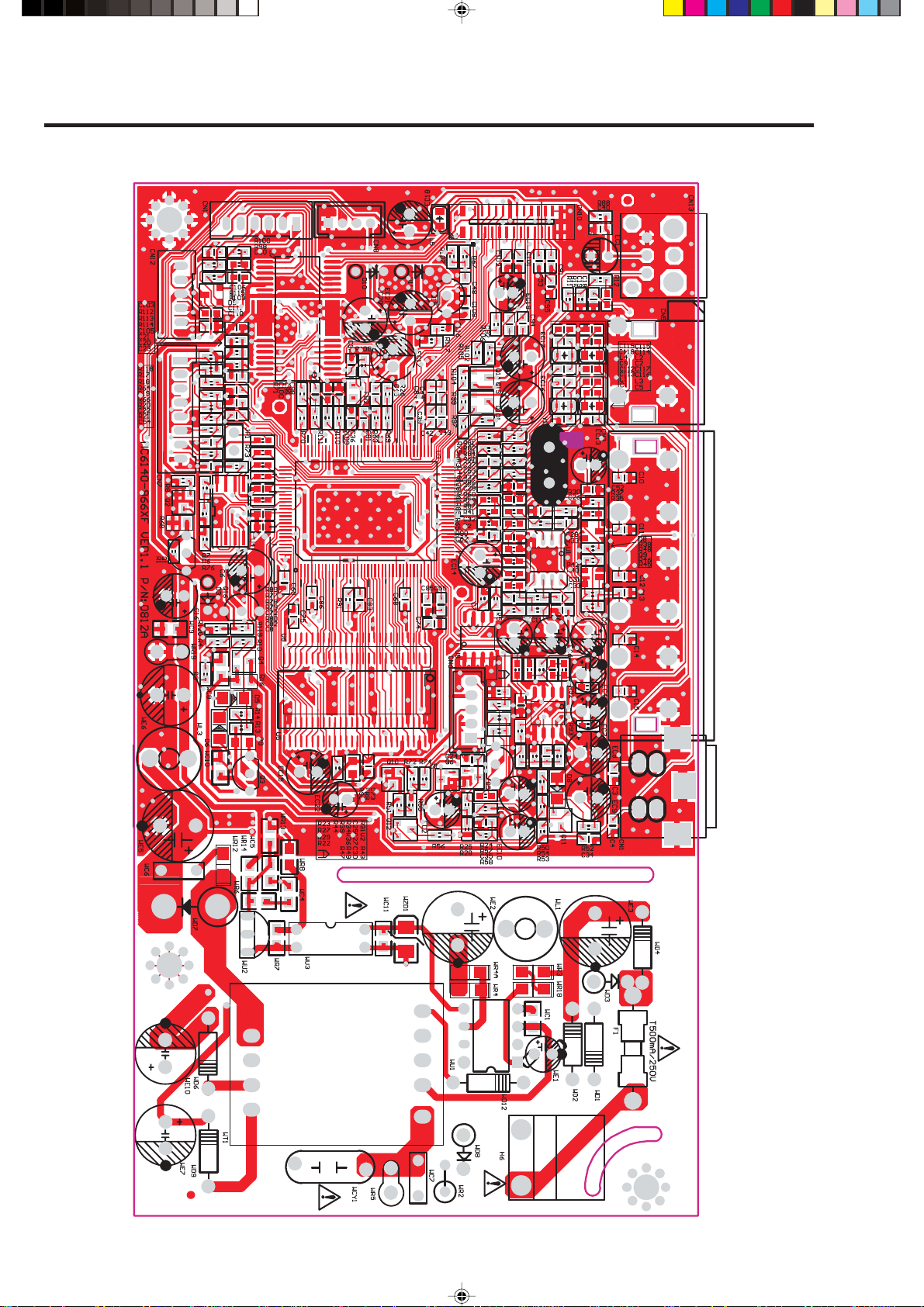

4.1- Placa de circuito impresso principal
22

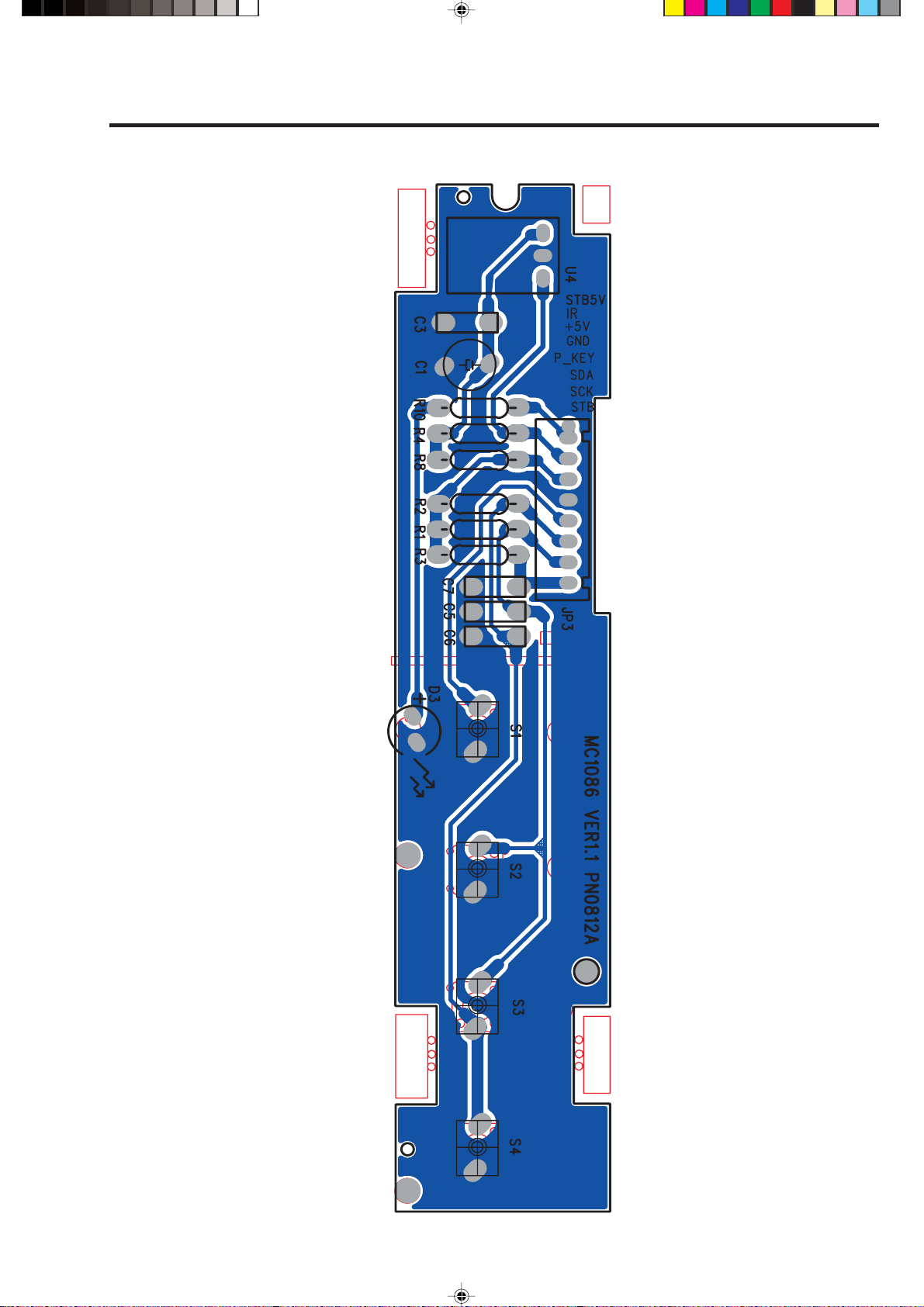

4.2- Placa de circuito impresso frontal SD5061
23

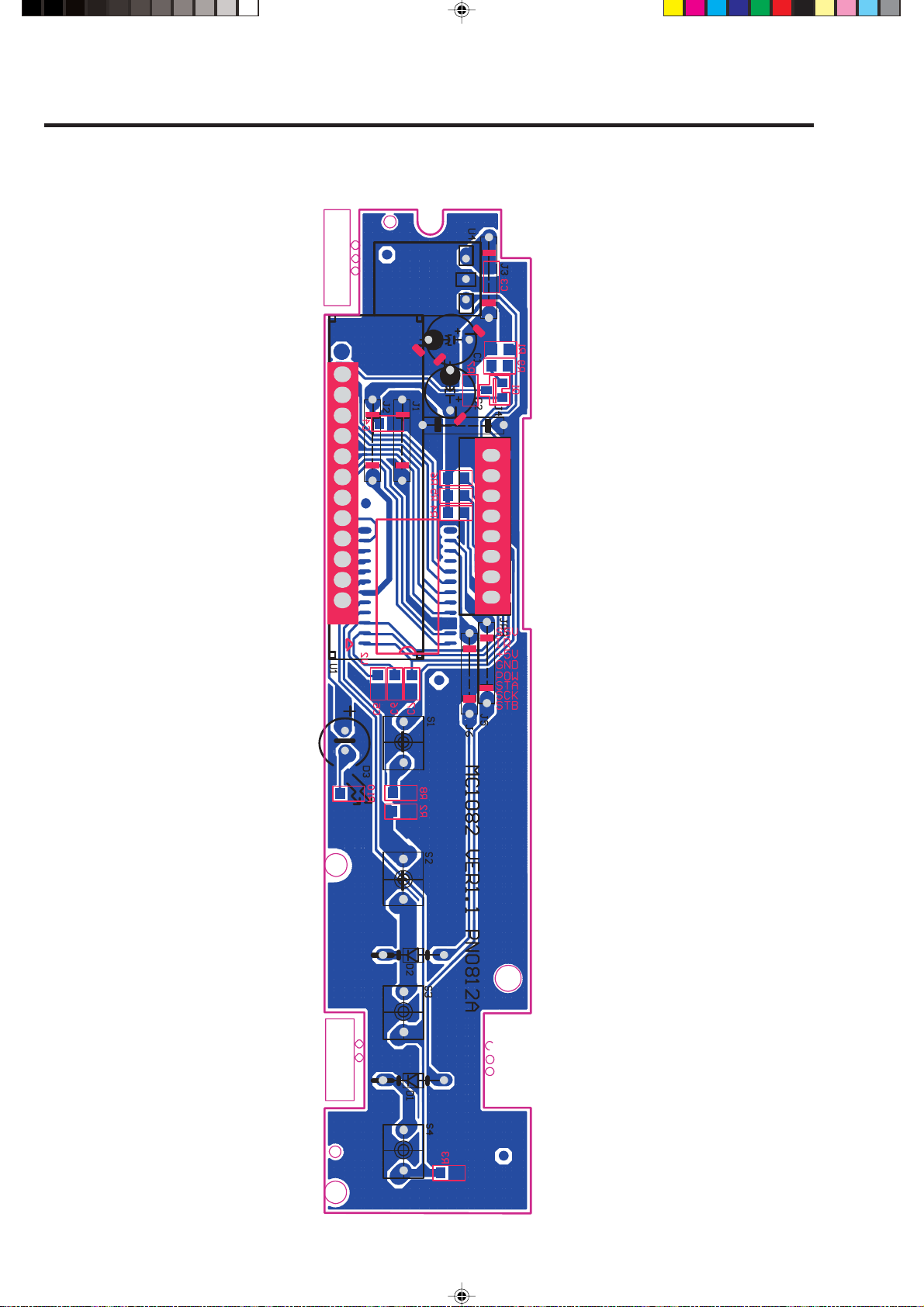

4.3- Placa de circuito impresso frontal SD5091
24

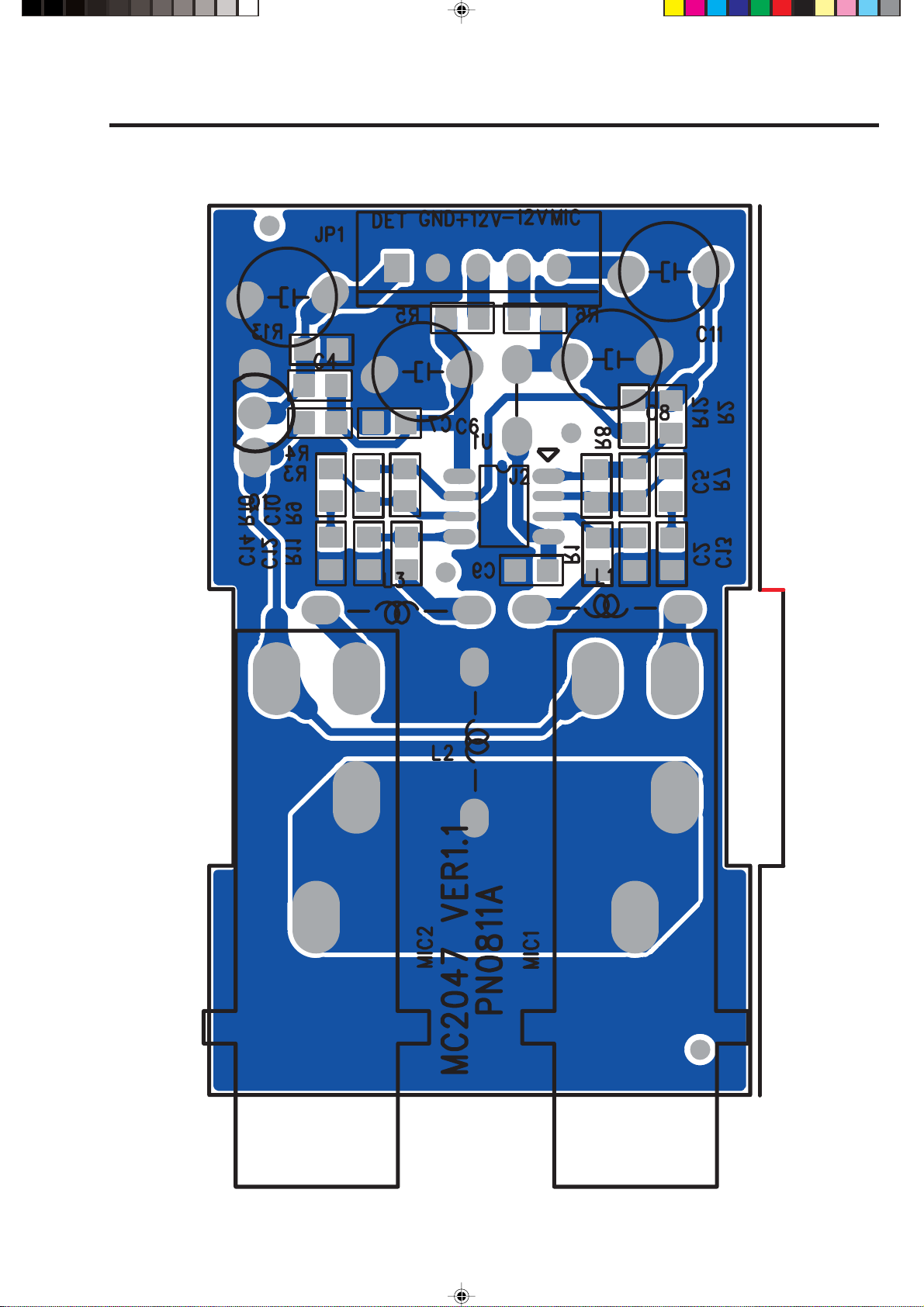

4.4- Placa de circuito impresso karaokê
25

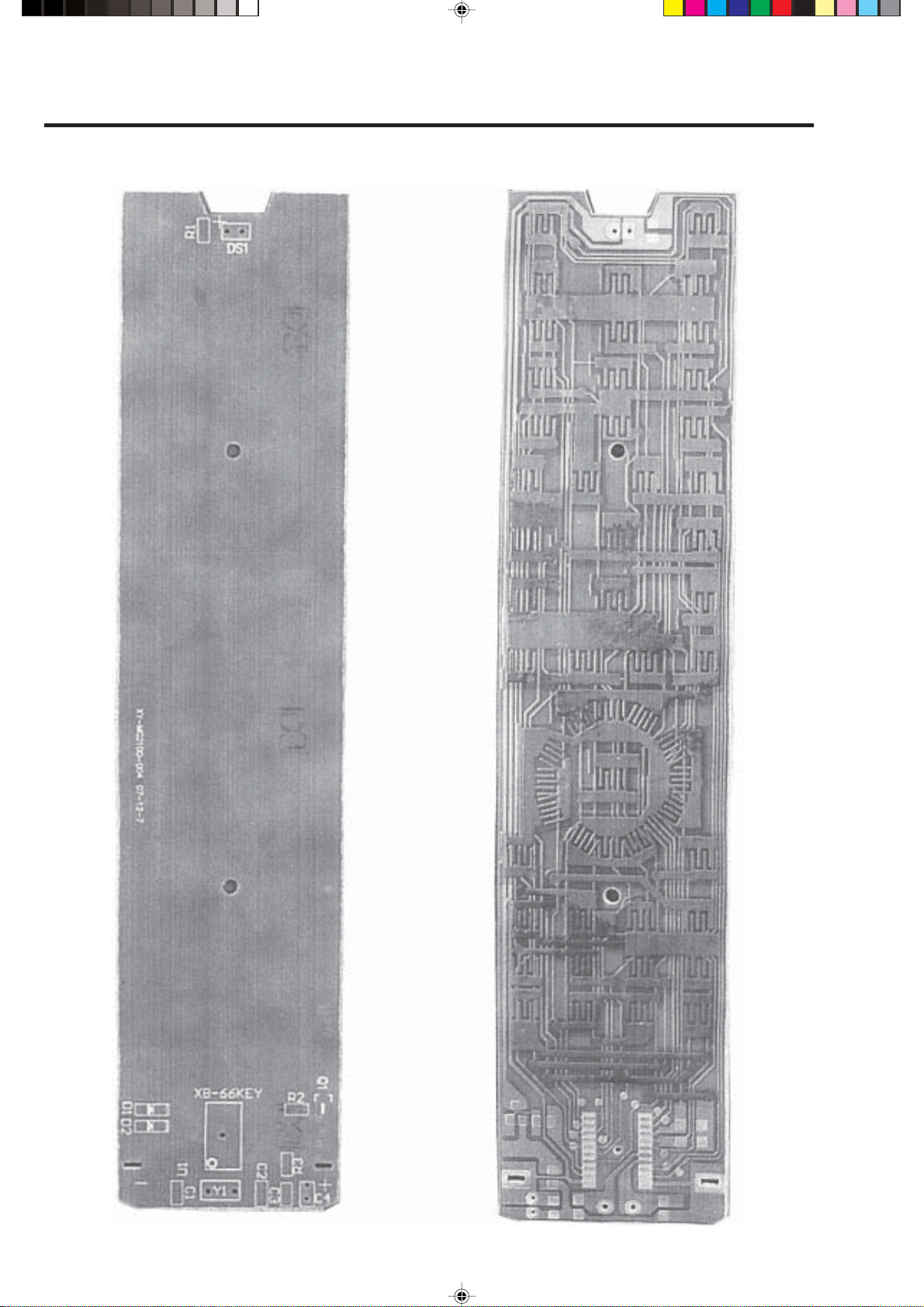

4.5- Placa de circuito impresso controle remoto
26

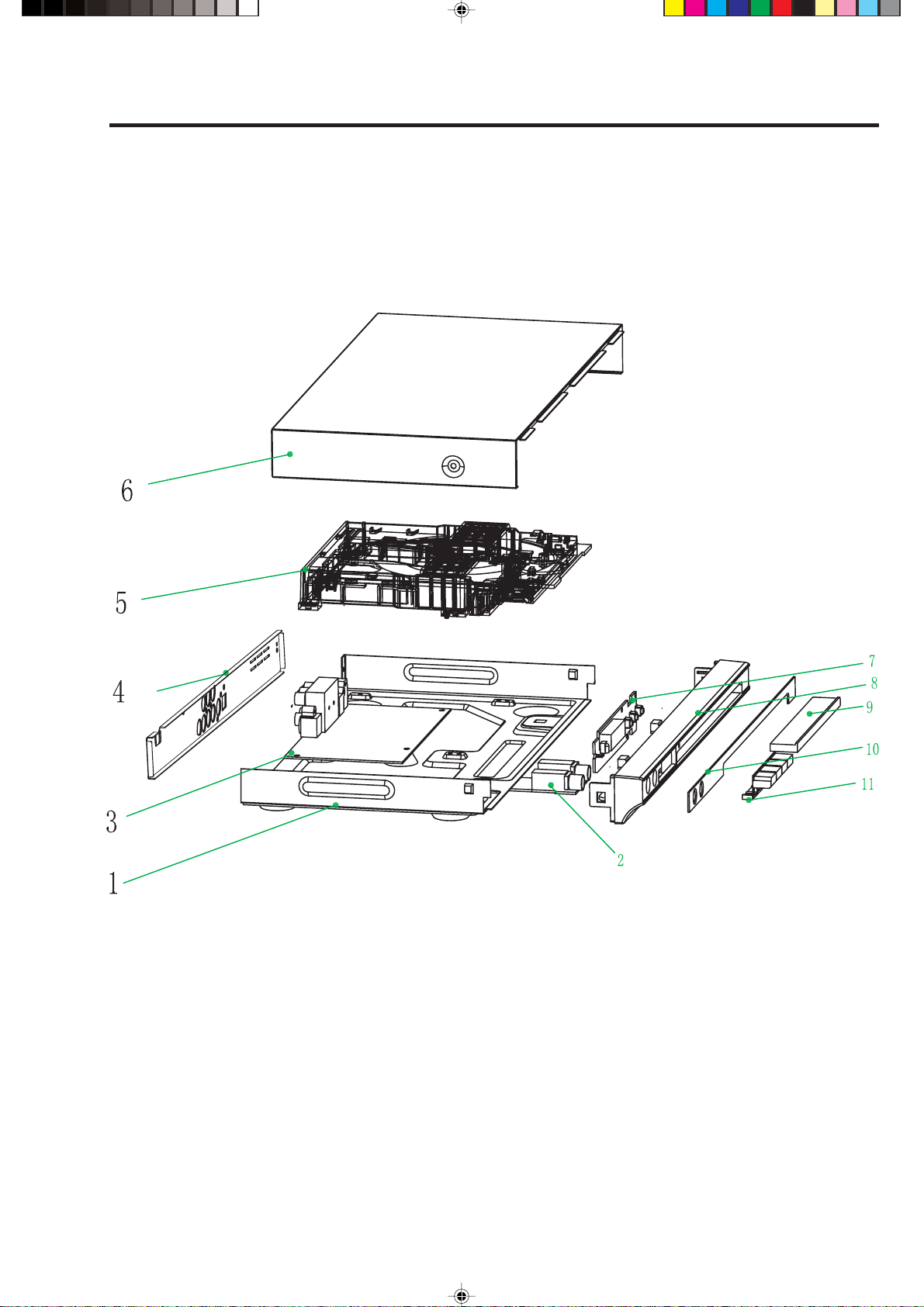

5- VISTA EXPLODIDA
27
6- LISTA DE COMPONENTES
6.1- Mecânicos
PosiçãoNEDescrição
1307629CHASSI METALICO SD5061/91
2309636PCI KARAOKE 5091 IMC
3-A307914PCI PRINCIPAL SD5061 MONT
3-B307923PCI PRINCIPAL SD5091 MONT
4-A308717PAINEL TRAS SD5061 C/IMPRESSAO
4-B308726PAINEL TRAS SD5091 C/IMPRESSAO
5285019MECANISMO ASA6801/SONY313
5 (alternativo) 307772MECANISMO HK3300/SONY313
6308021TAMPA SUPERIOR SD5061/91
7-A309583PCI FRONTAL SD5061 IMC
7-B309690PCI FRONTAL SD5091 IMC
8-A307816PAINEL FRONTAL SD5061
8-B307825PAINEL FRONTAL SD5091
9307941PORTA DVD SD5061/91
10-A307790ORNAMENTO PAINEL SD5061
10-B307807ORNAMENTO PAINEL SD5091
