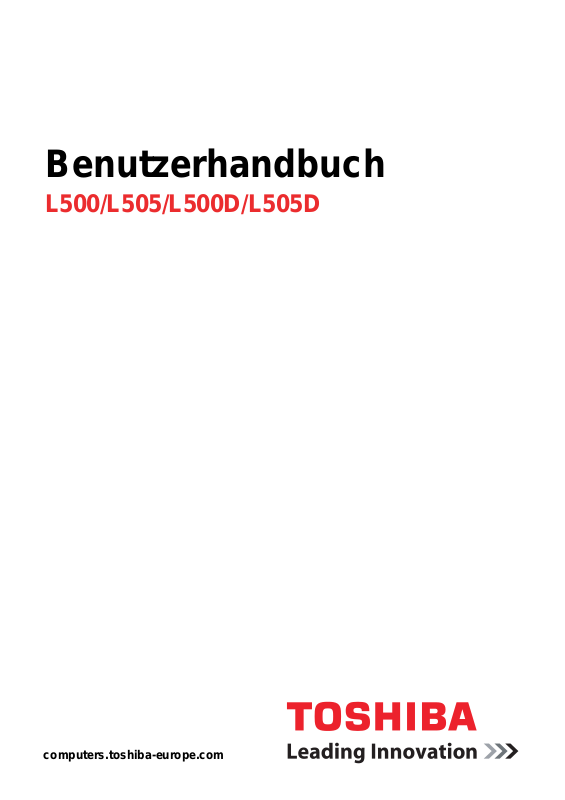

Benutzerhandbuch

L500/L505/L500D/L505D

computers.toshiba-europe.com

L500/L505/L500D/L505D

Copyright

©2009 by TOSHIBA Corporation. Alle Rechte vorbehalten. Jede
Wiedergabe oder Verwertung außerhalb der durch das Copyright erlaubten
Grenzen ist ohne vorherige schriftliche Genehmigung seitens TOSHIBA
unzulässig. Bezüglich der Nutzung der in diesem Handbuch enthaltenen
Informationen wird keine Patenthaftung übernommen.

TOSHIBA L500/L505/L500D/L505D Mobiler Personal Computer
Benutzerhandbuch

Erste Auflage September 2009
Das Urheberrecht für Musik, Filme, Computerprogramme, Datenbanken

und anderes geistiges Eigentum, das durch das Urheberrechtgesetz
geschützt ist, liegt bei den Autoren oder den Eigentümern im
urheberrechtlichen Sinn. Urheberrechtlich geschütztes Material darf nur für
den privaten Gebrauch bzw. den Gebrauch in der eigenen Wohnung
vervielfältigt werden. Jegliche andere Verwendung als die oben
beschriebene (einschließlich der Digitalisierung, Änderung oder
Übertragung von kopiertem Material sowie der Verteilung in einem
Netzwerk) ohne Einwilligung der Urheberrechtseigentümer ist eine
Verletzung des Urheberrechts oder der Autorenrechte und stellt eine
Ordnungswidrigkeit oder strafbare Handlung dar. Bitte halten Sie die
Gesetze bezüglich des Urheberrechts ein und erstellen Sie keine
unrechtmäßigen Kopien dieses Handbuchs.

Wichtige Informationen

Dieses Handbuch wurde validiert und auf Korrektheit überprüft. Die hierin
enthaltenen Anweisungen und Beschreibungen waren zur Zeit der
Erstellung des Handbuchs für den Mobilen Personal Computer TOSHIBA
L500/L505/L500D/L505D korrekt. Nachfolgende Computer und
Handbücher können jedoch ohne vorherige Ankündigung geändert
werden. TOSHIBA übernimmt keine Haftung für Schäden, die direkt oder
indirekt durch Fehler, Auslassungen oder Abweichungen zwischen
Computer und Handbuch verursacht werden.

Marken

AMD, das AMD-Logo und Kombinationen davon sind Marken von
Advanced Micro Devices, Inc.

IBM ist eine eingetragene Marke und IBM PC ist eine Marke der
International Business Machines Corporation.

Intel, Intel Core, Celeron, Centrino und Pentium sind eingetragene Marken
oder Marken der Intel Corporation.

Microsoft und Windows sind eingetragene Marken der Microsoft
Corporation.

DirectX, AcriveDesktop, DirectShow und Windows Media sind
eingetragene Marken der Microsoft Corporation.

Adobe und Photoshop sind entweder eingetragene Marken oder Marken
der Adobe Systems Incorporated.

ii Benutzerhandbuch

Bluetooth™ ist eine eingetragene Marke der Eigentümer und wird von
TOSHIBA unter Lizenz verwendet.

ConfigFree ist eine Marke der TOSHIBA Corporation.
Hergestellt unter Lizenz von Dolby Laboratories.
ExpressCard ist eine Marke von PCMCIA.
HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind

Marken oder eingetragene Marken von HDMI Licensing LLC.
Labelflash ist eine Marke der YAMAHA CORPORATION.
Photo CD ist eine Marke der Eastman Kodak.
Wi-Fi ist eine eingetragene Marke der Wi-Fi Alliance.
Memory Stick, Memory Stick PRO, Memory Stick PRO Duo und i.LINK sind

eingetragene Marken der SONY Corporation.
Secure Digital und SD sind Marken der SD Card Association.
MultiMediaCard und MMC sind Marken der MultiMediaCard Association.
In diesem Handbuch können auch andere Marken und eingetragene

Marken als die oben aufgeführten verwendet werden.

Macrovision-Lizenzhinweise

DVD-Herstellungslizenzvereinbarung

Dieses Produkt enthält Kopierschutztechnologie, die durch US-Patente
oder andere geistige Eigentumsrechte urheberrechtlich geschützt ist, u.a.
US-Patentnummern 5,315,448; 5,583,936; 6,836,549; und 7,050,698.
Die Verwendung dieser Technologien zum Schutz des Urheberrechts muss
durch Macrovision autorisiert sein und ist nur für die Verwendung zu
privaten Zwecken und andere Anzeigeverwendung gedacht sofern nicht
anders durch die Macrovision Corporation genehmigt. Die
Zurückentwicklung (Reverse Engineering) und die Disassemblierung sind
verboten. Die Verfügbarkeit der Technologie zum Schutz des
Urheberrechts hängt vom gekauften Modell ab.

L500/L505/L500D/L505D

EU-Konformitätserklärung

Dieses Produkt und - falls zutreffend - das mitgelieferte Zubehör sind mit
„CE“ gekennzeichnet und erfüllen somit die zutreffenden angeglichenen
europäischen Standards unter der Niederspannungsrichtlinie 2006/95/EG,
der EMV-Richtlinie 2004/108/EG und/oder der R&TTE-Richtlinie 1999/5/EG.

Verantwortlich für die CE-Kennzeichnung:
TOSHIBA EUROPE GMBH, Hammfelddamm 8, 41460 Neuss, Deutschland
Hersteller:
Toshiba Corporation, 1-1 Shibaura 1-chome, Minato-ku, Tokyo, 105-8001,

Japan
Den vollständigen offiziellen Text der CE-Erklärung finden Sie im Internet

unter: http://epps.toshiba-teg.com/

Benutzerhandbuch iii

L500/L505/L500D/L505D

Erfüllung von CE-Normen

Dieses Produkt trägt das CE-Kennzeichen in Übereinstimmung mit den
entsprechenden europäischen Richtlinien, besonders der EMV-Richtlinie
2004/108/EEC für das Notebook und elektronische Zubehörteile
einschließlich des mitgelieferten Netzadapters, der R&TTE-Richtlinie
1999/5/EC bei implementierten Telekommunikations-Zubehörteilen sowie
der Niederspannungsrichtlinie 2006/95/EC für den mitgelieferten
Netzadapter.

Dieses Produkt und die Originaloptionen (Zubehör/Erweiterungen) erfüllen
die zur CE-Konformität herangezogenen Normen bezüglich der
elektromagnetischen Verträglichkeit (EMV) und Sicherheit. TOSHIBA kann
jedoch nicht garantieren, dass dieses Produkt diese EMV-Normen auch
dann erfüllt, wenn Optionen (z. B. Grafikkarte, Modem) oder Kabel
(z. B. Druckerkabel), die nicht von TOSHIBA hergestellt oder vertrieben
werden, angeschlossen oder eingebaut werden. In diesem Fall ist die
Person, die diese Optionen / Kabel angeschlossen / eingebaut hat, dafür
verantwortlich, dass die erforderlichen Normen erfüllt werden. Um generell
Probleme mit der EMV zu vermeiden, sollten die folgenden Hinweise
beachtet werden:

■ Es sollten nur Optionen mit CE-Kennzeichnung angeschlossen

oder eingebaut werden

■ Es sollten nur bestmöglich abgeschirmte Kabel angeschlossen werden.

Arbeitsumgebung

Dieses Produkt erfüllt die EMV-Standards (elektromagnetische
Verträglichkeit) für Wohn-, Gewerbe- und Geschäftsbereiche sowie
Kleinbetriebe.

TOSHIBA weist ausdrücklich darauf hin, dass dieses Produkt nicht für die
Verwendung in anderen Arbeitsumgebungen freigegeben ist.

Folgende Umgebungen sind beispielsweise nicht geeignet:

■ ndustrieumgebungen (z. B. Bereiche, in denen mit einer Netzspannung

von 380 IV und drei Phasen gearbeitet wird).

■ Medizinische Einrichtungen

■ Fahrzeuge

■ Flugzeuge

Für alle eventuellen Folgen, die aufgrund der Verwendung dieses Produkts
in nicht geeigneten Arbeitsumgebungen entstehen könnten, ist TOSHIBA
nicht verantwortlich.

Mögliche Folgen der Verwendung dieses Produkts in nicht geeigneten
Umgebungen sind:

■ Störung/Fehlfunktion von anderen Geräten oder Maschinen in der

näheren Umgebung des Betriebsortes dieses Produkts

■ Fehlfunktionen oder Datenverluste bei diesem Produkt, die durch

Störungen durch andere Geräte oder Maschinen in der näheren
Umgebung des Betriebsortes dieses Produkts verursacht werden

iv Benutzerhandbuch

L500/L505/L500D/L505D

TOSHIBA empfiehlt daher dringend die Überprüfung der
elektromagnetischen Verträglichkeit, bevor dieses Produkt in einer nicht
ausdrücklich als geeignet bezeichneten Umgebung eingesetzt wird. Bei
Fahrzeugen oder Flugzeugen ist für die Verwendung dieses Produkts die
Erlaubnis des Herstellers bzw. der Fluggesellschaft erforderlich.

Des Weiteren ist die Verwendung dieses Produkts aus allgemeinen
Sicherheitsgründen in Bereichen mit Explosionsgefahr (z. B. wegen
explosiver Atmosphäre) nicht zulässig.

Die folgenden Informationen gelten nur für die
Mitgliedstaaten der EU:

Entsorgung der Produkte

Das Symbol mit der durchgestrichenen Mülltonne weist darauf hin, dass
Produkte getrennt vom Hausmüll gesammelt und entsorgt werden müssen.
Eingebaute Batterien und Akkus können zusammen mit dem Produkt
entsorgt werden. Sie werden in den Recyclingzentralen entnommen und
gesondert entsorgt.

Der schwarze Balken zeigt an, dass das Produkt nach dem 13. August
2005 auf den Markt gebracht wurde.

Indem Sie Produkte und Batterien separat sammeln, tragen Sie zur
sicheren Entsorgung von Produkten und Batterien bei und helfen damit,
mögliche umwelt- oder gesundheitsschädliche Folgen zu vermeiden.

Genauere Informationen über Sammel- und Recycling-Programme,
die in Ihrem Land verfügbar sind, finden Sie auf unsere Website

(http://eu.computers.toshiba-europe.com) oder wenden Sie sich an die

örtlichen Behörden oder das Geschäft, in dem Sie das Produkt gekauft haben.

Entsorgung von Batterien und/oder Akkus

Das Symbol mit der durchgestrichenen Mülltonne weist darauf hin, dass
Batterien und/oder Akkus getrennt vom Hausmüll gesammelt und entsorgt
werden müssen.

Wenn die Batterie oder der Akku mehr als die in der Batterie-Richtlinie

3E+J&G

Benutzerhandbuch v

(2006/66/EC) spezifizierten Wert für Blei (Pb), Quecksilber (Hg) und/oder
Kadmium (Cd) enthält, werden die chemischen Symbole für Blei (Pb),
Quecksilber (Hg) und/oder Kadmium unter dem Symbol mit der
durchgestrichenen Mülltonne angezeigt.

Indem Sie Batterien separat sammeln, tragen Sie zur sicheren Entsorgung
von Produkten und Batterien bei und helfen damit, mögliche umwelt- oder
gesundheitsschädliche Folgen zu vermeiden.

Genauere Informationen über Sammel- und Recycling-Programme,
die in Ihrem Land verfügbar sind, finden Sie auf unsere Website

(http://eu.computers.toshiba-europe.com) oder wenden Sie sich an die

örtlichen Behörden oder das Geschäft, in dem Sie das Produkt gekauft haben.

Das Symbol wird bei Ihrem Modell möglicherweise nicht angezeigt; dies
richtet sich nach dem Land/Gebiet, in dem Sie den Computer gekauft haben.

L500/L505/L500D/L505D

Entsorgung des Computers und der Akku s

■ Entsorgen Sie diesen Computer entsprechend den örtlich geltenden

Gesetzen und Vorschriften. Weitere Informationen erhalten Sie bei den
zuständigen Behörden Ihrer Gemeinde.

■ Dieser Computer enthält wiederaufladbare Batterien (Akkus). Nach

längerer Verwendung können die Akkus die Ladung nicht mehr halten
und müssen ersetzt werden. Akkus und Batterien gehören nicht in den
Hausmüll.

■ Schützen Sie die Umwelt. Fragen Sie die örtlichen Behörden bezüglich

des Recyclings von verbrauchten Batterien. Dort erfahren Sie, wo Sie
Batterien und Akkus abgeben können. Dieses Produkt enthält
Quecksilber. Für dieses Material gelten möglicherweise besondere
Bestimmungen. Informationen zur Entsorgung bzw. zum Recycling
bekommen Sie bei den zuständigen Behörden Ihrer Gemeinde.

ENERGY STAR® Programm

Ihr Computermodell erfüllt möglicherweise die ENERGY STAR®­Bestimmungen. In diesem Fall ist der Computer mit dem ENERGY STAR®­Logo gekennzeichnet, und es gelten die folgenden Angaben.

TOSHIBA ist Partner im ENERGY STAR Program und hat diesen Computer
so entwickelt, dass die ENERGY STAR-Richtlinien für die Energieeffizienz
eingehalten werden. Bei Lieferung sind die Energieverwaltungsoptionen
des Computers so eingestellt, dass die stabilste Betriebsumgebung und die
optimale Systemleistung sowohl für Netzbetrieb als auch für Akkubetrieb
erzielt wird.

Um Energie zu sparen, ist der Computer so eingestellt, dass im Netzbetrieb
nach 15 Minuten der Inaktivität der Energiesparmodus aktiviert wird, wobei
das System und der Bildschirm ausgeschaltet werden. TOSHIBA empfiehlt,
diese und andere Energiesparoptionen aktiviert zu lassen, damit der
Computer mit größtmöglicher Energieeffizienz arbeitet. Sie können den
Computer aus dem Energiesparmodus reaktivieren, indem Sie die
Ein/Aus-Taste drücken.

Produkte mit der ENERGY STAR-Kennzeichnung verhindern das Austreten
von Treibhausgasen, indem strenge Energieeffizienzrichtlinien, die von der
US-amerikanischen EPA und der EU-Kommission festgelegt wurden,
eingehalten werden. Laut EPA verbraucht ein Computer, der die neuen
ENERGY STAR®-Spezifikationen erfüllt, je nach Verwendung zwischen 20
und 50 % weniger Energie.

Gehen Sie zu http://www.eu-energystar.org oder http://www.energystar.gov,
um weitere Informationen zum ENERGY STAR-Programm zu erhalten.

REACH - Konformitätserklärung

Am 1. Juni 2007 trat die neue Chemikalienverordnung der Europäischen
Union (EU), REACH, in Kraft. REACH steht für Registration, Evaluation,
Authorization and Restriction of Chemicals (Registrierung, Bewertung,
Zulassung und Beschränkung von Chemikalien). Toshiba erfüllt alle REACH­Anforderungen und ist verpflichtet, den Kunden gemäß REACH-Verordnung
über die chemischen Substanzen in Toshiba-Produkten zu informieren.

vi Benutzerhandbuch

L500/L505/L500D/L505D

Besuchen Sie die Website www.toshiba-europe.com/computers/info/reach,
um sich über Toshiba-Produkte zu informieren, die auf der Kandidatenliste
gemäß Artikel 59(1) der Verordnung (EG) Nr. 1907/2006 („REACH“)
aufgeführte Substanzen enthalten, und zwar in einer Konzentration von
mehr als 0,1 % Massenanteil.

Die folgenden Informationen gelten nur für die Türkei:

■ Konform mit EEE-Bestimmungen: Toshiba erfüllt alle Anforderungen

der türkischen Regulierung 26891 „Beschränkung der Verwendung
bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten“.

■ Die Anzahl möglicher Pixelfehler des Bildschirms ist gemäß

ISO 13406-2 definiert. Wenn die Anzahl der Pixelfehler unter diesem
Standard liegt, werden sie nicht als Defekt oder Fehlfunktion gewertet.

■ Der Akku ist ein Verbrauchsprodukt, da die Akkulebensdauer von der

Verwendung des Computers abhängig ist. Wenn der Akku überhaupt
nicht aufgeladen werden kann, liegt ein Defekt oder eine Fehlfunktion
vor. Die Änderungen der Akkubetriebszeit stellen keinen Defekt oder
eine Fehlfunktion dar.

GOST

Standards für optische Laufwerke

Computer der TOSHIBA Satellite L500/L505/L500D/L505D Serie werden
mit einem vorinstallierten DVD-Super-Multi-Laufwerk (+-R DL) geliefert.

Das Laufwerk trägt eine der folgenden Beschriftungen:

CLASS 1 LASER PRODUCT
LASER KLASSE 1
LUOKAN 1 LASERLAITE
APPAREIL A LASER DE CLASSE1
KLASS 1 LASER APP ARAT

Vor der Auslieferung wird zertifiziert, dass das Laufwerk den Class 1 Laser­Anforderungen des Artikels 21 der Standards of the Department of Health
and Human Services (DHHS 21 CFR) der Vereinigten Staaten entspricht.

Für alle anderen Länder wird zertifiziert, dass das Laufwerk den Klasse 1
Laser-Standards IEC825 und EN60825 entspricht.

Benutzerhandbuch vii

L500/L505/L500D/L505D

Sicherheitshinweise für op tische Laufwerke

■ Dieses Laufwerk enthält ein Lasersystem. Lesen Sie dieses Handbuch

sorgfältig durch und bewahren Sie es zum Nachschlagen für später
auf.
Wenden Sie sich an ein autorisiertes Service-Center, wenn
Wartungsmaßnahmen erforderlich werden.

■ Die Verwendung von Bedienelementen, die Änderung von

Einstellungen und die Durchführung von Schritten, die in diesem
Handbuch nicht angegeben sind, kann zur Freisetzung gefährlicher
Strahlung führen

■ Öffnen Sie das Gehäuse nicht, um zu vermeiden, dass Sie dem

Laserstrahl direkt ausgesetzt werden.

DVD Super Multi-Laufwerk (± R DL)

Panasonic UJ890AD/UJ890ED

Location of the required label

COMPLIES WITH FDA RADIATION
PERFORMANCE STANDARDS, 21
CFR SUBCHAPTER J.

MANUFACTURED

Panasonic Communications Co., Ltd.
1-62, 4-Chome Minoshima
Hakata-ku Fukuoka, Japan

viii Benutzerhandbuch

HLDS GT20N/GT20F

Location of the required label

COMPLIES WITH FDA RADIATION
PERFORMANCE STANDARDS, 21
CFR SUBCHAPTER J.

MANUFACTURED

Hitachi-LG Data Storage, Inc.
22-23, Kaigan 3-chome, Minato-Ku,
Tokyo, 108-0022 Japan

Toshiba Samsung TS-L633C/TS-L633Y

L500/L505/L500D/L505D

Location of the required label

PRODUCT IS CERTIFIED BY THE
MANUFACTURER TO COMPLY WITH
DHHS RULES 21 CFR CHAPTER 1,
SUBCHAPTER J, APPLICABLE AT
THE DATE OF MANUFACTURE.

MANUFACTURED

Toshiba Samsung Storage Technology
Korea Corporation
416, Maetan-3Dong, Yeongtong-Gu,
Suwon City, Gyeonggi-Do, 443-742,
Korea

Benutzerhandbuch ix

L500/L505/L500D/L505D

Internationale Sicherheitshinweise

CAUTION: This appliance contains a
laser system and is classified as a
„CLASS 1 LASER PRODUCT.“ To use
this model properly, read the instruction
manual carefully and keep this manual
for your future reference. Bei Problemen
mit diesem Gerät wenden Sie sich bitte
an einen AUTORISIERTEN
Servicebetrieb.“ Öffnen Sie das Gehäuse
nicht, um zu vermeiden, dass Sie dem
Laserstrahl direkt ausgesetzt werden.

VORSICHT: Dieses Gerät enthält ein
Laser-System und ist als
LASERSCHUTZKLASSE 1 PRODUKT
klassifiziert. Für den richtigen Gebrauch
dieses Modells lesen Sie bitte die
Bedienungsanleitung sorgfältig durch
und bewahren diese bitte als Referenz
auf. Falls Probleme mit diesem Modell
auftreten, benachrichtigen Sie bitte die
nächste „autorisierte Service-Vertretung“.
Um einen direkten Kontakt mit dem
Laserstrahl zu vermeiden darf das Gerät
nicht geöffnet werden.

x Benutzerhandbuch

ADVARSEL: Denne mærking er anbragt
udvendigt på apparatet og indikerer, at
apparatet arbejder med laserstråler af
klasse 1, hviket betyder, at der anvendes
laserstrlier af svageste klasse, og at man
ikke på apparatets yderside kan bilve
udsat for utilladellg kraftig stråling.

APPARATET BOR KUN ÅBNES AF
FAGFOLK MED SÆRLIGT KENDSKAB
TIL APPARATER MED
LASERSTRÅLER!

Indvendigt i apparatet er anbragt den her
gengivne advarselsmækning, som
advarer imod at foretage sådanne
indgreb i apparatet, at man kan komme til
at udsatte sig for laserstråling.

L500/L505/L500D/L505D

OBS! Apparaten innehåller
laserkomponent som avger laserstråining
överstigande gränsen för laserklass 1.

VAROITUS. Suojakoteloa si saa avata.
Laite sisältää laserdiodin, joka lähetää
näkymätöntä silmilie vaarallista
lasersäteilyä.

ACHTUNG: DIE VERWENDUNG VON
BEDIENELEMENTEN, DIE ÄNDERUNG
VON EINSTELLUNGEN UND DIE
DURCHFÜHRUNG VON SCHRITTEN,
DIE IN DIESEM HANDBUCH NICHT
ANGEGEBEN SIND, KANN ZUR
FREISETZUNG GEFÄHRLICHER
STRAHLUNG FÜHREN.

VORSICHT: DIE VERWENDUNG VON
ANDEREN STEUERUNGEN ODER
EINSTELLUNGEN ODER DAS
DURCHFÜHREN VON ANDEREN
VORGÄNGEN ALS IN DER
BEDIENUNGSANLEITUNG
BESCHRIEBEN KÖNNEN
GEFÄHRLICHE
STRAHLENEXPOSITIONEN ZUR
FOLGE HABEN.

Benutzerhandbuch xi

L500/L505/L500D/L505D

Inhaltsverzeichnis

Vorwort
Allgemeine V orsicht smaßnahmen

Kapitel 1 Einführung

Teileprüfliste. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-1

Merkmale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-3

Sonderfunktionen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-10

TOSHIBA Value Added Package. . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-12

Dienstprogramme und Anwendungen. . . . . . . . . . . . . . . . . . . . . . . .1-13

Optionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-15

Kapitel 2 Hardware-Überblick

Vorderseite mit geschlossenem Bildschirm . . . . . . . . . . . . . . . . . . . .2-1

Linke Seite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2

Rechte Seite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3

Unterseite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-4

Vorderseite mit offenem Bildschirm. . . . . . . . . . . . . . . . . . . . . . . . . . .2-6

Vordere Bedienkonsole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-8

System-LEDs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-9

Optisches Laufwerk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-11

Netzadapter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-13

Kapitel 3 Erste Schritte

Anschließen des Netzadapters. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-2

Öffnen des Bildschirms. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-4

Einschalten des Computers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-5

Erstmaliges Starten des Systems. . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-5

Ausschalten des Computers. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-6

Neustarten des Computers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-10

Optionen für die Systemwiederherstellung. . . . . . . . . . . . . . . . . . . .3-11

Kapitel 4 Grundlagen der Bedienung

Verwenden des Touchpads. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-1

Verwenden des optischen Laufwerks . . . . . . . . . . . . . . . . . . . . . . . . .4-3

Vordere Bedienkonsole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-6

Beschreiben von CDs/DVDs im DVD-Super-Multi-Laufwerk . . . . . . .4-7

xii Benutzerhandbuch

Umgang mit Datenträgern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-16

Audiosystem. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-18

Verwenden der Webcam . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-20

Verwende n de r TOSHIBA Web Camera Application . . . . . . . . . . . . 4-21

Verwendung von TOSHIBA Face Recognition. . . . . . . . . . . . . . . . . 4-22

LED für drahtlose Kommunikation. . . . . . . . . . . . . . . . . . . . . . . . . . 4-26

LAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-29

Reinigung des Computers. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-31

Transport des Computers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-32

Schutz vor Überhitzung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-33

Kapitel 5 Tastatur

Zeichentasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

Funktionstasten F1 ... F12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Softkeys: FN mit Kombination mit anderen Tasten. . . . . . . . . . . . . . 5-2

Hotkeys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

Windows-Tasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5

Erzeugen von ASCII-Zeichen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5

Kapitel 6 Stromversorgung und Startmodi

Stromversorgungsbedingungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

Power-LED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

Akku. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

Pflege und Gebrauch des Akkus . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5

Ersetzen des Akkus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9

TOSHIBA Passwort-Dienstprogramm. . . . . . . . . . . . . . . . . . . . . . . . 6-11

Startmodi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-13

Kapitel 7 HW Setup und Passwörter

HW Setup. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1

Zugriff auf HW Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1

Fenster „HW Setup“. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1

Kapitel 8 Zusatzeinrichtungen

Bridge-Media-Steckplatz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2

Zusätzliche Speichermodule. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-4

Akku. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-7

Universeller Netzadapter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-7

Akkuladegerät. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-8

USB-Diskettenlaufwerk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-8

eSATA (External Serial ATA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-10

Externer Monitor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-11

Fernsehen über HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-12

Sicherheitsschloss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-16

L500/L505/L500D/L505D

Benutzerhandbuch xiii

L500/L505/L500D/L505D

Kapitel 9

Fehlerbehebung

Vorgehen bei der Problemlösung. . . . . . . . . . . . . . . . . . . . . . . . . . . . .9-1

Hardware- und System-Checkliste . . . . . . . . . . . . . . . . . . . . . . . . . . . .9-3

TOSHIBA-Support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-20

Kapitel 10 Haftungsausschlüsse
Anhang A Technische Daten

Umgebungsbedingungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-1

Anhang B Grafikadapter

Grafikadapter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-1

Anhang C Wireless LAN

Kartenspezifikationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-1

Funkmerkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-2

Unterstützte Frequenzbänder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-2

Anhang D Netzkabel und Netzstecker

Sicherheitsstandards. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D-1

Anhang E TOSHIBA PC Health Monitor

Starten von TOSHIBA PC Health Monitor . . . . . . . . . . . . . . . . . . . . . E-2

Anhang F Falls Ihr Computer gestohlen wird

Glossar
Stichwortverzeichnis

xiv Benutzerhandbuch

Vorwort

Mit dem Kauf des TOSHIBA L500/L505/L500D/L505D Computers haben
Sie eine gute Entscheidung getroffen. Dieser leistungsstarke
Notebook-Computer wird Sie jahrelang verlässlich bei der Arbeit
unterstützen und bietet dabei hervorragende Erweiterungsmöglichkeiten
sowie Multimediafähigkeit.

In diesem Handbuch wird beschrieben, wie Sie Ihren Computer aus der
Serie L500/L500/L500/L505D einrichten und verwenden. Außerdem
enthält es ausführliche Informationen zur Konfiguration des Computers,
zu Grundlagen der Bedienung und zur Pflege des Computers sowie zum
Einsatz von Zusatzgeräten und zur Fehlersuche und -behebung.

Sind Sie mit der Verwendung von Computern im Allgemeinen oder
Notebooks im Besonderen noch unerfahren, lesen Sie zuerst die Kapitel

Einführung und Hardware-Überblick, um sich mit den Merkmalen, den

Bestandteilen und dem Zubehör des Computers vertraut zu machen. Im
Kapitel Erste Schritte finden Sie dann Schritt-für-Schritt-Anweisungen zum
Einrichten des Computers.

Sind Sie bereits ein erfahrener Computerbenutzer, lesen Sie dieses
Vorwort weiter, um sich über den Aufbau des Handbuchs zu informieren,
und blättern Sie es dann kurz durch. Lesen Sie auf jeden Fall den Abschnitt

Sonderfunktionen der Einführung, um die besonderen Merkmale des

Computers kennen zu lernen, und den Abschnitt HW Setup und

Passwörter. Wenn Sie externe Geräte, zum Beispiel einen Drucker,

anschließen möchten, lesen Sie Kapitel 8, Zusatzeinrichtungen.

L500/L505/L500D/L505D

Inhalt des Handbuchs

Dieses Handbuch besteht aus den folgenden Kapiteln und Anhängen,
einem Glossar und einem Stichwortverzeichnis.

Kapitel 1, Einführung, stellt einen Überblick über die Merkmale, Funktionen
und Optionen des Computers dar.

Kapitel 2, Hardware-Überblick, nennt die Bestandteile des Computers und
erklärt kurz deren Funktion.

Kapitel 3, Erste Schritte, enthält einen kurzen Überblick über die erste
Verwendung des Computers.

Kapitel 4, Grundlagen der Bedienung, enthält Hinweise zum Umgang mit
dem Computer und zur Verwendung der folgenden Geräte und
Einrichtungen: Touchpad, optisches Laufwerk, Audio/Video-Steuerungen,
Webcam, Mikrofon, drahtlose Kommunikation und LAN.

Benutzerhandbuch xv

L500/L505/L500D/L505D

Kapitel 5, Tastatur, enthält eine Beschreibung der besonderen
Tastaturfunktionen, darunter die integrierte numerische Tastatur und die
Hotkeys.

Kapitel 6, Stromversorgung und Startmodi, enthält Informationen zur
Stromversorgung des Computers und zu den Energiesparmodi.

Kapitel 7, HW Setup und Passwörter, erklärt die Konfiguration des
Computers mithilfe des Programms HW Setup. Außerdem erfahren Sie
hier, wie Sie ein Passwort einrichten.

In Kapitel 8, Zusatzeinrichtungen, wird die zusätzlich erhältliche Hardware
beschrieben.

Kapitel 9, Fehlerbehebung, enthält Informationen zur Durchführung von
Diagnosetests und über Maßnahmen zum Beheben von eventuell
auftretenden Schwierigkeiten.

Kapitel 10, Haftungsausschlüsse, enthält Informationen zu rechtlichen
Hinweisen für Ihren Computer.

In den Anhängen finden Sie die technischen Daten des Computers.
Im Glossar werden allgemeine Computerbegriffe definiert und die im Text

verwendeten Akronyme aufgelistet
Das Stichwortverzeichnis hilft Ihnen bei der Suche nach bestimmten

Themen.

Konventionen

In diesem Handbuch werden die folgenden Formate zum Beschreiben,
Kennzeichnen und Hervorheben von Begriffen und Bedienverfahren
verwendet.

Abkürzungen

Abkürzungen werden eingeführt, indem der betreffende Begriff beim ersten
Auftreten ausgeschrieben und die Abkürzung, die oft auf dem
entsprechenden englischen Ausdruck beruht, in Klammern gesetzt wird.
Beispiel: Nur-Lese-Speicher (Read Only Memory, ROM). Akronyme
werden auch im Glossar aufgeführt.

Symbole

Symbole kennzeichnen Anschlüsse, Regler und andere Teile des
Computers. In der LED-Leiste weisen Symbole auf die Komponente hin,
zu der sie Informationen geben.

Tasten

Die Tasten der Tastatur werden im Text zum Beschreiben vieler
Computeroperationen verwendet. Die Beschriftung der Tasten, wie sie auf
der Tastatur erscheint, wird durch eine besondere Schrift dargestellt.
Beispiel: ENTER bezeichnet die ENTER-Taste (Eingabetaste).

xvi Benutzerhandbuch

L500/L505/L500D/L505D

T ast aturbedienung

Bei manchen Operationen müssen Sie zwei oder mehr Tasten gleichzeitig
drücken. Solche Bedienschritte werden durch die Tastenbeschriftungen,
verbunden durch Pluszeichen (+), dargestellt. Beispiel: CTRL + C
bedeutet, dass Sie die Taste CTRL gedrückt halten und dann zur gleichen
Zeit C drücken müssen. Wenn drei Tasten benutzt werden, halten Sie die
beiden ersten gedrückt und drücken dann die dritte.

ABC

Wenn Sie für einen Vorgang auf ein Symbol
klicken oder Text eingeben müssen, wird der
Name des Symbols oder der einzugebende Text
in der nebenstehenden Schriftart wiedergegeben.

Anzeige

S

ABC

Namen von Fenstern oder Symbolen sowie Text,
der vom Computer ausgegeben und auf dem
Bildschirm angezeigt wird, wird in der links
dargestellten Schrift wiedergegeben.

Besondere Hinweise

Wichtige Informationen werden in diesem Handbuch auf zwei Arten
dargestellt. Sie erscheinen jeweils wie unten abgebildet.

Achtung! „Vorsicht“ zeigt Ihnen an, dass unsachgemäßer Gebrauch der
Geräte oder Nichtbefolgung von Anweisungen zu Datenverlust oder
Schäden an Ihrem Gerät führen kann.

Bitte lesen. Ein Hinweis ist eine Anmerkung oder ein Ratschlag, der Ihnen
bei der optimalen Nutzung Ihrer Geräte hilft.

Weist auf eine potenziell gefährliche Situation hin, die bei Nichtbeachtung
der Anweisungen zum Tod oder zu schweren Verletzungen führen kann.

Terminologie

Dieser Begriff ist im vorliegenden Dokument folgendermaßen definiert:

Start Das Wort „Start“ bezieht sich auf die Schaltfläche

„ “ in Windows 7.

Benutzerhandbuch xvii

L500/L505/L500D/L505D

Allgemeine Vorsichtsmaßnahmen

TOSHIBA-Computer gewährleisten ein Optimum an Sicherheit, verringern
die gesundheitliche Belastung durch Überanstrengung und minimieren die
Risiken beim mobilen Einsatz der Geräte. Dennoch können Sie durch
Einhaltung einiger Vorsichtsmaßnahmen dazu beitragen, gesundheitliche
Beeinträchtigungen oder Schäden am Computer zu vermeiden.

Lesen Sie deshalb unbedingt die nachfolgenden Hinweise und die mit
„Vorsicht“ markierten Abschnitte im Handbuch.

Für ausreichende Lüftung sorgen

■ Achten Sie stets darauf, dass eine ausreichende Lüftung für Computer

und Netzadapter gewährleistet ist und dass sie vor Überhitzung
geschützt sind (selbst wenn sich der Computer im Energiesparmodus
befindet), wenn Sie die Stromversorgung einschalten oder den
Netzadapter an eine Steckdose anschließen. Beachten Sie in dieser
Situation folgendes:

■ Legen Sie keine Gegenstände auf den Computer oder Netzadapter.

■ Stellen Sie Computer oder Netzadapter niemals in der Nähe einer

Wärmequelle, wie z. B. einer Heizdecke oder eines Heizkörpers,
auf.

■ Lüftungsöffnungen, auch die, die sich unten am Computergehäuse

befinden, nicht abdecken oder versperren.

■ Computer stets auf einer harten, stabilen Arbeitsfläche betreiben.

Wenn Sie den Computer auf einem Teppich oder einem anderen
weichen Material einsetzen, werden die Lüftungsschlitze unter
Umständen blockiert.

■ Immer ausreichend Platz um den Computer lassen.

■ Eine Überhitzung von Computer oder Netzadapter könnte zu einem

Systemausfall, zu Schäden an Computer oder Netzadapter oder zu
einem Brand führen, was schwere Verletzungen zur Folge haben kann.

Computerfreundliche Umgebung einrichten

Stellen Sie den Computer auf einer ebenen Oberfläche ab, die ausreichend
Platz für den Computer sowie das gesamte erforderliche Zubehör
(z. B. Drucker) bietet.

Lassen Sie genügend Platz um den Computer und die Peripheriegeräte
herum, damit die Lüftung gewährleistet ist. Andernfalls könnten sie sich
überhitzen.

xviii Benutzerhandbuch

Um den optimalen Betriebszustand des Computers zu erhalten, vermeiden
Sie in Ihrem Arbeitsumfeld Folgendes:

■ Staub, Feuchtigkeit und direkte Sonneneinstrahlung

■ Geräte, die elektromagnetische Felder erzeugen, wie

Stereolautsprecher (andere als an den Computer angeschlossene
Lautsprecher) oder Freisprechanlagen.

■ Rasche Temperaturwechsel oder Veränderungen der Luftfeuchtigkeit

und deren Verursacher (z. B. Lüftungsschlitze von Klimaanlagen oder
Heizungen).

■ Extreme Hitze, Kälte oder Luftfeuchtigkeit.

■ Flüssigkeiten und korrosive Chemikalien

Ve rletzungen durch Überlastung

Lesen Sie das Handbuch für sicheres und angenehmes Arbeiten
aufmerksam durch. Es enthält Informationen zur Vermeidung von
Überlastungserscheinungen an Ihren Handgelenken durch längere
Verwendung der Tastatur.

Verletzung durch Wärmeeinwirkung

■ Vermeiden Sie längeren physischen Kontakt mit dem Computer. Wenn

der Computer für längere Zeit in Betrieb war, kann die Oberfläche sehr
warm werden. Auch wenn die Temperatur bei der einfachen Berührung
nicht als zu hoch empfunden wird, sollten Sie den langen physischen
Kontakt mit dem Computer vermeiden (z. B. wenn Sie den Computer
auf Ihren Schoß oder die Hände auf die Handballenauflage legen).
Es könnte zu einer Schädigung der Haut durch die andauernde
Wärmeeinwirkung auf niedriger Stufe kommen.

■ Vermeiden Sie nach längerer Verwendung des Computers die

Berührung der Metallplatte an den verschiedenen
Schnittstellenanschlüssen, da diese heiß werden kann.

■ Auch das Gehäuse des Netzadapters wird bei längerer Verwendung

warm. Dieser Zustand weist nicht auf eine Fehlfunktion hin. Ziehen Sie
den Netzadapter ab und lassen Sie ihn abkühlen, bevor Sie ihn
transportieren.

■ Legen Sie den Netzadapter nicht auf hitzeempfindlichem Material ab,

da das dieses sonst beschädigt werden könnte.

L500/L505/L500D/L505D

Schäden durch Druck- oder Stoßeinwirkung

Setzen Sie den Computer keinem starken Druck aus und lassen Sie keine
Gegenstände auf ihn fallen. Dadurch können die Bauteile des Computers
beschädigt werden und es kann zu Funktionsausfällen kommen.

Benutzerhandbuch xix

L500/L505/L500D/L505D

Mobiltelefone

Die Verwendung von Mobiltelefonen kann zu Konflikten mit dem
Audiosystem des Computers führen. Der Betrieb des Computers wird
dadurch nicht beeinträchtigt, dennoch sollte ein Mindestabstand von 30 cm
zwischen dem Computer und einem Mobiltelefon, das gerade verwendet
wird, eingehalten werden.

Handbuch für sicheres und angenehmes Arbeiten

Alle wichtigen Informationen zur sicheren und richtigen Verwendung des
Computers finden Sie im mitgelieferten Handbuch für sicheres und
angenehmes Arbeiten. Sie sollten es lesen, bevor Sie am Computer
arbeiten.

xx Benutzerhandbuch

Einführung

Dieses Kapitel enthält eine Teileprüfliste und eine Beschreibung der
Merkmale, der Optionen und des Zubehörs des Computers.

Einige der in diesem Handbuch beschriebenen Einrichtungen
funktionieren eventuell nicht ordnungsgemäß, wenn Sie ein
Betriebssystem verwenden, das nicht von TOSHIBA vorinstalliert wurde.

Teileprüfliste

Packen Sie den Computer vorsichtig aus. Heben Sie den Karton und das
Verpackungsmaterial für den späteren Gebrauch auf.

Hardware

Überprüfen Sie, ob Sie die folgenden Teile erhalten haben:

■ TOSHIBA L500/L505/L500D/L505D Mobiler Personal Computer

■ Netzadapter und Netzkabel (Stecker mit 2 oder 3 Kontakten)

L500/L505/L500D/L505D

Kapitel 1

Dokumentation

■ TOSHIBA L500/L505/L500D/L505D Mobiler Personal Computer

Benutzerhandbuch

■ TOSHIBA L500/L505/L500D/L505D Kurzanleitung

■ Handbuch für sicheres und angenehmes Arbeiten (in diesem

Benutzerhandbuch enthalten)

■ Garantie-Informationen

Sollte etwas fehlen oder beschädigt sein, wenden Sie sich bitte umgehend
an Ihren Händler.

Benutzerhandbuch 1-1

L500/L505/L500D/L505D

Software

Das folgende Windows-Betriebssystem und die folgenden
Dienstprogramme sind vorinstalliert:

■ Windows 7

■ Bluetooth-Treiber (kann nur bei Modellen mit Bluetooth-Funktionalität

verwendet werden)

■ Grafiktreiber für Windows

■ TOSHIBA Value Added Package

■ TOSHIBA Hardware Setup

■ TOSHIBA Supervisorpasswort

■ LAN-Treiber

■ Treiber für das Zeigegerät

■ Audiotreiber für Windows

■ Wireless LAN-Treiber (nur für Modelle mit Wireless LAN-Funktion)

■ Windows Mobility Center

■ TOSHIBA Disc Creator

■ TOSHIBA Recovery Media Creator

■ TOSHIBA ConfigFree™

■ TOSHIBA SD-Speicher-Dienstprogramme

■ TOSHIBA Assist

■ TOSHIBA DVD PLAYER

■ TOSHIBA Face Recognition (kann nur bei Modellen mit Webcam

verwendet werden)

■ TOSHIBA Web Camera Application (kann nur bei Modellen mit

Webcam verwendet werden)

■ TOSHIBA PC Health Monitor

■ TOSHIBA Bulletin Board

■ TOSHIBA ReelTime

■ TOSHIBA Service Station

■ TOSHIBA eco Utility

■ Online-Handbuch

Das Formatierungsprogramm für SD-Speicherkarten sowie andere
SD-Funktionen sind unter TOSHIBA SD-Speicher-Dienstprogramme
zusammengefasst. Wenn Sie die SD-Dienstprogramme deinstallieren
möchten, klicken Sie auf Start -> Systemsteuerung -> Programm
deinstallieren und wählen Sie „TOSHIBA SD-Speicher­Dienstprogramme“.

1-2 Benutzerhandbuch

Merkmale

L500/L505/L500D/L505D

Der Computer verfügt über die folgenden Merkmale und Vorteile:

Prozessor

Ausstattung ab
Werk

Der Prozessortyp variiert je nach Modell.
Um festzustellen, mit welchem Prozessortyp Ihr
Computer ausgestattet ist, öffnen Sie das
PC-Diagnose-Tool, indem Sie auf Folgendes
klicken: Start -> Alle Programme -> TOSHIBA ->

Dienstprogramme -> PC-Diagnose-Tool.

Chipsatz Mobile Intel

Mobile Intel

®

GM45 Express-Chipsatz

®

GL40 Express-Chipsatz
oder
AMD M780G Chipsatz

AMD M780V Chipsatz
AMD M880G Chipsatz
AMD M860G Chipsatz
AMD M870 Chipsatz

Speicher

Steckplätze PC3-8500/PC2-6400 1-GB-, 2-GB- oder 4-GB-

Für Benutzer einer 32-Bit-Version von Windows: Wenn Ihr Computer mit
zwei 2-GB-Speichermodulen oder mehr konfiguriert ist, wird der Speicher
möglicherweise nur als ca. 3 GB angezeigt (je nach Hardwarespezifikation
des Computers).

Dies ist korrekt, da das Betriebssystem normalerweise den verfügbaren
Speicher anstatt des im Computer installierten physischen Speichers
(RAM) anzeigt.

Verschiedene Systemkomponenten (z. B. die GPU des Grafikadapters
und PCI-Geräte wie Wireless LAN) benötigen ihren eigenen Speicher.
Da ein 32-Bit-Betriebssystem nicht mehr als 4 GB Speicher adressieren
kann, überschneiden diese Systemressourcen sich mit dem physischen
Speicher. Es ist eine technische Einschränkung, dass der sich
überschneidende Speicher dem Betriebssystem nicht zur Verfügung steht.

Auch wenn bestimmte Tools möglicherweise den tatsächlichen,
physischen Speicher anzeigen, stehen dem Betriebssystem trotzdem nur
ca. 3 GB Speicher zur Verfügung.

Speichermodule können in die beiden
Speichersockel installiert werden.

Die maximale Größe und Geschwindigkeit des
Systemspeichers ist modellabhängig.

Benutzerhandbuch 1-3

L500/L505/L500D/L505D

■ Die maximale Speichergröße, die in Modelle mit Mobile Intel® GLA40

Express-Chipsatz eingebaut werden kann, beträgt 4 GB.

■ Das PC-6400-Speichermodul arbeitet mit PC2-5300 Geschwindigkeit

auf AMD Athlon/Sempron™-Prozessoren.

Video-RAM Video-RAM ist vom jeweiligen Produkt abhängig.

®

Modell mit Mobile Intel
Mobile Intel

®

GL40 Express-Chipsatz:

GM45 Express-Chipsatz/

Video RAM-Kapazität wird mit dem Hauptspeicher
geteilt und der Anteil hängt von der Dynamic Video
Memory Technology ab.

Modell mit Mobile Intel® GM45 Express-Chipsatz im
Grafikchip von ATI Mobility Radeon™ HD 4530:
Extern 256 MB

®

Modell mit Mobile Intel

GM45 Express-Chipsatz im
Grafikchip von ATI Mobility Radeon™ HD 4570:
Extern 512 MB

®

Modell mit Mobile Intel

GM45 Express-Chipsatz im
Grafikchip von ATI Mobility Radeon™ HD 4650:
Extern 1 GB

Modell mit AMD M780G Chipsatz/
Modell mit AMD M780V Chipsatz/
Modell mit AMD M880G Chipsatz/
Modell mit AMD M860G Chipsatz:
Die Video-RAM-Kapazität wird mit dem
Hauptspeicher gemeinsam genutzt, und der Anteil
richtet sich nach dem ATI HyperMemory™.

Modell mit AMD M780G Chipsatz/
Modell mit AMD M880G Chipsatz/
Modell mit AMD M870 Chipsatz im Grafikchip von
ATI Mobility Radeon™ HD 4530: Extern 256 MB

Modell mit AMD M780G Chipsatz/
Modell mit AMD M880G Chipsatz/
Modell mit AMD M870 Chipsatz im Grafikchip von
ATI Mobility Radeon™ HD 4570: Extern 512 MB

1-4 Benutzerhandbuch

Laufwerke

L500/L505/L500D/L505D

Festplattenlaufwerk
oder Solid-State­Drive

Dieser Computer ist mit den folgenden
Festplattenlaufwerktypen (HDD) ausgestattet:

■ 120GB

■ 160GB

■ 250GB

■ 320GB

■ 400GB

■ 500GB

Bitte beachten Sie, dass ein Teil der
Festplatten-Gesamtkapazität für
Verwaltungszwecke reserviert ist.

Zu einem späteren Zeitpunkt sind möglicherweise Festplatten anderer
Größe verfügbar.

Benutzerhandbuch 1-5

L500/L505/L500D/L505D

Optisches Laufwerk

Der Computer ist mit einem DVD-Super-Multi-Laufwerk ausgestattet,
mit dem Sie CDs oder DVDs ohne Adapter verwenden können.

DVD-Super-Multi­Laufwerk

Das Laufwerk liest DVD-ROMs bei maximal
8-facher Geschwindigkeit und CD-ROMs bei
maximal 24-facher Geschwindigkeit und schreibt
CD-Rs bei bis zu 24-facher Geschwindigkeit,
CD-RWs bei bis zu 24-facher Geschwindigkeit,
DVD-Rs, DVD+Rs und DVD+RWs bei bis zu
8-facher Geschwindigkeit, DVD-R (Dual Layer)
bei bis zu 6-facher Geschwindigkeit, DVD+R
(Double Layer) bei bis zu 6-facher
Geschwindigkeit und DVD-RAM bei bis zu
5-facher Geschwindigkeit und unterstützt die
folgenden Formate:

■ CD-R

■ CD-RW

■ DVD-ROM

■ DVD-Video

■ CD-DA

■ CD-Text

■ Photo CD™ (Single/Multi-Session)

■ CD-ROM Mode 1, Mode 2

■ CD-ROM XA Mode 2 (Form1, Form2)

■ Enhanced CD (CD-EXTRA)

■ Adressierungsmethode 2

■ DVD-R

■ DVD-R (Double Layer)

■ DVD-RW

■ DVD+R

■ DVD+R (Double Layer)

■ DVD+RW

■ DVD-RAM

Tastatur

Ausstattung ab
Werk

1-6 Benutzerhandbuch

Die integrierte Tastatur verfügt über dedizierte

Cursorsteuerungstasten, - und -Tasten.

®

Die Tastatur ist mit der erweiterten IBM

-Tastatur

kompatibel. Nähere Informationen finden Sie in
Kapitel 5, Tastatur.

Zeigegerät

L500/L505/L500D/L505D

Integriertes
Touchpad

Das integrierte Touchpad und die Klicktasten in
der Handballenauflage der Tastatur ermöglichen
die Steuerung des Bildschirmzeigers und
Supportfunktionen wie den Bildlauf in Fenstern
(Scrollen).

Stromversorgung

Akku Der Computer wird durch einen

RTC-Batterie Der Computer verfügt über einen internen Akku

Netzadapter Der Netzadapter versorgt das System mit Strom

wiederaufladbaren Lithium-Ionen-Akku mit Strom
versorgt.

für die Versorgung der internen Echtzeituhr (Real
Time Clock, RTC) und des Kalenders.

und lädt die Akkus bei schwachem Ladezustand
auf. Er ist mit einem abziehbaren Netzkabel
ausgestattet, dessen Stecker entweder 2 oder
3 Kontakte hat.

Da der Adapter universell ist, kann eine
Netzspannung zwischen 100 und 240 Volt
verwendet werden; der Ausgangsstrom variiert
jedoch von Modell zu Modell. Durch die
Verwendung des falschen Adapters kann der
Computer beschädigt werden. Lesen Sie dazu
Abschnitt Netzadapter in Kapitel 2, Hardware-

Überblick.

Anschlüsse

Externer Monitor Dieser Anschluss ist ein 15-poliger, analoger

VGA-Anschluss. Über diesen Anschluss können
Sie einen externen Monitor an den Computer
anschließen. Einige Modelle sind mit dieser
Funktion ausgestattet.

Universal Serial Bus
(USB2.0)

Benutzerhandbuch 1-7

Der Computer unterstützt mehrere
USB-Anschlüsse entsprechend dem Standard
USB 2.0.

Einer der USB-Anschlüsse verfügt über die
eSATA (External Serial ATA)-Funktion.

L500/L505/L500D/L505D

Steckplätze

Bridge Media In diesen Steckplatz können Sie eine der

folgenden Karten einsetzen: SD™/SDHC™-
Speicherkarte, miniSD™/microSD™-Karte,
Memory Stick

®

(PRO™) und MultiMediaCard™.

Lesen Sie dazu Kapitel 8, Zusatzeinrichtungen.

Multimedia

Audiosystem Zum integrierten Audiosystem gehören die

internen Lautsprecher und ein internes Mikrofon;
außerdem können ein externes Mikrofon und
Kopfhörer über die entsprechenden Buchsen
angeschlossen werden.

Webcam Eine Webcam ist ein Gerät, mit dem Sie über

Ihren Computer Video aufzeichnen oder Fotos
aufnehmen können. Sie können es für
Video-Chats oder Videokonferenzen einsetzen,
wenn Sie ein Tool wie etwa Wind ows Live

Messenger verwenden. Toshiba Web Camera
Application ermöglicht Ihnen, verschiedene

Videoeffekte auf Ihre Videos oder Fotos
anzuwenden.

HDMI-Ausgang An den HDMI-Ausgang können Sie ein

Kopfhörerbuchse An diese Buchse können Sie einen

Mikrofonbuchse An die 3,5-mm-Mini-Mikrofonbuchse können Sie

HDMI-Kabel (Typ A) anschließen.
Das HDMI-Kabel kann Video- und Audiosignale

senden.

Stereokopfhörer (mindestens 16 Ohm)
anschließen. Wenn ein Kopfhörer angeschlossen
ist, ist der interne Lautsprecher automatisch
deaktiviert.

einen dreiadrigen Ministecker für ein
Stereomikrofon oder ein Stereogerät als
Audioeingabegerät anschließen.

1-8 Benutzerhandbuch

L500/L505/L500D/L505D

Kommunikation

LAN Der Computer unterstützt Ethernet-LANs

(10 Mbit/s, 10BASE-T) und Fast Ethernet-LANs
(100 Mbit/s, 100BASE-TX).

Bluetooth™ Einige Computer in dieser Serie bieten drahtlose

Bluetooth-Kommunikation, die Kabel zwischen
elektronischen Geräten wie Computern,
Druckern und Mobiltelefonen überflüssig macht.
Wenn diese Funktion aktiviert ist, bietet
Bluetooth eine drahtlose persönliche
Netzwerkumgebung, die schnell und einfach
einzurichten und sicher und vertrauenswürdig ist.

Wireless LAN Einige Modelle dieser Serie verfügen über ein

Wireless LAN-Modul, das mit anderen LAN­Systemen kompatibel ist, welche auf der Direct
Sequence Spread Spectrum/Orthogonal
Frequency Division Multiplexing-Funktechnologie
gemäß IEEE 802.11 basieren.

■ Die Übertragungsgeschwindigkeit und die Reichweite des

Wireless LAN kann variieren. Sie hängt von folgenden Faktoren ab:
elektromagnetische Umgebung, Hindernissen, Aufbau und
Konfiguration des Zugangspunktes sowie Aufbau des Clients und
Software/Hardware-Konfiguration. Die angegebene Übertragungsrate
ist das theoretische Maximum unter dem jeweiligen Standard.
Die tatsächliche Übertragungsgeschwindigkeit wird unter dem
theoretischen Maximum liegen.

Sicherheit

Schlitz für ein
Sicherheitsschloss

Benutzerhandbuch 1-9

Dient zur Anbringung eines Sicherheitsseils, mit
dem der Computer am Schreibtisch oder an
einem anderen schweren Gegenstand befestigt
werden kann.

L500/L505/L500D/L505D

Software

Der integrierte Flüssigkristallbildschirm (Liquid Crystal Display, LCD)
unterstützt hochauflösende Grafik und lässt sich in vielen Neigungswinkeln
einstellen, so dass optimale Lesbarkeit und maximaler Komfort
gewährleistet sind.

Betriebssystem Windows 7 ist verfügbar. Lesen Sie dazu auch

TOSHIBA­Dienstprogramme

Plug and Play Wenn Sie ein externes Gerät an den Computer

Sonderfunktionen

Die folgenden Merkmale gibt es entweder nur bei TOSHIBA Computern,
oder es sind Funktionen, die den Umgang mit dem Computer erleichtern.

Rufen Sie die einzelnen Funktionen wie nachstehend beschrieben auf.
* Um die Energieoptionen aufzurufen, klicken Sie auf Start ->

Systemsteuerung -> System und Sicherheit -> Energieoptionen.

den Abschnitt zur vorinstallierten Software weiter
oben in diesem Kapitel.

Verschiedene Dienstprogramme und Treiber, die
die Verwendung des Computers noch
benutzerfreundlicher machen, sind vorinstalliert.
Lesen Sie dazu den Abschnitt „Dienstprogramme
und Anwendungen“ in diesem Kapitel.

anschließen oder eine Komponente installieren,
ermöglicht die Plug-and-Play-Fähigkeit dem
System, die Verbindung zu erkennen und die
nötige Konfiguration automatisch vorzunehmen.

Hotkeys Hotkeys sind bestimmte Tastenkombinationen,

die schnelle Änderungen an der
Systemkonfiguration direkt über die Tastatur
ermöglichen, ohne dass ein Systemprogramm
ausgeführt werden muss.

Automatische
Bildschirmab­schaltung

*

Mit dieser Funktion wird die Stromversorgung des
Computer-LCDs unterbrochen, wenn über einen
festgelegten Zeitraum keine Tastatureingabe
erfolgte. Sobald eine Taste gedrückt wird, wird
die Stromversorgung wieder hergestellt. Diese
können Sie in den Energieoptionen festlegen.

Automatische
Festplattenab­schaltung

*

Mit dieser Funktion wird die Stromversorgung des
Festplattenlaufwerks unterbrochen, wenn über
einen festgelegten Zeitraum nicht darauf
zugegriffen wurde. Sobald das nächste Mal auf
die Festplatte zugegriffen wird, wird die
Stromversorgung wieder hergestellt. Diese
können Sie in den Energieoptionen festlegen.

1-10 Benutzerhandbuch

L500/L505/L500D/L505D

Automatischer
Energiesparmodus/
Ruhezustand

*

Mit dieser Funktion wird das System automatisch
im Energiesparmodus oder Ruhezustand
heruntergefahren, wenn über einen festgelegten
Zeitraum keine Eingabe oder Hardwarezugriff
erfolgt. Diese können Sie in den Energieoptionen
festlegen.

Einschaltpasswort Es stehen zwei Stufen des Passwortschutzes zur

Verfügung, um den unbefugten Zugriff auf den
Computer zu verhindern: das Supervisor- und
das Benutzerpasswort.

Sofortsperre Eine besondere Hotkey-Funktion sperrt das

System automatisch und schützt so Ihre Daten.

Intelligente
Stromversorgung

Ein Mikroprozessor in der intelligenten

*

Stromversorgung des Computers prüft den
Ladezustand des Akkus, ermittelt automatisch
die verbleibende Akkukapazität und schützt die
elektronischen Bauteile des Computers auch vor
unzulässigen Betriebsbedingungen wie zum
Beispiel einer Überspannung aus dem
Netzadapter. Diese können Sie in den
Energieoptionen festlegen.

*

Energiesparmodus

Mit dieser Funktion können Sie den Computer so
konfigurieren, dass Akkuenergie gespart wird.
Diese können Sie in den Energieoptionen
festlegen.

Automatischer
Ruhezustand bei
Entladung des

*

Akkus

Reicht der Akkuladezustand für den weiteren
Betrieb nicht mehr aus, wird der Computer
automatisch in den Ruhezustand
heruntergefahren. Diese können Sie in den
Energieoptionen festlegen.

Schutz vor
Überhitzung

*

Zum Schutz vor Überhitzung verfügt der
Prozessor über einen eingebauten
Temperatursensor, der bei Bedarf einen Lüfter
aktiviert oder die CPU-Taktfrequenz herabsetzt.
Diese können Sie in den Energieoptionen
festlegen.

Wenn die Temperatur des Prozessors trotz der Kühlungsmaßnahmen zu
heiß wird, schaltet sich das System automatisch ab, um Schäden zu
verhindern. Die Daten im Arbeitsspeicher gehen verloren.

Benutzerhandbuch 1-11

L500/L505/L500D/L505D

Ruhezustand Wenn diese Funktion aktiviert ist, können Sie den

Computer ausschalten, ohne die geöffneten
Anwendungen schließen zu müssen. Der Inhalt
des Arbeitsspeichers wird automatisch auf der
Festplatte gespeichert. Wenn Sie den Computer
wieder einschalten, können Sie direkt dort mit der
Arbeit fortfahren, wo Sie sie unterbrochen haben.
Nähere Informationen finden Sie im Abschnitt

Ausschalten des Computers in Kapitel 3, Erste
Schritte.

Energiesparmodus Wenn Sie Ihre Arbeit unterbrechen müssen,

können Sie diese Funktion verwenden, um den
Computer auszuschalten, ohne die Software zu
beenden. Die Daten werden im Hauptspeicher
des Computers aufrechterhalten, sodass Sie
beim nächsten Einschalten dort mit Ihrer Arbeit
fortfahren können, wo Sie sie unterbrochen
haben.

TOSHIBA Value Added Package

In diesem Abschnitt werden die TOSHIBA Component-Funktionen
beschrieben, die auf dem Computer vorinstalliert sind.

TOSHIBA Power
Saver

TOSHIBA Zoom­Dienstprogramm

TOSHIBA PC­Diagnose-Tool

TOSHIBA Flash
Cards

1-12 Benutzerhandbuch

TOSHIBA Power Saver bietet vielfältige
Funktionen für die Energieverwaltung.

Mit diesem Dienstprogramm können Sie
Symbole auf dem Windows Desktop oder den
mit spezifischen unterstützten Anwendungen
verbundenen Zoomfaktor vergrößern oder
verkleinern.

Das TOSHIBA PC-Diagnose-Tool zeigt
grundlegende Informationen zur
Systemkonfiguration an und ermöglicht das
Testen der Funktionalität eines Teils der
integrierten Hardwaregeräte des Computers.

TOSHIBA Flash Cards bieten eine schnelle
Möglichkeit zum Ändern bestimmter
Systemfunktionen und zum Starten von
Anwendungen.

■ Hotkey-Funktion

■ TOSHIBA-Dienstprogramm-Startfunktion

L500/L505/L500D/L505D

TOSHIBA
Accessibility

Das Dienstprogramm TOSHIBA Accessibility
unterstützt Benutzer mit eingeschränkten
Bewegungsmöglichkeiten bei der Verwendung
der TOSHIBA Hotkey-Funktionen. Mit diesem
Dienstprogramm können Sie einstellen, dass die
Ta st e FN nach einmaligem Drücken einrastet.
Tastenkombinationen können dann als
Tastenfolge eingegeben werden, d. h. Sie
können FN loslassen und dann eine der

Funktionstasten (F1 .... F12) drücken. Die Taste

FN bleibt aktiviert, bis Sie eine andere Taste
drücken.

Dienstprogramme und Anwendungen

Dieser Abschnitt beschreibt die vorinstallierten Dienstprogramme, die mit
dem Computer geliefert werden, und erklärt, wie sie gestartet werden.
Weitere Informationen zum Betrieb der einzelnen Programme finden Sie in
den jeweiligen Onlinehandbüchern, Hilfedateien oder README.TXT­Dateien.

Bluetooth Stack for
Windows by Toshiba

Bluetooth-Funktionen können nicht bei Modellen verwendet werden, be i
denen Bluetooth nicht installiert ist.

Diese Software ermöglicht die Kommunikation
zwischen dem Computer und externen
Bluetooth-Geräten wie Druckern und
Mobiltelefonen.

TOSHIBA Assist TOSHIBA Assist ist eine grafische

Benutzeroberfläche für den schnellen Zugriff auf
spezifische Tools, Dienstprogramme und
Anwendungen, die die Verwendung und
Konfiguration des Computers erleichtern.

HW Setup Um das Dienstprogramm zu starten, klicken Sie

Benutzerhandbuch 1-13

auf die Windows-Start-Schaltfläche, zeigen Sie
auf Alle Programme, klicken Sie auf TOSHIBA,
klicken Sie auf Dienstprogramme und wählen
Sie HWSetup.

L500/L505/L500D/L505D

TOSHIBA
ConfigFree

TOSHIBA Disc
Creator

TOSHIBA eco
Utility

TOSHIBA ConfigFree besteht aus mehreren
Dienstprogrammen, die die
Gebrauchsfreundlichkeit und Steuerung von
Kommunikationsgeräten und
Netzwerkverbindungen verbessern, zur
Identifizierung von Kommunikationsproblemen
beitragen und die Erstellung von Profilen
ermöglichen, wenn Sie zwischen verschiedenen
Standorten und Kommunikationsnetzen
wechseln. Um dieses Dienstprogramm
aufzurufen, klicken Sie auf Start -> Alle
Programme -> TOSHIBA -> ConfigFree.

Sie können CDs und DVDs in verschiedenen
Formaten erstellen, darunter auch Audio-CDs,
die auf einem Standard-CD-Player abgespielt
werden können, sowie Daten-CDs/DVDs, auf
denen Sie Kopien der Dateien und Ordner von
der Festplatte speichern können.

Um dieses Dienstprogramm aufzurufen, klicken
Sie auf Start -> Alle Programme -> TOSHIBA

-> CD&DVD Applications -> Disc Creator.

Das Dienstprogramm TOSHIBA eco Utility hilft
Ihnen, die Energieeinsparung zu überwachen,
indem der Echtzeitenergieverbrauch
näherungsweise angezeigt wird. Des Weiteren
werden der akkumulierte Energieverbrauch und
die akkumulierte Energieeinsparung bei
täglicher, wöchentlicher und monatlicher
Verwendung des Eco-Modus näherungsweise
angezeigt. Wenn Sie den Eco-Modus
kontinuierlich verwenden, können Sie die
Energieeinsparung verfolgen.

Windows Mobility
Center

In diesem Abschnitt wird das Windows Mobility
Center beschrieben. Mobility Center ist ein
Dienstprogramm, mit dem Sie in einem Fenster
Zugriff auf mehrere Einstellungen für mobile PCs
haben. Standardmäßig sind vom Betriebssystem
höchstens acht Bereiche vordefiniert, zwei weitere
lassen sich dem Mobility Center hinzufügen.

■ Lock Computer:

Damit kann der Computer gesperrt werden, ohne
dass er ausgeschaltet wird. Dies hat denselben
Effekt wie die Verwendung der Schaltfläche Lock
(Sperren) rechts im Startmenü.

■ TOSHIBA Assist:

Damit lässt sich das Programm TOSHIBA Assist
starten, sofern dies im Computer installiert ist.

1-14 Benutzerhandbuch

L500/L505/L500D/L505D

TOSHIBA DVD
PLAYER

Auslassen von Einzelbildern, Springen der Audiospur oder asynchroner
Ton und Bild können während der Wiedergabe einiger DVD-Videotitel
auftreten. Schließen Sie den Netzadapter des Computers an, wenn Sie HD
DVD-Video abspielen. Energiesparfunktionen können die reibungslose
Wiedergabe beeinträchtigen.

TOSHIBA Face
Recognition

TOSHIBA Web
Camera Application

TOSHIBA HDD/SSD
Alert

Diese Software wird für die Wiedergabe von
DVD-Video mitgeliefert. Sie verfügt über eine
Bildschirmoberfläche und Funktionen. Klicken
Sie auf Start -> Alle Programme -> TOSHIBA
DVD PLAYER.

TOSHIBA Face Recognition verwendet eine
Bibliothek mit Gesichtern, um die
Gesichtsmerkmale von Benutzern zu überprüfen,
wenn sie sich bei Windows anmelden. Wenn die
Überprüfung erfolgreich ist, wird der Benutzer
automatisch bei Windows angemeldet. Der
Anmeldevorgang wird so vereinfacht, da der
Benutzer kein Kennwort eingeben muss.

TOSHIBA Web Camera Application ist so
konfiguriert, dass die Software beim Starten von
Windows 7 gestartet wird; wenn Sie die
Anwendung neu starten müssen, wählen Sie

Start -> Alle Programme -> TOSHIBA ->
Dienstprogramme -> Web Camera
Application.

TOSHIBA HDD/SSD Alert verfügt über
Assistentenfunktionen, die den Laufwerk­Betriebsstatus überwachen und die
Systemsicherung ausführen.

Optionen

Sie können den Computer noch leistungsfähiger und komfortabler in der
Bedienung machen, wenn Sie ihn mit optional erhältlichem Zubehör
ausstatten. Folgendes Zubehör ist erhältlich:

Speichererweiterung Sie können problemlos Speichermodule mit

Akku Als Ersatz oder Austausch kann ein zusätzlicher

Benutzerhandbuch 1-15

1 GB, 2 GB oder 4 GB (PC3-8500/PC2-6400) in
den Computer einbauen.

Akku erworben werden. Nähere Informationen
finden Sie in Kapitel 6, Stromversorgung und

Startmodi.

L500/L505/L500D/L505D

Netzadapter Wenn Sie den Computer häufig an zwei Orten

USB­Diskettenlaufwerk

benutzen, zum Beispiel zu Hause und im Büro,
haben Sie weniger zu tragen, wenn Sie an
beiden Orten einen Netzadapter bereithalten.

Das USB-Diskettenlaufwerk unterstützt 3,5"­Disketten mit einer Speicherkapazität von
1,44 MB oder 720 KB und wird mit einem
USB-Anschluss des Computers verbunden.
Achten Sie bei der Verwendung darauf, dass Sie
mit Windows 7 zwar keine 720-KB-Disketten
formatieren, jedoch bereits formatierte Disketten
lesen und beschreiben können.

Sicherheitsschloss Der Computer verfügt über einen Schlitz zur

Befestigung einer Seilsicherung, die zum Schutz
des Computers vor Diebstahl dient.

1-16 Benutzerhandbuch

Hardware-Überblick

In diesem Kapitel werden die einzelnen Bestandteile des Computers kurz
vorgestellt. Machen Sie sich mit jeder Komponente vertraut, bevor Sie den
Computer in Betrieb nehmen.

Vorderseite mit geschlossenem Bildschirm

Diese Abbildung zeigt die Vorderseite des Computers mit geschlossenem
Bildschirm.

1

3

L500/L505/L500D/L505D

Kapitel 2

1. Drahtlose Kommunikation

2

2. Lautstärkeregler

3. Bridge-Media-Steckplatz

Abbildung 2-1 Vorderseite des Computers mit geschlossenem Bildschirm

Drahtlose
Kommunikation

Lautstärkeregler

Bridge-Media­Steckplatz

Benutzerhandbuch 2-1

Die LED für die Drahtlose Kommunikation
leuchtet gelb, wenn die Bluetooth- und Wireless
LAN-Funktionen aktiviert sind.

Mit diesem Regler können Sie die Lautstärke der
internen Stereolautsprecher bzw. des optionalen
externen Stereokopfhörers (falls angeschlossen)
einstellen. Bewegen Sie den Lautstärkeregler
nach links, um die Lautstärke zu verringern,
bzw. nach rechts, um die Lautstärke zu erhöhen.

In diesem Steckplatz können Sie eine der
folgenden Karten einsetzen: SD™/SDHC™­Speicherkarte, miniSD™/microSD™-Karte,
Memory Stick
Lesen Sie dazu Kapitel 8, Zusatzeinrichtungen.

®

(PRO™) und MultiMediaCard™.

L500/L505/L500D/L505D

Achten Sie darauf, dass keine Metal lgeg en s tän de , z.B. Schrauben,
Heftklammern und Büroklammern in den Bridge Media-Steckplatz
gelangen. Fremdkörper aus Metall können ein en Kurzschluss verursache n,
wodurch der PC beschädigt und ein Feuer ausbrechen kön nte .

Linke Seite

Diese Abbildung zeigt die linke Seite des Computers.

1 2 3

1. Lüftungsschlitze

2. Anschluss für einen externen Monitor

3. LAN-Buchse

*4. HDMI-Ausgang

* Je nach Modell.

Abbildung 2-2 Linke Seite des Computers

5. eSATA/USB Combo-Port

6. Mikrofonbuchse

7. Kopfhörerbuchse

64 5 7

Lüftungsschlitze Die Lüftungsschlitze des verhindern eine

Überhitzung des Prozessors.

Blockieren Sie die Lüftungsschlitze nicht. Achten Sie darauf, dass keine
Metallgegenstände, z. B. Schrauben, Heftklammern und Büroklammern in
die Lüftungsschlitze gelangen. Fremdkörper aus Metall können einen
Kurzschluss verursachen, wodurch der PC beschädigt und ein Feuer
ausbrechen könnte.

Anschluss für einen
externen Monitor

Über diesen Anschluss können Sie einen
externen Monitor an den Computer anschließen.

LAN-Buchse Über diese Buchse können Sie den Computer an

ein LAN anschließen. Unterstützt werden sowohl
Ethernet-LANs mit 10 Megabit/Sekunde
(10BASE-T) als auch Fast Ethernet-LANs mit
100 Megabit/Sekunde (100BASE-TX). Zwei
LEDs geben Informationen zur LAN-Verbindung.
Nähere Informationen finden Sie in Kapitel 4,

Grundlagen der Bedienung.

2-2 Benutzerhandbuch

L500/L505/L500D/L505D

■ Schließen Sie nur ein LAN-Kabel an die LAN-Buchse an. Wenn Sie ein

anderes Kabel anschließen, kann es zu Schäden oder Fehlfunktionen
kommen.

■ Schließen Sie das LAN-Kabel nicht an eine Stromversorgung an.

Wenn Sie ein anderes Kabel anschließen, kann es zu Schäden oder
Fehlfunktionen kommen.

HDMI-Ausgang An den HDMI-Ausgang können Sie ein

eSA TA/USB
Combo-Port

Mikrofonbuchse An die 3,5-mm-Mini-Mikrofonbuchse können Sie

Kopfhörerbuchse An diese 3,5-mm-Mini-Kopfhörerbuchse können Sie

Rechte Seite

Diese Abbildung zeigt die rechte Seite des Computers.

HDMI-Kabel (Typ A) anschließen.
Ein HDMI-Kabel kann Video- und Audiosignale
senden. (Bei einigen Modellen im Lieferumfang
enthalten.

Ein USB-Anschluss, der dem USB 2.0-Standard
entspricht, befindet sich an der linken Seite des
Computers. Dieser Anschluss hat eSATA (External
Serial ATA)-Funktion.

einen dreiadrigen Ministecker für ein Monomikrofon
oder ein Stereogerät als Audioeingabegerät
anschließen.

einen Stereokopfhörer (mindestens 16 Ohm)
anschließen. Wenn ein Kopfhörer angeschlossen ist,
ist der interne Lautsprecher automatisch deaktiviert.

1 2

1. Optisches Laufwerk

2. USB-Anschlüsse (USB 2.0)

3. 19-V-Gleichstromeingang (DC IN)

4. Sicherheitsschlossvorrichtungen

Abbildung 2-3 Rechte Seite des Computers

3 4

Optisches Laufwerk Dieser Computer ist mit einem DVD-Super-Multi-

Laufwerk ausgestattet. Mit dem Laufwerk können
Sie CD-ROM/DVD-ROM-gestützte Programme
ausführen.

Benutzerhandbuch 2-3

L500/L505/L500D/L505D

Unterseite

USB-Anschluss
(USB 2.0)

Zwei USB-Anschlüsse, die dem USB 2.0­Standard entsprechen, befinden sich an der
rechten Seite des Computers.

19-V­Gleichstromeingang

Der Netzadapter wird an diese Buchse
angeschlossen, um den Computer mit Strom zu
versorgen und die internen Batterien aufzuladen.
Bitte beachten Sie, dass Sie nur das mit dem
Computer beim Kauf mitgeliefert
Netzadaptermodell verwenden sollten - die
Verwendung eines falschen Netzadapters kann
zu Schäden am Computer führen.

Schlitz für ein
Sicherheitsschloss

Ein Sicherheitskabel kann an diesem Schlitz
befestigt und dann mit einem Schreibtisch oder
einem anderen großen Gegenstand verbunden
werden, um einen Diebstahl des Computers zu
verhindern.

Diese Abbildung zeigt die Unterseite des Computers. Sie sollten darauf
achten, dass der Bildschirm geschlossen ist, bevor Sie den Computer
herumdrehen, um Schäden zu vermeiden.

5

4

123

1. Akku

2. Akku-Sicherheitsverriegelung

3. Akkufreigabe

4. Lüftungsschlitze

5. Sockel für Speichermodule

6. Festplattenlaufwerk

Abbildung 2-4 Unterseite des Computers

2-4 Benutzerhandbuch

6

L500/L505/L500D/L505D

Akku Der Akku versorgt den Computer mit Strom,

wenn kein Netzadapter angeschlossen ist.
Nähere Informationen zur Verwendung und zum
Betrieb des Akkus finden Sie in Kapitel 6,

Stromversorgung und Startmodi.

1

Akku­Sicherheitsver-

Schieben Sie diese Verriegelung bis zur Position
„Entriegeln“, um den Akku zu entsichern.

riegelung

2

Akkufreigabe Schieben Sie diese Verriegelung bis zur Position

„Entriegeln“ und halten Sie sie, um den Akku zu
entsichern.

Nähere Informationen zum Entfernen des Akkus
finden Sie in Kapitel 6, Stromversorgung und

Startmodi.

Lüftungsschlitze Die Lüftungsschlitze des Computers verhindern

eine Überhitzung des Prozessors.

Sockel für
Speichermodule

Die Sockel für Speichermodule befinden sich
hier. Die Sockel für Speichermodule ermöglichen
den Einbau, Austausch und das Entfernen
zusätzlicher Speichermodule. Nähere
Informationen finden Sie im Abschnitt

Zusätzliche Speichermodule im Kapitel 8,
Zusatzeinrichtungen.

Festplattenlaufwerk Das Festplattenlaufwerk enthält den dauerhaften

Speicher des Computers. Die Festplattengröße
ist modellabhängig.

Benutzerhandbuch 2-5

L500/L505/L500D/L505D

Vorderseite mit offenem Bildschirm

Diese Abbildung zeigt den Computer mit geöffnetem Bildschirm.
Um den Bildschirm zu öffnen, klappen Sie ihn auf und stellen Sie einen
angenehmen Neigungswinkel ein.

1011

9

1

8
3

2
3

4

1. Bildschirm

2. Ein/Aus-Taste

3. Stereolautsprecher

4. Touchpad

5. Touchpad-Klicktasten

6. System-LEDs

*7. Bedienkonsole

8. LCD-Scharnier
*9. Mikrofon
*10. Webcam
*11. Webcam-LED
* Je nach Modell.

6

5

7

Abbildung 2-5 Vorderseite des Computers mit geöffnetem Bildschirm

Bildschirm Wenn der Computer mit dem Netzadapter

betrieben wird, ist das auf dem internen
Bildschirm angezeigte Bild etwas heller als bei
Akkubetrieb. Der Unterschied bei der Helligkeit
soll bei Akkubetrieb Energie sparen. Nähere
Informationen zur Anzeige des Computers finden
Sie im Abschnitt Grafikadapter im AnhangB.

Ein/Aus-Taste Drücken Sie auf diese Taste, um den Computer

ein- oder auszuschalten.

2-6 Benutzerhandbuch

L500/L505/L500D/L505D

Stereolautsprecher Über die Lautsprecher werden der von der

verwendeten Software erzeugte Klang sowie die
vom System erzeugten akustischen
Alarmsignale, zum Beispiel bei niedriger
Akkuladung, ausgegeben.

Achten Sie darauf, dass keine Fremdkörper in die Lautsprecher gelangen.
Achten Sie darauf, dass keine Gegenstände aus Metall, wie z. B. Heft­oder Büroklammern, in das Innere des Computers oder der Tastatur
gelangen. Fremdkörper können einen Kurzschluss verursachen, wodurch
der Computer beschädigt und ein Feuer ausbrechen könnte.

Touchpad Das Touchpad-Zeigegerät befindet sich in der

Mitte der Handballenauflage und dient zur
Steuerung der Bewegung des Bildschirmzeigers.
Weitere Informationen finden Sie im Abschnitt

Verwenden des Touchpads in Kapitel 4,
Grundlagen der Bedienung.

Touchpad­Klicktasten

Mit den vor dem Touchpad gelegenen Tasten
können Sie Menüeinträge auswählen oder Text
und Grafik bearbeiten, nachdem Sie das
gewünschte Objekt mit dem Bildschirmzeiger
markiert haben.

System-LEDs Mit diesen LED-Anzeigen können Sie den Status

verschiedener Computerfunktionen überwachen.
Sie werden in Abschnitt System-LEDs näher
beschrieben.

Vordere
Bedienkonsole
(vier Tasten)

Vier Tasten stehen zur Verfügung:
Wiedergabe/Pause, Zurück, Vor, Ton aus.
Mit diesen Tasten können Sie die Audio-/

Videofunktionen des Computers verwalten,
Anwendungen ausführen und auf
Dienstprogramme zugreifen. (Bei einigen
Modellen im Lieferumfang enthalten.)

LCD-Scharnier Das LCD-Scharnier ermöglicht die Positionierung

des Bildschirms in einer Vielzahl von
angenehmen Betrachtungswinkeln.

Mikrofon Mit dem integrierten Mikrofon können Sie

Audiosequenzen in Ihre Anwendungen
importieren und aufnehmen. Weitere
Informationen dazu finden Sie im Abschnitt

Audiosystem in Kapitel 4, Grundlagen der
Bedienung. Einige Modelle sind mit einem

Mikrofon ausgestattet.

Benutzerhandbuch 2-7

L500/L505/L500D/L505D

Webcam Die Webcam ist ein Gerät, mit dem Sie über

Webcam-LED

Ihren Computer Video aufzeichnen oder Fotos
aufnehmen können. Sie können es für Video­Chats oder Videokonferenzen einsetzen, wenn
Sie ein Tool wie etwa Windows Live Messenger
verwenden. Toshiba Web Camera Application
ermöglicht Ihnen, verschiedene Videoeffekte auf
Ihre Videos oder Fotos anzuwenden.

Die Webcam ermöglicht auch die Übertragung
von Video und die Teilnahme an Videochats
mithilfe spezieller Anwendungen über das
Internet.

Die effektive Pixelzahl für diese Webcam beträgt
0,3 Millionen oder 1,0 Millionen (0,3 Mio.
maximale Fotogröße: 640x480 Pixel; 1.0 Mio.
maximale Fotogröße: 1280x800 Pixel).

Bitte entfernen Sie den Plastikschutzfilm, bevor
Sie die Webcam verwenden.

Lesen Sie dazu den Abschnitt Verwenden der

Webcam in Kapitel 4, Grundlagen der
Bedienung. Einige Modelle sind mit eine

Webcam ausgestattet.

Die Webcam-LED leuchtet, wenn die Webcam in
Betrieb ist.

Bitte entfernen Sie den Plastikschutzfilm, bevor Sie
die Webcam verwenden.

Vordere Bedienkonsole

Zusätzlich zur Ein/Aus-Taste stehen bei einigen Modellen vier weitere
Tasten zur Verfügung.

Abbildung 2-6 Vordere Bedienkonsole

Verfügbare Tasten: Wiedergabe/Pause, Zurück, Vor, Ton aus.
Mit diesen Tasten können Sie die Audio-/Videofunktionen des Computers

verwalten, Anwendungen ausführen und auf Dienstprogramme zugreifen.
Nähere Informationen zur Reinigung finden Sie im Abschnitt Vordere

Bedienkonsole in Kapitel 4, Grundlagen der Bedienung.

Gehen Sie vorsichtig mit dem Computer um, um Kratzer oder andere
Beschädigungen der Oberfläche zu vermeiden.

2-8 Benutzerhandbuch

L500/L505/L500D/L505D

Wiedergabe/Pause Mit dieser Taste starten Sie die Wiedergabe einer

Audio-CD, einer Video-DVD oder einer digitalen
Audiodatei. Diese Taste wird auch als
Pause-Taste verwendet.

Zurück Drücken Sie auf diese Taste, um zum vorherigen

Titel, Kapitel oder Datenabschnitt zurückgehen.

Vorwärts Drücken Sie auf diese Taste, um zum nächsten

Ton aus Drücken Sie auf diese Taste, um den Ton

System-LEDs

Die System-LEDs zeigen an, wenn die betreffenden Funktionen verwendet
werden.

DC IN Die LED DC IN leuchtet normalerweise grün,

Stromversorgung Die LED Power leuchtet normalerweise grün,

Titel, Kapitel oder Datenabschnitt zurückgehen.

ein- und auszuschalten.

Abbildung 2-7 System-LEDs

wenn der Computer über den Netzadapter
ordnungsgemäß mit Gleichstrom versorgt wird.
Wenn es jedoch Probleme bei der
Stromversorgung des Computers oder mit dem
Ausgangsstrom des Netzadapters gibt, erlischt
diese LED.

wenn der Computer eingeschaltet ist. Wenn Sie
jedoch den Computer in den Energiesparmodus
schalten, blinkt diese Anzeige gelb - ungefähr
eine Sekunde lang ein, zwei Sekunden lang aus ­sowohl während das System heruntergefahren
wird als auch während es ausgeschaltet bleibt.

Akku Die LED Akku zeigt den Ladezustand des Akkus

an: grün bei vollständig aufgeladenem Akku, gelb
beim Aufladen des Akkus und gelb blinkend bei
niedriger Akkuladung. Nähere Informationen zu
dieser Funktion finden Sie in Kapitel 6,

Stromversorgung und Startmodi.

Benutzerhandbuch 2-9

L500/L505/L500D/L505D

HDD/ODD/eSA TA Die LED HDD/ODD/eSATA leuchtet grün, wenn

der Computer auf das interne
Festplattenlaufwerk oder auf andere Laufwerke
zugreift. Sie leuchtet gelb, wenn das optische
Laufwerk eine CD oder DVD lädt.

Bridge-Media­Steckplatz

Die LED für den Bridge Media-Steckplatz
leuchtet grün, wenn der Computer auf den
Bridge Media-Steckplatz zugreift.

Tastatur-LEDs

In den folgenden Abbildungen sind die Positionen der Anzeigen CAPS
LOCK und NUM LOCK zu sehen.

Abbildung 2-8 Tastatur-LEDs

CAPS LOCK Diese Anzeige leuchtet grün, wenn die

Feststelltaste für die Großbuchstaben betätigt
wurde.

NUMERISCHER
MODUS

Wenn die Anzeige Num Lock grün leuchtet,
können Sie die numerischen Funktionen der
Tasten auf der rechten Seite der Tastatur
verwenden. Wenn diese Funktion ausgeschaltet
ist, sind die alternativen Funktionen der Tasten
aktiviert. Nähere Informationen finden Sie in
Kapitel 5, Tastatur.

2-10 Benutzerhandbuch

Optisches Laufwerk

Der Computer ist mit einem DVD Super Multi-Laufwerk konfiguriert. Für die
Verwendung von CDs und DVDs mit einem Durchmesser von 12 cm und
8 cm wird ein serieller ATA-Schnittstellen-Controller eingesetzt. Wenn der
Computer auf eine CD/DVD zugreift, leuchtet eine LED am Laufwerk.
Weitere Informationen zum Einlegen und Herausnehmen von Discs finden
Sie im Abschnitt „Beschreiben von CDs/DVDs im DVD-Super-Multi­Laufwerk“ in Kapitel 4, Grundlagen der Bedienung.

Regionalcodes für DVD-Laufwerke und -Medien

DVD Super Multi-Laufwerke und die damit verbundenen Speichermedien
werden entsprechend den Spezifikationen für sechs Vertriebsregionen
hergestellt. Achten Sie beim Kauf von DVD-Filmen darauf, dass diese für
Ihr Laufwerk geeignet sind, da sie sonst nicht wiedergegeben werden
können.

Code Region

1 Kanada, USA
2 Japan, Europa, Südafrika, Nahost
3 Südostasien, Ostasien

L500/L505/L500D/L505D

4 Australien, Neuseeland, Pazifische Inseln, Mittelamerika,

5 Russland, Indischer Subkontinent, Afrika, Nordkorea,

6 China

Südamerika, Karibik

Mongolei

Beschreibbare Discs

Dieser Abschnitt beschreibt die Typen beschreibbarer CDs/DVDs.
Informieren Sie sich in den Spezifikationen für Ihr Laufwerk über die
Disc-Typen, die damit beschrieben werden können. Verwenden Sie
TOSHIBA Disc Creator, um CDs zu beschreiben. Nähere Informationen
finden Sie in Kapitel 4, Grundlagen der Bedienung.

CDs

■ CD–Rs lassen sich nur einmal beschreiben. Die aufgezeichneten Daten

können nicht gelöscht oder geändert werden.

■ CD-RWs, darunter Multispeed-CD-RWs, Highspeed-CD-RWs und

Ultraspeed-CD-RWs, können mehrmals beschrieben werden.

Benutzerhandbuch 2-11

L500/L505/L500D/L505D

DVDs

■ DVD-R, DVD+R, DVD-R (Dual Layer) und DVD+R (Double Layer)

Discs können nur einmal beschrieben werden. Die aufgezeichneten
Daten können nicht gelöscht oder geändert werden.

■ DVD-RW-, DVD+RW- und DVD-RAM-Discs lassen sich mehrmals

beschreiben.

Einige Arten und Formate von DVD-R- (Dual Layer) und DVD+R- (Double
Layer) Discs können möglicherweise nicht gelesen werden.

DVD-Super-Multi-Laufwerk

Im DVD-Super-Multi-Laufwerk können Sie Daten auf
wiederbeschreibbaren CDs und DVDs aufzeichnen und CDs/DVDs mit
12 cm oder 8 cm Durchmesser ohne Adapter verwenden.

Die Geschwindigkeit ist in der Mitte des Datenträgers niedriger und am
äußeren Rand höher.

DVD lesen 8-fach (maximal)
DVD-R schreiben 8-fach (maximal)
DVD-R DL schreiben 6-fach (maximal)
DVD-RW schreiben 6-fach (maximal)
DVD+R schreiben 8-fach (maximal)
DVD+R DL schreiben 6-fach (maximal)
DVD+RW schreiben 8-fach (maximal)
DVD-RAM schreiben 5-fach (maximal)
CD lesen 24-fach (maximal)
CD-R schreiben 24-fach (maximal)
CD-RW schreiben 24-fach (maximal, Ultraspeed-Medien

2-12 Benutzerhandbuch

Netzadapter

Der Netzadapter kann sich automatisch auf eine beliebige Netzspannung
zwischen 90 und 264 Volt und auf eine beliebige Netzfrequenz zwischen
47 und 63 Hertz einstellen; dadurch kann der Computer praktisch überall
auf der Welt eingesetzt werden. Der Netzadapter wandelt Wechselstrom in
Gleichstrom um und verringert die an den Computer gelieferte Spannung.

Zum Neuaufladen des Akkus schließen Sie einfach den Netzadapter an
eine Steckdose und an den Computer an. Nähere Informationen finden Sie
in Kapitel 6, Stromversorgung und Startmodi.

L500/L505/L500D/L505D

Abbildung 2-9 Netzadapter mit zwei Kontakten

Abbildung 2-10 Netzadapter mit drei Kontakten

■ Je nach Modell wird ein Adapter/Netzkabel mit 2 oder 3 Kontakten mit

dem Computer mitgeliefert.

■ Verwenden Sie keinen 3-zu-2-Kontaktadapter.

■ Das mitgelieferte Netzkabel entspricht den Sicherheitsvorschriften und

Bestimmungen in der Vertriebsregion, in der das Produkt gekauft
wurde, und sollte nicht außerhalb dieser Region verwendet werden.
Wenn Sie den Adapter/Computer in anderen Regionen verwenden
möchten, müssen Sie ein Netzkabel kaufen, das den Sicherheitsregeln
und Bestimmungen in dieser Region entspricht.

Verwenden Sie stets nur den TOSHIBA-Netzadapter, den Sie mit dem
Computer erhalten haben, oder von TOSHIBA empfohlene Netzadapter,
um Feuergefahr und eine Beschädigung des Computer zu vermeiden. Bei
Verwendung nicht kompatibler Netzadapter kann es zu einem Brand oder
zu einer sonstigen Beschädigung des Computers sowie ernsthaften
Verletzungen kommen.

Benutzerhandbuch 2-13

L500/L505/L500D/L505D

2-14 Benutzerhandbuch

Erste Schritte

■ Wenn sich der Akku bei Lieferung noch nicht im Computer befindet,

setzen Sie ihn bitte ein, bevor Sie mit der Verwendung des Computers
beginnen. Informationen zum Installieren des Akkus finden Sie in
Kapitel 6, Ersetzen des Akkus.

■ Allen Benutzern wird dringend empfohlen, den Abschnitt Erstmaliges

Starten des Systems zu lesen.

■ Lesen Sie auch das mitgelieferte Handbuch für sicheres und

angenehmes Arbeiten, um sich über die sichere un d ri chti ge
Verwendung des Computers zu informieren. Die Richtlinien in diesem
Handbuch sollen Ihnen helfen, b equemer und produkti ver am Notebook
zu arbeiten. Wenn Sie sich an die Empfehlungen in dem Handbuch
halten, können Sie das Risiko schmerzhafter gesundheitlicher
Schädigungen an Händen, Armen, Schult ern un d N acken mindern.

In diesem Kapitel finden Sie grundlegende Informationen, um die Arbeit mit
Ihrem Computer beginnen zu können. Es werden die folgenden Themen
behandelt:

■ Anschließen des Netzadapters

■ Öffnen des Bildschirms

■ Einschalten des Computers

■ Erstmaliges Starten des Systems

■ Ausschalten des Computers

■ Neustarten des Computers

■ Systemwiederherstellungsoptionen und Wiederherstellen der

vorinstallierten Software

■ Verwenden Sie ein Antivirenprogramm und aktualisieren Sie es

regelmäßig.

■ Formatieren Sie Speichermedien nie, ohne zuvor den Inhalt zu überprüfen

- beim Formatieren werden alle gespeicherten Daten gelöscht.

■ Es ist empfehlenswert, den Inhalt des eingebauten

Festplattenlaufwerks oder anderer wichtiger Speichergeräte
regelmäßig auf externen Medien zu sichern. Die allgemein
verwendeten Speichermedien sind nicht dauerhaft stabil; unter
bestimmten Umständen können Daten verloren gehen.

■ Speichern Sie den Inhalt des Arbeitsspeichers auf der Festplatte oder

auf einem anderen Speichermedium, bevor Sie ein Gerät oder eine
Anwendung installieren. Andernfalls könnten Sie Daten verlieren.

L500/L505/L500D/L505D

Kapitel 3

Benutzerhandbuch 3-1

L500/L505/L500D/L505D

Anschließen des Netzadapters

Stecken Sie den Netzadapter in den Computer, wenn der Akku aufgeladen
werden muss oder Sie über eine Steckdose arbeiten möchten. Dies ist
auch die schnellste Art der Inbetriebnahme des Computers, da der Akku
zuerst geladen werden muss, bevor dieser den Computer mit Akkuenergie
versorgen kann.

Der Netzadapter kann an eine beliebige Stromquelle mit einer Spannung
zwischen 90und264Volt und 47oder63Hertz angeschlossen werden.
Nähere Informationen zum Aufladen des Akkus mit dem Netzadapter
finden Sie in Kapitel 6, Stromversorgung und Startmodi.

■ Verwenden Sie stets nur den TOSHIBA-Netzadapter, den Sie mit dem

Computer erhalten haben, oder von TOSHIBA empfohlene
Netzadapter, um Feuergefahr und eine Beschädigung des Computer
zu vermeiden. Bei Verwendung nicht kompatibler Netzadapter kann es
zu einem Brand oder zu einer sonstigen Beschädigung des Computers
sowie ernsthaften Verletzungen kommen. TOSHIBA übernimmt keine
Haftung für Schäden, die durch die Verwendung eines inkompatiblen
Netzadapters entstehen.

■ Schließen Sie den Netzadapter nicht an eine Steckdose an, die nicht

den beiden auf der Plakette des Adapters angegebenen Nennwerten
für Spannung und Frequenz entspricht. Andernfalls kann es zu einem
Brand oder elektrischen Schlag und damit zu schweren Verletzungen
kommen.

■ Verwenden Sie nur Netzkabel, die mit den Spannungs- und

Frequenzwerten des Stromversorgungsnetzes im jeweiligen Land der
Verwendung übereinstimmen. Andernfalls kann es zu einem Brand
oder elektrischen Schlag und damit zu schweren Verletzungen
kommen.

■ Das mitgelieferte Netzkabel entspricht den Sicherheitsvorschriften und

Bestimmungen in der Vertriebsregion, in der das Produkt gekauft
wurde, und sollte nicht außerhalb dieser Region verwendet werden.
Für die Verwendung in anderen Ländern/Gebieten erwerben Sie bitte
Netzkabel, die den jeweiligen Sicherheitsvorschriften und
Bestimmungen entsprechen.

■ Verwenden Sie keinen 3-zu-2-Kontaktadapter.

■ Halten Sie sich beim Anschließen des Netzadapters an den Computer

immer an die Reihenfolge der Schritte, die im Benutzerhandbuch
angegeben sind. Das Anschließen des Netzkabels an eine Strom
führende elektrische Steckdose muss in der Prozedur immer zuletzt
erfolgen. Andernfalls könnte es am Stecker für den
Gleichstromausgang des Adapters eine elektrische Ladung geben, die
bei Berührung einen elektrischen Schlag auslöst oder zu leichten
Verletzungen führen kann. Aus Sicherheitsgründen sollten Sie die
Berührung der metallenen Teile des Ad apters vermeiden.

3-2 Benutzerhandbuch

L500/L505/L500D/L505D

■ Legen Sie den Computer oder Netzadapter nicht auf einer hölzernen

Oberfläche ab (oder einer anderen Oberfläche, die durch Hitze
beschädigt werden kann), während Sie ihn verwenden, da die äußere
Temperatur der Unterseite des Computers und des Adapters bei
normaler Verwendung zunimmt.

■ Legen Sie Computer und Netzadapter immer auf einer flachen und

harten Oberfläche ab, die nicht hitzeempfindlich ist.

Ausführliche Informationen zum Umgang mit Akkus finden Sie im
mitgelieferten Handbuch für sicheres und angenehmes Arbeiten.

1. Verbinden Sie das Netzkabel mit dem Netzadapter.

Abbildung 3-1 Netzkabel an den Netzadapter (mit 2 Kontakten) anschließen

Abbildung 3-2 Netzkabel an den Netzadapter (mit 3 Kontakten) anschließen

Je nach Modell wird der Computer entweder mit einem 2-Kontakt-Stecker/

-Kabel oder mit einem 3-Kontakt-Stecker/-Kabel geliefert.

2. Stecken Sie den Gleichstromausgangsstecker des Netzadapters in die
Gleichstrom-Eingangsbuchse DC IN 19V auf der rechten Seite des
Computers.

Abbildung 3-3 Adapter an den Computer anschließen

3. Schließen Sie das Netzkabel an eine spannungsführende Steckdose an

- die Anzeigen Akku und DC IN an der Vorderseite des Computers
sollten leuchten.

Benutzerhandbuch 3-3

L500/L505/L500D/L505D

Öffnen des Bildschirms

Die Neigung des Bildschirms ist in einem großen Bereich einstellbar und
ermöglicht so ein Optimum an Lesbarkeit und Komfort.

Öffnen Sie den Bildschirm langsam. Legen Sie dabei eine Hand auf die
Handballenablage, damit der Computer nicht angehoben wird. Dadurch
können Sie den Winkel des Bildschirms für optimale Schärfe einstellen.

Seien Sie beim Öffnen und Schließen des Bildschirms vorsichtig. Öffnen
Sie ihn nicht ruckartig und lassen Sie ihn nicht heftig zufallen, um Schäden
am Computer zu vermeiden.

Abbildung 3-4 Öffnen des Bildschirms

■ Da der Bildschirm nicht bis zu 180 Grad geöffnet werden kann,

bewegen Sie ihn nicht über den Punkt hinaus, bis zu dem er sich leicht
bewegen lässt.

■ Klappen Sie den Bildschirm nicht zu weit auf, da hierbei die Scharniere

des Bildschirms zu großen Belastungen ausgesetzt werden und es zu
Beschädigungen kommen kann.

■ Drücken Sie nicht auf den Bildschirm.

■ Heben Sie den Computer nicht am Bildschirm hoch.

■ Schließen Sie den Bildschirm nicht, wenn sich Stifte oder andere

Gegenstände zwischen dem Bildschirm und der Tastatur befinden.

■ HaltenSie den Computer mit einer Hand an der Handballenauflage

fest, wennSie den Bildschirm mit der anderen Hand auf- oder
zuklappen. Öffnen und schließen Sie den Bildschirm langsam und
üben Sie dabei keine zu große Kraftaus.

3-4 Benutzerhandbuch

Einschalten des Computers

In diesem Abschnitt wird beschrieben, wie Sie den Computer einschalten ­die LED Power zeigt den Betriebsstatus an. Nähere Informationen finden
Sie im Abschnitt „Überwachen der Akkukapazität“ in Kapitel 6,

Stromversorgung und Startmodi.

■ Nachdem Sie den Computer zum ersten Mal eingeschaltet haben,

dürfen Sie ihn erst dann wieder ausschalten, wenn das Betriebssystem
vollständig eingerichtet und gestartet wurde. Nähere Informationen
finden Sie im Abschnitt Erstmaliges Starten des Systems.

■ Die Lautstärke kann während des Windows-Setup eingestellt werden.

1. Öffnen Sie den Bildschirm des Computers.

2. Betätigen Sie die Ein/Aus-Taste des Computers.

L500/L505/L500D/L505D

Abbildung 3-5 Einschalten des Computers

Erstmaliges Starten des Systems

Der Begrüßungsbildschirm von Windows 7 ist der erste Bildschirm, den Sie
beim Einschalten des Computers sehen. Befolgen Sie die Anweisungen
auf dem Bildschirm, um das Betriebssystem korrekt zu installieren.

Lesen Sie die Software-Lizenzbedingungen sorgfältig durch, wenn
sie angezeigt werden.

Benutzerhandbuch 3-5

L500/L505/L500D/L505D

Ausschalten des Computers

Der Computer kann in einem von drei Modi ausgeschaltet werden:
Beenden (Boot), Ruhezustand oder Energiesparmodus.

Beenden-Modus

Wenn Sie den Computer im Beenden-Modus ausschalten, werden keine
Daten gespeichert und es wird beim nächsten Start die Hauptanzeige des
Betriebssystems angezeigt.

1. Sichern Sie eingegebene Daten auf der Festplatte oder auf einem
anderen Speichermedium.

2. Wenn der Computer auf keines der Laufwerke mehr zugreift, nehmen
Sie die CD/DVD oder Diskette aus dem entsprechenden Laufwerk.

■ Vergewissern Sie sich, dass die LED Festplattenlaufwerk nicht

leuchtet. Wenn Sie den Computer ausschalten, während er noch auf
ein Laufwerk zugreift, riskieren Sie Datenverlust oder eine
Beschädigung des Datenträgers.

■ Schalten Sie den Computer nie aus, während eine Anwendung

ausgeführt wird. Dies könnte zu Datenverlust führen.

■ Schalten Sie den Computer nicht aus, trennen Sie kein externes

Speichergerät ab und entfernen Sie kein Speichermedium während
Lese- oder Schreibvorgängen. Dies kann zu Datenverlust führen.

3. Klicken Sie auf Start.

4. Klicken Sie auf die Schaltfläche „Ausschalten“ .

5. Schalten Sie die an den Computer angeschlossenen
Peripheriegeräte aus.

Schalten Sie die Computer oder die Peripheriegeräte nicht sofort wieder
an, sondern warten Sie einen Moment, um Beschädigungen zu vermeiden.

Ruhezustand

Wenn Sie den Computer in den Ruhezustand schalten, wird der Inhalt des
Arbeitsspeichers auf der Festplatte gespeichert, sodass beim nächsten
Einschalten des Geräts der zuletzt verwendete Zustand wiederhergestellt
wird. Bitte beachten Sie, dass die Ruhezustandsfunktion nicht den Status
angeschlossener Peripheriegeräte speichert.

3-6 Benutzerhandbuch

L500/L505/L500D/L505D

■ Speichern Sie Ihre Arbeit. Wird der Ruhezustand aktiviert, speichert

der Computer den Inhalt des Arbeitsspeichers auf dem
Festplattenlaufwerk. Aus Sicherheitsgründen sollten Sie die Daten
jedoch auch selbst speichern.

■ Wenn Sie den Akku entfernen oder den Netzadapter abtrennen,

bevor der Speichervorgang abgeschlossen ist, gehen Daten verloren.
Warten Sie, bis die LED Festplatte erlischt.

■ Bauen Sie keine Speichermodule ein oder aus, wenn sich der Computer

im Ruhezustand befindet. Dabei können Daten verlo ren gehen .

Vorteile des Ruhezustands

Der Ruhezustand bietet die folgenden Vorteile:

■ Die Daten werden auf der Festplatte gespeichert, wenn der Computer

wegen geringer Akkuenergie automatisch heruntergefahren wird.

■ Beim Einschalten des Computers können Sie sofort in der zuletzt

verwendeten Arbeitsumgebung fortfahren.

■ Sie sparen Energie, indem das System heruntergefahren wird, wenn

während eines bestimmten Zeitraums, dessen Länge mit der
Ruhezustandsfunktion des Systems festgelegt wird, keine Eingaben
oder Hardwarezugriffe erfolgen.

■ Sie können die LCD-gesteuerte Ausschaltung verwenden.

Ruhezustand aktivieren

Sie können den Ruhezustand auch mit der Tastenkombination FN + F4
aktivieren. Nähere Informationen finden Sie in Kapitel 5, Tastatur.

So wechseln Sie in den Ruhezustand:

1. Klicken Sie auf Start.

2. Klicken Sie auf den Pfeil ( ) in der Energieverwaltungsschaltfläche

( ) und wählen Sie im Pulldownmenü Ruhezustand.

Automatisches Aktivieren des Ruhezustands

Der Computer kann so konfiguriert werden, dass er automatisch in den
Ruhezustand wechselt, wenn Sie den Netzschalter betätigen oder den
Bildschirm schließen. Um diese Einstellungen zu definieren, können Sie
die folgenden Schritte durchführen:

1. Klicken Sie auf Start und dann auf Systemsteuerung.

2. Klicken Sie auf System und Sicherheit und dann auf

Energieoptionen.

3. Klicken Sie auf die Option zum Einstellen der Ein/Aus-Tasten-Funktion

oder der Funktion beim Schließen des Bildschirms.

4. Aktivieren Sie die gewünschten Ruhezustand-Einstellungen für das

Betätigen der Ein/Aus-Taste und das Schließen des Bildschirms.

5. Klicken Sie auf Änderungen speichern.

Benutzerhandbuch 3-7

L500/L505/L500D/L505D

Daten im Ruhezustand speichern

Wenn Sie den Computer im Ruhezustand ausschalten, benötigt der
Computer einen Moment, um die aktuellen Daten aus dem Arbeitsspeicher
auf dem Festplattenlaufwerk zu speichern. Während dieser Zeit leuchtet
die LED Festplattenlaufwerk.

Nachdem Sie den Computer ausgeschaltet haben und der Inhalt des
Arbeitsspeichers auf dem Festplattenlaufwerk gespeichert wurde, schalten
Sie die angeschlossenen Peripheriegeräte aus.

Schalten Sie den Computer oder die Peripheriegeräte nicht sofort wieder
ein. Warten Sie einen Moment, damit die Kondensatoren vollständig
entladen werden können.

Energiesparmodus

Wenn Sie Ihre Arbeit unterbrechen müssen, können Sie den Computer
ausschalten, ohne die Software zu beenden, indem Sie den Computer in
den Energiesparmodus versetzen. In diesem Modus bleiben die Daten im
Hauptspeicher des Computers, sodass Sie beim nächsten Einschalten dort
mit Ihrer Arbeit fortfahren können, wo Sie sie unterbrochen haben.

Wenn Sie den Computer an Bord eines Flugzeugs oder in Umgebungen,
in denen elektronische Geräte gesteuert oder reguliert werden,
ausschalten müssen, fahren Sie den Computer immer vollständig
herunter. Dies beinhaltet das Ausschalten aller Geräte und das
Deaktivieren von Einstellungen, die den Computer automatisch
reaktivieren, zum Beispiel timergesteuerte Aufnahmen. Wenn Sie den
Computer nicht wie beschrieben vollständig ausschalten, kann sich das
System selbst reaktivieren, um geplante Aufgaben auszuführen oder
ungesicherte Daten zu speichern, wodurch es zu Störungen von
Bordsystemen oder anderen Systemen und damit zu schweren Unfällen
kommen kann.

■ Speichern Sie Ihre Daten, bevor Sie den Energiesparmodus aktivieren.

■ Bauen Sie keine Speichermodule ein oder aus, wenn sich der

Computer im Energiesparmodus befindet. Der Computer oder das
Speichermodul könnte beschädigt werden.

■ Nehmen Sie nicht den Akku aus dem Computer, während dieser sich

im Energiesparmodus befindet; es sei denn, der Netzadapter ist
angeschlossen. Die Daten im Arbeitsspeicher gehen verloren.

3-8 Benutzerhandbuch

L500/L505/L500D/L505D

■ Wenn der Netzadapter angeschlossen ist, wechselt der Computer

entsprechend den Einstellungen in den Energieoptionen in den
Energiesparmodus. (Um die Energieoptionen aufzurufen, klicken Sie auf

Start -> Systemsteuerung -> System und Sicherheit ->
Energieoptionen.)

■ Um den Computer aus dem Energiesparmodus zu reaktivieren, halten

Sie die Ein/Aus-Taste oder eine beliebige Taste auf der Tastatur für
einen kurzen Moment lang gedrückt. Beachten Sie bitte, dass die
Tasten der Tastatur nur dann zu diesem Zweck verwendet werden
können, wenn die Reaktivierung durch die Tastatur im HW Setup
aktiviert wurde.

■ Wenn bei der automatischen Aktivierung des Energiesparmodus eine

Netzwerkanwendung aktiv ist, kann diese beim nächsten Einschalten
des Computers und der Reaktivierung des Systems möglicherweise
nicht wiederhergestellt werden.

■ Um zu verhindern, dass der Computer automatisch in den

Energiesparmodus wechselt, deaktivieren Sie die entsprechende
Option in den Energieoptionen. (Um die Energieoptionen aufzurufen ,
klicken Sie auf Start -> Systemsteuerung -> System und Sicherheit

-> Energieoptionen.)

■ Wenn Sie die Hybrid Sleep-Funktion verwenden möchten,

konfigurieren Sie sie in den Energieoptionen.

Vorteile des Energiesparmodus

Der Energiesparmodus bietet die folgenden Vorteile:

■ Die zuletzt verwendete Arbeitsumgebung wird schneller als im

Ruhezustand wiederhergestellt.

■ Sie sparen Energie, indem das System heruntergefahren wird, wenn

während eines bestimmten Zeitraums, dessen Länge mit der Funktion
„System-Energiesparmodus“ festgelegt wird, keine Eingaben oder
Hardwarezugriffe erfolgen.

■ Sie können die LCD-gesteuerte Ausschaltung verwenden.

Energiesparmodus ausführen

Sie können den Energiesparmodus auch mit der Tastenkombination
FN + F3 aktivieren. Nähere Informationen finden Sie in Kapitel 5, Tastatur.

Der Energiesparmodus lässt sich auf drei Arten starten:

■ Klicken Sie auf Start, dann auf den Pfeil in der

Energieverwaltungsschaltfläche und wählen Sie im Menü
Energiesparmodus.

■ Schließen Sie den Bildschirm. Diese Funktion muss zuvor in den

Energieoptionen aktiviert werden (um die Energieoptionen aufzurufen,
klicken Sie auf Start -> Systemsteuerung -> System und Sicherheit

-> Energieoptionen).

Benutzerhandbuch 3-9

L500/L505/L500D/L505D

■ Betätigen Sie die Ein/Aus-Taste. Diese Funktion muss zuvor in den

Energieoptionen aktiviert werden (um die Energieoptionen aufzurufen,
klicken Sie auf Start -> Systemsteuerung -> System und Sicherheit

-> Energieoptionen).

Beim nächsten Einschalten des Computers können Sie sofort an der Stelle
fortfahren, an der Sie Ihre Arbeit beim Herunterfahren des Systems
unterbrochen haben.

■ Wenn sich der Computer im Energiesparmodus befindet, blinkt die

LED Power gelb.

■ Wenn Sie den Computer mit Akkuenergie betreiben, wird im

Energiesparmodus mehr Energie als im ausgeschalteten Zustand
verbraucht. Sie können die Betriebsdauer verlängern, indem Sie den
Ruhezustand aktivieren.

Einschränkungen des Energiesparmodus

Der Energiesparmodus funktioniert unter den folgenden Bedingungen nicht:

■ Der Computer wurde sofort nach dem Herunterfahren wieder

eingeschaltet.

■ Speicherschaltkreise sind statischer Elektrizität ausgesetzt.

Neustarten des Computers

Unter bestimmten Bedingungen müssen Sie den Computer zurücksetzen.
Beispielsweise, wenn:

■ Sie bestimmte Einstellungen geändert haben.

■ ein Fehler auftritt und der Computer auf Tastaturbefehle nicht reagiert.

Für den Neustart des Computers gibt es drei Möglichkeiten:

■ Klicken Sie auf Start, dann auf den Pfeil in der

Energieverwaltungsschaltfläche und wählen Sie im Menü
Neu starten.

■ Drücken Sie gleichzeitig Ctrl, Alt und Del (einmal), um das

Menüfenster aufzurufen, und wählen Sie dann Neu starten in den
Optionen zum Herunterfahren.

■ Halten Sie die Ein/Aus-Taste vier Sekunden gedrückt. Sobald der

Computer ausgeschaltet ist, warten Sie zwischen zehn und fünfzehn
Sekunden, bevor Sie ihn durch drücken der Ein/Aus-Taste erneut
einschalten.

3-10 Benutzerhandbuch

Optionen für die Systemwiederherstellung

Eine verborgene Partition ist für Systemwiederherstellungsoptionen
vorgesehen.

In dieser Partition sind Dateien gespeichert, mit denen sich das System bei
Problemen reparieren lässt.

Wenn diese Partition gelöscht wird, kann die Systemwiederherstellung
nicht verwendet werden.

Optionen für die Systemwiederherstellung

Bei Lieferung ist die Funktion „Systemwiederherstellungsoptionen“
werkseitig installiert. Das Menü mit den Systemwiederherstellungsoptionen
enthält Tools zum Beheben von Startproblemen, zum Ausführen von
Diagnosetests und zum Wiederherstellen des Systems.

In der Windows-Hilfe finden Sie nähere Informationen zum Beheben von
Startproblemen.

Die Systemwiederherstellungsoptionen können auch manuell ausgeführt
werden, um Probleme zu beheben.

Gehen Sie dazu folgendermaßen vor: Befolgen Sie die Anweisungen auf
dem Bildschirm.

1. Schalten Sie den Computer aus.

2. Halten Sie die Taste F8 gedrückt, während Sie den Computer

einschalten.

3. Es wird ein Menü mit erweiterten Bootoptionen angezeigt.

Wählen Sie mithilfe der Pfeiltasten die Option Computer reparieren
und drücken Sie ENTER.

4. Befolgen Sie die Anweisungen auf dem Bildschirm.

L500/L505/L500D/L505D

Die Windows 7-Funktion „CompletePC Backup“ kann unter Windows® 7
Professional und Windows

®

7 Ultimate verwendet werden.

Wiederherstellen der vorinstallierten Software

Je nach Modell stehen verschiedene Möglichkeiten zur Wiederherstellung
der vorinstallierten Software zur Verfügung:

■ Erstellen von Recovery-Discs und Verwenden dieser Discs zur

Wiederherstellung der vorinstallierten Software

■ Wiederherstellen der vorinstallierten Software vom Recovery-

Festplattenlaufwerk

■ Bestellen von Recovery-Discs bei TOSHIBA und Verwendung dieser

Discs zur Wiederherstellung der vorinstallierten Software*

*Bitte beachten Sie, dass dieser Service nicht kostenlos ist.

Benutzerhandbuch 3-11

L500/L505/L500D/L505D

Erstellen von optischen Datenträgern für die
Wiederherstellung

In diesem Abschnitt wird beschrieben, wie Sie Recovery-Discs erstellen
können.

■ Schließen Sie den Netzadapter an, wenn Sie Recovery-Discs erstellen.

■ Schließen Sie alle Softwareprogramme mit Ausnahme von TOSHIBA

Recovery Media Creator.

■ Deaktivieren Sie Programme (zum Beispiel Bildschirmschoner), die die

CPU stark beanspruchen.

■ Betreiben Sie den Computer mit voller Leistung.

■ Verwenden Sie keine Energiesparfunktionen.

■ Beschreiben Sie keine Discs, während ein Antivirenprogramm

ausgeführt wird. Warten Sie, bis das Programm beendet ist, und
deaktivieren Sie dann alle Virenerkennungsprogramme (auch solche,
die im Hintergrund automatisch ausgeführt werden).

■ Verwenden Sie keine Festplatten-Dienstprogramme, zum Beispiel

Programme zur Beschleunigung des Festplattenzugriffs. Dies könnte
zu Instabilität und Datenverlusten führen.

■ Fahren Sie den Computer nicht herunter, melden Sie sich nicht ab und

verwenden Sie nicht den Energiesparmodus oder Ruhezustand, wenn
Sie Medien beschreiben oder wiederbeschreiben.

■ Stellen Sie den Computer auf einer geraden Oberfläche ab, die keinen

Vibrationen durch Flugzeuge, Züge oder Straßenve rkehr ausgesetzt ist.

■ Verwenden Sie den Computer nicht auf wackeligen Tischen oder

anderen instabilen Oberflächen.

Ein Wiederherstellungs-Image der Software auf dem Computer wird auf
dem Festplattenlaufwerk gespeichert und kann mit den folgenden Schritten
auf DVD kopiert werden:

1. Halten Sie eine leere DVD bereit.

2. Sie können in der Anwendung aus einer Vielzahl von Medien wählen,
auf die das Wiederherstellungs-Image kopiert werden kann, darunter
DVD-R, DVD-R DL, DVD-RW, DVD+R, DVD+R DL und DVD+RW.

Beachten Sie, dass einige der oben genannten Medien möglicherweise
nicht mit dem optischen Laufwerk Ihres Computers kompatibel sind.
Vergewissern Sie sich, dass das optische Laufwerk den gewählten
Medientyp unterstützt, bevor Sie fortfahren.

3. Schalten Sie den Computer ein und warten Sie, bis das Betriebssystem
Windows 7 wie gewohnt von der Festplatte geladen wird.

4. Legen Sie die erste leere Disc in das optische Laufwerk ein.

5. Wählen Sie das Symbol TOSHIBA Recovery Media Creator aus dem
Windows 7 Start-Menü.

6. Nachdem TOSHIBA Recovery Media Creator gestartet wurde, wählen
Sie den Medientyp sowie den zu kopierenden Titel aus und klicken auf
die Schaltfläche Erstellen.

3-12 Benutzerhandbuch

L500/L505/L500D/L505D

Wiederherstellen der vorinstallierten Software von selbst
erstellten Recovery-Discs

Wenn die vorinstallierten Dateien beschädigt sind, können Sie das System
mithilfe der Recovery-Discs, die Sie erstellt haben, wieder in den Zustand
versetzen, in dem Sie ihn ursprünglich erhalten haben. Gehen Sie wie
nachstehend beschrieben vor, um die Wiederherstellung auszuführen:

Wenn Sie mit der Tastenkombination FN + Esc den Ton ausgeschaltet
haben, schalten Sie ihn vor Beginn des Wiederherstellungsprozesses
wieder ein, um die akustischen Signale hören zu können. Weitere
Informationen finden Sie in Kapitel 5, Tastatur.

Sie können die Systemwiederherstellungsoptionen nicht verwenden, wenn
Sie die vorinstallierte Software ohne Systemwiederherstellungsoptionen
wiederherstellen.

Wenn Sie das Windows-Betriebssystem neu installieren, wird die
Festplatte neu formatiert, wobei alle darauf gespeicherten Daten gelöscht
werden.

1. Legen Sie die (erste) Recovery-Disc in das optische Laufwerk ein und

schalten Sie den Computer aus.

2. Halten Sie die Taste F12 gedrückt, während Sie den Computer

einschalten. Wenn TOSHIBA Leading Innovation>>> angezeigt
wird, lassen Sie die Taste F12 los.

3. Wählen Sie im Menü mit der Cursortaste nach oben oder nach unten

das CD-ROM-Symbol aus.

4. Es wird ein Menü angezeigt. Befolgen Sie die Anweisungen auf dem

Bildschirm.

Wiederherstellen der vorinstallierten Software vom Recovery­Festplattenlaufwerk

Ein Teil des gesamten Festplattenspeichers ist als verborgene
Wiederherstellungspartition konfiguriert. In dieser Partition sind Dateien
gespeichert, mit denen sich die vorinstallierte Software bei Problemen
reparieren lässt.

Wenn Sie das Festplattenlaufwerk später wieder einrichten, sollten Sie
Partitionen nur wie im vorliegenden Handbuch beschrieben ändern,
hinzufügen oder löschen, andernfalls ist möglicherweise nicht genügend
Platz für die Software vorhanden.

Wenn Sie ein Partitionierungsprogramm eines Drittanbieters verwenden,
um die Partitionen des Festplattenlaufwerks neu zu konfigurieren, kann der
Computer möglicherweise nicht mehr eingerichtet werden.

Benutzerhandbuch 3-13

L500/L505/L500D/L505D

Wenn Sie mit der Tastenkombination Fn + Esc den Ton ausgeschaltet
haben, schalten Sie ihn vor Beginn des Wiederherstellungsprozesses
wieder ein, um die akustischen Signale hören zu können. Weitere
Informationen finden Sie in Kapitel 5, Tastatur.

Sie können die Systemwiederherstellungsoptionen nicht verwenden, wenn
Sie die vorinstallierte Software ohne Systemwiederherstellungsoptionen
wiederherstellen.

Wenn Sie das Windows-Betriebssystem neu installieren, wird die
Festplatte neu formatiert, wobei alle darauf gespeicherten Daten gelöscht
werden.

1. Schalten Sie den Computer aus.

2. Halten Sie die Taste 0 (Null) auf der Tastatur gedrückt und schalten Sie
den Computer ein.

Es wird ein Menü angezeigt. Befolgen Sie die Anweisungen auf dem
Bildschirm.

Setzen Sie das BIOS auf die Standardeinstellungen zurück, bevor Sie den
Computer im werkseitigen Zustand wiederherstellen.

Bestellen von Recovery-Discs bei TOSHIBA*

Sie können Produkt-Wiederherstellungsdiscs für Ihr Notebook im
Online-Shop für Backup-Medien von TOSHIBA Europe bestellen.

*Bitte beachten Sie, dass dieser Service nicht kostenlos ist.

1. Besuchen Sie https://backupmedia.toshiba.eu im Internet.

2. Befolgen Sie die Anweisungen auf dem Bildschirm.

Sie erhalten Ihre Recovery-Discs innerhalb von zwei Wochen nach
Bestellung.

3-14 Benutzerhandbuch

Grundlagen der Bedienung

In diesem Kapitel werden die wichtigsten Funktionen des Computers
beschrieben. Hier finden Sie auch Hinweise zu Vorsichtsmaßnahmen.

Verwenden des Touchp ads

Legen Sie Ihren Finger auf das Touchpad, und bewegen Sie ihn in die
gewünschte Richtung. Der Bildschirmzeiger folgt Ihren Bewegungen.

L500/L505/L500D/L505D

Kapitel 4

1

2

1. Touchpad

2. Touchpad-Klicktasten

Abbildung 4-1 Touchpad und Touchpad-Klicktasten

Benutzerhandbuch 4-1

L500/L505/L500D/L505D

Touchpad-Gesten

Mit vier praktischen Gesten wird die Bedienung des Systems noch
einfacher und schneller.

ChiralMotion

Sie können vertikal und horizontal scrollen (einen Bildlauf ausführen).
Um diese Funktionen zu aktivieren, markieren Sie die Kontrollkästchen
Vertikalen Bildlauf aktivieren und Horizontalen Bildlauf aktivieren.

Klicken Sie auf das Fenster oder Element, für das Sie einen Bildlauf
ausführen möchten. Bewegen Sie Ihren Finger am rechten Rand des
Touchpads nach oben oder unten, um vertikal zu scrollen. Bewegen Sie
Ihren Finger am unteren Rand des Touchpads nach links oder rechts, um
horizontal zu scrollen.

Falls das System auf diese Aktionen nicht reagiert, stellen Sie sicher, dass
das entsprechende Kontrollkästchen markiert ist und dass das Fenster
oder Element, auf das Sie geklickt haben, bildlauffähig ist. Gibt es dann
immer noch Probleme, überprüfen Sie die Einstellungen für den
Bildlaufbereich.

Pinch

Die Pinch-Geste bietet in vielen Anwendungen Zoom-Funktionen
(vergrößern oder verkleinern). Sie können damit dieselben Funktionen
ausführen wie mit dem Scrollrad der Maus in standardmäßigen
Windows-Anwendungen, die die Zoom-Funktion STRG+Scrollrad
unterstützen.

Um die Pinch-Funktion zu aktivieren, markieren Sie das Kontrollkästchen
Pinch aktivieren.

So verwenden Sie die Pinch-Geste:

1. Berühren Sie das Touchpad mit zwei Fingern.

2. Spreizen Sie die Finger zum Vergrößern oder bewegen Sie sie näher
zueinander zum Verkleinern. Am besten funktioniert dies, wenn Sie nur
mit den Fingerspitzen arbeiten.

Drehen (ChiralRotate)

Wenn diese Funktion aktiviert ist, können Sie Fotos und andere Objekte
bequem mithilfe von Touchpad-Gesten drehen.

Momentum

Die Momentum-Funktion sorgt für glatte und schnelle trackball-artige
Mausbewegungen. Mit einer schnellen Fingerbewegung auf dem Touchpad
kann der Cursor über den gesamten Bildschirm bewegt werden. Mit der
Momentum-Funktion werden wiederholte Bewegungen und
Verlangsamung, die beim Bewegen des Cursors über längeren Strecken
entstehen, reduziert. Die Bewegungen sind gleitend und natürlich, ähnlich
wie bei der Arbeit mit einem Trackball. Die Momentum-Funktion ist ideal für
Spiele aus den Bereichen RTS (Real Time Strategy), FPS (First Person
Shooter) und RPG (Role Playing Games) geeignet.

4-2 Benutzerhandbuch

Die zwei Tasten unterhalb des Touchpads entsprechen den beiden Tasten
einer Standardmaus. Drücken Sie die linke Taste, um einen Menüeintrag
auszuwählen oder um ein Text- oder Grafikobjekt zu bearbeiten, auf dem
sich der Zeiger befindet. Drücken Sie auf die rechte Taste, um ein
Kontextmenü oder je nach Software andere Funktionen aufzurufen.

Sie können auch auf das Touchpad tippen, um Funktionen auszuführen,
für die Sie ansonsten die linke Taste oder eine Standardmaus verwenden
würden.

Klicken: Tippen Sie einmal auf das Touchpad.
Doppelklicken: Tippen Sie zweimal auf das Touchpad.
Ziehen und Ablegen: Tippen Sie, um die Elemente auszuwählen,

die Sie bewegen möchten. Lassen Sie Ihren Finger nach dem zweiten
Tippen auf dem Touchpad und verschieben Sie die Elemente dann an
ihr neues Ziel.

Verwenden des optischen Laufwerks

Mit dem Laufwerk können Sie CD-ROM/DVD-ROM-gestützte Programme
ausführen. Sie können CDs/DVDs mit 12 cm oder 8 cm Durchmesser ohne
Adapter verwenden. Ein serieller ATA-Schnittstellen-Controller wird für den
CD/DVD-ROM-Betrieb verwendet. Wenn der Computer auf eine CD/DVD
zugreift, leuchtet eine LED am Laufwerk.

Mit der Anwendung DVD-Wiedergabe können Sie DVD-Videos
wiedergeben.

L500/L505/L500D/L505D

Einlegen von Discs

Gehen Sie wie nachstehend beschrieben vor, um CDs/DVDs in das
Laufwerk einzulegen.

1. Wenn der Computer eingeschaltet ist, drücken Sie auf die

Entnahmetaste, um die Laufwerklade etwas zu öffnen.

1

1. Entnahmetaste

Abbildung 4-2 Entnahmetaste drücken

Benutzerhandbuch 4-3

L500/L505/L500D/L505D

2. Ziehen Sie vorsichtig an der Lade, um sie vollständig zu öffnen.

3. Legen Sie die CD/DVD mit der beschrifteten Seite nach oben in die
Laufwerklade.

Abbildung 4-3 Laufwerklade öffnen

Abbildung 4-4 CD/DVD einlegen

Wenn die Lade vollständig geöffnet ist, ragt das Gehäuse des Computers
etwas über den Bereich hinaus, in dem die Medien eingelegt werden.
Deshalb müssen Sie die CD oder DVD beim Einlegen leicht geneigt
halten. Nach dem Einlegen der CD/DVD sollten Sie sicherstellen, dass sie
richtig über dem zentralen Punkt positioniert ist und flach in der Lade liegt.

■ Berühren Sie nicht die Laserlinse und den umgebenden Bereich; sie

könnte dadurch falsch ausgerichtet werden oder das Laufwerk könnte
beschädigt werden.

■ Achten Sie darauf, dass keine Fremdkörper in das Laufwerk gelangen.

Überprüfen Sie die Laufwerklade, besonders den Bereich hinter der
vorderen Kante, um sicherzustellen, dass sich keine Fremdkörper im
Laufwerk befinden, bevor Sie es schließen.

4-4 Benutzerhandbuch

L500/L505/L500D/L505D

4. Drücken Sie die CD/DVD in der Mitte vorsichtig nach unten, bis sie über

der Nabe einrastet. Die Disc sollte etwas unterhalb der
Nabenoberfläche und flach auf der Schubladenfläche liegen.

5. Drücken Sie die Lade in der Mitte nach hinten, um sie zu schließen.

Die Lade rastet beim Schließen ein.

Wenn die CD/DVD beim Schließen der Lade nicht korrekt eingelegt ist,
kann das Medium selbst beschädigt werden, und/oder die Lade öffnet sich
beim Drücken der Entnahmetaste nicht vollständig.

Discs entnehmen

Drücken Sie die Entnahmetaste nicht, wenn der Computer noch auf das
Laufwerk des Datenträgers zugreift. Warten Sie, bis die LED nicht mehr
leuchtet, bevor Sie die Lade öffnen. Warten Sie außerdem, bis sich die
CD/DVD nicht mehr dreht, bevor Sie sie hera usnehmen.

Gehen Sie wie nachstehend beschrieben vor, um CDs/DVDs aus der Lade
zu nehmen.

1. Wenn der Computer eingeschaltet ist, drücken Sie auf die

Entnahmetaste, um die Laufwerklade etwas zu öffnen. Ziehen Sie die
Lade dann vorsichtig heraus, bis sie vollständig geöffnet ist.

Wenn sich die Lade etwas öffnet, warten Sie einen Augenblick, um
sicherzugehen, dass sich die CD/DVD/HD DVD nicht mehr dreht, bevor
Sie die Lade vollständig öffnen.

2. Die CD/DVD/ ragt leicht über die Seiten der Lade hinaus, sodass Sie

sie leicht greifen können. Fassen Sie sie vorsichtig an den Kanten und
heben Sie sie senkrecht aus der Lade.

Abbildung 4-5 CD/DVD aus dem Laufwerk nehmen

3. Drücken Sie die Lade in der Mitte nach hinten, um sie zu schließen. Die

Lade rastet beim Schließen ein.

Benutzerhandbuch 4-5

L500/L505/L500D/L505D

Entnahme einer CD/DVD, wenn sich die Lade nicht öffnet

Wenn der Computer ausgeschaltet ist, lässt sich die Lade nicht mit der
Entnahmetaste öffnen. In diesem Fall können Sie die Lade öffnen, indem
Sie einen dünnen Gegenstand (ca. 15 mm lang) wie etwa eine gerade
gebogene Büroklammer in die Öffnung rechts neben der Entnahmetaste
einführen.

1

1. Entnahmeöffnung

Abbildung 4-6 Lade manuell öffnen

Schalten Sie den Computer aus, bevor Sie die Entnahmeöffnung
verwenden. Wenn sich die CD/DVD beim Öffnen der Lade noch dreht,
könnte sie herausfliegen und Verletzungen verursachen.

Vordere Bedienkonsole

In diesem Abschnitt werden die Tasten der Bedienkonsole auf der
Vorderseite beschrieben.

Bei einigen Modellen befinden sich vier Tasten neben der Ein/Aus-Taste.

Abbildung 4-7 Vordere Bedienkonsole

Symbol Funktionstaste DVD *CD/Keine

Wiedergabe/Pause

Wiedergabe/Pause Wiedergabe/Pause

Vorheriger Vorheriges Kapitel Vorheriger Titel

Weiter Nächstes Kapitel Nächster Titel

Ton aus Ton aus Ton aus

4-6 Benutzerhandbuch

L500/L505/L500D/L505D

Beschreiben von CDs/DVDs im DVD-Super-Multi-Laufwerk

Das in diesen Computer installierte optische Laufwerk kann nicht mehrere
Sitzungen auf DVD-R Dual Layer Disc schreiben. Nachdem einmal auf
eine Disc geschrieben wurde, wird sie abgeschlossen. Nach dem
Abschließen können keine weiteren Daten auf die Disc geschrieben
werden, unabhängig von der belegten Disc-Kapazität.

Sie können das DVD-Super-Multi-Laufwerk verwenden, um Daten auf
CD-R, CD-RW, DVD-R, DVD-R (Dual Layer), DVD-RW, DVD+R, DVD+R
(Double Layer), DVD+RW, DVD-RAM, oder DVD-R (Dual Layer) zu
schreiben.

TOSHIBA Disc Creator kann zum Schreiben von Daten verwendet werden.

■ Im Abschnitt Beschreibbare Discs in Kapitel 2 finden Sie nähere

Angaben zu den Arten beschreibbarer CDs und DVDs, die von diesem
Computer unterstützt werden.

■ Schalten Sie das optische Laufwerk nicht aus, während der Computer

darauf zugreift, da dies zu Datenverlust führen könnte.

■ Mit der Media Center-Option CD/DVD erstellen können Sie nicht auf

CD-R/RW-Discs zugreifen.

■ Um Daten auf CD-R/-RW-Medien zu schreiben, verwenden Sie das

Programm TOSHIBA Disc Creator, das auf de m C omp u te r
vorinstalliert ist.

Beim Schreiben von Informationen auf Medien mithilfe eines optischen
Laufwerks sollten Sie immer sicherstellen, dass der Netzadapter an eine
stromführende Steckdose angeschlossen ist. Wenn Daten geschrieben
werden, während der Computer vom Akku mit Strom versorgt wird, kann
der Schreibvorgang manchmal aufgrund schwacher Akkuleistung
fehlschlagen und Datenverlust kann auftreten.

Wichtiger Hinweis

Bevor Sie vom DVD-Super-Multi-Laufwerk () unterstützte Medien
beschreiben oder wiederbeschreiben, sollten Sie alle Setup- und
Bedienungshinweise in diesem Abschnitt durchlesen und befolgen.
Andernfalls funktioniert das DVD-Super-Multi-Laufwerk möglicherweise
nicht richtig und Daten werden nicht erfolgreich geschrieben. So können
Sie Daten verlieren oder das Laufwerk oder Medium beschädigen.

Benutzerhandbuch 4-7

L500/L505/L500D/L505D

Vor dem Aufzeichnen

■ Ausgehend von Toshibas Tests zur eingeschränkten Kompatibilität

empfehlen wir die Produkte der folgenden Hersteller von CD-Rs,
CD-RWs, DVD-Rs, DVD-Rs (Dual Layer), DVD-RWs, DVD+Rs,
DVD+Rs (Double Layer), DVD+RWs oder DVD-RAMs. Die Qualität der
Datenträger kann jedoch die Qualität der Aufzeichnung beeinflussen.
TOSHIBA übernimmt in keinem Fall eine Garantie für die
Funktionstüchtigkeit, Qualität oder Leistung der Datenträger.

CD-R:

TAIYO YUDEN CO., Ltd.
MITSUBISHI KAGAKU MEDIA CO., LTD.
Hitachi Maxell,Ltd.

CD-RW: (Multispeed und Highspeed)

MITSUBISHI KAGAKU MEDIA CO., LTD.

CD-RW (Ultraspeed):

MITSUBISHI KAGAKU MEDIA CO., LTD.

DVD-R:

DVD-Spezifikationen für beschreibbare Medien zur allgemeinen
Verwendung Version 2.0

TAIYO YUDEN Co., Ltd.
(für Medien mit 8-facher oder 16-facher Geschwindigkeit)
MITSUBISHI KAGAKU MEDIA CO., LTD.
(für Medien mit 4-facher, 8-facher oder 16-facher Geschwindigkeit)
Hitachi Maxell, Ltd.
(für Medien mit 8-facher oder 16-facher Geschwindigkeit)

DVD-R (Dual Layer):

MITSUBISHI KAGAKU MEDIA CO., LTD.
(für Medien mit 4- und 8-facher Geschwindigkeit)

DVD-R für Labelflash:

FUJIFILM CORPORATION (für Medien mit 16-facher
Geschwindigkeit)

DVD+R:

MITSUBISHI KAGAKU MEDIA CO., LTD.
(für Medien mit 8-facher oder 16-facher Geschwindigkeit)
TAIYO YUDEN CO., Ltd.
(für Medien mit 8-facher oder 16-facher Geschwindigkeit)

DVD+R (Double Layer):

MITSUBISHI KAGAKU MEDIA CO., LTD.
(für Medien mit 2.4- und 8-facher Geschwindigkeit)

4-8 Benutzerhandbuch

L500/L505/L500D/L505D

DVD+R für Labelflash:

FUJIFILM CORPORATION (für Medien mit 16-facher Geschwindigkeit)

DVD-RW:

DVD-Spezifikationen für beschreibbare Discs für Version 1.1 oder
Version 1.2
Victor Company of Japan, Ltd. (JVC)
(für Medien mit 2-, 4- und 6-facher Geschwindigkeit)
MITSUBISHI KAGAKU MEDIA CO., LTD.
(für Medien mit 2-, 4- und 6-facher Geschwindigkeit)

DVD+RW:

MITSUBISHI KAGAKU MEDIA CO., LTD.
(für Medien mit 2.4-, 4- und 8-facher Geschwindigkeit)

DVD-RAM:

DVD-Spezifikationen für DVD-RAM Disc für Version 2.0, Version

2.1 oder Version 2.2

Matsushita Electric Industrial Co., Ltd.
(für Medien mit 3- oder 5-facher Geschwindigkeit)
Hitachi Maxell, Ltd. (für Medien mit 3- oder 5-facher Geschwindigkeit)

■ Mit dem DVD-Super-Multi-Laufwerk () können keine Discs verwendet

werden, die ein schnelleres Schreiben als 16-fach (DVD-R und
DVD+R), 8-fach (DVD-R (Dual Layer), DVD+RW und DVD+R (Double
Layer)), 6-fach (DVD-RW), 5-fach (DVD-RAM) zulassen.

■ Einige Arten und Formate von DVD-R- (Dual Layer) und DVD+R-

(Double Layer) Discs können möglicherweise nicht gelesen werden.

■ DVD-RAM-Discs mit einer Kapazität von 2,6 und 5,2 GB können nicht

gelesen und es kann nicht darauf geschrieben werden.

■ Discs, die als DVD-R (Dual Layer) format4 (Layer Jump Recording)

erstellt wurden, können nicht gelesen werden.

■ Bei Verwendung minderwertiger, verschmutzter oder beschädigter

Datenträger können Schreibfehler auftreten. Überprüfen Sie die Medien
vor der Verwendung auf Verschmutzung und Beschädigungen.

■ Die tatsächliche Anzahl der möglichen Schreibvorgänge für CD-RW,

DVD-RW, DVD+RW oder DVD-RAM-Medien ist von der Qualität der
Medien und von der Art der Verwendung der Medien abhängig.

■ Es gibt zwei Arten von DVD-R-Medien: eine für Authoring und eine für

allgemeine Verwendung (General Use). Versuchen Sie nicht,
Authoring-Discs zu verwenden, da nur Discs für die allgemeine
Verwendung von einem Computerlaufwerk beschrieben werden
können.

■ Sie können DVD-RAMs mit abnehmbarer Cartridge oder ohne

Cartridge verwenden.

Benutzerhandbuch 4-9

L500/L505/L500D/L505D

■ Möglicherweise können DVD-ROM-Laufwerke anderer Computer oder

andere DVD-Player DVD-R-, DVD-R- (Dual Layer), DVD-RW-, DVD+R-,
DVD+R- (Double Layer) oder DVD+RW-Discs nicht lesen.

■ Auf eine CD-R-, DVD-R-, DVD-R- (Dual Layer), DVD+R- oder DVD+R-

(Double Layer) Disc geschriebene Daten können weder komplett noch
teilweise gelöscht werden.

■ Von einer CD-RW, DVD-RW, DVD+RW oder DVD-RAM gelöschte

Daten können nicht wiederhergestellt werden. Sie sollten den Inhalt der
Disc vor dem Löschen sorgfältig überprüfen und darauf achten, dass
Sie nicht die falschen Daten löschen, falls mehrere Laufwerke
angeschlossen sind, die Daten auf Discs schreiben können.

■ Beim Beschreiben von DVD-R-, DVD-R- (Dual Layer), DVD-RW-,

DVD+R-, DVD+R- (Double Layer), DVD+RW- oder DVD-RAM-Medien
wird etwas Speicherplatz für die Dateiverwaltung benötigt, sodass Sie
möglicherweise nicht die volle Kapazität der Disc nutzen können.

■ Da die Medien auf dem DVD-Standard basieren, werden sie

möglicherweise mit Dummy-Daten gefüllt, wenn die aufgezeichneten
Daten weniger als ca. 1 GB betragen. Auch wenn Sie nur kleine
Datenmengen übertragen, könnte das Schreiben der Platzhalterdaten
unter diesen Umständen eine gewisse Zeit in Anspruch nehmen.

■ Wenn mehrere Laufwerke, die zum Schreiben verwendet werden

können, angeschlossen sind, achten Sie darauf, nicht versehentlich die
Daten auf das falsche Laufwerk schreiben oder davon löschen.

■ Achten Sie darauf, den Netzadapter an den Computer anzuschließen,

bevor Sie mit dem Schreiben von Daten beginnen.

■ Stellen Sie, bevor Sie den Computer in den Energiesparmodus oder in

den Ruhezustand versetzen, sicher, dass das Beschreiben von
DVD-RAMs beendet ist. Dies ist der Fall, wenn Sie die DVD-RAM
entnehmen können.

■ Schließen Sie alle anderen Programme außer der Schreibsoftware

selbst.

■ Deaktivieren Sie Programme (zum Beispiel Bildschirmschoner), die den

Prozessor stark beanspruchen.

■ Betreiben Sie den Computer bei höchster Energieeinstellung;

verwenden Sie keine Energiesparfunktionen.

■ Schreiben Sie keine Daten, während ein Virensuchprogramm

ausgeführt wird. Warten Sie, bis es beendet ist, deaktivieren Sie die
Virenschutzanwendungen, auch Software, die Dateien automatisch im
Hintergrund überprüft.

■ Verwenden Sie keine Festplatten-Dienstprogramme, die z. B. die

Zugriffsgeschwindigkeit auf das Festplattenlaufwerk erhöhen sollen,
da diese zu instabilem Betrieb und Datenverlusten führen können.

■ CD-RW- (Ultra Speed +) Medien sollten nicht verwendet werden,

da sonst die Daten verloren gehen oder beschädigt werden können.

■ Schreiben Sie immer vom Festplattenlaufwerk des Computers auf die

CD/ DVD. Versuchen Sie nicht von freigegebenen Geräten wie Servern
oder anderen Netzwerkgeräten zu schreiben.

4-10 Benutzerhandbuch

L500/L505/L500D/L505D

■ Das Schreiben mit einer anderen Software außer TOSHIBA Disc

Creator wurde noch nicht geprüft, deshalb kann das Funktionieren mit
anderen Softwareanwendungen nicht garantiert werden.

Während des Beschreibens oder Wiederbes chreibens von Discs

Bitte beachten Sie die folgenden Punkte während des Schreibens oder
Wiederbeschreibens von Daten auf CD-R-, CD-RW-, DVD-R-, DVD-R­(Dual Layer), DVD-RW-, DVD+R-, DVD+R- (Double Layer), DVD+RW­oder DVD-RAM-Medien:

■ Kopieren Sie die Daten von der Festplatte auf das optische Medium.

Verwenden Sie nicht die Methode Ausschneiden und Einfügen, da die
Daten bei einem Schreibfehler verloren gehen.

■ Vermeiden Sie Folgendes:

■ Benutzerwechsel unter Windows 7.

■ PC-Funktionen ausführen, zum Beispiel Maus oder Touchpad

verwenden, Bildschirm öffnen oder schließen.

■ Kommunikationsanwendung starten (Modem).

■ Stoßeinwirkungen oder Vibrationen am Computer.

■ Externe Geräte installieren, entfernen oder anschließen. Dies gilt

auch für: SD/SDHC-Speicherkarten, miniSD/microSD-Karten,
ExpressCard, Memory Stick/Memory Stick PRO, MultiMediaCard,
USB-Geräte, externe Monitore und optische Lesegeräte.

■ Audio/Video-Steuerungstasten für die Wiedergabe von Musik oder

Sprache verwenden.

■ Optisches Laufwerk öffnen.

■ Schalten Sie den Computer nicht aus bzw. melden Sie sich nicht ab,

während Sie einen Datenträger beschreiben. Aktivieren Sie während
des Schreibvorgangs auch nicht den Energiesparmodus/Ruhezustand.

■ Achten Sie darauf, dass das Schreiben/Beschreiben abgeschlossen ist,

bevor Sie in den Energiesparmodus oder Ruhezustand gehen (das
Schreiben ist beendet, wenn Sie das optische Medium aus dem DVD
Super Multi-Laufwerk nehmen können).

■ Bei der Verwendung von Rohlingen schlechter Qualität oder

beschädigten oder verschmutzten Rohlingen ist die Wahrscheinlichkeit
von Fehlern beim Aufzeichnen größer.

■ Stellen Sie den Computer auf einer geraden Oberfläche ab, die keinen

Vibrationen durch Flugzeuge, Züge oder Straßenverkehr ausgesetzt ist.
Außerdem sollten Sie den Computer nicht auf eine instabile Fläche
stellen.

■ Bringen Sie keine Mobiltelefone oder andere Kommunikationsgeräte in

die Nähe des Computers.

Benutzerhandbuch 4-11

L500/L505/L500D/L505D

Wichtige Informationen

TOSHIBA ist für die folgenden Schäden nicht haftbar:

■ Schäden an CD-R-, CD-RW-, DVD-R-, DVD-R- (Dual Layer), DVD-RW-,

DVD+R-, DVD+R- (Double Layer), DVD+RW- oder DVD-RAM-Discs,
die durch das Beschreiben oder Wiederbeschreiben mit diesem
Produkt verursacht werden.

■ Jegliche Veränderungen bzw. Verluste des aufgezeichneten Inhalts der

CD-R-, CD-RW-, DVD-R-, DVD-R- (Dual Layer), DVD-RW-, DVD+R-,
DVD+R- (Double Layer), DVD+RW- oder DVD-RAM-Medien, die beim
Beschreiben bzw. Wiederbeschreiben mit diesem Produkt auftreten
sowie daraus resultierende wirtschaftliche Verluste oder
Unterbrechungen des Geschäftsbetriebs.

■ Schäden, die durch die Verwendung von Geräten oder Software von

Drittherstellern verursacht werden.

Wegen der technischen Einschränkungen bei den aktuellen Laufwerken
zum Beschreiben optischer Medien können qualitativ minderwertige
Datenträger oder Probleme mit den Hardwaregeräten zu unerwarteten
Schreibfehlern führen. Deshalb ist es empfehlenswert, mindestens zwei
Sicherungskopien wichtiger Daten zu erstellen, auf die Sie notfalls
zurückgreifen können.

TOSHIBA Disc Creator

Achten Sie auf die folgenden Einschränkungen bei der Verwendung von
TOSHIBA Disc Creator:

■ Sie können kein DVD-Video mit TOSHIBA Disc Creator erstellen.

■ Sie können kein DVD-Audio mit TOSHIBA Disc Creator erstellen.

■ Sie können die TOSHIBA Disc Creator-Funktion „Audio-CD-Projekt für

CD-Player im Auto und zu Hause“ nicht verwenden, um Musik auf
DVD-R-, DVD-R- (Dual Layer), DVD-RW-, DVD+R-, DVD+R- (Double
Layer) oder DVD+RW-Medien aufzuzeichnen.

■ Kopieren Sie keine urheberrechtlich geschützten Video-DVDs und

DVD-ROMs mit der TOSHIBA Disc Creator-Funktion „Disc Backup“.

■ Mit der TOSHIBA Disc Creator-Funktion „Disc Backup“ lassen sich

keine Sicherungskopien von DVD-RAM-Medien erstellen.

■ Mit der TOSHIBA Disc Creator-Funktion „Disc Backup“ kann keine

Sicherungskopie einer CD-ROM, CD-R oder CD-RW auf eine DVD-R,
DVD-R (Dual Layer) oder DVD-RW geschrieben werden.

■ Mit der TOSHIBA Disc Creator-Funktion „Disc Backup“ kann keine

Sicherungskopie einer CD-ROM, CD-R oder CD-RW auf eine DVD+R,
DVD+R (Double Layer) oder DVD+RW geschrieben werden.

■ Mit der TOSHIBA Disc Creator-Funktion „Disc Backup“ kann keine

Sicherungskopie einer DVD-ROM, DVD Video, DVD-R, DVD-R (Dual
Layer), DVD-RW, DVD+R, DVD+R (Double Layer) oder DVD+RW auf
eine CD-R oder CD-RW geschrieben werden.

■ TOSHIBA Disc Creator kann keine Aufnahmen im Paketformat

erstellen.

4-12 Benutzerhandbuch

L500/L505/L500D/L505D

■ Möglicherweise können Sie die TOSHIBA Disc Creator-Funktion „Disc

Backup“ nicht verwenden, um eine Sicherungskopie einer DVD-R,
DVD-R (Dual Layer), DVD-RW, DVD+R, DVD+R (Double Layer) oder
DVD+RW zu erstellen, die mit einer anderen Software auf einem
anderen Brenner erstellt wurde.

■ Wenn Sie einer bereits beschriebenen DVD-R, DVD-R (Dual Layer),

DVD+R oder DVD+R (Double Layer) Daten hinzufügen, können Sie die
hinzugefügten Daten unter Umständen nicht lesen. Dies ist
beispielsweise der Fall, wenn Sie ein 16-Bit-Betriebssystem wie
Windows 98SE oder Windows Me verwenden. Für Windows NT4
benötigen Sie Service Pack 6 oder höher und in Windows 2000
benötigen Sie Service Pack 2. Außerdem können einige DVD-ROM­und DVD-ROM/CD-R/RW-Laufwerke unabhängig vom Betriebssystem
generell keine hinzugefügten Daten lesen.

■ TOSHIBA Disc Creator unterstützt die Aufzeichnung auf DVD-RAM-

Discs nicht. Sie sollten dazu Windows Explorer oder ein ähnliches
Dienstprogramm verwenden.

■ Wenn Sie eine DVD sichern, sollten Sie darauf achten, dass das

Quelllaufwerk die Aufzeichnung von DVD-R-, DVD-R- (Dual Layer),
DVD-RW-, DVD+R-, DVD+R- (Double Layer) oder DVD+RW-Medien
unterstützt, da sonst die Quelldisc möglicherweise nicht richtig
gesichert wird.

■ Wenn Sie eine DVD-R, DVD-R (Dual Layer), DVD-RW, DVD+R,

DVD+R (Double Layer) oder DVD+RW sichern, müssen Sie darauf
achten, eine DVD des gleichen Typs zu verwenden.

■ Sie können auf eine CD-RW, DVD-RW oder DVD+RW geschriebene

Daten nicht teilweise löschen.

Überprüfen der Daten

Um zu überprüfen, ob die Daten richtig auf eine Daten-CD/DVD
geschrieben wurden, sollten Sie die folgenden Schritte durchführen, bevor
Sie mit dem Beschreiben/Wiederbeschreiben beginnen:

1. Wählen Sie im Menü „Einstellungen“ den Eintrag Einstellungen für

jeden Modus -> Daten-CD/DVD.

2. Führen Sie einen der folgenden Schritte aus, um das

Einstellungsdialogfeld aufzurufen:

■ Klicken Sie im Modus Daten-CD/DVD in der Haupt-Symbolleiste auf

die Einstellungsschaltfläche ( ).

■ Wählen Sie im Menü Einstellungen den Eintrag Einstellungen für

jeden Modus -> Daten-CD/DVD.

3. Markieren Sie das Kontrollkästchen Geschriebene Daten überprüfen.

4. Wählen Sie Datei öffnen oder Vollständiger Vergleich.

5. Klicken Sie auf OK.

Benutzerhandbuch 4-13

L500/L505/L500D/L505D

Weitere Informationen zu TOSHIBA Disc Creator

Nähere Informationen zu TOSHIBA Disc Creator finden Sie in den
Hilfedateien des Programms.

■ Öffnen des TOSHIBA Disc Creator-Handbuchs:

Start −> Alle Programme −> TOSHIBA −> CD&DVD Applications

−> Disc Creator Help

TOSHIBA DVD Player

Achten Sie auf die folgenden Einschränkungen bei der Verwendung von
TOSHIBA DVD PLAYER:

Hinweise zur Verwendung

■ Auslassen von Einzelbildern, Springen der Audiospur oder asynchroner

Ton und Bild können während der Wiedergabe einiger DVD-Videotitel
auftreten.

■ Schließen Sie alle anderen Anwendungen, wenn Sie TOSHIBA DVD

PLAYER verwenden. Öffnen Sie während der Wiedergabe von
DVD-Video keine anderen Anwendungen und führen Sie keine anderen
Vorgänge aus. Die Wiedergabe kann in einigen Situationen stoppen
oder nicht ordnungsgemäß funktionieren.

■ Nicht abgeschlossene DVDs, die auf einem DVD-Recorder erstellt

wurden, können vom Computer möglicherweise nicht abgespielt
werden.

■ Verwenden Sie Video-DVDs mit einem Regionalcode, der entweder

derselbe wie die werkseitige Voreinstellung ist oder „ALLE“.

■ Spielen Sie keine DVD-Videodiscs ab, während Sie

Fernsehprogramme mithilfe anderer Anwendungen ansehen oder
aufzeichnen. Dies könnte zu Fehlern beim Abspielen des DVD-Videos
oder bei der Aufnahme der Fernsehsendung führen. Dies gilt auch
dann, wenn während der Wiedergabe von Video-DVDs eine geplante
Aufnahme beginnt. Achten Sie darauf, dass keine Aufnahmen geplant
sind, wenn Sie DVD-Video abspielen.

■ Die Wiederaufnahmefunktion kann mit einigen Discs unter TOSHIBA

DVD PLAYER nicht verwendet werden.

■ Bei der Wiedergabe von Video-DVDs sollte der Netzadapter

angeschlossen werden. Energiesparfunktionen können die
reibungslose Wiedergabe beeinträchtigen. Wenn Sie bei der
Wiedergabe von Video-DVDs den Akku verwenden, stellen Sie die
Energieoptionen auf „Hohe Leistung“.

■ Bildschirmschoner werden während der Wiedergabe eines Films mit

TOSHIBA DVD PLAYER nicht angezeigt. Der Computer wechselt nicht
in den Energiesparmodus oder Ruhezustand und lässt sich nicht
herunterfahren, während TOSHIBA DVD PLAYER verwendet wird.

■ Aktivieren Sie nicht die automatische Bildschirmabschaltung, während

TOSHIBA DVD PLAYER ausgeführt wird.

■ Schalten Sie nicht in den Ruhezustand oder in den Energiesparmodus,

wenn TOSHIBA DVD PLAYER ausgeführt wird.

4-14 Benutzerhandbuch

L500/L505/L500D/L505D

■ Verriegeln Sie den Computer nicht mithilfe der Tasten Windows-Logo

() + L oder der Tasten Fn + F1, wenn TOSHIBA DVD PLAYER
ausgeführt wird.

Anzeigegeräte und Ton

1. TOSHIBA DVD PLAYER kann nur ausgeführt werden, wenn für

„Farben“ die Einstellung „Höchste (32-Bit)“ gewählt wird. Die
Einstellung „Farben“ kann auf der Registerkarte „Monitor“ in den
Eigenschaften des Anzeigegeräts geändert werden. Um diese zu
öffnen, klicken Sie auf Start -> Systemsteuerung -> Darstellung und

Personalisierung -> Anzeige -> Anzeigeeinstellungen ändern ->
Erweiterte Einstellungen.

2. Wenn das DVD Video-Bild nicht auf dem externen Monitor oder

Fernsehgerät angezeigt wird, beenden Sie TOSHIBA DVD PLAYER
und ändern Sie die Bildschirmauflösung im Bereich „Auflösung“ unter
„Bildschirmauflösung anpassen“. Um das Fenster „Bildschirmauflösung
anpassen“ zu öffnen, klicken Sie auf St art -> Systemsteuerung ->
Bildschirmauflösung anpassen. Aufgrund der Ausgabe- oder
Wiedergabebedingungen können Videos jedoch auf einigen externen
Monitoren oder Fernsehgeräten nicht ausgegeben werden.

3. Wechseln Sie vor der Wiedergabe einer Video-DVD auf einem externen

Display oder Fernsehgerät das Anzeigegerät. Video-DVDs können
nicht gleichzeitig (im Klonmodus) sowohl auf dem Bildschirm des
Computers als auch auf einem externen Display angezeigt werden.

4. Ändern Sie die Bildschirmauflösung nicht, während TOSHIBA DVD

PLAYER ausgeführt wird.

TOSHIBA DVD PLAYER

1. Die Software TOSHIBA DVD PLAYER zum Abspielen von DVD-Video

und DVD-VR ist im Lieferumfang enthalten.

2. TOSHIBA DVD PLAYER unterstützt keine Jugendschutzeinstellungen.

3. Wegen des Urheberrechtsschutzes ist die Windows-

Bildschirmdruckfunktion deaktiviert, wenn TOSHIBA DVD PLAYER läuft.

4. (Die Bildschirmdruckfunktionen sind deaktiviert, wenn andere

Anwendungen neben TOSHIBA DVD PLAYER ausgeführt werden und
TOSHIBA DVD PLAYER minimiert ist.) Schließen Sie TOSHIBA DVD
PLAYER, wenn Sie die Bildschirmdruckfunktion nutzen möchten.

5. Führen Sie die Installation/Deinstallation von TOSHIBA DVD PLAYER

unter einem Benutzerkonto mit Administratorrechten aus.

6. Führen Sie keinen Windows-Benutzerwechsel aus, während TOSHIBA

DVD PLAYER läuft.

7. Bei einigen DVD-Videodiscs werden durch Ändern der Tonspur mithilfe

des Steuerungsfensters auch die Untertitel geändert.

Benutzerhandbuch 4-15

L500/L505/L500D/L505D

TOSHIBA DVD PLAYER aufr ufen

Gehen Sie wie nachstehend beschrieben vor, um TOSHIBA DVD PLAYER
zu starten.

1. Legen Sie eine Video-DVD in das DVD-Super-Multi-Laufwerk ein,
während Windows 7 ausgeführt wird. Wenn eine DVD-Videodisc in das
DVD-Laufwerk eingelegt ist, erscheint möglicherweise der folgende
Anwendungsauswahlbildschirm. Wenn dies passiert, wählen Sie
DVD-Film abspielen und klicken dann auf OK, um TOSHIBA DVD
PLAYER zu starten.

2. Berühren Sie das Bedienfeld CD/DVD auf der vorderen Bedienkonsole.
Oder wählen Sie Start −> Alle Programme −> TOSHIBA DVD
PLAYER, um TOSHIBA DVD PLAYER zu starten.

TOSHIBA DVD PLAYER verwenden

Hinweise zur Verwendung von TOSHIBA DVD PLAYER

1. Die Bildschirminhalte und verfügbaren Funktionen unterscheiden sich
zwischen DVD-Videos und Szenen.

2. Beim Abspielen von DVDs können nur die Bedienungstasten
(einschließlich der Tasten auf der Fernbedienung und der vorderen
Bedienkonsole) verwendet werden, die den jeweils verfügbaren und
aktiven Funktionen entsprechen.

3. Wenn das Menü im Anzeigebereich mithilfe der Hauptmenü- oder
Menütasten des Steuerungsfenster geöffnet wird, können
Touchpad- oder Mausmenüoperationen möglicherweise nicht
verwendet werden.

TOSHIBA DVD PLAYER-Hilfe öffnen

Die Funktionen und Anleitungen für TOSHIBA DVD PLAYER werden
außerdem in der TOSHIBA DVD PLAYER-Hilfe genau erklärt. Gehen Sie
wie nachstehend beschrieben vor, um die TOSHIBA DVD PLAYER-Hilfe zu
starten.

■ Klicken Sie im Anzeigebereich auf die Hilfe-Schaltfläche ( ).

Umgang mit Datenträgern

In diesem Abschnitt finden Sie Tipps zum Schutz der auf CDs/DVDs und
Disketten gespeicherten Daten. Gehen Sie mit Ihren Datenträgern
sorgfältig um. Durch Einhaltung nachfolgender Richtlinien wird die
Lebensdauer der Datenträger verlängert, und die darauf gespeicherten
Daten werden geschützt:

CD/DVDs

1. Bewahren Sie Ihre CDs und DVDs in den Originalhüllen auf, um sie vor
Beschädigung und Verschmutzung zu schützen.

2. Biegen Sie CDs und DVDs nicht.

4-16 Benutzerhandbuch

L500/L505/L500D/L505D

3. Schreiben Sie nicht auf die CD/DVD-Oberfläche, die die Daten enthält,

und kleben Sie keine Etiketten darauf.

4. Fassen Sie CDs oder DVDs an den Rändern oder am Loch in der Mitte

an. Beim Lesen der Disc können Probleme auftreten, wenn sich
Fingerabdrücke darauf befinden.

5. Setzen Sie CDs oder DVDs nicht direkter Sonneneinstrahlung oder

extremen Temperaturen aus.

6. Legen Sie keine schweren Gegenstände auf CDs oder DVDs.

7. Sind die CDs oder DVDs staubig oder schmutzig, wischen Sie sie mit

einem trockenen, weichen Tuch ab. Wischen Sie CD oder DVDs nicht
mit kreisförmigen Bewegungen ab, sondern von der Mitte nach außen.
Falls nötig, feuchten Sie das Tuch mit Wasser oder einem neutralen
Reinigungsmittel an. Verwenden Sie kein Waschbenzin, Lösungsmittel
oder ähnliche Reinigungsmittel.

Disketten

Das USB-Diskettenlaufwerk ist als optionales Zubehör erhältlich.

1. Bewahren Sie die Disketten in der Originalverpackung auf, um sie vor

Beschädigung und Verschmutzung zu schützen. Reinigen Sie äußerlich
verschmutzte Disketten mit einem angefeuchteten Tuch. Verwenden
Sie keine Reinigungsmittel.

2. Öffnen Sie nicht die Schutzabdeckung der Diskette und berühren Sie

nicht die magnetische Oberfläche. Sie könnten die Diskette dauerhaft
beschädigen und Daten verlieren.

3. Gehen Sie sorgfältig mit Disketten um, damit die gespeicherten Daten

nicht verloren gehen.

4. Bringen Sie das Etikett für die Diskette immer an der vorgegebenen

Position an und kleben Sie keine Etiketten übereinander. Ein Etikett
könnte sich lösen und das Diskettenlaufwerk beschädigen.

5. Schreiben Sie nicht mit einem Bleistift auf das Diskettenetikett.

Minenstaub könnte zu Fehlfunktionen des Systems führen, wenn er in
den Computer gelangt. Verwenden Sie immer einen Filzstift und
beschreiben Sie das Etikett, bevor Sie es auf die Diskette kleben.

6. Bewahren Sie Disketten nicht an Orten auf, wo sie mit Wasser oder

anderen Flüssigkeiten in Kontakt kommen könnten oder wo es sehr
feucht ist. Dies könnte zu Datenverlust führen.

7. Verwenden Sie Disketten nicht, wenn sie feucht oder nass sind. Das

Diskettenlaufwerk oder andere Komponenten könnten beschädigt
werden.

8. Wenn Disketten verdreht oder verbogen, direkter Sonneneinstrahlung

oder extremen Temperaturen ausgesetzt werden, kann dies zu
Datenverlust führen.

9. Legen Sie keine schweren Gegenstände auf den Disketten ab.

Benutzerhandbuch 4-17

L500/L505/L500D/L505D

10. In unmittelbarer Umgebung von Disketten sollten Sie weder essen oder
rauchen noch Radiergummis verwenden. Wenn Fremdteile in die
Diskettenhülle gelangen, kann dadurch die Magnetoberfläche
beschädigt werden.

11. Die auf der Diskette gespeicherten Daten können durch Magnetfelder
gelöscht werden. Bewahren Sie die Disketten deshalb nicht in der Nähe
von Lautsprechern, Radios, Fernsehgeräten und anderen Erzeugern
von Magnetfeldern auf.

Audiosystem

In diesem Abschnitt werden verschiedene Audiosteuerungsfunktionen
beschrieben.

Systemlautstärke einstellen

Mit der Windows-Lautstärkeregelung können Sie die allgemeine
Lautstärke steuern.

Gehen Sie dazu folgendermaßen vor:

1. Suchen Sie das Lautsprecher-Symbol in der Taskleiste

2. Klicken Sie mit der rechten Maustaste auf das Lautsprecher-Symbol in
der Taskleiste.

3. Wählen Sie im Menü den Eintrag Lautstärkeregelung öffnen aus.

Klicken Sie auf Geräte, um alle verfügbaren Wiedergabegeräte
anzuzeigen. Wählen Sie Lautsprecher, um die internen Lautsprecher zu
verwenden. Stellen Sie die Lautsprecherlautstärke mithilfe des

Schiebereglers ein. Klicken Sie auf Ton aus , um den Ton
auszuschalten.
Unter Anwendungen sehen Sie möglicherweise eine weitere Steuerung in

der Lautstärkeregelung. Dies ist die Steuerung der Anwendung, die
zurzeit ausgeführt wird. Windows Sounds wird immer angezeigt, da
hiermit die Lautstärke des Systemsounds gesteuert wird.

Systemsounds ändern

Systemsounds machen Sie akustisch auf bestimmte Ereignisse
aufmerksam. In diesem Abschnitt wird beschrieben, wie Sie ein
vorhandenes Schema auswählen oder ein geändertes speichern.

Um das Konfigurationsfenster für Systemsounds zu öffnen, gehen Sie wie
nachstehend beschrieben vor.

1. Klicken Sie mit der rechten Maustaste auf das Lautsprecher-Symbol in
der Taskleiste.

2. Wählen Sie im Menü den Eintrag Sounds.

4-18 Benutzerhandbuch

L500/L505/L500D/L505D

Realtek HD Audio Manager

Sie können die Audiokonfiguration mithilfe des Realtek Audio Manager
überprüfen und ändern. Um den Realtek Audio Manager aufzurufen,
klicken Sie auf Start −> Systemsteuerung −> Hardware und Sound −>
Realtek HD Audio Manager.

Wenn Sie den Realtek Audio Manager zum ersten Mal aufrufen, sehen Sie
vier Geräte-Registerkarten. Speakers (Lautsprecher) ist das

Standardausgabegerät. Microphone (Mikrofon) ist das
Standardeingabegerät. Um das Standardgerät zu ändern, klicken Sie auf

der ausgewählten Geräte-Registerkarte auf Set Default Device
(Standardgerät festlegen).

■ Speakers (Lautsprecher) ist das Standardausgabegerät.

Verwenden Sie diese Einstellung, wenn Sie die eingebauten
Lautsprecher oder Kopfhörer verwenden.

■ HDMI Output (HDMI-Ausgabe) sollten Sie wählen, wenn Sie das

HDMI-Kabel an die HDMI-Buchse anschließen, um digitalen Sound auf
digitalen Audiogeräten abzuspielen.

■ Microphone (Mikrofon) ist das Standardeingabegerät. Es sollte bei

Verwendung des internen Mikrofons des Computers oder eines
externen Mikrofons, das an die Mikrofonbuchse angeschlossen ist,
ausgewählt werden, um Ton aufzunehmen.

Falls ein externes Mikrofon oder ein Audiokabel an die Mikrofonbuchse
angeschlossen ist, wird der Einstellungsdialog für den Realtek HD Audio
Manager Connector angezeigt und Sie können entweder „Line In“- oder
„Mic In“-Eingang auswählen.

Informationen

Klicken Sie auf die Info-Schaltfläche , um Informationen zur
Hardware, zur Software und zur Spracheinstellung anzuzeigen.

Lautsprecherkonfiguration

Klicken Sie auf die Wiedergabe-Schaltfläche , um zu überprüfen,
ob der Sound der eingebauten Lautsprecher oder des Kopfhörers aus der

richtigen Richtung (links/rechts) kommt.

Sound-Effekte

In diesem Abschnitt wird die Auswahl verschiedener Sound-Effekte
beschrieben.

■ Environment - simuliert den Klang vertrauter Umgebungen.

Sie können im Menü eine Voreinstellung auswählen.

■ Equalizer - erhöht oder reduziert eine Frequenz, um bestimmte

Musikgenres zu simulieren. Sie können im Menü eine Voreinstellung
auswählen.

■ Karaoke - filtert die Frequenzen, auf denen normalerweise die

Gesangsstimme zu hören ist, heraus. Wenn Sie auf das Karaoke­Symbol klicken, wird der Gesang gedämpft. Mit den Pfeiltasten können
Sie den Klang der Musik regeln.

Benutzerhandbuch 4-19

L500/L505/L500D/L505D

Mikrofoneffekte

Mikrofoneffekte sind nur im Fenster Mikrofon verfügbar.

■ Noise Suppression verringert Hintergrund- und Lüftergeräusche.

■ Acoustic Echo Cancellation (Echoaußerkraftsetzung) verringert

Rückkopplungen und Echos.

Standardformat

Sie können die Sample-Rate und die Bittiefe des Sounds einstellen.

Verwenden der Webcam

Einige Modelle sind mit eine Webcam ausgestattet.
Eine Webcam ist ein Gerät, mit dem Sie über Ihren Computer Video

aufzeichnen oder Fotos aufnehmen können. Sie können es für
Video-Chats oder Videokonferenzen einsetzen, wenn Sie ein Tool wie etwa

Windows Live Messenger verwenden. Toshiba Web Camera
Application ermöglicht Ihnen, verschiedene Videoeffekte auf Ihre Videos

oder Fotos anzuwenden.
Die Webcam ermöglicht die Übertragung von Video und die Teilnahme an

Videochats mithilfe spezieller Anwendungen über das Internet.
Die effektive Pixelzahl für diese Webcam beträgt 0.3 Millionen und 1.0

Millionen (0,3 Mio. maximale Fotogröße: 640x480 Pixel; 1 Mio. maximale
Fotogröße: 1280x800 Pixel).

3

12

1. Webcam-LED

2. Webcam

3. Mikrofon

Abbildung 4-8 Webcam

4-20 Benutzerhandbuch

L500/L505/L500D/L505D

■ Entfernen Sie die Plastikschutzfolie, bevor Sie die Webcam

verwenden.

■ Halten Sie die Webcam nicht direkt in Richtung der Sonne.

■ Berühren Sie nicht die Linse der Webcam und drücken Sie nicht

darauf. Sie könnten dadurch die Bildqualität beeinträchtigen.
Verwenden Sie ein Brillenputztuch oder ein andere weiches Tuch, falls
die Linse gereinigt werden muss.

■ Wenn Sie die Bildgröße auf mehr als „800x600“ einstellen, wird eine

größere Datenmenge auf die Festplatte geschrieben, was die
reibungslose Aufnahme stören kann.

Verwenden der TOSHIBA Web Camera Application

TOSHIBA Web Camera Application ist so konfiguriert, dass die Software
beim Starten von Windows 7 gestartet wird; wenn Sie die Anwendung neu
starten müssen, wählen Sie Start -> Alle Programme -> TOSHIBA ->
Dienstprogramme -> Web Camera Application.

1. Standbilder aufnehmen

2. Vorschaubereich öffnen/schließen

3. Aufgenommene Datei löschen

4. Videoaufnahme

5. Kameraauflösung

6. Aufnahmeeinstellungen

Abbildung 4-9 Verwenden der Web Camera Application

Standbild aufnehmen Klicken Sie hier, um ein Standbild aufzunehmen

und eine Vorschau des aufgenommenen Bildes
im Vorschaubereich anzuzeigen.

Vorschaubereich
öffnen/schließen

Klicken Sie hier, um den Vorschaubereich zu
öffnen. Klicken Sie erneut, um den
Vorschaubereich zu schließen.

Benutzerhandbuch 4-21

L500/L505/L500D/L505D

Aufgenommene
Datei löschen

Aufnehmen von
Videos

Kameraauflösung Wählen Sie die Auflösung für Vorschau,

Aufnahmeeinstellungen Hiermit öffnen Sie das Dialogfeld für die

Wählen Sie eine Miniaturansicht der
aufgenommenen Datei und klicken Sie auf
diese Schaltfläche, um diese Datei von der
Festplatte zu löschen.

Klicken Sie, um die Aufnahme zu starten.
Mit einem weiteren Klicken beenden Sie die
Aufnahme und zeigen im Vorschaubereich eine
Vorschau des Videos an.

Standbilder und Aufnahmen.

Aufnahmeeinstellungen.
Wählen Sie auf der Registerkarte Basic den

Speicherort für Fotos und Videos, das
Aufnahmeformat und die Videoqualität.

Verwendung von TOSHIBA Face Recognition

TOSHIBA Face Recognition nutzt eine Gesichtsidentifikations-Library, um
die Gesichtsdaten von Benutzern bei der Windows-Anmeldung zu
überprüfen. Der Anmeldevorgang wird so vereinfacht, da der Benutzer kein
Kennwort eingeben muss. Diese Software ist bei einigen Modellen
vorinstalliert.

■ Die TOSHIBA Gesichtserkennung garantiert nicht die korrekte

Identifizierung eines Benutzers. Änderungen am Aussehen des
Registrierten, die nach der Registrierung erfolgen, wie Änderungen der
Frisur, das Tragen einer Kappe oder einer Brille können die
Erkennungsraten beeinflussen.

■ Die TOSHIBA Gesichtserkennung kann fälschlicherweise Gesichter

erkennen, die dem des Registrierten ähnlich sind.

■ Für Hochsicherheitszwecke ist die TOSHIBA Gesichtserkennung kein

geeigneter Ersatz für Windows-Passwörter. Wenn Sicherheit hohe
Priorität hat, sollten Sie die festgelegten Windows-Passwörter zum
Anmelden verwenden.

■ Helle Hintergrundbeleuchtung und/oder Schatten kann verhindern,

dass der Anmeldende korrekt erkannt wird. Melden Sie sich in diesem
Fall mit Ihrem Windows-Passwort an. Wenn die Erkennung eines
Registrierten wiederholt fehlschlägt, suchen Sie in Ihrer
Computerdokumentation nach Möglichkeiten, die Erkennungsleistung
zu verbessern.

4-22 Benutzerhandbuch

L500/L505/L500D/L505D

Wichtige Informationen

Toshiba gewährleistet nicht, dass die Technologie des
Gesichtserkennungs-Dienstprogramms vollkommen sicher oder fehlerfrei
ist. Toshiba garantiert nicht, dass das Gesichtserkennungs­Dienstprogramm immer zuverlässig nicht autorisierte Benutzer aussondert.
Toshiba ist nicht haftbar für Fehlschläge oder Schäden, die sich aus der
Verwendung der Technologie oder Software für die Gesichtserkennung
ergeben.

TOSHIBA SOWIE IHRE PARTNER UND ZULIEFERER SIND NICHT
VERANTWORTLICH FÜR SCHÄDEN ODER VERLUSTE AN BZW. VON
GEWINNEN, EINNAHMEN, PROGRAMMEN, DATEN ODER
WECHSELSPEICHERMEDIEN, DIE SICH AUS DER VERWENDUNG
DES PRODUKTS ERGEBEN, SELBST WENN TOSHIBA ÜBER DIESE
MÖGLICHEN SCHÄDEN ODER VERLUSTE INFORMIERT WURDE.

Registrierung der Gesichtserkennungsdaten

Nehmen Sie für die Gesichtsüberprüfungszwecke ein Bild auf und
registrieren Sie die für das Anmelden benötigten Daten. Um die für die
Anmeldung benötigten Daten zu registrieren, befolgen Sie die folgenden
Schritte:

1. Um dieses Dienstprogramm zu starten, klicken Sie auf Start -> Alle

Programme -> TOSHIBA -> Dienstprogramme -> Face Recognition.

■ Der Registrierungs-Bildschirm für einen angemeldeten Benutzer, der

nicht registriert ist, wird angezeigt.

■ Der Management-Bildschirm für einen angemeldeten Benutzer, der

bereits registriert ist, wird angezeigt.

2. Klicken Sie auf die Schaltfläche Register face im

Management-Bildschirm. Der Registrierungsbildschirm wird angezeigt.

■ Wenn Sie üben möchten, klicken Sie auf die Schaltfläche Next im

Bildschirm Registration.

■ Wenn Sie nicht üben möchten, klicken Sie auf die Schaltfläche Skip

(Überspringen) im Registrierungs-Bildschirm.

3. Klicken Sie auf die Schaltfläche Next, um die Anleitung zu starten.

4. Nehmen Sie zuerst ein Bild auf, während Sie Ihren Kopf etwas nach
links und rechts drehen.

5. Nehmen Sie jetzt ein Bild auf, während Sie Ihren Kopf nach oben und
nach unten bewegen. Oder klicken Sie auf die Schaltfläche Zurück,
um die Anleitung noch einmal zu durchlaufen.

6. Klicken Sie auf die Schaltfläche Weiter, um die Bilderfassung zu
starten.

Passen Sie die Position Ihres Gesichts an, sodass es in den Rahmen
für das Gesicht passt.

Benutzerhandbuch 4-23

L500/L505/L500D/L505D

7. Sobald das Gesicht richtig positioniert ist, beginnt die Aufzeichnung.
Beginnen Sie damit, dass Sie Ihren Kopf leicht nach links und rechts

und dann nach oben und nach unten bewegen.

8. Die Registrierung ist zuende, wenn Sie Ihren Kopf wiederholt nach
links, nach rechts, nach oben und nach unten bewegt haben.

Wenn die Registrierung erfolgreich ist, wird die folgende Meldung auf
dem Bildschirm angezeigt: „Registration successful. Now we’ll do
the verification test. Klicken Sie auf Weiter.“

Klicken Sie auf die Schaltfläche Next, um den Verifizierungstest
durchzuführen.

9. Führen Sie den Verifizierungstest durch. Blicken Sie auf den Bildschirm
wie bei der Registrierung.

■ Wenn die Registrierung fehlschlägt, klicken Sie auf die Schaltfläche

Back und registrieren Sie sich erneut. Bitte sehen Sie unter Schritt 8
und 6 nach.

10. Wenn die Registrierung erfolgreich ist, klicken Sie auf die Schaltfläche
Next und registrieren Sie ein Konto.

11. Registrieren Sie das Konto. Füllen Sie die Felder für die
Kontoregistrierung aus. Füllen Sie alle Felder aus. Klicken Sie, wenn
Sie fertig sind, auf die Schaltfläche Next.

12. Der Management-Bildschirm wird angezeigt.
Der registrierte Kontoname wird angezeigt. Wenn Sie darauf klicken,

wird das von Ihrem Gesicht aufgenommene Bild links angezeigt.

Löschen der Gesichtserkennungsdaten

Löschen Sie Bilddaten, Kontoinformationen und persönliche
Datensatzdaten, die während der Registrierung erstellt wurden. Um die
Gesichtserkennungsdaten zu löschen, befolgen Sie die folgenden Schritte:

1. Um dieses Dienstprogramm zu starten, klicken Sie auf Start -> Alle
Programme -> TOSHIBA -> Dienstprogramme -> Face Recognition.

Der Management-Bildschirm wird angezeigt.

2. Wählen Sie einen zu löschenden Benutzer im Management-
Bildschirm.

3. Klicken Sie auf die Schaltfläche Löschen. „Sie sind gerade dabei,
Benutzerdaten zu löschen. Would you like to contin ue?“ wird auf
dem Bildschirm angezeigt.

■ Wenn Sie die Daten nicht löschen möchten, klicken Sie auf die

Schaltfläche No und Sie kehren zum Management-Bildschirm
zurück.

■ Wenn Sie auf die Schaltfläche Yes klicken, wird der ausgewählte

Benutzer aus dem Management-Bildschirm gelöscht.

4-24 Benutzerhandbuch

L500/L505/L500D/L505D

Starten der Hilfedatei

Weitere Informationen zu diesen Dienstprogramm finden Sie in der
Hilfedatei.

1. Um die Hilfedatei zu starten, klicken Sie auf Start -> Alle Programme

-> TOSHIBA -> Dienstprogramme -> Face Recognition Hilfe.

Windows-Anmeldung über TOSHIBA G es ichtserkennung

Dieser Abschnitt erklärt, wie Sie sich mit der TOSHIBA Gesichtserkennung
bei Windows anmelden. Es gibt zwei Authentifizierungsmethoden.

■ Anmeldebildschirm im 1:N-Modus: Wenn die

Gesichtserkennungskachel standardmäßig ausgewählt ist, können Sie
sich ohne Verwendung von Tastatur und Maus anmelden.

■ Anmeldebildschirm im 1:1-Modus: Dieser Modus ist im Grund

derselbe wie der 1:N-Modus, aber der Bildschirm Konto auswählen
wird vor dem Bildschirm Aufgenommenes Bild anzeigen angezeigt,
und Sie müssen das zu authentifizierende Benutzerkonto auswählen,
um den Authentifizierungsvorgang zu starten.

Anmeldebildschirm im 1:N-Modus

1. Schalten Sie den Computer ein.

2. Der Bildschirm Kacheln auswählen wird angezeigt.

3. Wählen Sie Gesichtserkennung starten ().

4. „Please face the camera“ (Drehen Sie bitte ihr Gesicht zur Kamera)

erscheint.

5. Die Verifizierung wird durchgeführt. Wenn die Authentifizierung

erfolgreich ist, werden die in Schritt 4 aufgenommenen Bilddaten
eingeblendet und übereinandergelegt.

■ Wenn während der Authentifizierung ein Fehler auftritt, kehren Sie zum

Bildschirm Kacheln auswählen zurück.

6. Der Windows-Begrüßungsbildschirm wird angezeigt und Sie werden

automatisch bei Windows angemeldet.

Anmeldebildschirm im 1:1-Modus

1. Schalten Sie den Computer ein.

2. Der Bildschirm Kacheln auswählen wird angezeigt.

3. Wählen Sie Gesichtserkennung starten ().

4. Der Bildschirm Konto auswählen wird angezeigt.

5. Wählen Sie das Konto und klicken Sie auf die Schaltfläche mit dem

Pfeil.

6. „Please face the camera“ (Drehen Sie bitte ihr Gesicht zur Kamera)

erscheint.

7. Die Verifizierung wird durchgeführt. Wenn die Authentifizierung

erfolgreich ist, werden die in Schritt 6 aufgenommenen Bilddaten
eingeblendet und übereinandergelegt.

Benutzerhandbuch 4-25

L500/L505/L500D/L505D

■ Wenn während der Authentifizierung ein Fehler auftritt, kehren Sie zum

Bildschirm Kacheln auswählen zurück.

8. Der Windows-Begrüßungsbildschirm wird angezeigt und Sie werden
automatisch bei Windows angemeldet.

■ Wenn die Authentifizierung zwar erfolgreich verläuft, es nachfolgend

bei der Windows-Anmeldung jedoch zu einem Authentifizierungsfehler
kommt, werden Sie aufgefordert, Ihre Anmeldeinformationen
einzugeben.

LED für drahtlose Kommunikation

Die Funktion für drahtlose Kommunikation unterstützt sowohl Wireless
LAN- als auch Bluetooth-Geräte

Alle Modelle verfügen über Fn-Tastenfunktionen. Einige Modelle verfügen
über Wireless LAN- und Bluetooth-Funktionen.

Wireless LAN

Das Wireless LAN ist mit anderen LAN-Systemen kompatibel, die auf der
Direct Sequence Spread Spectrum/Orthogonal Frequency Division
Multiplexing-Funktechnik gemäß IEEE 802.11 für Wireless LANs basieren.

■ Frequenzkanalauswahl von 5 GHz für IEEE 802.11a oder n

Entwurf 2.0.

■ Frequenzkanalauswahl von 2,4 GHz für 802.11b/g oder n Entwurf 2.0.

■ Roaming über mehrere Kanäle

■ Card Power Management

■ Wired Equivalent Privacy (WEP)-Datenverschlüsselung basierend auf

dem 128-Bit-Verschlüsselungsalgorithmus

■ Wi-Fi Protected Access™ (WPA™) Unterstützung

■ Datenverschlüsselung gemäß Advanced Encryption Standard (AES)

Die Übertragungsgeschwindigkeit und die Reichweite des Wireless LAN
kann variieren. Sie hängt von folgenden Faktoren ab: elektromagnetische
Umgebung, Hindernissen, Aufbau und Konfiguration des Zugangspunktes
sowie Aufbau des Clients und Software/Hardware-Konfiguration. Die
angegebene Übertragungsrate ist das theoretische Maximum unter dem
jeweiligen Standard. Die tatsächliche Übertragungsgeschwindigkeit wird
unter dem theoretischen Maximum liegen.

4-26 Benutzerhandbuch

L500/L505/L500D/L505D

Einstellung

1. Klicken Sie auf Start -> Systemsteuerung -> Netzwerk und Internet

-> Netzwerk- und Freigabecenter -> Verbindung mit Netzwerk
herstellen.

2. Wählen Sie im Fenster mit den verfügbaren Verbindungen ein

drahtloses Netzwerk aus und klicken Sie auf Verbinden.

3. Befolgen Sie die Anweisungen des Assistenten. Sie benötigen den

Namen des drahtlosen Netzwerks zusammen mit den
Sicherheitseinstellungen. Schlagen Sie in der Begleitdokumentation zu
Ihrem Router nach oder fragen Sie den Administrator des drahtlosen
Netzwerks nach den Einstellungen.

Sicherheit

■ TOSHIBA empfiehlt dringend, die Verschlüsselungsfunktion zu

aktivieren, andernfalls ist Ihr Computer nicht vor unberechtigten
Zugriffen über das Wireless LAN geschützt. Wenn dies geschieht,
können Unbefugte in Ihr System eindringen, Sie „belauschen“, Daten
stehlen oder Daten zerstören.

■ TOSHIBA ist nicht haftbar für Datenverluste und Schäden aufgrund von

Datenspionage oder unberechtigtem Zugriff mithilfe der Wireless
LAN-Funktion.

Bluetooth-Drahtlostechnologie

Bluetooth™-Drahtlostechnologie beseitigt die Notwendigkeit von Kabeln,
beispielsweise an Desktop-Computern, zwischen Ihrem PC und anderen
elektronischen Geräten, beispielsweise Druckern und Handys.

Die in den Computer integrierten Bluetooth-Funktionen und ein externer
Bluetooth-Adapter können nicht gleichzeitig verwendet werden.

Die Bluetooth-Drahtlostechnologie verfügt über die folgenden Merkmale:

Weltweiter Einsatz

Der Bluetooth-Funksender und -empfänger operieren im 2,4-GHz­Frequenzband. Dieses Band kann lizenzfrei verwendet werden und ist mit
den Funksystemen in den meisten Ländern/Gebieten kompatibel.

Funkverbindungen

Verbindungen zwischen zwei oder mehr Geräten lassen sich unkompliziert
herstellen und werden auch dann aufrechterhalten, wenn sich Hindernisse
zwischen den Geräten befinden.

Sicherheit

Zwei moderne Sicherheitsmechanismen gewährleisten eine hohe
Sicherheitsstufe:

■ Die Authentifizierung verhindert den Zugriff auf kritische Daten und die

Vertuschung der Herkunft einer Nachricht.

■ Die Verschlüsselung verhindert das „Abhören“ und gewährleistet die

Vertraulichkeit der Verbindung.

Benutzerhandbuch 4-27

L500/L505/L500D/L505D

Bluetooth™ St ack for Windows by TOSHIBA

Diese Software wurde speziell für die folgenden Betriebssysteme
entwickelt:

■ Windows 7

Informationen zur Verwendung dieser Software mit diesen
Betriebssystemen finden Sie weiter unten. Weitere Informationen sind in
den elektronischen Hilfedateien enthalten, die mit der Software mitgeliefert
werden.

Dieser Bluetooth Stack basiert auf den Spezifikationen Bluetooth Version

2.1+EDR. TOSHIBA kann die Kompatibilität zwischen PC-Produkten
und/oder anderen elektronischen Geräten mit Bluetooth
nicht garantieren, wenn es sich nicht um Notebooks von TOSHIBA
handelt.

Versionshinweise für Bluetooth® Stack für Windows® von
TOSHIBA

1. Fax-Software

■ Einige Fax-Anwendungen können Sie mit diesem Bluetooth™ Stack

nicht verwenden.

2. Mehrere Benutzer:

■ Unter Windows 7 wird die Verwendung von Bluetooth in einer

Umgebung mit mehreren Benutzern nicht unterstützt. Das bedeutet,
dass andere Benutzer, die auf demselben Computer angemeldet
sind, die diese Funktion nicht nutzen können, wenn Sie Bluetooth
verwenden.

®

-Technologie

Produktunterstützung:

Aktuelle Informationen zur Unterstützung von Betriebssystemen,
verfügbaren Sprachen oder Upgrades finden Sie auf unserer Website unter

http://www.toshiba-europe.com/computers/tnt/bluetooth.htm.

LED für drahtlose Kommunikation

Die LED für die drahtlose Kommunikation zeigt den Status der
Computerfunktionen für die drahtlose Kommunikation an.

LED-Status Bedeutung

LED aus Keine Drahtlosfunktionalität verfügbar.

LED leuchtet Wireless LAN oder Bluetooth wurde durch eine

Wenn Sie das Wireless LAN über die Taskleiste deaktiviert haben, starten
Sie den Computer neu oder

4-28 Benutzerhandbuch

Anwendung aktiviert.

L500/L505/L500D/L505D

gehen Sie folgendermaßen vor: Klicken Sie auf Start, öffnen Sie die
Systemsteuerung, klicken Sie auf System und Sicherheit, klicken Sie
auf Geräte-Manager in der System-Kategorie, doppelklicken Sie auf
Netzwerkadapter, klicken Sie mit der rechten Maustaste auf das drahtlose
Gerät und wählen Sie Aktivieren.

■ Verwenden Sie die Wireless LAN- (Wi-Fi) oder Bluetooth-Funktionen

nicht in der Nähe von Mikrowellengeräten oder in Gebieten, die
Funkstörungen oder magnetischen Feldern ausgesetzt sind. Störungen
durch Mikrowellengeräte oder andere Quellen können den Wi-Fi- oder
Bluetooth-Betrieb unterbrechen.

■ Schalten Sie die Wi-Fi- und Bluetooth-Funktionen aus, wenn sich eine

Person mit einem Herzschrittmacher oder einem anderen
medizinischen elektrischen Gerät in der Nähe befindet. Die Funkwellen
können die Funktion des Herzschrittmachers oder Geräts
beeinträchtigen und zu schweren Verletzungen führen. Beachten Sie
ggf. die Anweisungen zu Ihrem medizinischen Gerät, wenn Sie die
Wi-Fi- oder Bluetooth-Funktionen nutzen.

■ Schalten Sie die Wi-Fi - oder Bluetooth-Funktionen immer aus, wenn

sich der Computer in der Nähe von automatischen Steuervorrichtungen
oder Geräten, zum Beispiel automatische Türen oder Feuermelder,
befindet. Funkwellen können bei diesen Einrichtungen zu
Fehlfunktionen führen und möglicherweise schwere Verletzungen
verursachen.

■ Es ist u. U. nicht möglich, eine Netzwerkverbindung zu einem

bestimmten Netzwerk mithilfe der Adhoc-Netzwerkfunktion
herzustellen.
In diesem Fall muss das neue Netzwerk(*) für alle Computer
konfiguriert werden, die mit demselben Netzwerk verbunden sind,
um Netzwerkverbindungen wieder zu aktivieren.
* Bitte verwenden Sie den neuen Netzwerknamen.

LAN

Der Computer unterstützt Ethernet-LANs (10 Mbit/s, 10BASE-T) und Fast
Ethernet-LANs (100 Mbit/s, 100BASE-TX). Nachfolgend wird beschrieben,
wie Sie den Computer an ein LAN anschließen bzw. davon trennen.

Installieren oder entfernen Sie keine Speichermodule, während
Wakeup-on LAN (Reaktivierung durch Wireless LAN) aktiviert ist.

■ Die Funktion Wake-up on LAN benötigt auch dann Energie, wenn das

System ausgeschaltet ist. Lassen Sie deshalb den Netzadapter
angeschlossen, wenn Sie diese Funktion verwenden möchten.

■ Die Übertragungsgeschwindigkeit (10/100 Megabit pro Sekunde)

ändert sich je nach Netzwerkbedingungen (angeschlossenes Gerät,
Kabel, Störungen etc.) automatisch.

Benutzerhandbuch 4-29

L500/L505/L500D/L505D

LAN-Kabeltypen

Vor dem Anschluss an ein LAN muss der Computer entsprechend
konfiguriert werden. Wenn Sie sich mit den Standardeinstellungen des
Computers an ein LAN anmelden, kann es bei LAN-Vorgängen zu Fehlern
kommen. Fragen Sie Ihren LAN-Administra to r na ch den korrekten
Einstellungen und Verfahren.

Wenn Sie die LAN-Schnittstelle mit dem Standard 100BASE-TX (100 Mbit/s,
100BASE–TX) benutzen, müssen Sie Kabel und Stecker der Kategorie 5
(CAT 5) oder höher verwenden. Kabel der Kategorie 3 lassen sich nicht
verwenden.

Wenn Sie den Standard 10BASE-T (10 Mbit/s, 10BASE-T) benutzen,
können Sie ein Kabel der Kategorie 3 oder höher verwenden.

LAN-Kabel anschließen

■ Schließen Sie den Netzadapter an, bevor Sie das LAN-Kabel

anschließen. Der Netzadapter muss angeschlossen bleiben, während
das LAN verwendet wird. Wenn Sie den Netzadapter abtrennen,
während der Computer auf das LAN zugreift, kann das System
abstürzen.

■ Schließen Sie nur das LAN-Kabel, keine andere Kabel an die

LAN-Buchse an. Andernfalls könnte es zu Fehlfunktionen kommen.

■ Schließen Sie kein Strom abgebendes Gerät an das LAN-Kabel an,

wenn es mit der LAN-Buchse verbunden ist. Andernfalls könnte es zu
Fehlfunktionen kommen.

So schließen Sie das LAN-Kabel an:

1. Schalten Sie den Computer und alle an den Computer
angeschlossenen externen Geräte aus.

2. Stecken Sie ein Ende des Kabels in die LAN-Buchse des Computers.
Drücken Sie den Stecker vorsichtig fest, bis die Lasche hörbar
einrastet.

Abbildung 4-10 LAN-Kabel anschließen

4-30 Benutzerhandbuch

3. Stecken Sie das andere Ende des Kabels in den LAN-Hub-Anschluss

oder Router. Sprechen Sie mit Ihrem LAN-Administrator und Ihrem
Hardware- oder Software-Händler, bevor Sie eine Netzwerkverbindung
konfigurieren.

Die Anzeige LAN-Aktivität leuchtet gelb, wenn der Computer Daten mit
dem LAN austauscht. Wenn der Computer in ein LAN eingebunden ist,
zurzeit aber kein Datenaustausch stattfindet, leuchtet die Anzeige

LAN-Verbindung.

Abtrennen des LAN-Kabels

Vergewissern Sie sich, dass die Anzeige LAN-Aktivität (gelbe LED) nicht
leuchtet, bevor Sie den Computer vom LAN trennen.

So trennen Sie das LAN-Kabel:

1. Drücken Sie auf die Lasche des Steckers, der sich in der LAN-Buchse

des Computers befindet, und ziehen Sie ihn heraus.

2. Ziehen Sie das Kabel auf die gleiche Art aus dem LAN-Hub oder

Router. Fragen Sie Ihren LAN-Administrator oder Ihren Hardware- oder
Softwarehändler, bevor Sie die Verbindung trennen.

Reinigung des Computers

Damit Sie Ihren Computer lange und störungsfrei benutzen können, sollten
Sie darauf achten, dass er frei von Staub und Schmutz bleibt, und Sie
sollten Flüssigkeiten in seiner Nähe mit großer Vorsicht handhaben.

■ Verschütten Sie keine Flüssigkeit über den Computer. Sollte der

Computer nass werden, schalten Sie ihn sofort aus, und lassen Sie ihn
vollständig trocknen. In einem solchen Fall sollten Sie den Computer
durch einen autorisierten Service-Anbieter untersuchen lassen, um den
Umfang möglicher Schäden zu beurteilen.

■ Reinigen den Kunststoff des Computer mit einem leicht angefeuchteten

Tuch.

■ Sie können den Bildschirm reinigen, indem Sie ein wenig Glasreiniger

auf ein weiches, sauberes Tuch sprühen und den Bildschirm vorsichtig
mit dem Tuch abwischen.

L500/L505/L500D/L505D

Benutzerhandbuch 4-31

L500/L505/L500D/L505D

Verwendung des Reinigungstuchs

Ein Reinigungstuch kann verwendet werden, um Staub und
Fingerabdrücke von der Tastatur und der Handflächenauflage des
Computer abzuwischen.

■ Wenn Sie die Tastatur, die Handflächenauflage und den Bildschirm

abwischen, tun Sie dies bitte vorsichtig und ohne übermäßigen Druck.

■ Verwenden Sie das Reinigungstuch nicht, wenn es schmutzig oder

nass ist.

■ Verwenden Sie das Reinigungstuch nicht, wenn es mit Wasser,

Reinigungsmitteln oder flüchtigen organischen Lösungsmitteln
getränkt ist.

Wenn das Tuch schmutzig ist, sollen Sie es mit einem sanften
Reinigungsmittel waschen und gut spülen. Lassen Sie es vollständig an
der Luft trocknen, bevor Sie es wieder für Ihren Computer verwenden.

Sprühen Sie niemals Reinigungsflüssigkeit direkt auf den Computer und
lassen Sie niemals Flüssigkeit in den Computer eindringen. Verwenden
Sie keine scharfen oder ätzenden Reinigungsmittel.

■ Mit einem Reinigungstuch können Sie die Tastatur, die

Handballenauflage und andere Teile von Staub, Fingerabdrücken und
anderen Verschmutzungen reinigen. Informationen zur Verwendung
des Reinigungstuchs finden Sie im Abschnitt Verwendung des
Reinigungstuchs in Kapitel 4, Grundlagen der Bedienung.

Transport des Computers

Dieser Computer ist zwar ein robustes Gerät; dennoch sollten Sie mit
wenigen Vorsichtsmaßnahmen dazu beitragen, dass der Computer nach
einem Transport problemlos funktioniert.

■ Stellen Sie vor dem Transport sicher, dass der Computer nicht mehr auf

die Laufwerke zugreift. Überprüfen Sie dies anhand der LEDs und
Anzeigen an der Vorderseite des Computers.

■ Wenn sich eine CD oder DVD HD DVD im Laufwerk befindet,

nehmen Sie sie heraus und stellen Sie sicher, dass die Lade fest
geschlossen ist.

■ Schalten Sie den Computer aus.

■ Trennen Sie den Netzadapter und alle Peripheriegeräte vom

Computer ab.

■ Schließen Sie den Bildschirm.

■ Heben Sie den Computer nicht am Bildschirm hoch.

■ Schalten Sie den Computer aus, trennen Sie den Netzadapter und

warten Sie, bis der Computer abgekühlt ist, bevor Sie ihn
transportieren. Andernfalls kann es zu leichteren Verbrennungen
kommen.

4-32 Benutzerhandbuch

■ Setzen Sie den Computer keinen Stößen oder Erschütterungen aus,

andernfalls kann der Computer beschädigt werden oder es kann zu
Fehlfunktionen und Datenverlust kommen.

■ Transportieren Sie den Computer nicht, wenn Karten installiert sind.

Dies kann zu Schäden am Computer und/oder der Karte und zu einem
Ausfall des Produkts führen.

■ Verwenden Sie immer eine geeignete Tragetasche zum Transport des

Computers.

■ Halten Sie den Computer beim Tragen gut fest, damit er nicht

herunterfällt.

■ Halten Sie den Computer beim Tragen nicht an Teilen fest, die aus dem

Gehäuse herausragen.

Schutz vor Überhitzung

Zum Schutz vor Überhitzung ist die CPU mit einem internen
Temperatursensor ausgestattet. Wenn die Temperatur im Innern des
Computers einen bestimmten Wert erreicht, wird entweder der Lüfter
eingeschaltet oder die Taktfrequenz verringert. Sie können festlegen, ob
bei Bedarf zunächst der Lüfter eingeschaltet wird und dann, falls nötig, die
Taktfrequenz verringert wird, oder ob bei Bedarf zunächst die Taktfrequenz
verringert und dann, falls nötig, der Lüfter eingeschaltet wird. Diese
Funktionen werden mit den Energieoptionen gesteuert.

Liegt die Temperatur wieder im normalen Bereich, wird der Lüfter
ausgeschaltet und die CPU arbeitet wieder mit Standardtaktfrequenz.

L500/L505/L500D/L505D

Wenn die CPU-Temperatur trotz der Kühlungsmaßnahmen zu heiß wird,
schaltet sich das System automatisch ab, um Schäden zu verhindern.
Die Daten im Arbeitsspeicher gehen verloren.

Benutzerhandbuch 4-33

L500/L505/L500D/L505D

4-34 Benutzerhandbuch

Tastatur

Die Tastatur des Computers ist kompatibel mit der erweiterten Tastatur mit
104/105 Tasten. Durch gleichzeitiges Drücken bestimmter Tasten stehen
sämtliche Funktionen einer 104/105-Tastatur zur Verfügung.

Die Anzahl der Tasten auf der Tastatur ist davon abhängig, für welches
Land/Gebiet der Computer konfiguriert wurde. Es stehen
Tastaturbelegungen für verschiedene Sprachen zur Verfügung.

Auf der Tastatur befinden sich sechs Tastentypen:
Schreibmaschinentasten, Funktionstasten, Softkeys, Hotkeys, und
Windows-Sondertasten.

Zeichentasten

Mit den Schreibmaschinentasten erzeugen Sie die Groß- und
Kleinbuchstaben, die Zahlen, die Satzzeichen und bestimmte
Sonderzeichen auf dem Bildschirm. Es gibt jedoch einige Unterschiede
zwischen einer Schreibmaschinen- und einer Computertastatur:

■ Vom Computer erzeugte Buchstaben und Zahlen in einem Text haben

unterschiedliche Breiten. Auch Leerstellen, die durch das „Leerzeichen“
erzeugt werden, sind je nach Bündigkeit einer Zeile und aufgrund
anderer Faktoren nicht unbedingt einheitlich breit.

■ Das kleine l (el) und die Ziffer 1 (eins), und das große O (oh) und die 0

(Null) sind auf dem Computer nicht austauschbar.

■ Die Feststelltaste Caps Lock schaltet nur die Buchstaben auf

Großbuchstaben um, während bei der Schreibmaschine alle Tasten auf
Großbuchstaben/Sonderzeichen umgeschaltet werden.

■ Die Umschalttaste SHIFT, die Tabulatortaste TAB sowie die Rücktaste

BACK SPACE haben die gleiche Funktion wie die entsprechenden

Schreibmaschinentasten, erfüllen zusätzlich jedoch noch
computerspezifische Funktionen.

L500/L505/L500D/L505D

Kapitel 5

Entfernen Sie nie die Tastenkappen der Tastatur. Dadurch könnten Sie
Komponenten unter den Tasten kappen beschädigen.

Benutzerhandbuch 5-1

L500/L505/L500D/L505D

Funktionstasten F1 ... F12

Die Funktionstasten (nicht zu verwechseln mit der speziellen FN-Taste)
sind die zwölf Tasten oben auf Ihrer Tastatur. Diese Tasten unterscheiden
sich in der Funktion von den anderen Tasten.

F1 bis F12 heißen Funktionstasten, weil mit ihnen vorprogrammierte
Funktionen ausgeführt werden. Tasten, die mit bestimmten Symbolen
beschriftet sind, erfüllen beim Computer besondere Aufgaben, wenn sie
zusammen mit der Taste FN benutzt werden. In Abschnitt Softkeys: FN mit

Kombination mit anderen Tasten in diesem Kapitel finden Sie weitere

Informationen. Beachten Sie, dass die Funktion der einzelnen
Funktionstasten von der verwendeten Software abhängt.

Softkeys: FN mit Kom b ination mit anderen Tasten

Die Taste FN (Funktion) ist eine besondere Taste, die in Kombination mit
anderen Tasten so genannte Softkeys bildet. Softkeys dienen dazu,
bestimmte Funktionsmerkmale zu aktivieren, zu deaktivieren oder zu
konfigurieren.

Bestimmte Softwareprogramme können die Funktion der Softkeys
beeinträchtigen oder deaktivieren. Die Softkey-Einstellungen werden nicht
wiederhergestellt, wenn der Computer aus dem Energiesparmodus wieder
eingeschaltet wird.

Emulieren von Tasten der erweiterten Tastatur

Abbildung 5-1 Die Anordnung der Tasten einer erweiterten Tastatur mit 104 Tasten

Die Tastatur dieses Computers ist so ausgelegt, dass mit ihr alle
Funktionen einer erweiterten Tastatur mit 104 Tasten zur Verfügung stehen.

Da die Tastatur Ihres Computers kleiner ist, müssen einige Tasten der
erweiterten Tastatur mithilfe von Tastenkombinationen „nachgebildet“
(emuliert) werden.

Die Taste FN kann mit den folgenden Tasten verwendet werden, um die
Funktionen von Tasten einer erweiterten Tastatur mit 104/105 Tasten zu
emulieren, die auf der Tastatur dieses Computers nicht vorhanden sind.

5-2 Benutzerhandbuch
