Page 1

FILE NO. 070-200006

维修手册

彩色电视机 DOES 底盘

29D2XC, 25D2XC

PRINTED IN CHINA. Jul., 2000 D

Page 2

第一章一一般调整

安全说明
安装调整4
维修模式
设计模式9
电气调整10
电路检查16
第二章特殊信息
设定及调整数据17
控制器位置18
编程频道存储

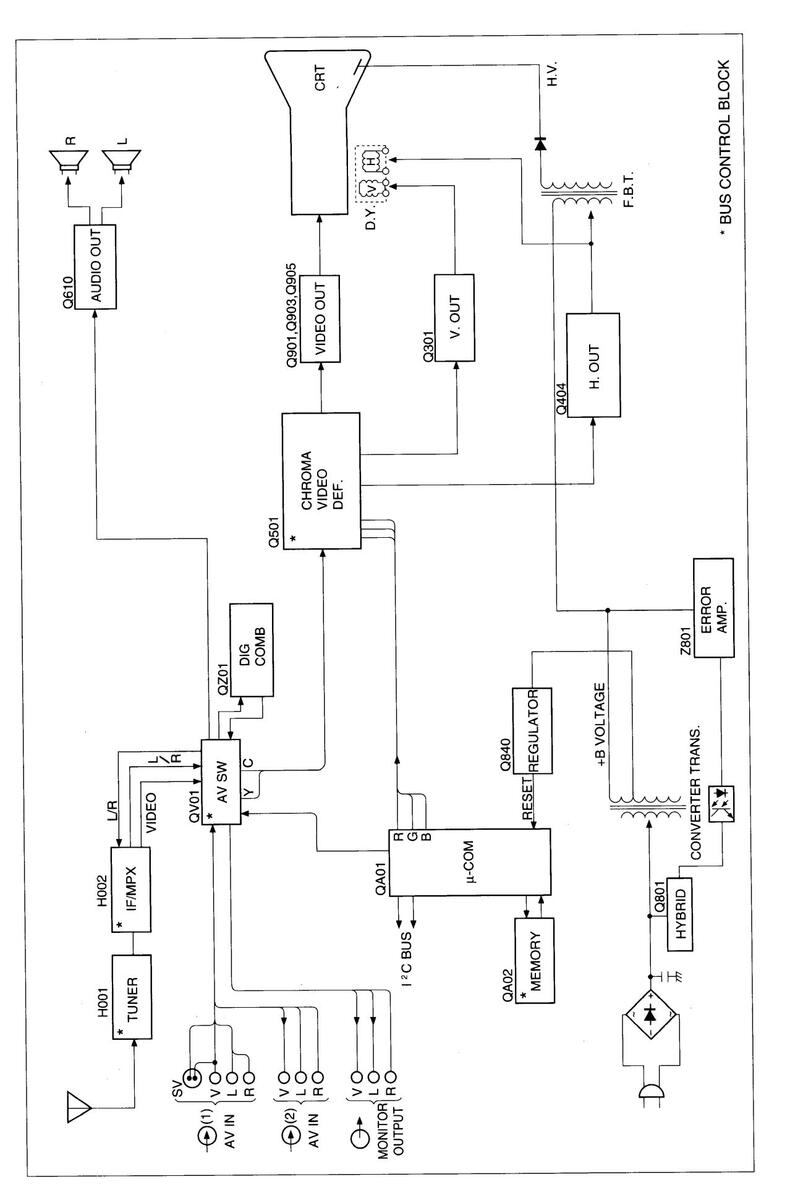

电路方框图
底盘和机壳更换部件表

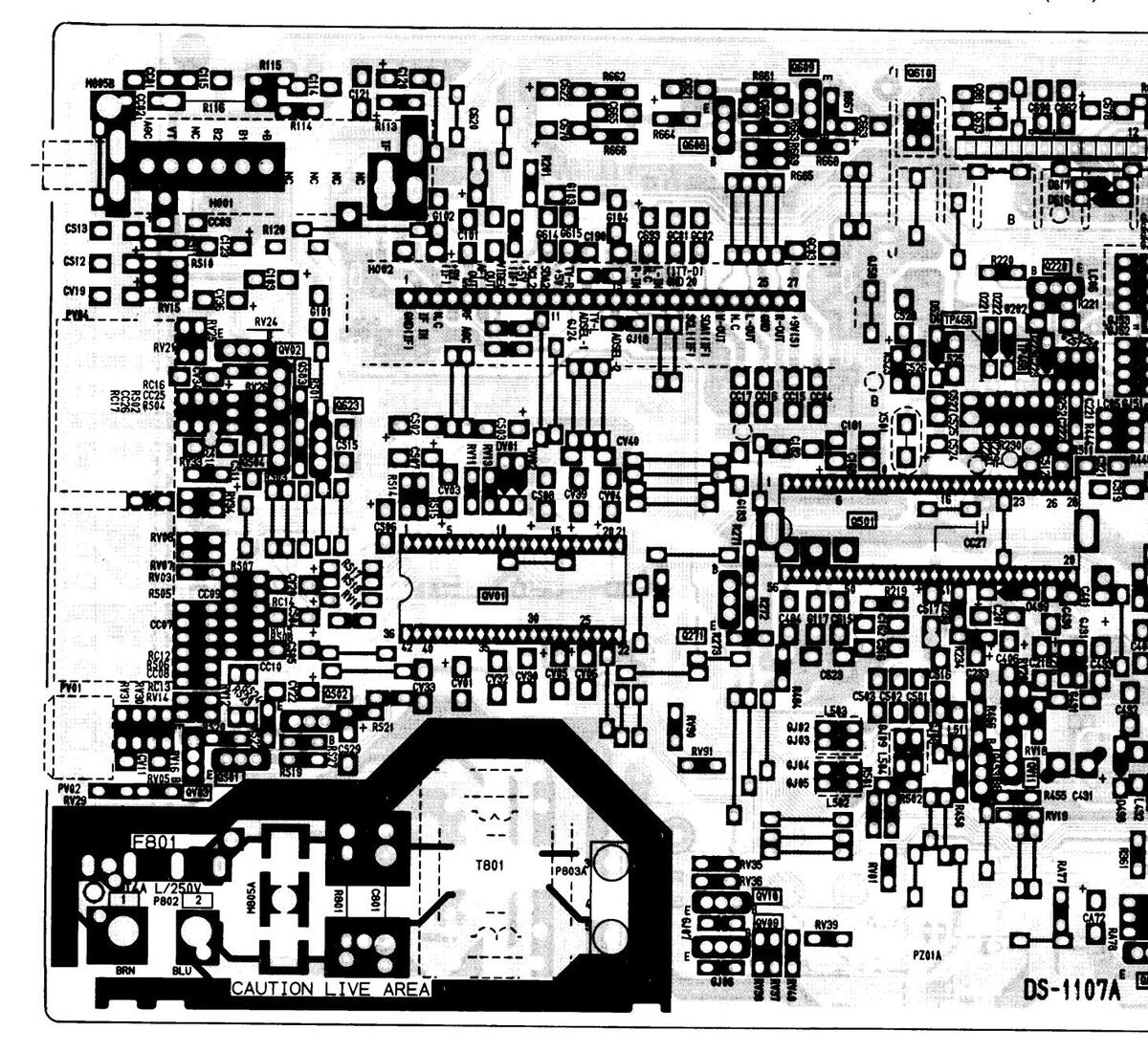

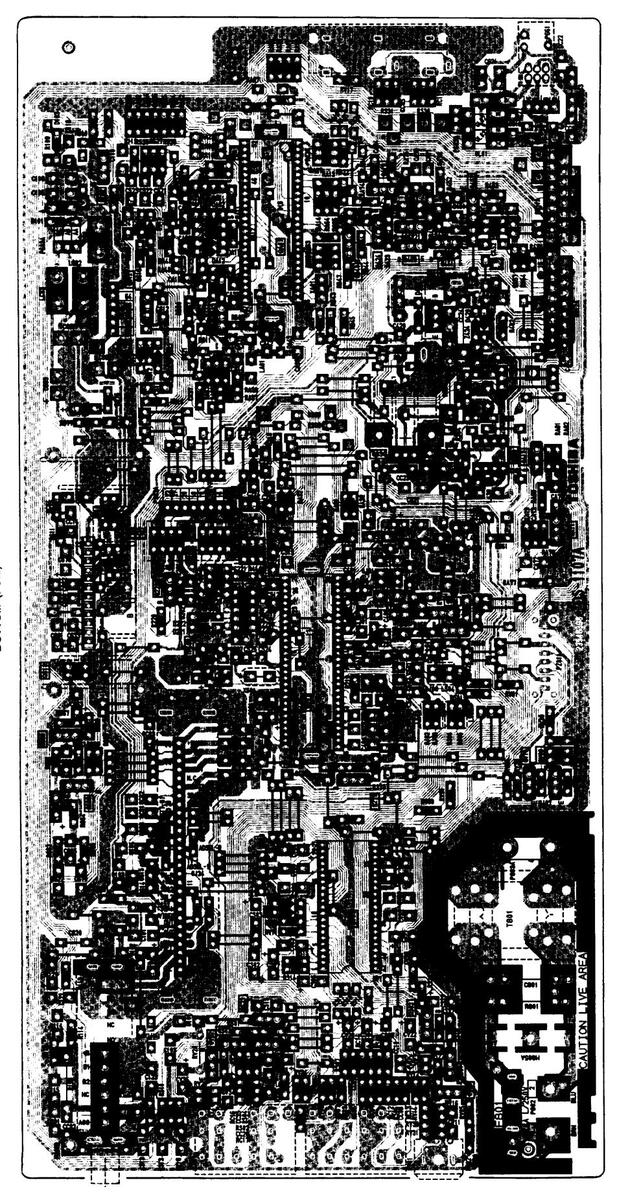

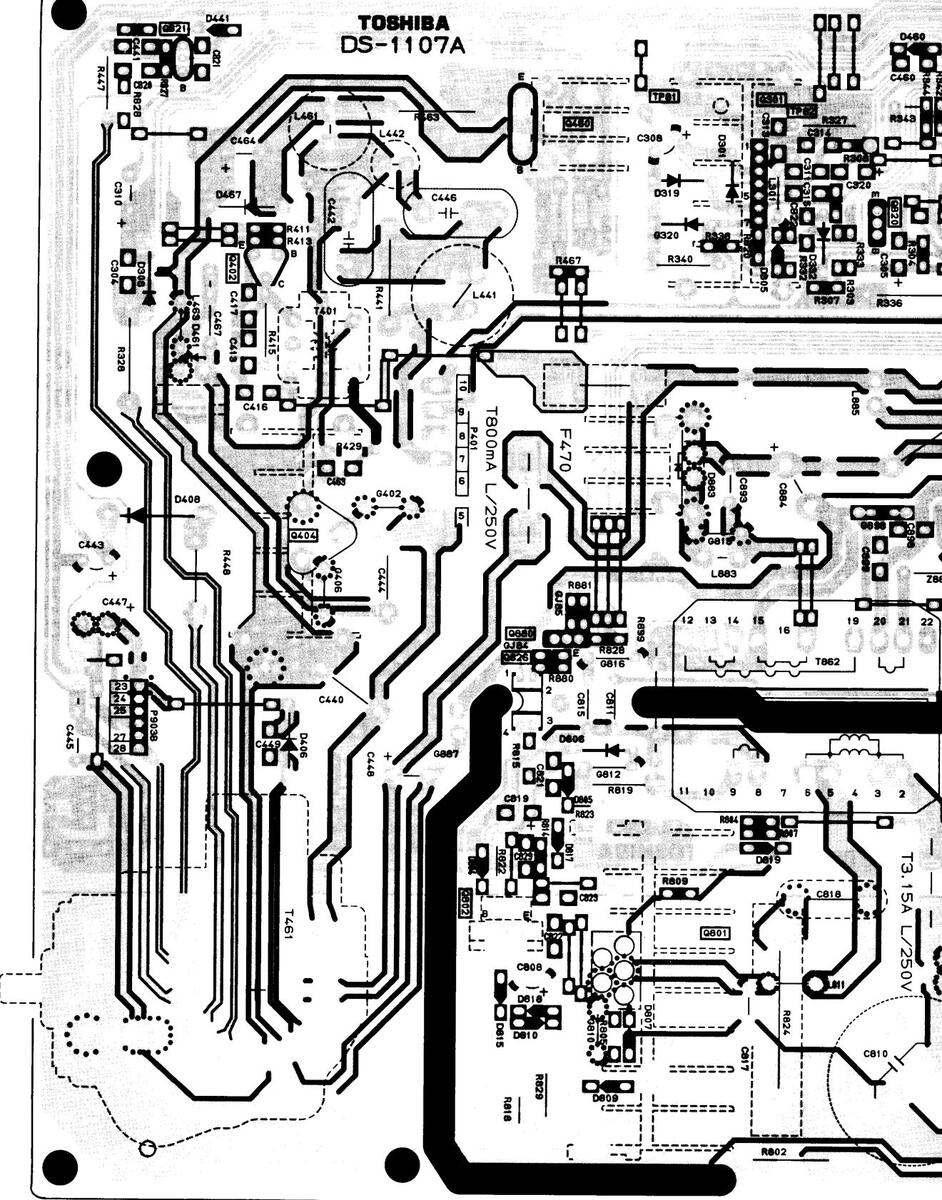

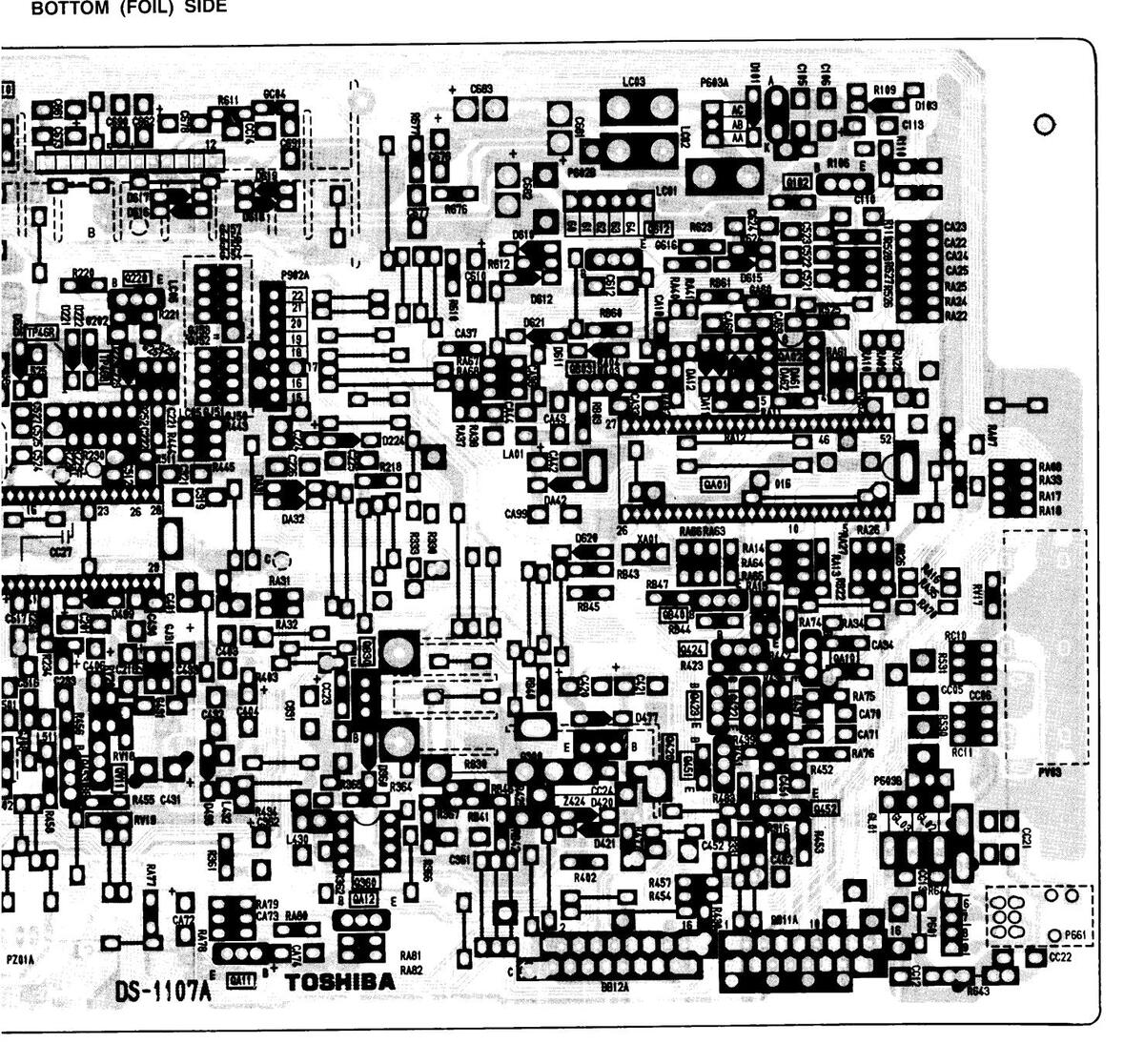

PC 板底视图
晶体管管脚图
规格
附录:

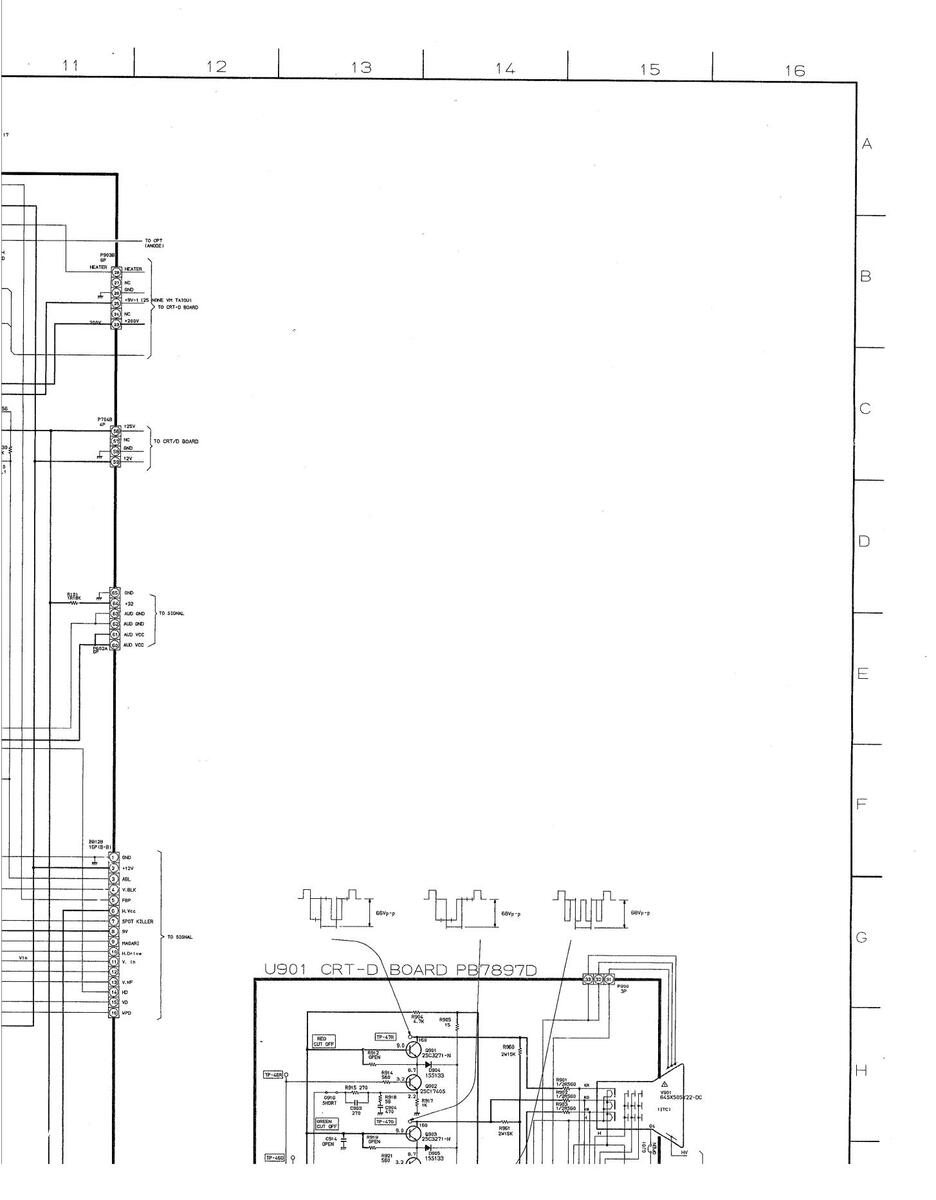

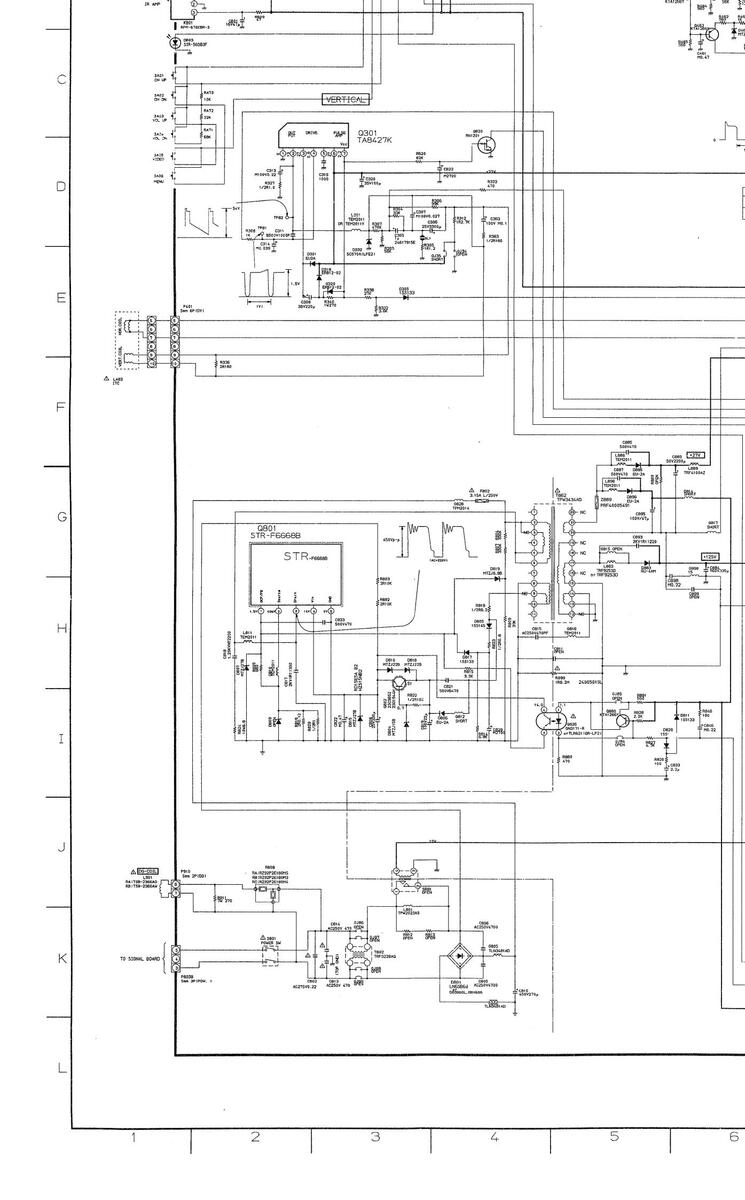

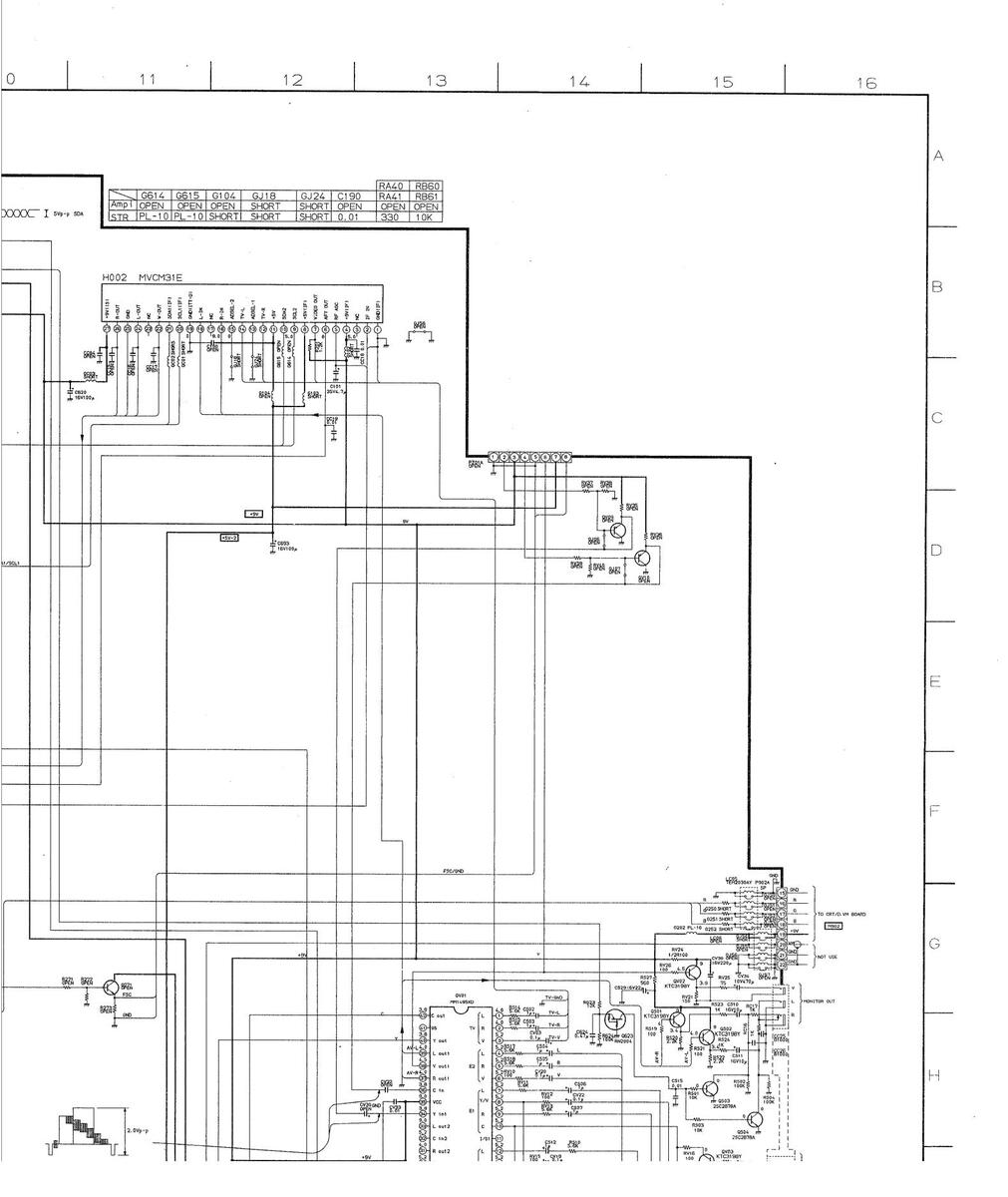

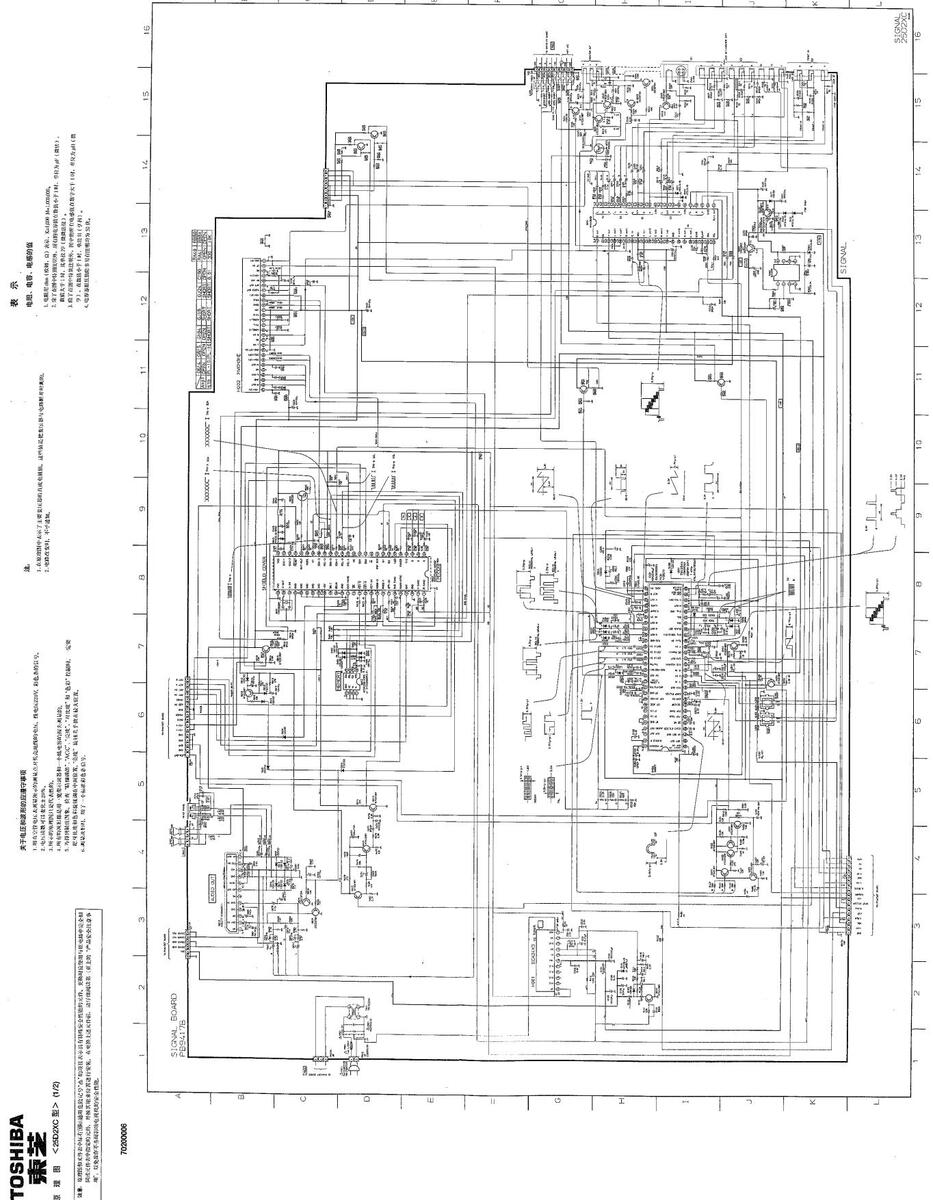

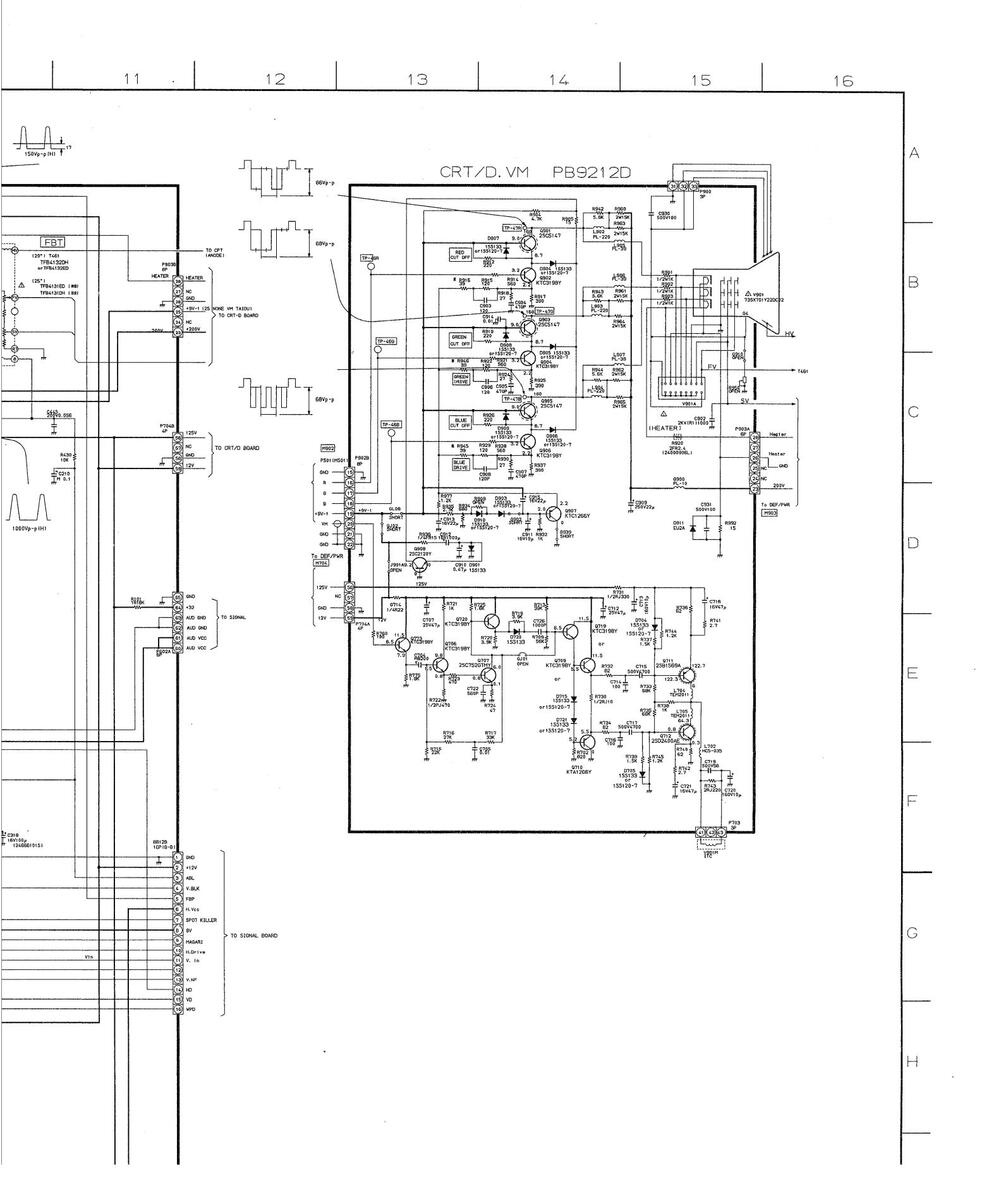

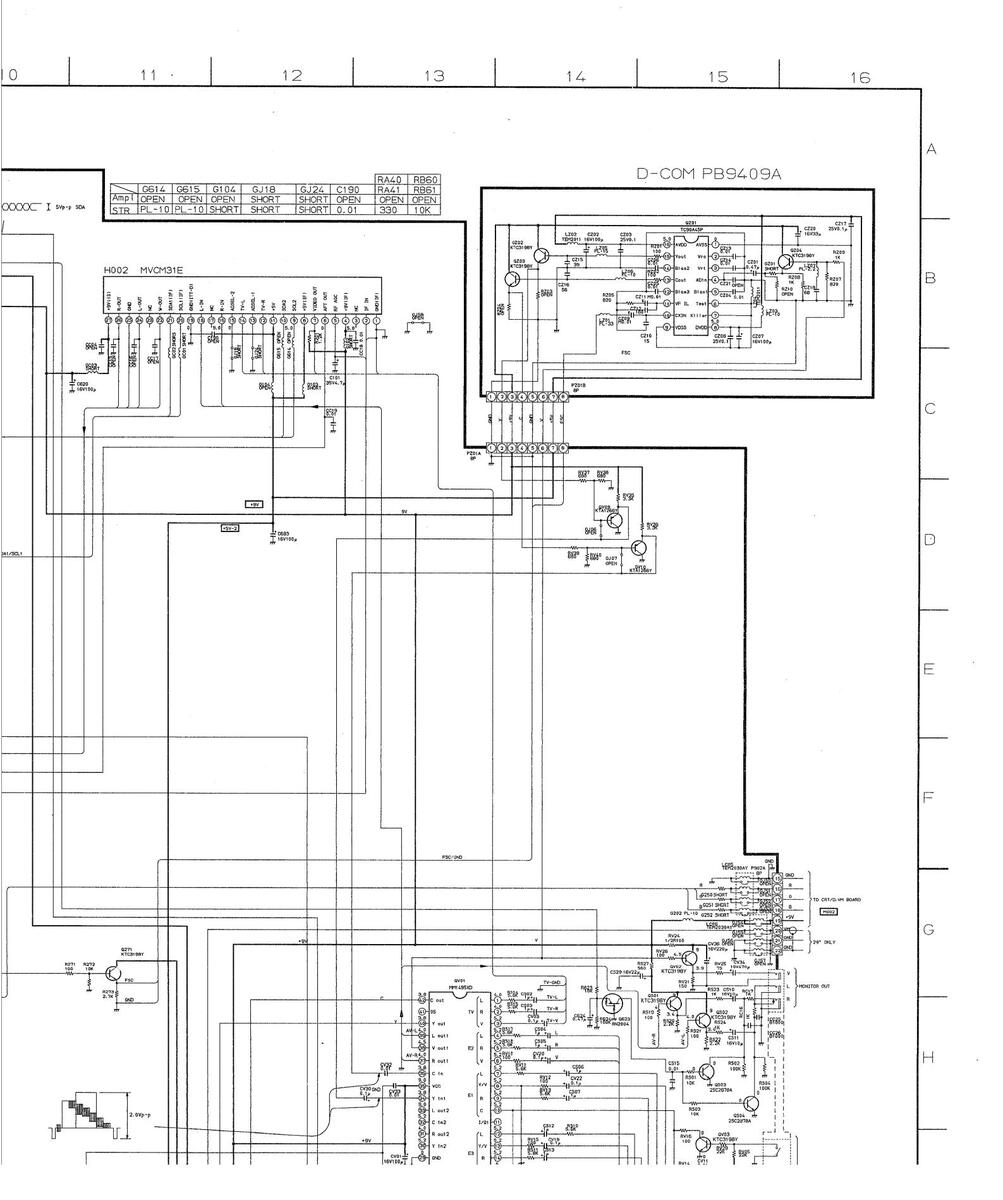

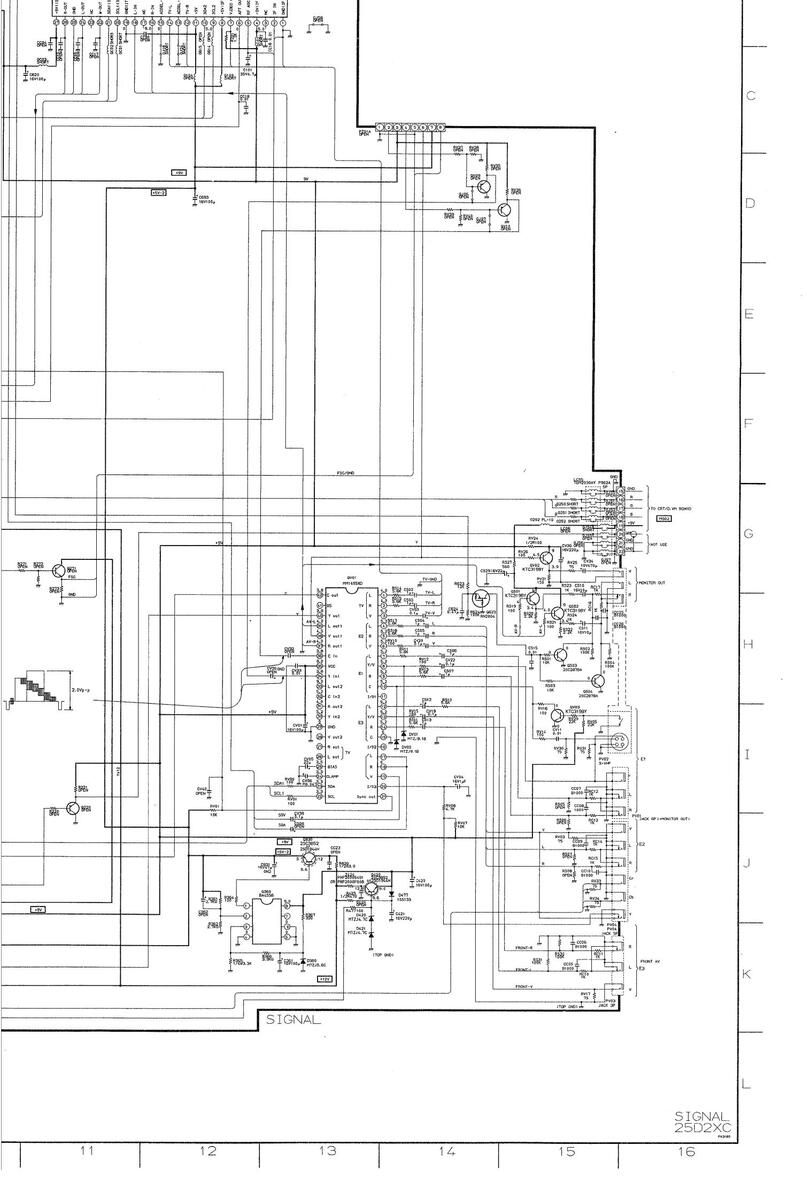

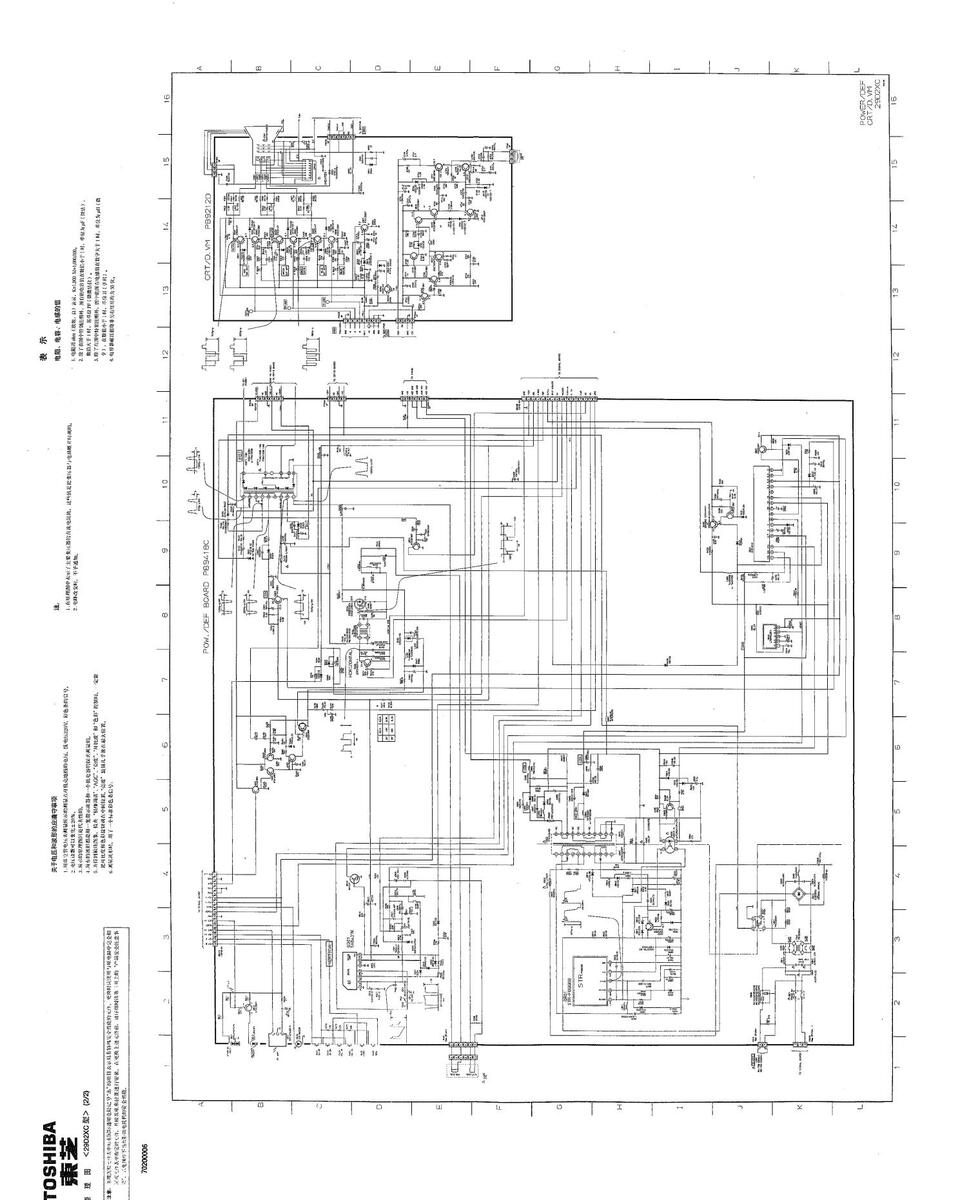

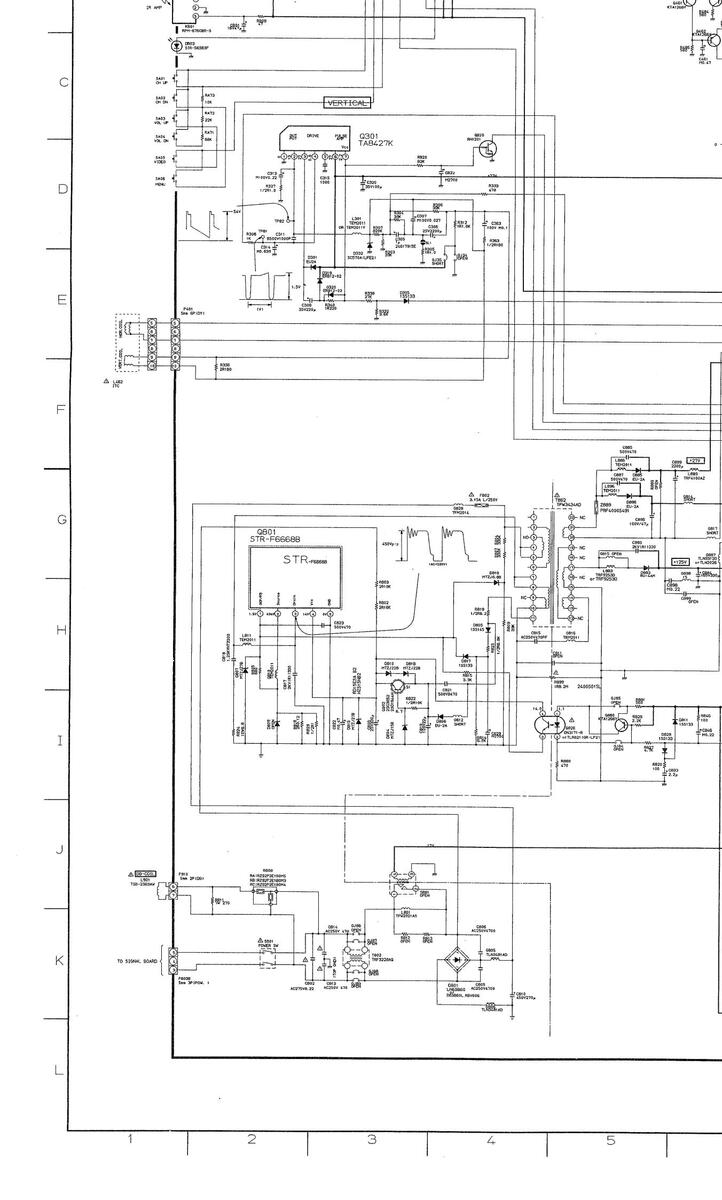

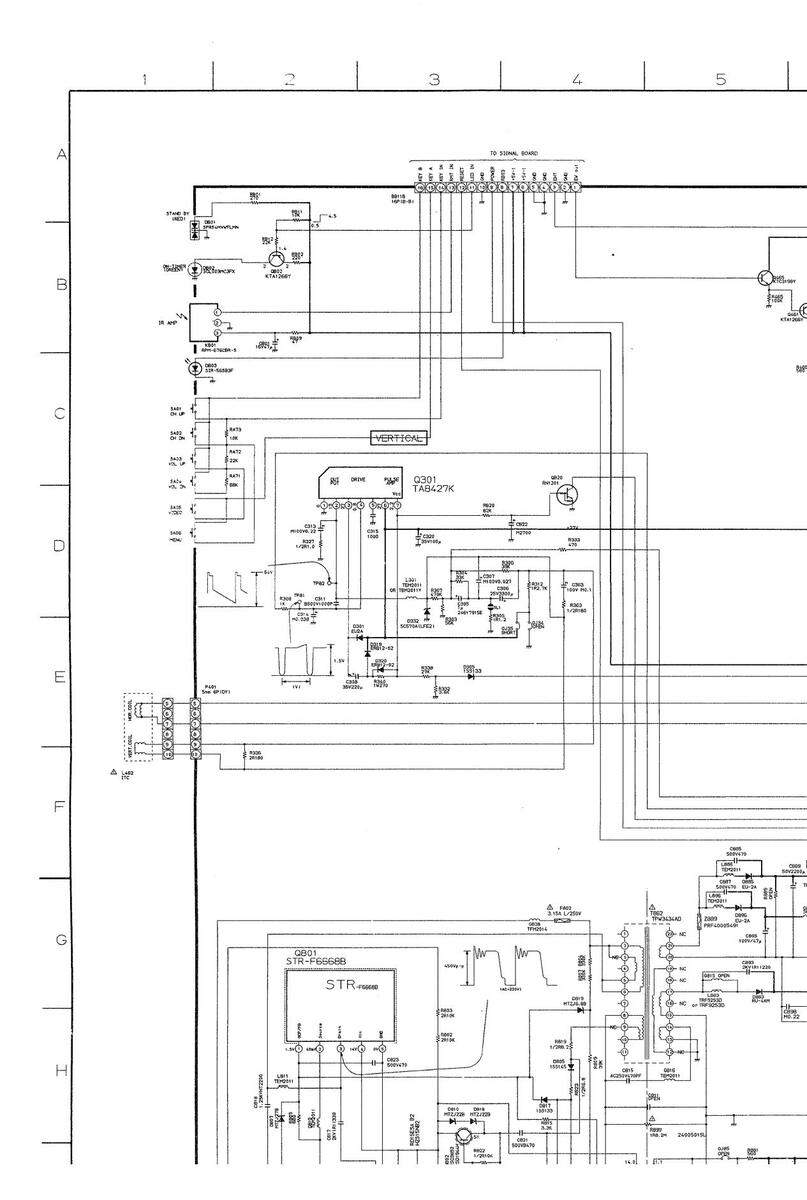

电路图

Page 3

第一章一般调整

安全须知

警告 :在对本底盘进行维修之前,请阅读下面有关"X射线辐射须知"、"安全须知"及"产品安全注意事项"等说明。

X射线辐射须知

过高的电压可能产生有潜在危险的"X射线辐射"。为避免这种危险,高压不得超过指定的极限值。使用 ② V 交流电源时,在电子束电流为零(亮度最小)的条件下,本接收机的高压标称值为 ④ kV。在任何情况下,高压均不得超过 ⑧ kV。

关于高压 ④、⑧ 和交流电源电压 © 请参阅表 1(见第 17 页上的"设定及调整数据")

每当检修接收机时,均应按照本手册中的"高压检查"步骤检查电压。最好将高压读数作为维修记录的一部分记录下来。使用一个精确而可靠的高压计是十分重要的。

在本电视接收机中,唯一的"X射线辐射"源是显象管。为能持续地防护"X射线辐射",在更换显象管时,必须使用完全与部件表中指定的类型相同的显象管。
本接收机中的某些部件具备防护"X射线辐射"的特别的有关安全特性。为能保持安全,一定要先参阅下面的"产品安全注意事项"之后,再进行零部件更换。

安全须知

警告 :对于有关本机必要的注意事项不是很了解的人请不要进行维修工作。以下是在进行本底盘的维修工作之前必须了解的注意事项。
1. 对本机进行维修之前,请在本机和交流电源之间的电源电路上连接隔离变压器。
在持拿显象管之前,务必让显象管的阳极通过其导电层放电。显象管是高度抽真空的,一旦破碎,碎片会猛烈地飞溅开来。工作时,请使用耐震防护镜,并使显象管远离未受保护的身体。
- 3. 在将底盘装回机壳内时,务请将所有保护装置装回原处,例如:非金属控制旋钮,绝缘套,屏蔽层,隔离电阻-电容电路等。

产品安全注意事项

本底盘上的许多电气和机械部件都具有特别与安全有关的特性。观察其外观时,这些特性往往被忽视,用适合高压、高瓦数的部件更换时,有可能难以得到应用的保护。在本手册和附录中标明了具有这些特别安全特性的更换用部件,而且,在原理图和部件表中还用国际通用危险符号标明了具有这种特性的电子元件。在更换任何这种元件之前,请先仔细查看部件表。使用不具有部件表中指定的相同安全特性的更换用部件可能会引起电击、

在史瑛忙问这种几件之前,请元行细查有部件表。使用不具有部件表中指定的相向安全将性的更换用部件可能会引起电击、火灾、X射线辐射或其他伤害。

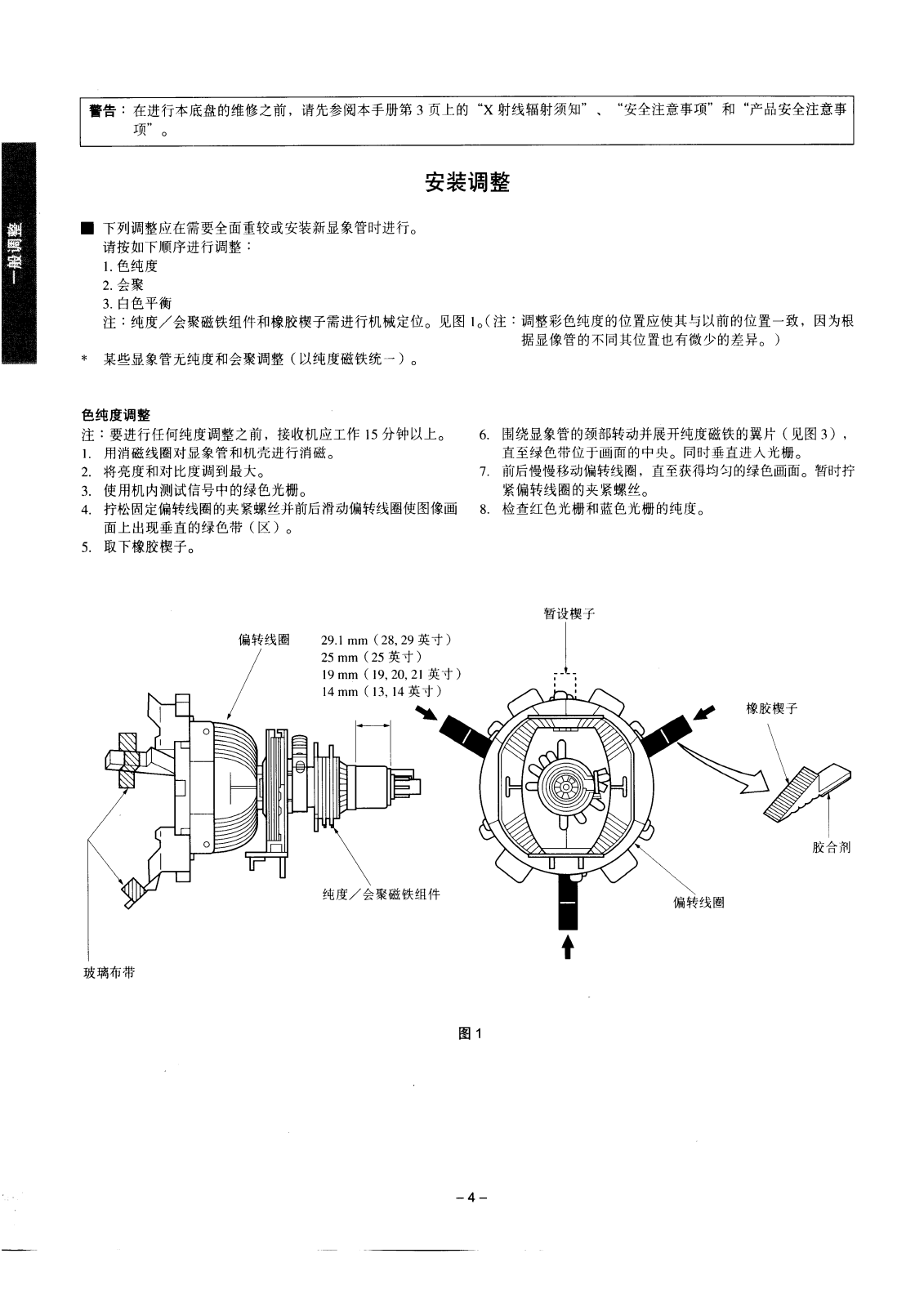

Page 4

警告 : 在进行本底盘的维修之前,请先参阅本手册第3页上的"X射线辐射须知"、"安全注意事项"和"产品安全注意事项"。

安装调整

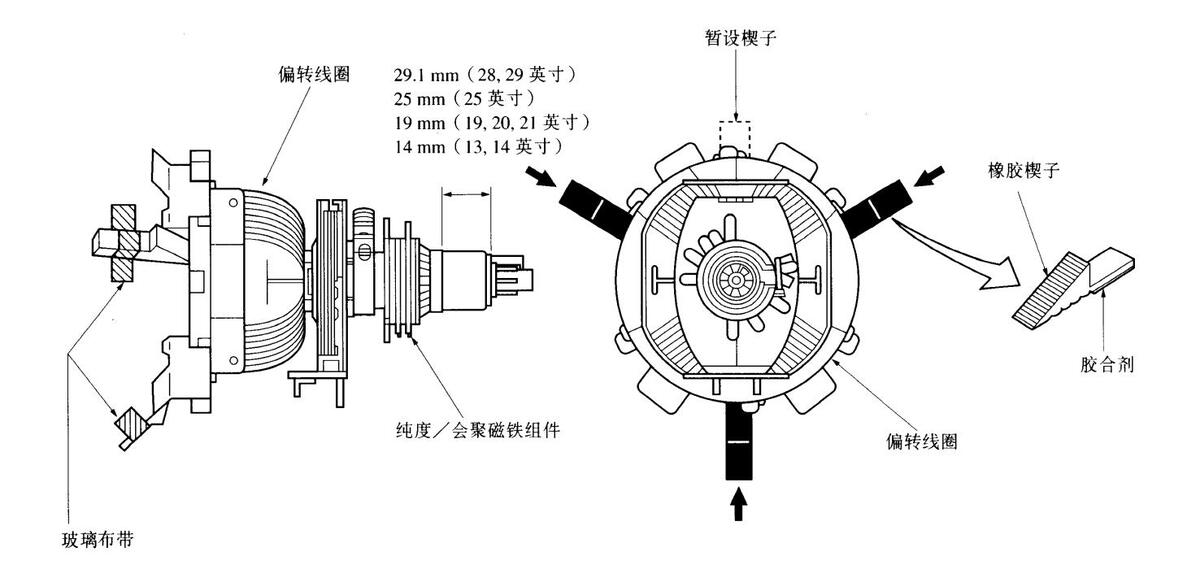

■ 下列调整应在需要全面重较或安装新显象管时进行。请按如下顺序进行调整: 1. 色纯度 2. 会聚 3 白色平衡注: 纯度/会聚磁铁组件和橡胶楔子需进行机械定位。见图 1。(注: 调整彩色纯度的位置应使其与以前的位置一致,因为根据显像管的不同其位置也有微少的差异。)

* 其此显象管无纯度和会聚调整(以纯度磁铁统一)。

色纮度调整

1 用消磁线圈对显象管和机壳进行消磁。
2 将高度和对比度调到最大。
3. 使用机内测试信号中的绿色光栅。
4 拧松固定偏转线圈的夹紧螺丝并前后滑动偏转线圈使图像画 8 检查红色光栅和蓝色光栅的纯度。面上出现垂直的绿色带(区)。
5 取下橡胶楔子。
注:要进行任何纯度调整之前,接收机应工作15分钟以上。 6. 围绕显象管的颈部转动并展开纯度磁铁的翼片(见图3),
- 直至绿色带位于画面的中央。同时垂直进入光栅。
- 7 前后慢慢移动偏转线圈,直至获得均匀的绿色画面。暂时拧竖偏转线圈的亚竖螺丝

团 1

Page 5

会聚调整

注:在进行任何会聚调整之前,接收机应工作15分钟以上。

■ 中心会聚调整

1. 使用机内测试信号中的网点图形。
2. 设定亮度和对比度以获得清晰的图形。
调整 4 极磁铁的两个翼片来改变它们之间的角度(见图 2),并使红色和蓝色的垂直线重叠于图像画面的中心区。
保持一定角度同时转动两个翼片,使红色和蓝色的水平线重叠于图像画面的中心区。
調整6极磁铁的两个翼片,使红色/蓝色线与绿色线重叠。调整其角度改变垂直线位置,转动两个磁铁改变水平线位置。
6. 记住红色、绿色和蓝色的动向重复3、4、5的调整,因为4 极磁铁和6极磁铁会相互作用并使像点运动复杂化。

■ 四周会聚调整

1. 稍微拧松偏转线圈的夹紧螺丝, 使偏转线圈倾斜。
如图1所示暂时放上一个楔子(不要剥掉楔子胶合剂部分的覆盖纸)。
上下倾动偏转线圈的前沿以在四周获得较好的会聚(见图 3)。将装上的楔子推入显象管和偏转线圈之间的空间以暂时固定偏转线圈。
4. 将另一个楔子放人底部空间并剥掉覆盖纸使其粘合。
左右倾动偏转线圈的前沿以在四周获得较好的会聚(见图 3)。
6. 保持偏转线圈的位置并将另一个楔子放入任一侧的上部空间。剥掉覆盖纸并将楔子粘合在显象管上以固定偏转线圈。
拆出暂时安装的楔子并将它装在另一个上部空间。将它粘合在显象管上以固定偏转线圈。
固定住三个楔子之后,重新检查一遍整体的会聚。完全拧紧螺丝以固定偏转线圈,并检查偏转线圈是否牢靠。
9. 如图1所示,用三条胶带粘住楔子。

调整角度(垂直线) 同时转 (水平)

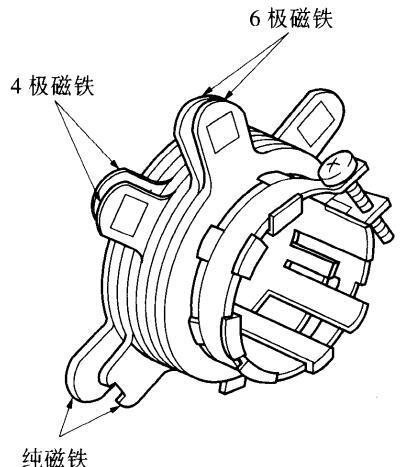

会聚磁铁组件

图 2

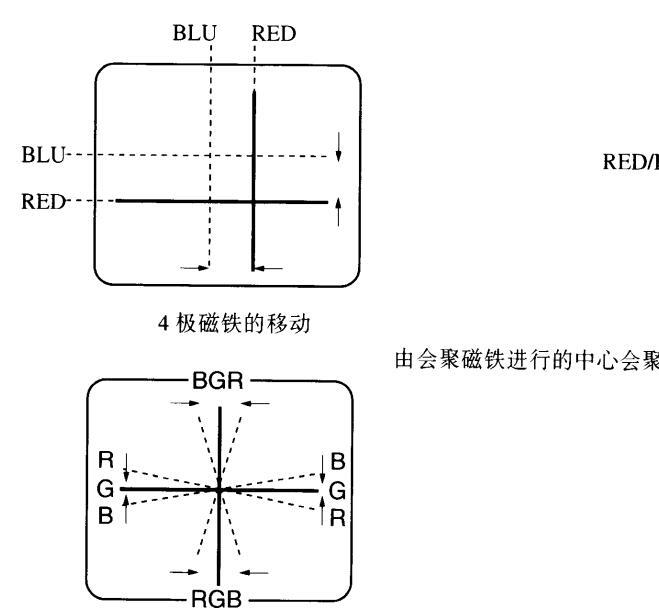

磁铁的调整

使偏转线圈上倾(或下倾)

RED/BLU GRN GRN-----

6极磁铁的移动

由偏转线圈进行的四周会聚

使偏转线圈右倾(或左倾)

图 3 像点移动图形

Page 6

维修模式

1. 进入维修模式 1)按一下遥控器上的

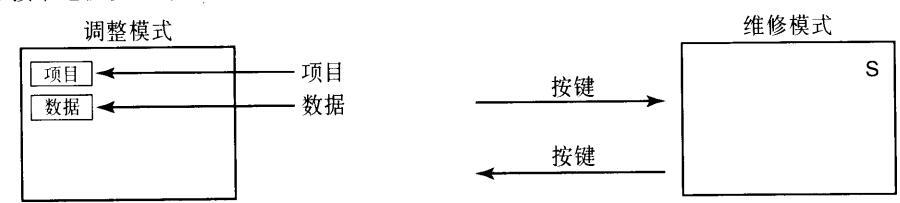

- 2. 显示调整选单

一般调整

1) 按下电视机上的 MENU 键。

3. 维修模式中的键功能

在显示调整选单时按下述键可提供各种特殊的功能。

单条平行线 ON/OFF:	-/ 键(遥控器上)或 🕣 键(电视机上)
测试信号选择:	-● 键(遥控器上)
调整项目之选择:	CHANNEL ▲/▼(电视机或遥控器上)
数据值之改变:	VOLUME:⊿ +/-(电视机或遥控器上)
调整选单模式 ON/OFF:	电视机上的 MENU 键
存储器(QA02)的初始设定:	电视机上的 CALL + CHANNEL 键(▲)
将操作保护电路的读数重设为 "00" :	电视机上的 CALL + CHANNEL 键(▼)
"RCUT"选择:	1 键
"GCUT"选择:	2 键
"BCUT"选择:	3 键
"CNTX"(或"SCNT")选择:	4 键
"COLC"选择:	5 键色彩浓度更正
"TNTC"选择:	6键注:依所接收的彩色制式的设定如下所示显示有所不同。
测试音频信号 ON/OFF(1 kHz):	8键 COLP (PAL)
自我诊断显示 ON/OFF:	9键 COLC (NTSC)
	COLS (SECAM)

注意:除非您改变了存储器 IC,否则切勿进行初始设定。

* 对于某些机型,带有 🛲 标记的键功能无法用于控制测试信号。

Page 7

/ 洪塚调教访问

い在维修模式下每次按下 CHANNEL ▲ 键、均会按表 2 的顺序改变调整项目(按 ▼ 键为相反顺序)。

关于调整描述的预设数据遗余服主? (见第17百卜的"设定及调整数据")。

5 调敷数据

1) 按下 VOLUME ▲+/- 键在从 00H 到 FFH 的范围内改变数值。可变范围依调整项目而改变。

6 退出维修模式

1) 按下 POWFR 键关断由视机的由循

■ ○△02 友健哭粉捉的初始设守

更换 OA02 之后、需进行下述初始设定

1 进入维修模式后选择任何左接顶日
2. 按住遥控器上的 CALL 键, 然后再按下电视机上的 CHANNEL ▲ 键 OA02 的初始设定即完成
3. 仔细查看图像。若有必要,可调整上述任何调整项目。
进行用户手册上的"自动搜索存储"的操作。注意 :除非已更换 OA02. 否则切勿进行数据的初始设定

7.测试信号选择

如下面维修模式所示,每次按下遥控器上的 -● 键均会改变屏幕上的内置测试图形。

信号关闭 ───→ NTSC 信号(14 个图形) ▲____ PAI 图形(14 个图形) ▲___

信号	图像
• 红色光栅 • 绿色光栅 • 蓝色光栅 •全黑色 •全白色
●黑色和白色
黑色十字图形白色十字图形绿色光栅上的黑色十字图形
●黑色交叉阴影线 ●白色交叉阴影线
●黑色交叉点 ●白色交叉点
●H信号(白色) ●H信号(黑色)

* 带 📟 标记的信号无法用于某些机型的测试信号的显示。

Page 8

8. 自我诊断功能

1) 在维修模式下显示调整选单时,请按下遥控器上的"9"键。若 IC 间的接合正确无误,自我诊断则会开始。

2) 在诊断中出现下述显示:


1 2 3 4 5	23***** POWER : 00 BUS LINE : OK BUS CONT : OK BLOCK : UV V1 V2 (或SYNC) QV01 QV01S

① 微机的部件号(QA01)
② 保护电路的操作号 ---- "00"为正常。当出现 "00" 以外的显示时,可能有过载电流,电路部件可能会被损坏。
⑧ BUS LINE CHECK ---- "OK"为正常。 ③ SCL (SCL1) -GND" ....................................
④ BUS CONT ---- "OK"为正常。当显示为 "QOOO NG"时,带有编号的器件可能已损坏。
⑤ BLOCK ---- "OK"为正常。 UV:电视机接收模式 V1:VIDEO 1 输入模式 (--⊙ 1) V2:VIDEO 2 输入模式 (--⊙ 2)

* 带有 🎫 标记的项目无法用于某些机型的自我诊断功能的显示。

现所选模式的指示灯色彩 : 绿色和红色其他模式的指示灯色彩 : 白色

绿色: 普通

红色:微机工作以进行无视频信号的判断。在信号输入时,若一直显示红色,故障则可能存在于含QV01的输入信号线上。

QV01:绿色显示时 ---- 正常有输入信号且为红色显示时 ---- 故障可能存在于含 OV01 的输出线上。

注: 控制屏幕上的字符显示的设备为 QT01 (TELETEXTIC.)。若因 QT01 损坏而使此显示功能无法工作时,自我诊断程序如下所示: (1)电源指示灯以 0.5秒的间隔闪烁时,表示保护电路(电流限制器)在工作。电路设备可能被损坏。请检查相关的设备。 (2)电源指示灯以 1秒的间隔闪烁时,保护电路未工作,但总线部分工作异常。请检查总线。

Page 9

设计模式

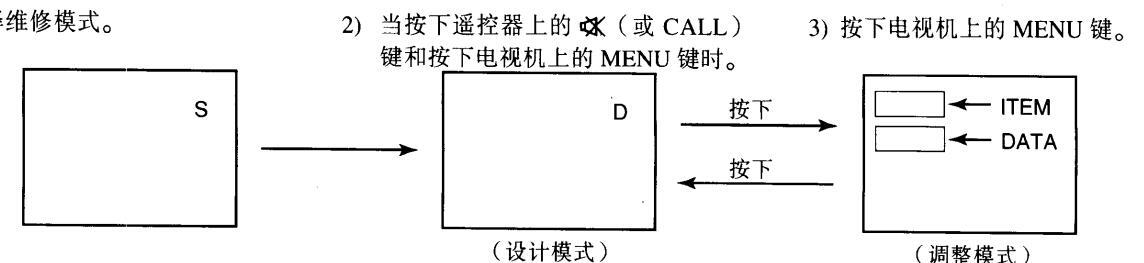

1. 进入设计模式

1) 选择维修模式。

当对 QA02 进行初始设定时, DESIGN MODE 的 "OPT0"和 "OPT1"项目被设定为本底盘类的代表性机型的数据。因屏幕规格保持代表性机型的状态,故此机型需要重新设定 "OPT0"和 "OPT1"项目的数据。

2. 选择调整项目

在设计模式下,每次按下 CHANNEL ▼ 键均会按表 3 的顺序改变调整项目(按 ▲ 键则为相反顺序)。

关于设计模式的数据。唐参阅表 3。 (见第-17.页上的"给定及谓等数据")

3. 调整数据

按下 VOLUME ▲ 或 ▼ ( ∠ +/- ) 键可改变数值。

Page 10

电气调整

项目	调整步骤
聚焦 VR 调整	进入维修模式之后,选择存储项目。按遥控器上的 TV/VIDEO 键直至黑色十字图形出现在屏幕上。调节 FOCUS 控制(在 T461 上),以在图像屏幕上划分好扫描线。
副亮度(BRTC) 注: 调整地址 HIT(HEIGHT) 使图像高度收缩,直至垂直重描线出现。	调整用户控制器,将 CONTRAST 设为最小值,并将 BRIGHTNESS 设定于中部。将电视机设定于维修模式以获得内部图形的白色十字图形。选择 BRTC(亮度校正)项目并调整 △ - /+ 键减小数值,使内部图形的白色部分稍微变亮。调整 △ - /+ 键增大 BRTC 的数值并将它设定于要看到垂直重描带和内部图形的黑色部分的边缘之间的差别之前。其后,恢复垂直高度和对比度。
水平位置调整(HPOS) 垂直位置调整(VPOS)	将电视机设定于维修模式并用遥控器上 VIDEO 键取得黑色或白色的十字信号。用 CHANNEL ▲, ▼键选择 HPOS(水平图像相位)或 VPOS(垂直图像相位),并用 VOLUME △ -/+ 键调整屏幕中央的水平和垂直图像位置。
垂直振幅调整(HIT)	将电视机设定于维修模式并用遥控器上 VIDEO 键取得黑色或白色的交叉信号。用 CHANNEL ▲, ▼键选择 HIT(垂直振幅),并用 VOLUME △ -/+键调整垂直振幅,使垂直振幅减小一点。用 VOLUME △ -/+键调整垂直振幅,使交叉信号上的第一条棒与屏幕边缘相接触。

Page 11

项目	调整步骤
白色平衡调整 ● 截断调整 (RCUT) (GCUT) (BCUT) ● 驱动调整 (GDRV) (BDRV)	用图像控制器将对比度设定为 40,将亮度设定为 +20。将电视机设定于维修模式并用 VIDEO 键取得内部的 W/B 调整信号。用 CHANNEL ▲,▼ 键选择 RCUT,GCUT 及 BCUT,将各数值设为初始值,并用 VOLUME
	※ 要校正亮区的白色平衡时,用 CHAN- NEL ▲,▼键选择 GDRV 和 BDRV 进行调整。 ※ 要校正暗区的白色平衡时,请进行 RCUT、GCUT 和 BCUT 的微调。暗区检查 (显示黑色)

建制伊

注意: 对于某些机型,若改变调整项目会取消其内部测试图形。遇此情况,请先用频道 ▲ ▼ 键选择调整项目,然后再用 ---- 键选择内部测试图形。

- 11 -

Page 12

























	m	-	_
	- C.	· 1 T
		- ()
~ ~
o	24.7.	·
		. ~	100.00


- 10 - 10

		- 2



		•
	۰.


	-
	-	•


	1.11	их



	•

调整条件及步骤	1. 条件 Cont max, Bright cent, Color cent	2. 调整步骤	a. 通过 Sub 地址 VPOS 调整 V.Position,使菲利普图形的圆	的上下位置位于中心。	住。	c. 须以南、北朝向进行调整。不行时,请据此加以调整。	1. 条件 Cont max, Bright cent, Color cent	2. 调整步骤	通过调整 Sub 地址 HPOS,将菲利普图形的 d-c 调为最小。		1. 条件调整 V.HEIGHT, VERT POSITION, H.POSITION 之后,	进行以下调整。(调为 Cont max, Bright cent, Color cent)	2. 调整步骤	a. 通过 Sub 地址 WID 调整水平振幅、将菲利普的左右白色	标志正好均等地遮住。	b. 无法将菲利普的左右白色标点正好均等地遮住时, 再次追	过调整 Sub 地址 HPOS, 裕 d-c 调为最小之后, 再进 ^疗
调整信号	WG 菲利普图形	请勿使用 FRANCE SECAM 的	菲利普图形				WG 菲利普图形	请勿使用 FRANCE SECAM 的	菲利普图形		WG 菲利普图形	请勿使用 FRANCE SECAM 的	菲利普图形
	通过图形进行 Visual 调整	(Bus 控制)					通过图形进行 Visual 调整	(Bus 控制)		P		— 通过图形进行 Visual 调整	」(Bus 控制)
名称	: HEIGHI		: VERT.	POSITION	×	-	: HORIZONTAL	NOITION				: 水平振幅调整	·	:管脚偏斜修正量	调整	: 梯形偏斜修正量	调整
项目	HIT		VPOS				SO _d H				MID		PARA		TRAP

机型 D0ES 系列(参考用工厂调整值)

- 12 --

Page 13

项目	名称	设定(用户控制)	输入信号	测定位置	调整方式	调整规格
SCNT	SUB	图像模式 1	副亮度信号	Q501 #20	1. 选择 SCNT 。	2.5±0.2V (p-p)
	CONTRAST	(→\|1\|←)			2. 根据 R-OUT 信号的消隐脉冲电平调
	调整			R-OUT	整白电平的振幅。
					* 根据屏幕 VR 位置,须在无波形变化
					(ACL 动作)的位置进行调整。
TNTC	SUB	图像模式 1	副亮度信号	Q501 #22	1. 选择 [INTC] 。	-5.0°±5°
_	TINT	(→\|1\|←)	(NTSC)		2. 如图所示,调整彩色条棒的第#5、
_	调整			B-OUT	#7 个峰与第 #6 个峰的偏差。
				-	- Pů -
					(

					#5 #6 #7

COLC	SUB	图像模式 1	副亮度信号	Q501 #22	1. 选择 [COLC] 。	1.4V (0-p)
	COLOR	(→\|1\|←)	(NTSC)		2. 调整彩色条棒输出的振幅。	±0.2V (p-p)
	NTSC			B-OUT	(上半部的 p-p 值)	上半部的 p-p 值
	调整				* 须在调整 TNTC 之后进行调整。

COLP	SUB	图像模式 1	副亮度信号	Q501 #22	1. 选择 [COLP]。	1.4V (0-p)
	COLOR	(→\|1\|←)	( PAL )		2. 调整彩色条棒输出的振幅。	±0.2V (p-p)
	PAL			B-OUT	(上半部的 p-p 值)	上半部的 p-p 值
	调整				* 须在调整 COLC 之后进行调整。

- 13 -

一般调整

Page 14

调整规格	1.9V (0-p)	±0.2V (p-p)	上半部的 p-p 值			0±10mV (p-p)				0±10mV (p-p)
调整方式	1. 选择 [COLS]。	2. 调整彩色条棒输出的振幅。	(上半部的 p-p 值)	* 须在调整 COLC] 之后进行调	離。	1. 选择 SRY 。	2. 使彩色差异信号的无彩色部分	的电平与 H-BLK 部分的电平	一致。	1. 选择 [SBY]。	2. 使彩色差异信号的无彩色部分	的电平与 H-BLK 部分的电平	—致。
测定位置	Q501 #22		B-OUT			Q501 #20		R-Y OUT		Q501 #22		B-Y OUT
输入信号	SECAM	彩色条棒信号				SECAM	彩色条棒信号			SECAM	彩色条棒信号
设定(用户控制)	图像模式 1	(→\|1\|←)				图像模式 1	(→\|1\|←)			图像模式 1	(→\|1\|←)
名称	SUB	COLOR	SECAM	调整		SECAM	黑电平调整	R-Y 轴		SECAM	黑电平调整	B-Y 轴
项目	COLS					SRY				SBY

一般调整

– 14 –

Page 15

调整规格	HIGH LIGHT	(103cd/m ² )	11500K	+0.0075uV	DARK	(17cd/m ² )	10500K	+0.0105uV	* 调整范围与以前的	相同						4±1.5 条
调整方式	1. 设定为左侧的状态。	2. 逐渐抬高屏幕, 在 R、G、B	中的一条线略微发亮处停住。	3. 将屏幕 VR 的调整位置确定在	此处。	4. A RCUT, GCUT, BCUT,	将在步骤2中发亮线条之外部	分分别逐渐抬高,在略微发亮	处停住。(调整为近似白色)	5. 解除平行线模式。	6. 利用白色平衡检验器反复调	整,使亮区和暗区的值都正确	无误。	7. 请利用改变调制度、调和亮	度的检验器。	1. 须在调整屏幕 VR、白色平衡	之后调整此项目。	2. 调整副亮度信号的黑色纵弯曲	数。
测定位置	画面调整															画面调整
输入信号	无彩色同步的光栅	信号														副亮度信号
设定(用户控制)	RCUT	GCUT > 20H	BCUT	GDRV ADH	BDRV	设定为平行线模式。										图像模式 1	(→\|1\|←)
名称	屏幕调整及白色平	衡调整	(R 截断)	(G截断) 、	(B 截断)	(G 驱动)	(B 驱动)	(」「」」()」()」()」()」()」()」()」()」()」()」()」()」()								SUB	BRIGHT 调整
项目	RCUT	GCUT	BCUT	GDRV	BDRV	屏幕 VR										BRTC

- 15 -

Page 16

电路检查

高压检查

注意 :本底盘没有高压调整。请依照以下步骤进行检查。
1. 在显象管第二阳极上连接精确的高压表。
2. 接通接收机电源。将 BRIGHTNESS 和 CONTRAST 控制调到最小(电子束电流为零
3. 高压必须在 ⑧ kV 以下测量。

4. 在最大和最小之间改变 BRIGHTNESS 控制,保证在任何情况下高压不超过限定值。

Page 17

第二章特殊信息 -

设定及调整数据

【安全说明】

		29 英寸	25 英寸
在电子束电流为零时的高压:		32.0 kV	30.5 kV
最高电压:	₿	33.0 kV	32.0 kV
交流电源电压:	©	110–240 V	110–240 V

表 1

【维修模式】

在维修模式下的调整项目及数据:

项目	调整	预设数据	29 英寸	25 英寸
RCUT	R CUTOFF (B/W)	20H	←	←
GCUT	GCUTOFF (B/W)	20H	←	←
BCUT	BCUTOFF (B/W)	20H	←	←
GDRV	G DRIVE	40H	←	←
BDRV	B DRIVE	40H	←	←
BRTC	SUB BRIGHT CEN	40H	$\leftarrow$	←
COLC	SUB COLOR CEN NTSC	45H	←	←
TNTC	SUB TINT CEN	45H	←	←
COLP	SUB COLOR CEN PAL	FFH	←	←
COLS	SUB COLOR CEN SECAM	00H	←	←
CLUV	SUB COLOUR	15H	←	←
SCNT	SUB CONTRAST	09H	←	←
HPOS	50Hz H-POSITION	0FH	←	←
VPOS	V-POSITION	03H	←	←
НТ	HEIGHT	1CH	20H	22H
VLIN	V-LINEARITY	08H	←	07H
WID	PICTURE WIDTH	24H	←	22H
PARA	E-W PARABOLA	2CH	←	23H
TRAP	TRAPEZIUM	0FH	←	10H
BELL	SECAM BELL FILTER	01H	←	←
SRY	SECAM R-Y	07H	←	←
SBY	SECAM B-Y	07H	←	←
	表 2

【设计模式】

在设计模式下的调整项目及数据:

而日	调熬夕称	预设数据	数	据
- v y H	炯正古你		29 英寸	25 英寸
OPT1	OPTION1	27H	27H	27H
OPT2	OPTION2	12H	12H	10H

表 3

Page 18

名称及功能(代表: 29D2XC)

电视机前面

电视机后面

* 双重功能按键。

· - ● (1) 视频 1 输入端子

Page 19

寺殊信息

遙控器

- 19 -

Page 20

编程频道记忆器

首先,请用"自动搜台模式"功能,以自动方式调出所有在贵地用于播放节目的频道。然后请用"搜索"、"手动微调"和"跳越"功能排列预调的频道,以使您能只调出所需要的频道。

值用自动搜台模式功能	使用搜索功能
用位置增(∧)/减(∨)按键或直接选择按键,选择位置数码的开头,以开始自动搜索模式。	¶ ∧ ∨ 按键或直接选择按键选择一个位置数码。
2 反复按压 MENU 按键以在屏幕上呼出"设定"项目单。	2 反复按压 MENU 按键以在屏幕上呼出"设定"项目单。
3 确认" 色彩 "设定在"自动","声音"设定在适当的系统上。	3 按压 ▲▼ 按键以选择" 搜索 "。
若设定不当,按压▲▼按键以选择" 色彩" 或" 声音",然后按压-+按键以选择各自适当的系统。	4 按压 - + 按键以开始搜索。 + 按键用于搜索数码增加方向的频道; - 按键用于搜索数码减少方向的频道
4 按压▲▼按键以选择"自动搜台模式"。	重复此步骤,直至找到所需要的频道。
	5 当预约的节目出现时,按压▲▼按键以选择"记忆"。
5 按压 "+" 按键以使自动搜台模式开始启动。所有用于播放节目的频道将自动被预调。	6 按压+按键以在当前位置储存该频道。
预调结束后,将重新出现第一个位置数码。	7 当您要编制其他频道时,您可使用▲▼ 按键以选择"位置选择",并用, 按键选择低于更优化
预调后按压 ∧ \/ 按键\\ 於查预调的频道	注回旦迟注 ,开用一+ 按键匹拜所安的位直。然后按压▲▼ 按键以选择 "搜索",并重复步骤 4 至 6。
● 若某一频道的图象或声音较差,请用手动微调功能对频	· 工 >。或在 "设定" 项目单消失后重复步骤 1 至 6。

若某一频道的图象或声音较差,请用手动微调功能对频道进行微调。
•或某一频道的色彩不正常,则可能是自动彩色系统选择 (自动)失常,或许声音系统选择不当。遇此情形,选择另一个彩色和/或声音系统。

Page 21

在通常情况下无需进行以下调整。但若播放条件较差,需要对图象进行调整时,可以进行"手动微调"。"自动微调(关)"功能可自动保持以手动微调功能调整后的状态。
"自动微调"功能可在接收信号的同时自动对图象的微弱起伏进行调整。

当以搜索功能预调频道时,"自动微调"会自动开启,而"跳跃"功能会设定至关闭位置。

手動微調,自動微調及跳過不需要的頻道位置數碼

手动	2微调	若要跳过一个位置数码
1	用 A V 按键或直接选择按键选择您要微调的位置数码。	预调频道后,您可以跳过不需要的位置数码,以便只选择您想看的频道。
		用 ∧ ∨ 按键或直接选择按键选择要跳过的位置数码。
2 反复按压 MEN 目单。	反复按压 MENU 按键以在屏幕上呼出"设定"项目单。	2 反复按压 MENU 按键以在屏幕上呼出"设定"项
2 反复按压 MEN 目单。		■目单。
3	按压▲▼按键以选择 "手动微调 "。	3 按压▲▼按键以选择" 跳跃 "
4	按压-+按键直至接收到最佳图像和声音。	▲ 按压 – + 按键以选择"跳跃开"。
	注	•
	当操作手动微调功能时,自动微调功能自动被设定在" 关 "。	5 按压 MENU 按键,以关闭"设定"项目单显示。当用直接选择按键选择要跳过的位置数码时,
自动	微调
1	用 ∧ ∨ 按键或直接选择按键选择您要微调的位置数码	当忘而八 ∨ 按键选择位直时,该位直致码将被跳过。
	五次円0	若要恢复被跳过的位置数码
2	反复按压 MENU 按键以在屏幕上呼出"设定"项	1 以直接选择按键选择您要恢复的位置数码。
	目单。	2 按压 MENU 按键以呼出"设定"项目单显示,并按压 ▲▼ 按键以选择"跳跃"。
3	按压▲▼按键以选择"自动微调"。按压-+按键以选择" 开 "。	3 按压 – + 按键以选择 " 跳跃关 "。
注		* 有关详情,请参阅用户手册。
当位: 在位:	置被设定在 "自动微调关 " 状态时, "■"标志出现置数码的左侧。

当位置被设定在" 自动微调开 "状态时,所显示的位置数码不带"■"标志。

Page 22

- 22 -

Page 23

底盘和机壳更换部件表

警告 :在检修本底盘之前,请先阅读本手册第3页上的"X射线辐射须知"、"安全须知"及"产品安全注意事项"。

注意 :在原理图和部件表中的国际危险记号"小"表示具有安全方面的重要特性的元件,它们必须用与原电路中的元件一致或在部件表中指定的元件进行更换。更换的安装位置必须与原位置相同。在更换任何这种元件之前,请先仔细阅读"产品安全注意事项"。不要因为不适当的维修而降低接收机的安全性。

请注意:

• 订购部件时必须注明部件号以便于处理,同时记人型号及种类。

• 带*标记的 PC 电路板组件在生产停止后即不再有货。

缩写说明: 电容器...

电阻器...

(如未另外指出

型号:29D2XC/25D2XC

CD	:	陶瓷片电容	PF	: 剪	目料膜电容	EL :	电解由容
CF	:	碳膜电阻	CC	:	↑成碳电阻	MF :	金属膜电阳
DM	F:	金属氧化膜电阻	VR	: व्	「变电阻	FR :	可熔电阻
1,	所有	CD 和 PF 电容器均为	±5%,50伏,	所有	电阻器均为+5%	1/6页)	UT OIL

位置号 ————	部件号	说明		位置号	部件号	说明
电容器				C318	24666101	EL, 100µF, ±20%, 16V
C101	24796479	EL, 4.7μF, ±20%, 35∨	~	C319	24212102	CD, 1000pF, ±10%
C103	24794221	EL. 220μF. ±20%. 16V		C320	24668101	EL, 100μF, ±20%, 35∨
C105	24232103	CD. 0.01µF. +80%20%		C321	24567474	PF, 0.47μF
C106	24669010	EL. 1µF. ±20%. 50V		C341	24666101	EL, 100μF, ±20%, 16V
C110	24212221	CD. 220pF. ±10%		C342	24795100	EL, 10μF, ±20%, 25V
C113	24567104	PF, 0.1μF		C361	24794220	EL, 22μF, ±20%, 16V
C114	24567104	PF, 0.1μF		C363	24082053	PF, 0.1μF, 100V
C115	24567104	PF, 0.1μF		C403	24590822	PF, 0.0082μF
C120	24797478	EL, 0.47μF, ±20%, 50V		C404	24669478	EL, 0.47μF, ±20%, 50V
C121	24797478	EL, 0.47μF, ±20%, 50V		C406	24797010	EL, 1µF, ±20%, 50∨
C123	24794221	EL, 220μF, ±20%, 16V		C413	24214821	CD, 820pF, ±10%, 500V
C162	24232103	CD. 0.01µF. +80%20%		C416	24678010	EL, 1µF, ±20%, 200∨
C168	24232103	CD, 0.01µF, +80%, -20%		C417	24214391	CD, 390pF, ±10%, 500V
C181	24232103	CD, 0.01µF, +80%, -20%		C420	24794101	EL, 100μF, ±20%, 16V
C190	24232103	CD, 0.01µF, +80%, -20%		C421	24794221	EL, 220µF, ±20%, 16V
I		(29D2XC)		C423	24797479	EL, 4.7μF, ±20%, 50V
C201	24073078	EL, 0.22μF, ±20%, 50V		C430	24212102	CD, 1000pF, ±10% (29D2XC)
C210	24591104	PF, 0.1μF		C430	24474102	CD, 1000pF, ±10% (25D2XC)
C216	24797010	EL, 1μF, ±20%, 50V		C431	24763222	EL, 2200µF, ±20%, 16V
C221	24473100	CD, 10pF		C432	24232103	CD, 0.01µF, +80%, -20%
C222	24473100	CD, 10pF		C433	24073034	EL, 10μF, ±20%, 16V
C223	24473100	CD, 10pF		C436	24665102	EL, 1000μF, ±20%, 10V
C224	24797100	EL. 10μF. ±20%. 50V		C439	24232103	CD, 0.01µF, +80%, -20%
C225	24567104	PF, 0.1μF		C440	24082929	PF, 6800pF, ±3%, 1500V
C226	24591104	PF, 0.1μF	\| '	1		(29D2XC)
C233	24797010	EL, 1μF, ±20%, 50V	1 1	C440	24082956	PF, 7200pF, ±3%, 1500∨
C304	24214471	CD, 470pF, ±10%, 500V	1 1	1		(25D2XC)
C305	24617915	EL, 1μF, ±10%, 50V		C441	24693472	PF, 4700pF, 100V
C306	24667332	EL, 3300µF, ±20%, 25∨	\| /	C442	24082917	PF, 0.3µF, 315∨
		(29D2XC)	\| /	C443	24667102	EL, 1000μF, ±20%, 25V
C306	24667222	EL, 2200µF, ±20%, 25V	\| \|	C444	24082611	PF, 6200pF, ±3%, 1800V
		(25D2XC)	\| !	1		(29D2XC)
C307	24693273	PF, 0.027μF, 100V	1 1	C444	24082609	PF, 5100pF, ±3%, 1800V
C308	24668221	EL, 220µF, ±20%, 35∨	1 1	1		(25D2XC)
C310	24073073	EL, 2200µF, ±20%, 35∨		C445	24828563	PF, 0.056μF, 200V
C311	24214102	CD, 1000pF, ±10%, 500∨	1 \|	C446	24829683	PF, 0.068μF, 400V (29D2XC)
C313	24082057	PF, 0.22µF, 100∨	\| \|	C446	24829393	PF, 0.039µF, 400V (25D2XC)
C314	24567393	PF, 0.039μF	1 1	C447	24679220	EL, 22μF, ±20%, 250∨
C315	24212102	CD, 1000pF, ±10%	1 \|	C448	24640908	EL, 33μF, ±20%, 160V
C316	24567223	PF, 0.022μF	1 1	C449	24214331	CD, 330pF, ±10%, 500V

Page 24

位置号	部件号	说明
C451	24567823	PF, 0.082μF
C452	24567474	PF, 0.47μF (29D2XC)
C460	24590103	PF, 0.01μF
C461	24567474	PF, 0.47μF
C463	24212222	CD, 2200pF, ±10%
C464	24640872	EL, 10μF, ±20%, 100V
C467	24082095	PF, 0.018µF, 630V (29D2XC)
C467	24095879	PF, 0.022μF, ±3%, 630V
		(25D2XC)
C470	24666220	EL, 22μF, ±20%, 16V
C472	24567474	PF, 0.47μF
C477	24567103
C478	24567104	PF, 0.1µF (25D2XC)
C482	24567154
C484	24590562
CE01	24007104	CD 0.01μE ±80% -20%
C501	24232103	CD, 0.01µF, +80%, -20% 25V
C502	24092390	CD 0 1//E +80% -20% 25V
C503	24032330	CD 2200pE +10%
C512	24212222	CD 0.01//F +80% -20%
C510	24232103	EL 1000E +20% 50V
C521	24092398	CD. 0.1µF. +80%, -20%, 25V
C522	24092398	CD, 0.1μF, +80%, -20%, 25V
C523	24092398	CD, 0.1µF, +80%, -20%, 25V
C524	24794101	EL, 100μF, ±20%, 16V
C525	24232103	CD, 0.01µF, +80%, -20%
C526	24590222	PF, 2200pF
C527	24092602	Chip, 9pF, ±0.5pF
C528	24073078	EL, 0.22μF, ±20%, 50V
C610	24794100	EL, 10μF, ±20%, 16V
C612	24794470	EL, 47μF, ±20%, 16V
C615	24232103	CD, 0.01µF, +80%, -20%
C620	24794101	EL, 100μF, ±20%, 16V
C621	24797010	EL, 1μF, ±20%, 50V
C622	24/9/010	EL, 1μF, ±20%, 50V
C623	24232103	CD, 0.01µF, +80%, -20%
C624	24/9/4/8	EL, 0.47µF, ±20%, 50V
	24590102	PE 1000pF
C662	24390102	FI 100001
C670	24794100	EL 10//E +20% 50V
C673	24/5/100	EL, 10µ1, 120%, 50V
C676	24567104	PF. 0.1μF
C677	24567104	PF. 0.1 µ F
C678	24669229	EL, 2.2μF, ±20%, 50V
C681	24668102	EL, 1000μF, ±20%, 35V
C682	24669221	EL, 220μF, ±20%, 50V
C683	24668102	EL, 1000μF, ±20%, 35V
C690	24669101	EL, 100μF, ±20%, 50V
C691	24232103	CD, 0.01µF, +80%, -20%
C693	24794101	EL, 100μF, ±20%, 16V
C704	24590822	PF, 0.0082µF (29D2XC)
C705	24232103	CD, 0.01µF, +80%, -20%
		(29D2XC)
C707	24795470	EL, 4/µr, ±20%, 25V
C712	24795470	(29D2AC) EL 47/1E +20% 25\/
U/12	24/904/0	(29D2XC)
C713	24790100	EL. 10μE. ±20%. 160V
0710	24/00/00	(29D2XC)
C714	24436101	CD, 100pF (29D2XC)
C715	24214472	CD, 4700pF, ±10%, 500V
		(29D2XC)

位置号	部件号	说明
C716	24436101	CD, 100pF (29D2XC)
C717	24214472	CD, 4700pF, ±10%, 500V (29D2XC)
C718	24794470	EL, 47μF, ±20%, 16V (29D2XC)
C719	24435560	CD, 56pF, 500V (29D2XC)
C720	24790100	EL, 10µF, ±20%, 160V
		(29D2XC)
C721	24794470	EL, 47μF, ±20%, 16V (29D2XC)
C722	24436561	CD, 560pF (29D2XC)
C726	24212102	CD, 1000pF, ±10% (29D2XC)
∆C801	24503002	PF, 0.22μF, ±20%, AC275V
C802	24503002	PF, 0.22μF, ±20%, AC2/5V
∆C805	24092281	CD, 4/00pF, ±20%, AC250V
©C806	24092281	CD, 4700pr, ±20%, AC250V
C808	24/95331	EL, 330µF, ±20%, 25V
CO10	24000930	CD 470μF, ±20%, 450V CD 470nF ±10% ΔC250\/
13 CO 13	24032303 21003565	CD 470pF +10% AC250V
C815	24092909	CD. 470pF +10%, AC250V
C8154	23960136	Adhesive, TSE3843-W
C817	24092339	CD, 330pF, ±10%. 2kV
C818	24095931	PF, 2200pF, 1250V
C819	24676220	EL, 22μF, ±20%, 100V
C821	24214471	CD, 470pF, ±10%, 500V
C822	24567474	PF, 0.47μF
C823	24214471	CD, 470pF, ±10%, 500V
C829	24590272	PF, 2700pF
C831	24794470	EL, 47μF, ±20%, 16V
C833	24797229	EL, 2.2μF, ±20%, 50V
C841	24797100	EL, 10μF, ±20%, 50V
C842	24794100	EL, 10μF, ±20%, 16V
C843	24567104	PF, 0.1μF
C846	24567224
C883	2456/4/4	PF, 0.47µF
	24080910	EL, 330µF, ±20%, 100V
C005	24214471	CD 470pF +10% 500V
C889	24214471	EL 2200 u E +20%, 50V
C893	24092474	CD. 220pF. ±10%. 2kV
C895	24676470	EL, 47μF, ±20%, 100V
C898	24567224	PF, 0.22μF
C902	24092345	CD, 1000pF, ±10%, 2kV
C903	24436121	CD, 120pF (29D2XC)
C903	24436271	CD, 270pF (25D2XC)
C904	24436471	CD, 470pF
C905	24436471	CD, 470pF
C906	24436121	CD, 120pF (29D2XC)
C906	24436271	CD, 270pF (25D2XC)
C907	24436471	CD, 470pF
C908	24436121
C908	24436331
C909	246/9220	el, 22μγ, ±20%, 250V (29D2XC)
C909	24679330	EL, 33μF, ±20%, 250V (25D2XC)
C910	24797478	EL, 0.47μF, ±20%, 50V
C911	24203100	EL, 10µF, ±20%, 16V
CQ12	2/170/102	(2302AC) EL 1000//E +20% 16V
C912 C913	24/34102	FI 221/F +20% 16V
0010	27107620	(29D2XC)

特殊信息

Page 25


位置号	部件号	说明
C913	24794100	EL, 10μF, ±20%, 16V (25D2XC)
C914	24212103	CD 0.01//E +10% (20D2XC)
C915	24212100	EL 22//E +20% 16V
	24704220
C930	24214101	CD 100pE +10% 500V
	21214101	(29D2XC)
C931	24214101	CD, 100pF, ±10%, 500V
		(29D2XC)
C971	24794221	EL, 220μF, ±20%, 16V
		(25D2XC)
CA10	24474271	CD, 270pF, ±10%
CA22	24473150	CD, 15pF
CA23	24473150	CD, 15pF
CA24	244/3150	CD, 15pF
CA25	244/3150
CA33	24232103	CD, 0.01μF, +80%, -20%
CA34 CA37	24474101	CD, 100pF, ±10%
CA38	24474101	CD 100pF, ±10%
CA42	24794101	El 10//E +20% 16\/
CA68	24794100	EL, 10μΓ, ±20%, 10V
CA69	24232103	CD. 0.01//F. +80% -20%
CA70	24212472	CD, 4700pF, +10%
CA71	24212561	CD, 560pF, ±10%
CA72	24794331	EL, 330µF, ±20%, 16V
CA73	24474181	CD, 180pF, ±10%
CA74	24797010	EL, 1µF, ±20%, 50∨
CA99	24232103	CD, 0.01µF, +80%, -20%
CP01	04704470	(25D2XC)
CBUI	24/944/0	EL, 4/µF, ±20%, 16V
CB20 CB21	24212101	CD, 100pF, ±10%
CB21	24212221	CD, 220pF, ±10%
CC01	24232103	CD 0.01//F ±80% -20%
CC02	24232103	CD, 0.01µE, +80% -20%
CC03	24232103	CD, 0.01µF, +80%, -20%
CC05	24474102	CD, 1000pF, ±10%
CC06	24474102	CD, 1000pF, ±10%
CC07	24474102	CD, 1000pF, ±10%
CC08	24474102	CD, 1000pF, ±10%
CC09	24474102	CD, 1000pF, ±10%
0010	24474102	CD, 1000pF, ±10%
	24436820	CD, 82pF
CC12 CC13	24232103	CD, 0.01µF, +80%, -20%
CC14	24232103	CD, 0.01µF, +80%, -20%
CC18	24232103	CD 0.01/JE +80% -20%
CC19	24232103	CD. 0.01µF. +80% -20%
CC20	24436100	CD, 10pF, ±0.25pF
CC25	24474102	CD, 1000pF, ±10%
CC26	24474102	CD, 1000pF, ±10%
CC27	24232103	CD, 0.01µF, +80%, -20%
CS02	24797010	EL, 1μF, ±20%, 50V
CS03	24797010	EL, 1μF, ±20%, 50V
C504	24797010	EL, 1μF, ±20%, 50V
C505 C506	24/9/010	EL, 1µF, ±20%, 50V
CS07	24/9/010	EL, ΙμΕ, ±20%, 50V
CS10	24/3/010	LL, ΙμΓ, ±20%, 50V FL 10μF ±20% 16V
CS11	24794100	EL 10μι, ±20%, ΙΟΥ FL 10μF +20% 16\/
CS12	24797010	EL. 1μF. +20% 50V
CS13	24797010	EL, 1μF, ±20%, 50V
CS15	24232103	CD, 0.01µF, +80%, -20%

位置号	部件号	说明
CS29	24203220	EL. 22µF. +20% 16V
CV01	24794101	EL, 100μF, ±20%, 16V
CV03	24073077	EL, 0.1μF, ±20%, 50V
CV04	24797010	EL, 1μF, ±20%, 50V
CV05	24797220	EL, 22μF, ±20%, 50V
CV06	24567473	PF, 0.047μF
CV11	24232103	CD, 0.01µF, +80%, -20%
CV19	24073077	EL, 0.1μF, ±20%, 50V
CV20	240/30//	EL, 0.1μF, ±20%, 50V
CV22	240/30//	EL, 0.1µF, ±20%, 50V
0030	240/30//	EL, 0.1µF, ±20%, 50V
CV32	24232103	CD, 0.01μF, +80%, -20% (29D2XC)
CV33	24232103	CD, 0.01µF, +80%, -20%
CV34	24762471	EL, 470μF, ±20%, 10V
CV36	24794221	EL, 220μF, ±20%, 16V
CV39	24073077	EL, 0.1μF, ±20%, 50V
CZ01	24797478	EL, 0.47µF, ±20%, 50V (29D2XC)
CZ02	24794101	EL, 100μF, ±20%, 16V (29D2XC)
CZ03	24092398	CD, 0.1µF, +80%, -20%, 25V (29D2XC)
CZ04	24232103	CD, 0.01µF, +80%, -20% (29D2XC)
CZ05	24232103	CD, 0.01µF, +80%, -20% (29D2XC)
C206	24232103	CD, 0.01µF, +80%, -20% (29D2XC)
0700	24794101	EL, 100μF, ±20%, 16V (29D2XC)
0700	24092398	CD, 0.1µF, +80%, -20%, 25V (29D2XC)
CZ09	24567103	PF, 0.01μF (29D2XC)
CZ 10	244/3150	CD, 15pF (29D2XC)
CZ12	24507103	FF, 0.01μF (29D2XC)
CZ13	24232103	CD, 180pr, ±10% (29D2AC) CD, 0.01µF, +80%, -20%
CZ14	24232103	(25D2XC) CD, 0.01μF, +80%, -20% (29D2XC)
CZ15	24473390	CD, 39pF (29D2XC)
CZ16	24473560	CD, 56pF (29D2XC)
CZ17	24092398	CD, 0.1µF, +80%, -20%, 25V (29D2XC)
CZ18	24473220	CD, 22pF (29D2XC)
CZ20	24794330	EL, 33μF, ±20%, 16V (29D2XC)
电阻器
R101	24382183	OMF, 18k ohm, 1W
R106	24327333	MF, 33k ohm, ±1%, 1/4W
R109	24327333	MF, 33k ohm, ±1%, 1/4W
R110	24366221	CF, 220 ohm
K111 R112	24366223	CF, 22k ohm
	24366333	CF, 33k ohm
R115	24300333
R116	24300223 24942226
R120	24366102	CF 1k ohm
R201	24366122	CF. 1200 ohm
R216	24366184	CF, 180k ohm
R217	24367103	CF, 10k ohm, ±2% (29D2XC)

Page 26

位置号	部件号	说明
R217	24367133	CF, 13k ohm, ±2% (25D2XC)
R218	24366104	CF, 100k ohm
K219	24366103
H220 R221	24366101 24266333	CF, 100 ONTH (29D2XC)
n∠∠ I R229	24300222 24366271	CF, 2200 OHIII (29D2XU) CF, 270 ohm
R228	24367822	CF, 8200 ohm. +2%
R229	24366271	CF, 270 ohm
R230	24366271	CF, 270 ohm
R233	24366100	CF, 10 ohm
R234	24366394	CF, 390k ohm
R271	24366101	CF, 100 ohm (29D2XC)
R272	24366103	CF, 10k ohm (29D2XC)
R273	24366272	CF, 2700 ohm (29D2XC)
K303	24366563	CF 20k ohm (29D2XC)
n303 R204	24366393	CF, SEK UNITH (ZOUZXC) CF, SSK ohm (20D2XC)
R304	24300333 24366303	CF, 39k ohm (25D2AC)
R305	24322120	MF, 1.2 ohm. 1W (29D2XC)
R305	24322109	MF, 1 ohm, 1W (25D2XC)
R306	24366393	CF, 39k ohm
R307	24366474	CF, 470k ohm (29D2XC)
R307	24366824	CF, 820k ohm (25D2XC)
R308	24366102	CF, 1k ohm
R312	24382272	UMF, 2700 ohm, 1W
D010	24000000	(2902XU) OME 1800 obm 1144
N31Z	∠4382182	(25D2XC)
R314	24366105	CF, 1M ohm
R315	24366824	CF, 820k ohm
R316	24366154	CF, 150k ohm
R327	24321109	MF, 1 ohm, 1/2W
R328	24339339	MF, 3.3 ohm, 2W
R330	24366471	CF, 470 ohm
R331	24366104	CF, 100k ohm
R332	24366362	CF, 3600 ohm
н333 Вааа	24366471
NJJJ 2226	24366471 24202401	OME 180 ohm 2\\/
N330 R338	24303181 24366979	CF. 27k ohm
R340	24382271	OMF, 270 ohm. 1W (29D2XC)
R340	24382221	OMF, 220 ohm, 1W (25D2XC)
R341	24366182	CF, 1800 ohm
R342	24366562	CF, 5600 ohm
R343	24310109	MF, 1.0 ohm, 1/2W
R344	24366392	CF, 3900 ohm
R349	24366473
K361	24367272	CF, 2.7K ONM, ±2%
N302 Raea	24367272	οι', 2.7κ υΠΠ, ±2% ΟΜΕ 180 obm 1/3\//
n303 R364	24002187 24366101	Civil, 100 onin, 1/200 CF. 100 ohm
R365	24003924	MF, 3300 ohm. 1/4W
R366	24367432	CF, 4300 ohm, ±2%
R367	24366391	CF, 390 ohm
R402	24366103	CF, 10k ohm
R403	24366822	CF, 8200 ohm
R411	24366561	CF, 560 ohm
R413	24366271	CF, 270 ohm
R415	24553472	UNIF, 4700 ohm, 1W
K416	24019332	UNIE, 4300 ONM, 5W
rt423 P425	24366471	OME 470 ohm 1/04/
n420 R420	243014/1 21266560	CF. 56 ohm
R430	24366102	CF, 1k ohm
		· ···· -·····

位置号	部件号	说明
R430	24366103	CF, 10k ohm
R432	24531560	FR, 56 ohm, 1/2W
R434	24552271	OMF, 270 ohm, 1/2W
R435	24366561	CF, 560 ohm
R436	24366153	CF, 15k ohm
R436	24366751	CF, 750 ohm
R437	24366392	CF, 3900 ohm
R437	24366562	CF, 5600 onm (29D2XC)
R43/	24300272	CF, 2700 Onim (2502AC)
R439 R441	24500102	EB 1k ohm 1W
R/42	24366333	CE 33k ohm
R442 R443	24366563	CF. 56k ohm
R444	24366563	CF, 56k ohm
R445	24366563	CF, 56k ohm
R447	24382472	OMF, 4700 ohm, 1W
R448	24338398	MF, 0.39 ohm, 1W
R451	24366123	CF, 12k ohm
R452	24366103	CF, 10k ohm
R453	24366103	CF, 10k ohm
R454	24366102	CF, 1k ohm
R455	24366222	CF, 2200 ohm
R456	24366102	CF, 1K ONM
R457	24300223	CF, 22K 000 (29D2AC)
R458	24300102	CF, 1800 01111
R400 R461	24300332	CF 12k ohm
R462	24366561	CF, 560 ohm
R463	24323689	MF. 6.8 ohm, 2W
R464	24366102	CF, 1k ohm
R465	24366104	CF, 100k ohm
R466	24366333	CF, 33k ohm
R467	24366103	CF, 10k ohm
R468	24366563	CF, 56k ohm
R469	24366274	CF, 270k ohm
R470	24338688	MF, 0.68 ohm, 1W
R471	24531271	FR, 270 ohm, 1/2W
R476	24366184	CF, 180k ohm
R4//	24300101
R477	24300104	CE 560 ohm
R483	24366103	CF, 10k ohm
R483	24366563	CF, 56k ohm
R484	24366223	CF, 22k ohm
R484	24366561	CF, 560 ohm
R485	24366561	CF, 560 ohm
R499	24366154	CF, 150k ohm
R501	24366102	CF, 1k ohm
R502	24366122	CF, 1200 ohm
R511	24000527	MF, 5600 ohm, 1/4W
R523	24366303	CF, 30k ohm
R525	24366222	CF, 2200 ONM
K520	24300021
R528	24300021	CF. 820 ohm
B610	24366273	CF. 27k ohm
R612	24366103	CF, 10k ohm
R623	24366103	CF, 10k ohm
R624	24366104	CF, 100k ohm
R643	24552331	OMF, 330 ohm, 1/2W
R644	24552331	OMF, 330 ohm, 1/2W
R661	24366222	CF, 2200 ohm
R662	24366222	CF, 2200 ohm
R663	24366103	CF, 10k ohm
I

Page 27

位置号	部件号	说明
R664	24366103	CF. 10k ohm
R665	24366103	CF, 10k ohm
R666	24366103	CF, 10k ohm
R667	24366104	CF, 100k ohm
R668	24366103	CF, 10k ohm
R669	24366103	CF, 10k ohm
R676	24366229	CF, 2.2 ohm
R677	24366229	CF, 2.2 ohm
R702	24366821	CF, 820 ohm (29D2XC)
R709	24366563	CF, 56k ohm (29D2XC)
R713	24366393	CF, 39k ohm (29D2XC)
R/15	24366223	CF, 22k ohm (29D2XC)
R/16	24366273	CF, 27k ohm (29D2XC)
R/1/ B710	24366333	CF, 33k ohm (29D2XC)
R/19 B720	24366392	CF, 3900 ohm (29D2XC)
R/20	24366392	CF, 3900 ohm (29D2XC)
	24366102	CF, 1k ohm (29D2XC)
R/22	24552471	OMF, 470 ohm, 1/2W
B722	24266471
R724	243004/1	CF, 4/U onm (29D2XC)
B725	24366182	CF, 47 Onm (29D2XC)
B730	24552100	OME 10 ohm (29D2XC)
R731	24552331	OME 330 obm 1/2W (29D2XC)
	24002001
R732	24366820	CE 82 ohm (29D2XC)
R733	24366683	CF 68k ohm (29D2XC)
R734	24366820	CF 82 ohm (29D2XC)
R735	24366683	CF. 68k ohm (29D2XC)
R736	24366620	CF, 62 ohm (29D2XC)
R737	24366152	CF, 1500 ohm (29D2XC)
R738	24366102	CF, 1k ohm (29D2XC)
R739	24366152	CF, 1500 ohm (29D2XC)
R740	24366620	CF, 62 ohm (29D2XC)
R741	24366279	CF, 2.7 ohm (29D2XC)
R742	24366279	CF, 2.7 ohm (29D2XC)
R/43	24554221	OMF, 220 ohm, 2W (29D2XC)
R/44	24366122	CF, 1200 ohm (29D2XC)
n/45 D760	24366122	CF, 1200 ohm (29D2XC)
R/00 D775	24366101	CF, 100 ohm (29D2XC)
A R801	24300182	CF, 1800 ohm (29D2XC)
	24009954	Metal-Glazed Resistor,
R802	24383103	OME 10k ohm 200
R803	24383103	OMF. 10k ohm 2\W
R804	24366334	CF, 330k ohm
R805	24366681	CF, 680 ohm
R807	24366334	CF, 330k ohm
R808	24019476	PTC Thermistor, 18 ohm
		AC290V
R809	24366393	CF, 39k ohm
R811	24568271	Cement, 270 ohm, 7W
R814	24366682	CF, 6800 ohm
R815	24366332	CF, 3300 ohm
R818	24019459	MF, 0.12 ohm, 2W
K819	24310829	MF, 8.2 ohm, 1/2W
R820	24366101	CF, 100 ohm
N822 D822	24552103	OMF, 10k ohm, 1/2W
11023 D024	24552682	UMF, 6800 ohm, 1/2W
N0∠4 R827	24569689	Cement, 6.8 ohm, 10W
1102/ R828	243664/2	CF, 4/00 ohm
R829	24300222
R830	24321109	MF 3.9 obm 1/3W
	2-1010333	wir, 5.5 Ullifi, 1/2VV

位置号	部件号	说明
R841	24531120	FR, 12 ohm, 1/2W
R842	24552392	OMF, 3900 ohm, 1/2W
R846	24366101	CF, 100 ohm
R847	24366472	CF, 4700 ohm
R880	24366471	CF, 470 ohm
R881	24366561	CF, 560 ohm
R890	24553333	OMF, 33k ohm, 1W
🛆 R899	24005015	Metal-Glazed Resistor,
		8.2M ohm, 1W
R901	24376102	CF, 1k ohm, 1/2W (29D2XC)
R901	24552561	OMF, 560 ohm, 1/2W
2000		(25D2XC)
R902	24376102	CF, 1k ohm, 1/2W (29D2XC)
R902	24552561	OMF, 560 ohm, 1/2W
D000		(25D2XC)
R903	24376102	CF, 1k ohm, 1/2W (29D2XC)
R903	24552561	OMF, 560 ohm, 1/2W
2004		(25D2XC)
R904	243664/2	CF, 4700 ohm
R905	24366150	CF, 15 ohm
R911 Do10	24366150	CF, 15 ohm (25D2XC)
R91Z	24366221	CF, 220 ohm (29D2XC)
	24366561	CF, 560 ohm
K915 D015	24300121	CF, 120 ohm (29D2XC)
1913 1016	24366271	CF, 270 ohm (25D2XC)
K910 D017	24366350	CF, 39 ohm (29D2XC)
K917 D017	24366391	CF, 390 ohm (29D2XC)
K917 P010	24366102	CF, 1k ohm (25D2XC)
1310 1010	24300270	CF, 27 ohm (29D2XC)
N910 P010	24300000	CF, 56 ohm (25D2XC)
0020 D020	24300221	CF, 220 ohm (29D2XC)
2020 2020	24000300	FR, 2.4 ohm, 2W (29D2XC)
R920 R921	24000000	FR, 5.1 ohm, 1VV (25D2XC)
R921	24300501
R922	24300121
R924	2430027
R924	24300270
R925	24300300
R925	24300331
R926	24300102
R928	24366561	CE EED ahm
R929	24300000	CF, 500 ONT
R929	24366271	CF, 120 0000 (25D2AC) CF 270 ohm (25D2XC)
R930	24366270	CF 27 ohm (29D2XC)
R930	24366560	CF 56 ohm (25D2XC)
R932	24366102	CF 1k ohm
R934	24366681	CF 680 ohm
R935	24356272	CF 2700 ohm
R936	24545150	FR 15 ohm 1/////
R937	24366391	CF 290 ohm (20D2XC)
R937	24366102	CF, 350 01111 (2502AC) CF 14 Abm (2502AC)
R942	24366562	CF 5600 ahm (29D2XC)
R943	24366562	CF 5600 ohm (20D2XC)
R944	24366562	CF 5600 ohm (29D2XC)
R945	24366390	CF 39 ohm (29D2XC)
R946	24366390	CF 39 ohm (29D2XC)
R960	24383153	OMF 15k ohm 2W
R961	24383153	OMF 15k ohm 2W
R962	24383153	OMF 15k ohm 2\W
R963	24383153	OME 15k ohm 2\V/ (29D2XC)
R964	24383153	OME 154 ohm 21/ (29D2XC)
R965	24383153	OME 154 ohm 21// (29D2XC)
R977	24366122	CF 1200 ohm

Page 28

位置号	部件号	说明
R992	24366150	CF, 15 ohm (29D2XC)
RA02	24366102	CF, 1k ohm
RA03	24366102	CF, 1k ohm
RA04	24366102	CF, 1k ohm
RA07	24366102	CF, 1k ohm
RA08	24366102	CF, 1k ohm
RA09	24366102	CF, 1k ohm
RA10	24366102	CF, 1k ohm
RA11	24366102	CF, 1k ohm
RA12	24366102	CF, IK ohm
RA13	24300102	CF, TK OIIII
RA14 DA15	24300/52
RAID RAID	24366102	CF 1k ohm
RA17	24366102	CF. 1k ohm
RA18	24366102	CF, 1k ohm
RA22	24366682	CF, 6800 ohm
RA23	24366682	CF, 6800 ohm
RA24	24366682	CF, 6800 ohm
RA25	24366332	CF, 3300 ohm
RA26	24366102	CF, 1k ohm
RA27	24366102	CF, 1k ohm
RA31	24366101	CF, 100 ohm
RA32	24366101	CF, 100 ohm
RA33	24366103	CF, 10k ohm
RA34	24366103	CF, 10k ohm
RA35	24366102	CF, 1k ohm
RA37	24366331	CF, 330 ohm
RA38	24366331	CF, 330 ohm
RA61	24366103
RA62	24366103
RA63	24366102	CF, IK ONIN
RA64	24300333	CF, 33K ohm
	24300103	CF 10k ohm
RA69	24366103	CF. 10k ohm
RA70	24366333	CF, 33k ohm
RA71	24366683	CF, 68k ohm
BA72	24366223	CF, 22k ohm
RA73	24366103	CF, 10k ohm
RA74	24366223	CF, 22k ohm
RA75	24366392	CF, 3900 ohm
RA76	24366392	CF, 3900 ohm
RA77	24366123	CF, 12k ohm
RA78	24366333	CF, 33k ohm
RA79	24366471	CF, 470 onm
HA80	24366564	CE 100 chm
RA81	24366101	CF, 100 0nm
RA82	24300222
	24300271	CE 220 ohm
RB02	24300221	CF 100 ohm
BBUG	24366470	CF, 47 ohm
BB11	24366103	CF, 10k ohm
RB12	24366223	CF, 22k ohm
RB20	24366823	CF, 82k ohm
RB22	24366272	CF, 2700 ohm
RB26	24366472	CF, 4700 ohm
RB27	24366103	CF, 10k ohm
RB28	24366104	CF, 100k ohm
RB30	24366103	CF, 10k ohm
RB43	24366103	CF, TUK ONM
RB44	24366562	CF, 5600 ONM
RB45	24366102	CF, IK ONM

位置号	部件号	说明
RB46	24366331	CF, 330 ohm
RB47	24366221	CF, 220 ohm
RC10	24366102	сг, ik onm CE 1k obm
	24300102	CF, 1k ohm
RC13	24366102	CF, 1k ohm
RC14	24366102	CF, 1k ohm
RC15	24366102	CF, 1k ohm
RC16	24366102	CF, 1k ohm
RC17	24366102
KS01	24366103	ur, luk onm CF. 100k ohm
NOUZ RSN2	24366102	CF, 10k ohm
RS04	24366104	CF, 100k ohm
RS10	24366562	CF, 5600 ohm
RS11	24366562	CF, 5600 ohm
RS14	24366562	CF, 5600 ohm
RS15	24366562	UF, 5000 ONM
K51/ PC10	24300562	Gr, 5000 ONM CE, 5600 ohm
no lo RS19	24366101	CF, 100 ohm
RS20	24366222	CF, 2200 ohm
RS21	24366101	CF, 100 ohm
RS22	24366222	CF, 2200 ohm
RS23	24366102	CF, 1k ohm
RS24	24366102	ыг, ік опт СЕ 560 obm
R527	24300561	CF. 100k ohm
n 330 RS31	24366104 24366104	CF, 100k ohm
RV01	24366103	CF, 10k ohm
RV03	24366750	CF, 75 ohm
RV05	24366223	CF, 22k ohm
RV06	24366472	CF, 4700 ohm
RV07	24366103	CF, 10k ohm CF, 100 ohm
KV10	24366101 24366500	CF. 5600 ohm
RV12	24366101	CF, 100 ohm
RV13	24366562	CF, 5600 ohm
RV14	24366101	CF, 100 ohm
RV15	24366101	CF, 100 ohm
RV16	24366101	CF, 100 ohm
RV17	24366750	CF, 75 ohm
KV18	24366102	ыс, ік опт CF 1k obm
RV19 RV20	24300102 24366222	CF, 2200 ohm
RV21	24366151	CF, 150 ohm
RV24	24552101	OMF, 100 ohm, 1/2W
RV25	24366750	CF, 75 ohm
RV26	24366101	CF, 100 ohm
RV29	24366223	CF, 22k ohm
RV30	24366750	CF, /b ONM
KV31	24366750	, cr, /o onm ) CF, 75 ohm
RV34	24366750	) CF, 75 ohm
RV35	24366332	CF, 3300 ohm (29D2XC)
RV36	24366332	2 CF, 3300 ohm (29D2XC)
RV37	24366681	CF, 680 ohm (29D2XC)
RV38	24366681	CF, 680 ohm (29D2XC)
RV39	24366681	CF, 680 ohm (29D2XC)
RV40	24366821	ו נד, צע ohm (29D2XC) ו CE 100 chm
	24366101	ו טר, וטט טחדה 1 CE 100 obm
RV91	24366101 24266101	, σ, του οπιπ 1 CF, 100 ohm (2αΠ2¥C)
R702	2430010	I CF, 100 ohm (29D2XC)
	2,00010

Page 29

位置号	部件号	说明
RZ05	24366821	CE, 820 ohm (29D2XC)
RZ07	24366152	CE 1500 ohm (29D2XC)
BZ08	24366102	CE 1k ohm (29D2XC)
R709	24366192	CE 1900 abm (20D2XC)
	2.4300102	CF, 1800 01111 (29D2AC)
\|线圈与变压	嚣
L301	23103859	Coil (Ferrite Bead), TEM2011
L430	23289470	Coil, Peaking, TRF4470AF
L432	23289229	Coil, Peaking, TRF42R2AF
L441	23233072	Coil, Linearity, TLN2115G (29D2XC)
L441	23233941	Coil, Linearity, TLN2157G (25D2XC)
L442	23248121	Coil, Choke, TLN3383D (29D2XC)
L442	23248122	Coil, Choke, TLN3384D (25D2XC)
L461	23248240	Coil, Choke, TLN3367AF
L462	23231267	Deflection Yoke, TDY-629QS (29D2XC)
L463	23103859	Coil (Ferrite Bead), TEM2011
L504	23103824	Coil, TEM2028K
L511	23289100	Coil, Peaking, TRF4100AF
L525	23289100	Coil, Peaking, TRF4100AF
L702	23261974	Coil, Choke, HC5-035 (29D2XC)
L704	23103859	Coil (Ferrite Bead), TEM2011 (29D2XC)
L705	23103859	Coil (Ferrite Bead), TEM2011 (29D2XC)
L811	23103859	Coil (Ferrite Bead), TEM2011
L883	23221747	Coil, Choke, TRF9253D
L885	23248073	Coil, Choke, TLN3299D
L886	23103859	Coil (Ferrite Bead), TEM2011
L889	23280016	Coil, Peaking, TRF4100AZ
L896	23103859	Coil (Ferrite Bead), TEM2011
▲ L901	23200294	Coil, Degaussing, TSB-2366AC (29D2XC)
▲ L901	23200318	Coil, Degaussing, TSB-2363AW (25D2XC)
L902	23289221	Coil, Peaking, TRF4221AF (29D2XC)
L903	23289221	Coil, Peaking, TRF4221AF (29D2XC)
L904	23289221	Coil, Peaking, TRF4221AF (29D2XC)
L905	23289390	Coil, Peaking, TRF4390AF (29D2XC)
L906	23289390	Coil, Peaking, TRF4390AF (29D2XC)
L907	23289390	Coil, Peaking, TRF4390AF (29D2XC)
	23289100	Coll, Peaking, TRF4100AF
	23261959	Coll, Choke, TRF9240
LC02	23261959	Coil, Choke, TRF9240
LC03	23261959	Coll, Choke, TRF9240
LC05	23103845	Coll, TEM2030AY
LC06	23103845	Coil, TEM2030AY
LZ01	23289330	Coil, Peaking, TRF4330AF (29D2XC)
LZ02	23103859	Coil (Ferrite Bead), TEM2011 (29D2XC)
LZ03	23289840	Coil, Peaking, TRF4100AT (29D2XC)

位置号	部件号	说明
LZ04	23103859	Coil (Ferrite Bead), TEM2011
LZ05	23289150	Coil, Peaking, TRF4150AF
LZ06	23289100	Coil, Peaking, TRF4100AF (29D2XC)
LZ07	23289229	Coil, Peaking, TRF42R2AF (29D2XC)
T401	23224373	Transformer, Horiz, Drive, TLN1100AM
∆ T461Z	23236547	Transformer, Flyback, TFB4132UD (29D2XC)
▲ T461Z	23236631	Transformer, Flyback, TFB4131DH (25D2XC)
∆T801	23211704	Line Filter, TRF3222AQ
∆ T862	23217444	Transformer, Converter, TPW3434AD
半导体
Q102	23314965	Transistor, KTC3198 Y
Q220	23314962	Transistor, KTA1266 Y (29D2XC)
Q271	23314965	Transistor, KTC3198 Y (29D2XC)
Q301	B0378560	IC, TA8427K
Q301B	70391355	Screw, BITTB3X8 SZN
Q340	23314962	Transistor, KTA1266 Y
Q360	23906596	IC, BA4558
Q402	A6330069	Transistor, 2CS2482 FA-1
Q404	A6873777	Transistor, 2SD2553
Q404B	72471082	Screw, BRDT2W3X10 SZN
Q420	23314141	Transistor, 2SC3852
Q420B	70391355	Screw, BITTB3X8 SZN
Q422	23314965	Transistor, KTC3198 Y
Q423	23314965	Transistor, KTC3198 Y
Q424	23314965	Transistor, KTC3198 Y
Q430	23314141	Transistor, 2SC3852
Q430B	70391355	Screw, BITTB3X8 SZN
Q431	23314965	Transistor, KTC3198 Y
Q451	23314965	Transistor, KTC3198 Y
Q452	23314965	Transistor, KTC3198 Y
Q453	23314965	Transistor, KTC3198 Y
Q460	23314938	Transistor, 2SD2493(P)
Q460B	72471082	Screw, BRDT2W3X10 SZN
Q461	23314962	Transistor, KTA1266 Y
Q462	23314962	Transistor, KTA1266 Y
Q463	23314962	Transistor, KTA1266 Y
Q465	23314965	Transistor, KTC3198 Y
Q608	A6342200	Transistor, 2CS2878-A
Q609	A6342200	Transistor, 2CS2878-A
Q610	23906582	IC, AN5277
Q610C	70391355	Screw, BITTB3X8 SZN
Q612	23314962	Transistor, KTA1266 Y
Q623	A6010040	Transistor, RN2004
Q706	23314965	Transistor, KTC3198 Y (29D2XC)
Q707	A6734590	Transistor, 2SC752(G)TM-Y (29D2XC)
Q709	23314965	Transistor, KTC3198 Y (29D2XC)
Q710	23314962	Transistor, KTA1266 Y (29D2XC)
Q711	23314911	Transistor, 2SB1569A E (29D2XC)

特殊信息

Page 30

位置号	部件号	说明
Q712	23314914	Transistor, 2SD2400A E
Q719	23314965	Transistor, KTC3198 Y (29D2XC)
Q720	23314965	Transistor, KTC3198 Y
Q773	23314965	Transistor, KTC3198 Y (29D2XC)
Q801	23135008	IC, STR-F6668B
Q802	23314141	Transistor, 2SC3852
Q826	23906937	Photo Coupler, ON3171-R
Q830	23314141	Transistor, 2SC3852
Q830B	70391355	Screw, BITTB3X8 SZN
Q840	23318299	IC, L78MR05
Q840B	70391355	Screw, BITTB3X8 SZN
Q880	23314962	Transistor, KTA1266 Y
Q901	23314811	Transistor, 2SC5147 (29D2XC)
Q901	23314197	Transistor, 2SC3271-N (25D2XC)
Q902	23314965	Transistor, KTC3198 Y
Q903	23314811	Transistor, 2SC5147 (29D2XC)
Q903	23314197	Transistor, 2SC3271-N (25D2XC)
Q904	23314965	Transistor, KTC3198 Y
Q905	23314811	Transistor, 2SC5147 (29D2XC)
Q905	23314197	Transistor, 2SC3271-N (25D2XC)
Q906	23314965	Transistor, KTC3198 Y
Q907	23314962	Transistor, KTA1266 Y
Q908	A6321240	Transistor, 2SC2120-Y
QA01	23000399	IC, M37274MA-153SP
QA02	23905665	IC, AT24C08-10PC
QA10	23314965	Transistor, KTC3198 Y
QA11	23314962	Transistor, KTA1266 Y
QA12	23314965	Transistor, KTC3198 Y
QB02	23314962	Transistor, KIA1266 Y
QB03	A6002050	Transistor, RN 1205
	2221/065	Transistor, KTC3198 V
	23314900	Transistor, KTC3198 V
0840	23314905	Transistor, KTC3198 V
0501	23314905	Transistor, KTC3198 Y
0502	23314965	Transistor, KTC3198 Y
0503	A6342200	Transistor, 2CS2878-A
0504	A6342200	Transistor, 2CS2878-A
QV01	23000369	IC, MM1495XD
QV02	23314965	Transistor, KTC3198 Y
QV03	23314965	Transistor, KTC3198 Y
QV09	23314962	Transistor, KTA1266 Y
QV10	23314962	Transistor, KTA1266 Y (29D2XC)
QV11	23314965	Transistor, KTC3198 Y
QZ01	B0410867	IC, TC90A45P (29D2XC)
QZ02	23314965	Transistor, KTC3198 Y (29D2XC)
QZ03	23314965	Transistor, KTC3198 Y (29D2XC)
QZ04	23314965	Transistor, KTC3198 Y (29D2XC)
D101	23316411	Diode, Zener, HZT33-12
D103	23118859	Diode, 1SS133
D224	23118859	Diode, 1SS133
D301	23118094	Diode, EU2A, LF-F10
D305	23118859	Diode, 1SS133

位置号	部件号	说明
D306	23118859	Diode, 1SS133
D308	23118094	Diode, EU2A, LF-F10
D319	23118822	Diode, ERB12-02
D332	23316794	Diode, SC570ALFE2
D340	23316650	Diode, Zener, MTZJ2.4A
D360	23316673	Diode, Zener, MTZJ5.6C
D406	23118094	Diode, EU2A, LF-F10
D408	A7580658	Diode, 3JH41
D420	23316667	Diode, Zener, MIZJ4./C
D421	23316667	Diode, Zener, MIZJ4./C
D431	233 10080	Diode, Zener, MTZ 9 10
D441	23310000	Diode, 199133
D461	23316582	Diode, ERC20-06
D461B	70391355	Screw, BITTB3X8 SZN
D464	23316648	Diode, Zener, MTZJ2.2A
D467	23118094	Diode, EU2A, LF-F10
D477	23118859	Diode, 1SS133
D478	23118859	Diode, 1SS133
D498	23118859	Diode, 1SS133
D499	23118859	Diode, 1SS133
D610	23118859	Diode, 1SS133
D611	23118859	Diode, 1SS133
D612	23118859	Diode, 1SS133
D615	23118859	Diode, 155133
D610	23110009	Diode, 155133
D618	23118859	Diode, 155133
D619	23118859	Diode, 155133
D620	23118859	Diode, 1SS133
D621	23118859	Diode, 1SS133
D704	23118859	Diode, 1SS133 (29D2XC)
D705	23118859	Diode, 1SS133 (29D2XC)
D715	23118859	Diode, 1SS133 (29D2XC)
D720	23118859	Diode, 1SS133 (29D2XC)
D721	23118859	Diode, 1SS133 (29D2XC)
D801	23357041	Diode, LN6SB60-F05
D801B	72471082	Screw, BRD12W3X10 SZN
D804	23316/25	Diode, Zener, MIZJ 15B
D005	23310003	Diode EU2A \| E-E10
D800	23316746	Diode Zener MTZ.127B
D810	23316738	Diode, Zener, MTZJ22B
D811	23118859	Diode, 1SS133
D815	23316746	Diode, Zener, MTZJ27B
D817	23118859	Diode, 1SS133
D818	23316738	Diode, Zener, MTZJ22B
D819	23316678	Diode, Zener, MTZJ6.8B
D828	23118859	Diode, 1SS133
D883	23118338	Diode, RU-4AM LF-L1
D885	23118094	Diode, EU2A, LF-F10
D896	23118094	Diode, EU2A, LF-F10
D901	23118859	Diode, 155133
D902	23110059	Diode, 155133 (2502AC)
D903	23118859	Diode, 199133
D905	23118859	Diode, 188133
D906	23118859	Diode, 1SS133
D907	23118859	Diode, 1SS133 (29D2XC)
D908	23118859	Diode, 1SS133 (29D2XC)
D909	23118859	Diode, 1SS133 (29D2XC)
D910	23118859	Diode, 1SS133 (29D2XC)
D911	23118094	Diode, EU2A, LF-F10
DA42	23316675	Diode, Zener, MTZJ6.2B

Page 31

位置号	部件号	说明
DA61	23118859	Diode, 1SS133
DA62	23118859	Diode, 1SS133
DB01	23358493	Diode (LED),
		SPR54MVWFLMN
DB02	23358503	Diode (LED), SCL003MC3FX
DB03	23358522	Diode (LED), SIR-56SB3F
DB30	23118859	Diode, 1SS133
DV01	23316687	Diode, Zener, MTZJ9.1B
DV02	23316687	Diode, Zener, MTZJ9.1B
其他
B202	23037312	Screw, BTBW 3X12 SZN
B232	23037312	Screw, BTBW 3X12 SZN
E912	23848729	Rubber Wedge (29D2XC)
△F470	23144874	Fuse, 0.8A
F470A	23165433	Holder, Fuse
⚠ F801	23144508	Fuse, 4.0A, 250V
F801A	23165433	Holder, Fuse
▲ F802	23144507	Fuse, 3.15A, 250V
F802A	23165433	Holder, Fuse
G101	23221803	Coil, Choke, TLN3040D
G117	24232103	CD, 0.01µF, +80%, -20%
G202	23238714	Coil, Peaking, TRF4100AJ
G320	23118822	Diode, ERB12-02
G402	23103859	Coil (Ferrite Bead), TEM2011
G4/2	24531680	FR, 68 ohm, 1/2W
G010	24366103	CF, 10k ohm
G714	24545220	FR, 22 onm, 1/4W (29D2XC)
G805	23240227	Coll, Choke, TLN3481AD
G810	23240227	Coil (Earrite Bood) TEM2011
G816	23103859	Coil (Ferrite Bead), TEM2011
G828	23103775	Coil (Ferrite Bead), TEM2014
G865	23118859	Diode 199133
G887	23248087	Coil. Choke. TI N3312D
G894	23238714	Coil, Peaking, TRF4100AJ
G898	24366150	CF, 10k ohm
G900	23289840	Coil, Peaking, TRF4100AT (29D2XC)
G908	23289100	Coil, Peaking, TRF4100AF (25D2XC)
GA60	24366101	CF, 100 ohm
KB01	23904946	Remote Sensor,
L462A	23993696
L462B	23948536	Convergence Corrector, TC-V(MINUS)
L462C	23993076	Corrector, DY, YV (25D2XC)
L462D	23948535	Convergence Corrector, TC-U(PLUS)
L462E	23199746	Corrector DY XH (25D2XC)
M461B	23504203	Cable, Forcus
M461C	23504204	Cable, Screen
P661	23363607	Jack, Headphone
△ P801	23372108	Power Cord
P910	23164725	Plug, 2P
PV02	23365818	Jack, SVHS
PV03	23365763	Jack, Phono, 3P
PZ01A	23902064	Socket, B-B, 8P
PZ01B	23368006	Plug, B-B, 8P
⊥ $801	23344382	Switch, Power
SA01	23145430	Switch, Push, 1C1P
SA02	23145430	Switch, Push, 1C1P
5A03	23145430	Switch, Push, 1C1P

位置号	部件号	说明
SA04	23145430	Switch, Push, 1C1P
SA05	23145430	Switch, Push, 1C1P
SA06	23145430	Switch, Push, 1C1P
∆V901A	23902891	Socket, CRT, 10P
V901B	23102456	Magnet, MAG-4006
V901M	23102426	Magnet, MAG-1084 (29D2XC)
W661	23351121	Speaker, SPK-1385,
W662	23351121	Speaker, SPK-1385, 80x120mm, 8 ohm
X501	23153979	Crystal, 4.43MHz
XA01	23153504	Ceramic Resonator, 8.00MHz, TCR1056BM
Z424	23144539	Protector, PRF20005491, 125V, 2A
Z801	23904998	IC, HIC1016
Z889	23144542	Protector, PRF40005491
		125V, 4A
Z902	23103839	Ferrite Core, TFE1012
PC由路板组	3件
	117
* U901		CRT Drive/DSM Board, PB9212E (29D2XC) CRT Drive Board, PB7807D
* U902		(25D2XC) Signal Board PB9417C
* U902		(29D2XC) Signal Board PB9/17P
* 11903		(25D2XC)
* 11003		(29D2XC)
* 0903		(25D2XC)
ホ 0904		DIGI-COM Board, PB9409A (29D2XC)
昆像管
	00040005
25 V901	23312865	Picture Tube, A68QBT892X (29D2XC)
∆V901	23312803	Picture Tube, 64SX505Y22DC (25D2XC)
调谐器
H001	23321359	Tuper ECA24X2
MH MH	2002 1000	rundi, ECAZ4A3
11 CIV
K902	23306191	Remote Hand Unit, CT-9879
AT03	23588016	Battery Cover
Y101A	23560000	Owner's Manual, English, 29D2XC/25D2XC
Y101B	23563798	Owner's Manual, Mandarin, 29D2XC/25D2XC
机壳外部
A201	23540125	Front Cover (29D2XC)
A201	23540108	Front Cover (25D2XC)
A205	23477251	Speaker Box (R)
A208	23477248	Speaker Box (L)
∆A401	23540038	Back Cover (29D2XC)
∆A401	23540040	Back Cover (25D2XC)

Page 32

位置号	部件号	说明	说明
A701 A701 A702A A702A A702B A702B A702B A703 A911	23064305 23064251 23946035 23946054 23946036 23946055 23941013 23451976	Case (29D2XC) Case (25D2XC) Packing (29D2XC) Packing (25D2XC) Packing (29D2XC) Packing (25D2XC) Sheet Push, Catch



			·

- 32 -

Page 33

SIGNAL BOARD PB9417B (25") SIGNAL BOARD PB9417C (29") BOTTOM (FOIL) SIDE

- 34 -

- 33 -

Page 34

SIGNAL BOARD PB94 SIGNAL BOARD PB94 BOTTOM (FOIL) SIDE

Page 35

L BOARD PB9417B (25") L BOARD PB9417C (29") BOTTOM (FOIL) SIDE

Page 36

POWER/DEF BOARD PB9418B (25") POWER/DEF BOARD PB9418C (29") BOTTOM (FOIL) SIDE

- 36 -

- 35 -

Page 37

POWER/DEF BOARD PBS POWER/DEF BOARD PBS BOTTOM (FOIL) SIDE

Page 38

EF BOARD PB9418B (25") EF BOARD PB9418C (29") BOTTOM (FOIL) SIDE

Page 39

CRT DRIVE/DSM BOARD PB9212E (29")

BOTTOM (FOIL) SIDE

DIGI-COM BOARD PB9409A (29") BOTTOM (FOIL) SIDE

Page 40

BOTTOM (FOIL) SIDE

CRT-D BOARD PB7897D (25")

Page 41

% 第一日思

Page 42

备忘录

- 40 -

Page 43

规格

型号			(代表: 29D2XC)
额定电压			~ 220 V-240 V 50/60 Hz
电源消耗 (于~220V, 50Hz)			130 W(略)
尺寸			窗 700 mm x 宫 488 mm x 密 592 mm
重量			36.8 kg
显像管		29 型,全显 11	29 型,全显像管画面对角线尺寸 72 厘米显像管画面对角线可见尺寸 68 厘米 110° 偏转
电视制式 (天线输入)	频道范围特殊射频信号	制式 PAL PAL SECAM SECAM NTSC NTSC 色彩制式 4.43 NTSC	B/G I D/K B/G D/K M M	频道 CCIR UK CHINA CCIR OIRT JAPAN (US) 声音制式 5.5/6.0/6.5	VHF 2~12 1~12 2~12 1~12 1~12 2~13	UHF 21~69 21~69 13~57 21~69 21~69 13~62 14~69	CATV X~Z+2, S1~S41 Z-1~Z-38 X~Z+2, S1~S41 X1~X19 M1~M10, S1~S41 A-6~A-1, A~W, AA~ZZ, AAA, BBB
彩色制式(视频			PAL 60 Hz 5.5/6.0/6.5 MHz
声音输出		FAL	FAL / SECAM / NTSC 4.43 / NTSC 3.58 / 60 Hz PAL / 50 Hz 3.58NTSC
· 百福山扬声哭			9W + 9W (7% THD) / 10W + 10W (10% THD)
					120 × 80 1	mm 2件
平 1 1 平	•遥控器 •电池 (R6,	AA)	1 2

有关详情,请参阅用户手册。

Page 44

Page 45

注意: 原理图和元件表中标有国际通用危险记号"Δ"的项目表示具有特殊安全性能的元件。更换时应使用与原电路中完全相同或元件表中指定的元件,并按其原来位置进行安装。在更换上述元件前,请仔细阅读第三页上的"产品安全注意事项",以免操作不当而影响电视机的安全性能

关于电压和波形的应遵守事项

2. 电压读数可以受化于20%。 3. 所示的原理图只是代表性的。
4.所有的波形都是用一宽带示波器和一个低电
5.为得到最佳图象,检查"精细调谐"、"AGC" 把对比度和色彩旋钮调在中间位置,"亮度"
6. 测量波形时,用了一个标准彩色条信号。

70200006

Page 46

Page 47

表示

电阻、电容、电感的值

把变压器与电路断开时测的。

电阻用 ohm(欧姆,Ω)表示,K=1,000 M=1,000,000。除了在图中特别注明外,所有的电容值在数值小于1时,单位为μF(微法),

数值大于1时,其单位 PF(微微法拉)。

3. 除了在图中特别注明外,图中的所有电感值在数字大于1时,单位为μH(微亨),在数值小于1时,单位H(亨利)。

4. 电容器耐压值除非另有注明均为 50 伏。

Page 48

Page 49

Page 50

Page 51

Page 52

注意。原理图和元件表中标有国际通用危险记号"Δ"的项目表示具有特殊安全性能的元件。更换时应使用与原电路中完全相國或元件表中指定的元件,并按其原来位置进行安装。在更换上述元件前,请仔细阅读第三页上的"产品安全注意事项",以免操作不当而影响电视机的安全性能。

关于电压和波形的应遵守事项

3.所示的原理图只是代表性的。
4.所有的波形都是用一宽带示波器和一个低电: 5.为得到最佳图象,检查"精细调谐"、"AGC"
把对比度和色彩旋钮调在中间位置,"亮度" 6. 测量波形时,用了一个标准彩色条信号。

70200006

Page 53

Page 54

表示

电阻、电容、电感的值

变压器与电路断开时测的。

1. 电阻用 ohm (欧姆, Ω)表示, K=1,000 M=1,000,000。 2. 除了在图中特别注明外,所有的电容值在数值小于1时,单位为μF(徽法), 数值大于1时,其单位 PF(徽徽法拉)。

3. 除了在图中特别注明外,图中的所有电感值在数字大于1时,单位为μH(微亨),在数值小于1时,单位H(亨利)。

4. 电容器耐压值除非另有注明均为 50 伏。

Page 55

Page 56

Page 57

Page 58

Page 59

注意: 原理图和元件表中标有国际通用危险记号"△"的项目表示具有特殊安全性能的元件。更换时应使用与原电路中完全相同或元件表中指定的元件,并按其原来位置进行安装。在更换上述元件前,请仔细阅读第三页上的"产品安全注意事项",以免操作不当而影响电视机的安全性能。

关于电压和波形的应遵守事项

五元 ( ) 或可以受化 120%。 3. 所示的原理图只是代表性的
4.所有的波形都是用一宽带示波器和一个低电? 5.为得到最佳图象, 检查"精细调谐"、"AGC"、
). 对时到取任图家, 包虹 m细调词、 AOC 、把对比度和色彩旋钮调在中间位置, "亮度" 訪
6.测量波形时,用了一个标准彩色条信号。

70200006

Page 60

Σ遵守事项

| 所示的测量点对机壳地线的电压,线电压220V,彩色条的信号。所示的测重点对机完地线时电压, 这电压220v, 秒已示电1回 5。 20%。表性的。宽带示波器和一个低电容的探头测量的。查"精细调谐"、"AGC"、"完度","对比度"和"色彩"控制时,一定要调在中间位置,"完度"旋钮几乎放在最大位置。

个标准彩色条信号。

1.在原理图中表示了主要变压器的直流电阻值。这些值是把变压器与电路断开时测的。 2. 电路改变时,不予通知。

注

Page 61

电阻、电容、电感的值

把变压器与电路断开时测的。

l. 电阻用 ohm(欧姆,Ω)表示,K=1,000 M=1,000,000。
2. 除了在图中特别注明外,所有的电容值在数值小于1时,单位为μF(微法), 数值大于1时,其单位 PF(微微法拉)。
3. 除了在图中特别注明外,图中的所有电感值在数字大于1时,单位为µH(微序),在数值小于1时,单位H(亨利)。
4. 电容器耐压值除非另有注明均为 50 伏。

Page 62

Page 63

Page 64

Page 65

Page 66

<25D2XC 型> (2/2) 盾 Ŧŧ

注意: 原理图和元件表中标有国际通用危险记号"Δ"的项目表示具有特殊安全性能的元件。更换时应使用与原电路中完全相同或元件表中指定的元件,并按其原来位置进行安装。在更换上述元件前,请仔细阅读第三页上的"产品安全注意事项",以免操作不当而影响电视机的安全性能。

关于电压和波形的应遵守事项

1.用真空管电压表测量所示的测量点对机壳地; 2. 电压读数可以变化±20%。

3.所示的原理图只是代表性的。
4.所有的波形都是用一宽带示波器和一个低电
5.为得到最佳图象,检查"精细调谐"、"AGC" 把对比度和色彩旋钮调在中间位置,"亮度";
6.测量波形时,用了一个标准彩色条信号。

Page 67

注:

示

Page 68

示

电阻、电容、电感的值

断开时测的。

电阻用 ohm(欧姆,Ω)表示,K=1.000 M=1.000.000。

2. 除了在图中特别注明外,所有的电容值在数值小于1时,单位为μF(徽法),

数值大于1时,其单位 PF(微微法拉)。

3. 除了在图中特别注明外,图中的所有电感值在数字大于1时,单位为μH(微亨),在数值小于1时,单位H(亨利)。

4. 电容器耐压值除非另有注明均为 50 伏。

Page 69

Page 70

Page 71

TOSHIBA 29D2XC, 25D2XC Service manual & schematics

彩色电视机 DOES 底盘

29D2XC, 25D2XC

第一章一一般调整

安全须知

X射线辐射须知

安全须知

产品安全注意事项

安装调整

色纮度调整

会聚调整

■ 中心会聚调整

■ 四周会聚调整

维修模式

3. 维修模式中的键功能

/ 洪塚调教访问

关于调整描述的预设数据 遗余服主? (见第17百卜的"设定及调整数据")。

5 调敷数据

■ ○△02 友健哭粉捉的初始设守

7.测试信号选择

8. 自我诊断功能

设计模式

1. 进入设计模式

2. 选择调整项目

3. 调整数据

电气调整

机型 D0ES 系列(参考用工厂调整值)

电路检查

高压检查

第二章 特殊信息 -

设定及调整数据

【安全说明】

【维修模式 】

名称及功能(代表: 29D2XC)

编程频道记忆器

手動微調,自動微調及跳過不需要的頻道位置數碼

底盘和机壳更换部件表

请注意:

型号:29D2XC/25D2XC

POWER/DEF BOARD PBS POWER/DEF BOARD PBS BOTTOM (FOIL) SIDE

规格

关于电压和波形的应遵守事项

70200006

表示

电阻、电容、电感的值

关于电压和波形的应遵守事项

70200006

电阻、电容、电感的值

关于电压和波形的应遵守事项

70200006

Σ遵守事项

把变压器与电路断开时测的。

<25D2XC 型> (2/2) 盾 Ŧŧ

关于电压和波形的应遵守事项

关于调整描述的预设数据遗余服主? (见第17百卜的"设定及调整数据")。

第二章特殊信息 -

【维修模式】
