Z147
Z-Master med 112 cm klippare
Modellnr 74161TE – Serienr 240000001 och upp
Form nr. 3351–646
Bruksanvisning
Registrera din produkt på www.Toro.com
Översättning av originalet (S)
Detta tändningssystem överensstämmer med
bestämmelserna i kanadensiska ICES-002.
Förvara denna för motorn avse dda bruksanvisning
tillsammans med din enhet. Byt ut denna bruksanvisning
omedelbart om de n skulle skadas el le r bli oläslig. En
extra bruksanvisning kan direktbeställas från
motortillverkaren.
Innehåll
Sida
Introduktion 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Säkerhet 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Säker körning med åkbar gräsklippare
med roterande knivar 3. . . . . . . . . . . . . . . . . . . .
Säker körning 3. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ljudtrycksnivå 6. . . . . . . . . . . . . . . . . . . . . . . . . . .
Ljudstyrka 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vibrationsnivå 6. . . . . . . . . . . . . . . . . . . . . . . . . . .
Lutningsdiagram 7. . . . . . . . . . . . . . . . . . . . . . . . .
Säkerhets- och instruktionsdekaler 9. . . . . . . . . . .
Bensin och olja 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rekommenderad bensin 15. . . . . . . . . . . . . . . . . . . .
Användning av bränsle-
stabiliserare/konditionerare 15. . . . . . . . . . . . . . . .
Påfyllning av tanken 15. . . . . . . . . . . . . . . . . . . . . .
Kontroll av oljenivå i motorn 15. . . . . . . . . . . . . . .
Körning 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

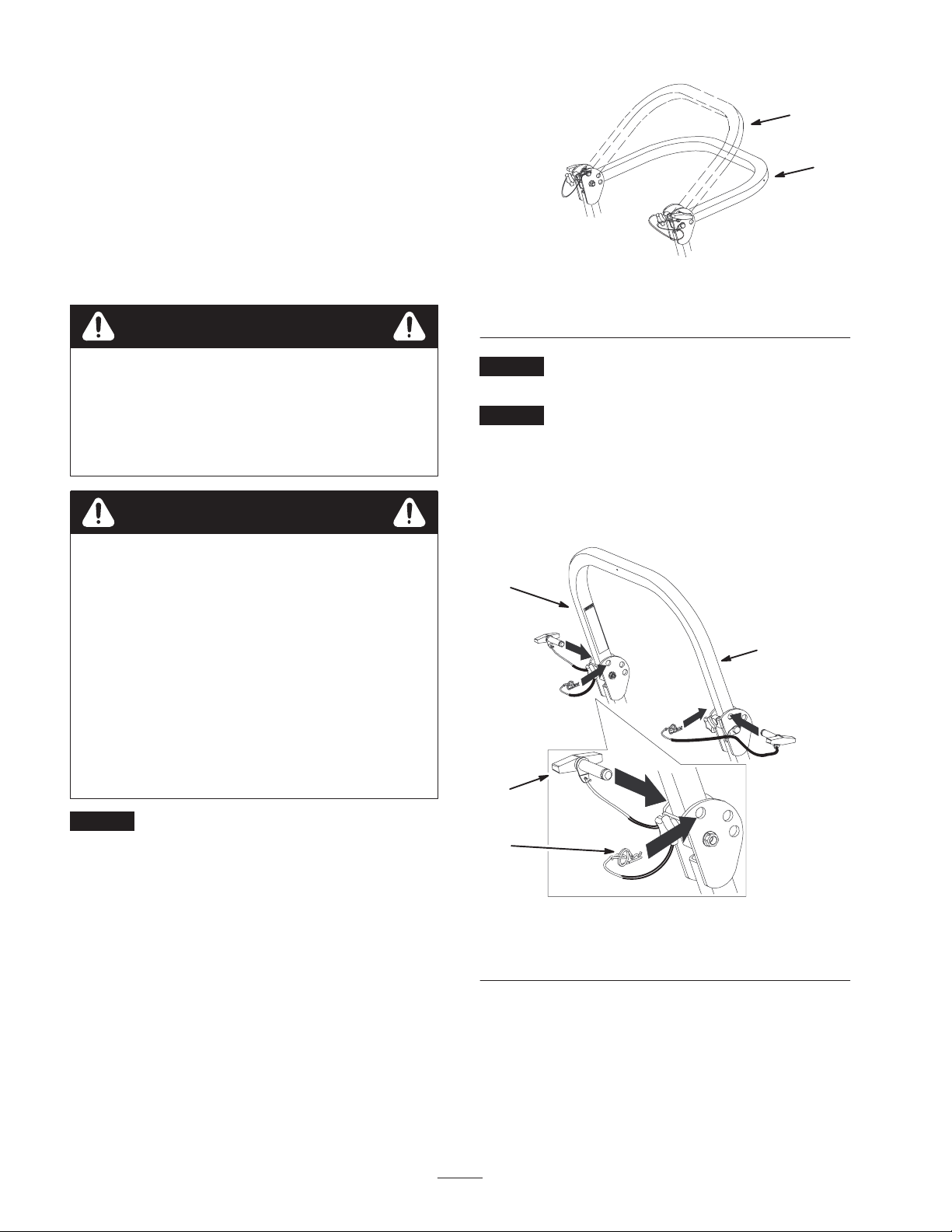

Användning av ROPS-systemet\
(Rollover Protection System – störtbåge) 16. . . . .
Säkerheten främst 17. . . . . . . . . . . . . . . . . . . . . . . . .
Reglage 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Användning av parkeringsbromsen 18. . . . . . . . . . .
Montering/Demontering av skärmar 19. . . . . . . . . .
Montering och demontering av blåsskärmar 21. . . .
Starta och stänga av motorn 22. . . . . . . . . . . . . . . . .
Använda kraftuttaget (PTO) 22. . . . . . . . . . . . . . . .
Säkerhetssystemet 23. . . . . . . . . . . . . . . . . . . . . . . .
Provning av säkerhetssystemet 23. . . . . . . . . . . . . .
Köra framåt och bakåt 24. . . . . . . . . . . . . . . . . . . . .
Stanna maskinen 24. . . . . . . . . . . . . . . . . . . . . . . . .
Justering av klipphöjden 24. . . . . . . . . . . . . . . . . . .
Justera antiskalvalsarna 25. . . . . . . . . . . . . . . . . . . .
Sida
Inställning av säte 25. . . . . . . . . . . . . . . . . . . . . . . .
Lossa spärren till sätet 26. . . . . . . . . . . . . . . . . . . . .
Skjuta maskinen för hand 26. . . . . . . . . . . . . . . . . .
Körning med gräsriktare 26. . . . . . . . . . . . . . . . . . .
Transport av maskiner 27. . . . . . . . . . . . . . . . . . . . .
Lastning av maskiner 27. . . . . . . . . . . . . . . . . . . . . .
Gräsklippningstips 28. . . . . . . . . . . . . . . . . . . . . . . .
Underhåll 29. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rekommenderat underhåll 29. . . . . . . . . . . . . . . . . .
Service av knivarna 30. . . . . . . . . . . . . . . . . . . . . . .
Service av luftrenare 32. . . . . . . . . . . . . . . . . . . . . .
Service av motorolja 32. . . . . . . . . . . . . . . . . . . . . .
Byte av motorolja 33. . . . . . . . . . . . . . . . . . . . . . . . .
Service av tändstiftet 34. . . . . . . . . . . . . . . . . . . . . .
Service av bränslefiltret 34. . . . . . . . . . . . . . . . . . . .
Service av bränsletanken 35. . . . . . . . . . . . . . . . . . .
Rengöra kylsystemet 35. . . . . . . . . . . . . . . . . . . . . .
Smörjning 36. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Smörjning av lager 36. . . . . . . . . . . . . . . . . . . . . . . .
Kontrollera däcktrycket 37. . . . . . . . . . . . . . . . . . . .
Justering av hjulsvängarmarnas lager 37. . . . . . . . .
Spårmutter i hjulnav 37. . . . . . . . . . . . . . . . . . . . . . .
Service av hydraulsystemet 38. . . . . . . . . . . . . . . . .
Justering av handtagets neutralläge 40. . . . . . . . . . .
Inställning av hydraulpumpens neutralläge 41. . . . .
Justering av spårningen 42. . . . . . . . . . . . . . . . . . . .
Justering av parkeringsbromsen 42. . . . . . . . . . . . . .
Service av säkringen 43. . . . . . . . . . . . . . . . . . . . . .
Service av batteriet 43. . . . . . . . . . . . . . . . . . . . . . .
Planinställning av klipparen i tre lägen 45. . . . . . . .
Justering av skjutarmarna 47. . . . . . . . . . . . . . . . . .
Rengöring under däcket 47. . . . . . . . . . . . . . . . . . . .
Kontroll av remmarna 48. . . . . . . . . . . . . . . . . . . . .
Byte av däckremmen 48. . . . . . . . . . . . . . . . . . . . . .
Byte av pumpdrivrem 49. . . . . . . . . . . . . . . . . . . . .
Byte av gräsriktare 49. . . . . . . . . . . . . . . . . . . . . . . .
Avfallshantering 49. . . . . . . . . . . . . . . . . . . . . . . . . .
El-schema 50. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rengöring och förvaring 51. . . . . . . . . . . . . . . . . . .
Felsökning 52. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2003 av The Toro Company
8111 Lyndale Avenue South
Bloomington, MN 55420-1196
Med ensamrätt
2
Tryckt i USA
Introduktion
Försiktighet anger fara som kan leda till mindre eller
medelsvår personskada om föreskrifterna inte följs.
Läs bruksanvisningen noga så att du lär dig att använda
och underhålla produkten på rätt sätt. Informationen i
bruksanvisningen hjälper dig och andra att undvika
personskador och skador på produkten. Även om Toro
konstruerar och bygger säkra produkter så är det du som
ansvarar för att produkten används på ett bra och säkert
sätt.
Kontakta en auktoriserad återförsäljare eller Toros
kundservice och ha produktens modell- och serienummer
till hands om du har behov av service, Toro originaldelar
eller ytterligare information. Figur 1 visar var du finner
produktens modell- och serienummer.
1
m–3648
Figur 1
1. Plats för modell- och serienummer
Två andra ord används också för att markera information.
Viktigt ger läsaren speciell mekanisk information och
Observera: betonar allmän information som bör ges
särskild uppmärksamhet.
Säkerhet
Säker körning med åkbar
gräsklippare med roterande
knivar
Maskinen uppfyller eller överträffar europe iska
standarder vi d tidpunkten när den tillverkas. Felaktig
användning el l e r felaktig t underhåll fr å n förarens el l e r
ägarens sida kan leda til l per sonskador. För att minska
risken för skador ska de ssa säkerhetsanvisningar föl jas
och symbolen alltid uppmärksammas, vilken betyder
FÖRSIKTIG H ET, VARNING , eller FARA – ”anvisning
för personsäkerhet”. Följs inte anvisningarna kan detta
leda till personskador eller dödsfall.
Säker körning
Anteckna produktens modell- och serienummer här
nedanför så är de lätta att hitta:
Modellnr:
Serienr:
I bruksanvisningen används särskilda säkerhetsmeddelanden
för att ange eve ntue lla riske r och hjä lpa dig och andra att
undvika personskador oc h i vä rsta fal l dödsfa ll. Fara,
Varning och Fö rsi k t i g he t är nyckelord som används för att
ange risknivå. Var ytt erst försikt ig oavsett risknivå .
Fara anger stor fara som leder till allvarlig personskada
eller dödsfall om de försiktighetsåtgärder som
rekommenderas inte följs.
Varning anger fara som kan leda till allvarlig personskada
eller dödsfall om föreskrifterna inte följs.
Följande anvisningar härrör från CEN-standard
EN 836:1997.
Maskinen kan slita av händer och fötter och slunga
omkring föremål. Följ alltid alla säkerhetsanvisningar för
att förhindra allvarliga skador eller dödsfall.
Utbildning
• Läs instruktionerna noga. Bekanta dig med reglagen
och hur maskinen ska användas.
• Låt aldrig barn eller personer som inte känner till
anvisningarna köra gräsklipparen. Lokala föreskrifter
kan begränsa förarens ålder.
• Klipp aldrig om människor, särskilt barn, eller
sällskapsdjur befinner sig i närheten.
• Kom ihåg att föraren är ansvarig för olyckor och risker
som andra människor och deras ägodelar utsätts för.
3
• Kör inte passagerare.
• Alla förare ska skaffa sig praktisk utbildning av en
yrkesmänniska. Utbildningen ska särskilt framhålla:
– nödvändigheten av försiktighet och koncentration
vid körning av åkmaskiner,
– att kontrollen över en åkmaskin som glider på en
slänt inte kan återfås genom att använda
reglagehandtagen. Huvudanledningarna till att man
förlorar kontrollen är:
• otillräckligt däckgrepp, speciellt på vått gräs;
• för hög hastighet,
• otillräcklig inbromsning,
• att maskintypen är olämplig för uppgiften,
• omedvetenhet om markbetingelsernas
betydelse, särskilt i slänter, samt
• felaktig inställning och lastfördelning.
Förberedelser
Körning
• Var uppmärksam, sänk farten och var försiktig när du
svänger. Titta bakåt och åt sidan innan du ändrar
körriktning.
• Kör inte motorn i ett slutet utrymme där farlig koloxid
kan ansamlas.
• Klipp endast i dagsljus eller i bra belysning.
• Koppla ur klippaggregatet och lägg i neutralläget
innan motorn startas.
• Var försiktig vid bogsering av tunga laster och vid
användning av tunga redskap.
– Använd endast godkända dragkrokar och fästen.
– Begränsa lasterna till sådana som du kan
kontrollera säkert.
– Sväng inte tvärt. Var försiktig vid backning.
• Se upp för trafik vid vägar och vid korsning av väg.
• Stanna knivarna innan du korsar ytor som ej är
gräsbelagda.
• Använd alltid ordentliga skor och långbyxor vid
klippning. Kör inte maskinen barfota eller i sandaler.
• Inspektera området där maskinen ska köras ordentligt
och avlägsna föremål som kan slungas omkring av
maskinen.
• Varning – Bränslet är mycket lättantändligt.
– Förvara bränsle i dunkar avsedda för ändamålet.
– Fyll bara på bränsle utomhus och rök inte vid
påfyllning.
– Fyll på bränsle innan motorn startas. Avlägsna
aldrig bränsletankens lock och fyll inte på bränsle
medan motorn är igång eller när motorn är varm.
– Om du spiller bränsle ska du inte försöka starta
motorn utan flytta maskinen från spillet och
undvika att skapa några gnistor tills bensinångorna
har skingrats.
– Sätt tillbaka locken på tank och dunkar ordentligt.
• Byt ut trasiga ljuddämpare.
• Kontrollera före körning att knivar, knivbultar och
klippaggregat inte är slitna eller skadade. Byt ut slitna
eller skadade knivar och bultar i satser så att
balanseringen bibehålls.
• Var försiktig när en kniv roteras på maskiner med flera
knivar, eftersom de andra knivarna kan rotera med.
• Rikta aldrig utkastet mot kringstående när redskap
kopplats till och låt ingen komma i närheten av
maskinen när den är igång.
• Kör aldrig gräsklipparen med skadade skydd eller om
skydden inte sitter på plats.
• Ändra inte inställningarna för motorns varvtalshållare
och övervarva inte motorn. Körs motorn med för högt
varvtal kan riskerna för personskador öka.
• Innan du lämnar förarsätet:
– koppla ur kraftuttaget och sänk ner redskapen,
– lägg i neutralläget och dra åt parkeringsbromsen,
samt
– stäng av motorn och ta ur tändningsnyckeln.
• Koppla ur redskapsdrivningen, stäng av motorn och lossa
tändkabeln (kabl arna) ell er ta ur tä ndningsnyckeln.
– innan utkastaren rensas,
– före kontroll, rengöring och arbete på klipparen,
– när något föremål har blivit påkört. Inspektera om
klipparen har skadats och reparera den innan den
startas och körs igen,
– om maskinen börjar vibrera onormalt, (kontrollera
omedelbart).
• Koppla ur drivningen av redskapen vid transport och
när maskinen inte används.
4
• Stäng av motorn och koppla ur redskapsdrivningen
– före bränslepåfyllning,
– innan gräsuppsamlaren tas bort,
– innan klipphöjden justeras om den inte kan ställas
in från förarplatsen.
• Minska gasen när motorn ska stannas och stäng av
bränsletillförseln efter klippningen om motorn är
försedd med en bränslekran.
• Håll händer, fötter, hår och löst sittande kläder borta
från området kring utkastaren, klipparens undersida
och rörliga delar när motorn är igång.
• Använd endast redskap godkä nda av Toro. Garantin ka n
ogiltigförklaras om ej godkända redskap har använts.
• Följ tillverkarens rekommendationer för hjulvikter
eller motvikter för att förbättra stabiliteten.
• Var extra försiktig med gräsuppsamlare och andra
tillbehör. Dessa kan ändra maskinens stabilitet och
orsaka förlust av kontrollen.
Användning av ROPS-systemet (Rollover
Protection System – störtbåge)
• Håll störtbågen i upprätt låst läge och använd
säkerhetsbältet när du kör maskinen.
• Försäkra dig om att säkerhetsbältet snabbt kan lossas i
en nödfallssituation.
• Var medveten om att det inte finns något vältskydd när
störtbågen är nere.
Arbete i sluttningar
• Klipp inte i backar vars lutning överstiger 15 grader.
• Klipp inte gräs nära stup, diken, branta flodbäddar
eller vatten. Hjul som glider över en kant kan orsaka
vältolyckor vilket kan resultera i allvarliga skador,
dödsfall eller drunkning.
• Klipp inte på sluttningar om gräset är blött. Hala
förhållanden minskar drivkraften och kan orsaka
slirning och förlust av kontrollen.
• Gör inga plötsliga svängar eller hastighetsändringar.
• Använd en manuell gräsklippare och/eller en
handtrimmer nära stup, diken, branta flodbäddar eller
vatten.
• Minska hastigheten och var ytterst försiktig i
sluttningar.
• Ta bort eller märk ut hinder som t.ex. stenar och grenar
i klippområdet. Det kan finnas hinder i högt gräs.
• Se upp för diken, hål, stenar, gropar och andra
ojämnheter som ändrar drivvinkeln eftersom ojämn
terräng kan välta maskinen.
• Undvik plötsliga starter vid klippning i motlut
eftersom klipparen kan välta bakåt.
• Tänk på att drivkraften kan förloras vid klippning i
medlut. Överföring av tyngdpunkten till framhjulen
kan göra att drivhjulen slirar och att det inte går att
bromsa och styra.
• Undvik alltid plötsliga starter och stopp på lutande
underlag. Om däcken förlorar drivningen kopplar du ur
knivarna och fortsätter långsamt bort från sluttningen.
• Kontrollera området som ska klippas och vik aldrig
störtbågen i områden med sluttningar, stup eller vatten.
• Fäll inte ner störtbågen om det inte är absolut
nödvändigt. Använd inte säkerhetsbältet om störtbågen
är nedfälld.
• Var mycket uppmärksam på utrymmen ovanför dig
(d.v.s. grenar, dörrar, elektriska sladdar) innan du kör
under föremål och vidrör dem inte.
Underhåll och förvaring
• Håll samtliga muttrar, bultar och skruvar åtdragna så
att maskinen är i säkert bruksskick.
• Förvara aldrig maskinen med bränsle i tanken i en
byggnad där bensinångor kan antändas av en öppen
låga eller gnista.
• Låt motorn svalna innan maskinen ställs undan i ett
slutet utrymme.
• Håll motorn, ljuddämparen, batterifacket och
förvaringsutrymmet för bränsle fria från gräs, löv eller
överbliven olja för att minska brandrisken.
• Kontrollera gräsuppsamlaren regelbundet och se efter
om den är sliten eller trasig.
• Byt ut slitna och skadade delar av säkerhetsskäl.
• Om bränsletanken måste tömmas ska detta göras
utomhus.
• Var försiktig när en kniv roteras på maskiner med flera
knivar, eftersom de andra knivarna kan rotera med.
• Sänk ner klippaggregatet om det inte kan låsas
mekaniskt när maskinen parkeras, ställs undan eller
lämnas utan uppsikt.
5
• Rör inte de delar på utrustningen eller redskapen som
kan vara varma från arbetet. Låt dem svalna innan du
försöker utföra underhåll, justering eller service.
• Batterisyra är giftig och kan orsaka brännskador.
Undvik kontakt med hud, ögon och kläder. Skydda
ansikte, ögon och kläder när du arbetar med ett batteri.
• Batterigaser kan explodera. Håll cigarretter, gnistor
och eld borta från batteriet.
• Använd endast originalreservdelar från Toro för att
upprätthålla originalstandard.
Ljudtrycksnivå
Maskinen ger en maximal ljudtrycksnivå vid förarens öra
på 87 dB(A), grundat på mätningar på identiska maskiner
enligt direktiv 98/37/EG.
Ljudstyrka
Maskinen ger en garanterad ljudstyrka på 100 dB(A),
grundat på mätningar på identiska maskiner enligt direktiv
2000/14/EG.
Vibrationsnivå
Maskinen ger en hand-/armvibration som inte överstiger
3,9 m/s2, grundat på mätningar på identiska maskiner
enligt direktiv 98/37/EG.
Maskinen ger en helkroppsvibration som inte överstiger
0,1 m/s2, grundat på mätningar på identiska maskiner
enligt direktiv 98/37/EG.
6
Lutningsdiagram
BRINGA DENNA KANT I LINJE MED ETT LODRÄTT FÖREMÅL
(TRÄD, BYGGNAD, STAKETPOST, PÅLE ELLER LIKNANDE)
VIK LÄNGST ÖNSKAD LINJE
EXEMPEL: JÄMFÖR
LUTNINGEN MED DEN
VIKTA KANTEN.
7
8
Säkerhets- och instruktionsdekaler
Säkerhetsdekaler och säkerhetsinstruktioner är fullt synliga för föraren och finns nära alla
potentiella farozoner. Dekaler som skadats eller försvunnit ska bytas ut eller ersättas.
93-7316
1. Risk för utslungade föremål – håll dig på behörigt avstånd från
maskinen.
2. Risk för utslungade föremål från gräsklipparen – håll
gräsriktaren på plats.
3. Avkapnings-/avslitningsrisk för händer och fötter – håll avstånd
från rörliga delar.
93-7828
1. Fara för kringkastade föremål vad det gäller klipparen – kör inte
gräsklipparen med gräsriktaren upplyft eller borttagen, håll
gräsriktaren på plats.
2. Avkapnings-/avslitningsrisk för händer och fötter, gräsklipparkniv
– håll avstånd till rörliga delar.
93-7818
1. Varning – läs
åt knivbulten/muttern till 115–149 Nm.
bruksanvisningen
för anvisningar om hur man drar
93-7824
1. Risk för utslungade föremål – håll dig på behörigt avstånd från
maskinen.
2. Risk för utslungade föremål från gräsklipparen – håll
gräsriktaren på plats.
3. Avkapnings-/avslitningsrisk för händer och fötter – håll avstånd
från rörliga delar.
93-7010
1. Risk för utslungade föremål – håll dig på behörigt avstånd från
maskinen.
2. Risk för utslungade föremål från gräsklipparen – håll
gräsriktaren på plats.
3. Avkapnings-/avslitningsrisk för händer och fötter – håll avstånd
från rörliga delar.
9
98-1977
1. Risk för att fastna, rem – håll avstånd från rörliga delar.
99-3943
1. Motor
1. Bränsletank öppen på
höger sida
2. Bränslekran
1. Läs
bruksanvisningen.
2. Klipphöjd
99-8937
3. Bränsletank öppen på
vänster sida
99-8939
3. Ta ut tändningsnyckeln
och läs instruktionerna
innan du utför service eller
underhåll.
1. Maskinhastighet
2. Snabbt
3. Sakta
99-8936
4. Neutralläge
5. Back
10
98-1977
1. Risk för att fastna, rem – håll avstånd från rörliga delar.
1. Klipphöjd
1. Klipphöjd
99-8941
99-8942
98-4387
1. Varning – bär hörselskydd.
1. Explosionsrisk – använd
ögonskydd.
2. Fara för frätande
vätskor/kemikalier – spola
med vatten som
förstahjälpeninsats.
99-8944
3. Brandrisk – ingen eld,
öppna lågor eller rökning.
4. Giftfara – håll barn borta
från batteriet.
1. Läs instruktionerna innan
du utför service eller
underhåll.
2. Hydraulolja
11
99-8940
3. Motor
4. Däcktryck
5. Timintervall
6. Fett
104-4163
1. Explosionsrisk.
2. Ingen eld, öppna lågor
eller rökning.
3. Brännskaderisk av
frätande vätskor/kemiska
ämnen.
4. Använd ögonskydd.
5. Läs
bruksanvisningen.
6. Håll kringstående på
säkert avstånd från
batteriet.
105-6183
1. Läs
bruksanvisningen.
2. Rotera överströmningsventilen utåt för att skjuta maskinen.
3. Rotera överströmningsventilen inåt för att köra maskinen.
4. Använd en skiftnyckel för att rotera överströmningsventilen.
107-1866
1. Gör så här för att inte tappa kontrollen, sladda eller välta – kör inte
maskinen nära stup, på lutningar som är kraftigare än 15 grader,
eller nära vatten; håll säkerhetsavstånd till stup; sväng inte kraftigt
när du kör snabbt. Sänk i stället hastigheten och sväng gradvis.
Om störtbågen är uppfälld ska bälte användas. Om störtbågen är
nedfälld ska du inte använda bältet.
107-2131
1. Hydrauloljenivå 2. Varning – rör inte den heta
ytan.
106-5517
1. Varning – rör inte den heta ytan.
107-2132
1. Varning – dra åt parkeringsbromsen och blockera hjulen när du
parkerar i en sluttning.
12
1. Koppla ur
2. Parkeringsbroms
3. Koppla in
4. Varning – läs
ningen;
eller alkohol; se till att du får
utbildning; bär hörselskydd
och sätt reglagehandtagen i
neutralläget innan du lämnar
maskinen, lägg i parkeringsbromsen och ta ut tändningsnyckeln.
bruksanvis-
använd inte droger
5. Kraftuttag (PTO)
6. Motor – stäng av
7. Motor – kör
8. Motor – starta
9. Choke
10. Läs
bruksanvisningen.
11. Snabbt
106-6590
12. Steglös reglerbar inställning
13. Sakta
14. Risk för utslungade föremål –
håll alla andra på behörigt
avstånd från maskinen och
kontrollera att gräsriktaren
sitter rätt.
15. Risk för kapning/avslitning,
klipparkniv – låt aldrig
passagerare åka med, och
håll kringstående på avstånd.
16. Avkapnings-/avslitningsrisk
för händer och fötter,
gräsklipparkniv – håll
avstånd till rörliga delar.
1. Innehåller bly; får inte kastas
i hushållssoporna.
2. Återvinn
3. Använd ögonskydd;
explosiva gaser kan orsaka
blindhet och andra skador.
104-4164
4. Inga gnistor, öppen eld eller
rökning
5. Svavelsyra kan orsaka
blindhet eller allvarliga
brännskador.
6. Spola ögonen omedelbart
med vatten och sök
läkarhjälp snabbt.
7. Max. påfyllningslinje
13
8. Min. påfyllningslinje
9. Instruktioner för aktivering av
batteriet
1. Varning – om en
vältolycka inträffar då du
inte har störtbågen
uppfälld och inte använder
säkerhetsbältet, kommer
du att skadas eller dödas;
om en vältolycka inträffar
när du har störtbågen
uppfälld och använder
säkerhetsbältet, kan det
hända att du skadas.
107-3069
2. Vid klippning under hinder,
3. Läs
ska du ha störtbågen
sänkt men inte använda
säkerhetsbältet; i alla
andra situationer skall du
alltid ha störtbågen
uppfälld och använda
säkerhetsbältet.
bruksanvisningen
sänk hastigheten och
sväng gradvis.
,
14
Bensin och olja
Varning
Rekommenderad bensin
Använd BLYFRI regularbensin för fordon (minst
85 oktan). Blyad regularbensin kan användas om blyfri
regularbensin inte finns att få.
Viktigt Använd aldrig metanol, bensin som innehåller
metanol eller gasohol som innehåller mer än 10 % etanol
eftersom bränslesystemet kan skadas. Blanda inte olja i
bensinen.
Fara
Under vissa omständigheter är bensin extremt
lättantändligt och högexplosivt. Brand eller
explosion i bensin kan orsaka brännskador och
materiella skador.
• Fyll tanken på en öppen plats utomhus och när
motorn är kall. Torka upp utspilld bensin.
• Fyll aldrig på bränsletanken i en sluten
släpvagn.
• Fyll inte tanken helt full. Fyll bränsletanken
med bensin tills nivån ligger mellan 6 och
13 mm under påfyllningsrörets nedersta del.
Det tomma utrymmet behövs för bensinens
expansion.
• Rök aldrig när du handskas med bensin och
håll dig borta från öppen eld eller platser där
bensinångor kan antändas av gnistor.
• Förvara bensin i en godkänd dunk och håll den
utom räckhåll för barn. Köp aldrig mer bensin
än vad som går åt på en månad.
• Ställ alltid bensindunkar på marken en bit bort
från ditt fordon före påfyllning.
• Fyll inte på bensindunkar inne i ett fordon eller
på lastbilsflak eller släp, eftersom plastmattor
och liknande kan isolera dunken och förlänga
urladdningstiden för statisk elektricitet.
• Lasta av bensindrivna maskiner från lastbilen
eller släpet om så är praktiskt möjligt och fyll
på bensin när maskinen står på marken.
• Fyll på maskinen från en dunk hellre än med
munstycket på en bensinpump om det inte är
möjligt att lasta av maskinen från lastbilen eller
släpet.
• Håll hela tiden kontakt mellan munstycket på
bensinpumpen och kanten på tank- eller
dunköppningen tills tankningen är klar om
tankning måste ske från bensinpump.
• Kör inte utan att ha hela avgassystemet på plats
och i gott fungerande skick.
Bensin är skadligt eller dödligt om det förtärs.
Längre exponering för bensinångor kan orsaka
allvarliga skador och sjukdom.
• Undvik att andas in bensinångor under längre
tid.
• Håll ansiktet borta från munstycket och
bränsletanken eller stabilisatoröppningen.
• Håll bränsle borta från ögon och hud.
Användning av bränslestabiliserare/konditionerare
Använd en bränslestabiliserare/-konditionerare i maskinen
för att få följande fördelar:
• Håller bensinen färsk vid förvaring upp till tre
månader. För längre förvaring rekommenderas att
bränsletanken töms.
• Rengör motorn under körning.
• Motverkar att gummiliknande beläggningar bildas i
bränslesystemet, vilka orsakar trög start.
Viktigt Använd inte bränsletillsatser som innehåller
metanol eller etanol.
Tillsätt rätt mängd stabiliserare/konditionerare till
bensinen.
Observera: En stabiliserare/konditionerare fungerar
effektivast när den blandas med färsk bensin. Använd
alltid bränslestabiliserare så minimeras risken för
avlagringar i bränslesystemet.
Påfyllning av tanken
1. Stäng av motorn och dra åt parkeringsbromsen.
2. Gör rent omkring och ta bort tanklocken. Fyll båda
tankarna med blyfri regularbensin till mellan 6 och
13 mm från underkanten på påfyllningsröret. Det
tomma utrymmet behövs för bensinens expansion. Fyll
inte tanken helt full.
3. Sätt tillbaka tanklocken ordentligt. Torka upp
eventuellt utspilld bensin.
Kontroll av oljenivå i motorn
Innan du startar motorn och använder maskinen,
kontrollera vevhusets oljenivå; se Kontrollera motorns
oljenivå, på sidan 33.
15
Körning
Observera: Vänster och höger sida på maskinen är lika
med användarens vänstra respektive högra sida vid normal
körning.
Användning av ROPS-systemet
(Rollover Protectio n System –
störtbåge)
Varning
2
1
m–6836
Figur 2
1. Helt nedfällt läge 2. Nedfällt läge med
uppsamlare monterad
Undvik personskador och dödsfall p.g.a. vältning:
håll störtbågen i upprätt låst läge och använd
säkerhetsbältet.
Kontrollera att sätets bakre del är låst med
säkerhetsspärren.
Varning
Det finns inget vältskydd om störtbågen är
nedfälld.
• Fäll inte ner störtbågen om det inte är absolut
nödvändigt.
• Använd inte säkerhetsbältet om störtbågen är
nedfälld.
• Kör långsamt och försiktigt.
• Fäll upp störtbågen så snart som det finns
tillräckligt med utrymme.
• Var mycket uppmärksam på utrymmen
ovanför dig (d.v.s. grenar, dörrar, elektriska
sladdar) innan du kör under föremål och vidrör
dem inte.
Viktigt Använd alltid säkerhetsbältet när störtbågen är
uppfälld.
Viktigt Kontrollera att sätets bakre del är låst med
säkerhetsspärren.
5. Fäll upp störtbågen genom att ta loss hårnålssprintarna
och ta bort de två tapparna (fig. 3).
6. Fäll upp stört båge n till upprät t läge , sätt in de två
tapparna och spärra dem med hårnå lssprinta rna (fig. 3 ).
1
2
3
Viktigt Fäll inte ner störtbågen om det inte är absolut
nödvändigt.
1. Fäll ner störtbågen genom att lossa de främre
handtagen (fig. 4).
2. Ta loss hårnålssprintarna och ta bort de två tapparna
(fig. 3).
3. Fäll ner störtbågen till nedfällt läge. Det finns två
nedfällda lägen. Se figur 2 om du vill se lägena.
4. Sätt tillbaka de två tapparna och säkra dem med
hårnålssprintar (fig. 3).
4
1. Störtbåge
2. Uppfällt läge
16
m–6893
Figur 3
3. Tapp
4. Hårnålssprint
7. Dra åt de främre handtagen mot centrum av
störtbågens ändar (fig. 3).
2
1
1
m–6897
Figur 4
1. Främre handtag
Säkerheten främst
Läs alla säkerhetsanvisningar och symboler i avsnittet om
säkerhet. Att känna till denna information kan hjälpa dig
och kringstående att undvika skada.
Fara
Körning på vått gräs eller i branta sluttningar
kan orsaka slirning eller förlust av kontrollen.
Hjul som glider över en kant kan orsaka
vältolyckor vilket kan resultera i allvarliga
skador, dödsfall eller drunkning.
Det finns inget vältskydd när störtbågen är nere.
Håll alltid störtbågen i upprätt låst läge och
använd säkerhetsbältet.
Läs och följ anvisningarna och varningarna som
rör vältning.
3
m–6478
Figur 5
1. Säker zon – använd Z Master här på lutningar som är mindre än
15 grader, och på plana ytor.
2. Använd en manuell gräsklippare och/eller handtrimmer nära
stup och vattendrag.
3. Vatten
Vi rekommenderar användning av skyddsutrustning, t.ex.
skyddsglasögon, hörselskydd, skyddsskor och hjälm.
Försiktighet
Denna maskin ger ljudnivåer vid förarens öra
som överstiger 85 dBA och kan orsaka
hörselskador vid längre arbetspass.
Använd hörselskydd när du kör denna maskin.
Gör så här för att undvika att förlora kontrollen
och välta klipparen:
• Använd inte maskinen nära stup ell er vattendr ag.
• Kör inte i backar vars lutning överstiger
15 grader.
• Minska hastigheten och var ytterst försiktig i
sluttningar.
• Undvik att svänga plötsligt och att ändra
hastighet snabbt.
Figur 6
1. Varning – bär hörselskydd.
17
Loading...
