Toro 23208 Operator's Manual [sv]

FormNo.3438-214RevA

StubbfräsSTX-26

Modellnr23208—Serienr404320000ochhögre
Modellnr23208G—Serienr404320000ochhögre

Registreradinproduktpåwww.T oro.com.
Översättningavoriginalet(SV)

*3438-214*A

Produktenuppfyllerallarelevantaeuropeiskadirektiv.
Merinformationnnsiproduktensseparataförsäkran
omöverensstämmelse.

Detärettbrottmotavsnitt4442eller4443i
KaliforniensPublicResourceCodeattanvändaeller
köramotornpåskogs-,busk-ellergrästäcktmarkom
motorninteärutrustadmedengnistsläckaresomäri
fullgottskick,vilketangesiavsnitt4442,ellerutanatt
motornärkonstruerad,utrustadochunderhållenför
attförhindrabrand.

Denbifogadebruksanvisningentillmotorn
tillhandahållsförinformationomdenamerikanska
miljömyndighetenEPA:s(USEnvironmental
ProtectionAgency)ochKalifornienslagstiftningom
utsläppskontrollförutsläppssystem,underhålloch
garanti.Extrabruksanvisningarkanbeställasfrån
motortillverkaren.

VARNING

KALIFORNIEN

Proposition65Varning

Motoravgasernafråndennaprodukt

innehållerkemikaliersomavden

amerikanskadelstatenKalifornien

ansesorsakacancer,fosterskadoreller

andrafortplantningsskador.

Batteripolerochkabelanslutningarmed

tillbehörinnehållerblyochblyföreningar,

kemikaliersomdenamerikanska

delstatenKalifornienanserkanorsaka

cancerochfortplantningsskador.Tvätta

händernaefterhantering.

Användningavproduktenkanorsaka

kemikalieexponeringsomavden

amerikanskadelstatenKalifornien

ansesorsakacancer,fosterskadoroch

andrafortplantningsskador.

Introduktion

Denhärmaskinenäravseddattanvändasföratt
fräsaochavlägsnastubbarochrötterovanförmarken.
Denärintegjordföratthuggastenellernågotannat
materialänträochjordenkringstubbar.

Läsdenhärinformationennogasåattdulärdigatt
användaochunderhållaproduktenpårättsätt,och
förattundvikaperson-ochproduktskador.Duär
ansvarigförattproduktenanvändspåettkorrektoch
säkertsätt.

Omdubehöverutbildningsmaterialförsäkerhetoch
drift,informationomtillbehör,hjälpmedatthittaen
återförsäljareelleromduvillregistreradinprodukt
kandukontaktaToroviawww.toro.com.

Kontaktaenauktoriseradåterförsäljareeller
Toroskundserviceochhaproduktensmodell-och
serienummertillhandsomduharbehovavservice,
Torooriginaldelarellerytterligareinformation.Figur1
visarvarpåproduktenmodell-ochserienumrensitter.
Skrivinnumrenidettommautrymmet.

Viktigt:Skannarutkodenpåserienummerdekalen

(iförekommandefall)medenmobilenhetföratt
fåtillgångtillinformationomgaranti,reservdelar
ochannat.

©2019—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Figur1

1.Modell-ochserienummerplåt

Modellnr

Serienr

Idenhärbruksanvisningenangespotentiellarisker
ochallasäkerhetsmeddelandenharmarkeratsmed

Kontaktaosspåwww.Toro.com.

2

g242084

TrycktiUSA

Medensamrätt

envarningssymbol(Figur2),somangerfarasom
kanledatillallvarligapersonskadorellerdödsfallom
föreskrifternainteföljs.

Figur2

1.Varningssymbol

Tvåordanvändsocksåidenhärbruksanvisningenför
attmarkerainformation.Viktigtangerspeciellteknisk
informationochObserveraangerallmäninformation
värdattnotera.

Innehåll

Säkerhet...................................................................4

Säkerdriftspraxis................................................4

Säkerhets-ochinstruktionsdekaler....................6

Montering.................................................................11

1Monterafräsensmanöverspak........................11

2Kontrolleravätskenivåerna.............................11

3Laddabatteriet................................................11

Produktöversikt.......................................................12

Reglage...........................................................12

Specikationer.................................................15

Redskap/tillbehör..............................................15

Körning...................................................................15

Fyllapåbränsle................................................15

Utföradagligtunderhåll.....................................17

Startamotorn....................................................17

Köramaskinen.................................................17

Stängaavmotorn.............................................18

Fräsaenstubbe................................................18

Flyttaenmaskinsomintefungerar....................19

Säkramaskinenförtransport............................19

Lyftamaskinen.................................................20

Arbetstips........................................................20

Underhåll................................................................21

Rekommenderatunderhåll..................................21

Förberedelserförunderhåll.................................22

Tabortskyddsplåten.........................................22

Tabortbottenskyddet.......................................22

Smörjning............................................................23

Smörjamaskinen..............................................23

Motorunderhåll....................................................24

Servaluftrenaren..............................................24

Servamotoroljan..............................................25

Utföraservicepåtändstiftet..............................27

Underhållabränslesystemet................................28

Tömmabränsletanken......................................28

Bytautbränsleltret..........................................29

Underhållaelsystemet.........................................29

Servabatteriet..................................................29

Bytasäkringar..................................................32

Underhålladrivsystemet......................................32

Servalarvbanden.............................................32

Underhållaremmarna..........................................35

Bytautpumpdrivremmen..................................35

Underhållastyrsystemet......................................36

Justeradrivreglageinriktningen.........................36

g000502

Underhållahydraulsystemet................................38

Specikationerförhydraulvätskan....................38

Kontrollerahydraulvätskenivån........................38

Bytahydraulvätskan.........................................39

Underhållavfräsen..............................................40

Bytatänderna...................................................40

Rengöring...........................................................41

Tabortskräpfrånmaskinen..............................41

Förvaring................................................................41

Felsökning..............................................................43

Scheman................................................................44

3

Säkerhet

Felaktiganvändningellerfelaktigtunderhållfrån
förarensellerägarenssidakanledatillpersonskador.
Förattminskariskenförskadorskadualltid
följasäkerhetsanvisningarnaochuppmärksamma
varningssymbolen(Figur2),sombetyder:Var
försiktig,VarningellerFara–anvisningom
personsäkerhet.Omanvisningarnainteföljskandet
ledatillpersonskadorellerinnebäralivsfara.

FARA

Detkannnasnedgrävdael-,gas-och/eller
telefonledningariarbetsområdet.Omdu
gräveravdemkandufåenelstötellerorsaka
enexplosion.

Markeradeplatseriarbetsområdetdärdet
förekommernedgrävdaledningarochgräv
intepådemarkeradeplatserna.Kontakta
enlokalkabelanvisningstjänstellernågot
annatföretagsomkanmärkauppområdet
(tillexempelkanduringa811iUSAochi
Australienkandukontaktadennationella
kabelanvisningstjänstenpåtelefon1100).

påmaskinen.Lokalaföreskrifterkanbegränsa
användarensålder.

•Ägaren/användarenkanförebyggaochansvarar

förolyckorellerskadorsomhan/honutsättersig
självochandramänniskorelleregendomför.

Förberedelser

•Innanduanvändermaskinenskaallanedgrävda

ledningarochrörmarkeras.Maskinenskainte
användasidemarkeradeområdena.

•Undersökterrängenförattavgöravilkatillbehör

ochredskapsomdubehöverförattutföraarbetet
påettbraochsäkertsätt.Användendasttillbehör
ochredskapsomhargodkäntsavtillverkaren.

•Användlämpligakläder,inklusivehandskar,

ögonskydd,långbyxor,rejälaochhalkfriaskor
samthörselskydd.Sättupplångthårochanvänd
intehängandesmyckenellerlöstsittandekläder.

•Undersökområdetdärutrustningenskaanvändas

ochavlägsnaallaföremålsomkanslungasiväg
avmaskinen,t.ex.stenar,leksakerochståltråd.

•Kontrolleraattförarensnärvaroreglage,

säkerhetsbrytareochskyddsitterfastochfungerar
somdeska.Körintemaskinenomdessainte
fungerarsomdeska.

Säkerdriftspraxis

Maskinenkanslitaavhänderochfötter.Följalltid
allasäkerhetsanvisningarförattförhindraallvarliga
personskadorochdödsfall.

VARNING

Motoravgaserinnehållerkolmonoxid,vilket
ärettluktfrittgiftsomärlivshotandeomdet
andasin.

Körintemotorninomhuselleriettslutet
utrymme.

Utbildning

•Läsbruksanvisningenochannatutbildningsmate-

rial.Omenellereraförareellermekanikerinte
kanläsadenhärinformationenansvararägaren
förattförklarainnehålletfördem.

•Lärdighurmananvänderutrustningenpåett

säkertsättochbekantadigmedmanöverorgan
ochsäkerhetsskyltar.

•Allaförareochmekanikermåstefåutbildning.Det

ärägarensomansvararförattutbildaanvändarna.

•Låtaldrigbarnellerpersonersominteharfått

nödvändigutbildningköraellerutföraunderhåll

Bränslesäkerhet

•Varextraförsiktignärduhanterarbränsle.Detär

brandfarligtochdessångorärexplosiva.

•Släckallacigaretter,cigarrer,piporochövriga

antändningskällor.

•Användendastengodkändbränslebehållare.

•Tainteborttanklocketochfyllintepåbränsle

ibränsletankenmedanmotornärigångeller
fortfarandeärvarm.

•Fyllintepåellertappautbränslefrånmaskineni

ettslutetutrymme.

•Förvaraintemaskinenellerbränslebehållareni

närhetenavenöppenlåga,gnistaellertändlåga,
t.ex.näraenvarmvattenberedareellernågon
annanutrustning.

•Omduspillerutbränsleskaduinteförsökaatt

startamotorn.Undvikattskapanågragnistortills
bränsleångornaharskingrats.

Användning

•Hållkoncentrationenheltpåmaskinennärdu

använderden.Ägnadiginteåtaktivitetersomkan
distraheradig,eftersompersonskadorellerskador
påegendomdåkanuppstå.

•Tabortskräpfrånhydraullyften,drivhjulen,

ljuddämparnaochmotorneftervarje
användningstillfälleförattförebyggabrand.

4

•Ställmaskinenpåettplantunderlag,sänk

hydraullyften,kopplaurhydrauliksystemet,koppla
inparkeringsbromsen(omtillämpligt),stäng
avmotornochtautnyckelninnandukliverur
förarsätet,oavsettorsak.

•Rörinteviddelarsomkanvarahetaefteratt

havaritigång.Låtdemsvalnainnanduutför
underhållpå,justerarellerservarmaskinen.

•Köraldrigmotorniettslutetutrymme.

•Användendastmaskinenibrabelysningoch

undvikgroparochdoldafaror.

•Setillattalladrivhjulärineutrallägeochatt

parkeringsbromsenärinkopplad(omtillämpligt)
innandustartarmotorn.Startaendastmotornfrån
förarplatsen.

•Saktanedochvarextraförsiktigvidkörning

påsluttandeunderlag.Setillattköra
irekommenderadriktningisluttningar.
Gräsförhållandenakanpåverkamaskinens
stabilitet.

•Saktanedochvarförsiktignärduskasvänga,

korsavägarellertrottoarerochändrariktningi
sluttningar.

•Ändrainteinställningarnaförmotorns

varvtalshållareochövervarvaintemotorn.

•Hållhänderochfötterbortafrånrörligadelar.

•Tittabakåtochnedåtinnandubackarföratt

kontrolleraattvägenärfri.

•Skjutsaaldrigpassagerareochhållhusdjuroch

kringståendepåavstånd.

•Körintemaskinenomduärtrött,sjukeller

påverkadavalkohol,läkemedelellerandradroger.

•Varförsiktignärdulastarmaskinenpåelleraven

släpvagnellerlastbil.

•Varförsiktignärdunärmardighörnmedskymd

sikt.

•Kontrolleraattdetintennsmänniskorinärheten

innanduanvändermaskinen.Stängavmaskinen
omnågonkommerinärhetenavarbetsområdet.

•Ryckaldrigireglagen,utananvändenstadigoch

jämnrörelse.

•Användmaskineniområdendärdetintenns

någrahinderinärhetenavdig.Omduinte
äruppmärksampåomgivningarnaochhåller
tillräckligtavståndtillträd,väggarochandra
hinderkanskadororsakasnärmaskinenbackas.
Användendastmaskineniområdendärdetnns
tillräckligtmedutrymmefördigattmanövreraden
påettsäkertsätt.

•Lokaliserademarkeradeområdendärklämrisk

förekommerochhållhänderochfötterpåbehörigt
avståndfråndessaområden.

•Blixtnedslagkanledatillallvarligapersonskador

ellerdödsfall.Omdetblixtrarelleråskariområdet
skamaskineninteanvändas.Sökskydd.

Arbetepåsluttningar

•Sluttningarärenbetydandefaktorvidolyckorsom

orsakasavförloradkontrollellertippning.Sådana
olyckorkanorsakaallvarligapersonskadoreller
dödsfall.Detärförarensomäransvarigförsäker
manövreringisluttningar.Omdukörmaskineni
ensluttningmåsteduvaraextraförsiktig.Innan
duanvändermaskineniensluttningmåstedu
vidtaföljandeåtgärder:

–Läsasluttningsanvisningarnai

bruksanvisningenochpåmaskinenoch
förstådessa.

–Dagligenutvärderaförhållandenapåplatsen

förattfastställaomsluttningenärsäkerför
maskindrift.Användalltidsuntförnuftoch
gottomdömenärduutförutvärderingen.
Förändringariterrängen,t.ex.fukt,kansnabbt
påverkahurmaskinenfungerariensluttning.

•Köruppförochnedförsluttningarmed

maskinensframdelriktaduppåtisluttningen.

•Identierafarornerevidslutetavsluttningen.Kör

intemaskinennärastup,diken,odbäddar,vatten
ellerandrariskfylldaområden.Maskinenkan
plötsligtvältaometthjulellerlarvbandköröver
enkantellerkantengervika.Hållsäkertavstånd
(dubblamaskinbredden)mellanmaskinenoch
riskfylldaområden.

•Undvikattstarta,stängaavellervändamaskinen

iensluttning.Undvikattgöraplötsligaändringar
ihastighetellerriktning–svänglångsamtoch
gradvis.

•Allarörelserisluttningarskaskelångsamtoch

gradvis.Göringaplötsligaändringarihastighet
ellerriktning.

•Användintemaskinenunderförhållandendärdet

rådertvekanomdragkraft,styrningellerstabilitet.
Tänkpåattmaskinenkanförloradrivkraftenom
dukörpåvåttgräs,tvärsöversluttningarelleri
nedförslutning.Omhjulenellerlarvbandentappar
dragkraftkandettaledatillattmaskinenslirar
ochattduförlorarkontrollenöverbromsningoch
styrning.Maskinenkanglidaävenomhjuleneller
larvbandenharstoppats.

•Identierafarornerevidslutetavsluttningen.Kör

intemaskinennärastup,diken,odbäddar,vatten
ellerandrariskfylldaområden.Maskinenkan
plötsligtvältaometthjulellerlarvbandköröver
enkantellerkantengervika.Hållsäkertavstånd

5

(dubblamaskinbredden)mellanmaskinenoch
riskfylldaområden.

•Hållmaskinenfrifrånskräpansamling.T orkaupp

eventuelltolje-ellerbränslespill.

•Tabortellermärkuthindersomt.ex.diken,hål,

fåror,gupp,stenarellerandradoldafaror.Detkan
nnasdoldahinderihögtgräs.Ojämnterrängkan
fåmaskinenattvälta.

•Sänkalltidnedhydraullyftentillmarkennärdu

parkerariensluttning.

Underhållochförvaring

•Ställmaskinenpåettplantunderlag,sänk

hydraullyften,kopplaurhydrauliksystemet,koppla
inparkeringsbromsen(omtillämpligt),stängav
motornochtautnyckeln.Låtallarörligadelar
stannainnannågonjustering,rengöringeller
reparationutförspåmaskinen.

•Tabortskräpfrånhydraullyften,drivhjulen,

ljuddämparnaochmotornförattförebyggabrand.
Torkauppeventuelltolje-ellerbränslespill.

•Låtmotornsvalnainnanduställerundanmaskinen

ochförvaraintemaskineninärhetenavöppeneld.

•Låtaldrigobehörigapersonerutföraservicepå

maskinen.

•Stängavmotorn,tautnyckelnochinspektera

maskinenomdukörpåettföremål.Utföralla
nödvändigareparationerinnandustartar.

•AnvändendastT orosoriginalreservdelar.

•Hållkroppochhänderbortafrånsmåläckoreller

munstyckensomsprutaruthydraulvätskaunder
högttryck.Användkartongellerpapperföratt
nnahydraulläckor.Användaldrighänderna.
Hydraulvätskasomläckerutundertryckkan
trängaigenomhudochorsakaskadorsomkräver
kirurgisktingreppinomdenärmastetimmarna.I
annatfallkankallbrand(vävnadsdöd)uppstå.

Säkerhets-och
instruktionsdekaler

Säkerhetsdekalernaoch
säkerhetsinstruktionernaärfullt
synligaförförarenochnnsnäraalla
potentiellafarozoner.Ersättdekaler
somharskadatsellersaknas.

•Använddomkrafterförattstöttaupp

komponenternanärdetbehövs.

•Lättaförsiktigtpåtrycketikomponentermed

upplagradenergi.

•Hållhänderochfötterbortafrånderörligadelarna.

Undvikhelstattutförajusteringarnärmotornär
igång.

•Kopplaifrånbatterietellerdraurtändstiftskablarna

innanduutförnågrareparationer.Kopplaur
minuspolenförstochpluspolensist.Kopplain
pluspolenförstochminuspolensist.

•Laddabatterietiettöppetochvälventilerat

utrymme,påavståndfrångnistorochöppnalågor.
Kopplaurladdareninnandenanslutstilleller
kopplasfrånbatteriet.Användskyddskläderoch
isoleradeverktyg.

•Batterisyraärgiftigtochkanorsakabrännskador.

Undvikkontaktmedhud,ögonochkläder.Skydda
ansiktet,ögonenochklädernanärduarbetarmed
ettbatteri.

•Batterigaserkanexplodera.Hållcigarretter,

gnistorocheldbortafrånbatteriet.

Batterisymboler

Vissaellersamtligaavdessasymbolernnspådittbatteri.

1.Explosionsrisk

2.Ingeneld,öppnalågor
ellerrökning

3.Brännskaderiskp.g.a.
frätandevätskor/kemiska
ämnen

4.Användögonskydd..

5.Läsbruksanvisningen.

6.Hållkringståendepå
säkertavståndfrån
batteriet.

7.Användögonskydd;
explosivagaserkan
orsakablindhetochandra
personskador.

8.Batterisyrakanorsaka
blindhetellerallvarliga
brännskador.

9.Spolaögonenomedelbart
medvattenochsök
läkarhjälpsnabbt.

10.Innehållerbly;fårinte
kastasihushållssoporna

decalbatterysymbols

•Hållalladelarigottbruksskickochsamtligabeslag

åtdragna.Bytutallaslitnaellerskadadedekaler.

•Setillattmuttrarochskruvarärordentligt

åtdragna.Hållutrustningenigottskick.

•Mixtraaldrigmedsäkerhetsanordningarna.

6

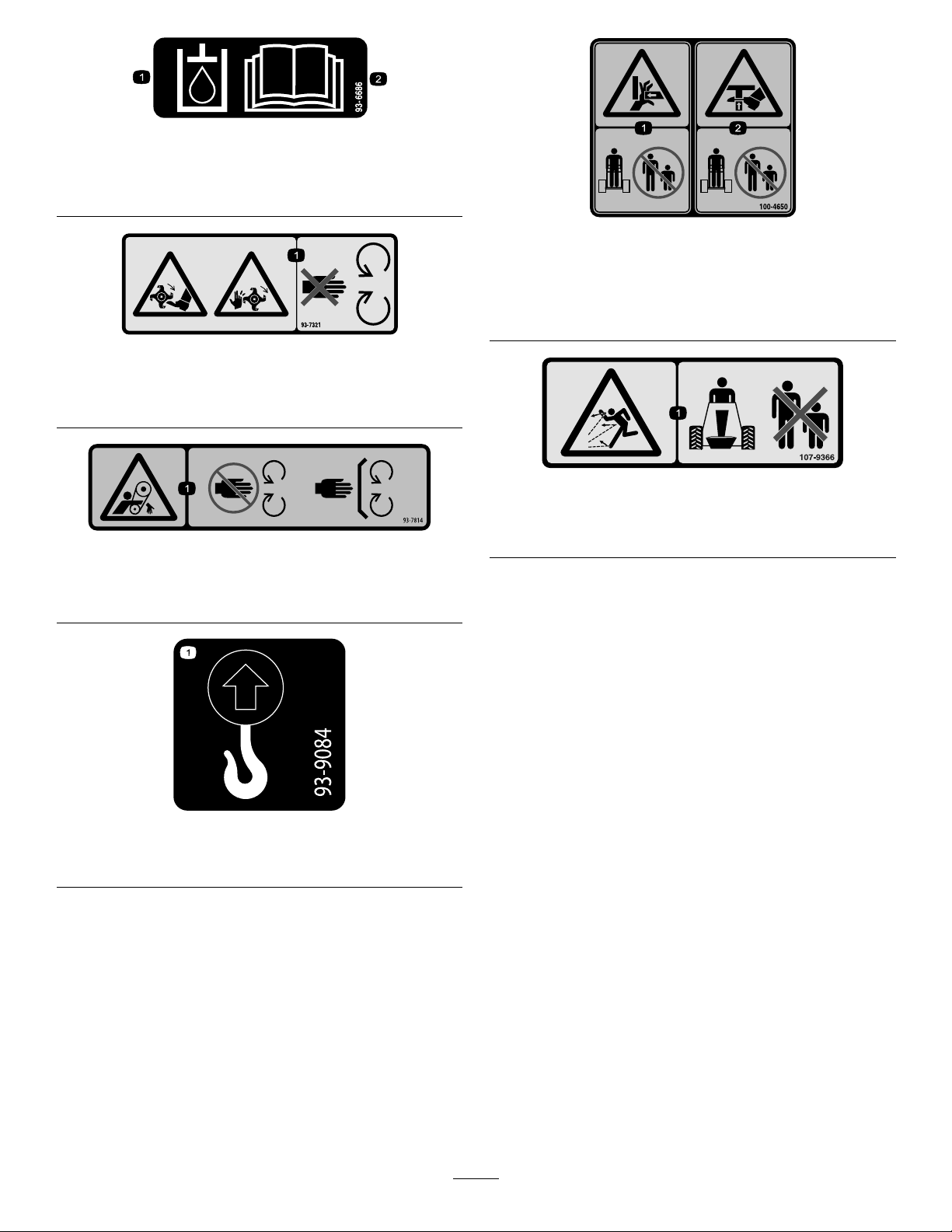

93-6686

1.Hydraulvätska

2.Läsibruksanvisningen.

93-7321

1.Avkapnings-/avslitningsriskförhänderochfötter,roterande
knivar–hållavståndtillrörligadelar.

93-7814

decal93-6686

decal93-7321

decal93-7814

decal100-4650

100-4650

1.Krossriskförhänder–hållkringståendepåsäkertavstånd
frånmaskinen.

2.Krossriskförfötter–hållkringståendepåsäkertavstånd
frånmaskinen.

decal107-9366

107-9366

1.Riskförutslungadeföremål–hållkringståendepåbehörigt
avståndfrånmaskinen.

1.Riskförattfastna,rem–hållavståndtillrörligadelaroch
setillattallaskyddsitterpåplats.

93-9084

1.Lyftpunkt/fästpunkt

decal93-9084

7

119-4560

1.Tändningsnyckel

2.Motor–start

3.Motor–kör

4.Motor–stopp

5.Snabbt

6.Motorvarvtal

7.Långsamt

8.På/stängd

9.Choke

10.Av/öppen

11.Läsigenombruksanvisningeninnandustartarmotorn
–1)SetillatthjuldrivningenäriNEUTRALLÄGE;2)För
gasreglagettilldetSNABBAläget,stängchoken(i
förekommandefall)ochundvikattanvändastyrspaken;

3)Vridomnyckelnförattstartamotorn.

decal119-4560

decal119-4561

119-4561

1.Tryckframåtförattsänkanerstubbfräsen.

2.Föråthögerförattyttastubbfräsenåthöger.

3.Tryckbakåtförattlyftauppstubbfräsen.

4.Föråtvänsterförattyttastubbfräsenåtvänster.

5.Läsbruksanvisningeninnanduanvänderfräsen.Starta
skärknivengenomattaktiverasidospakenochdenövre
knappenpåstyrspaken.Låtsidospakenvarafortsatt
aktiveradförattbibehållaskärrotationen.

6.1)Tryckihopsäkerhetslåsetochavtryckarenförattstarta
fräsen.2)Fräsenärigångsålängeduhållerinavtryckaren.

7.1)Fräsvågrättlängsmedkantenpåstubben.2)Sänkner
fräsennågotmotstubben.3)Fräsivågrätriktningnedåt
tillsdunårmarken.4)Flyttafräsenframåt.

8.Börjaintefräsamittistubbenutanbörjaiställetvidkanten.

decal133-8062

133-8062

8

1.Läsbruksanvisningen.

decal137-3875

137-3875

decal115-4020

115-4020

1.Svänghöger

2.Framåt

3.Back

4.Svängvänster

9

decal119-4606

119-4606

1.Varning–läsbruksanvisningen.

2.Avkapnings-/avslitningsrisk,fräs–hållkringståendepå
behörigtavståndfrånmaskinen.Användintefräshuvudet
närmaskinentransporteras.

3.Varning–hållavståndtillrörligadelar.Väntatillsallarörliga
delarharstannat.

4.Varning–användintemaskinenomduintehargenomgått
förarutbildning.

5.Riskförexplosionochelektriskastötar–grävinteiområden
därdetnnsnedgrävdagas-ellerelledningar.Kontaktalokala
myndigheterinnandubörjargräva.

6.Vält-ochkrossrisk–sänknerskärhuvudetisluttningar.

7.Explosionsrisk,tankning–stängavmotornochsläckalla
lågorundertankning.

8.Varning–sänknerfräshuvudet,kopplainparkeringsbromsen
(omtillämpligt),stängavmotornochtautnyckelninnandu
kliverurmaskinen.

10

Montering

Lösadelar

Använddiagrammetnedanförattkontrolleraattalladelarnnsmed.

Tillvägagångssätt

1
2

3

1

Monterafräsens
manöverspak

Delarsombehövstilldettasteg:

1Fräsensmanöverspak

1Kontramutter

BeskrivningAntal

Fräsensmanöverspak1
Kontramutter1

Ingadelarkrävs

Ingadelarkrävs

2.Skruvaifräsensmanöverspakiuttagetpå
kontrollpanelen(Figur3).

3.Setillattavtryckarenärvändframåtochdra
sedanåtkontramutternmotuttagetförattgöra
fastspaken(Figur3).

4.Anslutkabelnpåspakentillkontaktenmedfyra
stiftunderthekontrollpanelen(Figur3).

2

Kontrolleravätskenivåerna

Användning

Monterafräsensmanöverspak.

–

–

Kontrolleravätskenivåerna.

Laddabatteriet.

Tillvägagångssätt

1.Skruvapåkontramutternpåfräsens
manöverspak(Figur3).

Figur3

1.Fräsensmanöverspak

2.Kontramutter

3.Kontaktmedfyrastift

Ingadelarkrävs

Tillvägagångssätt

Innanmotornstartasförförstagångenska
motoroljenivånochhydraulvätskenivånkontrolleras.
Seföljandeavsnittförmerinformation:

•Kontrolleraoljenivånimotorn(sida25)

•Kontrollerahydraulvätskenivån(sida38)

3

Laddabatteriet

g013175

Ingadelarkrävs

Tillvägagångssätt

Laddabatteriet.SeLaddabatteriet(sida30)förmer
information.

11

Produktöversikt

Kontrollpanel

g025098

Figur5

Figur4

1.Säkerhetsplåt,

backning

2.Kontrollpanel 4.Batteri6.Larvband8.Fräs

3.Motor

5.Fästpunkt/lyftpunkt

7.Flisskydd

Reglage

Bekantadigmedallareglage(Figur5)innandu
startarmotornochkörmaskinen.

g013171

1.Tändningslås

2.Gasreglage6.Referensstav

3.Chokereglage

4.Timmätare

5.Drivreglage

7.Fräsensmanöver­spak/hydraullyftensspak

Tändningslås

Tändningslåsetanvändsförattstartaochstängaav
motornochhartrelägen:AV,KÖRochSTART.Se

Startamotorn(sida17).

Gasreglage

Förreglagetframåtförattökamotorvarvtaletochdra
reglagetbakåtförattminskamotorvarvtalet.

Chokereglage

Skjutchokereglagetframåtinnandustartarmotorn
omdenärkall.Närmotornharstartatregleraschoken
såattmotornkörjämnt.Dratillbakachokereglaget
heltsåsnartsommöjligt.

Obs:Envarmmotorkräverliteelleringenchoke.

Timmätare

Närmotornäravstängdvisartimmätarenantalet
arbetstimmarsomharloggatsförmaskinen.

12

Referensstav

Användreferensstavensomhandtagoch
momentpunktförregleringavmaskinennärdukör
maskinen.Hållåtminstoneenhandpåreferensstaven
närduanvändermaskinensåblirdriftenjämnoch
kontrollerad.

Drivreglage

Figur6

1.Referensstav

2.Reglagehandtag,hjuldrivning

•Vriddrivreglagetmedursförattsvängaåthöger

(Figur9).

g008131

Figur9

•Vriddrivreglagetmotursförattsvängaåtvänster

(Figur10).

g008128

•Fördrivreglagetframåtförattköraframåt(Figur7).

Figur7

•Fördrivreglagetbakåtförattkörabakåt(Figur8).

Viktigt:Hålluppsiktbakåtnärdubackarså

attdusereventuellahinder,ochhållhänderna
påreferensstaven.

g008132

Figur10

•Släppdrivreglagetförattstannamaskinen(Figur

6).

Obs:Julängredufördrivreglagetienderariktningen,

destosnabbarekommermaskinenattföryttasigi
dennariktning.

g008129

Figur8

g008130

13

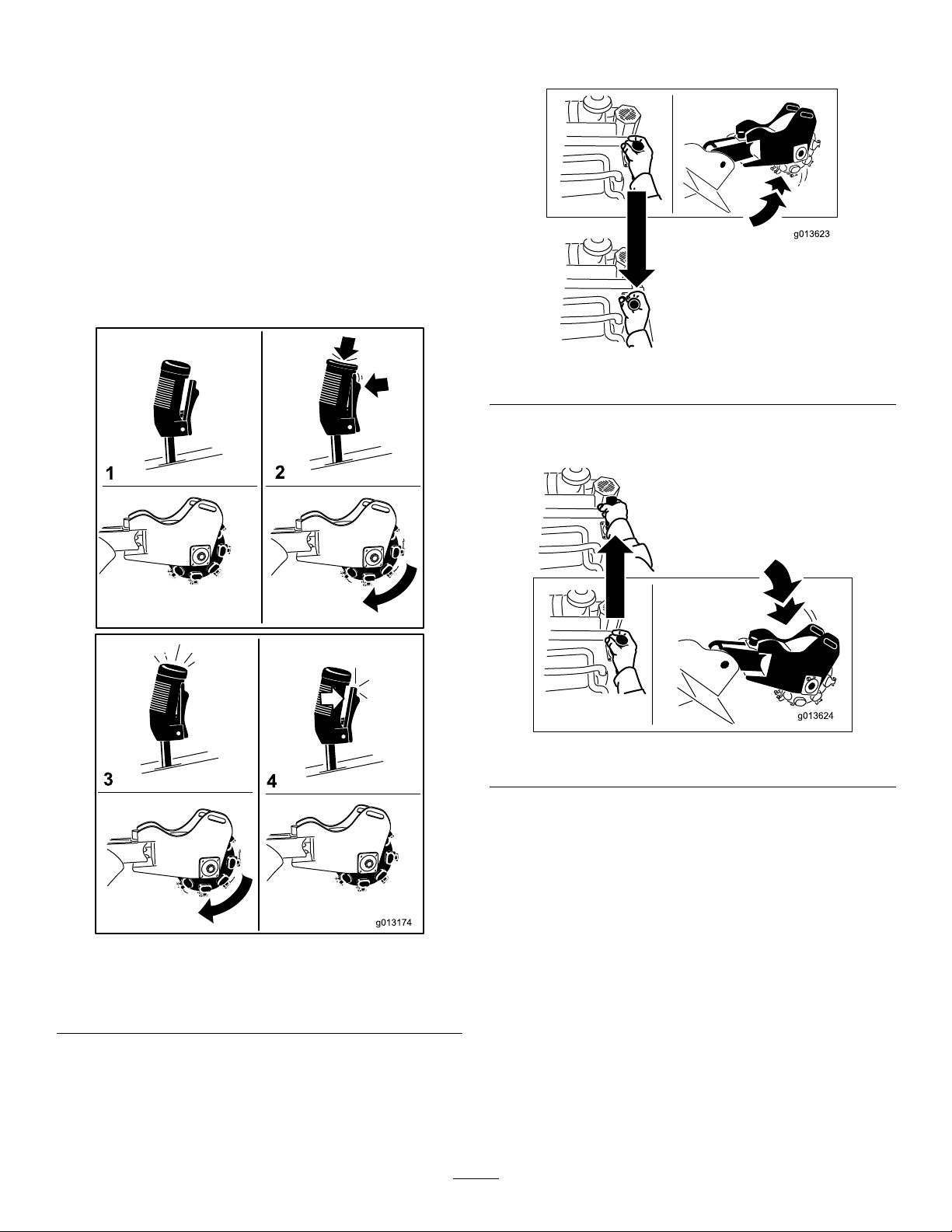

Fräsensmanöverspak/hydraullyf­tensspak

Såhärkördufräsenmedhjälpavmanöverspaken:

•Startafräsen(Figur11)genomatttryckapå

avtryckarenochsedanpådenrödaknappen
längstupppåspaken.Närfräsenharstartatkan
dusläppadenrödaknappen.

•Närduvillstängaavfräsen(Figur11)släpperdu

avtryckarenimeränenhalvsekund.

Obs:Omdukörfräsenochsläpperavtryckaren

tillfälligt(dvs.imindreänenhalvsekund)så
fortsätterfräsenattarbeta.

•Höjuppfräsengenomattdraspakenbakåt(Figur

12).

g013623

Figur12

•Sänknerfräsengenomattskjutaspakenframåt

(Figur13).

Figur11

1.Neutralläge

2.Startafräsen4.Stängavfräsen

3.Körfräsen

g013624

Figur13

•Omduvillvridafräsenåthögerellervänsterfördu

spakenidenönskaderiktningen(Figur14).

g013174

14

Körning

Obs:Vänsterochhögersidapåmaskinenärlika

medförarensvänstrarespektivehögrasidavidnormal
körning.

Figur14

Specikationer

Obs:Specikationerochdesignkankommaatt

ändrasutanföregåendemeddelande.

Bredd84cm

Längd198,5cm

Höjd113cm

Vikt544kg

g243266

g013626

Viktigt:Kontrollerabränsle-ocholjenivåernaoch

tabortalltskräpfrånmaskineninnandustartar
den.Kontrolleraocksåattområdetärfrittfrån
personerochskräp.Dumåsteocksåkännatill
ochhamärktutallarör,ledningaretc.somkan
nnasimarken.

Stängavmotorn,tautnyckelnochväntatills
allarörligadelarharstannatinnandukliverur
förarplatsen.

Fyllapåbränsle

FARA

Undervissaförhållandenärbränsleextremt
brandfarligtochmycketexplosivt.Brandeller
explosionibränslekanorsakabrännskador
ochmateriellaskador.

•Fyllbränsletankarnapåenöppenplats
utomhus,närmotornärkall.Torkaupp
utspilltbränsle.

Redskap/tillbehör

DetnnsetturvalavgodkändaT oro-redskapoch

-tillbehörsomdukananvändaförattförbättraoch
utökamaskinenskapacitet.Kontaktaenauktoriserad
återförsäljareellerauktoriseradToro-distributör,eller
gåtillwww.T oro.comförattseenlistaöveralla
godkändaredskapochtillbehör.

Användendastoriginalreservdelarochtillbehör
frånToroförattgaranteraoptimalprestandaoch
fortlöpandesäkerhetförprodukten.Detkanvara
farligtattanvändareservdelarochtillbehörfrånandra
tillverkareochdetkangöraproduktgarantinogiltig.

•Fyllaldrigpåbränsletankarnaiensluten
släpvagn.

•Rökaldrignärduhandskasmedbränsle
ochhålldigbortafrånöppeneldeller
platserdärbensinångorkanantändasav
gnistor.

•Förvarabränsletiengodkänddunkoch
hålldenutomräckhållfrånbarn.Köp
aldrigmerbränsleänvadsomgåråtinom
enmånad.

•Körinteutanatthahelaavgassystemetpå
platsochivälfungerandeskick.

15

FARA

Undervissaförhållandenkanstatisk
elektricitetfrigörasnärmantankarochorsaka
gnistorsomkanantändabränsleångorna.
Brandellerexplosionibränslekanorsaka
brännskadorochmateriellaskador.

•Ställalltidbränsledunkarpåmarkenenbit
bortfråndittfordonförepåfyllning.

•Fyllintepåbränslebehållareinneiett
fordonellerpålastbilsakellersläp,
eftersomplastmattorochliknande
kanisolerabehållarenochförlänga
urladdningstidenförstatiskelektricitet.

•Lastaavmaskinenfrånlastbileneller
släpetomsåärpraktisktmöjligtochfyllpå
bränslenärmaskinenstårpåmarken.

•Fyllhellrepåmaskinenfrånendunkän
medmunstycketpåenbränslepumpom
detinteärmöjligtattlastaavmaskinen
frånlastbilenellersläpet.

Rekommenderatbränsle

•Användendastrenochfärsk(ejäldreän30dagar)

blyfribensinmedoktantal87ellerhögreförbästa
resultat(klassiceringsmetod(R+M)/2).

•Etanol:Bensinsominnehållerupptill10%etanol

(gasohol)eller15%MTBE(metyl-tertiär-butyleter)
baseratpåvolymärgodkänd.EtanolochMTBE
ärintesammasak.Bensinmed15%etanol(E15)
baseratpåvolymfårinteanvändas.Använd

aldrigbensinsominnehållermerän10%
etanolbaseratpåvolym,t.ex.E15(innehåller15

%etanol),E20(innehåller20%etanol)ellerE85
(innehållerupptill85%etanol).Användningav
ejgodkändbensinkanledatillprestandaproblem
och/ellerskadorpåmotornsomeventuelltinte
omfattasavgarantin.

•Användintebensinsominnehållermetanol.

•Förvaraintebränsleibränsletankenellerien

bränsledunkundervinternominteenstabilisator
används.

•Tillförinteoljaibensinen.

•Omtankningmåsteskefrånen
bensinpumpskapumpmunstycket
helatidenhakontaktmedkantenpå
bränsletankensellerdunkensöppningtills
tankningenärklar.

VARNING

Bränsleärskadligtellerdödligtomdet
förtärs.Längreexponeringförbränsleångor
kanorsakaallvarligaskadorochsjukdom.

•Undvikattandasinbränsleångorunderen
längretid.

•Hållansiktetbortafrånmunstycketoch
bränsletankensöppning.

•Hållbränsletbortafrånögonochhud.

Användastabiliserare/konditione­rare

Setillattalltidanvändabränslestabiliserare/konditio­nerareimaskinensåattbränsletförblirfärsktlängre.
Följtillverkarensanvisningar.

Viktigt:Användintebränsletillsatsersom

innehållermetanolelleretanol.

Tillsättdenmängdbränslestabiliserare/konditionerare
somtillverkarenuppgertillfärsktbränsle.

16

Fyllapåbränsletanken

1.Ställmaskinenpåettplantunderlag,kopplain
parkeringsbromsen(iförekommandefall)och
sänkhydraullyften.

2.Stängavmotorn,tautnyckelnochlåtmotorn
svalna.

3.Görrentrunttanklocketochtabortdet(Figur

15).

Startamotorn

1.Förgasreglagettillmittlägetmellandet

LÅNGSAMMAochdetSNABBAläget(Figur16).

g013178

Figur16

Figur15

1.Tanklock

4.Fyllpåbränsleitankentillsdetåterstår6–13mm
tillpåfyllningsröretsunderkant.

Viktigt:Dettommautrymmetbehövs

förbensinensexpansion.Fyllinte
bränsletankenheltfull.

5.Skruvapåtanklocketordentligt.

6.Torkauppeventuelltutspilltbränsle.

Utföradagligtunderhåll

Varjedaginnanmaskinenstartasskadeprocedurer
somskagenomförasdagligenochinnanvarje
användning,vilkaangesiUnderhåll(sida21),utföras.

1.Gasreglage

2.Chokereglage

2.FörchokereglagettilldetPÅSLAGNAläget(Figur

16).

3.Nyckel

Obs:Envarmellerhetmotorbehövereventuellt

intechokas.

3.VridnyckelntilldetPÅSLAGNAläget(Figur16).

g013176

Släppnyckelnnärmotornstartar.

Viktigt:Låtintestartmotorngåimer

än10sekunderåtgången.Ommotorn
intestartarskadulåtadensvalnaunder
30sekundermellanstartförsöken.Omman
inteföljerdessaanvisningarkanstartmotorn
överhettas.

4.FörgradvischokentilldetA VSLAGNAläget(Figur

16).Förchokenframåtigenommotornstannar

ellerhackarsåattdenvärmsuppordentligt.

5.Förgasreglagettillönskatläge(Figur16).

Viktigt:Ommotornkörspåhöghastighet

medanhydrauliksystemetärkallt(dvs.när
temperaturenärvidfryspunktenellerunder)
kanhydraulsystemetskadas.Närdustartar
motornunderkallväderlekskadulåta
motornkörapåmedelhögtgaspådragunder
2till5minuterinnanduförgasreglagettill
detSNABBAläget.

Obs:Förvaramaskineniettgarageom

utomhustemperaturenliggerunderfryspunkten
såhållsdenvarmareochstartenunderlättas.

Köramaskinen

Användrörelsereglagenförattköramaskinen.Ju
längreduförrörelsereglagenienderariktningen,

17

destosnabbarekommermaskinenattföryttasigi
dennariktning.Släpprörelsereglagenförattstanna
maskinen.

Fräsaenstubbe

FARA

VARFÖRSIKTIG

Närdubackarkanduråkaköraini
stillaståendeföremålellerköraöver
kringstående,vilketkaninnebäralivsfaraeller
ledatillallvarligapersonskador.

Tittabakåtförattseomdetnnsnågra
hinderellerkringståendebakomdigochhåll
händernapåreferensstaven.

Medgasreglagetstyrsmotorvarvtaletmättivarvper
minut.SättgasreglagetidetSNABBAlägetförbästa
prestanda.Dukandockanvändagasreglagetsläge
förattköramedenlägrehastighet.

Stängaavmotorn

1.Ställmaskinenpåettplantunderlag,kopplain
parkeringsbromsen(iförekommandefall)och
sänkhydraullyften.

2.FörgasreglagettilldetLÅNGSAMMAläget(Figur

16).

3.Ommotornarbetathårtellerärhetskadulåta
dengåpåtomgångunderenminutinnandu
vridertändningslåsettilllägetAV.

Obs:Dettabidrartillattkylanermotorninnan

dustängeravden.Vidennödsituationkandu
stängaavmotorndirekt.

Denhärmaskinenkanslitaavhänderoch
fötter.

•Haalltidpådigrejäla,halkfriaskor.

•Stannakvarpåförarplatsenmedan
maskinenärigångochhållbehörigt
avståndtillrörligadelar.

•Hållallakringståendepåsäkertavstånd
frånmaskinen.

•Stannaomedelbartmaskinenompersoner
ellerdjurkommeriniarbetsområdet.

VARNING

Vidstubbfräsningkastasträis,jordoch
annatskräpuppiluften,vilketkanskadadig
ellerkringstående.

•Användalltidskyddsglasögonoch
långbyxornärdukörfräsen.

•Hållallakringståendepåsäkertavstånd
frånfräsen.

VARNING

Fräsensbullernivåärmyckethögvid
stubbfräsningochkanskadadinhörsel.

4.VridtändningslåsettilllägetAVochtautnyckeln.

VARFÖRSIKTIG

Barnellervuxnasomintekanmaskinen
kanorsakapersonskadoromdeförsöker
köramaskinen.

Taalltidurnyckelnnärdulämnar
maskinen,ävenomdetbaraärförnågra
sekunder.

Användalltidhörselskyddnärdukörfräsen.

1.Startamotorn,höjuppfräsen,förgasreglagettill
detSNABBAlägetochkörmaskinentillområdet
förstubbfräsningen.

2.Användfräsensmanöverspakochdrivreglaget
förattplacerafräsenpåenasidanframför
stubben,ungefär2cmunderkanten(Figur17).

3.Startafräsenochväntatillsdenharnåttupptill
fullhastighet.

4.Svänglångsamtfräsenöverstubbensovansida
medhjälpavmanöverspaken,ochskärbort
isoriettsvep(Figur17).

Viktigt:Fräsensaktarautomatisktner

svänghjuletshastighetsåattdenskär
stubbenmedoptimalhastighetochintekör
fastiträet.

18

Figur17

5.Flyttamaskinennågracentimeterframåtoch
upprepasteg4(Figur17).

Flyttaenmaskinsominte
fungerar

Viktigt:Omduskadraellerbogseramaskinen

måsteduförstöppnabogserventilerna,annars
skadashydrauliksystemet.

1.Kopplainparkeringsbromsenochsänkned
hydraullyften.

2.Stängavmotornochtautnyckeln.

3.Tabortbottenskyddet.

4.Användenskruvnyckelochvridbogserventilerna
påhydraulpumparnatvåvarvmotsols(Figur18).

g013420

6.Upprepasteg4till5tillsduharfrästborthela
ytanpåstubben(Figur17).

7.Backaundanmaskinen,placerafräsenpåsidan
avstubbensframsidaochsänknerdentillca
2cmunderovansidan.

8.Upprepasteg4till7tillsstubbenharfrästsbort.

9.Omstorarötterskafräsasplacerardufräsen
övervarjerotochanvänderdrivreglagetoch
manöverspakenförattyttafräsenlängsmed
rotenochfräsabortden.

10.Tabortskräpfrånhydraullyften,drivhjulen,
ljuddämparnaochmotorneftervarje
användningstillfälle.SeTabortskräpfrån

maskinen(sida41).

g013179

Figur18

1.Bogserventiler

5.Monterabottenskyddetochbogseramaskinen.

6.Stängbogserventilernainnanmaskinen
användsefterattdenvaritpåreparation.

Säkramaskinenför
transport

Viktigt:Körintemaskinenpåallmänväg.Var

försiktignärdulastarmaskinenpåelleraven
släpvagnellerlastbil.

1.Ställmaskinenpåettplantunderlag,kopplain
parkeringsbromsen(iförekommandefall)och
sänkhydraullyften.

2.Stängavmotornochtautnyckeln.

3.Fästmaskinenpåsläpetmedkedjorellerband.
Användfäst-/lyftöglornapåmaskinensfram-och
baksida(Figur19ochFigur20).Kontrolleravilka
lokalabestämmelsersomgällerförtransportpå
släp.

19

1.Främrefästöglor

Arbetstips

•Rensaundanskräp,grenarochstenarfrån

områdetinnandubörjararbetaförattundvika
skadorpåutrustningen.

•Användalltidfullgas(högstamotorvarvtal)närdu

fräser.

•Skäravkanternapåstubbensåblirfräsningen

effektivare.Närskärsvepetärnästanenfjärdedel
avhjuldiameternsänkerdunerfräsenochbörjar
skärapåkantenigen.

g013180

Figur19

Figur20

1.Bakrefästöglor

Lyftamaskinen

Dukanlyftamaskinengenomattanvända
fäst-/lyftöglornasomlyftpunkter(Figur19ochFigur

20).

g013671

Figur21

•Lyssnapåmotornochiakttafräsenshjulhastighet

förattupprätthållahjulhastigheten.Saktaner
svepetmedhuvudetgenomattvinklastyrspaken
närdetgårtrögareattskära.

g013181

•Omdufräserfrånvänstertillhögerhamnardet

mestaskräpettillvänsteromfräsenshjul.Omdu
fräserfrånhögertillvänsterhamnarskräpetpå
högersida.

•Dukanävenfräsaenstubbefrånsidanföratt

minimeraskadanpågräset.

20

Underhåll

Obs:Vänsterochhögersidapåmaskinenärlikamedförarensvänstrarespektivehögrasidavidnormal

körning.

Rekommenderatunderhåll

UnderhållsintervallUnderhållsförfarande

Efterdeförsta8timmarna

Efterdeförsta50timmarna

Varjeanvändningeller

dagligen

Eftervarjeanvändning

Var25:etimme

Var100:etimme

Var200:etimme

Var250:etimme

•Bytmotoroljan.

•Kontrolleraochjusteraspänningenilarvbanden.

•Smörjmaskinen.(Smörjomedelbartefterattmaskinenhartvättats.)

•Kontrolleraoljenivånimotorn.

•Kontrolleralarvbandensskickochrengördem.

•Kontrolleratändernasskick,roteraellerbytutdesomärslitnaellerskadadeoch
draåtmuttrarnaförallatänder.

•Kontrolleraomnågrafästdonsitterlöst.

•Tabortskräpfrånmaskinen.

•Kontrollerabatterietselektrolytnivå.

•Kontrollerahydraulvätskenivån.

•Bytoljanimotorn.

•Bytutellerrengörtändstiftensamtställinluftgapet.

•Kontrolleraochjusteraspänningenilarvbanden.

•Kontrollerahydraulledningarnamedavseendepåläckage,lösakopplingar,böjda
slangar,lösafästdon,slitage,väderpåverkanochkemisktslitage.Repareravid
behov.

•Bytutmotoroljeltret.

•Bytutbränsleltret.

•Bytuthuvudltretochkontrollerasäkerhetsltretsskick(oftareviddammigaeller
smutsigaförhållanden).

•Kontrolleraochsmörjaväghjulen.

Var400:etimme

Var500:etimme

Var1500:etimme

Årligenellerföreförvaring

•Bythydraulvätskan.

•Bytutsäkerhetsltret(oftareviddammigaellersmutsigaförhållanden).

•Bytutallarörligahydraulslangar.

•Kontrolleraochjusteraspänningenilarvbanden.

•Bättrapåmedfärgdärdetnnsrepor.

Viktigt:Merinformationomunderhållsrutinernnsibruksanvisningentillmotorn.

VARFÖRSIKTIG

Omdulämnarnyckelnitändningslåsetkannågonoavsiktligtstartamotornochskadadig
ellernågonannanpersonallvarligt.

Tautnyckelnurtändningslåsetochkopplabortkablarnafråntändstifteninnanduutför
underhåll.Flyttaundankablarnasåattdeinteoavsiktligtkommerikontaktmedtändstiften.

21

Förberedelserför
underhåll

Viktigt:Beslagenpåmaskinensskyddsplåtarär

konstrueradesåattdeskasittakvarpåplåten
efterattdeharlossats.Lossaallafästdonpåvarje
plåtnågravarvsåattplåtensitterlöst,meninte
ärheltloss,ochgåsedantillbakaochlossadem
tillsplåtenkommerheltloss.Dålossarduinte
skruvarnafrånhållarnaavmisstag.

6.Monteraskyddsplåteninnanduanvänder
maskinengenomattskjutaplåtenpåplatsoch
fästadenmeddetreskruvarnasomdulossade
tidigare(Figur22).

Tabortbottenskyddet

1.Ställmaskinenpåettplantunderlag,kopplain
parkeringsbromsen(iförekommandefall)och
sänkhydraullyften.

2.Stängavmotornochtautnyckeln.

Tabortskyddsplåten

1.Ställmaskinenpåettplantunderlag,kopplain
parkeringsbromsen(iförekommandefall)och
sänkhydraullyften.

2.Stängavmotornochtautnyckeln.

VARNING

Detnnsenremunderplåtensomrör
signärmaskinenärigångdärngrar,
händer,hårochkläderkanfastna,vilket
kanledatillallvarligapersonskador,
amputationochdödsfall.

Stängalltidavmotornochväntapåatt
allarörligadelarskastannainnandutar
avplåten.

3.Lossaskruvenpåskyddsplåtensbaksida.

4.Lossaenitagetavde3skruvarnasomfäster
skyddsplåtenpåramentillsplåtenärlös(Figur

22).

3.Lossaenitagetavbottenskyddets2skruvartills
skyddetkommerloss(Figur23).

Figur23

1.Bottenskydd

4.Draskyddetbakåt,uturmaskinen.

5.Monteraskyddetinnanduanvändermaskinen
genomattskjutainbottenskyddetimaskinen
såattdetvilarpåallafyraikarnaochfästden
meddetvåskruvarnasomdulossadetidigare
(Figur23).

2.Skruvar

Obs:Dukanbehövalyftabottenskyddetföratt

kontrolleraattdetvilarpådefrämreikarna.

g011472

Figur22

1.Skyddsplåt

5.Drauppskyddsplåtensbakreändetillsplåten
gårfrifrånmotornochdrasedanavdenfrån
maskinenöverskruvhuvudena.

2.Skruvar

g013182

22

Smörjning

Smörjamaskinen

Serviceintervall:Varjeanvändningellerdagligen

(Smörjomedelbartefteratt
maskinenhartvättats.)

Typavfett:Universalfett

1.Parkeramaskinenpåettjämntunderlagoch
sänknerhydraullyften.

2.Stängavmotornochtautnyckeln.

3.Torkaavsmörjnipplarnamedentrasa.

4.Sättenfettsprutapåvarjenippel(Figur24och

Figur25).

5.Pumpainfettinipplarnatillsfettbörjarträngaut
urlagren(ca3pumpningar).

6.Torkabortöverödigtfett.

Figur24

g013184

Figur25

g013183

23

Motorunderhåll

Servaluftrenaren

Serviceintervall:Var250:etimme—Bytuthuvudltret

ochkontrollerasäkerhetsltrets
skick(oftareviddammigaeller
smutsigaförhållanden).

Var500:etimme—Bytutsäkerhetsltret(oftare
viddammigaellersmutsigaförhållanden).

Demonteraltren

1.Ställmaskinenpåettplantunderlag,kopplain
parkeringsbromsen(iförekommandefall)och
sänkhydraullyften.

2.Stängavmotornochtautnyckeln.

3.Lossaspärrhakarnapåluftrenarenochdraav
luftrenarkåpanfrånluftrenarhuset(Figur26).

Servahuvudltret

Kontrolleraomhuvudltretärskadatgenomatttittai
ltretochlysamedenkraftiglampapåltretsutsida.

Obs:Håliltretsynsdåsomljusapunkter.Bytut

ltretomdetärsmutsigt,böjtellerskadat.Rengör
intehuvudltret.

Servasäkerhetsltret

Rengöraldrigsäkerhetsltretutanbytutdet.

Viktigt:Försökinteattrengörasäkerhetsltret.

Omsäkerhetsltretärsmutsigtärhuvudltret
skadat.Bytutbådaltren.

Monteraltren

Viktigt:Köralltidmotornmedbådeluftlteroch

skyddmonteradeförattundvikamotorskador.

1.Kontrollerasåattinteltrenharskadatsunder
transporteninnandumonterarnyalter.

Obs:Användinteettskadatlter.

Figur26

1.Luftrenarhus

2.Huvudlter5.Säkerhetslter

3.Spärr

4.Rengörluftrenarkåpaninvändigtmedtryckluft.

5.Draförsiktigtuthuvudltreturluftrenarhuset
(Figur26).

4.Luftrenarkåpa

Obs:Undvikattknackaltretmotsidanpå

luftrenarhuset.

2.Omdubyterutsäkerhetsltretskaduförsiktigt
skjutaindetilterhuset(Figur26).

3.Skjutförsiktigtinhuvudltretöversäkerhetsltret
(Figur26).

Obs:Setillsåatthuvudltretsättsfast

ordentligtgenomatttryckapådessyttrekant
närdumonterardet.

Viktigt:Tryckintemittpåltretdärdetär

mjukt.

g001883

4.Sätttillbakaluftrenarkåpanmedsidanmed
markeringenupvänduppåt,ochsäkra
spärrhaken(Figur26).

6.Taendastbortsäkerhetsltretomduharför
avsiktattbytautdet.

Viktigt:Försökinteattrengöra

säkerhetsltret.Omsäkerhetsltretär
smutsigtärhuvudltretskadat.Bytutbåda
ltren.

24

Servamotoroljan

Serviceintervall:Efterdeförsta8timmarna—Byt

motoroljan.

Varjeanvändningellerdagligen—Kontrollera
oljenivånimotorn.

Var100:etimme—Bytoljanimotorn.
Var200:etimme—Bytutmotoroljeltret.

Motoroljespecikationer

Obs:Bytoljaoftarevidmycketdammigaeller

sandigaarbetsförhållanden.

Oljetyp:Renandeolja(APIserviceSF ,SG,SHeller
SJ)

Vevhusvolym:2,1literutanlter,1,8litermedlter

Viskositet:setabellennedan.

g242254

Figur27

Kontrolleraoljenivånimotorn

1.Ställmaskinenpåettplantunderlag,kopplain
parkeringsbromsen(iförekommandefall)och
sänkhydraullyften.

2.Stängavmotornochtautnyckeln.

g004216

g194611

Figur28

25

Bytautmotoroljan

Obs:Kasseraspilloljanpåenåtervinningsstation.

1.Startamotornochlåtdengåifemminuter.

Obs:Dåvärmsoljanuppsåattdenlättare

rinnerut.

2.Ställmaskinenpåettplantunderlag,kopplain
parkeringsbromsen(iförekommandefall)och
sänkhydraullyften.

3.Stängavmotornochtautnyckeln.

4.Bytmotoroljanenligt(Figur29).

g242255

g194610

Figur30

Figur29

6.Startamotornochkörtillettplantområde.

7.Kontrolleraoljenivånigen.

g027734

5.Hälllångsamtca80%avdenangivnaoljani
påfyllningsröretochtillsättlångsamtytterligare
oljatillsdennårmarkeringenFull(Figur30).

26

Bytautmotoroljeltret

1.Tömmotornpåolja.SeBytautmotoroljan(sida

26).

2.Bytutmotoroljeltret(Figur31).

Utföraservicepåtändstiftet

Serviceintervall:Var100:etimme

Setillattluftgapetmellanmitten-ochsidoelektroderna
ärrättinnantändstiftenmonteras.Använden
tändstiftsnyckelviddemonteringochmonteringochett
bladmåttförkontrollochjusteringavmellanrummet.
Monteravidbehovnyatändstift.

Typavtändstift:NGK

®

BPR4ESellermotsvarande

Luftgap:0,75mm

g242255

Taborttändstiftet

1.Ställmaskinenpåettplantunderlag,kopplain
parkeringsbromsen(omtillämpligt)ochsänk
hydraullyften.

2.Stängavmotornochtautnyckeln.

3.LokaliseraochtaborttändstiftetenligtFigur32.

g249482

Figur31

Obs:Kontrolleraattoljelterpackningenligger

motmotornochvridsedanoljeltretytterligare
¾varv.

3.Fyllvevhusetmednyoljaavrätttyp,se

Motoroljespecikationer(sida25).

g027478

Figur32

g027477

27

Kontrolleratändstiftet

Viktigt:Rengörintetändstiftet.Bytalltidut

tändstiftetomdetharensvartbeläggning,slitna
elektroder,enoljelmellersprickor.

Underhålla
bränslesystemet

Omisolatornärljustbrunellergråfungerarmotorn
korrekt.Ensvartbeläggningpåisolatornbetyder
vanligenattluftrenarenärsmutsig.

Ställingapettill0,75mm.

Figur33

Monteratändstiftet

Tömmabränsletanken

FARA

Undervissaförhållandenärbränsleextremt
brandfarligtochmycketexplosivt.Brandeller
explosionibränslekanorsakabrännskador
ochmateriellaskador.

Merinformationomförsiktighetsåtgärder
rörandebränslehanteringnnsi

Bränslesäkerhet(sida4).

g206628

1.Ställmaskinenpåettplantunderlag,kopplain
parkeringsbromsenochsänknedhydraullyften.

2.Stängavmotornochtautnyckeln.

3.Vridbränslekranentilldetstängdaläget(Figur

35).

Figur34

g007830

Figur35

1.Bränslekran

g027661

4.Klämihopslangklämmansändarpåmotorsidan
avkranenochyttadenlängsbränsleslangen,
bortfrånventilen(Figur35).

5.Draavbränsleslangenfrånventilen(Figur35).

6.Öppnabränslekranenochlåtbränsletrinnauti
enbensindunkellerettavtappningskärl.

Obs:Omduvillkandubytautbränsleltretnu.

SeBytautbränsleltret(sida29).

7.Monterabränsleledningenpåbränslekranen.
Skjutslangklämmannäraintillventilenföratt
säkrabränsleledningen.

8.Torkauppallutspilldbensin.

28

Bytautbränsleltret

Serviceintervall:Var200:etimme

Underhållaelsystemet

1.Ställmaskinenpåettplantunderlag,kopplain
parkeringsbromsenochsänknedhydraullyften.

2.Stängavmotornochtautnyckeln.

Servabatteriet

Serviceintervall:Var25:etimme—Kontrollera

batterietselektrolytnivå.

Hållalltidbatterietrentochfulladdat.Använden
pappershanddukförattrengörabatteriet.Tvätta
batteripolernamedenlösningbeståendeavfyradelar
vattenochendelbikarbonatomdeharkorroderat.
Strykpåetttuntlagerfettpåbatteripolernaföratt
minskakorrosionen.

g242257

Spänning:12Vmed300A(kallstart)vid−18°C.

VARNING

Felaktigdragningavbatterikablarnakan
skadamaskinenochkablarnasamtorsaka
gnistor.Gnistornakanfåbatterigasernaatt
explodera,vilketkanledatillpersonskador.

•Lossaalltidminuskabeln(svart)innandu
lossarpluskabeln(röd).

•Anslutalltidpluskabeln(röd)innandu
ansluterminuskabeln(svart).

Figur36

VARNING

Batterietskabelanslutningarellerverktyg
avmetallkanorsakakortslutningmot
metallochorsakagnistor.Gnistornakanfå
batterigasernaattexplodera,vilketkanleda
tillpersonskador.

•Närdutarbortellermonterarbatterietfår
duintelåtabatterianslutningarnakommai
kontaktmedtraktorenhetensmetalldelar.

g033082

•Låtintemetallverktygkortslutamellan
batterianslutningarnaochtraktorenhetens
metalldelar.

Tabortbatteriet

1.Ställmaskinenpåettplantunderlag,kopplain
parkeringsbromsenochsänknedhydraullyften.

2.Stängavmotornochtautnyckeln.

3.Lyftavgummikåpanfrånminuskabeln.Lossa
batterietsminuskabelfrånbatterietsminuspol
(–)(Figur37).

29

Figur38

g003792

Figur37

1.Minuskabel7.Pluskabel

2.Mutter(1/4tum)

3.Mutter(5/16tum)

4.Skruv

5.Gummikåpa(röd)

6.Gummikåpa(svart)

8.Batterilåsfäste

9.Bricka

10.J-skruv

11.Batteri

4.Draavdenrödaanslutningsskonfrånbatteriets
pluspol(röd)ochtasedanbortbatteriets
pluskabel(röd).Figur37

5.Tabortbatterilåsfästet,J-skruvarnaoch
låsmuttrarnasomfästerbatteriet(Figur37)och
tabortbatteriet.

Laddabatteriet

1.Batterietspluspol

2.Batterietsminuspol

3.Röd(+)laddningskabel

4.Svart(-)laddningskabel

3.Närbatterietärfulladdatskaladdaren
kopplasbortfråneluttaget,ochsedan
skaladdningskablarnakopplasbortfrån
batteripolerna(Figur38).

g008335

Kontrollerabatteriets
elektrolytnivå

FARA

Batterielektrolytinnehållersvavelsyrasom
ärdödligtvidförtäringochorsakarallvarliga
brännskador.

•Drickinteavelektrolytenochundvik
kontaktmedhud,ögonellerkläder.
Användskyddsglasögonförattskydda
ögonenochgummihandskarförattskydda
händerna.

•Fyllpåbatterietpåenplatsdärduhar
tillgångtillrentvattenochkansköljaav
huden.

VARNING

Närbatterietladdasbildasexplosivagaser.

Rökaldrignärabatterietochhålldetborta
frångnistorochlågor.

Viktigt:Hållalltidbatterietfulladdat(specikvikt

1,265).Dettaärsärskiltviktigtförattbatterietinte
skaskadasnärtemperaturenunderstiger0°C.

1.Tabortbatterietfrånmaskinen.SeT abort

batteriet(sida29).

2.Laddabatterietmed3–4Aunder4–8timmar
(Figur38).Överladdaintebatteriet.

1.Ställmaskinenpåettplantunderlag,kopplain
parkeringsbromsenochsänknedhydraullyften.

2.Stängavmotornochtautnyckeln.

3.Tittapåsidanavbatteriet.Elektrolytenmåste
nåupptilldenövrelinjen(Figur39).Låtinte
elektrolytensjunkaunderdennedrelinjen(Figur

39).

30

Figur39

1.Luftarlock

2.Övrelinje

4.Fyllpåsåmycketdestilleratvattensombehövs
omelektrolytnivånärlåg;seFyllapåvatteni

batteriet(sida31).

3.Nedrelinje

Fyllapåvattenibatteriet

Bästatillfälletattfyllapådestilleratvattenibatterietär
precisinnanduskaköramaskinen.Vattnetblandas
dåordentligtmedelektrolyten.

1.Ställmaskinenpåettplantunderlag,kopplain
parkeringsbromsenochsänknedhydraullyften.

2.Stängavmotornochtautnyckeln.

3.Tabortbatterietfrånmaskinen.SeT abort

batteriet(sida29).

Rengörabatteriet

Obs:Setillatthållakabelanslutningarnaoch

helabatterilådanrena,eftersomettsmutsigtbatteri
långsamtladdasur.

1.Ställmaskinenpåettplantunderlag,kopplain
parkeringsbromsenochsänknedhydraullyften.

g000537

2.Stängavmotornochtautnyckeln.

3.Tabortbatterietfrånmaskinen:Tabortbatteriet

(sida29).

4.Tvättahelalådanmedenlösningbeståendeav
natriumbikarbonatochvatten.

5.Sköljavbatterietmedrentvatten.

6.Fettainbatteripolerochkabelskormedsmörjfett
avtypenGrafo112X(skin-over)(Toroartikelnr
505-47)ellervaselinförattförhindrakorrosion.

7.Monterabatteriet.SeMonterabatteriet(sida

31).

Monterabatteriet

1.Anslutbatterietspluskabel(röd)tillbatteriets
pluspol(+)medhjälpavfästelementendutog
borttidigare(Figur37).

2.Träpådenrödaanslutningsskonpåbatteriets
pluspol.

Viktigt:Fyllaldrigpådestilleratvatteni

batterietnärdetärmonteratimaskinen.
Elektrolytkanspillaspåandradelaroch
orsakakorrosion.

4.Torkaavöverdelenpåbatterietmeden
pappershandduk.

5.Tabortluftarlockenfrånbatteriet(Figur39).

6.Hälllångsamtdestilleratvattenivarjebattericell
tillselektrolytnivånnårupptillbatterilådansövre
linje(Figur39).

Viktigt:Fyllintepåförmycketeftersom

elektrolyten(svavelsyra)kanorsakasvår
korrosionochskadachassit.

7.Vänta5till10minuterefterattbattericellerna
fylltspå.Hälldestilleratvatten,omdetbehövs,
ivarjebattericelltillselektrolytnivånärvid
batterilådansövrelinje(Figur39).

8.Sätttillbakabatterietsluftarlock.

3.Anslutbatterietsminuskabel(svart)tillbatteriets
minuspol(−)medhjälpavfästelementendutog
borttidigare(Figur37).

4.Fästbatterietmedhjälpavskenanoch
vingmuttrarna(Figur37).

Viktigt:Setillattbatterikablarnaintekommer

ikontaktmednågravassakanterellermed
varandra.

31

Bytasäkringar

Detnnsfyrasäkringarielsystemet.Desitterunder
kontrollpanelenpåvänstersida(Figur40).

Startkrets
Laddningskrets25A
Kyläktskrets
Strålkastare(tillval)

Figur40

1.Säkringsblock

Underhålladrivsystemet

30A

20A
15A

g013185

Servalarvbanden

Rengöralarvbanden

Serviceintervall:Varjeanvändningellerdagligen

Kontrolleraomlarvbandenärslitna,ochrengördem
medjämnamellanrum.Bytlarvbandenomdeär
slitna.

1.Ställmaskinenpåettplantunderlag,kopplain
parkeringsbromsenochsänknedhydraullyften.

2.Stängavmotornochtautnyckeln.

3.Användenvattenslangellerenhögtryckstvätt
ochspolabortsmutsenfrånrespektivelarvband.

Viktigt:Varnogamedattdubaraanvänder

högtryckssprutanföratttvättalarvbandsområdet.
Användaldrigenhögtryckstvättvidrengöring
avmaskinensövrigadelar.Enhögtryckstvätt
kanskadaelsystemetochhydraulventilernaeller
utarmasmörjfettet.

Viktigt:Rengörväghjulenochdrivhjuletheltoch

hållet(Figur41).Väghjulenskaroterafrittnärde
ärrena.

1.Väghjul3.Larvband

2.Drivhjul

32

g013412

Figur41

Kontrolleraochjustera
spänningenilarvbanden

Serviceintervall:Efterdeförsta50timmarna

Var100:etimme

Kontrolleraspänningenilarvbandengenomatt
applicera20,4kgpålarvbandetmittemellandet
främreväghjuletochdrivhjulet.Larvbandetska
inteböjasmerän0,6–1cm.Omdetböjsmerska
larvbandetsspänningjusterasenligtföljande:

6.Draåtkontramuttern.

7.Draåtklämskruvarnatill102Nm.

Bytalarvbanden

Bytlarvbandenomdeärhårtslitna.

1.Ställmaskinenpåettplantunderlag,kopplain
parkeringsbromsenochsänknedhydraullyften.

2.Stängavmotornochtautnyckeln.

3.Lyftuppochstöttadensidaavenhetensomska
bearbetassåattlarvbandethamnar7,6–10cm
ovanförmarken.

4.Förspännskruvenochkontramutternbakåt
(Figur43).

5.Lossaklämskruvarna(Figur43).

6.Tryckdetfrämreväghjuletbakåtsålångtsom
möjligt(Figur44).

Figur42

1.Ställmaskinenpåettplantunderlag,kopplain
parkeringsbromsenochsänknedhydraullyften.

2.Stängavmotornochtautnyckeln.

3.Lossakontramutternpålarvbandetsspännskruv
ochklämskruvarnapåspännarmen(Figur43).

Figur43

g013413

g007835

Figur44

1.Främreväghjul

7.Börjatabortlarvbandetovanfördetfrämre
väghjuletochdraavdetfrånhjuletmedandu
drarlarvbandetframåt.

Obs:Dumåsteeventuellttabortdetyttre,

främreväghjulet.Taborthjuletgenomattta
bortlåsringenochändmuffenfrånväghjulets
mitt(Figur45).Tadärefterbortskruvenoch

g013414

packningenfrånhjuletsmittochdraavhjulet
frånmaskinen.

1.Spännskruv

2.Kontramutter

3.Klämskruvar

4.Draåtspännskruventill32,5–40Nmsåatt
larvbandetspänns(Figur43).

5.Kontrolleraattlarvbandetböjersigmindreän
0,6–1cmnärdetutsättsförentyngdpå20,4kg.
Justeraspännskruvensvridmomentefterbehov.

33

Figur45

Kontrolleraochsmörjaväghjulen

Serviceintervall:Var250:etimme

1.Ställmaskinenpåettplantunderlag,kopplain
parkeringsbromsenochsänknedhydraullyften.

2.Stängavmotornochtautnyckeln.

3.T abortlarvbanden.SeBytalarvbanden(sida

33).

4.T abortlåsringenochhattenfrånväghjulet(Figur

g242269

46).

1.Låsring

2.Ändmuff

3.Skruv

4.Packning

5.Hjulmedlager

8.Närlarvbandetintelängresitterpåväghjuletkan
dutaavdetfrånmaskinen(Figur44).

9.Börjaviddrivhjuletochdradetnyalarvbandet
runtdet.Kontrolleraattspårenpålarvbandet
passarinmellandistansbrickornapåhjulet
(Figur44).

10.Tryckinlarvbandetunderochmellandebakre
ochmellerstaväghjulen(Figur44).

11.Börjanederstviddetfrämreväghjuletoch
monteralarvbandetrunthjuletgenomattdra
larvbandetbakåtsamtidigtsomdutryckerin
spårenihjulet.

12.Omdutogbortdetyttre,främreväghjulet
tidigareskadumonteratillbakadetnumed
skruvenochpackningensomtogsborttidigare.
Draåtskruventill102Nmochrengör,smörj
ochmonterasedanändmuffenochlåsringen
enligtanvisningarnaiKontrolleraochsmörja

väghjulen(sida34).

Figur46

1.Väghjul

2.Väghjulshatt

3.Låsring

5.Kontrollerasmörjningenunderhattenochrunt
packningen(Figur46).Omdenärsmutsig,
sandigellerförbrukadgördurentsåattalltfett
försvinner,byterpackningenochsmörjerigen.

6.Kontrollerasåattväghjulensnurrarjämntpå
lagret.Kontaktaenauktoriseradserviceverkstad
omväghjuletharfrusitochmåstebytasut.

7.Sättdeninfettadeväghjulshattenöver
skruvhuvudet(Figur46).

8.Fästväghjulshattenmedlåsringen(Figur46).

g013416

13.Skruvafastspännskruvenochkontramuttern.

14.Draåtspännskruventill32,5–40Nmsåatt
larvbandetspänns.

15.Kontrolleraattlarvbandetböjersigmindreän
0,6–1cmnärdetutsättsförentyngdpå20,4kg.
Justeraspännskruvensvridmomentefterbehov.

16.Draåtkontramuttern.

17.Draåtklämskruvarnatill102Nm.

18.Sänkmaskinentillmarken.

19.Upprepaprocedurenförattbytadetandra
larvbandet.

9.Upprepasteg4till8förde12andraväghjulen.

10.Monteralarvbanden.SeBytalarvbanden(sida

33).

34

Underhållaremmarna

Bytautpumpdrivremmen

Pumpdrivremmenskabytasutomdenbörjargnissla
elleromdenärsprucken,slitenellerfransig.Kontakta
enauktoriseradåterförsäljareförennyrem.

1.Ställmaskinenpåettplantunderlag,kopplain
parkeringsbromsenochsänknedhydraullyften.

2.Stängavmotornochtautnyckeln.

3.Lyftuppmaskinensbakdelochstöttauppden
medpallbockar.

4.T abortbottenskyddetenligtanvisningarnai
avsnittetT abortbottenskyddet(sida22).

5.Lossade2pumpskruvarna(Figur47).

12.Draåtpumpskruvarnatill68Nm.

13.Monterabottenskyddet.

Figur47

1.Pump3.Rem

2.Pumpskruvar

6.Vridpumpenmotursochlåtdenfallabortfrån
skivan(Figur47).

4.Mellanremskivansfjäder

Obs:Setillattspindelkopplingenfallerner

tillsammansmedpumpen.

7.Användenfjäderdragare(kontaktaen
auktoriseradåterförsäljare)ellerstyvmetallkrok
ochdraavmellanremsskivansfjäderändefrån
fjäderskruvensåattremmeninteärspänd
(Figur47).

8.T abortremmen.

9.Draennyremruntskivorna.

10.Monteramellanremsskivansfjäderpåskruven.

11.Kontrolleraattspindelkopplingensitterpå
pumpenochförsedanindeniskivan.Vridden
medurssåattdensitterpåpumpskruvarna.

g007837

35

Underhållastyrsystemet

Justeradrivreglageinrikt­ningen

Drivreglagenfabriksinställsinnanmaskinenlevereras.
Eftermångatimmarsanvändningkanskedudock
måstejusteradrivreglagetsinriktningochneutralläge
samtspårningiframåtläget.

Viktigt:Förattjusterareglagenpåkorrektsätt

måstevarjeprocedurslutförasidenordningsom
anges.

Justeradrivningsreglagets
bakåtläge

Omdrivreglagestångeninteliggertättintillochirät
vinkelmotreferensstavennärdenärilägetheltbakåt
måsteduomedelbartutföraföljande:

1.Ställmaskinenpåettplantunderlag,kopplain
parkeringsbromsen(iförekommandefall)och
sänkhydraullyften.

2.Stängavmotornochtautnyckeln.

3.Dradrivreglagetbakåtsåattreglagetsfrämre
delnuddarvidreferensstaven(Figur48).

Figur49

1.Reglagehandtag,
hjuldrivning

5.Justeradrivreglagetsåattdetliggertättintillmot

referensstavennärdetdrasraktbakåt(Figur49
ochFigur50).

6.Draåtänsmutternochskruvenpådrivreglagets

skaft.

2.Skaft,skruvochmutter

Figur50

g004191

g004192

Figur48

1.Reglagetsfrämredel(inte
rättinställt)

4.Omdrivreglagetsfrämredelinteliggertättintill

ochirätvinkelmotreferensstavenlossardu
mutternochskruvenpådrivreglagetsskaft
(Figur49).

2.Referensstav

7.Startamotorn.

8.Backamaskinenmeddrivreglagettättmot
referensstaven.Utförföljandeommaskineninte
backarrakt:

A.Stängavmotorn
B.Lyftochstöttauppmaskinensåattbåda

larvbandengårfriafrånmarkenochlöper

g004190

fritt.

C.Lossaänsmutternochskruvenpå

drivreglagetsskaft(Figur49).

D.Lossakontramuttrarnapådrivstängerna,

underreglagepanelen(Figur51).

36

Figur51

1.Drivstång

E.Startamaskinenochöppnagasreglagettill

ungefärentredjedel.

2.Kontramutter

VARNING

Justeradrivreglagetsneutralläge

Ommaskinenkryperframåtellerbakåtnär
drivreglagetärineutrallägetochmaskinenärvarm
kandubehövajusteramekanismenpåpumpen
somkontrollerarattreglagetåtergårtillneutralläget.
Kontaktaenauktoriseradåterförsäljare.

Justeradrivreglagetsframåtläge

Utförföljandestegommaskinenintekörraktnärdu
hållerdrivreglagetframåtmotreferensstaven:

1.Körmaskinenmeddrivreglagetmot
referensstavenochnoteraivilkenriktningden

g011476

drar.

2.Släppdrivreglaget.

3.Lossahögerkontramutterochjustera
inställningsskruvenframtillpådrivreglaget(Figur

52)ommaskinendraråtvänster.

4.Lossavänsterkontramutterochjustera
inställningsskruvenframtillpådrivreglaget(Figur

52)ommaskinendraråthöger.

Närmaskinenärigångnnsriskför
attfastnairörligadelarochskadas,
ellerriskförbrännskadorpågrund
avhetaytor.

Hålldigpåbehörigtavståndfrån
klämpunkter,rörligadelarochheta
ytornärdujusterarmaskinen,i
synnerhetomdenärigång.

F.Benågonomhjälpatthålladrivreglagettätt

motreferensstavenvidbackning.

G.Justeradrivstängernaslängdsåattbåda

larvbandenhållersammahastighet.

Obs:Nukanduävenjusteralarvbandens

maximalabackningshastighet.

H.Draåtkontramuttrarna.

I.Justeradrivreglagetsåattdetliggertättintill

motreferensstavennärdetdrasraktbakåt
(Figur49ochFigur50).

J.Draåtänsmutternochskruvenpå

drivreglagetsskaft.

g004194

Figur52

1.Ställskruv3.Stopp

2.Kontramutter

5.Upprepastegentillsmaskinenkörraktiläget
Heltframåt.

Viktigt:Kontrolleraattställskruvarna

nuddarvidstoppenilägetHeltframåtföratt
undvikaatthydraulpumparnaöverhettas.

K.Stängavmotornochsänkmaskinentill

marken.

L.Körmaskinenraktbakåtochkontrolleraatt

maskinenspårarrakt.Omdenintegördet
skadukontrolleraivilkenriktningmaskinen
drar.Upprepainställningensåattmaskinen
gårraktvidbackning.

37

Underhålla
hydraulsystemet

VARNING

Hydrauloljasomläckerutundertryckkan
trängainihudenochorsakaskada.Vätska
somträngtinihudenvidenolyckamåste
opererasbortinomnågrafåtimmaraven
läkaresomkännertilldenhärsortensskador,
annarskankallbranduppstå.

•Hållkroppochhänderbortafrån
småläckorellermunstyckensomsprutar
uthydraulvätskaunderhögttryck.

•Användkartongellerpapperförattnna
hydraulläckor.Användaldrighänderna.

Viskositetsindex,ASTM
D2270

Flytpunkt,ASTMD97−37°Ctill−43°C

Branschstandarder

APIGL-4,AGCOPoweruid821XL,FordNewHolland
FNHA-2-C-201.00,KubotaUDT ,JohnDeereJ20C,Vickers
35VQ25ochVolvoWB-101/BM

140till152

Obs:Mångahydraulvätskorärnästintillfärglösa,

vilketgördetsvårtattupptäckaläckor.Det
nnsenrödfärgstillsatstillhydraulvätskani
askorom20ml.Enaskaräckertill15–22liter
hydraulvätska.Beställartikelnr44-2500frånen
auktoriseradToro-återförsäljare.

Kontrollerahydraulvätske­nivån

Specikationerför
hydraulvätskan

Var1500:etimme/Vartannatår(beroendepå
vilketsominträffarförst)—Bytutallarörliga
hydraulslangar.

Hydraultankenskapacitet:23liter
Användendastenavföljandevätskori

hydraulsystemet:

•Transmissions-/hydraulvätskaavtypen

ToroPremium(kontaktaenauktoriserad
Toro-återförsäljareförmerinformation)

•ToroPremiumAllSeasonHydraulicFluid

(kontaktaenauktoriseradT oro-återförsäljareför
merinformation)

•OmingenavdeovanståendeToro-vätskorna

nnstillgängligkanduanvändanågonannan
universalhydraulvätskaförtraktorer(UTHF,
UniversalTractorHydraulicFluid),mendetfår
endastvaravedertagna,petroleumbaserade
produkter.Specikationernamåsteligga
inomangivetintervallförallanedanstående
materialegenskaperochvätskanmåste
överensstämmamedangivnabranschstandarder.
Kontrolleramedenhydraulvätskeleverantöratt
vätskanuppfyllerdessaspecikationer.

Obs:T oroansvararinteförskadorsomuppstått

tillföljdavattfelaktigavätskoranvänts.Använd
därförendastprodukterfrånanseddatillverkare
somansvararförsinarekommendationer.

Materialegenskaper

cStvid40°C:55till62 Viskositet,ASTMD445

cStvid100°C:9,1till9,8

Serviceintervall:Var25:etimme

SeSpecikationerförhydraulvätskan(sida38).

1.Ställmaskinenpåettplantunderlag,kopplain
parkeringsbromsen(iförekommandefall)och
sänkhydraullyften.

2.Stängavmotornochtautnyckeln.

3.Tittainiglasbubblanpåmaskinenshögrasida.
Fortsättatttillsättavätskaomduintekanse
hydraulvätskaibubblan.

g007808

Figur53

1.Kontrollbubblaförhydraulvätska

4.T abortskyddsplåten.SeTabortskyddsplåten

(sida22).

5.Görrentiområdetrunthydraultankens
påfyllningsrörochtabortlocketochltretfrån
röretmedenhylsnyckel(Figur54).

38

Figur54

g007839

1.Locktillpåfyllningsrör

2.Hydraulvätskelter

6.Tillsättvätskatillsdensynsiglasbubblanom
nivånärlåg.

7.Monteralocketochltretpåpåfyllningsröretoch
draåtskruvenovanpåtill13–15,5Nm.

8.Monteraskyddsplåten.SeT abortskyddsplåten

(sida22).

Bytahydraulvätskan

Serviceintervall:Var400:etimme/Årligen(beroende

påvilketsominträffarförst)

1.Ställmaskinenpåettplantunderlag,kopplain
parkeringsbromsen(iförekommandefall)och
sänkhydraullyften.

2.Stängavmotornochtautnyckeln.

3.Låtmaskinensvalnahelt.

4.T aborttoppkåpan.

5.T aborthydraultanklocketochltret(Figur54).

6.Sättettavtappningskärlsomrymmerminst
37,8literunderhydraultanken.

7.Klämihopslangklämmanochtabortklämman
ochslangenfrånhydraultankkopplingenså
atthydraulvätskankanrinnafrånslangenoch
tankenneriavtappningskärlet.

g007840

Figur55

1.Slang

2.Hydraultankkoppling

3.Slangklämma

8.Monteratillbakaslangenpåfästetochfästden
medslangklämmannärtömningenärklar.

Obs:Kasseraspilloljanpåengodkänd

återvinningsstation.

9.Fyllhydraultankenmedhydraulvätska.Se

Specikationerförhydraulvätskan(sida38).

10.Monterahydraulltretochpåfyllningslocket
(Figur54)ochdraåtskruvenovanpåtill
13–15,5Nm.

11.Startamotornochlåtdengåundernågra
minuter.

12.Stängavmotorn.

13.Kontrollerahydraulvätskenivånochfyllpåvid
behov.SeKontrollerahydraulvätskenivån(sida

38).

14.T orkauppeventuellutspilldolja.

15.Monteratoppkåpan.

39

Underhållavfräsen

Bytatänderna

Serviceintervall:Varjeanvändningeller

dagligen—Kontrolleratändernas
skick,roteraellerbytutdesom
ärslitnaellerskadadeochdraåt
muttrarnaförallatänder.

Pågrundavdethögaslitagetändernautsätts
förbehöverderoterasellerbytasutmedjämna
mellanrum(Figur56).

g019862

Figur57

1.Mutter3.Tand

2.Tandhållare

Figur56

1.Vasstand

2.Slitentand

Varjetandärmarkeradmedtrelägensåattdukan
roteradentvågångerochpåsåsättfåennyvass
kantinnantandenbehöverbytasut.Roteraentand
genomattlossamutternsomfästerden(Figur57).
Trycktandenframåtochroteradenentredjedelsvarv
såattenoanvändkantvändsutåt.Draåtmuttern
somfästertandentill37–45N·m.

Vidbyteavenenstakatandlossarduförstmuttern
somfästertandensåattdukantabortdenoch
monterardärefterdennyatanden,distansbrickanoch
mutternpåsammaplats(Figur57).Draåtmuttern
somfästertandentill37–45Nm.

g034325

40

Rengöring

Tabortskräpfrånmaskinen

Förvaring

1.Ställmaskinenpåettplantunderlag,kopplain
parkeringsbromsenochsänknedhydraullyften.

Serviceintervall:Eftervarjeanvändning

Viktigt:Motornkommerattöverhettasoch

skadasomdenkörsmedblockeradeskärmar,
smutsigaellerigensattakylänsaroch/ellermed
kylarhöljenademonterade.

1.Ställmaskinenpåettplantunderlag,kopplain
parkeringsbromsen(iförekommandefall)och
sänkhydraullyften.

2.Stängavmotorn,tautnyckelnochväntatills
motornharsvalnat.

3.T orkabortalltskräpfrånluftrenaren.

4.T abortalltskräpsomsamlatspåmotorn
ochljuddämparenmedenborsteeller
blåsanordning.

Viktigt:Detärbättreattblåsabortskräpet

änatttvättabortdet.Omduanvändervatten
skaduhålladetpåavståndfrånelektriska
delarochhydraulventiler.Användinte
enhögtryckstvätt.Enhögtryckstvättkan
skadaelsystemetochhydraulventilernaeller
utarmasmörjfettet.

5.T abortskräpfrånoljekylaren.

2.Stängavmotorn,tautnyckelnochväntatills
motornharsvalnat.

3.Avlägsnalortochsmutsfrånmaskinens
utvändigadelar,särskiltmotorn.Tabortsmuts
ochskräpfrånutsidanavmotornskylänsar
ochäkthus.

Viktigt:Tvättamaskinenmedett

miltrengöringsmedelochvatten.
Högtryckstvättaintemaskinen.Undvikatt
användaalltförmycketvatten,särskiltnära
kontrollpanelen,motorn,hydraulpumparna
ochmotorerna.

4.Servaluftrenaren;seServaluftrenaren(sida

24).

5.Smörjmaskinen.SeSmörjamaskinen(sida23).

6.Bytoljaivevhuset,seBytautmotoroljan(sida

26).

7.T aborttändstiftetochkontrolleraskicketpådet.
SeUtföraservicepåtändstiftet(sida27).

8.Utförföljandeommaskinenskaställasi
förvaringimeränenmånad:

A.Tillsättenoljebaseradstabiliserare/kon-

ditioneraretillbränsletitanken.Följ
blandningsanvisningarnafråntillverkaren.
Användinteenalkoholbaseradstabiliserare
(etanolellermetanol).

Obs:Enstabiliserare/konditionerare

fungerareffektivastnärdenblandasmed
färsktbränsleochalltidanvänds.

B.Körmotornsåattdetstabiliseradebränslet

fördelasibränslesystemet(5minuter).

C.Stängavmotorn,låtdensvalnaochtöm

bränsletankenmedenhävertavpumptyp.

D.Startamotornochkördentillsdenstängs

av.

E.Kopplainchoken.

F.Startaochkördentillsdenintelängre

startar.

G.Kasserabränsletpålämpligtsätt.Återvinn

enligtlokalaföreskrifter.

Viktigt:Förvaraintebränslesominnehåller

stabiliserare/konditionerareunderlängre
tidänvadsomrekommenderasav
stabiliserartillverkaren.

9.Hällitvåmatskedarmotoroljaitändstiftshålet
närstiftetärborttagetfrånmotorn.

41

10.Placeraentrasaövertändstiftshåletförattfånga
uppeventuelltoljesprutochanvänddärefter
startmotornellerstartsnöretförattdraigång
motornochfördelaoljanicylindern.

11.Monteratändstiftet,menanslutintetändkabeln
tilltändstiftet.

12.Laddabatteriet.SeLaddabatteriet(sida30).

13.Kontrolleraochjusteraspänningenilarvbanden.
SeKontrolleraochjusteraspänningeni

larvbanden(sida33).

14.Kontrolleraochdraåtallafästelement.Reparera
ellerbytutskadadedelar.

15.Målailackskadorochbarametallytormedfärg
frånenauktoriseradåterförsäljare.

16.Förvaramaskineniettrentochtorrtgarageeller
lagerutrymme.T autnyckelnurtändningslåset
ochläggdendärdukommerihågattduharlagt
den.

17.Täckövermaskinenförattskyddadenochhålla
denren.

42

Felsökning

Problem

Startmotornstartarinte.

Motornstartarinte,ärtrögstartadeller
stannarefterenstund.

Motorntapparkraft.

Möjligaorsaker

1.Batterietärurladdat.1.Laddaellerbytutbatteriet.

2.Deelektriskaanslutningarnahar
korroderatellerlossnat.

3.Reläetellerbrytarenärskadad.3.Kontaktaenauktoriserad

1.Bränsletankenärtom.

2.Bränslekranenärstängd.

3.Reglagenärinteineutralläge.3.Förreglagentillneutralläget.

4.Chokenärintepå.4.Skjutchokenframåtsålångtdetgår.

5.Luftrenarenärsmutsig.5.Rengörellerbytutluftrenarinsatsen.

6.Tändkabelnärlösellerurkopplad.

7.Tändstiftetärslitet,skadatellerhar
felaktigtelektrodavstånd.

8.Detnnssmuts,vattenellergammalt
bränsleibränslesystemet.

1.Motornbelastasförhårt.

2.Luftrenarenärsmutsig.2.Rengörellerbytutluftrenarinsatsen.

3.Lågoljenivåivevhuset.3.Kontrolleraochfyllpåoljaivevhuset.

4.Kylänsarnaochluftkanalernaunder
motornsäkthusärigensatta.

5.Tändstiftetärslitet,skadatellerhar
felaktigtelektrodavstånd.

6.Detnnssmuts,vattenellergammalt
bränsleibränslesystemet.

2.Kontrolleraattdeelektriska
anslutningarnahargodkontakt.

serviceverkstad.

1.Fylltankenmedfärsktbränsle.

2.Öppnabränslekranen.

6.Sättpåtändkabelnpåtändstiftet.

7.Monteraettnytttändstiftmedkorrekt
avstånd.

8.Kontaktaenauktoriserad
serviceverkstad.

1.Sänkhastigheten.

4.Rensakylänsarnaochluftkanalerna.

5.Monteraettnytttändstiftmedkorrekt
avstånd.

6.Kontaktaenauktoriserad
serviceverkstad.

Åtgärd

Motornöverhettas.

Maskinenvibreraronormalt.

Maskinendriverinte.

Detgårinteattvridafräsen.

Fräsenskärförlångsamt.

1.Motornbelastasförhårt.

2.Oljenivånivevhusetärlåg.2.Kontrolleraochfyllpåoljaivevhuset.

3.Kylänsarnaochluftkanalernaunder
motornsäkthusärigensatta.

1.Motornsfästskruvarärlösa.

1.Hydraulvätskenivånärlåg.1.Kontrolleraochfyllpåhydraulvätska.

2.Bogserventilernaäröppna.

3.Hydraulsystemetärskadat.3.Kontaktaenauktoriserad

1.Enträbitellerstenharfastnatifräsen.

2.Fräsensdrivsystemärskadat.2.Kontaktaenauktoriserad

3.Hydraulsystemetärblockerat,
förorenatellerskadat.

1.Tändernaärutslitna.

2.Hydraulsystemetäröverhettat.

3.Hydraulsystemetärblockerat,
förorenatellerskadat.

1.Sänkhastigheten.

3.Rensakylänsarnaochluftkanalerna.

1.Draåtmotornsfästskruvar.

2.Stängbogserventilerna.

serviceverkstad.

1.Stängavmotornochtabortdetsom
harfastnatmedenpinne.

serviceverkstad.

3.Kontaktaenauktoriserad
serviceverkstad.

1.Vändpåellerbytuttänderna.

2.Stängavsystemetochlåtdetsvalna.

3.Kontaktaenauktoriserad
serviceverkstad.

43

Scheman

Elschema(Rev.A)

44

g013418

Hydraulschema(Rev.A)

45

g025169

Anteckningar:

Europeisktsekretessmeddelande

DeuppgiftersomTororegistrerar
ToroWarrantyCompany(T oro)respekterardinintegritet.Förattkunnabehandladinagarantianspråkochkontaktadigihändelseavattenproduktmåste
återkallasbervidigattuppgevissapersonuppgifter,antingendirektellerviadinlokalaToro-återförsäljare.

TorosgarantisystemkörspåservrarsomnnsiUSAdärsekretesslagarnakanskeintegersammaskyddsomidittland.

GENOMATTUPPGEDINAPERSONUPPGIFTERTILLOSSSAMTYCKERDUTILLATTDEBEHANDLASSÅSOMBESKRIVSIDETHÄR
SEKRETESSMEDDELANDET.

SåhäranvänderToroinformationen
Torokananvändadinapersonuppgifterförattbehandlagarantianspråkochförattkontaktadigihändelseavattenproduktåterkallas.T orokan
vidarebefordrauppgifternatillsinadotterbolag,återförsäljareellerandraaffärspartnersisambandmednågonavdessaaktiviteter.Visäljerintedina
personuppgiftertillnågotannatföretag.Viförbehållerossrättenattvidarebefordrapersonuppgifterisyfteattefterlevatillämpligalagarochuppfylla
förfrågningarfrånvederbörligamyndigheter,administrerasystempårättsättellerförvåregenellerandraanvändaressäkerhet.

Såhärsparasdinapersonuppgifter
Visparardinapersonuppgiftersålängevibehöverdemfördetsyftedeursprungligenregistreradesför,avandralegitimaskäl(t.ex.förattfölja
föreskrifter)ellersålängesomkrävsenligttillämpliglag.

Torosengagemangförattskyddadinapersonuppgifter
Vividtarskäligaförsiktighetsåtgärderförattskyddadinapersonuppgifter .Vividtarocksååtgärderförattbibehållapersonuppgifternasaktuellastatusså
attdeärkorrekta.

Åtkomstochkorrigeringavpersonuppgifter
Omduvillgranskaellerkorrigeradinapersonuppgifterkandukontaktaossviae-postpå[e-mail].

KonsumenträttiAustralien

AustraliensiskakunderhittarinformationrörandeaustraliensiskkonsumenträttinutiförpackningenellerhosdenlokalaToro-återförsäljaren.

374-0282RevC

DelstatenKaliforniensProposition65-varningsinformation

Vadärdethärförvarning?

Dukanskeserenprodukttillsalusomharenvarningsetikettenligtföljande:

VARNING:Cancerochfortplantningsskador–www.p65Warnings.ca.gov.

VadärProp65?

Prop65omfattarallaföretagsomärverksammaiKalifornien,somsäljerprodukteriKalifornienellersomtillverkarproduktersomkanskekommeratt
säljasiellerförasiniKalifornien.Prop65kräverattKaliforniensguvernörskapubliceraochuppdateraenlistamedkemikaliersomärkändaföratt
orsakacancer,fosterskadoroch/ellerandrafortplantningsskador.Listan,somuppdaterasårligen,inkluderarhundratalskemikaliersomåternnsimånga
vardagligabruksföremål.SyftetmedProp65ärattinformeraallmänhetenomexponeringfördessakemikalier.

Prop65förbjuderinteförsäljningavproduktersominnehållerdessakemikalier,menvarningarkrävspåallaprodukterochförpackningarsamtpåall
produktdokumentation.EnProp65-varningbetyderdockinteattenproduktstridermotnågraproduktsäkerhetsstandardereller-krav.Kaliforniens
myndigheterharklargjortattenProp65-varning”inteärdetsammasomettmyndighetsbeslutomattenproduktärsäkerellerosäker”.Mångaavdessa
kemikalierharanväntsivardagligaprodukteriåratalutandokumenteradfara.Merinformationnnspåhttps://oag.ca.gov/prop65/faqs-view-all

EnProp65-varningbetyderattettföretagantingenhar(1)utvärderatexponeringsriskenochkommitframtillattdenöverskridernivånför”försumbar
nivå”,eller(2)harvaltattgeenvarningbaseratpåvetskapenomförekomstavlistadekemikalierutanattförsökautvärderaexponeringsrisken.

Gällerdennalagöverallt?

Prop65-varningarkrävsendastenligtkalifornisklag.DessavarningarkansesiettstortantalolikasammanhangiKalifornien,inklusivemeninte
begränsattillrestauranger,mataffärer,hotell,skolorochsjukhus,ochpåettstortantalolikaprodukter.Vissae-butikerochpostorderföretaganger
dessutomProp65-varningarpåsinawebbplatserellerisinakataloger.

.

Hurskiljersigdekaliforniskavarningarnafrånnationellagränsvärden?

Prop65-standarderäroftasträngareännationellaochinternationellastandarder.DetnnsdiversesubstansersomkräverenProp65-varning
vidnivåersomärmycketlägreändenationellaåtgärdsgränserna.Prop65-nivånförblyvarningarärt.ex.0,5μg/dag,vilketärbetydligtlägreän
dennationellaochinternationellanivån.

Varförnnsintevarningenpåallaliknandeprodukter?

•ProduktersomsäljsiKalifornienkräverProp65-märkningmedanliknandeproduktersomsäljsnågonannanstansintegördet.

•OmettföretagharvaritinblandatienrättsprocessomProp65ochnårenförlikningkanförlikningenkrävaattProp65-varningarangesfördess

produkter,medanandraföretagsomtillverkarliknandeprodukterkanskeinteharnågrasådanakrav.

•TillämpningenavProp65ärinkonsekvent.

•FöretagkanväljaattinteattangevarningaromdeharkommitframtillattdeenligtProp65intebehövergöradet.Ävenomenproduktsaknar

varningbehöverintedetbetydaattprodukteninteinnehållerdelistadekemikaliernaiungefärsammaomfattning.

VarförinkluderarTorodennavarning?

Toroharvaltattförsekonsumentermedsåmycketinformationsommöjligtsåattdekanfattavälgrundadebeslutomdeprodukterdeköperoch
använder.EftersomexponeringsgränskravinteangettsförallalistadekemikaliertillhandahållerToroivissafallvarningarbaseratpåvetskapenom
förekomstavenellereraangivnakemikalierutanattförsökautvärderaexponeringsnivån.TrotsattT oro-produkternasexponeringsriskkananses
varaförsumbar,ellermedgodmarginalliggainomgränsernaför”försumbarrisk”,harT orovaltattangeProp65-varningarna.Omviinteangerdessa
varningarkanToroåtalasavdenkaliforniskastatenelleravprivatpersonersomvillverkställaProp65,vilketkanledatillallvarligapåföljder.

RevA
