FormNo.3430-326RevA

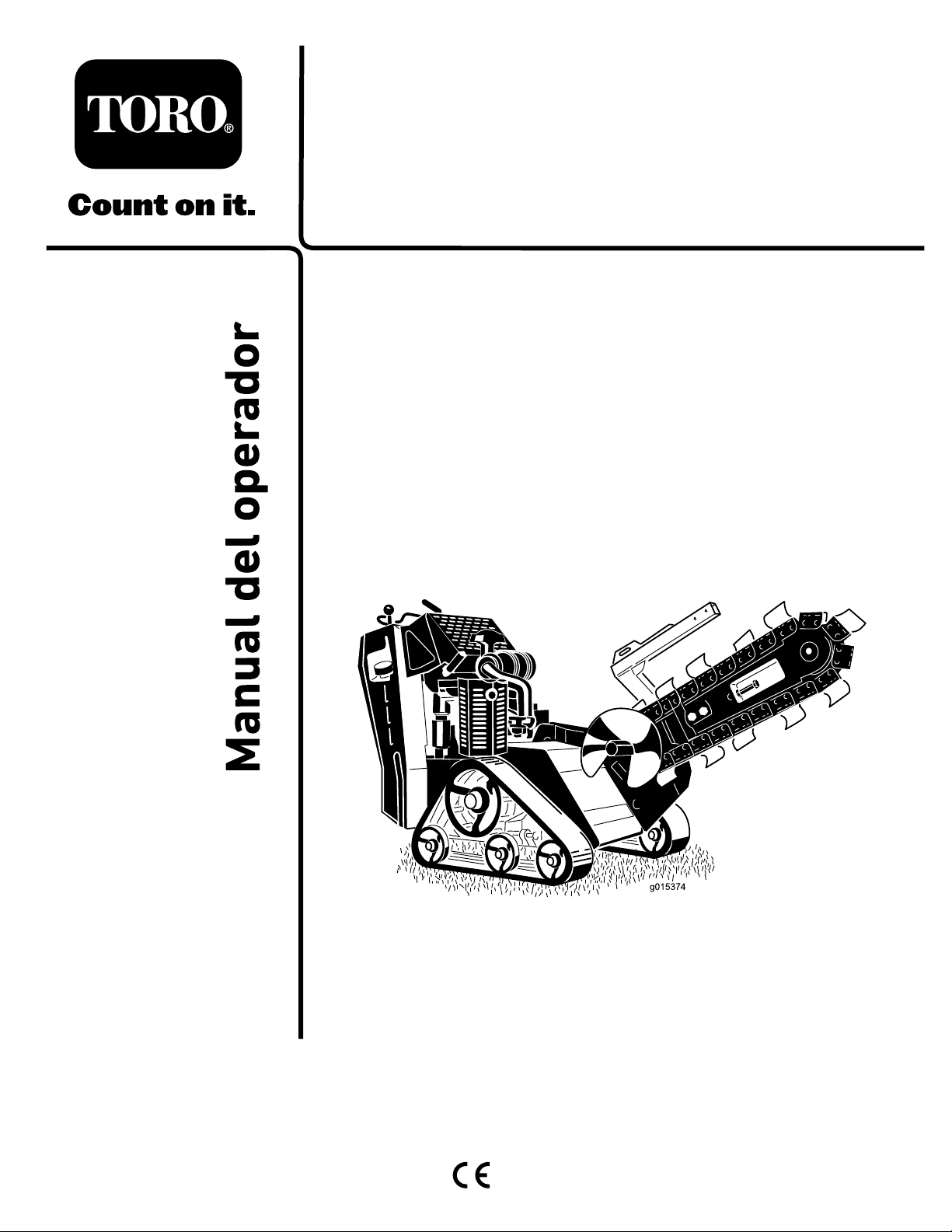

ZanjadoraTRX-16,TRX-20y TRX-26

Nºdemodelo22972—Nºdeserie404710000ysuperiores Nºdemodelo22972G—Nºdeserie404710000ysuperiores Nºdemodelo22973—Nºdeserie404710000ysuperiores Nºdemodelo22973G—Nºdeserie404710000ysuperiores Nºdemodelo22974—Nºdeserie404710000ysuperiores

Registresuproductoenwww.T oro.com. Traduccióndeloriginal(ES)

*3430-326*A

Esteproductocumpletodaslasdirectivaseuropeas aplicables;sideseamásdetalles,consultela DeclaracióndeConformidad(Declarationof Conformity–DOC)decadaproducto.

Elusoolaoperacióndelmotorencualquierterreno forestal,demonteocubiertodehierbaamenosque elmotorestéequipadoconparachispas(conforme aladenicióndelasección4442)mantenidoen buenascondicionesdefuncionamiento,oqueel motorhayasidofabricado,equipadoymantenido paralaprevencióndeincendios,constituyeuna infraccióndelalegislacióndeCalifornia(California PublicResourceCodeSection4442o4443).

Elmanualdelpropietariodelmotoradjuntoofrece informaciónsobrelasnormasdelaUSEnvironmental ProtectionAgency(EPA)ydelaCaliforniaEmission ControlRegulationsobresistemasdeemisiones, mantenimientoygarantía.Puedesolicitarseun manualnuevoalfabricantedelmotor.

ADVERTENCIA

CALIFORNIA

AdvertenciadelaPropuesta65

Losgasesdeescapedeesteproducto

contienenproductosquímicosqueel

EstadodeCaliforniasabequecausan

cáncer,defectoscongénitosuotros

peligrosparalareproducción.

Losbornes,terminalesyotrosaccesorios

delabateríacontienenplomoy

compuestosdeplomo,productos

químicosreconocidosporelEstadode

Californiacomocausantesdecáncery

dañosreproductivos.Láveselasmanos

despuésdemanejarelmaterial.

Elusodeesteproductopuedeprovocarla

exposiciónasustanciasquímicasqueel

EstadodeCaliforniaconsideracausantes

decáncer,defectoscongénitosuotros

trastornosdelsistemareproductor.

Introducción

Estamáquinaestádiseñadaparaabrirzanjasenla tierraandeenterrarcablesytuberíasparadiversas aplicaciones.Noestádiseñadaparacortarrocas, maderaniningúnotromaterialquenoseatierra.El usodeesteproductoparaotrospropósitosquelos previstospodríaserpeligrosoparaustedyparaotras personas.

Leaestemanualdetenidamenteparaaprendera utilizarymantenercorrectamentesuproducto,y paraevitarlesionesydañosalproducto.Ustedesel responsabledeutilizarelproductodeformacorrecta ysegura.

Visitewww.Toro.comparabuscarmateriales deformaciónyseguridadoinformaciónsobre accesorios,paralocalizarundistribuidoropara registrarsuproducto.

Cuandonecesiteasistenciatécnica,piezasgenuinas Torooinformaciónadicional,póngaseencontacto conunServicioTécnicoAutorizadooconAsistencia alClienteT oro,ytengaamanolosnúmerosde modeloyseriedesuproducto.Figura1indicala ubicacióndelosnúmerosdemodeloyserieenel producto.Escribalosnúmerosenelespacioprovisto.

Importante:Consudispositivomóvil,puede

escanearelcódigoQRdelapegatinadelnúmero deserie(siseincluye)ovisitewww.Toro.com paraaccederainformaciónsobrelagarantía,las piezasyotrainformaciónsobreelproducto.

g007797

Figura1

1.Placaconlosnúmerosdemodeloydeserie

Nºdemodelo

Nºdeserie

Estemanualidenticapeligrospotencialesycontiene mensajesdeseguridadidenticadosporelsímbolo dealertadeseguridad(Figura2),queseñalaun

Póngaseencontactoconnosotrosenwww.T oro.com.

Reservadostodoslosderechos

ImpresoenEE.UU.

peligroquepuedecausarlesionesgravesolamuerte siustednosiguelasprecaucionesrecomendadas.

Figura2

1.Símbolodealertadeseguridad

Estemanualutiliza2palabraspararesaltar información.Importantellamalaatenciónsobre informaciónmecánicaespecial,yNotaresalta informacióngeneralquemereceunaatención especial.

Contenido

Seguridad.................................................................4

Seguridadengeneral.........................................4

Pegatinasdeseguridadeinstrucciones.............5

Montaje.....................................................................9

1Instalacióndelaespadaylacadena................9

2Vericacióndelniveldelosuidos..................10

3Cargadelabatería(solomodelosde

arranqueeléctrico)........................................10

Elproducto...............................................................11

Controles..........................................................11

Interruptordeencendido................................11

Especicaciones..............................................14

Accesorios........................................................14

Antesdelfuncionamiento....................................15

Seguridadantesdeluso...................................15

Cómoañadircombustible.................................15

Mantenimientodiario........................................16

Duranteelfuncionamiento...................................16

Seguridadduranteeluso..................................16

Arranquedelmotor...........................................17

Conduccióndelamáquina...............................18

Paradadelmotor..............................................18

Cómoexcavarzanjas.......................................19

Consejosdeoperación....................................19

Despuésdelfuncionamiento...............................19

Seguridaddespuésdeluso..............................19

Cómomoverunamáquinaaveriada.................20

Preparacióndelamáquinaparael

transporte......................................................20

Izadodelamáquina.........................................20

Mantenimiento........................................................21

Seguridadenelmantenimiento........................21

Calendariorecomendadodemanteni-

miento..........................................................21

Procedimientospreviosalmantenimiento...........22

Cómoretirarlacubierta....................................22

Cómoretirarelprotectorinferior.......................23

Lubricación..........................................................24

Engrasadodelamáquina.................................24

Cómoengrasarelalojamientodela

zanjadora......................................................25

Mantenimientodelmotor.....................................25

Seguridaddelmotor.........................................25

Mantenimientodellimpiadordeaire..................25

g000502

Mantenimientodelaceitedemotor...................27

Mantenimientodelabujía(s).............................29

Mantenimientodelsistemadecombusti-

ble................................................................30

Drenajedeldepósitodecombustible................30

Cambiodelltrodecombustible.......................31

Mantenimientodelsistemaeléctrico....................32

Seguridaddelsistemaeléctrico........................32

Mantenimientodelabatería.............................32

Cambiodelosfusibles(Modelos22973y

22974)...........................................................34

Mantenimientodelsistemadetransmi-

sión..............................................................35

Mantenimientodelasorugas............................35

Mantenimientodelosfrenos................................38

Comprobacióndelfrenodeestaciona-

miento...........................................................38

Mantenimientodelascorreas..............................39

Sustitucióndelacorreadelatransmisiónde

labomba.......................................................39

Mantenimientodelsistemadecontrol..................40

Ajustedelaalineacióndelcontroldela

tracción.........................................................40

Mantenimientodelsistemahidráulico..................42

Seguridaddelsistemahidráulico......................42

Especicacióndeluidohidráulico...................42

Comprobacióndelniveldeuido

hidráulico......................................................43

Cambiodelltrohidráulico................................43

Cómocambiareluidohidráulico.....................44

Mantenimientodelazanjadora............................45

Cambiodelosdientesexcavadores..................45

Comprobaciónyajustedelacadenade

excavaciónylaespada.................................45

Cómocambiarelpiñóndearrastre...................46

Limpieza..............................................................47

Cómolimpiarlamáquina..................................47

Almacenamiento.....................................................47

Seguridadduranteelalmacenamiento.............47

Almacenamiento...............................................47

Solucióndeproblemas...........................................49

Esquemas...............................................................51

Seguridad

PELIGRO

Puedehaberconduccionesdeservicios enterradasenlazonadetrabajo.Sise perforan,puedencausardescargaseléctricas oexplosiones.

Marquelasáreasdelazonadetrabajoque contienentendidosenterrados,ynoexcave enlaszonasmarcadas.Póngaseencontacto consuserviciodemarcadolocaloconsu compañíadeelectricidad/agua,etc.,paraque marquenlanca(porejemplo,enEstados Unidos,llameal811,oenAustralia,llame al1100paracontactarconelserviciode marcadonacional).

Seguridadengeneral

Esteproductoescapazdeamputarmanosypies. Sigasiempretodaslasinstruccionesdeseguridad conelndeevitarlesionescorporalesgravese inclusolamuerte.

alertadeseguridad,queindicaunaPrecaución,una AdvertenciaounPeligro,esdecir,unainstrucción deseguridadpersonal.Elincumplimientodeestas instruccionespuededarlugaralesionespersonales olamuerte.

•Marquelasáreasdelazonadetrabajoque

contienentendidosenterradosyotrosobjetos,y noexcaveenlaszonasmarcadas.

•Mantengalasmanosylospiesalejadosdelos

dientes,elsinfínuotraspartesenmovimiento.

•Mantengaalejadosaotraspersonasyalos

animalesdomésticosdelamáquina.

•LeaycomprendaelcontenidodeesteManualdel

operadorantesdearrancarelmotor.

•Nodejenuncaquelamáquinaseautilizadapor

niñosoporpersonasquenohayanrecibidola formaciónadecuada.

•Nohagafuncionarlamáquinasinoestán

colocadosyfuncionandolosprotectoresy dispositivosdeseguridad.

•Prestetodasuatenciónalutilizarlamáquina.

Norealiceningunaactividadquegenere distracciones,delocontrariopuedenproducirse lesionesodañosenlapropiedad.

•Parelamáquina,apagueelmotoryretirela

llaveantesderealizartareasdemantenimiento orepostajeyantesdeeliminarobstruccionesen lamáquina.

Elusoomantenimientoincorrectodeestamáquina puedecausarlesiones.Parareducirlaposibilidad desufrirlesiones,sigaestasinstruccionesde seguridadyprestesiempreatenciónalsímbolode

Pegatinasdeseguridadeinstrucciones

Laspegatinasdeseguridadeinstruccionesestánalavistadeloperadoryestánubicadas cercadecualquierzonadepeligropotencial.Sustituyacualquierpegatinaqueestédañadao quefalte.

decalbatterysymbols

Símbolosdelabatería

Algunosdeestossímbolos,otodosellos,estánensu

batería.

1.Riesgodeexplosión6.Mantengaalejadasdela

2.Nofume,mantenga alejadodelfuegoydelas llamasdesnudas

3.Líquidocáustico/peligro dequemaduraquímica

4.Lleveprotecciónocular..9.Enjuaguelosojos

5.LeaelManualdel operador.

bateríaaotraspersonas.

7.Lleveprotecciónocular; losgasesexplosivos puedencausarcegueray otraslesiones.

8.Elácidodelabatería puedecausarceguerao quemadurasgraves.

inmediatamenteconagua ybusquerápidamente ayudamédica.

10.Contieneplomo;notirara labasura

decal93-9084

93-9084

1.Puntodeizado/Puntodeamarre

decal100-4650

100-4650

1.Peligrodeaplastamientodelamano–mantengaalejadas aotraspersonas.

2.Peligrodeaplastamientodelpie–mantengaalejadasa otraspersonas.

93-6686

1.Fluidohidráulico

2.LeaelManualdeloperador.

93-7814

1.Peligrodeenredamiento,correa–noseacerquealas piezasenmovimiento.

decal93-6686

decal107-8495

107-8495

1.Frenodeestacionamiento

decal93-7814

decal133-8062

133-8062

137-3873

1.LeaelManualdeloperador.

decal137-3874

137-3874

decal137-3873

1.LeaelManualdeloperador.

decal115-4020

115-4020

1.Giroaderecha

2.Haciaadelante

3.Marchaatrás

4.Giroaizquierda

99-9952

1.Peligrodecorte,cadenaysinfín–manténgasealejadodelaspiezasenmovimientoymantengaalejadasaotraspersonas.

2.Advertencia–apagueelmotoryretirelallaveantesderealizarcualquiermantenimientooreparación.

3.Peligrodeexplosióny/odescargaeléctrica–noexcaveenzonasdondehayatendidossubterráneosdegasoeléctricos.

decal99-9952

decal115-1230

115-1230

1.Advertencia–noutiliceestamáquinaamenosquehayarecibidoformaciónensumanejo.

2.Motor–apagar

3.Motor–marcha

4.Cadenadelazanjadora–marchaatrás

5.Cadenadezanjadora–haciaadelante

6.Cadenadelazanjadora–desconectada

7.Aceleradordelmotor

8.Rápido

9.Lento

10.Estárter

11.Activado/Cerrado

12.Desactivado/Abierto

13.LeaelManualdeloperadorantesdearrancarelmotor;paraarrancarelmotor,pongalapalancadecontroldelazanjadoraen posicióndeDesconectado,pongaelcontroldetracciónenPuntomuerto,pongalavelocidaddelmotorenRápidoyelestárteren Activado/Cerrado,girelallavealaposicióndeMarchayquiteelfrenodeestacionamientocuandoelmotorarranque.

14.LeaelManualdeloperadorantesdeusarlazanjadora;parausarlazanjadora,bajelaespada,muevalapalancadecontroldela zanjadoraalaBarradereferencia,tirehaciaatrásdelcontroldetracciónparadesplazarseenmarchaatrásyexcavelazanja.

decal115-1231

115-1231

1.Peligrodecorte/desmembramiento,zanjadora–mantengaa otraspersonasalejadas;nohagafuncionarlacadenadela zanjadoraduranteeltransportedelamáquina.

2.Peligrodeexplosión,repostaje–apagueelmotoryapague todallamaantesderepostar.

3.Peligrodevuelco/aplastamiento–bajeelcabezalde zanjadoramientrastrabajeenpendientes.

4.Advertencia–manténgasealejadodelaspiezasen movimiento;espereaquesedetengantodaslaspiezasen movimiento..

5.Advertencia–bajelaespada,accioneelfrenode estacionamiento,apagueelmotoryretirelallaveantesde dejarlamáquina.

6.Peligrodedescargaeléctrica;peligrodeexplosión–noutilice lamáquinasiesposiblequehayacableseléctricos;póngase encontactoconlaempresalocaldeelectricidad.

7.Elevacióndelaespada

8.Bajarelbrazo.

9.Elevarelbrazo.

Montaje

Piezassueltas

Utilicelatablasiguienteparavericarquenofaltaningunapieza.

Procedimiento

Espada(sevendeporseparado)

1 2

Cadena(sevendeporseparado)

Nosenecesitanpiezas

DescripciónCant.

Instalacióndelaespaday lacadena

Piezasnecesariasenestepaso:

Espada(sevendeporseparado)

Cadena(sevendeporseparado)

Procedimiento

Importante:Existenvariasconguracionesde

espadasycadenas,dediferentesdimensiones. Consulteasudistribuidorautorizadoparaobtener laespadaylacadenamásapropiadasparasus necesidadesespecícas.

Uso

1 1

–

1.Sinfín

2.Espada

3.Pernos8.Espadaenelcabezalde

4.Arandeladoble9.Piñóndearrastre

5.Tuercas

Instalelaespadaylacadena.

Compruebelosnivelesdelosuidos.

Carguelabatería(solomodelosde arranqueeléctrico).

Figura3

6.Pernodeajuste

7.Contratuerca

transmisión

g011470

1.Aparquelamáquinaenunasupercienivelada ypongaelfrenodeestacionamiento.

2.Apagueelmotoryretirelallave.

3.Retireelperno,las2arandelascurvasyla tuercaquesujetanelsinfínparaescombros,y retireelsinfín(Figura3).

Nota:Guardelosherrajesparasuusofuturo.

4.Retirelos2pernos,lastuercasylasarandelas doblesdelosladosdelaespada(Figura3).

5.Aojeelpernodeajusteylacontratuerca (Figura3).

6.Deslicelaespadasobreelbrazodelcabezal detransmisión.

7.Instalelos2pernos,lastuercasylasarandelas doblesretiradosenelpaso4atravésdela espadayelbrazo,peronolosapriete.

8.Silacadenanoestámontada,conecte loseslabonesintroduciendoelpasador suministradoatravésdeloseslabones,asimple presiónoconlaayudadeunmartillo.

Importante:Paranodoblarloseslabones

delacadena,coloqueunosbloquesdebajo deloseslabonesyentrelosmismossies

necesarioutilizarunmartilloparaintroducir elpasador.

9.Sujeteelpasadorconlachavetasuministrada conlacadena.

10.Paselacadenadeexcavaciónporencima delejemotordelsinfínysobreelpiñónde arrastre,asegurándosedequelosdientesestán orientadoshaciaadelanteeneltramosuperior.

11.Coloqueeltramosuperiordelacadenaen laespadadelazanjadora,ydespuéspase lacadenaalrededordelrodillosituadoenel extremodelaespada.

12.Enrosqueelpernodeajusteenlaespada yapriételohastaquequedeunaholgurade 3,8–6,3cm(1–1/2a2–1/2")eneltramoinferior delacadena.

13.Enrosquelacontratuercasobreelpernode ajusteyapriételarmementecontralaespada.

14.Aprietelos2pernosylastuercasquejanla espadaaentre183y223N·m.

15.Instaleelsinfínusandoelperno,las2arandelas curvasylatuercaqueretiróanteriormente.

16.Aprieteelpernoylatuercaa101N·m.

Cargadelabatería(solo modelosdearranque eléctrico)

Nosenecesitanpiezas

Procedimiento

Carguelabatería;consulteCómocargarlabatería

(página33)paraobtenermásinformación.

Vericacióndelniveldelos uidos

Nosenecesitanpiezas

Procedimiento

Antesdearrancarelmotorporprimeravez, compruebelosnivelesdelaceitedelmotorydeluido hidráulico.Consultelassiguientesseccionespara obtenermásinformación:

•Comprobacióndelniveldeaceitedelmotor

(página27)

•Comprobacióndelniveldeuidohidráulico

(página43)

Elproducto

Interruptordeencendido

Máquinasdearranquederetroceso

Elinterruptordeencendidotiene2posiciones: DESCONECTADOyMARCHA.ConsulteArranquedel

motor(página17).

Máquinasdearranqueeléctrico

Elinterruptordeencendidotiene3posiciones: DESCONECTADO,MARCHAyARRANQUE.Consulte

Arranquedelmotor(página17).

Figura4

1.Panelde control

2.Motor

3.Sinfín

4.Protector dela cadena

5.Cadena8.Cabezal

6.Dientes excavadores

7.Espada10.Placade seguridad en marcha atrás

dela zanjadora

9.Oruga

Controles

Familiarícesecontodosloscontroles(Figura5) antesdeponerenmarchaelmotorytrabajarconla máquina.

Paneldecontrol

g015375

Palancadelacelerador

Muevaelcontrolhaciaadelanteparaaumentarla velocidaddelmotoryhaciaatrásparareducirla velocidad.

Palancadelestárter

Sielmotorestáfrío,muevalapalancahaciaadelante antesdearrancar.Despuésdequeelmotorarranque, reguleelestárterparaqueelmotorsigafuncionando suavemente.Tanprontocomoseaposible,muevala palancadelestárterhaciaatráshastaquehagatope.

Nota:Sielmotorestácaliente,noseránecesario

usarelestárter,osólomuypoco.

Contadordehoras

Elcontadordehorasmuestraelnúmerodehorasde usodelamáquina.

Barradereferencia

Figura5

1.Controldetracción

2.Palancadeelevaciónde laespada

3.Palancadecontroldela zanjadora

4.Barradereferencia8.Contadordehoras

5.Palancadelacelerador

6.Palancadelestárter

7.Interruptordeencendido

Alconducirlamáquina,utilicelabarradereferencia comomanillarypuntodeapoyoparacontrolarla máquina.Paraasegurarunaoperaciónsuavey controlada,noquitelasdosmanosdelabarrade referenciamientrasutilizalamáquina.

g007801

Controldetracción

•Paragiraraladerecha,gireelcontroldetracción

enelsentidodelasagujasdelreloj(Figura9).

Figura6

1.Barradereferencia

2.Controldetracción

•Paradesplazarsehaciaadelante,muevaelcontrol

detracciónhaciaadelante(Figura7).

Figura7

•Paradesplazarsehaciaatrás,muevaelcontrolde

tracciónhaciaatrás(Figura8).

Importante:Mientrasconduzcaenmarcha

atrás,mirehaciaatrásparaasegurarsedeque elcaminoestádespejado,ymantengaambas manosenlabarradereferencia.

g008128

Figura9

g008131

•Paragiraralaizquierda,gireelcontroldetracción

enelsentidocontrarioalasagujasdelreloj (Figura10).

g008132

Figura10

g008129

•Paradetenerlamáquina,suelteelcontrolde

tracción(Figura6).

Nota:Cuantomásmuevaelcontroldetracciónen

cualquiersentido,másrápidosemoverálamáquina endichadirección.

Figura8

g008130

Palancadeelevacióndelaespada

Parabajarlaespada,muevalapalancalentamente haciaadelante(Figura11).

Paraelevarlaespada,muevalentamentelapalanca haciaatrás(Figura11).

g007803

Figura12

Figura11

1.Elevarlaespada2.Bajarlaespada

Bloqueodeelevacióndelaespada

Elbloqueodeelevacióndelaespadasujetala palancadeelevacióndelaespadademaneraque nosepuedamoverhaciaadelante.Estoayudaa asegurarquenadiepuedabajaraccidentalmentela espadadurantelasoperacionesdemantenimiento. Bloqueelaespadasiemprequenecesitedetenerla máquinaconlaespadaelevada.

Paraponerelbloqueo,tiredelmismohaciaarriba hastaquesalgadeloriciodelpaneldecontrol,y gíreloaladerechapordelantedelapalancade elevacióndelaespada,luegoempújelohaciaabajo hastaquequedebloqueado(Figura12).

g281381

1.Palancadeelevaciónde laespada

2.Bloqueodeelevaciónde laespada

Palancadecontroldelazanjadora

Paraexcavarconlazanjadora,girelapalancahacia atrásypresiónelahaciaabajo,hacialabarrade referencia(Figura13,número1).

Paraponerlazanjadoraenmarchaatrás,gire lapalancahaciaatrásyluegomuévalahaciala izquierda,alaranurasuperior(Figura13,número2).

Sisueltalapalanca,volveráautomáticamenteala posicióndepuntomuerto(Figura13,número3), deteniendolacadena.

1.Haciaadelante3.Puntomuerto

2.Marchaatrás

g007108

Figura13

Palancadelfrenode estacionamiento

•Paraaccionarelfrenodeestacionamiento,tire

delapalancadelfrenohaciaatrásyhaciaarriba (Figura14).

•Paraquitarelfrenodeestacionamiento,tiredela

palancahaciaatrásyluegohaciaabajo(Figura

14).

Figura14

serviciotécnicoautorizadooconsudistribuidor Toroautorizado,obienvisitewww.Toro.compara obtenerunalistadetodoslosaperosyaccesorios homologados.

Paraasegurarunrendimientoóptimoylacontinuada certicacióndeseguridaddelamáquina,utilice únicamentepiezasyaccesoriosgenuinosToro.Las piezasderepuestoyaccesoriosdeotrosfabricantes podríanserpeligrosos,ysuusopodríainvalidarla garantíadelproducto.

g007804

1.Palancadelfrenodeestacionamiento(frenoquitado)

Especicaciones

Nota:Lasespecicacionesyeldiseñoestánsujetos

amodicaciónsinprevioaviso.

Anchura86cm

Longitudconespadade 70cm

Longitudconespadade 91,4cm

Longitudconespadade 122cm(modelo22974 solamente)

Altura117cm

Peso(modelo22972)*

Peso(modelo22973)*

Peso(modelo22974)*

209,5cm

235cm

282,5cm

499kg

538kg

578kg

*Unaespadade91,4cmconcadenaañadeunos27kgalpesoindicado.

Accesorios

Estádisponibleunaseleccióndeaccesoriosy aperoshomologadosporT oroquesepueden utilizarconlamáquinaandepotenciaryaumentar susprestaciones.Póngaseencontactoconsu

Operación

Nota:Losladosderechoeizquierdodelamáquina

sedeterminandesdelaposiciónnormaldeloperador.

Antesdel funcionamiento

Seguridadantesdeluso

Seguridadengeneral

•Hagaquesemarquenlasáreasdelazonade

trabajoquecontienentendidosenterradosyotros objetos,ynoexcaveenlaszonasmarcadas; anotelaposicióndeobstáculosyestructuras sinseñalizar,comopuedensertanquesde almacenamientosubterráneo,pozosofosas sépticas.

•Inspeccioneeláreaenlaqueutilizaráelequipo.

–Evalúeelterrenoparadeterminarlos

accesoriosyaperosnecesariospararealizar

eltrabajodemaneracorrectaysegura. –Eliminecualquierresiduo. –Asegúresedequenohayanadieenlazona

antesdeponerenmarchalamáquina. –Parelamáquinasialguienentraenlazona.

•Familiaríceseconlaoperaciónseguradelequipo,

loscontrolesdeloperadorylaspegatinasde seguridad.

–Elpropietarioesresponsabledeproporcionar

formaciónatodoslosoperariosymecánicos. –Nodejenuncaquelamáquinalautiliceno

mantenganniñosopersonasquenohayan

recibidolaformaciónadecuadaalrespecto.La

normativalocalpuedeimponerlímitessobrela

edaddeloperadororequerirqueéstehaya

recibidounaformaciónhomologada. –Sepacómopararrápidamentelamáquinay

apagarelmotor. –Compruebequeloscontrolesdepresencia

deloperador,losinterruptoresdeseguridady

losprotectoresdeseguridadestáninstalados

yquefuncionancorrectamente.Noutilicela

máquinasinofuncionancorrectamente. –Localicelaszonasdeaprisionamiento

señaladasenlamáquinayenlosaccesorios,

ymantengalospiesylasmanosalejadosde

estaszonas. –Detengalamáquina,apagueelmotoryretire

lallaveantesdeabandonarelpuestodel

operador.

Seguridaddelcombustible

•Extremelasprecaucionesalmanejarcombustible.

Esinamableysusvaporessonexplosivos.

•Apaguecualquiercigarrillo,cigarro,pipauotra

fuentedeignición.

•Utilicesolamenteunrecipientedecombustible

homologado.

•Noretireeltapóndecombustiblenirellenede

combustibleeldepósitomientraselmotorestáen marchaoestácaliente.

•Noañadanidrenecombustibleenunlugar

cerrado.

•Noguardelamáquinaounrecipientede

combustibleenunlugardondepudierahaber unallamadesnuda,chispasounallamapiloto, porejemploenuncalentadordeaguauotro electrodoméstico.

•Sisederramacombustible,nointentearrancarel

motor;evitecrearfuentesdeigniciónhastaque losvaporesdelcombustiblesehayandisipado.

•Nollenelosrecipientesdentrodeunvehículoo

sobrelaplataformadeuncamiónoremolquecon forrodeplástico.Coloquelosrecipientessiempre enelsuelo,lejosdelvehículo,antesdellenarlos.

•Retireelequipodelcamiónodelremolquey

repósteloenelsuelo.Siestonoesposible, reposteusandounrecipienteportátil,envezde usarunaboquilladosicadoradecombustible.

•Mantengalaboquillaencontactoconelbordedel

depósitodecombustibleoeloriciodelrecipiente entodomomentohastaqueterminederepostar. Noutilicedispositivosquemantenganabiertala boquilla.

Cómoañadircombustible

Combustiblerecomendado

•Paraobtenerlosmejoresresultados,utilice

solamentegasolinafresca(compradahacemenos de30días),sinplomo,de87omásoctanos (métododecálculo(R+M)/2).

•Etanol:Esaceptableelusodegasolinaconhasta

el10%deetanol(gasohol)oel15%deMTBE (étermetiltert-butílico)porvolumen.Eletanoly elMTBEnosonlomismo.Noestáautorizado elusodegasolinaconel15%deetanol(E15) porvolumen.Noutilicenuncagasolinaque contengamásdel10%deetanolporvolumen, comoporejemplolaE15(contieneel15%de etanol),laE20(contieneel20%deetanol)ola E85(contienehastael85%deetanol).Elusode gasolinanoautorizadapuedecausarproblemas derendimientoodañosenelmotorquepueden noestarcubiertosbajolagarantía.

•Noutilicegasolinaquecontengametanol.

•Noguardecombustibleeneldepósitode

combustibleoenrecipientesdecombustible duranteelinvierno,amenosqueutiliceun estabilizadordecombustible.

•Noañadaaceitealagasolina.

5.Instaleeltapóndeldepósitodecombustible rmemente,girándolohastaqueencajeconun clic.

6.Limpiecualquiercombustiblederramado.

Mantenimientodiario

Usodelestabilizador/acondicionador

Utiliceestabilizador/acondicionadorenlamáquina paramantenerelcombustiblefrescodurantemás tiempo,siguiendolasindicacionesdelfabricantedel estabilizadordecombustible.

Importante:Noutiliceaditivosdecombustible

quecontenganmetanoloetanol.

Agreguelacantidadapropiadadeestabilizador/acondicionadoracombustiblefresco,siguiendolas indicacionesdelfabricantedelestabilizadorde combustible.

Cómollenareldepósitode combustible

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamiento(sidispone delmismo)ybajelaespada.

2.Apagueelmotor,retirelallaveydejequeel motorseenfríe.

3.Limpielazonaalrededordeltapóndeldepósito decombustibleyretireeltapón(Figura15).

Figura15

1.T apóndeldepósitodecombustible

4.Añadacombustiblealdepósitohastaqueel nivelalcancede6a13mmpordebajodela parteinferiordelcuellodellenado.

Importante:Esteespaciovacíoen

eldepósitopermiteladilatacióndel combustible.Nollenecompletamenteel depósitodecombustible.

Cadadía,antesdearrancarlamáquina,sigalos procedimientosmarcadoscomo"Cadauso/Adiario" enlasecciónMantenimiento(página21).

Duranteel funcionamiento

Seguridadduranteeluso

Seguridadengeneral

•Mantengalasmanosylospiesalejadosdelos

dientes,lacadena,elsinfínuotraspartesen movimiento.

–Mantengaaotraspersonasyalosanimales

domésticosalejadosdelamáquinaynunca transportepasajeros.

–Lleveropaadecuada,incluidaprotección

ocular,pantalónlargo,calzadoresistentey antideslizanteyprotecciónauditiva.

–Sitieneelpelolargo,recójaselo,ynolleve

joyasoprendassueltas.

–Dejedeexcavarsialguienentraenlazona.

•Lamáquinasemuevemarchaatrásduranteel

funcionamiento:estéalertaasuentornomientras utilizalamáquina.

–Utilicelamáquinaúnicamenteenzonasenlas

quetengasucienteespacioparamaniobrarla conseguridad.

–Estéatentoaobstáculossituadosmuycerca

deusted.Sinosemantieneaunadistancia apropiadadeárboles,paredes,murosyotras

g247445

•Prestetodasuatenciónalutilizarlamáquina.

•Nuncamuevabruscamenteloscontroles;utilice

barreraspuededarlugaralesionesdurantela operacióndelamáquinaenmarchaatrás,si ustednoestáatentoaloquelerodea.

–Mirehaciaatrásyhaciaabajoantesde

conducirhaciaatrás,paraasegurarsedeque elcaminoestádespejado.

Norealiceningunaactividadquegenere distracciones,delocontrariopuedenproducirse lesionesodañosenlapropiedad.

movimientossuavesycontinuos.

•Elpropietario/usuariopuedeprevenir,yes

responsablede,cualquieraccidentequepueda causarlesionespersonalesodañosmateriales.

•Noutilicelamáquinasiestácansado,enfermoo

bajolainuenciadealcoholodrogas.

•Utilicelamáquinasolamenteencondiciones

óptimasdeiluminación.

•Asegúresedequetodaslastransmisiones

estánenpuntomuertoyaccioneelfrenode estacionamientoantesdearrancarelmotor. Arranqueelmotorúnicamentedesdeelpuesto deloperador.

•Tengacuidadoalacercarseaesquinasciegas,

arbustos,árbolesuotrosobjetosquepuedan dicultarlavisión.

•Detengalacadenaexcavadorasinoestá

excavando.

•Parelamáquina,apagueelmotor,retirelallave

einspeccionelamáquinadespuésdegolpearun objeto.Hagalasreparacionesnecesariasantes devolverautilizarlamáquina.

•Nohagafuncionarnuncaelmotorenunlugar

cerrado.

•Nodejenuncadesatendidalamáquinasiestá

funcionando.Antesdeabandonarelpuestodel operador,hagalosiguiente:

–Aparquelamáquinaenunasupercienivelada. –Bajelaespadaalsuelo –Accioneelfrenodeestacionamiento. –Apagueelmotoryretirelallave.

•Compruebequehayespaciosucienteantes

deconducirpordebajodecualquierobjeto(por ejemplo,cableseléctricos,ramasoportales),yno entreencontactoconellos.

•Noutilicelamáquinacuandoexistariesgode

caídaderayos.

•Utilicesolamenteaccesoriosyaperosautorizados

porToro.

Operaciónenpendientes

•Alsubirybajarpendientes,hágaloconlaparte

delanteradelamáquinacuestaarriba.

•Laelevacióndelaespadaenunapendiente

afectaalaestabilidaddelamáquina.Mantenga laespadaenlaposiciónbajadamientrasestéen pendientes.

•Laspendientessonunadelasprincipalescausas

deaccidentesporpérdidadecontrolyvuelcos, quepuedencausarlesionesgravesolamuerte. Elusodelamáquinaencualquierpendienteexige uncuidadoespecial.

•Establezcasuspropiosprocedimientosyreglas

paratrabajarenpendientes.Estosprocedimientos debenincluirunestudiodellugardetrabajopara determinarenquécuestasopendientesesseguro trabajarconlamáquina.Utilicesiempreelsentido comúnyelbuenjuicioalrealizaresteestudio.

•Vayamásdespacioyextremelaprecauciónen

laspendientes.Lascondicionesdelsuelopueden afectaralaestabilidaddelamáquina.

•Evitearrancarodetenerlamáquinaenuna

pendiente.

•Evitegirarenpendientesycuestas.Sies

imprescindiblegirar,hágalolentamentey mantengaelextremomáspesadodelamáquina cuestaarriba.

•Hagatodoslosmovimientosencuestasy

pendientesdeformalentaygradual.Nohaga cambiosbruscosdevelocidadodedirección.

•Sinosesientecómodousandolamáquinaenuna

pendiente,nolohaga.

•Estéatentoabaches,surcosomontículos,puesto

queunterrenodesigualpuedehacerquela máquinavuelque.Lahierbaaltapuedeocultar obstáculos.

•Extremelasprecaucionesalutilizarlamáquina

sobresuperciesmojadas.Unareducciónenla tracciónpodríacausarderrapes.

•Evalúeeláreaparagarantizarqueelterrenoeslo

sucientementeestableparasostenerlamáquina.

•Tengacuidadoalutilizarlamáquinacercadelas

siguientesáreas:

–Terraplenes –Fosas –Taludes –Masasdeagua

Lamáquinapodríavolcarrepentinamentesiuna orugapasaporunbordeosisedesplomael borde.Mantengaunadistanciaseguraentrela máquinaycualquierpeligro.

•Silamáquinacomienzaavolcar,sueltelos

controlesyapártesedelamáquina.

•Nodesmonteomonteaccesoriosenuna

pendiente.

•Noaparquelamáquinaenunacuestaopendiente.

Arranquedelmotor

1.Muevalapalancadelaceleradoraunpunto intermedioentrelasposicionesdeLENTOy RÁPIDO(Figura16).

Figura16

1.Palancadelacelerador3.Llave

2.Palancadelestárter

2.Muevalapalancadelestárteralaposiciónde ABIERTO(Figura16).

Nota:Sielmotorestácaliente,puedenoser

necesariousarelestárter.

3.Arranqueelmotorsiguiendolasinstrucciones quecorrespondenalamáquina:

•Enmáquinasdearranquederetroceso,

girelallavealaposicióndeMARCHAy,a continuación,tiredelarrancadorsituado encimadelmotor.

•Enmáquinasdearranqueeléctrico,girela

llavealaposicióndeCONECTADO(Figura

16).Cuandoelmotorarranque,sueltela

llave.

Importante:Noactiveelmotorde

arranquedurantemásde10segundos cadavez.Sielmotornoarranca,deje queseenfríedurante30segundos entreintentos.Sinosesiguenestas instrucciones,puedequemarseelmotor dearranque.

4.Muevagradualmentelapalancadelestártera laposicióndeDESCONECTADO(Figura16).Si elmotorsecalaofuncionadeformairregular, activeelestárterotravezhastaqueelmotorse caliente.

5.Muevalapalancadelaceleradoralaposición deseada(Figura16).

Importante:Sisehacefuncionarel

motoraaltavelocidadcuandoelsistema hidráulicoestáfrío(porejemplo,cuandola temperaturadelaireambienteesde0°C omenos),puedenproducirsedañosenel sistemahidráulico.Alarrancarelmotoren condicionesdemuchofrío,déjeloenmarcha conelaceleradorenunaposiciónintermedia durante2a5minutosantesdemoverel aceleradoralaposicióndeRÁPIDO.

Nota:Silatemperaturaexteriorestápordebajo

de0°C,almacenelamáquinaenungarajepara mantenerlacalienteyfacilitarelarranque.

Conduccióndelamáquina

Utiliceloscontrolesdetracciónparadesplazar lamáquina.Cuantomásmuevaloscontrolesde tracciónencualquiersentido,másrápidosemoverá lamáquinaendichadirección.Suelteloscontrolesde tracciónparadetenerlamáquina.

g007809

CUIDADO

Mientrasconduceenmarchaatrás,puede chocarconobjetosestacionariosopersonas, ycausarlesionespersonalesgravesola muerte.

Mirehaciaatrásparaasegurarsedequeel caminoestádespejadoymantengaambas manosenlabarradereferencia.

Elcontroldelaceleradorregulalavelocidaddel motorenrpm(revolucionesporminuto).Pongael aceleradorenlaposicióndeRÁPIDOparaconseguir elmejorrendimiento.Noobstante,tambiénpuede cambiarlaposicióndelaceleradorparaoperarauna velocidadmásbaja.

Paradadelmotor

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamiento(sise aplica)ybajelaespada.

2.Muevalapalancadelaceleradoralaposición deLENTO(Figura16).

3.Sielmotorhaestadotrabajandoduroosi estámuycaliente,déjelofuncionarenralentí duranteunminutoantesdegirarelinterruptor deencendidoaDESCONECTADO.

Nota:Estoayudaaenfriarelmotorantesde

apagarlo.Enunasituacióndeemergencia, puedeapagarelmotorinmediatamente.

4.Girelallavedecontactoalaposiciónde DESCONECTADOyretirelallave.

CUIDADO

Unniñouotrapersonanopreparada podríaintentarponerenmarchala máquinaylesionarse.

Retirelallavedecontactosiempreque dejelamáquinadesatendida,aunquesea porpocossegundos.

Cómoexcavarzanjas

1.Arranqueelmotor,elevelaespada,pongala palancadelaceleradorenlaposicióndeRÁPIDO ydesplacelamáquinaalazonaenlaqueva aexcavar.

2.Tiredelapalancadecontrolhacialabarrade referenciaparaponerenmarchalazanjadora.

3.Lentamente,bajelaespadaylacadenahasta quepenetrenenelsuelo.

Nota:Paraobtenerlaprofundidadmáxima,es

posiblequetengaqueintroducirlaespadaen elsuelolomáximoposibleconlacadenaen marcha.Luego,parelacadenaybajelaespada deltodo.Vuelvaaponerenmarchalacadena ysigatrabajando.

4.Unavezquelaespadadelazanjadoraesté enelsuelo,formandounángulode45a60°, desplacelamáquinalentamentehaciaatrás parairabriendolazanja.

Nota:Sisedesplazademasiadodeprisa,

lazanjadorasecalará.Sisecala,levántela ligeramente,conduzcalentamentehacia adelante,oinviertamomentáneamentela direccióndelacadena.

5.Cuandotermine,elevelaespadayretíreladela zanja,luegoparelazanjadora.

Consejosdeoperación

•Antesdeabrirlazanja,limpielazonadebasuras,

ramasypiedrasparaevitardañosenlamáquina.

•Comiencesiempreaabrirlaszanjasusando

lamenorvelocidaddeavanceposible.Silas condicioneslopermiten,aumentelavelocidad.Si sereducelavelocidaddelacadena,disminuya lavelocidadsobreelterrenoparamantenerla cadenaenmovimientoavelocidadmáxima.No hagapatinarlasorugasmientrasexcava.

•Alabrirzanjas,utilicesiemprelaposiciónmáxima

delacelerador(velocidadmáximadelmotor).

•Abrasiemprelazanjahaciaatrás(esdecir,en

marchaatrás).

•Paraobtenerlosmejoresresultados,excavecon

lacadenaaunángulode45°–60°.

•Podráabrirlaszanjasmásrápidamente

controlandolaprofundidadconajustesperiódicos delaespada.

•Silazanjadoraseatascaenelsuelo,inviertael

sentidodeavancedelacadena.Encuantola cadenaestésuelta,inviertaotravezelsentidode avancedelacadenaycontinúeabriendolazanja.

•Siustednecesitaquelazanjaquedemáslimpia

deloqueesposibleconlazanjadora,puede comprarunrascadorasudistribuidor.Elrascador

semontaenelcabezaldelazanjadorayva rascandoylimpiandolazanjamientrasseexcava.

•Paramejorarlacalidaddelaszanjasdemenos

de61cmdeprofundidad,utiliceunaespadade 61cm.

•Silavelocidaddeelevacióndelamáquinaes

demasiadolentaodemasiadorápida,ajusteel pernoindicadoenFigura17.

Figura17

1.Pernodeajustedevelocidaddeelevación

•Utilicelacadenaapropiadaalascondicionesdel

suelo,segúnseindicaenlatablasiguiente:

TipodesueloTipodecadena

Arenoso

Margaarenosa/marga/arcilla margosa

Arcillahúmedaypegajosa

Suelosduros:arcillasecay tierracompactada

Suelorocoso/gravillaCadenapararoca

recomendado

Cadenaparatierra(congurar condientesadicionales paramayorvelocidadde excavación;consulteasu serviciotécnicoautorizado)

Cadenaparatierra

Cadenacombinada

Despuésdel funcionamiento

Seguridaddespuésdeluso

•Aparquelamáquinaenunasupercienivelada,

desengraneelsistemahidráulicodela zanjadora,bajelaespada,accioneelfrenode estacionamiento,apagueelmotoryretirelallave. Espereaquesedetengatodomovimientoy

g020996

dejequelamáquinaseenfríeantesdeajustarla, mantenerla,limpiarlaoalmacenarla.

•Limpiecualquierresiduodelosaccesorios,las

transmisiones,lossilenciadoresyelmotorpara ayudaraprevenirincendios.Limpiecualquier aceiteocombustiblederramado.

•Mantengatodaslaspiezasenbuenascondiciones

defuncionamiento,ytodoslosherrajesbien apretados.

•Tengacuidadoalcargarodescargarlamáquina

en/desdeunremolqueouncamión.

Cómomoverunamáquina averiada

Importante:Noremolquenitiredelamáquina

sinantesabrirlasválvulasderemolcado,ose dañaráelsistemahidráulico.

1.Accioneelfrenodeestacionamientoybajelos brazos.

2.Apagueelmotoryretirelallave.

3.Retireelprotectorinferior.

4.Usandounallaveinglesa,girelasválvulas deremolcadodelasbombashidráulicasdos vueltasenelsentidocontrarioalasagujasdel reloj(Figura18).

alcargarodescargarlamáquinaen/desdeun remolqueouncamión.

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamiento(sise aplica)ybajelaespada.

2.Apagueelmotoryretirelallave.

3.Sujetelamáquinaaunremolqueconcadenas ocorreasusandolospuntosdeamarre/izado situadosenlapartedelanteraytraseradela máquina(Figura19yFigura20).Consulteen lanormativalocallosrequisitosaplicablesal remolqueyalsistemadeamarre.

g015378

Figura19

1.Puntodeamarredelantero

Figura18

1.Válvulasderemolcado

5.Instaleelprotectorinferioryremolquela máquinasegúnseanecesario.

6.Despuésderepararlamáquina,cierrelas válvulasderemolcadoantesdeusarla.

Preparacióndelamáquina paraeltransporte

Importante:Nopongaenmarchaniconduzca

lamáquinaenlavíapública.Tengacuidado

g007816

Figura20

1.Puntosdeamarretraseros

g007818

Izadodelamáquina

Puedeizarlamáquinausandolospuntosde amarre/izado(Figura19yFigura20).

Mantenimiento

Nota:Losladosderechoeizquierdodelamáquinasedeterminandesdelaposiciónnormaldeloperador.

CUIDADO

Sidejalallaveenelinterruptordeencendido,alguienpodríaarrancarelmotoraccidentalmente ycausarlesionesgravesaustedoaotraspersonas.

Retirelallavedelinterruptordeencendidoydesconecteloscablesdelasbujíasantesde realizarcualquieroperacióndemantenimiento.Aparteloscablesparaevitarsucontacto accidentalconlasbujías.

Seguridadenel mantenimiento

•Aparquelamáquinaenunasupercienivelada,

desengraneelsistemahidráulicodela zanjadora,bajelaespada,accioneelfrenode estacionamiento,apagueelmotoryretirela llave.Espereaquesedetengantodaslaspiezas enmovimientoydejequeseenfríelamáquina antesdehacertrabajosdeajuste,limpieza, almacenamientooreparación.

•Limpiecualquieraceiteocombustiblederramado.

•Nopermitaquepersonasquenohayanrecibido

formaciónrealicenmantenimientoenlamáquina.

•Utilicesoportesjosparaapoyarloscomponentes

cuandoseanecesario.

Calendariorecomendadodemantenimiento

Intervalodemanteni-

mientoyservicio

Despuésdelasprimeras

8horas

Procedimientodemantenimiento

•Cambieelaceitedelmotor.

•Alivieconcuidadolatensióndeaquellos

componentesquetenganenergíaalmacenada.

•Desconectelabateríaantesdeefectuarcualquier

reparación.

•Mantengalasmanosylospiesalejadosdelas

piezasenmovimiento.Siesposible,nohaga ajustesmientraselmotorestáfuncionando.

•Mantengatodaslaspiezasenbuenascondiciones

defuncionamiento,ytodoslosherrajesbien apretados.Sustituyacualquierpegatina desgastadaodeteriorada.

•Nomanipulelosdispositivosdeseguridad.

•Utilicesolamentepiezasderepuestogenuinasde

Toro.

Despuésdelasprimeras

50horas

Cadavezqueseutilice

odiariamente

Despuésdecadauso

Cada25horas

Cada40horas

•Compruebeyajustelatensióndelasorugas.

•Engraselamáquina(Engráselosinmediatamentedespuésdecadalavado.)

•Compruebeelniveldeaceitedelmotor.

•Compruebelacondicióndelasorugasylímpielas.

•Compruebeelfuncionamientodelfrenodeestacionamiento..

•Compruebelacondicióndelosdientesycambiecualquieraqueestédesgastadoo dañado.

•Compruebequenohaycierressueltos.

•Eliminecualquierresiduodelamáquina.

•Limpieelelementodegomaespumadellimpiadordeaire.(másamenudoen condicionesdemuchopolvoosuciedad)–Modelos22972y22973solamente.

•Compruebeelelectrolitodelabatería.

•Comprobacióndelniveldeuidohidráulico.

•Compruebequelacadenaestácorrectamentetensadayquenoestáexcesivamente desgastada.

•Engraseelalojamientodelazanjadora.

Intervalodemanteni-

mientoyservicio

Cada100horas

Cada200horas

Cada250horas

Procedimientodemantenimiento

•Compruebeelelementodepapeldellimpiadordeaire.(másamenudoen condicionesdemuchopolvoosuciedad)–Modelos22972y22973solamente.

•Cambieelaceitedelmotor.

•Sustituyaolimpieyajustela(s)bujía(s).

•Compruebeyajustelatensióndelasorugas.

•Compruebequelaslíneashidráulicasnotienenfugasoconexionessueltas,que noestántorcidas,quelossoportesnoestánsueltos,yquenohaydesgasteo deteriorocausadoporagentesambientalesoquímicos;hagalasreparaciones queseannecesarias.

•Cambieelelementodepapeldellimpiadordeaire.(másamenudoencondiciones demuchopolvoosuciedad)–Modelos22972y22973solamente.

•Sustituyaelltrodeaceitedelmotor.

•Cambieelltrodecombustible.

•Cambieelltrohidráulico.

•Cambieelltrodeaireprimarioycompruebeelestadodelltrodeseguridad(más amenudoencondicionesdemuchopolvoosuciedad)–Modelo22974solamente.

•Compruebeyengraselasruedasderodaje.

Cada400horas

Cada500horas

Cada1500horas

Cadaañooantesdel

almacenamiento

•Cambieeluidohidráulico.

•Cambieelltrodeairesecundario.(másamenudoencondicionesdemuchopolvo osuciedad)–Modelo22974solamente.

•Cambietodaslasmanguerashidráulicasmóviles.

•Compruebeyajustelatensióndelasorugas.

•Compruebeyajustelatensióndelacadena.

•Retoquelapinturadañada

Importante:Consultelosprocedimientosadicionalesdemantenimientodelmanualdelpropietario

delmotor.

ADVERTENCIA

Procedimientosprevios almantenimiento

Cómoretirarlacubierta

Nota:Lasjacionesdelascubiertasdeestamáquina

estándiseñadasparaquequedensujetasalacubierta despuésderetirarseésta.Aojetodaslasjaciones decadacubiertaunascuantasvueltashastaquela cubiertaestésueltaperoaúnsujeta,luegovuelvaa aojarlashastaquelacubiertaquedelibre.Estoevita laposibilidadderetiraraccidentalmentelospernos delosretenedores.

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamiento(sise aplica)ybajelaespada.

Debajodelacubiertahayunejegiratorio queestáenmovimientocuandola máquinaestáenmarchaypuedeatrapar losdedos,lasmanos,elpelosuelto ylaropaycausargraveslesiones, amputacionesoinclusolamuerte.

Siempreapagueelmotoryesperea quesedetengantodaslaspiezasen movimientoantesderetirarlacubierta.

3.Aojeelpernodepartetraseradelacubierta.

4.Aojesecuencialmentelos3pernosquesujetan lacubiertaalbastidorhastaquelacubierta quedesuelta(Figura21).

2.Apagueelmotoryretirelallave.

Figura22

g011472

Figura21

1.Perno(3)2.Chapadecierre

5.Deslicelatapahacialaderechadelamáquina y,acontinuación,tiredeellasobrelospernos pararetirarladelamáquina.

6.Parainstalarlatapaantesdeutilizarlamáquina, deslícelaensusitioysujételaconlos3pernos queretiróanteriormente(Figura21).

Cómoretirarelprotector inferior

Nota:Lasjacionesdelascubiertasdeestamáquina

1.Protectorinferior

g281382

4.Tiredelprotectorpararetirarladelamáquina.

2.Pernos

5.Parainstalarelprotectorantesdeutilizarla máquina,desliceelprotectorinferiorenla máquinademodoquedescansesobrelas4 pestañasysujételoconlos2pernosqueaojó anteriormente(Figura22).

Nota:Puedesernecesariolevantarlacubierta

paraasegurarsedequedescansasobrelas pestañasdelanteras.

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamiento(sise aplica)ybajelaespada.

2.Apagueelmotoryretirelallave.

3.Aojesecuencialmentelos2pernosquesujetan elprotectorinferiorhastaqueeldeectorquede libre(Figura22).

Lubricación

Engrasadodelamáquina

Intervalodemantenimiento:Cadavezquese

utiliceodiariamente(Engráselos inmediatamentedespuésdecada lavado.)

Tipodegrasa:Grasadepropósitogeneral.

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamientoybajela espada.

2.Apagueelmotoryretirelallave.

3.Limpieconuntrapolospuntosdeengrase.

4.Conecteunapistoladeengrasaracadapunto deengrase(Figura23aFigura26).

5.Bombeegrasahastaqueempiecearezumar grasadeloscojinetes(3aplicaciones aproximadamente)

6.Limpiecualquierexcesodegrasa.

g007823

Figura25

Figura23

g007824

Figura26

g007821

Figura24

g007822

Cómoengrasarel alojamientodelazanjadora

Intervalodemantenimiento:Cada40horas

Tipodegrasa:Grasadepropósitogeneral.

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamientoybajela espada.

2.Apagueelmotoryretirelallave.

3.Limpieelpuntodeengrasedelalojamientode lazanjadoraconuntrapoyconecteunapistola deengrasar(Figura27).

Figura27

4.Bombeegrasaenelacoplamientohastaque salgagrasadelaválvuladegrasasituadajunto alacoplamiento.

5.Limpiecualquierexcesodegrasa.

Mantenimientodelmotor

Seguridaddelmotor

•Apagueelmotorantesdecomprobarelaceiteo

añadiraceitealcárter.

•Nocambielosajustesdelreguladordelmotorni

hagafuncionarelmotoraunavelocidadexcesiva.

•Mantengalasmanos,lospies,lacara,laropay

otraspartesdelcuerpoalejadosdelsilenciadory deotrassuperciescalientes.

Mantenimientodel limpiadordeaire

Modelos22972y22973

Intervalodemantenimiento:Cada25horas—Limpie

elelementodegomaespumadel limpiadordeaire.(másamenudo encondicionesdemuchopolvoo suciedad)–Modelos22972y22973 solamente.

Cada100horas—Compruebeelelementode

g008334

papeldellimpiadordeaire.(másamenudo encondicionesdemuchopolvoosuciedad)– Modelos22972y22973solamente.

Cada200horas/Cadaaño(loqueocurra primero)—Cambieelelementodepapel dellimpiadordeaire.(másamenudoen condicionesdemuchopolvoosuciedad)– Modelos22972y22973solamente.

Inspeccioneloselementosdegomaespumayde papel,ycámbielossiestándañadosoexcesivamente sucios.

Importante:Noapliqueaceitealoselementosde

gomaespumaodepapel.

Cómoretirarloselementosdegomaespuma ypapel

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamientoybajela espada.

2.Apagueelmotoryretirelallave.

3.Limpiealrededordellimpiadordeairedeforma quelasuciedadnopenetreenelmotorycause daños(Figura28).

4.Aojelospomosdelacubiertayretirela cubiertadellimpiadordeaire(Figura28).

5.Aojelaabrazaderayretireelconjuntodel limpiadordeaire(Figura28).

6.Retirecuidadosamenteelltrodegomaespuma delltrodepapel(Figura28).

Figura28

1.T apa3.Elementodepapel

2.Abrazadera4.Elementode

gomaespuma

1.Desliceconcuidadoelelementode gomaespumasobreelelementodepapel (Figura28).

2.Coloqueelconjuntodellimpiadordeairesobre labasedellimpiadorolamanguerayfíjelo (Figura28).

3.Coloqueensuposiciónlacubiertadellimpiador deaireyaprietelospomosdelacubierta (Figura28).

Modelo22974

Intervalodemantenimiento:Cada250

horas—Cambieelltrodeaire primarioycompruebeelestado delltrodeseguridad(mása menudoencondicionesdemucho

g012619

Cada500horas—Cambieelltrodeaire secundario.(másamenudoencondiciones demuchopolvoosuciedad)–Modelo22974 solamente.

polvoosuciedad)–Modelo22974 solamente.

Limpiezadelelementodegomaespumadel limpiadordeaire

1.Laveelltrodegomaespumaconjabónlíquido yaguatemplada.Cuandoelltroestélimpio, enjuáguelobien.

2.Sequeelelementoapretándoloconunpaño limpio.

Importante:Sustituyaelelementode

gomaespumasiestárotoodesgastado.

Mantenimientodelelementodepapeldel limpiadordeaire

1.Limpieelelementodepapelgolpeándolo suavementeparaeliminarelpolvo.Siestámuy sucio,sustituyaelelementodepapel(Figura

28).

2.Inspeccioneelltroporsiestuvieraroto,tuviera unapelículaaceitosaolajuntadegoma estuvieradañada.

3.Cambieelelementodepapelsiestádañado.

Importante:Nolimpieelltrodepapel.

Cómoretirarlosltros

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamiento(sise aplica)ybajelaespada.

2.Apagueelmotoryretirelallave.

3.Abraloscierresdellimpiadordeaireytirede latapadelaentradadeaireparasepararladel cuerpodellimpiadordeaire(Figura29).

g001883

Figura29

Instalacióndeloselementosdegomaespuma ypapeldellimpiadordeaire

Importante:Paraevitardañarelmotor,nohaga

funcionarnuncaelmotorsinqueestéinstalado elconjuntocompletodellimpiadordeaire,con elementosdegomaespumaypapel.

1.Carcasadellimpiadorde

aire

2.Filtroprimario5.Filtrodeseguridad

3.Cierre

4.T apadellimpiadordeaire

4.Limpieelinteriordelatapadellimpiadordeaire conairecomprimido.

5.Extraigaconcuidadoelltroprimariodelcuerpo dellimpiadordeaire(Figura29).

Nota:Evitegolpearelltrocontraelladode

lacarcasa.

6.Retireelltrodeseguridadúnicamentesipiensa cambiarlo.

Importante:Nointentelimpiarelltro

deseguridad.Sielltrodeseguridad estásucio,entonceselltroprimarioestá dañado.Cambieambosltros.

Mantenimientodelltroprimario

Inspeccioneelltroprimariomirandodentrodel mismomientrasdirigeunaluzpotentealexteriordel ltro.

Nota:Cualquieragujerodelltroseverácomoun

puntoluminoso.Sielltroestásucio,dobladoo dañado,cámbielo.Nolimpieelltroprimario.

Mantenimientodelaceite demotor

Intervalodemantenimiento:Despuésdelas

primeras8horas—Cambieelaceite delmotor.

Cadavezqueseutiliceodiariamente—Compruebeelniveldeaceite delmotor.

Cada100horas—Cambieelaceitedelmotor. Cada200horas—Sustituyaelltrodeaceite

delmotor.

Nota:Cambieelaceiteconmásfrecuenciaen

condicionesdefuncionamientodemuchopolvoo arena.

Nota:Esposiblequesumotorseadistintoalquese

muestraenlosgrácos.

Especicacionesdelaceitedel

Mantenimientodelltrodeseguridad

Cambieelltrodeseguridad;nololimpienunca.

Importante:Nointentelimpiarelltrode

seguridad.Sielltrodeseguridadestásucio, entonceselltroprimarioestádañado.Cambie ambosltros.

Instalacióndelosltros

Importante:Paraevitardañarelmotor,nohaga

funcionarnuncaelmotorsinqueesténinstalados ambosltrosdeaireylatapa.

1.Siestáinstalandoltrosnuevos,compruebe cadaltroparaasegurarsedequenohasufrido dañosduranteeltransporte.

Nota:Noutiliceunltrodañado.

2.Sivaacambiarelltrodeseguridad,deslícelo cuidadosamenteenelcuerpodelltro(Figura

29).

3.Deslicecuidadosamenteelltroprimariopor encimadelltrodeseguridad(Figura29).

motor

Tipodeaceite:Aceitedetergente(servicioAPISF,

SG,SHoSJ)

Capacidaddelcárter:

•Modelos22972y22973:1,7litrosconelltro

retirado;1,5litrossinretirarelltro

•Modelos22974:2,1litrosconelltroretirado;1,8

litrossinretirarelltro

Viscosidad:Consultelasiguientetabla.

Nota:Asegúresedequeelltroprimario

estábienasentadoempujandosobreelborde exteriormientrasloinstala.

Importante:Noempujesobrelazona

blandainteriordelltro.

4.Instalelatapadellimpiadordeaireconellado marcadouphaciaarribayjeloscierres(Figura

29).

g004216

Figura30

Comprobacióndelniveldeaceite delmotor

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamiento(sise aplica)ybajelaespada.

2.Apagueelmotoryretirelallave.

Nota:Girelaválvuladevaciadoparaquese

dreneelaceite(Figura32).

g015380

Figura32

Figura31

Cómocambiarelaceitedelmotor

1.Arranqueelmotorydéjelofuncionardurante 5minutos.Deestaforma,elaceitesecalentará yserámásfácildrenarlo.

2.Aparquelamáquinademaneraqueelladode drenajeestéligeramentemásbajoqueellado opuestoparaasegurarqueelaceitesedrene completamente.

3.Bajelaespadayaccioneelfrenode estacionamiento.

4.Apagueelmotor,retirelallaveyespereaque sedetengantodaslaspiezasenmovimiento antesdeabandonarelpuestodeloperador.

5.Coloqueunrecipientedebajodeltubode vaciado.

g194611

1.Válvuladevaciadode aceite

2.Mangueradevaciadode aceite

6.Cuandoelaceitesehayadrenado completamente,cierrelaválvuladevaciado.

7.Elimineelaceiteusadoenuncentrodereciclaje.

8.Viertalentamenteun80%aproximadamente delaceiteespecicadoporeltubodellenado, luegoañadalentamenteelrestodelaceitehasta quelleguealamarcadeLleno(Figura33).

Figura33

9.Arranqueelmotoryconduzcahastaunazona llana.

10.Compruebeelniveldeaceiteotravez.

g194610

Cambiodelltrodeaceitedel

Tipodebujía:NGK

BPR4ESoequivalente

motor

1.Dreneelaceitedelmotor;consulteCómo

cambiarelaceitedelmotor(página28).

2.Sustituyaelltrodeaceitedelmotor(Figura34).

Huecoentreelectrodos:0,75mm

Desmontajedela(s)bujía(s)

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamiento(sise aplica)ybajelaespada.

2.Apagueelmotoryretirelallave.

3.Localiceyretirela(s)bujía(s),talycomose muestraenlaFigura35.

g247491

Figura34

Nota:Asegúresedequelajuntadelltrode

aceitetocaelmotory,acontinuación,gireel ltrodeaceite3/4devueltamás.

3.Lleneelcárterconeltipocorrectodeaceite nuevo;consulteEspecicacionesdelaceitedel

motor(página27).

Mantenimientodela bujía(s)

Intervalodemantenimiento:Cada100horas

Antesdeinstalarla(s)bujía(s),asegúresedeque ladistanciaentreloselectrodoscentralylateral escorrecta.Utiliceunallaveparabujíaspara desmontareinstalarla(s)bujía(s)yunagalgade espesores/herramientadeseparacióndeelectrodos paracomprobaryajustarladistanciaentrelos mismos.Instaleunabujíanuevasiesnecesario.

g027478

Figura35

g027477

Comprobacióndela(s)bujía(s)

Importante:Nolimpiela(s)bujía(s).Cambie

siemprela(s)bujía(s)sitiene(n):unrevestimiento negro,loselectrodosdesgastados,unapelícula aceitosaogrietas.

Siseobservauncolorgrisomarrónclaroenel aislante,elmotorestáfuncionandocorrectamente.Si elaislanteesdecolornegro,signicaqueellimpiador deaireestásucio.

Ajusteladistanciaa0,75mm.

g206628

Figura36

Instalacióndelabujía(s)

Figura37

Mantenimientodel sistemadecombustible

PELIGRO

Enciertascondiciones,elcombustiblees extremadamenteinamableyaltamente explosivo.Unincendioounaexplosión provocadosporelcombustiblepuede causarlequemadurasaustedyaotras personasasícomodañosmateriales.

ConsulteSeguridaddelcombustible(página

15)paraobtenerunalistacompletade

precaucionesrelacionadasconelsistemade combustible.

g027661

Drenajedeldepósitode combustible

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamientoybajela espada.

2.Apagueelmotoryretirelallave.

3.Girelaválvuladecierredelcombustibleala posicióndeCerrado(Figura38).

Figura38

1.Válvuladecierredecombustible

4.Aprietelosextremosdelaabrazaderaenel ladodelmotordelaválvulaydeslícelaporel tubodecombustible,alejándoladelaválvula (Figura38).

5.Retireeltubodecombustibledelaválvula (Figura38).

6.Abralaválvuladecierredelcombustibleydeje queelcombustiblesedreneenunrecipiente.

Nota:Silodesea,puedesustituirelltrodel

combustibleenestepunto;consulteCambiodel

ltrodecombustible(página31).

g007830

7.Conecteeltubodecombustiblealaválvulade cierredecombustible.Acerquelaabrazaderaa laválvulaparajareltubodecombustible.

8.Limpiecualquiercombustiblederramado.

Cambiodelltrode combustible

Intervalodemantenimiento:Cada200horas

Noinstalenuncaunltrosucioquehayasido desmontadodeltubodecombustible.

Nota:Observecómoestáinstaladoelltrode

combustibleparapoderinstalarelltronuevo correctamente.

Nota:Limpiecualquiercombustiblederramado.

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamientoybajela espada.

2.Apagueelmotoryretirelallave.

3.Girelaválvuladecierredelcombustibleala posicióndecerrado(Figura38).

4.Aprietelosextremosdelasabrazaderasy deslícelasporeltuboalejándolasdelltro (Figura39).

9.Limpiecualquiercombustiblederramado.

Figura39

1.Abrazadera3.Filtro

2.Tubodecombustible

5.Desmonteelltrodelostubosdecombustible.

6.Instaleunltronuevoyacerquelasabrazaderas alltro.

7.Girelaválvuladecierredelcombustibleala posicióndeabierto(Figura38).

8.Compruebesihayfugasdecombustibley repárelasdesernecesario.

g001468

Mantenimientodel sistemaeléctrico

Seguridaddelsistema eléctrico

ADVERTENCIA

Losbornesdelabateríaounaherramienta metálicapodríanhacercortocircuitosientran encontactoconloscomponentesmetálicos delamáquina,causandochispas.Las chispaspodríanhacerexplotarlosgasesde labatería,causandolesionespersonales.

•Desconectelabateríaantesderealizar

reparacionesenlamáquina.Desconecteprimero elterminalnegativoyluegoelpositivo.Conecte primeroelpositivoyluegoelterminalnegativo.

•Carguelabateríaenunazonaabiertaybien

ventilada,lejosdechispasyllamas.Desenchufe elcargadorantesdeconectarodesconectar labatería.Lleveropaprotectorayutilice herramientasaisladas.

•Elácidodelabateríaesvenenosoypuedecausar

quemaduras.Eviteelcontactoconlapiel,losojos ylaropa.Protéjaselacara,losojosylaropa cuandotrabajeconunabatería.

•Losgasesdelabateríapuedenexplotar.

Mantengaalejadosdelabateríaloscigarrillos,las chispasylasllamas.

Mantenimientodelabatería

Máquinasdearranqueeléctrico solamente

•Alretirarocolocarlabatería,nodejeque losbornestoquenningunapartemetálica delamáquina.

•Nodejequelasherramientasmetálicas hagancortocircuitoentrelosbornesde labateríaylaspartesmetálicasdela máquina.

Retiradadelabatería

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamientoybajela espada.

2.Apagueelmotoryretirelallave.

3.Levantelacubiertadegomanegradelcable negativo.Desconecteelcablenegativodel bornenegativo(-)delabatería(Figura40).

Intervalodemantenimiento:Cada25

horas—Compruebeelelectrolitode labatería.

Mantengasiemprelabateríalimpiaycompletamente cargada.Utiliceunatoalladepapelparalimpiarla cajadelabatería.Silosbornesdelabateríaestán corroídos,límpielosconunadisoluciónde4partesde aguay1partedebicarbonatosódico.Apliqueuna ligeracapadegrasaenlosterminalesdelabatería parareducirlacorrosión.

Voltaje:12Vcon300A(arranqueenfrío)a-18°C.

2.Carguelabateríaaunritmode3a4amperios durante8horas(Figura41).Nosobrecargue labatería.

Figura41

g003792

Figura40

1.Cablenegativo7.Cablepositivo

2.Tuerca(¼")

3.Tuerca(5/16")

4.Perno10.PernoenJ

5.Cubiertadegoma(roja)

6.Cubiertadegoma(negra)

8.Pletinadesujecióndela batería

9.Arandela

11.Batería

4.Retirelacubiertadegomarojadelborne positivo(rojo)delabatería.Luegoretireelcable positivo(rojo)delabatería(Figura40).

5.Retirelapletinadesujeción,lospernosenJy lascontratuercasquejanlabatería(Figura

40).Retirelabatería.

Cómocargarlabatería

1.Bornepositivodela batería

2.Bornenegativodela batería

g008335

3.Cablerojo(+)delcargador

4.Cablenegro(–)del cargador

3.Cuandolabateríaestécompletamente cargada,desconecteelcargadordelatomade electricidad,luegodesconecteloscablesdel cargadordelosbornesdelabatería(Figura41).

Comprobacióndelnivelde electrolitodelabatería

PELIGRO

Elelectrolitodelabateríacontieneácido sulfúrico,queesletalsiseingiereycausa quemadurasgraves.

•Nobebaelectrolitoyeviteelcontacto conlapiel,losojosylaropa.Llevegafas deseguridadparaprotegersusojos,y guantesdegomaparaprotegersusmanos.

ADVERTENCIA

Elprocesodecargadelabateríaproduce gasesquepuedenexplotar.

Nofumecercadelabatería,ymantenga alejadadelabateríacualquierchispaollama.

Importante:Mantengasiemprelabatería

completamentecargada(densidadde1.265).Esto esespecialmenteimportanteparaevitardañosa labateríacuandolatemperaturaestápordebajo delos0ºC.

1.Retirelabateríadelamáquina;consulte

Retiradadelabatería(página32).

•Llenelabateríaenunlugarquetenga disponibleagualimpiaparaenjuagarla piel.

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamientoybajela espada.

2.Apagueelmotoryretirelallave.

3.Mirehaciaellateraldelabatería.Elelectrolito debellegaralalíneasuperior(Figura42).No permitaqueelelectrolitoestépordebajodela líneainferior(Figura42).

Figura42

1.T aponesdeventilación

2.Líneasuperior

4.Sielniveldeelectrolitoesbajo,añadala cantidadnecesariadeaguadestilada;consulte lasecciónCómoañadiraguaalabatería

(página34).

3.Líneainferior

Cómoañadiraguaalabatería

Limpiezadelabatería

Nota:Mantengalimpioslosbornesytodalacaja

delabatería,porqueunabateríasuciasedescarga lentamente.

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamientoybajela

g000537

espada.

2.Apagueelmotoryretirelallave.

3.Retirelabateríadelamáquina;Retiradadela

batería(página32).

4.Lavetodalacajaconunasoluciónde bicarbonatoyagua.

5.Enjuaguelabateríaconaguaclara.

6.ApliqueunacapadegrasaGrafo112X(Pieza ToroN°505-47)odevaselinaalosconectores deloscablesyalosbornesdelabateríapara evitarlacorrosión.

Elmejormomentoparaañadiraguadestiladaala bateríaesjustoantesdeoperarlamáquina.Esto permitequeelaguasemezcleperfectamentecon lasolucióndeelectrolito.

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamientoybajela espada.

2.Apagueelmotoryretirelallave.

3.Retirelabateríadelamáquina;consulte

Retiradadelabatería(página32).

Importante:Nollenenuncalabateríacon

aguadestiladaconlabateríainstaladaenla máquina.Sepodríaderramarelectrolitoen otraspiezasycausarcorrosión.

4.Limpielapartesuperiordelabateríaconuna toalladepapel.

5.Retirelostaponesdeventilacióndelabatería (Figura42).

6.Viertalentamenteaguadestiladaencadacélula delabateríahastaqueelniveldeelectrolito lleguealalíneasuperior(Figura42)delacaja delabatería.

7.Instalelabatería;consulteInstalacióndela

batería(página34).

Instalacióndelabatería

1.Usandolasjacionesqueretiróanteriormente, conecteelcablepositivo(rojo)albornepositivo (+)delabatería(Figura40).

2.Desliceelprotectordebornerojosobreelborne positivodelabatería.

3.Usandolasjacionesqueretiróanteriormente, conecteelcablenegativo(negro)alborne negativo(-)delabatería(Figura40).

4.Sujetelabateríaconlabarraylastuercasde orejeta(Figura40).

Importante:Asegúresedequeloscablesde

labateríanoentrenencontactoconbordes cortantes,yquenosetoquenentresí.

Cambiodelosfusibles (Modelos22973y22974)

Importante:Nolleneenexcesolabatería,

yaqueelelectrolito(ácidosulfúrico)puede corroerydañarelchasis.

7.Esperedecincoadiezminutosdespuésde llenarlascélulasdelabatería.Añadaagua destilada,siesnecesario,hastaqueelnivelde electrolitolleguealalíneasuperior(Figura42) delacajadelabatería.

8.Coloquelostaponesdeventilación.

Hay4fusiblesenelsistemaeléctrico.Estánsituados debajodelpaneldecontrol,enelladoizquierdo (Figura43).

Circuitodearranque Circuitodecarga Circuitodelventilador Faro(opcional)

30amperios 25amperios 15amperios 15amperios

1.Bloquedefusibles

Mantenimientodel sistemadetransmisión

Mantenimientodelas orugas

g015381

Figura43

Limpiezadelasorugas

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Compruebesilasorugastienenundesgaste excesivo,ylímpielasperiódicamente.Silasorugas estándesgastadas,cámbielas.

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamientoybajela espada.

2.Apagueelmotoryretirelallave.

3.Usandounamangueradeaguaounsistema delavadoapresión,retirelasuciedaddecada conjuntodeoruga.

Importante:Solamentelaveconaguaaalta

presiónlazonadelasorugas.Noutiliceun sistemadelavadoaaltapresiónparalimpiarel restodelamáquina.Ellavadoaaltapresión puededañarelsistemaeléctricoylasválvulas hidráulicas,oeliminargrasa.

Importante:Asegúresedelimpiarcompletamente

lasruedasderodajeylaruedamotriz(Figura

44).Lasruedasderodajedebenrodarlibremente

cuandoestánlimpias.

1.Ruedasderodaje

2.Ruedamotriz

Figura44

g007825

g007832

1.Pernotensor

3.Oruga

2.Contratuerca

Figura46

3.Pernosdejación

4.Aprieteelpernotensoraentre32,5y40N·m paratensarlaoruga(Figura46).

Comprobaciónyajustedela tensióndelasorugas

Intervalodemantenimiento:Despuésdelas

primeras50horas

Cada100horas

Paracomprobarlatensióndecadaoruga,coloqueun pesode20,4kgenlaorugaenunpuntointermedio entrelaruedaderodajedelanteraylaruedamotriz. Laoruganodebeexionarsemásde0,6–1cm.Si lohace,ajustelatensióndelasorugasusandoel procedimientosiguiente:

5.Asegúresedequelaoruganoseexionamás de0,6–1cmalaplicarseunafuerzade20,4kg altramosuperiordelaoruga.Ajusteelparde aprietedelpernotensorsegúnseanecesario.

6.Aprietelacontratuerca.

7.Aprietelospernosdejacióna102N·m.

Cómocambiarlasorugas

Cuandolasorugasesténmuydesgastadas, cámbielas.

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamientoybajela espada.

2.Apagueelmotoryretirelallave.

3.Levanteyapoyeelladodelaunidadenelque vaatrabajarhastaquelaorugaestéaentre7,6 y10cmdelsuelo.

4.Aojeelpernotensorylacontratuerca(Figura

46).

5.Aojelospernosdejación(Figura46).

Figura45

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamientoybajela espada.

2.Apagueelmotoryretirelallave.

3.Aojelacontratuercadelpernotensordela oruga,ylospernosdejacióndelbrazotensor (Figura46).

g007833

6.Empujelaruedaderodajedelanteratodolo posiblehaciaatrás(Figura47).

Figura47

1.Ruedaderodajedelantera

7.Retirelaorugaempezandoenlapartesuperior delaruedaderodajedelantera,retirándoladela ruedamientrasmuevelaorugahaciaadelante.

Nota:Puedesernecesarioretirarlaruedade

rodajedelanteraexterior.Pararetirarla,retirela anillaapresiónyeltapóndelcentrodelarueda derodaje(Figura48).Acontinuación,retireel pernoylajuntadelcentrodelaruedayretirela ruedadelamáquina.

mientrasempujalosdientesparaqueencajen enlarueda.

12.Siretirólaruedaderodajedelanteraexterior, instálelaahorausandoelpernoylajuntaque retiróanteriormente.Aprieteelpernoa102N·m yluegolimpie,engraseeinstaleeltapónyla anillaapresión,siguiendolasinstrucciones enComprobaciónyengrasedelasruedasde

rodaje.(página37).

13.Instaleelpernotensorylacontratuerca.

14.Aprieteelpernotensoraentre32,5y40N·m

g007835

paratensarlaoruga.

15.Asegúresedequelaoruganoseexionamás de0,6–1cmalaplicarseunafuerzade20,4kg altramosuperiordelaoruga.Ajusteelparde aprietedelpernotensorsegúnseanecesario.

16.Aprietelacontratuerca.

17.Aprietelospernosdejacióna102N·m.

18.Bajelamáquinaalsuelo.

19.Repitaelprocedimientoparasustituirlaotra oruga.

Comprobaciónyengrasedelas ruedasderodaje.

Figura48

1.Anillaapresión4.Junta

2.T apón5.Ruedaconcojinetes

3.Perno

8.Unavezretiradalaorugadelaruedaderodaje, retíreladelamáquina(Figura47).

9.Empezandoenlaruedamotriz,paselaoruga nuevaalrededordelarueda,asegurándosede quelosdientesdelaorugaencajenentrelos espaciadoresdelarueda(Figura47).

10.Introduzcalaorugapordebajoyentrelas ruedasderodajetraseraycentral(Figura47).

Intervalodemantenimiento:Cada250horas

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamientoybajela espada.

2.Apagueelmotoryretirelallave.

3.Retirelasorugas;consulteCómocambiarlas

orugas(página36).

4.Retirelaanillaapresiónyeltapóndeunade

g242269

lasruedasderodaje(Figura49).

g013416

Figura49

1.Ruedaderodaje3.Anillaapresión

2.T apóndelaruedade

rodaje

11.Empezandoenlapartedeabajodelarueda derodajedelantera,instalelaorugaalrededor dedicharuedamoviendolaorugahaciaatrás

5.Compruebelagrasaquehaydebajodeltapóny alrededordelajunta(Figura49).Siestásucia,

tienearenillaoquedapocagrasa,eliminetoda lagrasa,cambielajunta,yañadagrasanueva.

Mantenimientodelos

6.Asegúresedequelaruedaderodajegira librementesobreelcojinete.Siqueda bloqueada,póngaseencontactoconsuServicio TécnicoAutorizadoparaquesustituyalarueda derodaje.

7.Coloqueeltapónengrasadosobrelacabeza delperno(Figura49).

8.Sujeteeltapóndelaruedaderodajeconla anillaapresión(Figura49).

9.Repitalospasos4a8paralas12ruedasde rodaje.

10.Instalelasorugas;consulteCómocambiarlas

orugas(página36).

frenos

Comprobacióndelfrenode estacionamiento

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Pongaelfrenodeestacionamiento;consulte

Palancadelfrenodeestacionamiento(página

14).

2.Arranqueelmotor.

3.Intenteconducirlamáquinalentamentehacia adelanteohaciaatrás.

4.Silamáquinasemueve,póngaseencontacto conunServicioTécnicoAutorizadoparaque larevise.

Mantenimientodelas correas

Sustitucióndelacorreade

11.Asegúresedequeelacoplamientodearaña estácolocadoenlabombaeintroduzcaéstaen lapolea,girándolaenelsentidodelasagujas delrelojparaasentarlasobrelospernosdela bomba.

12.Aprietelospernosdelabombaa68N·m.

latransmisióndelabomba

Silacorreadetransmisióndelabombaempieza achirriar,osiestáagrietada,desgastadao deshilachada,cámbiela.Póngaseencontactoconsu serviciotécnicoautorizadoparaobtenerunacorrea derepuesto.

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamientoybajela espada.

2.Apagueelmotoryretirelallave.

3.Levantelapartetraseradelamáquinayapóyela sobresoportesjos.

4.Retireelprotectorinferior;consulteCómoretirar

elprotectorinferior(página23).

5.Aojelos2pernosdelabomba(Figura50).

13.Instaleelprotectorinferior.

Figura50

1.Bomba

2.Pernosdelabomba4.Muelledelapoleatensora

6.Girelabombaenelsentidoantihorarioydeje queseseparedelapolea(Figura50).

3.Correa

Nota:Asegúresedequeelacoplamientode

arañaseseparejuntoconlabomba.

7.Usandounaherramientaespecialpararetirar muelles(póngaseencontactoconsuservicio técnicoautorizado),retireelextremodelmuelle delpernoparaaliviarlatensióndelacorrea (Figura50).

8.Retirelacorrea.

9.Instaleunacorreanuevaalrededordelas poleas.

10.Instaleelmuelledelapoleatensorasobreel perno.

g015382

Mantenimientodel sistemadecontrol

Ajustedelaalineacióndel controldelatracción

Loscontrolesdetracciónseajustandefábricaantes delenvíodelamáquina.Noobstante,trasmuchas horasdeuso,esposiblequeustednecesiteajustarla alineacióndelcontroldetracción,laposicióndepunto muertodelcontroldetracciónyeldesplazamiento delcontroldetracciónenposiciónmarchaadelantea velocidadmáxima.

Importante:Paraajustarcorrectamentelos

controles,completecadaprocedimientoenel ordenseñalado.

Ajustedelaposicióndemarcha atrásdelcontroldelatracción

Silabarradecontroldetracciónnoquedaenrasada conyparalelaalabarradereferenciacuandoestáen laposicióndemarchaatrás,realiceinmediatamente elprocedimientosiguiente:

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamiento(sise aplica)ybajelaespada.

2.Apagueelmotoryretirelallave.

3.Tirehaciaatrásdelcontroldetracciónhastaque lapartedelanteradelcontrolentreencontacto conlabarradereferencia(Figura51).

Figura52

1.Controldetracción

5.Ajusteelcontroldetracciónhastaquequede enrasadoconlabarradereferenciaaltirardel mismohaciaatrásdeltodo(Figura52yFigura

53).

6.Aprietelatuercaconarandelaprensadayel pernodeltubodelcontroldetracción.

7.Arranqueelmotor.

8.Conduzcalamáquinaenmarchaatrásconel controldetracciónapretadocontralabarrade referencia.Silamáquinasedesvía,completeel procedimientosiguiente:

2.Tubo,pernoytuerca

Figura53

g004191

g004192

Figura51

1.Partedelanterodelcontrol (malalineada)

4.Silapartedelanteradelcontroldetracciónno

quedaenrasadaconyparalelaalabarrade referencia,aojelatuercayelpernodeltubo delcontroldetracción(Figura52).

2.Barradereferencia

A.Apagueelmotor B.Eleveyapoyelamáquinademaneraque

ambasorugasesténlevantadasdelsueloy girenlibremente.

C.Aojelatuercaconarandelaprensaday

elpernodeltubodelcontroldetracción (Figura52).

g004190

D.Aojelascontratuercasdelasvarillasde

tracción,debajodelpaneldecontrol(Figura

54).

observeenquésentidosedesvía.Repita elajusteanteriorhastaquelamáquinase desplaceenlínearectaenmarchaatrás.

Ajustedelaposicióndepunto muertodelcontroldelatracción

Silamáquinasedesplazalentamentehaciaadelante ohaciaatráscuandoelcontroldetracciónestáen puntomuertoylamáquinaestácaliente,puedeser necesarioajustarelmecanismoderetornoapunto muertodelasbombas;póngaseencontactoconsu serviciotécnicoautorizado.

Figura54

1.Varilladetracción

E.Arranquelamáquinaypongael

aceleradorenposiciónde1/3abierto aproximadamente.

2.Contratuerca

ADVERTENCIA

Silamáquinaestáenmarcha,usted podríaquedaratrapadoporlas piezasenmovimientoylesionarse, oquemarseenlassupercies calientes.

Manténgasealejadodelospuntosde peligro,laspiezasenmovimientoy lassuperciescalientessiajustala máquinacuandoestáfuncionando.

F.Hagaqueotrapersonasujeteelcontrolde

traccióncontralabarradereferenciaen marchaatrás.

G.Ajustelalongituddelasvarillasdetracción

hastaqueambasorugassemuevanala mismavelocidad.

g011476

Ajustedelaposicióndemarcha haciadelantedelcontroldela tracción

Silamáquinanosedesplazaenlínearectacuando ustedsujetaelcontroldetraccióncontralabarrade referencia,completeelprocedimientosiguiente:

1.Conduzcalamáquinaconelcontroldetracción contralabarradereferencia,observandoen quédirecciónsedesvíalamáquina.

2.Suelteelcontroldetracción.

3.Silamáquinasedesvíaalaizquierda,aojela contratuercadeladerechayajusteeltornillode jacióndedesplazamientoenlapartedelantera delcontroldetracción(Figura55).

4.Silamáquinasedesvíaaladerecha,aoje lacontratuercadelaizquierdayajusteel tornillodejacióndedesplazamientoenlaparte delanteradelcontroldetracción(Figura55).

Nota:Esteesunbuenmomentopara

ajustartambiénlavelocidadmáximadelas orugasenmarchaatrás.

H.Aprietelascontratuercas.

I.Ajusteelcontroldetracciónhastaque

quedeenrasadoconlabarradereferencia altirardelmismohaciaatrásdeltodo (Figura52yFigura53).

J.Aprietelatuercaconarandelaprensaday

elpernodeltubodelcontroldetracción.

K.Apagueelmotorybajelamáquinaalsuelo.

L.Conduzcalamáquinaenmarchaatrása

velocidadmáxima,comprobandoquela máquinavaenlínearecta.Sinoesasí,

Figura55

1.T ornillodejación

2.Contratuerca

5.Repitaelprocedimientoshastaquelamáquina avanceenlínearectaenposicióndemarcha adelanteavelocidadmáxima.

g004194

3.Parada

Importante:Asegúresedequelostornillos

dejaciónentranencontactoconlostopes enlaposicióndevelocidadmáximahacia adelanteparaevitarforzarenexcesolos émbolosdelasbombashidráulicas.

Mantenimientodel sistemahidráulico

Seguridaddelsistema hidráulico

•Busqueatenciónmédicainmediatamentesiel

uidopenetraenlapiel.Unmédicodeberá eliminarquirúrgicamenteeluidoinyectadoen pocashoras.

•Asegúresedequetodaslasmanguerasylíneasde

uidohidráulicoestánenbuenascondicionesde uso,yquetodoslosacoplamientosyconexiones hidráulicosestánapretados,antesdeaplicar presiónalsistemahidráulico.

•Mantengaelcuerpoylasmanosalejadosdefugas

pequeñasoboquillasqueliberanuidohidráulico aaltapresión.

•Utiliceuncartónounpapelparabuscarfugas

hidráulicas.

•Aliviedemaneraseguratodapresiónenel

sistemahidráulicoantesderealizartrabajoalguno enelsistemahidráulico.

Especicacióndeluido hidráulico

Cada1500horas/Cada2años(loqueocurra primero)—Cambietodaslasmangueras hidráulicasmóviles.

Capacidaddeldepósitohidráulico:23litros Utilicesolamenteunodelosuidossiguientesenel

sistemahidráulico:

•ToroPremiumTransmission/HydraulicTractor

Fluid(consulteasuDistribuidorAutorizadoToro sideseamásinformación)

•FluidohidráulicoToroPXExtendedLife

(consulteasudistribuidorToroautorizadosidesea másinformación)

•SiningunodelosuidosT oroanterioresno

estádisponible,puedeutilizarotrouido hidráulicouniversalparatractores(UTHF), peroenestecasoutiliceúnicamenteproductos convencionalesabasedepetróleo.Las especicacionesdetodaslaspropiedades materialesdebenestardentrodelosintervalos citadosacontinuación,yeluidodebecumplir lasnormasindustrialescitadas.Consulteasu proveedordeuidohidráulicoparadeterminarsi eluidocumpleestasespecicaciones.

Nota:Toronoasumeresponsabilidadalgunapor

dañoscausadosporsustitutosnoadecuados,

asíqueusteddebeutilizarsolamenteproductos defabricantesresponsablesquerespaldansus recomendaciones.

Propiedadesdemateriales

cSta40°C:55a62 Viscosidad,ASTMD445

cSta100°C:9,1a9,8

Índicedeviscosidad ASTMD2270:

Puntodedescongelación, ASTMD97

Normasindustriales

APIGL-4,AGCOPoweruid821XL,FordNewHolland FNHA-2-C-201.00,KubotaUDT,JohnDeereJ20C,Vickers 35VQ25yVolvoWB-101/BM

140a152

-37a-43°C

Nota:Lamayoríadelosuidoshidráulicosson

casiincoloros,porloqueesdifícildetectarfugas. Estádisponibleunaditivodetinterojoparael uidodelsistemahidráulico,enbotellasde20ml. Unabotellaessucientepara15a22litrosde uidohidráulico.SolicitelapiezaNº44-2500asu DistribuidorAutorizadoToro.

4.Retirelacubierta;consulteCómoretirarla

cubierta(página22).

5.Limpielazonaalrededordelcuellodellenado deldepósitodeaceitehidráulico,yretireel tapónyelltrodelcuellodellenadousandouna llavedetubo(Figura57).

Figura57

1.T apóndelcuellode

llenado

2.Filtrodeuidohidráulico

g007839

Comprobacióndelnivelde uidohidráulico

Intervalodemantenimiento:Cada25horas

ConsulteEspecicacióndeluidohidráulico(página

42).

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamiento(sise aplica)ybajelaespada.

2.Apagueelmotoryretirelallave.

3.Mirelaburbujadevidriodelladoderechode lamáquina.Sinoveaceitehidráulicoenla burbuja,continúeconesteprocedimientopara añadiraceite.

6.Sielnivelesbajo,añadaaceitehastaquese veaenlaburbujadevidrio.

7.Coloqueeltapónyelltroenelcuellode llenadoyaprieteelpernodeltapónaentre13y 15,5N·m.

8.Instalelacubierta;consulteCómoretirarla

cubierta(página22).

Cambiodelltrohidráulico

Intervalodemantenimiento:Cada200horas

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamiento(sise aplica)ybajelaespada.

2.Apagueelmotoryretirelallave.

3.Retirelacubierta;consulteCómoretirarla

cubierta(página22).

4.Retireydesecheelltrousado(Figura58).

Figura56

1.Burbujadecomprobacióndeluidohidráulico

g007808

Figura58

1.T apóndellenado

2.Filtrohidráulico

5.Instaleelltrohidráulicodesustituciónyel tapóndellenado(Figura58)yaprieteelperno deltapónaentre13y15,5N·m.

g007839

6.Limpiecualquieraceitederramado.

7.Instalelacubiertasuperior.

Cómocambiareluido hidráulico

Intervalodemantenimiento:Cada400horas/Cada

año(loqueocurraprimero)

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamiento(sise aplica)ybajelaespada.

2.Apagueelmotoryretirelallave.

3.Dejequelamáquinaseenfríeporcompleto.

4.Retirelacubierta;consulteCómoretirarla

cubierta(página22).

5.Retireeltapóndellenadodeldepósitohidráulico yelltro(Figura58).

6.Coloqueunrecipienteconcapacidadpara 37,8litrosdebajodeldepósitohidráulico.

7.Aprietelaabrazaderayretirelaabrazadera ylamangueradelacoplamientodeldepósito hidráulico,dejandoquesedreneeluido hidráulicodeldepósitoylamangueraal recipiente.

g007840

Figura59

1.Manguera

2.Acoplamientodeldepósitohidráulico

3.Abrazadera

8.Cuandotermine,instalelamangueraenel acoplamientoysujételaconlaabrazadera.

Nota:Elimineelaceiteusadoenuncentrode

reciclajehomologado.

9.Lleneeldepósitohidráulicoconuidohidráulico; consulteEspecicacióndeluidohidráulico

(página42).

10.Instaleelltrohidráulicoyeltapóndellenado (Figura58)yaprieteelpernodeltapónaentre 13y15,5N·m.

11.Arranqueelmotorydéjelofuncionardurante unosminutos.

12.Apagueelmotor.

13.Compruebeelniveldeuidohidráulicoyañada mássiesnecesario;consulteComprobación

delniveldeuidohidráulico(página43).

14.Limpiecualquieraceitederramado.

15.Instalelacubiertasuperior.

Mantenimientodela zanjadora

Cambiodelosdientes excavadores

Intervalodemantenimiento:Cadavezquese

utiliceodiariamente—Compruebe lacondicióndelosdientesycambie cualquieraqueestédesgastadoo dañado.

Debidoalmuchodesgasteaqueestánsometidos losdientesexcavadores,tendráquesustituirlos periódicamente.

Parasustituirunsolodiente,saquelospernosquelo sujetanparadesmontarlo,ydespuésinstaleelnuevo dienteenlamismaposición.Aprietelospernosque sujetanlosdientesaentre37y45N·m.

Comprobaciónyajustede

g007841

Figura60

1.Pernos

2.Contratuerca

3.Pernodeajuste

B.Aojelacontratuercadelpernodeajuste

delaespada.

C.Aojeelpernodeajustehastaquepueda

retirarlacadenadelaespada.

D.Retirelacadenadelpiñóndearrastre.

lacadenadeexcavacióny laespada

Intervalodemantenimiento:Cada25horas

•Compruebecadaeslabóndelacadenaenbusca

dedesgasteexcesivo,porejemplo,eslabonesen losqueyanosepuedenacoplardientes.

•Compruebeeldesgastedelaparteinferiordela

espada.

•Conlazanjadoraparalelaalsuelo,compruebe

quehayunadistanciade3,8a6,3cmentrela parteinferiordelaespadayelbordesuperiordel tramoinferiordelacadena.Sinoesasí,ajuste latensióndelacadena.

Importante:Noaprietelacadenademasiado.

Unatensiónexcesivapuededañarlos componentesdelatransmisión.

Parasustituirlacadenasiestádesgastada,para cambiardeorientaciónosustituirlaespadaencaso dedesgaste,obienparaajustarlatensióndela cadena,utiliceelprocedimientosiguiente:

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamientoybajela espada.

2.Apagueelmotoryretirelallave.

3.Parasustituirlacadena,cambiardeorientación laespadaosustituirlaespada,hagalo siguiente:

A.Retirelos2pernosytuercasquesujetanla

espadaalbrazodelazanjadora.

E.Siesnecesariosustituirlacadena,retire

elpernoylatuercaquesujetanelsinfín,y retireelsinfínylacadena.

F.Retirelaespada,delelavueltaparaquela

parteinferiorestéarriba(osiyalehadado lavuelta,póngalaensuposiciónoriginal)y vuelvaainstalarlaespada.

G.Sustituyalastuercas,lospernosylas

arandelasquejanlaespada.

H.Parainstalarunacadenanueva,conecte

loseslabonesintroduciendoelpasador suministradoatravésdeloseslabones, asimplepresiónoconlaayudadeun martillo,luegosujeteelpasadorconla chavetasuministradaconlacadena.

Importante:Paranodoblarlos

eslabonesdelacadena,coloqueunos bloquesdebajodeloseslabonesyentre losmismossiesnecesarioutilizarun martilloparaintroducirelpasador.

I.Instalelacadenasobreelpiñóndearrastre

yelrodillodelantero.

J.Siseretiróelsinfín,instálelousandoel

pernoylatuercaqueretiróanteriormente. Aprieteelpernoylatuercaa102N·m.

K.Vayaalpaso6paracompletarelajuste.

4.Aojelos2pernosytuercasquesujetanla espadaalbrazodelazanjadora.

5.Aojelacontratuercadelpernodeajuste.

6.Gireelpernodeajustehaciaadentroohacia afuera,segúnhagafalta,hastaobtenerla tensióndeseada.

7.Aprietelacontratuerca.

8.Aprietelos2pernosylastuercasquejanla espadaaentre183y223N·m.

Cómocambiarelpiñónde arrastre

Coneltiempo,elpiñóndearrastresedesgasta, especialmentecuandoseutilizaensuelosarenososo arcillosos.Cuandoestoocurre,lacadenaexcavadora empiezaapatinar.Silacadenapatina,cambieel piñóndearrastredelamanerasiguiente:

1.Aparquelamáquinaenunasupercienivelada yaccioneelfrenodeestacionamiento.

2.Levantelazanjadoraunoscentímetrosdel suelo.

3.Apagueelmotoryretirelallave.

4.Retireelsinfín(Figura61).

11.Limpielasuperciedemontajedelpiñónenla zanjadora(Figura61).

12.Desliceelnuevopiñónsobreeleje(Figura61).

Importante:Laechamarcadaenlacara

delpiñóndebeservisibledesdeellado derechodelazanjadora,ydebeestar orientadaenelsentidodelasagujasdel reloj;sinoesasí,delelavueltaalpiñón.

13.Enrosquelos6pernosquejanelpiñónde arrastreconlapresióndelosdedossolamente (Figura61).

14.Empieceaapretarlentamentelospernos, progresandoalrededordelpiñónhastaque todoslospernosesténapretadosaentre129 y155N·m.

Importante:Primeroaprietecadaperno

hastalamitadsolamente,apretandocada unodelosseispernossucesivamentey luegovuelvaalprimeroyapriételosalpar especicado.

15.Paselacadenasobreelejedetransmisión delsinfínysobreelpiñóndetransmisión, asegurándosedequelosdientesdeltramo superiorestánorientadoshaciaadelante.

Figura61

1.Sinfín

2.Pernos

3.Piñóndearrastre

4.Superciedemontajedelpiñón

5.Aojelos2pernosytuercasquesujetanla espadaalbrazodelazanjadora.

6.Aojelacontratuercadelpernodeajustedela espada.

7.Aojeelpernodeajustehastaquepuedaretirar lacadenadelaespada.

8.Retirelacadenadelpiñóndearrastre.

9.Retirelos6pernosquejanelpiñóndearrastre (Figura61).

10.Retireydesecheelpiñóndearrastre(Figura

61).

16.Coloqueeltramosuperiordelacadenaen laespadadelazanjadora,ydespuéspase lacadenaalrededordelrodillosituadoenel extremodelaespada.

17.Enrosqueelpernodeajusteenlaespada yapriételohastaquequedeunaholgurade 3,8–6,3cm(1–1/2a2–1/2")eneltramoinferior delacadena.

18.Enrosquelacontratuercasobreelpernode

g007842

ajusteyapriételarmementecontralaespada.

19.Aprietelos2pernosylastuercasquejanla espadaaentre183y223N·m.

20.Instaleelsinfínusandoelpernoylatuercaque retiróanteriormente.

Nota:Aprieteelpernoylatuercaa102N·m.

Limpieza

Almacenamiento

Cómolimpiarlamáquina

Intervalodemantenimiento:Despuésdecadauso

Importante:Laoperacióndelmotorconlarejilla

bloqueada,lasaletasderefrigeraciónsuciasu obstruidasy/osinlastapasdeventilacióndañará elmotordebidoalsobrecalentamiento.

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamiento(sise aplica)ybajelaespada.

2.Apagueelmotor,retirelallaveydejequeel motorseenfríe.

3.Retirecualquierresiduodellimpiadordeaire.

4.Limpiecualquierresiduoquesehayaacumulado enelmotoryelsilenciadorconuncepillooun soplador.

Importante:Espreferibleeliminarla

suciedadsoplando,enlugardelavarcon agua.Siseutilizaagua,manténgalalejosde loscomponenteseléctricosydelasválvulas hidráulicas.Noutiliceunsistemadelavado aaltapresión.Ellavadoaaltapresiónpuede dañarelsistemaeléctricoylasválvulas hidráulicas,oeliminargrasa.

5.Limpialosresiduosdelenfriadordeaceite.

Seguridadduranteel almacenamiento

•Apagueelmotor,retirelallave,espereaque

sedetengantodaslaspiezasenmovimientoy dejequeelmotorseenfríeantesdeguardarla máquina.

•Noalmacenelamáquinaoelcombustiblecerca

deunallama.

Almacenamiento

1.Aparquelamáquinaenunasupercienivelada, accioneelfrenodeestacionamientoybajela espada.

2.Apagueelmotor,retirelallaveydejequeel motorseenfríe.

3.Retirelasuciedaddelaspiezasexternasde todalamáquina,especialmentedelmotor. Limpielasuciedadylabrozadelaparteexterior delalojamientodelasaletasdelaculatade cilindrosdelmotorydelsoplador.

Importante:Lamáquinapuedelavarse

conundetergentesuaveyagua.Nolavela máquinaapresión.Eviteelusoexcesivo deagua,especialmentecercadelpanelde control,elmotor,lasbombashidráulicasy losmotoreseléctricos.

4.Reviseellimpiadordeaire;consulte

Mantenimientodelmotor(página25).

5.Engraselamáquina;consulteLubricación

(página24).

6.Cambieelaceitedelcárter;consulte

Mantenimientodelmotor(página25).

7.Retirelabujíaycompruebesucondición; consulteMantenimientodelmotor(página25).

8.Sivaaguardarlamáquinadurantemás de30días,preparelamáquinadelaforma siguiente:

A.Añadaestabilizador/acondicionadoral

combustiblefrescoeneldepósito.Siga lasinstruccionesdemezcladelfabricante delestabilizadordecombustible.Nouse unestabilizadorabasedealcohol(etanol ometanol).

B.Hagafuncionarelmotorparadistribuirel

combustibleconacondicionadorportodoel sistemadecombustibledurante5minutos.

C.Apagueelmotor,dejequeseenfríeyvacíe

eldepósitodecombustibleusandounsifón tipobomba.

D.Arranqueelmotoryhágalofuncionarhasta

queseapague.

E.Activeelestárter.

F.Arranqueelmotorydéjeloenmarchahasta

quenovuelvaaarrancar.

G.Elimineelcombustibleadecuadamente.

Recíclelodeacuerdoconlanormativalocal.

Importante:Noalmacenecombustible

quecontengaestabilizador/acondicionador durantemástiempodelrecomendadoporel fabricantedelestabilizadordecombustible.

9.Conlabujíaretiradadelmotor,vierta2 cucharadassoperasdeaceitedemotorenel oriciodelabujía.

10.Coloqueuntraposobreeloriciodelabujía pararecogercualquiersalpicaduradeaceitey utiliceelmotordearranqueoelarrancadorpara hacergirarelmotorydistribuirelaceitedentro delcilindro.

11.Instalelabujía,peronoconecteelcableala bujía.

12.Carguelabatería;consulteCómocargarla

batería(página33).

13.Compruebeyajustelatensióndelasorugas; consulteComprobaciónyajustedelatensión

delasorugas(página36).

14.Compruebeyajustelatensióndelacadenade excavación;consulteComprobaciónyajustede

lacadenadeexcavaciónylaespada(página

45).

15.Reviseyaprietetodaslasjaciones.Repareo sustituyacualquierpiezadañada.

16.Pintecualquiersupercierayadaodemetal desnudoconpinturadisponibleenunServicio TécnicoAutorizado.

17.Guardelamáquinaenungarajeoalmacénseco ylimpio.Retirelallavedecontactoyguárdela enunlugarseguroqueleseafácilderecordar.

18.Cubralamáquinaparaprotegerlaypara conservarlalimpia.

Solucióndeproblemas

ProblemaPosiblecausa

Elmotordearranquenogira(solo máquinasdearranqueeléctrico).

Elmotornoarranca,arrancacon dicultad,onosiguefuncionando.

Elmotorpierdepotencia.

Accióncorrectora

1.Labateríaestádescargada.

2.Lasconexioneseléctricasestán corroídasosueltas.

3.Elreléointerruptorestádefectuoso.3.PóngaseencontactoconsuServicio

1.Eldepósitodecombustibleestávacío.1.Lleneeldepósitodecombustiblecon

2.Laválvuladecierredecombustible estácerrada.

3.Loscontrolesnoestánenpunto muerto.

4.Elestárternoestácerrado.4.Muevalapalancadelestárterhacia

5.Ellimpiadordeaireestásucio.5.Limpieocambieloselementosdel

6.Elcabledelabujíaestásueltoo desconectado.

7.Labujíaestápicada,suciaola distanciaentreloselectrodoses incorrecta.

8.Haysuciedad,aguaocombustible viejoenelsistemadecombustible.

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidaddeavance.

2.Ellimpiadordeaireestásucio.2.Limpieocambieloselementosdel

3.Elniveldeaceiteenelcárterestábajo.

4.Lasaletasderefrigeraciónylos conductosdeairesituadosdebajodel alojamientodelsopladordelmotor estánobstruidos.

5.Labujíaestápicada,suciaola distanciaentreloselectrodoses incorrecta.

6.Haysuciedad,aguaocombustible viejoenelsistemadecombustible.

1.Carguelabateríaocámbiela.

2.Veriquequehaybuencontactoenlas conexioneseléctricas.

TécnicoAutorizado.

combustiblefresco.

2.Abralaválvuladecierredel combustible.

3.Muevaloscontrolesapuntomuerto.

adelantedeltodo.

limpiadordeaire.

6.Instaleelcableenlabujía.

7.Instaleunabujíanueva,conlos electrodosaladistanciacorrecta.

8.PóngaseencontactoconsuServicio TécnicoAutorizado.

limpiadordeaire.

3.Compruebeyañadaaceitealcárter.

4.Eliminecualquierobstrucciónde lasaletasderefrigeraciónydelos conductosdeaire.

5.Instaleunabujíanueva,conlos electrodosaladistanciacorrecta.

6.PóngaseencontactoconsuServicio TécnicoAutorizado.

Elmotorsesobrecalienta.

Hayunavibraciónanormal.1.Lospernosdemontajedelmotorestán

Noesposibleconducirlamáquina.

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidaddeavance.

2.Elniveldeaceitedelcárterestábajo.

3.Lasaletasderefrigeraciónylos conductosdeairesituadosdebajodel alojamientodelsopladordelmotor estánobstruidos.

sueltos.

1.Elfrenodeestacionamientoesté puesto.

2.Elniveldeaceitehidráulicoesbajo. Lasválvulasderemolcadoestán

3. abiertas.

4.Elsistemahidráulicoestádañado.

2.Compruebeyañadaaceitealcárter.

3.Eliminecualquierobstrucciónde lasaletasderefrigeraciónydelos conductosdeaire.

1.Aprietelospernosdemontajedel motor.

1.Quiteelfrenodeestacionamiento.

2.Compruebeyañadaaceitehidráulico.

Cierrelasválvulasderemolcado.

4.PóngaseencontactoconsuServicio TécnicoAutorizado.

ProblemaPosiblecausa

Accióncorrectora

Lacadenanogira.

Lazanjadoraexcavamuylentamente.

1.Hayunaacumulacióndearenao residuosenlabasedealgúndiente delpiñóndearrastre.

2.Lacadenaexcavadoraestádemasiado apretada.

3.Fallodelcojinetedelextremodela espadadelazanjadora.

4.Elsistemadetransmisióndela zanjadoraestádañado.

5.Elsistemahidráulicoestáobstruido, contaminadoodañado.

1.Losdientesexcavadoresestán desgastados.

2.Lacadenautilizadanoesapropiada paraeltipodesuelo.

3.Elsistemahidráulicoseha sobrecalentado.

4.Elsistemahidráulicoestáobstruido, contaminadoodañado.

1.Pongalacadenaenmarchahacia atrásyluegoreduzcalatensióndela misma.

2.Ajustelatensióndelacadena excavadora.

3.PóngaseencontactoconsuServicio TécnicoAutorizado.

4.PóngaseencontactoconsuServicio TécnicoAutorizado.

5.PóngaseencontactoconsuServicio TécnicoAutorizado.

1.Cambielosdientesexcavadores.

2.Evalúeeltipodesueloycambiede cadenasiesnecesario.

3.Apagueelsistemayespereaquese enfríe.

4.PóngaseencontactoconsuServicio TécnicoAutorizado.

Esquemas

Esquemaeléctrico–Modelo22972(Rev.A)

g015383

Esquemaeléctrico–Modelo22973(Rev.A)

g015384

Esquemaeléctrico–Modelo22974(Rev.A)

g015439

Esquemahidráulico(Rev.C)

g028603

Avisodeprivacidad(Europa)

InformaciónrecopiladaporT oro ToroWarrantyCompany(T oro)respetasuprivacidad.ParaprocesarlasreclamacionesbajolaGarantíayparaponernosencontactoconusted enelcasodeunaposibleretiradadeproductos,lepedimosquecompartaconnosotrosciertainformaciónpersonal,biendirectamente,biena travésdesuconcesionariooempresaTorolocal.

ElsistemadegarantíasdeToroestáhospedadoenservidoresubicadosenlosEstadosUnidos,yportantolasleyesdeprivacidadaplicablespueden noproporcionarlamismaprotecciónqueensupaís.

ALCOMPARTIRSUINFORMACIÓNPERSONALCONNOSOTROS,OTORGASUCONSENTIMIENTOALPROCESAMIENTODEDICHA INFORMACIÓNPERSONALENLOSCASOSDESCRITOSENESTEAVISODEPRIVACIDAD.

UsoquehaceTorodelainformación Toropuedeutilizarsuinformaciónpersonalparaprocesarreclamacionesbajolagarantíayparaponerseencontactoconustedsiseproducelaretirada deunproducto,asícomoparacualquierotropropósitodelqueleinformemos.T oropuedecompartirsuinformaciónconliales,concesionariosuotros socioscomercialesdeToroconrelaciónacualquieradelasactividadesantesmencionadas.Novenderemossuinformaciónpersonalaningunaotra empresa.Nosreservamoselderechoadivulgarinformaciónpersonalparacumplirlalegislaciónaplicableyapeticióndelasautoridadescompetentes, paraoperarcorrectamentenuestrossistemasoparanuestrapropiaprotecciónoladeotrosusuarios.

Retencióndesuinformaciónpersonal Retendremossuinformaciónpersonalduranteeltiempoqueseanecesarioparacumplirlosnesparalosqueserecopilóoriginalmenteoparaotros neslegítimos(talescomocumplimientodelalegislación),osegúnloexijalalegislaciónaplicable.

CompromisodeTororespectoalaseguridaddesuinformaciónpersonal Tomamosprecaucionesrazonablesparamantenerlaseguridaddesusdatospersonales.Tambiéntomamosmedidasparaasegurarquelainformación personalseaexactayestéactualizada.

Accesoyrecticacióndesuinformaciónpersonal Siusteddesearevisarocorregirsuinformaciónpersonal,póngaseencontactoconnosotrosporcorreoelectrónicoa legal@toro.com.

LeydeConsumodeAustralia

LosclientesaustralianosencontraráninformaciónsobrelaLeydeConsumodeAustraliadentrodelacajaoatravésdesuconcesionarioT orolocal.

374-0282RevC

InformaciónsobreadvertenciasdelaPropuesta65deCalifornia

¿Enquéconsisteestaadvertencia?

Esposiblequeveaunproductoalaventaconunaetiquetadeadvertenciacomolasiguiente:

ADVERTENCIA:Cáncerydañoreproductivo–www.p65Warnings.ca.gov.

¿QuéeslaPropuesta65?

LaPropuesta65seaplicaacualquierempresaqueopereenCalifornia,quevendaproductosenCaliforniaoquefabriqueproductosquepuedan venderseollevarseaCalifornia.EstipulaqueelgobernadordeCaliforniadebemantenerypublicarunalistadesustanciasquímicasconocidaspor causarcáncer,defectoscongénitosy/odañosreproductivos.Lalista,queseactualizamanualmente,incluyecientosdesustanciasquímicasquese encuentranennumerososartículoscotidianos.LanalidaddelaPropuesta65esinformaralpúblicosobrelaexposiciónaestassustanciasquímicas.

LaPropuesta65noprohíbelaventadeproductosquecontienenestassustancias,perorequierelainclusióndeadvertenciasencualquierproducto, embalajeodocumentaciónconelproducto.Porotrolado,laadvertenciadelaPropuesta65nosignicaqueunproductoinfrinjalosrequisitoso estándaresdeseguridaddelosproductos.Dehecho,elGobiernodeCaliforniahaaclaradoqueunaadvertenciadelaPropuesta65“noequivaleauna decisiónnormativadequeunproductosea‘seguro’o‘noseguro’”.Muchasdeestassustanciassehanutilizadoenproductosdeusodiarioduranteaños sindocumentarningúndaño.Paraobtenermásinformación,consultehttps://oag.ca.gov/prop65/faqs-view-all

UnaadvertenciadelaPropuesta65signicaqueunaempresa(1)haevaluadolaexposiciónyhaconcluidoquesupera“elnivelderiesgono signicativo”,obien(2)haoptadoporproporcionarunaadvertenciabasándoseensucomprensiónsobrelapresenciadeunasustanciaquímica incluidaenlalistasinintentarevaluarlaexposición.

¿Estaleyseaplicaatodosloslugares?

LasadvertenciasdelaPropuesta65solosonobligatoriasenvirtuddelaleydeCalifornia.EstasadvertenciassevenportodaCaliforniaenunavariedad deentornos,incluidosatítuloenunciativoynolimitativo,restaurantes,establecimientosdealimentación,hoteles,centroseducativosyhospitales,así comoenunaampliavariedaddeproductos.Porotrolado,algunosminoristasdeventaonlineyporcorreoincluyenadvertenciasdelaPropuesta 65ensussitioswebyensuscatálogos.

¿EnquésediferencianlasadvertenciasyloslímitesfederalesenCalifornia?

LasnormasdelaPropuesta65confrecuenciasonmásestrictasquelasnormasfederaleseinternacionales.Existendistintassustanciasquerequieren unaadvertenciadelaPropuesta65anivelesmuchomásbajosqueloslímitesfederales.Porejemplo,lanormadelaPropuesta65deadvertencias relativasalplomoesde0,5μg/día,queesunvalormuypordebajodelasnormasfederaleseinternacionales.

¿Porquénollevanlaadvertenciatodoslosproductossimilares?

•LosproductosvendidosenCaliforniadebenllevareletiquetadodelaPropuesta65,mientrasqueotrosproductossimilaresquesevenden

enotroslugaresnotienenquellevarlos.

•EsposiblequeaunaempresaimplicadaenunlitigiosobrelaPropuesta65quellegueaunacuerdoseleobligueautilizaradvertenciasdela

Propuesta65ensusproductos,mientrasqueotrasempresasquefabriquenproductossimilarespuedequenotenganquecumpliresterequisito.

•LaaplicacióndelaPropuesta65noescoherente.

•LasempresaspuedenoptarpornoofreceradvertenciasporqueconcluyanquenotienenquehacerloenvirtuddelaPropuesta65;lafaltade

advertenciasparaunproductonosignicaqueelproductonocontengasustanciasquímicasincluidasenlalistaennivelessimilares.

¿PorquéToroincluyeestaadvertencia?

Torohaoptadoporofreceralosconsumidoreselmáximodeinformaciónposibleparaquepuedantomardecisionesinformadassobrelosproductosque compranyusan.Toroofreceadvertenciasenciertoscasossegúnsuconocimientodelapresenciadeunaomássustanciasquímicasenlalista,sin evaluarelniveldeexposición,yaquenotodaslassustanciasquímicasdelalistaincluyenrequisitosdelímitedeexposición.Sibienlaexposicióndelos productosdeToropuedeserinsignicanteodentrodelrangode“riesgonosignicativo”,paramayorcautelaT orohaoptadoporincluirlasadvertencias delaPropuesta65.Además,siT oronoincluyeestasadvertencias,podríaenfrentarseademandasinterpuestasporelEstadodeCaliforniaobienpartes privadasquedeseenaplicarlaPropuesta65ylaempresapodríaenfrentarseaimportantessanciones.

RevA

Toro 22972G Operator's Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
