Toro 22972G Operator's Manual [pt]

FormNo.3431-511RevA

ValetadeirasmodeloTRX-16, TRX-20eTRX-26

Modelonº22972—Nºdesérie404710000esuperiores Modelonº22972G—Nºdesérie404710000esuperiores Modelonº22973—Nºdesérie404710000esuperiores Modelonº22973G—Nºdesérie404710000esuperiores Modelonº22974—Nºdesérie404710000esuperiores

Registeoseuprodutoemwww.T oro.com. Traduçãodooriginal(PT)

*3431-511*A

Esteprodutoatendeatodasasdiretivaseuropeias pertinentes.Paraoutrasinformações,consulteacha deDeclaraçãodeConformidade(DOC)especícado produto,fornecidaàparte.

DeacordocomaSeção4442ou4443doCódigode RecursosPúblicosdaCalifórnia(CaliforniaPublic ResourceCode),constituiinfraçãoousoouoperação domotoremqualqueráreaarborizadaougramada semestardotadodesistemaantifagulhasnostermos daSeção4442,mantidoemperfeitascondiçõesde funcionamento,ousemestarprotegido,equipadoe mantidodemodoaprevenirincêndios.

Omanualdoproprietáriodomotorqueacompanha oprodutoapresentainformaçõessobreaNormade ControledeEmissõesdaUSEnvironmentalProtection Agency(EPA)edoEstadodeCalifórniareferentea sistemasdeemissões,sobreamanutençãoesobre agarantia.Podemserencomendadaspeçasde reposiçãojuntoaofabricantedomotor.

Introdução

Estamáquinadestina-seàaberturadevalasnosolo paraolançamentodecabosetubulaçõesenterradas, emdiversasaplicações.Nãosedestinaaocorte derocha,madeiraouqualquermaterialanãoser osolo.Ousodesteprodutoparansdiferentes dopretendidopodeserperigosoparaousuárioe indivíduospresentesnoambiente.

Leiaestasinformaçõescomatençãoparasabercomo operarerealizaramanutençãoadequadadoproduto, alémdeevitarlesõesedanosaoproduto.Aoperação corretaeseguradoprodutoéderesponsabilidade dousuário.

Acessewww.Toro.comparaobtermateriaisde treinamentosobresegurançaeaoperaçãode produtos,informaçõessobreacessórios,ajudapara localizarumrepresentanteoupararegistaroseu produto.

AVISO

CALIFÓRNIA

Proposição65Aviso

ÉdoconhecimentodoEstadoda

Califórniaqueosgasesdeescapedeste

motorcontêmquímicosquepodem

provocarcancro,defeitoscongénitosou

outrosproblemasreprodutivos.

Ospólos,terminaiserestantesacessórios

dabateriacontêmchumboederivados

dechumbo;édoconhecimento

doEstadodaCalifórniaqueestes

químicospodemprovocarcancro

eproblemasreprodutivos.Laveas

mãosapósautilização.

ÉdoconhecimentodoEstadoda

Califórniaqueautilizaçãodeste

produtopodecausarexposição

aquímicosquepodemprovocar

cancro,defeitoscongénitosououtros

problemasreprodutivos.

Semprequenecessitardeassistência,peçasoriginais Toroouinformaçõesadicionais,entreemcontatocom umestabelecimentodeassistênciatécnicaautorizada oucomoserviçodeatendimentoaoclientedaToro, tendoemmãososnúmerosdemodeloedesérie doproduto.AFigura1identicaalocalizaçãodos númerosdemodeloedesérienoproduto.Anoteos númerosnoespaçoreservado.

Importante:Comseudispositivomóvel,você

podelerocódigoQRnaplacadeidenticação donúmerodesérie(sehouver),ouacesse www.Toro.comparaobterinformaçõessobre garantia,peçaseoutrasinformaçõessobreo produto.

Figura1

1.Placadeidenticaçãocomosnúmerosdemodeloede série

Modelonº

Nºdesérie

Contacte-nosemwww.Toro.com.

Todososdireitosreservados

g007797

ImpressonosEUA

Estemanualidenticapotenciaisperigosecontém mensagensdesegurançaidenticadascomosímbolo dealertadesegurança(Figura2),quesinalizaperigos quepodemprovocarlesõesgravesoumortesenão foremobservadasasprecauçõesrecomendadas.

Figura2

1.Símbolodealertadesegurança

Nestemanualsãoutilizadasduaspalavraspara destacarinformações.ApalavraImportantechama aatençãoparainformaçõesmecânicasespecícas eapalavraObservaçãodestacainformaçõesgerais quemerecematençãoespecial.

Índice

Segurança................................................................4

Segurançageral.................................................4

Autocolantesdesegurançaede

instruções......................................................5

Instalação.................................................................9

1Instalaçãodalançaedacorrente.....................9

2Vericaçãodosníveisdeuido......................10

3Recargadabateria(somenteparamodelos

compartidaelétrica)......................................10

Descriçãogeraldoproduto......................................11

Comandos........................................................11

Chavedeignição...........................................11

Especicações................................................14

Implementos/Acessórios..................................14

Antesdaoperação.............................................15

Segurançaantesdaoperação..........................15

Abastecimento..................................................15

Manutençãodiária............................................16

Duranteaoperação............................................17

Segurançaduranteaoperação.........................17

Partidadomotor...............................................18

Conduçãodamáquina......................................18

Desligaromotor...............................................19

Escavação........................................................19

Sugestõesdeutilização...................................19

Depoisdaoperação...........................................20

Segurançaapósaoperação.............................20

Reboquedeumamáquinaenguiçada...............20

Preparaçãodamáquinaparao

transporte......................................................21

Içamentodamáquina.......................................21

Manutenção............................................................22

Segurançanamanutenção...............................22

Planodemanutençãorecomendado...................22

Procedimentosaefectuarantesda

manutenção.................................................23

Remoçãodatampasuperior.............................23

Remoçãodatampadeproteçãoinferior............24

Lubricação.........................................................24

Engraxamentodamáquina...............................24

Engraxamentodacaixadavaletadeira.............25

Manutençãodomotor.........................................26

Segurançaemrelaçãoaomotor.......................26

Manutençãodoltrodear................................26

g000502

Trocadoóleodomotor.....................................28

Manutençãoda(s)vela(s)deignição................30

Manutençãodosistemadecombustível..............31

Drenagemdotanquedocombustível................31

Trocadoltrodecombustível...........................32

Manutençãodosistemaeléctrico........................33

Segurançacomsistemaselétricos...................33

Manutençãodabateria.....................................33

Substituiçãodefusíveis(Modelos22973e

22974)...........................................................35

Manutençãodosistemadetransmissão..............36

Manutençãodasesteiras..................................36

Manutençãodostravões.....................................39

Testedofreiodeestacionamento.....................39

Manutençãodascorreias....................................40

Substituiçãodacorreiadabomba.....................40

Manutençãodosistemadecontrolo....................41

Regulagemdoalinhamentodoscontroles

detração.......................................................41

Manutençãodosistemahidráulico......................43

Segurançacomsistemashidráulicos................43

Especicaçõesdouidohidráulico...................43

Vericaçãodoníveldeuidohidráulico.............44

Trocadoltrohidráulico....................................44

Trocadouidohidráulico..................................45

Manutençãodavaletadeira..................................46

Substituiçãodosdentesdeescavação.............46

Vericaçãoeregulagemdacorrentede

escavaçãoedalança....................................46

Substituiçãodarodadentada...........................47

Limpeza..............................................................48

Remoçãodedetritosdamáquina.....................48

Armazenamento.....................................................48

Segurançaaoguardaramáquina.....................48

Armazenamento...............................................48

Resoluçãodeproblemas........................................50

Esquemas...............................................................52

Segurança

PERIGO

Podehaverredeselétricasenterradasna áreadetrabalho.Seatingidasnaescavação, podemprovocarchoqueouexplosão.

Sinalizeasredesenterradasnoterrenoou naáreadetrabalhoenãofaçaescavações nasáreassinalizadas.Entreemcontato comoserviçolocaldesinalizaçãooua concessionária(porexemplo,nosEstados Unidosdeve-seligarparaonúmero811,ena Austráliaonúmero1100,doserviçonacional desinalização).

Segurançageral

Esteprodutopodeprovocaraamputaçãodasmãose pés.Paraevitarlesõesgravesoumorte,sigasempre todasasinstruçõesdesegurança.

•Sinalizeasredesenterradasedemaisobjetos

noterrenoounaáreadetrabalhoenãofaça escavaçõesnasáreassinalizadas.

•Mantenhamãosepésafastadosdosdentes,

roscasemmououtraspartesmóveis.

•Mantenhacuriososebichosdeestimação

afastadosdamáquina.

•LeiaeentendaoconteúdodesteManualdo

Operadorantesdeligaromotor.

•Nãopermitaquecriançasoupessoasnão

treinadasoperemamáquina.

•Nãoopereamáquinasemquetodososprotetores

eoutrosdispositivosdesegurançaestejam instaladoseemfuncionamentonamáquina.

•Prestetotalatençãonaoperaçãodamáquina.

Nãoparticipedeatividadesquepossamdistraí-lo, sobriscodeprovocaracidentesoudanos patrimoniais.

•Antesdeprocederàmanutenção,abastecimento

oudesobstruçãodamáquina,pareamáquina, desligueomotoreretireachave.

Ousoinadequadooumanutençãoindevidadeste equipamentopodecausaracidentes.Parareduziro riscodelesões,sigaestasinstruçõesdesegurança epresteatençãoaosímbolodealertadesegurança, queindicaAtenção,Aviso,ouPerigo(instrução desegurançapessoal).Anãoobservaçãodestas instruçõespoderesultaremlesõespessoaisou morte.

Autocolantesdesegurançaedeinstruções

Osadesivoseinstruçõesdesegurançasãofacilmentevisíveispelooperadoresituam-se próximodaszonasdepotencialperigo.Substituaqualqueradesivodanicadoouausente.

Símbolosnabateria

Algunsoutodosestessímbolosconstamnabateria.

1.Perigodeexplosão6.Mantenhacuriosos

2.Proibidofumarou provocarchamasabertas oufogo

3.Perigodequeimadura porlíquido/substância cáustica

4.Useproteçãoparaos olhos.

5.LeiaoManualdo Operador.

afastadosdabateria.

7.Useproteçãopara osolhos.Osgases explosivospodem provocarcegueirae outraslesões.

8.Oácidodabateriapode provocarcegueiraou queimadurasgraves.

9.Laveosolhoscomágua eprocureatendimento médicoimediatamente.

10.Contémchumbo.Não descarte.

decalbatterysymbols

decal93-9084

93-9084

1.Pontosdeiçamentoedeamarração

decal100-4650

100-4650

93-6686

1.Fluidohidráulico

2.LeiaoManualdoOperador.

93-7814

1.Perigodeenroscamento,correia—mantenha-seafastado departesmóveis.

1.Perigodeesmagamentodasmãos—mantenhacuriosos afastados.

2.Perigodeesmagamentodospés—mantenhacuriosos afastados.

decal93-6686

decal107-8495

107-8495

1.Freiodeestacionamento

decal93-7814

decal133-8062

133-8062

decal137-3873

137-3873

1.ConsulteoManualdoOperador.

115-4020

1.Direita3.Ré

2.Avanço4.Esquerda

decal137-3874

137-3874

1.ConsulteoManualdoOperador.

decal115-4020

99-9952

1.Perigodecorte,correnteeroscasemm–mantenha-seafastadodepeçasmóveisemantenhacuriososafastadosdamáquina.

2.Aviso—desligueomotoreremovaachaveantesdeprocederaqualquerintervençãodemanutençãooureparo.

3.Perigodeexplosãoe/ouchoqueelétrico–nãoescaveemáreascomredesdegáscanalizadoouelétricasenterradas.

decal99-9952

115-1230

1.Aviso—nãoopereestamáquinasemserdevidamentecapacitado.

2.Motor—desliga

3.Motor—ligado(run)

4.Correntedeescavação—recuo

5.Correntedeescavação—avanço

6.Correntedeescavação—parar

7.Aceleraçãodomotor

8.Máx

9.Mín

10.Afogador

11.On/Fechado

12.Off/Aberto

13.LeiaoManualdoOperadorantesdeligaromotor;paraligaromotor,movaaalavancadecontroledavaletadeiraparaaposição Off,coloqueocontroledetraçãoemNeutro,movaoaceleradormanualparaaposiçãoMáxeoafogadorparaaposição On/Fechado.GireachaveparaaposiçãoRune,apósdarpartidanomotor,libereofreiodeestacionamento.

14.LeiaoManualdoOperadorantesdeoperaravaletadeira;paraoperaravaletadeira,abaixealança,movaaalavancadecontrole davaletadeiraatéabarradereferência,puxeparatrásocontroledetraçãoparadarré,einicieaexecuçãodavala.

decal115-1230

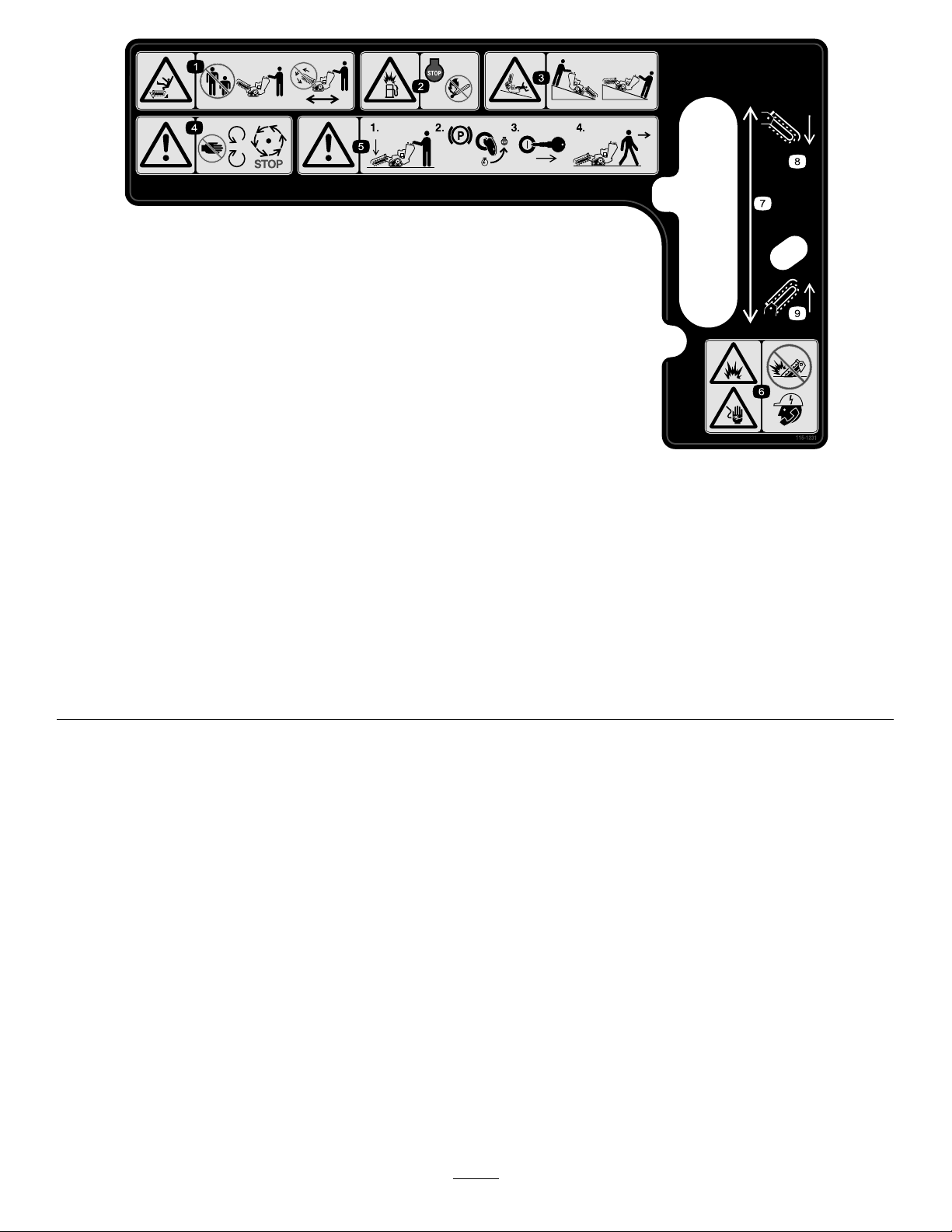

decal115-1231

115-1231

1.Perigodecorte/amputação,valetadeira—mantenhacuriosos afastados;mantenha-seafastadodepartesmóveis;não opereacorrenteaotransitarcomamáquina.

2.Perigodeexplosão,abastecimento—desligueomotore apaguequalquerchamaaoabastecer.

3.Perigodetombamento/esmagamento—abaixeocabeçoteda valetadeiraaooperarsobreencostas.

4.Aviso—mantenha-seafastadodepartesmóveis;aguardea totalimobilizaçãodetodasaspartesmóveis.

5.Aviso—desçaalança,apliqueofreiodeestacionamento, desligueomotoreremovaachaveantesdeseausentar damáquina.

6.Perigodeexplosão;perigodechoqueelétrico—nãoopere casopossahaverredeselétricasenterradasnaárea.

7.Basculamentodalança

8.Desceralança.

9.Subiralança.

Instalação

Peçassoltas

Utilizeatabelaabaixoparavericarsetodasaspeçasforamenviadas.

ProcedimentoDescrição

Lança(vendidaàparte)

1 2

Corrente(vendidaàparte)

Nenhumapeçanecessária

Instalaçãodalançaeda corrente

Peçasnecessáriasparaestepasso:

Lança(vendidaàparte)

Corrente(vendidaàparte)

Procedimento

Importante:Alançaeacorrentesãooferecidas

emdiversasopçõesdetamanho.Para informaçõessobrealançaecorrenteadequadas parasuasnecessidades,entreemcontatocom umaassistênciatécnicaautorizada.

1.Estacioneamáquinaemsuperfícieplanae nivelada,eengateofreiodeestacionamento.

2.Desligueomotoreretireachave.

3.Removaoparafuso,as2arruelascurvasde pressãoeaporcadexaçãodaroscasemm, eremovaaroscasemm(Figura3).

Nota:Reservaosparafusosdexaçãopara

usofuturo.

Quanti-

dade

1 1

–

1.Roscasemm6.Parafusoderegulagem

2.Lança7.Porcadeaperto

3.Parafusos

4.Arrueladupla9.Rodadentada

5.Porcas

4.Removaos2parafusos,asporcaseasarruelas duplasdaslateraisdalança(Figura3).

5.Solteoparafusoderegulagemeaporcade aperto(Figura3).

6.Posicionealançasobreocabeçotede transmissão.

7.Instaleos2parafusos,asporcaseasarruelas duplasremovidasnoprocedimento4nalança enobraço,massemapertar.

Instalaralançaeacorrente.

Vericarosníveisdeuido.

Recarregarabateria(somentepara modeloscompartidaelétrica).

Figura3

Utilização

8.Braçonocabeçotede transmissão

g011470

8.Casoacorrentenãoestejainterligada,façaa interligaçãoinstalandoopinoqueacompanha acorrentenoselos,aplicandopressãoou utilizandoummartelo.

Importante:Paranãoempenaroselosda

corrente,posicionecalçossobeporentre

oselosaoinstalaropinocomauxíliode martelo.

9.Fixeopinocomocontrapinoqueacompanha acorrente.

10.Passeaextremidadedacorrentesobreo eixodaroscasemm,encaixando-anaroda dentada,assegurando-sedequeosdentes deescavaçãoestejamvoltadosparafrentena partesuperiordacorrente.

11.Encaixeapartesuperiordacorrentenalança davaletadeiraeenvolvaacorrentenaroda-guia naextremidadedalança.

12.Aperteoparafusoderegulagemnalançaaté haverumafolgade3,8cma6,3cmnaparte inferiordacorrente.

13.Atarraxeacontraporcanoparafusode regulagemeapertecomrmezacontraalança.

14.Apliquetorquede183a223N·m(135a165 pés-lb)nos2parafusosdexaçãodalança.

15.Instalearoscasemmcomoparafuso,as2 arruelascurvasdepressãoeaporcaremovidos anteriormente.

16.Apliquetorquede101N·m(75pés-lb)no parafusoenaporca.

Recargadabateria (somenteparamodelos compartidaelétrica)

Nenhumapeçanecessária

Procedimento

Recarregueabateria;paraoutrasinformações, consulteotópicoRecargadabateria(página34).

Vericaçãodosníveisde uido

Nenhumapeçanecessária

Procedimento

Antesdedarpartidanomotorpelaprimeiravez, veriqueoníveldoóleodomotoredouido hidráulico.Paraoutrasinformações,consulteas seçõesmaisadiante.

•Vericaçãodoníveldeóleodomotor(página28)

•Vericaçãodoníveldeuidohidráulico(página

44)

Descriçãogeraldo

Chavedeignição

produto

1.Painelde

2.Motor

3.Rosca

Máquinascompartidaretrátil

Achavepossui2posições:OFFeRUN.Consulteo tópicoPartidadomotor(página18).

Máquinascompartidaelétrica

Achavepossui3posições:OFF,RUN,eSTART. ConsulteotópicoPartidadomotor(página18).

Aceleradormanual

Movaocontroleparafrenteparaaumentarogirodo motor,eparatrásparareduzi-lo.

g015375

Figura4

Afogador

controle

semm

4.Carenagem da corrente

5.Corrente8.Cabeçote

6.Dentes deescavação

7.Lança10.Placa

davaletadeira

9.Esteira

desegurançainvertida

Antesdedarpartidanomotorfrio,movaaalavanca doafogadorparafrente.Apósapartida,reguleo afogadorparaqueomotortenhafuncionamento estável.Assimquepossível,movaaalavancado afogadortotalmenteparatrás.

Nota:Omotor,quandoquente,exigepouco

afogamento.

Comandos

Familiarize-secomtodososcontroles(Figura5) antesdedarpartidanomotoreoperaramáquina.

PaineldeControle

Figura5

1.Controledetração

2.Alavancade basculamentodalança

3.Alavancadecontroleda valetadeira

4.Barradereferência

5.Aceleradormanual

6.Afogador

7.Chavedeignição

8.Horímetro

Horímetro

Ohorímetroexibeonúmerodehorasde funcionamentodamáquina.

Barradereferência

Aotransitarcomamáquina,segureabarrade referênciaeuse-acomopontodeapoioaocontrolar amáquina.Paragarantirofuncionamentosuavee controladodamáquina,nãotireasduasmãosda barradereferênciaaooperaramáquina.

g007801

Controledetração

•Paraviraràdireita,gireocontroledetraçãono

sentidohorário(Figura9).

Figura6

1.Barradereferência

2.Controledetração

•Paraconduziramáquinaparafrente,movao

controledetraçãoparafrente(Figura7).

Figura7

•Paraconduzí-laaré,movaocontroledetração

paratrás(Figura8).

g008128

Figura9

g008131

•Paraviraràesquerda,gireocontroledetraçãono

sentidoanti-horário(Figura10).

g008132

Figura10

g008129

•Parapararamáquina,solteocontroledetração

(Figura6).

Nota:Quantomaisocontroledetraçãosemover

emdeterminadadireção,maiorseraavelocidadeda máquinanaqueladireção.

Importante:Aoandararé,olhesempre

paratrás,atentoapossíveisobstruções,e mantenhaasmãosnabarradereferência.

Figura8

g008130

Alavancadebasculamentoda

Travadaalavancade

lança

Paradesceralança,movaaalavancalentamente parafrente(Figura11).

Parasubiralança,movaaalavancalentamentepara trás(Figura11).

Figura11

1.Subiralança

2.Desceralança

basculamentodalança

Atravadaalavancadebasculamentodalançaserve paraxaramesma,evitandoquesemovapara frente.Comela,épossívelevitarquealançaseja acidentalmenteabaixadaduranteamanutenção.Fixe alançacomatravasemprequefornecessárioparar amáquinacomalançaelevada.

Paraaplicaratrava,puxe-aatésairdoorifíciono paineldecontroleemova-aparaadireita,emfrente àalavancadebasculamentodalança,encaixando-a naposiçãotravada(Figura12).

g281381

1.Alavancade basculamentodalança

g007803

Figura12

2.Travadaalavancade basculamentodalança

Alavancadecontroleda valetadeira

Paraescavarcomavaletadeira,gireaalavancapara trásepuxeparabaixo,renteàbarradereferência (Figura13,número1).

Parainverterosentidodacorrente,gireaalavanca paratráse,emseguida,mova-aàesquerdana ranhurasuperior(Figura13,número2).

Sesoltaraalavanca,retornaráautomaticamenteà posiçãoneutra(Figura13,número3),interrompendo omovimentodacorrente.

Figura13

1.Avanço3.Neutro

2.Ré

g007804

Figura14

1.Alavancadofreiodeestacionamento(naposiçãoengatada)

Especicações

Nota:Ascaracterísticaseoprojetotécnicoestão

sujeitosaalteraçãosemavisoprévio.

Largura86cm

Comprimentocomlança de70cm

Comprimentocomlança

g007108

de91,4cm

Comprimentocomlança de122cm(somentepara oModelo22974)

Altura117cm

Peso(Modelo22972)*

209,5cm

235cm

282,5cm

499kg

Alavancadofreiode estacionamento

•Paraengatarofreiodeestacionamento,puxea

alavancaparatráse,então,paracima(Figura14).

•Parasoltarofreiodeestacionamento,puxea

alavancaparatráse,então,parabaixo(Figura

14).

Peso(Modelo22973)*

Peso(Modelo22974)*

*Comlançaecorrentede91,4cm,acrescenta-seaproximadamente27kg.

538kg

578kg

Implementos/Acessórios

AToroofereceumconjuntodeimplementose acessóriosaprovadosparausocomamáquina paraampliarsuasfuncionalidades.Paraobter umalistadetodososimplementoseacessórios aprovados,entreemcontatocomumaassistência técnicaoudistribuidoraautorizadadaToroouacesse www.T oro.com.

Paraobteromáximorendimentoemantera certicaçãodesegurançadamáquina,usesempre peçaseacessóriosoriginaisToro.Ousodepeçase acessóriosdeoutrosfabricantespodeserperigoso, podendoanularagarantiadoproduto.

Funcionamento

Nota:Osladosesquerdoedireitodamáquinasão

distinguidosemrelaçãoàposiçãooperacionalnormal.

Antesdaoperação

Segurançacomcombustíveis

•Tenhaatençãoredobradaaomanusear

combustíveis.Ocombustíveléinamáveleseus vaporesexplosivos.

•Apaguecigarros,charutos,cachimbosedemais

fontesdeignição.

•Usesomenterecipientesdecombustível

aprovados.

Segurançaantesda operação

Segurançageral

•Sinalizeasredesenterradasedemaisobjetos

noterrenoounaáreadetrabalhoenãofaça escavaçõesnasáreassinalizadas;observe alocalizaçãodeobjetoseestruturasnão sinalizadas,comotanquesdearmazenamento enterrados,poçosesumidouros.

•Inspecioneaáreaemqueseráutilizadoo

equipamento.

–Avalieaáreaparaidenticarosacessórios

eimplementosnecessáriosparaexecutaro

serviçodeformacorretaesegura. –Removaquaisquerentulhosdaárea. –Certique-sedenãohaverninguémnaárea

antesdeoperaramáquina. –Pareamáquinasealguémentrarnaárea.

•Familiarize-secomaoperaçãosegurado

equipamento,comoscomandosdooperadore comosadesivosdesegurança.

–Oproprietárioéresponsávelpelacapacitação

detodososoperadoresemecânicos. –Nãopermitaquecriançasoupessoasnão

capacitadasoperemourealizemamanutenção

damáquina.Aregulamentaçãolocalpode

restringiraidadeouexigiracapacitaçãodo

operador. –Ousuáriodevesaberpararamáquinae

desligaromotorrapidamente. –Veriqueseoscontrolesdepresençado

operador,chavesdesegurançaeproteções

estãoinstaladoseembomfuncionamento.

Nãoopereamáquinacasonãoestejam. –Identiqueospontosdeprensagemsinalizados

namáquinaenosimplementos,emantenha

mãosepésafastadosdessasáreas. –Antesdesairdaposiçãodeoperação,parea

máquina,desligueomotoreretireachave.

•Nãoretireatampadotanquedecombustívelnem

abasteçacomomotorligadoouquente.

•Nãoabasteçanemdreneocombustívelem

ambientefechado.

•Jamaisarmazeneamáquinaouumrecipiente

decombustívelemlocalcomapresençade chamasabertas,faíscasouchamapiloto,como nasproximidadesdeaquecedoresououtros equipamentosans.

•Emcasodederramamentodecombustível,não

tenteligaromotor;evitecriarfontesdeigniçãoaté adissipaçãodosvaporesdocombustível.

•Nãoencharecipientesdecombustívelnointerior

deumveículoounoleitodeumcaminhãoou reboquecomforrodeplástico.Semprecoloqueos recipientesnochão,afastadosdoveículo,antes deenchê-los.

•Removaoequipamentodocaminhãooureboque

erealizeoabastecimentonosolo.Seissonão forpossível,realizeoabastecimentoutilizando umrecipienteportátilenãocomobicode abastecimento.

•Mantenhaobicodeabastecimentoemcontato

constantecomabocadotanquedecombustível oudorecipienteatéconcluiroabastecimento. Nãoutilizeatravadeaberturadobicode abastecimento.

Abastecimento

CombustívelRecomendado

•Paramelhoresresultados,usesomentegasolina

limpa,nova(fabricadahámenosde30dias)e comoctanagemigualousuperiora87(Métodode determinaçãoRON+MON)/2).

•Etanol:admite-seousodegasolinacomaté10%

deetanolou15%deMTBE(étermetilterciário butílico)emvolume.EtanoleMTBEnãosão equivalentes.Agasolinacom15%deetanol(E15) emvolumenãoéaprovadaparauso.Nuncause

gasolinacomteordeetanolsuperiora10% emvolume,comoE15(contém15%deetanol),

E20(contém20%deetanol),ouE85(contém 85%deetanol).Ousodegasolinanãoaprovada poderáacarretarproblemasdedesempenhoe/ou danosaomotorpossivelmentenãocobertospela garantia.

•Nãousegasolinacontendometanol.

•Nãoarmazenecombustívelnotanquede

combustívelouemrecipientesduranteoinverno, salvocomousodeestabilizadordecombustível.

•Nãoadicioneóleoàgasolina

Usodeestabilizador/condicionador

Useestabilizador/condicionadornamáquinapara manterocombustívelfrescopormaistempo, seguindoasinstruçõesdofabricantedoestabilizador.

Importante:Nãoutilizeaditivosdecombustível

contendometanolouetanol.

Adicioneaquantidadedeestabilizador/condicionador indicadapelofabricantedoestabilizador.

sedeveencherotanquedecombustível completamente.

5.Instaleeaperteatampadotanquede combustívelcomrmeza,girandoatéouvirum clique.

6.Limpeocombustíveleventualmentederramado.

Manutençãodiária

Antesdeligaramáquinapelaprimeiraveznodia, sigaosprocedimentosaseremrealizadosaCada Dia/DiariamentedeacordocomotópicoManutenção

(página22).

Reabastecimentodotanquede combustível

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamento(sehouver) eabaixealança.

2.Desligueomotor,removaachave,eaguardeo esfriamentodomotor.

3.Limpeaáreaaoredordatampadotanquede combustívelearemova(Figura15).

Figura15

g247445

1.Tampadotanquedecombustível.

4.Adicionecombustívelnotanqueatéonível estar6a13mmabaixodofundodotubode enchimento.

Importante:Oespaçoreservadonotanque

permiteaexpansãodocombustível.Não

Duranteaoperação

Segurançadurantea operação

Segurançageral

•Mantenhamãosepésafastadosdosdentes,da

corrente,daroscasemmedeoutraspartes móveis.

–Mantenhacuriososebichosdeestimação

afastadosdamáquinaenuncadêcarona.

–Usevestuárioadequado,incluindoproteção

ocular,calçascompridas,calçadosresistentes eantiderrapantes,eproteçãoauricular.

–Prendaoscabelosseforemcompridosenão

usejoiasouroupassoltas.

–Interrompaaescavaçãosealguémentrarna

área.

•Amáquinaoperaemmarchaaréna

escavação—estejaatentoaoseuentornoao utilizaramáquina.

–Opereamáquinasomenteondehouverárea

livreadequadaparamanobrarcomsegurança.

–Estejaatentoaobstáculosnasproximidades.

Senãoformantidoumafastamentoadequado deárvores,murosououtrosobstáculos, poderãoocorrerlesõesquandoamáquina operaremréseooperadornãoestiveratento aoseuentorno.

–Antesdedarré,olheparatráseparabaixo,

vericandoseocaminhoestálivre.

•Prestetotalatençãonaoperaçãodamáquina.

Nãoparticipedeatividadesquepossamdistraí-lo, sobriscodeprovocaracidentesoudanos patrimoniais.

•Nuncafaçamovimentosbruscoscomoscontroles;

procureimprimirmovimentossuaves.

•Oproprietário/usuáriopodeprevenireé

responsávelporacidentesquepossamcausar danospessoaisoumateriais.

•Nãoopereamáquinaseestivercansado,doente

ousoboefeitodeálcooloudrogas.

•Opereamáquinasomenteemboascondiçõesde

luminosidade.

•Antesdedarpartidanomotor,certique-sede

quetodasastransmissõesestejamemneutroeo freiodeestacionamentoestejaengatado.Ligueo motorsomentenaposiçãodooperador.

•Tenhacuidadoaoseaproximardeesquinas,

arbustos,árvoresououtrosobjetosqueobstruam seucampodevisão.

•Deligueacorrentedeescavaçãoquandonão

estiverefetuandoaescavação.

•Casosejaatingidoumobjeto,pareamáquina,

desligueomotor,retireachaveeinspecione amáquina.Procedaaeventuaisreparos necessáriosantesdevoltarautilizaro equipamento.

•Jamaisopereomotoremáreafechada.

•Nuncaseausentedamáquinaemfuncionamento.

Antesdedeixaraposiçãodeoperação,façao seguinte:

–Estacioneamáquinaemumasuperfície

nivelada. –Abaixealançaaosolo. –Acioneofreiodeestacionamento. –Desligueomotoreretireachave.

•Veriqueaalturalivreantesdeconduzira

máquinasobobjetoscomogalhos,pórticosouos elétricoseeviteocontatocomosmesmos.

•Nãoopereamáquinaquandohouverriscode

raios.

•Usesomenteacessórioseimplementos

aprovadospelaToro.

Operaçãoemterrenoinclinado

•Aosubiredescerencostas,mantenhaamáquina

comafrentevoltadaparaoaclive.

•Levantaralançaaooperarnumaencostapode

afetaraestabilidadedamáquina.Mantenhaa lançanaposiçãoabaixadaquandooperarsobre encostas.

•Osaclives/declivesestãoentreasprincipais

causasdeperdadecontroleeacidentesde tombamento,quepodemcausarlesõesgraves oumorte.Aoperaçãodamáquinaemterreno inclinadoexigecuidadoredobrado.

•Cabeaoproprietárioestabelecerprocedimentose

normasparaaoperaçõessobreencostas.Esses procedimentosdevempreverarealizaçãode levantamentosparaidenticarasencostasque oferecemcondiçõesparaoperaçãosegurada máquina.Usedobomsensoecritérioaorealizar esselevantamento.

•Desacelereetenhacuidadoredobradoaooperar

sobreencostas.Ascondiçõesdosolopodem afetaraestabilidadedamáquina.

•Evitepartiroupararamáquinaemterreno

inclinado.

•Evitefazercurvasemterrenosinclinados.Sefor

necessário,manobrevagarosamenteemantenha aextremidadepesadadamáquinaemaclive.

•Todososmovimentosemencostasdevemser

lentosegraduais.Nãofaçaalteraçõesbruscas develocidadeedireção.

•Senãosesentirseguroemoperaramáquina

sobreumencosta,nãoofaça.

•Fiqueatentoàpresençadeburacos,sulcosou

morros,poisterrenosirregularespodemprovocar otombamentodamáquina.Agramaaltapode ocultarobstáculos.

•Tenhacuidadoaooperaramáquinaem

superfíciesmolhadas.Afaltadetraçãopodelevar àderrapagemdamáquina.

•Avalieaárea,vericandoseosolotem

estabilidadesucienteparaapoiaramáquina.

•Tenhaextremocuidadoaooperaramáquinaperto

de:

–Desníveis –Valões –Taludes –Corposd’água

Amáquinapoderátombarseumadasesteiras passaralémdabeiradaouestadesmoronar. Mantenhadistânciaseguraentreamáquinae essesperigos.

•Seamáquinacomeçaratombar,solteos

controleseafaste-sedamáquina.

•Nãoremovaouadicioneimplementossobreuma

encosta.

•Nãoestacioneamáquinasobreumterreno

inclinadoouencosta.

Partidadomotor

1.Movaoaceleradormanualatéoponto intermediárioentreasposiçõesSLOWeFAST (Figura16).

Nota:Seomotorestivermornoouquente,

podenãosernecessárioousodoafogador.

3.Dêpartidanomotor,seguindooprocedimento abaixodeacordocomomodelodamáquina:

•Paramáquinascompartidaretrátil,girea

chaveparaaposiçãoONepuxeamanopla departidaretrátil,napartesuperiordomotor.

•Nocasodemáquinascompartidaelétrica,

gireachaveparaaposiçãoON(Figura16). Quandoomotorderpartida,solteachave.

Importante:Nãoacioneomotorde

partidamaisdoque10segundosporvez. Seomotornãoderpartida,aguarde30 segundosantesdefazernovatentativa. Senãoforemseguidasessasinstruções, corre-seoriscodequeimaromotorde partida.

4.Movagradativamenteaalavancadoafogador paraaposiçãoOFF(Figura16).Seomotor "engasgar”,acionenovamenteoafogadoraté aqueceromotor.

5.Movaoaceleradormanualparaaposição desejada(Figura16).

Importante:Operaromotoremalta

velocidadecomosistemahidráulicoainda frio(comatemperaturadoarabaixode zero)podedanicarosistemahidráulico. Aodarpartidanomotoremclimafrio,deixe funcionandoemgiromédiopor2a5minutos antesdemoveroaceleradorparaaposição FAST.

Nota:Seatemperaturaexternaestiverabaixo

dezero,guardeamáquinaemlocalfechado paramantê-laaquecida,facilitandoapartida.

Figura16

1.Aceleradormanual3.Legenda

2.Afogador

2.Movaaalavancadoafogadorparaaposição ON(Figura16).

Conduçãodamáquina

Useoscontrolesdetraçãoparalocomovera máquina.Quantomaisoscontrolesdetraçãose moverememdeterminadadireção,maiorseráa velocidadedamáquinanaqueladireção.Paraparara máquina,solteoscontrolesdetração.

CUIDADO

Aoandarderé,existeoriscodeatingir

g007809

objetosestacionáriosouatropelarpessoas, causandolesõesgravesoumorte.

Olheparatrás,atentoapossíveisobstruções oupessoas,emantenhaasmãosnabarrade referência.

Oaceleradormanualregulaogirodomotor,medido emrpm(rotaçõesporminuto).Paraobteromelhor

desempenho,mantenhaoaceleradormanualna posiçãoFAST.Noentanto,pode-sealteraraposição doaceleradorparaoperarcomgiroreduzido.

motorengasgar,eleveligeiramentealança, movaamáquinalentamenteparafrente,ou invertamomentaneamenteosentidodegiroda corrente.

Desligaromotor

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamento(seforocaso) eabaixealança.

2.MovaoaceleradormanualparaaposiçãoSLOW (Figura16).

3.Seomotorestiveroperandocomcargaelevada ouestiverquente,deixe-ofuncionaremmarcha lentaduranteumminutoantesdegirarachave paraaposiçãoOFF.

Nota:Dessaforma,atemperaturadomotor

sereduzantesdodesligamento.Emuma situaçãodeemergência,desligueomotor imediatamente.

4.GireachaveparaaposiçãoOFFeretirea chave.

CUIDADO

Sedeixarachavenapartida,criançasou curiosospodemtentaroperaramáquina, podendosofrerlesões.

Retireachaveaoseausentarda máquina,mesmoqueporapenasalguns segundos.

Escavação

1.Ligueomotor,levantealança,movao aceleradormanualparaaposiçãoFAST, eposicioneamáquinanaáreaondeserá escavadaavaleta.

2.Puxeaalavancadecontroledavaletadeirade encontrocomabarradereferênciaparaacionar avaletadeira.

3.Lentamente,abaixealançaecorrenteaosolo.

Nota:Paraalcançaramáximaprofundidade,

podesernecessárioabaixaralançaaomáximo nosolocomacorrentegirando.Emseguida, pareacorrenteeabaixealançacompletamente. Acioneacorrentenovamente,eretomea operação.

5.Aoconcluirostrabalhos,elevealança, retirando-anavaleta,edesligueavaletadeira emseguida.

Sugestõesdeutilização

•Antesdeinciaraescavação,retiredetritos,galhos

epedrasdaáreaparanãodanicaramáquina.

•Noiníciodaescavação,amáquinadevese

locomovernamenorvelocidadepossível. Aumenteavelocidadesehouvercondiçõespara isso.Seavelocidadedacorrentesereduzir, diminuaavelocidadedelocomoçãodeformaa manteracorrenteemgiromáximo.Nãopermita queasesteirasderrapemduranteaescavação.

•Mantenhasempreoacelerador(girodomotor)na

velocidademáximaduranteaescavação.

•Sempreexecuteaescavaçãoemmarchaàré.

•Paramelhoresresultados,façaaescavaçãocom

acorrenteemângulode45°a60°.

•Épossívelalcançarmaioresvelocidadesde

escavaçãocontrolandoaprofundidadepormeio deajustesperiódicosdalança.

•Seavaletadeiracaremperradanosolo,invertao

sentidodegirodacorrente.Apóssoltarcorrente, mudenovamenteosentidodegiroecontinuea escavação.

•Paraproporcionarvaletasmaislimpasdoque

seconseguecomamáquinabásica,épossível adquirirumalançadelimpezaopcionalna revendedoraT oro.Alançadelimpezaéinstalada nocabeçotedavaletadeiraeservepararaspara valetaduranteaescavação.

•Amdemelhoraraqualidadedeexecuçãode

valetascomprofundidadeinferiora61cm,utilize umalançade61cm.

•Seavelocidadedeelevaçãodamáquinaformuito

rápidaoulenta,reguleoparafusoindicadona

Figura17.

4.Umavezquealançaestiverassentadano solo,emângulode45°a60°,conduzaa máquinalentamenteemmarchaaréparadar continuidadeàescavação.

Nota:Seamáquinasemoveremvelocidade

excessiva,omotorpoderáengasgar.Seo

Figura17

1.Parafusoderegulagemdavelocidadedeelevação

•Useacorrentecorretadeacordocomas

condiçõesdosolo,conformeindicadonatabela abaixo:

Depoisdaoperação

Segurançaapósaoperação

•Estacioneamáquinaemsuperfícieplana,

desacioneossistemashidráulicosdavaletadeira, desçaalança,engateofreiodeestacionamento, desligueomotoreremovaachave.Aguardea paradatotaldetodasaspartesmóveiseaguarde oresfriamentodamáquinaantesdeprocedera qualquerintervençãodeajuste,manutençãoou limpezaeantesdeguardá-la.

•Paraevitaroriscodeincêndio,limpeoacúmulo

g020996

desujeiradosimplementos,sistemasde acionamento,silenciososemotor.Limpequalquer óleooucombustívelderramado.

•Mantenhatodososcomponentesemboas

condiçõesdefuncionamentoeaspeças corretamenteapertadas.

•Tenhacuidadoaocarregaredescarregara

máquinadereboquesoucaminhões.

TipodeSoloTipodeCorrente

Arenoso

Barroarenoso/barro/barro argiloso

Argilamolhadaepegajosa

Solosduros:argilasecae soloscompactados

Solorochoso/cascalhoCorrentepararocha

Recomendado

Correnteparaterra(congure comdentesadicionais paraaceleraraescavação; consulteaassistênciatécnica autorizada)

Correnteparaterra

Correntehíbrida

Reboquedeumamáquina enguiçada

Importante:Nãoreboqueamáquinasem

antesabrirasválvulasdereboque,sobriscode danicarosistemahidráulico.

1.Engateofreiodeestacionamentoeabaixea lança.

2.Desligueomotoreretireachave.

3.Removaatampadeproteçãoinferior.

4.Comchavedeboca,gireasválvulasdereboque nasbombashidráulicasduasvezesnosentido anti-horário(Figura18).

Figura18

1.Válvulasdereboque

5.Instaleatampadeproteçãoinferiorereboque amáquina.

g007816

6.Apósoreparodamáquina,fecheasválvulasde reboqueantesdeoperá-la.

Preparaçãodamáquina paraotransporte

Importante:Nãooperenemtransitecoma

máquinaemviaspúblicas.Tenhacuidadoao carregaredescarregaramáquinadereboques oucaminhões.

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamento(seforocaso) eabaixealança.

2.Desligueomotoreretireachave.

3.Amarreamáquinanoreboquecomcorrentes oucintas,utilizandoospontosdeiçamentoe amarraçãodispostosnadianteiraetraseira damáquina(Figura19eFigura20).Consulte alegislaçãolocalquantoàsnormassobre reboqueseamarraçãodecargas.

Içamentodamáquina

Amáquinapodeseriçadapormeiodasargolasde amarração/içamento(Figura19eFigura20).

1.Argoladeamarraçãodianteira

1.Argolasdeamarraçãotraseiras

g015378

Figura19

g007818

Figura20

Manutenção

Nota:Osladosesquerdoedireitodamáquinasãodistinguidosemrelaçãoàposiçãooperacionalnormal.

CUIDADO

Seachavefordeixadanaignição,alguémpoderádarpartidanomotoracidentalmentee causarlesõesgravesavocêouterceiros.

Removaachavedaigniçãoedesconecteoscabosdasvelasantesdeprocederaqualquer intervenção.Afasteoscabosparaquenãofaçamcontatoacidentalmentecomasvelas.

Segurançanamanutenção

•Estacioneamáquinaemsuperfícieplana,

desacioneossistemashidráulicosdavaletadeira, desçaalança,engateofreiodeestacionamento, desligueomotoreremovaachave.Aguardea paradatotaldetodasaspeçasmóveiseaguarde oresfriamentodamáquinaantesprocedera qualquerintervençãoderegulagem,limpezaou reparoeantesdeguardá-la.

•Limpequalqueróleooucombustívelderramado.

•Nãopermitaquepessoassemtreinamento

realizemamanutençãodamáquina.

•Usecavaletesdeapoioparaapoiaros

componentessenecessário.

Planodemanutençãorecomendado

Intervalodeassistência

Apósaspimeiras8horas

Apósaspimeiras50horas

Emtodasasutilizações

oudiariamente

Procedimentodemanutenção

•Trocaroóleodomotor.

•Vericareregularatensãodasesteiras.

•Engraxaramáquina.(Engraxeimediatamenteapóscadalavagem.)

•Vericaroníveldeóleodomotor

•Veriqueoestadoelimpeasesteiras.

•Testarofreiodeestacionamento.

•Veriqueacondiçãodosdentesdeescavaçãoesubstituaosqueestiveremgastos oudanicados.

•Inspecionarquantoaparafusossoltos.

•Liberecuidadosamenteapressãodos

componentescomenergiaarmazenada.

•Desconecteabateriaantesdeefetuarqualquer

reparo.

•Mantenhamãosepésafastadosdepartesmóveis.

Sepossível,nãofaçaajustescomomotorligado.

•Mantenhatodososcomponentesemboas

condiçõesdefuncionamentoeaspeças corretamenteapertadas.Substituatodosos adesivosgastosoudanicados.

•Nãoadultereosdispositivosdesegurança.

•UsesomentepeçasdereposiçãooriginaisToro.

Apóscadautilização

Acada25horas

Acada40horas

Acada100horas

•Removerdetritosdamáquina.

•Limparoelementoltranteemespuma(commaiorfrequênciaemambientescom muitapoeiraousujeira)—Somenteparaosmodelos22972e22973.

•Vericaroníveldeeletrólitonabateria.

•Vericaroníveldeuidohidráulico.

•Veriqueacorrentedeescavaçãoquantoadesgasteetensão.

•Engraxaracaixadavaletadeira.

•Vericaroelementoltrantedepapel(commaiorfrequênciaemambientescom muitapoeiraousujeira)—Somenteparaosmodelos22972e22973.

•Trocaroóleodomotor.

•Substituaoulimpeereguleafolgada(s)vela(s).

•Vericareregularatensãodasesteiras.

•Inspecioneaslinhashidráulicasquantoavazamentos,conexõesfrouxas, mangueirasdobradas,suportessoltos,desgaste,degradaçãopelasintempériese degradaçãoquímica,efaçaeventuaisreparosnecessários.

Intervalodeassistência

Acada200horas

Acada250horas

Procedimentodemanutenção

•Substituiroelementoltrantedepapel(commaiorfrequênciaemambientescom muitapoeiraousujeira)—Somenteparaosmodelos22972e22973.

•Trocaroltrodeóleodomotor.

•Substituiroltrodecombustível.

•Substituiroltrohidráulico.

•Trocaroltrodearprimárioevericaroestadodoltrodesegurança(commaior frequênciaemambientescommuitapoeiraousujeira)—Somenteparaomodelo

22974.

•Vericareengraxarasrodas-guia.

Acada400horas

Acada500horas

Acada1500horas

Anualmenteouantesdo

armazenamento

•Trocarouidohidráulico.

•Substituiroltrodearsecundário.(commaiorfrequênciaemambientescommuita poeiraousujeira)—Somenteparaomodelo22974.

•Substituatodasasmangueirashidráulicasmóveis.

•Vericareregularatensãodasesteiras.

•Vericareregularatensãodacorrente.

•Retoquesàpinturaemáreaslascadas

Importante:Paraoutrosprocedimentosdemanutenção,consulteomanualdoproprietáriodomotor.

Procedimentosa efectuarantesda manutenção

3.Solteoparafusonapartetraseiradatampa superior.

4.Solteos3parafusosdexaçãodatampa superioràestrutura,emsequência,atéatampa sesoltar(Figura21).

Remoçãodatampa superior

Nota:Osparafusosdexaçãodastampasda

máquinapermanecemnatampaapóssuaremoção. Solteprimeiramentetodososparafusosdexação emcadatampa,dandoalgumasvoltasatéquea tampaestejasolta,massemsedesprender.Em seguida,terminedesoltarosparafusosatéliberar atampa.Dessaforma,evita-seretirarosparafusos deseusretentores.

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamento(seforocaso) eabaixealança.

2.Desligueomotoreretireachave.

AVISO

Háumeixorotativosobatampaque, comamáquinaligada,estaráem movimento,podendoapanharosdedos, mãos,cabelossoltoseroupas,causando lesõesgraves,amputaçãooumorte.

Sempredeligueomotoreaguarde atétodasaspeçasmóveisestarem imobilizadasantesderemoveratampa.

Figura21

1.Parafuso(3)

5.Deslizeatampasuperiorparaoladodireitoda máquinae,emseguida,puxe-a,soltando-ados parafusoseretirando-adamáquina.

6.Parainstalaratampasuperiorantesdeoperar amáquina,encaixeexe-acomos3parafusos soltosanteriormente(Figura21).

2.Tampa

g281382

Remoçãodatampade proteçãoinferior

Lubricação

Nota:Osparafusosdexaçãodastampasda

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamento(seforocaso) eabaixealança.

2.Desligueomotoreretireachave.

3.Solte,emsequência,os2parafusosdexação datampadeproteçãoinferioratésoltá-la (Figura22).

Engraxamentodamáquina

Intervalodeassistência:Emtodasasutilizações

oudiariamente(Engraxe imediatamenteapóscadalavagem.)

Tipodegraxa:Graxadeusogeral.

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamentoeabaixea lança.

2.Desligueomotoreretireachave.

3.Limpeasgraxeirascomumpano.

4.Conecteumapistoladegraxaemcadagraxeira (Figura23aFigura26).

5.Bombeiegraxanasgraxeirasatécomeçara escorrerdosrolamentos(aproximadamente3 bombeadas).

6.Limpeoexcessodegraxa.

Figura22

1.Tampadeproteçãoinferior2.Parafusos

4.Puxeparatrásatampadeproteção,retirando-a damáquina.

5.Parainstalaratampainferiorantesdeoperar amáquina,encaixeatampanamáquina, encostando-anas4abas,exeatampacom os2parafusossoltosanteriormente(Figura22).

Nota:Podesernecessáriolevantaratampa

inferiorparaqueencostenasabasdianteiras.

g011472

g007821

Figura23

g007822

Figura24

Engraxamentodacaixada valetadeira

Intervalodeassistência:Acada40horas

Tipodegraxa:Graxadeusogeral.

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamentoeabaixea lança.

Figura25

Figura26

g007823

3.Limpeagraxeiradacaixadavaletadeiracom umpano,econectenelaapistoladegraxa (Figura27).

2.Desligueomotoreretireachave.

g007824

Figura27

g008334

4.Bombeiegraxanagraxeiraatéserexpelidapela válvuladealívioaoladodagraxeira.

5.Limpeoexcessodegraxa.

Manutençãodomotor

Segurançaemrelaçãoao motor

•Desligueomotorantesdevericaroníveldoóleo

ouadicionaróleonocárter.

•Nãoaltereoajustedogovernadordomotornem

aumenteexcessivamenteseugiro.

•Mantenhaasmãos,ospés,orosto,roupase

outraspartesdocorpoafastadosdosilenciosoe deoutrassuperfíciesquentes.

Manutençãodoltrodear

Modelos22972e22973

Intervalodeassistência:Acada25horas—Limparo

elementoltranteemespuma(com maiorfrequênciaemambientescom muitapoeiraousujeira)—Somente paraosmodelos22972e22973.

Acada100horas—Vericaroelementoltrante depapel(commaiorfrequênciaemambientes commuitapoeiraousujeira)—Somenteparaos modelos22972e22973.

Acada200horas/Anualmente(Oqueocorrer primeiro)—Substituiroelementoltrantede papel(commaiorfrequênciaemambientes commuitapoeiraousujeira)—Somenteparaos modelos22972e22973.

Inspecioneoselementosdeespumaepapel, substituindo-oscasoestejamdanicadosoucom excessodesujeira.

Importante:Nãoapliqueóleonoelemento

ltrantedeespumaoupapel.

Remoçãodoselementosltrantesdeespuma epapel

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamentoeabaixea lança.

2.Desligueomotoreretireachave.

3.Limpeaáreaaoredordoltrodear,evitando oingressodesujeiranomotor,oquepoderá causardanos(Figura28).

4.Solteosparafusoscommanípuloeremovaa tampadoltrodear(Figura28).

5.Solteaabraçadeiraeremovaoconjuntodoltro dear(Figura28).

6.Comcuidado,removaoelementodeespuma doelementodepapel(Figura28).

g012619

Figura28

1.Tampa3.Elementodepapel

2.Abraçadeira4.Elementodeespuma

Limpezadoelementoltrantedeespuma

1.Laveoelementodeespumacomáguamorna esabãolíquido.Enxaguebemquandoestiver limpo.

2.Sequeoelementoapertando-ocompanoseco.

Importante:Substituaoelementode

espumaseestiverrasgadooucomdesgaste.

Manutençãodoelementoltrantedepapel

1.Limpeoelementodepapeldandolevestapas parasoltarapoeira.Seestivercomexcessode poeira,substitua(Figura28).

2.Inspecioneoelementoltrante,procurando rasgos,películasdeóleooudanosnavedação emborracha.

3.Substituaoelementodepapelseestiver danicado.

Importante:Nãolimpeoltrodepapel.

Instalaçãodoselementosltrantesde espumaepapel

Importante:Paraevitardanosaomotor,

mantenhasempreinstaladooconjuntocompleto doltrodear,comoselementosdeespumaede papel.

1.Comcuidado,encaixeoelementodeespuma sobreoelementodepapel(Figura28).

2.Coloqueexeoconjuntodoltrodearsobrea base(Figura28).

3.Encaixeatampadoltrodearexecomos parafusos-manípulo(Figura28).

Modelo22974

Manutençãodoltroprimário

Intervalodeassistência:Acada250horas—Trocar

oltrodearprimárioevericaro estadodoltrodesegurança(com maiorfrequênciaemambientescom muitapoeiraousujeira)—Somente paraomodelo22974.

Acada500horas—Substituiroltrode arsecundário.(commaiorfrequência emambientescommuitapoeiraou sujeira)—Somenteparaomodelo22974.

Remoçãodosltros

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamento(seforocaso) eabaixealança.

2.Desligueomotoreretireachave.

3.Solteastravasdoltrodeareretireatampa docorpo(Figura29).

Inspecioneoltroprimário,vericandoointeriorcom umalanternaapontadaparadentropeloladodefora.

Nota:Sehouverfuros,estesdeixarãoaluz

transpassar.Seoltroestiversujo,empenadoou danicado,substitua-o.Nãolimpeoltroprimário.

Manutençãodoltrodesegurança

Deve-sesubstituiroltrodesegurança,jamais limpá-lo.

Importante:Nãotentelimparoltrode

segurança.Seoltrodesegurançaestiversujo, hádanosnoltroprimário.Substituaambosos ltros.

Instalaçãodosltros

Importante:Paraevitardanosaomotor,sempre

opere-ocomambososltrosdeareatampa instalados.

1.Aoinstalarnovosltros,veriquecadaum quantoadanosocorridosnotransporte.

Figura29

1.Corpodopuricadordear4.Tampadoltrodear

2.Filtroprimário5.Filtrodesegurança

3.Trava

4.Limpecomarcomprimidoaparteinternada tampadoltrodear.

5.Comcuidado,retireoltroprimáriodocorpodo ltrodear(Figura29).

Nota:Evitebatercomoltrocontraaparte

internadocorpo.

Nota:Nãoutilizeoltroseestiverdanicado.

2.Aosubstituiroltrodesegurança,encaixe-o comcuidadonocorpodoltro(Figura29).

3.Cuidadosamente,encaixeoltroprimáriosobre oltrodesegurança(Figura29).

Nota:Paraassegurarqueltroprimárioque

bemassentado,empurrenabordaexternaao instalá-lo.

g001883

Importante:Nãopressionenaáreainterna

maciadoltro.

4.Instaleatampadoltrodearcomolado sinalizado“paracima”voltadoparacima,exe astravas(Figura29).

6.Somenteremovaoltrodesegurançaemcaso desubstituição.

Importante:Nãotentelimparoltrode

segurança.Seoltrodesegurançaestiver sujo,hádanosnoltroprimário.Substitua ambososltros.

Trocadoóleodomotor

Intervalodeassistência:Apósaspimeiras8

horas—Trocaroóleodomotor.

Emtodasasutilizaçõesoudiariamente—Vericaroníveldeóleodo motor

Acada100horas—Trocaroóleodomotor. Acada200horas—Trocaroltrodeóleodo

motor.

Nota:Troqueoóleocommaiorfrequênciaem

ambientesdeoperaçãocomaltosníveisdepoeira ouareia.

Nota:Aaparênciadomotordesuamáquinapode

nãocorresponderàmostradanasilustrações.

Especicaçõesdoóleodomotor

Tipodeóleo:Óleodetergente(APISF ,SG,SH,ou

SJ)

Capacidadedocárter:

Vericaçãodoníveldeóleodo motor

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamento(seforocaso) eabaixealança.

2.Desligueomotoreretireachave.

•Modelos22972e22973:1,7Lcomoltro

removido;1,5Lsemremoveroltro

•Modelos22974:2,1Lcomoltroremovido;1,8L

semremoveroltro

Viscosidade:Consulteatabelaabaixo.

Figura30

g194611

Figura31

g004216

Trocadoóleodomotor

1.Dêpartidanomotoredeixefuncionarpor5 minutos.Oaquecimentodoóleofacilitaráo escoamento.

2.Estacioneamáquinadeformaqueolado dodrenoestejaligeiramenteabaixodaoutra extremidade,garantindoadrenagemtotaldo óleo.

3.Abaixealançaeengateofreiode estacionamento.

4.Desligueomotor,retireachaveeaguardea imobilizaçãodetodasaspartesmóveisantes desairdaposiçãodeoperação.

5.Posicioneumabandejaabaixodamangueira dedrenagem.

Nota:Gireaválvuladedrenagemdoóleo,

liberandooescoamentodoóleo(Figura32).

g194610

Figura33

Figura32

1.Válvuladedrenagemdo

óleo

2.Mangueiradedrenagem doóleo

6.Apósdrenarcompletamenteoóleo,fechea válvuladedrenagem.

7.Descarteoóleousadoemumcentrode reciclagem

8.Comcuidado,adicione80%doóleo especicadonobocaldeenchimentoe,em seguida,adicioneorestantevagarosamenteaté atingiramarcaFull(Figura33).

9.Ligueomotoreconduzaamáquiaaumaárea plana.

10.Veriquenovamenteoníveldeóleo.

g015380

Substituiçãodoltrodeóleodo motor

1.Dreneoóleodomotor(consulteotópicoTroca

doóleodomotor(página29)).

Manutençãoda(s)vela(s) deignição

Intervalodeassistência:Acada100horas

2.Troqueoltrodeóleodomotor(Figura34).

Certique-sedequeafolgaentreoseletrodosmassa ecentralestejacorretaantesdeinstalara(s)vela(s) deignição.Useumachavedevelapararemovere instalara(s)vela(s)eumcalibradordefolgapara vericareregularafolga.Instalevela(s)deignição nova(s)senecessário.

Tipodevela:NGK

Folgaentreeletrodos:0,75mm

BPR4ESouequivalente

Removera(s)vela(s)deignição

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamento(seforocaso) eabaixealança.

2.Desligueomotoreretireachave.

3.Localizeeremovaa(s)vela(s)deignição,como mostradonaFigura35.

Figura34

Nota:Certique-sedequeajuntadoltrode

óleoencostenomotor.Emseguida,gireoltro deóleopormais3/4devolta.

3.Adicioneóleonovodotipocorretonocárter (consulteotópicoEspecicaçõesdoóleodo

motor(página28)).

g247491

g027477

g027478

Figura35

Vericara(s)vela(s)deignição

Importante:Nãolimpea(s)vela(s).Sempre

substituaa(s)vela(s)seapresentar(em)uma camadadefuligempreta,eletrodosdesgastados, umapelículaoleosaoutrincas.

Seoisoladorestivercomcoloraçãomarromclaroou cinza,omotorestáfuncionandonormalmente.Uma camadapretanoisoladorgeralmenteindicaqueo ltrodearestásujo.

Reguleafolgaentreoseletrodosem0,75mm.

Figura36

Instalaçãoda(s)vela(s)deignição

Manutençãodosistema decombustível

PERIGO

Emdeterminadascondições,ocombustível éextremamenteinamáveleexplosivo. Umincêndioouexplosãoprovocadapor combustívelpodecausarqueimadurasavocê eterceiros,alémdedanosmateriais.

ConsultenotópicoSegurançacom

combustíveis(página15)asprecauçõesa

tomaremrelaçãoaocombustível.

Drenagemdotanquedo combustível

g206628

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamentoeabaixea lança.

2.Desligueomotoreretireachave.

3.Gireaválvuladecortedecombustívelparaa posiçãofechada(Figura38).

Figura37

g007830

Figura38

1.Válvuladecortedecombustível

g027661

4.Aperteasextremidadesdaabraçadeirada mangueiranoladodomotor,edeslizea abraçadeiranamangueiradecombustível, afastando-adaválvula(Figura38).

5.Retireamangueiradecombustíveldaválvula (Figura38).

6.Abraaválvuladecortedecombustível, permitindooescoamentodocombustívelpara umlatãooubandejadedrenagem.

Nota:Sedesejado,pode-sesubstituirneste

momentooltrodecombustível(consulteo tópicoTrocadoltrodecombustível(página

32)).

7.Instaleamangueiradecombustívelnaválvula decortedecombustível.Deslizeaabraçadeira deencontrocomaválvula,exeamangueira decombustível.

8.Limpeocombustíveleventualmentederramado.

Trocadoltrode combustível

Intervalodeassistência:Acada200horas

Jamaisinstaleoltrosujocasosejaremovidoda linhadecombustível.

Nota:Observeaposiçãodeinstalaçãodoltropara

saberinstalaronovoltrocorretamente.

Nota:Limpeocombustíveleventualmente

derramado.

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamentoeabaixea lança.

8.Veriquesehávazamentos,ecorrijase necessário.

9.Limpeocombustíveleventualmentederramado.

2.Desligueomotoreretireachave.

3.Gireaválvuladecortedecombustívelparaa posiçãofechada(Figura38).

4.Aperteasextremidadesdasabraçadeirase deslize-asparalongedaválvula(Figura39).

Figura39

g001468

1.Abraçadeira3.Filtro

2.Mangueiradecombustível

5.Retireoltrodasmangueirasdecombustível.

6.Instaleonovoltroeaproximeasabraçadeiras dele.

7.Gireaválvuladecortedecombustívelparaa posiçãoaberta(Figura38).

Manutençãodosistema eléctrico

Segurançacomsistemas elétricos

AVISO

Osterminaisdabateriaouferramentas metálicaspodemcausarcurtosse encostaremnoscomponentesdamáquina, provocandocentelhas.Ascentelhaspodem provocaraexplosãodosgasesdabateria, causandolesões.

•Desconecteabateriaantesdeefetuarreparosna

máquina.Desconecteprimeiramenteoterminal negativoeporúltimoopositivo.Damesmaforma, conecteprimeiramenteopositivoe,porúltimo, onegativo.

•Recarregueabateriaemlocalabertoebem

ventilado,afastadodefaíscasechamas. Desconecteocarregadordatomadaantesde conectaroudesconectá-lodabateria.Utilize roupasadequadaseferramentascomisolamento.

•Oácidodabateriaétóxicoepodeprovocar

queimaduras.Evitequalquercontatocomapele, olhoseroupas.Protejaorosto,olhoseroupas sempreaomanusearumabateria.

•Osgasesliberadosdabateriasãoexplosivos.

Mantenhacigarros,faíscasechamasafastados dabateria.

Manutençãodabateria

Somenteparamáquinascom

•Aoremoverouinstalarabateria,não permitaqueospolosterminaisencostem empartesmetálicasdamáquina.

•Nãopermitaqueferramentasmetálicas provoquemcurtosentreosterminaisda bateriaepeçasmetálicasdamáquina.

Remoçãodabateria

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamentoeabaixea lança.

2.Desligueomotoreretireachave.

3.Levanteacapapretadeborrachanocabo negativo.Desconecteocabonegativodopolo terminalnegativo(-)dabateria(Figura40).

partidaelétrica

Intervalodeassistência:Acada25horas—Vericar

oníveldeeletrólitonabateria.

Mantenhaabateriasemprelimpaecarregada.Use papel-toalhaparalimparacarcaçadabateria.Seos polosterminaisdabateriaapresentaremcorrosão, limpecomsoluçãocompostapor4partesdeágua para1partedebicarbonatodesódio.Apliqueuma camadalevedegraxanospolosterminaisdabateria, reduzindoasuacorrosão.

Tensão:12Vcom300A(partidaafrio)a-18°C

2.Recarregueabateriaaumataxade3a4A por4a8horas(Figura41).Nãocarregue excessivamenteabateria.

Figura41

g003792

Figura40

1.Cabonegativo7.Cabopositivo

2.Porca(1/4pol.)8.Chapadexaçãoda

3.Porca(5/16pol.)

4.Parafuso10.ParafusoJ

5.Capadeborracha (vermelha)

6.Capadeborracha(preta)

bateria

9.Arruela

11.Bateria

4.Retireacapavermelhadopoloterminalpositivo

(vermelho)dabateria.Emseguida,removao cabopositivo(vermelho)dabateria(Figura40).

5.Removaachapadexação,osparafusostipo

“J”easporcasautotravantesdexaçãoda bateria(Figura40).Removaabateria.

Recargadabateria

AVISO

Arecargadabateriaproduzgasesexplosivos. Nuncafumepertodabateriaemantenha-a

afastadadefaíscasechamas.

1.Terminalpositivoda bateria

2.Terminalnegativoda bateria

g008335

3.Cabovermelho(+)do carregador

4.Cabopreto(+)do carregador

3.Quandoabateriaestivertotalmentecarregada, desligueocarregadordaredeelétricae,em seguida,desconecteoscabosdocarregador dosterminaisdabateria(Figura41).

Vericaçãodoníveldeeletrólito nabateria

PERIGO

Oeletrólitodabateriacontémácidosulfúrico, substâncialetalseingeridaequeprovoca queimadurasgraves.

•Nãobebaoelectrólitoeeviteocontato comapele,olhosouroupas.Useóculos desegurançaparaprotegerosolhose luvasdeborrachaparaprotegerasmãos.

•Abasteçaabateriaemlocalcomágua limpaàdisposiçãoparahigienizaçãoda pele.

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamentoeabaixea lança.

Importante:Mantenhaabateriasemprecom

plenacarga(densidadede1,265).Issoéde grandeimportânciaparaevitardanosàbateriaem temperaturasabaixode32°F(0°C).

1.Removaabateriadamáquina(consulteotópico

Remoçãodabateria(página33)).

2.Desligueomotoreretireachave.

3.Veriquealateraldabateria.Oeletrólitodeve

estarnalinhasuperior(Figura42).Nãopermita queoníveldeeletrólitoqueabaixodonível inferior(Figura42).

Figura42

1.Bujõesdeventilação

2.Linhasuperior

4.Seoníveldoeletrólitoestiverbaixo,adicione aquantidadenecessáriadeáguadestilada (consulteotópicoAdiçãodeáguanabateria

(página35)).

3.Linhainferior

Adiçãodeáguanabateria

Omelhormomentoparaadicionaráguadestiladana bateriaélogoantesdeoperaramáquina.Dessa forma,haveráumacorretahomogenizaçãodaágua nasoluçãodeeletrólito.

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamentoeabaixea lança.

2.Desligueomotoreretireachave.

3.Removaabateriadamáquina(consulteotópico

Remoçãodabateria(página33)).

Importante:Jamaisadicioneáguadestilada

comabateriainstaladanamáquina.O eletrólitopoderáderramar-seemoutras peças,causandocorrosão.

4.Limpeapartesuperiordabateriacom papel-toalha.

5.Removaosbujõesdeventilaçãodabateria (Figura42).

Limpezadabateria

Nota:Mantenhalimpososterminaisetodaacarcaça

dabateria.Umabateriasujaperdegradativamente acarga.

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamentoeabaixea

g000537

lança.

2.Desligueomotoreretireachave.

3.Removaabateriadamáquina;Remoçãoda

bateria(página33).

4.Lavetodaacarcaçacomumasoluçãode bicarbonatodesódiocomágua.

5.Enxagueabateriacomágualimpa.

6.ApliqueumacamadadegraxaGrafo112X(ref. Toro505-47)ouvaselinasólidaparaevitara corrosão.

7.Instaleabateria(consulteotópicoInstalação

dabateria(página35)).

Instalaçãodabateria

1.Comosacessóriosremovidosanteriormente, instaleocabopositivo(vermelho)nopolo terminalpositivo(+)dabateria(Figura40).

2.Encaixeacapavermelhanopoloterminal positivodabateria.

3.Comosacessóriosremovidosanteriormente, instaleocabonegativo(preto)nopoloterminal negativo(-)dabateria(Figura40).

4.Fixeabateriacomabarraeasporcas-borboleta (Figura40).

Importante:Nãopermitaqueoscabosdabateria

façamcontatocombordasaadasouumcomo outro.

6.Comcuidado,adicioneáguadestiladaemcada céluladabateria,atéonívelatingiramarca Superior(Figura42)nacarcaçadabateria.

Importante:Nãoultrapassealinha

Superior;oeletrólito(ácidosulfúrico)pode provocarcorrosãoedanosaochassi.

7.Aguardede5a10minutosapósencheras células.Senecessário,adicioneáguadestilada atéonívelatingiramarcaSuperior(Figura42) nacarcaçadabateria.

8.Instaleosbujõesdeventilaçãodabateria.

Substituiçãodefusíveis (Modelos22973e22974)

Osistemaelétricopossui4fusíveis.Encontram-se debaixodopaineldecontrole,doladoesquerdo (Figura43).

Circuitodepartida Circuitoderecarga Circuitodaventoinha Farol(opcional)

30amperes 25amperes 15amperes 15amperes

Manutençãodosistema detransmissão

Manutençãodasesteiras

1.Caixadefusíveis

Figura43

g015381

Limpezadaesteiras

Intervalodeassistência:Emtodasasutilizaçõesou

diariamente

Inspecioneasesteirasquantoadesgasteexcessivo, elimpeperiodicamente.Emcasodedesgaste, substituaasesteiras.

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamentoeabaixea lança.

2.Desligueomotoreretireachave.

3.Commangueiraoulavadoradealtapressão, removaasujeiradeambasasesteiras.

Importante:Useáguapressurizadasomentena

áreadasesteiras.Nãouseáguapressurizadana limpezadorestodamáquina.Alavagemajato podedanicarosistemaelétricoeasválvulas hidráulicas,ouremoveragraxa.

Importante:Certique-sedelimparasrodas-guia

earodamotriz(Figura44).Asrodas-guiadevem girarlivrementeapósseremlimpas.

Figura44

1.Rodas-guia3.Esteira

2.Rodamotriz

Vericaçãoeregulagemdatensão dasesteiras

Intervalodeassistência:Apósaspimeiras50horas

Acada100horas

Paravericaratensãodecadaesteira,posicioneum pesode20,4kgnaparteintermediáriadaesteira entrearoda-guiadianteiraearodamotriz.Aesteira devecarcomecha(folga)de,nomáximo,0,6a1 cm.Sesuperaressevalor,ajusteatensãodaesteira, seguindooprocedimentoabaixo:

g007825

g007832

1.Parafusoderegulagemda

tensão

2.Porcadeaperto

Figura46

3.Parafusosdeaperto

4.Apliquetorquede32,5a40N∙m(24a30pés-lb) noparafusoderegulagemparaapertaraesteira (Figura46).

5.Veriqueseaesteiraapresentaechade, nomáximo,0,6a1cmcomforçade20,6kg aplicadanopontointermediáriodaesteira. Ajusteotorquedoparafusoderegulagemda tensãosenecessário.

6.Aperteaporcadeaperto.

7.Aperteosparafusosdeapertocomtorquede 102N∙m(75pés-lb).

Figura45

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamentoeabaixea lança.

2.Desligueomotoreretireachave.

3.Solteaporcanoparafusoderegulagemda tensãodaesteiraeosparafusosdeapertono braçodetensão(Figura46).

g007833

Substituiçãodasesteiras

Emcasodedesgastesevero,substituaasesteiras.

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamentoeabaixea lança.

2.Desligueomotoreretireachave.

3.Levanteeapoieoladodamáquinaemqueserá substituídaaesteira,deformaqueaesteira queaumaalturade7,6a10cmdosolo.

4.Solteoparafusoderegulagemdatensãoea porcadeaperto(Figura46).

5.Solteosparafusodeaperto(Figura46).

6.Empurrearoda-guiadianteiraparatrásatéo máximo(Figura47).

g242269

Figura48

1.Anelelástico4.Vedação

2.Tampa5.Rodacomrolamentos

3.Parafuso

8.Depoisdeextrairaesteiradaroda-guia, remova-aporcompletodamáquina(Figura47).

9.Instaleanovaesteira,começandopelaroda motriz,certicando-sedequeosdentesda esteiraseencaixementreosespaçadoresda rodamotriz(Figura47).

Figura47

1.Roda-guiadianteira

7.Comecearemoveraesteirapelapartesuperior daroda-guiadianteira,extraindo-adarodaeao mesmotempogirandoaesteiraparafrente.

Nota:Podesernecessárioremoveraroda-guia

dianteiraexterna.Pararemovê-la,removao anelelásticoeatampadocentrodaroda-guia (Figura48).Emseguida,removaoparafusoe avedaçãodocentrodarodaeretirearodada máquina.

10.Puxeaesteirasobasroda-guiatraseirae intermediária,encaixando-a(Figura47).

11.Instaleaesteiraemtornodaroda-guiadianteira, girandoaesteiranosentidoanti-horário enquantoencaixaosdentesnaroda.

g007835

12.Casotenharetiradoaroda-guiadianteira externa,instale-acomoparafusoeavedação removidosanteriormente.Aperteoparafuso comtorquede102N∙m(75pés-lb)e,em seguida,limpe,engraxeeinstaleacapaeoanel elástico,comodescritonotópicoVericaçãoe

engraxamentodasrodas-guia(página39).

13.Instaleoparafusoderegulagemdatensãoea porcadeaperto.

14.Apliquetorquede32,5a40N∙m(24a30 pés-lb)noparafusoderegulagemparaapertar aesteira.

15.Veriqueseaesteiraapresentaechade, nomáximo,0,6a1cmcomforçade20,6kg aplicadanopontointermediáriodaesteira. Ajusteotorquedoparafusoderegulagemda tensãosenecessário.

16.Aperteaporcadeaperto.

17.Aperteosparafusosdeapertocomtorquede 102N∙m(75pés-lb).

18.Abaixeamáquinaaosolo.

19.Repitaoprocedimentoparasubstituiraoutra esteira.

Vericaçãoeengraxamentodas rodas-guia

Manutençãodostravões

Intervalodeassistência:Acada250horas

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamentoeabaixea lança.

2.Desligueomotoreretireachave.

3.Removaasesteiras(consulteotópico

Substituiçãodasesteiras(página38)).

4.Removaoanelelásticoeatampadaroda-guia (Figura49).

Figura49

1.Roda-guia3.Anelelástico

2.Tampadaroda-guia

Testedofreiode estacionamento

Intervalodeassistência:Emtodasasutilizaçõesou

diariamente

1.Acioneofreiodeestacionamento(consulteo tópicoAlavancadofreiodeestacionamento

(página14)).

2.Ligueomotor.

3.Comcuidado,tenteconduziramáquinapara frenteouaré.

4.Seamáquinasemover,entreemcontato comumaassistênciatécnicaautorizadapara providenciarasuamanutenção.

g013416

5.Veriqueagraxasobatampaenaáreada vedação(Figura49).Seestiversuja,comareia ouemquantidadeinsuciente,retiretodaa graxa,troqueavedaçãoeadicionegraxanova.

6.Certique-sedequearoda-guiagirelivremente norolamento.Seestiverengripada,entreem contatocomaassistênciatécnicaautorizada parasubstituiraroda-guia.

7.Posicioneatampadaroda-guia,comgraxa, sobreacabeçadoparafuso(Figura49).

8.Fixeatampadaroda-guiacomoanelelástico (Figura49).

9.Repitaosprocedimentos4a8nas12rodas.

10.Instaleasesteiras(consulteotópico

Substituiçãodasesteiras(página38)).

Manutençãodascorreias

Substituiçãodacorreiada

sentidohorárioparaencaixá-lonosparafusos dabomba.

12.Apliquetorquede68N∙m(50pés-lb)nos parafusos.

bomba

Seacorreiadabombaapresentarruídosoucortes, desgasteoudesamento,substitua-a.Paraobter umacorreianova,entreemcontatocomaassistência técnicaautorizada.

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamentoeabaixea lança.

2.Desligueomotoreretireachave.

3.Levanteapartetraseiradamáquinaeapoie sobrecavaletes.

4.Removaatampadeproteçãoinferior(consulte otópicoRemoçãodatampadeproteçãoinferior

(página24)).

5.Solteos2parafusosdabomba(Figura50).

13.Instaleatampadeproteçãoinferior.

Figura50

1.Bomba

2.Parafusosdabomba

6.Gireabombanosentidoanti-horário,soltandoo dapolia,parabaixo(Figura50).

3.Correia

4.Moladapoliaconduzida

Nota:Certique-sederetiraroacoplamentode

garrasjuntamentecomabomba.

7.Comauxíliodeumsaca-mola(entreemcontato comaassistênciatécnicaautorizada)ouum ganchometálicorígido,puxeaextremidadeda moladapoliaconduzida,retirando-adeseu parafusoparaafrouxaracorreia(Figura50).

8.Removaacorreia.

9.Instaleumanovacorreiaemtornodaspolias.

10.Instaleamoladapoliaconduzidanoparafuso.

11.Instaleoacoplamentodegarrasnabombae introduzaoacoplamentonapolia,girandono

g015382

Manutençãodosistema decontrolo

Regulagemdoalinhamento doscontrolesdetração

Oscontrolesdetraçãosãoreguladosdefábricaantes daentregadamáquina.Contudo,apósváriashoras deuso,podesernecessárioregularoalinhamento doscontrolesdetração,aposiçãoneutradocontrole detraçãoeoalinhamentodocontroledetraçãona posiçãomáximadeavanço.

Importante:Pararegularadequadamenteos

controles,sigaosprocedimentosaseguirna ordemindicada.

Regulagemdaposiçãoderédo controledetração

Seabarradocontroledetraçãonãocarrente ealinhadacomabarradereferêncianaposição máximaparatrás,sigaimediatamenteoprocedimento aseguir:

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamento(seforocaso) eabaixealança.

2.Desligueomotoreretireachave.

3.Puxeocontroledetraçãoatéapartefrontaldo controlefazercontatocomabarradereferência (Figura51).

g004191

Figura52

1.Controledetração2.Haste,parafusoeporca

5.Ajusteocontroledetraçãoparaquequerente àbarradereferênciaaoserpuxadaemlinha retaparatrás(Figura52eFigura53).

g004192

Figura53

6.Aperteaporcaangeadaeoparafusonahaste docontroledetração.

7.Ligueomotor.

8.Conduzaamáquinaaré,comocontrolede traçãorenteàbarradereferência.Seamáquina nãoandaremlinhareta,sigaoprocedimento aseguir:

Figura51

1.Partefrontaldocontrole (desalinhada)

4.Seapartefrontaldocontroledetraçãonão

carrenteealinhadacomabarradereferência, solteaporcaeoparafusonahastedocontrole detração(Figura52).

2.Barradereferência

A.Desligueomotor B.Levanteaapoieamáquinadeformaque

ambasasesteirasestejamlevantadasdo soloeemgirolivre.

C.Solteaporcaangeadaeoparafusona

hastedocontroledetração(Figura52).

D.Solteasporcasdeapertonashastesde

g004190

tração,abaixodopaineldecontrole(Figura

54).

regulagematéamáquinaandaremlinha retaàré.

Regulagemdaposiçãoneutrado controledetração

Seamáquinasemoverparafrenteouparatrás comocontroleemposiçãoneutraecomamáquina aquecida,podesernecessárioregularomecanismo deretornoaoneutronasbombas;entreemcontato comaassistênciatécnicaautorizada.

Regulagemdaposiçãodeavanço

Figura54

1.Hastedetração2.Porcadeaperto

E.Dêpartidanamáquinaeajusteo

aceleradoremaproximadamente1/3da posiçãoaberta.

AVISO

Comamáquinaemfuncionamento, háoriscodeterpartesdocorpo apanhadasempeçasmóveisou queimadasporsuperfíciesquentes.

Mantenha-seafastadodepontos depreensão,partesmóveise superfíciesquentesaoregulara máquinaemfuncionamento.

F.Peçaquealguémsegureocontrolede

traçãorenteàbarradereferência,na posiçãoderé.

G.Reguleocomprimentodashastesdetração

atéqueambasasesteirasestejamgirando namesmavelocidade.

g011476

docontroledetração

Seamáquinanãoandaremlinharetaaomover ocontroledetraçãoparafrente,renteàbarrade referência,sigaoprocedimentoabaixo:

1.Conduzaamáquinacomocontroledetração renteàbarradereferência,eobserveadireção dedesviodamáquina.

2.Solteocontroledetração.

3.Seamáquinasedesviarparaaesquerda,solte aporcadeapertodadireitaereguleoparafuso deregulagemdoalinhamentonapartefrontal docontroledetração(Figura55).

4.Seamáquinasedesviarparaadireita,solte aporcadeapertodaesquerdaereguleo parafusoderegulagemdoalinhamentonaparte frontaldocontroledetração(Figura55).

Nota:Tambémépossívelajustarneste

momentoavelocidademáximaarédas esteiras.

H.Aperteasporcas.

I.Ajusteocontroledetraçãoparaqueque

renteàbarradereferênciaaoserpuxada emlinharetaparatrás(Figura52eFigura

53).

J.Aperteaporcaangeadaeoparafusona

hastedocontroledetração.

K.Desligueomotoreabaixeamáquinasobre

osolo.

L.Conduzaamáquinaàré,vericandoseela

andaemlinhareta.Casonegativo,observe osentidodedesviodamáquina.Repitaa

Figura55

1.Parafusoderegulagem

2.Porcadeaperto

5.Repitaoprocedimentoatéamáquinaandarem linharetanaposiçãomáximadeavanço.

3.Batente

Importante:Certique-sedequeos

parafusosderegulagemencostemnos batentesnaposiçãomáximadeavanço,para

g004194

nãoaumentarexcessivamenteocursodas bombashidráulicas.

Manutençãodosistema hidráulico

Segurançacomsistemas hidráulicos

•Emcasodepenetraçãodouidonapele,procure

atendimentomédicoimediato.Ouidoinjetado deveserremovidocirurgicamenteporummédico dentrodealgumashoras.

•Certique-sedequetodasasmangueirasdeuido

hidráulicoestejamemboascondiçõesequetodas asconexõeshidráulicasestejambemapertadas antesdepressurizarosistemahidráulico.

•Mantenhaocorpoeasmãosafastadosde

vazamentosoubicosqueesguichemuidos hidráulicosemaltapressão.

•Usepapelãooupapelparalocalizarpossíveis

vazamentoshidráulicos.

•Alivietodaapressãonosistemahidráulico

deformaseguraantesdeefetuarqualquer intervençãonosistemahidráulico.

Especicaçõesdouido hidráulico

Acada1500horas/Cada2anos(Oqueocorrer primeiro)—Substituatodasasmangueiras hidráulicasmóveis.

Capacidadedoreservatóriohidráulico:23L Usesomenteumdosuidosaseguirnosistema

hidráulico:

•Fluidoparatransmissões/sistemashidráulicos

detratoresToroPremium(paraoutras informações,consulteaassistênciatécnica autorizada)

•FluidohidráulicoToroPXExtendedLife(para

outrasinformações,consulteaassistênciatécnica autorizada)

•NaimpossibilidadedeadquirirumdosuidosToro

acima,podeserutilizadoumuidohidráulico

universalparatratores(UniversalTractor HydraulicFluid–UTHF),desdequesejaum

produtoconvencionalàbasedepetróleo.Os valoresdaspropriedadesdouidodevemestar dentrodasfaixasindicadasabaixo,eouido deveatenderàsnormasespecicadas.Verique juntoaofornecedorseouidohidráulicoatende aessasespecicações.

Nota:AToronãoseresponsabilizapor

danoscausadosdevidoaousodesubstitutos inadequados,peloquerecomendaousoexclusivo

deprodutosdefabricantesconceituadosque garantamsuasrecomendações.

4.Removaatampasuperior;consulteotópico

Remoçãodatampasuperior(página23).

Propriedadesfísicas

cSta40°C:55a62 Viscosidade,ASTMD445

cSta100°C:9,1a9,8

Índicedeviscosidade,ASTM D2270

PontodeFluidez,ASTMD97-37a-43°C

NormasSetoriais

APIGL-4,AGCOPoweruid821XL,FordNewHolland FNHA-2-C-201.00,KubotaUDT,JohnDeereJ20C,Vickers 35VQ25eVolvoWB-101/BM

140a152

Nota:Muitosuidoshidráulicossãopraticamente

incolores,oquedicultaadetecçãode vazamentos.AToroofereceumaditivocorante vermelhoparauidohidráulico,emfrascosde 20mL.Umfrascoésucientepara15a22Lde uidohidráulico.Solicitedeseurepresentante autorizadodaTorooprodutodecódigo44-2500.

Vericaçãodonívelde uidohidráulico

Intervalodeassistência:Acada25horas

ConsulteotópicoEspecicaçõesdouidohidráulico

(página43).

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamento(seforocaso) eabaixealança.

5.Limpeaáreanoentornodobocaldeenchimento doreservatóriohidráulicoeremovaatampa eoltrodobocaldeenchimentocomchave soquete(Figura57).

Figura57

1.Tampadobocalde

enchimento

2.Filtrodouidohidráulico

6.Seonívelestiverbaixo,adicioneuidoatéo nívelaparecernovisor.

7.Instaleatampaeoltronobocaldeenchimento eaperteoparafusosuperiorcomtorquede13 a15.5N∙m(110a140pol.-lb).

8.Instaleatampasuperior(consulteotópico

Remoçãodatampasuperior(página23)).

g007839

2.Desligueomotoreretireachave.

3.Veriqueovisordenívelnalateraldireitada máquina.Seouidohidráuliconãoestiver visívelnovisor,sigaospróximospassosdeste procedimentoparaadicionaruido.

Figura56

1.Visordeníveldouidohidráulico

Trocadoltrohidráulico

Intervalodeassistência:Acada200horas

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamento(seforocaso) eabaixealança.

2.Desligueomotoreretireachave.

3.Removaatampasuperior(consulteotópico

Remoçãodatampasuperior(página23)).

4.Removaedescarteoltrousado(Figura58).

g007808

Figura58

1.Tampadeenchimento

2.Filtrohidráulico

5.Instaleonovoltrohidráulicoeatampade enchimento(Figura58),eparteoparafuso superiorcomtorquede13a15.5N∙m(110a 140pol.-lb).

6.Limpeouidoeventualmentederramado.

7.Instaleatampasuperior.

Trocadouidohidráulico

g007839

g007840

Figura59

1.Mangueira

2.Conexãodoreservatóriohidráulico

3.Abraçadeira

Intervalodeassistência:Acada400

horas/Anualmente(Oqueocorrer primeiro)

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamento(seforocaso) eabaixealança.

2.Desligueomotoreretireachave.

3.Aguardeoresfriamentototaldamáquina.

4.Removaatampasuperior(consulteotópico

Remoçãodatampasuperior(página23)).

5.Removaatampadeenchimentoeoltrodo reservatóriohidráulico(Figura58).

6.Posicioneumabandejadedrenagemcom capacidadede37,8Lsoboreservatório hidráulico.

7.Aperteaabraçadeira,eretireaabraçadeira eamangueiradaconexãonoreservatório hidráulico,permitindooescoamentodouido hidráulicoparaabandeja.

8.Aoconcluir,instaleamangueiranaconexãoe xecomaabraçadeira.

Nota:Descarteoóleousadoemumcentrode

reciclagemcerticado.

9.Abasteçaoreservatóriohidráulicocomuido (consulteotópicoEspecicaçõesdouido

hidráulico(página43)).

10.Instaleoltrohidráulicoeatampade enchimento(Figura58),eaperteoparafuso superiorcomtorquede13a15.5N∙m(110a 140pol.-lb).

11.Dêpartidanomotoredeixefuncionarporalguns minutos.

12.Desligueomotor.

13.Veriqueoníveldouidohidráulicoecomplete senecessário(consulteotópicoVericaçãodo

níveldeuidohidráulico(página44)).

14.Limpeouidoeventualmentederramado.

15.Instaleatampasuperior.

Manutençãoda valetadeira

Substituiçãodosdentesde escavação

Intervalodeassistência:Emtodasasutilizaçõesou

diariamente—Veriqueacondição dosdentesdeescavaçãoe substituaosqueestiveremgastos oudanicados.

Devidoaoelevadoníveldedesgastedosdentesde escavação,énecessáriosubstituí-losperiodicamente.

Parasubstituirumúnicodente,retireosparafusosde xaçãododentepararemovê-lo,einstaleumnovo dentenamesmaposição.Aperteosparafusosde xaçãodosdentescomtorquede37a45N∙m(27a 33pés-lb).

Vericaçãoeregulagemda correntedeescavaçãoeda lança

Intervalodeassistência:Acada25horas

•Examinecadaelodacorrentequantoadesgaste

excessivo,comoelosdeterioradosaopontode nãoprenderemmaisosdentes.

•Inspecioneofundodalança,procurando

desgaste.

•Comavaletadeiraparalelaaosolo,certique-se

dequeafolgadacorrente(medidaentreaborda inferiordalançaeaparteinferiordacorrente)seja de3,8a6,3cm.Casonãoseja,reguleatensão dacorrente.

Importante:Nãoaperteexcessivamentea

corrente.Atensãoexcessivadacorrentepode danicaroscomponentesdetransmissão.

Parasubstituirumacorrentedesgastada,inverterou substituiralançaseestiverdesgastada,ouregulara tensãodacorrente,sigaoprocedimentoaseguir:

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamentoeabaixea lança.

2.Desligueomotoreretireachave.

3.Parasubstituiracorrenteouinverterou substituiralança,sigaoprocedimentoabaixo:

A.Removaos2parafusoseporcasdexação

dalançaaobraçodavaletadeira.

g007841

Figura60

1.Parafusos

2.Porcadeaperto

3.Parafusoderegulagem

B.Solteaporcadeapertonoparafusode

regulagemdalança.

C.Solteoparafusoderegulagematéser

possívelremoveracorrentedalança. D.Removaacorrentedarodamotriz. E.Sefornecessáriosubstituiracorrente,

removaoparafusoeaporcadexaçãoda

roscasemm,eremovaaroscasemm

eacorrente.

F.Removaalança,invertasuaposiçãopara

queaparteinferiorqueparacima(ou,

casojátenhainvertidoaposição,substitua

alança),einstalenovamentealança. G.Instalenovamenteasporcas,parafusose

arruelasparaxaralança. H.Seforinstaladaumanovacorrente,

interligueoseloscomopinoque

acompanhaacorrente,aplicandopressão

ouutilizandoummartelo.

Importante:Paranãoempenaroselos

dacorrente,posicionecalçossobepor

entreoselosaoinstalaropinocom

auxíliodemartelo.

I.Instaleacorrenteemtornodarodadentada

edarodafrontal.

J.Casotenharemovidoaroscasemm,

instale-acomoparafusoeaporca

removidosanteriormente.Apliquetorque

de102N·m(75pés-lb)noparafusoena

porca. K.Sigaoprocedimento6paraconcluira

regulagem.

4.Solteos2parafusoseporcasdexaçãoda lançaaobraçodavaletadeira.

5.Solteaporcadeapertodoparafusode regulagem.

6.Atarraxeoparafusoderegulagem,apertando ousoltando,atéobteratensãodesejada.

11.Limpeasuperfíciedexaçãodarodadentada (Figura61).

7.Aperteaporcadeaperto.

8.Apliquetorquede183a223N·m(135a165 pés-lb)nos2parafusosdexaçãodalança.

Substituiçãodaroda dentada

Comotempo,arodadentadasofrerádesgaste, sobretudoseamáquinaforutilizadaemsolos arenososouargilosos.Quandoissoacontecer,a correntedeescavaçãopassaráaescorregar.Se houverescorregamentodacorrente,substituaaroda dentadadeacordocomoprocedimentoabaixo:

1.Estacioneamáquinaemsuperfícieplanae nivelada,eengateofreiodeestacionamento.

2.Levanteavaletadeira,apoiando-aaalguns centímetrosdosolo.

3.Desligueomotoreretireachave.

4.Retirearoscasemm(Figura61).

12.Encaixeanovarodadentadanoeixo(Figura

61).

Importante:Asetanafacedarodadentada

deveservistapeloladodireitodavaleta edeveapontarnosentidohorário;caso contrário,invertaaposiçãodarodadentada.

13.Atarraxemanualmenteos6parafusosnaroda dentada(Figura61).

14.Apertegradativamenteosparafusos,umpor um,atéatingirumtorquede129a155N∙m(95 a115pés-lb).

Importante:Aperte,primeiramente,até

ametade,apertandocadaparafusoem sequênciaatéretornaraoprimeiro,e,em seguida,apliqueotorqueespecicadoem cadaum.

15.Passeaextremidadedacorrentesobreo eixodaroscasemm,encaixando-anaroda dentada,assegurando-sedequeosdentes estejamvoltadosparafrentenapartesuperior dacorrente.

Figura61

1.Roscasemm

2.Parafusos

3.Rodadentada

4.Superfíciedexaçãodarodadentada

5.Solteos2parafusoseporcasdexaçãoda lançaaobraçodavaletadeira.

6.Solteaporcadeapertonoparafusode regulagemdalança.

16.Encaixeapartesuperiordacorrentenalança davaletadeiraeenvolvaacorrentenaroda-guia naextremidadedalança.

17.Aperteoparafusoderegulagemnalançaaté haverumafolgade3,8cma6,3cmnaparte inferiordacorrente.

18.Atarraxeacontraporcanoparafusode regulagemeapertecomrmezacontraalança.

19.Apliquetorquede183a223N·m(135a165 pés-lb)nos2parafusosdexaçãodalança.

g007842

20.Instalearoscasemmcomoparafusoea porcaremovidosanteriormente.

Nota:Apliquetorquede102N·m(75pés-lb)

noparafusoenaporca.

7.Solteoparafusoderegulagematéserpossível removeracorrentedalança.

8.Removaacorrentedarodamotriz.

9.Solteos6parafusosdexaçãodarodadentada (Figura61).

10.Removaedescartearodadentada(Figura61).

Limpeza

Armazenamento

Remoçãodedetritosda máquina

Intervalodeassistência:Apóscadautilização

Importante:Aoperaçãodamáquinacomtelas

obstruídas,aletasdearrefecimentosujasou entupidas,e/oucomascarenagensdosistema dearrefecimentoremovidasacarretarádanosao motorporsuperaquecimento.

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamento(seforocaso) eabaixealança.

2.Desligueomotor,removaachave,eaguardeo esfriamentodomotor.

3.Limpeasujeiraeasimpurezasnoltrodear comumpano.

4.Limpeoacúmulodesujeiranomotoreno silenciosocomescovaouarcomprimido.

Importante:Épreferívelremoverasujeira

comarcomprimido,aoinvésderemovê-la comágua.Seusarágua,eviteitenselétricos eválvulashidráulicas.Nãouselavadorasde altapressão.Alavagemajatopodedanicar osistemaelétricoeasválvulashidráulicas, ouremoveragraxa.

5.Removerasujeiranosistemadearrefecimento doóleo.

Segurançaaoguardara máquina

•Desligueomotor,retireachave,aguardeaté

todasaspartesmóveisestaremimobilizadase aguardeoresfriamentodamáquinaantesde armazená-la.

•Nãoarmazeneamáquinaoucombustíveis

próximosdechamas.

Armazenamento

1.Estacioneamáquinaemsuperfícienivelada, engateofreiodeestacionamentoeabaixea lança.

2.Desligueomotor,removaachave,eaguardeo esfriamentodomotor.

3.Removaoacúmulodesujeiraeresíduos doscomponentesexternosdamáquina,e principalmentedomotor.Limpeassujeiras eresíduosnaparteexternadasaletasdo cabeçotedomotorenacarenagemda ventoinha.

Importante:Amáquinapodeserlavada

comáguaedetergenteneutro.Nãolave amáquinaajato.Eviteousoexcessivo deágua,principalmentepertodopainel decontrole,motor,bombashidráulicase motoreselétricos.

4.Efetueamanutençãodoltrodear(consulteo tópicoManutençãodomotor(página26)).

5.Lubriqueamáquina(consulteotópico

Lubricação(página24)).

6.Troqueoóleonocárter(consulteotópico

Manutençãodomotor(página26)).

7.Removaaveladeigniçãoeveriquesua condição(consulteotópicoManutençãodo

motor(página26)).

8.Paraperíodosdearmazenamentosuperiores a30dias,prepareamáquinaseguindoo procedimentoabaixo:

A.Abasteçaotanquecomcombustívelfresco

comadiçãodeestabilizador/condicionador. Sigaasinstruçõesdemisturadofabricante doestabilizador.Nãouseestabilizadoresà basedeálcool(etanoloumetanol).

B.Façafuncionaromotordurante5minutos

paradistribuirocombustívelcondicionado nosistemadecombustível.

C.Desligueomotor,aguardeatéqueesfriee

dreneotanquedecombustívelpormeiode umsifãocombomba.

D.Ligueomotoredeixefuncionaratéque

sejadesligado.

E.Acioneoafogador.

F.Ligueomotoredeixefuncionaratéquenão

sejanovamenteligado.

G.Descarteocombustíveladequadamente.

Recicledeacordocomasnormaslocais.

Importante:Nãoarmazenecombustível

comestabilizador/condicionadorporprazo superioràvalidaderecomendadapelo fabricantedoestabilizador/condicionador.

9.Apósretiraraveladomotor,adicione2colheres desopadeóleodemotornoorifíciodavela.

10.Tampeoorifíciodavelacomumpanopara contereventuaisrespingos,euseomotorde partidaouamanopladepartidaretrátilparagirar omotoredistribuiroóleonointeriordocilindro.

11.Instaleavela,masseminstalarocabodavela.

12.Recarregueabateria(consulteotópicoRecarga

dabateria(página34)).

13.Veriqueeajusteatensãodasesteiras (consulteotópicoVericaçãoeregulagemda

tensãodasesteiras(página37)).

14.Vericareajustaratensãodacorrentede escavação(consulteotópicoVericaçãoe

regulagemdacorrentedeescavaçãoedalança (página46)).

15.Vericareapertartodososparafusosdexação. Repareesubstituatodososcomponentes avariados.

16.Pintartodasassuperfíciesarranhadasou expostascomtintafornecidapelaassistência técnicaautorizada.

17.Armazeneamáquinaemumagaragemouárea dearmazenamentolimpaeseca.Retireachave daigniçãoeguarde-aemlocalfácildelembrar.

18.Cubraamáquinaparaprotegeremantê-la limpa.

Resoluçãodeproblemas

Problema

Omotordepartidanãofunciona(somente paramáquinascompartidaelétrica).

Omotornãoliga,ligacomdiculdade,ou sedesligaemseguida.

Omotorperdepotência.

Causapossível

1.Abateriaestádescarregada.1.Recarregueousubstituaabateria.

2.Asconexõeselétricasestãocorroídas ousoltas.

3.Ointerruptoroureléestádanicado.

1.Otanquedecombustívelestásem combustível.

2.Aválvuladecortedecombustívelestá fechada.

3.Oscontrolesnãoestãoemneutro.

4.Oafogadornãofoiacionado.4.Movaaalavancadoafogadorpara

5.Oltrodearestásujo.5.Limpeoutroqueoselementosdoltro

6.Ocabodavelaestásoltoou desconectado.

7.Aveladeigniçãoestácomerosão, encrustaçãooufolgaincorreta.

8.Sujeira,águaoucombustívelvelhono sistemadecombustível.

1.Excessodecarganomotor.1.Reduzaavelocidadededeslocamento.

2.Oltrodearestásujo.

3.Oníveldeóleonocárterestábaixo.3.Veriqueeadicioneóleonocárter.

4.Asaletasdearrefecimentoe passagensdearsobacaixada ventoinhadomotorestãoobstruídas.

5.Aveladeigniçãoestácomerosão, encrustaçãooufolgaincorreta.

6.Sujeira,águaoucombustívelvelhono sistemadecombustível.

2.Veriqueasconexõeselétricasquanto aodevidocontato.

3.Entreemcontatocomaassistência técnicaautorizada.

1.Abasteçaotanquecomcombustível novo.

2.Abraaválvuladecortedecombustível.

3.Movaoscontrolesparaaposição neutro.

frenteatéomdecurso.

dear.

6.Instaleocabonaveladeignição.

7.Instaleumanovavelacomfolga corretaentreeletrodos.

8.Entreemcontatocomaassistência técnicaautorizada.

2.Limpeoutroqueoselementosdoltro dear.

4.Removaquaisquerobstruçõesdas aletasdearrefecimentoepassagens dear.

5.Instaleumanovavelacomfolga corretaentreeletrodos.

6.Entreemcontatocomaassistência técnicaautorizada.

Acçãocorrectiva

Omotorsesobreaquece.

Hávibraçõesanormais.

Amáquinanãosemove.

1.Excessodecarganomotor.1.Reduzaavelocidadededeslocamento.

2.Oníveldeóleonocárterestábaixo.2.Veriqueeadicioneóleonocárter.

3.Asaletasdearrefecimentoe passagensdearsobacaixada ventoinhadomotorestãoobstruídas.

1.Osparafusosdexaçãodomotor estãosoltos.

1.Ofreiodeestacionamentoestá engatado.

2.Oníveldouidohidráulicoestábaixo.2.Veriqueeadicioneuidohidráulico.

3.Asválvulasderebocagemestão abertas.

4.Osistemahidráulicoestáavariado.

3.Removaquaisquerobstruçõesdas aletasdearrefecimentoepassagens dear.

1.Aperteosparafusosdexaçãodo motor.

1.Desengatarofreiodeestacionamento.

3.Fecheasválvulasderebocagem.

4.Entreemcontatocomaassistência técnicaautorizada.

Problema

Causapossível

Acçãocorrectiva

Acorrentenãogira.

Avaletadeiratrabalhacombaixa produtividade.

1.Háacúmulodepoeiraedetritosno fundodosdentesdarodadentada.

2.Acorrentedeescavaçãoestácom tensãoexcessiva.

3.Orolamentodaextremidadedalança davaletadeiraestáavariado.

4.Osistemadeacionamentoda valetadeiraestáavariado.

5.Osistemahidráulicoestáobstruído, contaminadooudanicado.

1.Osdentesdeescavaçãoestãogastos.1.Substituaosdentesdeescavação.

2.Acorrenteutilizadaéinadequadapara otipodesolo.

3.Osistemahidráulicosofreu sobreaquecimento.

4.Osistemahidráulicoestáobstruído, contaminadooudanicado.

1.Gireacorrentenosentidoanti-horário e,emseguida,reduzaatensãoda corrente.

2.Reguleatensãodacorrentede escavação.

3.Entreemcontatocomaassistência técnicaautorizada.

4.Entreemcontatocomaassistência técnicaautorizada.

5.Entreemcontatocomaassistência técnicaautorizada.

2.Avalieotipodesoloesubstituaa correntesenecessário.

3.Desligueeaguardeoresfriamentodo sistema.

4.Entreemcontatocomaassistência técnicaautorizada.

Esquemas

EsquemaElétrico—Modelo22972(Rev.A)

g015383

EsquemaElétrico—Modelo22973(Rev.A)

g015384

EsquemaElétrico—Modelo22974(Rev.A)

g015439

EsquemaHidráulico(Rev.C)

g028603

Notas:

Avisosobreprivacidadeparaomercadoeuropeu

InformaçõescoletadaspelaToro AT oroWarrantyCompany(T oro)respeitaasuaprivacidade.Parapossibilitaroprocessamentodepedidosdereparoemgarantiaeocontatoemcasode convocaçãoderecall,solicitamosaoclientequenosinformealgunsdadospessoais,diretamenteouatravésdalialouassistênciatécnicalocaldaT oro.

OsistemadegarantiadaT oroestáhospedadoemservidoreslocalizadosnosEstadosUnidos,ondealegislaçãosobreprivacidadepodenãogarantira mesmaproteçãoasseguradapelalegislaçãodeseupaís.

AOINFORMARSEUSDADOSPESSOAISÀTORO,VOCÊAUTORIZASEUPROCESSAMENTODAFORMADESCRITANESTEAVISOSOBRE PRIVACIDADE.

ComoaToroutilizaseusdadospessoais AToropoderáutilizarseusdadospessoaisparaprocessarpedidosdereparoemgarantia,paraentraremcontatoemcasodeconvocaçãoderecalle paraqualqueroutranalidadepornósinformada.AToropoderá,comasnalidadesacimamencionadas,transmitirseusdadospessoaisparasuas coligadas,representaçõesououtrosparceiros.Nãoenviaremosseusdadospessoaisparaqualqueroutraempresa.Reservamo-nosodireitode transmitirseusdadospessoaisemcumprimentodalegislaçãoaplicáveloudedeterminaçõesdasautoridadescompetentes,paragarantiro funcionamentoadequadofuncionamentodenossossistemasouparaasseguraranossaproteçãoouadeoutrosusuários.

Prazoderetençãodeseusdadospessoais Seusdadospessoaisserãoretidospelotemponecessárioparacumpriranalidadequemotivousuacoletaouqualqueroutranalidade(comoo cumprimentodalegislação),oupeloprazoexigidoporlei.

CompromissodaT orocomasegurançadeseusdadospessoais Tomamosasmedidascabíveisparaprotegerasegurançadeseusdadospessoais.Tambémnosempenhamosemmantersuaexatidãoeatualização.

Acessoecorreçãodeseusdadospessoais Paraconferiroucorrigirseusdadospessoais,faleconoscopeloe-maillegal@toro.com.

LegislaçãoAustralianadeProteçãoaoConsumidor

OsclientesaustralianosencontrarãoinformaçõessobreaLeidoConsumidorAustralianonointeriordacaixaounarepresentaçãolocaldaToro.

374-0282RevC

InformaçõessobreAvisosemcumprimentodaProposta65noestadoda

Califórnia

Doquesetrataoaviso?

Emdeterminadosprodutosvocêpoderásedepararcomumadesivodeavisocomoosseguintesdizeres:

AVISO:CâncereDanoReprodutivo—www.p65Warnings.ca.gov.

OqueéaProposta65(Prop65)?

AnormaProp65seaplicaaqualquerempresainstaladanoestadodaCalifórniaquecomercializeprodutosnoestadoouquefabriqueprodutosque possamsercomercializadosoutrazidosaoestado.Deacordocomanorma,oGovernodaCalifórniadevemanterepublicarumalistadeprodutos químicoscausadoresdecâncer,defeitoscongênitose/ououtrosdanosreprodutivos.Nalista,queéatualizadaanualmente,hácentenasdeprodutos químicospresentesnacomposiçãodeprodutosdeusocotidiano.Oobjetivodanormaéinformarapopulaçãosobreaexposiçãoaessesprodutos químicos.

AProp65nãoproíbeacomercializaçãodeprodutosquecontenhamessassubstâncias,masexigeacolocaçãodeavisosnessesprodutos,emsuas embalagensenosmateriaisescritosqueosacompanham.CaberessaltarqueapresençadeumavisonostermosdaProp65nãoindicaqueoproduto estáemdesconformidadecomalgumanormaourequisitodesegurança.Aliás,oestadodaCalifórniajáesclareceuqueoavisoProp65"nãoequivalea umadeterminaçãonormativaquantoàsegurançaounãodedeterminadoproduto”.Muitosdessesprodutosquímicosestãonacomposiçãodeprodutos utilizadosnocotidianoháanossemcausarprejuízos.Paraoutrasinformações,acessehttps://oag.ca.gov/prop65/faqs-view-all

ApresençadoavisoProp65indicaqueaempresa(1)avaliouoníveldeexposiçãoeconcluiusersuperiorao“nívelsemriscosignicativo”;ouentão(2) optouporfazerconstaroavisodevidoàpresençadeumprodutoquímicodalista,semavaliaroníveldeexposição.

Anormaseaplicaemtodasasregiões?

OsavisosProp65sãoobrigatóriossomentenoestadodaCalifórnia.Emtodooestado,essesavisossãoexibidosemdiversoscontextos,como restaurantes,lojasdeconveniência,hotéis,escolasehospitais,eemdiversosprodutos.Algumasempresasquecomercializamprodutospelainternet oupormeiodecatálogostambémexibemavisosProp65emsuaslojason-lineoucatálogos.

ComanormadoestadodaCalifórniasecomparacomàsnormasfederais?

AnormaProp65é,emmuitoscasos,maisrigorosadoqueasnormasfederaiseinternacionais.Existemdiversassubstânciascomobrigatoriedadede apresentaravisoProp65emníveismuitoinferioresaosestabelecidosnasnormasfederais.Porexemplo,oavisoProp65éexigidoparachumboem casodeexposiçãosuperiora0,5μg/dia,nívelinferioraoestabelecidonasnormasfederaiseinternacionais.

Porqueexistemprodutosidênticoscomesemoaviso?

•T odososprodutoscomercializadosnaCalifórniaestãosujeitosànormaProp65,enquantoprodutossimilarescomercializadosemoutrosestados

nãoestãosujeitosàmesmaobrigação.

•UmaempresaquetenhasidoobjetodeumaaçãojudicialrelacionadaànormaProp65podeserobrigada,emtermodeajustamentodeconduta,a

fazerconstaroavisoemseusprodutos,enquantooutrosfabricantesdeprodutossimilarespodemnãoestarsujeitosàmesmaobrigação.

•AaplicaçãodanormaProp65éinconsistente.

•Asempresaspodemoptarpornãoexibiroavisoemseusprodutosporconsiderá-losnãoenquadradosnanormaProp65;aausênciadeaviso

nãogaranteaausênciadesubstânciasdalistaemníveissimilares.

PorqueaTorooptaporincluiroaviso?

ATorooptoupordisponibilizaraoconsumidoramaiorquantidadedeinformaçõespossível,paraquepossamtomardecisõesconscientessobreos produtosqueconsomem.Emdeterminadoscasos,aTorooptaporincluiroavisopelasimplespresençadeumaoumaissubstânciasquímicasda lista,semavaliaroníveldeexposição,umavezquenãohálimitesdeexposiçãodenidosparatodasassubstânciasdalista.Emboraonívelde exposiçãonosprodutosdaToropossaserdesprezívelouabaixodonível“semriscosignicativo”,aT oro,preferindopecarporexcessodecautela, optouporexibiroavisoProp65emseusprodutos.Alémdisso,seaTorodeixardeexibiroaviso,poderáserobjetodeprocessosmovidospelo estadodaCalifórniaouporparticulares,eincorreremmultasseveras.

RevA

Toro 22972G Operator's Manual [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual
