Toro 20954 Operator's Manual [it]

TosaerbaRecycler

Nºdelmodello20954—Nºdiserie402000000esuperiori

®

FormNo.3419-156RevB

da55cm

Manualedell'operatore

Introduzione

Questotosaerbaalamerotanticonoperatoreapiedi
èpensatoperl'utilizzodapartediprivati.Ilsuo
scopoèquelloditagliarel'erbadipratibentenutidi
complessiresidenziali.Nonèstatoprogettatoper
tagliareareecespuglioseoperimpieghiinagricoltura.

Leggeteattentamentequesteinformazionialnedi
utilizzareemantenerecorrettamenteilprodottoe
dievitareinfortuniedanni.Voisieteresponsabili
delcorrettoutilizzodelprodotto,all'insegnadella
sicurezza.

Perinformazionisuprodottieaccessori,perlaricerca
diunrivenditoreolaregistrazionedelvostroprodotto,
potetecontattareTorodirettamenteawww.Toro.com.

Perassistenza,ricambioriginaliT orooulteriori
informazioni,rivolgeteviaunDistributoreToro
autorizzatooaunCentroAssistenzaToro,eabbiate
sempreaportatadimanoilnumerodelmodello
eilnumerodiseriedelprodotto.Figura1indica
laposizionedelnumerodimodelloediseriesul
prodotto.Scriveteinumerinell'appositospazio.

Importante:Conilvostrodispositivomobile,

scansionateilcodiceQRsull’adesivodelnumero
diserieperaccedereallagaranzia,airicambiead
altreinformazionisuiprodotti.

avvertimento(Figura2),chesegnalanounpericoloin
gradodiprovocareinfortunigraviolamortesenonsi
osservanoleprecauzioniraccomandate.

g000502

Figura2

Simbolodiavvertimento

Perevidenziareleinformazionivengonoutilizzatedue
parole.Importanteindicainformazionimeccanichedi
particolareimportanza,eNotaevidenziainformazioni
generalidiparticolarerilevanza.

Questoprodottoèconformeatutteledirettiveeuropee
pertinenti;vedereidettaglinellaDichiarazionedi
Conformità(DICO)specicadelprodotto,fornitaa
parte.

Coppialordaonetta:Lacoppialordaonettadi
questomotoreèstatavalutatainlaboratoriodal
produttoredelmotoreinconformitàallanorma
SAE(SocietyofAutomotiveEngineers)J1940o
J2723.Lacongurazionerispondenteairequisiti
disicurezza,emissioneefunzionamentocomporta
unasensibileriduzionedellapotenzaeffettivadel
motorediquestaclasseditosaerba.Sirimandaalle
informazionidelproduttoredelmotoreforniteconla
macchina.

Figura1

1.Targadelnumerodelmodelloedelnumerodiserie

Scriveteilnumerodelmodelloeilnumerodiserie
nellospazioseguente:

Nºdelmodello

Nºdiserie

Ilsistemadiavvertimentoadottatodalpresente
manualeidenticaipericolipotenzialieriporta
messaggidisicurezza,identicatidalsimbolodi

©2017—TheT oro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Registrateilvostroprodottopresso

www.T oro.com.

Nonmanometteteodisattivateidispositividi
sicurezzasullamacchinaevericateneilcorretto

g226627

funzionamentoregolarmente.Nontentatediregolare
omanomettereilcomandodivelocitàdelmotore:
cosìfacendopotrestecrearecondizionioperativenon
sicureedeterminareinfortunipersonali.

Indice

Introduzione..............................................................1

Sicurezza..................................................................2

Requisitigeneralidisicurezza............................2

Adesividisicurezzaeinformativi........................3

Preparazione............................................................4

1Montaggioeaperturadellastegola..................4

2Montaggiodelcavodell'avviatore

autoavvolgentenelguidacavo.........................5

Traduzionedell'originale(IT)

StampatonegliUSA

Tuttiidirittisonoriservati

*3419-156*B

3Riempimentodelmotoreconolio.....................6

4Montaggiodelcestodiraccolta........................6

Quadrogeneraledelprodotto...................................7

Speciche..........................................................8

Funzionamento.........................................................8

Primadell’uso........................................................8

Sicurezzaprimadelfunzionamento....................8

Riempimentodelserbatoiodel

carburante.......................................................9

Controllodellivellodell'oliomotore.....................9

Regolazionedell'altezzadellastegola..............10

Regolazionedell'altezzaditaglio......................10

Durantel’uso.......................................................10

Sicurezzaduranteilfunzionamento

......................................................................10

Avviamentodelmotore......................................11

Utilizzodellatrazioneautomatica......................12

Spegnimentodelmotore...................................12

Riciclaggiodellosfalcio.....................................12

Utilizzodelcestodiraccolta..............................12

Scaricolateraledellosfalcio.............................13

Suggerimenti...................................................13

Dopol’uso...........................................................14

Sicurezzadopoleoperazioni............................14

Puliziasottolamacchina..................................14

Piegaturadellastegola.....................................14

Manutenzione.........................................................16

Programmadimanutenzioneraccoman-

dato..............................................................16

Sicurezzadurantelamanutenzione..................16

Preparazioneperlamanutenzione...................16

Manutenzionedelltrodell'aria.........................17

Cambiodell'oliomotore....................................17

Sostituzionedellalama.....................................18

Regolazionedellatrazioneautomatica.............19

Rimessaggio...........................................................20

Preparazionedeltosaerbaperil

rimessaggio..................................................20

Rimozionedeltosaerbadalrimessaggio...........20

•Primadiavviareilmotoreleggete,comprendeteed

osservateleistruzionieleavvertenzeriportatenel
presenteManualedell'operatore,sullamacchina
esugliaccessori.

•Nonmettetelemanioipiedivicinoosottoleparti

mobili,oppuresottolamacchina.Restatesempre
lontanidall'aperturadiscarico.

•Azionatelamacchinasoloconleprotezioniei

dispositividisicurezzamontatiefunzionanti.

•Tenetegliastantieibambiniadistanzadi

sicurezzadallamacchina.Nonpermettete
chebambinieragazziutilizzinolamacchina.
Permettetesoltantoapersoneresponsabili,
addestrate,cheabbianodimestichezzaconle
istruzionieinadeguatecondizionisichedi
utilizzarelamacchina.

•Arrestatelamacchina,spegneteilmotoree

attendetechetuttelepartiinmovimentosifermino
primadieseguireinterventidimanutenzione,fare
rifornimentodicarburanteoeliminareeventuali
ostruzioni.

L'erratoutilizzool'erratamanutenzionediquesta
macchinapuòcausareinfortuni.Perridurreilrischio
diincidenti,rispettateleseguentinormedisicurezza
efatesempreattenzionealsimbolodiallarme,che
indicaAttenzione,AvvertenzaoPericolo–normedi
sicurezzapersonali.Lamancanzadirispettodelle
presentiistruzionipuòprovocareinfortuniolamorte.

Nelpresentemanualesonodisponibiliulteriori
informazionisullasicurezzaqualoranecessarie.

Sicurezza

Questamacchinaèstataprogettatainconformitàcon
ENISO5395:2013.

Requisitigeneralidi sicurezza

Questoprodottoèingradodiamputaremaniepiedie
discagliareoggetti.Rispettatesempretuttelenorme
disicurezzaperevitaregraviinfortuni.

L'utilizzodiquestoprodottoperscopinonconformi
allefunzionipercuièstatoconcepitopuòessere
pericolosoperl'utenteegliastanti.

2

Adesividisicurezzaeinformativi

Adesivieistruzionidisicurezzasonochiaramentevisibiliall'operatoreeubicatevicinoa
qualsiasiareadipotenzialepericolo.Sostituiteeventualiadesivisedanneggiatiomancanti.

Marchiodelproduttore

decaloemmarkt

1.Indicachelalamaèspecicatacomeunaparterealizzata
dalcostruttoredellamacchinaoriginale.

112-8760

1.Pericolodioggettiscagliati–Tenetegliastantiadistanza
disicurezzadallamacchina.

2.Feritaosmembramentodimanoopiede–Nonavvicinatevi
allepartiinmovimento.

decal112-8760

decal131-4514

131-4514

1.Avvertenza–LeggeteilManualedell'operatore.

2.Pericolodilesioniosmembramentodellemaniacausa
dellalamadeltosaerba–T eneteviadistanzadallepartiin
movimento;nonrimuoveteicartereleprotezioni.

3.Pericolodiferiteosmembramentodellemaniacausa
dellalamadeltosaerba–Scollegateilcappellottodalla
candelaeleggeteleistruzioniprimadieseguireinterventi
direvisioneomanutenzione.

4.Pericolodioggettiscagliati–Tenetegliastantiadistanza
disicurezzadallamacchina;spegneteilmotoreprimadi
abbandonarelaposizioneoperativa;raccoglieteeventuali
detritiprimadellatosatura.

5.Pericoloditaglio/smembramentodimani,lamadeltosaerba
–Nonutilizzatelamacchinainsalitaoindiscesadapendii;
utilizzatelamacchinainsensotrasversalesuipendii;
guardatedietrodivoiinfasediretromarcia.

decal137-9196

137-9196

1.Blocco

2.Sblocco

3

132-4470

Regolazionedellatrazione

Preparazione

Importante:Toglieteegettateilfogliodi

protezionediplasticachericopreilmotore,
cosìcomequalsiasialtraplasticaoelementodi
confezionamentosullamacchina.

1

Montaggioeaperturadella stegola

Nonoccorronoparti

Procedura

1.Toglieteeconservatele2manopoledella

stegolaei2bulloniatestatondadallestaffe
dellastegola(Figura3).

decal132-4470

1.Attenzione:Leggeteil
Manualedell'operatore–

1)Allentatelamanopola
ruotandolainsenso
antiorario;2)Tirateilcavo
oicaviallontanandoli
dalmotoreperridurrela
trazione,oppurespingeteli
versoilmotoreper
aumentarla;3)Serrate
lamanopolaruotandolain
sensoorario.

2.Scansionateilcodice
QRperaveremaggiori
informazionicircala
regolazionedellatrazione.

g189864

Figura3

1.Manopoladellastegola(2)2.Viteatestatonda(2)

2.Montateleestremitàdellastegola
sull'alloggiamentodeltosaerba,inmodo
cheilpernoapplicatoaciascunastaffadella
stegolasitrovinelforoinferioredellarelativa
estremitàdellastegola(Figura4).

4

Figura6

1.Manopoladellastegola2.Bulloneatestatonda

g189871

Figura4

1.Perno2.Estremitàdellastegola

Nota:Iperninonspuntanoattraversoifori

all'estremitàdellastegolaquandolastegolaèin
posizionepiegata.

3.Apritelastegolainposizionediguida,ruotandola
all'indietro(Figura5).

Figura5

1.Posizionediguida2.Posizionepiegata

4.Inseriteilbulloneatestatonda(conlatestadel
bullonerivoltaversol'interno)attraversoilforo
quadratosuperioreoinferiorenellastaffadella
stegolaeilforosuperiorenell'estremitàdella
stegola(Figura6).

g189866

5.Montate,senzaserrarle,lemanopoledella
stegolasuibulloniatestatonda.

6.Fateriferimentoaipassaggi3-5diRegolazione

dell'altezzadellastegola(pagina10).

2

Montaggiodel cavodell'avviatore autoavvolgentenel guidacavo

Nonoccorronoparti

Procedura

Importante:Peravviareilmotoreinmodo

sicuroefacileogniqualvoltausatelamacchina,

g192009

montateilcavodell'avviatoreautoavvolgentenel
guidacavo.

Mantenetelabarradicomandodellalamacontro
lapartesuperioredellastegolaetirateilcavo
dell'avviatoreautoavvolgentefacendolopassare
attraversoilguidacavosullastegola(Figura7).

g003251

Figura7

1.Cavodell'avviatore

autoavvolgente

5

2.Guidacavo

3

Riempimentodelmotore conolio

Nonoccorronoparti

Procedura

Importante:Lamacchinavieneconsegnato

senzaolionelmotore.Primadiavviareilmotore,
riempiteloconolio.

Specichedell'oliomotore

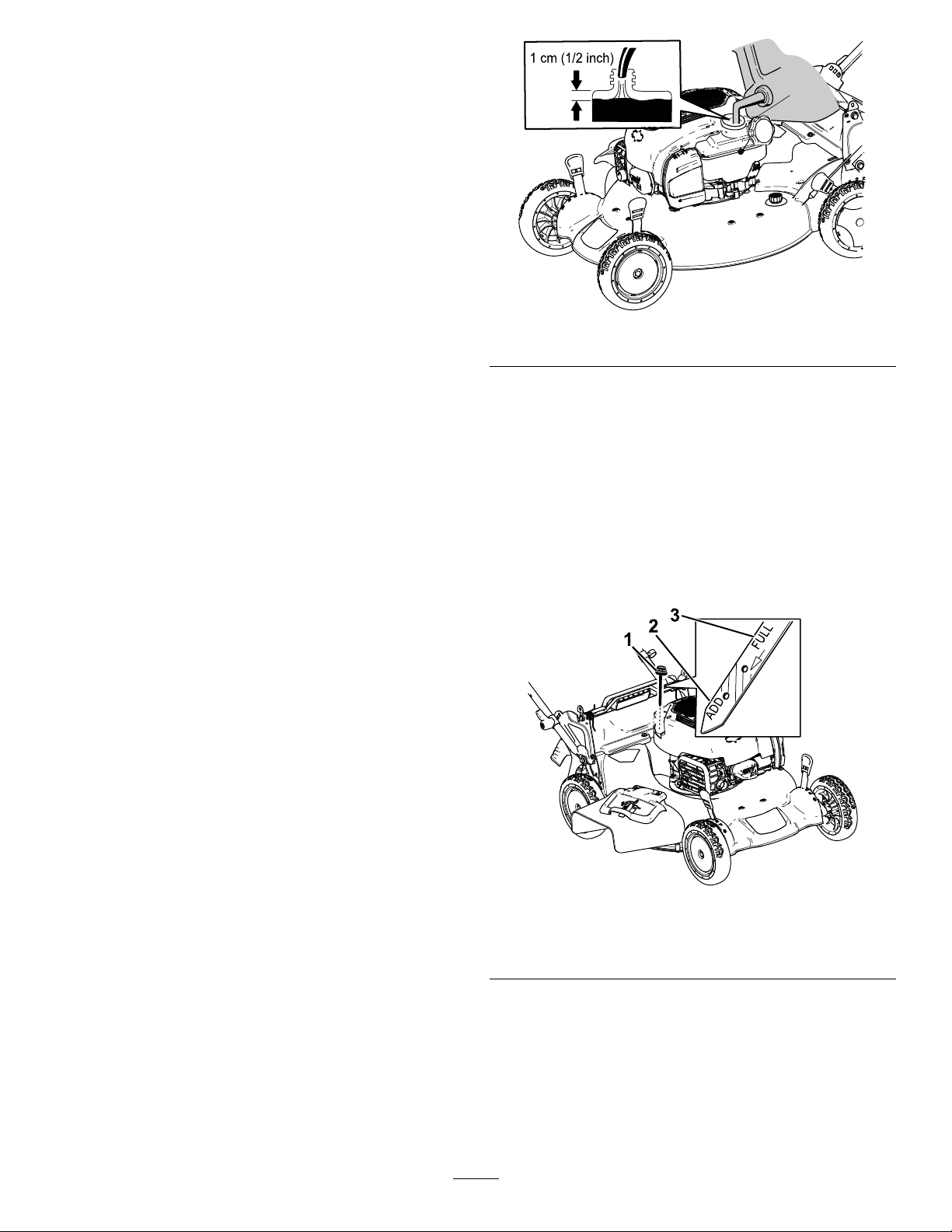

7.Controllateillivellodell'oliosull'asta(Figura8).

•Seillivellodell'oliosull'astaètroppobasso,

versateconcautelaunapiccolaquantità
diolionelrelativotubodiriempimento,
attendete3minutieripetetelefasida5a7
noaraggiungereillivellocorrettosull'asta.

•Seillivellodell'oliosull'astaètroppo

alto,drenatel'olioineccessonchél'olio
sull'astanonappareallivelloadeguato;fate
riferimentoaCambiodell'oliomotore(pagina

17).

Importante:Nonavviateilmotoreconil

livellodell'oliotroppobassootroppoalto,
perevitaredidanneggiareilmotorestesso.

8.Inseritel'astadilivelloneltubodiriempimento
dell'olioechiudetesaldamente.

Capacitàdell'oliomotore

Viscositàdell'olioOliodetergenteSAE30o

Classicazionediservizio
API

1.Portatelamacchinasuunasupercie
pianeggiante.

2.Girateiltappoinsensoantiorarioedestraete
l'astadilivello(Figura8).

0,44litri

SAE10W-30

SJosuperiore

4

Montaggiodelcestodi raccolta

Nonoccorronoparti

Procedura

1.Inlateilcestodiraccoltasoprailtelaiocome
illustratoinFigura9.

Figura8

1.Pieno3.Rabboccare

2.Alto

3.Versateconcautelaunaquantitàd'olioparia
circa3/4dellacapacitàdelmotoreneltubodi
riempimentodell'olio.

4.Attendeteper3minutichel'oliosistabilizzinel
motore

5.Tergetel'astaconunpannopulito.

6.Inseritel’astadilivelloneltubodiriempimento
edestraetela.

g187518

g027120

Figura9

1.Maniglia

2.Telaio

6

3.Cestodiraccolta

Nota:Noninlateilcestosopralamaniglia

(Figura9).

Quadrogeneraledel

2.Agganciateilcanaleinferioredelcestosulfondo
deltelaio(Figura10).

prodotto

g192021

Figura11

Figura10

3.Agganciateicanalisuperioreelateralidelcesto
rispettivamentesullepartisuperioreelateralidel
telaio(Figura10).

1.Barradicomandodella
lama

g027121

2.Barradellatrazione
automatica

3.Manopoladiregolazione
dellatrazioneautomatica

4.Manopoladellamaniglia
(2)

5.Forodilavaggio(non
illustrato)

6.Tappodelserbatoiodel
carburante

7.Filtrodell'aria

8.Levadell'altezzaditaglio
(4)

9.Cappellottodellacandela

10.Sportellodiscaricolaterale

11.Sportelloposteriore(non
montato)

12.Rifornimentoolio/astadi
livello

13.Stegoladell'avviatore
autoavvolgente

Figura12

1.Cestodiraccolta2.Condottodiscarico

7

g009571

laterale

Speciche

ModelloPeso

Funzionamento

Lun-

ghezza

31kg15160100 20954

Lar-

ghezza

Altezza

Primadell’uso

Sicurezzaprimadel funzionamento

Requisitigeneralidisicurezza

•Familiarizzateconilfunzionamentosicuro

dell'apparecchiatura,conicomandidell'operatore
econgliadesividisicurezza.

•Controllatecheleprotezionieidispositividi

sicurezza,comedeettorie/ocestidiraccolta,
sianomontatieperfettamentefunzionanti.

•Controllatesemprechelelame,ibullonidelle

lameeilgruppoditagliononsianousuratio
danneggiati.

•Ispezionatel'areaincuiuseretelamacchinaed

eliminatetuttiglioggettichepotrebberointerferire
conilsuofunzionamentoochelamacchina
potrebbescagliare.

•Mentreregolatel'altezzaditagliopotrestetoccare

lalamainmovimentoeferirvigravemente.

–Spegneteilmotore,rimuovetelachiavedi

accensione(solomodelliconavviamento
elettrico)eattendetel'arrestodellepartiin
movimento.

–Noninseriteleditasottolascoccamentre

regolatel'altezzaditaglio.

Sicurezzadelcarburante

•Ilcarburanteèestremamenteinammabilee

altamenteesplosivo.Unincendiooun'esplosione
dicarburantepossonoustionarevoiedaltre
personeecausaredanni.

–Perimpedirecheunacaricaelettrostatica

facciaincendiareilcarburante,mettetela
tanicae/olamacchinaperterraprimadel
riempimento,maiinunveicoloosuunoggetto.

–Fateilpienodicarburanteall'ariaaperta,a

motorefreddo,Tergeteilcarburanteversato.

–Nonmaneggiateilcarburantequandofumate

onelleadiacenzediunaammaliberaodi
scintille.

–Nontoglieteiltappodelcarburantené

aggiungetecarburantealserbatoiomentreil
motoreèinfunzioneocaldo.

–Noncercatediavviareilmotoreseavete

versatodelcarburante.Noncreatepossibili
fontidiincendionchéivaporidelcarburante
nonsisarannodissipati.

8

–Conservateilcarburanteintanicheomologate

etenetelontanodallaportatadeibambini.

•Seingerito,ilcarburanteènocivoofatale.

L'esposizionealungotermineaivaporidibenzina
puòcausaregravidanniemalattie.

–Evitatedirespirarealungoivapori.
–Teneteilvisoelemanilontanodagliugellie

dall'aperturadelserbatoiodelcarburante.

–Teneteilcarburantelontanodagliocchiedalla

pelle.

Riempimentodelserbatoio delcarburante

•Perottenererisultatiottimaliutilizzatesolobenzina

senzapiombofrescaepulita,di87opiùottani
(metododiclassicazione(R+M)/2).

•Èaccettabileilcarburanteossigenatoconetanolo

noal10%o15%diMTBEpervolume.

•Nonutilizzatemisceledibenzinaconetanolo,

comeE15oE85,superioreal10%pervolume.
Possonovericarsiproblemidiprestazionie/o
dannialmotorenoncopertidallagaranzia.

•Nonutilizzatebenzinacontenentemetanolo.

•Nellastagioneinvernale,nonconservate

ilcarburantenelserbatoiooneicontenitori
senzaaggiungereunappositostabilizzatoreal
carburante.

•Nonaggiungeteolioallabenzina.

Riempiteilserbatoiodelcarburanteconbenzina
normalefrescasenzapiombo,provenientedauna
stazionedirifornimentodibuonamarca(Figura13).

g187574

Figura13

Controllodellivellodell'olio motore

Intervallotragliinterventitecnici:Primadiogni

utilizzooquotidianamente

1.Portatelamacchinasuunasupercie
pianeggiante.

2.Girateiltappoinsensoantiorarioedestraete
l'astadilivello(Figura14).

Importante:Perridurreiproblemidiavviamento,

aggiungeteunostabilizzatoredicarburante
allabenzinaperl'interastagione.Miscelatelo
stabilizzatoreconbenzinacheabbiamenodi30
giorni.

Fateriferimentoalmanualedelmotoreperavere
maggioriinformazioni.

g187518

Figura14

1.Astadilivello3.Rabboccare

2.Pieno

3.Tergetel'astaconunpannopulito.

4.Inseritel'astadilivelloneltubodiriempimento
dell'olio,senzaavvitare,quindiestraetela.

5.Controllateillivellodell'oliosull'asta(Figura14).

•Seillivellodioliodell'astaètroppobasso

(Figura14),versateconcuraunapiccola
quantitàdioliodetergenteSAE30o

9

SAE10W-30neltubodiriempimento
dell'olio,attendete3minutieripeteteglistep
da3a5nchéillivellodell'oliosull'astanon
risultacorretto.

Regolazionedell'altezzadi taglio

•Seillivellodell'oliosull'astaètroppoalto

(Figura14),drenatel'olioineccessonché
illivellodell'oliosull'astanonrisultacorretto;
fateriferimentoaCambiodell'oliomotore

(pagina17).

Importante:Nonavviateilmotoreconil

livellodell'oliotroppobassootroppoalto,
perevitaredidanneggiareilmotorestesso.

6.Inseritel'astadilivelloneltubodiriempimento
dell'olioechiudetesaldamente.

Regolazionedell'altezza dellastegola

Potetealzareoabbassarelastegolain1di2posizioni
piùcomodepervoi(Figura15).

AVVERTENZA

Mentreregolatel'altezzaditagliopotreste
toccarelalamainmovimentoeferirvi
gravemente.

•Spegneteilmotoreeattendetechetuttele
partiinmovimentosisianofermate.

•Noninseriteleditasottolascoccamentre
regolatel'altezzaditaglio.

ATTENZIONE

Seilmotoreèstatoacceso,ilsilenziatore
saràcaldoepotrebbeprovocarviustioni.

Nonavvicinatevialsilenziatorecaldo.

Regolatel'altezzaditaglioallivellodesiderato.
Regolatetutteleruoteallastessaaltezza;vedere

Figura16.

Figura15

1.Allentateentrambelemanopoledellastegola,
noaquandononsieteingradodispingerei
bordiquadratideibulloniatestatondafuoridai
foriquadratinellestaffedellastegola.

2.Spingetelemanopolenoaquandononsono
lente.

3.Spostatelastegolanellaposizionedell'altezza
superioreoinferiore.

4.Tiratelemanopolenoaquandoibordi
quadratidiciascunbulloneatestatondanonsi
inseriscononelrelativoforoquadrato.

5.Serratelemanopoledellastegolaavvitandole
afondo.

g027119

Figura16

1.Sollevamentodella

g191691

macchina

2.Abbassamentodella
macchina

Durantel’uso

Sicurezzaduranteil funzionamento

Requisitigeneralidisicurezza

•Indossateunabbigliamentoidoneo,comprendente

protezionepergliocchi,pantalonilunghi,calzature
robusteanti-scivoloeprotezionedell'udito.Legate
icapellilunghidietroilcapo,bloccategliindumenti
ampienonindossategioiellipendenti.

•Nonutilizzatelamacchinaincasodimalattia,

stanchezzaosottol'effettodialcolodroga.

10

•Lalamaèaflata,epuòcausaregraviferite.

Primadilasciarelaposizioneoperativa,spegnete
ilmotore,rimuovetelachiavediaccensione(solo
modelliconavviamentoelettrico)eattendete
l'arrestodellepartiinmovimento.

•Quandorilasciatelabarradicomandodellalama,

siailmotoresialalamadevonofermarsientro
3secondi.Incasocontrario,smettetesubito
diusareiltosaerbaerivolgeteviadunCentro
Assistenzaautorizzato.

•Tenetelontanigliastanti,soprattuttoibambini,

dall'areaoperativa.Fermatelamacchinase
qualcunoentranell'areadilavoro.

•Guardatesempreinbassoedietroprimadi

azionarelamacchinainretromarcia.

•Azionatelamacchinasoltantoincondizionimeteo

idoneeedibuonavisibilità.Nonusatelamacchina
qualoravisiailrischiodifulmini.

•Erbaefogliebagnatepossonocausaregraviferite

sedovestescivolareetoccarelalama.Evitatedi
tosareincondizionidibagnato.

•Prestatelamassimaattenzionequandovi

avvicinateacurvecieche,cespugli,alberioadaltri
oggettichepossanoostruirelavisuale.

Sicurezzasuipendii

•Eseguiteunmovimentolaterale,maiversol'alto

eilbasso.Sullependenzeinvertiteladirezione
conlamassimacautela.

•Nontosatependenzeeccessivamenteripide.A

causadellascarsatenuta,lamacchinapotrebbe
slittareecadere.

•Tosateconcautelainprossimitàdiscarpate,

fossatioterrapieni.

Avviamentodelmotore

1.Tiratelabarradicomandodellalamacontrola
stegolaetenetelainquestaposizione(Figura

17).

•Fateattenzioneabuche,solchi,gobbe,rocceo

altreinsidiedelterreno.Leirregolaritàdelterreno
potrebberocausareilcapovolgimentodella
macchinaofarviperderel’equilibriool’aderenza
alsuolo.

•Selamacchinacolpisceunoggettooiniziaa

vibrare,spegneteimmediatamenteilmotore,
toglietelachiave(sepresente),attendetel'arresto
dituttelepartiinmovimentoescollegateil
cappellottodallacandelaprimadiesaminare
lamacchinaperescluderedanni.Effettuate
leriparazioninecessarieprimadiriprenderea
utilizzarelamacchina.

•Primadilasciarelaposizioneoperativa,spegnete

ilmotore,rimuovetelachiavediaccensione(solo
modelliconavviamentoelettrico)eattendete
l'arrestodellepartiinmovimento.

•Seilmotoreèstatoacceso,ilsilenziatore

saràcaldoepotrebbeprovocarviustioni.Non
avvicinatevialsilenziatorecaldo.

•Controllatespessoicomponentidelcestodi

raccoltaeilcondottodiscaricoalnedivericare
lapresenzadisegnidiusuraodeterioramentoe
all'occorrenzasostituiteliconpartiraccomandate
dalproduttore.

g188706

Figura17

1.Barradicomandodellalama

2.Figura18Tirateleggermentelastegola
dell'avviatoreautoavvolgentenoadavvertire
unacertaresistenza,quindidateunostrappo
elasciatecheritornilentamentealguidacavo
sullastegola.

•Utilizzatesoloaccessorieattrezziapprovatida

TheToro®Company.

g188707

Figura18

11

Nota:Selamacchinanonsiavviadopo

diversitentativi,contattateunCentroAssistenza
autorizzato.

Utilizzodellatrazione automatica

•Perinserirelatrazioneautomatica:tenete

premutalabarradellatrazioneautomaticacontro
lastegola(Figura19).

Riciclaggiodellosfalcio

Iltosaerbavienespeditodallafabbricaprontoper
ilriciclaggiodellosfalcioedellefoglieneltappeto
erboso.

Seilcestodiraccoltaèmontatosullamacchina,
toglietelo;vedereRimozionedelcestodiraccolta

(pagina13).Seilcondottodiscaricolateraleè

montatosullamacchina,toglietelo;vedereRimozione

delcondottodiscaricolaterale(pagina13).

Utilizzodelcestodiraccolta

Utilizzateilcestodiraccoltaquandodesiderate
raccoglierelosfalcioelefogliedaltappetoerboso.

Seilcondottodiscaricolateraleèmontatosulla
macchina,toglietelo;vedereRimozionedelcestodi

raccolta(pagina13).

Figura19

1.Barradellatrazioneautomatica

Nota:Lavelocitàmassimadellatrazione

automaticaèssa.Perridurrelavelocità
aumentatelospaziotralabarradellatrazione
automaticaelastegola.

•Perdisinserirelatrazioneautomatica:rilasciate

labarradellatrazioneautomatica.

Nota:Grazieagliinnestiaruotaliberadicuiè

dotato,iltosaerbaindietreggiapiùfacilmente.Per
disinseriregliinnestipotrebbeesserenecessario
spingereavantiiltosaerbadi2,5cmopiùdopo
averlasciatoandarelabarradellatrazione
automatica.

Spegnimentodelmotore

Intervallotragliinterventitecnici:Prima

diogniutilizzooquotidiana­mente—Assicuratevicheilmotore
sispengaentro3secondidal
rilasciodellabarradicomandodelle
lame.

Perspegnereilmotorerilasciatelabarradicomando
dellalama.

Importante:Quandorilasciatelabarradi

comandodellalama,siailmotoresialalama
devonofermarsientrotresecondi.Senonsi
dovesserofermareperfettamente,smettetesubito
diusareiltosaerbaerivolgeteviadunCentro
Assistenzaautorizzato.

g017321

Montaggiodelcestodiraccolta

1.Sollevateildeettoreposterioreetenetelo
sollevato(Figura20).

Figura20

1.Deettoreposteriore

2.Tacca(taccasullato

sinistrononrappresentata
ingura)

2.Montateilcestodiraccolta,accertandoviche
isuoipernisianoinseritinelletacchepresenti
sullastegola(Figura20).

3.Pernodelcestodiraccolta
(2)

g191704

12

3.Abbassateildeettoreposteriore.

Suggerimenti

Rimozionedelcestodiraccolta

Perrimuovereilcestoinvertitelasequenza
precedente.

Scaricolateraledello sfalcio

Utilizzateloscaricolateraleperiltagliodell'erbamolto
alta.

Selamacchinamontailcestodiraccolta,rimuovetelo.
FateriferimentoaRimozionedelcestodiraccolta

(pagina13).

Montaggiodelcondottodiscarico laterale

Sbloccateesollevateildeettorelateraleemontateil
condottodiscaricolaterale(Figura21).

Suggerimentigeneraliperla
tosatura

•Ispezionatel'areaincuiuseretelamacchinaed

eliminatetuttiglioggettichelamacchinapotrebbe
scagliare.

•Evitatedicolpireoggettisolidiconlalama.Non

tosatedeliberatamentesopraunoggetto.

•Selamacchinacolpisceunoggettooiniziaa

vibrare,spegneteimmediatamenteilmotore,
rimuovetelachiave(seindotazione),scollegateil
cappellottodallacandelaevericateseiltosaerba
hasubitodanni.

•Perottenereprestazioniottimalimontateuna

nuovalamaprimadell'iniziodellastagionedella
tosatura.

•All'occorrenzasostituitelalamaconunalamadi

ricambioT oro.

Falciaturadell'erba

•Falciatesoltantounterzodellod'erbapervolta.

Nonfalciateconimpostazioniinferioria51mm,a
menochel'erbanonsiaradaoneltardoautunno,
quandol'erbainiziaarallentarelacrescita.

Figura21

Rimozionedelcondottodiscarico laterale

Perrimuovereilcondottodiscaricolaterale,sollevate
ildeettorelaterale,rimuoveteilcondottodiscarico
lateraleeabbassateildeettorediscaricolaterale
sinchénonsiagganciasaldamente.

•Perfalciareerbaaltapiùdi15cm,tosate

primaall'altezzaditagliosuperiorecamminando
lentamente,quinditosatedinuovoadun'altezza
inferioreperottenereuntappetoerbosopiù
attraente.Sel'erbaètroppoalta,iltosaerbapuò
intasarsiearrestareilmotore.

•Erbaefogliebagnatetendonoadammucchiarsi

sultappetoerboso,epossonointasareiltosaerba
oarrestareilmotore.Evitateditosareincondizioni
dibagnato.

g235646

•Incondizionidiparticolaresiccitàprestate

attenzionealrischiodiincendio,seguitelerelative
avvertenzelocaliemantenetelamacchinalibera
daerbaseccaescartidifoglie.

•Alternateladirezioneditosatura,percontribuire

adisperderelosfalciosultappetoerbosoed
ottenereunafertilizzazioneuniforme.

•Sel'aspettodeltappetoerbosotosatononè

soddisfacente,provateunoopiùdeiseguenti:

–Sostituitelalamaofatelaaflare.
–Camminatepiùlentamentementretosate.
–Alzatel'altezzaditagliodeltosaerba.
–Tosatel'erbapiùdifrequente.
–Sovrapponetelepassate,anzichéfalciare

un'interaandanaadognipassata.

13

Sminuzzarelefoglie

•Dopolatosaturadeltappetoerboso,almenometà

diessodeveesserevisibileattraversolefoglie.
All'occorrenza,effettuatepiùdiunasolapassata
sullefoglie.

•Selefogliesulpratosuperanoi13cm,tagliatea

un'altezzaditagliomaggiore,quindiall'altezzadi
tagliodesiderata.

•Seiltosaerbanonsminuzzanementelefoglie,

rallentatelavelocitàditosatura.

Dopol’uso

Sicurezzadopole operazioni

Requisitigeneralidisicurezza

•Perprevenireunincendio,eliminateerbaedetriti

dallamacchina.Tergetel'olioeilcarburante
versati.

•Lasciateraffreddareilmotoreprimadiriporrela

macchinainunambientechiuso.

•Nondepositatemailamacchinaolatanicadel

carburanteinpresenzadiammelibere,scintille
ospie,comevicinoaunoscaldabagnooaltre
apparecchiature.

Sicurezzaduranteilrimorchio

•Rimuovetelachiavediaccensione(sein

dotazione)primadicaricarelamacchinaperil
trasporto.

•Prestatecauteladuranteilcaricooloscaricodella

macchina.

•Fissatelamacchinaperevitareilrotolamento.

4.Lavatel'areasottolosportelloposteriore,
attraversoilqualelosfalciovienetrasferitodal
sottoscoccaalcestodiraccolta.

Nota:Lavatel'areaconilsistema

Bag-on-demand(sepresente)nelleposizioni
completamenteavantiecompletamenteindietro.

5.Collegateunacannadagiardinoalrubinetto
dell'acquaealforodilavaggio(Figura22).

g005477

Figura22

1.Forodilavaggio

6.Apriteilrubinetto.

7.Avviateilmotoreelasciateloinfunzionenoa
quandolosfalciononfuoriescepiùdasottola
macchina.

8.Spegneteilmotore.

9.Chiudeteilrubinettodell'acquaescollegatela
cannadallamacchina.

10.Avviateilmotoreperalcuniminutiperasciugare
ilsottoscoccaeimpedirechearrugginisca.

11.Spegneteilmotoreelasciateloraffreddare
primadiriporrelamacchinainun'areachiusa.

Puliziasottolamacchina

Intervallotragliinterventitecnici:Primadiogni

utilizzooquotidianamente

Perottenereimiglioririsultati,pulitelamacchina
subitodopoaverterminatoillavoro.

1.Portatelamacchinasuunasupercielastricata
epianeggiante.

2.Primadilasciarelapostazionedell'operatore,
spegneteilmotoreeattendetel'arrestoditutte
lepartiinmovimento.

3.Abbassatelamacchinaall'altezzaditaglio
minima.FateriferimentoaRegolazione

dell'altezzaditaglio(pagina10).

Piegaturadellastegola

AVVERTENZA

L'incorrettaaperturaochiusuradellastegola
puòdanneggiareicaviecrearecondizionidi
utilizzopericolose.

•Fateattenzioneanondanneggiareicavi
quandoapriteopiegatelastegola.

•Seuncavoèdanneggiato,rivolgeteviaun
CentroAssistenzaautorizzato.

14

1.T oglieteeconservatele2manopoledella
stegolaei2bulloniatestatondadallestaffe
dellastegola(Figura23).

Importante:Mentrepiegatelastegola,fate

passareicaviall'esternodellesuemanopole.

Figura23

1.Manopoladellastegola2.Bulloneatestatonda

g189864

Figura25

1.Manopoladellastegola2.Bulloneatestatonda

g189871

4.Montate,senzaserrarle,lemanopoledella
stegolaeibulloniatestatondasullestaffedella
stegola.

2.Piegatelastegola,ruotandolainavanti(Figura

24).

Figura24

1.Posizionediguida2.Posizionepiegata

3.Inseriteilbulloneatestatonda(conlatestadel
bullonerivoltaversol'interno)attraversolastaffa
dellastegolaeilforosuperiorenell'estremità
dellastegola.Assicuratevicheibordiquadratidi
ciascunbulloneatestatondasiinseriscanonel
foroquadratosuperioreoinferiorenellarelativa
staffadellastegola(Figura25).

5.Peraprirelastegolafateriferimentoa1

Montaggioeaperturadellastegola(pagina4).

g192010

15

Manutenzione

Nota:Stabiliteilatisinistroedestrodellamacchinadallanormaleposizionediguida.

IpezzidiricambiosonodisponibilipressounCentroassistenzaautorizzatoosuwww.torodealer.com(solo
clientistatunitensi).

Programmadimanutenzioneraccomandato

Cadenzadimanutenzione

Primadiogniutilizzoo

quotidianamente

Ogni25ore

Ognianno

Ogniannooprimadel

rimessaggio

Proceduradimanutenzione

•Controllodellivellodell'oliomotore.

•Assicuratevicheilmotoresispengaentro3secondidalrilasciodellabarradi
comandodellelame.

•Toglietesfalcioemorchiadasottoiltosaerba.

•Effettuatelamanutenzionedelltro;eseguitelamanutenzioneconmaggiore
frequenzainambientipolverosi.

•Cambiodell'oliomotore.

•Sostituitelalamaofatelaaflare(piùspessoseiltaglientesismussarapidamente).

•Puliteilmotorerimuovendosporcoedetritidallapartesuperioreedailati;pulitecon
maggiorefrequenzaquandooperateinpresenzadipolvere.

•Svuotateilserbatoiodelcarburanteprimadieffettuareriparazioni,inbaseaquanto
indicatoeprimadelrimessaggioannuale.

Importante:Perulterioriinterventidimanutenzionesirimandaalvostromanualed'usodelmotore.

Sicurezzadurantela manutenzione

•Staccateilcappellottodallacandelaprimadi

eseguireinterventidimanutenzione.

•Indossateiguantielaprotezionepergliocchi

durantelamanutenzionedellamacchina.

Preparazioneperla manutenzione

1.Spegneteilmotoreeattendetechetutteleparti
inmovimentosisianofermate.

2.Scollegateilcappellottodallacandela(Figura

26).

•Lalamaèaflata,epuòcausaregraviferite.

Indossateiguantipereseguirelamanutenzione
dellalama.Noneseguiteriparazioniorevisioni
sullalama/e.

•Nonmanomettereidispositividisicurezza.

Controllateneilfunzionamentoadintervalli
regolari.

•Inclinandolamacchinapotrestefarefuoriuscireil

carburante.Ilcarburanteèinammabile,esplosivo
epuòcausareinfortuni.Fategirareilmotore
nchénonèvuoto,otoglietelabenzinaconuna
pompaamano;nontravasatelamaipermezzo
diunsifone.

•Perottenereprestazioniottimaliemantenere

lacerticazionedisicurezzadellamacchina,
utilizzatesoloricambieaccessorioriginaliToro.I
ricambiegliaccessorirealizzatidaaltriproduttori
possonoesserepericolosietaleutilizzopuò
renderenullalagaranziadelprodotto.

g003127

Figura26

1.Cappellottodellacandela

3.Alterminedell'interventodimanutenzione
ricollegateilcappellottoallacandela.

Importante:Primadiinclinarelamacchina

perilcambiodell'olioolasostituzionedella
lama,utilizzatelanchéilserbatoiodel
carburantenonsaràcompletamentevuoto.
Nelcasodobbiateinclinarelamacchina
primadirestaresenzabenzina,rimuovete
ilcarburantedalserbatoiomedianteuna

16

pompacarburantemanuale.Inclinate
semprelamacchinasulancoconl'astadi
livelloinbasso.

Manutenzionedelltro
dell'aria

Nonènecessariocambiarel'oliomotore,ma
qualoradecidiatedifarlo,seguitelaprocedura
indicata.

Nota:Fategirareilmotoreperalcuniminutiprima

dicambiarel'olio,perriscaldarlo.L'oliocaldouisce
meglioetrasportaunamaggiorequantitàdisostanze
inquinanti.

Intervallotragliinterventitecnici:Ogni25ore

1.Apriteilcoperchiodelltrodell'ariaconun
cacciavite(Figura27).

Specichedell'oliomotore

Capacitàdell'oliomotore

Viscositàdell'olioOliodetergenteSAE30o

Classicazionediservizio
API

1.Portatelamacchinasuunasupercie
pianeggiante.

2.VederePreparazioneperlamanutenzione

(pagina16).

3.Girateiltappoinsensoantiorarioedestraete
l'astadilivello(Figura29).

0,44litri

SAE10W-30

SJosuperiore

Figura27

2.Sostituiteilltrodell'aria(Figura28).

Figura28

3.Installateilcoperchiodelltrodell'aria.

Cambiodell'oliomotore

Intervallotragliinterventitecnici:Ognianno

g187602

g187518

Figura29

1.Astadilivello3.Pieno

2.Rabboccare

4.Inclinatelamacchinasulanco(dimodocheil
ltrodell'ariasitroviinalto)perscaricarel'olio
usatoattraversoiltubodiriempimento(Figura

30).

g005823

17

Esaminatelalamaogniqualvoltaesauriteil
carburante.Selalamaèdanneggiata,sostituitela
immediatamente.Seiltaglienteèsmussatoo
scheggiato,fateloaflareelivellare,oppuresostituite
lalama.

AVVERTENZA

Lalamaèaflata,epuòcausaregraviferite.
Indossateiguantipereseguirela

manutenzionedellalama.

1.VederePreparazioneperlamanutenzione

(pagina16).

Figura30

5.Dopoaverefattodeuirel'oliousato,riportatela
macchinainposizioneoperativa.

6.Versateconcautelaunaquantitàd'olioparia
circa3/4dellacapacitàdelmotoreneltubodi
riempimentodell'olio.

7.Attendeteper3minutichel'oliosistabilizzinel
motore

8.T ergetel'astaconunpannopulito.

9.Inseritel’astadilivelloneltubodiriempimento
edestraetela.

10.Controllateillivellodell'oliosull'asta(Figura29).

•Seillivellodell'oliosull'astaètroppobasso,

versateconcautelaunapiccolaquantità
diolionelrelativotubodiriempimento,
attendete3minutieripetetelefasida8a10
noaraggiungereillivellocorrettosull'asta.

•Seillivellodell'oliosull'astaètroppoalto,

drenatel'olioineccessonchél'oliosull'asta
nonappareallivelloadeguato.

g187603

2.Inclinatelamacchinasulanco,conilltro
dell'ariainalto.

3.Usateunbloccodilegnopertenerefermala
lama(Figura31).

g005454

Figura31

4.T oglietelalamaeconservatelabulloneriadi
montaggio(Figura31).

Importante:Nonavviateilmotoreconil

livellodell'oliotroppobassootroppoalto,
perevitaredidanneggiareilmotorestesso.

11.Inseritel'astadilivelloneltubodiriempimento
dell'olioechiudetesaldamente.

12.Riciclatecorrettamentel'olioesausto.

Sostituzionedellalama

Intervallotragliinterventitecnici:Ognianno

Importante:Perilcorrettomontaggiodellalama

doveteusareunachiavetorsiometrica.Senon

disponetediunachiavetorsiometricaoavete
dubbisull'esecuzionediquestaoperazione,
contattateunCentroAssistenzaautorizzato.

5.Montatelanuovalamausandolabulloneriadi
montaggio(Figura32).

18

Figura33

g027231

Figura32

Importante:Leestremitàcurvedellalama

devonoessererivolteversolascoccadel
tosaerba.

6.Utilizzateunachiavetorsiometricaper
serrareilbullonedellalamaa82N∙m.

Importante:Unbulloneserratoa82N∙m

èmoltostretto.Trattenetelalamaconun
bloccodilegnoeserratesaldamenteil
bullonefacendoforzacolvostrocorposul
criccoosullachiavetorsiometrica.Èmolto
difcileserrareeccessivamentequesto
bullone.

1.Maniglia(latosinistro)4.Giratelamanopolain

2.Manopoladiregolazione

g005455

3.Cavodellatrazione
automatica

sensoorarioperstringere
laregolazione.

5.Giratelamanopolain
sensoantiorarioper
allentarelaregolazione.

2.Regolatelatensionedelcavo(Figura33)
tirandoloindietroospingendoloinavantie
mantenendoquellaposizione.

Nota:Spingeteilcavoversoilmotoreper

aumentarelatrazione;tirateilcavolontanodal
motoreperridurrelatrazione.

3.Ruotatelamanopoladiregolazioneinsenso
orarioperstringerelaregolazionedelcavo.

Nota:Serratesaldamentelamanopolaamano.

Regolazionedellatrazione automatica

Ognivoltacheinstallateunnuovocavodellatrazione
automaticaoselatrazionenonèregolata,regolatela
trazioneautomatica.

1.Giratelamanopoladiregolazioneinsenso
antiorarioperallentarelaregolazionedelcavo
(Figura33).

19

Rimessaggio

Riponetelamacchinainunluogofresco,pulitoe
asciutto.

Preparazionedeltosaerba perilrimessaggio

1.Nell'ultimorifornimentodell'anno,aggiungete
l'appositostabilizzatorealcarburante(come
ToroPremiumFuelTreatment)comeindicato
sull'etichetta.

2.Smaltiteecologicamenteilcarburantenon
utilizzato.Riciclatelosecondolenormativelocali
ousateloperl'automobile.

Nota:Ilcarburantestantionelserbatoioèla

causaprincipaledelledifcoltàdiavviamento.
Nonconservateilcarburantesenzal'apposito
stabilizzatoreperoltre30giornienonconservate
ilcarburantestabilizzatoperoltre90giorni.

3.Lasciateinfunzionelamacchinanoaquando
ilmotorenonsispegneperesaurimentodel
carburante.

4.Riavviateilmotoreelasciatelogirarenoallo
spegnimento.Quandononsiaccendepiù,il
motoreèasciuttoabbastanza.

5.Scollegateilcappellottodallacandelae
collegateilcappellottoalpolorimanente(se
presente).

6.T oglietelacandela,aggiungete30mldi
oliomotoreattraversoilrelativoforoetirate
lentamenteilcavodiavviamentovarievolteper
distribuirel'oliointuttoilcilindroedevitarela
corrosionedelcilindrodurantelastagionedi
fermo.

7.Montatelacandelasenzastringerla.

8.Serratetuttiidadi,ibullonieleviti.

6.Rabboccateilserbatoiodelcarburantecon
carburantefresco;vedereRiempimentodel

serbatoiodelcarburante(pagina9).

7.Collegateilcappellottoallacandela.

Rimozionedeltosaerbadal rimessaggio

1.Controllatetuttiidispositividifermoeserrateli.

2.Rimuovetelacandelaefategirarerapidamente
ilmotoretirandol'avviatoreautoavvolgenteper
eliminarel'olioineccessodalcilindro.

3.Montatelacandelaeserratelaconunachiave
torsiometricaa20N∙m.

4.Osservateleproceduredimanutenzione;
vedereManutenzione(pagina16).

5.Controllateillivellodell'oliomotore;vedere

Controllodellivellodell'oliomotore(pagina9).

20

Note:

Note:

Note:

Informativaeuropeasullaprivacy

DatiraccoltidaT oro
ToroWarrantyCompany(T oro)rispettalaprivacy.Alnedielaborareireclamiingaranziaecontattarviincasodirichiamodiunprodotto,vichiediamodi
comunicarcideterminatidatipersonalidirettamenteotramiteTheT oroCompanyounrivenditoreT oroinloco.

IlsistemadigaranziaToroèinstallatosuserversituatinegliStatiUniti,dovelaleggesullatuteladellaprivacypuòprevedereunaprotezionediversada
quelladelvostropaese.

COMUNICANDOCIIVOSTRIDATIPERSONALIACCONSENTITEALLALOROELABORAZIONECOMEINDICATONELL'INFORMATIVASULLA
PRIVACY .

UtilizzodelleinformazionidapartediToro
Toropuòutilizzareivostridatipersonaliperelaborareireclamiingaranzia,contattarviincasodirichiamodiunprodottoeperqualsiasialtroscopodicui
viinformiamo,nonchécondividereivostridaticonconsociate,rivenditoriealtripartnercommercialicollegatiataliattività.Nonvenderemoivostridati
personaliadaltrecompagnie.Ciriserviamoildirittodidivulgareidatipersonaliascopodiconformitàconlalegislazioneapplicabileesurichiestadelle
autoritàcompetenti,perilcorrettofunzionamentodelnostrosistemaopertutelarenoistessioglialtriutenti.

Conservazionedeidatipersonali
Conserveremoivostridatipersonalinchésarannonecessaripergliscopiprevistialmomentodellalororaccoltainizialeoperaltriscopilegittimi(come
laconformitànormativa)oladdoverichiestodallalegislazioneapplicabile.

ImpegnodiT oroallasicurezzadeidatipersonali
Adottiamoprecauzioniragionevolialneditutelarelasicurezzadeivostridatipersonali,nonchémisureatteamantenere
l'accuratezzaelostatuscorrentedeidatipersonali.

Accessoecorrezionedellevostreinformazionipersonali
Sedesideraterivedereocorreggerelevostreinformazionipersonali,contattateciviae-mailall'[e-mail].

Legislazioneaustralianarelativaaiconsumatori

Iclientiaustralianipotrannoreperireidettagliconcernentilalegislazioneaustralianarelativaaiconsumatoriall'internodellaconfezioneopressoil
rivenditoreT oroinloco.

374-0282RevC
