Toro 20339 Operator's Manual [es]

CortacéspedRecycler
SmartStow

Nºdemodelo20339—Nºdeserie314000001ysuperiores

Nºdemodelo20339C—Nºdeserie314000001ysuperiores

®

de22pulgadascon

FormNo.3384-231RevA

Manualdeloperador

Introducción

Estecortacéspeddirigidodecuchillasrotativasestá
diseñadoparaserusadoporusuariosdomésticos.
Estádiseñadoprincipalmenteparasegarcésped
bienmantenidoenzonasverdesresidenciales.No
estádiseñadoparacortarmalezaoparaaplicaciones
agrícolas.

Leaestemanualdetenidamenteparaaprenderautilizary
mantenercorrectamentesuproducto,yparaevitarlesiones
ydañosalproducto.Ustedeselresponsabledeoperarel
productodeformacorrectaysegura.

PuededirigirsedirectamenteaToro:www .Toro.compara
buscarinformaciónsobreproductosyaccesorios,para
localizarundistribuidoropararegistrarsuproducto.

Cuandonecesiteasistenciatécnica,piezasgenuinasToroo
informaciónadicional,póngaseencontactoconunServicio
TécnicoAutorizadooconAsistenciaalClienteToro,ytenga
amanolosnúmerosdemodeloyseriedesuproducto.Figura
1identicalaubicacióndelosnúmerosdemodeloyserie
enelproducto.

Estemanualidenticapeligrospotencialesycontiene
mensajesdeseguridadidenticadosporelsímbolodealerta
deseguridad(Figura2),queseñalaunpeligroquepuede
causarlesionesgravesolamuertesiustednosiguelas
precaucionesrecomendadas.

Figura2

1.Símbolodealertadeseguridad

Estemanualutiliza2palabraspararesaltarinformación.
Importantellamalaatenciónsobreinformaciónmecánica
especial,yNotaresaltainformacióngeneralquemereceuna
atenciónespecial.

ADVERTENCIA

CALIFORNIA

AdvertenciadelaPropuesta65

Esteproductocontieneunaomássustancias

químicasqueelEstadodeCaliforniaconsidera

causantesdecáncer,defectoscongénitoso

trastornosdelsistemareproductor.

Losgasesdeescapedeesteproductocontienen
productosquímicosqueelEstadodeCalifornia

sabequecausancáncer,defectoscongénitos

uotrospeligrosparalareproducción.

Figura1

1.Placaconlosnúmerosdemodeloydeserie

Anoteacontinuaciónlosnúmerosdemodeloydeseriede
suproducto:

Nºdemodelo

Nºdeserie

©2014—TheT oro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Registresuproductoenwww.T oro.com.

Importante:Estemotornoestáequipadoconun
silenciadorconparachispas.Esunainfraccióndela
legislacióndeCalifornia(CaliforniaPublicResource
CodeSection4442)lautilizaciónolaoperacióndel
motorencualquierterrenodebosque,monteoterreno
cubiertodehierba.Otrosestadosozonasfederales
puedentenerleyessimilares.

Estesistemadeencendidoporchispacumplelanorma
canadienseICES-002.

El

Man ual del pr opietario del motor

informaciónsobrelasnormasdelaAgenciade
protecciónambientaldeEE.UU.(U.S.Environmental

Traduccióndeloriginal(ES)

ImpresoenEE.UU.

Reservadostodoslosderechos

adjuntoofrece

*3384-231*A

ProtectionAgency/EPA)ydelaNormadecontrol
deemisionesdeCalifornia(CaliforniaEmission
ControlRegulation)sobresistemasdeemisiones,
mantenimientoygarantía.Puedesolicitarseunmanual
nuevoalfabricantedelmotor.

ParNeto

Elparbrutoonetodeestemotorfuedeterminadoenel
laboratorioporelfabricantedelmotorconarregloalanorma
J1940delaSocietyofAutomotiveEngineers(SAE).Debido
aqueelmotorestáconguradoparacumplirlosrequisitosde
seguridad,emisionesyoperación,supotenciarealenestetipo
decortacéspedserásignicativamentemenor.

Contenido

Introducción.................................................................1

Operacióngeneral...................................................2

Operaciónenpendientes..........................................3

Niños....................................................................3

Mantenimiento.......................................................3

Pegatinasdeseguridadeinstrucciones.......................5

Montaje........................................................................6

1Cómodesplegarelmanillar.....................................6

2Instalacióndelacuerdadearranqueenlaguíade

lacuerda.............................................................6

3Llenadodelcárterdeaceite.....................................6

Elproducto...................................................................8

Operación.....................................................................8

Cómollenareldepósitodecombustible......................8

Comprobacióndelniveldeaceitedelmotor.................9

Ajustedelaalturadecorte........................................9

Arranquedelmotor................................................10

Usodelatransmisiónautopropulsada........................10

Cómopararelmotor..............................................10

Recicladodelosrecortes..........................................10

Ensacadodelosrecortes.........................................11

Descargalateraldelosrecortes.................................11

Almacenamientodelamáquinaenposición

vertical..............................................................12

Consejosdeoperación............................................13

Mantenimiento.............................................................14

Calendariorecomendadodemantenimiento..................14

Preparaciónparaelmantenimiento...........................14

Cambiodelltrodeaire..........................................14

Cómocambiarelaceitedelmotor.............................15

Cómocambiarlacuchilla.........................................16

Limpiezadelamáquina...........................................17

Almacenamiento...........................................................18

Preparacióndelamáquinaparael

almacenamiento.................................................18

Cómoplegarelmanillar...........................................18

Despuésdelalmacenamiento...................................18

Seguridad

Estacortacéspedcumpleosuperalosrequisitosdeseguridad
decuchillasdelaComisióndeSeguridaddeProductos
deConsumo(CPSC)delosEE.UU.paracortacéspedes
giratoriosdirigidos.

Leaycomprendaelcontenidodeestemanualantesde
arrancarelmotor.

Elsímbolodealertadeseguridad(
advertirlesobrepotencialesriesgosdelesionespersonales.
Observesiempretodoslosmensajesdeseguridadquesiguena
estesímboloconelndeevitarposibleslesionesolamuerte.
Elusoomantenimientoincorrectosdeestecortacésped
puedencausarlesionesolamuerte.Parareduciresta
posibilidad,cumplalassiguientesinstruccionesdeseguridad.

Lassiguientesinstruccioneshansidoadaptadasdelanorma
ANSI/OPEIB71.1-2012.

Estamáquinadecorteescapazdeamputarmanos
ypiesydelanzarobjetosalaire.Elnoobservarlas
siguientesinstruccionesdeseguridadpuededarlugara
lesionescorporalesgraveseinclusolamuerte.

Operacióngeneral

•Lea,comprendaysigatodaslasinstruccionesdel/de

losmanual(es)ylascolocadasenlamáquinaantesde
arrancarésta.

•Nocoloquelasmanosolospiescercadelamáquina

odebajodeésta.Manténgasealejadodelconductode
descargaentodomomento.

•Sólodebenutilizarestamáquinaadultosresponsablesque

esténfamiliarizadosconlasinstrucciones.

•Despejelazonadeobjetostalescomopiedras,alambres,

juguetes,etc.,quepodríanserarrojadosporlacuchilla.
Permanezcadetrásdelmanillarcuandoelmotorestáen
marcha.

•Asegúresedequenohayaotraspersonasenlazonaantes

deusarlamáquina.Parelamáquinasialguienentraenla
zona.

•Noutilicelamáquinasiustedestádescalzoolleva

sandalias.Llevesiemprecalzadofuerte.

•Notirehaciaatrásdelamáquinaamenosquesea

absolutamentenecesario.Antesdedesplazarsehaciaatrás
ymientraslohace,miresiemprehaciaabajoydetrásde
usted.

•Nodirijanuncaelmaterialdescargadohacianadie.Evite

descargarmaterialcontraunapareduotraobstrucción.
Elmaterialpodríarebotarhaciaeloperador.Parela
cuchillaalcruzarsuperciesdegrava.

•Nohagafuncionarlamáquinasinoestáncolocados

yfuncionandoelrecogedorcompleto,elprotectorde
descarga,elprotectortraserouotrosdispositivosde
protección.

Figura2)seutilizapara

2

•Nodejelamáquinadesatendidanuncacuandoestá

funcionando.

•Pareelmotoryesperehastaquelacuchillasedetenga

completamenteantesdelimpiarlamáquina,retirarel
recogedorodesatascarelprotectordedescarga.

•Utilicelamáquinasolamenteconluznaturaloconuna

buenailuminaciónarticial.

•Noutilicelamáquinabajolainuenciadedrogaso

alcohol.

•Noutilicenuncaelcortacéspedenhierbamojada.

Asegúresedepisarrmemente;camine;nocorranunca.

•Desengraneelsistemadetransmisión,silamáquinaestá

equipadaconuno,antesdearrancarelmotor.

•Silamáquinacomienzaavibrardemaneraanormal,

pareelmotorycompruebelacausainmediatamente.La
vibraciónsueleserunavisodeproblemas.

•Siempreutiliceprotecciónocularalusarlamáquina.

•Losrayospuedencausargraveslesionesoinclusola

muerte.Sisevenrelámpagosorayososeoyentruenos
enlazona,noutilicelamáquina;busqueunlugardonde
resguardarse.

•Consultelasinstruccionesdelfabricanterespectoala

instalaciónyoperacióncorrectasdelosaccesorios.Utilice
solamenteaccesorioshomologadosporelfabricante.

Operaciónenpendientes

•Estéalertaypareelcortacéspedsientranniñosenlazona.

•Nuncapermitaalosniñosutilizarlamáquina.

•Extremelaprecauciónalacercarseaesquinasciegas,

arbustos,árbolesuotrosobjetosquepuedanimpedirque
ustedveaunniño.

Mantenimiento

Manejosegurodelagasolina

Paraevitarlesionespersonalesodañosmateriales,
extremelasprecaucionesalmanejarlagasolina.La
gasolinaesextremadamenteinamableylosvapores
sonexplosivos.

•Apaguecualquiercigarrillo,cigarro,pipauotrafuente

deignición.

•Utilicesolamenteunrecipientedegasolinahomologado.

•Nuncaretireeltapóndecombustibleniañada

combustibleconelmotorenmarcha.Dejequeelmotor
seenfríeantesderepostarcombustible.

•Norepostelamáquinanuncaenunrecintocerrado.

•Noguardenuncalamáquinaounrecipientede

combustiblecercadeunallamadesnuda,chispaollama
piloto,porejemploenuncalentadordeaguauotro
electrodoméstico.

Laspendientessonunadelasprincipalescausasdeaccidentes
porresbalonesycaídas,quepuedencausarlesionesgraveso
lamuerte.Entodaslaspendientesycuestassenecesitatener
uncuidadoespecial.Siustednosesienteconconanzaen
unapendiente,nolasiegue.

•Sieguedetravéslascuestasypendientes,nuncahacia

arribaohaciaabajo.Extremelasprecaucionesalcambiar
dedirecciónencuestasopendientes.

•Estéalertaaagujeros,surcos,montículos,rocasu

otrosobjetosocultos.Losterrenosdesigualespueden
causarcaídasyresbalones.Lahierbaaltapuedeocultar
obstáculos.

•Nosieguelahierbamojadaoenpendientesexcesivamente

empinadas.Sinopisarme,puederesbalarycaerse.

•Nosieguecercadeterraplenes,fosasotaludes.Usted

podríaperderelequilibrooresbalar.

Niños

Puedenocurriraccidentestrágicossieloperadornoestá
alertaalapresenciadeniños.Amenudolosniñossesienten
atraídosporlamáquinaylaactividaddesegar.Nosuponga
nuncaquelosniñosvayanapermanecerenelúltimolugar
enquelosvio.

•Mantengaalosniñosalejadosdelazonadesiegaybajo

laatentamiradadeunadultoresponsablequenoseael
operador.

•Nollenenuncalosrecipientesdentrodeunvehículoo

sobrelaplataformadeuncamiónoremolqueconforro
deplástico.Coloquesiemprelosrecipientesdegasolina
enelsuelo,lejosdelvehículo,antesdellenarlos.

•Retireunequipoconmotordegasolinadelcamiónodel

remolqueyrepósteloenelsuelo.Siestonoesposible,
reposteelequipodesdeunrecipienteportátil,envezde
usarunsurtidoroboquilladosicadoradegasolina.

•Mantengalaboquillaencontactoconelbordedel

depósitodecombustibleoeloriciodelrecipienteen
todomomentohastaqueterminederepostar.Noutilice
dispositivosquemantenganabiertalaboquilla.

•Sisederramacombustiblesobresuropa,cámbiesede

ropainmediatamente.

•Nuncallenedemasiadoeldepósitodecombustible.

Vuelvaacolocareltapóndegasolinayapriételo
rmemente.

ADVERTENCIA

Losgasesdeescapedelmotorcontienenmonóxido
decarbono,queesunvenenoinodoroquepuede
matarle.

Nohagafuncionarelmotordentrodeunedicioo
enunlugarcerrado.

3

Mantenimientogeneral

•Nopongalamáquinaenmarchaenunlugarcerrado.

•Mantengaapretadostodoslospernosytuercaspara

asegurarsedequeelequipoestáencondicionesde
funcionamientoseguras.

•Nomanipulenuncalosdispositivosdeseguridad.

Comprueberegularmentequefuncionancorrectamente.
Nohaganadaquepudierainterferirconlafuncionalidad
previstadeundispositivodeseguridadoreducir
laprotecciónproporcionadaporundispositivode
seguridad.

•Mantengalamáquinalibredehierba,hojasycualquier

acumulaciónderesiduos.Limpiecualquierderramede
aceiteocombustibleyretirecualquierresiduoqueesté
empapadoencombustible.Dejequelamáquinaseenfríe
antesdealmacenarla.

•Sigolpeaunobjetoextraño,pareeinspeccionela

máquina.Reparelamáquina,siesnecesario,antesde
arrancarla.

•Nuncahagaajustesoreparacionesconelmotoren

marcha.Desconecteelcabledelabujíayhagamasacon
élcontraelmotorparaevitarunarranqueaccidental.

•Compruebefrecuentementeloscomponentesdel

recogedoryelprotectordedescargaysustitúyalos
porpiezasrecomendadasporelfabricantecuandosea
necesario.

•Lascuchillasdelcortacéspedestánmuyaladas.Envuelva

lacuchillaolleveguantes,yextremelasprecaucionesal
manejarlascuchillas.

•Nocambielosajustesdelreguladordelmotornihaga

funcionarelmotoraunavelocidadexcesiva.

•Reviseosustituyalaspegatinasdeseguridade

instruccionescuandoseanecesario.

•Lamejormaneradeprotegersuinversiónyobtener

unrendimientoóptimodesusequiposToroescontar
siempreconpiezasgenuinasdeToro.Porloquerespecta
alaabilidad,Torosuministrapiezasderepuesto
diseñadasconlasmismasespecicacionesdeingeniería
quenuestrosequipos.Parasutranquilidad,exijapiezas
genuinasToro.

Transporte

•Tengacuidadoalcargarodescargarlamáquinaen/desde

unremolqueouncamión.

•Utilicerampasdeanchocompletoparacargarlamáquina

enunremolqueouncamión.

•Amarrelamáquinarmementeconcorreas,cadenas,

cablesocuerdas.Tantolascorreasdelanterascomo
lastraserasdebenorientarsehaciaabajoyhaciafuera
respectoalamáquina.

4

Pegatinasdeseguridadeinstrucciones

Importante:Haypegatinasdeseguridadeinstruccionescolocadascercadezonasdepotencialpeligro.Sustituya

cualquierpegatinadañada.

Marcadelfabricante

1.Indicaquelacuchillahasidoidenticadacomopiezadel
fabricanteoriginaldelamáquina.

114-7982

1.Advertencia–leaelManualdeloperador.

2.Peligrodeobjetosarrojados–mantengaaotraspersonas
aunadistanciaprudencialdelamáquina.

3.Peligrodecorte/desmembramientodemanoopie,cuchilla
delcortacésped–retirelallavedecontactoylealas
instruccionesantesderealizarcualquiertareadeajusteo
mantenimiento.

4.Peligrodecorte/desmembramientodemanoopieporla
cuchilladelcortacésped–noseacerquealaspiezasen
movimiento.

5.Peligrodecorte/desmembramientodemanoopie,
cuchilladelcortacésped–nosieguelaspendienteshacia

94-8072

arriba/abajo;sieguelaspendientesdetravés;pareelmotor
antesdeabandonarelpuestodeloperador,ymirehacia
atrásmientrasconduceenmarchaatrás.

1.Bloquear2.Desbloquear

117–2718

112-8867

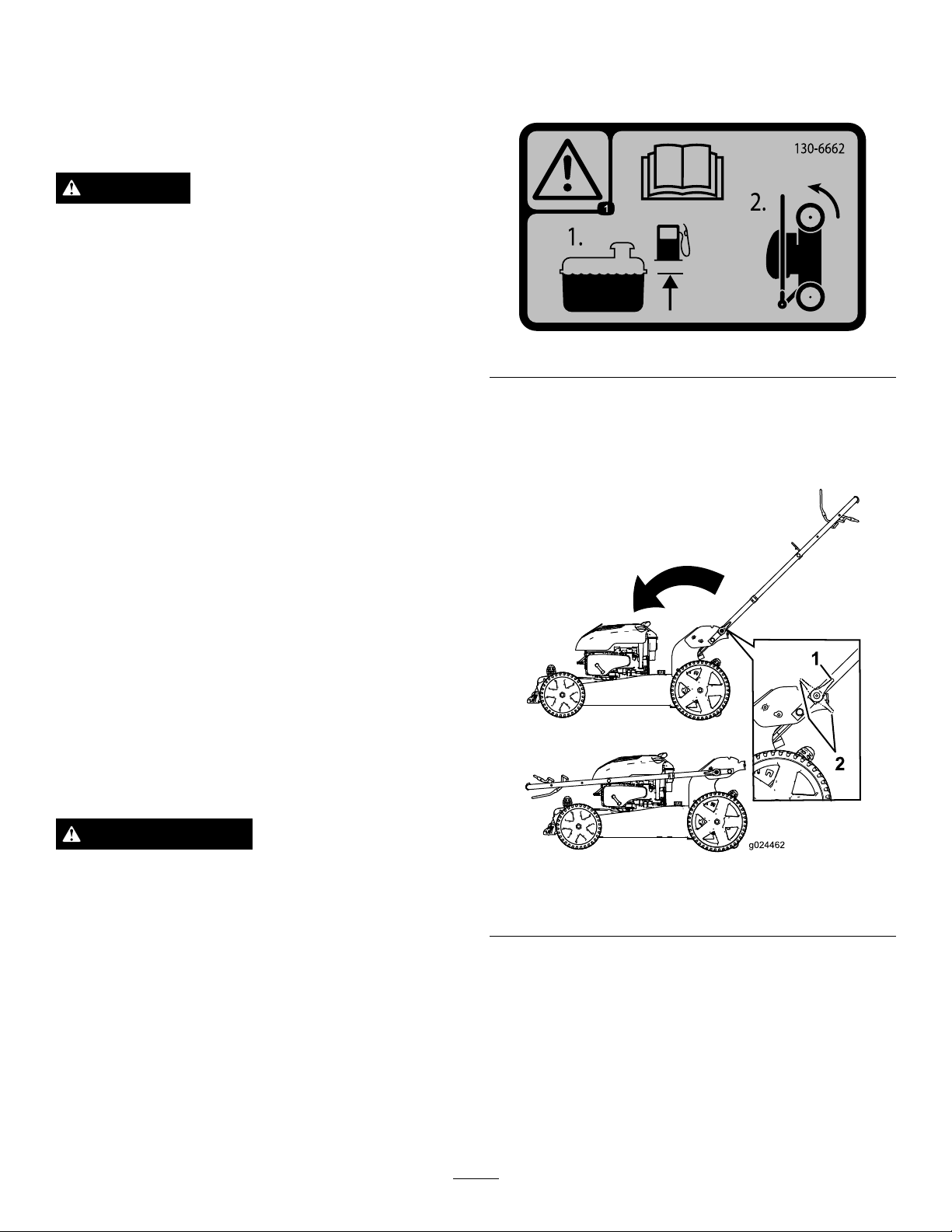

130-6662

1.Advertencia—leaelManualdeloperador;1)Añada
combustiblehastaelnivelindicado.2)Vuelqueel
cortacéspedhaciaadelanteparaatrás.

5

Montaje

Importante:Retireydesechelahojaprotectorade

plásticoquecubreelmotor.

1

Cómodesplegarelmanillar

Nosenecesitanpiezas

Procedimiento

ADVERTENCIA

Sipliegaodespliegaelmanillardeforma
incorrecta,puedendañarseloscables,creandounas
condicionesdeoperacióninseguras.

•Nodañeel/loscable(s)alplegarodesplegar
elmanillar.

•Asegúresedecolocarel/loscable(s)enel
exteriordelmanillar.

•Siuncableestádañado,póngaseencontacto
conelServicioTécnicoAutorizado.

1.Muevaelmanillarhaciaatrásalaposicióndeoperación
(Figura3).

Figura4

1.Palancadebloqueodel
manillar

2.Pasador

2

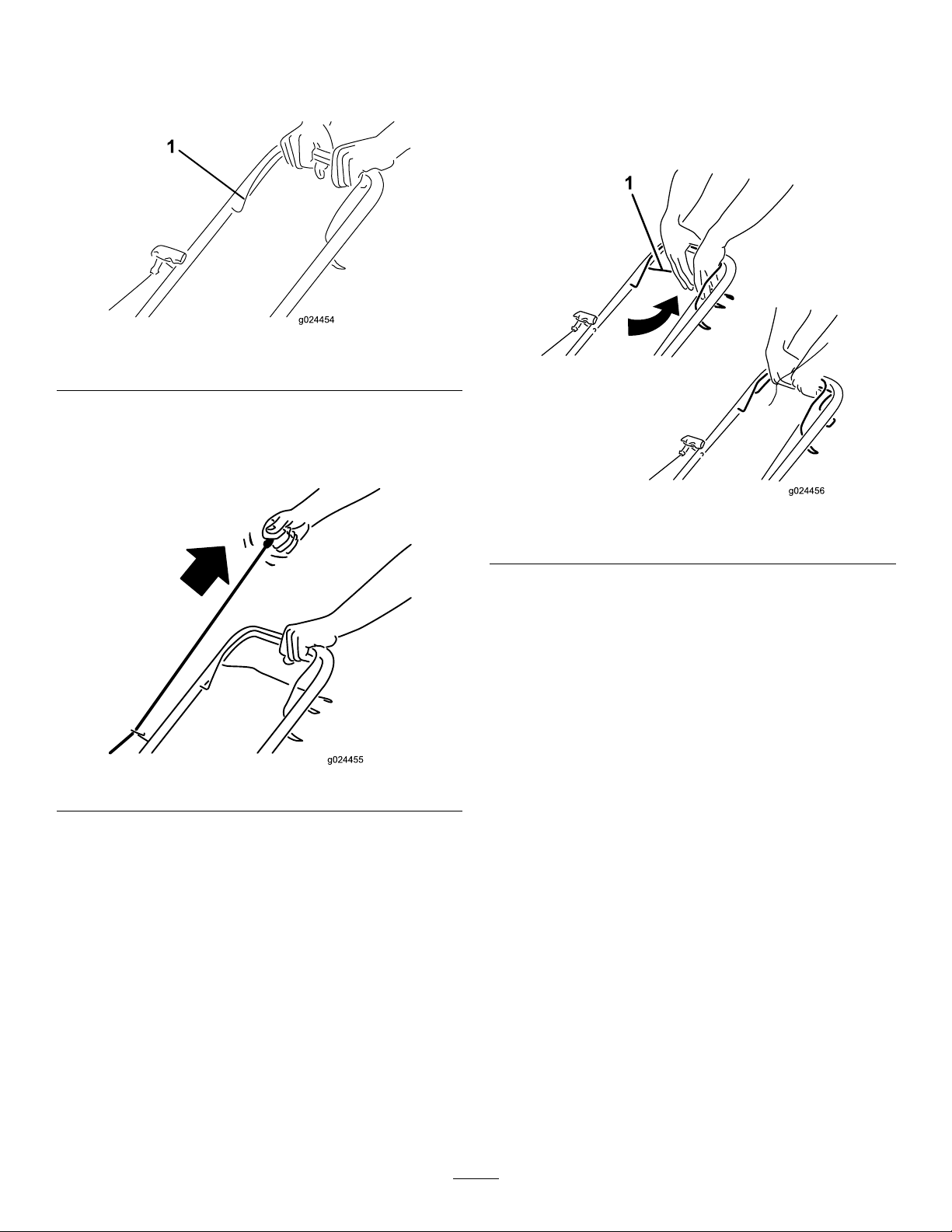

Instalacióndelacuerdade arranqueenlaguíadela cuerda

Nosenecesitanpiezas

Procedimiento

Importante:Debeinstalarlacuerdadelarrancadorde

retrocesoenlaguíadelacuerda.

Sujetelabarradecontroldelascuchillascontraelmanillar
superiorypaselacuerdadearranqueatravésdelaguíadel
manillar(Figura5).

Figura3

2.Muevalapalancadebloqueodelmanillar(Figura4)
hastaqueelpasadorseengancheensusitiopara
bloquearelmanillarenlaposicióndeoperación.

Figura5

1.Cuerdadearranque2.Guíadelacuerda

6
