Toro 20333 Operator's Manual [es]

CortacéspedRecycler

Nºdemodelo20333—Nºdeserie400000000ysuperiores

PuedeadquirirpiezasderepuestoenunServicioTécnicoAutorizadooenwww.shoptoro.com.

FormNo.3406-506RevB

®

56cm(22")

Manualdeloperador

Introducción

Estecortacéspeddirigidodecuchillasrotativasestádiseñado
paraserusadoporusuariosdomésticos.Estádiseñado
principalmenteparasegarcéspedbienmantenidoenzonas
verdesresidenciales.Noestádiseñadoparacortarmaleza
oparaaplicacionesagrícolas.

Leaestemanualdetenidamenteparaaprenderautilizary
mantenercorrectamentesuproducto,yparaevitarlesiones
ydañosalproducto.Ustedeselresponsabledeutilizarel
productodeformacorrectaysegura.

UstedpuedeponerseencontactodirectamenteconToroen
www.Toro.comsideseaobtenerinformaciónsobreproductos
yaccesorios,osinecesitalocalizarundistribuidororegistrar
suproducto.

Cuandonecesiteasistenciatécnica,piezasgenuinasToroo
informaciónadicional,póngaseencontactoconunServicio
TécnicoAutorizadooconAsistenciaalClienteToro,ytenga
amanolosnúmerosdemodeloyseriedesuproducto.Figura

1identicalaubicacióndelosnúmerosdemodeloyserie

enelproducto.

Estemanualidenticapeligrospotencialesycontiene
mensajesdeseguridadidenticadosporelsímbolodealerta
deseguridad(Figura2),queseñalaunpeligroquepuede
causarlesionesgravesolamuertesiustednosiguelas
precaucionesrecomendadas.

Figura2

1.Símbolodealertadeseguridad

Estemanualutiliza2palabraspararesaltarinformación.
Importantellamalaatenciónsobreinformaciónmecánica
especial,yNotaresaltainformacióngeneralquemereceuna
atenciónespecial.

ADVERTENCIA

CALIFORNIA

AdvertenciadelaPropuesta65

Esteproductocontieneunaomássustancias

químicasqueelEstadodeCaliforniaconsidera

causantesdecáncer,defectoscongénitosu

otrostrastornosdelsistemareproductor.

Figura1

1.Placaconlosnúmerosdemodeloydeserie

Anoteacontinuaciónlosnúmerosdemodeloydeseriede
suproducto:

Nºdemodelo

Nºdeserie

©2016—TheT oro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Registresuproductoenwww .Toro.com.

Losgasesdeescapedeesteproducto
contienensustanciasquímicasqueen

estadodeCaliforniaconsideracausantes

decáncer,defectoscongénitosyotros

trastornosdelsistemareproductor.

Elusoolaoperacióndelmotorencualquierterrenoforestal,
demonteocubiertodehierbaamenosqueelmotoresté
equipadoconparachispas(conformealadeniciónde
lasección4442)mantenidoenbuenascondicionesde
funcionamiento,oqueelmotorhayasidofabricado,equipado
ymantenidoparalaprevencióndeincendios,constituyeuna
infraccióndelalegislacióndeCalifornia(CaliforniaPublic
ResourceCodeSection4442o4443).

Estesistemadeencendidoporchispacumplelanorma
canadienseICES-002.

Man ual del pr opietario del motor

El
informaciónsobrelasnormasdelaAgenciade

Traduccióndeloriginal(ES)

Reservadostodoslosderechos

ImpresoenEE.UU.

adjuntoofrece

*3406-506*B

protecciónambientaldeEE.UU.(U.S.Environmental
ProtectionAgency/EPA)ydelaNormadecontrol
deemisionesdeCalifornia(CaliforniaEmission
ControlRegulation)sobresistemasdeemisiones,
mantenimientoygarantía.Puedesolicitarseunmanual
nuevoalfabricantedelmotor.

Parneto:Elparbrutoonetodeestemotorfuedeterminado

enellaboratorioporelfabricantedelmotorconarregloala
normaJ1940delaSocietyofAutomotiveEngineers(SAE).
Debidoaqueelmotorestáconguradoparacumplirlos
requisitosdeseguridad,emisionesyoperación,supotencia
realenestetipodecortacéspedserásignicativamentemenor.
Vayaawww.Toro.comparaverlasespecicacionesdesu
modelodecortacésped.

Contenido

Introducción.................................................................1

Seguridad......................................................................3

Seguridadengeneral................................................3

Pegatinasdeseguridadeinstrucciones.......................4

Montaje........................................................................5

1Instalacióndelabarradecontroldelas

cuchillas.............................................................5

2Cómoensamblarydesplegarelmanillar....................6

3Instalacióndelacuerdadearranqueenlaguíade

lacuerda.............................................................6

4Llenadodelcárterdeaceite.....................................7

5Ensamblajedelabolsaderecogida..........................8

Elproducto...................................................................9

Operación.....................................................................9

Antesdelfuncionamiento............................................9

Seguridadantesdeluso............................................9

Cómollenareldepósitodecombustible.....................10

Comprobacióndelniveldeaceitedelmotor................10

Ajustedelaalturadelmanillar..................................11

Ajustedelaalturadecorte.......................................11

Duranteelfuncionamiento.........................................11

Seguridadduranteeluso..........................................11

Arranquedelmotor................................................12

Usodelatransmisiónautopropulsada........................12

Paradadelmotor...................................................12

Cómoengranarlacuchilla........................................12

Cómodesengranarlacuchilla...................................13

Comprobacióndelaoperacióndelembraguedel

frenodelacuchilla..............................................13

Recicladodelosrecortes..........................................14

Ensacadodelosrecortes.........................................14

Descargalateraldelosrecortes.................................15

Consejosdeoperación............................................15

Despuésdelfuncionamiento.......................................16

Seguridaddespuésdeluso........................................16

Cómoplegarelmanillar...........................................16

Mantenimiento.............................................................18

Calendariorecomendadodemantenimiento..................18

Seguridadenelmantenimiento.................................18

Preparaciónparaelmantenimiento...........................18

Mantenimientodelltrodeaire................................19

Cómocambiarelaceitedelmotor.............................19

Cómocambiarlacuchilla.........................................20

Limpiezadelprotectordelembraguedelfrenode

lacuchilla...........................................................20

Ajustedelatransmisiónautopropulsada....................21

Limpiezadelosbajosdelamáquina..........................21

Almacenamiento...........................................................22

Preparacióndelamáquinaparael

almacenamiento.................................................22

Despuésdelalmacenamiento...................................22

2

Seguridad

Estecortacéspedcumpleosuperalosrequisitosdeseguridad
decuchillasCPSCparacortacéspedesgiratoriosdirigidosy
lasespecicacionesB71.1delInstitutoNorteamericanode
EstándaresNacionalesenvigorenelmomentodefabricación.

Seguridadengeneral

Esteproductoescapazdeamputarmanosypiesydelanzar
objetosalaire.Sigasiempretodaslasinstruccionesde
seguridadconelndeevitarlesionespersonalesgraves.

Elusodeesteproductoparaotrospropósitosquelos
previstospodríaserpeligrosoparaustedyparaotraspersonas.

•LeaycomprendaelcontenidodeesteManualdeloperador

antesdearrancarelmotor.Asegúresedequetodaslas
personasqueutilicenesteproductosepancómoutilizarlo
ycomprendanlasadvertencias.

•Nopongalasmanosolospiescercadeloscomponentes

móvilesdelamáquina.

•Nohagafuncionarlamáquinasinoestáncolocados

yfuncionandotodoslosprotectoresydispositivosde
seguridad.

•Noseacerquealosoriciosdedescarga.Mantengaa

otraspersonasaunadistanciaprudencialdelamáquina.

•Mantengaalosniñosalejadosdelazonadetrabajo.

Nuncapermitaalosniñosutilizarlamáquina.

•Parelamáquinaypareelmotorantesderealizartareas

demantenimientoorepostaje,yantesdeeliminar
obstruccionesenlamáquina.

Elusoomantenimientoincorrectodeestamáquinapuede
causarlesiones.Parareducirelpeligrodelesiones,cumpla
estasinstruccionesdeseguridadypresteatenciónsiempre
alsímbolodealertadeseguridad,quesignicaCuidado,
AdvertenciaoPeligro–instrucciónrelativaalaseguridad
personal.Elincumplimientodeestasinstruccionespuededar
lugaralesionespersonalesolamuerte.

Puedeencontrarinformacióndeseguridadadicionalentodo
estemanual,enlasseccionescorrespondientes.

3

Pegatinasdeseguridadeinstrucciones

Importante:Haypegatinasdeseguridadeinstruccionescolocadascercadezonasdepotencialpeligro.Sustituya

cualquierpegatinadañada.

Marcadelfabricante

1.Indicaquelacuchillahasidoidenticadacomopiezadel
fabricanteoriginaldelamáquina.

1.Bloquear2.Desbloquear

94-8072

108-8117

112-8867

131-0894

Ajustedelatracción

1.Atención:leaelManualdeloperador–1)Aojeelpomo
girándoloensentidoantihorario;2)Tiredel/deloscable(s)
parareducirlatracción,oempujeel/loscable(s)hacia
elmotorparaaumentarlatracción;3)Aprieteelpomo
girándoloensentidohorario.

117-2718

4

131-4514

1.Advertencia–leaelManualdeloperador.

2.Peligrodecorte/desmembramientodemanoopieporla
cuchilladelcortacésped–noseacerquealaspiezasen
movimiento;mantengacolocadostodoslosprotectores.

3.Peligrodecorte/desmembramientodemanoopie,cuchilla
delcortacésped–desconecteelcabledelabujíaylea
lasinstruccionesantesderealizarcualquiertareade
mantenimiento.

4.Peligrodeobjetosarrojados–mantengaaotraspersonasa
unadistanciaprudencialdelamáquina;pareelmotorantes
deabandonarelpuestodeloperador;recojacualquier
residuoantesdesegar.

5.Peligrodecorte/desmembramientodemanoopie,
cuchilladelcortacésped–nosieguelaspendienteshacia
arriba/abajo;sieguelaspendientesdetravés;pareelmotor
antesdeabandonarelpuestodeloperador;mirehacia
atrásmientrasconduceenmarchaatrás.

Montaje

Importante:Retireydesechelahojaprotectorade

plásticoquecubreelmotor,ycualquierotroplásticoo
envolturadelamáquina.

1

Instalacióndelabarrade controldelascuchillas

Nosenecesitanpiezas

Procedimiento

Instalelabarradecontroldelascuchillasenelmanillar
superior(Figura3).

Figura3

5

2

Cómoensamblarydesplegar elmanillar

Nosenecesitanpiezas

Procedimiento

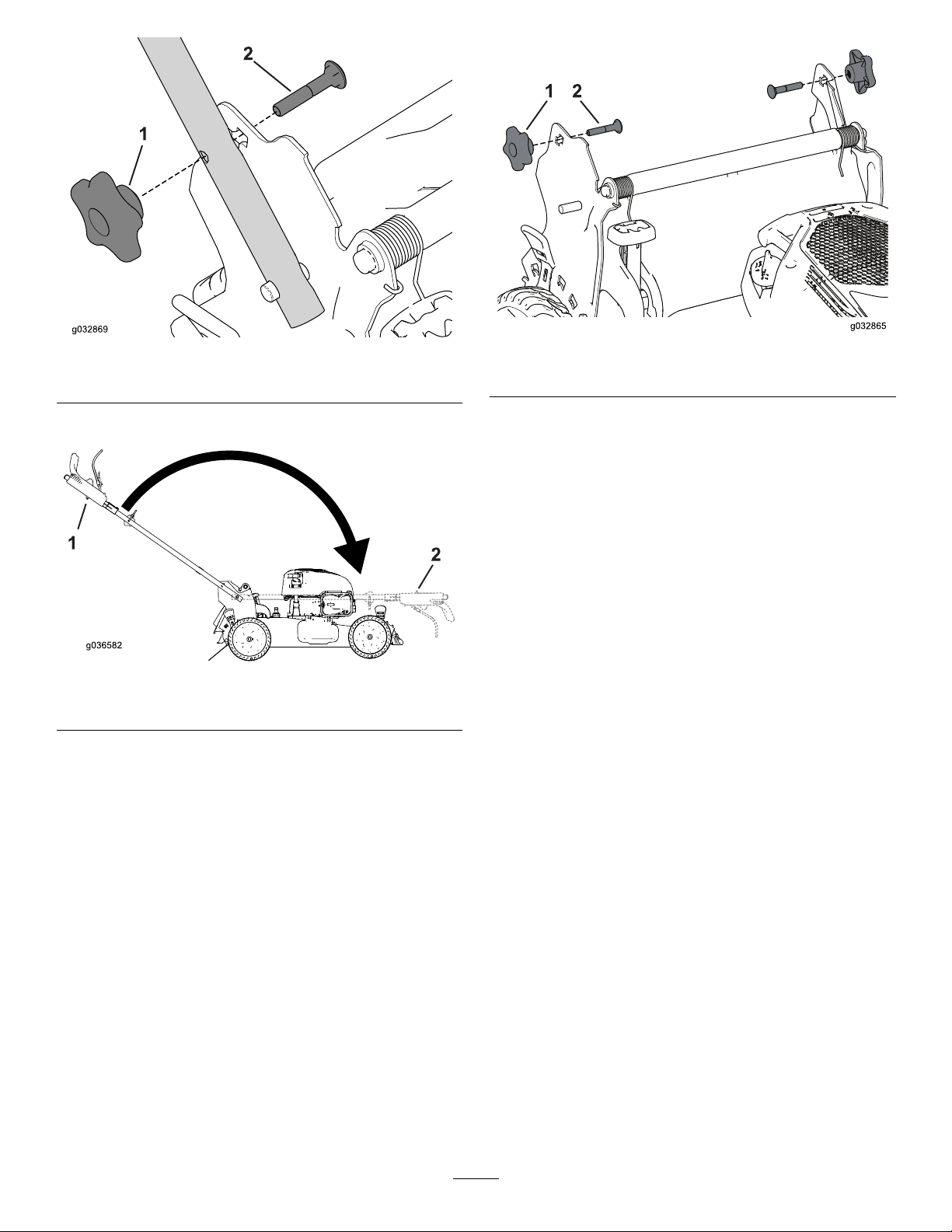

1.Retireyguardelos2pomosdelmanillarylos2pernos
decuellocuadradodelossoportesdelmanillar(Figura

4).

Nota:Lospernosnosemostraránatravésdelos
oriciosdelosextremosdelmanillarcuandoelmanillar
estéenlaposicióndedoblado.

3.Despliegueelmanillaralaposicióndeoperación
girándolohaciaatrás(Figura6).

Figura6

1.Posicióndedoblado2.Posicióndeoperación

4.Inserteelpernodecuellocuadrado(conlacabezadel
pernohaciaelinterior)atravésdeloriciocuadrado
superioroinferiordelsoportedelmanillarydeloricio
superiordelextremodelmanillar(Figura7).

Figura4

1.Pomodelmanillar(2)

2.Instalelosextremosdelmanillarenlacarcasadel
cortacésped,demodoqueelpasadorinstaladoencada
soportedelmanillarseencuentreeneloricioinferior
desuextremodelmanillarrelacionado(Figura5).

1.Posicionesdel2.Extremodelmanillar

2.Pernodecuellocuadrado
(2)

Figura5

Figura7

1.Pomodelmanillar2.Perno

5.Sinajustarlos,instalelospomosdelmanillarenlos
pernosdecuellocuadrado.

6.Consultelospasos3a5deAjustedelaalturadel

manillar(página11).

6

3

4

Instalacióndelacuerdade
arranqueenlaguíadela
cuerda

Nosenecesitanpiezas

Procedimiento

Importante:Paraarrancarelmotordeformaseguray

fácilcadavezqueutilicelamáquina,instalelacuerda
dearranqueenlaguíadelacuerda.

Paselacuerdadearranqueatravésdelaguíadelmanillar
(Figura8).

Llenadodelcárterdeaceite

Nosenecesitanpiezas

Procedimiento

Nota:Lamáquinasesuministrasinaceiteenelmotor,pero

incluyeunabotelladeaceite.

Capacidadmáxima:0.53l(18onzas);tipo:aceitedetergente
SAE30conclasicacióndeservicioAPISF,SG,SH,SJ,SL
osuperior.

1.Retirelavarilla(Figura9).

Figura8

1.Cuerdadearranque2.Guíadelacuerda

Figura9

1.Varilla

2.Viertaaceitelentamenteporeltubodellenadohasta
queelniveldeaceitelleguealamarcaLlenodelavarilla
(Figura9).Nollenedemasiado.

3.Instalelavarillarmemente.

7

5

g027257

1

2

3

g027258

Ensamblajedelabolsade recogida

Nosenecesitanpiezas

Procedimiento

1.Coloquelabolsaderecogidasobreelbastidor,según
semuestraenlaFigura10.

Figura10

1.Manillar3.Bolsaderecogida

2.Bastidor

Nota:Nocoloquelabolsasobreelmanillar(Figura

10).

2.Engancheelcanalinferiordelabolsaenlaparte
inferiordelbastidor(Figura11).

Figura11

3.Engancheloscanalessuperioresylateralesdelabolsa
enlapartesuperioryenloslateralesdelbastidor,
respectivamente(Figura11).

8
