Kitdearnésdecablesauxiliar
MinicargadoraTXL2000
Nºdemodelo139-1186
Nºdemodelo139-1188
Instalación
Piezassueltas
Utilicelatablasiguienteparavericarquenofaltaningunapieza.
FormNo.3430-986RevB
Instruccionesdeinstalación
Procedimiento
1
2
Losladosderechoeizquierdodelamáquinasedeterminandesdelaposiciónnormaldeloperador.
Nosenecesitanpiezas
Arnésdecables1
Arandeladefreno
Tuercadelconector1
Tapadelacoplamiento1
Brida(modelostelescópicossolamente)
DescripciónCant.
–
1
1
Preparacióndelamáquina.
Instalacióndelarnésdecables.
Uso
1
Preparacióndelamáquina
Nosenecesitanpiezas
Procedimiento
1.Estacionelamáquinaenunasupercienivelada.
2.Bajelosbrazosdecarga.
3.Apagueelmotoryretirelallave.
4.Abralacubiertadeaccesotrasera.
5.Gireelinterruptordedesconexióndelas
bateríasalaposicióndeAPAGADO(Figura1).
©2020—TheT oro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420Registresuproductoenwww.Toro.com.
1.Interruptordedesconexión
delabatería–posiciónde
APAGADO
Traduccióndeloriginal(ES)
Reservadostodoslosderechos
Figura1
ImpresoenEE.UU.
g261512
2.Interruptordedesconexión
delabatería–posiciónde
ENCENDIDO
*3430-986*

2
Instalacióndelarnésde
cables
Piezasnecesariasenestepaso:
1Arnésdecables
1
Arandeladefreno
1Tuercadelconector
1Tapadelacoplamiento
1
Brida(modelostelescópicossolamente)
Procedimiento
1.Retireeltapóndeunconectorparaaccesorios
(P50,P75,oP76)delarnésdecablesdela
máquinayenchufeelconectorparaaccesorios
delarnésdecablesauxiliar.
2.Enchufeelconectordelinterruptorbasculante
delarnésdecablesauxiliarenelconector
delinterruptorbasculantedelaccesorio(P91)
delarnésdecablesdelamáquina,cercadel
conectordeljoystick.
Figura3
1.Conectordelinterruptor
basculantedelaccesorio
(P91)delarnésdecables
delamáquina
2.Conectordelinterruptor
basculantedelarnésde
cablesauxiliar
3.Conectordeljoystick
4.Conectordecontrolpara
3.Enruteelextremoconconectorparaaccesorios
juntoalamanguerahidráulicaauxiliar,saliendo
porelladoizquierdodelbastidordelamáquina
hastaelbrazodecargaizquierdo.
g338607
accesoriosopcionales
(seutilizaconalgunos
accesorios)
1.Conectorparaaccesorios
delarnésdecables
auxiliar
g282599
Figura2
2.Conectorespara
accesoriosdelarnés
decablesdelamáquina
2

Figura4
g282759
g282757
Figura6
Modelonotelescópico
1.Manguerahidráulica
auxiliar
2.Arnésdecables
4.Sigaenrutandoelarnésdecableshaciaabajo
porelbrazodecarga(Figura5oFigura6).
Nota:Paramodelostelescópicos,retire
lasbarrastransversalesdelportadorde
manguerasparaenrutarelarnésdecables
juntoalasmangueras,yluegoinstalelasbarras
transversales.
Figura5
Modelotelescópico
5.Sujeteelconectoraloriciovacíodelsoportede
acoplamientosconunaarandeladefreno,una
tuercadeconectoryunatapadeacoplamiento.
g338626
Figura7
Conectoresdemangueranoilustradosparamayorclaridad
1.Tapadelacoplamiento
g282760
2.Tuercadelconector
3.Arandeladefreno
4.Conector
6.Paramodelostelescópicos,sujeteelarnésde
cablesalosacoplamientosdelasmangueras
hidráulicasconunabrida.
3

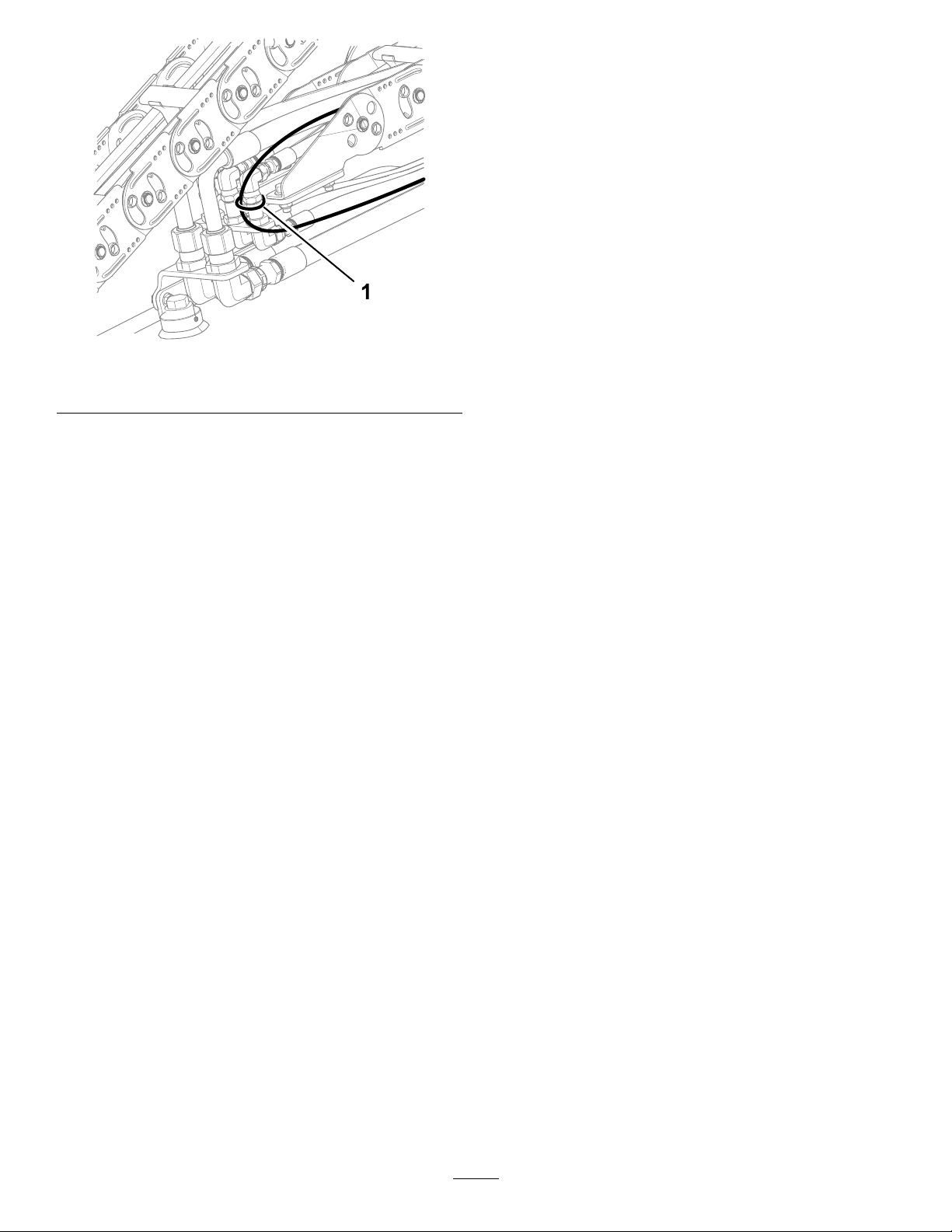

Figura8
1.Brida
7.Gireelinterruptordedesconexióndelabatería
alaposicióndeENCENDIDO(Figura1)ycierre
lacubiertatrasera.
g283190
