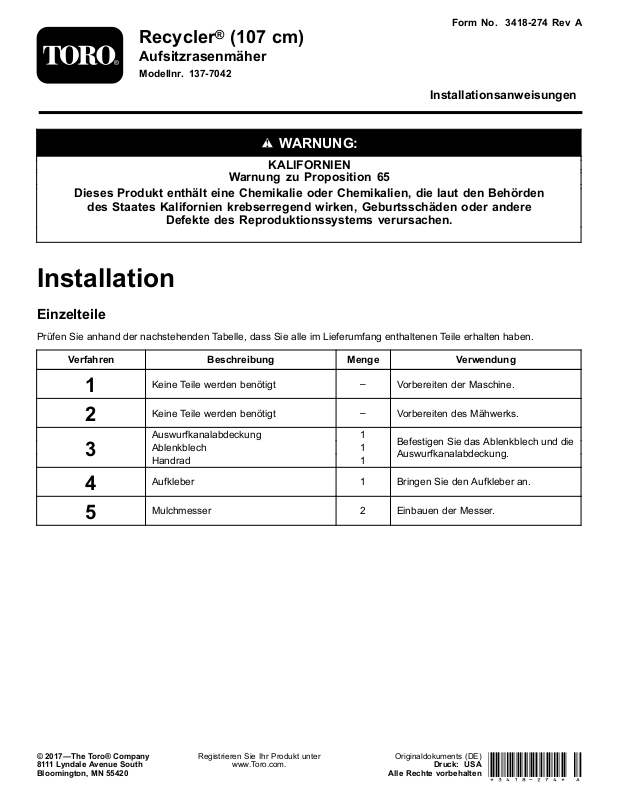

Page 1
FormNo.3418-274RevA
Recycler
®
(107cm)
Aufsitzrasenmäher
Modellnr.137-7042
Installationsanweisungen
WARNUNG:
KALIFORNIEN
WarnungzuProposition65
DiesesProduktenthälteineChemikalieoderChemikalien,dielautdenBehörden
desStaatesKalifornienkrebserregendwirken,Geburtsschädenoderandere
DefektedesReproduktionssystemsverursachen.
Installation
Einzelteile
PrüfenSieanhanddernachstehendenT abelle,dassSiealleimLieferumfangenthaltenenT eileerhaltenhaben.
Verfahren
1
2
3
4
5
KeineT eilewerdenbenötigt
KeineT eilewerdenbenötigt
Auswurfkanalabdeckung
Ablenkblech1
Handrad1
Aufkleber
Mulchmesser2EinbauenderMesser.
BeschreibungMengeVerwendung
–
–
1
1
VorbereitenderMaschine.
VorbereitendesMähwerks.
BefestigenSiedasAblenkblechunddie
Auswurfkanalabdeckung.
BringenSiedenAufkleberan.
©2017—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420
RegistrierenSieIhrProduktunter
www.T oro.com.
Originaldokuments(DE)
AlleRechtevorbehalten
Druck:USA
*3418-274*A
Page 2
1
3
VorbereitenderMaschine
KeineTeilewerdenbenötigt
Verfahren
1.ParkenSiedieMaschineaufeinerebenen
Fläche.
2.KuppelnSiedieZapfwelleaus,aktivieren
dieFeststellbremseundstellenSiedie
Fahrantriebshebelnachaußenindie
ARRETIERTENEUTRAL-Stellung.
3.StellenSiedenMotorabundziehenSieden
Zündschlüsselab.
4.KlemmenSiedenZündkerzensteckervonden
Zündkerzenab.
2
Befestigendes Ablenkblechsundder Auswurfkanalabdeckung
FürdiesenArbeitsschritterforderlicheTeile:
1
Auswurfkanalabdeckung
1Ablenkblech
1Handrad
Verfahren
1.BefestigenSiedasAblenkblechunddas
Handrad(Bild1).
VorbereitendesMähwerks
KeineTeilewerdenbenötigt
Verfahren
1.FührenSieeinenderfolgendenSchritteaus:
•HebenSiedasMähwerkaufdiehöchste
StellunganundhebenSiedieVorderseite
derMaschinean,damitdieUnterseitedes
Mähwerkszugänglichist.StützenSieden
RahmenderMaschinemitStützböckenab.
•NehmenSiedasMähwerkab,wiein
derBedienungsanleitungderMaschine
beschrieben.
2.NehmenSiedievorhandenenMähmesserab,
sieheBedienungsanleitungfürdieMaschine.
g235120
1.Handrad2.Ablenkblech
2.WinkelnSiedieMetallnaseander
AuswurfkanalabdeckungimSchlitzinder
Halterungab,dieamMähwerkangeschweißt
ist(Bild2).
2
Page 3
g230248
1.Auswurfkanalabdeckung
2.Metallnase
3.DrehenSiedieAuswurfkanalabdeckung
nachhintenundzumMähwerk,sodassdie
AuswurfkanalabdeckungmitdemMähwerk
bündigist(Bild3).
4.HakenSieobenanderAuswurfkanalabdeckung
denhakenförmigenRiegelumdieGelenkstange
desAblenkblechs(Bild4).
3.HalterungamMähwerk
g230253
1.Ablenkblech
2.Riegel
5.HakenSiezumBefestigenderAuswurfkanalabdeckungamMähwerkdenexiblenRiegel
anderAuswurfkanalabdeckungimHalteram
Mähwerkein(Bild6).
g230249
3.Gelenkstange
4.Auswurfkanalabdeckung
4
AnbringendesAufklebers
FürdiesenArbeitsschritterforderlicheTeile:
1
Aufkleber
Verfahren
BringenSiedenAufkleberanderlinkenSeitedes
Mähwerksan(Bild5).
3
Page 4
1.Aufkleber
5
EinbauenderMesser
FürdiesenArbeitsschritterforderlicheTeile:
2Mulchmesser
Betrieb
Umstellenauf Seitenauswurf
Hinweis:WennSiedasMähwerkmitSeitenauswurf
verwenden,nehmenSienurdieAuswurfabdeckung
ab.
g235122
1.ParkenSiedieMaschineaufeiner
ebenenFläche,kuppelnSieden
Zapfwellenantriebsschalterausundaktivieren
SiedieFeststellbremse.
2.StellenSievordemVerlassender
BedienungspositiondenMotorab,ziehenden
Schlüsselabundwarten,bisallebeweglichen
TeilezumStillstandgekommensind.
3.LösenSiedenexiblenRiegelvomRiegelhalter
anderAuswurfkanalabdeckungundschwenken
SiedieAuswurfkanalabdeckungnachrechts
(Bild6).
Verfahren
1.BefestigenSiedieMulchmesser,siehe
BedienungsanleitungfürdieMaschine.
Hinweis:BringenSiekeineMesserverstärkung
an.DieseMesserbenötigenkeine
Messerverstärkung.
2.SenkenSiedieMaschineabodermontierenSie
dasMähwerk,wieinderBedienungsanleitung
derMaschinebeschrieben.
3.SchließenSiedenZündkerzensteckeran.
1.Riegelhalter
2.Riegel
4.LösenSiedenhakenförmigenRiegeloben
anderAuswurfkanalabdeckungvonder
Gelenkstange(Bild4).
5.WinkelnSiedieMetallnaseander
AuswurfkanalabdeckungausdemSchlitz
inderHalterungab,dieamMähwerk
angeschweißtist(Bild7).
3.Auswurfkanalabdeckung
g230251
4
Page 5
nachzweiT agennocheinmalmiteinerniedrigeren
Schnitthöhe.
WartenderSchnittmesser
SorgenSiewährendderganzenMähsaisonfürein
scharfesSchnittmesser,weileinscharfesMesser
sauberschneidet,ohnedieGrashalmeabzureißen
oderzuzerfetzen.AbgerisseneGrashalmewerden
andenKantenbraun.Dadurchreduziertsichdas
Wachstum,unddieAnfälligkeitdesRasensfür
g230250
1.Auswurfkanalabdeckung
2.Metallnase
3.HalterungamMähwerk
Krankheitensteigt.PrüfenSiedieSchnittmesser
nachjederVerwendungaufSchärfeundAnzeichen
vonAbnutzungoderSchäden.FeilenSiealle
AuskerbungenausundschärfenSieggf.dieMesser.
WenneinMesserbeschädigtoderabgenutztist,
ersetzenSieessofortdurcheinOriginalersatzmesser
desHerstellers.
Betriebshinweise
Auswählenderpassenden
Schnitthöhefürdieherrschenden
Bedingungen
MähenSieca.2,5cm,aberniemehrals1/3der
Grashalme.Siemüssenbeiextremsattemund
dichtemGrasu.U.dieSchnitthöheumeineweitere
StufeerhöhenoderdenSeitenauswurfoderdas
Heckfangsystemverwenden.
MäheninextremenBedingungen
DasSchnittgutwirdimMähwerkgehäusemitLuft
zerkleinert.StellenSieausdiesemGrunddie
Schnitthöhenichtzuniedrigein,damitdasMähwerk
nichtvollständigvonungeschnittenemGrasumgeben
ist.HaltenSieeineSeitedesMähwerksimmer
vonungeschnittenemGrasfrei,damitLuftindas
Gehäusegezogenwerdenkann.FahrenSiebeider
erstenBahndurchdieMitteeinesnichtgeschnittenen
BereicheslangsamundfahrenSierückwärts,wenn
dasMähwerkverstopft.
ReinigungnachdemEinsatz
ReinigenSie,umdiebesteLeistungsicherzustellen,
dieUnterseitedesMähergehäusesnachjedem
Einsatz.WennsichRückständeimMähwerkgehäuse
ansammeln,wirddieSchnittleistungverringert.
MähenindenrichtigenIntervallen
GraswächstzuverschiedenenZeitenwährend
derSaisonunterschiedlichschnell.MähenSie
zumBeibehaltenderselbenSchnitthöhezuBeginn
desFrühlingshäuger.Siekönnenjedochnicht
sohäugmähen,wenndieWachstumsratedes
GrasesimSommerabnimmt.WennSieaufgrundder
WitterungoderandererGründelängernichtmähen
konnten,stellenSieaufSeitenauswurfoderdas
HeckfangsystemumodermähenSiezunächstmit
einerhohenSchnitthöheneinstellung;mähenSiedann
5
