Topcom BPM Wrist 2301 User Manual

BPM Wrist 2301

USER GUIDE

HANDLEIDING

MODE D’EMPLOI

BEDIENUNGSANLEITUNG

ANVÄNDARHANDBOK

BRUGSANVISNING

ANVÄNDARHANDBOK

KÄYTTÖOHJE

MANUAL DE USUARIO

V 2.0

Exclusively produced for Topcom Europe NV,

Grauwmeer 17, 3001 Heverlee, Belgium

by Rossmax Int’l Ltd.

N° 6018 Huyi Rd., Waigang, Jiading District,

Shanghai China 201806

This product is in compliance with the essential requirements and other relevant provisions of the R&TTE directive 1999/5/EC.

The Declaration of conformity can be found on :

http://www.topcom.net/support/cedeclarations.php

GB The features described in this manual are published with reservation to

modifications.

NL De in deze handleiding beschreven mogelijkheden worden gepubliceerd onder

voorbehoud van wijzigingen.

F Les possibilités décrites dans ce manuel sont publiées sous réserve de

modifications.

D Die in dieser Bedienungsanleitung umschriebenen Möglichkeiten, werden

vorbehaltlichÄnderungen publiziert.

S Funktionerna i denna bruksanvisning publiceras med reservation för ändringar.

DK Vi forbeholder os retten til ændringer af de specifikationer, der er beskrevet

i denne brugsanvisning.

N Funksjoner beskrevet i denne manualen kan endres uten nærmere informasjon.

SF Tässä ohjekirjassa julkaissut tiedot voivat muuttua ilman ennakkoilmoitusta.

ES Las características descritas en este manual pueden ser objeto de futuras modi-

ficaciones.

TOPCOM BPM WRIST 2301

1. Introduction 4

2. Safety instructions 4

3. Technical specifications 5

4. Helpfull tips 5

5. Blood pressure 6

5.1 What is Blood Pressure? 6

5.2 Why Measure Your Blood Pressure? 6

5.3 Blood Pressure Standard 6

5.4 Blood Pressure Fluctuation 7

6. Battery installation 7

7. Buttons 8

8. Display 8

9. Applying the cuff 9

10. Measuring posture 10

11. Measurement 10

11.1 Important 10

11.2 Procedure 11

ENGLISH

12. Memory 12

13. Time adjustment 13

14. Topcom Warranty 14

14.1 Warranty period 14

14.2 Warranty handling 14

14.3 Warranty exclusions 14

The CE symbol indicates that the unit complies with the essential

requirements of the directive 93/42/EEC and 89/336/EEC.

TOPCOM BPM WRIST 2301

1 INTRODUCTION

Congratulations with your purchase of the Topcom BPM wrist 2301. This fully automatic, wrist mounted blood pressure monitor is both easy to use and ideally suited for daily measurements. The large display includes systolic, diastolic and pulse, all clearly shown at the completion of each reading. In addition, you can store up to 30 measurements per Memory Zone, ideal for users who want to monitor and track their blood pressure on a regular basis. The BPM wrist 2301 is compact and portable, making it ideal for home use and travel.

Please read this manual carefully before use. For specific information on your own blood pressure, contact your physician. Put the user guide away in a safe place for future reference.

2 SAFETY INSTRUCTIONS

1. This product is for household use only. It is not intended as a substitute for consultation with your doctor.

2. For users diagnosed with common arrhythmia (atrial or ventricular premature beats or atrial fibrillation), diabetes, poor circulation of blood, kidney problems, or for users suffered from stroke, or for unconscious users, the device might not be suitable for use. Consult your doctor in case of any doubt.

3. The unit should not be operated by children so to avoid hazardous situations.

4. The unit contains high-precision assemblies. Therefore, avoid extreme temperatures, humidity, and direct sunlight. Avoid dropping or strongly shocking the main unit, and protect it from dust.

5. Leaky batteries can damage the unit. Remove the batteries when the unit is not used for a long time.

6. Do not press the START key when the cuff is not placed around the wrist.

7. Do not disassemble the main unit or cuff.

8. If the unit is stored in a cold place, allow it to acclimate at room temperature before use.

9. Clean the blood pressure monitor body and the cuff carefully with a slightly damp, soft cloth. Do not press. Do not bend the pre-formed cuff inside out. Do not wash the cuff or use chemical cleaner on it. Never use thinner, alcohol or petrol (gasoline) as cleaner.

10. To ensure accurate measurements, it is recommended that calibration be completed every two years.

TOPCOM BPM WRIST 2301

3 TECHNICAL SPECIFICATIONS

Power source Measurement method Measurement zone

Accuracy

Pressure sensor Inflation Deflation Memory capacity Auto-shut-off Operation environment

Storage environment

Weight Wrist circumference Limited patient Dimensions K.B. Classification

3V DC: Two LR03 (AAA) Alkaline batteries Oscillometric Pressure: 20~280 mmHg Pulse: 40~180 beats/minute Pressure: ±3 mmHg Pulse: within ±5% of reading Semi-conductor Pump driven Automatic Pressure release valve 30 memories for each zone 3 minutes after last key operation : 10°C~40°C(50°F~104°F) 40~85% RH max.

-5°C~60°C (23°F~140°F) 10~95% RH max. 130g (without batteries)

13.5~19.5cm(5.3”~7.7”) Over 18 years old 81(L) x 78(W) x 78(H) mm Short time operation 3 minutes. Classification of type BF

ENGLISH

* Specifications are subject to change without notice.

4 HELPFULL TIPS

Here are a few helpful tips to help you obtain more accurate readings:

• Do not measure your blood pressure immediately after consuming a

large meal. To obtain more accurate readings, please wait one hour before measuring.

• Do not smoke or drink alcohol before measuring your blood pressure.

• You should not do be physically tired or exhausted while taking a

measurement.

• It is important that you relax during measurement. Try to take 15-

minutes rest before a reading.

• Do not take measurements if you are under stress or under tension.

• Take your blood pressure at normal body temperature. If you are feeling

cold or hot, wait a while before taking a measurement.

• If the monitor is stored at very low temperature (near freezing), have it

placed at a warm location for at least one hour before using it.

• Wait about 5 minutes before taking the next pressure measurement.

TOPCOM BPM WRIST 2301

Diastolic (mmHg)

5 BLOOD PRESSURE

5.1 WHAT IS BLOOD PRESSURE?

Blood pressure is the pressure exerted on the artery tube while blood flows through the arteries. The pressure measured when the heart contracts and sends blood out of the heart is systolic (highest). The pressure measured when the heart dilates with blood flowing back into the heart is called diastolic (lowest) blood pressure.

5.2 WHY MEASURE YOUR BLOOD PRESSURE?

Among the various health problems afflicting modern people, problems associated with high blood pressure are by far the most common. High blood pressure's dangerously strong correlation with cardiovascular diseases and high morbidity has made measuring blood pressures a necessity of identifying those at risk.

5.3 BLOOD PRESSURE STANDARD

The World Health Organization (WHO) and National High Blood Pressure Education Prgram has developed a Blood pressure standard, according to which areas of low and high-risk blood pressure are identified. This standard however, is a general guideline as individual's blood pressure varies among different people and different groups...etc.

Systolic >= 160 Diastolic >= 100

Systolic 140 - 159 Diastolic

120

90 - 94

140

160

100

90 80

Stage 2 Hypertension Stage 1 Hypertension

Prehypertension

Normal

Systolic (mmHg) ->

Systolic 120 - 139 Diastolic 80 - 89

Systolic < 120 Diastolic < 80

It is important that you consult with your physician regularly. Your physician will tell you your normal blood pressure range as well as the point at which you will be considered at risk.

TOPCOM BPM WRIST 2301

5.4 BLOOD PRESSURE FLUCTUATION

Blood pressure fluctuates all the time! You should not be worried if you encountered two or three measurements at high levels. Blood pressure changes over the month and even throughout the day depending on circumstances (state of mind, temperature, ...) Ex. Fluctuation within the day for a Male, 35 years old.

mHg

Systolic

ENGLISH

Diastolic

18u 24u12u6u

6 BATTERY INSTALLATION

• Open the battery compartiment by sliding the cover away.

• Insert 2 AAA Alkaline batteries. Follow the polarity as indicated in the

battery compartiment.

When the battery is low, the battery icon is displayed.

• Replace the batteries.

• Close the battery compartiment.

Dispose of the batteries at a designated battery disposal unit and not in the household waste. Do not shortcircuit & dispose of in fire. Remove the battery if this device is not going to be used for a long period.

NiMH

TOPCOM BPM WRIST 2301

7 BUTTONS

1. Short user info

2. Wrist cuff

3. RECALL button (RCAL)

4. MEMO button

5. START button

6. POWER button

7. PROGRAM button

8. Battery compartment

9. LCD display

8DISPLAY

1. Hour/Minutes

2. Systolic pressure

3. Diastolic pressure

4. Pulse rate

5. Battery Low indicator

6. Stored in Memory Zone 2

7. Stored in Memory Zone 1

8. Month/Day

TOPCOM BPM WRIST 2301

9 APPLYING THE CUFF

1. Remove all watches, jewelry, etc. prior to attaching the wrist monitor. Clothing sleeves should be rolled up and the cuff should be wrapped on bare skin for correct measurements. Apply cuff to left wrist with palm facing up.

2. Make sure the edge of the cuff is

1cm

about 1 cm from the palm. In order to insure accurate-measurements.

ENGLISH

3. Fasten the velcro strap securely around your wrist so there is no extra space between the cuff and the wrist. If the cuff is not wrapped tight enough, the measurement values will be false.

4. If your physician has diagnosed you with poor circulation on your left arm, place the cuff around your right wrist.

TOPCOM BPM WRIST 2301

(X)

10 MEASURING POSTURE

1. Relax your entire body,especially the area between your elbow and fingers. Place your elbow on a table so that the cuff is at the same level as your heart.

Your heart is located slightly below your arm pit.

2. If the cuff is not at the same level as your heart or if you can not keep your arm completely still throughout the reading, use a soft object such as folded towel to support your arm.

3. Turn your palm upwards.Sit upright in a chair, and take 5-6 deep breaths.Avoid leaning back while the measurementis being taken.

11 MEASUREMENT

11.1 IMPORTANT

1. This monitor automatically switches off 3 minutes after the last key operation.

2. To interrupt the measurement, simply press any key. The cuff will deflate immediately after a key is pressed.

3. During the measurement, do not talk or move your arm or hand muscles.

TOPCOM BPM WRIST 2301

11.2 PROCEDURE

1. Press the POWER button. All digits will light up, checking the display functions. The checking procedure will complete after about 2 seconds.

2. After all symbols appear, the display will show "0" with the designated Memory Zone. At this time,the monitor is "Ready to Measure".

ENGLISH

3. Press the START button. Once the monitor automatically inflates the cuff to approximately 180 mmHg, measurement will begin.

This monitor will re-inflate automatically to approximately 220mmHg if the system detects that your body needs more pressure to measure your blood pressure.

4. When the measurement is completed, systolic, diastolic and pulse will be shown simultaneously on the LCD screen.

When a mistake was detected during measurement the Error mark appears on the display

TOPCOM BPM WRIST 2301

12 MEMORY

The BPM 2301 has two Memory zones. Each can store up to 30 measurements including the date and time

To store measurement results:

• After the measurement, press the PROGRAM button to select the memory zone 1 or 2 in which you want to store the measurement result.

• Press the MEMO button to confirm.

To recall measurement results:

• In stand-by, press the PROGRAM button to select the memory zone 1 or 2 from which you want to recall the measurement result.

• Press the RECALL button to confirm. The last measurement will be shown first. Every new press of the RECALL button calls for one prior value stored.

When the batteries are installed, the data in the memories will not be lost even when the Blood Pressure Monitor is switched off.

Remove the batteries for more than 10 seconds to erase the memories.

TOPCOM BPM WRIST 2301

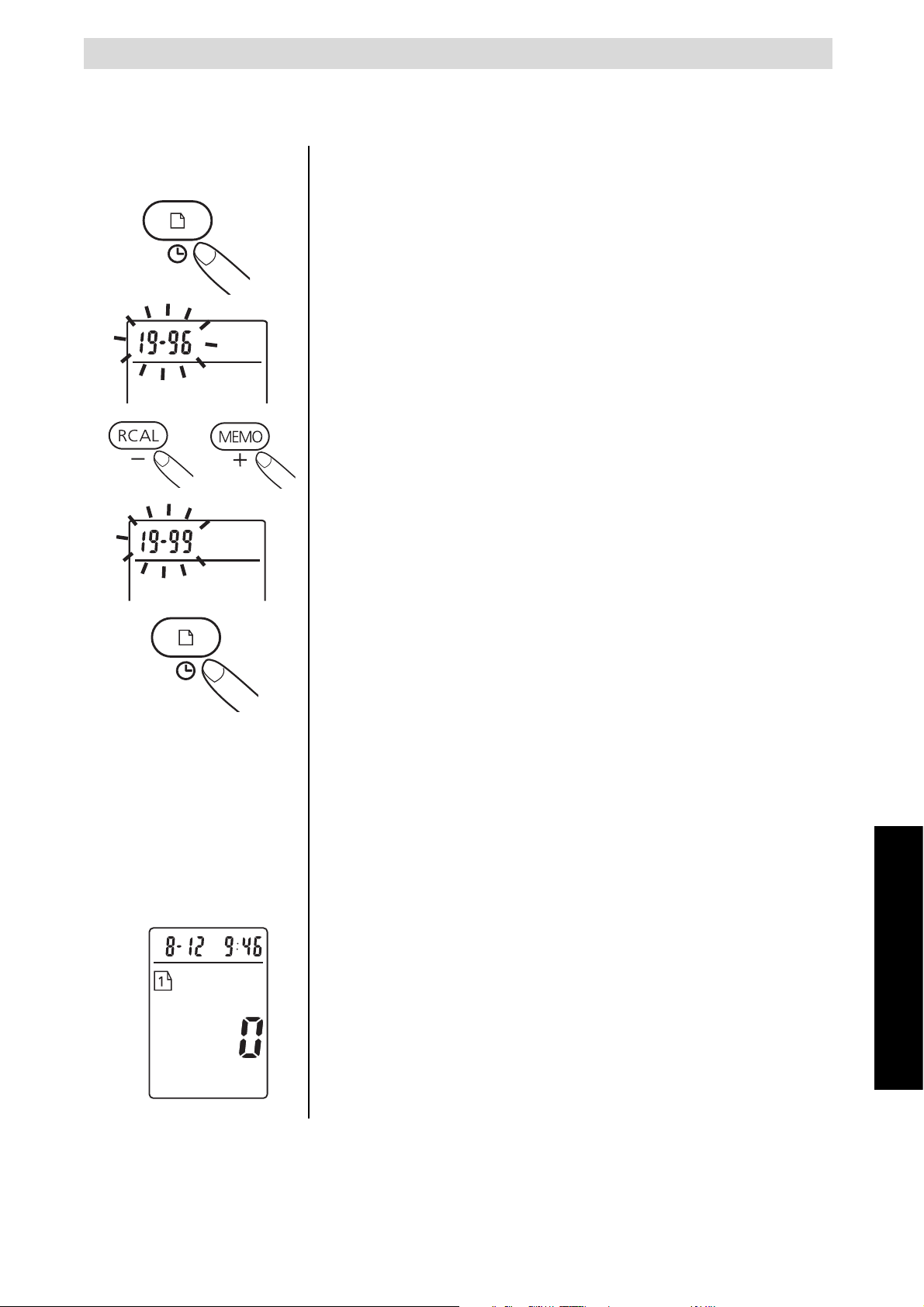

13 TIME ADJUSTMENT

To adjust the time:

• While the Blood Pressure Monitor is turned on, press and hold the PROGRAM button for 3 seconds until the date/time disappears.

• Release the PROGRAM button, the display will show a blinking number showing the year.

• Change the year using the MEMO or the RECALL button.

• Press the PROGRAM button again to confirm the entry, and the screen will show a blinking number representing the month.

ENGLISH

• Change the date and time as described in Step2 above, using the MEMO or RECALL button to change and the PROGRAM button to confirm every setting.

• After setting the minutes, a "0" will reappear as the BloodPressure Monitor is ready for measurement.

TOPCOM BPM WRIST 2301

14 TOPCOM WARRANTY

14.1 WARRANTY PERIOD

The Topcom units have a 24-month warranty period. The warranty period starts on the day the new unit is purchased. Consumables or defects causing a negligible effect on operation or value of the equipment are not covered. The warranty has to be proven by presentation of the original purchase receipt, on which the date of purchase and the unit-model are indicated.

14.2 WARRANTY HANDLING

A faulty unit needs to be returned to a Topcom service centre including a valid purchase note. If the unit develops a fault during the warranty period, Topcom or its officially appointed service centre will repair any defects caused by material or manufacturing faults free of charge. Topcom will at its discretion fulfil its warranty obligations by either repairing or exchanging the faulty units or parts of the faulty units. In case of replacement, colour and model can be different from the original purchased unit. The initial purchase date shall determine the start of the warranty period. The warranty period is not extended if the unit is exchanged or repaired by Topcom or its appointed service centres.

14.3 WARRANTY EXCLUSIONS

Damage or defects caused by incorrect treatment or operation and damage resulting from use of non-original parts or accessories not recommended by Topcom are not covered by the warranty. The warranty does not cover damage caused by outside factors, such as lightning, water and fire, nor any damage caused during transportation. No warranty can be claimed if the serial number on the units has been changed, removed or rendered illegible.

TOPCOM BPM WRIST 2301

1. Inleiding 16

2. Veiligheidsinstructies 16

3. Technische specificaties 17

4. Handige tips 17

5. Bloeddruk 18

5.1 Wat is bloeddruk? 18

5.2 Waarom moet u uw bloeddruk meten? 18

5.3 Bloeddruknorm 18

5.4 Bloeddrukschommeling 19

6. Batterijen plaatsen 19

7. Knoppen 20

8. Display 20

9. De polsband aanbrengen 21

10. Meethouding 22

11. Meting 22

11.1 Belangrijk 22

11.2 Procedure 23

12. Geheugen 24

13. Datum en tijd instellen 25

14. Topcom garantie 26

14.1 Garantieperiode 26

14.2 Afwikkeling van garantieclaims 26

14.3 Garantiebeperkingen 26

NEDERLANDS

Het toestel voldoet aan de basiseisen van de R&TTE-richtlijn 93/42/EEC

and 89/336/EEC. Dit wordt bevestigd door de CE-markering

TOPCOM BPM WRIST 2301

1 INLEIDING

Gefeliciteerd met uw aankoop van de Topcom BPM wrist 2301. Deze volautomatische bloeddrukmeter, polsmodel, is gebruiksvriendelijk en ideaal voor dagelijkse metingen. Op het grote display worden bovendruk- (systolisch), onderdruk- (diastolisch) en polsslagwaarden weergegeven, allemaal duidelijk af te lezen op het eind van elke meting. Bovendien kunt u tot 30 metingen per Geheugenzone opslaan, ideaal voor gebruikers die hun bloeddruk regelmatig willen controleren en opvolgen. De BPM wrist 2301 is compact en draagbaar, en zo ideaal voor gebruik thuis en onderweg.

Lees deze handleiding aandachtig alvorens het toestel te gebruiken. Voor specifieke informatie over uw eigen bloeddruk, raden we u aan uw arts te raadplegen. Bewaar de gebruikershandleiding op een veilige plaats voor later gebruik.

2 VEILIGHEIDSINSTRUCTIES

1. Dit toestel is enkel geschikt voor huishoudelijk gebruik. Het is niet de bedoeling om met deze meter een raadpleging bij uw dokter te vervangen.

2. Voor gebruikers die lijden aan aritmie (atriale of ventriculaire premature hartslag of atriale fibrillatie), suikerziekte, slechte bloedsomloop, nieraandoeningen, of voor gebruikers die een beroerte hebben gekregen of gebruikers die buiten bewustzijn zijn, is het toestel niet geschikt. In geval van twijfel, raadpleeg uw arts.

3. Dit toestel mag niet worden gebruikt door kinderen, anders kunnen gevaarlijke situaties ontstaan.

4. Het toestel omvat precisiecomponenten. Daarom moet het worden beschermd tegen extreme temperaturen, vochtigheid en direct zonlicht. Laat het toestel niet vallen en vermijd sterke schokken. Bescherm het tegen stof.

5. Lekkende batterijen kunnen schade aan het toestel veroorzaken. Verwijder de batterijen wanneer u het toestel langere tijd niet gebruikt.

6. Druk niet op START zolang de polsband niet rond de pols is bevestigd.

7. Demonteer het toestel of de polsband niet.

8. Als het toestel op een koude plaats wordt bewaard, laat het dan eerst op kamertemperatuur komen alvorens het te gebruiken.

9. Reinig de bloeddrukmeter en de polsband zorgvuldig met een licht vochtige, zachte doek. Oefen geen druk uit. Draai de voorgevormde polsband niet binnenstebuiten. Was de polsband niet en gebruik ook geen chemisch reinigingsmiddel om hem te reinigen. Gebruik nooit verdunner, alcohol of benzine als reinigingsmiddel.

10. Voor nauwkeurige metingen raden we u aan het toestel om de twee jaar te kalibreren.

TOPCOM BPM WRIST 2301

3 TECHNISCHE SPECIFICATIES

Voedingsbron Meetmethode Meetzone

Nauwkeurigheid

Druksensor Oppompen Leeglopen Geheugencapaciteit Automatische uitschakeling Bedrijfstemperatuur

Opslagtemperatuur

Gewicht Polsomtrek Leeftijdsbeperkingen

Afmetingen

K.B. Classificatie

3V DC: Twee LR03 (AAA) alkalinebatterijen Oscillometrisch Druk: 20~280 mmHg Polsslag: 40~180 slagen/minuut Druk: ±3 mmHg Polsslag: binnen ±5% van meetresultaat Halfgeleider Pompgestuurd Automatische drukaflaatklep 30 geheugenplaatsen voor elke zone 3 minuten na laatste toetsdruk: 10°C~40°C(50°F~104°F) 40~85% RH max.

-5°C~60°C (23°F~140°F)

10~95% RH max. 115g (zonder batterijen) 13,5~19,5cm(5,3"~7,7") Ouder dan 18 jaar 81(L) x 78(W) x 78(H) mm Kortstondig gebruik 3 minuten. Classificatie type BF

NEDERLANDS

*Wijzigingen aan specificaties zonder voorafgaande kennisgeving voorbehouden.

4 HANDIGE TIPS

Hieronder vindt u enkele handige tips die u helpen nauwkeurigere resultaten te verkrijgen:

• Meet uw bloeddruk niet onmiddellijk nadat u uitgebreid heeft gegeten.

Om nauwkeurigere resultaten te verkrijgen, wacht u het best één uur vooraleer te meten.

• Rook niet of drink geen alcohol voordat u uw bloeddruk meet.

• Tijdens een meting mag u niet lichamelijk moe of uitgeput zijn.

• Het is belangrijk dat u tijdens de meting ontspant. Probeer 15 minuten

te rusten vooraleer uw bloeddruk te meten.

• Meet uw bloeddruk niet als u gestrest of gespannen bent.

• Meet uw bloeddruk bij een normale lichaamstemperatuur. Als u het

koud of warm heeft, wacht u beter een beetje vooraleer uw bloeddruk te meten.

• Als de meter op een erg koude plaats wordt opgeslagen, (dichtbij

vriestemperatuur), zet hem dan gedurende minstens één uur in een warme ruimte vooraleer hem te gebruiken.

• Wacht ongeveer 5 minuten vooraleer u opnieuw uw bloeddruk meet.

TOPCOM BPM WRIST 2301

Diastolic (mmHg)

5 BLOEDDRUK

5.1 WAT IS BLOEDDRUK?

Bloeddruk is de druk die wordt uitgeoefend op de slagaderwand door het bloed dat door de slagaders stroomt. De druk die wordt gemeten wanneer het hart samentrekt en bloed uit het hart stuwt, is systolisch (bovendruk). De druk die wordt gemeten wanneer het hart uitzet door het bloed dat terugstroomt naar het hart wordt de diastolische (onderdruk) bloeddruk genoemd.

5.2 WAAROM MOET U UW BLOEDDRUK METEN?

Van de verschillende gezondheidsproblemen waarmee de moderne mens heeft af te rekenen, komen problemen gepaard met een hoge bloeddruk verreweg het vaakst voor. Door de gevaarlijk sterke correlatie tussen hoge bloeddruk en cardiovasculaire aandoeningen en het hoge ziektecijfer zijn bloeddrukmetingen noodzakelijk geworden om de risicogroepen te identificeren.

5.3 BLOEDDRUKNORM

De Wereldgezondheidsorganisatie (WHO) en het Nationale Voorlichtingsprogramma voor Hoge Bloeddruk hebben een bloeddruknorm ontwikkeld aan de hand waarvan bloeddrukwaarden met laag en hoog risico worden geïdentificeerd. Die norm is echter slechts een algemene richtlijn, want de individuele bloeddruk verschilt van persoon tot persoon en van groep tot groep...enz.

Systolic >= 160 Diastolic >= 100

Systolic 140 - 159 Diastolic 90 - 94

120

140

160

100

90 80

Stage 2 Hypertension Stage 1 Hypertension

Prehypertension Normal

Systolic (mmHg) ->

Systolic 120 - 139 Diastolic 80 - 89

Systolic < 120 Diastolic < 80

Het is belangrijk dat u regelmatig uw arts raadpleegt. Uw arts zal u vertellen wat uw normale bloeddrukbereik is en vanaf welke waarde u risico loopt.

TOPCOM BPM WRIST 2301

5.4 BLOEDDRUKSCHOMMELING

De bloeddruk schommelt heel de tijd! U hoeft zich nog niet ongerust te maken als u twee of drie keer een hoge bloeddruk meet. De bloeddruk verandert in de loop van de maand en zelfs in de loop van de dag, afhankelijk van de omstandigheden (gemoedsgesteldheid, temperatuur, ...)

Vb. Schommeling op één dag voor een man, 35 jaar.

mHg

Systolic

Diastolic

18u 24u12u6u

6 BATTERIJEN PLAATSEN

• Open het batterijvak door het afdekplaatje weg te schuiven.

NEDERLANDS

• Plaats de 2 AAA alkalinebatterijen. Let op de in het batterijvak aangeduide polariteit.

Gooi de batterijen bij het klein gevaarlijk afval en niet bij het gewone huisvuil. Maak geen kortsluiting & gooi de batterijen niet in vuur. Verwijder de batterij als u het toestel langere tijd niet gebruikt.

NiMH

TOPCOM BPM WRIST 2301

7 KNOPPEN

1. Beknopte gebruikersinfo

2. Polsband

3. RECALL-knop (RCAL)

4. MEMO-knop

5. START-knop

6. POWER-knop

7. PROGRAM-knop

8. Batterijvak

9. LCD-scherm

8DISPLAY

1. Uur/Minuten

2. Systolische druk

3. Diastolische druk

4. Polsslag

5. LED zwakke batterij

6. Opgeslagen in Geheugenzone 2

7. Opgeslagen in Geheugenzone 1

8. Maand/Dag

TOPCOM BPM WRIST 2301

9 DE POLSBAND AANBRENGEN

1. Verwijder horloges, juwelen, enz. vooraleer u de polsband bevestigt. Rol uw mouwen op en bevestig de polsband op uw naakte huid om een correcte meting te verzekeren. Bevestig de polsband op uw linkerpols met uw handpalm naar boven gericht.

1cm

2. Voor nauwkeurige metingen, moet de rand van de polsband ongeveer 1 cm van de palm van uw hand verwijderd zijn.

3. Bevestig de velcroband stevig rond uw pols zodat er geen speling is tussen de polsband en uw pols. Als de polsband niet stevig genoeg rond de pols wordt gewikkeld, zijn de meetresultaten verkeerd.

NEDERLANDS

4. Als uw arts een zwakke bloedsomloop aan uw linkerarm heeft vastgesteld, bevestig de polsband dan rond uw rechterpols.

TOPCOM BPM WRIST 2301

(X)

10 MEETHOUDING

1. Ontspan heel uw lichaam, vooral het gebied tussen uw elleboog en vingers. Plaats uw elleboog op een tafel zodat de polsband op dezelfde hoogte als uw hart ligt.

Uw hart bevindt zich iets onder uw oksel.

2. Als de polsband niet op dezelfde hoogte als uw hart ligt of als u uw arm niet volledig stil kunt houden gedurende de meting, kunt u een zacht voorwerp gebruiken zoals een opgevouwen handdoek om uw arm te ondersteunen.

3. Draai uw handpalm omhoog. Zit rechtop in een stoel en haal 5-6 keer diep adem. Probeer niet achteruit te leunen tijdens de meting.

11 METING

11.1 BELANGRIJK

1. Deze meter schakelt automatisch uit wanneer gedurende 3 minuten geen toets wordt ingedrukt.

2. Om de meting te onderbreken, drukt u op een willekeurige toets. De polsband zal onmiddellijk leeglopen nadat op een toets is gedrukt.

3. Praat tijdens de meting niet en beweeg ook uw arm- of handspieren niet.

TOPCOM BPM WRIST 2301

11.2 PROCEDURE

1. Druk op de POWER-knop. Alle cijfers lichten op en de schermfuncties worden gecontroleerd. De controleprocedure is voltooid na ongeveer 2 seconden.

2. Wanneer alle symbolen zijn verschenen, verschijnt op het scherm een "0" bij de gewenste Geheugenzone. Op dat moment is de meter "Meetklaar".

3. Druk op de START-knop. Eens de meter de polsband automatisch heeft opgepompt tot ongeveer 180 mmHg, begint de meting.

De meter zal de polsband automatisch verder oppompen tot ongeveer 220mmHg als het systeem detecteert dat uw lichaam meer druk nodig heeft om uw bloeddruk te meten.

4. Als de meting voltooid is, verschijnen de systolische druk, diastolische druk en polsslag tegelijkertijd op het LCD-scherm.

NEDERLANDS

Wanneer tijdens de meting een fout wordt vastgesteld, verschijnt het Error-symbool op het scherm.

TOPCOM BPM WRIST 2301

12 GEHEUGEN

De BPM 2301 heeft twee Geheugenzones. In elke zone kunnen tot 30 metingen, incl. datum en uur, worden opgeslagen.

Meetresultaten opslaan:

• Na de meting drukt u op de PROGRAMknop om geheugenzone 1 of 2 te selecteren waarin u het meetresultaat wilt opslaan.

• Druk op de MEMO-knop om te bevestigen.

Meetresultaten oproepen:

• In stand-by drukt u op de PROGRAM-knop om geheugenzone 1 of 2 te selecteren van waar u het meetresultaat wilt oproepen.

• Druk op de RECALL-knop om te bevestigen. De laatste meting wordt het eerst weergegeven. Met elke druk op de RECALL-toets, gaat u telkens één opgeslagen waarde terug.

Als de batterijen zijn geplaatst, gaan de gegevens in de geheugenzones niet verloren, ook niet wanneer de Bloeddrukmeter wordt uitgeschakeld.

Om de geheugenzones te wissen, verwijdert u de batterijen gedurende meer dan 10 seconden.

TOPCOM BPM WRIST 2301

13 DATUM EN TIJD INSTELLEN

Het uur instellen:

• Terwijl de Bloeddrukmeter aan staat, houdt u de PROGRAM-knop gedurende 3 seconden ingedrukt tot de datum/uur verschijnt.

• Laat de PROGRAM-knop los. Op het scherm verschijnt nu een knipperend nummer voor het jaar.

• U kunt het jaar wijzigen met behulp van de MEMO- of de RECALL-knop.

• Druk nogmaals op de PROGRAM-knop om de invoer te bevestigen. Op het scherm verschijnt nu een knipperend nummer voor de maand.

• Wijzig de datum en het uur zoals beschreven in bovenstaande Stap 2, met behulp van de MEMO- of RECALL-knop en druk op de PROGRAM-knop om elke instelling te bevestigen.

NEDERLANDS

• Nadat u de minuten heeft ingesteld, zal er een "0" verschijnen en is de Bloeddrukmeter meetklaar.

TOPCOM BPM WRIST 2301

14 TOPCOM GARANTIE

14.1 GARANTIEPERIODE

Op de Topcom-toestellen wordt een garantie van 24 maanden verleend. De garantieperiode begint op de dag waarop het nieuwe toestel wordt gekocht. De garantie op batterijen is beperkt tot 6 maanden na aankoop. Kleine onderdelen of defecten die een verwaarloosbaar effect hebben op de werking of waarde van het toestel zijn niet gedekt door de garantie. De garantie moet worden bewezen door voorlegging van het aankoopbewijs waarop de datum van aankoop en het toesteltype staan.

14.2 AFWIKKELING VAN GARANTIECLAIMS

Een defect toestel moet, samen met een geldig aankoopbewijs, worden teruggestuurd naar een Topcom-hersteldienst. Als het toestel tijdens de garantieperiode een defect vertoont, zal Topcom of diens officieel erkende hersteldienst eventuele defecten te wijten aan materiaal- of productiefouten gratis herstellen. Topcom zal naar keuze haar garantieverplichtingen vervullen door defecte toestellen of onderdelen van defecte toestellen ofwel te herstellen ofwel te vervangen. In het geval dat het toestel wordt vervangen, kan de kleur en het model verschillend zijn van het oorspronkelijk gekochte toestel. De oorspronkelijke aankoopdatum is bepalend voor het begin van de garantieperiode. De garantieperiode wordt niet verlengd als het toestel wordt vervangen of hersteld door Topcom of diens officieel erkende hersteldienst.

14.3 GARANTIEBEPERKINGEN

Schade of defecten te wijten aan onoordeelkundig gebruik of bediening en schade te wijten aan het gebruik van niet-originele onderdelen of accessoires die niet zijn aanbevolen door Topcom, worden niet gedekt door de garantie. Topcom draadloze telefoons mogen enkel met oplaadbare batterijen worden gebruikt. Schade te wijten aan het gebruik van niet-oplaadbare batterijen is niet gedekt door de garantie. De garantie dekt geen schade te wijten aan externe factoren, zoals bliksem, water en brand, noch enige transportschade. Er kan geen garantie worden ingeroepen als het serienummer op het toestel is gewijzigd, verwijderd of onleesbaar gemaakt. Garantieclaims zijn ongeldig indien het toestel hersteld, gewijzigd of aangepast werd door de koper of door niet-gekwalificeerde, niet-officieel erkende Topcom-hersteldienst.

TOPCOM BPM WRIST 2301

1. Introduction 28

2. Instructions de sécurité 28

3. Spécifications techniques 29

4. Conseils utiles 29

5. Tension artérielle 30

5.1 Qu’est-ce qu’est la tension artérielle? 30

5.2 Pourquoi mesurer votre tension artérielle? 30

5.3 Norme de tension artérielle 30

5.4 Fluctuation de la tension artérielle 31

6. Installation des piles 31

7. Boutons 32

8. Display 32

9. Placer le manchon 33

10. Position de mesure 34

11. Mesure 34

11.1 Important 34

11.2 Procédure 35

12. Mémoire 36

13. Regler le jour et l'heure 37

14. Garantie Topcom 38

14.1 Période de garantie 38

14.2 Traitement de la garantie 38

14.3 Exclusions de garantie 38

FRANÇAIS

La conformité de l’appareil avec les exigences fondamentales de la directive

européenne R&TTE 93/42/EEC et 89/336/EEC, relative aux terminaux, est

confirmée par le label CE

TOPCOM BPM WRIST 2301

1 INTRODUCTION

Félicitations pour l’achat du Topcom BPM wrist 2301. Ce tensiomètre, entièrement automatique et se plaçant autour du poignet, est facile à utiliser et convient parfaitement à une utilisation quotidienne. Le grand écran affiche la tension systolique, la tension diastolique et le rythme cardiaque, tous trois clairement visibles à la fin de chaque cycle de mesure. En outre, vous pouvez enregistrer jusque 30 mesures par zone de mémoire, ce qui est idéal pour les utilisateurs souhaitant contrôler et suivre leur tension artérielle sur une base régulière. Le BPM wrist 2301 est compact et portable, il est donc idéal pour une utilisation à domicile et en voyage.

Veuillez lire attentivement le mode d’emploi avant d’utiliser l’appareil. Pour des informations spécifiques sur votre tension artérielle, consultez votre médecin. Conservez le mode d’emploi en lieu sûr afin de pouvoir le consulter ultérieurement.

2 INSTRUCTIONS DE SÉCURITÉ

1. Ce produit est prévu pour un usage ménager uniquement. Il ne remplace aucunement une consultation chez votre médecin.

2. L’appareil peut ne pas convenir pour utilisateurs souffrant d’une arythmie commune (auriculaire ou ventriculaire ou fibrillation auriculaire), du diabète, d’une mauvaise circulation du sang, de problèmes rénaux, pour les utilisateurs ayant eu une attaque, ou pour les utilisateurs inconscients. Consultez votre médecin en cas de doute.

3. L’appareil ne doit pas être utilisé par des enfants en vue d’éviter toute situation dangereuse.

4. L’appareil contient des pièces de haute précision. Par conséquent, évitez les températures extrêmes, l’humidité et la lumière directe du soleil. Évitez de laisser tomber ou de donner un choc puissant à l’unité principale, et protégez-la de la poussière.

5. Une fuite des piles peut endommager l’unité. Enlevez les piles lorsque l’unité n’est pas utilisée pendant un long moment.

6. N’appuyez pas sur le bouton START lorsque l’appareil n’est pas placé autour du poignet.

7. Ne démontez pas l’unité principale ou le manchon.

8. Si l’unité est conservée dans un endroit frais, laissez-la s’acclimater à la température ambiante avant de l’utiliser.

9. Nettoyez le tensiomètre et le manchon avec un chiffon doux légèrement humide. N’appuyez pas. Ne pliez pas le manchon préformé de l’intérieur vers l’extérieur. Ne lavez pas le manchon et n’utilisez pas de nettoyant chimique dessus. N’utilisez jamais de dissolvant, d’alcool ou d’essence comme nettoyant.

10. Pour garantir des mesures précises, il est recommandé que le calibrage soit effectué tous les deux ans.

TOPCOM BPM WRIST 2301

3 SPÉCIFICATIONS TECHNIQUES

Alimentation Méthode Zone de mesure

Précision

Capteur de tension Inflation Déflation Capacité de la mémoire Auto-shut-off Conditions de fonctionnement Conditions de stockage

Poids Circonférence du poignet Patient limité Dimensions K.B. Classification

3V DC : Deux piles alcalines LR03 (AAA) Oscillométrique Tension : 20~280 mmHg Rythme cardiaque : 40~180 pulsations/minute Tension : ±3 mmHg Rythme cardiaque : ±5% des mesures Semi-conducteur Actionné par pompe Soupape automatique d’évacuation de pression 30 mémoires dans chaque zone 3 minutes après la dernière pression sur un bouton : 10°C~40°C(50°F~104°F) 40~85% RH max.

-5°C~60°C (23°F~140°F) 10~95% RH max. 115g (sans piles)

13.5~19.5cm(5.3"~7.7") Plus de 18 ans 81(L) x 78(W) x 78(H) mm Fonctionnement de courte durée 3 minutes. Classification de type BF

*Les spécifications sont sujettes à modification sans notification préalable.

4 CONSEILS UTILES

Voici quelques conseils utiles pour vous aider à obtenir des mesures plus précises :

• Ne mesurez pas votre tension artérielle immédiatement après avoir

consommé un grand repas. Pour obtenir des mesures plus précises, veuillez attendre une heure avant de mesurer.

• Ne fumez pas et ne buvez pas d’alcool avant de prendre votre tension

artérielle.

• Pour prendre votre tension, vous ne devez pas être fatigué physiquement.

• Il est important que vous soyez détendu pendant une mesure. Essayez de

vous reposer 15 minutes avant de la prendre.

• Ne prenez pas votre tension si vous êtes stressé ou tendu.

• Prenez votre tension à température normale du corps. Si vous avez froid ou

chaud, attendez un peu avant de prendre votre tension.

• Si le moniteur est conservé à des températures très basses (proches du gel),

placez-le dans un endroit chauffé pendant au moins une heure avant de l’utiliser.

• Attendez environ 5 minutes avant de prendre la mesure suivante.

FRANÇAIS

TOPCOM BPM WRIST 2301

Diastolic (mmHg)

5 TENSION ARTÉRIELLE

5.1 Q

La tension artérielle est la tension exercée sur les parois artérielles lorsque le sang passe dans les artères. La tension mesurée lorsque le cœur se contracte et envoie du sang hors du cœur est dite systolique (plus élevée). La tension mesurée lorsque le cœur se dilate avec le sang revenant dans le cœur est appelée tension diastolique (plus faible).

U’EST-CE QUE LA TENSION ARTÉRIELLE?

5.2 POURQUOI MESURER VOTRE TENSION ARTÉRIELLE?

Parmi les différents problèmes de santé touchant les gens à l’heure actuelle, les problèmes associés à une hypertension sont de loin les plus fréquents. La corrélation entre l’hypertension, les maladies cardiovasculaires et une mortalité élevée exige de mesurer la tension artérielle en vue d’identifier les personnes à risque.

5.3 NORME DE TENSION ARTÉRIELLE

L’Organisation Mondiale de la Santé (OMS) et le National High Blood Pressure Education Program ont développé une norme de tension artérielle, déterminant les zones d’hypotension et d’hypertension. Cette norme constitue toutefois uniquement une directive générale étant donné que la tension individuelle varie d’une personne à l’autre et d’un groupe à l’autre, etc.

Il est important que vous consultiez votre médecin régulièrement. Votre médecin vous indiquera la plage normale de votre tension, ainsi que le point à partir duquel vous présentez des risques.

100

90 80

Stage 2 Hypertension

Stage 1 Hypertension

Prehypertension Normal

Systolic (mmHg) ->

Systolic 120 - 139 Diastolic 80 - 89

Systolic < 120 Diastolic < 80

Systolic >= 160 Diastolic >= 100

Systolic 140 - 159 Diastolic

120

90 - 94

140

160

+ 82 hidden pages
