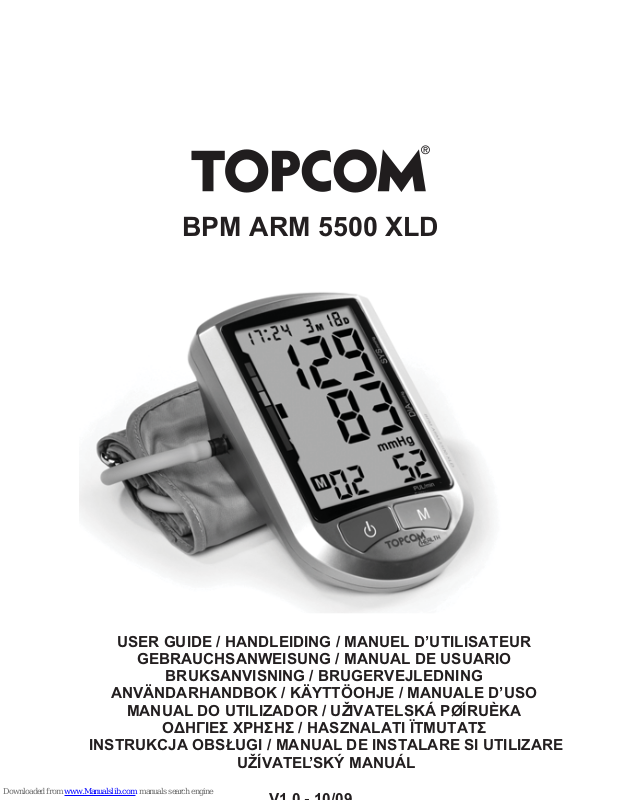

Topcom BPM ARM 5500 XLD User Manual

BPM ARM 5500 XLD

USER GUIDE / HANDLEIDING / MANUEL D’UTILISATEUR

GEBRAUCHSANWEISUNG / MANUAL DE USUARIO

BRUKSANVISNING / BRUGERVEJLEDNING

ANVÄNDARHANDBOK / KÄYTTÖOHJE / MANUALE D’USO

MANUAL DO UTILIZADOR / UŽIVATELSKÁ PØÍRUÈKA

 /HASZNLATI TMUTAT

INSTRUKCJA OBSUGI/MANUAL DE INSTALARE SI UTILIZARE

UŽÍVATEL’SKÝ MANUÁL

This Blood Pressure Monitor complies with the EC Directives and

bears the CE Mark "CE 0197".

This product is in compliance with the essential requirements and

other relevant provisions of the directive 93/42/EEC. The declaration

of conformity can be found on:

http://www.topcom.net/support/cedeclarations.php

The quality of the device has been verified and is in line with the
provisions of the EC council directive 93/42/EEC (EN IEC60601-1­General requirements for safety, EN IEC 60601-1-2:2001 ­Electromagnetic compatibility-Requirements and tests) dated 14 June
1993 concerning medical devices and the EN performance standards
as follow:

• EN 1060-1 Non-invasive sphygmomanometers - General
requirements

• EN 1060-3 Non-invasive sphygmomanometers ­Supplementary requirements for electromechanical blood
pressure measuring systems.

• EN 1060-4 Non-invasive sphygmomanometers - Test
procedures to determine the overall system accuracy of
automated non-invasive sphygmomanometers.

EC

REP

Authorized Representative in the European Community

Topcom Europe NV,
Grauwmeer 17

3001 Heverlee, Belgium,

Manufacturer
Andon Health Co., Ltd
7/F,Hua Qiao Chuang Ye Plaza,No.10 Jin Ping Rd,
Ya An St,Nankai Dist,Tianjin,China

ENGLISH

TOPCOM BPM Arm 5500 XLD

1 Introduction

Congratulations with your purchase of the Topcom BPM Arm 5500 XLD. This fully
automatic, Arm mounted blood pressure monitor is both easy to use and ideally suited
for daily measurements. The large display includes systolic, diastolic and pulse, all
clearly shown at the completion of each reading.
In addition, you can store up to 30 measurements per Memory Zone, ideal for users who
want to monitor and track their blood pressure on a regular basis. The BPM Arm 5500
XLD is compact and portable, making it ideal for home use and travel.

2 Safety instructions

• This product is for household use only. It is not intended as a substitute for
consultation with your doctor.

• For users diagnosed with common arrhythmia (atrial or ventricular premature beats
or atrial fibrillation), diabetes, poor circulation of blood, kidney problems, or for
users suffered from stroke, or for unconscious users, the device might not be
suitable for use. Consult your doctor in case of any doubt.

• The unit should not be operated by children to avoid hazardous situations.

• The unit contains high-precision assemblies. Therefore, avoid extreme
temperatures, humidity and direct sunlight. Avoid dropping or strongly shocking the
main unit, and protect it from dust.

• Leaking batteries can damage the unit. Remove the batteries when the unit is not
used for a long time.

• Do not press the start/stop button when the cuff is not placed around the
arm.

• Do not disassemble the main unit or cuff.

• If the unit is stored in a cold place, allow it to acclimatize at room temperature
before use.

• Clean the blood pressure monitor body and the cuff carefully with a slightly damp,
soft cloth. Do not press. Do not bend the preformed cuff inside out. Do not wash the
cuff or use chemical cleaner on it. Never use thinner, alcohol or petrol (gasoline) as
cleaner.

Please read this manual carefully before use. For specific
information on your own blood pressure, contact your
physician. Put the user guide away in a safe place for
future reference.

9

To avoid inaccurate results caused by electromagnetic
interference between electrical and electronic equipments,
do not use the device near a cell phone or microwave oven.

TOPCOM BPM Arm 5500 XLD

3 Blood pressure

3.1 What is blood pressure?

Blood pressure is the pressure exerted on the artery tube while blood flows through the
arteries. The pressure measured when the heart contracts and sends blood out of the
heart is systolic (highest). The pressure measured when the heart dilates with blood
flowing back into the heart is called diastolic (lowest) blood pressure.

3.2 Why measure your blood pressure?

Among the various health problems afflicting modern people, problems associated with
high blood pressure are by far the most common. High blood pressure's dangerously
strong correlation with cardiovascular diseases and high morbidity has made measuring
blood pressures a necessity of identifying those at risk.

3.3 Blood pressure standard

The World Health Organization (WHO) and
National High Blood Pressure Education
Program has developed a Blood pressure
standard, according to which areas of low
and high-risk blood pressure are identified.
This standard however, is a general
guideline as individual's blood pressure
varies among different people and different
groups...etc.
The WHO classification indicator on your
BPM Arm 5500 XLD will indicate the blood
pressure class together with the result.

It is important that you consult your physician regularly. Your physician will tell you your

Blood pressure
classification

Systolic
(mmHg)

Diastolic
(mmHg)

Color

indication
Stage 3 Hypertension >180 >110 Red
Stage 2 Hypertension 160-179 100-109 Orange
Stage 1 Hypertension 140-159 90-99 Yellow
High - Normal 130-139 85-89 Green
Normal 120-129 80-84 Green
Optimal <120 <80 Green

12

6

5

4

3

2

1

ENGLISH

TOPCOM BPM Arm 5500 XLD

3.4 Blood pressure fluctuation

Blood pressure fluctuates all the time!
You should not be worried if you encountered two or three measurements at high levels.
Blood pressure changes over the month and even throughout the day depending on
circumstances (state of mind, temperature, ...)

4 Battery installation

• Open the battery compartment by pulling the
cover away on the bottom of the unit.

• Insert 4 AA non - rechargeable batteries. Follow
the polarity as indicated in the battery
compartment.

5 Power adapter

The BPM Arm 5500 XLD can operate on
batteries or on the enclosed adapter (DC 6V).

• Connect the power adapter jack with the
power adapter connector on the right
side of the unit .

• Plug the power adapter into the wall
socket.

Do not short-circuit & dispose of in fire.
Remove the battery if this device is not
going to be used for a long period.

When the batteries are low, is
displayed. Low batteries must be

replaced.

7

4

4

Only use the enclosed power adapter

TOPCOM BPM Arm 5500 XLD

6 Buttons

1. Time

2. Date

3. Systolic pressure

4. Power adapter connector

5. Diastolic pressure

6. Heart rate

7. Battery low icon

8. Memory button

9. Start/stop button

10. Memory location

11. Irregular heartbeat icon

12. WHO classification indication

13. Arm cuff connector

DIA

mmHg

SYS

mmHg

PUL/min

M

1 2

10

11

12

89

7

3

5

6

4

13

ENGLISH

TOPCOM BPM Arm 5500 XLD

7 Applying the cuff

1. Remove all watches, jewelry, etc. prior to
attaching the cuff. Clothing sleeves should
be rolled up.

2. Press your brachial artery by two fingers
approximately 2,5 cm above the elbow on
the inside of your left arm to determine
where your strongest pulse is.

3. Slide the end of arm cuff furthest from the
tube through the metal ring to a loop. The
smooth cloth should be on the inside of the
cuff. The Velcro will be on the outside of the
cuff.

4. Put the left arm through the cuff loop. The
bottom of the cuff should be approx. 1,5 cm
above the elbow. The cuff tube should lie
over the brachial artery on the inside of the
arm.

5. Pull the cuff so that the top and bottom
edges are tightened around your arm.

6. When the cuff is positioned properly, press
the Velcro firmly against the pile side of the
cuff. The metal ring will not touch your skin.

7. Relax your entire body, especially the area
between your elbow and fingers. Place your
elbow on a table so that the cuff is at the
same level as your heart. Avoid leaning back
while the measurements being taken.

FP

TOPCOM BPM Arm 5500 XLD

8 Measurement

8.1 Important tips

• This monitor automatically switches off 1 minute after the last key operation.

• To interrupt the measurement, simply press any key. The cuff will deflate
immediately after a key is pressed.

• Do not measure your blood pressure immediately after consuming a large meal. To
obtain more accurate readings, please wait one hour before measuring.

• Do not smoke or drink alcohol before measuring your blood pressure.

• You should not be physically tired or exhausted while taking a measurement.

• It is important that you relax during measurement. Try to take 15-minutes rest
before a reading.

• Do not take measurements if you are under stress or under tension.

• Take your blood pressure at normal body temperature. If you are feeling cold or
hot, wait a while before taking a measurement.

• If the monitor is stored at very low temperature (near freezing), have it placed at a
warm location for at least one hour before using it.

• Wait about 5 minutes before taking the next pressure measurement.

• During the measurement, do not talk or move your arm or hand muscles.

8.2 Procedure

• Press the start/stop button to activate the device.
All segments will be displayed.

• Once the actual Memory zone is displayed (U1-3), press
the memory button to select the desired memory
zone.

• If no button is pressed within 5 seconds, the measurement
will start automatically.

• The display will show the last measurement result before
inflating the cuff to the level that is right for you.

• When the right level is reached, the cuff will deflate.

This monitor will re-inflate automatically to
approximately 220mmHg if the system detects that
your body needs more pressure to measure your
blood pressure.

• When the measurement is completed, systolic, diastolic
and pulse will be shown simultaneously on the LCD
screen.

• The blood pressure classification indicator will be
displayed.

• When an irregular heartbeat is detected, ‘ ’ is
displayed.

DIA

mmHg

SYS

mmHg

PUL/min

DIA

mmHg

SYS

mmHg

PUL/min

mmHg

SYS

mmHg

9

M

8

11

ENGLISH

TOPCOM BPM Arm 5500 XLD

9Memory

The BPM Arm 5500 XLD has 3 Memory zones. Each can store
up to 30 measurements including the date and time.
The result will be stored automatically in the selected Memory
Zone after the measurement.

Select the desired Memory Zone before measurement after
pressing the start/stop button .

To recall measurement results:
When the clock is displayed,

• Press the memory button to enter memory mode.

• Press the start/stop button select the desired
memory zone. The number of stored measurement results
is display.

• Press the memory button . The average of all
results in the selected memory zone will be displayed for 3
seconds before displaying the last measurement result.

• Press the memory button repeatedly for prior
values stored.

• After the oldest record is displayed, the unit will switch
back to normal time.

To erase all data from one memory zone:

• Press the memory button to enter memory mode.

• Press the start/stop button to select the desired
memory zone.

• When the last measurements result is displayed, press
and hold the memory button for 3 seconds to
erase all records from the selected memory zone.

DIA

mmHg

SYS

mmHg

PUL/min

DIA

mmHg

SYS

mmHg

PUL/min

DIA

mmHg

SYS

mmHg

PUL/min

9

M

8

9

M

8

M

8

M

8

9

M

8

TOPCOM BPM Arm 5500 XLD

9.1 Time adjustment

10 Troubleshoot

To adjust the date an time:

• Press the start/stop and memory button
simultaneously. The month will blink on the display.

• Press the memory button successively to change
the month.

• Press the start/stop button to confirm the month.
The day will blink on the display.

• Change the day, hours and minutes as described above,
using the memory button to change and the start/
stop button to confirm every setting.

• After setting the minutes, the device is ready to use.

Error message
on display

Reason Solution

Batteries low Change the batteries

Er0 Pressure system is unstable before

measurement.

Don't move and try again.

Er1 Systolic pressure detect fail
Er2 Diastolic pressure detect fail
Er3 Pneumatic system blocked or cuff is

too tight during inflation

Place the cuff correctly and
try again.

Er4 Pneumatic system leakage or cuff is

too loose during inflation

Er5 Inflation above 300mmHg

Measure again after 5
minutes. If the monitor is still
abnormal, please contact the
local distributor or the
factory.

Er6 Over 3 minutes while pressure

above 15 mmHg
Er7 EEPROM accessing error
Er8 Device parameter check error
Er9 MCU self-verity error
ErA Span error: pressure sensor

parameter error

DIA

mmHg

SYS

mmHg

PUL/min

9

M

8

9

M

8

9

7

ENGLISH

TOPCOM BPM Arm 5500 XLD

11 Technical specifications

*Specifications are subject to change without notice.

Model No.
Measurement
Inflation
Memory capacity

Range

Accuracy

Power Supply

Auto Power Off
Operating Temperature
Operation Humidity
Storage Temperature
Storage Humidity
Weight (exclude batteries)
External Dimensions
Cuff size
Limited patient

Classification

KD-5031
Oscillometric
Automatic inflation with pump
3 Memory zones for each 30 memories with
date and time
Pressure: 0 ~ 295 mmHg
Pulse rate: 40 ~ 180 beats/min
Pressure: within ± 3 mmHg
Pulse rate: within ± 5% of reading
4 X ”AA” Alkaline batteries (6 V)
or 6V DC power adapter
1 minute after last key operation
+5°C to +40°C
< 85% RH

-20°C to +55°C
< 95% RH
Approximately 300g (without batteries)
165(L) x 96(W) x 65(H) mm
520mm x 140mm
Over 18 years old

• Internally powered equipment

• Class II

• Classification of type BF

• IPX0

• Not suitable for use in presence of
flammable anaesthetic mixture with air or
with oxygen or nitrous oxide

• Continuous operation with short-time
loading

The CE symbol indicates that the unit complies with the essential

requirements of the directive 93/42/EEC.

TOPCOM BPM Arm 5500 XLD

12 Disposal of the device

At the end of the product lifecycle, you should not throw this product into the
normal household garbage but bring the product to a collection point for the
recycling of electrical and electronic equipments. The symbol on the product,
user guide and/or box indicate this.

Some of the product materials can be re-used if you bring them to a recycling
point. By re-using some parts or raw materials from used products you make an
important contribution to the protection of the environment. Please contact your local
authorities in case you need more information on the collection points in your area.

13 Topcom Warranty

13.1 Warranty period

The Topcom units have a 24-month warranty period. The warranty period starts on the
day the new unit is purchased. There is no warranty on standard or rechargeable
batteries (AA/AAA type).
Consumables or defects causing a negligible effect on operation or value of the
equipment are not covered.
The warranty has to be proven by presentation of the original or copy of the purchase
receipt, on which the date of purchase and the unit-model are indicated.

13.2 Warranty handling

A faulty unit needs to be returned to a Topcom service centre including a valid purchase
note.
If the unit develops a fault during the warranty period, Topcom or its officially appointed
service center will repair any defects caused by material or manufacturing faults free of
charge, by either repairing or exchanging the faulty units or parts of the faulty units. In
case of replacement, colour and model can be different from the original purchased unit.
The initial purchase date shall determine the start of the warranty period. The warranty
period is not extended if the unit is exchanged or repaired by Topcom or its appointed
service centre.

13.3 Warranty exclusions

Damage or defects caused by incorrect treatment or operation and damage resulting
from use of non-original parts or accessories are not covered by the warranty.
The warranty does not cover damage caused by outside factors, such as lightning, water
and fire, nor any damage caused during transportation.
No warranty can be claimed if the serial number on the units has been changed, removed
or rendered illegible.
Any warranty claims will be invalid if the unit has been repaired, altered or modified by

NEDERLANDS

TOPCOM BPM Arm 5500 XLD

1 Inleiding

Gefeliciteerd met uw aankoop van de Topcom BPM Arm 5500 XLD. Deze
volautomatische armbloeddrukmeter is gebruiksvriendelijk en ideaal voor dagelijkse
metingen. Op de grote display worden bovendruk- (systolisch), onderdruk- (diastolisch)
en hartslagwaarden weergegeven, allemaal duidelijk af te lezen op het eind van elke
meting.
Bovendien kunt u tot 30 metingen per geheugenzone opslaan, ideaal voor gebruikers die
hun bloeddruk regelmatig willen controleren en opvolgen. De BPM Arm 5500 XLD is
compact en draagbaar, en zo ideaal voor gebruik thuis en onderweg.

2 Veiligheidsinstructies

1. Dit product is enkel geschikt voor huishoudelijk gebruik. Dit toestel is niet bedoeld

om raadpleging van uw huisarts te vervangen.

2. Voor gebruikers die lijden aan aritmie (atriale of ventriculaire premature hartslag of

atriale fibrillatie), suikerziekte, slechte bloedsomloop, nieraandoeningen, of voor
gebruikers die een beroerte hebben gehad of gebruikers die bewusteloos zijn, is
het toestel niet geschikt. In geval van twijfel, raadpleeg uw arts.

3. Dit toestel mag niet worden gebruikt door kinderen, anders kunnen er gevaarlijke

situaties ontstaan.

4. Het toestel omvat precisiecomponenten. Daarom moet het worden beschermd

tegen extreme temperaturen, vochtigheid en direct zonlicht. Laat het toestel niet
vallen en vermijd sterke schokken. Bescherm het tegen stof.

5. Lekkende batterijen kunnen schade aan het toestel veroorzaken. Verwijder de

batterijen wanneer u het toestel langere tijd niet gebruikt.

6. Druk niet op de start/stop-toets zolang de manchet niet rond de bovenarm

is bevestigd.

7. Demonteer het toestel of de manchet niet.

8. Als het toestel op een koude plaats wordt bewaard, laat het dan eerst op

kamertemperatuur komen alvorens het te gebruiken.

9. Reinig de bloeddrukmeter en de manchet voorzichtig met een licht vochtige,

zachte doek. Oefen geen druk uit. Draai de voorgevormde manchet niet
binnenstebuiten. Was de manchet niet en gebruik ook geen chemisch
reinigingsmiddel om hem te reinigen. Gebruik nooit verdunner, alcohol of benzine
als reinigingsmiddel.

Lees deze handleiding aandachtig alvorens het toestel te
gebruiken. Voor specifieke informatie over uw eigen
bloeddruk, raden we u aan uw arts te raadplegen. Bewaar
de gebruikershandleiding op een veilige plaats voor later
gebruik.

9

Gebruik het toestel niet in de buurt van een mobiele

TOPCOM BPM Arm 5500 XLD

3 Bloeddruk

3.1 Wat is bloeddruk?

Bloeddruk is de druk die wordt uitgeoefend op de slagaderwand door het bloed dat door
de slagaders stroomt. De druk die wordt gemeten wanneer het hart samentrekt en bloed
uit het hart stuwt, is systolisch (bovendruk). De druk die wordt gemeten wanneer het hart
uitzet door het bloed dat terugstroomt naar het hart wordt de diastolische bloeddruk
(onderdruk) genoemd.

3.2 Waarom moet u uw bloeddruk meten?

Van de verschillende gezondheidsproblemen waarmee de moderne mens heeft af te
rekenen, komen problemen gepaard met een hoge bloeddruk verreweg het vaakst voor.
Door de gevaarlijk sterke correlatie tussen hoge bloeddruk en cardiovasculaire
aandoeningen en het hoge ziektecijfer zijn bloeddrukmetingen noodzakelijk geworden
om de risicogroepen te identificeren.

3.3 Bloeddruknorm

De Wereldgezondheidsorganisatie (WHO) en
het Nationale Voorlichtingsprogramma voor
Hoge Bloeddruk hebben een bloeddruknorm
ontwikkeld aan de hand waarvan
bloeddrukwaarden met laag en hoog risico
worden geïdentificeerd. Die norm is echter
slechts een algemene richtlijn, want de
individuele bloeddruk verschilt van persoon
tot persoon en van groep tot groep enz.
De WHO classificatie-indicator op uw
BPM Arm 5500 XLD geeft de
bloeddrukklasse samen met het resultaat
aan.

Bloeddruk classificatie Systolisch

(mmHg)

Diastolisch
(mmHg)

Kleurindicatie

Niveau 3 hypertensie >180 >110 Rood
Niveau 2 hypertensie 160-179 100-109 Oranje
Niveau 1 hypertensie 140-159 90-99 Geel
Hoog – Normaal 130-139 85-89 Groen
Normaal 120-129 80-84 Groen
Optimaal <120 <80 Groen

Systolisch (mmHg)

Diastolisch (mmHg)

Matige hypertensie

Milde hypertensie

Hoog-Normaal

Normaal

Ernstige hypertensie

12

6

5

4

3

2

1

NEDERLANDS

TOPCOM BPM Arm 5500 XLD

3.4 Bloeddrukschommeling

De bloeddruk schommelt voortdurend!
U hoeft zich nog niet ongerust te maken als u twee of drie keer een hoge bloeddruk meet.
De bloeddruk verandert in de loop van de maand en zelfs in de loop van de dag,
afhankelijk van de omstandigheden (gemoedsgesteldheid, temperatuur enz.).

4 Batterijen plaatsen

• Open het batterijvak door het deksel aan de

onderkant van het toestel te verwijderen.

• Plaats 4 niet-oplaadbare AA-batterijen. Let op

de in het batterijvak aangeduide polariteit.

5 Stroomadapter

De BPM Arm 5500 XLD kan op batterijen of
met de meegeleverde adapter (DC 6V)
werken.

• Steek de stekker van de stroomadapter

in de connector van de stroomadapter
aan de rechterkant van het toestel.

• Steek de stroomadapter in het

stopcontact.

Sluit de batterijen niet kort en gooi ze
nooit in het vuur. Verwijder de batterij
als u het toestel langere tijd niet
gebruikt.
Als de batterijen bijna leeg zijn, dan

verschijnt op de display.
Batterijen die bijna leeg zijn, moeten

worden vervangen.

7

4

4

Gebruik alleen de meegeleverde stroomadapter.

TOPCOM BPM Arm 5500 XLD

6Toetsen

1. Alarm/Klok

2. Datum

3. Systolische druk

4. Connector stroomadapter

5. Diastolische druk

6. Hartslag

7. Pictogram batterij bijna leeg

8. Geheugentoets

9. Start/stop-toets

10. Geheugenplaats

11. Pictogram onregelmatige hartslag

12. WHO classificatie-indicatie

13. Stekker armmanchet

DIA

mmHg

SYS

mmHg

PUL/min

M

1 2

10

11

12

89

7

3

5

6

4

13

NEDERLANDS

TOPCOM BPM Arm 5500 XLD

7 De manchet aanbrengen

8Meting

8.1 Belangrijke tips

1. Verwijder horloges, juwelen enz. vooraleer u
de manchet bevestigt. Rol uw mouwen op.

2. Druk met twee vingers op de slagader aan
de binnenkant van uw linkerarm ongeveer
2,5 cm boven uw elleboog om vast te stellen
waar uw hartslag het sterkst is.

3. Schuif het uiteinde van de manchet dat zich
het verst van de luchtslang bevindt, door de
metalen ring en maak een lus. Het zachte
stof moet aan de binnenkant van de manchet
zitten. De klittenband moet zich aan de
buitenkant van de manchet bevinden.

4. Steek uw linkerarm door de lus van de
manchet. De onderkant van de manchet
moet zich ongeveer 1,5 cm boven de
elleboog bevinden. De luchtslang van de
manchet moet over de slagader aan de
binnenkant van de arm liggen.

5. Trek aan de manchet tot de boven- en
onderrand strak tegen uw arm liggen.

6. Als de manchet in de juiste positie ligt, maakt
u het klittenband stevig vast. De metalen ring
mag uw huid niet raken.

7. Ontspan heel uw lichaam, vooral het gebied
tussen uw elleboog en vingers. Plaats uw
elleboog op een tafel zodat de manchet zich
op dezelfde hoogte bevindt als uw hart. Leun
niet achterover tijdens de metingen.

FP

TOPCOM BPM Arm 5500 XLD

• Meet uw bloeddruk niet onmiddellijk nadat u uitgebreid hebt gegeten. Om
nauwkeurige resultaten te verkrijgen, wacht u het best één uur alvorens te meten.

• Rook niet of drink geen alcohol voordat u uw bloeddruk meet.

• Tijdens een meting mag u niet lichamelijk moe of uitgeput zijn.

• Het is belangrijk dat u zich tijdens de meting ontspant. Probeer 15 minuten te
rusten voordat u uw bloeddruk neemt.

• Meet uw bloeddruk niet als u gestrest of gespannen bent.

• Meet uw bloeddruk bij een normale lichaamstemperatuur. Als u het koud of warm
hebt, wacht u beter een tijdje alvorens uw bloeddruk te meten.

• Als de meter op een erg koude plaats wordt bewaard (dichtbij vriestemperatuur),
zet hem dan gedurende minstens één uur in een warme ruimte vooraleer hem te
gebruiken.

• Wacht ongeveer 5 minuten vooraleer u opnieuw uw bloeddruk meet.

• Praat niet tijdens de meting en beweeg ook uw arm- of handspieren niet.

8.2 Procedure

• Druk op de start/stop-toets om het toestel te
activeren. Alle segmenten worden weergegeven.

• Als de actuele geheugenzone weergegeven wordt (U1-3),
drukt u op de geheugentoets om de gewenste
geheugenzone te selecteren.

• Als er gedurende 5 seconden geen toets wordt ingedrukt,
dan start de meting automatisch.

• Op de display verschijnt het laatste meetresultaat voordat de
manchet wordt opgepompt tot het niveau dat goed is voor u.

• Als het juiste niveau bereikt is, loopt de manchet
automatisch leeg.

De meter zal de manchet automatisch verder oppompen
tot ongeveer 220 mmHg als het systeem detecteert dat
uw lichaam meer druk nodig heeft om uw bloeddruk te
meten.

• Als de meting voltooid is, verschijnen de systolische en
diastolische druk en de hartslag tegelijkertijd op het lcd­scherm.

• De cassificatie-indicator voor de bloeddruk verschijnt.

• Bij een onregelmatige hartslag verschijnt ‘ ’ .

• Wanneer er tijdens het meten een fout wordt waargenomen,
wordt de foutmelding ‘Er’ weergegeven (zie “ 10. Problemen
oplossen” ).

• Druk op de start/stop-toets om het toestel uit te
schakelen.

DIA

mmHg

SYS

mmHg

PUL/min

DIA

mmHg

SYS

mmHg

PUL/min

DIA

mmHg

SYS

mmHg

PUL/min

9

M

8

11

9

NEDERLANDS

TOPCOM BPM Arm 5500 XLD

9 Geheugen

De BPM Arm 5500 XLD heeft 3 geheugenzones. In elke zone
kunnen tot 30 metingen, inclusief datum en tijd, worden
opgeslagen.
Het resultaat wordt automatisch opgeslagen in de
geselecteerde geheugenzone na de meting.

Selecteer voor de meting de gewenste geheugenzone nadat u
op de start/stop-toets gedrukt hebt.

Meetresultaten oproepen:
Als de klok wordt weergegeven.

• Druk op de geheugentoets om de
geheugenmodus te selecteren.

• Druk op de start/stop-toets om de gewenste
geheugenzone te selecteren. Het aantal opgeslagen
meetresultaten wordt weergegeven.

• Druk de geheugentoets in. Het gemiddelde van
alle resultaten in de geselecteerde geheugenzone wordt 3
seconden weergegeven voordat het laatste meetresultaat
wordt weergegeven.

• Druk meerdere keren op de geheugentoets om
eerdere meetresultaten op te roepen.

• Nadat de oudste meting op het scherm getoond is,
schakelt het toestel weer over op de normale tijd.

Alle meetresultaten in een geheugenzone wissen:

• Druk op de geheugentoets om de
geheugenmodus te selecteren.

• Druk op de start/stop-toets om de gewenste
geheugenzone te selecteren.

• Wanneer het laatste meetresultaat wordt weergegeven,
kunt u alle records uit de geselecteerde geheugenzone
wissen door de geheugentoets 3 seconden
ingedrukt te houden.

DIA

mmHg

SYS

mmHg

PUL/min

DIA

mmHg

SYS

mmHg

PUL/min

DIA

mmHg

SYS

mmHg

PUL/min

9

M

8

9

M

8

M

8

M

8

9

M

8

TOPCOM BPM Arm 5500 XLD

9.1 Datum en tijd instellen

10 Problemen oplossen

De datum en de tijd instellen:

• Druk de start/stop-toets en geheugentoets
tegelijkertijd in. De maand knippert op de display.

• Druk meermaals op de geheugentoets om de
maand te wijzigen.

• Druk op de start/stop-toets om de maand te
bevestigen. De dag knippert op de display.

• Wijzig de dag, de uren en minuten zoals hierboven
beschreven, gebruik hiervoor de geheugentoets
om de waarden te wijzigen en de start/stop-toets
om elke instelling te bevestigen.

• Wanneer u de minuten hebt ingesteld, is het toestel klaar
voor gebruik.

Foutmelding
op display

Oorzaak Oplossing

Batterijen bijna leeg

Vervang de batterijen

Er0 Druksysteem is niet stabiel vóór

meting.

Beweeg niet en probeer nog
een keer.

Er1 Waarnemen systolische druk

mislukt

Er2 Waarnemen diastolische druk

mislukt

Er3 Pneumatisch systeem geblokkeerd

of manchet tijdens oppompen te
strak

Plaats de manchet op de
juiste manier en probeer nog
een keer.

Er4 Lekkage pneumatisch systeem of

manchet tijdens oppompen te los

Er5 Oppompen boven 300 mmHg

Meet na 5 minuten nog een
keer. Neem contact op met
uw plaatselijke distributeur of
de fabriek wanneer de meter
daarna nog niet goed werkt.

Er6 Meer dan 3 minuten met druk hoger

dan 15 mmHg
Er7 Fout bij toegang EEPROM
Er8 Fout bij parametercontrole toestel
Er9 Fout zelfcontrole MCU

DIA

mmHg

SYS

mmHg

PUL/min

9

M

8

M

8

9

M

8

9

7

NEDERLANDS

TOPCOM BPM Arm 5500 XLD

11 Technische specificaties

*Productspecificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

12 Het toestel verwijderen

Na afloop van de levenscyclus van het product mag u het niet met het normale
huishoudelijke afval weggooien, maar moet u het naar een inzamelpunt

Modelnr.
Meting
Oppompen
Geheugencapaciteit

Bereik

Nauwkeurigheid

Voeding

Automatisch uitschakelen

Bedrijfstemperatuur
Bedrijfsvochtigheid
Opslagtemperatuur
Luchtvochtigheid bij opslag
Gewicht (zonder batterijen)
Buitenafmetingen
Afmetingen manchet
Leeftijdsbeperkingen

Classificatie

KD-5903
Oscillometrisch
Automatisch met pomp
3 geheugenzones met elk 30
geheugenplaatsen met datum en tijd
Druk: 0 ~ 295 mmHg
Hartslag: 40 ~ 180 slagen/minuut
Druk: binnen ± 3 mmHg
Hartslag: binnen ± 5 % van meetresultaat
4 AA alkalinebatterijen (6 V) of 6V DC
stroomadapter
1 minuut nadat voor het laatst een toets
ingedrukt is
+ 5 °C tot + 40 °C
< 85% RV

- 20 °C tot + 55 °C
< 95% RV
Ongeveer 300 g (zonder batterijen)
165(L) x 96(W) x 65(H) mm
520 mm x 140 mm
Ouder dan 18 jaar

• Toestel met interne voeding

•Klasse II

• Classificatie type BF

• IPX0

• Niet geschikt voor gebruik in de nabijheid
van ontvlambare anesthetische mengsels
met lucht of met zuurstof of lachgas.

• Continu bedrijf met korte belastingcyclus

Het CE-symbool bevestigt dat het toestel voldoet aan de basiseisen

van de richtlijn 93/42/EEC.

TOPCOM BPM Arm 5500 XLD

Sommige materialen waaruit het product is vervaardigd, kunnen worden hergebruikt als
u ze naar een inzamelpunt brengt. Door onderdelen of grondstoffen van gebruikte
producten te hergebruiken, levert u een belangrijke bijdrage aan de bescherming van het
milieu. Wend u tot de plaatselijke overheid voor meer informatie over de inzamelpunten
bij u in de buurt.

13 Topcom-garantie

13.1 Garantietermijn

De Topcom-toestellen hebben een garantietermijn van 24 maanden. De garantietermijn
gaat in op de dag waarop het nieuwe toestel wordt aangeschaft. Topcom geeft geen
garantie op standaard of oplaadbare batterijen (type AA/AAA). Verbruiksartikelen en
defecten die een verwaarloosbaar effect hebben op de werking of waarde van het toestel
worden niet gedekt door de garantie.
De garantie moet worden bewezen door het kunnen voorleggen van de originele
aankoopbon of een kopie daarvan waarop de aankoopdatum en het toestelmodel staan
aangegeven.

13.2 Afwikkeling van garantieclaims

Een defect toestel moet worden geretourneerd aan het onderhoudscentrum van
Topcom, samen met een geldige aankoopbon. Als het toestel defect raakt tijdens de
garantietermijn, zal Topcom of een van haar officieel aangewezen servicecentra
defecten ingevolge materiaal- of fabricagefouten kosteloos repareren.
Topcom zal naar eigen inzicht voldoen aan haar garantieverplichtingen door defecte
toestellen, of onderdelen ervan, te repareren dan wel te vervangen. In het geval van
vervanging kunnen de kleur en het model verschillend zijn van het oorspronkelijk
aangeschafte toestel.
De oorspronkelijke aankoopdatum bepaalt wanneer de garantietermijn ingaat. De
garantietermijn wordt niet verlengd als het toestel wordt vervangen of gerepareerd door
Topcom of een van haar aangewezen servicecentra.

13.3 Garantiebeperkingen

Schade of defecten als gevolg van een onjuiste behandeling of onjuist gebruik en schade
als gevolg van het gebruik van niet-originele onderdelen of accessoires die niet worden
aanbevolen door Topcom, vallen buiten de garantie.
De draadloze telefoons van Topcom zijn uitsluitend geschikt voor gebruik met
oplaadbare batterijen. De schade door het gebruik van normale, niet-oplaadbare
batterijen valt buiten de garantie.
De garantie dekt geen schade te wijten aan externe factoren, zoals bliksem, water en
brand, noch enige tijdens transport veroorzaakte schade. Er kan geen aanspraak
worden gemaakt op garantie als het serienummer op de toestellen is veranderd,

FRANÇAIS

TOPCOM BPM Arm 5500 XLD

1 Introduction

Félicitations pour l'achat du Topcom BPM Arm 5500 XLD. Ce tensiomètre, entièrement
automatique et qui se place autour du bras, est facile à utiliser et convient parfaitement
à une utilisation quotidienne. Le grand écran affiche la tension systolique, la tension
diastolique et le rythme cardiaque, tous trois clairement lisibles à la fin de chaque cycle
de mesure.
En outre, vous pouvez enregistrer jusqu'à 30 mesures par zone de mémoire, ce qui est
idéal pour les utilisateurs désireux de contrôler et de suivre leur tension artérielle sur une
base régulière. Le BPM Arm 5500 XLD est compact et portable, ce qui le rend parfait
pour une utilisation à domicile et en voyage.

2 Instructions de sécurité

1. Ce produit est prévu pour un usage domestique uniquement. Il ne remplace
aucunement une consultation chez votre médecin.

2. L'appareil peut ne pas convenir aux utilisateurs qui souffrent d'une arythmie
commune (auriculaire ou ventriculaire ou fibrillation auriculaire), de diabète, d'une
mauvaise circulation du sang, de problèmes rénaux, aux utilisateurs qui ont eu une
attaque et aux utilisateurs inconscients. Consultez votre médecin en cas de doute.

3. Afin d'éviter toute situation dangereuse, l'appareil ne doit pas être utilisé par des
enfants.

4. L'appareil contient des pièces de haute précision. Par conséqent, évitez les
températures extrêmes, l'humidité et la lumière directe du soleil. Évitez de laisser
tomber ou de donner un choc puissant à l'unité principale et protégez-la de la
poussière.

5. Une fuite des piles peut endommager l'appareil. Retirez les piles lorsque vous
n'utilisez pas l'appareil pendant un long moment.

6. N'appuyez pas sur le bouton marche/arrêt lorsque l'appareil n'est pas placé
autour du bras.

7. Ne démontez pas l'unité principale ni le manchon.

8. Si l'appareil est conservé dans un endroit frais, laissez-le s'acclimater à la
température ambiante avant de l'utiliser.

9. Nettoyez l'unité du tensiomètre et le manchon avec un chiffon doux légèrement
humide. N'appuyez pas. Ne pliez pas le manchon préformé de l'intérieur vers
l'extérieur. Ne lavez pas le manchon et n'utilisez pas de nettoyant chimique
dessus. N'utilisez jamais de solvants, d'alcool ou d'essence pour le nettoyage.

Veuillez lire attentivement ce mode d'emploi avant
d'utiliser l'appareil. Pour des informations spécifiques sur
votre tension artérielle, consultez votre médecin.
Conservez le mode d'emploi en lieu sûr afin de pouvoir le
consulter ultérieurement.

9

N'utilisez pas l'appareil près d'un téléphone portable ou

TOPCOM BPM Arm 5500 XLD

3 Tension artérielle

3.1 Qu'est-ce que la tension artérielle ?

La tension artérielle est la pression exercée sur les parois artérielles lorsque le sang
passe dans les artères. La tension mesurée lorsque le cœur se contracte et envoie du
sang hors du coeur est dite systolique (plus élevée). La pression mesurée lorsque le
cœur se dilate sous l'action du sang qui revient dans le cœur est appelée tension
diastolique (plus faible).

3.2 Pourquoi mesurer votre tension artérielle ?

Parmi les différents problèmes de santé qui touchent les gens à l'heure actuelle, les
problèmes associés à une hypertension sont de loin les plus fréquents. La corrélation
extrêmement forte entre l'hypertension, d'une part, et les maladies cardiovasculaires et
une mortalité élevée, d'autre part, exige de mesurer la tension artérielle afin d'identifier
les personnes à risque.

3.3 Norme de tension artérielle

L'Organisation Mondiale de la Santé (OMS) et
le National High Blood Pressure Education
Program ("programme d'éducation national
sur l'hypertension") ont mis au point une
norme de tension artérielle déterminant les
zones d'hypotension et d'hypertension.
Toutefois, cette norme constitue uniquement
une directive générale étant donné que la
tension artérielle varie notamment d'une
personne à l'autre et d'un groupe à l'autre.
L'indicateur de classification WHO de
votre BPM Arm 5500 XLD indique la classe de
pression sanguine ainsi que le résultat.

Classification de tension
artérielle

Systolique
(mmHg)

Diastolique
(mmHg)

ndication de

couleur
Hypertension de stade 3 >180 >110 Rouge
Hypertension de stade 2 160-179 100-109 Orange
Hypertension de stade 1 140-159 90-99 Jaune
Elevée - Normale 130-139 85-89 Vert
Normale 120-129 80-84 Vert
Optimale <120 <80 Vert

Systolique (mmHG)

Diastolique (mmHg)

Hypertension modérée

Hypertension bénigne

Elevée - Normale

Normale

Hypertension maligne

12

6

5

4

3

2

1

FRANÇAIS

TOPCOM BPM Arm 5500 XLD

Il est important que vous consultiez votre médecin régulièrement. Il vous indiquera la
plage normale de votre tension ainsi que le point à partir duquel vous serez considéré
comme exposé à un risque.

3.4 Fluctuation de la tension artérielle

La tension artérielle fluctue tout le temps !
Vous ne devez pas vous inquiéter si vous avez deux ou trois mesures élevées. La
tension artérielle fluctue au cours du mois et même au cours d'une journée selon les
circonstances (état d'esprit, température...).

4 Installation des piles

• Ouvrez le compartiment à piles en dégageant le
couvercle situé à l'arrière de l'appareil.

• Insérez 4 piles AA non rechargeables.
Respectez les polarités indiquées dans le
compartiment à piles.

5 Adaptateur

Le BPM Arm 5500 XLD peut fonctionner sur
piles ou avec l'adaptateur secteur fourni (CC
6V).

• Connectez la fiche de l'adaptateur
secteur au connecteur de celui-ci situé à
droite de l'unité .

• Branchez l'adaptateur secteur à la prise
murale.

Évitez de court-circuiter les piles et ne
les jetez pas au feu. Enlevez les piles si
cet appareil ne doit pas être utilisé
pendant un long moment.

Lorsque les piles sont faibles,
apparaît à l'écran. Il convient alors de les

remplacer.

7

4

4

Utilisez uniquement l'adaptateur secteur fourni.

TOPCOM BPM Arm 5500 XLD

6Boutons

1. Horloge

2. Date

3. Tension systolique

4. Connecteur pour l'adaptateur
secteur

5. Tension diastolique

6. Rythme cardiaque

7. Icone de pile faible

8. Bouton de mémoire

9. Bouton marche/arrêt

10. Emplacement de la mémoire

11. Icone de battement de cœur irrégulier

12. Indication de classification WHO

13. Connecteur du manchon

DIA

mmHg

SYS

mmHg

PUL/min

M

1 2

10

11

12

89

7

3

5

6

4

13

FRANÇAIS

TOPCOM BPM Arm 5500 XLD

7 Mise en place du manchon

8Mesure

8.1 Conseils importants

1. Avant de placer le manchon, enlevez tous
les bijoux, montres, etc. Relevez les
manches.

2. Appuyez sur votre artère humérale avec
deux doigts à environ 2,5 cm au-dessus du
coude à l'intérieur de votre bras gauche pour
déterminer où se trouve votre tension la plus
forte.

3. Faites glisser l'extrémité du manchon le plus
loin du tube à travers l'anneau métallique
pour faire une boucle. Le tissu doux doit être
placé du côté du manchon. Le velcro se
trouve à l'extérieur du manchon.

4. Placez le bras gauche à travers la boucle du
manchon. Le bas du manchon doit être
placé à environ 1,5 cm au-dessus du coude.
Le tube du manchon doit se trouver sur
l'artère humérale à l'intérieur du bras.

5. Tirez le manchon de sorte que les bordures
supérieures et inférieures se resserrent
autour de votre bras.

6. Lorsque le manchon est correctement
positionné, appuyez fermement le velcro sur
le côté pile du manchon. L'anneau
métallique ne doit pas toucher votre peau.

7. Détendez tout votre corps, en particulier la
zone entre votre coude et vos doigts. Placez
votre coude sur une table afin que le
manchon soit au même niveau que votre
coeur. Évitez de vous pencher vers l'arrière
pendant que vous prenez votre tension.

FP

TOPCOM BPM Arm 5500 XLD

• Ne mesurez pas votre tension immédiatement après avoir consommé un repas
copieux. Pour obtenir des mesures plus précises, attendez une heure avant de
prendre votre tension.

• Ne fumez pas et ne buvez pas avant de prendre votre tension artérielle.

• Lorsque vous prenez votre tension, vous ne devez pas être fatigué physiquement.

• Il est important que vous soyez détendu pendant la mesure. Essayez de vous
reposer 15 minutes au préalable.

• Ne prenez pas votre tension si vous êtes stressé ou tendu.

• Prenez votre tension artérielle à température normale du corps. Si vous avez froid
ou chaud, attendez un peu avant de prendre votre tension.

• Si le moniteur est conservé à des températures très basses (proches du gel),
placez-le dans un endroit chauffé pendant au moins une heure avant de l'utiliser.

• Attendez environ 5 minutes avant la mesure suivante.

• Pendant la prise de tension, ne parlez pas et ne bougez pas votre bras ni les
muscles de votre main.

8.2 Procédure

• Appuyez sur le bouton

marche/arrêt

pour activer l'appareil.

Tous les segments seront affichés.

• Lorsque la zone de mémoire actuelle s'affiche (U1-3), appuyez sur
le bouton

de mémoire

pour sélectionner la zone de

mémoire souhaitée.

• Si vous n'appuyez sur aucun bouton au bout de 5 secondes, la
mesure commence automatiquement.

• L'écran affiche la dernière mesure avant que le manchon se gonfle
de manière appropriée pour vous.

• Lorsque le niveau correct est atteint, le manchon se dégonfle.

Ce moniteur regonfle automatiquement le manchon jusqu'à
220 mmHg environ si le système détecte que votre organisme
a besoin d'une pression supérieure afin de mesurer votre
tension artérielle.

• Lorsque la mesure est terminée, la tension systolique, la tension
diastolique et le rythme cardiaque s'affichent simultanément à
l'écran LCD.

•

L'indicateur de classification de la tension artérielle s'affiche

.

•

Lorsqu'un battement de coeur irrégulier est détecté,
‘

’

s'affiche

.

• Lorsqu'une erreur est détectée pendant la mesure, un message
d'erreur ‘Er’ apparaît à l'écran (voir “10 Dépannage” ).

• Appuyez sur le bouton Marche/Arrêt pour désactiver
l'unité.

DIA

mmHg

SYS

mmHg

PUL/min

DIA

mmHg

SYS

mmHg

PUL/min

DIA

mmHg

SYS

mmHg

PUL/min

9

M

8

11

9

FRANÇAIS

TOPCOM BPM Arm 5500 XLD

9Mémoire

Le BPM Arm 5500 XLD possède 3 zones de mémoire. Chacune
peut enregistrer jusqu'à 30 mesures, y compris la date et
l'heure.
Le résultat sera enregistré automatiquement après la mesure
dans la zone de mémoire sélectionnée.

Sélectionnez la zone de mémoire de votre choix avant la
mesure. Pour ce faire, appuyez sur le bouton marche/arrêt.

Pour rappeler les résultats des mesures :
Lorsque l'horloge s'affiche :

• Appuyez sur le bouton Mémoire pour accéder au
mode Mémoire.

• Appuyez sur le bouton Marche/Arrêt pour
sélectionner la zone de mémoire de votre choix. Le
nombre de résultats de mesure mémorisés s'affiche.

• Appuyez sur la touche Mémoire . La moyenne de
tous les résultats de la zone de mémoire sélectionnée
apparaît pendant 3 secondes, puis le dernier résultat de
mesure s'affiche.

• Pour consulter les valeurs enregistrées précédentes,
appuyez plusieurs fois sur le bouton Mémoire .

• Après avoir affiché l'enregistrement le plus ancien, l'unité
affiche l'heure normale.

Pour effacer toutes les données d'une zone de mémoire :

• Appuyez sur le bouton Mémoire pour accéder au
mode Mémoire.

• Appuyez sur le bouton Marche/Arrêt pour
sélectionner la zone de mémoire de votre choix.

• Lorsque les derniers résultats de mesure sont affichés,
appuyez et maintenez le bouton Mémoire enfoncé
pendant 3 secondes pour effacer tous les enregistrements
de la zone de mémoire sélectionnée.

DIA

mmHg

SYS

mmHg

PUL/min

DIA

mmHg

SYS

mmHg

PUL/min

DIA

mmHg

SYS

mmHg

PUL/min

M

8

9

M

8

M

8M8

9

M

8

TOPCOM BPM Arm 5500 XLD

9.1 Réglage de la date et de l'heure

10 Dépannage

Pour régler la date et l'heure :

• Appuyez simultanément sur le bouton marche/arrêt et
sur le bouton de mémoire . Le mois clignote à l'écran.

• Appuyez sur le bouton de mémoire plusieurs fois pour
changer le mois.

• Appuyez sur le bouton marche/arrêt pour confirmer le
mois. Le jour clignote à l'écran.

• Réglez le jour, l'heure et les minutes de la même façon, à
l'aide du bouton de mémoire pour modifier et du
bouton marche/arrêt pour confirmer chaque réglage.

• Une fois que vous avez réglé les minutes, l'appareil est prêt à
être utilisé.

Message d'erreur
à l'écran

Cause Solution

Piles épuisées Changez les piles.

Er0 Le système de pression est instable

avant la mesure.

Ne bougez pas et
réessayez.

Er1 Erreur de détection de la pression

systolique

Er2 Erreur de détection de la pression

diastolique

Er3 Système pneumatique bloqué ou

coussin trop serré lors du gonflage

Placez le coussin
correctement et
réessayez.

Er4 Fuite du système pneumatique ou

coussin pas assez serré lors du
gonflage

Er5 Gonflage supérieur à 300 mm de Hg

Recommencez la mesure
après 5 minutes. Si le
moniteur est toujours
anormal, contactez votre
distributeur local ou l'usine.

Er6 Plus de 3 minutes avec une pression

supérieure à 15 mm de Hg
Er7 Erreur d'accès à l'EEPROM
Er8 Erreur de vérification des paramètres

du dispositif
Er9 Erreur de vérification du

microcontrôleur

DIA

mmHg

SYS

mmHg

PUL/min

9

M

8

M

8

9

M

8

9

7
