Titan 0532052, 0532053 User Manual

Download

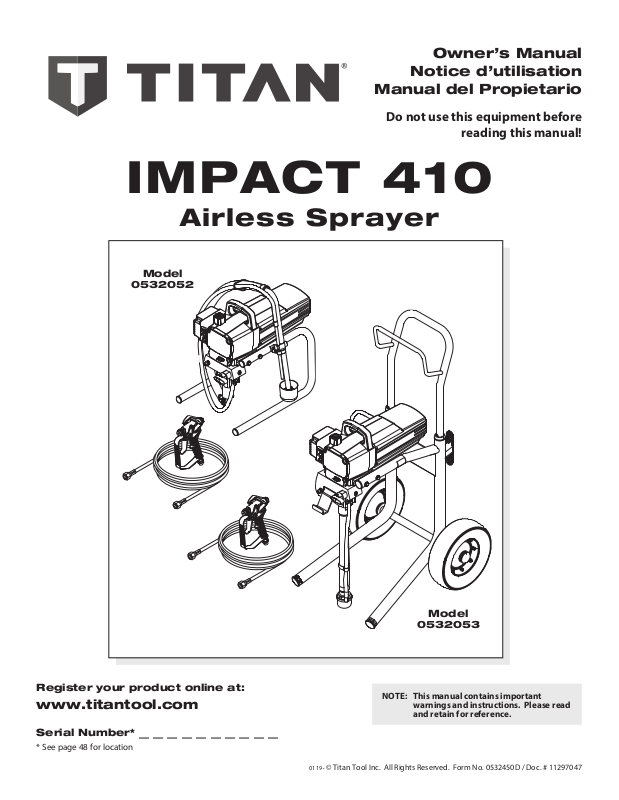

Page 1

Owner’s Manual

Notice d’utilisation

Manual del Propietario

Do not use this equipment before

reading this manual!

IMPACT 410

Airless Sprayer

Model

0532052

www.titantool.com

Serial Number* _ _ _ _ _ _ _ _ _ _

* See page 48 for location

Model

0532053

NOTE: This manual contains important

warnings and instructions. Please read and retain for reference.

Page 2

Important Safety Information

Grounded Outlet

Grounding Pin

Read all safety information before operating the equipment. Save these instructions.

Indicates a hazardous situation which, if not avoided, could result in death or serious injury.

To reduce the risks of re or explosion, electrical shock and the injury to persons, read and understand all instructions included in this manual. Be familiar with the controls and proper usage of the equipment.

Grounding Instructions

This product must be grounded. In the event of an electrical short circuit, grounding reduces the risk of electric shock by providing an escape wire for the electric current. This product is equipped with a cord having a grounding wire with an appropriate grounding plug. The plug must be plugged into an outlet that is properly installed and grounded in accordance with all local codes and ordinances.

WARNING - Improper installation of the grounding plug can result in a risk of electric shock.

If repair or replacement of the cord or plug is necessary, do not connect the green grounding wire to either at blade terminal. The wire with insulation having a green outer surface with or without yellow stripes is the grounding wire and must be connected to the grounding pin.

Check with a qualied electrician or serviceman if the grounding instructions are not completely understood, or if you are in doubt as to whether the product is properly grounded. Do not modify the plug provided. If the plug will not t the outlet, have the proper outlet installed by a qualied electrician.

This product is for use on a nominal 120 volt circuit and has a grounding plug that looks like the plug illustrated below. Make sure that the product is connected to an outlet having the same conguration as the plug. No adapter should be used with this product.

Cover for grounded outlet box

IMPORTANT: When the sprayer is used with a generator or uncontrolled line voltage, the use of Titan’s “Line Surge Protector” (P/N 800-935) is recommended.

WARNING: EXPLOSION OR FIRE

Solvent and paint fumes can explode or ignite. Property damage and/or severe injury can occur.

PREVENTION:

• Do not spray ammable or combustible materials near an open ame, pilot lights or sources of ignition such as hot objects, cigarettes, motors, electrical equipment and electrical appliances. Avoid creating sparks from connecting and disconnecting power cords.

• Use extreme caution when using materials with a ashpoint below 100ºF (38ºC). Flashpoint is the temperature that a uid can produce enough vapors to ignite.

• Paint or solvent owing through the equipment is able to result in static electricity. Static electricity creates a risk of re or explosion in the presence of paint or solvent fumes. All parts of the spray system, including the pump, hose assembly, spray gun and objects in and around the spray area shall be properly grounded to protect against static discharge and sparks. Use only

conductive or grounded high-pressure airless paint sprayer hoses specied by the manufacturer.

• Verify that all containers and collection systems are grounded to prevent static discharge.

• Connect to a grounded outlet and use grounded extension cords (electric models only). Do not use a 3 to 2 adapter.

• Do not use a paint or solvent containing halogenated hydrocarbons. Such as chlorine, bleach mildewcide, methylene chloride and trichloroethane. They are not compatible with aluminum. Contact the coating supplier about compatibility of material with aluminum.

• Keep spray area well ventilated. Keep a good supply of fresh air moving through the area to keep the air within the spray area free from accumulation of ammable vapors. Keep pump assembly in well ventilated area. Do not spray pump assembly.

• Do not smoke in the spray area.

• Do not operate light switches, engines, or similar spark producing products in the spray area.

• Keep area clean and free of paint or solvent containers, rags, and other ammable materials.

• Know the contents of the paint and solvents being sprayed. Read all Material Safety Data Sheets (SDS) and container labels provided with the paints and solvents. Follow the paint and solvent manufacture’s safety instructions.

• Place pump at least 25 feet (7.62 meters) from the spray object in a well ventilated area (add more hose if necessary). Flammable vapors are often heavier than air. Floor area must be extremely well ventilated. The pump contains arcing parts that emit sparks and can ignite vapors.

• Plastic can cause static sparks. Never hang plastic to enclose spray area. Do not use plastic drop cloths when spraying ammable material.

• Fire extinguisher equipment shall be present and working.

WARNING: INJECTION INJURY

A high pressure paint stream produced by this equipment can pierce the skin and underlying tissues, leading to serious injury and possible amputation. See a physician immediately.

PREVENTION:

• Do not aim the gun at, or spray any person or animal.

• Keep hands and other body parts away from the discharge. For example, do not try to stop leaks with any part of the body.

• NEVER put your hand in front of the gun. Gloves will not provide protection against an injection injury.

• ALWAYS keep the tip guard in place while spraying. The tip guard provides some protection but is mainly a warning device.

• Only use a nozzle tip specied by the manufacturer.

• Use caution when cleaning and changing nozzle tips. In the case where the nozzle tip clogs while spraying, ALWAYS lock gun trigger, shut pump o, and release all pressure before servicing, cleaning tip or guard, or changing tip. Pressure will not be released by turning o the motor. The PRIME/SPRAY valve or pressure bleed valve must be turned to their appropriate positions to relieve system pressure. Refer to PRESSURE RELIEF PROCEDURE described in the pump manual.

• Do not leave the unit energized or under pressure while unattended. When the unit is not in use, turn o the unit and relieve the pressure in accordance with the manufacturer’s instructions.

• High-pressure spray is able to inject toxins into the body and cause serious bodily injury. In the event that injection occurs, seek medical attention immediately.

• Check hoses and parts for signs of damage, a leak can inject material into the skin. Inspect hose before each use. Replace any damaged hoses or parts.

Only use TITAN original-high-pressure

hoses in order to ensure functionality, safety and durability.

English English

Page 3

Important Safety Information

• This system is capable of producing 3000 PSI / 207 Bar. Only use replacement parts or accessories that are specied by the manufacturer and that are rated a minimum of 3000 PSI. This includes spray tips, nozzle guards, guns, extensions, ttings, and hose.

• Always engage the trigger lock when not spraying. Verify the trigger lock is functioning properly.

• Verify that all connections are secure before operating the unit.

• Know how to stop the unit and bleed pressure quickly. Be thoroughly familiar with the controls. Pressure will not be released by turning o the motor. The PRIME/SPRAY valve or pressure bleed valve must be turned to their appropriate positions to relieve system pressure. Refer to PRESSURE RELIEF PROCEDURE described in the pump manual.

• Always remove the spray tip before ushing or cleaning the system.

NOTE TO PHYSICIAN: Injection into the skin is a traumatic injury which can lead to

possible amputation. It is important to treat the injury as soon as possible. DO NOT delay treatment to research toxicity. Toxicity is a concern with some coatings injected directly into the blood stream. Consultation with a plastic surgeon or reconstructive hand surgeon may be advisable.

WARNING: HAZARDOUS VAPORS

Paints, solvents, insecticides, and other materials can be harmful if inhaled or come in contact with the body. Vapors can cause severe nausea, fainting, or poisoning.

PREVENTION:

• Use a respirator or mask if vapors can be inhaled. Read all instructions supplied with the mask to be sure it will provide the necessary protection.

• Wear protective eyewear.

• Wear protective clothing as required by coating manufacturer.

WARNING: GENERAL

Can cause severe injury or property damage.

PREVENTION:

• Always wear appropriate gloves, eye protection, clothing and a respirator or mask when painting.

• Do not operate or spray near children. Keep children away from equipment at all times.

• Do not overreach or stand on an unstable support. Keep eective footing and balance at all times.

• Stay alert and watch what you are doing.

• Do not operate the unit when fatigued or under the inuence of drugs or alcohol.

• Do not kink or over-bend the hose. Airless hose can develop leaks from wear, kinking and abuse. A leak can inject material into the skin.

• Do not expose the hose to temperatures or pressures in excess of those specied by manufacturer.

• Do not use the hose as a strength member to pull or lift the equipment.

• Use lowest possible pressure to ush equipment.

• Follow all appropriate local, state and national codes governing ventilation, re prevention and operation.

• The United States Government Safety Standards have been adopted under the Occupational Safety and Health Act (OSHA). These standards, particularly part 1910 of the General Standards and part 1926 of the Construction Standards should be consulted.

• Before each use, check all hoses for cuts, leaks, abrasion or bulging of cover. Check for damage or movement of couplings. Immediately replace hose if any of those conditions exist. Never repair a paint hose. Replace with a conductive high-pressure hose.

• Do not spray outdoors on windy days.

• Always unplug cord from outlet before working on equipment (electric models only).

Specications

Gallons per minute (GPM) 0.47 (1.8 LPM) Maximum tip sizes 0.021” Maximum pressure 3000 PSI (20.7 MPa) Power 0.75 HP PMDC brushed motor, 120VAC Maximum hose length 300’ (91.4 m) Generator requirement 5000 Watt (disable idle-down feature)

Table of Contents

Safety Precautions ........................................................................... 2

Specications ................................................................................... 3

General Description ........................................................................ 4

Operation ......................................................................................... 4

Setup ................................................................................................................. 4

Preparing to Paint.........................................................................................5

Painting ............................................................................................................ 5

Pressure Relief Procedure .......................................................................... 6

Spraying ........................................................................................... 6

Spraying Technique ..................................................................................... 6

Practice ............................................................................................................. 6

Cleanup ............................................................................................ 7

Cleaning the Spray Tip ................................................................................7

Maintenance .................................................................................... 8

General Repair and Service Notes .......................................................... 8

Replacing the Motor .................................................................................... 9

Replacing the Motor Brushes ................................................................... 9

Replacing the Gears ..................................................................................... 9

Replacing the Transducer ........................................................................10

Replacing the PRIME/SPRAY Valve .......................................................10

Servicing the Fluid Section ......................................................................11

Replacing the Filters ..................................................................................12

Troubleshooting ............................................................................ 12

Parts Listings .................................................................................. 38

Main Assembly ............................................................................................38

Suction System for Stand .........................................................................38

Fluid Section Assembly ............................................................................40

Drive Assembly ............................................................................................42

Motor Assembly ..........................................................................................44

Cart Assembly ..............................................................................................45

Stand Assembly ...........................................................................................46

Labels ..............................................................................................................47

Electrical Schematic ...................................................................................47

Product Registration ..................................................................... 48

Accessories ....................................................................................................49

Warranty ........................................................................................ 50

Page 4

General Description

Siphon

Filter

This airless sprayer is a precision power tool used for spraying many types of materials. Read and follow this instruction manual carefully for proper operating instructions, maintenance, and safety information.

Tube

Return

Hose

Pressure Control Knob

ON/OFF Switch

Circuit Breaker

Oil Cup

PRIME/SPRAY Valve

Outlet Fitting

Operation

This equipment produces a fluid stream at extremely high pressure. Read and understand the warnings in the Safety Precautions section at the front of this manual before operating this equipment.

Using the Gun Trigger Lock

Always engage the gun’s trigger lock when the gun is not in use.

1. To lock the trigger, push in the trigger lock from left to right,

when looking at the rear of the gun.

2. To unlock the trigger, push the trigger lock from right to left,

when looking at the rear of the gun.

Gun locked

(gun will not spray)

Gun unlocked

(gun will spray)

Setup

Perform the following procedure before plugging in the power cord of an electric unit.

1. Ensure that the siphon tube and the return hose are attached and secure.

2. Using a wrench, attach a minimum of 50’ of 1/4” airless spray hose to the outlet tting on the sprayer. Tighten securely.

3. Attach an airless spray gun to the spray hose. Using two wrenches (one on the gun and one on the hose), tighten securely.

NOTE: Do not attach the tip to the spray gun yet. Remove

the tip if it is already attached.

Make sure all airless hoses and spray guns are electrically grounded and rated at or above the maximum operating pressure range of the airless sprayer.

4. Make sure the pressure control knob is turned fully counterclockwise to its lowest pressure setting.

5. Make sure the ON/OFF switch is in its OFF position.

6. Fill the oil cup with approximately one tablespoon of separating oil (P/N 314-481).

IMPORTANT: Never operate unit for more than ten seconds without fluid. Operating this unit without fluid will cause unnecessary wear to the packings.

7. Make sure the electrical service is 120V, 15 amp minimum.

8. Plug the power cord into a properly grounded outlet at least 25’ from the spray area.

IMPORTANT: Always use a minimum 12 gauge, three-wire extension cord with a grounded plug. Never remove the third prong or use an adapter.

Preparing a New Sprayer

If this sprayer is new, it is shipped with test uid in the uid section to prevent corrosion during shipment and storage. This uid must be thoroughly cleaned out of the system with mineral spirits before you begin spraying.

IMPORTANT: Always keep the trigger lock on the spray gun in the locked position while preparing the system.

1. Place the siphon tube into a container of mineral spirits.

2. Place the return hose into a metal waste container.

3. Set the pressure to minimum by turning the pressure control knob fully counterclockwise.

Pressure Contro Knob

English English

ON/OFF Switch

4. Move the PRIME/SPRAY valve down to the PRIME position.

5. Turn on the sprayer by moving the ON/OFF switch to the ON position.

6. Allow the sprayer to run for 15–30 seconds to ush the test uid out through the return hose and into the waste container.

7. Turn o the sprayer by moving the ON/OFF switch to the OFF position.

Page 5

Preparing to Paint

Before painting, it is important to make sure that the uid in the system is compatible with the paint that is going to be used.

NOTE: Incompatible uids and paint may cause the valves

to become stuck closed, which would require disassembly and cleaning of the sprayer’s uid section.

IMPORTANT: Always keep the trigger lock on the spray gun in the locked position while preparing the system.

1. Place the siphon tube into a container of the appropriate solvent. Examples of the appropriate solvent are water for latex paint or mineral spirits for oil-based paints.

2. Place the return hose into a metal waste container.

3. Set the pressure to minimum by turning the pressure control knob fully counterclockwise.

4. Move the PRIME/SPRAY valve down to the PRIME position.

NOTE: Hold the return hose in the waste

container when moving the PRIME/ SPRAY valve to PRIME in case the sprayer is pressurized.

5. Turn on the sprayer by moving the ON/OFF switch to the ON position.

6. Allow the sprayer to run for 15–30 seconds to ush the old solvent out through the return hose and into the metal waste container.

7. Turn o the sprayer by moving the ON/OFF switch to the OFF position.

NOTE: Make sure that the spray gun does not have a tip or

tip guard installed.

8. Move the PRIME/SPRAY valve up to the SPRAY position.

9. Turn on the sprayer.

10. Unlock the gun by pushing the gun trigger lock to the unlocked position.

Ground the gun by holding it against the edge of the metal container while flushing. Failure to do so may lead to a static electric discharge, which may cause a fire.

11. Trigger the gun into the metal waste container until the old solvent is gone and fresh solvent is coming out of the gun.

12. Lock the gun by pushing the gun trigger lock to the locked position.

13. Set down the gun and increase the pressure by turning the pressure control knob slowly clockwise.

14. Check the entire system for leaks. If leaks occur, follow the “Pressure Relief Procedure” in this manual before tightening any ttings or hoses.

15. Follow the “Pressure Relief Procedure” in this manual before changing from solvent to paint.

Be sure to follow the pressure relief procedure when shutting down the sprayer for any purpose, including servicing or adjusting any part of the spray system, changing or cleaning spray tips, or preparing for cleanup.

Painting

1. Place the siphon tube into a container of paint.

2. Place the return hose into a metal waste container.

3. Set the pressure to minimum by turning the pressure control knob fully counterclockwise.

Pressure Contro Knob

ON/OFF Switch

4. Move the PRIME/SPRAY valve down to the PRIME position.

5. Turn on the sprayer by moving the ON/OFF switch to the ON position.

6. Allow the sprayer to run until paint is coming through the return hose into the metal waste container.

7. Turn o the sprayer by moving the ON/OFF switch to the OFF position.

8. Remove the return hose from the waste container and place it in its operating position above the container of paint.

9. Move the PRIME/SPRAY valve up to the SPRAY position.

10. Turn on the sprayer.

11. Unlock the gun by turning the gun trigger lock to the unlocked position.

Ground the gun by holding it against the edge of the metal container while flushing. Failure to do so may lead to a static electric discharge, which may cause a fire.

12. Trigger the gun into the metal waste container until all air and solvent is ushed from the spray hose and paint is owing freely from the gun.

12. Lock the gun by pushing the gun trigger lock to the locked position.

14. Turn o the sprayer.

15. Attach tip guard and tip to the gun as instructed by the tip guard or tip manuals.

POSSIBLE INJECTION HAZARD. Do not spray without the tip guard in place. Never trigger the gun unless the tip is in either the spray or the unclog position. Always engage the gun trigger lock before removing, replacing or cleaning tip.

16. Turn on the sprayer.

17. Increase the pressure by turning the pressure control knob slowly clockwise and test the spray pattern on a piece of cardboard. Adjust the pressure control knob until the spray from the gun is completely atomized. Try to keep the pressure control knob at the lowest setting that maintains good atomization.

NOTE: Turning the pressure up higher than needed to

atomize the paint will cause premature tip wear and additional overspray.

Page 6

Pressure Relief Procedure

Arcing Gun at angle

Spraying

Be sure to follow the Pressure Relief Procedure when shutting down the sprayer for any purpose, including servicing or adjusting any part of the spray system, changing or cleaning spray tips, or preparing for cleanup.

1. Lock the gun by pushing the gun trigger lock to the locked position.

2. Turn o the sprayer by moving the ON/OFF switch to the OFF position.

3. Set the pressure to minimum by turning the pressure control knob fully counterclockwise.

4. Unlock the gun by pushing the gun trigger lock to the unlocked position.

5. Hold the metal part of the gun rmly to the side of a metal container to ground the gun and avoid a build up of static electricity.

6. Trigger the gun to remove any pressure that may still be in the hose.

7. Lock the gun by pushing the gun trigger lock to the locked position.

8. Move the PRIME/SPRAY valve down to the PRIME position.

Spraying Technique

The following techniques, if followed, will assure professional painting results.

Hold the gun perpendicular to the surface and always at equal distance from the surface. Depending on the type of material, surface, or desired spray pattern, the gun should be held at a distance of 12 to 14 inches (30 to 35 cm).

Move the gun either across or up and down the surface at a steady rate. Moving the gun at a consistent speed conserves material and provides even coverage. The correct spraying speed allows a full, wet coat of paint to be applied without runs or sags.

Holding the gun closer to the surface deposits more paint on the surface and produces a narrower spray pattern. Holding the gun farther from the surface produces a thinner coat and wider spray pattern. If runs, sags, or excessive paint occur, change to a spray tip with a smaller orice. If there is an insucient amount of paint on the surface or you desire to spray faster, a larger orice tip should be selected.

Maintain uniform spray stroke action. Spray alternately from left to right and right to left. Begin movement of the gun before the trigger is pulled.

start

stroke

Avoid arcing or holding the gun at an angle. This will result in an uneven nish.

pull trigger

Too Thick

release

trigger

end stroke

Ospray

English English

Page 7

Proper lapping (overlap of spray pattern) is essential to an even nish. Lap each stroke. If you are spraying horizontally, aim at the bottom edge of the preceding stroke, so as to lap the previous pattern by 50%.

Overlap edges

1st

pass

For corners and edges, split the center of the spray pattern on the corner or edge and spray vertically so that both adjoining sections receive approximately even amounts of paint.

When spraying with a shield, hold it rmly against the surface. Angle the spray gun slightly away from the shield and toward the surface. This will prevent paint from being forced underneath.

Shrubs next to houses should be tied back and covered with a canvas cloth. The cloth should be removed as soon as possible. Titan gun extensions are extremely helpful in these situations.

Nearby objects such as automobiles, outdoor furniture, etc. should be moved or covered whenever in the vicinity of a spray job. Be careful of any other surrounding objects that could be damaged by overspray.

2nd

pass

3rd

pass

4th

pass

5th

pass

Practice

1. Be sure that the paint hose is free of kinks and clear of objects with sharp cutting edges.

2. Set the pressure to minimum by turning the pressure control knob fully counterclockwise.

3. Move the PRIME/SPRAY valve up to its SPRAY position.

4. Turn the pressure control knob clockwise to its highest setting. The paint hose should stien as paint begins to ow through it.

5. Unlock the gun trigger lock.

6. Trigger the spray gun to bleed air out of the hose.

7. When paint reaches the spray tip, spray a test area to check the spray pattern.

8. Use the lowest pressure setting necessary to get a good spray pattern. If the pressure is set too high, the spray pattern will be too light. If the pressure is set too low, tailing will appear or the paint will spatter out in gobs rather than in a ne spray.

Good spray pattern

Paint tailing pattern

Page 8

Cleanup

Maintenance

Special cleanup instructions for use with flammable solvents:

• Always ush spray gun preferably outside and at least one hose length from spray pump.

• If collecting ushed solvents in a one gallon metal container, place it into an empty ve gallon container, then ush solvents.

• Area must be free of ammable vapors.

• Follow all cleanup instructions.

IMPORTANT: The sprayer, hose, and gun should be cleaned thoroughly after daily use. Failure to do so permits material to build up, seriously affecting the performance of the unit.

Always spray at minimum pressure with the gun nozzle tip removed when using mineral spirits or any other solvent to clean the sprayer, hose, or gun. Static electricity buildup may result in a fire or explosion in the presence of flammable vapors.

1. Follow the “Pressure Relief Procedure” found in the Operation section of this manual.

2. Remove the gun tip and tip guard and clean with a brush using the appropriate solvent.

3. Place the siphon tube into a container of the appropriate solvent. Examples of the appropriate solvent are water for latex paint or mineral spirits for oil-based paints.

4. Place the return hose into a metal waste container.

5. Set the pressure to minimum by turning the pressure control knob fully counterclockwise.

6. Move the PRIME/SPRAY valve down to its PRIME position.

NOTE: Hold the return hose in the waste container when

moving the PRIME/SPRAY valve to PRIME in case the sprayer is pressurized.

7. Turn on the sprayer by moving the ON/OFF switch to the ON position.

8. Allow the solvent to circulate through the unit and ush the paint out of the return hose into the metal waste container.

9. Turn o the sprayer by moving the ON/OFF switch to the OFF position.

10. Move the PRIME/SPRAY valve up to its SPRAY position.

11. Turn on the sprayer.

Before proceeding, follow the “Pressure Relief Procedure” outlined previously in this manual. Additionally, follow all other warnings to reduce the risk of an injection injury, injury from moving parts or electric shock. Always unplug the sprayer before servicing!

General Repair and Service Notes

The following tools are needed when repairing this sprayer:

Phillips Screwdriver 3/8” Hex Wrench Needle Nose Pliers 5/16” Hex Wrench Adjustable Wrench 1/4” Hex Wrench Rubber Mallet 3/16” Hex Wrench Flat-blade Screwdriver 1/8” hex wrench 1/2” open-end wrench 7/8” open-end wrench

1. Before repairing any part of the sprayer, read the instructions carefully, including all warnings.

IMPORTANT: Never pull on a wire to disconnect it. Pulling on a wire could loosen the connector from the wire.

2. Test your repair before regular operation of the sprayer to be sure that the problem is corrected. If the sprayer does not operate properly, review the repair procedure to determine if everything was done correctly. Refer to the Troubleshooting Charts to help identify other possible problems.

3. Make certain that the service area is well ventilated in case solvents are used during cleaning. Always wear protective eyewear while servicing. Additional protective equipment may be required depending on the type of cleaning solvent. Always contact the supplier of solvents for recommendations.

4. If you have any further questions concerning your Titan Airless Sprayer, call Titan:

Customer Service (U.S.) ..................................... 1-800-526-5362

Fax ................................................................. 1-800-528-4826

Ground the gun by holding it against the edge of the metal container while flushing. Failure to do so may lead to a static electric discharge, which may cause a fire.

12. Trigger the gun into the metal waste container until the paint is ushed out of the hose and solvent is coming out of the gun.

13. Continue to trigger the spray gun into the waste container until the solvent coming out of the gun is clean.

NOTE: For long-term or cold weather storage, pump

For short-term storage when using latex paint,

14. Follow the “Pressure Relief Procedure” found in the Operation

15. Unplug the unit and store in a clean, dry area.

IMPORTANT: Do not store the unit under pressure.

mineral sprits through the entire system.

pump water mixed with Titan Liquid Shield through the entire system (see the Accessories section of this manual for part number).

section of this manual.

English English

Page 9

Replacing the Motor

Gear box

Motor cover

Front cover screw

or mounting

Motor cover

1. Perform the Pressure Relief Procedure and unplug the sprayer.

2. Remove the four motor cover screws. Remove the motor cover.

3. Remove the four heat sink assembly screws. Pull the heat sink assembly away from the gear box housing.

4. Disconnect the ve wires from the relay that is mounted on the inside of the heat sink assembly.

5. Connect the ve wires to the new relay (refer to the electrical schematic in the Parts List section of this manual).

6. Using the four heat sink assembly screws, install the heat sink assembly onto the gear box housing. Tighten the screws securely.

7. Disconnect the black and red wires coming from the gear box housing. Disconnect the black and red wires from the capacitors. Disconnect the black and red wires from the motor.

8. Loosen and remove the four motor mounting screws.

9. Pull the motor out of the gear box housing.

NOTE: If the motor will not dislodge from the pump

housing:

• Remove the front cover plate.

• Using a rubber mallet, carefully tap on the front of the motor crankshaft that extends through the slider assembly.

10. With the motor removed, inspect the gears in the gear box housing for damage or excessive wear. Replace the gears, if necessary.

11. Install the new motor into the gear box housing.

Replacing the Motor Brushes

Perform this procedure using Motor Brush Kit P/N 0508645.

1. Perform the Pressure Relief Procedure and unplug the sprayer.

2. Loosen and remove the four motor cover screws. Remove the motor cover.

3. Loosen and remove the two fan shroud screws. Remove the fan shroud.

4. Using a small screwdriver, pry o the two plastic brush covers.

5. Disconnect the black and red wires from the motor brushes. Remove the motor brushes.

6. Install the new motor brushes and snap on the plastic brush covers.

7. Reconnect the black and red wires from the motor brushes (refer to the electrical schematic in the Parts List section of this manual).

8. Position the fan shroud over the motor fan. Secure the fan shroud with the two fan shroud screws.

9. Slide the motor cover over the motor. Secure the motor cover with the four motor cover screws.

Replacing the Gears

1. Perform the Pressure Relief Procedure and unplug the sprayer.

2. Loosen and remove the four motor cover screws. Remove the motor cover.

3. Disconnect the black and red wires coming from the gear box housing.

4. Loosen and remove the four motor mounting screws.

5. Pull the motor out of the gear box housing.

NOTE: Rotate the motor fan manually until the armature

gear engages with the mating gear in the gear box housing.

12. Secure the motor with the four motor mounting screws.

13. Push the new capacitors into their clip on the new motor.

14. Reconnect the wires (refer to the electrical schematic in the Parts List section of this manual).

15. Slide the motor cover over the motor. Secure the motor cover with the four motor cover screws.

housing

Heat sink assembly screw

Heat sink assembly

Fan shroud screw

Fan shroud

Motor cover screw

Motor

Capacitors

Brush cover

RED

BLACK

RED

BLACK

Motor

mounting

screw

NOTE: If the motor will not dislodge from the pump

housing:

• Remove the front cover plate.

• Using a rubber mallet, carefully tap on the front of the motor crankshaft that extends through the slider assembly.

6. Inspect the armature gear on the end of the motor for damage or excessive wear. If this gear is completely worn out, replace the entire motor.

7. Remove and inspect the 2nd stage gear for damage or excessive wear. Replace if necessary.

8. Remove and inspect the crankshaft/gear assembly for damage or excessive wear. Replace if necessary.

9. Reassemble the pump by reversing the above steps. During reassembly, make sure the thrust washers is in place.

NOTE: Rell the gear box in the pump housing with ve

ounces of grease (P/N 0293396).

Motor cover screw

Motor

Armature gear

Crankshaft/gear

assembly

Mot screw

Thrust washer

2nd stage gear

Gear box housing

Front cover

Page 10

Replacing the Transducer

mounting

screw

cove

Groove pin

old

handle

1. Loosen and remove the four front cover screws. Remove the front cover.

2. Stop the sprayer at the bottom of its stroke so that the piston is in its lowest position.

3. Perform the Pressure Relief Procedure and unplug the sprayer.

Before proceeding, follow the Pressure Relief Procedure outlined previously in this manual. Additionally, follow all other warnings to reduce the risk of an injection injury, injury from moving parts or electric shock. Always unplug the sprayer before servicing!

4. Tilt the sprayer back for easy access to the uid section.

5. Using a 3/8” hex wrench, loosen and remove the two socket screws.

6. Pull the uid section down approximately 1/2” from the housing to clear the transducer.

7. Slide the uid section and piston rod forward until the piston rod is out of the T-slot on the connecting rod.

8. Using a wrench, remove the transducer assembly from the uid section.

9. Thread the new transducer assembly from the uid section. Tighten securely with a wrench.

10. Reassemble the pump by reversing steps 1-8.

IMPORTANT: Make sure the transducer is aligned properly with the hole in the fluid section during reassembly. Improper alignment may cause damage to the transducer O-ring.

Replacing the PRIME/SPRAY Valve

Perform the following procedure using PRIME/SPRAY valve replacement kit P/N 0507690.

1. Drive the groove pin out of the valve handle.

2. Remove the valve handle and the cam base.

3. Using a wrench, loosen and remove the valve housing assembly from the pump manifold.

4. Make sure the gasket is in place and thread the new valve housing assembly into the pump manifold. Tighten securely with a wrench.

5. Place the cam base over the valve housing assembly. Lubricate the cam base with grease and line up the cam with the pump manifold using the dowel pin.

6. Line up the hole on the valve stem with the hole in the valve handle.

7. Insert the groove pin into the valve handle and through the valve stem to secure the valve handle in position.

Dowel pin

Valve housing

assembly

Valve

Gasket

Valve stem

Cam base

Pump manif

Front

Front cover

Transducer

assembly

manifold

T-slot

Pump

Gear box housing

Slider assembly

Pump manifold

screw

English English

Page 11

Servicing the Fluid Section

mounting screw

Use the following procedures to service the valves and repack the uid section. Perform the following steps before performing any

Repacking the Fluid Section

1. Remove the foot valve assembly using the steps in the “Servicing the Valves” procedure above.

maintenance on the uid section.

1. Loosen and remove the four front cover screws. Remove the front cover.

NOTE: The outlet valve does not need to be disassembled

from the piston rod for this procedure.

2. Stop the sprayer at the bottom of its stroke so that the piston is in its lowest position.

3. Perform the Pressure Relief Procedure and unplug the sprayer.

4. Unscrew the return hose assembly from the pump block. Remove the retaining clip from the bottom of the foot valve housing. Remove the siphon assembly.

5. Tilt the sprayer back for easy access to the uid section.

Servicing the Valves

The design of the uid section allows access to the foot valve and seat as well as the outlet valve and seat without completely disassembling the uid section. It is possible that the valves may not seat properly because of debris stuck in the foot valve seat or outlet valve seat. Use the following instructions to clean the valves and reverse or replace the seats.

1. Using a wrench, loosen and remove the inlet valve housing from the pump block.

2. Clean out any debris in the inlet valve housing and examine the valve housing and seat. If the seat is damaged, reverse or replace

Pump manifold

Piston bushing

Nylon washer

Inlet valve cage

Inlet valve ball

Inlet valve seat

Teon O-ring

Inlet valve housing

the seat.

3. Using a 5/16” hex wrench, loosen and remove the outlet valve retainer from the piston rod.

NOTE: Always service the outlet

valve with the piston rod attached to the pump. This will prevent the piston rod from rotating during disassembly of the outlet valve.

5. Clean out any debris and examine the outlet valve housing and seat. If the seat is damaged, reverse or replace the seat.

Piston rod

Outlet valve cage

Crush washer

Outlet valve ball

Outlet valve seat

Outlet valve retainer

6. Remove, clean, and inspect the outlet cage, crush washer, and outlet valve ball. Replace if they are worn or damaged.

NOTE: The outlet cage always must be used with the

crush washer. They are included together in the repacking kit as assembly P/N 704-642.

2. Using 3/8” a hex wrench, loosen and remove the two pump block mounting screws.

Slider assembly

3. Pull the pump block down approximately 1/2” from the pump housing.

-slot

Retainer nut

4. Slide the pump block and piston rod forward until the piston rod is out of the T-slot on the slider assembly.

Piston guide

Upper packing assembly

5. Slide the piston rod out through the bottom of the pump block.

6. Loosen and remove the retainer nut and piston

Pump manifold

guide from the pump block.

7. Remove the upper and lower packings from

Pump manifold

the pump block.

8. Clean the pump block and install the new upper and lower packings. Refer to the illustration below

Lower packing assembly

Piston rod

for proper packing orientation.

Install upper packing

with raised lip and O-ring

facing down.

O-Ring

Raised Lip

Install lower packing

with the beveled

edge facing up.

Beveled Edge

9. Inspect the piston rod for wear and replace if necessary.

10. Reassemble the outlet valve assembly into the piston rod. Tighten the outlet valve retainer with a wrench until secure.

NOTE: Use the T-slot on the slider assembly to hold the

piston rod in position while securing the outlet valve retainer.

IMPORTANT: Never use a wrench on the piston itself. This could cause damage to the piston and cause leakage.

11. Insert the piston guide into the retainer nut. Thread the retainer nut into the pump block until it is hand tight.

12. Slide the piston guide tool (included in the repacking kit) over the top of the piston rod and insert the piston rod through the bottom of the pump block. Using a rubber mallet, tap

7. Reassemble the valves by reversing the steps above.

NOTE: During reassembly of the outlet valve, apply one

drop of Loctite (included in the repacking kit) to the threads of the outlet valve retainer before threading it into the piston rod. Then, torque the retainer to 144 in./lbs. (12 ft./lbs.).

the bottom of the piston rod lightly until the piston rod is in position in the pump block.

NOTE: Coat the piston guide tool and the piston rod with

grease before inserting them into the pump block.

13. Using a wrench, tighten the retainer nut securely.

Page 12

14. Slide the top of the piston rod into the T-slot on the slider

Filter housing

Handle

assembly.

15. Position the pump block underneath the pump housing and push up until it rests against the pump housing.

16. Thread the pump block mounting screws through the pump block and into the pump housing. Tighten securely.

17. Reassemble the inlet valve assembly into the pump block.

18. For Upright Cart units - Thread the siphon tube into the inlet valve and tighten securely. Make sure to wrap the threads on the siphon tube with Teon tape before assembly. Replace the return hose into the hose clip on the siphon tube.

19. For Stand / Low Boy units, insert the elbow on the suction set assembly into the bottom of the inlet valve housing. Push the retaining ring up into the groove inside the inlet valve housing to secure the suction set assembly in position. Push the return hose onto the return hose tting on the pump manifold and secure in position with the return hose clamp.

20. Place the front cover on the pump housing and secure in position using the four front cover screws.

21. Turn on the sprayer by following the procedure in the “Operation” section of this manual and check for leaks.

Replacing the Filters

Pump Filter

1. Loosen and remove the lter housing.

2. Pull the lter from the pump manifold.

NOTE: If the lter breaks o in the pump manifold, use a

small wood screw to remove.

3. Inspect the lter seal. Based on inspection, clean or replace the seal.

4. Push the new or cleaned lter into the pump manifold.

5. Slide the lter housing over the lter and thread it into the pump manifold until secure.

Filter

Filter seal

Pump manifold

Gun Filter

1. Unclip the top of the trigger guard from the gun body.

2. Using the bottom of the trigger guard as a wrench, loosen and remove the handle assembly from the gun head.

3. Pull the old lter out of the gun body. Clean or replace.

4. Slide the new lter, tapered end rst, into the gun head.

5. Thread the handle assembly into the gun head. Tighten with the trigger wrench.

6. Snap the trigger guard back onto the gun body.

Gun Body

Filter

NOTE: For more detail, part number information, and

complete assembly drawings, please see the RX-80 Airless Gun Owner’s Manual.

English

Page 13

Troubleshooting

Problem

A. The unit will not run.

B. The unit will not prime.

C. The unit will not build or

maintain pressure.

D. Fluid leakage at the upper end

of the uid section.

E. Excessive surge at the spray

gun.

Cause

1. The unit is not plugged in.

2. Tripped breaker.

3. The pressure is set too low (pressure control knob set at minimum setting does not supply power to unit).

4. Faulty or loose wiring.

5. Excessive motor temperature.

6. ON/OFF switch is defective.

1. The PRIME/SPRAY valve is in the SPRAY position.

2. Air leak in the siphon tube/suction set.

3. The pump lter and/or inlet screen is clogged.

4. The siphon tube/suction set is clogged.

1. The spray tip is worn.

2. The spray tip is too large.

3. The pressure control knob is not set properly.

4. The pump lter, gun lter, or inlet screen is clogged.

5. Material ows from the return hose when the PRIME/SPRAY valve is in the SPRAY position.

6. Air leak in the siphon tube/suction set.

7. There is external uid leak.

8. There is an internal uid section leak (packings are worn and/or dirty, valve balls are worn).

9. Worn valve seats

10. Motor powers but fails to rotate

1. The upper packing is worn.

2. The piston rod is worn.

1. Wrong type of airless spray hose.

2. The spray tip worn or too large.

3. Excessive pressure.

Solution

1. Plug the unit in.

2. Reset the breaker.

3. Turn the pressure control knob clockwise to supply power to the unit and increase the pressure setting.

4. Inspect or take to a Titan authorized service center.

5. Allow motor to cool.

6. Replace the ON/OFF switch.

1. Rotate the PRIME/SPRAY valve clockwise to the PRIME position.

2. Check the siphon tube/suction set connection and tighten or re-tape the connection with PTFE tape.

3. Remove the pump lter element and clean. Remove the inlet screen and clean.

4. Remove the siphon tube/suction set and clean.

1. Replace the spray tip following the instructions that came with the spray gun.

2. Replace the spray tip with a tip that has a smaller orice following the instructions that came with the spray gun.

3. Turn the pressure control knob clockwise to increase the pressure setting.

4. Remove the pump lter element and clean. Remove the gun lter and clean. Remove the inlet screen and clean.

5. Clean or replace the PRIME/SPRAY valve.

6. Check the siphon tube/suction set connection and tighten or re-tape the connection with PTFE tape.

7. Check for external leaks at all connections. Tighten connections, if necessary.

8. Clean the valves and service the uid section following the “Servicing the Fluid Section” procedure in the Maintenance section of this manual.

9. Reverse or replace the valve seats following the “Servicing the Fluid Section” procedure in the Maintenance section of this manual.

10. Take unit to a Titan authorized service center.

1. Repack the pump following the “Servicing the Fluid Section” procedure in the Maintenance section of this manual.

2. Replace the piston rod following the “Servicing the Fluid Section” procedure in the Maintenance section of this manual.

1. Replace hose with a minimum of 50’ of 1/4” grounded textile braid airless paint spray hose.

2. Replace the spray tip following the instructions that came with the spray gun.

3. Rotate the pressure control knob counterclockwise to decrease spray pressure.

F. Poor spray pattern.

G. The unit lacks power.

1. The spray tip is too large for the material being used.

2. Incorrect pressure setting.

3. Insucient uid delivery.

4. The material being sprayed is too viscous.

1. The pressure adjustment is too low.

2. Improper voltage supply.

1. Replace the spray tip with a new or smaller spray tip following the instructions that came with the spray gun.

2. Rotate the pressure control knob to adjust the pressure for a proper spray pattern.

3. Clean all screens and lters.

4. Add solvent to the material according to the manufacturer’s recommendations.

1. Rotate the pressure control knob clockwise to increase the pressure setting.

2. Reconnect the input voltage for 120V AC.

English

Page 14

Consignes de sécurite important

Prise trilaire

Lire toutes ces consignes avant d’utiliser l’appareil. Garder ces consignes.

Indique une situation à risque, laquelle, si elle n’est pas évitée, peut entraîner des blessures graves, voire la mort.

Pour réduire les risques d’incendie ou d’explosion, de choc électrique et de blessure, vous devez lire et comprendre les directives gurant dans ce manuel. Familiarisez-vous avec les commandes et l’utilisation adéquate de l’équipement.

Directives de mise à la terre

Cet appareil doit être mis à la terre. En cas de court-circuit, cette précaution réduit les risques de choc en procurant un parcours au courant électrique. Le cordon de l’appareil est doté d’un l de terre relié à la troisième broche de sa che. Cette dernière doit être branchée dans une prise correctement câblée et mise à la terre conformément aux codes et règlements locaux.

MISE EN GARDE - Le fait de ne pas brancher correctement la che trilaire de l’appareil peut entraîner des risques de choc électrique.

Si on doit réparer ou remplacer le cordon ou la che, ne pas raccorder le l de terre à la borne des broches plates (lames) de cette dernière. Ce l, normalement vert (avec ou sans rayures jaunes), doit être relié à la broche de terre.

Consulter un technicien ou un électricien qualié à défaut de comprendre l’ensemble des présentes directives ou en cas d’incertitude quant à la mise à terre de l’appareil. Ne pas modier la che de l’appareil; si elle ne s’adapte pas dans la prise voulue, la faire remplacer par un électricien qualié.

Conçu pour les circuits de 120 V, cet appareil est doté d’une che ressemblant à celle illustrée ci-dessous. S’assurer que le produit est connecté à une prise électrique ayant la même conguration que la che mâle. Ne pas utiliser d’adaptateur avec ce produit.

• Vériez que tous les conteneurs ou systèmes de stockage sont reliés à la terre pour éviter les décharges d’électricité statique.

• Connectez à une prise électrique avec prise de terre et utilisez des rallonges électriques reliées à la terre. N’utilisez pas d’adaptateur 3 à 2.

• N’utilisez pas de peinture ou de solvant contenant du halon, par exemple, le chlore, les agents antimoisissure à l’eau de Javel, le chlorure de méthylène et le trichloroéthane. Ils ne sont pas compatibles avec l’aluminium. Contactez le fournisseur de revêtements pour connaître la compatibilité du matériau avec l’aluminium.

• La zone de pulvérisation doit toujours être bien aérée. Une bonne quantité d’air frais doit constamment traverser la zone de pulvérisation pour éviter les accumulations de vapeurs inammables. Le système de pompage doit être placé dans une zone bien aérée. Ne pulvérisez pas le système de pompage.

• Ne fumez pas dans la zone de pulvérisation.

• N’actionnez pas d’interrupteurs électriques, de moteurs ou autres dispositifs produisant des étincelles dans la zone de pulvérisation.

• Maintenez la propreté de la zone et veillez à ce qu’elle ne contienne pas de conteneurs de peinture ou de solvant, de chions et autres matières inammables.

• Sachez ce que contiennent la peinture et les solvants pulvérisés. Lisez les ches de sécurité du matériel (MSDS) et les étiquettes apposées sur les conteneurs de peintures et de solvants. Respectez les consignes de sécurité du fabricant de peinture et de solvant.

• Placez la pompe à une distance minimum de 7,62 mètres (25 pieds) de l’objet à pulvériser, dans une zone bien aérée (ajoutez de la longueur de tuyau si besoin est). Les vapeurs inammables sont souvent plus lourdes que l’air. La zone près du sol doit être très bien aérée. La pompe contient des pièces qui produisent des arcs et émettent des étincelles pouvant enammer les vapeurs.

• Le plastique peut causer des étincelles d’électricité statique. N’accrochez aucun plastique dans une zone de pulvérisation fermée. N’utilisez pas de toiles de protection en plastique quand vous pulvérisez une matière inammable.

• Ayez un extincteur en bon état de fonctionnement à portée de main.

Broche de mise à la terre

Plaque murale de la prise

IMPORTANT: Quand le pulvérisateur est utilisé avec un générateur de tension de la ligne ou non, l’utilisation de Titan “Line Surge Protector” (P / N 800-935) est recommandé.

MISE EN GARDE : EXPLOSION OU INCENDIE

Les émanations de certains produits peuvent exploser ou s’enammer, et risquent d’entraîner des dommages matériels ou de graves blessures.

MESURES PRÉVENTIVES :

• Ne pulvérisez pas de matières inammables ou combustibles près d’une amme nue, de voyants lumineux ou de sources d’ignition telles que des objets chauds, cigarettes, moteurs, matériel et appareils électriques. Évitez de produire des étincelles en connectant et en déconnectant les cordons électriques.

• S’entourer de toutes les précautions possibles lorsqu’on utilise des produits ayant un point d’éclair inférieur à 38°C (100°F). Le point d’éclair est la température à laquelle le liquide peut créer susamment de vapeurs et s’enammer.

• L’écoulement de peinture ou de solvant dans l’équipement peut produire de l’électricité statique. L’électricité statique crée un risque d’incendie ou d’explosion en présence de fumées de peinture ou de solvant. Toutes les pièces du système du pulvérisateur, y compris la pompe, l’ensemble du tuyau, le pistolet de pulvérisation et les objets dans et autour de la zone de pulvérisation doivent être correctement reliés à la terre pour protéger contre les décharges d’électricité statique et les étincelles. N’utilisez que des tuyaux conducteurs ou reliés à la terre pour pulvérisateurs de peinture sous vide à haute pression, spéciés par le fabricant.

MISE EN GARDE : INJECTION CUTANÉE

Le jet de haute pression produit par cet appareil peut transpercer la peau et les tissus sous-jacents, causant des blessures graves pouvant entraîner l’amputation.

MESURES PRÉVENTIVES :

• Ne dirigez pas le pistolet sur et ne pulvérisez pas les personnes ou les animaux.

• N’approchez pas les mains ni d’autres parties du corps de la sortie du produit. Par exemple, ne tentez pas d’arrêter une fuite avec une partie du corps.

• NE JAMAIS mettre la main, même gantée, devant le pistolet (les gants n’orent aucune protection contre les blessures par injection).

• TOUJOURS s’assurer que le protège-embout est en place avant de pulvériser. Il est cependant à noter que, s’il assure une certaine protection, ce dispositif joue surtout un rôle préventif.

• Utilisez exclusivement un embout de buse spécié par le fabricant.

• Prenez garde quand vous nettoyez ou que vous changez les embouts de buse. Si l’embout se bouche pendant que vous pulvérisez, verrouillez TOUJOURS la détente du pistolet, arrêtez la pompe et libérez toute la pression avant de réparer ou de nettoyer l’embout ou le protecteur ou avant de changer d’embout. La pression n’est pas libérée par l’arrêt du moteur. La poignée du robinet-valve PRIME/ SPRAY doit être placée sur PRIME pour libérer la pression. Consultez la PROCÉDURE DE DÉCOMPRESSION décrite dans le manuel de la pompe.

• Ne laissez pas l’appareil sous tension ou sous pression quand vous vous en éloignez. Quand vous n’utilisez pas l’appareil, éteignez-le et libérez la pression conformément aux instructions du fabricant.

• La pulvérisation à haute pression peut injecter des toxines dans le corps et causer de graves blessures corporelles. Si une telle injection se produisait, consultez immédiatement un médecin.

• Vériez les tuyaux et les pièces pour détecter des signes d’endommagement : une fuite peut injecter le produit dans la peau. Inspectez le tuyau avant chaque emploi. Changez tous les tuyaux ou pièces endommagés. Pour des raisons de fonctionnement, de sécurité

Français

Page 15

Consignes de sécurite important

et de durée de vie, utiliser exclusivement des tuyaux exibles à haute pression d‘origine de TITAN.

• Ce système peut produire une pression de 3 000 PSI / 207 Bar. N’utilisez que les pièces de rechange ou les accessoires spéciés par le fabricant et ayant une pression nominale minimum de 3 000 PSI. Ceci est valable pour les embouts de pulvérisation, les protecteurs de buse, les pistolets, les rallonges, les raccords et le tuyau.

• Verrouillez toujours la détente quand vous ne pulvérisez pas. Vériez que le verrou de la détente fonctionne correctement.

• Vériez que toutes les connexions sont bien serrées avant d’utiliser l’appareil.

• Sachez comment arrêter l’appareil et le dépressuriser rapidement. Soyez bien familiarisé avec les commandes. La pression n’est pas libérée lorsque le moteur est arrêté. La poignée du robinet-valve PRIME/SPRAY doit être placée sur PRIME pour libérer la pression. Consultez la PROCÉDURE DE DÉCOMPRESSION décrite dans le manuel de la pompe.

• Retirez toujours l’embout de pulvérisation avant de rincer ou de nettoyer le système.

REMARQUE À L’INTENTION DES MÉDECINS : Les injections cutanées sont des lésions traumatiques; il importe donc de les traiter sans délai. On NE DOIT PAS retarder ce traitement sous prétexte de vérier la toxicité du produit en cause, celle-ci n’étant conséquente que dans le cas d’injection directe de certains produits dans le système sanguin. Il pourrait s’avérer nécessaire de consulter un plasticien ou un spécialiste en chirurgie reconstructive de la main.

MISE EN GARDE : ÉMANATIONS DANGEREUSES

Certains produits (peintures, solvants, insecticides ou autres) peuvent être nocifs s’ils sont inhalés ou entrent en contact avec l’organisme. Les émanations de ces produits peuvent provoquer de graves nausées, évanouissements ou empoisonnements.

MESURES PRÉVENTIVES :

• Se servir d’un masque ou d’un respirateur s’il y a risque d’inhalation (lire toutes les directives concernant ces dispositifs an de s’assurer qu’ils orent la protection requise).

• Porter des lunettes de protection.

• Porter les vêtements de protection prescrits par le fabricant du produit utilisé.

MISE EN GARDE : GÉNÉRALITÉS

D’autres dangers peuvent entraîner des dommages matériels ou des blessures graves.

MESURES PRÉVENTIVES :

• Portez toujours les gants, la protection oculaire, les vêtements et un respirateur ou masque appropriés quand vous peignez.

• Ne travaillez pas et ne pulvérisez pas près d’enfants. Éloignez toujours les enfants de l’équipement.

• Ne travaillez pas avec les bras au-dessus de la tête ni sur un support instable. Appuyez-vous bien sur les deux pieds pour toujours conserver l’équilibre.

• Soyez attentif et regardez ce que vous faites.

• N’utilisez pas l’appareil quand vous êtes fatigué ou sous l’inuence de drogues ou d’alcool.

• Ne faites pas de nœuds avec le tuyau et ne le tordez pas trop. Le tuyau à vide peut présenter des fuites suite à l’usure, les nœuds ou les mauvais traitements. Une fuite risque d’injecter du produit dans la peau.

• N’exposez pas le tuyau à des températures ou des pressions supérieures à celles spéciées par le fabricant.

• N’utilisez pas le tuyau pour tirer ou soulever l’équipement.

• Utilisez la plus basse pression possible pour rincer l’équipement.

• Respectez tous les codes locaux, étatiques et nationaux qui régulent la ventilation, la prévention d’incendies et le fonctionnement.

• Les normes de sécurité du gouvernement des États-Unis ont été adoptées dans la loi Occupational safety and Health Act (OSHA). Ces normes, en particulier la partie 1910 des Normes générales et la partie 1926 des Normes de construction, doivent être consultées.

• Avant chaque emploi, vériez tous les tuyaux pour détecter d’éventuelles coupures, fuites, abrasion ou couvercle bombé. Vériez l’état ou le mouvement des accouplements. Changez immédiatement le tuyau si l’une de ces conditions est vériée. Ne réparez jamais un tuyau de peinture. Remplacez-le par un tuyau conducteur à haute pression.

• Ne pulvérisez pas à l’extérieur par temps venteux.

• Débranchez toujours le cordon électrique de la prise avant de travailler sur l’équipement.

Spécications

Débit (GPM) 0,47 (1,8 LPM) Embout, dimension max. 0.021” Pression max. 3 000 PSI (20,7 MPa) Source de puissance 0,75 HP PMDC balais moteur, 120VAC Cordon d’alimentation

300’ (91,4 m)

dimension max. Génératrice 5000 W (désactiver la mort en fonction)

Table des matières

Consignes de sécurité ................................................................... 14

Specications ................................................................................. 15

Description générale ..................................................................... 16

Fonctionnement ............................................................................ 16

Vérications préliminaires .......................................................................16

Préparation avant de peindre ................................................................17

Peinture ..........................................................................................................17

Procédure de décompression ................................................................18

Vaporisation .................................................................................. 18

Technique de vaporisation .....................................................................18

Essais préliminaires ....................................................................................19

Nettoyage ...................................................................................... 20

Maintenance .................................................................................. 20

Généralités concernant la maintenance ............................................21

Remplacement du moteur ......................................................................21

Remplacement des balais de moteur .................................................21

Remplacement des engrenages ...........................................................21

Remplacement du transducteur ...........................................................22

Remplacement de la soupape PRIME/SPRAY ..................................22

Maintenance de la section des liquides .............................................22

Remplacement des ltres ........................................................................24

Dépannage ..................................................................................... 25

Listes de pièces .............................................................................. 38

Vue d’ensemble ...........................................................................................38

Ensemble d’aspiration (support) ...........................................................38

Section des liquides ...................................................................................40

Boîte d’engrenages ....................................................................................42

Ensemble de moteur .................................................................................44

Ensemble de chariot ..................................................................................45

Ensemble de support ................................................................................46

Étiquettes ......................................................................................................47

Schéma de raccordement électrique ..................................................47

Enregistrement du produit ........................................................... 48

Accessoires ....................................................................................................49

Garantie .......................................................................................... 50

Français

Page 16

Description générale

Bouton de régulation

Tube de

Filtre

Bouton de régulation

Ce vaporisateur à dépression est un outil électrique de précision servant à atomiser divers types de matériaux. On doit lire et suivre attentivement les directives apparaissant dans ce manuel pour savoir comment l’utiliser et le maintenir en bon ordre, et ce, en toute sécurité.

siphon

Tube de

retour

de pression

Interrupteur

Disjoncteur à maximum

Coupelle d'huile

Soupape PRIME/SPRAY

Raccord de exible

Fonctionnement

Cet appareil produit un jet à très haute pression; avant de le faire fonctionner, il est donc essentiel de lire et de comprendre les avertissements formulés dans la section Consignes de sécurité à l’avant de ce manuel.

Vérications préliminaires

On doit procéder aux étapes suivantes avant de brancher le cordon d’alimentation de l’appareil.

1. S’assurer que le exible et le bloc d’aspiration soient solidement xés.

2. Fixer un exible de vaporisation à tresse de Nylon, conçu pour les appareils à dépression, et mesurant au moins 15 mètres (50 pi).

3. Fixer un pistolet à dépression au exible de vaporisation; ne pas xer l’embout au pistolet tout de suite (le retirer s’il est déjà xé).

NOTA : Ne pas encore xer l’embout sur le pistolet de

vaporisation. Démonter l’embout s’il est déjà xé.

Assurez-vous que tous les tuyaux et pistoletspulvérisateurs sans air comprimé sont mis à la terre et que leur pression de régime nominale atteint ou dépasse la plage maximale du pulvérisateur sans air comprimé.

4. Tourner à fond le bouton de régulation de la pression dans le sens inverse des aiguilles d’une montre jusqu’au minimum de pression.

5. S’assurer que le commutateur soit à la position OFF.

6. Remplir la coupelle à l’huile de la section de liquide avec environ une cuillerée à soupe d’huile de séparation (no de pièce 314-481).

IMPORTANT : Ne jamais faire fonctionner l’appareil sans liquide pendant plus de 10 secondes, ce qui pourrait user inutilement les tampons graisseurs.

7. S’assurer que l’alimentation électrique soit d’au moins 15 A à 120 V.

8. Brancher le cordon d’alimentation dans une prise adéquatement mise à la terre située à une distance d’au moins 7,5 m (25 pi) de la surface à vaporiser.

IMPORTANT : Les rallonges utilisées doivent être trilaires, de calibre 12 et dotées d’une che à broche de MALT; on ne doit jamais retirer cette troisième broche ou utiliser un adaptateur.

Utilisation du blocage de la détente du pistolet

Engagez toujours le blocage de la détente du pistolet lorsque le pistolet n’est pas utilisé.

1. Pour verrouiller la détente, appuyez sur le verrou de la détente

de gauche à droite, en regardant l’arrière du pistolet.

2. Pour déverrouiller la détente, appuyez sur le verrou de la

détente de droite à gauche, en regardant l’arrière du pistolet.

Détente bloquée

(le pistolet ne pulvérise pas)

Français

Détente débloquée

(le pistolet pulvérise)

Préparation d’un nouveau vaporisateur

Si cet appareil est neuf, il contient encore un liquide d’essai mis en usine pour le protéger de la corrosion en cours d’expédition ou d’entreposage. Ce liquide doit être complètement éliminé au moyen d’essence minérale avant que l’appareil puisse être utilisé.

IMPORTANT : La détente du pistolet doit toujours être verrouillée lorsqu’on procède à ces vérifications préliminaires.

1. Mettre le exible d’aspiration dans un contenant d’essence minérale.

2. Mettre le exible de retour dans un contenant de purge métallique.

3. Tourner le bouton de régulation de la pression à fond dans le sens inverse des aiguilles d’une montre jusqu’au minimum.

de pression

Interrupteur

4. Abaisser la soupape PRIME/SPRAY à la position PRIME.

5. Mettre l’appareil en marche en mettant le commutateur à la position ON.

6. Laisser le vaporisateur fonctionner pendant 15 à 30 secondes pour évacuer le liquide d’essai par le exible de retour, jusqu’au contenant de purge.

7. Arrêter l’appareil en mettant le commutateur à la position OFF.

Page 17

Préparation avant de peindre

Bouton de régulation

Avant de peindre, il est important de s’assurer que le liquide dans l’appareil est compatible avec le produit à utiliser.

NOTA : L’incompatibilité liquide/produit peut provoquer le

IMPORTANT : La détente du pistolet doit toujours être verrouillée lorsqu’on procède à ces vérifications préliminaires.

1. Mettre le exible d’aspiration dans un contenant de solvant

2. Mettre le exible de retour dans un contenant de purge

3. Tourner le bouton de régulation de la pression à fond dans le

4. Abaisser la soupape PRIME/SPRAY à la position PRIME.

NOTA : Tenez le tube de retour dans le

5. Mettre l’appareil en marche en mettant le commutateur à la

6. Laisser le vaporisateur fonctionner pendant 15 à 30 secondes

7. Arrêter l’appareil en mettant le commutateur à la position

NOTA : S’assurer que l’embout ou le protège-embout ne

8. Soulever la soupape PRIME/SPRAY à la

9. Mettre l’appareil en marche.

10. Déverrouiller le pistolet en mettant le

11. Appuyer sur la détente en visant le contenant métallique pour

12. Verrouiller le pistolet en mettant le verrou de détente à la

13. Déposer le pistolet et augmenter la pression en tournant

14. Inspecter tous les composants an d’y détecter des fuites

15. Procéder aux étapes de la section Procédure de

blocage des soupapes, ce qui entraînerait le besoin de démonter et de nettoyer la section des liquides du vaporisateur.

approprié (de l’eau dans le cas de peintures au latex, de l’essence minérale dans le cas de peintures à l’huile, etc.).

métallique.

sens inverse des aiguilles d’une montre jusqu’au minimum.

conteneur de déchets en faisant passer le PRIME / SPRAY soupape de PRIME dans le cas où le pulvérisateur est sous pression.

position ON.

pour évacuer le solvant usé par le exible de retour, jusqu’au contenant de purge.

OFF.

soient pas installés.

position SPRAY.

verrou de détente à la position appropriée.

On doit mettre le pistolet à la terre en le tenant contre le bord du contenant de purge métallique pendant qu’il se vide afin d’éviter les risques de décharges électrostatiques, lesquelles peuvent provoquer un incendie.

purger le solvant usé du pistolet, jusqu’à ce que du solvant frais en ressorte.

position appropriée.

lentement le bouton de régulation vers la droite.

potentielles. Le cas échéant, suivre les directives de la section Procédure de décompression du présent manuel avant de xer les exibles et de serrer les raccords.

décompression du présent manuel avant de passer du solvant au produit de peinture.

On doit effectuer la procédure de décompression chaque fois qu’on arrête l’appareil pour en faire la maintenance, en changer les réglages de vaporisation, en remplacer/ nettoyer les embouts ou en effectuer la préparation en vue d’un nettoyage.

Peinture

1. Mettre le exible d’aspiration dans un contenant de produit de peinture.

2. Mettre le exible de retour dans un contenant de purge métallique.

3. Tourner le bouton de régulation de la pression à fond dans le sens inverse des aiguilles d’une montre jusqu’au minimum.

de pression

Interrupteur

4. Abaisser la soupape PRIME/SPRAY à la position PRIME.

5. Mettre l’appareil en marche en mettant le commutateur à la position ON.

6. Laisser le vaporisateur fonctionner jusqu’à ce que le produit commence à s’écouler par le exible de retour dans le contenant de purge.

7. Arrêter l’appareil en mettant le commutateur à la position OFF.

8. Retirer le exible de retour du contenant de purge et le mettre à sa position normale, au-dessus du contenant de produit de peinture.

9. Soulever la soupape PRIME/SPRAY à la position SPRAY.

10. Mettre l’appareil en marche.

11. Déverrouiller le pistolet en mettant le verrou de détente à la position appropriée.

12. Appuyer sur la détente en visant le contenant métallique pour purger le solvant et l’air du exible de vaporisation, jusqu’à ce que le produit de peinture s’écoule librement du pistolet.

13. Verrouiller le pistolet en mettant le verrou de détente à la position appropriée.

14. Arrêter l’appareil.

15. Fixer l’embout et le protège-embout au pistolet, conformément aux directives accompagnant ces derniers.

RISQUES D’INJECTION. Ne pas vaporiser sans avoir installé le protège-embout. Ne jamais appuyer sur la détente sans avoir mis l’embout en position de vaporisation ou de désobstruction. Toujours enclencher le verrou de détente avant de retirer, de remplacer ou de nettoyer l’embout.

16. Mettre l’appareil en marche.

17. Augmenter la pression en tournant lentement le bouton de régulation vers la droite, jusqu’à la zone verte, puis eectuer un essais sur un morceau de carton en examinant le jet résultant. Régler la pression de manière à ce que le produit soit parfaitement atomisé.

NOTA : Si la pression est trop élevée, l’embout subira une

usure prématurée et produira des éclaboussures de surpulvérisation.

Français

English

Page 18

Procédure de décompression

mouvemen

Mouvements semi-circulaires Pistolet incliné

Vaporisation

1. Verrouiller le pistolet en mettant le verrou de détente à la position appropriée.

2. Arrêter l’appareil en mettant le commutateur à la position OFF.

3. Tourner le bouton de régulation de la pression à fond dans le sens inverse des aiguilles d’une montre jusqu’au minimum.

4. Déverrouiller le pistolet en mettant le verrou de détente à la position appropriée.

5. Tenir fermement la partie métallique du pistolet contre le bord d’un contenant métallique an d’éviter une accumulation d’électricité statique.

6. Appuyer sur la détente du pistolet an de purger tout l’air restant dans le exible.

7. Verrouiller le pistolet en mettant le verrou de détente à la position appropriée.

8. Abaisser la soupape PRIME/SPRAY à la position PRIME.

Technique de vaporisation

En suivant les techniques suivantes, on s’assure d’obtenir des résultats d’allure professionnelle.

Tenir le pistolet perpendiculairement par rapport à la surface, toujours à la même distance de cette dernière (selon le produit utilisé, la surface en présence et la forme de jet désirée, cette distance devrait se situer entre 30 et 35 cm [12 et 14 po]).

Procéder verticalement ou horizontalement à un rythme régulier, ce qui aura pour eet de minimiser le gaspillage de produit et d’assurer une couverture égale. Le rythme idéal permet d’appliquer une couche chargée sur toute la surface, sans gouttes ni coulées.

En tenant le pistolet plus près de la surface, on y applique davantage de produit, mais sur une bande plus étroite, tandis qu’en l’éloignant, on obtient une couche moins épaisse, répartie sur une plus grande largeur. En présence de gouttes, de coulées ou de surpulvérisation, on doit opter pour un embout doté d’un plus petit orice; s’il n’y a pas assez de produit sur la surface, ou si on désire procéder plus rapidement, il est préférable de choisir un embout à orice plus grand.

On doit procéder par gestes réguliers et uniformes, en inversant les mouvements à chaque passage (de haut en bas, puis de bas en haut, ou de gauche à droite, puis de droite à gauche). Amorcer le mouvement avant d’appuyer sur la détente.

Amorcer le

Appuyer sur

la détente

Relâcher

la détente

Terminer le mouvemen

Il faut éviter de procéder par gestes semi-circulaires ou d’incliner le pistolet par rapport à la surface, ce qui produirait un ni inégal.

Vaporisation

hors cible

Trop épais

Français

Page 19

Il est essentiel de faire chevaucher chacun des passages pour

obtenir un ni uniforme. Si, par exemple, on procède horizontalement, il faut commencer par le haut, puis viser le bord inférieur du passage précédent de manière à en chevaucher la moitié.

Bords chevauchants

passage

Lorsqu’on utilise un écran protecteur, celui-ci doit être fermement maintenu contre la surface. Le pistolet doit être légèrement incliné de manière à éloigner le jet de l’écran, ce qui évitera de faire pénétrer le produit de peinture sous ce dernier.

On doit également protéger les arbustes près des bâtiments en les attachant et en les couvrant d’une toile. Cette toile doit cependant être retirée dans les plus brefs délais. Les rallonges de pistolet Titan peuvent, elles aussi, s’avérer fort utiles dans de telles situations.

Les objets comme les voitures, l’ameublement de jardin, etc. doivent être éloignés ou recouverts lorsqu’ils sont à proximité de la surface à vaporiser. Il faut toujours s’assurer de protéger les éléments susceptibles d’être endommagés par des éclaboussures.

Essais préliminaires

1. S’assurer que le exible à produit de peinture soit exempt de coudes et éloigné de toute arête coupante.

2. Tourner le bouton de régulation de la pression à fond dans le sens inverse des aiguilles d’une montre jusqu’au minimum.

3. Soulever la soupape PRIME/SPRAY à la position SPRAY.

4. Tourner le bouton de régulation de pression à son réglage le plus élevé; le exible à produit devrait se raidir sous l’eet de la pression.

5. Déverrouiller la détente du pistolet.

6. Appuyer sur la détente pour évacuer l’air du exible.

7. Quand la peinture atteint l’embout, eectuer un essai de vaporisation en vue de régler le jet en fonction du travail à eectuer.

8. Régler la pression au niveau le plus bas qui permette d’obtenir le jet désiré. Si la pression est trop élevée, le jet sera trop dispersé; si elle est trop basse, le jet produira des traînées ou crachera des grumeaux de produit.

Jet ecace

Traînées de produit

Français

English

Page 20

Nettoyage

Directives particulières pour le nettoyage au moyen de solvants inflammables :

• Purger le pistolet à l’extérieur de préférence, à une distance d’au moins une longueur de exible de la pompe.

• Si le solvant usé est recueilli dans un contenant métallique de 4 litres (1 gallon), celui-ci doit être inséré dans un second contenant d’au moins 20 litres (5 gallons).

• L’endroit choisi doit être exempt de vapeurs inammables.

• On doit suivre les directives de nettoyage à la lettre.

IMPORTANT : Le vaporisateur, le flexible et le pistolet doivent être nettoyés en profondeur après chaque journée d’utilisation et ce, afin d’éviter les accumulations de produit susceptibles de nuire grandement au rendement de l’appareil.

NOTA : Pour l’entreposage à long terme en milieu froid,

remplir tous les composants de l’appareil d’essence minérale.

Dans le cas de rangement à court terme après

utilisation de peinture au latex, remplir tous les composants d’eau mélangée au protecteur Titan Liquid Shield (se reporter à la section Accessoires du présent manuel pour obtenir le numéro de pièce de ce produit).

14. Suivre la Procédure de décompression à la section Fonctionnement du présent manuel.

15. Débrancher l’appareil et le ranger dans un endroit propre et sec.

IMPORTANT : Ne pas ranger l’appareil sous pression.

Maintenance

Lorsqu’on se sert d’essence minérale ou d’autres solvants pour nettoyer le vaporisateur, le exible ou le pistolet, on doit régler la pression au minimum et retirer l’embout de la buse du pistolet. L’accumulation d’électricité statique risque de provoquer des incendies en présence de vapeurs inammables.

1. Suivre la Procédure de décompression à la section Fonctionnement du présent manuel.

2. Retirer l’embout et le protège-embout, et les nettoyer au moyen d’une brosse et du solvant approprié.

3. Mettre le exible d’aspiration dans un contenant de solvant approprié (de l’eau dans le cas de peintures au latex, de l’essence minérale dans le cas de peintures à l’huile, etc.).

4. Mettre le exible de retour dans un contenant de purge métallique.

5. Tourner le bouton de régulation de la pression à fond dans le sens inverse des aiguilles d’une montre jusqu’au minimum.

6. Abaisser la soupape PRIME/SPRAY à la position PRIME.

NOTA : Tenez le tube de retour dans le conteneur de déchets

en faisant passer le PRIME / SPRAY soupape de PRIME dans le cas où le pulvérisateur est sous pression.

7. Mettre l’appareil en marche en mettant le commutateur à la position ON.

8. Laisser le solvant circuler dans l’appareil pour évacuer le produit de peinture par le exible de retour, jusqu’au contenant de purge.

9. Arrêter l’appareil en mettant le commutateur à la position OFF.

10. Soulever la soupape PRIME/SPRAY à la position SPRAY.

11. Mettre l’appareil en marche.

12. Appuyer sur la détente en visant le contenant métallique pour purger le produit du exible, jusqu’à ce que le solvant s’écoule du pistolet.

13. Continuer d’appuyer sur la détente, en direction du contenant métallique, jusqu’à ce que le solvant évacué soit propre.

Avant de procéder, on doit suivre les directives de la section “Procédure de décompression” du présent manuel. On doit également respecter tous les autres avertissements si on veut éviter les blessures par injection, par contact avec une pièce mobile ou par choc électrique. Le vaporisateur doit toujours être débranché avant d’être entretenu ou réparé.

Généralités concernant la maintenance

Pour réparer ou entretenir le vaporisateur, on pourrait avoir à recourir aux outils suivants :

Tournevis étoile Clé hexagonale de 1,0 cm (3/8 po) Pince à bec pointu Clé hexagonale de 0,8 cm (5/16 po) Clé à ouverture variable Clé hexagonale de 0,6 cm (1/4 po) Maillet en caoutchouc Clé hexagonale de 0,5 cm (3/16 po) Tournevis plat Clé hexagonale de 0,3 cm (1/8 po) Clé à 1,2 cm (1/2 po) Clé à 2,2 cm (7/8 po)

1. Avant de procéder à la maintenance de n’importe quel composant du vaporisateur, il faut lire attentivement les directives ainsi que tous les avertissements qu’elles contiennent.

IMPORTANT : Ne jamais tirer sur le cordon pour le débrancher, ce qui pourrait détacher le connecteur des fils.

2. Vérier les résultats de la maintenance eectuée avant d’utiliser le vaporisateur en conditions normales an de s’assurer que le problème ait bel et bien été corrigé. Si le vaporisateur ne fonctionne toujours pas comme il faut, repasser la procédure pour s’assurer qu’elle ait été bien suivie. Se reporter ensuite à la section Dépannage pour cerner la source potentielle du problème.

3. S’assurer que l’endroit choisi soit bien ventilé si des solvants sont utilisés pour le nettoyage. Toujours porter des lunettes de protection lorsqu’on procède à la maintenance. D’autres dispositifs protecteurs pourraient être requis selon le type de solvant utilisé; on doit toujours communiquer avec le fabricant de ce dernier pour obtenir ses recommandations à cet eet.

4. Pour toute autre question relative à ce vaporisateur à dépression, il sut de communiquer avec Titan :

Service à la clientèle (É.-U.) .............................. 1-800-526-5362

Télécopieur ................................................. 1-800-528-4826

Français

Page 21

Remplacement du moteur

de ventilateur

Carter

Carter de moteur

Vis de couvercle

Carter du moteur

1. Suivre la Procédure de décompression et débrancher l’appareil.

2. Desserrer et retirer les quatre vis du carter de moteur. Retirer ce carter de moteur.

3. Retirez les quatre vis du dissipateur de chaleur. Éloignez le dissipateur de chaleur du carter d’engrenage.

4. Déconnectez les cinq ls du relais qui est monté sur le côté intérieur du dissipateur de chaleur.

5. Connectez les cinq ls au nouveau relais (consultez le schéma de raccordement électrique sous la rubrique « Liste des pièces » du présent manuel).

6. À l’aide des quatre vis du dissipateur de chaleur, installez le dissipateur de chaleur sur le carter d’engrenage. Resserrez solidement les vis.

7. Déconnectez les ls noirs et rouges provenant du carter d’engrenage. Déconnectez les ls noirs et rouges provenant des capaciteurs. Déconnectez les ls noirs et rouges provenant du moteur.

8. Desserrez et retirez les quatre vis de montage de moteur.

9. Retirez le moteur du carter d’engrenage.

Remplacement des balais de moteur

Suivez ces directives en se servant de la trousse de remplacement des balais de moteur (no de pièce 0508645).

1. Suivre la Procédure de décompression et débrancher l’appareil.

2. Desserrer et retirer les quatre vis du carter de moteur. Retirer ce carter de moteur.

3. Desserrez et retirez les deux vis de tuyère de ventilateur. Retirez la tuyère de ventilateur.

4. À l’aide d’un petit tournevis, arrachez les deux couvercles de balais en plastique.

5. Déconnectez les ls noirs et rouges des balais de moteur. Retirez les balais de moteur.

6. Installez les nouveaux balais de moteur et enclenchez les couvercles de balais en plastique.

7. Raccordez les ls noirs et rouges aux balais de moteur (consultez le schéma de raccordement électrique sous la rubrique « Liste des pièces » du présent manuel).

8. Positionnez la tuyère de ventilateur sur le ventilateur du moteur. Fixez la tuyère de ventilateur à l’aide de deux vis de tuyère de ventilateur.

9. Glissez le carter de moteur sur le moteur. Fixez le carter de moteur à l’aide des quatre vis du carter de moteur.

NOTA : Si le moteur refuse de sortir du logement de la

pompe :

• Retirer le couvercle avant.

• Au moyen d’un maillet en caoutchouc, donner de petits coups à l’avant du vilebrequin (qui ressort de la bielle).

10. Une fois le moteur retiré, vériez si les roues d’engrenage dans le carter d’engrenage sont endommagées ou très usées. Remplacez les roues d’engrenage au besoin.

11. Installez le nouveau moteur dans le carter d’engrenage.

NOTA : Tournez manuellement le ventilateur du moteur

jusqu’à ce que l’engrenage d’armature s’engage avec la roue conjuguée dans le carter d’engrenage.

12. Fixez solidement le moteur au moyen des quatre vis de montage de moteur.

13. Poussez les nouveaux capaciteurs dans leur attache sur le nouveau moteur.

14. Raccordez les ls (consultez le schéma de raccordement électrique sous la rubrique « Liste des pièces » du présent manuel).

15. Glissez le carter de moteur sur le moteur. Fixez le carter de moteur à l’aide des quatre vis du carter de moteur.

Moteur

Capaciteurs

d’engrenage

NOIR

montage

de moteur

ROUGE

NOIR

Vis de

Vis de dissipateur de chaleur

Dissipateur de chaleur

Couvercle des balais

ROUGE

Vis de tuyère de ventilateur

Tuyère

Vis de carter de moteur

Remplacement des engrenages

1. Suivre la Procédure de décompression et débrancher l’appareil.

2. Desserrer et retirer les quatre vis du carter de moteur. Retirer ce carter de moteur.

3. Déconnectez les ls noirs et rouges provenant du carter d’engrenage.

4. Desserrez et retirez les quatre vis de montage de moteur.

5. Retirez le moteur du carter d’engrenage.

NOTA : Si le moteur refuse de sortir du logement de la

• Retirer le couvercle avant.

• Au moyen d’un maillet en caoutchouc, donner de

6. Vériez si l’engrenage d’armature au bout du moteur est

7. Retirez les engrenages du 2e étage et vériez s’ils sont

8. Retirez le vilebrequin/engrenage et vériez s’il est

9. Remontez la pompe en inversant les étapes ci-dessus. Pendant

NOTA : Remplissez la boîte d’engrenages du corps de

pompe :

petits coups à l’avant du vilebrequin (qui ressort de la bielle).

endommagé ou très usé. S’il est complètement usé, remplacez le moteur en entier.

endommagés ou très usés. Remplacez-les au besoin.

endommagé ou très usé. Remplacez-le au besoin.

le montage, assurez-vous que les rondelles de butée sont en place.

la pompe de cinq onces de graisse (no de pièce

0293396.

Vis de carter du moteur

Moteur

Engrenage d’armature

Engrenages/

vilebrequin

Vis de montage du moteur

Rondelle de butée

Second engrenage

Carter d’engrenage

Couvercle

Français

English

Page 22

Remplacement du transducteur

Bloc pompe

Manette de

la soupape

1. Desserrer et retirer les quatre vis du couvercle avant et retirer ce dernier.

2. Arrêter le vaporisateur en le bas de course an que le piston soit à sa position la plus basse.

3. Suivre la Procédure de décompression et débrancher l’appareil.

Avant de procéder, on doit suivre les directives de la section Procédure de décompression du présent manuel. On doit également respecter tous les autres avertissements si on veut éviter les blessures par injection, par contact avec une pièce mobile ou par choc électrique. Le vaporisateur doit toujours être débranché avant d’être entretenu ou réparé.

4. Incliner la pompe vers l’arrière pour accéder plus facilement à la section des liquides.

5. Au moyen d’une clé hexagonale de 1,0 cm, desserrer et retirer les deux vis de montage du bloc pompe.

6. Tirer sur le bloc pompe an de le faire ressortir d’environ 1,5 cm (1/2 po) de son logement, de manière à dégager le transducteur.

7. Glisser le bloc pompe et la tige du piston vers l’avant jusqu’à ce que cette dernière sorte de la rainure en T de la bielle.

8. Retirez le transducteur de la bloc pompe avec une clé.

9. Installer le nouveau transducteur dans le logement de la pompe. Serrez avec une clé.

10. Remonter la pompe en reprenant les étapes 1 à 8 à l’envers.

IMPORTANT : S’assurer que le transducteur est aligné correctement par rapport à l’orifice du tronçon d’acheminement du produit pendant le réassemblage. Un mauvais alignement peut endommager le joint statique du transducteur.

ouvercle

Vis du

couvercle

Logemen de la pompe

Bielle

Rainure en T

Transducteur

Bloc

pompe

Vis de montage du bloc pompe

Remplacement de la soupape PRIME/SPRAY

Pour eectuer cette procédure, on doit se procurer une trousse de remplacement de soupape PRIME/SPRAY (P/N 0507690).

1. Pousser la goupille hors de la manette de la soupape

2. Retirer la manette et la base à came.

3. Au moyen d’une clé, desserrer et retirer le logement de la soupape.

4. S’assurer que le joint d’étanchéité soit à sa place, et visser le nouveau logement dans le bloc pompe; serrer fermement à l’aide d’une clé.

5. Mettre la base à came par dessus le logement de la soupape; la lubrier au moyen de graisse et aligner la came avec le bloc pompe.

6. Aligner le trou dans la tige de soupape avec celui de la manette.

7. Insérer la goupille à travers ces deux trous an de xer la manette en place.

Goupille

Logement

de la soupape

Goupille

Tige de la soupape

Base à came

Joint d’étanchéité

Maintenance de la section des liquides

On doit suivre les procédures suivantes pour eectuer la maintenance des soupapes et remplacer les tampons graisseurs de la section des liquides. Au préalable, il est cependant important de procéder aux étapes ci-dessous.

1. Desserrer et retirer les quatre vis du couvercle avant et retirer ce dernier.

2. Arrêter le vaporisateur en le bas de course an que le piston soit à sa position la plus basse.

3. Suivre la Procédure de décompression et débrancher l’appareil.

4. Dévisser le exible de retour du bloc pompe. Retirer l’agrafe qui xe le bloc d’aspiration à la soupape de retenue; disjoindre ces éléments.

5. Incliner la pompe vers l’arrière pour accéder plus facilement à la section des liquides.

Français

Page 23

Maintenance des soupapes

érieur

tie de cage

Bielle

Écrou de retenue

Guidepiston

Tampon supérieur

Bloc pompe

Vis de montage du bloc pompe

Tige du piston

Tampons inférieurs

Rainure

en T

La conception de la section des liquides du vaporisateur fait en sorte qu’on peut accéder aux soupapes de retenue et de sortie, de même qu’à leur siège respectif, sans avoir à démonter toute la section. Il arrive que ces soupapes soient mal assises à cause de débris accumulés; en suivant les directives ci-dessous, on peut les nettoyer et inverser ou remplacer leur siège.

1. Au moyen d’une clé, desserrer et retirer le logement de la soupape de retenue du bloc pompe.

2. Enlever tous les débris dans le logement et examiner les composants; si le siège est endommagé, l’inverser ou le remplacer.

3. À l’aide d’une clé hexagonale de 0,8 cm (5/16 po), dévisser et retirer le logement de la soupape de sortie de la tige du piston.

NOTA : La tige du piston doit

4. Enlever tous les débris dans

5. Retirer, nettoyer et inspecter la cage, rondelle d’encrasement,

NOTA : La sortie de cage doit toujours être utilisé avec

6. Remonter les soupapes en reprenant les étapes ci-dessus à

toujours être raccordée à la pompe quand on eectue l’entretien de la soupape de sortie; ce faisant, on évitera que la tige pivote lorsqu’on démonte la soupape.

le logement et examiner les composants; si le siège est endommagé, l’inverser ou le remplacer.

et le clapet supérieurs; les remplacer s’ils sont usés ou endommagés.

la rondelle d’écrasement. Ils sont inclus dans l’assemblage P/N 704-642.

l’envers.

Tige du piston

Sor Rondelle

d’encrasemen Clapet de

la soupape de sortie

Siège de la soupape de sortie

Soupape de retenue

Bloc pompe

Manchon

Joint inf

Cage inférieure

Clapet de la soupape de retenue

Siège de la soupape de retenue

Joint torique de teon

Logement de soupape d’entrée

Remplacement des tampons graisseurs

1. Retirer les soupape d’entrée en suivant les directives de la section Maintenance des soupapes ci-dessus.

NOTA : La soupape de sortie n’a pas besoin d’être démonté à

2. Au moyen d’une clé

3. Tirer sur le bloc pompe

4. Glisser le bloc pompe

5. Glisser la tige du

6. Desserrer et retirer

7. Retirer les tampons

8. Nettoyer le bloc pompe

9. Inspecter la tige du piston pour y déceler toute trace d’usure

10. Remonter la soupape de sortie dans la tige du piston; serrer

NOTA : Se servir de la rainure en T de la bielle pour retenir

partir de la tige de piston pour cette procédure.

hexagonale de 1,0 cm, desserrer et retirer les deux vis de montage du bloc pompe.

an de le faire ressortir d’environ 1,5 cm de son logement.

et la tige du piston vers l’avant jusqu’à ce que cette dernière sorte de la rainure en T de la bielle.

piston hors de la partie inférieure du bloc pompe.

l’écrou de retenue et le guide-piston du bloc pompe.

supérieur et inférieurs du bloc pompe.

et installer les nouveaux tampons supérieur et inférieurs (se reporter à l’illustration ci-dessous pour bien les orienter).

La partie surélevée et le

joint torique du tampon

supérieur doivent être

vers le bas.

Joint torique

Partie surélevée

et la remplacer au besoin.

fermement le logement au moyen d’une clé.

la tige du piston quand on serre le logement de la soupape.

La bord biseauté

doivent être vers le haut.

Bord biseauté

IMPORTANT : On ne doit jamais se servir d’une clé pour serrer le piston lui-même, ce qui pourrait l’endommager et entraîner des fuites.

11. Insérer le guide-piston dans l’écrou de retenue et visser fermement ce dernier à la main dans le bloc pompe.

12. Glisser l’outil guide-piston (inclus dans la trousse de remplacement des tampons) sur le dessus de la tige du piston, puis insérer cette dernière dans la partie inférieure du bloc pompe. À l’aide d’un maillet en caoutchouc, donner de petits

Français

English

Page 24

coups au bas de la tige jusqu’à ce qu’elle reprenne sa place

Logement du ltre

rps du

dans le bloc pompe.

NOTA : Enduire de graisse l’outil guide-piston et la tige du

piston avant de les insérer dans le bloc pompe.

13. Au moyen d’une clé, serrer fermement l’écrou de retenue.

14. Glisser le haut de la tige du piston dans la rainure en T de la bielle.

15. Positionner le bloc pompe sous son logement et l’y insérer jusqu’au fond.

16. Insérer les vis de montage du bloc pompe à travers ce dernier et son logement; serrer fermement.

17. Remonter la soupape de retenue dans le bloc pompe.

18. Modèles du chariot - Vissez le tube-siphon dans le clapet de pied et vissez jusqu’à ce qu’il soit solidement xé. Assurez vous de recouvrir les lets de l’adaptateur du tube intérieur/ tube-siphon à l’aide de ruban de Teon avant le montage. Remettez le tuyau de retour dans la bride de serrage du tubesiphon.

19. Modèles du support - Insérer le coude du bloc d’aspiration dans la partie inférieure de la soupape de retenue. Positionner l’agrafe de retenue dans cette dernière de manière à xer le bloc d’aspiration. Poussez le tuyau de retour sur le raccord du tuyau de retour sur le collecteur de la pompe et xez-le en position avec le collier du tuyau de retour.

20. Mettre le couvercle avant sur le logement de la pompe et le xer au moyen des quatre vis prévues.

21. Mettre le vaporisateur en marche en suivant la procédure indiquée dans la section Fonctionnement du présent manuel pour s’assurer de l’absence de fuites.

Remplacement des ltres

Filtre de pompe

1. Dégager et retirer le logement du ltre.

2. Retirez le ltre du collecteur de pompe.

NOTA : Si le ltre se dégage dans le collecteur de pompe,

utilisez une petite vis en bois pour le retirer.

3. Vériez le joint d’étanchéité du ltre. Selon les résultats de la vérication, nettoyez ou remplacez le joint d’étanchéité.

4. Poussez le nouveau ltre ou le ltre nettoyé dans le collecteur de pompe.

5. Glissez le boîtier du ltre sur le ltre et vissez-le dans le collecteur de pompe jusqu’à ce qu’il soit solidement xé.

Filtre

Joint de ltre

Bloc pompe

Filtre de pistolet

1. Détachez le dessus du pontet de la corps du pistolet.

2. En se servant de la partie inférieure du pontet comme clé, desserrez et enlevez l’ensemble de la poignée de la tête du pistolet.

3. Extrayez le ltre usagé de la corps du pistolet. Nettoyez ou remplacez.

4. Faites glisser le nouveau ltre, la partie letée en premier, dans la corps du pistolet.

5. Placez le joint de la poignée dans la corps du pistolet avec la partie plate du joint vers la tête du pistolet. Serrez à l’aide de la clé de la détente.

6. Enclenchez à nouveau le pontet sur la corps du pistolet.

Co pistolet

Filtre

Poignée

NOTA : Pour obtenir plus de détails, se renseigner sur les

Français

numéros de pièce ou voir des dessins d’assemblage à plus grande échelle, se reporter au manuel de l’utilisateur du pistolet à dépression professionnel RX-80.

Page 25

Dépannage

Problème

A. L’appareil ne fonctionne pas.

B. L’appareil ne s’amorce pas.

C. La pression ne se fait pas dans

l’appareil ou la pression n’est pas uniforme.

D. Fuite de liquide dans la partie

supérieure de la section des liquides.

E. Trop grand aux au pistolet

vaporisateur.

F. Forme de vaporisation

incorrecte.

G. L’outil n’est pas alimenté

électriquement.

Cause

1. L’appareil n’est pas branché.

2. Disjoncteur déclenché.

3. Le réglage de pression est trop bas (le bouton de commande de la pression au réglage minimum n’envoie pas de puissance au vaporisateur).

4. Câblage défectueux ou débranché.

5. Température excessive du moteur.

6. Commutateur MARCHE/ARRÊT défectueux.

1. La soupape de PRIME/SPRAY est en position SPRAY.

2. Fuite d’air dans le exible du siphon/ d’aspiration.

3. Le ltre de la pompe et/ou le ltre d’entrée sont bouchés.

4. Le exible de siphon/d’aspiration est bouché.

1. L’embout d’aspiration est usé.

2. L’embout d’aspiration est trop grand.

3. Le bouton de commande de la pression n’est pas correctement xé.

4. Le ltre de la pompe, le ltre du pistolet ou le ltre d’entrée sont bouchés.

5. Du produit s’échappe du exible de retour lorsque la soupape de PRIME/SPRAY est en position SPRAY.

6. Fuite d’air dans le exible du siphon/le exible d’aspiration.

7. Il y a une fuite de liquide externe.

8. Il y a une fuite interne dans la section des liquides (les tampons graisseurs sont usés et/ ou sales, les clapets sont usés).

9. Sièges de soupape usés.

10. Le moteur démarre mais ne tourne pas.

1. Les tampons graisseurs supérieurs sont usés.

2. La tige du piston est usée.

1. Mauvais type de exible de vaporisation sans air.

2. L’embout d’aspiration est usé ou trop grand.

3. Pression excessive.

1. L’embout d’aspiration est trop grand pour le produit utilisé.

2. Mauvais réglage de pression.

3. Sortie de liquide insusante.

4. Le produit vaporisé est trop visqueux.

1. Le réglage de la pression est trop faible.

2. Mauvaise tension d’alimentation.

Solution

1. Brancher l’appareil.

2. Réenclencher le disjoncteur.

3. Faire tourner le bouton de commande de la pression pour alimenter l’appareil et accroître la pression.

4. Vérier ou le faire réparer dans un centre d’entretien agrée par Titan.

5. Laisser le moteur refroidir.

6. Replacer le commutateur MARCHE/ARRÊT.

1. Faire tourner la soupape PRIME/SPRAY dans le sens des aiguilles d’une montre en position PRIME.

2. Vérier le branchement du exible du siphon/ d’aspiration et serrer ou recoller le raccord avec du ruban en PTFE.

3. Démonter le ltre de la pompe et le nettoyer. Démonter le ltre d’entrée et le nettoyer.

4. Démonter le exible du siphon/d’aspiration et le nettoyer.

1. Remplacer l’embout d’aspiration selon les consignes qui accompagnent le pistolet de vaporisation.

2. Remplacer l’embout d’aspiration par un embout à moins large selon les consignes qui accompagnent le pistolet de vaporisation.

3. Tourner le bouton dans le sens des aiguilles d’une montre pour augmenter la pression.

4. Démonter le ltre de la pompe et le nettoyer. Retirer le ltre du pistolet et le nettoyer. Démonter le ltre d’entrée et le nettoyer.

5. Nettoyer ou remplacer la soupape de PRIME/SPRAY.

6. Vérier le branchement du exible du siphon/ d’aspiration et serrer ou recoller le raccord avec du ruban en PTFE.

7. Vérier qu’il n’y a pas de fuites externes dans tous les raccords. Resserrer les raccords au besoin.

8. Nettoyer les soupapes et la section des liquides selon la procédure “Maintenance de la Section des Liquides” décrite au chapitre Maintenance de ce manuel.

9. Inverser ou remplacer les sièges de soupape selon la procédure “Maintenance de la Section des Liquides” décrite au chapitre Maintenance de ce manuel.

10. Faire réparer dans un centre d’entretien agrée par Titan.

1. Regarnir selon la procédure “Maintenance de la Section des Liquides” décrite au chapitre Maintenance de ce manuel.

2. Remplacer la tige du piston selon la procédure “Maintenance de la Section des Liquides” décrite au chapitre Maintenance de ce manuel.

1. Remplacer le exible par un exible de vaporisation de peinture sans air en tresse de textile de 1/4” et de 15m de longueur.

2. Remplacer l’embout d’aspiration selon les consignes qui accompagnent le pistolet de vaporisation.

3. Faire tourner le bouton de commande de la pression dans le sens inverse des aiguilles d’une montre pour réduire la pression d’évaporation.

1. Remplacer l’embout d’aspiration par un embout neuf ou plus petit selon les consignes qui accompagnent le pistolet de vaporisation.

2. Faire tourner le bouton de commande de la pression pour régler la pression sur une forme de vaporisation plus adapter.

3. Nettoyer toutes les crépines et tous les ltres.

4. Ajouter du solvant au produit selon les recommandations du fabricant.

1. Faire tourner le bouton de commande de la pression dans le sens des aiguilles d’une montre pour augmenter la pression.

2. Rebrancher sur 120 V AC.

Français

English

Page 26

Información de seguridad importante

Receptáculo conectado a tierra

Lea toda la información de seguridad antes de operar el equipo. Guarde estas insturcciones.

Indica una situación peligrosa que, de no evitarse, puede causar la muerte o lesiones graves.

Para reducir los riesgos de incendios, explosiones, descargas eléctricas o lesiones a las personas, lea y entienda todas las instrucciones incluidas en este manual. Familiarícese con los controles y el uso adecuado del equipo.

Instrucciones para la conexión a tierra

Este producto debe conectarse a tierra. En caso de un cortocircuito eléctrico, la conexión a tierra reduce el riesgo de choque eléctrico al aportar un alambre de escape para la corriente eléctrica. Este producto está equipado con un cable que tiene alambre a tierra con un enchufe a tierra adecuado. Debe usarse el enchufe para conectar a un receptáculo que esté debidamente instalado y conectado a tierra en conformidad con los códigos y las ordenanzas locales.

ADVERTENCIA - La instalación incorrecta del enchufe a tierra puede ocasionar un riesgo de choque eléctrico.

Si es necesario reparar o cambiar el cable o el enchufe, no conecte el cable verde a tierra a ninguno de las terminales de espiga plana. El cable con aislamiento de color verde por fuera con o sin rayas amarillas es el alambre a tierra y debe conectarse a la espiga a tierra.

Consulte a un electricista o técnico de servicio capacitado si las instrucciones para la conexión a tierra no se entienden claramente o si tiene dudas en cuanto a que el producto esté debidamente conectado a tierra. No modique el enchufe que se incluye. Si el enchufe no encaja en el receptáculo, pida a un electricistas capacitado que instale un receptáculo adecuado.

Este producto es para utilizarse en un circuito de 120 voltios nominales y tiene un enchufe a tierra que tiene un aspecto similar al ilustrado más abajo. Asegúrese que el producto esté conectado a un tomacorriente que tenga la misma conguración que el enchufe. No deben utilizarse adaptadores para este producto.

solamente mangueras para pulverizadores de pintura airless (sin aire) de alta presión conductoras o con toma a tierra especicadas por el fabricante.

• Compruebe que todos los recipientes y sistemas de recogida están conectados a tierra para evitar descargas eléctricas.

• Conecte a una salida con toma a tierra y utilice cables alargadores puestos a tierra. No utilice un adaptador de 3 a 2.

• No utilice pintura o disolvente que contenga hidrocarburos halogenados, como cloro, fungicida blanqueador, cloruro de metileno y tricloroetano. No son compatibles con el aluminio. Póngase en contacto con el proveedor del material para conocer su compatibilidad con el aluminio.

• Mantenga la zona de pulverización bien ventilada. Asegúrese de que circula aire fresco por la zona para evitar que se acumulen vapores inamables en el aire de la zona de pulverización. Ponga el conjunto de la bomba en una zona bien ventilada. No pulverice el conjunto de la bomba.

• No fume en la zona de pulverización.

• No encienda interruptores de luces, motores ni productos similares que puedan producir chispas en la zona de pulverización.

• Mantenga la zona limpia y despejada de botes de pintura y disolventes, trapos y otros materiales inamables.

• Infórmese del contenido de la pintura y de los disolventes que pulverice. Lea las hojas de datos sobre seguridad de los materiales (MSDS) y las etiquetas en los botes de pintura y disolvente. Siga las instrucciones de seguridad del fabricante de la pintura y del disolvente.

• Coloque la bomba al menos a 7,62 metros (25 pies) del objeto que se va a pulverizar en una zona bien ventilada (añada más manguera si fuera necesario). Los vapores inamables suelen ser más pesados que el aire. La zona del suelo debe estar muy bien ventilada. La bomba contiene piezas que forman arcos que producen chispas y pueden inamar los vapores.

• El plástico puede producir chispas estáticas. Nunca utilice plástico para cercar la zona de pulverización. No utilice cortinas de plástico mientras pulveriza material inamable.

• Deberá contar con equipos extintores de incendios que funcionen correctamente.

Tapa de la caja de receptáculo conectada a tierra

IMPORTANTE: Cuando se usa el rociador con un generador o línea o sin control, uncontrolled line voltage, se recomienda que Titan’s “Line Surge Protector” (P/N 800-935) se utiliza.

ADVERTENCIA: EXPLOSIÓN O INCENDIO

Los vapores de solventes y pinturas pueden explotar o inamarse. Pueden producirse daños materiales, lesiones graves o ambos.

PREVENCIÓN:

• No pulverice materiales inamables ni combustibles cerca de llamas desnudas, pilotos o fuentes de ignición como objetos calientes, cigarrillos, motores, equipos eléctricos o electrodomésticos. Evite producir chispas al conectar y desconectar los cables de alimentación.

• Tenga muchísmo cuidado al usar materiales cuyo punto de ignición sea inferior a 38 ºC (100 °F). El punto de inamación es la temperatura a la que un uido puede producir vapor suciente como para incendiarse.

• La pintura o disolvente que pase por el equipo puede producir electricidad estática. La electricidad estática supone un riesgo de incendio o explosión en presencia de emanaciones de pintura o disolvente. Todas las piezas del sistema pulverizador, incluyendo la bomba, el conjunto de mangueras, la pistola pulverizadora y los objetos dentro y alrededor de la zona de pulverización se conectarán a tierra para protegerlos frente a descargas estáticas y chispas. Utilice

Pata a tierra

ADVERTENCIA: LESIÓN POR INYECCIÓN

El ujo de pintura a alta presión que produce este equipo puede perforar la piel y los tejidos subyacentes, ocasionando lesiones graves y posible amputación. CONSULTE A UN MÉDICO INMEDIATAMENTE.

PREVENCIÓN:

• No apunte con la pistola ni pulverice sobre ninguna persona ni animal.

• Mantenga las manos y el resto del cuerpo lejos de la descarga. Por ejemplo, no trate de detener fugas con ninguna parte de su cuerpo.

• NUNCA ponga la mano frente a la pistola. Los guantes no protegen contra una lesión por inyección.

• SIEMPRE mantenga la protección de la boquilla en su sitio al rociar. La protección de la boquilla sirve principalmente de dispositivo de advertencia.

• Utilice solamente la boquilla especicada por el fabricante.

• Tenga cuidado al limpiar y cambiar las boquillas. Si la boquilla se atasca durante la pulverización, ponga SIEMPRE el seguro del gatillo de la pistola, apague la bomba y libere toda la presión antes de reparar, limpiar el protector o la boquilla o cambiar la boquilla. La presión no se libera apagando el motor. Para liberar la presión hay que poner la manija de la válvula PRIME/SPRAY en PRIME. Consulte el Procedimiento de Alivio de Presión que se describe en el manual de la bomba.

• No deje el aparato con corriente ni con presión cuando nadie esté pendiente de ella. Cuando no utilice el aparato, apáguelo y libere la presión siguiendo las instrucciones del fabricante.

• La pulverización a alta presión puede inyectar toxinas en el cuerpo y producir daños graves en el mismo. En caso de que esto ocurra, visite a un médico inmediatamente.

• Compruebe las mangueras y las piezas en busca de daños; una fuga puede inyectar material en la piel. Inspeccione la manguera antes de cada uso. Sustituya las mangueras o las piezas dañadas. Por razones

Español

Page 27

Información de seguridad importante

de funcionamiento, seguridad y duración, emplear únicamente mangueras de alta presión originales de TITAN.

• Este sistema es capaz de producir 3000 PSI / 207 Bar. Utilice solamente piezas de repuesto o accesorios especicados por el fabricante y con una capacidad nominal de 3000 PSI como mínimo. Entre ellos se incluyen boquillas pulverizadoras, protectores para las boquillas, pistolas, alargadores, racores y mangueras.

• Ponga siempre el seguro del gatillo cuando no esté pulverizando. Verique que el seguro del gatillo funciona correctamente.

• Antes de utilizar el aparato, verique que todas las conexiones son seguras.

• Aprenda a detener el aparato y a liberar la presión rápidamente. Familiarícese a conciencia con los controles. La presión no se libera apagando el motor. Para liberar la presión hay que poner la manija de la válvula PRIME/SPRAY en PRIME. Consulte el Procedimiento de Alivio de Presión que se describe en el manual de la bomba.

• Quite siempre la boquilla pulverizadora antes de enjuagar o limpiar el sistema.

NOTA PARA EL MÉDICO: La inyección a través de la piel es una lesión traumática. Es importante tratar la lesión tan pronto sea posible. NO retrase el tratamiento para investigar la toxicidad. La toxicidad es un factor a considerar con ciertos revestimientos inyectados directamente en la corriente sanguínea. Puede ser aconsejable consultar con un cirujano plástico o un cirujano especialista en reconstrucción de las manos.

ADVERTENCIA: VAPORES PELIGROSOS

Las pinturas, solventes, insecticidas y demás materiales pueden ser nocivos si se inhalan o toman contacto con el cuerpo. Los vapores pueden causar náuseas graves, desmayos o envenamiento.

PREVENCIÓN:

• Use un respirador o mascarilla si pueden inhalarse los vapores. Lea todas las instrucciones suministradas con la mascarilla para revisar que brinde la protección necesaria.

• Use lentes protectores.

• Use ropa protectora según lo indique el fabricante del revestimiento.

ADVERTENCIA: GENERAL

Puede causar daños materiales o lesiones graves.

PREVENCIÓN:

• Cuando pinte, lleve siempre guantes, protección para los ojos, ropa y un respirador o máscara adecuados.

• Nunca utilice el aparato ni pulverice cerca de niños. Mantenga el equipo alejado de los niños en todo momento.

• No se estire demasiado ni se apoye sobre un soporte inestable. Mantenga los pies bien apoyados y el equilibrio en todo momento.

• No se distraiga y tenga cuidado con lo que hace.

• No utilice el aparato si está fatigado o se encuentra bajo la inuencia del alcohol o de las drogas.

• No retuerza ni doble la manguera en exceso. En la manguera airless pueden aparecer fugas a causa del desgaste, de retorcimientos o de un mal uso. Una fuga puede inyectar material en la piel.

• No exponga la manguera a temperaturas o presiones que superen las especicadas por el fabricante.

• No utilice la manguera como elemento de fuerza para tirar del equipo o levantarlo.

• Utilice la presión más baja posible para enjuagar el equipo.

• Cumpla todos los reglamentos locales, estatales y nacionales pertinentes relativos a ventilación, prevención de incendios y funcionamiento.

• Las normas sobre seguridad del gobierno de los Estados Unidos se han adoptado al amparo de la Ley de salud y seguridad ocupacional (OSHA). Deben consultarse tres normas, particularmente la sección 1910 de las Normas generales y la sección 1926 de las Normas sobre construcción.

• Cada vez que vaya a utilizar el equipo, compruebe antes todas las mangueras en busca de cortes, fugas, abrasión o bultos en la cubierta. Compruebe el movimiento de los acoplamientos y si están dañados. Sustituya inmediatamente una manguera si descubre alguna de estas anomalías. No repare nunca una manguera de pintura. Sustitúyala por una manguera conductora a alta presión.

• No pulverice al aire libre si hace viento.

• Desenchufe siempre el cable antes de trabajar en el equipo.

Especicaciones

Capacidad (GPM) 0.47 (2.2 LPM) Tamaño max. de soportes 0.021” Max presión de pulverización 3000 PSI (20.7 MPa) Suminstro eléctrico 0.75 HP PMDC escobillas motor,

120VAC

Cable de alimentación,

300’ (91.4 m)

dimensión máxima Requistos eléctricos de

generado

5000 W (desactivar característica de hacia abajo)

Contenido

Precauciones de seguridad ........................................................... 26

Especicaciones ............................................................................. 27

Descripción general ...................................................................... 28

Funcionamiento ............................................................................ 28

Conguración ..............................................................................................28

Preparación para pintar ............................................................................29

Pintura ............................................................................................................29

Procedimiento para aliviar la presión .................................................30

Rociado ........................................................................................... 30

Técnica de rociado .....................................................................................30

Práctica ...........................................................................................................31

Limpieza ......................................................................................... 32

Mantenimiento .............................................................................. 32

Notas generales de reparación y servicio .................................... 32

Reemplazo del motor ................................................................................33

Reemplazo de las escobillas del motor ..............................................33

Reemplazo de los engranajes ................................................................33

Reemplazo del transductor .....................................................................34

Reemplazo de la válvula de PRIME/SPRAY .......................................34

Servicio a la sección de líquidos ............................................................34

Reemplazo de los ltros ...........................................................................36

Solución de problemas ................................................................. 37

Listados de piezas ......................................................................... 38

Ensamblaje principal .................................................................................38

Ensamblaje del juego de succión (soporte) ......................................38

Ensamblaje de la sección de líquidos ..................................................40

Ensamblaje de la caja de engranajes ...................................................42

Ensamblaje del motor ...............................................................................44

Ensamblaje de la carrito ...........................................................................45

Ensamblaje del soporte ............................................................................46

Etiquetas ........................................................................................................47

Esquema eléctrico ......................................................................................47

Registro del producto ................................................................... 48

Accesorios .....................................................................................................49

Garantía .......................................................................................... 51

Español

Page 28

Descripción general

Tubo de

Filtre

terruptor

Este rociador sin aire es una herramienta precisa que se utiliza para rociar diferentes tipos de materiales. Lea y siga este manual de instrucciones minuciosamente para ver las instrucciones de operación apropiadas, así como también información de mantenimiento y seguridad.

sifón

Tubo de

retorno

Perilla de control de presión

Interruptor

Interruptor protector de sobrecarga

Copa de aceite

Válvula de PRIME/SPRAY

Conector de la manguera

Funcionamiento

NOTA: Todavía no conecte la punta a la pistola rociadora.

Quite la punta si ya estaba conectada.

Asegúrese de que todas las mangueras y pistolas pulverizadoras sin aire estén conectadas a tierra y estén clasicadas en o sobre el margen máximo de presión de funcionamiento del pulverizador sin aire.

4. Gire completamente la perilla de control de presión en sentido contrario al de las agujas del reloj hasta el ajuste de presión más bajo.

5. Fíjese que el interruptor de ON/OFF esté en la posición OFF.

6. Llene la copa de aceite de la sección de líquido con aproximadamente una cucharada de aceite de separación (Nº/P 314-481).

IMPORTANTE: Nunca haga funcionar la unidad durante más de 10 segundos sin líquido. La operación de esta unidad sin líquido ocasionará un desgaste innecesario de las empaquetaduras.

7. Revise que el servicio eléctrico sea de 120V, 15 amperios, como mínimo.

8. Enchufe el cable de alimentación en un tomacorriente con conexión a tierra apropiada a una distancia mínima de 25 pies del área de rociado.

IMPORTANTE: Use siempre un cable de extensión de tres conductores, calibre 12 como mínimo, con enchufe conectado a tierra. Nunca retire la tercera pata ni use un adaptador.

Este equipo produce un ujo constante a presiones extremadamente altas. Lea detalladamente las advertencias de la sección Precauciones de seguridad en la parte delantera de este manual antes de operar este equipo.

Utilización del seguro del gatillo de la pistola

Ponga siempre el seguro del gatillo cuando no esté usando la pistola.

1. Para bloquear el gatillo, mueva el seguro del gatillo de

izquierda a derecha, desde la parte posterior de la pistola.

2. Para desbloquear el gatillo, mueva el seguro del gatillo de

derecha a izquierda, desde la parte posterior de la pistola.

Gatillo bloqueado (la

pistola no pulveriza)

Gatillo desbloqueado (la

Conguración

Realice el procedimiento a continuación antes de enchufar el cable de alimentación de una unidad eléctrica.

1. Fíjese que el juego de succión y la manguera de retorno estén conectados y seguros.

2. Conecte un mínimo de 50 pies de manguera rociadora sin aire de nilón a la unidad.

3. Conecte la pistola rociadora sin aire a la manguera rociadora. No conecte todavía la punta a la pistola rociadora. Retire la punta si está conectada.

pistola sí pulveriza)

Preparación de un rociador nuevo

Si esta unidad es nueva, se envía con un líquido de prueba en la sección de líquidos para evitar la corrosión durante el envío y almacenamiento. Este líquido debe retirarse completamente del sistema con alcoholes minerales antes de comenzar a rociar.

IMPORTANTE: Mantenga siempre el seguro del gatillo de la pistola rociadora en la posición bloqueada mientras prepara el sistema.

1. Coloque el tubo de succión en un recipiente de alcoholes minerales.

2. Coloque la manguera de retorno en un recipiente metálico para desecho.

3. Gire completamente la perilla de control de presión en sentido contrario al de las agujas del reloj hasta el ajuste de presión más bajo.

Perilla de control de presión

4. Mueva hacia abajo la válvula PRIME/SPRAY a la posición PRIME.

5. Encienda la unidad moviendo el interruptor de ON/OFF a la posición ON.

6. Deje funcionar el rociador entre 15 y 20 segundos para eliminar el resto del líquido de prueba a través de la manguera de retorno hacia el recipiente de desecho.

7. Apague la unidad moviendo el interruptor de ON/OFF (ENCENDIDO/APAGADO) a la posición OFF (APAGADO).

Español

Page 29

Preparación para pintar

terruptor

Antes de pintar, es importante revisar que el líquido del sistema sea compatible con la pintura que va a utilizar.

NOTA: Los líquidos y pinturas incompatibles pueden

causar que se atasquen cerradas las válvulas, lo cual puede necesitar que se desmonte y limpie la sección de líquidos del rociador.

Pintura

1. Coloque el tubo de succión en un recipiente de pintura.

2. Coloque la manguera de retorno en un recipiente metálico para desecho.

3. Gire completamente la perilla de control de presión en sentido contrario al de las agujas del reloj hasta el ajuste de presión más bajo.

IMPORTANTE: Mantenga siempre el seguro del gatillo de la pistola rociadora en la posición bloqueada mientras prepara el sistema.

1. Coloque el tubo de succión en un recipiente con el solvente apropiado. Los solventes apropiados son, por ejemplo, agua para pintura látex o alcoholes minerales para las pinturas a base de aceite.

2. Coloque la manguera de retorno en un recipiente metálico para desecho.

3. Gire completamente la perilla de control de presión en sentido contrario al de las agujas del reloj hasta el ajuste de presión más bajo.

4. Mueva hacia abajo la válvula PRIME/SPRAY a la posición PRIME.

NOTA: Sujete el tubo de retorno en el

contenedor de residuos al mover el PRIME / SPRAY válvula de PRIME en caso de que el pulverizador es presurizado.

5. Encienda la unidad moviendo el interruptor de ON/OFF a la posición ON.

6. Deje funcionar el rociador entre 15 y 30 segundos para eliminar el resto del solvente anterior a través de la manguera de retorno hacia el recipiente metálico de desecho.

7. Apague la unidad moviendo el interruptor de ON/OFF a la posición OFF.

NOTA: Fíjese que la pistola rociadora no tenga instalada

una punta o protección de punta.

8. Mueva hacia arriba la válvula PRIME/SPRAY a la posición SPRAY.

9. Encienda la unidad.

10. Desbloquee la pistola mueva el seguro del gatillo de la pistola a la posición liberada.

Conecte a tierra la pistola apoyándola contra el borde del recipiente de metal mientras elimina el líquido. De lo contrario puede provocar la descarga de electricidad estática, lo cual a su vez puede ocasionar un incendio.

11. Apriete el gatillo en el recipiente metálico para desecho hasta que el solvente usado salga y comience a salir solvente fresco de la pistola.

12. Bloquee la pistola mueva el seguro del gatillo de la pistola a la posición bloqueada.

13. Deje hacia abajo la pistola y aumente la presión girando la perilla de control de presión lentamente en el sentido horario hacia la zona verde.

14. Revise todo el sistema en busca de fugas. Si ocurren fugas, siga el “Procedimiento para aliviar la presión” en este manual antes de apretar conectores o mangueras.

15. Siga el “Procedimiento para aliviar la presión” de este manual antes de cambiar de solvente a pintura.

No deje de seguir el procedimiento para aliviar la presión cuando apague la unidad por cualquier motivo, incluso el servicio o ajuste de alguna pieza del sistema de rociado, cambio o limpieza de las puntas rociadoras o la preparación para la limpieza.

Perilla de control de presión

4. Mueva hacia abajo la válvula PRIME/SPRAY a la posición PRIME.

5. Encienda la unidad moviendo el interruptor de ON/OFF a la posición ON.

6. Deje funcionar el rociador hasta que empiece a pasar pintura a través de la manguera de retorno hacia el recipiente metálico de desecho.

7. Apague la unidad moviendo el interruptor de ON/OFF a la posición OFF.

8. Retire la manguera de retorno del recipiente para desecho y colóquela en la posición de operación, sobre el recipiente de pintura.

9. Mueva hacia arriba la válvula PRIME/SPRAY a la posición SPRAY.

10. Encienda la unidad.

11. Desbloquee la pistola mueva el seguro del gatillo de la pistola a la posición liberada.

12. Apriete el gatillo en el recipiente metálico para desecho hasta que todo el aire y el solvente usado salga de la manguera rociadora y comience a salir pintura libremente de la pistola.

13. Bloquee la pistola mueva el seguro del gatillo de la pistola a la posición bloqueada.

14. Apague la unidad.

15. Coloque la protección y la punta en la pistola según se indica en los manuales de las mismas.

POSIBLE PELIGRO DE INYECCIÓN. No rocíe sin la protección de la punta en su lugar. Nunca apriete el gatillo de la pistola a menos que la punta esté en la posición de rociado o desatasco. Siempre coloque el seguro del gatillo de la pistola antes de retirar, reemplazar o limpiar la punta.

16. Encienda la unidad.

17. Aumente la presión girando la perilla de control de presión lentamente en el sentido horario hacia la zona verde y pruebe el patrón de rociado en un trozo de cartón. Ajuste la perilla de control de presión hasta que la pistola rocíe en forma completamente atomizada.

NOTA: Si se sube la presión más de lo necesario para

atomizar la pintura causará el desgaste prematuro de la punta y rociará en exceso.

Español

Page 30

Procedimiento para aliviar la presión

la pasada

Arco Pistola en ángulo

Rociado

1. Bloquee la pistola mueva el seguro del gatillo de la pistola a la posición bloqueada.

2. Apague la unidad moviendo el interruptor de ON/OFF a la posición OFF.

3. Gire completamente la perilla de control de presión en sentido contrario al de las agujas del reloj hasta el ajuste de presión más bajo.

4. Desbloquee la pistola girando el seguro del gatillo de la pistola a la posición liberada.

5. Sostenga rmemente la parte metálica de la pistola contra el lado de un recipiente metálico para conectar a tierra la pistola y evitar la acumulación de electricidad estática.

6. Accione el gatillo para aliviar toda presión que haya quedado en la manguera.

7. Bloquee la pistola mueva el seguro del gatillo de la pistola a la posición bloqueada.

8. Mueva hacia abajo la válvula PRIME/SPRAY a la posición PRIME.

Técnica de rociado

Cuando se sigan las técnicas a continuación, se asegurarán resultados profesionales al pintar.

Sostenga la pistola en forma perpendicular a la supercie y siempre a la misma distancia. Dependiendo del tipo de material, supercie o patrón de rociado deseado, la pistola debe sostenerse a una distancia entre 12 a 14 pulgadas (30 a 35 cm).

Mueva la pistola ya sea horizontal o verticalmente por la supercie a una velocidad constante. Moviendo la pistola a una velocidad constante se conserva material y se obtiene una cobertura pareja. La velocidad de rociado correcta permite aplicar una capa de pintura fresca sin chorrear ni exceder la cantidad de pintura.

Si se sostiene la pistola más cerca de la supercie se deposita más pintura sobre la supercie y se produce un patrón de pintura más angosto. Si se sostiene la pistola más lejos de la supercie se produce una capa más delgada de pintura y un patrón de rociado más amplio. Si ocurren chorreos, corrimiento o exceso de pintura, cambie a una punta de rociado con un oricio más pequeño. Si hay una cantidad insuciente de pintura en la supercie o desea rociar más rápido, debe seleccionar una punta con oricio más grande.

Haga una pasada uniforme para rociar. Rocíe en forma alternada de izquierda a derecha y viceversa. Comience el movimiento de la pistola antes de presionar el gatillo.

omience

la pasada

Apriete el gatillo

Libere

el gatillo

Termine

Evite hacer arcos o sostener la pistola en ángulo. Esto causará un aspecto disparejo.

Rociado disparejo

Demasiado grueso

Español

Page 31

La superposición adecuada (solapando el patrón de rociado) es algo indispensable para lograr un acabado parejo. Superponga cada pasada. Si rocía horizontalmente, apunte al borde inferior de la pasada precedente, de tal modo que se superponga al patrón anterior en un 50%.

Bordes superpuestos

pasada

Para las esquinas y bordes, separe el centro del patrón de rociado en la esquina o borde y rocíe verticalmente de manera que ambas secciones reciban aproximadamente la misma cantidad de pintura.

Cuando rocíe con una protección, sosténgala rmemente contra la supercie. Coloque la pistola levemente en ángulo apuntando desde la protección hacia la supercie. Esto evitará que se fuerce pintura por debajo.

Los arbustos junto a las casas deben amarrarse hacia atrás y cubrirse con tela de lona. La tela debe quitarse lo más pronto posible. Las extensiones de pistola Titan son sumamente útiles en estas situaciones.

Deben alejarse o cubrirse los objetos cercanos como automóviles, muebles de terraza, etc. siempre que se encuentren en la cercanía de un trabajo de pintura. Tenga cuidado con otros objetos circundantes que puedan dañarse con el exceso de rociado.

Práctica

1. Revise que la manguera de pintura no tenga dobleces y esté alejada de objetos con bordes cortantes.

2. Gire completamente la perilla de control de presión en sentido contrario al de las agujas del reloj hasta el ajuste de presión más bajo.

3. Gire hacia arriba la válvula PRIME/SPRAY a su posición SPRAY.

4. Gire la perilla de control de presión en sentido horario hasta el ajuste más alto. La manguera de pintura se endurecerá a medida que la pintura comience a uir.

5. Libere el seguro del gatillo de la pistola.

6. Apriete el gatillo de la pistola rociadora para purgar el aire de la manguera.

7. Cuando la pintura llegue a la boquilla, rocíe un área de prueba para examinar el patrón de rociado.

8. Use el ajuste de presión más bajo necesario para obtener un buen patrón de rociado. Si el ajuste de presión está muy alto, el patrón de rociado será muy liviano. Si la presión es demasiado baja, aparecerán residuos o la pintura salpicará en exceso en lugar de salir como un rocío no.

Buen patrón de rociado

Patrón con residuos

de pintura

Español

Page 32

Limpieza

Instrucciones de limpieza especiales para usar con solventes inflamables:

• Siempre lave la pistola rociadora preferiblemente afuera y alejada por lo menos un largo de manguera de la bomba rociadora.

• Si recoge los solventes lavados en un recipiente metálico de un galón, colóquelo en un recipiente vacío de cinco galones, luego lave los solventes.

• El área debe estar libre de vapores inamables.

• Siga todas las instrucciones de limpieza.

IMPORTANTE: Deben limpiarse el rociador, la manguera y la pistola totalmente después del uso diario. De lo contrario, se permite la acumulación de material, afectando seriamente el rendimiento de la unidad.

13. Continúe apretando el gatillo de la pistola rociadora en el recipiente de desecho hasta que el solvente que salga por la pistola esté sin pintura.

NOTA: Para el almacenamiento a largo plazo o en

temperaturas frías, haga pasar alcoholes minerales a través del sistema completo.

Para el almacenamiento a corto plazo cuando esté

usando pintura látex, haga pasar agua mezclada con Titan Liquid Shield a través del sistema completo (para ver el número de pieza, consulte la sección Accesorios de este manual).

14. Siga el “¨Procedimiento de alivio de presión” de la sección Operación de este manual.

15. Desenchufe la unidad y almacénela en un área limpia y seca.

IMPORTANTE: No almacene la unidad bajo presión.

Siempre rocíe con la presión mínima y sin la boquilla de la pistola al utilizar alcoholes minerales u otros solventes para limpiar el rociador, la manguera o la pistola. La acumulación de electricidad estática puede producir un incendio o explosión en la presencia de vapores inflamables.

1. Siga el “Procedimiento de alivio de presión” de la sección Operación de este manual.

2. Retire la punta de la pistola y la protección y limpie con un cepillo usando el solvente adecuado.

3. Coloque el tubo de succión en un recipiente con el solvente apropiado. Los solventes apropiados son, por ejemplo, agua para pintura látex o alcoholes minerales para las pinturas a base de aceite.

4. Coloque la manguera de retorno en un recipiente metálico para desecho.

5. Gire completamente la perilla de control de presión en sentido contrario al de las agujas del reloj hasta el ajuste de presión más bajo.

6. Mueva hacia abajo la válvula PRIME/SPRAY a su posición PRIME.

NOTA: Sujete el tubo de retorno en el contenedor de

residuos al mover el PRIME / SPRAY válvula de PRIME en caso de que el pulverizador es presurizado.

7. Encienda la unidad moviendo el interruptor de ON/OFF a la posición ON.

8. Deje circular el solvente a través de la unidad y purgue la pintura de la manguera de retorno hacia el recipiente metálico para desecho.

9. Apague la unidad moviendo el interruptor de ON/OFF a la posición OFF.

10. Mueva hacia arriba la válvula PRIME/SPRAY a su posición SPRAY.

11. Encienda la unidad.

12. Dispare la pistola en el recipiente metálico para desecho hasta que se haya purgado toda la pintura de la manguera y esté saliendo solvente de la pistola.

Mantenimiento

Antes de proceder, siga el Procedimiento de alivio de presión presentado anteriormente en este manual. Además, siga todas las otras advertencias para reducir el riesgo de una lesión por inyección, lesiones por piezas en movimiento o choque eléctrico. ¡Siempre desenchufe el rociador antes de darle servicio!

Notas generales de reparación y servicio

Se necesitan las herramientas siguientes para reparar el rociador:

Destornillador Phillips Llave hexagonal de 3/8 de pulgada Alicates de punta Llave hexagonal de 5/16 de pulgada Llave ajustable Llave hexagonal de 1/4 de pulgada Mazo de goma Llave hexagonal de 3/16 de pulgada Destornillador de paleta Llave hexagonal de 1/8 de pulgada Llave de 1/2 pulgada Llave de 7/8 pulgada

1. Antes de reparar alguna parte del rociador, lea minuciosamente las instrucciones, incluidas todas las advertencias.

IMPORTANTE: Nunca tire del cable para desconectarlo. Al hacerlo podría soltarse el conector del cable.

2. Pruebe su reparación antes de usar rociador normalmente para vericar que se haya resuelto el problema. Si el rociador no funciona bien, revise el procedimiento de reparación para determinar si todo se ha realizado en forma correcta. Consulte los cuadros de Solución de problemas para ayudar a identicar otros problemas posibles.

3. Compruebe que el área de servicio esté bien ventilada en caso de que se estén utilizando solventes durante la limpieza. Al hacer el mantenimiento siempre use gafas de protección. Puede que se necesite equipo protector adicional dependiendo del tipo de solvente de limpieza. Siempre pida recomendaciones al proveedor de solventes.

4. Si tiene otras preguntas referentes al rociador Titan, llame a Titan:

Servicio al cliente (EE.UU.) ................................ 1-800-526-5362

Fax ................................................................. 1-800-528-4826

Español

Page 33

Reemplazo del motor

ta del

del ventilador

Carcasa de

Cubierta del motor

del motor

1. Siga el “¨Procedimiento de alivio de presión” y desenchufe la unidad.

2. Suelte y retire los cuatro tornillos de la cubierta del motor. Quite la cubierta del motor.

3. Retire los cuatro tornillos del conjunto de disipador de calor. Saque el conjunto de disipador de calor desde la carcasa de la caja de engranajes.

4. Desconecte los cinco cables del relé que está montado dentro del conjunto de disipador de calor.

5. Conecte los cinco cables en el nuevo relé (consulte el esquema eléctrico en la sección Lista de piezas de este manual).

6. Con los cuatro tonillos del conjunto de disipador de calor, instale el conjunto de disipador de calor en la carcasa de la caja de engranajes. Apriete rmemente los tornillos.

7. Desconecte los cables negro y rojo provenientes de la carcasa de la caja de engranajes. Desconecte los cables negro y rojo de los capacitores. Desconecte los cables negro y rojo del motor.

8. Suelte y retire los cuatro tornillos de montaje del motor.

9. Retire el motor desde la carcasa de la caja de engranajes.

NOTA: Si el motor no se libera de la caja de la bomba:

• Retire la placa de cubierta frontal.

• Usando un mazo de goma, golpee cuidadosamente

10. Sin el motor, inspeccione los engranajes en la carcasa de

11. Instale el nuevo motor en la carcasa de la caja de engranajes.

NOTA: Gire el ventilador del motor manualmente hasta

12. Fije el motor con los cuatro tornillos de montaje del motor.

13. Presione los nuevos capacitores en sus sujetadores, en el

14. Vuelva a conectar los cables (consulte el esquema eléctrico en

15. Deslice la tapa del motor sobre el motor. Fije la tapa del

en la parte frontal del cigüeñal del motor que se extiende a través de la vara conectora.

la caja de engranajes para saber si hay daños o desgaste excesivo. Reemplace los engranajes, si fuese necesario.

que el engranaje de la armadura se enganche con el engranaje de acoplamiento de la carcasa de la caja de engranajes.

motor nuevo.

la sección Lista de piezas de este manual).

motor con los cuatro tornillos de la tapa del motor.

la caja de engranajes

Motor

Capacitores

ROJO

NEGRO

Tornillo

de montaje

del motor

ROJO

NEGRO

Tornillo de disipador de calor

Disipador de calor

Carcasa de la escobillas

ROJO

Tornillo de la carcasa del ventilador

Carcasa

Tornillo de cubier motor

Reemplazo de las escobillas del motor

Realice este procedimiento con el kit de escobillas del motor N°/P

0508645.

1. Siga el “¨Procedimiento de alivio de presión” y desenchufe la unidad.

2. Suelte y retire los cuatro tornillos de la cubierta del motor. Quite la cubierta del motor.

3. Desconecte los cables negro y rojo provenientes de la carcasa de la caja de engranajes.

4. Suelte y retire los cuatro tornillos de montaje del motor.

5. Retire el motor desde la carcasa de la caja de engranajes.

6. Inspeccione el engranaje de la armadura en el extremo del motor para saber si tiene daños o presenta desgaste excesivo. Si este engranaje está completamente desgastado, reemplace todo el motor.

7. Retire e inspeccione que el engranaje de la 2ª etapa no tenga daños ni desgaste excesivo. Reemplácelo si fuese necesario.

8. Retire e inspeccione el conjunto de cigüeñal/engranaje para saber si tiene daños o desgaste excesivo. Reemplácelo si fuese necesario.

9. Vuelva a ensamblar la bomba invirtiendo los pasos anteriores. Durante el reensamblaje, asegúrese de que la arandela de empuje esté en su lugar.

Reemplazo de los engranajes

1. Siga el “¨Procedimiento de alivio de presión” y desenchufe la unidad.

2. Suelte y retire los cuatro tornillos de la cubierta del motor. Quite la cubierta del motor.

3. Desconecte los cables negro y rojo provenientes de la carcasa de la caja de engranajes.

4. Suelte y retire los cuatro tornillos de montaje del motor.

5. Retire el motor desde la carcasa de la caja de engranajes.

NOTA: Si el motor no se libera de la caja de la bomba:

• Retire la placa de cubierta frontal.

• Usando un mazo de goma, golpee cuidadosamente

6. Inspeccione el engranaje de la armadura en el extremo del

7. Retire e inspeccione que el engranaje de la 2ª etapa no tenga

8. Retire e inspeccione el conjunto de cigüeñal/engranaje para

9. Vuelva a ensamblar la bomba invirtiendo los pasos anteriores.

NOTA: Vuelva a llenar la caja de engranajes de la carcasa de

en la parte frontal del cigüeñal del motor que se extiende a través de la vara conectora.

motor para saber si tiene daños o presenta desgaste excesivo. Si este engranaje está completamente desgastado, reemplace todo el motor.

daños ni desgaste excesivo. Reemplácelo si fuese necesario.

saber si tiene daños o desgaste excesivo. Reemplácelo si fuese necesario.

Durante el reensamblaje, asegúrese de que la arandela de empuje esté en su lugar.

la bomba con 148 ml (5 oz) de grasa (Nº/P 0293396).

Tornillo de cubierta del motor

Motor

Engranaje de

Tornillo de la cubierta frontal

la armadura

Engranaje y

cigüeñal

Carcasa de la caja de engranajes

Cubierta frontal

Tornillo de montaje del motor

Arandela de empuje

Engranaje de 2da etapa

Cubierta

Español

Page 34

bloque de la

To la cubier

Bloque de

Mango de

la válvula

Reemplazo del transductor

1. Suelte y retire los cuatro tornillos de la cubierta frontal. Desmonte la cubierta delantera.

2. Detenga el rociador en la parte de abajo de la carrera de tal modo que el pistón esté en su posición más baja.

3. Siga el “¨Procedimiento de alivio de presión” y desenchufe la unidad.

4. Incline la bomba hacia atrás para ingresar más fácilmente a la sección de líquido.

5. Usando una llave hexagonal de 3/8 de pulgada, suelte y retire los dos tornillos de montaje del bloque de la bomba.

6. Baje el bloque de la bomba aproximadamente 1/2 pulgadas de la caja de la bomba para dejar paso al transductor.

7. Deslice el bloque de la bomba y la vara del pistón hacia adelante hasta que la vara del pistón quede fuera de la ranura en T de la vara conectora.

8. Con cuidado, tire del transductor de alambre de la caja de la bomba hasta la conexión con el transductor puente está expuesto. Desconecte el alambre de los transductores de puente. (consulte el esquema eléctrico en la sección de la Lista de piezas de este manual).

9. Utilizando una llave inglesa, quite el transductor montaje de la bloque de la bomba.

10. Inserte de la nueva asamblea transductor en el bloque de la bomba. Apriete con una llave.

11. Enchufe el alambre de nuevo transductor en transductor en el puente. (consulte el esquema eléctrico en la sección de la Lista de piezas de este manual).

12. Vuelva a ensamblar la bomba invirtiendo los pasos del 1 al 7.

Cubierta

frontal

rnillo de

frontal

Caja de la bomba

Vara conectora

Ranura en T

Ensamblaje

del transductor

Bloque de

la bomba

Tornillo de montaje del

bomba

Reemplazo de la válvula de PRIME/SPRAY

Usando el juego de reemplazo de la válvula PRIME/SPRAY N/P 0507980 realice el procedimiento a continuación.

1. Empuje el pasador de surco fuera del mango de la válvula.

2. Retire el mango de la válvula y la base de leva.

3. Con una llave, suelte y retire la caja de la válvula.

4. Fíjese que la empaquetadura esté en su sitio y atornille la caja de la válvula nueva en el bloque de la bomba. Apriete rmemente con la llave.

5. Coloque la base de leva sobre el ensamblaje de la caja de la válvula. Lubrique la base de leva con grasa y alinee la leva con el bloque de la bomba.

6. Alinee el agujero del vástago de la válvula con el agujero del mango de la válvula.

7. Inserte el pasador de surco en el mango de la válvula y a través del vástago de la válvula para asegurar el mango de la misma en posición.

Pasador

la bomba

Pasador

de surco

Caja de

la válvula

Empaquetadura

Vástago de la válvula

Base de leva

Servicio a la sección de líquidos

Use los procedimientos siguientes para dar servicio a las válvulas y volver a poner empaquetaduras en la sección de líquidos. Realice los pasos a continuación antes de ejecutar todo mantenimiento en la sección de líquido.

1. Suelte y retire los cuatro tornillos de la cubierta frontal. Desmonte la cubierta delantera.

2. Detenga el rociador en la parte de abajo de la carrera de tal modo que el pistón esté en su posición más baja.

3. Siga el “¨Procedimiento de alivio de presión” y desenchufe la unidad.

4. Destornille el ensamblaje de la manguera de retorno del bloque de la bomba. Retire el soporte de retención que sostiene el juego de succión en la válvula de pie. Extraiga el juego de succión de la válvula de pie.

5. Incline la bomba hacia atrás para ingresar más fácilmente a la sección de líquido.

Español

Page 35

Servicio a las válvulas

entrada

Asiento de la

Bloque de

válvula de salida

Bola de la válvula

El diseño de la sección de líquido de Titan permite el acceso a la válvula de pie y su asiento así como también a la válvula de salida y su asiento sin necesidad de desmontar completamente la sección de líquido. Es posible que las válvulas no se asienten correctamente debido a residuos atrapados en el asiento de la válvula de entrada o en la válvula de salida.

la bomba

Buje

Sello de válvula de entrada

Jaula de entrada

Bola de la válvula de entrada

Use las instrucciones a continuación para limpiar las válvulas e invertir o reemplazar los asientos.

1. Con una llave, suelte y retire la caja de la válvula de pie del bloque de la bomba.

2. Limpie todo residuo de la caja de

válvula de entrada

Junta tórica de teon

Caja de válvula de

la válvula de entrada y examine la caja y el asiento de la misma. Si el asiento está dañado, inviértalo o reemplácelo.

3. Usando una llave hexagonal de 5/16 de pulgada, suelte y retire la caja de la válvula de salida desde la vara del pistón.

NOTA: Siempre dé servicio

a la válvula de salida con la vara del pistón conectada a la bomba. Esto evitará que gire la vara del pistón durante el desmontaje de la válvula de salida.

Vara del pistón

Jaula de salida

Arandela de aplastar

de salida Asiento de la

válvula de salida

4. Limpie los residuos y examine

Retención de la

la caja de la válvula y el asiento. Si el asiento está dañado, inviértalo o reemplácelo.

5. Retire, limpie e inspeccione la jaula de salida, la arandela de aplasta y la bola de la válvula de salida. Reemplácelas si están gastadas o dañadas.

NOTA: La jaula de salida siempre se deben arandela de

aplastar. Se incluyen en el montaje P/N 704-642.

6. Vuelva a montar las válvulas invirtiendo los pasos anteriores.

Reemplazo de empaquetaduras de la sección de líquidos

1. Quite los ensamblaje de la válvula de pie usando los pasos del procedimiento “Servicio de las válvulas” anterior

NOTA: La válvula de salida no tiene que ser desmontadas del

vástago para este procedimiento.

2. Usando una llave hexagonal de 3/8 de pulgada, suelte y retire los dos tornillos de

Vara conectora

montaje del bloque de la bomba.

3. Baje el bloque de la bomba aproximadamente 1/2 pulgadas de la caja de la bomba.

4. Deslice el bloque de

anura

en T

Tuerca de retención

Guía del pistón

Empaquetadur superior

la bomba y la vara del pistón hacia adelante hasta que la vara del pistón quede fuera de la ranura en T de la vara conectora.

Bloque de la bomba

5. Deslice la vara del pistón a través de la parte inferior del bloque de la bomba.

6. Suelte y quite la tuerca de retención y la guía

Tornillo de montaje del bloque de la bomba

Empaquetadur inferior

del pistón del bloque de la bomba.

7. Retire las

Vara del pistón

empaquetaduras superior e inferior del bloque de la bomba.

8. Limpie el bloque de la bomba e instale las empaquetaduras nuevas superior e inferior. Consulte la ilustración a continuación para ver la orientación correcta de las empaquetaduras.

Instale la empaquetadura

superior con el reborde

levantado y la junta tórica

apuntando hacia abajo.

Junta tórica

Reborde levantado

Instale la empaquetadura

inferior con borde

biselado hacia arriba.

Borde biselado

9. Inspeccione la vara del pistón en busca de desgaste y cámbiela si es necesario.

10. Vuelva a montar el ensamblaje de la válvula de salida en la vara del pistón. Apriete la caja de la válvula de salida con una llave hasta que quede rme.

NOTA: Use la ranura en T de la vara conectora para sostener

en su sitio la vara del pistón mientras asegura la caja de la válvula de salida.

IMPORTANTE: Nunca use una llave en el pistón mismo. Esto podría dañar el pistón y causar fugas.

11. Inserte la guía del pistón en la tuerca de retención. Atornille la tuerca de retención en el bloque de la bomba hasta que quede rme manualmente.

Español

Page 36

12. Deslice la herramienta de la guía del pistón (incluida en

Caja del ltro

de la pistola

el juego para reemplazar empaquetaduras) sobre la parte superior de la vara del pistón a través de la parte inferior del bloque de la bomba. Usando un mazo de goma, golpee la parte inferior de la vara del pistón ligeramente hasta que ésta quede en posición dentro del bloque de la bomba.

NOTA: Recubra la herramienta de la guía del pistón y la vara

del pistón con grasa antes de insertarlas en el bloque de la bomba.

13. Usando una llave, apriete la tuerca de retención rmemente.

14. Deslice la parte superior de la vara del pistón dentro de la ranura en T en la vara conectora.

15. Ponga el bloque de la bomba debajo de la caja de la bomba y empújelo hacia arriba hasta que descanse contra la caja de la bomba.

16. Instale los tornillos de montaje del bloque de la bomba a través del bloque de la bomba y dentro de la caja de la bomba. Apriete rmemente.

17. Vuelva a montar el ensamblaje de la válvula de pie en el bloque de la bomba.

18. Modelos del carrito - Rosque el conjunto de tubo del sifón en la válvula de retención y apriételo rmemente. Asegúrese de envolver las roscas del adaptador del tubo descendente/tubo del sifón con cinta de teón antes de ensamblarlas. Vuelva a colocar la manguera de retorno en la abrazadera del tubo de sifón.

19. Soporte - Inserte el codo del ensamblaje del juego de succión dentro de la parte inferior de la válvula de pie. Ponga el soporte de retención en la válvula de pie para asegurar el conjunto de succión. Empuje la manguera de retorno en la conexión de la manguera de retorno en el colector de la bomba y asegúrela en su posición con la abrazadera de la manguera de retorno.

20. Ponga la cubierta frontal de la caja de la bomba y asegúrela en posición usando los cuatro tornillos de la cubierta frontal.

21. Encienda el rociador siguiendo el procedimiento de la sección “Operación” de este manual y revise si hay fugas.

Reemplazo de los ltros

Filtro de la bomba

1. Retire el caja del ltro.

2. Saque el ltro desde el múltiple de la bomba.

NOTA: Si el ltro se rompe en el múltiple de la bomba,

use un destornillador para madera pequeño para retirarlo.

3. Inspeccione la junta del ltro. Según lo que aprecie en la inspección, limpie o reemplace la junta.

4. Presione el ltro nuevo o limpio dentro del múltiple de la bomba.

5. Deslice la carcasa del ltro sobre el ltro y rósquelo en el múltiple de la bomba hasta que quede jo.

Filtro

Sello

Bloque de la bomba

Filtro de la pistola

1. Desenganche la parte superior del guardamonte desde el estructura de la pistola.

2. Use la base del guardamonte como llave, suelte y retire el conjunto de la mango del cabezal de la pistola.

3. Extraiga el ltro viejo del estructura de la pistola. Limpie o reemplace.

4. Introduzca el nuevo ltro, con el extremo cónico primero, en el estructura de la pistola.

5. Enrosque el conjunto de la empuñadura en el estructura de la pistola hasta que quede bien sujeto. Apriete con la llave del gatillo.

6. Fije el guardamonte de vuelta en el conjunto del estructura de la pistola.

Estructura

Filtro

Mango

Español

NOTA: Para ver mayores detalles, información de números

de pieza y dibujos de montaje a mayor escala, consulte el manual del propietario de la pistola sin aire profesional RX-80.

Page 37

Solución de problemas

Problema

A. No funciona la unidad.

B. No se ceba la unidad.

C. La unidad no crea presión ni la

mantiene.

D. Fuga de uido en el extremo

superior de la sección de líquidos.

E. Presión excesiva en la pistola

del rociador.

F. Patrón de atomización

deciente.

G. La unidad no tiene

alimentación.

Causa

1. La unidad no está enchufada.

2. Disyuntor disparado.

3. Ajuste de presión demasiado bajo (la perilla de control de presión en su ajuste mínimo no suministra energía a la unidad).

4. Conexiones defectuosas o sueltas.

5. Temperatura excesiva del motor

6. Interruptor ON/OFF defectuoso.

1. La válvula PRIME/SPRAY está en la posición SPRAY.

2. Fuga de aire en el tubo de sifón/juego de succión.

3. El ltro de bomba y/o la malla de entrada está obstruido.

4. El tubo de sifón/juego de succión está obstruido.

1. La punta rociadora está desgastada.

2. La punta rociadora es demasiado grande.

3. La perilla de control de presión no está debidamente ajustada.

4. El ltro de bomba, el ltro de la pistola o la malla de entrada están obstruidos.

5. El material uye desde la manguera de retorno cuando la válvula PRIME/SPRAY está en la posición SPRAY.

6. Fuga de aire en el tubo de sifón/juego de succión.

7. Existe una fuga de uido externa.

8. Existe una fuga en la sección de líquidos interna (las empaquetaduras están desgastados o sucias, las bolas de las válvulas están desgastadas).

9. Los asientos de las válvulas están desgastados

10. El motor tiene alimentación pero no gira.

1. Las empaquetaduras superiores están desgastadas.

2. La vara del pistón está desgastada.

1. El tipo de manguera rociadora sin aire es erróneo.

2. La punta rociadora está desgastada o es demasiado grande.

3. Presión excesiva.

1. La punta rociadora es demasiado grande para el material que se está utilizando.

2. Ajuste de presión incorrecto.

3. Paso de líquido insuciente.

4. El material que se está rociando es demasiado viscoso.

1. El ajuste de la presión es demasiado bajo.

2. Suministro de tensión inadecuado.

Solución

1. Enchufe la unidad.

2. Reajuste el disyuntor.

3. Gire la perilla de control de presión en la dirección de las agujas del reloj para suministrar energía a la unidad y aumentar el ajuste de presión.

4. Inspeccione o lleve a un centro de servicio autorizado por Titan.

5. Deje que el motor se enfríe.

6. Reemplace el interruptor ON/OFF.

1. Gire la válvula PRIME/SPRAY en la dirección de las agujas del reloj hasta la posición PRIME.

2. Compruebe la conexión del tubo de sifón/juego de succión y apriete o vuelva a asegurar la conexión con cinta PTFE.

3. Quite el elemento del ltro de bomba y límpielo. Quite la malla de entrada y límpiela.

4. Quite el tubo de sifón/juego de succión y límpielo.

1. Quite la punta rociadora siguiendo las instrucciones suministradas con la pistola rociadora.

2. Reemplace la punta rociadora por una punta que tenga un oricio más pequeño siguiendo las instrucciones suministradas con la pistola rociadora.

3. Gire la perilla de control de presión en la dirección de las agujas del reloj para incrementar el ajuste de presión.

4. Quite el elemento del ltro de bomba y límpielo. Quite el ltro de la pistola y límpielo. Quite la malla de entrada y límpiela.

5. Limpie o reemplace la válvula PRIME/SPRAY.

6. Compruebe la conexión del tubo de sifón/juego de succión y apriete o vuelva a asegurar la conexión con cinta PTFE.

7. Compruebe todas las conexiones en busca de fugas externas. Apriete las conexiones, si fuese necesario.

8. Limpie las válvulas y de servicio a la sección de líquidos siguiendo el procedimiento de “Servicio a la sección de líquidos” de la sección de Mantenimiento de este manual.

9. Invierta o reemplace los asientos de las válvulas siguiendo el procedimiento de “Servicio a la sección de líquidos” de la sección de Mantenimiento de este manual.

10. Lleve la unidad a un centro de servicio autorizado por Titan.

1. Vuelva a poner las empaquetaduras siguiendo el procedimiento de “Servicio a la sección de líquidos” de la sección de Mantenimiento de este manual..

2. Reemplace el vástago del pistón siguiendo el procedimiento de “Servicio a la sección de líquidos” de la sección de Mantenimiento de este manual.

1. Reemplace la manguera por una manguera rociadora sin aire con trenzado textil conectada a tierra de 1/4” con un largo mínimo de 50 pies (15 metros).

2. Reemplace la punta rociadora siguiendo las instrucciones suministradas con la pistola rociadora.

3. Gire la perilla de control de presión en el sentido contrario a las agujas del reloj para reducir la presión de rociado.

1. Reemplace la punta rociadora con una punta rociadora nueva o más pequeña siguiendo las instrucciones suministradas con la pistola rociadora.

2. Gire la perilla de control de presión para ajustar la presión para obtener un patrón de rociado adecuado.

3. Limpie todas las mallas y ltros.

4. Añada solvente al material de acuerdo con las recomendaciones del fabricante.

1. Gire la perilla de control de presión en el sentido de las agujas del reloj para aumentar el ajuste de presión.

2. Vuelva a conectar la tensión de entrada para 120V AC.

Español

Page 38

Parts List • Liste de pièces • Lista de piezas

Main Assembly • Vue d’ensemble • Ensamblaje principal

Page 39

Item

Article

Articulo

Part No.

Nº de piéce

Pieza No.

English Description

Français Description

Español Descripción

1 0558302 Motor cover Carter du moteur Cubierta del motor 1 2 0551440 Screw Vis Tornillo 4 3 9800308 Screw Vis Tornillo 4 4 ------- Motor assembly Ensemble de moteur Ensamblaje del motor 1 5 0551526 Left leg assembly (stand) Ensemble de patte, gauche

(support)

Ensamblaje de pata, izquierda (soporte)

6 0551553 Pail hook (cart only) Support de seau (chariot) Soporte del cubo (carrito) 1 7 763-552 Washer (cart only) Rondelle (chariot) Arandela (carrito) 2 8 710-033 Screw (cart only) Vis (chariot) Tornillo (carrito) 2 9 730-334 Return tube clip (cart only) Agrafe de tube de retour

(chariot)

Abrazadera de tubo de retorno (carrito)

10 705-054 Siphon tube (cart only) Tube de siphon (chariot) Tubo de sifón (carrito) 1 11 0551556 Return tube (cart only) Tube de retour (chariot) Tubo de retorno (carrito) 1 12 710-046 Inlet lter (cart only) Filtre d’entrée (chariot) Filtro de entrada (carrito) 1 13 ------- Drive assembly Boîte d’engrenages Ensamblaje de la caja de

engranajes

14 0509550 Screw (stand, cart) Vis (support, chariot) Tornillo (soporte, carrito) 4 15 0551524 Right leg assembly (stand) Ensemble de patte, droite

(support)

16 0532468A Fluid section assembly (cart) Ensemble de section des

liquides (chariot)

0532467A Fluid section assembly (stand) Ensemble de section des

liquides (support)

Ensamblaje de pata, derecha (soporte)

Ensamblaje de sección de líquidos (carrito)

Ensamblaje de sección de líquidos (soporte)

17 704-117 Screw Vis Tornillo 4 18 0558672A Suction set assembly (stand) Dispositif d’aspiration (support) Conjunto de succión (soporte) 1 19 0327226 Return tube clip (cart only) Agrafe de tube de retour

(chariot)

Abrazadera de tubo de retorno (carrito)

Quantity Quantite Cantidad

Suction Set Assembly • Ensemble d’aspiration • Ensamblaje del juego de succión

Item

Article

Articulo

1 0558672A Siphon tube assembly (includes

2 9850638 Tie wrap Cord d’amarrage Amarra 2 3 0558659A Return tube Tube de retour Tubo de retorno 1 4 0279459 Clip Agrafe Sujetador 1 5 700-805 Inlet screen Crépine d’entrée Malla de entrada 1 6 9871105 O-ring Joint torique Junta tórica 2 7 9822526 Retaining clip Agrafe de retenue Sujetador de retención 1

Part No.

Nº de piéce

Pieza No.

English Description

items 1-7)

704-109 O-ring (for hot solvents,

optional)

Français Description

Ensemble d’aspiration (comprend les articles 1-7)

Joint torique pour solvants chauds (facultatif)

Español Descripción

Ensamblaje del juego de succión (incluye articulos 1-7)

Junta tórica (para solventes calientes, opcional)

Quantity Quantite Cantidad

Page 40

Fluid Section Assembly • Section de liquides • Sección de líquido

Install upper packing

with raised lip and

O-ring facing down.

O-Ring

Raised Lip

La partie surélevée et le

joint torique du tampon

supérieur doivent être

vers le bas.

Joint torique

Partie surélevée

Instale la empaquetadura

superior con el reborde

levantado y la junta tórica

apuntando hacia abajo.

Junta tórica

Reborde levantado

Beveled Edge

Bord biseauté

9 10 11 12 13

Install lower packing

with the beveled

edge facing up.

La bord biseauté doivent être vers

le haut.

16 17

Borde biselado

Instale la empaquetadura

inferior con borde

biselado hacia arriba.

Page 41

Item

Article

Articulo

Part No.

Nº de piéce

Pieza No.

English Description

Français Description

Español Descripción

1 730-508 Retainer Rondelle de retenue Retén 1 2 700-587 Piston guide Guide-piston Guía de piston 1 3 0532914 Upper packing Tampon graisseur supérieur Empaquetadura superior 1 4 0551531 Pump block Bloc pompe Bloque de la bomba 1 5 227-006 Fitting Raccord Conector 1 6 0507690 Bypass valve assembly Ensemble by-pass Conjunto de válvula de derivación 1 7 700-721 O-ring Joint torique Junta tórica 1

700-897 O-ring, PTFE (optional) Joint torique, PTFE (facultatif) Junta tórica, PTFE (opcional) 1

8 222-012 O-ring, PTFE Joint torique, PTFE Junta tórica, PTFE 1

9 221-012 O-ring Joint torique Junta tórica 1 10 700-537 Gasket Joint d’étanchéité Empaquetadura 1 11 700-252 Cam base Base à came Base de leva 1 12 700-759 Groove pin Goupille Pasador de surco 1 13 0507662 Valve handle Manette de soupape Mango de la válvula 1 14 0532915 Lower packing Tampon graisseur inférieur Ampaquetadura inferior 1 15 704-551A Piston rod Tige de piston Vara del pistón 1 16 704-610 Upper cage Cage supérieur Jaula superior 1 17 704-612 Crush washer Rondelle d’encrasement Arandela de aplastar 1 18 50164 Outlet valve ball Clapet de soupape de sortie Bola de la válvula de salida 1 19 704-558 Outlet valve seat Siège de soupape de sortie Asiento de la válvula de salida 1 20 13481 Outlet valve retainer Rondelle de retenue de soupape de

Retén de la válvula de salida 1

sortie

21 0509590 Bushing Manchon Buje 1 22 700-821 Inlet valve seal Joint de soupape de entrée Junta de la válvula de entrada 1 23 704-703 Lower cage Cage inférieur Jaula superior 1 24 762-145 Inlet valve ball Clapet de soupape de entrée Bola de la válvula de entrada 1 25 762-137 Inlet valve seat Siège de soupape de entrée Asiento de la válvula de entrada 1 26 762-058 O-ring, PTFE Joint torique, PTFE Junta tórica, PTFE 1 27 730-511 Inlet valve housing (cart) Logement de soupape de entrée

Caja de válvula de entrada (carrito) 1

(chariot)

704-054 Inlet valve housing (stand) Logement de soupape de entrée

Caja de válvula de entrada (soporte) 1

(support)

28 0551532 Filter assembly (includes

items 29-31)

Ensemble de ltre (comprend les articles 29-31)

Ensamblaje del ltro (incluye los articulos 29-31)

29 0516775 Filter housing Logement de ltre Caja del ltro 1 30 581-059 Filter Filtre Filtro 1 31 560-038 Seal Joint torique Junta tórica 1 32 193-200 Return tube tting Raccord de tube de retour Conector de tubo de retorno 1 33 704-552A Piston assembly (includes

items 15-19)

Ensemble de piston (comprend les articles 15-19)

Ensamblaje del pistón (incluye los articulos 15-19)

Quantity Quantite Cantidad

704-586 Repacking kit (includes

items 2-3, 14, 16-18, 22, 24, and 26).

Trousse de tampon graisseurs (comprend les articles 2-3, 7, 16-18, 22, 24 et 26).

Juego de empaquetaduras (incluye artículos 2-3, 7, 16-18, 22, 24 y 26.)

Page 42

Drive Assembly • Boîte d’engrenages • Ensamblaje de la caja de engranajes

18 19 20

Page 43

Item

Article

Articulo

Part No.

Nº de piéce

Pieza No.

English Description

Français Description

Español Descripción

1 700-139 Screw Vis Tornillo 4 2 0551518 Face plate Couvercle Cubierta frontal 1 3 0508208 Slider assembly Bielle Vara conectora 1 4 0508572 Crankshaft / gear assembly Ensemble vilebrequin/

Ensamblaje cigüeñal/engranaje 1

engrenages

5 704-174 Thrust washer Rondelle de butée Arandela de empuje 1 6 704-176 2nd stage gear Second embragage Engranaje de 2da etapa 1 7 0509219 Screw Vis Tornillo 1 8 700-771 Pressure control knob Bouton de réglage de pression Perilla de regulador de presión 1

9 0551522 Knob housing Logement de bouton Caja de perilla 1 10 02712 Spring Ressort Resorte 1 11 9822522 Washer Rondelle Arandela 1 12 806-032 Plunger Plongeur Contacto de presión 1 13 800-741 Power cord assembly (stand) Ensemble de cordon

d’alimentation (support)

806-213 Power cord assembly (cart) Ensemble de cordon

d’alimentation (chariot)

Ensamblaje de cable de alimentación (soporte)

Ensamblaje de cable de alimentación (carrito)

14 9800340 Ground screw Vis a terre Tornillo a tierra 1 15 0551112 Transducer Capteur de pression Impulsor manométrico 1 16 704-211A Circuit breaker Disjoncteur à maximum Interruptor protector de

sobrecarga

17 9850936 ON/OFF switch Interrupteur Interruptor 1 18 03662 Microswitch insulator Isolateur de micro interrupteur Aislante de micro-interruptor 1 19 0522633 Microswitch Micro interrupteur Micro-interruptor 1 20 9800604 Screw Vis Tornillo 1 21 704-281 Plug Fiche Tapón 1 22 700-139 Screw Vis Tornillo 4 23 0522143A Motor controller assembly Couvercle du dissipateur

Tapa del disipador de calor 1

thermique

24 806-100A Housing assembly (includes

item 17)

Logement de la pompe (comprend le article 17)

Caja de la bomba (incluye artículo 17)

Quantity Quantite Cantidad

NOTE: All electrical work should be performed by an

authorized service center.

NOTA : Tous les travaux d’électricité doivent être eectués

par le personnel d’un centre de service autorisé.

NOTA: Todo trabajo eléctrico debe realizarlo un centro de

servicio autorizado.

Page 44

Motor Assembly • Ensemble de moteur • Ensamblaje del motor

Item

Article

Articulo

Part No.

Nº de piéce

Pieza No.

English Description

Français Description

Español Descripción

1 0558353A Motor Moteur Motor 1

2 770-099 Tie wrap Attache de câble Amarre del cable 1

3 704-206 Capacitor assembly Ensemble condensateur Paquete de condensador 1

4 704-285A Fan shroud Rondelle de butée Arandela de empuje 2

5 9802891 Screw Vis Tornillo 2

6 704-250 Fan Ventilateur de moteur Ventilador del motor 1

7 9804916 Screw Vis Tornillo 1

0508645 Motor brush kit Trousse de balais de moteur Kit de escobillas del motor 1

Quantity Quantite

Cantidad

NOTE: All electrical work should be performed by an

authorized service center.

NOTA : Tous les travaux d’électricité doivent être eectués

par le personnel d’un centre de service autorisé.

NOTA: Todo trabajo eléctrico debe realizarlo un centro de

servicio autorizado.

Page 45

Cart Assembly • Ensemble de chariot • Ensamblaje de carro (P/N 0551110)

3 4

Item

Article

Articulo

1 0551665 Cart weldment (includes item 5) Châssis de base (comprend le

Part No.

Nº de piéce

Pieza No.

English Description

Français Description

Español Descripción

Carrito (incluye artículo 5) 1

élément 5)

2 9890104 Axle cap Chapeau de roue Tapa de rueda 2 3 0294534 Spacer Entretoise Separador 4 4 0278373 Wheel Roue Rueda 2 5 0294635 Plug Bouchon Tapa 2

Quantity Quantite

Cantidad

Page 46

Stand Assembly • Ensemble de support • Ensamblaje de la soporte

Item

Article

Articulo

Part No.

Nº de piéce

Pieza No.

English Description

Français Description

Español Descripción

1 805-372 Cord wrap Embobineur de cordon Soporte para envolver el cable

eléctrico

2 9885546 Plug Fiche Tapón 2 3 805-213A Left leg assembly (includes

items 1-2, 7)

Ensemble de patte, à gauche (comprend articles 1-2, 7)

Ensamblaje de pata, izquierda (incluye articulos 1-2, 7)

4 704-244 Clip Agrafe Abrazadera 1 5 0551434 Screw Vis Tornillo 2 6 700-1041 Drip cup Cuvette d’égouttage Recipiente de goteo 1 7 700-069 Screw Vis Tornillo 4 8 226-001 Nut Écrou Tuerca 1 9 0551524 Right leg assembly (includes

items 2, 4-6, 8 and 10)

Ensemble de patte, à droite (comprend articles 2, 4-6, 8 et

Ensamblaje de pata, derecha (incluye articulos 2, 4-6, 8 et 10)

10)

10 9805230 Screw Vis Tornillo 2

Quantity Quantite

Cantidad

Page 47

Labels • Étiquettes • Etiquetas

Part No.

Nº de piéce

Pieza No.

0532447 Front cover label Étiquette du couvercle avant Etiqueta de la cubierta delantera

0551485 Warning label, explosion/injection Étiquette de mise en garde,

0295805 Shock hazard label Étiquette de danger de décharge Etiqueta de descarga eléctrica 0507856 PRIME/SPRAY label Étiquette du PRIME/SPRAY Etiqueta de PRIME/SPRAY

English Description

Français Description

explosion/injection

Español Descripción

Etiqueta de advertencia, explosión o inyección

Electrical Schematic • Schéma de raccordement électrique • Esquema eléctrico

Brown / black

Marron / noir

Switch

Interrupteur

Interruptor

Power cord

Fiche de secteur

Clavija de rojo

Green/yellow Vert / jaune Verde / amarillo

Blue / white Bleu / blanc Azul / blanco

1 2

3 4

Black Noir Negro

White Blanc Blanco

Black Noir Negro

Circuit breaker

Disjoncteur à maximum

Disjuntor

WH6

WH1

Red

Rouge

Rojo

WH4

WH5

WH2

WH7

Red / Rouge Rojo

Motor Moteur Motor

Black / Noir / Negro Black / Noir / Negro

Red / Rouge Rojo

Capacitors Condensateurs Condensadores

Black Noir Negro

Blue Bleu Azul

Microswitch

Microinterrupteur

Micro-interruptor

Blue Bleu Azul

NOTE: All electrical work should be

performed by an authorized service center.

NOTA: Tous les travaux d’électricité doivent

être eectués par le personnel d’un centre de service autorisé.

NOTA: Todo trabajo eléctrico debe

realizarlo un centro de servicio autorizado.

Page 48

Product Registration

xxxxxxxx

Enregistrement du produit

Enregistrer votre appareil en ligne à www.titantool.com.

Registro del producto

Registre su producto en línea en www.titantool.com.

Serial Number Location • Emplacement du numéro de série • Ubicación del número de serie

Page 49

Accessories • Accessoires • Accesorios

# English • Description Français • Description Español • Descripción

Spray Guns • Pistolets de pulvérisation • Pistolas de rociadora

0538005 4 Finger RX-80 with TR-1 Tip 4-doigts RX-80 avec l’embout à TR-1 4-dedos RX-80 con la punta de TR-1

0538006 2 Finger RX-80 with TR-1 Tip 2-doigts RX-80 avec l’embout à TR-1 2-dedos RX-80 con la punta de TR-1

0538010 RX-80 with TR-1 Tip and hose RX-80 avec l’embout à TR-1 et exible RX-80 con la punta de TR-1 y manguera

0538020 2 Finger RX-Pro with TR-1 Tip 2-doigts RX-Pro avec l’embout à TR-1 2-dedos RX-Pro con la punta de TR-1

0538022 2 Finger RX-Pro with TR-1 Tip

and hose

Spray tips and accessories • Embouts de pulvérisation et accessiores • Puntas de rociadora y accesorios

662-XXX SC-6+ Tip* Embout à SC-6+* Punta de SC-6+* 695-XXX TR-1 Tip* Embout à TR-1* Punta de TR-1* 692-XXX TR-2 Tip* Embout à TR-2* Punta de TR-2* 671-XXX Fine Finish Tip* Embout à Fine Finish* Punta de Fine Finish* 0289228 No Build Tip Guard Dispositif de protection de embout sans

651-139 Tip Swivel Pivot de buse Dispositivo giratorio de la boquilla 661-020 Tip seat and seal kit (5 pack) Trousse de siège / rondelle (5 pièces) Juego de asiento de montura /arandela (5 piezas)

Filters • Filtres • Filtros

0089957 Coarse Mesh Filter (Green) Filtre à grosses mailles (vert) Filtro de malla gruesa (verde) 0089958 Medium Mesh Filter (White) Filtre à mailles moyennes (blanc) Filtro de malla media (blanco) 0089959 Fine Mesh Filter (Yellow) Filtre à mailles nes (jaune) Filtro de malla na (amarillo) 0089960 Extra Fine Mesh Filter (Red) Filtre à mailles très nes (rouge) Filtro de malla extra na (rojo)

Extensions • Rallonges • Extensións

651-070 6" Tip Extension Rallonge de embout,15 cm Extensión de punta, 15 cm 651-071 12" Tip Extension Rallonge de embout, 30 cm Extensión de punta, 30 cm 651-072 18" Tip Extension Rallonge de embout, 45 cm Extensión de punta, 45 cm 651-073 24" Tip Extension Rallonge de embout, 60 cm Extensión de punta, 60 cm 310-390 3' Extension Pole Tige rallonge de 3 po Barra de extensión de 90 cm 310-391 6' Extension Pole Tige rallonge de 6 po Barra de extensión de 180 cm

Airless hose and accessories • Flexible sans air et accessoires • Manguera sin aire y accesorios

316-505 1/4" x 50' Airless Hose Flexible sans air, 7,6 m x 0,6 cm Manguera, 7,6 m x 0,6 cm 316-506 3/16" x 5' Whip Hose Flexible sans air, 1,5 m x 0,5 cm Manguera, 1,5 m x 0,5 cm 490-012 1/4" x 1/4" hose connector Raccord de exible (0,6 cm [1/4 po]) Acoplamiento de manguera, 1/4 x 1/4 de pulgada

310-150 9” Pressure Roller Kit Trousse de galet presseur de 9 po Kit de rodillo de presión de 229 mm 0521012 Non-Spit Valve Clapet sans éclaboussure Válvula antisalpicaduras 0538900 Spray Guide Kit Trousse de Spray Guide Juego de Spray Guide

Lubricants and cleaners • Lubriants et nettoyeurs • Lubricantes y limpiadores

314-482 Liquid Shield™ 1 Quart Liquid Shield™ 0,95 l Liquid Shield™ 0,95 l

314-480 Piston Lube™, 8 oz Piston Lube™, 8 oz. Piston Lube™ 8 onzas

700-926 Piston Lube™, 1 Quart Piston Lube™, 0,95 l Piston Lube™ 0,95 l

Service kits (optional) • Trousses de services (facultatif) • Juegos de servicio (opciónal)

0508645 Motor Brush kit Trousse de brosse de motor Juego de cepillo de motor

704-552A Piston assembly Ensemble de piston Ensamblaje del pistón

704-586 Repacking kit Trousse de tampon graisseurs Juego de empaquetaduras

* Go to www.titantool.com for tip sizes / voir www.titantool.com pour les dimensions / visite www.titantool.com para conocer los tamaños

2-doigts RX-Pro avec l’embout à TR-1 et exible

assemblage

2-dedos RX-Pro con la punta de TR-1 y manguera

Protección de la boquilla contra la acumulación de residuos

Page 50

Warranty

Titan Tool, Inc., (“Titan”) warrants that at the time of delivery to the original purchaser for use (“End User”), the equipment covered by this warranty is free from defects in material and workmanship. With the exception of any special, limited, or extended warranty published by Titan, Titan’s obligation under this warranty is limited to replacing or repairing without charge those parts which, to Titan’s reasonable satisfaction, are shown to be defective within twelve (12) months after sale to the End User. This warranty applies only when the unit is installed and operated in accordance with the recommendations and instructions of Titan.

This warranty does not apply in the case of damage or wear caused by abrasion, corrosion or misuse, negligence, accident, faulty installation, substitution of nonTitan component parts, or tampering with the unit in a manner to impair normal operation.

Defective parts are to be returned to an authorized Titan sales/service outlet. All transportation charges, including return to the factory, if necessary, are to be borne and prepaid by the End User. Repaired or replaced equipment will be returned to the End User transportation prepaid.

THERE IS NO OTHER EXPRESS WARRANTY. TITAN HEREBY DISCLAIMS ANY AND ALL IMPLIED WARRANTIES INCLUDING, BUT NOT LIMITED TO, THOSE OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, TO THE EXTENT PERMITTED BY LAW. THE DURATION OF ANY IMPLIED WARRANTIES WHICH CANNOT BE DISCLAIMED IS LIMITED TO THE TIME PERIOD SPECIFIED IN THE EXPRESS WARRANTY. IN NO CASE SHALL TITAN LIABILITY EXCEED THE AMOUNT OF THE PURCHASE PRICE. LIABILITY FOR CONSEQUENTIAL, INCIDENTAL OR SPECIAL DAMAGES UNDER ANY AND ALL WARRANTIES IS EXCLUDED TO THE EXTENT PERMITTED BY LAW.

TITAN MAKES NO WARRANTY AND DISCLAIMS ALL IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE WITH RESPECT TO ACCESSORIES, EQUIPMENT, MATERIALS OR COMPONENTS SOLD BUT NOT MANUFACTURED BY TITAN. THOSE ITEMS SOLD, BUT NOT MANUFACTURED BY TITAN (SUCH AS GAS ENGINES, SWITCHES, HOSES, ETC.) ARE SUBJECT TO THE WARRANTY, IF ANY, OF THEIR MANUFACTURER. TITAN WILL PROVIDE THE PURCHASER WITH REASONABLE ASSISTANCE IN MAKING ANY CLAIM FOR BREACH OF THESE WARRANTIES.

Material Safety Data Sheets (MSDS) are available on Titan’s website or by calling Customer Service.

Garantie

Titan Tools, inc. (« Titan ») garantit qu’au moment de la livraison à l’acheteur original (« Utilisateur »), l’appareil couvert par la présente garantie sera exempt de défauts de matériaux et de fabrication. Les responsabilités de Titan en vertu de cette garantie se limitent au remplacement ou à la réparation sans frais des pièces dont on aura, à la satisfaction raisonnable de Titan, démontré la défectuosité dans un délai de 12 mois après la date d’achat par l’Utilisateur. Cette garantie ne s’applique que si l’appareil a été installé et utilisé conformément aux recommandations et directives de Titan.

Cette garantie ne s’applique pas dans les cas d’endommagement ou d’usure engendrés par de l’abrasion, de la corrosion, un mauvais usage, de la négligence, un accident, une installation incorrecte, un remplacement par des composants non fournis par Titan ou toute intervention non autorisée apte à nuire au fonctionnement normal de l’appareil.

Les pièces défectueuses doivent être envoyées à un centre de service/vente Titan autorisé; les frais de transport, incluant le retour à l’usine, le cas échéant, doivent être défrayés à l’avance par l’Utilisateur. Une fois remplacées ou réparées, les pièces seront renvoyées à ce dernier par transport prépayé.

AUCUNE AUTRE GARANTIE EXPLICITE N’EST DONNÉE. PAR LES PRÉSENTES, TITAN SE DÉGAGE DE TOUTE AUTRE GARANTIE IMPLICITE, INCLUANT, SANS TOUTEFOIS S’Y LIMITER, LES GARANTIES DE COMMERCIABILITÉ ET D’ADAPTATION À UN USAGE PARTICULIER, DANS LES LIMITES PERMISES PAR LA LOI. LA DURÉE DES GARANTIES IMPLICITES NE POUVANT ÊTRE DÉCLINÉES SE LIMITE À LA PÉRIODE INDIQUÉE DANS LA GARANTIE EXPLICITE. LES RESPONSABILITÉS DE TITAN NE SAURAIENT EN AUCUN CAS SE CHIFFRER À UN MONTANT SUPÉRIEUR À CELUI DU PRIX D’ACHAT, ET CELLES RELATIVES AUX DOMMAGES CONSÉCUTIFS, ACCESSOIRES OU PARTICULIERS EN VERTU DE TOUTE GARANTIE SONT ÉGALEMENT DÉCLINÉES, DANS LES LIMITES PERMISES PAR LA LOI.

TITAN NE DONNE AUCUNE AUTRE GARANTIE EXPLICITE ET DÉCLINE TOUTE GARANTIE IMPLICITE DE COMMERCIABILITÉ ET D’ADAPTATION À UN USAGE PARTICULIER RELATIVEMENT AUX ACCESSOIRES, À L’ÉQUIPEMENT, AUX MATÉRIAUX OU AUX COMPOSANTS VENDUS MAIS NON FABRIQUÉS PAR ELLE; CES ÉLÉMENTS (MOTEURS À ESSENCE, COMMUTATEURS, FLEXIBLES, ETC.) SONT PLUTÔT SOUMIS, LE CAS ÉCHÉANT, AUX GARANTIES DE LEUR FABRICANT. TITAN S’ENGAGE À OFFRIR UN SOUTIEN RAISONNABLE AUX UTILISATEURS QUI FERONT DES RÉCLAMATIONS RELATIVES À L’INOBSERVATION DE CES GARANTIES.

Des ches techniques de sécurité des produits (FTSS) sont disponibles sur le site Internet de Titan ou par téléphone en vous adressant au Service Client.

Page 51

Garantía

Titan Tool, Inc., (“Titan”) garantiza que en el momento de la entrega al comprador original para su uso (“Usuario nal”), el equipo cubierto por esta garantía está exento de defectos en material y fabricación. La obligación de Titan en virtud de esta garantía se limita a sustituir o reparar sin cargo las piezas que; a la entera satisfacción de Titan, demuestren estar defectuosas dentro de 12 meses después de la venta al usuario nal. Esta garantía corresponde solamente cuando la unidad se instala y funciona según las recomendaciones e instrucciones de Titan.

Esta garantía no corresponde en el caso de daños o desgaste causados por abrasión, corrosión o uso indebido, negligencia, accidente, instalación errada, sustitución de piezas con componentes que no sean Titan o alteraciones con la unidad de tal modo que se vea afectado el funcionamiento normal.

Las piezas defectuosas deben devolverse a un centro de ventas y servicio autorizado de Titan. Todos los cargos de transporte, incluso la devolución a la fábrica, si es necesario, debe pagarlos previamente el usuario nal. El equipo reparado o cambiado se devolverá al usuario nal con porte prepagado.

NO EXISTE NINGUNA OTRA GARANTÍA EXPRESA. TITAN DESCONOCE POR LA PRESENTE TODA OTRA GARANTÍA IMPLÍCITA INCLUSIVE ENTRE OTRAS, LAS DE COMERCIABILIDAD E IDONEIDAD PARA UN FIN PARTICULAR, EN LA MEDIDA QUE LO PERMITA LA LEY. LA DURACIÓN DE LAS GARANTÍAS IMPLÍCITAS QUE NO PUEDEN DESCONOCERSE SE LIMITA AL PLAZO ESPECIFICADO EN LA GARANTÍA EXPRESA. EN NINGÚN CASO EXCEDERÁ LA RESPONSABILIDAD DE TITAN EL MONTO DEL PRECIO DE COMPRA. LA RESPONSABILIDAD CIVIL POR DAÑOS Y PERJUICIOS RESULTANTES, FORTUITOS O ESPECIALES BAJO TODA GARANTÍA QUEDA EXCLUIDA EN LA MEDIDA QUE LO PERMITA LA LEY.

TITAN NO OFRECE GARANTÍAS Y DESCONOCE TODA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD E IDONEIDAD PARA UN FIN PARTICULAR REFERENTE A ACCESORIOS, EQUIPO, MATERIALES O COMPONENTES VENDIDOS PERO NO FABRICADOS POR TITAN. AQUELLOS ARTÍCULOS VENDIDOS, PERO NO FABRICADOS POR TITAN (COMO LOS MOTORES DE GAS, INTERRUPTORES, MANGUERAS, ETC.) ESTÁN PROTEGIDOS POR LA GARANTÍA DE SU PROPIO FABRICANTE, SI LA HAY. TITAN PROPORCIONARÁ AL COMPRADOR ASISTENCIA RAZONABLE PARA EFECTUAR RECLAMOS EN CASO DE INCUMPLIMIENTO DE ESTAS GARANTÍAS.

Las Hojas de Datos de Seguridad (Material Safety Data Sheets - MSDS) se encuentran disponibles en el sitio web de Titan o llamando al Servicio al Cliente.

Page 52

United States Sales & Service

Phone:

1-800-526-5362

Fax:

1-800-528-4826

1770 Fernbrook Lane

Minneapolis, MN 55447

www.titantool.com

International

international@titantool.com

Fax: 1-763-519-3509

1770 Fernbrook Lane

Minneapolis, MN 55447

Titan 0532052, 0532053 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
