tikka t3 rh User Guide [en, it, de, fi, fr +2]

S3411010/2

TIKKA T3 RH

INDEX

Käyttöohje sivut 6 - 9

Bruksanvisning sidor 10 - 13

Owner’s manual pages 14 - 17

Manuale di Istruzione pagine 18 - 21

Bedienungsanleitung Seiten 22 - 25

Manuel de l’utilisateur pages 26 - 29

Manual de utilización paginas 30 - 33

1.

CAL. 30-06 Sprg.

MADE IN FINLAND

TIKKA T3

3.

123456

2.

4.

5.

1

B

D

C

2

1

2

A

Ase viritetty Aseen kuljetusasento Ase viritetty

ja varmistamaton Ase lataamaton, virittämätön ja varmistettu

Vapnet är spänt Transportläge Vapnet är spänt

och osäkrat ej spänd mekanism och säkrat

A

The rifle is cocked The carrying position The rifle is cocked

and the safety The rifle is unloaded, and the safety

in the “OFF” position uncocked and the safety in the “ON” position

(READY TO FIRE) in the “OFF” position

Il percussore è armato Sicura in posizione Il percussore è armato

e la sicura in posizione di trasporto ma il fucile non può sparare

di fuoco perché la sicura è inserita

Die Waffe ist gespannt Zustand der Waffe Die Waffe ist gespannt

und entsichert beim Transport und gesichert

(Sicherung auf Stellung Die Waffe ist ungespannt (Sicherung auf Stellung

“entsichert”) und entsichert “gesichert”)

(WAFFE SCHUSSBEREIT)

L'arme est armée Etat de l'arme L'arme est chargée

et la sécurité est enlevée lors du transport et la sécurité est mise

(Sécurité sur (Sécurité sur

position armée) position sûreté

El rifle está montado Posición para El rifle está- cargado

y el seguro transporte y el seguro

en posición “Off”, en posición “ON”

ja varmistamaton

och osäkrat

6.

7.

8.

9.

10.

1

2

1

11.

G

E

F

TIKKA T3 RH

Hunter
Lite
Lite Stainless
Laminated Stainless
Deluxe

17 Rem 222 Rem 223 Rem 22-250 Rem 243 Win 7mm-08 Rem 308 Win

25-06 Rem

6.5x55 SE
270 Win
7x64
30-06 Sprg

9.3x62

Battue
Lite Battue
Varmint
Varmint Stainless

7 mm Rem Mag 300 Win Mag 338 Win Mag 270 Win Short Mag 300 Win Short Mag

5

TIKKA T3 RH KÄYTTÖOHJE

SISÄLTÖ sivu

Sisällysluettelo 6
Aseen käsittely 6
Aseen tunnistus 6
Aseen säilytys 6
Aseen käyttöönotto 6
Aseen toiminta 7
Avotähtäinten säätö 7

Vakioavotähtäin 7

Battue-avotähtäin 7
Lipastus 7
Lippaan purku ja kokoonpano 7
Standardilaukaisulaite 7

Laukaisupaineen säätö 7
Herkistinlaukaisulaite 8

Laukaisupaineen säätö 8

Herkistimen säätö 8

Varmistimen säätö 8
Aseen huolto käytön jälkeen 8
Piipun puhdistus 8
Tukin hoito 8
Lukon purku ja kokoonpano 8
Yleisiä ohjeita 6,9
Tekniset tiedot 34

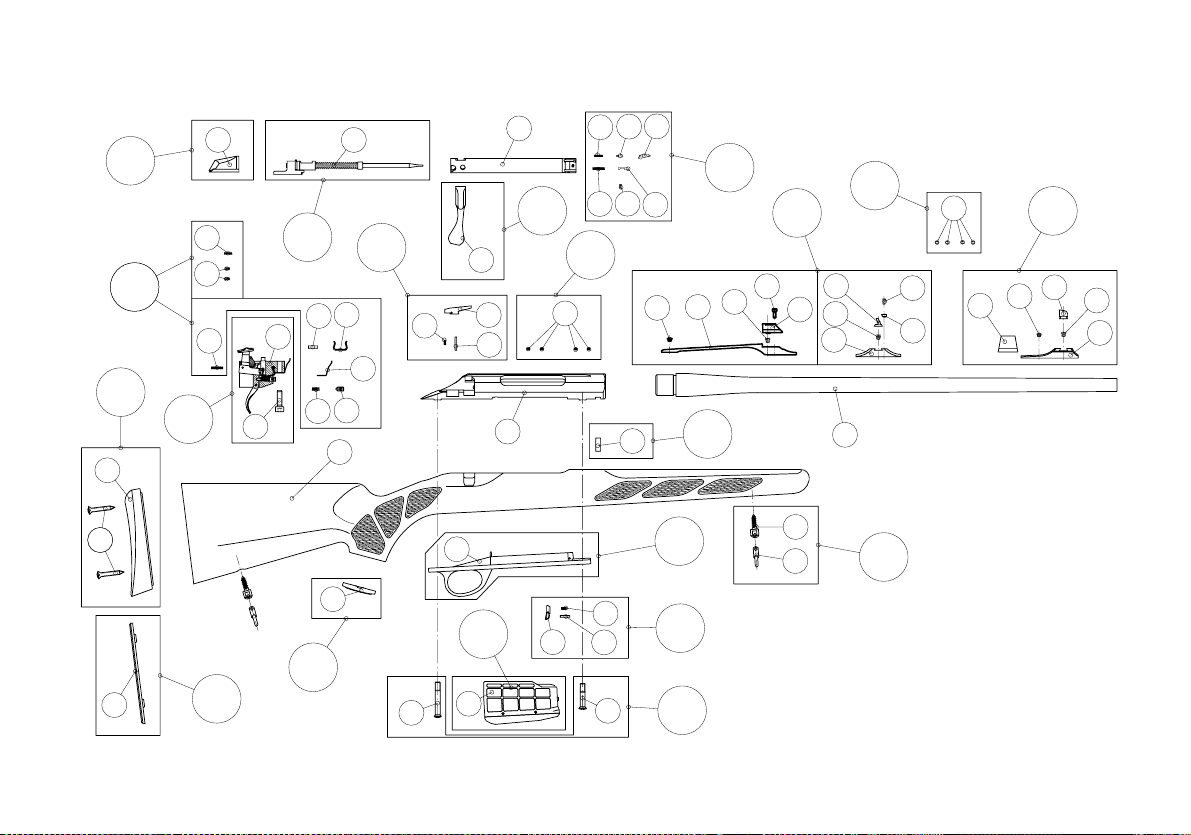

Räjäytyspiirustus 35
Varaosaluettelo 36-37

6

ASEEN KÄSITTELY

Ennen kuin tartut aseeseen tutustu huolellisesti kaikkiin tässä käyttöohjeessa
esitettyihin turvallisuusohjeisiin.
Aina, kun otat aseen käteesi, avaa sen lukko ja varmistu, ettei ase ole ladattu. La­taa ase vasta ennen ampumista tai jahdissa, ja poista patruunat, kun niitä ei enää
aseessa tarvita.
Pidä aina aseen piippu osoitettuna turvalliseen suuntaan. Kaikkia aseita, myös
lataamattomia, on käsiteltävä varovasti. Muista, että useimmat onnettomuudet
ovat tapahtuneet “TYHJÄLLÄ” aseella.

VAROITUS! Älä ammu ellet ole ehdottoman varma kohteesta, jota ammut ja
mitä on sen takana. Muista, että aseestasi lähtevä luoti saattaa aiheuttaa va­kavia vammoja tai vaurioita jopa 8 kilometrin etäisyydellä.

ASEEN TUNNISTUS (Kuva 1)

Jokainen Tikka-ase on tunnistettavissa lukonkehyksen sivulla olevasta leimasta,
josta ilmenee aseen tyyppi ja valmistusnumero. Aseen kaliiperi ilmenee piipun si­vussa olevasta leimasta.

HUOM! Aseessa saa käyttää vain kaliiperimerkinnän mukaisia patruunoita.
Käytä ainoastaan korkealaatuisia, tehdasvalmisteisia patruunoita.

ASEEN SÄILYTYS

Säilytä aseesi aina ehdottomasti lataamattomana turvallisessa ja kuivassa pai­kassa, pois lasten ja asiaankuulumattomien ulottuvilta.

YLEISTÄ

Tikka T3 luodikon suunnittelussa on otettu huomioon nykyaikaiset valmistusme­netelmät ja -materiaalit. Kaikissa Tikka-luodikoissa on kolmen patruunan irtoli­pas, joten käytettävissä on neljän patruunan kapasiteetti (yksi piipussa ja kolme
lippaassa). Lisävarusteena on saatavissa viiden patruunan lipas (Varmint-mal­leissa vakiona). Piippu on vapaasti värähtelevä. Kaikkia malleja on saatavana
myös herkistimellä varustetulla laukaisukoneistolla.

ASEEN KÄYTTÖÖNOTTO

Luodikko on tehtaalla suojattu aseöljyllä, joka puhdistetaan pois ennen aseen
käyttöönottoa.

- Lukko, lukonkehyksen sisäpuoli ja lipas puhdistetaan pyyhkimällä ne kankaalla
tai puhdistustupolla liiasta öljystä. Tarkista hylsyn kannantilan ja sulkuolkien (A)
puhtaus kuitenkin niin, että sulkuolat, viritysnousu (B) ja virityskappaleen nokka
(C) ovat voideltuja.

- Puhdista piippu öljystä työntämällä kuiva puhdistustuppo PERÄPÄÄSTÄ piipun
läpi varmistaen, että myös patruunapesä on puhdas.

- Tarkista kiinnitysruuvien 1 ja 2 kireys.

- Tarkista aseen irtipedatun piipun ja tukin välinen sovite. Noin 0.5 mm:n paperi­suikaleen tulee liikkua vapaasti tukin ja piipun välissä koko piipun matkalla.

- Laita lukko ja lipas paikoilleen.

- Lukko voidaan irrottaa aseesta, kun lukkoa vedetään taaksepäin ja painetaan
samalla lukonpidättäjää.
Nyt aseesi on valmis henkilökohtaista kohdistusammuntaa tai kiikaritähtäimen
asennusta varten.

HUOM! Mikäli Sinulla on, luettuasi tämän käyttöohjeen, jotain kysyttävää
aseesi huollosta, toiminnasta tai käytöstä, ota yhteyttä kauppiaaseesi tai
suoraan tehtaalle. Ennen kuin käytät asettasi, tutustu perusteellisesti sen
käyttöön ja toimintaan sekä turvalliseen aseen käsittelyyn yleensä.

ASEEN TOIMINTA

HUOM! Älä koskaan lataa asettasi ennenkuin olet valmis aloittamaan am­munnan. Poista aina patruunat aseesta heti, kun lopetat ammunnan. Älä
koskaan ylitä aitaa, hyppää ojan yli tai kiipeä puuhun tai ampumatorniin la­datun aseen kanssa.
VAROITUS! Varmista aina, että piippu on vapaa kaikista esteistä, kuten ve­si, lumi, jää jne, ennen aseen lataamista. Ampuminen aseella, jonka piipus­sa on este, saattaa aiheuttaa vakavia vaurioita aseelle ja ampujalle.

- Latausliike tehdään kuten normaalilla kampilukkoisella aseella. Lukko avataan
nostamalla ensin lukon kammesta ylöspäin ja vetämällä sen jälkeen lukkoa taak­sepäin. Työnnettäessä kammesta takaisin eteenpäin syöttää lukkorungon etu­pää patruunan patruunapesään ja kampea alas painettaessa lukko sulkeutuu ja
ase virittyy.

- Varmistin on normaali kaksitoiminen, joka varmistettuna lukitsee samalla kam­men kiinniasentoon.

- Aseen varmistus ja vireessäolo on todettavissa punaisista merkkitäplistä kuvan
3 mukaisesti.

HUOM! Mekaaninen varmistin on tarkoitettu estämään aseen laukeaminen
painettaessa liipasinta tahattomasti. Mekaaninen varmistin ja aseen muut
turvallisuusvarusteet estävät ainoastaan osittain aseen laukeamisen muis­ta syistä. Varmistin on ainoastaan mekaaninen laite. Se ei korvaa aseen tur­vallista käsittelyä.

AVOTÄHTÄINTEN SÄÄTÖ

Kaikki Tikka-luodikot on kohdistettu tehtaalla 100 metrin matkalta. Jos ase ei käy
haluamaasi paikkaan, tähtäimiä on säädettävä.

VAKIOAVOTÄHTÄIN (KUVA 4)

Sivusäätö tapahtuu joko siirtämällä takatähtäimen hahlolevyä tai etutähtäimen jy­vää sivusuunnassa. Takatähtäimen hahlolevyä (2) siirrettäessä on lukitusruuvi
(1) avattava, jonka jälkeen hahlolevyä voidaan varovasti naputtelemalla siirtää si­vusuunnassa. Korkeuden säätö tapahtuu vaihtamalla aseeseen jyvä, joita on
saatavana eri korkuisia (5 - 9.5 mm). 0.5 mm:n muutos korkeus- tai sivusuunnas­sa vastaa 100 metrin matkalla n. 12 cm:n osumapisteen siirtymää. Ennen jyvän
vaihtoa on irrotettava jyvänsuojus painamalla sitä esim. kämmenellä taaksepäin.
Jyvän vaihto tapahtuu naputtelemalla jyvä sivusuunnassa irti jyväjalasta, jossa
se on kiinni puristussovitteella. Jyvää irroitettaessa on jyväjalka tuettava jotain
alustaa vasten. Jyvän vaihdon jälkeen on kohdistus sivusuunnassa ehdottomasti
tarkistettava. Mikäli ase käy kohdistuksessa vähän alas (max 10 cm), voidaan
korkeussäätö tehdä myös jyvän päältä varovasti viilaamalla.

BATTUE-AVOTÄHTÄIN (KUVA 5)

Sivusäätö tapahtuu siirtämällä etutähtäimen jyvää sivusuunnassa. Siirrettäessä
jyvää vasemmalle siirtyy osumapiste oikealle. Ennen jyvän siirtoa on irrotettava
jyvänsuojus painamalla sitä esim. kämmenellä taaksepäin. Jyvän siirto tapahtuu
naputtelemalla jyvä sivusuunnassa jyväjalassa, jossa se on kiinni puristussovit­teella. Jyvää siirrettäessä on jyväjalka tuettava jotain alustaa vasten. Jyvän siir­ron jälkeen on kohdistus sivusuunnassa ehdottomasti tarkistettava.
Korkeuden säätö tehdään muuttamalla takatähtäimen hahlon korkeussäätöä.
Korkeussäätöä voidaan muuttaa löysäämällä ensin toista hahlolevyn yläpinnas­sa olevaa ruuvia ja kiristämällä sen jälkeen toista. Etummaisen ruuvin löysäämi­nen korottaa hahloa ja nostaa osumapistettä ylöspäin ja takimmaisen ruuvin löy­sääminen vastaavasti madaltaa hahloa ja laskee osumapistettä. 0.5 mm:n muu­tos korkeus- tai sivusuunnassa vastaa 100 metrin matkalla n. 12 cm:n
osumapisteen siirtymää.

LIPASTUS (Kuva 6)

Lippaan täyttö tapahtuu niin, että patruuna painetaan kanta edellä lippaan pidä­tinhuulien alle ja työnnetään taaksepäin lippaan takaseinää vasten.

LIPPAAN PURKU JA KOKOONPANO

Mikäli lippaan sisälle kertyy käytössä epäpuhtauksia, kuten hiekkaa tms. on lipas
purettava puhdistusta varten. Kaikki lippaat voidaan purkaa poistamalla patruu­nasilta jousineen lippaankuoresta. Lippaan pohjaa ei ole syytä irrottaa. Patruuna­silta poistetaan painamalla sitä esim. ruuvimeisselillä takapäästään (Kuva 7) niin
paljon, että patruunasillan etupää vapautuu lippaankuoresta. Tämän jälkeen pat­ruunasilta jousineen voidaan poistaa. Lippaankuori voidaan puhdistaa esimerkik­si kuumalla vedellä. Lippaan teräsosat öljytään kevyesti. Lipas kokoonpannaan
asettamalla lippaan jousi lippaankuoren sisälle ja painamalla patruunasilta perä­pää edellä kuoren sisälle (Kuva 8).

STANDARDILAUKAISULAITE

- Laukaisulaite on etuvedoton ja laukaisupaine on tehtaalla säädetty n. 15 N:ksi
(1.5 kg).

- Sekä virekynsien ristissäolo, että varmistin on säädetty tehtaalla kiinteäksi, eikä
niitä ole syytä muuttaa. HUOM! Virepinnat, varmistin ja muut lukkolaitteen

osat ovat tarkkuustyötä ja ne on huolellisesti sovitettu tehtaalla. Niitä ei tu­lisi muuttaa tai vaihtaa. Aseeseen tehtävät muutokset saattavat vähentää
sen turvallisuutta ja lisätä vakavan vahingon vaaraa.

- Laukaisupaineen säätö on varminta tehdä aseen tukki irroitettuna, mikä tapah­tuu irroittamalla liipasinkaaren kiinnitysruuvit. Säätö voidaan tehdä myös lippaan
tilan kautta sopivalla avaimella kuvan 10 mukaisesti.

LAUKAISUPAINEEN SÄÄTÖ (KUVA 9)

- Laukaisupainetta voidaan säätää ruuvista 1 alueella 10 - 20 N.

- Kiertämällä ruuvia myötäpäivään laukaisuvoima suurenee ja vastapäivään vas­taavasti pienenee.

HUOM! TURVALLISUUSSYISTÄ LAUKAISUPAINETTA EI SAA SÄÄTÄÄ AL­LE 10 NEWTONIN.

- Asetta kokoonpantaessa on ehdottomasti muistettava asettaa alumiininen re­kyylivastin tukissa olevaan tilaansa.

7

HERKISTINLAUKAISULAITE

Ase voidaan laukaista vetämällä liipasimesta, jolloin laukaisulaite toimii kuten mi­kä hyvänsä normaali laukaisulaite. Mikäli halutaan, että laukaisu tapahtuu huo­mattavasti pienemmällä voimalla, laukaisua voidaan herkistää. Tämä tapahtuu
työntämällä liipasinta eteenpäin, kunnes se pysähtyy. TÄSSÄ TILASSA ASET-

TA ON KÄSITELTÄVÄ ERITTÄIN VAROVASTI, SILLÄ ASE SAATTAA
LAUETA HYVINKIN HELPOSTI ESIM. KOLAUKSESTA. Aseen ollessa varmis-

tettuna herkistimen viritys ei ole mahdollista. Mikäli asetta ei jostain syystä lau­kaistakaan, herkistimen viritys voidaan turvallisimmin purkaa varmistamalla ase,
jolloin viritys samalla purkaantuu. Viritys voidaan myös purkaa avaamalla lukko,
jolloin lukonkammen tullessa yläasentoonsa viritys samalla purkaantuu. HUOM!

Mikäli ase varmistetaan ilman, että se on vireessä, varmistin lukitsee lau­kaisulaitteen ja lukonkammen eikä asetta voida virittää ennenkuin varmis­tus on poistettu.

LAUKAISUPAINEEN SÄÄTÖ (KUVA 10)

Laukaisulaite on suunniteltu toimivaksi 10 - 20 N laukaisupaineilla ilman herkisti­men viritystä. Tehtaalla laukaisupaine on säädetty 13 - 15 N:iin. Haluttaessa var­mistaa herkistimen laukeaminen kaikissa olosuhteissa laukaisupaineen kasvat­tamista liian suureksi tulisi välttää. Laukaisupainetta voidaan säätää laukaisulait­teen etupinnassa olevasta ruuvista (1) siten, että myötäpäivään kierrettäessä
laukaisupaine kasvaa. Huom. Säätöruuvi on ns. lukitusruuvi, jonka kiertämi-

nen onnistuu ainoastaan kunnollisilla työkaluilla.

HERKISTIMEN SÄÄTÖ (KUVA 10)

Laukaisuvoima on liipasimen ollessa herkistettynä 2-2.5 N, eikä sitä voida muut­taa. Liipasimen takapinnassa olevalla säätöruuvilla (2) voidaan vaikuttaa välyk­seen, joka liipasimella on ennenkuin se koskettaa laukaisupainejousen karaan.
Tämä välys tuntuu venymänä laukaistaessa ase ilman herkistimen viritystä, joten
se tulisi pitää mahdollisimman pienenä. Ruuvi saisi mieluummin kantaa kevyesti
jousen karaan. Mikäli ruuvi kantaa liian voimakkaasti jousen karaan, on vaarana
tilanne, jossa herkistin ei jaksa laukaista laukaisulaitetta. Huom. Säätöruuvi on

ns. lukitusruuvi, jonka tarpeetonta edestakaista säätämistä tulisi välttää lu­kituksen säilyttämiseksi.

VARMISTIMEN SÄÄTÖ

Varmistin on säädetty pysyvästi hiomalla kokoonpanon yhteydessä. Mikäli lau­kaisulaitteeseen vaihdetaan liipasin, viretuki tai varmistinvipu on varmistimen
säätö tehtävä uudelleen, mikä on mahdollista ainoastaan erikoislaitteita käyttäen.

ASEEN HUOLTO KÄYTÖN JÄLKEEN

Varmistaudu, että patruunat on poistettu sekä lippaasta, että patruunapesästä. Ir­rota lukko ja työnnä öljytty puhdistustuppo piipun läpi. Asetta voidaan säilyttää
tällaisena jonkin aikaa. Perusteellisen puhdistuksen jälkeen piippu öljytään
ohuesti. Lukko samoin kuin kaikki muutkin ulkopuoliset teräsosat puhdistetaan
kevyesti öljyisellä tupolla. Huoltoa ei ole syytä laiminlyödä, vaikka kyseessä olisi­kin ruostumattomasta teräksestä valmistettu “jokasään” ase.

PIIPUN PUHDISTUS

Piipun puhdistuksessa huomioitavaa:

- työnnä puhdistus/öljyämistuppo aina piippuun peräpäästä.

- älä hankaa piippua vaan työnnä sama tuppo vain yhden kerran piipun läpi ja an­na sen pudota piipun suusta ulos.

- käytä ehdottomasti suoraa ja jäykkää puhdistuspuikkoa.

TUKIN HOITO

Aseen tukki on pintakäsitelty öljyllä tai lakalla, joka estää kosteuden imeytymisen
puuhun ja tukin vääntymisen. Normaalisti tukin hoitotoimenpiteeksi riittää kuivaa­minen käytön jälkeen ja sisäosien öljyäminen. Tukkiöljyn suojavaikutuksen yllä­pitämiseksi on tukki ajoittain käsiteltävä tukinhoitoöljyllä. Lakkatukkiin tulleet vau­riot on syytä jättää ammattilaisen korjattavaksi. “Jokasään” aseen muovitukki ei
vaadi mitään erikoista hoitoa.

LUKON PURKU JA KOKOONPANO

Lukon purkaminen ei yleensä ole tarpeellista mutta, jos on oletettavissa, että lu­kon sisälle on valunut öljyä, joka on jäykistynyt, pitää lukko puhdistaa. Varsinkin,
jos asetta aiotaan käyttää pakkasella, on lukon puhdistus välttämätöntä.
Aseesta poistetun lukon peräkappale irtoaa kääntämällä sitä myötäpäivään niin
pitkälle kuin se kääntyy, jonka jälkeen se voidaan poistaa vetämällä taaksepäin.
Tämän jälkeen työnnetään virityskappaleen ja kammen sideholkin väliin n. 3 mm
vahvuinen esim. ruuvimeisselin kärki, josta vastapäivään kiertämällä iskuri pääs­tetään pois vireestä (Kuva 11). Kampi on vedettävissä pois sen jälkeen, kun is­kuria on työnnetty eteenpäin, kunnes kammen sideholkin lukitusnokka (E) vastaa
lukon takapintaan (F). Mikäli kampi tuntuu tiukalta, sen irtoamista voi helpottaa
napauttamalla esim. muovivasaralla sen lukkorungon sisällä olevaan päähän
(nuoli G). Kammen irroituksen jälkeen iskuri on poistettavissa lukosta. Ruuvi­meisseliä tai vastaavaa virityskappaleen ja kammen sideholkin välistä ei tässä
vaiheessa ole syytä poistaa. Tämän enempää ei lukkoa yleensä ole tarpeen pur­kaa sen puhdistamiseksi.
Kun lukko on puhdistettu, se kootaan päinvastaisessa järjestyksessä. Iskuri työn­netään tilaansa varmistaen kammen sideholkin asento sellaiseksi, että kampi
voidaan työntää esteettä paikalleen. Kun kampi on paikallaan, kierretään viritys­kappaleen ja kammen sideholkin välissä olevasta ruuvimeisselistä tai vastaavas­ta myötäpäivään niin pitkälle kuin se kääntyy. Varmista, että kammen sideholkki
lukitsee kammen, asenna sen jälkeen lukon peräholkki kiertämällä sitä vastapäi­vään, kunnes virityskappaleen nokka pysähtyy ennen viritysnousua olevaan le­pokoloonsa (D kuva 2).

8

Koska me Sakossa haluamme, että aseesi palvelee Sinua kaikissa tilanteissa ja koko elämäsi ajan, toivomme Sinun kiinnittävän huomiota vielä seuraaviin seikkoihin:

1. Käytä asehuoltoon vain ensiluokkaista aseöljyä, sillä sen avul­la voit

- puhdistaa, suojata ja voidella.

2. Älä laiminlyö aseesi huoltoa, sillä jos ammunnan jälkeen asee­si seisoo puhdistamattomana ja etenkin kosteana yön yli, pää­see piipussa jo korroosio alulle.

3. Tarkista esim. kerran vuodessa kiinnitysruuvien (liipasinkaa­ren ruuvien) kireys.

4. Lopeta ampuminen välittömästi ja toimita aseesi valtuutetulle
asekorjaajalle tai suoraan valmistajalle, mikäli havaitset muu­toksia aseesi toiminnassa esim.

- laukaisulaitteen toiminta muuttuu

- aseesi ei sytytä patruunaa

- varmistin ei pidä

- tapahtuu patruunahäiriö kuten kaasuvuoto, nallirikko, hylsy-

rikko tai erilainen ääni ammuttaessa.

HUOM! Mikäli aseesi ei sytytä patruunaa, odota 30 sekuntia

ase suunnattuna turvalliseen suuntaan ennen lukon avaa­mista. Avaa lukko erityistä varovaisuutta noudattaen.

5. Jos aseestasi katoaa jokin osa, hanki sen tilalle alkuperäinen
varaosa.

6. Kun avaat tai kiristät aseesi ruuveja, huolehdi siitä, että ruuvi­talttasi on oikean kokoinen niin, että et huonolla työkalulla tur­mele aseesi ulkonäköä.

7. Jos aseellesi tapahtuu ammuttaessa vaurio, se on ehdottomasti toi­mitettava valmistajalle ja liitettävä mukaan:

- selvitys siitä, mitä on tapahtunut

- ammuttu hylsy (jolla vaurio on tapahtunut)

- mielellään näyte patruunoista.

Tällaisessa tapauksessa älä ryhdy purkamaan asetta itse. Älä kuiten-

kaan missään tapauksessa lähetä asetta siten, että siellä on patruu­noita tai, että ase on ladattu.

8. Lähes poikkeuksetta kaikki asevauriot tapahtuvat itseladatuilla pat­ruunoilla.

HUOM! Varmistu aina, että käytät aseessasi oikeankaliiperisia pat-

ruunoita. Käytä ainoastaan korkealaatuisia, tehdasladattuja
patruunoita. Itseladattujen, käsinladattujen, uudelleenladattu­jen tai muitten ei-standardien patruunoiden käyttö saattaa aihe­uttaa vaurioita aseelle ja vakavia vahinkoja ampujalle ja sivulli­sille, eikä takuu vastaa niiden käytöstä aiheutuneista vaurioista
ja vahingoista. Virheelliset lataukset voivat olla erityisen vaaral­lisia. Käytä aina patruunoita, jotka ovat kansainvälisten tarkas­tuslaitosten (SAAMI tai CIP) vaatimusten mukaisia.

Mikäli aiot ladata patruunoitasi itse, varmista, että käytät ehdottomasti

oikeita latausarvoja ja ruutilaatuja.

Sako Oy ei ota vastuuta mistään vaurioista tai vahingoista, jotka sattu-

vat käytettäessä muita kuin kyseiseen aseeseen tarkoitettuja teh­dasladattuja patruunoita.

9. Käytä ampuessasi sopivia silmä- ja kuulosuojaimia ja varmistaudu,
että myös lähistölläsi olevat henkilöt ovat samoin suojautuneet.

10. Säilytä tämä käyttöohje ja kertaa siinä olevat asiat ajoittain. Mikäli
myyt tai muuten luovutat aseen huolehdi, että käyttöohje seuraa
aseen mukana.

9

TIKKA T3 RH BRUKSANVISNING

INNEHÅLL sida

Innehåll 10
Handhavande av vapnet 10
Tillverkningsnr/kaliber 10
Förvaring 10
Gör detta innan du börjar använda vapnet 10
Laddning av vapnet 11
Justering av riktmedel 11

Standard-riktmedel 11

Battue-riktmedel 11
Laddning av magasin 11
Isärtagning och ihopsättning av magasinet 11
Standardtrycket 11

Ändring av tryckets hårdhet 11
Snälltryck 11

Ändring av tryckets hårdhet 12

Ändring av snälltryck 12

Ändring av säkring 12
Rengöring efter användning 12
Rengör pipan så här 12
Skötsel av stocken 12
Isärtagning och ihopsättning av slutstycket 12
Allmän information 10,13
Tekniska data 34
Sprängbild 35
Reservdelar 38-39

10

HANDHAVANDE AV VAPNET

Innan du börjar hantera vapnet, orientera dig ordentligt i alla säkerhetsanvisning­ar som presenteras i denna bruksanvisning.
Kontrollera alltid att vapnet är oladdat genom att lyfta slutstyckshandtaget och dra
slutstycket bakåt så att patronläget och magasinet kan inspekteras. Ladda vap­net först innan skjutande eller på jakt, och plundra vapnet genast då patronerna
inte behövs i vapnet.
Håll pipan alltid riktad på säker riktning. Alla vapen, även oladdade, skall hante­ras med varsamhet. Kom ihåg, att de flesta olyckor händer med “OLADDADE”
vapen.

VARNING! Skjut inte, om du inte är absolut säker på målet du skjuter emot,
och vad finns bakom det. Kom ihåg, att kulan från ditt vapen kan orsaka all­varliga skador till och med på 8 kilometers avstånd.

TILLVERKNINGSNR/KALIBER (Bild 1)

Tillverkningsnumret är instämplat på lådans vänstra sida medan kalibern anges
på pipans vänstra sida strax framför lådan.

OBS! Kontrollera att ammunitionen är lämplig för pipans kaliber. Använd
endast fabriksladdade patroner av hög kvalitet.

FÖRVARING

Förvara alltid vapnet på säker och torr plats, oåtkomligt för barn och obehöriga.
Förvara ammunitionen och vapnet åtskilda.

ALLMÄNT

Din Tikka T3 har tillverkats enligt allra senaste moderna produktionsmetoder och
speciell omsorg har ägnats åt materialval och materialkvalitet. Alla T3 har frilig­gande pipa och 4-skotts kapacitet (1 i loppet och 3 i löstagbart “clipmagasin”). 5­skotts magasin finns som extra tillbehör (i Varmint modeller som standard). Alla
modeller kan även levereras med snälltryck som extra tillbehör.

GÖR DETTA INNAN DU BÖRJAR ANVÄNDA VAPNET

- Torrdra loppet med en mjuk tyglapp. OBS! Börja vid patronläget, drag mot myn­ningen, i ett drag.

- Torka av överflödig olja på slutstycke, patronläge och låda.

- Se till att stötbotten och låsklackarna (A) är rena och alla ytorna (A - C) (Bild 2)
lätt inoljade med vapenolja.

- Kolla sikte och korn.

- Kontrollera att de två stockbultarna 1 och 2 (Bild 1) är ordentligt åtdragna. OBS!
Detta göres inför varje säsong då stocken lätt torkar pga. låg luftfuktighet i upp­värmda rum under vinterhalvåret. Viktigt för precisionen. Stocken spricker lätt
pga. rekylen om skruvarna ej är åtdragna!

- Kolla att pipan inte ligger an mot framstocken. Ett ca. 0.5 mm tjockt papper skall
kunna föras mellan pipan och framstocken.

- Sätt slutstycket i lådan genom att se till att säkringsknappen är i osäkrat, främre
läge (röd punkt syns). Tryck in slutstycksspärren på lådans vänstra bakre sida.
För in slutstycket och fäll ner slutstyckshandtaget, gör en repetering och kontrol­lera att slutstycksspärren fungerar (Dvs. slutstycket stannar i sitt bakersta läge).

- Vid montering av ev. kikarsikte använd originalfästen som passar direkt i de
frästa spåren i lådan. Detta underlättar monteringen och eliminerar skador på ki­karsiktet pga. felaktiga fästen eller felaktig montering. OBS! Kikarsikte monterat
med originalfästen kan tas av och sättas tillbaka utan att träffläget ändrar sig.

OBS! När Du har, efter har läst denna bruksanvisning, något att fråga från
vård, funktion eller användning av ditt vapen, kontakta din handlare eller di­rekt fabriken. Innan Du använder ditt vapen, lär dig ordentligt dess hante­ring och funktion, samt säker vapenbehandling i allmänhet.

LADDNING AV VAPNET

OBS! Ladda aldrig vapnet förrän Du är beredd att skjuta. Ta alltid ut patro­nen så fort du skjutit färdigt. Kliv aldrig över ett staket, klättra till ett träd
eller ett jakttorn eller hoppa över ett dike med ett laddat vapen.
VARNING! Försäkra dig alltid om att pipan är rengjord innan du sätter i en
patron i patronläget. Avfyrande med igentäppt pipa kan orsaka allvarliga
skador på vapnet och skytten.

- Lyft slutstyckshandtaget och drag slutstycket bakåt. För in en patron i patronlä­get. Stäng slutstycket och säkra vapnet. För in magasinet och se till att det snäp­per fast. Signalstiftet under tändstiftsmuttern visar att mekanismen är spänd.

OBS! Mekaniska säkringen har avsett för att hindra skottlossning om av­tryckaren trycktes oavsiktligt. Mekaniska säkringen och andra säkerhets­anordningar hindrar endast dels skottlossning med anledning av andra or­saker. Säkringen är endast en mekanisk anordning. Den ersätter inte säker
vapenbehandling.

JUSTERING AV RIKTMEDEL

Alla Tikka vapen är inskjutna på ett avstånd av 100 m. Om träffläget inte är i rätt
ställe, måste sikten justeras.

STANDARD-RIKTMEDEL (BILD 4)

Sidojustering kan göras genom att låsskruven (1) på siktet lossas och siktskivan
(2) flyttas till höger om träffläget skall flyttas till höger. Sidojustering kan även gö­ras genom att flytta kornet i sidled. Flyttas kornet till höger flyttas träffläget till vän­ster. Höjdjustering sker genom att byta kornet (5 - 9.5 mm). Varje 0.5 mm föränd­ring av kornhöjden eller i sidled ger ca. 12 cm träfflägesförändring på 100 m. Vid
byte av det laxade kornet måste kornskyddet avlägsnas genom att man pressar
det bakåt från mynningen. Knacka kornet i sidled. Se till att ha ordentligt stöd för
kornklacken när kornet knackas i sidled. Vid mindre justering (under 10 cm) upp­åt kan kornet också försiktigt filas ner.

BATTUE-RIKTMEDEL (BILD 5)

Sidojustering kan göras genom att flytta kornet i sidled. Flyttas kornet till höger
flyttas träffläget till vänster. Vid flyttning av det laxade kornet måste kornskyddet
avlägsnas genom att pressa det bakåt från mynningen. Knacka kornet i sidled.
Se till att ha ordentligt stöd för kornklacken när kornet knackas i sidled. Efter si­dojustering skall träffläget kontrolleras genom skjutning.
Höjdjustering sker genom att förändra siktskivas höjdjustering. Höjdjustering av
siktskivan kan förändras genom att lossa den ena låsskruven ovan på siktskivan
och dra åt därefter den andra. Lossning av den främre skruven lyfter siktet och

träffläget och lossning av den bakre skruven motsvarande sänker siktet och träff­läget. Varje 0.5 mm förändring av höjden eller i sidled ger ca. 12 cm träfflägesför­ändring på 100 m.

LADDNING AV MAGASIN (Bild 6)

Tryck ner patronens bakre del samtidigt som den förs in under magasinets sido­öron tills den når magasinkroppens bakre vägg.

ISÄRTAGNING OCH IHOPSÄTTNING AV MAGASINET

Har t.ex. sand och smuts trängt in i magasinet skall det rengöras för att säkerstäl­la tillförlitlig patronmatning. Magasinet tas isär genom att avlägsna patronföraren
med fjäder. OBS! Magasinbotten skall ej avlägsnas. Patronförare och fjäder av­lägsnas genom att trycka ner dess bakre del med t.ex. skruvmejsel (Bild 7) så
mycket att främre delen frigörs från magasinkroppen. Därefter kan patronförare
och fjäder avlägsnas. Rengör magasinets delar genom att spola hett vatten som
löser fett och smuts. Anolja metalldelarna med ett tunt oljeskikt. Magasinet sättes
ihop genom att sätta i fjädern och trycka ner patronföraren med bakdelen först
(Bild 8) tills främre delen är på plats i magasinkroppen.

STANDARDTRYCKET

- Trycket är mycket exakt och kort med direkttryck ställt på ca. 15 N (1.5 kg).

- Avtryckarstång, upphak och säkring är injusterade på fabriken och skall helst ej
ändras. OBS! Upphak, säkring och andra delar av mekanismen är precision-

arbetade och de har inpassats ordentligt på fabriken. De skall ej ändras el­ler växlas. Alla ändringar som görs på vapnet kan förminska säkerheten
och öka risken för allvarliga skador.

- Ändring av tryckets hårdhet är säkrast att göra när stocken är demonterat, vilket
sker genom att avlägsna stockbultarna 1 och 2 (Bild 1). Justeringen kan också
göras med passande verktyg genom magasinöppningen enligt bild 10.

ÄNDRING AV TRYCKETS HÅRDHET (BILD 9)

- Trycket är justerbart från 10 N till 20 N. Vrid skruv (1) medurs så ökar hårdheten.

OBS! VRID ALDRIG JUSTERINGSKRUVEN SÅ LÅNGT MOTURS ATT
TRYCKET UNDERSTIGER 10 NEWTON!

- Se till att rekylklacken av aluminium kommer på rätt plats i stocken när vapnet
sätts samman igen.

SNÄLLTRYCK

Vapnet kan avfyras genom att pressa avtryckaren bakåt på vanligt sätt då meka­nismen fungerar som direkttryck utan tryckpunkt. Avtryckarmekanismen kan
även spännas så att avfyrningen sker genom ett mycket lätt tryck på avtryckaren.
Detta sker genom att pressa avtryckaren framåt tills den hakar upp och är spänd.

VARNING: NÄR AVTRYCKARMEKANISMEN ÄR UPPSPÄND I SNÄLL­TRYCKSLÄGE MÅSTE VAPNET BEHANDLAS MED STÖRSTA FÖRSIKTIG­HET - DÅ MINSTA STÖT KAN AVFYRA VAPNET! Att återställa avtryckarmeka-

nismen i normalläge kan ske genom att säkra vapnet med säkringstangenten el­ler att öppna slutstycket med slutstyckshandtaget. NOTERA att

avtryckarmekanismen och slutstyckshandtaget är låsta i säkrat läge. Upp­spänning av slagstiftet och uppspänning av snälltrycket kan endast ske i
osäkrat läge.

11

JUSTERING AV TRYCKETS HÅRDHET (BILD 10)

Avtryckarmekanismen är konstruerad för 10 - 20 N avtrycksvikt i normalläge.
Tryckets hårdhet är justerat till 13 - 15 N vid leverans från fabrik. Hårdheten bör
inte ökas för normaltrycket då det påverkar snälltryckets funktion. Tryckets hård­het justeras med skruven (1). När skruven vrides medurs ökar hårdheten på
trycket. Obs. Skruven (1) är självlåsande och kan vrides endast med välpas-

sande verktyg.

JUSTERING AV SNÄLLTRYCKET (BILD 10)

Med uppspänt snälltryck är avtrycksvikten 2 - 2.5 N och kan inte justeras. Skru­ven (2) justerar avståndet mellan avtryckarstången och avtryckarfjäderns pis­tong. Avståndet skall vara så litet som möjligt. Helst så att ytorna lätt berör var­andra. Om beröringen blir för hård fungerar inte snälltrycket. Obs. Skruven (2)

är självlåsande och skall inte onödigtvis röras för att behålla sin funktion.

JUSTERING AV SÄKRINGEN

Säkringen är justerad för gott på fabrik. Om någon del av säkringsmekanismen
måste bytas skall hela avtryckarmekanismen returneras till fabriken för denna åt­gärd.

RENGÖRING EFTER ANVÄNDNING

Kontrollera att ingen patron finns kvar i patronläget eller magasinet. Tag ut slut­stycket och olja in loppet med solvent/vapenolja. Rengör och olja in pipan och alla
metalldelar. Det finns ingen orsak att försumma vapenvård, även om det är frå­gan om “all-weather”-modell tillverkad av rostfritt stål.

RENGÖR PIPAN SÅ HÄR

- För alltid putslappen från patronläget mot mynningen.

- Drag inte putslappen fram och tillbaka i loppet utan från patronläget till mynning­en i ett drag.

- Upprepa tills loppet är rent.

- Använd endast raka och styva putskäppar som ej skadar loppet.

- Efter rengöring olja in loppet lätt.

SKÖTSEL AV STOCKEN

Stocken är lackerad eller ytbehandlad med stockolja, som skyddar mot fukt och
förhindrar att stocken slår sig. Normalt stocken skall vårdas genom att torka den
efter användning och hålla stocken invändigt inoljad. Skyddsverkan av oljeytbe­handlingen behöver underhållas genom att gnida in stockolja av god kvalitet re­gelbundet eller vid behov. Oljebehandlingen ger samtidigt vacker djup ton åt
stocken och döljer repor och tryckmärken. Ytskador av lackerade stocken skall
inlämnas till reparation hos specialisten. Syntetiska stocken av “all-weather”-mo­dellen behöver ingen särskild vård.

ISÄRTAGNING OCH IHOPSÄTTNING AV SLUTSTYCKET

Under normala förhållanden behöver man inte demontera slutstycket, men om
det finns anledning att tro att fett eller tjock olja trängt in, bör slutstycket rengöras
invändigt om vapnet skall användas i sträng kyla t.ex. vid toppfågeljakt.
Efter att slutstycket avlägsnats från vapnet vrider man den bakre (svarta) delen
medurs så långt det går (ca. ett kvarts varv). Drag den svarta hylsan rakt bakåt.
För in en ca. 3 mm tjock mejsel (eller en 5 krona) i gapet mellan tändstiftsmuttern
och tändstiftshylsan (Bild 11). Vrid moturs så att tändstiftsmuttern spänner fast
på mejseln. Tryck tändstiftet framåt så långt det går. Drag slutstyckshandtaget
rakt ut. Om det sitter hårt knacka med en fiberklubba eller träbit som ej lämnar
märken (Pilen G). Drag tändstiftet rakt ut. Låt mejseln sitta kvar. Rengör och av­fetta delarna. Olja in med en tunn vapenolja med låg fryspunkt.
Sätt tillbaka tändstiftet och skjut in slutstyckshandtaget från samma sida som pa­tronutdragaren på slutstyckets främre del. Spänn slagfjädern genom att vrida
tändstiftsmuttern medurs så långt det går. Sätt på den svarta hylsan i sitt hak och
vrid tillbaka moturs (ca. ett kvarts varv) till det lilla haket (D i bild 2). För in slut­stycket tillbaka i lådan (med säkringen i osäkrat läge).

12

Vi på Sako är övertygade om att Tikka-studsaren räcker ett helt jägarliv under förutsättning att den behandlas rätt:

1. Använd vapenolja av högsta kvalitet som

- rengör, skyddar och smörjer.

2. Försumma inte vapenvården. Om vapnet inte rengöres inom
ca. 24 timmar efter skjutning kan rostangrepp starta, speciellt
känsligt vid fuktigt väder.

3. Kolla minst en gång per år att de två stockbultarna och övriga
skruvar är ordentligt åtdragna.

4. Avsluta omedelbart att skjuta och lämna vapnet för kontroll och
åtgärd till en vapentekniker eller generalagenten om någon
förändring i vapnets funktion uppstår t.ex.

- trycket känns annorlunda

- vapnet klickar

- säkringen fungerar ej

- händer patronbrott, såsom gasläcka, tändhattpunktering,

hylsbrott eller olikartad ljud under skjutning.

VIKTIGT. Om vapnet klickar, rikta vapnet bort ifrån Dig och

vänta 30 sekunder innan Du öppnar slutstycket. Slut­stycket kan öppnas med största försiktighet.

5. Använd enbart originaldelar.

6. Använd mejslar och verktyg som är avpassade i storlek till
spårskruvar så att dessa inte skadas.

7. Om vapnet skadas eller havererar under skjutning är det viktigt
att vapnet skyndsamt och i befintligt skick sändes till generala­genten tillsammans med:

- en redogörelse om vad som inträffat.

- tomhylsor.

- helst ett prov av patronerna som använts.

Under inga omständigheter får vapnet tas isär. Sänd ändå aldrig

vapnet som laddat eller patroner i lopp och magasin.

8. Tyvärr inträffar allt för många skador med hemmaladdad ammu­nition.

OBS! Försäkra dig alltid om användning av patroner av rätt ka-

liber för Ditt vapen. Använd endast högkvaliteta, fabrikslad­dade patroner. Användning av hemma-laddade, handladda­de, omladdade eller andra ostandard ammunition kan orsa­ka skador till vapnet och allvarliga skador till skytten eller
någon annan, och garantin ansvarar inte för skador ock
olyckor, som har orsakat av dess användning. Felaktiga
laddningar kan vara särskilt farliga. Använd alltid patroner,
som uppfyller krav av internationella kontrollanläggningar
(SAAMI eller CIP).

Om Du laddar själv var absolut säker på att rätt krut och laddvikt an-

vändes.

SAKO AB åtar sig inget garantiansvar för skador förorsakade av

annan än fabriksladdad ammunition som är avsedd för ifrågava­rande vapnet.

9. Använd vid skjutning lämpliga ögon- och hörselskydd samt för­säkra dig, att också andra i närheten är på samma sätt utrustade.

10. Förvara denna bruksanvisning och upprepa tidvis sakerna däri.
Om Du säljer eller annars överlåter vapnet sörja Du för, att
bruksanvisningen följer med vapnet.

13

TIKKA T3 RH OWNER’S MANUAL

INDEX page

Index 14
Handling the rifle 14
Identification 14
Storage 14
Maintenance before use 14
Operation 15
Sight adjustments 15

Standard-sights 15

Battue-sights 15
Loading the magazine 15
Magazine disassembly & reassembly 15
Standard trigger mechanism 15

Trigger adjustment 15
Single-set trigger mechanism 16

Trigger adjustment 16

Set-trigger adjustment 16

Safety adjustment 16
Cleaning after use 16
Cleaning the barrel 16
Maintenance of the stock 16
Bolt disassembly and reassembly 16
General information 14,17
Technical data 34
Exploded drawing 35
Spare parts 40-41

14

HANDLING THE RIFLE

Before handling the rifle, make sure you become familiar with all the safety in­structions presented in this brochure.
When you pick up the rifle, always check that it’s unloaded by opening the bolt.
Keep the muzzle pointed in a safe direction, even when the rifle is not loaded. All
firearms, loaded or unloaded, should be treated with extreme caution. Keep in
mind that most accidents happen when owners handle a firearm that they thought
was unloaded.

WARNING! Don’t shoot unless you are absolutely sure of your target and
what’s beyond it. Remember that a rifle bullet has a range of over 8 kilome­ters (5 miles), and can kill or injure anything it hits within that distance.

IDENTIFICATION (Fig. 1)

You will find the model and serial number of the rifle stamped on the side of the
receiver, while the caliber is shown on the barrel.

CAUTION! Make sure you have ammunition of the correct caliber for your
rifle. Use only high quality, factory manufactured ammunition.

STORAGE

Always store your gun in a secure, dry place, where it will not be damaged and
where children and unauthorized persons cannot gain access to it. Keep cartridg­es separately in a secure place.

GENERAL INFORMATION

When we designed this new model Tikka rifle, we utilized the most modern man­ufacturing techniques and materials. All Tikka hunting model rifles come
equipped with a standard 3- or 4-round detachable magazine (depending on cal­iber). Therefore, your Tikka’s capacity is four (five) rounds - three (four) in the
magazine, one in the chamber. You can also purchase a 5-round (6-round) de­tachable magazine, which we sell as an accessory (In Varmint models as stan­dard in certain countries). All Tikka barrels are free-floating. Single set triggers
are available in all models.

MAINTENANCE BEFORE USE

- Wipe the oil from the barrel by pushing a dry patch through it, starting from the
breech end.

- Clean extra oil from the bolt and breech area in the action.

- Check that the recessed bolt space and locking lugs (marked A) are clean.
Make sure however that all areas (A - C) are lightly lubricated.

- Check that the sights are clean and free of debris.

- Check the tightness of fastening screws 1 and 2.

- Check the fit between the stock and free floating barrel. A slip of paper roughly

0.5 mm thick should move easily between barrel and stock over the whole length
of the barrel.

- Insert the bolt into receiver.

- The bolt is released from the rifle by pulling the bolt backwards and simulta­neously pressing the bolt release button.
After performing the above check points, your rifle is now ready for testfiring.
However, if a telescopic sight is to be used, attach mounts and scope prior to
testfiring.

NOTE! If, after reading this manual, you have any questions about the main­tenance, operation or use of your rifle, consult your dealer. Before using
the firearm, you must thoroughly familiarize yourself with its use and oper­ation, and with safe firearm handling in general.

OPERATION

CAUTION! Never load the rifle until you are ready to begin shooting. Always
unload the rifle as soon as you are done shooting. Never cross a fence,
climb a tree or jump a ditch with a loaded firearm.
WARNING! Always make sure the barrel is free of all obstructions before
chambering a cartridge. Firing with an obstructed barrel may cause serious
injury.

- Loading is performed in the usual manner for a bolt-action rifle. The action is
opened by first raising the bolt handle and then pulling the bolt back. As the bolt
is pushed forwards the cartridge is fed into the chamber and on rotating the han­dle downward the action is closed and the rifle cocked.

- The safety is the usual on/off type. When engaged it also locks the bolt handle
in the closed position.

- The red warning dots (Fig. 3) indicate that the rifle is cocked and IS READY TO
FIRE. The safety is now in the “Off” position.

CAUTION! The manual safety is to minimize the potential for firing in the
event of an unintentional pulling of the trigger. The manual safety and the
gun’s other safety features provide only partial protection against firing
from other causes. The safety is only a mechanical device. It is not substi­tute for safe firearm handling.

SIGHT ADJUSTMENTS

All Tikka rifles supplied with sights are factory adjusted to zero at 100 m. If this is
unsuitable, the sights can be adjusted.

STANDARD-SIGHTS (FIG. 4)

Windage adjustment can be made either by the front or rear sight. When adjust­ing rear sight (2) first slacken screw (1), and tap sideways in direction required.
Front sight adjustments will be opposite to rear sight adjustments. E.g. to move
shot to right, adjust front sight to left. Vertical adjustments are made by changing
the bead. Your dealer can supply beads of different heights (5 - 9.5 mm). Each
move of 0.5 mm in height or sideways alters the point of impact by roughly 12 cm
at a range of 100 m. Before changing the bead the hood must be removed by
pressing it backwards with the flat of the hand. The bead is detached by tapping
it off its mount in a sideways direction. While removing the bead the mount must
be supported firmly from below. After changing the bead it is essential to check
the windage adjustment. If the rifle shots a little low (max. 10 cm), height adjust­ment may also be carried out by carefully filing down the tip of the bead.

BATTUE-SIGHTS (FIG. 5)

Windage adjustment can be made by moving the bead sideways in the opposite
direction the point of impact should move. E.g. to move shot to right, adjust front
sight to left. Before moving the bead, the hood must be removed by pressing it
backwards with the flat of the hand. The bead is moved by tapping it in its mount

in a sideways direction. While tapping the bead the mount must be supported
firmly from below. After adjusting the bead it is essential to check the zeroing by
shooting.
Vertical adjustments are made by changing the height adjustment of the rear
sight. The rear sight adjustment can be altered by first slacken either of the
screws on the top of the rear sight and then tightening the other. Slackening the
front screw will rise the rear sight and the point of impact and respectively slack­ening the rear screw will lower the rear sight and the point of impact. Each move
of 0.5 mm in height or sideways alters the point of impact by roughly 12 cm at a
range of 100 m.

LOADING THE MAGAZINE (Fig. 6)

Load the magazine by pressing the rear of the cartridge beneath the retaining lips
and pushing rearwards.

MAGAZINE DISASSEMBLY & REASSEMBLY

At times, you may need to disassembly the magazine in order to clean it from foul­ing, powder residues or dust. In order to do so, please follow these instructions:

1. Remove the magazine follower and spring. Depress the rear part of the follow­er with a screwdriver or a similar tool (Fig. 7) so that the follower’s front end is
released.

2. Pull out the follower and spring from the magazine box (Fig. 8). Do not detach
the magazine floorplate.

3. Clean the box, spring and follower with either warm soapy water or paraffin.
Lightly oil all parts before you reassembly the magazine.

4. Reassemble the magazine by reversing steps 1 and 2.

STANDARD TRIGGER MECHANISM

- Both the sear engagement and safety are set at the factory and need no adjust­ment of any kind. CAUTION! The sear engagement, safety and other compo-

nents of the action are precision mechanisms, which were properly adjust­ed at the factory. They should not be altered, modified or changed. Modifi­cations to the firearm may decrease its safety and increase the risk of
serious injury.

- Should you wish to alter the trigger pressure, the safest way is to detach the
stock first. To do this, remove the trigger guard fastening screws. Trigger pres­sure can also be adjusted, with a proper tool, through the magazine opening, as
shown in Fig. 10.

TRIGGER ADJUSTMENT (FIG. 9)

- The single-stage trigger is adjustable for weight of pull between 10 and 20 N (2
and 4 lbs). We set the trigger at the factory at 13 - 15 N (3 lbs). In order to ensure
smooth performance and functioning, you should not increase trigger-pull weight.

- You can adjust the trigger-pull weight by turning the screw (1) with an allen
wrench. Lighten the trigger by turning counterclockwise. NOTE! Screw (1) is

self-locking and can only be turned with a proper tool.
NOTE! FOR SAFETY REASONS DO NOT ATTEMPT TO REDUCE TRIGGER
PRESSURE BELOW 10 NEWTON (2 LBS).

- When reassembling the stock, always remember to reinstall the aluminium re­coil block into its place in the stock.

15

SINGLE-SET TRIGGER MECHANISM

For use as a normal single-stage trigger, squeeze rearwards in the normal fash­ion. The trigger mechanism can also be “SET” by pushing the trigger forward until
it stops. The rifle can now be fired with only a light touch. WARNING! WHEN THE

TRIGGER IS IN THE “SET” POSITION, THE RIFLE MUST BE HANDLED
WITH EXTREME CARE, AS ANY SHOCK OR VIBRATION CAN DISCHARGE
THE RIFLE. If the rifle is cocked, with SAFETY ON, the trigger CANNOT be put

into the “SET” position. To return trigger to the “UNSET” position, the safest meth­od is to put “SAFETY ON” or open the bolt. NOTE! When the safety is in the

“ON” position it locks the trigger mechanism and the bolt. The rifle can be
cocked only when the safety is in the “OFF” position.

TRIGGER ADJUSTMENT (FIG. 10)

The trigger mechanism is constructed for 10 - 20 N (2-4 lbs) trigger weight in sin­gle-stage position. The trigger weight is adjusted to 13 - 15 N (3 lbs) at the factory.
To be sure that the single-set trigger operates correctly in all circumstances, the
trigger weight should not be increased. The trigger weight can be adjusted by the
means of screw (1). Turning the screw clockwise will increase the trigger weight.

NOTE! Screw (1) is self-locking and can only be turned with a proper tool.

SET-TRIGGER ADJUSTMENT (FIG. 10)

When the trigger is in the “SET” position, the trigger weight is 2 - 2.5 N (7 - 9 oz.)
and cannot be adjusted. The screw (2) adjusts the gap between the trigger and
the plunger of the trigger weight spring. This gap affects the creep in unset stage
and should be as small as possible, preferably the screw should lightly touch the
plunger. On the other hand if the pressure between the screw (2) and the plunger
is too heavy, it may prevent the set-trigger from working. NOTE! Screw (2) is

self-locking and unnecessary adjustments should be avoided to keep the
self-locking in good condition.

SAFETY ADJUSTMENT

The safety is permanently adjusted at the factory. However, if the trigger, trigger
sear or safety lever has to be changed, the safety must be readjusted. For this
operation the trigger mechanism must be returned to the factory in Finland.

CLEANING AFTER USE

Before commencing cleaning check that all cartridges have been removed both
from the magazine and chamber. Remove the bolt and push an oily cleaning cloth
through the bore after which the rifle can be stored in this condition for a period
of time. After thorough cleaning the barrel should be lightly oiled. Clean the bolt
as well as the other external metal parts lightly with an oily cloth. Maintenance
should not be neglected even in case of the “all-weather” model made of stainless
steel.

CLEANING THE BARREL

When cleaning the barrel always do as follows:

- Always push the cleaning/oiling patch from the breech end.

- Do not scrub the barrel, simply push the patch through the barrel and out
through the muzzle. Repeat as necessary.

- Use only absolutely straight and sturdy cleaning rods.

MAINTENANCE OF THE STOCK

1. Wood-stocked models. Your Tikka stock is resistant to warping and moisture
because of its oil or lacquered finish. Normally, it is only necessary to wipe the
stock dry after use and to ensure that the stock’s inner sections are lightly oiled.
If your Tikka has an oil finish, you should occasionally wipe its stock with a good
quality stock oil. If your Tikka’s lacquered finish becomes damaged, we recom­mend that you consult a qualified gunsmith.

2. Synthetic-stocked models. The synthetic stock of your Tikka is resistant to the
elements and does not need any special maintenance.

BOLT DISASSEMBLY AND REASSEMBLY

Generally, disassembling the bolt is not necessary. But if you have reason to be­lieve that oil may have penetrated the bolt, you should clean it in order to retain
its smooth operation. This is particularly important if you use the rifle in cold or
harsh weather.
In order to disassemble the bolt, please follow these steps:

1. Carefully check that the rifle is unloaded and remove the bolt from the rifle by
pressing the bolt-release lever on the left side of the receiver.

2. Remove the bolt shroud by turning it clockwise until it stops and pulling it away
from the bolt.

3. Insert the tip of a screwdriver (approx. 3mm wide) into the gap between the
cocking piece and the bolt handle retainer bushing. IMPORTANT! Do not remove
the screwdriver tip from this location until you are ready to reassemble the bolt
shroud.

4. Disengage the firing pin assembly by turning the screwdriver counterclockwise
(see fig. 11). Push the firing pin assembly forward until the locking cam (E) of the
handle retainer bushing touches the bolt’s rear surface.

5. Release the bolt handle from the bolt body. If the bolt handle feels stiff and
does not immediately pull out, you can tap it with a plastic mallet at the receiver
end (arrow G).

6. Remove the firing pin assembly from the bolt.
The bolt should not require any further disassembly for cleaning purposes. In or­der to reassemble the bolt after cleaning, reverse the order:

1. Push the firing pin assembly into place. Make sure that the bolt handle retainer
bushing is in the correct position, so that you can ease the bolt handle back into
place without obstruction.

2. Reassemble the bolt handle to the bolt body.

3. Re-engage the firing pin assembly by turning the screwdriver clockwise as far
as it will go. Make sure that the retainer bushing locks the handle.

4. Replace the bolt shroud by turning it counterclockwise until the cocking piece
cam stops in the notch (D) before the cocking slope (see fig. 2).

16

By following the few simple maintenance procedures listed below, Tikka rifles will provide a lifetime of service:

1. Use only the best quality gun oil which can

- clean, protect and lubricate.

2. Corrosion can begin within 24 hours if the rifle is not cleaned
after firing. This is especially true in damp conditions.

3. At least once a year, check the tightness of all screws in­cluding stock and receiver screws.

4. If you notice any changes in the functioning of your firearm,
STOP SHOOTING IMMEDIATELY! You should take the ri­fle to an authorized gunsmith or ship it to the manufacturer/
importer if you experience any occurrences similar to the fol­lowing:

- the functioning of the trigger mechanism has changed.

- the rifle does not fire the cartridge (misfires).

- the safety does not operate.

- there is any cartridge malfunction, such as spitting gas, a

punctured primer, a bulged or ruptured case or a different
sound when firing.

CAUTION! In the case of misfire point the rifle in safe di-

rection and wait 30 seconds before opening the bolt.
The bolt should be opened with extreme care.

5. Use only original factory spare parts.

6. When loosening or tightening screws take care that the
screwdriver is the appropriate size and shape so as not to
damage the screwheads and the general appearance of the
gun.

7. If the rifle is damaged while shooting, send your rifle to the
dealer/importer and include:

- an explanation of what has happened.

- the cartridge case (with which the damage occurred).

- preferably a sample of the cartridges.

In these circumstances do not dismantle the rifle. Do not, ever

send a loaded firearm.

8. Damage to rifles occurs almost exclusively when using han­dloaded cartridges.

CAUTION! Make sure you have the correct caliber ammuni-

tion for this rifle. Use only high quality, factory manufac­tured ammunition. The use of reloaded, handloaded, re­manufactured or other non-standard ammunition voids
all warranties, and may cause severe damage to the fire­arm and serious injury to the shooter or others. Improp­erly loaded ammunition can be extremely dangerous. Al­ways use ammunition that complies with industry per­formance standards established by the Sporting Arms
and Ammunition Manufacturers Institute, Inc. (SAAMI)
or Commission Internationale Permanente pour
l’Epreuve des Armes à Feu portatives (C.I.P.)

If you intend to load your own cartridges, make absolutely sure

that you are using the correct charge and type of powder.

SAKO Ltd. does not accept any liability for any damage or inju-

ries caused by reloaded/handloaded or otherwise improper
ammunition.

9. Wear adequate eye and ear protection whenever you shoot,
and make sure that persons close to you are similarly pro­tected.

10. Keep this manual, and review it periodically. If you sell or
transfer the rifle, make sure the manual goes with it.

17

USO E MANUTENZIONE TIKKA T3 DX

INDICE Pagina

Indice 18
Maneggio del fusile 18
Identificazione 18
Deposito 18
Manutenzione prima dell’uso 18
Operazione (funzionamento dei comandi) 19
Regolazione delle mire 19

Mire standard 19

Mire da battuta 19
Riempimento del caricatore 19
Smontaggio e rimontaggio del caricatore 19
Gruppo di scatto standard 19

Regolazione dello scatto 19
Grilletto con sensibilizzatore (single-set trigger) 20

Regolazione dello scatto 20

Regolazione della sensibilizzazione 20

Regolazioni della sicura 20
Pulizia dopo l’uso 20
Pulizia della canna 20
Manutenzione della cassa in legno 20
Smontaggio e rimontaggio dell’otturatore 20
Informazioni generali 18,21
Dati tecnici 34
Disegno esploso 35
Parti di ricambio 42-43

18

MANEGGIO DEL FUCILE

Prima di maneggiare la carabina, prendete confidenza con tutte le operazioni di sicu­rezza descritte nel presente manuale.
Prima di maneggiare una carabina non bloccata, aprite sempre l’otturatore per verifi­care che la camera di cartuccia sia vuota. Tenete la volata della canna sempre rivolta
in direzione di sicurezza, anche quando l’arma è scarica. Tutte le armi da fuoco, an­che quelle scariche, devono essere maneggiate con la massima attenzione. Ricorda­te che la maggior parte degli incidenti avviene maneggiando armi ritenute erronea­mente scariche.

ATTENZIONE! Non sparate se non siete completamente sicuri del bersaglio e di
ciò che vi sta dietro. Ricordate che un proiettile sparato da questa carabina può
causare lesioni importanti o danni anche a distanza di 8 chilometri (5 miglia).

IDENTIFICAZIONE

Troverete l’indicazione del modello e il numero di matricola del fucile sul fianco sinistro
della carcassa; il calibro è invece riportato sulla canna.

AVVERTENZA: Siate sicuri di usare le munizioni del calibro corretto per la vo­stra carabina. Usate solo munizioni di fabbrica di qualità elevata.

DEPOSITO

Riponete sempre l’arma in un posto sicuro e asciutto, dove non possa essere danneg­giata e non possa entrare in possesso di bambini o di persone non autorizzate. Tene­te le munizioni al sicuro e lontane dall’arma.

INFORMAZIONI GENERALI

I materiali oggi disponibili e le moderne metodiche produttive sono stati tenuti ben pre­senti durante la progettazione di questo fucile. Tutti i bolt action Tikka hanno carica­tore estraibile con capacità standard di 3 colpi; a richiesta è disponibile anche il cari­catore da 5 colpi (Varmint sui quali è standard). La canna è flottante. Di regola lo scat­to (regolabile) è diretto, su richiesta tutti modelli possono essere forniti con Stecher
(scatto monogrillo con sensibilizzatore o set-trigger, questi termini sono sinonimi).

MANUTENZIONE PRIMA DELL’USO

- Ripulite la canna dall’olio inserendovi col portastracci, dalla culatta, una pezzuola
pulita.

- Togliere l’olio in eccesso dall’otturatore e dalla faccia otturatrice.

- Prestate attenzione a che la sede dell’otturatore, le mortise dove alloggiano le alette
di chiusura e queste ultime siano pulite e senza un eccessivo deposito di lubrificante.
Le aree indicate con A e C sul disegno 2 devono essere leggermente lubrificate (basta
un velo di prodotto).

- Controllate che le mire siano completamente pulite.

- Verificate il corretto serraggio delle viti di fissaggio (1 e 2 figura 1).

- Controllate la distanza fra cassa e canna flottante: un foglio di carta o cartoncino
spesso all’incirca 0,5 mm non dovrebbe incontrare ostacoli al suo scorrimento (fra
canna e cassa) per l’intera lunghezza della canna.

- Inserite l’otturatore nella carcassa.

- L’otturatore si separa dalla carcassa tirandolo indietro e premendo nello stesso tem­po il relativo pulsante di ritegno.

- Una volta effettuati i controlli sopra indicati, il fucile è pronto per la prova a fuoco. Nel
caso si voglia impiegare un’ottica, prima delle prove di tiro è necessario montarla
sull’arma con i relativi attacchi.

NOTA! Se dopo aver letto questo manuale avete dubbi sulle operazioni di ma­nutenzione e d’uso della vostra carabina TIKKA, consultate il vostro armiere di
fiducia. Prima di usare l’arma, siate sicuri di aver preso confidenza con dette
operazioni e con le relative procedure di sicurezza.

OPERAZIONE (FUNZIONAMENTO DEI COMANDI)

ATTENZIONE! Non caricate mai la carabina fino a che non siete pronti a spara­re. Scaricate sempre il fucile non appena interrompete la vostra azione di tiro.
Non arrampicatevi mai su alberi, non scavalcate siepi e non saltate fossi con
un’arma carica.
ATTENZIONE! Accertatevi sempre che la canna sia libera da eventuali ostruzio­ni prima di introdurre una cartuccia in camera. Sparare con un’ostruzione nella
canna può causare gravi lesioni.

- Per prima cosa si deve aprire l’azione alzando la manetta dell’otturatore e tirandola
indietro fino a fondo corsa. Riportando l’otturatore in avanti, una cartuccia viene pre­levata dal caricatore e camerata; quando l’otturatore è nel punto più avanzato, una
rotazione verso il basso della manetta provoca il bloccaggio della chiusura e l’arma­mento del percussore.

- La sicura è di tipo tradizionale a due posizioni. Quando inserita blocca il percussore
e l’otturatore in chiusura.

- Quando l’arma è pronta a sparare (figura 3), la codetta del percussore protrude dalla
coda dell’otturatore e il pulsante della sicura in posizione di fuoco scopre un punto ros­so sulla carcassa.

ATTENZIONE! La sicura manuale è concepita per impedire all’arma di sparare
in caso di pressione non intenzionale sul grilletto. La sicura manuale e le altre
caratteristiche di sicurezza dell’arma garantiscono una protezione solo parziale
contro lo sparo accidentale. La sicura manuale è un semplice dispositivo mec­canico e non un sostituto delle Norme di Sicurezza di maneggio delle armi.

REGOLAZIONE DELLE MIRE

Tutti i fucili Tikka dotati di mire metalliche hanno le stesse regolate di fabbrica sulla
distanza dei 100 metri. Qualora si desideri è possibile regolare le mire a piacimento.

MIRE STANDARD (FIGURA 4)

La regolazione sul piano orizzontale (destra - sinistra) può essere realizzata lavoran­do sul mirino o sulla tacca di mira. Quando si interviene sulla tacca di mira (2) è per
prima cosa necessario allentare la vite di fermo (1); lo spostamento della tacca si ot­tiene con piccoli colpetti nella direzione richiesta (la tacca si sposta nella direzione
verso la quale vogliamo si muova il punto di impatto). La regolazione del mirino avvie­ne in senso opposto a quello della tacca (per spostare il punto d’impatto verso sinistra
si sposta il mirino a destra, e viceversa). È possibile regolare il punto d’impatto in ver­ticale sostituendo il mirino a lama (se ne possono avere d’altezza da mm 5 a 9,5 mm
con incrementi di mezzo millimetro). Ciascuno spostamento del mirino di mm 0,5, tan­to in altezza come sul piano orizzontale, sposta corrispondentemente il punto d’impat­to a 100 metri di circa 12 centimetri. Prima di sostituire il mirino a lama è necessario
rimuovere il coprimirino spingendolo indietro col palmo della mano. Il mirino a lama è
rimosso dalla rampa facendolo uscire dal suo incasso trasversale a coda di rondine
con martello e cacciaspine. Mentre si sostituisce la lama è necessario che la parte di
canna corrispondente alla rampa sia supportata solidamente. Dopo la sostituzione del
mirino a lama è indispensabile controllare l’eventuale spostamento del punto d’impat­to in orizzontale. Nel caso che il fucile spari un po’ basso (massimo 10 centimetri), re­golazioni in altezza possono essere effettuate limando (con molta attenzione e rimuo­vendo poco materiale per volta) la parte apicale del mirino.

MIRE DA BATTUTA (FIGURA 5)

È possibile regolare il punto d’impatto sul piano orizzontale (destra –sinistra) spostan­do il mirino in direzione opposta a quella verso cui si vuol far spostare il punto d’im­patto; per esempio, se quest’ultimo deve essere spostato verso destra, il mirino sarà
spostato verso sinistra.

Prima di muovere il mirino, è necessario rimuovere il tunnel coprimirino spingendolo
indietro col palmo della mano. Mentre si aggiusta il mirino, è necessario che la parte
di canna corrispondente alla rampa sia tenuta saldamente ferma.
È possibile regolare il punto d’impatto in verticale regolando in altezza la tacca di mira
posteriore. Per spostare la tacca è prima necessario allentare una delle due viti situa­te sopra la tacca di mira e stringere l’altra.
Allentando la vite anteriore e avvitando quella posteriore si alza la tacca di mira e con­seguentemente il punto d’impatto, mentre allentando la vite posteriore e avvitando
quella anteriore si abbassa la tacca di mira e conseguentemente il punto d’impatto.
Dopo aver sistemato la posizione del mirino e/o della tacca di mira è indispensabile
controllare il punto d’impatto sparando in ambiente idoneo ed in condizioni di sicurez­za assoluta.
Ogni variazione di mm 0.5, in verticale per la tacca di mira e in orizzontale per il mirino
comporta uno spostamento del punto d’impatto a 100 metri di circa 12 centimetri.

RIEMPIMENTO DEL CARICATORE (FIG. 6)

Riempite il caricatore appoggiando il fondello della cartuccia sulla suola elevatrice (o
sulla cartuccia precedente) spingendolo verso il basso in modo che entri sotto le lab­bra del caricatore. Spingere la cartuccia indietro fino a quando il fondello non tocca la
parte posteriore del caricatore.

SMONTAGGIO E RIMONTAGGIO DEL CARICATORE

La rimozione dei depositi carboniosi o di altri corpi estranei dal caricatore può richie­dere lo smontaggio dello stesso, cosa che inizia premendo (con un attrezzo adatto,
come ad esempio un grosso cacciaperni) verso il basso fino a fondo corsa la parte
posteriore della suola elevatrice (fig. 7). Così facendo la parte anteriore della suola
elevatrice si sgancia e sporge dall’astuccio. È ora possibile estrarre la suola elevatrice
tirandola verso la parte anteriore dell’astuccio (attenzione alla molla del caricatore).
Suola elevatrice, molla e astuccio possono essere puliti con olio di paraffina o acqua
calda saponata. Prima del rimontaggio le singole parti devono essere lubrificate con
un velo d’olio. Per rimontare il complesso s’inizia reinserendo la molla, comprimendo­la e premendo verso il basso la parte posteriore della suola elevatrice, facendola en­trare sotto le labbra; il rimontaggio sarà completato agendo sulla parte posteriore della
suola elevatrice spingendola all’indietro e verso il basso fino a quando la parte ante­riore della suola non è rientrata nell’astuccio (fig. 8).

SCATTO STANDARD

- Il grilletto non dispone di pre-scatto ed il peso di scatto è tarato in fabbrica a circa
1500 grammi.

- Sia la sicura che la monta della leva di scatto sono messe a punto in fabbrica e non
devono essere modificate in alcun caso.

ATTENZIONE! La leva di scatto ed il suo dente, la sicura e tutte le altre parti
meccaniche dell’arma sono costruite con la massima precisione. Tutte le rego­lazioni sono effettuate in fabbrica prima della consegna del fucile e non devono
in alcun modo essere ritoccate, modificate o alterate. Qualsivoglia modifica ai
meccanismi dell’arma può diminuirne la sicurezza ed aumentare i rischi di gravi
lesioni.

- L’unica regolazione possibile è quella del peso di scatto. Il modo più sicuro è quello
di iniziare con lo smontaggio della calciatura svitando ed asportando le viti fissaggio
sottoguardia. Il peso di scatto può essere regolato anche attraverso la sede del cari­catore per mezzo della chiave fornita (Fig. 10).

REGOLAZIONE DELLO SCATTO (FIG. 9)

- Il peso di scatto può essere variato da 10 fino a 20 Newton agendo sulla vite 1.

- Ruotando la vite in senso orario aumenta il peso di scatto, che è ridotto ruotando la
vite in senso antiorario.

19

ATTENZIONE: PER LA VOSTRA E L’ALTRUI SICUREZZA NON TENTATE DI RI­DURRE IL PESO DI SCATTO AL DI SOTTO DEI 10 NEWTON (980 GRAMMI).

- Rimontando l’arma non si deve assolutamente dimenticare di rimettere in sito all’in­terno della cassa il blocco d’alluminio ancorato sotto la carcassa che serve per distri­buire il rinculo sul calcio (recoil block).

SCATTO MONOGRILLO CON STECHER (SENSIBILIZZATORE O
SINGLE SET TRIGGER)

Per usare lo scatto come un normale scatto diretto si agisce normalmente sul grilletto.
Si può precaricare lo scatto spingendo il grilletto in avanti fino a quando non si arresta:
a questo punto, perché parta il colpo basta una leggera pressione sul grilletto.

ATTENZIONE: QUANDO IL GRILLETTO È IN AVANTI IL FUCILE DEVE ESSERE
MANEGGIATO CON ESTREMA CURA E GRANDE DELICATEZZA, IN QUANTO
URTI O VIBRAZIONI ANCHE MINIMI POSSONO PROVOCARE LA PARTENZA
DEL COLPO.

Quando il percussore è armato non è possibile precaricare il grilletto se la sicura è
inserita.
Se il grilletto è precaricato, per scaricarlo (e riportare lo scatto in condizioni di quiete)
basta inserire la sicura manuale oppure aprire l’otturatore.

ATTENZIONE: quando la sicura è inserita essa blocca il gruppo di scatto e l’ot­turatore in chiusura; il grilletto può essere precaricato solo a sicura disinserita.

REGOLAZIONE DELLO SCATTO DIRETTO (FIG. 10)

Il gruppo di scatto è strutturato per carichi sul grilletto compresi fra 10 e 20 Newton
quando si utilizza lo scatto diretto. Il peso di scatto (diretto) è regolato di fabbrica su
valori di 13-15 Newton. Se si vuole essere sicuri di un funzionamento corretto in qual­siasi situazione, sparando con scatto diretto, è consigliabile non incrementare oltre 15
N il carico sul grilletto. Il peso di scatto può essere regolato agendo sulla vite (1): ruo­tandola in senso orario il peso di scatto aumenta; il peso diminuisce ruotando la vite
in senso antiorario. ATTENZIONE: la vite (1) è auto-bloccante e richiede un uten-

sile appropriato.

REGOLAZIONE DELLO SCATTO SENSIBILIZZATO O STECHER (FIG. 10)

Quando il grilletto è spinto in avanti e precaricato, il peso di scatto oscilla fra 2 e 2,5
Newton e non può essere regolato. La vite (2) regola la distanza fra grilletto e il gui­damolla della molla che carica il contrappeso del grilletto. Per evitare grattamenti con
lo scatto diretto, questa distanza deve essere ridotta al minimo possibile e idealmente
la vite (2) dovrebbe toccare (a malapena) il guidamolla. Attenzione però, nel caso il
contatto sia eccessivo è possibile che non sia possibile prearmare lo scatto. ATTEN-

ZIONE: la vite (2) è autobloccante e per evitare che tale caratteristica venga
compromessa la si deve far ruotare solo quando strettamente indispensabile.

REGOLAZIONE DELLA SICURA

La sicura è regolata permanentemente di fabbrica. Una nuova regolazione diventa
necessaria nel caso siano sostituiti grilletto e/o leva di scatto e/o leva di sicura. In que­sto caso il gruppo di scatto deve essere rimandato in fabbrica.

PULIZIA DOPO L’USO

Ogni volta che si maneggia l’arma, e quindi anche prima di iniziarne la pulizia, è ne­cessario verificare che caricatore e camera di cartuccia siano vuoti. Prima di riporre
la carabina per un periodo prolungato è opportuno rimuovere l’otturatore e passare
nella canna una pezzuola imbevuta d’olio. Dopo l’uso, l’anima dovrà essere pulita a
fondo e lubrificata con un velo d’olio. L’otturatore e le parti esterne devono essere leg­germente lubrificati per strofinamento con uno straccio imbevuto d’olio. Tale pulizia
deve essere effettuata anche sulle versioni “All Weather” realizzate in acciaio inossi­dabile.

20

PULIZIA DELLA CANNA

Tutte le volte che si pulisce la canna ci si deve attenere ad alcune prescrizioni di se­guito elencate:

- introdurre sempre lo scovolo o il portastracci dalla parte della culatta;

- passando la pezzuola nella canna non dare alla stessa moto alternato all’interno
dell’anima; la pezzuola deve essere spinta sempre nella stessa direzione, dalla culat­ta alla volata, e fatta uscire dalla volata; se necessario ripetere l’operazione con una
pezzuola pulita;

- la bacchetta di pulizia deve essere robusta, di diametro adeguato al calibro e asso­lutamente diritta.

MANUTENZIONE DELLA CALCIATURA DI LEGNO

La cassa della carabina è stata finita a olio o verniciata con lacca in modo da prevenire
l’assorbimento dell’umidità e le conseguenti deformazioni del legno. Di regola basta
far asciugare la calciatura dopo l’uso e ricoprirne le parti interne con un velo d’olio.
Per mantenere il legno in buone condizioni lo si deve saltuariamente passare con un
buon olio per calciature. Se viene danneggiata la finitura del calcio verniciato è con­sigliabile che il ripristino sia affidato a uno specialista. La calciatura sintetica del mo­dello “All-Weather” non richiede alcun tipo di manutenzione.

SMONTARE E RIMONTARE L’OTTURATORE

Di regola non è necessario smontare l’otturatore, vi sono però dei casi (come ad
esempio se dell’olio penetra all’interno rendendo più difficoltoso muovere le parti) nei
quali è necessario intervenire scomponendo l’otturatore per consentire una completa
pulizia. La scomposizione dell’otturatore e la rimozione di tutte le tracce di olio al suo
interno diventa necessaria qualora si voglia usare l’arma in climi molto rigidi.
Una volta separato l’otturatore dall’arma (basta tirare indietro l’otturatore agendo nel
contempo sul pulsante di blocco che si trova nella parte posteriore sinistra della car­cassa) s’inizia la scomposizione rimuovendo il cappuccio sulla coda dell’otturatore,
cosa che viene fatta facendo ruotare il cappuccio stesso in senso orario fino a che non
si arresta: a questo punto basta tirare indietro il cappuccio per separarlo dall’otturato­re. Il passo successivo consiste nell’inserire la lama di un cacciavite (larghezza circa
3 millimetri) nello spazio tra la coda del percussore e la boccola di ritegno della ma­netta di armamento (figura 11). Ruotando il cacciavite in senso antiorario il gruppo
percussore è sbloccato e si può spingere in avanti fino a quando la camma di blocco
(E) della boccola di ritegno della manetta tocca la faccia posteriore dell’otturatore. Si
può ora estrarre la manetta d’armamento separandola dal corpo dell’otturatore. Se la
manetta non può essere liberamente estratta per interferenza nell’accoppiamento con
la sua sede, si deve colpire (con un martello di plastica) ripetutamente ma senza trop­pa forza la parte della manetta che fuoriesce dal corpo dell’otturatore (figura 11 - frec­cia G). Separata la manetta dal corpo dell’otturatore si può rimuovere il gruppo per­cussore dal corpo dell’otturatore. Il cacciavite non deve essere estratto dalla cavità
perché se si facesse non sarebbe possibile rimontare il percussore. Di regola, per la
pulizia dell’otturatore non è necessario procedere oltre nello smontaggio.
Una volta pulito l’otturatore, per il rimontaggio si procede in ordine inverso rispetto allo
smontaggio. Per prima cosa si inserisce il gruppo percussore nell’otturatore facendo
in modo che la boccola di ritegno della manetta di armamento sia in posizione tale da
consentire il reinserimento della manetta di armamento nel corpo dell’otturatore. Una
volta rimessa in sito la manetta di armamento, si dovrà ruotare in senso orario fino a
fine corsa il cacciavite con la lama inserita nel codolo. Assicuratevi che la boccola di
ritegno vincoli saldamente la manetta e reinserite sulla codetta il cappuccio, che dovrà
essere fatto ruotare in senso antiorario fino all’arresto, che avviene quando la camma
del blocco di armamento entra nella tacca (D) sotto al corpo dell’otturatore poco prima
del piano inclinato per l’armamento dell’otturatore (Si veda la figura 2).

Che cosa fare perché la vostra carabina Tikka funzioni correttamente e duri tutta una vita:

1. Per la cura della vostra arma utilizzate solo prodotti di qualità.
È preferibile rimuovere depositi carboniosi e di camiciatura uti­lizzando scovolo di bronzo fosforoso e un solvente specifico.
Una volta deparassitate le superfici, queste dovranno essere
asciutte con una pezzuola pulita e trattate con un olio per armi
che sia protettivo e lubrificante. In assenza di solventi specifici
usate uno degli oli per armi polivalenti con funzioni di solvente,
lubrificante e protettivo.

2. La corrosione può iniziare già entro 24 ore se dopo l’uso il fucile
non è pulito e lubrificato accuratamente. Ciò è specialmente
vero in climi umidi.

3. Controllate il serraggio di tutte le viti almeno una volta l’anno.

4. Interrompete immediatamente il tiro e fate pervenire la vostra
carabina ad un armiere competente o direttamente al Distribu­tore Ufficiale locale qualora vi siano anomalie nel funziona­mento dell’arma. Ad esempio:

- Il funzionamento del sistema di scatto sia cambiato.

- Mancata partenza del colpo.

- La sicura non funziona.

- Se la cartuccia è difettosa (fuoriuscita di gas, capsula perfora­ta, bossolo gonfio o rotto, rumore anomalo durante il tiro).

ATTENZIONE: In caso di mancata partenza del colpo puntate

la carabina in direzione di sicurezza e attendete 30 secon­di prima di aprire l’otturatore. L’otturatore deve essere
aperto con estrema cautela.

5. Usate soltanto parti di ricambio originali.

6. Allentando o serrando una vite, utilizzate sempre un cacciavite
di forma e dimensioni tali da adattarsi perfettamente al taglio
della vite; in caso contrario rischiate di danneggiare la testa
della vite, con inconvenienti estetici e possibilmente anche
funzionali.

7. Se la vostra carabina si è danneggiata durante il tiro, fatela perve­nire ad un armiere competente o direttamente al Distributore Uf­ficiale locale, includendo:

- Una descrizione dell’accaduto.

- Il bossolo della cartuccia sparata con la quale si è verificato il
danno.

- Possibilmente qualche campione delle medesime cartucce non
sparate assieme alla scatola delle stesse.

Non inviate la carabina smontata. Assicuratevi che l’arma sia sca-

rica.

8. Danni alle carabine si verificano quasi esclusivamente a causa
dell’utilizzo di cartucce ricaricate o ricostruite.

ATTENZIONE! Assicuratevi che ogni cartuccia utilizzata sia del

tipo e del calibro corretto per la vostra carabina. Utilizzate
solo munizioni di qualità e nuove di fabbrica. L’uso di muni­zioni ricaricate, caricate a mano, ricostruite o di altre muni­zioni non standard, oltre a far decadere la Garanzia, potreb­be causare severi danni all’arma e lesioni fisiche al tiratore
e a persone nelle vicinanze. Munizioni caricate in maniera
impropria possono rivelarsi estremamente pericolose. Uti­lizzate sempre munizioni costruite secondo le specifiche in­dustriali stabilite da C.I.P. (Europa) o SAAMI (USA).

Se siete intenzionati a caricare personalmente le vostre cartucce, as-

sicuratevi di utilizzare la corretta carica e tipo di polvere. Se­guite, inoltre, le istruzioni del manuale di ricarica fornito dal Fab­bricante della polvere o delle palle che impiegate.

SAKO Ltd. non assume responsabilità alcuna per lesioni fisiche o

danni alla proprietà causati da impiego di munizioni difettose,
improprie, caricate a mano, ricaricate o ricostruite.

9. Portate sempre occhiali protettivi e protezioni acustiche durante il
tiro e assicuratevi che le persone vicine siano protette nello stes­so modo.

10. Conservate questo Manuale di Istruzione e rileggetelo periodica­mente. Questo manuale dovrà sempre accompagnare l’arma an­che in caso di cessione dell’arma ad un’altra persona.

21

GEBRAUCHSANWEISUNG TIKKA T3 RH

INHALT Seite

Inhaltsverzeichnis 22
Handhabung der Waffe 22
Modellbestimmung 22
Aufbewahrung 22
Technische Durchsicht vor dem Gebrauch 22
Handhabung 23
Visier einstellen 23

Standardvisierung 23

Battue-Visier/Spezialvisierung für Drückjagd 23
Magazin laden 23
Magazin, Demontage u. Montage 23
Standardabzug, Mechanismus 23

Abzug einstellen 23
Kombinationsabzug m. Rückstecher 23

Abzug einstellen 24

Rückstecher einstellen 24

Sicherung justieren 24
Reinigung nach dem Gebrauch 24
Reinigung des Laufes 24
Schaftpflege 24
Verschluß, Demontage u. Montage 24
Allgemeine Informationen 22,25
Technische Daten 34
Explosionszeichnung d. Waffe 35
Ersatzteilliste 44-45

22

HANDHABUNG DER WAFFE

Ehe Sie Ihre Büchse schießen, machen Sie sich bitte mit den in dieser Bedienungs­anleitung aufgeführten Sicherheitsanweisungen vertraut.
Wenn Sie Ihre Waffe in die Hand nehmen, dann öffnen Sie grundsätzlich den Ver­schluß und überprüfen den Ladezustand Ihrer Waffe, sie muß entladen sein. Ach­ten Sie auch bei ungeladener Waffe darauf, daß die Mündung immer in eine sichere
Richtung zeigt. Alle Schußwaffen, und das gilt genauso für entladene Waffen, müs­sen immer mit äußerster Vorsicht behandelt werden. Denken Sie daran, daß die
meisten Unfälle mit Waffen passieren, die angeblich nicht geladen waren.

WARNUNG! Schießen Sie erst dann, wenn Sie Ihr Ziel genau erkannt haben
und wenn Sie auch wissen, was sich hinter dem Ziel befindet. Denken Sie dar­an, daß ein aus dieser Waffe abgefeuertes Geschoß einen Gefahrenbereich
von bis zu 8 Kilometern haben kann.

MODELLBESTIMMUNG (Abb. 1)

Die Modellbezeichnung und die Seriennummer der Waffe stehen seitlich auf der
Verschlußhülse, die Kaliberangabe befindet sich auf dem Lauf.

VORSICHT! Achten Sie darauf, daß die zu verschießende Munition der Kali­berangabe Ihrer Waffe entspricht. Verschießen Sie nur hochwertige fabrikge­ladene Munition.

AUFBEWAHRUNG

Bewahren Sie das Gewehr bei Nichtgebrauch an einem sicheren und trockenen Ort
auf, an dem es sicher ist vor Beschädigung und zu dem Kinder und unbefugte Per­sonen keinen Zutritt haben. Bewahren Sie die Munition getrennt von der Waffe an
einem sicheren Ort auf.

ALLGEMEINE INFORMATIONEN

Dieses neue Tikka-Gewehr wurde so konstruiert, daß bei der Herstellung modern­ste Produktionsverfahren und Werkstoffe angewendet werden konnten. Alle Tikka­Gewehre haben eine Kapazität von 4 Patronen (1 im Patronenlager, 3 im Magazin).
Ein Magazin mit 5 Schuß Kapazität ist als Sonderzubehör ebenfalls erhältlich (In
Varmint als standard). Der Lauf ist freischwingend ausgeführt. Kombiabzug mit
Rückstecher sind auf Wunsch für alle Modelle als Extra erhältlich.

WARTUNGSMASSNAHMEN VOR DER INGEBRAUCHNAHME

- Entölen Sie den Lauf mit einem trockenen Reinigungsdocht, der vom Patronenla­ger her in den Lauf eingeführt wird.

- Entfernen Sie Überschüssiges Öl von Verschluß und Verschlußhülse.

- Achten Sie darauf, daß die Verriegelungswarzen (A) und die Aussparungen dafür
in der Schloßhülse sauber sind. Die mit A-C gekennzeichneten Bereiche am Ver­schluß leicht einölen.

- Achten Sie darauf, daß die Visiereinrichtung frei von Schmutz ist.

- Überprüfen Sie den festen Sitz der Halteschrauben 1 und 2 (Abbildung 1).

- Überprüfen Sie den richtigen Abstand zwischen dem freischwingenden Lauf und
dem Schaft. Ein zwischen Lauf und Schaft eingeführter Kartonstreifen von ca. 0.5
mm Stärke muß sich über die gesamte Länge des Laufes frei bewegen lassen.

- Setzen Sie die Kammer in die Schloßhülse ein. - Der Verschluß kann aus der
Schloßhülse genommen werden, indem man ihn zurückzieht und dabei die Ver­schlußarretierungstaste drückt.
Wenn Sie die oben angegebenen Überprüfungen vorgenommen haben, ist Ihr Ge­wehr zum Probeschießen bereit. Falls ein Zielfernrohr verwendet werden soll, muß
vor dem Probeschießen noch die Zielfernrohrmontage erfolgen.

ACHTUNG! Falls Sie nach dem Durchlesen dieser Bedienungsanleitung noch

Fragen in Bezug auf Pflege, Handhabung oder Gebrauch Ihrer Waffe haben,
wenden Sie sich bitte an Ihren Händler. Vor dem Schießen mit Ihrer Waffe
müssen Sie sich gründlich mit ihrem Umgang und mit den Regeln für den si­cheren Umgang mit Schußwaffen vertraut machen.

HANDHABUNG

VORSICHT! Laden Sie Ihre Waffe grundsätzlich erst unmittelbar vor dem
Schießen. Sofort nach dem Schießen wird die Waffe wieder entladen. Mit ei­ner geladenen Waffe niemals über einen Zaun klettern, auf einen Baum stei­gen oder über einen Graben springen.
WARNUNG! Prüfen Sie vor jeder Schußabgabe das Innere Ihres Laufes, er
muß frei sein. Beim Schießen mit Fremdkörpern im Lauf kann es zu schweren
Unfällen kommen.

- Das Laden der Waffe erfolgt auf die bei Repetiergewehren Übliche Weise. Der
Verschluß wird durch Anheben und Zurückziehen des Kammerstengels geöffnet.
Beim Vorschieben des Verschlusses wird eine Patrone in das Patronenlager ein­geführt, durch Herunterdrücken des Kammerstengels wird der Verschluß geschlos­sen, die Waffe ist jetzt gespannt.

- Die Sicherung hat die üblichen zwei Stellungen “gesichert/entsichert”. Wenn die
Sicherung auf die Stellung “gesichert” geschoben wird, ist auch der Kammerstengel
in der unteren Stellung arretiert.

- Die roten Warnpunkte (Abbildung 3) zeigen an, daß die Waffe gespannt und
SCHUSSBEREIT ist. Die Sicherung steht auf der Stellung “entsichert”.

VORSICHT! Die manuelle Sicherung soll das Risiko einer Schußabgabe
durch ungewollte Betätigung des Abzuges so gering wie möglich halten. Die
manuelle Sicherung und die anderen Sicherheitsmerkmale der Waffe bieten
aber nur teilweisen Schutz vor einer ungewollten Schußabgabe, denn die Si­cherung ist nur eine mechanische Vorrichtung. Sie ist keinesfalls ein Ersatz
für die Einhaltung der Grundsätze des sicheren Umgangs mit Schußwaffen.

VISIEREINSTELLUNG

Alle Tikka-Gewehre sind ab Fabrik auf 100 Meter eingeschossen. Für andere Ein­schußentfernungen kann die Visierung entsprechend eingestellt werden.

STANDARDVISIERUNG (ABB. 4)

Seitenkorrekturen können sowohl durch Verstellen des Korns wie auch des Mittel­visiers durchgeführt werden. Zum Einstellen des Mittelvisiers (2) die Schraube (1)
lösen und Kimmenblatt in die gewünschte Richtung schieben. Einstellungskorrek­turen am Korn müssen entgegengesetzt zur Korrektur am Mittelvisier erfolgen. Bei­spiel: Wenn die Waffe mehr nach rechts schießen soll, dann muß das Korn nach
links korrigiert werden. Höhenkorrekturen können durch Auswechseln des Kornes
durchgeführt werden. Sie können Körne in unterschiedlichen Größen (5 - 9.5 mm)
über Ihren Händler beziehen. Veränderung der Kornhöhe oder seitliches Verschie­ben des Korns um jeweils 0.5 mm verändert die Treffpunktlage auf 100 Meter um
ca. 12 cm. Vor dem Auswechseln des Korns müssen Sie den Kornschutztunnel ent­fernen, er kann mit der flachen Hand abgedrückt werden. Das Korn kann durch
leichte Schläge seitlich aus der Führung entfernt werden. Beim Entfernen des
Korns Waffe auf eine feste Unterlage legen. Nach dem Auswechseln des Korns ist
es sehr wichtig, daß die Treffpunktlage überprüft wird. Falls die Waffe geringfügig
tiefschießt (bis max. 10 cm), kann die Höhenkorrektur durch vorsichtiges Herunter­feilen des Korns erfolgen.

SPEZIALVISIERUNG FÜR DRÜCKJAGD - BATTUE-VISIER
(ABB. 5)

Seitenkorrekturen können durch Verschieben des Korns durchgeführt werden. Da­bei ist das Korn entgegengesetzt der gewünschten Korrekturrichtung zu schieben.
Beispiel: Waffe soll mehr nach rechts schießen, Korn muß nach links verschoben
werden. Vor dem Verschieben des Korns müssen Sie den Kornschutztunnel entfer­nen, er kann mit der flachen Hand rückwärts abgedrückt werden. Das Korn kann
durch leichte Schläge seitlich in der Führung verschobt werden. Beim Verschieben
des Korns Waffe auf eine feste Unterlage legen. Nach der Verstellung des Korns
ist es sehr wichtig, daß die Treffpunktlage überprüft wird.
Höhenkorrekturen können durch Höhenverstellung des Mittelvisiers erreicht wer­den. Wenn Sie die Höheneinstellung am Mittelvisier verändern, lösen Sie zuerst die
eine Schraube oben dem Kimmenblatt und ziehen dann die andere Schraube an.
Lösen der vordere Schraube erhöht den Kimmenblatt und die Treffpunktlage und
entsprechend Lösen der hintere Schraube sinkt den Kimmenblatt und die Treff­punktlage. Verändern der Kornhöhe oder seitliches Verschieben des Korns um je­weils 0.5 mm verändert die Treffpunktlage auf 100 Meter um ca. 12 cm.

MAGAZIN LADEN (Abb. 6)

Laden Sie das Magazin, indem Sie die Patrone unter die Magazinlippen drücken
und dann nach hinten schieben.

DEMONTAGE UND MONTAGE DES MAGAZINS

Das Magazin kann zur Reinigung wie folgt zerlegt werden: Nehmen Sie den Zubrin­ger und die Magazinfeder aus dem Magazingehäuse, indem Sie das Hinterteil des
Zubringers mit einem geeigneten Werkzeug nach unten drücken (Abb. 7), das Vor­derteil kommt dadurch aus dem Gehäuse heraus. Der Zubringer samt Feder kann
jetzt aus dem Gehäuse herausgenommen werden. Die Bodenplatte des Magazin­gehäuses sollte nicht entfernt werden. Reinigen Sie die Einzelteile des Magazins
entweder mit heißem Seifenwasser oder mit Petroleum. Vor dem Zusammensetzen
Einzelteile des Magazins leicht einölen. Zusammensetzen des Magazins in umge­kehrter Reihenfolge wie das Zerlegen (Abb. 8).

STANDARDABZUG

Der Abzug hat keinen Vorzug, und der Abzugswiderstand ist ab Werk auf ca. 15 N
(1.500 g) eingestellt.
Sowohl die Stellung des Abzugsstollens als auch der Sicherung sind ab Werk ein­gestellt und müssen auf keinen Fall nachgestellt werden. VORSICHT! Die Stellung

des Abzugsstollens, der Sicherung und anderer Funktionsteile der Waffe
sind Komponenten eines Präzisionsmechanismus, der schon im Werk richtig
eingestellt worden ist. Sie sollten nicht verändert, abgeändert oder modifi­ziert werden. Änderungen an einer Schußwaffe können die Sicherheitseigen­schaften nachteilig verändern und dadurch die Unfallgefahr erhöhen.

Wenn Sie den Abzugswiderstand verändern wollen, dann ist es am sichersten,
wenn Sie zuerst die Schäftung abnehmen. Um das zu tun, entfernen Sie die Halte­schrauben des Abzugsbügels. Der Abzugswiderstand kann mit dem dafür vorgese­henen Werkzeug auch durch den Magazinschacht verstellt werden, siehe Abb. 10.

ABZUGSEINSTELLUNG (ABB. 9)

- Mit Hilfe der Schraube (1) kann man den Abzugswiderstand auf beliebige Wider­stände zwischen 10 - 20 N einstellen.

- Wenn die Schraube im Uhrzeigersinn gedreht wird, erhöht sich der Widerstand.

23

Wird die Schraube gegen den Uhrzeigersinn gedreht, dann verringert sich der Ab­zugswiderstand.

ACHTUNG! AUS SICHERHEITSGRÜNDEN DÜRFEN SIE DEN ABZUG NICHT
AUF WIDERSTANDSWERTE VON UNTER 10 NEWTON EINSTELLEN.

- Wenn Sie die Waffe nach dem Zerlegen wieder zusammensetzen, vergessen Sie
bitte nicht, die Rückstoßplatte aus Aluminium vorher wieder in den Schaft einzuset­zen.

DER KOMBINATIONSABZUG - ABZUG UND RÜCKSTECHER

Wenn Sie den Abzug als normalen Abzug benutzen wollen, ziehen Sie ihn auf die
gewohnte Weise nach hinten. Sie können den Abzug aber auch einstechen, indem
Sie ihn bis zum Anschlag nach vorn schieben. Jetzt kann der Schuß durch eine
leichte Berührung des Abzugs ausgelöst werden. WARNUNG! WENN DER AB-

ZUG EINGESTOCHEN IST, MUSS DIE WAFFE MIT ÄUSSERSTER VORSICHT
BEHANDELT WERDEN. SCHON LEICHTE ERSCHÜTTERUNG ODER STOSS
KÖNNEN DEN SCHUSS AUSLÖSEN. Wenn die Waffe gespannt und gesichert ist,

kann der Abzug nicht eingestochen werden. Am einfachsten und sichersten wird
der eingestochene Abzug wieder entstochen, indem man die Sicherung auf “gesi­chert” stellt oder den Verschluß öffnet. ACHTUNG! Wenn die Waffe gesichert ist

(Sicherung auf “gesichert”) sind sowohl Abzug wie auch Verschluß gesperrt.
Die Waffe kann nur gespannt werden, wenn die Sicherung auf “entsichert”
steht.

EINSTELLUNG DES ABZUGES (ABB. 10)

Der Abzug hat, wenn er als normaler Abzug (Flintenabzug) benutzt wird, einen Wi­derstand von 10 - 20 N. Ab Fabrik ist der Abzugswiderstand auf 13 - 15 N einge­stellt. Um sicherzustellen, daß der Kombinationsabzug in allen Bereichen sicher
funktioniert, sollte der Abzugswiderstand nicht erhöht werden. Die Einstellung des
Abzugswiderstands erfolgt mit der Schraube (1). Wenn die Schraube im Uhrzeiger­sinn gedreht wird, erhöht sich der Abzugswiderstand. ACHTUNG! Schraube (1) ist

eine selbstsichernde Spezialschraube und darf nur mit dem dafür geeigneten
Werkzeug gedreht werden.

EINSTELLUNG DES RÜCKSTECHERS (ABB. 10)

Wenn der Abzug eingestochen ist, beträgt der Abzugswiderstand 2 -2.5 N, er kann
nicht verstellt werden. Mit der Schraube (2) wird der Abstand zwischen dem Abzug
und dem Federführungsstift in der Abzugsfeder geregelt. Dieser Abstand regelt den
Vorzug des Abzugs bei der Benutzung als normaler Abzug, er sollte so klein wie
möglich eingestellt sein. Am besten ist es, wenn die Schraube den Stift leicht be­rührt. Wenn allerdings die Schraube (2) zu stark angezogen wird, kann es passie­ren, daß der Rückstecher nicht mehr funktioniert. ACHTUNG! Schraube (2) ist ei-

ne selbstsichernde Spezialschraube. Sie sollte möglichst nicht unnötig ge­dreht werden, damit sie ihre selbstsichernde Eigenschaft lange behält.

JUSTIEREN DER SICHERUNG

Das Justieren der Sicherung erfolgt im Werk. Wenn die Abzugsgruppe oder Teile
des Abzugsmechanismus oder der Sicherung ausgewechselt werden, muß die Si­cherung neu justiert werden. Dafür muß die Abzugsgruppe ans Werk nach Finnland
eingeschickt werden.

REINIGUNG NACH DEM GEBRAUCH

Vor dem Beginn der Reinigung prüfen Sie, ob die Waffe entladen ist - Patronenla­ger und Magazin müssen leer sein. Nehmen Sie das Schloß aus der Waffe und ölen

24

Sie das Laufinnere mit einer Ölbürste ein, danach lassen Sie das Öl einige Zeit ein­wirken. Nach dem gründlichen Reinigen sollte der Lauf leicht eingeölt werden. Wi­schen Sie sowohl die Schloßteile wie auch alle anderen äußeren Metallteile mit ei­nem leicht eingeölten Lappen ab. Auch beim “Allwettermodell” aus rostfreiem Edel­stahl darf die Pflege nicht vernachlässigt werden.

REINIGEN DES LAUFES

Das Reinigen des Laufes sollte immer auf die nachfolgend beschriebene Art durch­geführt werden:

- Putzstock mit Bürste/Docht immer vom Patronenlager her durch den Lauf schie­ben.

- Das Laufinnere nicht mit scharfen Bürsten bearbeiten und das Reinigungsgerät
nicht im Lauf hin- und herschieben.

- Reinigungsgerät immer nur in eine Richtung vom Patronenlager her durchschie­ben und an der Mündung herausnehmen. Nach Bedarf wiederholen.

- Nur absolut gerade und stabile Reinigungsstöcke verwenden.

SCHAFTPFLEGE

Der Schaft ist entweder als Ölschaft ausgeführt oder lackiert. Auf diese Weise wird
Feuchtigkeit vom Schaftholz ferngehalten und es kann sich nicht verziehen. Bei
normalem Gebrauch reicht es, wenn der Schaft nach der Benutzung trockenge­wischt wird, das Schaftinnere ist mit Öl zu behandeln. Ölschäfte sollten regelmäßig
mit einem guten Schaftöl behandelt werden. Wenn am lackierten Schaft Schäden
aufgetreten sind, sollte der Schaft von einem Fachmann überarbeitet werden. Die
synthetische Schäftung des “Allwettermodells” benötigt keine besondere Pflege.

ZERLEGEN UND ZUSAMMENSETZEN DES SCHLOSSES

Es ist im allgemeinen nicht nötig, das Schloß zu zerlegen. Wenn Sie allerdings
glauben, daß ins Schloß eingedrungenes Öl verharzt ist und daher die Leichtgän­gigkeit beeinträchtigt, sollte das Schloß gereinigt werden. Das ist dann besonders
wichtig, wenn Sie die Waffe bei kalter Witterung benutzen wollen.
Nach dem Herausnehmen der Kammer aus der Hülse können Sie das Schlößchen
entfernen, indem Sie es im Uhrzeigersinn bis zum Anschlag drehen und dann nach
hinten ziehen. Danach nehmen Sie einen Schraubenzieher mit einer Klingenbreite
von ca. 3 mm und drücken ihn in den Spalt zwischen dem Spannstück und der Füh­rungshülse am Kammerstengel. Jetzt drehen Sie den Schraubenzieher gegen den
Uhrzeigersinn, dadurch kann die Schlagbolzengruppe gelöst werden. (siehe Abb.

11). Nachdem die Schlagbolzengruppe nach vorn geschoben worden ist, kann der
Kammerstengel abgenommen werden. Falls er festsitzt, können Sie ihn durch vor­sichtige leichte Schläge mit einem Gummi- oder Plastikhammer in die mit dem Pfeil
“G” markierte Richtung lösen. Jetzt kann die Schlagbolzengruppe aus der Kammer
herausgenommen werden. Der Schraubenzieher sollte dabei in seiner Position
bleiben. Der Verschluß braucht zum Reinigen normalerweise nicht weiter zerlegt
werden.
Nach der Reinigung setzen Sie das Schloß in der umgekehrten Reihenfolge wieder
zusammen. Zuerst die Schlagbolzengruppe einführen, dabei darauf achten, daß
anschließend der Kammerstengel wieder richtig aufgesetzt werden kann. Wenn der
Kammerstengel wieder korrekt aufgesetzt worden ist, wird der Schraubenzieher,
der noch zwischen Spannstück und Führungshülse steckt, im Uhrzeigersinn ge­dreht. Achten Sie darauf, daß der Kammerstengel richtig festsitzt, dann setzen Sie
das Schlößchen auf, indem Sie es gegen den Uhrzeigersinn soweit drehen, bis der
Nocken am Spannstück in die Nut (D) vor der Spannkurve einrastet (siehe Abb. 2).

Wenn Sie die nachfolgend aufgeführten Wartungsanweisungen befolgen, haben Sie ein Leben lang Freude an Ihrem Tikka-Gewehr:

1. Benutzen Sie als Waffenöl nur qualitativ hochwertige Produkte,
die sowohl reinigen, schützen als auch schmieren können.

2. Rostansatz kann schon innerhalb von 24 Stunden auftreten,
wenn die Waffe nach dem Gebrauch nicht gereinigt worden ist.
Hohe Luftfeuchtigkeit wirkt noch stärker rostfördernd und ver­kürzt diese Frist noch.

3. Mindestens einmal im Jahr sollten sie alle Schrauben an der
Waffe auf festen Sitz hin prüfen, dazu gehören auch die
Schrauben am Schaft und am Verschluß.

4. Falls Sie beim Schießen irgendeine Unregelmäßigkeit bei der
Funktion Ihrer Waffe feststellen, dann müssen Sie das Schie­ßen sofort einstellen. Lassen Sie die Waffe von einem Büch­senmacher überprüfen oder schicken Sie sie an den Hersteller/
Importeur ein. Das gilt zum Beispiel, wenn

- sich das Abzugsverhalten geändert hat

- die Patrone nicht gezündet wird (Versager)

- die Sicherung nicht funktioniert

- es zu patronenbedingten Fehlfunktionen kommt, zum Beispiel

zu Gasaustritt, durchstochenen Zündhütchen, aufgebauchten
oder eingerissenen Hülsen oder einem veränderten Schuß­knall.

WARNUNG! Im Falle einer Fehlzündung halten Sie die Waffe

in eine Richtung in der Sie niemanden gefährden, und war­ten 30 Sekunden bis zum Öffnen des Verschlusses. Öffnen
des Verschlusses nur mit äußerster Vorsicht.

5. Verwenden Sie nur Originalersatzteile.

6. Wenn Sie Schrauben festdrehen oder losdrehen, achten Sie
darauf, daß Sie einen richtig passenden Schraubenzieher ver­wenden und die Schraubenköpfe nicht beschädigen. Beschä­digte Schraubenköpfe können die Funktion stören und sie be­einträchtigen das äußere Erscheinungsbild der Waffe.

7. Wenn an Ihrer Waffe beim Schießen Schäden auftreten, dann
senden Sie die Büchse an Ihren Händler/Importeur ein und fügen
Sie folgendes bei:

- eine Beschreibung des Vorfalles

- die beschädigte Patronenhülse

- ein weiteres Muster der verwendeten Munition.

In diesen Fällen soll die Waffe nicht zerlegt werden. Schicken Sie

aber unter keinen Umständen eine geladene Waffe ein.

8. Schäden an Waffen treten fast ausschließlich deshalb auf, weil
handgeladene Patronen verschossen werden.

VORSICHT! Stellen Sie sicher, daß sie die richtige Patronen-

sorte aus Ihrer Büchse verschießen. Verschießen Sie aus­schließlich hochwertige fabrikgefertigte Munition. Durch die
Verwendung von wiedergeladener, handgeladener, nachge­ladener oder anderweitig nicht den Vorschriften entspre­chender Munition erlöschen alle Garantien, und außerdem
können an Ihrer Waffe schwere Schäden auftreten und es
können sowohl der Schütze als auch andere Personen
schwer verletzt werden. Fehlerhaft geladene Munition kann
extrem gefährlich sein. Verwenden Sie immer Munition, die
den internationalen Vorschriften von SAAMI und C.I.P. ent­spricht.

Wenn sie die Absicht haben, selbstgeladene Munition zu verschie-

ßen, dann müssen Sie unbedingt sicherstellen, daß sie die rich­tige Laborierung und die richtige Pulversorte verwenden.

Die Firma SAKO haftet nicht für Sach- oder Personenschäden, die

durch wiedergeladene oder selbstgeladene oder anderweitig un­geeignete Munition entstanden sind.

9. Tragen Sie beim Schießen eine Schießbrille und ausreichenden
Gehörschutz, und achten Sie darauf, daß alle Personen in Ihrer
Nähe auf die selbe Weise geschützt sind.

10. Heben Sie diese Bedienungsanleitung gut auf und lesen Sie sie
regelmäßig wieder durch. Wenn Sie das Gewehr verkaufen oder
weitergeben, dann achten Sie darauf, daß die Bedienungsanlei­tung mit dabei ist.

25

TIKKA T3 RH MANUEL D'UTILISATION

SOMMAIRE page

Sommaire 26
Manuel d’utilisation 26
Identification 26
Stockage 26
Entretien avant emploi 26
Armement 27
Réglages de visées 27

Visée standard 27

Visée spéciale pour battue 27
Chargement du magasin 27
Démontage et remontage du magasin 27
Mécanisme de détente 27

Réglage de détente 27
Détente combinée avec double détente 28

Réglage de la détente 28
Réglage de la double détente 28

Ajustage du cran de sûreté 28
Nettoyage après utilisation 28
Nettoyage du canon 28
Entretien de la crosse 28
Démontage et remontage de la culasse 28
Information 26,29
Specifications 34
Vue détaillée 35
Pièces détachées 46-47

26

MANUEL D'UTILISATION

Avant même de prendre en main la carabine, prenez connaissance du contenu
de ce manuel et familiarisez-vous avec toutes les recommandations de sécurité
qui y sont exposées.
A chaque prise en main, ouvrez la culasse et vérifiez que la carabine ne contient
aucune cartouche. Braquez toujours le canon dans une direction sûre, même si
l’arme n’est pas chargée. Toute arme doit être traitée comme si elle était char­gée, même si vous êtes sûr de l’avoir déchargée. La plupart des accidents arri­vent avec des armes que l’on croit déchargées.

ATTENTION! Ne tirez que si vous êtes absolument sûr de votre cible et de
ce qu’il y a derrière la cible. Rappelez vous qu’une balle tirée avec cette ca­rabine peut causer des dégâts ou même des blessures à des distances at­teignant 8 kilomètres!

IDENTIFICATION (Fig. 1)

Vous trouverez le modèle et le nº de série de la carabine gravés sur le côté du
boîtier de culasse. Le calibre est quant à lui gravé sur le canon.

ATTENTION! Assurez-vous que vous possédez les munitions du calibre de
votre carabine. N’utilisez que des cartouches de qualité, chargées en usine.

STOCKAGE

Gardez toujours votre arme en sécurité, dans un endroit sec ou elle ne pourra
pas être endommagée et auquel les enfants ainsi que les personnes non autori­sées ne peuvent avoir accès. Gardez les munitions en sécurité séparément.

INFORMATIONS GÉNÉRALES

A la conception de ce nouveau modèle de Tikka, une attention particulière a été
donnée à l'utilisation de méthodes modernes de fabrication et aux matériaux uti­lisés. Toutes les carabines Tikka ont une capacité de 4 cartouches (1 dans le
chambre et 3 dans le chargeur). Il est possible de monter également un chargeur
de 5 cartouches (Standard dans Varmint). Le canon est un canon flottant.

ENTRETIEN AVANT UTILISATION

- Nettoyer l'huile dans le canon en y passant un petit chiffon sec.

- Nettoyer l’excédent d'huile dans la culasse et pièces en mouvement.

- Vérifier que la culasse et ses verrous soient propres.

- Vérifier que toutes les pièces (A - C) soient légèrement lubrifiées.

- Vérifier que les organes de visée soient en bon état.

- Vérifier le serrage des vis de fixation 1 & 2.

- Vérifier la propreté entre la crosse et le canon flottant. Un petit morceau de pa­pier (env. 0.5 mm) peut passer facilement entre le canon et la crosse sur toute la
longueur du canon.

- Mettre la culasse en place.

- La culasse s'enlève de l'arme en tirant en arrière et en appuyant simultanément
sur le verrou arrière de culasse.
Maintenant votre carabine est prêt pour votre essai de tir personnel ou la fixation
d'une lunette.

NOTE - Si, après avoir lu ce manuel, vous avez des questions ou des incer­titudes quant à l’entretien, à l’utilisation ou au fonctionnement de votre ca­rabine, consultez votre armurier. Vous devez vous familiariser avec le ma­niement de votre carabine avant tout tir. Assurez-vous d’avoir bien compris
et assimilé les règles de sécurité qui gouvernent l’emploi d’une arme à feu.

ARMEMENT

ATTENTION! Ne chargez votre carabine que lorsque vous êtes prêt à faire
feu. Déchargez immédiatement votre carabine dès que vous n’êtes plus en
action de chasse ou de tir. Déchargez toujours votre carabine avant de pas­ser une clôture, de sauter un fossé ou d’escalader un arbre ou un mirador.
AVERTISSEMENT - Le canon doit être libre de tout obstacle ou corps étran­ger au moment où vous introduisez une cartouche dans la chambre. Véri­fiez-le toujours. Tirer avec un canon obstrué risque de provoquer son écla­tement et des blessures graves.

Le chargement de l'arme s'effectue de la même façon que sur toutes les armes
à répétition. Le verrou s'ouvre en levant et en tirant la culasse en arrière. En
avançant le verrou, une balle s'introduit la chambre. En repoussant vers l'avant
le verrou se referme. L'arme est armée. Le verrou de sécurité a les positions ha­bituelles “armée” et “sécurité”. Si le verrou de sécurité est positionné sur la posi­tion “sécurité” celui-ci est instantanément bloqué.
Les points de signalisation rouges (Fig. 3) démontrent que l'arme est prête à tirer.
Le verrou de sécurité est placé sur la position “armée”.

ATTENTION! La sûreté manuelle n’a pour but que d’empêcher l’arme de fai­re feu si vous actionnez accidentellement la queue de détente. La sûreté et
les autres dispositifs de sécurité présents sur votre carabine n’offrent
qu’une protection partielle contre les départs accidentels. Une sûreté n’est
qu’un dispositif mécanique et ne PEUT JAMAIS remplacer la prudence du
tireur et le respect des règles de sécurité.

RÉGLAGE DES ÉLÉMENTS DE VISÉE

Toutes les carabines Tikka sont réglées en usine à 100 m. Si cela ne convient
pas les organes de visée peuvent être réglés.

ELÉMENTS STANDARDS (FIG. 4)

Le réglage de direction peut se faire aussi bien par le guidon que par la hausse.
Pour régler la hausse (2) desserrer la vis de fixation (1) et taper légèrement sur
le côté dans la direction désirée. Le réglage du guidon sera l'opposé de celui de
la hausse. Ex: Pour déplacer le tir vers la droite régler le guidon vers la gauche.
Le réglage de hauteur s'effectue en changeant le guidon. Votre revendeur pourra
vous fournir des guidons de différentes hauteurs (5 - 9.5 mm). Chaque mouve­ment de 0.5 mm en hauteur ou en dérive modifie le point d'impact d'environ 12
cm à 100 m. Avant de charger le guidon, le protège guidon doit être retiré en pres­sant dessus vers l'arrière avec le plat de la main. Le guidon s'enlève de son sup­port en le tapant légèrement sur le côté. Lors du remplacement du guidon son
embase doit être maintenue fermement. Après le changement du guidon il est
nécessaire de vérifier le réglage de direction. Si la carabine tire un peu bas (max
10 cm) le réglage peut aussi être fait en limant légèrement la pente du guidon.

ORGANES DE VISEE BATTUE (FIG. 5)

Le réglage en dérive se fait en déplaçant le guidon dans la direction opposée à
celle désirée pour le point d’impact : pour déplacer le tir vers la droite, déplacer
le guidon vers la gauche.
Avant de bouger le guidon, le capuchon doit être enlevé en appuyant avec le plat
de la main. On déplace le guidon en le tapotant dans son support. Lorsque l’on

tapote le guidon, le support doit être fermement maintenu par dessous. Après ré­glage, il est essentiel de vérifier le bon alignement en tirant.
Le réglage vertical est fait en changeant la hauteur de la hausse. Ce réglage peut
être modifié en desserrant d’abord l’une des vis sur le dessus de la hausse et en
resserrant l’autre ensuite. Serrer la vis élève la hausse et le point d’impact ; au
contraire, la desserrer baisse la hausse et le point d’impact.
Chaque mouvement de 0.5 mm en hauteur ou en largeur modifie le point d’im­pact d’environ 12 cm à une distance de 100 m.

CHARGEMENT DU CHARGEUR (Fig. 6)

Le chargeur se charge en prenant la cartouche tout d'abord au dessous des le­viers de maintien et ensuite en la poussant au fond de celui-ci.

DÉMONTAGE ET REMONTAGE DU MAGASIN

Pour nettoyer le magasin, veuillez suivre les instructions suivantes: Enlevez la
platte de rapportage et le ressort du magasin en poussant l’arrière de la palette
de rapportage avec un outil approprié vers le bas (Fig. 7). De cette façon la pre­mière pièce sort de dans le chargeur. La palette de rapportage, ainsi que le res­sort peuvent alors être enlevés de dans le chargeur. Ne pas enlever la palette qui
se trouve dans le bas du magasin. Nettoyez les différentes pièces du magasin
avec de l'eau savonneuse très chaude ou avec du pétrole. Avant le remontage,
veuillez huiler légèrement les différentes pièces du magasin. Pour le remontage
procédez à l'inverse du démontage (Fig. 8).

MÉCANISME DE DÉTENTE

- La détente ne comporte pas de bossette et doit être utilisée comme une détente
directe. Le poids du départ est réglé en usine à environ 15 Newton (1,5 kg).

- La sûreté et l’engagement de la gâchette sont réglés en usine et ne doivent en
aucun cas être modifiés. ATTENTION! La gâchette et son accrochage, la sû-

reté et tous les autres composants mécaniques de l’arme ont réalisés avec
la plus haute précision. Tous les réglages sont effectués en usine avant la
livraison de l’arme. Aucun des réglages ne doit être modifié, changé ou
ajusté. Toute modification des mécanismes de l’arme peut en diminuer la
sécurité de l’ensemble et augmenter les risques de blessures graves.

- Le seul réglage possible est celui du poids de la détente. Le moyen le plus sûr
est de commencer par déposer la crosse en desserrant puis en ôtant les deux vis
de sous-garde. Il est possible également de régler le poids de la détente depuis
l’intérieur du puits de magasin avec la clé appropriée (Fig. 10).

RÉGLAGE DE LA DÉTENTE (FIG. 9)

- La pression de détente est réglable de 10 N à 20 N en agissant sur la vis 1.

- En tournant la vis dans les sens des aiguilles d'une monte cela augmente la
pression.

- En tournant dans l'autre sens la pression diminue.

NOTE! POUR DES RAISONS DE SÉCURITÉ IL EST RECOMMANDÉ DE NE
PAS DESCENDRE LE RÉGLAGE DE POIDS AU DES-SOUS D'10 NEWTON.

En remontant l'arme ne pas oublier de remettre en place dans la crosse le bloc
aluminium de recul.

27

LA DOUBLE DÉTENTE

Si vous voulez utiliser la double détente comme une détente normale, tirez la dé­tente de façon habituelle vers l’arrière. Vous pouvez aussi utiliser la détente en
double détente, en poussant celle-ci vers l'avant. Maintenant le coup de feu peut
partir en poussant légèrement sur la détente. ATTENTION! SI LA DOUBLE DÉ-

TENTE EST ENCLENCHÉE, L'ARME DOIT ÊTRE MANIÉE AVEC LA PLUS
GRANDE PRUDENCE. LE MOINDRE COUPE OU LA MOINDRE SECOUSSE
PEUVENT DÉCLENCER LE COUP DE FEU. Si l’arme est armée et en position

“sécurité” la double détente ne peut être utilisée. Le plus facile et le plus sûr est
de déclencher la double détente en enclenchant la position “sûreté” ou en
ouvrant la culasse. ATTENTION! Si l’arme est positionné sur “sûreté” sont

armées aussi bien la détente que la culasse. L’arme ne peut être désarmée
que si le cran de sécurité est sur la position “désarmée”.

RÉGLAGE DE LA DÉTENTE (FIG. 10)

La détente utilisée en détente normale a une résistance de 10 à 20 N. En sortie
d'usine, la détente a une résistance de 13 à 15 N. Pour être sûr que la détente
combinée soit sûre à tous les niveaux, la résistance ne devrait pas être augmen­tée. La résistance de la détente se règle avec la vis (1). Si la vis est tournée dans
le sens de l'aiguille d'une montre la résistance augmente. ATTENTION! La vis

(1) est une vis de sécurité spéciale qui ne peut être tournée qu'avec un outil
appropriée.

RÉGLAGE DE LA DOUBLE DÉTENTE

Si la double détente est enclenchée, la résistance de celle-ci est de 2 à 2.5 N.
Cette résistance ne peut pas être modifiée. Avec la vis (2) l'écart avec la détente
et l'axe du ressort peut être modifiée dans le ressort de détente. Cet écart règle
la détente en utilisation normale de la détente combinée. Ce réglage doit être le
plus bas possible. Si la vis est serrée trop fort il se peut que la double détente ne
fonctionne plus. ATTENTION! La vis (2) est une vis de sécurité spéciale. Il

vaut mieux ne pas l'utiliser sans raison afin de préserver sa sécurité spé­ciale.

AJUSTEMENT DE LA SÉCURITE

L'ajustement de la sécurité s'effectue à l'usine. Si la double détente ou une partie
de celle-ci doivent être changées la sécurité doit être réglée à nouveau. A cet ef­fet, la double détente ou les défectueuses doivent être envoyées à l’usine en Fin­lande.

NETTOYAGE APRÈS UTILISATION

Avant toute opération vérifier que toutes les cartouches ont été retirées de la
chambre et du chargeur. Enlever la culasse et passer un chiffon huilé dans l'âme.
Vous pouvez ranger l'arme comme ceci pendant un certain temps. Après avoir
nettoyé le canon celui-ci doit être légèrement huilé. Nettoyer la culasse ainsi que
toutes les parties métalliques légèrement avec un chiffon huilé.

bine “tout temps” en acier inoxydable doit être entretenue de cette manière.

Même une cara-

NETTOYAGE DU CANON

Pour nettoyer le canon procéder toujours comme suit:

- Pousser toujours le chiffon huilé en partant de la culasse.

- Ne pas brosser le canon. Passer simplement le chiffon huilé aussi souvent que
nécessaire.

- N' utiliser que des baguettes absolument droites et solides.

ENTRETIEN DE LA CROSSE

La crosse a été traitée à l'huile, empêchant ainsi l'humidité d'être absorbée. Pour
conserver votre crosse en bon état vous devez passer de temps en temps un
chiffon huilé avec de l'huilé pour bois de bonne qualité. Les crosses en matériaux
composites des modèles “tout temps” ne demandent aucun entretien particulier.

DÉMONTAGE ET REMONTAGE DE LA CULASSE

Il n'est en général pas nécessaire de démonter la culasse, mais si on a des rai­sons de croire que de l'huile peut y avoir pénétré et y épaissit, il faut la nettoyer.
Si on prévoit d'utiliser l'arme par temps froid, il est particulièrement important de
nettoyer la culasse.
Après retiré la culasse de l'arme, on peut enlever l'enveloppe de culasse en la
tournant à fond dans le sens des aiguilles d'une montre puis en la tirant en arriè­re. Ensuite, insérer la pointe d'un tournevis (3 mm de large environ) dans l'espace
entre le chien et la bague de retenue du levier de culasse. En tournant le tourne­vis dans le sens inverse des aiguilles d'une montre, on peut dégager l'ensemble
percuteur (voir fig. 11). On peut retirer le levier de culasse après avoir poussé
l'ensemble percuteur vers l'avant jusqu'à ce que la came de blocage (E) de la ba­gue de retenue de levier touche la surface arrière de la culasse. Si le levier de
culasse est difficile à bouger, il peut être plus facile de le retirer en le tapant (avec
un marteau en plastique, par exemple) à l’extrémité réceptrice (flèche G). Ensui­te, on peut retirer l’ensemble percuteur de la culasse. Il ne faut pas retirer le tour­nevis de l'espace entre le chien et la bague de retenue du levier à ce stade. Nor­malement, il n'est pas nécessaire de démonter davantage la culasse pour la net­toyer.
Après avoir nettoyé la culasse, la remonter dans l'ordre inverse. Pousser d'abord
l'ensemble percuteur en place en s'assurant que la bague de retenue du levier
de culasse est dans une position qui permet de pousser le levier en place sans
obstruction. Quand le levier est bien en position, tourner à fond le tournevis insé­ré entre le chien et la bague de retenue du levier dans le sens des aiguilles d'une
montre. S'assurer que la bague de retenue verrouille le levier, puis ajuster l'en­veloppe de culasse en la tournant dans le sens inverse des aiguilles d'une montre
jusqu'à ce que la came du chien se bloque dans l'encoche (B) avant la pente du
chien (voir fig. 2).

28

Chez Sako, nous attendons à ce que nos fusils assurent un service à vie. Dans cette optique, attention aux points suivants:

1. Utiliser uniquement une huile à fusil de la meilleure qualité qui
puisse:

- nettoyer, protéger et lubrifier.

2. Ne pas négliger l'entretien. Si le fusil reste sans être nettoyé
pendant seulement 24 heures après avoir servi, en particulier
s'il est humide, la corrosion peut s'installer.

3. Au moins une fois par an, vérifier l'étanchéité des vis de la
crosse, etc...

4 - Cessez immédiatement le tir et portez votre carabine à un ar-

murier qualifié ou à l’importateur dès que vous détectez cer­tains changements dans la manière dont votre arme fonction­ne. Par exemple:

- si le fonctionnement ou le poids de la détente a changé

- si le coup ne part pas

- si la sûreté ne fonctionne pas

- si une cartouche paraît défectueuse (bruit différent, fuites de
gaz, amorces percées, douilles fendues, coupées ou anor­malement gonflées...)

ATTENTION! En cas de problèmes, pointer la carabine vers

une direction neutre, attendre 30 secondes avant d'ouvrir
la culasse. Cette dernière doit être ouverte avec précau­tion.

5. N'utiliser que les pièces de rechange d'usine d'origine.

6. Pour desserrer ou serrer les vis, s'assurer que le tournevis
choisi est de bonne dimension et de forme correcte de façon
à ne pas endommager les têtes de vis ni l'aspect général du
fusil.

7 - Dans le cas où un incident grave se produirait, portez votre carabine

chez votre armurier pour qu’il la retourne à l’importateur ou au fabri­cant. N’oubliez pas de joindre à votre arme:

- une explication ou une description précise des faits

- la douille tirée s’il y a lieu, ainsi que

- quelques cartouches non tirées de la même provenance et de la mê­me boîte et la boîte des cartouches.

Ne démontez pas la carabine avant de l’expédier. Soyez assuré que l’ar-

me est déchargée.

8 - Les accidents de tir et les dégâts aux armes se produisent presque

exclusivement avec des cartouches rechargées.

ATTENTION! Assurez-vous que les munitions sont du même cali-

bre que celui qui est inscrit sur le canon. Utilisez exclusivement
des munitions de marque de haute qualité chargées en usine.
L’utilisation de cartouches rechargées, chargées à la main, re­manufacturées ou non standard provoque la fin de toutes les
garanties et peut causer des dommages importants à l’arme ou
blesser l’utilisateur ou d’autres personnes. Des cartouches
chargées de façon incorrecte peuvent constituer un grave dan­ger. N’utilisez que des munitions chargées selon les normes in­dustrielles fixées par la Commission Internationale Permanente
pour l’Epreuve des Armes à feu Portatives (C. I. P.).

Rien ne vous interdit de recharger vous-même vos cartouches. Assurez-

vous que vous employez la charge et le type de poudre adaptéset,
suivez les recommandations des manuels de chargement fournis par
les fabricants de la poudre ou des balles que vous employez.

Sako Ltd n’acceptera aucune responsabilité en cas de dommages ou

de blessures causées par l’emploi de munitions rechargées ou char­gées à la main, ou par l’emploi de munitions inadaptées ou de mau­vaise qualité.

9 - Portez les protections auditives et oculaires adaptées chaquefois que

vous pratiquez le tir. Assurez-vous que les personnes qui vous ac­compagnent portent les mêmes protections.

10 - Conservez précieusement ce manuel. Si vous cédez la carabine à

une autre personne, assurez-vous que ce manuel lui est remis en
même temps que l’arme

29

MANUAL DEL USUARIO DEL RIFLE
TIKKA T3 RH

ÍNDICE página

Indice 30
Manejo del arma 30
Identificación 30
Almacenaje 30
Mantenimiento antes de usar 30
Operación 31
Ajuste mira 31

Miras standard 31

Miras Battue 31
Carga del cargador 31
Montaje y desmontaje del cargador 31
Mecanismo de disparador standard 31

Ajuste de disparador 31
Mecanismo de grupo disparador único 32

Ajuste de disparador 32

Ajuste de grupo disparador 32

Ajuste de seguro 32
Limpieza después del uso 32
Limpieza del cañón 32
Mantenimiento de la culata 32
Montaje y desmontaje del cerrojo 32
Información General 30,33
Datos técnicos 34
Despiece 35
Repuestos 48-49

30

MANEJO DEL ARMA

Antes de utilizar el rifle, familiarícese con las instrucciones de seguridad que le
presentamos en este manual.
Siempre, al coger el rifle, abra el cerrojo, para comprobar que está descargado.
Mantenga la boca del cañón apuntando en una dirección segura, incluso cuando
el arma esté descargada. Todas las armas de fuego, incluidas las descargadas,
deben manejarse con mucho cuidado. No olvide que la mayoría de los acciden­tes ocurren cuando se piensa que las armas están descargadas.

¡AVISO! No dispare, a menos que esté absolutamente seguro de su blanco
y de lo que éste tiene detrás. Recuerde que una bala de este rifle puede cau­sar heridas serias, incluso a una distancia de 8 kilómetros (5 millas).

IDENTIFICACION (Fig. 1)

Usted encontrará el modelo y número de serie del rifle estampado en el lateral
de la caja, mientras el calibre se ve en el cañón.

¡CUIDADO! Asegúrese de utilizar munición del calibre de su rifle. Utilice,
únicamente, munición de alta calidad y que no sea de fabricación casera.

ALMACENAJE

Guarde siempre su arma en sitio seguro, seco, donde no sufra daños y donde ni
los niños ni personas no autorizadas puedan acceder a él. Guarde la munición a
parte en lugar seguro.

INFORMACION GENERAL

Al proyectar este nuevo modelo de rifle Tikka se ha tenido una consideración es­pecial de los métodos modernos de fabricación y los materiales. Todos los rifles
Tikka tienen capacidad para 4 cartuchos (1 en la recámara y 3 en el cargador).
Se puede disponer de un cargador de 5 (El Varmint es standard). El cañón es
flotante. El mecanismo del grupo de disparador es opcional en todos los mode­los.

MANTENIMIENTO ANTES DEL USO

- Limpié el aceite que sobra del cerrojo y área de recámara.

- Verifique que el espacio de retroceso del cerrojo y corredera (marcado A) estén
limpios. Asegúrese sin embargo que todas las áreas (A-C) estén ligeramente en­grasadas.

- Verifique que las miras estén limpias, sin suciedad.

- Verifique la presión de los tornillos de amarre 1 y 2.

- Verifique el ajuste culata-cañón flotante. Un papel de apenas 0.5 mm de grosor
debería deslizarse suavemente entre el cañón y la madera a lo largo de todo el
cañón.

- Introduzca el cerrojo en su receptor.

- El cerrojo se suelta del rifle empujando el cerrojo hacia atrás y al mismo tiempo
presionando sobre el botón que lo libera.
Después de verificar todo esto su rifle está- preparado para probar. Pero si va a
utilizar una mira telescópica, móntela antes de probarlo.

NOTA: Si después de leer este manual tiene alguna duda pregunta sobre el
mantenimiento, operación o utilización de su rifle, consulte con su provee­dor. Antes de utilizar el arma familiarícese, estrechamente, con su utiliza­ción y su mantenimiento.

OPERACION

NUNCA CARGUE SU RIFLE HASTA QUE VD. NO ESTÉ COMPLETAMENTE
PREPARADO PARA DISPARAR. NO SALTE JAMÁS UNA PARED, NI SUBA
A LOS ÁRBOLES, NI INTENTE ESCALAR CON SU ARMA CARGADA.
¡ A V I S O! Asegúrese de que el cañón no contiene obstrucción alguna an­tes de cargar un cartucho. Disparar con un cañón obstruido puede causar
serios daños.

- Se carga como un rifle de cerrojo normal. El movimiento se abre levantando pri­mero el tirador del cerrojo y tirando al mismo tiempo hacia atrás. Cuando el ce­rrojo se empuja hacia adelante el cartucho entra en la recámara y rotando el ti­rador hacia abajo se cierra el movimiento y el rifle está- cargado.

- El seguro es del tipo normal on/off. Cuando está- en seguro bloquea el tirador
del cerrojo, en posición cerrada.

- La señal roja (Fig. 3) indica que el rifle está- preparado para hacer fuego. El se­guro está entonces en posición “off”.

¡PRECAUCIóN! El seguro manual intenta minimizar el riesgo de disparo en
caso de que el gatillo se apriete involuntariamente. El seguro manual, junto
con otras características de seguridad, aporta, solamente, una protección
parcial contra el disparo del arma. El seguro solo es un dispositivo mecá­nico que implica, de todos modos, tener en cuenta otras medidas de segu­ridad a la hora de manejar el arma.

AJUSTES DE MIRA

Todos los rifles Tikka se suministran de fábrica regulados de 0 a 100 m. Si esto
no es lo apropiado se pueden ajustar.

MIRAS STANDARD (FIG. 4)

El ajuste se puede hacer tanto con la mira frontal como con la trasera. Cuando
se ajusta la mira trasera (2) primero afloje el tornillo (1) y destape los laterales en
la dirección requerida. El ajuste de la mira frontal ser- lo contrario del ajuste de
la trasera (2). Por ejemplo, para mover el tiro a la derecha ajuste la mira a la iz­quierda. El ajuste vertical se hace cambiando el punto de mira. Su proveedor le
puede suministrar puntos de mira de diferentes medidas (5 mm - 9.5 mm). Cada
movimiento de 0.5 mm en altura o lateralmente varia el punto de impacto en unos
12 cm a una distancia de 100 m. Antes de cambiar el punto de mira debe quitar
el protector presionando hacia atrás con la palma de la mano. Al sacar el punto
de mira la montura tiene que sujetarse firmemente por abajo. La mira se suelta
sacando la montura suavemente en sentido lateral. Una vez cambiado el punto
de mira es esencial verificar el ajuste de la mira completa. Si el rifle tira bajo
(m-x.10 cm.) el ajuste de altura se puede llevar a cabo rebajando cuidadosamen­te la inclinación del punto de mira.

MIRAS BATTUE (FIG.5)

El ajuste de la holgura se puede realizar moviendo los laterales de la mira en la
dirección opuesta a la que se debiera mover el punto de impacto. Ejemplo: para
mover el tiro hacia la derecha, ajustar la mira a la izquierda. Antes de mover la
mira, se debe quitar la cubierta presionándola hacia atrás con la palma de la ma­no. La mira se mueve enroscándola en su montura en dirección de los laterales.

Mientras se enrosca la mira la montura debe estar firmemente apoyada por de­bajo. Tras ajustar la mira es esencial verificar el punto cero disparando.
Los ajustes verticales se hacen cambiando la altura de ajuste del alza. El ajuste
del alza se puede alterar aflojando uno de los tornillos que están sobre el alza y
después ajustando el otro. Aflojando el tornillo frontal elevará el alza y el punto
de impacto y del mismo modo, aflojando el tornillo posterior bajará el alza y el
punto de impacto.
Cada movimiento de 0,5mm en altura o laterales altera altera el punto de impac­to aproximadamente 12cm en una distancia de 100m.

CARGA DEL CARGADOR (Fig. 6)

El cargador se carga presionando el culote del cartucho bajo la leva retenida y
empujando hasta el fondo.

MONTAJE Y DESMONTAJE DEL CARGADOR

Para limpiar el cargador de manchas y cuerpos extraños, debe desmontarse co­mo sigue: Saque el seguidor del cartucho y el muelle de la caja del cargador em­pujando su parte de atrás hacia abajo con una herramienta adecuada (Fig. 7), de
forma que la parte delantera se suelte por sí misma. Saque el conjunto de la caja.
La base del cargador no debe soltarse. Limpié la caja, muelle y seguidor bien con
agua con jabón bien con parafina. Lubrifique todo con aceite antes de volver a
montar metiendo el muelle en la caja y empujando la parte de atrás del seguidor
hacia abajo primero (Fig. 8) antes de que la parte frontal entre en el cargador.

MECANISMO DE DISPARADOR STANDARD

El gatillo no tiene primera palanca y su presión se ajusta en fábrica, a aprox. 15 N
(3 lbs).
Tanto el seguro como el enganche del fiador se colocan en fábrica y no necesitan
ajuste de ningún tipo.

¡CUIDADO! El enganche del fiador, el seguro y otros componentes del me­canismo son dispositivos muy precisos que han sido perfectamente ajus­tados en fábrica. No pueden alterarse, modificarse o cambiarse. Cualquier
modificación disminuirá su seguridad y aumentará el riesgo de daños gra­ves.

Si quiere alterar la presión de su gatillo, el modo más seguro es desmontando
primero la culata. Para ello, quite el seguro del gatillo, soltando los tornillos. La
presión del gatillo también puede ajustarse, con la herramienta adecuada, a tra­vés de la apertura de la recámara, como se muestra en la fig. 10.

AJUSTE DEL GATILLO (FIG. 9)

- La presión del gatillo es ajustable de 10 a 20 N por medio del tornillo 1.

- Girando el tornillo en el sentido de las agujas del reloj aumenta la presión. Ha­ciéndolo en sentido inverso a las agujas del reloj se reduce la presión.

¡NOTA! POR RAZONES DE SEGURIDAD NO INTENTE REDUCIR LA PRE­SION DEL GATILLO POR DEBAJO DE 10 NEWTON (2 LBS).

- Al montar el arma recuerde siempre colocar la placa de aluminio de retroceso
en su sitio en la culata.

31

MECANISMO DE GRUPO DE DISPARADOR UNICO

Para uso normal del gatillo único, comprime hacia atrás de manera normal. El
mecanismo del gatillo se puede “ASENTAR” pulsando el gatillo hacia adelante
hasta que pare. El rifle puede entonces dispararse simplemente con un ligero to­que. ¡AVISO! CUANDO EL GATILLO ESTA ASENTADO EN POSICION ¡SET!

HAY QUE MANEJAR EL RIFLE CON EXTREMO CUIDADO YA QUE CUAL­QUIER GOLPE O VIBRACION PUEDE DESCARGARLO. Si el rifle está- mon-

tado con el seguro en posición ¡ON! el gatillo no puede ponerse en posición
¡SET!. Para volver el gatillo a la posición de no asentado ¡UNSET! el método más
seguro es poner el seguro ¡ON! o abrir el cerrojo. ¡NOTA! Cuando el seguro es-

tá- en posición ¡ON! bloquea el mecanismo del gatillo y del cerrojo. El rifle
se puede montar solamente cuando el seguro está- en posición ¡OFF!

AJUSTE DEL DISPARADOR (FIG. 10)

El mecanismo está- construido para 10 - 20 N (2 - 4 lbs) de presión del gatillo en
posición de único. La presión del gatillo está- ajustada de fábrica a 13 - 15 N (3
lbs). Para asegurarse que el disparador único opera correctamente en cualquier
circunstancia, esta presión no debe ser aumentada. La presión del gatillo se pue­de ajustar por medio del tornillo (1). Girando el tornillo en el sentido de las agujas
del reloj aumentar- la presión. ¡NOTA! El tornillo (1) tiene cierre automático y

necesita herramienta adecuada.

AJUSTE DEL GRUPO DE DISPARADOR (FIG. 10)

Cuando el gatillo está- en posición ¡SET! la presión es de 2 - 2.5 N (7 - 9 oz) y
no se puede ajustar. El tornillo (2) ajusta el espacio entre el gatillo y el buzo del
muelle de presión. El hueco o espacio debe ser lo más pequeño posible en la
posición de no asentado ¡UNSET!, preferible que el tornillo toque ligeramente el
buzo. Por otra parte, si la presión entre el tornillo (2) y el buzo es demasiado fuer­te, puede impedir el funcionamiento del gatillo asentado. ¡NOTA! El tornillo (2)

es de cierre automático y deben evitarse ajustes innecesarios para mante­ner en buenas condiciones el mismo cierre automático.

AJUSTE DEL SEGURO

El seguro viene de fábrica con un ajuste permanente. Por lo tanto, si el gatillo o
leva de seguro tienen que cambiarse, el seguro debe reajustarse. Para esta ope­ración, el mecanismo del gatillo tiene que ser devuelto a fábrica en Finlandia.

LIMPIEZA DESPUES DEL USO

Antes de empezar la limpieza verifique que todos los cartuchos se han sacado
tanto del cargador como de la recámara. Saque el cerrojo y pase por el -ánima
un paño húmedo de aceite y así se puede guardar el rifle durante un período de
tiempo. Después el cañón se lubrifica ligeramente. Limpié el cerrojo al igual que
todas las parte metálicas con un paño húmedo de aceite. No evitar la limpieza,
ni siquiera en modelos preparados para cualquier condición atmosférica o de
acero inoxidable.

LIMPIEZA DEL CAÑON

Al limpiar el cañón haga siempre así:

- Limpié siempre partiendo del final del -ánima.

- No restregué el cañón, simplemente pase el paño húmedo en aceite por el in­terior del cañón y sáquelo por la boca. Repítalo tantas veces como sea necesa­rio.

- Utilice únicamente barillas rectas y firmes.

MANTENIMIENTO DE LA CULATA

La culata ha sido tratada al aceite o con varniz que impide la humedad y que se
tuerza. Normalmente es necesario secar simplemente la culata después de su
uso y tener su interior con aceite. Para conservar en buen estado la culata al
aceite, debería repasarla ocasionalmente con un buen aceite para culatas. Si es­tá- varnizada y ha sido dañada, lo mejor es que la restaure un especialista. La
culata sintética de los modelos para todo tipo de condición atmosférica no nece­sita ningún mantenimiento especial.

MONTAJE Y DESMONTAJE DEL CERROJO

Generalmente no es necesario desmontar el cerrojo, pero si se sospecha que el
aceite ha podido introducirse en el cerrojo provocando dureza, debería limpiarse.
Si usted pretende utilizar su rifle con tiempo frío, la limpieza del cerrojo es parti­cularmente importante.
Retirado el cerrojo del arma, se retira la cubierta del cerrojo girándola en el sen­tido de las agujas del reloj hasta el tope y se empuja entonces hacia atrás. Se­guidamente introduzca la punta del destornillador (aprox. de 3 mm de anchura)
en el espacio entre el martillo y el anillo de retenida de la palanca del cerrojo. Gi­rando el destornillador en el sentido contrario a las agujas del reloj la aguja se
puede desenganchar (ver fig. 11). La palanca del cerrojo puede sacarse después
que el conjunto de la aguja haya sido empujado hacia adelante hasta que el dien­te retención (E) del anillo de la palanca de retención toque la superficie trasera
del cerrojo. Si la palanca del cerrojo está- dura, la extracción se hace más fácil
golpeándola (por ejemplo con un martillo de plástico) al fondo del receptor (flecha
G). Hecho esto el conjunto de la aguja se puede sacar del cerrojo. El destornilla­dor no debe sacarse del hueco entre el martillo y el anillo retenida de la palanca
del cerrojo. Normalmente no es necesario desmontar más el cerrojo con fines de
limpieza.
Una vez limpio el cerrojo, para volverlo a montar invierta el orden. Primero em­puje el conjunto de la aguja en su sitio, asegurándose que el anillo de la palanca
de retención está- en una posición que permita que entre en su sitio sin obstruc­ción alguna. Cuando la palanca esté en su correcta posición, el destornillador in­troducido entre el martillo y el anillo de la palanca retención, debe girarse en el
sentido de las agujas del reloj hasta el tope. Asegúrese que la retención cierra la
palanca y ajuste entonces la cubierta del cerrojo girándola en el sentido contrario
a las agujas del reloj hasta que el diente retención se pare en la muesca (D) an­tes de la inclinación del martillo (ver fig. 2).

32

Siguiendo los procedimientos sencillos de limpieza que damos seguidamente, los rifles Tikka le darán un servicio de por vida:

1. Utilice solamente aceite de la mejor calidad que limpié, proteja
y lubrifique.

2. La corrosión puede penetrar en 24 horas si el rifle no se limpia
después de disparado. Esto es especialmente cierto en con­diciones de humedad.

3. Por lo menos una vez al año, verifique la presión de todos los
tornillos sin excepción, incluidos los de la culata y la caja.

4. Interrumpa la utilización del arma, y envíela a un armero auto­rizado, o directamente al fabricante o importador, si observa
cualquier cambio en su funcionamiento. Por ejemplo:

- El funcionamiento del mecanismo de gatillo ha cambiado.

- El rifle no dispara el cartucho.

- El seguro no funciona.

- Hay un mal funcionamiento de los cartuchos, como escape

de gas, superficie perforada, diferente sonido al disparar,
vaina con protuberancias o quebrada.

Precaución!. En caso de fallar, apunta el rifle en la dirección

segura y espera 30 segundos antes de abrir el cerrojo. El
cerrojo debería ser abierto con gran cuidado.

5. Utilice solamente repuestos originales de fábrica.

6. Cuando afloje o apriete cualquier tornillo, asegúrese que utili­za el destornillador adecuado y no daña la cabeza del tornillo
ni el aspecto general del arma.

7. Si el rifle se daña al disparar, envíelo a su proveedor e inclu­ya:

- Una explicación de lo sucedido.

- La vaina del cartucho (con el que causó el daño).

- Preferiblemente, una muestra de los cartuchos.

En estas circunstancias, no desmonte el arma. Jamás envíe un

rifle cargado.

8. Las averías de los rifles ocurren casi exclusivamente al utili­zar cartuchos cargados de forma casera.

¡CUIDADO! Asegúrese de que tiene munición del calibre

correcto para su arma. Utilice únicamente munición de
alta calidad, que no sea de fabricación casera. La utiliza-

ción de munición de algún modo manipulada o no están­dar anula toda garantía y puede causar un gran daño al

rifle, así como graves heridas al tirador o a terceros. La
munición mal cargada puede ser extremamente peligro­sa. Utilice siempre munición que cumpla las especifica­ciones establecidas por el Instituto de Fabricantes de
Munición y Armas para Deporte (SAAMI) o por la C.I.P.

Si Vd. intenta cargar sus propios cartuchos, asegúrese comple-

tamente de que está utilizando la carga y tipo de pólvora co­rrectos.

SAKO LTD. no acepta ninguna responsabilidad por daños cau-

sados con recarga o carga casera o cualquier otra munición
inadecuada.

9. Lleve protección adecuada para los oídos y los ojos al dispa­rar y asegúrese de que las personas cercanas a Vd. también
están protegidas.

10. Conserve este manual y revíselo periódicamente. Si vende
o transfiere su rifle, asegúrese de la entrega del manual.

33

TEKNISET TIEDOT / TEKNISKA DATA / TECHNICAL DATA / DATI TECNICI

TECHNISCHE DATEN / SPECIFICATIONS / ESPECIFICATIONES

Kaliiperi ja rihlan nousu
Kaliber och räffelstigning
Caliber and rate of twist
Calibro e passo della rigatura
Kaliber und Drallänge
Calibre et pas des rayures
Calibre y tipo de rayado

T3

17 Rem 10”
222 Rem 14"
223 Rem 12"
22-250 Rem 14"
243 Win 10"
7mm-08 Rem 9.5"
308 Win 11"
25-06 Rem 10"

6.5x55 SE 8"
270 Win 10"
7x64 10"
30-06 11"

9.3x62 14"
7 mm Rem Mag 9.5"
300 Win Mag 11"
338 Win Mag 10"
270 Win Short Mag 10”
300 Win Short Mag 11”

Paino / Vikt / Weight / Peso /
Gewicht / Poids / Peso

T3 Hunter / Laminated 3.1 kg (6 13/16 lbs)
T3 Mag Hunter / Laminated 3.2 kg (7 lbs)
T3 Battue 3.0 kg (6 5/8 lbs)
T3 Lite / Lite Stainless 2.8 kg (6 3/16 lbs)
T3 Mag Lite / Lite Stainless 2.9 kg (6 3/8 lbs)
T3 Varmint 3.6 kg (8 lbs)

Pituus / Totallängd / Overall length /
Lunghezza totale / Gesamtlänge /
Longueur totale / Longitud total

T3 Hunter / Lite / Laminated 1075 mm (42 5/16”)
T3 Mag Hunter / Lite / Laminated1135 mm (44 3/4”)
T3 Battue 975 mm (38 3/8”)
T3 Varmint 1110 mm (43 3/4”)

Piipun pituus / Piplängd / Barrel length /
Lunghezza canna / Lauflänge /
Longueur du canon / Longitud de cañón

T3 Hunter / Lite / Laminated 570 mm (22 7/16”)
T3 Mag Hunter / Lite / Laminated620 mm (24 3/8”)
T3 Battue 470 mm (18 1/2”)
T3 Varmint 600 mm (23 3/8”)

Patruunakapasiteetti

4 patruunaa (1 piipussa, 3 lippaassa).
5 patruunaa (1 + 4) kal. 17Rem, 222Rem ja 223Rem.
Lisävarusteena 5 (6) patruunan lipas (Varmintissa
vakiona).

Patronkapasitet

4-skott (1 i loppet, 3 i clipmagasinet).
5-skott (1 + 4) kal. 17Rem, 222Rem och 223Rem.
5(6)-skott extra magasin (I Varmint som standard).

Cartridge capacity

4-cartridges (1 in chamber and 3 in clip magazine).
5-cartridges (1 + 4) in cal. 17Rem, 222Rem and 223Rem.
5(6)-shot clip magazine is also available (Standard for
Varmint in certain countries).

Capacità caricatore

3 e 5 colpi, il caricatore da 5 colpi è a richiesta per tutti i
fucili salvo i Varmint sui quali è standard.
4 e 6 colpi cal. 17Rem, 222Rem e 223Rem.

Patronenkapazität

4 Schuß (1 in Patronenlager und 3 in Einsteckmagazin).
5 Schuß (1 + 4) für Kal. 17Rem, 222Rem und 223Rem.
5(6)-Schuß Einsteckmagazin ist als Extra erhältlich (In
Varmint als Standard).

Cartouche capacité

4 coups (1 dans la chambre, 3 dans le chargeur).
5 coups (1 + 4) cal. 17Rem, 222Rem et 223Rem.
Un chargeur 5(6) coups est aussi disponible (Standard
dans Varmint).

Capacidad de cartuchos

4 Tiros (1 en recámara, 3 en cargador).
5 Tiros (1 + 4) cal. 17Rem, 222Rem y 223Rem.
Disponible también en cargador de 5(6) (El Varmint es
standard).

34

13

33

6

2

2

1

13

1414

TIKKA T3 RH

16

17

22

15

3

18

4

39

41
40

21

57575757

43

53

42

2

51

16

52

50

49

21

20

32

19

45

44

12

46

15

48

47

7

3

11

9

5

6

7

8

10

12

8

4

26

23

24

25

1

21

56565656

34

34

35

13

13

36

55

27

11

31

28

30

29

54

9

10

17

37

38

14

35

TIKKA T3 RH VARAOSALUETTELO

Varaosa- Osa Nimitys Osa n:o

pussi

n:o

1 Lukonkehys T3 RH S3411206
1 Lukonkehys T3 RH S/S S341R206
2 Piippu cal. 222 Rem S3711122
2 Piippu cal. 223 Rem S3711128
2 Piippu cal. 22-250 Rem S3721140
2 Piippu cal. 243 Win S3721143
2 Piippu cal. 7mm-08 Rem S3721135
2 Piippu cal. 308 Win S3721166
2 Piippu cal. 25-06 Rem S3401153
2 Piippu cal. 6.5x55 SE S3401156
2 Piippu cal. 270 Win S3401159
2 Piippu cal. 7x64 S3401162
2 Piippu cal. 30-06 S3401170
2 Piippu cal. 9.3x62 S3401193
2 Piippu cal. 7 mm Rem Mag S3401164
2 Piippu cal. 300 Win Mag S3401176
2 Piippu cal. 338 Win Mag S3401180
2 Piippu cal. 270 Win Short Mag S3401172
2 Piippu cal. 300 Win Short Mag S3401174
2 Piippu cal. 308 Win Battue S3728166
2 Piippu cal. 7x64 Battue S3408162
2 Piippu cal. 30-06 Battue S3408170
2 Piippu cal. 9.3x62 Battue S3408193
2 Piippu cal. 300 Win Mag Battue S3408176
2 Piippu cal. 300 Win Short Mag Battue S3408174
2 Piippu cal. 17 Rem Varmint S3717121
2 Piippu cal. 222 Rem Varmint S3717122
2 Piippu cal. 223 Rem Varmint S3717128
2 Piippu cal. 22-250 Rem Varmint S3727140
2 Piippu cal. 243 Win Varmint S3727143
2 Piippu cal. 7mm-08 Rem Varmint S3727135
2 Piippu cal. 308 Win Varmint S3727166
2 Piippu cal. 25-06 Rem Varmint S3747153
2 Piippu cal. 6.5x55 SE Varmint S3747156
2 Piippu cal. 270 Win Varmint S3747159
2 Piippu cal. 30-06 Varmint S3747170
2 Piippu cal. 9.3x62 Varmint S3747193
2 Piippu cal. 7 mm Rem Mag Varmint S3757164
2 Piippu cal. 300 Win Mag Varmint S3757176
2 Piippu cal. 338 Win Mag Varmint S3757180
2 Piippu cal. 270 Win Short Mag Varmint S3407172
2 Piippu cal. 300 Win Short Mag Varmint S3407174
2 Piippu S/S cal. 222 Rem S3712122
2 Piippu S/S cal. 223 Rem S3712128
2 Piippu S/S cal. 22-250 Rem S3722140
2 Piippu S/S cal. 243 Win S3722143
2 Piippu S/S cal. 7mm-08 Rem S3722135

TIKKA T3 RH VARAOSALUETTELO

Varaosa- Osa Nimitys Osa n:o

pussi

n:o

1 Laukaisulaite T3 koottu S585T110

1 Herkistinlaukaisulaite T3 koottu S585T113

2 Piippu S/S cal. 308 Win S3722166
2 Piippu S/S cal. 25-06 Rem S3402153
2 Piippu S/S cal. 6.5x55 SE S3402156
2 Piippu S/S cal. 270 Win S3402159
2 Piippu S/S cal. 30-06 S3402170
2 Piippu S/S cal. 9.3x62 S3402193
2 Piippu S/S cal. 7 mm Rem Mag S3402164
2 Piippu S/S cal. 300 Win Mag S3402176
2 Piippu S/S cal. 338 Win Mag S3402180
2 Piippu S/S cal. 270 Win Short Mag S3402172
2 Piippu S/S cal. 300 Win Short Mag S3402174
2 Piippu S/S cal. 17 Rem Varmint S3716121
2 Piippu S/S cal. 222 Rem Varmint S3716122
2 Piippu S/S cal. 223 Rem Varmint S3716128
2 Piippu S/S cal. 22-250 Rem Varmint S3726140
2 Piippu S/S cal. 243 Win Varmint S3726143
2 Piippu S/S cal. 7mm-08 Rem Varmint S3726135
2 Piippu S/S cal. 308 Win Varmint S3726166
2 Piippu S/S cal. 25-06 Rem Varmint S3746153
2 Piippu S/S cal. 6.5x55 SE Varmint S3746156
2 Piippu S/S cal. 270 Win Varmint S3746159
2 Piippu S/S cal. 30-06 Varmint S3746170
2 Piippu S/S cal. 9.3x62 Varmint S3746193
2 Piippu S/S cal. 7 mm Rem Mag Varmint S3756164
2 Piippu S/S cal. 300 Win Mag Varmint S3756176
2 Piippu S/S cal. 338 Win Mag Varmint S3756180
2 Piippu S/S cal. 270 Win Short Mag Varmint S3406172
2 Piippu S/S cal. 300 Win Short Mag Varmint S3406174
3 Lukkorunko T3 RH d 9.6 S3411306
3 Lukkorunko T3 RH d 12 S3411307
3 Lukkorunko T3 RH Mag S3411308
4 Tukki koottu T3 RH Hunter/Battue ö S2413600
4 Tukki koottu T3 RH Hunter/Battue ml S2412600
4 Tukki koottu T3 RH Deluxe ö S2413601
4 Tukki koottu T3 RH Deluxe ml S2412601
4 Tukki koottu T3 RH Deluxe l S2411601
4 Tukki koottu T3 RH Varmint S2410602
4 Tukki koottu T3 RH Laminated ml S241G611
4 Tukki koottu T3 RH Lite/Lite Battue S2410699

5 Laukaisulaite koottu
6 Kuusiokoloruuvi M6x20

5 Herkistinlaukaisulaite koottu
6 Kuusiokoloruuvi M6x20

36

TIKKA T3 RH VARAOSALUETTELO

Varaosa- Osa Nimitys Osa n:o

pussi

n:o

2 Laukaisulaitteen T3/M90 varaosat S584T210

2 Herkistinlaukaisulaitteen varaosat S584T220

3 15 Iskuri koottu T3 S5850155
4 Lukon osat T3 S5850240

6 22 Lukon peräholkki S5850243
7 23 Lukon kampi S5850245
8 Lukonpidätin osineen S5850255

9 27 Liipasinkaari koottu T3 S5850175

10 Liipasinkaaren osat S5850260

11 31 4-patruunan lipas T3 Short S5850370
11 31 3-patruunan lipas T3 Short Mag S5850371
11 31 3-patruunan lipas T3 Medium S5850372
11 31 3-patruunan lipas T3 Long S5850373
11 31 6-patruunan lipas T3 Short S5850376
11 31 5-patruunan lipas T3 Medium S5850374
11 31 5-patruunan lipas T3 Long S5850375
12 32 Vastin S585T299
13 Hunter-perälaatta osineen S585T296

13 35 Perälaatan suora välilevy S585T420
13 36 Pistooliperälaatta S5850292
14 Kannikkeet S594T297

7 Laukaisupainejousi
8 Laukaisupaineen säätöruuvi M5x10

9 Pidättäjän jousi
10 Varmistimen jousi
11 Varmistimen vaimennin
12 Lippaan ulostyöntöjousi

13 Viretuen jousi
14 Herkistimen säätöruuvi M3x6 2 kpl

16 Ulosvetäjä
17 Ulosvetäjän salpa
18 Ulosvetäjän jousi
19 Ulosheittäjä
20 Ulosheittäjän jousi
21 Jousisokka 2.5x6

24 Lukonpidätin Short
24 Lukonpidätin Long
25 Lukonpidättimen akseli
26 Lukonpidättimen jousi

28 Lippaansalpa
29 Lippaansalvan jousi
30 Lieriösokka 2x12

33 Perälaatta
34 Kiinnitysruuvi 4.8x32 2 kpl
34 Kiinnitysruuvi 4.8x38 2 kpl

37 Kannikkeen ruuvi 2 kpl
38 Hihnalenkki koottu 2 kpl

TIKKA T3 RH VARAOSALUETTELO

Varaosa- Osa Nimitys Osa n:o

pussi

n:o

15 Vakiotakatähtäin S584T310

15 Battue-takatähtäin S585T311

15 Battue-hahlolevy S585T312

16 Vakioetutähtäin S584T320

16 Jyvälajitelma S594T314

16 Battue-etutähtäin S585T321

16 Battue-loistejyvä S585T315

17 Kiinnitysruuvit S596T265

20 Lukonkehyksen tulpparuuvit S574T210

20 Piipun tulpparuuvit S584T211

39 Takatähtäinrunko
40 Kiinnitysruuvi
41 Hahlo 9.5 mm
41 Hahlo 12 mm
42 Hahlon kiinnityskiila
43 Hahlon kiinnitysruuvi

44 Tähtäinkisko koottu
45 Takimmainen kiinnitysruuvi
46 Etummainen kiinnitysruuvi
47 Hahlolevy koottu
48 Hahlolevyn kiinnitysruuvi

47 Hahlolevy koottu
48 Hahlolevyn kiinnitysruuvi

49 Jyväjalka
50 Etummainen kiinnitysruuvi
51 Takimmainen kiinnitysruuvi
52 Jyvä 5.5 mm
52 Jyvä 6.5 mm
52 Jyvä 7.5 mm
52 Jyvä 8.5 mm
53 Jyvänsuojus

52 Jyvä 5.5 mm
52 Jyvä 6.5 mm
52 Jyvä 7.5 mm
52 Jyvä 8.5 mm

49 Jyväjalka
50 Etummainen kiinnitysruuvi
51 Takimmainen kiinnitysruuvi
52 Loistejyvä
53 Rei’itetty jyvänsuojus

52 Loistejyvä

54 Etummainen kiinnitysruuvi
55 Takimmainen kiinnitysruuvi

56 Tulpparuuvi M3.5x3 4 kpl

57 Tulpparuuvi M4x2.5 4 kpl

37

TIKKA T3 RH RESERVDELAR

Reserv- Del Beskrivning Artikel
delsats nr.

nr.

1 Låda T3 RH S3411206
1 Låda T3 RH S/S S341R206
2 Pipa kal. 222 Rem S3711122
2 Pipa kal. 223 Rem S3711128
2 Pipa kal. 22-250 Rem S3721140
2 Pipa kal. 243 Win S3721143
2 Pipa kal. 7mm-08 Rem S3721135
2 Pipa kal. 308 Win S3721166
2 Pipa kal. 25-06 Rem S3401153
2 Pipa kal. 6.5x55 SE S3401156
2 Pipa kal. 270 Win S3401159
2 Pipa kal. 7x64 S3401162
2 Pipa kal. 30-06 S3401170
2 Pipa kal. 9.3x62 S3401193
2 Pipa kal. 7 mm Rem Mag S3401164
2 Pipa kal. 300 Win Mag S3401176
2 Pipa kal. 338 Win Mag S3401180
2 Pipa kal. 270 Win Short Mag S3401172
2 Pipa kal. 300 Win Short Mag S3401174
2 Pipa kal. 308 Win Battue S3728166
2 Pipa kal. 7x64 Battue S3408162
2 Pipa kal. 30-06 Battue S3408170
2 Pipa kal. 9.3x62 Battue S3408193
2 Pipa kal. 300 Win Mag Battue S3408176
2 Pipa kal. 300 Win Short Mag Battue S3408174
2 Pipa kal. 17 Rem Varmint S3717121
2 Pipa kal. 222 Rem Varmint S3717122
2 Pipa kal. 223 Rem Varmint S3717128
2 Pipa kal. 22-250 Rem Varmint S3727140
2 Pipa kal. 243 Win Varmint S3727143
2 Pipa kal. 7mm-08 Rem Varmint S3727135
2 Pipa kal. 308 Win Varmint S3727166
2 Pipa kal. 25-06 Rem Varmint S3747153
2 Pipa kal. 6.5x55 SE Varmint S3747156
2 Pipa kal. 270 Win Varmint S3747159
2 Pipa kal. 30-06 Varmint S3747170
2 Pipa kal. 9.3x62 Varmint S3747193
2 Pipa kal. 7 mm Rem Mag Varmint S3757164
2 Pipa kal. 300 Win Mag Varmint S3757176
2 Pipa kal. 338 Win Mag Varmint S3757180
2 Pipa kal. 270 Win Short Mag Varmint S3407172
2 Pipa kal. 300 Win Short Mag Varmint S3407174
2 Pipa S/S kal. 222 Rem S3712122
2 Pipa S/S kal. 223 Rem S3712128
2 Pipa S/S kal. 22-250 Rem S3722140
2 Pipa S/S kal. 243 Win S3722143
2 Pipa S/S kal. 7mm-08 Rem S3722135

TIKKA T3 RH RESERVDELAR

Reserv- Del Beskrivning Artikel
delsats nr.

nr.

1 Avtryckarmekanism T3 komplett S585T110

1 Snälltryckmekanism T3 komplett S585T113

2 Pipa S/S kal. 308 Win S3722166
2 Pipa S/S kal. 25-06 Rem S3402153
2 Pipa S/S kal. 6.5x55 SE S3402156
2 Pipa S/S kal. 270 Win S3402159
2 Pipa S/S kal. 30-06 S3402170
2 Pipa S/S kal. 9.3x62 S3402193
2 Pipa S/S kal. 7 mm Rem Mag S3402164
2 Pipa S/S kal. 300 Win Mag S3402176
2 Pipa S/S kal. 338 Win Mag S3402180
2 Pipa S/S kal. 270 Win Short Mag S3402172
2 Pipa S/S kal. 300 Win Short Mag S3402174
2 Pipa S/S kal. 17 Rem Varmint S3716121
2 Pipa S/S kal. 222 Rem Varmint S3716122
2 Pipa S/S kal. 223 Rem Varmint S3716128
2 Pipa S/S kal. 22-250 Rem Varmint S3726140
2 Pipa S/S kal. 243 Win Varmint S3726143
2 Pipa S/S kal. 7mm-08 Rem Varmint S3726135
2 Pipa S/S kal. 308 Win Varmint S3726166
2 Pipa S/S kal. 25-06 Rem Varmint S3746153
2 Pipa S/S kal. 6.5x55 SE Varmint S3746156
2 Pipa S/S kal. 270 Win Varmint S3746159
2 Pipa S/S kal. 30-06 Varmint S3746170
2 Pipa S/S kal. 9.3x62 Varmint S3746193
2 Pipa S/S kal. 7 mm Rem Mag Varmint S3756164
2 Pipa S/S kal. 300 Win Mag Varmint S3756176
2 Pipa S/S kal. 338 Win Mag Varmint S3756180
2 Pipa S/S kal. 270 Win Short Mag Varmint S3406172
2 Pipa S/S kal. 300 Win Short Mag Varmint S3406174
3 Slutstyckstomme T3 RH d 9.6 S3411306
3 Slutstyckstomme T3 RH d 12 S3411307
3 Slutstyckstomme T3 RH Mag S3411308
4 Stock kompl. T3 RH Hunter/Battue o S2413600
4 Stock kompl. T3 RH Hunter/Battue ml S2412600
4 Stock kompl. T3 RH Deluxe o S2413601
4 Stock kompl. T3 RH Deluxe ml S2412601
4 Stock kompl. T3 RH Deluxe l S2411601
4 Stock kompl. T3 RH Varmint S2410602
4 Stock kompl. T3 RH Laminated ml S241G611
4 Stock kompl. T3 RH Lite S2410699

5 Avtryckarmekanism
6Fästskruv M6x20

5 Snälltryckmekanism
6Fästskruv M6x20

38

TIKKA T3 RH RESERVDELAR

Reserv- Del Beskrivning Artikel
delsats nr.

nr.

2 Delar till avtryckarmekanism T3/M90 S584T210

2 Delar till snälltryckmekanism S584T220

3 15 Slagstift kompl. T3 S5850155
4 Delar till slutstycke T3 S5850240

6 22 Täckhylsa till tändstiftsmutter S5850243
7 23 Slutstyckshandtag S5850245
8 Slutstycksspärr kompl. S5850255

9 27 Varbygel kompl. T3 S5850175

10 Delar till varbygel S5850260

11 31 4-skott magasin T3 Short S5850370
11 31 3-skott magasin T3 Short Mag S5850371
11 31 3-skott magasin T3 Medium S5850372
11 31 3-skott magasin T3 Long S5850373
11 31 6-skott magasin T3 Short S5850376
11 31 5-skott magasin T3 Medium S5850374
11 31 5-skott magasin T3 Long S5850375
12 32 Rekylklack S585T299
13 Hunter-bakkappa kompl. S585T296

13 35 Mellanskiva, rak S585T420
13 36 Pistolgreppända S5850292
14 Rembyglar S594T297

7 Avtryckarfjäder
8 Justeringsskruv M5x10

9 Fjäder för avtryckarstång
10 Fjäder för säkring
11 Dämpare för säkring
12 Magasinutkastare

13 Fjäder för snälltryck
14 Justeringsskruv M3x6 2 st

16 Utdragare
17 Spärrstift för utdragare
18 Fjäder för utdragare
19 Utkastare
20 Fjäder för utkastare
21 Stift 2.5x6

24 Slutstycksspärr Short
24 Slutstycksspärr Long
25 Stift för slutstycksspärr
26 Fjäder för slutstycksspärr

28 Magasinspärr
29 Fjäder för magasinspärr
30 Stift 2x12

33 Bakkappa
34 Fästskruv 4.8x32 2 st
34 Fästskruv 4.8x38 2 st

37 Rembygelskruv 2 st
38 Rembygel 2 st

TIKKA T3 RH RESERVDELAR

Reserv- Del Beskrivning Artikel
delsats nr.

nr.

15 Standardsikte S584T310

15 Battuesikte S585T311

15 Battue siktskiva S585T312

16 Standardkorn kompl. S584T320

16 Standardkornsats S594T314

16 Battuekorn kompl. S585T321

16 Battuekorn S585T315

17 Fästskruvar S596T265

20 Pluggskruvar för låda S574T210

20 Pluggskruvar för pipa S584T211

39 Siktfot
40 Fästskruv för siktfot
41 Sikte 9.5 mm
41 Sikte 12 mm
42 Låsbleck för sikte
43 Fästskruv för sikte

44 Battue siktfot
45 Bakre fästskruv för siktfot
46 Främre fästskruv för siktfot
47 Siktskiva komplett
48 Fästskruv för siktskiva

47 Siktskiva komplett
48 Fästskruv för siktskiva

49 Kornfot
50 Främre fästskruv för kornfot
51 Bakre fästskruv för kornfot
52 Korn 5.5 mm
52 Korn 6.5 mm
52 Korn 7.5 mm
52 Korn 8.5 mm
53 Kornskydd

52 Korn 5.5 mm
52 Korn 6.5 mm
52 Korn 7.5 mm
52 Korn 8.5 mm

49 Kornfot
50 Främre fästskruv för kornfot
51 Bakre fästskruv för kornfot
52 Lyskorn
53 Kornskydd med hål

52 Lyskorn

54 Främre fästskruv
55 Bakre fästskruv

56 Pluggskruv M3.5x3 4 st

57 Pluggskruv M4x2.5 4 st

39

TIKKA T3 RH SPARE PARTS

Spare- Key Description Art.no.
partset no.

no.

1 Receiver T3 RH S3411206

1 Receiver T3 RH S/S S341R206

2 Barrel cal. 222 Rem S3711122

2 Barrel cal. 223 Rem S3711128

2 Barrel cal. 22-250 Rem S3721140

2 Barrel cal. 243 Win S3721143

2 Barrel cal. 7mm-08 Rem S3721135

2 Barrel cal. 308 Win S3721166

2 Barrel cal. 25-06 Rem S3401153

2 Barrel cal. 6.5x55 SE S3401156

2 Barrel cal. 270 Win S3401159

2 Barrel cal. 7x64 S3401162

2 Barrel cal. 30-06 S3401170

2 Barrel cal. 9.3x62 S3401193

2 Barrel cal. 7 mm Rem Mag S3401164

2 Barrel cal. 300 Win Mag S3401176

2 Barrel cal. 338 Win Mag S3401180

2 Barrel cal. 270 Win Short Mag S3401172

2 Barrel cal. 300 Win Short Mag S3401174

2 Barrel cal. 308 Win Battue S3728166

2 Barrel cal. 7x64 Battue S3408162

2 Barrel cal. 30-06 Battue S3408170

2 Barrel cal. 9.3x62 Battue S3408193

2 Barrel cal. 300 Win Mag Battue S3408176

2 Barrel cal. 300 Win Short Mag Battue S3408174

2 Barrel cal. 17 Rem Varmint S3717121

2 Barrel cal. 222 Rem Varmint S3717122

2 Barrel cal. 223 Rem Varmint S3717128

2 Barrel cal. 22-250 Rem Varmint S3727140

2 Barrel cal. 243 Win Varmint S3727143

2 Barrel cal. 7mm-08 Rem Varmint S3727135

2 Barrel cal. 308 Win Varmint S3727166

2 Barrel cal. 25-06 Rem Varmint S3747153

2 Barrel cal. 6.5x55 SE Varmint S3747156

2 Barrel cal. 270 Win Varmint S3747159

2 Barrel cal. 30-06 Varmint S3747170

2 Barrel cal. 9.3x62 Varmint S3747193

2 Barrel cal. 7 mm Rem Mag Varmint S3757164

2 Barrel cal. 300 Win Mag Varmint S3757176

2 Barrel cal. 338 Win Mag Varmint S3757180

2 Barrel cal. 270 Win Short Mag Varmint S3407172

2 Barrel cal. 300 Win Short Mag Varmint S3407174

2 Barrel S/S cal. 222 Rem S3712122

2 Barrel S/S cal. 223 Rem S3712128

2 Barrel S/S cal. 22-250 Rem S3722140

2 Barrel S/S cal. 243 Win S3722143

2 Barrel S/S cal. 7mm-08 Rem S3722135

TIKKA T3 RH SPARE PARTS

Spare- Key Description Art.no.
partset no.

no.

1 Trigger mechanism T3 complete S585T110

1 Set trigger mechanism T3 complete S585T113

2 Barrel S/S cal. 308 Win S3722166
2 Barrel S/S cal. 25-06 Rem S3402153
2 Barrel S/S cal. 6.5x55 SE S3402156
2 Barrel S/S cal. 270 Win S3402159
2 Barrel S/S cal. 30-06 S3402170
2 Barrel S/S cal. 9.3x62 S3402193
2 Barrel S/S cal. 7 mm Rem Mag S3402164
2 Barrel S/S cal. 300 Win Mag S3402176
2 Barrel S/S cal. 338 Win Mag S3402180
2 Barrel S/S cal. 270 Win Short Mag S3402172
2 Barrel S/S cal. 300 Win Short Mag S3402174
2 Barrel S/S cal. 17 Rem Varmint S3716121
2 Barrel S/S cal. 222 Rem Varmint S3716122
2 Barrel S/S cal. 223 Rem Varmint S3716128
2 Barrel S/S cal. 22-250 Rem Varmint S3726140
2 Barrel S/S cal. 243 Win Varmint S3726143
2 Barrel S/S cal. 7mm-08 Rem Varmint S3726135
2 Barrel S/S cal. 308 Win Varmint S3726166
2 Barrel S/S cal. 25-06 Rem Varmint S3746153
2 Barrel S/S cal. 6.5x55 SE Varmint S3746156
2 Barrel S/S cal. 270 Win Varmint S3746159
2 Barrel S/S cal. 30-06 Varmint S3746170
2 Barrel S/S cal. 9.3x62 Varmint S3746193
2 Barrel S/S cal. 7 mm Rem Mag Varmint S3756164
2 Barrel S/S cal. 300 Win Mag Varmint S3756176
2 Barrel S/S cal. 338 Win Mag Varmint S3756180
2 Barrel S/S cal. 270 Win Short Mag Varmint S3406172
2 Barrel S/S cal. 300 Win Short Mag Varmint S3406174
3 Bolt body T3 RH d 9.6 S3411306
3 Bolt body T3 RH d 12 S3411307
3 Bolt body T3 RH Mag S3411308
4 Stock complete T3 RH Hunter/Battue o S2413600
4 Stock complete T3 RH Hunter/Battue ml S2412600
4 Stock complete T3 RH Dlx o S2413601
4 Stock complete T3 RH Dlx ml S2412601
4 Stock complete T3 RH Dlx l S2411601
4 Stock complete T3 RH Varmint S2410602
4 Stock complete T3 RH Laminated ml S241G611
4 Stock complete T3 RH Lite S2410699

5 Trigger mechanism
6 Fastening screw M6x20

5 Set trigger mechanism
6 Fastening screw M6x20

40

TIKKA T3 RH SPARE PARTS

Spare- Key Description Art.no.
partset no.

no.

2 Spare parts for trigger mech. T3/M90 S584T210

2 Spare parts for set trigger mechanism S584T220

3 15 Firing pin assembly T3 S5850155
4 Spare parts for bolt T3 S5850240

6 22 Bolt shroud S5850243
7 23 Bolt handle S5850245
8 Bolt release complete S5850255

9 27 Trigger guard assembly T3 S5850175

10 Spare parts for trigger guard S5850260

11 31 4-rd. clip magazine T3 Short S5850370
11 31 3-rd. clip magazine T3 Short Mag S5850371
11 31 3-rd. clip magazine T3 Medium S5850372
11 31 3-rd. clip magazine T3 Long S5850373
11 31 6-rd. clip magazine T3 Short S5850376
11 31 5-rd. clip magazine T3 Medium S5850374
11 31 5-rd. clip magazine T3 Long S5850375
12 32 Recoil block S585T299
13 Hunter recoil pad complete S585T296

13 35 Straight butt spacer S585T420
13 36 Pistol grip cap S5850292
14 Swivels S594T297

7 Trigger spring

8 Trigger spring set screw M5x10

9 Trigger sear spring

10 Safety lever spring
11 Safety silencer
12 Magazine ejector

13 Set trigger spring
14 Set trigger set screw M3x6 2 pcs

16 Extractor
17 Extractor plunger
18 Extractor spring
19 Ejector
20 Ejector spring
21 Pin 2.5x6

24 Bolt release Short
24 Bolt release Long
25 Pin for bolt release
26 Spring for bolt release

28 Magazine catch
29 Magazine catch spring
30 Pin 2x12

33 Recoil pad
34 Mounting screw 4.8x32 2 pcs
34 Mounting screw 4.8x38 2 pcs

37 Swivel screw 2 pcs
38 Swivel 2 pcs

TIKKA T3 RH SPARE PARTS

Spare- Key Description Art.no.
partset no.

no.

15 Rear sight S584T310

15 Battue rear sight S585T311

15 Battue blade S585T312

16 Front sight S584T320

16 Bead set S594T314

16 Battue front sight S585T321

16 Battue bead S585T315

17 Trigger guard fastening screws S596T265

20 Plug screws for receiver S574T210

20 Plug screws for barrel S584T211

39 Rear sight base
40 Mounting screw
41 Blade 9.5 mm
41 Blade 12 mm
42 Mounting washer for blade
43 Mounting screw for blade

44 Rear sight base
45 Rear mounting screw for base
46 Front mounting screw for base
47 Blade complete
48 Mounting screw for blade

47 Blade complete
48 Mounting screw for blade

49 Front sight base
50 Front mounting screw for base
51 Rear mounting screw for base
52 Bead 5.5 mm
52 Bead 6.5 mm
52 Bead 7.5 mm
52 Bead 8.5 mm
53 Front sight hood

52 Bead 5.5 mm
52 Bead 6.5 mm
52 Bead 7.5 mm
52 Bead 8.5 mm

49 Front sight base
50 Front mounting screw for base
51 Rear mounting screw for base
52 Fluorescent bead
53 Front sight hood with holes

52 Fluorescent bead

54 Front fastening screw
55 Rear fastening screw

56 Plug screw M3.5x3 4 pcs

57 Plug screw M4x2.5 4 pcs

41

PARTI DI RICAMBIO TIKKA T3 RH

Numero Numero Descrizione Codice

kit parte

1 Scatola di culatta T3 RH S3411206

1 Scatola di culatta T3 RH S/S S341R206

2 Canna cal. 222 Rem S3711122

2 Canna cal. 223 Rem S3711128

2 Canna cal. 22-250 Rem S3721140

2 Canna cal. 243 Win S3721143

2 Canna cal. 7mm-08 Rem S3721135

2 Canna cal. 308 Win S3721166

2 Canna cal. 25-06 Rem S3401153

2 Canna cal. 6.5x55 SE S3401156

2 Canna cal. 270 Win S3401159

2 Canna cal. 7x64 S3401162

2 Canna cal. 30-06 S3401170

2 Canna cal. 9.3x62 S3401193

2 Canna cal. 7 mm Rem Mag S3401164

2 Canna cal. 300 Win Mag S3401176

2 Canna cal. 338 Win Mag S3401180

2 Canna cal. 270 Win Short Mag S3401172

2 Canna cal. 300 Win Short Mag S3401174

2 Canna cal. 308 Win Battue S3728166

2 Canna cal. 7x64 Battue S3408162

2 Canna cal. 30-06 Battue S3408170

2 Canna cal. 9.3x62 Battue S3408193

2 Canna cal. 300 Win Mag Battue S3408176

2 Canna cal. 300 Win Short Mag Battue S3408174

2 Canna cal. 17 Rem Varmint S3717121

2 Canna cal. 222 Rem Varmint S3717122

2 Canna cal. 223 Rem Varmint S3717128

2 Canna cal. 22-250 Rem Varmint S3727140

2 Canna cal. 243 Win Varmint S3727143

2 Canna cal. 7mm-08 Rem Varmint S3727135

2 Canna cal. 308 Win Varmint S3727166

2 Canna cal. 25-06 Rem Varmint S3747153

2 Canna cal. 6.5x55 SE Varmint S3747156

2 Canna cal. 270 Win Varmint S3747159

2 Canna cal. 30-06 Varmint S3747170

2 Canna cal. 9.3x62 Varmint S3747193

2 Canna cal. 7 mm Rem Mag Varmint S3757164

2 Canna cal. 300 Win Mag Varmint S3757176

2 Canna cal. 338 Win Mag Varmint S3757180

2 Canna cal. 270 Win Short Mag Varmint S3407172

2 Canna cal. 300 Win Short Mag Varmint S3407174

2 Canna S/S cal. 222 Rem S3712122

2 Canna S/S cal. 223 Rem S3712128

2 Canna S/S cal. 22-250 Rem S3722140

2 Canna S/S cal. 243 Win S3722143

2 Canna S/S cal. 7mm-08 Rem S3722135

2 Canna S/S cal. 308 Win S3722166

PARTI DI RICAMBIO TIKKA T3 RH

Numero Numero Descrizione Codice

kit parte

1 Meccanismo di scatto T3 completo S585T110

1 Mecc. di scatto T3 set trigger compl. S585T113

2 Canna S/S cal. 25-06 Rem S3402153
2 Canna S/S cal. 6.5x55 SE S3402156
2 Canna S/S cal. 270 Win S3402159
2 Canna S/S cal. 30-06 S3402170
2 Canna S/S cal. 9.3x62 S3402193
2 Canna S/S cal. 7 mm Rem Mag S3402164
2 Canna S/S cal. 300 Win Mag S3402176
2 Canna S/S cal. 338 Win Mag S3402180
2 Canna S/S cal. 270 Win Short Mag S3402172
2 Canna S/S cal. 300 Win Short Mag S3402174
2 Canna S/S cal. 17 Rem Varmint S3716121
2 Canna S/S cal. 222 Rem Varmint S3716122
2 Canna S/S cal. 223 Rem Varmint S3716128
2 Canna S/S cal. 22-250 Rem Varmint S3726140
2 Canna S/S cal. 243 Win Varmint S3726143
2 Canna S/S cal. 7mm-08 Rem Varmint S3726135
2 Canna S/S cal. 308 Win Varmint S3726166
2 Canna S/S cal. 25-06 Rem Varmint S3746153
2 Canna S/S cal. 6.5x55 SE Varmint S3746156
2 Canna S/S cal. 270 Win Varmint S3746159
2 Canna S/S cal. 30-06 Varmint S3746170
2 Canna S/S cal. 9.3x62 Varmint S3746193
2 Canna S/S cal. 7 mm Rem Mag Varmint S3756164
2 Canna S/S cal. 300 Win Mag Varmint S3756176
2 Canna S/S cal. 338 Win Mag Varmint S3756180
2 Canna S/S cal. 270 Win Short Mag Varmint S3406172
2 Canna S/S cal. 300 Win Short Mag Varmint S3406174
3 Corpo otturatore T3 RH d 9.6 S3411306
3 Corpo otturatore T3 RH d 12 S3411307
3 Corpo otturatore T3 RH Mag S3411308
4 Calcio completo T3 RH Hunter/Battue o S2413600
4 Calcio completo T3 RH Hunter/Battue v/o S2412600
4 Calcio completo T3 RH Dlx o S2413601
4 Calcio completo T3 RH Dlx v/o S2412601
4 Calcio completo T3 RH Dlx v/l S2411601
4 Calcio completo T3 RH Varmint S2410602
4 Calcio completo T3 RH Laminated v/o S241G611
4 Calcio completo T3 RH Lite S2410699

5 Meccanismo di scatto
6 Vite di fissaggio M6x20

5 Meccanismo di scatto set trigger
6 Vite di fissaggio M6x20

42

PARTI DI RICAMBIO TIKKA T3 RH

Numero Numero Descrizione Codice

kit parte

2 Parti di ric. per meccan. di sc. T3/M90 S584T210

2 Parti di ric. per mecc. di sc. set trigger S584T220

3 15 Percussore completo T3 S5850155
4 Parti di ricambio dell’otturatore T3 S5850240

6 22 Manicotto otturatore S5850243
7 23 Manubrio ergonomico S5850245
8 Ritegno otturatore completo S5850255

9 27 Assieme guardamano T3 S5850175

10 Parti di ricambio del guardamano S5850260

11 31 Caricatore per 3 cartucce T3 Short S5850370
11 31 Caricatore per 3 cart. T3 Short Mag S5850371
11 31 Caricatore per 3 cartucce T3 Medium S5850372
11 31 Caricatore per 3 cartucce T3 Long S5850373
11 31 Caricatore per 6 cartucce T3 Short S5850376
11 31 Caricatore per 5 cartucce T3 Medium S5850374
11 31 Caricatore per 5 cartucce T3 Long S5850375
12 32 Blocco di rinculo S585T299
13 Calciolo Hunter completo S585T296

13 35 Piastrina calciolo diritta S585T420
13 36 Calotta impugnatura calcio S5850292
14 Magliette S594T297

7 Molla grilletto

8 Vite molla grilletto M5x10

9 Molla grilletto

10 Molla regolazione leva scatto
11 Silenziatore sicura
12 Espulsore caricatore

13 Molla meccanismo di scatto
14 Vite regolazione mecc. di scatto M3x6 2 pezzi

16 Estrattore
17 Piolo estrattore
18 Molla estrattore
19 Espulsore
20 Molla espulsore
21 Spina 2.5x6

24 Ritegno otturatore Short
24 Ritegno otturatore Long
25 Perno ritegno otturatore
26 Molla ritegno otturatore

28 Ritegno caricatore
29 Molla ritegno caricatore
30 Spina 2x12

33 Calciolo
34 Vite di fissaggio 4.8x32 2 pezzi
34 Vite di fissaggio 4.8x38 2 pezzi

37 Vite maglietta 2 pezzi
38 Maglietta 2 pezzi

PARTI DI RICAMBIO TIKKA T3 RH

Numero Numero Descrizione Codice

kit parte

15 Mira posteriore S584T310

15 Mira posteriore “battuta” S585T311

15 Foglietta “battuta” S585T312

16 Mirino S584T320

16 Set mirini S594T314

16 Mirino “battuta” S585T321

16 Mirino luminoso S585T315

17 Viti fissaggio guardamano S596T265

20 Viti tappo scatola di culatta S574T210

20 Viti tappo della canna S584T211

39 Base tacca di mira
40 Vite di fissaggio
41 Foglietta 9.5 mm
41 Foglietta 12 mm
42 Rondella fissaggio foglietta
43 Vite fissaggio foglietta

44 Base tacca di mira
45 Vite posteriore di fissaggio
46 Vite anteriore di fissaggio
47 Foglietta complete
48 Vite fissaggio foglietta

47 Foglietta completo
48 Vite fissaggio foglietta

49 Base mirino
50 Vite anteriore fissaggio base mirino
51 Vite posteriore fissaggio base mirino
52 Mirino 5.5 mm
52 Mirino 6.5 mm
52 Mirino 7.5 mm
52 Mirino 8.5 mm
53 Tunnel mirino

52 Mirino 5.5 mm
52 Mirino 6.5 mm
52 Mirino 7.5 mm
52 Mirino 8.5 mm

49 Base mirino
50 Vite anteriore fissaggio base mirino
51 Vite posteriore fissaggio base mirino
52 Mirino luminoso
53 Tunnel mirino con fori

52 Mirino luminoso

54 Vite fissaggio anteriore
55 Vite fissaggio posteriore

56 Vite tappo M3.5x3 4 pezzi

57 Vite tappo M4x2.5 4 pezzi

43

TIKKA T3 RH ERSATZTEILLISTE

Ersatzteil- Kenn- Artikelbezeichnung Artikel-Nr.
gruppen- ziffer

Nr.

1 Schloßhülse T3 RH S3411206
1 Schloßhülse T3 RH S/S S341R206
2 Lauf Kal. 222 Rem S3711122
2 Lauf Kal. 223 Rem S3711128
2 Lauf Kal. 22-250 Rem S3721140
2 Lauf Kal. 243 Win S3721143
2 Lauf Kal. 7mm-08 Rem S3721135
2 Lauf Kal. 308 Win S3721166
2 Lauf Kal. 25-06 Rem S3401153
2 Lauf Kal. 6.5x55 SE S3401156
2 Lauf Kal. 270 Win S3401159
2 Lauf Kal. 7x64 S3401162
2 Lauf Kal. 30-06 S3401170
2 Lauf Kal. 9.3x62 S3401193
2 Lauf Kal. 7 mm Rem Mag S3401164
2 Lauf Kal. 300 Win Mag S3401176
2 Lauf Kal. 338 Win Mag S3401180
2 Lauf Kal. 270 Win Short Mag S3401172
2 Lauf Kal. 300 Win Short Mag S3401174
2 Lauf Kal. 308 Win Battue S3728166
2 Lauf Kal. 7x64 Battue S3408162
2 Lauf Kal. 30-06 Battue S3408170
2 Lauf Kal. 9.3x62 Battue S3408193
2 Lauf Kal. 300 Win Mag Battue S3408176
2 Lauf Kal. 300 Win Short Mag Battue S3408174
2 Lauf Kal. 17 Rem Varmint S3717121
2 Lauf Kal. 222 Rem Varmint S3717122
2 Lauf Kal. 223 Rem Varmint S3717128
2 Lauf Kal. 22-250 Rem Varmint S3727140
2 Lauf Kal. 243 Win Varmint S3727143
2 Lauf Kal. 7mm-08 Rem Varmint S3727135
2 Lauf Kal. 308 Win Varmint S3727166
2 Lauf Kal. 25-06 Rem Varmint S3747153
2 Lauf Kal. 6.5x55 SE Varmint S3747156
2 Lauf Kal. 270 Win Varmint S3747159
2 Lauf Kal. 30-06 Varmint S3747170
2 Lauf Kal. 9.3x62 Varmint S3747193
2 Lauf Kal. 7 mm Rem Mag Varmint S3757164
2 Lauf Kal. 300 Win Mag Varmint S3757176
2 Lauf Kal. 338 Win Mag Varmint S3757180
2 Lauf Kal. 270 Win Short Mag Varmint S3407172
2 Lauf Kal. 300 Win Short Mag Varmint S3407174
2 Lauf S/S Kal. 222 Rem S3712122
2 Lauf S/S Kal. 223 Rem S3712128
2 Lauf S/S Kal. 22-250 Rem S3722140
2 Lauf S/S Kal. 243 Win S3722143
2 Lauf S/S Kal. 7mm-08 Rem S3722135

TIKKA T3 RH ERSATZTEILLISTE

Ersatzteil- Kenn- Artikelbezeichnung Artikel-Nr.
gruppen- ziffer

Nr.

1 Abzugsgruppe T3 komplett S585T110

1 Abzugsgruppe T3 Rückstecher kompl. S585T113

2 Lauf S/S Kal. 308 Win S3722166
2 Lauf S/S Kal. 25-06 Rem S3402153
2 Lauf S/S Kal. 6.5x55 SE S3402156
2 Lauf S/S Kal. 270 Win S3402159
2 Lauf S/S Kal. 30-06 S3402170
2 Lauf S/S Kal. 9.3x62 S3402193
2 Lauf S/S Kal. 7 mm Rem Mag S3402164
2 Lauf S/S Kal. 300 Win Mag S3402176
2 Lauf S/S Kal. 338 Win Mag S3402180
2 Lauf S/S Kal. 270 Win Short Mag S3402172
2 Lauf S/S Kal. 300 Win Short Mag S3402174
2 Lauf S/S Kal. 17 Rem Varmint S3716121
2 Lauf S/S Kal. 222 Rem Varmint S3716122
2 Lauf S/S Kal. 223 Rem Varmint S3716128
2 Lauf S/S Kal. 22-250 Rem Varmint S3726140
2 Lauf S/S Kal. 243 Win Varmint S3726143
2 Lauf S/S Kal. 7mm-08 Rem Varmint S3726135
2 Lauf S/S Kal. 308 Win Varmint S3726166
2 Lauf S/S Kal. 25-06 Rem Varmint S3746153
2 Lauf S/S Kal. 6.5x55 SE Varmint S3746156
2 Lauf S/S Kal. 270 Win Varmint S3746159
2 Lauf S/S Kal. 30-06 Varmint S3746170
2 Lauf S/S Kal. 9.3x62 Varmint S3746193
2 Lauf S/S Kal. 7 mm Rem Mag Varmint S3756164
2 Lauf S/S Kal. 300 Win Mag Varmint S3756176
2 Lauf S/S Kal. 338 Win Mag Varmint S3756180
2 Lauf S/S Kal. 270 Win Short Mag Varmint S3406172
2 Lauf S/S Kal. 300 Win Short Mag Varmint S3406174
3 Kammer T3 RH d 9,6 S3411306
3 Kammer T3 RH d 12 S3411307
3 Kammer T3 RH Mag S3411308
4 Schaft kompl. T3 RH Hunter/Battue ö S2413600
4 Schaft kompl. T3 RH Hunter/Battue ml S2412600
4 Schaft kompl. T3 RH Dlx ö S2413601
4 Schaft kompl. T3 RH Dlx ml S2412601
4 Schaft kompl. T3 RH Dlx l S2411601
4 Schaft kompl. T3 RH Varmint S2410602
4 Schaft kompl. T3 RH Laminated ml S241G611
4 Schaft kompl. T3 RH Lite S2410699

5 Abzugsgruppe
6 Halteschraube M6x20

5 Abzugsgruppe Rückstecher
6 Halteschraube M6x20

44

TIKKA T3 RH ERSATZTEILLISTE

Ersatzteil- Kenn- Artikelbezeichnung Artikel-Nr.
gruppen- ziffer

Nr.

2 Ersatzteilsatz für Abzug T3/M90 S584T210

2 Ersatzteilsatz für Rückstecher S584T220

3 15 Schlagbolzengruppe T3 S5850155
4 Ersatzteile für Verschluß T3 S5850240

6 22 Schlößchen S5850243
7 23 Kammerstengel S5850245
8 Verschlußlöseknopf kompl. S5850255

9 27 Abzugbügel kompl. T3 S5850175

10 Ersatzteilsatz für Abzugbügel S5850260

11 31 4-Schuß-Magazin T3 Short S5850370
11 31 3-Schuß-Magazin T3 Short Mag S5850371
11 31 3-Schuß-Magazin T3 Medium S5850372
11 31 3-Schuß-Magazin T3 Long S5850373
11 31 6-Schuß-Magazin T3 Short S5850376
11 31 5-Schuß-Magazin T3 Medium S5850374
11 31 5-Schuß-Magazin T3 Long S5850375
12 32 Rückstoßplatte S585T299
13 Schaftkappe kompl. für Mod. Hunter S585T296

13 35 Zwischenpl. f. geraden Schaftabschluß S585T420
13 36 Pistolengriffkäppchen S5850292
14 Riemenbügel S594T297

7 Abzugfeder
8 Einstellschraube für Abzugfeder M5x10

9 Abzugstollenfeder
10 Feder für Schiebesicherung
11 Geräuschdämpfer für Sicherung
12 Magazinlöser

13 Rückstecherfeder
14 Einstellschrauben M3x6 2 Stück

16 Auszieher
17 Auszieherdruckstift
18 Auszieherfeder
19 Auswerfer
20 Auswerferfeder
21 Stift 2.5x6

24 Verschlußlöseknopf Short
24 Verschlußlöseknopf Long
25 Haltestift für Löseknopf
26 Feder für Löseknopf

28 Magazinhalter
29 Magazinhalterfeder
30 Stift 2x12

33 Gummikappe
34 Halteschrauben 4.8x32 2 Stück
34 Halteschrauben 4.8x38 2 Stück

37 Riemenbügelschrauben 2 Stück
38 Riemenbügel 2 Stück

TIKKA T3 RH ERSATZTEILLISTE

Ersatzteil- Kenn- Artikelbezeichnung Artikel-Nr.
gruppen- ziffer

Nr.

15 Visier S584T310

15 Battue-Visier S585T311

15 Battue-Kimmenblatt S585T312

16 Korn S584T320

16 Satz Korne S594T314

16 Korn für Battue-Visierung S585T321

16 Leuchtkorn für Battue-Visierung S585T315

17 Halteschrauben für Abzugbügel S596T265

20 Verschlußschrauben für Schloßhülse S574T210

20 Verschlußschrauben für Lauf S584T211

39 Visiersockel
40 Halteschraube für Visiersockel
41 Kimmenblatt 9.5 mm
41 Kimmenblatt 12 mm
42 Unterlegscheibe für Kimmenblatt
43 Halteschraube für Kimmenblatt

44 Visiersockel
45 Hintere Halteschraube für Visiersockel
46 Vordere Halteschraube für Visiersockel
47 Kimmenblatt komplett
48 Halteschraube für Kimmenblatt

47 Kimmenblatt komplett
48 Halteschraube für Kimmenblatt

49 Kornsattel
50 Vordere Halteschraube für Kornsattel
51 Hintere Halteschraube für Kornsattel
52 Korn 5.5 mm
52 Korn 6.5 mm
52 Korn 7.5 mm
52 Korn 8.5 mm
53 Kornschutz

52 Korn 5.5 mm
52 Korn 6.5 mm
52 Korn 7.5 mm
52 Korn 8.5 mm

49 Kornsattel
50 Vordere Halteschraube für Kornsattel
51 Hintere Halteschraube für Kornsattel
52 Leuchtkorn
53 Kornschutz mit Durchbrüchen

52 Leuchtkorn

54 Vordere Halteschraube
55 Hintere Halteschraube

56 Verschlußschraube M3.5x3 4 Stück

57 Verschlußschraube M4x2.5 4 Stück

45

TIKKA T3 RH PIÉCES DE RECHANGE

Nº de Re- Description Référence
jeu de père
pièces

1 Boîtier de culasse T3 RH S3411206

1 Boîtier de culasse T3 RH S/S S341R206

2 Canon cal. 222 Rem S3711122

2 Canon cal. 223 Rem S3711128

2 Canon cal. 22-250 Rem S3721140

2 Canon cal. 243 Win S3721143

2 Canon cal. 7mm-08 Rem S3721135

2 Canon cal. 308 Win S3721166

2 Canon cal. 25-06 Rem S3401153

2 Canon cal. 6.5x55 SE S3401156

2 Canon cal. 270 Win S3401159

2 Canon cal. 7x64 S3401162

2 Canon cal. 30-06 S3401170

2 Canon cal. 9.3x62 S3401193

2 Canon cal. 7 mm Rem Mag S3401164

2 Canon cal. 300 Win Mag S3401176

2 Canon cal. 338 Win Mag S3401180

2 Canon cal. 270 Win Short Mag S3401172

2 Canon cal. 300 Win Short Mag S3401174

2 Canon cal. 308 Win Battue S3728166

2 Canon cal. 7x64 Battue S3408162

2 Canon cal. 30-06 Battue S3408170

2 Canon cal. 9.3x62 Battue S3408193

2 Canon cal. 300 Win Mag Battue S3408176

2 Canon cal. 300 Win Short Mag Battue S3408174

2 Canon cal. 17 Rem Varmint S3717121

2 Canon cal. 222 Rem Varmint S3717122

2 Canon cal. 223 Rem Varmint S3717128

2 Canon cal. 22-250 Rem Varmint S3727140

2 Canon cal. 243 Win Varmint S3727143

2 Canon cal. 7mm-08 Rem Varmint S3727135

2 Canon cal. 308 Win Varmint S3727166

2 Canon cal. 25-06 Rem Varmint S3747153

2 Canon cal. 6.5x55 SE Varmint S3747156

2 Canon cal. 270 Win Varmint S3747159

2 Canon cal. 30-06 Varmint S3747170

2 Canon cal. 9.3x62 Varmint S3747193

2 Canon cal. 7 mm Rem Mag Varmint S3757164

2 Canon cal. 300 Win Mag Varmint S3757176

2 Canon cal. 338 Win Mag Varmint S3757180

2 Canon cal. 270 Win Short Mag Varmint S3407172

2 Canon cal. 300 Win Short Mag Varmint S3407174

2 Canon S/S cal. 222 Rem S3712122

2 Canon S/S cal. 223 Rem S3712128

2 Canon S/S cal. 22-250 Rem S3722140

2 Canon S/S cal. 243 Win S3722143

2 Canon S/S cal. 7mm-08 Rem S3722135

TIKKA T3 RH PIÉCES DE RECHANGE

Nº de Re- Description Référence
jeu de père
pièces

1 Mécanisme de détente T3 complet S585T110

1 Mécanisme de dét. combinée T3 compl. S585T113

2 Canon S/S cal. 308 Win S3722166
2 Canon S/S cal. 25-06 Rem S3402153
2 Canon S/S cal. 6.5x55 SE S3402156
2 Canon S/S cal. 270 Win S3402159
2 Canon S/S cal. 30-06 S3402170
2 Canon S/S cal. 9.3x62 S3402193
2 Canon S/S cal. 7 mm Rem Mag S3402164
2 Canon S/S cal. 300 Win Mag S3402176
2 Canon S/S cal. 338 Win Mag S3402180
2 Canon S/S cal. 270 Win Short Mag S3402172
2 Canon S/S cal. 300 Win Short Mag S3402174
2 Canon S/S cal. 17 Rem Varmint S3716121
2 Canon S/S cal. 222 Rem Varmint S3716122
2 Canon S/S cal. 223 Rem Varmint S3716128
2 Canon S/S cal. 22-250 Rem Varmint S3726140
2 Canon S/S cal. 243 Win Varmint S3726143
2 Canon S/S cal. 7mm-08 Rem Varmint S3726135
2 Canon S/S cal. 308 Win Varmint S3726166
2 Canon S/S cal. 25-06 Rem Varmint S3746153
2 Canon S/S cal. 6.5x55 SE Varmint S3746156
2 Canon S/S cal. 270 Win Varmint S3746159
2 Canon S/S cal. 30-06 Varmint S3746170
2 Canon S/S cal. 9.3x62 Varmint S3746193
2 Canon S/S cal. 7 mm Rem Mag Varmint S3756164
2 Canon S/S cal. 300 Win Mag Varmint S3756176
2 Canon S/S cal. 338 Win Mag Varmint S3756180
2 Canon S/S cal. 270 Win Short Mag Varmint S3406172
2 Canon S/S cal. 300 Win Short Mag Varmint S3406174
3 Corps de culasse T3 RH d 9.6 S3411306
3 Corps de culasse T3 RH d 12 S3411307
3 Corps de culasse T3 RH Mag S3411308
4 Crosse complet T3 RH Hunter/Battue g S2413600
4 Crosse complet T3 RH Hunter/Battue ml S2412600
4 Crosse complet T3 RH Dlx g S2413601
4 Crosse complet T3 RH Dlx ml S2412601
4 Crosse complet T3 RH Dlx l S2411601
4 Crosse complet T3 RH Varmint S2410602
4 Crosse complet T3 RH Laminated ml S241G611
4 Crosse complet T3 RH Lite S2410699

5 Mécanisme de détente
6 Vis de serrage M6x20

5 Mécanisme de détente combinée
6 Vis de serrage M6x20

46

TIKKA T3 RH PIÉCES DE RECHANGE

Nº de Re- Description Référence
jeu de père
pièces

2 Pièces de rech. pour méc. de dét. T3/M90 S584T210

2 Pcs de rech. pour méc. de dét. combinée S584T220

3 15 Ensemble percuteur T3 S5850155
4 Pièces de rechange pour culasse T3 S5850240

6 22 Enveloppe de culasse S5850243
7 23 Levier de culasse S5850245
8 Déclencheur de culasse complet S5850255

9 27 Ensemble pontet T3 S5850175
10 Pièces de rechange pour pontet S5850260

11 31 Chargeur 4 coups T3 Short S5850370
11 31 Chargeur 3 coups T3 Short Mag S5850371
11 31 Chargeur 3 coups T3 Medium S5850372
11 31 Chargeur 3 coups T3 Long S5850373
11 31 Chargeur 6 coups T3 Short S5850376
11 31 Chargeur 5 coups T3 Medium S5850374
11 31 Chargeur 5 coups T3 Long S5850375
12 32 Bloc recul S585T299
13 Plaque de crosse Hunter complète S585T296

13 35 Intercalaire, droit S585T420
13 36 Calotte de poignée-pistolet S5850292
14 Pivots S594T297

7 Ressort de détente

8 Vis sans tête de ressort de détente M5x10

9 Ressort de détente
10 Ressort de levier de sécurité
11 Silencieux de sécurité
12 Éjecteur de chargeur

13 Ressort de tendeur
14 Vis pour tendeur M3x6 2 pièces

16 Extracteur
17 Poussoir de l'extracteur
18 Ressort de l' extracteur
19 Éjecteur
20 Ressort d'éjecteur
21 Goupille 2.5x6

24 Déclencheur de culasse Short
25 Déclencheur de culasse Long
25 Axe de déclencheur de culasse
26 Ressort de déclencheur de culasse

28 Loquet de chargeur
29 Ressort de loquet
30 Axe 2x12

33 Plaque de crosse
34 Vis de montage 4.8x32 2 pièces
34 Vis de montage 4.8x38 2 pièces

37 Vis de pivot 2 pièces
38 Pivot 2 pièces

TIKKA T3 RH PIÉCES DE RECHANGE

Nº de Re- Description Référence
jeu de père
pièces

15 Cran de mire complet S584T310

15 Cran de mire de battue complet S585T311

15 Feuillet de battue complet S585T312

16 Guidon complet S584T320

16 Jeu de guidon S594T314

16 Guidon de battue complet S585T321

16 Guidon fluorescente de battue S585T315

17 Vis de serrage de pontet S596T265

20 Vis de bouche pour boîtier de culasse S574T210

20 Vis de bouche pour canon S584T211

39 Base de cran de mire
40 Vis de montage
41 Feuillet 9.5 mm
41 Feuillet 12 mm
42 Rondelle de montage pour feuillet
43 Vis de montage pour feuillet

44 Base rail de cran de mire
45 Vis de montage arrière pour base rail
46 Vis de montage avant pour base rail
47 Feuillet complet
48 Vis de montage pour feuillet

47 Feuillet complet
48 Vis de montage pour feuillet

49 Base de guidon
50 Vis de montage avant pour base
51 Vis de montage arrière pour base
52 Guidon 5.5 mm
52 Guidon 6.5 mm
52 Guidon 7.5 mm
52 Guidon 8.5 mm
53 Protège de guidon

52 Guidon 5.5 mm
52 Guidon 6.5 mm
52 Guidon 7.5 mm
52 Guidon 8.5 mm

49 Base de guidon
50 Vis de montage avant pour base
51 Vis de montage arrière pour base
52 Guidon fluorescente
53 Protège de guidon avec trous

52 Guidon fluorescente

54 Vis de serrage avant
55 Vis de serrage arrière

56 Vis de bouche M3.5x3 4 pièces

57 Vis de bouche M4x2.5 4 pièces

47

REPUESTOS TIKKA T3 RH

Conjunto Pieza Descripción Art.Nºn

nº nº

1 Caja T3 RH S3411206
1 Caja T3 RH S/S S341R206
2 Cañón cal 222 Rem S3711122
2 Cañón cal 223 Rem S3711128
2 Cañón cal 22-250 Rem S3721140
2 Cañón cal 243 Win S3721143
2 Cañón cal 7mm-08 Rem S3721135
2 Cañón cal 308 Win S3721166
2 Cañón cal 25-06 Rem S3401153
2 Cañón cal 6.5x55 SE S3401156
2 Cañón cal 270 Win S3401159
2 Cañón cal 7x64 S3401162
2 Cañón cal 30-06 S3401170
2 Cañón cal 9.3x62 S3401193
2 Cañón cal 7 mm Rem Mag S3401164
2 Cañón cal 300 Win Mag S3401176
2 Cañón cal 338 Win Mag S3401180
2 Cañón cal. 270 Win Short Mag S3401172
2 Cañón cal. 300 Win Short Mag S3401174
2 Cañón cal 308 Win Battue S3728166
2 Cañón cal 7x64 Battue S3408162
2 Cañón cal 30-06 Battue S3408170
2 Cañón cal 9.3x62 Battue S3408193
2 Cañón cal 300 Win Mag Battue S3408176
2 Cañón cal 300 Win Short Mag Battue S3408174
2 Cañón cal. 17 Rem Varmint S3717121
2 Cañón cal. 222 Rem Varmint S3717122
2 Cañón cal. 223 Rem Varmint S3717128
2 Cañón cal. 22-250 Rem Varmint S3727140
2 Cañón cal. 243 Win Varmint S3727143
2 Cañón cal. 7mm-08 Rem Varmint S3727135
2 Cañón cal. 308 Win Varmint S3727166
2 Cañón cal. 25-06 Rem Varmint S3747153
2 Cañón cal. 6.5x55 SE Varmint S3747156
2 Cañón cal. 270 Win Varmint S3747159
2 Cañón cal. 30-06 Varmint S3747170
2 Cañón cal. 9.3x62 Varmint S3747193
2 Cañón cal. 7 mm Rem Mag Varmint S3757164
2 Cañón cal. 300 Win Mag Varmint S3757176
2 Cañón cal. 338 Win Mag Varmint S3757180
2 Cañón cal. 270 Win Short Mag Varmint S3407172
2 Cañón cal. 300 Win Short Mag Varmint S3407174
2 Cañón S/S cal 222 Rem S3712122
2 Cañón S/S cal 223 Rem S3712128
2 Cañón S/S cal 22-250 Rem S3722140
2 Cañón S/S cal 243 Win S3722143
2 Cañón S/S cal 7mm-08 Rem S3722135

REPUESTOS TIKKA T3 RH

Conjunto Pieza Descripción Art.Nºn

nº nº

2 Cañón S/S cal 308 Win S3722166
2 Cañón S/S cal 25-06 Rem S3402153
2 Cañón S/S cal 6.5x55 SE S3402156
2 Cañón S/S cal 270 Win S3402159
2 Cañón S/S cal 30-06 S3402170
2 Cañón S/S cal 9.3x62 S3402193
2 Cañón S/S cal 7 mm Rem Mag S3402164
2 Cañón S/S cal 300 Win Mag S3402176
2 Cañón S/S cal 338 Win Mag S3402180
2 Cañón S/S cal. 270 Win Short Mag S3402172
2 Cañón S/S cal. 300 Win Short Mag S3402174
2 Cañón S/S cal. 17 Rem Varmint S3716121
2 Cañón S/S cal. 222 Rem Varmint S3716122
2 Cañón S/S cal. 223 Rem Varmint S3716128
2 Cañón S/S cal. 22-250 Rem Varmint S3726140
2 Cañón S/S cal. 243 Win Varmint S3726143
2 Cañón S/S cal. 7mm-08 Rem Varmint S3726135
2 Cañón S/S cal. 308 Win Varmint S3726166
2 Cañón S/S cal. 25-06 Rem Varmint S3746153
2 Cañón S/S cal. 6.5x55 SE Varmint S3746156
2 Cañón S/S cal. 270 Win Varmint S3746159
2 Cañón S/S cal. 30-06 Varmint S3746170
2 Cañón S/S cal. 9.3x62 Varmint S3746193
2 Cañón S/S cal. 7 mm Rem Mag Varmint S3756164
2 Cañón S/S cal. 300 Win Mag Varmint S3756176
2 Cañón S/S cal. 338 Win Mag Varmint S3756180
2 Cañón S/S cal. 270 Win Short Mag Varmint S3406172
2 Cañón S/S cal. 300 Win Short Mag Varmint S3406174
3 Cuerpo del cerrojo T3 RH d 9.6 S3411306
3 Cuerpo del cerrojo T3 RH d 12 S3411307
3 Cuerpo del cerrojo T3 RH Mag S3411308
4 Culata T3 RH Hunter/Battue al aceite S2413600
4 Culata T3 RH Hunter/Battue mate S2412600
4 Culata T3 RH Deluxe al aceite S2413601
4 Culata T3 RH Deluxe mate S2412601
4 Culata T3 RH Deluxe lacada S2411601
4 Culata T3 RH Varmint S2410602
4 Culata T3 RH Laminated mate S241G611
4 Culata T3 RH Lite S2410699

1 Mecanismo compl. de disparador T3 S585T110

5 Mecanismo de disparador
6 Tornillo de amarre M6x20

1 Mecan. compl. de grupo disparador T3 S585T113

5 Mecanismo de grupo disparador
6 Tornillo de amarre M6x20

48

REPUESTOS TIKKA T3 RH

Conjunto Pieza Descripción Art.Nºn

nº nº

2 Repuestos mecan. de dispar. T3/M90 S584T210

7 Muelle de disparador
8 Tornillo de muelle de disparador M5x10

9 Muelle de presión de disparador
10 Muelle de leva de seguro
11 Silenciador de seguro
12 Expulsor del cargador

2 Repuestos mecan. grupo disparador S584T220

13 Muelle de grupo disparador
14 Tornillo de grupo de disparador M3x6 (2)

3 15 Conjunto de percutor T3 S5850155
4 Repuestos del cerrojo T3 S5850240

16 Extractor
17 Botón de extractor
18 Muelle de extractor
19 Expulsor
20 Muelle de expulsor
21 Pasador 2.5x6

6 22 Cubierta de cerrojo S5850243
7 23 Palanca de cerrojo S5850245
8 Desenganche completo del cerrojo S5850255

24 Desenganche del cerrojo Short
25 Desenganche del cerrojo Long
25 Pasador desenganche cerrojo
26 Muelle desenganche cerrojo

9 27 Conjunto de guardamonte T3 S5850175

10 Repuestos para guardamonte S5850260

11 31 Cargador 4 t. T3 Short S5850370
11 31 Cargador 3 t. T3 Short Mag S5850371
11 31 Cargador 3 t. T3 Medium S5850372
11 31 Cargador 3 t. T3 Long S5850373
11 31 Cargador 6 t. T3 Short S5850376
11 31 Cargador 5 t. T3 Medium S5850374
11 31 Cargador 5 t. T3 Long S5850375
12 32 Bloque del retroceso S585T299
13 Cantonera completa Hunter S585T296

13 35 Espaciador recto de cantonera S585T420
13 36 Gorra de mango pistola S5850292
14 Anillas S594T297

28 Prisionero del cargador
29 Muelle del prisionero del cargador
30 Pasador 2x12

33 Cantonera
34 Tornillo de montaje 4.8x32 (2)
34 Tornillo de montaje 4.8x38 (2)

37 Tornillo de anilla (2)
38 Anilla (2)

REPUESTOS TIKKA T3 RH

Conjunto Pieza Descripción Art.Nºn

nº nº

15 Mira trasera S584T310

15 Mira trasera Battue S585T311

15 Cuña completa Battue S585T312

16 Mira frontal S584T320

16 Surtido de punto de miras S594T314

16 Mira frontal Battue S585T321

16 Mira fluorescente Battue S585T315

17 Tornillos sujeción guardamonte S596T265

20 Tornillos tapón para caja S574T210

20 Tornillos tapón para cañón S584T211

39 Base de mira trasera
40 Tornillo de montaje
41 Cuña 9.5 mm
41 Cuña 12 mm
42 Arandela de montaje para cuña
43 Tornillo de montaje para cuña

44 Base de mira trasera
45 Tornillo de montaje trasero para base
46 Tornillo de montaje frontal para base
47 Cuña completa
48 Tornillo de montaje para cuña

47 Cuña completa
48 Tornillo de montaje para cuña

49 Base de mira frontal
50 Tornillo de montaje frontal para base
51 Tornillo de montaje trasero para base
52 Punto de mira 5.5
52 Punto de mira 6.5
52 Punto de mira 7.5
52 Punto de mira 8.5
53 Protector mira frontal

52 Punto de mira 5.5
52 Punto de mira 6.5
52 Punto de mira 7.5
52 Punto de mira 8.5

49 Base de mira frontal
50 Tornillo de montaje frontal para base
51 Tornillo de montaje trasero para base
52 Mira fluorescente
53 Protector mira frontal con agujeros

52 Mira fluorescente

54 Tornillo sujeción frontal
55 Tornillo sujeción trasero

56 Tornillo tapón M3.5x3 (4)

57 Tornillo tapón M4x2.5 (4)

49

TARKASTUS- JA TAKUUTODISTUS - INSPEKTIONS- OCH GARANTIBEVIS

INSPECTION CERTIFICATE - ENDABNAHMEZERTIFIKAT UND GARANTIESCHEIN

CERTIFICATO DI COLLAUDO - CERTIFICAT DE CONTRÔLE - CERTIFICADO DE CONTROL

2 VUODEN TAKUU

MOD. _________________

2 ÅRS GARANTI
2 YEARS GUARANTEE

CAL. _________________

S/N _________________

Key code _________________

Tarkastus - Inspektion - Inspection - Collaudo
Endkontrolle - Contrôle - Inspección

Tarkastettu kansainvälisen tarkastusjärjestön (C.I.P.) ohjeiden mu­kaisesti.

Inspekterad enligt reglerna av C.I.P.
Inspected according to the rules of international organization C.I.P.
Collaudo effettuato secondo le norme C.I.P.

Entsprechend den Vorschriften der internationalen Organisation
C.I.P. kontrolliert und endabgenommen.

Inspection correspondant aux normes C.I.P.
Inspección realizada según las normas de la Organización Interna-

cional C.I.P.

Ostaja, Köpare, Buyer, Acquirente Myyjä, Säljare, Seller, Venditore
Käufer, Acheteur, Comprador Verkäufer, Vendeur, Vendedor

Luovutuspäivä, Försäljningsdatum, Purchase date
Data di vendita, Kaufdatum, Date da la vente, Fecha de compra

Postiosoite: Sako Oy, PL 149, 11101 Riihimäki Address: Sako Ltd., P.O. Box 149, FIN-11101 Riihimäki, Finland

GARANZIA DI DUE ANNI
2 JAHRE GARANTIE
GARANTIE VALABLE DEUX AN
VALIDEZ GARANTIA DOS AÑOS

Valmistaja antaa takuun mahdollisista raaka-aine- ja valmistusvirheistä. Virheen il­maantuessa pyydämme lähettämään aseen ja takuukortin myyjälle.

Tillverkaren ger garantin för material- och konstruktionsfel. Uppstår fel på vapnet
skall det sändas tillsammans med garantibeviset till säljaren.

The product is guaranteed against possible defects in material or workmanship. In
case of defect, please send the gun together with this guarantee card to the seller.

Il Fabbricante garantisce l’arma contro eventuali difetti di materiali e fabbricazione.
In caso di difetti l’arma dovrà essere fatta pervenire all’Armiere assieme alla pre­sente cartolina.

Der Hersteller übernimmt die Garantie für eventuelle Material- oder Herstellungs­fehler. Im Falle einer Reklamation senden Sie die Waffe zusammen mit dieser
Garantiekarte an den Verkäufer.

Le fabricant garantit l'acheteur contre les vices de fabrication et contre les cas de
non-conformité. Nous prions l'acheteur de renvoyer l’arme défectueuse accompa­gnée du bon de garantie à l'armurerie.

El producto está garantizado contra defectos posibles de material o de fabricación,
en cuyo caso les rogamos envíen el arma junto con esta tarjeta de garantía al
distribuidor.

SAKO LTD., P.O.BOX 149, 11101 RIIHIMÄKI, FINLAND, Telephone [phone], Telefax [phone], [email protected], www.tikka.fi
