ASEEN KÄSITTELY Tarttuessasi aseeseen varmistaudu, ettei se ole la-

dattu. Kaikkia aseita, myös lataamattomia, on käsiteltävä varovasti. Muista, että useimmat onnettomuudet ovat tapahtuneet “TYHJÄLLÄ” aseella.

ASEEN TUNNISTUS (Kuva 1) Jokainen Tikka-ase on tunnis tettavissa lu konke-

hyksen sivulla olevasta leimasta, josta ilmenee aseen tyyppi ja valmi stusnume ro. Aseen kaliiper i ilmenee piipun sivussa olevasta leimasta. HUOM! Aseessa saa käyttää vain kaliiperimerkinnän mukaisia patruunoita.

ASEEN SÄILYTYS Säilytä aseesi niitä varten va ratussa kuivas sa pai-

kassa, jossa ne eivät kolhiinnu eivätkä ole lasten ulottuvilla. Säilytä patruunat aseista erillään lukitussa paikassa.

MADE IN FINLAND

CAL. 30-06

HANDHAVANDE AV VAPNET Kontrollera alltid att vapnet är oladdat genom att

lyfta slutst yckshand taget och dr a sluts tycket ba kåt så att patronläget och magasinet kan inspekteras. Alla vapen, även oladdade, skall hanteras med varsamhet. De flesta olyckor händer med “OLADDADE” vapen.

TILLVERKNINGSNR/KALIBER (Bild 1) Tillverkningsnummret är instämplat på lådans

vänstra sida medan kalibern anges på pipans vänstra sida strax framför lådan. OBS! Kontrollera att ammunitionen är lämplig för pipans kaliber samt att patronläget och pipan är fria från fett, vatten, olja eller annat hinder/föremål.

FÖRVARING Förvara alltid vapnet på säker och torr plats, oåt-

komligt för barn och obehöriga. Förvara ammunitionen och vapnet åtskilda.

TIKKA M690 RH

123456

HANDLING THE RIFLE When holding the r ifle, ch eck that it is not l oaded

by opening and drawing back the bolt. All weapons, even unloaded ones, have to be handled carefully. Remember that most accidents happen with an “UNLOADED GUN”.

IDENTIFICATION (Fig. 1) You will find the mod e l an d serial number of the

rifle stamped on the side of the receiver, while the caliber is shown on the barrel. NOTE! Make sure you have ammunition of the correct caliber for your rifle, and that the chamber and bore are clean of any obstructio n including water or excessive oil.

STORAGE Always store your gun in a secure, dry place,

where it will not be damaged and where children and unauthorized person s cannot gain access to it. Keep cartridges separately in a secure place.

Kuva / Bild / Fig. 1

Page 5

GEBRAUCHSANWEISUNG

MANUEL D’UTILISATION

MANUAL DEL USUARIO

HANDHABUNG DER WAFFE Wenn Sie die Wa ffe in di e Hand nehm en, über-

prüfen Sie durch Öffnen und Schließen des Verschlusses, daß sie nicht geladen ist. Beim Umgang mit Waffen - auch mit ungeladenen - ist immer größte Vorsicht geboten. Denken Sie daran, daß die meisten Unfälle mit “ungeladenen” Waffen passiere n.

MODELLBESTIMMUNG (Abb. 1) Die Modellbezeichnung und die Seriennummer

der Waffe stehen seitlich auf der Verschlußhülse, die Kaliberangabe befi ndet sich auf dem Lauf. ACHTUNG! Achten Sie darauf, daß Sie die korrekte Munitionssorte im richtigen Kalibe r für Ihr Gewehr verwenden. Überprüfen Sie vor dem Schuß, ob Patronenlager und Laufinneres frei von Fremdkörpern oder Verschmutzung sind, dazu gehören auch Wassertropfen und Waffenöl.

AUFBEWAHRUNG Bewahren Sie das Gewehr b ei Nichtgebrauch an

einem sicheren und trockenen Ort auf, an dem es sicher ist vor Beschädigung un d zu dem Ki nder und unbefugte Personen keinen Zutritt haben. Bewahren Sie die Munition getrennt von der Waffe an einem sicheren Ort auf.

MANUEL D'UTILISATION En prenant possession de la carabine, vérifier

qu'elle ne soit pas chargée en ouvrant et en tirant en arrière la culasse. Toutes les armes, mêmes déchargées, doivent être manipulées avec prudence. Rappelez vous que la plupart des accidents arrivent avec une “ARME DÉCHAR- GÉE”.

IDENTIFICATION (Fig. 1) Vous trouverez le modèle et le nº de série de la

carabine gravés sur le côté du boîtier de culasse. Le calibre est quant à lui gravé sur le canon.

REMARQUE: Soyez sûr que vous avez des munitions du bon calibre pour votre carabine et que la chambre soit propre et non obstruée (y compris eau et huile excessive).

STOCKAGE Gardez toujours votre arme en sécurité, dans un

endroit sec ou elle ne pourra pas être endommagée et auquel les enfants ai nsi que le s person nes non autorisées ne peuvent avoir accès. Gardez les munitions en sécurité séparément.

MADE IN FINLAND

CAL. 30-06

TIKKA M690 RH

MANEJO DEL ARMA Al coger el rifle verifique que no está- cargado,

abriendo y tirando at rás el cerrojo. Todas las armas, aunque no estén cargadas, deben manejarse cuidadosamente. Recuerde que la mayoría de los accidentes ocurren con un arma “DESCAR- GADA”.

IDENTIFICACION (Fig. 1) Usted encontrará el modelo y número de serie del

rifle estampado en el lateral de la caja, m ientras el calibre se ve en el cañón. ¡NOTA! Asegúrese de que usted tiene la munición del calibre que corresponde a su rifle y que la recámara y ánima están limpios y libres de cualquier obstrucción, incluso agua y exceso de aceite.

ALMACENAJE Guarde siempre su arma en sitio seguro, seco,

donde no sufra daños y donde ni los niños ni personas no autorizadas puedan acceder a él. Guarde la munición a parte en lugar seguro.

123456

Abb. / Fig. / Fig. 1

Page 6

YLEISTÄ Tikka M590/690/59 5/69 5 luo dikon su unn ittelus-

sa on otettu huomioon nykyaikaiset valmistusmenetelmät ja -materiaalit. Kaikissa Tikka-luodikoissa on kolmen patruunan irtolipas, joten käytettävissä on neljän patruunan kapasiteetti (yksi piipussa ja kolme lippaassa). Lisävarustee- na on saatavissa viid en patruunan lipas. Piip pu on vapaasti värähtelevä. Kaikkia malleja on saatavana myös herkistimellä varustetulla laukaisukoneistolla.

ASEEN KÄYTTÖÖNOTTO Luodikko on tehtaalla suojattu aseöljyllä, joka

puhdistetaan pois ennen aseen käyttöönottoa.

- Lukko, lukonkehyksen sisäpuoli ja lipas puhdistetaan pyyhkimällä ne kankaalla tai puhdistustupolla liiasta öljystä. Tarkista hylsyn kannantilan ja sulkuolkien (A) puhtaus kuitenkin niin, että sulkuolat, viritysnousu (B) ja virityskappaleen nokka (C) ovat voideltuja.

- Puhdista piippu öljystä työntämällä kuiva puhdistustuppo PE RÄPÄÄSTÄ piipun läpi varmistaen, että myös patruunapesä on puhdas.

Kuva / Bild / Fig. 2

- Tarkista kiinnitysruuvien 1 ja 2 kireys.

- Tarkista aseen irtipedatun piipun ja tukin väli- nen sovite. Noin 0.5 m m:n pa p e ris uik a le en tulee liikkua vapaasti tukin ja piipun välissä koko piipun matkalla.

- Laita lukko ja lipas paikoilleen.

- Lukko voidaan irroittaa aseesta, kun lukkoa vedetään taaksepäin ja painetaan samalla lukonpidättäjää. Nyt aseesi on valmis henkilökohtaista kohdi stusammuntaa tai kiikaritähtäimen asennusta v ar ten.

ASEEN TOIMINTA

- Latausliike tehdään kuten normaalilla kampilukkoisella aseella. Lukko avataan nostamalla ensin lukon kammesta ylöspäin ja vetämällä sen jälkeen lukkoa taaksepäin. Työnnettäessä kammesta takaisin eteenpäin syöttää lukkorungon etupää patruunan patruunapesään ja kampea alas painettaessa lukko sulkeutuu ja ase virittyy.

- Varmistin on normaali kak sitoiminen, jok a varmistettuna lukitsee samalla kammen kiinniasentoon.

- Aseen varmistus ja vireess äolo on todettavissa punaisista merkkitäplistä kuvan 3 mukaisesti.

ALLMÄNT Din Tikka M590/690/595/695 har tillverkats en-

ligt allra senaste moderna produktionsmetoder och speciell omsorg har ägnats åt materialval och materialkvalitet. Alla M59 0/69 0/595 /6 95 h ar friliggande pipa och 4-skotts kapacitet (1 i loppet och 3 i löstagbart “clipmagasin”). 5-sk otts ma gasin finns som extra tillbehör. Alla modeller kan även levereras med snälltryck som extra tillbehör.

GÖR DETTA INNAN DU BÖRJAR ANVÄNDA VAPNET

- Torrdra loppet med en mjuk tyglapp. OBS! Börja vid pa tronläget, drag mot mynningen, i ett drag.

- Torka av överflödig olja på slutstyc ke, patro nläge och låda.

- Se till att stötbotten o ch låsklackarna (A) är rena och alla ytorna (A - C) (Bild 2) lätt inoljade med vapenolja.

- Kolla sikte och korn.

- Kontrollera att de två stockbultarna 1 och 2 (Bild 1) är ordentligt åtdragna. OBS! Detta göres inför varje säsong då stocken lätt torkar pga. låg luftfuktighet i uppvärmda rum under vinterh al våret. Viktigt för precisionen. Stocken spricker lätt pga. rekyle n om skruvarna ej är åtdragna!

- Kolla att pipan inte ligger an mot framstocken. Ett ca. 0.5 mm tjockt papper skall kunna föras mellan pipan o ch framstocken.

- Sätt slutstycket i lådan genom att se till att säk- ringsknappen är i osäkrat, främre läge (röd punkt syns). Tryck in slutstycksspärren på lådans vänstra bakre si da . För in slutstycket och fäll ner slutstyckshandta get, gör en repeteri ng och kontrollera att slutstycksspärren fungerar (Dvs. slutstycket stannar i sitt bakersta läge).

Page 7

- Vid montering av ev. kikarsikte an vänd originalfästen som passar direkt i de frästa sp åren i lådan. Detta under lättar monte ringen och elimi nerar skador på kikarsiktet pga. felaktiga fästen eller felaktig montering. OBS! Kikarsikte monterat med originalfästen kan tas av och sättas tillbaka utan att träffläget ändrar sig.

LADDNING AV VAPNET

- Lyft slutstyckshandtaget och drag slutstycket bakåt. För in en patron i patronläget. Stäng slutstycket och säkra vapnet. För in magasinet och se till att det snäpper fast. Signalsti ftet unde r tänd- stiftsmuttern visar att mekanismen är spänd.

Ase viritetty ja varmistamaton Vapnet är spänt och osäkrat The rifle is cocked and the safe-

ty in “OFF” position

Aseen kuljetusasento Transportläge, ej spänd

mekanism The transport position

GENERAL INFORMATION When designing this new mo del of Tikka rifle

special considerat ion has been giv en to th e use of modern manu facturing methods an d materi als. All Tikka rifles have capacity of 4 cartridges (1 in chamber and 3 in clip magazine ). A 5-rd magazine also available. The barrel is free floating. Set triggers are available as an option on all models.

MAINTENANCE BEFORE USE

- Clean the oil from of the barrel by inserting a dry patch into the breech end of the barrel.

Ase viritetty ja varmistettu Vapnet är spänt och säkrat The rifle is cocked and the

safety in “ON” position

- Clean extra oil from the bolt and breech area in the action.

- Check that the recessed bolt space a nd lockin g lugs (marked A) are cle an. Make sure however that all areas (A - C) are lightly lubricated.

- Check that the sights are clean and free of debris.

- Check the tightness of fastening screws 1 and 2.

- Check the fit between the stock and free float ing barrel. A slip of paper roughly 0.5 mm thick should move easily between barrel and stock over the whole length of the barrel.

- Insert the bolt into receiver.

- The bolt is released from the rifle by pulling the bolt backwards and simulta neously pressing the bolt release button. After performing the above check points, your rifle is now ready for testfiring. However, if a telescopic sight is to be used, attach mounts and scope prior to testf iring.

OPERATION

- Loading is performed in the usual manner for a bolt-action rifle. The action is opened by first raising the bo lt handle and then pu lling the bolt back. As the bolt is pushed forwards the cartridge is fed into the chamber and on rotating the handle downward the action is closed and the rifle cocked.

- The safety is the usual on/off type. When engaged it also locks the bolt handle in the closed position.

- The red warning dots (Fig. 3) indicate that the rifle is cocked and IS READY TO FIRE. The safety is now in the “Off” position.

Kuva / Bild / Fig. 3

Page 8

ALLGEMEINE INFORMATIONEN Dieses neue Tikka-Gewehr wurde so konstruiert,

daß bei der Herstellung mo dernste Produk tionsverfahren und Werkstoffe angewendet werden konnten. Alle Ti kka-Gewehr e haben ei ne Kapazität von 4 Patronen (1 im Patronenlager, 3 im Magazin). Ein Maga zin mit 5 Schuß Kapazität ist als Sonderzubehör ebenfalls erhältlich. Der Lauf ist freischwingend ausgeführt. Kombiabzug mit Rückstecher sind auf Wunsch für a lle Modelle als Extra erhältlich.

WARTUNGSMASSNAHMEN VOR DER INGEBRAUCHNAHME

- Entölen Sie den Lauf mit einem trockenen Reinigungsdocht, der vom Patronenlager her in den Lauf eingeführt wird.

- Entfernen Sie Überschüssiges Öl von Verschluß und Verschlußhülse.

- Achten Sie darauf, daß die Verriegelungswarzen (A) und die Aussparungen dafür in der Schloßhülse sauber sind. Die mi t A-C gekennzeichneten Bereiche am Verschluß leicht einölen.

- Achten Sie darauf, daß die Visiereinrichtung frei von Schmutz is t.

- Überprüfen Sie den festen Sitz der Halteschrauben 1 und 2 (Abbildung 1).

- Überprüfen Sie den richtigen Abstand zwischen dem freischwingenden Lauf und dem Schaft. Ein zwischen Lauf und Schaft eingeführ ter Kartonstreifen von ca. 0.5 mm Stärke muß sich über die gesamte Länge des Laufes fre i bewegen lassen.

- Setzen Sie die Kammer in die Schloßhülse ein.

- Der Verschluß kann aus der Schloßhülse genommen werden, indem man ihn zurückzieht und dabei die Verschlu ßarretierungstaste drückt.

Wenn Sie die oben angegebenen Überprüfungen vorgenommen haben, ist Ihr Gewehr zum Probeschießen bereit. Falls ein Zielfernrohr verwendet werden soll, muß vor dem Probeschießen noch die Zielfernrohrmontage erfolgen. HANDHABUNG

- Das Laden der Waffe erfolgt auf die bei Repetiergewehren Übliche Weise. Der Verschluß wird durch Anheben und Zurückziehen des Kammerstengels geöffnet. Beim Vorschieben des Verschlusses wird eine Patrone in das Patronenlager eingeführt, durch Herunt erdrück en des Kammerstengels wird der Verschluß geschlossen, die Waffe ist jetzt gespannt.

- Die Sicherung hat die üblichen zwei Stellungen “gesichert/entsichert”. Wenn di e Sicherung auf die Stellung “gesichert” geschoben wird, ist auch der Kammerstengel in der unteren Stellung arretiert.

- Die roten Warnpunkte (Abbildung 3) zeigen an, daß die Waffe gespannt un d SCHUSSBEREIT ist. Die Sicherung steht auf der Stellung “entsichert”.

Abb. / Fig. / Fig. 2

INFORMATIONS GÉNÉRALES A la conception de ce nouveau modèle de Tikka, une

attention particulière a été donnée à l'utilisation de méthodes moderne s de fabrication e t aux matériaux utilisés. Toutes les carabines Tikka o nt une capacité de 4 cartouches (1 dans le chambre et 3 dans le chargeur). Il est possible de monter également un chargeur de 5 cartouches. Le canon est un canon flottant.

ENTRETIEN AVANT UTILISATION

- Nettoyer l'huile da ns le canon en y passa nt un pet it chiffon sec.

- Nettoyer l’excédent d'huile dans la culasse et pièces en mouvement.

- Vérifier que la culasse et ses verrous soient propres.

- Vérifier que toutes les pièces (A - C) soient légère- ment lubrifiées.

- Vérifier que les organes de visée soient en bon état.

- Vérifier le serrage des vis de fixation 1 & 2.

- Vérifier la propreté entre la crosse et le canon flottant. Un petit morceau de papier (env. 0.5 mm) peut passer facilement entre le canon et la crosse sur toute la longueur du canon.

- Mettre la culasse en place.

- La culasse s'enlève de l'arme en tirant en arrière et en appuyant simultanément sur le verrou arrière de culasse.

Page 9

Maintenant votre carabine est prêt pour votre essai de tir personnel ou la fixation d'une l unette.

ARMEMENT Le chargement de l'arm e s'effectue de la même façon

que sur toutes les armes á répétition. Le ve rr ou s 'ou vre en levant et en tiran t la cu lasse en arrière. En avançant le verrou, une balle s'introduit la chambre. En repoussant vers l'avant le verrou se referme. L'arme est armée. Le verrou de sécurité a les positions habituelles “armée” et “sécurité”. Si le verrou de sécurité est position -né sur la position “sécurité” celui-ci est instantanément bloqué. Les points de signalisation rouges (Fig. 3) démontrent que l'arme est prête á tirer. Le verrou de sécurité est placé sur la position “armée”.

Die Waffe ist gespannt und entsichert (Sicherung auf Stellung “entsichert”)

L'arme est armée et la sécurité est enlevée (Sécurité sur position armée)

El rifle está montado y el seguro en posición “Off”

Zustand der Waffe beim Transport

Etat de l'arme lors du transport Posición para transporte

Abb. / Fig. / Fig. 3

INFORMACION GENERAL Al proyectar este nuevo modelo de rifle

Tikka se ha tenido un a consid eración especial de los métodos modernos de fabricación y los materi ales. Todos los rifles Tikka tienen capacidad para 4 cartuchos (1 en la recámara y 3 en el cargador). Se puede disponer de un cargador de 5. El cañón es flotante. El mecanismo del grupo de disparador es opcional en todos los modelos.

MANTENIMIENTO ANTES DEL USO

- Limpié el aceite que sobra del cerrojo y área de recámara.

Die Waffe ist gespannt und gesichert (Sicherung auf Stellung “gesichert”)

L'arme est chargée et la sécurité est mise (Sécurité sur position sûreté)

El rifle está- cargado y el seguro en posición “ON”

- Verifique que el espacio de retroceso del cerrojo y corredera (marcado A) estén limpios. Asegúrese sin embargo que todas las áreas (A-C) estén ligeramente engrasadas.

- Verifique que las miras estén limpias, sin suciedad.

- Verifique la presión de los tornillos de amarre 1 y 2.

- Verifique el ajuste culata-cañón flotante. Un papel de apenas 0.5mm de grosor debería deslizarse suavemente entre el cañón y la madera a lo largo de todo el cañón.

- Introduzca el cerrojo en su receptor.

- El cerrojo se suelta del rifle empujando el cerrojo hacia atrás y al mismo tiempo presionando sobre el botón que lo libera.

Después de verificar todo esto su rifle está- preparado para probar. Pe ro si v a a u tilizar una mira telescópica, móntela antes de probarlo.

OPERACION

- Se carga como un rifle de cerrojo normal. El movimiento se abre levantando primero el tirador del cerrojo y tirando al mismo tiempo haci a atrás. Cuando el cerrojo se empuja hacia adelante el cartucho e ntr a en la re cámara y ro tando e l tirador hacia abajo se cierra el movimiento y el rifle está- cargado.

- El seguro es del tipo normal on/off. Cuando está- en seguro bloquea el tirador del cerrojo, en posición cerrada.

- La señal roja (Fig. 3) indica que el rifle está- preparado para hacer fuego. El seguro está entonces en posición “off”.

Page 10

AVOTÄHTÄINTEN SÄÄTÖ Kaikki Tikka-luodikot on kohdistettu tehtaalla

100 metrin matkalta. J os ase ei käy haluamaasi paikkaan, tähtäimiä on säädettävä.

Vakioavotähtäin (Kuva 4) Sivusäätö tapahtuu joko siirtämällä takatähtäi-

men hahlolevyä tai etutähtäimen jyvää sivusuunnassa. Takatähtäimen hahlolevyä (2) siirrettäessä on lukitusruuvi (1) avattava, jo nka jälkeen hahlolevyä voidaan varovasti naputtelemalla siirtää sivusuunnassa. Ko rkeude n s äätö t apahtuu vaihtamalla aseeseen jyvä, joita on saatav an a eri korkuisia (5 - 9.5 mm). 0.5 mm:n muutos korkeus- tai sivusuunnassa vastaa 100 metrin matkalla n. 12 cm:n osumapisteen siirtymää. Ennen jyvän vaihtoa on irrotettava jyvänsuojus painamalla sitä esim. kämmenellä taaksepäin. Jyvän vaihto tapahtuu naputtelemalla jyvä sivusuunnassa irti jyväjalasta, jossa se on kiinni puristussovitteella. Jyvää irroitettaessa on jyväjalka tuettava jotain alustaa vasten. Jyvän vaihdon jälkeen on kohdistus sivusuunnassa ehdottomasti tarkistettava. Mikäli ase käy kohdistuksessa v ähän alas (max 10 cm), voidaan ko rkeussäätö tehdä myös jyvän päältä varovasti viilaamalla.

JUSTERING AV RIKTMEDEL Alla Tikka vapen är inskju tna på ett avstånd av

100 m. Om träffläget inte är i rätt ställe, måste sikten justeras.

Standard-riktmedel (Bild 4) Sidojustering kan göras genom att låsskruven (1)

på siktet lossas och siktskivan (2) flyttas till höger om träffläget skall flyttas till höger. Sidojustering kan även göras genom att flytta kornet i sidled. Flyttas kornet till höger flyttas träffläget till vänster. Höjdjustering sker genom att byta kornet (5 - 9.5 mm). Varje 0.5 mm för- ändring av kornhöjden eller i sidled ger ca. 12 cm träfflägesförändring på 100 m. Vid byte av det laxade kornet måst e kornskyddet avlägsna s genom att man pressar de t bakåt från mynningen. Knacka kornet i sidled. Se till att ha ordentligt stöd för kornklacken när kornet knackas i sidled. Vid mindre justering ( under 10 cm) uppåt kan kornet också försiktigt filas ner.

SIGHT ADJUSTMENTS All Tikka rifles are supp lie d by th e fact ory to ze -

ro at 100 m. If this is unsuitable, the sights can be adjusted.

Standard-sights (Fig. 4) Windage adjustment ca n be made either by the

front or rear sight. When adjusting rear sight (2) first slacken screw (1), and tap sideways in direction required. Foresight adjustments will be opposite to rearsi ght adjustments. E.g. to move shot to right, adjust foresight to left. Vertical adjustments are made by chan ging the bead. Your dealer can supply b eads of differe nt height s (5 -

9.5 mm). Each move of 0.5 mm in height or sideways alters the point of impact by roughly 12 cm at a range of 100 m. Before changing the bead the hood must be remo ved by p ressi ng it b ackw ar ds with the flat of the hand. The bead is detached by tapping it off its mount in a sideways direction. While removing th e bead the mount m ust be su pported firmly from below. After changing the bead it is essential to check the windage adjustment. If the rifle shots a little low (max. 10 cm), height adjustment may also be carried out by carefully filing down the tip of the bead.

Kuva / Bild / Fig. 4

Page 11

Battue-avotähtäin (Kuva 5) Sivusäätö tapahtuu siirtämällä etutähtäimen jy-

vää sivusuunnassa. Korkeuden säätö voidaan tehdä joko vaihtamalla jyvä, joita on saatavana eri korkuisia (7.5 - 9.5 mm) ta i muuttamalla taka tähtäimen hahlon korkeussäätöä. 0.5 mm:n muutos korkeus- tai sivusuunnassa vastaa 100 metrin matkalla n. 12 cm:n osumapisteen siirtymää. Ennen jyvän vaihtoa on irrotettava jyvänsuojus painamalla sitä esim. kämmenellä taaksepäin. Jyvän vaihto tapahtuu naputtelemalla jyvä sivusuunnassa irti jyväjalasta, jossa se on kiinni puristussovitteella. Jyvää irroitettaessa on jyvä- jalka tuettava jotain alustaa vasten. Jyvän vaihdon jälkeen on kohdistus s iv us u un na ss a e hd ott omasti tarkistettava. Takatähtäimen korkeussää- töä voidaan muutt aa, senjälk een kun hahl olevyn (2) kiinnitysruuvi (1) on löysätty, napu tte le mall a hahlolevyä varovasti korkeussuuntaan.

Battue-riktmedel (Bild 5) Sidojuster in g ka n göras genom att flytta kornet i

sidled. Flyttas kornet till höger flyttas träffläget till vänster. Höjdjustering sker genom att byta kornet (7.5 - 9.5 mm) eller att förändra siktskivas höjdjustering. Varje 0.5 mm förändring av höjden eller i sidled ger ca. 12 cm träfflägesföränd- ring på 100 m. Vid byte av det laxade kornet måste kornskyddet avlägsnas genom att man pressar det bakåt från mynningen. Knacka kornet i sidled. Se till att ha ordentligt stöd för kornklacken när kornet knackas i sidled. Höjdjustering av siktskiva n (2) kan föränd ras, efter låsskruven (1) har lossats, genom att knacka siktskivan försiktigt i höjdled.

Battue-sights (Fig. 5) Windage adjustment can be made by moving the

bead sideways in the opposite direction the target point should m ove. E.g. to move shot t o right, a djust foresight to left. Vertical adjustments are made by changing the b ead or by changing the height adjustment of the rearsight. Your dealer can supply beads of different heights (7.5 - 9.5 mm). Each move of 0 .5 mm in height or sideways alters the point of impact by roughly 12 cm at a range of 100 m. Before changing the bead the hood must be remo ved by p ressi ng it b ackw ar ds with the flat of the hand. The bead is detached by tapping it off its mount in a sideways direction.

While removing th e bead the mount m ust be su pported firmly from below. After changing the bead it is essential to check the windage adjustment. When adj usting the height of the rear sig ht (2) first slacken the screw (1) and very carefully tap either up or down.

Kuva / Bild / Fig. 5

Page 12

VISIEREINSTELLUNG Alle Tikka-Gewehre sind ab Fabri k auf 100 Me-

ter eingeschossen. Für andere Einschußentfer- nungen kann die Visierung ent sprechend eingestellt werden.

Standardvi sierung (Abb. 4) Seitenkorrekturen können sowohl dur c h Ve r s te l-

len des Korns wie auch des Mittelvisiers durchgeführt werden. Zum Einstellen des Mittelvisiers (2) die Schraube (1) lösen und Kimmenblatt in die gewünschte Richtung schieben. Einstellungskorrekturen am Korn müssen entgegengesetzt zur Korrektur am Mittelvisier erfolgen. Beispie l: Wenn die Waffe mehr nach rechts schießen soll, dann muß das Korn nach links korrigiert werden. Höhenkorrekturen können durch Auswechseln des Kornes durchgeführt werden. Sie können Korne in unterschiedlichen Größen (5 - 9.5 mm) über Ihren Händler beziehen. Veränderung der Kornhöhe oder seitliches Verschiebe n des Ko rns um jeweils 0.5 mm verändert die Treffpunktlage auf 100 Meter um ca. 12 cm. Vor dem Auswechseln des Korns müssen Sie den Kornschutztunnel entfernen, er kann mit der flache n Hand abgedrückt werden. Das Korn kann durch leichte Schläge seitlich aus der Führung entfernt werden. Beim Entfernen d es Korns Waffe auf eine feste Unterlage legen. Nach dem Auswechseln des Korns ist es sehr wichtig, daß die Treffpunktlage überprüft wi rd . F a ll s d i e Wa ff e geringf ügig tiefschießt (bis max. 10 cm), kann die Höhenkorrektur durch vorsichtiges Herunterfeilen des Korns erfolgen.

RÈGLAGE DES ÉLÉMENTS DE VISÉE Toutes les carabines Tikk a sont réglées en usine

à 100 m. Si cela ne convient pas les organes de visée peuvent être réglés.

Eléments standards (Fig. 4) Le réglage de direc tion peut se faire aussi bien

par le guidon qu e par la hausse. Pour régler la hausse (2) desserrer la vis de fixation (1) et taper légèrement sur le côté dans l a directi on désirée. Le réglage du guido n s e ra l' op posé de celui de la hausse. Ex: Pour d éplacer le tir vers la droite ré- gler le guidon vers l a gauche.

Le réglage de hauteur s'effect ue en c hangeant le guidon. Votre re vendeur pourra vo us fournir des guidons de différentes hauteurs (5 - 9.5 mm). Chaque mouvement de 0.5 mm en hauteur ou en dérive modifie le point d'impact d'environ 12 cm à 100 m. Avant de charg er le guid on, le pro tège guidon doit être retiré en pressant dessus vers l'arrière avec le plat de l a main . L e guido n s'enl è- ve de son support en le tapan t légèrement sur le côté. Lors du rem placeme nt du guid on son em base doit être maintenue fermement. Après le changement du guidon il est nécessaire de véri- fier le réglage de direction. Si l a carabi ne tir e un peu bas (max 10 cm) le réglage peut aussi être fait en limant légèrement la pente du guidon.

AJUSTES DE MIRA Todos los rifles Tikka se suministran de fábrica

regulados de 0 a 100 m. Si esto no es lo apropiado se pueden ajustar.

Miras standard (Fig. 4) El ajuste se puede hacer tanto con la mira frontal

como con la trasera. Cuando se ajusta la mira trasera (2) primero afloje el tornillo (1) y destape los laterales en la dirección requerida. El ajuste de la mira frontal ser- lo contrario del ajuste de la trasera (2). Por ejemplo, para mover el tiro a la derecha ajuste la mira a la izq uierd a. El ajuste vertical se hace cambiando el punto de mira. Su proveedor le puede suministrar puntos de mira de diferentes medidas (5 mm - 9.5 mm). Cada movimiento de 0.5 mm en altura o lateralmente varia el punto de impacto en unos 12 cm a una di stancia de 100 m. Antes de cambiar el punto d e mira debe quitar el protecto r presionando hacia atrás con la palma de la mano. Al sa car el punto de mi ra la montura tiene qu e sujetarse firmemente por abajo. La mira se suelta sacando la montura suavemente en sentido lateral. Una vez camb iado el punto de mira es esencial verificar el ajuste de la mira completa. Si el rifle tira bajo (m-x. 10 cm.) el ajuste de altura se puede llevar a cabo rebajando cuidadosamente la inclinación del punto de mira.

Abb. / Fig. / Fig. 4

Page 13

Spezialvisierung für Drückjagd - Battue-Visier (Abb. 5)

Seitenkorrekturen können durch Verschieben des Korns durchgeführt werden. Dabei ist das Korn entgegengesetzt der gewünschten Korrekturrichtung zu schieben. Beispiel: Waffe soll mehr nach rechts schießen, Korn muß nach links verschoben werden. Höhenkorrekturen können durch Auswechseln des Korns oder durch Hö- henverstellung des Mittelvisiers erreicht werden. Sie können über Ih ren H ändler verschieden hohe Korne (7.5 - 9.5 mm) beziehen. Verändern der Kornhöhe oder seitliches Verschiebe n des Ko rns um jeweils 0.5 mm verändert die Treffpunktlage auf 100 Meter um ca. 12 cm. Vor dem Auswechseln des Korns müssen Sie den Kornschutztunnel entfernen, er kann mit der flache n Hand abgedrückt werden. Das Korn kann durch leichte Schläge seitlich aus der Führung entfernt werden. Beim Entfernen d es Korns Waffe auf eine feste Unterlage legen. Nach dem Auswechseln des Korns ist es sehr wichtig, daß die Treffpunktlage überprüft wird. Wenn Sie die Höheneinstellung am Mittelvisier verändern, lösen Sie zuerst die Schraube (1) und verändern dann die Stellung des Kimmenblattes nach oben oder unten vorsichtig durch leich te s Kl op fe n.

Eléments de visée battue (Fig. 5) Les corrections des côtés peuvent être effectuées

en déplaçant la mire. Lors de cette opération il faut déplacer la mire á l'envers de la direction à corriger, par exemple l' arme doit tirer plus à droite, alors la mire doit être déplacée vers la gauche. Les corrections de hau teur peuvent être effectuées en remplaçant la mire ou en corrigeant la hauteur de la hausse centrale, vous pouvez acheter chez votre marchand des mi res différen- tes entre 7.5 et 9.5 mm . En chang ean t la haut eur de la mire ou en pous sant la mir e lat éralement de

0.5 mm vous pouvez changer le point d' impact d'environ 12 cm sur 100 m. Avant de chang er la mire, il faut enlever son manteau de protection, en le poussant ave c le plat de la main. La mire peut s'enlever en tapotant légèrement sur le côté. Pour enlever la mir e déposez l' arme sur un fond stable. Après le changement de la mire il faut absolument contrôler le point d'impact. Si vous changer la hauteur de la mire, enlevez d'abord la vis (1) et changez ensuite la position de la feuille du cran de mir e vers le haut ou vers le bas en tapotant légèrement et prudemment.

Miras-battue (Fig. 5) La regulación del ajuste puede hacerse moviendo

el punto de mira lateralmente en el sentido contrario al impacto e n el blan co . Por ej em plo, p ara desviar el tiro a la derecha, se ajusta la mira frontal a la izqu ie rd a. Lo s a jus te s v er t ic al es se hac en cambiando el punto de mira o cambiando el ajuste de altura de la mira trasera. S u proveedor le puede suministrar pun tos de mi ra de vari as alturas (7.5 - 9.5 mm). Cada movimien to de 0. 5 mm en la altura o lateralmente varia el punto de impacto en unos 12 cm a una dist ancia de 100 m. Antes de cambiar el punto de mira debe quitar el protector presionando hacia atrás con la palma de la mano. La mi ra se suelta sacando la montura suavemente en sentido lateral. Al sacar el punto de mira la montura tiene que sujetarse firmemente por abajo. Una vez cambiado el punto de mira es esencial verificar el ajuste de la mira completa. Al ajustar la mira trasera (2) primer o afloja el tornillo (1) y muy cuidadosamente rosca hacia arriba o hacia abajo.

Abb. / Fig. / Fig. 5

Page 14

LIPASTUS (Kuva 6) Lippaan täyttö tapahtuu niin, että patruuna paine-

taan kanta edellä lippaan pidätinhuulien alle ja työnnetään taaksepäin lippaan takaseinää vasten.

LIPPAAN PURKU JA KOKOONPANO Mikäli lippaan sisälle kertyy käytössä epäpuh-

tauksia, kuten hiekkaa tms. on lipas purettava puhdistusta varten. Kaikki lippaat voidaan purkaa poistamalla patruunasilta jousineen lippaankuoresta. Lippaanpohjaa ei ole syytä irrottaa. Patruunasilta poistetaan painamalla sitä esim. ruuvimeisselillä takapäästään (Kuva 7) niin pal- jon, että patruunasillan etupää vapautuu lippaankuoresta. T ämän jälkeen patruunasilta jousineen voidaan poistaa. Lippaankuori voidaan puhdistaa esimerkiksi ku umalla vedellä. Puhdistuks en jäl- keen lippaankuori tulisi öljytä kevyesti. Lipas kokoonpannaan asettamalla lippaanjousi lippaankuoren sisälle ja painamalla patruunasilta peräpää edellä kuoren sisälle (Kuva 8).

LADDNING AV MAGASIN (Bild 6) Tryck ner patron ens bakre del s amti digt som den

förs in under magasinets sidoöron tills den når magasinkroppens bakre vägg.

ISÄRTAGNING OCH IHOPSÄTTNING AV MAGASINET

Har t.ex. sand och smuts trängt in i magasinet skall det rengöras för att säkerställa tillförlitlig patronmatning. Magasinet tas isär genom att avlägsna patronföraren med fjäder. OBS! Maga sinbotten s k al l ej avlägsnas. P atronförare och fjäder avlägsnas genom att trycka ner dess bakre del med t.ex. skruvmejsel (Bild 7) så mycket att främre delen frigörs från magasinkroppen. Därefter kan patronförare och fjäder avlägsnas. Rengör magasinets delar genom att spola hett vatten som löser fett och smu ts. Anolja metalld elarna med ett tunnt oljeskikt. Magasinet sättes ihop genom att sätta i fjädern och trycka ner patronföraren med bakdelen först (Bild 8) tills främre delen är på plats i magasinkroppen.

LOADING THE MAGAZINE (Fig. 6) Load the magazine by pressing the rear of the

cartridge beneath the retaining lips and pushing rearwards.

MAGAZINE DISASSEMBLY & REASSEMBLY

When cleaning out foulings and other foreign bodies from the magazine, it s hould be dismantled for servicing as follows: Remove the cartridge follower and spring from the magazine box, by pushing its rear end down with suitable tool (Fig. 7), so tha t its front end re leases it self. Withd raw assembl y from the b ox. Magazine floorplate should not to be detached. Clean box, spring and follower with either hot soapy water or pa raffin.Lightly oi l all parts before re-assembly by inserting spring into b ox and pushing the rear end follower down firs t (Fig. 8) until front end enters magazine.

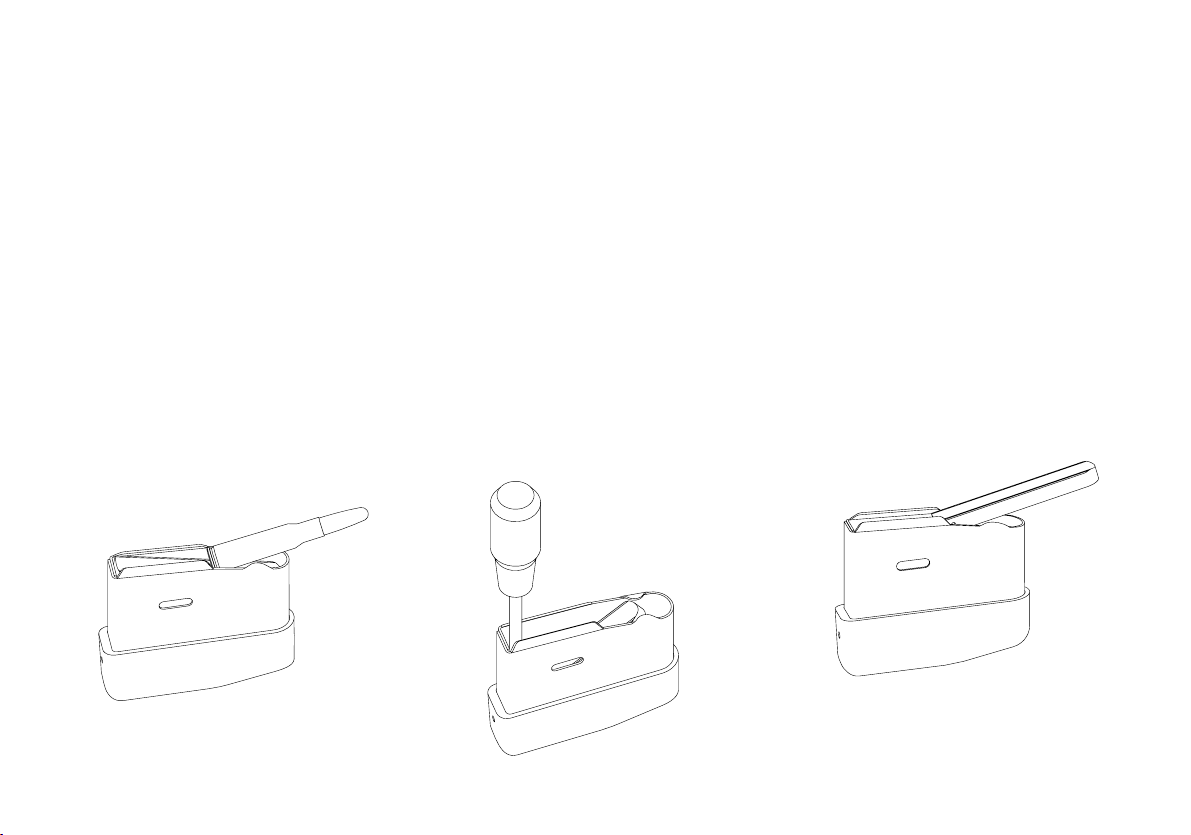

Kuva / Bild / Fig. 6

Kuva / Bild / Fig. 8

Kuva / Bild / Fig. 7

Page 15

MAGAZIN LADEN (Abb. 6) Laden Sie das Maga zin, indem Sie die Patrone

unter die Ma gazi nl ippe n d rücken und dann nach hinten schieben.

DEMONTAGE UND MONTAGE DES MAGAZINS

Das Magazin kann zur Rei nigung wie folgt zerlegt werden: Nehmen S ie d en Zubr in ger und d ie Magazinfeder aus dem Magaz ingehäuse, indem Sie das Hinterteil des Zubringers mit einem geeigneten Werkzeug nach unten drücken (Abb. 7), das Vorderteil k om m t da du r c h a u s d e m G e häuse heraus. Der Zubrin ger samt Fede r kann jetzt aus dem Gehäuse herausgenom me n w erd en. Die B odenplatte des Magazingehäuses sollte nicht entfernt werden. Reinigen Sie die Ei nz elte ile d es Magazins entweder mit heißem Seifenwasser oder mit Petroleum. Vor dem Zusammensetzen Einzelteile des Magazins leicht einölen. Zusammensetzen des Magazins in umgekehrter Reihenfolge wie das Zerlegen (Abb. 8).

CHARGEMENT DU CHARGEUR (Fig. 6) Le chargeur se charge en prenant la cartouche

tout d'abord au dessous des leviers de maintien et ensuite en la poussa nt au fond de celui-ci.

DÉMONTAGE ET REMONTAGE DU MAGASIN

Pour nettoyer le magasin, veuillez suivre les instructions suivantes: Enlevez la platte de rapportage et le ressort du magasin en poussant l’arrière de la palette de rapportage avec un outil approprié vers le bas (Fig. 7). De cette façon la pre mière pièce sort de dans le chargeur. La palette de rapportage, a insi que le ress ort peuve nt alors être enlevés de dans le chargeu r. Ne p as enle ver la palette qui se trouve dans le bas du magasin. Nettoyez les différentes pièces du magasin a vec de l'eau savonneuse très chaude ou avec du pétro- le. Avant le remontage, veuillez huiler légère- ment les différentes pièces du magasin. Pour le remontage procédez à l'inverse du démontage (Fig. 8).

CARGA DEL CARGADOR (Fig. 6) El cargador se carga presionando el culote del

cartucho bajo la le va r ete nid a y e m pu ja nd o ha s ta el fondo.

MONTAJE Y DESMONTAJE DEL CARGADOR

Para limpiar el cargador de manchas y cuerpos extraños, debe desmontars e como sigue: Sa que el seguidor del cartucho y el muelle de la caja del cargador em pujand o su par te de at rás hacia abajo con una herramienta adecuada (Fig. 7), de forma que la parte delantera se suelte por sí misma. Saque el conjunt o de la c aja. L a base d el carga dor no debe soltarse. Li mpié la caja, muelle y seguidor bien con agua con jabón bien con parafina. Lubrifique todo con ac eite antes de volver a montar metiendo el muelle en la caja y empujando la parte de atrás del seguidor haci a abajo primero (Fig. 8) antes de que la parte frontal en tre en el cargador.

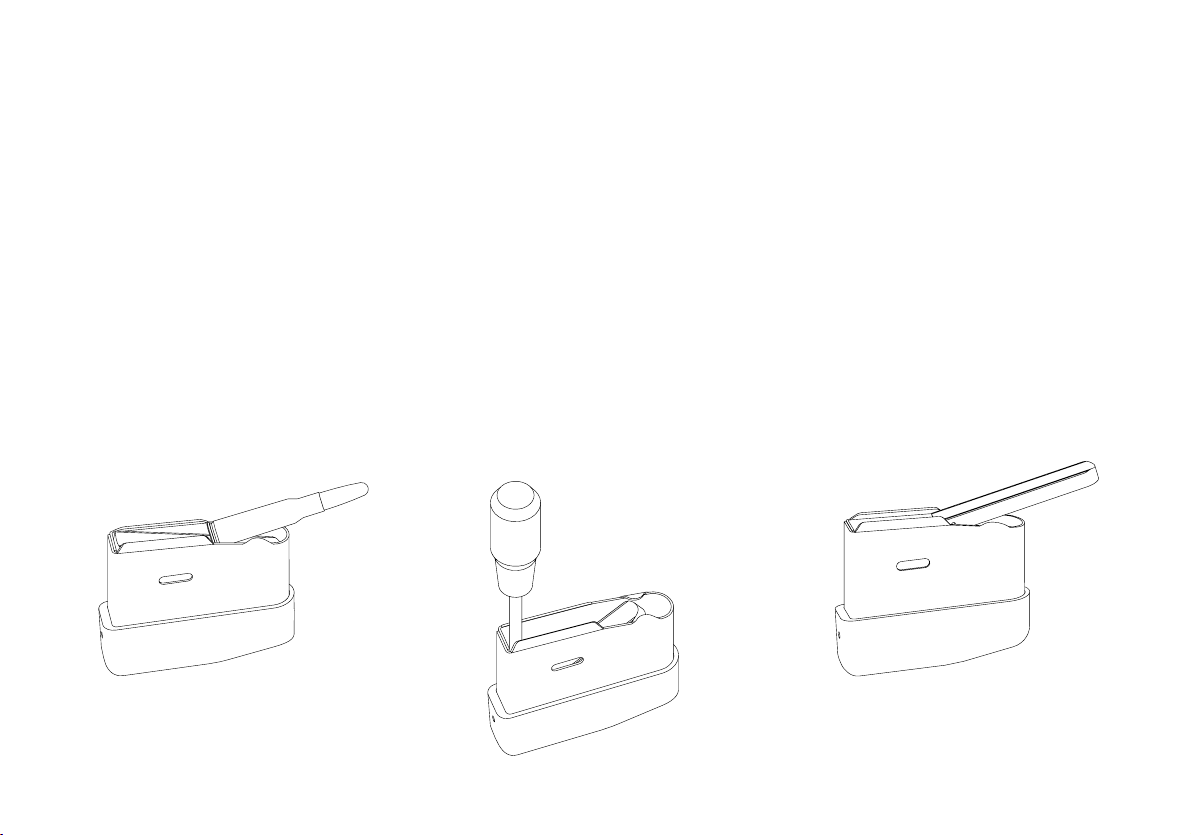

Abb. / Fig. / Fig. 6

Abb. / Fig. / Fig. 7

Abb. / Fig. / Fig. 8

Page 16

STANDARDILAUKAISULAITE

- Laukaisulaite on etuvedoton ja laukaisupaine on tehtaalla säädetty n. 15 N:ksi.

- Sekä virekynsien ristissäolo että varmistin on säädetty tehtaalla kiinteäksi, eikä niitä ole syytä muuttaa.

- Jos laukaisupainett a halutaan säätää, on aseen tukki irrotettava, mikä tapahtuu irroittamalla liipasinkaaren kiinnitysruuvit.

LAUKAISUPAINEEN SÄÄTÖ (Kuva 9)

- Laukaisupainetta voidaan säätää ruuvista 1 alueella 10 - 20 N.

- Kiertämällä ruuvia myötäpäivään laukaisuvoima suurenee ja vastapäivään vastaavasti pienenee.

HUOM! TURVALLISUUSSYISTÄ LAUKAISUPAINETTA EI SAA SÄÄTÄÄ ALLE 10 NEWTONIN.

- Asetta kokoonpantaessa on ehdottomasti muistettava asettaa alumiininen rekyylivastin tukissa olevaan tilaansa.

STANDARDTRYCKET

- Trycket är mycket exakt och kort med di rekttryck ställt på ca. 15 N.

- Avtryckarstång, upphak och säkring är injusterade på fabriken och skall helst ej ändras. Ändringen kan ävent yra säkerheten oc h vapnets funktion.

ÄNDRING AV TRYCKETS HÅRDHET (Bild

- Demontera stocken.

- Trycket är justerbart från 10 N till 20 N. Vrid skruv (1) medurs så ökar hårdheten.

OBS! VRID ALDRIG JUSTERINGSKRUVEN SÅ LÅNGT MOTURS ATT TRYCKET UN- DERSTIGER 10 NEWTON!

- Se till att rekylklacken av aluminium kommer på rätt plats i stocken när vapnet sätts samman igen.

STANDARD TRIGGER MECHANISM

- The trigger has no first pull and the trigger pressure is set at the factory to approx. 15 N.

- Both the sear engagement and safety are se t at the factory and need no adjustment of any ki nd.

- Should you wish to alter the trigger pressure, the stock must fi rst be detache d. To do this, remove the trigger guard fastening screws.

TRIGGER ADJUSTMENT (Fig. 9)

- The trigger pull is adjusta ble fro m 10 N to 20 N by means of the screw 1.

- Turning the screw clockwise will increase the pressure. Turning the screw counterclockwise will reduce the pressure.

NOTE! FOR SAFETY REASONS DO NOT ATTEMPT TO REDUCE TRIGGER PRESSURE BELOW 10 NEWTON (2 LBS).

- When assembling the firearm always remember to put the aluminium recoil block into place in the stock.

Kuva / Bild / Fig. 9

Page 17

STANDARDABZUG

- Der Abzug hat ke in en Vor zug , d er W ide r stand ist ab Werk auf ca. 15 N eingestellt.

- Alle Abzugsteile und die Sicherung sind im Werk richtig bearbeitet und eingestellt worden. Sie bedürfen keiner lei Überarbeitung.

- Wenn Sie einen anderen Abzugswiderstand einstellen möchten, müssen Sie zuerst den Schaft von der Waffe abnehmen. Dazu müssen die Halteschrauben am Abz ugsbügel gelöst werden.

ABZUGSEINSTELLUNG (Abb. 9)

- Mit Hilfe der Schraube (1 ) kann man de n Abzugswiderstand auf beliebige Widerstände zwischen 10 - 20 N einstellen.

- Wenn die Schrau be im Uhrzeigersinn ge dreht wird, erhöht sich der Widerstand. Wird die Schraube gegen den Uhrzeigersinn gedreht, dann verringert sich der Abzugswiderstand.

ACHTUNG! AUS SICHERHEITSGRÜNDEN DÜRFEN SIE DEN ABZUG NICHT AUF WIDERSTANDSWERTE VON UNTER 10 NEWTON EINSTELLEN.

- Wenn Sie die Waffe nach dem Zerlegen wieder zusammensetzen, vergessen Sie bitte nicht, die Rückstoßplatte aus Aluminium vorher wieder in den Schaft einzusetzen.

MÉCANISME DE DÉTENTE

- La détente est réglée en usine à une pression approximative de 15 N.

- Pour régler la détente et modifi er son pois la crosse doit être retirée.

- Enlever les vis de fixation du pontet. RÈGLAGE DE LA DÉTENTE (Fig. 9)

- La pression de détente est réglable de 10 N à 20 N en agissant sur la vis 1.

- En tournant la vi s dans les sens des aiguilles d'une monte cela augment e la pression.

- En tournant dans l'autre sens la pression diminue.

NOTE! POUR DES RAISONS DE SÉCURITÉ IL EST RECOMMANDÉ DE NE PAS DESCENDRE LE RÈGLAGE DE POIDS AU DESSOUS D'10 NEWTON.

En remontant l'arme ne pas oublier de remettre en place dans la crosse le bloc aluminium de recul.

MECANISMO DE DISPARADOR STANDARD

- El gatillo no tiene un primer empu je y la presión dada en fábrica es aproximadamente 15 N.

- Tanto el fiador como el seguro vienen asentados de fábrica y no necesi tan ningún tipo de ajuste.

- Si desea alterar la presión del gatillo debe soltar primero la culata. Para hacer esto, retire e l arco soltando los tornillos.

AJUSTE DEL GATILLO (Fig. 9)

- La presión del gatillo es ajustable de 10 a 20 N por medio del tornillo 1.

- Girando el tornillo en el sentido de las agujas del reloj aumenta la presión. Haciéndolo en sen- tido inverso a las agujas del reloj se reduce la presión.

¡NOTA! POR RAZONES DE SEGURIDAD NO INTENTE REDUCIR LA PRESION DEL GATILLO POR DEBAJO DE 10 NEWTON (2 LBS).

- Al montar el arma recu erde siemp re coloc ar la placa de aluminio de retroceso en su sitio en la culata.

HERKISTINLAUKAISULAITE

Abb. / Fig. / Fig. 9

Page 18

Ase voidaan laukaista vetämällä liipasimesta, jolloin laukaisulaite toimii kuten mikä hyvänsä normaali lauka i sul ait e. Mi käli halutaan, että laukaisu tapahtuu huomattavasti pienemmällä voimalla laukaisua voidaan herkistää. Tämä tapahtuu työntämällä liipasinta eteenpäin, kunnes se pysähtyy. TÄSSÄ TILASSA ASETTA ON KÄSITELTÄVÄ ERITTÄIN VAROVASTI, SILLÄ ASE SAATTAA LAUETA HYVINKIN HELPOSTI ESIM. KOLAUKSESTA. Aseen ollessa varmistettuna herkistimen viritys ei ole mahdollista. Mikäli asetta ei jostain syystä laukaistakaan, herkistimen viritys voidaan turvallisimmin purkaa varmistamalla ase, jolloin viritys samalla purkaantuu. Viritys voidaan myös purkaa avaamalla lukko, jolloin lukonkammen tullessa yläasentoonsa viritys samalla purkaantuu. HUOM! Mikäli ase varmistetaan ilman, että se on vireessä, varmistin lukitsee laukaisulaitteen ja lukonkammen e ikä asetta vo ida virittää ennen- kuin varmistin on poistettu.

LAUKAISUPAINEEN SÄÄTÖ (Kuva 10) Laukaisulaite on suunniteltu toi mivaksi 10 - 20 N

laukaisupaineilla ilman herkistimen viritystä. Tehtaalla laukaisupaine on säädetty 13 - 15 N:iin. Haluttaessa varmistaa herkistimen laukeaminen kaikissa olosuhteissa laukaisupaineen kasvattamista liian suureksi tulisi välttää. Laukaisupainetta voidaan säätää laukaisulaitteen etupinnassa olevasta ruuvista (1) siten, että myö- täpäivään kierrettäessä laukaisupaine kasvaa. Huom. Säätöruuvi on ns. lukitusruuvi, jonka kiertäminen onnistuu ainoastaan kunnollisilla työkaluilla.

HERKISTIMEN SÄÄTÖ (Kuva 10)

Laukaisuvoima on liipa simen ollessa he rkistettynä 2-2.5 N, eikä sitä voida muuttaa. Liipasimen takapinnassa olevalla säätöruuvilla (2) voidaan vaikuttaa välykseen, joka liipasimella on ennenkuin se koskettaa laukaisupainejousen karaan. Tämä välys t untuu venymänä laukais taessa ase ilman herkistimen viritystä, joten se tulisi pitää mahdollisimman pienenä. Ruuvi saisi mieluummin kantaa kevy esti jou sen ka raan . M ikäli ruuvi kantaa liian voimakka a sti jou s e n kara an, on va arana tilanne, jossa herkistin ei jaksa laukaista laukaisulaitetta. Huom. Säätöruuvi on ns. luk i- tusruuvi, jonka tarpeetonta edestakaista säätä- mistä tulisi välttää lukituksen säilyttämiseksi.

VARMISTIMEN SÄÄTÖ Varmistin on säädetty pysyvästi hiomalla ko-

koonpanon yhteydessä. Mikäli laukaisulaitteeseen vaihdetaan liipasin, vi retuki ta i varmistin vipu on varmistimen säätö tehtävä uudelleen, mikä on mahdollista ainoastaan erikoislaitteita käyt- täen.

SNÄLLTRYCK

Vapnet kan avfyras genom att pressa avtryckaren bakåt på vanligt sätt då mekanismen fungerar som direkttryck utan tryckpunkt. Avtryckarmekanismen kan även spännas så att avfyrningen sker genom ett mycket lätt tryck på avtryckaren. Detta sker genom att pressa avtryckaren framåt tills den hakar upp och är spänd. VARNING: NÄR AVTRYCKARMEKANISMEN ÄR UPPSPÄND I SNÄLLTRYCKSLÄGE MÅSTE VAPNET BEHANDLAS MED STÖRSTA FÖRSIKTIGHET - DÅ MINSTA STÖT KAN AVFYRA VAPNET! Att återställa avtryckarmekanismen i normalläge kan ske genom att säkra vapnet med säkringstangenten eller att öppna slutstycket med slutstyckshandtaget. NOTERA att avtryckarmekanismen och slutstyckshandtaget är låsta i säkrat läge. Uppspänning av slagstiftet och uppspänning av snälltr ycket kan endast ske i osäkrat läge.

JUSTERING AV TRYCKETS HÅRDHET

Kuva / Bild / Fig. 10

Page 19

(Bild 10) Avtryckarmekanismen är konstruerad för 10 - 20

N avtrycksvikt i normal läge. Tryckets hård het är justerat till 13 - 15 N vid leverans från fabrik. Hårdheten bör inte ökas för norma ltrycket då det påverkar snälltryckets funktion. Tryckets hårdhet justeras med skruven (1). När skruven vrides medurs ökar hårdheten på trycket. O bs. S kru ven (1) är självlåsande och kan vrides endast med välpassande verktyg.

JUSTERING AV SNÄLLTRYCKET (Bild 10) Med uppspänt snälltryck är avtrycksvikten 2 - 2.5

N och kan inte justeras. Skruven (2) justerar av ståndet mellan avtryckarstången och avtryckarfjäderns pistong. Avståndet skall vara så litet som möjligt. Helst så att ytorna lätt berör varandra. Om beröringen blir för hård fungerar inte snäll- trycket. Obs. Skruven (2) är självlåsande och skall inte onödigtvis röras för att behålla sin funktion.

JUSTERING AV SÄKRINGEN Säkringen är justerad för gott på fabrik. Om nå-

gon del av säkringsmekanismen måste bytas skall hela avtryckarmekanismen returneras till fabriken för denna åtgärd.

SINGLE-SET TRIGGER MECHANISM

For use as a normal single-stage tr igger, squeeze rearwards in the normal fashion. The trigger mechanism can also be “SET” by pushing the trigger forward until it stops. The rifle ca n now be fired with only a light touch. WARNING! WHEN THE TRIGGER IS IN THE “SET” POSITION, THE RIFLE MUST BE HANDLED WITH EXTREME CARE, AS ANY SHOCK OR VIBRATION CAN DISCHARGE THE RIFLE. If the rifle is cocked, with SAFETY ON, the trigger CANNOT be p ut into th e “SET” position. To return trigger to the “UNSET” position, the safest method is to put “SAFETY ON” or open the bolt. NOTE! When the safety is in the “ON” position it locks the trigger mechanism and the bolt. The rifle can be cocked only when the safety is in the “OFF” position.

TRIGGER ADJUSTMENT (Fig. 10) The trigger mechanism is c onstruc te d for 10 - 2 0

N (2-4 lbs) trigger weight in single-stage position. The trigger weight is adjusted to 13 - 15 N (3 lbs) at the factory. To be sure that the singleset trigger operates correctly in all circumstances, the trigger weight should not be increased. The trigger weight can be adjusted by the means of screw (1). Turning the screw clockwise will increase the trigger weight. NOTE! Screw (1) is self-locking and needs proper tool.

SET-TRIGGER ADJUSTMENT (Fig. 10)

When the trigger is in the “SET” position, the trigger weight is 2 - 2.5 N (7 - 9 oz.) and cannot be adjusted. The screw (2) adjusts the gap between the trigger and the plunger of the trigger weight spring. This gap affects the creep in unset stage and should be as small as possible, preferably the screw should lightly touch the plunger. On the other hand if the pressure between the screw (2) and the plunger is too heavy, it may prevent the set-trigger from working. NOTE! Screw (2) is self-locking and unnecessary adjustments should be avoided to keep the self-locking in good condition.

SAFETY ADJUSTMENT The safety is permanently adjusted at the factory.

However, if the trigger, trigger sear or safety lever has to be changed, the safet y must be readjusted. For this operation the trigger mechanism must be returned to the factory in Fin land.

DER KOMBINATIONSABZUG - A BZUG UND

Page 20

RÜCKSTECHER Wenn Sie den A bzug a ls no rmale n Abzu g benu t-

zen wollen, ziehen Sie ihn auf die gewohnte Weise nach hinten . Sie können den Abzug aber auch einstechen, indem Sie ihn bis zum Anschlag nach vorn schieben. Jetzt kann der Schuß durch eine leichte Berührung des Abzugs ausgelöst werden. WARNUNG! WENN DER ABZUG EINGESTOCHEN IST, MUSS DIE WAFFE MIT ÄUSSERSTER VORSICHT BEHANDELT WERDEN. SCHON LEICHTE ERSCHÜTTE- RUNG ODER STOSS KÖNNEN DEN SCHUSS AUSLÖSEN. Wenn die Waf fe gesp annt und gesi chert ist, kann der Ab zu g nich t eingestochen we rden. Am einfachsten und sichersten wird der eingestochene Abzug wieder entstochen, indem man die Sicherung auf “gesichert” stellt oder den Verschluß öffnet. ACHTUNG! Wenn die Waffe gesichert ist (Sicherung auf “gesichert”) sind sowohl Abzug wie auch Verschluß gesperrt. Die Waffe kann nur gespannt werden, wenn die Sicherung auf “entsichert” steht.

EINSTELLUNG DES ABZUGES (Abb. 10) Der Abzug hat, wenn e r als norma ler Abzu g (Flin-

tenabzug) benutzt wird, einen Widerstand von 10

- 20 N. Ab Fabrik ist de r Abzugswi dersta nd auf 13

- 15 N eingestellt. Um sicherzustellen, daß der Kombinationsabzug in allen Bereichen sicher funktioniert, sollte der Abzugswiderstand nicht erhöht werden. Die Ei nste l lung des Ab zu gsw ider stands erfolgt mit der Schraube (1). Wenn die Schraube im Uhrzeigersinn gedreht wird, erhöht sich der Abzugswiderstand. ACHTUNG! Schraube (1) ist eine selbstsichernde Spezialschraube und darf nur mit dem dafür geeigneten Werkzeug gedreht werden.

EINSTELLUNG DES RÜCKSTECHERS (Abb.

10) Wenn der Abzug eingestochen ist, beträgt der Ab-

zugswiderstand 2 -2.5 N, er kann nicht verstellt werden. Mit der Schraube (2) wird der Abstand zwischen dem Abzu g un d dem Fed er führungsstift in der Abzugsfe der geregelt. Dieser A bstand regelt den Vorzug des Abzug s bei der Benutzu ng als normaler Abzug, er sollte so klein wie möglich eingestellt sein. Am besten ist es, wenn die Schraube den Stif t le icht be rührt . Wenn a llerd ings die Schraube (2) zu stark angezogen wird, kann es passieren, d aß der Rückstecher nicht mehr funktioniert. ACHTUNG! Schrau be (2) is t ein e selb stsichernde Spezialschraube. Sie sollte möglichst nicht unnötig gedreht werden, damit sie ihre selbstsicher nd e Eigenschaft la ng e be hält.

JUSTIEREN DER SICHERUNG Das Justieren der Sicherung erfolgt im Werk.

Wenn die Abzugsgruppe oder Teile des Abzugsmechanismus oder der Sicherung ausgewechselt werden, muß die Sicherung neu justiert werden. Dafür muß die Abzugsgruppe ans Werk nach Finnland eingeschickt werden.

LA DOUBLE DÉTENTE

Si vous voulez utiliser la double détente comme une détente normale, tirez la détente de façon habituelle vers l’arrière. Vous pouvez aussi utiliser la détente en double détente, en poussant celle-ci vers l'avant. Maintenant le coup de feu peut partir en poussant légèrement sur la détente. ATTENTION! SI LA DOUBLE DÉTENTE EST ENCLENCHÉE, L'ARME DOIT ÊTRE MANIÉE AVEC LA PLUS GRANDE PRUDENCE. LE MOINDRE COUPE OU LA MOINDRE SECOUSSE PEUVENT DÉCLENCER LE COUP DE FEU. Si l’arme est armée et en position “sé- curité” la double déte nte ne peut être utilisée. Le plus facile et le plus sûr est de déclencher la double détente en enclenchant la position “sûreté” ou en ouvrant la culasse. ATTENTION! Si l’arme est positionné sur “sûreté” sont armées aussi bien la détente que la culasse. L’arme ne peut être d é- sarmée que si le cran de sécurité est sur la position “désarmée”.

RÉGLAGE DE LA DÉTENTE (Fig. 10)

Abb. / Fig. / Fig. 10

Page 21

La détente utilisée en détente normale a une ré- sistance de 10 à 20 N. En sortie d'usine, la détente a une résistance de 13 à 15 N. Pour être sûr que la détente combinée soit sûre à tous l es niveau x, la résistance ne devrait pas être augmentée. La résistance de la détente se règle avec la vis (1). Si la vis est tournée dans le sens de l'aigui lle d'une montre la résistance augmente. ATTENTION! La vis (1) est une vis de sécurité spéciale qui ne peut être tournée qu'avec un outil appropriée.

RÉGLAGE DE LA DOUBLE DÉTENTE Si la double détente est enclenchée, la résistance

de celle-ci est de 2 à 2.5 N. Cette résistance ne peut pas être modifiée. Avec la vis (2) l'écart avec la détente et l'axe du ress ort peut être modifiée dans le ressort de détente. Cet écart règle la dé- tente en utilisation normale de la détente combinée. Ce réglage doit être le plus bas possible. Si la vis est ser rée trop fort il se peut que la double détente ne fonctionne plus. ATTENTION! La vis (2) est une vis de sécurité spéciale. Il vaut mieux ne pa s l 'ut ili ser sans r aiso n a fin de préserver sa sécurité spéciale.

AJUSTEMENT DE LA SÉCURITE L'ajustement de la s écurité s'effectue à l'usine. Si

la double détente ou une partie de celle-ci doivent être changées la sécurité doit être réglée à nou- veau. A cet effet, la double détente ou les défectueuses doivent être envoyées à l’usine en Finlande.

MECANISMO DE GRUPO DE DISPARADOR UNICO

Para uso normal del gatillo único, comprim e ha cia atrás de manera normal. El mecanismo de l gatillo se puede “ASENTAR” pulsando el gati llo hacia adelante hasta que pare. El rifle pued e entonces dispararse simplemente con un ligero toque. ¡AVISO! CUANDO EL GATILLO ESTA ASENTADO EN POSICION ¡SET! HAY QUE MANEJAR EL RIFLE CON EXTREMO CUIDADO YA QUE CUALQUIER GOLPE O VIBRACION PUEDE DESCARGARLO. Si el rifle está- montado con el seguro en posición

¡ON! el gatillo no puede ponerse en posición ¡SET!. Para volver el gatillo a la p osición de no

asentado ¡UNSET! el método más seguro es poner el seguro ¡ON! o abrir el cerrojo. ¡NOTA! Cuando el seguro está- en posición ¡ON! bloquea el mecanismo del gatillo y del cerrojo. El rifle se puede montar solamente cuando el seguro está- en posición ¡OFF!

AJUSTE DEL DISPARADOR (Fig. 10) El mecanismo está- construido para 10 - 20 N (2

- 4 lbs) de presión del gatillo en posición de único. La presión del gatillo está- ajustada de fábrica a 13 - 15 N (3 lbs). Para asegurarse que el disparador único opera correctamente en cualquier circunstancia, esta presión no debe ser aumentada. La presión del gatillo se puede ajustar por medio del tornillo (1). Girando el tornillo en el sentido de las agujas del reloj aumentar- la presión. ¡NOTA! El tornillo (1) tiene cierre automático y necesita herramienta adecuada.

AJUSTE DEL GRUPO DE DISPARADOR (Fig. 10)

Cuando el gatillo está- en posición ¡SET! la presión es de 2 - 2.5 N (7 - 9 oz) y no se puede ajustar. El tornillo (2) ajusta el espacio entre el gatillo y el buzo del muelle de presión. El hueco o espacio debe ser lo m ás pequeño posible en la posición de no asentado ¡UNSET!, preferible qu e el tornillo toque ligeramente el buzo. Por otra parte, si la presión entre el to rnillo (2) y el bu zo es demasiado fuerte , pue de i mpedir el funci onamiento del gatillo asentado. ¡NOTA! El tornillo (2) es de cierre automático y deben evitarse ajustes innecesarios para mantener en buenas condiciones el mismo cierre autom ático.

AJUSTE DEL SEGURO El seguro viene de fábrica con un ajuste p erma-

nente. Por lo tanto, si el gatillo o leva de seguro tienen que cambiarse, el seguro debe reajustarse. Para esta operación, el mecanismo del gatillo tiene que ser devuelto a f ábrica en Finlandia.

ASEEN HUOLTO KÄYTÖN JÄLKEEN Varmistaudu, että patruun at on poistettu sek ä lip-

Page 22

paasta että patruunapesästä. Irroita lukko ja työnnä öljytty puhdistustuppo piipun läpi. Asetta voidaan säilyttää tällaisena jonkin aikaa. Perusteellisen puhdistuksen jälkeen piippu öljytään ohuesti. Lukko samoin kuin kaikki muutkin ulkopuoliset teräsosat puhdistetaan kevyesti öljyi- sellä tupolla.

PIIPUN PUHDISTUS Piipun puhdistuksessa huomio ita va a:

- työnnä puhdistus/öljyämist uppo aina piippu un peräpäästä.

- älä hankaa piippua vaan työnnä sama tuppo vain yhden kerran pi ipun läpi ja anna sen pudota piipun suusta ulos.

- käytä ehdottomasti suoraa ja jäykkää puhdistuspuikkoa.

TUKIN HOITO Aseen tukki on pintakäsitelty öljyllä tai lakalla,

joka estää kosteuden imeytymisen pu uhun ja tu kin vääntymisen. Normaalisti tukin hoitotoimenpiteeksi riittää kuivaaminen käytön j älkeen ja sisäosien öljyäminen. Tukkiöljyn suojavaikutuk- sen ylläpitämiseksi on tu kki ajoi ttain käsiteltävä tukinhoitoöljyllä. Lakk atukki in tullee t vauri ot on syytä jättää ammattilaisen korjattavaksi.

RENGÖRNING EFTER ANVÄNDNING Kontrollera att ingen patron finns kvar i patronlä-

get eller magasinet. Tag ut slutstycket och olja in loppet med solvent/vapen olja. Rengör och olj a in pipan och alla metalldelar.

RENGÖR PIPAN SÅ HÄR

- För alltid putslappen från patronläget mot mynningen.

- Drag inte putslappen fram och tillbaka i loppet utan från patronl äget till mynningen i ett drag.

- Upprepa tills loppet är rent.

- Använd endast raka och st yva putskäppar som ej skadar loppet.

- Efter rengöring olja in loppet lätt.

SKÖTSEL AV STOCKEN Stocken är lackerad eller ytbehandlad med stock-

olja, som skyddar mot fukt och förhindrar att stocken slår sig. Normalt stocken skall vårdas genom att torka den efter användning och hålla stocken invändigt inoljad. Skyddsverkan av oljeytbehandlingen behöver underhållas genom att gnida in stockolja av god kvalitet regelbundet eller vid behov. Oljebehandlingen ger samtidigt vacker djup ton åt sto cken och döljer repor och tryckmärken. Ytskador av lackerade stocken skall inlämnas till reparation hos specialisten.

CLEANING AFTER USE Before commencing cleaning check that all car-

tridges have be en remo ved b oth f rom the magazine and chamber. Remove t he bol t and pu sh an oily cleaning cloth through the bore after which the rifle can be stored in this condition for a period of time. After thorough cleaning the barrel should be lightly oiled. Clean the bolt as well as the other external me tal p a rts lig ht ly with an oily cloth.

CLEANING THE BARREL When cleaning the barrel always do as follows:

- Always push the cleaning/oiling patc h from the breech end.

- Do not scrub the barrel, simply push the patch through the barrel and out through the muzzle. Repeat as necessary.

- Use only absolutely straight and sturdy cleaning rods.

MAINTENANCE OF THE STOCK The stock has been t reated wi th oil or lac quered

which stops moisture from being absorbed and prevents warping. Normally it is necessary to just dry the stock after use and to k eep the inside of the stock oiled. To keep the oilstock in good condition it should be wiped over occasionally with a good quality stock oil. If the lacquered stock has been damaged, it is best to have any restoration performed by a specialist.

REINIGUNG NACH DEM GEBRAUCH Vor dem Beginn der Reinigung prüfen Sie, ob

Page 23

die Waffe entladen ist - Patrone nlager und Maga zin müssen leer sein. Nehmen Sie das Schloß aus der Waffe und ölen Sie das Laufinnere mit einer Ölbürste ein, danach lassen Sie das Öl einige Zeit einwirken. N ach dem gründlichen Reinigen sollte der Lauf le icht einge ölt werden. W ischen Sie sowohl die S c hloßteile wie auch alle anderen äu- ßeren Metallteile mit einem leicht eingeölten Lappen ab.

REINIGEN DES LAUFES Das Reinigen des Laufes sollte immer auf die

nachfolgend beschriebene Art durchgeführt werden:

- Putzstock mit Bürste/Docht immer vom Patronenlager her dur c h de n La uf sc h ieben.

- Das Laufinnere nicht mit scharfen Bürsten bearbeiten und da s Reini gungs gerät nicht im Lauf hin- und herschi e ben.

- Reinigungsgerät immer nur in eine Richtung vom Patronenlager her durchschieben und an der Mündung herausnehmen. Nach Bedarf wiederholen.

- Nur absolut gerade und stabile Reinig ungsstök- ke verwenden.

SCHAFTPFLEGE Der Schaft ist entweder als Ölschaft ausgeführt

oder lackiert. Auf diese Weise wird Feuchtigkeit vom Schaftholz ferngehalten und es kann sich nicht verziehen. Bei normalem Gebrauch reicht es, wenn der Schaft na ch der B enutzun g trocke ngewischt wird, das Schaftinnere ist mit Öl zu behandeln. Ölschäfte sollten regelmäßig m it einem guten Schaftöl behandelt werden. Wenn am lackierten Schaft Schäden aufgetreten sind, sollte der Schaft von einem Fachmann überarbeitet werden.

NETTOYAGE APRÈS UTILISATION Avant toute opération vérifier que toutes les car-

touches ont été retirées de la chambre et du chargeur. Enlever la cul as se et p asser un ch iffon huilé dans l'âme. Vous pouvez ranger l'arme comme ceci pendant un certain temps. Après avoir nettoyé le canon celui-ci doit être légère- ment huilé. Nettoyer la culasse ainsi que toutes les parties métalliques légèrement avec un chiffon huilé.

NETTOYAGE DU CANON Pour nettoyer le canon procéder toujours comme

suit:

- Pousser toujours le chiffon huilé en partant de la culasse.

- Ne pas brosser le canon. Passer simplement le chiffon huilé aussi souvent que nécessaire.

- N' utiliser que des baguettes absolument droites et solides.

ENTRETIEN DE LA CROSSE La crosse a été traitée à l'huile, em pêchant ainsi

l'humidité d'être absorbée. Pour conserver vo tre crosse en bon état vous devez passer de temps en temps un chiffon huilé avec de l'huilé pour bois de bonne qualité.

LIMPIEZA DESPUES DEL USO Antes de empezar la limpieza v erifique que todo s

los cartuchos se han sacado tanto del cargador como de la recámara. Saque el cerrojo y pase por el -ánima un paño húmedo de aceite y así se puede guardar el rifle durante un período de tiempo. Después el cañón se lubrifica ligeramente. Limpié el cerrojo al igual que todas las parte metá- licas con un paño húmedo de aceite.

LIMPIEZA DEL CAÑON Al limpiar el cañón haga siempre así:

- Limpié siempre part iendo del final del -ánima.

- No restregué el cañón, simpleme nte pas e e l paño húmedo en aceite por el interior del cañón y sáquelo por la boca. Repítalo tantas veces como sea necesario.

- Utilice únicamente barillas rectas y firmes.

MANTENIMIENTO DE LA CULATA La culata ha sido tratada al aceite o con varniz

que impide la humedad y que se tuerza. Normalmente es necesario se car simplemente la culata después de su uso y tener su interior con aceite. Para conservar en buen estado la culata al aceite, debería repasarla ocasionalmente con un buen aceite para culatas. Si está- varni zada y ha sido dañada, lo mejor es que la restaure un especialista.

LUKON PURKU JA KOKOONPANO Lukon purkami nen ei ylee nsä ole ta rpeel lista mutta, j os

Page 24

on oletettavissa, et tä lukon sisälle on valunut öljyä, joka on jäykistynyt , p it ää lukko puhdistaa. Varsinkin, jos asetta aiotaan käyttää pakkasella, on lukon puhdistus välttämätöntä.

Aseesta poistetun lukon peräkappale irto aa kääntämäl- lä sitä myötäpäivään niin pitkälle kuin se kääntyy, jonka jälkeen se voidaan poistaa vetämällä taaksepäin. Tä- män jälkeen työnnetään virityskappaleen ja kammen sideholkin väliin n. 3 mm vahvuinen esim. ruuvimeisselin kärki, josta vastapäivään kiertämällä iskuri pääs- tetään pois vireestä (Kuva 11). Ka mpi on ve dettävissä pois sen jälkeen, kun isku ria on työnnetty eteenp äin, kunnes kammen sideholkin lukitusnokka (E) vastaa lukon takapintaan (F). Mikäli kampi tuntuu tiukalta, sen irtoamista voi helpottaa napauttamalla esim. muovivasaralla sen lukkorungon sis ällä olevaan päähän (nuoli G). Kammen irroituksen j älkeen iskuri on poistettavissa lukosta. Ruuvimeisseliä tai vastaavaa viritysk appaleen ja kammen sideholkin välistä ei tässä vaiheessa ole syytä poistaa. Tämän enempää ei lukk oa yleensä ole tarpeen purkaa sen puhdistamiseksi. Kun lukko on puhdistettu, se kootaan päinvastaisessa järjestyksessä. Iskuri työnnetään tilaansa varmistaen kammen sideholkin asento sella iseksi, että kampi voidaan työntää esteettä paikalleen. Kun kampi on paikallaan kierretään virityskappaleen ja kammen sideholkin välissä olevasta ruuvimei sselist ä tai vastaavasta myötäpäivään niin pitkäll e kuin se kääntyy. Varmista, et tä kammen sideholkki lukitse e kammen, asenna sen jäl- keen lukon peräholkki kiertämällä sitä vastapäivään, kunnes virityskappaleen nokka pysähtyy ennen viri t ysnousua olevaan lepokoloonsa (D kuva 2). ISÄRTAGNING OCH IHOPSÄTTNING AV SLUTSTYCKET

Under normala förhållanden behöver man i nte de m on- tera slutstycket, men om det finns an ledning at t tro att fett eller tjock olja trängt in, bör slutstycket rengöras invändigt om vapnet skall användas i sträng kyla t. ex. vid toppfågeljakt.

Efter att slutstycket avlägsnats från vapnet vrider man den bakre (svarta) delen medurs så långt det går (ca. ett kvarts varv). Drag den svarta hylsan rak t bakåt. För in en ca. 3 mm tjock me jsel (el ler en 5 kron a) i gape t mel lan tändstiftsmuttern och tändstiftshylsan (Bild 11). Vrid moturs så att tändstiftsmuttern spänner fast på mejseln. Tryck tändstiftet fram åt så långt det går. Drag slutstyckshandtaget ra kt ut. Om det sitte r hårt knacka med en fiberklubba eller träbit som ej lämnar märken (Pilen G). Drag tändstiftet rakt ut. Låt mejseln sitta kvar. Rengör och avfetta delarna. Olja in med en tunn vapenolja med låg fryspunkt. Sätt tillbaka tändstiftet och skjut in slutstyckshandtaget från samma sida som patronutdragare n på slutstyckets främre del. Spänn slagfjädern genom att vrida tänd- stiftsmuttern medurs så långt det går. Sätt på den svarta hylsan i sitt hak och vrid till ba ka moturs (ca. ett kvarts varv) till det lilla haket ( D i bild 2). För in slutstycket tillbaka i lådan (med säkringen i osäkrat läge). BOLT DISASSEMBLY AND REASSEMBLY

It is not generally nec essary to disassemble the bolt, but

if there is re ason to be lieve that oil may hav e penetr ated the bolt causing stiffness, it shou ld then be cleane d. If you intend to u s e the weapon i n cold weather cleaning the bolt is particularly impo rt ant .

Having removed the bolt from the weapon, the bolt shroud can be removed by turning it clockwise as far as it will go and then pulling it backwards. Next insert the tip of a screwdriver (ap prox. 3 m m wide ) into the gap between the co cking piece and the bolt handle retainer bushing. By turning the screwdriver in an counterclockwise direction the firing pin assembly can be disengaged (see fig. 11). The bolt handle can be pulled away after the fir ing pi n asse mbly ha s been pushed forwards until the loc king cam (E) o f the ha ndle re tainer bushing touches the rear surfa ce of the bo lt. If the bolt handle feels tight, remo val can be m ade easie r by tapping it (with a plastic hammer, for example) at the receiver end (arrow G). H aving done this the firing pi n assembly ca n be removed f rom the bol t. The screwdr iver should not be taken out of the gap between the cocking piece and handle retainer bushing at this stage. Normally it is not n ecessary to disassembl e the bolt any further for cleaning purposes. Having clean ed the b olt , to r e-as s emble , r eve rs e th e or der. First push the firing pin assembl y into place making sure that the bolt handle retainer bushing is in such a position that the handle can be pushed into place without obstruction. When the handle is correctly i n position the screwdriver inserted betwe en the cocki ng piece and handle retainer bushing should be turned clockwise as far as it wil l go . Make sure that the reta iner bushing locks the handle and the fit then bolt shroud by turning it counterclockwise until the cocking piece cam stops in the notch (D) before th e cocking slope (see fig. 2). ZERLEGEN UND ZUSAMMENSETZEN DES SCHLOSSES

Kuva / Bild / Fig. / Abb. / Fig . / Fig. 11

Page 25

Es ist im al lgemeinen ni cht nötig, das Schloß zu zerlegen. Wenn Sie allerdin gs glaube n, da ß ins S chloß eingedrungenes Öl verharzt ist und daher die L eichtgängigkeit beeinträchtigt, sollte das Schloß gerein ig t w er den. Das ist dann besonders wichtig, wenn Sie die Waffe bei kalter Witterung be nut ze n w ollen.

Nach dem Herausnehm en der Kammer aus der Hülse können Sie das Schlößchen entfernen, indem Sie es im Uhrzeigersinn bis zum Anschlag drehen und dann nach hinten ziehen. Da nach nehmen Sie einen Sc hraubenzieher mit einer Klingenbreite von ca. 3 mm und drücken ihn in den Spalt zwischen dem Spannstück und der Führungshülse am Kammerstengel. Jetzt drehen Sie den Schraubenzieher gegen den Uhrzeigersinn, dadurch kann die Schlagbolzengruppe gelöst werden. (siehe Abb. 11). Nachdem die Schlagbolzengruppe nach vorn geschoben worden ist , kann der Kammerstengel abgenommen werden. Falls er fest s itzt, können Sie ihn durch vorsichtige leichte Schläge mit einem Gummi- oder Plastikhammer in die mit dem Pfeil “G” markierte Richtung lösen. Jetzt kann die Schlagbolzengruppe aus der Kammer herausgenommen werden. Der Schraubenzieher sollte dabei in seiner Position bleiben. Der Verschluß braucht zum Reinigen normalerweise nicht weiter zerlegt werden. Nach der Reinigung setzen Sie das Schloß in der umgekehrten Reihenfolge wieder zusammen. Zuerst die Schlagbolzengruppe einführen, dabei darauf achten, daß anschließend der Kammerstengel wieder richtig aufgesetzt werden kann. Wenn der Kammerstengel wieder korrekt aufgesetzt worden ist, wird der Schraubenzieher, der noch zwischen Spannstück und Füh- rungshülse steckt, im Uhrzei gersinn gedreht. Achten Sie darauf, daß der Kammerstengel richtig festsitzt, dann setzen Sie das Schlößchen auf, inde m Sie e s gegen den Uhrzeigersinn soweit dre hen, bis der Nocken am Spannstück in die Nut (D) vor der Spannkurve einrastet (siehe Abb. 2). DÉMONTAGE ET REMONTAGE DE LA CULASSE

Il n'est en général pas nécessaire de démonter la culasse, mais si on a des raisons de croire que de l'huile peut y avoir pénétré et y épaissit, il fa ut la nettoyer. Si on prévoit d'utiliser l'arme par temps froid, il est particulièrement important de nettoyer la culasse.

Après retiré la culasse d e l'arme , on peut en lever l 'enveloppe de culasse en l a tournant à fond dan s le sens des aiguilles d'une montre puis en la tira nt en arrière. Ensuite, insérer la pointe d'un tournevis (3 mm de large environ) dans l'esp ace entre le chie n et la ba gue d e retenue du levier de culasse. En tournant le tournevis dans le sens inverse des aiguilles d'une montre, on peut dégager l'ensemble percuteur (voir fig. 11). On peut retirer le levier de culasse après avoir poussé l'ensemble percuteur vers l'avant jusqu'à ce que la came de bl ocage (E) de la bague de retenue de levier touch e la surface arrière de la cu lasse. Si le lev ier de culass e est difficile à bouger, il peut être plus facile de le retir er en l e tapan t (avec un marteau en p lastique , par ex emple ) à l’extré- mité réceptrice (flèche G). Ensuite, on peut retirer l’ensemble per cute ur de la cula sse. Il ne fau t pas r etir er le tournevis de l'espace e nt re le chien et la bagu e de retenue du levier à ce stade. Normalement, il n'est pas nécessaire de démonter davantage la culasse pour la nettoyer. Après avoir nettoyé la culasse, la remonter dans l'ordre inverse. Pousser d'abord l'en semble pe rcut eur en pl ace en s'assurant que la bague de retenue du levier de culasse est dans une position qui permet de pousser le levier en place sans obstruc tion. Quand l e levier est bien en position, tourner à fond le tournevis inséré entre le chien et la bague de retenu e du levier dans le sens des aiguilles d'une montre. S'assu rer que la bague de retenue verrouille le lev ier, pui s ajust er l'en ve loppe de culasse en la tournant dans le sens inverse des aiguil les d'une montre jusqu'à ce que la came du chien se bloque dans l'encoche (B) avant la pente du chien (voir fig. 2). MONTAJE Y DESMONTAJE DEL CERROJO

Generalmente no es necesario desmontar el cerrojo, pe-

ro si se sospecha que el aceite ha podido introducirse en el cerrojo provocando dureza, debería limpiarse. Si us ted pretende utili zar su ri fle con tiempo f río, la l impieza del cerrojo es particularmente importante .

Retirado el cer rojo del arma, se retir a la cu biert a del cerrojo girándola en el sentido de las agujas del reloj hasta el tope y se empuja entonces hacia atrás. Seguidamente introduzca la punta del destornillador (aprox. de 3 mm de anchura) en el espacio entre el martillo y el anillo de retenida de la pal anca del c errojo . Giran do el destornillador en el sentido contrario a las agujas del reloj la aguja se puede desen ganchar (ver fig. 11). La palanca del cerrojo puede sacarse después que el conjunto de la aguja haya sido empujado hacia adelante hasta que el diente retención (E) del anillo de la palanca de retención toque la superficie trasera del cerrojo. Si la palanca del cerr ojo está- dura, la extracción se hace más fácil golpeándola (por ejempl o con un martil lo de plástico) al fondo del recept or (fl echa G). Hech o esto el conjunto d e la aguja se puede sacar del cerrojo . El destornillador no debe sacarse del hue co ent re el m artillo y el anillo retenida de la palanca del cerrojo. Normalmente no es necesario d esmontar más el cerrojo con fines de limpieza. Una vez limpio el cerrojo, para v olverlo a mont ar invierta el orden. Primero empuje el conjunto de la aguja en su sitio, asegurándose que el anillo de la palanca de retención está- en una posición que permita que entre en su sitio sin obstrucción alguna. Cu ando la palanca esté en su correcta posición, el destornillador introducido entre el martillo y el ani llo de la pala nca rete nción, debe girarse en el sentido de las agujas de l reloj hasta el tope. Asegúre se que la rete nción cierra la palanca y ajuste entonces l a cubierta del cerrojo girándola en el sentido con trario a las ag ujas de l relo j hasta que el di ente retención se pare en la muesca (D) antes de la inclinación de l ma rtillo (ver fig . 2).

Koska me Sakossa haluamme, että aseesi palvelee Sinua kaikissa

Page 26

tilanteissa ja koko elämäsi ajan, toivomme Sinun kiinnittävän huomiota vielä seuraaviin seikkoihin:

1. Käytä asehuoltoon vain ensiluokkaista aseöljyä, sillä sen avulla voit

- puhdistaa, suojata ja voidell a

2. Älä laiminlyö aseesi huoltoa, sillä jos ammunnan jälkeen aseesi seisoo puhdistamattomana ja etenkin kosteana yön yli, pääsee piipussa jo korroosio alulle.

3. Tarkista esim. kerran vuodessa kiinnitysruuvien (liipasinkaaren ruuvien) kireys.

4. Jos havaitset muutoksia aseesi toiminnassa esim.

- laukaisulaitteen toim inta muuttuu

- aseesi ei sytytä patruunaa

- varmistin ei pidä toimita asees i valtuutetulle asekorjaajalle tai suoraan valmistajalle.

5. Jos aseestasi katoaa jokin osa, hanki sen tilalle alkuperäinen varaosa.

6. Kun avaat tai kiristät aseesi ruuveja, huolehdi siitä, että ruuvitalttasi on oikean kokoinen niin, että et huo- nolla työkalull a t u rm e le aseesi ulkonäköä.

7. Jos aseellesi tapahtuu ammuttaessa vaurio, se on ehdottomasti toim itettav a valmi stajall e ja li itett ävä mukaan:

- selvitys siitä, mitä on tapahtunu t

- ammuttu hylsy (jolla vauri o on t apa ht unut)

- mielellään näyte patruunoista

Tällaisessa tapauksessa älä ryhdy purkamaan asetta

itse.

8. Lähes poikkeuksetta kaikki asevauriot tapahtuvat itseladatuilla patruunoilla.

Mikäli aiot ladata patruunoitasi itse, varmista, että käy-

tät ehdottomasti oikeita latausarvoja ja ruutilaatuja .

Vi på Sako är övertygade om att Tikka-studsaren r äcker ett

helt jägarliv under förutsättning att den behandlas rätt:

1. Använd vapenolja av högsta kvalitet som

- rengör, skyddar och smörjer.

2. Försumma inte vapenvården. Om vapnet inte rengö- res inom ca. 24 timmar efter skjutning kan rostangrepp starta, speciellt känsligt vid fuktigt väder.

3. Kolla minst en gång per år att de två stockbultarna och övriga skruvar är ordentligt åtdragna.

4. Om någon förändring i vapnets funktion uppstår t.ex.

- trycket känns annorlunda

- vapnet klickar

- säkringen fungerar ej lämna in det omedelbart f ör kontroll och åtgärd till en vapentekniker eller gene ra la genten.

5. Använd enbart originaldelar.

6. Använd mejslar och verktyg som är avpassade i storlek till spårskruvar så att dessa in te skadas.

7. Om vapnet skadas eller havererar under skjutning är det viktig t at t va pnet s kynd samt och i befi ntl igt s kic k sändes till generalagenten tillsammans m ed:

- en redogörelse om vad som inträffat

- tomhylsor

- helst ett prov av patronerna som använts.

Under inga omständigheter får vapnet tas isär.

8. Tyvärr inträffar allt för många skador med h emmaladdad ammunition. Om Du la ddar själv var absolut säker på att rätt krut och laddvikt användes.

SAKO AB åtar sig inget garant iansvar för skador för-

orsakade av hemmaladdad a mmunition dvs. ej fabriksladdad ammunition.

By following the few simple maintenance

procedures listed below, Tikka rifles will provide a lifetime of service:

1. Use only the best quality gun oi l whi ch can

- clean, protect and lubricate

2. Corrosion can begin wi thin 24 hours if th e rifle is not cleaned after firing. This is especially true in damp conditions.

3. At least once a year, check the tightness of all screws including st ock and receiver screws.

4. Take the gun to an authoriz ed gunsmith or dire ctly to the manufacturer/importer if any changes in the functioning of your firearm are noticed. For example:

- the functioni ng of th e trigger mechanis m has chan ged

- the gun does not fire the cartridge (mi s fi res)

- the safety does not ho ld

5. Use only original factory spares pa rts.

6. When loosening or tightening screws take care that the screwdriver is the ap pro priat e si ze an d sh ape so as n ot to damage the screw heads an d the g eneral ap pearanc e of the gun.

7. If the gun is damaged while sho oting, send th e gun to the dealer/importer a nd include:

- an explanation of what has h ap pened

- the cartridge case (with whi ch the damage occurred)

- preferably a sample of the cartridg e s

In these circum st ances do not dismantle the gun.

8. Damage to guns occurs almost exclusively when using handloaded cartridge s. If yo u inten d to lo ad your own cartridges make absolutely sure that you are using the correct charge and type of powder.

SAKO Ltd. do not accept any liability for any da mag e or

injuries how so ever caused by reloaded/handloaded ammunition.

Wenn Sie die nachfolgend aufgeführten Wartungsanweisungen befolgen,

Page 27

haben Sie ein Leben lang Freude an Ihrem Tikka-Gewehr:

1. Benutzen Sie als Waffenöl nur qualitativ hochwerti ge Produkte, die sowohl reinigen, schützen als auch schmieren können.

2. Rostansatz kann schon i nnerhal b von 24 St unden auftreten , wenn die Waffe nach dem Gebrauch nicht gereinigt worden ist. Hohe Luftfeuchtigkeit wirkt noch stärker rostfördernd und verkürzt diese Frist noch.

3. Mindestens einmal im Jahr sollten sie alle Schrauben an der Waffe auf festen Sitz hin prüfen, dazu gehören auch die Schrauben am Schaft und am Verschluß.

4. Wenn an der Waffe irgendwelche Veränderungen an der Funktion auftreten, bringen sie das Gewehr zu einem autorisierten Büchsen- macher oder schicken es entweder an den Importeur oder direkt ans Werk ein. Fehler, die unbedingt beseitigt werden müssen, sind zum Beispiel: - Veränderungen an der Abzugscharakteristik

- Versager

- Defekte an der Sicherung/Versagen

5. Verwenden Sie nur Originalersatzteile.

6. Wenn Sie Schrauben festdrehen oder losdrehen, achten Sie darauf, daß Sie einen richti g passenden Schraubenziehe r verwenden und die Schraubenköpfe nicht beschädigen. Beschädigte Schraubenköpfe können die Funktion stören und sie beeinträchtigen das äußere Erscheinungsbild der Waffe.

7. Wenn beim Schuß Schäden auft re te n, senden Sie die Waffe sofort an den Händler bzw. Importe ur. Fügen Sie einen Schadensbericht bei, dem zu entnehme n ist:

- was genau passiert ist.

- mit welcher Munitionsart geschossen wurde, als der Schaden

auftrat.

- fügen sie möglichst eine Patrone der fraglichen Munition bei.

Die Waffe sollte nach dem Auftreten des Schadens nicht zerlegt wer-

den und auch nicht zerl egt eingeschickt werd en.

8. Schäden an Waffen tre ten fast nur au f, wenn wie dergeladene Pa tronen verwendet werden . Falls Sie selbst wiedergeladene Munition verwenden wollen, stellen Sie sicher, daß Sie die korrekten La- dedaten und das richtige Pulver ve rwenden.

SAKO Ltd. Übernimmt keinerlei Haftung für Sachschäden oder Per-

sonenschäden, die durch die Verwendung von wiedergeladener Munition aufgetreten sind.

Chez Sako, nous attendon s à ce que nos fusils assurent un service à vie.

Dans cette optique, attention aux points suivants:

1. Utiliser uniquement une huile à fusil de la meilleure qualité qui puisse:

- nettoyer, protéger et lubrifier.

2. Ne pas négliger l'entretien. Si le fu sil reste sans être nettoyé pendant seulement 24 heures après avoir servi, en particulier s'il est humide, la corrosion peut s'installer.

3. Au moins une fois par an, vérifier l'étanchéité des vis de la crosse, etc...

4. Si vous notez des changemen ts dans le fonctionnement de votre arme à feu, par exemple:

- le fonctionnement du mécanisme de la détente

a changé.

- le fusil ne tire pas la cartouche (fai t long feu).

- la sécurité ne tient pas.

5. N'utiliser que les pièces de rechange d'usine d'origine.

6. Pour desserrer ou serrer les vis, s'assurer que le tournevis choisi est de bo nne dimension et de forme correcte d e façon à ne pas endomma ger les têtes de vis ni l'aspect général du fusil.

7. Si le fusil est endommagé pendant un tir, l 'envoyer au distributeur ou à l' importateur et joindre:

- une explication de ce qui s'est pa ss é.

- le culot (avec lequel s'e st pr o duit l'incident).

- de préférence un échan tillon des cartouc hes.

Dans ce cas, ne pas démonter le fus il.

8. Le fusil risque d'être abîmé presque excl usivement quand on utilise des cartouches bourrées à la main. Si vous avez l'intention de bourrer vous-mêmes vos cartouches, assurezvous bien que vous utilis ez la ch arg e cor rect e et le bon type de poudre.

SAKO Ltd n'accepte aucune responsabilité pour

les dommages ou blessures quels qu'ils soient causés par des munitions rechargées ou bourrées à la main.

Siguiendo los procedimientos sencillos de limpieza que

damos seguidamente, los rifles Tikka le darán un servicio de por vida:

1. Utilice solamente aceite de la mejor calidad que limpié, proteja y lubri fique.

2. La corrosión puede penetrar en 24 horas si el rifle no se limpia después de disparado. Esto es especialmente ci erto en condi ciones de hume dad.

3. Por lo menos una vez al año, verifique la presión de todos los tornillos sin exce pción, in- cluidos los de la culata y la caja.

4. Lleve el arma a un armero autorizado o directamente al fabricante/importador si nota cualquier cambio en el funcionamiento. Por ejemplo:

- el funcionamiento del mecani smo de dispar o

ha variado.

- el arma no hace fuego.

- el seguro no se sujeta.

5. Utilice solamente repuestos origina les de fáb- rica.

6. Cuando afloje o apri et e cual qui er to rni llo, asegúrese que utili za el destornillador adecuado y no daña la cabeza del tornillo ni el aspecto general del arma.

7. Si el arma sufre un daño al disparar, envíela al vendedor/ importado r e incluya:

- una explicación de lo ocurrido .

- la vaina del cartucho con el que sufrió el

daño.

- mejor añadir una muestra de los cartuchos.

8. El daño en las armas ocurre casi ex clusiv amente cuando los cartuchos se ca rgan a mano. Si pretende cargar sus propios cartuchos, asegú- rese que utiliza la carga y la pólvora adecuadas.

SAKO Ltd. no acepta responsabilidad alguna por

daños materiales o personales cuya causa sea el cartucho recargado o cargado a mano.

TEKNISET TIE-

Page 28

TIKKA M590/690/595/695

1313

72727272

1516

73737373

52 50

51 53

Page 29

DOT / TEKNISKA DATA / TECHNICAL DATA

TECHNISCHE DATEN / SPECIFICATIONS / ESPECIFICATIONES

Kaliiperi ja rihlan nousu Kaliber och räffelstigning Caliber a nd rate of t wist Kaliber und Drallänge Calibre et pas des rayures Calibre y tipo de rayado

M590/595

17 Rem 10" 222 Rem 14" 223 Rem 12" 22-250 Rem 14" 243 Win 10" 308 Win 11"

M690/695

25-06 Rem 10"

6.5x55 SE 9" 270 Win 10" 7x64 10" 30-06 11"

9.3x62 14"

M690/695 Mag

7 mm Rem Mag 9.5" 300 Win Mag 11" 338 Win Mag 10"

Paino/Vikt/Weight/Gewicht/Poids/Peso

M590/595 3.2 kg M690/695 3.3 kg M690/695 Mag 3.4 kg M590/595 Battue 3.1 kg M690/695 Battue 3.2 kg M590/595 Trapper 3.0 kg M690/695 Trapper 3.1 kg M590/595 Continental 3.7 kg M690/695 Continental 3.8 kg

Pituus / Totallängd / Ove rall length Gesamtlänge / Longueur totale / Longit ud total

M590/595 1070 mm M690/695 1080 mm M690/695 Mag 1130 mm M590/595 Battue/Trapper 1025 mm M690/695 Battue/Trapper 1035 mm M590/595 Continental 1110 mm M690/695 Continental 1120 mm

Piipun pituus / Piplängd / Barrel length Lauflänge / Longueur du canon / Longitud de cañón

M590/690/595/695 570 mm M690/695 Mag 620 mm M590/690/595/695 Battue/Trapper 525 mm M590/690/595/695 Continental 600 mm

Patruunakapasiteetti

4 patruunaa (1 piipussa, 3 lippaassa). Lisävarusteena 5 patruunan lipas. (Continentalissa vakiona).

Patronkapasitet

4-skott (1 i loppet, 3 i clipmagasinet). 5-skott extra magasin. (I Continental som stan dard).

Cartridge capacity

4-cartridges (1 in chamber and 3 in clip magazine). 5-shot clip magazine is also availa ble.(In Continental as standard).

Patronenkapazität

4 Schuß (1 in Patronenlager und 3 in Einsteckmagazin). 5Schuß Einsteckmagazin ist als Extra erhältl ich.

Cartouche capacité

4 coups (1 dans la chambre, 3 dans le chargeur). Un chargeur 5 coups est aussi disponible. (Standard dans Continental).

Capacidad de cartuchos

4 Tiros (1 en recámara, 3 en cargador). Disponible también en cargador de 5 (El Continental es standard).

Page 30

TIKKA M590/690/595/695 RH VARAOSALUETTELO

Varaosa- Osa Nimitys Osa n:o

pussi n:o

1 L ukonkehys M590 RH S3325206 1 L ukonkehys M690 RH S3335206 1 L ukonkehys M595 RH S3324206 1 L ukonkehys M695 RH S3334206 2 P iippu cal. 17 Rem S3321121 2 P iippu cal. 222 Rem S3321122 2 P iippu cal. 223 Rem S3321128 2 P iippu cal. 22-250 Rem S3321140 2 P iippu cal. 243 Win S3321143 2 P iippu cal. 308 Win S3321166 2 P iippu cal. 25-06 Rem S3331153 2 P iippu cal. 7x64 S3331162 2 P iippu cal. 6.5x55 SE S3331156 2 P iippu cal. 270 Win S3331159 2 P iippu cal. 30-06 S3331170 2 P iippu cal. 9.3x62 S3331193 2 P iippu cal. 7 mm Rem Mag S3331164 2 P iippu cal. 300 Win Mag S3331176 2 P iippu cal. 338 Win Mag S3331180 2 P iippu cal. 17 Rem Battue/Trapper S3328121 2 P iippu cal. 222 Rem Battue/Trapper S3328122 2 P iippu cal. 223 Rem Battue/Trapper S3328128 2 P iippu cal. 22-250 Rem Battue/Trapper S3328140 2 P iippu cal. 243 Win Battue/Trapper S3328143 2 P iippu cal. 308 Win Battue/Trapper S3328166 2 P iippu cal. 25-06 Rem Battue/Trapper S3338153 2 P iippu cal. 7x64 Battue/Trapper S3338162 2 P iippu cal. 6.5x55 SE Battue/Trapper S3338156 2 P iippu cal. 270 Win Battue/Trapper S3338159 2 P iippu cal. 30-06 Battue/Trapper S3338170 2 P iippu cal. 9.3x62 Battue/Trapper S3338193 2 P iippu cal. 7 mm Rem Mag Battue/Trapper S3338164 2 P iippu cal. 300 Win Mag Battue/Trapper S3338176 2 P iippu cal. 338 Win Mag Battue/Trapper S3338180 2 P iippu cal. 17 Rem Continental S3327121 2 P iippu cal. 222 Rem Continental S3327122 2 P iippu cal. 223 Rem Continental S3327128 2 P iippu cal. 22-250 Rem Continental S3327140 2 P iippu cal. 243 Win Continental S3327143 2 P iippu cal. 308 Win Continental S3327166 2 P iippu cal. 25-06 Rem Continental S3337153 2 P iippu cal. 7x64 Continental S3337162 2 P iippu cal. 6.5x55 SE Continental S3337156 2 P iippu cal. 270 Win Continental S3337159

TIKKA M590/690/595/695 RH VARAOSALUETTELO

Varaosa- Osa Nimitys Osa n:o

pussi n:o

1 Laukaisulaite koottu S584T110

2 Laukaisulaitteen M90 varaosat S584T210

2 Herkistinlaukaisulaitteen varaosat S584T220

3 14 Iskuri koottu M558/590/595 S5840155 3 14 Iskuri koottu M658/690/695 S5840165 4 Lukon osat S584T240

6 21 Lukon peräholkki S5840243

2 Piippu cal. 30-06 Continental S3337170 2 Piippu cal. 9.3x62 Continental S3337193 2 Piippu cal. 7 mm Rem Mag Continental S3337164 2 Piippu cal. 300 Win Mag Continental S3337176 2 Piippu cal. 338 Win Mag Continental S3337180 3 Lukkorunk o M590/ 595 R H d 9.6 S3325 306 3 Lukkorunko M 590/ 595 RH d 12 S33 25307 3 Lukkorunko M 690/ 695 RH d 12 S33 35306 3 Lukkorunko M690/695 Mag RH S3335307 4 Tukki koottu M590 RH Popular ö S2325600 4 Tukki koottu M690 RH Popular ö S2335600 4 Tukki koottu M595 RH Popular ml S2322616 4 Tukki koottu M695 RH Popular ml S2332616 4 Tukki koottu M558/590/595 RH Deluxe ö S2322601 4 Tukki koottu M558/590/595 RH Deluxe mlS2324601 4 Tukki koottu M658/690/695 RH Deluxe ö S2332601 4 Tukki koottu M658/690/695 RH Deluxe mlS2334601 4 Tukki koottu M558/590/595 RH Contin. ö S2327600 4 Tukki koottu M558/590/595 RH Contin. mlS2320600 4 Tukki koottu M658/690/695 RH Contin. ö S2337600 4 Tukki koottu M658/690/695 RH Contin. mlS2330600

5 Laukaisulaite koottu 6 Kuusiokoloruuvi M6x20

7 Laukaisupainejousi 8 Laukaisupaineen säätöruuvi M5x10

9Pidätt äjän jousi 10 Varmistimen jousi 11 Varmistimen vaimennin

12 Viretuen jousi 13 Herkistimen säätöruuvi M3x6 2 kpl

15 Ulosvetäjä cal. 17, 222 ja 223 Rem 15 Ulosvetäjä muut cal. 16 Ulosvetäjän salpa 17 Ulosvetäjän jousi 18 Ulosheittäjä 19 Ulosheittäjän jousi 20 Joustosokka 2.5x12

Page 31

TIKKA M590/690/595/695 RH VARAOSALUETTELO

Varaosa- Osa Nimitys Osa n:o

pussi n:o

7 22 Lukon kampi kiintonupilla S5840245 7 23 Lukon kampi irtonupilla S5840246 8 Lukonpidätin osineen S5840255

24 Lukonpidätin 25 Lukonpidättimen akseli 26 Lukonpidättimen jousi

9 27 Liipasinkaari koottu M558/590/595 S5840175 9 27 Liipasinkaari koottu M658/690/695 S5840180

10 Liipasinkaaren osat S5840260

11 34 3-patruunan lipas cal. 17, 222 ja 223 S5840370 11 34 3-patruunan lipas cal. 22-250 Rem S5840371 11 34 3-patruunan lipas cal. 243 ja 308 Win S5840372 11 34 3-patruunan lipas M658/690/695 S5840373 11 34 6-patruunan lipas cal. 17, 222 ja 223 S5840376 11 34 5-patruunan lipas cal. 22-250 Rem S5840377 11 34 5-patruunan lipas cal. 243 ja 308 Win S5840374 11 34 5-patruunan lipas M658/690/695 S5840375 12 35 Vastin S584T299 13 Perälaatta osineen S5840295

13 Deluxe-perälaatta osineen S5840290

13 Continental-perälaatta osineen S584T296

13 45 Perälaatan suora välilevy S584T420 13 46 Perälaatan yläviisto välilevy S584T421 13 47 Perälaatan alaviisto välilevy S584T422 14 Kannikkeet S594T297

28 Lippaansalpa 29 Lippaansalvan jousi 30 Lieriösokka 2x16 31 Lippaan ulostyöntäjä 32 Lippaan ulostyöntöjousi 33 Lieriösokka 2.5x18

36 Perälaatta 37 Perälaatan alusta 38 Kiinnitysruuvi 4.8x32 2 kpl

39 Perälaatta 40 Perälaatan alusta 41 Kiinnitysruuvi 4.8x32 2 kpl

42 Perälaatta 43 Perälaatan alusta 44 Kiinnitysruuvi 4.8x32 2 kpl

48 Kannikkeen ruuvi 2 kpl 49 Hihnalenkki koottu 2 kpl

TIKKA M590/690/595/695 RH VARAOSALUETTELO

Varaosa- Osa Nimitys Osa n:o

pussi n:o 14 Continental-etukannike S594T298

15 Vakiotakatähtäin S584T310

15 Battue-takatähtäin S584T311

16 Vakioetutähtäin S584T320

16 Battue-etutähtäin S584T321

17 Kiinnitysruuvit S5840265

20 Lukonkehyksen tulpparuuvit S574T210 20 Piipun tulpparuuvit S584T211

50 Kannikkeen pesä 51 Kiinnitysruuvi 52 Kiinnitysmutteri 53 Kannike koottu

54 Takat ähtäinrunko 55 Kiinnitysruuvi 56 Hahlo 9.5 mm 56 Hahlo 12 mm 57 Hahlon kiinnityskiila 58 Hahlon kiinnitysruuvi

59 Tähtäinkisko 60 Kiinnitysruuvi 2 kpl 61 Hahl o 62 Hahlon kiinnityskiila 63 Hahlon kiinnitysruuvi

64 Jyväjalka 65 Etumm ainen kiinnit ysruuvi 66 Takimmainen kiinnitysruuvi 67 Jyvä 5.5 mm 67 Jyvä 6.5 mm 67 Jyvä 7.5 mm 67 Jyvä 8.5 mm 68 Jyvänsuojus

64 Jyväjalka 65 Etumm ainen kiinnit ysruuvi 66 Takimmainen kiinnitysruuvi 67 Loistejyvä 7.5 mm 67 Loistejyvä 8.5 mm 67 Loistejyvä 9.5 mm 68 Rei’itetty jyvänsuojus

69 Etumm ainen kiinnit ysruuvi 70 Takimmainen kiinnitysruuvi 71 Kiinnitysruuvin aluslevy 2 kpl

72 Tulpparuuvi M3.5x3 4 kpl 73 Tulpparuuvi M4x2.5 4 kpl

Page 32

TIKKA M590/690/595/695 RH RESE RVDELAR

Reserv- Del Beskrivning Artikel delsats nr.

nr.

1Låda M590 RH S3325206 1Låda M690 RH S3335206 1Låda M595 RH S3324206 1Låda M695 RH S3334206 2 P ipa kal. 17 Rem S3321121 2 P ipa kal. 222 Rem S3321122 2 P ipa kal. 223 Rem S3321128 2 P ipa kal. 22-250 Rem S3321140 2 P ipa kal. 243 Win S3321143 2 P ipa kal. 308 Win S3321166 2 P ipa kal. 25-06 Rem S3331153 2 P ipa kal. 7x64 S3331162 2 P ipa kal. 6.5x55 SE S3331156 2 P ipa kal. 270 Win S3331159 2 P ipa kal. 30-06 S3331170 2 P ipa kal. 9.3x62 S3331193 2 P ipa kal. 7 mm Rem Mag S3331164 2 P ipa kal. 300 Win Mag S3331176 2 P ipa kal. 338 Win Mag S3331180 2 P ipa kal. 17 Rem Battue/Trapper S3328121 2 P ipa kal. 222 Rem Battue/Trapper S3328122 2 P ipa kal. 223 Rem Battue/Trapper S3328128 2 P ipa kal. 22-250 Rem Battue/Trapper S3328140 2 P ipa kal. 243 Win Battue/Trapper S3328143 2 P ipa kal. 308 Win Battue/Trapper S3328166 2 P ipa kal. 25-06 Rem Battue/Trapper S3338153 2 P ipa kal. 7x64 Battue/Trapper S3338162 2 P ipa kal. 6.5x55 SE Battue/Trapper S3338156 2 P ipa kal. 270 Win Battue/Trapper S3338159 2 P ipa kal. 30-06 Battue/Trapper S3338170 2 P ipa kal. 9.3x62 Battue/Trapper S3338193 2 P ipa kal. 7 mm Rem Mag Battue/Trapper S3338164 2 P ipa kal. 300 Win Mag Battue/Trapper S3338176 2 P ipa kal. 338 Win Mag Battue/Trapper S3338180 2 Pipa kal. 17 Rem Continental S3327121 2 P ipa kal. 222 Rem Continental S3327122 2 P ipa kal. 223 Rem Continental S3327128 2 Pipa kal. 22-250 Rem Continental S3327140 2 P ipa kal. 243 Win Continental S3327143 2 P ipa kal. 308 Win Continental S3327166 2 P ipa kal. 25-06 Rem Continental S3337153 2 P ipa kal. 7x64 Continental S3337162 2 P ipa kal. 6.5x55 SE Continental S3337156 2 P ipa kal. 270 Win Continental S3337159

TIKKA M590/690/595/695 R H RESERVDELA R

Reserv- Del Beskrivning Artikel delsats nr.

nr.

1 Avtryckarmekanism kompl. S584T110

2 Delar till avtryckarmekanism M90 S584T210

2 Delar till snälltryckmekanism S584T220

3 14 Slagstift kompl. M558/590/595 S5840155 3 14 Slagstift kompl. M658/690/695 S5840165 4 Delar till slutstycke S584T240

6 21 Täckhylsa till tändstiftsmutter S58 40243

2 Pipa kal. 30-06 Continental S3337170

2 Pipa kal. 9.3x62 Continental S3337193

2 Pipa kal. 7 mm Rem Mag Continental S3337164

2 Pipa kal. 300 Win Mag Continental S3337176

2 Pipa kal. 338 Win Mag Continental S3337180

3 Slutstyckstomme M590/595 RH d 9.6 S3325306

3 Slutstyckstomme M590/595 RH d 12 S3325307

3 Slutstyckstomme M690/695 RH d 12 S3335306

3 Slutstyckstomme M690/695 Mag RH S3335307

4 Stock kompl. M590 RH Popular o S2325600

4 Stock kompl. M690 RH Popular o S2335600

4 Stock kompl. M595 RH Popular ml S2322616

4 Stock kompl. M695 RH Popular ml S2332616

4 Stock kompl. M558/590/595 RH Deluxe o S2322601

4 Stock kompl. M558/590/595 RH Deluxe ml S2324601

4 Stock kompl. M658/690/695 RH Deluxe o S2332601

4 Stock kompl. M658/690/695 RH Deluxe ml S2334601

4 Stock kompl. M558/590/595 RH Contin. o S2327600

4 Stock kompl. M558/590/595 RH Contin. mlS2320600

4 Stock kompl. M658/690/695 RH Contin. o S2337600

4 Stock kompl. M658/690/695 RH Contin. mlS2330600

5 Avtryckarmekanism

6Fästskruv M6 x20

7 Avtryckarfjäder

8 Justeringsskruv M5x10

9Fjäder för avtryckarstång 10 Fjäder för säkring 11 Dämpare för säkring

12 Fjäder för snälltryck 13 Justerin gsskru v M3x6 2 st

15 Utdragare kal. 17, 222 och 223 Rem 15 Utdragare andra kal. 16 Spärrstift för utdragare 17 Fjäder för utdragare 18 Utkasta re 19 Fjäder för utkastare 20 Stift 2.5x12

Page 33

TIKKA M590/690/595/695 RH RESE RVDELAR

Reserv- Del Beskrivning Artikel delsats nr.

nr.

7 22 Slutstyckshandtag med stålknopp S5840245 7 23 Slutstyckshandtag med plastknopp S5840246 8 Slutstycksspärr kompl. S5840255

24 Slutstycksspärr 25 Stift för slutstycksspärr 26 Fjäder för slutstycks spärr

9 27 Varbygel kompl. M558/590/595 S5840175 9 27 Varbygel kompl. M658/690/695 S5840180

10 Delar till varbygel S5840260

11 34 3-skott magasin kal. 17, 222 och 223 S5840370 11 34 3-skott magasin kal. 22-250 Rem S5840371 11 34 3-skott magasin kal. 243 och 308 Win S5840372 11 34 3-skott magasin M658/690/695 S5840373 11 34 6-skott magasin kal. 17, 222 och 223 S5840376 11 34 5-skott magasin kal. 22-250 Rem S5840377 11 34 5-skott magasin kal. 243 och 308 Win S5840374 11 34 5-skott magasin M658/690/695 S5840375 12 35 Rekylklack S584T299 13 Bakkappa kompl. S5840295

13 Deluxe-bakkappa kompl. S5840290

13 Continental-bakkappa kompl. S584T296

13 45 Mellanskiva, rak S584T420 13 46 Vinkelskiva, uppåt S584T421 13 47 Vinkelskiva, nedåt S584T422 14 Rembyglar S594T297

28 Magasinspärr 29 Fjäder för magasinsp ärr 30 Stift 2x16 31 Magasinutkastare 32 Fjäder för magasinutkastare 33 Stift 2.5x18

36 Bakkappa 37 Mellanlägg 38 Fästskruv 4.8x32 2 st

39 Bakkappa 40 Mellanlägg 41 Fästskruv 4.8x32 2 st

42 Bakkappa 43 Mellanlägg 44 Fästskruv 4.8x32 2 st

48 Rembygelskruv 2 st 49 Rembygel 2 st

TIKKA M590/690/595/695 R H RESERVDELA R

Reserv- Del Beskrivning Artikel delsats nr.

nr. 14 Främre rembygel till Continental S594T298

15 Standardsikte S584T310

15 Battuesikte S584T311

16 Standardkorn kompl. S584T320

16 Battuekorn kompl. S584T321

17 Fästskruvar S5840265

20 Pluggskruvar för låda S574T210 20 Pluggskruvar för pipa S584T211

50 Rembygelchuck 51 Fästskruv för chuck 52 Fästbleck för chuck 53 Rembygel

54 Siktfot 55 Fästskruv för siktfot 56 Sikte 9.5 mm 56 Sikte 12 mm 57 Låsbleck för sikte 58 Fästskruv för sikte

59 Battue siktfot 60 Fästskruv för siktfot 2 st 61 Sikte 62 Låsbleck för sikte 63 Fästskruv för sikte

64 Kornf ot 65 Främre fästsk ruv för kornfo t 66 Bakr e fästskruv för kornfot 67 Korn 5 .5 mm 67 Korn 6 .5 mm 67 Korn 7 .5 mm 67 Korn 8 .5 mm 68 Kornskydd

64 Kornf ot 65 Främre fästsk ruv för kornfo t 66 Bakr e fästskruv för kornfot 67 Lysko rn 7.5 m m 67 Lysko rn 8.5 m m 67 Lysko rn 9.5 m m 68 Kornskydd med hål

69 Främre fästsk ruv 70 Bakr e fästskruv 71 Bricka för fäs tskruv 2 st

72 Pluggskruv M3.5x3 4 st 73 Pluggskruv M4x2.5 4 st

Page 34

TIKKA M590/690/595/695 RH SPARE PARTS

Spare- Key Description Art.no. partset no.

no.

1 Receiver M590 RH S3325206 1 Receiver M690 RH S3335206 1 Receiver M595 RH S3324206 1 Receiver M695 RH S3334206 2 Barrel cal. 17 Rem S3321121 2 Barrel cal. 222 Rem S3321122 2 Barrel cal. 223 Rem S3321128 2 Barrel cal. 22-250 Rem S3321140 2 Barrel cal. 243 Win S3321143 2 Barrel cal. 308 Win S3321166 2 Barrel cal. 25-06 Rem S3331153 2 Barrel cal. 7x64 S3331162 2 Barrel cal. 6.5x55 SE S3331156 2 Barrel cal. 270 Win S3331159 2 Barrel cal. 30-06 S3331170 2 Barrel cal. 9.3x62 S3331193 2 Barrel cal. 7 mm Rem Mag S3331164 2 Barrel cal. 300 Win Mag S3331176 2 Barrel cal. 338 Win Mag S3331180 2 B arrel cal. 17 Rem Battue/Trapper S3328121 2 Barrel cal. 222 Rem Battue/Trapper S3328122 2 Barrel cal. 223 Rem Battue/Trapper S3328128 2 B arrel cal. 22-250 Rem Battue/Trapper S3328140 2 B arrel cal. 243 Win Battue/Trapper S3328143 2 B arrel cal. 308 Win Battue/Trapper S3328166 2 Barrel cal. 25-06 Rem Battue/Trapper S3338153 2 B arrel cal. 7x64 Battue/Trapper S3338162 2 B arrel cal. 6.5x55 SE Battue/Trapper S3338156 2 B arrel cal. 270 Win Battue/Trapper S3338159 2 Barrel cal. 30-06 Battue/Trapper S3338170 2 Barrel cal. 9.3x62 Battue/Trapper S3338193 2 B arrel cal. 7 mm Rem Mag Battue/Trapper S3338164 2 Barrel cal. 300 Win Mag Battue/Trapper S3338176 2 Barrel cal. 338 Win Mag Battue/Trapper S3338180 2 Barrel cal. 17 Rem Continental S3327121 2 Barrel cal. 222 Rem Continental S3327122 2 Barrel cal. 223 Rem Continental S3327128 2 Barrel cal. 22-250 Rem Continental S3327140 2 Barrel cal. 243 Win Continental S3327143 2 Barrel cal. 308 Win Continental S3327166 2 Barrel cal. 25-06 Rem Continental S3337153 2 Barrel cal. 7x64 Continental S3337162 2 Barrel cal. 6.5x55 SE Continental S3337156 2 Barrel cal. 270 Win Continental S3337159

TIKKA M590/690/595/695 RH SPARE PARTS

Spare- Key Description Art.no. partset no.

no.

1 Trigger mechanism complete S584T110

2 Spare parts for trigger mechanism M90 S584T210

2 Spare parts for set trigger mechanism S584T220

3 14 Firing pin assembly M558/590/595 S5840155 3 14 Firing pin assembly M658/690/695 S5840165 4 Spare parts for bolt S584T240

6 21 Bolt shroud S5840243

2 Barrel cal. 30-06 Continental S3337170

2 Barrel cal. 9.3x62 Continental S3337193

2 Barrel cal. 7 mm Rem Mag Continental S3337164

2 Barrel cal. 300 Win Mag Continental S3337176

2 Barrel cal. 338 Win Mag Continental S3337180

3 Bolt body M590/595 RH d 9.6 S3325306

3 Bolt body M590/595 RH d 12 S3325307

3 Bolt body M690/695 RH d 12 S3335306

3 Bolt body M690/695 Mag RH S3335307

4 Stock complete M590 RH Popular o S2325600

4 Stock complete M690 RH Popular o S2335600

4 Stock complete M595 RH Popular ml S2322616

4 Stock complete M695 RH Popular ml S2332616

4 Stock complete M558/590/595 RH Dlx o S2322601

4 Stock complete M558/590/595 RH Dlx ml S2324601

4 Stock complete M658/690/695 RH Dlx o S2332601

4 Stock complete M658/690/695 RH Dlx ml S2334601

4 Stock compl. M558/590/595 RH Contin. o S2327600

4 Stock compl. M558/590/595 RH Contin. mlS2320600

4 Stock compl. M658/690/695 RH Contin. o S2337600

4 Stock compl. M658/690/695 RH Contin. mlS2330600

5 Trigger mechanism

6 Fastening screw M6x20

7 Trigger spring

8 Trigger spring s et screw M5x10

9 Trigger sear spring 10 Safety l ever spri ng 11 Safety silencer

12 Set trigger spring 13 Set trigger set screw M3x6 2 pcs

15 Extractor cal. 17, 222 and 223 Rem 15 Extra ctor oth er cal . 16 Extra ctor pl unger 17 Extrac tor spri ng 18 Ejecto r 19 Ejector spring 20 Pin 2.5x12

Page 35

TIKKA M590/690/595/695 RH SPARE PARTS

Spare- Key Description Art.no. partset no.

no.

7 22 Bolt handle with steelknob S5840245 7 23 Bolt handle with plastic knob S5840246 8 Bolt release complete S5840255

24 Bolt release 25 Pin for bolt release 26 Spring for bolt release

9 27 Trigger guard assembly M558/590/595 S5840175 9 27 Trigger guard assembly M658/690/695 S5840180

10 Spare parts for trigger guard S5840260

11 34 3-rd clip magazine cal. 17, 222 and 223 S5840370 11 34 3-rd clip magazine cal. 22-250 Rem S5840371 11 34 3-rd clip magazine cal. 243 and 308 Win S5840372 11 34 3-rd clip magazine M658/690/695 S5840373 11 34 6-rd clip magazine cal. 17, 222 and 223 S5840376 11 34 5-rd clip magazine cal. 22-250 Rem S5840377 11 34 5-rd clip magazine cal. 243 and 308 Win S5840374 11 34 5-rd clip magazine M658/690/695 S5840375 12 35 Recoil block S584T299 13 Butt plate complete S5840295

13 Deluxe butt plate complete S5840290

13 Continental recoil pad complete S584T296

13 45 Straight butt spacer S584T420 13 46 Upwards angled butt spacer S584T421 13 47 Downwards angled butt spacer S584T422 14 Swivels S594T297

28 Magazine catch 29 Magazine catch spring 30 Pin 2x16 31 Magazine ejector 32 Magazine ejector spring 33 Pin 2.5x18

36 Butt plate 37 Butt plate base 38 Mounting screw 4.8x32 2 pcs

39 Butt plate 40 Butt plate base 41 Mounting screw 4.8x32 2 pcs

42 Recoil pad 43 Recoil pad base 44 Mounting screw 4.8x32 2 pcs

48 Swivel screw 2 pcs 49 Swivel 2 pcs

TIKKA M590/690/595/695 RH SPARE PARTS

Spare- Key Description Art.no. partset no.

no. 14 Front swivel for Continental S594T298

15 Rear sight S584T310

15 Battue rear sight S584T311

16 Front sight S584T320

16 Battue front sight S584T321

17 Trigger guard fastening screws S5840265

20 Plug screws for receiver S574T210 20 Plug screws for barrel S584T211

50 Swivel socket 51 Mounting screw for socket 52 Mounting plate for socket 53 Front swi vel

54 Rear sight base 55 Mounting screw 56 Blade 9.5 mm 56 Blade 12 mm 57 Mounting washer for blade 58 Mounting screw for blade

59 Rear sight base 60 Mounting screw 2 pcs 61 Blade 62 Mounting washer for blade 63 Mounting screw for blade

64 Front sig ht base 65 Front m ounting screw for base 66 Rear mounting screw for base 67 Bead 5 .5 mm 67 Bead 6 .5 mm 67 Bead 7 .5 mm 67 Bead 8 .5 mm 68 Front sight hood

64 Front sig ht base 65 Front m ounting screw for base 66 Rear mounting screw for base 67 Fluorescent bead 7.5 mm 67 Fluorescent bead 8.5 mm 67 Fluorescent bead 9.5 mm 68 Front sight hood with holes

69 Front fast ening sc rew 70 Rear fastening screw 71 Washer for fastening screw 2 pcs

72 Plug screw M3.5x3 4 pcs 73 Plug s crew M4 x2.5 4 pcs

Page 36

TIKKA M590/690/595/695 RH ERSATZTEILLISTE

Ersatzteil- Kenn- Artikelbezeichnung Artikel-Nr.

gruppen- ziffer

Nr.

1Schloßhülse M590 RH S3325206 1Schloßhülse M690 RH S3335206 1Schloßhülse M595 RH S3324206 1Schloßhülse M695 RH S3334206 2 L auf Kal. 17 Rem S3321121 2 L auf Kal. 222 Rem S3321122 2 L auf Kal. 223 Rem S3321128 2 L auf Kal. 22-250 Rem S3321140 2 L auf Kal. 243 Win S3321143 2 L auf Kal. 308 Win S3321166 2 L auf Kal. 25-06 Rem S3331153 2 L auf Kal. 7x64 S3331162 2 L auf Kal. 6.5x55 SE S3331156 2 L auf Kal. 270 Win S3331159 2 L auf Kal. 30-06 S3331170 2 L auf Kal. 9.3x62 S3331193 2 L auf Kal. 7 mm Rem Mag S3331164 2 L auf Kal. 300 Win Mag S3331176 2 L auf Kal. 338 Win Mag S3331180 2 L auf Kal. 17em Battue/Trapper S3328121 2 L auf Kal. 222 Rem Battue/Trapper S3328122 2 L auf Kal. 223 Rem Battue/Trapper S3328128 2 L auf Kal. 22-250 Rem Battue/Trapper S3328140 2 L auf Kal. 243 Win Battue/Trapper S3328143 2 L auf Kal. 308 Win Battue/Trapper S3328166 2 L auf Kal. 25-06 Rem Battue/Trapper S3338153 2 L auf Kal. 7x64 Battue/Trapper S3338162 2 L auf Kal. 6.5x55 SE Battue/Trapper S3338156 2 L auf Kal. 270 Win Battue/Trapper S3338159 2 L auf Kal. 30-06 Battue/Trapper S3338170 2 L auf Kal. 9.3x62 Battue/Trapper S3338193 2 L auf Kal. 7 mm Rem Mag Battue/Trapper S3338164 2 L auf Kal. 300 Win Mag Battue/Trapper S3338176 2 L auf Kal. 338 Win Mag Battue/Trapper S3338180 2 L auf Kal. 17 Rem Continental S3327121 2 L auf Kal. 222 Rem Continental S3327122 2 L auf Kal. 223 Rem Continental S3327128 2 L auf Kal. 22-250 Rem Continental S3327140 2 L auf Kal. 243 Win Continental S3327143 2 L auf Kal. 308 Win Continental S3327166 2 L auf Kal. 25-06 Rem Continental S3337153 2 L auf Kal. 7x64 Continental S3337162 2 L auf Kal. 6.5x55 SE Continental S3337156 2 L auf Kal. 270 Win Continental S3337159

TIKKA M590/690/595/695 RH ERSATZTEILLISTE

Ersatzteil- Kenn- Artikelbezeichnung Artikel-Nr.

gruppen- ziffer

Nr.

1 Abzugsgruppe kompl. S584T110

2 Ersatzteilsatz für Abzug M90 S584T210

2 Ersatzteilsatz für Rückstecher S584T220

3 14 Schlagbolzengruppe M558/590/595 S5840155 3 14 Schlagbolzengruppe M658/690/695 S5840165 4 Ersatzteile für Verschluß S584T240

6 21 Schl ößchen S5840243

2 Lauf Kal. 30-06 Continental S3337170 2 Lauf Kal. 9,3x62 Continental S3337193 2 Lauf Kal. 7 mm Rem Mag Continental S3337164 2 Lauf Kal. 300 Win Mag Continental S3337176 2 Lauf Kal. 338 Win Mag Continental S3337180 3 Kammer M590/595 RH d 9,6 S3325306 3 Kammer M590/595 RH d 12 S3325307 3 Kammer M690/695 RH d 12 S3335306 3 Kammer M690/695 Mag RH S3335307 4 Schaft kompl. M590 RH Popular ö S2325600 4 Schaft kompl. M690 RH Popular ö S2335600 4 Schaft kompl. M595 RH Popular ml S2322616 4 Schaft kompl. M695 RH Popular ml S2332616 4 Schaft kompl. M558/590/595 RH Dlx ö S2322601 4 Schaft kompl. M558/590/595 RH Dlx ml S2324601 4 Schaft kompl. M658/690/695 RH Dlx ö S2332601 4 Schaft kompl. M658/690/695 RH Dlx ml S2334601 4 Schaft kompl. M558/59 0/595 RH Contin. ö S2327600 4 Schaft kompl. M558/590/595 RH Contin. mS2320600 4 Schaft kompl. M658/69 0/695 RH Contin. ö S2337600 4 Schaft kompl. M658/690/695 RH Contin. mS2330600

5 Abzugsgruppe 6 Halteschraube M6x20

7 Abzugfeder 8 Einstellschraube für Abzugfeder M5x10

9 Abzugstollenfeder 10 Feder f ür Schiebesicherung 11 Geräuschdämpfer für Sicherung

12 Rückstecherfeder 13 Einste llschrau ben M 3x6 2 Stück

15 Auszieher Kal. 17, 222 und 223 Rem 15 Auszie her ande re Kalibe r 16 Auszie herdru ckstift 17 Auszie herfede r 18 Ausw erfer 19 Auswerferfeder 20 Stift 2.5x12

Page 37

TIKKA M590/690/595/695 RH ERSATZTEILLISTE

Ersatzteil- Kenn- Artikelbezeichnung Artikel-Nr.

gruppen- ziffer

Nr.

7 22 Kammerstengel m. Stahlknopf S5840245 7 23 Kammerstengel m. Plastikknopf S5840246 8 Verschlußlöseknopf kompl. S5840255

24 Verschlußlöseknopf 25 Haltestift für Löseknopf 26 Feder für Löseknopf

9 27 Abzugbügel kompl. M558/590/595 S5840175 9 27 Abzugbügel kompl. M658/690/695 S5840180

10 Ersatzteilsatz für Abzu gbügel S5840260

11 34 3-Schuß-Magazin Kal. 17, 222 und 223 S5840370 11 34 3-Schuß-Magazin Kal. 22-250 Rem S5840371 11 34 3-Schuß-Magazin Kal. 243 und 308 Win S5840372 11 34 3-Schuß-Magazin M658/690/695 S5840373 11 34 6-Schuß-Magazin Kal. 17, 222 und 223 S5840376 11 34 5-Schuß-Magazin Kal. 22-250 Rem S5840377 11 34 5-Schuß-Magazin Kal. 243 und 308 Win S5840374 11 34 5-Schuß-Magazin M658/690/695 S5840375 12 35 Rückstoßpla tte S584T299 13 Schaftkappe kompl. S5840295

13 Schaftkappe Deluxe kompl. S5840290

13 Schaftkap pe kom pl. für Mod. Continental S584T296

13 45 Zwischenplatte f. geraden Schaftabschluß S584T420 13 46 Zwischenpl. f. nach oben geneigt. Abschl. S584T421 13 47 Zwischenpl. f. nach unten geneigt. Abschl. S584T422 14 Riemenbügel S594T297

28 Magazinhalter 29 Magazinhalterfeder 30 Stift 2x16 31 Magazinlöser 32 Feder für Magazinlöser 33 Stift 2.5x18

36 Schaftkappe 37 Führungsplatte 38 Halteschrauben 4.8x32 2 Stück

39 Schaftkappe 40 Führungsplatte 41 Halteschrauben 4.8x32 2 Stück

42 Gummikappe 43 Führungsplatte 44 Halteschrauben 4.8x32 2 Stück

48 Riemenbügelschrauben 2 Stück 49 Riemenbügel 2 Stück

TIKKA M590/690/595/695 RH ERSATZTEILLISTE

Ersatzteil- Kenn- Artikelbezeichnung Artikel-Nr.

gruppen- ziffer

Nr. 14 Vorderer Riemenbügel f. Mod. ContinentalS594T298

15 Visier S584T310

15 Battue-Visier S584T311

16 Korn S584T320

16 Korn für Battue-Visierung S584T321

17 Halteschrauben für Abzugbügel S5840265

20 Verschlußschrau ben für Schlo ßhülse S574T210 20 Verschlußschrau ben für Lauf S584T211

50 Riemenbügelhülse 51 Halteschraube 52 Grundpl atte 53 Vorderer Riemenbügel

54 Visiersockel 55 Halteschraube für Visiersockel 56 Kimmenblatt 9.5 mm 56 Kimmenblatt 12 mm 57 Unterleg scheibe für Kimmenblatt 58 Halteschraube für Kimmenblatt

59 Visiersockel 60 Halteschrauben für Visiersockel 2 Stück 61 Kimmenblatt 62 Unterleg scheibe für Kimmenblatt 63 Halteschraube für Kimmenblatt

64 Kornsattel 65 Vordere Halteschraube für Kornsat tel 66 Hintere Halteschraube für Kornsattel 67 Korn 5. 5 mm 67 Korn 6. 5 mm 67 Korn 7. 5 mm 67 Korn 8. 5 mm 68 Kornschut z

64 Kornsattel 65 Vordere Halteschraube für Kornsat tel 66 Hintere Halteschraube für Kornsattel 67 Leucht korn 7. 5 mm 67 Leucht korn 8. 5 mm 67 Leucht korn 9. 5 mm 68 Kornschutz mit Durchbrüchen

69 Vordere Halteschraube 70 Hintere Halteschraube 71 Unterleg scheibe für Halteschraube 2 Stück

72 Versc hlußschraube M3.5x 3 4 Stück 73 Versc hlußschraube M4x2. 5 4 Stück

Page 38

TIKKA M590/690/595/695 RH PIÉCES DE RECHANGE

Nº de Re- Description Référence jeu de père pièces

1Boîtier de culasse M590 RH S3325206 1Boîtier de culasse M690 RH S3335206 1Boîtier de culasse M595 RH S3324206 1Boîtier de culasse M695 RH S3334206 2 Canon cal. 17 Rem S3321121 2 Canon cal. 222 Rem S3321122 2 Canon cal. 223 Rem S3321128 2 Canon cal. 22-250 Rem S3321140 2 Canon cal. 243 Win S3321143 2 Canon cal. 308 Win S3321166 2 Canon cal. 25-06 Rem S3331153 2 Canon cal. 7x64 S3331162 2 Canon cal. 6.5x55 SE S3331156 2 Canon cal. 270 Win S3331159 2 Canon cal. 30-06 S3331170 2 Canon cal. 9.3x62 S3331193 2 Canon cal. 7 mm Rem Mag S3331164 2 Canon cal. 300 Win Mag S3331176 2 Canon cal. 338 Win Mag S3331180 2 Canon cal. 17 Rem Battue/Trapper S3328121 2 Canon cal. 222 Rem Battue/Trapper S3328122 2 Canon cal. 223 Rem Battue/Trapper S3328128 2 C anon cal. 22-250 Rem Battue/Trapper S3328140 2 C anon cal. 243 Win Battue/Trapper S3328143 2 C anon cal. 308 Win Battue/Trapper S3328166 2 C anon cal. 25-06 Rem Battue/Trapper S3338153 2 C anon cal. 7x64 Battue/Trapper S3338162 2 Canon cal. 6.5x55 SE Battue/Trapper S3338156 2 C anon cal. 270 Win Battue/Trapper S3338159 2 Canon cal. 30-06 Battue/Trapper S3338170 2 Canon cal. 9.3x62 Battue/Trapper S3338193 2 C anon cal. 7 mm Rem Mag Battue/Trapper S3338164 2 Canon cal. 300 Win Mag Battue/Trapper S3338176 2 Canon cal. 338 Win Mag Battue/Trapper S3338180 2 Canon cal. 17 Rem Continental S3327121 2 Canon cal. 222 Rem Continental S3327122 2 Canon cal. 223 Rem Continental S3327128 2 Canon cal. 22-250 Rem Continental S3327140 2 Canon cal. 243 Win Continental S3327143 2 Canon cal. 308 Win Continental S3327166 2 Canon cal. 25-06 Rem Continental S3337153 2 Canon cal. 7x64 Continental S3337162 2 Canon cal. 6.5x55 SE Continental S3337156 2 Canon cal. 270 Win Continental S3337159

TIKKA M590/690/595/695 RH PIÉCES DE RECHANGE

Nº de Re- Description Référence jeu de père pièces

1 Mécanisme de détente complet S584T110

2 Pièces de rech. pour méc. de détente M90 S584T210

2 Pcs de rech. pour méc. de dét. combinée S584T220

3 14 Ensemble percuteur M558/590/595 S5840155 3 14 Ensemble percuteur M658/690/695 S5840165 4 Pièces de rechange pour culasse S584T240

6 21 Enveloppe de culasse S5840243

2 Canon cal. 30-06 Continental S3337170 2 Canon cal. 9.3x62 Continental S3337193 2 Canon cal. 7 mm Rem Mag Continental S3337164 2 Canon cal. 300 Win Mag Continental S3337176 2 Canon cal. 338 Win Mag Continental S3337180 3 Corps de culasse M590/595 RH d 9.6 S3325306 3 Corps de culasse M590/595 RH d 12 S3325307 3 Corps de culasse M690/695 RH d 12 S3335306 3 Corps de culasse M690/695 Mag RH S3335307 4 Crosse complet M590 RH Popular g S2325600 4 Crosse complet M690 RH Popular g S2335600 4 Crosse complet M595 RH Popular ml S2322616 4 Crosse complet M695 RH Popular ml S2332616 4 Crosse complet M558/590/595 RH Dlx g S2322601 4 Crosse complet M558/590/595 RH Dlx ml S2324601 4 Crosse complet M658/690/695 RH Dlx g S2332601 4 Crosse complet M658/690/695 RH Dlx ml S2334601 4 Crosse compl. M558/590/595 RH Contin. gS2327600 4 Crosse compl. M558/590/595 RH Contin. mS2320600 4 Crosse compl. M658/690/695 RH Contin. gS2337600 4 Crosse compl. M658/690/695 RH Contin. mS2330600

5Mécanisme de détente 6 Vis de serrage M6x20

7Ressort de détente 8Vis sans tête de ressort de détente M5x10

9Ressort de détente 10 Ressort de levier de sécurité 11 Silencieux de sécurité

12 Ressort de tendeur 13 Vis pour tendeur M3x6 2 pièces

15 Extr acteu r cal. 17, 22 2 et 22 3 Rem 15 Extr acteu r aut res c alibre s 16 Pousso ir de l'extr acteur 17 Ressort de l' extracteur 18 Éjecteur 19 Ressort d'éjecteur 20 Goupille 2.5x12

Page 39

TIKKA M590/690/595/695 RH PIÉCES DE RECHANGE

Nº de Re- Description Référence jeu de père pièces

7 22 Levier de culasse avec bouton acier S5840245 7 23 Levier de culasse avec bouton plastique S5840246 8 Déclencheur de culasse complet S5840255

24 Déclencheur de culasse 25 Axe de déclencheur de culasse 26 Ressor t de déclencheur de culasse

9 27 Ensemble pontet M558/590/595 S5840175 9 27 Ensemble pontet M658/690/695 S5840180

10 Pièces de rechange pour pontet S5840260

11 34 Chargeur 3 coups cal. 17, 222 et 223 S5840370 11 34 Chargeur 3 coups cal. 22-250 Rem S5840371 11 34 Chargeur 3 coups cal. 243 et 308 Win S5840372 11 34 Chargeur 3 coups M658/690/695 S5840373 11 34 Chargeur 6 coups cal. 17, 222 et 223 S5840376 11 34 Chargeur 5 coups cal. 22-250 Rem S5840377 11 34 Chargeur 5 coups cal. 243 et 308 Win S5840374 11 34 Chargeur 5 coups M658/690/695 S5840375 12 35 Bloc recul S584T299 13 Plaque de crosse complète S5840295

13 Plaque de crosse Deluxe complète S5840290

13 Plaque de crosse Continental complète S584T296

13 45 Intercalaire, droit S584T420 13 46 Intercalaire, oblique vers le bas S584T421 13 47 Intercala ire, obli que ve rs le haut S5 84T422 14 Pivots S594T297

28 Loquet de chargeur 29 Ress ort de lo quet 30 Axe 2x16 31 Éjecteur de chargeur 32 Ressor t d'éjecteur de chargeur 33 Axe 2.5x18

36 Plaque de crosse 37 Base de plaque de crosse 38 Vis de montage 4.8x32 2 pièces

39 Plaque de crosse 40 Base de plaque de crosse 41 Vis de montage 4.8x32 2 pièces

42 Plaque de crosse 43 Base de plaque de crosse 44 Vis de montage 4.8x32 2 pièces

48 Vis de pivot 2 pièces 49 Pivot 2 pièces

TIKKA M590/690/595/695 RH PIÉCES DE RECHANGE

Nº de Re- Description Référence jeu de père pièces

14 Pivot avant de Continental S594T298

15 Cran de mire complet S584T310

15 Cran de mire de battue complet S584T311

16 Guidon complet S584T320

16 Guidon de battue complet S584T321

17 Vis de serrage de pontet S5840265

20 Vis de bouche pour boîtier de culasse S574T210 20 Vis de bouche pour canon S584T211

50 Douille de pivot 51 Vis de montage pour douille 52 Écrou de montage pour douille 53 Pivot avant

54 Base de cran d e mire 55 Vis de m ontage 56 Feuillet 9.5 mm 56 Feuillet 12 mm 57 Rondelle de montage pour feuillet 58 Vis de m ontage pour fe uillet

59 Base rail de cran de mire 60 Vis de m ontage 2 pièces 61 Feuillet 62 Rondelle de montage pour feuillet 63 Vis de m ontage pour fe uillet

64 Base de guidon 65 Vis de montage avant pour base 66 Vis de montage arrière pour base 67 Guidon 5.5 mm 67 Guidon 6.5 mm 67 Guidon 7.5 mm 67 Guidon 8.5 mm 68 Protège de guidon

64 Base de guidon 65 Vis de montage avant pour base 66 Vis de montage arrière pour base 67 Guidon fluorescente 7.5 mm 67 Guidon fluorescente 8.5 mm 67 Guidon fluorescente 9.5 mm 68 Protège de guidon avec trous

69 Vis de serrage avant 70 Vis de serrag e arrière 71 Rondelle de vis de serrage 2 pièces

72 Vis de bouche M3.5x3 4 pièces 73 Vis de bouche M4x2.5 4 pièces

Page 40

REPUESTOS TIKKA M590/690/595/695 RH

Conjunto Pieza DescripciónArt.Nºn

nº nº

1 Caja M590 RH S3325206 1 Caja M690 RH S3335206 1 Caja M595 RH S3324206 1 Caja M695 RH S3334206 2Cañón cal 17 Rem S3321121 2Cañón cal 222 Rem S3321122 2Cañón cal 223 Rem S3321128 2Cañón cal 22-250 Rem S3321140 2Cañón cal 243 Win S3321143 2Cañón cal 308 Win S3321166 2Cañón cal 25-06 Rem S3331153 2Cañón cal 7x64 S3331162 2Cañón cal 6.5x55 SE S3331156 2Cañón cal 270 Win S3331159 2Cañón cal 30-06 S3331170 2Cañón cal 9.3x62 S3331193 2Cañón cal 7 mm Rem Mag S3331164 2Cañón cal 300 Win Mag S3331176 2Cañón cal 338 Win Mag S3331180 2Cañón cal 17 Rem Battue/Trapper S3328121 2Cañón cal 222 Rem Battue/Trapper S3328122 2Cañón cal 223 Rem Battue/Trapper S3328128 2Cañón cal 22-250 Rem Battue/Trapper S3328140 2Cañón cal 243 Win Battue/Trapper S3328143 2Cañón cal 308 Win Battue/Trapper S3328166 2Cañón cal 25-06 Rem Battue/Trapper S3338153 2Cañón cal 7x64 Battue/Trapper S3338162 2Cañón cal 6.5x55 SE Battue/Trapper S3338156 2Cañón cal 270 Win Battue/Trapper S3338159 2Cañón cal 30-06 Battue/Trapper S3338170 2Cañón cal 9.3x62 Battue/Trapper S3338193 2Cañón cal 7 mm Rem Mag Battue/Trapper S3338164 2Cañón cal 300 Win Mag Battue/Trapper S3338176 2Cañón cal 338 Win Mag Battue/Trapper S3338180 2Cañón cal 17 Rem Continental S3327121 2Cañón cal 222 Rem Continental S3327122 2Cañón cal 223 Rem Continental S3327128 2Cañón cal 22-250 Rem Continental S3327140 2Cañón cal 243 Win Continental S3327143 2Cañón cal 308 Win Continental S3327166 2Cañón cal 25-06 Rem Continental S3337153 2Cañón cal 7x64 Continental S3337162 2Cañón cal 6.5x55 SE Continental S3337156 2Cañón cal 270 Win Continental S3337159

REPUESTOS TIKKA M590/690/595/695 RH

Conjunto Pieza DescripciónArt.Nºn

nº nº

2Cañón cal 30-06 Continental S3337170 2Cañón cal 9.3x62 Continental S3337193 2Cañón cal 7 mm Rem Mag Continental S3337164 2Cañón cal 300 Win Mag Continental S3337176 2Cañón cal 338 Win Mag Continental S3337180 3 Cuerpo del cerrojo M590/595 RH d 9.6 S3325306 3 Cuerpo del cerrojo M590/595 RH d 12 S3325307 3 Cuerpo del cerrojo M690/695 RH d 12 S3335306 3 Cuerpo del cerrojo M690/695 Mag RH S3335307 4 Culata M590 RH Popular al aceite S2325600 4 Culata M690 RH Popular al aceite S2335600 4 Culata M595 RH Popular mate S2322616 4 Culata M695 RH Popular mate S2332616 4 Culata M558/590/595 RH Deluxe al aceite S2322601 4 Culata M558/590/595 RH Deluxe mate S2324601 4 Culata M658/690/695 RH Deluxe al aceite S2332601 4 Culata M658/690/695 RH Deluxe mate S2334601 4 Culata M558/590/595 RH Contin. al aceite S2327600 4 Culata M558/590/595 RH Contin. mate S2320600 4 Culata M658/690/695 RH Contin. al aceite S2337600 4 Culata M658/690/695 RH Contin. mate S2330600

1 Mecanismo completo de disparador S584T110

5 Mecanismo de disparador 6 Tornillo de amar re M6 x20

2 Repuestos mecanismo de disparador M90 S584T210

7 Muelle de disparador 8 Tornillo de muell e de disp arador M5 x10 9 Muelle de presión de disparador 10 Muelle de leva de seguro 11 Silencia dor de s eguro

2 Repuestos mecanismo grupo disparador S584T220

12 Muelle de grupo disparador 13 Tornillo de grup o de dispa rador M3x6 (2)

3 14 Conjunto de percutor M558/590/595 S5840155 3 14 Conjunto de percutor M658/690/695 S5840165 4 Repuestos del cerrojo S584T240

15 Extractor cal 17, 222 y 223 Rem 15 Extract or de otro s cal 16 Botón de extractor 17 Muelle de extractor 18 Expulsor 19 Muelle de expulsor 20 Pasador 2.5x12

6 21 Cubierta de cerrojo S5840243

Page 41

REPUESTOS TIKKA M590/690/595/695 RH

Conjunto Pieza DescripciónArt.Nºn

nº nº

7 22 Palanca de cerrojo con cabeza de acero S5840245 7 23 Palanca de cerrojo con cabeza de plástico S5840246 8 Desenganche completo del cerrojo S5840255

24 Desenganche del cerrojo 25 Pasador desenganche cerrojo 26 Muelle desenganche cerrojo

9 27 Conjunto de guardamonte M558/590/595 S5840175 9 27 Conjunto de guardamonte M658/690/695 S5840180

10 Repuestos para guardamonte S5840260

11 34 Cargador 3 t. cal 17, 222 y 223 Rem S5840370 11 34 Cargador 3 t. cal 22-250 Rem S5840371 11 34 Cargador 3 t. cal 243 y 308 Win S5840372 11 34 Cargador 3 t. M658/690/695 S5840373 11 34 Cargador 6 t. cal 17, 222 y 223 Rem S5840376 11 34 Cargador 5 t. cal 22-250 Rem S5840377 11 34 Cargador 5 t. cal 243 y 308 Win S5840374 11 34 Cargador 5 t. M658/690/695 S5840375 12 35 Bloque del retroceso S584T299 13 Cantonera completa S5840295

13 Cantonera completa Deluxe S5840290

13 Cantonera completa Continental S584T296

13 45 Espaciador recto de cantonera S584T420 13 46 Esp. oblicuo arriba de cantonera S584T421 13 47 Esp. oblicuo abajo de cantonera S584T422 14 Anillas S594T297

28 Prisionero del cargador 29 Muelle del prisionero del cargador 30 Pasador 2x16 31 Expuls or del c argad or 32 Muelle expulsor del cargador 33 Pasador 2.5x18

36 Cantonera 37 Base de cantonera 38 Tornillo de montaje 4.8x32 (2)

39 Cantonera 40 Base de cantonera 41 Tornillo de montaje 4.8x32 (2)

42 Cantonera 43 Base de cantonera 44 Tornillo de montaje 4.8x32 (2)

48 Tornillo de anilla (2) 49 Anilla (2)

REPUESTOS TIKKA M590/690/595/695 RH

Conjunto Pieza DescripciónArt.Nºn

nº nº

14 Anilla frontal Continental S594T298

15 Mira trasera S584T310

15 Mira trasera Battue S584T311

16 Mira frontal S584T320

16 Mira frontal Battue S584T321

17 Tornillos sujeción guardamonte S5840265

20 Tornillos tapón para caja S574T210 20 Tornillos tapón para cañón S584T211

50 Encaje de anilla 51 Tornillo de montaje de encaje 52 Tuerca de montaje para encaje 53 Anilla frontal

54 Base de mira trasera 55 Tornillo de mon taje 56 Cuña 9.5 mm 56 Cuña 12 mm 57 Arandela de montaje para cuña 58 Tornillo de montaje para cuña

59 Base de mira trasera 60 Tornillo de mon taje (2) 61 Cuña 62 Arandela de montaje para cuña 63 Tornillo de montaje para cuña

64 Base de m ira fr ontal 65 Tornillo de montaje frontal para base 66 Tornillo de montaje trasero para base 67 Punto de mira 5.5 67 Punto de mira 6.5 67 Punto de mira 7.5 67 Punto de mira 8.5 68 Protect or mira f ront al

64 Base de m ira fr ontal 65 Tornillo de montaje frontal para base 66 Tornillo de montaje trasero para base 67 Mira fluorescente 7.5 67 Mira fluorescente 8.5 67 Mira fluorescente 9.5 68 Protector mira frontal con agujeros

69 Tornillo sujeción frontal 70 Tornillo sujeción trasero 71 Arandela de sujeción de tornillo (2)

72 Tornillo tapón M3.5x3 (4) 73 Tornillo tapón M4x2.5 (4)

Page 42

TARKASTUS- JA TAKUUTODISTUS - INSPEKTIONS- OCH GA RANTIBEVIS

INSPECTION CERTIFICATE - ENDABNAHMEZERTIFIKAT UND GARANTIESCHEIN

CERTIFICAT DE CONTRÔLE - CE RTIFICADO DE CONTROL

MOD.

1 VUODEN TAKUU 1 ÅRS GA RANTI

CAL.

1 YEAR GUARANTEE 1 JAHR GARANTIE

S/N

GARANTIE VALABLE UN AN VAL IDEZ GARANTIA UN AÑO

Tarkastus - Inspektion - Inspection Endkontrolle - Contrôle - Inspección

Tarkastettu kansainvälisen tarkastusjärjestön ( C.I.P.) ohjeiden mukaisesti.

Inspekterad enligt reglerna av C.I.P. Inspected according to the rules of international organisation C.I.P. Entspreche nd den Vorschrifte n der internationa len Organisation

C.I.P. kontrolliert und endabgenommen. Inspection corres pondant aux normes C.I .P.

Inspección realiz ada según las normas de la Organización Internacional C.I.P.

Ostaja, Köpare, Buyer Myyjä, Säljare, Seller Käufer, Acheteur, Comprador Verkäufer, Vendeur, Vendedor

Luovutuspäivä, Försäljningsdatum, Purchase date Kaufdatum, Date da la vente, Fecha de compra

Postiosoite: Sako Oy Address: Sako Ltd.

PL 149 P.O. Box 149 11101 Riihimäki SF-11101 Riihimäki

Valmistaja antaa takuun mahdo llisista raaka-aine- ja valmistusvirheistä. Virheen ilmaantuessa pyydämme lähettämään a se en ja takuukortin myyjälle.

Tillverkaren ger garantin för material- och konstruktionsfel. Uppstår fel på vapnet skall det sändas tillsammans med garantibeviset till säljaren.

The manufacturer gives a guaran tee for even tual mat er ial and manu factu rin g faults . In case of defect, please send the gun toge the r with this guarantee card to the seller.

Der Hersteller übernimmt die Garantie für eventuelle Material- oder Herstellungsfehler. Im Falle einer Reklamation senden Sie die Waffe zusammen mit dieser Garantiekarte an den Verkäufer.

Le fabricant garantit l'ac he te ur contre les vices de fabrication et contr e les c as de nonconformité. Nous prions l'acheteur de renvoyer l'arme défectueuse accompagnée du pon de garantie á l'armurerie.

El fabric ante da una ga ran tía de defectos eventuales de material y fabricación. En caso de defecto, envié por favor el arma junto con esta car ta de gara ntía al vendedor.

Finland

Sako Ltd., P.O.BOX 149, 11101 RIIHIM ÄKI, FINLAND Telephone +358 14 7431, Telefax +358 14 720446
