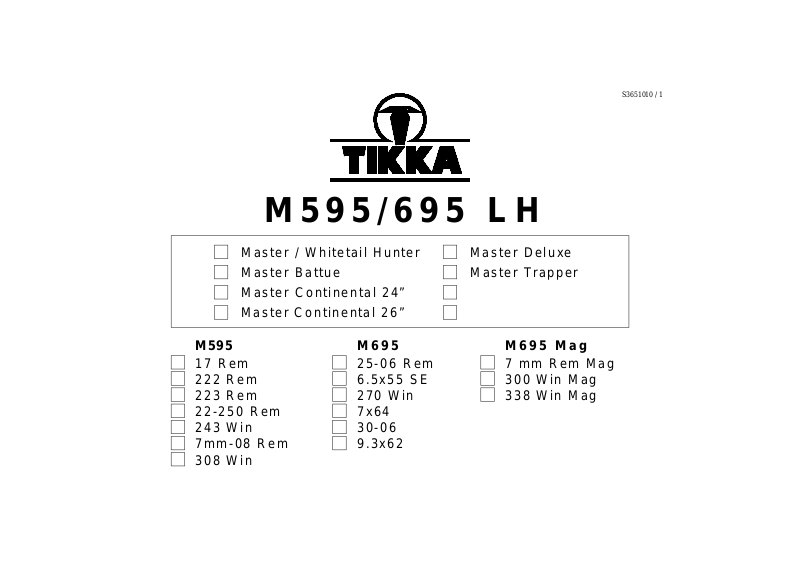

M595/695 LH

Master / Whitetail Hunter Master Deluxe

S3651010 / 1

Master Battue Master Continental 24” Master Con tinental 26”

M595

17 Rem 222 Rem 223 Rem 22-250 Rem 243 Win 7mm-08 Rem 308 Win

M695

25-06 Rem

6.5x55 SE 270 Win 7x64 30-06

9.3x62

Master Trapper

M695 Mag

7 mm Rem Mag 300 Win Mag 338 Win Mag

Page 2

SISÄLTÖ

Sisällysluettelo 2 Aseen tunnistus 4 Aseen käyttöönotto 6 Aseen toiminta 6 Avotähtäinten säätö 10

Vakioavotähtäin 10

Battue-avotähtäin 11 Lipastus 14 Lippaan purku ja kokoonpano 14 Standardilaukaisulaite 16

Laukaisupaineen säätö 16 Herkistinlaukaisulaite 18

Laukaisupaineen säätö 18

Herkistimen säätö 1 8

Varmistimen säätö 18 Aseen huolto käytön jälkeen 22 Piipun puhdistus 22 Tukin hoito 22 Lukon purku ja kokoonpano 24 Yleisiä ohjeita 4,6,26 Räjäytyspiirustus 28 Tekniset tie dot 29 Varaosaluettelo 30-31

INDEX

Index 2 Tillverkningsnr/kaliber 4 Gör detta innan du börjar använda vapnet 6 Laddning av vapnet 7 Justering av riktm e de l 10

Standard-riktmedel 10

Battue-riktmedel 11 Laddning av magasin 14 Isärtagning och ihopsättning av magasinet 14 Standardtrycket 16

Ändring av tryckets hår dhet 16 Snälltryck 18

Ändring av tryckets hår dhet 19

Ändring av sn äl ltryck 19

Ändring av säkri ng 19 Rengöring efter användning 22 Rengör pipan så hä r 22 Skötsel av stoc ke n 22 Isärtagning och ihopsättning av slutst. 24 Allmän information 4,6,26 Sprängbild 28 Tekniska data 29 Reservdelar 32 -33

INDEX

Index 2 Identification 4 Maintenance before use 7 Operation 7 Sight adjustments 10

Standard-sights 10

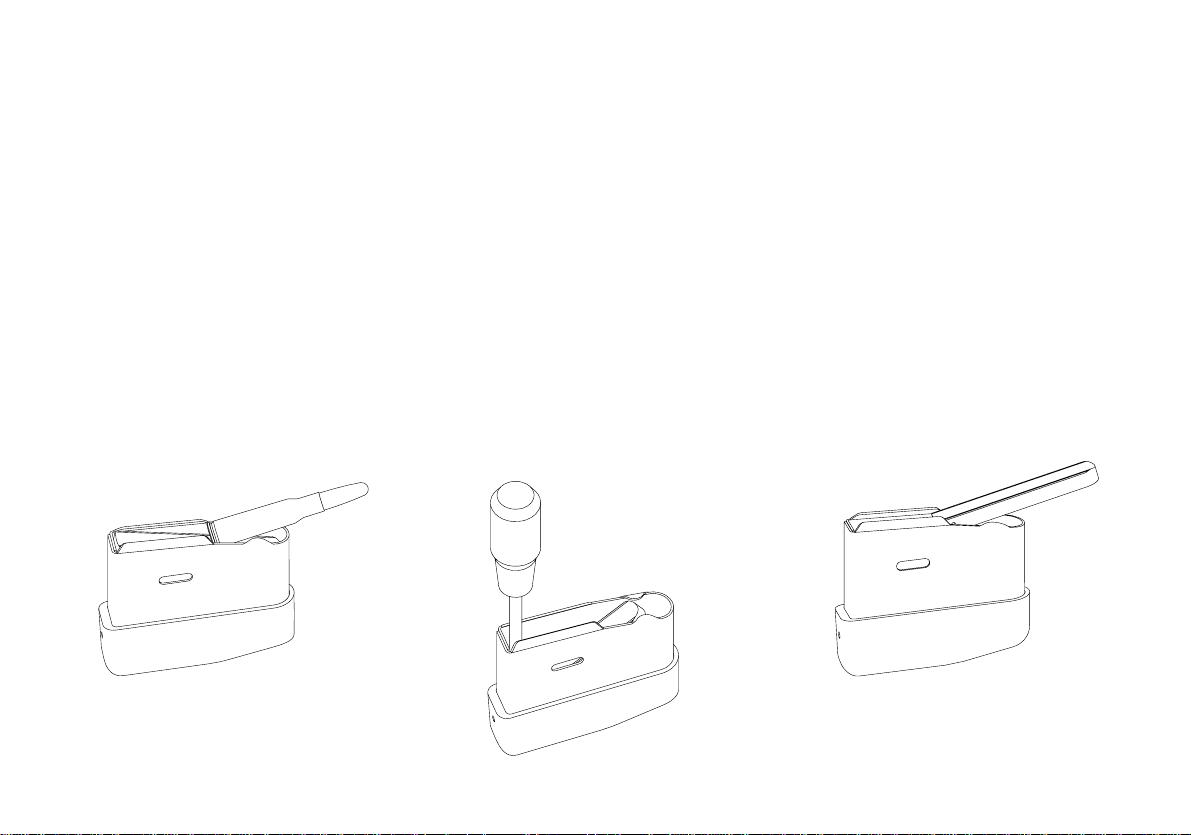

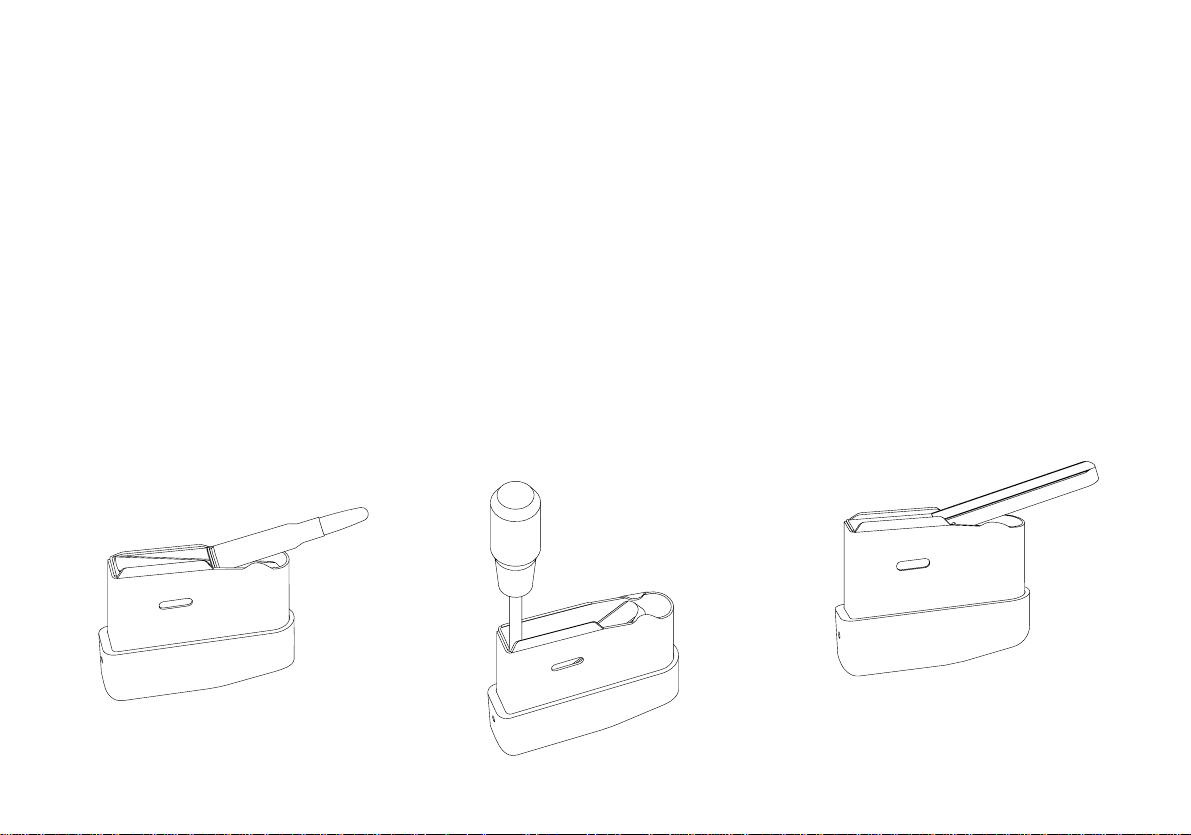

Battue-sights 11 Loading the magazine 14 Magazine disassembly & reassembly 14 Standard trigger mechanism 16

Trigger adjustment 16 Single-set trigger mechanism 19

Trigger adjustment 19

Set-trigger adjustment 19

Safety adjustment 19 Cleaning after use 22 Cleaning the barrel 22 Maintenance of the stock 22 Bolt disassembly and reassembly 24 General information 4,7,26 Exploded drawi ng 28 Technical data 29 Spare parts 34-35

Page 3

INHALTSVERZEICHNIS

Inhaltsverzeichni s 3 Modellbestimmung 5 Technische Durchsich t v or dem Gebrauch 8 Handhabung 8 Visier einstellen 1 2

Standardvisierung 12 Battue-Visier/

Spezialvisierung für Drückjagd 13 Magazin laden 15 Magazin, Démo ntage u. Montage 15 Standardabzug, Mechanismus 17

Abzug einstellen 17 Kombinationsabzug m. Rückstecher 20

Abzug einstellen 20

Rückstecher einstellen 20

Sicherung justieren 20 Reinigung nach de m Gebrauch 23 Reinigung des Laufes 23 Schaftpflege 23 Verschluß, Démontage u. Mont ag e 25 Allgemeine Informationen 5,8,27 Explosionszei chn un g d. Wa f fe 28 Technische Daten 29 Ersatzteilliste 36-37

SOMMAIRE

Sommaire 3 Identification 5 Entretien avant emploi 8 Armement 9 Réglages de visées 12

Visée standard 12

Visée spéciale pour battue 13 Chargement du ma gasin 15 Démontage et remontage du ma gasin 15 Mécanisme de détente 17

Réglage de détente 17 Détente combinée avec double détente 20

Réglage de la détente 21

Réglage de la double détente 21

Ajustage du cran de sûreté 21 Nettoyage après utilisation 23 Nettoyage du canon 23 Entretien de la crosse 23 Démontage et remontage de la culasse 25 Information 5,8,27 Vue détaillée28 Specifications 29 Pièces détachées 38-39

INDICE

Indice 3 Identificación 5 Mantenimiento antes de usar 9 Operación 9 Ajuste mira 12

Miras standard 12

Miras Battue 13 Carga del cargador 15 Montaje y desmontaje del cargador 15 Mecanismo de disparador standard 17

Ajuste de disparador 17 Mecanismo de grupo disparador único 21

Ajuste de disparador 21

Ajuste de grupo disparador 21

Ajuste de seguro 21 Limpieza después del uso 23 Limpieza del cañón23 Mantenimiento de la culata 23 Montaje y desmontaje del cerrojo 25 Información General 5,9,27 Despiece 28 Datos técnicos 29 Repuestos 40-41

Page 4

K Ä YTTÖOHJE

BRUKSANVISNING

OWNER’ S MANUAL

ASEEN KÄSITTELY Tarttuessasi aseeseen varmistaudu, ettei se ole la-

dattu. Kaikkia aseita, myös lataamattomia, on käsiteltävä varovasti. Muista, että useimmat onnettomuudet ovat tapahtuneet “TYHJÄLLÄ” aseella.

ASEEN TUNNISTUS (Kuva 1) Jokainen Tikka-ase on tunnis tettavissa lu konke-

hyksen sivulla olevasta leimasta, josta ilmenee aseen tyyppi ja valmi stusnume ro. Aseen kaliiper i ilmenee piipun sivussa olevasta leimasta. HUOM! Aseessa saa käyttää vain kaliiperimerkinnän mukaisia patruunoita.

ASEEN SÄILYTYS Säilytä aseesi niitä varten va ratussa kuivas sa pai-

kassa, jossa ne eivät kolhiinnu eivätkä ole lasten ulottuvilla. Säilytä patruunat aseista erillään lukitussa paikassa.

HANDHAVANDE AV VAPNET Kontrollera alltid att vapnet är oladdat genom att

lyfta slutst yckshand taget och dr a sluts tycket ba kåt så att patronläget och magasinet kan inspekteras. Alla vapen, även oladdade, skall hanteras med varsamhet. De flesta olyckor händer med “OLADDADE” vapen.

TILLVERKNINGSNR/KALIBER (Bild 1) Tillverkningsnummret är instämplat på lådans

högra sida med an kali bern a nges på pipans h ögra sida strax framför lådan. OBS! Kontrollera att ammunitionen är lämplig för pipans kaliber samt att patronläget och pipan är fria från fett, vatten, olja eller annat hinder/föremål.

FÖRVARING Förvara alltid vapnet på säker och torr plats, oåt-

komligt för barn och obehöriga. Förvara ammunitionen och vapnet åtskilda.

TIKKA M695 LH

123456

HANDLING THE RIFLE When holding the r ifle, ch eck that it is not l oaded

by opening and drawing back the bolt. All weapons, even unloaded ones, have to be handled carefully. Remember that most accidents happen with an “UNLOADED GUN”.

IDENTIFICATION (Fig. 1) You will find the mod e l an d serial number of th e

rifle stamped on the side of the receiver, while the caliber is shown on the barrel. NOTE! Make sure you have ammunition of the correct caliber for your rifle, and that the chamber and bore are clean of any obstructio n including water or excessive oil.

STORAGE Always store your gun in a secure, dry place,

where it will not be damaged and where children and unauthorized person s cannot gain access to it. Keep cartridges separately in a secure place.

MADE IN FINLAND

CAL. 30-06

Kuva / Bild / Fig. 1

Page 5

GEBRAUCHSANWEISUNG

MANUEL D’UTILISATION

MANUAL DEL USUARIO

HANDHABUNG DER WAFFE Wenn Sie die Wa ffe in di e Hand nehm en, über-

prüfen Sie durch Öffnen und Schließen des Verschlusses, daß sie nicht geladen ist. Beim Umgang mit Waffen - auch mit ungeladenen - ist immer größte Vorsicht geboten. Denken Sie da r an, daß die meisten Unfälle mit “ungeladenen” Waffen passiere n.

MODELLBESTIMMUNG (Abb. 1) Die Modellbezeichnung und die Seriennummer

der Waffe stehen seitlich auf der Verschlußhülse, die Kaliberangabe befi ndet sich auf dem Lauf. ACHTUNG! Achten Sie darauf, daß Sie die korrekte Munitionssorte im richtigen Kalibe r für Ihr Gewehr verwenden. Überprüfen Sie vor dem Schuß, ob Patronenlager und Laufinneres frei von Fremdkörpern oder Verschmutzung sind, dazu gehören auch Wassertropfen und Waffenöl.

AUFBEWAHRUNG Bewahren Sie das Gewehr b ei Nichtgebrauch an

einem sicheren und trockenen Ort auf, an dem es sicher ist vor Beschädigung un d zu dem Ki nder und unbefugte Personen keinen Zutritt haben. Bewahren Sie die Munition getrennt von der Waffe an einem sicheren Ort auf.

MANUEL D'UTILISATION En prenant possession de la carabine, vérifier

qu'elle ne soit pas chargée en ouvrant et en tirant en arrière la culasse. Toutes les armes, mêmes déchargées, doivent être manipulées avec prudence. Rappelez vous que la plupart des accidents arrivent avec une “ARME DÉCHAR- GÉE”.

IDENTIFICATION (Fig. 1) Vous trouverez le modèle et le nº de série de la

carabine gravés sur le côté du boîtier de culasse. Le calibre est quant à lui gravé sur le canon.

REMARQUE: Soyez sûr que vous avez des munitions du bon calibre pour votre carabine et que la chambre soit propre et non obstruée (y compris eau et huile excessive).

STOCKAGE Gardez toujours votre arme en sécurité, dans un

endroit sec ou elle ne pourra pas être endommagée et auquel les enfants ai nsi que le s person nes non autorisées ne peuvent avoir accès. Gardez les munitions en sécurité séparément.

TIKKA M695 LH

123456

MANEJO DEL ARMA Al coger el rifle verifique que no está- cargado,

abriendo y tirando at rás el cerrojo. Todas las armas, aunque no estén cargadas, deben manejarse cuidadosamente. Recuerde que la mayoría de los accidentes ocurren con un arma “DESCAR- GADA”.

IDENTIFICACION (Fig. 1) Usted encontrará el modelo y número de serie del

rifle estampado en el lateral de la caja, m ientras el calibre se ve en el cañón. ¡NOTA! Asegúrese de que usted tiene la munición del calibre que corresponde a su rifle y que la recámara y ánima están limpios y libres de cualquier obstrucción, incluso agua y exceso de aceite.

ALMACENAJE Guarde siempre su arma en sitio seguro, seco,

donde no sufra daños y donde ni los niños ni personas no autorizadas puedan acceder a él. Guarde la munición a parte en lugar seguro.

MADE IN FINLAND

CAL. 30-06

Abb. / Fig. / Fig. 1

Page 6

YLEISTÄ Tikka M595/695 luodikon suunnittelussa on

otettu huomioon nykyaikaiset valmistusm enetelmät ja -materiaalit. Kaikissa Tikka-luodikoissa on kolmen patruunan irtolip as, jote n käytettävis- sä on neljän patruunan kapasiteetti (yksi piipussa ja kolme lippaassa). Lisävarusteena on saatavissa viiden patruunan lipas. Pi ipp u on vapa asti väräh- televä. Kaikkia malleja on saatavana myös herkistimellä varustetulla laukaisukoneistolla.

ASEEN KÄYTTÖÖNOTTO Luodikko on tehtaalla suojattu aseöljyllä, joka

puhdistetaan pois ennen aseen käyttöönottoa.

- Lukko, lukonkehyksen sisäpuoli ja lipas puhdistetaan pyyhkimällä ne kankaalla tai puhdistustupolla liiasta öljystä. Tarkista hylsyn kannantilan ja sulkuolkien (A) puhtaus kuitenkin niin, että sulkuolat, viritysnousu (B) ja virityskappaleen nokka (C) ovat voideltuja.

- Puhdista piippu öljystä työntämällä kuiva puhdistustuppo PE RÄPÄÄSTÄ piipun läpi varmistaen, että myös patruunapesä on puhdas.

Kuva / Bild / Fig. 2

- Tarkista kiinnitysruuvien 1 ja 2 kireys.

- Tarkista aseen irtipedatun piipun ja tukin väli- nen sovite. Noin 0.5 m m:n pa p e ris uik a le en tulee liikkua vapaasti tukin ja piipun välissä koko pii- pun matkalla.

- Laita lukko ja lipas paikoilleen.

- Lukko voidaan irroittaa aseesta, kun lukkoa vedetään taaksepäin ja painetaan samalla lukonpidättäjää. Nyt aseesi on valmis henkilökohtaista kohdi stusammuntaa tai kiikaritähtäimen asennusta vart en .

ASEEN TOIMINTA

- Latausliike tehdään kuten normaalilla kampilukkoisella aseella. Lukko avataan nostamalla ensin lukon kammesta ylöspäin ja vetämällä sen jälkeen lukkoa taaksepäin. Työnnettäessä kammesta takaisin eteenpäin syöttää lukkorungon etupää patruunan patruunapesään ja kampea alas painettaessa lukko sulkeutuu ja ase virittyy.

- Varmistin on normaali kak sitoiminen, jok a varmistettuna lukitsee samalla kammen kiinniasentoon.

- Aseen varmistus ja vireess äolo on todettavissa punaisista merkkitäplistä kuvan 3 mukaisesti.

ALLMÄNT Din Tikka M595/695 har tillverkats enligt allra

senaste moderna produktionsmetoder och speciell omsorg har ägnats åt materialval och materialkvalitet. Alla M595/695 har friliggande pipa och 4-skotts kapac itet (1 i loppe t och 3 i lös- tagbart “clipmagasin”). 5-skotts magasin finns som extra tillbehör. Alla modeller kan även levereras med snälltryck som extra tillbehör.

GÖR DETTA INNAN DU BÖRJAR ANVÄNDA VAPNET

- Torrdra loppet med en mjuk tyglapp. OBS! Börja vid pa tronläget, drag mot mynningen, i ett drag.

- Torka av överflödig olja på slutstyc ke, patro nläge och låda.

- Se till att stötbotten o ch låsklackarna (A) är rena och alla ytorna (A - C) (Bild 2) lätt inoljade med vapenolja.

- Kolla sikte och korn.

- Kontrollera att de två stockbultarna 1 och 2 (Bild 1) är ordentligt åtdragna. OBS! Detta göres inför varje säsong då stocken lätt torkar pga. låg luftfuktighet i uppvärmda rum under vinterh al våret. Viktigt för precisionen. Stocken spricker lätt pga. rekyle n om skruvarna ej är åtdragna!

- Kolla att pipan inte ligger an mot framstocken. Ett ca. 0.5 mm tjockt papper skall kunna föras mellan pipan o ch framstocken.

- Sätt slutstycket i lådan genom att se till att säk- ringsknappen är i osäkrat, främre läge (röd punkt syns). Tryck in slutstycksspärren på lådans högra bakre sida. För in slutstycket och fäll ner slut- styckshandtaget, gör en repetering och kontrollera att slutstycksspärren fungerar (Dvs. slutstycket stannar i sitt bakersta läge).

Page 7

- Vid montering av ev. kikarsikte an vänd originalfästen som passar direkt i de frästa sp åren i lådan. Detta under lättar monte ringen och elimi nerar skador på kikarsiktet pga. felaktiga fästen eller felaktig montering. OBS! Kikarsikte monterat med originalfästen kan tas av och sättas tillbaka utan att träffläget ändrar sig.

LADDNING AV VAPNET

- Lyft slutstyckshandtaget och drag slutstycket bakåt. För in en patron i patronläget. Stäng slutstycket och säkra vapnet. För in magasinet och se till att det snäpper fast. Signalsti ftet unde r tänd- stiftsmuttern visar att mekanismen är spänd.

Ase viritetty ja varmistamaton Vapnet är spänt och osäkrat The rifle is cocked and the safe-

ty in “OFF” position

Aseen kuljetusasento Transportläge, ej spänd

mekanism The transport position

GENERAL INFORMATION When designing this new mo del of Tikka rifle

special considerat ion has been giv en to th e use of modern manu facturing methods an d materi als. All Tikka rifles have capacity of 4 cartridges (1 in chamber and 3 in clip magazine ). A 5-rd magazine also available. The barrel is free floating. Set triggers are available as an option on all models.

MAINTENANCE BEFORE USE

- Clean the oil from of the barrel by inserting a dry patch into the breech end of the barrel.

Ase viritetty ja varmistettu Vapnet är spänt och säkrat The rifle is cocked and the

safety in “ON” position

- Clean extra oil from the bolt and breech area in the action.

- Check that the recessed bolt space a nd lockin g lugs (marked A) are cle an. Make sure however that all areas (A - C) are lightly lubricated.

- Check that the sights are clean and free of debris.

- Check the tightness of fastening screws 1 and 2.

- Check the fit between the stock and free float ing barrel. A slip of paper roughly 0.5 mm thick should move easily between barrel and stock over the whole length of the barrel.

- Insert the bolt into receiver.

- The bolt is released from the rifle by pulling the bolt backwards and simulta neously pressing the bolt release button. After performing the above check points, your rifle is now ready for testfiring. However, if a telescopic sight is to be used, attach mounts and scope prior to testf iring.

OPERATION

- Loading is performed in the usual manner for a bolt-action rifle. The action is opened by first raising the bo lt handle and then pu lling the bolt back. As the bolt is pushed forwards the cartridge is fed into the chamber and on rotating the handle downward the action is closed and the rifle cocked.

- The safety is the usual on/off type. When engaged it also locks the bolt handle in the closed position.

- The red warning dots (Fig. 3) indicate that the rifle is cocked and IS READY TO FIRE. The safety is now in the “Off” position.

Kuva / Bild / Fig. 3

Page 8

ALLGEMEINE INFORMATIONEN Dieses neue Tikka-Gewehr wurde so konstruiert,

daß bei der Herstellung mo dernste Produk tionsverfahren und Werkstoffe angewendet werden konnten. Alle Ti kka-Gewehr e haben ei ne Kapazität von 4 Patronen (1 im Patronenlager, 3 im Magazin). Ein Maga zin mit 5 Schuß Kapazität ist als Sonderzubehör ebenfalls erhältlich. Der Lauf ist freischwingend ausgeführt. Kombiabzug mit Rückstecher ist auf Wunsch für alle Modelle als Extra erhältlich.

WARTUNGSMASSNAHMEN VOR DER INGEBRAUCHNAHME

- Entölen Sie den Lauf mit einem trockenen Reinigungsdocht, der vom Patronenlager her in den Lauf eingeführt wird.

- Entfernen Sie Überschüssiges Öl von Verschluß und Verschlußhülse.

- Achten Sie darauf, daß die Verriegelungswarzen (A) und die Aussparungen dafür in der Schloßhülse sauber sind. Die mi t A-C gekennzeichneten Bereiche am Verschluß leicht einölen.

- Achten Sie darauf, daß die Visiereinrichtung frei von Schmutz is t.

- Überprüfen Sie den festen Sitz der Halteschrauben 1 und 2 (Abbildung 1).

- Überprüfen Sie den richtigen Abstand zwischen dem freischwingenden Lauf und dem Schaft. Ein zwischen Lauf und Schaft eingeführ ter Kartonstreifen von ca. 0.5 mm Stärke muß sich über die gesamte Länge des Laufes fre i bewegen lassen.

- Setzen Sie die Kammer in die Schloßhülse ein.

- Der Verschluß kann aus der Schloßhülse genommen werden, indem man ihn zurückzieht und dabei die Verschlu ßarretierungstaste drückt.

Wenn Sie die oben angegebenen Überprüfungen vorgenommen haben, ist Ihr Gewehr zum Probeschießen bereit. Falls ein Zielfernrohr verwendet werden soll, muß vor dem Probeschießen noch die Zielfernrohrmontage erfolgen.

HANDHABUNG

- Das Laden der Waffe erfolgt auf die bei Repetiergewehren Übliche Weise. Der Verschluß wird durch Anheben und Zurückziehen des Kammerstengels geöffnet. Beim Vorschieben des Verschlusses wird eine Patrone in das Patronenlager eingeführt, durch Herunt erdrück en des Kammerstengels wird der Verschluß geschlossen, die Waffe ist jetzt gespannt.

- Die Sicherung hat die üblichen zwei Stellungen “gesichert/entsichert”. Wenn di e Sicherung auf die Stellung “gesichert” geschoben wird, ist auch der Kammerstengel in der unteren Stellung arretiert.

- Die roten Warnpunkte (Abbildung 3) zeigen an, daß die Waffe gespannt un d SCHUSSBEREIT ist. Die Sicherung steht auf der Stellung “entsichert”.

Abb. / Fig. / Fig. 2

INFORMATIONS GÉNÉRALES A la conception de ce nouveau modèle de Tikka, une

attention particulière a été donnée à l'utilisation de méthodes moderne s de fabrication e t aux matériaux utilisés. Toutes les carabines Tikka o nt une capacité de 4 cartouches (1 dans le chambre et 3 dans le chargeur). Il est possible de monter également un chargeur de 5 cartouches. Le canon est un canon flottant.

ENTRETIEN AVANT UTILISATION

- Nettoyer l'huile da ns le canon en y passa nt un pet it chiffon sec.

- Nettoyer l’excédent d'huile dans la culasse et pièces en mouvement.

- Vérifier que la culasse et ses verrous soient propres.

- Vérifier que toutes les pièces (A - C) soient légère- ment lubrifiées.

- Vérifier que les organes de visée soient en bon état.

- Vérifier le serrage des vis de fixation 1 & 2.

- Vérifier la propreté entre la crosse et le canon flottant. Un petit morceau de papier (env. 0.5 mm) peut passer facilement entre le canon et la crosse sur toute la longueur du canon.

- Mettre la culasse en place.

- La culasse s'enlève de l'arme en tirant en arrière et en appuyant simultanément sur le verrou arrière de culasse.

Page 9

Maintenant votre carabine est prêt pour votre essai de tir personnel ou la fixation d'une l unette.

ARMEMENT Le chargement de l'arm e s'effectue de la même façon

que sur toutes les armes á répétition. Le ve rr ou s 'ou vre en levant et en tiran t la cu lasse en arrière. En avançant le verrou, une balle s'introduit la chambre. En repoussant vers l'avant le verrou se referme. L'arme est armée. Le verrou de sécurité a les positions habituell es “armée” et “sécurité”. Si le verrou de sécurité est posi-tionné sur la position “sécurité” celui-ci est instantanément bloqué. Les points de signalisation rouges (Fig. 3) démontrent que l'arme est prête á tirer. Le verrou de sécurité est placé sur la position “armée”.

Die Waffe ist gespannt und entsichert (Sicherung auf Stellung “entsichert”)

L'arme est armée et la sécurité est enlevée (Sécurité sur position armée)

El rifle está montado y el seguro en posición “Off”

Zustand der Waffe beim Transport

Etat de l'arme lors du transport Posición para transporte

Abb. / Fig. / Fig. 3

INFORMACION GENERAL Al proyectar este nuevo modelo de rifle

Tikka se ha tenido una consideración especial de los método s mo de rn os de fabricación y los materiales. Todo s lo s rif les Tikka tienen capacidad para 4 cartuchos (1 en la recámara y 3 en el cargador). Se puede disponer de un cargador de 5. El cañón es flotante. El mecanismo del grupo de disparador es opcional en todos los modelos.

MANTENIMIENTO ANTES DEL USO

- Limpié el aceite que sobra del cerrojo y área de recámara.

Die Waffe ist gespannt und gesichert (Sicherung auf Stellung “gesichert”)

L'arme est chargée et la sécurité est mise (Sécurité sur position sûreté)

El rifle está- cargado y el seguro en posición “ON”

- Verifique que el espacio de retroceso del cerrojo y corredera (marcado A) estén limpios. Asegúrese sin embargo que todas las áreas (A-C) estén ligeramente engrasadas.

- Verifique que las miras estén limpias, sin suciedad.

- Verifique la presión de los tornillos de amarre 1 y 2.

- Verifique el ajuste culata-cañón flotante. Un papel de apenas 0.5mm de grosor debería deslizarse suavemente entre el cañón y la madera a lo largo de todo el cañón.

- Introduzca el cerrojo en su receptor.

- El cerrojo se suelta del rifle empujando el cerrojo hacia atrás y al mismo tiempo presionando sobre el botón que lo libera.

Después de verificar todo esto su rifle está- preparado para probar. Pe ro si v a a u tilizar una mira telescópica, móntela antes de probarlo.

OPERACION

- Se carga como un rifle de cerrojo normal. El movimiento se abre levantando primero el tirador del cerrojo y tirando al mismo tiempo haci a atrás. Cuando el cerrojo se empuja hacia adelante el cartucho e ntr a en la re cámara y ro tando e l tirador hacia abajo se cierra el movimiento y el rifle está- cargado.

- El seguro es del tipo normal on/off. Cuando está- en seguro bloquea el tirador del cerrojo, en posición cerrada.

- La señal roja (Fig. 3) indica que el rifle está- preparado para hacer fuego. El seguro está entonces en posición “off”.

Page 10

AVOTÄHTÄINTEN SÄÄTÖ Kaikki Tikka-luodikot on kohdistettu tehtaalla

100 metrin matkalta. J os ase ei käy haluamaasi paikkaan, tähtäimiä on säädettävä.

Vakioavotähtäin (Kuva 4) Sivusäätö tapahtuu joko siirtämällä takatähtäi-

men hahlolevyä tai etutähtäimen jyvää sivusuunnassa. Takatähtäimen hahlolevyä (2) siirrettäessä on lukitusruuvi (1) avattava, jo nka jälkeen hahlolevyä voidaan varovasti naputtelemalla siirtää sivusuunnassa. Ko rkeude n s äätö t apahtuu vaihtamalla aseeseen jyvä, joita on saatavana eri korkuisia (5 - 9.5 mm). 0.5 mm:n muutos korkeus- tai sivusuunnassa vastaa 100 metrin matkalla n. 12 cm:n osumapisteen siirtymää. Ennen jyvän vaihtoa on irroitettava jyvänsuojus painamalla sitä esim. kämmenellä taaksepäin. Jyvän vaihto tapahtuu naputtelemalla jyvä sivusuunnassa irti jyväjalasta, jossa se on kiinni puristussovitteella. Jyvää irroitettaessa on jyväjalka tuettava jotain alustaa vasten. Jyvän vaihdon jälkeen on kohdistus sivusuunnassa ehdottomasti tarkistettava. Mikäli ase käy kohdistuksessa v ähän alas (max 10 cm), voidaan ko rkeussäätö tehdä myös jyvän päältä varovasti viilaamalla.

JUSTERING AV RIKTMEDEL Alla Tikka vapen är inskju tna på ett avstånd av

100 m. Om träffläget inte är i rätt ställe, måste sikten justeras.

Standard-riktmedel (Bild 4) Sidojustering kan göras genom att låsskruven (1)

på siktet lossas och siktskivan (2) flyttas till hö- ger om träffläget skall flyttas till höger. Sidojustering kan även göras genom att flytta k ornet i sidled. Flyttas kornet till höger flyttas träffläget till vänster. Höjdjustering sker genom att byta kornet (5 - 9.5 mm). Varje 0.5 mm förändring av kornhöjden eller i sidled ger ca. 12 cm träfflägesförändring på 100 m. Vid byte av det laxade kornet måste kornskyd det avlägsnas genom att man pressar det bakåt från mynningen. Knacka kornet i sidled. Se till att ha ordentligt stöd för kornklacken när kornet knackas i sidled. Vid mindre justering (under 10 cm) uppåt kan kornet också försiktigt filas ner.

SIGHT ADJUSTMENTS All Tikka rifles are supp lie d by th e fact ory to ze -

ro at 100 m. If this is unsuitable, the sights can be adjusted.

Standard-sights (Fig. 4) Windage adjustment ca n be made either by the

front or rear sight. When adjusting rear sight (2) first slacken screw (1), and tap sideways in direction required. Foresight adjustments will be opposite to rearsi ght adjustments. E.g. to move shot to right, adjust foresight to left. Vertical adjustments are made by chan ging the bead. Your dealer can supply b eads of differe nt height s (5 -

9.5 mm). Each move of 0.5 mm in height or sideways alters the point of impact by roughly 12 cm at a range of 100 m. Before changing the bead the hood must be remo ved by p ressi ng it b ackw ar ds with the flat of the hand. The bead is detached by tapping it off its mount in a sideways direction. While removing th e bead the mount m ust be su pported firmly from below. After changing the bead it is essential to check the windage adjustment. If the rifle shots a little low (max. 10 cm), height adjustment may also be carried out by carefully filing down the tip of the bead.

Kuva / Bild / Fig. 4

Page 11

Battue-avotähtäin (Kuva 5) Sivusäätö tapahtuu siirtämällä etutähtäimen jy-

vää sivusuunnassa. Korkeuden säätö voidaan tehdä joko vaihtamalla jyvä, joita on saatavana eri korkuisia (7.5 - 9.5 mm) ta i muuttamalla taka tähtäimen hahlon korkeussäätöä. 0.5 mm:n muutos korkeus- tai sivusuunnassa vastaa 100 metrin matkalla n. 12 cm:n osumapisteen siirtymää. Ennen jyvän vaihtoa on irrotettava jyvänsuojus painamalla sitä esim. kämmenellä taaksepäin. Jyvän vaihto tapahtuu naputtelemalla jyvä sivusuunnassa irti jyväjalasta, jossa se on kiinni puristussovitteella. Jyvää irroitettaessa on jyvä- jalka tuettava jotain alustaa vasten. Jyvän vaihdon jälkeen on kohdistus s iv us u un na ss a e hd ott omasti tarkistettava. Takatähtäimen korkeussää- töä voidaan muutt aa, senjälk een kun hahl olevyn (2) kiinnitysruuvi (1) on löysätty, napu tte le mall a hahlolevyä varovasti korkeussuuntaan.

Battue-riktmedel (Bild 5) Sidojuster in g ka n göras genom att flytta kornet i

sidled. Flyttas kornet till höger flyttas träffläget till vänster. Höjdjustering sker genom att byta kornet (7.5 - 9.5 mm) eller att förändra siktskivas höjdjustering. Varje 0.5 mm förändring av höjden eller i sidled ger ca. 12 cm träfflägesföränd- ring på 100 m. Vid byte av det laxade kornet måste kornskyddet avlägsnas genom att man pressar det bakåt från mynningen. Knacka kornet i sidled. Se till att ha ordentligt stöd för kornklacken när kornet knackas i sidled. Höjdjustering av siktskiva n (2) kan föränd ras, efter låsskruven (1) har lossats, genom att knacka siktskivan försiktigt i höjdled.

Battue-sights (Fig. 5) Windage adjustment can be made by moving the

bead sideways in the opposite direction the target point should m ove. E.g. to move shot t o right, a djust foresight to left. Vertical adjustments are made by changing the b ead or by changing the height adjustment of the rearsight. Your dealer can supply beads of different heights (7.5 - 9.5 mm). Each move of 0 .5 mm in height or sideways alters the point of impact by roughly 12 cm at a range of 100 m. Before changing the bead the hood must be remo ved by p ressi ng it b ackw ar ds with the flat of the hand. The bead is detached by tapping it off its mount in a sideways direction. While removing th e bead the mount m ust be su pported firmly from below. After changing the bead it is essential to check the windage adjustment. When adj usting the height of th e re a r sig ht (2) first slacken the screw (1) and very carefully tap either up or down.

Kuva / Bild / Fig. 5

Page 12

VISIEREINSTELLUNG Alle Tikka-Gewehre sind ab Fabri k auf 100 Me-

ter eingeschossen. Für andere Einschußentfer- nungen kann die Visierung ent sprechend eingestellt werden.

Standardvi sierung (Abb. 4) Seitenkorrekturen können sowohl dur c h Ve r s te l-

len des Korns wie auch des Mittelvisiers durchgeführt werden. Zum Einstellen des Mittelvisiers (2) die Schraube (1) lösen und Kimmenblatt in die gewünschte Richtung schieben. Einstellungskorrekturen am Korn müssen entgegengesetzt zur Korrektur am Mittelvisier erfolgen. Beispie l: Wenn die Waffe mehr nach rechts schießen soll, dann muß das Korn nach links korrigiert werden. Höhenkorrekturen können durch Auswechseln des Kornes durchgeführt werden. Sie können Korne in unterschiedlichen Größen (5 - 9.5 mm) über Ihren Händler beziehen. Veränderung der Kornhöhe oder seitliches Verschiebe n des Ko rns um jeweils 0.5 mm verändert die Treffpunktlage auf 100 Meter um ca. 12 cm. Vor dem Auswechseln des Korns müssen Sie den Kornschutztunnel entfernen, er kann mit der flachen Hand abgedrückt werden. Das Korn kann durch leichte Schläge seitlich aus der Führung entfernt werden. Beim Entfernen d es Korns Waffe auf eine feste Unterlage legen. Nach dem Auswechseln des Korns ist es sehr wichtig, daß die Treffpunktlage überprüft wi rd . F a ll s d i e Wa ff e geringf ügig tiefschießt (bis max. 10 cm), kann die Höhenkorrektur durch vorsichtiges Herunterfeilen des Korns erfolgen.

RÈGLAGE DES ÉLÉMENTS DE VISÉE Toutes les carabines Tikka sont réglées en usine

à 100 m. Si cela ne convient pas les organes de visée peuvent être réglés.

Eléments standards (Fig. 4) Le réglage de direc tion peut se faire aussi bien

par le guidon qu e par la hausse. Pour régler la hausse (2) desserrer la vis de fixation (1) et taper légèrement sur le côté dans l a directi on désirée. Le réglage du guido n s e ra l' op posé de celui de la hausse. Ex: Pour d éplacer le tir vers la droite ré- gler le guidon vers l a gauche.

Le réglage de hauteur s'effect ue en c hangeant le guidon. Votre re vendeur pourra vo us fournir des guidons de différentes hauteurs (5 - 9.5 mm). Chaque mouvement de 0.5 mm en hauteur ou en dérive modifie le point d'impact d'environ 12 cm à 100 m. Avant de charg er le guid on, le pro tège guidon doit être retiré en pressant dessus vers l'arrière avec le plat de l a main . L e guido n s'enl è- ve de son support en le tapan t légèrement sur le côté. Lors du rem placeme nt du guid on son em base doit être maintenue fermement. Après le changement du guidon il est nécessaire de véri- fier le réglage de direction. Si l a carabi ne tir e un peu bas (max 10 cm) le réglage peut aussi être fait en limant légèrement la pente du guidon.

AJUSTES DE MIRA Todos los rifles Tikka se suministran de fábrica

regulados de 0 a 100 m. Si esto no es lo apropiado se pueden ajustar.

Miras standard (Fig. 4) El ajuste se puede hacer tanto con la mira frontal

como con la trasera. Cuando se ajusta la mira trasera (2) primero afloje el tornillo (1) y destape los laterales en la dirección requerida. El ajuste de la mira frontal ser- lo contrario del ajuste de la trasera (2). Por ejemplo, para mover el tiro a la derecha ajuste la mira a la izq uierd a. El ajuste vertical se hace cambiando el punto de mira. Su proveedor le puede suministrar puntos de mira de diferentes medidas (5 mm - 9.5 mm). Cada movimiento de 0.5 mm en altura o lateralmente varia el punto de impacto en unos 12 cm a una di stancia de 100 m. Antes de cambiar el punto d e mira debe quitar el protecto r presionando hacia atrás con la palma de la mano. Al sa car el punto de mi ra la montura tiene qu e sujetarse firmemente por abajo. La mira se suelta sacando la montura suavemente en sentido lateral. Una vez camb iado el punto de mira es esencial verificar el ajuste de la mira completa. Si el rifle tira bajo (m-x. 10 cm.) el ajuste de altura se puede llevar a cabo rebajando cuidadosamente la inclinación del punto de mira.

Abb. / Fig. / Fig. 4

Page 13

Spezialvisierung für Drückjagd - Battue-Visier (Abb. 5)

Seitenkorrekturen können durch Verschieben des Korns durchgeführt werden. Dabei ist das Korn entgegengesetzt der gewünschten Korrekturrichtung zu schieben. Beispiel: Waffe soll mehr nach rechts schießen, Korn muß nach links verschoben werden. Höhenkorrekturen können durch Auswechseln des Korns oder durch Hö- henverstellung des Mittelvisiers erreicht werden. Sie können über Ih ren H ändler verschieden hohe Korne (7.5 - 9.5 mm) beziehen. Verändern der Kornhöhe oder seitliches Verschiebe n des Ko rns um jeweils 0.5 mm verändert die Treffpunktlage auf 100 Meter um ca. 12 cm. Vor dem Auswechseln des Korns müssen Sie den Kornschutztunnel entfernen, er kann mit der flachen Hand abgedrückt werden. Das Korn kann durch leichte Schläge seitlich aus der Führung entfernt werden. Beim Entfernen d es Korns Waffe auf eine feste Unterlage legen. Nach dem Auswechseln des Korns ist es sehr wichtig, daß die Treffpunktlage überprüft wird. Wenn Sie die Höheneinstellung am Mittelvisier verändern, lösen Sie zuerst die Schraube (1) und verändern dann die Stellung des Kimmenblattes nach oben oder unten vorsichtig durch leich te s Kl op fe n.

Eléments de visée battue (Fig. 5) Les corrections des côtés peuvent être effectuées

en déplaçant la mire. Lors de cette opération il faut déplacer la mire á l'envers de la direction à corriger, par exemple l' arme doit tirer plus à droite, alors la mire doit être déplacée vers la gauche. Les corrections de hau teur peuvent être effectuées en remplaçant la mire ou en corrigeant la hauteur de la hausse centrale, vous pouvez acheter chez votre marchand des mi res différen- tes entre 7.5 et 9.5 mm . En chang ean t la haut eur de la mire ou en pous sant la mir e lat éralement de

0.5 mm vous pouvez changer le point d' impact d'environ 12 cm sur 100 m. Avant de chang er la mire, il faut enlever son manteau de protection, en le poussant ave c le plat de la main. La mire peut s'enlever en tapotant légèrement sur le côté. Pour enlever la mir e déposez l' arme sur un fond stable. Après le changement de la mire il faut absolument contrôler le point d'impact. Si vous changer la hauteur de la mire, enlevez d'abord la vis (1) et changez ensuite la position de la feuille du cran de mir e vers le haut ou vers le bas en tapotant légèrement et prudemment.

Miras-battue (Fig. 5) La regulación del ajuste puede hacerse moviendo

el punto de mira lateralmente en el sentido contrario al impacto e n el blan co . Por ej em plo, p ara desviar el tiro a la derecha, se ajusta la mira frontal a la izqu ie rd a. Lo s a jus te s v er t ic al es se hac en cambiando el punto de mira o cambiando el ajuste de altura de la mira trasera. S u proveedor le puede suministrar pun tos de mi ra de vari as alturas (7.5 - 9.5 mm). Cada movimien to de 0. 5 mm en la altura o lateralmente varia el punto de impacto en unos 12 cm a una dist ancia de 100 m. Antes de cambiar el punto de mira debe quitar el protector presionando hacia atrás con la palma de la mano. La mi ra se suelta sacando la montura suavemente en sentido lateral. Al sacar el punto de mira la montura tiene que sujetarse firmemente por abajo. Una vez cambiado el punto de mira es esencial verificar el ajuste de la mira completa. Al ajustar la mira trasera (2) primer o afloja el tornillo (1) y muy cuidadosamente rosca hacia arriba o hacia abajo.

Abb. / Fig. / Fig. 5

Page 14

LIPASTUS (Kuva 6) Lippaan täyttö tapahtuu niin, että patruuna paine-

taan kanta edellä lippaan pidätinhuulien alle ja työnnetään taaksepäin lippaan takaseinää vasten.

LIPPAAN PURKU JA KOKOONPANO Mikäli lippaan sisälle kertyy käytössä epäpuh-

tauksia, kuten hiekkaa tms. on lipas purettava puhdistusta varten. Kaikki lippaat voidaan purkaa poistamalla patruunasilta jousineen lippaankuoresta. Lippaanpohjaa ei ole syytä irroittaa. Patruunasilta poistetaan painamalla sitä esim. ruuvimeisselillä takapäästään (Kuva 7) niin pal- jon, että patruunasillan etupää vapautuu lippaankuoresta. T ämän jälkeen patruunasilta jousineen voidaan poistaa. Lippaankuori voidaan puhdistaa esimerkiksi ku umalla vedellä. Puhdistuks en jäl- keen lippaankuori tulisi öljytä kevyesti. Lipas kokoonpannaan asettamalla lippaanjousi lippaankuoren sisälle ja painamalla patruunasilta peräpää edellä kuoren sisälle (Kuva 8).

LADDNING AV MAGASIN (Bild 6) Tryck ner patron ens bakre del s amti digt som den

förs in under magasinets sidoöron tills den når magasinkroppens bakre vägg.

ISÄRTAGNING OCH IHOPSÄTTNING AV MAGASINET

Har t.ex. sand och smuts trängt in i magasinet skall det rengöras för att säkerställa tillförlitlig patronmatning. Magasinet tas isär genom att avlägsna patronföraren med fjäder. OBS! Maga sinbotten s k al l ej avlägs na s . P atronförare och fjäder avlägsnas genom att trycka ner dess bakre del med t.ex. skruvmejsel (Bild 7) så mycket att främre delen frigörs från magasinkroppen. Därefter kan patronförare och fjäder avlägsnas. Rengör magasinets delar genom att spola hett vatten som löser fett och smu ts. Anolja metalld elarna med ett tunnt oljeskikt. Magasinet sättes ihop genom att sätta i fjädern och trycka ner patronföraren med bakdelen först (Bild 8) tills främre delen är på plats i magasinkroppen.

LOADING THE MAGAZINE (Fig. 6) Load the magazine by pressing the rear of the

cartridge beneath the retaining lips and pushing rearwards.

MAGAZINE DISASSEMBLY & REASSEMBLY

When cleaning out foulings and other foreign bodies from the magazine, it s hould be dismantled for servicing as follows: Remove the cartridge follower and spring from the magazine box, by pushing its rear end down with suitable tool (Fig. 7), so tha t its front end re leases it self. Withd raw assembl y from the b ox. Magazine floorplate should not to be detached. Clean box, spring and follower with either hot soapy water or pa raffin.Lightly oi l all parts before re-assembly by inserting spring into b ox and pushing the rear end follower down firs t (Fig. 8) until front end enters magazine.

Kuva / Bild / Fig. 6

Kuva / Bild / Fig. 8

Kuva / Bild / Fig. 7

Page 15

MAGAZIN LADEN (Abb. 6) Laden Sie das Maga zin, indem Sie die Patrone

unter die Ma gazi nl ippe n d rücken und dann nach hinten schieben.

DEMONTAGE UND MONTAGE DES MAGAZINS

Das Magazin kann zur Rei nigung wie folgt zerlegt werden: Nehmen S ie d en Zubr in ger und d ie Magazinfeder aus dem Magaz ingehäuse, indem Sie das Hinterteil des Zubringers mit einem geeigneten Werkzeug nach unten drücken (Abb. 7), das Vorderteil k om m t da du r c h a u s d e m G e häuse heraus. Der Zubrin ger samt Fede r kann jetzt aus dem Gehäuse herausgenom me n w erd en. Die B odenplatte de s Magazinge häuses sollte nicht entfernt werden. Reinigen Sie die Einzelteile des Magazins entweder mit heißem Seifenwasser oder mit Petroleum. Vor dem Zusammensetzen Einzelteile des Magazins leicht einölen. Zusammensetzen des Magazins in umgekehrter Reihenfolge wie das Zerlegen (Abb. 8).

CHARGEMENT DU CHARGEUR (Fig. 6) Le chargeur se charge en prenant la cartouche

tout d'abord au dessous des leviers de maintien et ensuite en la poussa nt au fond de celui-ci.

DÉMONTAGE ET REMONTAGE DU MAGASIN

Pour nettoyer le magasin, veuillez suivre les instructions suivantes: Enlevez la platte de rapportage et le ressort du magasin en poussant l’arrière de la palette de rapportage avec un outil approprié vers le bas (Fig. 7). De cette façon la première pièce sort de dans le chargeur. La palette de rapportage, a insi que le ress ort peuve nt alors être enlevés de dans le chargeu r. Ne p as enle ver la palette qui se trouve dans le bas du magasin. Nettoyez les différentes pièces du magasin a vec de l'eau savonneuse très chaude ou avec du pétro- le. Avant le remontage, veuillez huiler légère- ment les différentes pièces du magasin. Pour le remontage procédez à l'inverse du démontage (Fig. 8).

CARGA DEL CARGADOR (Fig. 6) El cargador se carga presionando el culote del

cartucho bajo la le va r ete nid a y e m pu ja nd o ha s ta el fondo.

MONTAJE Y DESMONTAJE DEL CARGADOR

Para limpiar el cargador de manchas y cuerpos extraños, debe desmontars e como sigue: Sa que el seguidor del cartucho y el muelle de la caja del cargador em pujand o su par te de at rás hacia abajo con una herramienta adecuada (Fig. 7), de forma que la parte delantera se suelte por sí misma. Saque el conjunt o de la c aja. L a base d el carga dor no debe soltarse. Li mpié la caja, muelle y seguidor bien con agua con jabón bien con parafina. Lubrifique todo con ac eite antes de volver a montar metiendo el muelle en la caja y empujando la parte de atrás del seguidor haci a abajo primero (Fig. 8) antes de que la parte frontal en tre en el cargador.

Abb. / Fig. / Fig. 6

Abb. / Fig. / Fig. 7

Abb. / Fig. / Fig. 8

Page 16

STANDARDILAUKAISULAITE

- Laukaisulaite on etuvedoton ja laukaisupaine on tehtaalla säädetty n. 15 N:ksi.

- Sekä virekynsien ristissäolo että varmistin on säädetty tehtaalla kiinteäksi, eikä niitä ole syytä muuttaa.

- Jos laukaisupainett a halutaan säätää, on aseen tukki irroitettava, mikä tapa h tuu irro ittam a lla liipasinkaaren kiinnitysruuvit.

LAUKAISUPAINEEN SÄÄTÖ (Kuva 9)

- Laukaisupainetta voidaan säätää ruuvista 1 alueella 10 - 20 N.

- Kiertämällä ruuvia myötäpäivään laukaisuvoima suurenee ja vastap äivään vastaavasti pienenee.

HUOM! TURVALLISUUSSYISTÄ LAUKAISUPAINETTA EI SAA SÄÄTÄÄ ALLE 10 NEWTONIN.

- Asetta kokoonpantaessa on ehdottomasti muistettava asettaa alumiininen rekyylivastin tukissa olevaan tilaansa.

STANDARDTRYCKET

- Trycket är mycket exakt och kort med di rekttryck ställt på ca. 15 N.

- Avtryckarstång, upphak och säkring är injusterade på fabriken oc h skall helst ej ändras. Änd- ringen kan äventyra säkerheten och vapnets funktion.

ÄNDRING AV TRYCKETS HÅRDHET (Bild

- Demontera stocken.

- Trycket är justerbart från 10 N till 20 N. Vrid skruv (1) medurs så ökar hårdheten.

OBS! VRID ALDRIG JUSTERINGSKRUVEN SÅ LÅNGT MOTURS ATT TRYCKET UN- DERSTIGER 10 NEWTON!

- Se till att rekylklacken av aluminium kommer på rätt plats i stocken när vapnet sätts samman igen.

STANDARD TRIGGER MECHANISM

- The trigger has no first pull and the trigger pressure is set at the factory to approx. 15 N.

- Both the sear engagement and safety are se t at the factory and need no adjustment of any ki nd.

- Should you wish to alter the trigger pressure, the stock must fi rst be detache d. To do this, remove the trigger guard fastening screws.

TRIGGER ADJUSTMENT (Fig. 9)

- The trigger pull is adjusta ble fro m 10 N to 20 N by means of the screw 1.

- Turning the screw clockwise will increase the pressure. Turning the screw counterclockwise will reduce the pressure.

NOTE! FOR SAFETY REASONS DO NOT ATTEMPT TO REDUCE TRIGGER PRESSURE BELOW 10 NEWTON (2 LBS).

- When assembling the firearm always remember to put the aluminium recoil block into place in the stock.

Kuva / Bild / Fig. 9

Page 17

STANDARDABZUG

- Der Abzug hat ke in en Vor zug , d er W ide r stand ist ab Werk auf ca. 15 N eingestellt.

- Alle Abzugsteile und die Sicherung sind im Werk richtig bearbeitet und eingestellt worden. Sie bedürfen keiner lei Überarbeitung.

- Wenn Sie einen anderen Abzugswiderstand einstellen möchten, müssen Sie zuerst den Schaft von der Waffe abnehmen. Dazu müssen die Halteschrauben am Abz ugsbügel gelöst werden.

ABZUGSEINSTELLUNG (Abb. 9)

- Mit Hilfe der Schraube (1 ) kann man de n Abzugswiderstand auf beliebige Widerstände zwischen 10 - 20 N einstellen.

- Wenn die Schrau be im Uhrzeigersinn ge dreht wird, erhöht sich der Widerstand. Wird die Schraube gegen den Uhrzeigersinn gedreht, dann verringert sich der Abzugswiderstand.

ACHTUNG! AUS SICHERHEITSGRÜNDEN DÜRFEN SIE DEN ABZUG NICHT AUF WIDERSTANDSWERTE VON UNTER 10 NEWTON EINSTELLEN.

- Wenn Sie die Waffe nach dem Zerlegen wieder zusammensetzen, vergessen Sie bitte nicht, die Rückstoßplatte aus Aluminium vorher wieder in den Schaft einzusetzen.

MÉCANISME DE DÉTENTE

- La détente est réglée en usine à une pression approximative de 15 N.

- Pour régler la détente et modifi er son pois la crosse doit être retirée.

- Enlever les vis de fixation du pontet. RÈGLAGE DE LA DÉTENTE (Fig. 9)

- La pression de détente est réglable de 10 N à 20 N en agissant sur la vis 1.

- En tournant la vi s dans les sens des aiguilles d'une monte cela augment e la pression.

- En tournant dans l'autre sens la pression diminue.

NOTE! POUR DES RAISONS DE SÉCURITÉ IL EST RECOMMANDÉ DE NE PAS DESCENDRE LE RÈGLAGE DE POIDS AU DESSOUS D'10 NEWTON.

En remontant l'arme ne pas oublier de remettre en place dans la crosse le bloc aluminium de recul.

MECANISMO DE DISPARADOR STANDARD

- El gatillo no tiene un primer empu je y la presión dada en fábrica es aproximadamente 15 N.

- Tanto el fiador como el seguro vienen asentados de fábrica y no necesi tan ningún tipo de ajuste.

- Si desea alterar la presión del gatillo debe soltar primero la culata. Para hacer esto, retire e l arco soltando los tornillos.

AJUSTE DEL GATILLO (Fig. 9)

- La presión del gatillo es ajustable de 10 a 20 N por medio del tornillo 1.

- Girando el tornillo en el sentido de las agujas del reloj aumenta la presión. Haciéndolo en sen- tido inverso a las agujas del reloj se reduce la presión.

¡NOTA! POR RAZONES DE SEGURIDAD NO INTENTE REDUCIR LA PRESION DEL GATILLO POR DEBAJO DE 10 NEWTON (2 LBS)

- Al montar el arma recu erde siemp re coloc ar la placa de aluminio de retroceso en su sitio en la culata.

HERKISTINLAUKAISULAITE

Abb. / Fig. / Fig. 9

Page 18

Ase voidaan laukaista vetämällä liipasimesta, jolloin laukaisulaite toimii kuten mikä hyvänsä normaali lauka i sul ait e. Mi käli halutaan, että laukaisu tapahtuu huomattavasti pienemmällä voimalla laukaisua voidaan herk istää. Tämä tapahtuu työntämällä liipasinta eteenpäin, kunnes se pysähtyy. TÄSSÄ TILASSA ASETTA ON KÄ- SITELTÄVÄ ERITTÄIN VAROVASTI, SILLÄ ASE SAATTAA LAUETA HYVINKIN HELPOSTI ESIM. KOLAUKSESTA. Aseen ollessa varmistettuna herkistimen viritys ei ole mahdollista. Mikäli asetta ei jostain syystä laukaistakaan, herkistimen viritys voidaan turvallisimmin purkaa varmistamalla ase, jolloin viritys samalla purkaantuu. Viritys voidaan myös purkaa avaamalla lukko, jolloin lukonkammen tullessa yläasentoonsa viritys samalla purkaantuu. HUOM! Mikäli ase varmistetaan ilman, että se on vireessä, varmistin lukitsee laukaisulaitteen ja lukonkammen e ikä asetta vo ida virittää ennen- kuin varmistin on poistettu.

LAUKAISUPAINEEN SÄÄTÖ (Kuva 10) Laukaisulaite on suunniteltu toi mivaksi 10 - 20 N

laukaisupaineilla ilman herkistimen viritystä. Tehtaalla laukaisupaine on säädetty 13 - 15 N:iin. Haluttaessa varmistaa herkistimen laukeaminen kaikissa olosuhteissa laukaisupaineen kasvattamista liian suureksi tulisi välttää. Laukaisupainetta voidaan säätää laukaisulaitteen etupinnassa olevasta ruuvista (1) siten, että myö- täpäivään kierrettäessä laukaisupaine kasvaa. Huom. Säätöruuvi on ns. lukitusruuvi, jonka kiertäminen onnistuu ainoastaan kunnollisilla työkaluilla.

HERKISTIMEN SÄÄTÖ (Kuva 10) Laukaisuvoima on liipa simen ollessa he rkistetty-

nä 2-2.5 N, eikä sitä voida muuttaa. Liipasimen takapinnassa olevalla säätöruuvilla (2) voidaan vaikuttaa välykseen, joka liipasimella on ennenkuin se koskettaa laukaisupainejousen karaan. Tämä välys t untuu venymänä laukais taessa ase ilman herkistimen viritystä, joten se tulisi pitää mahdollisimman pienenä. Ruuvi saisi mieluummin kantaa kevy esti jou sen ka raan . M ikäli ruuvi kantaa liian voimakka a sti jou s e n kara an, on va arana tilanne, jossa herkistin ei jaksa laukaista laukaisulaitetta. Huom. Säätöruuvi on ns. luk i- tusruuvi, jonka tarpeetonta edestakaista säätä- mistä tulisi välttää lukituksen säilyttämiseksi.

VARMISTIMEN SÄÄTÖ Varmistin on säädetty pysyvästi hiomalla ko-

koonpanon yhteydessä. Mikäli laukaisulaitteeseen vaihdetaan liipasin, vi retuki ta i varmistin vipu on varmistimen säätö tehtävä uudelleen, mikä on mahdollista ainoastaan erikoislaitteita käyt- täen.

SNÄLLTRYCK Vapnet kan avfyras genom att pressa avtryckaren

bakåt på vanligt sätt då mekanismen fungerar som direkttryck utan tryckpunkt. Avtryckarmekanismen kan även spännas så att avfyrningen sker genom ett mycket lätt tryck på avtryckaren. Detta sker genom att pressa avtryckaren framåt tills den hakar upp och är spänd. VARNING: NÄR AVTRYCKARMEKANISMEN ÄR UPPSPÄND I SNÄLLTRYCKSLÄGE MÅSTE VAPNET BEHANDLAS MED STÖRSTA FÖRSIKTIGHET - DÅ MINSTA STÖT KAN AVFYRA VAPNET! Att återställa avtryckarmekanismen i normalläge kan ske genom att säkra vapnet med säkringstangenten eller att öppna slutstycket med slutstyckshandtaget. NOTERA att avtryckarmekanismen och slutstyckshandtaget är låsta i säkrat läge. Uppspänning av slagstiftet och uppspänning av snälltrycke t kan endast ske i osäkrat läge.

Kuva / Bild / Fig. 10

Page 19

JUSTERING AV TRYCKETS HÅRDHET (Bild 10)

Avtryckarmekanismen är konstruerad för 10 - 20 N avtrycksvikt i normal läge. Tryckets hård het är justerat till 13 - 15 N vid leverans från fabrik. Hårdheten bör inte ökas för norma ltrycket då det påverkar snälltryckets funktion. Tryckets hårdhet justeras med skruven (1). När skruven vrides medurs ökar hårdheten på trycket. O bs. S kru ven (1) är självlåsande och kan vrides endast med välpassande verktyg.

JUSTERING AV SNÄLLTRYCKET (Bild 10) Med uppspänt snälltryck är avtrycksvikten 2 - 2.5

N och kan inte justeras. Skruven (2) justerar av ståndet mellan avtryckarstången och avtryckarfjäderns pistong. Avståndet skall vara så litet som möjligt. Helst så att ytorna lätt berör varandra. Om beröri ngen blir för hård fungerar inte snälltrycket. Obs. Skruven (2) är självlåsan- de och skall inte onödigtvis röras för att behålla sin funktion.

JUSTERING AV SÄKRINGEN Säkringen är justerad för gott på fabrik. Om nå-

gon del av säkringsmekanismen måste bytas skall hela avtryckarmekanismen returneras till fabriken för denna åtgärd.

SINGLE-SET TRIGGER MECHANISM For use as a normal single-stage tr igger, squeeze

rearwards in the normal fashion. The trigger mechanism can also be “SET” by pushing the trigger forward until it stops. The rifle ca n now be fired with only a light touch. WARNING! WHEN THE TRIGGER IS IN THE “SET” POSITION, THE RIFLE MUST BE HANDLED WITH EXTREME CARE, AS ANY SHOCK OR VIBRATION CAN DISCHARGE THE RIFLE. If the rifle is cocked, with SAFETY ON, the trigger CANNOT be put into the “SET”posi- tion. To return trigger to the “UNSET” position, the safest method is to put “SAFETY ON” or open the bolt. NOTE! When the safety is in the “ON” position it locks the trigger mechanism and the bolt. The rifle can be cocked only when the safety is in the “OFF” position.

TRIGGER ADJUSTMENT (Fig. 10) The trigger mechanism is c onstruc te d for 10 - 2 0

N (2-4 lbs) trigger weight in single-stage position. The trigger weight is adjusted to 13 - 15 N (3 lbs) at the factory. To be sure that the singleset trigger operates correctly in all circumstances, the trigger weight should not be increased. The trigger weight can be adjusted by the means of screw (1). Turning the screw clockwise will increase the trigger weight. NOTE! Screw (1) is self-locking and needs proper tool.

SET-TRIGGER ADJUSTMENT (Fig. 10) When the trigger is in the “SET” position, the

trigger weight is 2 - 2.5 N (7 - 9 oz.) and cannot be adjusted. The screw (2) adjusts the gap between the trigger and the plunger of the trigger weight spring. This gap affects the creep in unset stage and should be as small as possible, preferably the screw should lightly touch the plunger. On the other hand if the pressure between the screw (2) and the plunger is too heavy, it may prevent the set-trigger from working. NOTE! Screw (2) is self-locking and unnecessary adjustments should be avoided to keep the self-locking in good condition.

SAFETY ADJUSTMENT The safety is permanently adjusted at the factory.

However, if the trigger, trigger sear or safety lever has to be changed, the safet y must be readjusted. For this operation the trigger mechanism must be returned to the factory in Fin land.

Page 20

DER KOMBINATIONSABZUG - ABZUG UND RÜCKSTECHER

Wenn Sie den A bzug a ls no rmale n Abzu g benu tzen wollen, ziehen Sie ihn auf die gewohnte Weise nach hinten . Sie können den Abzug aber auch einstechen, indem Sie ihn bis zum Anschlag nach vorn schieben. Jetzt kann der Schuß durch eine leichte Berührung des Abzugs ausgelöst werden. WARNUNG! WENN DER ABZUG EINGESTOCHEN IST, MUSS DIE WAFFE MIT ÄUSSERSTER VORSICHT BEHANDELT WERDEN. SCHON LEICHTE ERSCHÜTTE- RUNG ODER STOSS KÖNNEN DEN SCHUSS AUSLÖSEN. Wenn die Waf fe gesp annt und gesi chert ist, kann der Ab zu g nich t eingestochen we rden. Am einfachsten und sichersten wird der eingestochene Abzug wieder entstochen, indem man die Sicherung auf “gesichert” stellt oder den Verschluß öffnet. ACHTUNG! Wenn die Waffe gesichert ist (Sicherung auf “gesichert”) sind sowohl Abzug wie auch Verschluß gesperrt. Die Waffe kann nur gespannt werden, wenn die Sicherung auf “entsichert” steht.

EINSTELLUNG DES ABZUGES (Abb. 10) Der Abzug hat, wenn e r als norma ler Abzu g (Flin-

tenabzug) benutzt wird, einen Widerstand von 10

- 20 N. Ab Fabrik ist de r Abzugswi dersta nd auf 13

- 15 N eingestellt. Um sicherzustellen, daß der Kombinationsabzug in allen Bereichen sicher funktioniert, sollte der Abzugswiderstand nicht erhöht werden. Die Ei nste l lung des Ab zu gsw ider stands erfolgt mit der Schraube (1). Wenn die Schraube im Uhrzeigersinn gedreht wird, erhöht sich der Abzugswiderstand. ACHTUNG! Schraube (1) ist eine selbstsichernde Spezialschraube und darf nur mit dem dafür geeigneten Werkzeug gedreht werden.

EINSTELLUNG DES RÜCKSTECHERS (Abb.

10) Wenn der Abzug eingestochen ist, beträgt der Ab-

zugswiderstand 2 -2.5 N, er kann nicht verstellt werden. Mit der Schraube (2) wird der Abstand zwischen dem Abzu g un d dem Fed er führungsstift in der Abzugsfe der geregelt. Dieser A bstand regelt den Vorzug des Abzug s bei der Benutzu ng als normaler Abzug, er sollte so klein wie möglich eingestellt sein. Am besten ist es, wenn die Schraube den Stif t le icht be rührt . Wenn a llerd ings die Schraube (2) zu stark angezogen wird, kann es passieren, d aß der Rückstecher nicht mehr funktioniert. ACHTUNG! Schrau be (2) is t ein e selb stsichernde Spezialschraube. Sie sollte möglichst nicht unnötig gedreht werden, damit sie ihre selbstsicher nd e Eigenschaft la ng e be hält.

JUSTIEREN DER SICHERUNG Das Justieren der Sicherung erfolgt im Werk.

Wenn die Abzugsgruppe oder Teile des Abzugsmechanismus oder der Sicherung ausgewechselt werden, muß die Sicherung neu justiert werden. Dafür muß die Abzugsgruppe ans Werk nach Finnland eingeschickt werden.

Abb. / Fig. / Fig. 10

LA DOUBLE DÉTENTE Si vous voulez utiliser la double détente comme

une détente normale, tirez la détente de façon habituelle vers l’arrière. Vous pouvez aussi utiliser la détente en double détente, en poussant celle-ci vers l'avant. Maintenant le coup de feu peut partir en poussant légèrement sur la détente. ATTENTION! SI LA DOUBLE DÉTENTE EST ENCLENCHÉE, L'ARME DOIT ÊTRE MANIÉE AVEC LA PLUS GRANDE PRUDENCE. LE MOINDRE COUPE OU LA MOINDRE SECOUSSE PEUVENT DÉCLENCER LE COUP DE FEU. Si l’arme est armée et en position “sé- curité” la double déte nte ne peut être utilisée. Le plus facile et le plus sûr est de déclencher la double détente en enclenchant la position “sûreté” ou en ouvrant la culasse. ATTENTION! Si l’arme est positionné sur “sûreté” sont armées aussi bien la détente que la culasse. L’arme ne peut être d é- sarmée que si le cran de sécurité est sur la position “désarmée”.

Page 21

RÉGLAGE DE LA DÉTENTE (Fig. 10) La détente utilisée en détente normale a une ré-

sistance de 10 à 20 N. En sortie d'usine, la détente a une résistance de 13 à 15 N. Pour être sûr que la détente combinée soit sûre à tous l es niveau x, la résistance ne devrait pas être augmentée. La résistance de la détente se règle avec la vis (1). Si la vis est tournée dans le sens de l'aigui lle d'une montre la résistance augmente. ATTENTION! La vis (1) est une vis de sécurité spéciale qui ne peut être tournée qu'avec un outil appropriée.

RÉGLAGE DE LA DOUBLE DÉTENTE Si la double détente est enclenchée, la résistance

de celle-ci est de 2 à 2.5 N. Cette résistance ne peut pas être modifiée. Avec la vis (2) l'écart avec la détente et l'axe du ress ort peut être modifiée dans le ressort de détente. Cet écart règle la dé- tente en utilisation normale de la détente combinée. Ce réglage doit être le plus bas possible. Si la vis est serrée trop fort il se pe ut qu e la do ub le détente ne fonctionn e plus. ATTEN TION! La vis (2) est une vis de sécurité spéciale. Il vaut mieux ne pas l'utiliser sans raison afin de préserver sa sécurité spéciale.

AJUSTEMENT DE LA SÉCURITE L'ajustement de la s écurité s'effectue à l'usine. Si

la double détente ou une partie de celle-ci doivent être changées la sécurité doit être réglée à nou- veau. A cet effet, la double détente ou les défectueuses doivent être envoyées à l’usine en Finlande.

MECANISMO DE GRUPO DE DISPARADOR UNICO

Para uso normal del gatillo único, comprime hacia atrás de manera normal. El mecanismo de l gatillo se puede “ASENTAR” pulsando el gati llo hacia adelante hasta que pare. El rifle pued e entonces dispararse simplemente con un ligero toque. ¡AVISO! CUANDO EL GATILLO ESTA ASENTADO EN POSICION ¡SET! HAY QUE MANEJAR EL RIFLE CON EXTREMO CUIDADO YA QUE CUALQUIER GOLPE O VIBRACION PUEDE DESCARGARLO. Si el rifle está- montado con el seguro en posición

¡ON! el gatillo no puede ponerse en posición ¡SET!. Para volver el gatillo a la p osición de no

asentado ¡UNSET! el método más seguro es poner el seguro ¡ON! o abrir el cerrojo. ¡NOTA! Cuando el seguro está- en posición ¡ON! bloquea el mecanismo del gatillo y del cerrojo. El rifle se puede montar solamente cuando el seguro está- en posición ¡OFF!

AJUSTE DEL DISPARADOR (Fig. 10) El mecanismo está- construido para 10 - 20 N ( 2

- 4 lbs) de presión del gatillo en posición de único. La presión del gatillo está- ajustada de fábrica a 13 - 15 N (3 lbs). Para asegurarse que el disparador único opera correctamente en cualquier circunstancia, esta presión no debe ser aumentada. La presión del gatillo se puede ajustar por medio del tornillo (1). Girando el tornillo en el sentido de las agujas del reloj aumentar- la presión. ¡NOTA! El tornillo (1) tiene cierre automático y necesita herramienta adecuada.

AJUSTE DEL GRUPO DE DISPARADOR (Fig. 10)

Cuando el gatillo está- en posición ¡SET! la presión es de 2 - 2.5 N (7 - 9 oz) y no se puede ajustar. El tornillo (2) ajusta el espacio entre el gatillo y el buzo del muelle de presión. El hueco o espacio debe ser lo m ás pequeño posible en la posición de no asentado ¡UNSET!, preferible qu e el tornillo toque ligeramente el buzo. Por otra parte, si la presión entre el to rnillo (2) y el bu zo es demasiado fuerte , pue de i mpedir el funci onamiento del gatillo asentado. ¡NOTA! El tornillo (2) es de cierre automático y deben evitarse ajustes innecesarios para mantener en buenas condiciones el mismo cierre autom ático.

AJUSTE DEL SEGURO El seguro viene de fábrica con un ajuste p erma-

nente. Por lo tanto, si el gatillo o leva de seguro tienen que cambiarse, el seguro debe reajustarse. Para esta operación, el mecanismo del gatillo tiene que ser devuelto a f ábrica en Finlandia.

Page 22

ASEEN HUOLTO KÄYTÖN JÄLKEEN Varmistaudu, että patruunat on poistettu sekä lip-

paasta että patruunapesästä. Irroita lukko ja työnnä öljytty puhdistustuppo piipun läpi. Asetta voidaan säilyttää tällaisena jonkin aikaa. Perusteellisen puhdistuksen jälkeen piippu öljytään ohuesti. Lukko samoin kuin kaikki muutkin ulkopuoliset teräsosat puhdistetaan kevyesti öljyi- sellä tupolla.

PIIPUN PUHDISTUS Piipun puhdistuksessa huomio ita va a:

- työnnä puhdistus/öljyämist uppo aina piippu un peräpäästä.

- älä hankaa piippua vaan työnnä sama tuppo vain yhden kerran pi ipun läpi ja anna sen pudota piipun suusta ulos.

- käytä ehdottomasti suoraa ja jäykkää puhdistuspuikkoa.

TUKIN HOITO Aseen tukki on pintakäsitelty öljyllä tai lakalla,

joka estää kosteuden imeytymisen pu uhun ja tu kin vääntymisen. Normaalisti tukin hoitotoimenpiteeksi riittää kuivaaminen käytön jälkeen ja sisäosien öljyäminen. Tukkiöljyn suojavaiku- tuksen ylläpitämiseksi on tukki ajoittain käsi- teltävä tukinhoitoöljyllä. Lakkatukkiin tulleet vauriot on syytä jättää ammattilaisen korjat- tavaksi.

RENGÖRNING EFTER ANVÄNDNING Kontrollera att ingen patro n finns kvar i patro nlä-

get eller magasinet. Tag ut slutstycket och olja in loppet med solvent/vapenolja . Rengör och olja in pipan och alla metalldelar.

RENGÖR PIPAN SÅ HÄR

- För alltid putslappen från patronläget mot mynningen.

- Drag inte putslappen fram och tillbaka i loppet utan från patronl äget till mynningen i ett drag.

- Upprepa tills loppet är rent.

- Använd endast raka och st yva putskäppar som ej skadar loppet.

- Efter rengöring olja in loppet lätt.

SKÖTSEL AV STOCKEN Stocken är lackerad eller ytbehandlad med stock-

olja, som skyddar mot fukt och förhindrar att stocken slår sig. Normalt stocken skall vårdas genom att torka den efter användning och hålla stocken invändigt inoljad. Skyddsverkan av oljeytbehandlingen behöver underhållas genom att gnida in stockolja av god kvalitet regelbundet eller vid behov. Oljebehandlingen ger samtidigt vacker djup ton åt sto cken och döljer repor och tryckmärken. Ytskador av lackerade stocken skall inlämnas till reparation hos specialisten.

CLEANING AFTER USE Before commencing cleani ng check t hat all car-

tridges have be en remo ved b oth f rom the magazine and chamber. Remove t he bol t and pu sh an oily cleaning cloth through the bore after which the rifle can be stored in this condition for a period of time. After thorough cleaning the barrel should be lightly oiled. Clean the bolt as well as the other external me tal p a rts lig ht ly with an oily cloth.

CLEANING THE BARREL When cleaning the barrel always do as follows:

- Always push the cleaning/oiling patc h from the breech end.

- Do not scrub the barrel, simply push the patch through the barrel and out through the muzzle. Repeat as necessary.

- Use only absolutely straight and sturdy cleaning rods.

MAINTENANCE OF THE STOCK The stock has been t reated wi th oil or lac quered

which stops moisture from being absorbed and prevents warping. Normally it is necessary to just dry the stock after use and to k eep the inside of the stock oiled. To keep the oilstock in good condition it should be wiped over occasionally with a good quality stock oil. If the lacquered stock has been damaged, it is best to have any restoration performed by a specialist.

Page 23

REINIGUNG NACH DEM GEBRAUCH Vor dem Beginn der R einigung prüfen Sie, ob

die Waffe entladen ist - Patrone nlager und Maga zin müssen leer sein. Nehmen Sie das Schloß aus der Waffe und ölen Sie das Laufinnere mit einer Ölbürste ein, danach lassen Sie das Öl einige Zeit einwirken. N ach dem gründlichen Re ini gen so llte der Lauf le icht einge ölt werden. W ischen Sie sowohl die S c hloßteile wie auch alle anderen äu- ßeren Metallteile mit einem leicht eingeölten Lappen ab.

REINIGEN DES LAUFES Das Reinigen des Laufes sollte immer auf die

nachfolgend beschriebene Art durchgeführt werden:

- Putzstock mit Bürste/Docht immer vom Patronenlager her dur c h de n La uf sc h ieben

- Das Laufinnere nicht mit scharfen Bürsten bearbeiten und da s Reini gungs gerät nicht im Lauf hin- und herschi e ben.

- Reinigungsgerät immer nur in eine Richtung vom Patronenlager her durchschieben und an der Mündung herausnehmen. Nach Bedarf wiederholen.

- Nur absolut gerade und stabile Reinig ungsstök- ke verwenden.

SCHAFTPFLEGE Der Schaft ist entweder als Ölschaft ausgeführt

oder lackiert. Auf diese Weise wird Feuchtigkeit vom Schaftholz ferngehalten und es kann sich nicht verziehen. Bei normalem Gebrauch reicht es, wenn der Schaft na ch der B enutzun g trocke ngewischt wird, das Schaftinnere ist mit Öl zu behandeln. Ölschäfte sollten regelmäßig m it einem guten Schaftöl behandelt werden. Wenn am lackierten Schaft Schäden aufgetreten sind, sollte der Schaft von einem Fachmann überarbeitet werden.

NETTOYAGE APRÈS UTILISATION Avant toute opération vérifier que toutes les car-

touches ont été retirées de la chambre et du chargeur. Enlever la cul as se et p asser un ch iffon huilé dans l'âme. Vous pouvez ranger l'arme comme ceci pendant un certain temps. Après avoir nettoyé le canon celui-ci doit être légère- ment huilé. Nettoyer la culasse ainsi que toutes les parties métalliques légèrement avec un chiffon huilé.

NETTOYAGE DU CANON Pour nettoyer le canon procéder toujours comme

suit:

- Pousser toujours le chiffon huilé en partant de la culasse.

- Ne pas brosser le canon. Passer simplement le chiffon huilé aussi souvent que nécessaire.

- N' utiliser que des baguettes absolument droites et solides.

ENTRETIEN DE LA CROSSE La crosse a été traitée à l'huile, em pêchant ainsi

l'humidité d'être absorbée. Pour conserver vo tre crosse en bon état vous devez passer de temps en temps un chiffon huilé avec de l'huilé pour bois de bonne qualité.

LIMPIEZA DESPUES DEL USO Antes de empezar la limpieza verifique que todos

los cartuchos se han sacado tanto del cargador como de la recámara. Saque el cerrojo y pase por el -ánima un paño húmedo de aceite y así se puede guardar el rifle durante un período de tiempo. Después el cañón se lubrifica ligeramente. Limpié el cerrojo al igual que todas las parte metá- licas con un paño húmedo de aceite.

LIMPIEZA DEL CAÑON Al limpiar el cañón haga siempre así:

- Limpié siempre part iendo del final del -ánima.

- No restregué el cañón, simpleme nte pas e e l paño húmedo en aceite por el interior del cañón y sáquelo por la boc a. Repítalo tantas veces como sea necesario.

- Utilice únicamente barillas rectas y firmes.

MANTENIMIENTO DE LA CULATA La culata ha sido tratada al aceite o con varniz

que impide la humedad y que se tuerza. Normalmente es necesario se car simplemente la culata después de su uso y tener su interior con aceite. Para conservar en buen estado la culata al aceite, debería repasarla ocasionalmente con un buen aceite para culatas. Si está- varni zada y ha sido dañada, lo mejor es que la restaure un especialista.

Page 24

LUKON PURKU JA KOKOONPANO Lukon purkaminen ei yleensä ole tarpeellista mutta, jos

on oletettavissa, et tä lukon sisälle on valunut öljyä, joka on jäykistynyt , p it ää lukko puhdistaa. Varsinkin, jos asetta aiotaan käyttää pakkasella, on lukon puhd istus välttämätöntä. Aseesta poistetun lukon peräkappale irto aa kääntämäl- lä sitä vastapäivään niin pitkälle kuin se kääntyy, jonka jälkeen se voidaan poistaa vetämällä ta aksepäin. Tämän jälkeen työnnetään virityskappaleen ja kammen sideholkin väliin n. 3 mm vahvuinen esim. ruuvimeisselin kärki, josta myötäpäivään kiertämällä iskuri pääs- tetään pois vireestä (Kuva 11). Kampi on vede ttävissä pois sen jälkeen, kun iskuria on työnnetty eteenpäin kunnes kammen sideholkin lukitusnokka (E) vastaa lukon takapintaan (F). Mikäli kampi tuntuu tiukalta, sen irtoamista voi helpottaa napauttamalla esim. muovivasaralla sen lukkorungon sis ällä olevaan päähän (nuoli G). Kammen irroituksen j älkeen iskuri on poistettavissa lukosta. Ruuvimeisseliä tai vastaavaa viritysk appaleen ja kammen sideholkin välistä ei tässä vaiheessa ole syytä poistaa. Tämän enempää ei lukk oa yleensä ole tarpeen purkaa sen puhdistamiseksi. Kun lukko on puhdistettu, se kootaan päinvastaisessa järjestyksessä. Iskuri työnnetään tilaansa varmistaen kammen sideholkin asento sella iseksi, että kampi voidaan työntää esteettä paikalleen. Kun kampi on paikallaan kierretään virityskappaleen ja kammen sideholkin välissä olevasta ruuvimeisselistä tai vastaavasta vast apäivään niin pitkäll e kuin se kääntyy. Varmista, et tä kammen sideholkki lukitse e kammen, asenna sen jäl- keen lukon perähol kki kiertämällä sitä myötäpäivään, kunnes virityskappaleen nokka pysähtyy ennen viri t ysnousua olevaan lepokoloonsa (D kuva 2).

ISÄRTAGNING OCH IHOPSÄTTNING AV SLUTSTYCKET

Under normala förhållanden behöver man inte demontera slutsty cket, men om d et finns anled ning att tro att fett eller tjock olja trängt in, bör slutstycket rengöras invändigt om vapnet skall användas i sträng kyla t.ex. vid toppfågeljakt. Efter att slutstycket avlägsnats från vapnet vrider man den bakre (svarta) delen moturs så långt det går (ca. ett kvarts varv). Drag den svarta hylsan rak t bakåt. För in en ca. 3 mm tjock me jsel (el ler en 5 kron a) i gape t mel lan tändstiftsmuttern och tändstiftshylsan (Bild 11). Vrid medurs så att tändstiftsmuttern spänner fast på mejseln. Tryck tändstiftet fram åt så långt det går. Drag slutstyckshandtaget ra kt ut. Om det sitte r hårt knacka med en fiberklubba eller träbit som ej lämnar märken (Pilen G). Drag tändstiftet rakt ut. Låt mejseln sitta kvar. Rengör och avfetta delarna. Olja in med en tunn vapenolja med låg fryspunkt. Sätt tillbaka tändstiftet och skjut in slutstyckshandtaget från samma sida som patronutdragare n på slutstyckets främre del. Spänn slagfjädern genom att vrida tänd- stiftsmuttern moturs så långt det går. Sätt p å den svarta hylsan i sitt hak och vrid tillbaka medurs (ca. ett kvarts varv) till det lilla haket ( D i bild 2). För in slutstycket tillbaka i lådan (med säkringen i osäkrat läge).

BOLT DISASSEMBLY AND REASSEMBLY It is not genera lly nece ssary to disass emble t he bolt, but

if there is reason to believe that oil may have penetrated the bolt causing stiffness, it should then be clea ne d. If you intend to use the weapon in cold weather cleaning the bolt is particularly impo rt ant . Having removed the bolt from the weapon, the bolt shroud can be removed by turni ng it coun tercl ockw ise as far as it will go and then pulling it backwa rds. Nex t insert t he ti p of a s cre wdri ver (app rox. 3 mm wi de) into the gap between t he c ockin g p iece a nd th e bolt handl e retainer bushing. By turning the screwdriver in an clockwise direction the firing pin assembly can be disengaged (see fig. 11). The bolt handle can be pulled away after the fir ing pi n asse mbly ha s been pushed forwards until the loc king cam (E) o f the ha ndle re tainer bushing touches the rear surfa ce of the bo lt. If the bolt handle feels tight, remo val can be m ade easie r by tapping it (with a plastic hammer, for example) at the receiver end (arrow G). Having done this the firing pin assembly ca n be removed f rom the bol t. The screwdr iver should not be taken out of the gap between the cocking piece and handle retainer bushing at this stage. Normally it is not n ecessary to disassembl e the bolt any further for cleaning purposes. Having clean ed the b olt , to r e-as s emble , r eve rs e th e or der. First push the firing pin assembl y into place making sure that the bolt handle retainer bushing is in such a position that the handle can be pushed into place without obstruction. When the handle is correctly i n position the screwdriver inserted betwe en the cocki ng piece and handle retainer bushing should be turned counterclockwise as far as it will go. Make sure that the retainer bushing locks the handle and the fit t hen bolt shroud by turning it clockw ise until the c ocking piec e cam stops in the notch (D) before th e cocking slope (see fig. 2).

Kuva / Bild / Fig. / Abb. / Fig. / Fig. 11

Page 25

ZERLEGEN UND ZUSAMMENSETZEN DES SCHLOSSES

Es ist im al lgemeinen ni cht nötig, das Schloß zu zerlegen. Wenn Sie allerdin gs glaube n, da ß ins S chloß eingedrungenes Öl verharzt ist und daher die L eichtgängigkeit beeinträchtigt, sollte das Schloß gereinigt w er den. Das ist dann besonders wichtig, wenn Sie die Waffe bei kalter Witterung be nut ze n w ollen. Nach dem Herausnehm en der Kammer aus der Hülse können Sie das Schlößchen entfernen, indem Sie es gegen den Uhrzeigersinn bi s zum Anschlag drehen und dann nach hinten ziehen. Danach nehmen Sie einen Schraubenzieher mit einer Klingenbreite von ca. 3 mm und drücken ihn in den Spalt zwischen dem Spannstück und der Führungshülse am Kammerstengel. Jetzt drehen Sie den Schraubenzieher im Uhrzeigersinn, dadurch kann die Schlagbolzengruppe gelöst werden. (siehe Abb. 11). Nachdem die Schlagbolzengruppe nach vorn geschoben worden ist , kann der Kammerstengel abgenommen w e rden. Falls er festsitzt, können Sie ihn durch vorsichtige leichte Schläge mit einem Gummi- oder Plastikhammer in die mit dem Pfeil “G” markierte Richtung lösen. Jetzt kann die Schlagbolzengruppe aus der Kammer herausgenommen werden. Der Schraubenzieher sollte dabei in seiner Position bleiben. Der Verschluß braucht zum Reinigen normalerweise nicht weiter zerlegt werden. Nach der Reinigung setzen Sie das Schloß in der umgekehrten Reihenfolge wieder zusammen. Zuerst die Schlagbolzengruppe einführen, dabei darauf achten, daß anschließend der Kammerstengel wieder richtig aufgesetzt werden kann. Wenn der Kammerstengel wieder korrekt aufgesetzt worden ist, wird der Schraubenzieher, der noch zwischen Spannstück und Füh- rungshülse steckt, gegen den Uhrzeigersinn gedreht. Achten Sie darauf, daß der Kammerstengel richtig festsitzt, dann setzen Sie das Schlößchen auf, i ndem Sie es im Uhrzeigersinn soweit dreh en, bis der Nocken am Spannstück in die Nut (D) vor der Spannkurve einrastet (siehe Abb. 2).

DÉMONTAGE ET REMONTAGE DE LA CULASSE

Il n'est en général pas nécessaire de démonter la culasse, mais si on a des raisons de croire que de l'huile peut y avoir pénétré et y épaissit, il fa ut la nettoyer. Si on prévoit d'utiliser l'arme par temps froid, il est particulièrement important de nettoyer la culasse. Après retiré la culasse d e l'arme , on peut en lever l 'enveloppe de culasse en l a tournant à fond dan s le sens inverse des aiguilles d'une montre puis en la ti rant en arrière. Ensuite, insérer la pointe d'un tournevis (3 mm de large environ) dans l'e space entre le chien et la bague de retenue du levier de culasse. En tournant le tournevis dans le sens de s aiguilles d'une montre, on peut dégager l'ensem ble percuteur (voir fig. 11). On peut retirer le levier de culasse après avoir poussé l'ensemble percuteur vers l'a van t jusqu'à ce que la came de blocage (E) de la bagu e de retenu e de l evier to uche la surface arrière de la culasse. Si le levier de culasse est difficile à bouger, il peut être plus facile de le ret ire r e n le tapant (avec un marteau en plastique, par exemple) à l’extrémité réceptrice (flèche G). Ensuite, on peut retirer l’ensemble percuteur de la culasse. Il ne faut pas retirer l e t ou rne vi s d e l'e sp ace e ntr e le chie n et la ba gu e de retenue du levier à ce stade. Norm alement, il n 'est pas nécessaire d e démonter davant age la culasse pour la nettoyer. Après avoir nettoyé la culasse, la remonter dans l'ordre inverse. Pousser d'abord l'en semble pe rcut eur en pl ace en s'assurant que la bague de retenue du levier de culasse est dans une position qui permet de pousser le levier en place sans obstruc tion. Quand l e levier est bien en position, tourner à fond le tournevis inséré entre le chien et la bague de re tenue du levi er dans le sen s inverse des aiguilles d'une montre. S'assurer que la bague de retenue verrou ille l e levi er , puis a jus ter l'en ve loppe de culasse en la tournant dans le sens des aiguilles d'une montre jusqu'à ce que la c ame du chien se bloque dans l'encoche (B) avant la pente du chien (voir fig. 2).

MONTAJE Y DESMONTAJE DEL CERROJO Generalmente no es necesario desmontar el cerrojo, pe-

ro si se sospecha que el aceite ha podido introducirse en el cerrojo provocando dureza, debería limpiarse. Si us ted pretende utili zar su ri fle con tiempo f río, la l impieza del cerrojo es particularmente importante . Retirado el cer rojo del arma, se retir a la cu biert a del cerrojo girándola en el sentido contrario a la s agujas del reloj hasta el tope y se empuja entonces hacia atrás. Seguidamente introduzca la punta del destornillador (aprox. de 3 mm de anchur a) en e l espa cio entre e l mar tillo y el anillo de retenid a de la palanca del cerrojo. Girando el destornillador en el sentido de las agujas del reloj la aguja se pue de desenganch ar (ver fig. 1 1). La palanca del cerrojo puede sacarse después que el conjunto de la aguja haya sido empujado hacia adelante hasta que el diente retención (E) del anillo de la palanca de retención toque la superficie trasera del cerrojo. Si la palanca del cerr ojo está- dura, la extracción se hace más fácil golpeándola (por ejempl o con un martil lo de plástico) al fondo del recept or (fl echa G). Hech o esto el conjunto d e la aguja se puede sacar del cerrojo. El destornillador no debe sacarse del hue co ent re el m artillo y el anillo retenida de la palanca del cerrojo. Normalmente no es necesario d esmontar más el cerrojo con fines de limpieza. Una vez limpio el cerrojo, para v olverlo a mont ar invierta el orden. Primero empuje el conjunto de la aguja en su sitio, asegurándose que el anillo de la palanca de retención está- en una posición que permita que entre en su sitio sin obstrucción alguna. Cu ando la palanca esté en su correcta posición, el destornillador introducido entre el martillo y el ani llo de la pala nca rete nción, debe girarse en el sentido contrario a las agujas del reloj hasta el tope. Asegúrese qu e la retención cierra la palanca y ajuste entonces la cubierta del cerrojo girándola en el sentido de las agujas d el reloj hasta qu e el d iente retención se pare en la mu esca (D) an tes de la in clinación del martillo (ver fig. 2).

Page 26

Koska me Sakossa haluamme, että aseesi palvelee Sinua kaikissa tilanteissa ja koko elämäsi ajan, toivomme Sinun kiinnittävän huomiota vielä seuraaviin seikkoihin:

1. Käytä asehuoltoon vain ensiluokkaista aseöljyä, sillä sen avulla voit

- puhdistaa, suojata ja voide lla.

2. Älä laiminlyö aseesi huoltoa, sillä jos ammunnan jälkeen aseesi seisoo puhdistamattomana ja etenkin kosteana yön yli, pääsee piipussa jo korroosio alulle.

3. Tarkista esim. kerran vuodessa kiinnitysruuvien (liipasinkaaren ruuvien) kireys.

4. Jos havaitset muutoksia aseesi toiminnassa esim.

- laukaisulaitteen toim inta muuttuu

- aseesi ei sytytä patruunaa

- varmistin ei pidä toimita aseesi valtuu tetulle asekor jaajalle tai suora an valmistajalle.

5. Jos aseestasi katoaa jokin osa, hanki sen tilalle alkuperäinen varaosa.

6. Kun avaat tai kiristät aseesi ruuveja, huoleh di siitä, että ruuvitalttasi on oikean kokoinen niin, että et huo- nolla työkalull a t u rm e le aseesi ulkonäköä.

7. Jos aseellesi tapahtuu ammuttaessa vaurio, se on ehdottomasti toim itettav a valmi stajall e ja li itett ävä mukaan:

- selvitys siitä, mitä on tapahtunut

- ammuttu hylsy (jolla vauri o on t apa ht unut)

- mielellään näyte patruunoista.

Tällaisessa tapauksessa älä ryhdy purkamaan asetta

itse.

8. Lähes poikkeuksetta kaikki asevauriot tapahtuvat itseladatuilla patruunoilla.

Mikäli aiot ladata patruunoitasi itse, varmista, että käy-

tät ehdottomasti oikeita latausarvoja ja ruutilaatuja.

Vi på Sako är övertygade om att Tikka-stu dsaren räcker ett helt jägarliv under förutsättning att den behandlas rätt:

1. Använd vapenolja av högsta kvalitet som

- rengör, skyddar och smörjer.

2. Försumma inte vapenvården. Om vapnet inte rengö- res inom ca. 24 timmar efter skjutning kan rostangrepp starta, speciellt känsligt vid fuktigt väder.

3. Kolla minst en gång per år att de två stockbultarna och övriga skruvar är ordentligt åtdragna.

4. Om någon förändring i vapnet s funk tion u ppst år t.ex.

- trycket känns annorlunda

- vapnet klickar

- säkringen fungerar ej lämna in det omedelbart f ör kontroll och åtgärd till en vapentekniker eller gene ra la genten.

5. Använd enbart originaldelar.

6. Använd mejslar och verktyg som är avpassade i storlek till spårskruvar så att dessa in te skadas.

7. Om vapnet skadas eller havererar under skjutning är det viktigt att vapnet skyndsamt och i befintligt skick sändes till generalagenten tillsammans m ed:

- en redogörelse om vad som inträffat

- tomhylsor

- helst ett prov av patronerna som använts.

Under inga omständigheter får vapnet tas isär.

8. Tyvärr inträffar allt för många skador med h emmaladdad ammunition. Om Du la ddar själv var absolut säker på att rätt krut och laddvikt användes.

SAKO AB åtar sig inget garant iansvar för skador för-

orsakade av hemmaladdad a mmunition dvs. ej fabriksladdad ammunition.

By following the few simple mainten ance procedures listed below, Tikka rifles will provide a lifetime of service:

1. Use only the best quality gun oi l whi ch can

- clean, protect and lubricate.

2. Corrosion can begin within 24 hours if the rifle is not cleaned after firing. This is especially true in damp conditions.

3. At least once a year, check the t ightness of all screws including st ock and receiver sc r ew s .

4. Take the gun to an authorize d gunsmith or directly to the manufacturer/importer if any changes in the functioning of your firearm are noticed. For example:

- the functioni ng of th e trigger mechanis m has chan ged

- the gun does not fire the cartridge (mi s fi res)

- the safety does not ho ld .

5. Use only original factory spares pa rts.

6. When loosening or tightening screws take care that the screwdriver is the appropriate size and shap e s o as n ot to damage the screwhea ds and the general appearance of the gun.

7. If the gun is damaged while shooti ng, send the gun to the dealer/importer a nd include:

- an explanation of what has h ap pened

- the cartridge case (with whi ch the damage occurred)

- preferably a sample of the cartridg e s .

In these circum st ances do not dismantl e the gun.

8. Damage t o gun s oc curs al most excl usiv ely wh en usi ng handloaded cartridges. If you intend to load your own cartridges make absolutely sure that you are using the correct charge and type of powder.

SAKO Ltd. do not accept any liability for any da mag e or

injuries how so ever caused by reloaded/handloaded ammunition.

Page 27

Wenn Sie die nachfolgend aufgeführten Wartungsanweisungen befolgen, haben Sie ein Leben lang Freude an Ihrem Tikka-Gewehr:

1. Benutzen Sie als Waffenöl nur qualitativ hochwertige Produkte, die sowohl reinigen, schützen als auch schmieren können

2. Rostansatz kann schon i nnerhal b von 24 St unden auftreten , wenn die Waffe nach dem Gebrauch nicht gereinigt worden ist. Hohe Luftfeuchtigkeit wirkt noch stärker rostfördernd und verkürzt diese Frist noch.

3. Mindestens einmal im Jahr sollten sie alle Schrauben an der Waffe auf festen Sitz hin prüfen, dazu gehören auch die Schrauben am Schaft und am Verschluß.

4. Wenn an der Waffe irgendwelche Veränderungen an der Funktion auftreten, bringen sie das Gewehr zu einem autorisierten Büchsen- macher oder schicken es entweder an den Importeur oder direkt ans Werk ein. Fehler, die unbedingt beseitigt werden müssen, sind zum Beispiel: - Veränderungen an der Abzugscharakteristik

- Versager

- Defekte an der Sicherung/Versagen

5. Verwenden Sie nur Originalersatzteile.

6. Wenn Sie Schrauben festdrehen oder losdrehen, achten Sie darauf, daß Sie einen richti g passenden Schraubenziehe r verwenden und die Schraubenköpfe nicht beschädigen. Beschädigte Schraubenköpfe können die Funktion stören und sie beeinträchtigen das äußere Erscheinungsbild der Waffe.

7. Wenn beim Schuß Schäden auft re te n, senden Sie die Waffe sofort an den Händler bzw. Importe ur. Fügen Sie einen Schadensbericht bei, dem zu entnehme n ist:

- was genau passiert ist

- mit welcher Munitionsart geschossen wurde, als der Schaden auf-

trat

- fügen sie möglichst eine Patrone der fraglichen Munition bei.

Die Waffe sollte nach dem Auftreten des Schadens nicht zerlegt wer-

den und auch nicht zerl egt eingeschickt werd en.

8. Schäden an Waffen tre ten fast nur au f, wenn wie dergeladene Pa tronen verwendet werden . Falls Sie selbst wiedergeladene Munition verwenden wollen, stellen Sie sicher, daß Sie die korrekten La- dedaten und das richtige Pulver ve rwenden.

SAKO Ltd. Übernimmt keinerlei Haftung für Sachschäden oder Per-

sonenschäden, die durch die Verwendung von wiedergeladener Munition aufgetreten sind.

Chez Sako, nous attendons à ce q ue nos fusils assurent un service à vie. Dans cette optique, attention aux points suivants:

1. Utiliser uniquement une huile à fusil de la meilleure qualité qui puisse:

- nettoyer, protéger et lubrifier.

2. Ne pas négliger l'entretien. Si le fusil reste sans être nettoyé pendant seulement 24 heures après avoir servi, en particulier s'il est humide, la corrosion peut s'installer.

3. Au moins une fois par an, vérifier l'étanchéité des vis de la crosse, etc...

4. Si vous notez des changemen ts dans le fonctionnement de votre arme à feu, par exemple:

- le fonctionnement du mécanisme de la détente

a changé

- le fusil ne tire pas la cartouche (fai t long feu)

- la sécurité ne tient pas.

5. N'utiliser que les pièces de rechange d'usine d'origine.

6. Pour desserrer ou serrer les vis, s'assurer que le tournevis choisi est de bo nne dimension et de forme correcte d e façon à ne pas endomma ger les têtes de vis ni l'aspect général du fusil.

7. Si le fusil est endommagé pendant un tir, l'envoyer au distributeur ou à l' importateur et joindre:

- une explication de ce qui s'est pa ss é

- le culot (avec lequel s'e st pr o duit l'incident)

- de préférence un échan tillon des cartouc hes.

Dans ce cas, ne pas démonter le fusil.

8. Le fusil risque d'être abîmé presque excl usivement quand on utilise des cartouches bourrées à la main. Si vous avez l'intention de bourrer vous-mêmes vos cartouches, assurezvous bien que vous utilis ez la ch arg e cor rect e et le bon type de poudre.

SAKO Ltd n'accepte aucune responsabilité pour

les dommages ou blessures quels qu'ils soient causés par des munitions rechargées ou bourrées à la main.

Siguiendo los procedimientos sencillos de limpieza que damos seguidamente, los rifles Tikka le darán un servicio de por vida:

1. Utilice solamente aceite de la mejor calidad que limpié, proteja y lubri fique.

2. La corrosión puede penetrar en 24 horas si el rifle no se limpia después de disparado. Esto es especialmente ci erto en condi ciones de hume dad.

3. Por lo menos una vez al año, verifique la presión de todos los tornillos sin exce pción, in- cluidos los de la culata y la caja.

4. Lleve el arma a un armero autorizado o directamente al fabricante/importador si nota cualquier cambio en el funcionamiento. Por ejemplo:

- el funcionamiento del mecani smo de dispar o

ha variado.

- el arma no hace fuego.

- el seguro no se sujeta.

5. Utilice solamente repuestos origina les de fáb- rica.

6. Cuando afloje o apri et e cual qui er to rni llo, asegúrese que utili za el destornillador adec uado y no daña la cabeza del tornillo ni el aspecto general del arma.

7. Si el arma sufre un daño al disparar, envíela al vendedor/ importado r e incluya:

- una explicación de lo ocur rido.

- la vaina del cartucho con el que sufrió el

daño.

- mejor añadir una muestra de los cartuchos.

8. El daño en las armas ocurre casi ex clusiv amente cuando los cartuchos se ca rgan a mano. Si pretende cargar sus propios cartuchos, asegú- rese que utiliza la carga y la pólvora adecuadas.

SAKO Ltd. no acepta responsabilidad alguna por

daños materiales o personales cuya causa sea el cartucho recargado o cargado a mano.

Page 28

TIKKA M595/695 LH

72727272

15 16

73737373

52 50

51 53

1313

Page 29

TEKNISET TIEDOT / TEKNISKA DATA / TECHNICAL DATA

TECHNISCHE DATEN / SPECIFICATIONS / ESPECIFICATIONES

Kaliiperi ja rihlan nousu Kaliber och räffelstigning Caliber and rate of twist Kaliber und Drallänge Calibre et pas des rayures Calibre y tipo de rayado

M595

17 Rem 10" 222 Rem 14" 223 Rem 12" 22-250 Rem 14" 243 Win 10" 7mm-08 Rem 9.5" 308 Win 11"

M695

25-06 Rem 10"

6.5x55 SE 9" 270 Win 10" 7x64 10" 30-06 11"

9.3x62 14"

M695 Mag

7 mm Rem Mag 9.5" 300 Win Mag 11" 338 Win Mag 10"

Paino/Vikt/Weight/Gewicht/Poids/Peso

M595 3 .2 kg M695 3 .3 kg M695 Mag 3.4 kg M595 Battue 3.1 kg M695 Battue 3.2 kg M595 Trapper 3.0 kg M695 Trapper 3.1 kg M595 Continental 24” 3.7 kg M595 Continental 26” 3.9 kg M695 Continental 24” 3.8 kg M695 Continental 26” 4.0 kg

Pituus / Totallängd / Overall length Gesamtlänge / Longueur totale / Longitud total

M595 1070 mm M695 1080 mm M695 Mag 1130 mm M595 Battue/Trapper 1025 mm M695 Battue/Trapper 1035 mm M595 Continental 24” 1110 mm M595 Continental 26” 117 0 m m M695 Continental 24” 112 0 m m M695 Continental 26” 118 0 m m

Piipun pituus / Piplängd / Barrel length Lauflänge / Long ueur du canon / Longitud de ca ñón

M595/695 570 mm M695 Mag 620 mm M595/695 Battue/Trapper 525 mm M595/695 Continental 24” 60 0 mm M595/695 Continental 26” 66 0 mm

Patruunakapasi teetti

4 patruunaa (1 pi ipussa, 3 lip paassa). Lisävaru steena 5 p atruunan lipas. (Continentalissa vakiona).

Patronkapasitet

4-skott (1 i loppet, 3 i clipmagasinet). 5-skott extra magasin. (I Continental som standard).

Cartridge capacity

4-cartridges (1 in chamber and 3 in clip magazine). 5-shot clip magazine is also available.(In Continental as standard).

Patronenkapazit ät

4 Schuß (1 in Patronenlag er und 3 in Einsteckmaga zin). 5-Schuß Einsteckmagazin ist als Extra erhältlich.

Cartouche c apacité

4 coups (1 dans la chambre, 3 dans le c hargeur). Un chargeur 5 coups est aussi disponible. (Standard dans Continental).

Capacidad de ca rtuchos

4 Tiros (1 en recámara, 3 en cargador). Disponible también en cargador de 5 (El C ontinental es stand ard).

Page 30

TIKKA M595/695 LH VARAOSALUETTELO

Varaosa- Osa Nimitys Osa n:o

pussi n:o

1 Lukonkehys M595 LH S3674206 1 Lukonkehys M695 LH S3684206 2 Piippu cal. 17 Rem S3321121 2 Piippu cal. 222 Rem S332112 2 2 Piippu cal. 223 Rem S332112 8 2 Piippu cal. 22-250 Rem S332 1140 2 Piippu cal. 243 Win S332114 3 2 Piippu cal. 7mm-08 Rem S3321135 2 Piippu cal. 308 Win S332116 6 2 Piippu cal. 25-06 Rem S3331153 2 Piippu cal. 7x64 S3331162 2 Piippu cal. 6.5x55 SE S3331156 2 Piippu cal. 270 Win S333115 9 2 Piippu cal. 30-06 S3331170 2 Piippu cal. 9.3x62 S3331193 2 Piippu cal. 7 mm Rem Mag S333 1164 2 Piippu cal. 300 Win Mag S3331176 2 Piippu cal. 338 Win Mag S3331180 2 Piippu cal. 17 Rem Battue/Trap per S3328121 2 Piippu cal. 222 Rem Battue/Trapper S332812 2 2 Piippu cal. 223 Rem Battue/Trapper S332812 8 2 Piippu cal. 22-250 Rem Battue/T rapper S3328140 2 Piippu cal. 243 Win Battue/Trap per S332814 3 2 Piippu cal. 7mm-08 Rem Battue/Tra pper S3328135 2 Piippu cal. 308 Win Battue/Trap per S332816 6 2 Piippu cal. 25-06 Rem Battue/Trappe r S3338153 2 Piippu cal. 7x64 Battue/Trapper S3338162 2 Piippu cal. 6.5x55 SE Battue/Trappe r S 3338156 2 Piippu cal. 270 Win Battue/Trap per S333815 9 2 Piippu cal. 30-06 Battue/Trapper S3338170 2 Piippu cal. 9.3x62 Battue/Trapper S3338193 2 Piippu cal. 7 mm Rem Mag Battue/Tr apper S3338164 2 Piippu cal. 300 Win Mag Battue/Trapp er S3338176 2 Piippu cal. 338 Win Mag Battue/Trapp er S3338180 2 Piippu cal. 17 Rem Continental 24” S3327121 2 Piippu cal. 222 Rem Continental 24 ” S3327122 2 Piippu cal. 223 Rem Continental 24 ” S3327128 2 Piippu cal. 22-250 Rem Continent al 24” S3327140 2 Piippu cal. 243 Win Continental 24” S3327143 2 Piippu cal. 7mm-08 Rem Contin ental 24" S3327135 2 Piippu cal. 308 Win Continental 24” S3327166 2 Piippu cal. 25-06 Rem Continen tal 24” S 3337153 2 Piippu cal. 7x64 Continental 24 ” S3337162 2 Piippu cal. 6.5x55 SE Continenta l 24” S3337156 2 Piippu cal. 270 Win Continental 24” S3337159 2 Piippu cal. 30-06 Continental 2 4” S3337170

TIKKA M595/695 LH VARAOSALUETTELO

Varaosa- Osa Nimitys Osa n:o

pussi n:o

1 Laukaisulaite LH koottu S584T111

2 Laukaisulaitteen M90 var aosat S584T210

2 Herkistinlaukaisula itteen varaos at S584T220

3 14 Iskur i koo ttu M5 58/590 /595 S5840155 3 14 Iskur i koo ttu M6 58/690 /695 S5840165 4 Lukon osat S584T240

2 Piippu cal. 9.3x62 Continental 24” S3337193 2 Piippu cal. 7 mm Rem Mag Contin ental 24” S3337164 2 P iippu cal. 30 0 Win Mag Cont inental 24 ” S3337176 2 P iippu cal. 33 8 Win Mag Cont inental 24 ” S3337180 2 P iippu cal. 22 2 Rem Contin ental 26” S3324122 2 P iippu cal. 22 3 Rem Contin ental 26” S3324128 2 P iippu ca l. 22 -250 R em Con tinent al 26 ” S3324140 2 P iippu cal. 30 8 Win Contine ntal 26” S3324166 2 P iippu cal. 25 -06 Rem Contin ental 26” S3334153 2 P iippu cal. 6.5x 55 SE Contin ental 26” S33341 56 2 P iippu cal. 27 0 Win Contine ntal 26” S3334159 2 P iippu cal. 30 -06 Contine ntal 26” S3334170 2 P iippu cal. 7 m m RemMag C ontinental 26” S3334164 2 P iippu cal. 30 0 Win Mag Cont inental 26 ” S3334176 3 Luk korunko M590/ 595 L H d 9. 6 S3675306 3 Luk korunko M590/ 595 L H d 12 S36 75307 3 Luk korunko M690/ 695 L H d 12 S36 85306 3 Luk korunko M690/ 695 Ma g LH S3685307 4 Tuk ki k oottu M 590/5 95 LH M aste r ö S2673600 4 Tuk ki k oottu M 690/6 95 LH M aste r ö S2683600 4 Tuk ki koottu M59 5 LH Master ml S2672616 4 Tuk ki koottu M69 5 LH Master ml S2682616 4 Tuk ki koot tu M 558/590/ 595 LH Delu xe ö S2673601 4 Tuk ki koottu M55 8/590/59 5 LH Deluxe ml S2674601 4 Tuk ki koot tu M 658/690/ 695 LH Delu xe ö S2683601 4 Tuk ki koottu M65 8/690/69 5 LH Deluxe ml S2684601 4 Tuk ki koot tu M 558/590/ 595 LH Cont in. ö S2677600 4 Tuk ki koottu M55 8/590/59 5 LH Contin. ml S2670600 4 Tuk ki koot tu M 658/690/ 695 LH Cont in. ö S2687600 4 Tuk ki koottu M65 8/690/69 5 LH Contin. ml S2680600

5 Laukaisulaite LH koottu 6 Kuu siokoloru uvi M6x20

7 Laukaisupainejousi 8 Laukaisupaineen säätöruuvi M5x10

9Pidättäjän jousi 10 Varmistimen jousi 11 Varmistimen vaimennin

12 Viretuen jousi 13 Herkistimen säätöruuvi M3x6 2 kpl

15 Ulosvetäjä cal. 17, 222 j a 223 Rem

Page 31

TIKKA M595/695 LH VARAOSALUETTELO

Varaosa- Osa Nimitys Osa n:o

pussi n:o

10 Li ipasinkaa ren osat S5840260

11 34 3-patruuna n lipas cal. 17, 222 ja 223 S5840370 11 34 3-patruunan l ipas cal. 22-2 50 Rem S5840371 11 34 3-patruuna n lipas cal. 243 ja 308 Win S5840372 11 34 3-patruunan l ipas M658/69 0/695 S5840373 11 34 3-patruunan l ipas M658/69 0/695 6.5x55 S5840378 11 34 6-patruuna n lipas cal. 17, 222 ja 223 S5840376 11 34 5-patruunan l ipas cal. 22-2 50 Rem S5840377 11 34 5-patruuna n lipas cal. 243 ja 308 Win S5840374 11 34 5-patruunan l ipas M658/69 0/695 S5840375 11 34 5-patruunan l ipas M658/69 0/695 6.5x55 S5840379 12 35 Vastin S584T299 13 K ovaperälaatta osinee n S5840295

13 D eluxe-pe rälaatta osineen S5840290

13 Master-perälaatta osineen S584 T296

13 45 Perälaatan suora välilevy S584T420 13 46 Perälaatan yläviisto välilevy S584T421 13 47 Perälaatan alaviisto välilevy S584T422

15 Ulosvetäjä muut cal. 16 Ulosvetäjän salpa 17 Ulosvetäjän jousi 18 Ulosheitt äjä 19 Ulosheitt äjän jousi 20 Joustoso kka 2.5x12

6 21 Lukon peräholkki S5840243 7 22 Lukon kampi LH kiintonupilla S5840247 8 Lukonpidätin osineen S584025 5

24 Lukonpidätin 25 Lukonpidättimen akseli 26 Lukonpidättimen jousi

9 27 Li ipasinkaa ri koottu M 558/590/595 S584 0175 9 27 Li ipasinkaa ri koottu M 658/690/695 S584 0180

28 Lippaansalpa 29 Lippaansalvan jousi 30 Lieriösokka 2x16 31 Lippaan ul ostyöntäjä 32 Lippaan ul ostyöntöjousi 33 Lieriösokka 2.5x18

36 Perälaatta 37 Perälaatan al usta 38 Kiinnity sruuvi 4.8x32 2 kpl

39 Perälaatta 40 Perälaatan al usta 41 Kiinnity sruuvi 4.8x32 2 kpl

42 Perälaatta 43 Perälaatan al usta 44 Kiinnity sruuvi 4.8x32 2 kpl

TIKKA M595/695 LH VARAOSALUETTELO

Varaosa- Osa Nimitys Osa n:o

pussi n:o

14 Kannikkeet S594T297

14 Continental-etukannike S594T298

15 Vakiotak atähtäin S584T310

15 Battue-takatähtäin S584T311

16 Vakioet utähtäin S584T320

16 Battue-etutähtäin S584T321

17 Kiinnitysruuvit S5840265

20 Lukonkehyksen tulpparuuvit S574T210 20 Piipun tulpparuuvit S584T211

48 Kannikkeen ruuvi 2 kpl 49 Hihnalenkki koottu 2 kpl

50 Kannikkeen pesä 51 Kiinnitysruuvi 52 Kiinnitysmutteri 53 Kannike ko ottu

54 Takatähtäinrunko 55 Kiinnitysruuvi 56 Hahlo 9.5 mm 56 Hahlo 12 mm 57 Hahlon ki innitys kiila 58 Hahlon ki innitys ruuvi

59 Tähtäinkisko 60 Kiinnitysruuvi 2 kpl 61 Hahlo 62 Hahlon ki innitys kiila 63 Hahlon ki innitys ruuvi

64 Jyväjalka 65 Etummainen kiinnitysruuvi 66 Takimma inen kiinnit ysruuvi 67 Jyvä 5.5 mm 67 Jyvä 6.5 mm 67 Jyvä 7.5 mm 67 Jyvä 8.5 mm 68 Jyvänsuojus

64 Jyväjalka 65 Etummainen kiinnitysruuvi 66 Takimma inen kiinnit ysruuvi 67 Loistejyvä 7.5 mm 67 Loistejyvä 8.5 mm 67 Loistejyvä 9.5 mm 68 Rei’itetty jyv änsuojus

69 Etummainen kiinnitysruuvi 70 Takimma inen kiinnit ysruuvi 71 Kiinnitysru uvin aluslev y 2 kpl

72 Tulpparuuvi M3. 5x3 4 kpl 73 Tulpparuuvi M4x2.5 4 kpl

Page 32

TIKKA M595/695 LH RESERVDELAR

Reserv- Del Beskrivning Artikel delsats nr.

nr.

1Låda M595 LH S3674206 1Låda M695 LH S3684206 2 Pi pa kal. 17 Re m S3321121 2 Pi pa kal. 222 Re m S3321122 2 Pi pa kal. 223 Re m S3321128 2 Pi pa kal. 22-2 50 Rem S3321140 2 Pi pa kal. 243 W in S3321143 2 Pi pa kal. 7mm -08 Rem S3321135 2 Pi pa kal. 308 W in S3321166 2 Pi pa kal. 25-0 6 Rem S3331153 2 Pi pa kal. 7x64 S3331162 2 Pi pa kal. 6.5x 55 SE S333115 6 2 Pi pa kal. 270 W in S3331159 2 Pi pa kal. 30-0 6 S333117 0 2 Pi pa kal. 9.3x 62 S3331193 2 P ipa kal. 7 mm R em Mag S3331164 2 Pi pa kal. 300 W in Mag S3331176 2 Pi pa kal. 338 W in Mag S3331180 2 P ipa kal. 17 Rem Battue/T rapper S3328121 2 Pi pa kal. 222 Re m Battue/Tra pper S332 8122 2 Pi pa kal. 223 Re m Battue/Tra pper S332 8128 2 Pi pa kal. 22-2 50 Rem Battue /Trapper S3328140 2 Pi pa kal. 243 W in Battue/ Trapper S3328143 2 P ipa kal. 7m m-08 Rem Ba ttue/Trap per S3328135 2 Pi pa kal. 308 W in Battue/ Trapper S3328166 2 P ipa kal. 25 -06 Rem Batt ue/Trappe r S333815 3 2 P ipa kal. 7x 64 Battue/T rapper S3338162 2 Pi pa kal. 6.5x 55 SE Battue /Trapper S3338156 2 Pi pa kal. 270 W in Battue/ Trapper S3338159 2 Pi pa kal. 30-0 6 Battue/Tra pper S 3338170 2 P ipa kal. 9.3x 62 Battue/T rapper S3338193 2 P ipa kal. 7 mm R em Mag Battu e/Trappe r S3338164 2 Pi pa kal. 300 W in Mag Battue /Trapper S3338176 2 Pi pa kal. 338 W in Mag Battue /Trapper S3338180 2 Pipa kal. 17 Rem Continental 24” S3327121 2 P ipa kal. 22 2 Rem Contine ntal 24” S332712 2 2 P ipa kal. 22 3 Rem Contine ntal 24” S332712 8 2 P ipa kal. 22 -250 Rem Con tinental 24” S332 7140 2 P ipa kal. 24 3 Win Contine ntal 24” S3327143 2 P ipa kal. 7m m-08 Rem Cont inental 24" S3327135 2 P ipa kal. 30 8 Win Contine ntal 24” S3327166 2 P ipa kal. 25 -06 Rem Cont inental 24” S3337153 2 P ipa kal. 7x 64 Contine ntal 24” S3337162 2 P ipa kal. 6.5x 55 SE Contin ental 24” S3337156 2 P ipa kal. 27 0 Win Contine ntal 24” S3337159 2 P ipa kal. 30 -06 Contin ental 24” S3337170

TIKKA M595/695 LH RESERVDELAR

Reserv- Del Beskrivning Artikel delsats nr.

nr.

1 Avtryckarmekanism LH kompl. S584T111

2 Delar till avtryckarmekan ism M90 S58 4T210

2Delar till snälltryc kmekan ism S584T220

3 14 Slagsti ft kompl. M5 58/590/595 S5840155 3 14 Slagsti ft kompl. M6 58/690/695 S5840165 4 Delar till slutstycke S584T240

2 P ipa kal. 9.3x62 Continent al 24” S3337193

2 P ipa kal. 7 mm Re m Mag Contin ental 24” S33371 64

2 P ipa kal. 300 Win Mag Contin ental 24” S3337176

2 P ipa kal. 338 Win Mag Contin ental 24” S3337180

2 P ipa kal. 222 Rem Contine ntal 26” S3324122

2 P ipa kal. 223 Rem Contine ntal 26” S3324128

2 P ipa kal. 22-250 Rem Contine ntal 26” S33 24140

2 P ipa kal. 308 Win Continent al 26” S 3324166

2 P ipa kal. 25-06 R em Contine ntal 26” S3334153

2 Pipa kal. 6.5x55 SE Continent al 26” S33 34156

2 P ipa kal. 270 Win Continent al 26” S 3334159

2 Pipa kal. 30-06 Con tinental 26” S3334170

2 P ipa kal. 7 mm Re m Mag Contin ental 26” S33341 64

2 P ipa kal. 300 Win Mag Contin ental 26” S3334176

3 Slut stycksto mme M590/595 LH d 9.6 S3675306

3 Slut stycksto mme M590/595 LH d 12 S3675307

3 Slut stycksto mme M690/695 LH d 12 S3685306

3 Slut stycksto mme M690/695 Mag LH S3685307

4 Stoc k kompl. M 590/595 LH Ma ster o S2675600

4 Stoc k kompl. M 690/695 LH Ma ster o S2685600

4 S tock k ompl. M 595 L H Mast er ml S2672616

4 S tock k ompl. M 695 L H Mast er ml S2682616

4 Stoc k kom pl. M 558/590/ 595 L H Delux e o S26 72601

4 Stoc k kom pl. M 558/590/ 595 L H Delux e ml S2674601

4 Stoc k kom pl. M 658/690/ 695 L H Delux e o S26 82601

4 Stoc k kom pl. M 658/690/ 695 L H Delux e ml S2684601

4 Stoc k kompl. M 558/590/595 LH Contin. o S26776 00

4 Stoc k kompl. M 558/590/595 LH Contin. m l S2670600

4 Stoc k kompl. M 658/690/695 LH Contin. o S26876 00

4 Stoc k kompl. M 658/690/695 LH Contin. m l S2680600

5 Avt ryckarm ekanism LH

6Fästskruv M6x20

7 Avtryckarfjäder

8 Jus teringsskru v M5x10

9Fjäder för avtryckarstång 10 Fjäder för säkring 11 Dämpa re för säkring

12 Fjäder för snälltryck 13 Justeringsskr uv M3x6 2 st

15 Utdragare kal. 17, 222 och 223 Rem

Page 33

TIKKA M595/695 LH RESERVDELAR

Reserv- Del Beskrivning Artikel delsats nr.

nr.

10 D elar till var bygel S5840260

11 34 3-skott magasi n kal. 17, 22 2 och 223 S584037 0 11 34 3-skott magasi n kal. 22-250 Re m S5840371 11 34 3-skott magasi n kal. 243 o ch 308 Win S5840372 11 34 3-skott magasi n M658/69 0/695 S 5840373 11 34 3-skott magasi n M658/69 0/695 6.5x55 S 5840378 11 34 6-skott magasi n kal. 17, 22 2 och 223 S584037 6 11 34 5-skott magasi n kal. 22-250 Re m S5840377 11 34 5-skott magasi n kal. 243 o ch 308 Win S5840374 11 34 5-skott magasi n M658/69 0/695 S 5840375 11 34 5-skott magasi n M658/69 0/695 6.5x55 S 5840379 12 35 Rekylklack S584 T299 13 Plastbakkappa kompl. S5840295

13 D eluxe-bak kappa kompl . S5840290

13 Master-bakkappa kompl. S584T296

13 45 Mellanskiv a, rak S584T420 13 46 Vinkelskiva , uppåt S584T4 21 13 47 Vinkelskiva , nedåt S584T422

15 Utdragare andra kal. 16 Spärrstif t för utdragare 17 Fjäder för utdragare 18 Utkastare 19 Fjäder för utkastare 20 Stift 2.5x1 2

6 21Täckhylsa till tändstiftsmutter S 5840243 7 22 Slutstyckshandtag LH med stålknopp S5840247 8 Slutstycksspärr kompl. S5840255

24 Slutstyckss pärr 25 Stift för slutstyc ksspärr 26 Fjäder för slutstycksspärr

9 27 Var bygel komp l. M558/590/ 595 S584017 5 9 27 Var bygel komp l. M658/690/ 695 S584018 0

28 Magasinspärr 29 Fjäder för m agasins pärr 30 Stift 2x16 31 Magasinu tkastare 32 Fjäder för m agas inutk astare 33 Stift 2.5x1 8

36 Bakkappa 37 Mellanl ägg 38 Fästskruv 4.8x32 2 st

39 Bakkappa 40 Mellanl ägg 41 Fästskruv 4.8x32 2 st

42 Bakkappa 43 Mellanl ägg 44 Fästskruv 4.8x32 2 st

TIKKA M595/695 LH RESERVDELAR

Reserv- Del Beskrivning Artikel delsats nr.

nr.

14 Rembygl ar S594T297

14 Främre rembygel till Continental S594T298

15 Stand ardsikte S584T310

15 Battuesikte S584T311

16 Standardkorn kompl. S584T320

16 Battuekorn kompl. S584T321

17 Fästskruvar S5840265

20 Pluggskruvar för låda S574T210 20 Pluggskruvar för pipa S584T211

48 Rembygelskruv 2 st 49 Rembygel 2 st

50 Rembygelchuck 51 Fästskruv för chuck 52 Fästbleck för c huck 53 Rembygel

54 Siktfot 55 Fästskruv för siktfot 56 Sikte 9.5 mm 56 Sikte 12 mm 57 Låsbleck för sikte 58 Fästskruv för sikte

59 Battue siktfot 60 Fästskruv för siktfot 2 st 61 Sikte 62 Låsbleck för sikte 63 Fästskruv för sikte

64 Kornfot 65 Främre fästskruv för kornfot 66 Bakre fästskruv för kornfot 67 Korn 5.5 mm 67 Korn 6.5 mm 67 Korn 7.5 mm 67 Korn 8.5 mm 68 Kornskydd

64 Kornfot 65 Främre fästskruv för kornfot 66 Bakre fästskruv för kornfot 67 Lyskorn 7.5 mm 67 Lyskorn 8.5 mm 67 Lyskorn 9.5 mm 68 Kornskydd med hål

69 Främre fästskruv 70 Bakre fästskruv 71 Bricka för fästskruv 2 st

72 Pluggskruv M3.5x3 4 st 73 Pluggskruv M 4x2.5 4 st

Page 34

TIKKA M595/695 LH SPARE PARTS

Spare- Key Description Art.no. partset no.

no.

1 Receiver M595 LH S3674206 1 Receiver M695 LH S3684206 2 B arrel cal. 17 R em S3321121 2 B arrel cal. 222 Rem S332112 2 2 B arrel cal. 223 Rem S332112 8 2 B arrel cal. 22- 250 Rem S 3321140 2 B arrel cal. 243 Win S3321143 2 B arrel cal. 7mm-08 Rem S3321135 2 B arrel cal. 308 Win S3321166 2 B arrel cal. 25- 06 Rem S333115 3 2 B arrel cal. 7x6 4 S 3331162 2 B arrel cal. 6. 5x55 SE S3331156 2 B arrel cal. 270 Win S3331159 2 B arrel cal. 30- 06 S3331170 2 B arrel cal. 9. 3x62 S333 1193 2 B arrel cal. 7 mm Rem Mag S333116 4 2 B arrel cal. 300 Win Mag S3331176 2 B arrel cal. 338 Win Mag S3331180 2 B arrel cal. 17 Rem Batt ue/Trappe r S3328121 2 B arrel cal. 222 Rem Battue/ Trapper S3328122 2 B arrel cal. 223 Rem Battue/ Trapper S3328128 2 B arrel cal. 22-250 Rem B attue/Trap per S3328140 2 B arrel cal. 243 Win Batt ue/Trappe r S3328143 2 B arrel cal. 7mm-08 Rem Battue/Tra pper S3328135 2 B arrel cal. 308 Win Batt ue/Trappe r S3328166 2 B arrel cal. 25- 06 Rem Battu e/Trapper S333 8153 2 B arrel cal. 7x6 4 Battue/Tr apper S333816 2 2 B arrel cal. 6. 5x55 SE Battu e/Trapper S333 8156 2 B arrel cal. 270 Win Batt ue/Trappe r S3338159 2 B arrel cal. 30- 06 Battue/T rapper S3338170 2 B arrel cal. 9. 3x62 Battue /Trapper S3338193 2 B arrel cal. 7 mm Rem Mag Ba ttue/Trappe r S3338164 2 B arrel cal. 300 Win Mag Battu e/Trapper S333817 6 2 B arrel cal. 338 Win Mag Battu e/Trapper S333818 0 2 B arrel cal. 17 R em Conti nental 24" S3327121 2 B arrel cal. 222 Rem Conti nental 24" S3327122 2 B arrel cal. 223 Rem Conti nental 24" S3327128 2 B arrel cal. 22-250 Rem C ontinenta l 24" S3327140 2 B arrel cal. 243 Win Contin ental 24" S3327143 2 B arrel cal. 7mm-08 Rem Continen tal 24" S332713 5 2 B arrel cal. 308 Win Contin ental 24" S3327166 2 B arrel cal. 25-06 Rem Co ntinental 2 4" S333715 3 2 B arrel cal. 7x64 Contin ental 24" S333716 2 2 B arrel cal. 6.5x55 SE Cont inental 2 4" S3337156 2 B arrel cal. 270 Win Contin ental 24" S3337159 2 B arrel cal. 30-06 Cont inental 24" S3337170

TIKKA M595/695 LH SPARE PARTS

Spare- Key Description Art.no. partset no.

no.

1 Trigger mechanism LH c omplete S 584T111

2 Spare parts for trigger mechan ism M90 S584T210

2 Spare parts for set trigger m echanism S 584T220

3 14 Firing p in assembly M 558/590/5 95 S5840155 3 14 Firing p in assembly M 658/690/6 95 S5840165 4 Spare parts for bolt S584T240

2 B arrel cal. 9.3x 62 Contine ntal 24" S3337193

2 B arrel cal. 7 mm R em Mag Cont inental 2 4" S33 37164

2 B arrel cal. 300 W in Mag Contin ental 24" S3337176

2 B arrel cal. 338 W in Mag Contin ental 24" S3337180

2 B arrel cal. 222 Re m Continen tal 26" S3324122

2 B arrel cal. 223 Re m Continen tal 26" S3324128

2 B arrel ca l. 22 -250 Re m Con tinenta l 26" S3324140

2 B arrel cal. 308 W in Continent al 26" S3324166

2 B arrel cal. 25-0 6 Rem Contin ental 26" S3334153

2 B arrel cal. 6.5x 55 SE Contin ental 26" S33341 56

2 B arrel cal. 270 W in Continent al 26" S3334159

2 B arrel cal. 30-0 6 Continenta l 26" S3334170

2 B arrel cal. 7 mm R em Mag Cont inental 2 6" S33 34164

2 B arrel cal. 300 W in Mag Contin ental 26" S3334176

3 B olt body M590/ 595 LH d 9.6 S3675306

3 B olt body M590/ 595 LH d 12 S3675307

3 B olt body M690/ 695 LH d 12 S3685306

3 B olt body M690/ 695 Mag LH S3685307

4 S tock comp lete M590/59 5 LH Maste r o S2675600

4 S tock comp lete M690/69 5 LH Maste r o S2685600

4 S tock c omple te M 595 L H Ma ster m l S2672616

4 S tock c omple te M 695 L H Ma ster m l S2682616

4 S tock co mplete M558 /590/ 595 L H Dlx o S26 72601

4 S tock co mplete M 558/590/ 595 L H Dlx ml S2674601

4 S tock co mplete M658 /690/ 695 L H Dlx o S26 82601

4 S tock co mplete M 658/690/ 695 L H Dlx ml S2684601

4 S tock compl. M558/590/59 5 LH Contin. o S26776 00

4 S tock comp l. M558/590 /595 LH Con tin. ml S26 70600

4 S tock compl. M658/690/69 5 LH Contin. o S26876 00

4 S tock comp l. M658/690 /695 LH Con tin. ml S26 80600

5 Trigger mechanism LH

6Fastening screw M6x20

7 Trigger spring

8 Trigger spring set screw M5x10

9 Trigger sear spring 10 Safety lever spring 11 Safety silencer

12 Set trigger spr ing 13 Set trigger set s crew M3x6 2 pcs

15 Extractor cal. 17, 222 and 223 Rem

Page 35

TIKKA M595/695 LH SPARE PARTS

Spare- Key Description Art.no. partset no.

no.

10 Sp are parts for trigger gua rd S5840260

11 34 3-rd clip maga zine cal. 17, 222 and 223 S5840370 11 34 3-rd clip maga zine cal. 22-2 50 Rem S5840371 11 34 3-rd clip maga zine cal. 243 and 308 Win S5840372 11 34 3-rd clip maga zine M658/69 0/695 S5840373 11 34 3-rd clip maga zine M658/69 0/695 6.5x55 S5840378 11 34 6-rd clip maga zine cal. 17, 222 and 223 S5840376 11 34 5-rd clip maga zine cal. 22-2 50 Rem S5840377 11 34 5-rd clip maga zine cal. 243 and 308 Win S5840374 11 34 5-rd clip maga zine M658/69 0/695 S5840375 11 34 5-rd clip maga zine M658/69 0/695 6.5x55 S5840379 12 35 Recoil block S584T2 99 13 P lastic butt pl ate comple te S5840295

13 D eluxe butt p late comple te S5840290

13 Master recoil pad complete S584T296

13 45 Straight butt sp acer S 584T420 13 46 Upwards angle d butt spacer S584T421 13 47 Downwards angled butt spacer S584T422

15 Extractor ot her cal. 16 Extractor pl unger 17 Extractor spring 18 Ejector 19 Ejector spri ng 20 Pin 2.5x12

6 21 Bo lt shroud S584024 3 7 22 Bo lt handle LH wi th steelkno b S 5840247 8 Bolt release complete S5840255

24 Bolt rel ease 25 Pin for bolt r elease 26 Spring for bolt release

9 27 Tri gger guard ass embly M5 58/590/595 S5840175 9 27 Tri gger guard ass embly M6 58/690/695 S5840180

28 Magazine catch 29 Magazine catch spring 30 Pin 2x16 31 Magazine ejector 32 Magazine ejector spring 33 Pin 2.5x18

36 Butt plate 37 Butt plate base 38 Mounting sc rew 4.8x32 2 pcs

39 Butt plate 40 Butt plate base 41 Mounting sc rew 4.8x32 2 pcs

42 Recoil pad 43 Recoil pad bas e 44 Mounting sc rew 4.8x32 2 pcs

TIKKA M595/695 LH SPARE PARTS

Spare- Key Description Art.no. partset no.

no.

14 Swiv els S594T297

14 Front swi vel for Continenta l S594T298

15 Rear sigh t S58 4T310

15 Battu e rear sight S584T311

16 Front si ght S58 4T320

16 Battu e front sight S584T321

17 Trigger guard fastening screws S5840265

20 Plug screws for receiver S574T210 20 Plug screws for barrel S584T211

48 Swivel screw 2 pcs 49 Swivel 2 pcs

50 Swiv el soc ket 51 Mounting screw for socket 52 Mounting pl ate for socket 53 Front swivel

54 Rear sight base 55 Mountin g scr ew 56 Blade 9.5 mm 56 Blade 12 mm 57 Mounting wash er for blade 58 Mounting scr ew for blade

59 Rear sight base 60 Mounting sc rew 2 pcs 61 Blade 62 Mounting wash er for blade 63 Mounting scr ew for blade

64 Front sight base 65 Front mounting screw for base 66 Rear mounti ng screw for base 67 Bead 5.5 mm 67 Bead 6.5 mm 67 Bead 7.5 mm 67 Bead 8.5 mm 68 Front sight hood

64 Front sight base 65 Front mounting screw for base 66 Rear mounti ng screw for base 67 Fluorescent bead 7.5 mm 67 Fluorescent bead 8.5 mm 67 Fluorescent bead 9.5 mm 68 Front sight hood with holes

69 Front fastening screw 70 Rear fasten ing screw 71 Washer for fastening screw 2 pcs

72 Plug scr ew M3.5x 3 4 pcs 73 Plug scr ew M4x 2.5 4 pcs

Page 36

TIKKA M595/695 LH ERSATZTEILLISTE

Ersatzteil- Kenn- Artikelbezeichnung Artikel-Nr.

gruppen- ziffer

Nr.

1Schloßhülse M595 LH S3674206 1Schloßhülse M695 LH S3684206 2 Lauf Kal. 17 Rem S3321121 2 Lauf Kal. 222 Rem S3321122 2 Lauf Kal. 223 Rem S3321128 2 Lauf Kal. 22-250 Rem S332114 0 2 Lauf Kal. 243 Win S332114 3 2 Lauf Kal. 7mm-08 Rem S3321135 2 Lauf Kal. 308 Win S332116 6 2 Lauf Kal. 25-06 Rem S3331153 2 Lauf Kal. 7x64 S3331162 2 Lauf Kal. 6.5x55 SE S3331156 2 Lauf Kal. 270 Win S333115 9 2 Lauf Kal. 30-06 S3331170 2 Lauf Kal. 9.3x62 S333 1193 2 Lauf Kal. 7 mm Rem Mag S3331164 2 Lauf Kal. 300 Win Mag S3331176 2 Lauf Kal. 338 Win Mag S3331180 2 Lauf Kal. 17em Battue/Tr apper S3328121 2 Lauf Kal. 222 Rem Battue/ Trapper S3328122 2 Lauf Kal. 223 Rem Battue/ Trapper S3328128 2 Lauf Kal. 22-250 Rem B attue/Trap per S3328140 2 Lauf Kal. 243 Win Batt ue/Trapper S 3328143 2 Lauf Kal. 7mm-08 Rem B attue/Trapp er S3328135 2 Lauf Kal. 308 Win Batt ue/Trapper S 3328166 2 Lauf Kal. 25-06 Rem Battu e/Trapper S3338153 2 Lauf Kal. 7x64 Battue/Tra pper S3338162 2 Lauf Kal. 6.5x55 SE Battu e/Trapper S333815 6 2 Lauf Kal. 270 Win Batt ue/Trapper S 3338159 2 Lauf Kal. 30-06 Battue/Tr apper S3338170 2 Lauf Kal. 9.3x62 Battue /Trapper S333 8193 2 Lauf Kal. 7 mm Rem Mag Battue/Trappe r S3338164 2 Lauf Kal. 300 Win Mag Battue /Trapper S3338176 2 Lauf Kal. 338 Win Mag Battue /Trapper S3338180 2 Lauf Kal. 17 Rem Contin ental 24" S3327121 2 Lauf Kal. 222 Rem Conti nental 24" S3327122 2 Lauf Kal. 223 Rem Conti nental 24" S3327128 2 Lauf Kal. 22-250 Rem C ontinental 24" S332714 0 2 Lauf Kal. 243 Win Contin ental 24" S3327143 2 Lauf Kal. 7mm-08 Rem Continen tal 24" S3327135 2 Lauf Kal. 308 Win Contin ental 24" S3327166 2 Lauf Kal. 25-06 Rem Co ntinental 2 4" S3337153 2 Lauf Kal. 7x64 Continen tal 24" S3337162 2 Lauf Kal. 6.5x55 SE Cont inental 24 " S3337156 2 Lauf Kal. 270 Win Contin ental 24" S3337159 2 Lauf Kal. 30-06 Contine ntal 24" S3337170

TIKKA M595/695 LH ERSATZTEILLISTE

Ersatzteil- Kenn- Artikelbezeichnung Artikel-Nr.

gruppen- ziffer

Nr.

1 Abzugsgruppe LH kompl. S584T111

2 Ersatzteilsatz für Abzu g M90 S 584T210

2 Ersatzteilsatz für R ückstecher S584T220

3 14 Schl agbolze ngruppe M55 8/590/59 5 S5840155 3 14 Schl agbolze ngruppe M65 8/690/69 5 S5840165 4 Ersatzteile für Verschluß S584T240

2 Lauf Kal. 9,3x62 Contine ntal 24" S3337193 2 Lauf Kal. 7 mm Rem Mag Co ntinental 24 " S3337164 2 Lauf Kal. 300 Win Mag Cont inental 24" S33 37176 2 Lauf Kal. 338 Win Mag Cont inental 24" S33 37180 2 Lauf Kal. 222 Rem Contine ntal 26" S3324122 2 Lauf Kal. 223 Rem Contine ntal 26" S3324128 2 Lauf Kal. 22-250 Rem Conti nental 26" S3324140 2 Lauf Kal. 308 Win Continent al 26" S 3324166 2 Lauf Kal. 25-06 Rem Contin ental 26" S33 34153 2 Lauf Kal. 6.5x55 SE Contin ental 26" S33341 56 2 Lauf Kal. 270 Win Continent al 26" S 3334159 2 Lauf Kal. 30-06 Continen tal 26" S3334170 2 Lauf Kal. 7 mm Rem Mag Co ntinental 26 " S3334164 2 Lauf Kal. 300 Win Mag Cont inental 26" S33 34176 3 Kammer M590/595 LH d 9,6 S36753 06 3 Kammer M590/595 LH d 12 S3675307 3 Kammer M690/695 LH d 12 S3685306 3 Kammer M690/695 Mag LH S3685307 4 Schaft kompl. M590/ 595 LH Maste r ö S26 75600 4 Schaft kompl. M690/ 695 LH Maste r ö S26 85600 4 Schaft kompl. M595 LH Master ml S2672616 4 Schaft kompl. M695 LH Master ml S2682616 4 Schaft kompl. M558/590 /595 LH Dlx ö S26 72601 4 Schaft kompl. M558/590 /595 LH Dlx ml S2674601 4 Schaft kompl. M658/690 /695 LH Dlx ö S26 82601 4 Schaft kompl. M658/690 /695 LH Dlx ml S2684601 4 Schaft kompl. M558/590 /595 LH Contin . ö S2677600 4 Schaft kompl. M558/590 /595 LH Contin . m S2670600 4 Schaft kompl. M658/690 /695 LH Contin .l ö S2687600 4 Schaft kompl. M658/690 /695 LH Contin . m S2680600

5 Abzugsgruppe LH 6 Halteschraube M6x20

7 Abzugfeder 8 Einstellschraube für Abzugfede r M5x10

9 Abzugstollenfeder 10 Feder für Schiebesicherung 11 Geräuschdämpfer für Sicherung

12 Rückstecherfeder 13 Einstellschrauben M3x6 2 Stück

15 Auszieher Kal. 17, 222 und 223 Re m

Page 37

TIKKA M595/695 LH ERSATZTEILLISTE

Ersatzteil- Kenn- Artikelbezeichnung Artikel-Nr.

gruppen- ziffer

Nr.

10 Ersatzteilsatz für Abzugbügel S5840260

11 34 3-Schuß-Magazin Kal. 17, 222 und 22 3 S5840370 11 34 3-Schuß-Magazin Kal. 22-250 Rem S5840371 11 34 3-Schuß-Magazin Kal. 243 und 308 Wi n S584 0372 11 34 3-Schuß-Magazin M65 8/690/695 S5840373 11 34 3-Schuß-Magazin M65 8/690/695 6. 5x55 S584 0378 11 34 6-Schuß-Magazin Kal. 17, 222 und 22 3 S5840376 11 34 5-Schuß-Magazin Kal. 22-250 Rem S5840377 11 34 5-Schuß-Magazin Kal. 243 und 308 Wi n S584 0374 11 34 5-Schuß-Magazin M65 8/690/695 S5840375 11 34 5-Schuß-Magazin M65 8/690/695 6. 5x55 S584 0379 12 35 H arte Rückstoßplat te S584T299 13 Sc haftkapp e kompl. S5840295

13 Sc haftkappe Deluxe kompl . S5840290

13 Schaftkappe kompl. für Mod . Master S584T296

13 45 Zwischenplatte f. geraden Schaftabschluß S584T420 13 46 Z wischenp l. f. nach oben gen eigt. Abschl . S584 T421 13 47 Zwischenpl. f. nach unten geneigt. Abschl. S584T422

15 Auszie her an dere K aliber 16 Ausziehe rdrucksti ft 17 Ausziehe rfeder 18 Auswerfer 19 Auswerferfeder 20 Stift 2.5x1 2

6 21 Schlößchen S5840243 7 22 Kammerstengel LH m. Stahlknopf S5840247 8Verschlußlöseknopf kompl. S5840255

24 Verschlußlöseknop f 25 Haltesti ft für Lösekno pf 26 Feder für Löseknopf

9 27 Abzugbügel komp l. M558/5 90/595 S5840175 9 27 Abzugbügel komp l. M658/6 90/695 S5840180

28 M agazinhalter 29 M agazinhalterfeder 30 Stift 2x16 31 Magazinlöser 32 Feder für Magazinlöser 33 Stift 2.5x18

36 Schaftkappe 37 Führungsplat te 38 Halteschrauben 4.8x32 2 Stück

39 Schaftkappe 40 Führungsplat te 41 Halteschrauben 4.8x32 2 Stück

42 Gummikappe 43 Führungsplat te 44 Halteschrauben 4.8x32 2 Stück

TIKKA M595/695 LH ERSATZTEILLISTE

Ersatzteil- Kenn- Artikelbezeichnung Artikel-Nr.

gruppen- ziffer

Nr.

14 Riemenbügel S594T297

14 Vorderer Riemenbügel f. M od. Continen tal S594T298

15 Visier S584T310

15 Battue-Vi sier S58 4T311

16 Korn S584T320

16 Kor n für Battue-Visierung S584T321

17 Halteschrauben für Abzugbüg el S5840265

20 Verschlußschrauben für Schloßhülse S574T210 20 Verschlußschrauben für Lauf S584T211

48 Riemenbügelschrauben 2 Stück 49 Riemenbügel 2 Stück

50 Riemenbügelhülse 51 Halteschraube 52 Grundplatte 53 Vorderer Riemenbügel

54 Visiersockel 55 Halteschraube für Visiersockel 56 Kimmenblatt 9.5 mm 56 Kimmenblatt 12 mm 57 Unterlegscheibe für Kimmenblatt 58 Halteschraube für Kimmenblatt

59 Visiersockel 60 Halteschrauben für Visiersockel 2 Stück 61 Kimmenblatt 62 Unterlegscheibe für Kimmenblatt 63 Halteschraube für Kimmenblatt

64 Kornsattel 65 Vord ere Halteschraube für Kornsattel 66 Hintere Halteschraube für Kornsattel 67 Korn 5.5 mm 67 Korn 6.5 mm 67 Korn 7.5 mm 67 Korn 8.5 mm 68 Kornschutz

64 Kornsattel 65 Vord ere Halteschraube für Kornsattel 66 Hintere Halteschraube für Kornsattel 67 Leuchtkorn 7.5 mm 67 Leuchtkorn 8.5 mm 67 Leuchtkorn 9.5 mm 68 Kornschutz mit Durchbr üchen

69 Vord ere Halteschraube 70 Hintere Halteschraube 71 Unterlegscheibe für Halteschraube 2 Stück

72 Verschlußschraube M3.5x3 4 Stück 73 Verschlußschraube M4x2.5 4 Stück

Page 38

TIKKA M595/695 LH PIÉCES DE RECHANGE

Nº de Re- Description Référence jeu de père pièces

1Boîtier de cula sse M 595 LH S367 4206 1Boîtier de cula sse M 695 LH S368 4206 2 C anon cal. 17 Re m S3321121 2 C anon cal. 222 Rem S3321122 2 C anon cal. 223 Rem S3321128 2 C anon cal. 22-25 0 Rem S3321140 2 C anon cal. 243 Win S3321143 2 C anon cal. 7m m-08 Rem S3321135 2 C anon cal. 308 Win S3321166 2 C anon cal. 25-06 Rem S3331153 2 C anon cal. 7x6 4 S3331162 2 C anon cal. 6.5x5 5 SE S333115 6 2 C anon cal. 270 Win S3331159 2 C anon cal. 30-06 S333 1170 2 C anon cal. 9.3x6 2 S 3331193 2 C anon cal. 7 mm Rem Mag S3331164 2 C anon cal. 300 Win Mag S3331176 2 C anon cal. 338 Win Mag S3331180 2 C anon cal. 17 Rem Battue /Trapper S 3328121 2 C anon cal. 222 Rem Battue/ Trapper S3328122 2 C anon cal. 223 Rem Battue/ Trapper S3328128 2 C anon cal. 22-25 0 Rem Batt ue/Trapper S332 8140 2 C anon cal. 243 Win Battue/Tr apper S3328143 2 C anon cal. 7m m-08 Rem Bat tue/Trapp er S3328135 2 C anon cal. 308 Win Battue/Tr apper S3328166 2 C anon cal. 25-06 Rem Battue/Tr apper S333 8153 2 C anon cal. 7x6 4 Battue/Trapp er S3338162 2 C anon cal. 6.5x5 5 SE Battue/Tr apper S3338156 2 C anon cal. 270 Win Battue/Tr apper S3338159 2 C anon cal. 30-06 Battue/Trapp er S3338170 2 C anon cal. 9.3x6 2 Battue/Tra pper S3338193 2 C anon cal. 7 mm Rem Mag Ba ttue/Trappe r S3338164 2 C anon cal. 300 Win Mag Battue/ Trapper S3338176 2 C anon cal. 338 Win Mag Battue/ Trapper S3338180 2 C anon cal. 17 Rem Contin ental 24" S 3327121 2 C anon cal. 222 Rem Contine ntal 24" S332712 2 2 C anon cal. 223 Rem Contine ntal 24" S332712 8 2 C anon cal. 22- 250 Rem Cont inental 24" S332 7140 2 C anon cal. 243 Win Contin ental 24" S3327143 2 C anon cal. 7mm-08 Rem Continenta l 24" S3327135 2 C anon cal. 308 Win Contin ental 24" S3327166 2 C anon cal. 25- 06 Rem Cont inental 24 " S3337153 2 C anon cal. 7x6 4 Continen tal 24" S3337162 2 C anon cal. 6. 5x55 SE Contine ntal 24" S333 7156 2 C anon cal. 270 Win Contin ental 24" S3337159 2 C anon cal. 30- 06 Continent al 24" S333717 0

TIKKA M595/695 LH PIÉCES DE RECHANGE

Nº de Re- Description Référence jeu de père pièces

1Mécanisme de détente LH c omplet S584T111

2Pièces de rech. pour méc. de détente M90 S584T210

2 Pcs de rech. pour méc. de dét. combinée S584T220

3 14 Ensemble percuteur M558/590/595 S5840155 3 14 Ensemble percuteur M658/690/695 S5840165 4Pièces de rechan ge pour culas se S584T240

2 C anon cal. 9.3x 62 Continenta l 24" S3337193 2 C anon cal. 7 mm R em Mag Cont inental 24 " S3337164 2 C anon cal. 300 W in Mag Contine ntal 24" S3337176 2 C anon cal. 338 W in Mag Contine ntal 24" S3337180 2 C anon cal. 222 Rem Continen tal 26" S33 24122 2 C anon cal. 223 Rem Continen tal 26" S33 24128 2 C anon cal. 22-250 R em Contine ntal 26" S33241 40 2 C anon cal. 308 Win C ontinental 26" S33 24166 2 C anon cal. 25-0 6 Rem Contin ental 26" S3334153 2 C anon cal. 6.5x 55 SE Continen tal 26" S33 34156 2 C anon cal. 270 Win C ontinental 26" S33 34159 2 C anon cal. 30-0 6 Continenta l 26" S33341 70 2 C anon cal. 7 mm R em Mag Cont inental 26 " S3334164 2 C anon cal. 300 W in Mag Contine ntal 26" S3334176 3 C orps de culasse M 590/595 LH d 9.6 S3675306 3 C orps de culass e M590/595 LH d 1 2 S3675307 3 C orps de culass e M690/695 LH d 1 2 S3685306 3 C orps de culass e M690/695 Mag LH S 3685307 4 C rosse comple t M590/595 LH M aster g S2675600 4 C rosse comple t M690/695 LH M aster g S2685600 4 C rosse compl et M595 LH Ma ster ml S2672616 4 C rosse compl et M695 LH Ma ster ml S2682616 4 C rosse comple t M558/590/ 595 LH Dlx g S 2672601 4 C rosse comple t M558/590/ 595 LH Dlx ml S26746 01 4 C rosse comple t M658/690/ 695 LH Dlx g S 2682601 4 C rosse comple t M658/690/ 695 LH Dlx ml S26846 01 4 C rosse compl. M558/590 /595 LH Contin . g S2677600 4 C rosse compl. M558/590 /595 LH Contin . m S2670600 4 C rosse compl. M658/690 /695 LH Contin . g S2687600 4 C rosse compl. M658/690 /695 LH Contin . m S2680600

5Mécanisme de détente LH 6 Vis de serrage M6x20

7Ressort de détente 8Vis sans tête de ressort de détente M5 x10

9Ressort de détente 10 Ressort de levier de sécurité 11 Silencieux de sécur ité

12 Ressort de tendeur 13 Vis pour tendeur M 3x6 2 pièces

15 Extracteur cal. 1 7, 222 et 2 23 Rem

Page 39

TIKKA M595/695 LH PIÉCES DE RECHANGE

Nº de Re- Description Référence jeu de père pièces

10 P ièces de rechange pour pontet S5840260

11 34 Chargeur 3 coups cal. 17, 222 et 22 3 S5840370 11 34 Chargeur 3 coups cal. 22-250 Rem S584 0371 11 34 Chargeur 3 coups cal. 243 et 30 8 Win S584037 2 11 34 Charge ur 3 c oups M 658/69 0/695 S584 0373 11 34 Charge ur 3 c oups M 658/69 0/695 6.5x55 S5840378 11 34 Chargeur 6 coups cal. 17, 222 et 22 3 S5840376 11 34 Chargeur 5 coups cal. 22-250 Rem S584 0377 11 34 Chargeur 5 coups cal. 243 et 30 8 Win S584037 4 11 34 Charge ur 5 c oups M 658/69 0/695 S584 0375 11 34 Charge ur 5 c oups M 658/69 0/695 6.5x55 S5840379 12 35 Bloc recul S584T299 13 Plaque de crosse complète S5840295

13 Plaque de crosse Deluxe complète S5840290

13 Plaque de crosse Master complète S584T296

13 45 Intercalaire , droit S584T420 13 46 Intercalair e, oblique vers le bas S584T421 13 47 Intercalair e, oblique vers le haut S584T422

15 Extracteur autres calibres 16 Poussoi r de l’extracteur 17 Ressort de l ’ extracteur 18 Éjecteur 19 Ressort d'éjecteur 20 Goupille 2.5x12

6 21 Enve loppe de culas se S 5840243 7 22 Levi er de culasse LH avec bouton ac ier S5840247 8Déclencheur de culasse complet S5840255

24 Déclencheur de culasse 25 Axe de déclencheur de culasse 26 Ressort de d éclencheur de culasse

9 27 Ens emble ponte t M558/590/ 595 S 5840175 9 27 Ens emble ponte t M658/690/ 695 S 5840180

28 Loquet de cha rgeur 29 Ressort de l oquet 30 Axe 2x16 31 Éjecteur de chargeur 32 Ressort d'éjecteur de chargeur 33 Axe 2.5x18

36 Plaque de cross e 37 Base de plaque de crosse 38 Vis d e monta ge 4.8x 32 2 p ièces

39 Plaque de cross e 40 Base de plaque de crosse 41 Vis d e monta ge 4.8x 32 2 p ièces

42 Plaque de cross e 43 Base de plaque de crosse 44 Vis d e monta ge 4.8x 32 2 p ièces

TIKKA M595/695 LH PIÉCES DE RECHANGE

Nº de Re- Description Référence jeu de père pièces

14 Pivots S594T297

14 Pivot av ant de Continen tal S594T298

15 Cran de mi re complet S584T310

15 Cran de mi re de battue compl et S584T311

16 Guid on complet S584T320

16 Guid on de battue complet S 584T321

17 Vis de serrage de pontet S5840265

20 Vis de bouche pour boîtier de culasse S574T210 20 Vis de bouche pour canon S584T211

48 Vis de pivot 2 pièces 49 Pivot 2 pièces

50 Douille de pivot 51 Vis de montag e pour douille 52 Écrou d e montage pou r douille 53 Pivot avant

54 Base de cran de mire 55 Vis de m ontag e 56 Feuillet 9.5 mm 56 Feuillet 12 mm 57 Rondelle de m ontage pou r feuillet 58 Vis de montag e pour feuillet

59 Base rail de cran de mire 60 Vis de m ontag e 2 pièces 61 Feuillet 62 Rondelle de m ontage pou r feuillet 63 Vis de montag e pour feuillet

64 Base de guidon 65 Vis de montag e avant pour base 66 Vis de m ontag e arr ière pour base 67 Guidon 5.5 mm 67 Guidon 6.5 mm 67 Guidon 7.5 mm 67 Guidon 8.5 mm 68 Protège de guidon

64 Base de guidon 65 Vis de montag e avant pour base 66 Vis de m ontag e arr ière pour base 67 Guidon fluores cente 7.5 mm 67 Guidon fluores cente 8.5 mm 67 Guidon fluores cente 9.5 mm 68 Protège de guidon avec trous

69 Vis de serrage avant 70 Vis de serrage arrière 71 Rondelle de vi s de serrage 2 pièces

72 Vis de bouche M3.5x3 4 pièces 73 Vis de bouche M4x2.5 4 pièces

Page 40

REPUESTOS TIKKA M595/695 LH

Conjunto Pieza DescripciónArt.Nºn

nº nº

1 Caja M595 LH S3674206 1 Caja M695 LH S3684206 2Cañón cal 17 Rem S3321121 2Cañón cal 222 Rem S332 1122 2Cañón cal 223 Rem S332 1128 2Cañón cal 22-250 Rem S3321140 2Cañón cal 243 Win S3321143 2Cañón cal 7mm-08 Rem S3321135 2Cañón cal 308 Win S3321166 2Cañón cal 25-06 Rem S333115 3 2Cañón cal 7x64 S3331162 2Cañón cal 6.5x55 SE S333115 6 2Cañón cal 270 Win S3331159 2Cañón cal 30-06 S333117 0 2Cañón cal 9.3x62 S3331193 2Cañón cal 7 mm Rem Mag S333 1164 2Cañón cal 300 Win Mag S3331176 2Cañón cal 338 Win Mag S3331180 2Cañón cal 17 Rem Battue/T rapper S3328121 2Cañón cal 222 Rem Battue/Tr apper S3328122 2Cañón cal 223 Rem Battue/Tr apper S3328128 2Cañón cal 22-250 Rem Ba ttue/Trap per S332814 0 2Cañón cal 243 Win Battue /Trapper S3328143 2Cañón cal 7mm-08 Rem Ba ttue/Trap per S3328135 2Cañón cal 308 Win Battue /Trapper S3328166 2Cañón cal 25-06 Rem Battue /Trapper S3338153 2Cañón cal 7x64 Battue/Tra pper S3338162 2Cañón cal 6.5x55 SE Battue /Trapper S333815 6 2Cañón cal 270 Win Battue /Trapper S3338159 2Cañón cal 30-06 Battue/Tra pper S333 8170 2Cañón cal 9.3x62 Battue /Trapper S3338193 2Cañón cal 7 mm Rem Mag Bat tue/Trapper S333 8164 2Cañón cal 300 Win Mag Battu e/Trapper S3338176 2Cañón cal 338 Win Mag Battu e/Trapper S3338180 2Cañón cal 17 Rem Continent al 24" S3327121 2Cañón cal 222 Rem Contine ntal 24" S 3327122 2Cañón cal 223 Rem Contine ntal 24" S 3327128 2Cañón cal 22-250 Rem Con tinental 24" S3327140 2Cañón cal 243 Win Continent al 24" S3327143 2Cañón cal 7mm-08 Rem C ontinental 24" S3327135 2Cañón cal 308 Win Continent al 24" S3327166 2Cañón cal 25-06 Rem Cont inental 24" S 3337153 2Cañón cal 7x64 Continen tal 24" S3337162 2Cañón cal 6.5x55 SE Contin ental 24" S3337156 2Cañón cal 270 Win Continent al 24" S3337159 2Cañón cal 30-06 Contin ental 24" S3337170

REPUESTOS TIKKA M595/695 LH

Conjunto P ieza DescripciónArt.Nºn

nº nº

2Cañón cal 9.3x62 Continental 24" S3337193 2Cañón cal 7 mm Rem Mag Continental 24" S33371 64 2Cañón cal 300 Win Mag Continental 24" S3337176 2Cañón cal 338 Win Mag Continental 24" S3337180 2Cañón cal 222 Rem Continental 26" S33 24122 2Cañón cal 223 Rem Continental 26" S33 24128 2Cañón cal 22-250 Rem Continental 26" S3324140 2Cañón cal 308 Win Continental 26" S3324166 2Cañón cal 25-06 Rem Continental 26" S33 34153 2Cañón cal 6.5x55 SE Continental 26" S3334156 2Cañón cal 270 Win Continental 26" S3334159 2Cañón cal 30-06 Continental 26" S3334170 2Cañón cal 7 mm Rem Mag Continental 26" S33341 64 2Cañón cal 300 Win Mag Continental 26" S3334176 3 Cuerpo del cerrojo M5 90/595 LH d 9. 6 S 3675306 3 Cuerpo del cerrojo M5 90/595 LH d 12 S36 75307 3 Cuerpo del cerrojo M6 90/695 LH d 12 S36 85306 3 Cuerpo del cerroj o M690/695 Mag LH S3685307 4 Culata M590/595 LH Master al aceite S2675600 4 Culata M690/695 LH Master al aceite S2685600 4 Culata M595 LH Mas ter mate S2672616 4 Culata M695 LH Mas ter mate S2682616 4 Culata M558/5 90/595 LH Delu xe al aceite S2672601 4 Culata M558/5 90/595 LH Delu xe mate S2674601 4 Culata M658/6 90/695 LH Delu xe al aceite S2682601 4 Culata M658/6 90/695 LH Delu xe mate S2684601 4 Culata M558/590/595 LH Contin. al aceite S2677600 4 Culata M558/5 90/595 LH Cont in. mate S2670600 4 Culata M658/690/695 LH Contin. al aceite S2687600 4 Culata M658/6 90/695 LH Cont in. mate S2680600

1 Mecanismo completo de disparador LH S584T111

5 Mecanismo de disparador LH 6 Tornillo de amarre M6x20

2 Repuestos mecanismo de disp arador M90 S584T210

7 Muelle de disp arador 8 Tornillo de muell e de d ispara dor M5x1 0 9 Muelle de pres ión de disparador 10 Muelle de leva de seguro 11 Silenciador de seguro

2 Repuestos mecanismo grupo d isparador S584T220

12 Muelle de grupo disparad or 13 Tornillo de grupo de disp arador M3x6 (2)

3 14 Conjunto de percutor M558/590/595 S5840155 3 14 Conjunto de percutor M658/690/695 S5840165 4 Repuestos del cerrojo S584T240

15 Extractor cal 17, 222 y 223 Rem

Page 41

REPUESTOS TIKKA M595/695 LH

Conjunto Pieza DescripciónArt.Nºn

nº nº

15 Extractor de otros cal 16 Botón de extractor 17 M uelle de extractor 18 Expulsor 19 Muelle de expuls or 20 Pasador 2.5x12

6 21 Cubierta de cerrojo S5840243 7 22 Palanca de cerrojo LH con cabeza de acero S5840247 8 Desenganche completo del cerrojo S5840255

24 Desenganche del cerrojo 25 Pas ador desenganche cerrojo 26 M uelle desenganche cerrojo

9 27 Conjunto d e guar damon te M5 58/590/5 95 S5840175 9 27 Conjunto d e guar damon te M6 58/690/6 95 S5840180

10 R epuestos par a guardamon te S5840260

11 34 C argador 3 t. cal 17, 222 y 223 Rem S5840370 11 34 C argador 3 t. cal 22-250 Rem S5840371 11 34 C argador 3 t. cal 243 y 308 Wi n S 5840372 11 34 Cargador 3 t. M658 /690/69 5 S5840373 11 34 Cargador 3 t. M658/690/ 695 cal 6.5x 55 S5840378 11 34 C argador 6 t. cal 17, 222 y 223 Rem S5840376 11 34 C argador 5 t. cal 22-250 Rem S5840377 11 34 C argador 5 t. cal 243 y 308 Wi n S 5840374 11 34 Cargador 5 t. M658 /690/69 5 S5840375 11 34 Cargador 5 t. M658/690/ 695 cal 6.5x 55 S5840379 12 35 Bloque del retroceso S584T299 13 C antonera c ompleta S584029 5

13 C antonera com pleta Deluxe S5840290

13 C antonera c ompleta Ma ster S584T2 96

13 45 Espaciador recto de cantonera S584T420 13 46 E sp. oblicu o arriba de cant onera S584T421 13 47 E sp. oblicu o abajo de canton era S584T422

28 Prisionero del cargador 29 Muelle del prisionero del cargador 30 Pasador 2x16 31 Expulsor del carga dor 32 Muelle expulsor de l cargado r 33 Pasador 2.5x18

36 Cantonera 37 Base de cantonera 38 Tornillo de montaje 4.8x3 2 (2)

39 Cantonera 40 Base de cantonera 41 Tornillo de montaje 4.8x3 2 (2)

42 Cantonera 43 Base de cantonera 44 Tornillo de montaje 4.8x3 2 (2)

REPUESTOS TIKKA M595/695 LH

Conjunto P ieza DescripciónArt.Nºn

nº nº

14 Anilla s S594T297

14 Anilla frontal Conti nental S594T298

15 Mira tras era S584T310

15 Mira tras era Battue S584T311

16 Mira fron tal S584T 320

16 Mira fron tal Battue S584T321

17 Torn illos sujeci ón guardamonte S5840265

20 Torn illos tapón para caja S574T210 20 Torn illos tapón para cañón S584T211

48 Tornillo de anilla (2) 49 Anilla (2)

50 Encaje de anilla 51 Tornillo de montaje de en caje 52 Tuerca de montaje para encaje 53 Anilla frontal

54 Base de mira traser a 55 Tornillo de montaje 56 Cuña 9.5 mm 56 Cuña 12 mm 57 Arandela de montaje para cuña 58 Tornillo de montaje para cuña

59 Base de mira traser a 60 Tornillo de montaje (2) 61 Cuña 62 Arandela de montaje para cuña 63 Tornillo de montaje para cuña

64 Base de mira front al 65 Tornillo de montaje front al para base 66 Tornillo de montaje tra sero para bas e 67 Punto de mira 5.5 67 Punto de mira 6.5 67 Punto de mira 7.5 67 Punto de mira 8.5 68 Protector mira frontal

64 Base de mira front al 65 Tornillo de montaje front al para base 66 Tornillo de montaje tra sero para bas e 67 Mira fluorescente 7.5 67 Mira fluorescente 8.5 67 Mira fluorescente 9.5 68 Protector mira frontal con agujeros

69 Tornillo sujeci ón fr ontal 70 Tornillo sujeci ón tr asero 71 Arandela de sujeción de torni llo (2)

72 Tornillo tapón M3.5x3 (4) 73 Tornillo tapón M4x2.5 (4)

Page 42

TARKASTUS- JA TAKUUTODISTUS - INSPEKTIONS- OCH GARANTIBE VIS

INSPECTION CERTIFICATE - ENDABNAHMEZERTIFIKAT UND GARANTIESCHEIN

CERTIFICAT DE CONTRÔLE - CERTIFICADO DE CONT ROL

MOD.

1 VUODEN TAKUU 1 ÅRS GA RANTI

CAL.

1 YEAR GUARANTEE 1 JAHR GARANTIE

S/N

GARANTIE VALABLE UN AN VAL IDEZ GARANTIA UN AÑO

Tarkastus - Inspektion - Inspection Endkontrolle - Contrôle - Inspección

Tarkastettu kansainvälisen tarkastusjärjestön (C.I.P.) ohjeiden mukaisesti.

Inspekterad enligt re gl erna av C.I.P. Inspected according to the rules of international organisation C.I.P. Entsprechend den Vorschriften der internationalen Organisation

C.I.P. kontrolliert und endabgenommen. Inspection correspondant aux normes C.I.P.

Inspección realizada según las normas de la Organización Internacional C.I.P.

Ostaja, Köpare, Buyer Myyjä, Säljare, Seller Käufer, Acheteur, Comprador Verkäufer, Vendeur, Vendedor

Luovutuspäivä, Försäljningsdatum, Purchase date Kaufdatum, Date da la vente, Fecha de compra

Postiosoite: Sako Oy Address: Sako Ltd.

PL 149 P.O. Box 149 11101 Riihimäki SF-11101 Riihimäki

Valmistaja antaa ta kuun mahdollisista raaka-aine- ja valmistusvirheistä. Virheen ilmaantuessa pyydämme lähettämään a se en ja takuukortin myyjälle.

Tillverkaren ger garantin för material- och konstruktionsfel. Uppstår fel på vapnet skall det sändas tillsammans med garantibeviset till säljaren.

The manufacturer gives a guaran tee for even tual mat er ial and manu factu rin g faults . In case of defect, please send the gun toge the r with this guarantee card to the seller.

Der Hersteller übernimmt die Garantie für eventuelle Material- oder Herstellungsfehler. Im Falle einer Reklamation senden Sie die Waffe zusammen mit dieser Garantiekarte an den Verkäufer.

Le fabricant garantit l'ac he te ur contre les vices de fabrication et contr e les c as de nonconformité. Nous prions l'acheteur de renvoyer l'arme défectueuse accompagnée du pon de garantie á l'armurerie.

El fabric ante da una ga ran tía de defectos eventuales de material y fabricación. En caso de defecto, envié por favor el arma junto con esta car ta de gara ntía al vendedor.

Finland

Sako Ltd., P.O.BOX 149, 11101 RIIHIMÄKI, FINLAND

Telephone +358 019 7431, Telefax +358 019 720446
